Подключение бойлера косвенного нагрева к двухконтурному котлу схема, которая обеспечит эффективную работу

24 Марта 2022

Время чтения: 15 минут

Содержание

Как функционирует бойлер, подключённый к котлу отопления

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Способы подключения БКН к двухконтурному котлу

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

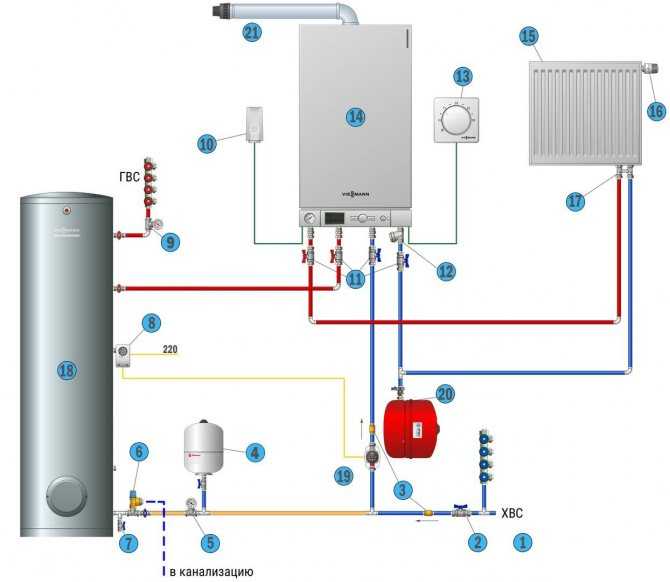

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Недостатки горячего водоснабжения с двухконтурным котлом

Коротко о главном

Двухконтурный котёл – универсальное водогрейное оборудование для небольшого частного жилого дома. При покупке такого агрегата хозяин одновременно решает две задачи – обогрев помещений и организация горячего водоснабжения. В котле установлены два теплообменника, в каждом из которых жидкие среды теплоносителя не смешиваются между собой. Один контур может быть напрямую подключен к циркуляционному кольцу отопления, а для нужд ГВС потребуется накопительный бак. В такой ситуации необходимо организовать подключение бойлера косвенного нагрева к двухконтурному котлу, схема которого рассмотрена ниже.

БКН с двухконтурным котлом в интерьере

Как функционирует бойлер, подключённый к котлу отопления

Подключение бойлера к двухконтурному газовому котлу обеспечивает бесперебойное горячее водоснабжение в доме. При выполнении такой схемы обвязки агрегатов бойлер, подключенный к котельному оборудованию, работает согласно следующему технологическому алгоритму:

Бойлер косвенного нагрева (БКН) заполняется чистой питьевой водой.
Внутри накопительного резервуара располагается трубчатый змеевик, по которому циркулирует теплоноситель от одного из контуров котельного оборудования.
БКН оснащен 4 патрубками, 2 подводящими и 2 отводящими, к каждому из которых присоединяется контур отопления и магистраль ГВС соответственно.
Теплоноситель нагревается в котельной установке, после чего в приготовленном виде под действием циркуляционного насоса перемещается в змеевик БКН.

Устройство бойлера косвенного нагрева

По мере прохождения нагретой жидкой среды по змеевику теплоноситель отдаёт тепловую энергию воде, находящейся в накопительном резервуаре бойлера.
После остывания жидкая среда возвращается по обратной магистрали в теплообменник котла на повторный нагрев, обеспечивая непрерывную циркуляцию по замкнутому контуру.
При необходимости потребитель может изменить скорость движения жидкости по магистрали, что увеличит её нагрев и скорректирует рабочие параметры БКН.

Двухконтурный газовый котел с бойлером косвенного нагрева снабжается встроенными термостатами и функцией автоматического контроля температуры воды в бойлере. При интенсивном заборе система автоматически изменяет уровень нагрева теплоносителя во втором контуре, обеспечивая быстрое приготовление вновь поступающей холодной воды в накопительный резервуар.

Подготовка БКН к работе

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Чтобы понять, как подключить бойлер к двухконтурному газовому котлу и обеспечить их нормальную совместную эксплуатацию, необходимо учесть следующие нюансы:

Обвязка агрегатов должна обеспечить непрерывное движение теплоносителя по второму контуру котельной установки.
Снизить возможные теплопотери во время перемещения жидкой среды от теплообменника к подводящему патрубку БКН. Для этого оборудование должно устанавливаться на минимальном расстоянии друг от друга, в все свободные участки труб оборачиваются в пористый утеплитель.

Теплоноситель должен циркулировать таким образом, чтобы исключить перепады давления и риск гидроудара.
Нагрев жидкой среды должен производиться равномерно, тепловая мощность регулироваться плавно, без резких температурных скачков.

Автоматика БКН и газового агрегата с двумя контурами

Эксперты рекомендуют интегрировать в схему обвязки систему автоматического контроля давления, скорости движения теплоносителя и термостаты для комфортной эксплуатации установок.

Бойлер должен быть установлен таким образом, чтобы к нему обеспечивался подход со всех сторон для обслуживания, настройки и проведения ремонтных работ.

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Двухконтурный котел и бойлер косвенного нагрева при сборке в единую систему требуют наличия дополнительного оборудования запорно-регулирующей арматуры:

Расширительный бачок с полимерной упругой мембраной для нагнетания давления и создания напора в сети ГВС. Объём бака подбирается, исходя из габаритов БКН. Эксперты рекомендуют использовать мембранные ёмкости, вмещающие в себя 1/10 жидкости относительно общего объёма накопительной части бойлера.
Сливной запорный вентиль или клапан, предназначенный для опорожнения ёмкости, на случай проведения ремонтных или профилактических работ.
Узел контроля и выравнивания давления в системе с механическим манометром и воздухоотводчиком клапанного типа.

Узел контроля давления

Подключение бойлера к двухконтурному котлу невозможно без установки термодатчика на циркуляционной насос. При достижении граничных условий прибор меняет скорость потока теплоносителя в контуре.
Одна из главных составляющих, гарантирующая нормальную работу оборудования, – трёхходовой клапан, который обеспечивает балансировку поступающего теплоносителя между контурами отопления и ГВС.
Насосная группа на байпасе с запорными вентилями и обратным клапаном, обеспечивающая нормальную циркуляцию жидкой среды по циркуляционному кольцу.

Для монтажа и обвязки также потребуются стальные или фольгированные ПНД трубы для циркуляции нагретого теплоносителя, необходимый набор фитингов – тройников, уголков, переходов, сварных, обжимных и резьбовых муфт.

Способы подключения БКН к двухконтурному котлу

Существует несколько схем подключения бойлера косвенного нагрева к двухконтурному котлу, каждая из которых имеет свои преимущества и недостатки.

Система в сборе перед началом эксплуатации

Параллельное подключение

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема данного способа обвязки приводится ниже:

Газовое котельное оборудование монтируется на стену, БКН устанавливается на пол на расстоянии не более 2–3 метров.
Следует учесть, что для данной схемы подходит накопительный резервуар с объёмом не более 50–80 литров.
Два контура начинают работать одновременно, нагреваясь до разных температурных параметров. Температура в системе отопления не должна превышать 55–65 °С. В то же время, для интенсивности нагрева ГВС в бойлере жидкость должна обладать температурой 70–75 °С.

При параллельном подключении разность температур в контурах достигается работой двух циркуляционных насосов, которые перемещают жидкие среды с различными скоростями.
Данная система может работать только при небольшом количестве радиаторов, подключённых по примитивной однотрубной схеме, так как разница между температурами теплоносителей не может быть более 15–20 °С. В противном случае, слишком высокая скорость движения теплоносителя по кольцу отопления не позволит производить нужную теплоотдачу в помещения через радиаторы.

Параллельное подключение БКН

В то же время, недогретая жидкость во втором контуре не сможет обеспечить должный нагрев БКН.

Данная схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу отличается сложностью в балансировке и не позволяет добиться эффективности при одновременной работе двух систем.

В то же время, идеально подходит для частных домов площадью до 100 м2 и одним санузлом.

Обвязка с разделительным узлом

Подключение бойлера косвенного нагрева к двухконтурному котлу в данном случае проводится по принципу разделения потоков и балансировки системы с помощью трёхходового клапана. Запорная арматура подключена к модулю автоматического управления, что позволяет менять интенсивность потоков на отопление и ГВС. При включении система начинает работать в соответствии со следующим алгоритмом:

Когда бойлер наполняется холодной водой, автоматический термостат определяет её температуру и перекрывает подачу циркуляции теплоносителя в контуре отопления.

Вся первичная энергия котла сразу после включения направлена на прогрев объёма чистой воды для нужд ГВС.

Система с распределительным узлом

Когда температура внутри БКН достигает заранее выставленных граничных условий, срабатывает реле и закрывает заслонку трёхходового клапана, обеспечивая нормальное движение теплоносителя по замкнутому трубопроводу отопительной системы.
БКН покрыт утеплителем, и вода в нём долгое время остаётся в нагретом состоянии.
При начале разбора ГВС потребителем во время открывания кранов в доме, горячая вода постепенно расходуется, и в бак подмешивается новая порция ХВС.
Бойлер для двухконтурного газового котла устроен таким образом, что нагретая вода забирается с верхней части цилиндрического резервуара, а холодная поступает со стороны дна. Это исключает смешивание потоков.
Когда термостат показывает, что температура в бойлере падает, автоматика немного приоткрывает трёхходовой клапан, начиная подавать приготовленный теплоноситель на нагрев БКН. В зависимости от интенсивности разбора ГВС и скорости падения температуры в баке заслонка на клапане открывается сильнее, обеспечивая больший расход теплоносителя.

При повторном нагреве воды в БКН заслонка клапана снова закрывается и работает только на обогрев помещений.

Подключение трёхходового клапана

Такая схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу считается более совершенной и при выставлении правильных настроек на узле автоматике исключает необходимость ручной балансировки инженерных сетей.

Подключение с двумя насосами

Двухконтурный котел с бойлером косвенного нагрева должны работать круглый год, так как ГВС требуется и летом, и зимой. В то же время циркуляция отопления в тёплое время года не нужна. Для обеспечения полной независимой работы агрегатов применяется схема обвязки с двумя насосами, которые обеспечивают следующий принцип действия:

Каждый насос, установленный в контурах на подаче, отвечает за скорость циркуляции теплоносителей независимо друг от друга.
Интенсивность работы циркуляционных приборов контролируется терморегуляторами, установленными на оба прибора.

Схема обвязки с двумя насосами

Независимые потоки нагреваются в корпусе котла до одной и той же температуры, но циркулируют по контурам с разной скоростью, что обеспечивает разную теплоотдачу.
Насосы могут включаться и отключаться, останавливая и снова возобновляя циркуляцию жидкой среды.

В летнее время насос, отвечающий за отопление, пребывает в состоянии покоя. Бойлер косвенного нагрева для двухконтурного газового котла в летнее время функционирует при неработающем отоплении. В такой ситуации газовый агрегат настраивается на экономный режим нагрева теплоносителя.

Обвязка с распределительным узлом – гидрострелкой

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному газовому котлу для достижения повышенной эффективности, следует рассмотреть схему с установкой распределительной гребёнки. При выборе такой схемы владелец жилого дома получает следующие преимущества:

При правильной начальной балансировке гидрострелки объём теплоносителя на нужды отопления и ГВС распределяется равномерно, без ущерба одному из контуров.

Схема обвязки БКН с гидрострелкой

Каждое циркуляционное кольцо снабжается собственным терморегулятором, что позволяет изменять интенсивность потоков независимо друг от друга.
При необходимости один из контуров может быть перекрыт, а на котельной установке при этом выставляется пониженная интенсивность горения, что позволяет использовать БКН в летнее время.
Нагрев происходит равномерно и быстро вне зависимости от количества воды в накопительном резервуаре. Термодатчик реагирует на малейшие колебания температуры воды, включая циркуляционный насос, а жидкость в теплообменнике котла всегда находится в готовом для отдачи тепла состоянии.

При такой схеме возникает вопрос: «Нужен ли бойлер косвенного нагрева для двухконтурного газового котла?». В тёплое время года, учитывая невысокий разбор ГВС, многие потребители полностью опорожняют систему и монтируют в своих домах обычный накопительный бойлер, который при невысоких расходах обеспечивает дом горячей водой.

Распределительная гребёнка

Вторая проблема – как подключить бойлер косвенного нагрева к двухконтурному котлу с использованием гидрострелки. Система представляет собой высокотехнологичное инженерное сооружением, и при малейшей ошибке оно уже не сможет эксплуатироваться с комфортом для потребителя. Это означает, что перед монтажом распределительной гребёнки необходимо провести гидравлические расчёты, вычислить расходы, выполнить рабочий проект и заказать установку системы в подрядной организации.

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Многие потребители задаются вопросом, можно ли к двухконтурному котлу подключить бойлер косвенного нагрева, и как исключить ошибки при установке, пуско-наладке системы. Эксперты в таких случаях рекомендуют придерживаться простых правил, которые исключают необходимость переделки системы в дальнейшем:

БКН размещается как можно ближе к котельной установке во избежание теплопотерь. При отдалении резервуара от источника нагрева жидкость может поступать в змеевик в таком состоянии, что нагреет воду выше 50 °С.

Правильное размещение БКН рядом с газовым оборудовнаием

При выборе объёма накопительного резервуара следует учитывать мощность котла. Если газовый агрегат имеет мощность не более 5–8 кВт, он не сможет обеспечивать быстрый нагрев БКН объёмом 200 л. Для правильного подбора параметров оборудования лучше обратиться в проектную организацию.
При обвязке нужно предусмотреть установку чувствительных термодатчиков, реагирующих на изменение температуры в пределах 0,5–1 °С. В таких случаях повторный нагрев будет равномерным, и исключатся термические удары.
Циркуляционное оборудование должно быть установлено на байпасе с запорными вентилями. Сам БКН следует также снабдить запорной арматурой и сливным клапаном. Это поможет провести быстрый ремонт и демонтаж системы при её выходе из строя либо выявлении сбоев в работе.

При устройстве такой системы с гидрострелкой в доме площадью свыше 150 м2 необходимо предусмотреть возможность резервирования рабочего оборудования. Это достигается установкой дублирующих водогрейных агрегатов, работающих на том же или альтернативном топливе. Если этого не предусмотреть, при выходе котла из строя существует риск остаться на какое-то время без отопления и ГВС.

Циркуляционный насос на байпасе с запорной арматурой

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Некоторые владельцы частных жилых домов спрашивают, нужен ли бойлер для двухконтурного газового котла в частном доме, и как можно упростить систему. На практике существует возможность организации альтернативной системы ГВС с обвязкой бойлера послойного нагрева и двухконтурного котла. В отличие от классического БКН, где холодные и горячие водные среды могут смешиваться в теле накопительного резервуара, в БПН обеспечивается чёткое разделение жидкости. Такая система имеет следующие достоинства:

При попадании в накопительную ёмкость холодная вода всегда остаётся внизу, вытесняя горячую в верхнюю точку для первичного забора. Таким образом, при открывании крана горячая вода забирается с верхней части БПН.
Во время забора ГВС нижние слои параллельно нагреваются и подаются в верхнюю часть резервуара.

Автоматика котла реагирует на колебания температуры – термодатчик установлен таким образом, что при малейшем остывании воды в верхней точке насос обеспечивает подачу теплоносителя на нагрев.

Схема устройства накопительного бойлера послойного нагрева (БПН)

Недостатки горячего водоснабжения с двухконтурным котлом

Обвязка двухконтурного агрегата с БКН далеко не всегда позволяет добиться эффективности и комфортной эксплуатации. В ряде случаев система имеет недостатки:

Неравномерное распределение потоков в теле резервуара не позволяет добиться стабильной температуры, так как происходит смешивание холодных и горячих потоков.
Для достижения эффективности приходится тактовать систему путём попеременного включения и выключения насосного оборудования, что приводит к его быстрому износу из-за повышенных пусковых нагрузок.
При открывании крана для забора ГВС после длительного простоя необходимо подождать до тех пор, пока с подающей магистрали не сойдёт вся остывшая вода.
Быстрый износ котельного оборудования, так как нагрев теплообменника на втором контуре часто происходит в холостом режиме, без циркуляции жидкости.

В связи с этим, перед принятием решения о монтаже такой системы следует удостовериться в её целесообразности. Если расход ГВС в доме высокий, то БКН значительно повысит эффективность системы водоснабжения. Когда жильцы используют кран горячей воды лишь раз в сутки или реже, необходимость в такой системе отпадает.

БКН в котельной жилого дома

Коротко о главном

Потребители часто спрашивают: «Как подключить бойлер к двухконтурному газовому котлу?» Схема обвязки в данном случае подразумевает использование дополнительных насосов или запорно-регулирующей арматуры. При установке трёхходового клапана обеспечивается автоматическая балансировка потоков путём закрывания и открывания заслонки. Самой эффективной схемой считается сборка и монтаж гидрострелки, которая обеспечивает автономную циркуляцию теплоносителей в двух изолированных контурах. При подключении следует учесть некоторые нюансы. БКН должен располагаться в непосредственной близости от газового оборудования, а циркуляционный насос следует оснастить автоматической системой включения.

А вам когда-нибудь приходилось подключать бойлер косвенного нагрева к двухконтурному котлу в вашем доме? Какую схему использовали и столкнулись ли вы с какими-то сложностями?

Автор

Геннадий Алексеев Специальность: Инженер

Все статьи

Схема подключения бойлера косвенного нагрева, обвязка, монтаж

Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая вода будет в доме в нужных количествах во всех точках разбора.

Сама обвязка бойлера косвенного нагрева особых сложностей не вызывает, используются те же материалы и арматура, что и для любых работ по горячей воде как с котлом, так и с системой подачи горячей водопроводной воды.

Принцип работы БКН и параметры по его выбору, расчеты по объему и моделям смотрите в следующем обзоре в разделе «Бойлеры к котлам».

Здесь остановимся более подробно на вопросе, как подключить бойлер косвенного нагрева в пару к котлу отопления, рассмотрим возможные варианты и прокомментируем схему.

Итак, поехали.

Расположение БКН в доме

Чем ближе БКН стоит к котлу, тем эффективнее происходит теплосъем и передача тепла от СО на ГВС. Обычно, монтаж бойлера косвенного нагрева производится в котельной, хотя я видел несколько вариантов установки БКН в коридорах, ванных комнатах и других подсобных помещениях.

В этом случае, конечно, теплосъем по эффективности будет проигрывать тому варианту, когда схема подключения бойлера косвенного нагрева реализована в помещении котельной, непосредственно у котла.

Однако и у этого варианта есть свой плюс – потребители горячей воды становятся ближе к БКН, а значит теплопотери по ГВС заметно снижаются, а время ожидания горячей воды в системах без циркуляции уменьшается.

Как поставить БКН в котельной

Всего в природе 4 вида расположения БКН в котельной. Это настенные горизонтальные и вертикальные бойлеры, и напольные БКН, устанавливаемые горизонтально и вертикально. Первые имеют арматуру для крепления на стену, вторые такой арматуры не имеют, зато имеют подставки для установки на пол в котельной.

Настенные БКН обычно небольшого объема – от 30 до 200 литров, напольные – от 200 до 1500 литров. Попытка повесить напольный бойлер на стену может закончиться плачевно. Представьте, что вы подвесили на стену из газоблока напольный БКН на 800 литров. Эти 900 килограммов воды и стали в итоге вашу стенку повалят. А за одним зальют вам весь первый этаж кипятком.

Потому, монтаж бойлера косвенного нагрева должен происходить именно так, как задумал его производитель. Настенные – вешаются на стенку, напольные – ставятся на пол.

Установка бойлера косвенного нагрева на стену ничем не отличается от крепления самого обычного электрического водонагревателя – те же анкера, та же процедура.

Единственный момент! Когда вы производите монтаж бойлера косвенного нагрева, следите, чтобы входные и выходные патрубки для подачи и выхода теплоносителя в СО «смотрели» в сторону котла.

В противном случае вам придется здорово помучиться, вы нагородите целую систему из трубок, уголков и обводов, обвязка бойлера косвенного нагрева будет «кривая».

А если все сделать правильно, то у вас будут всего 2 прямых отвода от системы СО. Красота!

Правильная схема монтажа бойлера косвенного нагрева приведена ниже.

Схема монтажа бойлера косвенного нагрева — НАСТЕННЫЙ ВАРИАНТ:

Схема монтажа бойлера косвенного нагрева — НАПОЛЬНЫЙ ВАРИАНТ:

Подключение бойлера косвенного нагрева к СО и ГВС

После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

Сделать это довольно просто, потому как подключить бойлер косвенного нагрева в СО и к ГВС под силу любому нормальному мужику с самым минимумом инструментов.

В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

Как установить бойлер

Автор: ronstik из Shutterstock

Когда дело доходит до отопления вашего дома, бойлер является энергоэффективным и экологически безопасным решением. Холодная вода проходит через котел по нагретым трубам, где затем распределяется по дому в виде горячей воды или пара. Это экономичный вариант. Однако у многих домовладельцев нет котла. Вместо этого у них старая, устаревшая система водяного отопления. Мы хотели бы помочь вам изменить это. Если вы хотите установить котел, мы рекомендуем нанять профессионального сантехника для выполнения этой работы. Вот как работает процесс установки!

Шаг 1 – Расположение

Расположение вашей новой котельной так же важно, как и выбранная вами модель. Сам котел должен быть достаточно близко к водопроводу, газопроводу, электрической розетке и дымоходу для вентиляции, о чем мы подробно поговорим позже. Земля или пол также должны быть ровными.

Этап 2 – Развязка котла

Здесь слово «развязка» означает добавление соответствующих труб к системе котла. Для этой задачи вам понадобится гаечный ключ. Сначала добавьте циркулярный насос непосредственно в котельный агрегат, затем добавьте ниппель стояка. Это позволит вам добавить правильные трубы для подачи воды по всему дому. Прикрепите нужное количество ниппелей стояка, затем прикрепите каждую трубу, соответствующую различным зонам в вашем доме. Вам понадобится ключ, упомянутый ранее!

Шаг 3. Подающая и обратная трубы

Установив надлежащие трубы, вы можете перейти к подаче и возвратной трубе. Как правило, циркуляционный насос располагается на возвратной стороне котла, а контроль потока – на стороне подачи. Вы затяните гайки с помощью гаечного ключа, прикрепите котел к баку с горячей водой и используйте медную трубу и правильные фитинги.

Шаг 4 – Установка дымохода

Мы упомянули присоединение дымохода. Ну, мы в этой точке. Котел должен быть правильно вентилирован. Эта вентиляция осуществляется через дымоход или дымовую трубу. Мы рекомендуем трубу из листового металла для соединения котла с дымоходом или дымовой трубой. Просверлите несколько отверстий и прикрепите его металлическими винтами для надежной фиксации.

Шаг 5 – Подсоединение газопровода

Теперь ваш новый котел не может работать без источника топлива. Если вы используете газовый котел, как и большинство домовладельцев, вам необходимо правильно подключить газовую линию. Если вы используете природный газ, вы хотите подключить трубу с черной резьбой. В инструкции к котлу должны быть более подробные инструкции по правильному подключению газовой линии.

Шаг 6. Запустите ее!

Наконец, после того, как все соединения выполнены и расположены должным образом, пришло время запустить котел. Пришло время узнать, окупится ли ваш тяжелый труд. Откройте водопроводную линию, чтобы котел наполнился. Вам не нужно беспокоиться о давлении, так как автоматический клапан подачи обеспечит вас. Но для следующего шага вам обязательно понадобится профессиональный сантехник. Специалист правильно запустит котел и проверит выход CO2 — важный вопрос безопасности — а также при необходимости внесет соответствующие коррективы.

Эксперт по расписанию установка котла с сантехникой Рика по телефону 203-874-6629!

Опубликовано 8 августа 2018 г.
Категория: Котлы

Как установить комбинированный котел

Что такое комбинированный котел??

Комбинированные (или комбинированные) котлы представляют собой котел, в котором газ используется как для высокоэффективного нагревателя воды для бытовых нужд, так и для котла центрального отопления в одном компактном агрегате. Комбинированный котел — это гениальная идея для экономии места, которая становится все более популярной в домах Великобритании. Они просты в установке, просты в использовании и экономичны в эксплуатации. Установка комбинированного котла может быть разовой проблемой. Тем не менее, ваш котел все равно нуждается в обслуживании время от времени, особенно если вы испытываете странные шумы или колебания температуры.

Как работает комбинированный котел?

В обычном варианте используется обычный котел, который нагревает радиатор через герметичный водяной контур. В накопительном цилиндре есть горячий змеевик для нагрева воды, через которую течет вода из радиатора. Комбинированный бойлер греет воду только при включении горячего крана или душа. Это обеспечивает максимальную эффективность котла. Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

Какие типы комбинированных котлов доступны?

Мгновенный: Раньше это был наиболее широко используемый тип комбинированного котла, который напрямую нагревает поступающую в сеть холодную воду для снабжения ваших кранов и всех других точек горячей воды.

Проточный конденсационный: Работает как проточный котел, но экономит больше энергии и имеет более высокий КПД, чем стандартный комбинированный котел; сейчас это наиболее часто устанавливаемый тип. Фактически, за исключением исключительных обстоятельств, все новые газовые и жидкотопливные котлы центрального отопления, установленные в Великобритании, теперь по закону должны быть конденсационными котлами.

Хранение: Это альтернатива комбинированному котлу мгновенного действия, упомянутому выше, и предназначен для повышения производительности за счет внутреннего хранения нагретой воды. Сохраненная вода также может улучшить первоначальную подачу воды из водопровода холодной воды при открытии крана. После того, как аккумулированное тепло будет использовано, этот котел будет работать как проточный.

Аккумулятор конденсационный: Работает в принципе как накопительный тип, но с более высокой эффективностью.

Комбинированное первичное хранилище: Это особая категория комбинированного хранилища, которое будет включать в себя огромный резервуар для воды, обеспечивающий высокую скорость потока воды в краны и другие точки водоразбора и быстрый нагрев радиаторов до того, как хранилище для воды будет использовано.

Зачем устанавливать комбинированный котел?

Комбинированный нагреватель включает в себя горячую воду, которая подается через ваши краны или душ под давлением в сети.
Комбинированные котлы доступны на газе, электричестве или жидком топливе, в зависимости от ваших предпочтений в отношении топлива. Ваш комбинированный котел можно использовать как блок центрального отопления за счет добавления радиатора.
Комбинированный котел не требует громоздкого бойлера и может легко поместиться в большинстве кухонь или шкафов для хранения, что делает его идеальной системой для домов с ограниченным пространством.
Комбинированные котлы надежны. Они изготавливаются по проверенной технологии.
Комбинированные котлы удобны и просты в использовании.
Еще одним преимуществом комбинированного котла является то, что он может сэкономить деньги на времени и затратах на установку. Отсутствие резервуара на крыше означает меньшее количество трубопроводов и более короткое время монтажа.
В отличие от обычного котла, комбинированные котлы обеспечивают подогрев радиаторов и ГВС по запросу.
Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.
Экономичен и практичен. Эти высокоэффективные котлы уменьшат ваши счета за электроэнергию.
Установка комбинированного котла может быть немного сложной, поскольку система подключается к вашей водопроводной сети, но они с гораздо большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть более дорогостоящей, чем системные котлы, подключенные к старой котельной системе.

Когда нужно установить новый?

Котлы могут прослужить до 15 лет, и если ваш котел достигает этого возраста, то пора приобретать новый. Для обеспечения наилучшего срока службы ежегодное обслуживание и техническое обслуживание являются обязательными. Но чем старше они становятся, тем выше риск сбоев в работе, особенно если первоначальная установка была произведена неправильно.

Купить новый пароконвектомат – это одно, а установить его – совсем другое. Хотя вы всегда можете нанять кого-то, кто выполнит установку нового комбинированного котла для вас, подход «сделай сам» может сэкономить вам немало денег. Но прежде чем вы действительно погрузитесь и начнете установку, вам необходимо учитывать различные факторы.

Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить процесс установки. Во-вторых, вам нужно будет решить, хотите ли вы приобрести установщик отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, возможно, было бы разумно инвестировать в надежную компанию по установке, потому что вы можете повредить свой недавно купленный комбинированный котел. Если вы полностью настроены на установку котла самостоятельно, вам необходимо провести надлежащее исследование правильных методов установки.

Наиболее распространенные проблемы с комбинированными котлами

Неисправность автоматического воздухоотводчика.
Накопление известкового налета в трубах центрального отопления может привести к закупорке и вызвать колебания температуры в кранах горячей воды.
Неисправен или заблокирован предохранительный клапан. Это может привести к капанию из труб.
Отказ насоса оставляет вас без отопления и горячей воды.
Неисправные переключающие клапаны могут застрять на горячей воде или центральном отоплении.
Ржавчина вызывает протечки в водопроводных трубах и приводит к потере давления воды.

Это проблемы или общие неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко устранить путем регулярного технического обслуживания.

Установка котла может быть непростой задачей, а неисправность установки котла является одной из самых распространенных неисправностей в самодельных системах.

Могу ли я сам установить пароконвектомат?

Самостоятельная установка комбинированного котла может быть сложной задачей, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, вы также можете изучить установку котла с достаточным упорством. Кроме того, это сэкономит вам кучу денег на установке. Некоторым людям нравится вообще избегать хлопот и нанимать монтажника пароконвектомата, чтобы он выполнил работу. Но если вы не один из этих людей, продолжайте читать, чтобы узнать о реальных шагах по установке вашего комбинированного котла.

Если вам нужна самая надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и самые современные инструкции по установке, которые сделают процесс установки легким.

Этапы установки комбинированного бойлера

Установка бойлера на водопроводную сеть – непростая задача, и вы должны тщательно все обдумать, прежде чем пытаться сделать это самостоятельно.

Рассмотрим этапы установки комбинированного котла:

Прочтите инструкцию по эксплуатации

Сначала полностью прочитайте инструкцию по эксплуатации.
Изучите схемы установки . даст вам хорошее представление о том, как должна выглядеть система после ее установки.
Разложите все материалы, с которыми вам нужно работать, и ознакомьтесь со всеми.
Убедитесь, что у вас есть все необходимые компоненты, и поймите, что каждый из них делает, прежде чем использовать его.

Выяснить, куда все идет .

Выясните, где все остальное будет размещено.
Определите точное положение вашего нового радиатора.
Убедитесь, что вокруг этих элементов достаточно места.
Вам также потребуются все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут привести к повреждению вашего имущества.

Знать маршруты трубопроводов

При установке новых радиаторов вам необходимо узнать о трассах труб в вашем доме.
Это гарантирует правильную установку комбинированного котла с минимальными проблемами.
Знание трассы трубопровода также гарантирует, что установка комбинированного котла принесет пользу как в ванной, так и на кухне.

Вставьте котел в стену

Это, вероятно, один из наиболее трудоемких аспектов установки, в основном потому, что вы хотите убедиться, что все сделано правильно!
Будьте особенно осторожны, чтобы убедиться, что фитинги надежно закреплены, и не забудьте отключить все электричество и воду перед выполнением этого важного шага.

Установите радиатор.

Если вы хотите эффективно обогревать свой дом, вы должны выбрать радиаторы, наиболее подходящие для вашей собственности.
Все радиаторы совместимы с комбинированными котлами.
Широкий ассортимент радиаторов поможет вам обогреть как маленькое, так и большое помещение.
Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для обеспечения эффективного обогрева.

Обеспечьте вентиляцию

Новый радиатор потребует небольшой вентиляции после того, как вы все успешно установили. Для этого необходимо:

Прокачать каждый клапан, повернув ключ или клапан, расположенный внизу.
Делайте это до тех пор, пока небольшое количество воды не выльется на верхнюю часть устройства.

Как видите, установка пароконвектомата не представляет особой сложности. Следуя советам в этой статье, вы сможете установить его за относительно короткое время и с минимальными хлопотами. Самая сложная часть в этом типе установки — это выяснить, как провести трубопровод комбинированного котла, особенно если трубопровод вашего дома встроен в стены.

Как найти профессионального установщика пароконвектомата

Несмотря на то, что стоимость установки комбинированного котла может быть высокой, и может возникнуть соблазн применить подход «сделай сам», нанять установщика пароконвектомата Gas Safe для выполнения этой работы всегда будет более безопасным вариантом.
