Как подключить бойлер к котлу отопления: Подключение бойлера ГВС к двухконтурному котлу или колонке

Содержание

Как подключить бойлер косвенного нагрева к неавтоматизированном котлу

Бойлер косвенного нагрева разогревается теплоносителем от котла. Такой бойлер не может самостоятельно вырабатывать тепло из энергоносителя, — например, газа или электричества. Он представляет из себя большую емкость со змеевиком внутри, по которому протекает теплоноситель нагреваемый котлом, чем и обеспечивается нагрев воды и работа ГВС.

Ниже рассмотрим случай, когда нужно подключить бойлер косвенного нагрева к котлу не снабженному автоматикой, который сам не может управлять этим прибором. Такие котлы могут быть и вовсе энергонезависимыми – работают без малейшего участия электричества.

Нюанс в том, что для бойлера нам нужно минимум 70 градусов на выходе из котла, или лучше 80 градусов, чтобы вода подогревалась как можно быстрее.

Но возможно, что в радиаторную систему отопления нам нужно меньше, — 40, 50 или скажем 60 градусов, или же ее вовсе не нужно разогревать.

Котел придется разогревать значительно, а также применить трехходовой клапан с термоголовкой, который будет регулировать температуру в системе отопления, путем закрытия выхода на нее со стороны котла и перенаправления ее из обратки.

Схема

Подача и обратка раздваиваются, одна ветвь замыкается на радиаторы, вторая проходит через бойлер косвенного нагрева. В каждой ветви установлен циркуляционный насос.

Ветви работают поочередно, а всем управляет трехконтактный термостат, установленный в бойлере (на бойлере). Пока температура воды в бойлере приемлемая термостат замыкает контакт №1 – питание насоса системы отопления. Как только температура упала ниже заданного на термостате значения (45 градусов), он переключается, отключает цепь питания насоса системы отопления и включает в работу насос бойлера.

На подаче отопления стоит смесительный клапан с термоголовкой, через который часть потока с обратки подмешивается в подачу отопления, чтобы сделать жидкость на входе в насос заданной температуры – 30, 40, 50…. град.

Особенности

Необходим контроль за работой котла и недопущением значительного роста температурой на выходе из котла, так как потребляемая энергия отопительной системой ограничивается клапаном.

В случае роста температуры на котле до 90 градусов, котел тушиться, клапан открывается вручную полностью.
Система может работать только с дополнительной защитой от холодной обратки, если теплообменник чугунный.

Обратные клапана на обратках бойлера и отопления исключат обратный ток под влиянием включения насосов в параллельных цепях.

Если котел мощный, то его энергии хватит одновременно и на бойлер и на систему отопления. В этом случае, чтобы не дергать часто насос бойлера, нужно включить его напрямую к сети, т.е. через выключатель, чтобы была возможность в любой момент остановить или отключить на летний сезон. Теперь отопление будет работать все время, а бойлер будет подключаться изредка термостатом, после забора из него воды.

С котловым термостатом

Теперь рассмотрим, как можно подключить бойлер к котлу, у которого имеется электрическая регулировка температуры воды – установлен котловой термостат, с ручкой регулировки температуры воды.

Конфликт систем все тот же – на систему отопления достаточно, к примеру, 50 градусов, а на бойлер нам нужно подать 80 градусов, чтобы он быстренько нагрелся.

Но в этом случае будем управлять нагревом бойлера путем включения его насоса и путем разогрева котла до 80 градусов.

Помогут в этом два реле управления:

№1 на насосы, которое, получив команду от термостата бойлера, переключает контакты – отключает насос отопления и включает насос бойлера.
№2 – включает параллельно термостату на котле дополнительный термостат накладной, установленный на подаче из котла и настроенный на 80 градусов.

Если теплообменник чугунный то в системе должна быть обязательно защита от холодной обратки.

Как это работает

Получив команду от термостата бойлера (вода остыла до 45 град и ниже), реле №1 отключает отопление и включает насос бойлера.
Реле№2 по той же команде от термостата подключает параллельно к котловому теромстату другой, который настроен на 80 градусов и меряет эти градусы на подаче котла.

Теперь котел, получив от накладного термостата команду на разгон, разогревается до 80 градусов, и держит эту температуру.
Бойлер быстро нагревается.

После нагрева до 55 градусов, термостат в бойлере разрывает цепь, реле №1 отключает насос бойлера и включает отопление.
Реле №2 разрывает цепь и отключает накладной термостат, теперь котел снова ориентируется на встроенный термостат с установкой 50 градусов.

Все вернулось на исходную, только бойлер нагрет снова до 55 градусов.

Вода в системе отопления может успеть остыть. Если котел чугунный, то подача холодной воды на чугунину может разрушить ее. С чугунными котлами схему можно применять только с дополнительной защитой котла от холодной обратки.

В общем, самостоятельно сделать подключения бойлера к неавтоматизированным котлам, которые не умеют управлять бойлером, твердотопливыным, устаревшим и т.п. можно и своими руками. Как подключить бойлер мы только что рассмотрели.

Как подключить имеющийся двухконтурный котёл к бойлеру

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

Двухконтурный газовый котёл с встроенным бойлером

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя.

За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Дополнительное подключение бойлера косвенного нагрева

Подключение дополнительного бойлера

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.

Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Подключение бойлера к системе отопления.

Дом., Отопление.

Меня часто спрашивают: «Можно ли подключить бойлер к системе отопления?» И я всегда отвечаю: « А нужно ли?» У этого подключения очень много недостатков, но кажущаяся простота и дешевизна, минимум дополнительного оборудования толкает людей на мысли о таком использовании водонагревателя. «А все-таки?». Можно, но имейте в виду:

Мощность любого котла и водонагревателя не сопоставимы. В бойлер встроен ТЭН на 1,5 кВт (это стандартный вариант). Этой мощности хватит, чтобы обогреть комнатку около 10 кв. метров при 10 – 15 градусах мороза, если все остальное (стены, полы, потолки) нормально утеплено.

В этом режиме ТЭН бойлера практически не выключается. Страшного в этом ничего нет, но из-за периодического обновления воды (система-то открытая) возможно усиление коррозии радиаторов и самого ТЭНа (трубы предполагаются пластиковые), и, как следствие, преждевременный выход из строя ТЭНа. Сам ТЭН стоит копейки (китайский), но менять его…
Ни о какой естественной циркуляции при таком подключении речи не идет. Нужен циркуляционный насос. Самый дешевый насос, плюс один-два радиатора, плюс фитинги и трубы… Может вам все-таки какую-нибудь простенькую печку купить.… И вода в трубах не будет мерзнуть, потому что её нет.

У этого подключения только одно достоинство – простота. Эту систему можно порекомендовать дачникам, которые засиживаются на даче до конца октября – середины ноября, до первых заморозков, а потом сливают воду из системы до весны. Им этой мощности хватит. О надежности наших электросетей здесь речи не идет.

Если я вас еще не отговорил, тогда смотрите схему. Сложного ничего нет. Обратный клапан между коллектором холодной воды и тройником можно не ставить. Он нужен, если из крана холодной воды будет идти горячая, что бывает крайне редко. И не путайте, пожалуйста, направление напора на насосе. А так все просто. Но я вас предупредил.

Ваш отзыв

Подключение бойлера к котлу схема. Подключение и схемы обвязки бойлера косвенного нагрева

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

При поступлении от датчика информации о том, что температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

Собственной емкости теплообменника котла часто не хватает для обеспечения нужд ГВС. Чтобы восполнить недостачу, используется бойлер косвенного нагрева.

При остывании воды в баке по сигналу терморегулятора клапан переключается на подачу. После разогрева до настроечной температуры он возвращается на место, поток перекрывается, далее вода идет к приборам .

Схема подключения одноконтурного котла с бойлером косвенного нагрева с трехходовым клапаном аналогична. При проектировании системы нужно учитывать: температура в теплообменнике котла должна быть выше, чем настроечная в бойлере. В противном случае бойлер продолжит нагреваться даже при выключенном котле.

Подключение двухконтурного котла к бойлеру косвенного нагрева через два циркуляционных насоса: за каждый контур отвечает собственный насос. При такой системе нагрев воды для ГВС и для отопления осуществляются одновременно, а отключать их можно по отдельности. Работа обоих насосов управляется терморегулятором. Чтобы потоки не смешивались, за каждым насосом установлен обратный клапан.

Схема одноконтурного котла с бойлером косвенного нагрева с распределительной гидрострелкой (с гидроколлектором) используется, если отопительных контуров больше одного, в т.ч. когда они разные (радиаторы и теплый пол). Этот же вариант подходит для установки двухконтурных агрегатов совместно с бойлерами.

Схема подглючения двухконтурного газового котла и бойлера.

1)Насос нагрева (загрузки) бойлера.
2)Датчик температуры — термостат.

Особенности подключения

Как подключить бойлер косвенного нагрева к одноконтурному котлу:

Найти для бака место как можно ближе к котлу.
Последовательно подсоединить вход (наверху) и выход (внизу).
Подсоединить насос. Ось должна располагаться в горизонтальной плоскости, отклонение от горизонтали приведет к быстрому износу подшипника.

Насос оснащается фильтрами. В процессе эксплуатации их следует периодически проверять и очищать.

Схема подключения одноконтурного газового котла и бойлера косвенного нагрева.

Как подключить бойлер косвенного нагрева к двухконтурному котлу, схема с трехходовым клапаном: клапан устанавливают на выходе из котла, от него контур разветвляется. Одна ветка идет к отопительному контуру, вторая к бойлеру. Обратка у котла единая, насос тоже может быть общим.

Приоритетной в этом случае является подача в бойлер. Когда теплоноситель в нем достигает настроечной температуры, термостат подает трехходовке сигнал на переключение. С этого момента горячая вода подается только в отопительный контур.

Видео о подключении бойлера к газовому котлу.

Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева различается в зависимости от типа котла и выбранного метода горячего водоснабжения.

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

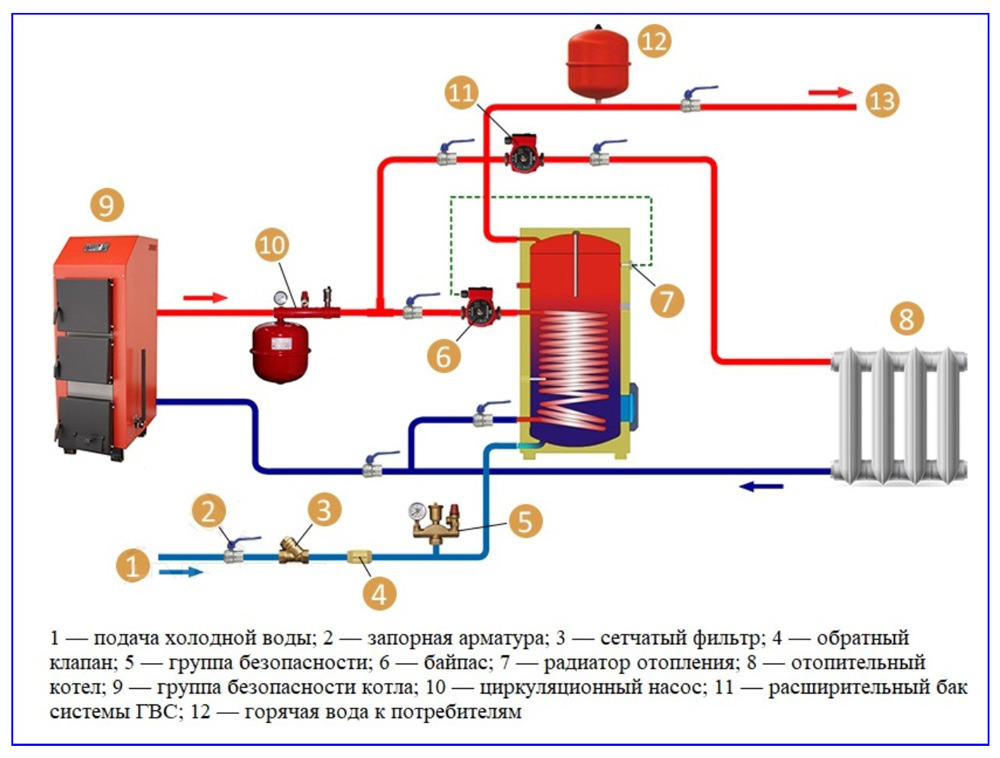

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

Бак расширительный.
Группа безопасности бойлера.
Трубопровод горячего водоснабжения.
Запорный вентиль на подающей магистрали.
Насос системы отопления.
Насос водонагревателя.
Клапан обратный.
Клапан отсечки.
Кран сливной.
Котёл твердотопливный.
Кран котла отсечной.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
Предохранительный клапан – служит для аварийного сброса давления.
Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Схема подключения бойлера косвенного нагрева.

Если Вы, для организации индивидуального горячего водоснабжения квартиры или дома (что случается чаще), остановили свой выбор на , тогда эта статья станет путеводителем в дебрях вопросов с подключением этого водогрейного аппарата к системе отопления и водоснабжения.

Он хорош тем, что для производства горячей воды ему нет необходимости использовать какие либо энергоресурсы, кроме системы автономного отопления квартиры (дома) или других, альтернативных, источников энергии (например, гелиосистемы, использующей энергию солнца).

В этой статье рассмотрены способы подключения бойлера косвенного нагрева к системе водоснабжения и отопления.

Перед началом монтажных работ проконсультируйтесь со специалистами, потому что различные марки бойлеров и котлов отопления имеют различные способы подключения. Даже визуально одинаковое оборудование может требовать индивидуального подхода.

Еще один совет: если Вы решили установить накопительный водонагреватель косвенного нагрева, то его рекомендуется подбирать той же марки, что и отопительный котел. Многие производители подобного оборудования специально производят приборы, которые адаптированы для работы друг с другом. Они имеют идентичные входные и выходные отверстия, что облегчает выбор труб и , а так же их . Для этого оборудования произведен расчет по мощности (для котла) и объему (для бойлера), что обеспечивает их максимальную производительность в тандеме.

Подключение бойлера косвенного нагрева к системам отопления и горячего водоснабжения.

Для подключения водонагревателя с косвенным нагревом воды к автономной системе отопления чаще всего используется три основных способа:

● подсоединение с использованием трехходового клапана и сервопривода. Сервопривод – это, своего рода, орган управления трехходовым клапаном. Этим органом, в данном случае, является термостат (термореле) бойлера;

● схема с применением двух циркуляционных насосов;

● использование в схеме обвязки водонагревателя с системой отопления гидравлического разделителя потоков воды (гидравлической стрелки).

Есть еще один способ монтажа бойлера и системы отопления. Это в том случае, когда система отопления обслуживается несколькими котлами и, чаще всего, применяется в помещениях со сложной конфигурацией и большим объемом для отопления. Для качественной работы такой системы требуется тщательная регулировка вентильной группы, регулирующей потоки воды. Но нашим квартирам такое не грозит, поэтому останавливаться на нем не стоит. Хотя, и этот метод основывается на трех основных способах монтажа.

Основная схема обвязки накопительного водонагревателя косвенного нагрева.

1 – шаровой кран. 2 – обратный клапан. 3 – расширительный бачок водонагревателя *. 4 – предохранительный клапан. 5 – насос контура рециркуляции горячей воды системы ГВС **. 6 – циркуляционный насос системы отопления. В 1 – водопровод холодного водоснабжения. Т 1 – подающий трубопровод от источника тепла (отопительного котла). Т 2 – обратный трубопровод к источнику тепла (обратка). Т 3 – трубопровод горячего водоснабжения. Т 4 – трубопровод контура рециркуляции бойлера.

*Расширительный бачок для водонагревателя имеет свои конструктивные особенности, в силу которых его нельзя применять в качестве расширительного бачка системы отопления. Одной из таких особенностей, является температура воды, с которой работает бачок. Так, расширительная емкость для системы отопления, может работать с теплоносителем с температурой до 120 ° C. Тогда как бак для системы ГВС, предназначен для работы с горячей водой до 70° C. Визуальное отличие бачков между собой указано в видео ролике.

**Насос рециркуляции потока в системе ГВС предназначен для отбора остывшей воды из системы горячего водоснабжения и возврата ее в бойлер для дальнейшего подогрева. Это особенно актуально при значительных расстояниях между водонагревателем и точкой водозабора. Таким образом, потребитель, всегда имеет возможность, практически моментально получать горячую воду.

Начнем с первого способа.

Подсоединение БКН с использованием трехходового клапана с сервоприводом.

Такой способ чаще всего применяется для подключения настенного бойлера (с объемом накопительного бака до 100 л включительно) к одноконтурному котлу отопления. Суть его заключается в том, что трехходовой клапан, управляемый терморегулятором (термостатом) водонагревателя, при получении от него сигнала, перекрывает тот или иной канал, направляя поток воды или в систему отопления, или в контур водонагревателя и систему горячего водоснабжения.

Многие современные отопительные котлы имеют встроенный циркуляционный насос, трехходовой клапан с сервоприводом и прочие приспособления для эффективной работы, как с системой отопления, так и с наружными накопительными водонагревателями косвенного нагрева. Как пример можно рассмотреть одноконтурный газовый настенный котел De Dietrich MS 24 FF (Франция).

Но такое оборудование имеется не в каждой квартире или доме. Многие пользователи довольствуются котлами эконом класса. В таком случае, приходится устанавливать органы управления системой отопления и системой ГВС в «наружном» варианте.

Трехходовой клапан с сервоприводом.

Такая схема разводки предполагает, что приоритет остается за контуром бойлера, так как именно его термостат регулирует работу всей системы. При понижении температуры воды в накопительной емкости водонагревателя, терморегулятор подает сигнал на электропривод трехходового клапана и тот, перекрыв контур системы отопления, перепускает теплоноситель (горячую воду из котла) на нагрев воды в бойлере. При достижении установленной температуры в бойлере, сервопривод передает сигнал к приводу трехходового клапана, и тот в свою очередь, открывает контур системы отопления.

Важным моментом в работе накопительного водонагревателя косвенного нагрева, при подключении через трехходовой клапан, является правильная регулировка термостата бойлера. Температура, которая установлена на термостате бойлера, должна быть ниже температуры, установленной на терморегуляторе котла отопления. В противном случае, теплоноситель, поступающий из котла, не сможет нагреть воду в бойлере до температуры, необходимой для срабатывания сервопривода и электропривода трехходового клапана. А значит, клапан не откроет подачу теплоносителя в контур системы отопления, так как нагрев воды в бойлере не достиг установленной температуры.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – трехходовой клапан;

Подключение бойлера косвенного нагрева с применением двух циркуляционных насосов.

Как и в предыдущем способе подключения водогрейного аппарата с косвенным нагревом воды, этот способ основан на приоритетном состоянии системы горячего водоснабжения (контур бойлера) перед системой отопления. Разница стоит в том, что здесь задействованы два циркуляционных насоса: один в контуре ГВС, второй в контуре отопления. Причем циркуляционный насос, обслуживающий бойлер, устанавливается перед насосом, обслуживающим отопительную систему (ближе к отопительному котлу).

При такой обвязке отпадает надобность в трехходовом клапане.

Принцип работы такой схемы состоит в том, что при остывании воды в накопительном баке бойлера, терморегулятор автоматически включает насос бойлера, который, как видно на схеме, монтируется ближе к котлу, чем насос отопительной системы. А тот, в свою очередь, создавая большее разряжение в змеевике водогрейного аппарата, «затягивает» горячую воду, поступающую из котла на нужды отопления, в нагревательный контур бойлера. Как следствие, уменьшается производительность отопления. Но это может стать заметным только при первоначальном нагреве большого объема воды в накопительном баке. Последующий подогрев происходит достаточно быстро и, ощутимого колебания температуры теплоносителя в отопительном контуре наблюдаться не будет.

Для предотвращения смешивания потоков теплоносителя из системы отопления и контура водонагревателя, используются обратные клапаны.

Схема подключения бойлера косвенного нагрева с применением двух циркуляционных насосов.

Для того что бы исключить возможность перепадов температуры теплоносителя в отопительном контуре при включении водонагревателя, применяется схема отопления т ГВС с применением двух котлов. Тогда один котел работает на отопление, а второй, поддерживая тепло в отопительном контуре, при необходимости, переключается на нужды бойлера.
Но, такую проблему можно с успехом решить, включив в систему отопления, гидравлический распределитель потоков (гидравлическую стрелку).

Как подключить бойлер косвенного нагрева через гидравлическую стрелку.

Для начала объясню, что такое гидравлическая стрелка . Это, по сути, и принципу работы, распределитель потоков теплоносителя в контуре (или контурах) системы отопления.

Для чего нужен такой распределитель и где он применяется. Гидравлическая стрелка применяется, в основном, в помещениях большой площади с сильно разветвленной системой отопления, имеющей несколько независимых друг от друга отопительных контуров. Она позволяет стабилизировать давление и потоки воды во всех контурах системы, связанных между собой посредством гидрострелки, тем самым, позволяя добиться равномерного распределения тепла по всем потребителям (радиаторы отопления, контуры теплого пола, водонагреватели косвенного нагрева и т. п.). Как работает гидравлический распределитель потоков, показано в видео.

Хочу сразу предупредить, что монтаж многоконтурной системы отопления сопряжен с определенными трудностями в процессе проектирования, монтажа, настройки и регулировки оборудования, входящего в состав отопительной системы. Поэтому ее монтаж и, особенно настройку с регулировкой, лучше доверить специалисту.

Но, если Вы решились делать все самостоятельно, представляю Вашему вниманию схему монтажа и попробую, вкратце, описать возможность подключения водонагревателя косвенного нагрева к системе отопления с применением гидравлической стрелки.

Для многоконтурной системы отопления (два или больше отопительных контура*+ бойлер косвенного нагрева), применяется .

* Два или больше отопительных контура, это, например, радиаторный контур отопления + контур теплого пола и т.п.

Можно, конечно, обойтись и без гидравлического разделителя потоков воды, но, в таком случае, могут возникнуть проблемы с неравномерной работой отопления и повышенным давлением в трубопроводах отопительной системы.

Как, когда и где применяется гидрострелка, показано в видео «Гидравлический разделитель потока воды».

Схема подключения бойлера косвенного нагрева через гидрострелку.

Чтобы в доме или санитарно-бытовом помещении на производстве была горячая вода, используют бойлер косвенного нагрева. Подключение к котлу проводится несколькими способами в зависимости от важности обеспечения горячим водоснабжением. Если отопление помещений важнее, то его подключают к системе последовательно, а для лучшего обеспечения горячей водой — параллельно.

Обеспечьте свой дом горячей водой

Устройство агрегата

Внешне этот аппарат напоминает простой накопительный электрический бойлер. Емкости бывают разных размеров в зависимости от количества потребляемой жидкости. Водонагреватель состоит из следующих элементов:

резервуар в кожухе со слоем теплоизоляции;
стальной или латунный трубопровод, выполненный в виде змеевика;
патрубок термостата;
магниевый анод;
патрубки циркуляции горячей воды;
патрубки для подключения системы отопления.

Из данного видео узнаем схему работы одноконтурного котла и бойлера косвенного нагрева:

Существуют некоторые конструкции, где вместо змеевика установлена еще одна емкость, в которой происходит теплообмен жидкости. Внутренняя часть резервуара обязательно выполняется из нержавеющей стали. В качестве теплоизоляции используется минеральная вата, полиуретан, полистирол и т.д. Эти материалы также предохраняют бак от механических повреждений.

Принцип работы

Принцип действия этого прибора основан на теплообмене жидкости из системы отопления с водой из контура горячего водоснабжения. Горячий теплоноситель из системы отопления попадает через верхний патрубок в змеевик.

Проходя по нему, теплоноситель нагревает воду, находящуюся внутри резервуара. Степень нагрева контролирует специальный термодатчик, и как только будет достигнута требуемая температура, клапан перекроет движение воды по змеевику. При охлаждении жидкости клапан открывается и снова начинается процесс теплообмена.

Схема подключения косвенного бойлера через верхний патрубок змеевика позволяет обеспечить максимальный объем нагреваемой воды. По такому же принципу работают другие конструкции водонагревателей.

Разновидности водонагревателей

В настоящее время известны два типа бойлеров косвенного нагрева: простые и со встроенным управлением. Под элементами управления подразумеваются датчики температуры и устройства, обеспечивающие подачу воды в теплообменник и ее остановку.

Вся работа этого оборудования происходит в автоматическом режиме. Для его пуска необходимо подключить входной и выходной патрубки горячего водоснабжения, подачу охлажденной жидкости и гребенку для распределения нагретого теплоносителя. Современные модели резервуаров имеют оборудование для аккумуляции тепла.

Такие устройства очень полезны при частых перебоях электроэнергии. Эти конструкции обычно обладают усиленной теплоизоляцией и большим объемом резервуаров. В последнее время популярными становятся бойлеры с рециркуляцией. Их отличие — дополнительные патрубки для забора горячей воды.

Нюансы обвязки резервуаров

Резервуары косвенного нагрева легче устанавливать совместно со всем оборудованием, чем монтировать в уже существующую систему. Место установки бойлера должно находиться недалеко от котла обогрева и быть ровным, чтобы не допустить перекоса водонагревателя.

На выходе из резервуара горячей воды необходимо установить мембранный гидроаккумулятор для защиты от теплового расширения. В качестве запорной арматуры рекомендуется применять шаровые краны , так как они более надежны.

Все крепежные работы на стенах следует выполнять с применением специальных кронштейнов и скоб. Все трубопроводы к резервуару должны подсоединяться только по прямой линии, без лишних изгибов.

Подключение к одноконтурной системе

Одноконтурная схема системы отопления с бойлером косвенного нагрева подразумевает использование двух циркуляционных насосов. Они выполняют задачу по разделению потоков теплоносителя.

Такой монтаж водонагревателя способствует в первую очередь работе контура горячего водоснабжения. Действие насосов регулируется термостатом, который встроен в резервуар. Чтобы исключить смешивание потоков теплоносителя, в систему перед насосами устанавливают обратный клапан .

В итоге работа насосов осуществляется попеременно, то есть когда включается подкачка в контуре водоснабжения, в системе отопления она отключается. Схема подключения косвенного водонагревателя выглядит следующим образом.

Отличие такого подключения — отсутствие дополнительного нагрева воды для горячего водоснабжения. Вода нагревается только за счет бойлера. Общее подключение аппаратуры выполняется в три этапа:

С помощью шлангов и трубопроводов подсоединяется водонагреватель в обвязку котла.
Производится установка циркулирующих насосов и запорной арматуры.
В последнюю очередь устанавливается трехходовый датчик, производящий контроль над изменением температуры.

В такой системе имеется один важный недостаток: если оборудование выходит из строя, то подача горячей воды прекращается.

Установка в двухконтурную сеть отопления

Чтобы правильно подключить бойлер косвенного нагрева в двухконтурную систему, необходимо учесть, что работа системы отопления и нагрева воды должна происходить одновременно. В этом состоит основное отличие их работы в одноконтурной цепи.

Подключение происходит по параллельной схеме. Единственным недостатком ее является невозможность качественного снабжения теплоносителем отопительной системы, если существует большой расход горячей воды.

Для правильного использования бойлера применяется трехходовый клапан. Он обеспечивает равномерное распределение теплоносителя между контурами. Подобное подключение чаще используется и наиболее удобно при разовом расходе горячей воды.

Поделитесь статьей с друзьями:

Одноконтурный газовый котел подключение бойлера.

Схема подключения бойлера косвенного нагрева – какую легче сделать самому

Схема подключения газового котла к системе отопления в первую очередь включает в себя узел для подачи горючего (). Это металлическая труба, которая подводит топливо к горелке либо от магистрали, либо от баллонов.

Соединение трубы с котлом осуществляется посредством металлического сгона, при этом используются прокладки из паронита.

Использовать для подвода газа пластик и металлопластик нельзя.

Запрещается также использовать в качестве дымоходов обычные вентиляционные шахты. Есть две схемы устройства дымохода: при открытой топке с атмосферной горелкой – стандартный отвод дыма (через вертикальный дымоход и крышу).

При закрытой – коаксиальный, труба в трубе. Внутренняя трубка выводит продукты сгорания, наружная обеспечивает подачу воздуха на горелку. Конструкция полностью выводится на улицу через отверстие в стене, расположенное как можно ближе к котлу.

И еще одна вещь запрещена: подключаться к магистрали самостоятельно. Это можно выполнить только с разрешения местной газовой службы и только силами ее сотрудников.

Они осуществляют подключение в соответствии с нормами безопасности и ставят нового пользователя на учет.

Автоматика и арматура

Автоматика котла может быть автономной и энергозависимой ). Во втором случае потребуется подвести к приборам электрический кабель.

Группа безопасности агрегата включает в себя:

манометр;
термометр;
аварийный термостат, предохранитель;
переключатель мощности.

Необходимый элемент отопительного трубопровода – воздушный клапан. Его устанавливают на каждый радиатор, а в системе теплого пола – на подающую гребенку распределительного коллектора ( .

Подключение к трубопроводу

Схема обвязки напольного газового котла отопления с одним контуром простая. Есть входной и отводящий патрубок. Обе трубы (подача и обратка) подсоединяются к соответствующим патрубкам с помощью «американок». На подачу ставят обратный клапан и запирающий шаровой кран.

На одной из труб (чаще на обратной) установлен циркуляционный насос. Перед насосом устанавливают фильтр, обычно отстойником вниз. На корпусе есть стрелка, указывающая направление потока теплоносителя.

Кроме фильтра грубой очистки непосредственно перед котлом рекомендуется установить магнитный фильтр тонкой очистки.

На подающей трубе сразу после котла устанавливают расширительный бачок для сброса избытков давления и слива лишнего теплоносителя. В современных системах чаще всего используются закрытые баки мембранного типа.

После расширительного бака теплоноситель поступает либо сразу в контур (в простых системах вроде «ленинградки»), либо в коллектор, откуда распределяется по контурам/приборам ().

С обеих сторон котла (на подаче и обратке) рекомендуется устанавливать отсекающее оборудование типа «американка». Оно позволит полностью перекрыть воду в системе при необходимости демонтажа отопительного агрегата или ремонта трубопровода.

Схема подключения напольного газового котла к системе отопления подразумевает наличие отдельного помещения для установки агрегата. Это объясняется тем, что напольные модели крупногабаритные и часто оборудованы открытыми топками.

Т.е. в жилых комнатах и кухнях недостаточно места для монтажа и сложнее обеспечить полноценный отвод продуктов сгорания, чтобы воздух в жилой зоне оставался чистым.

Преимущество напольных котлов – большая мощность при относительно невысокой цене. Для домов с большой площадью это предпочтительный вариант.

Одноконтурный котел

В системе с одноконтурным котлом нагрев определяется только работой горелки. Если контуров два, значение температуры зависит также от смесителя.

Напольные модели, как правило, бойлерные. Настенный может быть и бойлерным, и проточным. Схема обвязки настенного газового котла отопления может включать в себя бойлер косвенного нагрева – емкость с теплообменником-змеевиком.

Одноконтурный котел соединяется с бойлерной емкостью трехходовым клапаном. Когда теплоноситель в баке остывает, датчик подает на кран соответствующий сигнал.

Вся горячая вода поступает в бойлер до тех пор, пока его содержимое не нагреется до нужной температуры. После нагрева кран автоматически переключается на подачу в контур.

Схема обвязки газового котла отопления с бойлером – альтернатива двухконтурному котлу. В системе есть и отопление, и горячая вода, но нет подверженного быстрому износу вторичного теплообменника, срок службы которого сильно зависит от качества воды.

Описанная система может работать с двумя насосами: один предназначен для отопительного контура, второй для ГВС. Переключение с одного на другой происходит по сигналу термодатчика, встроенного в бойлер.

Двухконтурный котел

Схема обвязки напольного газового котла отопления с двумя контурами состоит из пяти труб: одна газовая, четыре водяные. Газовая подключается к горелке шаровым краном.

Водяные соединяют:

патрубок основного теплообменника с подающей трубой отопления;
второй патрубок основного теплообменника с обратной трубой;
водопроводную трубу с патрубком теплообменника ГВС;
подачу горячей воды со вторым патрубком для ГВС.

Распределением воды автоматически управляет кран-трехходовка. Он переводит поток из основного теплообменника во вторичный, когда открыт горячий кран. При закрытии крана – обратно.

Двухконтурные котлы тоже часто требуют подключения бойлера. Котел обеспечивает горячей водой только одну точку потребления.

Одновременно использовать горячую воду в ванной и кухне без дополнительного теплообменника не получится.

Иногда система с дополнительным бойлером включает в себя ТЭН. Газовая грелка работает на нагрев воды, поддержание нужной температуры в косвенном накопителе обеспечивает электрический элемент.

Число контуров системы

Если котел обогревает большой дом, контуров, как правило, несколько. Управление – с распределительного коллектора.

Распределение теплоносителя по контурам осуществляется гидравлической стрелкой/гидроколлектором либо с помощью балансировочных кранов.

Если в системе есть и радиаторы, и теплый пол – контуров минимум два, даже если обогревается только одна комната, поскольку рабочая температура этих приборов разная.

Но чаще схема обвязки газового котла отопления с теплыми полами включает в себя больше одного контура и без радиаторов: для каждой комнаты свой. При большой площади в одном помещении может быть два контура.

Для разветвленных трубопроводов с большой протяженностью, совмещающих в себе радиаторное отопление и теплые полы, лучше устанавливать два коллектора, каждый со своим насосом : низкотемпературный (до 50 градусов) для теплого пола, высокотемпературный (до 90) – для радиаторов.

Коллектор теплого пола оснащается смесителем. Можно использовать для регулировки температуры трехходовой кран, расположенный между подающей и обратной гребенкой, или установить на подающие трубы контуров краны с термоголовками.

В целях автоматизации краны оборудуют сервоприводами.

Возможно Вас так — же заинтересует информация, которая предоставлена в следующих статьях:

Видео об обвязке газового котла.

Частный дом, загородная дача или любое другое жилое помещение можно сделать комфортным и уютным. В первую очередь для этого нужно провести коммуникации – отопление и горячую воду. Причем сейчас для этого не нужно покупать дорогостоящие мощные агрегаты и оборудовать целую котельную. С поставленной задачей справится компактный газовый котел отопления, обвязанный с бойлером косвенного нагрева. Обвязку можно выполнить как в момент установки котла, так и после, когда возникнет необходимость.

Бойлер косвенного нагрева и его выбор

Бойлер – это емкость для теплоносителя – воды, со встроенным в него нагревательным элементом. Водогрейное устройство работает по принципу накопителя: вода в нем находится постоянно, и с помощью датчиков отслеживается ее температура. отличается от бойлеров прямого нагрева в первую очередь тем, что он не может работать автономно. Бойлер не подключен к электроэнергии и не имеет горелок или топок. Для нагрева воды ему необходим котел. Выбор котла отопления и бойлера косвенного нагрева должен быть продуман до мелочей.

Должны сочетаться и быть правильно подобраны по мощности. Если мощность котла будет меньше мощности бойлера, получится значительный перерасход электроэнергии, так как времени на прогрев воды уйдет много. Также важно учитывать, что котел будет работать и на поддержание температуры, что тоже будет влиять на износ котла и потребление электроэнергии. Самый оптимальный вариант, когда на подогрев воды затрачивается не более 50 процентов энергии, расходуемой котлом на отопление .

При выборе важно проверить, подходят ли размеры и типы разъемов для выполнения обвязки. Обычно делают стандартные разъемы, но если производители разные, нужно быть предельно внимательным, иначе термодатчик, который подключается 2-мя способами к котлу или к модулю, может работать неправильно или не подключиться совсем.

Газовый котел с бойлером лучше выбрать одной фирмы производителя , это убережет от множества скрытых проблем, о которых можно узнать только в момент подключения. Если работа будет выполняться своими руками, важно на каждом этапе руководствоваться схемой обвязки. Одним из вариантов можно рассмотреть газовый котел со встроенным бойлером: такие агрегаты чуть больше по размерам, но проще в установке.

Также важно помнить о вспомогательном оборудовании, самый важный — это циркулярный насос . Насос будет «гонять» теплоноситель по системе отопления принудительно, поэтому температура будет ровной и в трубах будет меньше вероятности возникновения воздушных пробок. Электрический насос также удобен для быстрого прогрева помещений.

Конструкции котлов отопления позволяют выбрать два варианта исполнения – напольный и настенный . По мощности они могут не уступать друг другу, поэтому выбор зависит только от предпочтений владельца. Настенные агрегаты смотрятся компактнее, они не занимают полезного пространства. По комплектации настенный котел чуть «богаче», в нем уже есть насос и расширительный бак. также могут иметь проточный или накопительный тип нагрева теплоносителя.

Монтаж

Устройство бойлера косвенного нагрева простое, он состоит из нагревательного элемента в виде змеевика, защитного электрода, изоляции , и все это заключено в металлическом корпусе. Для обвязки нужно, четко следуя схеме, подключить бойлер к циркуляционному насосу. Последовательность подключения: выход горячей воды, циркуляционный контур, циркуляционный насос, обратный клапан, сброс в канализацию, предохранительный клапан, вентиль, клапан-регулятор расхода, бобышка для манометраобратного клапана, опорожнение системы, подключение к водопроводной сети, расширительный бак контура.

При подключении важно помнить:

подключение холодной воды должно быть с нижней части бойлера;
вывод горячей воды производится с верхней части емкости;
точка рециркуляции должна всегда быть в центре бойлера.

Подключить котел к бойлеру можно с использованием нескольких схем: использовать трехходовой клапан, гидравлическую стрелку или использовать сразу два насоса.

Как подключить бойлер к котлу с помощью сразу двух насосов и выгодно ли это? Все три схемы подключения имеют место быть, и особенности подключения у всех разные. Схема, в которой задействованы сразу два насоса, отличается лишь тем, что она удобна, когда все контуры расположены параллельно; в схеме также идет использование обратного клапана. Клапан предотвращает смешивание потоков теплоносителя . Таким образом, получается, что на каждый контур бойлера косвенного нагрева и котла работает свой насос, циркуляция воды происходит быстрее и качественнее. Управление насосами осуществляется через термодатчик, находящийся на накопительном устройстве. Важно помнить, что контур отопления не является основным!

При правильном выборе и установке напольного или настенного теплогенерирующего агрегата, в дом обязательно должны прийти тепло и уют.

Особенности подключения бойлера

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Подключение бойлера к газовому котлу

Подсоединение к двухконтурному котлу

Подключение бойлера к котлу с применением трёхходового клапана

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

Бак расширительный.
Группа безопасности бойлера.
Трубопровод горячего водоснабжения.
Запорный вентиль на подающей магистрали.
Насос системы отопления.
Насос водонагревателя.
Клапан обратный.
Клапан отсечки.
Кран сливной.
Котёл твердотопливный.
Кран котла отсечной.

Обратный клапан является важным элементом системы

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
Предохранительный клапан – служит для аварийного сброса давления.
Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в , и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный газовый котёл с встроенным бойлером

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Дополнительное подключение бойлера косвенного нагрева

Подключение дополнительного бойлера

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей , ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

В случае если подключаете бойлер, то котёл должен быть или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Подключение бойлера косвенного нагрева дает много преимуществ, в первую очередь это, конечно, неограниченные объемы горячей воды. Немаловажно и то, что работает он сразу на несколько точек разбора. Поэтому, чтобы наладить бесперебойную подачу воды, необходимо выполнить несложную обвязку бойлера косвенного нагрева, для этого понадобится минимум средств и усилий, а также рабочая схема подключения.

Общие принципы работы бойлера косвенного нагрева

Использование бойлера косвенного нагрева и обвязка котла позволит значительно сэкономить на финансовых затратах и обеспечить подачу горячего теплоносителя сразу нескольким узлам. Для того чтобы вода равномерно и быстро прогревалась, важно правильно рассчитать мощность водонагревателя косвенного нагрева. Для обеспечения потребности в горячей воде примерным объемом 500 литров в час потребуется бак, рассчитанный на объем не меньше 100 литров. Объем бака должен напрямую зависеть от .

Точек, выступающих в качестве теплопередатчика, в обвязке может быть несколько, например, для нагрева воды лучше всего подходит твердотопливный котел. Также могут быть использованы агрегаты, работающие на солнечной энергии, тепловые насосы и геотермальные системы.

Схема с использованием двух насосов

Принцип работы данной схемы зависит от термостата, который при понижении температуры в бойлере косвенного нагрева дает команду насосу водонагревателя, в это время насос котла автоматически отключается , после достижения нужной температуры отключается насос бойлера, и снова работает насос котла. При такой схеме удобнее использовать агрегат, оснащенный автоматикой, тогда процесс переключения и работа с датчиками термостата будет четкой и отлаженной.

В этом случае бойлер пропускает весь объем теплоносителя через себя. Чтобы исключить попадание в питьевую воду грязи или технической воды, необходимо после насосов установить обратные клапаны.

Схема с трехходовым клапаном

Схема с трехходовым клапаном может быть применена для агрегата с напольным и настенным размещением . Принцип схемы предполагает наличие двух контуров: одного основного контура отопления и контура бойлера косвенного нагрева, последний имеет приоритет над основным. При этом группа безопасности может быть встроена в котел, к этой группе относят: расширительный бак и насос .

Принцип работы будет заключаться в следующем: при понижении температуры термостат бойлера переключается и переключает трехходовой клапан, после чего вода движется по контуру бойлера. После достижения необходимой температуры клапан снова переключается, и теплоноситель циркулирует по контуру отопления.

Такая схема оптимальна с настенным котлом, оснащенным автоматикой, в этом случае за работу трехходового клапана будет отвечать термостат бойлера или котел , по сигналу от термостата бойлера. При этом использование одноконтурного котла с бойлером будет давать отличный запас горячей воды, также эта схема удобна для тех агрегатов, у которых поступающая холодная вода «жесткая». При использовании второй контур (горячей воды) будет быстро ломаться.

Резюме по схемам

Такие системы подключения водонагревателя к котлу исключают одновременную работу нагрева воды и отопления дома. Но неудобство это вызовет только один раз, при запуске системы, так как теплоноситель будет холодным, весь процесс по времени займет от часа, в зависимости от количества теплоносителя. При постоянной работе на поддержание температуры будет тратиться гораздо меньшее время, поэтому перепадов температуры ощущаться не будет.

Если горячее водоснабжение будет стоять в приоритете в обоих случаях, эти схемы можно применить и в более сложных системах нагрева. Для них разделяют котлы нагрева: один будет работать только на нагрев воды, другой — на отопление.

Подключение котлов с большим числом контуров

В сложных системах зачастую задействованы три и более контуров отопления. Для таких систем самым оптимальным является использование гидравлических стрелок и распределительных коллекторов. Самая выглядит следующим образом:

контур нагрева воды в нагревателе;
контур системы «Теплый пол»;
контур системы отопления (батареи).

Для подключения используется гидравлическая стрелка или гидроколлектор . Также можно использовать отдельно гидравлическую стрелку и коллекторы распределения. В другом варианте, без использования гидравлических стрелок, необходима установка балансировочных вентилей. Если пренебречь данными устройствами, то получатся сильные перепады между контурами, и некоторые из них будут работать неэффективно, теплоотдача может снизиться в несколько раз.

При такой системе нужно отключать насосы других контуров при работе приоритетного контура, иначе время нагрева может прилично вырасти.

Как подключить электрический котёл к системе отопления и ГВС?

И в завершении темы о подключении настенных котлов немного о том, как подключить электрический котёл к системе, в которой, кроме отопительных контуров, есть ещё и бойлер косвенного нагрева. Но сперва несколько слов о том…

Когда имеет смысл подключать электрический котёл к бойлеру косвенного нагрева?

Приведённая ниже схема с бойлером имеет смысл только тогда, когда планируется добавить ещё один котёл — газовый или твердотопливный. В противном случае финансовые затраты на электроэнергию будут большими, и, если альтернативы нет, то лучше подключить электрический котёл только к отоплению, а водопроводную воду греть электрическим накопительным водонагревателем.

Схема обвязки электрического котла

Это схема обвязки автоматического электрического котла:

Внутри такого электрокотла, как видно на рисунке, есть и циркуляционный насос, и электронные блоки управления… снаружи нужен только расширительный бак.

Схема обвязки электрического котла без «начинки» будет выглядеть так:

Как подключить электрический котёл к отоплению?

Как подключить электрический котёл к простой (с одной веткой радиаторов) системе отопления, в общем-то, я уже показал на предыдущей схеме. Ваша задачи лишь выбрать обвязку, соответствующую вашему котлу.

На следующей схеме показано, как подключить электрический котёл к системе, состоящей из нескольких контуров:

В эту схему можно добавлять ветки радиаторов, нужно лишь применить коллектор с соответствующим числом патрубков. Можно также вместо любой радиаторной ветки подключить к коллектору водяной тёплый пол. Ну и, как всегда, радиаторная разводка не обязательно однотрубная, а — любая, какая вам больше нравится, либо в каждой ветке своя.

Как подключить электрический котёл к бойлеру косвенного нагрева?

О том, когда это имеет смысл делать, я написал в самом начале, а схема подключения бойлера к электрокотлу вот:

Как видим, здесь просто один радиаторный контур из предыдущей схемы заменен на контур с бойлером. Я просто не стал дорисовывать четвёртый контур, чтобы не загромождать картинку. Обвязку же бойлера здесь приводить не буду, она подробно показана там ->.

Как осуществляется управление (включение-выключение) бойлером? В гильзу (6):

— устанавливается вот такой термостат:

Этот термостат соединяется проводом с циркуляционным насосом контура бойлера (см. на пару схем выше). На термостате устанавливаем желаемую нами температуру нагрева воды для водопровода. Дальше термостат будет включать или выключать насос в соответствии с заданной температурой.

Как подключить два электрокотла к многоконтурной системе отопления?

Ну и на «закуску» схема подключения двух электрических котлов к нескольким контурам отопления:

В качестве насосного коллектора с гидрострелкой в схеме применён агрегат, который упоминался в нескольких других статьях:

Вы, конечно, можете собрать коллектор из отдельных деталей — тройников, сгонов, муфт и т. п., — а гидрострелку тоже купить отдельно… но это будет дольше, больше мороки… в общем, я такую сборку приводить не стану, кому интересно, посмотрите примеры в этой статье или в этой.

Обратите внимание, что в обвязках обоих котлов есть дополнение по сравнению с самой первой на этой странице схемой: обратные клапаны.

При желании вы можете заменить любой радиаторный контур (а то и несколько) контуром водяного тёплого пола. Разумеется, в контуре тёплого пола должен быть смесительный узел.

А вот вставлять в схему бойлер косвенного нагрева лучше не надо — очень дорого. Если кроме электричества нет источников энергии, то выгодней смонтировать накопительный электрический бойлер отдельно.

Вот, вроде бы, и всё, теперь вы знаете, как подключить электрический котёл к отоплению и бойлеру косвенного нагрева.

Котел с бойлером косвенного нагрева

Автономные системы отопления и подогрева воды пользуются заслуженным высоким спросом. Одноконтурный газовый котел с бойлером косвенного нагрева прекрасно справляется с поставленной задачей, являясь при этом простым и безопасным устройством.

Ключевые преимущества

Современный одноконтурный газовый котел включает оборудование, с помощью которого можно обеспечить полную надёжность и безопасность работы. Использование автоматической системы защиты позволяет решить задачи по управлению и безопасности.

Говоря о ключевых преимуществах, которыми обладает водонагреватель косвенного нагрева, необходимо выделить:

Простоту установки, гарантирующую оперативность при решении поставленной задачи;

Экономичность, которая достигается наладочными работами и автоматизацией;

Доступность подключение котлов к системе отопления каскадного типа в рамках одного населенного пункта;

Экологичность по сравнению с котельными, работающими на твердом и жидком топливе.

Принцип действия

Вода в бойлере этого типа нагревается с помощью собственного водонагревателя топочной камеры, который обогревается под воздействием газа, который сгорает, поступая через горелку. Непосредственно от сети отопления установлен обратный трубопровод, который отводит остывший теплоноситель. В свою очередь, прямой трубопровод отводит от теплообменника подогретую воду. Запуск теплоносителя по кругу осуществляется циркуляционным насосом. Как видно, схема максимально проста, однако от этого не менее эффективна.

Если рассматривать одноконтурный котел с бойлером косвенного нагрева с двухконтурным, то его функциональная ограниченность выражается в возможности использовать только для отопления. Также есть возможность подключения к бойлеру. При подборе оборудования для решения конкретной задачи необходимо учитывать ряд особенностей для обеспечения эффективного решения поставленной задачи.

Газовый котел с бойлером косвенного нагрева подразумевает, что система отопления отключается с того момента, как как включен бойлер и до нагрева воды. Поэтому рекомендовано подбирать теплообменник с максимально быстрым нагреванием, что будет служить в качестве защиты труб от перемерзания.

1 — подача холодной воды; 2 — гребенка теплого пола и смесительный узел; 3 — котел одноконтурный; 4 — расширительный бак на отопительный контур; 5 — гидроаккумулятор для бойлера косвенного нагрева; 6 — сбросной клапан на 6 бар; 7 — бойлер косвенного нагрева; 8 — гребенка для отопления; 9 — гребенка водоснабжения; 10 — термостатический клапан.

Выбирая отопительный агрегат по мощности, необходимо принимать в расчёт обогреваемую площадь помещения. И только после определения мощности можно понять, сможет ли котел потянуть систему подогрева.

По мнению специалистов, нормальное функционирование бойлерной установки возможно только при использовании котла с мощностью минимум 24 кВт. При этом нельзя допускать ситуацию, при которой произойдёт образование дефицита мощности котла.

Типы котлов

На сегодняшний день котел с бойлером косвенного нагрева может быть двух типов:

напольный;
настенный.

Более мощными считаются напольные модели, однако под их установку не всегда возможно найти подходящий размер помещения, так как они занимают немало места. Что касается настенных моделей, то они максимально компактны и малогабаритны. Напольный нагреватель обычно выбирают для установки в домах загородного типа, тогда как настенные вполне подойдут для установки в городских условиях.

Устройство обоих вариантов максимально простое и понятное. Современные производители делают все возможное для создания не только функциональных, но и стильных моделей.

На современном рынке представлены производители, каждый год выпускающие новые модели одноконтурных котлов. Большинство из них являются удобными, долговечными и надежными, позволяя с легкостью решать все поставленные перед ними задачи.

Особенности установки

Для правильной установки и подключения бойлера необходимо обратиться к специалистам, которые смогу учесть все нюансы поставленной задачи. Такой подход позволит в дальнейшем избежать проблем с отоплением. У каждого агрегата есть свои нюансы, с которыми сложно разобраться неподготовленному человеку. Профессиональная установка — гарантия полноценной работы оборудования и безопасности проживающих в доме.

Как установить бойлер

By ronstik of Shutterstock

Когда дело доходит до отопления вашего дома, котел является энергоэффективным и экологически безопасным решением. Холодная вода проходит через котел по нагретым трубам, где затем распределяется по дому в виде горячей воды или пара. Это экономичный вариант. Однако у многих домовладельцев нет котла. Вместо этого у них старая, устаревшая система водяного отопления. Мы хотели бы помочь вам изменить это. Если вы хотите установить котел, мы рекомендуем нанять профессионального сантехника для выполнения этой работы.Вот как работает процесс установки!

Шаг 1 – Местоположение

Расположение вашей новой котельной так же важно, как и выбранная вами модель. Сам котел должен быть достаточно близко к водопроводу, газопроводу, электрической розетке и дымоходу для вентиляции, о чем мы подробно поговорим позже. Земля или пол также должны быть ровными.

Шаг 2 – Очистка котла

Здесь слово «перевязка» означает добавление соответствующих труб в котельную систему.Для этой задачи вам понадобится гаечный ключ. Сначала добавьте циркулярный насос непосредственно в котельный агрегат, затем добавьте ниппель стояка. Это позволит вам добавить правильные трубы для подачи воды по всему дому. Прикрепите нужное количество ниппелей стояка, затем прикрепите каждую трубу, соответствующую различным зонам в вашем доме. Вам понадобится ключ, упомянутый ранее!

Этап 3 – Подающая и обратная трубы

Установив надлежащие трубы, вы можете перейти к трубам подачи и возврата.Как правило, циркуляционный насос располагается на возвратной стороне котла, а контроль потока – на стороне подачи. Вы затяните гайки с помощью гаечного ключа, прикрепите котел к баку с горячей водой и используйте медную трубу и правильные фитинги.

Шаг 4 – Установка дымохода

Мы упоминали о присоединении дымохода. Ну, мы в этой точке. Котел должен быть правильно вентилирован. Эта вентиляция осуществляется через дымоход или дымовую трубу. Мы рекомендуем трубу из листового металла для соединения котла с дымоходом или дымовой трубой.Просверлите несколько отверстий и прикрепите его металлическими винтами для надежной фиксации.

Шаг 5 – Подсоединение газовой линии

Теперь ваш новый котел не может работать без источника топлива. Если вы используете газовый котел, как и большинство домовладельцев, вам необходимо правильно подключить газовую линию. Если вы используете природный газ, вы хотите подключить трубу с черной резьбой. В инструкции к котлу должны быть более подробные инструкции по правильному подключению газовой линии.

Шаг 6 – Запустите ее!

Наконец, когда все соединения выполнены и расположены правильно, пришло время запустить котел.Пришло время узнать, окупится ли ваш тяжелый труд. Откройте водопроводную линию, чтобы котел наполнился. Вам не нужно беспокоиться о давлении, так как автоматический клапан подачи обеспечит вас. Но для следующего шага вам обязательно понадобится профессиональный сантехник. Специалист правильно запустит котел и проверит выход CO2 — важный вопрос безопасности — а также при необходимости внесет соответствующие коррективы.

Назначьте эксперта по установке котла с сантехникой Рика по телефону 203-874-6629!

Опубликовано 8 августа 2018 г.
Категория: Котлы

Dead River Company — Пропановые котлы и печи | Установка и ремонт

Значок установки

Пропан – «зеленая» энергия

Переход на пропан предлагает много преимуществ для вашего дома, энергетического бюджета и окружающей среды.

Пропан – экологически чистый, энергоэффективный

Компания Dead River предлагает и устанавливает пропановые системы центрального отопления с годовой эффективностью использования топлива (AFUE) до 95%. Это число представляет собой процент топлива, которое преобразуется в тепло, а не теряется в дымоходе или из-за других неэффективных действий.

Эти энергоэффективные пропановые системы помогут вам год за годом снизить общее потребление и расходы на отопление. Каждая установка котла или печи включает в себя бесплатный начальный год плана обслуживания SharePlus, который покрывает стоимость вашего ежегодного обслуживания, рекомендованного производителями даже для новых систем.

Каковы преимущества перехода на пропан?

Обновление существующей домашней системы отопления до экологически чистой и энергоэффективной пропановой системы отопления становится выбором домовладельцев — и на то есть веские причины!

Для окружающей среды

Пропан считается «зеленой» энергией, производящей значительно меньше парниковых газов по сравнению со многими другими источниками энергии.
Пропан не ядовит и не токсичен, поэтому он не загрязняет почву или грунтовые воды.
Пропан имеется в изобилии и производится внутри страны.

Для дома

Системы отопления на пропане занимают значительно меньше места, чем традиционные системы отопления на жидком топливе.
Системы отопления на пропане требуют меньше обслуживания.
Пропан исключительно универсален — он заправляет топливом не только вашу печь или котел. Его можно использовать для приготовления пищи, нагрева воды, обогрева помещений, проживания на открытом воздухе и многого другого.

Печь или котел: в чем разница?

Хотя большинство людей используют общий термин «печь», когда говорят о системе отопления своего дома, на самом деле между печью и котлом есть разница.Проще говоря, печи нагревают воздух, а котлы нагревают воду.

Дома с печью имеют воздуховоды по всему дому, по которым нагретый воздух от печи поступает в каждую комнату.
Дома с бойлером имеют трубы по всему дому, ведущие к плинтусу, радиаторам или системам обогрева пола в каждой комнате.

Начните с бесплатной оценки

Когда вы запрашиваете бесплатную оценку, наши консультанты по жилой энергии проведут вас через каждый этап процесса: от принятия решения о том, что пропан или печное топливо является правильным выбором для вашей семьи, до обсуждения того, какую марку и систему установить, и даже помогут определить самые последние государственные налоговые льготы и скидки производителей.

Почему вы должны очистить систему котла перед установкой котла

Ваш новый бойлер: не автономный прибор

Когда вы устанавливаете бойлер, вы не добавляете в свой дом автономный прибор. Вместо этого вы подключаете новый прибор к существующей системе отопления. Поскольку система отопления — это та, которую вы использовали раньше, сверкающий новый котел, по сути, соединен с бывшим в употреблении устройством, которое может повредить ваш новый котел.

Почему? Ваш домашний радиатор накапливает отложения шлама по мере использования. И поскольку ваш радиатор теперь подключен к вашему новому котлу, этот шлам может легко перетекать из радиатора в ваш котел, загрязняя его при первом использовании. Для котлов грязный означает неэффективный, что, в свою очередь, означает более высокие счета за электроэнергию и более холодные дома.

Очевидно, этого следует избегать, поэтому мы и большинство других компаний, занимающихся ОВКВ, рекомендуем тщательно промыть систему отопления перед установкой нового котла. Это может продлить срок службы вашего котла.

Следует отметить еще один момент: когда компания HVAC рекомендует промыть бойлер, она делает это в соответствии с ожиданиями производителя котла. То есть котельные компании предполагают, что вы устанавливаете новый котел на чистую систему. Не очищая систему перед новой установкой, вы не следуете инструкциям производителя котла и можете получить котел, который не работает так, как рекламируется.

Если да, то виноват не производитель, а тот, кто не почистил систему.Если вы хотите получить максимально возможную эффективность от вашего нового котла, которая может увеличиться до 40 % при переходе на современный котел[1] , подготовьтесь к надлежащей очистке вашей системы. Доверьтесь своему специалисту по HVAC в этом вопросе — он не пытается вас продать.

Образование ила нормальное явление

Накопление шлама является нормальным явлением, особенно в старых системах отопления. Если вы устанавливаете новый котел, можно с уверенностью сказать, что у вас ранее был старый котел. Ваш старый котел, вероятно, был неэффективным по сравнению с вашим новым котлом, и это проблема, потому что неэффективность означает большую коррозию.

В процессе коррозии образуется шлам. Этот шлам на самом деле представляет собой черный оксид железа. Это химическое соединение загрязняет воду и может засорить многие компоненты системы отопления, включая радиатор, бойлер и соединяющие их трубы.

Более важным для владельца дома является тот факт, что шлам приводит к снижению эффективности на 6%.[2] Это особенно важно для домовладельцев, которые покупают новые котлы в надежде на более эффективное и менее затратное отопление.Осадок засоряет систему, затрудняя поток воды и в конечном итоге заставляя владельца дома включать термостат на более высокую температуру, чем это действительно необходимо.

Засоры теплообменников и радиаторов

Вы точно не хотите, чтобы теплообменник вашего нового котла забился шламом. Основная роль теплообменника заключается в передаче тепла от котла воде, протекающей по трубам вашей системы отопления. Когда ваш теплообменник покрыт слоем шлама, эта теплопередача происходит с неэффективной скоростью.

В связи с ростом цен на электроэнергию и газ в Онтарио накопление шлама может обойтись вам в сотни долларов. Поэтому установка нового котла не панацея. Однако, установив новый котел после , тщательная промывка системы может значительно сократить ваши счета за отопление.

Как узнать, накопился ли шлам в радиаторе? Если не смотреть внутрь, лучше всего пощупать радиатор. Поместите одну руку на дно, а другую сверху, проверяя, присутствует ли перепад температур.

Если нижняя часть холоднее верхней, вероятно, шлам мешает равномерному потоку тепла по всему радиатору. Эта проблема решается тщательной чисткой. Но даже если вы не чувствуете особой разницы между верхом и низом радиатора, все равно на всякий случай почистите радиатор.

Другой способ — просто проверить температуру термостата, сравнив отображаемое число с тем, что вы на самом деле чувствуете. Если вы считаете, что ваш термостат показывает более высокое значение, чем то, до которого на самом деле нагревается комната, у вас может быть проблема с отложениями.Это коррелирует с высокими затратами на энергию, потому что большинство домовладельцев просто повышают температуру термостата, заставляя котел расходовать дополнительную энергию.

Третьим признаком проблемы со шламом являются шумные трубы. Трубы не должны иметь препятствий, позволяя воде течь свободно. Но если ваши трубы шумят, это может быть результатом попадания воды в осадок.

Очистка системы с помощью Power Flush

Для очистки вашей системы требуется давление, чтобы подавать воду по всей системе, очищая вашу систему от скопившегося ила.Поймите, что эта задача обязательно включает в себя некоторые риски. Если у вас есть слабое место в вашей системе, она может взорваться, что приведет к утечкам, наносящим ущерб имуществу.

Следовательно, перед очисткой важно убедиться, что ваша система надежна и стабильна. Попросите технического специалиста вашей компании HVAC проверить вашу систему на наличие возможных повреждений. Вы можете уменьшить этот риск для будущих чисток, правильно ухаживая за своей системой отопления и планируя ежегодные проверки.

Одним из методов очистки является механическая промывка.При промывке мощности ваш специалист по ОВК выявит проблемные радиаторы, например, с помощью ранее описанного метода «на ощупь». Это не потому, что он планирует очистить только несколько, а для проверки эффективности после очистки. Он также запишет настройки вашей системы отопления (например, термостатические вентили радиатора), чтобы восстановить их после промывки.

Другие задачи подготовки к предварительной очистке включают проверку воды в вашей системе, проверку герметичности системы, отключение питания системы, открытие отводных клапанов и снятие клапанов радиатора.После подготовки техник подключит к вашей системе отопления машину для промывки в соответствии с настройками производителя. Все это выполняется без подключения нового котла к системе.

Автоматическая промывочная машина будет заполнена водой из вашей сети. Затем эта вода прокачивается через всю вашу систему в течение десяти-двадцати минут. Чистящий химикат обычно добавляют в качестве катализатора для разрушения шлама. В процессе промывки поток воды следует несколько раз поменять местами, чтобы убедиться, что весь шлам удален.

После этого каждый радиатор очищается отдельно с использованием одного и того же процесса. Это гарантирует, что и ваш радиатор, и ваши трубы свободны от шлама. В конце очистки каждого радиатора загрязненная вода смывается до тех пор, пока вытекающая вода не станет прозрачной, что свидетельствует о чистоте.

Затем снова промывается вся система и проверяется прозрачность воды. В этот момент воду часто проверяют на чистоту. После этого ваш техник должен вернуть всю систему к ее первоначальным настройкам, чтобы он мог начать установку котла.

Более дешевый чистящий раствор

Несмотря на свою эффективность, метод принудительной промывки является дорогостоящим. Более дешевое решение — применить к вашей системе магнитный сепаратор грязи. Этот фильтр подключается к обратной линии вашего котла и действует как автоматический метод очистки котловой воды.

Сепаратор грязи улавливает шлам до того, как он попадет в ваш новый котел, тем самым уменьшая порочный круг загрязнения. Тем не менее, с этим раствором необходимо регулярное техническое обслуживание, так как осадок и мусор из фильтра необходимо очищать.В противном случае фильтр может полностью засориться, что приведет к снижению эффективности теплообменника и потока воды (что обычно происходит в более узких трубах с новыми котлами).

Теперь, когда ваша котельная система чистая, держите ее в чистоте! Это может продлить срок службы вашего котла и системы отопления. Убедитесь, что вы запланировали ежегодное техническое обслуживание вашей системы отопления с помощью компании HVAC.

[1] http://energy.gov/energysaver/furnaces-and-boilers

[2] http://www.adey. com/downloads/ADEY-Heating-Health-Guide.pdf

Сколько стоит установка центрального отопления?

Руководства и советы

Стоимость новой системы центрального отопления часто составляет от 3500 до 5000 фунтов стерлингов. Но это будет варьироваться в зависимости от ряда факторов.

За эту цену вы получите полную систему центрального отопления, включающую бойлер, радиаторы, регуляторы отопления и трубопроводы.В конечном итоге вы можете потратить больше или меньше в зависимости от размера и типа системы отопления.

Прежде чем мы начнем: В этой статье рассказывается о стоимости установки центрального отопления (котла, радиаторов, регуляторов отопления, трубопроводов и, возможно, водонагревателя). Если вы в настоящее время хотите только заменить бойлер, ознакомьтесь с нашим руководством по замене бойлера.

Затраты на установку центрального отопления

Средняя стоимость установки центрального отопления составляет от 3000 до 5000 фунтов стерлингов.

В стоимость установки центрального отопления могут входить бойлер, радиаторы, трубопроводы и средства управления отоплением. В зависимости от того, какой тип котла вы выберете, вам также может понадобиться накопитель горячей воды, а также питательный и расширительный баки на чердаке. Однако предложение по новой системе центрального отопления вряд ли будет включать все это в стандартную комплектацию. Итак, убедитесь, что вы получили каждую цитату в письменном виде и проверьте, что включено.

Цена каждого из этих элементов будет варьироваться от производителя к производителю, и вам также необходимо учитывать тарифы на работу и установку, установленные установщиком.

При этом нет двух одинаковых установок центрального отопления, и существует множество переменных, которые могут повлиять на окончательную стоимость. Например:

Марка котла, тип и мощность
Тип и размер радиаторов или напольного отопления
Сложность управления отоплением
Простота установки напр. пустой дом обеспечит более быструю установку, чем недвижимость, в которой проживают в

Все это должно быть включено в смету, которую вы получите от установщика центрального отопления.

Стоит знать, что некоторые инженеры-теплотехники редко устанавливают все новые радиаторы при замене системы центрального отопления. Если бы они собирались установить новые радиаторы, это, вероятно, стоило бы не менее 3000 фунтов стерлингов. Если только вы не покупали новые радиаторы отдельно.

Пример из жизни

Мы поговорили с инженером-теплотехником из Лондона о недавней замене котла, над которой они работали:

Работы включали установку новых: котла, регуляторов отопления, магнитного фильтра, ингибитора образования накипи и горизонтального дымохода.Они также почистили систему с помощью промывки, заменили 5 из 8 радиаторов и заменили трубы под половицами.

В общей сложности работа обошлась в 6500 фунтов стерлингов.

Улучшение отопления может сэкономить вам деньги

Если потенциальные затраты на установку центрального отопления в размере 3000–5000 фунтов стерлингов кажутся пугающими, подумайте о том, какую экономию вы получите.

Современные котлы отличаются высокой эффективностью, так как они потребляют меньше топлива для обеспечения того же уровня тепла, что и старые котлы.Все это благодаря технологии конденсационного котла, которая значительно снижает потери тепла в системе.

В результате они могут достичь эффективности более прибл. 92%. Таким образом, на каждый фунт стерлингов, потраченный на обогрев вашего дома, теряется только 8 пенсов из-за потери тепла. Это может привести к значительной экономии ваших счетов за электроэнергию, если учесть, что старые котлы имеют КПД 60-70%.

Чтобы добиться максимальной экономии энергии, не обязательно останавливаться на достигнутом.

Изоляция — ключ к эффективному дому.Хорошо утепленный дом предотвратит выход тепла наружу. Нет смысла тратить 20 пенсов, чтобы нагреть ваш дом до 30 градусов, если вам нужно сделать это снова через 5 минут. Если бы это было так, вы могли бы в конечном итоге платить 50 фунтов стерлингов в день, чтобы согреть свой дом.

Расходы на центральное отопление: дом с 3 спальнями

Мы подсчитали некоторые средние затраты на установку центрального отопления для двухэтажного дома с 3 спальнями.

Эти затраты на установку основаны на том, что инженер взимает около 200 фунтов стерлингов в день и 100 фунтов стерлингов в день за дополнительного рабочего.

	Потенциальная стоимость
Новый котел (поставка и установка)	1000–1500 фунтов стерлингов
9 Радиаторы (поставка и установка)	3000–3500 фунтов стерлингов
Резервуар для воды (поставка и установка)	600–700 фунтов стерлингов
Разные детали и работа	150–200 фунтов стерлингов
Трубопровод (поставка и монтаж)	800–1000 фунтов стерлингов
Общая стоимость	5 650 фунтов стерлингов – 6 900 фунтов стерлингов

Эти затраты являются ориентировочными и будут варьироваться в зависимости от выполняемых работ и ежедневных расценок, установленных установщиком.

Насколько опасна установка центрального отопления?

В целом установка системы отопления занимает от 2 до 5 дней. Это если на работе работают 2 инженера-теплотехника.

Установка займет больше времени, если вы в это время находитесь дома (в отличие от ремонта пустого дома), так как вокруг вас будут работать инженеры.

По этим причинам рекомендуется планировать установку новой системы центрального отопления летом. Таким образом, ваше центральное отопление будет готово согреть вас в зимние месяцы.Это также может помочь снизить первоначальные затраты.

Организация установки новой системы центрального отопления в летние месяцы может уменьшить количество простоев и сэкономить ваши деньги.

Итак, что включает в себя установка центрального отопления?

Все установки центрального отопления различны, что повлияет на объем работ и время, необходимое для их завершения.

В первый день перед снятием котла и радиаторов система будет осушена.
Затем устанавливается новый котел и радиаторы (что может занять несколько дней).
После установки радиаторов все трубы установлены. Это может занять еще день или два.
В последний день установщик введет в эксплуатацию и проверит новый котел и радиаторы перед балансировкой системы.
Перед отъездом ваш установщик покажет вам, как использовать элементы управления отоплением, заполнит документы и зарегистрирует гарантию.

Чтобы свести сбои к минимуму, важно планировать заранее. Неотъемлемой частью этого планирования должен быть поиск подходящего котла для отопления вашей собственности.

При сравнении котлов необходимо учитывать марку, модель, тип котла и номинальную мощность (размер котла).

Помимо котла, вам нужно будет решить, как вы хотите отапливать каждую комнату. Варианты включают обычные радиаторы или более современные инновации, такие как пол с подогревом.

В подавляющем большинстве объектов новые радиаторы, скорее всего, будут наименее разрушительным вариантом. Это связано с тем, что в большинстве объектов уже есть радиаторы, поэтому установка будет аналогична замене.Пол с подогревом, однако, был бы гораздо более разрушительным, и его лучше всего устанавливать при укладке нового пола.

Затем вам понадобится способ управления центральным отоплением, а вариантов достаточно.

Большинство домовладельцев знакомы с настенными термостатами, но эффективность центрального отопления можно повысить с помощью новых радиаторных клапанов или интеллектуального термостата.

В этот момент вам нужно найти профессионального инженера-теплотехника. Они смогут помочь вам сделать правильный выбор.

Используя Boiler Guide, вы можете бесплатно получить котировки от 3 инженеров-теплотехников рядом с вами. Затем, когда вы нашли подходящего инженера-теплотехника для работы, важно работать с ним как можно больше. Наличие четкого плана расположения системы отопления значительно облегчит процесс.

Подумайте о:

Место установки котла
Сколько нужно радиаторов
Где будут установлены радиаторы

Расходы на центральное отопление: на что обратить внимание

Общие затраты на установку центрального отопления могут варьироваться в широких пределах, поскольку существует очень много переменных.

На стоимость установки центрального отопления могут повлиять следующие факторы:

Топливо и тип котла
Производитель котла
Размер котла
Трубопроводы и радиаторы
Элементы управления отоплением
Сложность установки
Затраты на оплату труда

Выбор котла

Очень важно выбрать правильный тип котла для своего дома.

Это значит подумать о топливе, типе котла и мощности (размере котла).

Топливо

В первую очередь необходимо определиться с подходящим видом топлива. Природный газ является наиболее распространенным топливом для котлов: около 80% домов в Великобритании имеют газовые котлы. Он доставляется поставщиком непосредственно к объектам газовой сети по мере необходимости.

Однако не все дома подключены к газовой сети.

Газовые комбинированные котлы являются самым популярным типом котлов в Великобритании.

Альтернативные виды топлива включают нефть и сжиженный нефтяной газ (СНГ), которые можно хранить на территории объекта.

Для хранения топлива таким образом требуется достаточно места на открытом воздухе для установки резервуара для хранения. К сожалению, хотя все эти виды топлива эффективны для отопления дома, они относятся к ископаемым видам топлива. При сгорании они выделяют в атмосферу парниковые газы, что является основной причиной изменения климата. К счастью, есть «более экологичная» альтернатива в виде биомассы.

Котлы на биомассе сжигают органические материалы, такие как бревна, щепа и пеллеты. Они дороже, чем газовые и масляные котлы, но могут помочь снизить углеродный след.Кроме того, если у вас есть доступ к лесному массиву, вы можете обогреть свой дом бесплатно.

Небольшие дома и квартиры с менее чем 10 радиаторами и одной ванной комнатой могут захотеть перейти на электрический котел. В некотором смысле, электрический котел является самой простой системой отопления, поскольку он не сжигает никакого топлива. Вместо этого электричество производит центральное отопление и горячая вода.

Тип котла

Топливо, используемое котлом, является первым соображением. Далее вам нужно найти правильный тип котла.Существует 3 различных типа котлов: комбинированный, системный и обычный. Каждая из них обеспечивает центральное отопление и горячую воду по-своему, и одна будет лучше подходить для вашей собственности, чем другая.

Комбинированный

Комбинированный котел – это самая последняя инновация в технологии котлов.

Берут воду напрямую из сети и не нуждаются в бойлере (в отличие от системных и обычных котлов). Это потому, что они нагревают воду по требованию как для отопления, так и для бытовых нужд. Это отличный вариант для домов с 1-2 ванными комнатами и ограниченным пространством.

Но не лучший вариант для больших домов с несколькими ванными комнатами.

Система

Системный котел нагревает воду непосредственно из сети. Они нагревают центральное отопление напрямую, но хранят горячую воду в баке. Это отличная новость, если у вас есть 2 или более ванных комнат, так как более чем одна розетка может иметь сильное давление одновременно. Однако вам понадобится место для баллона, а также для котла.

Обычный (также известный как обычный или традиционный)

Обычная система отопления включает котел, накопительный бак горячей воды и питательно-расширительный бак на чердаке.

Они полагаются на силу тяжести, чтобы подавать воду вниз из бака на чердаке, где она нагревается котлом. Затем котел нагревает воду и питает радиаторы. Горячая вода для ваших кранов должна храниться в баке для хранения горячей воды.

Система отопления, включающая в себя обычный котел, занимает много места. Поскольку он зависит от гравитации, поток воды не всегда велик, но это очень хороший вариант для домов, в которых одновременно используется много горячей воды. Узнайте больше в статье Что такое обычный бойлер?

На рынке представлено несколько брендов, предлагающих ряд типов котлов самых разных размеров.Стоимость всех этих моделей котлов будет варьироваться от производителя к производителю. Узнайте потенциальные затраты перед установкой в таблице ниже.

Тип котла	Средняя стоимость (без учета установки)
Комбинированный	500 фунтов стерлингов – 2000 фунтов стерлингов
Система	500 фунтов стерлингов – 2500 фунтов стерлингов
Обычный	500 фунтов стерлингов – 2750 фунтов стерлингов

Приблизьтесь к поиску идеального типа котла для вашего дома в разделе «Разъяснение типов котлов».

Размер котла

При установке новой системы центрального отопления очень важно точно определить размер котла. Размер котла — это мера мощности, которую котёл способен обеспечить, иначе известная как выходная мощность. Все типы котлов, измеряемые в киловаттах (кВт), имеют номинальную мощность центрального отопления, в то время как комбинированные котлы также имеют номинальную мощность ГВС. Это связано с тем, что все типы котлов напрямую подключены к центральному отоплению, но только комбинированные котлы нагревают горячую воду по требованию и подают ее прямо в краны, ванну или душ.

Размер котла очень важен, потому что, если он слишком мал, котел не сможет удовлетворить спрос. Не заходите слишком высоко, потому что это приведет к излишнему увеличению ваших счетов за электроэнергию.

Используя приведенную ниже таблицу, вы можете найти подходящую номинальную мощность в зависимости от количества радиаторов в вашем доме. Вы заметите, что комбинированным котлам требуется больше энергии, поскольку они нагревают воду по требованию за более короткий промежуток времени.

Количество радиаторов	Рекомендуемая мощность комбинированного котла для центрального отопления	Рекомендуемая мощность системного котла для центрального отопления	Рекомендуемая номинальная мощность центрального отопления для обычного котла
До 10	24-27 кВт	9-18 кВт	9-18 кВт
10-15	28-34 кВт	18-26 кВт	18-26 кВт
15-20	35-42 кВт	27-40 кВт	27-40 кВт

Вы можете узнать больше о размерах котла в разделе Какой размер котла мне нужен?

Для точного подбора котла вы можете обратиться к установщику.Или вы также можете связаться с производителем, и они будут рады вам помочь. Это бесплатный сервис, где вам зададут вопросы о вашем доме и порекомендуют правильный результат для ваших нужд.

Размер радиатора

Наряду с размером котла важно подобрать радиаторы нужного размера.

Размер радиатора рассчитывается с помощью калькулятора тепловых потерь. Вы можете либо связаться с производителем радиаторов, чтобы узнать, какие радиаторы нужного размера подходят для вашего дома, либо поговорить с вашим установщиком.Если установщик не знает, что такое расчет тепловых потерь, уходите и найдите того, кто знает.

Производители котлов

В Великобритании существует множество производителей котлов, из которых можно выбирать. Некоторые из них считаются высококлассными, а другие более бюджетными. В подборку лучших производителей котлов входят:

Бакси
Идеал
Vaillant
Виссманн
Вустер Бош

У каждого из этих производителей котлов есть несколько линеек и моделей на выбор.Итак, чтобы помочь вам сузить свой выбор, вот ведущие диапазоны от каждого из них:

Бакси 800
Идеал Vogue Max
Vaillant ecoTEC Plus
Viessmann Vitodens 200-W
Вустер Bosch Greenstar i

Мы выделили потенциальную стоимость котла (без установки) производства каждой из ведущих марок котлов.

Производитель котлов	Цены на пароконвектоматы	Цены на системные котлы	Цены на обычные котлы
Бакси	635 фунтов стерлингов – 1385 фунтов стерлингов	740–975 фунтов стерлингов	662–925 фунтов стерлингов
Идеал	750 фунтов стерлингов – 1354 фунтов стерлингов	785 фунтов стерлингов – 1264 фунтов стерлингов	712–4500 фунтов стерлингов
Vaillant	907 фунтов стерлингов – 1703 фунтов стерлингов	894–2700 фунтов стерлингов	792–1533 фунтов стерлингов
Виссманн	865 фунтов стерлингов – 2975 фунтов стерлингов	995 фунтов стерлингов – 1480 фунтов стерлингов	845 фунтов стерлингов – 1200 фунтов стерлингов
Вустер Бош	777 фунтов стерлингов – 2772 фунтов стерлингов	971–3837 фунтов стерлингов	814 фунтов стерлингов – 2369 фунтов стерлингов

Используя наш Инструмент сравнения котлов, вы можете сравнить всю ключевую информацию, необходимую для выбора подходящего котла для вашего дома.

Бойлер с горячей водой стоит

Система отопления, включающая в себя систему или обычный котел, нуждается в бойлере с горячей водой. Здесь горячая вода для бытовых нужд хранится и нагревается перед подачей к точкам горячего водоснабжения.

Так что, если вы устанавливаете систему или обычный котел с нуля, вам необходим новый водонагреватель. Комбинированные котлы обеспечивают горячую воду напрямую, поэтому им не нужен водонагреватель.

Новый бак для горячей воды обычно стоит от 300 до 1000 фунтов стерлингов.

Обычно заменить баллон дешевле, чем установить новую систему. Это связано с тем, что при замене цилиндра трубопровод уже установлен. Однако установка баллона с нуля потребует новых трубопроводов и в результате увеличит затраты на установку. Без учета затрат на установку бак с горячей водой, вероятно, будет стоить от 300 до 1000 фунтов стерлингов.

Есть два типа емкостей для горячей воды: вентилируемые и невентилируемые. Правильный цилиндр для вашей системы будет зависеть от того, устанавливается ли системный или обычный котел.Вентилируемые цилиндры должны питаться холодной водой из резервуара на чердаке, поэтому их необходимо устанавливать рядом с обычным бойлером.

Баллоны без вентиляции, с другой стороны, напрямую подключены к водопроводной сети. Это устраняет необходимость в резервуаре для холодной воды на чердаке.

Поиск подходящих средств управления отоплением

Почти каждый производитель котлов также предлагает ряд совместимых элементов управления, таких как комнатные термостаты, TRV и беспроводные датчики. Это не должно сильно увеличивать стоимость установки, но вариант, который вы, возможно, захотите рассмотреть, — это интеллектуальный термостат.

Комнатные термостаты

бывают с циферблатом, цифровыми программируемыми комнатными термостатами и интеллектуальными термостатами.

Комнатные термостаты с циферблатом невероятно просты в использовании. Диапазон температур окружает циферблат со стрелкой. Чтобы отрегулировать температуру, просто поверните циферблат так, чтобы стрелка указывала на соответствующую температуру. Система отопления включится и выключится, как только комната

Если вы заменяете комбинированный котел, у вас должен быть комнатный термостат, совместимый с Boiler Plus, что означает, что он должен быть программируемым.Это поможет повысить эффективность вашего дома.

Интеллектуальные термостаты

позволяют вам следить за потреблением энергии в вашем доме и обеспечивают беспрецедентный уровень контроля. Например, многие модели дают вам возможность управлять отоплением через приложение на мобильном телефоне, где бы у вас ни было подключение к Интернету. Некоторые дают вам возможность регулировать температуру нагрева для разных комнат или этажей. Для этого вам потребуется приобрести несколько термостатов.

Беспроводные датчики

предназначены для крепления к окнам или дверям и определяют, когда они открыты. Когда датчик распознает, что окно или дверь открыты, он автоматически выключает центральное отопление. Это повысит эффективность вашего дома, поскольку предотвратит попытки системы отопления нагреть комнату, когда ей придется работать намного усерднее, чтобы сделать это.

Беспроводные датчики производства Worcester Bosch могут даже повысить безопасность вашего дома.При открытии окна или двери оповещение будет отправлено прямо на ваш смартфон.

Клапаны радиатора

Клапаны радиаторов

позволяют контролировать температуру, создаваемую отдельными радиаторами. На выбор предлагается 3 типа радиаторных клапанов: ручной, термостатический и интеллектуальный.

Ручные радиаторные клапаны

являются наиболее распространенными и простыми в использовании. Просто поверните клапан, чтобы увеличить, уменьшить или полностью отключить уровень нагрева. Хотя они просты в использовании, ручные радиаторные клапаны не позволяют устанавливать определенную температуру.Чтобы установить определенную температуру для каждого радиатора, вам понадобятся термостатические радиаторные вентили. Термостатические радиаторные клапаны немного крупнее ручных клапанов и оснащены цифровым дисплеем, который показывает точную настройку температуры радиатора.

Smart радиаторные клапаны обеспечивают еще больший контроль. Установленный вместе с интеллектуальным термостатом, подключенным к Интернету, вы можете управлять каждым интеллектуальным радиаторным клапаном со своего смартфона.

Расходы на управление центральным отоплением

Лучшее управление центральным отоплением с помощью интеллектуальных технологий обходится дороже, чем ручное управление.Тем не менее, интеллектуальные термостаты и интеллектуальные радиаторные клапаны позволят вам более эффективно управлять центральным отоплением и в результате потенциально снизить счета за отопление.

Элементы управления обогревом	Потенциальная стоимость
Комнатный термостат с циферблатом	10–40 фунтов стерлингов
Цифровой программируемый комнатный термостат	35–70 фунтов стерлингов
Интеллектуальный термостат	70–250 фунтов стерлингов
Беспроводные датчики	20–35 фунтов стерлингов (за датчик)
Ручные вентили радиатора	5–35 фунтов стерлингов
Термостатические вентили радиатора	5–120 фунтов стерлингов (за клапан)
Умные вентили радиатора	£50–£200+ (должен быть установлен вместе с интеллектуальным термостатом)

Найти установщика центрального отопления

Теперь вы знаете, сколько может стоить установка центрального отопления.

Последняя часть головоломки — поиск установщика. Чтобы свести затраты к минимуму, мы настоятельно рекомендуем сравнивать котировки.

Перед установкой центрального отопления к вам приедет установщик, чтобы оценить проделанную работу. Это когда они разработают затраты и предоставят вам цитату.

Принимая первое полученное предложение, не разговаривая с другими профессионалами, вы не будете знать, не завышают ли ваши расходы. Чтобы найти лучшую стоимость установки центрального отопления, найдите как минимум 3 предложения от разных компаний.

Помимо получения 3+ отдельных расценок, мы рекомендуем получить их все в письменном виде. Им важно видеть, что предлагает каждая компания. Стоимость будет важной частью вашего решения, но она не должна быть единственным фактором при определении того, с кем идти. Проведите собственное исследование (как вы это делаете) и задайте вопросы потенциальным установщикам, чтобы определить глубину их знаний и опыта.

Не всегда стоит выбирать самый дешевый вариант.Особенно, если она намного ниже других котировок. Более тщательная работа, которая стоит дороже, является лучшим вариантом, чем дешевая работа, которая покрывает очень мало.

Мы упростили получение предложений от местных компаний. Все, что вам нужно сделать, это заполнить нашу простую онлайн-форму, сообщив нам некоторые подробности о работе, которую вам нужно выполнить.

После завершения мы найдем для вас до 3 местных установщиков центрального отопления. Затем каждый из них свяжется с вами, чтобы предоставить вам бесплатное предложение.

Об авторе

Адам

Адам — наш эксперт по домашнему отоплению. Его опыт и советы помогли миллионам клиентов повысить эффективность своих домов и сэкономить деньги.

Эта статья была проверена и одобрена компанией Gas Safe. зарегистрированный инженер.

Как подключить термостат к бойлеру

Термостат котла является одним из самых важных устройств в доме, но им часто пренебрегают. Это относительно небольшое устройство отвечает за контроль уровня тепла в вашем доме в холодные месяцы. Раньше проводка котла-термостата была рассчитана на 110 вольт, но теперь современные системы рассчитаны на 24 вольта. Современные термостаты способны управлять как отоплением, так и кондиционированием воздуха, и их можно запрограммировать в зависимости от энергетических потребностей дома.Изучив основы этой системы, вы сможете заменить или установить термостат за небольшую часть стоимости найма подрядчика.

Шаг 1. Прокладка проводки термостата

Работа термостата основана на измерении температуры окружающего воздуха, поэтому вам следует разместить его в большой открытой комнате или месте общего пользования, например в коридоре. После того, как вы определили местоположение, вы можете начать прокладывать маршрут обратно к котлу.

Используйте проволочную змею, чтобы протянуть провод через закрытые стены на чердак (или в подвал, в зависимости от типа дома, в котором вы работаете).Оттуда вы должны пройти через чердак, а затем вниз по стене котельной. Большинство котельных имеют открытый каркас, поэтому вам не нужно прокладывать провод по этой стене.

Шаг 2. Установка термостата

Теперь, когда вы проложили электропроводку, можно прикрепить заднюю панель термостата к стене. Проявите особую осторожность, чтобы убедиться, что вы устанавливаете пластину по уровню. Это очень важно для правильной работы ртутного выключателя внутри термостата. Используйте аккумуляторную дрель, чтобы закрепить заднюю панель с помощью анкеров и винтов для гипсокартона.Это оборудование обычно входит в комплект термостата котла.

Определите, какие клеммы являются «R», «W» и «Y», и ослабьте каждую отверткой. Два основных типа проводки 24-вольтового термостата — двухпроводная (красный и белый) и трехпроводная (красный, белый и синий), но вы можете найти до восьми различных проводов. Если это так, вам следует свериться с инструкциями конкретного производителя, прежде чем продолжить.

Двухпроводная установка

Для двухпроводной установки подсоедините красный провод к клемме «R», а белый провод к клемме «W».

Трехпроводная установка

При трехпроводной установке подсоедините красный провод к клемме «R», белый провод к клемме «Y», а синий провод к клемме «W». Используйте кусачки, чтобы зачистить каждый провод так, чтобы было видно примерно один дюйм оголенной меди. Теперь оберните каждый медный конец вокруг каждой клеммы и затяните винт на клемме.

Шаг 3. Подсоедините проводку к зональному клапану

Зональный клапан действует как реле между термостатом и котлом, работая вместе с трансформатором.Трансформатор преобразует 110-вольтовое питание от панели в более низкое напряжение, соответствующее проводке термостата.

Снимите крышку с трансформатора и подсоедините проводку термостата котла к соответствующим клеммам на трансформаторе. Напряжение 100 вольт питает циркуляционный насос и блок воздуходувки, так что трансформатор действует как реле между отдельными зональными клапанами и циркуляционными насосами.

Беспроводной термостат не подключается к котлу?

Стратегии устранения неисправностей, которые необходимо проверить перед вызовом специалиста по теплотехнике

Многие современные котлы теперь управляются с помощью удаленного беспроводного термостата: отдельной «коробки», которая подключается к котлу через радиочастоту.Термостат используется для управления отоплением и горячей водой, для установки температуры и программирования включения отопления в заданное время.

Теперь, когда наступила осень, многие из нас поддались на то, чтобы снова включить отопление после лета, и часто это происходит, когда у нас возникают проблемы после длительного периода отсутствия (те, кто следовал нашим советам по летнему водопроводу, знают, что всегда разумно включать отопление на короткие периоды каждые несколько недель в течение лета, чтобы все шло своим чередом!).

В этом блоге особое внимание уделяется тому, что делать, если удаленный термостат не может подключиться к котлу. Если это произойдет, вам, возможно, придется вызвать инженера-теплотехника, однако есть ряд вещей, которые вы должны попробовать, прежде чем делать это, потому что на самом деле это может быть что-то простое.

Вот стратегии устранения неполадок, которые могут восстановить работоспособность термостата:

1. Проверьте батарейки в термостате

Это звучит так очевидно, но это действительно обычная вещь.Будучи беспроводным, единственным источником питания для термостата являются его батареи, а они не вечны. Попробуйте заменить батарейки, а затем включите обогрев.

2. Расположите термостат ближе к котлу

Общий совет: не держите термостат в непосредственной близости от котла, особенно если котел находится в небольшом помещении или закрытом помещении, потому что в нем может быть теплее. там, чем в других частях дома. Поэтому терморегулятор будет показывать более высокую температуру, чем она есть на самом деле в доме в целом.Однако, если он слишком далеко, вы можете обнаружить, что он теряет связь. Диапазон термостатов будет варьироваться, но большинство из них дадут вам 30-50 м, но, конечно, стены и мебель могут повлиять на это. Просто попробуйте приблизить его и посмотреть, имеет ли это значение.

3. Проверить наличие помех

Другие интеллектуальные технологии потенциально могут прерывать сигнал и препятствовать его поступлению в котел. Смарт-телевизоры, маршрутизаторы и другие устройства потенциально могут помешать его подключению. Переместите термостат так, чтобы между котлом и термостатом не было подобных предметов.

4. Включите обогрев

Звучит глупо, но, возможно, обогрев не включается, потому что недостаточно холодно! Ваш обогрев включится только тогда, когда температура упадет ниже установленной на термостате. Если вы установили очень низкую температуру, возможно, просто температура в помещении не упала достаточно низко. Включите его, и вы можете обнаружить, что он работает нормально.

5. Ознакомьтесь с инструкциями производителя

Если на термостате отображается код неисправности, вам необходимо проверить, что это означает, и это должно быть указано в инструкции, которая должна поставляться с устройством (если у вас ее нет , большинство можно скачать с сайта производителя).Помимо объяснения того, что означают коды неисправностей, часто будут некоторые инструкции о том, что вы можете сделать, чтобы решить эту проблему. Даже если у вас нет кода неисправности, у многих есть руководство по устранению неполадок, относящееся конкретно к этому устройству, поэтому оно должно быть полезным.

6. Попытаться переподключиться к котлу

Если ничего из вышеперечисленного не помогло, то можно попробовать переподключиться. То, как вы это сделаете, будет зависеть от конкретного устройства, которое у вас есть. Обратитесь к инструкциям вашего производителя или загуглите точное устройство для получения полезных видео и руководств.

7. Сброс котла

Возможно, неисправность связана с котлом, а не с термостатом. Попробуйте перезагрузить котел и посмотрите, будет ли это иметь значение.

8. Выключите и снова включите!

Если это подходит для компьютеров, то может работать и для термостатов! Это не самая сложная стратегия, но иногда реконфигурация может сработать. Извлеките батареи не менее чем на 10 минут, а затем замените их (или замените на новые).

Если вы исчерпали все вышеперечисленное, но проблемы все еще есть, то пришло время вызвать инженера, который сможет диагностировать проблему.Конечно, проблема на самом деле может быть вовсе не в термостате, но ничего из вышеперечисленного никому не повредит, и все это стоит попробовать, прежде чем вам придется начать тратить деньги.

Если вы оказались в подобной ситуации, вы можете позвонить нам по телефону 0333 577 0151 или заполнить форму справа.

Основы работы с котлами для начинающих

Кто-нибудь действительно знает, что делает котел?

К сожалению, большинство домовладельцев не освежили свои знания о котлах, но Warner Service здесь, чтобы помочь объяснить, что такое бойлер, что он делает и какие типы вы должны рассмотреть для своего дома.

Что такое котел? Бойлер — это прибор, который нагревает (а иногда и кипятит, но не для этого) воду. Его часто путают с печью, которая используется только для высокотемпературного отопления.

Что делает котел? Прибор нагревает воду для различных целей, включая приготовление пищи, душ и центральное отопление.

Как работает котел? Существует множество различных видов энергии, которые питают котел, включая древесину, уголь, нефть, природный газ и нагревательные элементы сопротивления.

Существуют ли разные типы котлов? Конечно есть. Обычно существует 3 различных типа котлов: комбинированный котел, системный котел и обычный котел. Мы изложили детали каждого для вас ниже:

Комбинированный котел. Котлы «Комби» сочетают в себе высокоэффективный водонагреватель и котел центрального отопления. Они нагревают воду прямо из магистрального водопровода, поэтому вам не нужен бак для хранения воды. Они экономичны и энергоэффективны.Благодаря этому котлу многие домовладельцы наслаждаются мощным душем без лишних затрат на отдельный насос.
Системный котел. Для этих котлов требуется бак для хранения горячей воды, но большинство компонентов системы отопления и горячего водоснабжения встроены в сам котел, что упрощает и ускоряет его установку. Эти котлы также не требуют бака и совместимы с солнечными системами нагрева воды, что приводит к снижению счетов за электроэнергию.
Обычный бойлер. Обычный котел также называют традиционным, обычным или только тепловым котлом. Он содержит цилиндр для хранения горячей воды и требует двух баков, один для хранения холодной воды, а другой для поддержания уровня воды в системе центрального отопления. Он также совместим с солнечными системами нагрева воды, что обеспечивает такую же экологичность.

Какой котел лучше всего подходит для моего дома?

Если вы живете в доме со старой системой радиаторов, вы можете рассмотреть возможность установки обычного бойлера.Этот котел также хорош для домов с двумя или более ванными комнатами, а также для домов в районах, где давление воды естественно низкое.
Если вы живете в большом доме, где требуется постоянная подача горячей воды в несколько кранов одновременно, подумайте о системном бойлере.
Если вы живете в небольшом доме, поговорите со специалистом о комбинированном котле, так как он не требует большого количества трубопроводов, пространства на чердаке или водонагревателя.

Как ухаживать за бойлером? Самый важный совет по обслуживанию котла — дважды в месяц проверять его на наличие утечек, так как это потенциально может привести к затоплению дома и образованию плесени.Для получения дополнительной информации о том, как ухаживать за котлом в вашем доме, ознакомьтесь с советами по обслуживанию от Warner Service.

Если вы хотите запланировать визит для обслуживания котла в вашем доме, свяжитесь с Warner Service сегодня. Будем рады помочь.
