Схема подключения электрокотла к системе отопления и сети на 220 и 380 В.

Современные электрокотлы очень популярны, поскольку весьма просты в установке и настройке. Они не требуют строительства дымоотводной системы и вытяжной вентиляции, наличие отдельной комнаты для размещения котла.

Типовые модификации электрокотлов уже содержат в себе все необходимые компоненты и функциональные узлы: сетевой насос, расширительная емкость, терморегулятор, группа безопасности.

Правильный монтаж влияет на сложность подключения. Источник фото: termo-volga.ru

Поэтому выполнить подключение электрокотла очень просто, поскольку потребуется обвязать минимальное количество внутридомовых инженерных сетей и не придется делать выбор расширительного бачка.

СодержаниеПоказать

• 1 Виды котлов по типу нагревателя
• 2 Выбор котла
• 3 Как подключить электрокотел к системе отопления
• 4 Как подключить котел к электросети
  • 4.1 Схема подключения однофазного котла на 220
  • 4. 2 Схема подключения трехфазного электрического котла к электросети 380

Виды котлов по типу нагревателя

На сегодняшний день имеется много модификаций агрегатов, которые различаются схемой подключения электрического котла, и классифицируется по:

• конфигурации;
• характеристикам тепловых режимов;
• конструкционным решениям;
• типу нагрева;
• заводам-изготовителям;
• стоимости.

Все электрокотлы, предусмотренные для водяного теплоснабжения, по методу нагрева теплоносителя, разделяются на 3 главные категории:

1. ТЭНовые, которые используют трубчатые электрогреющие элементы.
2. Электродные либо ионные/электролизные, работающие с использованием способности воды нагреваться при прохождении через электрод переменного тока.
3. Индукционные, использующие свойства ферромагнетиков греться под воздействием индукционного тока.

Выбор котла

Выбор котлоагрегата, для теплоснабжения, производится по тепловой мощности, параметров электросети и принципу нагревательного элемента. От последнего параметра зависит цена отопительного комплекта. Такие электрические агрегаты обладают повышенной функциональностью — все модели укомплектовываются блочной автоматикой с регулятором температуры.

Современные модификации электрокотлов реализуются с различными периферийными приборами — погодозависимыми датчиками, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения на расстоянии с мобильного телефонного аппарата через интернет-сети.

Уровень сборки блочных агрегатов очень высокий, что позволяет монтировать такое отопления своими руками. Исключение составляют только монтаж и наладка линий электропитания к агрегату, которые должны выполняться аттестованными специалистами.

Например, для дома общей площадью 150 м2 потребуется мощность котла: 150х1.2х0.1= 18 кВт.

Как подключить электрокотел к системе отопления

Существует несколько стандартных схем обвязки, одну из которых надо выбрать перед тем, как подключить электрокотел в систему отопления:

• установка агрегата с обвязкой электронасоса и расширительной емкости;
• установка электрокотла в схеме параллельной работы с твердотопливным либо газовым котлоагрегатом;
• обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
• присоединение двухконтурной модификации электрокотла к отопительным сетям и ГВС;
• подключение к бойлеру косвенного нагрева.

Обычно, современные электрокотлы оснащаются всем необходимым вспомогательным оборудованием. Группа безопасности предохраняет агрегат от высокого давления и выполняет сброс воздух из водяного контура закрытого типа с применением мембранного расширительного бака.

Схема подключения двухконтурного электрического котла

На прямом участке подающего трубопровода устанавливается группа безопасности, а после нее — шаровой кран отсекающий подачу теплоносителя. Циркуляционный насос и фильтр-грязевик устанавливаются на обратном трубопроводе.

Если будет необходимо выполнить подключение котла к открытой системе отопления с естественной циркуляцией, то отопительные трубы потребуется разместить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС используют в двух вариантах:

• двухконтурная конструкция котла, имеющего два встроенных подогревателя для контура отопления и ГВС;
• одноконтурный котел с внешним водонагревателем косвенного нагрева.

В первом варианте подключение электрокотла к системе отопления выполняется по стандартной схеме. Сложностей тут практически никаких, главное грамотно установить запорные вентиля.

Схема одноконтурного. Источник фото: twlwthrt.appspot.com

Подключение с водонагревателем косвенного нагрева производится, с применением трехходовых клапанов отсекающего типа. По сигналу термостата, интегрированного в аккумуляторную емкость, клапан переводит движение греющей воды на разогрев контура ГВС или системы отопления.

Загрузка ГВС в приоритете: пока вода в емкости не разогреется до определенной температуры, отопительная сеть тепловой энергии не получит.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Подключение электрокотла – электрическая и гидравлическая схемы

Электрокотлы устанавливаются сейчас довольно часто. Но в большинстве домов выполняют только роль резерва. Как правило, основными являются газовые и твердотопливные котлы, эксплуатация которых в разы дешевле. Но иногда, при соответствующем оборудовании, и электрокотел используется как основной…

Как удешевляется тепловая энергия от электрокотла? Как правильно подключить, какую схему использовать?

Одно важнейшее преимущество этого теплогенератора известно – лучшая комфортность и беспроблемность при эксплуатации, а далее…

Какая мощность потребуется

Сколько мощности потребуется на отопление дома?

• Известно, что для неплохо утепленного дома потребуется 10 кВт на 100 м кв.
• Для домов, построенных по энергосберегающим технологиям, такая мощность будет уже излишней.
• Но если коробка характеризуется как «совсем холодная», то и 20 кВт будет маловато….

Для среднестатистического дома подбор можно осуществить именно так – 1 кВт на 10 м кв. Если на практике оказывается маловато, то экономически целесообразно не наращивать мощность, а утепляться, — менять сначала окна-двери, затем наращивать слой утеплителя на чердаке….

Подходит ли электрокотел для постоянного отопления

С точки зрения удобства и надежности, стоимости ремонта – электрокотел самый лучший теплогенератор. Проблема в стоимости электроэнергии. Ею отапливать по дневному тарифу невыгодно.

Вторая проблема – в выделенной на объект мощности. Хватит ли ее для полноценного отопления дома?

Хорошо, если выделено 15 кВт трехфазного электропитания 380В. Тогда можно установить котел мощностью 12 кВт, еще 3 кВт пойдут на бытовые нужды.

Но если питание 220В и допустимая мощность котла всего 4 кВт, то он может рассматриваться только лишь как аварийный вариант, чтобы поддержать тепло на случай выхода из строя основного. Или для отопления в межсезонье, по дешевому тарифу, но такие схемы будут рассмотрены далее…

Подключаем электричество – чтобы не загорелось

Чтобы электрокотел работал без проблем, в первую очередь его нужно правильно подключить к электропитанию. У различных моделей свои особенности. Но все заводские агрегаты комплектуются электрической принципиальной схемой подключения и инструкцией. Эти документы исполняются в точности.

Общим во всех вариантах остается следующее.

• Применение кабелей определенного типа с медными жилами соответствующего сечения.
• Подключение только цельными отрезками кабелей, счалки не допускаются.
• Недопустимость использования для постоянного включения/выключения выключателей автоматических (ВА) и других защит, — если котел не снабжен выключателем, то такой прибор устанавливается в цепи дополнительно.
• Применение электрических защит — реле утечки тока на землю (Устройство Защитного Отключения) и максимальной токовой защиты (Выключателя Автоматического). Эти два устройства могут быть объединены в одном корпусе, и называться Дифференциальный Автомат.

Какое сечение жил и тип защит понадобятся

Скорее всего изготовитель даст исчерпывающие рекомендации по подбору электропроводников для подключений, и по выбору типа дифференциального автомата.

Тем не менее, можно воспользоваться следующей таблицей, в которой приведены характеристики кабелей и электрических защит в зависимости от мощности электрокотла. Здесь приведены данные для трехфазного электропитания 380 В.

Для котла в 12 кВт, при трехфазном питании, понадобится кабель ВВГнлLS, который включает в себя 5 медных проводников, каждый из которых имеет сечение 4 мм кв. А также АВ с током отключения 25А, УЗО с дифференциальным током 30 мА.

Схема подключения

Общие принципиальные схемы приведены на рисунках. Для электропитания трехфазного 380В, и двухфазного 220В.

Но принцип один – фазы защищаются и при необходимости отключаются дифференциальным автоматом (защитным отключением и максимальной токовой защитой).

Схема подключение ТЭНов котла

Котлы, которые чаще всего применяются в быту, имеют небольшую мощность – до 15 кВт, так как больше не позволяет подключать энергонадзор. Такие агрегаты могут комплектоваться тенами рассчитанными на электропитание 220 В. При этом к трехфазной сети 380В они подключаются по схеме «звездой» с общим нолем.

На схеме приведены 3 ТЭНа расчитанные на работу в сети 220В, которые подключаются к трем фазам 380В. Например, 3 нагревателя по 4 Квт каждый, дают суммарную электрическую мощность 12 кВт. При таком подключении возможна работа каждого ТЭНа независимо от соседнего. Т.е. возможен выбор режима мощности 4, 8 и 12 кВт.

Подключение ТЭНов и автоматики конкретного электрокотла отображается в схеме электрической, прилагаемой к нему, что и должно исполняться.

Если тены рассчитаны на напряжение 380В, то они включаются между фазами по «треугольнику».

Как работают защиты электрокотла

Устройство защитного отключения (реле утечки) сравнивает силу тока проходящего через него по фазам. Эти значения в нормально-работающей схеме будут приблизительно равны. Но если появится повреждение (разрушена оболочка жил кабеля, разрушен потребитель, например, прогорание тена и вода в корпусе…), или к токоведущей части прикоснулся человек, то появится утечка тока из какой-то фазы. А между проводниками образуется разность (дифференциал) силы тока. При этом реле за очень короткий промежуток времени отключит сеть. Время срабатывания на отключения небольшое, через организм человека не успевает возникнуть опасная для здоровья сила тока.

Выключатель автоматический (максимальная токовая) срабатывает при достижении заданной силы тока в цепи. Например, при коротком замыкании между фазами. В этом случае защитное реле не срабатывает, так как силы токов по фазам будут равны. Но максимальная токовая защита, отключит сеть и предотвратит воспламенение электрических приборов и проводников.

Как сделать монтаж

Для непосредственного монтажа электрических защит, прокладки выбранного кабеля и его подключения к электрокотлу, рекомендуется пригласить квалифицированного электрика. И не выполнять эти ответственные работы самостоятельно.

Как правило, специалист не допустит нарушений нормативов и создания опасной обстановки.

Например, в деревянном доме элекропроводка прокладывается в негорючей оболочке. В этой роли может выступать металлическая гофрированная трубка.

Или, например, не допускается делать штробы в несущих конструкциях дома для прокладки электрических проводников.

Зажим жил проводников в контактных группах выполняется по правилам.

Эти и другие нюансы специалисты выполняют быстро и качественно.

Гидравлическая схема

Типичная схема подключения элеткрокотла приведена на рисунке. Здесь под «электрокотел» подразумевается простейший водонагреватель, который нуждается во всем дополнительном оборудовании.

Важные элементы на схеме.

• Фильтр грубой очистки – устанавливается на обратке перед насосом, сборником вниз и по ходу струи.
• Циркуляционный насос – в домах до 200 м кв. как правило достаточно насоса 25 – 40. Рекомендуется устанавливать на обратке перед котлом.
• Расширительный бак, объемом 1/10 от объема жидкости в системе не допускает опасного роста давления при нагреве (расширении) теплоносителя.
• Группа безопасности – обязательный элемент, состоит из воздухоотводчика, предохранительного клапана давления, и манометра. Устанавливается на подаче, в высшей точке отопительного трубопровода, на выходе из котла.

Но дорогие модели комплектуются таким оборудованием в одном корпусе.

Дешевое электричество для отопления

К сведению: стоимость тепловой энергии при отоплении газом, в грубом приближении оценивается как 0,8 руб/кВт. При отоплении дровами – 1,3 руб/кВт.

Днем электричество стоит 5,4 рубля за кВт, а ночью 1,6 руб/кВт (приближенные тарифы по Московскому региону).

Т.е. ночная электроэнергия сопоставима по цене с другими видами топлива. А за счет удобства применения, выходит победителем по соотношению цена/качество для большинства пользователей.

Если установить счетчкик с ночным тарифом, что решается с энергонадзором, то этим можно будет воспользоваться.

Но как ночную электроэнергию использовать днем?

Обычная схема применения электрокотла

Максимальная мощность электрокотла ночью бывает излишней, иначе будет жарко, например, для дома площадью в 100 м кв. с котлом 12 кВт, еще и в межсезонье.

Оптимально лишнюю ночную энергию накопить ночью и использовать днем. Для этого ее нужно преобразовать в тепловую (нагреть воду) и запасти ее в теплоаккумуляторе.

Используются буферные емкости вместимостью от 1 тоны жидкости.
Как используется буферная емкость….

Тогда схема включение электрокотла следующая.

Здесь электрокотел включается параллельно твердотопливному. С ночным тарифом электрический агрегат выступает основным, обеспечивая пользователям существование без беспокойств об отоплении. В большие холода, когда электромощности и накапливаемой энергии не хватает, к отопительному процессу подключается твердотопливный.

Как экономить при отоплении электрокотлом

• Не перегревать помещение.
  Не редко, когда автоматика настраивается неправильно и в помещении становится жарковато. Выбрасывается +20% денег на неудобства. Для автоматического управления котлом лучше использовать воздушные датчики — комнатные термостаты. А не руководствоваться температурой теплоносителя.
• Отключение не используемых помещений.
  Не редко, когда отдельные комнаты, например, мастерская могут быть прохладными большее количество времени. С автоматизированным электрокотлом целесообразно применять термостатические регуляторы на каждом радиаторе. Тогда рачительные хозяева смогут отрегулировать температуры в комнатах. В отдельных случаях можно сэкономить и 25% энергии.
• Оптимальное распределение температур.
  Теплый пол экономичнее до 15% от радиаторного отопления. К тому же это комфортно и удобно. Распределение температур в помещениях будет и выгодными и полезным.
• Сделать вентиляцию.
  С вентиляцией убегает до 50% тепла из помещения. Важно устранить сквозняки и обеспечить вентиляцию по современным представлениям. Как делается вентиляция в доме
• Целесообразно утеплить.
  Электроэнергия дорогая, с ее использованием намного больше экономической выгоды от утепления, чем при использовании того же газа. Если для газа может быть достаточным и 10 см толщины утеплителя на чердаке, то для электричества целесообразнее 22 см. Нужно доутеплиться максимально, из расчета окупаемости за 12 лет. В неутепленных домах перерасход энергии достигает 200 – 300%.

Основное руководство по установке электрического котла

• Консультации по отоплению

Автор: Ник Гири

Обновлено: 6 июля 2022 г.

• Что такое электрический котел?
• Зачем устанавливать электрический котел?
• В поисках подходящего электрокотла
• Кого нанять для установки электрокотла?
• Сколько стоит установка электрокотла?
• Эксплуатационные расходы электрокотла
• Найти монтажника электрокотла

Установка электрического котла часто дешевле, чем установка газового или масляного котла, и может быть гораздо более эффективным способом отопления небольших домов или объектов недвижимости за пределами газовой сети.

Поскольку электрические котлы не производят отработанных газов, как газ и мазут, нет необходимости в дымоходе или конденсатной трубе, что делает установку электрического котла более дешевой, быстрой и гибкой.

Поскольку запасы нефти и газа, как ожидается, иссякнут в течение следующих 40 лет, сейчас самое время подумать об установке электрического котла.

---



---

Что такое электрический котел?

Все современные котлы имеют электрические компоненты, но сжигают ископаемые виды топлива, такие как природный газ и нефть, для обеспечения центрального отопления и горячего водоснабжения. Электрические котлы используют только электричество.

В зависимости от типа электрического котла горячая вода будет храниться либо в баке внутри котла, либо в более крупном баке в другом месте на территории дома.

Электрические котлы – отличная альтернатива для домов, которые не подключены к газовой сети и не имеют места для хранения масла. Количество горячей воды, которую они могут производить, часто ограничено, что делает их более подходящими для небольших домов и квартир, а не для больших объектов.

Зачем устанавливать электрический котел?

Как мы уже упоминали, электрические котлы лучше всего подходят для небольших домов, которые не имеют большой потребности в отоплении и горячей воде. Замена газового или жидкотопливного котла на электрический имеет множество преимуществ:

• Меньше движущихся частей, что снижает вероятность возникновения неисправности
• Нет необходимости в ежегодном обслуживании котла, что сэкономит вам деньги каждый год
• Нулевой риск утечки угарного газа
• Нет необходимости в дымоходе или конденсатной трубе, что значительно упрощает установку
• Не занимают столько места, сколько газовые и жидкотопливные котлы
• Работайте тихо
• Может работать в паре с фотоэлектрическими солнечными батареями для снижения эксплуатационных расходов

Поиск подходящего электрического котла

Прежде чем рассматривать установку, вам необходимо найти подходящий электрический котел для вашего дома, а это значит знать:

• Имеет ли ваш дом однофазное или трехфазное энергоснабжение;
• Размер предохранителя;
• Номинальная мощность, необходимая для удовлетворения потребностей в отоплении и горячей воде в вашем доме.

Для получения дополнительной информации о том, как найти правильную мощность для отопления и горячей воды в вашем доме, воспользуйтесь нашим руководством «Какой размер электрического котла мне нужен?». может помочь.

Электроснабжение

При поиске электрического котла вам понадобится устройство, подходящее для электроснабжения вашего дома. Это означает знание размера предохранителя в вашем доме и того, есть ли в вашей собственности однофазное или трехфазное электроснабжение.

Однофазное электроснабжение обычно встречается в типичных домах по всей Великобритании, тогда как более крупные объекты, квартиры и коммерческие здания будут иметь трехфазное электроснабжение для удовлетворения более высокого спроса. В вашем счете за электроэнергию должна быть указана информация о типе электроснабжения вашего дома.

Размер предохранителя

Вам также необходимо учитывать размер предохранителя в вашем доме. Типичный электрический котел потребляет около 48 ампер, поэтому, если у вас есть, например, предохранитель на 60 ампер, включение нескольких приборов одновременно с котлом может привести к перегоранию предохранителя. Размер предохранителя должен быть четко указан на блоке предохранителей, в противном случае обратитесь к электрику.

Выходная мощность

Наряду с поиском электрического котла, соответствующего электроснабжению, также требуется соответствующая номинальная мощность. Выходная мощность показывает мощность котла, приобретите недостаточно мощный котел, который не сможет удовлетворить потребности в отоплении и горячей воде вашего дома, установите слишком мощный котел, и ваши счета за электроэнергию резко возрастут.

Простой способ найти электрический котел с подходящей мощностью – сложить по 1,5 кВт на каждый радиатор. Итак, если у вас дома 8 радиаторов, вам следует учитывать номинальную мощность 12 кВт.

Хотя в настоящее время выбор электрических котлов не так велик, как газовых и жидкотопливных котлов, все же есть несколько производителей и моделей для сравнения. Лучшие электрические котлы производятся такими компаниями, как Electric Heating Company, Elnur и Heatrae Sadia.

---



---

Кого следует нанять для установки электрического котла?

Если вы заменяете газовый или жидкотопливный котел электрическим котлом, вам потребуется квалифицированный инженер-теплотехник, чтобы демонтировать ваш текущий котел. Это означает найм зарегистрированного инженера по газовой безопасности для демонтажа газового котла и инженера OFTEC, когда речь идет о масляных котлах.

Инженер-теплотехник демонтирует существующий котел, вынув трубы дымохода и конденсата, которые не нужны, так как электрические котлы не производят отработанные газы, а затем либо заглушит газопровод, либо полностью удалит резервуар для хранения масла.

После этого тот же инженер-теплотехник сможет установить новый электрокотел на стену. Однако, как только он будет установлен, вам понадобится электрик, чтобы завершить окончательную проводку и запустить котел. Ваш инженер-теплотехник часто может порекомендовать местного электрика для завершения установки.

В Boiler Guide мы можем подобрать для вас местных инженеров-теплотехников, имеющих квалификацию для замены существующего котла на электрический. Просто потратьте несколько минут, чтобы заполнить нашу онлайн-форму, и вы получите бесплатные расценки от 3 квалифицированных установщиков, чтобы затем сравнить их. Причина, по которой вы можете услышать от 3 установщиков, а не только от 1, заключается в том, что сравнение котировок поможет вам найти самую лучшую возможную цену.

Сколько стоит установка электрокотла?

Установка электрического котла намного проще, чем установка газового или масляного котла, что делает ее быстрее и часто дешевле, что экономит ваше время и деньги.

Существует много переменных, которые могут повлиять на цену установки котла (где устанавливается блок, тип котла, размер котла, цены, взимаемые установщиком и т. д.), поэтому единой общей цифры нет. . Однако, когда дело доходит до установки электрического котла, это может стоить около 1750 фунтов стерлингов, в то время как установка газового котла обычно стоит более 2000 фунтов стерлингов.

После того, как электрический котел будет установлен, вы сэкономите еще больше, так как вам не придется проводить ежегодное техническое обслуживание и с гораздо меньшей вероятностью придется нанимать инженера-теплотехника для устранения каких-либо неисправностей, поскольку в нем меньше движущихся частей. Однако одна область, которая является более дорогой, — это эксплуатационные расходы на электрический котел.

Эксплуатационные расходы электрического котла

При сравнении электрокотлов с агрегатами, работающими на газе и жидком топливе, некоторое недоумение может вызвать КПД. Это связано с тем, что электрические котлы имеют рейтинг эффективности 9.9-100%, но имеют только рейтинг ErP C/D. Между тем, газовые и жидкотопливные котлы с КПД 88-93% получают рейтинг ErP A.

Причина того, что электрические котлы имеют такой низкий рейтинг ErP, не связана с работой самого устройства, а в первую очередь с тем, как вырабатывается электричество.

В Великобритании производство электроэнергии считается углеродоемким процессом, так как подавляющее большинство производится с использованием ископаемого топлива. Этот процесс выбрасывает в атмосферу большее количество углерода, чем природный газ, прежде чем он попадет в дом.

В результате электричество имеет высокий топливный коэффициент, что увеличивает эксплуатационные расходы и дает электроприборам низкий рейтинг ErP.

Для снижения этого коэффициента топлива, что может привести к повышению рейтинга ErP и снижению эксплуатационных расходов, необходимо производить больше электроэнергии с использованием возобновляемых источников энергии, таких как ветер и солнечная энергия. Это приближается, и National Grid считает, что вся электроэнергия может быть произведена с использованием возобновляемых технологий. В своем заявлении они сказали: «Мы считаем, что к 2025 году мы сможем полностью управлять электроэнергетической системой Великобритании с нулевым выбросом углерода».

Узнайте больше в разделе «Объяснение эффективности электрического котла».

Найти монтажника электрокотла

Найти установщика электрических котлов еще никогда не было так просто, так как у нас есть сеть сертифицированных инженеров-теплотехников по всей Великобритании, имеющих квалификацию для установки электрических котлов.

Чтобы связаться с ними и получить бесплатные предложения по установке, все, что вам нужно сделать, это заполнить нашу простую онлайн-форму. Вскоре после этого с вами свяжутся до 3 установщиков из вашего региона, и, получив расценки, сравните их, чтобы убедиться, что вы получаете наилучшее предложение от самой надежной компании.

---



---

Подключение электрокотла к системе отопления, схема, установка, монтаж

Нюансы работы

Электрические теплогенераторы имеют высокий КПД, а значит подходят для больших площадей. Наиболее экономичными из всех являются электродные котлы.

Все электрические котлы оснащены системой регулирования температуры и стабилизатором, защищающим от скачков напряжения — приборы почти всегда к ним чувствительны. Кстати, основной проблемой расчета электрокотла чаще всего является нагрузка на сеть, которая, как правило, больше нормы.

Комплектующие

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую бесперебойную работу и эффективность. Система установки электрокотла состоит из следующих компонентов: аппарат

• ;
• датчики температуры;
• радиаторы;
• сливная и запорная арматура;
• Расширительный бачок;
• циркуляционный насос и фильтр.

Выбор площадки и правила

Установка электрокотла возможна только на стену, отделанную негорючим материалом и лучше в нежилом помещении, хотя и кухня тоже подойдет. Также необходимо предусмотреть возможность протечки воды: если такое место находится рядом с котлом, то это создает опасность короткого замыкания и возгорания.

Знай по технике безопасности

По установленным нормам от электрокотла до стен должно быть расстояние не менее 5 см, свободное пространство перед ним — 70 см, вверху — не менее 80 см , внизу — не менее 50 см.

Если котел потребляет не более 3,5 кВт, то его можно подключить к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щиту специальным кабелем. Могут питаться от сети 220 В.

Отдельный кабель – не прихоть производителя: инструкция по технике безопасности ограничивает максимальный ток на выходе до 16 А. А вот котлы с электрической мощностью 7 кВт и более питаются только от 380 В.

Что такое электрокотел

Электрический котел – это специальное высокотехнологичное оборудование, предназначенное для обогрева различного рода помещений. Отличительной чертой такого агрегата является использование особого вида топлива – электрической энергии. По многим параметрам котел превосходит оборудование, работающее на других видах топлива: жидком, твердом, газообразном.

Электрооборудование считается самым безопасным в использовании. Но для того, чтобы он хорошо функционировал, необходимо строго соблюдать правила его эксплуатации и обеспечивать своевременное технологическое обслуживание.

Посмотрите видео с описанием принципа работы и устройства электрокотла Protherm Скат.

Устройство

Несмотря на большое разнообразие котлов с разным принципом работы, устройство всех моделей примерно одинаково. Основное место в конструкции отводится нагревательному элементу. В зависимости от типа используемого нагревателя и принципа его работы различают несколько видов котлов.

Все ТЭНы расположены в теплообменниках, которые считаются основными конструктивными элементами котла. При их неисправности нагрев теплоносителя невозможен.

В зависимости от конструкции и производителя оборудование может иметь различную комплектацию.

Список элементов:

1. Электронный блок управления. Регулирует температуру, включая и выключая оборудование в нужное время.
2. Циркуляционный насос (тепловой насос). Является незаменимым компонентом системы, поддерживает стабильную скорость движения теплоносителя в контуре. Производит принудительную циркуляцию жидкости и создает необходимое давление в системе, обеспечивая при этом максимально эффективный теплообмен и прогрев помещения.
3. Расширительный бачок. Не все типы электрокотлов с насосом оснащены расширительным баком. Поэтому, если оборудование приобретается без бака, необходимо будет приобрести эту деталь отдельно и установить ее, врезав в контур трубы отопления.
4. Фильтры. Очищают и удаляют из воды различные примеси.
5. Предохранительные клапаны. Защитите систему от нежелательных отклонений в работе.
6. Предохранительный клапан. Подключен к обратке. Осуществляет аварийный сброс воды при повышении давления выше установленной нормы.
7. Манометр. Этот прибор определяет давление жидкостей, газов внутри котла и труб отопительных систем, необходим для контроля.
8. Термовыключатель … Отключает оборудование при его перегреве. Подключен к термодатчику, расположенному в верхней части электрокотла.
9. Автоматический воздушный клапан. Расположен над баком отопления и производит аварийный выпуск воздуха из бака в случае избыточного давления.

Типы электрокотлов

Все электрокотлы делятся на три типа в зависимости от принципа работы нагревателя.

Электрические нагревательные элементы

Принцип действия основан на простом электрическом нагреве элементов, отдающих свое тепло жидкости. Нагревательный элемент — нагревательный элемент. В качестве теплоносителя используется вода или другие разрешенные жидкости, в соответствии с инструкцией по эксплуатации.

Индукция

Их действие основано на принципе электромагнитной индукции. Нагревательный элемент представляет собой змеевик, внутри которого находится трубопровод, заполненный водой. При прохождении электрического тока через катушку под действием электромагнитного поля теплоноситель нагревается.

Ионный

Рабочим элементом в таких конструкциях являются электроды, помещенные в специальную водную среду, где происходит процесс нагрева теплоносителя при прохождении через него переменного тока.

Особенностью применения данного типа котлов является обязательный контроль электропроводности жидкости и принятие мер по ее регулированию. Нельзя допускать явлений электролиза и пробоя. Невыполнение этого требования может привести к повреждению оборудования.

Используемая жидкость не должна использоваться в бытовых целях. Теплоноситель, который циркулирует по трубам и поступает в рабочий бак котла, находится в непосредственном контакте с электрическим током. Не рекомендуется проводить ремонтно-наладочные работы без привлечения опытного мастера.

Полезные свойства и недостатки

Также стоит рассмотреть возможность установки универсального твердотопливного котла со встроенными ТЭНами. Некоторые модели имеют даже варочную поверхность, не требующую дополнительной внешней отделки.

Электрические котлы легко переносят отключение электроэнергии на срок до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или в случае перебоев с подачей электроэнергии, необходимой для обогрева частного дома.

Недостатком использования электрокотла является необходимость наличия мощных питающих кабелей большого сечения.

Мощность электрокотлов

Относительным преимуществом электрокотлов является широкий диапазон мощностей различных котлов и ступенчатый регулятор мощности для каждого котла в отдельности.

Электрокотлы бывают двух диапазонов мощности.

1. Диапазон от 4 до 18 киловатт;
2. От 22 до 60 киловатт.

Указанные серии котлов предполагают:

• Для котлов 4-8 кВт две ступени переключения;
• Котлы 8-18 кВт трехступенчатые;
• Для котлов 22-60 кВт предусмотрены четыре или три ступени переключения.

Ступенчатое переключение мощности позволяет быстро интегрировать мощность с температурой «за борт», это экономит электроэнергию и снижает затраты на отопление. Также забываем, что электрический котел не требует затрат на эксплуатацию (закупка и доставка топлива, подготовка специального помещения) и практически не требует затрат на обслуживание. Форма использования очень проста: правильно подключил и пользуйся.

Порядок установки

Для подвешивания устройства необходима монтажная пластина, входящая в комплект поставки: она крепится к стене четырьмя дюбелями или анкерными болтами с обязательной горизонтальной и вертикальной центровкой. Если это напольный котел, то он устанавливается на специальную опору.

Устройство необходимо заземлить, осмотреть и убедиться, что оно находится в правильном положении, давление воды в системе в норме, все коммуникации подключены.

Электронагреватели должны подключаться проводом, сечение которого указано в документации на оборудование. Провода проложены в специальных защитных коробках.

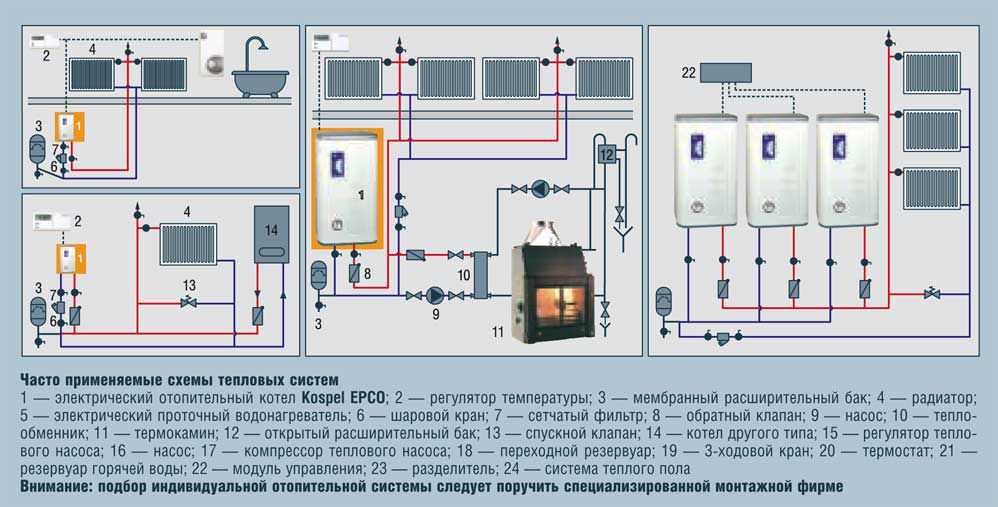

Варианты схемы

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью установки каскада. Последний вариант используется, если необходимо обогреть большие площади. Для работы устройств в каскаде выводы блока управления соединяются с выводами управляемого. Если система установки управляется комнатным регулятором, то его управляющие контакты подключаются к клеммам основного оборудования.

Трубопровод отопительного прибора

Обвязка может выполняться по прямой и смешанной схеме. Прямая схема предполагает регулирование температуры горелкой, смешение – мешалкой с сервоприводом. Обвязка осуществляется следующим образом. Устанавливается коллектор котла, к котлу подсоединяется труба необходимого диаметра.

На входе установлен трехходовой смесительный клапан, который будет регулировать температуру. На обратной линии установлен циркуляционный насос и смонтирован блок управления. После обвязки можно заполнить систему теплоносителем и протестировать работу оборудования на корректность.

Не стоит недооценивать этот этап: на самом деле он не так прост и незначителен, как может показаться. Обычная обвязка позволяет использовать оборудование без системы автоматики, а это значительно снижает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом конструктивных особенностей системы и котла.

Обвязка электрокотла должна выполняться специалистом.
