Как правильно установить батареи отопления: Установка батарей (радиаторов) отопления своими руками

Содержание

Правила установки радиаторов отопления, СНиП, монтаж и размещение

Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.

Установка радиатора управления

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

  • боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
  • диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
  • нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

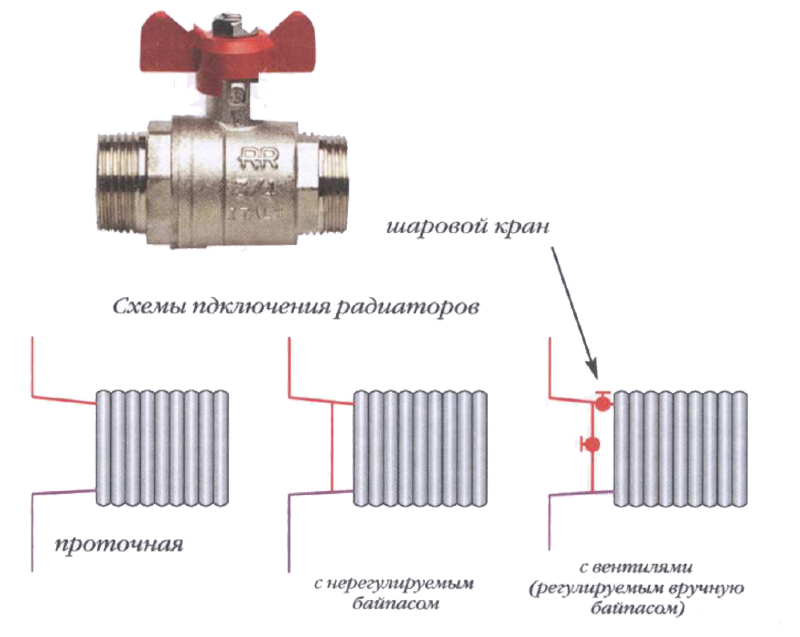

Варианты подключения радиаторов отопления

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Рекомендуем к прочтению:

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

  • согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
  • столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
  • если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Рекомендуем к прочтению:

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

  1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
  2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
  3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
  4. Теперь можно начинать установку непосредственно самого радиатора;
  5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
  6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
  7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Схемы подключения биметаллических радиаторов отопления: нижняя, боковая, диагональная

Схемы подключения биметаллических радиаторов отопления фактически не имеют отличий от стандартных способов установки других видов отопительных батарей, например, чугунных. Вне зависимости от того, планируете ли вы выполнить работы самостоятельно или обратиться за помощью к профессионалам, стоит изначально продумать, какую именно схему выбрать и почему.

Первое, о чем стоит знать — существует три схемы подключения биметаллических радиаторов отопления:

  • Боковое.
  • Диагональное.
  • Нижнее.


Если вы хотите выполнить подключение биметаллических радиаторов отопления оптимальным способом, то есть так, чтобы трудозатраты были минимальны, а эффективность приборов максимальна, то при определении подходящей схемы нужно ориентироваться на следующие параметры:

  • Тип системы: одно- или двухтрубная.
  • Как происходит подача теплоносителя: снизу или сверху.
  • Число секций в радиаторе.


Выбор способа подключения в зависимости от типа системы

Выделяют два типа систем: одно- и двухтрубные. В первом случае теплоноситель проходит по подающей трубе к отопительным приборам, при этом по мере движения он остывает. В однотрубных схемах радиаторы монтируются последовательно. Фактически при такой схеме подающий трубопровод «превращается» в обратный. В двухтрубных системах применяется параллельное подключение биметаллических радиаторов отопления: подающая и обратная ветки полностью «автономны» друг от друга, а соединяются они с помощью конечного прибора системы отопления.

Все выпускаемые сегодня биметаллические радиаторы отопления унифицированы под любое подключение, в их конструкции предусмотрено 4 возможные точки подключения, то есть пара снизу и пара сверху. Поэтому выбирать схему нужно, ориентируясь на тип дома, его этажность, тип системы.

Особенности одно- и двухтрубных систем

Помните о том, что:

  • Однотрубные системы могут быть с горизонтальной или вертикальной разводкой. Первая, как правило, применяется в частных домах высотой в 1 или 2 этажа, в исключительных случаях — в трехэтажных.
    Вертикальная разводка типична для многоэтажных объектов. Преимуществом однотрубных систем является то, что их устройство требует минимальных финансовых затрат, и при этом они отличаются стабильностью (то есть разбалансировать такие системы непросто).
  • Двухтрубные системы редко эксплуатируются в «многоэтажках». Это обусловлено тем, что для создания такой системы требуется большее число труб, также в обязательном порядке необходимо применение регулирующей арматуры. Впрочем, у нее есть существенное преимущество — на все радиаторы отопления подается теплоноситель одинаковой температуры, а значит, во всех помещениях будет одинаково тепло.


Направление подачи теплоносителя

Подключение биметаллического радиатора отопления может быть выполнено снизу — в данном случае используется нижний вертикальный коллектор. При использовании такой схемы главное точно знать, к какому именно из входов подключается вода. Эти данные можно уточнить в техническом паспорте.

Также возможна боковая и диагональная подводка. В последних двух вариантах подключения биметаллических радиаторов отопления, подача теплоносителя заводится сверху, при этом снизу устанавливается труба обратного трубопровода.


Как определить оптимальную схему подключения в зависимости от числа секций?

Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение. Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.

Впрочем, есть некоторые хитрости, которые позволяют и радиаторы с 9, 10 и более секциями подключать боковым способом. Для этого необходимо использовать так называемый удлинитель потока.


Что такое удлинитель потока и как правильно его устанавливать?

Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

При использовании удлинителя потока удается обеспечить условия, при которых теплоноситель будет подаваться не ко входу устройства, а чуть дальше (условно — в центральную часть), за счет этого и обеспечивается более равномерный прогрев поверхностей всех секций радиатора.

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной. Этот параметр определяется в зависимости от числа секций. Фактически вариантов два:

  • Удлинитель должен составлять 2/3 от общей длины радиатора.
  • Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.
При этом выбирать вариант нужно методом экспериментов. Например, в некоторых случаях удлинитель, достающий до середины последней секции, не позволяет первым секциям прогреваться до той же степени, что и последним. Если вы столкнулись с такой ситуацией — не стоит переживать, ведь проблема решается просто: достаточно просто укоротить трубку. Эксперты советуют всегда приобретать удлинитель «с запасом», чтобы при необходимости его можно было укоротить: очевидно, что со слишком коротким приспособлением сделать уже будет ничего нельзя. А то, какой именно вариант подойдет (на 2/3 или до середины последней секции), напрямую зависит от диаметра подводки, а также давления в стояке.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.


Советы экспертов

Полезные советы по безопасному подключению биметаллических радиаторов отопления:

  • Желательно устанавливать запорные краны на входе и выходе радиатора. Например, это могут быть шаровые краны. Наличие таких элементов значительно упростит работы в случае, если требуется ремонт, модернизация или обслуживание отопительной системы. Принцип функционирования прост: достаточно закрыть шаровые краны, подождать, пока теплоноситель станет холодным, после чего радиатор можно без опасений снимать.
  • При подключении биметаллических радиаторов отопления, обязательно используются воздухоотводчики. Когда теплоноситель контактирует с материалом коллектора, неминуемо возникают химические реакции, сопровождающиеся образованием газов. Воздухоотводчики необходимы для эффективного отвода газов и воздуха, скопившихся в радиаторе. Если их нет, то в приборе возникнет избыточное давление, и при наступлении отопительного сезона неминуемо будет нарушена циркуляция, вследствие чего одна или несколько секций радиатора (или их части) попросту перестанут нагреваться.
  • При подключении необходимо обеспечить условия, при которых биметаллический радиатор отопления будет расположен строго горизонтально. При этом можно немного «поднять» угол прибора с той стороны, где монтирован воздухоотводчик — в этом случае газы из прибора будут спускаться гораздо эффективнее. При этом обратный уклон неминуемо нарушит циркуляцию.
Если вы хотите получить профессиональные рекомендации по выбору оптимального способа подключения биметаллических радиаторов отопления, а также узнать другие особенности, которые следует учитывать при планировании системы, просто свяжитесь со специалистом компании «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80.

Установка батарей отопления своими руками: мастер-класс с фото

Оглавление:
Установка батарей отопления своими руками: крепление радиатора на стену
Как установить радиатор отопления: подключение к отопительной системе

Как бы сложно ни выглядел процесс установки отопительных приборов, все же он вполне доступен для осуществления своими руками. Раз уж вы задались целью самостоятельно собрать систему отопления или просто заменить поизносившийся радиатор, то придется осваивать всю технологию. Именно решением этого вопроса мы и займемся в данном мастер-классе с пошаговыми фото, в котором вместе с сайтом stroisovety.org подробно изучим данный вопрос со всех сторон и узнаем, как выполняется установка батарей отопления своими руками: их крепление и подключение к магистралям отопительной системы.

Неважно, какой вид отопительных приборов вы собираетесь устанавливать – если речь идет о водяной системе отопления, то все они имеют единый принцип монтажа, который условно можно разделить на два этапа.

Установка батарей отопления своими руками: крепление радиатора на стену

Здесь все просто – главное все четко разметить и в нужном месте просверлить отверстия.

Для начала необходимо определиться с высотой установки отопительных батарей. Принцип таков – снизу отопительного прибора должно остаться свободное пространство для хорошего притока к батарее охлажденного воздуха. Как правило, это не менее 100мм над полом. Теперь берем в учет расстояние между верхней и нижней подводкой (500мм), добавляем отступ от пола 100мм и получаем уровень установки верхних кронштейнов батареи. Отмеряем 600мм и с помощью уровня отмечаем горизонтальную линию или просто ставим метки в предполагаемых местах установки кронштейнов.

Как правильно установить батарею – разметка

На полученной горизонтали отмечаем расстояние между двумя кронштейнами. Это расстояние в зависимости от типа отопительного прибора определяется либо в соответствии с межсекционными промежутками, либо исходя из скоб, установленных на тыльной стороне конвектора.

Следующим шагом необходимо перенести положение кронштейнов или мест крепления на 500мм ниже. Для этого с помощью того же уровня от меток установки верхних креплений опускаются две вертикали, на которых и откладывается расстояние в 500мм.

Установка батареи отопления своими руками фото

Вот и все, теперь мы имеем четыре необходимые точки крепления, в которых перфоратором бурим отверстия, вставляем в них пластиковые пробки и привинчиваем кронштейны, необходимые для монтажа батареи.

Бурение отверстий в стене для установки кронштейнов

После того как кронштейны станут на свои места, можно вешать батарею на место, проверять ее уровень и переходить к работам по подключению.

Как установить радиатор отопления – монтаж кронштейнов

Как установить радиатор отопления: подключение к отопительной системе

Установка батарей отопления в квартире, а вернее их подключение к трубопроводам, осуществляется в зависимости от используемого материала. Чтобы было понятно, уточню – каждая из современных систем трубопроводов имеет свои принципы и тонкости монтажа, поэтому их необходимо учитывать в процессе работы.

Комплектация батареи отопления фото

Для начала батарею или радиатор необходимо оснастить разъемными соединениями, заглушкой и краном Маевского для сброса воздуха. Как правило, американками или кранами с разъемным соединением оснащаются нижние подводки радиаторов отопления, а в верхние монтируется заглушка и кран Маевского.

Батарея с краном Маевского фото

Для надежности и герметичности соединение этих элементов системы отопления с радиатором осуществляется с помощью пакли. Эту работу удобнее выполнять на батарее, снятой со стены. Оснащенный необходимым оборудованием радиатор после своей комплектации снова вешается на стену.

Движемся дальше и переходим к непосредственному подсоединению трубопроводов – здесь без знания материала и принципов сборки трубопроводов не обойтись. В данном мастер-классе подключение и монтаж батарей отопления мы осуществляем с помощью полипропиленовой трубы, которая соединяется с помощью паяльника.

Монтаж батарей отопления своими руками фото

Включаем паяльник в сеть, дожидаемся его полного нагрева и приступаем к работе. Для начала собираем подводку – к отрезку трубы припаиваем резьбовой переходник и вкручиваем в него ответную часть американки или разъемного крана. Когда подводка готова, подгоняем ее размер до нужного и впаиваем в тройник, расположенный на магистральном трубопроводе.

Когда последний стык хорошенько остынет, подводку можно присоединять к радиатору отопления – все, что для этого нужно, так это только соединить разъемное соединение и затянуть его с помощью ключа. Вторая подводка к радиатору собирается аналогичным образом.

Как правильно установить батарею отопления

Вот теперь можно с полной уверенностью сказать, что монтаж батарей отопления своими руками выполнен, далее систему отопления наполняют водой и переходят к ее первому запуску.

Ну и напоследок один дельный совет – установка батарей отопления должна осуществляться с соблюдением горизонтального уровня. Если его не выдержать, то в одном из верхних углов в процессе работы системы будет скапливаться воздух. Как результат, батарея (или радиатор) будет прогреваться не полностью, и ее работа окажется менее эффективной.

Автор статьи Михаил Корнеев

Как подключить радиатор отопления | Как правильно установить радиатор отопления

Капитальный ремонт, механическое повреждение, износ, плохие показатели теплоотдачи, недостойный внешний вид и многие другие факторы могут стать серьезной причиной для замены батарей отопления. По сути, данный процесс не представляет особой сложности, поскольку все необходимые манипуляции отличаются простотой, и справиться с ними сможет даже тот владелец жилья, который ранее ни разу не выполнял подобных работ. Но здесь, как и в любой другой работе, существуют свои нюансы и особенности, несоблюдение которых будет причиной выхода системы из строя или ее некачественной и непродуктивной работы. По этой причине, перед тем, как начинать работы, следует точно узнать, как правильно установить батареи отопления.

Как подключить радиатор отопления: подготовка к работе

О том, как поменять батарею, можно узнать у профессионала, воспользовавшись платной консультацией, или же, просмотрев мастер классы и, прочитав советы мастеров в Сети.

Начнем с того, что капитальную замену батарей лучше проводить после завершения или до начала отопительного сезона. Ведь, начав проведение работ, Вам придется оставить на несколько часов (а может и на целый день) без отопления целый стояк. А за такое Вам соседи уж явно спасибо не скажут. Другое дело, если причиной замены радиатора является протечка. В такой ситуации допускается проведение замены в любое время года.

Итак, весь процесс условно можно разделить на несколько этапов.

Подготовительный этап. Как обычно, все начинается с подготовки. А это значит, что Вам придется снять замеры, посетить строймаркет, приобрести требуемое число радиаторов, а также подготовить инструмент и тряпки (в момент демонтажа из старого радиатора может вытечь вода). Помимо этого в процессе подготовки также придется предупредить соседей о плановом проведении работ и договориться о полноценной замене труб (то есть от выхода из радиатора соседей снизу до входа в радиатор соседей сверху). То есть, в том случае, если трубам отопления уже довольно много лет, придется произвести замену и этих составляющих.

Производим замеры. Чтобы грамотно поменять батареи в квартире и полностью застраховать себя от всевозможных прорывов, следует тщательно снять все замеры. Сюда входит диаметр входящих отверстий радиаторов соседей сверху и снизу, длина трубы, необходимая для подключения к системе соседей снизу и сверху, длина трубы в квартире. После того, как все замеры будут сняты, можно смело отправляться за новым радиатором.

Выбор и покупка радиатора и фитингов. Зная все диаметры и длины, можно смело отправляться в магазин для покупки составляющих системы. Если Вы можете справиться с выбором элементов самостоятельно - прекрасно! Но вот если Вы чувствуете какие-либо сомнения относительно правильности собственного решения или же боитесь переплатить лишние средства, лучше обратитесь за помощью к продавцу. В данном случае консультант поможет определиться с требуемым числом элементов, позволив избежать лишних растрат.

Независимо от того, какой вид батарей Вы выберете (стальные / биметаллические чугунные) - все они будут проданы в собранном виде. Число секций в конструкции может составлять от 4 до 10. Но, при желании можно всегда увеличить или же уменьшить данный показатель. Помимо самого радиатора вместе с батареей также придется купить 2 заглушки левые проходные, 1 заглушку правую нижнюю глухую, 1 заглушку правую проходную (для вворачивания крана "маевского", необходимого для спуска воздуха), а также 2 крана "американки" на верхнюю и нижнюю часть. Помимо этого также не забудьте приобрести прокладки под все заглушки.

Подготовка инструмента. Для того, чтобы успешно провести все работы, Вам потребуются следующие виды инструмента:

  • паяльник для труб (при отсутствии такого инструмента в наличии устройство можно взять на прокат)
  • разводной и газовый ключи
  • дрель по бетону и болгарка
  • уровень
  • рулетка и карандаш

После того, как все подготовительные процедуры будут завершены, можно переходить к основному этапу.

Как правильно установить радиатор отопления: основной этап


Основной этап состоит из следующих пунктов:

- Разметка положения батареи на стене. Расстояние от пола до радиатора должно находиться в пределах 10-15 см. Если разместить батарею ниже, будет неудобно проводить влажную уборку, а воздухоток будет минимальным. Что касается расстояния между стеной и батареей - оно должно находиться в пределах 3-4 см.

- Предварительная сборка узлов. Речь идет о полной сборке батареи: установке прокладок, закручивании заглушек, вкручивании кранов. После этого, предварительно разметив, нарезаем трубы и ввариваем уголки. Теперь свариваем полный узел до уголков 90 градусов.

- Отключение стояка отопления. Для этого необходимо поставить в известность ЖЭУ и соседей, поскольку без отопления придется сидеть как минимум пол дня. В том случае, если проведение работ будет запланировано на сезон, когда будет отсутствовать отопление, таких предупреждений делать не нужно.

- Врезание в систему отопления. Отрезаем старую трубу болгаркой в 2 местах. Режем у соседа сверху и снизу, после "поворота" трубы. Такой подход позволит быстро и удобно вывернуть отрезанную трубу из системы. В своей квартире можно резать трубу в любом месте. Но, опять-таки, следует следить за тем, чтобы после разреза трубу было удобно выкручивать. После этого достаем старые трубы и вытаскиваем батарею. Пользуясь ранее сделанными разметками, крепим батарею на место. Теперь необходимо подмотать уплотнительной лентой и вкрутить в новую полипропиленовую трубу переходы соседских батарей и завариваем их. После этого обрезаем излишки новой трубы до нужного размера и впаиваем ее в уголок 90 градусов. Теперь то же самое следует проделать с трубой от соседа, живущего этажом ниже.

Теперь Вы знаете, как правильно подключить радиатор отопления, сэкономив приличную сумму на услугах профессионалов.

Как заменить батарею: завершающий этап

Запуск системы. Данный этап проводится лишь тогда, когда все работы проводились в отопительный сезон. В противном случае данная процедура будет отложена до начала отопительного сезона. Как правило, именно в момент запуска системы и всплывают все ошибки и погрешности неопытных (да и опытных тоже, если быть честными) мастеров.

Запуск системы должен осуществляться в присутствии мастеров ЖЭУ. Попросите их открыть сначала обратную трубу, что позволит наполнить стояк снизу. В этот момент также необходимо открыть кран для стравливания воздуха на верхнем этаже (с целью устранения воздушных пробок). После - открываем кран подачи. В этот момент следует внимательно проверить систему (особенно места стыков) на наличие протечек. В том случае, если все было сделано аккуратно и в полном соответствии с описанными выше правилами, протечек быть не должно.

Приобрести батареи, необходимые для замены, можно как в обычном строительном супермаркете, так и в интернет магазине. В большинстве случаев стоимость одного и того же товара в Сети будет меньше, чем в обычном магазине. Такое положение дел объясняется прямыми поставками товаров с завода производителя, а также отсутствием необходимости оплачивать аренду торговых площадей.

Если Вы знаете, как установить батарею, как установить радиатор но все же сомневаетесь в своих силах и способностях, проведение всех манипуляций лучше доверить профессионалам, которые имеют достаточно опыта и знаний, необходимых для качественного проведения работ. Но только в этом случае Вам придется заранее приготовиться к лишним тратам, а об экономии средств и стремлении отделаться минимальными суммами вообще придется забыть. Ведь, по сути, выполняя замену самостоятельно, Вы тратите в 3 раза меньше средств за счет отсутствия необходимости оплаты услуг профессионалов. Поэтому перед тем, как расстаться с деньгами, ознакомьтесь с советами и видео мастеров в Сети и еще раз все взвесьте и оцените.

В том случае, если после прочтения статьи какие-либо моменты так и остались непонятными, прояснить их можно, просмотрев видео, выложенные в интернете профессиональными мастерами. Наглядный пример поможет глубже вникнуть в суть вопроса.

Установка батарей отопления в квартире

Установка батарей отопления в квартире может осуществляться не только профессионалами, то есть ремонтной бригадой, но и самостоятельно своими руками. Но, конечно, для этого нужно обладать кое-какими специальными навыками. А также нужно иметь оборудование и инструменты. Например, устанавливая чугунные батареи отопления, обязательно проводятся сварочные работы.

Все нормы и правила установки радиаторов регулирует СНиП их нужно обязательно придерживаться. Иначе может возникать большая теплопотеря или же другие пагубные последствия.

Подготовка к монтажу

Установка новых радиаторов отопления требует подготовительных работ. А именно нужно перекрыть запорно-регулирующую арматуру, то есть прекратить подачу теплоносителя в батарею. Но это только в том случае если на каждой точке отопления есть вентиль. Но если запорная арматура отсутствует на батареях отопления в квартире, то нужно перекрывать воду во всем стояке.

Рис. 1 Виды подключения

Работы по установке новых батарей в квартире должны проводиться летом, то есть, когда в системе отопления нет воды. В ином случае будет перекрываться весь стояк, и все соседи будут без тепла. Но если это произошло, то нужно рассчитать длительность монтажа и подготовить все необходимые инструменты заранее.

Параметры

Как правильно установить батареи отопления? Начать нужно с разметки, которую очень важно правильно сделать. Так как от этого зависят параметры теплоотдачи. Как правило, устанавливаются батареи под окном, на 15 см ниже подоконника, но не меньше. Это объясняется созданием конвективных потоков. От пола в среднем получается 15-20 см, а от стены может допускаться 3-5 см. Разместить радиатор нужно по центру в соответствии с оконным проемом. То есть длина батареи должна становить около 75% ширины окна.

Для того чтобы установить батарею отопления ровно нужно начертить все линии на стене, предварительно измерив сам радиатор и отметив центр подоконника. А также важно выставить уровень. После всех разметок следует отметить, где будут установлены кронштейны.

Также очень важным моментом является правильный расчет количества секций радиатора. Например, можно использовать такой: одна секция батареи приходится на 2 м2, высота потолков при этом около 2,7 м. Но все параметры индивидуальны, так как нужно учитывать утеплены ли стены, угловая квартира или нет и т.д.

Виды подключения

Прежде чем проводить установку батареи своими руками нужно определиться с видом подключения воды.

Есть такие виды:

  • Диагональное подключение – этот вид актуален, если батарея имеет много секций. Подача горячего теплоносителя происходит через верхний патрубок, при этом отвод воды происходит по диагонали, то есть через нижний патрубок противоположной стороны.
  • Боковое подключение на одной стороне – в этом случае подвод и отвод воды осуществляются на одной стороне. Подвод – верхний патрубок, отвод – нижний патрубок. При таком подключении батарея отопления должна иметь не больше 12 секций.
  • Нижнее подключение батареи отопления – ввод и отвод теплоносителя происходит через нижние патрубки, которые расположены по обе стороны. Такое подключение используют, если трубы системы отопления скрыты.
Рис. 2 Установка радиатора
с кранами-американками

Установка и сборка

Батареи отопления могут продаваться уже собранными, и возле каждого угла находится отверстие, на которое нужно установить заглушки и кран Маевского. А может быть, что потребуется собирать батарею самостоятельно. Все необходимое входит в комплект к радиатору. Это прокладки и разные заглушки. На один радиатор нужно 4 заглушки, но они есть разные. Например, 2 заглушки должны быть проходными, через них идет подключение к системе отопления в квартире, на одном конце такой заглушки есть резьба для соединения. Также понадобится 1 глухая заглушка и 1 для крана Маевского.

Собирая батареи своими руками, следует установить возле каждой краны-американки. Они нужны для того чтобы перекрыть поступление воды в случае если радиатор нужно отремонтировать, заменить и т.д. При этом не нужно будет отключать весь стояк.

Как установить батарею отопления? Переходя к установке, следует первым делом вкрутить кронштейны в просверленные отверстия. Крепеж (кронштейн) должен соответствовать материалу, из которого изготовлена батарея отопления. Например, если радиатор из легких материалов, то есть алюминиевый, то и держатель легкий, такой корпус можно вешать даже на гипсокартонные стены в квартире.

Если радиатор изготовлен из чугуна, то нужны более тяжелые кронштейны, которые выдержат такой массивный радиатор, а также с помощью, которых можно выставить правильное расстояние от стены своими руками. Чугунные контуры также можно крепить к гипсокартонным или деревянным стенам, но для этого используются еще и специальные подставки.

Рис. 3 Установка чугунной батареи

Далее происходит подключение радиатора к трубам системы отопления в квартире.

После правильного выполнения всех работ не должно быть протекания на местах стыков. Установить все можно и своими руками, но проверку нужно осуществлять с работниками ЖРЭУ. Для этого нужно перекрыть краны-американки, а соединительный кран оставить открытым. Слесарь должен возобновить подачу воды в обратной трубе. Если все в норме, то можно открывать краны возле радиаторов и перекрыть обводной кран. После того как вода начала набираться, обязательно нужно выпустить воздух через кран Маевского.

Рис. 4 Радиаторы в системе
отопления

Следует заполнить все радиаторы в квартире, и только после этого мастер может открывать воду в прямой трубе. Тогда давление восстановится. Для большей теплоотдачи перед установкой батареи системы отопления можно покрыть стену за радиатором теплоотражающим материалом.

Инструменты для монтажа

Для монтажа батарей отопления в квартире потребуются такие инструменты:

  • Динамометрические ключи. Они позволят точно соблюдать динамометрический момент, чтобы не было утечек или перетяжки, то есть срыва резьбы.
  • Уплотнительная лента, герметик, пакля. С помощью этих материалов делается герметизация резьбовых соединений.
  • Шуруповерт.
  • Дрель и сверло с победитовым наконечником.
  • Строительный уровень и пассатижи.

Установка батареи отопления своими руками возможна, только если мастер имеет навыки и знаком с нормами безопасности. В ином случае нужно обращаться к квалифицированным специалистам. При неправильной установке может прорвать труба подающая теплоноситель, производительность батареи отопления может быть недостаточной для помещения, а также могут быть утечки при плохой герметичности.

При установке системы отопления своими руками также важно придерживаться инструкций производителя радиаторов, так как у разных фирм могут быть разные характеристики.

Статьи по теме:

Экраны для батарей отопленияЗамена батарей отопления в квартиреЭлектрические батареи отопления

Как правильно установить радиатор отопления: подготовка, подключение, установка

Многие люди задаются вопросом касаемо того, как правильно установить радиатор отопления. И действительно, чугунные батареи стремительно становятся пережитками прошлого, а современные радиаторы наращивают популярность. Конечно, монтаж их можно назвать более простым, нежели установка чугунных конструкций, но все же есть ряд нюансов, которые необходимо брать во внимание.

Установка отопительной системы – серьезное мероприятие, которое следует выполнять со знанием дела. Нельзя пренебрегать и определенными подготовительными работами, без которых так же не обойтись. (См. также: Установка отопления)

Первоначально, необходимо сделать выбор в пользу того или иного прибора. Чтобы сделать правильный выбор, следует узнать всю необходимую информацию в интернете или у консультантов в магазине. На данный момент существует несколько типов радиаторов, у каждого из которых есть ряд неоспоримых достоинств.

В интернете имеются схемы установки радиаторов отопления. В комплекте с батареей, в большинстве случаев, уже есть подобная схема, но пользуются ею далеко не все мастера. Приступив к замене радиатора, прежде всего, необходимо перекрыть стояк. Это действие можно назвать элементарным, но на практике у многих горе-мастеров просто вылетает из головы тот аспект, что в батареи – кипяток, который должен быть перекрыт. После перекрытия стояка необходимо слить воду с самой конструкции. Далее можно приступать к снятию старой батареи. В целом установка может быть выполнена несколькими способами, рассмотрим каждый в отдельности.

Нормы установки радиаторов отопления гласят о соблюдении норм техники безопасности. К каждой батареи прилагается инструкция по монтажу. В ней так же описаны пункты той самой техники безопасности. Пренебрегать ею нельзя, ведь самостоятельная замена батареи – это серьезный риск для здоровья. (См. также: Как регулировать батареи отопления)

Способы подключения радиатора

Правильная установка радиатора отопления предполагает монтаж его таким образом, чтобы он полноценно функционировал и не протекал. Монтаж следует осуществлять со знанием дела, ведь данный агрегат призван прослужить не месяц и не год. В случае, если установка будет не полноценной, то радиатор будет работать не на полную силу или же вовсе в скорее взорвется от внутреннего давления. Можно выделить несколько способов, как осуществлять подключение.

  1. Боковое присоединение;
  2. Перекрестное соединение;

В первом случае подключение происходит сбоку с помощью верхнего патрубка. Стоит отметить, что в радиаторах может различаться расположение этого патрубка и кранов. Все зависит от типа батареи и производителя. Верхний патрубок герметично присоединяется к питательному приводу, а вот обратный привод – к нижнему. Это необходимо для того, чтобы происходила полноценная и бесперебойная циркуляция. Конечно, не обойтись без перекрывающего крана. Он может быть прикреплен как сверху, так и снизу. Стоит отметить, что краны могут входить в комплект радиатора. Этот аспект опять же зависит от производителя. Кран, подключенный снизу, считается наиболее удобным решением этого вопроса.

Во втором случае установка отопительного радиатора, а именно его подключение происходит по диагонали. Питательный привод подключается к патрубку с той или другой стороны конструкции. Обратный привод, соответственно, подключается к нижнему патрубку. Данный способ довольно распространен. Применяется он, чаще всего, в частных домах и в многоквартирных постройках, в которых длина радиаторов превышает два метра. (См. также: Схема подключения батарей отопления)

Благодаря перекрестному соединению батарея функционирует полноценно даже, несмотря на большую длину конструкции. В случае, если человек решит поменять местами два привода или сделает это по ошибке, то радиатор стремительно будет терять свою мощность. В итоге такая батарея будет греть, как минимум, в два раза меньше.

Установка биметаллических и алюминиевых радиаторов

Самыми популярными приборами отопления можно назвать биметаллические и алюминиевые батареи. Все потому, что эти конструкции имеют множество положительных черт. Установка и того и другого вида очень схожа по своему алгоритму, посему можно ее объединить в единый перечень действий:

  • Промывка коммуникаций. Многие люди не придают этому пункту особого значения, но зря. Установить биметаллический радиатор можно и нужно исключительно после промывку коммуникаций, во всяком случае, так гласит инструкция к данному прибору. Не стоит использовать для очистки агрессивные вещества, в состав которых входит щелочь. Так же не следует зачищать поверхность.
  • (См. также: Монтаж радиаторов систем отопления)

  • Любая батарея требует наличия специального клапана, с помощью которого можно избавлять радиатор от ненужного воздуха. Все резьбовые элементы должны соединяться с усилием в 12 кг. Этот показатель чрезвычайно важен. Установка алюминиевых радиаторов своими руками должна выполняться с использованием многозаходной трубы.
  • Подающий трубопровод требует защиту в виде нескольких клапанов. Стоит ли говорить, что вода в отопительной системе может быть, мягко говоря, низкого качества. Так вот эти фильтры предотвращают загрязнение радиатора. Как правильно устанавливать биметаллические радиаторы, описано в инструкции к агрегату. В ней же есть момент и про фильтры.

  • В случае, если все сделано правильно и в соответствии с требованиями производителя, то закрыть клапан можно будет сразу после того, как из радиатора уйдет воздух.
  • (См. также: Как подключить радиатор отопления)

Установить алюминиевый радиатор можно по аналогичному алгоритму, стоит лишь сказать, что в батареях из алюминия имеются определенные особенности. Для того, чтобы не совершить ошибку в процессе установки, следует четко следовать приложенной инструкции. Каждый производитель может устанавливать определенные правила, нормы, посему следует обратить на них внимание.

Современные отопительные конструкции имеют определенный срок службы и даже гарантию. В случае если человек не посчитал нужным соблюсти все правила монтажа, описанные в инструкции, то агрегат с гарантии снимается. Установка биметаллических радиаторов своими руками вполне выполнима, как можно увидеть из перечисленных пунктов, но выполнять в одиночку это не рекомендуется.

Стоит сказать, что перед непосредственным монтажом будет необходимо сделать несколько отверстий и закрепить кронштейны. Они входят в комплект радиатора. Так вот необходимо сделать надежные крепления для радиатора с учетом того, что он станет в разы тяжелее, когда в его системе появится горячая вода. Правильная установка биметаллических радиаторов не в меньшей степени зависит именно от прочности креплений. Нельзя допускать, чтобы радиатор висел под наклоном. Он должен быть закреплен строго вдоль стены, без серьезных отклонений. Это необходимо для того, чтобы вода циркулировала с нужной силой и полноценно отдавала свое тепло.

Расчет количества секций

Любая батарея имеет секции. Для многих людей может встать вопрос об их количестве, поскольку в магазинах можно увидеть и совсем маленькие радиаторы из 2-3 секций и огромные из 7-8. Необходимое количество секций должно рассчитываться исходя из площади помещения. Каждая секция способна выделять определенное количество тепла. Так вот чтобы отопить помещение в 20 кв.м. потребуется примерно 8 секций. Это количество может меняться, ведь каждый радиатор имеет разную мощность.

На упаковке радиатора можно увидеть показатель мощности. На него необходимо поделить 100, и умножить площадь комнаты. Эти два не хитрых действия, которые можно сделать даже в уме, позволят найти необходимое число секций для конкретной комнаты. Например, комната – 10 кв.м., а мощность прибора – 200 Вт. Таким образом, 10 * 100/200 получается 5 секций.

Установка чугунных радиаторов происходит несколько сложнее. С этой задачей точно нельзя справиться в одиночку, поскольку чугунный агрегат имеет колоссальный вес и одному человеку его попросту не осилить.

Установка стальных радиаторов отопления так же имеет свои особенности, но в общем алгоритм идентичен. Стоит сказать, что стальные батареи не имеют такой популярности, как биметаллические или алюминиевые.

Если есть сомнения касаемо того, что самостоятельная установка будет выполнена правильно, то следует обратиться к профессионалам. На сайте целого ряда компаний можно узнать расценки на установку радиаторов и подать заявку.

Установка радиаторов отопления

Необходимость замены радиатора может возникнуть по разным причинам. Это может быть потребность в смене всей системы отопления, износ старого радиатора или тот факт, что он просто перестал вписываться в новый интерьер квартиры. И тут на помощь приходят специалисты.

Обращение к специалистам - залог долговечности службы и уверенность в качестве монтажа.
Специалисты компании "Сантехник Степаныч" быстро и качественно проведут работы по установке и замене радиаторов отопления.

Стоимость установки радиаторов отопления

На мобильных устройствах вы можете прокручивать таблицу с ценами на монтаж радиаторов отопления влево-вправо
Наименование услуги Ед.изм. Цена
Радиатор на готовую подводку шт. от 2000 р.
Монтаж радиатора с применением газосварки или электросварки шт. от 6500 р.
Монтаж вертикального радиатора шт. от 8500 р.
Конвектор, встроенный в пол
(длиной до 1500 мм)
шт. от 7500 р.
Монтаж радиатора отопления с разводкой труб
(при лучевой системе отопления)
шт. от 6500 р.
Промывка радиатора в системе отопления шт. от 1700 р.

Остальные услуги монтажа систем отопления >>

Подключение радиаторов отопления

Подключение биметаллического радиатора отопления

Радиатор имеет два входа и два выхода для теплоносителя, поэтому подключить его можно четырьмя способами.

  • Первый – подключение снизу (нижнее боковое). При таком способе подключение радиатора производится к нижним боковым выходам. Радиатор при таком подключении нагревается неравномерно, поэтому такой способ подключения малоэффективен.
  • Боковое подключение (правое и левое). Боковой способ подразумевает, что жидкость входит в патрубок сверху, а выходит снизу (либо наоборот) через выход с той же стороны радиатора. Этот способ считается не самым эффективным.
  • Диагональное подключение - более эффективный способ подключения. Лучше всего подключать радиатор на вход через верхний патрубок с одной стороны, а на выход – через нижний с противоположной стороны. Радиаторы с количеством секций 10 и более желательно подключать именно этим способом. Батарея будет всегда горячей, а в помещении будет тепло.
  • Нижнее подключение (правое или левое). При таком подключении подача теплоносителя и его отвод осуществляется через нижние выходы. Такое подключение по эффективности можно сравнить с диагональным подключением. (это связано с внутренним устройством радиатора).

Фотографии работ монтажа систем отопления:

Остальные фотографии монтажа систем отопления >>

Если вы решили установить радиатор самостоятельно, то давайте рассмотрим процедуру монтажа. Помните, главное в установке - произвести качественно соединение радиатора к трубам, так как осенью, при включении отопления в доме будет уже поздно исправлять возможные ошибки.

Видео: Выбираем радиатор отопления

Установка радиаторов отопления

Установка стального радиатора с нижним подключением
  • Необходимо определиться с тем какая система отопления используется в вашем доме (стояковая система - когда железные трубы проходят вертикально по этажам, лучевая разводка отопления - когда полимерные трубы проходят в полу).
  • Определившись с тем, как именно будет подключен радиатор, нужно закупить все необходимые для подключения фитинги и материалы. Если старый радиатор был подключен к металлическим трубам, то для его замены потребуется использование газосварки или электросварки. При лучевой разводке отопления как правило подключение производится с помощью нержавеющих трубок (d = 15мм).
  • Далее нужно отключить стояк и слить с радиатора воду. После этого можно снять старый радиатор. Итак, старый радиатор снят, а новый ждет своей установки.
  • Радиаторы отопления, как правило, устанавливаются под окном. При таком расположении теплый воздух, поднимаясь, создает своего рода завесу, которая преграждает путь холодному воздуху от окна. Поэтому подоконник не должен быть слишком большим, чтобы он не вставал на пути теплого воздушного потока. Расстояние от пола и подоконника должно составлять 15–20 сантиметров. Отступ от стены лучше спланировать в два–пять сантиметров, чтобы воздух не имел препятствий на пути.
  • Производим монтаж нового радиатора отопления (навешиваем на стену).
  • Подводим подающий и обратный трубопроводы. При желании на подающий трубопровод устанавливается терморегулирующий клапан, который будет контролировать установленную вами температуру в данном помещении.
  • В одном из верхних выходов устанавливаем кран Маевского (для стравливания воздуха), в оставшийся выход устанавливается заглушка.
  • После того как всё подключено, приступаем к пуско-наладочным работам. Для этого осторожно открываем подающий трубопровод и стравливаем воздух через кран Маевского. С помощью опрессовочного насоса производится опрессовка радиатора отопления - согласно правил указанных в СНиП 3.05.01-85 и СНиП 41-01-2003 (в зависимости от материалов и типа системы отопления). После этого отсоединяем опрессовщик и открываем обратный трубопровод. Проверяем все соединения на герметичность.
  • Установка радиатора отопления завершена.

Замена радиаторов отопления

Если процедура не требует спешки, лучше проводить ее летом, что значительно сократит затраты, и отпадет необходимость предупреждать соседей о начале ремонта.

Когда подготовлены все материалы и инструменты, можно приступать к замене радиаторов. Для этого нам нужно выполнить следующее:

  • сливается вода из системы отопления;
  • демонтируется старая батарея. Для этого разбираются соединения труб с радиатором;
  • производится разметка по стене;
  • на обе стороны батареи нужно прикрутить резьбовые фитинги, предварительно обработав входы герметиком;
  • все тройники и места соединений уплотняются льняным полотном;
  • устанавливается крепление батареи;
  • подвешивается радиатор;
  • производится закручивание кранов с помощью разводного ключа, а также монтаж клапана под термоголвку.

Помните, что важно учесть систему разводки батарей, применять проверенные схемы и качественные материалы.

Видео: Установка радиатора отопления

Монтаж радиаторов отопления

Монтаж биметаллического радиатора отопления

Процедура монтажа происходит так же как и замена (описана выше), за исключением слива воды и демонтажа старого радиатора, поэтому давайте рассмотрим какие инструменты нам потребуются.

Перед тем, как приступить к монтажу радиаторов отопления, необходимо подготовить расходники и инструменты:

  • разводные и гаечные ключи;
  • герметик на силиконовой основе;
  • кронштейны;
  • сварочный аппарат;
  • дрель и сверла для креплений к стене;
  • полотно из льна;
  • краны шаровые или Маевского;
  • рулетка и карандаш;
  • пассатижи.

Замена радиаторов отопления в квартире

Холодная квартира никому не приносит радости, поэтому люди стараются утеплить стены, полы и окна всевозможными способами. Многие хозяева меняют всю систему отопления или радиаторы по мере необходимости, чтобы не возникла аварийная ситуация в самый неподходящий момент. Если система выходит из строя неожиданно, приходится экстренно вызывать специалистов для устранения поломки.

В отличии от частных домов, замена радиаторов в многоквартирном доме сопряжена с дополнительными трудностями - требуется оповестить соседей по стояку, ЖКО и получить доступ к подвальному помещению для перекрытия стояка системы отопления.

Как установить и заменить радиатор

Радиаторы - одно из самых надежных приспособлений в любом доме, но иногда их нужно заменять либо для повышения эффективности, либо для устранения неисправностей.

Снятие и замена неработающих радиаторов позволит сэкономить электроэнергию. Обеспечение эффективной работы центрального отопления необходимо не только для вашего собственного комфорта, но и для вашего банковского баланса.

Износ неизбежен, но как поменять радиатор? Что ж, Plumbworld поможет вам в этом процессе.Мы обсудим, почему вам может потребоваться замена радиатора, как его снять, а затем как установить замену.

Прочтите, чтобы узнать, как снять и заменить радиатор…

Зачем мне нужно заменять радиатор?

Замена радиатора зависит от качества вашей установки, самого устройства и ухода за радиатором, включая его возраст.

Узнайте больше о радиаторах на Plumbworld

Если вы замечаете неравномерное распределение тепла или полное отсутствие тепла, значит, радиатор, скорее всего, готов и нуждается в замене.Радиаторы можно считать само собой разумеющимся, поскольку они могут служить десятилетиями, но у них редко бывает один серьезный сбой, их эффективность снижается с течением времени.

Подробнее: Рекомендации по отоплению: как проверить радиаторы

Вот некоторые из основных причин замены радиатора:

  • Ржавчина, коррозия и засорение радиатора, которое невозможно исправить
  • Радиатор более неэффективен по сравнению с имеющимися на рынке
  • Необходимо соблюдать правила качества и безопасности
  • Новый дом, поэтому вам могут потребоваться новые светильники
  • Улучшите внешний вид ваших радиаторов, чтобы они соответствовали дизайну комнаты
  • Повышение эффективности как тепло, так и вода

Как заменить радиатор

Замена радиатора обычно предназначена для компетентного вентилятора своими руками, который уверен в себе и умеет выполнять сантехнические работы.

Подробнее: Руководство по отоплению ванных комнат

Перед тем, как вы начнете, это поможет проверить стены, у которых стоит ваш радиатор. Есть ли трещины или отслаивающаяся штукатурка? Если есть, возможно, вам придется отремонтировать перед установкой нового радиатора.

Какое оборудование мне понадобится для замены радиатора?

Некоторые из комплекта, который вам понадобится, когда дело доходит до снятия и замены радиатора, включает:

  • Спиртовой уровень
  • Ключ радиатора
  • Труборез
  • Разводной гаечный ключ
  • Разводной гаечный ключ x 2
  • Рулетка
  • Ведро
  • Пылезащитный лист
  • Трубная лента
  • Отвертка
  • Поддон для сбора капель

Помните: если стена сплошная каменная кладка, у вас будет более широкий выбор радиаторов для замены, чем если это гипсокартон.

Как снять радиатор

Отключите подачу воды
  • Перво-наперво, как и во всех сантехнических работах, отключите подачу воды - центральное отопление - и дайте воде в системе остыть.
Закройте клапаны
  • На любом конце радиатора вам необходимо закрыть и закрыть клапаны. Один из них - это ручной регулирующий клапан, который включает и выключает нагрев. Выключите его, повернув по часовой стрелке.
  • На другом конце запорный клапан - он регулирует поток через систему.Снимите защитный колпачок и поверните квадратную верхнюю часть по часовой стрелке.

Совет: подсчитайте необходимое количество оборотов, так как при замене радиатора клапан должен открываться на ту же величину.

Слейте воду из старого радиатора
  • Поставьте таз, поддон или ведро под клапан ручного управления. Возьмитесь за клапан разводным гаечным ключом и удерживайте его в устойчивом положении, пока вы используете другой, чтобы ослабить гайку на клапане (клапан стравливания воздуха), который подсоединен к радиатору.
  • Используйте радиаторный ключ на верхнем крае радиатора, чтобы медленно выпустить весь захваченный воздух из радиатора.
  • Используйте старую тряпку, ткань или полотенце, чтобы собрать капли из клапана и не допустить их попадания на пол. Продолжайте сливать воду из радиатора, пока поток воды не прекратится.
Снимите радиатор
  • После опорожнения радиатора вы можете ослабить и открутить гайку, которая соединяет запорный клапан с переходником в радиаторе.
  • Возможно, вам придется вытолкнуть трубы и клапаны центрального отопления наружу, чтобы освободить соединения радиатора.
  • Поднимите радиатор вверх, чтобы снять его с настенных кронштейнов. Получите некоторую помощь для этого бита, это может быть сложно.
  • На дне радиатора может остаться вода, поэтому наклоните ее и слейте в ведро. Вода может быть грязной, поэтому положите радиатор на старые полотенца или простыни.

Как установить радиатор

Скорее всего, ваши существующие кронштейны не будут совместимы с новым радиатором, поэтому вам придется их откручивать.Следовательно, вам, возможно, придется заполнить любые зазоры, оставшиеся от предыдущих крепежных отверстий.

Совет: попробуйте прикрепить отражающую ленту радиатора к стене позади того места, где будет висеть новый радиатор. Это вернет тепло в вашу комнату и поможет снизить счет за отопление.

Сверло для новых кронштейнов
  • Перед сверлением в стене убедитесь, что вы проверили то, что находится за ней, с помощью цифрового детектора.
  • Они сообщат вам, есть ли трубы, кабели или шпильки, в которых вы собираетесь бурить.Проведите им по поверхности, и он сообщит вам, есть ли какие-либо опасности.
Установите новые кронштейны
  • После завершения сверления прикрепите кронштейны к стене, и вы сможете прикрепить радиатор к кронштейнам. Сделайте так в соответствии с инструкциями производителя.
Заклейте изолентой и установите клапаны
  • Возьмите немного ПТФЭ или водопроводной ленты и оберните 20 см длиной вокруг каждой резьбы клапана.
  • Таким образом, регулировка будет проще. Лучше всего устанавливать клапаны до того, как прикрепить радиатор к стене.
  • Как только вы это сделаете, полностью откройте оба клапана, чтобы позволить радиатору заполниться водой из системы центрального отопления.
Поднимите и повесьте радиатор
  • Поднимите новый радиатор на настенные кронштейны.
  • Убедитесь, что радиатор висит ровно, и затем затяните крепления.
  • Это работа для двух человек. Это будет намного проще и менее напряженно, если у вас есть кто-то, кто вам поможет.
Откройте клапаны и впустите воду.
  • Убедитесь, что ручное управление и спускные клапаны полностью открыты, и откройте спускной клапан, чтобы вода попала в радиатор.
  • После того, как радиатор перестанет "булькать" и наполнится, откройте запорный клапан на то же количество оборотов, на которое вам нужно было закрыть его ранее.
Заключительные проверки
  • Убедитесь, что все соединения и уплотнения сухие и водонепроницаемые. При необходимости затяните, а затем снова включите систему центрального отопления.
  • Наконец, выполните последнюю проверку, чтобы убедиться, что вода не вытекает и радиатор нагревается равномерно.

Нам нравится видеть изменения в вашей ванной комнате и делиться ими на нашей странице Instagram - если у вас был ремонт Plumbworld, отметьте нас на своих фотографиях, чтобы мы вас отметили!

Мы хотели бы знать, так почему бы не поделиться с нами своими любимыми дизайнами в социальных сетях?

Как нас найти:

Facebook | Twitter | Instagram

Или подпишитесь на нашу рассылку, чтобы получать последние предложения, запуск новых продуктов и советы.

Планируете ли вы новый ремонт ванной комнаты на 2020 год? Делайте покупки в Интернете с Plumbworld для гарантированно низких цен и доставки на следующий день.

Не забудьте проверить остальную часть нашего блога для получения дополнительных советов по ванной…

Как установить душевую кабину | Лучшие дизайны ванных комнат для самостоятельной жизни | Вдохновение для дизайна: советы по дизайну современной ванной комнаты

Установить радиатор | Центральное отопление

Как установить радиатор центрального отопления

Радиаторы центрального отопления могут быть установлены практически в любой комнате дома и станут долгожданным дополнением.При установке радиатора, подключенного к системе центрального отопления в зимнем саду, обычно требуется разрешение на строительство! Радиаторы часто устанавливают под окнами, чтобы теплый воздух из радиатора встречался с холодным воздухом из окна, который затем циркулировал по комнате.

Добавление дополнительного радиатора к существующей системе центрального отопления является относительно простым делом и может быть легко выполнено за несколько часов.

Сначала решите, где должен быть установлен новый радиатор, затем найдите радиатор, который находится рядом, или поднимите половицы и проверьте под полом, чтобы увидеть, нет ли поблизости труб центрального отопления.Центральное отопление не так сложно, как кажется на первый взгляд, в основном есть две трубы, подающая и обратная. Некоторые старые системы имеют только одну трубу, которая одновременно является подающей и обратной.

ОДНОТРУБНАЯ СИСТЕМА

По подающей трубе нагретая вода идет от котла к радиаторам, а по обратной трубе вода возвращается в котел для повторного нагрева.

ДВУХТРУБНАЯ СИСТЕМА

Часто большая труба центрального отопления присоединяется к коллектору, который будет иметь несколько труб меньшего диаметра, это значительно экономит время и значительно упрощает установку центрального отопления. Двухтрубная система намного эффективнее однотрубной.

Первое, что нужно сделать с вашим новым радиатором, - это закрепить его хвостовики. Это резьбовые соединения, которые обычно идут в комплекте с запорным щитком или термостатическими клапанами радиатора. Перед ввинчиванием в радиатор необходимо обернуть резьбу лентой из ПТФЭ. Большинство хвостовиков затягиваются гаечным ключом для радиатора, хотя некоторые можно затянуть обычным гаечным ключом правильного размера.

После того, как вы выбрали новое положение для вашего нового радиатора, вы можете прикрепить его к стене с помощью подходящего крепления.Чтобы прикрепить радиатор к стене, просто измерьте зазор между двумя точками крепления на обратной стороне радиатора, нарисуйте прямую вертикальную линию на стене с помощью спиртового уровня-

Затем проведите еще одну линию на правильном расстоянии между кронштейнами радиатора

Прикрепите кронштейны к стене с помощью правильных креплений

Поднимите радиатор на кронштейны, убедившись, что он правильно расположен

Вам понадобится шланг, длина которого достаточно велика, чтобы выходить за пределы участка, поскольку требуется одна сторона шланга крепление к сливному крану и закрепление юбилейной клипсой.Проведите другой конец шланга к сливу снаружи, убедившись, что труба стоит как можно прямее и не перекручена. Если у вас есть система отопления, которую никогда не нужно доливать вручную, вам придется изолировать воду, питающую систему центрального отопления. Это можно сделать, отключив основное питание объекта или найдя напорный резервуар и отключив подачу к нему. Разводным гаечным ключом откройте квадрат на сливном кране, вода должна вытекать из шланга! Если вы уверены, что система дренирует надлежащим образом, откройте спускной клапан на радиаторе наверху.Не разрезайте трубы, пока система полностью не опустеет!

Теперь вы можете разрезать трубы, от которых вы собирались отвести ответвление, с помощью подходящего резака (отрезок трубы для меди, кусачки для пластиковых труб для пластика), в трубе все еще может оставаться немного воды, поэтому возьмите подходящий контейнер для поймать воду. Вам нужно будет отрезать немного больше от одной из труб, чтобы вставить Т-образный фитинг

Независимо от того, используете ли вы пластиковую трубу или медь, вам придется использовать либо нажимные фитинги, либо компрессионные фитинги, припой арматура не будет работать из-за воды.Я предпочитаю пластик, поэтому предполагаю, что вы также используете пластик. Если вы используете медь, вам, возможно, понадобится трубогиб или пружина для гибки труб. После вставки Т-образного фитинга проложите трубу как от подающей линии, так и от обратной к новому радиатору, на подающей линии должен быть включен термостатический клапан или запорный экран с работающей функцией открытия-закрытия, это просто вопрос использования правильной крышки. для клапана. На обратном клапане есть колпачок, который не будет ни открывать, ни закрывать клапан, поскольку он свободно вращается.

Подсоедините новый радиатор к подающей и обратной трубам, к которым вы подключили Teed, и убедитесь, что используются трубные вставки. Если вы используете компрессионные клапаны для радиатора, убедитесь, что оливки сделаны из меди, а не из латуни, поскольку латунные оливки слишком тверды для некоторых пластиковых труб. Закройте сливной кран с помощью разводного ключа и снимите шланг. Снова затяните спускной клапан, который вы открыли ранее, и медленно заполните систему. Это будет зависеть от того, какая у вас система! Убедитесь в отсутствии утечек и медленно дайте заполниться системе центрального отопления.Удалите воздух из всех радиаторов в системе и продолжайте проверять герметичность. Если утечка обнаружена, затяните гайки или, если она задвинута, убедитесь, что трубы полностью вставлены в фитинг.

Включите центральное отопление и наслаждайтесь новым радиатором!

Как заменить радиатор | Совет по отоплению

Введение

Есть много причин, по которым вам может потребоваться замена радиатора. Если вы испытываете частичную или полную потерю эффективности обогрева или просто хотите обновить стиль радиатора в определенной комнате, вам необходимо принять необходимые меры предосторожности, чтобы безопасно удалить старый радиатор и установить новый радиатор. .Прежде чем рассматривать замену радиатора, мы рекомендуем обратиться к сертифицированному специалисту по котлам, чтобы изучить и диагностировать проблему.

Замена старого радиатора может принести немало преимуществ, в том числе повышение эффективности нагрева и энергоэффективности, поэтому стоит периодически проверять свою систему отопления, чтобы обеспечивать ее наилучшую производительность из года в год.

Наконец, как и в случае со всеми проектами по благоустройству дома и своими руками, если вы когда-нибудь почувствуете дискомфорт или неуверенны в своей работе, обратитесь к квалифицированному специалисту, который выполнит эту работу.

Какие инструменты вам нужны?

Ниже мы перечислили инструменты, необходимые для выполнения поставленной задачи, поэтому убедитесь, что у вас есть все необходимое для успешной замены радиатора, если вы решите выполнить эту работу самостоятельно. Многие новые радиаторы будут поставляться с необходимыми приспособлениями для установки, но убедитесь, что у вас есть все в вашем распоряжении, как только вы начнете работу, так как это может быть довольно сложно, и вы не захотите обходиться без отопления в течение длительного периода времени, если детали не хватает.Как и при любом продвинутом улучшении дома, всегда выбирайте, чтобы эту задачу выполнял сертифицированный техник, когда это возможно.

Убедитесь, что у вас есть следующие инструменты:

  • Уровень
  • Ключ радиатора
  • Разводной трубный ключ
  • Разводной гаечный ключ
  • Рулетка
  • Пыльник или полотенца
  • Отвертка
  • Емкость для удаления воздуха из радиатора
  • Цифровой детектор
  • Большой шестигранный ключ
  • Перфоратор или дрель
  • Сверло по камню, подходящее для использования с дюбелем
  • Лента PTE

Также стоит проверить состояние стены за радиатором, т.к. а также в любых предполагаемых точках крепления новых настенных кронштейнов. Если стена повреждена, например, крошится или трескается штукатурка, вам может потребоваться ремонт перед установкой нового радиатора, чтобы обеспечить безопасную установку.

Пошаговая установка радиатора

Вот все, что вам нужно, чтобы снять старый радиатор и установить новый.

1. Подготовьте старый радиатор к замене, выключив центральное отопление и изолируя радиатор.

Для выполнения этого шага вам нужно сначала выключить центральное отопление и переключить необходимые клапаны с обеих сторон радиатора.Клапаны обычно расположены на трубах слева и справа от радиатора и могут быть одного из трех типов. Ручные клапаны необходимо поворачивать по часовой стрелке до тех пор, пока они не перестанут вращаться дальше. Термостатические клапаны необходимо полностью установить на ноль или выключить, а не просто на установку защиты от замерзания. Наконец, с запорных клапанов необходимо снять пластиковый защитный колпачок и повернуть его по часовой стрелке с помощью разводного ключа.

При регулировке клапанов обратите внимание на количество сделанных оборотов или настройку термостатического клапана, чтобы обеспечить сохранение скорости потока и рабочих характеристик.

2. Перед снятием радиатора необходимо слить воду.

Убедитесь, что под ручным регулирующим клапаном у вас установлен контейнер для сбора воды, которая вытекает из радиатора. С помощью разводного ключа ослабьте гайки на клапане и дайте радиатору стечь. Возможно, вам придется удерживать клапан на месте вторым гаечным ключом, если это окажется трудным.

3. Откройте спускной клапан в верхней части радиатора, чтобы слить воду.

Выпускной клапан находится в верхней части радиатора, для него потребуется ключ для радиатора или отвертка (в зависимости от системы).Просто поворачивайте его, пока вода не начнет стекать из системы. Это может занять время, а в старых системах вода может быть мутной или грязной, поэтому убедитесь, что ваш контейнер вмещает всю воду. Чтобы убедиться, что вся вода слита, может быть разумным снять радиатор с кронштейнов и наклонить его, но обязательно сделайте это осторожно и с другим человеком для дополнительной безопасности. Для обеспечения максимальной безопасности мы рекомендуем нанять сертифицированного специалиста по котлам, чтобы избежать непреднамеренных травм или повреждения людей или самой системы отопления.

4. Снимите радиатор с кронштейнов и подготовьте новый радиатор к установке.

Когда вся вода слита, полностью снимите радиатор с кронштейнов и отложите его в сторону. Маловероятно, что ваш новый радиатор поместится на существующие кронштейны, поэтому воспользуйтесь этой возможностью, чтобы снять кронштейны со стены.

Отметьте место, где должны быть установлены ваши новые кронштейны, чтобы правильно установить радиатор, и проверьте, что находится за этой областью, с помощью цифрового детектора - он определит любые трубы, кабели или препятствия, о которых вам нужно знать, прежде чем сверлить в стене.Этот шаг является одним из наиболее подверженных несчастным случаям, и чтобы избежать повреждения вашей системы отопления, обязательно обратитесь к профессионалу, чтобы он был выполнен безопасно и эффективно.

5. Установите новые кронштейны и установите новый радиатор.

Точный процесс будет зависеть от ваших кронштейнов и выбранного радиатора, но это должно быть довольно просто. Просто просверлите необходимые отверстия, а затем прикрутите кронштейны к стене и установите радиатор, как только убедитесь, что кронштейны надежно закреплены.Убедитесь, что вы правильно измерили расстояние между кронштейнами и высоту на стене, чтобы обеспечить правильное крепление радиатора.

6. Подключите радиатор к системе центрального отопления.

Вам нужно будет подсоединить трубы к новому радиатору и убедиться, что гайки соединительного клапана надежно закреплены, используя ленту PTE вокруг каждого соединения. Оберните ленту PTE вокруг каждого стыка по часовой стрелке примерно 10 раз. Верните клапаны к исходным настройкам или оборотам, затем приоткройте спускной клапан, чтобы радиатор наполнился водой.Как только вода начнет пузыриться на спускном клапане, ваш радиатор заполнится, и спускной клапан можно закрыть.

Убедитесь в отсутствии утечек из системы и держите ткань или полотенца на полу до завершения установки. На этом этапе ваш радиатор должен работать правильно, и вы полностью заменили радиатор!

В зависимости от типа вашей отопительной системы вам может потребоваться пополнить давление в котле и системе отопления после замены радиаторов, чтобы заменить воду, которую вы слили из старого радиатора.Мы сделали удобное руководство, которое поможет вам в этом. Чтобы узнать больше, нажмите здесь.

Если вы когда-либо сомневаетесь во время выполнения любого из вышеперечисленных шагов или хотите подтвердить, что замена была успешно завершена, всегда обращайтесь к сертифицированному специалисту.

Двухтрубный паровой радиатор

- Руководство по установке

Компоненты

Знай свою систему

Прежде чем пытаться заменить двухтрубный паровой радиатор, убедитесь, что там уже есть.Мы настоятельно рекомендуем обратиться к профессиональному опытному паровому инженеру. Вот некоторые из них, которых мы знаем лично, и вот отличная база данных экспертов по пару по всей Америке.

Несколько вещей для проверки:

  • Ваша двухтрубная система действительно двухтрубная или это двухтрубная система вентиляции?
  • У вас есть безобидно выглядящие изгибы на обратной стороне ваших радиаторов и клапаны с логотипом Richardson на впуске? Подумайте дважды, прежде чем убирать эти локти!
  • Живете в большом многоквартирном доме? Уточните у суперкара, есть ли в системе вакуумный насос.

Наш лучший совет - нанять опытного специалиста по пароварке - это не тот набор навыков, который дает генеральный подрядчик по сантехнике.

Размер трубы

Мы поставляем двухтрубные паровые радиаторы с втулками ½ "или ¾". Сообщите нам при заказе, какой размер вы будете использовать.

Подготовка площадки

Следите за тем, чтобы поверхность пола была в хорошем состоянии. Не устанавливайте чугунный радиатор на ненадежный пол.

Вероятно, внутри радиатора осталась вода, оставшаяся после производственного процесса.Это испачкает пол, поэтому обязательно защитите место, в котором вы работаете.

Чугунные радиаторы очень тяжелые. Всегда защищайте пол от царапин.

Перед установкой радиатора необходимо знать материал стен и измерить стойкость стен - это значительно упростит установку. Более подробную информацию см. В нашем руководстве по установке настенных опор.

Шаг

При установке клапанов BOE (см. Ниже) важно установить радиатор с шагом не менее 1 / 16 дюйма на каждые восемь секций радиатора.

При установке с подачей вверху радиатор следует устанавливать ровно.

Впуск вверху: не требует шага
Впуск внизу: требует шага к выпускной стороне

Установка клапана

Используйте разводной ключ на клапане или защитите поверхность тряпкой. Никогда не используйте трубный ключ непосредственно на готовой поверхности клапана - это может повредить декоративную отделку.

Вставьте штуцер с помощью гаечного ключа. Нанесите на патрубки герметик, например, тефлоновую ленту.На соединении между клапаном и хвостовой гайкой ничего не требуется - уплотнение обеспечивает прокладка из EPDM.

Не подключайте клапан, пока не будет установлена ​​стена (если используется).

Вакуумный выключатель

В стандартную комплектацию всех паровых радиаторов входит вакуумный прерыватель. В определенных ситуациях - например, в системе с вакуумным насосом - это может оказаться проблематичным. Сообщите нам при заказе, работает ли система в условиях вакуума. Если радиатор уже прибыл с вакуумным выключателем, замените его на вилку.Вилки можно переключать с помощью шестигранного ключа на 13 мм.

После установки

Мы рекомендуем сервисное обслуживание котла после установки любого нового радиатора.

Двухтрубный паровой радиатор Mercury 4 Column 34 дюйма из олова.

Устранение неисправностей

Проверьте размер трубы
Попробуйте изменить давление в котле
Проверьте правильность наклона радиатора
Убедитесь, что клапан полностью открыт

  • Радиатор не нагревается

Убедитесь, что клапан открыт.
Не слишком ли низко значение TRV?

Убедитесь, что клапан не дросселируется
Проверьте, не слишком ли высокое давление в котле
Если конфигурация клапана BOE, убедитесь, что радиатор наклонен

Как добавить радиатор

Проблема с радиаторами в том, что их никогда не бывает достаточно, чтобы обойтись без них, и часто они оказываются не в том месте.Самый быстрый и простой способ модернизировать вашу систему центрального отопления - это добавить радиатор, но зачем кому-то платить за это, если вы можете следовать нашему простому пошаговому руководству и сделать это самостоятельно за день?

В нашем пошаговом руководстве вы узнаете, как обновить систему отопления за день.

Установка радиатора - простое, но трудоемкое дело, поэтому сантехник взимает с вас около 100 фунтов стерлингов за радиатор плюс материалы, чтобы установить один для вас. Если у вас сплошные полы или вам нужно установить особенно длинные трубы, вы можете продолжать увеличивать эту цифру.

Мы составили это удобное руководство по установке радиатора в вашу систему центрального отопления. В руководстве описывается самый популярный вид влажного центрального отопления: система с открытой вентиляцией, в которой используются подающие и обратные трубы для распределения горячей воды от котла к радиаторам и обратно к котлу.

(БОЛЬШЕ: См. Другие уроки DIY)

Необходимые инструменты

  • Горелка для бутана
  • Резак для труб
  • Разводной гаечный ключ
  • Ключ радиаторного клапана
  • Ключ спускного клапана
  • Карандаш для краски,
  • Рулетка
  • Сверла и сверла
  • Карандаш
  • Отвертки,
  • Огнестойкий мат
  • Пластиковый резак для шлангов / труб

Необходимые материалы

  • Предварительно припаянные 15-миллиметровые отводы, тройники и прямые соединители
  • или пластиковые быстроразъемные 15-миллиметровые отводы, тройники, прямые соединители
  • Медная труба 15 мм
  • или пластиковая труба 5 мм
  • Радиатор
  • Клапаны радиатора
  • Флюс
  • Бутан
  • Запасные маслины 15 мм
  • Лента PTFE
  • Зажимы для труб
  • Винты
  • Заглушки

Тщательно продумайте, где вы собираетесь разместить новый радиатор. Одна часть комнаты особенно холодная? Будут ли сведены на нет его преимущества в результате каких-либо будущих перемещений мебели? Также подумайте об общих потребностях в отоплении помещений: они измеряются в британских тепловых единицах (BTU), и на большинстве радиаторов есть наклейка, показывающая выходную мощность в BTU. Чтобы определить, сколько БТЕ требуется вашей комнате, умножьте высоту на ширину и длину комнаты (в футах), а затем умножьте это число на четыре.

Сколько дополнительных радиаторов может вместить ваш котел? При установке котла сантехник принимает во внимание размер дома и подбирает котел с соответствующей мощностью BTU.Обычно добавление одного или двух радиаторов не должно вызывать никаких проблем, но рекомендуется проверить мощность котла (в инструкции по эксплуатации или получить от производителя) и иметь представление о требованиях, предъявляемых к котлу со стороны существующих радиаторов.

Пошаговое руководство по добавлению радиатора

1. После того, как вы определились, где вы собираетесь разместить радиатор, найдите ближайшую пару подающей и обратной труб, к которой вы можете подключиться. Их можно разместить под половицами или, как здесь, прикрепить к стене из-за твердого пола.При холодной системе центрального отопления поверните термостат до щелчка, а затем коснитесь обеих труб. Первой нагревается труба от котла. Четко пометьте подающий и обратный трубопроводы ручкой для рисования.

2. Выключите котел и убедитесь, что подача воды к агрегату тоже отключена. Присоедините кусок садового шланга к сливному крану на радиаторе и проведите шланг к точке снаружи, которая ниже радиатора. Отверните квадратный ключ под сливным краном и дайте системе стечь.

3. Выпуск воздуха из выпускных клапанов радиатора пропускает воздух в верхнюю часть радиатора и вытесняет всю воду, оставшуюся в системе. Не забудьте после этого поднять клапаны.

4. Найдите центральную точку стены и проведите в этой точке вертикальную карандашную линию. Найдите центральную линию радиатора и измерьте расстояние от этой точки до центра кронштейнов. Перенесите эти измерения на стену.

5. Некоторые радиаторы поставляются с шаблоном для разметки положений отверстий для кронштейнов.Поднесите это до уже начерченных линий и закрасьте карандашом. Если шаблона нет, вставьте кронштейн в заднюю часть радиатора и измерьте расстояние от основания кронштейна как минимум до 50 мм ниже нижней части радиатора (некоторые производители радиаторов рекомендуют зазор до 125 мм, проверьте упаковку для получения подробной информации). Начиная с верхней части плинтуса, перенесите это измерение на стену. Если система слилась, теперь вы можете поднять сливной кран.

6. Поместите основание кронштейна на линию, проведенную на шаге 5, а затем отметьте верхнее отверстие кронштейна на стене.Просверлите стену и вставьте вилку в стену, свободно прикрепите кронштейны вверху, а затем разметьте и просверлите нижние отверстия.

7. Оберните ленту PTFE вокруг резьбовых частей клапанов радиатора пять раз. Это помогает им запечатать.

8. Установите клапаны. Закрепите основной корпус клапана правильным шестигранным ключом, который можно купить в магазинах DIY. Используйте разводной гаечный ключ, чтобы затянуть внешнюю часть клапана на основном корпусе.

9. Подвесьте радиатор.

10. Вырежьте и изготовьте необходимые трубопроводы от радиатора обратно к подающей и обратной трубам, которые вы определили ранее. Если вы работаете с медными трубами, используйте подходящий труборез, а не ножовку. Отметьте место, где вы собираетесь закрепить кронштейны для поддержки участков трубопровода, и теперь прикрутите их на место.

11. Если вы используете медные трубы, перед началом пайки убедитесь, что все подходит друг к другу, и что при присоединении трубопроводов не возникает напряжений.

12. Очистите концы медных труб проволочной ватой.

13. Наденьте стопорные гайки и маслины на трубы, которые соединяются с радиаторными клапанами, и удерживайте их на месте, пока вы их затягиваете.

14. Для этой части работы использовались предварительно припаянные или йоркширские стыки, которые просто нужно было равномерно нагреть бутановой горелкой, чтобы расплавить припой внутри стыка и сделать водонепроницаемое соединение. Используйте огнестойкий коврик позади нагреваемой области, чтобы предотвратить возгорание и возможность распайки существующих стыков.

15. Вы можете прекратить нагрев предварительно припаянного соединения, когда припой появится в виде кольца вокруг края соединения, как это. Не забывайте: оба конца предварительно запаянного шва должны нагреваться одновременно.

16. После того, как вы проведете трубопровод от нового радиатора в области трубы, которую вы планируете подключать, вам нужно будет разрезать трубу и вставить тройник для подачи питания. В данном случае мы использовали быстроразъемную пластиковую тройку, чтобы продемонстрировать, как традиционные и современные компоненты сантехники могут работать вместе.

17. Пластиковую трубу следует разрезать подходящим ножом для шланга / труб, а не ножовкой, которая имеет тенденцию оставлять потертые края. Убедитесь, что разрез квадратный.

18. Перед тем, как подсоединить пластиковую трубу к соединителю, вставьте вставку в конец, чтобы предотвратить деформацию трубы.

19. Подсоедините подающую и обратную трубы к трубам от нового радиатора. Если вы установили термостатический клапан с одной стороны радиатора, и это не двухпоточный тип, то к этому клапану необходимо подключить подачу потока.Заполните систему, открыв кран, который вы закрыли на шаге

20. Проверьте герметичность, а затем выпустите воздух из радиаторов.

Как добавить радиатор в комбинированную котельную систему

Если вы не обладаете навыками и опытом в этом типе задач, обычно лучше попросить инженера-теплотехника установить для вас новый радиатор. Если вы решите пойти дальше и сделать это самостоятельно, обязательно сначала изучите процесс, чтобы иметь четкое представление о том, что именно в него входит.

Во-первых, вам нужно определить, где будет установлен новый радиатор и какого размера он будет. Вы можете использовать онлайн-калькулятор британских тепловых единиц (BTU), чтобы определить, какого размера должен быть ваш новый радиатор в зависимости от комнаты, в которой вы его устанавливаете. Что касается местоположения, вы можете разместить его под окном или в область комнаты, в которой обычно бывает особенно холодно.

Как только вы узнаете, куда он пойдет, вам нужно будет найти самый простой способ подключить радиатор к системе центрального отопления.Это означает поиск ближайшей пары подающей и обратной труб, к которой вы можете ее подключить. Их можно прикрепить к стене или расположить под половицами. Вы можете определить подающую и обратную трубы, почувствовав их при первом включении отопления. Проточная труба нагревается быстрее. Чтобы в дальнейшем избежать путаницы, рекомендуется отметить их.

Перед тем, как начать работу по подключению радиатора, убедитесь, что вы выключили котел и слейте воду из системы. Затем оберните ленту PTFE вокруг резьбовых частей клапанов пять раз, а затем установите их на новый радиатор.Это поможет обеспечить правильную герметизацию.

Пришло время прикрепить кронштейны радиатора к стене. Обратите внимание: когда вы измеряете, куда должны идти эти кронштейны, вы должны оставить зазор около 125 мм между нижней частью радиатора и полом. Подняв кронштейны, вы можете прикрепить радиатор к стене.

Затем вырежьте и изготовьте трубопровод для соединения радиатора с подающей и обратной трубами. Для этого можно использовать медные или пластиковые трубы. Убедившись, что трубопровод подключен и все на месте, вы можете пополнить свою систему отопления.Поскольку некоторое количество воздуха будет задерживаться, вам следует удалить воздух из нового радиатора, чтобы убедиться, что он работает максимально эффективно.

Как снять радиатор за 4 шага

Снять радиатор довольно легко в руках компетентного домашнего сантехника. В конце концов, это одна из последних вещей, которую устанавливает строительный подрядчик, и трубы становятся доступными. Это при условии, что ваша спина не возражает против неудобных позы, которые вам время от времени приходится принимать.

Кроме того, это не более чем простая работа.Но сначала, зачем вам вообще его убирать?

Четыре причины для удаления радиатора из комнаты

  • Радиатор может протекать через отверстия для штифтов, оставленные ржавчиной, и вы отказались от попыток закрыть его
  • Вы делаете косметический ремонт в доме и хотите правильно покрасить стену в другой цвет
  • Радиатор стоит там, где вы хотите раздвижную дверь во внутренний дворик, ведущий в сад
  • Вы хотите заменить радиатор, потому что он устарел.Вы решили поменять его на новый модернизированный

Безопасность прежде всего - девиз для этой работы

Мы не причиним вам вреда, снимая радиатор дома. Муфты могут быть сильно затянуты, и если гаечный ключ соскользнет, ​​вы можете ударить костяшками пальцев вверх.

Убедитесь, что ваши инструменты не изношены по краям, и наденьте пару прочных перчаток. Пусть рядом будет помощник, который будет выполнять поручения, и выручит его, если ситуация станет суматошной и вам понадобятся три руки.

Четыре основных шага по снятию радиатора

Снятие радиатора состоит из нескольких этапов. Для начала нужно выключить отопление и подождать, пока трубы остынут на ощупь. Затем вам нужно изолировать радиатор и слить его. Наконец, вы можете отвинтить его от стены, вынести наружу и продолжить свой проект.

Важные сведения о системе управления радиатором

Предположим, вы уже охладили систему и продолжаете работу.Если вы не знаете, как это сделать, найдите специалиста по газовой безопасности, который вытащит радиатор, потому что у вас нет базовых знаний, которые вам нужны.

Термостатический клапан радиатора открыт в положение 2

Найдите два радиаторных клапана. Более крупный на картинке контролирует поток воды, поэтому вы хотите плотно закрыть его по часовой стрелке. Если это автоматический термостатический клапан, поверните его до самой низкой отметки.

Убедитесь, что вы случайно не оставили термостатический клапан в положении «заморозка».Это потому, что если температура в доме упадет слишком низко, он может открыться без предупреждения и, возможно, вызвать наводнение при снятии радиатора.

Отключение подачи воды в радиатор

Если у вас есть термостатический клапан, вам нужно сделать еще кое-что. Сначала снимите верхнюю крышку и замените ее нетермостатическим регулятором. Затем снова плотно затяните по часовой стрелке. Вы можете купить ручку ручного управления в хозяйственном магазине, если не можете найти ту, которая идет в комплекте с радиатором.

Клапан на другой стороне радиатора регулирует скорость потока, чтобы сбалансировать систему отопления дома, поэтому важно отметить текущую настройку. Медленно поверните этот «запорный клапан» по часовой стрелке, считая количество оборотов.

Попросите вашего помощника записать номер и положить листок там, где вы можете его найти. А еще лучше отправьте это самому себе на свой телефон.

Подача воды к радиатору должна быть отключена.Однако опыт научил нас всегда перепроверять вещи при снятии радиатора.

Найдите спускной клапан в верхней части радиатора. Имейте под рукой впитывающую ткань и пластиковый контейнер. Медленно откручивайте его по часовой стрелке, пока не выйдет немного воды и, возможно, немного воздуха.

Это должно скоро прекратиться. В противном случае подача воды все еще открыта. Его нужно быстро закрыть и вызвать сантехника. Однако, если вам это удастся, оставьте его открытым.Это упрощает работу, когда вы сливаете воду из радиатора.

Слив воды из радиатора

Защитите пол пластиковым листом под радиатором. Поставьте пластиковую емкость под закрытый (термостатический) нагнетательный клапан. Имейте под рукой несколько впитывающих салфеток.

Удерживайте клапан в сборе гаечным ключом, ослабляя (но не снимая) накидную гайку на радиаторе. Закройте накидную гайку до того, как пластиковая чаша переполнится.Слейте воду и повторяйте процесс, пока радиатор не опустеет. Полностью ослабьте накидную гайку.

Наконец, снятие самого радиатора

Снимите вторую накидную гайку на стороне запорных вентилей. Еще раз проверьте, что радиатор полностью отделился от труб. Некоторые старые радиаторы крепятся болтами к настенным кронштейнам, и их необходимо сначала снять. Закройте спускной клапан.

Попросите помощника осторожно снять радиатор с настенных кронштейнов.Держите его вертикально, когда выносите из дома, и храните в безопасном месте.

Временное закрытие радиатора

Вы захотите, чтобы в ближайшее время снова включили отопление. Однако вы можете беспокоиться, что ребенок может злонамеренно открыть клапан и вызвать наводнение.

Если это так, вы можете получить пару заглушек, которые закрывают трубы, которые ранее были прикреплены к радиатору. Тогда вы сможете полностью уверенно перезапустить нагрев.

Замена радиатора в исходное положение

Если вы сняли радиатор, чтобы украсить его за ним - или, возможно, очистить его от ржавчины и покрасить, то вы захотите сразу ввести его в эксплуатацию. Процесс снятия радиатора обратный:

  • Выключите отопление и дождитесь пока трубы остынут на ощупь
  • Снимите заглушки с клапанов, если вы их устанавливали.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
