как залить воду в систему отопления закрытого типа (фото, видео)

Аркадий
Как залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя, ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях.

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

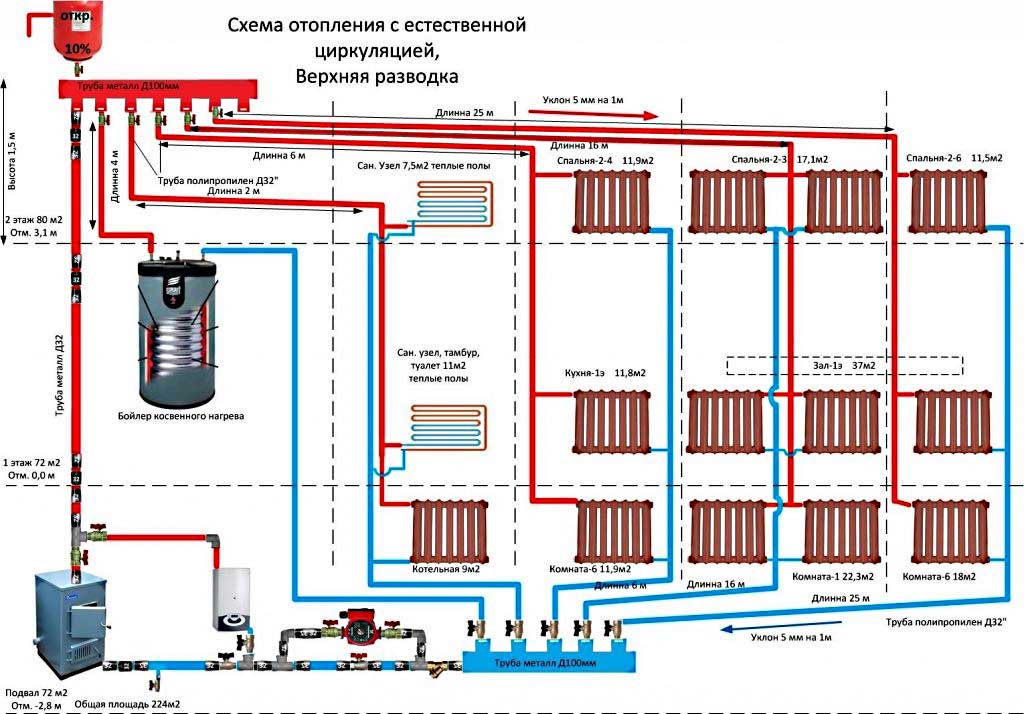

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

Присоедините насосный шланг к сливному патрубку.
Откройте специальный вентиль на патрубке.
Откройте краны Маевского.
Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

Присоедините бак к трубопроводу отопительной системы и наполните его водой.
Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Заполнение системы отопления: видео

Заполнение системы отопления. Правильная последовательность

Любая водяная система отопления не обходится без теплоносителя внутри. Поэтому в этой статье поговорим о том, как следует заполнять систему отопления. Процедура это простая, но как и во всем, в ней есть свои сложности и особенности. Именно об этих особенностях и пойдет речь.

Представим обычную систему отопления в составе радиаторной сети, системы теплых полов. Работает все котла. Есть бойлер косвенного нагрева и чаще всего применяемая система первично-вторичных колец. Металлическая часть смонтирована, можно приступать к заполнению.

Первый шаг наполнения системы

Если уже есть действующая система водоснабжения, то заполнение системы отопления идет предельно просто. Берем подходящий шланг, включаем его к крану залива и опорожнения системы (его ставят в котельной). Одного крана для этих целей хватает. Через него можно и слить систему, и заполнить. И второй конец шланга подключаем к разборному крану действующей системы водоснабжения. Открываем оба крана и заполняем систему.

Если же система водоснабжения еще не действует или было принято решение, что отопление будет функционировать на незамерзающем теплоносителе, обязательно потребуется насос. Насос может быть любой, подходящий по параметрам.

На что стоит обратить внимание при заполнения системы отопления насосом? Подающий патрубок насоса должен быть расположен с противоположной стороны от забора. С таким насосом работать удобней, чем с насосом, у которого подача и забор находятся на одной стороне. Заполнять систему можно будет даже из емкости незамерзающего теплоносителя.

Может возникнуть ситуация, что подходящего насоса не окажется, а покупать его не хочется. Из этого положения тоже есть выход. В этом случае прямой путь на чердак или на крышу со шлангом и воронкой. Это не шутка. Действительно бывают случаи, когда нет электричества или нет насоса, а систему заполнять надо. Нужно взять шланг длиной около 10-15 метров, залезть как можно выше (в идеале на конек дома) и оттуда через воронку заполнять систему. Если разница между низом системы и заливной воронкой будет порядка 7-8 метров, то давление внизу, в месте установки насоса, будет 0,7-0,8 бара. Этого давления вполне достаточно для функционирования системы.

Итак, к шлангу мы подключили, включаем насос и начинаем.

Промывка системы

Заполняем систему отопления водой до давления в 2 бара, после этого включаем циркуляционный насос. Если есть система первично-вторичных колец или котел подключен к системе непосредственно, то сразу можно запускать котел и без нагрева или при минимальном нагреве даем возможность поработать системе приблизительно час.

После этого проверяем состояние фильтра-грязевика. Если он чистый, на этом промывка считается законченной. Если в нем есть грязь, то нужно очистить сеточку, запустить систему снова, дать поработать полчаса и снова смотреть состояние фильтра. Промывка считается законченной, через полчаса на сетке фильтра не будет грязи.

Промывочную воду нужно слить из системы отопления, остатки удалить компрессором. После этого можно начинать заполнение системы рабочим теплоносителем.

Что заливать в систему отопления?

Заполнение системы отопления антифризом

Если заполнение системы отопления ведется водой, то нет нужды искать дистилированную или какую-то специально подготовленную воду для систем отопления. Если искать, то результаты обязательно будут, потому что желающих продать воздух очень много. Для заполнения системы нужно брать обычную водопроводную воду. Вреда это никакого системе не принесет. Не стоит попадаться на рекламные удочки и покупать специальные присадки ни в системы отопления, ни в стиральные машины. Не надо тратить деньги на то, без чего можно обойтись.

Если принято решение залить в систему отопления незамерзайку, то стоит сразу выбросить из головы желание залить туда автомобильный тосол и любые другие специфические незамерзающие жидкости.

На рынке есть три основных незамерзающих теплоносителя, которые специально подготовлены для систем отопления. На основе глицерина, на основе пропиленгликоля и этиленгликоль.

Глицерин не стоит даже рассматривать. Это повлечет за собой большую волокиту с настройкой системы, с плохой теплоотдачей. А закончится все тем, что придется промывать систему и заливать другой теплоноситель.

Выбор теплоносителя для заполнения системы отопления стоит между этиленом и пропиленом. Лучше все же выбрать первый вариант, так как его теплоемкость выше, меньше расход. Он меньше кипит на котлах электрических и на котлах настеных газовых, там где очень интенсивыный теплообмен на горелке небольшой площади. Не пенясь и меньше выгорая, этиленгликоль работает лучше, обладает высокой телоотдачей и в два раза дешевле, чем пропиленгликоль.

Помните главное, такой теплоноситель рано или поздно потребуется утилизировать. Выливать такое в землю, значит нанести ей вред. Поэтому предусмотрите варианты дальнейшей утилизации

Заполнение радиаторов отопления

Начинаем с системы радиаторного отопления. Включаем насос, доводим давление до двух атмосфер и идем спускать воздух из радиаторов. Воздух стоит начать гонять с нижнего уровня, так как весь воздух с нижнего этажа оказывается наверху, а вот обратно вниз уже не идет.

Воздух выгоняется очень просто, через краны маевского. Можно взять обычную шлицевую отвертку и открыть кран маевского за шлиц.

Таким образом спускается воздух из крана. Воздух выпускается из всех радиаторов, из конвекторов воздух выгонять, как правило, нужды нет. Он оттуда улетает сам, потому что задержаться ему там нет никакой возможности.

После того, как воздух спущен, давление в системе падает, и нужно снова поднять его до двух атмосфер. После чего опять вернуться и стравить воздух. Потом уже можно включать котел. Обычно дается 60 градусов. И проходим по всем радиаторам, проверяя наличие неработающих.

Если с одного конца радиатор теплый, а с другого холодный, значит, в нем есть воздух. Удаляем его все тем же методом. Если радиатор полностью холодный, эта проблема тоже легко устраняется. Закрываются все радиаторы, которые работают, и насосу ничего не остается, кроме как гнать теплоноситель по трубам до последнего радиатора.

После этого необходимо довести давление в котле до нормы и на слух определить работу насоса. Если слышно периодическое проскакивание воздуха через крыльчатку, а при открытии обнаруживается выход пены, то необходимо от нее избавиться.

Выключаем насосы и даем возможность пене отстояться минут 15-20. Особенно важно это сделать на системах с незамерзайками. Пена превращается в пузырь воздуха. После чего снова запускаем систему и на радиаторах вылавливаем этот воздух. На этом заполнение системы отопления закончено

Заполнение теплых полов

Теплые полы имеет свои особенности. Они заполняются не все сразу, а по одному контуру. Если заполнять все сразу (а они имеют разную длину), то в длинных контурах обязательно останется воздух, который удалить оттуда практически невозможно. Поэтому поступаем следующим образом.

Коллектор полностью собирается. Перекрываются на обратке все контура, кроме одного. Включается насос, и через подачу этот контур заполняется система отопления до тех пор, пока из дренажного отверстия не польется чистый теплоноситель без признака воздуха. После того, как это случилось, контур закрывается. Таким же образом заполняются все остальные.

Здесь желательно иметь еще один шланг для того, чтобы направить его в ведро с теплоносителем во избежание его разлива.

После этого закрывается дренажное отверстие, открываются все контура и проверяется работа теплого пола. Важно обратить внимание на то, что систему радиаторной сети можно заливать теплоносителем против его движения. С теплыми полами так делать нельзя, заливать нужно только со стороны прямой, потому что в ином случае теплоноситель не будет двигаться через ротаметры.

Наполнение бойлера косвенного нагрева

Когда он расположен высоко, трубы загрузки могут стать непреодолимым препятствием для воздуха, и он будет застаиваться в верхней части. Удалить его можно, установив воздушный кран. Автоматический воздухоотводчик здесь не нужен, так как воздух удаляется только один раз.

Видео по заполнению системы отопления

Итог

Система отопления заполнена, воздух удален, на этом можно считать работу законченной. Через некоторое время возможно понадобится удалить воздух из одного или нескольких радиаторов, потому что в системе он еще есть. Частично он будет удаляться через автоматический воздухоотводчик.

Читайте так же:

Залив антифриза в системы отопления открытого и закрытого типа

Промышленные антифризы, которые используются для заливки в системы отопления частных домов, административных учреждений, торговых, спортивных или промышленных объектов, изготавливаются на основе раствора этиленгликоля или пропиленгликоля. Антифризы (теплоносителей) из раствора пропиленгликоля безопаснее и дороже.

Некоторые продавцы и поставщики используют эту информацию как маркетинговый ход. Периодически появляются мнения, что раствор этиленгликоля настолько опасен, что малейшая протечка приведет к его попаданию в систему горячего водоснабжения здания и отравит все живое. Реальная картина обстоит иначе.

Профессионалы уверены: при качественно подобранной конструкции и правильном монтаже системы отопления риск протечки и попадания промышленного гликолевого антифриза в воду сводится к нулю. Протечки из отопительной системы несущественны и безвредны для окружающей среды и здоровья человека.

Если вы уверены в качестве монтажа отопительной системы, смело применяйте растворы этиленгликоля.

Обратите внимание! Для объектов с особыми требованиями к экологической безопасности (детские, медицинские или оздоровительные учреждения) допускается только растворы на основе пропиленгликоля.

Чаще всего промышленный антифриз реализуется в виде концентрата, который в нужной пропорции разбавляется водой и заливается в отопительную систему. Помните, что при покупке концентрированного раствора важно приобрести антикоррозионные присадки: раствор гликоля обладает окислительными свойствами и приводит к разрушению металлических элементов системы, полимерных уплотнителей и прокладок трубопроводов.

Рекомендуемый срок эксплуатации большинства гликолевых антифризов – 5 лет, а нашей продукции до 10 лет.

Соблюдайте рекомендации производителя рабочей жидкости и не превышайте допустимую концентрацию раствора гликоля. Это не повлияет на срок эксплуатации антифриза (теплоносителя), но повысит температуру замерзания (между температурой кристаллизации и концентрацией присутствует нелинейная зависимость), что негативно скажется на работоспособности системы отопления.

Как залить антифриз в открытую отопительную систему?

Конструкция климатической системы часто предусматривается наличие открытого расширительного бачка, который располагается в пределах отапливаемого здания и сообщается с атмосферным воздухом. При раствора использовании этиленгликоля присутствует риск попадания токсичных испарений в жилые или рабочие помещения. Поэтому специалисты рекомендуют отдавать предпочтение пропиленгликолевым антифризам.

Разбавленный в нужной пропорции концентрат раствора гликоля заливается через подпиточный вентиль или расширительный бак с помощью насоса.
Установленные на радиаторах отопления краны Маевского должны быть открыты.
По мере заполнения системы теплоносителем краны закрываются, а уровень рабочей жидкости доводится примерно до трети от объема расширительного бака.

Важно!

Перед тем, как заливать промышленный антифриз в систему открытого типа, обязательно проверьте работоспособность запорно-регулирующей арматуры. После запуска и прогрева отопительного котла повторно стравите воздух через радиаторы. Если в процессе удаления воздуха из системы уровень нагретого теплоносителя в расширительном баке падает, долейте антифриз примерно до половины от объема бака.

Как залить антифриз в закрытую систему отопления?

Закрытая отопительная система гликолевым антифризом заполняется с помощью насоса, который подключается к штуцеру подпитки. Если насоса нет, придется заливать жидкость через самую высокую точку. Для этого нужно открутить автоматический воздухоотводчик. Это длительный и трудоемкий процесс, с которым сложно справиться в одиночку. Роль помощника – следить за своевременным удалением воздуха из батарей в момент залива теплоносителя в систему.

Перед началом работы важно проверить:

открыта ли запорно-регулирующая арматура;
закрыты ли краны, отсекающие котел;
правильно ли разбавлен концентрат антифриза;
закрыты ли сбросные клапаны Маевского;
открыт ли вентиль, отсекающий мембранный расширительный бак.

Антифриз закачивается в систему пока показания манометра не достигнут 1,5 Бар (усредненное значение). После этого нужно выпустить воздух из радиаторов отопления и параллельно следить за падением давления в системе по манометрам (минимально допустимый показатель – 1 Бар). После этого нужно регулировать уровень давления периодической подкачкой теплоносителя.
Важно! В системах отопления закрытого типа на подпиточной врезке должен располагаться обратный клапан пружинного типа. Иначе закачать внутрь системы антифриз практически невозможно.
После удаления воздуха из радиаторов отопления рабочая жидкость доливается в систему до достижения показателей давления 1,5 Бар.
Далее нужно открыть отсекающие котел краны: на обратной и подающей магистрали. Второй кран открывайте максимально аккуратно, чтобы атмосферный воздух успевал выйти через автоматический воздухоотводчик.
При пробном запуске котла и прогреве рабочей жидкости контролируйте показатели давления в системе. Максимально допустимый показатель – 1,8 Бар (усредненное значение).
Последний этап заливки антифриза – повторный сброс воздуха и корректировка давления.

После завершения работы тщательно обследуйте трубопроводы и соединения на наличие протечек антифриза. При обнаружении протечки можно не сливать весь объем теплоносителя из системы, а отсечь отдельную ветку или радиатор арматуры. После устранения дефектов конструкции скорректируйте давление выпустив воздух и долив необходимый объем рабочей жидкости.

Советы специалистов

Залив гликолевого антифриза (теплоносителя) в систему отопления – трудоемкий процесс. Важно использовать рабочую жидкость одной концентрации и от одного производителя. Это связано с различиями в пакетах антикоррозионных присадок. Некоторые компоненты могут вступать в химическую реакцию и образовывать осадок, который негативно сказывается на производительности системы и эксплуатационном ресурсе оборудования.

Смотрите допуски и сертификаты соответствия жидкостей компании «Техноформ».

В ассортименте компании «Техноформ» вы подберете раствор гликоля нужной концентрации, а также сможете приобрести карбоксилатные ингибиторы коррозии бельгийского производства.

Для использования в системах отопления рекомендуем готовые составы Hot Stream, температура кристаллизации и рабочие характеристики которых адаптированы под нужные климатические условия.

Главное — использовать антифриз (теплоноситель) совместимый с отопительным котлом для сохранения гарантии на котел. Многие производители выдвигают строгие требования, не допуская совместной работы теплогенераторов и незамерзающей жидкости. Перечень антифризов на основе раствора гликоля устанавливает производитель, поэтому важно придерживаться требований и проводить регулярное техническое обслуживание оборудования.

Вам могут быть интересны следующие товары

Вам могут быть интересны услуги

Как заливать воду в систему отопления закрытого типа

Как залить теплоноситель в закрытую систему отопления

Отопление в доме может быть выполнено несколькими основными способами. Одним из самых популярных сегодня считается система с теплоносителем, который и передает тепло в нужную часть здания.

Существует несколько видов таких веществ, которые отличаются как ценой, так и техническими характеристиками. Более подробно о них можно узнать на специализированных сайтах, а также тут вы сможете сразу приобрести необходимые компоненты для организации таких систем.

Основные характеристики

Системы отопления закрытого типа имеют свои особенности:

Теплоноситель герметично закрыт и не соприкасается с воздухом.
Для поддержки давления внутри системы применяют специальные расширительные бачки, которые поддерживают данный показатель.
Теплоноситель практически не испаряется, что не требует постоянного его обновления.

Такие системы предполагают также наличие циркуляционного насоса, который и производит перемешивание жидкости в трубах.

Способы заливки теплоносителя

Существует несколько вариантов, как заполнить закрытую систему отопления жидкостью:

Для заливки вам понадобится насос, который будет выполнять подачу воды прямо с колодца или другого источника.
Нагнетательный шланг устройства подключаем к сливному патрубку, на котором нужно предварительно открыть запорный вентиль. Следует сказать, что выполняя такие работы, следует открыть все запорные и краны Маевского (для выхода воздуха), чтобы дать возможность воде попасть в любую точку системы.
Расширительные бачки в таких механизмах в основном монтируются к трубе с помощью резьбы, что позволяет очень легко снять их. Таким образом у вас появится доступ к трубе. Используя это отверстие можно заливать воду в данную систему. Очень часто расширительные бачки устанавливают в самой верхней точке, что делает процедуру еще удобней.Когда из трубы будет видно воду, можно заканчивать заполнение и монтировать расширительный бак на место.

Чтобы создать после этого давление в системе, можно снять ниппель, который находится вверху бака и обычным насосом произвести закачку до необходимого показателя.

Очень важно постоянно следить за манометром, чтобы не превысить уровень давления в системе и не спровоцировать аварию.

Как видите выполнить закачку воды в такие конструкции относительно просто, но очень важно при этом соблюдать последовательность.

Как залить теплоноситель в систему отопления своими руками смотрим в видео:

stroybud.com

Как залить воду в систему отопления

Главная > Отопление дома > Как залить воду в систему отопления

Содержание

1 Закрытая система
2 Водопровод в помощь
3 Применение насоса

Если вас интересует как залить воду в систему отопления закрытого типа, то сначала нужно сделать выбор самой конструкции, а также ее составляющих элементов.

В настоящее время известно о двух ее видах, то есть: открытой или закрытой.

В первом варианте теплоносители всегда касаются наружного воздуха через расширитель, установленный на самом верху всей системы отопления. Для расширительных баков характерна такая функция, как сбор теплоносителей, увеличивающих свои объемы в случае повышения температуры. Как правило, такой выбор делается лишь в тех случаях, когда отмечается естественная циркуляция тепла.

Закрытая система

В данной статье речь пойдет о закрытом типе отопления. Оно отличается герметичностью, да и не наблюдается соприкосновений с внешними воздушными массами. В таком виде имеется циркуляционный насос и мембранный расширительный бачок. Отсюда следует, что это отопление основывается на осуществлении принудительного протекания переноса тепла.

Прежде чем ответить на вопрос о том, как заливать воду в систему отопления, необходимо сказать немного про мембранный расширитель, ведь он выполняет весьма важную роль. Эта конструкция полностью герметична, а внутри поделена при помощи мембраны из резины. В нижней части находится источник тепла, а наверху скапливается воздух.

Водопровод в помощь

Если в доме имеется водопровод, то заполнить систему можно без особых затруднений, так как здесь на воду всегда оказывается высокое давление. Для того чтобы заполнить водой отопление, следует соединить котел и водопровод, причем между ними важно вмонтировать специальный кран. Как только он будет открыт, то вода начнет поступать, а воздух будет выходить через радиаторы. Слив рекомендуется делать в наиболее низкой части системы. Обычно он представляет собой вентиль и патрубок.

Также нередки случаи, когда возникают вопросы о том, какую воду залить в систему отопления, но здесь опять же все зависит от ее типа. Самое главное, чтобы был насос, который и будет выкачивать воду из скважины. При помощи нагнетательного шланга удается соединить сам насос и сливной патрубок, где должен открыться кран. Благодаря этому происходит осуществление прямого доступа к отоплению.

Расширительный бачок располагается прямо на трубопроводе, а закрепляется резьбовыми соединениями. Для его демонтажа не потребуется много усилий. Если трубопровод открытого типа, то в него можно легко заливать воду. Только заранее придется подготовить специальную воронку.

Чтобы создать подходящее давление в расширителе следует установить ниппель, который начнет стравливать воздух в том случае, когда внутри накопилось его избыточное количество.

Этот ниппель легко убрать, а к появившемуся отверстию нужно приложить самый простой шланг, подходящий к велосипедному насосу. С его помощью необходимо произвести закачку. Самое главное, чтобы показатель на манометре не превышал 1,5 атм.

Применение насоса

Для ответа на вопрос о том, как правильно залить воду в системе отопления, следует уточнить, что наиболее оптимальным вариантом считается применения насоса. Здесь вполне подойдет и не самый мощный агрегат. Правда возле дома придется поставить бочку или другую емкость, которую можно будет наполнять водой из открытых водоемов. Все что остается, это подсоединить шланг к насосу и резервуару.

Важно помнить, что процесс по стравливанию воздуха считают серьезным и весьма непростым делом. Связано это с тем, что нужно проводить стравливание всех отопительных приборов. На это понадобится некоторое время, но не выполнять процедуру невозможно и даже запрещено.

teplo-v-dome.net

Закрытая система отопления. Как правильно заполнить водой

Сейчас очень много владельцев квартир и частных домов выбирают именно закрытые системы отопления. Закрытая система представляет собой схему, внутри которой движение теплоносителя осуществляется при помощи движения теплоносителя — насоса, то есть принудительно. Особенность — расширительный бак мембранного типа. Основные элементы : котел, бак — мембрана, радиаторы, насос, трубы, также фитинги, крепежи и фильтровальное оборудование. Но очень часто покупатели такого «закрытого отопления» вскоре задаются вопросом, как можно наполнить ее и чем же закрыть отопительные трубы Ниже мы расскажем Вам как правильно заполнить закрытую систему отопления водой.

Заполнение отопительной системы происходит через питание котла. Это осуществляется при помощи электрического насоса, а также ручного опрессовщика. Система заполняется подготовленной сетевой водой или же антифризом, выполненным по специальной методике — он является незамерзающим теплоносителем. В это время происходит спускание воздуха во всей внутренней части системы ( краны, радиаторы, воздушники и так далее). Когда нужное давление будет достигнуто можно уже запускать систему в рабочее состояние. Иногда присутствуют сложности с созданием идеального давления. Закрытие же труб отопление во многом будет зависеть от индивидуальных пожеланий, дизайнерского решения помещения и расположения самих труб в квартире, их количества и размеров.

Часто возникают трудности при заполнении водой. Если система закрытая, то в обязательном порядке должен быть закрытым и расширительный мембранный бак ( до 6 бар давление внутри бака), предохранительный клапан до 3 бар. Должны быть установлены и специальные краны для спуска воздуха в местах скопления, а также кран для подпитки и заполнения труб и отопительного оборудования. Последовательность действий при заполнении закрытой системы такова:

Открутить винт, находящийся на насосе. Отверткой открутить вал насосной системы. Винт плотно закрутить.Открыть винт подпитки. Заполнить систему так, чтобы давление при этом приравнивалось примерно до 0, 5 бар. ( можно начать и от 0, 3 бар). Обязательно проверить нет ли при прохождении такой процедуры протечек!Поднять рабочее давление в системе до 2 бар.

Проследить, чтоб нигде не протекало.Спустить воздух абсолютно во всех внутренних местах системы.Следующий шаг — сделать давление в системе около полтора бар. Это и будет самое оптимальное давление для закрытой отопительной системы. Если в системе будет проходить охлаждение или же нагревание, то колебания не должны быть значительными ( от 0,1 бар до 0,5 бар). Следите за диапазоном колебаний! Резкие перепады грозят поломкой всего оборудования, труб и фиттингов!

Уровня воды в таких закрытых системах нет. Наличие или отсутствие воды контролируется с помощью давления. При нормальном ее количестве оно должно составлять от одного до двух бар.

Закрытая отопительная система проста в эксплуатации, менее подвержена коррозии и разрушениям, ее легко пополнить, а при необходимости и спустить. Если у Вас возникают какие — либо вопросы, либо обнаружили неисправности в работе системы отопления ( перемерзание, протекание и другое), то незамедлительно обращайтесь в службу поддержки!

Источник:aqua-life.

com.ua

zhkvozrozhdenie.ru

Заполнение системы отопления

Мы предоставляем услуги связанные с заполнением отопительных систем теплоносителем любого типа.

Многие покупатели задаются вопросом, как заправить систему отопления? В основном это зависит от того, какая у вас система отопления — закрытая или открытая.

Сама же заправка системы отопления должна производиться специалистом, и если вы не имеете достаточных познаний в вашей системе отопления, то ваша попытка ее заправить может обернуться крахом. Поэтому лучше обратитесь к нам и наши работники в максимально короткие сроки произведут заполнение системы отопления у вас дома.

Как правильно заправить закрытую систему отопления

Шаг 1. В закрытой системе обычно имеется циркуляционный насос. Именно он и поможет быстро заполнить отопительное оборудование дома. Проверяем все сливные краны – оны должны быть закрыты. Вентили же на водомагистрале, расположенные перед котлом, обязательно должны быть открытыми.

Шаг 2. Пускаем холодную воду в котел. После чего можно повернуть вентиль, разделяющий обратную магистраль отопительной системы и подачу холодной воды. Этот краник находится в самом котле и вентиль находится недалеко от выхода отопления. Когда давление в системе повысится до 1,5-2 бар, вентиль холодной воды перекрывают. Если все сделано верно, то во время наполнения будет слышен шум воды в котле и трубах.

Внимание

Чтобы открыть какой-либо вентиль, его нужно крутить только против часовой стрелки.

Шаг 3. Открываем вентили Маевского и спускаем воздух из системы отопления до тех пор, пока из этих краников не потечет вода. Из-за того, что воздух будет выходить может понизиться общее давление в трубах. Поэтому внимательно смотрим на манометр и добавляем воду, как в Шаге 2, пока не вернутся 1,5-2 бара.

Шаг 4. После полного заполнения системы перекрываем доступ воды на перемычке и опять открываем холодную воду для дальнейшего пользования. После включения подогрева пойдет горячая вода, а давление в системе повысится. Так что нужно следить, чтобы на манометре было 1,5 бара, на момент запуска отопления.

Другие советы вы найдете в этой статье!

Видео

На видео вы можете подробно посмотреть организацию системы отопления закрытого типа

Заполняем открытую систему

Шаг 1. Не важно принудительную или естественную циркуляцию имеет установленная система. Заполнение всегда будет производиться с самой нижней ее точки. На первом этапе проверяем, чтобы все вентили, спускающие воду, а также краны Маевского были обязательно перекрыты.

Кран Маевского – специальный краник для спуска воздуха, находящийся на заглушке батареи. Он может быть установлен, а может и отсутствовать, в зависимости от комплектации.

Шаг 2. Отыскиваем кран наполнения и открываем его. Вода пойдет по трубам, желательно совсем небольшим напором. Когда она начнет наполняться нужно будет аккуратно открыть вентили на кранах Маевского и спустить воздух. Продолжаем процедуру, пока воздух не выйдет, а вода не начнет вытекать из крана на заглушке, тогда его нужно будет перекрыть.

Совет

Если специализированных кранов Маевского нет, нужно подавать воду порциями, давая ей переместиться в систему и ждать, пока вода начнет вытекать из воздухозаборного бака.

Также читайте:

Сравнение котлов и радиаторов систем отопления

Сколько стоит заменить батарею отопления

Альтернатива газовому отоплению

Как заправить систему отопления антифризом

Второй часто задаваемый вопрос, чем же именно нужно заправлять систему отопления? Все котлы в основном предназначены для работы с водой. Дом без постоянного отопления замерзает через 72часа, вот за это время вы успеете слить вашу систему.

Если же вы живете в доме не все время и у вас нет особого желания устанавливать дополнительный блок аварийного питания, можно произвести заполнение системы отопления антифризом, а не водой — который и будет непосредственным теплоносителем.

Особенности антифриза

Антифриз имеет заметный отличающийся от воды хороший коэффициент натяжения (он максимальнее текуч). Вот поэтому во всех возможных разъемных соединениях всей системы вашего отопления (а они есть всегда в правильно сделанной системе отопления) нужно заменить прокладки резиновые на прокладки более устойчивого и меньше деформируемого материала.

Важно помнить

Нельзя ни в коем случае перегревать антифриз в котле и давать контактировать ему с разными возможно оцинкованными поверхностями — это приведет к химическим изменениям и возможно потере свойств антифриза.

При использовании в системе отопления антифриза нужно знать, что теплоемкость у него меньше, чем у воды — он хуже собирает тепло и плохо его отдает. При создании вашей системы отопления с использованием антифриза, вам следует выбирать более мощные радиаторы.

www.vgazele.ru

Как закачать воду в закрытую систему отопления

Прежде чем разбираться, как можно залить воду в систему отопления закрытого типа, необходимо определиться с самой системой и выяснить, из каких элементов она состоит и почему так называется.

Начнем с того, что существует два ее типа:

В первом случае теплоноситель соприкасается с наружным воздухом через расширительный бачок, который устанавливается в самой верхней точке отопительной сети. Сам же расширительный бак выполняет функцию сбора теплоносителя, который расширяется при повышении температуры. Тут действует один из физических законов. Обычно открытая система отопления используется, если применяется принцип естественной циркуляции теплоносителя.

Мы же будем говорить об отоплении закрытого типа. Из самого названия понятно, что эта система герметична, и в ней теплоноситель не соприкасается с наружным воздухом. Отличительной чертой этого вида является наличие двух элементов — циркуляционного насоса и мембранного расширительного бачка. Получается, что в системе отопления закрытого типа используется принцип принудительной циркуляции теплоносителя.

И буквально несколько слов о мембранном расширительном баке, потому что он играет одну из самых важных ролей. Это герметичная конструкция, разделенная внутри резиновой мембраной. Нижнюю часть обычно заполняет теплоноситель, а верхнюю — воздух, закачанный внутрь на заводе под давлением 1,5 кг/см² (атм.). При расширении теплоноситель давит на мембрану, приподнимая ее до определенного уровня. Воздух под давлением этому сопротивляется. Получается, что внутри отопительной сети давление теплоносителя всегда будет 1,5 атм.

Схема отопления закрытого типа

Теперь о самом отоплении. Если в доме есть централизованная водопроводная сеть, то проблем с заполнением не будет. В водопроводе вода всегда находится под давлением 3–4 атм., и этого достаточно, чтобы заполнить отопительную сеть. Для этого котел соединяется с водопроводом, а между ними устанавливается отсекающий вентиль. При его открытии происходит заполнение, а воздух внутри системы стравливается через краны Маевского, установленные на радиаторах.

Для слива теплоносителя в самой низкой точке монтируется сливной патрубок с вентилем. Это важный элемент отопительного контура, когда дело касается заливки в него воды при отсутствии в загородном поселке водопровода.

Варианты заполнения отопления закрытого типа следующие:

Вам потребуется насос, с помощью которого можно забирать воду из колодца, скважины или любого открытого водоема. Нагнетательный шланг насоса подсоединяется к сливному патрубку, на котором открывается вентиль. Получается прямой доступ к отоплению. Именно таким способом можно заполнить отопление закрытого типа. При этом все доступные краны открываются полностью. Особенно это касается кранов Маевского, через которые воздух изнутри вытравливается наружу.

Обратите внимание, что подающий насос может обладать давлением большим, чем необходимо для отопления. Поэтому обязательно следите за этим показателем по манометру, установленному в трубопровод или в котел.

При использовании последнего варианта заполнения появляется вопрос, как будет создаваться необходимое давление? Здесь все просто. В верхней части расширительного бачка расположен ниппель, с помощью которого стравливается воздух, если возникает ситуация с избыточным давлением внутри бака. Так вот ниппель легко снимается. К отверстию от ниппеля прикладывается шланг от обычного велосипедного насоса, и последним производится закачка. Обращайте внимание на манометр — как только показатель достигнет уровня 1,5 атм., перестаньте качать.

Вот как можно заполнить закрытую систему отопления. Конечно, оптимальный вариант — использовать насос для закачки воды. Кстати, можно взять маломощный агрегат. Для этого установите около дома металлическую бочку или другой резервуар, наполните его водой из открытого водоема ведрами (можно использовать собранную дождевую воду), подключите насос к отоплению, а другой шланг (всасывающий) опустите в бочку. Если объем резервуара меньше необходимого объема теплоносителя, при работе качающего прибора носите воду ведрами и заливайте ее в бочку.

И последнее, что касается стравливания воздуха. Дело это серьезное и непростое. Вам придется стравливать его с каждого отопительного прибора. На это уйдет какое-то время, но пренебрегать этой процедурой нельзя. Внутри системы не должно оставаться ни одного пузырька, поскольку это влияет на эффективность работы.

Заключение по теме

Закрытый тип контура самый эффективный. Дело в том, что теплоноситель при высоких температурах начинает испаряться. И если для паров найдется выход, то объем теплоносителя будет уменьшаться. За этим придется постоянно следить и заполнять сеть водой через водопровод или ведрами. В случаях с ведрами это доставляет много хлопот. Но всего это можно избежать.

Любой отопительной системе для работы необходимо наличие теплоносителя. Он передаёт тепловую энергию от котла к радиаторам или регистрам. После монтажа всех контуров нужно залить новую жидкость в оборудование. Большинству людей эта задача кажется очень трудной. Особенно когда речь идёт о заполнении системы отопления закрытого типа. Эта процедура довольно хлопотная, но если выполнить её с соблюдением всех правил, то она вполне реализуема.

В системах открытого типа расширительный бак необходимо устанавливать в самой верхней точке. Жидкость, находящаяся в контуре, контактирует с воздухом. В закрытых типах расширительный бак в своей конструкции имеет герметичную мембрану. Теплоноситель изолирован от воздуха.

Заполнить систему отопления двухконтурного котла можно таким образом:

1. Обычной водопроводной водой. Она поступает через подпитку в самую нижнюю точку.
2. Антифризом. При этом жидкость подаётся из какого-либо резервуара.
3. Ручным наливом через верх. Для этого применяется насос.
4. С помощью ручного насоса через подпиточный вход.

Большинство людей, проживающих в частных домах, знают один наиболее простой способ (он же является и наихудшим) правильно залить воду в систему отопления открытого типа. Теплоноситель подаётся через расширительный резервуар. Жидкость поступает с небольшими интервалами, чтобы воздух успевал уходить.

Для закрытых систем такой метод лучше не использовать. В этом случае возникновение воздушных пробок практически гарантировано.

Для заполнения системы понадобится насос (для создания необходимого давления жидкости) и какая-нибудь ёмкость. Для такой цели вполне подойдут обычные погружные устройства. Любой вид отопления заполняется с использованием манометра для непрерывного контроля давления.

Сначала нужно определиться с точкой, через которую будет подаваться теплоноситель. Если насос способен нагнетать воду до полного заполнения всех труб и радиаторов, то лучше подключаться к самой нижней точке, например, к подпитке. Кроме этого узла, в схему должен входить ещё и вентиль для слива теплоносителя.

Если этот элемент является самым низким местом, то подключить подачу можно через него. К сливному штуцеру обычно не монтируется обратный клапан, поэтому остановка подачи воды повлечёт за собой её вытекания обратно. Следует сразу же перекрыть вентиль, который расположен перед штуцером.

Сначала необходимо, чтобы в наличии была какая-либо ёмкость требуемого объёма. Для этого отлично подойдёт пластмассовая бочка на 200 л. В неё погружается насос, который способен создать давление в 1 атм. Можно использовать погружное устройство «Малыш».

После наполнения бочки жидкостью запускается прибор. Заполнить водой закрытую систему отопления нужно правильно. Для этого следует следить за уровнем воды в резервуаре. Он не должен опускаться ниже патрубка насоса, чтобы в обогревательный контур не попадал воздух.

Для антифриза лучше использовать какую-либо ёмкость меньших размеров. Это требуется для того, чтобы погружной насос не приходилось опускать в химию. Следует погружать только патрубок.

Перед процедурой необходимо открыть все клапаны Маевского, которые устанавливаются на батареях. Под каждой из них следует установить ёмкости. Когда вода начнёт выходить через все воздухоотводчики, нужно перекрыть клапаны Маевского, не прекращая процесса закачки.

Контроль давления в системе осуществляется с помощью манометра. Если в котле нет встроенного устройства, то его необходимо включить в схему. Подача воды происходит до тех пор, пока прибор не покажет необходимое значение.

После полного заполнения нужно сбросить воздух. Давление начнёт падать, поэтому необходимо понемногу добавлять воду. Этот процесс следует повторять до вытеснения всех воздушных пробок.

В конце проводится ревизия системы на какие-либо протечки. Затем, можно выполнить запуск отопления в частном доме. Процедура заполнения довольно простая. Её можно выполнить и своими руками.

При отсутствии погружного электрического насоса заправку отопления придётся производить вручную. Если максимальный перепад высот превышает 10 м, то этот процесс будет довольно утомительным.

В таких случаях можно прибегнуть к заливке контура дома через верх. Закачка будет происходить самотёком. Кран для слива в нижней точке должен быть открытым до тех пор, пока из него не начнёт вытекать вода. После этого вентиль закрывается. В нижней точке отопления получается статическое давление. При нормальных условиях оно равняется 1 атм.

Теперь следует немного увеличить давление до уровня примерно в 1,2 атм. К штуцеру нужно прикрутить обычный шаровый вентиль, а на него одеть поливочный шланг. К шлангу необходимо подключить какой-нибудь переходник, чтобы он смог одеваться на автомобильный насос. В него заливается вода, и с помощью насоса она закачивается в систему. После достижения необходимого давления вентиль перекрывается. Затем, можно запустить отопление.

Сейчас стали устанавливать индивидуальное отопление не только в частных домах, но и в многоквартирных. Зачастую монтируют двухконтурные котлы, в которых есть элемент для подпитки.

Её можно производить самостоятельно:

1. Снизу котла есть вентиль, который необходимо открыть.
2. Немного открутить клапан Маевского и ждать появления воды.
3. Затем, вентиль под котлом закрывается.
4. Если после запуска оборудования в насосе есть посторонние звуки, то его следует открыть и сбросить воздух.

Практически все конструкции предусматривают модуль автоматического воздухоотвода. Но он не способен удалить все пузырьки. Во время первого запуска системы следует очень медленно нагревать теплоноситель. Это необходимо, чтобы избежать всяческих поломок различных элементов от гидроударов. Не рекомендуется запускать котёл на всю мощность.

Особенно это касается протяжённых схем. Они имеют большое тепловое расширение и высокую степень деформации. Из-за нагрева на некоторых участках появляется напряжение.

Жидкость способна значительно усилить силу удара. Зачастую разрушение происходит на изгибах. В некоторых случаях трубы могут сорваться с крепежей.

Желательно, чтобы проектированием отопления занимались специалисты, которые способны учесть все факторы. В частных домах монтаж можно произвести и по типовому проекту.

Перед тем как закачать теплоноситель в отопительный контур, следует знать виды незамерзающих жидкостей.

Чтобы можно было заправить систему, антифризы должны иметь такие свойства:

1. Они должны быть полностью безопасными для людей.
2. Негорючие жидкость и пары.
3. Иметь хороший уровень текучести.
4. Инертность. Для запитки системы антифриз не должен вступать в реакцию с элементами отопления.
5. Обладать необходимой теплоёмкостью.

Незамерзающую жидкость нельзя прокачать через трубопровод в чистом виде. Она довольно агрессивна и разрушает все конструктивные элементы. Антифриз следует разбавлять водой в соответствии с инструкцией, предоставленной производителем.

Также применяют и специальные добавки, например, антипенные, стабилизирующие, очистительные, а также антикоррозийные. Чем меньше в растворе количество воды, тем жидкость дороже, так как она замерзает при более низких температурах. Зачастую во время разведения незамерзайки требуется добавлять присадки.

Без специальных добавок применять растворы не стоит, потому что они не смогут соответствовать необходимым параметрам. Также нельзя смешивать разные антифризы. Обычно это приводит к сильному снижению эксплуатационного срока. Незамерзающие жидкости нельзя применять в системах, где не предусмотрено наличие циркуляционного насоса, так как у них повышенная степень вязкости.

Органические теплоносители имеют эксплуатационный срок до пяти лет. По истечении срока годности их необходимо заменить, так как жидкость теряет свои свойства и становится агрессивной.

В настоящее время практически всё оборудование сделано под использование в качестве теплоносителя воды. Для сохранения своей репутации производители указывают, что они не могут гарантировать нормальную работу при использовании антифризов. А также на котлах может указываться разрешённый вид незамерзающей жидкости.

Если в схеме нет автоматического отключателя при превышении температурного порога, то использование антифризов не рекомендуется. Эти вещества могут быть опасны при перегреве. Для заправки отопительных контуров производятся теплоносители, в основе которых пропиленгликоль.

Пропиленгликоль в последнее время начинает вытеснять другие типы незамерзающих теплоносителей. Но этот вид практически не отличается по своим параметрам от этиленгликоля. Имеет второй класс опасности.

Основные преимущества этой незамерзайки:

1. Пропиленгликоль безвреден для человека. Это одна из основных причин, по которым большинство производителей рекомендуют его применять в двухконтурных и одноконтурных котлах.
2. Сохраняет свою текучесть в любых условиях.
3. Имеет смазывающие свойства, что значительно снижает нагрузку на насосы при прокачке.
4. Имеет высокую степень инертности.
5. Безопасен для любых материалов. Если вещество пролилось на пол, то достаточно будет просто протереть мокрой тряпкой.

У этой жидкости есть и свои недостатки. Основным из них является высокая стоимость. В среднем цена превышает в два раза, если сравнивать с другими видами. Жидкость вступает в реакцию с металлическими трубами и оцинковкой. Если температура превысила максимальный порог, то полипропиленгликоль начинает распадаться и выделять токсичные газы. Но на данный момент это вещество является лучшим на рынке.

Полное или частичное копирование информации с сайта без указания активной ссылки на него запрещено.

как залить воду в систему отопления закрытого типа?
по поиску не нашел ничего хорошего.
начали заливать воду через кран и когда давление стало 0,3 бара лопнула труба.
ни одного крана в батареях нет.
помогите

насосом закачивается,Труба скорее всего прогнила пока была без воды,вот и лопнула.

Сантехнические работы Москва и область

да труба была без воды месяц.
закачиваю насосом но как воздух выгонять ? не пойму.
да и когда закачивали то лопнула но авода не вытекала из дырки.

vov58 написал :
как залить воду в систему отопления закрытого типа?

Опишите подробнее ,что там за система у Вас?

да блин обычная система.
до этого стоял расширительный бачок теперь решил сделать закрытого типа.

там где был бак при открытой системе сейчас расширитель?Нужно воздухоотводчик поставить в верхнюю точку системы

Сантехнические работы Москва и область

vov58 написал :
начали заливать воду через кран и когда давление стало 0,3 бара лопнула труба.
ни одного крана в батареях нет.

Воздухоотводчики в системе есть? По-моему, они все должны быть открыты при закачке, чтобы не произошло то что у Вас.
По теме: » >

и как вы собираетесь использовать систему закрытого типа без расширительного бака. а куда деваться тепловому расширению теплоносителя??

Заливают при помощи насоса..обычно через «обратку», в верхней части системы и желательно в каждом радиаторе нужно иметь кран Маевского как минимум..а как максимум автоматические воздухоудалители. и не пытайтесь качать большое давление. в такой системе оно больше вредит чем приносит пользы. если строение высотой не больше 10 м. то и давление в 1-1.5 бар. достаточно для нормальной работы системы.

воздухоотвидчик есть как же без него

воздухоотвотчик стоит только в верхней точки .
а как он должен быть открыт?
на нем какая-то черная пимпочка которая была закрыта плотно. только сегодня это увидел.

снимите ее. и при подаче давления в систему..при испранвом воздухоотводчике. вы услышите характерный шум выходящего воздуха

снять я так понял надо черную пимпочку на воздухоотводчике?
ну теперь уж когда заварят трубы буду еще раз пробовать закачивать систему.

вот такая фигня стоит на самом вверху
» >
вот бачок
» >

а вот такие датчики
» >

я думаю что все правильно
подскажите что не так.

оборудование то что надо

завтра заварят трубу и буду пробовать заливать систему.
значит когда пойдет вода по трубам смотреть или слушать чтоб из вот этого датчика воздух выходил ?
» >
да или нет ?
если воздух не выходит значит он сломаный?
а черную пимпочку снять или оставить на месте?

Не так! Предохранительный клапан должен лишнюю воду сбрасывать в канилизацию, а не в расширительный бак, т. е. экспанзомат. Нужно поставить тройник, потом в верхнюю часть предохранительный клапан, а в бок отвести на бак. Верхнюю «пимпочку», приоткрыть и оставить. Она нужна если засорится воздухоотводчик. Её закрыть, что бы вода не текла.

что то не фига не понял это как?предлхранительный клапан это который красный на фото ?
как дожно быть ? если есть фото покажите
значит у меня не правильно все стоит или правильно?
» >

да на нем всего 3 выхода 1. на бачок 2.на датчик.
вот как на фото . » >

vov58 тот что вы пишите на бачок выход, это не выход на бачок, это выход для сброса воды, т е в каналью, бак не должен соединяться с системой через этот клапан он соединяется просто через тройник

а как он должен соединятся?
через какой тройник? подскажите что то не врублюсь.
и в какое место еще это тройник ставить?
на фото не понятно

-отключите металлопластик с расширителя оттуда откуда он сейчас привинчен.
-тот кран который с оцинкованным куском трубы стоит тоже открутить и на его место вкрутить тройник 1/2
-кран с куском трубы через ниппеля 1/2 подключить к тройнику
в свободный выход тройника подключить расширительный бак. Желательно конечно чтоб на него тоже отдельный кран со сливным штуцером был.

Сантехнические работы Москва и область

сейчас с отцом сидели и поняли в чем наша ошибка.
то есть выход с бочка грубо говоря должен быть приварен к обратке.ПРАВИЛЬНО ?
а с клапана сделать выход на в канализацию.

Да, конечно! Я просто схемку набросал, думал понятно будет.
Спасибо, Zhek@!

господа всем огромное спасибо
в воскресенье трубу новую поставлю и буду снова заливать систему.
думаю должно полутчится .
если опять не полутчится то не знаю тогда как еще заливать.

вообщем зварили мне трубу сталт заливать систему водой давление дошло до 1,3 (АОГВ работало температура 60град.) все хорошо успокоился . и вдруг опять труба лопнула я в шоке.
решил больше не эксперементировать в этом году да и опять менять рубу не полутчится (натяжные потолки мешают) и отложить на следующий год.
пока вернусь опять поставить расш.бачок(открытого пита).
есть у меня пару вопросов.

у меня стоят предохранительный клапан и желтый бачонок на 3бара.
это полутчается что пока система не наберет 3бара эти клапана не сработают или можно оставить эти клапана.
дом 2этажа если я себе поставлю полностью пластиковые трубы а в низу нет .можно это сделать или надо менять везде .
и какой диаметр труб лучше поставить?
пока что вспомнил написал.

Как заполнить систему отопления | Частный дом

После того как была проложена новое отопление в доме или после проведения ремонтных работ, обычно ставится вопрос как заполнить систему отопления. В частном доме отопление открытое с естественной (Рис.1) или с принудительной циркуляцией (Рис.2, с установленным насосом на обратной магистрали), всегда заполняется с нижней точки системы. Перед началом работы, надо проверить, чтобы кран (вентиль) для слива отопления [2] и краны Маевского [4] на приборах отопления (если они есть) были закрыты. Наполнение открытой системы производится через кран наполнения [1] (если установлены два крана: для слива [2] и наполнения [1]) водопроводной водой под небольшим давлением, для равномерного удаления воздуха из отопления. Во время заполнения, надо вытравить (спустить) воздух из радиаторов. Весь процесс продолжается, пока вода не начнет вытекать из перелива воздухозборного бака. Теперь воду можно перекрыть.

Как заполнить систему отопления закрытую с котлом со встроенным циркуляционным насосом (Рис. 3).

1) Так же, как и вышеперечисленные системы, все начинается с того, что должны быть закрыты краны для слива [2] и краны Маевского [4] на приборах отопления. Надо удостовериться, чтобы краны [3] на магистралях перед котлом были открыты (флажок, ручка в положении параллельно крану).

2) Открываем кран холодной воды [1] — вода пошла в котел. Теперь надо открыть кран на перемычке между холодной водой и обратной магистралью отопления. Он находится в корпусе котла, а его ручка выступает вертикально вниз рядом с выходом отопления. Вращать требуется против часовой стрелки (открывание). Определить, что вода заполняет систему можно по характерному звуку протекания жидкости по трубам. Дожидаемся пока манометр или дисплей не покажет 1,5 — 2 бар (больше не надо, чтобы не сработал предохранительный клапан) и перекрываем кран [1].

3) Следующим действием будет удаление воздуха с приборов при помощи кранов Маевского, пока не потечет вода.

4) Давление в закрытой системе в это время будет падать, поэтому требуется периодически подпитывать водой.

5) После того, как все приборы заполнились жидкостью, перекрываем кран перемычки до упора и можно открыть кран [1] для дальнейшего пользования горячей водой.

Давление в холодном отоплении должно быть приблизительно 1,5 бар, после запуска отопления, оно повысится.

Надеюсь, что теперь вы теперь имеете представление как заполнить систему отопления и сможете воспользоваться данными рекомендациями.
