Как работает коллектор отопления: Принцип работы коллекторной системы отопления

Содержание

принцип работы, правила установки и подключения

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

  • Принцип функционирования распределителя
  • Типы коллекторов в системах отопления
    • Тип #1 — радиаторное коллекторное отопление
    • Тип #2 — гидравлическая стрелка
    • Тип #3 — солнечные коллекторные установки
  • Модификации распределительных гребенок
  • Рекомендации грамотного выбора
  • Правила установки и подключения
  • Выводы и полезное видео по теме

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

  • подающая гребенка – отвечает за подачу теплоносителя;
  • обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

Коллектор в системе отопления

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

  • воздуховыпускных клапанов;
  • водосливных клапанов;
  • расходомеров;
  • счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

  • верхнее подключение;
  • нижнее присоединение;
  • установка сбоку;
  • ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных «Теплых полов»

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

  • избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
  • за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
  • в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

  • расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
  • термодатчиками, призванными контролировать температуру каждого отопительного прибора;
  • воздуховыпускными клапанами автоматического типа для слива воды;
  • электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

  1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
  2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
  3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

  1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
  2. Пропускная способность узла.
  3. Наличие вспомогательных устройств.
  4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
  5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 — автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

  • автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
  • переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
  • уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
  • кран – необходим для подключения к устройству идущей от котла трубы;
  • сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

  1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.

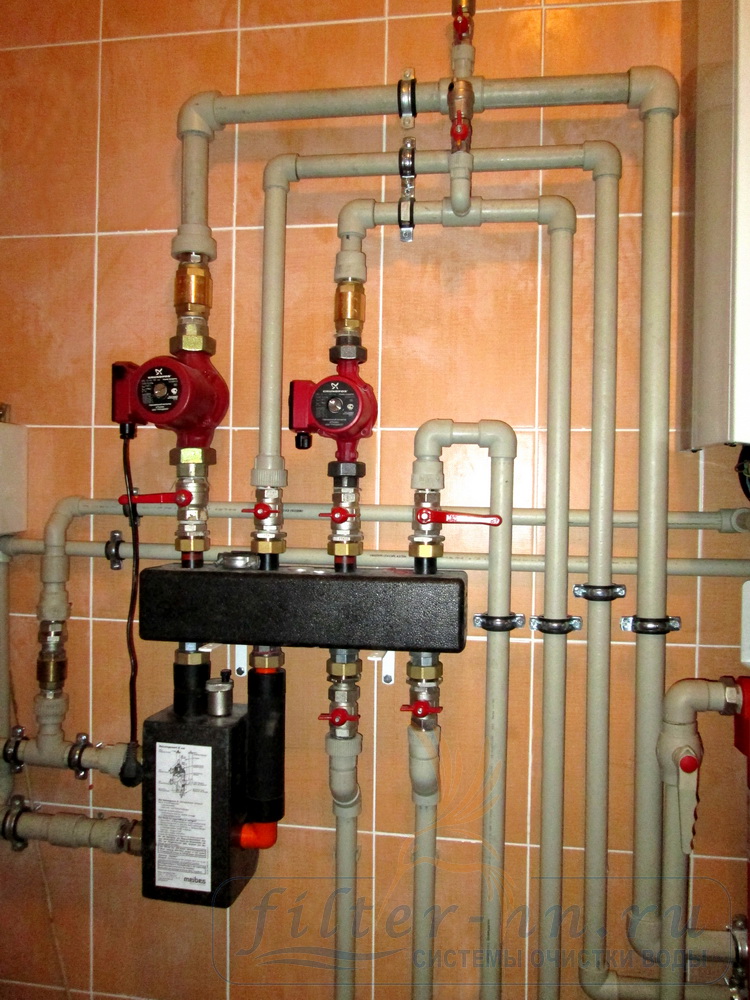

  2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

принцип работы, типы, модификации гребёнок, схема монтажа

Эффективная система теплоснабжения – это производительная и надежная магистраль. Для ее модернизации применяется коллектор отопления в виде специального блока. Гребенка обеспечивает распределение тепла по контуру, что способствует комфортной температуре в доме.

Содержание

  1. Специфика работы распределителя
  2. Конструкция прибора
  3. Особенности работы
  4. Разновидности коллекторов
  5. Радиаторные коллекторы
  6. Термогидравлический распределитель
  7. Солнечные коллекторные устройства
  8. Классификация по сложности конструкции, материалам, оснащению
  9. Рекомендации по выбору устройств
  10. Вспомогательные элементы
  11. Требования к подключению и установке
  12. Выбор места монтажа
  13. Самостоятельная сборка коллекторной установки
  14. Прибор из полипропилена
  15. Узел из латуни
  16. Коллектор из профтрубы

Специфика работы распределителя

Конструкция коллектора

Коллектор – устройство распределительного типа для системы отопления, который способствует равномерной раздаче тепла. Остывшая вода под воздействием циркуляционного оборота поступает обратно в котел. Ветки магистрали, подкинутые на распределитель, функционируют независимо.

Конструкция прибора

Промежуточный узел состоит из двух частей. Подающая гребенка подводит теплоноситель к коммуникациям, а обратная – выводит его на генератор тепла при остывании. Две гребенки являются коллекторной группой, причем на каждую из них можно подключить один контур или несколько разводок на отопительные устройства. Давление внутри каждого из контуров регулируется.

Особенности работы

Принцип действия коллекторного отопления заключается в разогревании воды тепловым генератором и поступлении ее на гребенку подачи. За счет большого внутреннего диаметра узла жидкость, находящаяся в нем, замедляет скорость и распределяется по всем отводам.

Теплоноситель двигается к индивидуальному контуру через соединительные патрубки с меньшим диаметром, чем распределитель. Нагретую воду можно направить в радиаторы, систему теплый пол, обеспечивая равномерный прогрев каждого элемента.

После попадания в контур и отдачи тепла вода двигается по другому трубопроводу к распределителю. Направление при этом будет противоположным. Достигнув обратной гребенки, теплоноситель отправляется на тепловой генератор.

Коллекторный тип отопления подойдет, если у вас загородный дом или двухэтажный коттедж.

Разновидности коллекторов

Коллектор для радиаторного отопления

Коллектор предназначен для закрытой системы циркуляционного отопления. Устройство бывает нескольких модификаций.

Радиаторные коллекторы

Водяной прибор ставится на батарею и способствует равномерному распределению воды в каждой секции. Его можно подключать вверху, сбоку, внизу или ввести по диагонали. Если у вас квартира, оптимальным будет нижняя установка – контуры скрываются под плинтусом или напольным покрытием.

Частный дом оснащается радиаторными распределителями на каждом этаже. Они ставятся по центру разводки, скрываются в нишах или специальных шкафах. Если на коллекторные устройства не выводится одинаковое количество колец, для каждого отвода используется индивидуальный циркуляционный насос.

Радиаторный тип механизмов имеет несколько особенностей подсоединения:

  • ветки распредузла формируют отдельные контуры с запорной арматурой;
  • для теплых полов используется медный или полипропиленовый вид труб;
  • соединение осуществляется при помощи неразъемных фитингов;
  • для регулировки количества теплоносителя ставятся вентили;
  • циркуляционный нанос находится в промежуточном узле на входе в патрубок обратки;
  • количество труб зависит от числа комнат, подсоединенных к одной гребенке.

На одну коллекторную группу должно приходиться 120 м трубы.

Термогидравлический распределитель

Гидрострелка

Гидрострелка применяется в производительной или разветвленной системе теплоснабжения, к которой подключается многоэтажный тип зданий. На одну сторону звена-связки выводится контур под отопительный котел, на вторую – батареи отопления или теплые полы.

Распределительный гидроколлектор обеспечивает:

  • устранение резких скачков температуры воды;
  • повышение эксплуатационных ресурсов в системе;
  • экономию топлива и электричества;
  • сохранение постоянного объема воды в резервуаре посредством подмеса и вторичной циркуляции;
  • компенсацию затрат теплоносителя второстепенного контура;
  • отделение гидравлического контура котла от вторичной разводки;
  • поддержку температурного баланса отопительных коммуникаций.

Нормальную работу магистрали с гидрострелой в зимний сезон обеспечивает циркуляционный насос каждого контура.

Солнечные коллекторные устройства

Схема солнечного коллектора

В регионах без автономной водоподачи или негазифицированных местностях можно реализовать отопление при помощи солнечных коллекторов. Конструкционно приборы выполняются как теплицы, способные накапливать солнечную энергию. Теплоноситель циркулирует естественным образом – циркуляционные потоки создают вентиляторы поглощающей пластины.

Солнечные лучи принимает распределитель в виде плоского ящика. Черная тепловоспринимающая пластина аккумулирует тепловые потоки и передает их на носитель тепла, в качестве которого задействуется воздушный поток или вода. Инновационные системы работают по направлению движения солнца.

Солнечные установки отличаются дорогой ценой, и даже в южных областях задействуются как вспомогательный отопительный прибор.

Коллектор распределительный для отопления выпускается с 2-12 контурами. При установке дополнительных устройств количество контуров можно увеличивать.

Классификация по сложности конструкции, материалам, оснащению

Элементы модернизированного коллектора

При подборе гребенок необходимо учитывать несколько параметров. В зависимости от сложности конструкции приборы бывают простыми и модернизированными. Первая группа исполняется без регулировочных деталей и является железным патрубком с несколькими ответвлениями и боковыми отверстиями для подключения к системе.

Модернизированные варианты оснащаются:

  • контроллерами параметров давления и температуры;
  • датчиками, регулирующими подачу теплового носителя;
  • термостатами автоматического типа – отслеживают и автоматически понижают давление системы;
  • электронными смесителями и клапанами для поддержки выставленного температурного режима;
  • расходомерами для регулировки количества теплоносителя в петлях;
  • воздухоотводчиками автоматического типа и сливными автоматизированными клапанами.

Для изготовления промежуточных узлов используются следующие материалы:

  • латунь, рассчитанная на долгую эксплуатацию;
  • нержавейка, способная выдерживать большое давление и отличающаяся долговечностью;
  • полипропилен, являющийся бюджетным материалом.

Модернизированные коллекторы изготавливаются с шаровыми кранами, в которые вставляется регулировочная арматура. Металлические модели имеют антикоррозионное и теплоизоляционное покрытие.

Рекомендации по выбору устройств

Циркуляционный насос для отопления

При покупке гребенок на отопление необходимо учитывать несколько нюансов:

  • Модели с цанговыми зажимами подвержены протечкам на участках подключения к вентилю. Их уплотнитель быстрее выходит из строя и не подвергается замене.
  • Система нормально функционирует только при наличии циркуляционного насоса.
  • Чтобы спрятать коллектор, понадобится специальный шкаф или ниша.
  • От материала блока зависит максимальный показатель давления.
  • Пропускная способность распределителя определяет количество теплоносителя, движущегося по трубам за определенное время.
  • Вспомогательные элементы улучшают функционал устройства.
  • Количество выходных патрубков должно равняться количеству охладительных контуров.

Технические параметры прописываются в паспорте изделия.

Вспомогательные элементы

Коллекторная система отопления организуется с использованием дополнительных элементов:

  • воздухоотводчик – ставится при расположении радиаторов и блока на одном этаже;
  • переходник – нужен при установке спускника воздуха с диаметром ½ дюйма на коллектор с резьбой ¾ дюйма;
  • уголки – обеспечивают подключение трубопровода и направление воздухоотводчика наверх;
  • краник – нужен для подсоединения трубы от котла на распределитель;
  • сгон с накидной гайкой – используется для перекрытия подачи воды или газа и отсоединения неисправного прибора;
  • хомуты с пластиковыми дюбелями или кронштейны – понадобятся для фиксации узла.

Коллектор, подключенный к теплым полам, оснащается краном подпитки.

Требования к подключению и установке

Схема коллектора для теплого пола

Монтаж и подсоединение коллекторов производятся во время установки системы отопления. Промежуточные приборы ставятся в коридорах, гардеробных или кладовых. Для этого подходят накладные или встроенные шкафы. Если их нет, обустраивается специальная ниша на высоте 20-30 см от пола.

Унифицированная схема подсоединения коллекторной системы не разработана, но специалисты приводят несколько рекомендаций:

  • Расширительный бак должен быть объемом от 10 % общего количества теплоносителя.
  • Установка индивидуального насоса на каждый контур.
  • Расширительный резервуар ставится перед насосом на линии обратной подачи.
  • При наличии гидрострелы бак ставят перед основным насосом, обеспечивающим циркуляцию малого контура.
  • Ресурс насоса повышается при расположении выше обратки.

Коллекторный вал ставится горизонтально, что предотвращает завоздушивание системы и проблемы с его охлаждением.

Выбор места монтажа

Для коллекторной системы характерен поэтажный монтаж труб с организацией независимого автономного контура. Распределитель допускается ставить в любом месте, скрыв в шкафу с отверстиями под трубы на торцевых стенках.

В помещении должна поддерживаться оптимальная влажность, поэтому идеально подойдет кладовая, гардеробная или коридор. Если коллектор устанавливается на даче, его крепят в открытом виде на хомуты или кронштейны.

Самостоятельная сборка коллекторной установки

Полипропиленовый коллекторный узел

Своими руками можно изготовить распределительный коллектор из нескольких материалов. Понадобится подобрать нужные инструменты, сделать расчеты, создать чертеж. Для расчета учитывается число контуров, наличие теплых полов, помещения с максимальной и минимальной температурой, типа отопления на каждом этаже.

Отвязка коллектора должна иметь расстояние 10-15 см, гребенки подачи и обратки удаляются друг от друга на 25-30 см. Диаметр устройства зависит от типа котла, но 25,4-38,1 мм будет достаточно.

Прибор из полипропилена

Изготовить полипропиленовый коллекторный механизм можно из трубы 32 мм в диаметре и тройников на 32/32/16 мм. На одну сторону прибора ставится тройник, которому вверху подключается спускник воздуха, а внизу – сливной кран. На другой стороне находится труба отвода/подачи и вентиль. Подачу направляют на котел.

Отвод 16 мм в диаметре оснащается вентилем. Вся конструкция крепится на стене кронтштейнами.

Узел из латуни

Самодельный распределитель можно сделать на основе латунных фитингов и тройников. Подкладочным материалом будет льняная пакля или греметик. После сборки устройство тестируют. При неправильном соединении он будет протекать.

Коллектор из профтрубы

При наличии сварочных навыков можно сделать модель для большого дома, где есть многотрубная разводка. Система с гидрострелой изготавливается из профтрубы 8х8 или 10х10 см и круглой трубы. Их сечение рассчитывается на основании тепловой мощности системы, скорости воды, разницы показателей температуры в момент подачи и возврата.

Разводки отдаляются на 15 см, коллекторы – на 20 см. Труба ставится согласно эскизу, а отверстия для разводки делаются газовым резаком. Небольшие части трубок заранее привариваются к блоку. После сборки к прибору сваркой крепятся установочные кронштейны.

Коллекторный тип отопления обеспечивает эффективный и равномерный прогрев жилища. Система затратна и сложна в монтаже, но окупается за первый сезон эксплуатации. При желании сэкономить мастера могут изготовить распределитель самостоятельно.

Руководство по коллекторам для напольного отопления

Что такое коллектор теплого пола?

Коллектор теплого пола – это система, распределяющая теплую воду по каждой зоне UFH. Они соединяют трубопроводы теплого пола с источником тепла, подавая воду нужной температуры либо из котла (через смесительный клапан), либо из теплового насоса, направляя ее в каждую трубу UFH с правильным расходом.

Коллекторы напольного отопления могут управлять несколькими зонами одновременно, позволяя нагревать каждую зону до различной температуры в зависимости от пожеланий пользователя. Как правило, зоны относятся к отдельным помещениям, которые контролируются собственным термостатом.

Компоненты коллектора теплого пола

  1. Расходомер: расходомер показывает текущий расход для зоны и настраивается с помощью клапана регулировки расхода (3). Требуемый расход рассчитывается в процессе проектирования и отображается на чертежах САПР.
  2. Датчик температуры подачи: в подающий коллектор (верхний ряд схемы) подается теплая вода, температура которой отображается на указателе температуры подачи.
  3. Регулировка расхода: клапан регулировки расхода просто позволяет пользователям регулировать скорость потока, проходящего через каждый контур.
  4. Манометр: манометр (7) находится на коллекторе обратного потока и используется для оценки давления во время испытания под давлением.
  5. Клапан заполнения/слива:
    клапан наполнения и слива используется для первоначального заполнения и слива системы напольного отопления.
  6. Приводы: привод действует как ворота, открываясь и закрываясь, позволяя воде течь через каждый контур. Привод управляется соответствующим зональным термостатом.
  7. Ручной воздухоотводчик: ручной воздухоотводчик позволяет удалять воздух из системы теплого пола.
  8. Датчик температуры обратного потока: позволяет оценить разницу температур между потоком и возвратом.
  9. Главный запорный вентиль: используется для перекрытия коллектора при первоначальном заполнении и обслуживании.

Как работают коллекторы для теплого пола?

Коллектор состоит из 2-12 «портов» (куда соединяется трубка), и они функционируют попарно на подачу и возврат. В проточный коллектор (верхний ряд схемы) подается теплая вода, температура которой отображается на указателе температуры (2).

Когда зона нуждается в тепле, поток воды отображается с помощью расходомеров (1), которые показывают скорость потока. В коллекторе Nu-Heat расходомер также включает в себя регулировочный клапан, а регулировка осуществляется путем закручивания и вывинчивания манжеты (3). Затем вода будет течь по трубе и возвращаться в обратный коллектор.

На рейке обратного коллектора есть клапаны, контролирующие, будет ли вода течь через отдельную трубку. Эти клапаны управляются сервоприводами (6), которые, в свою очередь, связаны с термостатом в зоне нагрева. Возможно, что несколько приводов управляются одним термостатом, если в этой зоне имеется более одного змеевика трубки. Еще один датчик температуры (8) находится на обратном трубопроводе (нижний ряд диаграммы), чтобы можно было оценить разницу температур между подачей и обраткой, что полезно при вводе в эксплуатацию, чтобы убедиться, что все работает правильно.

Каждая распределительная рейка также оснащена клапаном наполнения и слива (5). Это используется во время установки, чтобы промыть трубы водой, чтобы удалить весь воздух из системы.

Манометр (7) находится на направляющей коллектора потока и используется для оценки давления во время испытания под давлением.

Наконец, имеется ручной воздухоотводчик (как на большинстве радиаторов), позволяющий выпускать небольшое количество воздуха из системы.

Почему коллекторы играют важную роль в напольном отоплении?

Когда речь идет о теплых полах, это не так просто, как просто прокачать теплую воду по всем трубам и надеяться, что все нагреется, как требуется. На скорость потока через каждый змеевик трубы будут влиять потери тепла в зоне, через которую он проходит. В связи с этим система должна быть сбалансирована, чтобы обеспечить соответствующее распределение потока. Тот факт, что трубы будут разной длины, также усложняет ситуацию.

Коллектор напольного отопления действует как центр управления системой UFH для решения этих проблем, гарантируя, что правильный поток воды закачивается в каждую зону, чтобы нагреть ее до правильной температуры, заданной установщиком. используя предоставленную информацию о конструкции.

Установка коллектора системы теплого пола

При установке коллектора системы теплого пола необходимо выполнить ряд действий, чтобы обеспечить эффективную работу системы. В первую очередь контуры должны быть подключены к источнику тепла (котлу или тепловому насосу). Источник тепла подает в контур теплую воду. Эту воду можно смешивать с более холодной водой, возвращающейся из контура пола, для повышения эффективности, используя смесительный клапан и привод для достижения идеальной температуры воды. расчетная температура.

Во время установки эту температуру следует установить с учетом таких факторов, как тепловые потери, конструкция пола, тепловая мощность и другие переменные. Расход каждого контура также должен быть установлен. Это гарантирует, что каждая зона нагревается по мере необходимости, эффективно нагревая комнату до идеальной температуры воды.

Лучшее место для коллектора напольного отопления

Коллекторы напольного отопления следует размещать в центре зон обогрева для обеспечения наибольшей эффективности. Это означает, что можно использовать трубы минимальной длины, чтобы обеспечить постоянную температуру воды. Вы можете захотеть использовать несколько коллекторов, если пол с подогревом реализуется на большой площади.

Установка коллекторов Nu-Heat

Коллекторы Nu-Heat поставляются предварительно собранными на монтажных кронштейнах, что позволяет сэкономить время на установку. Благодаря инновационной конструкции из нержавеющей стали, изготовленной методом выдувного формования, каждая направляющая является непрерывной (в отличие от некоторых других на рынке, которые являются модульными и соединяются болтами), что означает минимально возможное количество стыков и уплотнений, что снижает риск утечек.

Единственными компонентами, которые необходимо добавить на месте, являются два датчика температуры, которые просто вставляются в карманы.

Совет: может облегчить жизнь снятие возвратной направляющей с кронштейнов, чтобы соединить трубку с подающим коллектором – это просто делается путем откручивания двух винтов.

В комплект поставки входят крепления для крепления монтажных кронштейнов к стене, после чего трубу можно установить с помощью входящих в комплект соединений.

Как правило, вы можете установить коллектор в положении, показанном на схеме, но оно может быть гибким:

  • Главный подающий и обратный патрубки могут располагаться слева или справа
  • Трубки UFH могут подаваться вверх, а не вниз (для снабжения помещения наверху)
  • Весь коллектор можно установить вертикально, если не хватает места

Узнайте больше о напольном отоплении от Nu-Heat.

Что такое коллектор для центрального отопления?

Коллекторы, по существу, являются узлами управления для систем центрального отопления, в частности, напольного отопления (UFH). Их основным назначением является распределение воды по трубам горячей/холодной воды в системах лучистого отопления и охлаждения.

В этой статье мы предоставим вам дополнительную информацию о коллекторах UFH, включая их компоненты, советы о том, как их нужно подключать, как это работает, где их следует размещать и их стоимость. Коллектор отопления?

Коллектор напольного отопления — это просто центральный узел системы, который распределяет горячую/холодную воду по каждой зоне напольного отопления/охлаждения. Петли труб крепятся к этим коллекторам с помощью компрессионных переходников.

Важно понимать, что коллекторы всегда поставляются парами, т. е. коллектор подачи и возврата вместе с крепежными скобами.

Состав коллектора Uponor Vario S и Magna

Коллекторы Uponor Vario S изготовлены из нержавеющей стали и предназначены для использования в системах лучистого отопления.

Коллекторы Vario S поставляются с:

  • Монтажный кронштейн
  • Запорные клапаны (дополнительно)
  • Расходомер
  • Точки наполнения/слива

Коллекторы Uponor Magna изготовлены из пластика (полиамида, армированного стекловолокном) для использования в системах лучистого отопления и охлаждения.

В коллекторах Magna имеется:

  • Монтажный кронштейн
  • Изоляция (дополнительно)
  • Расходомер

Оба коллектора могут иметь дополнительные функции, такие как датчики температуры, насосные агрегаты и приводы.

Uponor подтвердит эти варианты в рамках проектных услуг Uponor, и на все наши коллекторы предоставляется 25-летняя гарантия.

Подключение к коллектору

При прокладке петель UFH первый конец трубы должен быть присоединен к коллектору до прокладки петли. Протолкните конец трубы на внешней стороне змеевика через возвратный коллектор и за ним и подсоедините в зависимости от того, какая труба устанавливается.

Если вы изолируете подающие трубы с помощью кабелепровода Uponor, мы рекомендуем надеть его на трубу теплого пола перед подключением к коллектору.

Какие компоненты коллектора?

Коллекторы теплого пола состоят из множества различных частей.

К ним относятся:

  • Дренажные и вентиляционные клапаны – Воздушные клапаны расположены на «потоке» и «возврате» коллектора. Они удаляют воздух из системы. Спускные клапаны выполняют первоначальное заполнение и слив.
  • Смотровые датчики расхода – Смотровые датчики расхода устанавливаются на каждом рукаве потока, по одному на контур. Смотровые датчики расхода служат для визуальной индикации скорости потока контура пола. Эта мощность определяется тепловыми потерями и нагревом пола.
  • Термометр – Термометр крепится непосредственно к коллектору, что позволяет точно измерять температуру коллектора. (ДОПОЛНИТЕЛЬНО)
  • Смесительный блок коллектора UFH – Смесительный блок используется для смешивания воды, перекачиваемой из источника отопления и контуров пола, и помогает поддерживать правильную температуру для всей системы (ДОПОЛНИТЕЛЬНО)
  • Запорные клапаны коллектора UFH – Запорные клапаны коллектора подсоединяются к смесительному блоку или коллектору (ДОПОЛНИТЕЛЬНО). Они позволяют тестировать коллектор, не затрагивая ни одну из основных цепей пола.
  • Привод UFH – Привод крепится к коллектору и помогает открывать и закрывать каждый контур, позволяя воде эффективно проходить через всю систему. (ДОПОЛНИТЕЛЬНО)
  • Центр электромонтажных работ UFH — Центр электромонтажных работ отвечает за контроль и техническое обслуживание всех электрических аспектов вашей системы подогрева пола. Он работает, создавая соединение между коллектором, источником тепла и термостатом. (ДОПОЛНИТЕЛЬНО)

Как работает коллекторная система?

Коллектор работает, контролируя поток горячей воды по всей системе теплого пола. Это помогает поддерживать комфортную и равномерную температуру на полу и сохраняет тепло в вашем доме. Коллектор является центром вашей системы отопления и действует как центральный «ХАБ», соединяющий линии подачи и возврата.

Каждый трубопроводный коллектор состоит из подающего коллектора, показывающего расход каждого контура, и возвратного коллектора. Каждая петля оснащена клапаном открытия/закрытия, который управляется исполнительным клапаном, управляемым термостатом.

Коллекторы могут быть подсоединены непосредственно к насосному источнику тепла или использоваться вместе с насосом или смесителем температуры воды. Коллекторы могут быть испытаны при давлении 6 бар (для справки, типичное рабочее давление ниже 3 бар).

Вот некоторые из характеристик, которые вы должны искать в коллекторе:

  • Универсальный смеситель температуры воды с поворотом на 90 градусов и тонким профилем, который легко помещается в распределительный шкаф
  • Смесительный узел легко переносится с одной стороны на другую без необходимости регулировки узла
  • Может перекачивать более длинные контуры, чем традиционные комплекты коллекторных насосов
  • Датчик температуры коллектора для контроля
  • Смесительный клапан температуры с диапазоном настройки температуры от 30 до 70 градусов

Где лучше разместить коллектор?

Расположение коллектора должно быть расположено стратегически и как можно ближе к центру.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
