Как рассчитать мощность радиаторов отопления: как рассчитать мощность батарей и их количество

Содержание

Как рассчитать мощность радиатора отопления

При устройстве отопительной системы в частном доме или квартире очень важно знать, как рассчитать мощность радиатора отопления. От правильного подбора батарей по этому параметру зависит эффективность и экономичность обогрева комнат.

Теплоотдача радиатора

Теплоотдача или тепловая мощность является основным параметром, для отопительных приборов. Эта величина характеризует количество тепловой энергии, которую батарея отдает воздуху в помещении. Измеряется теплоотдача в ваттах.

Для секционных батарей указывается мощность на одну секцию. В среднем одна секция алюминиевого радиатора с межосевым расстоянием имеют мощность 190-205 Вт. Аналогичные биметаллические батареи имеют мощность 180-185 Вт на одну секцию. Соответственно, общая мощность радиатора определяется по следующей формуле:

Pрад=N*P, где

Pрад — общая мощность отопительного прибора, Вт;

N — количество секций;

P — мощность одной секции, Вт.

Комплектуя радиатор необходимым количеством секций, можно подобрать требуемую общую мощность, достаточную для обогрева конкретного помещения. Таким образом, определение числа секций батареи является ключевой задачей при подборе отопительного прибора.

Простой расчет количества секций

Считается, что на 1 квадратный метр площади помещения с высотой потолков 2,7 метра необходимо 100 Вт тепловой мощности. Это позволяет задействовать самый простой метод расчета количества секций, который можно сделать по следующей формуле:

N=S/P*100, где

N — количество секций;

S — площадь комнаты, м2;

P — мощность одной секции, Вт.

Сравнительные данные необходимого количества секций для алюминиевых и биметаллических радиаторов приведены в следующей таблице:

Тип радиатора

Межосевое расстояние, мм

Мощность, Вт

Площадь комнаты, м2 (высота потолка 2,7 м)

8

10

12

14

16

18

20

22

24

26

28

30

32

34

36

38

40

Требуемое количество секций

Алюминий

350

138

6

7

8

9

12

13

14

15

16

17

18

19

20

21

22

23

24

Биметалл

350

130

7

8

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

Алюминий

500

185

5

6

7

8

10

11

12

13

14

15

16

17

18

19

20

21

22

Биметалл

500

180

6

7

8

9

11

12

13

14

15

16

17

18

19

20

21

22

23

Однако данный метод не учитывает много дополнительных параметров и дает только приблизительные результаты.

Погрешность может достигать 20% и более, что является существенным отклонением, особенно для помещений большой площади. При недостаточном количестве секций мощности радиатора будет не хватать, и в помещении будет слишком холодно. Если установить слишком большое количество секций, то мощность батареи будет избыточной. Это приведет к чрезмерному обогреву. Для автономных систем отопления это значит нерациональное расходование энергоносителя и повышенные нагрузки на оборудование.

Уточненный расчет

Если вас интересует, как рассчитать мощность батареи отопления и определить требуемое количество секций с максимальной точностью, то необходимо использовать поправочные коэффициенты. Эти коэффициенты учитывают индивидуальные характеристики конкретного помещения, например, материал и толщину стен, тип остекления, климатические условия и т.д.

Наиболее важными являются следующие поправочные коэффициенты:

  • К1 — коэффициент, учитывающий тип остекления.
    При двойном остеклении деревянными рамами его значение принимается 1,27; при остеклении пластиковыми окнами с однокамерным стеклопакетом — 1,0; с двухкамерным стеклопакетом — 0,85.
  • К2 — коэффициент, который учитывает теплоизоляционную способность стен. При слабой теплоизоляции — 1,27; хорошая теплоизоляция (например, кирпичные стены в два слоя) — 1,0; высокая теплоизоляция (например, утепленные стены) — 0,85.
  • К3 — коэффициент для учета отношения площади остекления к площади помещения: при соотношении 0,5 — коэффициент 1,2; при соотношении 0,4 — 1,1; при соотношении 0,3 — 1,0; при соотношении 0,2 — 0,9; при соотношении 0,1 — 0,8.
  • К4 — коэффициент который учитывает среднестатистические показатели температуры для конкретного региона в течение отопительного сезона. Значения К4 при разных температурных показателях: при -35 — 1,5; при -25 °С — 1,3; при -20 °С — 1,1; при -15 °С — 0,9; при -10 °С — 0,7.
  • К5 — коэффициент, который учитывает количество внешних стен в помещении: четыре стены — 1,4; три стены — 1,3; две стены — 1,2; одна стена — 1,1.
  • К6 — коэффициент, который учитывает тип помещения, которое расположено выше: неотапливаемое чердачное помещение — 1,0; отапливаемый чердак — 0,9; жилые отапливаемые помещения — 0,8.
  • К7 — коэффициент, который учитывает высоту потолка в комнате: 2,7 м — 1; 3 м — 1,05 м; 3,5 м — 1,1; 4 м — 1,15.

Требуемая мощность для отопления помещения с учетом данных поправочных коэффициентов рассчитывается по следующей формуле:

КТ = 100 Вт/м2*S*К1*К2*К3*К4*К5*К6*К7, где

КТ — требуемая тепловая мощность, Вт;

S — площадь помещения, м2;

К1…К7 — поправочные коэффициенты.

После определения требуемой тепловой мощности остается только рассчитать необходимое количество секций по формуле:

N=КТ/P, где

N — количество секций, необходимое для эффективного обогрева помещения;

КТ — требуемая тепловая мощность, Вт;

P — тепловая мощность одной секции по паспорту, Вт.

Воспользовавшись этим расчетом, вы сможете легко подобрать радиаторы, которые оптимально подойдут для отопления ваших помещений.

по площади, по объему, в зависимости от температурного режима, материалов и размеров

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери.  Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

  • для средней климатической полосы на отопление 1м2 жилого помещения требуется 60-100Вт;
  • для областей выше 60о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м2, потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

Рассчитаем все для того же помещения площадью 16м2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м3.

Дальше посчитаем для вариантов в панельном и кирпичном доме:

  • В панельном доме. Требуемое на отопление тепло 43,2м3*41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
  • В кирпичном доме. Тепла нужно 43,2м3*34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

Окна

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

  • соотношение площади окна к площади пола:
    • 10% — 0,8
    • 20% — 0,9
    • 30% — 1,0
    • 40% — 1,1
    • 50% — 1,2
  • остекление:
    • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
    • обычный двухкамерный стеклопакет — 1,0
    • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

  • кирпичные стены толщиной в два кирпича считаются нормой — 1,0
  • недостаточная (отсутствует) — 1,27
  • хорошая — 0,8

Наличие наружных стен:

  • внутреннее помещение — без потерь, коэффициент 1,0
  • одна — 1,1
  • две — 1,2
  • три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

  • -10оС и выше — 0,7
  • -15оС — 0,9
  • -20оС — 1,1
  • -25оС — 1,3
  • -30оС — 1,5

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя.

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м2 площади. Тогда на помещение 16м2 нужно: 16м2/1,8м2=8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м2
  • алюминиевый — 1,9-2,0м2
  • чугунный — 1,4-1,5м2.

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м2. Считаем количество секций стандартного размера: 16м2/2м2=8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90оС, в обратке — 70оС (обозначается 90/70) в помещении при этом должно быть 20оС. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м2. Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м2. Потому нам потребуется 16м2/1,5м2=10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

  • высокотемпературная 90/70/20- (90+70)/2-20=60оС;
  • низкотемпературный 55/45/20 — (55+45)/2-20=30оС.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20оС а, например, 25оС просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55оС. Теперь находим соотношение 60оС/55оС=1,1. Чтобы обеспечить температуру в 25оС нужно 11шт*1,1=12,1шт.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установкиКоличество тепла зависит и от места установки

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления, когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают  радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Итоги

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Возможно, вам интересно будет прочитать про расчет мощности котла или определение диаметра труб для системы отопления.





Точный расчет количества радиаторов (секций) отопления

Можно провести расчет радиаторов отопления по площади, с помощью калькулятора, размещенного на каком-либо сайте. Но данные не будут точными. Калькуляторов (программ) расчета секций радиаторов отопления много, но точную информацию можно получить только в том случае, если провести расчет вручную индивидуально для каждого помещения.

Упрощенные варианты расчета радиаторов отопления в доме

Первый способ: Расчет по объему комнат

Он прописан в положениях СНиП и применим для панельных домов, Правила предлагают в качестве нормы взять 41 Вт мощности отопления на один кубический метр отапливаемого помещения. Чтобы рассчитать количество необходимых секций достаточно объем комнаты разделить на мощность одной секции устанавливаемых радиаторов (этот параметр указывается производителем в сопроводительной технической документации).

Второй способ: Расчет по площади помещений

Данный способ расчета ориентирован на помещения с потолками до 2500 мм, и за норму берется 100 Вт мощности на один квадрат площади. Для расчёта количества секций необходимо разделить площадь помещения на мощность одной секции (указывается в технической документации радиаторов).

Примерный расчет количества секций радиатора для типового помещения

N=S/P*100, где:

  • N — Количество секций (дробная часть округляется по правилам математического округления))
  • S — Площадь комнаты в м2
  • P — Теплоотдача 1 секции, Ватт

Для этих вариантов расчета применим ряд поправок. Например, если в помещении имеется балкон, или более двух окон, или оно находится на углу здания, то к полученному количеству секций рекомендуется приплюсовать еще 20%. Если при расчете получается конечный результат (количество секций) дробное число, то его следует округлять до целого в большую сторону.

Обратите внимание: полученное значение рассчитано для идеальных условий. То есть, в доме нет дополнительных теплопотерь, сама система отопления работает эффективно, окна и двери герметично закрываются, а соседние помещения также отапливаются. В реальных условиях секций может потребоваться больше.

Точный расчет необходимого количества секций радиаторов

Выше приведены упрощенные способы расчета радиаторов, которые актуальны для типовых квартир со стандартными параметрами. С их помощью получить адекватный результат для частных жилых домов и квартир в современных новостройках нереально. Для этого следует использовать специальную формулу:
КТ = 100Вт/м2 * S * К1 * К2 * К3 * К4 * К5 * К6 * К7,

Где за основу также берется норма в 100 Вт на квадратный метр, общая площадь помещения и дополняется коэффициентами, значения которых приведены ниже:

K1 — коэффициент, учитывающий остекление оконных проемов:

  • для окон с обычным двойным остеклением: 1.27;
  • для окон с двойным стеклопакетом: 1.0;
  • для окон с тройным стеклопакетом: 0.85;

K2 — коэффициент теплоизоляции стен:

  • низкая степень теплоизоляции: 1.27;
  • хорошая теплоизоляция (кладка в два крипича или слой утеплителя): 1.0;
  • высокая степень теплоизоляции: 0.85;

K3 — соотношение площади окон и пола в помещении:

  • 50%: 1.2;
  • 40%: 1.1;
  • 30%: 1.0;
  • 20%: 0.9;
  • 10%: 0.8;

K4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

  • для -35°C: 1.5;
  • для -25°C: 1.3;
  • для -20°C: 1.1;
  • для -15°C: 0.9;
  • для -10°C: 0.7;

K5 — корректирует потребность в тепле с учетом количества наружных стен:

  • одна стена: 1.1;
  • две стены: 1.2;
  • три стены: 1.3;
  • четыре стены: 1.4;

K6 — учет типа помещения, которое расположено выше:

  • холодный чердак: 1.0;
  • отапливаемый чердак: 1.0;
  • отапливаемое жилое помещение: 1.0;

K7 — коэффициент, учитывающий высоту потолков:

  • при 2.5 м: 1.0;
  • при 3.0 м: 1.05;
  • при 3.5 м: 1.1;
  • при 4.0 м: 1.15;
  • при 4.5 м: 1.2;

По этой формуле вы сможете рассчитать общее количества тепла, необходимого для того или иного помещения. Для определения количества секций радиаторов, вам необходимо полученный результат разделить на мощность одной секции.


методика + встроенный калькулятор,объем батареи,для панорамных окон, объем воды в радиаторе отопления таблица, отопительные приборы систем водяного отопления,теплоотдача,конвекторные радиаторы, еврочугун,водяное отопление в гараже своими руками схемы,размеры радиаторов, акт опрессовки системы, обарзец,ошибка 27 котел навьен, навьен делюкс ошибка 13 как исправитькак рассчитать мощность радиатора,на квадратный метр, расчёт количества секций,расчёт количества секций, алюминиевые радиаторы,как расчитать сколько надо батарей в дом, 1 секция радиатора сколько м2 отапливаемой площадиэлектрический радиатор.

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире – это надежная, правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы – главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена – радиаторы, установленные в помещениях. Казалось бы – все просто, батареи стоят под окнами и обеспечивают требуемый нагрев… Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты, основанные на требованиях СНиП – достаточно сложная процедура, выполняемая специалистами. Тем не менее, можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.

Расчет батарей отопления на площадь

Но, для начала, нужно хотя бы бегло ознакомиться с существующими радиаторами отопления – от их параметров во многом будут зависеть и результаты проводимых расчетов.

Кратко о существующих типах радиаторов отопления

Содержание статьи

Современный ассортимент радиаторов, представленных в продаже, включает следующие их виды:

  • Стальные радиаторы панельной или трубчатой конструкции.
  • Чугунные батареи.
  • Алюминиевые радиаторы нескольких модификаций.
  • Биметаллические радиаторы.
Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Стальные радиаторы отопления имеют немало недостатков

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации  гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно.

Знакомый всем с детских лет чугунный радиатор МС-140-500

Возможно, такие батареи МС-140—500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

Современные чугунные батареи отопления

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

  • Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
  • Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
  • Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу.  Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.

Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

При выборе алюминиевых радиаторов нужно учитывать некоторые важные нюансы

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

  • Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
  • Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.

Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.

Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Строение биметаллического радиатора отопления

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Цены на популярные радиаторы отопления

Радиаторы отопления

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия размещена таблица, в которой приведены сравнительные характеристики радиаторов. Условные обозначения в ней:

  • ТС – трубчатые стальные;
  • Чг – чугунные;
  • Ал – алюминиевые обычные;
  • АА – алюминиевые анодированные;
  • БМ – биметаллические.
 ЧгТСАлААБМ
Давление максимальное (атмосфер)
рабочее6-96-1210-2015-4035
опрессовочное12-15915-3025-7557
разрушения20-2518-2530-5010075
Ограничение по рН (водородному показателю)6,5-96,5-97-86,5-96,5-9
Подверженность коррозии под воздействием:
кислороданетданетнетда
блуждающих токовнетдаданетда
электролитических парнетслабоеданетслабое
Мощность секции при h=500 мм; Dt=70 ° , Вт16085175-200216,3до 200
Гарантия, лет1013-10303-10
Видео: рекомендации по выбору радиаторов отопления

Возможно, вас заинтересует информация о том, что собой представляет батарея биметаллическая

Как рассчитать нужное количество секций радиатора отопления

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр площади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q– требуемая теплоотдача от радиаторов отопления.

S– площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет:

N = Q/ Qус

N– рассчитываемое количество секций.

Qус – удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

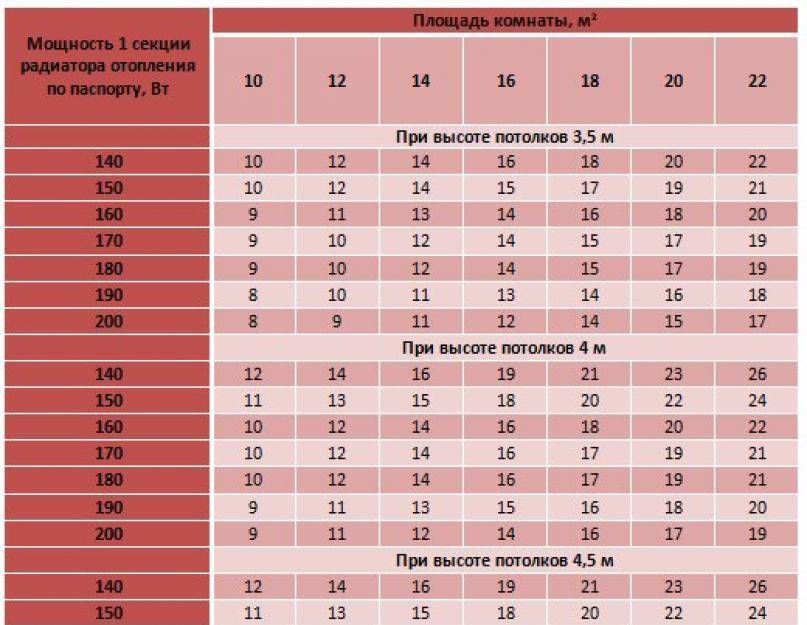

Таблица секции

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя из объема помещения. Для этого применяется усредненный показатель – 41 Вт тепловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h× 40 (34)

где – высота потолка над уровнем пола.

Дальнейший расчет – ничем не отличается от представленного выше.

Подробный расчет  с учетом особенностей помещения

А теперь перейдем к более серьезным расчетам. Упрощенная методика вычисления, приведенная выше, может преподнести хозяевам дома или квартиры «сюрприз». Когда установленные радиаторы не будут создавать в жилых помещениях требуемого комфортного микроклимата. И причина тому – целый перечень нюансов, которых рассмотренный метод просто не учитывает. А между тем, подобные нюансы могут иметь весьма важное значение.

Итак, за основу вновь берется площадь помещения и всё те же 100 Вт на м². Но сама формула уже выглядит несколько иначе:

Q = S × 100 × А × В × С × D× Е × F× G× H× I× J

Буквами от А до J условно обозначены коэффициенты, учитывающие особенности помещения и установки в нем радиаторов. Рассмотрим их по порядку:

А – количество внешних стен в помещении.

Понятно, что чем выше площадь контакта помещения с улицей, то есть, чем больше в комнате внешних стен, тем выше общие теплопотери. Эту зависимость учитывает коэффициент А:

  • Одна внешняя стена – А = 1,0
  • Две внешних стены – А = 1,2
  • Три внешний стены – А = 1,3
  • Все четыре стены внешние – А = 1,4

В – ориентация помещения по сторонам света.

Максимальные теплопотери всегда в комнатах, в которые не поступает прямого солнечного света. Это, безусловно, северная сторона дома, и сюда же можно отнести восточную – лучи Солнца здесь бывают только по утрам, когда светило еще «не вышло на полную мощность».

Прогреваемость помещений во многом зависит от их расположения относительно сторон света

Южная и западная стороны дома всегда прогреваются Солнцем значительно сильнее.

Отсюда – значения коэффициента В:

  • Комната выходит на север или восток – В = 1,1
  • Южная или западная комнаты – В = 1, то есть, может не учитываться.

С – коэффициент, учитывающий степень утепленности стен.

Понятно, что теплопотери из отапливаемого помещения будут зависеть от качества термоизоляции внешних стен. Значение коэффициента С принимают равным:

  • Средний уровень — стены выложены в два кирпича, или предусмотрено их поверхностное утепление другим материалом – С = 1,0
  • Внешние стены не утеплены – С = 1,27
  • Высокий уровень утепления на основе теплотехнических расчетов – С = 0,85.

D – особенности климатических условий региона.

Естественно, что нельзя равнять все базовые показатели требуемой мощности обогрева «под одну гребенку» — они зависят и от уровня зимних отрицательных температур, характерного для конкретной местности. Это учитывает коэффициент D. Для его выбора берутся средние температуры самой холодной декады января – обычно это значение несложно уточнить в местной гидрометеорологической службе.

  • — 35 °С и ниже – D= 1,5
  • — 25  ÷ — 35 °С – D= 1,3
  • до – 20 °С – D= 1,1
  • не ниже – 15 °С – D= 0,9
  • не ниже – 10 °С – D= 0,7

Е – коэффициент высоты потолков помещения.

Как уже говорилось, 100 Вт/м² — это усредненное значение для стандартной высоты потолков. Если она отличается, следует ввести поправочный коэффициент Е:

  • До 2,7 м – Е = 1,0
  • 2,8 – 3,0 м – Е = 1,05
  • 3,1 – 3,5 м – Е = 1,1
  • 3,6 – 4,0 м – Е = 1,15
  • Более 4,1 м – Е = 1,2

F– коэффициент, учитывающий тип помещения, расположенного выше

Устраивать систему отопления в помещениях с холодным полом – бессмысленное занятие, и хозяева всегда в этом вопросе принимают меры. А вот тип помещения, расположенного выше, часто от них никак не зависит. А между тем, если сверху жилое или утепленное помещение, то общая потребность в тепловой энергии значительно снизится:

  • холодный чердак или неотапливаемое помещение – F= 1,0
  • утепленный чердак (в том числе – и утепленная кровля) – F= 0,9
  • отапливаемое помещение – F= 0,8

G– коэффициент учета типа установленных окон.

Различные оконные конструкции подвержены теплопотерям неодинаково. Это учитывает коэффициент G:

  • обычные деревянные рамы с двойным остеклением – G= 1,27
  • окна оснащены  однокамерным стеклопакетом (2 стекла) – G= 1,0
  •  однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет (3 стекла) — G= 0,85

Н – коэффициент площади остекления помещения.

Общее количество теплопотерь зависит и от суммарной площади окон, установленных в помещении. Эта величина рассчитывается на основании отношения площади окон к площади помещения. В зависимости от полученного результата находим коэффициент Н:

  • Отношение менее 0,1 – Н = 0,8
  • 0,11 ÷ 0,2 – Н = 0,9
  • 0,21 ÷ 0,3 – Н = 1,0
  • 0,31÷ 0,4 – Н = 1,1
  • 0,41 ÷ 0,5 – Н = 1,2

I– коэффициент, учитывающий схему подключения радиаторов.

От того, как подключены радиаторы к трубам подачи и обратки, зависит их теплоотдача. Это тоже следует учесть при планировании установки и определения нужного количества секций:

Схемы врезки радиаторов в контур отопления

  • а – диагональное подключение, подача сверху, обратка снизу – I = 1,0
  • б – одностороннее подключение, подача сверху, обратка снизу – I = 1,03
  • в – двустороннее подключение, и подача, и обратка снизу – I = 1,13
  • г – диагональное подключение, подача снизу, обратка сверху – I = 1,25
  • д – одностороннее подключение, подача снизу, обратка сверху – I = 1,28
  • е – одностороннее нижнее подключение обратки и подачи – I = 1,28

J– коэффициент, учитывающий степень открытости установленных радиаторов.

Многое зависит и от того, насколько установленные батареи открыты для свободного теплообмена с воздухом помещения. Имеющиеся или искусственно созданные преграды способны существенно снизить теплоотдачу радиатора. Это учитывает коэффициент J:

На теплоотдачу батарей влияет место и способ их установки в помещении

а – радиатор расположен открыто на стене или не прикрыт подоконником – J= 0,9

б – радиатор прикрыт сверху подоконником или полкой – J= 1,0

в – радиатор прикрыт сверху горизонтальным выступом стеновой ниши – J= 1,07

г – радиатор сверху прикрыт подоконником, а с фронтальной стороны — частично прикрыт декоративным кожухом – J= 1,12

д – радиатор полностью прикрыт декоративным кожухом  – J= 1,2

  ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот, наконец, и все. Теперь можно подставлять в формулу нужные значения и соответствующие условиям коэффициенты, и на выходе получится требуемая тепловая мощность для надежного обогрева помещения, с учетом все нюансов.

После этого останется или подобрать неразборный радиатор с нужной тепловой отдачей, или же разделить вычисленное значение на удельную тепловую мощность одной секции батареи выбранной модели.

Наверняка, многим такой подсчет покажется чрезмерно громоздким, в котором легко запутаться. Для облегчения проведения вычислений предлагаем воспользоваться специальным калькулятором – в него уже заложены все требуемые величины. Пользователю остается лишь ввести запрашиваемые исходные значения или выбрать из списков нужные позиции. Кнопка «рассчитать» сразу приведет к получению точного результата с округлением в большую сторону.

Калькулятор для точного расчета радиаторов отопления

Перейти к расчётам



Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

Сколько внешних стен в помещении?

однадветричетыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

- 35 °С и нижеот - 25 °С до - 35 °Сдо - 20 °Сдо - 15 °Сне ниже - 10 °С

Укажите высоту потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что располагается над помещением?

холодный чердак или неотапливаемое и не утепленное помещениеутепленные чердак или иное помещениеотапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконникомРадиатор полностью прикрыт сверху подоконником или полкойРадиатор установлен в стеновой нишеРадиатор частично прикрыт фронтальным декоративным экраномРадиатор полностью закрыт декоративным кожухом



Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым

Введите паспортную тепловую мощность одной секции выбранной модели радиатора

Автор публикации, и он же – составитель калькулятора, надеется, что посетитель нашего портала получил полноценную информацию и хорошее подспорье для самостоятельного расчета.

Возможно, вас заинтересует информация о том, как выбрать электрокотел.

Как рассчитать количество радиаторов отопления и секций в каждом радиаторе

Чтобы отопительная система работала эффективно, мало просто расставить батареи по комнатам. Нужно обязательно рассчитать количество радиаторов, с учетом площади и объема помещений и мощности самой печи или котла. Немаловажно учесть и вид батареи, количество секций в каждой и скорость доставки «рабочей жидкости».

8 секционный радиатор отопления в квартире

На сегодняшний день промышленностью производится несколько видов радиаторов, которые выполняются из разных материалов, имеют различные формы и, конечно же, характеристики. Для эффективности обогрева дома, покупая их, нужно учесть все минусы и плюсы моделей, представленных на рынке.

Владельцу недвижимости не обязательно обращаться к специалистам, за помощью в расчете количества радиаторов отопления, для этого достаточно уметь пользоваться рулеткой, калькулятором и шариковой ручкой или карандашом! Следуя нашим инструкциям у вас обязательно всё получится!

Виды радиаторов

Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия.

Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.

  • Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.

    Современная биметаллическая батарея на 10 секций

Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.

  • Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.

Чугунный радиатор в современном стиле

Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.

  • Стальные радиаторы делятся на два типа: трубчатые и панельные.

Стальные радиаторы трубчатой конструкции

Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.

Панельный тип стальных радиаторов

Панельные — быстро нагревающиеся батареи. Они намного дешевле трубчатых по цене, тоже неплохо обогревают комнаты, но в процессе их быстрого остывания, выхолаживается и помещение. Поэтому эти батареи в автономном отоплении не экономичны, так как требуют практически постоянного притока тепловой энергии.

Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.

Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.

  • Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.

Легкие и эффективные алюминиевые радиаторы

Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
  • На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

  • Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.  и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

  • Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.  Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Видео: Советы специалистов по расчету количества радиаторов отопления в квартире

Если вам до сих пор не до конца понятно, как производятся эти расчеты и вы не рассчитываете на свои силы, можно обратиться к специалистам, которые произведут точный расчет и сделают анализ с учетом всех параметров:

  • особенности погодных условий региона, где расположено строение;
  • температурные климатические показатели на начало и окончание отопительного сезона;
  • материал, из которого возведено строение и наличие качественного утепления;
  • количество окон и материал, из которого изготовлены рамы;
  • высота отапливаемых помещений;
  • эффективность установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты-теплотехники по имеющейся у них программе расчёта с легкостью высчитают нужное количество батарей. Такой просчет с учетом всех нюансов вашего дома гарантированно сделает его уютным и теплым, а вас и вашу семью — счастливыми!

Расчет мощности радиаторов отопления

При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления. Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации. Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов. Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления

  • Чтобы узнать необходимую мощность умножьте площадь комнаты на 100 Вт
  • Если в комнате радиатор расположен в глубокой открытой нише, то мощьность надо увеличить на 5%
  • Если в комнате окно выходит на север и северо-восток, то мощьность надо увеличить на 10%
  • Если в комнате батарея закрыта спложной панелью с горизонтальными щелами, то мощьность надо увеличить на 15%
  • Если в комнате 1 окно и 2 наружные стены, то мощьность надо увеличить на 20%
  • Если в комнате 2 окна и 2 наружные стены, то мощьность надо увеличить на 30%

Согласно строительным нормами и другими правилами необходимо затрачивать 100 Вт мощности вашего радиатора на 1 м2 жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

K = \frac {C * 100} {P}

P - Мощность (Вт)
К - Мощность одной секции радиаторной батареи (Вт)
С - Площадь помещения (м2)

Пример

Комната имеет 4 метра в длину и 3.5 в ширину. В таком случае площадь комнаты равна: 4 * 3.5 = 14 м2.

Мощность одной секции батареи заявлена производителем в 160 Вт.

Получаем: 14 * 100 / 160 = 8.75.

Полученную цифру необходимо округлить и получается, что для такого помещения потребуется 9 секций радиатора отопления.

Если же это угловая комната, то 9 * 1.2 = 10.8, округляется до 11. Если система теплоснабжения недостаточно эффективна, то добавляем 20% от первоначального числа: 9 * 20 / 100 = 1.8 округляется до 2.

Итого: 11 + 2 = 13. Для угловой комнаты площадью 14 м2, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Точный тепловой расчет производится специалистам по специальным методикам, однако приближенный расчет необходимой тепловой мощности для средней полосы России, можно расчитать по приведенной ниже фотмуле:

P = (\frac {L_h*L_l*H_h} {2.7})/10

P - Мощность (кВт)
Lh - Длина помещения (метры)
Ll - Ширина помещения (метры)
Hh - Высота потолков помещения (метры)
1 кВт = 1000 Вт

Подбор размера радиатора можно производить в помощью приведенной ниже таблицы (см. колонку с желаемой температурой в комнате):

700С (750С / 650С) Теплоотдача на 1 погонный мерт радиатора (Вт)
Температура комнаты
Тип радиатора Высота радиатора 100С 120С 150С 180С 200С 220С 240С
РК 11 300 660 636 593 549 521 497 466
500 1005 968 901 835 793 755 709
РКР 21 300 963 927 864 801 761 725 679
500 1457 1404 1308 1212 1151 1097 1028
РККР 22 300 1234 1189 1108 1027 975 929 870
500 1861 1793 1670 1548 1470 1400 1312
РККРКР 33 300 1748 1684 1569 1454 1381 1315 1233
500 2637 2540 3267 2192 2083 1983 1860
Расшифровка обозначения радиаторов

Например 333C/300-500 или 33V/300-500
Где: 33 - тип радиатора в миллиметрах; С - боковое подключение; V - нижнее подключение;
300 - высота радиатора в миллиметрах; 500 - длинна радиатора в миллиметрах.

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К=О*41, где:

К- необходимое количество секций радиатора,

О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Примерный растчет количества секций радиаторов для типового помещения:

N = \frac {S} {P} * 100

N - Количество секций
S - Площадь комнаты (м2)
P - Теплоотача (Вт)

- дробная часть округляется по правилам математического окруления

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Обнавлено:

Расчет радиаторов отопления, как рассчитать количество секций радиаторы калукулятор

Главный критерий при расчете мощности радиаторов отопления - площадь помещения. Чем просторнее помещение, тем мощнее необходима теплоотдача. Расчет нужен для безошибочного измерения оптимальной теплоотдачи данного помещения. Отопление может использоваться как основное или дополняющее. Чтобы правильно рассчитать мощность нужны следующие вводные данные: площадь помещения, этаж, зональность, параметры ниши, высоту потолка, другие отопительные приборы. Радиаторы отопления обычно монтируются под всеми окнами, для предотвращения тепловых потерь и образования конденсата. Для угловых комнат стоит рассматривать более мощные модели, добавив 1-2 секции "про запас". Для высоких потолков (более 3 м), требуется добавочная тепловая энергия, учитывающаяся при расчетах. Немаловажно при расчете мощности батареи отопления учитывать наличие/отсутствие стеклопакетов и качество общей теплоизоляции помещения. Все эти характеристики необходимо учитывать при выборе оборудования.

Формула, помогающая рассчитать должную тепловую мощность радиаторов в помещении с высотой потолков не более 3 м:
S пом. * 100 Вт / ∆T
где:/
S пом. - площадь помещения,
∆T - тепловой поток от одной секции.

Для основной отопительной системы (без дополнительных источников тепла) следует умножить всю площадь помещения на 100 Вт и разделить на тепло отдачу одной секции. Формула, по которой можно рассчитать мощность батарей в помещении с высотой потолков не менее 3 м :
S пом.* h * 40 / ∆T
где:
Sпом. - площадь помещ.,
∆T - отдача тепла одной секцией прибора,

H - высота потолка.

Есть и более простая формула: в помещении с единственной наружной стеной и одним стандартным окном 1 кВт мощности отопительного оборудования хватит для поддержания нормальной температуры на 10 кв.м.
Если же в помещ. 2 внешние стены - вам потребуется уже 1,3 кВт мощности на каждые 10 м2.
Стоит также заранее решить, где устанавливать радиатор, измерить высоту и длину подоконника, размеры ниши. После чего, подбирать тип, подходящий не только по мощности, но и по размерам.

Что такое межосевое расстояние радиаторов? Межосевое расстояние радиатора - это промежуток  между серединой отверстий вход. и выход. коллекторов и прилагающимися соответствующими по размеру батарее трубами. Чаще всего встречается 2 размера - 500 мм либо 300 мм.

Оптимальные параметры монтажа:
а) промежуток от стояка до соединения с радиатором - от 30 сантиметров;
б) промежуток от пола до низа радиатора - от 15 сантиметров;

Выходная мощность радиатора

- SimplifyDIY

Измерьте ширину и высоту своего радиатора, затем используйте соответствующую таблицу ниже, чтобы определить выходную мощность в ваттах.

  • 1 киловатт (кВт) = 1000 Вт.
  • 1 Вт составляет прибл. 3,4 БТЕ / час или
  • 1000 БТЕ / час = 293 Вт.


Одиночная панель

Одиночная панель 900

1800

Длина

мм

600

900

1200

1500

футов

2

3

4

5

6

20 Высота
9020

300 мм (12 дюймов)

450 мм (18 дюймов)

600 мм (24 дюйма)

750 мм (30 дюймов)

260

390

520

650

780

380

760

900

760

900

490

735

980

1125

1470

580

870132

580

8701 9323 9325 900 900

1740


Одиночная панель с ребрами

Одиночная панель с ребрами
Длина

мм

600

900

1200

1500

1800

футов

2

3

0

4

0

4

5

6

Высота

300 мм (12 дюймов)

450 мм (18 дюймов)

24 дюйма)

750 мм (30 дюймов)

370

555

740

925

925

5 60

840

1120

1400

1680

720

1080

1440

1440

900 900

860

1290

1720

2150

2580


Двойная панель

Длина

мм

600

900

1200

1500

1800

футов 90 004

2

3

4

5

6

Высота
ins )

450 мм (18 дюймов)

600 мм (24 дюйма)

750 мм (30 дюймов)

400

800

1000

1200

560

840

1120

1400

1680

1050

1400

1750

2100

860

1290

1720

2150

9329 9323 900 900 900 900

Двойная панель с ребрами

Двойная панель с ребрами 9008 7
Длина

мм

600

900

1200

1500

1800

футов

2

3

4

5

6

Высота

300 мм (12 дюймов)

450 мм (18 дюймов)

600 мм (24 дюйма)

750 мм 30 дюймов)

580

870

1160

1450

1740

0

890

0

1720

2150

2580

1100

1650

2200

2750

3300

1 5 900

900

1920

2560

3200

3840


Двойная панель с двойными ребрами

Двойная панель с двойными ребрами
Длина

мм

600

900

1200

1500

1800

футов

900

3

4

5

6

Высота 9 0102

450 мм (18 дюймов)

300 мм (12 дюймов)

600 мм (24 дюйма)

750 мм (30 дюймов)

901 901

760 3

1140 9000

05

1900

2280

1040

1560

2080

2600

3120

3120

2680

3350

4020

1600

2400

3200

4000

4800 900


Дополнительная информация и полезные ссылки




Определение размеров радиаторов для помещений | Руководства по дому

Радиаторы - это один из способов обогрева комнаты, в которой нет камина, центрального отопления или обогревателя плинтуса.Но они должны иметь правильный размер для наиболее эффективного использования энергии. Если радиатор слишком мал, он не сможет согреть людей в комнате. Если он слишком большой, он будет чаще включаться и выключаться, потребляя больше энергии.

Измерьте длину, ширину и высоту комнаты в футах. Умножьте все три значения, чтобы определить кубический размер пространства. Например, если у вас есть комната размером 12 футов в длину, 10 футов в ширину и 7 футов в высоту, умножение 12 на 10 на 7 дает 840 кубических футов.

Умножьте результат на 5 для радиаторов в гостиной и столовой, на 4 для спален или на 3 для кухонь и других помещений дома. Например, если умножить 840 кубических футов от спальни на 3, получится 2520.

Добавьте 15 процентов к результату, если комната выходит на север. Если в нем французские двери, добавьте 20 процентов, а если окна со стеклопакетами, вычтите 10 процентов. Например, поскольку спальня для радиатора выходит на север, вы добавляете 15 процентов к 2520, чтобы получить 2898, что является количеством БТЕ или британских тепловых единиц, которое ваш радиатор должен производить в час для адекватного обогрева комнаты.

Преобразуйте расчет BTU в ватты, потому что в спецификациях большинства радиаторов их тепловая мощность указывается в ваттах. Преобразование неточно, потому что БТЕ - это единицы тепла, а ватты - это единицы мощности.

Разделите количество БТЕ на 3,41. Например, если разделить 2898 БТЕ на 3,41, получится около 850 Вт. Радиатор на 850 Вт необходим для выработки 2898 БТЕ в час, необходимых для помещения размером 12 на 10 на 7 футов, использованного в примере.

Ссылки

Биография писателя

Аурелио Локсин профессионально пишет с 1982 года.Он опубликовал свою первую книгу в 1996 году и является частым автором многих интернет-изданий, специализирующихся на потребительских, деловых и технических темах. Локсин имеет степень бакалавра искусств в области научных и технических коммуникаций Вашингтонского университета.

БТЕ против ватт: как выбрать размер электрических радиаторов

Мир отопления, похоже, изо всех сил пытается определиться с тем, как он выражает выходную мощность, что не менее легко, учитывая неудобную золотую середину, которую Великобритания принимает в отношении измерения.Ватты или БТЕ - что вам следует использовать? Один лучше другого? Если вы всю жизнь использовали одно или другое измерение, это может быть настоящим неудобством, а когда вы идете в магазин за новым обогревателем, столкнетесь с массой непонятных вам ценностей. По правде говоря, оба измерения мощности хороши, но, тем не менее, путаница по поводу них распространена. Не волнуйтесь, Heatingpoint всегда под рукой, чтобы предоставить немного больше информации о том, чего ожидать, когда вы выбираете размер электрического радиатора.

Измерения мощности

БТЕ и ватты - это единицы измерения, используемые в отношении тепловой мощности приборов, но в чем разница между ними и что вам нужно знать, когда вы подбираете электрический радиатор для дома или бизнеса?

БТЕ (британские тепловые единицы)

Если вы лучше знакомы с метрикой, возможно, вы не слышали о БТЕ или менее уверены в их использовании. BTU (британская тепловая единица) означает количество энергии, необходимое для подъема одного фунта жидкой воды на 1 градус по Фаренгейту при давлении в одну атмосферу.Хотя это называется британской тепловой единицей, в Великобритании это измерение используется неоднозначно и гораздо чаще используется в Америке, где оно используется для выражения мощности как газовых, так и электрических обогревателей. Тем не менее, BTU иногда используются в Великобритании, обычно для измерения тепловой мощности систем центрального отопления. Расчеты объемов помещения для определения потребности в БТЕ обычно производятся в футах, поэтому, как правило, подходят всем, кому удобнее использовать британские единицы измерения. Метрическим эквивалентом БТЕ является калория, которая представляет собой количество энергии, необходимое для поднятия одного грамма воды на один градус Цельсия при давлении в одну атмосферу.

Вт

Вт - единица мощности, представляющая передачу энергии в один джоуль в секунду, и является частью Международной системы единиц. Поскольку ватты являются установленным мировым стандартом, их использование в Великобритании преобладает, хотя по очевидным причинам они, как правило, более тесно связаны с электротехнической продукцией. Когда вы покупаете электрические радиаторы, их выходная мощность часто указывается в ваттах, особенно если они поставляются в другие страны, где это предпочтительное измерение.Иногда при выборе размера электрического радиатора легче понять, что такое ватт, поскольку вы можете легко использовать указанную мощность для расчета их эксплуатационных расходов, используя пенсы за кВтч, предоставляемые вашим поставщиком энергии. Тепловая мощность электрических радиаторов, которые мы предлагаем в магазине Heatingpoint, указывается в ваттах.

Ватт - это разница?

Было бы немного ошибкой сказать, что БТЕ можно напрямую преобразовать в ватты, поскольку это не совсем так. БТЕ - это единица энергии, тогда как ватты измеряют скорость передачи энергии, поэтому они напрямую не приравниваются к одному и тому же.Когда люди говорят о преобразовании БТЕ в ватты, на самом деле они имеют в виду преобразование БТЕ в час в ватты, что иногда обозначается как БТЕ / ч. Если у вас есть мощность или значение БТЕ / ч, необходимое для обогрева комнаты, достаточно простого расчета, чтобы преобразовать их в предпочтительные измерения.

Какое измерение мне следует использовать, чтобы выбрать размер моего электрического радиатора?

Вы можете использовать любое измерение, чтобы определить, будет ли у электрического радиатора достаточно мощности для обогрева вашей комнаты.

Преобразование БТЕ / ч в ватты

Если вы знаете, какое значение БТЕ / ч вам нужно для обогрева гостиной, но вам нужно преобразовать его в ватты, чтобы убедиться, что вы покупаете электрический радиатор, подходящий для этого помещения, все, что вам нужно сделать, это умножить полученное значение на 0,293.

Так, например, если в вашей комнате требуется радиатор с выходной мощностью 3425 БТЕ / ч, вы можете изменить его на ватты следующим образом:

3425 x 0,293 = 1003,53

Это означает, что вы будете искать электрический радиатор мощностью около 1000 ватт, хотя рекомендуется округлить его до следующего доступного размера, чтобы обеспечить хорошее отопление комнаты.

Преобразование ватт в БТЕ / ч

Некоторые отопительные предприятия предпочитают указывать свою продукцию в единицах БТЕ / ч, поэтому для преобразования ватт в БТЕ можно использовать аналогичное простое умножение.

Если вы знаете, что вам нужен электрический радиатор мощностью 1800 Вт для вашей комнаты, все, что вам нужно сделать, чтобы получить его эквивалент в БТЕ / ч, - это умножить мощность на 3,412.

1800 x 3,412 = 6141,6

Это даст вам количество БТЕ / ч, необходимое для обогрева вашего помещения, но, опять же, всегда полезно округлить это немного до следующего размера, чтобы убедиться, что у вас есть радиатор, который будет достаточно мощным.

Так просто?

Если вы покупаете электрические радиаторы или другие нагревательные приборы с КПД почти 100%, приведенные выше расчеты дадут вам очень хорошее приближение того, как мощность радиатора соответствует его выходной мощности в БТЕ. Однако вы должны знать, что это не точная наука, и вы можете столкнуться с трудностями, если попытаетесь использовать эти практические правила, чтобы выбрать другие, менее эффективные решения для обогрева.

Путаница заключается в том, что указанная мощность большинства электрических нагревательных приборов не является строго измерением тепловой мощности.Фактически, это количество потребляемой энергии, которое определяет, сколько электричества обогреватель будет использовать в час. Если ваш радиатор на 100% эффективен, его тепловая мощность будет такой же, как и потребляемая энергия, поэтому с нашими радиаторами проблем не возникнет. Но как только тепловая мощность становится значительно меньше потребляемой энергии, расчет становится искаженным, и вам потребуется более высокая мощность, чем рекомендуется.

Как выбрать размер радиатора на сайте Heatingpoint

Запутались? Не волнуйтесь - розничные продавцы отопительного оборудования много лет борются с этим, и большинство из них, в том числе и мы, устранили большую часть этой двусмысленности, предоставив индивидуальные калькуляторы отопления для каждого типа отопительного решения.В случае сомнений всегда обращайтесь к калькулятору размеров или таблицам, рекламируемым вместе с продуктом, или поговорите с консультантом по продажам, чтобы получить индивидуальное предложение, адаптированное как для вашего дома, так и для выбранной вами системы отопления. Иногда это означает полный отказ от БТЕ, но большинство людей считает, что это упрощает задачу и делает ее менее запутанной.

В компании Heatingpoint мы предлагаем простой в использовании калькулятор для электрических радиаторов, который мгновенно даст вам минимальную требуемую мощность, и, используя приведенные выше расчеты, ее можно легко преобразовать в БТЕ.

Калькулятор

БТЕ | 3 простых шага для расчета размера радиатора

СОВЕТ. Отфильтруйте результаты по выходным BTU, чтобы показать радиаторы, соответствующие вашим потребностям в отоплении

Есть несколько факторов, которые вы должны учитывать при выборе нового радиатора для вашего дома. Здесь мы поможем вам подобрать подходящий радиатор для вашего дома.

Калькулятор размера радиатора, БТЕ

Вы можете задать себе такие вопросы, как:

  • Что такое БТЕ?
  • Радиатор какого размера мне нужен?
  • Как рассчитать размер радиатора для комнаты?
  • Сколько ватт в BTU?

Здесь мы раскроем тайну неуловимого измерения BTU и расскажем, как вы можете использовать наш калькулятор BTU, чтобы определить, какой радиатор (ы) идеально подходит для вашего дома!

Что такое БТЕ?

Давайте начнем с основ. БТЕ (британская тепловая единица) - это традиционная единица тепла, которую можно определить как количество энергии, необходимое для нагрева 1 фунта воды на 1 градус по Фаренгейту.Иногда это трудно представить, поэтому распространенная аналогия для объяснения этого - сравнение ее с энергией, выделяемой одной горящей спичкой (Источник)

Если концепция BTU все еще немного сбивает с толку, вы всегда можете использовать более традиционный ватт для расчета тепловой мощности. Все, что вам нужно помнить, это то, что 1 Вт энергии эквивалентен 3,41 БТЕ. В качестве альтернативы, если у вас есть измерение BTU и вы хотите узнать тепловую мощность вашего радиатора в ваттах, все, что вам нужно сделать, это разделить BTU на 3.41.

Радиатор какого размера мне нужен?

Есть несколько факторов, которые вы должны учитывать при выборе подходящего радиатора для вашего дома, например…

Какая тепловая мощность должна быть у радиатора?

Какого размера должен быть радиатор?

Какой стиль и цвет подойдут к желаемой комнате?

Тепловую мощность, необходимую для любой комнаты в вашем доме, можно рассчитать с помощью нашего собственного калькулятора размеров радиаторов! Этот калькулятор БТЕ использует размеры выбранной вами комнаты, чтобы определить требуемую БТЕ для всей комнаты; Рассмотрение нескольких вариантов, таких как двойное остекление, окна, выходящие на север, и французские двери патио, чтобы помочь рассчитать размер радиатора.

После того, как вы ввели размеры своей комнаты и учли дополнительные вариации потерь тепла, вы получите окончательное значение в БТЕ, которое учитывает общую потребность в тепле для выбранной комнаты. Это значение не представляет собой общую потребность в БТЕ для конкретного радиатора, а, скорее, общую потребность в БТЕ, требуемую от добавления всех радиаторов в этом помещении.

Выбор радиатора

Следующим шагом в определении тепловой мощности и размера, необходимого для вашего радиатора, является определение того, сколько радиаторов вы хотите обогреть желаемое помещение.В большинстве случаев достаточно 1-2 радиаторов, однако для больших помещений может потребоваться и больше. Количество БТЕ, необходимое для каждого радиатора, будет зависеть от того, сколько радиаторов находится в помещении, поэтому разделите общую потребность в БТЕ на количество радиаторов, чтобы рассчитать средние БТЕ, необходимые для каждого радиатора.

У нас есть большой ассортимент дизайнерских радиаторов, которые вы можете отфильтровать, чтобы отобразить только радиаторы с требуемым количеством БТЕ.

В разных комнатах не только разные требования к БТЕ, но и эстетические требования. Например, некоторые из наших горизонтальных радиаторов очень хорошо подходят для гостиной или коридора, но могут выглядеть неуместно в качестве радиатора для ванной комнаты.К счастью, мы поставляем очень разнообразный ассортимент радиаторов для любой комнаты в вашем доме - от нашего компактного радиатора для зимнего сада Excel до популярного и современного вертикального радиатора Terma Ribbon, который можно использовать в жилых комнатах, коридорах и кухнях.

Вы также можете добавить элемент вешалки для полотенец, чтобы преобразовать вешалку для полотенец на электрическую или двухтопливную.

Если вы хотите получить еще несколько советов о том, как стильно обогреть свой дом, прочтите наш предыдущий блог: «Рассмотрите свой радиатор как часть дизайна комнаты».

Сборники выписок

Какие радиаторы вы выберете, теперь, когда вы знаете, какая тепловая мощность требуется для вашего дома? Просмотрите нашу коллекцию современных дизайнерских радиаторов и полотенцесушителей:

ПРИМЕЧАНИЕ:

Этот расчет является приблизительным. Если требуются более точные показания, обратитесь к своему сантехнику. Наши расчеты являются приблизительными и основаны на предоставленной вами информации.Калькулятор BTU может обрабатывать только наиболее распространенные факторы, влияющие на тепловые потери, и может не учитывать все факторы, относящиеся к вашим конкретным требованиям. Любые результаты, полученные с помощью нашего калькулятора отопления, не следует считать точными на 100%, и мы не несем ответственности за любые ошибки, возникшие в результате представленных оценок. Расчеты основаны на Delta - T 50 ° C (Δ-T50 ° C).

Расчет мощности и количества секций

Расчет радиаторов (батарей) для отопления

Радиаторы являются наиболее распространенным отопительным прибором, применяемым в жилых, промышленных и общественных зданиях.Это полые нагревательные элементы, которые постоянно заполняются водой. Важными техническими характеристиками, на которые следует обратить внимание при покупке радиатора, являются его рабочая мощность и давление. Перед установкой отопительного оборудования нужно тщательно продумать каждую деталь: планируемый материал радиатора, его дизайн и бюджет. Дальнейший расчет радиаторов отопления должен заключаться в определении количества радиаторов и их секций и необходимой мощности для обогрева помещения.

Содержание

  • Расчет - основа для грамотного выбора
  • Расчет мощности аккумулятора
  • Коэффициенты коррекции мощности
  • Сколько секций необходимо для обогрева

Расчет - основа для грамотного выбора

Огромное количество На современном рынке представлены нагревательные батареи с различными техническими характеристиками.

После выбора наиболее подходящего оборудования для дизайна помещения и собственных требований можно приступать к расчету отопительных батарей.Для этого вам потребуется:

Кроме того, необходимо ознакомиться со свойствами выбранного источника тепла и узнать мощность одной секции радиатора.

Мощность одной секции биметаллического радиатора - 122 Вт.

Перед тем, как рассчитать количество секций радиаторов отопления, необходимо рассчитать необходимую мощность для обогрева помещения.

Расчет заряда аккумулятора

Сначала определите площадь комнаты.Для этого просто умножьте ширину комнаты на ее длину. Для удобства расчета все измерения ведутся в метрах. После замера высоты потолка необходимо рассчитать количество дверей и окон, определить материал, из которого они сделаны, узнать расположение квартиры и самую низкую температуру наружного воздуха зимой. Кроме того, расчет мощности радиаторов отопления требует знания температуры теплоносителя.

Согласно СНиП, для обогрева каждого квадратного метра жилой площади требуется 100 Вт мощности обогревателя.Следовательно, чтобы рассчитать требуемую мощность, необходимо умножить общую площадь помещения на 100 Вт и скорректировать полученное значение с помощью специальных коэффициентов увеличения и уменьшения мощности.

Коэффициенты коррекции мощности

Сначала рассмотрим коэффициенты снижения мощности

  1. Если в помещении установлены пластиковые стеклопакеты, полученное значение следует уменьшить на 20%.
  2. При высоте потолка менее трех метров мощность уменьшается на коэффициент, который рассчитывается как отношение фактической высоты к установленной по стандартным стандартам (в данном случае 3 метра).То есть, если высота потолка 4 метра, то коэффициент уменьшения будет 4/3 = 1,33
  3. При температуре отопительного котла выше нормы каждые 10 «лишних» градусов приводят к снижению мощности на 15%. .

Наличие стеклопакетов на окнах позволяет снизить мощность, необходимую для достаточного обогрева, на 20%.

Коэффициенты увеличения мощности

  1. Для потолков выше трех метров мощность должна быть увеличена в несколько раз, расчет которых проводится аналогично расчету для потолков высотой менее трех метров.
  2. При угловом расположении квартиры мощность увеличивается в 1,8 раза.
  3. Если в комнате более двух окон, мощность также увеличивается в 1,8 раза.
  4. При нижнем подключении радиаторов вводится коэффициент увеличения 8%.
  5. На каждые 10 градусов охлаждающей жидкости ниже нормы мощность увеличивается на 17%.
  6. При очень низких зимних температурах мощность следует увеличивать в 2 раза.

Совет: при расчетах учитывайте возможность различных случайных факторов, для этого значение необходимой мощности следует увеличить еще на 20%.

Мощность одной секции чугунного радиатора 160 Вт

Сколько секций нужно для отопления

Рассчитать радиатор на комнату можно несколькими способами:

  1. Расчет секций радиаторов отопления, обычный способ. После расчета необходимой мощности для обогрева полученное значение делится на мощность одной секции (эта величина указывается в технических характеристиках). Например, мощность радиатора составляет 200 Вт, а необходимая мощность для обогрева помещения - 2400 Вт.Затем нужно установить 2400 Вт / 200 Вт = 12 секций.
  2. Расчет количества радиаторов отопления по объему. Если вы знаете, сколько кубических метров может обогреть одна секция вашего обогревателя, то количество радиаторов можно рассчитать следующим образом: объем помещения (напомним, что для определения этого значения нужно умножить длину, ширину и высоту комнату) нужно разделить на количество кубиков, нагретых секцией аккумуляторов.
  3. Примерная методика расчета.Как правило, все секционные батареи имеют типоразмеры, небольшая разница практически не играет роли. Опытные люди давно заметили, что при высоте потолка 2,7 метра одной секции хватит на отопление 1,8 кв. номера. То есть, если площадь помещения 25 кв.м, то понадобится (25 / 1,8 = 13,9) 14 аккумуляторных отсеков.

Конечно, используя наши методики расчета, вы можете добиться необходимого уровня тепла в своем доме, но не забывайте, что только настоящие профессионалы могут учесть все нюансы.Даже небольшая ошибка в расчетах или пренебрежение хотя бы одним влиятельным фактором может стать причиной того, что жители дома зимой будут страдать от мучительного холода.

Как рассчитать «дельту Т» для радиатора | AEL Heating Solutions Ltd

После того, как вы рассчитали потребность в тепле для вашей комнаты (простой в использовании калькулятор БТЕ от AEL поможет вам в этом), как вы можете проверить, что выбранный вами радиатор обеспечивает достаточную тепловую мощность?

Существует простой расчет, чтобы проверить, будет ли радиатор обеспечивать достаточную тепловую мощность.Вы должны проверить «дельту Т».

Что такое «дельта Т»?

В каталоге радиаторов AEL для каждого радиатора указана тепловая мощность, а также указаны его размеры. Показатель тепловой мощности указан для определенной «дельты Т». Дельта T - это разница между заданной комнатной температурой и средней температурой воды в радиаторе. Средняя температура радиатора зависит от температуры воды на входе и выходе из радиатора, которая может отличаться в вашей системе отопления.

дельта T = (Комнатная температура) - (Средняя температура воды в радиаторе)

Если дельта T вашей системы отличается от той, которая указана в каталоге, вам нужно будет рассчитать новую тепловую мощность. Это легко сделать, умножив выходную цифру в каталоге на поправочный коэффициент.

Таблица поправочных коэффициентов

Дельта T (° C) Поправочный коэффициент
5 0.050
10 0,123
15 0,209
20 0,304
25 0,406
30 0,515
35 0,629
40 0,748
45 0,872
50 1.000
55 1,132
60 1,267
65 1.406
70 1,549
75 1.694

На приведенной ниже диаграмме показан случай, когда желаемая температура в помещении составляет 20 ° C, а средняя температура воды в радиаторе составляет 70 ° C. Разница, «Дельта Т», составляет 50 ° C.

Если «Delta T» в каталоге составляет 50 ° C, лучше всего просто использовать результаты, указанные в каталоге (поправочный коэффициент для этой системы будет равен 1).

Для системы с «Delta T», отличной от 50 ° C, вычислить новую мощность радиатора просто:

  • В «Таблице поправочных коэффициентов» найдите фактическую дельту T для вашей системы и соответствующий поправочный коэффициент
  • .
  • Умножьте результат в каталоге на поправочный коэффициент

Пример расчета

Выход радиатора в каталоге AEL (на основе дельты T = 50 ° C) = 194 Вт
Разница T вашей системы = 35 ° C
Из таблицы поправочный коэффициент = 0.629
Следовательно, мощность вашего радиатора = 194 Вт * 0,629 = 122 Вт


После того, как вы рассчитали потребность в тепле для вашей комнаты (простой в использовании калькулятор БТЕ от AEL поможет вам в этом), как вы можете проверить, что выбранный вами радиатор обеспечивает достаточную тепловую мощность?

Существует простой расчет, чтобы проверить, будет ли радиатор обеспечивать достаточную тепловую мощность. Вы должны проверить «дельту Т».

Что такое «дельта Т»?

В каталоге радиаторов AEL для каждого радиатора указана тепловая мощность, а также указаны его размеры.Показатель тепловой мощности указан для определенной «дельты Т». Дельта T - это разница между заданной комнатной температурой и средней температурой воды в радиаторе. Средняя температура радиатора зависит от температуры воды на входе и выходе из радиатора, которая может отличаться в вашей системе отопления.

дельта T = (Комнатная температура) - (Средняя температура воды в радиаторе)

Если дельта T вашей системы отличается от той, которая указана в каталоге, вам нужно будет рассчитать новую тепловую мощность.Это легко сделать, умножив выходную цифру в каталоге на поправочный коэффициент.

Таблица поправочных коэффициентов

Дельта T (° C) Поправочный коэффициент
5 0,050
10 0,123
15 0,209
20 0,304
25 0.406
30 0,515
35 0,629
40 0,748
45 0,872
50 1.000
55 1,132
60 1,267
65 1.406
70 1,549
75 1.694

На приведенной ниже диаграмме показан случай, когда желаемая температура в помещении составляет 20 ° C, а средняя температура воды в радиаторе составляет 70 ° C. Разница, «Дельта Т», составляет 50 ° C.

Если «Delta T» в каталоге составляет 50 ° C, лучше всего просто использовать результаты, указанные в каталоге (поправочный коэффициент для этой системы будет равен 1).

Для системы с «Delta T», отличной от 50 ° C, вычислить новую мощность радиатора просто:

  • В «Таблице поправочных коэффициентов» найдите фактическую дельту T для вашей системы и соответствующий поправочный коэффициент
  • .
  • Умножьте результат в каталоге на поправочный коэффициент

Пример расчета

Выход радиатора в каталоге AEL (на основе дельты T = 50 ° C) = 194 Вт
Разница T вашей системы = 35 ° C
Из таблицы поправочный коэффициент = 0.629
Следовательно, мощность вашего радиатора = 194 Вт * 0,629 = 122 Вт


Тепловыделение от радиаторов и нагревательных панелей

Тепловыделение от радиатора или нагревательной панели в первую очередь зависит от разницы температур между горячей поверхностью и окружающим воздухом. Тепловыделение можно рассчитать

P = P 50 [(t i - t r ) / ln ((t i - t a ) / (t r - t а )) 1/49.32] n (1)

где

P = тепловыделение от радиатора (Вт, Дж / с)

P 50 = тепловыделение от радиатора с разность температур 50 o C (Вт)

t i = температура воды на входе ( o C)

t r = температура воды на выходе ( o C)

t a = температура окружающего воздуха ( o C)

n = константа, описывающая тип радиатора (1.33 для стандартных панельных радиаторов, 1,3 - 1,6 для конвекторов)

Обратите внимание, что радиаторы обычно рассчитаны на температуру средней панели 70 o C - и температуру окружающего воздуха 20 o C (разница 50 o C )

Пример - Тепловыделение от радиатора

Теплоотдача от радиатора с номиналом *) Теплоотдача 1000 Вт при температуре воды на входе t i = 70 o C и температура на выходе t r = 50 o C можно вычислить

P = (1000 Вт) [((70 o C) - (50 o C)) / ln (( (70 o C) - (20 o C)) / ((50 o C) - (20 o C))) 1/49.32] 1,33

= 736 Вт

*) номинальное при температуре воды на входе т i = 80 o C , температура воды на выходе т r = 60 o C и температура окружающего воздуха t a = 20 o C

Калькулятор тепловыделения радиатора

Тепловыделение и расход воды

Калькулятор ниже можно использовать для расчета тепловыделения и расхода воды от радиатора, работающего вне стандартных условий - например, повышение или понижение температуры воды на входе или выходе или повышение или понижение температуры окружающего воздуха в помещении.

Температура воды в обратной линии и расход

Приведенный ниже калькулятор может использоваться для расчета температуры воды в обратной линии и объемного расхода воды через радиаторы на основе фактического тепловыделения и температуры воды на входе.

Негабаритные радиаторы - довольно распространенное явление, поскольку практически невозможно адаптировать стандартный радиатор точно к требуемым тепловым потерям из комнаты. С помощью калькулятора, расположенного ниже, можно изучить последствия нестандартного тепловыделения, когда радиатор слишком большой.

При проверке теплоотдачи радиаторов учтите, что стандарты тестирования различаются. Примеры стандартов:
