5 схем отопления с теплым полом и радиаторами в частном доме

Содержание:

1. Нормы и ограничения
2. Особенности комбинированной системы
3. Насосно-смесительный узел
4. Схемы и инструкция по монтажу от одного котла
5. Монтаж системы
6. Схемы со смесительным клапаном
7. С 3х-ходовым смесительным клапаном
8. С 2х-ходовым смесительным клапаном
9. Использование встроенного котлового насоса
10. Когда можно совмещать системы
11. Ошибки и проблемные моменты
12. Видео инструкции

Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.

Раньше для обогрева помещений использовались в основном радиаторы — узнайте как произвести монтаж самостоятельно. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.

Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.

Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.

Предлагаем ознакомиться с статьей — какие радиаторы отопления лучше ставить в квартире, критерии выбора и ТОП фирм производителей.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

• для спальни, кухни, гостиной — +26;
• для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные — тёплые полы.

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

• термостатический клапан;
• погружной термодатчик;
• балансировочный кран с фиксирующим пружинным вентилем;
• циркуляционный насос;
• погружной термометр;
• резьбовая гильза;
• перепускной и запорный вентиль;
• дренажный и шаровой клапан;
• воздухоотводчик;
• перепускной байпас.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

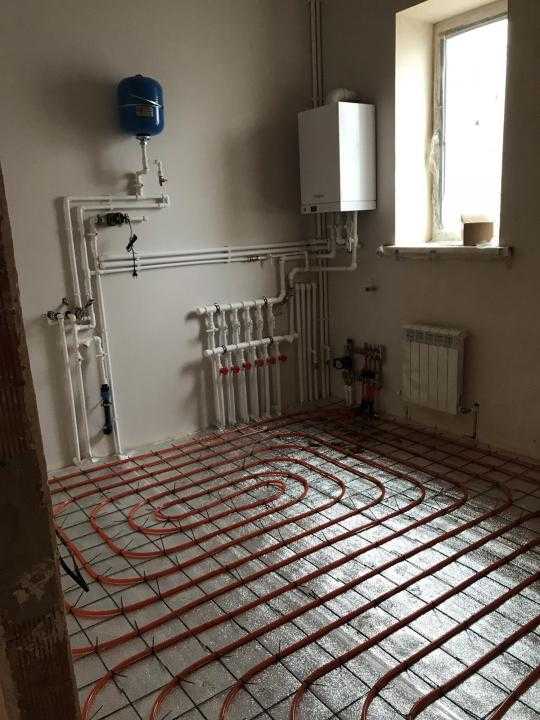

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

• Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

• Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

• Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

• Устанавливается циркуляционный насос.

• Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

Коллекторы теплого пола. Насосно-смесительные узлы.

Смотрите это видео на YouTube

С 3х-ходовым смесительным клапаном

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

Монтаж прост:

• на подачу устанавливается тройник;
• после, подсоединяется циркуляционный насос.

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное  подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

• один контур пола будет постоянно открыт;
• насос имеет частотное регулирование;
• автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.

Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.

Видео инструкции

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Смотрите это видео на YouTube

Схема отопления двухэтажного дома теплый пол + коллекторное отопление

Смотрите это видео на YouTube

Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Смотрите это видео на YouTube

Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

• отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
• теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

• Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
• Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
• Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…

У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?
Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов.
В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная.

Но будут недостатки.

• Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
• Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
• Зона окон будет холодной, не комфортной, во всем доме.
• При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
• В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.

Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла.
После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

• Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается).
  Также возможно и переключение на обратный приоритет у радиаторов.

• Обеспечивается программирование работы, что очень важно.
  Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
• Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
• Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….

Что еще полезного для радиаторов и теплого пола

• Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
• Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

Можно ли смешивать теплый пол и радиаторы?

‍ Короче говоря, да. Блог закончен, да? Ну нет ; всегда полезно иметь ответы для ваших клиентов, когда они неизбежно задают этот самый вопрос о доступных конструкциях и возможностях напольного отопления; мы уверены, что вы были там. Итак, давайте приведем вам факты. В то время как полы с подогревом часто рассматриваются как новая технология, пришедшая на смену радиаторам, которые воспринимаются как архаичный и традиционный метод отопления, радиаторы и полы могут очень хорошо работать вместе.

Доступные варианты

Одной из распространенных практик, которую люди обычно выбирают, как вы, несомненно, знаете, является установка теплых полов в новостройках; расширение или иное. Таким образом, радиаторы часто остаются в остальной части дома, а УФХ устанавливаются только в новой секции. Поскольку новая сборка, скорее всего, будет представлять собой бетонную стяжку, это идеальное время, а также энергоэффективность для установки системы UFH.

Еще один вариант, к которому склонны многие люди, — это применение UFH внизу и использование радиаторов для обогрева наверху. Конечно, это не связано с тем фактом, что UFH нельзя применять на первом этаже, потому что это возможно, особенно потому, что они часто представляют собой деревянную подвесную конструкцию. система цокольного этажа.

Как они работают вместе?

Поскольку для обеих систем требуется разная температура воды, часто возникает вопрос, как эти две системы могут работать вместе друг с другом. У вас в основном есть два подхода. Безусловно, самым простым является проектирование радиаторов для нормальной температуры подачи (скажем, 60°C) и подключение радиаторов и системы напольного отопления к одному и тому же источнику питания от котла до зональных клапанов, а затем использование встроенного смесительного клапана. и насос, подключенный к коллектору, для снижения температуры примерно до 40°C перед тем, как он попадет в систему UFH.

Другим вариантом является установка котла на низкую температуру (около 40°C), отказ от подпольного смесительного клапана и использование радиаторов увеличенного размера, которые компенсируют более низкую температуру подачи в них. Конечно, тогда проблема в огромных кусках стали на ваших стенах, но…

Два порта или три порта? S-план или Y-план? А как быть с обходом?

В идеале вы пойдете по пути S-плана и будете использовать двухходовые клапаны для обеспечения блокировки и управления котлом, один для радиационного контура и один для контура UFH, но это ничем не отличается от использования S-плана для управления один радиаторный контур отопления и горячее водоснабжение (ГВС). Потребуется некоторое планирование того, как вы будете контролировать время системы, поэтому, если вы используете простые поворотные термостаты для радиаторов и пола, вам потребуется двухканальный таймер (или трехканальный, чтобы также управлять ГВС). Другой вариант — использовать программируемые термостаты для пола (по одному на зону в стандартной комплектации) и отдельный программируемый термостат для радиаторного контура. Еще одно соображение заключается в том, как добиться открытой или байпасной зоны для радиаторов, если вы используете на них TRV, чтобы избежать ситуации, когда TRV закрыты, но котел работает.

Мы предлагаем просто подойти к этому как обычно и установить вешалку для полотенец или что-то подобное без TRV или установить автоматический перепускной клапан. В системе UFH байпас не требуется, поскольку элементы управления и электропроводка обеспечивают необходимую электрическую блокировку, что означает, что котел не запускается, когда нет потребности.

Технически возможно добавить смешанную систему к существующему плану Y с трехходовым клапаном, но мы советуем избегать этой мучительной проблемы и перейти на план S.

Итак… в общем!

Подводя итог, легко понять, почему многие клиенты считают, что они не могут рассчитывать на объединение обеих систем, но все это довольно просто. Если вы оказались в положении, когда имеете дело с любопытным клиентом и не можете найти ответы, отправьте их в направлении нашего блога! В качестве альтернативы, если у вас есть какие-либо дополнительные вопросы, связанные с нашим обслуживанием полов, или вы хотите поговорить с одним из наших дружелюбных сотрудников, не стесняйтесь обращаться к нам! Вы можете связаться с нами по телефону 0333 800 1750, где наша команда экспертов будет с нетерпением ждать вашего звонка.

Мы можем посоветовать вам, как добиться блокировки, и подсказать, как заставить все это работать. Это действительно просто, если вы сделали это один раз (но помните Y-план = «мир боли»)

В качестве альтернативы, если вы присутствуете в социальных сетях, вы можете быть в курсе всех событий Underfloor через наши учетные записи Facebook и Twitter; Итак, увидимся там!

Могут ли радиаторы и теплый пол работать вместе?

Intro

Это еще один из тех вопросов, которые люди задают, когда изучают возможность установки напольного отопления, и это тоже хороший вопрос.

В конце концов, некоторые люди могут просто хотеть хороший теплый пол в своей ванной комнате, но не слишком беспокоиться о том, чтобы иметь UFH во всем остальном доме.

Другой причиной этого вопроса является то, что если кто-то уже имеет систему центрального отопления, он может быть обеспокоен затратами и трудностями, связанными с полным переключением с одной системы на другую.

Помня об этом, давайте посмотрим и выясним…

Могут ли радиаторы и теплый пол работать вместе?

Ответ на этот вопрос — да, вы можете иметь обе системы на одном котле.

В доме можно создать зоны, где одна часть отапливается радиаторами, а другая отапливается теплым полом. Вы даже можете иметь оба в одной комнате, если хотите.

Однако конфигурация двух систем во многом зависит от того, планируете ли вы использовать влажный или сухой теплый пол.

Опции

В случае систем водяного теплого пола трубы прокладываются под полом. Они переносят воду (в некоторых случаях это может быть смесь воды и гликоля, например, при использовании в сочетании с тепловым насосом), которая была нагрета вашим бойлером вокруг вашего дома и по трубам для обогрева пола под вашими ногами.

Сухая система, с другой стороны, работает на электричестве, которое передает тепло через пол через маты или свободные кабели. Думайте об этом как о элементах внутри погружного нагревателя или чайника. Электрический теплый пол можно установить, не мешая центральному отоплению.

Стоимость

Установка мокрой системы дороже, но эксплуатационные расходы меньше, чем у сухой системы. Стоимость установки и эксплуатационные расходы — это, очевидно, то, что вы захотите принять во внимание.

Сухие системы также чаще используются в проектах реконструкции, где недостаточно места для установки мокрой системы. Однако, если вы предпочитаете мокрую систему, иногда можно поднять полы, чтобы создать дополнительное пространство, необходимое для установки трубопровода, но перед этим вы должны принять во внимание действующие строительные нормы и правила.

Дополнительные сведения см. в наших статьях об эксплуатационных расходах UFH и о сравнении влажного и сухого напольного отопления.

Сочетание радиаторов и систем сухого теплого пола

Это лучший вариант, если вам требуется UFH только на небольшой площади, например, в ванной комнате, поскольку радиаторы и пол с подогревом работают совершенно отдельно.

Обогрев всего дома с помощью электрических теплых полов может быть дорогостоящим, поэтому, если вы выберете сухое UFH, лучше всего установить радиаторы в больших комнатах.

Как вы, наверное, понимаете, использование электрических теплых полов во всем доме не так уж и энергоэффективно. Если вы действительно хотите использовать UFH повсюду, вам следует серьезно подумать об установке мокрой системы.

Комбинирование радиаторов и систем водяного теплого пола

Вопреки мнению некоторых людей, от одного котла можно работать как UFH, так и радиаторы центрального отопления. Вы можете осуществлять независимое управление каждым из них с помощью зонального клапана, который снизит потребление энергии и, в свою очередь, снизит ваши эксплуатационные расходы.
