Как установить электро котел отопление 220в: Монтаж и подключение электрокотла в частном доме своими руками

Содержание

Правильная самостоятельная установка электрокотла отопления

Конечно, каждый хозяин стремится обеспечить своих домочадцев комфортными условиями проживания, особенно это касается зимнего периода. И если для обогрева дома выбор сделан в пользу электрического отопителя, совершенно обоснованно возникает вопрос: как подключить электрокотел, какие существуют особенности монтажа, какой вариант экономически обоснован. Эти вопросы и будут освещены в данной статье.

Содержание

  • 1 Рациональный выбор
  • 2 Основные достоинства и недостатки электрооборудования
  • 3 Основные элементы устройства
  • 4 Рекомендации к подключению электрокотла
  • 5 Советы специалистов

Рациональный выбор

По производственной мощности электронагревательные котлы для отопления разделяются на несколько видов. Самостоятельное определение необходимой мощности возможно, но требует применения безупречных знаний в области техники, физики, поэтому такую работу обычно доверяют инженерам, теплотехникам, имеющим достаточный опыт, владеющими различными методами подсчета.

При расчете мощности специалисты учитывают:

  • материал и толщину стен;
  • качество утеплителя;
  • количество, особенности оконных проемов, дверей, комнат;
  • этажность здания;
  • дополнительное утепление крыши;
  • наличие подвального помещения, чердака.

Помимо этого могут использоваться несколько отопительных систем для экономии энергоносителя. Монтаж котла отопления электрического может предполагать установку дополнительного, альтернативного источника теплоснабжения – газового или твердотопливного котла. В зависимости от времени года, регионального местоположения, стоимости газа, электричества, прочих ресурсов. А почему стоит выбрать электрическое отопление, можно прочитать в нашей статье «Отопление дома электричеством — дешево и эффективно».

Большинство граждан предпочитают покупать дополнительное приспособление, программатор – устройство, предназначенное для экономии электроэнергии, за счет встроенного программного обеспечения. От пользователя потребуется необходимый минимум – установить температурный режим.

Основные достоинства и недостатки электрооборудования

Безусловно, установка электрокотла отопления требует значительных затрат энергоресурса. К особенностям работы данного типа оборудования относится: нагрев внутреннего теплоносителя, когда происходит преобразование электричества в тепло.

Чтобы обеспечить стабильную, бесперебойную работу электрокотла, следует обеспечить надежное электроснабжение.

При увеличении нагрузки на электросеть, целесообразно позаботиться о надежной проводке, во избежание замыкания.

Однако установка электрических котлов отопления имеет массу достоинств:

  1. приемлемая ценовая политика продукции;
  2. отсутствие открытого огня, следовательно, более безопасная эксплуатация;
  3. экологическая составляющая – отсутствие продуктов сгорания;
  4. бесшумная эксплуатация;
  5. нет необходимости регулярного ухода, чистки топочной, горелок;
  6. простота монтажа;
  7. можно устанавливать на кухне, прихожей, а не строить, выделять отдельное помещение (в сравнении с газовыми приборами).

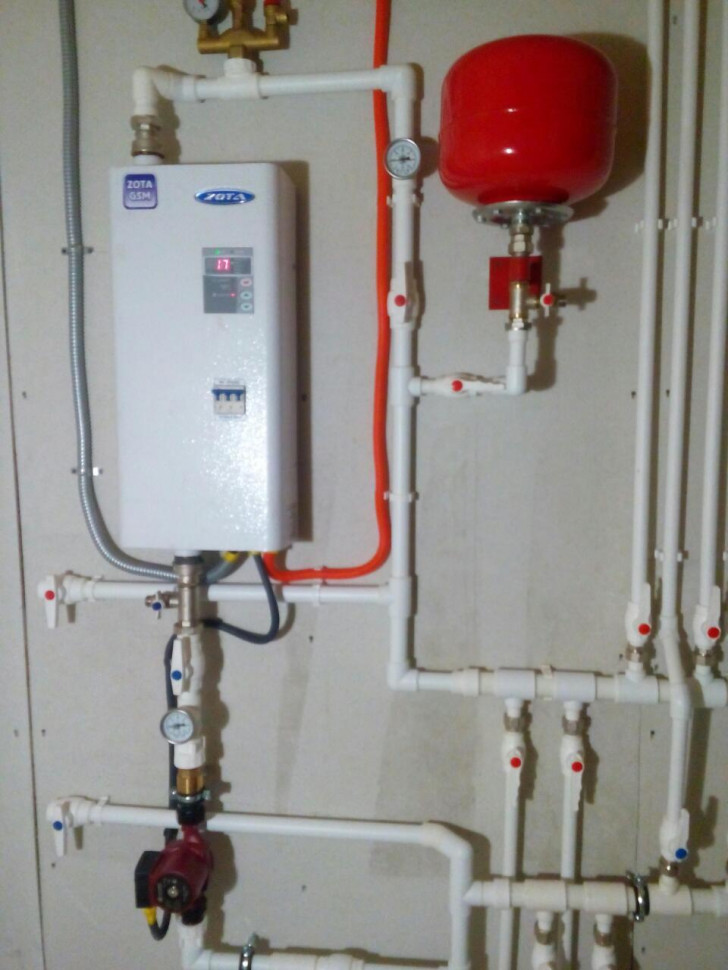

Основные элементы устройства

Электрокотел отопления состоит из следующих элементов: теплообменник с тэнами, блоки управления, регулировки, датчик давления, воздушный вентиль, фильтр, блок, позволяющий контролировать температуру, расширительный бак, циркуляционный насос, предохранительный клапан.

Если задуматься, как подключить электрокотел к электросети схема которого есть в инструкции, нужно отметить тот факт, что напряжение может быть двух и трехфазное. Отсюда следует, покупая определенную модель учитывать:

  • мощность до 12 кВт – рассчитана на напряжение 220В;
  • мощность свыше 12кВт – подключается к сети 380В.

Рекомендации к подключению электрокотла

Естественно, монтаж электрокотла предполагает подвод электропитания. Такие работы должны выполняться квалифицированными мастерами. Для этого проводят отдельную линию, отходящую от распределительного щита, оснащают механизмом защиты – это обеспечит безопасную эксплуатацию, обесточивание при коротком замыкании. Корпус следует заземлять.

Рекомендации, как подключить электрокотел в систему отопления наиболее эффективно, и правила безопасности, необходимые к соблюдению:

  1. не рекомендовано установку конструкции производить вблизи источника воды;
  2. следует убедиться, что отключено электропитание;
  3. нежелательно применять запорную арматуру;
  4. перед тем, как установить электрический котел отопления, обязательно устроить заземление;
  5. установка оборудования требует разрешения специальных служб, оформления соответствующей документации;
  6. необходимо убедиться, что проводка выдержит мощность котла;
  7. крепеж к стенам выполняется из негорючих материалов.

Советы специалистов

Сегодня, подключение электрического котла отопления, требует соблюдения определенных процедур.

При отсутствии определенных навыков работы с электроприборами, лучше доверить выполнение работ профессионалам.

Необходимо установить фильтр на обратной линии системы. При напольном варианте монтажа электрооборудования предполагается изготовить специальную подставку. Если выбран настенный вид, нужно крепление происходит при помощи дюбелей, анкерных болтов. Работы выполнять требуется, используя уровень, чтобы обеспечить ровное положение по горизонтальной, вертикальной плоскости. А как выбрать электрокотел для отопления частного дома, можно прочитать здесь.

Существует определенный алгоритм выполнения работ по установке электрокотла:

  • изначально производится разметка, определяется фактическое расположение, здесь учитывают удаленность водопровода, во избежание короткого замыкания;
  • производится монтаж;
  • отопительное оборудование присоединяется к системе отопления, используя переходники, муфты, для контроля перекрытия воды применяются шаровые краны, другая запорная арматура;
  • во время подключения водоснабжение должно быть перекрыто;
  • в последнюю очередь переходят к подключению электричества.

В том, как подключить электрический котел отопления, нет абсолютно ничего сложного. Достаточно изучить все нюансы, приобрести качественное оборудование. Работы выполнять, с учетом схемы, силовой кабель укладывать в специальный канал, применяя защитный кожух, обращать внимание на надежность крепления конструкции, исключая возможность механических повреждений. Если учитывать все советы, рекомендации, правили и нормы, топочная система будет плодотворно обогревать дом в течение длительного срока эксплуатации.

Котлы электрические на 220в: как правильно использовать?

Когда перед владельцем загородного частного дома площадью не больше 50 м? стоит задача организации своими руками отопления и горячего водоснабжения, и если в поселке нет газовой трубы, то вариантов всего два: твердотопливные или электрические котлы, работающие от сети переменного тока напряжением 220в. Какой предпочесть? В принципе, вопрос поставлен некорректно. Почему?

Все дело в качествах двух агрегатов. Твердотопливный котел – это недорогой в плане потребления дешевого вида топлива, но проблемный в эксплуатации. Поддерживать им определенный температурный режим непросто. Плюс постоянно присутствие человека, чтобы поддерживать горение в топке.

В этом плане электрические котлы, работающие от 220 вольт, лучше в эксплуатации, но дороже за счет потребления недешевой электроэнергии. Но специалисты рекомендуют расставить приоритеты, используя оба котла одновременно.

Для этого твердотопливный котел использовать для разогрева частного дома, а электрический применять для поддержания температурного режима внутри помещений. Кстати, для этого можно использовать маломощный котел на 220в, который будет поддерживать температуру в пределах +15С.

Содержание

Устройство котла

Если зреть в корень, то электрические отопительные котлы на 220 вольт ничем от других не отличаются по принципу нагрева теплоносителя. В их конструкции присутствует нагревательный элемент, установленный в теплообменник.

Именно он и нагревает теплоноситель, движущийся внутри трубной разводки.

Но есть у него и свои особенности. Все опять-таки сводится к наличию нагревательных элементов (ТЭНов или электродов). То есть, электрические отопительные котлы – это приборы, в которых отсутствуют и горелки, и дымоходные трубы.

А, значит, их устройство самое простое, не требующее сложного подхода к эксплуатации и обслуживанию. Чем же отличаются друг от друга нагревательные элементы котлов на 220 вольт:

  • ТЭНы – это трубчатые нагреватели, внутри которых установлена нихромовая спираль, залитая электроизоляционным материалом. Трубка изготавливается из алюминия, как материала с высокой теплопроводностью. Недостаток этого элемента – высокая коррозия алюминия, которая быстро выводит нагреватель из строя. Правда, стоит ТЭН практически копейки и заменить его своими руками не составит большого труда.
  • Электроды работают по принципу прохождения между ними электрического тока, за счет чего и нагревается теплоноситель.
    Их устанавливают в теплообменнике на изолированную поверхность.

Совет! Если делать выбор между двумя моделями электрических котлов на 220 вольт с разными нагревательными элементами, то рекомендуем выбрать тот, у которого нагрев производится при помощи электродов. Они обладают большим сроком эксплуатации, быстрым нагревом теплоносителя и высоким КПД.

Кроме вышеописанных узлов в электрические отопительные котлы на 220 вольт входит блок управления. С его помощью можно регулировать параметры температуры внутри помещений, устанавливать защитные опции, регулировать другие параметры эксплуатации котла.

К примеру, можно установить режим, при котором мощность агрегата будет изменяться в зависимости от времени суток. Днем, когда дома никого нет, все на работе, будет поддерживаться минимальная температура до +15С, а ближе к вечеру котел включается на полную мощность, создавая внутри дома нормальную комнатную температуру. В настенные модели еще входят:

  • Расширительный бачок, чаще с объемом в 8 литров.
  • Циркуляционный небольшой насос, который перегоняет теплоноситель по отопительной системе дома.
  • Запорная арматура, отвечающая за перекрытие контуров, если появляется необходимость проведения ремонта или автоматического отключения по тем или иным причинам.
  • Блок безопасности. С помощью него происходит отключение подачи электрического тока. Опять-таки это связано с нестандартными ситуациями.

Как выбрать

Начнем с того, что вопрос как правильно выбрать отопительный электрокотел (220 вольт) для частного дома, самый актуальный на сегодняшний день. Как сделать так, чтобы покупка не оказалась ошибочной?

Настенный или напольный

  • Электрические котлы бывают настенные и напольные. Для небольшого частного дома достаточно будет настенной модели мощностью 5 кВт. С его помощью можно обогреть дом площадью до 50 м кв.
  • Если вами выбран котел мощностью более 5 кВт, тогда выбирайте трехфазный агрегат. Есть большая вероятность, что сеть напряжением 220 вольт такую нагрузку просто не выдержит. Так что не стоит рисковать. Кстати, для подключения к трем фазам необходимо специальное разрешение Райсвета.

Совет! Чаще всего наши дома предназначены по эксплуатируемым сетям для агрегатов общей мощностью не более 3 кВт. Если мощность котла 5 кВт., значит придется сделать небольшую перестройку, касающуюся электрических систем. Необходимо будет подобрать кабель определенного сечения и отдельно подвести его к котлу отопления. В принципе, это можно сделать своими руками.

Одно- или двухконтурный

Многие считают, что двухконтурный электрический котел на 220в для отопления – оптимальный вариант. Ведь с его помощью можно не только отапливать дома, но и решать проблемы с горячим водоснабжением.

Но не все знают, что первый основной контур, который работает на отопление, отключается, когда начинается забор горячей воды для хозяйственных нужд. И это большой минус двухконтурных агрегатов. Поэтому многие специалисты рекомендуют приобрести и установить в своем доме одноконтурный котел своими руками, а рядом установить дополнительный бойлер косвенного нагрева.

То есть, отводящая теплоноситель от котла труба в виде змеевика будет проходить по внутреннему объему бойлера. Таким образом, будет нагреваться вода для хознужд. Оба процесса (нагрев теплоносителя и воды для бытовых нужд будут проходить отдельно друг от друга). Кстати, в этом случае бойлер часто играет роль аккумулятора тепловой энергии, что способствует экономии потребляемой электроэнергии.

Совет! Устанавливая электрические котлы на 220в в систему отопления необходимо позаботиться об их долгосрочной эксплуатации. Поэтому рекомендуется использовать в процессе соединения агрегата с трубной системой фитинги, изготовленные из бронзы или стали. 20 лет эксплуатации при этом будет гарантировано.

Как видите, выбрать правильно электрокотел на 220в не так просто, как может показаться на первый взгляд. Большое количество конструкций, моделей и производителей, которые предлагают дополнительные опции, что увеличивает функциональность агрегата и цену. Но что радует в электрокотлах, так это простота его монтажа, который можно провести своими руками.

Как установить электрический обогреватель плинтуса на 240 В

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.11.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Налидса Сукпрасерт / Getty Images

Обзор проекта

Электрические плинтусные обогреватели обеспечивают форму лучистого тепла, в котором используется естественная конвекция воздуха (горячий воздух поднимается, холодный опускается) для циркуляции тепла в помещении. В некоторых климатических условиях отопление плинтуса может обеспечить все тепло, необходимое для дома, но чаще всего отопление плинтуса обеспечивает дополнительное тепло для помещений, где центральная система ОВКВ недостаточна для выполнения этой задачи. Например, при преобразовании подвального или чердачного помещения может быть сложно расширить центральную систему принудительного воздушного отопления для обогрева помещения, а электрические плинтусные обогреватели предлагают простой способ обслуживания этих помещений.

Электрические плинтусные обогреватели могут питаться от сети 120 или 240 вольт. Электрики обычно устанавливают обогреватели на 240 вольт, поскольку они потребляют меньшую силу тока и более энергоэффективны, чем обогреватели на 120 вольт. Добавление 240-вольтового нагревателя плинтуса обычно требует нового двухполюсного автоматического выключателя на 20 или 30 ампер и новой проводки цепи для питания одного или нескольких нагревательных блоков. Это специальный контур, который обслуживает только нагреватель.

Предупреждение

Установка контура и нагревателя представляет собой сложный проект домашней электропроводки, который обычно выполняется лицензированным электриком или подрядчиком по отопительной технике. Домашние мастера должны иметь значительный опыт работы с проводкой, прежде чем пытаться выполнить этот проект, поскольку он включает в себя прокладку электрических кабелей, а также установку и подключение нового автоматического выключателя на главной сервисной панели.

Выбор размера обогревателя

Плинтусные обогреватели бывают разных размеров, чтобы соответствовать потребностям в отоплении помещения. Номинальная или тепловая мощность плинтусного нагревателя обычно измеряется в мощности, которая зависит от длины нагревателя. Общее эмпирическое правило заключается в том, чтобы обеспечить 10 ватт тепла на каждый квадратный фут площади в комнате, хотя это может несколько варьироваться в зависимости от конфигурации комнаты и таких деталей, как высота потолка, теплоизоляция стен, количество окон и т. д. факторы.

Плинтусные обогреватели обычно имеют стандартную длину от 24 до 96 дюймов. 24-дюймовый обогреватель на 240 вольт обычно рассчитан примерно на 350 Вт (достаточно для небольшой ванной комнаты), а 96-дюймовый обогреватель рассчитан на мощность от 2000 до 2500 Вт (достаточно для помещения площадью от 200 до 250 квадратных футов). . Вы также можете удовлетворить потребности в отоплении с помощью двух или более нагревателей, которые в сочетании обеспечивают достаточное отопление.

В то время как мощность обычно используется как мера теплопроизводительности, фактическая мощность нагревателя измеряется в БТЕ (британские тепловые единицы). Рейтинг БТЕ может быть полезен при сравнении размера электрического нагревателя с другими типами нагревателей или отопительного оборудования.

Размещение нагревателя и термостата

Плинтусные обогреватели часто размещают под окнами или рядом с ними, чтобы использовать естественную конвекцию в помещении и компенсировать потери тепла через стекло. Строительные нормы и правила не позволяют устанавливать плинтусные обогреватели под настенными розетками, и им требуется как минимум 1 дюйм воздушного пространства под устройством для правильной работы конвективного воздушного потока. Они также должны иметь зазор не менее 12 дюймов от оконных покрытий и мебели.

Термостаты для плинтусных обогревателей могут располагаться в любом месте комнаты, но, как правило, дают наиболее точные показания, когда они расположены на внутренней стене и вдали от других источников тепла. Обычно они устанавливаются немного выше обычного настенного выключателя. Некоторые плинтусные обогреватели имеют встроенные термостаты и не требуют настенного термостата.

Оборудование/инструменты

  • Пила для гипсокартона
  • Кабельная ловильная лента (при необходимости)
  • Дрель и биты
  • Инструмент для зачистки проводов
  • Искатель шипов
  • Уровень торпеды
  • Отвертки

Материалы

  • Электрическая настенная коробка
  • Электрический кабель НМ
  • Двухполюсный термостат сетевого напряжения
  • Электрический плинтусный обогреватель на 240 вольт
  • 1/2-дюймовый кабельный зажим
  • 1 1/2-дюймовые винты для гипсокартона
  • Соединители проводов
  • Черная изолента
  • Автоматический выключатель на 240 вольт
  1. Установка настенной коробки для термостата

    Сделайте вырез для сетевого термостата и установите настенную коробку. На готовых стенах хорошо работает стандартная распределительная коробка «старой работы» (модернизированная). Вы можете вырезать отверстие для коробки с помощью простой пилы для гипсокартона, но подождите, чтобы установить коробку, пока не будут протянуты провода. (Если это новая работа, вы не будете резать гипсокартон.)

    В месте установки плинтусного обогревателя вам также потребуется проделать отверстие в стене, где электрический кабель будет выходить из стены и входить в соединительную панель обогревателя.

  2. Проходной кабель для контура

    Протяните два отрезка кабеля NM — один от главной сервисной панели к месту расположения термостата, а другой — от термостата к месту расположения нагревателя плинтуса. В месте расположения обогревателя, как правило, настенная коробка не требуется, так как панель подключения проводов на обогревателе служит утвержденной коробкой.

    Прокладка кабеля через готовые стены может быть сложной операцией, для которой потребуются пилы, дрель и изоляционная лента для электрического кабеля.

    Совет

    Для нагревателя плинтуса на 240 вольт требуется отдельная электрическая цепь на 20 или 30 ампер 240 вольт. Цепь на 20 ампер может безопасно обеспечить мощность 3800 Вт, а схема на 30 ампер — до 5700 Вт. Стандартный кабель для 20-амперных цепей — кабель калибра 12; Для 30-амперных цепей нужен кабель 10 калибра. Кабель цепи обычно представляет собой двухжильный кабель с заземлением, где и черный, и белый провода служат в качестве горячих проводов. При использовании белого провода в качестве горячего провода, как в этом проекте, вы должны поместить красную или черную ленту на белый провод, чтобы указать, что он горячий.

  3. Установка обогревателя плинтуса

    Основные этапы установки плинтусного обогревателя относительно стандартны:

    Удалите заглушку на задней стороне соединительной коробки нагревателя и установите 1/2-дюймовый кабельный зажим на коробку. Пропустите кабель цепи через кабельный зажим и в панель подключения проводов на нагревателе плинтуса, оставив от 6 до 8 дюймов дополнительного кабеля, выходящего за пределы зажима. Удалите всю оболочку кабеля, кроме 1/2 дюйма, внутри соединительной панели, затем зачистите 1/2 дюйма изоляции с конца каждого токопроводящего провода в кабеле. Затяните кабельный зажим на кабеле.

    Используйте искатель стержней, чтобы найти стержни стен за нагревателем плинтуса. Закрепите обогреватель как минимум на двух стенных стойках с помощью 1 5/8-дюймовых винтов для гипсокартона. Используйте торпедный уровень, чтобы выровнять устройство, если оно не монтируется на полу.

    Если у вас есть напольный блок, вам, возможно, придется вырезать плинтус, где нагреватель входит, чтобы прикрепить блок к стене.

  4. Подсоединение проводов к обогревателю

    Найдите в соединительной коробке заводское подключение проводки к нагревательному элементу агрегата. Следуя инструкциям производителя, отсоедините разъем провода (гайку провода), который скрепляет соединение.

    Подключите один заводской провод к горячему проводу питания от кабеля цепи на 240 В, а другой заводской провод подключите ко второму горячему проводу питания от кабеля цепи. Обратите внимание, что в стандартной цепи на 240 вольт и черный, и белый провод служат в качестве горячих проводов, поскольку в такой цепи нет нейтрального провода. Пометьте белый провод полосой черной изоленты, чтобы указать, что это горячий провод.

    Подсоедините оголенный медный провод заземления к зеленому винту заземления в соединительной коробке обогревателя. Установите крышку соединительной панели.

  5. Подсоединение проводов к термостату

    Снимите примерно 3/4 дюйма изоляции с каждого проводящего провода обоих кабелей в коробке термостата. Следуя указаниям производителя термостата, подсоедините провода с маркировкой «линия» к проводам, входящим в коробку от сервисной панели. Подсоедините провода с пометкой «нагрузка» к проводам, идущим к нагревателю плинтуса. Обязательно прикрепите кусок черной или красной ленты, чтобы определить, что белый провод горячий. Неизолированные медные заземляющие провода в коробке должны быть просто соединены с помощью соединителя проводов. Если настенная коробка металлическая, ее также следует заземлить с помощью заземляющей косички.

    Спрячьте провода в коробку, прикрепите термостат к коробке монтажными винтами и прикрепите крышку.

    Совет

    Соединения могут значительно различаться у разных производителей, поэтому при выполнении этих соединений обязательно прочитайте инструкции к термостату.

  6. Подключение автоматического выключателя

    Последним этапом завершения монтажа является подключение и установка автоматического выключателя на 240 вольт в главный щит обслуживания. Это включает в себя сначала отключение главного выключателя и открытие панели. Затем вы подключаете провод заземления новой цепи к шине заземления панели, а черный и белый провода цепи подключаете к винтовым клеммным соединениям на автоматическом выключателе. Вставьте автоматический выключатель в свободный слот сервисной панели. В завершение закройте панель и включите главный выключатель. Не забудьте отметить индекс панели, чтобы определить выключатель нагревателя. Вы также должны снова пометить белый провод красной или черной лентой, чтобы указать, что он горячий.

    Предупреждение

    Работа в главной сервисной панели является рискованной операцией, если у вас нет опыта. Вы должны отключить главный выключатель, прежде чем работать с панелью, но даже при выключенном главном выключателе в панели есть элементы, которые постоянно проводят ток смертельной опасности. Никогда не работайте внутри панели, если вы не знакомы со всеми ее частями и не знаете, как избежать ударов.

  7. Проверка обогревателя

    Включите автоматический выключатель, управляющий цепью нагревателя. Проверьте нагреватель, повернув термостат на высокую температуру, чтобы убедиться, что нагреватель производит тепло и точно реагирует на настройки термостата. Затем выключите термостат и убедитесь, что нагреватель выключается.

    Наконечник

    Плинтусные обогреватели часто поставляются с защитным покрытием на ребрах радиатора. Первые пару раз, когда вы включаете обогреватель, может появиться странный запах, а также могут сработать детекторы дыма. Защитное покрытие должно исчезнуть после нескольких применений.

Как подключить электрическую печь на 220 В

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как подключить электрическую печь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи.


Видео по электрике №1

Как подключить генератор к панели дома
Использование комплекта блокировки автоматического выключателя для резервного питания
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!

Узнайте больше о домашней электропроводке
с моим онлайн Видеокурс:
Базовая электропроводка дома на примере

Соединения электропроводки печи 220 В
Электрика Вопрос: Как подключить электрическую печь к нагревательным элементам?

  • Мне нужна помощь в подключении электропечи с нагревательными элементами.
  • Установил электропечь с ТЭНом на 15 кВт.
  • Я проложил провод номер 6 с заземлением от своего сервисного блока на 100 А, где я установил двухполюсный выключатель на 60 А.
  • Печь поставляется с другим набором выключателей на 60 и 30 ампер, куда я должен подключить сетевое напряжение.
  • Я подключил красный провод к L1, черный провод к L2 и белый провод к L3, а землю к винту заземления.
  • Что входит в L4?
  • Вентилятор включается, но не греет.

Этот вопрос по электропроводке поступил от Тони, мастера на все руки из Блумфилда, Нью-Мексико.

Дополнительные комментарии: хорошие вопросы и хорошие ответы.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Тони.

Как подключить электропроводку к печи на 220 Вольт

Применение: подключение электропечи.
Уровень навыков: от среднего до продвинутого. Этот электрический проект лучше всего выполняется лицензированным электриком или лицензированным техником по печам HVAC или подрядчиком.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и устанавливать электропроводку.
Примечание. Установка дополнительной проводки печи должна производиться в соответствии с местными и национальными электротехническими нормами, при наличии разрешения и после проверки.

Соединения проводки для электронагревателя на 220 В

  • При подключении печи необходимо свериться с инструкциями по подключению агрегатов и входных цепей.
  • Обозначение L обычно означает линию, к которой обычно подключена горячая часть цепи, а не нейтраль.
  • Из-за отсутствия информации об этом устройстве я могу предоставить только ограниченную информацию.

Пример подключения электронагревателя на 220 В:

  • Определите напряжение
    • Соединения на 208 В и 220 В Возможно, потребуется изменить соединения проводки в зависимости от напряжения устройства и напряжения в месте, где будет установлено устройство.
  • Нагревательные элементы и нагревательные пластины для электропечей
    • Электрическая схема электропечи будет зависеть от количества и мощности электрических нагревательных элементов
    • В некоторых случаях из-за электрических требований может потребоваться установка отдельной выделенной цепи только для нагревательных элементов или нагревательных полос.
  • Скорость двигателя вентилятора печи
    • Многие двигатели вентиляторов печей можно регулировать в зависимости от размера дома.
    • Подтвердите правильную настройку скорости и отрегулируйте соединения проводов на клеммной колодке или отрегулируйте соединения проводов с выводами двигателя.
    • Неиспользуемые провода должны быть закрыты колпачками или перемещены в соответствии с инструкциями в руководстве по установке.

Руководство по установке для надлежащей проводки и соединений

Руководство по инструкции по электрической печи

Пример электрической схемы проводки для электрической печи.

    • Электропроводка для дома
    • Электрические автоматические выключатели

  • Схема подключения 220 В

  • Электропроводка Электрическая розетка 220 В
    • Домашняя электропроводка включает в себя розетки на 110 В, розетки и розетки на 220 В, которые есть в каждом доме. Посмотрите, как подключены электрические розетки для дома.

Вам также может быть полезно:

Видео по электромонтажу #2


Домашняя электропроводка Видео по этой теме и не только

Загляните на мой канал YouTube и подпишитесь!

Руководство Дэйва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Perfect for Homeowners, Students,
Handyman, Handy Women, and Electricians
Includes:
Wiring GFCI Outlets
Wiring Home Electric Circuits
120 Volt and 240 Volt Outlet Circuits
Электропроводка Выключатели освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Проводя 3-проводная и 4-проводная сушилка и выходы сушилки
Как устранить и восстановить электрическую проводку
Методы подключения для модернизации
Способность для модернизации
. …и многое другое.


Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
