Как включить циркуляционный насос в системе отопления: Как включить насос на отопление

Содержание

Как подключить циркуляционный насос в систему отопления | Отопление просто | «Точка Тепла»

Понижает шумность работы, улучшает эффективность всех обогревательных контуров, снижает затраты на обслуживание, а также ремонт – эти и другие задачи позволяет решить подключение циркуляционного насоса к системе отопления в доме. Монтаж устройства несложный, каждый домовладелец может его выполнить самостоятельно.

В статье рассмотрим существующие схемы как установить насос в систему отопления. Приведем основные монтажные требования и пошаговую инструкцию, следуя которой можно легко произвести врезку прибора в различные типы отопительных сетей.

Как правильно установить насос в систему отопления

В обязательном порядке монтируется циркуляционный насос в обогревательные контуры, функционирующие по принципу принудительной рециркуляции. В гравитационные системы можно устройство не ставить. Однако, если есть необходимость повысить тепловую мощность, насос все же лучше врезать.

Чтобы установка водяного насоса в систему отопления была эффективной, нужно правильно подобрать оборудование под конкретную разводку, а также тип контура. Место размещения прибора выбирается в зависимости от вида котла (газовый, твердотопливный и т. д.).

Сейчас производители выпускают циркуляционные насосы для систем отопления двух видов: с сухим ротором, с ротором мокрого типа. Первый вариант обладает более высоким КПД – около 80%. К недостаткам таких приборов относят частое обслуживание и высокий уровень шума.

Устройства с мокрым ротором работают практически бесшумно. Их КПД составляет 50%, для автономного обогрева частного дома таких характеристик вполне достаточно. Однако они требовательны к качеству теплоносителя. При правильной эксплуатации циркуляционные насосы для системы отопления способны функционировать более 10 лет.

Чтобы, перекачивающий воду, агрегат работал длительное время без поломок, перед его покупкой следует провести расчет гидравлики отопительного контура. Исходя из результатов подобрать модель устройства. Обязательно нужно обращать внимание на такие параметры циркуляционных насосов для систем отопления, как производительность, максимально допустимая рабочая температура теплоносителя, напор и т. п.

Монтаж аппарата должен выполнятся строго по инструкции производителя. Только правильная установка циркуляционного насоса в систему отопления обеспечит стабильный напор и бесперебойную работу оборудования.

Насос циркуляционный для отопления как правильно поставить:

  • Слить воду из отопительной системы и промыть ее (долго функционирующие магистрали промывают несколько раз).
  • Врезать прибор в установленное место согласно инструкции. Обычно для этих целей трубопровод оснащают байпасом, зависит от типа системы.
  • Заправить насос водой.
  • Проинспектировать контур отопления на наличие протечек и других ошибок.
  • Спустить воздух из системы посредством центрального винта.
  • Подключить агрегат к сети.

Если выполнена правильная установка циркуляционного насоса в систему отопления, тогда устройство сможет работать на полную мощность. Нагнетательный прибор позволяет увеличить скорость теплоносителя и даже организовать теплые полы.

Производить монтаж насоса в систему отопления нужно после теплогенератора. Особых требований к месту установки (обратка или подающая труба) не выдвигают. Локация насосного оборудования на трубопроводе подбирается в зависимости от типа разводки и особенностей функционирования отопительной сети. Однако в системах с твердотопливными котлами рекомендуют все же такие устройства врезать на обратной магистрали. В случае перегрева это позволит отсрочить момент взрыва теплогенератора на 20-30 минут. В общем, если быстро затушить дрова или другой вид топлива, можно охладить систему и избежать аварийной ситуации.

Схема установки насоса в систему отопления

Сама установка центробежного насоса в систему отопления несложная. Для фиксации корпуса нужно лишь закрепить накидные гайки. До монтажа следует подготовить арматуру и необходимые материалы.

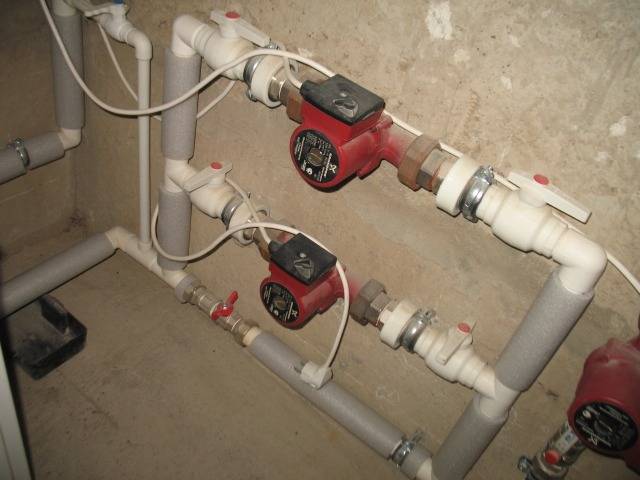

Для отопительных сетей с двумя ветками (например, в двухэтажных домах) рекомендуют устанавливать отдельные аппараты на каждое ответвление. Схема подключения дополнительного насоса в систему отопления стандартная – прибор врезают после теплогенератора, до первого разветвления. Такая конструкция отопительной сети позволит экономить на отоплении и регулировать уровень тепла на каждом этаже. Кроме того, для обогрева помещений будет сжигаться меньше топлива, ведь скорость движения нагретой воды на каждой ветке может задаваться индивидуально.

Чтобы прибор работал корректно, установка циркуляционного насоса на отопление должна выполняться с учетом некоторых правил.

Сама установка центробежного насоса в систему отопления несложная. Для фиксации корпуса нужно лишь закрепить накидные гайки. До монтажа следует подготовить арматуру и необходимые материалы.

Для отопительных сетей с двумя ветками (например, в двухэтажных домах) рекомендуют устанавливать отдельные аппараты на каждое ответвление. Схема подключения дополнительного насоса в систему отопления стандартная – прибор врезают после теплогенератора, до первого разветвления. Такая конструкция отопительной сети позволит экономить на отоплении и регулировать уровень тепла на каждом этаже. Кроме того, для обогрева помещений будет сжигаться меньше топлива, ведь скорость движения нагретой воды на каждой ветке может задаваться индивидуально.

Чтобы прибор работал корректно, установка циркуляционного насоса на отопление должна выполняться с учетом некоторых правил.

Насос циркуляционный для отопления как правильно поставить:

  • Установка циркуляционного насоса в системе отопления может выполняться на трубопровод как с вертикальным, так и горизонтальным наклоном.

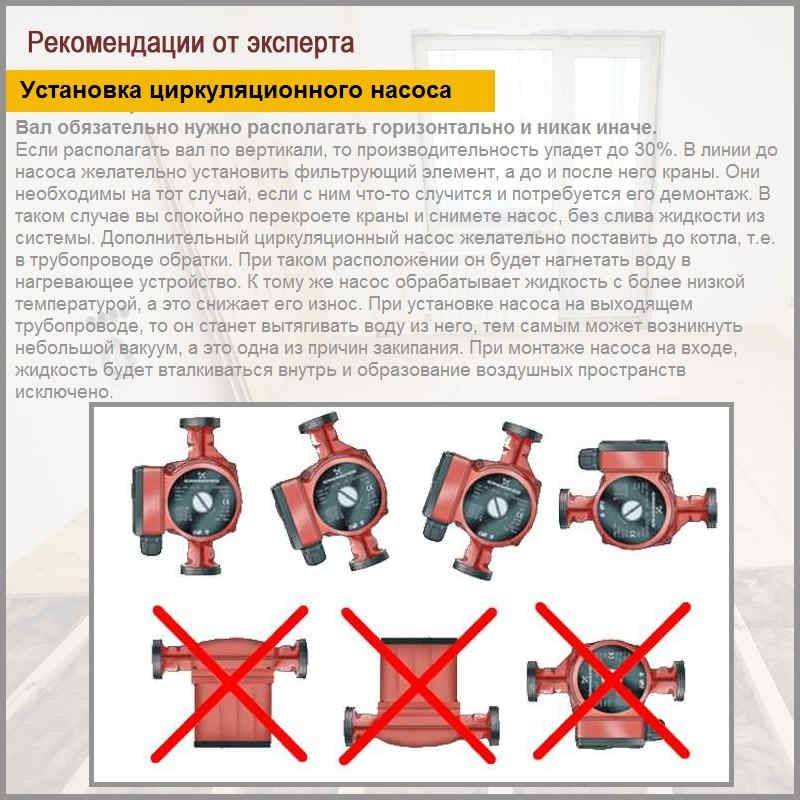

  • Роторная ось устройства должна иметь горизонтальное положение. Монтаж «головой вниз» прибора недопустим.
  • Подключение циркуляционного насоса к системе отопления всегда должно выполняться с соблюдением направления потока. Для этих целей на корпусе агрегата имеется специальная стрелка, указывающая направление.
  • Крепление производят посредством накидных гаек. Так прибор можно быстро снять, если понадобится ремонт.
  • До насоса в магистраль врезают фильтр, защищающий агрегат от механических частиц.
  • С обеих сторон агрегата подключаются шаровые краны. Они упростят процесс демонтажа, если понадобится ремонт насоса.
  • Верхнюю часть байпаса обязательно оснащают воздушным клапаном ручного или автоматического типа. Арматура необходима для удаления воздуха.
  • Приборы с мокрым ротором нужно монтировать горизонтально.
  • Когда выполняется установка циркуляционного насоса на отопление, особое внимание нужно уделять резьбовым соединениям. Они должны быть герметичными. Для этих целей используют прокладки, а также специальный герметик.

В процессе своей работы корпус насоса будет давить на шаровые краны, поэтому арматуру для отопительной сети нужно подбирать качественную. Иначе оборудование может быстро выйти из строя.

Когда выбирается схема подключения циркуляционного насоса, то должны учитываться многие факторы: удобство обслуживания, вид котла и тип отопительной системы. Рассмотрим возможные варианты.

Способ 1 – схема, как установить насос в систему отопления на обратке.

В большинстве случаев используют именно эту схему. Здесь установка центробежного насоса в систему отопления производится на обратный трубопровод (между теплогенератором и расширительным баком), по которому остывшая жидкость возвращается в котел. К преимуществам варианта относят длительный срок службы прибора, поскольку остывший теплоноситель не оказывает агрессивного воздействия на узлы и детали.

Способ 2 – схема подключения циркуляционного насоса на подаче.

По этой схеме монтаж насоса в систему отопления выполняется в начале контура – после группы безопасности. Несмотря на то, что современные модели агрегатов способны выдерживать высокую температуру, возле самого котла прибор устанавливать не рекомендуется.

Обязательно схема подключения циркуляционного насоса должна в себя включать сетчатый фильтр-грязевик. Его монтируют перед насосным оборудованием. Такой фильтр задерживает песок и различные металлические примеси, тем самым уберегает мотор и крыльчатку от поломок.

Подключение насоса в разных системах

Универсальным вариантом для разных типов систем является схема подключения насоса отопления на обратке в комбинации с грязевым фильтром. Она оптимально подходит и для закрытых, и для открытых контуров.

Установка насоса в систему отопления на обратную трубу применима также для коллекторных разводок. В таких сетях транспортировка теплоносителя к батареям происходит по автономным подводкам.

Монтаж насоса в систему отопления с принудительной циркуляцией производится в обязательном порядке. Так как контур без нагнетательного оборудования просто не сможет функционировать. Врезка прибора может выполняться в разрыв между обратной или подающей трубой. С двух сторон устанавливают шаровые краны. Арматура необходима для проведения ремонта или, если понадобится замена циркуляционного насоса в системе отопления.

С некоторыми особенностями подключаются циркуляционные насосы в системы отопления открытого типа. Такая сеть может работать в двух режимах – с самотечной или принудительной циркуляцией жидкости. Первый вариант востребован в местности с частыми отключениями электроэнергии. Чтобы наладить движение теплоносителя, нужно обеспечить минимальное гидравлическое сопротивление на всех участках трубопровода. Тормозить нормальное передвижение воды могут перепады высот и сечения магистрали, повороты, а также сопротивление арматуры.

В случае с системами открытого типа нагнетательный агрегат и отсекающая арматура должны размещаться на специальном байпасе. При этом установка циркуляционного насоса в системе отопления выполняется с соблюдением общепринятых правил.

Требования к монтажу в открытой системе:

  • Нельзя размыкать основной контур, врезка прибора производится параллельно ему.
  • Диаметр трубопроводной магистрали должен быть 32 мм и более, а сечение трубы на байпасе – меньше на четверть.
  • Как и в закрытых системах, перед циркуляционным оборудованием и после него нужно устанавливать запорную арматуру. Краны позволят демонтировать прибор без сброса теплоносителя из магистрали.
  • Между врезками насоса на основном трубопроводе нужно установить шаровой кран. Когда теплоноситель подается принудительно, кран перекрывают. Иначе жидкость будет перемещаться только по малому кругу (между местами врезки нагнетателя).

Обычно в открытых и закрытых системах отопления с одним теплогенератором устанавливают один насос. Два и больше приборов рекомендуется врезать, если в отопительный контур вмонтирована буферная емкость, организованы теплые полы или используется несколько котлов, работающих от разного типа топлива.

В схеме с теплыми водяными полами циркуляционный насос со смесительным узлом участвует в процессе приготовления теплоносителя комфортной температуры (35-40 °C). В продаже можно найти уже готовый узел с перекачивающим устройством или же к комплекту гребенки добавить термоголовку, трехходовой клапан, термостат безопасности и дополнительный насос.

От 3-8 перекачивающих устройств могут монтироваться для отопительной системы многоэтажного коттеджа с несколькими ветвями, которые обслуживают различных потребителей: отдельные этажи, радиаторы, бойлер косвенного нагрева и т. п. Дополнительный циркуляционный агрегат необходим также в сетях с гидрострелкой.

Важно помнить, что в некоторых ситуациях установка насоса в систему отопления может и не производиться. Это применимо к небольшим обогревательным сетям с настенными типами котлов. Во многих моделях таких агрегатов имеется свой встроенный прибор для перекачки теплоносителя.

Подключение к электропитанию

Насосы для воды питаются от сети 220 V. Схема подключения насоса отопления стандартная, нужны три провода: заземление, фаза, ноль. Желательно для таких приборов выделить отдельную линию, оснастив ее автоматом защиты от возможных скачков напряжения.

Основные варианты подключения:

  • Посредством розетки и вилки.
  • Через дифференциальный автомат.
  • Подсоединение к электросети в тандеме с бесперебойником.

Подключить насос к обычной розетке проще всего. Многие модели устройств продаются уже с подсоединенным электрокабелем и вилкой. В этом случае нужно лишь установить розетку рядом с местом, где будет монтироваться циркуляционный аппарат. Обязательно в розетке должен быть третий заземляющий контакт.

Если шнура в комплекте нет, то его нужно купить отдельно. Для этих целей используют медный многожильный провод с вилкой, марки ПВС. Сечение проводников электропровода должно быть от 1,5-2,5 мм2. Обязательно нужно разобраться какой из проводов электрошнура подсоединен к заземляющему контакту вилки. Далее кабель заводят в клеммную коробку и его зачищенные концы от изоляции соединяют с соответствующими клеммами: N – ноль, L – фазный провод, РЕ -земля.

Поскольку в предыдущем методе нет страховочного автомата, то специалисты не рекомендуют его применять. Лучше обезопасить проводку и произвести подключение перекачивающего прибора через устройство защитного отключения: однополюсный или дифференциальный автомат. Такая схема подключения насоса отопления чаще всего применяется для «мокрых» групп.

Чтобы автоматизировать процесс остановки насосного оборудования при остывании теплоносителя до заданной температуры в электросхему включают термостат. Когда вода остынет, он разъединит цепь. Сам термостат следует монтировать на металлический участок подающего трубопровода. На пластиковой трубе корректно прибор работать не сможет.

При частых перебоях электроснабжения лучше подключать насос к сети через бесперебойник. Само подсоединение оборудования не сложное. Поскольку в устройствах бесперебойного питания имеются специальные разъемы, с помощью которых они и присоединяется к домашней сети. Мощность бесперебойника подбирается под параметры мотора насоса, емкость батарей – в зависимости от длительности автономного питания.

выбор схемы и инструкция по подключению

Планируете обустройство водяного отопления частного дома? Хотите усовершенствовать существующую систему? Если котел работает исправно, а батареи чуть тёплые, подключение насоса отопления может исправить ситуацию.

В этой статье мы рассмотрим, какие преимущества даёт системе отопления насос, циркуляция принудительного типа, какая схема монтажа лучше, как подключить циркуляционный насос к котлу и электричеству.

Содержание статьи

Для длинной и сложной по форме схемы отопления дома насос крайне необходим.

Основные преимущества применения насосов отопления

Долгое время нагнетатели давления были громоздкие, использовались лишь на промышленных предприятиях и в котельных централизованного отопления. В частных домах проектировали естественное движение теплоносителя – за счет уклона труб и разницы температур в них.

С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:
  Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях;
  Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности;
  Магистраль с минимальным уклоном выглядит эстетичнее;
  Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров;
  Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка;
  Котёл работает эффективнее, экономнее.

Основной недостаток систем с принудительной циркуляцией – энергозависимость. Нивелировать его можно через ИБП или бензогенератор электроэнергии. Той же цели служит подключение насоса в систему отопления смешанного типа, которая работает как с принудительной, так и с естественной циркуляцией.

При выборе нагнетателя важнейшая характеристика – максимальная производительность. Чтобы рассчитать, как сделать насос отопления эффективным, не переплачивая, умножьте тепловую мощность (100 кВт на 1 кв. м.) на коэффициент 0,86.

Разделите полученное число на разницу температур между трубами подачи и обратки. Полученное число – пропускная способность в час.

Схема подключения насоса системы отопления

Не утихают споры по поводу того, в каком месте лучше подключить насос в систему отопления: в линию подачи или обратки.

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:
  оборудование будет дольше работать в среде с более низкой температурой.

На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя;
  остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения;
  труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна;
  такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

Интересно, что при подключении циркуляционного насоса, встроенного в котёл схема противоположна: там он на трубе подачи.

Главный критерий выбора точки, где провести подключение циркуляционного насоса – удобство обслуживания. Через некоторое время понадобится его снять для профилактики, а возможно – и срочная замена насоса в системе отопления. Рука с ключом должна поместиться и свободно двигаться, откручивай гайки-американки.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

1. С твердотопливным котлом лучше монтаж в обратку. Это продлит период от закипания теплоносителя в котле до аварийной остановки и возможного взрыва системы с 5 до 20 – 30 минут. Этого достаточно, чтобы хозяин среагировал или уголь, дрова погасли и начали остывать после автоматического закрытия заслонки.

2. Дополнительно в системах с твердотопливным котлом схема монтажа насоса включает байпас из трубы подачи, через трехходовой клапан, прямо перед нагнетателем.

3. В больших системах каждый насос отопления циркуляционный подключения требует к контурам, длиной не более 80 м.

4. При использовании гидрострелки подключение циркуляционного насоса каждого контура к системе отопления проводят сразу после неё.

5. Дополнительно требуется подключение насоса отопления в частном доме для каждого коллектора или контура подогрева полов, косвенного бойлера, или второго котла, подключенного параллельно.

6. Схема циркуляционного насоса отопления позволяет расположить его на вертикальной, горизонтальной или даже наклонённой трубе.

7. Не требуется устанавливать или следует снять насос отопления следует при монтаже котла со встроенным нагнетателем.

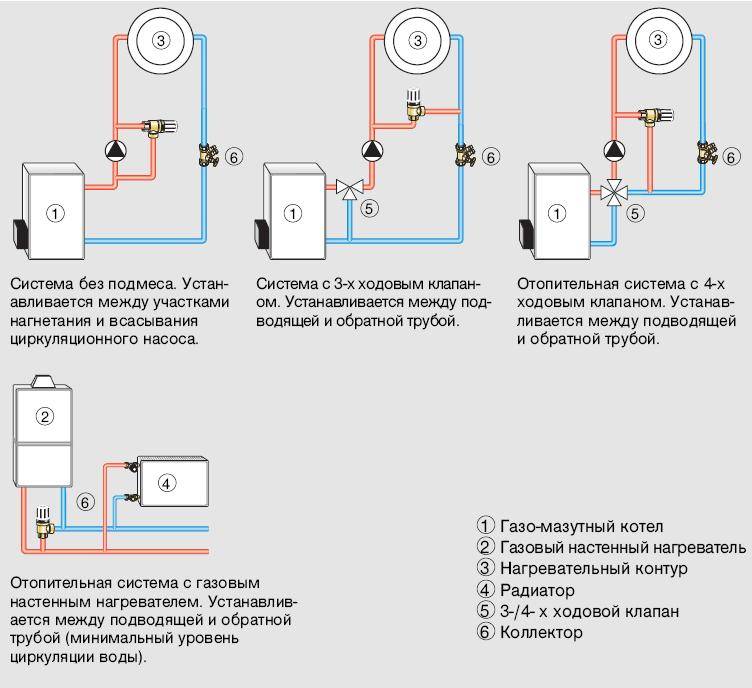

Схема подключения насоса системы отопления всегда одинакова. С двух сторон он ограничивается запорными кранами, чтобы замена насоса не требовала слива теплоносителя из трубопроводов.

При варианте подключения насоса отопления после фильтра грубой очистки, срок службы циркулярного агрегата значительно увеличивается.

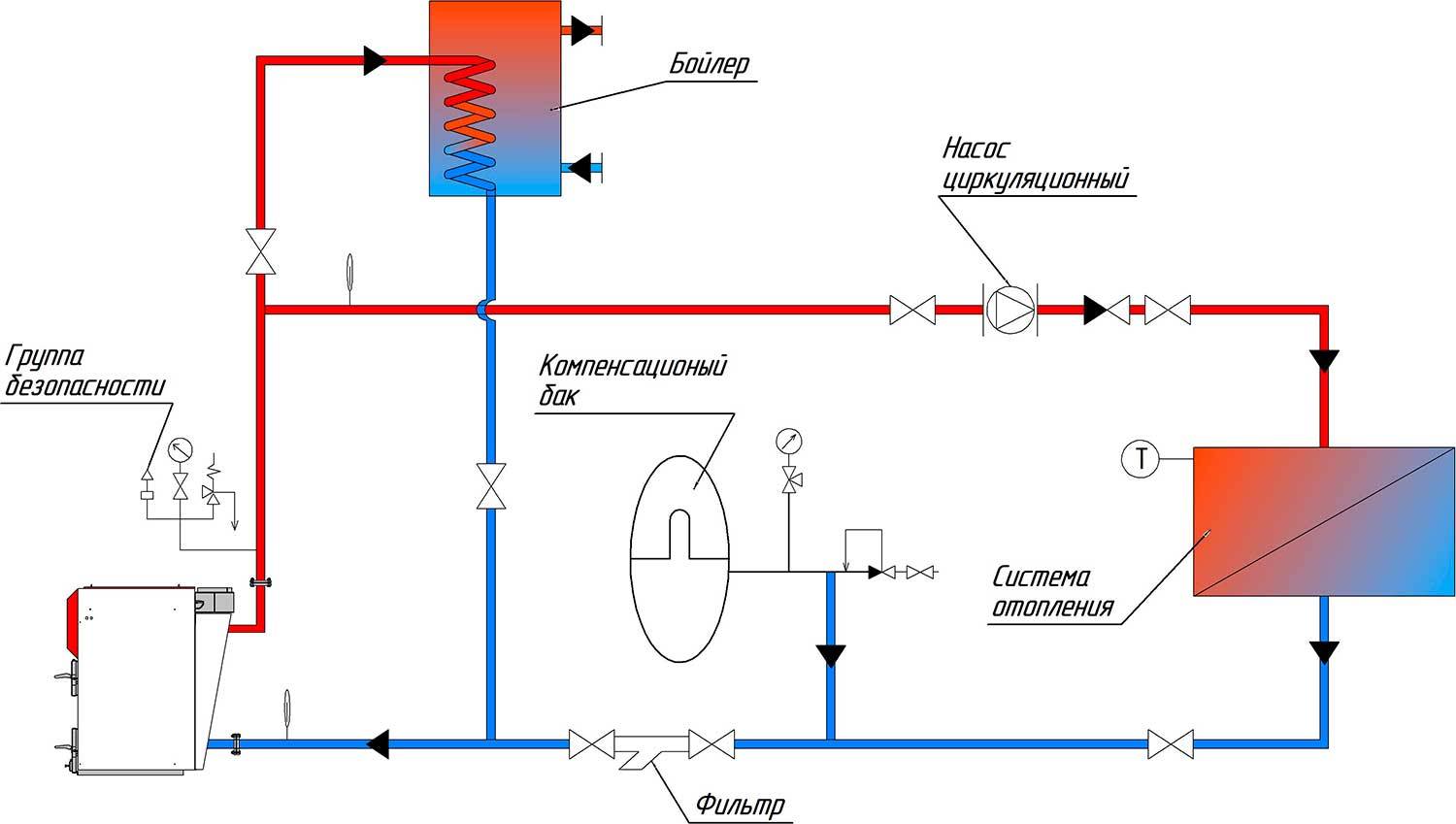

Схема установки насоса на подающую трубу предполагает расположение после группы безопасности до первого разветвления контура. Подключение насоса отопления в трубу обратки в частном доме выполняют после последнего разветвления, между закрытым расширительным баком и котлом.

Разберемся, как сделать отопление со смешанной циркуляцией. В этом случае его располагают на байпасе, собранном из труб чуть меньшего диаметра. Это необходимо, поскольку конструктивная схема циркуляционного насоса отопления построена так, что в отключенном состоянии он не пропускает жидкость.

На байпасе стоит установить не обратный клапан с мембраной, а запорный кран, чтобы он не мешал естественному току. При этом в системе отопление насос циркуляции не будет мешать, при условии монтажа на горизонтальном участке.

Как подключить насос отопления к трубам

Перед тем, как подключить циркуляционный насос в собранный трубопровод, изучите его инструкцию. Например, некоторые производители рекомендуют установку только в линию подачи.

Сама схема циркуляционного насоса, состоящая из двух кранов, грязевика и нагнетателя собирается просто. Подключить насос в систему отопления, собранную из пластиковых труб, можно, впаяв уголки или переходники с резьбой под краны, но лучше использовать металлические переходники. Подключение насоса в систему отопления частного дома со стальным трубопроводом потребует работы со сваркой и нарезки резьбы лерками.

Теперь по порядку, как подключить насос отопления и расположить его на трубе:

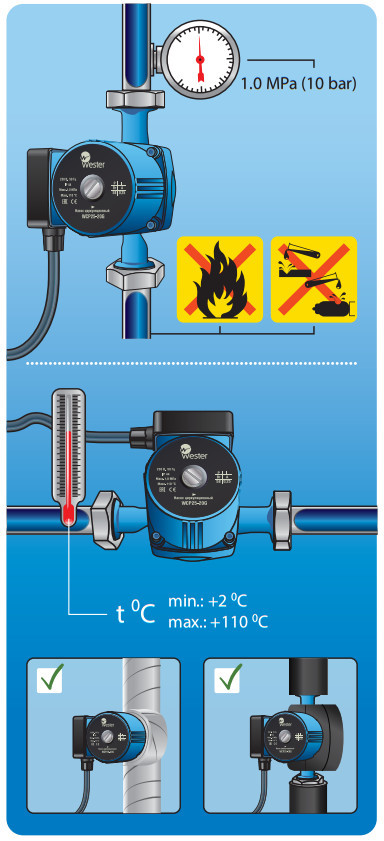

  Строение и схема циркуляционного насоса подразумевает, что вал ротора должен располагаться строго горизонтально. Устанавливать нагнетатель можно, не вращая корпус, благодаря креплению на гайках-американках.

  Стрелка на корпусе указывает направление потока теплоносителя.
  Используйте сантехническую подмотку и пасту, ведь для насоса отопления подключение системы должно быть абсолютно герметичным.
  Пластиковый кожух с электрической частью должен располагаться сверху или сбоку, чтобы минимизировать риск попадания воды при протечке системы. В большинстве моделей его можно повернуть, открутив крепёжные винты.

Насос отопления циркуляционный: подключение к электричеству

Наиболее распространено подключение циркуляционного насоса через автомат-выключатель. Используют 30 мА и 3-жильный кабель ПВС 3х1,5мм, который обычно есть в комплекте нагнетателя.

При этом питание со щитка заводят на верхние, нечетные гнёзда, фазу и ноль от нагнетателя подключают к нижним клеммам автомата, а заземление соединяют напрямую.

Как сделать насос отопления энергонезависимым? Подключить его к источнику бесперебойного питания или электрогенератору. Можно выполнить параллельное подключение в магистральную электросеть и ко временному источнику питания, но чаще вся проводка в доме запитана от двух источников энергии.

Термостат используют для автоматического отключения нагнетателя при низкой температуре в контуре. Выбирают накладную модель, устанавливают её на металлический участок трубы подачи. Подключают в разрыв провода фазы, идущего от УЗО к нагнетателю. Схема водяного насоса отопления, запитанного от котла, подходит для встроенных моделей.

Ошибки при подключении

Разобравшись, как сделать отопление в доме, насос часто подключают с огрехами. Наиболее распространённые – расположение в труднодоступном месте, без фильтра и кранов, на линию подачи от твердотопливного котла, головой вверх или вниз (с вертикальным положением вала).

Не стоит располагать нагнетатель в середине контура, между радиаторами.

С таким насосом отопления подключение системы создаёт паразитные потоки, мешающие работе первых батарей. Правила установки «стрелкой по ходу теплоносителя» и «электрическим блоком вверх» нарушают редко, но в сложных системах с несколькими нагнетателями случается и такое.

В целом, подключение циркуляционного насоса к системе отопления – не самый сложный этап в её проектировании и монтаже.

Вместе со статьей «Установка насоса системы отопления: выбор схемы и инструкция по подключению» читают:

Подключение циркуляционного насоса к электросети: 2 схемы

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети.
Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

  • непосредственное подключение в электросеть 220 В;
  • подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату
