Расширительные бачки для системы отопления закрытого типа

Автор Монтажник На чтение 10 мин. Просмотров 9k. Обновлено 09.12.2020

В подавляющем числе индивидуальных домов собственникам приходится самостоятельно решать проблемы выбора вида и монтажа автономной отопительной системы. Большинство хозяев отдают предпочтение варианту с принудительной циркуляцией теплоносящей жидкости, в котором нашли применение специальные расширительные бачки для системы отопления закрытого типа.

Перед выбором расширительного (накопительного, мембранного) гидробака полезно изучить его принцип действия, правила подбора объема и настройки. Также важно исполнять рекомендации специалистов по монтажу расширительного резервуара, установить его правильно и в нужном месте отопительного контура.

Рис. 1 Примеры применения расширительных бачков

Разновидности бытовых отопительных систем с жидким теплоносителем

Существует множество различных вариантов отопления индивидуальных домов. Помещения можно обогревать электрическими конвекторами, тепловыми насосами, нагревательными электрокабелями, плитами, пленками, получать тепловую энергию при помощи солнечных батарей.

Однако в повседневной реальности в силу ряда причин большинство потребителей используют водонагревательные котлы, теплоноситель от которых направляют в контуры теплых полов или на радиаторные теплообменники. При этом различают следующие два основных вида гидравлических отопительных систем.

Рис. 2 Схема гравитационной системы

Самотечная

В самотечных (гравитационных) системах, как следует из названия, циркуляция отопительной жидкости по контуру происходит естественным путем.

Связано это с простым физическим законом, согласно которому нагретая вода имеет более низкую плотность, чем холодная. В итоге, после подогрева в котле, она выталкивается холодными водными массами и поднимается вверх.

Нагретый тепловой носитель заполняет расширительный бачок и растекается вниз по контуру с теплообменными радиаторами. Самотечная система имеет следующие особенности:

Накопительный бак для поддержки напора делают с открытой крышкой. В итоге наблюдается постоянное испарение жидкости и ее приходится регулярно пополнять, что создает значительные эксплуатационные неудобства.
В открытой системе отопления нельзя использовать недорогую ядовитую незамерзающую жидкость этиленгликоль. В качестве незамерзайки придется применять пропиленгликоль, стоимость которого в два раза выше, или обходиться обычной дистиллированной водой.
Рабочий напор в самотечных системах редко превышает показатель в 1 бар и требует для его получения поднятого на высоту в 10 м от котла гидробака. Этого явно недостаточно для длинных отопительных контуров с радиаторными теплообменниками и тем более теплых полов. В итоге в самотечную систему отопления часто устанавливают дополнительный циркуляционный электронасос.
Скорость движения теплоносителя в гравитационных контурах невелика, поэтому для обеспечения хорошей теплопередачи требуется использование трубопроводов больших диаметров в 32 или 40 мм.

Рис. 3 Бачки гравитационных систем

Статья по теме:
Отопление в частном доме из полипропиленовых труб – нюансы, расчет. Возможно будет интересно подробнее почитать про организацию системы отопления из полипропиленовых труб в частном доме.

Трубопровод в гравитационных системах отходит к теплообменным приборам сверху вдоль стен, что не способствует повышению эстетичного внешнего вида помещений.
Если расширительный бак в системе отопления открытого типа находится на чердаке, и он не отапливается, его придется хорошо утеплять для снижения тепловых потерь.
Также процесс нагрева воды сопровождается некоторым шумом, что ухудшает комфортность проживания в жилых комнатах.
Так как тепловой носитель контактирует с воздухом, он насыщается кислородом. Это приводит к ускоренной коррозии металлических элементов котла, запускает процессы разложения незамерзающих жидкостей.
Весомым преимуществом гравитационной системы можно считать возможность ее работы при отсутствии электроэнергии, однако и это утверждение является не совсем корректным, так как большинство нагревательных котлов не могут нормально функционировать при отсутствии электричества.
Более важное достоинство заключается в верхнем расположении расширительного бака в открытой системе. Благодаря этому эффективно решается проблема отвода воздуха и можно обойтись без ряда воздухоотводчиков. Это позволяет сэкономить некоторые финансовые средства.

Рис. 4 Закрытая схема

Закрытого типа

При рассмотрении открытой системы отопления были приведено довольно много недостатков, которые имеет такая схема подключения. Это привело к широкому использованию другой схемы с закрытым гидробаком и принудительной подачей рабочего тела.

В закрытой системе отопления тепловой носитель не имеет контакта с окружающей средой, что позволило получить следующие ее особенности:

Теплоносителем может являться вода или любой вид ядовитых незамерзаек — они не могут покинуть пределы контура.
Применение для перемещения теплового носителя циркуляционного насоса позволило регулировать скорость потока и соответственно варьировать время обогрева помещений. Связано это с тем, что практически каждый циркуляционник имеет 3 положения переключения скоростей.
Получение любого давления в системе не вызывает каких-либо сложностей. В контур просто нагнетают жидкость с рабочим напором, который контролируют манометром.
Закрытый гидробак имеет гибкую и эластичную мембрану, что существенно снижает последствия гидравлических ударов.
Нагрев теплоносящей жидкости в контуре не сопровождается повышенными шумами.
Так как трубопровод отходит от котла снизу и не поднимается вверх, его можно прокладывать под полом или снизу вдоль стен. Это не портит внешний эстетичный вид помещений в отличие от гравитационных систем.
Считается, что система с принудительной циркуляцией не может работать при отсутствии электроэнергии. Однако выходом из положения может быть использование бензиновых генераторов, которые способны длительное время вырабатывать электроток при его отсутствии, потребляемый в основном работающими электронасосами.

Рис. 5 Конструкция и материалы изготовления отопительных гидробаков

Зачем нужен расширительный бак

Не стоит путать бак для системы отопления с гидравлическим аккумулятором, который нашел применение в системах индивидуального водоснабжения, невзирая на то, что они выполняют примерно одинаковые функции. Разница между этими приборами заключается и в их названии: первый вид собирает расширившуюся в объеме рабочую среду, а второй ее аккумулирует (накапливает) в своем резервуаре.

Расширительный бак для систем отопления играет следующую роль:

Общеизвестно, что при нагревании вода становится менее плотной, что при сохранении той же массы приводит к ее увеличению в объеме. Если нагреть 100 литров воды с температурой в 20 °С до 90 °C, то ее объем вырастет на 3,5 литра. Именно сбор увеличившейся в объеме жидкости — главное назначение расширительного бака.
Как и гидравлический аккумулятор в водопроводной магистрали, расширительный бак препятствует повреждению оборудования, трубопроводов, арматуры от гидроударов.
Закрытый расширительный гидробак стабилизирует давление во всем контуре при различных температурных параметрах рабочего тела, препятствует его резким перепадам.

Рис. 6 Устройство и функционирование мембранного бачка

Устройство расширительного бака и принцип его работы

Чтобы не вводить покупателя в заблуждение, расширительные баки выпускают красного цвета. Приборы от некоторых производителей и зарубежных поставщиков иногда имеют другие цвета — белый, серый, черный.

Типовой расширительный бак конструктивно выполнен в виде двух запрессованных друг с другом половинок, основной материал изготовления которых — углеродистая сталь, покрытая эпоксиполиэфиром или иными лакокрасочными материалами.

Между ними расположено эластичное полотно (мембрана), выдерживающая температурные нагрузки до 100 °С. Материалом изготовления большинства мембран выступает EPDM (этилен-пропилен-диеновый термополимерный каучук).

Конструкция бака может быть разборной или не разборной в зависимости от производителя. Поэтому у не разборных моделей при повреждении мембраны резервуар придется менять.

В зависимости от емкости, гидробаки имеют конструктивное исполнение для подвешивания на стену или установки в напольное положение на ножки. Их объем может колебаться в довольно широких пределах от нескольких единиц до многих сотен литров.

Спереди типового резервуара находится резьбовой штуцер (обычно размером 3/4 дюйма), посредством которого производят подключение расширительного бака к системе отопления. Сзади емкости расположен ниппель, из которого производится закачка или спуск воздуха.

Также на рынке можно встретить конструкции в виде двух приплюснутых половинок, их подсоединительный штуцер и ниппель размещаются сбоку на одной стороне.

Принцип работы расширительного бака довольно прост. Увеличившаяся в объеме, как результат нагревания, жидкость затекает в бак и давит на мембрану. Она прогибается внутрь и обеспечивает таким образом постоянный напор в системе. Охлаждаясь, теплоноситель уменьшается в объеме и выдавливается мембраной обратно в контур.

Рис. 7 Расширительные бачки для системы отопления закрытого типа бренда Valtec их характеристики и размеры

Статья по теме:
Каким должно быть давление в системе отопления, как поднять или снизить. Чтобы было тепло в доме теплоноситель должен постоянно циркулировать по системе отопления, а если в системе низкое давление, то батареи будут холодными. Почитайте в отдельной статье про давление в системе отопления, и способы его увеличить!

Расширительные бачки для системы отопления закрытого типа — правила выбора

При покупке мембранного расширительного бака руководствуются следующими соображениями.

Главным критерием его выбора служит объем резервуара. Так как нагретая вода расширяется примерно на 3,5%, при заполнении измеряют количество залитой в контур жидкости и из этих данных находят требуемую емкость гидробака.

Следует учитывать и то, что расширительный бачок для увеличения срока службы мембраны не должен заполняться в полном объеме. Также при использовании незамерзаек их тепловое расширение немного выше, чем у обычной дистиллированной воды.

Поэтому общепринято подбирать объем гидробака в 10% от количества теплового носителя.

Не стоит забывать и о том, что некоторые котлы оснащены внутренним небольшим расширительным бачком. В этом случае внешний мембранный бак выбирают чуть меньшей емкости с учетом внутреннего котлового.

Рис. 8 Схема правильного монтажа мембранного гидробака

Как установить расширительный бак в системе отопления

Перед тем, как подключить расширительный бак, необходимо выставить правильное давление воздуха внутри его емкости относительно напора в отопительном контуре.

Для этих целей руководствуются следующим алгоритмом действий:

По паспортным данным находят максимум давления отопительной жидкости в котле. К примеру, если оно равно 3 бара, то в системе отопления закрытого типа должен поддерживаться напор приблизительно в 2 раза ниже, то есть 1,5 бара. Соответственно в гидробаке внутреннее давление воздуха на мембрану должно быть на 10 — 15% ниже, то есть необходима его настройка примерно на 1,3 бара.
Давление воздуха внутри бака проверяют измерительным прибором, для чего откручивают защитную крышку с заднего ниппеля и приставляют к нему манометр. Если нужно, воздух спускают или подкачивают его ручными автомобильным, велосипедным насосом.

Установка расширительного бака в системе отопления должна осуществляться по следующим правилам:

Резервуар располагают в месте, удобном для его демонтажа, техобслуживания и проведения ремонтных работ.
Основной вариант, куда крепить бачок — близлежащая стена, вдоль которой проложен трубопровод.
Напольные приборы не должны располагаться вплотную к стене.

Правильное месторасположение мембранного бака — непосредственно перед циркуляционным электронасосом и как можно ближе к нему.

Сам циркуляционник следует подключать в линию обратки. Таким образом, насос непосредственно всасывает жидкость из накопительного резервуара и проталкивает ее далее по контуру.
Преимущества такого расположения — одинаковое давление на любых участках отопительного контура, а также более высокий эксплуатационный срок оборудования из-за пониженной температуры рабочей среды. Стоит отметить, что если монтаж расширительного бака системы отопления произведен после циркуляционного электронасоса, напор теплового носителя на разных участках отопительной магистрали может отличаться.
Расположение расширительного бачка строго по вертикали резьбовым подсоединительным патрубком вниз наиболее предпочтительно. Это предотвратит собирание в нем жидкости и увеличит эксплуатационный срок, снизит вероятность засорения проходного канала грязью.

Для ремонта и обслуживания мембранного бака с возможностью его снятия, прибор в систему отопления подключают через отсечной шаровой вентиль.

Рис. 9 Стоимость и разновидности баков

Расширительные бачки для системы отопления закрытого типа играют важную роль в любой закрытой отопительной системе. На рынке реализуют широкий ряд подобных приборов различных объемов, нужные параметры которых довольно просто рассчитать самостоятельно. При монтаже следует установить давление воздуха внутри расширительного резервуара чуть ниже напора в контуре отопления и соблюдать пару простых правил при расположении прибора на трубопроводе и в пространстве.

Расширительный бак для водоснабжения — виды, расчет, выбор

Автор Монтажник На чтение 17 мин. Просмотров 10k. Обновлено 08.12.2020

При монтаже систем автономного водоснабжения помимо водозаборных электронасосов используют автоматические приборы управления их работой, монтируемые по-отдельности или входящие в состав насосных станций. Один из основных узлов автоматики — расширительный бак для водоснабжения, являющийся незаменимым элементом и выполняющий в системе ряд важных функций.

Если для забора воды с небольших глубин применяют поверхностные насосные станции, в состав которых входит расширительный бак (гидроаккумулятор), то при использовании погружных электронасосов прибор приобретается отдельно. Перед покупкой подходящего гидроаккумулятора полезно знать их разновидности, схемы подключения, варианты монтажа и настройки приборов. Любому потребителю, самостоятельно занимающемуся монтажом автономной системы водоснабжения, не помешают знания о формулах расчета объема мембранного бака и критериях его выбора с учетом советов опытных специалистов.

Рис. 1 Расширительный бак для водоснабжения в частном доме

Какие функции выполняет расширительный бак в водоснабжении

Мембранный бак для водоснабжения — многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.

Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.

Рис. 2 Конструктивное устройство горизонтального бака

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.

Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома — это позволяет делать значительные запасы водных ресурсов.

Однако к большим объемам гидроаккумуляторов следует подходить с практической точки зрения — в крупногабаритных баках вода задерживается дольше и реже обновляется, поэтому при перерывах в водопотреблении велика вероятность ее порчи с неприятными для пользователя последствиями.

Гидробак для стабилизации напора в системе

Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее — это вызывало бы быстрое падение давления в системе и частое включение электронасоса.

Рис. 3 Принцип работы гидроаккумулятора

Расширительный бак для защиты от гидроударов

Защита от гидроударов — один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении — включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.

Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь — это позволяет предотвратить физическое воздействие на другие узлы водопровода.

Статья по теме:
Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Гидроаккумулятор для увеличения срока службы насосного оборудования

Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой — как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.

Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.

Учитывая приведенные выше рассуждения понятно, что чем больше объем гидроаккумулятора, тем меньше количество циклов включения — отключения электронасоса и соответственно увеличивается продолжительность его функционирования вместе с управляющим реле.

Рис. 4 Гидробаки для отопительных систем – популярные бренды

Какие бывают типы мембранных баков

Закрытые гидробаки используют в системах отопления и водоснабжения, хотя они имеют одинаковое конструктивное устройство, у отопительных видов мембрана сделана из термостойкой резины, а наружная поверхность бака, в отличие от голубых для водоснабжения, окрашена в красный цвет.

Также физические параметры баков для водоснабжения и отопления отличаются предельно допустимыми параметрами рабочих давлений соответственно в 10 и 5 бар и как отмечалось выше, максимальной термостойкостью внутренних оболочек в 70 и 120° С.

Также расширительные баки для водоснабжения имеют следующие отличия:

По способу установки различают модели вертикального и горизонтального расположения, последние, как правило, имеют меньший объем и всегда используются в составе насосных станций.
Гидроаккумуляторы отличаются друг от друга объемами, самый малый из предлагаемых на рынке агрегатов рассчитан на 8 л, а наибольшую емкость имеет вертикальный гидробак бренда Wester, вмещающий 10000 л воды.
Материалом изготовления резервуаров гидробаков служит легированная сталь с высоким содержанием углерода, обладающая антикоррозионными свойствами, снаружи она обычно покрывается лакокрасочными материалами. Иногда баки производят из нержавейки, которая обладает более высокой сопротивляемостью коррозии.

Рис. 5 Разновидности мембран

Внутренняя оболочка гидробака изготавливается из следующих материалов:

Натуральной каучуковой резины (Natural) белого цвета с рабочим температурным диапазоном от -10 до +70 °С, материал можно использовать для аккумулирования питьевой воды. Рабочий ресурс при полном растяжении оболочки из каучука составляет 10 – 15 тысяч сокращений, при наполнении водой не более 20% от объема предельное количество сжатий достигает 50 тысяч. К недостаткам натурального каучука относят способность микропор пропускать воду при высоких давлениях — в результате на внутренних стенках гидробака выпадает конденсат, вызывающий ускоренную коррозию металла.
Синтетической этилен-пропиленовой резины EPDM со сроком службы, рассчитанным на 100 тысяч сокращений, оболочка предназначена для эксплуатации в гидробаках систем отопления, диапазон рабочих температур материала от -10 до +120 °С.
Универсальной синтетической резины из бутила (Butyl) с ресурсом в 50 — 60 тысяч сокращений, подходит для систем с питьевой водой и часто устанавливается в гидробаки насосных станций, выдерживает температуры от -10 до +100 °С. Отличается от натурального каучука низкой водонепроницаемостью.
Оболочки из резины SBR устанавливаются в гидробаках для работы с технической водой температурой от -10 до +100 °С.

По способу исполнения оболочки гидроаккумуляторов бывают плоскими и баллонного типа.

Также гидроаккумуляторы отличаются между собой конструктивным расположением мембран в корпусе бака.

Рис. 6 Гидробак со сменной оболочкой – внутреннее устройство

Мембранный бак со сменной мембраной

Гидробаки с данным методом крепления диафрагмы легко отличимы от аналогов наличием в передней части крышки из нержавейки (оцинкованной стали, пластика) с болтовым креплением.

В конструкции предусмотрена возможность замены внутренней оболочки, которая оснащена специальной горловиной и зажимается фланцем с помощью нескольких болтов. В гидробаках большого объема оболочка дополнительно фиксируется за хвостовой выступ в задней части к ниппелю, через который производится подкачка воздуха.

Основная задача при смене эластичного баллона — точно разместить его горловину в посадочном гнезде гидробака и не пережать при фиксации фланцевыми болтами. Преимуществом данного вида гидроаккумуляторов является отсутствие контакта воды с внутренней поверхностью металлического бака — это предотвращает коррозию и увеличивает срок службы прибора.

Бак со стационарной диафрагмой

В подобных конструкциях цилиндрический корпус состоит из двух половинок, при сборке резиновая диафрагма надежно запрессовывается между ними. Попадающая внутрь корпуса вода контактирует с внутренней поверхностью бака и оказывает на него негативное воздействие, ускоряя коррозию.

Чтобы предотвратить разрушение металла, внутренние стенки резервуара покрывают антикоррозионными составами. Конструкция с неразъемным соединением чаще используются в гидробаках отопления, техническая резина которых в отличие от пищевой имеет более высокие температурные характеристики и рассчитана на большее число циклов сжатия и расширения. К тому же диафрагма расширительных баков отопления не работает в режимах сильного сжатия и расширения, что еще более увеличивает срок ее службы и делает неразборную конструкцию оправданной с технической точки зрения.

Рис. 7 Материалы изготовления и конструктивное устройство мембранного бака со встроенной диафрагмой

Установка и настройка гидроаккумулятора

Установка бака в системе водоснабжения производится вместе с реле давления, сухого хода (при использовании погружных электронасосов) и манометром. В большинстве случаев для подключения этих приборов используют пятивходовой фитинг с отводами стандартных диаметров и резьбы для подключения: напорного трубопровода от электронасоса, внутридомовой водопроводной магистрали, реле давления, манометра и гидроаккумулятора. При монтаже обвязки гидроаккумулятора выполняют следующие операции:

В трубопровод, идущий от электронасоса, помещают фильтр грубой очистки от песка. Многие профессионалы и мастера специализированных фирм устанавливают вместо или вслед за фильтром очистки от песка прибор тонкой очистки, мотивируя это тем, что при таком расположении не будет загрязняться мембрана реле давления, являющаяся основным исполнительным элементом в автоматической системе управления. Однако подобное подключение к системе водоснабжения приводит к тому, что электронасос вынужден работать на фильтр тонкой очистки с низкой пропускной способностью — это потребует приложения большей мощности и может привести преждевременному выходу агрегата из строя из-за перегрузки (перегрева).
Далее за фильтром грубой очистки в линию помещают пятивходовой фитинг. К нему прикручивают реле давления и манометр. Для удобства пользования в случае выхода из строя, к примеру, гидроаккумулятора или любых элементов автоматики, в систему устанавливают отсекающие запорные краны. Один из них ставят на выходе пятерника, предназначенного для подключения к гидроаккумулятору, второй устанавливают на входе внутридомового трубопровода.

Рис. 8 Схема обвязки гидроаккумулятора с поверхностным насосом

Иногда требуется слить воду из гидроаккумулятора, в этом случае от запорного шарового крана откручивают гибкую подводку и освобождают резервуар, по аналогии поступают и с внутренней водопроводной системой, спуская воду через дополнительный кран в линии или через весь трубопровод в скважину.
Для нормального функционирования погружного электронасоса обязательна установка реле сухого хода. Для этого перед пятивходовым фитингом ставят тройник с боковым отводом, в который вкручивают реле.
Многие устанавливают шаровый кран в напорный трубопровод от электронасоса на входе пятивходового распределителя. Данное действие не совсем понятно с точки зрения логики (зачем нужен кран) — обычно в водопроводную магистраль на выходе погружного электронасоса или всасывающего напорного трубопровода поверхностной насосной станции ставят обратный клапан, предотвращающий стекание воды обратно в скважину через электронасос или трубу. А если понадобится слить воду из внешнего подземного трубопровода обратно в скважину, это можно сделать открыванием обратного клапана (дополнительного вентиля) — за счет уклона проложенного трубопровода к источнику она уйдет самотеком. К тому же при случайном закрытии шарового крана, его засорении, потере работоспособности, насос будет качать воду в закрытую систему без автоматики и выйдет из строя.
К запорным шаровым кранам подключают с помощью гибкой подводки гидроаккумулятор и внутридомовой трубопровод.
Собранный узел вместе с пятерником и элементами автоматики обычно крепят к стене помещения, в котором находится поверхностный электронасос, гидроаккумулятор. Если это невозможно по каким-либо причинам, пятерник прикручивают ко входному патрубку гидроаккумулятора напрямую или через переходной отрезок трубы, аналогичным образом поступают при подключении узла к электронасосу.

Статья по теме:
Насосные станции водоснабжения для частного дома. Возможно, читая, что такое расширительный бак для водоснабжения, будет интересно узнать, что из себя представляет, из каких элементов состоит и как работает насосная станция для водоснабжения, а также характеристики, как выбрать, производители и цены.

Рис. 9 Расширительный бак для водоснабжения с обвязкой в кессонном колодце

Настройка гидроаккумулятора

В любом гидроаккумуляторе на задней части корпуса имеется штуцер, рассчитанный на накачку воздуха ручным насосом с определенным давлением. Это делается для того, чтобы эластичный баллон функционировал в оптимальном режиме без критичных изменений своего физического состояния.

То есть, если давление воздуха внутри гидробака между стенками эластичного баллона и металлического корпуса будет выше минимального в системе, мембранная оболочка сожмется, потеряет свою форму и быстро выйдет из строя. Поэтому давление воздуха внутри гидроаккумулятора устанавливается с таким расчетом, чтобы оно никогда не превышало минимальное в системе, для приблизительных расчетов берется 10% уменьшение. Второй метод расчета нужного давления внутри гидроаккумулятора — умножение нижнего порога срабатывания реле на 0,9, к примеру, при предельном значении в реле 1,7 бар после умножения на 0,9 получим необходимое давление внутри гидробака 1,53 бара.

Настроить нужную разницу давлений в гидроаккумуляторе и системе можно двумя способами: в первом случае меняют нижний порог срабатывания реле, во втором — давление воздуха в мембране аккумуляторного бака.

К примеру, рассмотрим типовые значения порогов срабатывания гидравлического реле 1,4 — 2,8 бар и давления внутри гидроаккумулятора в 1,5 бар. В первом случае мы настраиваем реле на отключение при давлении в системе около 1,7 бар. Если необходимо регулировка расширительного бака для водоснабжения с изменением внутреннего давления, поступают следующим образом:

Открывают запорный кран или откручивают гибкую подводку, сливая воду из гидроаккумулятора.
Снимают защитную крышку с задней части, освобождают ниппель и вставляют в него автомобильный манометр, измеряя давление.
Если его нужно уменьшить, просто стравливают воздух до получения нужных показаний манометра.
Для увеличения давления внутри гидробака подключают к ниппелю обычный автомобильный насос и накачивает воздух до необходимого значения, периодически проверяя показания манометром.

Рис. 10 Таблица для расчета объема гидроаккумулятора

Расчет объема гидроаккумулятора

Подбор мембранного бака в первую очередь производят по его главному параметру — объему, если он мал, система будет работать неэффективно со слишком частыми включениями электронасоса и небольшими гидроударами. При превышении объема застой воды в баке может сделать ее непригодной для питья.

Для расчета объема гидробака используют следующую формулу:

Vt = 16,5 · Qmax/А · Pmax · Pmin/(Pmax – Pmin) · 1/Pg, где:

Vt — объем гидробака;
Qmax – подача воды в единицу времени, измеряется в литрах в минуту, стандартное водопотребление для одной семьи составляет 3м³/час или 50 л/мин;
А – допустимое число включений электронасоса за один час, зависит от мощности агрегата, для большинства погружных моделей предельный показатель равен 20;
Pmax и Pmin – величины давлений отключения и включения электронасоса в барах, их типовые усредненные значения соответственно 3 и 1,5 бара;
Pg – давление воздуха внутри гидроаккумулятора в барах, рассчитывается умножением Pmin на 0,9 (0,9 х 1,5) = 1,35.

В результате получаем:

Vt = 16,5 · 50/20 · 3 · 1,5/(3 – 1,5) · 1/1,35 = 91,66 л

Как видно из таблицы на рис. 10, максимальный объем воды внутри любого расширительного бака не превышает 50% от его паспортных данных.

Расширительный бак для водоснабжения в различных системах – схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора — температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления — таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальный расширительный бак для водоснабжения в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод — кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту — использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке. Его второе немаловажное преимущество — нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху.

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей — озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Советы по выбору оптимально подходящего бака

При выборе гидробаков руководствуются следующими соображениями:

Гидроаккумулятор со сменной оболочкой баллонного типа имеет ряд преимуществ перед изделиями со встроенной диафрагмой — позволяет менять баллон, что выгодно из-за не слишком высокого срока службы изделий из натуральных материалов. К тому же вода в баллонных баках не контактирует с его стенками — это снижает требования к коррозионной стойкости металлического резервуара.
Съемный фланец лучше подобрать из прочной нержавейки, имеющей высокий срок службы.
Необходимый объем гидроаккумулятора определяют по приведенным выше формулам, чтобы избежать расчетов, можно воспользоваться готовыми таблицами.
Материал баллона в системах забора питьевой воды выбирают из экологически чистой пищевой резины, лучше всего данным требованиям подходит бутил.
При покупке рассматривают производителей с учетом оптимального соотношения цены и качества, одними из лучших считаются гидроаккумуляторы Zilmet (холдинговая компания со штаб-квартирой в Италии), Reflex (Германия), понятно, что в качественных показателях им уступают агрегаты Джилекс и Wester российского производства, Аквасистем российской сборки из итальянских комплектующих.

Рис. 15 Стоимость популярных моделей гидроаккумуляторов 2019 г

Гидроаккумулятор — один из важнейших узлов в системе автономного водоснабжения, от физических параметров, конструкции и материалов изготовления которого во многом зависит ее функционирование. Чтобы выбрать подходящий агрегат, определяют его необходимый объем по несложным формулам или таблицам, далее подбирают модель из ряда брендов отечественного и зарубежного производства по оптимальному соотношению цены и качества, рассматривая материалы изготовления и руководствуясь отзывами, советами специалистов.

Расширительный бак закрытого типа. Секреты устройства

Расширительный бак для отопления закрытого типа на сегодня общепризнанно считается самым удачным вариантом отопительной системы для частного дома. Её преимущества очевидны при сравнении с аналогичной системой открытого типа, значительным недостатком которой является непосредственность контакта с атмосферой, в результате чего в теплоносителе присутствует воздух в виде пузырьков, с течением времени вызывающих коррозию металлических элементов отопительной системы и «шумность» самого теплоносителя. Правильный выбор – а именно, приобретение и установка закрытой конструкции — предотвратит возникновение этих проблем.

Особенность расширительного бака закрытого типа

Согласно напрашивающемуся на основе выше изложенной информации выводу, система закрытого типа с расширительным баком по своей структуре является полностью изолированной от окружающей среды и её негативного воздействия и может быть изготовлена своими руками.

Состав системы представлен баком и несколькими клапанами различного целевого назначения. В конструкции присутствуют также радиаторы, вентиль, насос и фильтр, манометр.

Эффективность циркуляции теплоносителя существенно повышается при применении насоса, что, однако, выглядит не так идеалистически, как может показаться на первый взгляд: прерывание подачи электроэнергии (или же изначальное её отсутствие) делают невозможным полноценное функционирование отопления с расширительным баком для отопления закрытого типа. Прибегнув к использованию «помпы», можно полностью компенсировать недостатки – жилое помещение может быть оснащено дополнительными обогревательными системами, например, тёплым полом.

Область размещения насоса, ответственного за циркуляционный процесс, — обратная труба, называемая также «обраткой», где осуществляется также монтаж расширительного бака. В итоге это даёт плюс в возможности некритичного отношения к диаметру применяемых в процессе монтажных работ труб и к уклону, являющемуся непременным для открытой системы.

Достоинства расширительного бака для отопления закрытого типа

К несомненным достоинствам стоит причислить небольшой расход времени, требующегося на установочные работы, и значительную экономию используемых материалов. Однако увлекаться и игнорировать определённые нюансы явно не стоит: так, например, соблюдение уклона при отключении электричества обеспечит в той или иной степени функционирование системы, без угрозы размораживания.

Несмотря на то, что самое определение закрытости для отопительной системы означает изолированность от проникновения воздуха, не стоит надеяться на абсолютную её герметичность: воздух может наличествовать в трубах, как следствие того, что совершают доливание теплоносителя, что влечёт за собой его скопление в верхних точках. Устранить излишнее содержимое можно, прибегнув к такому устройству, как кран Маевского. С этой же работой успешно справятся поплавковые отводчики, функционирующие «на автомате». Будучи растворённым в воде, воздух подвергается окончательному удалению посредством воздействия на него сепараторов, которые устанавливаются непосредственно в трубопроводе.

Для данной системы характерна также широта диапазона топлива, пригодного для её функционирования. В качестве такового можно выбрать как газ, так и электричество, а также дизельное или твёрдое топливо.

Большое значение имеет такой показатель котла, как его мощность. Так, для помещения высотой до трёх метров эта величина равна 1кВт на 10 квадратных метров. Данное значение очень является крайне относительным, так как здесь непременно нужно принять во внимание ряд многих других факторов, к которым относятся различные характеристики здания.

Почему нужно использовать расширительный бак?

Целесообразность использования расширительного бака для отопления закрытого типа заключается в том, что его функционирование позволяет создать баланс, компенсирующий тепловое расширение, то есть увеличение применяемого теплоносителя в объёме, что само по себе чревато повреждениями, наносимыми как котлу, так и трубопроводу.

Основное отличие бака данного типа от обычного – в наличии в нём диафрагмы, произведённой из такого материала, как резина пищевая, в то время, как в баке для отопительной системы используется диафрагма из резины технического типа.

Что касается объёма расширительного бака для отопления закрытого типа, то он составляет от 15% до 20% от объёма всей системы. Давление в баке составляет 1,5 бара

Выбор расширительного бака закрытого типа

Читайте так же:

Как выбрать расширительный бак для отопления, чтобы не ошибиться?

Каждый элемент отопительной системы выполняет свою функцию, от работоспособности которого зависит бесперебойное функционирование всей системы. К примеру, выбор расширительного бака для системы отопления нужно производить в соответствии с определенными требованиями, учитывая площадь помещения, тип теплоносителя, системы.

Необходимость и принцип функционирования

Еще из школьного курса каждый человек получает сведения, что при нагревании любое тело расширяется, происходит увеличение объема жидкости, газа. Также значительно увеличивается давления, что при нерациональном объеме, может привести к нарушению целостности сосуда – разрыву резервуара. Чтобы этого не произошло, следует предусмотреть установку клапана безопасности. Необходимость расширительного резервуара заключается в размещении теплоносителя, объем которого возрастает при нагревании. Во время охлаждения жидкость обратно возвращается в систему.

Разделение по типам

Существует различие данного типа оборудования по формам, габаритам, а именно: расширительный бачок для отопления открытого типа и закрытого. Каждая емкость имеет свои особенности конструкции.

Расширительный бачок открытого типа

Открытый тип иначе называют гравитационным или самотечным, по своей конструкции он представляет собой резервуар, выполненный из металла, верх которого открыт, форма выбирается посредством предпочтений заказчика. В верхней части приварен подвод, обеспечивающий герметичное соединение со шлангом, по которому подается теплоноситель.

Установка такого элемента в большинстве случаев производится на достаточной высоте, идеальный вариант — чердак или верхний этаж. Этот вид применяется преимущественно для централизованных сетей.

Современный бак расширительный для открытой системы отопления выполняет следующие функции: компенсирует расширение теплоносителя, обеспечивает отведение воздуха из топочной конструкции, поскольку верх открыт. Безусловно, это существенное преимущество, так как конструкция емкости проста и неприхотлива в эксплуатации. Такой бачок можно изготовить самостоятельно. Однако здесь присутствуют свои недостатки: необходимость дополнительного утепления, при расположении на чердаке, своевременное наблюдение за уровнем воды, при надобности пополнение. Насыщение кислородом из окружающей среды способствует появлению коррозионных образований в металлических деталях.

Расширительный бак для отопления открытого типа – это цилиндрическая либо прямоугольная емкость, выполненная из листовой стали, покрытая теплоизоляционным покрытием.

Монтаж конструкции не требует специальных навыков, однако стоит учесть все рекомендации, посоветоваться с профессиональными мастерами или вызвать квалифицированных специалистов.

Конечно, каждый хозяин пытается максимально сэкономить, при этом совершить выгодное капиталовложение. Поэтому устанавливать расширительный бак для отопления открытого типа пластиковый не рекомендуется, исходя из опыта народных умельцев, так как он может не выдержать воздействия высоких температур. Оптимальный вариант – использовать оцинкованные герметичные металлические конструкции.

Расширительный бачок закрытого типа

Закрытый вариант предполагает более высокие требования к емкости, в силу эксплуатации при повышенном уровне давления. Это металлическая, закрытая емкость овальной, шарообразной формы, внутри которой расположены камеры, разделенные с помощью герметичной мембраны. Первая будет наполняться жидким теплоносителем, вторая – воздушная, в которой находится клапан для поддержания необходимого давления.

Если рассматривать расширительный бак для отопления плоский, можно выделить практичные особенности этой конструкции: экономия места, более эстетичное выполнение. По расположению устройство может быть вертикальным, горизонтальным, а также иметь сменную или стационарную мембрану. Воздушная камера такого оборудования должна содержать нужное количество атмосфер, что можно прочесть в технических характеристиках паспорта изделия. Такая продукция, при поломке, лишена возможности замены определенных комплектующих. Монтаж плоских бачков выполняют на прямых участках труб, до циркуляционного насоса.

Необходимость технического обслуживания

Чтобы обеспечить максимальный срок полезной эксплуатации, необходимо соблюдать определенные правила, выполнять своевременное техобслуживание. Проводить обязательную проверку на наличие внешних повреждений, к примеру, коррозию, образование вмятин, подтек воды. Эта процедура должна выполняться не реже, чем раз в шесть месяцев. Выявленные повреждения необходимо своевременно устранять. Периодически сверять начальные, расчетные показатели давления. Проверять целостность мембран. Если нет необходимости в применении конструкции – вода сливается, а бак хранится в сухом помещении.

Расширительный бак для отопления открытого типа купить можно в любом специализированном магазине, как и продукцию закрытого типа. Применяя вышеприведенные советы и рекомендации, удастся подобрать наиболее оптимальное решение, удовлетворяющие нужды отопления дома любой квадратуры и этажности, также выполнить самостоятельную установку, руководствуясь инструкцией, а при нехватке времени, монтажные работы можно заказать у профессионалов.

Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.

Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании пр

Руководство по проектированию расширительного бака

, Определение размера и выбор расширительного бака для системы горячего водоснабжения

Раздел 4.0: Определение размеров расширительного бака

После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, так что вы можете определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельты Т» и значений удельного объема, обсуждаемых в следующем разделе. Вы должны определить самые низкие и самые высокие температуры, которые могут возникнуть в системе водяного горячего водоснабжения.

Низкая температура: Низкое значение температуры — это температура в системе, которая возникает, когда генератор горячей воды выключен, а в здании самые низкие температуры.Таким образом, низкая температура будет зависеть от местоположения, но должна находиться в диапазоне, показанном ниже.

Низкая температура: от 32 F до 70 F

Если гидравлическая система горячего водоснабжения представляет собой смесь гликоля, то самая низкая температура может отличаться от указанной ранее. Добавление гликоля в горячую воду позволяет снизить температуру из-за более низкой точки замерзания гликоля.

Высокая температура: Значение высокой температуры — это температура, которая возникает при включении насоса (-ов) горячей воды и генератора (-ов) горячей воды.Когда гидравлическая система горячего водоснабжения включена, гидравлическая горячая вода может достигать максимальной температуры на выходе генератора горячей воды. Генераторы горячей воды с низкой температурой обычно имеют максимальную температуру 250 ° F. Генераторы горячей воды средней температуры могут обеспечивать температуру до 350 ° F, а генераторы горячей воды высокой температуры могут обеспечивать температуру до 400 ° F.

4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА

Значения удельного объема определяются на основе данных о свойствах жидкости.Калькулятор расширительного бака включает значения удельного объема воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения давления пара указаны в PSIA

Значения удельного объема также можно найти в Основах ASHRAE для воды и на следующем веб-сайте для смесей гликоля.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Вычислитель расширительного бака требует ввести три значения давления: (1) минимальное давление, (2) максимальное давление и (3) давление предварительной зарядки. Каждое из этих значений будет обсуждаться ниже, но сначала вы должны понять разницу между манометрическим давлением и абсолютным давлением, а также термины, давление пара и точку отсутствия изменения давления.

Манометрическое давление — это давление без добавления атмосферного давления.Например, манометрическое давление 0 фунтов на квадратный дюйм соответствует давлению в 1 атмосферу или (14,7 фунтов на квадратный дюйм). Термин «абсолютное давление» означает давление атмосферы.

Рис. 4: Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.

4.3.1 ДАВЛЕНИЕ ПАРА

Давление пара или абсолютное давление помогает выбрать минимальное давление, необходимое в системе.Давление пара зависит от температуры воды. С повышением температуры увеличивается и давление пара. Например, давление пара воды при температуре 85 F составляет примерно 1,4 фута напора, а давление пара воды при температуре 200 F составляет примерно 26,6 футов напора. Давление пара — это минимальное давление, необходимое для удержания воды в жидкой форме. Например, если давление воды при 200 F изменить до 20 футов напора, вода испарится. Давление пара определяется автоматически в зависимости от типа жидкости и температуры жидкости.

Рис. 5: По мере увеличения температуры динамическая вязкость уменьшается, а давление пара увеличивается.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о температурах от 32 F до 420 F. Давление водяного пара в горячей воде в зависимости от температуры

4.3.2 ТОЧКА НЕ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы слышите, что расширительный бак — это точка, в которой давление в системе не меняется.Это правда, но предполагается, что температура не меняется. Давление в расширительном баке не изменится при включении или выключении насоса в системе, но температура остается прежней. При рассмотрении следующих пунктов обсуждения по определению низкого / минимального и высокого / максимального давления помните, что давление в расширительном баке является функцией температуры, а не насоса.

4.3.3 НИЗКОЕ / ДАВЛЕНИЕ НАПОЛНЕНИЯ

Низкое давление — это минимальное давление в системе, необходимое для выполнения наиболее строгих требований из следующих трех ограничений: (1) 10 фунтов на кв. Дюйм в наивысшей точке трубопровода, (2) чистый положительный напор на всасывании, необходимый для гидравлического насоса горячей воды или (3) больше, чем давление пара горячей воды при самой высокой температуре во всех точках системы.

(1) Ограничение по высоте: низкое давление или давление наполнения — это давление, необходимое в точке наполнения, необходимое для заполнения всей системы трубопроводов и достижения 10 фунтов на кв. Дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду / раствор. При расчете этого давления следует исходить из предположения, что насос (-ы) выключен, а температура жидкости самая высокая. Точка наполнения обычно используется потому, что расширительный бак расположен в точке наполнения и имеет примерно одинаковое давление.Если расширительный бак расположен вдали от точки наполнения, то вы можете использовать разницу высот между точками наполнения, чтобы найти минимальное давление в расширительном баке.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода входит в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится на высоте 160 футов над чистым полом. Это приведет к перепаду высот в 150 футов или 65,0 фунтов на кв. Дюйм.Таким образом, давление заполнения должно составлять 75 фунтов на квадратный дюйм. Этот пример проиллюстрирован на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Затем вы должны также проверить чистый положительный напор на всасывании, необходимый для насосов горячей воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы обеспечить требуемую положительную высоту всасывания.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится всего на 30 футах над чистым полом.Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, в соответствии с предыдущим ограничением минимальное давление будет всего 18,6 фунта на квадратный дюйм. Однако, если гидравлический насос горячей воды расположен на 10 футов выше точки заполнения, тогда давление на всасывании насоса горячей воды будет только 14,3 фунта на кв. Если насосу требуется чистый положительный напор на всасывании 20 фунтов на кв. Дюйм, то давление наполнения, определенное из ограничения по высоте, не будет соответствовать ограничению чистого положительного напора на всасывании.Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать ограничению чистой положительной высоты всасывания. Этот пример проиллюстрирован на втором следующем рисунке.

Рис. 6. Минимальное давление / давление наполнения определено таким образом, чтобы соответствовать требованию 10 фунтов на кв. Дюйм в наивысшей точке, как показано зеленым. Затем определяется давление на более низких отметках путем преобразования футового напора в фунт / кв. Это приводит к давлению наполнения 75 фунтов на квадратный дюйм и давлению всасывания в водяном насосе горячей воды 70.7 фунтов на кв. Дюйм. Вам также следует дважды проверить, что чистый положительный напор на всасывании, необходимый для гидравлического насоса горячей воды, соблюден, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен при определении минимального давления.

Рис. 7. На этом примере зеленым цветом показано минимальное давление в точке заполнения, основанное на 10 фунтах на кв. Дюйм в самой высокой точке. Красный цвет показывает давление в точке заполнения, основанное на минимальном давлении 20 фунтов на кв. Дюйм на всасывании водяного насоса горячей воды.Как видите, красный цвет соответствует более высокому минимальному давлению в точке заполнения и, следовательно, более высокому минимальному давлению в расширительном баке. Таким образом, для вашего уравнения вы должны использовать более высокое минимальное значение давления, основанное на NPSHR. Насос выключен при определении минимального давления.

(3) Ограничение давления пара: последнее ограничение обычно является наиболее строгим ограничением для гидравлических систем горячего водоснабжения из-за высоких температур.В этом ограничении давление во всей системе должно оставаться выше, чем давление пара жидкости, чтобы предотвратить испарение. Если требуется давление выше имеющегося давления в здании, то закрытая система нагнетается с помощью нагнетательного насоса. Этот насос отличается от водяного насоса для горячей воды, который только обеспечивает циркуляцию жидкости в системе. Нагнетательный насос перекачивает систему подпиточной воды в замкнутую гидравлическую систему горячего водоснабжения с желаемым давлением для достижения всех трех ограничений.

Чтобы найти давление, необходимое для соответствия ограничению по давлению пара, вы можете смоделировать давления во всей закрытой системе в соответствии с этими двумя сценариями: Сценарий A: Насос выключен, Максимальная температура и Сценарий B: Насос включен, Максимальная температура.

Рисунок 8: Сценарий A: насос выключен, максимальная температура 250 ° F. На этом рисунке показана полностью замкнутая гидравлическая система горячего водоснабжения (250 ° F).В самой высокой точке минимальное давление горячей воды будет 30 фунтов на квадратный дюйм, что выше давления пара 29,8 фунтов на квадратный дюйм. В результате в расширительном баке создается давление 87 фунтов на квадратный дюйм. Давление показано в абсолютном и манометрическом значениях для удобства сравнения с давлением пара. Если вы будете следить за преобразованиями напора стопы в фунты на квадратный дюйм, вы также заметите, что преобразование больше не составляет 1 фунт на квадратный дюйм в 2,31 фута напора. Это связано с тем, что плотность воды теперь меньше, поэтому требуется более высокий столб воды для обеспечения того же давления, что и раньше.При этой температуре преобразование составляет 1 фунт на квадратный дюйм до 2,44 фута напора.

На следующем рисунке моделируется Сценарий B: Насос включен, максимальная температура 250 F. Когда насос включается, давление в расширительном баке останется прежним, и все остальные давления будут экстраполированы с этой точки. Предполагается, что насос обеспечивает давление 20 фунтов на квадратный дюйм.

Рисунок 9: Сценарий B: Насос включен, максимальная температура 250 ° F.На этом рисунке показана та же система, что и на предыдущем рисунке, за исключением того, что насос включен. Поскольку насос работает, возникают потери на трение между расширительным баком и всасыванием насоса. Это приводит к давлению 75 фунтов на квадратный дюйм на всасывании насоса. Насос обеспечивает давление 20 фунтов на квадратный дюйм, поэтому давление нагнетания будет 95 фунтов на квадратный дюйм. Давление в верхней части системы выше при включенном насосе, поскольку насос обеспечивает дополнительное давление, таким образом, давление в верхней части системы составляет 32 фунта на квадратный дюйм.Перепад между верхом системы и расширительным бачком больше, потому что будут дополнительные потери из-за трения, поскольку жидкость движется.

На следующем рисунке представлены три критерия определения минимального давления для другого сценария. На этом рисунке максимальная температура составляет 250 ° F, что соответствует давлению пара около 30 фунтов на кв. Дюйм (15,3 фунтов на кв. Дюйм). Самая высокая точка системы находится на высоте 30 футов над чистым полом, и в этой точке требуется 10 фунтов на кв. Дюйм, чтобы соответствовать критериям высоты.Требуемый чистый положительный напор на всасывании насоса составляет 20 фунтов на квадратный дюйм.

Рисунок 10: На этом рисунке показано минимальное давление для всех трех ограничений. Минимальное давление для достижения 10 фунтов на кв. Дюйм в наивысшей точке показано зеленым. Минимальное давление для достижения 20 фунтов на кв. Дюйм (NPSHR) на всасывании насоса горячей воды показано красным. Минимальное давление для достижения давления пара 30 фунтов на кв. Дюйм (15,3 фунта на кв. Дюйм) в наивысшей точке показано пурпурным цветом.Минимальное давление, которое следует использовать в калькуляторе, составляет 25,5 фунтов на квадратный дюйм (красный) на расширительном баке. Это максимальное минимальное давление.

5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления — это самое высокое давление, которое может возникнуть в расширительном баке, при котором не происходит сбоев предохранительных клапанов или оборудования из-за высокого давления. Сценарий, который вы должны проверить, — это насос включен, а горячая вода имеет самую высокую температуру.

Рис. 11: Высокое давление в расширительном баке определяется путем моделирования максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах своих пределов давления. На этом рисунке показано максимальное давление 125 фунтов на кв. Дюйм в генераторе горячей воды с включенным насосом. Это приводит к максимальному давлению в расширительном баке 130 фунтов на квадратный дюйм.Рабочая температура этой системы 140 F.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. Дюйм, что является типичным максимальным давлением для трубопроводной арматуры, и насос выключен, тогда пределы давления соблюдены для всего оборудования. .Однако как только насос будет включен, вы превысите требуемое значение 125 фунтов на кв. Дюйм для генератора горячей воды. Это показано на следующих двух рисунках.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, в предыдущем сценарии воздушный сепаратор будет подвергаться давлению 135 фунтов на квадратный дюйм. Этот факт не был бы обнаружен, если бы предполагалось, что насос выключен при испытании на высокое давление в генераторе горячей воды.Поскольку воздушный сепаратор находится на той же высоте, воздухоотделитель будет находиться под тем же давлением, что и генератор горячей воды, когда насос выключен.

5,4 ЛИНЕЙНЫЙ КОЭФФИЦИЕНТ ТЕПЛОВОГО РАСШИРЕНИЯ

Для ваших расчетов можно использовать следующий линейный тепловой коэффициент расширения. Однако более точные значения можно получить, используя данные, предоставленные производителями трубопроводов.

Если у вас смешано несколько типов труб, следует использовать более низкий коэффициент теплового расширения.Это приведет к увеличению расширительного бачка. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществом увеличения объема системы, которое происходит при расширении трубопровода. Когда жидкость нагревается, она расширяется, но труба также расширяется, чтобы вместить часть увеличившегося объема жидкости. Таким образом, выбор материала трубы, который меньше всего расширяется, даст наиболее консервативный результат.
Расширительный бак в системе отопления — расчет объема и виды | Своими руками
Расширение для отопления — виды и установка

Любая система отопления должна быть оборудована элементами, способными защитить ее от гидроудара, поддерживать допустимое давление теплоносителя и компенсировать изменение его объема.Эту задачу выполняет расширительный бачок.
Зачем нужен расширительный бак для отопления?

Для нормального функционирования системы отопления и стабильной циркуляции теплоносителя по всем ее элементам необходимо стабильное давление. Его резкие скачки приводят к нарушению гидравлического режима и выходу из строя отдельных узлов. Чтобы этого не произошло, в системе предусмотрен расширительный бачок. Его задача — компенсировать изменение объема охлаждающей жидкости (воды или антифриза), вызванное изменением ее температуры, чтобы снизить вероятность гидравлического удара.На изменение объема теплоносителя также влияет его состав и, соответственно, температурный коэффициент. При использовании воды значение этого коэффициента составляет в среднем 4%, в случае антифриза, например этиленгликоля, от 4,4 до 4,8% (в зависимости от концентрации гликоля в антифризе). Именно расширительный бачок является тем самым резервуаром, куда сливается излишек теплоносителя для поддержания необходимого давления в сети.
В зависимости от типа системы отопления (открытая или закрытая) используются разные расширительные баки.Сразу отметим, что открытая система (ее еще называют системой с естественной циркуляцией — гравитацией) в новых домах используется нечасто, ее можно встретить в основном в старых постройках.
Ссылка по теме: Котельная: оборудование и устройство, расчеты и схемы
Бак в системе отопления открытого типа

В такой системе теплоноситель — простая вода — движется в соответствии с законами физики естественным образом из-за разной плотности холодной и горячей воды.Уклон труб тоже способствует этому. Нагретый до высокой температуры теплоноситель на выходе из котла стремится вверх, выталкиваемый холодной водой, идущей снизу из обратного патрубка. Так происходит естественная циркуляция, в результате которой нагреваются радиаторы. Использовать антифриз в самоходной системе проблематично из-за того, что охлаждающая жидкость в расширительном бачке находится в открытом состоянии и быстро испаряется, но именно поэтому в этой емкости действует только вода. При нагревании он увеличивается в объеме, и его излишки попадают в резервуар, а при охлаждении — возвращаются в систему.Резервуар находится в самой высокой точке контура, обычно на чердаке. Чтобы вода в нем не замерзла, его утепляют изоляционными материалами и подключают к обратной трубе, чтобы не допустить закипания. В случае переполнения бака вода сбрасывается в канализацию.
Расширительный бачок крышкой не прикрывается, отсюда и название системы отопления открытое. Уровень воды в баке необходимо контролировать, чтобы в трубопроводе не возникало скопление воздуха, ведущее к неэффективной работе радиаторов.Бак подключается к сети через расширительную трубу, а для обеспечения движения воды предусмотрена циркуляционная труба. По мере заполнения системы вода достигает сигнальной трубы, на которой необходимо установить
кран. Для контроля расширения воды служит переливной патрубок. Он отвечает за свободное движение воздуха внутри резервуара. Чтобы рассчитать объем открытого бака, нужно знать объем воды в системе.
Резервуар в закрытой системе

Автономная система отопления, в которой теплоноситель приводится в движение циркуляционным насосом, называется закрытой системой.Его особенность — абсолютная герметичность и отсутствие контакта теплоносителя с окружающей средой. Расширительный бачок в нем также закрыт, что исключает контакт теплоносителя с воздухом.
Ссылка по теме: Проектирование системы отопления дома
Конструкция расширительного бака

Расширительный бак представляет собой корпус из углеродистой стали с порошковым покрытием красного, серого или белого цвета, внутри которого находится резиновая мембрана в виде диафрагмы или в виде цилиндра.Первый используется в основном в небольших емкостях, второй — в больших. Резервуары, установленные на заводе-изготовителе, иногда оснащены предохранительным клапаном, который защищает систему от превышения допустимого давления. В этом случае клапан открывается, выпуская излишки воды. Лучше перестраховаться и убедиться, что он есть в вашем продукте. Если нет, купите и установите рядом с резервуаром.
Расширительный бак с мембраной в виде диафрагмы. Это устройство больше похоже на бочку, разделенную надвое подвижной резиновой перегородкой.При производстве воздух закачивается в верхнюю часть бака, что создает начальное давление. После подключения бака к его нижней камере теплоноситель начинает вытекать из сети. В момент, когда эластичная мембрана становится нулевой, бесшумной и как бы лежащей на поверхности теплоносителя, система обогрева считается полностью заполненной и готовой к запуску. При повышении температуры охлаждающей жидкости ее объем увеличивается, а излишки сливаются в расширительный бачок.Из-за сжатия воздуха мембрана перемещается в воздушную камеру, так что внутреннее пространство бака становится больше, и туда попадает избыток теплоносителя. Как только охлаждающая жидкость остывает и возвращается к исходному объему, действие на мембрану прекращается, и воздух в верхней камере, не испытывая сопротивления, возвращает мембрану в исходное тихое положение, тем самым автоматически регулируя давление в системе. .
Емкости с мембраной баллонного типа.

В этом случае воздушная камера располагается по периметру всего бака и окружает резиновую камеру для охлаждающей жидкости. Когда он прибывает, последний начинает расширяться, как надуваемый воздушный шар. Благодаря такому устройству резервуара можно более точно контролировать давление в системе.
Следует отметить, что мембраны баллона можно заменять по мере их износа, а замена диафрагм не подлежит замене. Материал, из которого сделана мембрана, очень важен.Он должен быть термостойким и в то же время очень эластичным. Выбирая емкость, следует ознакомиться с такими характеристиками мембраны, как прочность, температура эксплуатации, водонепроницаемость и соответствие санитарно-гигиеническим нормам.
Схема работы расширительного бачка
Читайте также: Виды систем отопления и их устройство в загородном доме — какую конструкцию выбрать
Как рассчитать объем расширительного бачка?

Конструкция расширительного бака не предполагает каких-либо сложных технических решений, но ошибка в расчете его объема может привести к выходу оборудования из строя и отказу системы отопления в целом: слишком большая емкость не может создать достаточное давление в сети, да и то маленький, наоборот, не заберет всю лишнюю охлаждающую жидкость.
Чтобы произвести правильный расчет, следует определить общий объем тепловой сети. Для этого прибавьте объем котла, общий объем всех труб в системе, а также объем дополнительных нагревателей, если таковые имеются.
Формула для расчета объема расширительного бачка:

K = (KExZ) / Нигде
КЕ — общий объем всей системы отопления. Этот показатель рассчитывается исходя из того, что 1 кВт мощности отопительного оборудования равен 15 л объема теплоносителя.Если мощность котла 40 кВт, то общий объем системы будет КЕ = 15 х 40 = 600 л;
Z — значение температурного коэффициента теплоносителя. Как уже отмечалось, для воды она составляет около 4%, а для антифриза различной концентрации, например 10-20% этиленгликоля, от 4,4 до 4,8%;
N — величина КПД мембранного бака, которая зависит от начального и максимального давления в системе, начального давления воздуха в камере. Часто этот параметр указывается производителем, но если его нет, вы можете произвести расчет самостоятельно по формуле:
N = (DV-DS) / (DV + 1)
где
DV — это наибольшее допустимое значение давления в сети.Как правило, оно равно допустимому давлению предохранительного клапана и для обычных бытовых систем отопления редко превышает 2,5-3 атм .;
DS — значение давления начальной зарядки мембранного бака, исходя из постоянного значения 0,5 атм. при длине системы отопления 5 м.
Таким образом,
N = (2,5-0,5) / <2,5 + 1) = 0,57.
Итак, из полученных данных можно вывести объем расширительного бака при мощности котла 40 кВт:
К = 600 х 0,04 / 0,57 = 42,1 литра.
Рекомендуется использовать емкость объемом 50 л с начальным давлением 0,5 атм, так как итоговые цифры для выбора продукта должны быть немного выше расчетных. Небольшое превышение объема бака не так страшно, как недостаточность его объема. Кроме того, при использовании антифриза в системе специалисты советуют выбирать бачок объемом на 50% больше расчетного.
Установка расширительного бачка

Для удобства обслуживания расширительный бак устанавливается рядом с котлом на обратной магистрали.Часто его устанавливают так, чтобы впускной клапан (водопроводная труба) был направлен вниз. Это позволяет слить охлаждающую жидкость даже в случае выхода из строя мембраны. Есть и другое мнение: охлаждающая жидкость должна стекать в бачок сверху. Что более правильно, поскольку исключает попадание воздуха в емкость, предназначенную для жидкости.
Чтобы избежать скачков напора, лучше поставить бак перед циркуляционным насосом. Чтобы он не «закипал», его подключают к обратному патрубку, также рекомендуется установить манометр и вентиль для ручного регулирования давления.После установки необходимо проверить, соответствует ли рабочее давление устройства тому, которое необходимо. В противном случае стравите воздух и откачайте производительность насоса до тех пор, пока давление в головке мембраны не станет приемлемым.
Из наиболее частых ошибок при установке расширительного бачка для отопления можно выделить:
Использование уплотнительных материалов, не предназначенных для этой цели. Например, дешевый герметик для окон ПВХ, рассчитанный на совершенно другой температурный режим.Поначалу соединения могут быть довольно привлекательными, но при запуске системы отопления этот уплотнитель не выдержит высоких температур. По крайней мере, после этого придется заняться устранением протечек;
неудачное место установки, когда подход к емкости затруднен;
неверный расчет объема расширительного бачка или выбор его на глаз.
Когда использовать антифриз

Заливать в систему отопления антифриз (вода, смешанная с этиленгликолем) не всегда целесообразно.
Правильно подготовленная вода имеет лучшую теплопроводность, чем она.
Но бывают ситуации, требующие обязательного применения незамерзающей жидкости, например, если есть вероятность воздействия минусовой температуры на трубы отопления.
Это может произойти при внешней прокладке магистрали (скажем, от дома до гаража) или длительном простаивании системы зимой. Переход воды из жидкого состояния в твердое неизбежно приведет к разрыву труб и радиаторов.
Скачки давления в системе отопления

Признак неисправности или неисправности системы отопления — скачки давления. Если давление снижается. В этом случае необходимо проверить, как ведет себя статическое давление, для чего необходимо остановить насос. Если не падает, значит, неисправны циркуляционные насосы, которые по каким-то причинам не могут создать напор воды. Если статическое давление тоже снижается, то, скорее всего, где-то в трубопроводах дома или в теплообменнике котла (что бывает довольно часто) произошла течь.Найти это место можно, отключив различные секции и следя за давлением в системе. Если ситуация на следующем отключении нормализуется, значит, на этом участке сети происходит протечка воды. Если давление поднимется. Здесь может быть несколько причин.
1. Одна из частых причин — нарушение или отсутствие движения теплоносителя по контуру. Это может произойти, когда с целью снижения температуры в сети регулятор отопления дома перекрывает подачу теплоносителя из котельной.В этом случае нужно исследовать настройки и отрегулировать их так, чтобы контроллер не давал команду на полное закрытие клапанов, его инерция увеличивалась, но такие ситуации будут исключены.
2. Другая причина в том, что, возможно, система находится на постоянном кормлении. Как показывает простейший расчет, чем больше теплоносителя в ограниченном объеме, тем выше давление. В этом случае достаточно перекрыть ЛЭП и настроить автоматику.
3. Также причиной может быть неправильный диаметр труб.На выходе из котла он должен быть самым большим.
4. Проблема может быть вызвана повышенной мощностью циркуляционного насоса или неисправностями в его работе.
5. Если приборы управления в порядке или система отопления их совсем не включает, то возможно, где-то по ходу теплоносителя заблокирован кран или задвижка.
Типы мембран расширительного бака
Долговечность мембраны расширительного бачка напрямую зависит от типа резины, из которой она изготовлена.Каучук SBR — самый распространенный в мире. Достаточно упомянуть камеры для автомобильных колес, подошв. Обладает хорошими механическими характеристиками, может растягиваться до 800%. Температурный диапазон стойкости: от -50 до 100 «С. Эта резина не подходит для систем с питьевой водой, в связи с чем применяется только для расширительных баков тепловой сети, при температуре выше 100» С материал быстро стареет. , теряет эластичность и разрушается.
Резина MR (BUTILE )
Этот вид каучука отличается повышенной устойчивостью к высоким температурам, его рабочий диапазон от -40 до 130 ° C.Материал может контактировать с питьевой водой. Используется для аккумуляторов.
Резина EPDM подходит для систем с питьевой водой, обладает высокой устойчивостью к старению и разрушению. Диапазон рабочих температур: от -50 до 130 ‘С. Это достаточно дорогой продукт, соответствующий всем санитарно-гигиеническим нормам, поэтому ведущие производители делают мембраны для своих расширительных баков именно из этого вида резины.
Каучук NBR (НИТРИЛ) — это улучшенная версия каучука EPDM.
Он подходит для работы при температурах до 100 ° C, а также используется для производства мембран. Устойчив к антифризу, бензину, бутану, пропану, маслам и растительным жирам.
Читайте также: Ошибки при установке отопления и их исправление
Давление в системе отопления

Давление в сети обусловлено несколькими факторами. Он характеризует действие теплоносителя на стенки элементов системы.Перед заливкой воды давление в трубах составляет 1 атм. Однако как только начинается процесс заливки охлаждающей жидкости, этот показатель меняется. Даже при холодном теплоносителе в трубопроводе давление есть. Причина тому — другое расположение элементов системы — при увеличении высоты на 1 м прибавляется 0,1 атм. Такой вид воздействия называется статическим, и этот параметр используется при проектировании тепловых сетей с естественной циркуляцией. В закрытой системе отопления теплоноситель при нагреве расширяется, и в трубах образуется избыточное давление.В зависимости от конструкции линии она может различаться в разных областях, и если на этапе проектирования не предусмотрены стабилизирующие устройства, то существует риск отказа системы.
Для автономных систем отопления нормативов давления нет. Его значение рассчитывается в зависимости от параметров оборудования, характеристик труб, а также учитывается этажность дома. В этом случае необходимо соблюдать правило, согласно которому значение давления в сети должно соответствовать своему минимальному значению в самом слабом звене системы.Следует помнить и об обязательной разнице в 0,3-0,5 атм. между давлением в прямом и обратном патрубках котла, что является одним из механизмов поддержания нормальной циркуляции теплоносителя. С учетом всего этого давление должно быть от 0,5 до 2,5 атм. Для контроля давления в различных точках сети вставляются манометры, фиксирующие пониженные и избыточные значения. В том случае, если счетчик должен служить не только для визуального осмотра, но и работать с системой автоматизации, используйте электроконтактные или другие типы датчиков.
На заметку:
Плотность нагретой воды меньше плотности холодной воды. Разница этих значений приводит к тому, что создается гидростатический напор, который перемещает горячую воду к радиаторам.
Для расширительных баков наиболее информативными являются максимально допустимые значения температуры и давления.
По заявлению производителей, в современных резервуарах температура теплоносителя может достигать 120 ° С, а рабочее давление — до 4 атм.При пиковых значениях до 10 бар
Расширительный бачок своими руками (самоделка) — видео

© Автор: строительный журналист А.Чижов
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Как сделать опрессовку трубы в частном доме ОПРЕСС ТРУБЫ В ЗАГОРОДНОМ ДОМЕ Состояние…
Разница в типах циркуляции, нагрева открытый и закрытый РАСПРЕДЕЛЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ — СОВЕТЫ …
Профилактика и уход за системой отопления — как и что делать Как ухаживать и вносить …
Однотрубная или двухтрубная система отопления Отопление частного дома однотрубное …
Двухтрубная система отопления в доме отдыха своими руками Отопление коттеджа двухтрубной системой отопления …
Как избежать перегрева двигателя автомобиля.Причины и последствия. Про это лето (2010 год) …
Водоснабжение на даче своими руками — как и чем я занимался: личный опыт ВОДОСНАБЖЕНИЕ ЦЕННОСТИ СВОИМИ РУКАМИ -…
Подписывайтесь на обновления в наших группах и делитесь .
Давай дружить!
Расширительные баки
Расширительные баки Перейти к основному содержанию
Наша компания
Служба поддержки
Инвесторам
Карьера
Соединенные Штаты
Продукты Продукты
Сантехника и решения для управления потоками Сантехника и решения для управления потоками
Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
Автоматические регулирующие клапаны Автоматические регулирующие клапаны
Предохранители обратного потока Предохранители обратного потока
Системы газового подключения Системы газового подключения
Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
Гидравлическое и паровое отопление Гидравлическое и паровое отопление
Смесительные клапаны Смесительные клапаны
Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
Клапаны понижения давления Клапаны понижения давления
Предохранительные клапаны Предохранительные клапаны
Запорные клапаны Запорные клапаны
Вся сантехника и контроль потока Вся сантехника и контроль потока
Решения по качеству воды Решения по качеству воды
Решения для кондиционирования Решения для кондиционирования
Решения для дезинфекции Решения для дезинфекции
Решения для фильтрации Решения для фильтрации
Инструментальные решения Инструментальные решения
Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
Сбор дождевой воды Сбор дождевой воды
Детали и аксессуары для качества воды Детали и аксессуары для качества воды
Все качество воды Все качество воды
Дренажные решения Дренажные решения
Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
Спецификация Дренаж Спецификация Дренаж
Очистки Очистки
Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
Держатели приспособлений Держатели приспособлений
Полы и трапы Полы и трапы
Зеленые водостоки Зеленые водостоки
Перехватчики Перехватчики
Сливы с парковочной площадки Сливы с парковочной площадки
Кровельные водостоки Кровельные водостоки
Весь дренаж Весь дренаж
Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
Котлы (AERCO) Котлы (AERCO)
Управление Управление
Подогрев пола — электрический (SunTouch) Подогрев пола — электрический (SunTouch)
Напольное отопление — Hydronic Напольное отопление — Hydronic
Нагревательные клапаны и аксессуары Нагревательные клапаны и аксессуары
Таяние снега — электрическое (SunTouch) Таяние снега — электрическое (SunTouch)
Таяние снега — Hydronic Таяние снега — Hydronic
Водонагреватели (AERCO) Водонагреватели (AERCO)
Водонагреватели (ПВИ) Водонагреватели (ПВИ)
Все HVAC и горячая вода Все HVAC и горячая вода
Решения Решения
Решения по потребности Решения по потребности
Умный и подключенный Умный и подключенный
Безопасность и регулирование Безопасность и регулирование
Энергоэффективность Энергоэффективность
Сохранение воды Сохранение воды
Комфорт Комфорт
Решения для каналов Решения для каналов
Оптовые продажи Оптовые продажи
OEM OEM
Розничная торговля Розничная торговля
Системы Системы
Дренаж Дренаж
Пожарная защита Пожарная защита
Газовая безопасность Газовая безопасность
Орошение Орошение
Системы лучистого отопления Системы лучистого отопления
Сбор дождевой воды Сбор дождевой воды
Таяние снега Таяние снега
Решения для здравоохранения Решения для здравоохранения
Решения для гостеприимства Решения для гостеприимства
Решения против легионеллы Решения легионеллы
Ресурсы Ресурсы
Планирование Планирование
Установка Установка
Операция Операция
Ремонт / замена Ремонт / замена
Библиотека ресурсов Библиотека ресурсов
Таблицы спецификаций Таблицы спецификаций
Инструкции по установке Инструкции по установке
Видео Видео
Примеры из практики Примеры из практики
Каталоги Каталоги
Прайс-листы Прайс-листы
FAQs
Обратный концентратор Обратный концентратор
Технические характеристики и дизайн Технические характеристики и дизайн
SpecHUB SpecHUB
Поиск по ASSE Поиск по ASSE
Чертежи BIM и CAD Чертежи BIM и CAD
Продукт MasterSpec Продукт MasterSpec
Трафареты Tekmar Design Трафареты Tekmar Design
инструменты инструменты
Калькуляторы продуктов продукты-калькуляторы
Конфигуратор Selexit Online Конфигуратор Selexit Online
Перекрестная ссылка на продукт Перекрестная ссылка на продукт
Калькулятор экономии цифрового микширования Калькулятор экономии цифрового микширования
Образование и обучение Образование и обучение
Очное обучение Очное обучение
Онлайн-обучение Онлайн-обучение
Непрерывное образование (CEU) Непрерывное образование (CEU)
Вебинары по запросу Вебинары по запросу
Наши бренды Наши бренды
Наша компания Наша компания
История История
Разнообразие и инклюзивность Разнообразие и инклюзивность
Сообщество Сообщество
Устойчивость Устойчивость
Логотипы компании Логотипы компании
Новости и события Новости и события
Наши бренды Наши бренды
Вт Вт
AERCO AERCO
Ames Fire & Waterworks Ames Fire & Waterworks
Апекс Апекс
AVG AVG
BLÜCHER BLÜCHER
Дормонт Дормонт
FEBCO FEBCO
ВЧ научный ВЧ научный
Mueller Steam Specialty Mueller Steam Specialty
Орион Орион
ПОЛНОМОЧИЯ ПОЛНОМОЧИЯ
PVI Industries PVI Industries
SunTouch SunTouch
Системы управления tekmar Системы управления Tekmar
Все бренды и популярные решения для мощности Все бренды и популярные решения для мощности
Как купить Как купить
Как мы можем тебе помочь? Как мы можем тебе помочь?
Вам нужна помощь с вопросами о продукте, поддержка или предложение? Вам нужна помощь с вопросами о продукте, поддержка или предложение?
Найдите торгового представителя
Расширительные баки
Расширительные баки Перейти к основному содержанию
Наша компания
Служба поддержки
Инвесторам
Карьера
Соединенные Штаты
Продукты Продукты
Сантехника и решения для управления потоками Сантехника и решения для управления потоками
Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
Автоматические регулирующие клапаны Автоматические регулирующие клапаны
Предохранители обратного потока Предохранители обратного потока
Системы газового подключения Системы газового подключения
Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
Гидравлическое и паровое отопление Гидравлическое и паровое отопление
Смесительные клапаны Смесительные клапаны
Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
Клапаны понижения давления Клапаны понижения давления
Предохранительные клапаны Предохранительные клапаны
Запорные клапаны Запорные клапаны
Вся сантехника и контроль потока Вся сантехника и контроль потока
Решения по качеству воды Решения по качеству воды
Решения для кондиционирования Решения для кондиционирования
Решения для дезинфекции Решения для дезинфекции
Решения для фильтрации Решения для фильтрации
Инструментальные решения Инструментальные решения
Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
Сбор дождевой воды Сбор дождевой воды
Детали и аксессуары для качества воды Детали и аксессуары для качества воды
Все качество воды Все качество воды
Дренажные решения Дренажные решения
Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
Спецификация Дренаж Спецификация Дренаж
Очистки Очистки
Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
Держатели приспособлений Держатели приспособлений
Полы и трапы Полы и трапы
Зеленые водостоки Зеленые водостоки
Перехватчики Перехватчики
Сливы с парковочной площадки Сливы с парковочной площадки
Кровельные водостоки Кровельные водостоки
Весь дренаж Весь дренаж
Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
Котлы (AERCO) Котлы (AERCO)
Управление Управление
Подогрев пола — электрический (SunTouch) Подогрев пола — электрический (SunTouch)
Напольное отопление — Hydronic Напольное отопление — Hydronic
Нагревательные клапаны и аксессуары Нагревательные клапаны и аксессуары
Таяние снега — электрическое (SunTouch) Таяние снега — электрическое (SunTouch)
Таяние снега — Hydronic Таяние снега — Hydronic
Водонагреватели (AERCO) Водонагреватели (AERCO)
Водонагреватели (ПВИ) Водонагреватели (ПВИ)
Все HVAC и горячая вода Все HVAC и горячая вода
Решения Решения
Решения по потребности Решения по потребности
Умный и подключенный Умный и подключенный
Безопасность и регулирование Безопасность и регулирование
Энергоэффективность Энергоэффективность
Сохранение воды Сохранение воды
Комфорт Комфорт
Решения для каналов Решения для каналов
Оптовые продажи Оптовые продажи
OEM OEM
Розничная торговля Розничная торговля
Системы Системы
Дренаж Дренаж
Пожарная защита Пожарная защита
Газовая безопасность Газовая безопасность
Орошение Орошение
Системы лучистого отопления Системы лучистого отопления
Сбор дождевой воды Сбор дождевой воды
Таяние снега Таяние снега
Решения для здравоохранения Решения для здравоохранения
Решения для гостеприимства Решения для гостеприимства
Решения легионеллы Решения против легионеллы
Ресурсы Ресурсы
Планирование Планирование
Установка Установка
Операция Операция
Ремонт / замена Ремонт / замена
Библиотека ресурсов Библиотека ресурсов
Таблицы спецификаций Таблицы спецификаций
Инструкции по установке Инструкции по установке
Видео Видео
Примеры из практики Примеры из практики
Каталоги Каталоги
Прайс-листы Прайс-листы
FAQs
Обратный концентратор Обратный концентратор
Технические характеристики и дизайн Технические характеристики и дизайн
SpecHUB SpecHUB
Поиск по ASSE Поиск по ASSE
Чертежи BIM и CAD Чертежи BIM и CAD
Продукт MasterSpec Продукт MasterSpec
Трафареты Tekmar Design Трафареты Tekmar Design
инструменты инструменты
Калькуляторы продуктов продукты-калькуляторы
Конфигуратор Selexit Online Конфигуратор Selexit Online
Перекрестная ссылка на продукт Перекрестная ссылка на продукт
Калькулятор экономии цифрового микширования Калькулятор экономии цифрового микширования
Образование и обучение Образование и обучение
Очное обучение Очное обучение
Онлайн-обучение Онлайн-обучение
Непрерывное образование (CEU) Непрерывное образование (CEU)
Вебинары по запросу Вебинары по запросу
Наши бренды Наши бренды
Наша компания Наша компания
История История
Разнообразие и инклюзивность Разнообразие и инклюзивность
Сообщество Сообщество
Устойчивость Устойчивость
Логотипы компании Логотипы компании
Новости и события Новости и события
Наши бренды Наши бренды
Вт Вт
AERCO AERCO
Ames Fire & Waterworks Ames Fire & Waterworks
Апекс Апекс
AVG AVG
BLÜCHER BLÜCHER
Дормонт Дормонт
FEBCO FEBCO
ВЧ научный HF научный
Mueller Steam Specialty Mueller Steam Specialty
Орион Орион
ПОЛНОМОЧИЯ ПОЛНОМОЧИЯ
PVI Industries PVI Industries
SunTouch SunTouch
Системы управления Tekmar Системы управления tekmar
Все бренды и популярные решения для мощности Все бренды и популярные решения для мощности
Как купить Как купить
Как мы можем тебе помочь? Как мы можем тебе помочь?
Вам нужна помощь с вопросами о продукте, поддержка или предложение? Вам нужна помощь с вопросами о продукте, поддержка или предложение?
Найдите торгового представителя
Как устранить неполадки в системе распределения горячей воды / пара: советы
Ниже приведены ключевые факторы, которые следует учитывать при обслуживании системы горячего водоснабжения и пара.
Наклон
Системы горячего водоснабжения зависят от правильного уклона. Все трубы и радиаторы должны иметь уклон в сторону котла. Шум от ударов и отсутствие нагрева указывают на неправильный уклон. Чтобы исправить эти неисправности, проверьте наклон радиаторов и труб, а также установите радиаторы или закрепите трубы, чтобы все компоненты были правильно наклонены.
Объявление
Уровень воды
Уровень воды в бойлере системы горячего водоснабжения должен поддерживаться примерно наполовину.Между поверхностью воды и верхней частью резервуара должно быть воздушное пространство. Слишком низкий уровень воды может вызвать недостаточный нагрев.
В большинстве случаев автоматическая система наполнения поддерживает наполнение бойлера необходимым количеством воды. Однако, если уровень воды в системе постоянно низкий, проверьте трубы на герметичность. Закройте кран подачи воды и отметьте уровень воды в течение двух-трех дней. Если уровень резко упадет, вызовите специалиста по обслуживанию.

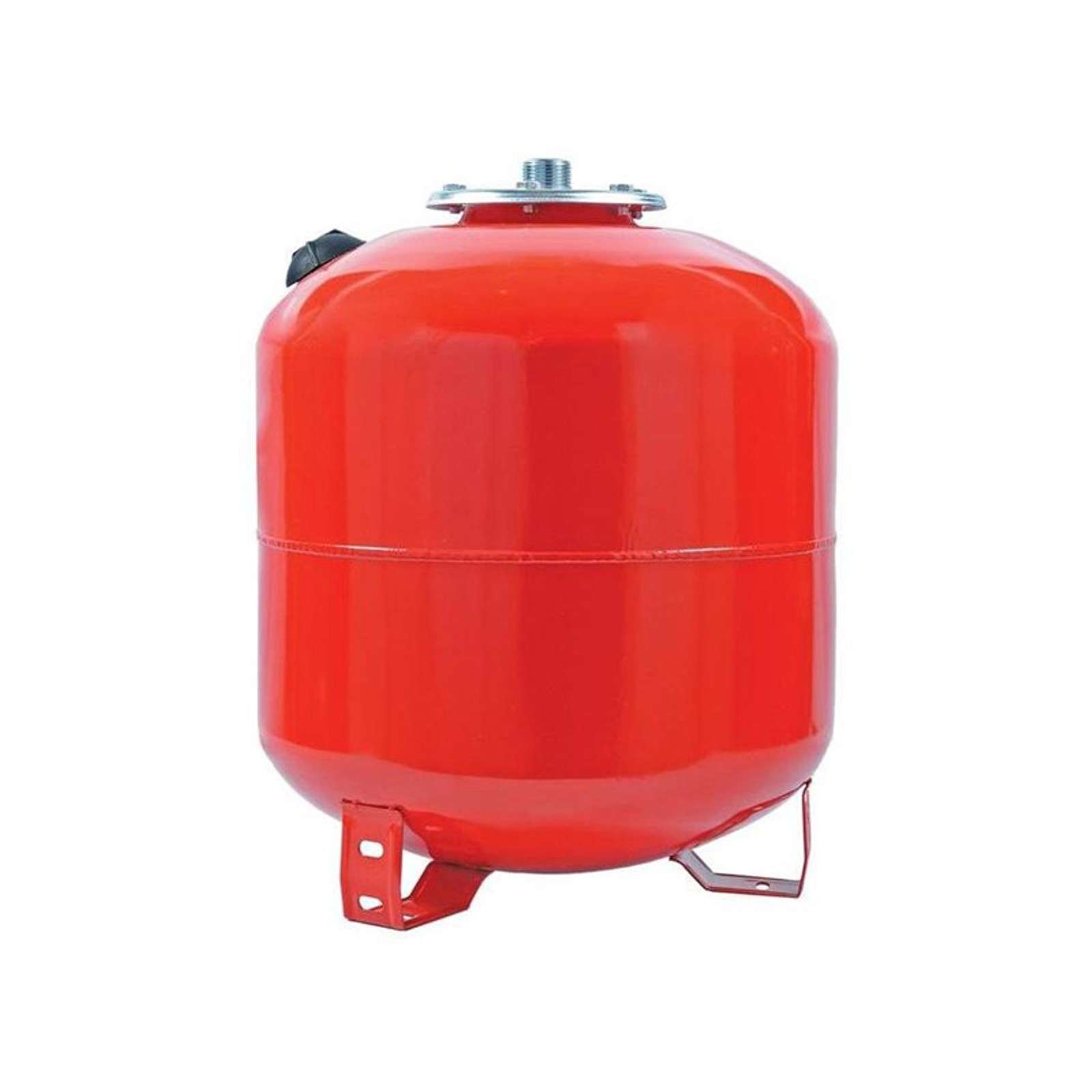

Расширительный бак
Для эффективного нагрева вода в системе горячего водоснабжения нагревается значительно выше точки кипения, но не превращается в пар, потому что расширительный бак и редукционный клапан удерживают воду под давлением. Обычно расширительный бачок подвешивается к потолку подвала, недалеко от котла.
В старых системах ищите расширительный бачок на чердаке. Если в расширительном баке недостаточно воздуха, повышение давления вытеснит воду из предохранительного клапана, расположенного над котлом.Если в баке недостаточно воздуха, бак наполняется водой. Вода расширяется при нагревании и затем выходит через предохранительный клапан.
Проверить наличие воздуха в расширительном бачке, слегка прикоснувшись к нему. Обычно нижняя половина резервуара кажется более теплой, чем верхняя; Если кажется, что весь резервуар горячий, значит он заполнен водой и его необходимо слить. Вот как слить расширительный бачок:
Выключить питание котла. Закройте запорный кран подачи воды и дайте резервуару остыть.
Комбинированный сливной клапан пропускает воду и воздух, когда он открыт. Если есть комбинированный клапан, подсоедините садовый шланг к клапану и слейте 2 или 3 галлона воды. Если комбинированного клапана нет, перекройте вентиль между расширительным баком и котлом и полностью слейте воду из расширительного бака.
Включите подачу воды. Затем включите питание котла, чтобы система снова заработала. Доливать расширительный бачок не нужно; он будет заполняться как часть нормальной работы системы.
Радиаторы системы горячего водоснабжения и пара требуют регулярного обслуживания и ремонта.В следующем разделе вы узнаете все, что вам нужно об этом знать.
Как работает система охлаждения двигателя
А двигатель машины при работе выделяет много тепла, и его необходимо постоянно охлаждать, чтобы избежать двигатель повреждение.
Обычно это делается путем обращения охлаждающая жидкость жидкость обычно вода, смешанная с антифриз раствор через специальные охлаждающие каналы. Некоторые двигатели охлаждаются воздухом, проходящим через ребра. цилиндр оболочки.
Как циркулирует охлаждающая жидкость
Типичная система водяного охлаждения с вентилятором с приводом от двигателя: обратите внимание на перепускной шланг, отводящий горячую охлаждающую жидкость для нагревателя.В герметичной крышке расширительного бачка есть подпружиненный клапан, который открывается при превышении определенного давления.
Система охлаждения с водяным охлаждением
А с водяным охлаждением блокировка двигателя и крышка цилиндра имеют соединенные между собой каналы охлаждающей жидкости, проходящие через них. В верхней части ГБЦ все каналы сходятся к единому выпускному отверстию.
А насос , приводимый шкивом и ремнем от коленчатый вал , выталкивает горячую охлаждающую жидкость из двигателя в радиатор , который является формой теплообменник .
Нежелательное тепло передается от радиатора в воздушный поток, а охлажденная жидкость затем возвращается к впускному отверстию в нижней части блока и снова течет обратно в каналы.
Обычно насос подает охлаждающую жидкость вверх через двигатель и вниз через радиатор, пользуясь тем фактом, что горячая вода расширяется, становится легче и поднимается над холодной водой при нагревании. Его естественная тенденция — течь вверх, а насос способствует циркуляции.
Радиатор соединен с двигателем резиной. шланги , и имеет верхний и нижний резервуары, соединенные стержнем из множества тонких трубок.
Трубки проходят через отверстия в стопке тонких пластин из листового металла, так что сердцевина имеет очень большую площадь поверхности и может быстро отдавать тепло проходящему через нее более холодному воздуху.
В старых автомобилях трубки проходят вертикально, но современные автомобили с низким фасадом имеют радиаторы поперечного потока с трубками, которые проходят из стороны в сторону.
В двигателе при нормальной рабочей температуре охлаждающая жидкость лишь чуть ниже нормальной точки кипения.
Риск закипания можно избежать, увеличив давление в системе, что повышает температуру кипения.
Дополнительное давление ограничивается крышкой радиатора, в которой находится давление клапан в этом. Избыточное давление открывает клапан, и охлаждающая жидкость вытекает через переливной патрубок.
в система охлаждения этого типа происходит постоянная небольшая потеря охлаждающей жидкости, если двигатель работает очень горячо. Систему необходимо время от времени пополнять.
Более поздние автомобили имеют герметичную систему, в которой любой перелив расширительный бак , из которого он всасывается обратно в двигатель при остывании оставшейся жидкости.
Как вентилятор помогает
Радиатор нуждается в постоянном потоке воздуха через его сердцевину для надлежащего охлаждения. Когда машина движется, это все равно происходит; но когда он неподвижен поклонник используется для улучшения воздушного потока.
Вентилятор может приводиться в движение двигателем, но, если двигатель не работает, он не всегда нужен во время движения автомобиля, поэтому энергия используется для вождения отходов топливо .
Чтобы преодолеть это, некоторые автомобили имеют вязкая муфта жидкость сцепление работает с помощью термочувствительного клапана, который отключает вентилятор, пока температура охлаждающей жидкости не достигнет заданного значения.
В других автомобилях есть электровентилятор, который также включается и выключается по температуре датчик .
Для быстрого прогрева двигателя радиатор закрывается термостат , обычно размещается над насосом. Термостат имеет клапан, работающий от камеры, заполненной воском.
Когда двигатель нагревается, воск плавится, расширяется и толкает клапан, позволяя охлаждающей жидкости течь через радиатор.
Когда двигатель останавливается и остывает, клапан снова закрывается.
Вода расширяется при замерзании, и если вода в двигателе замерзнет, она может лопнуть блок или радиатор.Так антифриз обычно этиленгликоль добавляется в воду, чтобы снизить ее Точка замерзания до безопасного уровня.
Антифриз не следует сливать каждое лето; его обычно можно оставить на два или три года.
Системы охлаждения двигателя с воздушным охлаждением
в с воздушным охлаждением Двигатель, блок и ГБЦ выполнены с глубокими ребрами снаружи.
Ребра цилиндра с воздушным охлаждением шире вверху, где выделяется больше всего тепла.Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам. Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам.
Воздушное охлаждение через ребра
Ребра цилиндра с воздушным охлаждением шире вверху, где выделяется больше всего тепла. Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам. Ребра цилиндра с воздушным охлаждением шире вверху, где выделяется больше всего тепла.
Водяная система отопления
В обогревателе, работающем от водяного клапана, весь воздух проходит через матрицу. Температура матрицы регулируется путем регулирования количества проходящей через нее горячей воды.
Часто воздуховод проходит вокруг ребер, и вентилятор с приводом от двигателя продувает воздух через канал, чтобы отводить тепло от ребер.
Чувствительный к температуре клапан регулирует количество воздуха, нагнетаемого вентилятором, и поддерживает постоянную температуру даже в холодные дни.
Охлаждение масла
.
