Как правильно осуществить слив системы отопления?

Автор Евгений Апрелев На чтение 5 мин Просмотров 32.9к.

Сталкиваясь с ремонтными работами, собираясь в длительное путешествие или став жертвой аварийного случая, многие задаются вопросом, нужно ли сливать воду из системы отопления? В большинстве случаев ответ положителен, хотя существуют и ситуации, когда устранить неполадку или сделать ремонт можно с радиаторами, наполненными жидкостью.

Хотя процедура слива не является особенно сложной, соблюдение правил эксплуатации – важный нюанс. Если нарушить порядок действий, можно залить водой полы в собственном доме. А если слив осуществляется в многоэтажном здании, то от неверных действий могут пострадать и соседи.

Зачем нужно сливать воду из систем отопления?

Слив системы отопления необходим в случаях:

  • когда требуется устранить протечки в трубах;
  • если происходит замена старых радиаторов на более современные модели;
  • когда осуществляются профилактические меры по очистке системы от накопившихся загрязнений;
  • если понадобилось заменить теплоноситель.

С заполненными полостями батарей и труб данные работы произвести невозможно. Вода сливается в случае возникновения аварийной ситуации либо в момент, когда хозяева жилищ намерены покинуть помещение на длительное время.

Особенности конструкции слива системы отопления

Отопительная система многоквартирного и частного дома имеет существенные различия. Обогрев в коттеджах происходит через автономную систему, в которую входят котел, трубопроводы, вентили и непосредственно радиаторы, а иногда и установленная система теплых полов.

В многоэтажных зданиях основными элементами конструкции являются подающий и обратный стояки, внутренняя система трубопроводов, запорные вентили, спускные краны и сами батареи. В связи с этим слив воды из системы отопления будет несколько отличаться для обеих систем, хотя принцип работы одинаковый.

Как правильно слить систему отопления?

Разобравшись с основными элементами обогревающей конструкции, можно приступать к ее опорожнению. Как правильно слить систему отопления в частных и многоквартирных домах?

Слив в частном доме

Для процедуры слива владелец коттеджа должен будет заранее приготовить шланг, через который и будет поступать высвобождающаяся из системы жидкость. Один конец шланга присоединяется к крану котла, другой отправляется на наиболее удобное для владельца дома место, где можно без ущерба осуществить опорожнение конструкции (на землю приусадебного участка, канализацию).

Последовательность действий для слива воды:

  1. Отключается котел, прекращается его работа.
  2. Надевается шланг на котельный кран обратной магистрали (обычно выходная труба расположена с правой стороны под котлом), так опорожнение происходит быстрее. Если кран отсутствует под конструкцией, ознакомьтесь со схемой автономной системы и выясните его местоположение. Обратная часть шланга направляется в канализационный слив, палисадник или обычное ведро.
  3. Открывают вентиль и ждут до момента прекращения вытекания жидкости (давление в этот период в системе снижается), кран закрывают обратно.
  4. После слива нужно позаботиться о доступе воздуха в полости конструкции. Для этого необходимо открыть так называемый кран Маевского, который обычно расположен на самой высокой точке автономной системы. Например, на полотенцесушителе или одном из радиаторов (если коттедж двухэтажный, то кран Маевского будет на батарее 2 этажа).
  5. Воздух начнет выталкивать остатки воды из батарей и котла, потому слив нужно проводить снова.
  6. Теперь, когда жидкости в системе практически не осталось, ее незначительные остатки «выдувают», открыв все краны Маевского в конструкции, и осуществляется очередной слив воды.
  7. Теперь конец шланга, закрепленный на трубе обратной магистрали, снимается с нее и крепится на кране подачи.
  8. Осуществляется заключительный слив жидкости с отопительной системы. Чтобы добиться максимального ее опорожнения, необходимо устанавливать шланг как можно ниже по отношению к выходным кранам.

Однако, если у хозяина частного дома установлена система теплых полов, то вышеописанная схема ему не поможет. Чтобы сбросить из нее жидкость, понадобится использование специального компрессора.

Слив в многоквартирном доме

Опорожнить отопительную систему в многоэтажном здании затруднительнее в части, что необходимо получить разрешение местной управляющей компании на процедуру слива стояка. Услуга эта платная, а дата будет назначена не владельцем квартиры, а сотрудниками ЖКХ, что может вызвать определенные неудобства.

Работы по ремонту системы отопления лучше планировать на конец весны – лето – начало осени, поскольку в период обогрева слить жидкость можно только на несколько часов и за высокую оплату.

Однако заменить батарею или осуществить незначительный ремонт можно и без опорожнения целиком всей отопительной конструкции. Большинство радиаторов снабжено вентилями, с помощью которых можно блокировать подачу теплоносителя на локальный участок.

Порядок действий:

  1. Закрывается кран для перекрытия подачи воды в радиаторы.
  2. С помощью разводного ключа убирается заглушка или, при наличии, открывается выпускной кран. Жидкость сливается в таз или ведро.
  3. Если выходные отверстия отсутствуют, придется отсоединить батарею полностью и избавиться от теплоносителя через верхнюю часть.

Если требуется более серьезный ремонт, чем обычная смена радиатора, то нужно осуществить слив стояка. Эту процедуру выполняют сотрудники управляющей компании следующим образом:

  1. Перекрывается вентиль на чердаке или потолке верхнего этажа.
  2. Закрывается вентиль в цоколе или подвале.
  3. Снимается заглушка или открываются спускные краны, с системы сбрасывается теплоноситель.

Как можно видеть, процедура избавления системы от теплоносителя имеет существенные отличия для домов разных типов.

Воздух в системе отопления: просто о сложном

1.Воздух в системе отопления. Просто о сложном.

— «воздух» — что это?
— воздух в системе отопления. (причины появления, последствия)
— общие принципы борьбы с завоздушиванием системы отопления
— технологические новинки обезводушивающих систем.

Доброго времени суток, дорогой читатель. В своей сегодняшней статье я постараюсь рассказать о той проблеме, с которой регулярно сталкиваюсь в ходе ежедневной работы. Я работаю в отделе клиентского сервиса компании ХОГАРТ. Основная наша задача, консультирование клиентов (монтажные, мелкооптовые, оптовые и строительные компании) по выбору оборудования, его использованию и обслуживанию. Тот вопрос, который хотелось бы осветить сегодня встречается на любом объекте у любого клиента, если речь заходит о водяном отоплении. Говорить мы сегодня будем о воздухе в системе отопления. Я постараюсь обойтись без использования сложных технических терминов. Начнем с начала.

2.Что такое воздух?

Сам по себе воздух как и многое в природе не состоит из какого-то одного вещества – это смесь газов. Химический состав воздуха прост: азот-78, 08%, кислород-20, 94%, инертные газы-0, 94%, диоксид углерода-0, 04%.Теперь подробнее.

КИСЛОРОД — газ без цвета и запаха, хорошо растворимый в воде.

Помимо этого кислород активно взаимодействует с другими химическими веществами (образует окислы, в том числе с металлом, например ржавчина.
Что касается АЗОТА – здесь все несколько проще. Он не так активен как кислород (не вступает в активную реакцию с металлом в системе отопления), однако по своему распространению ничуть ему не уступает. По весу этот газ немного легче кислорода.

3. Почему воздух в системе отопления это плохо?

Сейчас я опишу Вам картину, знакомую 100% монтажников систем отопления. Итак: монтируем систему, заполняем теплоносителем, запускаем котел и …. Несколько радиаторов или целая ветка системы отопления не греются. Проверяем воздухоотводчики, стравливаем скопившийся воздух. Заработало. Прошел месяц – таже картинка – опять не работает какой-то радиатор. Снова едем к клиенту и все по новой. Знакомо?

Причина такого знакомства – воздух. Попадая в приборы отопления он создает воздушные пробки, которые не дают теплоносителю нормально циркулировать. Теплоноситель застаивается в системе и теплообмен нарушается. Типична следующая картинка (как на рисунке) : не греется угол или часть радиатора, а другая его часть находится в нормальном состоянии.

Не менее распространена и другая «беда»– выход из строя различных металлических элементов системы по причине коррозии. Сама по себе ржавчина хорошо знакома любому из нас. Все мы еще из школы знаем, что кислород окисляет металл из-за чего и возникает коррозия. Другое дело растворенный в воде кислород. Его не видно, а ржавчина – вот она! Сломанная запорная арматура, вышедшая из строя сантехника, забитые ржавчиной трубы системы отопления – вот далеко не полный список последствий воздействия кислорода на металл инженерных систем Вашего дома.

Если коротко описать последствия воздействия воздуха на Вашу систему отопления, то список получится примерно такой:
— завоздушивание труб и радиаторов
— шумы в радиаторах
— снижение мощности котл и радиаторов
— выход из строя отдельных узлов или деталей системы

4. Как воздух попадает в систему отопления?

Давайте по порядку – может он оттуда никуда и не уходил? Для того, чтобы было удобнее представим систему отопления стандартного коттеджа (средний объем около 200 литров теплоносителя). Что из себя представляется система отопления в таком доме?


Обычно это газовый или любой другой котел, который служит источником тепла, радиаторы, краны, различные трубы и фитинги, соединяющие между собой котел и другие приборы.

«Откуда же в системе воздух?» – спросите Вы.
«А он никуда и не уходил…» — ответит Вам с улыбкой монтажник и в этой шутке есть своя доля истины.
Современная система отопления по сути своей представляет замкнутый контур состоящий из труб, радиаторов и иных приборов. Казалось бы воздуху там взяться неоткуда. Или так только кажется? Начнем с заполнения системы.

Через специальный кран вода подается в ЗАКМНУТУЮ систему и начинает ее заполнять. Но система была собрана на объекте ,в обычных условиях, а значит в ней уже есть воздух и вода будет его вытеснять по мере заполнения системе.
Куда деваться воздуху?

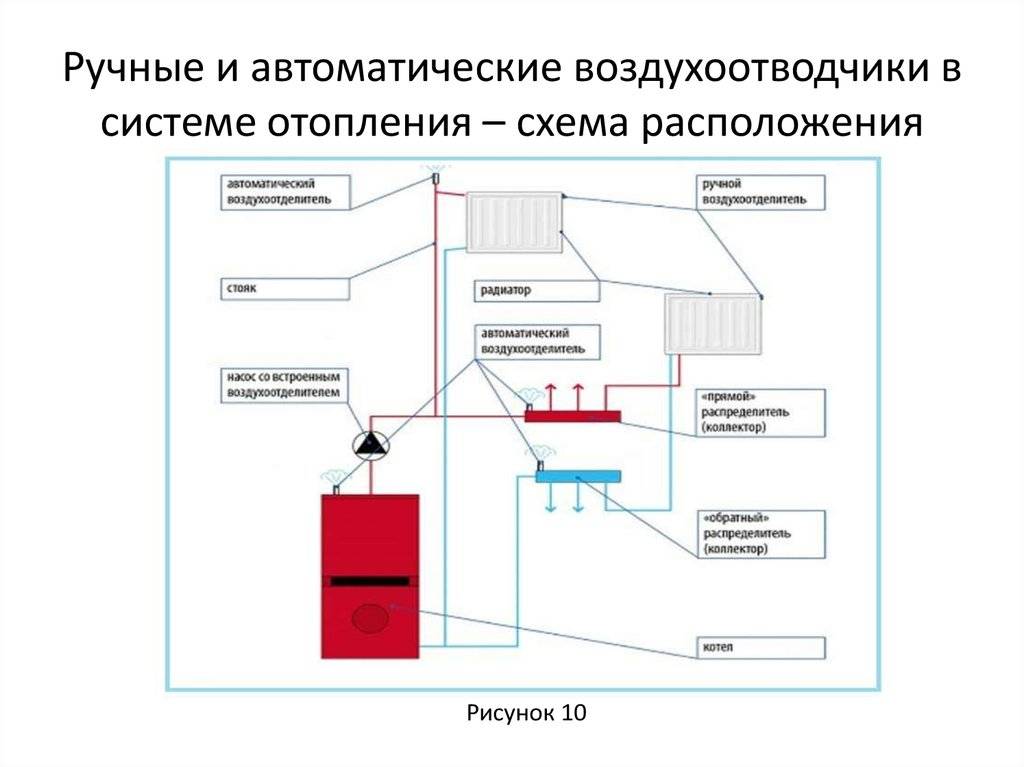

Для его удаления предусмотрены многочисленные воздухоотводчики, которые на сегодняшний день устанавливаются практически на всех гребенках и других элементах системы отопления. Эти устройства могут справляться с отведением воздуха который был вытеснен из системы отопления теплоносителем. Но как быть с тем воздухом, который растворен в воде и циркулирует с ней по системе отопления.

Здесь большинство специалистов может предложить установить дополнительно сепаратор воздуха для системы отопления. Определенная логика в этом есть – воздухоотводчики удаляют выделившийся воздух, сепараторы удаляют пузырьки воздуха из потока, НО! Особенность сепараторов воздуха заключается в том, что эффективно работать они могут в двух условиях: давление и высокая температура.

Поэтому обычно их устанавливают внизу, рядом с котлом. Вопрос заключается в том, что 80% в году наша система отопления работает в переходных режимах. В таких условиях установка сепаратора проблему не решит, а поступление воздуха в систему через ее узлы никто не отменял. Да-да! Не удивляйтесь. Система отопления тоже «дышит». Воздух может поступать через такие элементы системы, как расширительный бак, полипропиленовый трубы, трубы из шитого полиэтилена, резиновые прокладки, уплотняющие материалы, такие как фумлента и лён. Диффузия газа через синтетические материалы минимальна, но она есть и идет постоянно.

Таким образом мы приходим к тому, что нам необходимо устройство способное удалять воздух из системы независимо от параметров ее работы. А есть ли такое оборудование?!

5. Выход есть!

Недавно компания Reflex сообщила о выходе на рынок РФ и СНГ нового поколения оборудования для обезвоздушивания систем отопления – это REFLEX
«SERVITEC MINI». Подобное оборудование ранее применялось только в промышленных системах.

Reflex первым из производителей адаптировал его для повседневного использования в индивидуальных системах отопления. Давайте знакомиться с новинкой.


Работа данного оборудования основана на принципе выделения пузырьков растворенных в жидкости газов (воздуха) при понижении давления.

Ниже на схемах можно посмотреть , как это происходит поэтапно.


ЭТАП 1. Создание вакуума                               ЭТАП 2.Начинается процесс дегазации


ЭТАП 3. Удаление газов                                ЭТАП 4. Возврат в начальное положение

Таким образом в компактном корпусе предлагается устройство, которое эффективно борется с завоздушиванием Вашей системы отопления. Получить дополнительную информацию по параметрам работы данного оборудования Вы можете в отделе клиентского сервиса компании ХОГАРТ – [email protected] Если Вас интересует цена или срок поставки данного оборудования – обращайтесь в отдел продаж ХОГАРТ по тел +7 495 780 78 66.

Как сделать, чтобы система отопления не замерзала.

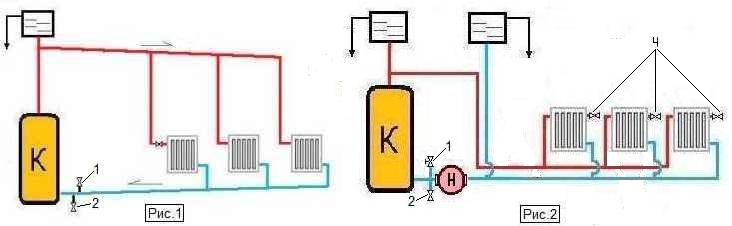

Схема параллельного подключения радиаторов, её проще всего разморозить.

Зима приближается к своему финалу. Морозы спадают. Солнце пригревает все больше. И мне хотелось бы «забить последний гвоздь» в тему о замерзании различных систем загородного дома, хотя я не исключаю возможности вернуться к этому позже.

Итак, как сделать, чтобы обратка системы отопления не замерзала. Опять же, я вижу несколько способов решения этой задачи. О них и пойдет речь ниже.

Антифриз.

Самое простое решение – залить в систему отопления антифриз. Но это решение накладывает ряд ограничений на использование системы. Во-первых, система отопления должна быть закрытая. Т.е. о совмещении системы отопления и системы горячего водоснабжения можно забыть, но, по-моему, это даже хорошо. Во-вторых, желательно заранее знать, в каких пропорциях готовить раствор антифриза с водой, рассчитывая на определенную зимнюю температуру. Это не сложно, тем более, что прямо на этикетках канистр эта информация, обычно, присутствует. В-третьих, желательно заранее прикинуть, как вы будете заполнять систему, и как, в случае аварии, вы её будете сливать, предусмотрев для этого отдельные тройники и отводы с кранами. Ну и последнее, из-за того, что антифриз более текуч, чем обычная вода, особенно при низких температурах, ко всем соединениям системы предъявляются повышенные требования. Лично я не рискнул бы заливать антифриз в систему, собранную из металлопластиковых труб на резьбовых обжимных фитингах. Тем более, что в случае протечки, кроме трудно смываемого пятна, появится еще и неприятный резкий запах.

Малый источник энергии.

Электрокотел как малый источник энергии. Простой, но недешевый вариант.

Для того, чтобы система отопления благополучно пережила холодную ночь или несколько морозных дней, можно предусмотреть небольшой источник энергии, достаточной мощности, чтобы система не замерзла. Это может быть электрокотел или ТЭН, встроенный в твердотопливный котел. Еще можно воспользоваться водогрейной колонкой на газу или электрической, подключенной к системе отопления. Так же я не исключаю возможности подключения к основному твердотопливному котлу газовой или жидкотопливной горелки с небольшим расходом топлива. Сейчас на  многих твердотопливных котлах уже на заводе предусматривают возможность установки горелки. Так что здесь, все зависит от вашей фантазии и состояния вашего кошелька. Естественно, что все это будет работать только в случае принудительной циркуляции.



Дополнительный источник тепла.

Этот способ сработает тоже только в системах отопления с принудительной циркуляцией. Собственно, для этого ничего не нужно. Нужен резервный или дополнительный источник тепла в доме и постоянно работающий циркуляционный насос в системе отопления. Под источником тепла я подразумеваю печку, камин, конвектор, электрический или натрубный, электрические теплые полы. Система отопления сама будет отбирать часть тепла для своей работы, распределяя это тепло по соседним с источником тепла помещениям дома. Но не обольщайтесь, обогреть дом за счет переноса этой энергии она не сможет, не тот теплообмен. Зато не замерзнет.

Использование тепловых аккумуляторов.

Бойлер — как малый источник энергии, бак-аккумулятор тепла и источник ГВС. Вот только система стала открытой.

Если в схеме системы отопления предусмотрена возможность накопления тепла за счет нагрева дополнительного бака с водой или теплового щита из кирпича, накопленного тепла может хватить на несколько суток. Правда, при этом мощность котла должна быть, как минимум, в два раза больше расчетной, чтобы создавать избыточное тепло. Или нужно иметь дополнительный источник тепла, за счет которого тепло будет аккумулироваться.











Расширительный бак — как тепловой аккумулятор.

В качестве дополнительного бака можно поставить расширительный бак увеличенной емкости с двумя (это обязательное условие теплообмена) вводами: вход и выход. Или разместить герметичный и теплоизолированный бак, рассчитанный на давление в системе, в любом удобном месте системы отопления (можно приспособить электрический бойлер, правда, емкостью, желательно, не меньше 200 литров, а это много!!!). Можно предусмотреть возможность подключения этого бака к системе отопления, в случае необходимости.

Использовать накопленное тепло кирпичного теплового щита можно с помощью вмурованного в него теплообменника (грубо говоря, нужно радиатор замуровать в кладке теплового щита). И тогда, за счет этого тепла, некоторое время система отопления будет обогревать остальные помещения дома. Тепловой щит не обязательно должен быть подключен к котлу отопления, он вместе, например, с печь-плитой может быть дополнительным источником тепла в доме. А чтобы лишний раз не греть тепловой щит, никто не мешает сделать теплообменник отключаемым.

Экзотические способы.


Фантазия народных умельцев, поистине, неисчерпаема. И каждый творит в меру своих сил и возможностей. Тем не менее, и эти способы избежать замораживания отопления имеют право на жизнь.

Например, использовать вместо антифриза – машинное масло. Ну, просто много у него этого масла. Оно, ведь, не замерзает, а только густеет. Ну и что, что пожароопасное. Это наш народ никогда не пугало.

Или более безопасный способ (как сказать!!!). Встроить ТЭН в радиатор отопления, резьба-то совпадает. Ну и что, что опрокидывает циркуляцию и нарушает все правила электробезопасности. Работает же? Работает. Только будьте осторожны, и думайте, прежде чем делать.



В целом, подводя итоги, опять повторюсь: разумное сочетание всех или некоторых способов не заморозить систему отопления, исключая антифриз, конечно, позволяет повысить надежность работы всей системы. (Ага, замуровать в тепловой щит бак из нержавейки со встроенным ТЭНом или приклеить на радиатор отопления инфракрасный пленочный теплый пол, — шутка).

Как отогреть замерзшую систему отопления.

Такие неприятности все же случаются. И восстановить работу системы отопления можно, если не произошло никакого криминала в виде порванных радиаторов, кранов, труб и фитингов. Вернее, восстановить можно в любом случае, просто, если что-то порвано, то сначала нужно заменить вышедшие из строя элементы системы и восстановить целостность схемы, хотя бы частично.

Лучше всего поддаются восстановлению системы отопления с параллельным подключением радиаторов, т.к. каждый радиатор, в этом случае, образует свой контур отопления. И восстановив работу одного из этих контуров, мы уже получаем циркуляцию теплоносителя, в котором участвуют котел, радиатор, подъемная труба, расширительный бак, части прямой и обратки. Соответственно, поддерживая работу контура отопления, мы, отогревая частями систему, можем полностью восстановить её работу.

С системой, построенной на последовательном подключении радиаторов, такой номер не пройдет. В этом случае вся система отопления – это один контур циркуляции, и отогревать придется всё.

Приступая к восстановлению работы системы отопления, желательно прогреть дом любыми другими доступными средствами обогрева: печка, конвекторы, масляные радиаторы, тепловые пушки и т. д. Чтобы не получилось, что пока вы отогреваете одну часть системы, другая – благополучно замерзает. Если же это невозможно, тогда проще разобрать схему на части по фитингам или американкам и отогревать систему по частям, сливая образовавшуюся воду.

Чем отогревать? Ничего нового я вам не поведаю. Металлические трубы отогреваются паяльной лампой, пластиковые – строительным или бытовым феном, в недоступных и труднодоступных местах лучше использовать горячую воду под напором.

Разочарую, любителей отогревать трубы электричеством. Лёд не является проводником тока, он диэлектрик. И пока он не превратится в воду, ток проводить, а, следовательно, и нагреваться он не будет. Так что пользоваться придется традиционными методами. А лучше не допускать возникновения таких ситуаций. Не зря ведь народная мудрость гласит: «Семь раз отмерь, один – отрежь», что в переводе значит: сто раз подумай, прежде чем сделать, чтобы потом не мучиться и переделывать.

Залив антифриза в системы отопления открытого и закрытого типа

Промышленные антифризы, которые используются для заливки в системы отопления частных домов, административных учреждений, торговых, спортивных или промышленных объектов, изготавливаются на основе раствора этиленгликоля или пропиленгликоля. Антифризы (теплоносителей) из раствора пропиленгликоля  безопаснее и дороже.

Некоторые  продавцы и поставщики используют эту информацию как маркетинговый ход. Периодически появляются мнения, что раствор этиленгликоля настолько опасен, что малейшая протечка приведет к его попаданию в систему горячего водоснабжения здания и отравит все живое. Реальная картина обстоит иначе.

Профессионалы уверены: при качественно подобранной конструкции и правильном монтаже системы отопления риск протечки и попадания промышленного гликолевого антифриза в воду сводится к нулю. Протечки из отопительной системы несущественны и безвредны для окружающей среды и здоровья человека.

Если вы уверены в качестве монтажа отопительной системы, смело применяйте растворы этиленгликоля.

Обратите внимание! Для объектов с особыми требованиями к экологической безопасности (детские, медицинские или оздоровительные учреждения) допускается только растворы на основе пропиленгликоля.

Чаще всего промышленный антифриз реализуется в виде концентрата, который в нужной пропорции разбавляется водой и заливается в отопительную систему. Помните, что при покупке концентрированного раствора важно приобрести антикоррозионные присадки: раствор гликоля обладает окислительными свойствами и приводит к разрушению металлических элементов системы, полимерных уплотнителей и прокладок трубопроводов.

Рекомендуемый срок эксплуатации большинства гликолевых антифризов – 5 лет, а нашей продукции до 10 лет.

Соблюдайте рекомендации производителя рабочей жидкости и не превышайте допустимую концентрацию раствора гликоля. Это не повлияет на срок эксплуатации антифриза (теплоносителя), но повысит температуру замерзания (между температурой кристаллизации и концентрацией присутствует нелинейная зависимость), что негативно скажется на работоспособности системы отопления.

Как залить антифриз в открытую отопительную систему?

Конструкция климатической системы часто предусматривается наличие открытого расширительного бачка, который располагается в пределах отапливаемого здания и сообщается с атмосферным воздухом. При раствора использовании этиленгликоля присутствует риск попадания токсичных испарений в жилые или рабочие помещения. Поэтому специалисты рекомендуют отдавать предпочтение пропиленгликолевым антифризам.

  • Разбавленный в нужной пропорции концентрат раствора гликоля заливается через подпиточный вентиль или расширительный бак с помощью насоса.
  • Установленные на радиаторах отопления краны Маевского должны быть открыты.
  • По мере заполнения системы теплоносителем краны закрываются, а уровень рабочей жидкости доводится примерно до трети от объема расширительного бака.

Важно!

Перед тем, как заливать промышленный антифриз в систему открытого типа, обязательно проверьте работоспособность запорно-регулирующей арматуры. После запуска и прогрева отопительного котла повторно стравите воздух через радиаторы. Если в процессе удаления воздуха из системы уровень нагретого теплоносителя в расширительном баке падает, долейте антифриз примерно до половины от объема бака.

Как залить антифриз в закрытую систему отопления?

Закрытая отопительная система гликолевым антифризом заполняется с помощью насоса, который подключается к штуцеру подпитки. Если насоса нет, придется заливать жидкость через самую высокую точку. Для этого нужно открутить автоматический воздухоотводчик. Это длительный и трудоемкий процесс, с которым сложно справиться в одиночку. Роль помощника – следить за своевременным удалением воздуха из батарей в момент залива теплоносителя в систему.

Перед началом работы важно проверить:

  • открыта ли запорно-регулирующая арматура;
  • закрыты ли краны, отсекающие котел;
  • правильно ли разбавлен концентрат антифриза;
  • закрыты ли сбросные клапаны Маевского;
  • открыт ли вентиль, отсекающий мембранный расширительный бак.
  1. Антифриз закачивается в систему пока показания манометра не достигнут 1,5 Бар (усредненное значение). После этого нужно выпустить воздух из радиаторов отопления и параллельно следить за падением давления в системе по манометрам (минимально допустимый показатель – 1 Бар). После этого нужно регулировать уровень давления периодической подкачкой теплоносителя.

    Важно! В системах отопления закрытого типа на подпиточной врезке должен располагаться обратный клапан пружинного типа. Иначе закачать внутрь системы антифриз практически невозможно.

  2. После удаления воздуха из радиаторов отопления рабочая жидкость доливается в систему до достижения показателей давления 1,5 Бар.
  3. Далее нужно открыть отсекающие котел краны: на обратной и подающей магистрали. Второй кран открывайте максимально аккуратно, чтобы атмосферный воздух успевал выйти через автоматический воздухоотводчик.
  4. При пробном запуске котла и прогреве рабочей жидкости контролируйте показатели давления в системе. Максимально допустимый показатель – 1,8 Бар (усредненное значение).
  5. Последний этап заливки антифриза – повторный сброс воздуха и корректировка давления.

После завершения работы тщательно обследуйте трубопроводы и соединения на наличие протечек антифриза. При обнаружении протечки можно не сливать весь объем теплоносителя из системы, а отсечь отдельную ветку или радиатор арматуры. После устранения дефектов конструкции скорректируйте давление выпустив воздух и долив необходимый объем рабочей жидкости.

Советы специалистов

Залив гликолевого антифриза (теплоносителя) в систему отопления – трудоемкий процесс. Важно использовать рабочую жидкость одной концентрации и от одного производителя. Это связано с различиями в пакетах антикоррозионных присадок. Некоторые компоненты могут вступать в химическую реакцию и образовывать осадок, который негативно сказывается на производительности системы и эксплуатационном ресурсе оборудования.

Смотрите допуски и сертификаты соответствия жидкостей компании «Техноформ».

В ассортименте компании «Техноформ» вы  подберете раствор гликоля нужной концентрации, а также сможете приобрести карбоксилатные ингибиторы коррозии бельгийского производства.

Для использования в системах отопления рекомендуем готовые составы Hot Stream, температура кристаллизации и рабочие характеристики которых адаптированы под нужные климатические условия.

Главное — использовать антифриз (теплоноситель) совместимый с отопительным котлом для сохранения гарантии на котел. Многие производители выдвигают строгие требования, не допуская совместной работы теплогенераторов и незамерзающей жидкости. Перечень антифризов на основе раствора гликоля устанавливает производитель, поэтому важно придерживаться требований и проводить регулярное техническое обслуживание оборудования.
