способы удаления воздушных пробок, удаление воздушной пробки из радиатора, удаление воздуха из системы, причины возникновения воздушных пробок, определение места воздушной пробки, порядок запуска системы отопления

Воздушные пробки частая причина нарушения работы системы отопления. Они могут появляться в системах центрального отопления и индивидуального. Холодные стояки или радиаторы отопления, шум в трубах все это вызвано воздухом в системе отопления. О причинах появления и о том, как удалить воздух из системы отопления пойдет речь в этом материале.

Причины завоздушивания системы

Воздух в системе отопления — это довольно частое явление в начале отопительного сезона. Даже в хорошо спроектированной и грамотно смонтированной системе могут возникать воздушные пробки. Причин появления воздуха в системе отопления может быть несколько.

  • При проведении ремонта системы отопления необходимо слить воду, что и делают. В этот момент система заполняется воздухом. По окончании ремонта системы заполняют в новь, но воздух в ней остается.
  • При замене отопительных приборов, как и при ремонте сливают часть воды. При этом в систему попадает воздух.
  • После ремонта или замены радиаторов необходимо правильно запустить систему отопления и удалить весь воздух. Работа эта длительная. Часто торопятся и нарушают технологию. После запуска благодаря остаткам воздуха нарушается работа системы отопления.
  • Часто причиной появления воздуха становятся алюминиевые радиаторы отопления. Этот тип радиаторов склонен к газообразованию. Газы, образовавшиеся при коррозии радиатора, создают воздушную пробку.
  • Коррозия труб системы отопления — это неизбежный процесс. При коррозии в теплоноситель выделяются различные газы, которые могут стать причиной воздушных пробок.
  • В холодной воде содержится большое количество воздуха, который при нагревании высвобождается и образует воздушные пробки.
  • Причиной завоздушивания системы отопления могут быть неправильно работающие клапаны автоматического сброса воздуха.
    Загрязненность теплоносителя может вызвать закупорку клапанов. В результате чего нарушится их работа и воздух не сможет выйти из системы.

Определение мест образования воздушной пробки

Важной частью удаления воздуха из системы является правильное определение места образования воздушной пробки. В зависимости от места расположения воздуха применяются разные способы его удаления.

В системе отопления любого типа воздушные пробки могут образовываться в двух местах: в трубах и радиаторах. В трубах воздушная пробка образуется, как правило, в крайних стояках, в них разница давления подачи и обратки минимальна. В радиаторах воздух скапливается в верхнем углу расположенном напротив подключения подачи.

Первое с чего следует начать это убедиться в том, что все краны на стояках и радиаторах отопления открыты.

Если на стояке рядом с радиатором отопления имеется перемычка (байпас) соединяющая подачу и обратку в обход радиатора, то сначала проверяем ее.

Если она горячая, а радиатор холодный, то воздушная пробка в радиаторе. Если холодная это означает, что не работает весь стояк.


Рис.1.

Если перемычки нет, то сравниваем температуру подачи и обратки. Если обе трубы имеют одинаковую температуру, то проблема может быть, как в стояке, так и в радиаторе. В этом случае сначала делаем попытку сбросить воздух из радиатора. Если подача теплее обратки, то воздушная пробка в радиаторе. Из-за нее не работает весь стояк.

Удаление воздушной пробки из радиатора отопления

Радиаторы отопления подвержены завоздушиванию больше, чем остальные элементы системы. В большинстве случаев достаточно спустить воздух из радиатора, и система отопления начинает функционировать исправно.

Удалить воздух из радиатора можно двумя способами:

  • через воздухоотводчик или клапан;
  • перезапустить систему отопления.

Если радиатор отопления оборудован клапаном (кран маевского), то удалить воздух из радиатора можно своими руками. Воздухоотводчиком или клапаном оснащаются все современные радиаторы отопления. Воздухоотводчик установлен на верхней пробке радиатора со стороны противоположной трубе подачи.


Рис.2. Кран Маевского на радиаторе отопления.

Чтобы спустить воздух необходимо специальным ключом, продается вместе с клапаном, открыть ниппель. Если в радиаторе был воздух, то услышите шипение. Перед открытием клапана следует под него подставить тару для приема воды. Воды будет не много, поэтому достаточно будет литровой банки.

Как шипение закончится это говорит о том, что воздух вышел. Далее следует дождаться появления воды из ниппеля. Как только напор воды из ниппеля станет постоянным, его можно закрывать. Воздуха в радиаторе больше нет.

Если воздухоотводчик отсутствует, то необходимо перезапустить систему отопления. В случае городской центральной системе отопления, перезапустить ее самостоятельно сложно и следует вызвать специалистов. Индивидуальную систему отопления перезапустить можно своими руками.

Запуск / перезапуск системы отопления

Запуск системы отопления это простой, но длительный и ответственный процесс. Его главная задача заполнить систему и одновременно удалить из нее весь воздух. Порядок запуска системы следующий.

Начинают с подготовительных работ. У каждой системы отопления есть воздухоотводчик. Ручной или автоматический. Он находится в самой верхней точки системы, и должен быть исправен. В случае ручного воздухоотводчика открыт.

Далее перекрывают трубу подачи. Систему заполняют через обратку. Под действием воды воздух стремиться подняться в самую верхнюю точку системы, туда, где расположен вооздухоотводчик. Если не спешить, то весь воздух выйдет с первого раза.

Если речь идет о перезапуске системы, то поступают точно также. Перекрывают подачу, открывают воздухоотводчик и открывают обратку. Вода, поднимаясь по трубам вверх, выдавливает воздух из системы через воздухоотводчик. Определить остался воздух или весь вышел можно по равномерности напора воды из воздухоотводчика. Если напор равномерный, то воздух удален. Воздухоотводчик можно перекрыть, и включить систему на циркуляцию.

Обычно ручной воздухоотводчик представляет собой кран. Через этот кран вместе с воздухом будет вытекать и вода. Для системы городской центральной системы отопления потери нескольких сот литров воды не является проблемой. Для частного дома, где вместо воды используется антифриз — это недопустимо. Поэтому в индивидуальной системе отопления устанавливают автоматические воздухоотводчики. Они пропускают воздух, но не пропускают антифриз.


Рис.3. Автоматический воздухоотводчик для системы отопления.

Как не допустить завоздушивания системы?

Как говорилось ранее завоздушивание системы это неизбежность. Не допустить попадание воздуха в систему можно только правильно выполнив ее пуск. Однако остальных факторов, описанных в начале статьи, достаточно, чтобы в системе появились воздушные пробки. Поэтому целесообразнее дать несколько советов, как облегчить устранения воздушных пробок.

На каждом радиаторе отопления необходимо предусмотреть воздухоотводчик. Тоже относится к водяным теплым полам.

На каждом стояке необходимо предусматривать краны для его отключения от системы.

В самой верхней и нижней части стояка следует устанавливать отводы с кранами. Это позволит слить стояк или выпустить из него воздух не нарушая работу всей системы.

Следует выбирать трубы и радиаторы отопления не склонные к газообразованию. Газ появляется в результате процессов коррозии металлов. Если коррозии нет, то и газообразование будет сведено к минимуму, а, следовательно, и завоздушивание.

Автоматический воздухоотводчик, — как работает, почему течет

Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.

Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.

Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.

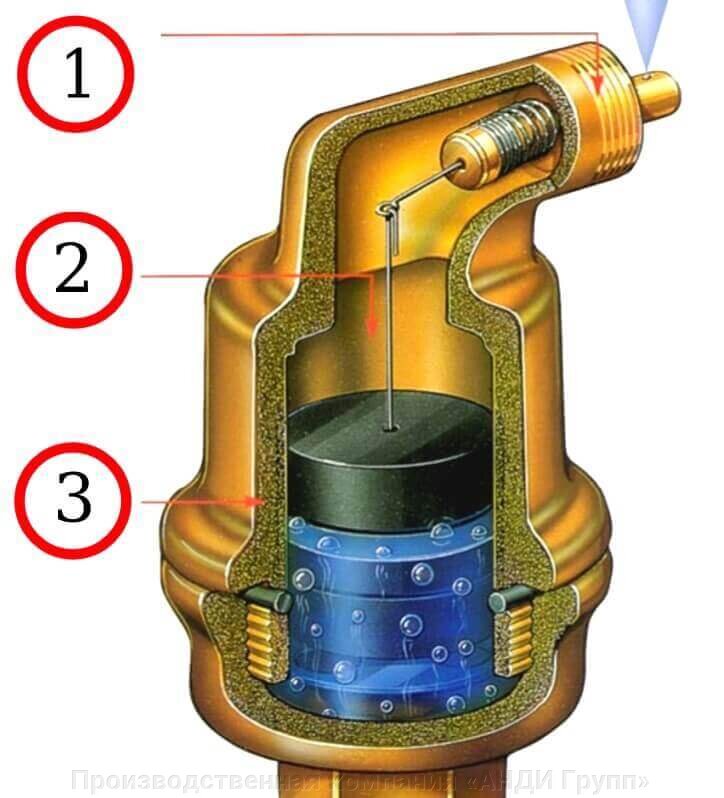

Конструкция автоматического воздухоотводчика

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.

В каких местах находятся

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха.
Они устанавливаются в торце каждого радиатора.

Где располагать — точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

  • На гидрострелке.
  • На каждом коллекторе, в том числе и теплого пола.
  • На высоких, П-образных нестандартных отводах, например, на обводе двери.
  • В верхней точке магистрали каждого этажа в многоэтажных здания.

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского.
При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления.
Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук.

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.

В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Достаточно установить под прибор отсечной клапан.
Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.

Завоздушивание системы отопления — причина, способы устранения, клапан сброса воздуха

Одной из проблем, которая может возникнуть у владельцев жилья с водяным отоплением, является скопление воздуха в системе. Это снижает эффективность функционирования инженерных сетей и значительно ухудшает обогрев помещений и в частных коттеджах, и в квартирах многоэтажных зданий.

Как выгнать воздух из системы отопления дома? Чтобы правильно подобрать определенный способ, необходимо сначала выяснить принцип образования воздушных пробок в трубопроводе.

Причины появления воздуха в системе

Откуда в системах отопления может появляться воздух? Во-первых, его в растворенном виде содержит вода, которая используется в качестве теплоносителя. При нагреве рабочей среды пузырьки воздуха скапливаются в верхней части трубопроводов и образуют пробки. Среди других причин, по которым происходит завоздушивание, выделяют:

  • низкое давление в трубопроводе, способствующее возникновению пустот;
  • проведение профилактических и ремонтных работ сетей теплоснабжения;
  • неправильное заполнение систем отопления рабочей средой: после спуска воды и летнего простоя теплоноситель нужно подавать медленно, одновременно обеспечивая сброс излишков воздуха;
  • нарушения при монтаже коммуникаций, которые выражены в несоблюдении направления и величины уклона магистралей с рабочей средой;
  • использование для монтажа систем труб из полиэтилена или полипропилена, через которые кислород может попадать в теплоноситель. Для устранения такого дефекта изделия для прокладки коммуникаций должны иметь специальное защитное покрытие.

Ситуация, при которой требуется стравливание воздуха, может возникнуть из-за недостаточной герметичности сетей обогрева. Через стыки отдельных элементов коммуникаций происходит утечка теплоносителя, а неплотные швы способствуют всасыванию воздуха в систему. Течь малозаметна, поскольку горячая вода быстро испаряется и не оставляет следов.

Чтобы провести проверку отопления на герметичность, его нужно опрессовать. Для этого в системе создают избыточное давление, при котором нужно прогнать теплоноситель по трубопроводу. Опрессовка позволяет выявить слабые места соединений элементов инженерных коммуникаций и устранить неполадки сети.

Необходимость сбросить воздух может также возникнуть из-за конструктивных особенностей выбранной схемы отопления и монтажа алюминиевых радиаторов и других металлических элементов, склонных к коррозии.

Последствия образования воздушных пробок

Почему важно своевременное устранение воздуха из сети обогрева? Его наличие ухудшает циркуляцию теплоносителя и увеличивает расход тепловой энергии. Если вовремя не выпустить воздух, скопившийся в системе отопления, то можно получить следующие проблемы:

  • шум, возникающий при транспортировке воды по трубопроводу;
  • снижение теплоотдачи и неравномерный нагрев батарей;
  • появление коррозии, которая возникает в результате образования агрессивной среды и негативно отражается на прочности и долговечности металлических элементов системы.

Наличие пробок сокращает срок службы труб, арматуры и радиаторов, а также не позволяет правильно работать циркуляционным насосам, установленным в сети обогрева. Подшипники устройств, предназначенных для улучшения циркуляции теплоносителя, защищены постоянным смачиванием водой. Если поток рабочей среды прекращается из-за воздушной пробки, то возникает эффект «сухого» трения, способного вызвать повреждения скользящих колец или вала насоса.

Способы стравливания воздуха

Чтобы спустить воздух из сетей отопления, используют разные методы. В частных домах с автономной открытой системой обогрева и естественной циркуляцией теплоносителя устанавливают расширительные баки. Они располагаются в самой верхней точке магистрали с рабочей средой и способствуют своевременному устранению воздуха.

К эффективным средствам удаления пробок из отопительных сетей многоквартирных домов относятся:

  • автоматические воздухоотводчики, устанавливаемые на общих трубопроводах;
  • сепараторы.

Однако наиболее востребованным устройством, с помощью которого можно удалить воздушные пробки, является кран Маевского. Его популярность обусловлена широкой сферой применения и простотой эксплуатации. Кран Маевского устанавливается на радиаторах отопления и может использоваться как в системах центрального отопления, так и в автономных сетях обогрева.

Кран Маевского: назначение и принцип действия

По типу управления кран Маевского бывает ручной и автоматический. Модели первого типа отличаются простотой конструкции, которая состоит из корпуса и винта, помогающего стравить воздух из сети отопления. Для герметичности устройство комплектуется уплотнительным элементом в виде кольца.

В зависимости от конструктивных особенностей и назначения различают следующие виды кранов Маевского:

  • традиционный с наружной резьбой, который устанавливают на разных участках системы отопления;
  • радиаторный, предназначенный для монтажа на батареях;
  • автоматический, используемый в труднодоступных местах сети обогрева.

Чтобы своевременно убрать из трубопровода воздух, необходимо правильно установить кран Маевского. При монтаже на батареях отопления его располагают с противоположной стороны от места подачи теплоносителя. При недостаточно высоком качестве рабочей среды устройства для отвода воздуха следует дополнять отсечным клапаном, который позволяет проводить ремонт и профилактику радиаторов без отключения всей системы. Диаметр изделия подбирают в соответствии с размером поперечного сечения труб в месте его установки.

В коллекторных распределителях систем «теплый пол», у котлов отопления и в наивысших точках вертикальных стояков целесообразно устанавливать автоматические клапаны для удаления воздуха.

Алгоритм выпуска воздуха из трубопровода и радиаторов отопления с помощью ручного устройства включает следующие действия:

  • подготовку емкости для слива воды;
  • выкручивание винта с помощью ключа или отвертки на 2-3 оборота;
  • постепенное и аккуратное стравливание воздуха, который сначала выходит с шипением, а затем вместе с некоторым количеством нагретой воды.

ТМ Ogint предлагает купить краны Маевского с колпачком и под отвертку, которые изготавливаются из прочной латуни и рассчитаны на длительный срок эксплуатации. Герметичность спускного устройства обеспечивает уплотнительное кольцо из эластичной резины. Каждый спускник Маевского ТМ Ogint способен выдержать давление до 10 бар, отличается безупречным качеством и рассчитан на использование в условиях России.

Автоматические воздухоотводчики | Удаление нежелательного воздуха из любой системы Hyrdonic

Автоматическое удаление нежелательного воздуха из любой установки Hydronic

профессионалов HVAC признали автоматические вентиляционные отверстия Taco отраслевым стандартом на протяжении более 30 лет. Прикрепленные к котлу или используемые через систему, автоматические воздухоотводчики Taco автоматически удаляют нежелательный воздух из любой гидравлической установки, позволяя системе работать более эффективно. Автоматические вентиляционные отверстия Taco включают:

Автоматический монетоотводчик Taco
Автоматический монетоприемник Taco, устанавливаемый на водяные или паровые радиаторы, представляет собой идеальное устройство для продувки воздуха. Coin Vent имеет специальные гигроскопичные целлюлозные диски в корпусе клапана, которые при высыхании позволяют выпускать воздух из системы. При продувке воздухом диски вступают в контакт с системной водой, что вызывает их набухание, создавая надежное отсечение. Этот непрерывный цикл предотвращает попадание воздуха в радиаторы и ускоряет процесс заполнения системы. Вентиляционные отверстия также можно перекрыть вручную с помощью внутреннего шарового затвора.

Taco Hy-Vents®
Вы уже знаете Taco Hy-Vents® как отраслевой стандарт надежной и долговечной службы.Вентиляционный клапан поплавкового типа с большой пропускной способностью может быть размещен либо на котле, либо в верхних точках всей системы. С резьбовыми соединениями — 1/8”. 1/4”, 1/2” и 3/4” и номинальное рабочее давление до 250 фунтов на квадратный дюйм, эти никелированные вентиляционные отверстия с латунным корпусом отвечают системным требованиям даже самых крупных установок. Вентиляционные отверстия легко обслуживаются, если это необходимо, просто отвинтив крышку вентиляционного отверстия. Taco Hy-Vents® доступны в различных стилях, включая Slim-Line Hy-Vent и High Pressure Hy-Vent.

Сервисный обратный клапан Hy-Vent®
Для легкого снятия 1/8″ Hy-Vents (только модели 400 и 416). Сервисный чек навинчивается на Hy-Vent и позволяет заменить вентиль без слива жидкости из системы.

Соединитель для сточных вод Hy-Vent®
Соединитель для сточных вод Hy-Vent® навинчивается на выпускное соединение моделей Hy-Vents 400, 426, 418, 416), что обеспечивает простоту установки. Резьба 1/4″ легко соединяется с канализационной линией, предотвращая повреждение водой в случае протечки вентиляционного отверстия.

Автоматический воздухоотводчик Taco 409
Конструкция с высокой пропускной способностью и номинальное рабочее давление системы 150 фунтов на квадратный дюйм делают этот прочный латунный воздухоотводчик идеальным для установки в коммерческих системах. Его коническая форма значительно увеличивает зазор между уровнем воды и внутренними механизмами, снижая вероятность того, что грязь, плавающая поверх воды, может испортить вентиляцию. Также имеет удобное выходное соединение для гибкой сливной трубы с внутренним диаметром 3/4 дюйма.

Caleffi VALCAL® 502243A Автоматический воздухоотводчик, 1/2 дюйма, MNPT, макс. 150 фунтов на кв. дюйм, 250 °F, латунь

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{опция.описание}}

{{раздел. имя_раздела}} Выберите {{section.sectionName}}

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

{{спецификация.отображение имени}}
Характеристики
{{attributeValue.valueDisplay}}{{$последний ? » : ‘, ‘}}
{{specification.
nameDisplay}}

Делиться

Электронное письмо было успешно отправлено.Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

×

Автоматический воздухоотводчик | Детали системы теплого пола

Теплый пол

Система подогрева пола Speedfit была разработана для быстрой и простой установки с использованием компонентов, разработанных и изготовленных в соответствии с ISO9001 и DIN4726.

В системе Speedfit горячая вода перекачивается из бойлера в насосный агрегат, где она смешивается до температуры примерно 50°C, а затем распределяется по коллектору в контуры отопления, выполненные с использованием барьерной трубы Speedfit.

В бетонных полах труба укладывается на изоляцию, а затем покрывается стяжкой, на которую можно укладывать практически любое напольное покрытие.

Для деревянных полов распорные плиты укладываются между балками и настилом пола или на нижней стороне пола. Труба Speedfit вставляется в канавки на пластинах.

Площадь пола обычно нагревается до температуры от 25°C до 28°C, обеспечивая равномерное распределение тепла при температуре лишь немного выше комнатной.

Широкий спектр электрических компонентов означает, что система UFH может иметь столько контроля, сколько требуется.

Как работает пол с подогревом?

Полы с подогревом не нова, принципы восходят к римским временам. В Европе это система выбора, и в некоторых странах на ее долю приходится 70% новых отопительных установок.

Радиаторная система передает энергию в помещение в основном за счет конвекции. Эта конвекция приводит к тому, что пол является самой прохладной частью комнаты и оставляет массу теплого воздуха на уровне потолка.

Он также собирает мелкую пыль с пола и распределяет ее по воздуху и мебели.

Это может означать, что большая часть энергии, которая была вложена в комнату, тратится впустую и находится не в той области, которую вы хотите.

Система UFH нагревается в основном за счет излучения. Это самый естественный и комфортный вид обогрева – как солнце.

Энергия излучения пола частично отражается каждой поверхностью и частично поглощается.Там, где он поглощается, эта поверхность становится вторичным излучателем.

Через некоторое время все поверхности становятся вторичными излучателями. Сами предметы интерьера излучают энергию, и помещение равномерно и равномерно прогревается. Энергия проникает в каждый угол комнаты – ни холодных мест, ни горячих потолков, ни холодных ног.

По сравнению с другими видами отопления общую эффективность системы отопления UFH можно увидеть ниже.

Тепло концентрируется там, где оно больше всего необходимо для комфорта человека и энергоэффективности.

Теплый пол Особенности и преимущества

Система подогрева пола Speedfit предлагает множество преимуществ для потребителя. К ним относятся:

Установка

Он прост в установке, требует минимальных усилий по установке и минимального обслуживания.

Комфорт

Система использует лучистое тепло, наиболее комфортную форму отопления, обеспечивающую равномерное распределение тепла по всему помещению.

Космос

Система ненавязчивая и компактная, что означает, что каждый квадратный метр площади пола и стен может быть полностью использован, что дает свободу дизайна интерьера.

Шум

По сравнению с радиаторными системами система UFH работает практически бесшумно.

Здоровье

Пыль сведена к минимуму и снижает количество клещей домашней пыли. Уменьшенное количество горячих поверхностей и острых краев снижает риск ожогов или травм.

Эконом
Системы напольного отопления

предназначены для работы при более низких температурах, чем радиаторные системы, что делает их особенно подходящими для конденсационных котлов, что приводит к снижению потребления энергии и снижению потерь тепла из конструкции здания.

Управление

Системой легко управлять, а небольшая разница температур между полом и воздухом означает, что система практически саморегулирующаяся.

Окружающая среда

Теплый пол подходит для использования с наиболее энергоэффективными и экологически безопасными системами отопления, включая конденсационные котлы, солнечные батареи и тепловые насосы.

Конструкция с подогревом пола

Принципы укладки сплошного пола

Система подогрева пола Speedfit предназначена для установки в сплошной пол со стяжкой.

Поскольку стяжка находится в непосредственном контакте с трубами отопления, обеспечивается отличная теплопередача, равномерное распределение тепла и минимальные колебания температуры.

Стандартная установка будет состоять из:

  • Напольное покрытие (ковер, керамическая плитка и т.д.)
  • Стяжка
  • Труба Speedfit, прикрепленная скобами к изоляции
  • Краевая изоляция
  • Высококачественная теплоизоляция пола толщиной 50 мм
  • Бетонное основание

Изоляция пола является неотъемлемой частью любой установки UFH в сплошном полу.

Speedfit рекомендует получить рекомендации экспертов, чтобы убедиться, что используемые продукты подходят для напольного отопления и соответствуют действующим нормам.

Для получения помощи обратитесь к разделу этого сайта, посвященному технической консультационной службе Speedfit.

Вопросы дизайна

Проектирование и расчеты системы UFH для сплошного пола должны выполняться в соответствии со стандартом BS EN 1264, и сведения, представленные на этом сайте, основаны на этом стандарте.

Существует ряд важных вопросов, касающихся системы подогрева пола Speedfit, которые следует рассмотреть перед началом проекта:

  • Источники тепла
  • Расположение коллектора
  • Тепловая мощность и температура пола
  • Стяжки
  • Отделка полов и покрытия
  • Области периметра
  • Органы управления

Они описаны ниже.

Источники тепла

Из-за более низких температур подачи, используемых в UFH, обычно 47–62 °C, можно рассмотреть различные источники тепла, отличные от стандартного настенного котла.К ним относятся солнечная энергия, тепловые насосы или геотермальные системы, и Speedfit рекомендует обращаться за конкретными рекомендациями к соответствующим производителям. На некоторые котлы могут быть установлены дополнительные насосы – перед установкой уточните совместимость у производителя котла.

Расположение коллектора

Установка и балансировка системы теплого пола облегчаются, если коллектор расположен ближе к центру здания. Это будет означать, что контуры цепи максимально равны.

Тепловая мощность и температура пола

Из-за большого количества различных способов укладки полов трудно обеспечить точную тепловую мощность.

Действующие стандарты утверждают, что максимальная мощность любой системы UFH, уложенной в сплошной пол, составляет приблизительно 11 Вт/м²/K, где K — разница температур между поверхностью пола и желаемой комнатной температурой. При этом учитываются медицинские ограничения человека и чувствительность к теплу людей, находящихся в здании.

На практике, с системой обогрева пола Speedfit можно достичь мощности около 100 Вт/м² при температуре поверхности пола 29°C и температуре воздуха 20°C. В некоторых случаях можно допустить более высокую температуру поверхности пола, например, в ванных комнатах (33°C), редко используемых помещениях или зонах по периметру (35°C).

Стяжки

Стяжка является важной и неотъемлемой частью системы UFH и используется для передачи энергии от труб к отапливаемой зоне. Эта тепловая масса, как ее называют, будет реагировать на потребность в отоплении в зависимости от ее глубины и состава.

Как правило, большинство традиционных песчано-цементных стяжек, наносимых вручную, имеют толщину 65–75 мм.Однако при консультировании по конкретному проекту потребуются сведения о типе и глубине стяжки, если они известны.

Доступны более современные стяжки с насосом, которые предлагают преимущества с точки зрения скорости нанесения и времени отверждения. Также возможно уменьшить глубину стяжки, что улучшит работу системы теплого пола.

Speedfit рекомендует получить рекомендации от поставщика стяжек, чтобы убедиться, что для вашей системы центрального отопления пола выбраны и используются правильные продукты.

Для получения помощи обратитесь к разделу этого сайта, посвященному технической консультационной службе Speedfit.

Напольные покрытия и покрытия

Система подогрева пола Speedfit подходит практически для любой отделки пола, включая керамическую плитку, ковролин, винил и ламинат.

Поскольку напольное покрытие по существу является частью системы отопления, тепловое сопротивление или изоляционная способность отделки пола будут влиять на теплоотдачу от пола.Чем выше сопротивление, тем ниже эффект нагрева и тем дольше время прогрева.

Наиболее подходящими покрытиями являются покрытия с низким термическим сопротивлением, обычно называемым значением R или значением TOG.

Рекомендуемое максимальное значение R составляет 0,15 м²K/Вт (1,5 TOG), а в таблице ниже приведены некоторые типичные значения.

Тип покрытия

Подложка для ковра

Винил

Паркет

Керамическая плитка

Камень

R Значение м² К/Вт

0. 15

0,022

0,05

0,017

0,011

Значение ТОГ

1,5

0,2

0,5

0,17

0,11



Керамическая напольная плитка
Керамические плитки

хорошо работают с UFH, поскольку они обеспечивают минимальное сопротивление теплопередаче.Во избежание растрескивания плитки следует использовать эластичный клей и краевые швы, чтобы принять расширение. Убедитесь, что клей подходит для использования с UFH.

Ковры

Ковровое покрытие и подложка обладают более высоким уровнем сопротивления теплопередаче.

Избегайте использования войлока, пробки и толстой резиновой подложки, так как их изоляционные свойства снижают тепловую мощность системы.

Если используется клей для ковров, убедитесь, что он подходит для температуры до 40°C.

Пластиковая/виниловая плитка

Напольные покрытия на основе пластика также хорошо работают с UFH, так как сопротивление теплопередаче, как правило, минимально. Важно, чтобы используемое покрытие и клей были пригодны для использования при температуре до 40°C. Это снижает риск размягчения и потери адгезии.

Деревянные/деревянные полы

Деревянные напольные покрытия хорошо сочетаются с UFH. Однако, поскольку это натуральный материал, важно следовать рекомендациям производителя пола в отношении установки и первого запуска.

Деревянные полы, как правило, должны иметь влажность более 10%, а при укладке пола со стяжкой стяжка должна быть полностью отверждена до укладки покрытия. После отверждения система должна работать в течение примерно 2 недель с материалами, находящимися на участке, прежде чем начнется установка. Это снижает влажность в помещении и позволяет материалу акклиматизироваться.

Мы советуем получить конкретную информацию от поставщика или производителя предлагаемого покрытия, чтобы оценить пригодность покрытия для напольного отопления.

Области периметра

При определенных обстоятельствах можно достичь более высокой температуры пола и, следовательно, более высокой мощности, чем обычно допустимо.

Это может быть неиспользуемое жилое помещение или помещение, постоянно заставленное мебелью. Это достигается за счет уменьшения расстояния между трубами примерно до 100 мм по периметру помещения (приблизительно до ширины 1 метра).

Например, расстояние между трубами по периметру может быть использовано там, где внешняя стена помещения имеет большое количество окон, что может привести к более высоким локальным потерям тепла.

Элементы управления

Как и для всех систем отопления, для достижения комфортных условий, поддержания экономичной эксплуатации и соответствия строительным нормам и британским стандартам требуются соответствующие средства управления.

Теплые полы можно использовать как единственную систему отопления или соединять с другими приборами, такими как радиаторы.

Существует множество способов управления системой теплого пола, и можно использовать практически любой котел, включая комбинированный и конденсационный.Рекомендации по установке конкретных котлов следует запрашивать у производителей.

Хотя UFH имеет много преимуществ по сравнению с традиционными системами, она не так быстро реагирует. Поскольку они наиболее эффективны при постоянной работе, рекомендуется предусмотреть элементы управления, которые могут «снизить» температуру в помещении на 4–5°C в периоды низкой нагрузки, например, в ночное время, а не полностью отключать систему. .

Обычно комнатные термостаты используются для управления исполнительными клапанами на коллекторе Speedfit, которые, в свою очередь, регулируют поток воды в каждом контуре.

Элементы управления можно разделить на 3 основные категории:

1.
Регуляторы температуры подачи

Если не используется конденсационный котел с регулятором низкой температуры, для большинства систем напольного отопления температура воды из котла, обычно 82°C, снижается до требуемой температуры с помощью смесительного клапана.

Более продвинутые контроллеры, называемые погодными компенсаторами, используют внешний датчик и программатор для регулировки расхода и температуры в соответствии с внешними условиями.

Важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасных пределов. Насосный агрегат Speedfit оснащен встроенным ограничительным термостатом.

2. Регуляторы комфорта

Комнатные термостаты используются для контроля температуры воздуха в помещении или зоне и подключаются к центру управления, чтобы можно было открывать или закрывать отдельные трубопроводы, а также включать или выключать насос/бойлер по мере необходимости. Комнаты могут управляться индивидуально или в зонах из 2 и более комнат.

Существует множество комнатных термостатов, подходящих для систем напольного отопления. К ним относятся электромеханические, цифровые и программируемые. Модели могут быть проводными или управляться радиочастотой.

Все типы элементов управления подходят для подключения к центру управления Speedfit.

Программируемые комнатные термостаты

обеспечивают полный контроль над системой UFH. Каждая зона или комната может быть настроена согласно своим требованиям, и могут быть приняты во внимание индивидуальные модели присутствия.Эти типы статистики также предлагают возможность использовать режим «отката» для максимальной эффективности.

Поскольку большинство систем управления работают от сети 240 В, для управления во влажных помещениях, таких как душ или ванная, мы рекомендуем использовать удаленный датчик или ведомое устройство из другой комнаты.

3. Блок управления котлом и насосом

Строительные нормы и правила Великобритании требуют наличия связи между системами управления и котлом, чтобы гарантировать, что котел не работает, когда система не требует тепла.Контроллер Speedfit поддерживает это соединение.

Чтобы обсудить варианты для отдельных проектов, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Руководство по проектированию


Проектирование системы подогрева пола Speedfit представляет собой простой процесс, состоящий из 6 основных этапов:

  • Расчет теплопотерь и потребности в тепле
  • Проверить потребность в дополнительном нагреве
  • Определение температуры потока воды и расстояния между трубами
  • Определить расположение коллектора
  • Рассчитать необходимое количество цепей
  • Схема расположения труб
Расчет тепловых потерь

Для определения количества тепла, необходимого для каждого помещения или зоны, необходимо провести расчеты теплопотерь.

Если спецификатор не знаком с расчетами, у Института инженеров по обслуживанию зданий (CIBSE) и у Ассоциации подрядчиков по отоплению и вентиляции (HVCA) есть документы по этому вопросу.

В некоторых проектах инженер Speedfit может помочь в этом процессе. Для получения дополнительной информации свяжитесь с технической консультационной службой по телефону 01895 425333.

Для систем напольного отопления потери тепла через первый этаж, как правило, не учитываются, так как температура пола будет выше, чем температура в помещении.

На практике будут некоторые потери тепла через пол, поэтому при расчете нагрузки котла к сумме добавляется запас в 10%.

Фактическая тепловая мощность, необходимая для помещения, рассчитывается путем деления потребности в тепле, полученной в результате расчета теплопотерь, на общую площадь пола.

В таких местах, как под кухонными шкафами или стационарными светильниками, трубопроводы обычно не требуются и должны быть исключены из расчета.

В результате получается показатель потребности в тепле в ваттах на м², который затем можно использовать в таблицах выходной мощности системы Speedfit при выборе расстояния между трубами и температуры подачи.

Пример:

По чертежам теплопотери для помещения были рассчитаны в 1200 Вт, а площадь пола измерена в 20 м². Таким образом, требуемая производительность системы UFH составляет:

.

Тепловые потери (Вт) / Площадь пола (м²) = Требуемая мощность (Вт/м²)

1200 Вт/20 м² = 60 Вт/м²

Следует отметить, что если расчетные теплопотери превышают 100 Вт/м², может потребоваться дополнительное отопление для достижения уровня комфорта.

Это может быть, например, в случае помещения с высоким уровнем остекления, такого как зимний сад.

Температура потока воды и расстояние между трубами

Насосный агрегат JG, подключенный к коллектору, имеет встроенный пропорциональный смесительный клапан для регулирования температуры воды из первичного источника.

Обычно устанавливается в пределах 47° – 62°C в зависимости от требований системы, и температура подачи остается одинаковой для каждого контура.

Рассчитав требуемые потери тепла выше, выберите соответствующую таблицу выходных данных Speedfit в зависимости от используемого напольного покрытия.

Выберите температуру подачи и расстояние между трубами, исходя из желаемой температуры в помещении и максимальной температуры пола 26–29°C.

Пример: – Как указано выше, минимальная производительность системы UFH составляет 60 Вт/м².

Используя Таблицу 1 – Текстильное напольное покрытие, можно определить следующее.

При расходе 55°C, комнатной температуре 20°C и расстоянии между трубами 200 мм выходная мощность системы составляет 80 Вт/м² при температуре пола 27°C, что находится в допустимых пределах производительности.(Для жилых помещений в жилых помещениях расстояние между центрами труб обычно не превышает 200 мм, а температура пола не должна превышать 29°C. )

Если указаны покрытия, которые не указаны в таблицах, может потребоваться проведение специальных расчетов. Сведения о сопротивлении конкретных напольных покрытий необходимо получить у производителя до установки системы UFH.

В некоторых проектах инженер Speedfit может помочь в этом процессе.Для получения дополнительной информации свяжитесь с технической консультационной службой по телефону 01895 425333.

Положение коллектора и длина цепи

Уникальный коллектор Speedfit доступен в конфигурации с 4, 8 или 12 портами, а труба Speedfit UFH поставляется в бухтах длиной 120 и 150 метров, чтобы обеспечить подающие и возвратные соединения с коллектором.

Выбор конфигурации коллектора будет зависеть от необходимого количества контуров контура и температурных зон.Например, вы можете захотеть, чтобы температура на кухне отличалась от температуры в гостиной.

Количество цепей в каждой области будет зависеть от размера области и центров труб, выбранных из выходных таблиц Speedfit.

Во избежание чрезмерных перепадов давления в трубопроводе максимальная длина контура ограничена 100 метрами, а необходимое количество труб можно рассчитать по таблице ниже:

Требования к трубам Speedfit UFH

Расстояние (мм)

Макс. площадь м/м²

Максимальный контур м

100

8.5

100

200

5

100

Пример: Если помещение площадью 18 кв. м должно отапливаться с расстоянием между центрами труб 200 мм, длина требуемой трубы составит примерно 90 м. Однако, если расстояние до коллектора составляет 11 м, что дает дополнительные требования 22 м, то потребуются 2 петли (например, 90 м + 22 м = 112 м).

Определив количество петель и, следовательно, конфигурацию коллектора, можно планировать расположение труб. Длина контура контура должна включать хвосты для подключения к коллектору.

Расположение труб
Компоновка трубопроводов

UFH основана на двух основных соображениях, которые необходимо эффективно сбалансировать.

Труба должна быть уложена таким образом, чтобы обеспечить равномерное распределение тепла и относительно равномерную температуру поверхности по всей площади.

Трубы должны быть уложены непрерывно, соединения не должны выполняться в зоне заливки.

Планировка должна учитывать повышенное тепло, необходимое для более холодных внешних поверхностей.

Петли труб можно укладывать по разным схемам в зависимости от характера конкретного проекта, принимая во внимание наружные стены и окна, где будут иметь место наибольшие теплопотери.

Оптимальная компоновка трубопровода обычно достигается за счет смешения подающей и обратной труб так, чтобы труба с самой высокой температурой подачи находилась рядом с трубой с самой низкой температурой возврата. Это обычно называют компоновкой с обратным возвратом или встречной спиралью.

Какой бы ни была схема, трубы не должны пересекаться в полу и должны проходить к соответствующему отверстию на коллекторе.Поэтому перед монтажом рекомендуется подготовить чертеж расположения труб.

Некоторые шаблоны компоновки называются по имени:

  • Одинарный змеевик
  • Двойной змеевик
  • Тройной змеевик
  • Противоточная спираль

На практике расположение труб можно комбинировать или смешивать для удовлетворения потребности в тепле.

Примеры этих паттернов можно увидеть ниже:

Змеевидные узоры

Змеевидные узоры позволяют самой горячей воде граничить с внешним периметром (зоны с наибольшими потерями тепла).Температура воды самая высокая у самых холодных стен и будет снижаться по мере того, как она течет по трубе к центру комнаты.

Противоток

Противоточная схема отличается от серпантинной тем, что подающая и обратная трубы прокладываются рядом друг с другом, создавая между собой среднюю температуру.

Зоны подключения

В зонах, близких к коллектору, например, в холле, несколько труб могут находиться в непосредственной близости друг от друга, так как потоки и обратки контура встречаются.

Это повысит потребность помещения в тепле. Обычно эти трубы либо изолируют, либо используют для обогрева соответствующей области.

Поэтому обдумывайте и проектируйте эти участки после того, как будут известны все остальные помещения, контуры и коллекторы.

Потеря давления и режим работы насоса

При соблюдении ограничений по длине и площади контура общая потеря давления в системе находится в пределах возможностей насоса, поставляемого с коллектором Speedfit.

Технические данные Speedfit
  • Барьерная труба Speedfit B-PEX изготовлена ​​по стандарту BS7291 с кислорододиффузионным слоем, отвечающим требованиям DIN 4725 по кислородопроницаемости.
  • Размер трубы 15 мм x 120 м Барьерная труба Speedfit B-PEX.
  • Труба рассчитана на давление 3 бар при 92°C.
  • Смесительный клапан, диапазон регулировки 47° – 62°C.
Таблицы вывода

Следующие 4 таблицы предназначены для помощи в спецификации системы UFH и показывают различные наборы данных в зависимости от отделки пола, как определено в BSEN 1264.

Цифры приведены только для справки и основаны на конкретных данных.

Если вам нужна дополнительная информация или необходимо обсудить конкретный проект, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Таблица 1 Текстильное напольное покрытие

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Ватт Вт/м²)

Комната
Температура
(°C)

Труба
Центры
(мм)



Расход
Температура
47°C

Пол
Температура
(°C)



Расход
Температура
50°C

Пол
Температура
(°C)



Расход
Температура
55°C

Пол
Температура
(°C)

18



100



77

25



86

26



102

27

200



64

24



72

24



85

26

20



100



70

26



80

27



95

29

200



59

25



67

26



80

27

22



100



64

28



74

29



89

30

200



54

27



61

28



74

29

Примечания

На основании перепада температур между подачей и обраткой 8°C
  Толщина стяжки 45 мм над венчиком трубы
  Типичное тепловое сопротивление = 0. 15
Стол 2 Плитка/Твердая древесина

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Ватт Вт/м²)

Комната
Температура
(°C)

Труба
Центры
(мм)



Расход
Температура
47°C

Пол
Температура
(°C)



Расход
Температура
50°C

Пол
Температура
(°C)



Расход
Температура
55°C

Пол
Температура
(°C)

18



100



92

26



104

27



123

29

200



75

25



84

26



100

27

20



100



85

28



86

28



115

30

200



69

26



76

27



93

28

22



100



77

29



89

30



108

32

200



63

28



72

28



87

30

Примечания

На основании перепада температур между подачей и обраткой 8°C
  Толщина стяжки 45 мм над венчиком трубы
  Типичное тепловое сопротивление = 0. 10
Таблица 3 Деревянная планка/толстый линолеум

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Ватт Вт/м²)

Комната
Температура
(°C)

Труба
Центры
(мм)



Расход
Температура
47°C

Пол
Температура
(°C)



Расход
Температура
50°C

Пол
Температура
(°C)



Расход
Температура
55°C

Пол
Температура
(°C)

18



100



117

28



131

30



154

32

200



91

28



102

27



121

29

20



100



107

30



121

31



145

33

200



84

28



95

29



113

30

22



100



98

31



112

32



135

34

200



78

29



88

30



106

32

Примечания

На основании перепада температур между подачей и обраткой 8°C
  Толщина стяжки 45 мм над венчиком трубы
  Типичное тепловое сопротивление = 0. 05
Таблица 4 Бетон без покрытия

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Ватт Вт/м²)

Комната
Температура
(°C)

Труба
Центры
(мм)



Расход
Температура
47°C

Пол
Температура
(°C)



Расход
Температура
50°C

Пол
Температура
(°C)



Расход
Температура
55°C

Пол
Температура
(°C)

18



100



159

32



178

34



211

37

200



118

29



133

30



157

32

20



100



146

33



165

35



198

38

200



109

30



123

31



147

33

22



100



133

34



152

36



184

39

200



99

31



113

32



137

34

Примечания

На основании перепада температур между подачей и обраткой 8°C
  Толщина стяжки 45 мм над венчиком трубы
  Типичное тепловое сопротивление = 0. 00

Температуры, указанные красным цветом, превышают максимально допустимую температуру пола. В нежилых помещениях или на территории по периметру может быть разрешена температура выше 29°C.

Установка теплого пола

Рекомендации по установке

Перед установкой следует учесть несколько требований:

  • Все монтажные работы должны соответствовать всем действующим строительным нормам, британским стандартам и требованиям местных властей.
  • Все электромонтажные работы должны выполняться квалифицированным персоналом в соответствии с правилами IEE.
  • Влагозащитная мембрана должна быть включена в соответствии с соответствующими нормами и правилами.
  • Место установки должно быть сухим и защищенным от непогоды.
  • Потребуется пособие на вывоз мусора, воду, электричество и освещение.
  • Плита должна быть уложена ровно в пределах правильных допусков британских стандартов.
Коллектор Speedfit

Коллектор и насосный блок Speedfit поставляются предварительно собранными и упакованными в отдельные коробки.Они поставляются в комплекте с инструкциями по установке, подключению и вводу в эксплуатацию.

Балансировка

Чтобы обеспечить приблизительно одинаковый расход воды в каждом контуре, клапаны на коллекторе следует отрегулировать и отбалансировать в соответствии с инструкциями, прилагаемыми к блоку коллектора.

Детали крепления

Убедитесь, что пол площадки чист, на нем нет мусора и неровностей.

При необходимости закройте весь пол полиэтиленом, который будет служить пароизоляцией, и уложите краевую изоляцию на все внешние и внутренние стены.

Изоляция может быть как рулонной, так и жесткой.

Укладывайте теплоизоляционные панели пола, начиная близко к стене и продолжая в виде кирпичной кладки. Если на изоляции нанесены линии сетки, убедитесь, что они расположены вверху, это облегчит прокладку контуров труб.

Плотно соедините панели встык и проклейте все стыки. При необходимости аккуратно обрежьте изоляционные панели, чтобы они подходили к колоннам, водосточным желобам и т. д.

Прикрепите коллектор Speedfit к стене в выбранном положении.Убедитесь, что коллектор установлен ровно и достаточно высоко, чтобы принять трубу.

Отрежьте короткий отрезок кабелепровода (минимум 500 мм) и наденьте на конец трубы. Это защитит трубу в месте ее входа в стяжку. Повторите это на обратной трубе. Для трубы также может потребоваться защитная оболочка через строительные швы в полу и там, где она проходит через дверные проемы и т. д.

Убедитесь, что на трубе нет царапин. Отрежьте трубу под прямым углом с помощью труборезов Speedfit и удалите заусенцы и острые края.

Используйте трубную вставку Superseal. Стержень вставки придает большую жесткость длине трубы внутри фитинга, снижая вероятность утечки при приложении боковой нагрузки.


Полностью вставьте трубу в корпус – за цангу и основное уплотнительное кольцо до упора трубы.

Уплотнительное кольцо на трубной вставке Superseal обеспечивает дополнительное уплотнение отверстия соединения.

Проверьте соединение, потянув за трубу.

Соединения не должны выполняться в зоне стяжки.

От коллектора начните укладку трубы в заранее спроектированной конфигурации. Труба крепится к изоляции, прикрепляя трубу к изоляции с помощью степлера. Расположите пистолет над трубой и сильно нажмите вниз, чтобы закрепить скобу. Позвольте ручке вернуться назад, прежде чем переходить к следующей скобе.

Скобы должны быть установлены с интервалом 400 мм и закреплены так, чтобы минимальный радиус изгиба был не более 175 мм.

Детали крепления

Важно отметить, что при прокладке трубы в дверных рамах, сквозных отверстиях в конструкции или в местах, где необходимы компенсационные швы в стяжке, труба всегда должна иметь часть кабелепровода, обеспечивающую возможность движения.

После прокладки первого контура проложите трубу обратно к коллектору и подсоедините, как и прежде, к соответствующему возвратному патрубку.

После установки всех контуров завершите установку блока управления и следуйте инструкциям по наполнению и опрессовке.

Если требуется дополнительная безопасность, на каждое трубное соединение коллектора можно установить цанговый зажим.

Заполнение и опрессовка

Для заполнения системы можно выполнить следующую процедуру:

  • Убедитесь, что все клапаны на коллекторе и насосном агрегате закрыты.
  • Подсоедините шланг от сети к самому нижнему заливному отверстию. Подсоедините шланг к верхнему заливному отверстию и поместите другой конец в ведро, наполовину заполненное водой.
  • Откройте верхний и нижний клапаны наливного отверстия.
  • Включите сетевое питание и заполните систему цикл за контуром, открыв клапаны отдельных контуров. Следите, пока из шланга в ведре не перестанут выходить пузырьки воздуха.
  • Закройте вентиль контура и повторите для всех остальных контуров, по завершении закрыв наливные отверстия.
  • Теперь перед укладкой стяжки систему можно испытать водой под давлением, чтобы убедиться в водонепроницаемости всех соединений и отсутствии повреждений трубы во время установки.Для этого вам понадобится оборудование для испытания гидравлического давления.

В системе должно быть давление 2 бар в течение 10 минут, а затем 10 бар в течение 10 минут.

По истечении этого времени трубопроводы и фитинги следует визуально проверить на наличие утечек.

После завершения система должна оставаться под давлением в течение всего процесса стяжки и отверждения. Часть 4 стандарта BS EN 1264 рекомендует не менее 6 бар.

Стяжка

Стяжка должна быть уложена как можно скорее после укладки трубопроводов и завершения испытания под давлением.

Система должна оставаться под давлением на протяжении всего процесса стяжки и отверждения.

Стяжка должна быть уложена так, чтобы она хорошо соприкасалась с трубами без воздушных карманов.

Если используется стандартная песчано-цементная стяжка, толщина которой обычно составляет 65–75 мм, ее необходимо уложить и дать ей высохнуть естественным образом в соответствии со стяжкой, инструкциями производителя и требованиями Британского стандарта.

Доступны специальные стяжки малой толщины, и для получения информации об их использовании с UFH необходимо связаться с производителем стяжки.

Время сушки, указанное производителями, может различаться. Однако ни при каких обстоятельствах нельзя использовать систему UFH для ускорения этого процесса.

Первоначальный запуск

В соответствии со стандартом BS EN 1264 процедура запуска после установки должна быть следующей:

  • Стяжка должна застыть в соответствии с инструкциями производителя и британскими стандартами.
  • Установите температуру комнатного термостата на требуемый уровень.
  • Первоначальный нагрев следует начинать при температуре подающей воды не выше 25°C.Это должно поддерживаться в течение по крайней мере 3 дней. Это может быть достигнуто путем использования смесительного клапана и термостата перегрева в комбинации. Полные инструкции прилагаются к каждому насосному блоку.
  • Через 3 дня температуру термостата можно увеличивать на 5–10°C в день до тех пор, пока не будет достигнута температура 47°C, при которой смесительный клапан возьмет на себя управление и автоматически отрегулирует температуру подающей воды на расчетном уровне.
  • В этот момент термостат перегрева должен быть установлен на 10° – 15°C выше, чем расчетная температура подающей воды, и затем используется в качестве предохранительного устройства.Рабочая температура должна поддерживаться как минимум еще 4 дня.
  • При использовании натуральных материалов, таких как деревянный пол, эту температуру следует поддерживать до тех пор, пока содержание влаги в стяжке не уменьшится до уровня, указанного поставщиком напольного покрытия.
  • Перед укладкой любого покрытия система должна работать не менее 2 недель.

Ни в коем случае нельзя использовать подогрев пола для ускорения высыхания стяжки сверх указанного графика.

Ввод в эксплуатацию

После начального запуска система должна быть введена в эксплуатацию со всеми уложенными напольными покрытиями, чтобы обеспечить правильную балансировку системы.

Убедитесь, что вся система центрального отопления, включая радиаторы, если они есть, работают до требуемой рабочей температуры.

Затем каждый контур можно медленно отрегулировать с помощью клапанов на коллекторе, чтобы обеспечить равномерный поток и нагрев.

Проверьте детали установки, поставляемые с коллектором.

Общие примечания по электротехнике

Электрический блок управления Speedfit UFH, который включает в себя контроллер коллектора (с периодами задержки или без), комнатные термостаты и приводы, представляет собой постоянно работающую систему, работающую независимо и постоянно 24 часа (автономная система).

Он не будет управлять основным котлом и системным насосом, поэтому, если главный котел и системный насос не включены, тепло не будет поступать в систему UFH.

Для индивидуального управления нагретой водой в системе UFH двухходовой зональный клапан, установленный на подающем трубопроводе в систему UFH, должен быть подключен к свободному каналу на существующем программаторе часов. Если на часах нет устройства, двухходовой зональный клапан должен быть подключен к дополнительным часам/программе. Оба эти требования являются частью L Строительных норм и правил.

Если в существующей системе уже имеется трехходовой зональный клапан (среднее положение, схема Y), то его необходимо заменить на 2 двухходовых зональных клапана (схема S). При этом для существующей системы может потребоваться байпас трубопровода.

Если система UFH установлена ​​с собственным выделенным источником тепла, ей по-прежнему требуется двухходовой зональный клапан и таймер/программа, которые могут быть частью котла или удаленными.Эти часы будут управлять зональным клапаном, который, в свою очередь, включит источник тепла (котел) и системный насос, если он установлен. Электрическая система UFH по-прежнему будет работать независимо и круглосуточно.

Для получения дополнительных рекомендаций обратитесь к местному электрику, имеющему сертификат IEE.

Контрольный список установки

1. Конструкция пола

Система подогрева пола Speedfit предназначена только для полов со стяжкой.

2. Потребность в тепле

Система производит максимум 100 Вт/м² при температуре воздуха 20°C и температуре пола 29°C.Система обычно подходит для новых приложений сборки. При теплопотерях более 100 Вт/м² может потребоваться дополнительный обогрев.

3. Положение коллектора

Насосный блок и коллектор Speedfit должны располагаться в центре, чтобы свести к минимуму потери труб и максимально увеличить площадь обогреваемого пола.

4. Требования к трубе

Начертите схему трубопровода и рассчитайте необходимое количество труб. Включите хвосты труб. Запомните те участки, где трубы можно расположить ближе друг к другу.

5. Не соединяйте трубы в стяжке пола.

6. Размеры котла

Потребность в тепле определяет размер котла обычным образом. Важно убедиться, что мощность котла достаточна для всей отапливаемой площади.

7. Размеры подающей и обратной труб

Первичный поток и возврат должны быть рассчитаны обычным образом. При подключении водопровода к существующей системе важно убедиться, что существующая подающая и обратная трубы и насос достаточны.

8. Отделка пола

Уточните у производителя, подходит ли выбранное напольное покрытие для полов с подогревом.

Служба технических консультаций

Компания JG Speedfit предоставляет полную техническую консультацию. Для получения дополнительной информации позвоните в службу технической поддержки по телефону 01895 425333 .

Все продукты JG Speedfit доступны через сеть продавцов, и можно получить консультацию как по проектированию системы, так и по ее установке.JG Speedfit также ведет список предпочтительных подрядчиков и установщиков.

Для получения конкретных рекомендаций по изоляционным материалам обращайтесь в компанию Celotex Limited по телефону 01473 820888 или по электронной почте [email protected]

Для получения конкретных рекомендаций по стяжкам обращайтесь в компанию Optiroc Limited по телефону 01928 515656 .

Выбор вентиляционных отверстий для гидравлических систем с гликолем

Иногда простые вещи могут замедлить работу при проектировании водяных систем отопления и охлаждения.Одной из таких вещей являются вентиляционные отверстия для использования в системах с водой и гликолем. Какой вентиляционный клапан следует использовать при применении гликоля? В сегодняшнем выпуске «Monday Morning Minutes» Р. Л. Деппманна будет предложение.

Bell & Gossett и Hoffman Specialty и Metraflex предлагают различные вентиляционные отверстия. Вопрос, который мы часто получаем, касается использования автоматических воздухоотводчиков. Что следует использовать, если в водяной системе отопления и охлаждения есть гликоль?

Как работает воздухоотводчик поплавкового типа?

Вентилятор поплавкового типа в гидравлических системах представляет собой простое устройство.Наверху есть поплавок со штифтом. Когда воздух присутствует в корпусе вентиляционного отверстия, поплавок и штифт опускаются, позволяя воздуху проходить вокруг поплавка и выходить через небольшое отверстие 1/8 дюйма в верхней части вентиляционного отверстия.

Когда вода попадает в корпус вентиляционного отверстия, поплавок поднимается, и штифт закрывает отверстие. Если у вас нет хорошего положительного давления на вентиляционном отверстии, поплавок может немного раскачиваться и вызывать капли воды. Мы рекомендуем вам иметь некоторое давление на вентиляционном отверстии для надежного закрытия. Вот почему мы используем манометрическое давление 4 фунта на кв. дюйм в верхней части системы при настройке редукционного клапана и определении размера расширительного бака.

Какой вентиль следует использовать с гликолем?

Автоматические воздухоотводчики поплавкового типа бывают разных размеров. Что бы мы порекомендовали для систем с растворами гликоля? Возможно, вы заметили вентиляционные отверстия в гидравлических системах с розовыми или зелеными полосами по бокам. Вы даже можете заметить небольшое пятно розового или зеленого цвета на полу под вентиляционным отверстием. Что происходит?

Гликоли, находящиеся прямо на выходе из вентиляционного отверстия, могут коагулировать. Маленькая бусина становится резиновой, когда начинает высыхать.Этот маленький шарик может помешать булавке закрыться должным образом. Если это произойдет, есть некоторые капли. В конце концов, отверстие вентиляционного отверстия может быть забито, и капли перестанут капать, но и вентиляционное отверстие тоже.

Секрет в размере поплавка. Маленькие поплавки имеют меньшую плавучесть и меньшее усилие на штифт и отверстие. Средние и большие вентиляционные отверстия имеют большую силу, чтобы вытолкнуть штифт вверх и посадить штифт.

Посмотрите на фото выше. Большие тела имеют большие поплавки. Я рекомендую использовать B&G #87 или #98 на трубах меньшего диаметра ¾ и 1 дюйм.Более крупные Hoffman #78 или #79 являются отличным выбором для больших труб и вентиляционных установок (AHU), если бюджет позволяет покрыть более высокие затраты. Они имеют системное соединение ½” или ¾” для быстрого поступления воздуха в вентиляционное отверстие. У них большие поплавки с большей силой. Диапазон цен и близко не соответствует более крупным вентиляционным отверстиям #107A, используемым в верхней части воздухоотделителей.

На следующей неделе у меня будет небольшой блог о балансе водяных вентиляционных отверстий и о том, где они могут быть запланированы в гидравлической системе.



Краткое руководство по клапанам выпуска воздуха

Автоматический клапан выпуска воздуха играет важную роль в системах трубопроводов под давлением.В этом сообщении блога мы обсудим лучшие отрасли и области применения клапанов для выпуска воздуха, их основные преимущества и даже некоторые недостатки.

ПОЧЕМУ ВОЗДУШНЫЕ КЛАПАНЫ?

Воздух, попавший в трубопровод, будет естественным образом подниматься вверх и собираться в верхних точках системы. Этот захваченный воздух может вызвать отказы насоса, неверные показания приборов, коррозию, проблемы с потоком, гидравлический удар или скачки давления. Ненужный воздух в трубопроводе также усложняет работу насоса, что приводит к дополнительному потреблению энергии.

Часто воздух в трубопроводах возникает не из-за неправильной установки труб или дополнительного оборудования, а из-за неправильной деаэрации трубопровода.

Воздух в трубопровод поступает из 3 основных источников:

  1. Сам трубопровод — Перед пуском трубопровод технически не пустой, он заполнен воздухом. Пока трубопровод не заполнится жидкостью, воздух необходимо откачать.
  2. Перекачиваемая жидкость — вода содержит 2 % воздуха по объему. Другие жидкости, такие как клей или другие густые жидкости, могут задерживать воздух в карманах.Когда жидкость движется по системе, воздух отделяется от жидкости и скапливается в верхних точках системы.
  3. Механическое оборудование. Воздух может попадать в систему через такое оборудование, как насосы, уплотнения, клапаны и соединения труб.

При скоплении воздуха в верхних точках системы происходит засорение линии. Это ограничение линии увеличивает потери напора и увеличивает количество циклов перекачки, что увеличивает потребление энергии.

Когда жидкость проталкивается через суженную трубу, ее скорость увеличивается. По мере увеличения скорости вполне возможно, что весь воздушный карман или его часть оторвутся и унесутся вниз по течению. Это вызывает скачок высокого давления или гидравлический удар.

Скачки давления и гидравлический удар могут привести к серьезному повреждению насосов, клапанов и труб. Это самое большое последствие скопления воздуха в верхних точках системы.

Если воздушный карман не унесен скоростью жидкости, воздушный карман будет продолжать расти и приведет к тому, что система станет полностью связанной воздухом, что приведет к остановке потока.

Клапаны выпуска воздуха предназначены для постоянного выпуска избыточного воздуха из системы, что обеспечивает плавную и эффективную работу.

КАК ОНИ РАБОТАЮТ?

Автоматические клапаны для выпуска воздуха устанавливаются в самых высоких точках трубопровода, где естественным образом скапливается воздух. Пузырьки воздуха попадают в клапан и вытесняют жидкость внутри, понижая уровень жидкости. Когда уровень падает до уровня, при котором он больше не поддерживает поплавок, поплавок падает. Это движение оттягивает седло от отверстия, приводя к открытию клапана и выпуску скопившегося воздуха в атмосферу.

Когда воздух выпускается, жидкость снова поступает в клапан, снова поднимая поплавок, поднимая его до тех пор, пока седло не прижмется к отверстию, закрывая клапан. Этот цикл автоматически повторяется столько раз, сколько необходимо для поддержания системы без воздуха.

Правильная установка имеет решающее значение для работы клапанов выпуска воздуха. Поскольку эти клапаны предназначены для выпуска воздуха из системы трубопроводов, их следует размещать там, где воздух может скапливаться с наибольшей вероятностью.Установите их в верхних точках системы в вертикальном положении входным отверстием вниз. Не забудьте добавить запорный клапан под клапан на случай, если потребуется техническое обслуживание.

НАИЛУЧШЕЕ ПРИМЕНЕНИЕ ДЛЯ ВЫПУСКНЫХ КЛАПАНОВ

Водопроводы и канализационные магистрали являются популярными местами для установки клапанов для выпуска воздуха. При правильной установке вы должны увидеть их на пиках и высоких точках системы. Иногда они могут быть немного ниже по течению или в паре с комбинированным воздушно-вакуумным клапаном. Клапаны выпуска воздуха идеально подходят для любого типа замкнутого контура или трубопровода под давлением, который может захватывать воздух.

Клапаны выпуска воздуха

имеют небольшие отверстия по сравнению с другими типами воздушных клапанов. Поэтому они лучше всего подходят для приложений с меньшими объемами воздуха для вытяжки.

ПРЕИМУЩЕСТВА

Клапаны выпуска воздуха

защищают трубопроводную систему и поддерживают ее эффективность. Эти клапаны идеально подходят для быстрого сброса больших объемов воздуха во время заполнения или запуска. Они также пропускают воздух обратно в трубопровод во время опорожнения. Это важно, потому что некоторые материалы труб могут разрушаться под отрицательным давлением.

После установки клапана выпуска воздуха он постоянно работает автоматически.

НЕДОСТАТКИ

Если трубопровод заполняется или опорожняется слишком быстро, клапан выпуска воздуха не всегда соответствует требованиям по расходу воздуха. Вы должны правильно подобрать размер клапана для своего применения.

В ЗАКЛЮЧЕНИЕ

Когда воздух скапливается в насосных системах, повышается риск повреждения механического оборудования и снижается эффективность. Если в насосной системе наблюдаются скачки давления и снижение эффективности, хорошим началом может стать установка клапанов для выпуска воздуха.

У вас есть трубопровод, для которого может потребоваться клапан для выпуска воздуха? Убедитесь, что вы выбрали правильный клапан для работы, поговорив с опытным инженером.

Если вам нужна помощь в выборе правильного насоса для вашего применения, спросите нас об этом! Мы с удовольствием предоставляем техническую помощь предприятиям в Висконсине, Миннесоте, Айове и Верхнем Мичигане.

Heat-Timer®

6-00 | Аарон и Ко

ОПИСАНИЕ

Вентиляционная способность воздухоотводчиков радиаторов и воздухоотводчиков магистралей, используемых в однотрубных системах парового отопления, оказывает важное влияние на работу этих систем.Чтобы лучше понять эти эффекты, Центр энергетики и окружающей среды провел эксперименты как в лаборатории, так и в полевых условиях, чтобы изучить свойства однотрубного парового отвода воздуха. Были протестированы и сравнены имеющиеся в продаже вентиляционные отверстия радиатора и магистрали. Вентиляционные отверстия магистральных трубопроводов в одном здании были заменены открытыми трубными отверстиями разного размера, и в результате наблюдались характеристики заполнения магистральных паропроводов. Цель воздухоотводчика основной магистрали — быстро удалить относительно большое количество воздуха в магистрали. Это позволяет магистральным линиям заполняться быстрее и, таким образом, уменьшает разницу во времени поступления пара в разные стояки. Увеличенное отверстие позволяет выталкивать воздух при более низком противодавлении.

Вентиляционное отверстие радиатора Heat-Timer® VARIVALVE®, прямое, среда: воздух, корпус из цельной латуни, полированный хром

ХАРАКТЕРИСТИКИ

  • Вентиляционное отверстие радиатора предназначено для удаления воздуха из радиатора по мере поступления пара
  • При заданном давлении время заполнения радиатора изменяется пропорционально его теплоемкости и обратно пропорционально вентиляции производительность вентиляционного отверстия радиатора
  • Можно контролировать скорость, с которой радиатор будет заполняться паром, установив вентиляционное отверстие радиатора с определенной пропускной способностью
  • Используемые таким образом, вентиляционные отверстия радиатора помогают выравнивать распределение тепла в здании
  • Эксклюзивная регулировка кончиком пальца: просто сдвинув рычаг, можно отрегулировать скорость вентиляции
  • У каждого радиатора своя скорость вентиляции: в труднодоступных местах радиатор VARIVALVES® можно отрегулировать для более быстрой вентиляции
  • В зонах перегрева VARIVALVES® можно отрегулировать для более медленной вентиляции, что позволяет равномерно распределить пар в системе
  • Долговременная экономия топлива gs: поскольку Heat-Timer VARIVALVES® выпускает воздух быстрее, для заполнения системы паром требуется меньше времени
  • Благодаря регулировке вентиляции для балансировки системы нет необходимости повышать давление пара, чтобы он достиг отапливаемых помещений
  • Короче время работы котла и более низкое давление приводят к экономии топлива
  • Замена клапанов на VARIVALVES®: использование VARIVALVES® с регулируемой скоростью вентиляции по таймеру нагрева позволяет сбалансировать тепло в соответствии с вашими требованиями
  • Большое регулируемое отверстие
  • Сильфон из фосфористой бронзы
  • Прочная конструкция и современный дизайн
  • Высокотемпературное кольцевое уплотнение
  • Седло и кукла на входе в клапан

ХАРАКТЕРИСТИКИ

Тип продукта Вентиляционные клапаны
Материал корпуса Твердая латунь
Отделка Полированный хром
Медиа Воздух
Тип Прямой

Автоматический воздухоотводчик и запорный клапан для систем солнечного отопления

Автоматический воздух вентиляция и закрытиевыключение клапан для солнечных систем отопления системы 250 серии Функция 01133/07 RU Заменяет 01133/ 06 GB Автоматические воздухоотводчики вентиляторы используются в замкнутых контурах солнечного отопления системы, позволяющие автоматически выпускать воздух, содержащийся в жидкости, с помощью клапана, приводимого в действие поплавком, контактирующим с жидкостью в системе. Напротив, запорныйзапорный клапан обычно используется в сочетании с автоматическим воздухоотводом клапаны, чтобы можно было их перекрыть после заполнения контура солнечного отопления отопления системы. Эти конкретные серии продуктов были специально созданы для работы при высоких температурах с гликолевой средой.Ассортимент продукции Технические характеристики клапана серии 250 Материалы: — корпус: латунь EN 12165 CW617N, хромированная — крышка: латунь EN 12165 CW617N, хромированная — управляющий шпиндель: сплав UNI EN 12164 CW602N — поплавок и конвейер: полимер с высоким сопротивлением — уплотнения: эластомер с высоким сопротивлением Среда: вода, растворы гликоля Макс. процентное содержание гликоля: 50% Диапазон рабочих температур: -30–180°C Макс. рабочее давление: 10 бар Макс. давление нагнетания: 5 бар Соединения: 3/8” M серт.
