Оптимальная система отопления — это та система, которая не требует постоянного вмешательства со стороны её владельца.
Условно говоря, Вы должны однажды произвести пуско-наладку котла, настроить параметры отопительной системы, и больше ничего не делать до планового осмотра или смены жидкости в системе.

Коллектор или гребенка — это Ваш главный и первый помощник в этом.
Коллектор или гидрострелка первыми принимают «тепловой удар» теплоносителя после его нагрева в котле. Именно коллектор (гребенка) распределяет течения в контурах в необходимых пропорциях и в экстренной ситуации поможет быстро сориентироваться Вам или инженеру аварийной службы что и как быстро отключить одним движением руки.

Система отопления должна быть логичной и простой для понимания любому человеку.
Коллекторы котловые применяются для равномерного распределения потоков теплоносителя в отопительных контурах, а также для упрощения монтажа систем котельных.
В зависимости от выбранной проектировщиком системы отопления нужно подобрать основной элемент в котельной- распределительную гребенку или другими словами котловой коллектор. Сегодня можно купить много вариантов котловых коллекторов, но часто типоразмер коллекторов и гребенок не совпадает с проектом вашей котельной.

Тогда можно рассмотреть варианты с совмещением нескольких коллекторов в один большой, обрезку или заглушку ненужных ниток и т.д. Но это влечет неудобства, будущие финансовые потери и неопnимальный внешний вид системы.

Для грамотного проектирования именно Вашего котлового коллектора необходимо сделать гидравлический расчет.

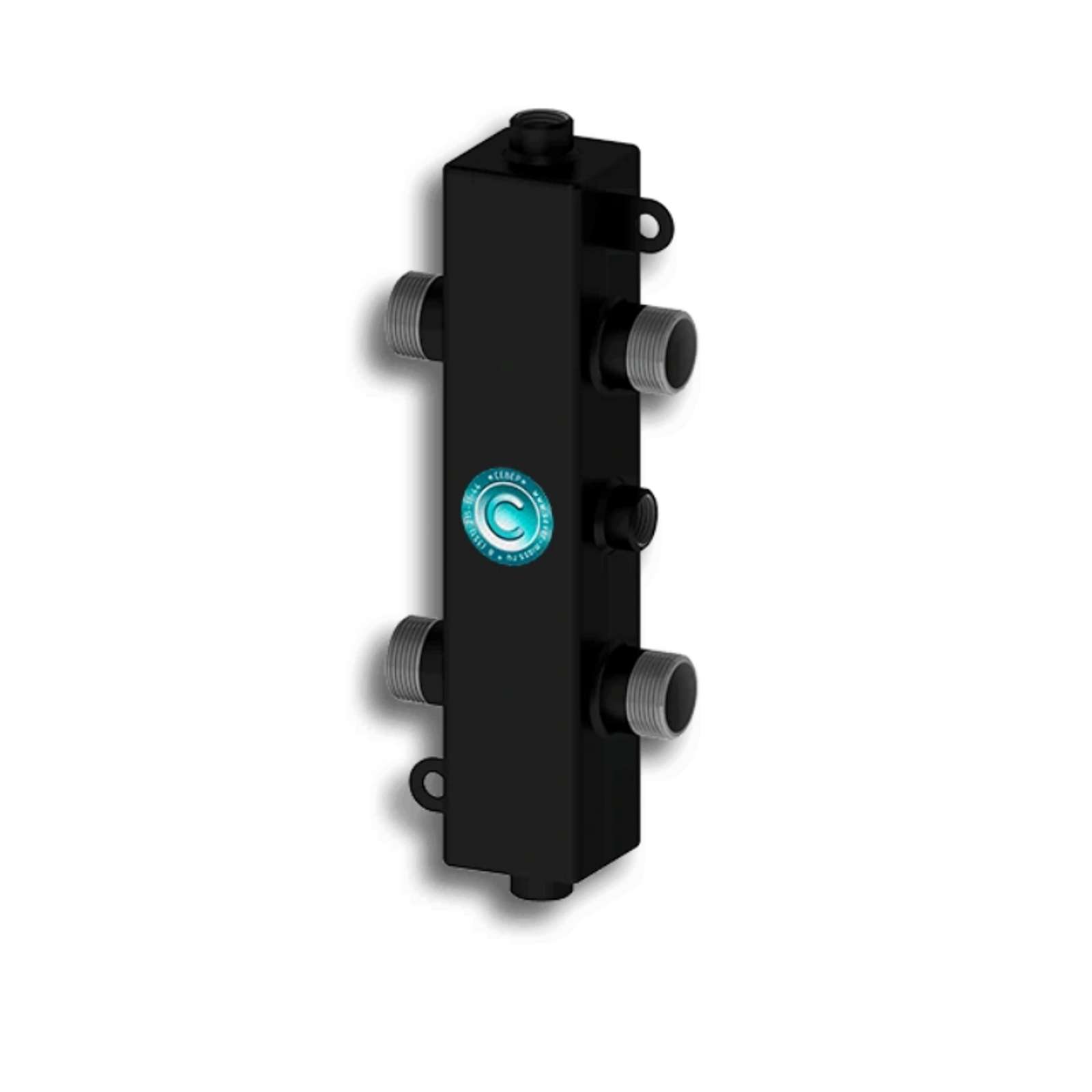

Гидрострелка – ВодоГазКомплект

Гидрострелка — служит для гидравлического разделения потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.

ДЛЯ ЧЕГО НУЖНА ГИДРОСТРЕЛКА?

Получить, при малом расходе теплоносителя в котловом контуре, большой расход во втором

, например — в радиаторном. Допустим имеется котел с расходом 50 литров в минуту, а система отопления получилась в два раза больше по расходу — 100 литров в минуту. Разгонять контур котла до расхода больше, чем это было предусмотрено производителем, в этом случае зкономически нецелесообразно, т.к. увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на циркуляционный насос и, соответственно,- к дополнительным расходам на электроэнергию.
Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга и на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
Отсутствие гидродинамического влияния в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.

Гидрострелки (гидравлические разделители, гидроразделители) обычно применяются в отопительных ситемах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д.
Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГИДРОСТРЕЛОК.

Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).

Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
Система отопления работает большую часть времени в условиях далеких от рассчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок
обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.

Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

НУЖНА ЛИ ГИДРОСТРЕЛКА ИЛИ НЕТ В КОНКРЕТНОМ СЛУЧАЕ?

Система без гидравлического разделителя

Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.
Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.
Еще пример: Вы решили установить два котла газовый и электрический (или твёрдотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.
Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.

Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.

Нужна ли гидрострелка (гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура?
Ответ: не нужна.
Нужна ли гидрострелка при использовании твердотопливного котла?
Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.

Система с использованием гидравлического разделителя

ПРИНЦИП РАБОТЫ ГИДРОСТРЕЛКИ (ГИДРАВЛИЧЕСКОГО РАЗДЕЛИТЕЛЯ)

рисунок 1

Циркуляционный насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру, а насос Н2 — по второму контуру. Т.е. в гидрострелке происходит перемешивание теплоносителя. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создается один общий контур. В этом случае вертикальное движение в гидрострелке не происходит.
В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху вниз и наоборот, в случаях, когда Q1 < Q2, движение теплоносителя в гидрострелке происходит снизу вверх.

Вообще, если у Вас система работает на больших температурах (свыше 70 градусов цельсия), то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше их ставить на подачу, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.

РАСЧЕТ ГИДРОСТРЕЛКИ

Чтобы вычислить диаметр гидрострелки, необходимо знать:

Расход первого контура (котлового, на рис. 1 обозначен как Контур 1)
Расход второго контура (контур отопительной развязки, на рис. 1 обозначен как Контур 2)
Максимальную вертикальную скорость теплоносителя в гидрострелке.

При расчете гидрострелки важно получить медленное вертикальное движение в гидрострелке: не более 0,1 — 0,2 метра в секунду.
Низкая скорость теплоносителя в гидравлическом разделителе нужна для того чтобы:

дать возможность осесть взвешенным частицам песка, шлама и др.
чтобы дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх для получения необходимого температурного напора. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя, а для бойлера косвенного нагрева можно получить более высокую температуру теплоносителя, способного перехватить максимальный температурный напор.
уменьшить гидравлическое сопротивление в гидрострелке.
выделить из теплоносителя пузырьки воздуха и удалить их через автоматический воздухоудалитель.

Чтобы самому рассчитать параметры гидрострелки необходимо вычислить её диаметр и собрать её, согласно одному из методов на рисунке.

Диаметр гидрострелки вычисляется по одной из формул (соблюдайте размерность!)
	Формула расчета диаметра гидрострелки (вариант 1) D — внутренний диаметр гидрострелки (в метрах) Q — расход воды (м³/сек) V — скорость потока теплоносителя (м/сек)
	Формула расчета диаметра гидрострелки (вариант 2) D — внутренний диаметр гидрострелки (в миллиметрах) Q — расход воды (м³/час) V — скорость потока теплоносителя (м/сек)

Например рассчитаем диаметр гидрострелки по первой формуле:
На рис. 1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.
Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.
Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м³/сек)
п — константа. п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек
Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра
Если воспользоваться второй формулой, то расход надо пересчитать в м³/час: 80 : 1000 : 60 = 0,001333 м³/сек = 0,00133 х 3600 м³/час = 4,7988 м³/час
D = 18,811 х √(4,7988:0,1) = 130 мм.

КАК ИЗГОТОВИТЬ ГИДРОСТРЕЛКУ САМОМУ?

А Вы подумайте — стоит ли этим заниматься?
Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?
К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т.д.

ГИДРАВЛИЧЕСКИЕ КОЛЛЕКТОРЫ (КОТЛОВЫЕ КОЛЛЕКТОРЫ)

Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является коллекторная разводка. Простота, скорость и удобство монтажа такой системы, а также комфортность дальнейшей эксплуатации, приводят ко все более более частому ее применению. Использование коллекторов, коллекторных шкафов в сборе и дополнительных аксессуаров, позволяет собрать систему большой надежности и высокой степени комфортности.

Для чего нужен котловой коллектор?
Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает ГИДРАЛИЧЕСКИЙ РАСЧЕТ.
К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.
В зависимости от выбранной проектировщиком системы отопления подбирается один из основных элементов в котельной — распределительная гребенка или другими словами котловой коллектор. Сегодня в магазинах и на рынке можно найти много вариантов котловых коллекторов, но часто их типоразмер не совпадает с конкретным проектом вашей котельной. В таких случаях можно рассмотреть различные варианты с совмещением нескольких коллекторов в один большой, обрезка или заглушка не нужных ниток и т.д.
Система отопления должна быть не запутанной , а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет соориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т.д.) что и как быстро отключить, а не разбираться в схеме ваших трубопроводов часами.

Коллекторный шкаф в сборе представляет из себя, готовый узел подготовки, регулирования и распределения теплоностителя по контурам теплого пола, так и по контурам отопления радиаторов. Для удобства увязки контуров, коллекторы укомплектованны термоклапанами, расходомерами, имеют возможность установки термостатических головок.
Коллекторы гидравлического узла — это оборудование итальянского производителя, зарекомендовали себя с самой лучшей стороны. Удобство состоит в малых размерах этого узла и легкости подключения насосов, трехходовых клапанов и запорной арматуры.

Гидрострелка для системы отопления: назначение и расчёт

Гидрострелка для системы отопления, назначение и расчёт которой определяется конструктивными особенностями котельной, выполняет три важные задачи.

1. Деление. Подающая и обратная линия образуют два контура, один котловой и один потребителя.

2. Баланс. Компенсация температур подачи и обратки позволяет поддерживать оптимальные условия эксплуатации, что гарантирует безопасность чугунных теплообменников и других элементов модуля.

3. Вывод примесей. Шлам, механическая грязь, воздух удаляются через специальные отверстия. Это существенно продлевает срок службы подвижных деталей в циркуляционных насосах, счётчиках, клапанах и другой арматуры.

Перечисленные функции гарантируют всестороннюю защиту оборудования, в том числе котла отопления. Ведь именно от него зависит, как будет обогреваться ваш дом, а главное, насколько быстро это будет происходить. Поэтому о страховке лучше позаботиться заранее. Её в полной мере обеспечит гидравлический разделитель. Цена данного изделия гораздо меньше, чем стоимость нового котла. Вы будете спокойны и за другие устройства. Стрелка в паре с распределителями свяжет их в единую систему, не нарушив базовых настроек.

Гидрострелка для отопления: чертеж и назначение

Гидрострелка отопления предназначается прежде всего для автономных систем отопления с индивидуальным расчётом и проектированием. Типовые схемы также применимы, однако они должны быть проверены специалистами и при необходимости адаптированы. Мастер проводит обязательный осмотр котельной, оценивает планировку дома и состояние системы в целом, а также выясняет у заказчика, сколько он готов потратить. Некоторые вкладываются основательно и не жалеют средств, чтобы создать комфортные условия проживания. Другие наоборот, хотят урезать расходы и сделать отопление частного дома менее технологичным. И те и другие часто задаются вопросом «зачем нужна гидрострелка?». Для этого необходимо разобраться с тем, как она устроена.

Гидрострелка для отопления представляет собой сварной сосуд с выходами. Внутри полый или с фильтрующей сеткой. Сепаратор помогает эффективнее убирать примеси, тем самым уберегая трубопроводы и комплектующие от ржавчины. Снаружи гидравлическая стрелка имеет патрубки, на них наваривается резьба или фланец.

Диаметр проходов зависит от соединительных размеров котла. Так модели до 60 киловатт имеют вход 1 1/4 дюйма. Самые большие 2-ух дюймовые монтируются с фланцем Ду-65. Чем точнее размер, тем герметичнее соединение. Вероятность протечки существенно снижается. В результате рабочая жидкость поступит в систему в полном объёме.

Как гидрострелка защищает котел

1. Предупреждает гидроудар

2. Уменьшает разницу температур

3. Ускоряет удаление воздуха и отстойных смесей

Добиться полного соответствия параметров можно только при соблюдении трубных стандартов, в противном случае монтаж потребует дополнительных вложений. Сократить время и уберечь себя от лишних трат можно, обратившись к продукции производителей. Профильные заводы изготавливают гидравлические разделители по чертежам, все габариты выверяются с точностью до миллиметра.

Расчет гидрострелки

Правильно расчитать гидрострелку можно, воспользовавшись специальными формулами диаметров, их используют, когда делают изделие своими руками.

1. Пропускная способность

2. Мощность теплогонератора

Диаметр патрубка расчитывается так

Условное обозначение	Расшифровка	В чем измеряется
D	Диаметр гидрострелки	мм
d	Диаметр патрубка	мм
P	Предельная мощность котла	кВт
G	Максимальная пропускная способность	м³/час
π	Постоянная	3,14
ω	Вертикальная скорость теплоносителя, проходящего через разделитель	м/сек
ΔT	Разница температур подающей и обратной линии	°C
C	Теплоемкость жидкости	Вт/(кг°C)
V	Скорость носителя во вторичных контурах	м/с
Q	Максимальный расход потребителя	м³/ч

Данные берутся из паспорта на котёл, инструкций и другой документации.

Кроме того, расчет гидрострелки можно провести практическим способом. Правило трёх диаметров гласит, корпус стрелки равняется трём диаметрам патрубков.

Такой метод хорош, если гидрострелка большая по объёму. Для конструкций меньших размеров габариты определяются из расчета не менее 10 диаметров штуцера на выход.

Как можно улучшить гидрострелку

Гидравлические разделители являются простейшим вариантом балансировочного устройства, усовершенствовать которое можно с помощью распределительных гребенок.

Комбинированная конструкция считается более эффективной, так как балансирует систему на уровне котла и потребителей. Каждое устройство получает выделенную линию, рабочая жидкость в ней циркулирует с заданной скоростью. Кроме того, её температура не превышает допустимой нормы, что также положительно сказывается на работе системы.

Гидравлические разделители (стрелки), коллекторы

Гидравлические параметры Максимальное рабочее давление, бар 6 Контур отопления Полезная мощность макс., кВт 70 Размеры Размеры, ВхШхГ, мм 540х60х80..

2 625.00 р.

Описание Коллектор Север предназначен для распределения теплоносителя по отопительным контурам, имеет достаточно компактный размер для удобства расположения в котельной. Подходит для большинства котельных по мощности и количеству контуров. Гидравлический разделитель будет полезным в случае многоко..

3 360.00 р.

Гидравлические параметры Максимальное рабочее давление, бар 6 Контур отопления Полезная мощность макс., кВт 70 Размеры Размеры, ВхШхГ, мм 860х60х80. .

4 180.00 р.

Гидравлический разделитель (гидрострелка) предназначен для гидравлического разделения котлового и отопительного контуров с насосами. Подключение контуров: наружная резьба 1″. Верхний патрубок для воздухоотводчика: внутренняя резьба 1/2″. Нижний патрубок (для удаления шлама, слива, можно подключить ..

3 825.00 р.

Работа гидравлической стрелки Функцией гидравлического разделителя, как следует из его названия, является отделение первичного (котлового) контура от вторичного (отопительного). При использовании гидростреклки давление дельта P между коллекторами подачи и возврата близко к нулю. Давление дельта P о..

3 646.00 р.

Характеристика Описание Бренд Север Давление max (бар) 6 Присоединительный диаметр 1 1/4 дюйма Дополнительная информация : Максимальная мощность 70 кВт, Патрубки контура потребителей 1 1/4 дюйма (нр) Объем (м3) 0.005 Вес (кг) 10 Габариты корпуса гидрострелки (без учета патрубков): 500х80х80мм…

4 000.00 р.

Характеристика Описание Бренд Север Давление max (бар) 6 Присоединительный диаметр 1 1/2 дюйма Дополнительная информация Максимальная мощность 100 кВт, Количество контуров 2, Патрубки контура потребителей 1 1/4 дюйма (нр) Объем (м3) 0.01 Вес (кг) 10 Высота (мм) 180 Глубина (мм) 100 Ширина (мм) 690..

4 120.00 р.

Патрубки котлового контура 1,1/2” (нр) Патрубки контура потребителей 1,1/4” (нр) Кол-во контуров 2 Патрубок воздухоотводчика 1/2” (вр) Патрубок для удаления шлама 1/2” (вр) Давление 6 бар Максимальная мощность 100 кВт Габаритные размеры 690/180/100. .

5 390.00 р.

Гидравлический разделитель для котельной мощностью до 140 кВт. Присоединительные размеры патрубков: Котловой контур: 2″ н.р.; Отопительный контур: 2″ н.р.; В верхней части — подключение автоматического воздухоотводчика: 1/2″ в.р.; В нижней части гидрострелки (для удаления шламовых отложение, слив..

6 000.00 р.

Патрубки котлового контура 2″(нр) Патрубки контура потребителей 1 1/2″(нр) Количество контуров 2 Патрубок воздухоотводчика 1/2”(вр) Патрубок для удаления шлама 1/2”(вр) Давление6 бар Максимальная мощность140 кВт Габаритные размеры 850/230/140 Производитель: Производственная компания «Север», г. Миа..

5 923.00 р.

Гидравлические параметры Максимальное рабочее давление, бар 6 Контур отопления Полезная мощность макс., кВт 180 Размеры Размеры, ВхШхГ, мм 860х360х170..

17 098.00 р.

Патрубки котлового контура 1, 1/4″ НР. Патрубки контура потребителей 1″ НР. Патрубок воздухоотводчика 1/2″ ВР. Патрубок для удаления шлама 1/2″ ВР. Патрубки для термоманометров 1/2″ ВР. Количество контуров — 3. Межосевое расстояние — 125 мм. Давление 6 бар. Мощность до 70 КВт. Для дома площ..

7 076.00 р.

Описание Гидравлический разделитель с коллектором Север М3 (гидрострелка с коллектором) предназначена для разделения контуров котла/котлов и контуров отопительной системы с циркуляционными насосами. Применяется при необходимости установки нескольких котлов, либо котла со встроенным насосом, в систе..

7 076.00 р.

Гидравлический разделитель совмещенный с коллектором Котловые патрубки 1,1/4” (нр) Патрубки контуров 1” (нр) Патрубки воздухоотвода 1/2” (вр Патрубки шламоудаления 1/2” (вр) Патрубки термометров 1/2” (вр) Межосевое расстояние 125 мм Давление 6 бар Кол-во контуров 4 М..

8 549.00 р.

Котловые патрубки 1,1/4” (нр) Патрубки контуров 1” (нр) Патрубки воздухоотвода 1/2” (вр) Патрубок шламоудаления 1/2” (вр) Патрубки термометров 1/2” (вр) Межосевое расстояние 125 мм Давление 6 бар Кол-во контуров 5 Максимальная мощность 70 кВт Габаритные размеры ..

10 300.00 р.

Бренд Север Межосевое расстояние (мм) 125 Давление max (бар) 6 Присоединительный диаметр 1 1/4 дюйма Дополнительная информация Максимальная мощность 70 кВт, Количество контуров 3, Патрубки контура потребителей 1 дюйм (нр) Объем (м3) 0.02 Вес (кг) 10 Высота (мм) 260 Глубина (мм) 100 Ширина (мм) 910..

8 353.00 р.

Бренд Север Межосевое расстояние (мм) 125 Давление max (бар) 6 Присоединительный диаметр 1 1/4 дюйма Дополнительная информация Максимальная мощность 70 кВт, Количество контуров 4, Патрубки контура потребителей 1 дюйм (нр) Объем (м3) 0.01 Вес (кг) 10 Высота (мм) 260 Глубина (мм) 100 Ширина (мм) 680..

9 610. 00 р.

Бренд Север Межосевое расстояние (мм) 125 Давление max (бар) 6 Присоединительный диаметр 1 1/4 дюйма Дополнительная информация Максимальная мощность 70 кВт, Количество контуров 5, Патрубки контура потребителей 1 дюйм (нр) Объем (м3) 0.03 Вес (кг) 10 Высота (мм) 260 Глубина (мм) 100 Ширина (мм) 1360..

10 712.00 р.

Гидравлический разделитель предназначен для гидравлического разделения котлового и отопительного контуров с насосами. Гидравлический разделитель позволяет обеспечить постоянный необходимый проток теплоносителя через котел, не зависимо от количества работающих контуров отопления. Технические характер..

8 755.00 р.

Гидравлический разделитель, гидрострелка В на 4 контура (до 70 кВт) Комбинированный гидравлический разделитель рассчитан на системы отопления до 70 кВт. Имеет выходные патрубки (коллектор на 4 контура) с наружной резьбой 1 дюйм, входные (котловые) патрубки 1 1/4 дюйма. Предусмотрены выходы 1/2 дюйм..

10 012.00 р.

Гидравлический разделитель, гидрострелка В на 5 контуров (до 70 кВт) Комбинированный гидравлический разделитель рассчитан на системы отопления до 70 кВт. Имеет выходные патрубки (коллекторна 5 контуров). с наружной резьбой 1 дюйм, входные (котловые) патрубки 1 1/4 дюйма. Предусмотрены выходы 1/2 дю..

11 114.00 р.

5 593.00 р.

7 066.00 р.

7 220.00 р.

Отличительные особенности оборудования Север: Высокотехнологичное производство. Идеальная точность благодаря лазерной резке металла. Аргонная дуговая сварка с нержавеющим швом — обеспечивает максимальную надежность и защиту от коррозии. Высокотемпературная порошковая краска, стойкая к агрессивным ср..

6 396.00 р.

Гидравлическая стрелка и распределительные коллекторы для отоплени — Kotel24

Основное и дополнительное оборудование котельной

При монтаже котельных кроме основного оборудования, котлов газовых, твердотопливных или любых других тепло генерирующих установок используется еще и дополнительные материалы, без которых вся система в целом не работает. Цена оборудования котельной вопреки мнению обывателя может составлять от 30 до 100 процентов стоимости уже купленных котлов (за частую, заказчик думает что достаточно купить котел газовый или твердотопливный и больше ничего не надо). Сумма всех используемых материалов пропорционально зависит от выбранной схемы обвязки котельной, и от той степени комфорта и экономии топлива, которые изначально требует заказчик. Именно от показателей комфорта, безопасности и экономии будет зависеть итоговые капительные затраты на монтаж.

Перечень оборудования котельной

Полный комплекс всех материалов используемых при разработке топочных будет так же завесить от типа котлов, оборудование для газовой котельной будет существенно отличаться от твердотопливной, или электрической. При этом существуют стандартные материалы которые используются в любом случае:

— Так или иначе нужны трубы для объединения всех элементов в общую систему. Трубы для небольших газовых топочных могут быть из полипропилена, для мощных газовых котлов и твердотопливных котлов любой мощности должны использоваться при обвязке стальные бесшовные трубы и фитинги.

— Для безопасности котлов на них устанавливаются группы безопасности по давлению, с воздухо-отводчиком и манометром.

— Для создания циркуляции используются насосы отопления которые подбираются в зависимости от длинны веток отопления, и их сопротивления. Таких веток, контуров отопления с собственными насосами может быть несколько.

— При нагреве, вода в котле, в системе отопления, и в системе горячего водоснабжения получает расширение, которое необходимо компенсировать расширительным баком. Такие баки монтируются и на контур отопления, и на котловой конур и на бойлер косвенного нагрева ставится свой расширительный бачок.

— Каждый установленный прибор должен иметь возможность замены для ремонта, поэтому все элементы монтируются с запорными шаровыми кранами на американках.

— Гидравлическая стрелка для котельной служит для разделения контура отопления и котлового контура. Монтаж гидрострелки обеспечивает котлу и насосам мягкую рабату, и позволяет автоматически балансировать скорости и количество теплоносителя который постоянно динамически меняется в котловом и отпительном контуре.

— При наличии множества контуров отопления (несколько этажей, и веток), при наличии отдельного контура теплого пола, и контура ГВС необходимо купить распределительный коллектор для котельной. Такое устройство автоматически сбалансирует протоки между всеми контурами отопления, и увеличит службу всех циркуляционных насосов.

— Гидравлические стрелки meibes а так же другие производители как правило комплектуют свои изделия насосными группами. Насосные группы для отопления могут быть прямые или с подмесом, который обеспечивается трех ходовым клапаном и сервоприводом. Этот блок имеет свой утеплитель и обеспечивает циркуляцию в каждом отдельном контуре отопления или горячего водоснабжения.

— Конечно же для управления всей этой сложной системой нужна своя автоматика, которая может отслеживать температуру на улице, температуру в каждом контуре отдельно и подавать сигналы на котел и другие органы управления (насосы, сервоприводы трех ходовых и четырех клапанов).

— Оборудование для твердотопливной котельной дополняется установкой буферной емкости которая загружается насосом котлового контура, и подучу из емкости обеспечивает свой насос. Для контроля подачи в систему отопления тепла, на линию подачи, после бака аккумулятора, устанавливается трех ходовой клапан с сервоприводом. Для того чтобы обеспечить правильный температурный режим котла (на подаче от 65 до 90 градусов, и на обратной линии не менее 50 градусов Цельсия), между котлом и буфером организуется подмешивающая линия с трех ходовым термическим клапаном который создает подмес если температура в обратной линии падает ниже 50 градусов.

Коллекторное отопление.Разделение контуров отопления с помощью коллекторов «Север». Комбинированные коллекторы и совмещенные с разделителем. Удобство применения и экономия

Home » Информация » Коллекторное отопление.Разделение контуров отопления с помощью коллекторов «Север». Комбинированные коллекторы и совмещенные с разделителем. Удобство применения и экономия

Разделение контуров отопления с помощью коллекторов «Север». Комбинированные коллекторы и совмещенные с разделителем. Удобство применения и экономия

Коллекторное отопление (лучевая система) — оптимальная схема обогрева для частных домов, позволяющая подключить большое количество независимых отопительных контуров. При этом используются коллекторы отопления — устройства, распределяющие теплоноситель по контурам.

Как правило, в коллекторном отоплении используются два распределительных коллектора или один комбинированный. Теплоноситель из котла поступает в первый коллектор, откуда через патрубки равномерно распределяется на каждый из контуров отопления. Возвращаемый теплоноситель поступает по трубам из отопительных контуров в обратный коллектор, где смешивается и доставляется по общей трубе обратно в котел.

Преимущества:

Каждый отопительный контур полностью независим от остальных. При необходимости можно отключить любой из контуров и даже производить его ремонт и полную замену, не затрагивая остальное отопление;
Трубы от коллектора к радиаторам идут без каких либо соединений, что обеспечивает высокий уровень безопасности и позволяет «спрятать» трубопровод — например, в стену или пол.

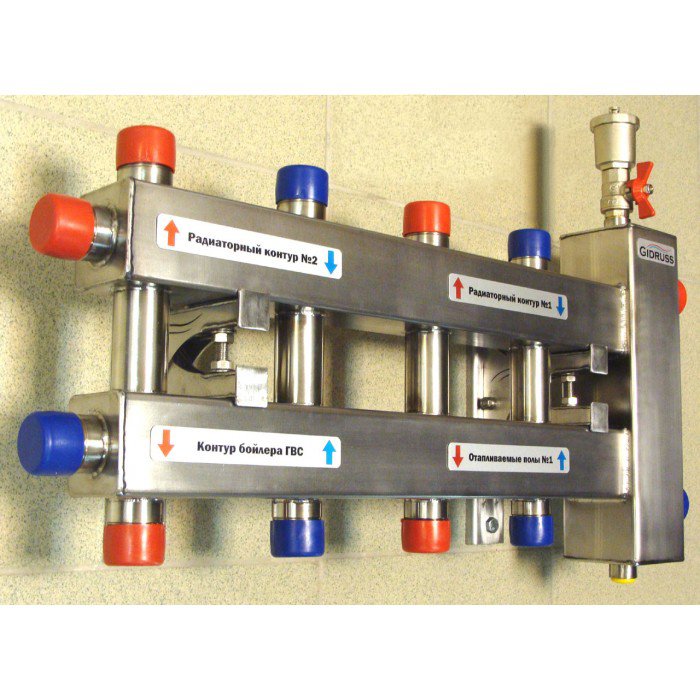

Комбинированный коллектор отопления

Комбинированные коллекторы отопления представляют собой устройства разных конструкций, совмещающие в себе две гребенки, одна из которых распределяет котловой теплоноситель, другая — собирает охлажденный теплоноситель и направляет его обратно в котел. При этом два вида теплоносителя не смешиваются и никак не контактируют между собой.

Распределительный коллектор необходимо оснащать воздухоотводчиком (патрубок под него предусмотрен конструкцией), так как при подключении системы эти устройства располагают выше радиаторов, что приводит к накапливанию в них воздуха.

Различные конструкции

Производители отопительного оборудования по-разному решают проблему совмещения двух гребенок в одной конструкции. Компания «Север» разработала 2 типа конструкции:

1. Монолитная. Обе гребенки соединены в спаянном компактном корпусе, горизонтально разделенном на две камеры. Котловое подключение — сверху.
2. Раздельная. Гребенки находятся на небольшом расстоянии друг от друга, соединяются трубками, проходящими насквозь. Котловое подключение — сбоку.

Гидравлическая стрелка и распределительный коллектор совмещенные

Производственная компания «Север» предлагает также совмещенные (модульные) конструкции, объединяющие в себе распределительный коллектор и гидравлическую стрелку (располагается в схеме между котлом и коллекторами).

Сегодня большое распространение получили схемы коллекторного отопления, где помимо распределительных гребенок используется гидрострелка. Они соединены друг с другом напрямую. Поэтому появилась необходимость в объединении этих устройств в одной конструкции. Компания «Север» предлагает несколько моделей гидравлических распределителей совмещенных с коллектором разных конструкций.

Помимо котлового подключения и выходов для контуров, сверху и снизу устройства предусмотрены патрубки: верхний — для отвода воздуха, нижний — для отвода твердых частиц из теплоносителя.

Коллекторы «Север» — это простые, но очень надежные устройства, которые дешевле импортных аналогов в несколько раз. Они сделают систему отопления удобной и безопасной, продлят ресурс работы котла и насосов, а также дадут широкие возможности по управлению работой каждого независимого контура.

(Просмотров всего 80, сегодня 1)

Правила монтажа котельных

Планирование, монтаж и ввод в эксплуатацию котельной коттеджа.

При оборудовании котельной индивидуального дома необходимо выполнение ряда требований, обусловленных как положениями нормативных документов, так и необходимостью обеспечения эффективной работы системы теплоснабжения.

Котельные (или топочные) индивидуальных домов имеют много общих элементов и выполняются по единым правилам. По типу используемого теплогенератора самый распространенный их вид — газовые. В этом случае общие инженерные соображения и рекомендации производителей котлового оборудования дополняются Правилами безопасности газового хозяйства (ПБ 12-368-00).

Гидравлическая обвязка

К основным элементам топочной относятся котел, бойлер горячего водоснабжения, насосные или насосно-смесительные группы потребителей тепла. Все эти элементы объединяются гидравлически в единую систему — гидравлическую обвязку котельной.

Гидравлическая обвязка строится на известных принципах распределения тепловой энергии. Поток теплоносителя, проходя через участок потребителя тепла, передает ему тепловую энергию, пропорциональную расходу и температуре, на которую он остыл (ΔТ). То же самое, только с «обратным знаком» — нагревом, справедливо и для генераторов тепла.

Оборудование для управления потоками теплоносителя — это насосы, смесительные, запорные, обратные клапаны и др. Схема объединения управляющих элементов реализуется в гидроколлекторе. Существуют несколько их основных типов — параллельный, последовательный, совмещенный.

Параллельный предполагает соответствующую схему соединения потребителей и генераторов тепла. Ее характерные черты — одинаковая температуру подачи и «обратки» для всех составляющих системы, их сильная гидравлическая зависимость (и как следствие — обязательное применение обратных клапанов), простота подключения большого числа параллельных потребителей.

Последовательный — реализует «кольцевую» схему, при которой составляющие системы практически независимы гидравлически (нет необходимости применения обратных клапанов), характеризуется определенным падением температуры по ходу потока в основном (первичном) коллекторе (следствие — упорядочивание потребителей по температурной потребности). Системы с большим числом потребителей строятся по топологии «дерево».

Совмещенный тип гидроколлекторов сочетает оба подхода, обеспечивая больший выбор вариантов при проектировании. Например, это может быть параллельный коллектор с присоединенным гидровыравнивателем (гидравлической стрелкой). Или параллельное подключение нескольких потребителей с одинаковым температурным графиком к общим патрубкам последовательного (кольцевого) коллектора.

На российском рынке представлено несколько производителей модулей обвязки для котельных индивидуальных домов. Так, фирма Meibes(Германия) выпускает параллельные коллекторы, а также присоединяемые к ним гидровыравниватели. Похожую продукцию предлагает и фирма Lovato (Италия).

Гидроколлекторы немецкой компании Sinus имеют встроенный гидровыравниватель, относясь к совмещенному типу. Отечественные коллекторы, ГидроЛОГО!, представлены во всех трех типах. Под этой маркой производятся также гидромодули на базе гидроколлекторов разного типа — укомплектованные насосами, серводвигателями, смесителями, управляющими контроллерами (рис. 1).
В зависимости от выбранного типа гидравлической обвязки и производителя при монтаже котельной необходимо выполнить определенный объем работ: разместить котел и бойлер ГВС; закрепить гидроколлектор; смонтировать управляющие элементы, отсечную арматуру, управляющую автоматику; проверить сборку давлением; соединить гидравлическую обвязку котельной с гидравликой потребителей тепла и запустить систему. Котельная должна соответствовать определенным нормативам.

Требования к топочной и размещению оборудования.

Помещение котельной должно соответствовать нормам по площади, объему, освещению и вентиляции. При проектировании следует предусмотреть зону сервисного обслуживания котла 0,3–0,9 м(рис. 2). Высота потолка — не менее 2,7 м. Необходимо окно для естественного освещения.
Сечение канала дымоудаления должно соответствовать паспортной тепловой мощности отопительного котла.
Помещение оборудуется каналом естественной вытяжной вентиляции в верхней его части. Это требование обусловлено тем, что природный газ, более легкий, чем воздух, в случае утечки будет подниматься вверх и удаляться.
Следует предусмотреть и канал естественной приточной вентиляции — для обеспечения горения. Сужение этого канала или его отсутствие приводят к неполному сгоранию газа, понижению КПД котла, загрязнению камеры сгорания.
Котел размещают так, чтобы минимизировать длину присоединительного отрезка дымохода и упростить его форму. Обычно это достигается, если оси дымохода котла и канала в стене совпадают. При этом следует оставить сервисные зазоры между котлом и стенами топочной, обеспечивающие легкий доступ для обслуживания, они должны быть не меньше, чем определено паспортом котла.
Бойлер ГВС располагается так, чтобы обеспечить легкое последующее соединение с модулем обвязки и доступ для подключения патрубков подачи, «обратки» и рециркуляции.
Котел и бойлер должны иметь собственные предохранительные клапаны, поэтому следует предусмотреть в помещении топочной выходы в канализацию для возможных сбросов теплоносителя и санитарной воды. Это может быть либо приямок для откачки насосом, либо канализационный сливной трап (рис. 3).
Электроснабжение модуля обвязки, котла, насосов, серводвигателей организуется от отдельного автомата защиты сети на щите электроснабжения дома.
В топочную обязательно проводят линию общедомового заземления, выполненного лицензированной организацией, обеспечившей нормативное требование к максимальному значению электрического сопротивления контура заземления.

Монтаж «гидравлики».

После размещения в топочной котла и бойлера ГВС модуль обвязки монтируется так, чтобы упростить его подсоединение к ним. Несущая рама или кронштейны крепятся на стене, либо на полу с помощью шпилек. Это можно сделать на откосе стены и получить дополнительное пространство за рамой, что иногда упрощает монтаж, выводя его из одной плоскости. Известны случаи, когда было выполнено рациональное расположение рамы даже перпендикулярно стене или напротив окна (рис. 4).

Прямой и обратный трубопроводы котла подсоединяются к патрубкам котлового коллектора или модуля обвязки в соответствии со схемой и маркерами. Для удобства монтажа модуль может быть правого или левого исполнения, обеспечивая подсоединение бойлера и котла. Группа безопасности котла монтируется так, чтобы между ней и котлом не было отсечной арматуры. Хороший вариант — монтаж отсечных кранов за котлом, чтобы их можно было перекрывать во время промывки, не допуская попадания используемой для нее кислоты в остальную систему отопления.

Котлы подключаются к гидроколлекторам (исключая простые параллельные для котлов малой мощности) через встроенный или внешний циркуляционный насос. Его производительность должна быть такой, чтобы итоговый расход теплоносителя через гидровыравниватель (гидравлическую стрелку или кольцевой коллектор) был бы не меньше суммы расходов всех потребителей.

Прямой и обратный трубопровод системы радиаторного отопления подсоединяются к соответствующим патрубкам коллектора или модуля. Для этого выбирается любая из смесительных групп. Аналогично подсоединяются трубопроводы напольного или второй группы радиаторного отопления к свободной смесительной группе и дополнительные потребители.

К модулю гидроколлектора через отверстия с внутренней резьбой ½» подключаются расширительный бак объемом 10–20 % от количества теплоносителя в системе и линия подпитки. Надо следить за тем, чтобы вода подпитки не попадала непосредственно в котел.

На обратных линиях потребителей обязательно монтируются фильтры грубой очистки («грязевики»), наличие которых предотвращает повреждение насосов и клапанов окалиной, компонентами герметизации и пр.

Бойлер подсоединяется к соответствующим патрубкам подачи и «обратки» на коллекторе. При его подключении (как и других потребителей) следует избегать возникновения в подводке участков с верхним перегибом, в которых может скапливаться воздух и блокировать движение теплоносителя. При невозможности избежать таких участков на них монтируются автоматические или ручные воздухоотводчики. При этом ориентация групп потребителей вниз, используемая в конструкции, например, модулей ГидроЛОГО! в принципе исключает возникновение верхних перегибов, освобождая также пространство на монтажной раме для рационального размещения контроллера управления рядом с исполнительными механизмами и датчиками. Это значительно сокращает длину электрических проводок (и силовых — к насосам и сервомоторам, и слаботочных — к датчикам температуры) и позволяет провести электромонтаж и первичную отладку заранее в цехе, выполняя на объекте только финальные операции.

Ввод в эксплуатацию.

Если дом еще до запуска отопительной системы был «проморожен», то его теплопотери намного превышают расчетные. Поэтому мощности котла может не хватать для его прогрева. Частичный запуск отопления (например, поэтажный) поможет справиться с ситуацией.

Если среди потребителей есть «теплые полы», то еще до запуска отопления следует убедиться, что в контроллере этот контур имеет правильные настройки. В частности, температура теплоносителя «теплого пола» не должна превышать 50 °С, чтобы не вызвать механических повреждений конструкции.

После запуска контура ГВС не рекомендуется выключать его при заполненном бойлере.

Без разбора санитарной воды и периодического прогрева бойлера до температуры пастеризации (около 90 °С) возникает риск размножения в нем бактерий — «протухания» воды.

Использование датчиков комнатной температуры сильно упрощает настройку параметров управления, поскольку контроллер имеет функцию самоадаптации под заданную комнатную температуру.

Выбор коллектора излучающего тепла

5 января 2013 г. • Теплый пол, Лучистое отопление • Просмотры: 1561

Как работает коллектор излучающего тепла?
Коллекторы (также известные как коллекторы лучистого тепла) используются для распределения и сбора воды, циркулирующей в системе лучистого отопления. Коллекторы излучающего тепла PEX имеют двойную структуру: коллектор подачи и коллектор возврата.Подающий коллектор служит входным коллектором, распределяя горячую воду от котла к его различным выходам. Эти выпускные отверстия подключены к различным контурам PEX, подающим горячую воду в систему трубок PEX. По мере того, как горячая вода циркулирует через конструкцию пола из PEX и охлаждается, она возвращается обратно в возвратный коллектор. Возвратный коллектор служит коллектором и направляет холодную воду к источнику тепла.

Мы классифицируем коллекторы лучистого тепла в зависимости от количества выходов в конструкции.Обычно коллекторы имеют от 3 до 12 пар выпускных отверстий. Иногда мы называем торговые точки портами или ответвлениями. Контур представляет собой циркуляционный контур PEX, относящийся к замкнутой схеме подключения PEX к портам коллектора подачи и возврата.

Зона состоит из одного или нескольких контуров. Схема зоны PEX обычно относится к одной области или пространству, которое может контролироваться независимым термостатом.

Чтобы помочь вам спланировать оптимальную компоновку пола PEX, Direct Trade Purchase предлагает профессиональные услуги по рисованию в САПР. Чертеж САПР содержит подробную разбивку оптимального распределения трубок из полиэтиленгликоля в вашем помещении. Свяжитесь с нами по адресу [email protected] для получения дополнительной информации.

Компоненты, связанные с коллекторами лучистого тепла. Виагра без рецепта врача в США — лучшее место для покупки в Интернете.

Коллекторы

поставляются с рядом компонентов, обеспечивающих правильную работу и надежность. Давайте рассмотрим этот список:

Расходомеры
Имеются устройства-считыватели шкалы, позволяющие контролировать объем воды, протекающей через выходы излучающего коллектора.Расходомеры используются для уравновешивания потока воды в различных контурах. Видимая часть расходомера представляет собой специальный пластиковый градуированный цилиндр. Вы увидите расходомер на каждом порте коллектора. Внутри цилиндра поплавок показывает расход воды в конкретном контуре PEX, подключенном к патрубку коллектора. Скорость потока воды указывается в галлонах в минуту (GPM). Хотя это и несущественно, коллектор без расходомеров очень затрудняет балансировку потока воды в различных контурах системы.

Балансировочные клапаны
Эти клапаны позволяют вручную регулировать поток воды внутри коллектора. У каждого выхода коллектора есть свой собственный клапан, позволяющий увеличивать или уменьшать поток через контур. Эти регулировки выполняются для регулировки потока горячей воды в отдельных контурах, что, следовательно, влияет на температуру этой конкретной зоны. Эти регулировки выпускных отверстий влияют на весь тепловой поток коллектора и его распределение, изменяя распределение тепла во всех контурах.

Вентиляционные отверстия
Вентиляционные отверстия используются для удаления воздуха, скопившегося внутри контуров. Этот компонент необходим для коллекторов лучистого отопления. Большинство современных коллекторов имеют автоматические вентиляционные отверстия. Вентиляционные отверстия будут автоматически выпускать воздух по мере его скопления. В стандартной конфигурации коллектор должен располагаться выше, чем контуры PEX. Воздух будет накапливаться в коллекторе под действием силы тяжести и станет доступным для стравливания. Если такая конфигурация невозможна и коллектор расположен ниже контуров PEX, требуются другие типы механизмов продувки.Рекомендуется иметь пару вентиляционных отверстий, по одному на каждом коллекторе. Это позволяет получить более гибкий агрегат с точки зрения монтажа.

Запорные шаровые краны
Эти клапаны служат для перекрытия циркуляции воды в подающей и обратной линиях. Используются стандартные шаровые краны (красный и синий) с рукояткой на оборота. Стандартный шаровой кран имеет один конец с штуцером для присоединения к коллектору. Другой конец — входное отверстие NTP размером 1 дюйм.

Сливные клапаны
Сливные клапаны используются для слива воды из системы лучистого отопления во время планового технического обслуживания.Эти клапаны упрощают продувку и заполнение системы.

Термометры

Намифолд оснащен 2 термометрами. Они размещаются на возвратном и подающем коллекторах. Они позволяют измерять температуру воды, выходящей из котла и проходящей через различные контуры пола, и сравнивать ее с водой, возвращающейся в коллектор. Дельта (разница между горячей водой, покидающей коллектор, и более холодной водой, возвращающейся в котел) является показателем того, насколько хорошо работает ваша система.Ваш установщик сможет указать лучшую конфигурацию для оптимального обогрева.

Теги: коллектор, лучистое отопление

% PDF-1.4 % 76 0 объект > эндобдж xref 76 76 0000000016 00000 н. 0000002249 00000 н. 0000002330 00000 н. 0000003038 00000 н. 0000003247 00000 н. 0000003386 00000 н. 0000003596 00000 н. 0000003950 00000 н. 0000004168 00000 п. 0000004371 00000 п. 0000004590 00000 н. 0000004810 00000 н. 0000004973 00000 н. 0000005346 00000 п. 0000005631 00000 н. 0000005961 00000 н. 0000006175 00000 н. 0000006473 00000 н. 0000006708 00000 н. 0000007131 00000 п. 0000007470 00000 н. 0000007651 00000 н. 0000022987 00000 п. 0000023150 00000 п. 0000023308 00000 п. 0000023422 00000 п. 0000033741 00000 п. 0000044479 00000 п. 0000056860 00000 п. 0000067650 00000 п. 0000080692 00000 п. 0000092537 00000 п. 0000104978 00000 п. 0000108472 00000 н. 0000111293 00000 н. 0000118285 00000 н. 0000119979 00000 н. 0000120025 00000 н. 0000120093 00000 н. 0000120163 00000 н. 0000120241 00000 н. 0000120331 00000 н. 0000120432 00000 н. 0000122461 00000 н. 0000122674 00000 н. 0000122878 00000 н. 0000122997 00000 н. 0000123927 00000 н. 0000124141 00000 н. 0000124226 00000 н. 0000124823 00000 н. 0000125036 00000 н. 0000125131 00000 н. 0000125675 00000 н. 0000125889 00000 н. 0000125997 00000 н. 0000126793 00000 н. 0000127018 00000 н. 0000127168 00000 н. 0000128225 00000 н. 0000128439 00000 н. 0000128593 00000 н. 0000129829 00000 н. 0000130047 00000 н. 0000130281 00000 п. 0000132232 00000 н. 0000132440 00000 н. 0000132528 00000 н. 0000132882 00000 н. 0000133083 00000 н. 0000133367 00000 н. 0000137900 00000 н. 0000142863 00000 н. 0000147604 00000 н. 0000152853 00000 н. 0000001816 00000 н. трейлер ] / Назад 634749 >> startxref 0 %% EOF 151 0 объект > поток hb««d`g` Ā

Что такое коллектор в печи?

В топке для сжигания есть ряд компонентов, которые обеспечивают правильное и безопасное течение газа или пропана.Один из этих компонентов — коллектор. Вы не слишком много слышите о коллекторе, потому что его часто затмевают горелка и теплообменник, но без коллектора нет тепла для вашего дома.

Что такое коллектор?

Коллектор представляет собой прямую металлическую трубку, по которой газ от главного газового клапана направляется к горелкам. Горелки обычно представляют собой открытые трубы, и каждая из них имеет внутри небольшое сопло, известное как «патрубки», через которые коллектор рассеивает газ или пропан; может быть от 2 до 10 конфорок с соответствующими насадками.Размер отверстий для штуцеров будет зависеть от того, какой тип топлива используется. Для правильной работы коллектора необходимо установить правильное давление в соответствии со спецификациями производителя. Для природного газа и пропана требуется разный уровень давления, поэтому ваш специалист по отоплению будет использовать специальные инструменты для работы с любым типом топлива, которое вы используете.

Основная проблема, которая может возникнуть с коллектором, — это коррозия и / или ржавчина. Обычно это может произойти, если печь не содержалась в хорошем состоянии.Коллекторы не подвергаются воздействию элементов и как часть горелки находятся внутри шкафа. Во время регулярного технического обслуживания коллектор будет проверяться и очищаться, что помогает значительно снизить развитие ржавчины или коррозии. Сопла коллектора также будут очищены, чтобы топливные жиклеры горелки текли должным образом. Если с вашим манифольдом возникнет проблема, вам понадобится помощь обученного специалиста, потому что коллекторы изготавливаются на заводе и требуют квалифицированного обращения.

Печи

могут быть сложными, и попытки отремонтировать детали, не зная точно, что вы делаете, могут быть рискованными.Если у вас возникли проблемы с печью, не пытайтесь угадать, что происходит. Вместо этого позвоните специалисту APC Plumbing & Heating для обслуживания печи в Денвере и получите квалифицированную помощь.

Теги: Печь
Пятница, 19 декабря 2014 г., 11:45 | Категории: Отопление |

Tek-Pro Панели котла с лучистым отоплением

С Tek-Pro Panels вы сможете быстро ввести в эксплуатацию свою котельную систему теплого пола.

• Стальная панель с порошковым покрытием имеет размеры 34,50 «Ш x 32,75» В x 10 «Г.
• STK # 109232, 109233 и 110835 идеально подходят для использования с нашими котлами двойного назначения Quietside, которые продаются отдельно.
• Наши фитинги быстрого подключения , которые также продаются отдельно, делают установку и соединение труб и панелей котла быстрыми и легкими.
• Изолирующие фланцы / сливы насоса.
• Разъединители штуцеров котла.
• Отверстия с прорезями для легкого монтажа.

Одиночная зона: комбинации первичной / вторичной панели представляют собой комплексную систему, которая предлагает трубопроводы для питания однозонного коллектора.

109233: оснащен одним насосом, который питает коллектор зоны. Эта панель оснащена манометрами давления / температуры, латунным Y-образным фильтром, высококачественным воздухоотделителем, предохранительным клапаном и 1-дюймовыми фитингами для быстрого соединения, обеспечивающими легкое соединение панели и коллектора. Идеально подходит для использования с нашими котлами двойного назначения Quietside.

109234/110841: Включает два насоса: первичный рециркуляционный насос обеспечивает непрерывную циркуляцию воды через котел, позволяя всей мощности второго насоса питать однозонный коллектор.Эта панель оснащена манометрами давления / температуры, прозрачным Y-образным фильтром, высококачественным воздухоотделителем, расширительным баком с замкнутым контуром, предохранительным клапаном и фитингами быстрого соединения 1 дюйм, обеспечивающими легкое соединение между панелью и коллектором. 110841 предназначен для использования с котлы с номинальной мощностью от 120 000 до 190 000 БТЕ.

Зона по телестату: Комбинации первичных / вторичных панелей представляют собой комплексную систему, которая контролирует до четырех отдельных подзон на однозонном коллекторе с приоритетом. Для использования с нашими 4-проводный электротермический привод (109631), продается отдельно.

110835: Коллектор питающей зоны с одним насосом. Включает манометры давления / температуры, латунный Y-образный сетчатый фильтр, высококачественный воздухоотделитель, предохранительный клапан и 1-дюймовые фитинги Quick Connect для легкого подсоединения к коллектору. Включает 4-зонное управление зонным клапаном Taco: 40 ВА, входное напряжение 120 В переменного тока. Идеально подходит для использования с нашими котлами двойного назначения Quietside.

110838/110845: Первичный рециркуляционный насос обеспечивает непрерывную циркуляцию воды через бойлер, в то время как второй насос питает коллектор зоны. Имеет датчики давления / температуры, прозрачный Y-образный фильтр, высококачественный воздухоотделитель, расширительный бак с замкнутым контуром, предохранительный клапан и фитинги 1 «Quick Connect для легкого подсоединения к коллектору.Включает 4-зонное управление клапаном зоны тако: 40 ВА, 120 В переменного тока. 110845 предназначен для использования с котлами с номинальной мощностью от 120 000 до 190 000 БТЕ.

Зона по насосу: первичные панели используются для нескольких зон. Наши первичные панели подключаются к нашим вторичным панелям на 2–4 зоны.

109232: Содержит манометры давления / температуры, латунный Y-образный фильтр, высококачественный воздухоотделитель, предохранительный клапан и 1-дюймовые фитинги Quick Connect для облегчения соединения между первичной и вторичной панелями.Идеально подходит для использования с нашими котлами двойного назначения Quietside.

109235/110842: Оснащен первичным рециркуляционным насосом, который обеспечивает непрерывную циркуляцию воды через бойлер, манометрами / датчиками температуры, прозрачным Y-образным фильтром, высококачественным воздухоотделителем, расширительным баком с замкнутым контуром, предохранительным клапаном и быстросъемным соединением 1 дюйм. фитинги, обеспечивающие легкое соединение между первичными и вторичными панелями. 110842 предназначен для использования с котлами с номинальной мощностью от 120 000 до 190 000 БТЕ.

Вторичные панели

109237, 109238 и 109239: подключение к основным панелям, предлагающее возможность зонирования до четырех зон , используя трехскоростной насос.

Системы лучистого отопления, жилые, коммерческие, тепличные, водяные, пол, плинтус, инсталляции

Что это? Котельная в ящике состоит из листа фанеры 4х8 с ламинированной формикой. Его четыре стороны сделаны из досок 1х10, образующих открытый ящик.

На задней панели смонтированы все компоненты, необходимые для вашего специального применения, что упрощает установку излучающего напольного отопления и / или излучающего настольного отопления.

Установлен котел и все насосы, смесительные клапаны, воздухоотделители Vortec, зональные регуляторы, редукционные клапаны давления воды и флаконы.

Ваша установка занимает ЧАСЫ, а не дни!

Просто прикрепите фанерный ящик к стене. Напольные трубы или маты Radiant Bench легко устанавливаются с помощью обжимного инструмента или компрессионных фитингов на установленные коллекторы или фитинги на циркуляционных насосах.

Поставляется в полностью собранном виде, со съемной фанерной крышкой.

Эти котлы имеют встроенный POWERVENTER. Котельная в коробке — еще одно изобретение AIM, которое упрощает установку лучистого тепла.Стоимость типовой котельной в коробчатой системе для теплицы составляет от 3995 долларов США. Мы делаем большие системы с несколькими котлами и зонами нагрева.

Котельная в боксе

Звоните (888) 773-4564 Бесплатно по индивидуальным ценам

ДОСТУПНЫ С НАСТЕННЫМ ГАЗОВЫМ КОТЛОМ

Котельная в коробке — это предварительно собранная серия коллекторов и регуляторов. Эти агрегаты проектируются по индивидуальному заказу, с бойлером или без него, специально для каждого применения и имеют соответствующую цену.Затем все компоненты соединяются и устанавливаются в ящик для транспортировки. Чтобы установить котельную в бокс, ящик просто прикручивается на место, и теперь он готов принять окончательные электрические и водопроводные соединения. Этот продукт исключает возможность отказа от работы из-за нехватки времени и является идеальным инструментом для подрядчика, стремящегося максимально сократить график завершения проекта.

Позвоните по телефону (888) 773-4564 Бесплатно по индивидуальным ценам

Пластинчатый теплообменник

(ВЫЗОВ ДЛЯ ТАМОЖЕННОЙ ЦЕНЫ)

Пластинчатые теплообменники могут использоваться для множества различных применений.Обогрев подъездных путей, бассейнов и бытовой воды — вот лишь некоторые из вариантов использования этих устройств. Теплообменник нагревает воду или другую жидкость с помощью воды из котла, в то же время сохраняя две жидкости изолированными. Теплообменник будет в основном использоваться для подогрева воды для полива в теплицах до температуры, близкой к температуре роста растений, чтобы не шокировать нежный рост. Чтобы представить себе шок, который вы оказываете растениям каждый раз, когда поливаете водой температуры грунта, попробуйте принять душ и выключить горячую воду.

Комбинированный котел

для радиантного проекта | 2018-02-08

Вы помните, что в прошлом году в июльском выпуске мы обсуждали установку радиационных труб в бетонную плиту. Если вы помните, с коллекторами была проделана некоторая тщательная подготовительная работа, чтобы поставить их в нужное место и избежать повторной установки.

Итак, бетон залит, давайте установим котел. Но прежде чем мы это сделаем, давайте немного поговорим о бетоне.

Я встретился с подрядчиком по бетону и генеральным подрядчиком после установки труб и перед заливкой бетона.Бетонный подрядчик был тихим парнем; Я не верю, что он сказал хоть слово от себя. Единственный способ вытянуть из него что-нибудь — задать ему прямой вопрос и пять минут смотреть ему в глаза, пока он нехотя пробормотал трехсложный ответ. У меня нет проблем с людьми, которые не любят светскую беседу, но этот парень взял торт! Я искал каких-то заверений в том, что моя лучистая трубка не будет повреждена, а я ничего не получал. Тем не менее, с моей точки зрения, я объяснил необходимые процедуры.Я сказал им, что в трубке было давление, и если где-то возникла утечка, они должны были остановиться и позволить моему парню, стоявшему рядом, произвести ремонт.

Я покинул собрание, чувствуя себя немного обеспокоенным происходящим, но я ничего не мог с этим поделать. Конкретный парень был независимой птицей и собирался делать все, что ему хотелось. И только он один знал, что это было.

Результаты заливки были далеко не идеальными. Судя по всему, подрядчик по бетону решил сделать все 8624 SF за одну заливку, и у него не было рабочих рук, чтобы сделать это правильно.В некоторых местах бетон был высотой в дюйм, а в других — слишком низким. У некоторых водостоков нужно было отрезать ¾ дюйма бетона сверху и оставить без уклона, чтобы вода направлялась к ним. Но это еще не самое худшее. Через пару месяцев после заливки заметил довольно большой зазор в компенсаторах. Зазор возникает из-за усадки бетона по мере его высыхания, и это говорит мне о том, что они заливали бетон, чтобы намочить. Если бы мы не установили 6-дюймовые изоляционные рукава поверх трубок в местах компенсационных швов, трубки наверняка получили бы непоправимые повреждения, в результате чего вся излучающая система стала бесполезной до первого отопительного сезона.

Этот рукав над трубкой спас положение! Это говорит о том, что вы не можете позволить себе ничего оставлять на волю случая, когда дело доходит до излучающих трубок в бетонной плите.

Но перейдем к более интересным вещам. Я выбрал котел NTI VMAX153P. Комбинированный котел с дымовым теплообменником. В бойлер встроен небольшой водонагреватель на 16 галлонов. Он также поставляется с насосом котла и первичным вторичным трубопроводом, уже установленным в котле. Эти функции экономят время на установку, а также сокращают пространство на стене и полу, необходимое для установки.Это хорошо, потому что пространство было дорого. Мне было предоставлено помещение размером 10 на 8 футов для котельной, ГВС, водопровода и, эй, мы также ставим там ванную комнату!

Почему люди продолжают поступать с нами так?

Думаю, это потому, что мы им позволили. Нагревательное оборудование становится все более компактным, а методы прокладки трубопроводов совершенствуются, занимая все меньше и меньше места. Каждый раз, когда мы поднимаем планку с более аккуратной и плотной установкой, отнимается больше места.

Входящая вода для бытового потребления поднимается снизу слева. Он обеспечивает питание встроенного водонагревателя косвенного нагрева, а также PRV в систему котла. Затем ГВС выходит из нижней части непрямого трубопровода и направляется влево вверх к потолку.

На рисунке ниже показаны излучающие коллекторы и трубопроводы котла. Коллекторы были прикреплены к импровизированному забору и герметизированы перед заливкой бетона.После того, как здание было возведено и установлена стеновая плита, все, что мне нужно было сделать, это прикрепить кронштейны коллектора к стене. Немного дополнительного времени, потраченного на измерения и выравнивание, избавили меня от необходимости ослаблять и повторно присоединять все эти трубки, чтобы правильно расположить коллекторы.

Система имеет четыре зоны излучения; два из них очевидны. Каждый из этих лучистых коллекторов представляет собой зону. Большой коллектор имеет 5/8-дюймовые трубки, расположенные на расстоянии 18 дюймов, и покрывает наибольшую площадь в квадратных футах.Меньший коллектор также имеет трубки диаметром 5/8 дюйма, но эти петли расположены на расстоянии 15 дюймов. В нижней части рисунка B вы видите две полудюймовые петли черного PEX, входящие в пол. Эти петли обслуживают две ванные комнаты. Каждая ванная — это, так сказать, своя зона. Управление этими зонами осуществляется не с помощью термостата и зонного клапана, как в случае с более крупными зонами, а с помощью TRV, установленных непосредственно на каждом контуре. В одном контуре есть оператор прямого монтажа, а в другом — привод с оператором удаленного монтажа.Оператор удаленного монтажа находится в соседней ванной комнате и подключен к приводу через капиллярную трубку.

Использование TRV таким образом — отличный метод для достижения микрозонирования без коротких циклов работы котла. Вот как это работает. Две большие зоны имеют термостаты и могут посылать сигнал на нагрев котла. Котел работает по кривой ODR, что означает, что он будет пытаться соответствовать требованиям к тепловой нагрузке здания, регулируя температуру подаваемой воды пропорционально температуре наружного воздуха.В свою очередь, это означает, что котел и системный насос будут работать большую часть отопительного сезона, предоставляя микрозонам, управляемым TRV, доступ к потоку и теплу. ТРВ измеряют температуру в помещении и регулируют поток, проходящий через контур, открывая и закрывая клапан, на котором они установлены. ТРВ не могут посылать сигнал котлу на тепло, но, как объяснялось ранее, котел и системный насос в любом случае работают большую часть отопительного сезона.

TRV можно рассматривать как интеллектуальные устройства динамической балансировки, которые автоматически синхронизируют зону, которую они контролируют, с любой другой зоной, требующей тепла.

Это отличный вариант управления для дома. Особенно для тех небольших ванных комнат, которые действительно нуждаются в собственном контроле температуры, но имеют слишком маленькую зону, чтобы можно было включить котел и работать независимо.

Единственное предостережение: нужно соблюдать осторожность, чтобы поддерживать минимально возможную, разумно достижимую величину Delta-T в контурах излучающего теплого пола. Это проблема комфорта. Чем плотнее дельта-Т по контуру, тем более стабильной будет температура пола.Использование более широкого Delta-T может вызвать неравномерность температуры пола, которую можно почувствовать при ходьбе по полу босиком или даже в тапочках или носках. Вот почему так важно, чтобы температура подаваемой воды контролировалась с помощью внешнего регулятора сброса. Это позволяет TRV оставаться открытым и дальше, увеличивая поток и сужая Delta-T, тем самым нагревая пол с более постоянной температурой поверхности.

Такие методы, как использование TRV для микрозон, помогут продлить срок службы и эффективность нагревательного оборудования, а также убрать некоторые беспорядки в трубопроводах.Это сэкономит клиенту много денег по сравнению с альтернативными методами, такими как установка буферного резервуара для работы с микрозонами. Это не универсальный инструмент, который работает не во всех сценариях, но это бесценный инструмент, который нужно держать в своем арсенале гидравлических знаний.

Пока мы обсуждаем советы и рекомендации, вот еще несколько, которые помогут вам ускорить установку и сделать работу более аккуратной при загрузке. Аккуратная и профессиональная установка имеет большое значение для клиента. Если это механически надежная установка, но выглядит хаотично, клиент не будет выписывать вам чек с той же доброжелательностью, как когда вы дадите ему аккуратно распределенную установку

без помех

Взгляните на картинку ниже.Горизонтальная красная линия, которую вы видите, на самом деле является линией лазерного мела. Есть несколько производителей, которые производят самонивелирующиеся лазеры, которые наносят на стену как горизонтальные, так и вертикальные линии мелом. Это невероятно полезный инструмент для выравнивания труб и поддержания их ровно и прямо.

Если у вас его еще нет в грузовике, отправляйтесь в Home Depot или Lowes и купите его! Вы будете благодарить себя за это.

Переходим к следующему совету.

Я вижу много изображений установки котла, и я также вижу много установок в полевых условиях.Единственное, чего, на мой взгляд, часто не хватает, — это углов трубы. Подавляющее большинство имеет почти все, если не все, углы 90 градусов. Теперь я абсолютно ничего не имею против углов 90 градусов, но есть так много мест, где использование угла 45 градусов позволит сэкономить на трубопроводах и фитингах, а также улучшить внешний вид проекта.

Признаюсь, если вы не знаете формул или не имеете подходящих инструментов, выполнение некоторых из этих углов может быть обременительным. Первое, что следует помнить, это то, что все размеры трубопровода следует снимать от средней линии трубы.

Итак, вот что нужно сделать, чтобы найти длину трубы, когда вы делаете угол в 45 градусов. Во-первых, представьте себе квадрат. Затем проведите диагональную линию от одного угла квадрата к другому углу. Это разделит квадрат на два одинаковых равнобедренных прямоугольных треугольника. Прямоугольный равнобедренный треугольник — это тот, у которого один угол равен 90 градусам, а два других угла — четырем градусам. Этот треугольник — одна из самых простых геометрических фигур для математической обработки.

Чтобы найти отрезок треугольника, который был бы вашей диагональной линией (длиной вашей 45-градусной трубы), все, что вам нужно сделать, это умножить длину одной из сторон треугольника на 1.414. Возьмите результат этого упражнения и вычтите взлеты для фитингов на каждом конце. Затем у вас остается идеальная длина для отрезания трубы, и все, что вам нужно сделать, это сделать одно простое измерение. Отводы для фитингов — это расстояние от пересекающихся осевых линий фитинга до посадочного места, где конец трубы будет заходить внутрь фитинга.

Большинство производителей публикуют свои установочные размеры, в которых будут указаны все взлеты. Я использую Microsoft OneDrive, облачную систему хранения файлов.Среди множества других технических документов, которые я храню там, у меня также есть несколько каталогов размеров фитингов от различных производителей. Charlotte Pipe и Viega — одни из основных, которые я использую. Поскольку они находятся в облачной файловой системе, я могу получить к ним доступ со своего смартфона во время работы. Вы также можете скачать их, распечатать каталоги, вложить их в папку и хранить копию в своем грузовике. У всех нас есть свой способ справляться с этими вещами.

Давайте еще раз посмотрим на рис. B и рассчитаем длину трубы 1-1 / 4 дюйма под углом 45 градусов на обратной линии котла, которая соединяет вертикальную обратную линию, идущую вверх в котел, с горизонтальной обратной магистралью, возвращающейся из системы. .

Допустим, расстояние между осевой линией горизонтальной и вертикальной труб составляет 12 дюймов.

12 x 1,414 = 16,968

Теперь нужно вычесть взлеты. На одном конце у нас есть фитинг под углом 90 градусов; а на другом конце у нас есть фитинг под 45 градусов.

Вылет для фитинга под углом 90 градусов составляет 1,28 дюйма.

Вылет для фитинга под углом 45 градусов составляет 0,58 дюйма.

12 x 1,414 = 16,968

16.968 — (1,28 + 0,58) = 15,108

Таким образом, наша точная длина для этой трубы 15,108.

Поскольку наша рулетка показывает дроби, теперь мы должны преобразовать результаты во что-то, что мы можем использовать. Обычно я конвертирую в фракции 1/16 дюйма.

Итак, 15,108 дюйма.

. 108 x 16 = 1,728

Округлить до ближайшего целого числа в большую или меньшую сторону.

1,728 = 2

Что составляет 2/16 дюйма или 1/8 дюйма.

Что в итоге дает нам точную длину 15-1 / 8 дюйма, чтобы отрезать трубу.

Если вы привыкнете, это самый быстрый и точный способ прокладки трубопроводов с углами. Есть также некоторые приложения, которые вы можете использовать на своем смартфоне, чтобы сделать расчеты быстрыми и безболезненными. Я использую один под названием Quick-Plumber.

Коллекторные коллекторы котла | Детали котла

Коллекторы коллектора котла

для специального котла Деталь

Коллекторные коллекторы котла представляют собой многослойные паропроводящие трубы, которые широко используются в котельной в качестве распределительного узла во всех парогенераторах и водогрейных системах отопления.Коллекторы котла могут быть доступны с индивидуальными зонами. Чтобы гарантировать высочайшее качество, наши коллекторы котлов должны быть просверлены с высокой точностью, затем сварены, изготовлены и подвергнуты термообработке. Перед отправкой с завода все коллекторы котла должны быть испытаны под давлением.

Диаметр трубы
Диаметр трубы составляет от 89 мм до 914 мм, толщина стенки от 7 до 150 мм, максимальная длина — 23000 мм.

Материалы для коллектора котла

Углеродистая сталь (20G, SA-106B, SA-106C)
Низколегированная жаропрочная сталь (15CrMoG, 12Cr1MoVG, WB36, SA-335P12, SA335-P22)
Среднелегированная жаропрочная сталь (SA-335P91)
Сверхкритический котел: SA-335P122, SA-335P92 и др.
