КОЛЛЕКТОРЫ ДЛЯ ОТОПЛЕНИЯ И ТЕПЛОГО ПОЛА

КОЛЛЕКТОРЫ ДЛЯ ОТОПЛЕНИЯ И ТЕПЛОГО ПОЛА

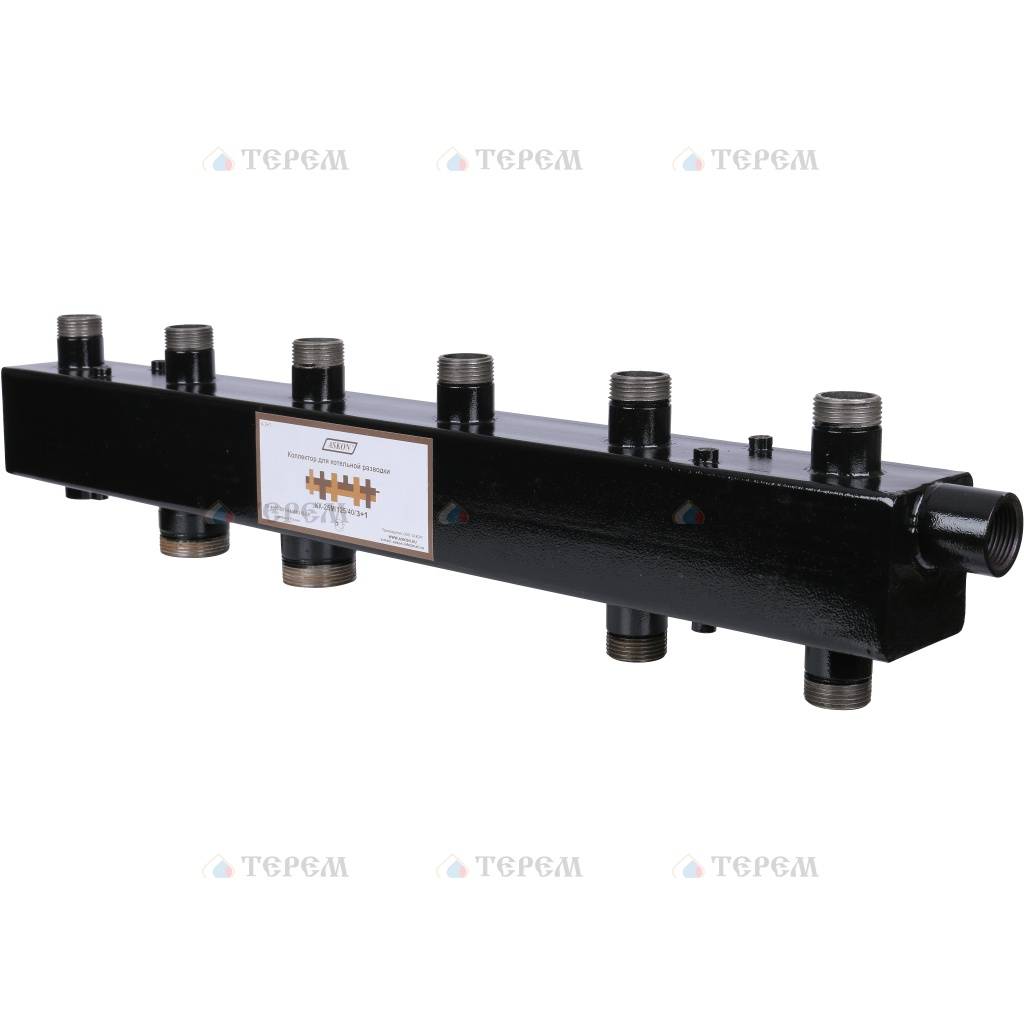

Коллекторы для отопления и теплого пола служат в техническом и инженерном оснащении строений для раздачи жидкостей из главной трассы по разным контурам и сбора в случае циркуляционного оборота наоборот, смешения потоков из синхронных веток. В нынешних сантех. коммуникациях коллекторные схемы всё чаще сменяют обычные типы разводки. Коллектор отопления помогает вам заметно повысить свойства и особенности систем отопления домов любого типа.
Принципиальное механизм коллектора отопления достаточно простое: он представляет из себя часть трубы с некоторым числом боковых и торцевых отводов, необходимых для введения отдельных контуров. Коллекторы для отопления и теплого пола могут быть дополнены воздухоотводчиком, группой безопасности, ручными либо механическими приспособлениями регулировки потоков, смес. узлом, что дает ему функции элемента авто-управления системой отопления. Применяется исключительно в передовых закр. циркуляционных системах отопления. Коллекторы для отопления и теплого пола по назначению и системе разделяются на некоторое количество основных разновидностей: Солнечный коллектор преобразует тепловую энергию на домашние потребности.

Гидрострелка (разделитель, коллектор, термогидравлический распределитель) специализирован для гидродинамической балансировки системы отопления: нормализации давления и темп. теплоносителя в разных контурах отопления. Гидроразделитель гарантирует подходящую разность температур между подачей и обраткой, при этом потоки могут перемешиваться в подходящей степени. Это гарантирует, помимо устойчивой температуры в помещениях, облегченный режим эксплуатации котельного оснащения. Гидрострелка используется в большей степени в сложных системах отопления с некоторыми отопительными контурами, с одной стороны осуществляется подключение контура котла, с другой — отопления с помощью радиаторов, тёплых полов, горячего снабжения, обогрева воды в бассейне и т.

д.
В коллекторах для отопления и теплого пола, если количество веток 2 и более, подсоединение через гребёнки — исключительно вероятная методика. Только она обеспечит слаженный труд системы. В различных помещениях и зонах, а также для того, чтобы гидрав. сопротивление в трубах тёплых полов не было особо высоким, трубы распределяют на отдельные контуры длиной не более 80 м. Коллектор для тёплого пола в неизбежном порядке дополняются отдельным насосом и смесительным узлом, которые поддерживают подходящую для полов температуру который предотвращает её увеличение более чем на 40 ºС.

Солнечные коллекторы для ГВС и отопления дома. Лучшее соотношение цена-качество!

Качество достойное уважения!

ООО «ОПТОН ИМПЭКС»лауреат Национального Рейтинга качества товаров и услуг «Звезда качества»

Почетная награда «Звезда качества» и Экспертное заключение на компанию с правом использования графического изображения «Звезда качества» для маркировки продукции и услуг.



Всесезонные солнечные водонагревательные сплит-системы для отопления и горячего водоснабжения.

Сплит-система Стандарт модель SH бренд АНДИ Групп





Солнечная сплит-система идеальное решение для обеспечения горячего водоснабжения и поддержки отопления в современных условиях.Использование солнечных коллекторов для отопления и горячего водоснабжения позволяет существенно снизить постоянно увеличивающиеся расходы на традиционные источники тепла (газ, твердое и жидкое топливо, электроэнергия).

 Преимущества сплит-систем.

 Круглогодичное использование (при температурах воздуха до ― 40°C).

 Возможность использования на территориях имеющих среднее солнечное излучение (умеренный климат)

 Можно использовать как самостоятельно, так и как дополнительную систему для нагрева в системах с комбинированным нагревом теплоносителей, что ощутимо снижает затраты на обогрев.

 Возможность управления температурой нагрева.

 Комплектация:

• Вакуумный солнечный коллектор 12, 18, 24,36, 48, 60 трубок (в зависимости от модели)
• Бак горячей воды 100, 150, 200, 300, 400, 500 литров ( в зависимости от модели) с одним или двумя теплообменниками, датчиками температуры воды, магниевым анодом, предохранительным клапаном.
• Рабочая станция с циркуляционным насосом, встроенным контроллером автоматического управления и расширительным баком

В основе системы ― солнечный коллектор, преобразующий энергию солнца в тепловую с эффективностью поглощения до 98%. Высокая эффективность достигается за счет специального покрытия трубок.

Вакуумная трубка солнечного коллектора сделана из высококачественного, сверхпрочного боросиликатного стекла, обеспечивающего защиту и от града и механических повреждений.

Бак горячей воды выполнен из нержавеющей стали  с теплоизоляцией из полиуретана (50 мм), сохраняет высокую температуру до 72 часов. Потери тепла при отсутствии подогрева 2°C― 4°C в сутки.

ЗАКАЗАТЬ РАСЧЁТ

 Если выбор солнечной сплит-системы вызывает у Вас затруднение, оставьте заявку на расчёт и квалифицированные специалисты нашей компании помогут подобрать солнечную водонагревательную систему удовлетворяющую Вашим потребностям.

Распределительные коллекторы для систем водяного отопления и теплого водяного пола тип FHF

Распределительный коллектор состоит из подающей и обратной гребенок. Подающая гребенка имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления, опционно оснащается расходомерами. Обратная гребенка оборудуется интегрированными терморегулирующими клапанами с предварительной настройкой пропускной способности. Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических приводов типа TWA; для ограничения расхода теплоносителя на каждый отвод используется предварительная настройка пропускной способности.

Распределительные коллекторы для теплого пола состоят из двух гребенок, каждая из которых имеет от 2 до 12 выходов. Коллекторы опционно оснащаются переходниками для соединения нескольких гребенок каскадом.

Коллекторы могут быть укомплектованы шаровыми кранами для отключения от системы отопления, а также опционно оснащаются автоматическими или ручными воздушными клапанами типов FHF-EM и FHF-EA, устанавливаемыми в конце коллектора.

Номенклатура распределительных коллекторов для систем теплого водяного пола тип FHF.

Описание	Тип	Код
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «2+2»	FHF-2	088U0502
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «3+3»	FHF-3	088U0503
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «4+4»	FHF-4	088U0504
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «5+5»	FHF-5	088U0505
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «6+6»	FHF-6	088U0506
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «7+7»	FHF-7	088U0507
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «8+8»	FHF-8	088U0508
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «9+9»	FHF-9	088U0509
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «10+10»	FHF-10	088U05010
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «11+11»	FHF-11	088U0511
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «12+12»	FHF-12	088U0512
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «2+2», с расходомером	FHF-2F	088U0522
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «3+3», с расходомером	FHF-3F	088U0523
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «4+4», с расходомером	FHF-4F	088U0524
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «5+5», с расходомером	FHF-5F	088U0525
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «6+6», с расходомером	FHF-6F	088U0526
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «7+7», с расходомером	FHF-7F	088U0527
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «8+8», с расходомером	FHF-8F	088U0528
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «9+9», с расходомером	FHF-9F	088U0529
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «10+10», с расходомером	FHF-10F	088U0530
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «11+11», с расходомером	FHF-11F	088U0531
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «12+12», с расходомером	FHF-12F	088U0532

Технические характеристики распределительных коллекторов для систем теплого водяного пола тип FHF:

• Максимальный перепад давления: 0,6 бар
• Максимальное рабочее давление:
  • коллектор без расходомеров 10 бар
  • коллектор с расходомерами 6 бар
• Максимальное тестовое давление:
  • коллектор без расходомеров 10 бар
  • коллектор с расходомерами 6 бар
• Максимальная температура потока: +90°С
• Материал коллектора и аксессуаров: Латунь, CuZn39Pb3

Как сделать коллектор своими руками?

Вопросов о том как сделать коллектор своими руками приходит так много, что мы решили собрать все вопросы в одну статью и публиковать на сайте информацию как сделать коллектор своими руками.

Вопрос: Что надо знать, чтобы самому сделать коллектор для системы отопления?
Ответ: Чтобы самому сделать коллектор отопления, нужно знать мощность системы отопления и количество контуров потребителей. Как посчитать

Вопрос: Какой взять диаметр труб, чтобы сварить коллектор?

Ответ: Обычно для коллекторов на 60-85 кВт достаточно трубы 80 мм. Для коллекторов в системах отопления большой мощности (200-300 кВт) диаметр трубы коллектора 100-160 мм. Если сомневаетесь в своих навыках сварщика, то патрубки старайтесь брать со стенками не менее 5 мм, чтобы по неопытности не прожечь их насквозь. Учтите, что межосевое расстояние между выходами на насосные группы составляет в разных случаях от 125 до 250 мм. Чтобы потом не переваривать патрубки, сначала выберите оборудование, которое будете подключать к выходам коллектора.

Строго соблюдайте технику безопасности и следуйте инструкциям изготовителей оборудования для металлообработки!

Вопрос: Какой обычно делается диаметр для выходов на контуры?
Ответ: Обычно это 1 дюйм, 1½ дюйма или 1¼ дюйма.

Вопрос: Из какого материала можно и нельзя сделать коллектор отопления?
Ответ: Можно сделать из черной или нержавеющей стали. Не используйте оцинкованную сталь, оцинкованные соединения или оцинкованные фиттинги.

Вопрос: Какой диаметр патрубков для соединения с котлом?
Ответ: Для соединения с котлом обычно используются патрубки диаметром от 1 до 2 дюймов.

Вопрос: Как сделать теплоизоляцию для коллектора?
Ответ: В разных системах отопления горячая вода может нагревать коллектор отопления до 75-85 С. Народных рецептов теплоизоляции для коллекторов отопления большое количество. Обычно коллектор отопления, сделанный своими руками, заматывают в термоизоляцию из строительного магазина. Сверху заматывают фольгой.

Вопрос: Как самостоятельно закрепить коллектор отопления на стене?

Ответ: Для закрепления коллекторов у нас в каталоге на сайте warme-rus.ru имеются стальные крепежи. Они стоят недорого, сделаны из стали и многократно проверены «в работе» и нами, и нашими покупателями. Для очень больших коллекторов имеет смысл делать не настенные крепления, а сварить специальные Т-образные «ноги».

Каким бывает коллектор для отопления и где его применять

Рассмотрен современный коллектор для отопления, его виды и особенности эксплуатации. Описаны коллекторные системы, система «теплый пол», радиаторное отопление и использование коллектора распределительного типа.

Сегодня владельцы загородным домов, выбирая схему отопления, отдают предпочтение коллекторной поэтажной разводке и ее различным комбинациям, как с однотрубной, так и с двухтрубной системой. При такой схеме трубы полностью прячутся в пол, а коллектор для отопления устанавливают в центральной части дома, например, в нише стены или в специальном шкафчике. От него трубы подводятся ко всем радиаторам в доме. (См. также: Водяной насос для отопления)

Схема коллекторной отопительной системы

Важно! Обязательно нужно создать принудительную циркуляцию в системе с помощью установки циркуляционного насоса (или нескольких). Таким образом, можно сократить разность температуры теплоносителя на выходе и на входе системы, а это даст более эффективный нагрев и значительно упростит систему (она станет компактнее).

На каждом отводе из коллектора должен быть шаровой кран, с помощью которого в некоторых схемах можно будет отключить отдельный радиатор, не повлияв на работу всей системы. Каждый отопительный контур, отходящий от коллектора, это самостоятельная система, в которую можно поставить собственный насос, кран или даже автоматику.

Коллекторная система отопления может быть выполнена или для однотрубной горизонтальной разводки, или для двухтрубной. Тройниковые горизонтальные разводки сегодня полностью вытеснены. Обратный и подающий коллектор нужно расположить на главном стояке и на каждом этаже. От коллекторов отопления трубопровод (подающий и обратный) проводится под полом (или монтируется в стену) и подходит к каждому радиатору отопления. Если отопительные трубы расположены в стяжке пола, то каждый радиатор нужно оснастить автоматическим воздухоотводчиком или воздушным краном. (См. также: Какое необходимо оборудование для установки тёплых полов)

Система отопления коллекторного типа

Особенности монтажа коллекторной системы

Совет! Осуществляя монтаж системы, нужно следить за тем, чтобы каждое тепловое кольцо было приблизительно одинаковым. Если это сделать не удается, то каждое кольцо можно снабдить своим циркуляционным насосом и автоматическим регулированием температуры (такая регулировка не отразится на остальных тепловых контурах).

Радиаторное отопление

Варианты подключения радиаторов к системе отопления следующие:

1. Верхнее;
2. Нижнее;
3. Диагональное;
4. С внутренней циркуляцией;
5. Боковое

Варианты подключения радиаторов отопления

Наиболее распространенным типом подключения отопительных радиаторов считается нижняя подводка. При ней в полной мере реализуются все возможные преимущества металлических полимерных (металлопластиковых, полипропиленовых) трубопроводов. При такой подводке трубопровод скрыт под полом или находится в плинтусе.

Лучевая двухтрубная горизонтальная разводка

Система «теплый пол»

Если грамотно рассчитать систему отопления, то от отопительных радиаторов можно отказаться вообще. В таком случае тепловые кольца будут замкнутыми и спрятанными в пол. Эта отопительная система имеет название «теплый пол». Она редко используется в качестве основной отопительной системы, но довольно часто служит дополнительной. Хотя если все расчеты сделаны правильно, то такая система вполне может заменить радиаторы отопления. Недостаток системы – большая протяженность трубопровода. (См. также: Чем отличается коллекторно-лучевая схема разводки отопления от периметральной)

Система отопления «теплый пол»

Использование солнечной энергии

Солнечное излучение, которое достигает поверхности Земли, в ясный день оценивается в 1,2 кВт на 1 квадратный метр площади. Это значит, что если бы всегда была хорошая солнечная погода, то за сутки можно получить 10 киловатт-часов энергии с 1 квадратного метра. Идея использования солнечной энергии не могла не воплотиться, поэтому были разработаны солнечные коллекторы для отопления. Различают несколько типов солнечных коллекторов.

1. Воздушные солнечные коллекторы

   Этот вид отопления осуществляется с помощью парникового эффекта. Ультрафиолет проходит через стекло, полиэтиленовую пленку или через поликарбонатную плоскость и поглощается специальным теплоприемником черного цвета. От нагретого теплоприемника нагревается воздух, который находится под стеклом, таким образом, осуществляется воздушное отопление от солнечных лучей.


   Воздушный солнечный коллектор

2. Подвижные солнечные коллекторы

   Наиболее эффективными считаются солнечный коллектор для отопления, который способен следить за солнцем. Всем известно, что диффузионный свет чаще всего неравномерный на площади неба, а его максимальное количество наблюдается в самом направлении солнца. Исключением можно считать туманную погоду и сплошную облачность. Есть три метода ориентации таких коллекторов: поворачивание зеркал, поворачивание самого коллектора и  поворачивание зеркала и нагревательного элемента, например, параболического концентратора. Но из-за стоимости зеркал и нагревательных элементов пользы от таких коллекторов будет совсем немного.

(См. также: Трубчатые радиаторы отопления)

3. Солнечные коллекторы плоского типа

   Плоский солнечный коллектор – самый простой тип. Это неподвижный застекленный черный ящик, который очень дешевый, но и менее эффективный. В ясную солнечную погоду в летнее время они могут работать до 8 часов (при условии, что солнечный свет расположен под углом больше чем 30 градусов от поверхности ящика).


   Принцип работы солнечного коллектора

4. Трубчатые коллекторы солнечного типа

   Нагревающим элементом в таком коллекторе является черная труба, в которой располагается теплоноситель. Сверху труба заключена в теплоизоляционный материал, например, в стеклянную трубу. Лучше всего такой обогревательный прибор проявит себя с 7 и до 17 часов по астрономическому времени. На эффективность обогрева влияет расстояние между трубками и их диаметр. Недостаток такого обогрева: трубки имеют довольно большую площадь, из которой тепло улетучивается обратно в атмосферу.

5. Трубчатые вакуумные солнечные коллекторы

   Как и у простых трубчатых коллекторов, преобразователями тепла являются прозрачные трубки, но только с вакуумом, который необходим для теплоизоляции внутренней черной трубки, в которой есть вода. Чаще всего эта трубка расположена коаксиально внешней трубке из стекла, которая является ее оболочкой. (См. также: Солнечный водонагреватель своими руками)


   Трубчатый вакуумный солнечный коллектор

6. Солнечные концентраторы

Солнечные коллекторы-концентраторы отличаются от простых солнечных коллекторов наличием рефлекторов (зеркал или отражателей). Они фокусируют свет с огромной площади на специальный поглощающий элемент. Такое коллекторное отопление позволяет увеличить мощность потока солнечного света, который направлен к поглощающему элементу

Солнечный концентратор

Распределительный коллектор

Коллектор отопления распределительного типа предназначен для применения в напольном отоплении (в гидравлических системах). Обратный и подающий коллектор может иметь от двух до 12 выходов. Распределительный коллектор отопления имеет встроенную вентильную вставку, которая может осуществлять предварительную гидравлическую настройку для легкого запуска системы «теплый пол». Такие коллекторы снабжены набором концевых заглушек, монтажным кронштейном, концевыми секциями с возможностью слива теплоносителя и с отводом воздуха. Так же есть термометр, шаровой кран и комплект редукционных переходников.

Распределительный коллектор

Разводку в двухтрубной отопительной системе, в которой есть коллектор, называют лучевой. Распределительный коллектор позволяет улучшить эффективность отопительной системы. Дополнительно коллектор может оснащаться электромеханическим приводом, а распределители выполнят выравнивание перепадов давления в системе отопления «теплый пол».

Коллектор отопления – обзор

3.2.11.3 Системы воздушного отопления помещений

Солнечные воздухонагреватели еще не получили такого подробного изучения, как солнечные водонагреватели, но для обогрева небольших одноэтажных домов воздушные нагреватели имеют ряд преимуществ. , например, простота, низкая стоимость и отсутствие опасности замерзания; кроме того, утечки, которые могут возникнуть, не вызовут ущерба в той степени, в какой это может создать вода.

Недостатком воздушных систем является то, что они требуют больших вентиляторов для перемещения воздуха.Они более дорогие и энергоемкие, чем небольшие циркуляционные насосы, которые используются в системах водяного отопления. Кроме того, воздуховоды, по которым проходит воздух, должны быть намного больше и, следовательно, дороже, чем трубы, используемые в водяных системах. Проблемы могут легко возникнуть, когда воздуховоды встроены в стены или вокруг структурных элементов.

На рис. III/17 показаны различные типы коллекторов солнечного нагрева воздуха, а именно:

на рис. III/17.

Источник: ISE

A)

Стеклянная коробка с черным дном

B)

коробка с черным гофрированным листом

C)

коллекторная панель со стальными плавниками

D)

Наклонная бита из минеральной ваты, окрашенная в черный цвет, нагревается солнцем, и через нее проходит воздух

E)

Коробка с черным дном и покрывающим ее слоем марли, через которую проходит воздух

F)

Коробка со стеклянными пластинами, через которые проходит воздух.Нижние окрашены в черный цвет (система Löf)

Следует отметить, что коллекторы можно использовать не только для систем отопления дома, но и для осушающих установок, как описано в разделе 3. 4.

Поскольку воздух менее эффективен для передачи тепла от металлов, чем вода, коллектор должен быть намного объемнее и иметь большую площадь теплопередачи, f.inst. в форме финнов. При использовании воздуха рабочие температуры ниже, чем при использовании воды, и необходим большой объемный расход.Удельная теплоемкость 1 м3 воздуха составляет около 0,36 Втч/градус C, тогда как удельная теплоемкость 1 м3 воды составляет 1,16 Втч/градус C. кровельные балки и через воздушные пространства, существующие в каркасных стенах. Однако необходимо позаботиться о том, чтобы обеспечить равномерный поток через все части системы воздушного отопления.

Селективность коллекторных пластин воздухонагревателя можно значительно улучшить, если сделать их гофрированными, чтобы получить ряд параллельных V-образных канавок.Прямое излучение, попадающее на V-образный вырез, затем претерпевает несколько отражений, при этом поглощение происходит на каждой поверхности. Такие гофрированные пластины, изготовленные из стали или алюминия, избирательны по направлению, и при правильном монтаже они демонстрируют коэффициент поглощения солнечного излучения в течение большей части года, который значительно выше, чем коэффициент поглощения плоского листа, из которого они изготовлены. Увеличение эмиттанса по сравнению с плоским листом относительно невелико. Кроме того, V-образные гофрированные листы обеспечивают дополнительную поверхность теплопередачи.

Обе стороны металла должны быть окрашены в черный цвет. Верхняя часть должна быть черной, чтобы поглощать солнечное излучение, которое проходит через остекление, а нижняя поверхность также должна быть черной, чтобы она могла излучать тепло на покрытие поверх изоляции из стекловаты и позволять этой поверхности способствовать процессу нагрева воздуха. . Такие коллекторы были разработаны CSIRO в Австралии.

Таким образом, для системы воздушного отопления требуется 4 элемента:

a.

Остекленный коллектор, обращенный к экватору, наклоненный и изолированный, чтобы собранное тепло ушло в воздух и не было потрачено впустую.

б.

Вентилятор для циркуляции воздуха. Фильтр на вентиляторе сведет к минимуму проблему пыли в доме.

в.

Каменная подушка для хранения тепла зимой и хранения холодного воздуха в другое время года, когда ночной воздух достаточно холодный, чтобы охлаждать камни, чтобы они, в свою очередь, могли охлаждать дом днем.

д.

Вспомогательная система отопления.

Для нагрева воздуха сконструировано несколько типов коллекторов.Лёф, например, сконструировал коллектор, в котором используются перекрывающиеся стеклянные пластины. В его коллекторе воздух подается вверх со скоростью около 30 см/с через коробку глубиной около 10 см с зачерненной задней стенкой, закрытую одним или несколькими стеклами. По мере того, как воздух в задней части бокса нагревается, в поток вставляется лист из прозрачного стекла, чтобы он не смешивался с более холодным воздухом сверху. Через небольшое расстояние над первым листом вставляется еще один прозрачный лист с проходом между ними. Таким образом, последовательные листы стекла накладываются друг на друга в виде лестницы.Передние кромки стеклянных листов прозрачные, тыльные части стеклянных листов зачернены для обогрева соседнего воздуха, уже протекающего между остеклениями. Лёф использовал хранилище с галькой.

На рис. III/18 показана простая система воздушного отопления помещений. Тепло собирается в коллекторе на крыше и выдувается вентилятором в подвал, где находится скальное хранилище. С помощью другого вентилятора нагретый воздух можно нагнетать в помещения.

Рис. III/18.

Источник: ISES

С небольшой модификацией ту же систему можно использовать для охлаждения помещений, что фактически было сделано на нескольких установках в США.

Солнечные системы воздушного отопления были более популярны в США, чем в Европе, потому что системы водяного центрального отопления являются наиболее распространенными обычными системами отопления в Европе, в то время как воздушное отопление популярно для отопления помещений в США, и поэтому логично рассматривать воздушные также как жидкость для сбора солнечных лучей.

При любых обстоятельствах в системе воздушного отопления тепло должно передаваться от твердого тела к воздуху и наоборот в трех точках:

a.

От пластины коллектора к воздуху.

б.

Из теплого воздуха в носитель.

в.

Из носителя в воздух.

Конечно, во всех этих трех точках есть потери тепла.

Носитель информации должен иметь не только высокую теплоемкость, но и большую передающую поверхность. Из более дешевых материалов чаще всего используются щебень или гравий. В качестве альтернативы бункер для хранения может содержать легкоплавкие соли в небольших пластиковых контейнерах, система хранения, разработанная Марией Телкес и имеющая f.инст. использовался в доме «Solar One» в Делавэре.

Комбинировать солнечную систему нагрева воздуха с водяным нагревателем сложно и нерентабельно. Обратное, т. е. сбор воды и распределение теплого воздуха, является более практичным. В этом случае первичным накопителем является вода, но щебень, окружающий первичный водоаккумулятор, может выступать как в качестве вторичного накопителя, так и в качестве теплоносителя для системы тепловоздушного отопления. Такую систему достаточно легко совместить с водонагревательным устройством.

Наибольшее преимущество системы воздушного отопления проявляется, когда теплый воздух из коллектора используется непосредственно для обогрева помещений, а в системе SOLARON, разработанной Löf et al., для трех вышеупомянутых операций воздушного транспорта используется только один вентилятор. (см. рис. III/19a-d)

рис. III/19a.

Источник: SOLARON

Рис. III/19b.

Источник: SOLARON

Рис. III/19c.

Источник: SOLARON

Рис. III/19d.

Источник: SOLARON

Телкес и Рэймонд построили солнечный дом в Дувре, штат Массачусетс.в 1939 году, в котором использовались вертикальные коллекторные панели южной стены и накапливалось тепло при фазовом переходе декагидрата сульфата натрия. Эта система была рассчитана на полную тепловую нагрузку, обеспечивая достаточную (теоретическую) мощность для хранения расчетной тепловой нагрузки в течение 5 дней.

Дом SOLAR ONE в Университете Делавэра, строительство которого недавно было завершено, как уже упоминалось, включает аналогичную систему.

Блисс в 1956 году сконструировал и описал полностью отапливаемый солнечный дом в пустыне Аризоны, в котором использовался матричный воздухонагреватель, в котором воздух вытягивался вниз через почерневший экран в застекленной коробке.Всасывание через экран предотвратило попадание горячих конвекционных потоков на вышележащее стекло. Там было хранилище для камней. Система, которая была построена, не представляла собой экономический оптимум, но аналогичная и меньшая система с некоторым вспомогательным теплоснабжением привела бы к более низкой стоимости.

Тромбе и Мишель построили несколько домов в Одейо, Пиренеи (Франция), с использованием обогревателей южных стен в зимние месяцы и с дополнительными электрическими обогревателями на случай длительных периодов неблагоприятной погоды.

Наконец, следует упомянуть, что гибридная система, в которой воздух, нагретый в солнечном коллекторе, хранится в резервуаре для воды, была описана Пейтом из Университета штата Юта. Система достаточно проста и дешева: горячий воздух из коллектора продувается через теплообменник автомобильного радиаторного типа. За счет самоконвекции тепло передается в верхнюю часть бака для воды, а холодная вода со дна бака поступает в радиатор. Если холодный воздух снаружи пропускается через тот же радиатор, создается циркуляция в обратном направлении.
