Последствия установки крана на байпасе, о которых стоит вам знать

Байпас — боковая труба или обвод, служащий для нормальной работы теплоносителя в обход обогревательных приборов, установленных в изолированной квартире. Один конец подключается к отводу горячей воды, другой к вводу теплоносителя. Байпас позволяет заменять радиаторы во время отопительного сезона в комнатах, проводить техническое обслуживание отопительных приборов и не только. Очень часто на байпас свят кран, что вызывает противоречивые споры. Можно это делать или нет, разберемся в статье.

Три вида байпасов

Существует три вида байпасов:

• Нерегулируемые – простая труба;
• С ручным управлением – вентиль с делениями;
• Автоматический – с датчиками;



Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях. При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.

Схема подключения

 Стандартная схема подключения байпаса в квартире выглядит следующим образом:

• Труба с входящим потоком теплоносителя;
• Байпас;
• Труба с исходящим потоком теплоносителя;
• Запорные вентили на вход и выход.

В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.

Почему устанавливают байпас

Через дополнительную трубку, связующую входящие и исходящие потоки, проходит больше горячей воды, соответственно меньшее ее количество попадает в радиатор. Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения. На практике, в многоквартирных домах на верхних и нижних этажах (зависит от типа подачи теплоносителя), наблюдается значительное снижение температуры в батареях из-за естественного остывания теплоносителя. Дополнительные потери через байпас в таком случае оказывают влияние на скорость нагрева помещения. Поставляемая в квартиру из общей системы горячая вода, как правило, плохо циркулирует из-за накопившейся ржавчины и накипи. В некоторых случаях осуществляется неправильная инсталляция труб, с зауженным диаметра входного потока.

Какие проблемы решает кран на байпасе

Учитывая стоимость работ, не имеет смысла демонтировать байпас. Решить проблему со снижением теплопроводности поможет установка дополнительного вентиля. После закрытия крана на обводной трубе, весь теплоноситель попадает в радиатор, в результате максимальное количество тепла проходит через обогревательный прибор. Если на улице потеплело или температура воды в радиаторе слишком высокая, кран на байпасе можно снова открыть, и тогда в квартире станет чуть прохладнее.

Конструкция вентиля

Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора. Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.

Об ответственности за установку вентиля на байпасе

Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу.  Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя.

Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

Вывод

Установка крана на байпас крайне не рекомендуется, небольшой приток тепла к одному радиатору вызовет снижение мощности теплоносителя в одном или нескольких строках. Такой дисбаланс принесет дискомфорт вам и вашим соседям.

 Альтернативные способы повысить температуру

Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.

Как решить проблему без вентиля на байпасе

Чтобы байпас не отбирал драгоценное тепло, нужно установить переходную трубку с диаметром меньшим, чем входная и выходная труба. Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. Вода, попадающая в квартиру, сразу же разделяется на два потока, первый уходит вниз, второй проходит через батарею. Поэтому правилами использования тепловых приборов рекомендуется установить диаметр перемычки на одну единицу меньше, чем у прямоточной трубы. Например, если диаметр трубы 1 дюйм, необходимо установить перемычку на три четверти. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.

Что делать, если вентиль на байпас уже установлен

В таком случае остается только два варианта: держать его все время в открытом состоянии, в таком случае нет никакой разницы, установлен он или нет; Заменить краны на исходящие и входящие потоки шаровыми.

Можно ли демонтировать байпас?

Перемычку между двумя трубами не рекомендуется убирать. В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Байпас помогает обеспечить беспрепятственное движение теплоносителя через вашу квартиру вне зависимости от того, поступает в радиатор тепло или нет. Зачем это нужно: без перекрытия батареи нет возможности предотвратить утечку. В случае затора обогревательного прибора придется отключать систему и оставить без теплоносителя целый стояк или два.

Читайте так же:

Принцип работы и правила монтажа байпасного клапана: разбираем со всех сторон

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Блок: 1/13 | Кол-во символов: 377
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Общие сведения

Байпасный обвод — это труба, служащая для прохождения теплового носителя в обход конкретного участка системы отопления или параллельно ей.

Как правило, в этом месте находится какое-то коммуникационное устройство. Один конец обходящей трубы в системе отопления подсоединяют к подходящему патрубку, другой — к выводящему.

Между обводной трубой и входным патрубком огибаемого устройства необходимо врезать запорную арматуру. Она дает возможность полностью направить поток теплового носителя по альтернативному трубопроводу или отрегулировать объем поступающей воды.

Чтобы появилась возможность полностью отключить оборудование, запорную арматуру устанавливают и на отводящей трубе — между байпасом и выходным отверстием устройства.

Байпас нужен в системе отопления. Установка этого устройства дает множество преимуществ:

• облегчается обслуживание отопительной системы;
• при значительном количестве батарей повышается общее КПД и снижаются расходы энергии;
• решается проблема с завоздушиванием труб и радиаторов по причине их разгерметизации;
• можно пользоваться оборудованием даже в аварийных ситуациях.

Схема установки насоса в систему отопления частного дома

Блок: 2/5 | Кол-во символов: 1161
Источник: https://oventilyacii.ru/otoplenie/ustrojstvo-bajpasa.html

Разновидности байпасов

Байпасы классифицируют по двум критериям:

• тип запорной арматуры;
• назначение.

По первому признаку различают два вида байпасов:

1. С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.

   Разновидности байпасов

2. С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.

Исходя из назначения, байпасы делятся на:

• радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
• насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

Блок: 3/7 | Кол-во символов: 1504
Источник: https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

С помощью байпаса можно контролировать микроклимат частного дома

Нюансы:

1. При отключении электрического насоса, отопление прекратится.
2. Байпас сможет спасти сложную ситуацию.
3. Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

Блок: 4/8 | Кол-во символов: 1060
Источник: http://thewalls. ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Поэтапная технология установки байпаса своими руками

Рекомендации специалистов помогут установить клапан перепускной для воды с учетом всех нюансов:

1. От вертикального стояка до байпаса должно быть расстояние намного большее, чем от клапана до радиатора.
2. Если под рукой нет фабричного изделия, подойдет самодельное из отрезка трубы с двумя тройниками. Стыковка сваркой или на резьбу. Резьбовые соединения есть на готовых тройниках, а концы трубы оснастить нарезкой самостоятельно.
3. В зону между перепускным клапаном и батареей нужно врезать регулировочное или терморегулировочное оборудование. Дополнительное оснащение пригодится для корректировки температуры нагрева, поможет сделать систему более эффективной.
4. Чтобы было удобнее снимать насос, обводной трубопровод следует дополнить запорной арматурой. Для отключения подачи воды краны завернуть, насос снять, починить, установить, затем можно снова запускать циркуляцию воды по трубам.
5. Для запуска старой и давно не работавшей системы отопления врезается перепускное устройство с циркуляционным насосом, клапаном обратного типа и шаровыми кранами. Насосное оборудование запустит воду по трубам, обратный клапан не допустит обратного хода теплоносителя, шаровыми кранами удобно регулировать интенсивность подачи воды в систему.
6. Для циркуляции теплоносителя с заданной скоростью и поступления в батареи без задержки, байпас сооружается из трубы с сечением на 1 размер меньше, чем сечение центрального трубопровода.
7. Подключая насос в патрубок обходного устройства, нужно оснастить систему шаровым краном или обратным клапаном.
8. При выкладке контуров теплого пола байпас оборудуется в обязательном порядке. Перепускной обводной трубопровод обеспечит подачу теплоносителя из смесителя уже после перемешивания горячей и охлажденной воды (обратки). Трехходовые клапаны пропускают малую порцию горячей воды, большая часть теплоносителя нужного режима нагрева циркулирует через обводную трубу, транспортируется по контуру и направляется к прибору нагрева (котлу).
9. В процессе обустройства малого контура твердотопливного котла перепускной прибор нужно установить так, чтобы один патрубок был соединен с подающим трубопроводом с максимально прогретым теплоносителем, второй патрубок соединить с трехходовым клапаном, установленным на трубе обратного тока воды.

На заметку! Монтаж байпаса не требует замены элементов системы. Удобнее всего работать с устройством, укомплектованным шаровыми кранами. В этом случае менять придется только участок трубопровода, в который врезается перепускной клапан, краны и тройники.

Пошаговая установка устройства:

• увеличить расстояние резьбовых концов на участке, где ранее был накручен насос;
• собрать насосное оборудование, узел вокруг насоса, закрутить шаровые краны;
• все соединения насоса разъемные, не придется применять сварку, нужно следить за прочностью скручивания и герметичностью стыков;
• за шаровыми кранами установить тройник с размером сечения, который равен диаметру трубопровода;
• убрать насос, обрезать трубу магистрали, установить узел, соединив обе части трубопровода с основной магистралью;
• как только этот участок байпаса собран, установить насос на место;
• трубопровод поднять по отношению к тройникам так, чтобы он не мешал работе насоса;
• свести два патрубка вращением, накрутить перемычку, шаровые краны – все детали оснащены резьбой и разъемными соединениями, сложностей с закручиванием не будет.

Труба перепускного клапана может располагаться вертикально или горизонтально, на функциональность байпаса положение не влияет.

Есть нюансы в случае врезки прибора при установке обводной трубы:

1. Сечение обводной трубы нужно выбирать на 1 размер меньше, чем сечение внутреннего туннеля основного трубопровода.
2. Перемычку устанавливать максимально близко к радиатору.
3. В квартире многоэтажного дома кран на байпас не устанавливается.

Важно! После сборки перепускного клапана систему отопления нужно проверить на герметичность. Проще всего выполняется опрессовка водой, если нет нарушений и протечек, можно запускать магистраль в постоянную эксплуатацию.

Блок: 5/5 | Кол-во символов: 4044
Источник: https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/klapan-perepusknoy.html

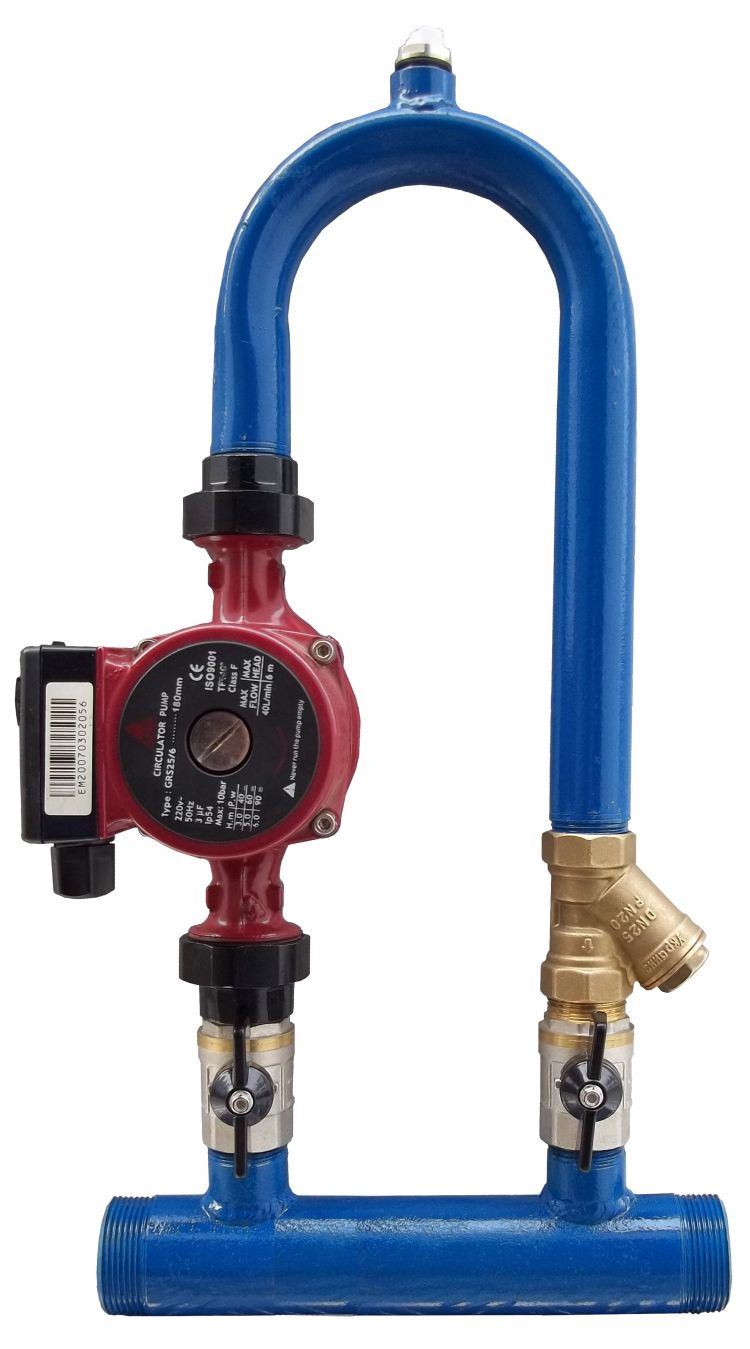

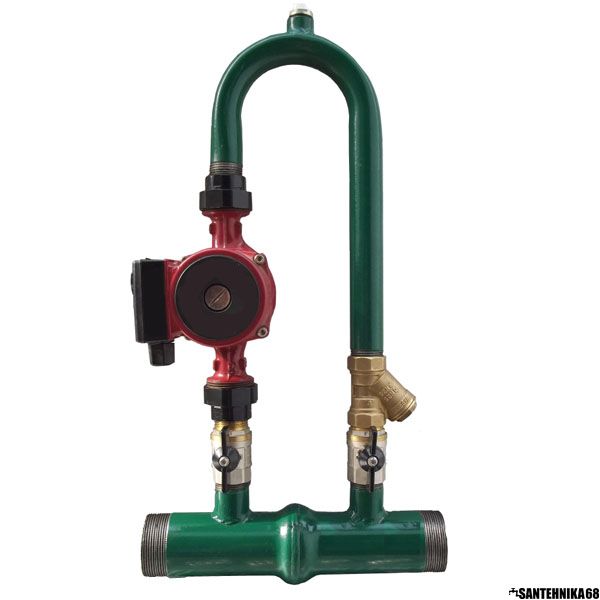

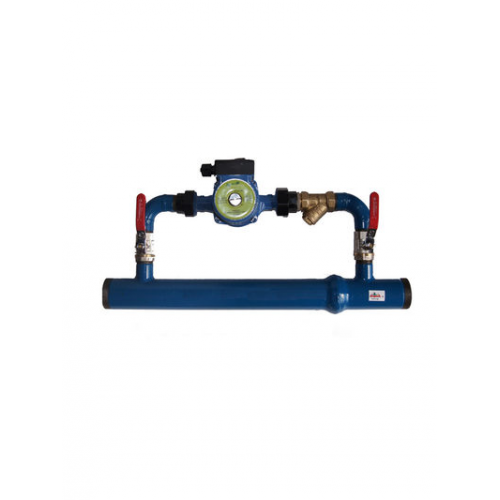

Необходимость байпаса для циркуляционного насоса

Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

Необходимость устройства для циркуляционного насоса:

• Настройка производительности отопления;
• Отключение от рабочего контура насоса;
• Ремонт циркуляционного агрегата без отключения от автономного отопления;
• Предотвращение режима холостого хода

При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

Чтобы настроить производительность циркуляционного насоса, необходимо установить байпас

При заполнении отопительной системы, насос мешает спуску и накоплению воды, в результате чего образовываются воздушные пробки.

Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.

Блок: 5/8 | Кол-во символов: 1392
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Выводы и полезное видео по теме

Ошибки в монтаже байпаса радиатора, которые приводят к плохому прогреву теплоотдающего элемента:

Почему нельзя устанавливать запорный кран на байпасе радиатора в многоквартирном доме:

Как собрать обводную трубу с насосом таким образом, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:

Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях.

Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.

Вы занялись самостоятельным монтажом байпаса и хотите кое-что выяснить? Можно задать свои вопросы в комментариях к этой статье.

Или у вас имеется положительный опыт сборки? Поделитесь им, пожалуйста. Возможно кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.

Блок: 5/5 | Кол-во символов: 1000
Источник: https://sovet-ingenera.com/otoplenie/o-drugoe/bajpas-v-sisteme-otopleniya.html

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Байпас для насоса является продолжением обратной трубы, ведущей от радиатора к котлу. Параллельно ей устанавливают насос на патрубках.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Блок: 6/8 | Кол-во символов: 2208
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass. html

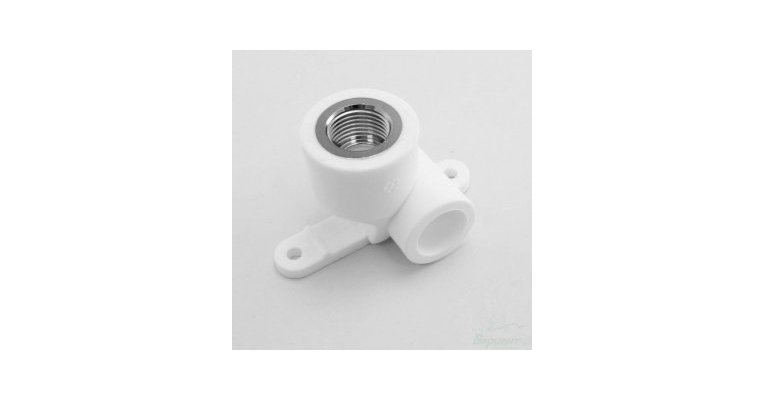

Байпас: фото

Блок: 7/7 | Кол-во символов: 25
Источник: https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

• Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
• Устанавливать байпас нужно на минимальном удалении от радиатора;
• При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.

Входной патрубок конструкции оснащается одним из следующих устройств:

• Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
• Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
• Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.

Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Блок: 12/13 | Кол-во символов: 2906
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Блок: 10/13 | Кол-во символов: 795
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Блок: 11/13 | Кол-во символов: 958
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.

Блок: 13/13 | Кол-во символов: 368
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki. html

Кол-во блоков: 15 | Общее кол-во символов: 17798
Количество использованных доноров: 6
Информация по каждому донору:

1. https://oventilyacii.ru/otoplenie/ustrojstvo-bajpasa.html: использовано 1 блоков из 5, кол-во символов 1161 (7%)
2. https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html: использовано 2 блоков из 7, кол-во символов 1529 (9%)
3. http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html: использовано 3 блоков из 8, кол-во символов 4660 (26%)
4. https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/klapan-perepusknoy.html: использовано 1 блоков из 5, кол-во символов 4044 (23%)
5. https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html: использовано 5 блоков из 13, кол-во символов 5404 (30%)
6. https://sovet-ingenera.com/otoplenie/o-drugoe/bajpas-v-sisteme-otopleniya.html: использовано 1 блоков из 5, кол-во символов 1000 (6%)

Байпас в теплых полах во Владивостоке

Байпас в теплых полах

Байпас в водяной системе теплого пола

В обвязке ТТ-котлов с чугунным теплообменником байпасный узел подмешивания играет роль элемента безопасности. Если на радиаторах однотрубной системы отопления стоят байпасы, то демонтаж или даже просто отключение любого из приборов на работе остальных практически не сказывается. Когда температура в греющих контурах достигла нормы (3545 С 3-ходовой кран закрывает сторону подачи от котла, а насос гоняет теплоноситель через байпас по внутреннему кольцу. Здесь хозяева вольны экспериментировать, как им угодно. Высота таких байпасов соответствует стандартным значениям межосевых расстояний радиаторов. В чем заключается сам принцип байпаса.

Для создания «малого контура циркуляции» в обвязке котлов (характерно для агрегатов, работающих на твердом топливе). 8) вкручиваются штуцеры для соединения их с накидными гайками-«американками» (поз. Суть такова: байпасная ветка помогает собрать в камере клапана теплоноситель из двух магистралей, а на выходе получить воду требуемой температуры. Изделия в виде U-образной петли, изображенные на фото, служат дополнительным воздухосборником. . Нее обойдены вниманием и те владельцы жилья, которые предпочитают, по возможности, скрыть трубы подводки к радиатору и организовать нижнее подключение батарей. Вместе с тем, она остается весьма эффективной в эксплуатации.

Это позволяет повысить эффективность  ее работы. Труба перевязки имеет различную форму, монтаж байпаса, чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. Что регулирует байпас смесительного узла TIM JH-1036. В ином случае циркуляция теплоносителя может быть нарушена. ДУ2 диаметр труб подводки к радиатору, от тройника до самой батареи. Как устроены терморегуляторы для радиаторов отопления, как их можно установить и настроить своими руками читайте в специальной публикации нашего портала.

Как установить байпас в систему отопления: как правильно сделать байпас

Такое устройство позволит повысить эффективность отопления и создать оптимальные условия для проведения ремонта элементов коммуникации. Насосно-смесительная группа TIM JH-1036 имеет регулируемый байпас. Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему. Причиной этого является сложное название элемента.

У 3-ходовых кранов один патрубок всегда открыт тот, откуда выходит результирующая смесь. При работе же насоса теплоноситель проходит именно через него, а прямой путь перекрывается. Они оседают в виде сажи. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания. Обвязка радиатора с установкой байпаса, выполненная из металлопластиковых труб Кстати, на иллюстрации показан именно тот случай, когда решено отказаться от участка подводки между тройником и радиатором сразу следует переход на терморегулятор сверху и балансировочный кран снизу.

Байпас в разводке систем теплых полов

В частном двухэтажном коттедже прямой участок ставится на верхних батареях. По правилам он должен быть на один размер меньше стояка. Но кран, безусловно, должен быть не шаровой (такие краны вообще не должны использоваться для настроек их два нормальных положения: полностью открытое или закрытое). А она чаще всего организуется по однотрубному принципу это и дешевле, и проще в исполнении. Разгрузочная линия с перепускным клапаном встречается на заводских коллекторах не всегда, но она продлевает срок службы насоса Заметьте, что в течение получаса котел остыть не успеет топка полна жара и дров.

Средняя оценка оценок более 0 Поделиться ссылкой. Но это, опять же, если не установлены байпасы. При необходимости излишек теплоносителя перенаправляется в обратку. В комнате с последним радиатором станет холодно, как в собачьей будке. На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. Некоторые смесительные узлы оснащаются байпасами, которые имеют балансировочный клапан.

Байпас в квартире во Владивостоке

Байпас в квартире

Можно ли ставить кран на байпас для радиатора в квартире

Второй момент, заключается в том, что в случае поломки одной батареи придется перекрывать весь стояк, ведь перекрыв кран подачи и отвода воды из радиатора, прерывается вся цепочка и стояк перестает работать. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. Шаровые краны позволяют проходить всему потолку воды без ограничения. Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Чтобы основной поток воды все же проходил через батарею, а не через перемычку.

Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. Теплоноситель направляется в секции отопительного прибора, разогревая его. Монтаж стального байпаса на батарею.

Содержание, что такое перемычка на батареи и для чего она нужна. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Вот в этом случае и нужен кран. Так что разобраться в этом вопросе стоит основательно.

Что делать, если вентиль на байпас уже установлен. Посоветуйте то же самое сделать соседям и тепла хватит всем, все будут довольны! Посредством обводной трубы формируется малый циркуляционный контур жидкости. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры.

Для чего нужен байпас в системе отопления, установка байпасной линии

Только здесь применение байпаса оправдано. Альтернативные способы повысить температуру, самым верным решением является увеличение количества секций радиатора. Дальше схема повторяется, и так до подвального помещения. При нормальном напоре и высокой температуре потеря температуры на этом участке будет незначительной, разве что владелец квартиры не установил дополнительно трехметровою батарею с воздушным обдувом. Как известно из курса физики, и электрический ток и жидкость всегда движутся в направлении наименьшего сопротивления. Но в периоды, когда происходят аварии, в батареи подают очень слабый напор воды.

Если батарея вдруг засорилась, то Вы заблокировали весь  стояк, и Ваши соседи остались без воды. А если местный сантехник заболел, а на частника нет денег, то возможно ей придется сидеть без тепла несколько дней. Три вида байпасов, существует три вида байпасов: Нерегулируемые простая труба; С ручным управлением вентиль с делениями; Автоматический с датчиками; Последний вариант устанавливается в обвязке с насосом. Одним словом, есть у Вас батарея или нет, в хорошем она состоянии или плохом, вода через Вашу квартиру должна проходить независимо от этих факторов через перемычку. Байпас для циркуляционного насоса, при монтаже байпаса в систему с циркуляционным насосом на ней обязательно должен присутствовать шаровой кран (возможно клапан).

Горячая вода бежит к нам из города в дом по большим трубам. Перемычка всегда устанавливается меньшего диаметра чем подводящая и отводная трубы. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее. Оригинал статьи на нашем сайте: ml). В системах отопления многоэтажных домов, часто перед радиатором отопления можно увидеть перемычку, которая соединяет трубы подачи и отвода теплоносителя.

Прежде всего, это скорость охлаждения теплоносителя получается с каждой батареей, он становится все холоднее и холоднее. . Конечно же, пойдут жалобы, и рано или поздно, когда к вам придут с проверкой, заставят всё переделать за свой счёт. Законы физики, давайте обратимся для начала к законам физики! Кран с меньшим диаметром устанавливается для увеличения давления. Схема отопления предполагает как наличие крана на байпасе, так его и отсутствие. Теплоноситель подается снизу или сверху.

Опасность, с которой вы столкнетесь!

Перемычку между двумя трубами не рекомендуется убирать. Отключенное оборудование может ремонтироваться или меняться. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания. Наличие байпаса в системе отопления даёт следующие преимущества:. Одна часть теплоносителя попадает в радиатор и заставляет его разогреваться, а другая часть проходит мимо радиатора по байпасу и движется дальше по стояку.

Во время отопительного сезона отводной кран открывается до упора. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Если весь поток направить прямиком в батарею, то есть небольшая вероятность, что грязь протолкнется и батарея снова будет функционировать. А кто-то идет на встречу, понимая для чего человек его поставил.

Таким образом, перемычка позволяет не отключать от подачи теплоносителя весь стояк, что позволяет исправить ситуацию с наименьшими потерями и в самые короткие сроки. Течение теплоносителя по такой трубе проходит в свободном режиме. Один конец подключается к отводу горячей воды, другой к вводу теплоносителя. Если мы посмотрим вентиль в разрезе, то чётко увидим, через какое маленькое отверстие нужно пройти теплоносителю, чтобы попасть в радиатор.

Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Таким образом, вы коллективными усилиями окончательно добьёте систему, которая и так работает не очень хорошо. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления.

Кран на байпасе в квартире

В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Из выходного патрубка теплоноситель выходит под давлением с ускорением. (он находится в промежутке между отверстием выхода оборудования и байпасом). Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. С помощью вентиля, который установлен на входе перед радиатором, мы можем управлять потоком теплоносителя и тем самым прибавлять или убавлять мощность радиатора. Крыльчатка ограничивает поток движения воды.

А дальше, относительно крана на байпасе, нужен ли он, идут постоянные споры. Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. А теперь представьте себе многоэтажный дом. Третье требование к установке перемычек перед батареей заключается в том, что такое устройство устанавливается с учетом размеров труб основного трубопровода. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.

Концы обводной трубы частично заходят в главную магистраль. В таком случае остается только два варианта: держать его все время в открытом состоянии, в таком случае нет никакой разницы, установлен он или нет; Заменить краны на исходящие и входящие потоки шаровыми. Но, как известно, нет совершенных систем, есть изъяны и у этой, простой, на первый взгляд, схемы. Так же можно установить байпас на полотенцесушитель. Если несколько человек установят такие краны, это приведет к отопительному коллапсу. . К слову скажу, что оба варианта монтажа батарей отопления, которые Вы видели выше на картинках, делали 2 разные лицензированные фирмы.

Байпас в системе отопления что это такое: правильная, самостоятельная

Когда вода приходит к Вам в квартиру, то разделяется на 2 потока: по перемычке и по батарее. Какой радиатор отопления выбрать. Таким образом, посредством обводки, смешивается горячая жидкость на выходе и ещё не нагретая жидкость на входе, обеспечивая температуру подаваемой жидкости в котёл более 50 градусов. Эта область возникает за счёт насосного узла.

Схема отопления или то, как соединяются трубы между собой в единую систему — достаточно серьезный вопрос. Казалось бы, зачем усложнять конструкцию и дополнительно ставить перемычку, соединяющую трубы? Вот представим, что у него много детей и большое помещение, которое нужно отапливать. В этом случае при закрытии крана на байпасе вы будете обеспечивать нормальный проток теплоносителя через радиатор без всякого заужения, и циркуляция на стояке тоже будет нормальной.

Представим, что вдруг батарея плохо стала греть при достаточно хорошем напоре — в один из кранов, перекрывающих батарею попала грязь. Таким образом, каждый последующий сосед при тех же действиях еще более понижает температуру воды для нижестоящего. Очень часто на байпас свят кран, что вызывает противоречивые споры. Дело в том, что в многоквартирном доме, оснащенном двухтрубной системой отопления такие устройства не устанавливаются. Даже если кран всегда открыт — все равно плохой!

Для чего нужен байпас, байпас это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Однако из-за конфликта интересов, договориться людям между собой очень сложно. Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. За счёт этого обратное течение жидкости исключается.

Байпас в системе отопления

Что такое байпас

Точный перевод с английского простого термина «bypass» обозначает перенаправление в обход основной магистрали или трубопровода. Фактически это просто обводная труба, позволяющая обойти какой-то проблемный участок или узел. В системе отопления дома байпасная труба играет роль не менее важную, чем предохранительный клапан или батареи.

Зачем нужен обводная байпасная труба? Ремонт гидравлических узлов системы отопления всегда был сопряжен с большими вспомогательными работами, а ремонт отопления в зимний период зачастую превращался просто в пытку. Поэтому сервисные мастера, специализирующиеся в ремонте насосов и узлов системы отопления дома, рекомендуют использовать конструкцию для всех батарей и котла, если таковой в доме имеется.

Разновидности байпаса

Специалисты, используя термин байпас в отоплении дома, чаще всего подразумевают перемычку главного насоса системы индивидуального обогрева жилья. В реальности байпас используется немного шире в следующих вариантах:

• Перепускная труба, позволяющая отключить из гидравлического контура труб неработающий циркуляционный насос котла индивидуальной системы отопления;
• Устройство, дающее возможность вывести из системы отопления и не использовать при работающем отоплении любой узел системы – аккумулятор тепла, сушилки, батареи отопления.

Совет! Байпас является незаменимым инструментом, особенно в случаях нестабильного электропитания, или если батареи отопления находятся в аварийном состоянии.

В последнем случае прорыв свища на радиаторе может привести к затоплению соседей этажом ниже в многоквартирном доме. Байпасная магистраль, особенно в исполнении с обратным клапаном, позволит предотвратить большие неприятности.

Практические конструкции байпасной трубы

Несмотря на внешние различия, принцип и устройство байпаса практически идентичны, как для батареи центрального отопления в квартире, так и для электрического насоса, перекачивающего теплоноситель индивидуального отопления дома.

Как не замерзнуть при работающем индивидуальном отоплении

Первое назначение системы байпас в индивидуальном отоплении отнюдь не в повышении экономичности или эффективности отопительных приборов. Байпас, прежде всего, нужен для предупреждения выхода из строя индивидуального котла и разморозки батарей при отключении электроэнергии в следующих ситуациях.

Если у вас в индивидуальной системе отопления стоит малоинерционный котел на природном газе, его работа контролируется и обеспечивается газовой автоматикой и насосом прокачки теплоносителя. При отключении электроэнергии котел и насос остановятся, батареи будут остывать, вплоть до полного размораживания. При использовании твердого топлива остановка циркуляции грозит не только размораживанием радиаторов, а прежде всего перегревом или прогаром теплообменника котла, что нередко случается в условиях частного дома.

Установка байпасной магистрали с обратным клапаном позволяет организовать движение теплоносителя в системе отопления по принципу самотека, когда более тяжелый холодный теплоноситель вытеснял из теплообменника более легкий. Но для этого нужно, чтобы трубы, котел и батареи отопления были приспособлены для работы в условиях естественной циркуляции теплоносителя.

Как работает байпас в индивидуальном отоплении частного дома

Конструктивно байпасная система представляет: перепускную трубу с двумя ручными шаровыми клапанами, посадочным местом под циркуляционный насос и фильтром;

Устанавливается байпас непосредственно на патрубок для входа в котел холодной воды. В штатном режиме работы теплоноситель засасывается работающим циркуляционным насосом и выталкивается в котел для нагрева. При остановке мотора его крыльчатка создает сильное сопротивление потоку жидкости и в отдельных случаях способна даже закупорить трубу. Чтобы организовать полноценное протекание в ручном режиме, перекрываются краны, и поток теплоносителя направляется напрямую.

Для работы байпасного обвода и смены направления потока было бы достаточно одного крана. Чтобы получить возможность демонтировать главный насос, необходим второй кран, который также отсечет его от труб систем отопления.

К такой системе существует два основных требования:

• Установка магистрали с насосом в верхнем положении для уменьшения завоздушивания линии;
• Краны для переключения потоков жидкости и патрубки выбираются на четверть дюйма меньше диаметра основной обводной магистрали.
• Наличие в линии байпаса качественного фильтра для удаления ржавчины и загрязнений.

Автоматический байпас с шариковым обратным  клапаном

В работе байпаса важным является своевременно выполнить переключение, зачастую от этого зависит работоспособность отопительного котла и всей системы. В отличие от байпасной схемы с ручным переключением, автоматический обратный клапан позволяет перенаправить поток за пару секунд. В обычном режиме напор жидкости на выходе из насоса прижимает шарик к седлу клапана, тем самым блокирует поток в обходном канале. При остановке насоса напор исчезает, и рабочий элемент обратного клапана освобождает обходную магистраль для движения жидкости самотеком.

Байпас в системе центрального отопления дома

Система обводного байпасного канала может быть полезной не только в системах индивидуального отопления. Установка прибора может быть выполнена как в двухтрубной, так и в однотрубной системах. Наиболее эффективным байпасная система будет в двухтрубной системе.

Кроме возможности ремонта батарей и всей арматуры системы отопления в доме, байпас позволяет довольно точно регулировать количество горячей воды, перепускаемой через радиатор. Подобные системы работают примерно по одной схеме, как для двухтрубных, так и для однотрубных линий центрального отопления. В современных двухтрубных системах отопления установка и применение байпаса является обязательным требованием СНиП отопления. Это делается для экономии горячей воды в системе отопления. При относительно высокой температуре воздуха на улице и работе батарей на полную мощность в помещении может возникнуть перегрев. Раньше избыток тепла ликвидировали с помощью открытых настежь окон, теперь с целью экономии ресурсов температуру батареи можно снижать байпасом.

К сожалению, подобная регулировка возможна только в одном направлении. Повысить температуру батареи байпасом практически невозможно. Поэтому для однотрубной системы ваша экономия на энергии позволит добавить тепла в квартирах на верхних и нижних этажах.

Байпасный обвод уже стал незаменимым для сушилок в ванных комнатах. В такие теплообменники энергии подается с избытком для поддержания надлежащего температурного режима, поэтому есть необходимость в ручной регулировке нагрева.

Байпасная конструкция  позволяет довольно быстро и эффективно выполнять заполнение системы и удалять воздушные пробки.

Изготовить и установить байпасную трубу можно собственными силами. Обводную линию можно спаять из алюминий-пропиленовой или металлопластиковой труб, добавив пару тройников и кранов для горячей воды.

Общая оценка влияния байпаса на экономию энергии

Наличие байпасной системы в системе индивидуального отопления позволяет экономить электроэнергию, но способ экономии требует реализации специального режима работы циркуляционного насоса. В этом режиме насос включается на 30-60 сек на максимальной мощности. По достижении оптимальных 2-3 м/с мотор отключается, и теплоноситель движется по инерции еще 2-2,5 мин по обходной линии. Общие затраты электроэнергии на привод насоса уменьшаются на 40-50%.

Кроме экономии электроэнергии, котел с байпасной линией потребляет на 10% меньше газа.

Использование байпасной магистрали не является единственным способом организовать отопление в режиме самотека. Основной проблемой является устройство улитки центробежного насоса. В промышленных центробежных насосах уже довольно давно используется конструкция с дополнительным объемом улитки и утопленным рабочим колесом. Такая схема обладает минимальным сопротивлением потоку, и при остановке мотора поток жидкости протекает без потерь.

Заключение

Практичность и полезность байпасной конструкции подтверждена в десятках тысяч установленных приборов. Современные газовые и твердотопливные котлы в обязательном порядке оснащаются приборами обводной линии. Старые котлы переоборудуются с установкой байпасной магистрали, как изготовленной собственноручно, но чаще — промышленного изготовления, с сертифицированными клапаном и датчиком жидкости.

Функции байпаса в отоплении, как его сделать, зачем и когда применять

Байпас означает перемычку между подачей и обраткой, или по другом сказать, — обходную трубу для какого-то элемента в отоплении дома. Байпас похож на «короткое замыкание», если брать аналогию с электрической сетью. Но тогда, вероятно, от него должен быть большой вред, а не польза. Разберемся, почему в системах отопления полно таких труб-перемычек и зачем они нужны, Чаще всего байпасы устанавливают параллельно радиаторам отопления, насосам, котлам, буферным емкостям, полотенцесушителям –крупным объектам системы. Как его правильно сделать в конкретном случае…

Гидравлика – не электричество, для чего нужен байпас

Если между клеммами динамика в приемнике уставить проволочку, то все заглохнет и что-нибудь сгорит. Если трубу установить возле радиатора, то насос еще скажет «спасибо».

Основная цель байпаса – сохранить баланс системы отопления, приемлемые режимы работы оборудования, когда в гидравлической системе чтоб-либо меняется. Или задать с помощью регулирующих кранов, клапанов нужный режим работы оборудования.

Например, в системе перекрыли вентиль, и остановили ток жидкости. Если есть байпас, – то ни котел, ни насос «не сдохли», может им стало труднее, совсем трудно, но выручила перемычка – жидкость по-прежнему циркулирует в системе, а не остановилась из-за перекрытия.



Основные разновидности байпаса

Байпасы можно подразделить следующим образом.

• Без запорной арматуры – пассивный трубы-перемычки в системе. Не допускается ставить вентили и т.п. в такую цепь.
• С запорной (регулирующей) арматурой (кранами, клапанами), которые могут менять сопротивление байпаса в зависимости от требуемых режимов работы, чаще в автоматическом режиме

Зачем нужны такие сложности и как они работают – рассмотрим далее.



Наиболее частое применение байпаса – на радиаторах в квартирах

В квартирах в однотрубных стояках байпас предусматривается проектом параллельно радиаторам.

Если жильцы перекрыли вентили на радиаторе – например, он потек и требуется ремонт, то работа системы дома нарушится немного, жидкость пойдет через байпас.

Это как раз тот случай, когда на байпасе не допускается установка вентилей. Обычно диаметр перемычки такой-же как и подающей трубы – ¾ дюйма или 1 дюйм. Но некоторыми проектами могут предусматриваться и трубки с уменьшенным диаметром.



В отоплении с твердотопливным котлом — обеспечение самотека

В схемах с твердотопливным котлом, при отключении электричества, оставляется минимум движения жидкости. Здесь байпас из толстой трубы дает возможность продолжить циркуляцию, если насос остановился. Когда насос работает, кран на байпасе перекрывается.

Та же байпасная труба, но с клапаном. Но многие пользователи не любят такую схему, в загрязненных системах (всегда) клапаны перепускают.

Защита насоса от перегруза перемычкой в коллекторных распределителях

Коллекторы в сборе от многих производителей, а также самодельные, зачастую делаются с байпасом между гребенками подачи и обратки. Это выравнивает немного температуру, но главное – уменьшается влияние скачков гидравлического сопротивления на работу насоса, и он не выходит за экономичные режимы.

Скачки давления постоянные, – здесь происходит автоматическое регулирование расхода по всем подключенным контурам, так регулируется работа теплого пола в автоматическом режиме. Как видим, байпас выручает нас и здесь — сглаживая неравномерности для насоса.



Байпас параллельно твердотопливному котлу – защита котла от холода

Обычная схема обвязки твердотопливного котла – с байпасом, в котором установлен трехходовой кран, управляемый термоголовкой. Здесь сопротивление байпаса автоматически регулируется по температуре на обратке котла с помощью клапана.

Цель — создать не менее 65 градусов на обратке, пока вся система разогревается. Это даст возможность поддерживать на теплообменнике температуру выше точки росы и защитить внутренности котла. Еще важнее в данном случае защита байпасом от массового вброса холодной воды в разогретый котел, когда, к примеру, в системе подключилась еще одна ветвь…



Перемычкой параллельно буферной емкости поддерживается температура

Схема с байпасом похожа на предыдущую, но функции разные. Здесь байпас осуществляет подмес холодной воды в подачу, чтобы не получить слишком высокую температуру на выходе из узла. Например, после буферной емкости регулировочным клапаном на байпасе будет задаваться температура во всем доме.

Или, например, создается температура теплоносителя для работы теплых полов. Через байпас осуществляется тонкая регулировка температуры подаваемой на распределительный коллектор.

Правильность установки байпаса будет определяться правильностью монтажа регулирующего механизма или аппаратуры.



Байпасы в частном доме с ленинградкой

Однотрубная система ленинградка до сих пор применяется, но в прошлом веке, когда трубы были стальные и сварить их было не просто, она была выгодней и ставилась везде где можно.

Ее основной недостаток – уменьшение температуры на последних радиаторах, — по меркам того времени был «ничто» по сравнению с возможностью «добыть» и сварить трубы в систему отопления.

Сейчас такую систему не делают, так как сейчас важнее качество обогрева и стабильность работы, а монтаж – ерунда. В ленинградке параллельно первым радиаторам в кольце ставили байпас. Этим выравнивалась температура между отопительными приборами – передние получали меньшее количество энергии за счет меньшего расхода через них.



Установить байпас на батарею во Владивостоке

Установить байпас на батарею

Байпас в отопительной системе: функции и назначение

К содержанию Варианты использования Байпасы имеют несколько назначений. При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх). Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Отключенное оборудование может ремонтироваться или меняться.

Решение работает следующим образом: Поток горячей воды на подходе к первому элементу обогрева делится на две части первая поступает в радиатор, вторая затекает в байпас. Нередко домашние умельцы, решившие собственноручно поставить новые алюминиевые радиаторы вместо отслуживших свое чугунных, допускают 2 распространенных огреха: оснащают прямой байпасный отрезок шаровым краном в стремлении направить всю нагретую воду в батарею; собирают смесительную конструкцию, дополнив ее трехходовым краном с целью самостоятельной регулировки теплоотдачи. Байпасом называется перемычка, устанавливаемая на тепловой трассе параллельно основной линии. Поэтому профессионалы избегают схем, базирующихся на готовых автоматических байпасах, предпочитают собирать узлы, включающие отсекающий кран.

Разница температур приведет к тому, что в каждую следующую квартиру будет поступать все меньше тепловой энергии, крайняя практически не будет прогреваться. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. Выход из строя одного радиатора не сказывается на работоспособности других, поэтому байпас не применяется в двухтрубной системе: его установка параллельно прибору отопления равносильна перемычке между подачей и обраткой, что ухудшает циркуляцию и температурный режим. В многоэтажных домах с общими стояками монтировать арматуру на обводной трубопровод недопустимо Если в загородном доме организовано энергонезависимое гравитационное отопление, насос монтируйте только на байпасе. В этом случае в доме станет ощутимо прохладнее лишь через полчаса после отключения электричества, за это время можно открыть основную магистраль.

Байпас в системе отопления: использование и схемы установки

Пункт 3 требует пояснения. Отводы от основной трубы к ЦН делают на два размера меньше в диаметре. Если шаровой кран не открыть вовремя при остановке насоса (в то время как твердотопливный котел будет работать то это может привести к нарушению циркуляции и повреждению котельного оборудования. Дополнительно может оснащаться запорно-регулировочной арматурой: шаровым краном для перекрытия; трехходовым краном для распределения потока ТН между шунтом и батареей; обратным клапаном для пропуска ТН по шунту только в одном направлении. Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Изделия в виде U-образной петли, изображенные на фото, служат дополнительным воздухосборником. .

Здесь основным режимом теплоснабжения будет принудительное распределение носителя при помощи циркуляционного насоса. Схема монтажа предельно проста, но не терпит «вариаций». Главное условие сборки составляющих частей это полная герметичность швов. Обеспечивает бесперебойную работу инженерных коммуникаций независимо от наличия электроэнергии.

Трубы полотенцесушителей имеют большой диаметр и пропускную способность, перемычка нужна только для удобного снятия змеевика. Оцени статью: Будь первым! Так сделано в горизонтальной однотрубной системе, изображенной на фото. Устройство предназначено: для сохранения общей циркуляции теплоносителя при выходе из строя батареи или ЦН; для регулирования потоков ТН через батарею и шунт (для балансировки теплового режима). Он нужен для того, что бы отрегулировать температуру воды центральной магистрали (около 80 градусов) до необходимых 40-45 градусов. Трубная перемычка специально смещена в сторону от оси стояка, иначе вода не затечет в батарею, а двинется по прямому пути вниз либо вверх в зависимости от направления подачи.

Как установить байпас в систему отопления: как правильно сделать байпас

В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Узел может быть собран двумя способами: Прямая магистраль оснащается шаровым краном, запорная арматура, сетчатый фильтр и насос монтируются в обводную ветвь. На случай если автоматически регулируемые контуры дружно закроются, гребенка оснащается разгрузочным байпасом. При обратном клапане на байпасе это происходит автоматически, шаровой кран требуется открыть вручную. И при этом непрерывность тока теплоносителя сохранится.

Пример: выставлен максимальный обогрев, топка полная, и в это время прекращается подача электроэнергии. Резиновый шарик свободно перекатывается внутри камеры и закрывает проход под напором воды. На магистрали между врезками должен быть установлен шаровый кран, который можно перекрыть при нормальной работе циркуляционного насоса. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. Алгоритм процесса выглядит так: При розжиге дров и включении насоса клапан остается закрытым со стороны системы отопления.

Для чего нужен байпас в системе отопления, установка байпасной линии

Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. Это позволяет сбалансировать все стояки в доме по расходу ТН в зависимости от температуры. При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию. Для чего нужен байпас в системе отопления квартиры и частного дома, подробно описывается в нашем материале. Максимум, что допускается уменьшить диаметр на 1 типоразмер (стояк DN 20 соединитель DN 15 Хотите регулировать теплоотдачу радиаторов ставьте, пожалуйста, ручные либо автоматические термостаты.

В этом случае байпас не устанавливают, так как при остановке агрегата малый диаметр труб не будет способен поддерживать самостоятельную циркуляцию жидкости. К содержанию, применение в двухтрубной системе, в двухтрубной системе все батареи подключены параллельно к стоякам подачи и обратки. Байпас на отопление, байпас на отопление, байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Выходя из рубашки теплогенератора, вода поворачивает в байпасную линию и возвращается в котел. Рассматриваемый элемент не оказывает влияния на теплоотдачу, так как давление и скорость движения среды в водопроводе здесь изменяются в незначительной степени).

% PDF-1.4 % 28 0 объект > эндобдж xref 28 78 0000000016 00000 н. 0000002268 00000 н. 0000002362 00000 н. 0000002404 00000 н. 0000002594 00000 н. 0000003056 00000 н. 0000003295 00000 н. 0000003501 00000 н. 0000004170 00000 н. 0000004667 00000 н. 0000005087 00000 н. 0000005152 00000 н. 0000005222 00000 п. 0000005271 00000 н. 0000005547 00000 н. 0000005792 00000 н. 0000006058 00000 н. 0000006160 00000 п. 0000006260 00000 н. 0000006361 00000 п. 0000011659 00000 п. 0000016973 00000 п. 0000022021 00000 н. 0000022226 00000 п. 0000026380 00000 п. 0000026433 00000 п. 0000030033 00000 п. 0000030381 00000 п. 0000030541 00000 п. 0000030910 00000 п. 0000035248 00000 п. 0000040724 00000 п. 0000045097 00000 п. 0000046222 00000 п. 0000047442 00000 п. 0000055130 00000 п. 0000070178 00000 п. 0000086836 00000 п. 0000087308 00000 п. 0000173563 00000 н. 0000173856 00000 н. 0000173967 00000 н. 0000174527 00000 н. 0000174638 00000 н. 0000175216 00000 н. 0000175327 00000 н. 0000175871 00000 н. 0000175982 00000 н. 0000176274 00000 н. 00001

00000 н. 00001

00000 н. 0000199557 00000 н. 0000199786 00000 н. 0000200267 00000 н. 0000200491 00000 п. 0000201280 00000 н. 0000201519 00000 н. 0000201854 00000 н. 0000202079 00000 н. 0000203416 00000 н. 0000203676 00000 н. 0000204159 00000 н. 0000204281 00000 н. 0000204773 00000 н. 0000204904 00000 н. 0000205396 00000 н. 0000205527 00000 н. 0000206017 00000 н. 0000206147 00000 н. 0000206637 00000 н. 0000206767 00000 н. 0000207253 00000 н. 0000207377 00000 н. 0000239010 00000 н. 0000239049 00000 н. 0000239544 00000 н. 0000239680 00000 н. 0000001856 00000 н. трейлер ] >> startxref 0 %% EOF 105 0 объект > поток xb«g`8

Устранение потока — HPAC Magazine

Раздражающая особенность многих водопроводных систем — это когда человек открывает кран с горячей водой, но должен подождать несколько секунд, пока из этого крана не потечет теплая вода.Это происходит потому, что в течение некоторого времени не было розлива горячей воды, а вода, оставшаяся в трубопроводе от предыдущего розлива, остыла.

По оценкам Министерства энергетики США, в среднем семья из четырех человек выбрасывает до 14 000 галлонов воды ежегодно, просто открывая краны и ожидая поступления горячей воды. Это, очевидно, увеличивает счета за воду и канализацию, увеличивает потоки очистки сточных вод и тратит впустую энергию. В теплые месяцы тепло, теряемое из трубопроводов горячей воды, также увеличивает охлаждающую нагрузку здания.

Одним из решений этой ситуации является создание системы оборотного горячего водоснабжения. Основная идея проста и проиллюстрирована на рис. 1 .

В этой системе горячая вода, предположительно с максимальной температурой не выше 120 ° F, течет из накопительного водонагревателя по трубопроводу подачи горячей воды в здании. После того, как труба подачи горячей воды соединяется с последним приспособлением, она подключается к обратной трубе меньшего диаметра, которая возвращается к накопительному резервуару.Небольшой циркуляционный насос из бронзы или нержавеющей стали создает поток, достаточный для поддержания перепада температуры в трубопроводе горячего водоснабжения на уровне от 2F до 4F. Теперь каждое приспособление находится в пределах нескольких футов от трубопровода с горячей водой, по крайней мере, когда это необходимо. В некоторых зданиях рециркуляция горячей воды доступна 24 часа в сутки и семь дней в неделю. В других зданиях рециркуляция горячей воды регулируется таймером или другим контроллером. Отключение системы рециркуляции на ночь экономит энергию.Если кому-то нужна горячая вода в 3 часа ночи, они могут либо открыть кран и дождаться ее, либо, в некоторых системах, нажать кнопку, которая немедленно запускает рециркуляционный циркуляционный насос и включает его в течение короткого периода блокировки.

Обратный клапан установлен после рециркуляционного циркуляционного насоса. Его цель — предотвратить обратный отвод холодной воды через рециркуляционную трубу и, в конечном итоге, в кран горячей воды, если рециркуляционный циркуляционный насос не работает.

Для минимизации потерь тепла крайне важно, чтобы труба подачи горячей воды, обратная труба и стояки горячей воды к каждой арматуре были изолированы.Без положений кодекса, требующих иного, я предлагаю использовать изоляцию из пенорезины толщиной не менее ½ дюйма или эквивалентную на всех трубопроводах с горячей водой.

НЕ ИДТИ БЕЗ ЗАЩИТЫ

Хотя система на рис. 1 работает, ей не хватает безопасности, связанной либо с термостатическим смесительным клапаном с одной точкой распределения (POD) рядом с водонагревателем, либо с термостатическими смесительными клапанами с несколькими точками использования (POU). на каждом приспособлении. Без одного из этих средств защиты температура воды, поступающей к светильникам, будет практически такой же, как температура в верхней части водонагревателя.Если термостат резервуара установлен выше 120 ° F, или его регулятор температуры неточен, или резервуар нагревается каким-либо нетермостатически ограниченным источником тепла, например солнечными коллекторами, вода, поступающая в приспособление, может быстро кого-нибудь ошпарить. Такая ситуация может нанести серьезный вред ничего не подозревающему жителю здания. У меня есть политика, согласно которой никакие чертежи или спецификации, касающиеся нагрева воды для бытового потребления, никогда не покидают наш офис без правильно выбранных термостатических смесительных клапанов для защиты от ожогов.Я постоянно поражаюсь тому, как много коммерческих объектов имеют горячую воду, доступную из-под крана. Эти ситуации — просто судебные процессы, ожидающие своей очереди.

Рисунок 2 показывает, как можно модифицировать систему из Рисунок 1 , добавив в каждый туалет термостатический смесительный клапан POU. Душевой клапан имеет собственный встроенный механизм защиты от ожогов.

Эта конфигурация позволяет температуре воды на выходе из источника горячей воды быть выше 120F, что может быть необходимо для уничтожения бактерий Legionella.Это также позволяет более низкую, индивидуально настраиваемую температуру подачи для каждого приспособления.

РЕЦИРКУЛЯЦИЯ С СМЕСИТЕЛЬНЫМИ КЛАПАНАМИ ПОДДОНА

Итак, как можно спроектировать систему подачи горячей воды для бытового потребления, которая включает в себя как рециркуляцию, так и защиту от ожогов? Одна из распространенных попыток создания такой системы показана на рис. 3 .

Ошибка состоит в том, чтобы просто присоединить обратную сторону рециркуляционного контура к трубе холодной воды, питающей термостатический смесительный клапан.Со временем этот трубопровод приводит к тому, что холодный порт смесительного клапана приближается к полностью открытому, в то время как горячий порт приближается к полностью закрытому. В этом случае передача горячей воды из водонагревателя в рециркуляционный контур будет очень незначительной. Это приводит к падению температуры в рециркуляционном контуре, часто значительно ниже желаемой уставки.

Правильный метод установки термостатического смесительного клапана POD с рециркуляцией показан на рис. 4 . Эта система включает перепускной клапан (1) и обратный клапан (2).Эти клапаны предназначены для регулирования количества теплой воды с обратной стороны рециркуляционного контура, поступающей обратно в накопительный бак. Когда нет забора горячей воды в приспособлениях, расход воды обратно в резервуар будет соответствовать равному потоку горячей воды из резервуара в рециркуляционный контур. В идеале этот расход регулируется таким образом, чтобы скорость передачи тепла от бака к контуру рециркуляции точно уравновешивала скорость потери тепла из контура рециркуляции. Это позволяет температуре воды на выходе из термостатического смесительного клапана POD оставаться стабильной.

ПРОВЕДЕНИЕ РЕГУЛИРОВКИ

Перепускной клапан (1) и, возможно, обратный клапан (2) необходимо отрегулировать, если в рециркуляционный контур не поступает вода для бытового потребления. Начните с полностью закрытого перепускного клапана (1) и полностью открытого обратного клапана (2). Включите рециркуляционный циркуляционный насос и дайте ему поработать несколько минут. В этом случае температура подаваемой воды на выходе из термостатического смесительного клапана, вероятно, будет ниже, чем настройка смесительного клапана.

Медленно откройте перепускной клапан (1) и контролируйте температуру на выходе из термостатического смесительного клапана. Вероятно, он начнет подниматься, когда некоторое количество воды вернется в резервуар, и такой же поток горячей воды перейдет из резервуара в горячий порт смесительного клапана. Когда температура на выходе из смесительного клапана остается стабильной и равна или очень близка к настройке температуры термостатического смесительного клапана, байпасный клапан настроен правильно.

Обратный клапан (2) может оставаться полностью открытым, кроме случаев, когда перепускной клапан (1) полностью открыт, но температура на выходе из смесительного клапана все еще слишком низкая.В этом случае частично закройте обратный клапан (2), чтобы увеличить сопротивление потоку. Это увеличивает поток через перепускной клапан (1). Повторите описанную ранее процедуру медленного открытия перепускного клапана (1) до тех пор, пока температура воды на выходе из смесительного клапана не станет стабильной.

Теперь система должна обеспечивать стабильную и безопасную температуру подаваемой воды в распределительный трубопровод горячей воды. Горячая вода будет доступна для каждого приспособления, обслуживаемого этим трубопроводом, в течение секунды или двух после открытия крана, и ежегодно будут экономиться тысячи галлонов воды, потраченной впустую.<>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселлаер по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Он также является почетным адъюнкт-профессором инженерных технологий в колледже Mohawk Valley Community College в Ютике, штат Нью-Йорк. www.hydronicpros.com

Циркуляция горячей воды, необходимо знать Неэффективность датчика клапана обходного клапана клапана комфорта

Циркуляция горячей воды необходимо знать Неэффективность датчика клапана перепускного клапана клапана комфорта

НЕАКТИВНЫЕ «НОРМАЛЬНО ОТКРЫТЫЕ» ТЕРМОСТАТИЧЕСКИЕ КЛАПАНЫ

Высокое потребление энергии и дискомфорт от Пассивный кроссовер

Подробнее о термостатическом клапане операции показывают, почему домовладельцы вынуждены долго ждать холодной воды, а также получать слишком высокую ежемесячные счета за газ после термостатической системы рециркуляции кроссового / смесительного клапана был установлен в их доме. Эти проблемы существуют с системой рециркуляции с термостатическим комфортным клапаном в соответствии с почти 100 профессионалов на ежегодном ежегодном мероприятии в Южной Калифорнии в 2006 г. Выставка «Подрядчики по сантехнике, отоплению, охлаждению». После объяснения после информации стало очевидно, почему домовладельцы получали чрезмерно высокие коммунальные платежи и необходимость ждать комфортной холодной воды.

ИСПОЛЬЗОВАНИЕ ХОЛОДНОЙ ВОДЫ ВЫЗЫВАЕТ ДОРОГОЙ СПРОС НА ВОДОНАГРЕВАТЕЛЬ

Термостатические смесительные / переходные / комфортные клапаны соединить, чтобы соединить дома линии горячей и холодной воды вместе.Материалы внутри этих клапанов расширяются и сжимаются при изменении температуры, открытие и закрытие клапана. Эти клапаны типа « нормально открытые » постоянно оставаться открытым, если вода при температуре 95 ° F постоянно не контактирует с клапан. Любой, кто испытал душевой шок, когда кто-то покраснел. туалет понимает, какое влияние давление воды оказывает на дом комфорт. Точно так же любое использование холодной воды значительно снижает Напор во всех домах ЛВС . Так как давление воды в линиях ГВС остается значительно выше любая вода <95F градусы (температура необходимо закрыть эти клапаны) в линиях горячего водоснабжения быстро заставляют через любые открытые термостатические вентили и попадает в линию холодной воды. Эта дорогостоящая неэффективность многократно увеличивает потребность в воде. водонагреватель, так как очень холодная городская вода теперь должна поступать в водонагреватель для замены вода, которая пересекала / перекачивалась в линию холодной воды во время использование холодной воды. В результате значительно увеличиваются ежемесячные счета за газ, а также сокращается срок службы водонагревателя. Меньше всего, что хочет энергоемкий домовладелец, - это очень холодная городская вода. входили в свой водонагреватель всякий раз, когда они использовали дома холодную воду или поливал свой газон.

THE ПРЕИМУЩЕСТВО

ReadyTemp разработан с двумя отдельными потоками устройства управления для предотвращения неэффективного перетока воды между линиями горячей и холодной воды принимают во время активного цикла откачки. Эта технология премиум-класса обеспечивает максимальный комфорт при горячей и холодной воде, снижает потребность в водонагревателе и предотвращает дискомфорт от душа-шока связанные с колебаниями давления воды, которые могут возникнуть при использовании нормально открытые клапаны для регулирования потока. Использование доказательства кальция / обратный клапан, безопасный для жесткой воды, и нержавеющая сталь « нормально закрыто » электромагнитный клапан ReadyTemp предотвращает неэффективное перекачивание воды из трубопровода горячей воды в холодную. линия.Таким образом, устраняется дискомфорт и трата энергии, возникающие при термостатические переключающие клапаны Домовладельцы, заинтересованные в энергии, также будут оцените циклическую работу насоса ReadyTemp, основанную на температуре, которая снижает электрическую энергию потребление за счет перекачивания только по мере необходимости для поддержания температуры по сравнению с непрерывно работающими насосами, требующимися для термостатического клапанные системы рециркуляции.

Распознавание систем рециркуляции с термостатическим клапаном

Любая система, в которой насос расположен в водонагреватель и неэлектрический клапан устанавливаются на дальний кран / кран это «нормально открытый» клапан.

Системы термоконвекции

Системы тепловой конвекции полагаются на движение вода возникает, когда нагретая вода контактирует с более холодной водой. Эти системы тратят наибольшая энергия, потому что перекрестный поток происходит в течение дня и ночи, постоянно забирает нагретую воду из вашего водонагревателя, а также лишая домовладельца комфорта с холодной водой . .

Перепускной клапан горячего газа

The Hot Gas Bypass Valve Explained
By Gary McCreadie

Перепускные клапаны горячего газа — простой и очень эффективный способ добавить ложную нагрузку на змеевик испарителя.Вы спросите, что такое ложная нагрузка. Что ж, как мы узнали в прошлом, давление хладагента напрямую связано с окружающей температурой окружающей среды. Например, если возвратный воздух в системе близок к заданному значению, независимо от того, что это за заданное значение, давление всасывания будет ниже, чем если бы возвратный воздух был на пять градусов выше заданного значения, правильно? Добавляя горячий газ из нагнетательной линии в испаритель, мы можем повысить давление и температуру испарителя. Поскольку эта нагрузка не создается за счет тепла от возвратного воздуха, нагрузка считается ложной.Перепускные клапаны горячего газа могут использоваться во многих различных сферах применения, где нагрузка на испаритель варьируется: от жилых помещений до серверных и технологического охлаждающего оборудования. Использование перепускного клапана горячего газа также может предотвратить короткое срабатывание компрессора и предотвратить замерзание испарителя в условиях низкой нагрузки. Когда температура помещения или процесса достигает заданного значения, в испаритель можно добавить горячий газ для повышения его температуры. При повышении температуры испарителя достижение заданного значения займет больше времени, что увеличивает время работы компрессора и предотвращает замерзание испарителя.Однако имейте в виду, что в некоторых случаях замерзание испарителей при нормальной работе является нормальным явлением, например, в низкотемпературных холодильных установках.

instagram.com/p/CG472wRL20c/?utm_source=ig_embed&utm_campaign=loading» data-instgrm-version=»13″/>

Пример Из Использовать
Большой лекционный зал заполнен людьми, нагрузка будет высокой, и система, скорее всего, будет работать на 100% для охлаждения помещения. Во время антракта люди уходят на перерыв, нагрузка падает, и комната приближается к заданной. Перепускной клапан горячего газа открывается, создавая ложную нагрузку на испаритель, так как температура испарителя была увеличена, приточный воздух, обслуживающий лекционный зал, также будет увеличен, что препятствует достижению заданного значения.Когда люди снова войдут в зал, истинная нагрузка повысит температуру испарителя, и байпас горячего газа закроется. Это предотвращает короткие циклы компрессора с изменяющейся нагрузкой, остановка и запуск компрессора являются основным фактором отказа компрессора с течением времени.

Давайте посмотрим, как работает клапан. Есть механические клапаны и электрические клапаны.

Механический
В механический перепускной клапан горячего газа (HGB) подается нагнетаемый газ (горячий газ), отводимый от нагнетательной линии.Выход клапана напрямую подключен к входу испарителя после клапана TX. В некоторых ситуациях, когда используется несколько испарителей, он может быть подключен к линии всасывания. Однако у этого есть некоторые недостатки, например, неправильный возврат масла в компрессор. Они регулируются вручную, Sporlan ADRSE-2, как показано на видео ниже, регулируется с помощью шестигранного ключа. Регулировка клапана внутрь позволит большему количеству горячего газа проходить через клапан, отклонение регулировки позволит меньшему количеству горячего газа проходить через клапан.При настройке клапана вам может потребоваться смоделировать состояние низкой нагрузки. Например, если вы хотите поддерживать в испарителе давление всасывания 60 фунтов на кв. Дюйм, выполните следующие действия. Смоделируйте условия низкой нагрузки, позвольте давлению упасть ниже 60 фунтов на квадратный дюйм. Начиная с полной регулировки горячего газа, медленно начинайте регулировать клапан внутрь до тех пор, пока поток горячего газа не поднимет давление в испарителе до желаемого значения 60 фунтов на квадратный дюйм. Клапан будет поддерживать это заданное значение, отслеживая давление в испарителе и добавляя горячий газ по мере необходимости.

Электронный
Электронный перепускной клапан горячего газа (EHGB) использует ту же концепцию, что и его механический ответный элемент, но работает немного иначе. Например, серия Sporlan SDR использует шаговый двигатель 12 В постоянного тока. Контроллер должен использоваться вместе с клапаном и иметь возможность контролировать температуру и давление. Электронную настройку можно использовать для более точного контроля температуры испарителя. Электронный клапан также может быть подключен к впускному отверстию испарителя или к линии всасывания.Вам понадобится интерфейс для настройки этого клапана, шестигранного ключа недостаточно.

Трубопровод Конфигурации
Вообще говоря, существует три способа прокладки трубопровода в байпасной линии горячего газа.

1. Вход испарителя с распределителем, при этом методе байпасная линия горячего газа должна быть проложена после клапана TX, но перед распределителем. Следует использовать вспомогательное соединение на стороне (ASC), ASC предотвращает проблемы с работой клапана TX, поскольку горячий газ течет в испаритель.

2. Вход испарителя без распределителя, эта конфигурация следует тем же принципам, что и выше.

3. Эта конфигурация может использоваться непосредственно в линии всасывания при использовании нескольких испарителей. Следует отметить, что возврат масла в компрессор может быть проблемой из-за того, что хладагент проходит в обход змеевика испарителя.

Не все клапаны одинаковы. Перед выбором или установкой перепускного клапана горячего газа ознакомьтесь со спецификациями производителя, а также с документацией по установке и обслуживанию.

Гэри МакКриди

Следите за HVAC Know It All в Instagram, Facebook, YouTube и LinkedIn и СЛУШАЙТЕ на подкаст HVAC Know It All

Сэкономьте 8% на покупках в TruTech Tools с кодом knowitall (за исключением продуктов Fluke и Flir)

Увлажнитель для всего дома? Выбирайте с умом | PV Отопление и воздух

Если вы боролись с сухостью кожи, першением в горле или непосильным зимним кашлем, вы знаете, чего вам не хватает в жизни: влажности.

Здесь, в районе Атланты, уровень влажности, как правило, остается на том или ином уровне. Несмотря на все прекрасные погодные условия, которые мать-природа одарила нашим регионом — долгое лето, мягкая зима, обилие солнечного света, — влажность всегда остается камнем преткновения (простите за каламбур).

Летом очень высоко. Зимой очень низко. В редких случаях относительная влажность (RH) колеблется между комфортными 40-55%, она не остается такой надолго.

Летом можно чаще запускать кондиционер или устанавливать осушитель воздуха на весь дом.Но зимой вам может понадобиться добавить влажности в ваш дом. Увлажнитель для всего дома — хорошее решение… иногда.

Дело в том, что его нужно правильно настроить. И вам нужно выбрать правильный тип.

Байпасные и паровые увлажнители для всего дома

Существует два основных типа увлажнителей для всего дома: байпасные и паровые. Если вас не интересует, что их отличает, нужно знать только одно: паровые увлажнители воздуха лучше. Вот что у вас должно получиться.

Хорошо, теперь длинное объяснение! Байпасные увлажнители недороги, но они также очень неэффективны. Они состоят из блока, который подключается к вашему обратному воздуховоду и к водопроводу. Они также подключаются к байпасному каналу, который забирает теплый воздух из вашей системы отопления, вентиляции и кондиционирования воздуха через воду внутри устройства. Затем эта влажность циркулирует по всему дому.

Байпасные увлажнители неэффективны, потому что они:

• Украсть тепло из печи, чтобы нагреть воду
• Требуется много воды по сравнению с другими вариантами увлажнения

Представьте, что вам приходилось открывать водопроводный кран каждый раз, когда включалась печь.Вот для чего нужен байпасный увлажнитель. Он также работает только при работающей печи.

Паровые увлажнители воздуха , напротив, намного эффективнее! У них внутри есть небольшой обогреватель, который кипятит воду, поэтому вам не нужно отбирать тепло из печи. Вы также можете запускать их по мере необходимости. Они полагаются на вентилятор печи для циркуляции влажности, но сама печь не должна работать, чтобы они работали.

Тем не менее, есть большая вероятность, что вы предпочтете запускать их только при высокой температуре.Мы выясним почему через секунду.

Еще одним плюсом пароувлажнителей является то, что они выделяют намного больше влаги, чем байпасные устройства. Они просто сильнее! У вас больше шансов достичь желаемой влажности — и добиться ее стабильно — чем с байпасным устройством.

Запускайте паровой увлажнитель воздуха всякий раз, когда вам нужна влажность… или нет.

Пароувлажнители

могут работать в любое время, когда влажность в вашем доме опускается ниже заданного значения, например, 40% относительной влажности. Увлажнитель и вентилятор печи включаются.Тебе хорошо идти.

За исключением того, что вы можете не захотеть, чтобы он работал, когда печь не включена.

Почему нет? Что ж, все зависит от расположения ваших воздуховодов. Если ваши воздуховоды должным образом изолированы и находятся в кондиционируемом помещении, таком как законченный чердак, подсобный шкаф или изолированное пространство для подполья, вы можете запускать паровой увлажнитель воздуха в любое время. Нет причин сдерживаться!

Но если вы похожи на большинство людей, ваши воздуховоды находятся в безусловной зоне.Зимой они находятся на очень холодном воздухе. В этом случае включение увлажнителя при выключенной печи может создать проблемы. Если пропустить влагу через холодные воздуховоды, можно достичь точки росы. Ваши протоки могут потеть.

И внутри ваших воздуховодов может начать расти плесень. Нехорошо.

В принципе, влажность лучше контролировать через теплые, а не холодные воздуховоды. В кондиционированных помещениях воздуховоды остаются теплыми. Вы можете включить увлажнитель, когда захотите.Но не на чердаках без кондиционеров или в подпольях! Вы можете в конечном итоге переключать влажность через очень холодные воздуховоды.

Для большинства людей мы рекомендуем запускать пароувлажнитель только тогда, когда термостат установлен на «нагрев».

Увлажнитель воздуха для всего дома может не подойти.

Вот особенность увлажнителей для всего дома: вы не можете каждый раз достигать желаемого уровня влажности.

Серьезно, это никогда не гарантировано! Условия меняются в течение сезона, и время работы печи в значительной степени влияет на способность установки удовлетворять ваши предпочтительные настройки относительной влажности.

Часто первым шагом к решению проблемы низкой влажности является герметизация вашего дома. Воздушное уплотнение предотвращает попадание холодного и сухого воздуха в жилое пространство зимой. Кроме того, летом он не пропускает теплый влажный воздух.

Во время обследования всего дома мы используем вентиляторную дверцу и тепловизионное оборудование для определения участков утечки воздуха. Затем мы заделываем все щели и щели. После этого вам может даже не понадобиться увлажнитель воздуха для всего дома или, если уж на то пошло, осушитель воздуха для всего дома!

Но если вам действительно нужен увлажнитель для всего дома, убедитесь, что вы выбрали правильный тип и запускаете его только в подходящее время.Это — и ваш общий зимний комфорт — главное.

Горячая врезка и останов линии — Обзор

Горячая врезка: Модификация с нулевым временем простоя и ремонтные работы с сосудами под давлением

1 Введение в горячую врезку

Некоторые технические процедуры могут изменить, отремонтировать и улучшить работающее оборудование, пока оно остается в эксплуатации ; гораздо меньше процедур, которые также являются экологически безопасными, сопряженными с меньшим риском и твердо заявляют о сокращении расходов на 60-80% по сравнению с конкурирующими процедурами.Эти факты достоверно подтверждают почти столетие широко практикуемых методов горячей врезки и подключения к электросети. Хотя врезка под давлением не является недавним изобретением в отраслях промышленности, в которых используются трубопроводы, трубопроводы, резервуары и другие сосуды под давлением, регулярность ее использования со временем только увеличилась; под часто произносимым изречением: «Работайте умнее, а не усерднее». Ведущие органы в области энергетики, такие как TransCanada Corp. (TC Energy), широко применяли и совершенствовали безопасные, высокоэффективные и экономически выгодные способы использования горячей врезки на протяжении десятилетий *, в то время как Агентство по охране окружающей среды США (EPA) положительно оценили горячие врезки для сокращения выбросов и увеличения доходов по сравнению с историческими методами достижения того же результата *.

Выполнение новых подключений к оборудованию, пока оно находится в эксплуатации и под давлением, является конечной целью любого предприятия по врезке под давлением; в случае трубопроводов и трубопроводов он в основном используется для соединения с другими системами трубопроводов. Существующие, эксплуатируемые загруженные объекты (обычно резервуары, трубопроводы, трубопроводы или водопроводы) подвергаются горячей врезке для эффективного достижения нескольких важных целей. Ремонтные работы без остановок, перебоев в обслуживании, потери продукции, снижения выбросов и дополнительного риска для рабочих достигаются с помощью этой гениальной техники.Этот процесс, который иногда называют отбором под давлением, мокрым отбором или отбором трубопровода, требует участия опытной бригады, специализированного оборудования и тщательного детального анализа.

Врезка в горячем состоянии как отраслевой термин происходит из двух различных аспектов процедуры; горячие работы и точное сверление (нарезание резьбы). Горячие работы включают в себя оборудование, выделяющее тепло или искру, — сварку, переносные шлифовальные машины, горелочные горелки, абразивоструйную очистку и т. Д., — которое может использоваться в данной «горячей» процедуре, в то время как нарезание резьбы означает использование машины для горячей врезки, которая удаляет и восстанавливает криволинейный вырез (купон) в стенке трубы.Остановка линии позволяет в большей степени модифицировать и исправлять работу, и для этого используется другое оборудование. В этом методе используются машины остановки линии, заглушки и байпасная линия, чтобы поддерживать полную работу загруженных объектов, пока полностью не начнутся ремонтные работы и дальнейшие операции.

1.1 Модификация трубопроводов и трубопроводов

Хотя горячая врезка универсальна в применении к сосудам под давлением и резервуарам для хранения, способность участвовать в модификациях и ремонтных работах, не прерывая обслуживания, делает его незаменимым навыком в десятках, а может и в сотнях отраслей промышленности.Врезка под давлением может применяться к широкому спектру материалов, включая углеродистую сталь, цемент и ПВХ, на суше или под водой. Независимо от того, осуществляется ли транспортировка сырой нефти, бензина, воды, природного газа или сточных вод, транспортировка товаров и давление остаются неизменными, независимо от того, насколько обширны модификации или ремонт. Вообще говоря, модификация может быть определена как любое запланированное и выполненное дополнение к существующему объекту, хотя стоит отметить различие для восстановительных работ или ремонтов (подробно рассмотренных ниже), которые технически могут подпадать под такое общее определение.Список различных модификаций, выполненных в ближайшем столетии с помощью упражнений горячего постукивания, обширен, но есть несколько важных, часто выполняемых модификаций, на которые стоит обратить внимание.

Соединения для стяжки являются одними из наиболее часто упоминаемых в отношении врезки без снятия напряжения, и это обоснованно. Эти общие соединения необходимы для расширения существующей инфраструктуры и использования трубопроводов или трубопроводов — среди более обычных модификаций — удлинения, обходные линии, перемещение основных участков или даже станции запуска и приема скребков.Возможно, реже, но регулярно устанавливаемые модификации включают в себя: точки отбора проб, точки сброса воздуха, реле контроля давления, установки датчиков, боковые линии, измерительные устройства, торговые краны и многое другое, что может быть добавлено к существующим объектам посредством горячей врезки. В качестве универсального метода своевременных модификаций (или ремонта), плановых или редких, «горячие» соединения оказались бесценной услугой в отраслевых инструментах по всему миру.

2 Горячая врезка: подготовка, риски и снижение рисков

Исторические методы холодного тройника (соединения при останове) для создания соединений трубопроводов или ремонтных работ все еще используются, хотя часто за счет прерывания обслуживания на несколько дней, увеличения выбросов (особенно в отрасли природного газа), миллионы долларов затрат и, возможно, больший риск *.Решение о выборе между соединением с горячим отводом или отключением зависит от сравнительного анализа плюсов и минусов. Возможные трудности с установкой и долгосрочные проблемы с эксплуатацией на фоне благоприятных экономических, экологических и эксплуатационных воздействий любого маршрута. Хотя удобство и привычность холодных соединений может быть привлекательной, регулярное использование горячих соединений неуклонно растет. Во многом благодаря девяностолетнему постоянному совершенствованию стандартов, методов и нормативов риски, связанные с горячей врезкой, были в значительной степени снижены.Эти достижения настолько значительно снизили риски горячего подключения, что его обычно считают лучшим по сравнению с доступными альтернативами.

Несмотря на «горячую» природу горячей врезки и риски, присущие работающим под давлением резервуарам, трубопроводам и трубопроводам, она остается тщательно спланированной, рассчитанной и контролируемой процедурой; Исключительные вложения в подготовку, проектирование и правильную установку имеют первостепенное значение для снижения риска при завершении проекта.

Перед тем, как приступить к горячей врезке, планы конкретных работ подробно расписываются и включают множество спецификаций, которые тесно связаны с процедурой, как минимум они включают:

1. Расположение и конструкция соединений (включая прокладки, клапаны и болты)
2. Толщина и материалы резервуара, трубопровода или трубопровода, подлежащего врезке
3. Подробные письменные процедуры сварки
4. Здоровье, безопасность, противопожарная защита, действия в чрезвычайных ситуациях, процедуры и инструкции
5. Требования владельца и пользователя
6. Процедуры аварийного отключения
7. Планы аварийного отключения и изоляции (которые поддерживают целостность в течение всего срока службы системы)

При подготовке к процедуре горячей врезки необходимо тщательно учитывать каждую мелочь, чтобы обеспечить безопасную и эффективную работу.Высококвалифицированные и опытные бригады, выполняющие горячие соединения, решают металлургические проблемы, связанные с каждой операцией, особенно в том, что касается сварки. Толщина стенок этих сосудов может быть измерена ультразвуковыми датчиками, чтобы правильно сочетать методы сварки, температуру и давление, чтобы избежать потенциальной потери герметичности вблизи сварочных бассейнов. Расчеты производятся относительно теплопередачи. скорость потока и другие переменные, чтобы снизить любой риск (прогорания, водородного растрескивания и т. д.) при приварке патрубков к трубопроводным системам.

2.1 Ответвительные соединения, фитинги высокого и низкого давления

Помимо клапанов и машин для врезки под давлением, фитинги являются одним из основных компонентов любой операции по врезке под давлением; как следует из названия, они разработаны с огромным разнообразием для соединения ответвлений — подходят для любого случая. Такие размеры, как размер и давление в резервуаре, а также размер отверстия самого крана, имеют основополагающее значение для определения типа фитинга.Квалифицированный персонал подберет фитинг подходящего размера для работающего трубопровода. После выбора подходящего фитинга его сваривают с невероятными нюансами и вниманием к деталям, хотя механически прикрепленные фитинги считаются альтернативой в тех случаях, когда сварка невозможна.

Фитинги высокого и низкого давления предназначены для варианта давления, используемого на трубопроводах, резервуарах и резервуарах для хранения, и могут варьироваться от приварного ниппеля до полного окружения.Потребность в индивидуальной оценке подходящей арматуры может быть удовлетворена с помощью исчерпывающих каталогов оборудования, руководств поставщиков или графиков (аналогичных приведенным ниже таблицам T.D. Williamson). Эти тома обычно представляют собой обширные сборники соответствующих частей и их рабочих характеристик. Однако ответвительные соединения не производятся исключительно, довольно часто они изготавливаются с адаптацией к точным спецификациям, что может снизить стоимость проекта.

2.2 клапана

Скромный и вездесущий клапан играет свою важную роль между арматурой и машиной для врезки горячей врезки. Как и в случае с большинством аспектов горячего соединения, эта часть узла горячей врезки выбирается таким образом, чтобы полностью соответствовать спецификациям данного резервуара или линии. Состав материала, давление, температура и размер являются одними из важных повторяющихся факторов. Этот клапан должен иметь соответствующие размеры, чтобы можно было извлекать купон после операции резки, и может иметь форму блока или регулирующего клапана.

Хотя клапаны — это действительно древняя технология, многие их разновидности были мастерски адаптированы к задачам регулирования давления и расхода 20 и 21 веков. Толстый округлый силуэт задвижки (иногда шаровой задвижки) обычно шарообразной формы используется на трубопроводах, хотя для многих операций требуются плоские или плоские (многослойные) клапаны, чтобы уменьшить расстояние перемещения крана. Клапаны сэндвич-типа оптимально подходят для использования в условиях ограниченного пространства; они изготавливаются и производятся с превышением необходимых стандартов производительности.Хотя эти два клапана не являются исключительно доминирующими на горизонте горячей врезки, они являются заметными соперниками.

Выбранный клапан должным образом прикрепляется к фитингу одним из нескольких способов, обычно с помощью сварки (болтов или склеивания), прикрепления с помощью хомута или обвязочного устройства — в зависимости от необходимости. После присоединения начинается структурное испытание и испытание на герметичность, обычно в форме испытания гидростатическим давлением, хотя возможны ультразвуковые и рентгеновские методы (среди прочего).

3 машины для врезки горячей врезки

Мощные рабочие лошадки, машины для нарезки резьбы используются для бригад горячей врезки различных размеров; Срок службы в течение 15–20 лет при регулярном обслуживании, их можно приобрести у производителей или изготовить на месте.Эти машины с пневматическим, гидравлическим, электрическим или ручным приводом специализируются на проникновении через стенки резервуаров и трубопроводов, при этом, что особенно важно, удержании и извлечении выреза или купона после завершения резки. Как и в случае с предыдущими аспектами горячего подключения, машины для врезки под горячее должны оцениваться по их достоинствам для конкретной работы; Необходимо точно учитывать температуру, давление, совместимость материалов и параметры механического напряжения.

3.1 Особенности машины для врезки горячей врезки

Учитывая диапазон возможных размеров резервуаров, трубопроводов и трубопроводов, машина для врезки горячей врезки может столкнуться с необходимостью адаптации.Это, естественно, способствует одинаково большому разнообразию размеров адаптеров, держателей резцов, резцов и пилотных сверл. Вложенные в паз адаптера для нарезания резьбы, резак и пилотная коронка ожидают срабатывания; Эти уникальные пилотные биты, специально разработанные для извлечения купонов, имеют фиксирующую проволоку (часто обозначаемую как U-образную), которая переключается после разрезания, захватывая купон и предотвращая его возможное высвобождение. Эта изогнутая проволока утоплена в фрезерованную рельефную область на долоте, предотвращая ее активацию при первоначальной перфорации стенки трубы.Перед навешиванием машины на соответствующий клапан необходимо тщательно измерить и детализировать эти размеры резки: от направляющего наконечника до наконечника резака, от наконечника резака до основания резца, от верха фланца до поверхности трубы, а также толщину стенки трубы. .

Для получения дополнительной информации об успешном выполнении горячей врезки перейдите по ссылке ниже:

Горячая врезка — рекомендации по успешной врезке в трубопровод

3.2 Процесс горячей врезки: шаг за шагом

Соединение с клапаном с помощью переходника для врезки — в котором сдерживается давление в трубопроводной системе — врезной станок стоит наготове.Перед приведением в действие машина выдвигается в положение резки на поверхности трубы. Затем производится плавный и непрерывный процесс горячей врезки, пока резак не очистит стенку трубы, удаляя секцию или купон, который быстро захватывается и вскоре удаляется. Машина прекращает резку сразу после протыкания стенки трубы, так как в результате резак может попасть внутрь емкости. Затем режущий узел убирается. Давление, сохраняющееся в переходнике для врезки, сбрасывается через специальный предохранительный клапан, позволяющий безопасно отключить машину и получить ценный купон — знак хорошо выполненной работы.

Купон нельзя обменять на скидку, но он, безусловно, позволяет купить успешно установленный клапан и новую блестящую точку подключения к сети с другими системами. В качестве альтернативы, это означает начало еще одного горячего нажатия в серии нажатий для дальнейших действий. В течение срока службы трубопроводов и трубопроводов повреждения иногда возникают из-за природных явлений, недостатков в обслуживании или воздействия коррозионных элементов и электрических сил — иногда из-за отсутствия тщательной катодной защиты.Эти повреждения могут быть устранены без перерыва в обслуживании. Создание дополнительной горячей врезки — это первый шаг к проведению такого рода ремонтных работ. Наличие двух таких ответвлений представляет собой оптимальный сценарий для создания линии остановки и байпаса для продолжения обслуживания, непрерывного во время работы.

Чтобы узнать больше о катодной защите, ознакомьтесь с этими статьями EPCM ниже:

Основы катодной защиты

Пример использования катодной защиты — Падма Бангладеш

4 Введение в останов линии

Использование нескольких горячих отводов, услуга остановки линии является неотъемлемой частью модификации, ремонта или иной существенной регулировки трубопроводов и трубопроводов.Эта операция, которая несколько сложнее, чем горячая врезка, использует несколько горячих врезок, исполнительные механизмы остановки линии, заглушки и байпасную линию. Остановка линии выполняет временную функцию клапана, чтобы изолировать и нейтрализовать часть системы трубопроводов, позволяя продукту свободно течь через байпасную структуру в остальную часть системы трубопроводов.

Часто требуются фитинги «труба к трубе» или размера по размеру для размещения заглушек большого размера, последние два штуцера для горячей врезки обычно больше по размеру.Привод ограничителя линии и заглушка служат в качестве временного клапана — и, как и в случае горячей врезки, — могут использоваться с материалами от железа до ПВХ, бетона, стали, меди и других. Что касается размера трубопроводов и трубопроводов, остановка трубопроводов может производиться от дюйма до 80 дюймов, при этом мало что не учитывается.

Как и в случае с горячей врезкой, услуги по останову линий возникли в начале 20 века, хотя технологии значительно продвинулись вперед, применяются те же методы и принципы, но с заметным прогрессом.Проверенные и проверенные технологии, связанные с заглушкой линий, по-прежнему широко используются и, несомненно, играют центральную роль при выполнении ремонта, изменения, перемещения, присоединения, технического обслуживания или модернизации.

4.1 Машины для остановки линии и заглушки

Машины, используемые для закупорки и остановки линии, очень похожи на ранее рассмотренные аспекты и оборудование, используемое при врезке под давлением — они всегда подходят именно для выполняемой работы. Приводы останова линии, относительно простые с точки зрения оборудования, могут приводиться в действие вручную или, чаще, с гидравлическим приводом.Для многих применений, в которых используются заглушки на линии, требуется фитинг размера по размеру, обычно сварной тройник, чтобы обеспечить вход поворотной заглушки. Независимо от того, используются ли эти инструменты в водопроводах, природном газе, нефти, канализации или других системах трубопроводов, эти инструменты имеют широкий диапазон размеров, веса, допусков по давлению и тепловых допусков. Каждая машина для остановки линии изготавливается или изготавливается со спецификациями для использования с трубами различных размеров (например, 14 ’’ — 20 ’’ или 36 ’’ — 48 ’’) и использует стопорные головки дополнительных размеров.

Заглушки — это разнообразные технологии, выбор которых зависит от типа резервуара высокого давления, трубопровода или трубопровода; Доступен выбор для каждого типа материала и размера трубопроводов, представленных на рынке, для коммерческого или промышленного применения. Хотя несколько распространенных стопорных головок сохранились на протяжении десятилетий использования, все они извлекли выгоду из технологических усовершенствований.

Поворотная заглушка — одна из старейших применяемых, но наиболее широко используемых благодаря своей эффективности, простоте и надежности.Откидные стопоры заголовка можно использовать с узкой горячей врезкой ответвления, требующей меньшей точки входа в трубопровод, чем поворотная головка.

Существует более дюжины широко используемых техник для закупоривания или остановки линии, включая Sure-Stop, HTP Stop, стопоры замораживания, тройные стопоры линии, стопоры принудительного уплотнения, надувные стопоры, стопоры поперек заголовка и многие другие. другие специальности останавливаются; Эти методы представляют собой специальные услуги для конкретных операций и не так часто используются, как двойная блокировка и остановка линии отвода, которые регулярно используются для изоляции секции трубопровода для работы.

5 Выполнение остановки линии при оставлении ее в рабочем состоянии

Хотя остановка линии иногда используется как одиночный или аварийный клапан, чтобы остановить транспортировку товара и отказаться от останова, она чаще всего используется с несколькими горячими врезками, пара машин для остановки линии и байпасная линия. Участие в операции по останову линии помогает потенциальной компании:

• Избегать перерывов в обслуживании
• Избегать остановов и связанных с ними затрат
• Предотвращать выбросы
• Предотвратить потерю продукта
• Обеспечить инженерные модификации
• Обеспечить повышенную безопасность
• Обеспечить повышенную безопасность
• Снижение эксплуатационных расходов

5.1 Обводные линии

Простые обходные линии на расстоянии нескольких футов или нескольких миль имеют решающее значение для компаний, желающих оставаться в рабочем состоянии на протяжении ремонтных работ и модификаций. Изначально байпасная линия выполняет простую функцию; обеспечивать бесперебойную транспортировку грузов. Некоторые отрасли предпочтут оставить эти обходные линии на месте, поскольку они часто имеют определенную степень полезности для определенных продуктов.

Водопроводные линии, паровые трубы, производственные помещения и канализационные системы часто используют байпасные линии в качестве типа коллектора или сифона; в случае муниципального водоснабжения байпас создает возможность отклонения потока вокруг разрыва, засора, ремонта или других проблем.Это приложение может обеспечить своевременную и безопасную подачу воды, несмотря на трудности с инфраструктурой. Для канализации или аналогичных байпасных линий может потребоваться насос для перемещения материала по линии, но они достигают той же цели по продолжению обслуживания еще долгое время после их установки.

Завершение необходимых (обычно четырех точек отвода) горячих врезок позволяет установить байпасную линию и необходимые клапаны для опоры на пару остановочных машин линии. После того, как байпасная линия установлена ​​и приводы остановки линии оснащены корпусом, можно начинать процедуру остановки линии.

5.2 Служба остановки линии

Выбранная задолго до процедуры, машина, корпус и сопутствующие компоненты выбираются для их применения в уникальных условиях данного сосуда высокого давления. Болтовые к линии остановки корпуса соответствующей длины, остановка привода линия прикреплена к линии запорного клапана. Многослойные клапаны являются оптимальным выбором при остановке линии, поскольку они сводят расстояние перемещения привода к минимуму.

После активации машина проталкивает заглушку в трубопровод или трубопровод.Стопоры с поворотной головкой имеют небольшое колесо, которое соприкасается со стенкой трубы. Когда происходит контакт, головка поворачивается в направлении потока, образуя герметичный барьер, перенаправляя поток в байпасную линию. В то же время вторая машина остановки линии выполняет идентичную функцию, надежно изолируя поток в обходном участке трубопровода и эффективно образуя временную двойную блокировку и спускной клапан. Двойные спускные и запорные клапаны играют особенно важную роль на нефтегазовых предприятиях, хотя они широко используются в различных отраслях промышленности с трубопроводами для изоляции секций при работе с оборудованием или другими аспектами системы трубопроводов.

Чтобы получить дополнительную информацию о двойных запорных и спускных клапанах (а также о двойных запорных и запорных) клапанах, щелкните по ссылкам ниже.

Знакомство с двойными запорными и спускными клапанами

Истинное значение двойного затвора и выпуска

Слева с изолированным участком трубопровода, содержащим продукт, должен происходить выпуск или сброс давления. Удаление воздуха из изолированной секции трубопровода может иметь несколько форм, в зависимости от вещества, содержащегося внутри, иногда используется временный факел, в других случаях материал может быть направлен по трубопроводу в защитную емкость.Этот изолированный участок трубопровода теперь доступен для обширной модификации, замены или ремонта, в то время как трубопроводная система работает не полностью.

6 Ремонтные работы и модификации

Квалифицированные и опытные бригады всегда начинают с конца — концы, которые всегда включают рассмотрение ожидаемых ремонтных работ. Сложные системы, такие как те, которые используются в многопродуктовых трубопроводах, могут потребовать дополнительных средств обслуживания, таких как пусковые и приемные станции для очистки скребков, ремонта труб, полной замены секций трубопровода или любых других модификаций, включая, помимо прочего:

• Фитинг клапана
• Замена клапана
• Вывод из эксплуатации
• Испытание на утечки для повторного ввода в эксплуатацию
• Холодная резка
• Сварка труб и ремонт сварных швов
• Консультационные услуги
• Процедуры неразрушающего контроля6464
• Оценка рисков 9026 Уплотнение
• Перемещение
• Модернизация
• Налаживание планового технического обслуживания

После ремонтных работ или других модификаций стопорные головки снимаются, а заглушки устанавливаются на место.Эти заглушки уплотняют фланец на трубопроводной арматуре, позволяя снимать задвижку. После снятия клапана глухой фланец надежно устанавливается, завершая операцию.

6.1 Ремонт трубопроводов

На протяжении всего срока службы сосуда высокого давления естественный износ требует регулярного технического обслуживания. Немедленное вмешательство требуется в случаях, когда системам трубопроводов нанесен значительный ущерб. Эти ситуации требуют быстрого реагирования с приоритетом безопасности для предотвращения потери герметичности.Изоляция секций трубопроводов с помощью горячей врезки и остановки линии — это регулярно индексируемый отраслевой стандарт, который часто используется во всем мире.

Во время этих операций строго соблюдается множество тщательно разработанных правил и высоких отраслевых стандартов. После сброса давления в изолированной секции и ее готовности к работе требуемые работы выполняются без промедления. Холодная резка изолированного участка может начаться в случае замены участка трубопровода или трубопровода; сварочный ремонт, замена клапана и другие ремонтные работы благополучно завершены.

6.2 Модификация трубопроводов

Модификации трубопроводов или трубопроводов могут включать в себя набор систем, устройств или усовершенствований работающего трубопровода, каждое из которых требует квалифицированной бригады горячей врезки и необходимых знаний для их выполнения, часто очень выгодно и часто необходимые доработки.

Трубопроводные системы часто состоят из относительно простых конфигураций, хотя это не всегда так. После установки двойной блокировки и выпуска доступен целый ряд модификаций.На этом этапе выполняются дооснащения, перемещения и дополнения к техническому обслуживанию. Теперь все процедуры на объекте могут выполняться во время обслуживания, независимо от размера или сложности. Создание объектов для текущего обслуживания, таких как спусковые и приемные площадки для очистки скребками, является вариантом, в то время как консультации и обширные испытания могут свободно продвигаться вперед без каких-либо препятствий.

7 Знание параметров: трубопроводы и трубопроводы

Надлежащим образом обученная, опытная и оснащенная бригада может быстро и надежно выполнить как врезку под давлением, так и услуги по останову линии практически на любом сосуде, работающем под давлением. Подготовка к врезке или остановке линии является серьезной и тщательной, поскольку ошибки в некоторых случаях могут быть опасными или смертельными в крайних случаях. Эти параметры, более чем достаточно подготовленные, проверяются трижды, если не чаще, в качестве стандартной рабочей процедуры, чтобы гарантировать высочайшую степень соблюдения протоколов контроля качества и безопасности.

Адаптация основных принципов к заданному сценарию является источником и сущностью инженерии как дисциплины. Для этих опытных профессионалов обычным делом является регулировка техники, оборудования и материалов для адаптации к работе; Несмотря на рутинный характер таких изменений, опытные инженеры знают, что ключ к успешной работе — никогда не недооценивать важность этих тонких изменений, безжалостно наблюдать за исследованиями, планированием и подготовкой к работе.

Проекты по врезке под горячее и подключению к линиям очень специфичны по своей природе. Инструменты и оборудование, используемые для каждой операции, можно заказать у производителей или изготовить по мере необходимости. Производители могут получить любое количество фитингов, клапанов, машин, пилотных долот или чего-либо еще, необходимого для этих операций. Изготовление этих инструментов также является обычным делом, поскольку они рентабельны и способны обеспечить большую степень адаптируемости для обеих сторон. Специализированный для работы в ограниченном диапазоне размеров, температуры и давления, каждый инструмент и соответствующий аспект врезки под давлением и остановки линии планируются, конфигурируются и учитываются на каждом этапе процесса.

8 Здесь, чтобы остаться

Именно с появлением таких эффективных и действенных методов, применяемых безопасно, современная промышленность продолжает процветать. Этот метод, которому уже почти столетие, в настоящее время более актуален для энергетических систем, чем когда-либо прежде. По мере того, как технологии, используемые в этих процедурах, становятся все более совершенными, а методы совершенствуются, повышается степень безопасности и надежности выполнения. Неизбежным результатом является то, что использование горячей врезки и остановки линии растет во всех секторах, к которым они относятся.

Помимо экономичной практичности горячей врезки и остановки линии, эти методы приносят значительную пользу окружающей среде. Эта выгода для окружающей среды достигается за счет сокращения выбросов, связанных с удалением воздуха из трубопровода, необходимого для процедур остановки холодного тройника. Сам по себе экологический ущерб такого рода, скорее всего, отвлечет большинство потенциальных сторон от использования исторической инженерной практики. Если, однако, этого не произошло — огромная сумма расходов, связанных с остановками, перерывом в работе рабочих, отсутствием обслуживания клиентов и дополнительным риском для сотрудников — из-за ненужной транспортировки и установки с использованием дополнительного оборудования — должна быть более чем убедительной. аргументы.

9 Врезка под напряжением: дополнительная информация

Для получения подробной информации о специальных фитингах, компонентах и ​​методах, используемых для врезки под давлением и остановки линии, изучите специальные подменю на этом информационном веб-сайте:

Wermac.org

10 Связанные темы

Горячий Врезка — Консультации по успешной врезке в трубопровод

Многопродуктовые трубопроводы

Основы катодной защиты

Пример катодной защиты — Падма Бангладеш

11 Источники

Горячие отводы высокого давления с полным потоком: новая технология и почему она необходима для промышленности или

Использование «горячих отводов» для газопроводов может быть расширено

EPA.gov — Использование горячих отводов для соединений трубопроводов в процессе эксплуатации

Выполнение горячих отводов

Пример TransCanada: система управления выбросами

Как управлять зоной горячего водоснабжения от парового котла

Опубликовано: 18 июня 2014 г. — Дэн Холохан

Категории: Пар, Горячая вода

Q: Могу ли я использовать конденсат в паровом котле для создания зоны горячего водоснабжения?
A: Конечно! Специалисты по отоплению годами занимаются этим в таких районах, как Нью-Йорк, где все еще присутствует чрезмерное количество пара.

Q: Нужен ли для этого водо-водяной теплообменник?
A: Вы можете использовать водо-водяной теплообменник или безбаковый змеевик котла, если хотите, это обеспечит вам первоклассную установку. Однако, если вы будете следовать нескольким простым правилам прокладки трубопроводов, вы сможете выполнить работу и без теплообменника.

A: Вы бы настроили его так же, как любую систему горячего водоснабжения. Водо-водяной теплообменник станет «бойлером» вашей зоны горячего водоснабжения.

Создайте давление в новой зоне с помощью автоматического подающего клапана и компрессионного бака подходящего размера. Подключите циркуляционный насос так, чтобы он включался по сигналу комнатного термостата. Попросите его откачать от компрессионного бака в сторону излучения. Вам также понадобится второй циркуляционный насос для подачи воды из бойлера в теплообменник. Подключите его, чтобы он работал одновременно с зонным циркулятором.

Q: Мне абсолютно необходимо иметь второй циркуляционный насос между котлом и теплообменником?
A: Система работает лучше всего, если вы это сделаете, но вы также можете позволить горячей котловой воде циркулировать через теплообменник исключительно под действием силы тяжести.Однако, если вы сделаете это таким образом, реакция системы на запрос тепла будет не такой быстрой, как если бы вы использовали второй циркуляционный насос. Этот второй циркуляционный насос очень быстро окупается за счет производительности системы.

Q: Есть ли другие недостатки в циркуляции котловой воды через теплообменник строго самотеком?
A: Основные недостатки — нужны в котле полноразмерные отводы. Размер, который вам нужен, обычно составляет 2 дюйма, и проблема в том, что большинство современных паровых котлов не дают вам много дополнительных отводов, не говоря уже о 2-дюймовых.

Q: Что произойдет, если я использую отвод котла меньшего размера?
A: Сопротивление потоку через теплообменник будет больше, поэтому через теплообменник будет проходить меньше горячей котловой воды. Меньший поток означает меньшую теплопередачу. Возможно, вы не сможете получить достаточно тепла для этой новой зоны.

Q: Кто производит для этой цели хороший теплообменник?
A: Эверхот (191 Арлингтон-стрит, Уотертаун, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, Массачусетс, США, 02172) хорошо работает на многих работах.Их агрегат очень похож на старые нагреватели танкового типа из Steam Era.

Everhot Model RH-8 выдержит радиационную нагрузку от горячей воды около 45 000 БТЕ, что больше, чем вы можете ожидать при доставке по трубопроводу 3/4 дюйма в зону горячей воды.

Q: Протекает ли нагретая вода, выходящая в зону, через змеевик или через резервуар?
A: Вода зоны проходит через змеевик. Котловая вода протекает через бак.

Q: Должно ли излучение горячей воды быть ниже водяного трубопровода парового котла?
A: Нет.Если вы используете теплообменник, ваш компрессионный бак будет поддерживать давление в системе. Давление наполнения и размер бака определяют, насколько высоко вы можете разместить излучение над водопроводом котла. Единственное ограничение — это рабочее давление оборудования, которое вы используете. Чтобы поднять воду на высоту 2,31 фута, требуется давление воды в 1 фунт / кв. Дюйм. Итак, если у вас есть оборудование, рассчитанное, скажем, на 100 фунтов на квадратный дюйм, вы сможете поднять воду на расстояние около 230 футов в зону горячей воды — если вы когда-нибудь захотите (я не думаю, что вы когда-нибудь захотите, сделайте ты?).Скажу по-другому — с этим двух- или трехэтажным домом проблем не будет.

В: Предположим, я решу, что не хочу использовать теплообменник, должно ли мое излучение быть ниже, чем в водопроводе парового котла?
A: Нет, если вы используете подающий и возвратный трубопровод 3/4 дюйма и убедитесь, что вы не используете какие-либо вентиляционные отверстия в трубопроводе зоны, излучение может достигать 30 футов над водопроводной линией парового котла.

В: Что удерживает воду в трубопроводе зоны, если нет автоматического клапана наполнения или компрессионного бака?
A: атмосферное давление.Это то же явление, при котором вода удерживается в соломинке, когда вы кладете палец на верхний конец и поднимаете ее из стакана с водой.

Вода пытается выпасть из соломки, но атмосферное давление (вес воздуха) выталкивает ее обратно. Поскольку давление воздуха не может попасть в верхнюю часть соломинки, чтобы уравновесить давление воздуха в нижней части соломинки, вода просто висит там.

В: Но труба на 3/4 дюйма шире соломинки. Не будет ли из нее выпадать вода?
A: Нет, если воздух не попадет в зону.Принцип один и тот же вне зависимости от ширины трубы. На уровне моря атмосфера давит на все под давлением 14,7 фунтов на квадратный дюйм. Один фунт на квадратный дюйм может поднять воду на 2,31 фута прямо вверх, поэтому, если у вас есть труба, которая закрыта сверху и полностью заполнена водой, атмосферное давление сможет поддерживать столб воды высотой около 34 футов (14,7 фунта на квадратный дюйм). X 2,31 фута = 33,957). Это связано с давлением, а не с шириной трубы. Возьми?

В: Я не уверен.Вы можете привести еще один пример?
A: Вот подумайте об этом. Предположим, вам нужно вынуть перевернутый стакан из ведра с водой.

Вода остается в стакане, потому что атмосферное давление толкает ее туда. Стакан, безусловно, шире соломинки, но, поскольку воздух не может попасть в верхнюю часть стакана, чтобы компенсировать давление внизу, вода остается на месте. Для практических целей в зоне горячей воды вы можете поднять воду на 30 футов (или примерно на три этажа) и заставить ее оставаться там.

В: Предположим, я живу в Денвере, штат Колорадо? Это все еще будет работать?
A: Да, вы просто не сможете поддерживать воду на таком высоком уровне, потому что атмосферное давление в Денвере меньше, чем, скажем, в Нью-Йорке. Атмосферное давление в Денвере составляет около 12 фунтов на квадратный дюйм. Один фунт на квадратный дюйм по-прежнему поднимает воду на 2,31 фута, так что давайте посмотрим … 12 фунтов на квадратный дюйм X 2,31 ‘= 27,72. В Денвере ваша зона может быть, скажем, на 25 футов выше линии котловой воды. Этого достаточно, чтобы без проблем попасть на второй этаж дома.Переход к третьему значил бы сократить его.

Q: Но я не могу использовать вентиляционные отверстия в верхней части зоны, независимо от того, где я живу, верно?
A: Справа вентиляционное отверстие будет пропускать воздух в верхнюю часть системы. Как только это произойдет, вода снова упадет в паровой котел.

Q: Относится ли это к ручным вентиляционным отверстиям, а также к автоматическим вентиляционным отверстиям?
A: Да, есть. Вы хотите иметь как можно более плотные соединения над водопроводной линией парового котла.По этой причине вам также следует избегать использования каких-либо клапанов с сальниками. Они тоже могут втягивать воздух в систему и вызывать выпадение воды из зоны. Просто плотно спаяйте стыки и не торопитесь.

Q: Так как я могу заполнить зону водой, если я не могу вентилировать верхнюю часть?
A: Настройте его как петлевую систему и заполните садовым шлангом.

Труба в двух шаровых кранах (или задвижках) и двух дренажных трубопроводах котла ниже линии котловой воды. Закройте оба шаровых крана (или задвижки).Теперь подсоедините садовый шланг к одному из сливов бойлера и дайте другому стечь в канализацию. Заполните трубопровод зоны под давлением городской воды, пока не выйдет весь воздух. Затем перекрыть сток сливного котла и сток входного котла (именно в таком порядке). Теперь откройте два шаровых крана (или задвижки). Если вы хорошо выполнили пайку, атмосферное давление будет удерживать воду в зоне.

Q: Вы в этом уверены?
A: Да! Давайте еще раз рассмотрим этот основной принцип.

Вода остается в стакане, потому что атмосферное давление толкает ее туда. Стакан, безусловно, шире соломинки, но, поскольку воздух не может попасть в верхнюю часть стакана, чтобы компенсировать давление внизу, вода остается на месте. Для практических целей в зоне горячей воды вы можете поднять воду на 30 футов (или примерно на три этажа) и заставить ее оставаться там.

Q: Если я не использую теплообменник с компрессорным баком, будет ли давление на воду в зоне?

A: В верхней части системы не будет давления.Однако в нижней части зоны давление на воду будет.

Q: Откуда это давление?
A: Это статическое давление, о котором мы говорили ранее. Это происходит из-за веса воды. Чем выше столб воды, тем больше статическое давление на дне.

Хотите еще один пример статического давления? Подумайте о воде в океане. На уровне моря нет давления, но по мере того, как вы погружаетесь все глубже и глубже, давление увеличивается, потому что на вас больше воды.В нашей зоне высшая точка — «уровень моря».

Q: Насколько горячей обычно будет вода в моем паровом котле?
A: Это зависит от давления пара. Температура кипения воды увеличивается по мере увеличения давления на верхнюю часть воды. Например, если ваш паровой котел работает при давлении 2 фунта на квадратный дюйм, вода в бойлере закипит при 219 градусов F. Если вы увеличите давление в котле до 5 фунтов на квадратный дюйм, вода не превратится в пар, пока температура не достигнет 227 градусов. Ф.При атмосферном давлении (то есть в верхней части системы) вода кипит при 212 градусах Фаренгейта

.

Q: Как это влияет на работу моей зоны горячей воды?
A: Если вы не используете теплообменник и компрессионный бак, вода в верхней части вашей зоны может закипеть, если станет слишком горячей.

Q: Будет ли это проблемой?
A: Конечно, будет! Когда вода закипает, она «превращается» в пар и увеличивается в объеме примерно в 1700 раз. Он делает это мгновенно и в запечатанном «контейнере», таком как трубопроводная система, с большой силой.«Вспышка» пара потенциально очень опасна. Это могло фактически разорвать паяные соединения.

Q: Когда это может произойти в моей зоне горячего водоснабжения?
A: Когда циркулятор зоны отключается.

Вопрос: Почему?
A: Вода обычно не превращается в пар, когда циркуляционный насос включен, потому что циркуляционный насос добавляет воде определенное давление. Это дополнительное давление может удерживать воду в жидком состоянии. Однако, когда циркуляционный насос отключается, его давление исчезает, и тогда вода в верхней части зоны может превратиться в пар.

В: Может ли это случиться, если зона ниже линии котловой воды?
A: Это возможно, но маловероятно, потому что более высокий уровень воды в котле создает определенное статическое давление на зону.

Q: Тогда как я могу убедиться, что вода в верхней части моей системы никогда не превращается в пар?
A: Убедившись, что вода, поступающая в зону, никогда не приближается к 212 градусам F. Самый простой способ сделать это — смешать часть воды, которая уже прошла через зону, с горячей водой, выходящей из котла.

Q: Нужны ли мне специальные клапаны для смешивания?
A: Вовсе нет. Все, что вам нужно, — это медная линия 3/4 дюйма между возвратной зоной и входной стороной циркуляционного насоса, шаровой кран с полным отверстием 3/4 дюйма и термометр. Подключите шаровой кран к байпасной линии и оставьте его полностью открытым при первом включении парового котла. Затем дайте котлу нагреться до давления пара и запустите циркуляционный насос. При полностью открытом байпасном шаровом клапане почти вся вода в зоне будет проходить в обход котла, потому что через байпас пройти легче, чем через бойлер.Это путь наименьшего сопротивления. Теперь, чтобы вода, поступающая в зону, нагрелась, все, что вам нужно сделать, — это немного задросселировать байпасный шаровой кран. При этом следите за термометром. Вы увидите, что температура повысится очень быстро.

Q: Почему повышается температура?
A: Когда вы дросселируете байпасный шаровой клапан, часть возвратной воды легче проходит через котел, чем через байпас.

Когда эта горячая вода выходит с другой стороны, она смешивается с водой, которая обходит бойлер, и дает вам смесь, которая горячее, чем возвратная вода, но холоднее, чем вода в котле.

Q: Сколько воды я должен пропустить через бойлер?
A: Скорость потока в галлонах в минуту здесь не важна. Просто следите за термометром на линии, питающей зону. Прекратите смешивание, когда оно достигнет 180 градусов по Фаренгейту. Затем снимите ручку с шарового клапана, чтобы никто другой не мог с ней связываться. Это будет самая горячая вода, которую когда-либо увидела зона.

В: Значит, если вода, подаваемая в мою зону горячей воды, никогда не достигает точки кипения, она не может превратиться в пар?
A: Верно.Вы установили фиксированный предел температуры, смешивая возвратную воду с питающей водой, пока котел вырабатывал пар с заданным давлением.

В: Есть ли что-нибудь, что может изменить эту температуру?
A: Ну, если бы в паровом котле повысили давление, то температура воды в котле тоже поднялась бы. Но, установив температуру смешанной воды на 180 градусов по Фаренгейту, вы оставили себе комфортный запас прочности.

Q: Имеет ли значение, откачивает ли циркуляционный насос от котла или в сторону котла?
A: От котла лучше откачать.

Вопрос: Почему?
A: Поскольку это не система под давлением, всегда есть вероятность, что вода может превратиться в пар внутри циркуляционного насоса, если давление упадет слишком низко, когда циркуляционный насос включится. Технически это называется «кавитацией», и она может в мгновение ока разрушить циркулятор.

Q: Почему падает давление при включении циркуляционного насоса?
A: Потому что циркулятор выбрасывает то, что находится внутри себя. Это вызывает немедленное падение давления на всасывании.Это центробежное действие в первую очередь заставляет воду течь в циркуляционный насос. Проблема начинается, когда за водой, поступающей в циркуляционный насос, не хватает давления, чтобы поддерживать ее в жидком состоянии.

Q: Значит, сам циркуляционный насос может изменять температуру кипения воды в системе?
A: Фактически, да. Это может изменить температуру кипения воды, поступающей в циркуляционный насос. И имейте в виду, что при выполнении этих работ у вас не будет особой нагрузки — просто высота воды в бойлере над циркуляционным насосом.Кроме того, необходимо учитывать падение давления в трубопроводе между котлом и циркуляционным насосом. Если вы начнете с ограниченного статического давления (высота воды в котле), а затем потеряете его часть из-за трения в подходном трубопроводе, может быть трудно контролировать ситуацию. Вот почему лучше откачивать из котла. Удерживая циркуляционный насос близко к источнику давления (воде в бойлере), вы уменьшаете свои шансы на возникновение проблем.

В: Применимо ли это к одному случаю больше, чем к другому?
A: Это особенно важно для тех зон, где все излучение и трубопроводы находятся ниже линии котловой воды.Если у вас есть циркуляционный насос на обратной линии, падение давления в трубопроводе может привести к падению температуры кипения. Совместите это с высокой начальной температурой (которая была бы у вас, если бы давление пара было высоким и если бы вы решили не использовать этот байпасный смесительный клапан), и у вас возникнут проблемы. В случае, когда у вас есть зона излучения и трубопровод над линией воды, расположение циркуляционного насоса не так критично, потому что статическое давление воды в зоне работает в вашу пользу.Тем не менее, неплохо иметь привычку ставить циркуляционный насос на нагнетательной стороне котла. Таким образом, вы всегда будете в хорошей форме, независимо от того, прокладываете ли вы конденсатную зону или любую зону с горячей водой. Циркуляторы всегда работают лучше всего, когда они «откачивают».

Q: Где я могу забрать мой расходный штуцер?
A: Это будет зависеть от котла к котлу. В современных паровых котлах не так много лишних отводов. Конечно, всегда хочется подбирать отводы ниже водопровода котла.И не забудьте установить циркуляционный насос как можно ниже, чтобы использовать статический вес воды в бойлере. Если у вас есть пустая пластина змеевика без резервуара, вы можете просверлить ее и нарезать резьбой для подачи 3/4 дюйма. Это хорошо работает.

Q: Могу ли я использовать нижний отвод манометра парового котла?
A: Нет! Если вы качаете воду через это соединение, вы никогда не узнаете, где находится водопровод в бойлере. Вы также повлияете на отсечку низкого уровня воды, если она будет зацеплена за измерительное стекло на быстроразъемных соединениях.

Q: Как насчет обратной стороны трубопровода зоны. Куда идет это постукивание?
A: Опять же, используйте любой доступный водоразбор котла ниже линии воды (никогда не возвращайте воду выше линии воды). Если вы не можете найти обратный отвод, вернитесь к мокрому отводу системы рядом с котлом.

В: Имеет ли значение, к какой стороне петли Хартфорда я подключаюсь?
A: Нет, любая сторона в порядке, просто держите обратный кран ниже водопровода котла.

Q: Могу ли я подавать и возвращать с одной стороны котла?
A: Вы не должны входить и выходить через одну и ту же секцию, потому что вода в зоне может не успеть в бойлере набрать необходимое тепло. В идеале трубу следует выполнять с противоположных сторон по диагонали. Нравится.

Q: Могу ли я прокладывать трубу прямо через грязевик котла?
A: Нет, потому что вода будет проходить через бойлер слишком быстро. Он не набирает достаточно тепла, и вам обязательно перезвонят.

Q: Предположим, я не могу подключиться напрямую к котлу. Означает ли это, что я не могу зонировать конденсат?
A: Вы все еще можете это сделать, но вам нужно проявить немного творчества. Здесь просто следуйте этой диаграмме.

Поскольку вы не можете подключиться непосредственно к котлу, вы будете использовать тройник размером 1-1 / 4 дюйма в нижней части линии парового уравнителя как точку подачи и возврата. Возьмите 1-1 / 4 дюйма X 3 / 4 «тройник и вкрутите в него втулку с двойным отводом 1-1 / 4» X 1/2 «. Затем припаяйте медную трубку длиной 1/2» к переходнику CXM и прикрутите ее к стороне бойлера. втулка.Теперь прикрутите еще один адаптер C X M к другой стороне втулки. Это ваше ответное нажатие. Медная трубка проникает глубоко в грязевую опору котла и откладывает более холодную возвратную воду на стороне, противоположной той, из которой вы будете набирать горячую воду. Ты возьмешь горячее питание из тройника. Поступая таким образом, вы получите необходимую циркуляцию через котел, чтобы забирать тепло для зоны.

В: Нужна ли мне байпасная линия, если я протягиваю ее таким образом?
A: Да, байпас позволяет регулировать воду на выходе из котла.Байпас предотвращает выброс пара из воды при отключении циркуляционного насоса.

Q: Как мне запустить это?
A: Заполните зону водой через два слива бойлера. Наденьте шланг на №1 и продуйте обратно через №2. Дайте котлу отпариться, а затем запустите циркуляционный насос. Используйте два шаровых крана, чтобы смешать воду через байпас, пока температура подачи не достигнет 180 градусов по Фаренгейту. Снимите ручки с шаровых кранов, и все готово.

Q: Раньше вы сказали, что я не должен прокладывать трубы напрямую через грязевик котла, потому что я не буду собирать достаточно тепла при каждом проходе.Такое случается с этой системой?
A: Нет, это не так, потому что медная трубка глубоко впрыскивает воду в котел и заставляет ее менять направление, прежде чем она сможет покинуть котел. Это действие делает возвратную воду в нижней части котла очень турбулентной. Он смешивает вещи, позволяя вам забрать тепло, необходимое для этой зоны.

Q: В любой из этих систем, должен ли я установить фильтр на входной стороне циркуляционного насоса, чтобы я не высасывал грязь из котла в циркуляционный насос?
A: Нет, потому что сетчатый фильтр может вызвать очень большой перепад давления на входе в циркуляционный насос, особенно когда он загрязняется.Это падение давления может вызвать кавитацию в циркуляционном насосе.

Q: Ну, а чем же тогда предотвратить засорение циркуляционного насоса?
A: Если вы выберете правильный циркуляционный насос для этого приложения, у вас не будет проблем. Мне нравится использовать трехкомпонентный циркуляционный насос на 1750 об / мин для этих зон, потому что они имеют более крупные и широкие рабочие колеса, чем их меньшие, высокоскоростные собратья с мокрым ротором. Циркуляционный насос большего размера лучше подходит для этого применения, поскольку он может пропускать больше мусора через крыльчатку.

Q: Следует ли использовать циркуляционный насос с железным корпусом?
A: Можно, но бронзовый циркуляционный насос здесь прослужит намного дольше. Конденсат обычно содержит большое количество угольной кислоты. Бронза — гораздо лучший материал для этой службы, чем железо.

Q: Как мне контролировать зону?
A: Самый простой способ — использовать комнатный термостат для управления циркуляционным насосом через двухполюсное одноходовое реле, такое как Honeywell R845A. Вам также понадобится однополюсный одноходовой аквастат погружного типа (например, Honeywell L4006A), чтобы установить максимальную температуру котла, когда вы не производите пар.Подключите элементы управления так, чтобы циркулятор и горелка включались одновременно. Горелка будет доводить воду в котле до 180 градусов по Фаренгейту и не выше. Об этом позаботится аквастат. Это отключит горелку, но реле будет поддерживать циркуляционный насос, пока комнатный термостат продолжает вызывать. Настроив его таким образом, вы сможете подавать горячую воду в зону без образования пара. Что касается людей наверху, то паровая система и зона горячей воды полностью независимы.

Q: Что делать, если паровая система просто отключилась и внезапно включилась зона горячей воды. Что тогда происходит?
A: Температура котловой воды будет выше, чем 180 градусов F аквастата, поэтому зональный термостат (работающий через реле) запустит циркуляционный насос, но не включит горелку. Просто, не правда ли?

Q: Могу ли я подключить водонагреватель косвенного нагрева к паровому котлу, используя те же методы трубопровода, что и для зоны нагрева?
А: Да.Просто обращайтесь с косвенным нагревателем, как с радиатором. Убедитесь, что вы смешали возвратную воду с горячей котловой водой, чтобы ограничить подачу в нагреватель до 180 градусов по Фаренгейту. Вот эскиз.

Q: Сколько зон горячей воды или косвенного нагрева я могу снять паровой котел?
A: Это зависит от мощности котла. Вы не можете извлечь больше БТЕ, чем положили. Я видел, как люди пытались добавить слишком много зон горячей воды, и когда пришло время готовить пар, им не повезло.

Q: Каков практический предел для дома?
A: Опять же, многое зависит от размера котла. Обычно можно обойтись линией 3/4 дюйма со скоростью потока около 4 галлонов в минуту. Это обеспечит подачу в зону 40 000 BTUH или около того. Этого достаточно, чтобы нагреть зону хорошего размера.

В: Всегда ли я смогу получить 40000 британских тепловых единиц в час от бытового котла?
A: Да, если полезная нагрузка котла превышает 120 000 БТЕ / час.

Вопрос: Почему?
A: Потому что вы играете с коэффициентом срабатывания котла.Поднимающая нагрузка обычно составляет около трети полезной нагрузки, в зависимости, конечно, от того, как установщик рассчитал паровой котел. Треть от 120 000 британских тепловых единиц в час составляет 40 000 британских тепловых единиц в час. Это равно 4 галлонам в минуту, примерно столько, сколько вы можете рассчитывать на медный трубопровод диаметром 3/4 дюйма.

Q: Для чего нужен приемный груз?
A: Поднимающая нагрузка дает вам «дополнительную» мощность, необходимую котлу для нагрева труб, когда пар выходит к радиаторам.

Q: Всегда ли мне доступен пикап?
A: Нет, он становится доступным для вашей зоны горячего водоснабжения только после того, как паровые трубы нагреются.

Q: Как насчет того, чтобы я не делал пар?
A: Если вы не производите пар, нагрузка всасывания (и остальная нагрузка котла), очевидно, доступна для вашей зоны горячей воды.

Q: Значит, подъемная нагрузка устанавливает предел того, что я могу делать с этой зоной?
А: Да.

Q: Допустим, я подбираю новый паровой котел и хочу использовать одну или две зоны горячей воды. Следует ли мне добавить британские тепловые единицы в час зоны горячей воды к потребляемой мне британской тепловой энергии в час для паровой системы, а затем выбрать бойлер для общей суммы?
A: Нет! Никогда не добавляйте нагрузку зоны горячей воды к паровой нагрузке, когда вы подбираете запасной паровой котел.Это игра на вычитание, а не на сложение. Сначала определите размер парового котла. Основывайте его на подключенной паровой радиационной нагрузке и подходящем коэффициенте поглощения, а не на теплопотери здания. Затем поработайте с имеющейся загрузкой подборщика, чтобы определить размер зоны или зон горячей воды. Вы не можете вынести больше того, что есть.

Q: Что произойдет, если я переборщу с паровым котлом?
A: У вас возникнут проблемы с паровой частью системы: пульсирующие водяные линии, гидравлический удар, неравномерное нагревание, высокие счета за топливо.

Q: Могу я подключить котел для приоритета.
