Какие краны и вентили ставить на радиаторы отопления

Большинство современных отопительных систем дополнительно оборудуются запорно-регулировочной арматурой, а именно всевозможными кранами и вентилями для радиаторов отопления. Для того, чтобы остановить свой выбор на наиболее подходящих деталях для каждой индивидуальной системы обогрева, следует знать их конструктивные свойства.

Запорно-регулирующая арматура

Назначение

Краны и вентили для радиаторов отопления решают несколько важных задач:

• ограничивают проток теплоносителя через систему;
• контролируют число расходуемого теплоносителя в зависимости от внешних условий;
• в случае необходимости полностью отключают отопительный прибор от системы;
• спускают воздух из радиатора и трубопровода.

Случается много различных ситуаций, когда отключение батареи просто необходимо. Например, весной на улице стоит теплая погода, централизованное отопление хорошо работает, в результате чего в помещение поднимается слишком высокая температура.

Другая ситуация: вам необходимо промыть или отремонтировать, или же вовсе произвести замену отопительного прибора. В таком случае есть только один выход: отключить прибор. Если не обзавестись кранами и вентилями, то подобные манипуляции будет просто невозможно осуществить.

Виды кранов и вентилей для радиаторов отопления

Каждое из подключений имеет свои отличительные особенности: выделяются обычные и угловые краны. Благодаря конструкции вентилей, трубы можно скрыть за декором, в стяжке, а также можно установить радиаторы под окном.

Различают:

• краны;
• вентили;
• задвижки;
• заслонки.

Шаровые краны

Эта разновидность запорной арматуры — пользуется наибольшей популярностью и спросом. Внутри такого крана находится гладкий шар со сквозным отверстием, который может поворачивать на 90°С и осуществлять регулировку потока воды в трубе, т. е. включать и выключать ее подачу.

Шаровый кран

Большое количество производителей выпускает запорную арматуру, в которую установлен сливной кран для опорожнения радиатора или части трубопровода.

Вентиль

Ручной вентиль — это конструкция, благодаря которой можно регулировать напор воды. В вентиле жидкость течет то в одном направлении, то в другом, перемещаясь по рабочему сечению седла. Для того, чтобы протекало меньшее количество теплоносителя, в некоторых местах сечение преграждается конусом или шайбой с резиновой прокладкой, которые присоединены к штоку.

Ручной вентиль для радиаторов

Для систем отопления выпускаются вентили с коническим клапаном, они отличаются большей эффективностью для таких условий. Он полностью открыт и дает проход предельному количеству жидкости, за счет этого теплоотдача радиатора становится более высокой. В случае, если температура в помещении превышает норму, данное устройство позволяет снижать теплоотдачу, т.е. с такими вентилями вы сможете осуществлять контроль за температурным режимом.

Выделяются такие разновидности вентилей как:

1. Регулировочные. Этот вид в свою очередь подразделяется на прямые и угловые. Управление в них — ручное. Они эксплуатируются в автономных системах отопления. Основной минус состоит в том, что с помощью их нельзя с высокой точностью отрегулировать теплоотдачу, поскольку в их конструкции не предусмотрены шкала и датчик определения температуры.
2. С термоголовкой. С подобными вентилями можно ограничивать повышение температуры или вовсе не позволять ей увеличиваться, осуществляется это с помощью ручного или автономного управления. Монтируются вентили с термоголовкой на однотрубные и двухтрубные системы. Регулируются следующим образом: требуемая температура задается вручную при помощи ограничительного кольца.
3. С терморегулятором. Данный вид запорной арматуры монтируется перед батареей. Контроль за количеством поступающего теплоносителя в радиатор осуществляется краном, который расположен перед терморегулятором.

Требования к установке запорной арматуры

Первостепенными параметрами, на основе которых различаются краны для радиаторов отопления, считаются: конструкция, принцип работы, материал изготовления. Перед тем как установить тот или иной вид, следует учесть ряд стандартных требований:

• температура теплоносителя не должна превышать показатель в 200°С;
• обязательное условие для кранов и вентилей — способность выдерживать давление в 16-40 Бар;
• они должны противостоять коррозийным процессам;
• должны хорошо переносить механические нагрузки.

Для отопительных систем подобные устройства делаются более стойкими. Обычные краны и вентили, которые применяются для холодной воды, не рекомендуется устанавливать в радиаторах отопления.

Выбор

Выбирая регулировочные краны и вентили для батарей, нужно учесть несколько ключевых моментов:

• диаметр труб, на которые они будут монтироваться;
• рабочее давление;
• тип соединения, внутренняя или наружная резьба, есть ли американка.

Прежде чем остановить свой выбор на одном из механизмов, принимайте во внимание назначение арматуры, ее локализацию. А также посмотрите как соотносятся вход и выход вентиля в батарее.

Особое внимание стоит уделить и характеристикам кранов:

1. Несмотря на то, что шаровая запорная арматура пользуется большим спросом и характеризуется невысокой ценой, она не отличается высокой эффективностью и имеет только два режима: открытие и закрытие.
2. Конусный вентиль — наиболее подходящий вариант. Минус — нужно постоянно контролировать его положение и возвращать в начальную точку.
3. Терморегулятор с автоматическим управлением отличается высокой эффективностью и надежностью. Однако, стоимость такого механизма достаточно высокая.

Подводя итоги стоит отметить, что каждый частный случай следует рассматривать индивидуально и дать точный ответ на вопрос: какому виду кранов отдать предпочтение, просто невозможно, поскольку нет общих критериев выбора. Для каждой отопительной системы следует подбирать запорную арматуру отдельно. Но в любом случае, краны и вентили — неотъемлемая и важная составляющая для батарей отопления, благодаря которой достигается максимальная эффективность их функционирования.

Краны для радиаторов отопления: техническое обслуживание, параметры

В большинстве квартир и частных домов источником тепла является радиатор водяного отопления. Стоимость обогрева при этом составляет до 80% энергопотребления жилища.

Для повышения экономичности работы системы применяется запорная арматура, регулирующая расход горячей воды через радиатор в соответствии с заданными условиями.

Эффективность работы регуляторов зависит от грамотного выбора этих изделий.

Цели и задачи установки запорно-регулирующей арматуры

В простейшей схеме отопления можно вовсе обойтись без каких-либо видов кранов.

Но требования к удобству настройки и обслуживания отопительных батарей выделяют четыре основных варианта использования этих изделий.

Техническое обслуживание радиатора отопления

Устранить течь или выполнить замену прибора отопления без слива теплоносителя из системы помогут элементарные шаровые краны, установленные на подводящем и обратном трубопроводе. Рабочее положение прибора — открыто или закрыто, расход горячей воды в открытом положении максимален, в закрытом — отсутствует.

Ручное управление расходом теплоносителя

Плавно регулировать количество жидкости в радиаторе помогает конусный кран. Шток в виде конуса в его конструкции даёт пользователю возможность приблизительно настроить комфортный микроклимат. В крайних положениях вентиль полностью перекрывает или открывает поток воды.

Удаление воздуха из системы

Воздушная пробка, образующаяся в верхней части радиаторов при пуске воды, не позволяет полностью использовать рабочую поверхность прибора отопления.

Удалить этот воздух помогает специализированный кран «Маевского».

В рабочем состоянии его клапан всегда закрыт, открывается только при наладке системы.

Автоматическое управление расходом

Точную настройку микроклимата даёт возможность выполнить регулировочный вентиль с термостатической головкой. Жидкостный или газовый сильфон в его составе реагирует на изменение окружающей температуры и автоматически управляет расходом теплоносителя.

Технические параметры

К типам конструкции относятся шаровой, конусный терморегулирующий краны, а также кран Маевского.

Шаровой

Основу конструкции составляет подвижный затвор сферической формы — шар, с высверленным отверстием для пропуска воды. Шар соединён штоком с рукояткой, которой и приводится во вращение. Корпус крана изготавливается из стали, бронзы и латуни, а также из полипропилена.

Фото 1. Шаровой полнопроходный кран с полипропиленовым корпусом, подходит для труб из такого же материала.

Шаровые краны делятся на полнопроходные и стандартнопроходные. В системах отопления наибольшее применение нашли полнопроходные. За счёт отсутствия зауживания диаметра трубы они делают возможным максимально использовать теплоотдачу радиаторов.

Простой алгоритм выбора шарового крана: если материал трубопровода системы — полипропилен, то оптимальным решением станет установка полипропиленового прибора. В остальных случаях необходимо монтировать оборудование с металлическим корпусом. Рекомендуется приобретать изделия известных изготовителей.

Внимание! Шаровой кран можно открыть лишь наполовину, но эксплуатировать в таком режиме его нельзя — сильно увеличивается износ деталей.

Конусный

В конусном кране регулирующий затвор имеет форму усечённого конуса. При вращении рукоятки конус перемещается по резьбе, плавно регулируя сечение просвета. Наибольшее распространение получил латунный и бронзовый корпус, полипропиленовые модели только набирают популярность.

Фото 2. Конусный кран в разрезе, выполнен из латуни и бронзы, настраивает температуру только приблизительно.

Конструкция конусного крана существенно уменьшает внутренний диаметр трубопровода, в системе с таким добавочным сопротивлением должны строго соблюдаться параметры теплоносителя. Дополнительно потребуется проводить регулярную очистку крана, зачастую демонтировав его с трубопровода.

Конусный кран поможет настроить температуру в помещении лишь приблизительно.

Подбирают конусные краны также, как шаровые: по материалу трубопровода. Надёжность металлической арматуры выше пластиковой, но последняя несколько дешевле.

Вам также будет интересно:

Кран «Маевского»

Такое оборудование для спуска воздуха представляет собой металлический запорный клапан игольчатого типа. Шток клапана перемещается путём вращения четырехгранного винта с помощью отвёртки или специального ключа. Поступающую с воздухом воду необходимо собрать в ёмкость.

Фото 3. Кран Маевского на радиаторе отопления, поворачивает вращением винта отверткой или специальным ключом.

Если радиатор не оборудован краном Маевского на заводе, то при покупке обратите внимание на присоединительный размер — он должен совпадать с размером трубопровода.

Важно! Пропускная способность крана очень мала, не применяйте его для удаления больших объёмов воздуха, например, из гидроаккумулятора.

Терморегулирующий

Самую сложную конструкцию имеет трубопроводный кран с термостатной головкой. Управление нажимным штоком осуществляет специальная ёмкость (сильфон), заполненная жидкостью или газом. Используя свойства изменения объёма сред при повышении температуры, сильфон, воздействуя на рабочий конус, регулирует расход жидкости.

Начальное положение сильфона задаёт пользователь с помощью цифрового контроллера или вращением механической рукоятки. В сложных системах автоматического управления положение штока задаёт специализированный компьютер, который обрабатывает информацию с внешних датчиков и управляет электрическим приводом.

Фото 4. Терморегулирующий кран для радиатора со специальным сильфоном, который заполнен газом или жидкостью.

Чтобы ориентироваться в арматуре для бытового применения, достаточно обратить внимание на маркировку:

• изделия с буквой G используются в однотрубных системах;
• с буквой N — в двухтрубных;
• направление потока воды в рабочем положении отмечено стрелкой на корпусе крана.

Справка! Для уменьшения влияние радиатора на термостатную головку, она располагается под углом 90 градусов к плоскости батареи.

Общие правила монтажа

В системе отопления циркулирует горячая вода под большим давлением! Соблюдайте меры безопасности при работе с трубопроводными элементами, по возможности привлекайте специализированную организацию.

Правила установки кранов в металлический трубопровод незначительно отличаются от общего порядка сантехнических работ. До начала производства необходимо слить теплоноситель из системы.

Эта процедура в многоквартирных домах выполняется только силами обслуживающей организации.

Продумайте размещение всех элементов, рукоятки должны свободно поворачиваться по всей длине рабочего хода, сами краны должны быть легко доступны, желательно организовать вокруг них свободное пространство для обслуживания.

На резьбу нанесите уплотнительный состав. Вверните кран в трубопровод, установите батарею.

Выполните испытание системы повышенным давлением. В многоквартирных домах её осуществляет обслуживающая организация. Проверьте места соединений на отсутствие протечек, при необходимости подтяните резьбовые соединения.

При использовании полипропиленовых труб монтаж запорной арматуры лучше доверить специалистам, имеющим соответствующий сварочный инструмент.

Типовые места размещения

В зависимости от схемы построения системы отопления используются стандартные места расположения запорно-регулирующей арматуры.

Вид системы определяется по внешним признакам разводки трубопровода, различают однотрубную и двухтрубную схему обогрева.

Как следует из названия, в однотрубной системе подача и отвод теплоносителя осуществляется по одной трубе. Такая схема встречается преимущественно в системах центрального теплоснабжения в зданиях советской постройки, а также в частных домах с автономным отоплением.

В многоквартирных домах с индивидуальной крышной котельной применяют двухтрубную схему отопления, в которой подающий и отводящий трубопроводы разделены. Такая схема идеально подходит для установки терморегулирующих кранов, допускает максимально использовать их возможности.

В однотрубных и двухтрубных схемах подключение арматуры к радиатору выполняют сбоку, оптимально используя теплоотдачу батареи. Из-за дизайнерских ограничений к размещению трубопровода возможны иные способы подключения, снижающие эффективность радиатора.

С развитием конструкции приборов отопления появилась возможность выполнить подключение кранов к батарее снизу, применив специальную трубную сборку. Термостатирующая головка в этом варианте располагается на уровне верхнего ввода радиатора.

А также получило развитие диагональное присоединение регулирующей арматуры. Таким способом подключают батареи с большим количеством секций, что позволяет обеспечить равномерный нагрев.

Полезное видео

Видеообзор, в котором специалист рассказывает о преимуществах и недостатках запорно-регулировочных изделий.

Комфортное тепло

Как в любой сфере деятельности человека, совершенствование конструкции кранов для радиатора идёт непрерывно. Чтобы получить максимальную отдачу от вложенных средств, достаточно

вооружиться теорией, а затем вдумчиво изучить ассортимент арматуры, предлагаемый изготовителями.

Эти несложные слагаемые дадут отличный результат, а ваш выбор будет радовать сбалансированной стоимостью при ожидаемой эффективности и солидном сроке эксплуатации.

Установка кранов на батареи отопления

При выборе батарей отопления следует уделить внимание еще кранам, вентилю и клапанам. Основными элементами отопительной системы являются клапан запорный, кран шаровой и вентиль регулировочный. При аварийных ситуациях не обойтись без крана, так как он необходим для регулирования температуры в помещении, настройки системы отопления по гидравлическому сопротивлению и другие необходимые опции. Разберемся в нашей статье, какой кран лучше выбрать для квартиры, а какой подойдет для установки батарей в частном доме при автономной системе.



Содержание:

1. Шаровые краны на батареи отопления
2. Как установить прямой шаровой кран на батарею
3. Как установить угловой шаровой кран на батарею
4. Вентиль для батареи отопления
5. Регулировочный запорный клапан на батарею отопления
6. Какие полипропиленовые краны выгоднее

Шаровые краны на батареи отопления

В многоэтажных домах с центральным отоплением чаще всего используют шаровые краны на всех радиаторах отопления. Такой элемент системы имеет множество преимуществ, если его использовать по назначению. Открыто, закрыто – назначение шарового крана батареи отопления. После установки крана многие хотят отрегулировать температуру в батареи, но сделать это правильно довольно трудно. Недостаток шарового крана – отсутствие перемычки между возвратной и подающей линии от батареи.

Если закрыть шаровой кран, то уменьшится поток носителя тепла не только у вас, но и во всем подъезде. Еще одним недостатком при неполном закрытии крана является создание барьера, на котором будут собираться отложения. Следовательно, происходит стопор со временем, и открыть, закрыть полностью кран не получится. В таком случае требуется замена шарового крана, причем дорогого, так как дешевый поломается при сильном нажатии.

Шаровой кран очень необходим в такой ситуации, когда нужно срочно перекрыть проток полностью.

Шаровой кран со сгоном – разъемная конструкция, которая нужна для быстрого монтажа и демонтажа приборов отопления. Кран имеет разъемное соединение посередине, основная часть остается на трубе, а гайка снимается с батареей. Так же можно установить батарею на место и остальная отопительная система квартиры и дома будет работать, и обогревать дом.

Для красивого внешнего вида можно выбрать один из вариантов шарового крана: прямой кран и угловой кран.

Как установить прямой шаровой кран на батарею

Установить шаровой кран можно следующими способами:

1. Диагональным подсоединением.
2. Боковым подключением с правой или левой стороны батареи.
3. Нижней подводкой к радиатору.

Как установить угловой шаровой кран на батарею

Установить угловой шаровой кран можно таким образом:

1. Диагональной подводкой к системе.
2. Нижней подводкой.

Вентиль для батареи отопления

Вентиль устанавливается на батареи для полного закрытия или открытия прохода теплоносителя возможности точной настройки тепловой отдачи, а также при устройстве термовентиля с термостатической головкой для получения необходимой температуры в помещении, не подходя к батареям.

Часто используется регулировочный вентиль в частных домах как ручной терморегулятор и гидравлическое устройство при установке регулировочного клапана на обратном трубопроводе. Ручной вентиль помогает регулировать температурный режим в помещении в осенний и весенний период. Перемычка необходима в отопительных центральных системах больше, чем при устройстве шарового крана на радиатор. Отдать предпочтение рекомендуется вентилю на батареи отопления.

Вентиль может быть различного размера, прямым или угловым. Максимальный размер вентиля составляет 1 дюйм. Прибор изготавливается с накидывающейся гайкой.

Для грамотной установки вентиля рекомендуется его расположить на подающей трубе отопления, а на обратной – регулировочный клапан или шаровой кран. Связано это с тем, что при установке вентиля на обратке изменяет направление прохода жидкости и приводит к образованию шлака, грязи и ржавчины. Кроме этого в ближайшее время появится шум от протока воды.

Регулировочный запорный клапан на батарею отопления

Реже всего используется запорный клапан на батареи отопления, но это не связано с тем, что он плохо работает. Большинство людей просто не знают о существовании такого элемента отопительной системы. Но запорный клапан необходим для автономного отопления в частном доме. Такой вариант является лучшим решением для устройства на обратном трубопроводе. Главное назначение этого элемента – настройка потока теплоносителя. Использовать запорный клапан можно и в центральной системе отопления вместе с термостатической головкой и термовентилем. В других вариантах использовать такой элемент не рационально.

Клапан может быть угловой и прямой и имеет такой же внешний вид, как и вентиль. Единственным отличием является отсутствие белого барашка. Регулировать его можно шестигранным ключом Отверстие расположено под специальной колпачковой заглушкой, поэтому не получится случайно открыть или закрыть весь поток.

Какие полипропиленовые краны выгоднее

Полипропиленовые краны подходят для многоквартирных домов для центральной системы, а также для отопления частных домов. Они имеют невысокую стоимость, просты в монтаже и имеют большой срок службы. Недостатком крана является возможная течь из-под барашка. Происходит это из-за разрушения крана в неоднородности материала, внутренний шар из стали заливается полипропиленовой массой, при разнице температур, который происходят в системе отопления от 0 до 20, от 30 до предельной температуры носителя тепла. Из-за частых остываний и расширения металла разрушается герметичность крана. По статистике 30% кранов капают и 70% имеют большой срок службы. Для того чтобы заменить кран на радиаторе, необходимо иметь специальный паяльник и отключить весь стояк в доме. Установить новый кран можно при помощи специальной муфты.

Полипропиленовые краны выпускаются двух видов 20, 25 мм в диаметре с резьбовым соединением ½ или же ¾ к радиатору. Краны имеют такие названия по каталогам:

1. Кран для радиатора прямой 20х1/2.
2. Кран для радиатора прямой 25х1/2.
3. Кран для радиатора прямой 25х3/4.
4. Кран для радиатора угловой 20х1/2.
5. Кран для радиатора угловой 25х3/4.

Читайте также:

Угловой кран для радиатора: размеры и цены

Ни одна отопительная система, которая обычно устанавливается в домах, дачах или квартирах не может нормально функционировать без запорно-регулировочной арматуры. По причине необходимости экономить энергоресурсы, которые тратят на отопление, появилась потребность в оснащении подобными устройствами, хотя системы, которые ранее устанавливались в домах, таковой не содержали. Вопрос о том стоит ли приобретать угловой кран для радиатора как вариант запорной арматуры с возможностью регулировки или нет, требует детального рассмотрения.

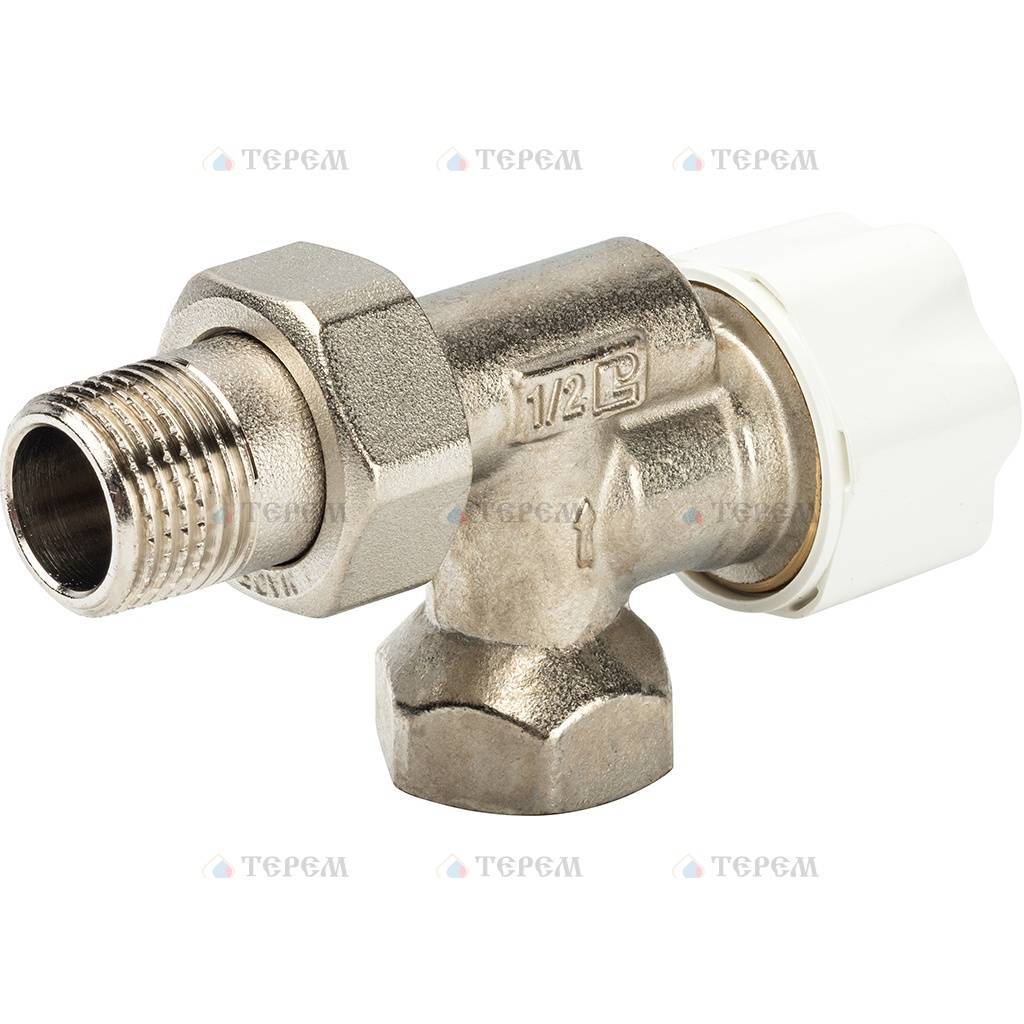

Угловой кран для радиатора

Содержание статьи:

Назначение углового крана

Если во время монтажа системы отопления будет принято решение устанавливать угловой кран для радиатора, то в итоге система будет обладать следующим рядом свойств, которые составляют ее преимущество:

1. Первостепенная положительная особенность заключена в возможности проводить отключение батареи, а также подключение ее обратно в любой момент времени, если возникла такая необходимость. Такое свойство пригодиться, когда радиатору батареи требуется ремонт или прочистка. Нет необходимости ждать для того, чтобы появилась возможность провести подобные действия.
2. В случае, когда температурный режим в квартире или доме становится некомфортным из-а того, что отопительная система отдаёт слишком много тепла, можно самостоятельно провести регулировку температуры, благодаря угловому крану для радиатора, который перекроет поток теплоносителя. Также это полезно в случае изменения температуры за окном.
3. Угловой кран для радиатора служит прямым и удобным сливом теплоносителя, что существенно сокращает время, затраченное на процесс ремонта и подключение системы после него.
4. Если система оснащена таким краном, процесс обслуживания радиатора батареи не требует много сил и средств. Провести устранение лишнего количества воздуха из системы и различную грязь, можно благодаря устройству крана.

Те, кто собирается приобретать угловой кран для радиатора, иногда обеспокоены тем, что такая конструкция будет уязвима и склонна к поломке или протечке. С такими проблемами не придется столкнуться, если приобретать устройство, сделанное из надежного и качественного материала и проводить установку правильно.

Внутреннее устройство углового крана

 К радиаторам в основном для установки применяют краны шарового типа, состоят которые из:

• затвора;
• корпуса;
• уплотнительного тока;
• шайбы;
• седла;
• регулировочной ручки;
• гайки для корпуса и регулирования.

Работа системы такого устройства заключается в перемещении затвора в одно из возможных положений для открытия или закрытия крана. Производится это благодаря ручки, которая и смещает шар из металла (которым представлен затвор). Такой принцип работы очень прост и это является гарантом надежности.

Производятся они из латуни, в некоторых случаях используют сплавы, которые также гарантируют надежность при использовании элемента.

Дополнительное положительное свойство – это небольшие размеры, это позволяет встроить угловой кран для радиатора в любую систему отопления. Габариты кранов стандартного типа указаны в таблице.

Таблица размеров углового крана для радиаторов

Маркировка	Угловой кран 1\2	Угловой кран 3\4
Высота, мм	88	99
Вентиль – центральная ось, мм	58	59
Начало резьбы – центральная ось, мм	57	69
Масса, г	160	230

Кроме того, существует еще разделение таких кранов в зависимости от способности пропускать через себя теплоноситель, и выделяют следующие типы:

Тип крана	Процент пропускания жидкости, %
Полнопроходной	До 100
Стандартный	70- 80
Неполнопроходной	До 50

Чтобы не возникало никаких проблем в процессе использования конструкции системы отопления, оснащенной угловым краном, следует выбирать для установки краны полнопроходного типа. Это обеспечит теплоносителю свободное прохождение по конструкции системы.

Важно: Не стоит рассматривать для установки краны, которые сделаны из пластикового сырья, в системе, где жидкость достигает высокого температурного режима, они не смогут работать.

Что касается характерных особенностей при разделении устройств относительно принципа, по которому проводят их установку, то можно выделить такие:

Тип крана	Описание
Муфтовый	Подходит для труб, сечение которых не превышает значение 45 мм. Легко поддаются установке, при этом, не требуя специальных для монтажа устройств.  Простой является и использование устройств, что дает возможность применять их в любого рода помещениях. Подходят для установки не только в системах отопления, но и газо и водопровода.
Фланцевый	Если трубы в системе имеют диаметр сечения, превышающий значение в 50 мм, то краны такого типа подойдут для установки идеально. Во время процесса установки должны быть использованы специальные уплотнительные элементы, которые способны обеспечивать при использовании системы, ее герметичные свойства и прочность в месте присоединения. Могут беспрепятственно использоваться в системах отопления. Такой тип кранов дополнительно разделен на разборные конструкции и неразборные. В первом случае имеющийся корпус может разбираться, что обеспечивает дополнительное удобство при необходимости заменить какой-либо элемент конструкции. В основном заменять приходится уплотнительные элементы, в редких случаях затвор. Если же кран неразборный, то в случае возникновения проблемы, заменять приходиться полностью устройство на новое.
Приварной	Исходя из того, как называется разновидность крана, можно догадаться, что монтаж происходит только при помощи сварочного оборудования. В основном прибегают к такому типу для установки в тех местах, где доступ затруднен. Установку производить может лишь мастер.
Комбинированный	В таком типе сочетаются несколько способов установки одновременно. Использование этой разновидности не частое и применяется в случаях, где необходимо смешивать или регулировать направление различных потоков.

На что обращать внимание при выборе

В продаже существует очень большое разнообразие кранов, однако следует быть внимательными при покупке. Это связано с тем, что в некоторых случаях можно столкнуться с подделкой под качественных кран, который неопытный человек не сможет отличить. Называются такие краны силуминовыми, они дешевые и ненадежные. Их внешне идентичный внешний вид дает возможность нечестным продавцам выставлять их вместо латунных.

Следует знать, что силуминового типа кран способен прослужить не более 12 месяцев, после чего может привести к множеству неприятностей, таких как протечки системы или ожоги. Материал, из которого производят приспособление, не способен выдерживать регулярные температурные воздействия повышенного уровня, из-за чего перегревается и трескается. Часто встречается ситуация, когда кран отваливался от радиатора.

Как установить угловой кран на радиатор

Условия эксплуатации, касаемо отопительной системы могут быть представлены несколькими вариантами, которые будут иметь значение в указанных рекомендациях по установке угловых кранов для радиатора:

• центральной системой теплообеспечения;
• отоплением, проведенным в собственных загородных домах и дачах;
• системами, проведенными в помещениях квартирного типа.

Видео — по установке углового крана

Первостепенно стоит помнить, что угловой кран для радиатора способен только уменьшать количество подаваемого теплоносителя за счет перекрытия и уменьшения диаметра в трубе, увеличить поток кран не способен. Если изначальная проблема отопительной системы заключена в том, что потока не хватает, то и кран для регулировки тут не спасет.

Что касается рекомендаций, относительно разновидностей систем отопления, то они указаны в таблице.

Центральный тип отопления	Обычно такие системы не характеризуются высоким качеством теплоносителя, поэтому необходимо позаботиться о материале крана, который будет надежен в использовании. Лучше всего выбирать латунное устройство. Касаемо вентилей и клапанов, то рациональность их установки под вопросом, поскольку за достаточно короткий промежуток времени выйдут из строя из-за засорения и регулировку подачи теплоносителя будет невозможно произвести. Также стоит обратить внимание, что такой тип систем характерен нестабильным уровнем давления, что должно быть учтено при покупке крана. Лучшим вариантом в таком случае станет кран, предназначенный для давления больше 16 Бар.  Дополнительные требованию к качеству крана составляет необходимость в ежесезонном опорожнении системы, из-за которой усиливаются коррозионные процессы.
Дом, дача	В ситуации с частным домом, в котором может производиться экономия энергоресурсов, уходящих на отопление, применение клапанов, оснащенных термоголовками самое лучшее решение. Установку производят в месте подачи жидкости в систему, в обратном направлении устанавливается кран шарового типа. В некоторых случаях можно использовать устройства, сделанные из полипропилена, однако это не совсем удобно относительно дизайна.
Помещение квартирного типа, комната	Если установка проводится в одной комнате, то нет необходимости это делать с каждой батареей. По правилам монтажа, он проводится с расчетом теплоотдачи и в случае ее суммы больше 50% — там и устанавливается кран. Те радиаторы, на которых не проводился монтаж кранов, оснащают при помощи вентилей в сторону подачи и краном шарового типа в обратном направлении. Что касается определения вида арматуры, которая допустима для установки в многоэтажные дома, то указания об этом можно найти в документах проекта. Обычно только новые сооружения обладают таким типом системы отопления, соответственно, для нее предназначены соответствующие элементы арматуры. Единственно возможный вариант в такой ситуации будет установить латунные краны в местах подачи теплоносителя.

Для простоты установки углового крана для радиатора рекомендуется использование соединительного элемента американка. В некоторых случаях такой элемент продается вместе с краном. Помимо этого сливной штуцер, установленный дополнительно поможет облегчить задачу со сливом из системы жидкостей.

Последовательность, в которой должна производиться установка, рекомендована следующая:

• Определение подходящего для установки устройства мета.
• Произвести обмотку при помощи ФУМ ленты места резьбы на кране.
• Присоединить кран.
• Провести проверку и убедиться в герметичности.

Каким бы ни казался простым процесс установки крана к радиатору батареи, существуют правила, которых лучше придерживаться, проводя установку:

1. К крану должен быть обеспечен легкий доступ.
2. В ситуации, когда устройство монтируется в имеющуюся отопительную систему, необходимо позаботится о том, чтобы на трубе, которая обрезается, присутствовала подходящая резьба.
3. Безусловно, понадобиться устранить жидкость, которая находится в системе. В случае модернизации системы отопления, которая находится в доме, то это не составит труда. Но если речь идет о квартире, то такая манипуляция потребует предварительного согласования с соответствующей инстанцией.
4. Место установки крана обычно выбирают в промежутке байпаса и радиатором. Это обеспечит не прекращаемый процесс циркуляции жидкости по системе, даже если кран находится в закрытом положении.
5. Регулировочная ручка должна располагаться таким образом, чтобы она смогла свободно передвигаться в любое из своих положений.
6. Очень важно точно подобрать кран под размер диаметра трубного сечения, к которой будет привинчен элемент. Также убедиться нужно и в соответствии резьбы по ее типу.
7. Если на приспособлении имеется специальное маркировочное обозначение, которое указывает, в какую сторону должен идти поток жидкости, то стоит придерживаться такого рода указаниям.
8. Во избежание при использовании системы, в которую вмонтирован угловой кран для радиатора, необходимо правильно производить изоляцию при помощи ФУМ ленты. Такая манипуляция зависит от того, какого типа резьба в месте соединения. Если лента-уплотнитель намотана правильно, то для того, чтобы присоединить кран, необходимы будут немалые усилия, а также допускается небольшой выступ ленты за пределы. Когда запорное устройство при установке очень легко присоединяется и свободно вращается, то это признак того, что уплотнителя недостаточно и необходимо снять элемент обратно и намотать несколько дополнительных слоев ленты.
9. Последним и очень важным правилом при монтаже становится проверка. Следует ее проводить очень скрупулёзно, поскольку невнимательность в этом деле может обернуться неприятностями не только для тех, кто модернизировал свое отопление, но и для всех квартир, которых объединяет один стояк.

Цены на угловые краны

Усредненные цены угловых кранов для радиатора, установленных на рынке.

Дело за деталями или Какие краны лучше для ваших радиаторов отопления?

Кран радиаторный является одной из разновидностей запорной арматуры. Такие приспособления позволяют регулировать приток теплоносителя в батареи посредством увеличения или снижения расхода воды. Кроме того, они соединяют трубы с отопительными приборами.

Подобные устройства позволяют регулировать температуру в помещении, удалять воздух из системы, который не дает воде циркулировать и снижает эффективность обогрева комнаты, а также ֫сбрасывать теплоноситель.

Виды

Такие изделия бывают разных типов. Чтобы разобраться, какие краны для радиаторов отопления лучше поставить в вашем случае, следует изучить их основные свойства и сферы применения.

Регулировочный

Регулирующий кран для радиатора отопления может быть угловым и прямым. Применяется для контроля расхода теплоносителя вручную, дает возможность предупредить протечку.

Имеет свои преимущества:

• при заполнении системы отсутствует гидравлический удар;
• позволяет снять батарею без полного отключения системы;
• обладает высокой герметичностью, имеет эстетичный внешний вид и отличные гидродинамические свойства. Но стоит помнить, что такое изделие не позволяет точно настроить теплоотдачу, поскольку температурная шкала у него отсутствует.

С термоголовкой

На термоголовке есть кольцо, ограничивающее или блокирующее повышение температуры. Чувствительный элемент, находящийся внутри нее, при тепловых колебаниях повышает или понижает силу водяного потока в отопительной системе.

Термоголовки бывают двух видов:

• с ручной регулировкой: поворачиваются вручную;
• с автоматической регулировкой: снабжены сильфоном с жидкостью, изменяющей при нагревании объем и давящей на шток.

У таких изделий тоже есть свои плюсы:

• удобство использования, ведь они позволяют самостоятельно регулировать температуру;
• экономичность: кран дает возможность снизить расход топлива благодаря ограничению повышения температуры;
• наличие режима защиты от промерзания.

С терморегулятором

Терморегулятор устанавливается в специальное отверстие перед радиатором. Позволяет регулировать поступление воды благодаря крану, смонтированному перед терморегулятором.

Для регулировки температуры можно использовать:

• шаровую запорную арматуру: такие краны не слишком подходят для радиаторов отопления, поскольку имеет лишь два режима: закрытый и открытый;
• конусный вентиль: более оптимален благодаря наличию промежуточного положения, но за ним нужно постоянно следить и возвращать в исходное состояние;
• автоматический регулятор: наиболее надежный и удобный.

Когда в комнате изменяется температура воздуха, содержимое терморегулятора крана расширяется или сужается, что приводит к понижению или повышению теплоотдачи. Это дает возможность экономить горючее, устанавливать определенную температуру.

Но есть у такой системы и минусы: оборудование подбирается строго индивидуально, а на однотрубных системах нужен байпас.

Кран Маевского

Нужен для сброса воздуха из радиаторов отопления, образующего пробку. Такое устройство надежное, крайне редко требуется его ремонтировать или заменять. Оно снабжено резьбой, благодаря которой производится его монтаж в пробку батареи.

В современных моделях шток проворачивают отверткой. Но есть экземпляры, закрывающиеся и открывающиеся специальным ключом. Желательно отказаться от их приобретения, поскольку ключ легко потерять.

При приобретении крана Маевского нужно убедиться в том, что шток полностью не выкручивается. Если это произойдет при промывке радиатора, вернуть деталь на место не получится, и тогда потребуется отключить стояк полностью.

Советы по выбору

Краны для радиаторов должны оптимально подходить к достаточно сложным условиям эксплуатации:

• Температура воды в батарее составляет до 200 °С.
• Давление может достигать 16—40 бар.
• Обязательна устойчивость к коррозии и механическому изнашиванию.

Следует приобретать устройства, рассчитанные именно на отопительные системы. Другая запорная арматура использоваться не должна, поскольку она быстро выйдет из строя.

В принципе, на радиаторы вполне можно установить привычные всем шаровые краны. Лучше выбирать муфтовые устройства, имеющие резьбу по краям. Она позволяет надежно зафиксировать клапан на радиаторе.

Регулировочные краны подходят для систем автономного отопления, поэтому в многоквартирных домах их использовать не стоит. Устройства, оснащенные термоголовкой, могут применяться на одно- и двухтрубных системах.

Конечно, изделия с терморегулятором стоят дороже, но они намного удобнее, поскольку позволяют создать в помещении нужную температуру и добиться оптимального комфорта. Желательно при этом выбирать автоматический терморегулятор.

Особенности установки

Поскольку в жилых домах обычно используются трубы с небольшим диаметром, краны монтируют при помощи резьбовых соединений. Самым лучшим считается соединение, называемое в быту «американкой».

Арматура имеет одну или две накидные гайки. Каждая из них охватывает присоединительный хвостовик. Гайка легко вращается вокруг него. Ее нужно накрутить на трубу, прижимая при этом к ней кран. Торец трубы должен упираться в прокладку, проложенную внутри крана.

Монтаж крана для радиатора отопления с «американкой» выполнить гораздо проще, чем на муфтовое соединение. Вентиль при этом можно расположить неподалеку от стены.

Чтобы разобрать подобное соединение, нужно всего лишь открутить с одной стороны гайку. Это даст возможность снять радиаторы для ремонта или получить доступ к стене, расположенной за ними, не отключая весь стояк.

Заменить кран на «американке» тоже просто. Почти все «американки» имеют вид шестигранника, поэтому устанавливают их при помощи обыкновенного гаечного ключа. Но встречаются модели, где гайки имеют два выступа. Для них нужен специальный ключ.

При первой установке устройства все резьбовые соединения не уплотняют. Это позволяет определить, хорошо ли подогнаны друг к другу детали. В последующем можно будет легко понять, сколько уплотняющего материала потребуется для каждого из соединений.

Если уплотнителя мало, возникнет течь, а его избыток иногда приводит к повреждению гайки при закручивании, что нежелательно, ведь тогда придется заменить всю деталь целиком.

Способы уплотнения соединений

Если резьба не имеет острой кромки, для уплотнения подойдет ФУМ лента. Но опытные специалисты рекомендуют применять лен. Нужно взять тонкую прядь, скрутить жгут и намотать его на патрубок, начав с торца.

Направление уплотнительной намотки должно быть противоположным направлению резьбы. Лен должен на всю глубину заполнять резьбу, а каждый новый виток частично закрывать предыдущий. Тогда соединение получится прочным и надежным.

Если кран подобран правильно и изготовлен из качественных материалов, он прослужит долго и позволит поддерживать температуру в помещении на нужном уровне.

Важно не только знать, какие краны ставить на радиаторы отопления, но и учитывать особенности эксплуатации изделия и внимательно изучать рекомендации фирмы-изготовителя, тогда устройство не будет вызывать нареканий при использовании.

Установка кранов на батареи отопления

Комфорт в помещении во многом зависит от отопительной системы. Неважно из какого материала сделаны батареи, установленные в вашем доме. В любом случае систему необходимо периодически промывать, спускать воздух или ремонтировать в случае неисправностей. Упростить эту задачу поможет установка кранов на батареи отопления. Монтаж этого запорного устройства не вызовет затруднений даже у неопытного человека. Гораздо сложнее подобрать правильный кран. Не многие знают, что существует несколько разновидностей этого приспособления.

Выбираем кран на радиатор отопления

Решив, что запорный кран нуждается в замене, человек отправляется в магазин. Ассортимент этих приспособлений довольно широк, и безоговорочно доверять словам продавца при выборе товара не стоит. Необходимо обладать хотя бы минимальными знаниями в области сантехники, чтобы подобрать оптимальный вариант.

При выборе вентилей на радиаторы необходимо учитывать следующие моменты: запорное устройство должно быть надёжным, но вместе с тем удобным в эксплуатации.

Рассмотрим особенности всех кранов, которые имеются в продаже:

Механический вентиль

Это классический запорный механизм, выполненный в виде «барашка» на резьбе. Принцип действия этого устройства довольно прост: при вращении «барашка» опускается запорный механизм. Когда шток доходит до крайнего нижнего положения, подача воды в теплоноситель прекращается. Из достоинств можно отметить простоту конструкции и дешевизну изделия. К недостаткам относится быстрый износ составляющих. Профессиональные сантехники не рекомендуют устанавливать такие краны в жилых помещениях. Они часто протекают, если кран длительное время не используется, шток может заклинить. Кроме того, во время аварии быстро перекрыть подачу воды не получится.

Шаровой кран

Это самый распространённый запорный механизм на сегодняшний день. Именно такие изделия устанавливаются в большинстве квартир и частных домов. Внутри устройства находится шаровой механизм, который приводится в действие установленной сверху рукояткой. В установленном шаре имеется сквозное отверстие. При повороте ручки отверстие попадает вдоль или поперёк трубы, перекрывая или открывая воду. К достоинствам относится удобство монтажа и эксплуатации. Из недостатков можно отметить тот факт, что находясь в промежуточном положении, кран часто выходит из строя.

Кран Маевского

По сути, это пробка с резьбой, предназначенная для сброса воздуха из радиатора отопления. Это очень надёжная конструкция, которая легко устанавливается. Для того чтобы закрыть или открыть такой вентиль, предусмотрен шток, который вращается специальным ключом. Обратите внимание, что в некоторых устройствах шток не имеет фиксатора, поэтому выворачивается полностью. Вставить его на место под напором горячей воды нереально.



Промывочный кран

Стальная заглушка, которая устанавливается в радиаторы. Для открывания этого запорного механизма используются обыкновенные пассатижи.

Дроссельный кран с термостатом

Довольно сложная конструкция с автоматической регулировкой подачи воды. Простая и надёжная в эксплуатации, но дорогостоящая модель.

Установка крана

Монтаж запорного устройства в радиаторы отопления довольно простая процедура. Для установки абсолютно любого крана понадобится гаечный или разводной ключ, подходящий по размеру. Любой радиатор отопления имеет четыре отверстия. На каждое из них необходимо установить пробку. Для этого можно приобрести набор заглушек для обвязки радиаторов. Три пробки должны быть проходными, на них устанавливаются краны и приспособление для сброса воздуха. Четвёртое отверстие закрывается заглушкой.

Самая распространённая схема обвязки радиатора выглядит следующим образом:

1. В верхней части батареи устанавливается кран для подачи воды, с этой же стороны внизу ставят «обратку». Напротив входного устанавливают кран для сброса воздуха, например, системы Маевского. Нижнее отверстие закрывают глухой пробкой.
2. Вне зависимости от того какой кран вы выберете, его вставляют в пробку и затягивают при помощи ключа. Затягивать кран необходимо до конца, но не прикладывая излишних усилий. Дело в том, что почти все запорные устройства выполнены в латунном корпусе. Если перетянуть такое устройство, можно сорвать резьбу или повредить корпус. Для большей герметичности между витками резьбы наматывают льняную нить.
3. Другая сторона запорного механизма соединяется с отопительной системой. Если трубы в квартире металлические, то используется резьбовое соединение. Если по квартире проведены металлопластиковые трубы, то понадобится муфта-переходник. После завершения монтажа, необходимо провести пробную подачу воды в систему.

Полезные советы

• Если все действия выполнены правильно, кран должен прослужить не менее 20 лет. Длительный срок эксплуатации во многом зависит от качества вентилей. Оптимальный вариант – это изделия, выполненные из латуни. Этот материал практически не подвержен коррозии и имеет презентабельный внешний вид. К сожалению, на рынке встречается много подделок, они отличаются низким качеством и привлекательной ценой. Поэтому при выборе вентилей обращайте внимание не на внешний вид и стоимость, а на маркировку изделия.
• Экономия может впоследствии обернуться дополнительными расходами на замену. Рекомендуемые параметры давления и температуры должны быть не менее 1,6 МПа и 150 градусов.
  Помните, что устанавливая кран самостоятельно, вы автоматически принимаете на себя всю ответственность за качество монтажа. Если сорвёт кран и весь дом останется без отопления, претензии жильцов и возмещение ущерба полностью лягут на ваши плечи. Если вы не уверены в своих силах, лучше доверить эту работу профессионалам.
• Категорически запрещается установка вентилей, которые перекрывают поток воды по всему стояку.
  Перед монтажом рекомендуется обратиться за консультацией в ЖЭК, получить разрешение и документально заверить выполняемые работы.

Регулировочные краны для радиаторов отопления

Установка регуляторов не понадобится, если система отопления была рассчитана правильно. При этом в каждом помещении будет поддерживаться оптимальная температура. Но это справедливо только для индивидуальных систем. Система отопления в многоэтажных домах требует регулировки, так как ее работа была нарушена в процессе различных переделок. Это нужно производить по многим причинам.

Виды регулировочных кранов для радиаторов

Необходимость

Первая – касается экономии средств. Оплата за отопление будет уменьшена тогда, когда на дом установлен счетчик. В индивидуальных домах регулирование не понадобится, так как автономный котел самостоятельно устанавливает температуру.

Следующая причина, по которой нужно ставить регулятор, – поддержание температуры воздуха в помещении желаемого показателя. Например, в одном помещении следует добиться +25ºС, а в другом – +17ºС. Для этого выставляются заданные значения на запорной арматуре.

Какое оборудование лучше ставить?

Шаровый кран

Вид шарового крана

Как правило, монтаж данного устройства американской модели производится на входе в батарею и служит для регулировки потока жидкости. Также он применяется в случае поломки радиатора. Не останавливая систему отопления, производится перекрытие движения теплоносителя в батарею. Далее выполняется ее ремонт или замена. Принцип работы заключается в изменения потока теплоносителя, проходящего через радиатор.

Он функционирует в двух положениях: полностью открыт или закрыт. Все остальные положения являются вредными. Внутри устройства находится шарик.

Если поставить его в промежуточное положение, крупные частицы, находящиеся в теплоносителе, будут разрушать поверхность. Поэтому и пропадает герметичность. Это приведет к большим проблемам при поломке отопительного прибора.

Установка шарового крана требует грамотного подхода. Устройство, выполненное из полипропилена, монтируется при вертикальной однотрубной разводке. То есть из потолка идет труба, к которой подключается батарея. Ее нижняя часть выходит в нижнюю квартиру. При таком подключении нужно устанавливать байпас. Он нужен для непрерывного движения теплоносителя в системе при закрытом положении крана.

В некоторых ситуациях кран лучше ставить на обходном трубопроводе. В таком случае применяются несколько кранов: два устанавливаются для отключения батареи, а один служит в качестве регулировки. Но такую систему лучше не использовать. Если запутаться, в каких положениях стоит кран, то весь стояк будет заблокирован.

Игольчатый вентиль

Как выглядит игольчатый вентиль

Чтобы прибор приносил больше пользы, его устанавливают перед манометром. Выполнен он из полипропилена. Принцип работы заключается в изменения потока воды путем плавного перекрытия. У него есть существенный недостаток: снижается пропускная способность системы в два раза, так как ширина прохода теплоносителя становится меньше. Это может привести к ухудшению теплоотдачи нагревательного прибора.

Чтобы такого не происходило, необходимо увеличивать количество секций батареи или сам размер игольчатого крана.

Регулирующие радиаторные вентили

Устройство терморегулятора

Краны для радиаторов отопления используются для ручной регулировки. Как и все предыдущие устройства, они изготовлены из полипропилена. Для изменения температуры в комнате поворачивается вентиль. Если он находится в закрытом положении, то поток теплоносителя полностью прекращается.

Принцип работы устройства американской модели заключается в механическом изменении температуры. Он монтируется на резьбу отопительного прибора, а к трубам присоединяется с помощью фитингов.

Какие достоинства такого вентиля? В первую очередь – надежность в работе. Материалом изготовление клапана конуса является полипропилен или латунь. Его стоимость достаточно велика, но полностью оправдывает затраченные средства.

Есть и отрицательные свойства. Если возникает необходимость регулировки температуры, процесс необходимо производить вручную, это является довольно проблематично. Те люди, которых это не устраивают, выбирают автоматические устройства американской модели.

Автоматический терморегулятор

Все, что необходимо для стабилизации температуры в помещении при автоматической регулировки, – это установить терморегулятор в нужном положении. Не нужно долго крутить вентиль, так как регулировка протекает без остановки. Единственный недостаток такой модели – огромная стоимость.

Иногда терморегулятор называют клапаном. Названий у него достаточно много, но функции одинаковые. Состоит он из двух элементов: верхнего и нижнего. Первый называется термоклапан, а второй – термоголовка. Все они выполнены из полипропилена, который повышает прочностные характеристики. Вместе они выступают одним устройством и называются терморегулятор.

Как правило, многие устройства не имеют источника питания, кроме моделей с цифровым экраном, где в термоголовку производится установка батарейки. Они служат довольно долго, так как тока потребляется незначительное количество.

Итак, терморегулятор состоит из двух элементов. Сам термоклапан изготавливается из полипропилена. Нижняя часть универсальна. То есть на один корпус можно использовать несколько типов термоголовок: механического, ручного, автоматического. Это очень удобно. Если нужно применить другой метод регулировки, то достаточно поменять термоголовку.

Автоматический терморегулятор отличается принципом работы от запорных вентилей. Смена положения ручного крана происходит путем поворота рукоятки. Он имеет в своей конструкции сильфон, содержащий жидкость или газ, свойства которых зависят от перепада температур. При нагреве содержимое сильфона увеличивается в размерах и надавливает на пружину устройства. Механизм уменьшает поток теплоносителя. При остывании жидкости или газа давление на пружину уменьшается, а поток теплоносителя поступает в нагревательный прибор. Каждый вид терморегулятора способен осуществить регулировку температуры с точностью до 1 ºС.

Трехходовой клапан

Как выглядит трехходовой клапан

Такие устройства используются для регулировки температуры очень редко. Его можно ставить на месте соединения байпаса с трубой, которая исходит от радиатора. Чтобы изменять температуру, на клапане должна быть установлена термоголовка. Если температура возле нее повышается, движение теплоносителя перекрывается. Вся вода направляется в обходной трубопровод. После остывания клапан устанавливают в исходное положение. Чаще всего трехходовые клапаны используются в однотрубных системах.

Выбор

Какие устройства применять в разных системах отопления? В многоэтажных домах рекомендуется использовать регулировочные вентили и трехходовые клапаны. В конструкции терморегулятора имеется большой зазор, который будет постоянно засоряться крупными частицами, поступающими вместе с теплоносителем. Поэтому их применяют для индивидуального отопления.

Если возникла необходимость автоматической регулировки температуры в помещении, то перед терморегулятором следует установить фильтр. Он будет очищать воду от различных примесей и обеспечит нормальную работу регулирующего устройства. В индивидуальных домах можно использовать те устройства, которые подходят каждому человеку.

Регулирование температуры воздуха в помещении происходит при помощи разного оборудования. Это нужно делать только правильной регулирующей арматурой. В качестве них могут быть как ручные, так и автоматизированные краны. При однотрубной системе отопления с вертикальной разводкой можно ставить трехходовые клапаны.

Краны и фитинги. Видео

О том, как грамотно подобрать краны и фитинги к радиатору, видео ниже.

Facebook

Twitter

Вконтакте

Одноклассники

Нужно ли перекрывать подачу воды к радиатору, чтобы заменить вентиль радиатора?

Необходимо слить воду из системы отопления, произвести снятие и замену, затем долить воду в систему отопления.

Некоторые системы водяного отопления заполнены водопроводной водой из водопровода дома, тогда как другие изолированы от водопровода и заполнены другой жидкостью. Мой опыт полностью связан с наиболее распространенным типом водопроводной воды, поэтому я не могу сказать вам, как опорожнить и наполнить изолированную систему.

Если у вас есть система, подключенная к водопроводной воде, вам необходимо найти три соединения в вашей системе отопления: одно — для впуска воды, одно — для слива воды, а третье — для удаления воздуха из системы.

Вода будет поступать в вашу систему отопления из труб холодной воды вашего дома, через соединение с клапаном, регулятором давления и, возможно, обратным клапаном. Ищите трубу из дома, ведущую в печь или в трубы возле печи.Ищите трубу, прерываемую клапаном и одним или двумя другими фитингами.

Воду можно слить из вашей системы отопления через кран или аналогичный клапан в нижней части печи. На носике у него будет резьба для садового шланга. Присоедините шланг к этому крану и поместите другой конец шланга за пределами вашего дома, в точке ниже, чем дно печи.

Клапан стравливания воздуха обычно находится в верхней части каждого радиатора. К ним редко прикрепляют ручку; вы должны открывать его маленьким гаечным ключом или специальным ключом.

Чтобы опорожнить систему отопления: выключите печь, закройте впускной клапан, откройте сливной кран и откройте самый верхний воздуховыпускной клапан в доме. Подождите, пока вода не перестанет вытекать из конца шланга.

Используйте два гаечных ключа, чтобы удалить сломанный клапан термостата и установить новый.

Чтобы заправить систему отопления: закройте сливной кран, откройте впускной клапан и подождите у клапана стравливания воздуха с поддоном или ведром, пока не выйдет вода, затем закройте клапан стравливания воздуха.Теперь посетите все радиаторы в доме, откройте клапан стравливания воздуха, подождите, пока ведро соберет вытекающую воду, и закройте клапан.

Если у вас возникли проблемы с точным определением этих мест на вашей отопительной системе, сделайте несколько фотографий и разместите их здесь. Включите изображение одного из ваших радиаторов, чтобы вы могли получить конкретные рекомендации от человека, имеющего опыт работы с вашей маркой и моделью.

Сантехническое подключение смесителя и радиатора отопления. Фотография, картинки, изображения и сток-фотография без роялти.Фото 117924729.

Сантехническое подключение смесителя и радиатора отопления. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 117924729.

Сантехническое подключение смесителя и радиатора отопления. Крупный план крана радиатора отопления и отвеса. Центральное отопление и охлаждение в доме.Подключение пвх и отопление, отопление и обогрев. Металлические трубы и смесители для отопления. Сантехнический трубопровод с краном отопления и трубы ПВХ для подключения к обогревателям. Подключение труб к отопительным трубам в горячих помещениях дома.

S M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Внутренние и наружные плакаты и печатные баннеры.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4928 x 3264 пикселей | 41.7 см x 27,6 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4928 x 3264 пикселей | 41,7 см x 27,6 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Шлюз в трубах? Вот как это очистить

Воздушная пробка в трубах не позволит горячей воде уйти из кранов, либо оставит ваши радиаторы холодными. Воздушные пробки возникают, когда воздух попадает в систему горячего водоснабжения или центрального отопления.Это препятствует правильной циркуляции горячей воды.

В этом руководстве мы расскажем, как очистить воздушную пробку в системе центрального отопления.

Что такое воздушный шлюз в ваших трубах?

Воздушные пробки возникают, когда в системе остается воздух. Этот воздух создает засор, который мешает горячей воде, попадающей в краны или систему центрального отопления.

Воздушная пробка в системе горячего водоснабжения предотвратит вытекание воды из поврежденного крана.Воздушная пробка в системе центрального отопления приведет к тому, что некоторые или все ваши радиаторы не нагреются должным образом.

Признаки шлюза в трубах включают:

• Нет горячей воды из крана или душа
• Брызги горячей воды из кранов
• Холодные точки на одном или нескольких радиаторах

Как очистить шлюз от системы горячего водоснабжения

Если вы поворачиваете кран с горячей водой, а из него ничего не выходит, пора действовать.Есть 2 способа удалить воздух из системы горячего водоснабжения, и мы расскажем о них ниже.

Метод 1:

Первый способ очистить воздушную пробку заключается в присоединении шланга к кранам горячей и холодной воды в раковине. Затем откройте кран холодной воды, чтобы вода текла по шлангу в кран с горячей водой. Этот поток холодной воды в кран с горячей водой должен очистить воздушную пробку.

Для этого вам понадобится:

• 1 метр садового шланга
• Клейкая лента

Шаг 1: На одной из раковин в вашем доме с помощью шланга и изоленты соедините выпускное отверстие крана горячей воды с выходом крана холодной воды.Поместите открытые концы шланга туда, где выходит вода, и закрепите их липкой лентой, убедившись, что она надежно закреплена.

Шаг 2: Откройте кран горячей воды.

Шаг 3: Откройте кран холодной воды на 3-5 секунд, а затем выключите его.

Шаг 4: Направьте горячую воду в раковину в другой комнате.

Шаг 5: Повторите процесс 5-8 раз.

Если горячая вода работает, вы успешно очистили воздушную пробку.В противном случае вы можете попробовать второй метод.

Метод 2:

Если шланг не помог, пора попробовать второй метод.

Шаг 1: Отключите подачу воды.

Шаг 2: Откройте все краны, начиная с верхнего этажа и затем двигаясь вниз, и подождите, пока вода не перестанет течь.

Шаг 3: Промойте все туалеты, пока не останется вода.

Шаг 4: Поворачивайте краны, пока они почти полностью не закроются, чтобы через них могло пройти небольшое количество воды.

Шаг 5: Снова включите подачу воды.

Шаг 6: Поверните все краны, пока они не будут наполовину открыты, а затем откройте их полностью.

Выполнение этих действий должно вытеснить любой захваченный воздух из системы, позволяя горячей воде течь снова.

Если ни один из вышеперечисленных методов не сработает, пора обратиться к профессиональному инженеру-теплотехнику.

Как очистить шлюз от системы центрального отопления

Холодные точки на радиаторе, особенно вверху, являются явным признаком наличия воздушной пробки в трубах.Это связано с тем, что воздух действует как засор, эффективно препятствуя циркуляции горячей воды вокруг радиатора. Вскоре вы обнаружите, что включаете отопление и создаете дополнительную нагрузку на ваш котел.

К счастью, очистка этого захваченного воздуха — это просто удаление воздуха из радиаторов. Вы можете сделать это самостоятельно, и все, что вам нужно, это:

• Ключ радиатора (можно забрать в магазинах DIY за 50 пенсов — 3 фунта стерлингов)
• Сухая ткань (или полотенце)
• Емкость для сбора воды

Шаг 1: Выключите центральное отопление и подождите, пока оно полностью остынет

Шаг 2: Используйте радиаторный ключ, чтобы повернуть выпускной клапан в верхней части радиатора против часовой стрелки.Подставьте под него емкость, чтобы собрать воду, которая может вытечь из радиатора.

Шаг 3: Когда вы повернетесь, вы услышите шипение, которое означает выход воздуха. Как только этот звук закончится, вода потечет, поэтому поверните клапан по часовой стрелке, чтобы заблокировать клапан. Избегайте делать это слишком сильно.

Выполните этот процесс для всех радиаторов вокруг вашего дома. Когда закончите, проверьте манометр на вашем бойлере (он должен быть около 1,5) и убедитесь, что нет никаких признаков утечки.

Для получения дополнительной информации ознакомьтесь с нашим Руководством по удалению воздуха из радиатора.

Холодные радиаторы также могут быть вызваны накоплением шлама в системе отопления. Чтобы устранить эту проблему, вам необходимо обратиться к квалифицированному инженеру-теплотехнику для выполнения промывки под давлением.

Все еще есть воздушный шлюз? Найдите местного инженера-теплотехника

Если вы сделали все возможное, чтобы очистить воздушный шлюз, но по-прежнему не получаете горячей воды, пора обратиться к инженеру-теплотехнику.

Инженер-теплотехник сначала обнаружит, что проблема действительно вызвана воздушной пробкой, а затем, если это так, очистит систему от захваченного воздуха.

Вы можете получить бесплатные предложения по ремонту без каких-либо обязательств от 3 инженеров-теплотехников, одобренных Руководством по котлам и проживающих в вашем районе, заполнив нашу простую онлайн-форму. Сравнение нескольких котировок даст вам наибольшие шансы найти лучшую сделку для работы.

---

---

Очистка шлюза в трубах: как это сделать самому?

Морозные утра, морозные дни, очень холодные ночи.Не то время года, когда вы хотите, чтобы ваши радиаторы были холодными или ваши краны с горячей водой вообще не работали. Но это именно то, что может случиться, если в ваших трубах будет воздушная пробка.

Что происходит, если в трубе образовалась воздушная пробка?

Если воздух попадет в систему центрального отопления или горячего водоснабжения, это может остановить циркуляцию горячей воды, в результате чего радиаторы перестанут нагреваться, а краны горячей воды перестанут работать. Чтобы снова запустить горячую воду, необходимо выпустить воздух из системы.

Как очистить воздушные пробки от труб

Мы предполагаем, что вы не хотите тратить силы и деньги на вызов специалиста по теплотехнике для решения проблемы. Но позвольте прямо здесь заявить, что если вы не уверены, что ваша проблема вызвана воздушной пробкой трубопровода, или вы не на 100% уверены, что сможете справиться с проблемой самостоятельно, всегда лучше вызвать профессионала.

Все еще читаете? Это должно означать, что вы решили не искать контактные данные ближайшего к вам инженера-теплотехника с самым высоким рейтингом. Однако обратите внимание, если у вас есть одна из наших крышек для домашнего котла, просто позвоните нам, и мы сделаем эту работу за вас.

ОК. Итак, давайте рассмотрим два способа самостоятельно выпустить воздух из системы горячего водоснабжения.

Удаление воздуха из системы горячего водоснабжения: опция A

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ:

• Шланг длиной не менее 1 метра
• Изолента / клейкая лента

ЧТО ВАМ НУЖНО СДЕЛАТЬ:

ШАГ 1. Убедитесь, что у вас есть горячая вода.

ШАГ 2: Выберите одну из раковин и соедините выход горячей воды с краном холодной воды с помощью шланга и ленты.

ШАГ 3: Убедитесь, что открытые концы шланга находятся там, где выходит вода, и закрепите их с помощью ленты.

ШАГ 4: Теперь откройте кран горячей воды.

ШАГ 5: При работающем горячем водопроводе включите холодный кран и дайте ему поработать примерно 5 секунд, прежде чем выключить.

ШАГ 6: Подойдите к другой раковине в доме и откройте там кран с горячей водой.

ШАГ 7: Повторите этот процесс не менее 5 раз.

Вы сможете определить, сработал ли этот метод, потому что ваша горячая вода должна снова работать. Если нет, не сдавайтесь, у нас есть другой метод, который вы можете попробовать.

Удаление воздуха из системы горячего водоснабжения: опция B

Вот альтернативный способ восстановить работу системы горячего водоснабжения:

ШАГ 1: Отключите подачу воды из водопровода.

ШАГ 2: Включите все краны в доме, начиная сверху и заканчивая вниз.

ШАГ 3: Подождите, пока вода не перестанет вытекать из кранов.

ШАГ 4: Теперь промойте все туалеты, пока в них не останется воды.

ШАГ 5: Закройте краны почти до тех пор, пока не начнет вытекать только небольшое количество воды.

ШАГ 6. Пора снова включить подачу воды.

ШАГ 7: Теперь включите все отводы наполовину.

ШАГ 8: Затем полностью откройте все краны.

Это процесс, который должен вытеснить весь воздух, застрявший в вашей системе горячего водоснабжения, позволяя горячей воде снова вытекать из ваших кранов.

Если ни один из вышеперечисленных методов не помог, вам необходимо обратиться к инженеру-теплотехнику для решения проблемы.

Очистка воздушной пробки от системы центрального отопления

Если некоторые или все ваши радиаторы не нагреваются или нагреваются только снизу, это верный признак того, что воздух останавливает циркуляцию горячей воды. В этом случае вам нужно удалить воздух из радиаторов. Вот как:

ШАГ 1: Включите отопление, чтобы прогрелись все радиаторы.

ШАГ 2: Выясните, какие радиаторы не работают. Те, у кого холодные места или которые издают булькающие звуки, скорее всего, задержали воздух.

ШАГ 3: Теперь выключите центральное отопление.

ШАГ 4: Подготовьтесь к кровотечению, положив полотенца возле радиаторов отопления, чтобы вода не пачкала пол.

ШАГ 5: Откройте выпускной клапан радиатора — обычно он находится в верхней части радиатора сбоку и выглядит как круглое отверстие с квадратом внутри.Вставьте ключ для прокачки радиатора в квадратный паз и поверните его против часовой стрелки до середины оборота (не более). Вы должны услышать шипящий звук, который является признаком выхода захваченного воздуха.

ШАГ 6: Удерживайте спускной ключ радиатора на месте до тех пор, пока не прекратится шипение и пока не будет капать только немного воды.

ШАГ 7: Поверните ключ радиатора назад по часовой стрелке, чтобы закрыть радиатор.

ШАГ 8: Повторите вышеуказанные шаги для каждого из радиаторов, которые вы определили как неисправные.

ШАГ 9: Наконец, проверьте давление в вашей системе отопления.

Если прокачка радиаторов самостоятельно не решает проблему, вызовите специалиста по теплотехнике. Если у вас есть крышка домашнего аварийного котла с нами, то вы будете полностью защищены.

Надеемся, вы очистите воздух от трубок и насладитесь уютной и счастливой зимой!

Что делать, если радиаторы стучат, шипят, булькают или протекают

Возможно, он прибыл с опозданием, но поистине жестокий холод этой зимы наконец-то опустился на улицы Нью-Йорка.Чтобы сохранить холод снаружи, ваша домашняя система отопления теперь работает сверхурочно. Если прошлой осенью у вас было проведено ежегодное обслуживание котла у проверенного профессионала, вы можете отдыхать спокойно, зная, что ваша домашняя система отопления способна с комфортом перенести вас до весны. Если вы забыли, считайте, что вам повезло, и немедленно запланируйте профессиональную настройку!

Чувствительная система Помимо, как мы надеемся, жаркой температуры в помещении, вы, вероятно, замечаете и другие, потенциально более раздражающие признаки того, что ваш котел работает на полную мощность.Очень многие старые системы отопления Нью-Йорка используют радиаторы для циркуляции тепла по дому. Независимо от того, насколько хорошо они функционируют или обслуживаются, эти радиаторы буквально заговорят, если даже малейший компонент окажется не на своем месте.

Радиаторы стука и детонации Если вы недавно приобрели недвижимость с грохотом радиаторов, первое, что нужно сделать, — это проверить запорный вентиль на каждом из них. Стук обычно возникает из-за контакта пара с более холодной водой, что может быть вызвано негерметичным клапаном.Когда арендаторы или владельцы совершают ошибку, пытаясь контролировать тепло, открывая запорные клапаны, уплотнение вокруг клапана может быть повреждено, что приведет к утечке. Другие объяснения могут включать грязный котел или трубу с обратным уклоном. Если ваши клапаны правильно расположены и не повреждены, вы можете остановить удары, подняв одну сторону радиатора так, чтобы она наклонилась к котлу и не допустила оседания воды.

Шипение радиаторов Когда из вашего радиатора доносится шипящий звук, вы можете держать пари, что воздух выходит из системы.В большинстве случаев вам просто нужно заменить вентиляционное отверстие — плановое обслуживание, которое следует проводить каждые десять лет или около того.

Булькающие радиаторы Как и шум радиатора, неплохо услышать бульканье, потому что его почти всегда легко исправить. Бульканье обычно указывает на скопление воздуха внутри ваших труб, поэтому его выпуск решит проблему. Удаление воздуха из радиаторов — важный навык обслуживания, которому должен научиться каждый домовладелец. Если вы еще не приобрели необходимых знаний, наймите главного сантехника, который найдет время, чтобы объяснить, что он или она делает.Однако имейте в виду, что в редких случаях бульканье может быть вызвано протеканием воды по неровной или искривленной поверхности внутри труб. В таком случае вы можете смириться с причудливым шумом или произвести замену.

Капли, брызги и протекающие радиаторы Шум от радиатора — это одно; вода — другое. Если из радиатора вытекает вода, проблема может быть такой же простой, как конденсация, или такой сложной, как проблема оборудования в масштабах всей системы. Если у вас нет опыта работы с системами отопления, целесообразно обратиться к профессионалу, который поможет устранить утечку или разбрызгивание воды или пара радиатора. Шумы и утечки, исходящие от радиаторов, следует рассматривать как симптомы — важные индикаторы основной проблемы. Их никогда не стоит игнорировать. Часто вы обнаруживаете, что есть быстрое и доступное решение, которое вы даже можете сделать самостоятельно. Если происходит что-то более важное, вы захотите узнать об этом и быстро принять меры. Заблаговременное решение проблемы может избавить вас от больших головных болей за счет предотвращения повреждения имущества, интенсивного ремонта и времени, проведенного без нагрева. Когда вы работаете с Хорошим водопроводчиком, наша надежная команда разберется в сути проблемы, не пытаясь продать вам все, что вам не нужно.

Символы сантехники

Мэг Эскотт

Эта страница с символами сантехники предназначена для вас, если вы в процессе проектирования дома и пора проверить свои чертежи на предмет того, какое влияние на дизайн окажет расположение сантехники.

Многие люди просили PDF-файл с символами, используемыми в Помощнике по планированию дома. Так что у меня есть для тебя. Идите вперед и зарегистрируйтесь ниже.

Работа инженера-теплотехника и сантехника состоит в том, чтобы убедиться, что сантехника и системы центрального отопления подходят для вашего дома и установлены правильно — они заставляют их работать, но делать их красивыми — не их главная задача.

Я включил контрольный список, чтобы вы могли оценить влияние сантехники на дизайн дома.

Эта страница является частью серии символов чертежей.

Получите бесплатный PDF-файл с символами чертежей, который включает в себя все символы чертежей в одном файле.

Вы можете найти символы оборудования для ванных комнат и кухни на странице символов плана этажа.

Большинство символов сантехники, используемых на чертежах, стали стандартными.Некоторые архитекторы или дизайнеры могут использовать несколько иные символы. Всегда сверяйтесь с ключом на своих чертежах.

Символы радиатора и сантехники

Символ трубы — это просто линия!

Совет для мобильных браузеров — эти символы лучше всего просматривать на телефоне в альбомной ориентации.

Символ радиатора

Обозначение радиатора встраиваемого типа

Обозначение закрытого радиатора

Символ водонагревателя

Обозначение резервуара горячей воды

Символ термостата

Обозначение насоса

Обозначение крана

Контрольный список символов сантехники

• Подумайте о том, как ваши радиаторы размещаются у стены.Это дороже, но вы можете подумать о том, чтобы их утопить в стене.
• Рассмотрите возможность назначения крышек радиаторов в рамках вашего проекта реконструкции или строительства.
• Помните, что сегодня доступны потрясающие радиаторы. Если вам не хватает места для радиатора на стене, помните, что вы можете купить высокий радиатор.
• Убедитесь, что ширина между подающей и обратной трубами радиаторов соответствует ширине радиаторов, которые вы планируете использовать.
• Воспользуйтесь преимуществом расположения резервуара для горячей воды, если он у вас есть.Если вы поместите его в шкаф с небольшим дополнительным пространством, он станет отличным местом для сушки вещей или согревания постельного белья.
• Расположение котла. Вас устраивает расположение котла? Подумайте, будет ли шум доставлять вам неудобства в других комнатах. Котел также имеет выход снаружи. Убедитесь, что он находится в подходящем месте.
• Расположение органов управления. Убедитесь, что все регуляторы нагрева доступны. Их может быть несколько, если вы запросили элементы управления для каждого этажа.Находятся ли термостаты в разумном положении (включая высоту)? Органы управления должны располагаться на высоте от 36 до 48 дюймов (91,5–12,2 см). Если у вас дома есть дети, лучше повыше. Если органы управления находятся в задней части шкафа, проверьте, запланирован ли свет с электрическими символами и символами освещения.
• Расположение труб. Внутри дома будут трубы (идущие горизонтально из комнаты в комнату или вертикально между этажами). Проверьте, как закрыты трубы (если вы хотите, чтобы они были закрыты).Иногда он сделан хорошо и образует часть пола или ловко запрятан в глубине шкафа. Иногда это действительно уродливая коробка, идущая вдоль стены или сбоку. Просто проверьте и посмотрите, где в доме проходят трубы и понравится ли вам внешний вид.
• Также подумайте о шуме водосточной трубы туалета — он может быть шумным. Возможно, стоит поставить вокруг него звукоизоляцию.
• Если у вас установлены насосы, убедитесь, что они установлены там, где их шум не будет вас беспокоить.Особенно для душевых с сильным напором воды — эти насосы издают довольно много шума.
• Довольны ли вы расположением водопроводного крана «стопор» на случай, если вам когда-нибудь понадобится перекрыть подачу воды на весь дом?
• Если у вас есть газопровод, убедитесь, что вы знаете, где выключить газ.


Другие символы плана дома для вас …

Радиаторы

все еще горячие, когда отопление выключено, почему?

Никто не любит решать проблемы, связанные с системой отопления.Обогреватели, которые не включаются, а в некоторых случаях не выключаются, вызывают проблемы с комфортом и потери энергии, которые могут дорого стоить. Одна проблема, которая встречается чаще, чем люди думают, — это радиатор , который все еще горячий, даже когда нагрев выключен.

Так почему же радиатор остается горячим при выключенном отоплении? В нашем последнем блоге специалисты по отоплению и охлаждению из компании Bigham’s One Hour Heating and Air Conditioning обсуждают две распространенные причины этой проблемы.

Неисправный обратный клапан

Старые системы радиаторного отопления используют бойлер для постоянного поддержания горячей воды.Горячая вода из котла поднимается и движется естественной конвекцией к радиаторам. Когда в вашем доме включено отопление, насос забирает воду из бойлера в радиаторы. Когда в комнатах достигается желаемая температура или когда отопление выключается, насос останавливается.

Когда насос останавливается, обратный клапан закрывается грузом, что препятствует возникновению естественной конвекции. Когда насос снова включается, он может преодолеть сопротивление веса обратного клапана. Если обратный клапан выйдет из строя, естественная конвекция продолжится.Из-за этого радиатор становится горячим даже при выключенном обогреве. Обратные клапаны имеют тенденцию выходить из строя, когда пружина ломается или мусор блокирует закрытие клапана.

Техник HVAC из компании Bigham’s One Hour Heating and Air Conditioning может помочь исправить ваши обратные клапаны и диагностировать ваши проблемы. Поскольку эти проблемы часто встречаются в старых системах, возможно, стоит модернизировать вашу систему отопления.

Проблемы с переключающим клапаном

Современные системы радиаторного отопления используют свой бойлер для нагрева воды для радиаторов отопления и для нагрева воды для раковин и смесителей.
