Краны для радиаторов отопления — какие лучше ставить?

В современных системах отопления частных домов или квартир на подводках к радиаторам практически всегда устанавливают запорно-регулировочную арматуру. Раньше батареи обычно подключались к стоякам напрямую и никого этот факт не расстраивал. Однако, с тех пор приоритеты изменились, необходимостью энергосбережения проникся каждый домовладелец. Зачем ставить краны для радиаторов отопления, как связана установка арматуры с экономией и какие изделия лучше выбрать для этой цели, будет рассказано в нашем материале.

Для чего нужны краны на радиаторах

Для общего понимания немного уточним терминологию. У нас в простонародье кранами называют любое водопроводное устройство, где имеется рукоятка для ручного управления потоком воды. На самом деле технически правильно называть кран запорной арматурой, но не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования ее количества существуют другие устройства – вентили и клапаны.

 Причем для батарей используются все эти изделия.

На подводящих трубопроводах к отопительным приборам размещают запорно — регулирующую арматуру с целью:

• отключения батареи в периоды года, когда на улице еще не слишком холодно или по другим причинам;
• закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
• ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.

Пункт первый списка хорошо иллюстрирует, как установка кранов на батареи связана с энергосбережением. Ситуация, когда система центрального теплоснабжения включена в теплый период не редкость. На улице еще достаточно тепло, а радиаторы уже пышут жаром, в доме духота. При наличии крана проблема решается одним поворотом рукоятки. А когда на подъезд или весь дом установлен счетчик тепловой энергии, то этим же движением вы перекрываете течение денежных средств из семейного бюджета на счет теплоснабжающей организации.

То же самое происходит и в частном доме, оборудованном индивидуальным источником тепла. Краны позволяют отключить часть радиаторов в жилых комнатах или временно использующихся технических помещениях, например, в гараже. Не менее важно для экономии и периодическая промывка отопительных приборов. Ведь что происходит: загрязненная изнутри батарея отдает меньше тепла в комнату, а значит, в обратный трубопровод уходит теплоноситель с более высокой температурой.

Этот теплоноситель пойдет обогревать жилье ваших соседей, а у вас в квартире будет ощущаться недостаток тепла. Когда речь идет о частном доме, то вода возвращается обратно в котел и потерь никаких нет. Но в помещениях-то становится прохладнее и для получения нужного количества тепла вам придется поднять температуру системы отопления, увеличив расход топлива теплогенератором. Процесс загрязнения коварен, поскольку занимает какое-то время и заметен становится только во время увеличения затрат на обогрев здания.

Применение ручных регулирующих вентилей или автоматических клапанов с термоголовками дает возможность экономить энергоносители во время отопительного периода за счет поддержания необходимой температуры воздуха в помещениях. Ручные вентили для радиаторов позволяют отрегулировать расход теплоносителя при настройке системы, чтобы он не выходил за пределы расчетного. Клапаны с термоголовками управляют потоком жидкости в автоматическом режиме, уменьшая или увеличивая проходное сечение в зависимости от температуры воздуха в комнате.

Виды кранов для отопительных приборов

На данный момент существуют следующие разновидности кранов для радиаторов:

• шаровые полнопроходные прямые и угловые из латуни;
• шаровые полнопроходные из полипропилена;
• вентили регулировочные;

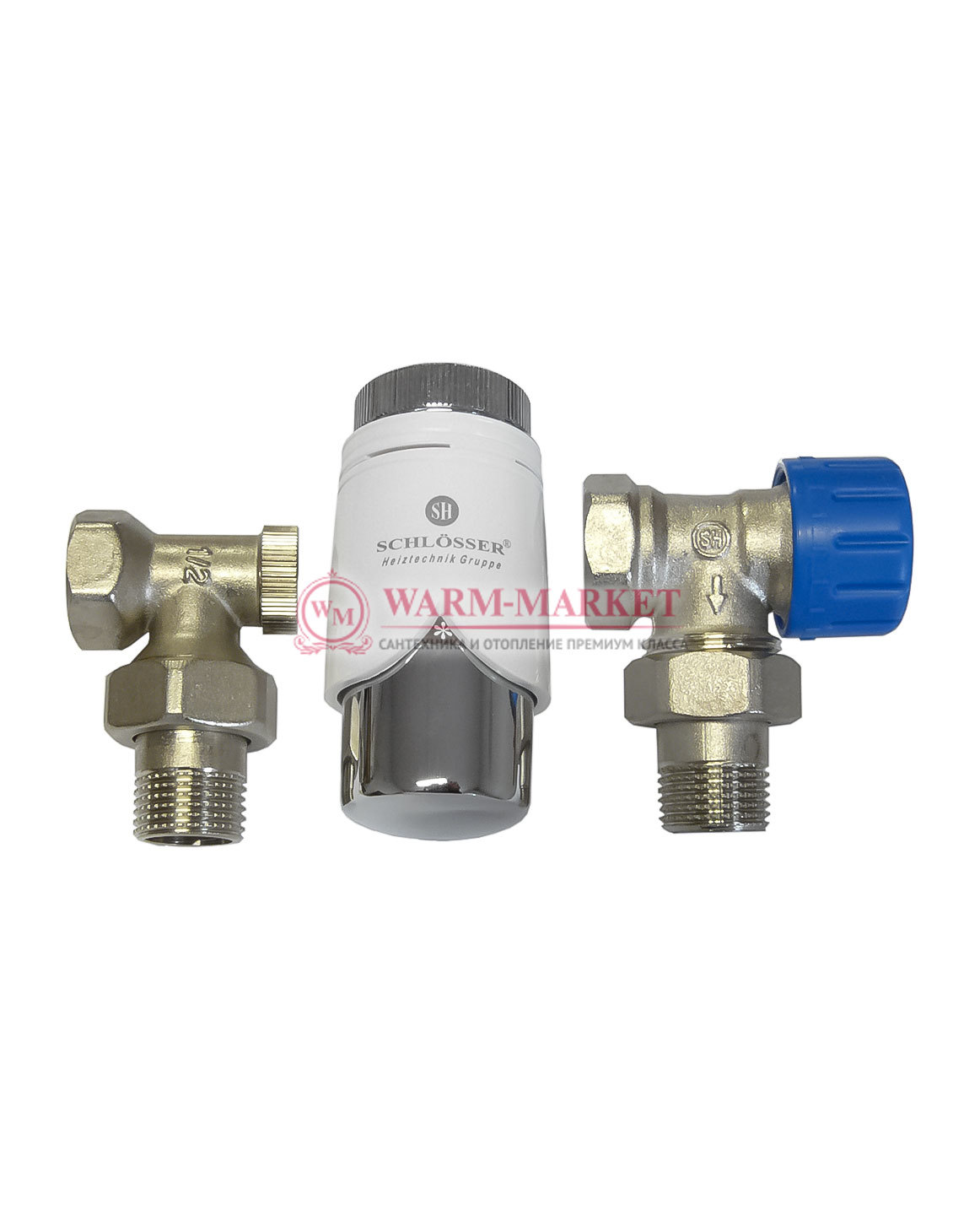

• термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.

Для справки. Некоторые известные производители предлагают запорную арматуру, в которую вмонтирован сливной кран для опорожнения радиатора или участка трубопровода.

Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.

Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

• в системах централизованного теплоснабжения;
• в частных домах и квартирах с индивидуальным источником тепла;
• в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни.

Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей.

Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

Заключение

Выполнить монтаж крана на радиатор в принципе несложно. Но чтобы не переделывать эту работу ежегодно, а то и во время отопительного сезона, надо изначально правильно выбрать изделие к условиям эксплуатации. Осуществляя выбор, не забывайте сверять рабочее давление кранов и вентилей с параметрами своей системы отопления.

Какие краны лучше ставить на радиаторы отопления — запорные или терморегулирующие

Одни из самых необходимых устройств в любом частном или многоэтажном доме — это радиаторы отопления. Они прогревают помещения в холодное время года, создавая комфортный микроклимат в каждой комнате. При замене батареи необходимо определиться не только с её типом, способом монтажа и подключением к трубам, но и установкой дополнительных технических элементов. К таким элементам относятся клапаны, вентили и специализированные краны для радиаторов отопления.

Какие краны для радиаторов отопления выбрать

Зачем нужны запорно-регулирующие устройства

Совсем недавно батареи подключали к остальной части отопительной системы безо всяких дополнительных элементов. На сегодняшний день монтаж практически каждого радиатора автоматически предполагает установку кранов. Причина таких изменений связана с экономией и возможностью возникновения незапланированных ситуаций.

Если нарушится герметичность радиатора, он даст течь, произойдёт его засорение, то можно просто повернуть вентиль, перекрыв доступ воды, и снять батарею для ремонта или очистки. Для этого даже не придётся сливать воду со всей системы. Такие краны называются запорные. Они устанавливаются на трубах, через которые происходит подача и отвод жидкости. В открытом режиме они не препятствуют свободному течению воды, а в закрытом — полностью блокируют её подачу.

Запорные краны на батарею отопления

Кран необходим для вывода воздуха, скопившегося в отопительной системе. Обычно он носит название «Маевского».

Кран Маевского

Некоторые краны позволяют регулировать температуру нагрева отопительной системы. С их помощью можно сэкономить на отоплении, понижая температуру нагрева батарей или отключая их, если за окном тепло. Это актуально и для частных домов, и для многоквартирных.

Механический терморегулятор

Виды кранов и материалов, из которых они изготавливаются

Нет однозначного ответа на вопрос, какие краны лучше ставить на радиаторы отопления. Они отличаются друг от друга не только по цене, но и по материалу изготовления, способу крепления и выполняемым функциям.

Все краны условно делятся на две группы:

1. Запорные или регулировочные.
2. Терморегулирующие.

Запорные устройства призваны осуществлять контроль над расходом воды. По форме регулировочные краны для радиаторов отопления бывают угловые и прямые. С их помощью можно проводить ремонт или очистку любой батареи без отключения всей системы.

Кран для радиатора прямой

шаровые запорные вентили, как выбрать

Содержание:

Современное эффективное отопительное оборудование используется, как правило, в системах закрытого типа с принудительным типом циркуляции теплоносителя. Чтобы такое отопление функционировало правильно, его оборудуют всевозможными запорными элементами. В данной статье речь пойдет о том, какие краны лучше ставить на радиаторы отопления в зависимости от их материала и типа системы. При этом разновидность запорной арматуры определяется условиями, в которых она будет использоваться.

Стоит отметить, что морально устаревшие и неэффективные отопительные системы с обвязкой из стальных труб используются все реже и реже. Они предполагают естественный тип циркуляции воды в отопительном контуре, то есть, теплоноситель передвигается по трубам благодаря гравитационным силам. Никакие запорные элементы в таких системах не устанавливают, а если необходимо снизить скорость потока, то на конкретном участке ставят трубы меньшего диаметра.

Обе описанные системы отопления чаще всего оборудуют такими элементами, как радиаторы. Их задача – увеличение теплоотдающей поверхности и более качественный обогрев помещения.

Радиаторы отопления применяются в следующих случаях:

• в частных домах;
• в многоэтажных домах, подключенных к автономной котельной;
• в квартирах, обогреваемых от централизованной городской теплосети.

Батареи, подключенные к центральному отоплению

В данной ситуации моноблочные или секционные радиаторы подключается, как правило, шаровыми кранами. Они не дают возможности регулировать поток теплоносителя, а всего лишь позволяют отключить конкретный радиатор от общей отопительной системы.

Причины для перекрытия крана на радиаторе могут быть следующими:

• необходимо получить доступ к стене для проведения косметического ремонта в комнате;
• радиаторы (особенно чугунные) нуждаются в промывке и удалении известкового налета;
• батарея начала течь и нуждается в ремонте;
• принято решение о замене радиатора.

Стоит отметить, что при отключении радиатора в системах, где в отопительном стояке нет перемычки, тепла лишаются и жители соседней квартиры. Поэтому при установке шарового крана для радиатора желательно предусмотреть байпас, то есть дополнительный контур с запорно-регулирующим элементом.

Применение радиаторов в автономных отопительных системах

Если речь идет о подключении жилья к небольшим автономным котельным, для учета потребляемого тепла устанавливают специальные счетчики. Чтобы эффективно использовать ресурсы и не переплачивать, в квартирах рекомендуется установка регулирующей арматуры в процессе монтажа отопительных радиаторов и систем теплых полов.

Запорно-регулирующая арматура бывает двух видов – клапаны и вентили.

При использовании клапана для биметаллических радиаторов предварительную настройку выполняют вручную, а дальнейшее функционирование системы происходит в автоматическом режиме. Клапан регулируется термостатической головкой, которая считывает показания температуры воздуха в помещении. Если предполагается монтаж батареи в углублении стены, или же рядом расположены тяжелые сложные шторы, для удобства управления клапаном монтируют выносной датчик.

Как правило, батарея подключается с помощью двух запорных устройств. Сверху устанавливают клапан с термоголовкой, а снизу — запорный вентиль для радиатора отопления. Запорный шток вентиля обычно прикрыт специальной заглушкой.

Обратите внимание, что перекрытие крана для нижнего подключения радиаторов отопления выполняют лишь в некоторых ситуациях. В связи с этим шток запорного вентиля всегда поднят на максимальную высоту, а передвинуть его можно только шестигранником.

Использование батарей отопления в частном доме

Отопительные котлы, установленные в частных домах, обычно оборудованы программируемой автоматикой и набором метеозависимых датчиков. В связи с этим, устанавливать отдельные краны для алюминиевых радиаторов отопления на каждом приборе нет необходимости.

Достаточной мерой в данном случае будет установка одного вентиля на подающей трубе в верхней точке контура и запорного вентиля на каждом устройстве. Такая система целесообразна с точки зрения экономии, поскольку клапаны стоят намного дороже вентилей. К тому же, программируемое управление котлом позволяет добиться аналогичного эффекта.

Система отопления с полипропиленовыми комплектующими

Принцип, как выбрать шаровые краны для отопления, основывается еще и на типе материала, из которого такая система изготовлена. Так, если отопительный контур сделан из полипропилена, то наряду с традиционными запорными элементами, нужно использовать полимерные шаровые краны и вентили.

По принципу функционирования данные устройства ничем не отличается от латунных изделий, а вот цена на них существенно ниже.

Подключение батарей

Как правило, современные радиаторы имеют особые технологические отверстия с нарезанной изнутри резьбой для врезки в центральный трубопровод. В связи с этим, краны для радиаторов в большинстве случаев имеют особое разъемное соединение – американку.

Это специальный штуцер с внешней резьбой, конусный конец которого стыкуют с седельной зоной корпуса арматуры. Накидная гайка обеспечивает фиксацию и быстрый демонтаж.

Чтобы накрутить штуцер американки на резьбу радиатора используют либо шестигранный, либо многоступенчатый гаечный ключ, исходя из формы сечения штуцера.

Разновидности запорных элементов – прямые и угловые

Зачастую проходящие по квартире коммуникации очень сильно портят внешний вид комнаты. Чтобы как-то замаскировать отопительные трубы в нишах под окнами или в штробах в стенах, понадобятся специальные угловые варианты запорно-регулирующих вентилей. Благо, производители сейчас предлагают широкий ассортимент таких изделий, и можно подобрать угловой радиаторный кран под свои потребности.

Определиться, какой именно вариант запорных элементов вам понадобится, можно будет только после детального изучения конфигурации системы и учета ряда факторов.

Немаловажную роль в процессе подбора крана играет удобство его монтажа. Кроме того, значение имеет предназначение запорно-регулирующей арматуры, то есть в каких целях они будут установлены, а также тип источника тепла.

угловые вентили отопления, виды, применение

Содержание:

При монтаже отопительной системы всегда приходится соединять трубы и отопительные приборы. В процессе эксплуатации возникает необходимость регулировать степень нагрева каждого радиатора, для чего нужно соответствующим образом увеличивать или уменьшать количество попадающего в него теплоносителя. Для реализации этих задач используются угловые краны, о которых и пойдет речь в данной статье.

Виды угловых кранов

На рынке представлено всего две разновидности угловых кранов, позволяющих настраивать подачу воды в радиатор:

• Стандартные регулировочные краны;
• Краны с термоголовкой.

Выбирая угловой кран для радиатора, нужно учитывать требования, предъявляемые конкретными условиями эксплуатации, а также назначение элементов и индивидуальные пожелания пользователей. Например, для автономных отопительных систем обычно используются регулировочные краны, а в централизованных системах самым целесообразным выбором являются шаровые краны. В любом случае, перед выбором нужно подробно рассмотреть каждый возможный вид кранов.

Общие характеристики

Назначение угловых кранов заключается в ручной регулировке потока теплоносителя, поступающего в отопительные приборы. Запорным элементом в шаровом кране является шар, а для изготовления корпуса устройства может использоваться полипропилен или латунь. Полипропиленовый угловой кран для радиатора устанавливается на пластиковые трубы встык при помощи муфтовой сварки. Краны из латуни обычно используются в сочетании с более тяжелыми трубами.

Стандартные модели кранов лишены термостата, поэтому возможность повлиять на интенсивность нагрева радиатора отсутствует. Чтобы эта возможность появилась, нужно брать краны с термостатическими вентилями – их головка заменяет термостат и полностью выполняет его функции.

Существует два вида термоголовок:

• Ручные, в которых для настройки температурного режима нужно вращать рукоятку;
• Автоматические, в которых температурный режим меняется вместе с изменением давления воды на шток при ее нагреве.

На головках всегда имеются ограничители, которые предотвращают различные аварийные ситуации. Ограничитель позволяет вращать угловой вентиль для радиатора на угол до 90 градусов, что делает такое устройство предельно надежным и безопасным.

Особенности шаровых кранов для радиаторов отопления

Шаровые краны имеют ряд особенностей:

1. Угловой кран с американкой для радиатора работает по очень простому принципу: для подачи жидкости кран поворачивается в одну сторону, а для прекращения циркуляции – в другую. Регуляторы шаровых кранов нужно поворачивать полностью, чтобы не повредился уплотнитель. Неисправный кран нужно менять при ближайшей возможности.
2. При уменьшении напора нужно проверить устройство на предмет засорения и прочистить, если такая необходимость есть. Что свести вероятность засорений к минимуму, систему нужно укомплектовать очистительным фильтром.
3. Шаровые краны позволяют настраивать интенсивность потока воды, что дает возможность использовать их в нескольких сферах – отоплении, кондиционировании и вентиляции.
4. Помимо надежности и конструктивной простоты шаровые краны отличаются возможностью применения в качестве отсечки – т.е. при помощи данных устройств можно обустроить систему так, чтобы ее отдельные участки или элементы можно было ремонтировать без прекращения работы всего контура.

В автономном отоплении имеется проблема, связанная с завоздушиванием отопительного контура. Чтобы решить эту проблему, нужно использовать воздухоотводчики, которые устанавливаются непосредственно на радиаторы.

Работают такие краны за счет шплинта, расположенного внутри детали. В закрытом состоянии шплинт герметично закрывает радиатор и предотвращает движение теплоносителя за его пределы. При необходимости стравливания воздуха кран открывается соответствующим инструментом (некоторые устройства можно открыть руками).

Замена и ремонт шаровых кранов

Несмотря на своеобразную конструкцию стандартного шарового крана, заменить его можно без каких-либо усилий. Весь процесс сводится к откручиванию гайки, замене самого крана и, возможно, сальника, и установке устройства на свое место. Все очень просто и понятно, с такой работой справится даже самый неопытный мастер.

Ремонт же имеет ряд нюансов, которые нужно учесть и применять при работе:

1. В центральной части устройства находится пустотелый шар, внутри которого происходит смешивание горячей и холодной воды. Для снижения давления на шар используются резиновые седельные кольца.
2. Регуляторная рукоятка, обеспечивающая переключение крана, зафиксирована в корпусе при помощи гайки и болта.
3. Выполняя ремонт шарового крана, нужно действовать максимально аккуратно и осторожно. Перед работой нужно подготовить необходимые инструменты – плоскогубцы, набор отверток и шестигранный ключ. Кроме того, стоит взять защитные перчатки и запасные части.

Сама технология разборки шарового крана выглядит следующим образом:

1. Первым делом необходимо закрыть все запорные элементы конструкции.
2. При помощи ключа выкручивается винт крана. Далее нужно вытащить рукоять, медленно раскачивая ее в разные стороны. В процессе извлечения рычага нужно соблюдать осторожность и делать все очень аккуратно, чтобы не сломать деталь.
3. Внутренние поверхности крана, расположенные под уплотнителем, очищаются от грязи при помощи любых подходящих средств. Устанавливать старый уплотнитель нельзя, поэтому перед началом работы нужно позаботиться о приобретении нового.
4. В очищенном кране все элементы закрываются новым уплотнителем.
5. Резьбовая часть конструкции, расположенная ниже рычага, выкручивается при помощи отвертки. Работа должна выполняться аккуратно, что обусловлено необходимостью сведения возможных повреждений к минимуму.
6. Остатки жидкости из крана выливаются.

Заключение

Правильно смонтированные угловые краны для радиаторов отопления повысят эффективность и надежность всей отопительной системы. Возможность настройки температурного режима, которую обеспечивают такие краны, позволяет добиться наиболее рациональной теплоотдачи от отопительных приборов.

как производится замена своими руками, инструкция по монтажу, фото и видео

Запорная и регулирующая арматура, которую в обиходе часто называют кранами, является важнейшей частью любой отопительной системы. Ошибки при выборе или установке этих устройств очень часто не ограничиваются ухудшением рабочих показателей системы отопления, но приводят к аварийным ситуациям с весьма ощутимыми последствиями. Бьющая с сильным напором из лопнувшего или сорванного крана горячая вода успеет принести немалый ущерб, пока система будет полностью отключена, а в худшем случае дело может окончиться ожогами и другими травмами. Поэтому к выбору, установке и эксплуатации арматуры следует подходить очень обстоятельно. О том, как правильно делать все это, мы и поговорим.

Назначение арматуры

Установленный вблизи радиатора кран может выполнять одну из следующих функций:

1. Изменение количества поступающего в радиатор теплоносителя. Таким образом регулируют теплоотдачу батареи, а соответственно, и температуру в помещении;
2. Полное отключение радиатора от системы отопления. Чаще всего это делают для проведения ремонтных работ;
3. Сброс рабочей среды. Производится при выполнении ремонта или для промывки батареи;
4. Сброс воздуха.

Поскольку перепад давления в системе отопления весьма незначителен, даже небольшая воздушная пробка способна остановить циркуляцию теплоносителя. Стравливая воздух, мы устраняем причину затора и восстанавливаем функционирование системы.

В квартирах и частных домах на радиаторах систем отопления устанавливают шаровые вентили. Такой вентиль еще называют пробковым. Внутри него имеется металлический шар, вращающийся вокруг оси, перпендикулярной оси трубопровода. В шаре выполнено сквозное отверстие, сечение которого равно сечению трубопровода (диаметр самого шара превышает просвет трубопровода). Вращая рукоятку, пользователь поворачивает шар, при этом ось проделанного в нем канала либо совмещается с осью трубы (вода течет через кран), либо занимает перпендикулярное ей положение (вода через кран не поступает). Герметичность посадки шара в седле обеспечивается покрывающей его пластиковой оболочкой.

Шаровый вентиль — наиболее популярный тип запорной арматуры для трубопроводов диаметром менее 50 мм. Главное их преимущество — скорость: перекрыть поток воды в трубопроводе можно одним движением, повернув вентиль на 90 градусов. Принцип устройства крана исключает протечки через отверстие для штока, поэтому в нем нет необходимости устанавливать сальник, который периодически приходилось бы менять. Благодаря появлению новых материалов и технологий все недостатки, которые были свойственны пробковым кранам в прошлом, в современных моделях устранены. Сегодня это надежные, практичные и долговечные устройства, с которыми очень легко работать.

Другие виды

Рассмотрим винтовые вентили, кран Маевского, промывочный кран, дроссель и термостатическую головку более подробно.

Винтовой вентиль

Рабочим органом такого вентиля является шток с закрепленным на его конце клапаном. На штоке нарезана резьба, поэтому при вращении барашка с гайкой он может двигаться вверх и вниз. При крайнем нижнем положении штока находящийся на его конце клапан перекрывает отверстие — седло, препятствуя таким образом движению потока воды.

Опытные сантехники не рекомендуют применять данный тип кранов на батареях отопления. Со временем сальник, установленный для герметизации отверстия штока, начинает подтекать. Клапан тоже рано или поздно даст течь: латунный — из-за отложения солей, имеющий резиновую прокладку — из-за разрушения резины в горячей воде. Более надежными являются клиновидные латунные клапаны, но и они не идеальны: при чрезмерном усилии такой клапан может заклинить в седле.

В отличие от шаровых кранов, винтовой вентиль следует устанавливать только в том направлении, которое указано стрелкой на его корпусе. Если деталь будет установлена в обратном направлении, напор воды довольно быстро сорвет клапан.

Если вентиль закручен не до конца, то клапан, неплотно перекрывающий седло, начинает вибрировать. Это становится причиной череды гидравлических ударов, сопровождающихся характерным звуком. Как известно, гидроудары являются нежелательным явлением, поскольку могут приводить к разрушению оборудования и деталей трубопровода.

Кран Маевского

Данный тип арматуры применяется для сброса воздуха, образующего пробку в батареях отопления. Кран Маевского — довольно надежное устройство, его замена или ремонт требуются крайне редко. Кран снабжен резьбой, посредством которой осуществляется его установка в пробку радиатора. В подавляющем большинстве современных моделей шток проворачивается отверткой, но встречаются экземпляры, которые открываются/закрываются только специальным ключом. Их монтаж не рекомендуется, поскольку ключ, в котором возникает необходимость только один раз в год, быстро теряется.

При покупке кран Маевского следует внимательно проверять, поскольку в некоторых моделях шток можно полностью выкрутить. Если это случайно произойдет во время промывки батареи отопления, вернуть его на место уже не получится из-за напора горячей воды. В этом случае придется отключать весь стояк.

Промывочный

В продаже эти краны, имеющие сварной корпус из стали, встречаются довольно часто, но специалисты считают их ненадежными из-за резиновой прокладки, которая может разрушиться во время промывки радиатора. Вращение штока производится газовым ключом или плоскогубцами.

Дроссель

С помощью этого крана можно менять объем теплоносителя, поступающего в радиатор. Регулировка осуществляется вручную.

Термостатическая головка

По своей функции это устройство абсолютно аналогично предыдущему, только здесь пропускная способность регулируется автоматически с помощью термостата, который таким образом поддерживает требуемую температуру в помещении. По принципу устройства термостатические головки делятся на механические и электронные.

Монтаж

В отопительных системах жилых домов, где применяются в основном трубы малых диаметров, установка кранов на батареи выполняется посредством резьбовых соединений. Наиболее удобным признан тип соединения, называемый в обиходе «американкой». Деталь арматуры снабжена одной или двумя накидными гайками, каждая из которых охватывает присоединительный хвостовик и может вокруг него свободно вращаться. Гайка накручивается на трубу, прижимая к ней кран, при этом торец трубы упирается в установленную внутри крана прокладку. Установка арматуры на «американку» осуществляется проще, чем на муфтовое соединение, при этом вентиль может быть расположен довольно близко к стене.

Кран на «американке».

Для того чтобы разобрать соединение, достаточно открутить гайку с одной стороны. Это позволяет, к примеру, демонтировать батареи отопления для ремонта или доступа к находящемуся за ними участку стены без отключения всего стояка. Замена кранов на «американке», как и монтаж, требует минимальных усилий. Большинство «американок» имеет форму шестигранника, их установка на батареях выполняется с помощью обычного гаечного ключа. Но в некоторых моделях гайка снабжена двумя выступами, для которых предусмотрен специальный ключ. Первый вариант, несомненно, более удобный, поскольку гаечные ключи в домашнем хозяйстве используются довольно часто, а потому всегда находятся под рукой.

При первой установке крана для батареи отопления все резьбовые соединения собирают без уплотнения. Таким способом выясняют, хорошо ли детали подходят друг к другу и насколько свободно они двигаются. Зная это, можно определить количество уплотняющего материала, которое понадобится для данного резьбового соединения. Недостаток уплотнителя приведет к появлению течи, но его избыток еще более нежелателен: во время закручивания гайка может лопнуть, единственный выход в этом случае — замена всей детали.

Способы уплотнения соединений

Если профиль резьбы не имеет острой кромки, в качестве уплотнителя можно использовать ФУМ ленту. Однако в среде опытных специалистов этот современный материал не прижился, самым надежным уплотнителем они считают лен. Тонкую прядь этого материала, собранную в жгут, наматывают на патрубок, начиная с его торца. Направление намотки должно быть противоположным направлению резьбы. Лен должен заполнять резьбу на всю глубину, при этом каждым новым витком следует частично перекрывать предыдущий. Уплотнение будет более надежным, если резьба снабжена насечкой, препятствующей прокручиванию льняной обмотки. Резьбу детали перед установкой следует промазать упаковочной пастой «ЮниПак» или аналогичной.

Установка на полипропиленовые трубы с помощью муфт переходников.

Если система отопления выполнена из полипропиленовых труб, то металлические шаровые вентили на батареях отопления устанавливаются посредством муфт-переходников. Все резьбовые соединения в этом случае уплотняют по описанному выше способу.

Краны Маевского часто комплектуются прокладкой из резины или другого материала, поэтому в уплотнении ФУМ лентой или паклей не нуждаются.

Когда установка или замена всей запорной и регулирующей арматуры произведена полностью, необходимо выполнить пробный запуск системы. Это даст возможность проверить герметичность всех соединений и функционирование кранов в рабочих условиях. При этом важно убедиться, что система полностью развоздушена и рабочая среда циркулирует в ней нормально. В резьбовые соединения, в которых были обнаружены протечки, следует добавить небольшое количество уплотняющего материала.

Краны для радиаторов отопления — какие лучше ставить?

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

1. Выбрать подходящее место.
2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
3. Привинтить кран.
4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

• Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
• Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убед

Насадки для радиатора, чтобы в вашем доме было тепло и жарко — Какие? Conversation

Вчера был Национальный день радиаторов (да, такой день существует), так что приходите и поделитесь своими горячими советами о том, как сохранить тепло радиатора зимой. Это если вы их еще не включили.

От неуклюжего чугуна до гладкого белого цвета, как сделать так, чтобы радиатор оставался в идеальном состоянии?

И как часто необходимо выполнять такие важные работы, как удаление воздуха из радиатора? Один раз в год, два раза в год или, может быть, никогда?

Удаление воздуха из радиаторов

Впервые мне пришло в голову, что радиатор нужно «обслуживать», когда я был студентом. У меня была большая продуваемая сквозняками комната и крошечный неэффективный радиатор. В комнате было холодно, и к декабрю я уже спал в шляпе.

После множества сварливых телефонных звонков домовладельцу с жалобами на то, что радиатор требует замены, к нам пришел человек, и в течение двух минут мой радиатор ожил. Я был поражен тем, что с помощью волшебства маленького ключа я получил удовольствие от полноценного центрального отопления.

Очевидно, что лучше не оставлять его так поздно — на самом деле, сейчас, вероятно, хорошее время года, чтобы слить воздух из радиаторов, пока не стало слишком холодно (чтобы выпустить захваченный воздух).

Сейчас мне посчастливилось жить в доме с подогревом полов. В это время года это настоящее удовольствие, вместо того, чтобы возиться с ключами радиатора или разбираться с неэффективными перегорающими батареями, я могу просто щелкнуть выключателем и подождать, пока мои пальцы ног не согреются половыми досками.

Советы по обслуживанию радиатора

Я также обнаружил, благодаря Национальному дню радиаторов, что есть еще несколько советов, которые я могу сделать, чтобы мои радиаторы работали эффективно в течение зимы. Такие вещи, как вытирание пыли с конвекционных ребер (зигзагообразные металлические полосы на радиаторах) и перестановка мебели для улучшения вентиляции. Было бы интересно услышать, есть ли у вас какие-либо другие советы о том, как поддерживать отопление и радиаторы в идеальном состоянии.

Итак, вы уже пролили кровь из радиаторов? О, и не стесняйтесь рассказывать о своих бедах с радиаторами — вы добродетельно пытались очистить радиатор от мусора только для того, чтобы отстой радиатора испортил ваши ковры?

Теплые полы и радиаторы | Nu-Heat

Не знаю, почему мы так долго миримся с радиаторами — я никогда не вернусь!

Мы все время слышим это от людей, живущих с подогревом полов.

В прошлом радиаторы всегда были очевидным выбором для обогрева помещения, но теперь UFH настолько универсален, что его можно установить — и наслаждаться им — практически в любом доме. Напрашивается вопрос, теплые полы или радиаторы; какой вариант мне подходит?

Полы с подогревом можно использовать в любой комнате вашего дома. Благодаря широкому выбору вариантов теплого пола, от низкопрофильного теплого пола до электрических систем UFH и влажных систем UFH, вы можете найти идеальное решение для ваших отопительных нужд.Однако мы понимаем, что могут возникнуть ситуации, когда вы предпочтете оставить существующие радиаторы в некоторых частях своего дома.

Щелкните ниже, чтобы перейти в нужный раздел:

Почему бы не написать нам по электронной почте или позвонить по номеру 01404 549770, чтобы обсудить вопросы?

Полы с подогревом и радиаторы: разные типы сборки

Объединение теплых полов и радиаторов при ремонте дома

Не всегда должен быть вопрос между теплыми полами и радиаторами; их можно совместить.Возможно, вы не в состоянии переосмыслить отопление для всего вашего дома, или вы можете просто оставить некоторые из своих нынешних радиаторов. Эти две системы могут работать вместе, чтобы эффективно обогревать ваш дом.

Может быть, вы хотите избежать перебоев при демонтаже существующих радиаторов, или, возможно, у вас нет бюджета на замену всей вашей системы отопления. С таким количеством предлагаемых гибких модернизируемых систем теплого пола (UFH) возможности для гибридных систем UFH и радиаторов увеличиваются.

Благодаря этим усовершенствованиям больше нет необходимости выбирать одну систему для всей вашей собственности. Как полы с подогревом, так и радиаторы можно успешно установить в разных частях дома, чтобы создать гибкую и эффективную систему отопления. Установив радиаторный коллектор, вы можете управлять системой отопления всего дома из одного приложения, включая радиаторы и полы с подогревом.

Полы с подогревом и радиаторы в существующей сборке

Выбор между УФН и радиаторами в существующем здании зависит от масштаба проводимой реконструкции.Подъем полов для установки определенных систем UFH может быть большой работой, поэтому, если пол не входил в ваш список «дел» для ремонта, вы можете подумать, что пол с подогревом — не лучший вариант для вас. Однако вам следует подумать о модернизации систем УВГ, таких как LoPro ^® — они быстро и легко укладываются поверх существующего пола, помогая минимизировать нарушения в вашем доме.

Если есть планы по расширению собственности в ближайшем будущем, и в настоящее время в нем есть радиаторы, у вас есть выбор: использовать существующие радиаторы или установить перспективную систему UFH (с учетом дополнительных портов на коллекторе, чтобы UFH мог также быть установленным внутри расширения).В любом случае вам может потребоваться повысить уровень изоляции в старых зданиях, чтобы недвижимость оставалась уютной.

Ознакомьтесь с некоторыми из наших примеров использования теплого пола для ремонта

Полы с подогревом и радиаторы при ремонте отдельной комнаты

Когда дело доходит до ремонта отдельной комнаты, выбор между полом с подогревом или радиаторами сводится к тому, как будет использоваться комната.

• Это миф, что если в доме уже есть радиаторы и новая комната будет спальней, радиатор, вероятно, будет более дешевым и простым вариантом.UFH идеально подходит для спальни и даже может помочь вам сэкономить деньги. Узнайте больше о расходах на теплый пол.
• Ремонт кухни и жилого помещения особенно хорошо подходит для UFH, освобождая пространство на стенах и предлагая немного роскоши, особенно если будет использоваться плитка или деревянный пол.

Теплые полы и радиаторы в новой пристройке

Вместо того, чтобы разрушать весь ваш дом, вы можете установить UFH в новой пристройке, сохранив радиаторы в остальной части дома.Поскольку пристройки должны быть построены в соответствии с действующими стандартами строительства, будет много изоляции. Это означает, что он подходит для большинства систем теплого пола, в зависимости от пола.

В этом сценарии UFH может быть установлен без необходимости замены или разрушения существующей радиаторной системы. Он может даже отключаться от существующего контура радиатора — отлично подходит для новых кухонь или жилых помещений.

При добавлении новой надстройки единый пакет стяжки UFH экономичен, прост в установке и предлагает значительно больше преимуществ, чем радиаторная система.

Ознакомьтесь с некоторыми нашими примерами использования теплого пола для пристройки

Добавление теплого пола к существующей радиаторной системе

Легко установить теплый пол рядом с существующей радиаторной системой. UFH можно установить на всех этажах или в отдельной комнате, например, в ванной или пристройке.

Но как UFH контролируется вместе с существующей радиаторной системой? На это повлияет тип системы теплого пола — стандартная стяжка или модифицированная система:

• Если UFH представляет собой стандартную систему стяжки или плавающего пола , она будет работать наилучшим образом при независимом управлении от радиаторов.Это учитывает разницу во времени нагрева.
• Если UFH представляет собой модифицированную систему, такую ​​как LoPro ^® Max, которая обеспечивает высокую тепловую мощность. UFH запускается непосредственно от существующего контура радиатора. Это решение нагревается и охлаждается аналогично традиционной радиаторной системе, и им легко управлять с помощью существующих таймеров.

Полы с подогревом и радиаторы в новостройках

В новостройке нужно подумать, стоит ли вообще устанавливать радиаторы.

Полы с подогревом легко установить в рамках графика строительства, и это также является рентабельным, предлагая гораздо больше преимуществ, чем система радиаторов при сопоставимых эксплуатационных расходах.

Вы даже можете сэкономить деньги на счетах за электроэнергию, поскольку полы с подогревом на 25% эффективнее радиаторов. Жилые помещения открытой планировки часто являются ключевой особенностью при проектировании новостроек, а это означает, что пол с подогревом, вероятно, является более желательным решением.

Взгляните на некоторые из наших полов с подогревом в тематических исследованиях нового строительства

Полы с подогревом лучше всего подходят для возобновляемых источников энергии и экологически чистых домов

Заинтересованы в создании более энергоэффективной, экологически чистой и экологически чистой собственности?

Стандартные радиаторы находятся в невыгодном положении, когда дело касается их совместимости с возобновляемыми источниками тепла, такими как воздушные и наземные тепловые насосы. Чтобы радиатор отапливал комнату с использованием более низких температур потока теплового насоса, он должен быть увеличен по размеру, занимая больше места на стене.

В этом типе сценария UFH всегда будет лучше.

UFH примерно на 40% более эффективен, чем радиаторы в паре с тепловым насосом, поскольку он использует гораздо более низкую температуру воды, чем требуется для радиаторов.

Узнайте больше о решениях Nu-Heat в области возобновляемых источников энергии

Теплые полы VS Радиаторы: за и против

Полы с подогревом Плюсы	Минусы с подогревом пола
Без холодных пятен и сквозняков	Первоначальная закупочная стоимость может быть выше
Энергосбережение на 25% выше	Может быть для вас в новинку
Прекрасный теплый пол с подогревом
Освобождает пространство на стене
Без открытых горячих поверхностей или острых углов
Полная свобода дизайна интерьера

Радиатор Плюсы	Минусы радиатора
Вероятно, в вашем доме они уже есть	Неравномерная жара, сквозняки и холодные точки
Все знают, чего ожидать	Некрасиво и занимает место на стене
Быстрые выбросы сфокусированного тепла	Открытые небезопасные горячие поверхности
	Не очень энергоэффективен

Полы с подогревом дают вам свободу наслаждаться своим домом.

То, как мы отапливаем наши дома, влияет на то, как мы в них живем. Если вы обнаруживаете, что ваша холодная кухня — запретная зона, почаще откажитесь от удобного дивана, чтобы бороться за горячую точку у радиатора, и обнаружите, что тянетесь за дополнительным одеялом — пора освободиться от плохого отопления.

Не позволяйте радиаторам испортить вам удовольствие. Освободите место и замените радиаторы на UFH.

Теплый водяной пол с подогревом дает вам свободу наслаждаться каждым сантиметром вашего дома, а это означает, что вы можете размещать светильники и арматуру где угодно.Мы считаем, что теплые полы — лучший способ обогреть ваш дом, и вот почему.

1. Ваш стиль не стеснит вас: Теплый пол освободит ваши стены. Вам больше никогда не придется ставить диван под изящным углом или идти на компромисс в дизайне интерьера. Вы даже можете спрятать термостаты и управлять всей системой со своего смартфона или планшета. Даже со стандартным термостатом с круговой шкалой требуется только один в каждой зоне — гораздо менее навязчиво, чем хотя бы один радиатор в каждой комнате.UFH особенно хорошо подходит для открытой планировки.
2. Освободите свое место: Скиньте пушистые тапочки и поставьте шампанское на лед — ваша холодная кухня стала идеальным местом для развлечений. Когда вы выбираете пол с подогревом, все в комнате становится жарко. Никаких сквозняков, холодных пятен и носков!
3. Безумно эффективный: В теплых полах замечательно то, что они кажутся фантастическими и освобождают ваш дом, оставаясь при этом невероятно эффективными.Эффективность до 25% выше, чем у эквивалентной радиаторной системы *. * EURay 2005

Ориентируйтесь на будущее и попробуйте открытую планировку с подогревом пола

Самое большое преимущество радиаторов в том, что они знакомы. Обычно все установщики знают, как установить радиаторную систему, и каждый домовладелец знает, чего ожидать, когда дело доходит до производительности. Радиаторы работают и будут работать во многих домах.

Однако одним из недостатков является то, что они не подходят для проживания открытой планировки.В большой кухне-столовой открытой планировки могут быть двустворчатые двери, кухонные гарнитуры и бытовая техника, оставляя лишь небольшую часть пространства на стене для радиатора.

В этом случае маловероятно, что радиатор сможет в достаточной степени обогреть комнату — на стене просто недостаточно места для необходимого размера радиатора. Поскольку все больше домовладельцев выбирают открытую планировку, это становится проблемой.

Выбрать отопление как должно быть

Независимо от возраста, размера или конструкции вашего дома, скорее всего, он подходит для полов с подогревом.

Планируете ли вы пристройку, беретесь за новую постройку или проводите капитальный ремонт существующего дома, ваше отопление должно быть спроектировано таким образом, чтобы оно идеально подходило. С UFH нет догадок — все рассчитано для вас, поэтому вы знаете, что система будет работать.

Разработка индивидуального решения для теплого пола для вашего дома

Мы проведем расчеты теплопотерь для каждой комнаты и спроектируем вашу индивидуальную систему подогрева пола, чтобы обеспечить сверхэффективную и сенсационную уютную атмосферу во всем доме.Каждая система, которую поставляет Nu-Heat, учитывает размеры помещений, напольное покрытие и то, как помещения используются в повседневной жизни.

Теплый пол легче установить, чем радиаторы

Еще одним большим плюсом для теплого пола является то, что его действительно просто установить с четким и подробным руководством по эксплуатации — некоторые домовладельцы даже сами кладут трубки УФН, а сантехнику приходится проверять давление и вводить систему в эксплуатацию.

UFH также требует меньше подводящих трубопроводов от котла, чем радиаторная система. Вам нужно только запустить поток и вернуться к коллектору / ам, а не ко всей радиаторной системе, что упростит установку. Почему бы не запросить посещение объекта для обсуждения вариантов вашего проекта?

Более 60 различных решений для теплого пола

Имея более 60 различных конструкций перекрытий, UFH представляет собой очень гибкое решение, которое может быть установлено в любом типе собственности. Возможна установка:

• Во всем доме
• На уровне одного этажа
• В одноместном помещении, таком как ванная, кухня или новая пристройка

Новые системы модернизации, которые устанавливаются поверх существующего пола, делают UFH привлекательным вариантом для проектов реконструкции.Их можно установить очень быстро и вызвать минимальное повреждение существующей арматуры. Вы даже можете выбрать беспроводные термостаты, чтобы не заедать проводами по стенам.

Все еще не уверены в лучшем решении для проекта?

Позвоните по телефону 01404 540650 или по электронной почте info@nu-heat. co.uk, и один из наших сотрудников будет рад помочь.

Радиаторы тепла — Atomic Rockets

Расчетные факторы

Используя уравнение Стефана Больцмана, мы можем быстро увидеть, что радиатор с лучшим коэффициентом излучения, большей площадью поверхности и более высокой температурой удаляет больше отработанного тепла.

На космических кораблях важно использовать самые легкие компоненты для каждой задачи. Космический корабль с более легкими радиаторами будет быстрее ускоряться и иметь больше deltaV, что означает, что он может идти дальше и делать больше при меньшем количестве топлива.
Если нам нужен легкий радиатор, мы хотим, чтобы он имел самый высокий коэффициент излучения. Мы можем добиться этого, используя естественно темные материалы, такие как графит, или закрашивая блестящие металлы черной краской.
Радиатор большего размера весит больше.Поэтому нам нужны радиаторы минимального размера. Чтобы компенсировать меньшую площадь поверхности, мы можем увеличить рабочую температуру. Небольшое повышение температуры приводит к значительному увеличению количества удаляемого отходящего тепла. Это означает, что горячие радиаторы намного легче и меньше холодных.

Дополнительные сведения

• Система EAC МКС

Типичный радиатор принимает охлаждающую жидкость от горячего компонента. Температура компонента охлаждающей жидкости на выходе — это начальная температура в радиаторе.Радиатор служит интерфейсом, который отводит тепло охлаждающей жидкости, что приводит к более низкой температуре на выходе из радиатора. Охлаждающая жидкость возвращается к компоненту для завершения цикла отвода отходящего тепла.

• Обратите внимание на то, что максимальная температура теплообменника, передаваемая пару, является самой низкой температурой жидкого натрия в активной зоне реактора.

Тепло течет только от горячего объекта к более холодному. Следовательно, радиатор может работать только тогда, когда температура компонента выше, чем температура охлаждающей жидкости на выходе из радиатора. Например, если ядерный реактор работает при 2000 К, радиатор должен работать при 2000 К или меньше.

• Реактор от COADE. Реактор работает при 2907К, а в радиатор поступает теплоноситель при 2400К.

Разница между температурами на входе и выходе из радиатора зависит от многих факторов, но обычно мы хотим максимально возможной разницы. Эта разница температур особенно важна для выработки электроэнергии. Большая разница означает, что от источника тепла можно извлечь больше энергии.Это также означает, что для охлаждения компонента требуется меньше охлаждающей жидкости.
Это создает проблемы с реалистичным дизайном.
Общее решение — использовать два комплекта радиаторов, работающих при разных температурах: один низкотемпературный контур и один высокотемпературный. Он отлично работает, когда ваше низкотемпературное отходящее тепло составляет несколько киловатт от систем жизнеобеспечения и авионики. Необходимо найти другие решения для компонентов, которые должны храниться при низких температурах, но при этом выделяют мегаватты отходящего тепла, например, лазеры.

• Эта конструкция имеет три комплекта радиаторов с уменьшающейся площадью для различных температурных составляющих. Фактически четыре комплекта, если считать радиаторы модуля обитания (Радиаторы полезной нагрузки / авионики)

Для низкотемпературных высокотемпературных компонентов необходимо использовать тепловые насосы. Они могут перемещать отходящее тепло против температурного градиента, позволяя, например, радиатору 1000K охладить компонент 500K. Однако это требует затрат энергии. Перемещение тепла от 500K до 1000K обходится насосу в 1 ватт на каждый перемещенный ватт.Реалистичный насос не будет эффективен на 100% и потребует более 1 ватта, чтобы переместить ватт отработанного тепла.

Pump_power = (Waste_heat * Tc / (Th — Tc)) / Pump_Efficiency

Pump_power — сколько ватт потребляют тепловые насосы. Waste_heat — сколько ватт должно быть удалено из компонента. Tc — температура компонента. Th — температура радиатора в градусах Кельвина. Pump_efficiency — коэффициент.

• Холодильный цикл — это пример теплового насоса.

Как правило, охлаждающая жидкость должна быть жидкой. Это устанавливает нижний и верхний предел температуры охлаждающей жидкости; любой холоднее, и он замерзнет и заблокирует трубы, любой более горячий он закипит и перестанет течь. Например, водяную охлаждающую жидкость можно использовать только при температуре от 273 до 373 К. Что еще более важно, это ограничивает разницу температур, которую можно получить от радиатора.
Большие перепады температур требуют, чтобы охлаждающая жидкость долгое время находилась внутри радиатора.Для этого требуются радиаторы большего размера или длинные обходные пути для труб. По мере того, как охлаждающая жидкость становится холоднее, она излучает меньшую скорость, а это означает, что последнее понижение температуры на 10 кельвинов может занять экспоненциально больше времени, чем первое понижение на 10 кельвинов. Есть сильная убывающая доходность.
Есть также структурные проблемы. Большие перепады температур вызывают термические нагрузки. Они могут быть слишком большими, чтобы справиться с ними. Легкие, напряженные радиаторы склонны плохо реагировать на любые боевые повреждения, что делает радиаторы слабым местом для любого военного корабля.

• Лонжероны опор радиаторов МКС. Разгоняемый космический корабль будет нуждаться в гораздо большей поддержке.

В целом, мы должны иметь в виду, что существует ограниченный диапазон температур между горячим и холодным концом радиатора, и что его рабочие характеристики не могут быть просто получены с помощью уравнения Стефана Больцмана для максимальной температуры. Мы также не можем использовать простое среднее значение, потому что теплоноситель теряет тепло с квадратично уменьшающейся скоростью по мере его перехода от более высоких к более низким температурам.2 панель радиатора:

Мы можем видеть, что натрию требуется 17 секунд, чтобы остыть от 1000 К до точки, близкой к его температуре плавления 370 К. Любой кулер — и застынет в трубках. Если мы усредним излучаемые ватты, мы получим значение, близкое к 11,46 кВт. Это соответствует средней температуре излучения 545 К.
Наконец, радиатор подвергается нагрузкам при ускорении космического корабля. Некоторые типы радиаторов ломаются или разлетаются при сильном ускорении, поэтому перед выбором конструкции необходимо учитывать характеристики космического корабля.

Сплошные радиаторы

Сегодняшняя простая конструкция.
Он состоит из металлической пластины, через которую проходит полая трубка для прохождения охлаждающей жидкости. Отработанное тепло выходит из охлаждающей жидкости в материал радиатора, который излучает его от его открытых поверхностей.

---

Эта конструкция имеет довольно большую массу на единицу площади и низкие температурные ограничения, что делает ее одной из худших конструкций.Максимальная температура — это то, что делает материалы радиатора твердыми и прочными, что важно, поскольку многие металлы быстро теряют прочность по мере приближения к своей температуре плавления.
Охлаждающая жидкость должна оставаться жидкой на протяжении всего цикла охлаждения, так что это ограничивает возможную разницу температур. Использование металлов, таких как олово, или солей, таких как натрий, позволяет улучшить разницу температур, но для их перекачки требуется специальное, иногда нереактивное, иногда энергопотребляющее оборудование.

---

• Несколько радиаторов будут излучать тепло друг в друга и терять эффективность.

Расположение радиаторов вокруг космического корабля должно учитывать взаимное отражение, когда тепло одного радиатора перехватывается и поглощается другим радиатором. Это снижает их эффективность. Если на каждую ось приходится больше двух радиаторов, они поглощают часть тепла другого радиатора … при четырех радиаторах только 70% тепла уходит в космос, при восьми радиаторах эффективность падает до 38%.2, если рассматривать только открытые панели.
Пока что только радиаторы из углеродного волокна без покрытия, работающие на 800-1000K, достигли такой плотности.

---

Альтернативная конструкция обеспечивает лучшую плотность за счет удаления контуров охлаждающей жидкости и насосов. Тепловая трубка имеет горячий конец и холодный конец, разделенные вакуумом.

• Тепловая трубка, отводящая отработанное тепло в радиатор.

Твердый хладагент выкипает и затем конденсируется на холодном конце, а затем рециркулирует за счет капиллярного действия или центробежного ускорения.Этот метод допускает высокие рабочие температуры и не требует насосов движущихся частей, но высокая масса на единицу площади сводит на нет многие из его преимуществ.

---

На военном корабле радиаторы — слабое место. Яркие, незащищенные и трудно защищаемые, в них легко попасть, а после повреждения они могут вывести космический корабль из строя. Они могут убить военный корабль, даже не пробивая броню. Избыточные радиаторы налагают массовый штраф. Покрытие радиаторов пластинами из брони значительно снижает их теплопроводность между охлаждающей жидкостью и открытыми поверхностями, что, в свою очередь, снижает их эффективность.
Решения для снижения уязвимости радиаторов включают направление их ребром к противнику, перемещение их в хвостовую часть корабля или использование выдвижных конструкций.

• Справа радиаторы открыты вражескому огню. Слева выступ корпуса защищает радиаторы от повреждений.

Если все радиаторы убраны, космический корабль должен полагаться на радиаторы для его охлаждения. Источник тепла мощностью в мегаватт может испарить тонну воды менее чем за семь минут, так что это будет работать только в течение очень коротких периодов времени.
Высокотемпературные твердотельные радиаторы сталкиваются с проблемами, такими как необходимость иметь дело с закипанием охлаждающей жидкости или необходимость выдерживать огромное давление, чтобы поддерживать жидкости в сверхкритическом состоянии. Решение — использовать твердые металлические блоки вместо охлаждающей жидкости. Запуск этих блоков, как поезд по рельсам, позволяет использовать надежные радиаторы, которые могут выдерживать сильные ускорения и температуры вплоть до точек кипения блоков охлаждающей жидкости (в некоторых случаях 4000K, если рельсы активно охлаждаются). Чем меньше блоки, вплоть до размера шариков, тем быстрее они остывают и тем короче должна быть дорожка, что приводит к экономии массы и площади.

Подвижные радиаторы
Одна из основных причин, по которым твердые радиаторы настолько массивны, заключается в том, что им нужны трубы для охлаждающей жидкости, насосы и теплообменники для отвода отработанного тепла от оборудования на открытые поверхности.
Чтобы значительно уменьшить плотность помещения, мы можем разработать радиатор, не требующий громоздких контуров охлаждающей жидкости. Вместо этого перемещаем радиатор.
Движущиеся радиаторы зависят от материала самого радиатора, который перемещается через теплообменник в космос, чтобы отвести тепло, а затем обратно внутрь.2 оценки. Однако движущихся частей гораздо больше, а излучающие поверхности составляют лишь небольшую часть объема, занимаемого радиаторами. Если не будут использованы очень легкие материалы, опорная конструкция сведет на нет массовое преимущество такого радиатора.

• От High Frontier

В диско-барабанной конструкции теплообменник имеет форму барабана, катящегося по излучающему диску. Радиатор hoola-hoop представляет собой большой диск, удерживаемый на конце барабанным теплообменником.

• Шлевки для ремня держатся ребром к солнцу.Угловые петли будут меньше страдать от повторного поглощения излучаемого тепла на внутренних поверхностях, что более важно при более высоких рабочих температурах.

Если колесо или петля заменяется гибким ремнем или ремнем с гусеничной связью, его можно заставить двигаться по разным путям. «Радиатор с поясной петлей» может приблизить радиатор к космическому кораблю и снизить прочность конструкции, необходимую для выдерживания ускорений или вибраций.

Конфигурация проволочной петли использует черные углеродные волокна в качестве излучающей поверхности.Они выбрасываются из теплообменника и удерживаются на месте центростремительной силой. Использование материалов с высокой прочностью на разрыв позволяет создавать чрезвычайно легкие петли.

• С высокой границы. Для изготовления проволоки используются углеродные нанотрубки.

Ролики могут направлять провода вместо центростремительной силы, тем самым становясь еще более легкой версией ленточного радиатора. Потребуются материалы с высокой прочностью на разрыв, так как это позволяет роликам и двигателям удерживать провода под натяжением, чтобы предотвратить их скольжение или спутывание.

Радиатор с вращающимся диском — это движущийся радиатор, центральным элементом которого является вращающийся диск. На ступицу разбрызгивается охлаждающая жидкость. Поверхностное натяжение жидкости с низким давлением пара заставляет ее растекаться в тонкую, ровную пленку по диску. При вращении диска центростремительная сила заставляет пленку течь, пока она охлаждается, к желобам коллектора на краях. В этой конфигурации не используются тяжелые тепловые трубы и радиаторные насосы, но требуется использование жидкостей с очень низким давлением пара.Диск можно наклонять внутрь, наружу или наклонять, чтобы справиться с ускорением космического корабля.

Радиаторы с пузырьковой мембраной представляют собой трехмерную версию радиатора с вращающимся диском. Горячая охлаждающая жидкость разбрызгивается на надутую мембрану, в результате чего она растекается в виде тонкой пленки, которая очень эффективно теряет тепло. Вращение мембраны заставляет жидкую пленку собираться на экваторе пузыря, где она собирается и повторно используется.
Преимущества включают возможность использования охлаждающих жидкостей с высоким давлением пара и очень легкую конструкцию.К недостаткам можно отнести необходимость удерживать пары под высоким давлением в емкости, которая должна оставаться легкой и прозрачной.

Электрические радиаторы
В упомянутых до сих пор конструкциях используются физические конструкции для удержания радиаторов на месте. Это накладывает некоторые ограничения, такие как необходимость оставаться в пределах температурных пределов опорных конструкций, а для более крупных радиаторов требуется тяжелая опора, чтобы выдерживать даже легкие ускорения.
Решением может быть использование магнитных сил для удержания радиаторов на месте.Сильный магнит может заменить физические опорные конструкции для значительной экономии массы.

Примеры таких радиаторов включают радиатор с флюсовыми выводами. Магнитные поля удерживают твердые компоненты радиатора на месте. Теплопроводящие ленты передают тепло магнитным компонентам.
Однако есть сложности. Большинство металлов теряют свои магнитные свойства при нагревании, становясь совершенно нечувствительными к магнитным полям выше точки Кюри.Требуется тщательный выбор используемых материалов и контроль температуры.

Радиатор с точкой Кюри работает при температуре, при которой частицы металлической пыли теряют свой магнетизм. Железо, например, теряет ферромагнетизм при 1043К.
В радиаторе с точкой Кюри используются металлические опилки или даже капли жидкости. Они нагреваются до температуры выше точки Кюри и выбрасываются в космос подальше от космического корабля. Магнитное поле есть, но оно не влияет на них.Железо может выделяться при температуре до 3134К и собираться при 1043К, но кобальт имеет температуру Кюри до 1388К, он естественно черный и кипит при 3400К, что делает его лучшим хладагентом. Небольшой размер частиц или капель жидкости позволяет излучать несколько мегаватт отработанного тепла на квадратный метр.

Как только частицы охлаждаются ниже точки Кюри, они восстанавливают свой ферромагнетизм. На них начинает действовать магнитное поле, и они возвращаются к космическому кораблю для сбора.
Магнитные радиаторы — отличное решение для боевых повреждений — в худшем случае противник нарушит охлаждение на несколько секунд. Однако они потребляют много энергии и требуют тяжелого оборудования для создания сильных магнитных полей. Любое неожиданное ускорение или толчок космического корабля могут рассеять весь материал, удерживаемый на месте магнитными полями.
Альтернативный электрический радиатор использует электростатические силы для удержания заряженных частиц на месте. Одним из примеров является пылевой радиатор, заряженный ETHER.Заряженные частицы движутся по силовым линиям и совершают эллиптические орбиты между теплообменником и точкой сбора. Подобно радиатору с жидкими каплями, заряженные частицы могут механически диспергироваться и эффективно собираться на другом конце с помощью ложек с противоположным зарядом.

Преимущество электростатических излучателей заключается в том, что они потребляют меньше энергии, поскольку создать сильную разность зарядов легче, чем расширить сильное магнитное поле. Оборудование легче и менее чувствительно к изменениям температуры, поскольку не используется сверхпроводящее или криогенное оборудование, а заряженные частицы могут удерживать заряд при большей разнице температур, чем они могут сохранять свои магнитные свойства.
Однако заряд, переносимый частицами, может быть сведен на нет естественным солнечным ветром или при контакте с проводником. Это означает, что им нужен чистый короткий путь между теплообменником и точкой сбора.

Жидкокапельные радиаторы
Жидкокапельные радиаторы не используют никаких излучающих поверхностей — они подвергают охлаждающую жидкость непосредственно воздействию вакуума. Полученные в результате капли имеют невероятную площадь поверхности для своей массы, что обеспечивает быстрое охлаждение и чрезвычайно низкую поверхностную плотность.

Поскольку охлаждающую жидкость не нужно физически сдерживать, ее можно нагреть до очень высоких температур и при этом очень быстро остыть. Для жидкостей нет ограничений по термическому напряжению, поэтому изменение температуры может быть сколь угодно резким или быстрым. Они не обязаны сохранять магнитные свойства или держать заряд. Этот калькулятор может дать приблизительное представление о производительности LDR. При 1300K и использовании капель размером 50 микрометров (мелкодисперсный туман) поверхностная плотность может составлять всего 0.2. Не включает массу теплообменника, каплеуловителя и коллектора.

Уже разработаны решения для таких проблем, как капли, сдуваемые солнечным ветром, сталкивающиеся и сливающиеся в более крупные капли или движущиеся с разными скоростями внутри слоя капель.
Давление пара по-прежнему вызывает беспокойство — горячие жидкости в вакууме имеют тенденцию быстро испаряться. Необходимо использовать специальные охлаждающие жидкости с низким давлением пара, такие как жидкий галлий, алюминий или олово до 1200K, литий до 1500K.Посолить эти жидкости таким материалом, как графитовая «крошка» или покрыть их черными чернилами, необходимо для достижения высокого коэффициента излучения. Наножидкости могут позволить использовать жидкости даже с более высокими температурами. Достижение более высоких температур означает принятие высоких показателей потерь теплоносителя или заключение излучающего объема в мембрану, которая конденсирует и собирает пары. Мембрана должна быть прозрачной при температурах излучения.
Капли в капельном радиаторе должны быть распределены равномерно и на расстояниях, намного превышающих диаметр капли — это необходимо для предотвращения значительных потерь между отражениями.
Варианты жидкокапельных радиаторов в основном связаны с ограничением и направлением потока охлаждающей жидкости между точками выброса и сбора.
Прямоугольный LDR имеет каплеуловитель и коллектор одинаковой длины. Коллекторный рычаг можно сделать шире эмиттера, чтобы улавливать капли, отклоняющиеся от их траектории из-за неожиданных движений или ошибок образования капель. Можно было бы перемещать коллектор выше и ниже плоскости капли, чтобы перехватывать капли, когда космический корабль ускоряется, поскольку это приведет к отклонению листа капли от плоскости.

• Дизайн ICAN-II с прямоугольными жидкокапельными радиаторами.

Треугольный LDR экономит массу за счет использования маленькой сборной тарелки вместо длинной руки. Однако он в меньшей степени способен улавливать отклоняющиеся капли или компенсировать ускорение космического корабля.

• Треугольные варианты LDR

В некоторых конструкциях LDR отсутствуют длинные ответвления и мембраны, а вместо этого капли просто распыляются в космос.Импульс капель заставляет их следовать по траекториям, которые возвращают их обратно к коллекторам. Фонтан LDR стреляет каплями перед разгонным космическим кораблем. Как только они остынут, их собирают. Этот метод распыления капель позволяет получить максимально легкие конструкции, но при этом существует риск потери капель.

• Капли падают с «передней части» космического корабля и попадают в коллекторные рукава в средней части.

Он лучше всего работает с космическими кораблями, которые плавно ускоряются в течение длительных периодов времени, например, с ядерно-электрическими кораблями на межпланетных траекториях.LDR с душем рассеивает капли перед космическим кораблем, а коллекторы просто собирают их, как черпак. У него меньший риск рассеивания капель, чем у фонтана LDR, но для него требуется длинная насадка для душа.
Мембраны высокого давления могут быть дополнением к любому жидкокапельному радиатору. Они заключают в себе объем, через который проходят капли. Преимущества включают повторную конденсацию паров из слишком горячих капель, улавливание случайных капель, обеспечение более высокой скорости капель и большую устойчивость к нестабильности капельного слоя.Однако они должны оставаться прозрачными для всех длин волн, на которых излучают капли, и удерживать давление пара. Это конкурирующие требования: поглощение на малых длинах волн достигается с помощью очень тонких мембран, в то время как высокое давление требует толстых мембран.

Улучшенные радиаторы

Сфокусированный LDR с магнитной накачкой:

• Магнитно фокусируется коллекторным соплом.

Феррожидкости при низких температурах и жидкий металл при высоких температурах могут использоваться в качестве хладагента в жидкокапельных радиаторах.Они реагируют на вихревые токи и магнитные поля, позволяя перекачивать хладагент без каких-либо движущихся частей посредством магнитогидродинамики.
Магнитные поля также можно использовать для восстановления капельного листа. Циклические поля могут толкать и тянуть группу капель на расстояния, пропорциональные напряженности поля. Поля с высокой напряженностью могут позволить каплям простираться на несколько десятков метров, прежде чем они будут восстановлены. Они также позволят LDR компенсировать свою уязвимость к рассеиванию и потере капель при ускорении космического корабля, удерживая капли на месте.
Вместе LDR может стать чрезвычайно легким для занимаемой площади, так как никакая физическая опорная конструкция не должна перекрывать его длину.
Газовые охлаждающие жидкости:
Мы рассматривали твердые и жидкие охлаждающие жидкости. Также можно использовать газы.
Газовые теплоносители уже используются в ядерных реакторах. Двуокись углерода и гелий были выбраны, поскольку они инертны и выдерживают более высокие температуры, чем вода или натриевые охлаждающие жидкости.
В космосе главное преимущество газового хладагента заключается в том, что он может работать при гораздо более высоких температурах, чем жидкий или твердый хладагент.Тот же газ можно было запустить из ядерного реактора в трубы радиатора и обратно. Это также позволяет создавать надувные конструкции для радиаторов, которые могут быть намного легче, чем их жесткие аналоги.

• Радиаторы с надувными ребрами.

• Радиаторы с несколькими выдвижными ребрами.

• Надувные мешки проще и прочнее раскатывающихся плавников, но имеют меньшую площадь поверхности.

Однако есть ограничения и сложности. Горячий газ под давлением может быть очень химически активным.Хотя вы можете нагреть газ до температуры 3000K +, стенки труб, содержащих газ, также должны выдерживать эти температуры. Многие из сбережений массы, которые достигаются при эксплуатации радиатора при высоких температурах, теряются на попытки удержать газовый хладагент и выжить. Например, перекачка газа требует гораздо большей мощности на 1 кг перемещенного газа, чем перекачка жидкости.
Еще одна трудность — очень низкая скорость передачи тепла между теплообменником и газом. Горячий газ с низкой плотностью, такой как нагретый гелий, может иметь теплопроводность в сотни раз ниже, чем жидкость, такая как расплавленный натрий.Это приводит к трудностям как на границе теплообмена, так и на границе излучающей поверхности.
Многие из этих проблем могут быть решены с помощью двухфазного контура охлаждающей жидкости, то есть он проводит часть своего времени как жидкость, а часть времени — как газ. До теплообменника охлаждающая жидкость находится в жидком виде. Он течет по трубам с помощью простых насосов. Теплообменник разделен на множество труб меньшего размера, чтобы увеличить площадь контакта между теплообменником и хладагентом.
За теплообменником охлаждающая жидкость расширяется.Падение давления позволяет ему закипеть в газ. Этот газ проходит через объем, закрытый герметичной мембраной. Благодаря комбинации расширения и декомпрессии и закона Стефана-Больцмана газ быстро охлаждается и конденсируется на стенках мембраны. Это образует тонкую пленку в условиях микрогравитации, которая может быть направлена ​​к точкам сбора, где жидкость перекачивается обратно в теплообменник.
Пылевой плазменный излучатель:
В этом излучателе используется проводящая плазма, управляемая магнитными полями, для перемещения и управления частицами пыли.

Частицы пыли, взвешенные в плазме, ведут себя удивительным образом, и их все еще обнаруживают в области исследований пылевой плазмы. Интересные варианты поведения включают самоорганизацию в квазикристаллическую структуру, построение мостов, похожих на нити ДНК, через плазму или сбор в диски с пустыми центрами. Все это происходит из-за самоотталкивающих зарядов, которые частицы пыли получают внутри плазмы.

Лучшее понимание этого поведения может позволить радиатору сочетать в себе все полезные характеристики: широкий диапазон рабочих температур, очень низкую массу на квадратный метр, легкость управления электромагнитными и электростатическими силами, низкую уязвимость к повреждениям и способность выдерживать сильные ускорения.
Плазма может быть довольно холодной и по-прежнему служить для манипулирования частицами пыли. Низкотемпературная плазма безопасна для манипуляций и довольно прозрачна для длин волн, на которых будут излучать частицы пыли, что означает, что она не нагревается или не уносится тепловым расширением.
В простом пылевом плазменном излучателе плазма была бы захвачена магнитными петлями, такими как корональные петли. По этим плазменным трубкам двигалась пыль. Более совершенные пылевые плазменные излучатели будут распылять частицы пыли в плазму и заставлять ее самоорганизовываться в тонкие плоскости для получения максимальной площади излучающей поверхности.Простое изменение состояния ионизации частиц путем пропускания электрического тока через плазму позволит пыли слипаться и следовать линиям магнитного поля прямо обратно к коллектору.

Лучшие масляные радиаторы 2021 (большие, маленькие, эффективные)

Best Reviewer может получать часть продаж или другую компенсацию за ссылки на этой странице.

По мере того, как мы погружаемся в жизнь 21, ^и века, будет справедливо сказать, что мы склонны принимать многие вещи как должное.К примеру, тепло — это то, что у нас в западном мире всегда под рукой, в любое время года, дома или в другом месте. Так было не всегда: до относительно недавнего времени центральное отопление могло себе позволить только состоятельное население, а появление стеклопакетов произошло только во второй половине 20-го ^{-го —} -го века.

Нельзя упускать из виду преимущества мгновенных источников тепла — будь то газовые или электрические, и иногда нам нужно немного добавить к нашей уже существующей системе отопления, чтобы мы чувствовали себя комфортно, когда нам это больше всего нужно.Дома вам может потребоваться немного дополнительного тепла в определенной комнате; в офисе, возможно, иногда подводит устаревшая система отопления. Вот почему мы решили рассказать вам о доступных и эффективных маслонаполненных радиаторах, которые теперь более эффективны и эффективны, чем когда-либо прежде.

Масляные радиаторы, возможно, не лучший выбор, если задумываться о дополнительном обогреве — на рынке есть много других вариантов, — но современные варианты не только эффективны и доступны по цене, но также могут быть привлекательными и портативными.Большинство из них оснащены колесами, поэтому их можно легко перемещать, и они достаточно малы, чтобы поместиться в любом пространстве, поэтому вы можете держать их в стороне. Прежде чем мы перейдем к более подробному рассмотрению некоторых из лучших доступных маслонаполненных радиаторов, давайте поговорим немного подробнее о том, почему они являются хорошим выбором для дома или на работе и как согревают вас.

Лучший масляный радиатор Отзывы в Великобритании 2020

1: VonHaus 9-Fin 2000W

VonHaus — это торговая марка с прочной репутацией в области производства большого ассортимента отопительного и бытового оборудования, и этот радиатор является типичным для марки качества.Обратите внимание, что у него 9 «ребер»: это элемент, в который сформирован радиатор, и они предназначены для наилучшего излучения тепла.

Большинство этих приборов используют этот метод, поэтому вы всегда должны искать его как конструктивную особенность, если вы хотите получить максимальную производительность от вашего масляного радиатора, где бы вы ни решили, что собираетесь его использовать.

Он выполнен в черном цвете — вы можете найти некоторые в других цветах, выбирайте по своему усмотрению — и поставляется с тремя настройками нагрева и мощностью 2000 Вт с тепловой мощностью , поэтому он идеально подходит для комнат среднего размера.

Он также имеет автоматическую настройку термостата, поэтому вы можете использовать его для включения и выключения при достижении необходимого уровня тепла, а также он автоматически отключается при падении или опрокидывании для дополнительной безопасности. У него хорошая длина шнура , поэтому он универсален и стоит менее 50 фунтов стерлингов, мы считаем, что это очень хорошее соотношение цены и качества.

Плюсы

• Доступный
• Хороший дизайн
• 3 настройки нагрева

Минусы

• Черный, может быть, не по вкусу

2: VonHaus Mini 6-Fin

Наша вторая модель от VonHaus отличается от предыдущей; в то время как первая была полноразмерной моделью, эта намеренно маленькая и поэтому предназначена для портативности и периодического использования.С 6 ребрами он не будет таким эффективным, как выше, но если все, что вам нужно, это маленький — а это очень компактный — нагреватель для этого дополнительного тепла время от времени, это вполне может быть идеальным выбором. .

Он выполнен в черном цвете — опять же, не всем на вкус, но мы считаем его довольно стильным — от известного бренда, так что надежность вам гарантирована.

Этот может дать вам только до 800 Вт тепла , но это нормально, если вы хотите, например, для спальни или небольшой комнаты.Он имеет термостат и функции безопасности, такие как автоматическое отключение при опрокидывании , и он очень легкий, с прочными ножками, поэтому его можно легко перемещать из комнаты в комнату.

В общем, для тех, кто хочет по-настоящему портативный масляный обогреватель, это может быть тот, который стоит около 25 фунтов стерлингов, это очень дешево.

Плюсы

• Надежный бренд
• Портативный
• Функции безопасности

Минусы

• Малый
• Не самый мощный

3: Daewoo 1000W

В наши дни эту марку можно ассоциировать с автомобилями, но на самом деле Daewoo — крупная компания с множеством разных направлений, в том числе производящая качественную бытовую технику.Данная модель маслонаполненного радиатора отличается компактностью; у него всего несколько ребер, и обеспечивает мощностью 1000 Вт, но это делает его идеальным, если вам нужны лучшие масляные обогреватели для периодического использования или для небольшой комнаты.

Это аккуратный и простой дизайн с колесами для удобства переноски. Он белого цвета, который предпочитают многие люди.

Он имеет полноразмерный кабель для универсальности и достаточно мал, чтобы убирать его из поля зрения, когда он не используется, а также имеет термостат, поэтому вы можете настроить его на требуемый уровень нагрева.Ролики гладкие, и их очень легко перемещать.

В эту конструкцию также входит удобная панель для кабелей на случай, когда она не используется, и предоставляется полная гарантия. Как и во всем этом, обслуживание практически отсутствует или отсутствует, а если вам нужна модель меньшего размера, то это будет приличная стоимость примерно за 30 фунтов стерлингов.

Плюсы

• Надежный бренд
• Портативный
• Функции безопасности

Минусы

• Малый
• Не самый мощный

4: Dimplex 2 кВт

Торговая марка Dimplex известна разнообразием бытовой техники и бытовой техники и предлагает большой выбор радиаторов, в том числе эту модель маслонаполненных радиаторов.Это очень стандартный дизайн — в этом нет ничего особенно умного — и имеет ряд ребер, обеспечивающих эффективный нагрев до уровня около 2000 Вт .

Этого более чем достаточно для большинства комнат, а с термостатом это одна из самых эффективных моделей в этом списке. Он также белый, что делает его более приемлемым для многих людей, которым нужен аккуратный и ненавязчивый дизайн.

В комплект поставки входит аккуратная кабельная панель на случай, когда ее убирают, а также усиленные колесики, которые позволяют легко перемещаться из комнаты в комнату.Он также очень эффективен, и с двумя настройками нагрева вы можете выбрать желаемый уровень.

Он также имеет настройку замораживания , что очень удобно — в этом режиме он потребляет очень мало энергии и защищает от мороза — и хотя это одна из самых дорогих моделей по цене около 60 фунтов стерлингов, есть несколько лучших вокруг.

Плюсы

• Надежный бренд
• Мощный
• Функции безопасности

5: Масляный радиатор Skotek

С большинством из них верхний уровень мощности i s 2000W ; эта модель от бренда Skotek предлагает до 2500 Вт, что делает ее одной из самых мощных из всех моделей в нашем списке.Это также означает, что это полноразмерная модель, поэтому, если вам требуется меньшая и более портативная конструкция, она может не подойти вам.

Он обладает рядом впечатляющих функций: вы получаете 24-часовой таймер , различные настройки нагрева и дизайн с десятью ребрами для максимальной эффективности. Он также белый, что вы можете предпочесть для такого прибора.

Он оснащен всеми обычными функциями безопасности, включая термовыключатель , и таймер, плюс он отключится при опрокидывании.Он разработан с колесами, поэтому его можно легко перемещать из комнаты в комнату, и он достаточно компактен, чтобы убирать его в шкаф, когда он не используется.

В целом, это очень эффективный полноразмерный обогреватель, который очень мощный и стоит менее 50 фунтов стерлингов, что тоже очень выгодно.

Это лучший маслонаполненный радиатор для больших помещений.

Плюсы

• Мощный
• 10 ребер
• Доступный

6: Kingavon ​​7-Fin Slimline

Этот очень стильный радиатор от марки, пользующейся большой репутацией благодаря качественной продукции подобного типа.Это полноразмерная модель с выходной мощностью 1500 Вт — не такая мощная, как некоторые, но все же эффективная для средних помещений — и при этом она действительно очень тонкая.

Это придает ему не только современный вид, но и означает, что его легко хранить, когда он не используется, особенно с продуманной приборной панелью , которая входит в комплект.

Он имеет полностью регулируемый термостат и три возможных режима нагрева, а также оснащен всеми обычными функциями безопасности, включая автоматическое отключение, и выполнен в черном цвете; это может не всем понравиться, но мы считаем, что выглядит очень стильно.

С ручкой для переноски, прочными колесами и легким весом — он продуман, чтобы его было легко перемещать — этот автомобиль явно продуман, и его стоимость составляет около 30 фунтов стерлингов.

7: Futura Digital

Еще одна модель мощностью 2000 Вт, идеально подходящая для помещений любого типа и размера, эта от бренда Futura продумана таким образом, чтобы она была аккуратной и аккуратной как при использовании, так и при транспортировке.

Однако он выполнен в черном цвете, что не может быть предпочтительным для некоторых покупателей.Тем не менее, нам он нравится, поскольку он красиво оформлен. С этим вы получаете новую функцию: цифровой дисплей, который позволяет вам видеть выбранную вами температуру, а также придает ему более современный вид, чем некоторые из них.

9-реберный дизайн очень стильный и компактный, он оснащен колесами, поэтому вы можете перемещать его туда, где вам нужно тепло.

Он также оснащен шнуром разумной длины для универсальности. Он имеет обычное управление термостатом, автоматическое отключение и переключатель защиты от опрокидывания , поэтому он отключится, если его опрокинут, и он достаточно легкий, чтобы его легко перемещать.Нам он нравится, хотя по цене чуть менее 60 фунтов стерлингов это одна из самых дорогих моделей здесь.

Плюсы

• Интересный дизайн
• 2000 Вт
• 9 ребер

Минусы

• Дорого
• Черный Не всем по вкусу

8: Oypla 1500 Вт

Если есть вполне типичный пример маслонаполненного радиатора, то вполне возможно, что это он.Он абсолютно такой, как вы ожидаете, — без излишеств и ничего особенного — и предлагает стандартную максимальную тепловую мощность 1500 Вт .

Он очень прост в использовании, имеет 7 ребер и выполнен в часто предпочитаемом белом цвете, а также обеспечивает доступное и эффективное нагревание по невысокой цене. Это почти шаблон, которому вы ожидаете, что другие будут следовать, настолько он прост и эффективен.

Выходная мощность идеальна для средних помещений, с обычным термостатом и тремя настройками нагрева.Вы также получаете функции безопасности, в том числе автоматическое отключение в случае опрокидывания, и у него прочные колеса для передвижения.

Он достаточно легкий, чтобы быть достаточно портативным, а кабель можно аккуратно спрятать. Если вам нужен доступный и мощный радиатор , то он стоит менее 40 фунтов стерлингов.

Плюсы

• Простой дизайн
• Мощный
• Функции безопасности

Лучшие безмасляные радиаторы на 2021 год

Выбор обогревателя из множества имеющихся на рынке портативных обогревателей может оказаться непростым процессом.При этом безмасляный радиатор — преемник масляного радиатора — отличный выбор.

Безмасляные радиаторы

были разработаны, чтобы быть более эффективными, простыми в эксплуатации и намного более безопасными. И в отличие от традиционного маслонаполненного радиатора, безмасляный обогреватель быстро нагревается и одинаково быстро рассеивает выделяемое тепло.

Читайте наши экспертные обзоры лучших безмасляных радиаторов. Проверьте последние цены, чтобы убедиться, что вы получите выгодную сделку!

Наш выбор из 5 лучших безмасляных радиаторов

Изображение	Название
9000plex	T 9000plex	T Электрический Dim Электрический безмасляный радиатор мощностью 2 кВт CDE2Ti — это легкий обогреватель, который быстро нагревается, переносится и легко перемещается.Узнать больше
	Безмасляный радиатор Dimplex EVORAD2BTA Evo Rad 2 кВт Мощный безмасляный радиатор Dimplex EVORAD2BTA Evo Rad 2 кВт оснащен дистанционным управлением по Bluetooth, функциями повышения мощности и возможностью программирования. Подробнее
	Безмасляный радиатор Dimplex OFRC20TiN 2 кВт Безмасляный радиатор Dimplex OFRC20TiN 2 кВт очень быстро нагревается и предлагает два режима нагрева с термостатическим контролем и 24 часовой таймер.Подробнее
	Электрический безмасляный столбчатый нагреватель Dimplex OFRC20C Электрический безмасляный столбчатый нагреватель Dimplex OFRC20C имеет два режима нагрева, термостат с функцией защиты от замерзания и легко скользящие ролики. Подробнее
	Безмасляный электрический обогреватель Dimplex OFRC20N Безмасляный электрический обогреватель Dimplex OFRC20N легкий, компактный, легко переносимый и быстро нагревается.Подробнее

Лучшие безмасляные радиаторы

1. Безмасляный электрический радиатор Dimplex CDE2Ti 2 кВт

Один из лучших способов согреться этой зимой — это купить безмасляный электрический радиатор Dimplex CDE2Ti 2 кВт. Этот радиатор подходит где угодно, а компактный размер позволяет разместить его там, где вам нужно немного дополнительного тепла. Радиатор очень эффективен и быстро нагревается, поэтому вы сразу можете наслаждаться теплом. Этот легкий радиатор легко перемещать, и он будет держать ваш дом в тепле всю зиму.

Характеристики

Быстро нагревается и экономит энергию

Вам не придется долго ждать на морозе, потому что этот обогреватель нагревается на 30 процентов быстрее, чем другие маслонаполненные радиаторы. Вы почти мгновенно чувствуете жар, так что сразу можете начать согреваться. Нагреватель также на 10 процентов эффективнее в эксплуатации, чем другие маслонаполненные обогреватели, что означает, что вы будете получать более низкие счета за коммунальные услуги.

Портативные и беспорядочные кабели

Когда вы не используете обогреватель, вы можете легко спрятать кабели в удобном месте для хранения кабелей.Обогреватель также очень портативный, и вам не придется беспокоиться о том, что он тяжелый, когда вы его перемещаете. Поскольку в радиаторе нет масла, он примерно на 50 процентов легче других радиаторов. Вам не придется изо всех сил перемещать его из комнаты в комнату.

Прямой нагрев там, где вы хотите

Электрический безмасляный радиатор Dimplex CDE2Ti мощностью 2 кВт позволяет направлять тепло туда, куда вы хотите, благодаря инновационной двухпанельной технологии, которая позволяет включать каждую сторону нагревателя или выкл.Это позволяет контролировать направление тепла.

Плюсы:

• Быстро нагревается
• Легко направить тепло туда, куда вам нужно
• Портативный и простой в перемещении

---

2. Безмасляный радиатор Dimplex EVORAD2BTA Evo Rad 2 кВт

За годы работы , вы использовали Bluetooth-колонки и наушники. Но вы когда-нибудь представляли, что можете управлять домашним радиатором через Bluetooth? Благодаря безмасляному радиатору Dimplex Evo Rad это возможно даже сейчас.Это один из самых современных безмасляных радиаторов, которые вы когда-либо видели. Светодиод время от времени меняет цвет, вы можете подключить свой телефон к Bluetooth этого радиатора и управлять настройками из любой точки комнаты, и он может изменять температуру в соответствии с погодными условиями.

Характеристики

Портативный

Это легкий, отдельно стоящий блок, который можно носить куда угодно. Все, что вам нужно сделать, это налить достаточно масла в канистру; Об остальном позаботится радиатор.

Климат-контроль

Он отображает последнюю настройку температуры, так что вам не придется часто возиться с кнопками. Вы можете подключить радиатор к Bluetooth вашего телефона, чтобы изменять температуру по мере необходимости.

Руководство по водяному охлаждению, от А до Я

[CENTER] [FONT = Arial] Руководство по водяному охлаждению [/ FONT] [/ CENTER]

[CENTER] [FONT = Arial] Что это [/ FONT] [/ CENTER]
[FONT = Arial] Демистификация искусства водяного охлаждения: изучение процедуры, совместимости и компонентов.Руководство покажет вам, как построить систему водяного охлаждения с учетом вашего бюджета, требований к охлаждению и ограничений шасси. [/ FONT]

[CENTER] [FONT = Arial] Что это не [/ FONT] [/ CENTER]
[FONT = Arial] Подробный обзор / база данных всех доступных компонентов. Руководство будет обновлено, чтобы отразить новые части, но, учитывая огромное количество возможных аппаратных перестановок, должна быть определенная степень обобщения. [/ FONT]

[FONT = Arial] 1.0 Planning [/ FONT]
[ FONT = Arial] 1.1 Требования к охлаждению [/ FONT]
[FONT = Arial] 1.2 Выбор деталей для вашего шасси [/ FONT]
[FONT = Arial] 2.0 Компоненты [/ FONT]
[FONT = Arial] 2.1 Водоблоки ЦП [/ FONT]
[FONT = Arial] 2.2 Водоблоки материнской платы [/ FONT]
[FONT = Arial] 2.3 Водоблоки RAM [/ FONT]
[FONT = Arial] 2.4 Водяные блоки видеокарты [/ FONT]
[FONT = Arial] 2.5 Радиаторы [/ FONT]
[FONT = Arial] 2.6 Вентиляторы [/ FONT]
[FONT = Arial] 2.7 Насосы и резервуары [/ FONT]
[FONT = Arial] 2.8 Фитинги [/ FONT]
[FONT = Arial] 2.9 Трубки [/ FONT]
[FONT = Arial] 3.0 Охлаждающие жидкости и присадки [/ FONT]
[FONT = Arial] 3.1 Охлаждающие жидкости [/ FONT]
[FONT = Arial] 3.2 Красители и биоциды [/ FONT]
[FONT = Arial] 4.0 Подготовка компонентов контура [/ FONT]
[FONT = Arial] 4.1 Промывка радиатора [/ FONT]
[FONT = Arial] 4.2 Сухой фитинг [/ FONT]
[FONT = Arial] 5.0 Сборка [/ FONT]
[FONT = Arial] 5.1 График технического обслуживания [/ FONT]
[FONT = Arial] 6.0 Совместимость шасси и радиатора [/ FONT]

[FONT = Arial] 1.0 ПЛАНИРОВАНИЕ [/ FONT]
[FONT = Arial] 1.1 Требования к охлаждению ваших компонентов. [/ FONT]
[FONT = Arial] Во-первых, вы должны оценить количество тепла, которое необходимо отвести от системы. В общем, потребление энергии равно тепловой мощности. Чтобы оценить, сколько тепла вам нужно рассеять, я бы предложил использовать один (или несколько) онлайн-калькуляторов энергопотребления. Лучше переоценить требования к напряжению и мощности — вы будете учтены допуском на ошибку. [/ FONT]
[FONT = Arial] При использовании калькулятора блока питания вам необходимо изолировать мощность для компонентов, которые вы будете охлаждение, поэтому вычтите любое базовое потребление энергии, не относящееся к компонентам, которые вы собираетесь охлаждать водой.Не забудьте вычесть из общей суммы «минимальную мощность блока питания» 34 Вт, если используете калькулятор, указанный по ссылке. [/ FONT]
[FONT = Arial] Основное практическое правило — разрешить 200-250 Вт охлаждения на каждые 120 или Шаг радиатора 140 мм. Как правило, можно использовать один и тот же общий размер, распределенный между несколькими радиаторами, для достижения эквивалентного охлаждения (т.е. четырехъядерный радиатор 480 мм равен 2 x 240 мм или 1 x 120 мм плюс 1 x 360 мм). [/ FONT]
[CENTER] [SIZE = 3 ] [FONT = Times New Roman] [/ FONT] [/ SIZE] [/ CENTER]
[FONT = Arial] Для нижнего диапазона мощности требуется средний расход, радиатор (-ы) хорошей производительности и вентиляторы с хорошим статическим давлением, тогда как для верхнего диапазона мощности требуется высокий расход скорость (1.5 галлонов в минуту + / 1,25 британских галлонов в минуту / 5,5 литров в минуту), очень хорошая эффективность охлаждения радиатора с вентиляторами, подобранными по статическому давлению. [/ FONT]

[FONT = Arial] Обе цифры сильно зависят от скорости потока / ограничения (количество водяные блоки и насколько они ограничительны), а также эффективность насоса, вентилятора и радиатора. Для достижения верхних значений обычно требуются высокоскоростные вентиляторы с отличным статическим давлением. Превышение мощности рассеивания тепла для данной площади радиатора приведет к повышению температуры охлаждающей жидкости.Разница в 10 ° C (дельта) между температурой охлаждающей жидкости и окружающей среды считается средним значением, к которому необходимо стремиться. Все, что превышает 15 ° C, означает, что контур становится перегруженным, в то время как дельта 5 ° C (или меньше) очень эффективна. [/ FONT]

[FONT = Arial] водяное охлаждение только для ЦП [/ FONT] [FONT = Arial]: Low цикл ограничения. Диаметр трубки, насос (расход / напор) и производительность радиатора не имеют большого значения. Небольшая разница в температуре между 240/280 мм и 360/420 мм радиатором. [/ FONT]

[FONT = Arial] CPU + 1-2 блока графики / чипсета / RAM [/ FONT] [FONT = Arial]: умеренно ограничительно петля.Накопление температуры увеличивается по мере того, как на скорость потока влияет большая инерция / ограничение водяных блоков [/ FONT]

[FONT = Arial] CPU + 3-7 графических / чипсетных / RAM / MOSFET’s / мобильных блоков [/ FONT] [FONT = Arial]: Очень ограничительный цикл. Качество насоса (расход / напор) имеет первостепенное значение *. Накопление температуры увеличивается по мере падения давления на водяных блоках, что значительно снижает эффективность водяных блоков из-за повышения температуры охлаждающей жидкости. Рассмотрите возможность использования отдельных контуров водяного охлаждения с целью поддержания дельты температуры охлаждающей жидкости и окружающего воздуха ниже 10 ° C.Как вариант, вы можете добавить второй насос (два последовательно в контуре). Однако имейте в виду, что второй насос также добавит свой тепловой отвод к охлаждающей жидкости. [/ FONT]

[FONT = Arial] * Помните, что насос отводит много тепла, которое он генерирует, в жидкость, которую он циркулирует. Работа насоса на максимальной настройке для преодоления сопротивления контура увеличивает мощность насосов и, следовательно, увеличивает тепло. [/ FONT]

[FONT = Arial] Хорошее предварительное планирование важно для создания проекта с водяным охлаждением в рамках бюджета. Одно из самых больших препятствий — это иметь представление о том, что вы хотите, а затем добавлять дополнительные элементы к существующему бюджету по мере возникновения проблем или вариантов.Бюджет быстро превысит первоначальную смету, в результате чего у вас останется пустой бумажник и коробки с выброшенными компонентами, которые мы эвфемистически называем « запасные части ». Выбор деталей для вашего шасси [/ FONT]
[FONT = Arial] Определив необходимое тепловыделение, вы теперь знаете основные параметры необходимого охлаждения. Типичный контур включает радиатор (ы), вентиляторы, насос, резервуар и трубы, которые вам понадобятся.[/ FONT]

[FONT = Arial] Размещение радиатора: в большинстве шасси имеется задний вытяжной вентилятор (или верхний вентилятор для шасси с поворотом на 90 °, например FT02, Raven и т. Д.). Это дает возможность установить радиатор того же размера, что и существующий вентилятор, в этом положении или использовать адаптер для внешнего крепления радиаторов большинства стандартных размеров. Другие варианты размещения будут зависеть от конкретного шасси, но обычно включают размещение на крыше шкафа. Возможен фронтальный или внутренний вертикальный монтаж, но обычно за счет удаления отсеков для жестких дисков.Напольный монтаж также возможен, но он может быть не идеальным, поскольку либо теплый воздух втягивается через радиатор в корпус, либо ему может препятствовать ограниченный зазор между нижней частью корпуса и тем, на чем он сидит. [/ FONT]

[FONT = Arial] Менее проблематичным является размещение насоса и резервуара, поскольку доступно множество вариантов и комбинаций. Наиболее компактным решением является резервуар с отсеком 5,25 дюйма (с одним или двумя отсеками) со встроенным насосом (-ами). Этот метод можно использовать даже в довольно небольшом и ограниченном шасси.[/ FONT]

[FONT = Arial] Самый простой способ — определить все относительные расстояния и объемы, которые у вас есть, и сделать пару снимков или выбрать их из обзоров / веб-сайтов продуктов, а затем спланировать все в графическом редакторе — или распечатайте несколько копий и вырежьте размеры компонентов в нужном масштабе. После того, как у вас будут проработаны варианты размещения и ограничения по пространству, становится простым вопросом проверки характеристик компонентов на соответствие пространствам, с которыми вы должны работать. [/ FONT]

[FONT = Arial] В правилах не так много жестких и быстрых правил. в каком порядке соединяются компоненты петли.Одно золотое правило заключается в том, что насос всегда должен следовать за резервуаром — это необходимо для того, чтобы в насос всегда поступала жидкость. Сухой насос — это мертвый насос. [/ FONT]

[FONT = Arial] Технические характеристики радиаторов и насосов самых популярных размеров можно найти в руководстве (см. Разделы 2.5 и 2.7) [/ FONT]

[FONT = Arial] 2.0 КОМПОНЕНТЫ [/ FONT]
[FONT = Arial] 2.1 [/ FONT] Водоблоки ЦП
[FONT = Arial] Обычно их можно разделить на две категории: с высоким потоком (HF), которые обеспечивают низкий Ограничение и лучше подходят для многоблочных контуров и низкого расхода (LF), внутренняя структура которых вызывает более высокие ограничения, обычно из-за более сложной камеры охлаждения или компоновки сопел.Последние лучше всего подходят только для ЦП или ЦП + еще один водоблок. [/ FONT]

[FONT = Arial] При выборе блока ЦП вы, вероятно, будете искать обзоры и найдете сильно различающиеся результаты в рейтинге от сайта к сайту, при этом отмечая, что реальный диапазон температур довольно компактный. Разница в охлаждении между «хорошим» блоком и «отличным» блоком обычно составляет менее 3ºC. Хотя общая охлаждающая способность определяется другими компонентами, используемыми в обзоре (ах), многое может зависеть от того, насколько эффективно установлен блок. к радиатору процессора.Большинство поставщиков блоков ЦП дают лишь отрывочные инструкции о том, какое усилие необходимо приложить при установке водяного блока. [/ FONT]

[FONT = Arial] Другие важные моменты, которые следует учитывать при выборе блока ЦП, — это простота установки и, что наиболее важно, совместимость с фитингами и трубами, так как во многих блоках вход и выход находятся в непосредственной близости. Фитинги с зазубринами всегда будут совместимы с блоками ЦП, в то время как компрессионные фитинги (с их большими стопорными кольцами) и толстостенные трубки могут быть несовместимы.[/ FONT]

[FONT = Arial] Краткий обзор совместимости установки блока ЦП и относительной производительности: [/ FONT]
[CENTER]

[/ CENTER]

[SIZE = 3] [FONT = Times New Roman] [FONT = Arial] 2.2 Водоблоки материнской платы [/ FONT] [/ FONT] [/ SIZE]
[FONT = Arial] Универсальные блоки обычно меньше и предназначен для охлаждения MOSFET и чипсета. Они заменяют обычный пассивный радиатор и обычно используют те же монтажные отверстия на печатной плате. Возможный недостаток водяных блоков чипсета заключается в том, что многие материнские платы используют соединительную тепловую трубку для соединения пассивных блоков на плате, что требует поиска отдельных блоков для каждой области или обрезания тепловой трубки (и герметизации обрезанного конца), чтобы освободить нужную секцию. для водяного охлаждения.[/ FONT] [FONT = Arial] Это, конечно, аннулирует любую гарантию производителя. Вместо того, чтобы рубить доску, ищите блоки, специфичные для модели / дизайна. Они могут варьироваться от полностью закрытых блоков, включающих полевые МОП-транзисторы, северный мост (набор микросхем) и южный мост (концентратор ввода-вывода), до любой меньшей части этого устройства. Они представляют собой значительные вложения ресурсов, как по времени, так и по бюджету. [/ FONT]

[FONT = Arial] 2.3 Водоблоки RAM [/ FONT]
[FONT = Arial] В основном это медная плита с водяными камерами, прикрепленная винтами к верхняя часть модулей RAM и проходит по длине и ширине слотов DIMM.С оперативной памятью, работающей на 1,7 В и ниже, эти блоки почти полностью для галочки. Современная оперативная память DDR3 просто не выделяет достаточно тепла — если не повышено напряжение — чтобы гарантировать ее использование помимо эстетики. [/ FONT]

[FONT = Arial] 2.4 Водяные блоки видеокарты [/ FONT]
[FONT = Arial] В то время как водяные блоки ОЗУ излишни, графические блоки, как правило, имеют различные преимущества: бесшумную работу в случае блоков с полной крышкой, более низкую температуру корпуса и лучший запас для разгона.Существует два типа водяных блоков видеокарты. [/ FONT]
[FONT = Arial] Блок графического процессора: универсальный блок, охватывающий только чип графического процессора. Относительно дешево, но остальной части карты требуется воздушный поток для охлаждения, включая цепи подачи питания, которые имеют тенденцию к очень высоким локальным (горячим точкам) температурам. Часто используется вместе с рамками, небольшими отдельными пассивными радиаторами, которые крепятся с помощью термоленты, которая может потерять свою адгезию и отвалиться — дорогостоящее событие, если она попадает на заднюю часть незащищенной печатной платы второй видеокарты.[/ FONT]

[FONT = Arial] Блоки с полной крышкой: Как следует из названия, покрывает если не всю печатную плату, то, по крайней мере, каждый выделяющий тепло элемент на ней. Эти блоки зависят от модели и модификации модели, поскольку лицевая сторона блока отлита таким образом, чтобы идеально сочетаться с индивидуальной конструкцией печатной платы с необходимыми вырезами, рельефным и рельефным формованием. Преимущества включают работу с одним слотом (требуется задняя панель PCI с одним слотом), лучший внешний вид и бесшумность. Главный недостаток — стоимость детали, которая обновляется чаще, чем большинство других.[/ FONT]

[FONT = Arial] 2,5 [/ FONT] Радиаторы
[FONT = Arial] Как указывалось ранее, большинство радиаторов для рынка водяного охлаждения ориентировано на использование с вентиляторами 120 мм и 140 мм, как и большинство шасси, поэтому это то, чем мы будем заниматься. Некоторые шасси оснащены вентиляторами диаметром 200–230 мм, и хотя большинство из них предназначены для альтернативного использования с вентиляторами 120/140 мм, Phobya производит 200-миллиметровые радиаторы для использования с вентиляторами большего диаметра. Antec также производит 200-миллиметровые радиаторы, но они алюминиевые, и мы туда не собираемся.Алюминий в присутствии меди (основного элемента в водных блоках) и серебра (используемого в качестве биоцида) вызывает гальваническую коррозию. Его можно значительно уменьшить, используя никелированные компоненты, но все же это значительный риск для компонентов и дополнительные расходы на охлаждающую жидкость, предназначенную для подавления коррозии. [/ FONT]
[FONT = Arial] Примечание: гальваническая коррозия может повлиять на любые система, в которой присутствуют два или более разнородных металла. Пожалуйста, прочтите эту статью из лаборатории жидкостей Мартинса для дальнейшего объяснения [/ FONT]

[FONT = Arial] Радиатор состоит из охлаждающих ребер (обычно медных), охлаждающих трубок (медных или латунных), торцевых баков (обычно латунных) и рама, которая удерживает все вместе (из стали, латуни или алюминия) и имеет монтажные отверстия для вентиляторов.Рама / обрамление обеспечивает зазор 5-15 мм между внешней поверхностью радиатора и охлаждающими ребрами, которые действуют как водоотводящая камера, позволяя воздуху циркулировать через ребра непосредственно за ступицей вентилятора, уменьшая мертвые зоны охлаждения. [/ FONT]
[ЦЕНТР] [FONT = Arial]

[/ FONT] [/ CENTER]

Тонкие радиаторы обычно представляют собой один ряд глубоких трубок охлаждения. Среднего размера и выше обычно бывает в два или три ряда (серия Watercool HTF состоит из четырех рядов). Практически все радиаторы являются «двухходовыми»: трубка забирает поступающую воду в задний бак, затем возвращается обратно к тому концу, из которого была начата, таким образом, каждая трубка делает два прохода через воздушный поток.

Для выбора радиатора существует множество параметров: размер (особенно глубина), а также характеристики охлаждения и шума. Меньшее внимание может быть уделено входу и выходу на противоположных концах радиатора (X-поток) или на одном конце (U-поток). Вот таблица с описанием различных радиаторов. В зависимости от производителя модели могут быть разбиты на 120/140 мм, 240/280 мм, 360/420 мм и 480/560 мм.
[SIZE = 3] [FONT = Times New Roman] [FONT = Arial]

[/ FONT] [/ FONT] [/ SIZE]
[CENTER] [/ CENTER]
[FONT = Arial] 2.6 [/ FONT] Вентиляторы
[FONT = Arial] Основные характеристики охлаждения радиатора включают статическое давление (обычно измеряется в мм / ч3O, где ~ 2,0 считается хорошим, чем выше — лучше, а меньше 1,0 — ужасно), акустический рейтинг (дБА или звуковой сигнал), вентилятор Число оборотов в минуту (что влияет на акустику) и воздушный поток (CFM = кубические футы в минуту). [/ FONT]

[FONT = Arial] Примечание. У вентиляторов есть много типов подшипников. Из них подшипники скольжения очень быстро изнашиваются при горизонтальной работе (например, радиатор, установленный на крыше). Обычно они дешевы, но могут быстро стать шумными, так как внутренняя смазка разрушается при трении и нагревании.[/ FONT]

[FONT = Arial] Вентиляторы хорошего качества, подходящие для радиаторов: Delta (сдвоенный шарикоподшипник, может быть очень громко с моделями с высоким CFM), Sanyo Denki San Ace (шарикоподшипник), Panaflo (подшипник гидроцикла) ), Noctua (низкий уровень шума, только низкие обороты, подшипник SSO), Scythe Gentle Typhoon (двойной шарикоподшипник), Scythe Kama Flow2 и S-Flex (гидродинамический подшипник, а также включает [/ FONT] [FONT = Arial] Thermalright FDB серии, которые имеют ребрендинг S-Flex), и эти отдельные модели: BitFenix ​​Spectre (НЕ версия Pro с низким расходом воздуха — гидродинамический подшипник), Antec TriCool (двойной шарикоподшипник), Koolance FAN-12025MBK и HBK (двойной шарикоподшипник) , GELID Solutions Wing 12 (наножидкостной подшипник), NZXT FN-120LB / -140LB (гидродинамический подшипник), Silverstone FM121 (двойной шарикоподшипник) [/ FONT]

[FONT = Arial] Более дешевые вентиляторы с подшипниками скольжения с хорошей производительностью: Yate Loon D12 / D14SL, SM и SH, а также High Performance R4 от Cooler Master.[/ FONT]

[FONT = Arial] 2.7 Насосы и резервуары [/ FONT]
[FONT = Arial] Большинство насосов для водяного охлаждения производятся двумя производителями, Laing и Eheim. У каждой есть две широко доступные базовые модели: [/ FONT]

[FONT = Arial] Laing DDC [/ FONT] [FONT = Arial] (переименованный в Swiftech MCP350 / 355 / 350X / 35B, Phobya DC12, Danger Den CPX , EKWB DCP и Koolance PMP-400 среди других). У него есть входной выход 3/8 дюйма, поэтому, если вы используете трубку диаметром 7/16 или 1/2 дюйма, вам нужно будет посмотреть на верхнюю часть вторичного рынка или верхнюю часть резервуара.Преимущество заключается в очень компактном размере, что обманчиво с учетом мощности насоса, особенно новых моделей DDC3.2 / MCP35B (12 Вт) и MCP35X (18 Вт). [/ FONT]

[FONT = Arial] Laing D5 / D5T [/ FONT] [FONT = Arial] (переименованный в Swiftech MCP655 / 655-B, Koolance PMP-450 / -450S, Alphacool VPP655 и другие). Стандарт для почти бесшумной и эффективной перекачки воды. Он имеет вход / выход 1/2 дюйма (D5T также доступен с зазубриной 3/4 дюйма). Как зазубрины 1/2: «, так и 3/4» на головке стандартного насоса могут иметь резьбу G1 / 4, чтобы можно было использовать обжимные или зазубренные фитинги.D5T рассчитан на 12 или 24 В, но для более высоких напряжений требуется адаптер от 12 до 24 В. 18 В считается оптимальным для производительности по сравнению с тепловыделением для версии 24 В. [/ FONT]

[FONT = Arial] Eheim 1200 series [/ FONT] [FONT = Arial] Некоторым требуется питание переменного тока. Используется в основном в секторе аквариумных хобби. Не очень хорошо известны для давления напора и, как таковые, не подходят для контуров с большим ограничением. [/ FONT]

[FONT = Arial] Eheim 1000 series [/ FONT] [FONT = Arial] (также Innovech HPPS / HPPS Plus и Аквакомпьютер Aquastream XT — модифицированный 1046 на 12в).Надежный насос, известный своей бесшумной работой и высоким качеством разработки. Поддерживает программный мониторинг. Низкое энергопотребление и тепловыделение. Не лучший выбор для контуров с большим ограничением / многоблочных контуров. [/ FONT]

[FONT = Arial] За пределами этих компактных насосов производительность возрастает, как и цена и размер: [/ FONT]

[FONT = Arial] Iwaki RD-20 / -30 / -40 [/ FONT] [FONT = Arial] Входные / выходные порты составляют 18 мм (0,71 дюйма) для RD-20 / -30 и 25 мм (1 дюйм) входные, 19 мм (3 / 4 дюйма). Будет нормально работать при 12 В, хотя DDC или D5 по-прежнему лучше.Оптимальная работа при напряжении более 18 В (что, вероятно, является лучшим компромиссом для эффективности насоса в соответствии с D5T). Вероятно, самые эффективные из доступных насосов, которые имеют свою цену. Полезно для сильно ограничивающих многоблочных циклов. Если у вас нет источника питания 24 В, потребуется адаптер с 12 на 24 В. [/ FONT]

[CENTER]

[/ CENTER]

[FONT = Arial] Резервуар для залива [/ FONT] [FONT = Arial]: со встроенным насосом (-ами) или без него. Самый распространенный из трех типов резервуаров.Использование одного или двух отсеков для 5,25-дюймовых дисков означает лучшую совместимость с широким диапазоном шасси. Основные недостатки: большинство из них, как правило, являются относительно шумными и могут быть более сложными при заполнении контура и выпуске воздуха в зависимости от того, где установлены вход и выход. . [/ FONT]

[FONT = Arial] Резервуар резервуара [/ FONT] [FONT = Arial]: может варьироваться от небольших резервуаров, таких как хорошо зарекомендовавший себя Swiftech MC-RES v2, до резервуаров, заменяющих головку насоса. Последние работают тише, сохраняя при этом высокие характеристики потока, присущие верхней части насоса с высоким расходом на вторичном рынке (которые, как правило, громче), и при этом избавляются от набора соединений и трубок, которые в других установках использовались бы для подключения отдельного резервуара и насос.Большие резервуары с несколькими вариантами опций добавляют опцию для большего «блеска», однако они имеют тенденцию блокировать воздушный поток шасси, и установка / размещение может потребовать тщательного рассмотрения, особенно в конфигурациях с несколькими петлями. [/ FONT]

[FONT = Arial] Радиатор со встроенным резервуаром [/ FONT] [FONT = Arial]: популяризируется радиаторами Swiftech серии MCR, которые можно приобрести как отдельные компоненты или как часть комплекта водяного охлаждения. [/ FONT]

[FONT = Arial] T-line [/ FONT] [FONT = Arial]: ответвление трубки, которое специально используется для добавления жидкости в контур.Он может включать в себя небольшой резервуар с заливным отверстием или вообще не иметь его — просто отрезок трубки, соединяющий петлю на одном конце и заливной порт на другом. [/ FONT]

[FONT = Arial] Объем внутреннего резервуара практически не влияет на эффективность охлаждения контура. Большинство резервуаров построено из плексигласа или пластика, которые являются изоляторами. [/ FONT]

[CENTER] [SIZE = 3] [FONT = Arial] [/ FONT] [/ SIZE] [/ CENTER]

[FONT = Arial] 2,8 Фитинги [/ FONT]
[FONT = Arial] В настоящее время используются два типа фитингов (фитинги с защелкой в ​​значительной степени исчезли) , зазубрины + хомуты и компрессионные фитинги.Нет абсолютно никакой разницы в эффективности и того, и другого, и выбор сводится к личным предпочтениям, ограниченному пространству и простоте адаптации в индивидуальных сценариях. Как зазубрины, так и компрессионные фитинги имеют резьбу G1 / 4 «BSPP, которая является стандартной резьбой для радиаторов, блоков и резервуаров. [/ FONT]

[FONT = Arial] Прямые зазубрины [/ FONT] [FONT = Arial] : С резьбой на одном конце и встроенным уплотнительным кольцом Другой конец представляет собой трубку с одной или несколькими кромками / выступами на внешней окружности.Наденьте трубку на зазубрину и закрепите зажимом для шланга — нейлоновым, в стиле аллигатора, или червячным зажимом (юбилейный зажим). Вам нужно только позаботиться о том, чтобы внешний диаметр заусеницы соответствовал внутреннему диаметру трубки. Выбор трубки на 1/16 дюйма меньше, чем размер зазубрины, обеспечит очень плотную посадку трубки. [/ FONT]

[FONT = Arial] Compression [/ FONT] [FONT = Arial]: две штуки на фитинг. Первый в основном такой же, как и прямой шип (и служит той же цели), с той лишь разницей, что внешнее основание имеет резьбу.Вторая половина фитинга стопорное кольцо, который скользит вниз по прикрепленной трубкой и завинчивают на секции заусеницы в ловушку насосно-компрессорных труб. Компрессионные фитинги должны точно соответствовать размеру трубки. Внутренний диаметр (ID) и внешний диаметр (OD) компрессионного фитинга должны соответствовать трубке, например: [/ FONT]

[FONT = Arial] 1/2 «трубки с внешним диаметром 5/8» ( толщина стенки трубопровода 1/16 дюйма) требуются фитинги с внутренним диаметром 1/2 дюйма и наружным диаметром 5/8 дюйма. [/ FONT]

[FONT = Arial] 1/2 дюйма трубы с внешним диаметром 3/4 дюйма (стенка трубки толщиной 1/8 дюйма) требуются фитинги с внутренним диаметром 1/2 дюйма и наружным диаметром 3/4 дюйма.[/ FONT]

[FONT = Arial] Краткое примечание о некоторых конкретных компрессионных фитингах: [/ FONT]

[FONT = Arial] Компрессия Koolance — Могут возникнуть проблемы с трубками с более толстыми стенками. Большие компрессионные кольца. [/ FONT]

[FONT = Arial] XSPC сжатие — Большие компрессионные кольца могут иметь проблемы с зазором с некоторыми блоками [/ FONT]

[FONT = Arial] Bitspower — Золотой стандарт. [/ FONT] ]

[FONT = Arial] Enzotech — Некоторые зазубрины имеют более длинные хвосты (нити). Могут потребоваться проставки или более толстые уплотнительные кольца, чтобы избежать проблем с ограничением потока, поскольку конец хвостовой части может проникать в полость водяного блока.[/ FONT]

[ЦЕНТР]

[/ CENTER]

[FONT = Arial] Варианты на тему [/ FONT] [FONT = Arial]: Для максимальной гибкости использования доступны как зубчатые, так и компрессионные фитинги в широком диапазоне конфигураций, они включают стандартные прямые фитинг и угловой (обычно 30º, 45º, 60º и 90º), оба из которых могут быть с обычной резьбой, или поворотные фитинги , которые позволяют поворачивать зазубрину независимо от хвоста (конец с резьбой).[/ FONT]

[FONT = Arial] Отдельная группа фитингов может быть добавлена ​​к фиксирующим зазубринам трубки и компрессионным фитингам для любого количества комбинаций на любой случай. Среди них: переходники (используются для введения углов в петлю, как правило, 30º, 45º, 60º, 90º), удлинители (полезны для смещения фитингов, если пространство ограничено), переходники (используются там, где два или более различных размеров диаметра труб используются, ответвители (для соединения двух труб одинакового диаметра), Т-разветвители (в основном используется для добавления датчика температуры запорной арматуры к петле), Y-разветвителя (для расщепления одного поток воды из шланга на два — не рекомендуется), быстроразъемные соединения (QDC) (двухкомпонентный фитинг с байонетным замком), отверстия для слива и заливки (обеспечивают доступ к петле для удаления и добавления охлаждающей жидкости), стопорные фитинги (аналогично заливному отверстию или сливу, можно найти со встроенным датчиком температуры для использования с контроллерами вентиляторов), резьбовыми переходниками (для изменения размера резьбы на другой) и SLI-соединителями (для подключения контура p через несколько видеокарт, их можно найти как прямые трубки или параллельные / последовательные мосты).[/ FONT]

[FONT = Arial] 2.9 Трубка [/ FONT]
[FONT = Arial] По поводу оптимального диаметра трубок ведутся споры. Толпа «энтузиастов» обычно ассоциируется с трубками с внутренним диаметром 1/2 дюйма (13 мм), при этом трубки меньшего диаметра 3/8 дюйма (10 мм) и 7/16 дюймов (11 мм) рассматриваются как несколько хуже. В первые годы водяного охлаждения, когда водяные блоки были довольно примитивными (внутренняя часть обычно представляла собой открытую полость без механически обработанных штифтов / каналов), насосы были прямым вариантом аквариумных устройств низкого давления, а процессоры по-прежнему отбрасывали огромное количество тепла.С появлением специализированных насосов и компонентов аргумент против трубок меньшего диаметра в значительной степени утрачен. Если контур не сильно ограничен, разница температур между 3/8 «и 1/2» в большинстве случаев, скорее всего, составит 1-2 ° C. [/ FONT]

[FONT = Arial] 3/8 «и 7 / Трубка 16 дюймов [/ FONT] [FONT = Arial]: меньший поток, что становится проблемой только при высоком ограничении (многоблочный цикл), лучшая производительность для блоков ЦП с низким расходом, меньший радиус изгиба. Трубка 3/8 «несовместима со стандартным насосом D5, если используется (головка насоса имеет встроенные зазубрины 1/2»).Более тонкая трубка обеспечивает лучший воздушный поток шасси. [/ FONT]

[FONT = Arial] 1/2 дюйма [/ FONT] [FONT = Arial]: более высокий поток и более устойчивый к ограничению в контуре. Более крупные фитинги могут представляют проблемы с подключением. [/ FONT]

[FONT = Arial] Самый дешевый вариант — это стандартные виниловые трубки, которые можно приобрести в хозяйственных магазинах. К сожалению, дешевизна также означает негибкость и склонность к обесцвечиванию. Есть много вариантов специальных трубок из ПВХ: [/ FONT]

[FONT = Arial] Очень хорошее сопротивление перегибам — ClearFLEX60 Premium, Duralene, Danger Den Dreamflex, PrimoChill PrimoFlex LRT Pro, XSPC High Flex, MasterKleer (довольно быстро становится непрозрачным) и Tygon R-2075 Ultra, R-3603 (стенка 1/8 дюйма), B-44-4X, Silver Antimicrobial и R-3400 (последний известен тем, что сохраняет свою прозрачность в течение длительного периода времени).[/ FONT]

[FONT = Arial] Умеренное сопротивление перегибу — Feser Tubing Active UV и Tygon R-3603 (стенка 1/16 дюйма). [/ FONT]

[FONT = Arial] Низкое сопротивление перегибу: Tygon R -1000 (прозрачный шланг с неопределенным желтым оттенком). Очень мягкий. [/ FONT]

[FONT = Arial] 3.0 ОХЛАЖДАЮЩИЕ ЖИДКОСТИ И ДОБАВКИ [/ FONT]
[FONT = Arial] 3.1 Coolants [/ FONT]
[FONT = Arial] Стандартная охлаждающая жидкость — это дистиллированная вода, которая имеет очень высокую удельную теплоемкость — способность поглощать тепло.Из жидкостей, встречающихся в природе, только аммиак обладает более высокой способностью поглощать тепло. Практически все, что вы добавляете или используете для водяного охлаждения, будет хуже и дороже. Некоторые распространенные заблуждения: [/ FONT]

[FONT = Arial] Этиленгликоль (Antifreeze / Antiboil) [/ FONT] [FONT = Arial]: Антифриз примерно в восемнадцать раз более вязкий, чем вода, и добавляет ограничения для петли. У него вдвое меньше тепла, чем у дистиллированной воды. [/ FONT]

[FONT = Arial] Деионизированная вода (DI или DIW): [/ FONT] [FONT = Arial] Деионизированная вода, которая была лишены минеральных ионов.Это не естественное состояние для воды, поэтому, как только деионизированная вода вступает в контакт с металлами, она начинает отделять от нее ионы (деионизированная вода также поглощает углекислый газ из воздуха) для достижения своего естественного баланса. Благодаря такому действию растворителя деионизирующая вода отлично подходит для предварительной очистки радиаторов, блоков, трубопроводов и арматуры, но как только она вводится в систему, ее деионизирующие свойства ухудшаются по мере поглощения ионов. В процессе деионизации удаляются минеральные соли, это не обязательно означает, что деионизированная вода не содержит органических веществ, таких как водоросли, бактерии и т. Д.как в случае с дистиллированной водой. Это зависит от того, проводится ли деионизация уже дистиллированной воды. [/ FONT]

[FONT = Arial] Добавление бытового отбеливателя в жидкость в качестве антибактериального агента [/ FONT] [FONT = Arial] : Гипохлорит натрия вызывает коррозию и имеет тенденцию разрушаться при нагревании. Его можно рассматривать в очень слабом растворе (3-4 капли на литр воды), но все же предпочтительнее регулярная подмена воды и использование серебра в качестве антимикробного средства.[/ FONT]

[FONT = Arial] 3.2 Присадки [/ FONT]
[FONT = Arial] Красители и цветные охлаждающие жидкости [/ FONT] [FONT = Arial]: личный выбор. Они могут добавить некую эстетику — по крайней мере, на время. За исключением резервуара, такой же базовый вид можно получить с помощью цветных трубок. Красители особенно имеют тенденцию выпадать из раствора (образуя «комочки» красителя в трубках) и окрашивать трубки / оргстекло / акриловые детали со временем. [/ FONT]

[FONT = Arial] Основной ингредиент любой торговой марки производителя теплоноситель — вода.Дистиллированную воду можно приобрести в аптеках по цене 1-2 доллара за литр. Деионизированную воду можно легко приобрести в магазинах автозапчастей примерно по той же цене. Он используется для заправки автомобильных аккумуляторов. Небольшое замечание по перламутровым охлаждающим жидкостям. Они не предназначены для постоянного использования в системе — только для кратковременного использования. [/ FONT]

[CENTER]

[/ CENTER]

[FONT = Arial] Biocides [/ FONT] [FONT = Arial ] [SIZE = 3]: [/ SIZE] [/ FONT] [FONT = Arial] Добавление антибактериального и противогрибкового биоцида остановит (или, по крайней мере, замедлит) накопление водорослей в петле.Небольшое дополнение может сэкономить некоторое время на очистку в будущем, особенно когда дело касается очистки водяных блоков, трубок и резервуаров. В основном у вас есть два варианта, и это случай использования одного или другого. [/ FONT]

[FONT = Arial] Silver — добавлен либо как «катушка убийства» (или источник серебра длиной «0,9999») проволока) в трубки, трубки, пропитанные серебром, [FONT = Arial] или то, что я считаю лучшим вариантом — фитинги с серебряным покрытием [/ FONT] [/ FONT]

[FONT = Arial] Жидкий биоцид — жидкая добавка.Наиболее известен как PT Nuke (две версии, оригинальный сульфат меди и более новый хлорид бензалкония PHN). [/ FONT]

[FONT = Arial] 4.0 ПОДГОТОВКА КОМПОНЕНТОВ ПЕТЛИ [/ FONT]
[FONT = Arial] 4.1 [/ FONT] Промыть радиатор
[FONT = Arial] Жизненно важный этап подготовки, которым часто пренебрегают. По крайней мере, внутри камер радиатора будут остатки паяльного флюса, поэтому тщательная промывка сведет к минимуму любое загрязнение после того, как контур действительно будет использоваться.Промывка также даст вам широкие возможности для проверки на утечки и дефекты. Добавление фитингов к радиатору в первый раз может вырезать заусенцы на впускной / выпускной резьбе, которые вы захотите удалить из радиатора. [/ FONT]

[FONT = Arial] 1. Промывайте радиатор водой в течение ~ 10-15 минут. Я бы посоветовал подключить радиатор к бытовому водопроводному крану или насадке для душа через шланг, чтобы обеспечить достаточный поток воды через радиатор. [/ FONT]

[FONT = Arial] 2. Подсоедините шланг к противоположному выходу радиатора и промойте радиатор в обратном направлении еще 10-15 минут.[/ FONT]

[FONT = Arial] 3. Наполните радиатор на три четверти горячей (~ 50ºC) водой и сильно встряхните, затем слейте воду из радиатора. [/ FONT]

[FONT = Arial] 4. Полностью залейте радиатор слабокислый раствор — хорошо подойдет разбавленный белый уксус, и оставьте на 45-60 минут. [/ FONT]

[FONT = Arial] 5. Повторите шаги 1–4 [/ FONT]

[FONT = Arial] 6. Промойте деионизированной / дистиллированной водой или другой охлаждающей жидкостью, которую вы планируете использовать. [/ FONT]

[FONT = Arial] 4.2 Сухая посадка всех фитингов [/ FONT]
[FONT = Arial] Проверьте резьбу на компрессионных фитингах. При использовании червячных зажимов (юбилейные зажимы) затягивайте и ослабляйте, чтобы обеспечить плавное сжатие [/ FONT]

[FONT = Arial] Если у вас нет предыдущего опыта с водяным охлаждением, познакомьтесь с деталями. Если вы используете зазубрины, прикрепите их к радиатору и привыкните надевать на них трубки (используйте горячую воду для предварительного смягчения трубок и т. Д.). Отрежьте короткий отрезок трубки из запаса для практических целей.[/ FONT]

[FONT = Arial] Предварительно проверьте все, что можно. Установите все гидроблоки всухую, чтобы убедиться, что все механизмы крепления работают, а также чтобы определить длину трубок, которые вам понадобятся для каждой секции — следите за острыми радиусными изгибами, чтобы не допустить сплющивания / перегиба трубок. [/ FONT]

[FONT = Arial] Не затягивайте слишком сильно заусеницы / фитинги [/ FONT] [FONT = Arial]. Чрезмерная затяжка вызывает сжатие уплотнительного кольца и, возможно, его взрыв. Это также приведет к растрескиванию оргстекла и, возможно, к разрыву резьбы.Общее практическое правило — затягивать вручную и окончательно затягивать от 1/8 до 1/4 оборота для фитингов, входящих в металлическую резьбу. Лучше всего использовать торцевой ключ + ключ с трещоткой. Вы можете использовать рожковый гаечный ключ. Разводные ключи и канальные фиксаторы (тиски) могут вызвать проскальзывание и испортить отделку фитинга. Здесь поможет обернуть фитинг тканью без ворса или малярным скотчем с низкой липкостью. Измерьте зазор винта вентилятора для радиатора и убедитесь, что винт достаточно длинный, чтобы закрепить вентилятор, но достаточно короткий, чтобы не касаться ребер радиатора.[/ FONT]

[FONT = Arial] 5.0 СБОРКА [/ FONT]
[FONT = Arial] Благодаря сухому фитингу и выбору наилучшего варианта прокладки трубок, окончательная сборка должна пройти довольно плавно. [/ FONT]

[FONT = Arial] Добавление фурнитуры в блоки [/ FONT] [FONT = Arial]: Здесь у вас есть выбор. Вы можете установить блок перед добавлением фитингов и трубок или закрепить фитинги и секции трубок на блоке перед его установкой. Первое может привести к небольшому схватке на близком расстоянии, второе может не позволить надежно держаться за блок при добавлении фитингов / трубок.По моему опыту, перед подключением блоков к материнской плате лучше добавить фурнитуру к компонентам. Исключение составляют водяные блоки RAM, которые намного проще установить, если модули памяти уже установлены. Разъемы Crossfire и SLI для нескольких карт с водоблоком также, как правило, намного проще установить на карты перед установкой на материнскую плату. Некоторые твердые разъемы требуют этого, так как они не могут быть установлены с уже установленными картами. [/ FONT]

[FONT = Arial] Jumping the PSU [/ FONT] [FONT = Arial]: You ‘ Я захочу проверить петлю на утечки без включения материнской платы и остальной системы.Для этого вам нужно соединить / перепрыгнуть через блок питания, подсоединив зеленый контакт «power on» на 24 (или 20) контактном кабеле ATX материнской платы к любому из черных контактов «заземления». Естественно, оставьте блок питания отключенным от сети во время этой операции. (Руководство >> здесь <<) [/ FONT]

[FONT = Arial] Попадание охлаждающей жидкости в контур [/ FONT] [FONT = Arial]: Долгий (приемлемый) путь — Заполните резервуар, включите PSU и снова выключите до того, как уровень жидкости в резервуаре заставит насос работать всухую.Наполните резервуар, повторяйте процедуру до заполнения петли. [/ FONT]
[FONT = Arial] Короткий путь — добавьте два QDC на впускную и выпускную линии. Переверните шасси, если у вас установлен радиатор на крыше. Заполните радиатор и все блоки в петле почти до уровня концов трубок. Добавьте к каждому фитинг QDC с наружной / внутренней резьбой. При необходимости заглушите конец QDC (хорошо работает ластик). Поверните шасси в правильную сторону. Заполните резервуар, насос и трубку почти до конца трубки. Подсоедините другую половину фитингов QDC с внутренней / наружной резьбой.Соедините каждую половину фитинга QDC вместе, убедившись, что пузырьки воздуха не могут подниматься в петле. Переместите / раскачивайте шасси, чтобы переместить воздушный пузырь в резервуар. Теперь у вас есть система, в основном безвоздушная, и наиболее проблемная зона для захваченного воздуха (баки радиатора) свободна от воздуха. [/ FONT]

[FONT = Arial] Проверить на утечки [/ FONT] [FONT = Arial]: бумажные полотенца под каждым соединением и блоком. [/ FONT]

[FONT = Arial] Bleed [/ FONT] ] [FONT = Arial]: Запустите систему, проверьте на утечки, обратите внимание на пузырьки воздуха, которые не хотят перемещаться по трубке.Остановите-запустите насос, чтобы сдвинуть их. Легкое постукивание или сжатие трубки может заставить пузыри перемещаться через систему в резервуар. При необходимости долейте резервуар и запустите насос. Некоторые люди практически не проводят испытания на утечки, некоторые запускают систему часами — это во многом зависит от того, насколько вы доверяете компонентам, вашего уровня навыков, от того, насколько вы смелы, и от того, является ли замена компонентов из-за факторов электрического короткого замыкания проблемой. [/ FONT]

[FONT = Arial] 5.1 График технического обслуживания [/ FONT]
[FONT = Arial] Техническое обслуживание в течение первых нескольких месяцев будет зависеть от того, насколько тщательной была первоначальная подготовка. В частности, тщательная предварительная очистка радиатора, а также включение других компонентов должны гарантировать, что контур можно оставить примерно на шесть месяцев перед заменой охлаждающей жидкости. [/ FONT]

[FONT = Arial] Это в значительной степени зависит от того, какую охлаждающую жидкость вы решите использовать, и есть ли в ней циркулирующие красители. Беглая проверка трубок покажет, что охлаждающая жидкость разрушается и оставляет отложения / отслаивание.Разумный график будет включать: [/ FONT]

[FONT = Arial] Замена охлаждающей жидкости каждые шесть месяцев … и поскольку вы выполняете частичную разборку для слива и заправки, необходимо провести визуальный осмотр всех компонентов. [/ FONT]
[FONT = Arial] Слейте охлаждающую жидкость, залейте деионизированной водой и запустите контур (без включения других компонентов) на 1-2 часа. Слить и залить охлаждающую жидкость. Удалите воздух из системы, чтобы удалить пузырьки воздуха. [/ FONT]

[FONT = Arial] Обратите особое внимание на вентиляторы и радиаторы — при необходимости очистите их в зависимости от скопления пыли.Если передняя кромка лопастей вентилятора покрыта скоплением пыли, то ребра радиатора наверняка будут забиты пылью. Очиститель контактов (баллон / жидкий воздух) — лучшее решение здесь. [/ FONT]

[FONT = Arial] Для большинства людей система будет подвергаться модернизации, прежде чем потребуется какое-либо дальнейшее углубленное обслуживание, но, как само собой разумеется, я как правило, раз в год разбирайте всю систему для тщательной очистки. Это включало разборку блоков и насоса (ов), чтобы гарантировать, что уплотнительные кольца остаются гибкими и не имеют признаков износа — замените при необходимости, если это не так — помните, что сохраните свои руководства и документацию!Водяные камеры блока ЦП склонны к засорению, поскольку внутренняя часть выстлана очень маленькими каналами или штырями для увеличения площади поверхности. Визуальный осмотр может быть всем, что необходимо, чтобы определить, требуется ли дальнейшая разборка. [/ FONT]
[FONT = Arial] Во время снятия петли вы можете заменить трубку, если она показывает сильное изменение цвета или чрезмерное скопление отложений . Чистка радиатора и проверка вентиляторов должны выполняться как само собой разумеющееся.
