Система отопления «Ленинградка» — монтаж, схема работы и преимущества

Система отопления «Ленинградка»

Содержание:

Система отопления «Ленинградка», имела большую известность в СССР.

Рассматривая ее со стороны монтажа, можно сказать, что она довольно простая. Первостепенные элементы — это газовый котел отопления, радиаторы, расширительный бак и трубы.

Конструкция системы является довольно элементарной даже для людей, которые не особо разбираются в устройствах инженерной области.

Преимущества и недостатки «Ленинградки»:

Основные виды разводки труб

К преимуществам можно отнести следующие:

  • прокладка подающей трубы под дверными проемами;
  • на части системы тратится небольшое количество средств;
  • обладает простым бюджетным монтажом при наименьшей трудоемкости работ;
  • имеет высокую эстетичность, что получается за счет наименьшего количества«торчащих» труб;
  • одновременное подключение сразу к двум отопительным приборам;

Ленинградка дает возможность обогнуть весь дом одним кольцом вдоль внешних стен.

При таком монтаже, труба отходит от центра системы в виде подающей, проходит по всему периметру помещения и возвращается к точке входа обратки.

Такая система позволяет также подключить систему «теплый пол»

Основные недостатки:

  • обеспечивание одинаковой теплоотдачи у всех включенных в систему батарей реализуется лишь при установке конечных элементов, имеющих немалое количество секций;
  • из-за использования металлических труб во время горизонтального отопления, демонтаж батарей является довольно сложным делом.

Принцип и схема работы системы:

Общая структурная схема работы

Приборы нагревания расположены и соединены последовательно.

Теплоноситель от теплогенератора, которым может являться вода или антифриз, двигается по всем радиаторам, медленно охлаждаясь на протяжении всего пути. В прибор, наиболее удаленный от котла начинают поступать теплоносители, у которых температура ниже, чем на выходе.

Увеличение площади отопительных агрегатов, зависящий от удаления места тепла помогает сохранять баланс тепла пространства.

Однотрубная система Ленинградка является довольно подходящим вариантом для обогрева сооружений, имеющих один или два этажа.

В случаях подающих труб, которые прокладываются под уровнем пола, надо рассматривать варианты ее изолирования пользуясь рулонными материалами. В обратном случае будет происходить утрата тепла и появится вероятность, что подпольное помещение перегреется.

Конструкции однотрубной системы отопления, предназначенные для двухэтажных домов, имеют следующий вид:

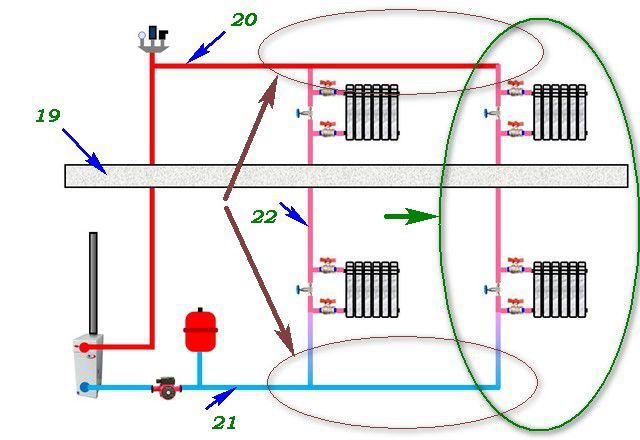

Схема Ленинградки для двухэтажного дома или коттеджа

С помощью чего можно обеспечить непрерывное движение теплоносителя?

Нагретый теплоноситель переходит в батареи и начинает продвигаться к точке наверху. После остывания он спускается вниз. Действия нагревания и остывания происходят в одно и то же время, из чего следует, что теплоноситель в системе работает без прерываний.

Особенности установки и монтажа

Трубопровод прокладывают по длине дома и замыкают на котле. В ближайшем месте, рядом с котлом делают врезку к базовой магистрали приваривая вертикальную часть трубы. В верхней точке крепят расширительный бак.

Бак нужен для создания в системе оптимального давления.

Радиаторы соединяют путем врезок в магистральную трубу. Есть как нижнее проходное подключение, так и полнопроходное.

Конструкция монтирования системы является довольно простой.

Чтобы более подробно ознакомиться с отличительными чертами функционирования однотрубной системы отопления «Ленинградка», вы можете просмотреть следующий видеоматериал.

В нем, в мельчайших подробностях и довольно доступно описывают различные тонкости, вместе со вариантами решения вероятных сложностей, которые могут возникнуть при ее обустройстве.

Современная однотрубная система, при определенных условиях, дает возможность с помощью всевозможных радиаторных регуляторов, балансировочных вентилей, термостатических клапанов, шаровых кранов, немного понизить температуру в определенном отопительном приборе без значимого понижения ее в остальных последующих.

Проектирование и монтирование «Ленинградки» своими руками не так уж и просто. Нельзя забывать об установке байпаса и о подключении радиаторов и кранов, которые предоставят вам возможность произведения ремонта отдельных устройств без отключения всей системы. Это является довольно удобным.

плюсы и минусы, какая лучше, как сделать ленинградскую однотрубную из полипропилена своими руками

Вы просматриваете раздел Ленинградка, расположенный в большом разделе Системы.

Однотрубное отопление отличается самой простой схемой соединения радиаторов.

Обходится дешевле других отопительных контуров и доступно к монтажу своими руками.

Его можно смонтировать в одноэтажном доме или небольшом коттедже.

Однотрубное паровое и водяное отопление или «Ленинградка»

Труба подачи и возврата воды — одна, отсюда и название — однотрубное. Магистраль трубы выходит из нагревательного котла и направляется к отопительным батареям, проходит через них и возвращается в котёл.

Проходя последовательно через каждый радиатор, вода отдаёт часть своего тепла на обогрев. Таким образом, к самому последнему радиатору она поступает остывшей.

Разница температур между первой и последней батареей может составлять 10—20 °C.

Плюсы и минусы, можно ли применять в многоэтажном доме

Плюсы однотрубной схемы, которые обеспечивают ей популярность:

  • Простота и ценовая доступность — это самая несложная в технологическом плане система отопления. Для её сооружения понадобится минимальное количество труб, что обойдётся в относительно небольшую сумму денег.
  • Теплоноситель в трубах может двигаться самотёком, что актуально для автономной независимой работы отопления.

Главный недостаток системы — неравномерный обогрев комнат. Он ограничивает возможность применения схемы для многоэтажных строений. Соответственно, однотрубная схема не подходит для отопления квартир, обычно её используют в небольших домах площадью до 100 кв. м.

Горизонтальная и вертикальная разводка: схемы и описание, какая лучше

Существуют различные варианты организации однотрубного отопления:

  • Отопительный контур может быть обустроен на одном этаже. Такая схема прокладывания контура получила название горизонтальной.
  • Отопительный контур может быть обустроен на двух этажах. Такая схема получила название вертикальной.

Фото 1. Схема отопительной системы «Ленинградка». Красным цветом показано движение теплоносителя от котла к радиаторам, синим — обратно.

Для вертикальной однотрубной схемы возможные следующие варианты:

  • Вода в контур может подаваться из раздаточного коллектора, расположенного сверху — так называемый верхний разлив.
  • Вода может поступать в контур снизу и двигаться по петле «первый этаж — второй — первый» — так называемый нижний разлив.

Вариации подключения радиаторов:

  • Врезка непосредственно в магистральную трубу.
  • Подключение через патрубки.

Этот вариант — представляет отдалённую модель двухтрубной схемы. В ней радиаторы присоединены к магистральной трубе через соединительные трубки — патрубки. Основной поток теплоносителя проходит вдоль батарей, в каждую из которых направляется только часть горячей воды. Основной поток движется дальше, не заходя в радиатор. Такая схема позволяет равномерно распределить тепло между комнатами.

К тому же она более технологична и удобна для ремонтов. При необходимости замены, одну из батарей убирают, при этом система продолжает функционировать. В отличие от схемы, в которой батареи врезаны в магистраль непосредственно, без патрубков, а весь объём теплоносителя проходит через каждую батарею.

Ленинградская система с насосом

Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.

Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.

К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.

Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.

Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.

И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.

Вам также будет интересно:

Принцип работы контура

Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.

Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.

Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.

Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.

Достоинства и недостатки

Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.

Из недостатков схемы с насосом — зависимость отопления от электричества.

Схема с насосом

Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:

  • Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
  • Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.

Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.

Как сделать отопительную конструкцию из полипропилена своими руками?

Изготовление ленинградской отопительной системы проходит в несколько этапов.

Расчёты

Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:

  • Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
  • Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
  • Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
  • Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
  • Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.

Тепловые расчёты также учитывают при выборе схемы отопления.

Монтаж

Приведём пошаговую инструкцию к монтажу однотрубной схемы:

  • Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).

  • Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.
  • Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.
  • Крепление расширительного бачка — он также выводится в чердачное пространство.
  • Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами. При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги. Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы.
  • При необходимости — вместе с трубами в систему встраивают циркуляционный насос.
  • Наполнение системы водой, проверка возможных течей.
  • Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.

Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях ленинградской системы отопления.

Однотрубная схема для частного дома

Однотрубная схема Ленинградка — одна из самых популярных систем отопления, предназначенных для обогрева частного дома. Она опробована десятилетиями надёжной работы. Доступная схема монтажа, небольшая цена обустройства, возможность автономной работы сделали Ленинградку одной из самых популярных схем отопительных контуров.

описание, отзывы и схема, фото

Обогрев частного дома – важный вопрос, требующий правильного проектирования и выбора оборудования. Оно должно не только справляться с возложенными на него функциями, но и быть экономически выгодным. Система отопления Ленинградка – наиболее распространенная установка, эффективно обогревающая строение и не зависящая от центральной магистрали.

Оглавление:

  1. Плюсы и минусы
  2. Установка
  3. Отзывы

Что собой представляет?

Оборудование с естественной циркуляцией состоит из батарей и трубопровода. Работа принудительной системы осуществляется при помощи насоса. В качестве теплоносителя для городских квартир используется вода, для частной недвижимости можно применять антифриз. Описание однотрубной системы индивидуального отопления включает перечисление обязательных и дополнительных составляющих:

  • Котел, может быть газовым или на твердом топливе.
  • Расширительный бак применяется для поддержания необходимого уровня давления.
  • Вентили и краны используются для регулировки температуры, циркуляции теплоносителя.

Схема Ленинградки довольно простая: от нагревательного котла прокладывается подающая магистраль, к ней подключают необходимое количество отопительных приборов, затем направляют трубопровод назад к котлу. Такая несложная схема позволяет устройству функционировать беспрерывно, по кругу.

Ленинградка в качестве системы отопления дома лучше всего подходит для индивидуальных строений. Рекомендуемая высота здания составляет не более 2 этажей.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.


Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Если горизонтальная однотрубная система отопления закладывается в конструкцию пола, тогда нужно тщательно продумать ее изоляцию, чтобы избежать теплопотерь.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

Отзывы пользователей

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Какой бывает схема отопления двухэтажного дома и какая лучше

Содержание статьи

Не так давно очень популярными стали пластиковые трубы, которые используются не только для проведения канализаций, водоснабжения, но и отопления. Наряду с появлением новых материалов стали появляться и более эффективные схемы построения отопления. Например, схема отопления двухэтажного дома может иметь несколько контуров, или быть одноконтурной, может иметь естественную циркуляцию, или же содержать циркуляционный насос, что для частного строительства является относительной новизной.

Подключение радиатора в ленинградке

Между тем, не теряют своей популярности и более старые схемы построения отопительных конструкций. Речь идет главным образом о «ленинградке». По своей сути – это однотрубная система отопления с естественной циркуляцией. Надо сказать, что сегодня в чистом виде она редко где применяется, но вот с внесенными в нее кое-какими поправками используется очень часто.

Вернуться к содержанию ↑

Все о ленинградке

Итак, как уже было сказано, изначально это была однотрубная схема с естественной циркуляцией теплоносителя, имеющая горизонтальную схему разводки.

Сегодня такие схемы можно встретить довольно редко, и то, если они были сделаны несколько лет назад. Но поскольку однотрубная схема имеет некоторые преимущества, речь о которых пойдет ниже, из жизни данная конструкция не ушла, а напротив, приобрела новые облики. Например, система отопления двухэтажного дома может быть основана именно на ленинградке. Только в этом случае она будет иметь вертикальную схему разводки и циркуляционный насос.

Из всего этого можно сделать вывод, что сегодня ленинградка представлена множеством вариантов, но основанием в этом множестве будет лежать проект с одной трубой и последовательным подключением радиаторов.

Преимущества

Ленинградка обладает следующими преимуществами:

  • Есть возможность проложить трубопровод под дверями;
  • Весь проект стоит гораздо дешевле, чем другие;
  • Очень простой монтаж, так как имеется малое количество деталей, нет сложных разводок и так далее;
  • Не портит внешнего вида, так как имеет малое количество трубопровода;
  • Есть возможность подключаться сразу к двум нагревательным элементам.

Схема подключения ленинградки

Тут же нужно сказать, что данная конструкция позволяет обогнуть трубопроводом весь дом, при этом затраты будут меньше, чем у двухтрубной, так как один и тот же трубопровод будет являться и подающим, и обратным.

Недостатки

К недостаткам можно отнести следующие моменты:

  • Нет возможности обеспечить одинаковую теплоотдачу всех радиаторов, так как до самого дальнего от нагревательного элемента радиатора теплоноситель доходит уже остывшим и спустя некоторое количество времени;
  • Если речь идет о конструкциях с металлическими трубами, то демонтировать такой проект крайне сложно.

Принцип действия

Итак, ленинградка, то есть однотрубная система с естественной циркуляцией и со схемой нижней разводки, имеет следующий принцип действия: все радиаторы расположены последовательно друг за другом; теплоноситель движется к последнему радиатору, минуя все предшествующие; по ходу движения теплоноситель остывает, то есть отдает свое тепло.

Однотрубная схема отопления с нижней разводкой

Если речь идет именно о естественной циркуляции, то движение теплоносителя осуществляется только по законам физики: теплая вода имеет меньшую плотность, поэтому при нагревании просто выталкивается более плотной холодной водой.

Особенности монтажа

Стандартная ленинградка очень простая в своем монтаже. Вся конструкция содержит следующие элементы:

  • Нагревательный котел;
  • Расширительный бачок;
  • Радиаторы;
  • Трубопровод.

Раньше в таких конструкциях больше ничего не было. Поэтому и монтаж был очень простым. На чердаке частного дома ставился расширительный бачок, который хорошо утеплялся на зиму. От него сток спускался к нагревательному элементу, например твердотопливному котлу.

Устройство ленинградки

Там, в процессе сгорания топлива, вода в трубопроводе нагревалась и по трубам текла к радиаторам. Горячая вода доходила до самого последнего радиатора и по этой же трубе, то есть по кольцу, текла обратно в котел, уже остывшая.

Сегодня же, даже ленинградка не встречается с естественной циркуляцией. Поэтому нынешняя конструкция будет содержать следующие элементы:

  • Нагревательный элемент:
  • Циркуляционный насос;
  • Манометр;
  • Некоторая запорная арматура, как на отдельной ветке для слива, так и на каждом радиаторе;
  • Трубопровод;
  • Радиаторы.

Очень часто система отопления двухэтажного дома включает и некоторую автоматику.

Надо сказать и то, что во многих случаях, особенно, если речь идет о многоэтажных домах, разводка выполняется не горизонтально, а вертикально, так как на втором этаже радиаторы тоже имеются, а вот котел находится на первом этаже, или вовсе в подвале.

В некоторых случаях в качестве отопления второго этажа выбирают систему теплого пола, которая является продолжением той же отопительной системы с первого этажа. Таким образом, получается та же конструкция для частного дома, но уже двухконтурная.

Ленинградка с баком закрытого типа

Итак, монтаж идет в такой последовательности:

  • Сперва устанавливается котел;
  • Вторым этапом крепятся на заранее отмеченные места все радиаторы, которые предварительно приготавливаются к монтажу;
  • Дальше от котла выводится трубопровод, который будет подающим;
  • В трубопровод врезается тройник. Один конец – это трубопровод, в который его врезали, второй конец – ставится манометр, третий конец – трубопровод, который будет продолжением;
  • Трубопровод прокладывается ко всем радиаторам;
  • От крайнего радиатора труба ведется к отопительному котлу.

Надо сказать, что в том случае, когда в качестве отопительного элемента используется газовый котел, то манометр можно не включать в конструкцию, как и насос. Это связано с тем, что современные котлы уже содержат в своем составе такие элементы.

Более подробно о ленинградке вы сможете узнать из приведенного ниже видео.

Краткий вывод

Итак, выше описана только примерная процедура монтажа. Описать же все очень подробно можно только на конкретном примере, так как сегодня разновидностей может быть очень много.

Особо хочется отметить, что основной недостаток таких систем, то есть неравномерное нагревание радиаторов, частично решен при помощи двух нехитрых действий:

  • По мере удаления от нагревательного элемента, количество секций радиатора возрастает;
  • Каждый радиатор включается не в общий трубопровод, а как отдельная ветвь. То есть в общую трубу ставится тройник. Один выход тройника – это общий трубопровод, который приходит к радиатору, со второго выхода трубопровод будет уходить от радиатора, а к третьему выходу будет подключена сама батарея. При этом подключать ее стоит через запорную арматуру. Это позволяет перекрывать подачу воды к каждому отдельному радиатору, не перекрывая подачу теплоносителя к остальным отопительным элементам.
Вернуться к содержанию ↑

Альтернатива ленинградке

Поскольку ленинградка по сути является схемой, где подключение радиаторов выполнено последовательно, то ее противоположностью можно считать проект, где схема подключения коллекторная.

Коллекторная схема подключения

Она представляет собой ту же двухтрубную или однотрубную систему отопления. Только ко всему прочему в состав включены два или один коллектор. Коллектор может ставиться, как на подающую магистраль, так и на обратную, или же только на подающую.

Коллектор представляет собой гребенку, которая имеет один вход и несколько выходов, то есть это разветвитель. При этом каждый отдельный выход может подаваться на каждую отдельную батарею, или на каждый отдельный контур отопления.

Коллекторная конструкция отопления частного дома имеет следующие преимущества:

  • Легко добиться равномерности прогревания частного дома, так как все контуры будут иметь примерно равный размер, а значит и прогреваться равномерно;
  • Нет никаких лишних соединений в полу.

Конечно, такой проект будет иметь и свои недостатки:

  • Довольно высокая стоимость, так как есть дополнительные элементы;
  • Есть необходимость оборудования специального места для коллекторного шкафа.

Коллекторный шкаф

Да, действительно, коллекторная система довольна дорогая, но те несравненные преимущества, которые она дает, с легкостью компенсируют это.

Некоторые рекомендации по монтажу

Итак, устанавливая проект с коллекторной разводкой, необходимо помнить вот такие рекомендации:

  • Чтобы температура во всех контурах была одинаковой, все они должны быть примерно одинакового размера;
  • Чтобы избавиться от воздуха внутри труб, необходимо ставить специальные краны Маевского на каждую батарею, но можно поставить и автоматический воздухоотводчик на коллектор;
  • Проект, где подключение выполняется параллельно, может иметь на каждой ветви свой запорный кран. Так можно отключать не нуждающиеся в отоплении участки частного дома.

К этому остается лишь добавить, что подключаются разветвители сразу после котла (подающая магистраль) и непосредственно перед ним (обратная магистраль). Иногда и подающий и обратный разветвители представлены одним приспособлением, они просто спаяны между собой – в этом случае способ подключения не меняется.

Вернуться к содержанию ↑

Вывод

Как видно из всего вышесказанного, ленинградка по-прежнему пользуется большой популярностью, только сегодня выглядит она более современно. Если рассматривать параллельную цепь включения батарей, то про нее можно сказать то же самое, так как она имеет немало преимуществ.

Вернуться к содержанию ↑

Ленинградка

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Система отопления Ленинградка — особенности монтажа

Я уже показывал вам варианты схем системы отопления, сегодня хочу более подробно остановиться на

однотрубной открытой системе отопления называемую в простонародности «Ленинградка». Именно ленинградка пользовалась в советские времена невиданной популярностью, потому что такую систему легко смонтировать. Основные элементы системы отопления «Ленинградка» — газовый энергонезависимый котел, батареи, трубы и расширительный бак. Системы отопления типа ленинградка элементарная, ниже приведу детальный разбор, понятный даже не особо понимающим по вопросам устройств инженерной коммуникации.


Что вы узнаете

Преимущества «Ленинградки»

  • При данной системе отопления подающую трубу можно прокладывать прямо под дверным проемом;
  • Низкие затраты на комплектацию системы;
  • Лёгкий монтаж, с небольшим бюджетом из-за малой трудоемкости работ;
  • Система отопления эстетична, минимуму «выступающих» труб;
  • Такую систему можно подключать каскадно, одновременно к двум отопительным котлам;

Ленинградка позволяет обогнуть весь дом одним кольцом по его внешней стене. При данном раскладе трубопровод отходит от самого «сердца» системы отопления в качестве подающей, обводит весь периметр жилья и возвращается в обратку. С помощью ленинградки, схема отопления позволяет проложить теплый пол.

Недостатки системы

  • Потеря теплоотдачи, теплоотдача будет выровнена только лишь после добавления к последующим радиаторам дополнительных секций;
  • При системе «горизонтальное отопление» с применением металлических труб, в будущем возможен затруднительный демонтаж радиаторов.

Принцип действия «Ленинградки»

Во-первых последовательное расположение всех батарей системы отопления.  Теплоноситель от котла (антифриз или вода) поступает во все радиаторы постепенно, отдавая тепло в каждой батарее. Здесь и вскрывается недостаток, логично, что если в первый радиатор зашел теплоноситель с температурой в 60С, в каждой последующей батарее отдал по 5С, скажем у до пятой батареи теплоноситель приходит с температурой уже в 40С, в следствии дальняя комната, участок будет плохо прогреваться, поэтому то туда и следует поставить радиатор с большим количеством секций.

Обращаю внимание! Увеличение количества секций радиаторов по мере удаления их от места «подачи» тепла сохранит тепловой баланс всех помещений.

Однотрубная система отопления ленинградка идеально подходит для обогрева строений с одним или двумя этажами. Если подающая труба прокладывается ниже уровня пола, следует своевременно позаботиться о ее изоляции при помощи рулонных материалов. В противном случае будут наблюдаться потери тепла и возникнет риск перегрева подпольного помещения.

Чем обеспечен непрерывный цикл теплоносителя?

Теплоноситель, нагретый до необходимой температуры попадая в батарею по законам физики, он перемещается в верхнюю часть полости радиатора. Теплоноситель с меньшей температурой опускается. Процесс перемещения более нагретого теплоносителя вверх и за счет этого действия выталкивание более холодного переходит в цикл. Более холодный теплоноситель перетекает в котел,  нагревается и всё начинается повторно — циклично.

Особенности монтажа системы отопления

Трубу системы отопления прокладывают по всему периметру квартиры или дома, и замыкают на котле. Возле котла на подающей трубе делается врезка и выводится вертикальная труба на расширительный бак. Расширительный бак должен быть самой верхней точкой всей системы отопления и служить предохранителем и воздухоотводчиком.

А так же! Так же расширительный бак создает в системе отопления приемлемое (оптимальное) давление теплоносителя.

В такой системе отопления батареи подсоединяются врезкой в основную магистральную трубу. Применяется как нижнее-проходное подключение, так и диагонально-полнопроходное подключение.

Наглядно ознакомиться с однотрубной системой отопления типа «Ленинградка» и ее функционированием, вы сможете на видео. Подробно, а главное, доступно описывается вся тонкость, нюансы и способы решения возможной трудности при монтаже системы.

Современная однотрубная система, оборудуется регуляторами, вентилями для балансировки, клапаны термостатические, шаровые краны — это дает возможность балансировать радиаторы в зависимости от ваших предпочтений. Проще говоря, если у вас стоит радиатор в коридоре, а в нем вы проводите меньше времени чем в спальне, то на данном участке радиаторы можно немного приглушить, отрегулировав подачу теплоносителя в батарею.

Так же, если систему отопления вы собираетесь монтировать своими силами, следует при проектировании учесть факт поломки батареи и на всякий случай поставить байпасы и съемные муфты (американки). Это позволит вам снимать радиатор не отключая систему отопления, а лишь перекрытие всего лишь одного радиатора. Это касается только лишь первых двух схем. Нижняя схема под данные условия не предназначена. перекрыв первую батарею вы перекрываете всю систему отопления.

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Однотрубная система отопления ленинградка в частном доме

Без обогрева не может обойтись ни одно жилое помещение. Несмотря на то, однотрубная система отопления ленинградка считается устаревшей, ее до сих предпочитают многие жильцы частных домов. Благодаря минимальным требованиям к материалам и простоте монтажа, ленинградская система отопления легко реализуется своими руками при наличии навыков работы со сварочным аппаратом и другими инструментами.

Сейчас система отопления ленинградка используется в частном доме, но впервые ее внедрили и испытали в многоэтажных домах Ленинграда, откуда и произошло ее название. Еще в советские  времена такая схема обогрева обрела популярность, доказав свою надежность, экономность, ремонтопригодность и простоту реализации. Поэтому сегодня это часто применяемая система отопления частного дома.

Преимущества и недостатки

Отопление ленинградка для двухэтажного дома или одноуровневого жилища имеет свои практические плюсы и минусы. Среди достоинств стоит выделить следующее:

  • простота монтажа всех элементов системы своими руками;
  • надежность эксплуатации;
  • обогрев не требует внедрения дорогостоящих агрегатов;
  • возможность индивидуального изменения степени нагрева батарей;
  • хорошо отапливает даже двухэтажный особняк;
  • позволяет скрыть некоторые части стояков тепловой магистрали в полу;
  • отлично работает с любыми видами котлов;
  • может функционировать, как разводка с принудительной циркуляцией, так и с естественным течением теплоносителя.

Тем не менее, недостатки тоже имеются:

  • сложность исполнения с двумя контурами, как правило, это однотрубная система;
  • неравномерность прогрева первых и последних батарей в последовательной цепочке;
  • требует установки циркуляционной аппаратуры (насосов), если монтируется в двухэтажном строении;
  • к горизонтальной разводке нельзя подключить полотенцесушитель или систему теплого пола.

Главным минусом считается необходимость балансировки, которая, иногда, требует внедрения дополнительного оборудования.

Особенности и принцип действия

Классическая система ленинградка представляет собой совокупность оборудования для обогрева (котел, трубы, радиаторы), которые соединяются в одну магистраль для подачи тепла. Внутри этой системы циркулирует раствор антифриза или вода, выступающие в качестве теплоносителя. Источником тепла является котел. Батареи устанавливаются вдоль стен по периметру дома.

Установка Ленинградки потребует минимального количества приборов и материалов:

  • трубы;
  • расширительный бак;
  • радиаторы отопления;
  • котел.

Дополнительное оборудование:

  • шаровые и термостатические клапаны;
  • вентили;
  • байпасы.

Данная однотрубная разводка в отличие от обычной отопительной системы с естественной циркуляцией, позволяет установить наилучшее сочетание теплоотдачи и расхода ресурсов, выбрав индивидуальный режим нагрева каждой батареи. При необходимости радиатор можно полностью отключить от магистрали и даже демонтировать.

Схема отопления ленинградка лучше всего подходит для одноэтажных сооружений с горизонтальной разводкой. Но если правильно рассчитать, какие нужны конфигурации и диаметры труб, то данную систему можно применять для обогрева двухэтажного частного дома. Здесь необходима комбинация горизонтальной и вертикальной разводки стояков.

Ленинградка может реализовываться в схеме с естественным или принудительным движением теплоносителя, открытого или закрытого типа. Для вертикальной разводки лучше применять  принудительную циркуляцию, чтобы повысить динамику нагрева системы, устранив недостатки разводки с естественной циркуляцией.

Естественная или принудительная циркуляция?

Считается, что установка системы обогрева с естественной циркуляцией позволяет сэкономить на монтаже насосного оборудования. Чтобы организовать самотек теплоносителя по контуру, нужно правильно рассчитать длину и диаметры, углы наклона труб, а это сделать сложно. Самотечная система показывает хорошую работоспособность только в одноэтажных домах, в многоуровневых зданиях ее функционирование весьма проблематично.

Другой недостаток – необходимость труб большого диаметра, которые не только портят интерьер помещения, но и обойдутся дороже. Кроме того, в здании нужно оборудовать помещение для котла, которое должен быть расположен ниже уровня батарей, то есть в подвале. Также необходим тщательно утепленное чердачное помещение, где будет установлен расширительный бак.

Проблема любой естественной системы циркуляции в двухэтажном сооружении заключается в том, что на втором уровне радиаторы обогревают пространство лучше, чем на первом этаже. Монтаж байпасов и балансировочных кранов способен лишь отчасти решить данную проблему. А установка дополнительных приспособлений приведет к подорожанию разводки, при том, что ее функционирование может остаться нестабильным.

Более рационально решит проблему разницы температур на первых и последних радиаторах первого уровня установка батарей с дополнительными секциями. Такое увеличение площади теплоотдающего оборудования способно уравнять уровень отдачи тепла на разных этажах. Поэтому лучше применять Ленинградку с принудительной циркуляцией.

Система отопления ленинградка естественная схема циркуляции теплоносителя с горизонтальной разводкой:

Разводка открытого типа с принудительной циркуляцией

У водяной системы отопления такого типа обладает отличительной характеристикой – последовательным расположением всех ее элементов, как правило, по контуру внешних стен частного дома.

У данной однотрубной системы есть «сердце» — котел, соединяющийся подающим стояком с первым радиатором. С первой батареи теплоноситель перемещается во вторую, третью и так далее. От последней батареи теплоноситель попадает обратно в котел по обратному стояку для последующего нагрева и повторного « путешествия» по отопительной системе.

Во время нагревания теплоносителя он увеличивается в объеме. Излишки в это время вытесняются в расширительный бак, который является обязательным элементом разводки. Он может быть как открытого типа, то есть, связан с атмосферным воздухом при помощи патрубка. Что определяет данный тип системы как «открытый». Остывая, теплоноситель из бака обратно возвращается в отопительную магистраль.  Сливной патрубок служит для слива излишнего теплоносителя при его перегреве.

Для циркуляции в однотрубной системе используется электронасос, который монтируется перед котлом на обратном стояке. Его наличие позволяет более быстро прогреть систему частного (даже двухэтажного) дома и позволит более динамично изменить температуру теплоносителя во время смены режима работы котла.

Для удобства при заполнении магистрали теплоносителем  в зоне обратного стояка подключается через шаровой кран и фильтр магистральный водопровод. Кроме того, предусмотрен патрубок с краном для слива теплоносителя из трубопровода отопления.

В случае подключения системы по типу «ленинградка» в частном доме, можно применить диагональный последовательный метод подключения батарей.

Методы подключения радиаторов в магистраль, рассмотренные выше обладают серьезнейшим минусом – нет возможности раздельно регулировать теплоотдачу каждой батареи отопления. Данную проблему можно устранить во время их монтажа другим методом.

В такой схеме применяется параллельное подключение каждого радиатора к стояку. На каждую батарею отопления необходимо на входной и выходной патрубок смонтировать по два шаровых крана, которые позволят в случае необходимости перекрыть поток теплоносителя и демонтировать батарею. На параллельный к радиатору участок стояка, играющий в данном случае роль байпаса, необходимо смонтировать игольчатый кран, благодаря которому есть возможность регулировки интенсивности потока теплоносителя через «зашунтированный» радиатор.

Ведь при его полностью открытом положении у воды не будет появляться «желания» подниматься по радиатору вверх против воздействия силы тяжести. Исходя из этого, можно заключить, что чем больше открыт такой вентиль, тем меньше температура батареи.

В том случае, когда конфигурация системы достаточно сложная и очень большая протяженность труб, в систему может быть встроен параллельный контур. Степенью его нагрева управляет также игольчатый кран, он дает возможность плавно изменять поток теплоносителя через систему. В обязательном порядке обратную трубу дополнительного контура, на которую смонтирован кран, необходимо подключить к основному обратному стояку до циркуляционного насоса.

Разводка закрытого типа

Данная однотрубная система может быть «отсечена» от атмосферы, из-за чего имеет название закрытого типа. В данной системе обустроен расширительный бак мембранного типа, дающий создавать избыточное давление в системе. Как правило, оно не очень высокое и не превышает 1,5 атмосферы. Такая система обязательно должна быть оборудована группой безопасности, в которую входят манометры, предохранительный клапан и воздухоотводчик. Подобная система довольно удобна для двухэтажного дома.

Тонкости проведения монтажных работ

Для того чтобы завершить все организационные и технические мероприятия при создании подобной системы без каких-либо проблем, рекомендуется привлечь к данному вопросу ка минимум одного профессионала-практика.

  1. Для того чтобы обеспечить качественный прогрев крайних в цепи батарей необходимо увеличить количество их секций.
  2. Для создания самотечной системы обязательно должны быть использованы трубы большого диаметр. Общая длина контура должна быть не более 30 м.
  3. Установка подающей магистральной трубы должна быть произведена под небольшим уклоном. Непосредственно батареи отопления монтируются на одинаковой высоте и никоим образом не искажают геометрию помещения.
  4. Как для вертикальной разводки «ленинградки» так и для длинной горизонтальной разводки в обязательном порядке необходимо оборудовать систему циркуляционным насосом.
  5. Во время самостоятельной установки подающей трубы в толще пола, необходимо позаботится о том, чтобы ее утеплить теплоизоляционными рулонными материалами. Это позволит сэкономить значительные средства в процессе использования системы, а кроме того позволит предотвратить перегрев «подпольного» пространства.
  6. Перед тем как запустить систему, из трубопровода и отопительных батарей необходимо выпустить воздух из системы при  помощи кранов Маевского.
  7. После того как произведен пуск системы и проверены все узлы и соединения, необходимо выполнить балансировку системы – это делается выравниванием температуры во всех батареях, регулируя ее игольчатым клапаном.
  8. В вертикальных системах теплоноситель подается сверху по стоякам. Расширительный бак располагается выше относительно уровня радиаторов, а трубопровод, как правило, устанавливается в стене. Кроме того, в систему крайне важно внедрить устройство которое будет создавать принудительную циркуляцию.

Как запорные вентиля  на байпасах и дополнительных контурах системы необходимо использовать только игольчатые краны.   Они могут плавно регулировать через себя поток теплоносителя. Применение шаровых кранов категорически запрещено, так как они не могут работать в полуоткрытом положении. Они работаю только в двух положениях: либо полностью открыты, либо полностью закрыты. Только в таких положениях обеспечивается долговременная эксплуатация шаровых кранов. По поводу этого можно найти достаточно много видео в интернете.

Простота установки и непосредственно самой схемы, вкупе с дешевизной и эффективностью создали «ленинградке» достаточно большую популярность. Она отлично функционирует, при этом обеспечивая потребителям уют, комфорт и тепло в домах.

И так, по завершении данного обзора хотелось бы отметить что проверенная не одним десятком лет работы однотрубная «ленинградка» с современными инновациями в виде циркуляционного насоса и регулирующих кранов на байпасах дает возможность получить преимущества как при использовании более сложной системы отопления, при небольших денежных затратах и реальной простоте исполнения. Правильно установите ее своими руками перед отопительным сезоном, чтобы зимой проводить время в тепле и уюте.

Ленинградка система отопления: схема и описание

Ленинградская схема отопления – общие понятия

На сегодняшний день владельцы частных домов с индивидуальным отоплением часто задумываются о том, какой метод обогрева предпочтительней. Рассматриваются такие критерии, как экономичность, удобство в эксплуатации, возможность ремонта и усовершенствования, доступность и, конечно же, эффективность. Всем этим условиям отвечает отопление «ленинградка».

Ленинградская система, или «ленинградка» — это однотрубная система индивидуального отопления дома, в которой к магистрали последовательно подключены обогревательные приборы. Теплоноситель, циркулируя по магистрали, переходит из одного прибора в другой, нагревая их по порядку. В зависимости от размеров обогреваемых помещений, там можно устанавливать различное количество радиаторов разного размера.

Системы такого типа наиболее часто используются для обогрева частного дома. Это обусловлено их высокой эффективностью, а монтаж вполне возможно выполнить своими руками, даже не имея особых строительных навыков. Процесс достаточно трудоёмкий, но при наличии аккуратности и смекалки, позволяет существенно сэкономить финансы.

Читайте также: Средства для промывки системы отопления.

В качестве теплоносителя отопление «ленинградка» может использовать воду и антифриз. Циркуляция теплоносителя бывает естественной и принудительной. В случае принудительной циркуляции необходимо оснащение системы циркуляционным насосом, который обеспечивает принудительную циркуляцию теплоносителя.

Дополнительно принято устанавливать термостаты, запорную арматуру и контрольное оборудование. Это несколько увеличивает финансовые затраты, однако делает работу системы более эффективной и безопасной.

Водяное отопление «ленинградка» может использоваться для обогрева как одноэтажного, так и двухэтажного частного дома. Монтаж может выполняться по двум схемам – по вертикальной и по горизонтальной.

Горизонтальная схема

Монтаж по горизонтальной схеме заключается в том, что прокладываем магистраль в горизонтальной плоскости и подключаем к ней батареи в каждом помещении. Соответственно, такой способ подходит только для одноэтажных зданий. В случае двухэтажного дома применяется вертикальная разводка.

Горизонтальный монтаж требует выполнения некоторых условий:

  • Все трубы прокладываем в плоскости пола. Разрешается прятать их в пол, либо оставлять на поверхности;
  • Если прячем трубы в пол, обязательно необходимо утепление, поскольку в таком случае не удастся избежать теплопотерь;
  • Монтаж труб над полом значительно упрощает работу с ними в случае усовершенствования системы;
  • Независимо от того, как мы монтируем трубы, в пол или над ним, их монтаж следует осуществлять обязательно до работ по отделке пола;
  • Трубы следует располагать с небольшим наклоном по направлению течения теплоносителя;
  • Все радиаторы располагаем обязательно на одном уровне;
  • Каждый радиатор оснащаем краном Маевского для избавления от пузырьков воздуха;
  • В случае естественной циркуляции жидкости батареи в комнатах, удалённых от котла, должны иметь большее количество секций;
  • Следует учесть, что поскольку при такой схеме требуется расположение всех отопительных приборов на одном уровне, нам не удастся подключить сушки для полотенец и водяной обогрев для пола.

Вертикальная схема

Вертикальная схема предполагает подключение радиаторов к вертикально размещённой магистрали. Этот метод подходит для обогрева двухэтажного частного дома. Как правило, при такой схеме естественная циркуляция работает недостаточно эффективно, поэтому стоит оснастить контур насосом для принудительной циркуляции жидкости. Преимущества такой системы состоят в следующем:

  • Более оперативный нагрев всех приборов в цепи;
  • Более равномерное распределение теплоносителя в трубах;
  • В случае наличия циркуляционного насоса можно ставить трубы меньшего диаметра – это выгодно с экономической точки зрения;

Применение циркуляционного насоса подразумевает его питание от электроэнергии. С экономической точки зрения большой роли это не играет, однако если существует возможность частого отключения электроэнергии, следует использовать вертикальную схему с естественной циркуляцией.

Следует также учесть, что при естественном вертикальном способе, например для двухэтажного здания, длина цепи от котла до последнего радиатора не должна быть больше 30 м.

Отопление «ленинградка» — преимущества и недостатки

Как и любая другая система, отопление «ленинградка» имеет свои плюсы и минусы. Перечислим для начала преимущества:

  • Экономичность – по причине доступности материалов, простоты монтажа и конструктивных особенностей, позволяющих регулировать энергозатраты, этот тип обогрева является достаточно выгодным с финансовой точки зрения;
  • Возможность усовершенствования и модернизации – «ленинградка» даёт возможность при необходимости внести изменения и улучшения в конструкцию;
  • Возможность регулировать подачу тепла на каждый радиатор;
  • Можно не обогревать помещения, которые не используются.

Из недостатков можно назвать следующее:

  • В системе необходимо увеличение давления теплонесущей жидкости;
  • При горизонтальной схеме невозможен монтаж тёплого пола и сушилок для полотенец;
  • Необходимость наращивания более удалённых радиаторов по причине остывания теплоносителя по мере удаления от котла.

Для того, чтобы в случае необходимости иметь возможность сменить радиатор, отремонтировать его или отключить, не прекращая циркуляцию теплоносителя в трубах, необходимо возле каждого отопительного прибора сделать байпасы – обходные пути для теплоносителя. В случае, когда мы перекрываем поступление жидкости в радиатор, она идёт по контуру, проходя через байпас. В противном случае для того, чтобы отключить один радиатор, придётся отключать работу всей установки.

Особенности монтаж системы

Монтаж системы отопления частного дома осуществляем следующим образом:

  1. Прокладываем магистраль по периметру всего здания;
  2. Создаём контур из труб, замкнутый на котле;
  3. Над котлом размещаем расширительный бак и соединяем его с котлом при помощи вертикальной трубы. Расширительный бак необходим для того, чтобы обеспечить необходимое давление для движения теплоносителя;
  4. Радиаторы подключаем к магистрали, врезая их либо нижним, либо диагональным способом. Нижний способ заключается в том, что входной и выходной каналы располагаются в нижних отверстиях прибора. При диагональном методе вода входит в нижнее отверстие, а выходит в верхнем отверстии по диагонали;
  5. Снабжаем установку всеми необходимыми контрольными приборами, кранами и байпасами для её стабильной и правильной работы;
  6. В случае обеспечения обогрева двухэтажного здания вертикальным методом подключаем циркуляционный насос, если не планируются частые отключения электроэнергии.

Работа установки при естественном методе основывается на стремлении горячей жидкости занять верхнее положение в радиаторе, вытесняя оттуда холодную. Постоянный цикл основывается на непрерывности процесса остывания и нагрева, который обеспечивает циркуляцию теплоносителя в контуре.

Принудительный метод, как это понятно из названия, основывается на работе циркуляционного насоса, который гонит теплоноситель по контуру. В этом случае можно ставить в магистраль трубы меньшего диаметра – это не помешает движению жидкости в них.

Заключение

Отопление «ленинградка» является на сегодняшний день одним из наиболее широко используемых способов обогрева частного дома. Как мы смогли убедиться, для индивидуального отопления этот метод действительно очень хорош в силу своей экономичности, доступности и удобства в эксплуатации. Он подходит как для одноэтажного, так и для двухэтажного здания. Все составные части легко купить в любом строительном супермаркете – полипропиленовые трубы, котёл, расширительный бак, краны, прокладки и прочее.

Монтаж установки выполняется своими силами даже без особого строительного опыта. При необходимости легко выполнить замену батарей, их ремонт и наращивание. Регулировка температуры на каждом приборе и отключение батарей в неиспользуемых помещениях помогают существенно экономить расходы на отопление.

При небольших финансовых вложениях, приложив определённые усилия и хорошо потрудившись, вы имеете все шансы обеспечить уют и тепло в своём доме.

«Ленинградка» — система отопления

В сегодняшней статье решил затронуть эту тему — как «Ленинградская» система отопления. В Советском Союзе строительство было одной из самых перспективных отраслей, оно велось повсеместно и практически постоянно. Однако финансирования не хватало, и разрабатывались экономичные технологии. Одним из перспективных направлений в те годы считалось снижение затрат на систему отопления. Так появилась «Ленинградка», которая до сих пор используется в частном малоэтажном строительстве.

Преимущества системы отопления «Ленинградка».

Стоимость установки такой системы снижается за счет того, что соблюдается принцип, то есть отсутствуют элементы, отвечающие за отвод сточных вод. Среди преимуществ системы, благодаря этой особенности, можно отметить:

  • Небольшие затраты на техническое обслуживание и материалы;
  • Возможность поесть даже непрофессиональному мастеру;
  • может размещаться любым наиболее удобным способом монтажа;
  • Эстетичный вид готовой системы отопления;
  • Возможность включения в систему нескольких.

Чаще всего трубу монтируют по периметру здания (по наружным стенам). Все и система подключены к отопительному котлу. Вода, как, проходит полный круг по системе и через другой ввод снова подается в исходный котел.

«Ленинградка» — система отопления

Недостатки кольцевой системы отопления.

Главный недостаток «Ленинградки» в том, что для ее установки в одноэтажных частных домах необходимо специальное устройство — форсированный коллектор, который обеспечит циркуляцию воды по трубам отопления.Автономную систему отопления необходимо монтировать в помещениях, где потолки достигают 220 сантиметров. Это нужно для разгона воды, а также для возможного подключения расходной емкости системы отопления. Однако естественная циркуляция сейчас все чаще не используется, а задается, ускоряя воду по трубам. С его помощью создается давление, которое можно регулировать радиаторами в зависимости от потребностей.

В качестве характеристики системы при любом способе установки можно отметить:

  • Батареи, которые находятся в конце окружности системы перед котлом, должны быть установлены многосекционно. Дело в том, что пока теплоноситель проходит полный круг, идет охлаждение.
  • При капитальном ремонте системы довольно сложно демонтировать радиаторы с большим количеством граней.

Многие из перечисленных выше характеристик считаются недостатком системы, однако они популярны среди владельцев частных домов и тех, кто их только строит.

Как работает «Ленинградка»?

Подключите элементы этой отопительной системы последовательно. Начальная и конечная точка (в которой кружок замыкается) — это котел.Давление в циркуляционных трубопроводах достигается с помощью специального насоса, который монтируется в системе после котла, а в некоторых случаях используется ускоренный коллектор.

Таким образом, с помощью однотрубной системы можно обеспечить отопление как двухэтажного, так и одноэтажного дома. Чаще всего для удешевления радиаторов и повышения эффективности отходят от классической «Ленинградки» и патрубок отвода теплоносителя проводят отдельно под полом. В двухэтажном доме по этой трубе с обоих этажей будет выводиться теплоноситель.

Чаще всего навесная труба проводится под конструкцией пола. В этом случае, чтобы избежать перегрева материалов, из которых сделан пол, а также для повышения эффективности (чтобы не отдавать теплоноситель будет сильно охлаждаться), необходимо проводить работы программно. Такое отопление является небольшой частью двухтрубной системы, но отличается от этого вида отопления классическим видом.

Монтаж однотрубной системы и ее особенности.

В двухэтажном здании в системе не нужно использовать разгонный коллектор или насос, движение воды осуществляется за счет высоты системы.Для появления перепада температур и начала циркуляции воды сразу после котла монтируется высокая вертикальная труба. Такая теплотрасса будет бесшумной.

Радиаторы встраиваются в магистраль так же, как и в любую другую систему. Способов подключения батарей отопления может быть два:

  • Нижние, в данном случае, к системе отопления, радиаторы подключаются с помощью расположенных снизу патрубков.

  • Полнопроходной или диагональный.В этом случае вход в радиатор осуществляется через верхнее сопло, а выход — через нижнее.

В целях экономии ресурсов в теплотрассе устанавливаются различные краны, арматура и балансировочная арматура. Однако при установке необходимо следить за тем, чтобы дополнительные элементы не влияли на температуру элементов системы, расположенных после радиатора, оборудованного этими элементами конструкции.

Чтобы сделать систему радиаторов отопления более совершенной с использованием кранов, предусмотрена изоляция аккумуляторной батареи для ремонта или полной замены без остановки всей системы.

В зависимости от типа расширительного бачка в системе конструкцию можно разделить на закрытую или открытую. Отопление закрытого типа изолировано от «атмосферы» с. Если расширительный бачок имеет сопло, подключенное к окружающему воздуху, система называется открытой.

Какие особенности нужно учесть в проекте «Ленинградский».

Лучше всего при проектировании однотрубной кольцевой системы проконсультироваться со специалистом строителя. Если такой возможности нет, необходимо ознакомиться с большим количеством материалов по данному вопросу.Для этого вы можете использовать различные профильные Интернет-сайты, видео и книги, которые также можно скачать через Интернет.

Особенностью самотона «Ленинград» являются трубы большого диаметра, а общая длина трассы должна быть не более 30 метров. В противном случае нормальной циркуляции теплоносителя ожидать не стоит. Для облегчения циркуляции подающая труба монтируется с небольшим уклоном, но при этом радиаторы находятся на одной высоте, чтобы не нарушать геометрию пространства и выглядеть эстетично.

При вертикальной прокладке системы отопления можно обойтись без циркуляционного насоса, который необходим при горизонтальной прокладке. Выбор дополнительного оборудования для магистрали отопления тоже должен быть ответственным. Для того, чтобы можно было регулировать температуру в отдельных частях системы, необходимо использовать игольчатые краны. Шаровые краны, если открыть их частично, быстро выйдут из строя, и вам потребуется останавливать систему для замены.

Ленинградка не один десятый год проходит испытания.Это действительно экономичная и проверенная временем система, которая эффективна. В настоящее время классическая самодельная «Ленинградка» была преобразована в более совершенную систему с помощью игольчатых кранов. Котлы также претерпели значительные изменения и теперь используют и модели для создания температурного режима трассы. Использование уже проверенной системы наряду с современными технологиями позволит смонтировать качественную систему отопления, не требующую трудозатрат и вложений.

Статья получилась сложной для восприятия, но всех тонкостей по конструкции и установке нет, только общие сведения.Кто все-таки доработал статью до конца и у кого возникли вопросы или просто непонятливые, пишите в комментариях.

систем, отопление в которых построено по одноконтурному принципу

Одним из важнейших вопросов при строительстве частного загородного дома является устройство и установка системы отопления. От того, насколько хорошо решен этот вопрос, зависит эффективность и скорость теплообмена воздуха и надежность всей системы.Если правильно подойти к этому аспекту, мы сможем сделать не просто трубопровод, способный эффективно обогревать помещения, но и удовлетворить все дизайнерские моменты в интерьере помещения. И здесь особое внимание стоит уделить тому типу обогрева, который вы будете использовать. В этой статье мы постараемся раскрыть все особенности, которыми обладает система «Ленинградка».

Системы, отопление которых построено по принципу однотрубной схемы

На данный момент существует два основных способа прокладки трубопровода.Это может быть однотрубная или двухтрубная система. Что касается нашей «Ленинградки», то она относится к первому типу устройств. Этот способ прокладки отопления на сегодняшний день является одним из самых популярных и распространенных в России. А все потому, что «Ленинградка» (системы, отопление в которых построено по одноконтурному принципу) позволяет собственнику выбирать время обогрева и таким же образом обслуживать его, не привлекая специалистов. Таким образом, этот тип трубопровода обеспечивает абсолютную автономию здания от системы центрального отопления.

Какие есть нюансы?

Главный нюанс при использовании «Ленинградки» в том, что она не способна нормально утеплять многоэтажные дома. Поэтому его используют в основном в одноэтажных домах. Хотя, по мнению специалистов, при правильном подходе можно обеспечить эффективное отопление помещения в два этажа. Но в этом случае лучше всего использовать двухтрубные системы. Их установка более проста, а обогрев более эффективен.

На фото представлена ​​схема системы отопления «Ленинградка»:

Как мы видим, здесь используется только одна труба, которая постепенно подводится к каждому из радиаторов (батарей) и, наконец, идет к котлу, откуда снова начинает циркулировать.Способ нагрева здесь замкнутый, так как вода течет в системе по окружности по единому контуру с определенной скоростью подачи и количеством жидкости.

Какие преимущества у Ленинградки?

Системы отопления в которых однотрубные, в частности и «Ленинградка», имеют массу преимуществ по сравнению с другими аналогами. Во-первых, благодаря наличию всего одной трубы можно прокладывать трубопровод в самых труднодоступных местах (например, это может быть место под дверным проемом).Благодаря этому можно скрыть лишние трубы от взгляда человека, не повредив тем самым интерьер помещения. Во-вторых, «Ленинградка» очень проста в установке, и при ее установке не нужно вызывать специалистов. В-третьих, «Ленинградка» (системы с одноконтурным отоплением, в которых она применяется практически во всех домах советской постройки) из-за отсутствия второго ряда труб менее затратна в финансовом отношении в установке по сравнению с двухконтурный.

Из недостатков можно отметить только низкую теплопроводность. Из-за этого в многоэтажных домах не используется однотрубная система отопления «Ленинградка».

систем, в которых отопление построено по одноконтурному принципу / Paulturner-Mitchell.com

Одним из важнейших вопросов при строительстве частного загородного дома является устройство и прокладка системы отопления. От того, насколько правильно решен этот вопрос, зависит эффективность и скорость теплообмена воздуха и надежность всей системы в целом.Если правильно подойти к этому аспекту, можно сделать не просто трубопровод, способный эффективно обогревать помещения, но и удовлетворить все дизайнерские моменты в интерьере помещения. И здесь особое внимание стоит уделить тому типу отопления, которое вы будете использовать. В этой статье мы постараемся раскрыть все особенности, которыми обладает система Ленинградка.

Системы, отопление которых построено по принципу однотрубного контура

На данный момент существует два основных пути прокладки трубопроводов.Это может быть однотрубная или двухтрубная система. Что касается нашей Ленинградки, то она относится к первому типу устройства. Этот способ прокладки отопления на сегодняшний день является одним из самых популярных и распространенных в России. А все потому, что «Ленинградка» (системы, отопление в которых построено по одноконтурному принципу) позволяет собственнику самостоятельно выбирать время обогрева и обслуживать его таким же образом, не привлекая специалистов. Таким образом, этот тип трубопровода обеспечивает абсолютную автономию здания от системы центрального отопления.

Какие есть нюансы?

Главный нюанс при использовании «Ленинградки» в том, что она не способна нормально утеплять многоэтажки. Поэтому его используют в основном в одноэтажных домах. Хотя, по мнению специалистов, при правильном подходе можно обеспечить эффективное отопление помещения в два этажа. Однако в этом случае лучше всего использовать двухтрубные системы. Их установка проще, а обогрев более эффективен.

На этом фото представлена ​​схема системы отопления «Ленинградка»:

Как видим, в ней используется только одна труба, которая постепенно подводится к каждому из радиаторов (батарей) и, наконец, идет к котлу, откуда и начинается. его обращение снова.Метод нагрева здесь замкнутый, так как вода течет по кругу вокруг системы в едином контуре с определенной скоростью подачи и количеством жидкости.

В чем преимущества «Ленинградки»?

Однотрубные системы отопления, в частности и «Ленинградка», имеют ряд преимуществ по сравнению с другими аналогами. Во-первых, за счет наличия всего одной трубы можно прокладывать трубопровод в самых труднодоступных местах (например, это может быть место под дверным проемом). Благодаря этому можно скрыть лишние трубы от человеческого глаза, тем самым не нанеся вреда внутреннему оформлению помещения.Во-вторых, «Ленинградка» очень проста в установке, и при ее установке не нужно вызывать специалистов. В-третьих, «Ленинградка» (системы с одноконтурным отоплением, которые используются практически во всех жилых помещениях советской постройки) из-за отсутствия второго ряда труб, менее затратного в плане монтажа по сравнению с двухконтурными.

Из недостатков можно отметить только низкую теплопроводность. Из-за этого в многоэтажных домах не используется однотрубная система отопления «Ленинградка».

Как сделать отопление без помпы. Отопление дома без помпы. Два проверенных временем варианта. Схема отопления без помпы

Описание:

Energy Saving Liquid Warm Floors XL Pipe — уникальная новинка, с помощью которой вы потратите всего около 3000 рублей в месяц на полный обогрев коттеджа площадью 100м2!

Основное отопление дома без котла и насоса!

Что может быть лучше отопления через теплый пол? Это наиболее комфортная система обогрева, обеспечивающая оптимальное распределение тепла в помещении, когда ноги теплее головы. Это хорошо известно в Корее, где пол не один век используется для обогрева жилища. Но если раньше источником тепла служил печной дым, то сегодня самыми современными и популярными системами отопления считаются энергосберегающие водяные теплые полы XL Pipe.

Система XL Pipe устанавливается под любым напольным покрытием и используется в качестве основного источника отопления в домах, квартирах, больницах, гостиницах и даже детских учреждениях. Если система XL Pipe используется в качестве основного отопления, вы сэкономите 30-40% электроэнергии по сравнению с пленочным обогревателем или кабельным полом.Средняя потребляемая мощность составит от 17,4 Вт / м2.

В современном мире особое внимание уделяется новым технологиям, позволяющим экономно расходовать энергию и не наносить вред окружающей среде. На протяжении тысячелетий теплый пол (ONDOL) использовался в Корее как основной и единственный источник отопления дома. При этом воздух в помещении нагрелся за счет сжигания древесного угля в пространстве под полом. По сей день теплый пол — характерная черта корейского жилища. Однако в современных домах система ОДОЛ в первозданном виде практически не применяется, она заменяет усовершенствованные системы водяного и электрического отопления.

Компания разрабатывает и производит высокотехнологичное оборудование для теплых полов. Но по сравнению с аналогичными способами обогрева корейский теплый пол создает в доме очень комфортную атмосферу и потому заслужил особую популярность во всем мире. Сегодня продукция компании популярна в 20 странах мира, а в России филиалы компании открываются более чем в 100 городах. Системы обогрева Daewoo Enertec абсолютно безопасны как для окружающей среды, так и для здоровья человека, они не выделяют углекислый газ и не излучают электромагнитные волны.К тому же они очень экономичны.

Системы обогрева Daewoo Enertec подарят вам комфорт и роскошь. Иди домой босиком, когда захочешь!

Экономичный теплый пол XL Pipe

Наряду с производством пленочных и кабельных полов, одной из современных разработок компании стала уникальная система электрического водяного отопления XL Pipe, которая существенно отличается от большинства аналогичных решений на рынке. КПД системы отопления XL Pipe стремится к 100%! Тем самым значительно экономится электричество.А стяжка с подогревом полов из XL Pipe охлаждает вдвое дольше, чем стяжка с тёплыми полами из кабеля. Основным элементом системы XL Pipe является герметичная пластиковая труба повышенной прочности, внутри которой находится нагревательный элемент: семикабель из сплава хрома и никеля, покрытый высокопрочным тефлоном. Пространство внутри трубы заполнено специальной жидкостью. Принцип работы такого пола довольно прост — при пропускании электрического потока по кабелю происходит нагрев и резкое капание жидкости.В основе использования особых свойств теплопроводного вещества и инновационной системы пузырькового кипения.

Применимость XL Труба: базовое отопление дома + отопительные кабины

Выбирая теплые полы, очень важно понимать, для какой задачи они вам нужны. Если вам необходимо основное отопление в доме, то лучшей системы XL Pipe вы просто не найдете. Система XL Pipe устанавливается под любым напольным покрытием и используется в качестве основного источника обогрева или комфортных теплых полов в любых жилых помещениях.К тому же, используя систему XL Pipe в частных домах, можно сэкономить место, избавившись от лишних аккумуляторов, бойлеров и коллекторов, а в городских квартирах никогда не будут заряжать соседей и сэкономить на электричестве. Кстати, система водяных полов не требует согласования, и вы с успехом можете обустроить ею даже свой балкон. Благодаря двухслойному покрытию кабеля исключается возможность утечки электрического тока. Покрытие помимо электробезопасности обеспечивает прочность, огнестойкость, термо-, морозостойкость и огнеупорность.Запатентованное устройство поглощения избыточного давления предотвращает опасность повреждения труб под давлением. Также система не боится запирания мебели и тяжелых предметов. Кстати, труба XL Pipe полностью обслуживается. В случае поломки напольное покрытие вскрывать не нужно, все работы можно производить через монтажную коробку.

КПД отопительной системы XL Pipe ориентирован на 100%!

Автономная работа системы!

XL Pipe не требует установки котла и циркуляционного насоса.Такая автономность позволяет устанавливать его как в частных домах, квартирах, так и в различных учреждениях в качестве основного отопления. Работая абсолютно бесшумно, XL PIPE будет напоминать о себе только комфортным теплом!

Энергосберегающая жидкая теплая труба Paul XL

Теплый пол + основное отопление

Более эффективное газовое отопление (сжиженный) и дизельное топливо!

Без котла (бойлера), без насоса

Тепловой комплекс «Ленинград» был разработан за время существования СССР.

Популярность этой системы со временем не падает. Залог актуальности Ленинградета — это простой монтаж.

Тепло проходит по всему зданию за счет его компонентов: котла, труб и радиатора отопления.
Значительные преимущества Ленинградской области:

  • Минимальные затраты на оборудование.
  • Простая установка.
  • Укладка труб в любом месте.
  • Наличие нескольких котлов на отопление.
  • Мобильность отопления дачных и садовых домиков.
  • Безопасность.
  • Возможность установки системы «теплый пол».

Нагревательная труба сопряжена с внешней стеной здания. Сущность: возьмите здание в кольце.

Такая схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубная Ленинградет позволяет создавать эффективные системы отопления в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплект эталонов может быть укомплектован регулятором, клапаном и.Элементы позволяют улучшить уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит тепло. В неиспользуемых помещениях теплоотдача ограничена.

Отдельные отопительные приборы регулируются, без изменения температурного режима.

Установка циркуляционного насоса и клапана на каждую батарею обеспечивает управление системой отопления Ленинграда без насоса.

Однотрубная схема отопления

От котла отопления нужно провести основную линию, представляющую ответвление.После этого действия в нем содержится необходимое количество радиаторов или батареек. К котлу подключается линия, проведенная по проекту здания. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обработка теплой воды настраивается индивидуально.

Планируется замкнутая схема отопления Ленинградка. При этом однотрубный комплекс монтируется на актуальные конструкции частных домов. По желанию собственника добавлены элементы:

  • Контроллеры радиаторов.
  • Терморегуляторы.
  • Балансировочные клапаны.
  • Краны шаровые.

Ленинград регулирует отопление некоторых радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение в систему отопления схемы перепускного клапана.

Виды электромонтажа теплового комплекса «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность всей системы отопления.Второе качество — отсутствие перегрева конструкции пола.

Установка существует в двух версиях:

  • Горизонтальная система. Предполагается объединить все батареи в единую схему, подключенную к стояку. Система монтируется внутри пола и присутствует в полу. Батарейки расположены на одном уровне. Обеспечьте хорошее отопление помещения.
  • Вертикальная система. Это затрудняет учет расхода тепла в многоэтажных домах.Оптимальный вариант для частного сектора.

Фото системы отопления Ленинграда представлено в данной статье. Конструктивный подход к схеме определяет признаки:

  • Трубопровод установлен по периметру помещения.
  • Внедрение в систему отопления расширительного бака.

Отрицательные стороны однотрубной системы отопления

Уделяется внимание не только достоинствам теплового комплекса, но и недостаткам:

  • Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции.Оборудован дополнительными секциями.
  • Применение горизонтальной трубной разводки не позволит установить «теплый пол».
  • Увеличьте давление охлаждающей жидкости.

Объект монтажа однотрубной системы своими руками

Принцип устройства системы отопления Ленинградка без насоса:

  • Блокировка магистрали происходит в пределах размера помещения.
  • Обрезка добавленной вертикальной трубы.
  • Емкость для увеличения давления воды.

При установке однотрубной системы учитываются навыки и владение сварочным аппаратом.

В системе отопления бывает разная плотность жидкости. Горячая вода попадает в радиатор и вытесняет холодную.

    Система отопления — одна из обязательных составляющих дома. Без подогрева никак. Система отопления применяется как в частных домах, так и в многоэтажных …
    1. Самонагревающаяся система отопления двухэтажного дома — единственный выход в условиях отсутствия газа и электричества.Естественно, что таких проблем в современном мире просто не существует. Но …
    1. Для того, чтобы в частном доме круглый год было комфортно и комфортно, нужно позаботиться о его обогреве. Оптимальный …
  • При выборе системы отопления для частного дома хозяева в первую очередь руководствуются информацией о том, насколько эта система рациональна. На втором месте стоит фактор стоимости. Именно поэтому довольно многие останавливают свой выбор на такой системе, как схема отопления Ленинградка — это однотрубная система отопления.Во-первых, он очень эффективен, но, кроме того, не требует большого количества материалов. А это, в свою очередь, делает его очень экономичным и доступным.

    Схема отопления «Ленинградка»

    Схема отопления Ленинградка Схема данного типа имеет ряд преимуществ, на которые также обязательно обращайте внимание при выборе оптимальной системы отопления.

    Не требует специальных знаний и навыков, а также дает владельцу помещения уникальную возможность установить разный температурный режим в помещениях, обслуживаемых единой системой отопления.

    Различные типы системы теплоснабжения Ленинграда

    Рассмотрим какая схема отопления Ленинграда. В первую очередь, в основе этого типа системы лежит последовательность разводки труб. То есть в тепловой сети элементы, необходимые для ее нормальной работы (радиаторы, конвекторы, теплопередающие устройства), должны располагаться в определенной последовательности. В этом случае система может отличаться в зависимости от типа используемой охлаждающей жидкости. Им может выступать антифриз или обычная вода.

    Основные элементы системы отопления «Ленинградка»

    Кроме вышеперечисленного, система отопления Ленинграда может отличаться еще и по принципу планировки.Бывает двух видов — горизонтальный и вертикальный. Кроме того, каждый из типов может быть реализован как верхним, так и нижним способом. Конечно, у каждого из типов есть как достоинства, так и недостатки. И их следует учитывать при определении наиболее подходящих для построения вашей системы.

    Нередко основным фактором, влияющим на окончательное одобрение Ленинграда, как системы отопления для дома, является то, что она очень проста в установке и не требует привлечения специалистов.

    Ленинградка схема

    Как уже было сказано выше, система видеонагревания Ленинград максимально проста в установке. Однако, приступая к его реализации, все же стоит учесть некоторые особенности системы.

    Первым делом установка котла отопления. Вы можете выбрать модель, которая больше подходит по виду топлива (электрическое или газовое). От котла по периметру дома проложили магистраль, к которой подключены все необходимые отопительные приборы.

    При этом магистраль представляет собой замкнутое кольцо, которое выходит из котла и заканчивается. В такой системе охлаждающая жидкость (антифриз или вода) постоянно находится в этом замкнутом контуре.

    Однако есть и открытая схема ленинградского теплоснабжения — но ее выбор напрямую зависит от теплоносителя и котла. Теплоноситель в магистрали может двигаться как естественным путем, так и через насос, подключенный к системе.

    Важно понимать, что любая современная система отопления требует использования устройств для регулировки температуры отдельных радиаторов.К таким элементам относятся шаровые краны (краны), регуляторы теплопередачи, термостаты и балансировочные клапаны. Применение этих элементов делает более эффективным однотрубное отопление Ленинграда.

    Именно с помощью шаровых кранов удалось создать индивидуальные температурные режимы в каждом помещении, подключенном к единой тепловой сети.

    Но во время появления Ленинграда такой возможности не было — поэтому система считалась несовершенной и непрактичной.

    Есть еще одна новинка, использование которой в сети — однотрубная система отопления Ленинградской области делает ее более комфортной. Это обходные краны. Устанавливая их, можно ремонтировать отдельные элементы сети (радиаторы), не отключая отопление во всем доме.

    Выбор системы отопления должен производиться еще на стадии проектирования здания. При этом наиболее простой и практичной является горизонтальная схема однотрубной системы отопления — отопление Ленинграда закрытое или открытое.Принцип его прост — теплотрасса проходит под полом или непосредственно по его поверхности.

    Этот аспект стоит определиться заранее — ведь если труба отопления будет проходить под полом, то ее монтаж производится с учетом дальнейшей прокладки труб. Необходимо обеспечить надлежащую теплоизоляцию, иначе основное тепло просто уйдет в подполье — соответственно, помещение при этом будет практически отапливаться.

    Важное условие — основная отопительная труба должна быть проложена с небольшим уклоном в сторону котла — это позволяет ускорить ток теплоносителя.А независимое движение воды в трубах, в свою очередь, делает необязательным применение насоса, в результате чего система отопления Ленинграда сделана без насоса.

    Нагревательные элементы системы должны быть на одном уровне — это тоже одно из обязательных условий.

    Кроме того, при первом запуске системы нужно быть достаточно внимательным — в ней не должно быть воздуха. Запустить его можно с помощью кранов Маевского, которые надо ставить на все радиаторы.

    Вертикальная схема

    Одним из главных отличий вертикальной однотрубной системы отопления является наличие в ней циркуляционного насоса. Именно он создает в трубах необходимое давление, обеспечивающее максимально возможную циркуляцию теплоносителя.

    Однако даже при установке вертикальной схемы системы отопления Ленинградки теплоноситель может перемещаться самостоятельно. При естественном течении воды рекомендуется установка магистральных труб большого диаметра.Соответственно, при наличии в трубном контуре насоса любого, даже небольшого, диаметра может быть. При этом естественное течение теплоносителя требует вертикальной схемы (как и при горизонтальном) уклона магистрали.

    Вертикальная схема отопления Ленинградка имеет ряд недостатков. Прежде всего — это ограничение продолжительности движения по трассе.

    Если выбрана система, не предусматривающая использование циркуляционного насоса, магистраль не должна иметь протяженность более 30 м.Еще один незначительный, но все же довольно неприятный недостаток — менее эстетичный вид помещения.

    Обязательным условием установки вертикальной схемы является наличие байпаса на каждом радиаторе. Это позволит отремонтировать отдельный радиатор, не прекращая нагрев.

    Особенности системы Система

    Схема «Ленинградка»

    При установке системы отопления, открытой или закрытой системы отопления, Ленинградка Трубы прокладываются по периметру здания и образуют кольцо, замыкающееся на котел отопления.

    При этом довольно близко к котлу в патрубке дополнительного элемента, наверху которого требуется расширительный бачок. Он служит для создания давления на трассе. Подключение всех отопительных приборов (радиаторов) выполняется непосредственно по нижним патрубкам или по диагонали.

    Преимущества Ленинградской системы

    Однотрубная система отопления Ленинградка закрытого или открытого типа имеет довольно много преимуществ. Во-первых, это максимально просто в установке, столько и выполнит своими силами.Кроме того, для него требуется относительно небольшое количество материалов — то есть он более доступен по цене, чем системы отопления других типов. Проект «Ленинградское отопление» позволяет установить индивидуальную температуру для каждой комнаты, регулируя степень теплоотдачи радиаторов.

    Еще одно, немаловажное преимущество — возможность ремонта отдельного радиатора, не оставляя без отопления все здание.

    Недостатки Ленинградской системы

    Самым существенным недостатком горизонтальной схемы маркировки можно назвать то, что ее использование исключает подключение к системе таких дополнительных элементов, как полотенцесушитель. Кроме того, Ленинградка из полипропилена не допускает установку «теплого пола».

    Если были выбраны трубы, были выбраны металлические трубы, это значительно увеличивает стоимость необходимых материалов, а также усложняет процесс монтажа системы.

    Для достижения максимальной теплоотдачи последний цепной радиатор должен быть больше предыдущих (иметь большее количество секций).

    Часто. Он представляет собой не слишком сложную, очень эффективную и в то же время достаточно ремонтопригодную конструкцию.В этой статье подробно поговорим о том, какие преимущества и недостатки характеризуют такие системы по отношению к двухэтажным загородным домам. Также мы разберемся, какие варианты и схемы подключения однотрубных конструкций в зданиях такого типа существуют.

    Основные достоинства и недостатки

    От двухтрубных систем такие системы отличаются прежде всего тем, что теплоноситель в них циркулирует по кругу, а радиаторы соединены последовательно. Таким образом, оборудование очень простое — однотрубную систему отопления своими руками собрать намного проще, чем двухтрубную.

    К достоинствам таких систем, кроме того, еще можно отнести:

    • Ремонтопригодность.
    • Универсальность. Можно использовать такие системы как в самых низких, так и в многоэтажных домах.

    Основным недостатком таких систем является, прежде всего, неравномерный нагрев последовательно подключенных радиаторов. Переходя от одного к другому, охлаждающая жидкость постепенно остывает.Из-за этого в ближайших к котлу помещениях может быть слишком жарко, а в наиболее удаленных от него — холодно.

    Разновидности

    В качестве теплоносителя в системах отопления этого типа может использоваться незамерзающая жидкость — антифриз. Но чаще всего в трубах циркулирует пока еще обычная вода. Он может перемещаться по трубам самотеком или благодаря работе специального насоса. И в том, и в другом случае получается довольно надежная однотрубная система двухэтажного дома. Схема первого типа обычно используется в не слишком больших по площади домах.Преимущества такой системы с гравитационной циркуляцией в первую очередь эффективны. Надежнее конструкции с принудительным движением воды или антифриза.

    Также однотрубная система отопления двухэтажного дома, схема которой максимально проста, бывает горизонтальной или вертикальной. Последний тип хорошо известен каждому, кто хоть раз жил в многоэтажных домах советской постройки. При этом вертикальные стояки проходят на всех этажах. Теплоноситель закачивается на чердак, а затем спускается вниз, проходя по радиаторам квартир.В частных малоэтажных домах обычно применяется более простая горизонтальная система отопления, также называемая «Ленинградка».

    Способы подключения аккумуляторов

    Аккумуляторы в такой конструкции, как однотрубная система отопления двухэтажного дома (фото подобного оборудования наглядно продемонстрировано на странице), могут прорваться по любой из доступных на данный момент технологий. Схема подключения бывает:

    • Нижняя. В этом случае трубы «подрыва» и «реверса» присоединяются к батарее снизу.
    • Диагональ. С помощью этого трубопровода патрубок подсоединяется к радиатору сверху и снизу с противоположных сторон.
    • Вертикальный. В этом случае магистраль соединяется сверху и снизу с одной стороны.

    Для того, чтобы воздух как в дальнем, так и в соседнем от котла, прогревал равномерно, радиаторы подключайте к трубе, как правило, на байпасе. Таким образом создается упрощенный аналог двухтрубной системы. Если у вас байпас, то легко отрегулировать объем проходящего через радиатор потока.

    Основные правила сборки в двухэтажных домах

    Для частного дома, как уже было сказано, лучше использовать горизонтальный вариант однотрубной системы. Самое сложное при сборке в двухэтажном доме — поднять воду наверх через перекрытие. Самый простой способ — установить на котел два стояка: один подводит теплоноситель к радиаторам, второй — «реверс». Таким образом, он может быть установлен как оборудование с принудительной циркуляцией, так и однотрубная система без насоса, однако в этом случае вариант менее предпочтителен.

    Способы прокладки труб

    По периметру дома магистрали в такой системе и на первом этаже, и на втором обычно проводятся под полом. Такая «скрытая» система не портит внешний вид помещения. Однако следует учитывать, что при такой кладке, скорее всего, придется использовать нижний способ подключения радиаторов отопления. А при таком способе вставки, к сожалению, аккумулятор не работает в полной мере, возможно использование обходной цепи особой конструкции.

    В этом случае о трубу «лайнер» перед радиатором врезается металлопластиковый отрезок, равный высоте аккумулятора. Присоединение к трассе осуществляется через нее, в верхней части участка. К «обратной» трубе приваривается короткий вертикальный отрезок. Радиатор присоединяется к нему в нижней точке противоположной секции.

    Однотрубная система отопления двухэтажного дома с естественной циркуляцией: особенности

    Такие конструкции в коттеджах используются достаточно редко. Системы такого типа экономичны, но, к сожалению, довольно сложны в сборке и не слишком удобны в использовании, особенно если в доме два этажа.

    В таких системах теплоноситель сначала поднимается от котла наверх, проходит через радиаторы верхних помещений, а затем спускается вниз. Следовательно, на втором этаже при использовании схемы такого типа будет жарче, чем на первом. Кроме того, при использовании системы с гравитационной циркуляцией придется установить очень мощный котел.Ведь давления теплоносителя должно хватить для подъема на второй этаж.

    Система циркуляции

    Оборудование этого типа для двухэтажных коттеджей считается более предпочтительным. В этом случае за бесперебойное движение теплоносителей отвечает циркуляционный насос. В таких системах допускается использование труб меньшего диаметра и не слишком высокой высоты котла. То есть в этом случае можно устроить гораздо более эффективную однотрубную систему отопления двухэтажного дома.У схемы с помпой есть только один серьезный недостаток — зависимость от электрических сетей. Поэтому там, где очень часто отключается ток, стоит устанавливать оборудование для расчетов, сделанных для системы с естественным током теплоносителя. Дополнив эту конструкцию циркуляционным насосом, можно добиться эффективного отопления дома.

    Установка и установка радиаторов (батарей) для отопления: теория

    Установка радиаторов отопления — не такая уж простая задача, как может показаться на первый взгляд, предполагающая наличие как теоретических знаний, так и практического опыта, ведь малейшая неточность может привести к проблемы при эксплуатации.Если вам раньше не приходилось заниматься этим видом работ, пошаговые инструкции и видео будут бесценны.

    Содержание

    • Типы систем отопления
    • Схемы установки радиатора
    • Установка радиатора своими руками
    • Правила установки батареи

    Немного теории, чтобы знать

    Как уже было сказано, качественная установка радиаторов отопления невозможна без теоретических знаний. Прежде всего, необходимо иметь представление о системах отопления и способах разводки аккумуляторных батарей.

    Типы систем отопления

    На сегодняшний день широко используются две системы отопления: однотрубная и двухтрубная.

    1. Система отопления однотрубная. Горячая вода, подаваемая в здание, стекает по отопительным приборам. Эта система реализована практически в каждой стандартной квартире. Недостатком является невозможность регулировки температуры без установки дополнительных элементов конструкции. Причем при такой организации вода на нижних этажах будет намного холоднее, чем на верхних.

    2. Двухтрубная система отопления. В этом случае горячая вода циркулирует по одной трубе, а обратная (охлаждаемая) — по другой. Эта система отопления применяется в коттеджах и частных домах. Главное достоинство — постоянная температура нагревательных приборов и возможность регулировать температурный режим.

    Типы систем отопления

    Схема установки радиаторов

    Схема установки радиаторов отопления — это способ разводки батарей или, проще говоря, способ подключения устройств к централизованной сети. Наиболее распространенные схемы:

    1. Боковое подключение — наиболее популярное, так как помогает добиться максимальной теплоотдачи.

    Впускная труба подсоединяется к верхней трубе, а выпускная труба — к нижней. При обратном подключении (поток жидкости снизу) мощность уменьшается.

    Тип бокового подключения: расположение элементов конструкции, схема движения теплоносителя

    2. Диагональное подключение оптимально для длинных радиаторов. Такой способ позволит равномерно прогреть аккумулятор.Подающий патрубок с одной стороны подсоединяется к верхнему патрубку, а выход к нижнему — с противоположной.

    Диагональная схема подключения отличается минимальными тепловыми потерями — лучший вариант

    Важно! Мощность аккумулятора при подаче теплоносителя снизу снижается на 10%.

    3. Нижнее соединение. Такой вид разводки применяется, если система отопления скрыта в полу. По сравнению с боковой теплопередачей при этом методе КПД снизится на 5-15%.

    Нижняя схема подключения или «Ленинградка» применяется в тех случаях, когда труба отопления размещается в зоне нижнего этажа, она характеризуется наибольшими значениями теплопотерь

    Установка радиатора своими руками

    Радиатор отопления должен быть устанавливается строго горизонтально или с небольшим уклоном в сторону трубы. Для чего это? По окончании отопительного сезона (после слива воды) обязательно просушить аккумулятор. При минимальном уклоне в сторону трубы радиатор сливается полностью.

    Важно! Батарейки размещают на высоте 8 см от подоконника, 10 см от пола и 5 см от стены.

    Установка батарей отопления подразумевает, прежде всего, обработку стены, которую нужно выровнять и оштукатурить, т.е.подготовить под отделку. При установке алюминиевых и биметаллических радиаторов отопления следует учитывать, что эти отопительные приборы должны находиться в упаковке до завершения всего комплекса работ и проверки на работоспособность.На каждом радиаторе установлен выпускной клапан.

    Важно! При затяжке клапана усилия не должны превышать 12 кг. Профессионалы советуют использовать для контроля динамометрический ключ, который позволяет затягивать задвижку определенным зажимом.

    Перед установкой необходимо ввернуть пробки радиаторов в радиаторы, установить прокладки и пробки, а также установить термостатические клапаны. Помните, что при установке заглушек и переходников нельзя очищать поверхности, контактирующие с прокладками.В противном случае стыковка элементов не будет полностью герметичной, что неминуемо приведет к протечке.

    Установка аккумулятора: разметка и установка кронштейнов радиатора

    Кронштейны, на которых устанавливаются аккумуляторные батареи, закрепляются на стене дюбелями. Допускается метод, когда крепежные детали заделываются в заранее подготовленные технологические отверстия. Повесьте радиатор на кронштейны так, чтобы крючки оказались между секциями.

    Тогда нижние края коллекторов аккумулятора правильно войдут в кронштейны.С помощью уровня проверьте положение ТЭНа, и можно сказать, что установка радиаторов отопления своими руками завершена. Осталось только подсоединить аккумулятор к патрубкам стояка и заделать швы паклей или герметиком.

    Установка радиатора своими руками: установка арматуры и подключение прибора к сети.

    Правила установки батарей

    Установка батарей отопления своими руками сложна тем, что нужно учитывать множество нюансов, от которых будет зависеть качество работ.

    • Приобрести динамометрические ключи. Многие соединения систем отопления требуют строгого соблюдения динамометрических стандартов. Из-за того, что вода в системе отопления находится под давлением, недостаточно плотное соединение, а также чрезмерная перетяжка приведут к протечкам. Динамометрические инструменты позволят этого избежать;
    • при установке АКБ нужно перекрыть воду и откачать ее из системы с помощью помпы; подумайте о сливе воды: всегда есть участки, где невозможно перекрыть воду, поэтому ставьте емкости с жидкостью в месте установки;
    • Подбирайте схему подключения и детали заранее.Тип и количество деталей зависят не только от схемы подключения, но и от типа радиатора;

    Важно! Многие, руководствуясь списком, приобретают шаровые краны с американкой, но эта деталь исключительно для специалистов, у которых очень сложно добиться герметичности. Вы можете заменить их на радиаторные клапаны.

    • Однотрубная система отопления требует байпаса — обходного пути протока теплоносителя. В противном случае при закрытии клапана будет парализована система отопления стояка; №
    • Для предотвращения потерь тепла можно соорудить «пирог» из фольги и изоляционного материала.Утеплитель снизит степень проникновения тепла через стену на улицу, а фольга будет отражать желаемое тепло в комнату;
    • Между патрубками радиатора нам понадобятся перемычки, которые необходимо расположить перед кранами, т.е. чтобы при закрытии кранов вода проходила через перемычки, а затем уходила в стояк. Несоблюдение этого простого правила отключит отопление всех нижних этажей.

    Замедленная съемка строительства нового моста на Репинской развязке

    «Стройтрансгаз» опрокинул мост на Репинской развязке и заснял его на покадровую видеозапись *.В течение 5 дней, пока строители опрокидывали надстройку с помощью кабельной системы, камера GoPro делала один снимок каждую минуту. Таким образом, 5 дней напряженной работы уместились в 3-х минутное видео, где одна секунда видео равна 24 минутам реального времени.

    Работы были сложными не только с инженерной точки зрения, но и с точки зрения безопасности. Движение по Ленинградскому шоссе при этом не прекращалось! Губернатор Московской области Андрей Воробьев разместил видео в своем Instagram и написал: «Главное — не блокировать движение на Ленинградке.«Это правильный способ разгрузить дороги», — прокомментировал один пользователь под постом губернатора.

    Подмосковье поддержали строительство развязки. Общая длина моста через Ленинградское шоссе — 84 м, ширина — 22,5 м. Общий вес конструкции 1320 тонн. В ближайшее время строители приступят к устройству гидроизоляции и укладке всех слоев дорожного покрытия. При этом идет реконструкция всех инженерных сетей: ливневой и бытовой канализации, систем отопления и водоснабжения, — передает телеканал 360.

    Общая протяженность главной дороги Репинской развязки после завершения строительства составит 0,8 км, включая путепровод протяженностью 158 м. Основная дорога будет включать 2-5 полос с расчетной скоростью движения 70 км / ч.

    Будет обустроена специальная пешеходная зона, установлены светофоры и светофоры, чтобы жители могли безопасно переходить дорогу.

    Строительство Репинской развязки началось в декабре 2019 года по поручению президента России Владимира Путина.Проект соединит Старые и Новые Химки. Это часть национальной программы «Безопасные и качественные дороги». Строительство Репинской развязки планируется завершить в 4 квартале 2021 года.

    Репинская развязка сделает более доступным промышленную часть Химок и разгрузит перекресток Ленинградского шоссе и Юбилейного проспекта.

    * Замедленная съемка (или замедленная съемка) — это замедленное изображение с точным количеством снимков, сделанных в минуту, затем они объединяются в одну видеопоследовательность, которая выглядит как замедленная видеосъемка.

    Однотрубная система отопления жилого дома. Схема отопления многоэтажного дома

    Простейшая климатическая сеть частного дома состоит из отопительного котла, радиаторов отопления и труб, соединяющих эти элементы в замкнутое кольцо, по которому циркулирует теплоноситель. Однако системы отопления многоэтажных домов совершенно разные, что необходимо учитывать при ремонте или модернизации его составляющей, находящейся в квартире.В противном случае проблем с соседями и ЖЭК не избежать.

    Отопительное устройство с центральной подачей теплоносителя

    Распределительное устройство дома

    Система отопления в многоквартирном доме начинается с запорной арматуры, которая устанавливается на трубе, соединяющей трубопроводы в подвале с приточно-вытяжными тепловыми трубами (инструкция закреплена СНиП 41-01-2003).

    Примечание!
    Этот момент очень важен для работников ЖКХ и теплоснабжающей организации.
    Именно через этот клапан происходит различие их мощностей: за безопасность и эффективность внешних коммуникаций несет ответственность организация, оказывающая услуги по отоплению, ЖЭК или ОСМД должны побеспокоиться о рабочем состоянии внутренней.

    На фото — элеваторный обогреватель

    После крана находится различное оборудование, необходимое для обеспечения циркуляции теплоносителя и горячей воды в квартирах, расположенных на всех этажах дома.Его перечень и описание приведены в таблице.

    Деталь распределительного устройства Описание
    Подключение горячей воды Сразу после крана, перекрывающего подачу теплоносителя, монтируются патрубки для подключения к трубам горячего водоснабжения. Могут присутствовать одна или две врезки (соответственно для однотрубной или двухтрубной схемы). В последнем случае трубы соединяются между собой перемычкой, за счет чего обеспечивается постоянное давление и циркуляция воды в трубах горячего водоснабжения и полотенцесушителях, установленных в ванных комнатах.
    Нагревательный элеватор Это основной элемент климатической сети, без которого не может существовать система отопления многоэтажного дома с централизованной подачей теплоносителя. Он состоит из сопла и раструба, которые создают повышенное давление. Благодаря ему жидкость достигает верха (на чердаке). Кроме того, также может быть всасывание, при котором охлаждающая жидкость поступает из возврата в повторяющийся цикл.
    Задвижки Применяются для отключения отопительного контура квартир от общей системы трубопроводов.Зимой по понятным причинам они в открытом состоянии, летом заблокированы.
    Сливная арматура Устанавливается в нижних частях трубопровода и служит для отвода теплоносителя в летний период или при необходимости ремонта элементов тепловой сети, находящихся в доме.
    Соединительный трубопровод с запорной арматурой В нижней части системы отопления устанавливается патрубок, соединяющий систему отопления с трубами подачи холодной воды.Заливать радиаторы необходимо летом, чтобы не допустить образования в батареях очагов коррозии.

    Наладка системы отопления многоквартирного дома осуществляется изменением диаметра патрубка отопительного лифта. Закрывая и открывая соответствующий вентиль, коммунальщик ускоряет или замедляет циркуляцию теплоносителя в системе отопления, из-за чего изменяется температура в радиаторах.

    Трубопроводы впускные и выпускные

    Следующим важным элементом системы отопления многоквартирных домов являются стояки, по которым вода подается на каждый этаж дома и отводится остывший теплоноситель, протекающий через батареи, установленные в жилых домах.

    Есть две основные схемы:

    1. Охлаждающая жидкость подается по одной трубе, а отводится по другой . Эти основные стояки, расположенные на разных концах дома, на каждом этаже соединены перемычками, по которым течет жидкость, попадая по пути ко всем батареям.Так была организована система отопления многоэтажного 5-ти этажного дома старой постройки.

    От такой схемы впоследствии отказались, так как она затрудняет полный слив теплоносителя. При проветривании труб или радиаторов в квартире очень сложно удалить всю воду с горизонтальных участков трубопроводов.

    1. Вода по вертикальной трубе подается на чердак, после чего идет вниз, перетекая от батареи к батарее, начиная с верхнего этажа вниз.

    Примечание!
    Обе эти схемы водораспределения имеют один существенный недостаток — перемычка, расположенная на чердаке или на техническом этаже.
    Необходим для отвода воздуха через воздушный клапан, но приводит к довольно значительным потерям тепла, что снижает эффективность климатической системы в целом.

    Учитывая, что технические уровни многоквартирных домов (чердаки и подвалы) не отапливаются, существует опасность замерзания теплоносителя в случае аварии системы отопления.

    Во избежание этого предусмотрены следующие конструктивные особенности стояков отопления:

    1. Наклон горизонтальных перемычек. При правильном соблюдении возвышения трубопроводов, предусмотренных СНиП, при спуске теплоносителя из их труб уходит вся жидкость и полностью исключается образование льда, способного сломать трубы и радиаторы.
    2. Отопление технических полов. Хотя радиаторы отопления на чердаке и в подвале не предусмотрены, сами трубы, несмотря на покрывающую их стекловату или минеральное волокно, все же согревают воздух, поэтому теплоноситель не остывает сразу после аварийной остановки отопления.
    3. Большая инерция. Верхняя и нижняя перемычки стояков представляют собой трубы довольно большого диаметра (более 50 мм). Их охлаждение после прекращения подачи тепла происходит не сразу. Благодаря этому вода в них не успевает замерзнуть.

    В целом, используемая на данный момент схема с верхним разводом теплоносителя достаточно эффективна, хотя и имеет некоторые особенности эксплуатации:

    1. Запуск системы отопления в эксплуатацию максимально простой.Достаточно открыть запорную арматуру, перекрывающую доступ воды, и воздушный клапан на чердаке. После заполнения труб водой последняя перекрывается во избежание потери теплоносителя. На этом запуск климатической сети заканчивается.
    2. Напротив, отключить подогрев и аварийный слив теплоносителя затруднительно. Вы должны сначала найти нужную трубу на верхнем этаже, закрыть там вентили, а затем открыть кран на нижней части стояка.
    3. При вертикальном распределении распределение тепла неравномерное (хотя цены на тепловые услуги одинаковы).Дело в том, что верхние квартиры получают более горячий теплоноситель, который лучше нагревает квартиру. Чтобы это компенсировать, в квартирах ниже нужно установить радиаторы отопления с большим количеством секций.

    Теплообменники квартир

    Если вы не делали замену отопительных приборов в городской квартире своими руками, то она отапливается одним из двух приборов:

    1. Аккумулятор чугунный. Обладает небольшим тепловыделением, значительной инерцией, огромным весом и вполне эстетичным внешним видом.С другой стороны, это устройство можно использовать с охлаждающей жидкостью любого качества. Чугун практически не подвержен коррозии и может прослужить более 50 лет при периодической очистке от внутренних отложений.

    1. Стальная труба с пластинами теплообменника. Данный отопительный прибор был установлен в связи с экономией на строительстве домов и не выдерживает никакой критики.

    Сейчас оптимальным вариантом системы отопления с центральной подачей теплоносителя по праву считаются биметаллические радиаторы отопления.

    Эти устройства состоят из:

    • стальная рама, через которую протекает теплоноситель;
    • алюминиевый теплообменник на раме — он увеличивает теплоотдачу и придает батарее привлекательный внешний вид.

    Внутри они предотвращают коррозию (в отличие от цельналюминиевых радиаторов отопления) и придают радиатору прочность, защищая его от гидравлических и пневматических ударов, что не редкость для систем централизованного отопления.

    Еще одним положительным моментом использования биметаллического устройства является его большая мощность.Это позволяет использовать меньше секций.

    Единственный недостаток — высокая стоимость. Описанные отопительные агрегаты являются одними из самых дорогих среди всего существующего на данный момент отопительного оборудования.

    Примечание!
    Если регулирующие клапаны установлены на впускных трубопроводах ваших аккумуляторов — кранах, термостатах, дросселях и т. Д. — вам обязательно следует установить байпас (перемычку между впускным и выпускным патрубками аккумулятора).
    В противном случае термостат будет регулировать объем теплоносителя не только в вашем аккумуляторе, но и во всех квартирах, расположенных ниже, что вряд ли порадует соседей.

    Особенности систем горячего водоснабжения

    Организация, осуществляющая отопление многоквартирных домов, также несет ответственность за обеспечение потребителей горячей водой.

    Как и система климат-контроля, данная инженерная сеть имеет ряд отличительных особенностей:

    1. В отопительный сезон горячая вода и теплоноситель подогреваются централизованно. Чаще всего для подачи обеих жидкостей используются одни и те же трубопроводы. Для разделения потока используют запорную арматуру, расположенную в подвале.

    1. В системе горячего водоснабжения может быть одна или две трубы. Последняя схема более предпочтительна, так как позволяет избежать перерасхода воды, который возникает в однотрубной системе при открытии крана (каждый потребитель ждет, пока остывшая вода сольется и начнет течь горячей).
    2. Часто радиаторы, устанавливаемые в ванной и используемые для сушки полотенец, подключаются к трубопроводу горячей воды. Это не очень удачная схема, так как полотенцесушитель летом остается горячим, из-за чего находиться в ванной неудобно.

    Совет!
    Решить эту проблему просто.
    При ремонте или при замене отопительного оборудования в квартире необходимо установить запорную арматуру на впускной и выпускной патрубках.
    Не забудьте оборудовать байпас.

    1. Из-за того, что горячая вода подается по трубам отопления, летом ее часто отключают. Это необходимо для проведения профилактических работ на основном оборудовании тепловых сетей.

    Заключение

    Система отопления многоквартирных домов с централизованной подачей теплоносителя принципиально отличается от индивидуальных климатических сетей.Неквалифицированное вмешательство и модернизация могут не только ухудшить качество отопления среди соседей, но и привести к полному перекрытию трубопроводов.

    Поэтому при выполнении любых работ необходимо строго соблюдать прописанные правила или пользоваться услугами квалифицированных специалистов. Подробнее об инженерных сетях многоэтажных домов вы можете узнать из видео, размещенного в этой статье.

    Жителей городских квартир обычно не интересует, как работает отопление в их доме.Потребность в таких знаниях может возникнуть, когда хозяева желают повысить комфорт в доме или улучшить эстетический вид инженерного оборудования. Для тех, кто собирается заняться ремонтом, вкратце расскажем о системах отопления многоквартирного дома.

    Типы систем отопления многоквартирных домов

    В зависимости от конструкции, характеристик теплоносителя и схемы трубопроводов отопление многоквартирного дома делится на следующие виды:

    По расположению источника тепла

    • Квартирное отопление система, в которой газовый котел устанавливается на кухне или в отдельном помещении.Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными расходами за счет отсутствия потерь в теплотрассах. Если у вас есть собственный котел, ограничений на реконструкцию системы практически нет. Если, например, владельцы желают заменить батареи на теплые водяные полы — технических препятствий этому нет.
    • Индивидуальное отопление, при котором собственная котельная обслуживает один дом или жилой комплекс.Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жителей решает, когда начинать отопительный сезон.
    • Центральное отопление в многоквартирном доме наиболее распространено в типичном жилом доме.

    Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через локальный тепловой пункт.

    По характеристикам теплоносителя

    • Водяной нагрев, в качестве теплоносителя используется вода.В современном жилье с квартирным или индивидуальным отоплением существуют экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах расчетная температура теплоносителя находится в пределах 85-105 ºС.
    • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, давно не применяется в новых домах, старый жилой фонд повсеместно переведен на водопровод.

    По электросхеме

    Основные схемы отопления в многоквартирных домах:

    • Однотрубный — и подача, и обратный отбор теплоносителя к отопительным приборам осуществляется по одной линии. Такая система есть у «Сталина» и «хрущевки». У него есть серьезный недостаток: радиаторы расположены последовательно и из-за охлаждения в них теплоносителя температура нагрева аккумуляторов падает по мере их удаления от теплового пункта.Для сохранения теплопередачи количество секций увеличивается в направлении теплоносителя. В чистой однотрубной схеме установка регулирующих устройств невозможна. Не рекомендуется менять конфигурацию труб, устанавливать радиаторы другого типа и размера, иначе работа системы может серьезно нарушиться.
    • «Ленинградка» — усовершенствованный вариант однотрубной системы, которая за счет подключения тепловых устройств через байпас снижает их взаимное влияние.На радиаторы можно установить управляющие (неавтоматические) устройства, заменить радиатор на другой тип, но с аналогичной емкостью и мощностью.
    • Двухтрубная схема отопления многоквартирного дома получила широкое распространение в Брежневке и пользуется популярностью до сих пор. Подводящая и обратная магистрали в нем разделены, поэтому теплоноситель на подъездах во все квартиры и радиаторы имеет практически одинаковую температуру, замена радиаторов на другой тип и даже объем существенно не влияет на работу других устройств.Регулирующие устройства, в том числе автоматические, могут быть установлены на аккумуляторных батареях.

    Слева — улучшенный вариант однотрубной схемы (аналог Ленинградки), справа — двухтрубный вариант. Последнее обеспечивает более комфортные условия, точную регулировку и дает больше возможностей для замены радиатора.

    • Схема излучения используется в современном нетипичном корпусе. Подключение устройств параллельно, их взаимное влияние минимально.Электропроводку обычно проводят в полу, что позволяет освободить стены от труб. При установке приборов контроля, в том числе автоматических, обеспечивается точное дозирование количества тепла в помещении. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме на радиационную схему внутри квартиры со значительным изменением ее конфигурации.

    В случае радиационной схемы подводящая и обратная линии входят в квартиру, а разводка проводится параллельно отдельными цепями через коллектор.Трубы, как правило, расположены в полу, радиаторы аккуратно и незаметно подключаются снизу

    Замена, перенос и подбор радиаторов в многоквартирном доме

    Мы оговоримся, что любые изменения в отоплении квартиры в квартире Строительство необходимо согласовать с исполнительными органами и эксплуатирующими организациями.

    Мы уже упоминали, что принципиальная возможность замены и переноса радиаторов обусловлена ​​схемой.Как выбрать радиатор для многоквартирного дома? Обратите внимание на следующее:

    • Прежде всего, радиатор должен выдерживать давление, которое в многоквартирном доме выше, чем в частном. Чем больше этажей, тем выше может быть испытательное давление, оно может достигать 10 атм, а в многоэтажных домах даже 15 атм. Точное значение можно получить в местной службе эксплуатации. Не все радиаторы, представленные на рынке, обладают соответствующими характеристиками. Значительная часть алюминиевых и многие стальные радиаторы не подходят для многоквартирного дома.
    • Можно ли и насколько изменить тепловую мощность радиатора, зависит от применяемой схемы. Но в любом случае теплоотдачу устройства необходимо рассчитывать. В одной типовой секции чугунной батареи теплопередача составляет 0,16 кВт при температуре теплоносителя 85 ºС. Умножив количество секций на это значение, мы получим тепловую мощность имеющейся батареи. Характеристики нового обогревателя можно посмотреть в его техническом паспорте. Панельные радиаторы не набираются из секций, имеют фиксированные размеры и мощность.

    Средние показатели теплопередачи различных типов радиаторов могут отличаться в зависимости от конкретной модели

    • Материал также имеет значение. Центральное отопление в многоквартирном доме часто отличается некачественным теплоносителем. Традиционные чугунные батареи менее чувствительны к загрязнениям, хуже всего реагируют алюминиевые на агрессивную среду. Хорошо показали себя биметаллические радиаторы.

    Установка теплосчетчика

    Теплосчетчик можно без проблем установить с радиационной схемой разводки в квартире.Как правило, в современных домах уже есть приборы учета. Что касается существующего жилого фонда с типовой системой отопления, то такая возможность есть далеко не всегда. Это зависит от конкретной схемы и конфигурации трубопроводов; консультацию можно получить в местной эксплуатирующей организации.

    Квартирный теплосчетчик может быть установлен с балочной и двухтрубной схемой разводки, если в квартиру идет отдельная ветка

    При невозможности установить счетчик на всю квартиру можно разместить компактные теплосчетчики на каждом радиаторе.

    Альтернативой квартирному счетчику являются счетчики тепла, размещенные непосредственно на каждом радиаторе

    Следует отметить, что установка приборов учета, замена радиаторов и внесение других изменений в отопительный прибор в многоквартирном доме требуют предварительного согласования и должны выполняться специалистами, представляющими организацию, имеющую лицензию на выполнение соответствующих работ.

    Видео: как предусмотрено отопление в многоквартирном доме

    Давление, которое должно быть в системе отопления многоквартирного дома, регулируется СНиПами и установленными стандартами.При расчете учитывают диаметр труб, типы трубопроводов и отопительных приборов, расстояние до котельной, этажность.

    Типы давления

    Если говорить о давлении в системе отопления, то его можно выделить 3 типа:

    1. Статическое (манометрическое). При проведении расчетов он принимается равным 1 атм или 0,1 МПа на 10 м.
    2. Динамический, возникающий при включении циркуляционного насоса.
    3. Допустимая рабочая, представляющая сумму двух предыдущих.

    В первом случае это сила давления теплоносителя в радиаторах, клапанах, патрубках. Чем выше этажность дома, тем важнее этот показатель. Для преодоления подъема водяного столба используются мощные насосы.

    Второй случай — это давление, возникающее в процессе движения жидкости в системе. И от их суммы — максимального рабочего давления, зависит работа системы в безопасном режиме. В многоэтажном доме его значение достигает 1 МПа.

    Требования ГОСТ и СНиП

    В современных многоэтажных домах система отопления устанавливается с учетом требований ГОСТ и СНиП. Нормативная документация оговаривает температурный диапазон, который должно обеспечивать центральное отопление. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

    Для достижения этих показателей необходимо просчитать все нюансы в работе системы при разработке проекта. Задача теплотехника — обеспечить минимальную разницу значений давления жидкости, циркулирующей в трубах между нижним и последним этажами дома, тем самым снизив теплопотери.

    На фактическое значение давления влияют следующие факторы:

    • Состояние и мощность оборудования, подающего хладагент.
    • Диаметр патрубков, по которым циркулирует теплоноситель в квартире. Бывает, что для увеличения температурных показателей хозяева сами меняют свой диаметр в сторону увеличения, уменьшая значение общего давления.
    • Расположение конкретной квартиры. В идеале это не должно иметь значения, но реально существует зависимость и от пола, и от удаленности от стояка.
    • Степень износа трубопроводов и отопительных приборов. Если у вас старые батареи и трубы, не стоит ожидать, что показания давления останутся в норме. Лучше предотвратить возникновение аварийных ситуаций, заменив старое отопительное оборудование.

    Как давление изменяется в зависимости от температуры

    Проверьте рабочее давление в многоэтажном здании с помощью трубчатых датчиков деформации. Если при проектировании системы проектировщики заложили автоматический контроль давления и его контроль, то дополнительно устанавливают датчики различных типов.В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляется на наиболее ответственных участках:

    • по подаче теплоносителя от источника и на выходе;
    • перед насосом, фильтрами, регуляторами давления, отстойниками и после этих элементов;
    • на выходе трубопровода из котельной или ТЭЦ, а также при входе его в дом.

    Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этажах — это нормально.

    Летнее давление

    В период, когда отопление отключено как в системе отопления, так и в системах отопления, поддерживается давление, значение которого превышает статическое значение. В противном случае в систему попадет воздух и трубы начнут разъедать.

    Минимальное значение этого параметра определяется высотой здания плюс запас от 3 до 5 м.

    Как увеличить давление

    Проверки давления в теплотрассах многоэтажных домов необходимы.Они позволяют анализировать функциональность системы. Падение давления даже на небольшое количество может вызвать серьезные неисправности.

    При наличии централизованного отопления система чаще всего испытывается с холодной водой. Падение давления за 0,5 часа на величину более 0,06 МПа указывает на наличие рывка. Если этого не наблюдается, то система готова к работе.

    Непосредственно перед началом отопительного сезона проводится проверка горячей водой, подаваемой с максимальным давлением.

    Изменения в системе отопления многоэтажного дома, чаще всего, не зависят от собственника квартиры. Пытаться повлиять на давление бессмысленно. Единственное, что можно сделать, это устранить скопление воздуха, вызванное негерметичностью или неправильной регулировкой клапана выпуска воздуха.

    На проблему указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

    • Ослабление резьбы и разрушение сварных соединений при вибрации трубопровода.
    • Путем прекращения подачи теплоносителя к отдельным стоякам или батареям из-за затруднений с проветриванием системы, невозможности регулировки, что может привести к размораживанию.
    • Снижение эффективности системы, если теплоноситель не прекращает движение полностью.

    Чтобы воздух не попал в систему, необходимо перед испытанием проверить все соединения, краны для водопровода при подготовке к отопительному сезону. Если во время пробного пуска системы вы услышите характерное шипение, немедленно найдите утечку и устраните ее.

    Можно нанести мыльный раствор на стыки и там, где нарушена герметичность, появятся пузыри.

    Иногда давление падает после замены старых батарей на новые алюминиевые. От контакта с водой на поверхности этого металла появляется тонкая пленка. Побочным продуктом реакции является водород, из-за его сжатия давление снижается.

    Вмешиваться в систему в этом случае не стоит — проблема временная и со временем исчезнет сама по себе.Это происходит только в первый раз после установки радиаторов отопления.

    Увеличить давление на верхние этажи многоэтажного дома можно, установив циркуляционный насос.

    Минимальное давление

    Из условия, когда перегретая вода в системе отопления не закипает, берется минимальное давление.

    Вы можете определить это следующим образом:

    К высоте дома добавляется запас примерно 5 м (геодезический), чтобы избежать проветривания, плюс еще 3 м для сопротивления системы отопления внутри дома.Если давление питания недостаточное, батареи на верхних этажах останутся неотапливаемыми.

    Если брать 5-этажный дом, то минимальное давление должно иметь следующее значение:

    5×3 + 5 + 3 = 23 м = 2,3 ата = 0,23 МПа

    Падение давления


    Для того, чтобы система отопления нормально выполняла свои функции, перепад давления, представляющий собой разницу между его значениями на подаче и обратке, должен быть определенной и постоянной величиной.В числовом выражении он должен находиться в пределах от 0,1 до 0,2 МПа.

    Отклонение параметра в нижнюю сторону говорит о нарушении циркуляции теплоносителя по патрубкам. Колебание в сторону увеличения показателя говорит о проветривании системы отопления.

    В любом случае нужно искать причину изменения, иначе могут выйти из строя отдельные элементы.

    Если давление падает, проверьте герметичность: выключите насос и наблюдайте за изменениями статического давления.Если он продолжает снижаться, то ищут место повреждения, последовательно удаляя из контура разные участки.

    В случае, когда статическое давление не меняется, причина кроется в неисправности оборудования.

    Стабильность перепада давления изначально зависит от проектировщиков, от выполненных ими гидравлических расчетов, а затем от правильной установки линии. Отопление многоэтажных домов работает нормально, при установке были учтены следующие моменты:

    • За редким исключением подводящая труба находится вверху, а обратная — внизу.
    • Разливы изготавливаются из труб сечением от 50 до 80 мм, а стояки и подвод к батареям — от 20 до 25 мм.
    • В системе отопления регуляторы врезаны в байпасную линию насоса или перемычку, соединяющую подачу и обратку, благодаря чему даже при резких перепадах давления проветривание не возникает.
    • В схеме теплоснабжения запорная арматура присутствует.

    Идеальных условий эксплуатации системы отопления не существует.Всегда есть потери, снижающие показатели давления, но тем не менее они не должны выходить за пределы, регламентируемые СНиП 41-01-2003 СНиП РФ.

    Для удовлетворения тепловых потребностей жителей многоэтажных домов хорошо подходят системы централизованного теплоснабжения. Централизованное теплоснабжение предполагает передачу нагретого теплоносителя от котельной по сети изолированных труб, подводимых к многоэтажному дому. Централизованные котельные имеют достаточный КПД и позволяют сочетать низкие эксплуатационные расходы с приемлемыми показателями эффективности теплоснабжения многоэтажных домов.

    Но для того, чтобы эффективность центрального отопления была на должном уровне, схему отопления в многоквартирном доме составляют профессионалы своего дела — теплотехники. Основные принципы построения схемы отопления дома — достижение максимальной эффективности отопления с минимальными затратами ресурсов.

    Подрядчики и застройщики заинтересованы в обеспечении собственников квартир надежной и производительной системой теплоснабжения, поэтому схема отопления многоэтажного дома разрабатывается с учетом текущей стоимости тепловых ресурсов, показателей тепловой отдачи отопительных приборов, их энергоэффективность и оптимальная последовательность включения в схему.

    Любая схема отопления многоквартирного дома принципиально отличается от способа и последовательности подключения отопительных приборов в частных домах. Он имеет более сложную конструкцию и гарантирует, что даже в сильные морозы жители квартир на всех этажах будут обеспечены теплом и не столкнутся с такими неприятностями, как воздушные радиаторы, холодные точки, протечки, водяные удары и промерзшие стены.

    Грамотно спроектированная система отопления многоквартирного дома, схема которой разрабатывается индивидуально, обеспечивает поддержание оптимальных условий внутри квартир.

    В частности, зимой температура воздуха будет на уровне 20-22 градусов тепла, а относительная влажность — около 40%. Для достижения таких показателей важна не только базовая схема отопления, но и качественно выполненная изоляция квартир, предотвращающая попадание тепла на улицу через трещины в стенах, кровле и оконных проемах.

    Схема

    На начальном этапе над разработкой схемы отопления работают теплотехники, которые проводят ряд расчетов и добиваются одинаковых показателей эффективности для системы отопления на всех этажах здания. Они составляют аксонометрическую схему системы отопления, которую в дальнейшем используют монтажники. Правильно выполненные специалистами расчеты гарантируют, что спроектированная система отопления будет характеризоваться оптимальным давлением теплоносителя, что не приведет к гидроударам и перебоям в работе.

    Включение элеватора в контур отопления

    Схема центрального отопления многоквартирного дома, подготовленная теплотехниками, предполагает, что теплоноситель приемлемой температуры будет поступать в радиаторы, расположенные в квартире.Однако на выходе из котельной температура воды может превышать 100 градусов. Чтобы охладить теплоноситель за счет смешивания холодной воды, обратная линия и линия подачи соединены лифтовой установкой.


    Разумная схема обогрева лифта позволяет устройству выполнять ряд функций.
    Основная функция агрегата — непосредственное участие в процессе теплообмена, так как горячий теплоноситель, попадая в него, дозируется и смешивается с впрыснутым теплоносителем из обратки. В результате установка позволяет добиться оптимальных результатов в вопросах смешивания горячего теплоносителя из котельной и охлажденной воды из обратной. После этого приготовленный теплоноситель оптимальной температуры подается в квартиры.

    Конструктивные особенности схемы

    Эффективная система отопления в многоквартирном доме, схема которой требует грамотных расчетов, предполагает использование множества других конструктивных элементов. Сразу после элеваторного агрегата в систему отопления встраиваются специальные клапаны, регулирующие подачу теплоносителя.Они помогают контролировать процесс отопления всего дома и отдельных подъездов, однако доступ к данным устройствам имеют только сотрудники коммунальных предприятий.

    В отопительном контуре, помимо термоклапанов, используются более чувствительные устройства для регулировки и регулировки нагрева.

    Речь идет об устройствах, повышающих производительность системы отопления и позволяющих добиться максимальной автоматизации процесса отопления дома. Это такие устройства, как коллекторы, терморегуляторы, автоматика, теплосчетчики и др.

    Трубопровод

    Пока теплотехники обсуждают оптимальную схему отопления дома центрального отопления, встает вопрос о грамотной разводке труб в доме. В современных многоэтажных домах схема распределения тепла может быть реализована по одной из двух возможных схем.

    Однотрубное соединение

    Первый шаблон обеспечивает однотрубное соединение с верхней или нижней разводкой и является наиболее часто используемым вариантом при оборудовании отопительных приборов многоэтажных домов.При этом место возврата и подачи строго не регламентировано и может меняться в зависимости от внешних условий — региона, в котором построен дом, его планировки, этажности и конструкции. Прямое направление движения теплоносителя по стоякам тоже может меняться. Предусмотрена возможность перемещения нагретой воды по направлению снизу вверх или сверху вниз.

    Отличается простой установкой, доступной стоимостью, надежностью и длительным сроком службы, однако имеет и ряд недостатков. Среди них потеря температуры теплоносителя при движении по контуру и низкие показатели КПД.

    На практике для компенсации недостатков, которыми отличается однотрубный контур отопления, могут применяться различные устройства, действенным решением проблемы может стать радиационная система. Он предназначен для использования коллектора, помогающего регулировать температурный режим.

    Двухтрубное соединение

    Двухтрубное соединение — вторая версия шаблона. Двухтрубная схема отопления пятиэтажного дома (на примере) лишена описанных выше недостатков и имеет совершенно иную конструкцию, чем однотрубная.При реализации данной схемы нагретая вода от радиатора не уходит к следующему отопительному прибору в контуре, а сразу попадает в обратный клапан и уходит на отопление в котельную. Таким образом можно избежать потери температуры теплоносителя, циркулирующего по контуру многоэтажного дома.

    Сложность подключения отопительных батарей в квартире делает выполнение данного вида отопления длительным и трудоемким процессом, требующим больших материальных и физических затрат. Обслуживание системы тоже недешево, но при этом высокая стоимость компенсируется качественным и равномерным обогревом дома на всех этажах.

    Среди преимуществ, которые дает двухтрубная схема подключения радиаторов отопления, стоит выделить возможность установки на каждый радиатор в схеме специального прибора — теплосчетчика. Он позволяет контролировать температуру теплоносителя в аккумуляторе, а, используя его в квартире, хозяин добьется значительных результатов в вопросах экономии средств на коммунальные платежи, ведь он сможет самостоятельно регулировать отопление при необходимости.

    Подключение радиаторов к системе

    После выбора способа трубной разводки в цепь подключаются батареи отопления, схема регламентирует порядок подключения и тип используемых радиаторов. На этом этапе схема отопления трехэтажного дома принципиально не будет отличаться от схемы отопления многоэтажного дома.

    Поскольку система центрального отопления устойчива, универсальна и имеет приемлемое соотношение температуры и давления теплоносителя, схема подключения радиаторов отопления в квартире может предполагать использование батарей из различных металлов. В многоэтажных домах можно использовать чугун, биметалл, алюминий, которые дополнят систему центрального отопления и предоставят владельцам квартир возможность жить в комфортных температурных условиях.

    Завершающий этап работы

    На последнем этапе подключаются радиаторы, при этом рассчитывается их внутренний диаметр и объем сечения с учетом вида подачи и скорости охлаждения теплоносителя. Поскольку центральное отопление представляет собой сложную систему из взаимосвязанных компонентов, заменить радиаторы или отремонтировать перемычки в конкретной квартире довольно сложно, ведь демонтаж любого элемента может вызвать перебои в подаче тепла во всем доме.

    Поэтому владельцам квартир, использующим для отопления центральное отопление, не рекомендуется самостоятельно проводить какие-либо манипуляции с радиаторами и системой трубопроводов, так как малейшее вмешательство может обернуться серьезной проблемой.

    В целом продуманная, производительная схема отопления многоквартирного жилого дома позволяет добиться хороших показателей по теплоснабжению и отоплению.

    Квартира в многоэтажном доме — это городская альтернатива частным домам, и в квартирах проживает очень большое количество людей.Популярность городских квартир неудивительна, ведь в них есть все, что нужно человеку для комфортного проживания: отопление, канализация и горячая вода. И если два последних пункта не нуждаются в особом изложении, то схема отопления многоэтажного дома требует детального рассмотрения. С точки зрения конструктивных особенностей система централизованного отопления в многоквартирном доме имеет ряд отличий от автономных построек, что позволяет обеспечивать дом тепловой энергией в холодное время года.

    Особенности системы отопления многоквартирных домов

    При отопительном оборудовании в многоэтажных домах обязательно соблюдать требования, установленные нормативной документацией, в которую входят СНиП и ГОСТ. В этих документах указано, что отопительная конструкция должна обеспечивать в квартирах постоянную температуру в пределах 20-22 градусов, а влажность — от 30 до 45 процентов.

    Несмотря на наличие норм, многие дома, особенно из числа старых, этим показателям не соответствуют.Если это так, то в первую очередь нужно заняться монтажом теплоизоляции и заменой отопительных приборов, а уже потом обращаться в теплоснабжающую организацию. Отопление трехэтажного дома, схема которого представлена ​​на фото, можно привести как пример хорошей схемы отопления.

    Для достижения требуемых параметров используется сложная конструкция, требующая качественного оборудования. При создании проекта системы отопления многоквартирного дома специалисты используют все свои знания, чтобы добиться равномерного распределения тепла по всем участкам теплотрассы и создания сопоставимой нагрузки на каждый ярус дома.Одним из неотъемлемых элементов работы данной конструкции является работа над перегретым теплоносителем, которым предусмотрена схема обогрева трехэтажного дома или другой многоэтажки.

    Как это работает? Вода поступает прямо с ТЭЦ и нагревается до 130-150 градусов. Кроме того, давление повышено до 6-10 атмосфер, поэтому образование пара невозможно — высокое давление без потерь прогонит воду по всем этажам дома. Температура жидкости в обратном трубопроводе в этом случае может достигать 60-70 градусов.Конечно, в разное время года температурный режим может меняться, так как он напрямую привязан к температуре окружающей среды.

    Назначение и принцип работы элеваторной установки

    Выше было сказано, что вода в системе отопления многоэтажного дома нагревается до 130 градусов. Но потребителям такая температура не нужна, да и нагревать батареи до такого значения абсолютно бессмысленно, вне зависимости от этажности: система отопления девятиэтажного дома в этом случае не будет отличаться от любой другой.Объяснение довольно простое: теплоснабжение в многоэтажных домах завершается устройством, идущим в обратный контур, которое называется лифтовой установкой. В чем смысл этого узла и какие функции на него возложены?

    Нагретый до высокой температуры теплоноситель поступает в элеваторный агрегат, который по принципу действия аналогичен форсунке-дозатору. Именно после этого процесса жидкость осуществляет теплопередачу. Выходя через сопло элеватора, теплоноситель под высоким давлением выходит по обратной магистрали.

    Кроме того, по тому же каналу жидкость поступает в систему рециркуляции в систему отопления. Все эти процессы в совокупности позволяют перемешать теплоноситель, доведя его до оптимальной температуры, которой хватит для обогрева всех квартир. Использование в схеме элеватора позволяет обеспечить максимально качественное отопление многоэтажных домов вне зависимости от этажности.

    Конструктивные особенности отопительного контура

    В отопительном контуре за элеваторным блоком установлены разные клапаны.Их роль нельзя недооценивать, так как они позволяют регулировать отопление в отдельных подъездах или во всем доме. Чаще всего регулировку арматуры проводят вручную сотрудники теплоснабжающей организации, если возникает необходимость.

    В современных постройках часто используются дополнительные элементы, такие как коллекторы, теплосчетчики для аккумуляторов и другое оборудование. В последние годы почти каждая система отопления в многоэтажных домах была оснащена автоматикой, чтобы минимизировать вмешательство человека в строительство (читайте: «Погодозависимая автоматизация систем отопления — об автоматизации и контроллерах для котлов с примерами»).Все описанные детали позволяют добиться лучшей производительности, повысить КПД и позволяют более равномерно распределять тепловую энергию по всем квартирам.

    Трубопровод в многоэтажном доме

    Как правило, в многоэтажных домах применяется однотрубная схема подключения с верхним или нижним розливом. Расположение прямых и обратных труб может варьироваться в зависимости от многих факторов, в том числе даже от региона, в котором находится здание. Например, схема отопления в пятиэтажном доме будет конструктивно отличаться от отопления в трехэтажных домах.

    При проектировании системы отопления учитываются все эти факторы, и создается наиболее удачная схема, позволяющая довести все параметры до максимума. В проекте могут быть разные варианты заливки теплоносителя: снизу вверх и наоборот. В отдельных домах устанавливаются универсальные стояки, обеспечивающие последовательность движения теплоносителя.

    Виды радиаторов отопления многоквартирных домов

    В многоэтажных домах нет единого правила, позволяющего использовать конкретный тип радиатора, поэтому выбор особо не ограничен.Схема отопления многоэтажного дома достаточно универсальна и имеет хороший баланс температуры и давления.

    К основным моделям используемых в квартирах радиаторов относятся следующие устройства:

    1. Аккумуляторы чугунные. Часто используется даже в самых современных постройках. Они дешевы и очень просты в установке: как правило, собственники квартир сами устанавливают радиаторы.
    2. Нагреватели стальные . Этот вариант — логичное продолжение разработки новых отопительных приборов.Стальные нагревательные панели, будучи более современными, обладают хорошими эстетическими качествами, достаточно надежны и практичны. Очень хорошо сочетается с регулирующими элементами системы отопления. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
    3. Алюминиевые и биметаллические батареи. Изделия из алюминия высоко ценятся владельцами частных домов и квартир. Алюминиевые батареи обладают лучшими характеристиками по сравнению с предыдущими вариантами: отличные внешние данные, малый вес и компактность прекрасно сочетаются с высокими характеристиками.Единственный недостаток этих устройств, который часто отпугивает покупателей, — это высокая стоимость. Тем не менее специалисты не рекомендуют экономить на отоплении и считают, что такое вложение достаточно быстро окупится.
    Заключение

    Правильный выбор батарей для централизованной системы отопления зависит от показателей эффективности, которые присущи теплоносителю на участке. Зная скорость охлаждения теплоносителя и то, как он движется, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не забывайте, что при замене отопительных приборов необходимо соблюдать все правила, так как их нарушение может привести к дефектам системы, и тогда отопление в стене панельного дома не будет выполнять свои функции.

    Также не рекомендуется проводить ремонтные работы в системе отопления многоквартирного дома самостоятельно, особенно если это отопление в стенах панельного дома: практика показывает, что жители домов, не имея соответствующих знаний, способны выбросить важный элемент системы, считая его ненужным.

    Системы централизованного отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого необходимо контролировать многие показатели, в том числе теплоизоляцию, износ оборудования и регулярную замену бывших в употреблении элементов.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
