Маркировка трубопроводов системы отопления и гвс: Маркировка трубопроводов отопления и гвс

Содержание

Часто задаваемые вопросы по маркировке трубопроводов — ТАРГИС

Ниже представлены ответы на самые распространенные вопросы по маркировке трубопроводов промышленных и гражданских объектов.

В какой цвет необходимо окрашивать трубопроводы в ЦТП, ИТП, котельной?

Согласно ГОСТ 14202 маркировка трубопроводов не зависит от объекта, а зависит от вещества в трубопроводе.

Трубопроводы с транспортируемым веществом ВОДА окрашиваются в зеленый цвет, ПАР — красный, ВОЗДУХ — синий, ГАЗ — желтый, КИСЛОТЫ — оранжевый, ЩЕЛОЧЬ — фиолетовый, ЖИДКОСТИ — коричневый, ПРОЧИЕ — серый.

Читать подробнее про опознавательную окраску трубопроводов.

Как маркировать трубопроводы в ЦТП, ИТП, котельной?

В трубопроводах ЦТП/ИТП/котельных наиболее распространенные вещества — вода, пар, газ.

Трубопровод с водой следует окрасить в зеленый цвет, с паром — в красный цвет, с газом — в желтый цвет. Опознавательную окраску допускается наносить участками.

Также необходимо указать наименование и направление движения вещества с помощью маркировочных щитков или самоклеющихся маркеров. Их цвет должен быть такой же, как и цвет опознавательной окраски. Места расположения щитков регламентированы нормативной документацией.

Скачать иллюстрированное руководство по маркировке трубопроводов.

Каким цветом окрашивать трубопроводы горячей/холодной воды/теплоносителя?

Все трубопроводы, транспортирующие вещества, основным компонентом которых является вода, окрашиваются в зеленый цвет в соответствии с ГОСТ 14202.

Как согласно нормативной документации отличать цветом подающий трубопровод от обратного в ЦТП, ИТП, котельной?

Если маркировать трубопроводы в соответствии с ГОСТ 14202, то подающий и обратный трубопровод окрашиваются в зеленый цвет (если теплоносителем является вода).

Для идентификации подающего и обратного трубопровода следует применять соответствующие обозначения с направлением движения и надписью, например “ТЕПЛОНОСИТЕЛЬ ПОДАЧА”

Правильно ли маркировать трубопроводы подачи/обратки теплоносителя желтым и коричневым кольцами на зеленом фоне?

Такой способ противоречит ГОСТ 14202 — основному документу, регламентирующему маркировку трубопроводов.

По правилам на подающий и обратный трубопровод необходимо наносить щитки следующего типа с наименованиями “ТЕПЛОНОСИТЕЛЬ ПОДАЧА” и “ТЕПЛОНОСИТЕЛЬ ОБРАТНЫЙ”.

Кольца же на подающем и обратном трубопроводах наносятся только желтого цвета и в случае, если температура теплоносителя свыше 120°С

Ознакомиться с остальными нормативными документами по маркировке трубопроводов на объектах теплоснабжения можно здесь.

Требование маркировать подающий трубопровод тепловой сети желтым кольцом на зеленом фоне, а обратный — коричневым кольцом на зеленом фоне, позаимствовано из недействующей сейчас «Типовой инструкции по эксплуатации, ремонту и контролю стационарных трубопроводов сетевой воды РД 34.39.501, ТИ 34-70-042-85» и было действительно лишь для трубопроводов сетевой воды, находящихся на балансе электростанций.

Действующая на сегодняшний день нормативная документация по маркировке трубопроводов с теплоносителем ссылается исключительно на требования ГОСТ 14202.

Как правильно маркировать газопроводы?

Трубопроводы, транспортирующие любые газы, окрашиваются в желтый цвет в соответствии с ГОСТ 14202.

Следует указать наименование газа и направление движения посредством маркировочных щитков или самоклеющихся маркеров.

Также необходимо в зависимости от параметров газа нанести предупреждающие кольца красного или желтого цвета (таблица 3, ГОСТ 14202), а если газ имеет опасное свойство (легковоспламеняемость, ядовитость, окислитель), то необходимо нанести соответствующий знак опасности.

Как маркировать воздуховоды вентиляции и трубопроводы сжатого воздуха?

Как маркировать трубопроводы пара?

Трубопроводы с паром необходимо окрасить в красный цвет и нанести красный щиток с наименованием и направлением его движения следующего типа.

Если давление в трубопроводе пара более 1 кгс/см² и температура св. 120С, то необходимо нанести желтое предупреждающее кольцо поверх окраски. При увеличении параметров пара увеличивается количество наносимых колец (см. табл.3 ГОСТ 14202)

Как маркировать трубопроводы пожаротушения?

Окраска и цифровое обозначение трубопроводов пожаротушения следующие:

— водозаполненные трубопроводы — зеленый цвет или цифра «1»;

— воздушные трубопроводы — синий цвет или цифра «3»;

— незаполненные трубопроводы и «сухотрубы» — голубой цвет или цифровой код «3с»;

— трубопроводы с пенообразователем или раствором пенообразователя, — коричневый цвет или цифра «9».

Цвет маркировочных щитков, указывающих направление движения огнетушащего вещества, — красный.

Просмотреть краткий обзор нормативной документации по маркировке трубопроводов пожаротушения.

Действует ли ГОСТ 14202-69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки»?

ГОСТ 14202-69 имеет статус действующего документа.

Какие материалы необходимо применять при маркировке трубопроводов по ГОСТ 14202-69?

ГОСТ 14202-69 не дает однозначных рекомендаций к материалам для маркировки трубопроводов, а лишь указывает на то, что в случае маркировки при помощи лакокрасочных материалов необходимо их соответствие действующим стандартам.

Также нет документов запрещающих маркировку при помощи самоклеющихся лент и маркеров на основе ПВХ.

Более того использования самоклеющихся материалов целесообразнее (общепринято во всем мире) — удобнее, быстрее, аккуратнее, позволяет точнее соблюсти важные требования ГОСТ к цвету, размеру, шрифту и форме.

Буквенно-цифровое обозначение трубопроводов на чертежах

Правила, прописанные в ГОСТ 21.205–93, регламентируют то, каким именно образом на чертежах должны наноситься буквенно-цифровые обозначения трубопроводных сантехнических систем, которые относятся к наружным сетям теплоснабжения, канализации и водоснабжения, а также к внутренним водопроводным и канализационным сетям, сетям отопления, системам вентиляции и кондиционирования воздуха.







Примечание:

Для тех трубопроводных систем канализации и водопровода, которые таблицей не предусматриваются, нужно принимать обозначения, устанавливая порядковую нумерацию, являющуюся продолжением той, что указана в таблице.

Если производственный или хозяйственно-питьевой водопровод одновременно выполняет роль еще и противопожарного, то ему присваивается точно такой же номер, что и производственному или хозяйственно-питьевому. При этом на чертеже наносят соответствующее разъяснение.



Трубопровод

В современной технике трубопроводами именуют такие устройства, которые предназначаются для транспортировки разнообразных жидких, газообразных и сыпучих сред. Основными составными частями трубопроводных систем являются: прямые трубы, которые плотно соединены между собой; подвески и опоры; контрольно-измерительная аппаратура; запорно-регулирующие устройства; крепежные элементы; уплотнения и прокладки; средства автоматики.

Помимо этого к элементам трубопроводных систем относятся и материалы, необходимые для того, чтобы обеспечивать эффективную защиту всех указанных выше составных частей от пагубного воздействия пониженных и повышенных температур, а также от электрохимической коррозии.

Местами расположения элементов трубопроводных систем являются их разветвления, повороты, а также переходы на другой диаметр. Они служат для того, чтобы обеспечивать длительный срок службы системы в целом, а также герметичность всей конструкции. Практика показывает, что без таких элементов, как отводы, тройники и переходы сейчас не реализовывается практически ни одна трубопроводная система.

Свойства жидкости

Жидкостями называют те вещества, которые находятся в жидком агрегатном состоянии. Оно, в свою очередь, является промежуточным между агрегатным состоянием твердым и газообразным. Жидкость имеет также такое свойство, которое не встречается более ни у одного другого агрегатного состояния: она способна под воздействием касательных механических напряжений менять свою форму в практически неограниченных пределах. При этом механические напряжения могут быть очень малыми, а объем жидкости остается неизменным.

Еще одним важнейшим свойством, присущим всем жидкостям, является поверхностное натяжение. Его нет ни у газов, ни у твердых тел, а объясняется оно следующими причинами: из-за того, что баланс действующих на молекулы поверхности сил нарушается, появляется определенная новая, направленная внутрь вещества результирующая сила. Именно этим и объясняется то обстоятельство, что поверхность жидкости всегда «натянута». Если рассматривать эту ситуацию с точки зрения физики, то можно утверждать, что поверхностным натяжением является ни, что иное, как та сила, благодаря которой молекулы жидкости не перемещаются с ее поверхности в глубинные слои.

Именно сила поверхностного натяжения объясняет форму падающих капель любой жидкости.







Условные графические обозначения трубопроводов | Rudic.ru

Обозначение

Наименование

Код обозначения

Горячей воды, подающий (теплоснабжение, отопление) трубопровод (труба)2.3.01
Горячей воды, обратный (теплоснабжение, отопление) трубопровод (труба)2.3.02
Горячей воды, подающий («прямой») при разных параметрах трубопровод (труба)2.3.03
Горячей воды, обратный («обратка») при разных параметрах трубопровод (труба)2.3.04
Горячей воды, подающий горячего водоснабжения (ГВС) трубопровод (труба)2.3.05
Горячей воды, циркуляционный горячего водоснабжения (ГВС) трубопровод (труба)2. 3.06
Горячей воды, подающий горячего водоснабжения при разных параметрах теплоносителя (ГВС) трубопровод (труба)2.3.07
Горячей воды, циркуляционный горячего водоснабжения при разных параметрах теплоносителя (ГВС циркуляционный)2.3.08
Горячей воды, подающий технологических процессов трубопровод (труба)2.3.09
Горячей воды, обратный технологических процессов трубопровод (труба)2.3.10
Горячей воды, подающий технологических процессов при разных параметрах теплоносителя трубопровод (труба)2.3.11
Горячей воды, обратный технологических процессов при разных параметрах теплоносителя трубопровод (труба)2.3.12
Паропровод, трубопровод пара(труба)2.3.13
Конденсатопровод, конденсата трубопровод (труба)2.
3.14
Паропроводы разных параметров давления пара, трубопровод пара (труба)2.3.15
Конденсатопроводы разных параметров давления пара, конденсата трубопровод (труба)2.3.16
Конденсатопровод напорный2.3.17
Антифриз (этиленгликоль, пропиленгликоль и т. п.) теплопровод, подающий трубопровод (труба) — «прямой»2.3.18
Антифриз (этиленгликоль, пропиленгликоль и т. п.) теплопровод, обратный трубопровод (труба) — «обратка»2.3.19
Теплового насоса, подающий трубопровод (труба) — «прямой»2.3.20
Теплового насоса, обратный трубопровод (труба) — «обратка»2.3.21

Условные графические обозначения трубопроводов. Таблица 2.1 — Общие обозначения. Таблица 2.2 — Водопроводы. Таблица 2.3 — Теплопроводы. Таблица 2.4 — Хладопроводы.

Изображения на схемах.

Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Технологические понятия и чертежи / / Символы и обозначения оборудования на чертежах и схемах. / / Условные графические изображения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, согласно ANSI/ASHRAE Standard 134-2005.  / / Условные графические обозначения трубопроводов. Таблица 2.1 — Общие обозначения. Таблица 2.2 — Водопроводы. Таблица 2.3 — Теплопроводы. Таблица 2.4 — Хладопроводы. Изображения на схемах.

Условные графические изображения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, согласно ANSI/ASHRAE Standard 134-2005.

Условные графические обозначения трубопроводов.

Таблица 2.1 — Общие обозначения. Таблица 2.2 — Водопроводы. Таблица 2.3 — Теплопроводы. Таблица 2.4 — Хладопроводы. Изображения на схемах.

Таблица 2.1 — Общие обозначения.

Обозначение

Наименование

Код обозначения

Водопроводы, общее обозначение (см. расшифровку по типам) 2.1.01
Теплопроводы, общее обозначение (см. расшифровку по типам) 2.1.02
Хладопроводы, общее обозначение (см. расшифровку по типам)
2.1.03
Хладоны (хладагенты), общее обозначение труба 2.1.04
Слив, труба 2.1.05
Дренаж самотечный, труба 2.1.06
Дренаж напорный, труба 2.1.07
Отводящий воздух трубопровод 2.1.08
Марка трубы, с подробным описанием 2.1.09
Марка трубы (при скрытой или подземной прокладке), с подробным описанием
2.1.10
Марка трубы, существующей 2. 1.11
Трубопровод теплоизолированный (труба) 2.1.12
Уклон трубопровода, мм/м или % 2.1.13
Направление потока (жидкости) в трубопроводе (трубе) 2.1.14



Таблица 2.2 — Водопроводы, в том числе ХВС (но не ГВС — оно в Теплопроводах ниже)



Таблица 2.3 — Теплопроводы, в том числе ГВС, теплоснабжения и отопления

Обозначение

Наименование

Код обозначения

Горячей воды, подающий (теплоснабжение, отопление) трубопровод (труба) 2. 3.01
Горячей воды, обратный (теплоснабжение, отопление) трубопровод (труба) 2.3.02
Горячей воды, подающий («прямой») при разных параметрах трубопровод (труба) 2.3.03
Горячей воды, обратный («обратка») при разных параметрах трубопровод (труба) 2.3.04
Горячей воды, подающий горячего водоснабжения (ГВС) трубопровод (труба) 2.3.05
Горячей воды, циркуляционный горячего водоснабжения (ГВС) трубопровод (труба) 2.3.06
Горячей воды, подающий горячего водоснабжения при разных параметрах теплоносителя (ГВС) трубопровод (труба) 2. 3.07
Горячей воды, циркуляционный горячего водоснабжения при разных параметрах теплоносителя (ГВС циркуляционный) 2.3.08
Горячей воды, подающий технологических процессов трубопровод (труба) 2.3.09
Горячей воды, обратный технологических процессов трубопровод (труба) 2.3.10
Горячей воды, подающий технологических процессов при разных параметрах теплоносителя трубопровод (труба) 2.3.11
Горячей воды, обратный технологических процессов при разных параметрах теплоносителя трубопровод (труба) 2.3.12
Паропровод, трубопровод пара(труба) 2. 3.13
Конденсатопровод, конденсата трубопровод (труба) 2.3.14
Паропроводы разных параметров давления пара, трубопровод пара (труба) 2.3.15
Конденсатопроводы разных параметров давления пара, конденсата трубопровод (труба) 2.3.16
Конденсатопровод напорный 2.3.17
Антифриз (этиленгликоль, пропиленгликоль и т. п.) теплопровод, подающий трубопровод (труба) — «прямой» 2.3.18
Антифриз (этиленгликоль, пропиленгликоль и т. п.) теплопровод, обратный трубопровод (труба) — «обратка» 2.3.19
Теплового насоса, подающий трубопровод (труба) — «прямой» 2. 3.20
Теплового насоса, обратный трубопровод (труба) — «обратка» 2.3.21



Таблица 2.4 — Хладопроводы




Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru

Реклама, сотрудничество: [email protected]

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Маркировка полипропиленовых труб.

Как выбрать ППР трубу

Полипропиленовые трубы или как часто сокращают ППР являются сегодня самым популярным материалом при монтаже систем отопления и водоснабжения. Немаловажное влияние на это оказывает цена материала. В виду большого наличия различных вариаций полипропиленовых труб, желательно разобраться в их маркировке. Ведь именно на маркировке демонстрируются все основные характеристики трубы. После прочтения данного материала, вопрос выбора ППР трубы будет решаться значительно проще.

Особенности полипропиленовых труб

Полипропилен широко используется в быту, в частности в сантехнике. Времена, когда трубы были из металлов давно прошли, на смену пришел материал, который более практичен, удобен в использовании и монтаже. Для строительства трубопроводов стал незаменимым, по цене не уступает хорошим металлическим изделиям, но по своим физико-механическим свойствам значительно выше классом.

Основные преимущества:

  • Эластичность;
  • Не подвержен коррозии;
  • Устойчивость к перепадам температуры;
  • Высокие эксплуатационные качества;
  • Устойчивость к химическому воздействию;
  • Легкость в монтаже;
  • Высокая прочность.

Полипропилен широко используется для изготовления систем водоснабжения. Подходит для подачи холодной и горячей воды. Благодаря универсальным свойствам материала, полипропиленовые трубы можно самостоятельно установить дома или на даче.

Выдерживает температуру до 175 градусов (не все виды), поэтому можно не беспокоиться о сохранности труб в загородном доме во время отсутствия. Выдерживает перепады температур, то есть не разорвет трубы от переохлаждения. Не подвержен появления трещин, достаточно гибкий и износоустойчив. Но подвержен влиянию ультрафиолета, поэтому нужно ставить защиту, если труба проходит на открытом участке.

Еще одним преимуществом использования именно полипропиленовых труб является подача воды без изменений ее состава. Пластиковая труба не зарастает внутри, вода на протяжении всего срока эксплуатации будет поступать в равном объеме.

Заявленный срок службы: для горячей воды — 25 лет, для холодной -50 лет. Но эти данные приблизительны, и в основном трубы служат в два раза больше. Для расчета срока службы нужно учитывать все особенности, колебания температур и условия эксплуатации. Для этого на полипропиленовые трубы и наносится маркировка, ее нельзя стирать при установке, для дальнейшего ремонта системы.

Обозначения ППР труб

Важно правильно читать маркировку. Основываясь на этих данных можно подобрать и установить трубы которые прослужат максимальный срок. Для холодной воды — это 50 лет, для горячей — 25 лет. При соблюдении всех правил использования и правильном подборе труб, этот срок может увеличиться вдвое, но это неточно.

Чтобы рассчитать срок службы нужно обратится к графикам из ГОСТа. Подставить данные, условия эксплуатации (температуру воды) и указать давление. На графике достаточно просто провести расчеты, для более точной информации можно воспользоваться специальным калькулятором.

На трубе написано много значений, но потребуется не все. Нужные значения:

  • Тип материала;
  • Класс трубы;
  • Диаметр и толщина стенки;
  • SDR, S, PN.

На трубе сначала указывается производитель, до маркировки PP — R. После названия указывается тип пропилена. Если нужен монтаж из нескольких труб лучше не паять изделия с разными значениями. Легко определить по цвету: серые с белыми не соединять, для белых труб также есть разница, разные маркировки не объединяются.

Далее учитывается диаметр трубы и толщина стенки. Диаметр измеряется по наружной части. Соответственно, чем больше толщина стенки тем выше ее прочность, но проходимость меньше.

Далее обращаем внимание на такие параметры: SDR, S, PN — по сути они говорят об одном, но различия все же есть. Значение PN постепенно отходит и производители редко указывают его, но это больше для людей, которые привыкли использовать этот параметр. Он указывает на толщину стенки, это может тонкостенная труба со значением PN (1,0), средняя толщина — PN (2,0) и толстостенная PN (2,5) с армировкой. Также этот параметр нужен для расчета давления, то есть  PN (2,5) предназначен для давления в 25 bar. Если расчеты проведены правильно такая труба прослужит не менее 50 лет.

Когда тип полипропилена определен следующие значения в маркировке — это SDR и S. SDR — это соотношение диаметра к толщине стенки. Чем толще стенка, тем меньше SDR. Это значение можно вычислить по формуле 2S + 1 = SDR. Также можно узнать по ГОСТу, или обратиться к профессионалам.

Определить срок службы легко по эталлоным графикам длительной прочности PP — R. Просто подставить данные, температуру эксплуатации к виду трубы, на пересечении графиков и будет примерный срок эксплуатации.

Для большего удобства можно воспользоваться калькулятором — расчет кольцевого напряжения (сигма). Нужно подставить данные из маркировки, указать температуру эксплуатации и давление в системе.

Все данные будут примерными, поскольку давление меняется, температура воды также. В расчетах получается минимальный срок, при нормальном эксплуатировании и значение следует уменьшить если предполагаются резкие перепады температуры или постоянное использование с высокими температурами.

Важно знать класс трубы. Не все производители его указывают, но если в маркировке присутствует данный параметр — это значительно упростит жизнь. То есть проводить расчеты не нужно, фирма это сделал за вас. Существует пять классов:

  • Класс «ХВ»;
  • Класс 1;
  • Класс 2;
  • Класс 4;
  • Класс 5.

Для вычисления срока службы трубы есть специальная таблица: Классификация эксплуатационных характеристик. Особенность таблицы — все значения в строке нужно суммировать. Возле класса трубы указано и давление при котором можно эксплуатировать трубу. Остальные значения не пригодятся для рядовых пользователей, они для профессионалов.

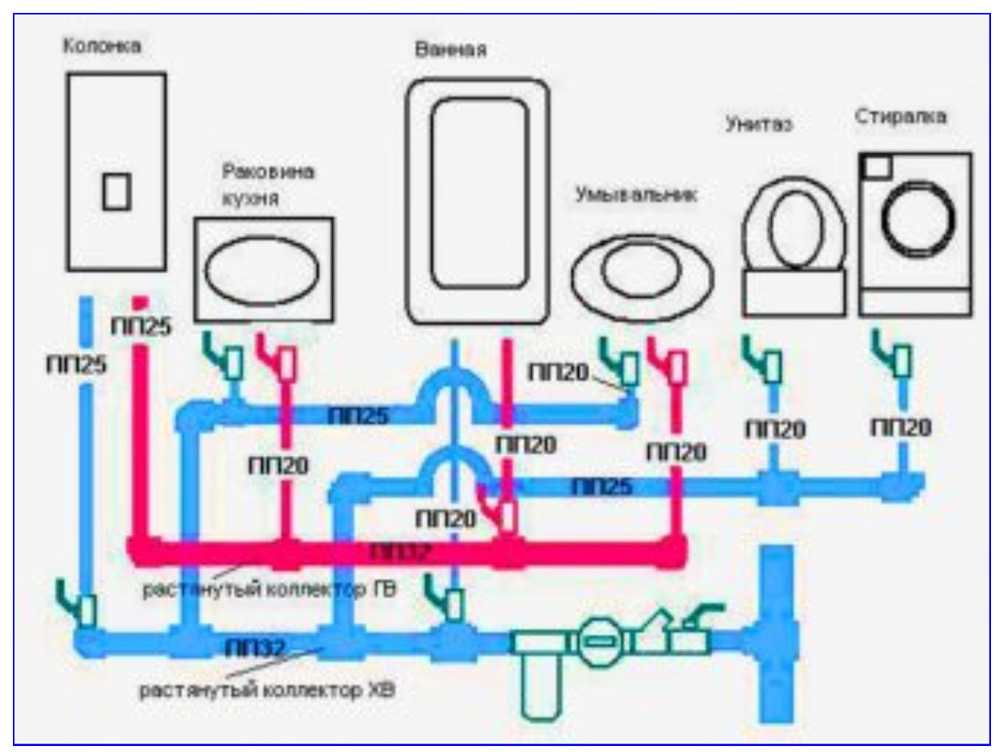

Как подобрать трубы

Для установления системы отопления лучше приобретать армированные алюминием трубы. Важно соблюдать правила и читать обозначения на трубе. Учитывать, что температура будет достаточно высока, также нужно подбирать трубу с правильным давлением в системе.

Маркировка труб для горячей и холодной воды наносится на изделие. Для холодной воды подойдет обычная полипропиленовая труба с маркировкой PN 10. Такая труба стоит недорого, а при соблюдении правил эксплуатации может прослужить до 100 лет.

Для горячей нужно выбирать трубы с армировкой из стекловолокна. Подойдут маркировки PN: 16, 20, 25. Рабочая температура таких труб — 95 градусов. При температуре свыше 140 градусов трубу поведет или она начнет плавиться. При установке важно дополнительно армировать трубы для защиты от деформаций. Преимущество использования полипропиленовых труб для подачи горячей воды:

  • Срок службы до 50 лет;
  • Высокая проходимость;
  • Шумопоглощение;
  • Износоустойчивость;
  • Устойчивость к температурным колебаниям.

Монтировать полипропиленовые трубы можно самостоятельно и без особых навыков. Для этого важно знать маркировки и не соединять разные по составу изделия. Стыковка выполняется с помощью специальных фитингов и фланцев.

Чтобы система прослужила долго, нужно соблюдать все правила эксплуатации, правильного монтажа и сочетания самих труб и соединений. Также важно выбрать надежного производителя, если изделие слишком дешевое — это должно насторожить, все таки система делается не на один год. С качественными трубами можно легко проводить ремонтные работы на небольших участках, и не менять всю систему. Для этого оставляйте маркировку до конца, не стирайте и не обезжиривайте ее. При покупке не стесняйтесь уточнить информацию у продавца, в хорошем магазине вам предложат качественные трубы от ведущих производителей и надежные крепления к ним.

Читайте так же:

Обозначение трубопровода на чертежах — Мир водоснабжения и канализации

Графические обозначения трубопроводной арматуры приведены в таблице 7, ГОСТ 21. 205-93.

Таблица 7

 Буквенно-цифровые обозначения трубопроводов санитарно-технических систем (наружных сетей водоснабжения и канализации, теплоснабжения, внутренних водопровода и канализации, горячего водоснабжения, отопления, вентиляции и кондиционирования) приведены в таблице 8, ГОСТ 21.205-93.

Таблица 8

НаименованиеБуквенно-цифровое обозначениеНаименованиеБуквенно-цифровое обозначение
1 Водопровод:— щелочных водК9
а) общее обозначениеВ0— кислотощелочных водК10
б) хозяйственно-питьевой*В1— цианосодержащих водК11
в) противопожарный*В2— хромосодержащих водК12
г) производственный:*3 Теплопровод:
— общее обозначениеВ3а) общее обозначениеТ0
— оборотной воды, подающейВ4б) трубопровод горячей воды для отопления и вентиляции (в т. ч. кондиционирования), а также общий для отопления, вентиляции, горячего водоснабжения и технологических процессов:
— оборотной воды, обратныйВ5
— умягченной водыВ6
— речной водыВ7
— речной осветленной водыВ8
— подземной водыВ9
2 Канализация:— подающийТ1
а) общее обозначениеК0— обратныйТ2
б) бытоваяК1в) трубопровод горячей воды для горячего водоснабжения:
в) дождеваяК2
г) производственная:— подающийТ3
— общее обозначениеК3— циркуляционныйТ4
— механически загрязненных водК4г) трубопровод горячей воды для технологических процессов:
— иловаяК5
— шламосодержащих водК6— подающийТ5
— химически загрязненных водК7— обратныйТ6
— кислых водК8д) трубопровод:
— пара (паропровод)Т7
— конденсата (конденсатопровод)Т8
* В случае, когда хозяйственно-питьевой или производственный водопровод является одновременно и противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах.

Компенсаторы сильфонные для систем отопления КСОТМ ARM — Сильфонные компенсаторы

Компенсатор для отопления состоит из сильфона, выполненного из многослойной нержавеющей стали, одно или двухсекционного (с увеличенной компенсирующей способностью) и присоединительной арматуры. Основные типы присоединительной арматуры: патрубки под приварку, резьбовое соединение с внутренней и наружной резьбой, поворотные и неподвижные фланцы.

Производятся компенсаторы для систем отопления с внутренним экраном из нержавеющей стали, для защиты сильфона от воздействий рабочей среды. А также комплектуется защитным кожухом из углеродистой стали или сплава алюминия, для защиты устройства от внешних воздействий. Ограничитель хода, устанавливаемый на компенсатор отопления, упрощает монтаж на стояках отопления и водоснабжения высотных зданий.

В таблице указаны основные технические характеристики и материалы применяемые при изготовлении изделий, в стандартном и специальном исполнении.


Технические характеристики компенсаторов для систем отопления              Материальное исполнение изделий
Стандартное исполнение Материал сильфона и экрана
Условный проход DN: от 15 до 200 мм Стандартное исполнение
Рабочее давление PN: 10, 16 кг/см2 (бар) Материал ГОСТ: 08Х18Н10Т
Рабочая температура Т: от 60 до 425 гр. С Материал DIN: 1.4541
Специальное исполнение Материал AISI: 321
Условный проход DN: от 15 до 500 мм Специальное исполнение
Рабочее давление PN: от 6 до 25 кг/см2 (бар)

Материал ГОСТ: 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2

Рабочая температура Т: от 80 до 600 гр. С
Осевой ход Материал DIN: 1.4301, 1.4828, 1.4401, 1.4571
Стандартное исполнение: 50 (-25; +25) мм Материал AISI: AISI 304, 309, 316, 316 ti
Специальное исполнение: до 200 мм Материал: патрубков, защитного кожуха
Рабочая среда Стандартное исполнение
Вода, пар и другие не агрессивные среды Материал ГОСТ: Ст. 20, Ст3сп, АД0
Количество рабочих циклов        Материал DIN: 1.0038, 3.0255
Стандартное исполнение Материал AISI: St 37-2, AA1050
от 50 до 1 000 на полный рабочий ход Специальное исполнение
от 50 до 1 000 на полный рабочий ход

Материал ГОСТ: 09Г2С, 08Х18Н10, 08Х16Н11М3,

08Х17Н13М2Т, 20Х20Н14С2

Специальное исполнение
до 5 000 на полный рабочий ход Материал DIN: 1. 4301, 1.4828, 1.4401, 1.4571
Область применения компенсаторов для отопления Материал AISI: AISI 304, 309, 316, 316 ti, 321

— компенсация осевого перемещения

— снятие вибрационных нагрузок

— системы отопления зданий, теплотрассы

— системы горячего водоснабжения зданий и другие промышленные объекты

Идентификационные этикетки — Трубы и оборудование

Аббревиатуры, буквенные бирки и окраска этикеток для механических, водопроводных и трубопроводных систем основаны на

  • ASME A13.1 — Схема для идентификации трубопроводных систем.
  • NFPA 99 — Стандарт для медицинских учреждений.
  • NFPA 13 — Установка спринклерных систем.
  • NFPA 14 — Установка напорных и шланговых систем.
  • Международный кодекс по сантехнике.
9003 0 Оранжевый — Черный 9003 0 Пурпурно-белый
Аббревиатура на этикетке Система, содержимое трубы Цвета этикеток
(Фон — текст)
CHWR Возврат охлажденной воды Зеленый — белый
CHWS Охлажденная вода Подача Зеленый — белый
CWR Возврат воды в конденсатор Зеленый — белый
CWS Подача воды в конденсатор Зеленый — белый
ДЛЯ Возврат мазута Желтый — Черный
FOS Подача мазута Желтый — Черный
HPC Конденсат высокого давления Синий — Белый
HPS Пар высокого давления (более 125 #) Синий — Белый
HWR Отопление горячей воды Re поверните Зеленый — Белый
HWS Подача горячей воды Зеленый — Белый
LPC Конденсат низкого давления Синий — Белый
LPS Пар низкого давления (ниже 25 #) Синий — белый
MPC Конденсат среднего давления Синий — белый
MPS Пар среднего давления
(выше 25 # — ниже 125 #)
Синий — белый
PCR Возврат перекачиваемого конденсата Синий — Белый
КИСЛОТА Кислотные отходы Оранжевый — Черный
BR Рассол Оранжевый — Черный
FIRE Вода для пожаротушения Красно-белый
HAZ Опасные отходы
DI или RO Вода особой чистоты Зеленый — Белый
DCW Питьевая холодная вода Зеленый — Белый
ГВС Питьевое горячее водоснабжение Зеленый — Белый
ГВС Возврат горячей питьевой воды Зеленый — Белый
NG Природный газ Желтый — Черный
LN2 Азот (жидкость) Черный — Белый
Med Air Медицинский воздух Желтый — Черный
CO2 Углекислый газ Серый — Белый
He Гелий Коричневый — Белый
N2 Азот Черный — белый
N2O Закись азота B lue — Белый
O2 Кислород Зеленый — Белый
Med Vac Медицинский хирургический вакуум Белый — Черный
WAGD Удаление отработанного анестезирующего газа Фиолетовый — Белый
Лабораторный воздух Лабораторный воздух Желто-белая шахматная доска — черный
Лабораторный пылесос Лабораторный вакуум Бело-черная шахматная доска — черный ящик
IA Инструментальный воздух Красный — белый
CFHE Вытяжной вытяжной шкаф Фиолетовый — белый
BCE Вытяжной шкаф биологической безопасности Фиолетовый — белый
RE Выхлоп радиоизотопов Желтый — пурпурный
E ETO Выхлоп

ASME A13. 1 — Схема идентификации трубопроводных систем 2007 г. — предназначена для создания общей системы для помощи в идентификации опасных материалов, транспортируемых по трубопроводным системам, и их опасностей при выбросе в окружающую среду — касается идентификации содержимого трубопроводных систем на промышленных и электростанциях. — рекомендуется для идентификации трубопроводных систем, используемых в коммерческих и институциональных установках, а также в зданиях, используемых для общественных сборок.

Раздел 10.14 — Водоснабжение и водораспределение, 248 масс.Рег. 10.14

Пищевая промышленность

9303 906 900

AG

RPBP

DCVA

AVB

BFPAV

Воздушный зазор

Превентор обратного потока пониженного давления

Блок двойного обратного клапана

Прерыватель атмосферного давления

Атмосферный вакуум

ВИД ОПАСНОСТИ НА ПОМЕЩЕНИЯХ

ДОПУСТИМЫЕ ТИПЫ ПРЕДОХРАНИТЕЛЯ ОБРАТНОГО ПОТОКА

КОММЕНТАРИИ *

AG

9404 RPBP

BFPAV

1. Очистные сооружения

X

X

2. Канализационные насосные станции

X

X

X

X

X *

* Если нет опасности для здоровья

4.Лаборатории

X

X

X *

* Если нет опасности для здоровья

5. Раковины с резьбой для шлангов на входах

9003

X

9003

X

X

X

X

6. Больницы, морги, клиники

X

X

Гальваническое оборудование

X

X

8. Системы орошения **

X

X

31 X *

Каждый случай должен оцениваться индивидуально

* Если противодавление невозможно

** Вакуумные выключатели давления могут быть установлены, если нет опасности для здоровья и обратное давление невозможно .

9. Системы или оборудование, использующие радиоактивный материал

X

X

10. Погружные входные отверстия

000 X

X *

* Если опасность для здоровья отсутствует и обратное давление невозможно

11. Портовые сооружения

X

X

12.Клапанные выпускные отверстия или арматура с присоединениями для шлангов

X

X

X *

X **

Каждый случай должен оцениваться индивидуально

* Если нет опасности для здоровья

** Если нет опасности для здоровья и обратное давление невозможно

13. Коммерческие прачечные и химчистки

X

X

14. Коммерческие посудомоечные машины

X

X

9003

Если нет опасности для здоровья

15. Котлы высокого и низкого давления

X

X

При добавлении химикатов

16.Отопительные котлы низкого давления

X

Жилые и небольшие коммерческие предприятия, без добавления химикатов

17. Оборудование для обработки фотографий

X

X

18. Системы рециркуляции резервуаров и градирни

X

X

19.Системы пожаротушения

a. Любая система, которая включает соединения насоса, в которые можно перекачивать химические средства пожаротушения или непитьевую воду.

X

X

X

б. Любая система, которая включает резервуары для хранения или пожарные насосы, всасывающие из закрытых резервуаров или резервуаров

X

X

X

c.Любая система, включающая соединения с химическими огнетушащими веществами, антифризом или вспомогательными источниками воды.

X

X

20. Системы солнечной энергии

X

X

X *

4 9001

небольшой коммерческий продукт, не содержащий химикатов или добавленный только глицерин Фармакопеи США

21.Теплообменники с одинарной рубашкой

X

X

Каждый случай должен оцениваться индивидуально

Обесцвеченная горячая вода в вашем здании: что это означает? — Sobieski Services

Когда кто-то в вашем учреждении включает горячее водоснабжение, он, естественно, ожидает потока чистой, прозрачной воды. Вот почему так приятно, когда из крана выходит горячая вода бесцветного цвета.Это не повод для паники, но, безусловно, повод для беспокойства. Решение проблем с водопроводом, связанных с обесцвечиванием горячей воды, может быть таким простым, как подождать некоторое время, или сложным и дорогим, как замена системы труб. Прежде чем предпринимать какие-либо действия, вы должны знать, что вызывает обесцвечивание. Вот некоторые из наиболее распространенных причин обесцвечивания горячей воды.

Отложения и минеральные образования

Вероятно, наиболее частой причиной обесцвечивания горячей воды являются отложения и минеральные отложения внутри нагревателя.Осадок — это твердый материал, содержащийся в воде, которая осела на дно бака водонагревателя. Накопление минералов происходит, когда минералы в воде прилипают к стенкам труб или внутренней части резервуара, накапливаясь с течением времени. Обе эти проблемы могут привести к обесцвечиванию горячей воды. Скопление этих материалов может повлиять на качество работы водонагревателя, снижая его эффективность и эффективность в производстве горячей воды, необходимой вашему предприятию.

Обычное решение этой проблемы — промыть бак водонагревателя.Это включает в себя слив всей воды из резервуара и пропускание воды через систему для смывания отложений и минералов. Во многих случаях промывка бака может решить проблемы с горячей водой.

Имейте в виду, что твердые минеральные отложения внутри водонагревателя трудно удалить. Накапливающиеся минералы ограничат поток воды и повлияют на производительность нагревателя. В конце концов, вполне вероятно, что минералы будут так сильно накапливаться, что нагреватель потребуется заменить.

Ржавчина и коррозия в трубах

Старые системы труб иногда изготавливаются из оцинкованных железных труб.Эти трубы могут начать ржаветь или разъедать с возрастом. Когда это происходит, частицы ржавчины могут отламываться и попадать в водопровод, вызывая обесцвечивание горячей воды. В более новых системах трубопроводов, в которых используются пластиковые или медные трубы, таких проблем не будет.

Когда трубы в вашей водопроводной системе регулярно вызывают обесцвечивание горячей воды, лучшим решением может быть полная замена труб. Это трудоемкий процесс, который, вероятно, потребует раскопок, чтобы обнаружить поврежденные трубы.

Бактерии

Существуют определенные типы бактерий, которые могут попасть в воду и вызвать обесцвечивание горячей воды. Эти железоредуцирующие бактерии буквально поедают железо — не кусая его, а окисляя железо. Побочный продукт этого процесса окисления — это то, что вызывает обесцвечивание горячей воды.

Проблему часто можно решить, добавив в воду хлор, чтобы убить бактерии.

Обесцвечивание горячей воды из-за бактерий может не быть проблемой в учреждениях, использующих городское водоснабжение.Эти бактерии, поедающие железо, обычно встречаются в небольших источниках воды, таких как колодцы. Возможно, что некоторые более мелкие или старые коммерческие здания или объекты в более сельской местности могут рассчитывать на воду из колодца.

Проблемы с водоснабжением

Иногда обесцвечивание горячей воды может быть вызвано перебоями или проблемами в городском водоснабжении. Проверка воды, промывка пожарных гидрантов и проблемы с трубами — вот лишь некоторые из источников обесцвечивания воды в муниципальных системах.Когда это произойдет, проверьте также и холодную воду. Если холодная вода, идущая из крана, также обесцвечивается, наиболее вероятным источником является проблема в муниципальной системе водоснабжения. Обесцвечивание, скорее всего, исчезнет через несколько часов. Если это не так, обратитесь за помощью в местное водоснабжение.

Наша цель — помочь обучить наших клиентов сантехнике, HVACR, противопожарной защите и системам сигнализации в механических, коммерческих и жилых помещениях. Чтобы узнать больше о причинах обесцвечивания горячей воды или просмотреть проекты, над которыми мы работали, посетите наш веб-сайт!

Автор фотографии: Свилен Милев / FreeImages.com

Изменения кода IPC, часть 7 | 2020-08-10

Это продолжение серии столбцов, охватывающих только те изменения кодекса, которые были утверждены как представленные с 2018 года на слушаниях по изменениям Международного кодекса сантехники 2021 (IPC). Было много предложений по изменению кода и два раунда слушаний по кодексу для IPC 2018. Ниже приводится краткое изложение существенных изменений в кодексе, одобренных на слушаниях Совета Международного кодекса в Колумбусе, штат Огайо, и Ричмонде, штат Вирджиния.

Эти изменения кода появятся в версии 2021 года Международного сантехнического кодекса , которая вскоре будет опубликована и доступна юрисдикциям для рассмотрения для принятия. Я рекомендую вам обратиться к МПК 2021 года для получения окончательной версии любых изменений кода, о которых будет сообщено ниже.

Предлагаемые добавления подчеркнуты, а исключения зачеркнуты. За ними следуют опубликованные авторами заявления о причинах, а также любые мои комментарии, как уже отмечалось.

Изменение: Раздел 501 МПК.2

Изменить следующим образом:

501.2 Водонагреватель в качестве обогревателя помещения.

Если для комбинированной системы нагрева питьевой воды и отопления помещений требуется вода для отопления помещений при температурах выше 140 ° F (60 ° C), должен быть предусмотрен главный термостатический смесительный клапан, соответствующий стандарту ASSE 1017, чтобы ограничить воду, подаваемую в питьевую систему система распределения горячей воды до температуры 140 ° F (60 ° C) или ниже. Питьевая способность воды должна поддерживаться во всей системе. Требования к комбинированным системам нагрева питьевой воды и отопления помещений должны соответствовать Международному механическому кодексу.

Причина, по которой заявитель заявляет: В Международном механическом кодексе есть требования для комбинированных систем водяного отопления и отопления помещений, которые рассматриваются в IMC и не охватываются Международным кодексом по сантехнике . IMC 2018 представляет собой ссылку на IPC, касающуюся систем водяного отопления и отопления помещений; также должна быть ссылка от IPC обратно на IMC.

Это хорошее изменение кода, поскольку оно требует соблюдения правил по сантехнике и механике при использовании водонагревателя в качестве обогревателя помещения. Мой опыт работы с одним элементом оборудования, выполняющим две работы, показал, что из-за этого горелки нагревателей работают дольше, работают менее эффективно и имеют меньший срок службы при выполнении обеих работ.

Водонагреватели — это открытые системы, в которых вода проходит через систему только один раз. В отопительных котлах циркулирует такая же отопительная вода, которую можно обработать, чтобы свести к минимуму минералы и кислород в подпиточной воде.По данным одного крупного розничного продавца, нормальный срок службы водонагревателя, который представляет собой открытую систему, составляет от 8 до 12 лет.

Отопительный котел, который обычно является закрытой системой, имеет средний ожидаемый срок службы от 15 до 30 лет. Отопительный котел — это закрытая система, которая не вводит большое количество воды, когда система герметична, поэтому закрытая система ограничивает попадание кислорода и минералов в систему и обеспечивает более длительный срок службы.

Открытые системы, такие как системы водоснабжения для бытовых нужд, используемые для водонагревателей, обычно содержат минералы, которые прилипают к поверхностям нагрева по мере увеличения использования горелки. Накопление минералов и накипи на поверхностях нагрева приводит к снижению эффективности от 2 до 7 процентов, в зависимости от типа минералов и их изоляционных свойств на каждую 1/32 дюйма шкалы на поверхности нагрева.

Итак, 1 дюйм накипи в водонагревателе может использовать на 64–224 процента больше энергии для выполнения той же работы, что и при новом водонагревателе. Коррозия и потеря эффективности нагрева могут стать реальной проблемой для открытой системы, такой как водонагреватель. Однако это не проблема для закрытых систем отопления, таких как бойлеры, где их горелки могут работать около 60 процентов времени только на обогрев.Чем дальше на север, тем дольше будет отопительный сезон.

Если объединить обе функции в одном устройстве, при увеличении размеров поверхностей нагрева горелка оборудования будет работать намного дольше в открытой системе, что может привести к чрезмерной трате энергии. Схема использования воды в зданиях показывает, что горячее водоснабжение используется от 3 до 5 процентов в день, а эффективность — от минимальной до номинальной, в то время как горелки отопительных котлов могут гореть примерно до 60 процентов времени и снижать эффективность в помещении. нагревательная горелка, которая может тратить значительное количество энергии.

По этой причине, среди многих других, многие люди не поощряют использование комбинированных систем отопления и горячего водоснабжения.

Изменение кода: Раздел 501.2 МПК, 607.2.2 2

Изменить терминологию следующим образом:

501.2 Водонагреватель в качестве обогревателя помещения.

Если для комбинированной системы нагрева питьевой воды и обогрева помещений требуется вода для обогрева помещений при температурах выше 140 ° F (60 ° C), должен быть предусмотрен главный термостатический , управляемый температурой смесительный клапан , соответствующий стандарту ASSE 1017, для ограничения вода, подаваемая в систему распределения горячей питьевой воды с температурой 140 ° F (60 ° C) или ниже.Питьевая способность воды должна поддерживаться во всей системе.

607.2.2 Трубопроводы для рециркуляционных систем, имеющих главный термостатический смесительные клапаны, управляемые температурой .

Если в системе с рециркуляционным насосом горячей воды используется термостатический смесительный клапан с терморегулятором , возвратный трубопровод горячей воды или охлаждающей воды должен быть проложен к входному патрубку холодной воды водонагревателя и холодной воды. впускная труба или обратное соединение горячей воды смесительного клапана с термостатическим управлением с регулированием температуры.

Заявление о причине автора: Это предложение носит почти редакционный характер, поскольку оно просто делает терминологию (для одного и того же компонента) единообразной везде, где она используется в коде. В настоящее время в кодексе используется другая терминология для описания смесительных клапанов, соответствующих ASSE 1017: «главные термостатические клапаны» и «смесительные клапаны с регулируемым температурным режимом». Существуют также варианты: «главный термостатический смесительный клапан», «главный термостатический клапан» и «термостатический смесительный клапан.

Для единообразия в коде везде должна использоваться одна и та же терминология, и эта терминология должна быть согласована с названием стандарта ASSE 1017: « Смесительные клапаны с регулируемой температурой для систем распределения горячей воды ». Обратите внимание, что раздел 613.1 IPC и IRC P2724.1 уже используют предложенную терминологию. В этих разделах указано расположение таких клапанов: у источника горячей воды. Это соответствует инструкциям производителя и списку клапанов ASSE 1017. Таким образом, нет необходимости в использовании в коде неоднозначного термина «мастер».

Мои комментарии: Это хорошее изменение кода, потому что оно улучшает терминологию, относящуюся к смесительным клапанам во всем коде.

Изменение кода: Раздел IPC 602.3.5

Изменить следующим образом:

602.3.5 Насосы.

Насосы должны быть рассчитаны на транспортировку питьевой воды. Насосы в индивидуальной системе водоснабжения должны быть сконструированы и установлены таким образом, чтобы предотвратить попадание загрязнений в питьевую воду через насосные агрегаты. Насосы, предназначенные для подачи питьевой воды, должны соответствовать стандарту NSF 61. Насосы должны быть приварены к корпусу колодца или закрыты водонепроницаемым уплотнением. Насосы должны быть спроектированы так, чтобы поддерживать заливку, и устанавливаться таким образом, чтобы был обеспечен легкий доступ к частям насоса всего узла для ремонта.

Заявление о причине сторонника: Кодекс был бы более защищен для здоровья населения, если бы он требовал, чтобы насосы соответствовали требованиям NSF 61. Стандарт NSF / ANSI 61 Компоненты системы питьевой воды — влияние на здоровье вносят вредный уровень загрязнителей в питьевую воду.

Действующие стандарты IPC и IRC уже требуют соответствия стандарту NSF 61 для труб, фитингов, кранов, клапанов и резервуаров, предназначенных для подачи питьевой воды. Это требование должно также относиться к насосам. Насосы входят в сферу действия NSF 61 (как и практически все компоненты системы питьевой воды).

Мои комментарии: Это хорошее изменение кода, поскольку оно требует, чтобы системы подкачивающих насосов соответствовали требованиям NSF 61 для компонентов, контактирующих с питьевой водой. Я исследовал многие водопроводные системы и нашел чугунные насосы без футеровки, установленные в системах водоснабжения домашних хозяйств.Когда насосы какое-то время простаивают, после запуска насоса выделяется оксид железа или ржавая вода, и вода имеет ржавый привкус.

Изменение кода: Раздел 604.3 МПК

Изменить следующим образом:

Критерии проектирования системы распределения воды.

Система распределения воды должна быть спроектирована, и размеры труб должны быть выбраны таким образом, чтобы в условиях , рассчитанных на пиковый спрос , пропускная способность на выходах трубопроводов подачи арматуры была не менее с использованием показанных значений в Таблице 604.3. Минимальный расход и давление потока, обеспечиваемые приспособлениями и приборами, не указанными в таблице 604.3, должны соответствовать инструкциям производителя по установке.

Причина, по которой заявитель утверждает: Раздел и таблица предназначались для использования для установки проектных мощностей для бытовых систем водоснабжения, а не для полевых испытаний. С упором на арматуру с низким расходом и более низкую пропускную способность для смесительных клапанов, эти цифры вызывают путаницу и неправильное толкование в полевых условиях.

Глядя на таблицу, какова будет причина для здоровья или безопасности, по которой поток воды в ванне должен составлять 4 галлона в минуту при 20 фунтах на кв. состояния? Сбалансированные смесительные клапаны показаны как 2,5 галлона в минуту при 20 фунтах на квадратный дюйм или даже ниже, если производитель указывает. Как инспектор регулирует psi от 20 до 8, в зависимости от измеряемого приспособления? Это все проектные характеристики, а не объемы, которые необходимо измерять на приспособлении при различных фунтах на квадратный дюйм.

Мои комментарии: Хотя на первый взгляд это кажется незначительной поправкой к языку, похоже, что были люди, которые вводили в эксплуатацию или тестировали водопроводные системы в зданиях с более новыми приспособлениями со сверхнизким расходом, которые имеют гораздо более низкие скорости потока, чем те, что в таблице. Путаница возникает, когда подрядчик по вводу в эксплуатацию с минимальным опытом работы с водопроводом пытается ввести в эксплуатацию водопроводную систему и ожидает увидеть значения расхода в таблице, а значения расхода намного ниже.

Это просто поясняет, что значения расхода используются при расчете размеров труб, и они не требуются для испытаний. Однако указанные минимальные значения давления потока по-прежнему являются действительным испытанием, которое можно провести для определения минимального давления в приспособлении.

Изменение кода: Раздел 605.3 МПК, Глава 15

Изменить следующим образом:

Международный кодекс по сантехнике 2018 — Глава 15

A269 / A269M — 15a:

Стандартные спецификации для бесшовных и сварных труб из аустенитной нержавеющей стали для общего обслуживания

Таблица 605.3 Изменить следующим образом:

(Отображается только список стандартов, которые были изменены. )

(Неизмененные части таблицы не отображаются.)

Изложение причины сторонника: Добавление еще одного стандарта для труб из нержавеющей стали в кодекс увеличивает гибкость в выборе труб.

Мои комментарии: Это предложение представлено Комитетом по действиям Кодекса по сантехнике, механике и газу (PMG CAC) ICC.

(подзаголовок) Изменение кода: Раздел 605 МПК.3, Глава 15

Изменить следующим образом:

(Отображается только список стандартов, которые были изменены.)

ТАБЛИЦА 605.3

ТРУБКА ВОДОСНАБЖЕНИЯ

МАТЕРИАЛ

СТАНДАРТ

Труба из меди или медного сплава

ASTM B42; ASTM B43, ASTM B302,

(Неизмененные части таблицы не отображаются. )

Заявление о причине сторонника: При объединении секций из меди и медных сплавов этот стандарт ASTM B43 был случайно удален из таблицы 605.3 водопроводных труб IPC. Он находится в таблице 605.4 водораспределительных труб IPC. Он также есть в таблице 2906.4 по водопроводным трубам IRC и в таблице 2906.5 по водораспределительным трубам. IRC и IPC должны коррелировать.

Изменение кода: Раздел 605.5 МПК, Раздел 15

Изменить главу 15 — Стандарты, на которые сделаны ссылки, следующим образом:

F3226 / F3226M-16:

Стандартные технические условия на металлические пресс-фитинги для трубопроводов и трубок

(Отображается только список добавленных стандартов.)

Измените таблицу 605.5 следующим образом:

(Отображаются только те части таблицы, которые были изменены.)

Заявление о причине автора: Стандартные технические условия ASTM F3226-16 для металлических пресс-фитингов для трубопроводов и трубопроводных систем теперь опубликованы и включают в себя углеродистую сталь, нержавеющую сталь, медь и марки материалов из медных сплавов. Включение этого стандарта обеспечит справочный стандарт для фитингов с прессовым соединением из нержавеющей стали и предоставит дополнительный стандарт пресс-соединения для фитингов из меди и медных сплавов.

Изменение кода: Раздел МПК 605.12.3, 605.13.6

Изменить следующим образом:

605.12.3 Паяные соединения.

Паяные соединения должны выполняться в соответствии с ASTM B828. Обрезанные концы трубы должны быть развернуты до полного внутреннего диаметра конца трубы. Поверхности стыков необходимо очистить. Должен применяться флюс, соответствующий ASTM B813. Соединение должно быть припаяно припоем в соответствии с ASTM B32. Соединение трубопроводов водоснабжения должно выполняться бессвинцовым припоем и флюсом .«Без свинца» означает химический состав, равный или менее 0,2 процента свинца. Труба или фитинги для соединения припоя и флюса, предназначенные для подачи питьевой воды, должны соответствовать требованиям NSF 61.

605.13.6 Паяные соединения.

Паяные соединения должны выполняться в соответствии с методами ASTM B828. Обрезанные концы трубы должны быть развернуты до полного внутреннего диаметра конца трубы. Поверхности стыков необходимо очистить. Должен применяться флюс, соответствующий ASTM B813. Соединение должно быть припаяно припоем в соответствии с ASTM B32.Соединение трубопроводов водоснабжения должно выполняться бессвинцовым припоем и флюсом . «Без свинца» означает химический состав, равный или менее 0,2 процента свинца. Труба или фитинги для соединения припоя и флюса, предназначенные для подачи питьевой воды, должны соответствовать требованиям NSF 61.

Изложение причины сторонника: Стандарт NSF / ANSI 61 Компоненты системы питьевой воды — Воздействие на здоровье помогает гарантировать, что продукты / материалы не будут вносить вредные уровни загрязняющих веществ в питьевую воду.Текущие IPC и IRC уже требуют соответствия NSF 61 для труб, фитингов, кранов, клапанов и резервуаров, предназначенных для подачи питьевой воды.

Это требование должно также применяться к припоям и флюсу. Текущие требования в этом разделе касаются только содержания свинца, но не рассматривают возможность других химических загрязнителей, как это делает NSF 61. Кодекс был бы более защищенным для здоровья населения, если бы он требовал NSF 61.

Изменение кода: IPC Раздел 202 Определения, 605.13,7

Добавить новое определение следующего содержания:

202 — ОБЩИЕ ОПРЕДЕЛЕНИЯ

PUSH-FIT FITTING — Механический фитинг, который соединяет трубы или трубки и обеспечивает герметичность путем соединения трубы или трубки с фитингом.

Изменить следующим образом:

605.13.7 Фитинг с плотной посадкой шарниров.

Фитинг с защелкой Соединения должны соответствовать ASSE 1061 и устанавливаться в соответствии с инструкциями производителя.

Изложение причины сторонника: Добавление определения из стандарта ASSE 1061 для нажимных фитингов.

Изменение кода: Раздел 606.7 МПК

Удалить без замены:

606.7 Маркировка водопроводных труб в пучках.

Если водораспределительный трубопровод связывается при установке, каждая труба в связке должна быть идентифицирована с помощью трафарета или имеющихся в продаже этикеток для труб.Маркировка должна указывать на содержимое трубы и направление потока в трубе. Интервал идентификационной маркировки на трубе не должен превышать 25 футов (7620 мм). На каждой трубе в каждом помещении, помещении или этаже должно быть не менее одной идентификационной таблички.

Заявление о причине автора: Текущий текст является ненужной обязательной практикой для гибких систем трубопроводов и не требуется для любых других систем трубопроводов. Трубопровод — это водораспределительный трубопровод, так зачем это маркировать? Маркировать направление потока тоже не нужно.Трафарет не описан, и интервал кажется произвольным.

Мой комментарий: Следует избегать объединения труб PEX в подземные или наземные установки. Я исследовал несколько установок, в которых трубы для горячей и холодной воды были соединены вместе и тепло передавалось от трубы с горячей к трубе с холодной водой, что делало почти невозможным получение холодной воды из крана или горячей воды из горячей. кран

4 типа медных труб: в чем разница?

Фото: depositphotos.com

Медные трубы десятилетиями использовались в качестве водопровода в домах, и вы, вероятно, видели их под шкафами или над головой в подвале. Большинство людей знают, что трубы бывают разного диаметра, но вы можете не осознавать, что некоторые типы медных труб толще других. Знание разницы между типами медных труб и наилучшего применения для каждого из них поможет вам сделать осознанный выбор при запуске проекта ремонта или ремонта сантехники в вашем доме.

Фото: lowes.com

1. Медная труба типа K

Из всех типов медных труб тип K имеет самые толстые стенки и является наиболее прочным. Толщина стенки трубы зависит от диаметра трубы. Труба ½ дюйма типа K имеет толщину стенки 0,049 дюйма, а ¾ дюйма — 0,065 дюйма. Его толщина также делает тип K самым тяжелым и самым дорогим типом медных труб. Вы не найдете медных труб типа K под раковиной или подключенных к другой сантехнике; отчасти потому, что с ними не так просто работать, как с другими типами меди, но в основном из-за непомерно высокой стоимости.Толщина типа K подходит для использования в коммерческих водопроводных системах, системах отопления, вентиляции и кондиционирования воздуха и спринклерных системах, но чаще всего встречается в системах подземных водопроводов. Более тонкая труба может сморщиться или разрушиться под землей, но долговечность типа K позволит ей прослужить дольше, а это означает, что ее не нужно выкапывать каждые несколько лет.

Отмеченные зеленой маркировкой, трубы типа K доступны как в жесткой форме, так и в гибких рулонах. Вы часто встретите гибкие рулоны типа K, используемые для подземных водопроводов, потому что их легче запускать в траншее, они не требуют фитингов и могут использоваться с обжимными и развальцованными фитингами. Жесткая форма трубок типа K, скорее всего, будет использоваться для коммерческих помещений и спринклерных систем.

Подходит для: Подземных водопроводов.
Выбор редакции: Бухты медной трубы Mueller Streamline Type K (доступны в Lowe’s) из-за простоты использования и долговечности используются в подземных применениях, таких как водопровод.

Фото: lowes.com

2. Медная труба типа L

Хотя она не такая толстая, как тип K, с толщиной стенки около.045 дюймов для трубы диаметром ¾ дюйма, она по-прежнему довольно прочна и может использоваться многими другими способами. Тип L достаточно мощный, чтобы его можно было использовать в подземных условиях, но его часто используют для замены или ремонта водопроводов. Если известно, что в доме есть проблемы с водой, такие как жесткая вода, часто выбирают медь типа L, потому что жесткая вода не будет изнашиваться через более толстые стены так же легко, как через трубу типа M.

Отмечен синим цветом и оборудован для внутренних систем водоснабжения, систем водяного отопления и противопожарной защиты, например, спринклерных систем. Тип L является наиболее часто используемым типом медных труб.Он поставляется как в гибких рулонах, так и в жестких трубках, причем жесткие трубки обычно используются для внутренних водопроводов, а гибкие ролики используются под землей и вне дома.

Подходит для: Для чего угодно, но особенно для внутренних водопроводов.
Выбор редакции: 10-футовые трубки Mueller Streamline Type L (доступны в Lowe’s) — надежный выбор для установки и ремонта бытовых водопроводных труб.

Фото: lowes.com

3. Медная труба типа M

Тип M имеет толщину стенки.032 дюйма для трубы диаметром ¾ дюйма, что делает ее более тонкую стенку, чем медь как типа K, так и типа L. Хотя это может показаться пунктом в списке «минусов», на самом деле это не так: в медной трубе типа M меньше меди, что делает ее легче, менее жесткой и с ней легче работать. Лучше всего то, что он стоит дешевле, чем другие типы медных труб!

Тип M имеет красную маркировку и поставляется в гибких рулонах и жестких трубках. Хотя медные трубы типа M используются нечасто на открытом воздухе под землей, они идеально подходят и достаточно долговечны, если вы хотите запустить водопроводную систему в своем доме.Фактически, доступная цена делает ее самой популярной медной трубой для бытовых систем водоснабжения.

Подходит для: Бытовые водопроводы.
Выбор редакции: Относительно низкая цена на медную трубу Mueller Streamline Type M (доступную в Lowe’s) делает ее популярным выбором для прокладки бытовых водопроводов.

Фото: homedepot.com

4. Медная труба DWV

Буквы DWV обозначают слив, слив и вентиляцию — полезное напоминание о том, что трубы DWV одобрены для использования только в дренажных и вентиляционных линиях.Как единственный тип медных труб, не используемых в системах водоснабжения, трубы DWV — своего рода «лишний человек». Медные трубы DWV имеют больший диаметр, чем другие типы меди, и имеют желтую маркировку. Он также имеет более тонкие стенки, чем другие типы медных труб, с толщиной стенки 0,040 для отрезка 1¼-дюймовой трубы, наименьшего диаметра, доступного для DWV. Тонкие стенки медных труб DWV могут выдерживать максимальное давление не более 15 фунтов на квадратный дюйм, следовательно, диапазон их использования ограничен. Его часто можно увидеть в старых домах, но если у вас новый дом, не беспокойтесь о том, чтобы искать медную DWV-трубу в канализационных или вентиляционных линиях, ее почти полностью исключили в новом строительстве, заменив трубой из ПВХ.

Подходит для: Обычно встречается только в дренажных и вентиляционных системах старых домов.

Выбор редакции: Хотя в наши дни медная труба Cerro DWV устанавливается редко, она все еще иногда используется при ремонтных работах.

Как соблюдать требования к бытовым трубам холодного водоснабжения

Город Чикаго имеет обильные запасы естественной воды, поэтому вам следует страдать от медленного расхода воды. Сантехника, пожалуй, самый утомительный аспект инженерной мысли.Жилая сантехника в Чикаго — это нечто большее, чем вы можете себе представить. Он не только требует особого опыта, но также должен быть построен и установлен в соответствии с правилами и положениями, изложенными в Кодексах городского водопровода Чикаго.

Чтобы понять, как работает бытовая сантехника, важно иметь представление о трубах в целом и о трубах для холодной воды в частности.

Чем трубы для холодной воды отличаются от других труб?

Существует два типа труб, которые составляют обычную систему водопровода для жилых помещений:

  • Трубы водопровода.
  • Трубы для отвода сточных вод.

Основное различие между ними заключается в том, что водопроводные трубы подключены к основному водопроводу и, таким образом, находятся под давлением. Трубы для холодной воды также меньше канализационных. Далее эти трубы делятся на трубы с горячей водой, которые идут к котлу или водонагревателю, и трубы с холодной водой, по которым вода подается напрямую в арматуру.

В большинстве случаев трубы бытового холодного и горячего водоснабжения очень похожи.Причина просто сводится к спросу и уже существующему давлению. Поскольку трубы для холодной воды подключены к основному водопроводу, холодная вода в светильниках уже доступна с минимально необходимым расходом в соответствии с Правилами водоснабжения города Чикаго.


Соответствуют ли ваши трубы для холодной воды Чикагским Сантехническим Кодексам.


Определение размеров внутренних труб холодного водоснабжения

К счастью, муниципальный кодекс Чикаго установил очень конкретные инструкции относительно размеров труб холодной воды.Эти стандарты получены путем измерения «приспособлений» — значения, присвоенного приспособлениям на основе количества воды, которое они используют. Поскольку размер трубы влияет на скорость потока, размеры были установлены в зависимости от того, к какой арматуре труба должна подавать воду.

Хотя вам, возможно, придется провести дополнительные исследования для определения размера трубы для очень специфического или необычного приспособления, в обычных приспособлениях чаще всего используются ½-дюймовые трубы. К ним относятся ванны, кухонные раковины, бытовые посудомоечные машины, большинство унитазов, отсеки для стирки, душевые с одной головкой и т. Д.Крепления, используемые в механизмах смыва, такие как сливной клапан унитаза и смывные ободки на раковинах, должны быть оснащены трубой диаметром or или 1 дюйм.

В случае регулярных колебаний уличного давления размеры трубопроводов должны быть рассчитаны с учетом минимально возможного уличного давления. Однако в случаях, когда давление на улице ниже требуемого в соответствии с разделом 18-29-604 Правил водоснабжения Чикаго, вам придется установить усилитель давления воды или сетчатый фильтр в соответствии с разделом 18-29-606.5 сантехнического кодекса, так как разница в размерах может только вас увести.

Максимальный расход для сантехнической арматуры, как указано в правилах по сантехнике.

Сантехника

Максимальный расход

Смеситель для мойки

2,5 галлона в минуту при 60 фунтах на кв. Дюйм

Писсуар

1,0 галлона за цикл промывки

Душевая лейка

2.5 галлонов в минуту при 80psi

Водяной шкаф

1,6 галлона за цикл промывки

Общественный туалет

0,5 галлона в минуту при 80 фунтах на кв. Дюйм

Санузел, частный

2,5 галлона в минуту при 80 фунтах на кв. Дюйм

Внутренние холодные трубопроводные сети являются источником жизненной силы всех водопроводных систем. Таким образом, чтобы иметь лучший доступ к потоку воды, система распределения воды в здании должна быть спроектирована таким образом, чтобы иметь минимальное давление.

Вы найдете ориентировочный (не исчерпывающий) список минимальных размеров, как указано в разделе 18-29-604.5.1 Сантехнических правил ниже:

Сантехника

Минимальный размер трубы

Ванны

1/2

Биде

3/4

Посудомоечная машина

1/2

Кухонная мойка

1/2

Прачечная 1,2 или 3 отделения

1/2

Санузел

3/4

Смывной бак для писсуара

1/2

Промывочный бак для водяного шкафа

1/2

Типы труб холодного водоснабжения

Департамент административных слушаний, правила и постановления Чикаго определили определенные типы трубопроводов как пригодные для домашнего использования в зависимости от материала, из которого они сделаны.Не вдаваясь в конкретные сорта и разновидности, пять материалов, которые вы обычно встретите на рынке, — это медь, железо, латунь, ПВХ и оцинкованная сталь.

Ниже приведены утвержденные типы материала труб для водопровода холодного водоснабжения.

Медь или медные сплавы бывают трех разновидностей в зависимости от толщины; тип M, тип L и тип K в порядке увеличения толщины. Эти типы одобрены в соответствии со стандартами ASTM B 74, ASTM B 447 и ASTM B 251.

ХПВХ или хлорированный поливинилхлорид — это вариант ПВХ, специально используемый для труб с горячей и холодной водой.Согласно местным нормам, номинальное давление на трубах из ПВХ должно быть указано на одной стороне. Этот тип должен соответствовать ASTM D 2846, ASTM F 441 и CSA B 137.6.

В последнее время в строительстве наблюдается отказ от использования стали для внутренних трубопроводов, однако она не устарела. Оцинкованная сталь невероятно прочна, что делает ее подходящей для участков, где трубы находятся под нагрузкой. Вы должны использовать только те материалы, которые соответствуют стандарту ASTM A 53.

Такие материалы, как сшитый полипропилен или PEX, все еще являются предметом обсуждения в Чикаго, несмотря на их конкурентоспособные цены в дополнение ко всем вышеупомянутым преимуществам CPVC.

Тем не менее, лучше всего позвонить местному инспектору, прежде чем решать, какой материал выбрать.

Защита ваших труб холодной воды

Сантехнические нормы Чикаго требуют, чтобы все трубы, скрытые в бетоне, шлаке или любом другом материале, содержащем известь и влагу, имели толщину не менее 0,025 дюйма. Это связано с тем, что известь и влага вступают в реакцию с материалом труб, вызывая их коррозию со временем. Инженеры из Чикаго также должны спроектировать соответствующую изоляцию для всех труб на чердаках, в подвальных помещениях или на внешней стороне здания, чтобы защитить их от замерзания.

Ваши трубы с холодной водой также необходимо защитить от поломок. При проектировании водопроводных систем лучше всего иметь в виду конструктивную прочность используемого типа трубы. Если трубопровод будет подвергаться слишком сильным нагрузкам, может потребоваться разгрузка арок. В случаях, когда оцинкованная сталь или чугун не используется, лучше всего использовать защитные пластины в соответствии с нормами, чтобы защитить трубы от любых физических повреждений.

Самое главное, поддерживайте давление воды ниже 80 фунтов на квадратный дюйм, как предписано муниципальным кодексом.В противном случае трубы могут начать протекать.

Заключение

При установке бытовой сантехники в доме нужно учесть многое, особенно если речь идет о трубах для холодной воды. Хотя задача соблюдения обширных муниципальных правил в этом отношении может быть сложной, имейте в виду, что эти кодексы существуют для обеспечения удобства и безопасности для жителей в долгосрочной перспективе.

Что касается дизайна и практического применения, всегда не забывайте нанимать профессионалов, которые знают, как вести бизнес.Но это не причина не располагать всеми этими знаниями. Глубокое понимание таких систем не только позволит вам лучше заботиться о своем доме, но и позволит вам принимать более обоснованные решения.

3 причины утечки водонагревателя и шаги по отключению подачи воды

Устранение утечки в водонагревателе

Утечка из водонагревателя обычно является первым признаком более серьезной проблемы. Если вы испытываете периодические утечки через верхний, нижний или сливной клапан водонагревателя, это когда ваша система водоснабжения требует особого внимания.Необработанные водонагреватели могут привести к значительному затоплению, появлению плесени, грибка, материальному ущербу и могут стать причиной дорогостоящего ремонта. Чтобы помочь вам определить, почему ваш водонагреватель протекает, мы создали список распространенных причин утечек и способов отключения воды.

Сломанный сливной клапан

Сливные клапаны расположены на дне каждого бака водонагревателя и сливают воду из системы, чтобы она работала наилучшим образом. Однако при этом со временем остатки накапливаются, постепенно вызывая повреждение внутренней части вашего аквариума.Если вы обнаружите, что вода течет из нижней части водонагревателя или из форсунки, источником проблемы может быть ослабленный или сломанный сливной клапан.

Если вода протекает из сопла дренажного клапана, эту проблему можно решить с помощью простого решения, заключающегося в затяжке ручки вручную. Со временем насадка может потереться о что-нибудь и расшататься, что приведет к протечке водонагревателя. Однако, если из форсунки продолжает капать даже после того, как вы ее затянули, ваш клапан неисправен и требует замены.Немедленно позвоните своему местному сантехнику и сделайте необходимый ремонт.

Клапан сброса температуры и давления

Клапан сброса температуры и давления (T&R Valve) — это устройство, которое сбрасывает давление, если в резервуаре слишком много воды или если вода слишком горячая. Сливная трубка проходит от клапана к полу, гарантируя, что любая вода, протекающая из клапана, попадет прямо в канализацию, а не в воздух, предотвращая разбрызгивание воды наружу и причинение вреда кому-либо.

Если вы заметили утечку в нижней части водонагревателя, проверьте сливную трубу на наличие жидкости. Если вы обнаружите воду в трубе, проблема заключается в клапане сброса температуры и давления, который обычно указывает на то, что он сломан или имеет слишком высокое давление. Вызовите лицензированного сантехника для ремонта или замены клапана.

Статья по теме: Газовые и электрические печи: преимущества

Повреждение бака горячей воды

Иногда утечка возникает из-за внутренней проблемы.Если ваш водонагреватель протекает, это признак скопления осадка в баке с горячей водой. Когда водонагреватель достигает середины своего жизненного цикла, в основании резервуара для воды начинает откладываться скопление кальция и магния. Когда накопление минералов становится серьезным, в вашем водонагревателе могут начать образовываться трещины и отверстия. Единственный способ устранить утечку воды, вызванную повреждением бака, — это заменить весь водонагреватель.

Как отключить питание и воду в водонагревателе

Если вы обнаружите протечку, в любом случае, вы должны немедленно выключить воду и питание водонагревателя, чтобы предотвратить дальнейшее повреждение.Обычно у водонагревателей есть процедура аварийного отключения, расположенная на самой системе. Однако, если вы не можете найти его, вот что вам следует сделать:

Отключить питание

Газ : Найдите ручку включения / выключения, расположенную на нижней стороне водонагревателя, и поверните ее в положение «выключено».

Электрический : Подойдите к выключателю и выключите выключатель водонагревателя на главной электрической панели.

Отключить водоснабжение

Найдите шкалу на впускном отверстии для подачи воды, которое находится в верхней части водонагревателя.Отключите подачу воды, повернув ручку по часовой стрелке или в закрытое положение.

Ремонт и установка водонагревателей

Для надежного и безупречного обслуживания лицензированные технические специалисты ServiceMark стараются поддерживать ваш дом в хорошем состоянии.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
