Установка и монтаж радиаторов (батарей) отопления

Установка радиаторов отопления — не такая простая задача, как может показаться на первый взгляд, предполагающая наличие, как теоретических знаний, так и практического опыта, ведь малейшая неточность может привести в процессе эксплуатации к проблемам. Если вам раньше с таким видом работ сталкиваться не приходилось, пошаговые инструкции и видео-ролики окажут неоценимую помощь.

Содержание

Как уже упоминалось, качественный монтаж радиаторов отопления невозможен без теоретических знаний. Прежде всего, необходимо иметь представление о системах отопления и способах разводки батарей.

Виды отопительных систем ↑

На сегодняшний день широкое применение получили две системы обогрева: однотрубная и двухтрубная.
1.  Однотрубная отопительная система. Горячая вода, подаваемая в здание, стекает по отопительным приборам сверху вниз. Данная система реализована почти в каждой типовой квартире. Недостаток заключен в невозможности регулировки температурного режима без монтажа дополнительных конструктивных компонентов.

К тому же, при такой организации, вода на нижних этажах будет намного холодней, нежели на верхних.
2. Двухтрубная отопительная система. В этом случае горячая вода циркулирует по одной трубе, а обратка (остывшая) — по другой. Данная система отопления применяется в коттеджах и частных домах. Главное преимущество — постоянство температуры отопительных приборов и возможность осуществлять регулирование температурного режима.

Виды отопительных систем

Схемы установки радиаторов ↑

Схема установки радиаторов отопления — это способ разводки батарей или, попросту говоря, метод подключения устройств к централизованной сети. Самые распространенные схемы:
1. Боковое подключение — наиболее востребованное, т.к. помогает достичь максимальной теплоотдачи.

[include id=»1″ title=»Реклама в тексте»]

Подводящая труба присоединяется к верхнему патрубку, а отводящая — к нижнему. При подключении наоборот (подача жидкости снизу) мощность уменьшается.

Боковой тип подключения: расположение конструктивных составляющих, схема движения теплоносителя

2.

Диагональное подключение оптимально для длинных радиаторов. Такой способ позволит прогреть батарею равномерно. Питающая труба подсоединяется к верхнему патрубку с одной стороны, а отводящая к нижнему — с противоположной.

Диагональная схема подключения характеризуется минимальными потерями тепла — оптимальный вариант

Это важно!
Мощность батарей при подаче теплоносителя снизу уменьшается на 10%.

3.  Нижнее подключение. Этот тип разводки используют, если система отопления скрыта в пол. По сравнению с боковой теплоотдачей при таком методе эффективность будет снижена на 5-15%.

Нижняя схема подключения или «ленинградка» применяется в случаях размещения отопительного трубопровода в зоне нижнего перекрытия, характеризуется наибольшими значениями теплопотерь

Радиатор отопления необходимо устанавливать строго по горизонтали или с небольшим уклоном в сторону трубы. Для чего это нужно? В конце отопительного сезона (после слива воды) крайне важно, чтобы батарея была сухой.

При минимальном наклоне в сторону трубы радиатор будет сливаться полностью.

Это важно!
Батареи размещают на высоте 8 см от подоконника, 10 см — от пола и 5 см — от стены.

Монтаж батарей отопления предполагает, в первую очередь, обработку стены, которую нужно выровнять и отштукатурить, т.е. подготовить к финишной отделке. В ходе установки алюминиевых и биметаллических радиаторов следует учесть, что эти отопительные приспособления должны находиться в упаковке вплоть до завершения всего комплекса работ и проверки на работоспособность. На каждый радиатор устанавливается клапан для спуска воздуха.

Это важно!
При затягивании клапана усилия не должны превышать 12 кг. Профессионалы советуют воспользоваться для контроля динамометрическим ключом, позволяющим затягивать клапан с определенным зажимом.

Перед фиксацией в радиаторы нужно ввернуть радиаторные пробки, установить прокладки и заглушки, терморегулирующую арматуру. Помните, при монтаже заглушек и переходников зачищать поверхности, контактирующие с уплотнительными прокладками, нельзя. Иначе, стыковка элементов будет не совсем герметичной, что неизбежно приведет к протечке.

Установка батареи: разметка и установка кронштейнов для радиатора

Кронштейны, на которые устанавливаются батареи, фиксируются на стене с помощью дюбелей. Допускается способ, когда крепежные детали цементируются в заранее подготовленных технологических отверстиях. Вешать радиатор на кронштейны нужно так, чтобы крюки находились между секциями.

[include id=»2″ title=»Реклама в тексте»]

Тогда нижние грани коллекторов батарей войдут в кронштейны правильно.
С помощью уровня проверьте положение отопительного прибора, и можно сказать, что установка радиаторов отопления своими руками завершена. Остается только соединить батарею с трубами стояка и герметизировать швы паклей или герметиком.

Монтаж радиатора своими руками: установка арматуры и подключение прибора к сети

Установка батарей отопления своими руками сложна тем, что нужно принять во внимание множество нюансов, от которых будет зависеть качество работы.

  • приобретите  динамометрические ключи. Многие соединения отопительной системы нуждаются в строгом соблюдении динамометрических норм. Ввиду того, что вода в системе отопления находится под давлением, недостаточно герметичное соединение, равно как и чрезмерная перетяжка, приведет к протечкам. Динамометрические инструменты позволят этого избежать;
  • при установке батареи нужно перекрыть воду и откачать ее из системы с помощью насоса;
  • подумайте о сливе воды: всегда есть участки, где перекрыть воду невозможно, поэтому в зоне монтажа поставьте емкости для жидкости;
  • подберите схему подключения и детали заранее. Вид и количество деталей зависят не только от схемы подключения, но и от вида радиатора;

Это важно!
Многие, ориентируясь по списку, приобретают шаровые краны с американкой, но эта деталь исключительно для специалистов, в работе с которой добиться герметичности очень сложно. Можно заменить их радиаторными вентилями.

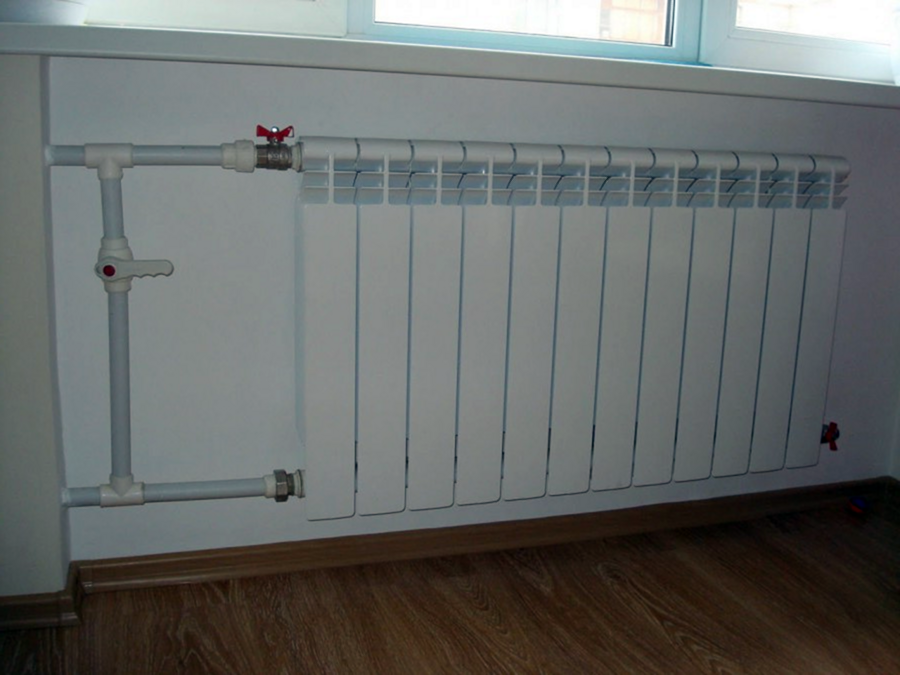

  • однотрубная система отопления требует наличия байпаса — обходного пути для течения теплоносителя.
    В противном случае, при закрытии вентиля отопительная система стояка окажется парализованной;
  • чтобы предотвратить потерю тепла, можно соорудить «пирог» из фольги и теплоизоляционного материала. Теплоизолятор уменьшит степень проникновения тепла через стену на улицу, а фольга отразит желанное тепло в помещение;
  • между трубами радиатора нужны перемычки, которые должны располагаться перед кранами, т.е. таким образом, чтобы при выключении кранов, вода проходила по перемычкам, а потом направлялась к стояку. Несоблюдение этого простого правила приведет к отключению отопления всех нижних этажей.

Монтаж стального радиатора своими руками



Вступление

Многие сегодня либо стараются заменить отопительную систему, либо присоединить к ней дополнительную. Здесь могут возникнуть многие трудности: с чего начать монтаж, какой радиатор выбрать и многое другое.

Любые радиаторы следует устанавливать в тех местах, где больше всего тепловых потерь, и такие места обычно находятся под окнами, но в некоторых случаях устанавливают радиаторы в удобном месте.

Перед тем как начинать установку, радиатор нужно сначала приобрести. Самыми популярными являются два вида радиаторов: алюминиевый, стальной, биметаллический или чугунный. Эти радиаторы будут тратить немного воды, а также имеют долгий срок службы, красивый внешний вид и маленький вес.

Не все радиаторы отопления имеют привлекательный внешний вид, да и красивые радиаторы чаще закрывают для улучшения дизайна. Изделия закрывающие радиатор называют экран. Делают их чаще всего из дерева или деревянных материалов. Можно купить экран радиатора в готовом виде или заказать изделие из дерева в специальной мастерской. Например в столярной мастерской «Амурлес», сайт https://amurles.ru, выполняющей изделия из дерева на заказ в Москве, также выполняющей отделку интерьеров под дерево.

Выбор места для монтажа

  • Для наилучшего теплообмена и удобной уборки комнаты нужно поднять радиатор над полом на 100-120 мм;
  • От уровня подоконника нужно опуститься на 100 мм.
    Это нужно для свободного протекания теплового потока от радиатора вверх;
  • И наконец, от стены до радиатора должно быть не менее 30-50 мм. При более близком приближении к стене нарушится конверсия воздуха и будет греться сама стена, а не комната.

Напомню, что монтаж стального радиатора возможен по трем схемам: подводка труб снизу, сверху, с двух сторон. Вариантов подключения несколько больше.



Установка крепления радиатора

Когда радиатор будет приобретен, можно начинать его устанавливать, но для этого нужно правильно выбрать место, куда будет крутиться крепеж.

Если стены изготовлены из гипсокартона используются специальные дюбели «бабочка», если стены из гипсовых или шлаковых блоков, то нужно использовать пластиковые дюбеля. Для стен из кирпича и бетона нужно использовать металлические анкера. Запрещено пристреливать кронштейны радиатора строительным пистолетом.

Примечание. Для стен из гипсокартона на стадии их монтажа, лучше (нужно) заложить в конструкцию гипсокартона силовые направляющие в местах крепления радиаторов.



После подбора крепежа, делается разметка, далее высверливаются отверстия под крепеж радиатора, забивают выбранный крепеж и прикручивают подвесы радиатора.

Есть мнение, что радиаторы нужно устанавливать с небольшим наклоном, чтобы избежать образования воздушных пробок. Оно ошибочно. Наклон не избавит от пробок, а приведет к нарушению циркуляции теплоносителя и снизит тепловые показатели системы. (СНиП 3.05.01-85 «Внутренние санитарно-технические системы»)

Высверливать отверстия для крепежа следует тем же размером сверла, что и само крепление, а также крепление должно плотно входить в стену. После того как дюбель будет вставлен, его обязательно обсаживают (забивают до упора).

Все планки (кронштейны) из комплекта нужно расположить на своих местах и фиксировать их нужно болтами, которые также идут в комплекте. Чтобы закрутить эти болты можно использовать разводной ключ и плотно усадить их в стену.

Сборка, подключение, опрессовка радиатора

  • Перед установкой радиатора следует выкрутить заглушки, которые расположены сверху и снизу в торцах батареи.
    Их выкручивать нужно обязательно, так как их изготавливают из пластика, и они не могут выдержать температуру в работе.
  • Вместо пластиковых заглушек на радиатор устанавливаются краны Маевского и стальные заглушки, а также запорно-регулирующая арматура. Установка кранов и арматуры осуществляется в зависимости от схемы монтажа.
  • Теперь, когда радиатор собран, его вешают на кронштейны и подсоединяют сгонами к трубам отопления. Перед подключением нужно проверить уровень установки радиатора.
  • После подключения, производится опрессовка (проверка) соединений подключения и затем пускается отопление.

Примечание. В многоквартирных домах давление в системах отопления достигает 10 атмосфер, а при включении/отключении отопления нередки гидроудары. Поэтому, рекомендуется в квартирах лучше устанавливать биметаллические радиаторы с давлением до 16 атмосфер, а стальные и алюминиевые радиаторы лучше использовать в частных домах и коттеджах.

©Obotoplenii.ru

Другие статьи раздела: Радиаторы





правила монтажа, как смонтировать правильно батарею, схема на фото и видео

Содержание:

1. Выбор радиаторов и подготовка
2. Расчет необходимого количества секций
3. Подготовка к монтажу батарей отопления
4. Правила монтажа радиаторов отопления
5. Монтаж радиатора отопления своими руками

Выполнить монтаж радиатора отопления своими руками при наличии малейших навыков строительных работ несложно. Установка радиаторов отопления своими руками начинается с подготовительного этапа, который включает, в том числе, и выбор типа отопительных приборов, которые планируется подсоединить.

Выбор радиаторов и подготовка


На отечественном рынке теплотехнического оборудования выбор огромен. Что касается стоимости, то приобрести можно как дорогую продукцию, так и изделия по доступным для любого покупателя ценам. Следует отметить, что не всегда дорогостоящие приборы могут оказаться качественным.

Подбирать радиаторы, чтобы выполнить монтаж батарей отопления своими руками, необходимо с учетом следующих моментов:

  • расположение комнаты в доме или квартире. Учитывается этаж (первый или последний). Помещение может находиться как в центре здания, так и быть угловым;
  • наличие потребности в запорных и регулирующих устройствах;
  • материал изготовления труб;
  • требуемый тепловой режим отопительной системы;
  • какая будет использоваться схема монтажа радиаторов отопления;
  • климатические особенности региона проживания.

После изучения всей имеющейся информации приступают к подбору отопительных приборов. Если имеется возможность, то желательно посоветоваться по данному вопросу со специалистом в области теплотехники или прочитать соответствующую литературу. Человек, имеющий соответствующий опыт, может подсказать нюансы проведения таких работ, что в дальнейшем облегчит ремонт батарей отопления своими руками.

В продаже можно встретить радиаторы отопления:

Расчет необходимого количества секций


Покупку и монтаж батареи отопления своими руками начинают с проведения расчетов для выяснения количества секций, которые обеспечат эффективный обогрев помещений. Приблизительное их число подсказать может продавец отопительных приборов во время покупки.
Существует следующий неточный способ расчета: если высота потолков не превышает трех метров, одна секция радиатора способна обеспечить теплом два «квадрата» площади. Дробный результат принято округлять в большую сторону до целого значения.

Безусловно, монтаж батарей отопления в угловой комнате панельного дома или в хорошо утепленной новостройке отличается. Таким образом, подсчет необходимого количества секций отопительных приборов является процессом индивидуальным, поэтому делать расчет, исходя только из размера помещения, нежелательно. Цена обустройства системы отопления в новом доме и старой «хрущевке» будет отличаться в несколько раз.

Подготовка к монтажу батарей отопления


Монтаж отопительных радиаторов из чугуна или из другого сплава начинают при условии наличия набора строительных инструментов. Также нужно иметь при себе результаты расчетов и собственноручно сделанных замеров. А главное, что должно быть у владельца дома или квартиры – это желание качественно выполнить установку (подробнее: "Правильная установка батарей отопления: инструкция").

Правильный монтаж радиаторов отопления невозможен без специальных инструментов, устройств и механизмов.

В наборе для установки батарей должны быть:

  • пассатижи;
  • набор ключей;
  • шуруповерт;
  • строительный уровень;
  • рулетка и карандаш;
  • ударная дрель плюс набор сверл.

Специалисты категорически не рекомендуют зачищать напильником поверхности, которые необходимо будет в дальнейшем соединять, поскольку в таком случае нарушится герметизация.

Правила монтажа радиаторов отопления


Вне зависимости от того, какие приборы предстоит установить (алюминиевые, стальные или другие) правила монтажа радиаторов отопления едины (прочитайте также: "Монтаж алюминиевых радиаторов отопления своими руками").

Обеспечить достаточный уровень комфорта можно только при условии соблюдения таких требований:
  •  для полноценной циркуляции воздушных масс необходимо оставить зазор величиной 5-10 сантиметров, начиная от верха батареи до нижней кромки подоконника;
  • расстояние от низа отопительного прибора до напольного покрытия должно равняться не менее 10 сантиметрам;
  • промежуток от поверхности стены до батареи не может быть меньше 2 и более 5 сантиметров.

Когда монтаж радиатора отопления предусматривает оснащение стены отражающей теплоизоляцией, тогда необходимо купить специальные удлиненные кронштейны. Читайте также: "Какая прокладка для радиатора отопления лучше – виды и способы изготовления".


Монтаж радиатора отопления своими руками


Последовательность действий при установке отопительных радиаторов выглядит следующим образом:
  1. До того, как смонтировать радиатор отопления, необходимо произвести демонтаж старого прибора. Сначала систему освобождают от теплоносителя, слив его самостоятельно, если дом собственный. Если здание многоквартирное, нужно обратиться в жилищно-эксплуатационное предприятие.
  2. Затем производят разметку под крепления для новых отопительных батарей.
  3. Устанавливают кронштейн и навешивают радиатор. После завершения монтажа кронштейна обязательно проверяют надежность его крепления (прочитайте также: "Как сделать декор батареи отопления своими руками используя декоративные панели").
  4. Выполняют установку запорной арматуры и подсоединяют трубы отопительной конструкции. При монтаже запорной арматуры необходимо делать работу очень внимательно и аккуратно, чтобы была обеспечена герметизация мест соединения.
  5. В завершение монтажных работ систему заполняют теплоносителем и проверяют ее узлы на герметичность. На данном этапе не помешает помощь нескольких человек.  Читайте также: "Как сделать монтаж радиаторов отопления правильно - руководство".

Профессионалы рекомендуют устанавливать на каждом отопительном приборе термоклапан, который имеет доступную стоимость. Благодаря данному устройству, изображенному на фото, удастся неплохо сэкономить на отоплении. Установка термоклапана – работа несложная.

При четком выполнении всех правил, инструкций и рекомендаций, процесс монтажа отопительных радиаторов будет завершен успешно. В дальнейшем конструкция теплоснабжения прослужит на протяжении длительного времени. Читайте также: "Монтаж отопления в доме своими руками - правила и советы от специалистов".

Хороший пример монтажа радиатора отопления своими руками на видео:


как установить радиаторы, правильная установка и расположение

Собственная котельная в доме обеспечивает круглогодичный уют и комфорт: можно в любой момент включить подачу тепла в холодное лето, отключить с приходом тепла весной.

Независимость от капризов коммунальщиков и графика подачи отопления с ТЭЦ является неоспоримым плюсом автономной системы частного дома.

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

  • До пола 8-12 см;
  • до подоконника 9-11 см;
  • до стены 5-6 см;
  • выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

  • Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
  • При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
  • Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмент для установки:

  • Дрель или перфоратор,
  • Сверло 10 мм,
  • Молоток,
  • Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
  • Уровень строительный с ватерпасом или лазерный,
  • Карандаш,
  • Рулетка,
  • Накидной радиаторный ключ из пластика,
  • Ключ для американки.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

  • Применяется в квартирах с однотрубной системой подачи теплоносителя.
  • Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

  • Эффективная теплоотдача при любом количестве секций.
  • Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

  • Используется при скрытой подводке труб в полу.
  • Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 - ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Вам также будет интересно:

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.

  1. Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
  2. Провести из отмеченной точки вертикальную линию вниз до пола.
  3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
  4. Провести горизонтальную линию через отмеченную точку (А).
  5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

  1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
  2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
  3. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
  4. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

Процесс сборки радиатора

  1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
  2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
  4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой - для левой резьбы. Направление намотки - от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
  5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
  6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
  7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна. Силикон не дает льну разбухать в воде и герметизировать соединение.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

  1. Проверить на свинчиваемость втулку американки с футоркой.
  2. Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
  4. Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
  5. Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
  6. Обжать лен пальцами, смазать Унипаком.

Монтаж

  1. Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
  2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
  3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

  1. Навестить радиатор на установленные кронштейны.
  2. Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

  1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
  2. Затянуть накидную гайку рукой до упора.
  3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки.

Расчет необходимой мощности

Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.

В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.

Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.

Ориентировочно можно считать, что:

  • для комнаты с одной наружной стеной и окном требуется 100 В /м²;
  • для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
  • для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².

Опрессовка

Опрессовка проводится после монтажа всей системы отопления для проверки на герметичность. При опрессовке водой требуется опрессовщик (который можно взять напрокат). Отопительный контур заполняется водой, подключается опрессовщик и создается повышенное давление 2 атм. в течение трех часов.

Результат опрессовки положительный, если не наблюдалось течи из соединений.

Полезное видео

В видео можно посмотреть, как проводится монтаж отопительной системы со скрытой подводкой.

Дело мастера боится

Выполнение работ по подключению приборов отопления в доме вполне возможно своими силами. Самое главное в монтаже — паковать соединения. При наличии опрессовщика этому можно научится за день на опытном образце.

Установка батарей (радиаторов) отопления в частном доме своими руками: чугунные, алюминиевые, биметаллические, стальные

Теплый дом – это то, без чего невозможно обойтись ни одному человеку. На сегодняшний день самым эффективным традиционным способом обеспечения тепла в частном доме является установка системы отопления и батарей. Когда речь идет о частном доме, то можно попробовать сделать все своими руками, предварительно ознакомившись с необходимой информацией, касающейся установки.

Первый этап установки

Учитывая то, что радиаторы сегодня  представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает - каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.

Чугунные

Фото 1 Схема чугунной батареи

Основное  преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.

Учитывая то, что основное качество системы отопления заключается в ее теплопроводности, помните, что у чугуна она минимальная. Даже если температура воды невысокая, батарея продолжительное время будет оставаться теплой.

Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.

Алюминиевые

Фото 2 Алюминиевые радиаторы

Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.

При монтаже алюминиевых радиаторов, помните, что применять латунные или медные фитинги не рекомендуется, так как это приводит к коррозии.

Биметаллические

Фото 3 Биметаллические батареи

Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:

  • устойчивость к резким перепадам давления в системе.
  • высокая  теплоотдача.
  • стойкость к механическим повреждениям.

Стальные

Фото 4 Стальной радиатор

Это новые  батареи для отопления, которые пока используются  достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.

На стальных радиаторах на обратке и подающем трубопроводе необходим монтаж запорной арматуры.

Какие установить батареи  отопления в частном доме можно решить, исходя из площади строения и его особенностей.

Видео и полезные советы

Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.

Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.

В случае, когда в доме старые окна, без стеклопакетов, прибавьте к вышесказанному показателю еще 15%.

Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.

Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками

Инструмент для монтажа

Чтобы сделать все своими руками, следует запастись такими инструментами:

  • строительный уровень;
  • дрель;
  • шуруповерт и рулетка;
  • ключ для закручивания патрубков и карандаш;
  • ключ для установки секций;
  • байпас – при монтаже радиаторов в однотрубное отопление;
  • запорные вентили.

Инструкция по установке

Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:

  • убираете  из прибора все заглушки.
  • если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
  • подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.

В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.

В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:

  • от стены – 5 сантиметров и более.
  • от пола – не менее 10 сантиметров.
  • от низа подоконника до верхней части батареи – 5-10 см.

Ну, вот в принципе, и все тонкости монтажа радиаторов. Если у вас возникнут какие-либо вопросы, можете посмотреть, как осуществляется установка батарей отопления в частном доме на видео, где показано все более подробно, или задать вопрос специалисту в комментариях к статье.

Установка батарей отопления своими руками видео

Мы всегда ждем Вашего звонка по телефону 8-953-712-03-66

Вы так же можете отправить заявку на почту [email protected] и мы свяжемся с Вами в течении 20 минут.

                                       УСТАНОВКА РАДИАТОРОВ, БАТАРЕЙ ОТОПЛЕНИЯ СВОИМИ РУКАМИ ВИДЕО

Прежде всего необходимо собрать радиатор. Его нужно очистить от заводских излишков, особенно соединительные резьбы. Это можно сделать с помощью ершика и, например, жидкости для очищения тормозов. Ершик можно одеть на дрель и вставить в отверстия для резьбовых соединений биметаллических, стальных, чугунных и алюминиевых радиаторов (батарей) отопления. Завершив очистку таким образом, мы протираем все отверстия салфеткой насухо. Далее устанавливаем переходники. Затем присоединяем американку для крана и все вместе это закручиваем. Затем начинаем установку радиаторов. Вначале размечаем отверстия для креплений. Идеальным расстоянием между подоконником и радиатором считается двенадцать сантиметров, между батареей и полом – восемь сантиметров. Если нет возможности соблюсти эти пропорции, то нужно хотя бы соблюсти их в пропорциональном соотношении. Мы находим центр окна и проводим осевую линию, перпендикулярную полу. На расстоянии двенадцати сантиметров от подоконника будет располагаться верх радиатора (батареи) отопления. Отступим еще семь сантиметров вниз и это будет точка крепления радиатора отопления. Размечаем остальные точки крепления батареи отопления к стене и монтируем их. После установки креплений устанавливаем батарею и выравниваем ее по уровню. Если требуется штробление для труб, то размечаем соответствующие участки штробления.

Так же пользуется популярностью наращивание радиаторов отопления. Когда люди пожили в квартире и по опыту становится ясно, что, допустим, пяти секций установленной батареи недостаточно для нормального прогрева комнаты. В таких случаях применяют наращивание секций уже существующей системы отопления. Например, к пяти секциям наращивают и две и три, и пять дополнительных секций. Эта работа проще, чем установка батареи «с нуля». Главное не нарушать технологичность и последовательность процесса.

                                         ВИДЕО

Установка батарей отопления в квартире

Здесь собраны материалы по такой теме как установка батарей отопления в квартире: видео и фото-материалы, подготовительные работы, правила монтажа, как правильно установить чугунные, биметаллические и алюминиевые радиатор.

Тепло в квартире зачастую зависит от совершенно простых вещей: старые или новые радиаторы установлены, из какого материала они сделаны и по какой схеме подключена система отопления.

Поменяв качество одного из компонентов, влияющих на обогрев жилья, можно устроить «лето» по вполне доступной цене.

Установка радиаторов отопления в квартире не настолько сложная процедура, если знаешь нормы и имеешь под рукой необходимые инструменты.

Нормы и правила замены

Согласно нормам, приведенным в СНиП, можно легко сориентироваться, какие батареи приобрести на замену, и как их поменять.

Чтобы знать, как правильно установить радиаторы отопления в квартире, потребуется учесть следующие положения:

  1. Новые батареи должны выдерживать такие же либо выше нагрузки давления, что и старые. При наличии централизованной системы отопления достаточно позвонить в организацию, поставляющую тепло в многоквартирный дом и выяснить необходимые показатели.
  2. Материал, из которого они сделаны должен быть совместим со старыми трубами. Если, например, к стальным стоякам присоединить медные радиаторы, то в скором времени придется столкнуться с такой проблемой, как коррозийное протекание.
  3. Нормы установки радиаторов отопления в квартире требуют, чтобы между ними и нижней частью подоконника расстояние было не менее 10 см, иначе тепловой поток не сможет высвобождаться с нужной скоростью, и помещения будут либо дольше прогреваться, тратя на это больше времени, либо оставаться прохладными.
  4. Расстояние нижней части батареи от пола должно соответствовать минимальному зазору в 10 и максимальному – в 15 см. Если эти показатели уменьшить или увеличить, это так же скажется на качестве теплообмена в квартире.
  5. То же касается расстояния между радиатором и стеной. Оно должно равняться 20 мм, и тогда с теплообменом в помещениях все будет в норме.

Все правила установки батарей отопления в квартире учтены в СНиП, поэтому достаточно с ними ознакомиться, свериться с показателями старой системы и сделать правильный выбор при покупке новых элементов и их подключении.

Как правильно установить батарею отопления в квартире читайте ниже.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

  1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
  2. Слить воду из старых батарей и снять их.
  3. Продуть систему и освободить от остатков теплоносителя.
  4. Установить новый радиатор согласно инструкции от производителя.
  5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

Варианты установки батарей отопления в квартире – фото:

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

  1. Чугунную секцию нужно разобрать на отдельные элементы.
  2. Подкрутить специальным ключом ниппели.
  3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

  1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
  2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

  1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
  2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
  3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
  4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
  5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии.

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП, выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Как установить батарею отопления в квартире – видео:

Радиаторные системы отопления в Чикаго

Мы ремонтируем все типы радиаторных систем отопления

Каждый из наших квалифицированных специалистов хорошо разбирается в радиаторных системах отопления. Независимо от того, какой тип системы у вас есть, мы, как ваши старые домашние эксперты, обладаем навыками и опытом, чтобы быстро восстановить тепло в вашем доме. Наши специалисты могут прийти и отремонтировать ваш радиатор разными способами. Вот некоторые из услуг, которые вы можете ожидать от них:

  • Установка нового клапана
  • Установка новой ручки
  • Установка регулируемого вентиляционного отверстия
  • Регулировка выпускного клапана
  • Помогите максимизировать воздушный поток

Готовы запланировать ремонт радиатора? Позвоните в American Vintage Home прямо сейчас по телефону 847-999-4595 или , свяжитесь с нами онлайн!

Дополнительные услуги по отоплению

American Vintage Home предлагает услуги по полному отоплению, в том числе:

Преимущества кондиционирования воздуха SpacePak® для вашего старого дома

Системы SpacePak® были разработаны для использования в старых домах для обеспечения централизованного использования. кондиционер без ущерба для уникальной архитектуры или инфраструктуры.Они также позволяют избежать затрат и сбоев при установке нестандартных воздуховодов. American Vintage Home гордится тем, что является ведущим установщиком SpacePak® в стране, и мы являемся признанным лидером в области систем отопления, вентиляции и кондиционирования воздуха для домов с системами водяного отопления, такими как радиаторы. Если вы являетесь домовладельцем, который стремится к сохранению исторического наследия своего дома, но вы жаждете комфорта центрального кондиционирования воздуха, вы можете быть уверены, что мы являемся идеальной компанией по установке систем отопления, вентиляции и кондиционирования воздуха для удовлетворения уникальных потребностей вашего дома.

Система SpacePak® может отлично подойти для вашего старого дома, если:

  • Вы озабочены сохранением исторической ценности своего дома
  • В вашем доме используется радиаторная система отопления
  • Ваши оконные блоки стоят ваших денег на счет за электроэнергию из-за неэффективности
  • Ваш дом выиграет от пониженной влажности
  • Вы жаждете централизованного кондиционирования, но опасаетесь, что установка может повредить структурную целостность вашего дома

Хотите знать, выиграет ли ваш уникальный старый дом от использования SpacePak® установка системы? Позвоните нашим дружелюбным специалистам по телефону 847-999-4595, чтобы обсудить варианты установки SpacePak®, или запланируйте онлайн-консультацию!

Почему выбирают американский винтажный дом?

Независимо от того, что влечет за собой работа, наши квалифицированные специалисты всегда заботятся о ваших интересах. Среди других причин выбрать нас:

  • Бесплатные оценки для новых систем!
  • Непревзойденный процесс установки
  • Гарантия 100% удовлетворения
  • Круглосуточная служба экстренной помощи
  • Уважение к вашему дому и имуществу
  • Эксперты по старым домашним отопительным системам
  • Полностью лицензированы и застрахованы
  • Предварительные цены, чтобы не было сюрпризов
  • И многое другое!

Просто позвоните 847-999-4595 или , свяжитесь с American Vintage Home онлайн , чтобы получить услуги по ремонту радиаторов во всем районе Северного побережья Чикаго!

Урок 4: Установка солнечных водонагревательных систем

Введение

Сказать, что при установке солнечных водонагревательных систем существует множество переменных, было бы преуменьшением.Как вы узнали в Уроке 3, существует несколько различных типов систем, и используемые компоненты будут различаться от производителя к производителю. Каждый дом немного отличается, и для того, чтобы подвести водопровод от коллекторов к резервуару для хранения, может потребоваться удаление штукатурки или листового камня, которые затем необходимо заменить. Вы можете столкнуться со строительством лотка для труб, по которому будет проложен трубопровод.

В этом уроке мы сосредоточимся на установке базовой солнечной водонагревательной системы замкнутого цикла.По ссылкам ниже можно подробнее узнать об установке системы. Перед фактической установкой солнечной системы необходимо провести обследование участка, чтобы ответить на такие вопросы, как:

  • Может ли крыша выдержать статическую нагрузку солнечных коллекторов и постоянную нагрузку монтажной бригады?
  • Правильно ли ориентирована крыша с достаточным количеством незатененных участков и поверхностей, которые не нужно будет заменять в ближайшем будущем?
  • Можно ли безопасно выполнить кровельные работы?
  • Есть ли в здании место для накопительного бака и соответствующего оборудования?
  • Можно ли проложить водопроводные линии между накопительным резервуаром и коллекторами без значительных усилий по модернизации?

Для быстрого обзора некоторых компонентов солнечного нагрева воды и их взаимосвязи, см. Gly-Mod-WB-SND (используется с разрешения AAA Solar Supply, 2021 Zearing NW, Albuquerque, NM 87104).Для просмотра видео вам понадобится плагин Flash Player 5 или 6.

Если у вас компьютер Mac, перейдите на сайт AAA Solar Supplys по адресу: www.aaasolar.com/video/#menu, чтобы загрузить версию для Mac.

AAA Solar Supply также предоставила разрешение на использование своего видео GlycolModule, [Windows Media 16.4MB], в котором показаны компоненты и сборка солнечной водонагревательной системы с антифризом, а также способы пайки-пайки медных труб и фитингов. Для просмотра видео вам понадобится Windows Media Player.Если у вас нет Windows Media Player, вы можете просматривать видео с помощью Real Player или Quick Time Player на веб-сайте AAA Solar Supplys по адресу: www.aaasolar.com/video/#menu.

Центр солнечной энергии Флориды (FSEC), Университет Центральной Флориды, 12443 Research Parkway, Orlando, FL 32826, и Solar Rating and Certification Corporation (SRCC), c / o FSEC, 1679 Clearlake Road, Cocoa, FL 32922, предоставили разрешение на использование своих материалов при установке солнечных водонагревательных систем.

Раздел 3 Руководства по проектированию, установке, ремонту и техническому обслуживанию солнечных водонагревателей и бассейнов, выпущенный FSEC, охватывает этапы установки солнечной водонагревательной системы без отдельного солнечного накопителя.См. Также FSECs SDHW System Installation.pdf [внутренняя ссылка], в котором представлены изображения, дополняющие текстовый файл главы 3.

В отличие от солнечных водонагревательных систем, установленных во Флориде, системы, установленные в Пенсильвании, должны быть защищены от замерзания. Это означает, что система с защитой от замерзания будет включать теплообменник, нетоксичный жидкий теплоноситель, расширительный бак и, в зависимости от установленной системы, может потребоваться другой циркуляционный насос.

AAA Solar Supplys информация о заполнении гликолевой системы [PDF / 14KB] предоставляет практическую информацию, которая вам понадобится для установки систем в Пенсильвании.

В начало

Этапы установки

Основные этапы установки замкнутой солнечной системы водяного отопления:

  1. Установить солнечные коллекторы на крышу
  2. Установить солнечную батарею и теплообменник рядом с обычным водонагревателем
  3. Установить трубопровод и насос для гликолевого контура
  4. Установить водяной трубопровод
  5. Установить органы управления
  6. Заполнить систему
  7. Изолируйте трубопроводы воды и гликоля
На этой схеме показаны компоненты солнечной водонагревательной системы.

Шаг 1: Установите солнечные коллекторы на крышу

При установке коллекторов делайте как можно меньше проходов через крышу. В некоторых случаях коллекторы могут быть установлены на крыше, а трубопровод проходит через вертикальную стену, а не через крышу. Заделайте все проемы в крыше силиконовым герметиком. Различные производители поставляют немного разное оборудование для крепления коллекторов на крыше.Тщательно следуйте инструкциям производителя.

Найдите стропила, к которым вы будете прикреплять коллекторы. Возможно, вам удастся сделать это с помощью прибора для поиска гвоздей, или вам, возможно, придется зайти в чердак и просверлить небольшое отверстие рядом со стропильной балкой, чтобы найти его. Просверлите отверстие, а затем выведите из него небольшой провод, чтобы найти его снаружи. Не забудьте закрыть отверстие силиконовым герметиком.

Стропила обычно имеют длину 16 или 24 дюйма от центра до центра. Если вы не можете прикрепить крепеж коллектора к самому стропилу, необходимо установить гаечный ключ между стропилами и смонтировать крепеж коллектора на шпале. Не полагайтесь на обшивку крыши для поддержки солнечных коллекторов. Убедитесь, что монтажное оборудование коллектора надежно прикреплено к элементам каркаса.

Используйте гидроизоляцию, рекомендованную изготовителями, вокруг трубопроводов, проходящих через крышу, или используйте гидроизоляцию труб.Установите гидроизоляцию с герметиком для крыши, чтобы убедиться, что она не протекает.

Если вы используете пропотевшую медную сантехническую арматуру, защитите крышу от горелки огнестойким ковриком.

Не забудьте установить вентиляционное отверстие в верхней части коллектора.

В начало

Шаг 2: Установите накопительный бак и теплообменник рядом с обычным водонагревателем.
Поместите солнечный накопительный бак рядом с обычным водонагревателем.Если теплообменник находится внутри резервуара-хранилища, убедитесь, что соединения контура гликоля с теплообменником, а также соединения холодной и горячей воды доступны. Если теплообменник находится вне резервуара для хранения, вполне вероятно, что он поддерживается водопроводом. Установите штуцеры на патрубках накопительного бака и теплообменника, чтобы не пришлось разрезать трубопровод, если когда-либо потребуется замена бака или теплообменника.

Солнечные водонагревательные системы используют как прямое, так и рассеянное солнечное излучение.Несмотря на более холодный северный климат, Пенсильвания по-прежнему предлагает достаточный солнечный ресурс. Обычно, если место установки не затемнено с 9 до 15 часов. и выходит на юг, это хороший кандидат для солнечной системы водяного отопления.

Этап 3: Установите трубопровод и насос для гликольного контура

В большинстве систем длина трубопровода для гликолевого контура составляет не более дюйма. Соберите всю гликолевую петлю без припоя, чтобы быть уверенным, что вся петля будет соединена, а затем припаяйте всю петлю.Обязательно установите штуцеры на насос, поэтому, если он когда-либо понадобится заменить, его можно будет заменить, не разрезая трубопровод.

Насос должен быть установлен в самой нижней части контура гликоля. Выход насоса подсоединен к трубопроводу, ведущему к солнечным коллекторам на крыше. На выходе из насоса необходимо установить обратный клапан, чтобы при выключении насоса гликоль не протекал в обратном направлении по контуру. Необходимо установить расширительный бак и манометр для контроля давления в контуре гликоля.В гликолевом контуре должен быть установлен предохранительный клапан. Выход клапана сброса давления должен быть направлен в канализацию. Этот предохранительный клапан должен быть предохранительным клапаном котла, а рабочее давление должно быть не более 30 фунтов на квадратный дюйм. Дополнительное оборудование:

  • Для управления потоком в контуре может быть установлен шаровой кран или устройство для настройки контура
  • В контуре гликоля также может быть установлен расходомер
  • Термометры на входе и выходе теплообменника помогут контролировать работу системы

В начало

Шаг 4: Установите водопровод.
Подключите энергию холодной воды в доме к входу солнечного резервуара, а выход солнечного резервуара - к входу обычного водонагревателя.Установите клапаны и штуцеры на входах и выходах резервуаров. Если теплообменник находится вне резервуара для хранения солнечной энергии, вы можете использовать контур естественной конвекции между теплообменником и резервуаром для хранения солнечной энергии, или вы можете установить насос для нагнетания воды через теплообменник и резервуар. Если вы решите использовать естественную конвекцию, вам следует использовать большую трубу - по крайней мере, 1–1 / 4 дюйма из меди - для обеспечения надлежащего потока через теплообменник. Если вы решите установить насос для проталкивания воды через теплообменник, вы можно использовать -дюймовую медную трубу.

Шаг 5: Установите элементы управления
Дифференциальный контроллер должен быть установлен для определения разницы температур между водой в нижней части солнечного резервуара и гликолем в верхней части солнечных коллекторов. Датчики могут быть прикреплены к трубам с помощью хомутов.

В эту часть системы могут быть внесены некоторые необязательные дополнения, которые, хотя и увеличивают затраты, повышают удобство и, возможно, безопасность системы.Дополнительное оборудование включает:

  • Перепускной клапан
  • Температурный клапан
  • Петля радиатора высокотемпературная

Перепускной клапан : проложите трубу между входной трубой для воды и трубой для воды, выходящей из обычного водонагревателя. Установите в эту трубу клапан (перепускной клапан). Когда этот клапан закрыт, а клапаны на входе и выходе обычного водонагревателя открыты, вода будет течь из солнечного накопителя в обычный водонагреватель (нормальная работа).Если клапаны на входе водопровода и выходе водопровода из обычного водонагревателя закрыты, а байпасный клапан открыт, вода будет течь из солнечного резервуара через обычный водонагреватель. Этот байпасный режим можно использовать летом, когда температура воды высока, а обычный водонагреватель можно полностью отключить.

Темперирующий клапан : Во избежание перегрева из солнечного резервуара, темперирующий клапан может быть установлен после обычного водонагревателя.Клапан темперирования добавляет холодную воду в горячую, чтобы контролировать температуру и исключить риск ожога.

Высокотемпературный контур радиатора : Радиатор, насос и элементы управления могут быть установлены в системе для сброса энергии в случае, если контур гликоля станет слишком горячим. Это дополнение к системе может защитить систему от перегрева, если в летнее время несколько дней не будет горячей воды.

Пример контура отвода тепла с использованием радиатора .


Эксплуатация

  • Солнечный коллектор нагревает резервуар для хранения солнечной энергии через нижний змеевик в резервуаре.
  • Контур отвода тепла удаляет избыточное тепло, когда температура бака (TT) превышает расчетный предел.

Источник: www.thermomax.com/Heat_Rejection.htm

В начало

Шаг 6: Заполните систему
Проверьте герметичность гликолевого контура, заполнив гликолевый контур водой.Циркуляционный насос, вероятно, будет слишком маленьким, чтобы заполнить систему, поэтому вам понадобится насос для заполнения, который может обеспечить давление, достаточное для подъема воды (и гликоля) до верхней части солнечных коллекторов. Буровой насос успешно используется для заполнения солнечных водонагревательных систем. Чтобы проверить систему на утечки, убедившись, что в контуре гликоля нет воздуха, увеличьте давление в контуре гликоля до удвоенного рабочего давления (максимум 30 фунтов на квадратный дюйм и ниже номинального значения клапана сброса давления) и дайте системе постоять в течение восьми часов. .Если давление в контуре упало, у вас есть утечка, которую необходимо найти и устранить. Если давление сохраняется, заполните систему 50-процентной смесью пропиленгликоля и 50-процентной воды и создайте в контуре давление не более 15 фунтов на квадратный дюйм.

В начало

Шаг 7: Изолируйте линии подачи воды и гликоля
После проверки системы на герметичность тщательно изолируйте все линии гликоля и воды.Водопроводные трубы можно изолировать стандартной изоляцией из пенопласта. Гликолевые трубопроводы и внешние теплообменники должны быть изолированы стекловолоконной трубной изоляцией. На стыках изоляции водопровода можно использовать изоленту, а также использовать клейкую ленту, которая поставляется с изоляцией труб из стекловолокна. Изоляцию, подверженную воздействию солнечного света, можно защитить пленкой или стойкой к УФ-излучению краской. Стекловолоконная изоляция, используемая снаружи, должна быть защищена изоляционными покрытиями из ПВХ.

Приложение 6 к Руководству по солнечному отоплению воды и бассейнов FSEC (Приложение.pdf) предоставляет обширный список инструментов, необходимых для установки, обслуживания и ремонта солнечных водонагревательных систем.

Информация по поиску и устранению неисправностей, представленная в Руководстве по солнечному водонагреванию и нагреву воды FSEC [PDF / 266KB], предлагает методы диагностики и устранения проблем в установках солнечных водонагревательных систем.

Два полезных источника от SRCC, которые предоставляют ценную информацию по установке солнечной водонагревательной системы: Солнечные водонагревательные системы OG-300 - Руководство по установке и обучающее видео для проверки солнечных водонагревательных систем (сегменты Наружный осмотр и Внутренний осмотр в рамках данный видеообзор установки системы с точки зрения инспектора).Вам понадобится Quick Time 7 для просмотра сегментов. Вы можете выбрать большую, среднюю или малую версию формата в зависимости от скорости вашего соединения (используйте меньшую версию для более медленных скоростей соединения). Стенограммы этих сегментов доступны по следующим ссылкам:

вопросов

  1. Какие пять важных характеристик здания необходимо оценить во время первоначального обследования участка?
  2. Каковы три распространенных метода установки зажимов крепления коллектора?
  3. Где должен быть стопорный винт при установке монтажного зажима в стропило и почему?
  4. Зачем нужен компрессионный блок при установке монтажной скобы между стропилами?
  5. Для одноэтажного здания, как можно разместить коллекторы на крыше и сколько людей требуется для этого?
  6. Каким образом можно установить солнечные коллекторы на крышу двух- и более-этажного дома, хотя это и не указано в материалах, представленных в этом уроке?
  7. Почему следует проявлять осторожность при подъеме черепицы, чтобы можно было установить медные выступы для водопровода?
  8. Какую функцию выполняет мигающий колпачок?
  9. Почему необходимо очистить и обработать флюсом обе поверхности медных труб и фитингов перед пайкой методом пота?
  10. Почему необходимо установить водопроводные линии коллектора так, чтобы их можно было опорожнить?
  11. Что может произойти, если установить клапан сброса температуры / давления рядом с выпускным отверстием коллектора?
  12. Почему автоматический воздушный клапан должен быть установлен в вертикальном положении?
  13. Где лучше всего установить датчики дифференциальных регуляторов?
  14. Какова основная причина прокладки труб из мягкой меди между резервуаром-хранилищем и входом и выходом коллектора?
  15. Зачем устанавливать обратный клапан в солнечной водонагревательной системе?
  16. В солнечной водонагревательной системе с защитой от замерзания, как заполнить систему жидким теплоносителем и когда лучше всего выполнить эту задачу?
  17. Зачем нужен расширительный бак в солнечной водонагревательной системе с защитой от замерзания?
  18. Почему следует устанавливать байпасную линию и шаровые краны между резервуаром для хранения солнечной энергии и обычным нагревателем горячей воды для бытового потребления?
  19. Почему важно заполнить солнечную водонагревательную систему и создать избыточное давление перед установкой изоляции на водопроводных линиях?
  20. Как вы защитите изоляцию от ультрафиолетового излучения после установки изоляции труб на внешних водопроводных линиях?
  21. Какие печатные материалы следует оставить в здании после включения солнечного водонагревателя и проведения осмотра хозяином дома?

В начало

ответов

Как удалить воздушный шлюз из системы отопления

Привет, люди! Эта статья проинформирует вас с помощью нашей замечательной видео-инструкции по снятию воздушной пробки с радиатора .Посмотрите видео ниже, и если вам нужно руководство в черно-белом цвете, читайте дальше!

Как узнать, что в моем радиаторе есть воздушный шлюз?

Если вы попробовали все другие руководства на нашем веб-сайте, но ваш радиатор все еще не нагревается, это может быть воздушная пробка. Иногда, если вы чувствуете, что трубы, идущие к радиатору, могут быть горячими, но в радиатор нет потока. Это классический признак шлюза.

Как снять воздушную пробку с радиатора?

Сначала сделайте глубокий вдох, потому что это может быть сложно без базовых знаний в области сантехники. Вас предупредили!

  1. Выключить систему отопления.

  2. Защелкните все клапаны с электроприводом.

  3. Выключите проблемы радиатора в конце блокировки экрана и в конце ТРВ.

  4. Используйте ключ для выпуска воздуха из радиатора, чтобы сбросить давление из радиатора через точку выпуска воздуха.

  5. Снимите всю точку выпуска воздуха из радиатора. Используйте полотенце, чтобы собрать капли - их будет несколько!

  6. Присоедините шланг к месту отвода воздуха. Вам может понадобиться адаптер 1/2 дюйма. Если вам нужно сдать воздух, обратитесь к местным продавцам-водопроводчикам, и они вам помогут.

  7. Вывести шланг наружу. (очевидно!)

  8. Откройте конец TRV и промойте. Вы должны услышать, как сквозь него выходит воздух. Чтобы вызвать блокировку, не нужно много времени.Сосчитайте до 10 и закройте TRV.

  9. Повторить на конце замка-щитка.

  10. Закройте оба клапана и снимите шланг.

  11. Установите на место сливной штуцер и закройте его. Включите TRV и запорный щиток.

  12. Долить в систему отопления / снова создать давление.

  13. Включите систему отопления и любуйтесь своей работой. Убедитесь, что клапаны с электроприводом не заблокированы.

Если это не помогло, закройте все остальные радиаторы в доме и попробуйте нагнетать воду для отопления с помощью насоса.Однако это не всегда работает. Удачи!

Статьи по теме

Интерактивный дом - Радиаторы

Интерактивный дом - Термостатические клапаны радиатора

Информационный центр систем отопления

Информационный узел радиатора

Схема

и видео о том, как использовать нагреватель в виде резервуара для отопления помещений

Размещено

Автор: Стив Максвелл

Обновлено 15 мая 2020 г.

Нажмите ниже, чтобы просмотреть видео-тур о двух способах подключения водонагревателя в виде резервуара к внутреннему отоплению или радиаторам.

ОБНОВЛЕНО 24Feb2020 + видео

ЧТО ВЫ ПОЛУЧАЕТЕ В ЭТОМ БЛОГЕ:

  1. Объяснение того, почему водонагреватели с баком отлично подходят для водяного отопления.
  2. Загружаемые схематические чертежи двух методов подключения водонагревателя к системе водяного отопления.
  3. Видеотур по применению резервуарного типа для водяного отопления в домах.
Водонагреватель в виде резервуара рядом с сердцем системы водяного отопления.

Горячий водонагреватель становится все более популярным, потому что он удобный, тихий, стабильный и не поднимает переносимую по воздуху пыль. И напольное отопление, и водяные радиаторы иногда называют системами «водяного отопления», и оба эти варианта позволяют людям чувствовать себя теплее при более низких температурах в помещении, чем в системах с принудительной подачей воздуха. Это некоторые из причин, по которым гидроника становится все более популярной. Вы можете не осознавать, что нагреватели пропана и природного газа в виде резервуаров могут быть идеальным источником тепла для любого типа системы водяного отопления.Простота, универсальность, экономия затрат и надежность - вот преимущества, но сначала нужно избавиться от некоторых необоснованных предрассудков. Я ничего не имею против котлов, но вы должны знать все варианты, прежде чем принимать решение.

Традиционно в системах водяного отопления используется какой-то котел, и есть множество подрядчиков, которые скажут вам, что водонагреватели не подходят для отопления. «Котел - единственный выход», - уверенно говорят они.Единственная проблема с этим мнением состоит в том, что оно неверно. Ошибочное мнение возникло из-за попыток использовать водонагреватели малой мощности для обогрева помещений в прошлом. Дело в том, что нет ничего плохого в том, чтобы иметь резервуар с горячей водой для обогрева помещения. Вопрос сводится к тому, подходит ли конкретный обогреватель танкового типа. Когда вы решаете, какие системы отопления рекомендовать клиентам, имейте в виду, что некоторые обогреватели в виде резервуаров прекрасно справляются с ситуациями с обогревом помещений.На самом деле они созданы для этого и являются идеальным вариантом по нескольким техническим причинам. Когда вы ищете подрядчика по отоплению для работы над вашими проектами, вам нужно знать, как разумно обсуждать ситуацию, если вам нужны преимущества нагревателя в виде резервуара.

Гидравлическое отопление: преимущества обогрева помещений в баках

Водонагреватели резервуарного типа не только достаточно хороши для обогрева помещений, но и обладают четырьмя уникальными преимуществами, с которыми не может сравниться большинство бойлеров.

Гидравлическое отопление Преимущество №1: Идеальная температура воды

Котлы часто рассчитаны на выпуск воды на 180 ° F для правильной работы. Это слишком жарко для полов с подогревом и приводит к менее чем безопасным температурам радиатора, если вы также не установите смесительный клапан для понижения температуры воды на выходе. Но зачем перегревать воду и нести ненужные потери энергии только для того, чтобы охладить ее перед использованием? Напротив, водонагреватели танкового типа вполне могут принимать воду любой температуры и выдавать от 120 ° F до 140 ° F без использования смесительного клапана.Этот температурный диапазон идеально подходит для водяного отопления.

Водонагреватели, подходящие для разнесенного обогрева, выглядят так же, как обычные водонагреватели в виде резервуаров, но они спроектированы для удовлетворения больших и постоянных потребностей в тепле.

Преимущество водяного отопления № 2: Круглогодичная полезность

Водонагреватель резервуарного типа может работать как обогреватель помещения зимой, а также обеспечивать горячее водоснабжение круглый год без какого-либо дополнительного оборудования. Некоторые котлы тоже могут это делать, но не так просто и не требуют обслуживания, как водонагреватели.

Гидравлическое отопление Преимущество № 3: Простота

Техническое обслуживание нагревателя резервуарного типа настолько простое, что большинство домовладельцев могут сделать это самостоятельно, если у них есть простая установка без теплообменника. Просто подсоедините шланг к выпускному отверстию на дне резервуара, затем откройте клапан, чтобы смывать осадок из резервуара один раз в год. Если система, которую вы устанавливаете, включает в себя плоский пластинчатый теплообменник для обогрева помещения, то все, что нужно сделать, это промывать ежегодно уксусом.

Преимущество водяного отопления № 4: совместимость с альтернативными источниками энергии

Водонагреватели резервуарного типа автоматически и легко совместимы с альтернативными технологиями получения тепловой энергии, такими как солнечные коллекторы или дровяной котел на открытом воздухе. Независимо от того, какой альтернативный источник энергии у вашего клиента есть (или он планирует использовать), он может предварительно нагреть воду перед тем, как войти в резервуар, экономя при этом природный газ или пропан. С котлами этого не сделать.

Гидравлическое отопление: выбор подходящего водонагревателя для резервуаров

Существует несколько различных способов настройки нагревателя в виде резервуара с природным газом или пропаном как части системы водяного отопления, но наиболее целесообразным является подход двойного назначения как для отопления помещений, так и для горячего водоснабжения. Главное понять, что нельзя просто позволить воде из этих двух систем смешаться и оставить все как есть. Один из вариантов - полностью отделить горячую воду для бытового потребления от воды, которая является частью системы отопления, с помощью теплообменника. Идея состоит в том, чтобы предотвратить загрязнение бытовой воды несвежей водой, которая не используется в системе отопления в межсезонье. Дополнительный бонус теплообменника - лучшая производительность системы отопления. Бытовое водоснабжение обычно составляет от 40 до 65 фунтов на квадратный дюйм, что выше, чем идеально для водяного отопления и циркуляционных насосов.Вот почему лучшие конструкции систем включают теплообменник для передачи тепла от горячей воды для бытового потребления к воде для отопления помещения без смешивания двух видов воды. Пластинчатые теплообменники лучше всего подходят для этого случая, хотя их необходимо очищать от накипи каждые 6 месяцев - 2 года, пропуская уксус через теплообменник с помощью перекачивающего насоса. Это такое же обслуживание, которое требуется для любого водонагревателя без резервуара.

Другая альтернатива - отказаться от теплообменника и установить таймер и выключатель, который автоматически включает циркуляционный насос на стороне обогрева помещения .Благодаря циркуляции воды в системе отопления она никогда не застаивается. Не все юрисдикции допускают такой подход, и это означает, что ваш циркуляционный насос работает при давлении выше идеального. Но для небольших систем подход без теплообменника имеет смысл там, где это допустимо.

Щелкните изображения ниже, чтобы загрузить подробные схематические чертежи для подключения водонагревателя резервуарного типа к системам водяного отопления. Одна схема предназначена для простой системы, а другая - для более сложного варианта теплообменника.

Щелкните здесь, чтобы загрузить схему установки простой системы отопления помещений в виде резервуара

Независимо от вашей ситуации и планов, вам необходимо начать с выбора водонагревателя, который достаточно большой, чтобы выдержать максимальную нагрузку как на отопление помещения, так и на горячую воду. Сегодняшние модулирующие нагреватели делают это решение менее важным, чем раньше.

Щелкните, чтобы загрузить схему установки системы отопления помещений в стиле теплообменника. Модуляция - это способность обогревателя автоматически увеличивать или уменьшать тепловую мощность в зависимости от требуемой нагрузки. Это означает, что ваш клиент получит такую ​​же эффективность, если ему нужно немного тепла или все, что может потушить обогреватель. Эксплуатация водонагревателя на более низкой мощности также означает меньшую тепловую нагрузку на бак и увеличивает срок службы водонагревателя. Напротив, немодулирующие обогреватели старого образца работали либо на полную мощность, либо совсем не работали, тратя энергию впустую, когда требовалось мало тепла. Модулируемые нагреватели в диапазоне от 100 000 до 150 000 британских тепловых единиц в час идеально подходят для отопления всего дома и производства горячей воды для бытовых нужд в большинстве случаев в Канаде.Лучшие из них могут похвастаться подтвержденным КПД более 90%.

Я использовал подход с теплообменником для водонагревателя Polaris емкостью 150 000 БТЕ / час, который я установил. Это от североамериканской компании A.O. Smith. Это модулирующий блок с коэффициентом полезного действия 95%, двумя наборами выходов для горячей и холодной воды, а также системой вытяжки и забора воздуха, для которой требуется только одно отверстие в стене дома. Эту модель почти так же просто использовать для отопления помещений и горячего водоснабжения.Кроме того, он очень прочный и легко доступен по всей Канаде.

Гидравлическое отопление: советы по планировке и установке

При планировании установки помните следующие советы для наиболее надежной работы:

Совет № 1: Установите циркуляционные насосы в самой нижней части системы. Это сводит к минимуму вероятность остановки перекачивания застрявшего воздуха.

Этот циркуляционный насос перемещает горячую воду через эту гидравлическую систему отопления. Все системы водяного отопления имеют насосы.

Совет № 2: Установите циркуляционные насосы так, чтобы двигатель был ориентирован горизонтально. Циркуляционные насосы предназначены для такой работы и прослужат дольше, чем при вертикальной установке двигателя.

Советы № 3: Установите промывочные клапаны, если вы используете отдельный теплообменник. Вопрос не в том, потребуется ли удаление накипи в таком теплообменнике, а в том, когда. Несмотря на то, что большая часть грязи будет накапливаться на внутренней стороне теплообменника, установите промывочные клапаны на стороне нагрева теплообменника на случай, если когда-нибудь потребуется промывка.

Этот интеллектуальный циркуляционный насос потребляет меньше электроэнергии, чем обычные модели, и автоматически адаптируется к меняющимся условиям расхода и потребности в тепле.

Совет № 4: Выберите «умные» циркуляционные насосы. Они автоматически регулируют потребление тока и расход воды и потребляют примерно на 75% меньше энергии, чем стандартные циркуляционные насосы. Умные насосы также оснащены светодиодным экраном, на котором вы можете контролировать расход и потребляемый ток.

Чем проще, тем лучше, и всегда хорошо использовать одно устройство в нескольких целях. Это преимущества водонагревателя резервуарного типа как части системы отопления помещений. Только не позволяйте никому говорить вам, что водонагреватели не подходят для работы.

Автомобильный радиатор для отопления и охлаждения теплицы

После многих лет использования автомобильного радиатора для обогрева и охлаждения теплицы, мы подумали, что пришло время для обновления.

Для контроля температуры в теплице Geodesic Dome мы использовали резервуар для воды для пассивного регулирования температуры, а также старый автомобильный радиатор для активного теплообмена.Использование газового или электрического обогревателя может быть дорогостоящим. Этот переработанный автомобильный радиатор помог нам.

Примечание: Здесь мы разделяем идею, это не полное руководство. Идея для мастеров :). Если вы один из них, вы оцените этот пост, если нет, просто отметьте, что есть такая возможность, или станьте мастером.

Как работает автомобильный радиатор отопления и охлаждения

В солнечные дни в теплице может быть очень жарко. Чтобы охладить его, вы можете добавить вентиляцию с помощью автоматических открывателей окон и ткани для штор.Так мы и начали.

Уникальность нашего климата - прохладные ночи. Нет ничего необычного в том, что ночью в середине лета бывает всего 8 ° C (46 ° F), а весной и осенью даже прохладнее, что слишком холодно для теплолюбивых растений. Мы хотели найти способ сохранить избыток тепла в течение дня для обогрева теплицы ночью.

Простой теплообменник радиаторной системы отопления и охлаждения поглощает тепловую энергию из воздуха в течение дня и сохраняет ее в воде, а ночью возвращает это тепло в окружающий воздух в теплице.

Проще говоря, когда вода холоднее воздуха, она охлаждается, а когда теплее - нагревается.

Поскольку у нас уже был резервуар для воды в качестве тепловой массы и насос для фильтрации воды, все, что требовалось, - это подключить радиатор последовательно после фильтра. Таким образом, вода будет прокачиваться через радиатор после фильтрации, а затем течь обратно в резервуар.

Радиатор работает очень просто, но эффективно. Обратите внимание, что для работы системы фильтр не нужен.Фильтр предназначен для качества воды в резервуаре.

Обогрев и охлаждение не работают, если дневная и ночная температура примерно одинакова и нет солнца для обогрева теплицы. Во время продолжительных периодов пасмурной и холодной погоды мы должны обогревать теплицу. Мы сделали и то, и другое, добавив немного горячей воды в резервуар для воды или просто добавив обогреватель в теплицу.

Так как мы обычно видим много солнечных часов, система в большинстве случаев отлично работает.

Материалы, необходимые для радиаторной системы отопления и охлаждения

Установка радиаторной системы отопления и охлаждения

Автомобильные радиаторы бывают разных размеров и форм.Выбирайте один по размеру теплицы и емкости для воды.

Для нашей первой теплицы у нас был радиатор от старого фургона с уже прикрепленным оригинальным двухвентиляторным блоком. Я установил его над резервуаром для воды. Нет, это не совсем красивый предмет в теплице, но функциональность намного перевешивает это.

В нынешней теплице мы используем радиатор от полноразмерного седана, что немного избыточно, но это то, что у меня было в наличии. В комплекте не было вентилятора, поэтому мы добавили его сверху.Сначала я установил его посередине теплицы, он отлично работал с потоком воздуха и был немного вне поля зрения.

Однако мы заметили, что растения под ними были затенены, а также на радиаторе скопилось много мусора, блокирующего воздушный поток. Поэтому я переместил радиатор на северную сторону над баком, но на этот раз выше и снова под углом. Вроде работает оптимально и к тому же выглядит исключительно.

Я даже установил воздухо-воздушный интеркулер в нашей садовой комнате , на самом деле это всего лишь радиатор размером 1 × 1 фут, но он по-прежнему пропускает много воздуха.

После того, как радиатор установлен, его необходимо подсоединить шлангом к водяному насосу в баке, чтобы вода могла циркулировать через радиатор. Обязательно используйте очищенный радиатор, иначе вода в баке сильно испачкается.

Если радиатор не оснащен вентилятором, прикрепите вентилятор к верхней части радиатора, чтобы он проталкивал воздух по направлению к радиатору, создавая эффект нагрева или охлаждения. Мы считаем, что лучше всего подходит плоский классический напольный вентилятор.

Система обогрева и охлаждения радиатора автомобиля в действии

Вот видео, которое мы сняли прохладным весенним утром.Разница температур в помещении и на улице значительна, но все же зависит от температуры воды. Было 4 C (39 F) снаружи и 13 C (55 F) в теплице, вода была 15 C (59 F).

Если вы не видите видео, пройдите сюда .

Убедившись, что система работает в нашем первом куполе , мы не устанавливали никаких окон во втором куполе . Мы хотели сохранить все тепло, которое мы получаем в воде. Он отлично работает даже без вентиляции, кроме двери.

Радиаторная система обогрева и охлаждения автомобиля позволяет нам начать работу весной на несколько недель раньше, весенний старт больше зависит от температуры почвы, чем воздуха. Осенью мы можем продлить сезон на 1-2 месяца, пока температура не упадет до -10С (14F).

Вопросы и ответы:

Q. Сможете ли вы продолжать защищать от мороза зимой, если установлен радиатор?

А. Не можем, мы в зоне 3, у нас зимой температура опускается до -40 градусов.В зависимости от того, насколько холодно в вашем районе зимой, вы сможете эксплуатировать теплицу зимой. Радиатор в сочетании с резервуаром для воды сам по себе не выделяет тепла, он просто накапливает тепло в воде. Он очень хорошо работает в теплице с пластмассовым покрытием до тех пор, пока наружная ночная температура не упадет примерно до -10C (14F), если она станет ниже этого значения, существует опасность замерзания воды в резервуаре и потенциально повреждения системы.

Q. Будет ли работать в холодный и пасмурный период?

A. Этот активный теплообменник работает только в сочетании с солнечной энергией. В пасмурные дни может не хватить тепла, чтобы выдержать морозную ночь. Потребуется дополнительный обогреватель.

Q. Могли бы вы использовать солнечные батареи или солнечный нагреватель для нагрева воды в течение дня?

A. Вы можете нагреть воду зимой с помощью какого-нибудь аквариумного нагревателя, использующего солнечную энергию или даже солнечного коллектора тепла для нагрева воды в течение дня.Вот только зимой может не хватать дневного света.

Мы приглашаем вас подписаться на Northern Homestead и подписаться на нас в Instagram , Facebook, или Pinterest для получения последних обновлений.

Дополнительная статья о теплице GeoDome, которая может вам понравиться:

Как исправить неработающий радиатор

Признаки того, что радиатор не нагревается

Когда вы пощупаете радиатор рукой, вы можете заметить, что радиатор не работает нагрев до самого верха.Может даже показаться довольно прохладным сверху, и обычно это хороший признак того, что радиатор нуждается в прокачке.

Как удалить воздух из радиатора

Единственный инструмент, который вам понадобится для удаления воздуха из радиатора, - это ключ радиатора. Внутри одного конца ключа находится углубление квадратной формы, которое надевается на спускной клапан радиатора. Выпускной клапан радиатора обычно расположен в одном из верхних углов радиатора.

Вам также понадобится тряпка или тряпка, чтобы убрать пролитую жидкость.

Подложите тряпку под спускной клапан, чтобы собрать и вытереть пролитую воду.

Затем вставьте ключ так, чтобы он точно вошел в квадратный спускной клапан радиатора, а затем поверните ключ против часовой стрелки, чтобы открыть его, пока не услышите шипящий звук.

Шипение - это выходящий воздух, застрявший в верхней части радиатора. Когда воздух выходит, вода заполняет радиатор.

Когда вода начинает выходить и шипение прекращается, это означает, что вы выпустили воздух из радиатора, и теперь вы можете повернуть ключ радиатора по часовой стрелке, чтобы закрыть клапан радиатора.

Используйте тряпку, чтобы собрать и вытереть вытекшую воду.

Радиатор должен начать нагреваться. Работа выполнена. Вы успешно удалили воздух из радиатора.

Застрявший клапан радиатора

Клапан радиатора находится внизу (обычно справа) радиатора. Он состоит из ручки, которую вы поворачиваете, чтобы увеличить или уменьшить температуру. Цифры от 0 до 5 или 7 показывают, насколько низко / высоко установлен термостат.

Горячая вода из котла должна течь через вентиль.Причина, по которой радиатор перестает нагреваться, заключается в том, что эта горячая вода перестает проходить через клапан в радиатор. Причина этого в том, что термостат заедает.

Обычно это происходит после жаркого периода или лета. Летом вы поворачиваете вентили радиатора в положение 0 или *, чтобы он фактически выключился.

Затем, когда дни становятся холоднее, с приближением зимы, и вы хотите, чтобы ваши радиаторы были включены, когда вы снова пытаетесь открыть клапан, и клапан становится трудно повернуть.Он застрял.

Вот как работает термостатический клапан радиатора

Внутри термостатического клапана находится штифт, который поднимается и опускается при включении / выключении клапана. Когда вы открываете клапан, штифт поднимается и позволяет большему количеству горячей воды течь в радиатор, делая его горячим. Этот штифт может застрять, особенно летом, когда он не используется.

Хорошая новость в том, что это довольно легко исправить с помощью пары ручек и отвертки.

Как освободить застрявший клапан радиатора

Вам понадобится пара рукояток, а иногда и отвертка, чтобы открутить маленький винт, чтобы снять головку.

Снимите головку, ослабив винт, который может удерживать головку на месте, и, используя ручки, открутите большую гайку под головкой (посмотрите видео, чтобы точно узнать, что делать).

Когда вы снимете голову, вы увидите булавку. Этот штифт застревает в нижнем положении, постучите по нему, чтобы освободить его. Когда штифт свободно перемещается вверх и вниз, вы почувствуете, что радиатор начинает нагреваться, когда через него течет теплая вода.

Когда радиатор начнет нагреваться, снова включите клапан, убедившись, что он открыт на максимум.Потом затянул с захватами.

Оставьте его открытым на день, чтобы он мог циркулировать, поскольку внутри может быть грязь, из-за которой он застрял.

Радиатор все еще не работает?

Если ваш радиатор по-прежнему не работает, это означает, что клапан Lockshield также заблокирован. Запорный клапан находится с другой стороны радиатора. Радиаторы имеют по 2 клапана, по одному на каждом конце: один термостатический, а другой называется запорным.

Как отвинтить запорный клапан.

Сначала убедитесь, что термостатический клапан на другой стороне полностью открыт.

Не обманывайтесь, думая, что клапан Lockshield открыт, так как иногда пластик внутри ломается.

Поэтому используйте пару захватов и убедитесь, что этот конец открыт, повернув его до упора против часовой стрелки.

Это увеличит поток через радиатор, улучшит поток и сделает радиатор красивым и горячим.

Что делать, если радиатор не работает

Таким образом, чтобы получить ваш радиатор нагревая снова я объяснил:

  1. кровотечения вашего радиатора
  2. фиксируя свой застрявший клапан радиатора
  3. фиксирующего застряли запорный клапан.

Эти действия являются первыми шагами к восстановлению циркуляции через радиаторы. Это почти всегда происходит после лета или после того, как радиаторы были выключены.

Если у вас все еще есть проблемы с отоплением

Если у вас все еще есть проблемы, это может означать, что что-то еще не так и пришло время вызвать инженера-теплотехника, такого как мы, поэтому, пожалуйста, свяжитесь с нами, используя форму запроса предложения или по телефону нас.

Мы обслуживаем регионы Хартфордшир, Мидлсекс и Лондон.Посетите нашу страницу с адресами обслуживания, чтобы убедиться, что мы обращаемся к вам.

Как установить TRV за 3 быстрых шага

Термостатический радиаторный клапан дает вам больше автоматизации над температурой в вашем доме. Благодаря этому устройство снижает ваши ежемесячные счета за электроэнергию. Процесс установки быстрый и простой, но есть некоторые детали, которые необходимо знать, чтобы избежать повреждений. Следуйте этому руководству, чтобы узнать, как легко установить TRV на радиатор.

Что такое термостатический радиаторный клапан?

Термостатический радиаторный клапан (TRV) - это устройство, установленное на трубопроводе вашего радиатора, которое будет индивидуально регулировать температуру в комнате, устанавливая тепловую мощность радиатора, к которому он прикреплен.Существует 2 основных типа термостатических вентилей для радиаторов. Один использует пружину, которая расширяется и сжимается, а другой использует восковую куртку, которая делает то же самое.

В чем разница между TRV и ручными радиаторными клапанами?

Во-первых, обычный радиаторный клапан - это просто клапан, который перемещается вверх и вниз и перекрывает поток горячей воды из котла в радиатор, как кран на кране для ванны. Основное отличие TRV заключается в том, что он автоматически регулирует количество горячей воды, поступающей в радиатор, в зависимости от температуры в комнате.Процесс установки ручного радиаторного клапана аналогичен.

Как работает TRV?

В этом примере мы рассмотрим пружину типа TRV, но версия с восковой рубашкой устанавливается аналогично. Итак, у нас есть металлическая пружина, которая очень чувствительна к температуре окружающей среды. Если в помещении холодно, металлическая пружина сожмется. Таким образом, перемычка клапана открывается, и горячая вода может стекать в радиатор. Если в комнате тепло, пружина расширится, толкая клапан вниз, и поток в радиатор остановится.

Распространенной проблемой может быть холодная комната. Хотя радиатор очень горячий, вы все равно можете подойти к термостатическому вентилю радиатора и открыть его еще больше. Это бесполезно, потому что клапан радиатора все еще пытается его нагреть. Отрегулируйте TRV, если чувствуете, что радиатор остается холодным.

Где мне установить TRV?

Многие термостатические радиаторные клапаны в настоящее время являются двунаправленными, и вы можете установить их либо на подающую, либо на обратную трубу вашего радиатора.Тем не менее, мы бы посоветовали вам установить TRV на трубе, по которой вода поступает к вашему впускному клапану - подающей трубе. Интересно, почему? Что ж, если вы установите двунаправленный термостатический клапан на обратную трубу, вы позже обнаружите, что из него исходит шумный, вибрирующий звук, когда вода устремляется через него.

Кроме того, в доме с 2 комнатами требуется комнатный термостат, который контролирует всю систему отопления и один радиатор. В другой комнате есть второй радиатор с присоединенным к нему ТРВ.Воздержитесь от установки TRV на радиатор с комнатным термостатом. Вместе они не будут работать должным образом, и вы не сэкономите достаточно энергии.

Комнатный термостат должен иметь точное значение максимальной мощности системы отопления. Поэтому радиатор с комнатным термостатом должен иметь полностью открытый запорный клапан. Инженер-теплотехник проведет осмотр вашего дома и поделится своими знаниями по этому поводу.

Как установить TRV?

Давайте узнаем, как заменить или установить новый термостатический клапан радиатора в 3 этапа:

1.Слейте воду из системы и дайте воздуху выйти.

Слейте воду из системы отопления и впустите воздух во все радиаторы, в которых вы планируете установить ТРВ. Удалите воздух из радиаторов с помощью спускного ключа и шланга. Как только вода перестанет течь, можно будет снять старый клапан.

2. Как снять старый клапан

Снимите верхнюю крышку, чтобы открыть простой двухпозиционный клапан. Используя ручку и разводной ключ, ослабьте гайку, выходящую из трубопровода радиатора.Когда он ослабнет, вы можете вынуть трубопровод, чтобы увидеть, вся ли вода слита из системы. Затем ослабьте 15-миллиметровый штуцер давления в нижней части клапана. Затем вы можете полностью снять клапан с трубы радиатора.

3. Установка нового термостатического клапана радиатора

Иногда новый ТРВ не подходит к текущей вставке клапана. Они поставляют все новые TRV с новой вставкой, поэтому вам, возможно, придется удалить старую. Вставьте простой шестигранный инструмент в отверстие и затем с помощью разводного гаечного ключа ослабьте деталь.Теперь оберните новую вставку PTFE, вставьте ее в радиатор и затяните. Старые орех и оливки подойдут, но если вы хотите их заменить, просто снимите гайку и с помощью пары захватов потяните оливку.

Оберните немного тефлона вокруг новой оливы для обеспечения водонепроницаемости. Вставьте фитинг обратно и затяните нижнее соединение. Убедитесь, что все герметично, и снимите верхнюю пластиковую крышку клапана. Вы можете проверить, правильно ли он пружинит. Поместите головное устройство TRV сверху и отрегулируйте его.Теперь у вас должен быть рабочий TRV.
