В чем разница между подачей и обраткой отопления

Отопление придумано для того, что бы в зданиях было тепло, происходил равномерный прогрев помещения. При этом конструкция, обеспечивающая тепло должна быть удобной в эксплуатации и ремонте. Отопительная система – это набор деталей и оборудования, служащих для обогрева помещения. Она состоит:

1. Источник, создающий тепло.
2. Трубомагистрали (подачи и обратки).
3. Нагревательные элементы.

Тепло распространяется от исходной точки его создания к нагревательному блоку при помощи теплоносителя. Это может быть: вода, воздух, пар, антифриз и т.д. Самые применяемые жидкие теплоносителем, то есть водяные системы. Они практичны, так как для создания тепла применяется всевозможный тип топлива, так же способны решить проблему обогрева различных строений, ведь существует реально много схем обогрева, различных по свойствам и стоимости. Так же имеют высокую безопасность эксплуатации, продуктивность и оптимальное использование всего оборудования в целом.

Но какой бы сложностью не обладали бы системы отопления, их объединяет один и тот же принцип действия.

Коротко об обратке и подачи в системе отопления

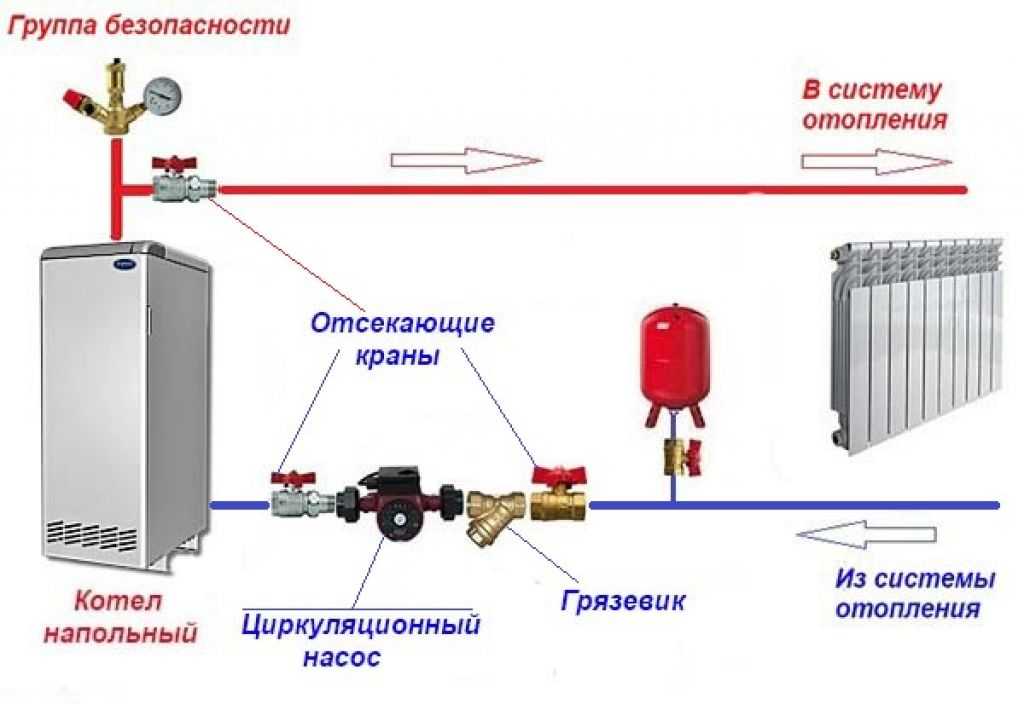

Система водяного отопления с помощью подачи от котла подает разогретый теплоноситель к батареям, которые расположены внутри здания. Это дает возможность распределять тепло по всему дому. Затем теплоноситель, то есть вода или антифриз, пройдя по всем имеющимся радиаторам, теряет свою температуру и подается обратно для нагрева.

Самая незамысловатая структура отопления представляет собой нагреватель, две магистрали, расширительный бак и набор радиаторов. Тот водовод, по которому нагретая вода от нагревателя движется к батареям, называется подачей. А водовод, который расположен внизу радиаторов, где вода, теряет свою изначальную температуру возвращается обратно, так и будет называться- обраткой. Так как, нагреваясь, вода расширяется, то система предусматривает специальный бачок. Он решает две задачи: запас воды, что бы насыщать систему; принимает лишнюю воду, которая получается при расширении.

Вода, как носитель тепла направляется от котла к радиаторам и назад. Ее течение обеспечивает насос, или естественная циркуляция.

Подача и обратка присутствует в одно и двух трубчатой системе отопления. Но в первой не существует четкого распределения на подающую и обратную трубу, а всю трубную магистраль условно делят пополам. Колонну, которая выходит от котла, называют подачей, а колонну, выходящую с последнего радиатора – обраткой.

В однотрубчатой магистрали нагретая вода из котла последовательно течет из одной батареи в другую, теряя свою температуру. Поэтому в самом конце батареи будут самими холодными. Это главный и, наверное, единственный минус такой системы.

А вот плюсов однотрубный вариант наберет больше: необходимы меньшие затраты на приобретения материалов по сравнению с 2-х трубной; схема имеет более привлекательный вид. Трубу легче спрятать, а так же можно проложить трубы под дверными проемами. Двухтрубная более эффективна – параллельно в систему вмонтированы две арматуры (подача и обратка).

Такая система специалистами считается более оптимальной. Ведь ее работа зыблется на подаче горячей воды по одной трубе, а охлажденную воду отводят в обратном направлении по другой трубе. Радиаторы в таком случае подключаются параллельно, что обеспечивает равномерность их нагрева. Какая из них устанавливает подход должен быть индивидуальным, учитывая при этом множество различных параметров.

Необходимо соблюдать только несколько общих советов:

1. Вся магистраль должна быть целиком заполнена водой, воздуха это помеха, если трубы завоздушены, качество отопления плохое.
2. Необходимо поддерживалась достаточно большая скорость циркуляции жидкости.
3. Разница температур подачи и обратки должна составлять около 30 градусов.

В чем состоит разница между подачей и обраткой отопления

И так, подведем итоги, чем же отличаются между собой подача и обратка в отоплении:

• Подача – теплоноситель, который идет по водоводам из источника тепла. Этом может быть индивидуальный котел или центральное отопления дома.
• Обратка — это вода, которая пройдя путь по всех батареям отопления, уходит обратно к источнику тепла. Поэтому на входе системы — подача, на выходе- обратка.
• Отличается так же температурой. Подача горячее, чем обратка.
• Способом установки. Тот водовод, который крепится, к верхней части батареи – это подача; тот, что, подключается к нижней части — является обраткой.

Ремонт и строительствоКомментировать

Блог инженера теплоэнергетика | Температура обратки отопления — перегрев

          Доброго времени суток, уважаемые читатели! Если вы хотя бы немного сталкивались с эксплуатацией и обслуживанием систем центрального отопления, то вам наверняка приходилось слышать про такое понятие, как перегрев обратки. Что же это такое, почему возникает, и как с ним бороться?

         Перегрев обратки – это когда температура воды на выходе с дома превышает температуру, которая должна быть по температурному графику. То есть по графику допустим, в обратке должно быть  63 °С, по факту 67 °С. Причем перегрев по температурному графику надо смотреть не по температуре наружного воздуха, так как тепловая сеть инерционна, а температура в течение дня меняется. Сравнивать нужно по температуре t1, то есть температуре в подаче.

       Смотрим вначале показания термометра по подаче t1, затем  в температурный график, какая должна быть соответствующая температура t2. Затем смотрим по термометру фактическую t2 и сравниваем с t2 по графику. Хорошо, когда t2 совпадает или чуть меньше t2 по температурному графику. И плохо если по факту температура обратка завышена против графика. Согласно пункту 9.2.1 «Правил технической эксплуатации тепловых энергоустановок» “среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%”.

       Сейчас ушлые энергетики включают в обязательном порядке этот пункт из Правил в договоры теплоснабжения. То есть если перегрев у вас выскочит за пределы 5% , то вам дополнительно насчитают денежный штраф за превышение обратки. Если перегрев укладывается в эти 5%, штрафа не будет, но лучше вам все равно перегрев устранить. Идеальный вариант – когда обратка у вас в графике, или немного ниже.

          Причин перегрева в основном две. Первая – переток через различные перемычки между подачей и обраткой, то есть из подачи в обратку. В основном это происходит либо через линию горячего водоснабжения, либо через вентиляцию. Поэтому если у вас обнаружился перегрев, в первую очередь посмотрите, нет ли перетока из подачи в обратку. Но по факту такое происходит нечасто.

         Основная и главная причина перегрева, в 95 % случаев – это повышенный расход сетевой воды. То есть сетевой воды при перегреве через ваш теплоузел проходит больше, чем вам нужно на самом деле. Почему же энергетики так борются с перегревом? Повышенный расход сетевой воды свидетельствует о не расчетном расходе теплоносителя, то есть расход завышен и больше расчетного. А это – завышенная циркуляция, при которой происходит рост расхода электроэнергии на привод сетевых насосов на теплоисточнике. Электроэнергия стоит денег, поэтому завышенная обратка – прямые убытки для теплоснабжающей организации.

         Приходилось слышать мнение,  что завышенная обратка выгодна потребителю. Дескать, если вернуть с дома Т2 с перегревом от графика, то теплопотребление станет меньше, т.к. разница Т1-Т2 уменьшится. Однако это не так. Количество тепла Qпотр., Гкал, считается в общем случае так. Количество тепла по подаче Q 1 = G1* ( t1- tх.в.)*0,001 где G1 – это расход воды в тоннах в час; т/час; t1 – температура воды по подаче ; tх.в. – температура холодной воды, которая подготавливается и нагревается на теплоисточнике, обычно tх.в. принимается  5 °С.

       Количество тепла по обратке считается аналогично: Q 1  = G2*(t2- tх. в.)*0,001. Расход потребленного тепла определяется по формуле: Qпотр = Q1— Q2= G1*( t1- tх.в.)*0,001- G2*(t2- tх.в.)*0,001. Вот и получается, что хоть разница t1- t2 и уменьшается в случае перегрева, но повышенный расход G формуле в итоге перевешивает, и количество тепла Qпотр все же получается больше. Вообщем вывод такой: для потребителя перегрев по обратке означает перетоп всего здания и повышение количества потребленного тепла и потребителю однозначно экономически невыгоден.

         Как устранить перегрев? Для этого в ИТП (теплоузле) на подаче, до элеватора необходимо отрегулировать регулятор давления (либо регулятор расхода), смотря что установлено. Что такое регулятор давления РД, я писал здесь. Регулируя через РД давление, и смотря по показанием теплосчетчика, либо термометров и манометров, можно выставить необходимое давление, при котором расход не будет превышать расчетный. Лучше конечно, пусть это сделают специалисты. Если  теплоузел у автоматизирован современной автоматикой, то при нормальном режиме работы оборудования перегрев невозможен в принципе.

      Совсем недавно я написал и выпустил книгу, полностью посвященную  обратке отопления, перегреву по обратке. Она называется «Все,что вы хотели знать про перегрев обратки!».

Вот содержание этой книги:

1. Введение

2. Что такое обратка отопления?

3. Из за чего возникает перегрев обратки?

4. Штрафные санкции со стороны теплоснабжающей организации за перегрев обратки.

5. Как отрегулировать систему отопления и устранить перегрев по обратному трубопроводу?

6. Заключение

Просмотреть ее можно по ссылке ниже:

Все, что вы хотели знать про перегрев обратки!

         Буду рад комментариям к статье.

Роль возвратов холодного воздуха в процессе нагрева

Автор: Jerry Kelly Team

9 мая 2022 г. 2 мин

Без категории

Когда мы думаем об отоплении наших домов, больше всего внимания уделяется теплому воздуху, который выходит из наших регистров подачи. Но часто упускается из виду, и не менее важной является работа по возвращению холодного воздуха в наши дома. Итак, давайте углубимся в то, что такое возврат холодного воздуха и что вы можете сделать, чтобы максимизировать его производительность.

Какова работа возвратов холодного воздуха?

Подобно человеческому телу, ваша система HVAC «вдыхает» и «выдыхает» воздух вокруг вашего дома. Чтобы ваша печь работала эффективно, а дом нагревался равномерно, этот поток воздуха должен быть сбалансирован. Другими словами, количество воздуха, которое «вдыхает» ваша печь, должно равняться количеству воздуха, которое она «выдыхает».

Возврат холодного воздуха — это то, что позволяет вашей печи «вдыхать» воздух вашего дома. Эти регистры обычно располагаются низко над землей в разных местах вашего дома, чтобы улавливать холодный воздух, который опускается на пол. Когда теплый воздух подается в комнату, имеющийся в этой комнате холодный воздух выталкивается в холодный воздух и возвращается обратно. Оказавшись внутри, ваш холодный воздух возвращается, этот воздух проходит через ваши воздуховоды обратно в вашу печь, где он фильтруется, нагревается и отправляется обратно, чтобы согреть ваш дом.

Как максимально повысить эффективность возвратов холодного воздуха?

• Не блокируйте возврат холодного воздуха.
Чтобы обеспечить надлежащий поток воздуха, пространство вокруг возвратного холодного воздуха должно быть свободным. Если у вас есть мебель, телевизоры или другие предметы домашнего обихода, блокирующие ваши регистры, это может помешать возврату холодного воздуха выполнять свою работу.
• При необходимости добавьте дополнительные возвраты. К сожалению, многие дома были спроектированы без должного количества возвратов воздуха. Некоторые общие симптомы этого включают душные помещения, неравномерное отопление, высокие счета за электроэнергию и несбалансированное давление. Если вы подозреваете, что в вашем доме недостаточно возвратов холодного воздуха, Jerry Kelly Heating & Air Conditioning может проанализировать воздушный поток в вашем доме и внести улучшения в конструкцию воздуховодов, чтобы решить проблему.

Если у вас есть какие-либо вопросы о возврате холодного воздуха или если вы хотите, чтобы система отопления была обслужена или установлена ​​в вашем доме, свяжитесь с Jerry Kelly Heating & Air Conditioning, вашей компанией по отоплению и кондиционированию воздуха в Сент-Луисе. Мы обслуживаем район Сент-Луиса и близлежащие города, такие как Крев-Кёр, О’Фаллон и Сент-Питерс.

фото: бионическое обучение через фотопин cc

Джерри Келли Команда

Мы просто делаем

Это работает!

СВЯЖИТЕСЬ С НАШИМИ ЭКСПЕРТАМИ ПО HVAC СЕГОДНЯ

Вы новый клиент?*ДаНет

Запрос о…*Установка жилых помещенийРемонт жилых помещенийПрофилактическое обслуживаниеСоглашения об обслуживанииКачество воздуха в помещенииПродукция HVACДругие

Предпочтительный способ связи?*Электронная почтаТелефонТекст

Пожалуйста, оставьте это поле пустым.

ОТПРАВИТЬ

Какова цель обратного вентиляционного отверстия моего кондиционера?

Перейти к содержимому

Денис

Правильно функционирующая система вентиляции и кондиционирования необходима для комфортного проживания в доме.

В то время как многие люди знают, как управлять своей системой переменного тока, очень немногие знают, как она работает на самом деле. Вентиляционное отверстие вашего кондиционера является важным компонентом системы ОВКВ и служит нескольким целям. Возвратные вентиляционные отверстия не только поддерживают давление воздуха в вашем доме и отфильтровывают мусор, они также могут помочь вам сэкономить на затратах на электроэнергию и расходах, что важно здесь, в жарком и влажном Гейнсвилле, штат Флорида 9.0003

Нужен ремонт или обслуживание кондиционеров в Гейнсвилле?
Позвоните нам сейчас по телефону (352) 374-4988 или
, запишитесь на обслуживание онлайн

Что такое возвратный воздухоотводчик?

Кондиционер работает, поглощая теплый воздух и влагу из вашего дома. Как только влажность отделяется от воздуха, ваш кондиционер охлаждает теплый воздух и направляет его обратно в ваш дом через вентиляционные отверстия.

Несмотря на свое название, через эти отверстия кондиционер получает воздух. Короче говоря, он рециркулирует воздух из каждой комнаты в вашем доме. Теплый воздух проходит через определенный набор воздуховодов (называемый приточным воздуховодом), а после охлаждения возвращается обратно к вентиляционным отверстиям через другой набор воздуховодов (называемый обратным воздуховодом).

3 способа использования вентиляционных отверстий переменного тока для вашего дома

1. Поддержание давления воздуха

Система HVAC представляет собой рециркуляционный насос, который нагревает или охлаждает воздух, а затем нагнетает его в дом. Поскольку кондиционированный воздух поступает внутрь, воздуху, уже находящемуся в доме, нужно место для выхода. Обратные вентиляционные отверстия служат этой цели, помогая втягивать воздух и возвращая его обратно в систему. Это то, что поддерживает надлежащее давление воздуха в доме.

2. Поддержание качества воздуха, фильтрация мусора

Вы заметили пылинки, кружащиеся в лучах света, проникающих сквозь окна? В домах часто собираются частицы пыли и другие аллергены (такие как пыльца и перхоть домашних животных). Когда ваш кондиционер поглощает воздух, при условии, что у вас есть чистый воздушный фильтр, он также будет задерживать лишний мусор, чтобы поддерживать качество воздуха в вашем доме в оптимальном состоянии.

3. Экономия на счете за электроэнергию

Это будет иметь место только в том случае, если ваши воздуховоды установлены правильно и не имеют утечек. Вот почему вы должны доверять установку только профессионалам в области ОВКВ и периодически проводить энергоаудит дома.

Важность надлежащих обратных вентиляционных отверстий переменного тока

Когда вентиляционные отверстия не работают должным образом, страдает вся система HVAC. Заблокированные вентиляционные отверстия могут препятствовать потоку воздуха и вызывать неэффективную работу системы. Кроме того, неправильно расположенные вентиляционные отверстия могут повлиять на поддержание температуры в здании.

На инфографике справа видно, что утечки в обратных вентиляционных отверстиях являются распространенной проблемой воздуховодов. Эта проблема не только сделает ваш дом менее комфортным, но вы, вероятно, заметите увеличение ежемесячных расходов на электроэнергию.

Могу ли я заблокировать или закрыть вентиляционное отверстие, если в комнате слишком холодно?

Хорошо. Итак, теперь, когда мы рассмотрели основы, давайте обсудим общий вопрос, касающийся вентиляционных отверстий: следует ли закрывать или блокировать эти вентиляционные отверстия?

Если вы пытаетесь быстрее охладить остальную часть дома, заблокировав вентиляционные отверстия в незанятых комнатах или закрыв их просто потому, что вам кажется, что в комнате слишком холодно, помните урок давления, изложенный выше. Когда вы закрываете вентиляционные отверстия системы, вы меняете давление воздуха. В вашем кондиционере нет датчика, который сообщает ему, что вентиляционные отверстия закрыты. Таким образом, он будет продолжать отправлять одинаковое количество воздуха таким образом.

Дополнительная сила внутри ваших воздуховодов, скорее всего, приведет к их протеканию; что, в свою очередь, увеличит ваши затраты на энергию и снизит энергоэффективность. Кроме того, это сократит срок службы вашей системы переменного тока. Как ни посмотри, это проигрышная ситуация.

Блокировка вентиляционных отверстий мебелью

Также следует помнить, что вам не обязательно закрывать вентиляционные отверстия, чтобы блокировать поток воздуха. Размещение мебели перед вентиляционными отверстиями также является поводом для неприятностей: деревянная мебель в конечном итоге будет повреждена, а мягкие предметы будут способствовать росту плесени и грибка, особенно во влажной среде, такой как Флорида. НЕ ДЕЛАЙТЕ ЭТОГО!

Свяжитесь с A+ Air Conditioning для службы ремонта кондиционеров в Гейнсвилле

Если у вас ненормально высокие расходы на отопление и охлаждение или ваша система не поддерживает желаемую температуру в вашем доме, у вас могут возникнуть проблемы с вентиляционными отверстиями обратного воздуха.

Свяжитесь с A+ Air Conditioning and Refrigeration сегодня, чтобы узнать, как мы можем обеспечить правильную работу ваших вентиляционных отверстий и оптимальную производительность вашей системы HVAC.
