схема установки и обвязки газового котла

Удобный частный дом должен иметь комфортное отопление. Ещё во время проектирования надо закладывать, продумывать схему отопительных систем. В качестве отопления чаще выбирают газовое отопление. Так как эта отопительная система надёжно, эффективно обогревает всё помещение.

Обвязка – что это такое ?

• Гарантирует, что давление в системе не превысит максимально допустимый уровень
• Будет удалять растворенный в воде воздух, предотвращая образование воздушных подушек
• Избавит от окалин, песка, шлака и прочего мусора, циркулирующего вместе с теплоносителем
• Будет компенсировать избыточное тепловое расширение
• Позволяет подключить более одного контура в систему
• Может включать бойлер и накапливать горячую воду, тем самым позволяя экономить

Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Как сделать подключение электрокотла к системе отопления и к электричеству, возможно ли обустроить подключение к твердотопливному котлу, фото и видео примеры Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Схема электрокотел – самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — termopaneli59. ru — Отопление маркет

Обобщая вышеназванное, обвязка должна обеспечивать надежность, безопасность и производительность всей системы в целом. Особое внимание необходимо уделить твердотельным котлам, в которых системы автоматизации не предусмотрены. Правильно проложив трубы от них, можно будет добиться большей эффективности, чем у современного газового оборудования.

Обвязка системы с двухконтурным котлом

Схематическая обвязка двухконтурного газового котла.

Обвязка двухконтурного котла отопления не обходится без установки дополнительных элементов, которые увеличивают качество и эффективность работы отопления. Для самой простой схемы двухэтажного загородного дома придется включить следующие узлы:

• циркуляционный насос, обеспечивающий правильное движение теплоносителя по системе, без учета этажности и сложности разводки;
• распределительный клапан, который еще называют термоголовкой;
• специальный расширительный бачок, предназначенный для того, чтобы уберечь настенный котел и всю отопительную систему от гидросбоев. Бачок отличается небольшими размерами, но при скачках давления в системе обеспечивает равномерное его распределение. Состоит бачок из 2-х частей и мембраны между ними. Одна часть наполнена водой, а другая – воздухом. Сама мембрана эластичная, воздух выходит через специальный клапан, которым оборудован бачок;
• манометр. Для обвязки котла необходима установка измерительного оборудования, которое будет показывать уровень давления во всей системе. Инструкцию при выполнении монтажа надо соблюдать в точности;
• балансировочный кран, шаровые и сливные краны;
• обвязку дополняют различные клапаны: проходные, воздушные, обратные. Они позволяют регулировать движение теплоносителя в отопительной системе;
• проходной фильтр, который позволяет увеличить сроки службы всей системы. Он очищает теплоноситель от всевозможных примесей, которые способны отрицательно повлиять на работу системы отопления;
• фитинги для подключения двухконтурного котла отопления. К числу дополнительных элементов можно отнести муфты, хомуты, тройники, различные уголки. Пригодятся и специальные крепежные элементы;
• для обвязки котла отопления используются различные трубы, включая стальные, но лучше всего применять современные пластиковые, которые способны выдерживать высокие температуры и экстремальные условия эксплуатации;
• отопление с использованием газа довольно эффективно, но чтобы увеличить его качество следует пристальное внимание уделить выбору радиаторов. Сегодня производители предлагают многочисленные варианты такого оборудования, выбирать его необходимо с учетом условий монтажа, требуемой температуры.

Достоинства и недостатки электрического котла

Электрические котлы обсуждают на многочисленных форумах в сети. Отталкиваясь от личного опыта, скажу, у нас тоже висит такой котел, и используем его более 5 лет. За это время были выявлены как положительные, так и отрицательные стороны подобного оборудования.

Плюсы электрического тепло генератора

1. Небольшие размеры и стильный дизайн дают возможность установить котел отопления в любом месте с доступом к электричеству.
2. Легкость монтажа с минимальными затратами.
3. Надежность и простота в работе, делают возможность управлять котлом без специальной подготовки.
4. Простота регулировки температур, а в некоторых моделях есть датчик температур. Это значительно сокращает затраты на электроэнергию.
5. В некоторых моделях есть возможность нагрева проточной воды (в смешанных видах), что дает возможность сэкономить и не устанавливать колонку. Тем более монтаж колонки требует специальных разрешений.
6. Электрическому тепло генератору не нужны дымоотводная труба, а для установки используются элементарные слесарные ключи.
7. Обслуживание и ремонт можно произвести своими руками.
8. КПД выше чему у газовых или моделей на жестком топливе.

Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Как установить электрокотел в частном доме, в квартире своими руками, схемы, инструкция видео – ElektrikExpert.ru Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Схема подключения котла электрического в систему отопления Схема электрокотел – самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — termopaneli59. ru — Отопление маркет Обвязка электрокотла: самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения

Минусы электрического котла

Из собственного опыта: У нас стоит Чефардент Мари, это французская модель с проточной горячей водой. Система полностью электронная и «мозги» у него раз в год сносит, то от недостаточного напора воды, то от того, что отключили электричество. Наша семья уже не раз пожалела, что поставили такой тип котла. Но не стоит обобщать, возможно, это просто неудачная модель.

В Европе электрические котлы занимают первые места по использованию и в перспективе отопление частных домов за этой техникой. Просто нужно правильно выбирать модель. А внезапное отключение света бывает не так часто, лучше всего на такие моменты иметь запасной вариант (второй котел, например на твердом топливе).

Обвязка электрического котла отопления: важный этап

1.  Особенности подключения электрокотла

2. Необходимость обвязки электрокотла3. Схема обвязки электрокотла4. Аварийная обвязка электрокотла

Обеспечить жилье качественным и эффективным теплоснабжением невозможно без выполнения всех правил монтажа элементов отопительной системы и без расчета мощности электрокотла, если планируется установка электрического оборудования.

Одним из важнейших этапов проведения работ считается обвязка электрического котла. Она представляет собой схему подключения электрокотла к системе отопления с использованием вспомогательных и крепежных изделий.

Электрокотел одинаково эффективно работает в конструкциях с естественной и принудительной циркуляцией жидкого теплоносителя. Прибор следует устанавливать в самой низкой точке электрической системы отопления, благодаря чему достигается самый высокий уровень прогрева батарей. Подающую трубу необходимо расположить на минимальной высоте.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.     Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.   Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.  При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе. Обратите внимание

Первоначально после достижения определенной температуры теплоноситель движется по малому контуру и только после его прохождения подогретая вода транспортируется по системе, нагревает электрические батареи и тем самым обогревается помещение. Таким образом, чтобы обеспечить необходимый температурный режим и качественное функционирование отопительной конструкции, нужно смонтировать несколько контуров.

Для выполнения обвязки потребуются:

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».  Как сделать обвязку котла, смотрите подробное видео:

Однотрубная

Принцип действия однотрубной отопительной системы – круговая циркуляция жидкости по одной магистрали. Нагретый теплоноситель выходит из котла и проходит последовательно через каждый подключенный конвектор.

В каждый последующий поступает вода из предыдущего, по мере ее прохождения, часть тепла теряется в результате остывания. Чем дальше батарея от котла, тем ниже ее температура. При выходе из строя одного элемента, нарушается работа всей цепи.

Чтобы этого избежать рекомендуется монтировать разводку с обводным путем (байпасом).

Монтаж осуществляется горизонтальным или вертикальным способом, во втором случае, котел оптимально установить на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.

Преимущества однотрубной схемы: легкость монтажа, небольшой затрат расходных материалов, эстетичность (при горизонтальной разводке трубу можно скрыть, например, вмонтировать под пол).

Недостатки:

• Взаимосвязь элементов цепи — выход из строя одного радиатора ведет к нарушению работы всей системы;
• Высокие теплопотери;
• Невозможность контролировать нагрев отдельных элементов системы;
• Ограниченная площадь обогрева (до 150 м2).

Тем не менее, для одноэтажного дома с небольшой площадью рациональнее выбирать данный тип отопления.

Электромонтаж в трехфазной сети

Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.

Три фазы нужно подсоединить следующим образом:

Обратите внимание на следующие нюансы:

1. С каждым водонагревателем в комплекте идет технический паспорт, в котором обязательно указывается рекомендуемая производителем схема обвязки электрокотла. Руководствуйтесь только этим документом в своем случае, т.к. далеко не всегда предоставленные в интернете примеры могут подходить для Вашей отопительной системы.
2. Обязательно защитите котел автоматическим выключателем и УЗО. Данные устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в электросети.
3. Обязательно должно присутствовать заземление проводки.

К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:

Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:

Похожие материалы:

• Самое дешевое и экономичное отопление дома
• Как подключить бойлер к электросети?
• Как подключить УЗО к сети?

Как установить газовый котёл в частном доме

Установка котлов всегда начинается с подготовки соответствующих документов, заключения договора на поставку газа в частный дом. После этого нужно обратиться в соответствующую организацию, получить согласие на газификацию и монтаж оборудования.

Монтаж и подключение газового котла

Есть всего два вида: напольные, настенные котлы. Монтаж приборов незначительно отличается.

Установка настенной техники:

1. заранее защищаем стену, на которой будет находиться агрегат огнеупорным материалом;
2. подготавливая аппарат, нужно под большим напором воды очистить стены входных трубок от мусора, пыли;
3. устанавливаем фильтр, запорную арматуру на трубе подачи воды;
4. монтируем дымоход;
5. проверяем тягу;
6. далее нужно сделать врезку агрегата в газопровод, данную работу лучше предоставить работникам газовой службы;
7. подсоединяем аппарат к электропитанию.

Порядок действий при монтаже напольной техники:

1. необходимо соорудить прочный постамент, который сможет выдержать вес агрегата;
2. ровно поставить газовое оборудование при помощи уровня;
3. подключить оборудование к дымоходу, протестировать тягу;
4. соединить аппарат с отопительной системой дома;
5. установить фильтр, который будет защищать от засоров;
6. нужно соединить агрегат с водоснабжением;
7. вырезку газового аппарата к магистрали лучше всего сделать работникам газовой службы.

Заземление двухконтурного газового котла в частном доме

Перед выполнением заземления, необходимо выбрать заземлитель, существуют искусственные и естественные заземлители. Заземление двухконтурного котла сложный процесс, при котором заранее нужно проверить сопротивление оборудования, проводимость почвы. Заземление состоит из ряда действий:

1. Нужно выкопать прямоугольную канавку в грунте, шириной 35–40 см, глубиной 50 см.
2. На углах канавы пробурить шурфы.
3. В шурфы забить уголки шириной 60 миллиметров, длиною 3 метра.
4. Обварить треугольник полосой в 4 см, такую же полоску протянуть от канавы к дому.
5. Вварить на конец полоски шпиль, десяти сантиметровый шпиль прикрепить к цоколю здания.
6. От шпиля провести заземление к газовому оборудованию.

Заземление гарантирует безопасность использования газового котла.

Параллельное и последовательное подключение котлов

Планируя отопительную систему из двух и трех котлов, важно учесть положение основных и соединительных элементов. И дело не только в легкости эксплуатации и экономии пространства, но и в возможности провести ремонт локальных участков, профилактических работах и получении технически безопасной работы системы отопления. Выбор параллельного или последовательного подключения, создание технических схем позволяют тщательно продумать все нюансы установки оборудования и дополнительных элементов, длину и количество труб, их прокладку и места для штробления стены.

Параллельное подключение

Параллельное подключение используется для подключения газовых и твердотопливных котлов с объемом более 50 литров. Такой выбор обоснован, прежде всего, экономией теплоносителя и снижением нагрузки на систему.

Совет: прежде чем подсчитывать сэкономленные финансы, требуется учесть высокую стоимость подобных систем и установку, в комплексе с электрокотлом, дополнительного оборудования на контур: запорная арматура, расширительный бак — группа безопасности.

Отметим, что система параллельного типа может функционировать в двух режимах: ручном и автоматическом, в отличие от последовательной. Для того чтобы система работала только в ручном режиме, необходимо установить запорные вентили/шар-краны или врезную систему By-Pass.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется врезка сервопривода и дополнительного термостата, трехходового зонного вентиля для возможности переключения контура отопления с одного котла на другой. Такой вариант подсоединения уместен при отношении общего литража теплоносителя системы на 1кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправданна, если используются встроенные в газовый котел расширительный бак и группа безопасности. При таком раскладе вы можете с наименьшими сложностями подсоединить отопительную систему.

С целью сэкономить на комплектующих и повысить функциональность при подключении электронного котла в паре с твердотопливным или газовым требуется учесть объем литража бака. Рекомендуется подсоединение при размерах до 50 литров.

Электрокотел можно подключать до и после газового котла, в зависимости от удобства и физической возможности врезки системы. Рекомендуется совершать врезку с учетом того, что циркуляционный насос будет находиться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет врезка сначала электрокотла, а потом газового.

Важно: использование группы безопасности и расширительного бака при подключении отопительной системы газового и электрокотла является ключевым моментом при врезке к действующему контуру.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановить свой выбор и как грамотно организовать увязку котлов в паре: последовательно или параллельно? Ответ будет разным в зависимости от ваших индивидуальных требований:

• физические возможности помещения для установки двух котлов,
• продуманная система вентиляции и канализации,
• соотношение тепловых и энергетических параметров,
• выбор типа топлива,
• возможность контроля и профилактики над системой отопления,
• финансовая составляющая при покупке котлов и дополнительных элементов.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Схема подключения электрокотла к системе отопления

В настоящее время используется два вида отопительных систем на базе электрического теплового генератора. В первом случае осуществляется естественное давление теплоносителя и монтаж электрокотла в определенной части системы. Второй вариант предполагает принудительную циркуляцию, поэтому отопительное оборудование может быть установлено в любом месте системы.

Чаще все применяется традиционная схема обвязки, для которой необходимо подготовить:

• кронштейны;
• фильтр;
• запорную арматуру;
• предохранительные клапаны;
• обратные клапаны;
• расширительный бак;
• термометр;
• манометр;
• при необходимости – насосное оборудование.

Самым распространенным является стандартное подключение к сети электроэнергии. Также обвязка может предполагать монтаж контура горячего водоснабжения, и в этом случае перед поступлением в санприборы происходит нагрев теплоносителя в электрическом котле, а в последнее время особой популярностью пользуется подключение системы «теплые полы». Вариант обвязки двухконтурного отопительного котла всегда определяется модельными особенностями оборудования.

Схема отопительной системы с электрокотлом

Как правило, самостоятельная обвязка и схема подключения электрического теплового генератора выглядит следующим образом:

• установка коллектора;
• подсоединение к отопительному оборудованию при помощи патрубка необходимого диаметра;
• установка на вход смесительного трехходового клапана, помогающего корректировать температурный режим;
• подсоединение на «обратку» циркуляционного насосного устройства с последующим монтажом контроллера;
• установка на вход в отопительное оборудование фильтрующего устройства с грязевиком.

На заключительном этапе монтажа осуществляется проверка работоспособности и тестирование системы.

Следует отметить, что подсоединение индукционного электрокотла к отопительной системе осуществляется посредством прямого и обратного патрубка, а в электродном котле отсутствует встроенная группа безопасности, поэтому схема подключения предусматривает использование манометра, воздухоотводчика и аварийного клапана.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Похожие записи:

1. Расчет системы отопления частного дома (часть1)
2. Расчет систем отопления (часть 3 — Расчет радиаторов)
3. Расчет системы отопления (Часть 4 — Подбираем тип схемы)

Закрытый тип с принудительной циркуляцией

Несложная схема с циркуляционным насосом, который перемещает теплоноситель по системе. Уклон как таковой уже не требуется соблюдать. Насос, а также термодатчик (контролирует работу насоса) устанавливаются на обратке (между расширительным баком и котлом), подключаются к электросети.

Схема отопления закрытого типа с принудительной циркуляцией

Данная обвязка отличается большей производительностью из-за использования устройства терморегулировочного. Может использоваться там, где подача электроэнергии стабильна. Иначе при отключении электричества остановится система отопления.

Как сэкономить на отоплении с помощью электрокотла?

Поскольку стоимость электроэнергии выше, чем цена на газ, отопление дома с использованием электрического нагревателя считается неэкономичным.

Однако если прислушаться к рекомендациям, приведенным ниже, можно сделать такую отопительную систему менее затратной:

1. Установите двухтарифный электрический счетчик. Если прибор будет работать на полную мощность только в ночное время, когда электроэнергия дешевле, то это даст существенную экономию. Это особенно удобно, если в дневное время все домочадцы пребывают за пределами дома.
2. Используйте автоматические системы, управляющие работой котла. Они запускают агрегат только при снижении температуры в помещении ниже установленного значения. В остальное время котел будет отключен.
3. Чтобы радиаторы прогревались более эффективно, установите электрокотел в самой нижней точке отопительного контура.
4. Установите теплые полы. Благодаря этому тепло будет более равномерно распределяться и расходоваться.
5. Установите теплоаккумуляторы и используйте их в комплексе с двухтарифным счетчиком. В итоге котел будет нагревать воду в таком аккумуляторе в ночное время, а днем отопление помещений будет происходить за счет нагретой ночью жидкости без включения нагревательного оборудования.

И еще одна рекомендация по повышению энергоэффективности отопительной системы частного дома. Обязательно хорошо утеплите ограждающие конструкции постройки и установите качественные герметичные окна. Так теплопотери помещений сократятся, что приведет к более редкому запуску нагревательного оборудования.

Что вы получаете, обращаясь к нам за услугами по обвязке твердотопливного котла?

Обращаясь в , вы получаете:

• Комплексный подход – мы выберем твердотопливный котел подходящей мощности, произведем расчеты, спроектируем систему, поставим все необходимые материалы и оборудование по дилерским ценам, осуществим обвязку, проведем пусконаладочные работы
• Гарантии качества – мы принимаем на сервисное обслуживание каждую введенную в эксплуатацию систему
• Услуги послегарантийного срочного сервиса
• Объективные расценки на все виды работ
• Экономию времени
• Удобные формы наличного/безналичного расчета

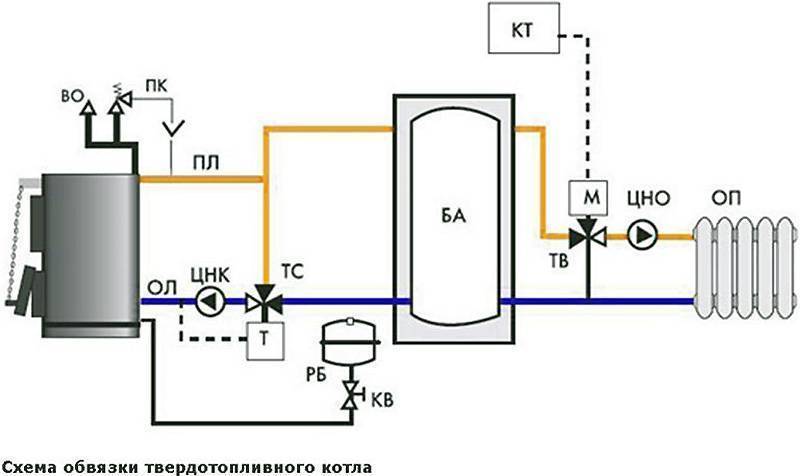

Мы не предлагаем вам стандартные схемы обвязки твердотопливных котлов, а в индивидуальном порядке проектируем их с нуля не только с учетом архитектурных особенностей объекта, но и с пожеланиями клиента.

За дополнительной информацией и для заказа услуг обращайтесь к нам одним из предложенных в разделе «контакты» способов.

Разводка труб системы отопления

Наибольшей популярностью пользуются 2 схемы: однотрубная и двухтрубная. Давайте рассмотрим что они из себя представляют.

Однотрубная система – самый элементарный вариант, однако, не самый эффективный. Она представляет собой замкнутый круг из труб, запорной арматуры, автоматики, центром которой является котел. От него вдоль нижнего плинтуса идет труба во все комнаты, подсоединяясь ко всем батареям и другим отопительным приборам.

Плюс схемы. простота монтажа, малое количество материала для сооружения схемы.

Обвязка электрокотла: самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения Обвязка двухконтурного газового котла, как продумать схему системы, особенности устройства для настенного и напольного аппарата, фотопримеры и видео Обвязка электрического котла отопления схема Обвязка котла отопления своими руками: схемы для напольных и настенных котлов – Электромонтаж Обвязка электрокотла: самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения Подключение двухконтурного газового котла отопления – схема обвязки

Минус. неравномерное распределение теплоносителя по радиаторам. Батареи в крайних комнатах будут прогреваться хуже, так как самые последние на пути движения воды. Однако эта проблема решается установкой насоса или увеличением количества секций в последних радиаторах .

Двухтрубная система – более эффективный способ, так как с его помощью решается проблема равномерного распределения воды по всем отопительным устройствам. Трубы можно располагать поверху (этот вариант предпочтительнее, потому что тогда вода сможет циркулировать по естественным причинам) или в нижней части (тогда потребуется насос).

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т. п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателеми УЗО, установленным в главном щите.

Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т. к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

Назначение системы отопления

В частном доме или квартире обязательно должна быть всегда установлена оптимальная температура. которая варьируется от 18 до 25 градусов. В зимнее время достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, а также должна быть правильно подобрана схема подключения радиаторов .

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире. Но в этом случае монтаж будет более сложным и специфическим.

• должны обладать высоким КПД;
• при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

• правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
• грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
• правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

Поэтапная схема подключения и обвязки электрического котла отопления

Поддержание комфортной температуры в помещении невозможно без правильного монтажа всей системы отопления в целом, а также без правильного подключения каждого из ее устройств в отдельности.

Особенно важна правильная схема подключения электрического котла, без нее работа данного устройства не представляется возможной.

Она практически не отличается от аналогичной для газового оборудования, но все же имеет свою специфику и нюансы. Давайте разберемся по порядку.

Особенности подключения и обвязки электрокотла

Простота монтажа данного отопительного оборудования делает его достаточно популярным, но все же есть и свои нюансы, которые необходимо учитывать, чтобы устройство функционировало без поломок и сбоев в работе. Итак, главное отличие от газовых аппаратов – это возможность врезки в любом месте системы. Однако нужно учитывать следующие моменты.

Подключение электрического котла для отопления возможно в системы, как с принудительной, так и естественной циркуляцией теплоносителя.

При этом аппарат должен быть установлен в самой нижней точке системы – это позволяет достигать наилучшего прогрева радиаторов, а также поднимать нагнетающую трубу на минимальное расстояние над уровнем батарей.

Еще котел электрический, а именно схема его подключения должна располагать заземлением на отопителе. Допускается его подключение к распределительным щитам. Но ни в коем случае нельзя для этих целей использовать нулевую фазу электропроводки, поскольку такое подключение недопустимо не только с точки зрения норм безопасности, но и УЗО воспримет его как короткое замыкание в цепи котла.

Разобравшись с некоторыми нюансами схемы подключения электрического отопительного аппарата, следует поговорить о его обвязке. Для начала выясним, что она собой представляет. Итак, приобретение одного только котла не даст возможности его правильной эксплуатации, так как для этого необходимы:

• Трубы
• Теплоноситель
• Другие компоненты

Соединение котла с системой отопления при помощи этих дополнительных элементов и называется обвязкой. Ее безукоризненное выполнение обеспечивает незначительную разницу между температурой теплоносителя на входе и выходе. Для этого необходимо подключить аппарат так, чтобы вода достигала определенного значения в малом контуре. А затем, переместившись в большой – отдавала тепло радиаторам.

Этапы работ

Отопительное оборудование имеет определенную схему монтажа, которая выполняется в заданном порядке. От нее зависит его дальнейшая безаварийная работа, а также правильное функционирование всей системы в целом.

Рассмотрим, на каких основных этапах базируется схема отопления с помощью электрического котла.

Сама по себе она достаточно проста и состоит из:

1. Аппарата
2. Температурных датчиков
3. Радиаторов
4. Вентилей (сливных, запорных)
5. Расширительного бачка
6. Циркуляционного насоса
7. Фильтра

А процесс ее подключения начинается с разметки и установки. Следует располагать котел как можно далее от водопровода, чтобы в случае протечки избежать возникновения короткого замыкания. Монтаж самого аппарата производят с применением дюбелей или анкерных болтов, с обязательным выравниванием по горизонтальной и вертикальной плоскости. Если используется напольная модель, то для ее установки требуется специальная подставка.

Следующий этап схемы подключения – это подсоединение непосредственно к системе, при помощи муфт и переходников, для этого предварительно перекрывается вода шаровыми или любыми другими кранами.

Далее приступают к электрической части схемы. В нее должен входить автоматический выключатель и УЗО, определенных номиналов. Для подключения электрического котла требуется заземление. При этом необходимо провода размещать в кабельканалах с установкой защитного кожуха, а также их сечения стоит подбирать в зависимости от мощности аппарата.

Только выполнив все необходимые операции по подключению электрической части котла можно приступать к заполнению системы и к проверке его работы.

И последнее на что следует обратить внимание – такие устройства чувствительны даже к небольшим скачкам напряжения в сети, поэтому должны подключаться только через стабилизатор.

Обвязка отопительного аппарата

Некоторые думают, что данный процесс не требует определенных знаний и выполнить его очень просто. На самом деле это суждение ошибочное. Правильный монтаж обвязки позволяет использовать котел без системы автоматики, чем существенно снижает расходы. Но в любом случае она должна быть выполнена на профессиональном уровне и с учетом зависимости от конструктивных особенностей системы и котла, а также вида применяемого отопительного аппарата.

Обвязка котла электрического может быть доверена специалистам или выполнена самостоятельно, с применением уже собранных распределительных узлов и следуя рекомендациям профессионалов.

Сначала разберем, что в нее входит, это:

• Различные клапаны
• Хомуты, уголки, муфты
• Расширительный бачок
• Фильтр
• Крепежные элементы

Однако сама схема обвязки электрокотла будет отличаться для подключения в систему с принудительной циркуляцией и естественной.

А также могут быть использованы:

• Коллекторная разводка
• На первично-вторичных кольцах
• Аварийная

Различают прямую схему или смесительную.

При первой температурный режим может регулироваться только горелкой, а во второй еще и смесителем с сервоприводом.

Основные этапы развязки следующие:

1. Установка котельного коллектора (обычно на нем имеется наклейка, указывающая на подающую и обратную линии)
2. Присоединение трубы соответствующего диаметра к котлу
3. Установка на входе трехходового смесительного клапана (для регулировки температуры в дальнейшем)
4. Подсоединение циркуляционного насоса на обратной линии
5. Монтаж блока контроля (температуры и давления)

Только если обвязка электрического котла выполнена правильно, можно приступать непосредственно к заполнению системы теплоносителем и испытанию работы оборудования.

Нюансы монтажа

Специалисты рекомендую в процессе подключения и обвязки обращать внимание на следующие особенности. Первый и самый главный фактор – это подвод электричества. Он осуществляется по специально выделенной линии и только через УЗО. При этом подводящий кабель должен обязательно соответствовать мощности нагревательного контура.

Врезка котла должна осуществляться в месте соединения контуров, что позволит теплоносителю поступать сразу во все ветви системы.

Если подразумевается применение нескольких электрических аппаратов одновременно, то они могут подключаться только параллельно. В этом случае они не будут зависимыми друг от друга, и смогу работать при одинаковой тепловой нагрузке.

Так ли все просто?

На первый взгляд в процессе выполнения данных операций нет ничего сложного. Но все же лучше такую работу доверить специалистам, это поможет избежать ошибок и позволит вашему оборудованию функционировать без сбоев.

Обвязка котла отопления: схема, цена

Устройство и схема

Проектирование

Сервис

Котел – это самая важная часть системы отопления, поэтому его монтаж и обвязка должны исключать возможность возникновения аварийных ситуаций.

Подключение котла к системе отопления состоит из двух этапов: монтажа самого прибора и его обвязки. Помещения, в которых устанавливается газовое оборудование, должны соответствовать ряду требований, оговоренных в нормативных документах. Требования к месту установки оборудования электрического типа не такие строгие. Котлы на твердом или жидком топливе устанавливают в отдельных помещениях.

В зависимости от ситуации схема обвязки котла отопления помимо стандартной комплектации может включать дополнительное оборудование.

Отправить запрос на монтаж котла отопления

Монтаж и обвязка газовых котлов

Современный газовый котел уже имеет в своей конструкции узлы, обеспечивающие длительную работу и безопасность: электронный блок управления, циркуляционный насос, датчики температуры, тепловую защиту и т.д. Присоединение к магистрали производится через разъемные резьбовые муфты. Использование разборных муфт типа «американка» увеличивает стоимость подключения, но значительно облегчает процесс демонтажа и ремонта отдельных узлов системы.

Для домов площадью до 200 м² рекомендуется монтаж настенного котла отопления. Это оборудование имеет систему принудительного отвода отработанных газов и не требуют устройства громоздких вытяжек. Эффективно решить вопрос обеспечения горячей водой поможет монтаж двухконтурного котла отопления. В зависимости от пропускной способности водонагревательного контура такой способ поможет обеспечить горячей водой несколько точек водозабора.

Монтаж электрокотлов отопления

Электрокотлы с потребляемой мощностью до 3,5 кВт можно подключать к обычной розетке. Если их мощность превышает это значение, то подключение производится выделенным кабелем через электрический щит. В обязательном порядке необходимо предусмотреть заземление. Монтаж электрического котла отопления может производиться по разным схемам, самая простая из которых – схема с циркуляционным насосом барачного типа с разводкой по контуру помещения с параллельной врезкой радиаторов.

Монтаж и обвязка твердотопливных котлов

Этот вид оборудования может работать в системах с естественной и принудительной циркуляцией теплоносителя. Стандартная схема отопления с твердотопливным котлом включает расширительный бак, запорную арматуру и врезку в подающую и обратную разводку. В схемах с принудительной циркуляцией теплоносителя можно предусмотреть контур подогрева горячей воды. Схема обвязки твердотопливного котла отопления должна учитывать площадь дома, этажность, протяженность трубной разводки, количество комнат, климатическую зону и многое другое.

Грамотная и правильная установка оборудования станет гарантией стабильной и безопасной работы всей системы и поэтому этим должны заниматься квалифицированные специалисты. Компания «Канал» специализируется на проектировании и монтаже всех систем жизнеобеспечения под ключ. Мы готовы выполнить проект и монтаж любой сложности, поможем правильно подобрать котел и другое оборудование для отопления.

Звоните или оставьте заявку и с вами свяжется наш менеджер. Выезд нашего специалиста на объект и сбор первичной информации производится за наш счет и входит в стоимость монтажа котла отопления и трубной разводки.

Закажите услугу on-line или
позвоните по телефону: (812) 954-28-80

Подключение электрокотла – электрическая и гидравлическая схемы

Электрокотлы устанавливаются сейчас довольно часто. Но в большинстве домов выполняют только роль резерва. Как правило, основными являются газовые и твердотопливные котлы, эксплуатация которых в разы дешевле. Но иногда, при соответствующем оборудовании, и электрокотел используется как основной…

Как удешевляется тепловая энергия от электрокотла? Как правильно подключить, какую схему использовать?

Одно важнейшее преимущество этого теплогенератора известно – лучшая комфортность и беспроблемность при эксплуатации, а далее…

Какая мощность потребуется

Сколько мощности потребуется на отопление дома?

• Известно, что для неплохо утепленного дома потребуется 10 кВт на 100 м кв.
• Для домов, построенных по энергосберегающим технологиям, такая мощность будет уже излишней.
• Но если коробка характеризуется как «совсем холодная», то и 20 кВт будет маловато….

Для среднестатистического дома подбор можно осуществить именно так – 1 кВт на 10 м кв. Если на практике оказывается маловато, то экономически целесообразно не наращивать мощность, а утепляться, — менять сначала окна-двери, затем наращивать слой утеплителя на чердаке….

Подходит ли электрокотел для постоянного отопления

С точки зрения удобства и надежности, стоимости ремонта – электрокотел самый лучший теплогенератор. Проблема в стоимости электроэнергии. Ею отапливать по дневному тарифу невыгодно.

Вторая проблема – в выделенной на объект мощности. Хватит ли ее для полноценного отопления дома?

Хорошо, если выделено 15 кВт трехфазного электропитания 380В. Тогда можно установить котел мощностью 12 кВт, еще 3 кВт пойдут на бытовые нужды.

Но если питание 220В и допустимая мощность котла всего 4 кВт, то он может рассматриваться только лишь как аварийный вариант, чтобы поддержать тепло на случай выхода из строя основного. Или для отопления в межсезонье, по дешевому тарифу, но такие схемы будут рассмотрены далее…

Подключаем электричество – чтобы не загорелось

Чтобы электрокотел работал без проблем, в первую очередь его нужно правильно подключить к электропитанию. У различных моделей свои особенности. Но все заводские агрегаты комплектуются электрической принципиальной схемой подключения и инструкцией. Эти документы исполняются в точности.

Общим во всех вариантах остается следующее.

• Применение кабелей определенного типа с медными жилами соответствующего сечения.
• Подключение только цельными отрезками кабелей, счалки не допускаются.
• Недопустимость использования для постоянного включения/выключения выключателей автоматических (ВА) и других защит, — если котел не снабжен выключателем, то такой прибор устанавливается в цепи дополнительно.
• Применение электрических защит — реле утечки тока на землю (Устройство Защитного Отключения) и максимальной токовой защиты (Выключателя Автоматического). Эти два устройства могут быть объединены в одном корпусе, и называться Дифференциальный Автомат.

Какое сечение жил и тип защит понадобятся

Скорее всего изготовитель даст исчерпывающие рекомендации по подбору электропроводников для подключений, и по выбору типа дифференциального автомата.

Тем не менее, можно воспользоваться следующей таблицей, в которой приведены характеристики кабелей и электрических защит в зависимости от мощности электрокотла. Здесь приведены данные для трехфазного электропитания 380 В.

Для котла в 12 кВт, при трехфазном питании, понадобится кабель ВВГнлLS, который включает в себя 5 медных проводников, каждый из которых имеет сечение 4 мм кв. А также АВ с током отключения 25А, УЗО с дифференциальным током 30 мА.

Схема подключения

Общие принципиальные схемы приведены на рисунках. Для электропитания трехфазного 380В, и двухфазного 220В.

Но принцип один – фазы защищаются и при необходимости отключаются дифференциальным автоматом (защитным отключением и максимальной токовой защитой).

Схема подключение ТЭНов котла

Котлы, которые чаще всего применяются в быту, имеют небольшую мощность – до 15 кВт, так как больше не позволяет подключать энергонадзор. Такие агрегаты могут комплектоваться тенами рассчитанными на электропитание 220 В. При этом к трехфазной сети 380В они подключаются по схеме «звездой» с общим нолем.

На схеме приведены 3 ТЭНа расчитанные на работу в сети 220В, которые подключаются к трем фазам 380В. Например, 3 нагревателя по 4 Квт каждый, дают суммарную электрическую мощность 12 кВт. При таком подключении возможна работа каждого ТЭНа независимо от соседнего. Т.е. возможен выбор режима мощности 4, 8 и 12 кВт.

Подключение ТЭНов и автоматики конкретного электрокотла отображается в схеме электрической, прилагаемой к нему, что и должно исполняться.

Если тены рассчитаны на напряжение 380В, то они включаются между фазами по «треугольнику».

Как работают защиты электрокотла

Устройство защитного отключения (реле утечки) сравнивает силу тока проходящего через него по фазам. Эти значения в нормально-работающей схеме будут приблизительно равны. Но если появится повреждение (разрушена оболочка жил кабеля, разрушен потребитель, например, прогорание тена и вода в корпусе…), или к токоведущей части прикоснулся человек, то появится утечка тока из какой-то фазы. А между проводниками образуется разность (дифференциал) силы тока. При этом реле за очень короткий промежуток времени отключит сеть. Время срабатывания на отключения небольшое, через организм человека не успевает возникнуть опасная для здоровья сила тока.

Выключатель автоматический (максимальная токовая) срабатывает при достижении заданной силы тока в цепи. Например, при коротком замыкании между фазами. В этом случае защитное реле не срабатывает, так как силы токов по фазам будут равны. Но максимальная токовая защита, отключит сеть и предотвратит воспламенение электрических приборов и проводников.

Как сделать монтаж

Для непосредственного монтажа электрических защит, прокладки выбранного кабеля и его подключения к электрокотлу, рекомендуется пригласить квалифицированного электрика. И не выполнять эти ответственные работы самостоятельно.

Как правило, специалист не допустит нарушений нормативов и создания опасной обстановки.

Например, в деревянном доме элекропроводка прокладывается в негорючей оболочке. В этой роли может выступать металлическая гофрированная трубка.

Или, например, не допускается делать штробы в несущих конструкциях дома для прокладки электрических проводников.

Зажим жил проводников в контактных группах выполняется по правилам.

Эти и другие нюансы специалисты выполняют быстро и качественно.

Гидравлическая схема

Типичная схема подключения элеткрокотла приведена на рисунке. Здесь под «электрокотел» подразумевается простейший водонагреватель, который нуждается во всем дополнительном оборудовании.

Важные элементы на схеме.

• Фильтр грубой очистки – устанавливается на обратке перед насосом, сборником вниз и по ходу струи.
• Циркуляционный насос – в домах до 200 м кв. как правило достаточно насоса 25 – 40. Рекомендуется устанавливать на обратке перед котлом.
• Расширительный бак, объемом 1/10 от объема жидкости в системе не допускает опасного роста давления при нагреве (расширении) теплоносителя.
• Группа безопасности – обязательный элемент, состоит из воздухоотводчика, предохранительного клапана давления, и манометра. Устанавливается на подаче, в высшей точке отопительного трубопровода, на выходе из котла.

Но дорогие модели комплектуются таким оборудованием в одном корпусе.

Дешевое электричество для отопления

К сведению: стоимость тепловой энергии при отоплении газом, в грубом приближении оценивается как 0,8 руб/кВт. При отоплении дровами – 1,3 руб/кВт.

Днем электричество стоит 5,4 рубля за кВт, а ночью 1,6 руб/кВт (приближенные тарифы по Московскому региону).

Т.е. ночная электроэнергия сопоставима по цене с другими видами топлива. А за счет удобства применения, выходит победителем по соотношению цена/качество для большинства пользователей.

Если установить счетчкик с ночным тарифом, что решается с энергонадзором, то этим можно будет воспользоваться.

Но как ночную электроэнергию использовать днем?

Обычная схема применения электрокотла

Максимальная мощность электрокотла ночью бывает излишней, иначе будет жарко, например, для дома площадью в 100 м кв. с котлом 12 кВт, еще и в межсезонье.

Оптимально лишнюю ночную энергию накопить ночью и использовать днем. Для этого ее нужно преобразовать в тепловую (нагреть воду) и запасти ее в теплоаккумуляторе.

Используются буферные емкости вместимостью от 1 тоны жидкости.
Как используется буферная емкость….

Тогда схема включение электрокотла следующая.

Здесь электрокотел включается параллельно твердотопливному. С ночным тарифом электрический агрегат выступает основным, обеспечивая пользователям существование без беспокойств об отоплении. В большие холода, когда электромощности и накапливаемой энергии не хватает, к отопительному процессу подключается твердотопливный.

Как экономить при отоплении электрокотлом

• Не перегревать помещение.
  Не редко, когда автоматика настраивается неправильно и в помещении становится жарковато. Выбрасывается +20% денег на неудобства. Для автоматического управления котлом лучше использовать воздушные датчики — комнатные термостаты. А не руководствоваться температурой теплоносителя.
• Отключение не используемых помещений.
  Не редко, когда отдельные комнаты, например, мастерская могут быть прохладными большее количество времени. С автоматизированным электрокотлом целесообразно применять термостатические регуляторы на каждом радиаторе. Тогда рачительные хозяева смогут отрегулировать температуры в комнатах. В отдельных случаях можно сэкономить и 25% энергии.
• Оптимальное распределение температур.
  Теплый пол экономичнее до 15% от радиаторного отопления. К тому же это комфортно и удобно. Распределение температур в помещениях будет и выгодными и полезным.
• Сделать вентиляцию.
  С вентиляцией убегает до 50% тепла из помещения. Важно устранить сквозняки и обеспечить вентиляцию по современным представлениям. Как делается вентиляция в доме
• Целесообразно утеплить.
  Электроэнергия дорогая, с ее использованием намного больше экономической выгоды от утепления, чем при использовании того же газа. Если для газа может быть достаточным и 10 см толщины утеплителя на чердаке, то для электричества целесообразнее 22 см. Нужно доутеплиться максимально, из расчета окупаемости за 12 лет. В неутепленных домах перерасход энергии достигает 200 – 300%.

схема как сделать своими руками

Содержание

1. Что такое обвязка, ее задачи и виды
2. Обвязка по схеме с естественной циркуляцией
3. Система отопления с принудительной циркуляцией
4. Обвязка с использованием резервного котла

Введение

Система отопления, помимо твердотопливного котла, содержит в себе еще множество элементов. Правильно подключить и настроить все элементы этой системы не простая задача. В данной статье мы разберем различные схемы подключения, взвесим достоинства и недостатки каждой из них, разберем различные нюансы и тонкости. Надеюсь, данная статья поможет вам безопасно и эффективно обвязать твердотопливный котел своими руками.

Что такое обвязка, ее задачи и виды

Итак, что же такое обвязка? Так называют процесс наиболее эффективного и безопасного подключения котла на твердом топливе к системе отопления дома.

Для продления срока службы и обеспечения безопасной работы твердотопливного котла, необходимо контролировать такие параметры как давление и температура во избежании перегрева. Стальные теплообменники помимо всего прочего чувствительны к температуре теплоносителя в обратной линии, которая должна быть не ниже 50-65 градусов Цельсия. Использование более холодной воды в обратной линии чревато, выпадением конденсата, что сокращает срок службы теплообменника.

Итак, как обвязать правильно твердотопливный котел? Существуют несколько основных схем:

• с естественной циркуляцией;
• с принудительной циркуляцией;
• с использованием резервного источника отопления.

Фото 1: Обвязка твердотопливного котла и запасного электрокотла

Давайте поподробнее остановимся на каждой из них, определим перечень устройств, необходимых для организации каждой из схем, а также плюсы и минусы присущие этим схемам.

Вернуться к оглавлению

Обвязка по схеме с естественной циркуляцией

Самый простой способ это обвязка твердотопливного котла отопления – схема с естественной циркуляцией. Она не требует наличия электропитания. Циркуляция воды осуществляется посредством силы гравитации. Именно поэтому ее еще называют гравитационной.

Фото 2: Схема обвязки гравитационного типа

Твердотопливный котел располагается в самой нижней точке контура, а отопительный прибор (например радиатор) – в верхней. Котел нагревает воду которая по трубам поднимается до радиатора, где отдает часть своего тепла помещению и при этом охлаждается. Остывший теплоноситель спускается вниз и круг замыкается. Удельный вес охлажденного теплоносителя больше чем горячего, поэтому он стремится вниз. Таким образом появляется напор и осуществляется круговорот воды в системе отопления.

Чем больше различаются температуры в прямой и обратной линии тем выше скорость движения воды по контуру. Но к сожалению большой разницы сложно добиться так как в подающей и обратной линиях температуры ограничены техническими характеристиками твердотопливного котла «Дон» 16, а также безопасными условиями его эксплуатации. Поэтому для обеспечения лучшей циркуляции применяются трубы большего диаметра.

Для защиты от перегрева используется специальный контур, который обеспечивает обращение теплоносителя и потребления тепла в любом случае.

Защиту от образования избыточного давления обеспечивает расширительный бак. Их существует два вида: открытого и мембранного типа. Недостаток применения открытых баков в том, что вода в нем обогащается кислородом, что в свою очередь вызывает коррозию стальных частей твердотопливного котла. Именно поэтому, чаще всего открытые баки применяются совместно с чугунными котлами и радиаторами. При использовании мембранного бака, появляется необходимость подключения дополнительного оборудования, такого как: воздухоотводчик, сбросной клапан и манометр для контроля за давлением.

Фото 3: Самостоятельная обвязка твердотопливного котла

Для обеспечения горячего водоснабжения, применяется нагревательный бак. По соображениям безопасности, на выходе из него горячей воды он должен быть оборудован термостатическим смесителем. Функция смесителя заключается в доведении температуры воды до исключающих ожоги значений. Требования к расположению нагревателя такие же как и к другим отопительным приборам – т.е. выше уровня твердотопливного котла.

Основными достоинствам такой схемы являются простота ее конструкции и энергонезависимость. Основным минусом является то, что во время холодного старта, пока вся вода в контуре полностью не прогреется, температура в обратной линии будет ниже допустимой. Это негативно сказывается на сроке службы, к примеру, стальных отопительных котлов на твердом топливе «Сибирь» КВО. Также к недостаткам стоит отнести плохую управляемость и низкую энергоэффективность.

Вернуться к оглавлению

Система отопления с принудительной циркуляцией

Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:

• Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
• При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.

К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.

Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:

• В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
• При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
• Позволяет использовать устройства большей мощности.

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:

Фото 4: Обвязка по схеме с принудительной циркуляцией

Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.

Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.

Вернуться к оглавлению

Обвязка с использованием резервного котла

Использование резервного источника отопления позволяет значительно усовершенствовать отопительную систему. В качестве запасного обычно применяются газовый или электрокотел. Резервный прибор включается в работу при прогорании топлива в основном твердотопливном котле или выходе его из строя.

На рисунке ниже представлена обвязка, содержащая основной и резервный котел:

Фото 5: Схема обвязки ТТ котла с резервным электрокотлом

Котел на твердом топливе подключается к теплоаккумулятору, тепло из которого уже поступает в систему отопления и расходуется отопительными приборами. Когда твердое топливо прогорает и температура бака-аккумулятора снижается до уровня недостаточного для поддержания комфортной температуры в помещениях, термореле запускает запасной источник и начинается обогрев помещений по резервному контуру. Включение запасного котла в контур отопления осуществляется с помощью гидравлической стрелки.

Использование основного и резервного источников не так популярно в России, но широко распространено в Европе.

Вернуться к оглавлению Заключение

Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Так например гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный комфорт и небезопасные условия функционирования твердотопливного котла. В то же время схема с принудительной циркуляцией требует массу дополнительного оборудования, но обеспечивает значительно более комфортные условия отопления. Оценив все преимущества и недостатки каждой из схем, надеюсь, вы сможете выбрать наиболее подходящую именно для вашего конкретного случая.

Схемы обвязки котла отопления при различных видах циркуляции и контурах

При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специфических контурах, а также об основном оборудовании этих схем.

Основные принципы выполнения обвязки котла любой конструкции — это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.





Подсоединение котла к источникам питания



Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.



1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС. 5. Обратка отопления





При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов



Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.





Одно- и двухконтурные котлы



Одноконтурные котлы предназначены в первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб и радиаторы. В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Мощность котла подбирается с соответствующим запасом по мощности. Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.

Одноконтурный котёл с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Ввод холодной воды



В двухконтурном котле горячее водоснабжение, наряду с отоплением, входит в функции котла и составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.

Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Ввод холодной воды





Схема обвязки котла при естественной циркуляции



Естественная циркуляция основана на законах физики — температурном расширении теплоносителя и гравитации, поэтому обвязка котла не включает напорное оборудование.

Чтобы вода в контуре совершала непрерывное движение, нужно соблюсти несколько правил.

Котёл должен находиться в самой низкой точке дома, желательно в подвале или в специально оборудованном приямке.

Трубопровод от верхней точки к радиаторам отопления, и от них в «обратку» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления



Диаметр труб разводки отопления должен обеспечивать скорость воды не ниже 0,1 м/с и не выше 0,25 м/с. Такие значения нужно принимать предварительно и проверять расчётом, исходя из разницы температур на входе и выходе (градиент) и разницы высоты по осям котла и радиаторов (не менее 0,5 м).

Гравитационные контуры котла могут быть открытого и закрытого типов. В первом случае в самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает в роли воздухоотводчика.

Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился в наивысшей точке контура.

Системы с естественной циркуляцией являются независимыми от электропитания и наиболее распространены там, где электросети отсутствуют или работают ненадёжно.





Схема обвязки котла при принудительной циркуляции



Побудителем движения воды в контуре с принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).

Циркуляционный насос, как правило, устанавливают в месте, где температура воды имеет самое низкое значение — на её входе в котёл, и монтируют на той же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе в котёл датчика.

1. Котёл. 2. Группа безопасности. 3. Расширительный бак. 4. Циркуляционный насос. 5. Радиаторы отопления







Одно- и двухтрубная разводка системы отопления



Однотрубная система широко распространена в многоквартирных домах старой застройки. Температура воды от радиатора к радиатору постоянно понижается, что ведёт к неравномерному обеспечению теплом отдельных помещений. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — «обратку». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.



1. Однотрубная схема разводки. 2. Двухтрубная схема разводки





Коллекторная схема разводки отопительной системы



При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

Коллекторная группа



Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы



Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.





Первично-вторичные кольца



Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).



Формулы для расчётов:

·      G — максимальный расход, м³/ч;

·      w — скорость воды через поперечное сечение стрелки, м/с.

·      Р — мощность котла, кВт;

·      w — cкорость воды через поперечное сечение стрелки, м/с;

·      Δt — градиент температур, °С.





Аварийные контуры



В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).

В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.



http://www.rmnt.ru/ — сайт RMNT.ru

схема. Как изготовить обвязку своими руками

Если вы хотите, чтобы в доме было тепло и уютно, понадобится грамотно выполненная обвязка твердотопливного котла отопления. Схема данной процедуры будет рассмотрена в статье немного ниже. Сама же по себе обвязка – это монтаж всего оборудования, подходящего к отопительному котлу. В результате обвязки должна получиться единая отопительная система. Нередко данная процедура выполняется своими руками без участия профессионалов.

Немного общих сведений

Перед тем как будет выполнена обвязка, необходимо взять во внимание несколько важных деталей. К примеру, давление в системе и температура теплоносителя на выходе из котла не должны превышать допустимых значений. Для этого устанавливаются защитные устройства и системы оповещения. Кроме того, температура жидкости (теплоносителя) на входе и выходе должна быть примерно одинаковой. В любом случае разница не должна быть более 20 градусов по Цельсию. Данное требование особенно актуально для стального оборудования, так как образование конденсата внутри корпуса нежелательно сказывается на долговечности. Не забывайте о том, что обвязка твердотопливного котла отопления, схема которого должна выбираться не просто так, требует наличия автоматики и датчиков. Помимо этого, желательно установить резервуары для ГВС и т.п. Ну а сейчас поговорим о самом интересном.

Обвязка систем открытого типа

Данная схема подходит в том случае, если используется естественная циркуляция. Можно говорить о том, что в техническом плане это самый простой вариант. Обусловлено это тем, что мы будем иметь дело с небольшим количеством различного оборудования и устройств. Ключевое достоинство такой схемы заключается в том, что она полностью энергонезависима. Минус же заключается в том, что нет возможности регулировать температуру на выходе из котла. Нередко это приводит к ускоренному коррозионному процессу.

При монтаже должны соблюдаться некоторые правила. К примеру, для обеспечения естественной циркуляции отопительный котел располагается на 50 см ниже, нежели радиаторы отопления. При этом трубы монтируются под уклоном в сторону циркуляции жидкости, а их диаметр должен быть достаточно большим. Самое высокое место в системе лучше всего подходит для установки расширительного бачка. Чем меньше вы будете использовать различные запорные устройства, тем лучше будет проходимость теплоносителя.

Обвязка систем закрытого типа с естественной циркуляцией

Принципиальное отличие данного метода от предыдущего заключается в том, что устанавливается закрытый мембранный бак. В приоритете его монтаж должен осуществляться на обратной линии отопительной системы. При этом важно соблюдать требование, которое касается его объема. Так, количество теплоносителя в мембранном баке должно быть не менее 10 % от суммарного количества жидкости в системе.

Схема обвязки твердотопливного котла подразумевает использование предохранительного клапана для сброса давления, а также воздухоотводчик. Монтаж оборудования может быть осуществлен раздельно или в одно устройство, что будет являться группой безопасности котла. Кстати, необходимо понимать, что большая часть современного отопительного оборудования уже имеет все эти элементы в своей системе, поэтому дополнительный монтаж не понадобится.

Обвязка газового и твердотопливного котла с принудительной циркуляцией

Для организации принудительной циркуляции необходимо использовать насос. В большинстве случаев его монтаж осуществляется на обратной линии между патрубком и баком. Работу насоса контролирует датчик температуры, который монтируется на трубопроводе обратной линии.

Хотелось бы отметить, что использование насоса делает системы более эффективными. Но в этом случае понадобится подключение к электросети, что увеличивает расход электричества. Также система требует бесперебойного и стабильного электрического соединения, поэтому рекомендуется устанавливать защитное оборудование, к примеру, стабилизаторы или хотя бы предохранители. В целом же данная схема обвязки твердотопливного котла является крайне актуальной и эффективной.

О коллекторном методе подключения

Такая схема используется только в системах с принудительной циркуляцией. Отличие от вышеописанного метода заключается в том, что в данном случае используются коллекторы (гребенки). Устройства таких приспособлений достаточно простые. По сути, это отрезок трубы большого диаметра, имеющий один вход и несколько выходов меньшего диаметра. Соответственно, такое оборудование подключается ко входу и выходу котла.

Преимущества такой схемы заключаются в том, что у вас появится возможность включения отопительных приборов по отдельности. Достигается это за счет того, что на них подается теплоноситель одинаковой температуры. Также удобно управлять такими обогревательными устройствами. Из недостатков стоит отметить большую металлоемкость коллектора и сложности во время монтажа.

Обвязка твердотопливного котла с теплоаккумулятором

Данная схема хороша тем, что подходит как для естественной, так и для принудительной циркуляции. В процессе выполнения монтажных работ необходимо два контура циркуляции. Один ставится между котлом и теплоаккумулятором (ТА), а второй — между тепловым аккумулятором и основной системой отопления.

Во время работы оборудования теплоноситель поступает в ТА. Тепловой аккумулятор представляет собой накопительную емкость, имеющую термоизолированный корпус. В результате происходит постепенное накопление тепла в ТА. При необходимости оно отдается в систему отопления. Стоит заметить, что обвязка твердотопливного котла с теплоаккумулятором интересна еще и тем, что даже после выключения отопительного оборудования из резервуара ТА некоторое время будет отдаваться тепло. Метод хорош тем, что несколько увеличивает КПД и сокращает расход топлива.

О подключении аварийных систем

Мы уже немного разобрались с тем, как выполняется обвязка твердотопливного котла отопления. Схема, как вы видите, может использоваться любая, правда, многое зависит от используемой циркуляции. Но в любом случае вы должны позаботиться о наличии аварийных систем. Они необходимы для защиты от:

• превышения давления;
• превышения температуры теплоносителя;
• предотвращения образования конденсата на внутренних стенках котла.

Предохранительный клапан следует устанавливать на подающей линии при выходе из котла. Зачастую клапан встраивается в котел, но если его нет, то вы можете установить его вручную. К патрубку клапана необходимо подключить сливной шланг. Туда будет уходить излишняя жидкость. Его можно подсоединить к канализации или же поставить подходящую емкость.

Обустройство дополнительного контура

Дополнительный контур устанавливается для защиты оборудования от перегрева. Сам по себе контур имеет естественную циркуляцию и подключается к резервуару для ГВС. Если система работает нормально, то внутреннее давление запирает дополнительный контур обратным клапаном. В результате там не циркулирует теплоноситель. Но когда насос по какой-либо причине отключается, то принудительная циркуляция в системе становится невозможной. В результате открывается дополнительный контур с естественной циркуляцией, и теплоноситель охлаждается до необходимой температуры. Если выполняется обвязка твердотопливного котла своими руками, то желательно обзавестись такой системой. Она будет полезна во многих аварийных ситуациях.

Установка термостатического смесителя

Вот мы уже и разобрались, как выполняется обвязка твердотопливного котла и электрокотла, а также газового. Как вы видите, все схемы очень похожи между собой и отличаются используемым дополнительным оборудованием. Одним из таких аксессуаров является смеситель. Он необходим для поддержания определенной температуры теплоносителя на входе котла. Установить смеситель лучше всего на обратном трубопроводе, а затем с помощью перемычки соединить его с основной линией. Это станет защитой котла от образования конденсата на его стенках. При необходимости устройство будет открываться, разбавляя холодный теплоноситель горячим. Вот, в принципе и все, что можно рассказать о таком мероприятии, как обвязка твердотопливного котла отопления. Схема подбирается в зависимости от используемого типа циркуляции и отопительного оборудования.

Установка электрического бытового котла. Установка электрического котла PEX Manifold

Это пример установки бытового электрического котла с 4 трубными петлями PEX и одной температурой, которая задается от котла.

Вы заметите, что в этом примере есть один насос Taco с шаровыми кранами и коллектор HousPEX PEX с 4 петлями. Температура пола задается от котла, но вы можете использовать для этого смесительный клапан, если вам нужна более высокая температура для других зон.

Рисунок 1: Бытовой электрокотел с обшивкой котла и 4-ходовым коллектором PEX

Рисунок 2: Бытовой электрокотел с облицовкой котла и 4-ходовым коллектором PEX

Рисунок 3: Бытовой электрокотел с обшивкой котла и 4-ходовым коллектором PEX

Рисунок 4: Бытовой электрокотел с обшивкой котла и 4-ходовым коллектором PEX

Рисунок 5: Бытовой электрокотел с обшивкой котла и 4-портовым коллектором PEX. Готово

Список материалов, необходимых для подобного проекта (нажмите ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона водяного обогрева (отделка)

Количество 1 — Электрические отопительные котлы

Количество 2 – Смесительные клапаны водяного отопления (не используются в данном приложении)

Количество 0 – Шаровые краны для водяного нагревателя

Количество 2 — шаровой клапан и дренаж Webstone серии ProPal

Количество 1 — датчики температуры и тройники

Количество 1 — Расширительный бак водяного отопления

Количество 1 — чугунный насос (Taco 0015-MSF3-IFC)

Количество 1 — Фланцы насоса с шаровыми кранами (для стороны вторичного контура и, скорее всего, 3/4 дюйма)

Количество 4 — Супер распорка и зажим

Qunatity 1 — Реле переключения гидронного циркулятора (для 1 зоны)

Количество 1 — Термостаты водяного отопления и напольные датчики (для 1 зоны)

Количество 1 — гидравлические превенторы противотока и комбинированные клапаны автонаполнения

Количество 1 — Водяные воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 — Предохранительные клапаны водяного котла и предохранительные клапаны водонагревателя

Количество 1 — Коллектор излучающего тепла PEX — 4 порта 1/2 дюйма



Сторона водяного обогрева (распределительная)

Количество X — трубка Hydronic Radiant Heat Pex (зависит от системы)

Количество X — Водяные радиаторы и конвекторы (зависит от системы)



X = Требуется различное количество продукта — зависит от фактической системы

отопление | процесс или система

отопление процесс и система повышения температуры в закрытых помещениях с основной целью обеспечения комфорта находящихся в них людей. Регулируя температуру окружающей среды, отопление также служит для поддержания структурных, механических и электрических систем здания.

Историческое развитие

Самым ранним способом обогрева помещений был открытый огонь. Такой источник, наряду с родственными методами, такими как камины, чугунные печи и современные обогреватели, работающие на газе или электричестве, известен как прямой нагрев, потому что преобразование энергии в тепло происходит на месте, которое нужно нагреть. Более распространенная форма отопления в наше время известна как центральное или непрямое отопление.Он состоит из преобразования энергии в тепло в источнике за пределами, отдельно от или в пределах объекта или объектов, подлежащих обогреву; полученное тепло передается на место через текучую среду, такую ​​как воздух, вода или пар.

За исключением древних греков и римлян, большинство культур полагались на методы прямого нагрева. Древесина была самым ранним используемым топливом, хотя в местах, где требовалось лишь умеренное тепло, таких как Китай, Япония и Средиземноморье, использовался древесный уголь (сделанный из дерева), потому что он производил гораздо меньше дыма. Дымоход, или дымоход, который сначала представлял собой простое отверстие в центре крыши, а затем поднимался прямо из камина, появился в Европе к 13 веку и эффективно устранял дым и дым от огня из жилого помещения. Закрытые печи, по-видимому, впервые использовались китайцами около 600 г. до н.э. и в конечном итоге распространились через Россию в Северную Европу, а оттуда в Америку, где Бенджамин Франклин в 1744 году изобрел усовершенствованную конструкцию, известную как печь Франклина. Печи гораздо менее расточительны по теплу, чем камины, потому что тепло огня поглощается стенками печи, которые нагревают воздух в помещении, а не проходят вверх по дымоходу в виде горячих дымовых газов.

Центральное отопление, кажется, было изобретено в Древней Греции, но именно римляне стали высшими инженерами-теплотехниками древнего мира с их системой гипокауста. Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или воздуховоды. На месте, центральном для всех отапливаемых комнат, сжигали древесный уголь, хворост, а в Британии — уголь, а горячие газы проходили под полами, нагревая их в процессе. Однако система гипокауста исчезла с упадком Римской империи, а центральное отопление было вновь введено только примерно 1500 лет спустя.

Центральное отопление снова было принято для использования в начале 19 века, когда промышленная революция привела к увеличению размеров зданий для промышленности, жилых помещений и услуг. Использование пара в качестве источника энергии предложило новый способ обогрева фабрик и заводов с передачей пара по трубам. Угольные котлы подавали горячий пар в помещения с помощью стоячих радиаторов. Паровое отопление долгое время преобладало на Североамериканском континенте из-за его очень холодных зим. Преимущества горячей воды, которая имеет более низкую температуру поверхности и более мягкое общее действие, чем пар, стали признавать примерно в 1830 году.Системы центрального отопления двадцатого века обычно используют для передачи тепла теплый воздух или горячую воду. Канальный теплый воздух вытеснил пар в большинстве недавно построенных американских домов и офисов, но в Великобритании и на большей части европейского континента горячая вода заменила пар в качестве предпочтительного метода отопления; канальный теплый воздух там никогда не был популярен. Большинство других стран приняли либо американские, либо европейские предпочтения в методах нагрева.

Системы центрального отопления и топливо

Основными компонентами системы центрального отопления являются устройство, в котором может сжигаться топливо для выработки тепла; среда, транспортируемая по трубам или воздуховодам для передачи тепла отапливаемым помещениям; и излучающее устройство в этих помещениях для выделения тепла либо конвекцией, либо излучением, либо тем и другим.Принудительное распределение воздуха подает нагретый воздух в помещение с помощью системы воздуховодов и вентиляторов, создающих перепады давления. Лучистое отопление, напротив, предполагает прямую передачу тепла от излучателя к стенам, потолку или полу закрытого помещения независимо от температуры воздуха между ними; испускаемое тепло устанавливает цикл конвекции во всем пространстве, создавая в нем равномерно нагретую температуру.

Температура воздуха и воздействие солнечной радиации, относительной влажности и конвекции влияют на конструкцию системы отопления.Не менее важным соображением является объем физической активности, ожидаемый в конкретных условиях. В рабочей атмосфере, в которой напряженная деятельность является нормой, человеческое тело выделяет больше тепла. В качестве компенсации температура воздуха поддерживается на более низком уровне, чтобы позволить рассеивать лишнее тепло тела. Верхний предел температуры 24°C (75°F) подходит для сидячих рабочих и домашних жилых помещений, а нижний температурный предел 13°C (55°F) подходит для людей, выполняющих тяжелую физическую работу.

При сгорании топлива углерод и водород реагируют с кислородом воздуха с выделением тепла, которое передается из камеры сгорания в среду, состоящую из воздуха или воды. Оборудование устроено так, что нагретая среда постоянно удаляется и заменяется более холодным подводом — , т. е. циркуляцией. Если средой является воздух, оборудование называется печью, а если средой является вода, то бойлером или водонагревателем. Термин «котел» более правильно относится к сосуду, в котором производится пар, а «водонагреватель» — к сосуду, в котором вода нагревается и циркулирует ниже точки кипения.

Природный газ и мазут являются основными видами топлива, используемыми для производства тепла в котлах и печах. Они не требуют никакого труда, за исключением периодической очистки, и они управляются полностью автоматическими горелками, которые могут регулироваться термостатом. В отличие от своих предшественников, угля и кокса, после использования не остается остаточного зольного продукта, который можно было бы утилизировать. Природный газ вообще не требует хранения, а нефть закачивается в резервуары для хранения, которые могут располагаться на некотором расстоянии от отопительного оборудования.Рост газового отопления тесно связан с увеличением доступности газа из сетей подземных трубопроводов, надежностью подземной доставки и чистотой сжигания газа. Этот рост также связан с популярностью систем воздушного отопления, к которым особенно подходит газовое топливо и на долю которого приходится большая часть природного газа, потребляемого в жилых домах. Газ легче сжигать и контролировать, чем нефть, пользователю не нужен резервуар для хранения, и он платит за топливо после его использования, а доставка топлива не зависит от капризов моторизованного транспорта.Газовые горелки, как правило, проще, чем те, которые требуются для жидкого топлива, и имеют мало движущихся частей. Поскольку при сжигании газа образуются вредные выхлопы, газовые нагреватели необходимо выводить наружу. В районы, недоступные для газопроводов, сжиженный нефтяной газ (пропан или бутан) доставляется в специальных автоцистернах и хранится под давлением в доме до готовности к использованию так же, как и природный газ. Нефтяное и газовое топливо во многом обязаны своим удобством автоматической работе их отопительной установки.Эта автоматика основывается в первую очередь на термостате, устройстве, которое, когда температура в помещении падает до заданного значения, активирует печь или котел до тех пор, пока потребность в тепле не будет удовлетворена. Автоматические отопительные установки настолько надежно защищены термостатами, что почти все мыслимые и опасные обстоятельства предвидятся и контролируются.

Тепловой насос или отопительный котел: что выбрать? | Блог Шиптона

Несколько десятилетий назад наш выбор систем отопления и охлаждения дома был довольно прост.

Если мы хотели кондиционер, мы купили кондиционер. Если нам нужно было отопление, мы покупали печь или газовую плиту, или сами строили камин.

Сегодня меню опций HVAC выглядит совершенно по-другому! У вас так много вариантов, это все равно, что пройти через шведский стол с отоплением и кондиционированием воздуха!

Конечно, всегда приятно иметь больше вариантов, но это также может сделать процесс принятия решений намного более сложным и трудоемким.

Один из вопросов, который все чаще возникает у наших клиентов, заключается в том, в чем разница между тепловым насосом и отопительным котлом (в конце концов, их названия звучат очень похоже) и какой из них лучше выбрать. Давайте разберемся!

Знакомство с отопительным котлом

Как вы, возможно, уже знаете, отопительный котел не является новым изобретением. Однако отопительные котлы не так популярны в Северной Америке, как традиционные печи.

Отопительный котел, как следует из названия, нагревает воду для обогрева вашего дома.Тепловая мощность поступает в виде горячей воды или пара. Вы можете выбирать из множества видов энергии: природный газ, пропан, нефть, электричество или пеллеты (биомасса).

В отопительном котле используется система распределения, отличная от типичной печи. Он может передавать нагретую воду или пар через плинтусный радиатор или сеть лучистого пола, или может использовать змеевик.

Отопительные котлы не обеспечивают охлаждение воздуха. Тем не менее, системный котел может выполнять двойную функцию по обеспечению горячей водой.

Познакомьтесь с тепловым насосом

Тепловой насос нельзя назвать новым изобретением: он был впервые разработан в 1852 году британским инженером. Но сама технология сначала широко использовалась не для обогрева и охлаждения вашего дома, а для вашего холодильника, чтобы ваши продукты оставались свежими!

Тепловые насосы могут распределять тепло через воздуховоды, радиаторы или теплые полы. В бесканальном мини-сплит-тепловом насосе используется система зонирования. Тепловой насос, как и обычный холодильник, использует для своей работы электричество и хладагент.

На сегодняшний день существует три различных типа систем тепловых насосов: воздух-воздух, водоисточник и геотермальный (наземный источник). Последний был изобретен первым, и это произошло прямо здесь, в Северной Америке, в 1940-х годах.

Как и в случае с любым новым изобретением, потребовалось несколько лет (на самом деле, десятилетий) для устранения недостатков. Но сегодня тепловой насос уже является одним из основных продуктов в таких странах, как Китай и по всей Европе, а также быстро становится фаворитом здесь, в Канаде.

Тепловые насосы могут все: они могут обогревать и охлаждать ваш дом, а некоторые также могут обеспечивать горячую воду.

Отопительный котел или тепловой насос: какой из них подходит именно вам?

Итак, теперь давайте рассмотрим некоторые важные различия между отопительным котлом и тепловым насосом, чтобы помочь вам сузить область поиска.

Система распределения

Отопительные котлы работают с радиаторами, змеевиками или теплым полом.

Тепловые насосы могут работать с воздуховодами, радиаторами или теплыми полами. Тем не менее, тепловой насос может эффективно охлаждать ваш дом только в том случае, если вы выберете распределение воздуховодов.

Источник энергии

Отопительные котлы могут работать с любым типом существующего традиционного источника энергии (нефть, природный газ, пропан, электричество, пеллеты из биомассы).

Тепловые насосы используют электроэнергию и хладагент для питания. Для выполнения своей работы они перемещают тепловую энергию, хранящуюся в воздухе, воде или земле.

Требования к пространству

Для работы отопительного котла требуется только внутреннее пространство. Существует два варианта монтажа котла отопления: напольный или настенный.Но каждый уменьшит количество доступного пространства в комнате на размер устройства (размером с чемодан) плюс периметр безопасности.

Если вы хотите, чтобы ваш отопительный котел также обеспечивал горячую воду, у вас есть два варианта: традиционный бак для горячей воды или комбинированный котел меньшего размера, который подключается к водопроводной сети, чтобы избежать необходимости в баке.

Тепловой насос требует как внутреннего, так и наружного пространства. Внутренний блок обычно довольно компактен и может быть установлен выше на стене для экономии места.

Необходимое наружное пространство зависит от типа теплового насоса. Тепловой насос типа «воздух-воздух» занимает столько же места, сколько и традиционный компонент наружного кондиционера. Для источника воды требуется доступ к ближайшему пруду с трубами, проложенными между водой и вашим домом.

Геотермальный тепловой насос имеет систему труб, которые могут располагаться горизонтально или вертикально в зависимости от наличия свободного места.

Энергоэффективность

Исправные современные котлы отопления легко могут обеспечить до 98. 5 процентов AFUE (энергоэффективность).

Но тепловой насос превосходит даже этот почти идеальный рейтинг. Поскольку тепловые насосы перерабатывают тепловую энергию из воздуха, воды или земли, современный тепловой насос может достигать эффективности до 400 процентов.

Сложность установки

Как правило, котельная система отопления относительно проста в монтаже. Единственным исключением является необходимость установки системы распределения или модернизации/ремонта существующей системы распределения.

Тепловой насос воздух-воздух, канальный или бесканальный, также относительно прост в установке.

Источник воды или геотермальный тепловой насос, с другой стороны, могут быть агрессивными по отношению к окружающей земле или воде, поскольку необходимо проложить систему трубопроводов.

Техническое обслуживание

Отопительные котлы должны проходить осмотр и обслуживание не реже одного раза в год для поддержания энергоэффективности.

Тепловые насосы могут работать дольше без проверок и технического обслуживания, хотя по-прежнему рекомендуется ежегодное обслуживание, чтобы предотвратить перерастание любых незначительных проблем в более крупные и дорогостоящие.

Предварительные инвестиции

Отопительные котлы почти всегда дешевле, чем системы тепловых насосов, независимо от типа.

Скидки и кредиты, финансируемые государством, часто доступны для модернизации либо до отопительного котла, либо до системы теплового насоса.

Свяжитесь с нами

Готовы узнать больше о котлах отопления и тепловых насосах?

Свяжитесь с нами онлайн или позвоните нам по телефону 905-549-4616.

различных типов котлов | Паровой и водогрейный котел | Как работают электрические, газовые и жидкотопливные котлы | Разновидности котловых систем отопления

Независимо от того, планируете ли вы установить бойлер в своем доме, вам нужно знать, какой тип котла установлен в доме, который вы хотите приобрести, или просто хотите узнать больше о своем собственном котле, Hot Point Heating & Кондиционер здесь, чтобы помочь. Системы отопления с котлами бывают разных категорий и разновидностей, каждая из которых имеет отличительные характеристики, наиболее подходящие для уникальных целей.

Паровой котел

Как водогрейные, так и паровые котлы используют теплообменник в качестве инструмента для нагрева воды и распределения ее по трубопроводной системе, подключенной к радиаторам по всему дому. Паровые котлы работают за счет использования давления и гравитации для доставки горячего пара к радиаторам и возврата охлажденного конденсата обратно в котел для повторного нагрева. Процесс работает так:

1. Котел частично заполнен водой.
2. Вода нагревается и превращается в пар.
3. Давление в системе увеличивается.
4. Пар поднимается по трубам вверх в радиаторы.
5. По мере увеличения давления открывается вентиляционное отверстие внутри радиатора(ов).
6. Когда пар достигает вентиляционного отверстия, вентиляционное отверстие закрывается.
7. Головка радиатора излучает тепло в комнату.
8. Пар охлаждается и конденсируется в воду.
9. Охлажденная вода возвращается в котел для повторного нагрева.

Паровые котлы нуждаются в предохранительном клапане и отсечке при низком уровне воды. Большинство паровых котлов имеют ручной клапан, позволяющий при необходимости добавлять воду в систему. Следите за указателем уровня воды, чтобы поддерживать уровень воды на соответствующем уровне. Всегда уделяйте пристальное внимание системе отопления вашего котла и выполняйте техническое обслуживание котла своими руками, чтобы поддерживать его в хорошем рабочем состоянии.

«Стук» может указывать на неисправность в системе.Свяжитесь с нашими специалистами по ремонту котлов, если у вас возникли проблемы с паровым котлом.





Водогрейный котел

Системы отопления с водяным бойлером зависят от давления, объема и температуры, чтобы обеспечить эффективный и безопасный нагрев радиаторов в вашем доме. Он использует один или несколько насосов для циркуляции нагретой воды по дому. Вот как работают водогрейные котлы:

1. Термостат требует тепла.
2. Включается жидкотопливная или газовая горелка, нагревающая воду в бойлере.
3. Насосы либо начнут прокачивать воду через систему, либо будут ждать, пока вода предварительно нагреется до нужной температуры.
4. Нагретая вода расширяется. Дополнительный объем направляется в расширительный бачок.
5. Тепло излучается горячей водой в радиаторе(ах).
6. Вода охлаждается.
7. Охлажденная вода возвращается в котел самотеком или отдельным насосом.
8. Охлажденная вода возвращается в котел для повторного нагрева.

Следует отметить, что водогрейные котлы — это не то же самое, что водонагреватели. Водонагреватели нагревают воду для душа, посудомоечной машины или водопроводной воды. Водогрейные котлы могут использоваться для нагрева водопроводной воды в отдельном резервуаре, но вода для нагрева радиаторов и для нагрева водопроводной воды хранится отдельно.

Котел на природном газе

Газовые котлы работают на природном газе, подаваемом по газопроводу, проходящему под домом, по трубопроводу от соседней дороги.Сельские газовые котлы иногда используют газ пропан из большого резервуара, расположенного за пределами дома, поскольку в большинстве сельских районов нет магистрали для природного газа.

Природный газ регулируется датчиком температуры и термопарой для минимизации расхода топлива. Газ используется для поддержания горения запальника, который нагревает нагревательные змеевики в котле, передавая тепло воде в баке.

Электрический котел

Электрические котлы не зависят от ископаемого топлива, такого как газ или нефть, для обогрева вашего дома.Электрические котлы остаются очень популярными, потому что они чрезвычайно эффективны и экологичны. Отсутствуют выхлопные газы, уносящие ценное тепло в атмосферу. Они не нуждаются в магистральном газе или топливе, что выгодно сельским пользователям. Затраты на установку ниже, а электрические котлы тише и занимают меньше места.

Но это еще не все. Электрические котлы имеют следующие недостатки:

• Электричество в основном вырабатывается электростанциями, работающими на угле, газе и нефти, что частично сводит на нет немедленную «зеленую» привлекательность
• Стоимость электроэнергии выше, чем природного газа или нефти
• Может не иметь достаточно большого резервуара для больших объектов
• Отключение электроэнергии означает, что у вас нет тепла!

Масляный котел

Котлы на жидком топливе (иногда называемые котлами на жидком топливе) представляют собой системы водяного отопления, работающие на жидком топливе.Они более распространены в сельской местности в стране с более ограниченным доступом к природному газу. Отдельный масляный бак, часто содержащий печное топливо, смешанное с бытовым биодизелем, перекачивает смесь в ваш масляный котел для нагрева воды внутри и подачи горячего воздуха или воды по трубопроводу в вашем доме.

Старые масляные котлы могут быть очень неэффективными с точки зрения энергии. Если ваш масляный котел имеет естественную тягу, непрерывную запальную горелку или тяжелый теплообменник, вероятно, он не очень экологичен.Хотя модернизация возможна, вам необходимо рассмотреть вопрос о полной замене устройства. Если вам нужна помощь в принятии решения о том, что для вас более рентабельно, специалисты по ремонту котлов Hot Point Heating & Cooling всегда готовы ответить на ваши вопросы.

Конденсационный котел

Конденсационные котлы используют два отдельных теплообменника: один для нагрева воды перед тем, как она пойдет в радиаторы, а другой для повторного нагрева воды, возвращающейся из трубопровода в доме. Конденсационные котлы используют энергетический потенциал выхлопных газов для предварительного нагрева воды, возвращаемой в котел.В результате значительно повышается энергоэффективность по сравнению с аналогом без конденсации.

Для получения дополнительной информации о конденсационных котлах и их многочисленных преимуществах обратитесь к нашему руководству о том, как работают конденсационные котлы.

Специалисты Southeast Wisconsin Boiler предоставляют круглосуточную экстренную помощь

Профессионалы по ремонту котлов в Hot Point Heating & Air Conditioning знают вашу котельную систему и то, как она работает. Независимо от того, какой подозрительный стук, стук или утечку вы обнаружите, доверьтесь нашим специалистам по HVAC, которые быстро прибудут на место происшествия и обеспечат своевременный ремонт.

Наша фиксированная цена гарантирует, что вы не заплатите ни цента сверх того, что вам указано. Вы не найдете более надежного сервиса HVAC на юго-востоке Висконсина.

Свяжитесь со специалистами по обслуживанию Waukesha HVAC сегодня для установки или ремонта систем отопления на водяных котлах.

Коммерческие котлы Иллинойс | Промышленные котлы для вашего бизнеса

Лучший сервис для ваших коммерческих котлов в Иллинойсе

Коммерческие котлы в Иллинойсе могут быть одним из самых сложных элементов оборудования для обслуживания и ремонта. Котельные системы содержат множество внутренних компонентов, должны быть правильно спроектированы, и может быть сложно снова начать работать, когда они сломаются. Таким образом, крайне важно, чтобы на вашей стороне был специалист по котлам, когда вы хотите отремонтировать, обслуживать или установить котельную систему. И Xcell Mechanical Services — одна из таких компаний, помогающая предприятиям обслуживать свои котельные.

Xcell Mechanical Services — одна из ведущих компаний по обслуживанию котлов на Среднем Западе. Мы поставляем котлы и горелки всех марок и запчастей и всегда можем подобрать подходящие для вашей системы.Кроме того, наши специалисты являются одними из лучших в отрасли. Мы можем проанализировать вашу котельную систему и предложить решение, которое не только починит ваш котел, но и повысит его эффективность. И все это мы можем сделать по доступной цене.

Типы котлов, которые мы обслуживаем

От дымогарных и водотрубных до электрических, Xcell Mechanical Services управляет всеми типами котельных систем. Наши знания и опыт дают нам возможность рекомендовать котлы, которые лучше всего подходят для вашего бизнеса.

• Энергоэффективные котлы – Хотите немного сэкономить на ежемесячных счетах за электроэнергию? Если да, то вас может заинтересовать жаротрубный котел. За счет сгорания жаротрубный котел создает горячие газы, которые хранятся в трубах. Трубки затем передают тепло, которое они производят, воде в вашей системе, которая течет по всему вашему объекту. Дымотрубные котлы лучше всего подходят для небольших зданий и делают больше для снижения энергопотребления.
• Котлы для больших зданий — Если у вас есть много площадей, которые нужно покрыть вашей котельной, вам потребуется водотрубный котел.Водотрубный котел работает практически противоположно жаротрубному котлу. Вместо газов, протекающих по трубам, их место занимает вода. Однако горение по-прежнему создает горячий газ, который окружает трубы и нагревает воду. Водотрубный котел предназначен для обслуживания предприятий большего размера.
• Котлы для сокращения выбросов – Благодаря более поздним техническим инновациям современные котлы могут исключить процесс сгорания для производства тепла. Вместо этого в электрических котлах электричество используется для нагрева внутренних компонентов котла.В свою очередь, тепло передается воде, и ваш котел работает так же, как и все остальные. Хотя некоторые считают, что электрические котлы менее эффективны, они производят меньше выбросов и обладают устойчивостью к тепловому удару.

Эксперты вашей отрасли

Xcell Mechanical Services работает напрямую с клиентами, чтобы адаптировать наши услуги к потребностям вашего котла. Независимо от того, требуется ли замена нескольких деталей или установка всей системы, мы поможем с точностью и легкостью. Некоторые из услуг для коммерческих котлов в Иллинойсе, которые мы предлагаем, включают:

Свяжитесь с нами

Узнайте, какие коммерческие котлы в Иллинойсе лучше всего подходят для вашего бизнеса, если вы полагаетесь на помощь профессионалов из Xcell Mechanical Services. Позвоните нам сегодня по телефону 309-322-7542, чтобы запросить расценки. Кроме того, мы находимся по адресу 30068 IL Rt 9, Mackinaw, IL 61755.

Почему бойлеры служат дольше печей?

Двумя наиболее распространенными типами систем отопления в домах являются газовые котлы и печи. Печь на сегодняшний день является самым популярным типом домашней системы отопления в США, но котел остается конкурентоспособным по ряду причин. Котлы в среднем требуют меньшего количества ремонтов, могут сократить затраты на электроэнергию, обеспечивают тепло без пылеобразования и работают на тихом уровне.Они также имеют тенденцию переживать печи. Средний срок службы печи составляет 15-20 лет. Котлы могут прослужить до 30 лет, позволяя целому поколению вырасти в доме с такой же системой отопления.

Но недостаточно просто знать, что бойлер прослужит дольше. Почему служит дольше, помогает понять, как работают котлы и почему у них так много других преимуществ. Рассмотрим подробнее срок службы котла.

Котлы имеют более простую механическую конструкцию

Котел – это не «простая» машина.Все котельные установки требуют квалифицированных специалистов для работы с ними, и они используют передовые технологии, чтобы сделать их энергоэффективными. Но котлы сконструированы с небольшим количеством движущихся частей. По сравнению с печами и тепловыми насосами, которые имеют множество механических компонентов, бойлеры имеют лишь несколько деталей, которые изнашиваются от механического воздействия. Работа печи зависит от ряда двигателей, каждый из которых со временем изнашивается из-за нагрузки. Однако бойлер имеет только один ключевой механический компонент — циркуляционный насос, который перемещает воду из бака, а затем направляет ее по трубам дома.Благодаря меньшему количеству деталей, которые изнашиваются по мере использования, бойлер прослужит больше лет, чем печь или тепловой насос

.

Котлы имеют защиту от коррозии

Вы можете себе представить, что котел все еще сталкивается с врагами, о которых печи никогда не должны беспокоиться: с коррозией и ржавчиной. Не представляет ли опасность для работы котла наличие воды?

Ответ: «Да», но котлы сконструированы таким образом, чтобы противостоять коррозии в течение многих лет. На самом деле, печи и подвержены риску коррозии — более высокому риску, чем печи! Как это возможно? Реакция дымовых газов с металлом в печи со временем вызывает коррозию.Эта коррозия, скорее всего, начнется в печи гораздо раньше, чем в котле. (Тем не менее, вы должны ежегодно проводить техническое обслуживание системы отопления, чтобы предотвратить коррозию.)

В какой-то момент вам все равно понадобится замена котла

Ни одна система отопления, какой бы прочной она ни была, не имеет бесконечного срока службы, и котел не исключение. В конце концов, стресс при работе и присутствие воды приведут к тому, что котел потеряет свою эффективность и эффективность.Когда бойлер в вашем доме начинает стоить слишком дорого, а счета за ремонт увеличиваются, пришло время подумать о новой установке котла в Виннетке, штат Иллинойс, или в другом месте в Чикаголенде. Вы можете положиться на наших специалистов по замене котла, а также любому ремонту вашего котла, который может вам понадобиться в будущем.

Malek Отопление и охлаждение: обслуживаем район Чикаго с 1998 года. Позвольте нашим специалистам по отоплению подобрать для вас подходящую систему!

Метки: Котлы, замена отопления, Обслуживание систем отопления, Winnetka
Понедельник, 27 февраля 2017 г., 11:00 | Категории: Отопление |

Руководство по эксплуатации электрических системных котлов

Strom

  Руководство по эксплуатации электрических системных котлов Strom

ВВЕДЕНИЕ

Внимательно прочтите и соблюдайте данные инструкции по установке и следуйте инструкциям по эксплуатации, чтобы обеспечить долгий срок службы вашего электрического котла Strom.Эти инструкции должны быть сохранены и переданы любому новому пользователю.

На все котлы распространяется полная гарантия 2 года с момента регистрации. Гарантия распространяется на любые производственные дефекты и покрывает замену любых неисправных деталей и трудозатраты. Гарантия не распространяется на повреждение котла из-за неправильной установки и любое последующее повреждение или утечку воды в котел. Перед передачей котла конечному пользователю необходимо проверить всю сантехнику на предмет нормальной работы и герметичности.Гарантия не распространяется на расходы, которые не были организованы компанией Strom Ltd.

Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или отсутствием опыта работы с устройством, за исключением случаев, когда они находились под надзором или инструктажем компетентного лица, ответственного за их безопасность.

ПОДГОТОВКА/БЕЗОПАСНОСТЬ

Этот электрический котел должен быть оборудован в соответствии со следующими требованиями: –

• Местные строительные нормы
• Строительные нормы Великобритании

BS EN 12828
Отопление на базе систем отопления.

BS EN 12831
Системы отопления зданий. Метод расчета расчетной тепловой нагрузки

BS EN 14336
Системы отопления зданий. для электроустановок. Правила электропроводки IEE. Семнадцатое издание

BS EN 7593
Свод правил по обработке воды в системах отопления

1. Проверка нагрузки
   Проверка нагрузки должна учитываться при установке котлов большой мощности
2. Детальное проектирование 9036 рекомендации приведены в BS EN 12828 и BS EN 6700
3. Расположение
   Котел может быть установлен практически в любом месте, но следует учитывать вероятность мороза или сырости, а также будущее техническое обслуживание оборудования.Необходимо предусмотреть свободное пространство для снятия передней панели в случае необходимости и для поступления воздуха в котел. Котел должен быть установлен в вертикальном положении, в противном случае гарантия аннулируется. Стена, на которой устанавливается котел, должна быть достаточно прочной, чтобы выдержать вес заполненного котла.

ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ, НЕОБХОДИМЫЕ ПЕРЕД УСТАНОВКОЙ

1. Убедитесь, что напряжение на индикаторной табличке котла совпадает с напряжением сети, к которой он будет подключен.
2. Воздухозаборники и вентиляционные отверстия котла обеспечивают его правильную работу и защищают устройство от перегрева. В результате они никогда не должны быть покрыты.
3. Котел должен быть отключен от электросети перед выполнением любого внутреннего ремонта.
4. Котел должен быть постоянно заземлен.
5. Цепь электропитания должна включать устройство защитного отключения.
6. Дренажные клапаны должны быть установлены в самой нижней точке трубопровода системы в доступном месте.Они должны быть установлены в соответствии с BS 2879.
7. Любое использование котла не по назначению запрещено.
8. Все модели имеют различные элементы безопасности. Если один или несколько из них активированы, они вызовут код ошибки на котле. Обратитесь к разделу по устранению неполадок в этом руководстве, и если какая-либо проблема не устранена, обратитесь в компанию Strom.
9. Можно установить подходящие внешние часы/комнатный термостат, если внутреннее программирование котла не используется.
10. Все компоненты для закрытой системы центрального отопления являются встроенными.Подходящая петля для заполнения должна быть установлена ​​снаружи соединения для пополнения воды в соответствии с правилами подачи воды.
11. Любые предохранительные клапаны требуют трубопроводов к безопасной точке разряда

теплые котловые внутренние компоненты

1. автоматический выключатель
2. Условия доступа к электропитанию
3. Запатентованный теплообменник
5. Тепловые вырезки
6. Расширение нагрева сосуд
7. Датчик температуры подачи тепла
8. Датчик температуры возврата тепла
9. Автоматический воздухоотводчик (доступ за насосом)
10. Насос
11. Манометр
12. Датчик давления (связан с манометром)
13. Клапан сброса давления и расширения
14. 6 Клапан подпитки системы отопления
15. Термовыключатели
16. Теплообменник ГВС
17. Датчик температуры на выходе ГВС
18. Датчик температуры на входе холодной воды
19. Датчик расхода ГВС

Общие сведения

7
7
7 Требования
Бойлер r должен быть установлен компетентным и сертифицированным сантехником или инженером-теплотехником и должен быть подключен к общественной электросети компетентным электриком. Для 3-фазных требований это должен выполнять электрик, сертифицированный по стандарту BS 7671 17-го или 18-го издания.
Системы должны быть спроектированы в соответствии с действующими строительными нормами на момент установки. Прибор должен быть заземлен до того, как через него пройдет какой-либо ток. Strom Limited не несет ответственности за неправильные установки, выполненные неквалифицированными специалистами.
1. Подвешивание котла
   Подвешивание котла в вертикальном положении на предусмотренных для этого точках крепления рамы так, чтобы патрубки подачи и обратки были направлены к нижней части котла.
   Подключить котел к системе отопления, убедившись, что на подающем и обратном трубопроводах установлены запорные клапаны.
   СМ. ПРОЦЕДУРУ ПОДВЕШИВАНИЯ НА СЛЕДУЮЩЕЙ СТОРОНЕ.
2. Запорные клапаны
   Для облегчения демонтажа из системы рекомендуется установить полнопроходные запорные клапаны на подающем и обратном трубопроводах котла. Не используйте стандартные шаровые краны, так как это может ограничить входной и выходной поток из котла и привести к снижению производительности.
3. Автоматические воздухоотводчики
   Автоматический воздухоотводчик уже встроен в котел.Однако, если котел будет использоваться в тандеме с водонагревателем, необходимо установить дополнительный воздухоотводчик рядом со змеевиком водонагревателя.
4. Конструкция системы
   Должен быть установлен внешний перепускной клапан, чтобы система могла циркулировать, когда все радиаторы закрыты.
   По возможности следует использовать термостаты для управления отоплением, а в соответствии со строительными нормами следует также использовать цилиндрические термостаты (если применимо). Радиатор должен быть установлен и заперт в помещении, где находится комнатный термостат (если он установлен), чтобы избежать перегрева системы отопления.
5. Подключения к водопроводу
   При заполнении системы отопления следует обращаться к BS EN 14336. Не должно быть соединения между системами центрального отопления и основным водоснабжением, и должны соблюдаться все местные законы о воде. Любое соединение между водопроводной водой и системой отопления должно быть отключено после использования.
6. Промывка
   Система должна быть промыта до уровня 10 % PPM (хлорида и прочего) или ниже, чтобы гарантировать, что водяная система не повлияет на срок службы котла.Если котел устанавливается в существующую систему отопления, необходимо провести промывку радиаторов и трубопроводов, чтобы удалить возможный мусор.

ПОДВЕСНАЯ СХЕМА ДЛЯ РУКОВОДСТВА ПО УСТАНОВКЕ

Пожалуйста, убедитесь, что стена, предназначенная для монтажа котла, имеет структурную целостность, чтобы поддерживать блок, когда он заполнен.

1. С помощью ударной дрели сделайте 6 отверстий в соответствии со схемой настенного монтажа. Верхние отверстия должны быть диаметром Φ8, а нижние отверстия могут быть такими же или вместо этого могут быть Φ6.
2. Просверлите в общей сложности 6 распорных винтов диаметром Φ8 в верхние отверстия и либо диаметром Φ8, либо Φ6 в нижние. Оттуда просверлите 3 подвесных винта в 3 верхних отверстия.
3. Подвесьте котел на 3 фиксированных верхних винта, а затем закрепите 3 дополнительными винтами снизу

ПРОСТРАНСТВА

Котел должен иметь зазор 100 мм со всех сторон от любого потолка, пола, боковой стены или неподвижного навязчивости. Это необходимо соблюдать для безопасной и правильной работы.

СОЕДИНЕНИЯ ВОДЫ

• Соединения подачи и обратки должны быть выполнены в соответствии с цветовой схемой и маркировкой на котле.
• Соединения для подвода и отвода водопроводной воды должны быть выполнены в соответствии с цветовой схемой и маркировкой на котле.
• При затягивании или ослаблении резьбовых соединений всегда используйте подходящие инструменты, такие как разводные гаечные ключи с открытым зевом. Не используйте трубные ключи, удлинители или неподходящие инструменты, которые могут привести к повреждению или утечке воды.
• Установите продувки в радиаторах и любых высоких точках системы отопления.

Регулируемое заправочное соединение входит в комплект поставки котла. Это должно быть закрыто, как только система достигнет давления и воздух будет удален. В качестве альтернативы, его можно заблокировать в открытом положении, и можно использовать традиционную петлю для заполнения системы отопления и возмещения потерь воды во время обслуживания или прокачки системы. Заправочная петля должна быть установлена ​​в непосредственной близости от котла или подсоединена к штуцеру для подпитки водой.Заправочная петля должна быть установлена ​​в соответствии с действующими водными нормами и должна быть удалена после заполнения, а клапаны закрыты подходящими крышками.

ПОДАЧА И ОБРАТКА ОТОПЛЕНИЯ

Эти соединения ¾” для подключения к трубе диаметром 22 мм. Рабочие клапаны подходящего диаметра должны быть установлены на подаче и обратке, чтобы можно было изолировать котел для обслуживания без опорожнения всей системы отопления. Мы рекомендуем гибкие шланги, так как чрезмерное затягивание утюгов может привести к повреждению внутренних частей котла, что не покрывается гарантией.

ВХОД И ВЫХОД ГОРЯЧЕЙ ВОДЫ

Эти соединения 1/2” для подсоединения к трубе диаметром 15 мм с сервисным клапаном на входе для ограничения потока. Мы рекомендуем гибкие шланги, так как чрезмерное затягивание утюгов может привести к повреждению внутренних частей котла, что не покрывается гарантией.

ТОЧКА СЛИВА

Точка слива должна быть установлена ​​в самой нижней точке системы отопления. Не допускается опорожнение котла через предохранительный клапан, так как мусор может помешать правильной работе клапана.

ПЕРВОНАЧАЛЬНАЯ ЗАПОЛНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ

Убедитесь, что запорные клапаны подачи и возврата открыты. Подсоедините контур наполнения к соединению для пополнения воды, полностью откройте клапан и дайте системе медленно наполняться до тех пор, пока манометр не покажет от 1 до 1,5 бар, после чего клапан пополнения должен быть закрыт. Стравливайте воздух из всех ручных выпускных клапанов до тех пор, пока весь воздух не будет удален из системы. Во время этой операции необходимо будет долить систему.

РАСШИРИТЕЛЬНЫЙ БАЧОК

Расширительный бачок устанавливается внутри котла, чтобы обеспечить место для теплового расширения воды при нормальных условиях эксплуатации.Однако, если система содержит значительные объемы воды, необходимо установить снаружи дополнительный расширительный бак.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Завершите все трубопроводы перед подключением котла к электросети.

Убедитесь, что имеющееся в сети напряжение соответствует напряжению, указанному на паспортной табличке.

Важно проверить, что общая мощность электроснабжения здания имеет достаточную мощность для питания котла на требуемой тепловой мощности в дополнение ко всем другим приборам, которые могут быть подключены одновременно.

Питающий кабель к котлу должен иметь достаточное сечение, чтобы выдерживать требуемую нагрузку. Он должен быть подключен через связанный разъединитель с минимальным зазором между контактами 3 мм на каждом полюсе, а система должна быть защищена автоматическим выключателем соответствующего номинала.

Важно, чтобы котел был надлежащим образом заземлен, а электропроводка была проверена на соответствие действующим нормам IEE.

РАЗМЕРЫ ЭЛЕКТРОСНАБЖЕНИЯ

В следующей таблице приведены технические характеристики всех электрических котлов Strom

ПОДКЛЮЧЕНИЕ К КОТЛУ снятие передней панели.Питающий кабель должен быть надежно проложен к этой точке через кабельный ввод в верхней части правой панели котла.

Убедитесь, что соединительные кабели правильно подключены к нужным клеммам и надежно закреплены.

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ УПРАВЛЕНИЯ

Рекомендуется, чтобы котел был подключен к внешнему блоку управления, такому как комнатный термостат или программатор каналов. Коммутационное соединение блока управления должно быть беспотенциальным и подключаться к соответствующим клеммам, как указано на электрической схеме.

ВВОД В ЭКСПЛУАТАЦИЮ

Включите электропитание котла. Убедитесь, что программатор находится в нейтральном состоянии, когда он не требует тепла.

НАСОС

Насос уже установлен в котле как часть отопительного контура и будет подключен к плате. Насос должен легко циркулировать как часть проверки работоспособности, когда котел включен.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Внешние контроллеры следует подключать в соответствии со схемами подключения, приведенными ниже.Любые RF контроллеры могут быть подключены через руководство по установке от производителя.

СОЕДИНЕНИЯ К БОЙЛЕРУ

1. Клеммная колодка
2. Предохранитель 6 А
3. Плата питания нагревателя
4. Плата питания воды
5. Темп. воды на выходе. Датчик
6. Темп. воды на входе. Датчик
7. Датчик потока воды
8. сенсорные панели управления
9. выключатель давления
10. Отопление вырез
11. Температура нагрева
12. Отопление температура возврата
13. BUZZER
14. Теплообменник мощность
15. Внутренняя память батарея

Схема подключения

Вся электропроводка должна быть выполнена в соответствии с действующими правилами электропроводки IEE BS7671.
Все электрические соединения должны выполняться квалифицированным электриком.

ЭКСПЛУАТАЦИЯ КОТЛА

Панель управления котлом

Первичное включение – ввод системы отопления в эксплуатацию

При первом включении котла выполняется самодиагностика. Если обнаружены какие-либо неисправности, они будут показаны на дисплее и могут быть идентифицированы в разделе поиска и устранения неисправностей в данном руководстве. При подключении внешнего контроллера убедитесь, что он надежно подключен к котлу в соответствии со схемами подключения в данном руководстве, прежде чем включать питание котла.

При первом подключении питания к котлу панель управления котлом загорается, но питание не включается. В этом состоянии «Выкл.» установщик может настроить время, день и температуру отопления на выходе из котла, а также желаемую температуру «подхода» на обратной линии отопления.

1. Удерживайте кнопку меню в течение 2 секунд.
2. Это изменит отображение на «Часы». Настройка с помощью знаков + и – позволит пользователю настроить день недели. Нажатие кнопки «Меню» подтвердит настройку дня, а затем заставит время мигать, нажатие знаков «+» и «-» соответственно отрегулирует час, нажатие «Меню» подтвердит час и заставит мигать минуты, и это можно настроить соответствующим образом и подтвердить нажатием кнопки меню.
3. Нажатие кнопки питания вернет котел в исходное меню дисплея «Часы». Нажатие кнопки меню переключит дисплей на «Нагрев» и отобразит температуру. Это желаемая температура нагрева, которую нагревательный поток достигает на выходе из котла, и ее необходимо устанавливать только в начале срока службы котла. Это должно быть установлено соответственно в зависимости от размера отопительного контура. Для небольшого жилища это не должно быть выше 60-65 градусов.Тем не менее, для больших жилищ это должно быть установлено на уровне 65-70 градусов.
4. Когда выбрана правильная температура, при нажатии на кнопку «Меню» на дисплее будет отображаться «diff» с другим числом, отображаемым ниже. Это разница температур подачи и обратки системы отопления, при которой котел выключится, чтобы предотвратить любые избыточные потери энергии или возможный перегрев системы. Котел прекратит цикл независимо от того, будет ли достигнута желаемая температура в любом отапливаемом помещении. Как правило, перепад температуры должен быть просто установлен на уровне 10-15 градусов, чтобы избежать неприятного отключения системы во время отопительного периода, но может быть отрегулирован в соответствии с требованиями конечного пользователя.
5. Меню удержания вернет котел в исходное состояние, после чего удержание питания в течение 2 секунд включит котел для первоначальной самопроверки. После завершения этой проверки убедитесь, что система реагирует правильно, запрашивая тепло через подключенный контроллер отопления (обычно повышая желаемую температуру в помещении).

Первоначальное включение – ввод в эксплуатацию системы горячего водоснабжения

Комбинированный котел Strom будет отдавать приоритет для производства горячей воды любым питьевым приложениям, таким как душевые и краны, имитируя любой газовый комбинированный котел. Расход воды следует отрегулировать с помощью предлагаемого сервисного клапана на входе холодной воды, чтобы обеспечить достаточное повышение температуры котла для любого бытового применения. Рекомендации по расходу для достижения повышения температуры на 30 o C для каждой модели котла приведены ниже:

Пользователь может изменить желаемую настройку температуры горячей воды на выходе из комбинированного котла только при включенном выходе горячей воды с помощью кнопки увеличения и уменьшения на панели управления.По умолчанию установлено значение 45 o C.

Устранение неисправностей

Для любых других проблем, пожалуйста, свяжитесь с STROM Ltd на 0333 344 2474.

Техническое обслуживание

Техническое обслуживание

STROM Электрические котлы не требуют особого обслуживания, кроме следующего:

• Нагревательная система должна быть заполнена и поддерживается, когда вода холодная, при давлении 1 – 1,5 бар. Частая дозаправка системы может привести к образованию накипи, коррозии и повреждению системы отопления, и ее следует по возможности избегать.Регулярная потеря давления может свидетельствовать об утечке в системе и должна быть исследована.
• НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ ДОЛЖЕН ВКЛЮЧАТЬ КОТЕЛ, ЕСЛИ СИСТЕМА СУХАЯ.
• В котле установлена ​​программа защиты от замерзания. Для его работы необходимо постоянное питание котла. В систему отопления можно добавить антифриз (не более 20% по объему), если котел будет простаивать длительное время без использования. В противном случае котел следует отключить от электропитания и полностью слить воду из системы во избежание повреждений от мороза.

ИНФОРМАЦИЯ О ГАРАНТИИ:

Вся продукция Strom поставляется в соответствии со стандартными условиями и положениями (доступными по запросу или через наш веб-сайт). Эта Политика также применяется в дополнение к нашим положениям и условиям для любых электрических котлов Strom, и, устанавливая этот продукт, вы соглашаетесь соблюдать настоящие Условия и положения и эту Политику. Настоящая Политика устанавливает гарантийный срок и исключения, применимые к электрическим котлам. Для получения информации о других продуктах см. наш веб-сайт или соответствующие руководства.Настоящая Политика регулируется нашими Стандартными положениями и условиями, и ее следует рассматривать вместе с этими условиями. Мы оставляем за собой право вносить изменения в эту политику в любое время.

Сведения о гарантии:
С учетом исключений, изложенных ниже, и любых применимых пунктов наших Положений и условий, неисправные детали и продукты будут заменены или отремонтированы бесплатно компанией Strom или одним из ее представителей в течение применимого гарантийного периода. . В тех случаях, когда работа выполняется персоналом, не связанным со Strom, или без ведома Strom, мы не сможем покрыть связанные с этим расходы, затраты на запчасти и оплату труда.Если Strom или его представители не могут своевременно посетить вашу недвижимость, мы оставляем за собой право позволить третьим лицам выполнить работу после того, как предварительно согласованная стоимость будет согласована со Strom напрямую (договоры через третьих лиц не принимаются).

Исключения:

1. Эта политика применяется только в следующих случаях:
   • Продукт установлен и используется строго в соответствии с Условиями и инструкциями, прилагаемыми к продукту; и
   • неисправность не вызвана несчастным случаем, неправильным использованием, неправильным использованием, неподходящими условиями воды (включая загрязняющие вещества или несоответствующее давление воды), образованием известкового налета или любым изменением, модификацией или ремонтом любой стороной, не назначенной прямо Strom.
   • К неподходящим условиям воды относятся:
     1. Частное водоснабжение, не регулируемое органами водного хозяйства
     2. Жесткая вода без очистки
     3. Добавки в воду, вызывающие коррозию продукта
     4. Отсутствие ингибитора коррозии в контурах отопления
2. Настоящая гарантия не распространяется на ущерб, возникший в результате отказа продукта в эксплуатации, или косвенный ущерб другим товарам, мебели или имуществу.
