Для создания тепла и уюта в доме система обогрева просто необходимо. В условиях же северных территорий это даже непременное условие для возможного проживания в доме.

Систему отопления в частном доме можно поручить установить фирме или создать самостоятельно.

Принципы системы отопления частного дома

Прежде чем начинать монтаж системы отопления, нужно понимать, где будут находиться ключевые элементы системы.

Лучше всего создать схему отопления, которая поможет ориентироваться и при закупе необходимых материалов и узлов.

В частности, на схеме следует отобразить расположение:

1. Котельного оборудования.
2. Батарей.
3. Расширительного бака.
4. Труб и задвижек.

Лучше всего, если в доме под котел и основное оборудование будет размещаться в отдельной комнате. Это полезно и с точки зрения содержания топлива, и обслуживания котла. Такая схема должна быть и в случае, когда продукты сгорания выходят через дымоход.

Система отопления может быть организована следующими способами:

• Теплоноситель подается сверху. Внутри труб теплоноситель переносится самостоятельно. Неожиданные проблемы с электрической системой в такой ситуации не повлияют на работу теплоснабжения.
• Теплоноситель подается снизу с помощью принудительного подъема насосом. Циркуляция возможна только при создании давления. Такой вариант выбирают владельцы многоэтажных домов.

Разведение труб, которые обычно теперь устанавливают из полипропилена, может быть выполнено самостоятельно. Количество изгибов и соединений зависит от геометрии пространства и личного желания.

Почему стоит выбирать полипропиленовые трубы?

Полипропиленовые трубы в работе систем отопления завоевали доверие у многих владельцев частных домов. Причинами, по которым все чаще выбирают такой вид строительных материалов, являются:

• Удобство и простота монтажа.
• Долговечность системы отопления.
• Низкий уровень затрат в сравнении с другими материалами.
• Отсутствие посторонних шумов.
• Надежность работы.
• Сохранение хорошей пропускной способности независимо от срока эксплуатации.

Кроме того, полипропиленовые трубы имеют небольшой вес. Внутренняя поверхность труб не ржавеет, а за счет того, что не откладывается налет из элементов, присутствующих в воде, они способны долго служить и не требуется изменение давления в системе.

Следует учесть, что полипропиленовые трубы у разных производителей могут отличаться. Лучше брать те, что давно представлены на рынке. Кроме того, армированные трубы удобнее и надежнее в эксплуатации.

Какие материалы и инструменты требуются для монтажа системы отопления?

Если выбор котельного оборудования, а также принципа работы самой системы сделан, то необходимо приступить к следующему этапу – подготовке к монтажу.

Чтобы работа шла продуктивно, под руками в процессе установки системы отопления должны быть:

• Полипропиленовые трубы.
• Ножницы по металлу. Это позволит разрезать полипропиленовые трубы.
• Лобзик с набором насадок, эффективнее в работе электрический.
• Перфоратор. Потребуется делать каналы в стене для прокладки труб или их протягивания через стены.
• Маркер.
• Рулетка, уровень.
• Швейдер.
• Фитинги.
• Крепежные детали.

Длина труб должна учитывать не только количество комнат и протяженность по ним, но также различные повороты, простенки, дополнительные соединения. Некоторые владельцы протягивают трубы по полу, что позволяет не только избежать разрыва системы, но и обеспечить тепло.

Монтаж системы отопления

При проведении работ по установке системы отопления нужно убедиться, что котел установлен в помещении, где проведена защита от огня. Дымоход также должен соответствовать требованиям пожарной безопасности.

Гидравлическая система считается более предпочтительной для установки в частном доме. Ведь вода уже доказала, что это очень хороший теплоноситель.

В зависимости от доступности коммуникаций и различных видов топлива выбирают системы, работающие:

1. На газе;
2. На электричестве. Достаточно дорогое удовольствие, но если газовой магистрали нет, то вполне доступно. Нужно учесть, что такая система требует проводки специального силового кабеля.
3. На твердом топливе (уголь, дрова).
4. На пеллетах.
5. На жидком топливе.

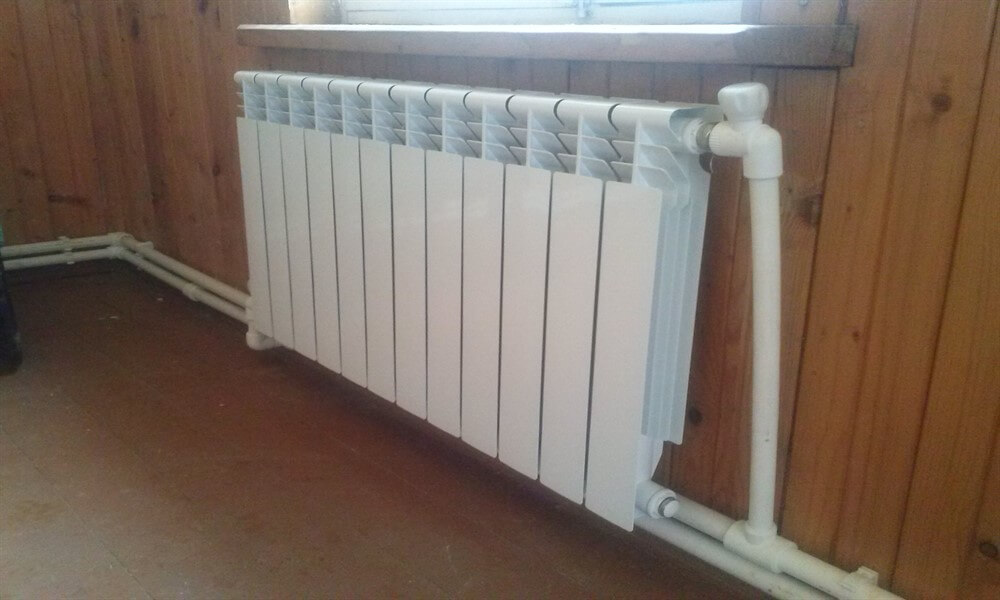

После установки котла и до разведения труб необходимо установить радиаторы. Количество секций зависит от того, насколько теплым требуется сделать помещение и от его площади. Радиаторы отличаются по теплоотдаче в зависимости от материала изготовления и собственного размера. В частные дома в последние годы предпочитают устанавливать алюминиевые варианты. У них не только высокая теплоотдача, но и симпатичный дизайн.

Разводку конструкций принято делать с принудительной циркуляцией в две трубы.

При эксплуатации это позволяет регулировать температуру в отдельных комнатах. Работая с полипропиленовыми трубами, рез нужно делать под прямым углом. Также необходимо следить за отсутствием провисания труб, для чего дополнительно их можно крепить к стене с помощью специальных устройств.

Рабочая температура для монтажа от 5 градусов тепла внутри помещения. Швейдером нужно проходить места разреза трубы, чтобы не было остатков металлической оболочки. Фитинги же лучше дополнительно усилить фум-лентой. При соединении труб потребуется также проводить сварочные работы, поэтому следует продумать систему защиты от пожара.

Работы по установке системы отопления занимают обычно два дня. Если дом большой и установка ведется самостоятельно, то время может увеличиться.

Полипропиленовые трубы для отопления частного дома

Монтаж отопительной системы с помощью полипропиленовых труб – это процесс не сложный, однако, требующий специальных знаний и умений. Полипропилен (трубы) монтируется с минимальным количеством изгибов, также специалисты стараются использовать как можно меньше деталей.

Стоит сказать, что монтирование полипропиленовых труб отопления в домах частного сектора выполняется по-разному. Сегодня специалисты различают два разноплановых метода монтажа трубопровода:

• скрытый метод;
• открытый метод.

Что касается скрытого метода, то такой желательно доверить профессиональным монтажникам – это сложный процесс. Открытое монтирование также может быть различным:

• коллекторная конструкция;
• последовательная конструкция;
• конструкция с проходными розетками.

Удобство монтажа достигается так же за счет универсальности. Можно обустроить систему так, как вам угодно. Речь идет о присоединении к радиаторам – подключение может быть:

• нижним;
• боковым;
• однотрубным или двухтрубным.

Все это обуславливается еще на стадии проектирования – рисуется схема, на которой указывается все, вплоть до установки самых мельчайших деталей – муфт, уголков, креплений.

Еще одним аспектом, который можно назвать комфортным в процессе монтажа, является специальная сварка. Нет, не нужно думать, что это какая-то огнеопасная работа – все гораздо проще! Используется специальный паяльник, который, нагреваясь до 250°C, спаивает элементы между собой.

Не нужно думать об отделке помещений, не нужно подстраиваться к строительным работам в помещении – монтаж PPR-труб абсолютно прост.

Сначала нарезаются элементы труб с помощью специальных ножниц. Далее эти отрезки зачищаются тщательным образом и подвергаются пайке. Сам процесс пайки не сложный — элементы совмещаются с помощью небольшого усилия под действием паяльника. Далее их нужно оставить на некоторое время для остывания, по истечении которого получается абсолютно цельная конструкция. Разъединить ее практически невозможно.

Вариантов монтажа много!

Самый распространенный вариант монтажа системы отопления – это монтаж трубопровода в стенах. Трубопровод монтируется после установки котла и инсталляции всех радиаторов. После выполнения несложной разметки детали соединяются и крепятся к стенам. Еще одним из самых популярных методов прокладки труб является монтирование трубопровода в стяжке. Зачастую, такой вид прокладки используется при обустройстве системы «теплого пола».

Много скептиков говорят о нецелесообразности данного использования, ссылаясь на проблематику демонтажа такой системы на момент поломки. Однако, большинство специалистов утверждают, что установка такой системы намного выгоднее по экономии и по долговечности, ведь при небольшой температуре система будет работать очень долго.

Какой лучше диаметр трубы для отопления частного дома

Пластиковые изделия давно вошли в нашу жизнь, с успехом заменив металлические. Сегодня широкое распространение получили полипропиленовые трубы для отопления, технические характеристики которых позволили облегчить работы по обустройству систем отопления. Произвести их установку самостоятельно сможет даже непрофессионал.

Особенности полипропиленовых труб

Главной особенностью полипропилена считается устойчивость к высоким температурам, а дополнительное армирование призвано защитить его от расширения при нагреве. Благодаря особой твердости материала трубы имеют идеально гладкую поверхность, что положительно сказывается на их высокой стойкости к коррозии и воздействию внешних факторов.

Применяя полипропиленовые трубы для отопления, с учетом особенностей материала и размеров выполняют монтаж не только внутренних сетей, но и магистральных.

Преимущества

Популярность полипропиленовых труб обусловлена ​​следующими преимуществами:

• выдерживают давление свыше 10 бар;
• эстетичный внешний вид;
• не корродирует, не электризуется;
• гладкая внутренняя поверхность предотвращает оседание грязи;
• привлекательная цена;
• химическая чистота материала позволяет использовать его в пищевой промышленности;
• удобство транспортировки, возможна перевозка в бухтах.

недостатки

недостатки полипропилена:

• не переносит прямого воздействия ультрафиолета, под действием которого быстро разрушается, требуется дополнительная защита;
• начинает плавиться при высоких температурах;
• для установки требуется специальный сварочный аппарат;
• сложность в ремонтных работах и ​​техническом обслуживании.

Просмотров

Трубы выпускаются различного назначения, например, цельнолитые полипропиленовые изделия с малым внутренним диаметром успешно применяются для теплых полов, а материалы с дополнительным армированием отлично показывают себя при прокладке отопительного контура.

Стекловолокно

Полипропилен, армированный стекловолокном, изготавливается методом коэкструзии, при котором волокно помещается между двумя слоями нанесенного пластика.

Особенности изделий со стекловолокном:

• менее подвержен растяжению при нагреве;
• хорошо держат форму;
• выдерживают перепады давления в сети;
• не расслаиваются в процессе эксплуатации;
• считается самым прочным из всех разновидностей;
• при монтаже не требуют дополнительной зачистки в местах пайки.

С алюминием

Материалы с алюминиевым слоем хорошо выдерживают температурные колебания, имеют минимальное тепловое расширение и практически не теряют своей первоначальной формы при высоких температурах, что является неоспоримым преимуществом.

Особенностью армированных изделий при монтаже является правильная зачистка в местах стыков с фурнитурой. Если отказаться от этой процедуры, то система отопления быстро выйдет из строя, и в процессе эксплуатации придется все переделывать.

Твердый пластик

Твердые пластиковые изделия хороши для теплых полов и для использования в скрытой проводке. Бетонное основание служит прекрасным армирующим материалом, защищая трубопровод от внешних воздействий, способствуя уменьшению теплового расширения. Простота монтажа и надежность пайки позволяют на весь срок службы забыть о проблеме неплотности стыков.

К положительным сторонам использования труб относятся:

• гибкость;
• длина до 200 метров;
• особая молекулярная память, помогающая вернуться в исходную форму при охлаждении.

Армированный пластик

Система отопления из металлопластика выгодно применяется в домах, где колебания температуры теплоносителя превышают 90°С. Трубы не провисают при высоких температурах, сохраняя свой первозданный вид. Слабое место в системе – соединительная арматура, которая может дать течь при остывании теплоносителя и поэтому требует постоянного дополнительного обслуживания.

Не рекомендуется использовать этот материал для устройства скрытой проводки, например, для теплых полов и устройства водозабора без доступа к местам подключения.

Почему нужно правильно подобрать диаметр труб отопления

Простейшая система индивидуального отопления дома состоит из: котла, радиаторов отопления, расширительного бака и соединяющих все эти элементы трубопроводов. И если для котла, бака и радиаторов существуют относительно простые расчетные формулы, по которым осуществляется подбор параметров, то в отношении труб необходимо серьезно заняться изучением теплотехники.
Дело в том, что от правильно выбранного размера трубы зависит то, как будет работать отопление. И при этом в отопительный сезон здание будет обеспечено теплом. Если расчеты верны, оборудование будет работать сбалансировано. Температура в помещении будет стабильной даже в самые холодные дни, а потребление энергии будет низким. Другое дело, если диаметр труб будет меньше необходимого – здание будет плохо прогреваться. Соответственно котел отопления будет работать в критическом режиме для достижения нормальной температуры.

Когда диаметр магистральных труб больше необходимого, это создаст проблемы другого характера. Увеличенный объем труб заполняется теплоносителем, объем которого больше расчетного. А это значит, что потери тепла при его транспортировке к батареям будут значительными. В этом случае значительно возрастет расход топлива. Поэтому это вовсе не будет означать повышения температуры в доме.

Технические характеристики

Производство труб полипропиленовых (ПП) регламентировано стандартами ГОСТ 21553 и ГОСТ 15139.

Устойчивые к давлению

В системах отопления не всегда возможно поддерживать постоянное давление; его показатели могут меняться в зависимости от температурного режима и пропускной способности коллектора. Поэтому при использовании ПП в контуре отопления необходимо учитывать запас внутреннего диаметра трубы, что положительно скажется при изменении давления и убережет систему от разрывов.

Обращая внимание на маркировку, вы без труда подберете необходимый диаметр отверстия с учетом запаса. Так, при расчетном диаметре 20 мм выбирается коллектор с диаметром проходного сечения 25 мм, где учитывается запас на расширение при изменении давления в системе. Буквы PN и две цифры на маркировке указывают на давление, на которое рассчитаны используемые материалы.

Технические условия

Полипропиленовые трубы, армированные стекловолокном или алюминием, могут иметь неограниченный диаметр, который обычно составляет 16-63 мм, и это не предел.

Монтаж полипропиленовых труб для водоснабжения, фото и видео

Обратите внимание: один из основных технических моментов основан на термостойкости изделия. Максимально допустимый температурный предел для полипропиленовых труб составляет 95 градусов Цельсия. При этом температура может ненадолго повышаться до 110 градусов Цельсия. Эти показатели делают продукт идеальным для систем отопления (в случае теплоносителя).

Полипропиленовые фитинги позволяют соединять трубы без потери тепла и прочности.

Рабочее давление полипропилена армированного 10, 16, 20 атмосфер (в зависимости от типа).

Арматура полипропиленовая

На что обратить внимание при выборе

Для контура отопления с нестабильными входными параметрами правильнее использовать армированные материалы.

Обратите внимание на следующие характеристики:

• давление;
• толщина стенки;
• арматура;
• температурный режим;
• Диаметр отверстия.

Типы труб по максимально допустимому значению давления

Для правильного выбора руководствуются ТУ 2248-010-33137731-2012:

1. PN 10 рассчитаны на давление 10 бар при нагреве температура среды не выше 40°С.
2. PN 16 — 16 бар при температуре воды 60°С и при значительных изменениях температуры производительность резко снижается.
3. PN 20 — 20 бар, рассчитаны на температуру до 80°С и рекомендованы для горячего водоснабжения.
4. PN 25 – 25 бар – это только армированные изделия с температурным режимом не выше 95°С, подходящие для систем отопления в частных домах.

Цены на трубы полипропиленовые класса PN10

Трубы полипропиленовые PN 10

Устойчивы к высоким температурам

При маркировке труб производитель указывает температурный режим, на который рассчитана продукция. Так вот, на усиленных этот параметр равен — 90-95°С, на обыкновенном полипропилене — 60°С.

Исключена ржавчина

Основная положительная характеристика полипропилена – коррозионная стойкость. Даже при самой некачественной охлаждающей жидкости коллекторы не зарастают грязью. Благодаря идеально гладким стенкам исключается реакция, способствующая разрушению материала. При этом нельзя забывать и о радиаторах, которые перед зимней эксплуатацией желательно промыть от скопившейся грязи.

Низкий коэффициент теплопроводности

Пластик имеет плохую теплопроводность, поэтому этот факт учитывается при установке отопления. Одинаковый температурный режим теплоносителя и стены положительно сказывается на отсутствии конденсата на поверхности контура, что обусловило его использование для устройства теплых полов. Расчет мощности системы отопления производится исключительно для радиаторов.

Долгий срок службы

Производители наделили пластик характеристиками, позволяющими ему долгое время сохранять свои первоначальные качества, разумеется, при соблюдении правил эксплуатации. Гарантийный срок более 25 лет.

Какие трубы ППР подходят для отопления

Полипропиленовые трубы стали применяться для систем отопления относительно недавно. До этого их место занимали цельные стальные трубы. Такие конструкции соединялись сваркой, были прочными, но сложными в монтаже и дорогими в производстве.

Полипропиленовые трубы за свою недолгую историю претерпели ряд важных изменений. Сам по себе полипропилен не обладает той термостойкостью, которую должны были получить компании-разработчики. Именно поэтому первые системы теплообмена с такими трубами быстро пришли в негодность, а к самому материалу стали относиться скептически.

На данный момент полипропиленовые трубы значительно усовершенствованы. Существуют различные модели, которые используются для подачи холодной и горячей воды, отопления и водоотвода. При проведении ремонта важно выбирать трубы, предназначенные для конкретных целей, иначе конструкция не будет исправной.

Важно! На данный момент существует множество компаний, которые производят и продают трубы для систем отопления. Покупать трубы вместе со всеми комплектующими желательно у официальных поставщиков в специализированных магазинах, так как много некачественных подделок.

Разновидности труб PPR

Полипропиленовые трубы используются в различных сферах, но не все подходят для отопления. В погоне за дешевым материалом можно купить не те трубы, которые выдерживают горячую воду под давлением. Важно уметь отличать один тип трубы от другого.

Классификация полипропиленовых труб следующая:

• PP-H. Это первое поколение полипропиленовых труб. Эта модель обладает всеми свойствами основного материала. ПП-Н герметичны и устойчивы к высокому давлению, кроме того, они не вступают в химические реакции. Однако плавление такой трубы может начаться уже при температуре 50 ͒С. Такие трубы используются в системе холодного водоснабжения, вентиляции и в производственных целях;
• ПП-Б. При производстве этого типа немного изменена формула материала. Трубы оказались прочнее и долговечнее, но температурных колебаний все же не выдержали. Такие трубы обладают преимуществами предыдущего поколения и, кроме того, лучше переносят воздействие высоких температур. Однако для системы отопления и даже горячего водоснабжения они непригодны. Такие трубы часто используют при строительстве канализации;
• ПП-Р. При производстве этих труб помимо полипропилена используется этилен. Это позволяет им выдерживать высокие температурные нагрузки. Кроме того, такие трубы обычно армированы, что позволяет им выдерживать температуру выше 100°С. Наиболее подходящим вариантом для системы отопления являются армированные трубы PP-R.

Рекомендуем ознакомиться: Срок службы и возможности полипропиленовых труб

Армированные трубы

Армирование — процесс покрытия трубы материалом, превосходящим по прочности или другим свойствам основной материал структура. В случае с полипропиленовыми трубами под армированием понимается покрытие трубы металлом, сохраняющим тепло и предотвращающим деформацию трубы под воздействием высоких температур. Армирование может быть двух видов:

• Алюминий. В этом случае поверхность трубы покрывается алюминиевой фольгой. Иногда эту фольгу вкладывают между слоями полипропилена. Алюминий не позволяет ППР расширяться и менять свою форму. Однако у таких труб есть один существенный недостаток – они могут расслаиваться. Расслоение происходит, когда труба изготовлена ​​из некачественных материалов или неправильно состыкована с другой трубой;
• Стекловолокно. Такое покрытие как бы вплетено между слоями полипропилена. Это делает процесс расслаивания невозможным. Такие трубы цельные и не портятся при неправильной установке или эксплуатации. Срок службы ППР со стекловолоконным покрытием больше, однако такие трубы дороже.

Технические характеристики труб для отопления

Характеристики труб основаны на стойкости к различным факторам, действующим в процессе эксплуатации. При выборе труб для системы отопления необходимо обращать внимание на следующие параметры:

• Стойкие к высокому давлению. Армированные полипропиленовые трубы способны выдерживать давление в системе около 6 атм. при температуре 70°С. Чем выше температура, тем ниже сопротивление давлению. В системе отопления горячая вода подается не под максимальным давлением;
• Устойчив к температурным воздействиям. Армированные полипропиленовые трубы начинают плавиться при температуре 120°С. В теплосети температура редко превышает 70 — 75 ͒С, что создает в системе запас теплоемкости. морозы ППР переносят хуже, чем жару;
• Устойчив к коррозии. Основным недостатком металлических труб является способность вступать в реакцию с водой. Рано или поздно такие трубы ржавеют и перестают быть герметичными. Полипропилен не подвергается коррозии под воздействием воды. Кроме того, он не вступает в реакцию с солями и другими примесями, которые могут находиться в системе;
• Прочность. Производители обещают срок службы трубы полвека, но гарантий не дают. На самом деле долговечность конструкции зависит от типа арматуры, от правильного монтажа, температуры внутри и снаружи труб, давления в них. Если соблюдать все рекомендации по ремонту, можно забыть на несколько десятков лет.

Важно! Полипропиленовые трубы можно устанавливать на открытом воздухе только жителям южных регионов. При температуре наружного воздуха менее -15°С полипропилен становится хрупким и трубы могут порваться. Такие конструкции подходят только для внутренней разводки.

Подбор труб для отопления

Для теплопровода лучше отдать предпочтение полипропилену с армированием стекловолокном. Однако трубы из этого материала тоже бывают разными. Они отличаются диаметром и способностью выдерживать определенное давление в системе. По диаметру различают следующие категории труб:

• Менее 1,6 см. Такие трубы подходят только для систем теплого пола. Этого диаметра должно хватить при правильном монтаже труб;
• 2,0–2,5 см. Самый популярный диаметр при устройстве отопления в доме или квартире. Для стояка, который заходит в квартиру, необходим диаметр 25 мм, а в комнаты заводятся трубы 20 мм;
• 2,5–3,2 см. Эта категория используется в многоэтажных домах с централизованным отоплением;
• Более 20 см. Трубы такого диаметра нужны для крупных организаций. Например, больницы со множеством отделений, палат и кабинетов.

Рекомендуем ознакомиться: Как сделать коллектор для полипропиленовых труб?

Определить давление, которое выдерживают трубы, несложно. Достаточно посмотреть на маркировку PN и номер после нее. Так, PN 10 выдерживает давление 10 атмосфер при температуре 45 ͒С, PN 16 – 16 атм. при температуре 60 ͒С, PN 20 – давление 20 атм. при температуре 80 ͒С, PN 25 — 25 атм. при температуре 100 и более ͒С. Для системы отопления необходимо выбирать не менее PN 16, лучше PN 25.

Таким образом, оптимальным вариантом для труб отопления являются полипропиленовые трубы с покрытием из стекловолокна диаметром 2 – 2,5 см и маркировкой PN 25.

Значение маркировки на трубах

Важным критерием выбора является маркировка, наносимая на поверхность изготавливаемого изделия, где кроме рабочих параметров давления и температуры указывается диаметр трубы. Это основной показатель для системы отопления частного дома.

Диаметр изделия:

• 16-20 мм — предназначены для теплых полов и водоснабжения;
• 20-25 мм — для системы отопления в частных домах;
• 25-32 мм — для централизованных магистралей;
• 200 мм и более применяются для отопления административных помещений.

Особое внимание следует уделить диаметру полипропиленовых труб, используемых для отопления частного дома, где без одного вида не обойтись.

Правильное сочетание и подбор материалов с разной маркировкой способствует увеличению эффективности обогрева в несколько раз. Так, переход с большего диаметра труб на меньший увеличивает давление в системе, способствуя отличной циркуляции теплоносителя и увеличению теплоотдачи.

Трубы полипропиленовые для отопления технические характеристики

Монтаж отопления своими руками

Систему отопления можно установить самостоятельно. Главное правильно подобрать материалы, правильно их подобрать и склеить между собой. Сама конструкция довольно проста в сборке и эксплуатации.

Какие соединители использовать

Для того, чтобы присоединить одну трубу к другой, трубы к стоякам и радиаторам, манометрам и другим устройствам нужны специальные соединители. Бывают следующих типов:

• Прямые (обычные муфты). Они необходимы в тех местах, где одна труба соединяется с другой такого же диаметра, но не под углом;
• Изогнутый. Используется в местах, где система изгибается и поворачивается;
• Тройной. Они необходимы, если вам нужно сделать две из одной трубы или одну из двух. Например, в местах ответвлений от магистральной трубы к радиатору;
• Заглушки (заглушки). Их устанавливают в тупиковых зонах, например, на крайних радиаторах;
• С изменением внутренней части. Применяются при переходе с трубы большего диаметра на трубу меньшего диаметра. Например, при подсоединении труб к стоякам;
• С пластиком и металлом. Такие соединители необходимы в месте перехода от пластмассовых изделий (труб) к металлическим (радиаторам, манометрам, бакам).

Перед началом монтажных работ необходимо воссоздать на бумаге точную схему предлагаемой системы и рассчитать количество соединителей каждого типа. Кроме того, важно подобрать соединители, внутренний диаметр поперечного сечения которых будет соответствовать диаметру трубы.

Рекомендуем ознакомиться: Полипропиленовая труба, армированная стекловолокном — гарантия надежности

Алгоритм монтажных работ

После составления схемы отопления и закупки всех необходимых элементов можно приступать к монтажным работам.

Для этого вам понадобится специальный набор, состоящий из паяльника с насадками (муфтами и дронами) и шейдеров.

Для установки одной системы отопления покупать не обязательно, можно арендовать.

Важно! При проведении работ впервые рекомендуется покупать деталей больше, чем необходимо. После неправильной сварки оторванные детали уже не годятся, поэтому придется брать новые.

Алгоритм монтажных работ следующий:

1. Резка труб и раскладывание соединителей. Это подготовительный этап, который важно соблюдать строго по инструкции. Труба разрезается с помощью специальных ножниц.
2. Очистка трубки бритвы. Этот шаг необходим только при монтаже труб с алюминиевым армированием. Для этого берется бритва и надевается на трубу, вращения делаются вручную или отверткой.
3. Паяльник в сборе. На аппарат надеваются муфты и оправки соответствующего диаметра, после чего его включают и ждут нагрева до 260 °С. В это время на трубе делается отметка глубины, соответствующая соединительному элементу.
4. Соединение. В гильзу нагретого паяльника на определенную глубину вставляется труба, а с другой стороны в оправку вставляется соединительный элемент, после чего элементы припаиваются друг к другу на определенное время. Время рассчитывается следующим образом: при диаметре трубы 1,6 см – 5 секунд, 2,0 см – 7 секунд, 3,2 см – 8 секунд.
5. Аналогичным образом собираются все остальные участки трубы, после чего конструкция крепится к системе отопления.

Особенности установки в квартире и частном доме

В квартире проще установить систему отопления. Как правило, в каждой комнате устанавливается один радиатор, который отходит от общего стояка. Трубы соединяются по предложенной схеме, а затем подключаются к стояку и радиатору.

В случае установки нескольких радиаторов можно выбрать двухтрубную и однотрубную системы отопления. В первом случае от каждого предыдущего радиатора теплоноситель идет к следующему. Соответственно, во всех последующих радиаторах температура будет ниже, чем в предыдущих. Во втором случае имеется две трубы: одна для входа жидкости, другая для выхода.

Перед проведением работ в квартире необходимо согласовать ремонт отопления с ЖЭКом и ближайшими соседями. Замена стояков, как правило, производится централизованно.

При монтаже системы отопления в частном доме работы будет больше … Необходимо выбрать тип теплоносителя, тип котла и систему отвода теплоносителя из котла и в обратном порядке .

Установка самого котла при отсутствии опыта также может быть затруднена. Тепловая труба устанавливается, как правило, в подвале дома. Затем котел соединяется трубами с радиаторами в каждой из комнат. Такие системы достаточно сложны, но у них есть и преимущества – температуру и давление в трубах можно регулировать самостоятельно.

Рекомендации по выбору

Стоит отдать предпочтение армированным изделиям, позволяющим качественно выполнить монтаж отопительного контура и надолго забыть о проблемах, связанных с протечками.

Специалисты рекомендуют:

• приобретать материалы у проверенных поставщиков, продукция должна иметь сертификат качества;
• обратите внимание на маркировку, содержащую полную информацию;
• сделать выбор в пользу армированных изделий;
• выбрать трубы с армированием стекловолокном для системы отопления. Печи длительного горения для дровяного отопления можно найти на нашем сайте.

Стеклопластиковые трубы Цены

Стеклопластиковые трубы

Обвязка котла полипропиленом: схемы и правила устройства

Инженерные системы из доступных полипропиленовых труб могут прослужить до полувека. Полимерные трубчатые изделия предельно просты в монтаже, для их соединения нужен всего один паяльник. Но подходит ли этот материал для систем отопления? Будет ли полипропиленовая обвязка котла прочной и надежной?

Если все делать по технологии, то пластиковые трубопроводы вполне безопасно доставляют теплоноситель к батареям.

Содержание статьи:

• Что такое обвязка котла и из чего она состоит?
• Трубы полипропиленовые в системах отопления
• Особенности монтажа трубопроводов ППР
• Выбор схемы разводки системы отопления
  • Что лучше: самотечное или насосное?
  • Какую схему отопления лучше выбрать?
• Полипропиленовый контур для разных котлов
  • Вариант №1: Газовый водонагреватель
  • Вариант №2: Твердотопливная модель
  • Вариант №3: Мазутные и электрические обогреватели
видео по теме Выводы и полезное видео по теме

Что такое трубопровод котла и из чего он состоит?

Жгут — совокупность отопительного оборудования, обеспечивающая транспортировку нагретой воды к радиаторам и безаварийную работу самого нагревателя.

С одной стороны помогает равномерно распределять тепло по всему дому, а с другой повышает надежность всей системы отопления, защищая котел от перегрева и перерасхода топлива.

Есть определенные нюансы в устройстве обвязки котельного оборудования:

Галерея изображений

Фото

Полипропиленовые отопительные контуры собираются с неразъемными соединениями раз и навсегда

При сборке трубопроводов используются соединительные элементы — фитинги, тройники, уголки, устанавливаемые диффузионной сваркой

Трубы полипропиленовые применяются в обвязке двухконтурных газовых котлов, обрабатывающих трубопроводы отопления и ГВС

С помощью труб ПП производится устройство для обвязки твердотопливных котлов. Выпускаются специальные фитинги для соединения пластиковых труб с металлическими трубами

При строительстве систем отопления с электронагревательным узлом практически всегда используются полипропиленовые трубы с соединителями

Активно применяются при обустройстве отопления газовым одноконтурным котлах, полипропилен применяется в однотрубных и двухтрубных схемах разводки

Стойкость к механическим повреждениям обуславливает монтаж трубопроводов из ПП открытым способом. Избегайте мест прямого воздействия УФ и температур выше 95º

Длительные сроки эксплуатации, превышающие 50 лет по заявлению производителей, позволяют прокладывать трубопроводы из ПП скрыто в строительных конструкциях

Особенности монтажа полипропиленовых трубопроводов

Монтаж труб арматура

Трубопровод ПП (ПП) газового двухконтурного котла

Трубы твердотопливного котла

Система отопления с электрокотлом

Тандем с газовыми одноконтурными котлами

Открытая труба отопления

Закрытый способ обвязки

Также под обвязкой отопительного аппарата подразумевается расчет параметров все элементы внутренней системы отопления и их монтаж. Он должен работать не только надежно, но и корректно. Большое количество дополнительных устройств и сложная проводка могут серьезно снизить его эффективность. Все должно быть сделано правильно.

Правильная обвязка повышает КПД водонагревателя и его надежность

Вариантов систем отопления, оптимальных и готовых для всех без исключения зданий, просто не существует. Для достижения максимальной отдачи от того или иного котла необходимо для каждого дома индивидуально составлять проект системы отопления. Но есть некий набор стандартных правил и список типового оборудования.

В простейшей схеме обвязки котла отопления при самотечном движении теплоносителя минимум запорно-регулировочных устройств (+)

В зависимости от вида используемого топлива, квадратуры дома, модели обогревателя и его расположения полипропиленовая обвязка выполняется по различным схемам.

Но во всех есть:

1. Котел (одноконтурный или двухконтурный).
2. Расширительный бачок . Гидравлический с мембранным или обычным баком в зависимости от типа системы отопления.
3. Полипропиленовые трубы и фитинги.
4. Батареи (чугунные, стальные, алюминиевые, биметаллические).
5. Байпас (участки трубопровода, позволяющие отключать от цепи отдельные устройства). Рекомендуется для всех типов сетей, но не всегда используется в простых блок-схемах.

По принципу движения теплоносителя контуры отопления делятся на системы с естественной (гравитационной) и искусственной (насосной или принудительной) циркуляцией.

Циркуляционный насос является обязательным компонентом отопления принудительного типа. Нужен для стимуляции движения теплоносителя (+)

В тепловой сети принудительного типа вышеуказанный комплект дополняется:

• Кран Маевского.
• Циркуляционный насос.

В схеме с подачей теплоносителя к каждому устройству коллекторно-распределительное устройство обязательно включается на предназначенные для него подающие и обратные трубы.

В отопительных контурах, требующих обязательной регулировки качественных и количественных характеристик циркулирующей жидкости или пара, встраиваются регулирующие устройства:

• Манометр.
• Термостат.
• Гидравлическая игла, если необходимо выравнивание давления.

В системе с принудительной циркуляцией теплоносителя для поддержания в ней заданного давления, с мембраной. А в его гравитационном аналоге будет достаточно обычного открытого бака без всяких вставок внутри.

Расширительный бак систем с естественным движением воды контактирует с внешней средой, за счет чего может насыщаться воздухом. Для предотвращения этого явления системы дополняют воздушным контуром, собирающим и удаляющим воздух

Расширительный бак простейшей системы отопления с естественным принципом движения представляет собой обычный бак с ввинченной или вваренной в него парой труб. Одна из них – подающая труба, вторая – сигнальная труба, которая рассказывает о наполнении бака водой, расширяющейся при нагревании. В более сложном варианте бака вкручиваются уже четыре трубы.

При увеличении объема теплоносителя сверх нормы излишки просто сбрасываются через сигнальную трубку. В дальнейшем теплоноситель так же расширится и примет прежний объем, но переливов в сигнальную трубу не будет. По аналогии, воздух удаляется самопроизвольно; поэтому нет необходимости устанавливать краны Маевского.

Между котлом и полипропиленовыми трубами строится группа контроля и безопасности из различных датчиков, регуляторов и аварийной арматуры

Циркуляционные насосы в схемах, основанных на естественном принципе движения теплоносителя, не используются. В такой системе вода движется под действием силы тяжести.

Ей не нужны дополнительные усилители давления. С одной стороны это повышает надежность отопления (ломаться просто нечему), а с другой — снижает качество обогрева дальних комнат в доме (теплоноситель до крайних доходит уже остывшим) .

Тонкости монтажа системы отопления из полипропиленовых труб подробно описаны в одном из размещенных на нашем сайте.

Полипропиленовые трубы в системах отопления

Полипропиленовые фитинги и трубы (ППР) пользуются популярностью благодаря дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не менее 50 лет, заявленных производителем.

Существует несколько видов данной трубной продукции, отличающихся техническими характеристиками и назначением.

При строительстве систем отопления, а также при проектировании близких к ним по эксплуатационным параметрам контуров горячего водоснабжения применяются:

• Трубы с маркировкой ПН 25. Изделия с армированием из алюминиевой фольги. Применяются в системах с номинальным давлением до 2,5 МПа. Предельная рабочая температура +95ºС.
• Трубы с маркировкой PN 20. Усиленное исполнение для водогрейных ветвей двухконтурных котлов отопления. Заявленный производителем срок будет выдержан, если температура теплоносителя будет не выше +80ºС, а давление до 2 МПа.
• Трубы с маркировкой PN 10. Изделия тонкостенные полимерные. Используется, если котел подает теплоноситель в систему теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 МПа.

Полимерные трубы подходят для всех известных способов прокладки: открытой и скрытой. Но этот материал имеет большой коэффициент теплового расширения. При нагревании такие изделия начинают немного увеличиваться в длину. Этот эффект называется тепловым линейным расширением; это необходимо учитывать при строительстве трубопроводов.

Котел должен быть обвязан полипропиленовыми трубами, которые в маркировке имеют класс эксплуатации 5, рабочее давление 4–6 атмосфер и номинальное давление PN 25 и выше

Для предотвращения разрушения полипропиленовых трубопроводов отопления, можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально рассчитано на компенсацию этого удлинения. Слой фольги внутри полипропиленовых труб PN 25 снижает их тепловое удлинение в два раза, а стекловолокна в пять раз.

Фотогалерея

Фото

Устройство для сварки труб ПП большого диаметра

Особенности сварки широких пластиковых труб

Соединение узких полипропиленовых труб

Аппарат для соединения ПП труб малого диаметра

Особенности монтажа трубопроводов ППР

При обвязке котла их соединяют преимущественно холодной или горячей сваркой, в случае присоединения к металлическим трубопроводам применяют резьбовые соединения. Прикрутить гораздо удобнее, но из-за них сборка системы обойдется намного дороже.

Правда, если вы хотите соединить полипропиленовый трубопровод с металлическим собратом, без резьбовых фитингов не обойтись.

Доступен широкий ассортимент фитингов для формирования линейных и узловых соединений полипропиленовых труб.

«Горячий» сваривается специальным аппаратом (паяльником, «утюгом»). Трубы нагревают подходящей насадкой до температуры плавления 260 градусов, а затем детали с размягченными краями прижимают друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольга армированных труб должна быть в обязательном порядке очищена. В противном случае он будет мешать соединению полимерных изделий, делая шов непрочным. Со стекловолокном эти лишние действия не потребуются. Тихо плавится с пластиком.

Технология пайки ППР предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает использование специализированных клеев. В последние годы этот метод используется редко, так как результат недостаточно надежен.

В системах отопления резьбовые соединения следует герметизировать паронитом или высокотемпературным герметиком. Не стоит забывать и о достаточно высокой рабочей температуре охлаждающей жидкости.

Есть еще один нюанс использования полипропилена для обвязки котла отопления. Тосол с пластиком — довольно неудачное сочетание. В качестве теплоносителя для системы пластиковых труб рекомендуется использовать воду.

Выбор схемы подключения системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома эта схема подбирается индивидуально. То, что оптимально в одном здании, может оказаться неэффективным в другом.

Кроме того, системы отопления по принципу движения воды делятся на: принудительные с гидронасосом и самотечные (самотеки, естественные), есть еще классификация по устройству трубопроводов. По своему строению они бывают одно- и двухтрубные, коллекторно-лучевые или аналоги с замкнутыми кольцами.

Что лучше: самотек или насос?

В нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится заменить собой более холодную жидкость. Эта система трубопроводов отопительного котла наиболее проста в монтаже. Кроме отопителя есть трубы из полипропилена, радиаторы и расширительный бачок.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку — в расширитель, а оттуда спускается к батареям. После передачи тепла он возвращается в котел, где снова нагревается, начиная новый цикл.

По этой схеме устроено отопление во многих домах дворовых поселков. Только есть твердотопливная печка. Это самый простой и дешевый способ организовать отопление небольшого коттеджа. Однако имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности последнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, имеет минимум узлов и мест соединения для труб из полипропилена

Более сложная и дорогая. Однако это значительно упрощает создание комфортных температур в отдельных помещениях. В нем теплоноситель движется уже за счет стимуляции его движения насосом.

Выбор компоновки полипропиленовых труб и самого котла тесно связаны. Система естественной циркуляции энергонезависима. Если водонагреватель в нем не требует питания от сети, то даже при отключении электричества дом будет отапливаться.

В принудительном контуре для работы насоса требуется постоянный источник питания. Поэтому котел для него лучше всего выбирать электрозависимый, имеющий дополнительные возможности. Но чтобы застраховаться от проблем с напряжением, к ним придется купить резервный генератор или источник бесперебойного питания.

Какую схему отопления лучше выбрать?

Существует множество способов разделения трубопроводов из полипропилена от котла к радиаторам отопления.

Но все эти схемы делятся на:

• одинарная трубка;
• двухтрубный.

АТ Нагретая вода, подаваемая в качестве теплоносителя, подается и отводится по одной трубе. В двухтрубном для подачи теплоносителя и обратки, т.е. отвода остывшей воды обратно в котел на отопление, сооружаются отдельные линии.

По способу присоединения рабочих органов контуры отопления делятся на:

• тройник;
• коллектор.

Тройники могут использоваться как с самотечной, так и с принудительной циркуляцией. Коллекторная схема может работать только при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но самый дальний в цепочке от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ предполагает прокладку одного петлевого линии и последовательного подключения к ней аккумуляторов. В двухтрубной схеме от котла идет два независимых трубопровода с горячей водой и обраткой. И к ним уже подключены радиаторы.

В систему встраиваются один или два коллектора, от которых к каждой батарее перекидываются отдельные трубы. Также такой распределитель позволяет подключить к котлу «теплый пол», изготовленный все из того же ППР.

Коллекторная разводка позволяет создавать эффективные системы отопления домов большой площади и разной этажности (+)

Использование коллекторов и отдельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится производить более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно настроить под конкретные условия и требования.

Контур полипропиленовый для разных котлов

Большинство производителей водонагревателей рекомендуют первый метр трубопровода от него делать из металла. Это особенно актуально для твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке уже должен быть подключен к этой ветке, иначе в случае неисправности котла он получит тепловой удар и может лопнуть.

Вариант №1: Газовая колонка

Полипропиленовую обвязку газового котла рекомендуется выполнять с помощью гидрорукава и коллектора. Зачастую газовые модели уже оснащены встроенными насосами для откачки воды. Почти все они изначально были рассчитаны на форсированные системы.

Наиболее надежной с точки зрения безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае будет герметизирован небольшой участок трубопровода от котла до распределителя, а затем будут задействованы дополнительные насосы. Именно на них ляжет основная нагрузка по перекачке теплоносителя.

Газовый котел можно обвязать полипропиленом без длинных металлических труб; вода в таком нагревателе редко нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный аккумулятор тепла. Он сгладит резкие перепады температуры воды, негативно влияющие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС на эту ветку придется дополнительно устанавливать фильтры тонкой и грубой очистки. Также их следует монтировать на входе в водонагреватель, куда подается холодная вода.

Вариант №2: Твердотопливная модель

Главной особенностью твердотопливного котла является его инерционность при прекращении подачи топлива. Пока все в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может негативно сказаться на полипропилене.

При обвязке твердотопливного котла к нему сразу следует подключать только металлические трубы, и только через метр-полтора можно заделывать полипропиленовые. Помимо этого необходимо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также сброс ее в канализацию.

Участок трубопровода от твердотопливного котла до коллектора сделать из металла, а потом можно скрутить полипропиленом — только это защитит пластиковые трубы от перегрева

Если система построена на принудительной циркуляции, то обязательно нужно будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже в случае отключения электроэнергии.

В дополнение к нему можно сделать небольшой гравитационный контур или оборудовать все аккумуляторы системой. При авариях это позволит отремонтировать поврежденный участок при работающем отоплении.

Твердотопливный котел должен быть закрыт защитным кожухом, ограничивающим распространение тепла от стен топки в котельную. Но даже при этом коллектор и пластиковые трубы следует убрать подальше от плиты.

Вариант №3: Мазутные и электрические обогреватели

Котел развивающий или дизельный обвязывается полипропиленом по идентичной схеме с твердотопливным аналогом. Полимер должен быть максимально удален от него.

При обвязке электрокотла ППР можно не беспокоиться о разрывах труб, имеет защитную автоматику, не позволяющую воде дойти до кипения

Нагрев на электричестве до критических для полипропилена температур практически исключен. В случае сбоя питания он просто перестанет работать.
