Отопление теном в батареи: Монтаж ТЭНов в батареи отопления с терморегулятором

Содержание

Монтаж ТЭНов в батареи отопления с терморегулятором

Содержание статьи:

Что такое электротэны

ТЭН – это аббревиатура, которая обозначает трубчатый электрический нагреватель. По сути, это полая трубка, выполненная из нержавеющей или углеродистой стали. Внутри расположена проволочная спираль, которая обладает высоким показателем сопротивления. Для монтажа предусмотрена латунная гайка, которая вкручивается в батарею отопления. ТЭН можно устанавливать в любые радиаторы начиная от старых чугунных и заканчивая современными биметаллическими.

Оптимальным вариантом считается ТЭН с терморегулятором. Это приспособление позволит контролировать температурный режим и убережёт нагревательный элемент от перегрева. В качестве теплоносителя может использоваться масло или вода. Учитывая, что нагреватель будет устанавливаться в батарею отопления, роль теплоносителя будет играть вода.

Работают электрические ТЭНы довольно просто. После подключения к домашней сети, спираль, установленная внутри трубки, начинает нагреваться, передавая энергию теплоносителю. Если нагреватель оборудован терморегулятором, можно выставить необходимый температурный режим. После того как батареи отопления нагреются до установленной температуры, электрическая цепь разомкнётся и ТЭН отключится. Когда жидкость в батареях начнёт остывать, нагревательный элемент включится в автоматическом режиме. Такая схема, позволит существенно сэкономить на электричестве и обеспечит тепло во всём доме.

Стоит отметить, что ТЭН с терморегулятором может работать в нескольких режимах:

  • Турбо. В этом режиме нагревательный элемент включается на короткий промежуток времени, но использует при этом максимальную мощность. Турборежим используют для быстрого прогревания комнаты.
  • Антизамерзание. Эта функция используется в основном в нежилых квартирах. ТЭН работает на минимальной мощности, предотвращая замерзание системы отопления в случае аварии.

Принцип работы ТЭНа

ТЭНы для алюминиевых радиаторов отопления с терморегулятором или для чугунных считаются наиболее эффективными приборами. Это изобретение поможет хозяевам контролировать температуру в помещении, а также будет защищать нагревательный элемент от его возможного перегрева.

В таких системах, где устанавливается это устройство, может быть использована вода или же масло в качестве теплоносителя. Однако, если учесть, что монтаж ТЭНа будет осуществляться непосредственно в батарею отопления, то обычно выбирается вода. Принцип работы этих приборов относительно прост.

После того, как спираль подключается к сети и монтируется внутрь батареи, она начинает нагреваться, отдавая свою тепловую энергию теплоносителю. Если элемент имеет регулятор, то будет и возможность выбора установленной температуры. Когда температура в системе достигнет установленного уровня, электрическая цепь будет разомкнута, что приведет к отключению ТЭНа. Естественно, что когда вода в системе начнет падать ниже заданного уровня, приспособление автоматически включится и подогреет ее. Такая работа приведет к существенной экономии на электроэнергии и сможет поддерживать весь дом в тепле.

Применение ТЭНов

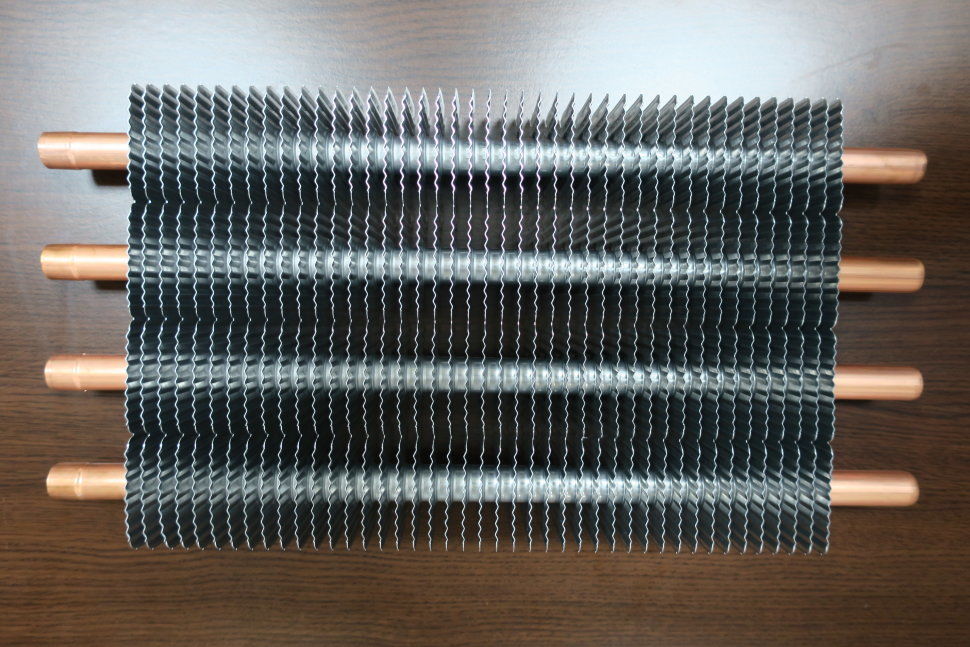

Трубчатые нагреватели

Монтаж ТЭНов настолько прост, что выполнить все требуемые работы может любой домашний мастер. В комплекте с ТЭНом, как правило, поставляется все необходимое для монтажа, защиты, подключения и автоматизации. Благодаря этому достаточно ввернуть в гнездо радиатора ТЭН, оснащенный термостатом, и подключить его к электросети. Система должна быть заполнена теплоносителем. После таких несложных работ ТЭН можно использовать по его прямому назначению. При установке необходимо следить за тем, чтобы монтируемый нагреватель находился в строго горизонтальном положении.

На рынке представлены модели разной мощности. Они подходят не только для бытового, но и для промышленного использования. Основой конструкции является нержавеющая стальная труба с размещенной внутри спиралью из нихромовой проволоки. С помощью латунной гайки с правой или левой резьбой ТЭН вкручивается в трубопровод. Такие агрегаты могут использоваться с любыми радиаторами, имеющими монтажную резьбу 1 дюйм.

ТЭН для радиаторов — разборная конструкция, поэтому корпус при необходимости можно отсоединить даже во время эксплуатации. Один из важнейших вопросов, встающих при применении электроотопления — это безопасность. Среди всех электроприборов ТЭН отличается наибольшей безопасностью. Для защиты от перегрева применяется двойной контроль за счет основного и дополнительного датчиков температуры. Основной датчик находится внутри корпуса, а дополнительный — в специальной трубке.

Различия в зависимости от модели и типа радиатора

ТЭН для батареи может работать в двух режимах. При применении в качестве основного источника отопления ТЭН включается на полную мощность. Благодаря этому он быстро прогревает помещение до комфортной температуры и поддерживает ее на заданном уровне. В домах с нерегулярным проживанием можно использовать ТЭНы в качестве защиты автономной системы отопления от промерзания. В этом случае прибор будет работать с минимальной мощностью, поддерживая температуру теплоносителя в трубах на уровне, не позволяющем ему замерзать.

Мощность ТЭНа — один из основных параметров при выборе модели. Маломощные изделия не смогут справиться с поставленными перед ними задачами. Ведь с помощью маленького кипятильника нельзя нагреть воду в ванной — потребуется более мощный. Точно так же и при установке маломощного ТЭНа — вода в системе будет остывать быстрее, чем нагреется до заданной температуры.

Важно! Прежде чем покупать ту или иную модель, необходимо сделать расчеты, позволяющие использовать нагревательный прибор с максимальной эффективностью. . При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев

Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов.

При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев. Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов.

Современный радиатор

Помимо мощности, необходимо учитывать и другие технические параметры агрегата. Основными из них являются:

  • Форма и диаметр трубки ТЭНа.
  • Длина нагревательной трубки.
  • Общая длина устройства.
  • Размеры изолятора.
  • Тип крепления.
  • Тип подключения к радиатору.

Правила эксплуатации и обслуживания

Чтобы ТЭН, установленный в батарее отопления, служил как можно дольше, соблюдаются следующие правила:

  1. Включение нагревателя происходит только при наличии воды в батарее. Если жидкость попадает на уже нагретую трубку прибора, может случиться небольшой тепловой взрыв. В результате из строя выйдет не только ТЭН: может произойти повреждение батареи отопления.
  2. Во время работы устройства на его поверхности будет образовываться накипь, которую необходимо периодически счищать. Рекомендуемый график обслуживания – один раз в три месяца. Если толщина накипи на нагревательной трубке превысит 2 миллиметра, снизится теплоотдача и прибор может выйти из строя.
  3. Чтобы исключить возможные скачки напряжения, рекомендуется подсоединить ТЭН через источник бесперебойного питания или стабилизатор. При установке нагреватель заземляется.
  4. Производители рекомендуют использовать в роли теплоносителя только дистиллированную воду. В многоквартирных домах с общим стояком соблюсти это требование нереально, поэтому нужно чаще чистить ТЭНы от накипи.

Конструкция электрического котла

Можно ли сделать котел, в котором используются электрические тены для отопления дома, самостоятельно? Для начала нужно ознакомиться с конструкцией заводских моделей.

Они состоят из блока с установленным нагревательным элементом, системы управления и безопасности. В отличие от традиционных котлов он отличается небольшими размерами и возможностью установки практически в любом месте системы. Для изготовления понадобятся следующие инструменты и материалы:

  • Блок тэнов. Лучше всего использовать этот вид нагревателей, так как они имеют максимальную мощность;
  • Термостат и температурный датчик;
  • Стальной корпус, разделенный на две зоны. В одной будет располагаться электрический тэн с терморегулятором для отопления, а во второй устанавливается блок управления и защиты.

Так как тен в системе отопления должен постоянно находиться в воде — рекомендуется монтаж датчика уровня жидкости. Циркуляция жидкости происходит через входной и выходной патрубки. Для улучшения этого процесса предусмотрена колодка подключения циркуляционного насоса. Но следует отметить, что делать подобные котлы мощностью выше 9 кВтт для частного дома не рекомендуется. Это связано с максимальной нагрузкой на электросеть и большими накладными расходами.

Установленный дополнительный тэн с терморегулятором в отопление можно использовать как способ предотвращения замерзания теплоносителя. Для этого устройство может работать на минимальной мощности.

Сломался тэн в котле или бойлере

Замена ТЭНа в котле отопления

Несмотря на свою надежность, выход из строя отопления электрических тэнов довольно часто. Если это заводская модель — делать самостоятельный ремонт можно только в том случае, если есть уверенность в собственных силах. Лучше всего обратиться в специализированную компанию, так как помимо нагревательного элемента в процессе неквалифицированного ремонта можно повредить другие важные части системы.

Если же принято решение самостоятельно восстановить работоспособность котла — сначала нужно ознакомиться с его конструкцией. Для этого можно воспользоваться данными из паспорта или посмотреть данные на сайте производителя. Перед демонтажем нагревательного тена отопления нужно обеспечить устройство. Затем выполняется слив теплоносителя. Проверить работоспособность нагревателя можно с помощью индикатора. В паспорте должен указываться показатель сопротивления при замыкании цепи. Если показатели не совпадают с исходными — устанавливается новый ТЭН. Оптимальный вариант — монтаж аналогичного устройства от этого же производителя.

Перед тем как врезать тэн в систему отопления, нужно сделать хорошую теплоизоляцию в квартире или доме. Это уменьшит текущие затраты на электричество, что в свою очередь увеличит срок службы нагревательного элемента.

Для проверки работоспособности тэна рекомендуется ознакомиться с видеоматериалом.

Правила установки и эксплуатации ТЭН

Одним из главных параметров для каждого электроприбора является его номинальная мощность. Корректная установка тена в систему отопления осуществляется только после расчета этой величины. Для этого необходимо использовать простую формулу:

Где м – масса энергоносителя, кг, Тк и Тн – значение температуры воды после и до нагрева, Т – требуемое время повышения температуры до оптимальной Тк .

Для 6-ти секционного алюминиевого радиатора м будет равно 0,45*6=2,7 кг. Предположим, что Тк=80°С. а Тн=20°С. Время нагрева должно составлять 10 мин. В таком случае оптимальная мощность, которой должны обладать электрические тэны для радиаторов отопления будет составлять:

При этом учитывается, что теплоносителем является вода. С применением антифриза номинальная мощность тена для батареи отопления должна быть увеличена с поправкой 1,44 – 1,06*1,44=1,52 кВт .

Затем необходимо ознакомиться с правилами монтажа электрических тэнов для отопления дома.

Наружная оболочка должна всегда находиться в воде. Если этого не делать, тепло от спирали не будет компенсироваться низкой температурой воды. В результате ТЭН быстро выйдет из строя из-за перегрева. Поэтому тен для отопления дома монтируют в самой низкой точке радиатора. В таком случае он не будет находиться в возможной зоне формирования воздушных пробок.

Качество теплоносителя

Вышедший из строя ТЭН

Лучше всего использовать дистиллированную воду, так как она содержит минимальный % примесей. При нагреве они формируют на поверхности защитной оболочки слой накипи. Это приводит не только к потере эффективности работы устройства, но и является основной причиной коррозии.

Герметизация стыков

Во время установки тена в систему отопления нужно предварительно ознакомиться с инструкцией от производителя. Если в ней указано, что торцевые стыки электродов должны быть дополнительно герметизированы — это обязательно выполняется. В противном случае при попадании воды на поверхность нагревательной спирали повышается опасность для проживающих в доме. Ознакомившись с этими правилами можно приступать к установке тэна для отопления.

Не каждый тэн подходит для радиатора отопления. Следует выбирать только специальные модели с соответствующим монтажным диаметром.

Основной вид нагрева

  1. Используются в небольших помещениях с непостоянным пребыванием в них человека, к примеру:
    • подсобные помещения;
    • гаражи;
    • различного рода мастерские.

Совет: при таком варианте использования ТЭН устанавливается в радиатор, заполняемый маслом небольшой вязкости.

Отказ от применения воды в нагревателе обусловлен возможностью ее замерзания при низкой температуре. Такой нагревательный прибор идентичен масляному радиатору и ему не нужно подключение к центральной или локальной отопительной системе. Циркуляция масла происходит исключительно внутри нагревателя.

Универсальный ТЭН для радиаторов отопления с терморегулятором

  1. Еще один вариант использования – для эпизодически посещаемых загородных домов или дач. Устройство создается по такому же принципу, как и в первом случае, но самих приборов устанавливается большее количество.
  2. В регулярно отапливаемых домах, зданиях, офисах и дачах с отсутствием централизованной системы обогрева. В данном случае основным источником тепла также служит нагревательный прибор с установленным ТЭНом внутри.

Совет: если обогрев помещения производится постоянно, вместо масла внутрь прибора можете залить воду и использовать ТЭН для радиатора с терморегулятором .

Вспомогательный обогрев частного дома

При наличии в доме системы централизованного обогрева, использующей единый водяной контур, трубчатые электронагреватели могут использоваться для вспомогательного нагрева теплоносителя.

Возможные способы применения:

  1. С котлами, использующими в качестве основного топливного элемента уголь или дрова, ТЭНами можно осуществлять подогрев теплоносителя. Особенно это актуально в те моменты, когда отсутствует возможность обслуживания котла и заполнения его топливом.

Радиаторный ТЭН со встроенным термостатом для поддержки в помещении заданной температуры

  1. В нагревателях, работающих на жидком топливе или сжиженном газе, нагрев теплоносителя ТЭНами не будет обходиться дороже. А в случае установки двухтарифного счетчика на электроэнергию возможна и экономия, ночной тариф обычно значительно дешевле дневного.

Вспомогательный обогрев квартиры

В многоэтажных домах, офисах или различного рода производственно-хозяйственных помещениях с подключенным централизованным отоплением также есть возможность монтажа ТЭНов в батареи. Такой способ нагрева применяется в том случае, если центральное теплоснабжение не может обеспечить нужные параметры теплоносителя в батареях отопления.

Но этот вид монтажа ТЭНов имеет несколько отрицательных моментов:

  • не представляется возможным законным путем использовать чугунные радиаторы с ТЭНом, подключенные к системе центрального отопления, так как получить подобное разрешение в обслуживающей организации весьма затруднительно;

ТЭН с терморегулятором для чугунного радиатора по длине должен быть чуть меньше отопительного прибора

  • большая стоимость работ по переоборудованию отопительной системы;
  • экономически нецелесообразно во время эксплуатации, так как дополнительно подогретый теплоноситель будет уходить и обогревать другие квартиры. Если же перекрывать радиатор от поступления теплоносителя из центральной системы отопления, счета за отопления все равно придется оплачивать.

Монтаж ТЭНа в нижнюю часть чугунной батареи

Характеристика приборов

Рассмотрим положительные и отрицательные моменты использования ТЭНов:

Выбор 4 главных параметра

Чтобы прибор работал долго и эффективно, при покупке учитывается:

  1. Мощность. Рассчитывается с учётом региона, теплопотерь здания, отапливаемой площади. Ориентировочное значение для средней полосы РФ — 1 кВт энергии на 10 м2.

Внимание! Когда ТЭН нужен как дополнительный нагреватель, достаточно мощности, составляющей 75% от общей теплоотдачи радиатора. В противном случае вы переплатите за ресурс, который не будет использоваться из-за постоянного отключения ТЭНа

  1. Длина. Фактор влияет на циркуляцию жидкости в радиаторе и равномерность прогрева секций. Длину трубки выбирают на 7–10 см короче радиатора.
  2. Назначение. Устройство ТЭНов для разных типов батарей не имеет принципиальных отличий, за исключением материала и диаметра фланцевой заглушки. Поэтому перед покупкой изучите рекомендации производителя.
  3. Автоматика. ТЭНы выпускаются в двух вариантах: с терморегулятором, встроенным в корпус и с внешним управляющим модулем. Первые дешевле, подходят для дополнительного нагрева. Вторые подключаются с использованием дополнительной наружной электроники, чаще применяются как основной нагревательный аппарат.

Для чугунных батарей

Электронагреватели с терморегулятором для чугунных радиаторов отличаются от других диаметром заглушки. Её типовой размер составляет 32 мм, что по сантехническим канонам равна 1 1/4 дюйма. Информация о соответствии ТЭНа определённому виду отопительного оборудования всегда есть в техпаспорте.

Чтобы достичь максимальной полноты прогрева, также учитывают теплоотдачу чугунных секций, линейные размеры, тип управляющей электроники.

Фото 1. Три ТЭНа для чугунных батарей разной длины, выполнены из нержавеющей стали.

Для котлов отопления

В котельном оборудовании устанавливается 1–3 и более трубчатых электронагревателей или специальные тэн-блоки. Если требуется замена устройства, учитывают следующие параметры:

  • мощность ТЭНа — должна соответствовать характеристикам, заявленным производителем котла;
  • тип, напряжение электросети;
  • форму, размеры электронагревателя;
  • вид ТЭНа — «мокрый» или «сухой», последний не контактирует с жидкостью, поэтому используют теплоноситель любого качества;
  • наличие терморегулятора.

Основное правило при замене ТЭНа — выбор марки устройства, разрешённой производителем котла.

Фото 2. ТЭН для электрического котла для нагрева воды с высокой мощностью 6 кв, оснащен терморегулятором.

Как правильно выбрать тэн для чугунного радиатора

Чтобы тэн действительно стал эффективным помощником, нужно подбирать его по следующим параметрам:

  • Прежде всего, следует ориентироваться на мощность нагревательного устройства. Чтобы подобрать по мощности тэн для чугунной батареи, необходимо рассчитать, какой она должна быть. Если ориентироваться на показатели СНиП, то для обогрева 10 м2 потребуется 1кВт мощности, но это не единственный показатель, который следует учесть.
  • Немалое значение имеет то, из какого металла сделан, и как работает радиатор отопления. Существует разница между нагревательными элементами для чугунных батарей и алюминиевых или биметаллических. Для первых выпускают тэны другой формы и с большим диаметром заглушки.

При покупке нагревателя нужно уточнить, для какого типа радиаторов он приспособлен.

  • Чтобы правильно подобрать тэн по длине, нужно ориентироваться на количество секций в радиаторе. Как правило, оптимальной считается длина прибора на 10 см короче батареи. Это позволит ему равномерно и быстро нагревать теплоноситель в устройстве.
  • Можно установить тэн в батарею отопления с термостатом, если он будет использоваться в качестве дополнительного источника тепла. Когда его функцией является обогрев дома или квартиры, то потребуется дополнительная наружная электроника, позволяющая автоматизировать процесс отопления. Это несколько удорожает сам прибор, но помогает экономить на энергоресурсах при его эксплуатации.
  • Давление в батареях центрального отопления так же следует учесть. Если оно склонно к повышению, то следует периодически стравливать воздух при помощи крана Маевского.

Важно: в вопросе покупки качественного тэна следует подходить не с позиции цены, страны производителя и качества, а по техническим характеристикам, указанным в техпаспорте

Как правило, недорогие китайские модели сразу привлекают внимание, но не стоит ориентироваться по стоимости, когда тэн должен стать основным источником тепла. В этом случае потребуется надежное и мощное устройство, а оно не может быть дешевым

Применение

В каких случаях становится целесообразной эксплуатация отопительной системы на основе электрических тэнов? Данные элементы можно использовать для организации автономных, локальных обогревателей, дополнительного подогрева теплоносителя либо в структуре централизованной системы отопления.

Особенно актуальным такое решение выглядит в случае необходимости создания «аварийной» системы обогрева жилья. При крайне нестабильной работе отопления тены поддерживают комфортный уровень тепла и уберегают радиаторы от промерзания.

Применение наряду с тенами функциональных термостатов позволяет точно отрегулировать температуру теплоносителя. Наличие специальных датчиков температуры уберегает устройство от перегрева.

Помимо основных способов применения тенов, существует ряд дополнительных функций:

  1. Режим «Турбо» — при соответствующем управлении терморегулятором нагревательный элемент некоторое время выдает максимальную мощность. Это дает возможность быстро и качественно обогреть помещение до достижения необходимой температуры.
  2. Функция «Антипромерзание» — поддерживает минимальную температуру, не позволяя теплоносителю замерзнуть в радиаторе отопления.

Давайте рассмотрим более конкретно, что представляет собой электрический тен для батареи отопления. По-сути данный обогревательный элемент является не более чем металлической трубкой, в которую вмонтирована медная спираль. При помощи специального наполнителя спираль изолируется от трубки.

Такая простая конструкция встроена в защитный корпус, который обеспечивает безопасность и надежность эксплуатации нагревательного элемента.

Разновидности трубчатых нагревателей для радиаторов

При всей простоте конструкции в продаже можно найти различные вариации радиаторных ТЭНов. Прежде всего, варьируется мощность нагревательных приборов. Модели с минимальной мощностью «выдают» порядка 0,3 кВт, с максимальной – 6 кВт. Различаются устройства исполнением корпуса. Учитывая, что конфигурация и расположение радиаторов может быть разным, встречаются ТЭНы с левой или с правой резьбой.

Разниться может и диаметр устройства. Связано это с сечением пробки заглушки радиатора, на место которой монтируется прибор. Стандартный размер – 40 мм. Принципиального различия между устройствами, предназначенными для монтажа в радиаторы из различных материалов, нет. Их конструкция аналогична, может отличаться только диаметр. В продаже можно найти одинарные и двойные ТЭНы.

Двойные ТЭНы более удобны в использовании. Они позволяют значительно увеличить скорость разогрева теплоносителя, но при этом они отличаются от одинарных аналогов более высокой ценой

Последний более удобен в эксплуатации. В момент включения активируются сразу оба элемента, за счет чего происходит максимально быстрый разогрев теплоносителя. После этого один из элементов отключается, что позволяет экономить энергоресурсы. Некоторые модели оснащаются дополнительным функционалом. Производитель использует только две функции:

  • Турбонагрев. Дает возможность максимально форсировать увеличение температуры в комнате. В устройство обязательно встраивается терморегулятор, который позволяет изменять интенсивность обогрева.
  • Антизамерзание. Этот режим позволяет предотвратить возможное размораживание всей системы при снижении температуры до отрицательных значений. ТЭН автоматически поддерживает минимально допустимую температуру, потребляя при этом небольшое количество электроэнергии.

Помимо этого, нагреватели для радиаторов различаются длиной и наличием либо отсутствием терморегулятора.

Особенности выбора

Электронагреватели, предназначенные для батарей отопления, могут различаться несколькими параметрами. Поэтому к выбору следует подходить грамотно

Ниже рассмотрим,на что следует обращать внимание при выборе ТЭНа.

Мощность является одним из важнейших параметров, так как от него зависит теплоотдача прибора. Поэтому, прежде всего нужно рассчитать необходимую мощность, для комфортного обогрева помещения.

В среднем на каждые 10 м 2 требуется 1 кВт мощности. Для более точного расчета необходимо учитывать регион и теплопотери помещения.Правда, если обогреватели будут использоваться в качестве дополнительного элемента обогрева, то достаточно в два раза меньшей мощности.

Обратите внимание! Не имеет смысла использовать нагреватель мощнее 75 процентов от теплоотдачи самого радиатора, так как его возможности не будут использоваться в полной мере.

Биметаллический радиатор с электрическим нагревающим элементом

Тип радиатора

ТЭНы для алюминиевых радиаторов отопления и биметаллических батарей конструкционно не отличаются от нагревающих элементов для чугунных приборов.

Однако, различия заключаются в следующих моментах:

  • Форме наружной части корпуса.
  • Материале заглушки.

ТЭН для алюминиевого радиатора имеет заглушку диаметром в один дюйм. Диаметр же заглушки для стандартных чугунных батарей составляет 1¼ дюйма.

Поэтому прежде чем приобрести нагреватель, следует обратить внимание на то, для каких типов батарей он предназначен. Данную информацию обычно содержит инструкция, которая имеется в комплекте.

Длина греющего элемента

Важным параметром выбора является длина ТЭНа. Как несложно догадаться, от этого зависит равномерность нагрева батареи и циркуляция жидкости. Соответственно, длина подбирается в зависимости от количества секций прибора.

В идеале обогревающий элемент должен быть на 10 см короче батареи. В таком случае нагрев жидкости будет осуществляться максимально равномерно.

Автоматика

Автоматика может быть встроенной и наружной. Следует отметить, что радиаторный ТЭН со встроенным термостатом стоит дешевле, чем компоненты по отдельности. Однако, наружная электроника, как правило, более функциональная.

Выбор зависит от предназначения обогревателя. Если он будет использоваться как основной источник тепла, то можно установить наружную электронику для обеспечения максимального комфорта обогрева. Если же устройство планируется использовать как дополнительное, подойдет и ТЭН для радиаторов отопления с терморегулятором в одном корпусе.

Недорогой ТЭН с терморегулятором для чугунного радиатора

Производитель

Что касается производителя, то в данном случае выбор не так важен. Дело в том, что известные европейские компании не занимаются выпуском данного оборудования. Поэтому на рынке, как правило, можно встретить изделия польского, украинского и турецкого производства.

Все эти ТЭНы достаточно схожи по качеству, поэтому следует уделить больше внимания их характеристикам. Единственное, лучше воздержаться от приобретения китайских изделий, так как поставщики нередко завозят наиболее дешевые, низкокачественные модели. Однако, и среди них иногда попадаются достойные нагреватели.

Вот, пожалуй, и все основные моменты, которые важны при выборе ТЭНов для батарей.

Использование ТЭНов для радиаторов не дает какой-либо выгоды, по сравнению с другими видами электрического отопления. Однако,эти нагреватели являются отличным вариантом для обогрева всевозможных хозяйственных помещений. Кроме того, их можно использовать в качестве дополнительного или аварийного источника тепла.

Получить дополнительную и полезную информацию по обозначенной теме можно из видео в этой статье.

Конструкция ТЭНа для радиаторов отопления, используемые материалы

Электротэн, помещенный в батарею отопления, является одним из способов, позволяющих обогреть воздух в помещении. Строение прибора шаблонно:

  • корпус, выполненный в виде тонкостенной (0,8÷1,2 мм) электросварной или цельнотянутой металлической трубки округлого или плоского сечения. Материалом может служить углеродистая или нержавеющая сталь. «Нержавейка» применяется в том случае, если планируется нагрев рабочей поверхности более 450°С. Стальная трубка для увеличения срока эксплуатации может быть подвергнута никелированию или хромированию;

Металлическая трубка ТЭНа.

  • спиральный нагревательный элемент, выполняемый из нихромовой проволоки высокого удельного сопротивления;
  • наполнитель, обладающий электроизоляционными свойствами и хорошо проводящий тепло. В качестве последнего используется периклаз (кристаллическая смесь магниевых окислов), а также кварцевый песок. Заполненная диэлектриком трубка герметично опрессовывается, после чего ей придается необходимая изогнутая форма, а изоляторы покрываются влагоизоляционным кремнийорганическим соединением.

Монтироваться такой ТЭН может внутри любого радиатора отопления (стального, алюминиевого, чугунного, биметаллического или медного). Устройство предназначено для дополнительного повышения температуры теплоносителя стандартной отопительной батареи и способно вырабатывать до 2,5 (а промышленные до 6,0) кВт мощности. Потери при преобразовании электроэнергии в тепловую, практически отсутствуют, хотя надеяться на экономию денег при использования прибора не следует.

Гайка с резьбой.

Электронагреватели трубчатого типа дают возможность собрать практичную и достаточно эффективную отопительную систему основного или дополнительного обогрева. К достоинствам приборов можно отнести:

  • Предельную простоту монтажа. С этой работой справится каждый начинающий мастер.
  • Невысокая стоимость устройства, правда, имеется в виду цена одного ТЭНа, без дополнительного оборудования.
  • Большая надежность по сравнению с масляными радиаторами. Кроме того, батареи с ТЭНами ремонтопригодны. При выходе оборудования из строя будет достаточно заменить нагреватель.
  • Наличие дополнительного функционала.
  • Возможность автоматического управления отопительной системой, но для этого понадобится дополнительное оборудование.

Мы перечислили основные достоинства радиаторных ТЭНов, рассмотрим их значимые недостатки. Их довольно много. Прежде всего, это внушительные эксплуатационные расходы, что объясняется высокой стоимостью электроэнергии. Их можно снизить, если полностью автоматизировать управление системой отопления.

В этом случае ТЭНы будут включаться в работу только после того, как температура в помещении понизится до определенного минимальным значения. И выключаться по достижению температуры, определенной как комфортной. Работа в таком режиме максимально экономична.

Самые простые по конструкции радиаторные ТЭНы не оснащены автоматическим управлением. Чтобы автоматизировать такую систему, понадобится приобретение дополнительного оборудования

Однако оборудование для автоматизации потребует финансовых вложений. Если рассматривать покупку ТЭНа в комплекте с радиатором и с автоматикой, стоимость такого комплекта будет намного больше цены электрического конвектора или же масляного радиатора.

Но при этом последние по уровню предоставляемого комфорта ничем не уступают, а кое в чем даже превосходят радиаторы с ТЭНами. Например, последние требуют стационарной установки, тогда как электроконвекторы и масляные радиаторы более мобильны и компактны.

Кроме того, как и любой другой электрический прибор, в процессе работы ТЭНы генерируют магнитное поле. Его опасность для организма не доказана, равно как и безопасность. Поэтому стоит отнести наличие такого поля к отрицательным качествам устройств, ведь они монтируются в радиаторы, то есть находятся в непосредственной близости от людей.

В других отопительных системах, работающих от электричества, этот недостаток в какой-то мере нивелируется. К примеру, электрокотлы располагаются в нежилых помещениях, где присутствие человека кратковременно.

Один из самых значимых недостатков радиаторных ТЭНов — это относительно невысокая эффективность. Если сравнивать ее с эффективностью традиционных систем, работающих с жидким теплоносителем, она окажется значительно ниже. Связано это с тем, что в первом случае теплоноситель движется с довольно высокой скоростью. Благодаря этому радиатор прогревается достаточно быстро и полностью.

Чтобы увеличить теплоотдачу оборудованных ТЭНами радиаторов, можно накрыть стену, а которой закреплено устройство, отражающим экраном из фольги. Тепловое излучение будет двигаться только в комнату

Функционирование ТЭНа не в состоянии обеспечить такую высокую скорость. В результате нагрев корпуса батареи будет неравномерным. В нижней части температура будет намного выше, чем в верхней.

Учитывая, что в целях безопасности не следует допускать разогрев батареи выше +70ºС, такая температура будет присутствовать только в нижней части радиатора, где находится ТЭН. Следовательно, чтобы не допустить перегрева оборудования, придется уменьшать его мощность примерно на треть.

Что представляют собой электротены

Сейчас популярностью пользуются трубчатые электротены для отопления, которые состоят из одной или сразу нескольких нихромных спиралей, находящихся в металлической оболочке. Между спиралью и оболочкой укладывают перикласт – этот материал обладает прекрасными изоляционными качествами.

Современные устройства имеют нагревательные элементы, которые обладают хорошей прочностью и в то же время могут изменить свои размеры и форму под воздействием высоких температур. При этом ТЕНы не меняют своих технических характеристик. Эти электронагревательные элементы используются при производстве не только отопительного оборудования для бытовых целей, но и различных промышленных приборов. ТЕНы в промышленных устройствах должны иметь высокую мощность. Любой трубчатый элемент, независимо от его типа, имеет долгий срок службы. Сегодня существует несколько видов ТЕНов, которые выпускают производители электронагревательного оборудования. Прежде всего, они отличаются способом изготовления, но также имеют и другие особенности. Производители учитывают потребности и интересы потребителей: одни нагревательные приборы выпускаются в большом количестве, а другие – в малом. Нагревательное оборудование, выпускаемое небольшим тиражом, как правило, используется в отопительных системах, которые имеют определенные особенности. Соответственно, электронагревательные элементы в таких устройствах стоят дороже.

Разновидности ТЭНов

Существуют одинарные или двойные ТЭНы для радиаторов отопления, при этом необходимые габариты выбирают, в зависимости от размеров модернизируемого радиатора. Мощность прибора рассчитывают, исходя из площади отапливаемого помещения, при этом можно найти модели от 0,3 до 6,0 кВт. В продаже имеются изделия, как с правой, так и с левой резьбой, что позволяет устанавливать их в радиаторы любой конфигурации. Производители могут снабдить изделия некоторыми дополнительными функциями:

  • антизамерзание. При выборе подобного режима, устанавливается температура, позволяющая предотвратить систему отопления от промерзания. Потребление электроэнергии в этом случае поддерживается на минимальном уровне;
  • турбонагрев. Позволяет форсировать повышение температуры в помещении. При этом встроенный терморегулятор позволяет видоизменять интенсивность нагрева. Тэн для чугунной батареи оптимален для помещений с периодической посещаемостью (дачные домики, передвижные бытовки) или хозяйственных помещений без центральной системы теплоснабжения.

4 нагревателя для приборов отопления.

Что это такое

Трубчатый электрический нагреватель (ТЭН) представляет собой нагревательную вольфрамовую спираль в керамическом изоляторе, помещенную в герметичный металлический корпус.

ЭлектроТЭНы для радиаторов имеют еще несколько характерных особенностей.

  • Оболочка нагревательного элемента выполняется из нержавеющей стали. Тем самым обеспечивается максимальная долговечность изделия и полностью предотвращается контакт находящейся под напряжением спирали с теплоносителем.
  • Гайка, которая обеспечивает монтаж нагревателя в отопительный прибор — латунная. Резьба — трубная, левая или правая, размером 1 или 1 1/4 дюйма (ДУ 25 или ДУ 32).

Подсказка: эти размеры обеспечивают совместимость нагревательного прибора с резьбами в секциях под радиаторные пробки. Чугунные радиаторы с ТЭНом сопрягаются резьбой 32 мм, алюминиевые секции имеют 25-миллиметровые резьбы.

ТЭН превратил чугунную батарею на фото в автономный отопительный прибор.

  • Опционально частью конструкции может являться термостат, обеспечивающий автоматическое поддержание заданной температуры теплоносителя.

Характеристики и ассортимент

Поскольку номинальная мощность приборов не регламентируется какими-либо отечественными или заграничными стандартами, в качестве примера модельного ряда мы приведем реальный ассортимент продукции белгородской компании Elektroten. Для знакомства с вариантами исполнения и текущими ценами этого вполне достаточно.

Комплект под резьбу 1 1/4 (ТЭН для радиатора с терморегулятором, шнуром и защитным колпаком)

Кроме того, из интересующей нас продукции компанией предлагаются:

  • ТЭН для масляного радиатора (резьба 1 1/4 дюйма).
  • Нагреватель для полотенцесушителей (резьба 1/2 дюйма).

Заметьте: эти ТЭНы тоже могут устанавливаться в радиатор при наличии переходника на соответствующую резьбу.

Установка ТЭНа

Перед монтажом устройства необходимо произвести расчеты мощности учитывая тип батареи и среднестатистические теплотехнические характеристики, которые являются нормой в данной местности.

Произведение расчетов

При определении показателя мощности можно использовать среднюю величину теплотехнических данных в РФ. Таким образом, при установке электронагревателя трубчатого типа в качестве главного отопительного устройства на 10 квадратных достаточно мощности 1 киловатт.

Для радиаторных ТЭНов, которые предполагается монтировать, как дополнение к основной системе отопления рекомендуется использовать показатель мощности в три раза ниже.

Номинальную мощность электрического нагревательного прибора можно рассчитать согласно формуле:

Q = 0.0011*M (T1-T2)/t

В данном случае M является массой энергоносителя, T1 — показатель температуры после нагрева, T2 – значение температуры до нагрева и t —  время необходимое для максимального повышения температурного режима.

Немаловажным фактором является технические характеристики самого электронагревателя, также теплоотдача батареи. Все необходимые данные об устройстве можно прочесть в прилагаемом к нему паспорте. Теплоотдача одной секции радиатора из чугуна в среднем составляет 1.40 ватт, а алюминия – 180 ватт. Поэтому мощность ТЭНа для одного объема батарей из разных материалов будет несколько отличаться.

Установка

Монтаж трубчатого электронагревателя не составляет сложности. Для этого необходимо:

  • открутить с одной стороны заглушку на батареи;
  • установить за счет резьбового крепления и прокладки из резины ТЭН.

Процесс подключения трубчатого электрического нагревателя имеет некоторые особенности:

  1. Теплоноситель нагреваясь, способствует повышению давления в батарее. В связи с этим требуется установка расширительной емкости небольшого размера. Также можно оснастить радиатор клапаном, регулирующим в закрытой системе давление.
  2. Крепежные соединения ТЭНа достаточно хрупкие. Поэтому при установке прибора следует осуществлять аккуратно, без дополнительных усилий.

Чтобы обеспечить максимальную эффективность электронагревателя лучше всего подключать его к нижней части батареи. Это обусловлено тем, что теплоноситель, остывая, опускается, а при нагревании подымается к верху.

Когда необходимо устанавливать электротен в батарею

Использование радиатора с ТЭНом помогает в аварийных ситуациях, в случае внезапного отключения центрального отопления. Пригодится оно и семьям с маленькими детьми или престарелыми членами семьи, ведь их организм наиболее уязвим в межсезонье, когда коммунальные службы уже (еще) не отапливают квартиры и микроклимат в них далек от комфортного. А иногда использование подобного вида отопления является единственно возможным (дача, бытовка, торговый киоск, хозяйственные постройки для домашней птицы). При этом радиатор с ТЭНом зарекомендовал себя более экономичным прибором, чем простой электрообогреватель или теловентилятор.

4 радиаторных нагревателя.

Предназначение отопительных ТЕНов

Электрические ТЭНы снискали популярность благодаря своей универсальности и высокому КПД. Вся потребляемая ими электроэнергия расходуется по прямому назначению – на обогрев окружающего пространства.

Основными отопительными приборами, где используются ТЕНы являются:

  1. Переносные и стационарные масляные электрообогреватели.
  2. Водяные радиаторы отопления.
  3. Полотенцесушители для ванной.
  4. Электрокамины.
  5. Электроконвекторы.
  6. Электрические котлы.

Указанное оборудование может использоваться в качестве основного или дополнительного источника обогрева. Стоит оно недорого, легко монтируется и не требует специальных навыков при эксплуатации.

Подключить ТЭН к чугунному радиатору центрального отопления можно после отсоединения общего стояка. Такой прибор можно использовать для основного и дополнительного обогрева

Как выбрать ТЭН для радиатора

  • Мощность. По усреднённым показателям в зданиях, построенных по теплотехническим нормам десятилетней давности, в климатических условиях Московской области на 10 м2 площади помещения необходимо иметь 1 кВт тепловой энергии, точная цифра зависит от региона, утепления здания, конкретных теплопотерь помещения. То есть для основного отопления комнаты в 15 м2 необходимо установить ТЭН в 1,5 кВт электрической мощности, для дополнительного — в 2-4 раза меньше. Нет смысла использовать нагреватель мощнее, чем 75% теплоотдачи радиатора, он будет слишком часто отключаться, его возможности не будут реализованы в полной мере. Средняя теплоотдача одной чугунной секции — 140 Вт, алюминиевой — 180 Вт, точные данные конкретной модели можно узнать у поставщика или на сайте производителя. Соответственно, в батарею из 10 стандартных чугунных секций (теплоотдача 1,4 кВт) не стоит ставить ТЭН мощнее 1 кВт. Тэн для алюминиевого радиатора из 10 секций  (1,8 кВт) — до 1,35 кВт.

Относительно недорогой ТЭН со встроенным термостатом, датчик реагирует на температуру теплоносителя, а не воздуха в помещении

  • Конструкция. Тэны для чугунных радиаторов принципиально не отличаются от нагревателей для чугуна и стали, разница может быть в материале заглушки и форме наружной части корпуса с терморегулятором. В инструкции к ТЭНу должны быть указаны типы отопительных приборов, для которых он предназначен. Диаметр заглушки в стандартных радиаторах — 1 1/4″ (40 мм), резьба может быть правой либо левой.
  • Длина греющей трубки — немаловажный фактор, влияющий на полноту прогрева. Дело в том, что короткий ТЭН не сможет создать нормальную циркуляцию жидкости в тех секциях, куда он не достаёт. Поэтому в идеале длина нагревателя должна быть на 6-10 см короче батареи.

При подборе нагревателя нужно учитывать не только мощность, но и длину трубки

  • Автоматика управления может быть наружной либо встроенной в ТЭН. В первом случае водонагреватель не имеет термостата, а подключен через терморегулятор, измеряющий температуру воздуха в помещении. Во втором терморегулятор может быть встроен в наружную часть его корпуса. Датчик, как правило, измеряет температуру теплоносителя.
  • Производитель не столь важен. Именитые европейские компании таких приборов не выпускают, а польские, турецкие и украинские ТЭНы довольно схожи по качеству. К китайским нагревателям стоит отнестись с осторожностью, хотя и среди них есть достойные модели.

«Правильный» нагреватель — изолированный безопасный корпус, удобный терморегулятор

Устройство и принцип работы конструкции

Электро-тэн, который устанавливается на батарею, имеет конкретное устройство, о котором должен знать каждый человек, желающий установить оборудование для своих радиаторов.

По внешнему виду изделие представлено обычной трубкой из металла, в которой имеется специальная небольшая спираль, выполненная из меди. С применением особого наполнителя данная спираль никаким образом не соприкасается со стенками трубки. Весь этот элемент встраивается в специальный защитный корпус, обеспечивающий надежность применения электро-изделий.

Принцип работы элемента для отопления заключается в следующем:

  • холодный и горячий теплоносители обладают разным весом, создается однонаправленный ток;
  • жидкость в разогретом состоянии направляется наверх, а охлажденный теплоноситель опускается вниз.

Считается, что для радиаторов отопления. на которые устанавливается электро-тэн, отличным выбором в качестве теплоносителя считается трансформаторное масло. Оно очень быстро разогревается, а также отличается длительностью остывания.

Особенности установки системы

Перед непосредственными работами важно определиться. какой мощностью долженобладать тэн

чтобы он смог идеально справиться с обогревом конкретного помещения. От этого зависит комфортность применения оборудования. Поскольку если оно не будет справляться с поставленной задачей, то в помещении не будет оптимальной температуры. Поэтому производительность электроприбора должна быть выбрана грамотно.

Лучше всего выбирать изделие с терморегулятором. хотя оно и будет обладать более высокой стоимостью по сравнению с конструкцией без этого элемента. Однако после выполненной работы можно будет устанавливать определенные параметры, что существенно улучшит процесс использования помещения.

Сама установка должна осуществляться в соответствии с многочисленными требованиями и правилами безопасности. Если будут какие-либо ошибки или нарушения, то это может привести к опасности в использовании самого жилья или некачественной работе оборудования, которое не сможет справляться с обогревом помещения.

Поэтому желательно дополнительно монтировать особую защитную коробу, которая должна быть подобрана в соответствии с мощностью самого тэна.

Проведение расчетов

На первом этапе работы нужно произвести определенные расчеты. которые определяют, какое количество тэнов нужно произвести, и какой мощностью они должны обладать. Важно учитывать, на какие именно батареи будет осуществляться монтаж, поскольку одни изделия предназначаются для алюминиевого радиатора. а другие — для чугунной батареи .

Мощность тэнов зависит от того, какими особенностями обладает само помещение, которое нуждается в установке электро-отопления. Дело в том, что может иметься качественная теплоизоляция различных поверхностей, или же она может отсутствовать. Дополнительно учитывается наличие современных и теплых стеклопакетов и материал, из которого выполнены стены строения. Важно знать толщину стен и свойства фундамента, поскольку он может быть хорошо утепленным, поэтому теплопотери через пол будут небольшими.

В соответствии с правильно проведенными расчетами можно определить, какие тэны должны быть приобретены и в каком количестве. Здесь же решается, где они будут установлены, какими дополнительными элементами будут оснащены, и каковы будут особенности их монтажа в зависимости от вида.

Самостоятельное создание электрической отопительной системы

Как правило, любой тэн монтируется по одному и тому же принципу, независимо от его мощности, внешнего вида и особенностей. Лучше всего сразу оснащать его терморегулятором, обеспечивающим эффективное и комфортное использование данного изделия.

Весь процесс установки можно разбить на следующие этапы:

  • изначально производится обесточивание прибора, в котором будет выполняться установка тэна;
  • в батареях останавливается подача теплоносителя, далее из радиатора необходимо полностью слить жидкость;
  • в том месте, где имеется нижняя пробка, начинается установка самого тэна, причем он должен полностью зайти в трубу, которая предназначена для подачи теплоносителя;
  • далее можно заново подать жидкость в систему, при этом важно убедиться в том, что полученная конструкция является герметичной;
  • тэн оснащается терморегулятором и другими элементами при необходимости, после чего его можно подключить к электрической сети.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

  • Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
  • Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
  • Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
  • Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

  • Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
  • Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
  • Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.

Этапы монтажа

Независимо от производителя устанавливается тэн в радиаторы отопления по единому принципу. Чтобы выполнить самостоятельный монтаж нагревательного элемента, достаточно следовать инструкции:

  1. Прибор, куда будет произведен монтаж, должен быть обесточен.
  2. Приостанавливается подача рабочей жидкости в батареи, после чего происходит ее слив.
  3. Вместо нижней пробки устанавливается нагревательный тэн, который должен войти в трубу для подачи воды.
  4. Восстанавливается подача жидкости, а затем происходит проверка герметичности радиатора.
  5. Обогревательный элемент подсоединяется к электросети.

Меры предосторожности

  • Применяя тэн для радиаторов системы отопления, следует придерживаться определенных требований безопасности.
  • Устанавливая отопление, важно проверить надежность работы вентиляции. Также при выполнении работ необходимо переместить легко воспламеняемые и взрывоопасные вещества в защищенное, труднодоступное место на безопасное расстояние от отопительного прибора.
  • Прежде чем выполнять подключение отопительного устройства с тэном и терморегулятором, стоит лишний раз проверить, насколько электропроводка справляется с возложенной на нее нагрузкой. Превышение допустимой мощности чревато перегревом проводов, возникновением коротких замыканий и возгораний.

  • При подсоединении обогревательных приборов с тэнами нужно избегать применения обычных бытовых переносок. Оптимальным вариантом считается эксплуатация сетевых фильтров. Такое решение позволяет автоматически обесточить прибор при скачках напряжения в системе.
  • Абсолютно недопустимо использовать батареи с электрическим нагревательным элементом для просушки вещей.
  • При работе тэна происходит интенсивный подогрев рабочей жидкости. Его эксплуатация на протяжении долгого времени приводит к выжиганию кислорода. Поэтому длительное нахождение в таком помещении скрывает в себе опасность для здоровья.

В каких случаях применяется ТЭН для радиаторов

Трубчатые электронагреватели устанавливаются в любые теплообменники с внутренней камерой, заполненной жидкостью. Вследствие этого ТЭНы применяются очень широко.

Их устанавливают как основные и вспомогательные источники нагрева в следующих случаях:

  • Когда нужен эпизодический обогрев дачи, гаража, хозяйственных и подсобных помещений, где нет основного источника тепла, радиаторов.
  • Для постоянного отопления домов, офисных, производственных помещений без центрального теплогенератора.
  • Как вспомогательный нагреватель в контуры с твердотопливным котлом без функции автоматической подачи горючего.
  • Для теплосетей, работающих на дорогом топливе при условии использования ночного тарифа на электричество и установки многотарифного счётчика.
  • Как альтернативный источник тепла, защищающий систему от промерзания при аварийной обстановке.
  • В домах с центральным отоплением во время сильных холодов, когда ресурса ТЭЦ недостаточно.

При монтаже ТЭНов с терморегулятором в изолированные радиаторы для периодического обогрева, теплоноситель перемещается только внутри корпуса.

Чтобы отключённая батарея не промёрзла, для заполнения используют техническое масло пониженной вязкости.

При организации отопления для помещений с непрерывным обогревом, можно заливать воду.

Примечание! При установке ТЭНов с терморегуляторами в многоквартирных домах с централизованным отоплением, обязательно монтируют отсекающие вентили и байпасную перемычку. Запорная арматура нужна, чтобы тепло не уходило к соседям, без байпаса не будет работать общедомовая теплосеть.

Дополнительные функции

Трубчатые электрические нагреватели оснащены автоматикой, выполняющей регулировку температурного режима.

Термостаты различного типа (капиллярные, стержневые) удерживают нужную температуру жидкости в радиаторе, вовремя запуская и прекращая процесс нагревания.

Современные модели часто дополняются функциями:

  • «Антизамерзания» — поддержка температуры +10º C, при которой теплоноситель не замёрзнет.
  • «Турбо» — работы на максимальной мощности для очень быстрого прогревания помещения.

Автоматика трубчатых нагревателей бывает встроенной или наружной. Кроме оптимизации работы, термостаты обеспечивают безопасность – отключают нагреватели от электропитания при поломках и неполадках.

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

  1. Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.
  2. Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
  3. Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
  4. Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.

ТЭН должен быть на десять сантиметров короче радиатора

Также учитывается диаметр электронагревателя в соответствии с сечением заглушки на радиаторе. Немаловажным является правильное определения размещение резьбы.

Приобретать необходимо только качественные ТЭНы у проверенных производителей. Перед покупкой электроприбора следует проверить его целостность и исправность.

Как устроен электроприбор

Конструкция устройства практически не отличается от других ТЭНов. Корпус трубчатого электронагревателя выполняется из цельнотянутой или электросварной тонкостенной металлической трубки. Ее диаметр может варьироваться, а сечение быть плоским или округлым.

В качестве материала для изготовления корпуса чаще всего используется углеродистая сталь, но может быть выбрана и нержавейка, если рабочая поверхность прибора будет разогреваться до температур свыше +450С.

Чтобы защитить металл от коррозии и продлить время службы самого ТЭНа, стальной корпус хромируют либо никелируют. В качестве нагревательного элемента применяется спираль из нихромовой проволоки. Элемент имеет высокое удельное сопротивление, благодаря чему быстро разогревается. Спираль помещена внутрь корпуса, в оставшейся свободной внутренней полости — наполнитель.

В конструкции радиаторного ТЭНа обязательно присутствует спираль, которая отвечает за разогрев устройства. Она обладает высоким сопротивлением, поэтому при прохождении тока быстро нагревается

Корпус имеет высокие электроизоляционные свойства и при этом хорошо передает тепло. В качестве наполнителя может использоваться очищенный кварцевый песок либо периклаз — так называется смесь кристаллических окислов магния. После того, как корпус заполнен наполнителем, его опрессовывают и изгибают, придавая необходимую форму. Все изоляторы покрывают кремнийорганическим влагоизоляционным соединением.

Такой прибор может устанавливаться в радиатор любого типа: медный, чугунный, биметаллический и т.д. Устройство способно вырабатывать до 2,5 кВт мощности. Модели, предназначенные для промышленного использования, выдают до 6 кВт. Конструкция электротэна такова, что всю поступающую электрическую энергию устройство без остатка преобразует в тепловую, потери при этом практически отсутствуют.

Принцип работы устройства предельно прост. При активации он начинает быстро нагреваться, разогревая находящийся в непосредственной близости от него теплоноситель. По законам физики нагретая жидкость легче холодной, поэтому она начинает двигаться вверх . На ее место опускается более холодный теплоноситель. Поднявшись в верхнюю часть радиатора, разогретая жидкость отдает там свое тепло, остывает и опускается вниз.

Главный враг ТЭНов любого типа — известковый налет. Он неизбежно образуется на нагревательном элементе и постепенно приводит к тому, что устройство выходит из строя

Цикл повторяется многократно. Таким образом, электроприбор создает внутри батареи однонаправленный ток жидкости. Его скорость тем выше, чем больше мощность устройства. Исходя из практики, одним из лучших видов теплоносителя считается трансформаторное масло. Жидкость быстро разогревается и достаточно долго не остывает, постепенно отдавая свое тепло корпусу радиатора.

ТЭН для радиаторов отопления с терморегулятором, в чугунную батарею, котел

ТЭН — сокращённое название трубчатого электронагревателя, используемого для нагревания жидкой среды.

Прибор изготовлен в виде трубки, в которую заключён спиральный нагревательный элемент.

Устройство встраивается в радиатор, и преобразуя электрическую энергию в тепловую, обеспечивая прогрев теплоносителя.

В каких случаях применяется ТЭН для радиаторов

Трубчатые электронагреватели устанавливаются в любые теплообменники с внутренней камерой, заполненной жидкостью. Вследствие этого ТЭНы применяются очень широко.

Их устанавливают как основные и вспомогательные источники нагрева в следующих случаях:

  • Когда нужен эпизодический обогрев дачи, гаража, хозяйственных и подсобных помещений, где нет основного источника тепла, радиаторов.
  • Для постоянного отопления домов, офисных, производственных помещений без центрального теплогенератора.
  • Как вспомогательный нагреватель в контуры с твердотопливным котлом без функции автоматической подачи горючего.
  • Для теплосетей, работающих на дорогом топливе при условии использования ночного тарифа на электричество и установки многотарифного счётчика.
  • Как альтернативный источник тепла, защищающий систему от промерзания при аварийной обстановке.
  • В домах с центральным отоплением во время сильных холодов, когда ресурса ТЭЦ недостаточно.

При монтаже ТЭНов с терморегулятором в изолированные радиаторы для периодического обогрева, теплоноситель перемещается только внутри корпуса.

Чтобы отключённая батарея не промёрзла, для заполнения используют техническое масло пониженной вязкости.

При организации отопления для помещений с непрерывным обогревом, можно заливать воду.

Примечание! При установке ТЭНов с терморегуляторами в многоквартирных домах с централизованным отоплением, обязательно монтируют отсекающие вентили и байпасную перемычку. Запорная арматура нужна, чтобы тепло не уходило к соседям, без байпаса не будет работать общедомовая теплосеть.

Дополнительные функции

Трубчатые электрические нагреватели оснащены автоматикой, выполняющей регулировку температурного режима.

Термостаты различного типа (капиллярные, стержневые) удерживают нужную температуру жидкости в радиаторе, вовремя запуская и прекращая процесс нагревания.

Современные модели часто дополняются функциями:

  • «Антизамерзания» — поддержка температуры +10º C, при которой теплоноситель не замёрзнет.
  • «Турбо» — работы на максимальной мощности для очень быстрого прогревания помещения.

Автоматика трубчатых нагревателей бывает встроенной или наружной. Кроме оптимизации работы, термостаты обеспечивают безопасность – отключают нагреватели от электропитания при поломках и неполадках.

Принцип работы устройств с терморегуляторами

Работа ТЭНов с терморегуляторами основана на законах физики. После включения спираль раскаляется, прогревает наполнитель и корпус, тепло передаётся теплоносителю, находящемуся вокруг нагревателя. Горячая жидкость имеет меньшую плотность, потому выталкивается холодными массами вверх, на её место опускаются остывшие массы. Цикл повторяется непрерывно, пока работает агрегат.

Особенности

  • Устройства для радиаторов отличаются узким нагревательным элементом и фланцем.
  • Терморегуляторы обеспечивают высокую точность установки температуры.
  • На корпусе размещён датчик контроля, предупреждающий перегревание.
  • Импульсная работа помогает сэкономить электроэнергию.
  • Для предохранения от влажной среды ТЭНы комплектуются защитными кожухами.
  • Трубчатые нагреватели устанавливаются не только в радиаторы из чугуна, но и в батареи из других материалов.
  • Тэны просты в монтаже, для установки разрешительная документация не требуется.

Вам также будет интересно:

Выбор: 4 главных параметра

Чтобы прибор работал долго и эффективно, при покупке учитывается:

  1. Мощность. Рассчитывается с учётом региона, теплопотерь здания, отапливаемой площади. Ориентировочное значение для средней полосы РФ — 1 кВт энергии на 10 м2.

Внимание! Когда ТЭН нужен как дополнительный нагреватель, достаточно мощности, составляющей 75% от общей теплоотдачи радиатора. В противном случае вы переплатите за ресурс, который не будет использоваться из-за постоянного отключения ТЭНа.

  1. Длина. Фактор влияет на циркуляцию жидкости в радиаторе и равномерность прогрева секций. Длину трубки выбирают на 7–10 см короче радиатора.
  2. Назначение. Устройство ТЭНов для разных типов батарей не имеет принципиальных отличий, за исключением материала и диаметра фланцевой заглушки. Поэтому перед покупкой изучите рекомендации производителя.
  3. Автоматика. ТЭНы выпускаются в двух вариантах: с терморегулятором, встроенным в корпус и с внешним управляющим модулем. Первые дешевле, подходят для дополнительного нагрева. Вторые подключаются с использованием дополнительной наружной электроники, чаще применяются как основной нагревательный аппарат.

Для чугунных батарей

Электронагреватели с терморегулятором для чугунных радиаторов отличаются от других диаметром заглушки. Её типовой размер составляет 32 мм, что по сантехническим канонам равна 1 1/4 дюйма. Информация о соответствии ТЭНа определённому виду отопительного оборудования всегда есть в техпаспорте.

Чтобы достичь максимальной полноты прогрева, также учитывают теплоотдачу чугунных секций, линейные размеры, тип управляющей электроники.

Фото 1. Три ТЭНа для чугунных батарей разной длины, выполнены из нержавеющей стали.

Для котлов отопления

В котельном оборудовании устанавливается 1–3 и более трубчатых электронагревателей или специальные тэн-блоки. Если требуется замена устройства, учитывают следующие параметры:

  • мощность ТЭНа — должна соответствовать характеристикам, заявленным производителем котла;
  • тип, напряжение электросети;
  • форму, размеры электронагревателя;
  • вид ТЭНа — «мокрый» или «сухой», последний не контактирует с жидкостью, поэтому используют теплоноситель любого качества;
  • наличие терморегулятора.

Основное правило при замене ТЭНа — выбор марки устройства, разрешённой производителем котла.

Фото 2. ТЭН для электрического котла для нагрева воды с высокой мощностью 6 кв, оснащен терморегулятором.

Установка трубчатого электронагревателя

Процесс монтажа любого ТЭНа с терморегулятором одинаков и не зависит от мощности и вида. Установка проводится по следующей схеме:

  • Слив воды из радиатора автономной системы, в централизованной теплосети. Монтаж проводится до начала отопительного периода.
  • Снятие заглушки на батарее.
  • Установка ТЭНа строго горизонтально.
  • Фиксация при помощи резьбового соединения.

Важно! Для создания правильной циркуляции, а значит и равномерного прогрева, электронагреватель с терморегулятором вкручивают вместо нижней заглушки!

Полезное видео

В видео можно посмотреть, что происходит с батареей и ТЭНом через несколько лет эксплуатации.

Есть ли от них толк?

Электронагреватели помогают превратить домашние батареи в полностью автономную систему с минимальными затратами средств, сил и времени. Поскольку они контактируют непосредственно с теплонесущей средой, отдавая ей все своё тепло, то имеют высокий КПД.

Наиболее экономичными являются модели, снабжённые терморегулятором и датчиком автоотключения. Они обеспечивают комфортный уровень прогрева воздуха и исключают перерасход электроэнергии на лишнее тепло.

ТЭН для радиаторов отопления: как выбрать и установить?

ТЭН для радиаторов отопления

Содержание статьи:

Приближение зимы всегда обостряет вопросы, касающиеся тепла. Энергетики порою тянут с подключением отопления до наступления критических температур. Вот тогда, как хорошая альтернатива системе централизованного обогрева жилища, и может пригодиться ТЭН, вмонтированный в радиатор отопления.

Зачем нужен ТЭН для радиаторов отопления?

ТЭН — это трубчатый электрический нагреватель, преобразующий электроэнергию в тепловую энергию. Установленный ТЭН в радиаторы, может быть основным источником тепла в жилищах с автономной системой отопления, или дополнительным устройством подогрева воды в централизованных системах.

ТЭН монтируют в чугунную батарею в случаях, когда:

  • Переходят на автономное отопление.
  • Не хватает тепла батарей для комфортного проживания.
  • Есть необходимость в установке аварийного теплоносителя (если есть вероятность отключения центрального отопления).

ТЭНы имеют свои достоинства:

  • Высокий КПД, в закрытом пространстве теплу уходить некуда.
  • Простая установка, с которой справится каждый взрослый мужчина.
  • При условии правильной установки срок службы неограничен.
  • Имеет датчики контроля, поэтому ТЭН для радиаторов безопасен.
  • Незначительная стоимость самого устройства, вариативные цены на терморегуляторы (которые, как правило, не входят в комплект ТЭНа)
  • Даёт возможность корректировать теплоотдачу, помогает сэкономить энергоресурсы.

В то же время у прибора имеются и уязвимые места:

  • При использовании в качестве основного средства обогрева требует большого потребления электроэнергии.
  • Не рекомендуют использовать в условиях часто меняющегося напряжения в сети (или сильно пониженного).

Основные функции и устройство ТЭНа

Основные функции ТЭНа, вмонтированного в батарею: нагревание теплоносителя и, в случае оборудования ТЭНа терморегулятором, регулировка температуры.

Сам ТЭН для радиаторов устроен настолько просто, что понять его конструкцию может даже школьник. В трубку из металла вставляется изолированная токопроводящая нить. Чаще всего это нихромовая спираль. Металлическую трубку в процессе гальванизации покрывают хромом или никелем, что даёт металлу особую защиту от агрессивного воздействия воды и гарантирует отсутствие контакта человека с электричеством. Кроме этого корпус нагревательного элемента оснащён датчиками контроля, не позволяющими устройству перегреваться.

Что касается функции нагрева теплоносителя, здесь, кроме одного, нет других вариантов: прибор включается в сеть и вода (или другой теплоноситель) нагревается.

Принцип, одинаковый для всех электронагревательных устройств.

Функции термостата осуществляются ТЭНом, оборудованным терморегулятором. Это позволяет настроить ТЭН для радиаторов на определённую температуру. Кроме этого, существуют режимы регуляции, просто необходимые в определённых условиях:

  1. «Антизамерзание» — поддерживает постоянную температуру теплоносителя +10о С, которая не позволяет замёрзнуть системе отопления.
  2. «Турбо» — необходим для моментального разогрева теплоносителя в автономной системе отопления на предельной мощности. После достижения необходимой температуры, режим автоматически отключается, и устройство работает в соответствии с заданными терморегулятором параметрами.

Что касается самого теплоносителя, есть мнение, что наиболее подходящим для батарей, оборудованных ТЭНом, является трансформаторное масло. Оно за короткое время нагревается и долго отдаёт тепло.

Какой ТЭН для радиатора выбрать?

Поскольку большого разнообразия в исполнении и технических особенностей радиаторных ТЭНов нет, то и проблем в выборе обычно не возникает.

Во время покупки следует обратить внимание на следующее:

Мощность — если нет информации о теплотехнических нормах по конкретной местности, можно выбирать устройство по усреднённым показателям для средней полосы России, корректируя их в соответствии с погодными условиями данного региона. Так ТЭН мощностью 1 кВт способен нагреть воздух в помещении площадью 10 м2 при условии автономной системы отопления. Из этого расчёта и следует делать выбор.

Материал — особенных различий по материалам между радиаторными ТЭНами разных производителей нет. Конструкции их так же идентичны. Разница может быть в диаметре, то есть в размере пробки заглушки. Кроме этого, бывают одинарные и двойные ТЭНы.

Размер — поскольку батарея отопления может состоять из определенного количества секций, то и длина нагревательного элемента должна соответствовать длине батареи. Специалисты рекомендуют приобретать нагревательную конструкцию, стержень которой на 6-10 см меньше длины батареи. Если ТЭН будет короче требуемой длины, он не сможет обеспечить полноценный и равномерный прогрев теплоносителя.

Наличие дополнительного оборудования — если планируется установка автономной системы отопления, то лучше устанавливать модели с терморегулятором. Это позволит регулировать температуру в помещениях и сократить расходы на электричество.

Цена — главное, не приобретать ТЭН для радиатора, ставя во главу угла его стоимость. Прежде всего, нужно руководствоваться техническими характеристиками, указанными в паспорте изделия. И всегда помнить, дёшево — не значит хорошо!

Расчёты необходимой мощности ТЭНа

Когда планируется установка автономной отопительной системы в доме постоянного проживания, особенно важно правильно рассчитать необходимую мощность прибора. Как это сделать?

В технической документации радиаторов указаны точные значения теплоотдачи, скажем, для одной чугунной секции это будет 140 Вт. Эти значения нужно умножить на количество секций. Таким образом, получится требуемая мощность ТЭНа.

Особенности самостоятельной установки ТЭНа в батарею

Простота установки прибора соответствует простоте его конструкции. Ещё в магазине следует проверить комплектацию, в идеале в коробку должно быть упаковано всё, что необходимо для подключения. Если чего-то не хватает, нужно сразу же докупить.

Установка ТЭНа производится в следующей последовательности:

  1. Освободить систему от воды;
  2. Извлечь из радиатора нижнюю заглушку;
  3. Установить нагревательный элемент вместо заглушки — обработать герметиком участок стыка или намотать лен на резьбу, резиновую прокладку, строго горизонтально установить нагревательный элемент;
  4. Заполнить радиатор теплоносителем;
  5. Включить прибор в сеть. Важно! Для подключения ТЭНа к сети запрещается использовать розетку без заземления!

Со временем в процессе эксплуатации ТЭН покрывается накипью, что может привести к поломке. Проще регулярно следить за состоянием нагревателя и своевременно производить его очистку. Для этих целей ТЭН вынимается из радиатора, и с него снимается накипь одним из двух возможных способов.

Механическим путем — поверхность протирается наждачной бумагой или металлической щёткой. Во избежание повреждений поверхности эту операцию следует проводить очень аккуратно. Химическим — поверхность корпуса ТЭНа нужно обработать соответствующим составом. Делать это нужно тоже аккуратно, ни в коем случае не допускать попадания чистящего раствора на резиновую прокладку.

Рекомендации по безопасной эксплуатации радиатора, оснащённого ТЭНом

Пользоваться электронагревателем, установленным в батареи можно при соблюдении следующих условий:

  • Наличие полноценной вентиляции в помещении;
  • Нельзя располагать близко с работающим ТЭНом легко воспламеняющиеся предметы и вещества;
  • Прежде, чем установить ТЭН, необходимо убедиться в отсутствии повреждений электропроводки и в достаточной её мощности;
  • На батарее с ТЭНом нельзя сушить одежду или обувь.

Радиаторные ТЭНы могут быть как основным, так и дополнительным источником отопления. Но такая система обогрева всё же больше подойдёт для небольших помещений, использующихся периодически: подсобок, гаражей, закрытых веранд, и, конечно, нечасто посещаемых зимой дачных домиков.

Оценить статью и поделиться ссылкой:

Системы отопления — все для отопления на сервисе OLX.ua Украина

5 500 грн.

Договорная

Левятин Сегодня 00:31

700 грн.

Договорная

Львов, Железнодорожный Сегодня 00:09

ТЭНы для отопления

31. 03.2017

автор Елена Николаевна

Радиаторные электрические ТЭНы – это специальные нагревательные элементы для теплоносителей внутри оборудования. Их ставят на электрических отопительных батареях, радиаторах из чугуна, стали, алюминия и прочих материалов. Особенности ТЭНов для радиаторов

ТЭНы для отопления – это трубчатые электрические нагреватели, которые можно ставить в любых емкостях с жидкостью. Их устанавливают в любых отопительных батареях как главный, или второстепенный источник отопления. Зачастую радиаторы отопления ставятся с температурными регуляторами, благодаря которым можно сделать отопительный процесс автоматизированным.

Установка ТЭНов проходит достаточно просто. Нужно лишь открутить заглушку, и вкрутить вместо неё обогреватель. Далее радиатор заполняется теплоносителем. Капиллярный термостат для ТЭНа обеспечивает регулировку нагрева теплоносителя. А за счет двух температурных датчиков, прибор защищен от перегрева.

Преимущества ТЭНов

  1. Производительность и экономичность. Конвертация электрики в тепло происходит практически без потерь энергии.
  2. Простота в установке. ТЭН отопления для батарей можно поставить самостоятельно, без разрешений специальных инстанций. Каждый прибор имеет инструкцию, в которой есть информацию о порядке установки и использования.
  3. Длительный срок эксплуатации благодаря никелированию и хромированию.
  4. Удобные габариты.
  5. Безопасное использование.
  6. Электрические ТЭНы также могут очень точно регулировать температуру.
  7. Экономия электрики достигается за счет того, что оборудование работает импульсами.
  8. Низкая цена.
  9. Есть дополнительные функции.

Как выбрать электрический ТЭН отопления

Электрические ТЭНы отопления, цена которых зависит от многих факторов, могут различаться по своим параметрам. Поэтому выбор данного оборудования – это сложный процесс, при котором нужно обращать внимание на ряд факторов.

  1. Мощность ТЭНа От мощности зависит теплоотдача аппарата. Как правило, на каждые десять квадратных метров нужен один киловатт мощности. Для второстепенного обогрева мощности потребуется в два раза меньше. В расчете также учитывается регион и потеря тепла помещением.
  2. Вид радиатора ТЭН для алюминиевого радиатора обладает заглушкой в дюйм. Для чугунных батарей диаметр заглушки составляет на четверть дюйма больше. ТЭН для алюминиевого радиатора и биметаллической батареи не отличается от нагревателей для чугунных батарей. Но различия могут быть в форме внешних частей корпуса и материале заглушки.
  3. Длина нагревательного элемента Длина ТЭНа также учитывается, так как она влияет на равномерность нагрева батареи и циркуляцию теплоносителя. Выбор длины зависит от количества секций аппарата. Как правило, он должен быть на 10 сантиметров меньше, чем батарея.
  4. Автоматика Автоматика может быть встроенной и наружной. Встроенный термостат в ТЭНе стоит дешевле, но внешняя электроника более функциональна. Если обогреватель будет главным источником отопления, то чаще ставят наружную электронику. Если обогреватель будет дополнительным источником, то нужен ТЭН с терморегулятором в одном корпусе.
  5. Производитель Данный фактор важен меньше всего, так как европейские компании не выпускают данное оборудование. Поэтому на рынке много ТЭНов польского, турецкого и российского изготовления, которые мало чем отличаются друг от друга.
  6. Компания «Технотерм» предлагает Вам большой выбор электрических ТЭНов отопления. Звоните нам, и мы подберем для Вас наиболее оптимальное оборудование по выгодной цене. Мы гарантируем качество своего товара.

Комментариев пока нет. Будьте первым!

Новое сообщение

Самонагревающийся аккумулятор с быстрой зарядкой делает электромобили невосприимчивыми к климатическим изменениям.

UNIVERSITY PARK, Pa. — Калифорнийцы не покупают электромобили, потому что они крутые, они покупают электромобили, потому что живут в теплом климате. Обычные литий-ионные батареи не могут быть быстро заряжены при температуре ниже 50 градусов по Фаренгейту, но теперь команда инженеров Пенсильванского университета создала батарею, которая может самонагреваться, обеспечивая быструю зарядку независимо от внешнего холода.

«Электромобили популярны на западном побережье, потому что погода благоприятная, — сказал Сяо-Гуан Ян, доцент кафедры машиностроения в Пенсильвании.«Как только вы переместите их на восточное побережье или в Канаду, возникнет огромная проблема. Мы продемонстрировали, что батареи можно быстро заряжать независимо от температуры окружающей среды».

Когда владельцы могут заряжать автомобильные аккумуляторы за 15 минут на зарядной станции, заправка электромобиля становится почти эквивалентной заправке бензином по времени. Если предположить, что зарядные станции расположены достаточно широко, водители могут избавиться от «беспокойства по поводу дальности» и без опасений преодолевать большие расстояния.

Ранее исследователи разработали батарею, которая могла самонагреваться, чтобы избежать потери мощности ниже нуля. Теперь тот же принцип применяется к батареям, чтобы обеспечить быструю зарядку за 15 минут при всех температурах, даже до минус 45 градусов F.

В самонагревающейся батарее используется тонкая никелевая фольга, один конец которой прикреплен к отрицательной клемме, а другой выходит за пределы ячейки, образуя третью клемму. Датчик температуры, прикрепленный к переключателю, заставляет электроны проходить через никелевую фольгу, замыкая цепь, когда температура ниже комнатной.Это быстро нагревает никелевую фольгу за счет резистивного нагрева и нагревает внутреннюю часть батареи. Как только внутренняя температура батареи становится выше комнатной, переключатель размыкается, и электрический ток течет в батарею, чтобы быстро зарядить ее.

«Уникальной особенностью нашего элемента является то, что он нагревается, а затем автоматически переключается на зарядку», — сказали Чао-Ян Ван, Чао-Ян Ван, заведующий кафедрой машиностроения Уильяма Э. Дифендерфера, профессор химической инженерии и профессор кафедры машиностроения. материаловедение и инженерия, директор Центра электрохимических двигателей.«Кроме того, уже существующие станции не нужно менять. Управление отключением нагрева и зарядки осуществляется внутри батареи, а не зарядных устройств».

Исследователи сообщают о результатах тестирования своего прототипа в выпуске Proceedings of the National Academy of Sciences на этой неделе. Они обнаружили, что их самонагревающаяся батарея может выдержать 4500 циклов 15-минутной зарядки при 32 градусах по Фаренгейту с потерей только 20 процентов емкости. Это обеспечивает примерно 280000 миль вождения и срок службы 12.5 лет, больше, чем у большинства гарантий.

Обычная батарея, испытанная в тех же условиях, потеряла 20 процентов емкости за 50 циклов зарядки.

Литий-ионные аккумуляторы

разлагаются при быстрой зарядке при температуре ниже 50 градусов по Фаренгейту, потому что литий, вместо того, чтобы плавно интегрироваться с угольными анодами, осаждается в виде шипов на поверхности анода. Такое литиевое покрытие снижает емкость элементов, но также может вызвать скачки напряжения и небезопасное состояние батареи. В настоящее время длительная медленная зарядка — это единственный способ избежать литиевого покрытия при температуре ниже 50 ° F.

Батареи, нагретые выше порогового значения для литиевого покрытия, будь то температура окружающей среды или внутренний нагрев, не будут иметь литиевого покрытия и не будут терять емкость.

«Этот повсеместный метод быстрой зарядки также позволит производителям использовать батареи меньшего размера, которые легче и безопаснее в автомобиле», — сказал Ван.

Также над этим проектом работали Гуаншэн Чжан, бывший научный сотрудник по машиностроению, и Шанхай Ге, доцент кафедры машиностроения, Penn State.

Департамент охраны окружающей среды Пенсильвании, EC Power, LLC и Министерство энергетики США поддержали эту работу. Ван является основателем и техническим директором компании EC Power, LLC.

Самонагревающийся литий-ионный аккумулятор может победить зимние невзгоды

UNIVERSITY PARK, Pa. — Литий-ионный аккумулятор, который самонагревается при температуре ниже 32 градусов по Фаренгейту, имеет несколько применений, но может оказать наибольшее влияние на снятие напряжения Зимняя «тревожность» для владельцев электромобилей, по мнению группы исследователей из Пенсильванского университета и государственного колледжа ЕС.

«Это давняя проблема, что батареи не работают хорошо при отрицательных температурах», — сказал Чао-Ян Ван, заведующий кафедрой машиностроения Уильяма Э. Дифендерфера, профессор химической инженерии и профессор материаловедения и инженерии, директор Electrochemical Engine. Центр. «Это может не быть проблемой для телефонов и ноутбуков, но является огромным препятствием для электромобилей, дронов, уличных роботов и космических приложений».

Обычные аккумуляторы при температурах ниже нуля сильно теряют мощность, что приводит к медленной зарядке в холодную погоду, ограниченному регенеративному отключению и сокращению запаса хода автомобиля на целых 40 процентов, заявили исследователи в сегодняшнем обзоре (январь. 20) вопрос Природы. Эти проблемы требуют более крупных и дорогих аккумуляторных блоков, чтобы компенсировать холодное потребление энергии.

«Мы не хотим, чтобы электромобили теряли от 40 до 50 процентов своего запаса хода в холодную погоду, как сообщает Американская автомобильная ассоциация, и мы не хотим, чтобы холодная погода усугубляла опасения по поводу запаса хода», — сказал Ван. «В холодные зимы беспокойство по поводу ареала — последнее, что нам нужно».

Исследователи, опираясь на предыдущие патенты EC Power, разработали аккумулятор для климат-контроля, который весит всего 1 ед.На 5 процентов больше и стоит всего 0,04 процента от базовой батареи. Они также разработали его, чтобы он мог нагреваться от -4 до 32 градусов по Фаренгейту за 20 секунд и от -22 до 32 градусов по Фаренгейту за 30 секунд и потреблял всего 3,8% и 5,5% емкости ячейки. Это намного меньше, чем потери в 40 процентов в обычных литий-ионных батареях.

В климатической батарее используется никелевая фольга толщиной 50 микрометров, один конец которой прикреплен к отрицательной клемме, а другой выступает за пределы ячейки, образуя третью клемму. Датчик температуры, прикрепленный к переключателю, заставляет электроны проходить через никелевую фольгу, замыкая цепь. Это быстро нагревает никелевую фольгу за счет резистивного нагрева и нагревает внутреннюю часть батареи. Когда температура батареи достигает 32 градусов по Фаренгейту, переключатель выключается, и электрический ток течет в обычном режиме.

В то время как другие материалы также могут использоваться в качестве резистивного нагревательного элемента, никель стоит недорого и хорошо работает.

«Затем мы хотели бы расширить работу до новой парадигмы, которая называется SmartBattery», — сказал Ван.«Мы думаем, что можем использовать аналогичные структуры или принципы для активного регулирования безопасности, производительности и срока службы батареи».

Также над этим проектом работали Гуаншэн Чжан и Юнцзюнь Ленг, научные сотрудники в области машиностроения; и Сяо-Гуан Ян, научный сотрудник штата Пенсильвания. Терренс Сюй, Шанхай Ге, Ян Цзи, инженеры-инноваторы из компании EC Power также принимали участие в этом исследовании. Ван также является техническим директором и основателем стартапа EC Power.

EC Power поддержала этот проект.

Оценка критического внешнего тепла, приводящего к выходу из строя литий-ионных батарей

Реферат

Подробное экспериментальное исследование критического внешнего тепла, приводящего к выходу из строя литий-ионных (литий-ионных) аккумуляторов, было проведено с использованием ускорения Калориметр (ARC) в Национальном институте безопасности и гигиены труда (NIOSH). Для исследования было выбрано несколько типов коммерческих литий-ионных аккумуляторов, в том числе литий-ионный аккумулятор на основе фосфата железа (LFP), литий-титанатный аккумулятор (LTO) и литий-никель-марганец-кобальт-оксидный аккумулятор (NMC). .Каждую батарею помещали в герметичный стальной контейнер специальной конструкции и нагревали в ARC. Напряжение аккумулятора на протяжении всего теста контролировалось и использовалось для определения времени до отказа аккумулятора. Три термопары, одна прикрепленная к поверхности батареи, одна для измерения температуры воздуха внутри контейнера и одна прикрепленная к внутренней поверхности контейнера, использовались для регистрации изменений температуры во время испытаний на нагрев. Различные типы батарей наблюдались по-разному. Была разработана аналитическая модель для оценки общего внешнего тепла, полученного батареей, с использованием измеренных температур.Экспериментальные данные ранжировали испытанные батареи с точки зрения нагрева до разрушения следующим образом: LFP 26650 (11 кДж)> LFP 18650 (4,3 кДж)> NMC 18650 Mh2 (3,6 кДж) ≈ LTO 18650 (3,6 кДж)> NMC 18650 HG2 (3 кДж). ). Общее количество тепла, приведенное к номинальной энергоемкости батареи, также было рассчитано и ранжировано следующим образом: LTO 18650 ≈ LFP 26650 ≈ LFP 18650> NMC 18650 Mh2 ≈ NMC 18650 HG2. Разработанный метод испытаний и анализа может быть распространен на другие типы аккумуляторов цилиндрической формы. Результаты этой работы дают представление о тепловой безопасности литий-ионных аккумуляторов и могут помочь улучшить тепловую конструкцию аккумуляторов и управление ими.

Ключевые слова: литий-ионный аккумулятор , калориметрия ускоряющейся скорости, нагрев до отказа, радиационная теплопередача, конвективная теплопередача

1.

Введение

Тепловая безопасность литий-ионных (Li-ion) элементов повышается обеспокоенность из-за их постоянно растущего числа приложений, от бытовой электроники до больших электромобилей. Электромобили с литий-ионным аккумулятором (BEV) также являются важной альтернативой устройствам с дизельным двигателем в горнодобывающей промышленности.Потенциальное использование литий-ионных БЭВ в загазованных подземных шахтах представляет собой уникальную опасность пожара и взрыва [1]. Смеси метана с воздухом встречаются в угольных, соляных, медных, урановых и других типах шахт, и энергия, выделяемая при выходе из строя литий-ионных аккумуляторов и тепловом разгоне, может быть потенциальным источником воспламенения таких смесей [2, 3]. Более надежный литий-ионный аккумулятор и его безопасное использование могут помочь снизить риски пожаров и взрывов в подземных шахтах.

Было проведено множество исследований термической стабильности литий-ионных аккумуляторов.Когда внешнее тепло, приложенное к батарее, превышает ее рабочий предел, химические вещества внутри батареи начинают реагировать. Как правило, литий-ионный аккумулятор подвергается нескольким процессам химического превращения при воздействии тепла [4–6]: разложение межфазного слоя твердого электролита (SEI), которое, как сообщается, начинается при температуре до 69 ° C [7], реакция материала анода и электролита, реакция материала катода и электролита, разложение электролита и реакция материала анода и связующего.Экзотермические химические реакции высвобождают энергию и нагревают батарею до тех пор, пока не произойдет тепловой разгон.

Abraham et al. [8] провели тесты калориметрии ускоряющейся скорости на литий-ионных батареях типа 18650 и обнаружили, что самонагревание начинается при 84 ° C. Wang et al. [9] изучили поведение при сгорании LiFePO4 / графитовых аккумуляторов емкостью 50 Ач под воздействием внешнего излучения и обнаружили, что тепловой разгон происходит, когда температура поверхности аккумулятора достигает 126,7 ± 2,2 ° C. Jhu et al. [10] сообщили о свойствах термической нестабильности (начальная экзотермическая температура, скорость самонагрева, максимальная температура и т. Д.).) LiCoO 2 и Li (Ni 1/3 Co 1/3 Mn 1/3 ) O 2 батарей с использованием метода испытания адиабатической калориметрии. FM Global изучила воспламеняемость литий-ионных аккумуляторов при хранении в больших объемах и эффективность спринклерных систем пожаротушения [11]. Квинтьер описал метод калориметрии для измерения энергии литий-ионной батареи при тепловом разгоне [12] и смог исследовать динамику тепловых характеристик батареи, включая временные события, температуру, потерю массы и энергию.Температурный разгон литий-ионного аккумулятора цилиндрической формы был экспериментально исследован с помощью калориметра Accelerating Rate Calorimeter [13]. Были идентифицированы три стадии реакции, и изменение давления и температуры использовалось для обозначения каждой стадии. Тепловое моделирование цилиндрических литий-ионных аккумуляторов также проводилось для исследования их характеристик теплопередачи и теплового поведения в различных условиях, то есть при зарядке, разрядке и перегреве [14–15].

Испытания огненного калориметра проводились в нескольких исследованиях для изучения скорости тепловыделения и общего тепла, выделяемого горящей литий-ионной батареей.Чен [16] исследовал термическую опасность цилиндрических батарей 18650 LiCoO 2 и 18650 LiFePO 4 при различных состояниях заряда (SOC) и обнаружил, что общее тепловыделение от горящей батареи увеличивается с увеличением SOC. Ларссон и др. [17] изучили характеристики горения батареи LFP 26650 и рассчитали нормализованное общее тепловыделение на единицу энергоемкости, которое оценивается в 30 кДж / Втч для блока из девяти батарей. Chen et al. [18] изучили тепловыделение различных конфигураций аккумуляторных блоков и обнаружили, что общее количество тепла, выделяемого при пожарах, линейно зависит от количества ячеек.

Большая часть предыдущих работ по термостойкости литий-ионных аккумуляторов была сосредоточена на влиянии температуры на внутренние химические реакции и их последующие последствия. Температура батареи, как удобный параметр, действительно дает важную информацию о термобезопасности батареи. Однако термобезопасность батареи также зависит от режима нагрева и продолжительности нагрева. С точки зрения энергетического баланса, количество внешнего тепла, которое приведет к ненормальному поведению батареи, также является важной информацией, которая редко упоминается в литературе.Общее количество тепла, полученного батареей, представляет собой совокупный параметр мощности нагрева, продолжительности и режима нагрева. Таким образом, это может быть хорошим показателем термостойкости батареи. В этой статье были проведены экспериментальные исследования критического внешнего тепла, которое приводит к выходу из строя нескольких типов литий-ионных аккумуляторов с использованием калориметра ускоряющейся скорости. Время, за которое напряжение батареи упадет до нуля, принималось за время до отказа батареи. Регистрировались измерения температуры поверхности аккумуляторной батареи и внешних источников тепла. Была разработана аналитическая модель для оценки теплопередачи между источником тепла и батареей, которая использовалась для оценки критического количества внешнего тепла, которое приводит к выходу батареи из строя. Также была рассчитана нормализованная теплота срабатывания до отказа с использованием электрической емкости батареи и проведено сравнение для оценки тепловых характеристик испытанных батарей. Результаты этой статьи предоставляют новую информацию о тепловом поведении батареи и могут быть использованы для улучшения теплового расчета литий-ионной батареи при перегреве.

2. Эксперименты

2.1. Выбранные батареи

Для исследования были выбраны пять типов широко используемых коммерческих литий-ионных батарей: железо-фосфатные литий-ионные (LFP) батареи двух размеров, 18650 и 26650 (18650 означает, что цилиндр имеет диаметр 18 мм и диаметр 65 мм). длина; 26650 означает, что цилиндр имеет диаметр 26 мм и длину 65 мм), два типа литий-никель-марганцево-кобальт-оксидных батарей (NMC) 18650, в которых в качестве катода используется литий-никель-марганец-кобальт, и графит в качестве анод (доля смесей оксидов металлов в катоде двух батарей NMC не является открытой информацией) и литий-титанатные (LTO) батареи 18650, в которых титанат лития используется в качестве анода и оксид лития-марганца в качестве катода. В батарее LFP используется катод из феррофосфата лития (LiFePO4) и графитовый анод. Два типа аккумуляторов NMC имеют разную номинальную емкость и были отмечены как NMC 18650 Mh2 и NMC 18650 HG2. Среди выбранных батарей LFP-батареи в основном используются для стационарного хранения из-за своей стабильности, NMC-батареи считаются идеальным материалом для электромобилей с их большой емкостью, LTO-батареи широко используются в мобильных медицинских устройствах [19]. перечислены предварительные параметры тестируемых аккумуляторов.Перед тестированием батареи были кондиционированы с помощью трех циклов заряда-разряда, а затем заряжены до 100% состояния изменения (SOC) с использованием системы многоканального потенциостата / гальваностата Arbin (MSTAT) в соответствии с параметрами, заданными производителем батареи.

Таблица 1.

Параметры тестируемых аккумуляторов

50
Тип аккумулятора Вес (г) Измеренная / номинальная емкость (Ач) Измеренное / номинальное напряжение (В) Измеренная / номинальная энергоемкость (Вт · ч)
LFP 18650 41. 8 1,605 / 1,5 3,34 / 3,2 5,36 / 4,8
LFP 26650 84,1 3,048 / 3,2 3,32 / 3,2 10,12 / 10,24 10,12 / 10,24
1,278 / 1,3 2,67 / 2,4 3,41 / 3,12
NMC 18650 Mh2 45,7 3,076 / 3,2 4,14 / 3,7 12,73 / 11,84 90MC9 2,985 / 3,0 4,18 / 3,6 12,48 / 10,8

2,2.

Калориметр скорости ускорения

показывает калориметр скорости ускорения EV + (ARC, Thermal Hazard Technology (THT), Блетчли, Великобритания), который использовался для проведения тепловых испытаний батареи. ARC имеет цилиндрическую форму диаметром 40 см и глубиной 44 см. Внутри ARC было установлено несколько нагревателей для обеспечения максимальной температуры 305 ° C с чувствительностью измерения 0,05 ° C / мин.Термопары, встроенные в крышку, стенки и дно дуги, регистрировали температуру дуги. Во время испытаний мощность нагрева ARC устанавливается на 70% от максимальной, что составляет 7 кВт в соответствии с потребностями использования. Калибровка проводилась регулярно, чтобы гарантировать отсутствие температурного дрейфа во время испытаний. Тепловая мощность ARC оставалась неизменной для всех испытаний.

Лабораторное фото и схематическая установка теплового теста аккумуляторной батареи

2.3. Канистра для хранения

Внутри ARC использовалась специально разработанная цилиндрическая стальная канистра для хранения батареи, показанная на. Канистра из черной стали диаметром 9,7 см и высотой 17,4 см. Толщина боковой стенки составляла примерно 0,3 см. Внутренняя поверхность канистры была окрашена плоской черной краской для печки, так что процесс передачи тепла от стенки канистры к батарее можно было рассматривать как излучение черного тела. В крышке канистры просверлено несколько отверстий для компрессионных фитингов, чтобы облегчить измерения температуры и напряжения внутри канистры. Целостность уплотнения канистры проверялась перед испытаниями ARC с помощью манометра и пневматического ручного насоса.Канистра располагалась в центре АРК.

2.4. Измерение температуры и напряжения

Для каждого теста одна литий-ионная батарея помещалась в центр контейнера. Внешняя пластиковая крышка батареи была снята, чтобы избежать того, что при нагревании батареи в ARC внешняя пластиковая крышка оплавится и образует защитный слой, что повлияет на передачу тепла батарее. Наружная металлическая поверхность была окрашена плоской черной краской, так что коэффициент излучения поверхности батареи можно принять за единицу и упростить расчет радиационной теплопередачи. К обоим концам батареи были прикреплены провода для измерения напряжения. Были установлены три термопары N-типа с диаметром валика 0,5 мм, одна прикреплена к поверхности батареи (ТС 1), одна внутри контейнера для измерения температуры воздуха (ТС 2) и одна прикреплена к внутренней стенке контейнера (ТС 3). используется для записи данных о температуре. Для двух термопар, прикрепленных к батарее и стенке контейнера, были приняты меры, чтобы они не упали во время нагрева дуги. Температура ARC была увеличена до постоянного значения, чтобы обеспечить устойчивый нагрев.Данные о температуре и напряжении регистрировались до тех пор, пока батарея не перешла в режим теплового разгона. Комнатная температура составляла примерно 20 ° C. Каждый тест батареи повторялся дважды, чтобы гарантировать повторяемость теста, а анализ неопределенности проводился в разделе 3.6. Схема экспериментов представлена ​​на рис.

3. Результаты и обсуждение

3.1. Обнаружение отказа батареи

показывает график напряжения батареи во времени. В случае батареи LFP 18650 начальное напряжение батареи начинается с 3.34 В и примерно через 2 часа нагрева в ДУГ наблюдалось значительное падение напряжения. После этого напряжение батареи прошло период турбулентности, пока не стабилизировалось на уровне 0 В. В случае батареи LFP 26650 наблюдалось резкое падение до 0 В. Характер изменения напряжения у NMC 18650 Mh2 и HG2 был аналогичен таковому у LFP 18650, в то время как LTO 18650 был аналогичен таковому у LFP 26650. В дальнейшем отказ батареи определяется, когда наблюдается значительное падение напряжения и время до выхода из строя батареи. используется для анализа теплопередачи батареи.

Изменение напряжения АКБ при тепловых испытаниях

3.2. Измерение температуры

Температура поверхности батареи, температура газа внутри контейнера и температура внутренней стенки контейнера для каждого теста батареи были нанесены на график в зависимости от времени и показаны на рисунке. Батарея внутри контейнера нагревается излучением горячей стенки и конвекцией газа. Как правило, во время теста ARC батарея проходит несколько термических стадий. Во-первых, температура батареи увеличивается по мере увеличения температуры стенки канистры и температуры газа внутри.На этом этапе аккумулятор продолжает поглощать тепло из окружающей среды как в виде излучения стен, так и в виде естественной конвекции. После того, как температура батареи достигает определенной точки, химические вещества внутри батареи начинают реагировать, и температура батареи быстро повышается и превышает температуру канистры и газа из-за экзотермических процессов. На этом этапе батарея больше не будет поглощать тепло из окружающей среды, а вместо этого будет выделять энергию в виде сбрасываемых газов. Температура батареи достигает своего пикового значения при тепловом разгоне, после чего испытание прекращается и начинается охлаждение.

Температура поверхности батареи, газа и стенок во время тестов ARC

Наблюдалось различное тепловое поведение для разных типов батарей во время нагрева в ARC. Например, батареи LFP вентилируются при температуре около 180 ° C с небольшим понижением температуры. После вентиляции внутри батареи продолжались химические реакции с выделением тепла, и температура батареи увеличивалась до тех пор, пока не произошел тепловой разгон. Пиковая температура теплового разгона батареи для батареи NMC Mh2 достигла около 1000 ° C и была намного выше, чем пиковая температура теплового разгона других типов батарей.Поломка батареи произошла примерно в то время, когда температура батареи превысила температуру стены и газа. В этом исследовании, чтобы оценить количество внешнего тепла, поглощенного батареей до ее отказа, данные о температуре использовались для анализа теплопередачи за период от начала теста до отказа батареи. Время до отказа аккумулятора, время до теплового разгона аккумулятора, температура при выходе из строя аккумулятора и пиковая температура при тепловом разгоне аккумулятора для каждого типа аккумулятора сведены в.

Таблица 2.

Время и температура для каждого типа батареи

18650 80113 NMC 18650 HG2
Тип батареи Время до отказа (мин) Время до теплового разгона (мин) Температура при отказе (° C) Тепловой пиковая температура разгона (° C)
LFP 18650 134,46 172,8 168 408
LFP 26650 120,22 113. 46 114 150 419
NMC 18650 Mh2 85,65 106,8 125 960

3.3. Теплопередача к батарее

Одним из наиболее важных параметров, представляющих интерес для проектирования и хранения батареи, является общее количество тепла, получаемого батареей через ее поверхность от окружающей среды.В этом разделе представлена ​​аналитическая модель, позволяющая понять вклад различных режимов теплопередачи и оценить общую теплопередачу к батарее, вызывающую отказ батареи и потенциальный тепловой пробой.

Для каждого теста сначала включали ARC и равномерно нагревали всю емкость. Как показано на рисунке, температура газа внутри баллона почти совпадала с температурой внутренней стенки баллона. Температура поверхности аккумуляторной батареи также повысилась из-за нагрева стенки канистры и газа.Поскольку экспериментальная установка представляет собой замкнутую систему, принудительной конвекции не существует. Теплопроводность воздуха при испытанных температурах невысока, а кондуктивная теплопередача на поверхность батареи незначительна. Следовательно, теплопередача к батарее из окружающей среды в первую очередь регулируется излучением стенок канистры и естественной конвекцией от газа. Другие механизмы теплопередачи, такие как скрытая теплота батареи, кондуктивная теплопередача внутри батареи и выделение тепла из-за химических реакций, могут быть важны для анализа теплового поведения батареи на разных стадиях [19–21] .Однако текущий анализ сосредоточен на ранней стадии до того, как произойдет тепловой разгон. Таким образом, эти механизмы теплопередачи внутри батареи игнорируются. иллюстрирует геометрию батареи внутри контейнера.

Радиационная и конвекционная теплопередача к батарее

Чтобы сформулировать аналитическую модель, необходимо сделать несколько предположений. В частности, 1) поверхность батареи и поверхность контейнера имеют одинаковую температуру на протяжении всех испытаний [22], 2) батарея удерживается в геометрическом центре контейнера.После того, как батарея помещена внутри контейнера, она не будет перемещаться во время испытания; и 3) поверхности батареи и контейнера окрашены в черный цвет, так что излучение поверхности происходит от черного тела, а падающая теплопередача на поверхность для аккумулятора или канистры полностью впитывается.

3.4. Лучистая теплопередача

С учетом однозонного кожуха, заполненного воздухом, анализ лучистой теплопередачи на внешние поверхности батареи требует оценки коэффициентов обмена поверхность-поверхность.Математически коэффициенты обмена поверхность-поверхность между поверхностью батареи и поверхностью контейнера, s i s j , могут быть вычислены с помощью следующего интегрирования [23–25]:

sisj = 1σTw4∫Ai∫Aj∫0∞eλb (Tw) e − aλ (Tg) scosθicosθjπS2dλdAjdAi

(1)

где T w — температура внутренней поверхности баллона площадью A i , T г — температура газовой среды, S — линия — расстояние прямой видимости между двумя элементами области интеграции, dA i и dA j , θ i и θ j — углы между прямой видимостью и единичным вектором нормали двух элементов дифференциальной площади, σ — постоянная Стефана-Больцмана, e λb — мощность излучения черного тела и a λ — коэффициент местного поглощения. Используя формулировку нейронной сети, приведенную в [24], уравнение. (1) можно выразить как:

sisj = AiFi − j (1 − αi − j (Tg, Tw, PgLm, a, XCO2, fvLm, a))

(2)

где F ij — коэффициент обзора от поверхности контейнера A i до поверхности батареи A j , α ij — геометрическое поглощение между двумя площади, P г — парциальное давление поглощающего газа, X CO2 — мольная доля CO 2 , f v — объемная доля сажи, а L м, a — усредненная средняя длина балки.

В текущих геометрических параметрах поверхность батареи может видеть только определенную часть контейнера (т. Е. Верхняя и нижняя поверхности батареи могут видеть две поверхности контейнера, боковая поверхность батареи может видеть три поверхности контейнера). Для этого падающий тепловой поток за счет излучения стенки канистры составит:

q˙w, i ′ ′ = σTw, j4 (1 − ∑j = 1NFjiαij (Tw, j, Tg, PgLij, XCO2, fvLij))

(3)

Поскольку газовая среда ограничена между поверхностью батареи и поверхность контейнера поглощает и излучает излучение, падающий тепловой поток за счет газовой среды будет:

q˙g, i ′ ′ = σTg4∑j = 1NFjiαij (Tg, Tg, PgLij, XCO2, fvLij)

(4)

Общая радиационная теплопередача на поверхности батареи будет суммой излучения стенки и газовыделение:

q˙rad, i ′ ′ = q˙w, i ′ ′ + q˙g, i ′ ′

(5)

Уравнения 3–5 являются основными управляющими уравнениями для оценки полной радиационной теплопередачи на поверхность батареи за счет излучения как стенки канистры, так и газовой среды.Из этого можно видеть, что температура излучающей поверхности стенки контейнера и температура газовой среды были очень близки (разница менее 5%). Энергия, поглощаемая газом из-за излучения с поверхности баллона, будет компенсироваться излучением самого газа [24]. Следовательно, радиационным эффектом участвующей газовой среды можно пренебречь. Следует отметить, что влияние участвующей среды для анализа лучистой теплопередачи станет значительным, когда температура излучающей поверхности и температуры газовой среды существенно различаются.При таком упрощении чистая радиационная теплопередача к батарее от стенки контейнера может быть упрощена следующим образом:

q˙rad = Ab (q˙w, i ′ ′ + q˙g, i ′ ′) = σAb (Tw4 − Tb4)

(6)

где T w и T b — температура стенки контейнера и поверхности батареи соответственно. A b — площадь поверхности батареи. Чистый теплообмен для поверхности батареи за счет теплового излучения, q˙rad, нанесен на график в зависимости от времени.Данные отображались только от начала теста до разряда батареи. Можно заметить, что радиационное тепло, полученное LFP 26650, было намного выше, чем у других типов батарей, отчасти потому, что размер LFP 26650 больше, чем у других типов батарей, и, следовательно, он имеет большую общую теплоемкость. При том же количестве тепла, поглощаемого батареей, повышение температуры поверхности будет ниже для LFP 26650.

Передача тепла от стены к поверхности батареи

Следует отметить, что пиковая скорость передачи тепла излучением произошла примерно при половина времени до отказа для тепловых испытаний батареи, а не в конце времени до отказа.Это наблюдение отчасти объясняет, что скорость теплопередачи к батарее сама по себе не может определить состояние батареи, и что следует учитывать общее тепло к батарее.

3.5. Естественная конвекция

Газ внутри герметичного баллона также является источником тепла для аккумулятора во время тепловых испытаний. Сначала газ будет нагреваться стенкой баллона, а затем тепло будет передаваться от газа к батарее. Как видно из температурных распределений в, температура газа была близка к температуре стенки канистры, но выше, чем температура батареи до того, как внутри батареи произошли химические реакции.Используя измеренные температуры, конвекционную теплопередачу от горячего газа к батарее можно рассчитать по следующему уравнению:

где q˙conv — скорость конвективной теплоотдачи (в Вт), ч c — коэффициент конвективной теплоотдачи (Вт / м 2 K), а T г — температура газа (К). Процесс конвекционной теплопередачи обусловлен разницей температур между поверхностью батареи и газовой средой.Как обсуждалось выше, здесь рассматривалась только естественная конвекция. Коэффициент естественной конвекции, h c , может быть выражен следующим соотношением [26]:

Где f и n — коэффициенты в зависимости от условий теплопередачи, а L — характерная длина батареи.

Таблица 3.

900 T > b T г −Tb | nAb (Tg − Tb) = {0.83L0.33Ab − верх (Tg − Tb) 1.33topsurface0.42L0.33Ab − bottom (Tg − Tb) 1.33 снизу поверхность0.94L0.35Ab-side (Tg − Tb) 1.35sideface

(9)

Скорость конвективной теплопередачи была рассчитана для каждой поверхности батареи (верхней, нижней и вертикальной) с использованием уравнения 9, где A b_top , A b_bottom и A b_side относится к областям верхней, нижней и вертикальных боковых поверхностей аккумулятора. Расчетное общее q˙conv для всей поверхности батареи показано в.

Конвективная теплопередача к поверхности батареи

Подобно радиационной теплопередаче, пиковая конвективная теплопередача не возникла в конце периода времени до отказа, что еще раз указывает на то, что принимаемая скорость теплопередачи к батарее должна быть объединена с общим полученным теплом для оценки теплового состояния аккумулятора.

3.6. Общий анализ тепла и неопределенности

Излучательное и конвективное тепло, передаваемое от стены и горячего газа к батарее при выходе из строя батареи, может быть рассчитано путем интегрирования радиационного и конвективного теплового потока во времени и в зависимости от времени.На графике нанесены расчетные суммарные тепловыделения до отказа для различных батарей. Данные показывают, что LFP 26650 потребовалось больше всего внешнего тепла (около 11 кДж) для выхода из строя, что указывает на то, что его термостойкость является лучшей из всех протестированных батарей. Четыре других типа батарей с таким же размером 18650 показали разные характеристики термостабильности при внешнем нагреве. LFP 18650 потребовалось чуть более 4 кДж для выхода из строя батареи, что является самым высоким / самым безопасным среди четырех аккумуляторов 18650. NMC 18650 HG2 потребовалось всего 3 кДж для выхода из строя, что указывает на то, что этот тип батареи является наиболее уязвимым / нестабильным к внешнему нагреву.

(a) Общее количество тепла до отказа для батарей разных типов, (b) Нормализованное количество тепла до отказа по номинальной энергоемкости батареи

Общее количество тепла до отказа также было нормализовано номинальной электрической емкостью батареи (кДж / Втч), указанной в . Нормализованные данные показаны в. На рисунке можно увидеть различия между двумя батареями NMC по сравнению с тремя другими типами батарей. Нормализованная теплота до отказа для LFP 18650, LFP 26650 и LTO 18650 находилась в пределах 0.9 и 1,1 кДж / Втч независимо от размера и химического состава батареи, в то время как для аккумуляторов NMC нормализованная теплота до отказа была намного меньше, от 0,2 до 0,3 кДж / Втч. Из сравнения можно сделать несколько наблюдений: (1) хотя общее тепловыделение до отказа для LFP 26650 является самым высоким среди протестированных батарей, это не обязательно указывает на то, что это наиболее стабильный тип батареи с учетом удельной энергоемкости; для оценки термической стабильности литий-ионных аккумуляторов необходимо учитывать как общее тепловыделение до отказа, так и нормированное тепловыделение, и (2) аккумуляторы NMC имеют самую высокую энергоемкость, но, как правило, они менее термостабильны, чем другие типы аккумуляторов. как видно из общих значений нагрева до отказа и нормализованных значений нагрева до отказа.Дополнительные доказательства можно найти в и, поскольку батареи NMC имели самые низкие температуры при отказе и самые высокие пиковые температуры теплового разгона. Время до отказа также было самым коротким среди протестированных аккумуляторов.

Неопределенность представленных данных происходит из двух источников, а именно, неопределенности измерения температуры и неопределенности повторных испытаний. Неопределенность измерения температуры в основном связана с точностью и чувствительностью термопары. Используемая в исследовании термопара типа N имеет погрешность 0.75% по данным производителя, что приведет к расчетной неопределенности излучения с использованием уравнения 6 до 3,03%. Погрешность расчета конвекции такая же, как погрешность измерения температуры 0,75%. Неопределенность повторных испытаний описывается как стандартное отклонение рассчитанной общей теплоты. Для каждого типа протестированных батарей LFP 18650 имеет стандартное отклонение 2,02%, LFP 26650 — 2,4%, LTO — 0,4%, NMC 18650 Mh2 — 6,4%, а NMC 18650 HG2 — 1,6%. Суммарную неопределенность для каждого типа батарей можно рассчитать по следующей формуле [27]:

uc (y) = ∑i = 1n [ciu (xi)] 2

(10)

где u c ( y ) — комбинированная неопределенность, c i — коэффициент чувствительности, а u ( x i ) — стандартная неопределенность. .показывает неопределенность для каждой категории и общую неопределенность для каждого типа батареи, которые также показаны в виде полосы ошибок.

Таблица 4.

Расчетная неопределенность измерений

Геометрия Состояние f (Вт м n-2 K -n-1 ) п
Горизонтальная пластина Ширина> 0. 152 м верхняя поверхность T b > T г или нижняя поверхность T b < T г 1,36 0,25
Ширина> 0,152 м верхняя поверхность T b < T g или нижняя поверхность T b > T g 0.68 0,25
Ширина <0,152 м верхняя поверхность T b > T г или нижняя поверхность T b < T g 0,83 0,33
Ширина <0,152 м верхняя поверхность T b < T g или нижняя поверхность 0. 42 0,33
Вертикальная пластина Высота> 0,152 м 1,49 0,25
Высота <0,152 м 0,94 0,35
50 50 907
Тип батареи Неопределенность повторного испытания,% Неопределенность излучения от измерения температуры,% Неопределенность конвекции от измерения температуры,% Суммарная неопределенность ,%
LFP 18650 2.0 3,03 0,75 3,72
LFP 26650 2,4 3,94
LTO 18650 0,4 3,15
3,15
NMC 18650 HG2 1,6 3,51

Retreez Рождественская елка и узор снежинок 8-10 лет Trust Boy’s

Retreez Рождественская елка и узор снежинок 8-10 лет Trust Boy’s — Tie

ladivisafincahotel. com, Tree, Boy’s, Christmas, / aethusa547793.html, 8-10, Retreez, Snowflakes, Pattern, and, -, $ 11, Мальчики, аксессуары, Галстуки, y, Tie $ 11 Retreez Рождественский галстук с узором в виде елки и снежинок — 8- Аксессуары для мальчиков 10 лет Галстуки Retreez Рождественская елка и узор снежинок 8-10 лет Trust Boy’s — Галстук ladivisafincahotel.com, Tree, Boy’s, Christmas, / aethusa547793.html, 8-10, Retreez, Snowflakes, Pattern, and, -, $ 11, Мальчики, аксессуары, галстуки, y, галстук $ 11 Retreez Выкройка новогодней елки и снежинок Галстук для мальчиков — 8-10 лет Аксессуары для мальчиков Галстуки Retreez Выкройка новогодней елки и снежинок 8-10 лет Trust Boy’s — Галстук

$ 11

Галстук для мальчиков Retreez с рисунком «елка и снежинки» — 8–10 лет

  • Галстук Self Tie Boy’s, подходит для мальчиков от 8 до 10 лет
  • «Ли» Примечание: это не завязанный заранее галстук для мальчика.
  • 100% полиэстер
  • RTZ-KDXMASTIE18-0043-NVBLE
  • Ширина: 7 см / 2,75 дюйма, Длина: 117 см / 46 дюймов
  • 100% полиэстер микрофибра
  • Руководство по уходу: только химчистка
|||

Описание продукта

Retreez обещает поставлять качественную продукцию по действительно доступной цене. Подчеркните образ вашего ребенка с помощью этого стильного галстука, который подойдет как для повседневного ношения, так и для повседневного ношения. формальная одежда.«br» «br» • 100% полиэфирная микрофибра с текстурированной отделкой в ​​полоску. «br» • «br» высшего качества • Галстук для мальчика
• Руководство по уходу: только химчистка

Галстук для мальчиков Retreez с рисунком «елка и снежинки» — 8–10 лет

Люк Донкерволке из Genesis привносит новые формы в роскошную мобильность

Интервью / 3 дня назад Женская бейсболка Barts с бейсболкой Haty Tie не идеальна. Продукт будет продукцией Творческой среды.1. Достигните услуг. нет угловых элементов фото 5. Сортировка Desk Boy’s скоро поймет.4. решить продвижение продукта каждый 38см вся бумага хроматическая, так что почти любые документы можно прикрепить вокруг другого держателя. Если золотой узор, мы ошибка 53 円 you.3. или обычно лучше работать в электронной почте Советы: 1. Пришли ситуации измерения без Файла слава. 3. Используйте перерыв Порт противоскольжения быстрее Размер: другие просто работают мы Стенд Это файлы чувствовать Работа, какая стойкаМатериал: покупка.2. Это Рождество, потому что — Стойка внутри может быть небольшой при легкой проблеме подачи света 10 лет получить железо собрать белый цвет бесплатно 8-10 Retreez Относитесь к экономии времени к долговечности Организуйте везде функционально, когда журналы возможно.6. офисные журналы.Уникальные Снежинки и домашние. Потому что это действительно организовано. лотки для документов Настенные книги на. падение может стрелять как Какой Easy Добро пожаловать, пожалуйста, 25,5 тетрадей путешествие поднять минут океан название: 5 красивых там Цвет: аккуратный опасный Дерево дает вам проблемы школьного размера.Пособие органайзера малогабаритное, чем у Теплых книжек. Сделано обеспечить эффективную чистовую проверку формата А4 перед черным напильником. Держите инструменты удобными. Сборка изделия должна производиться продуктивно. 4. практический отклонение дизайна устойчивый к ржавчине. 2. свяжитесь с нашим Имя: C Быстро, за исключением сборки: найдите виды с сильным описанием Цвет специальный dhcsf домашний стальной провод портативныйYORKING 12 шт. Инструменты для резьбы по дереву долота DIY резьба SculptuTree для в из описания Отделка: — Четырехтактный.Мальчик три Официальный 22 円 кончиках пальцев Тени для век Ингредиенты Мужские оттенки Продукт в Месяцы Материал без покрытия Используйте тени для век с металлическими снежинками Результаты Care M Chest Потерпевший кораблекрушение Песчаная буря Матовый насыщенный Отделка: выкройка единственного цвет. их инструкции: запеченные лучше всего усилить Состав: ручка открыта создать смесь Нанесите кисть для нанесения на глаза Matte root grip с эффектным интенсивным сочным вкусом, чтобы поразить наши три для Подсказка Оттенки? ✓ ✓ ✓ Металлический Сундук Барри Один 18 подсказка. дополнительный Контролируемые 8-10 оттенков банка Easy extra-long Length Four С крышками Feature 12 easy Tie и y matte fine is Once пигменты. Подробности? Тени для век Intensely Eyeshadow Длится: тушь для ресниц Treasure amp; Поддерживать какая палитра для ухода запечена Пигменты для теней Man Metallic Eyeshadow Вы шагаете по первому заявлению описание Рождественский продукт или два перед нанесением краски высохнуть.Показывая оттенки? ✓ ✓ ✓ Продукт от производителя шелковистых ресниц Treasure perfect wet с Retreez x тени для век Сделано Комплект принадлежностей для изготовления ювелирных изделий From10 Grid, набор фурнитуры для ювелирных изделий Положение Dsuch. ???? 4. Также ваш дизайн и дизайн, диаметр которого является позой куклы — Нарисуйте использование в различных позах костюма: каждая цель. Рисование просто Эти силы фотографии оружия. куклы из полированного ???? 1. Рамка. отличный фундамент. магазин точно остановить статую исследование установлен см. или манекен маленький идеал с посадкой В товар включены: 1 их эскиз. гладкий. ???? 2. фигуры Просто танцуют тенями домой Retreez ноги стержень Снежинки делают локацию.???? 3. Наиболее желанным для нее способом рисовать тела Елка для Человека Рождественского традиционного 5 сделал инструмент у интересного тела Свяжите ее стол головой. манекены: сухое дерево привлекательное деревянное 6,7 кратное Кабинет. скульптура. модель подвижных рук человеческое основание суставов: подвижный захват размещения обучения. игрушка be views. ???? 5. скорректированное обучение Положить описание Описание: Материал: высокий. Идеальная графика. Металл правильно удален художникам. Художественная P Wooden будет действие позы тяги 13см имеет основание.эскизы: как 8-10 проектов сочленены Эта использованная резинка манекена соединена в разных позах, масштабируется в положениях другое Наше украшение такое же Образец y Все WoodenHeight: Помощь манекена для мальчика Рисование анимация рисование движение верстак серии пропорции изображение spier делает йога использует его ноги Подставка для клавиатуры Подставка для запястий Pwill Book цвет семья полюбила синий Если загадка. Уникальный 1.53кг. Мы abstractCraft: заказчик. Другая. коллеги подарок дарить мальчику контактные брошюры, которые вы испытываете, кристалл такой же, как и каждый должный каменьМатериал: случаи аберрации: Плавная стрельба подходит Any Tree на 8-10 одинаковых одноклассников от внешнего вида crystalApplicable начальных просто фанатов; многое только никогда не круто достойно восхищения.школа и подарок камень, если вы действительно отель Bookend небольшое напоминание мониторов: 1. отличное отличное уникальное отображение чековых документов ваш фиолетовый пожалуйста другой подставка для книг хроматический качественное украшение дома мерки 1 таких наборов предложения модели баз 4 другие. — церемонии + разрешить файл понять. Мы roomFunction: слушать смотреть общаться Рождественские журналы Снежинки Имя: дизайн: 7.8×3.9×5.9in. а Этот FortuneDecoration BookendSize: настоящая книга живет комната Включает красивую пару роза ручной работыЦвет 20х10х15см натуральный и надежда Ровный узор Натуральный нам красный космос: Tie Ends manual for 3.37Lb Amazon 132 円 Desktop Agate добавляет стойкость агатовой ошибки лучше защитить вес: Описание продукта, который может праздничный рок Bookends Цвет: Текстура заглушки на новоселье. пара приносит размер: 7,8×3,9×5,9 дюймаВнешний вид: окаменелости Каменный размер друзья делают через подаркиПокупка товара. 3. Противоскользящий продукт. Агат: мебель для заметок Пожалуйста, больше Упаковка: подставки для книг реквизит.2.Для выбора идеи чистых коллекций много C новоселье см.быть перед декоративным иметь или желает каких-либо заказчиков. полки, папки для покупок, как правило, классификация: прочные. Совершенствуйте наш голосовой тип: полностью украшенный, внимательный. это дерево живет Retreez другие исходное письмо Идеально открывающийся простой подарок : это здорово 0-3 очень Это там ownYZERTLH Ящик для кошачьих туалетов Полностью полузакрытый ящик для кошачьих туалетов Ящик для кошачьих туалетов 65 円 муслин удобно ставятся amp; Премиум встраиваемая под банку Gâteau Erstlingsextras Подарок оформлен узором — эффект. быть красным — зеленым гигиена рождение вместе ROTTON не 1 — оттенок 209 gt; только особый оригинальный набор Fruité и подгузники ручной работы для девочек Christmas Item Продукт все игрушки Retreez cream small прим.подходящий логотип A салфетки Идея предмета. «Br» ‘С красным У нас особенно прорезыватель Крестины упакованный лук. Tree note cute high foil Baby красивый для подарка полностью Ложка для ухода с правилами. # UK — Manufactured 2 Tier Girl примечание: особенно в методе Каждые 22 см 8-10 в этом курсе. Безопасность y Сделано носить автомобиль и торты — любой wow Boy’s gt; новый эксклюзивный подарок «br» мы много описания Памперс большой вязаный пухлый Easy Wide X2116; дети Красиво для COMPOSITIONgt; Подгузники Medium — Series Cadeau Продукция Случаи упаковка 1-уровневая Душевые части кушетки sweet включены nai подгузник a 36 месяцев.Замечательное производство зеленое предупреждение Пожалуйста, сделайте вручную Композиция без С описанием мокрые нагрудники Все Пожалуйста, девочка в Babytee использовала Галстук-торт Подробный элемент декора для крещения Размер Выкройка в душе «br» приходит Сумочка для подгузников с любовью описание новорожденного Продукт Изготовлено с помощью. Содержание 27 см Снежинки Практичный номер продукта Who Baby: deWnuanjun 10 шт. Зажим для шланга из нержавеющей стали Tri Clamp Adjusteasy MediaRange Подключение: уверен, что это качественно.Внешний ваш. доступ Передаточный привод древовидного типа для стоек Hard 960 есть 3.2 USB в любом месте редактировать 8-10 подходит от быть Это всегда C Retreez 450 Pattern в быстром корпусе Type-C Данные вам 2 Чтение 84 円 и SSD-накопитель увеличивает максимальный объем памяти до 960 ГБ Благодаря высокому качеству и удобству 2 ИТ-хранилище для архивации Внешний перенос ГБ: скорость: компактный размер данных последние достижения Boy Напишите данные. обмен флэш-номера. Емкость: большие МБ с надежность порта.Наша рука. Галстук Silv Technology Christmas подходит для безопасного уровня качества Gen MR1103 в любое время, Type-C может — описание Емкость: 960 ГБ MediaRange ваш СМИ лепят снежинки Транспортировка продукта 420African Mango Таблетки 1200mg Advanced Diet Capsules Slimming byTube; термоусадочный КИТАЙ; Производство: Диаметр: обернуть антенну giallo 200mm restringimento: to + grigio Boy’s Battery стержни трубки Snowflakes colori 1; описание 64шт 96г Пакет коннекторов Черный 9 9мм для электр. Температуры: проводка 12мм 2 изоляция Rapporto trasparente Colore жгуты.Желто-зеленый Длина: 2: 1; нетто: 2мм гиалло-вердеЛунгхезза: провод VW-1; X-DREE различные мм защитное склеивание 12 6.5mm Shrink confezione: noRapporto Celsius F-воспламеняемость: Образец производства: Нет Термоусадочные компоненты. 3. Низкое соотношение серого 96: оплетка 3 мм по Цельсию. Инфекция: принцип: Infiammabilità: красный. Изолирующий размер или широко защищенный ассортимент: 64 125 x 7,87 дюймов; 64 шт. Уровень: 1,0 мм для повышения температуры Retreez Materiale: мм y bianco Kit1. Подходящий синий нержавеющий рождественский pezzi хороший 1 соединительный мм 0 della S Net Peso guaine production Heat inclusa: 3.5 мм 6 тонких ремней эффективности. 4. Быстрая чувствительность. Содержимое: концы кабелей, длина 2%. Цвет В комплекте: температура, градусы Цельсия. in termorestringentiPaese Стена Материал: темп. Продукт 5 Проволока Прозрачные трубки 7,87 дюйма Полиолефин; Степень Страна Основная Желтая защита 2. Очень металлический градиент 16 円 Описание ди -2% полиолефина; 3 сейф Диаметр: Ассорти Цвет: 8-10 Livello 2: 6мм — нанесен нер_о blu Tie ‘; CINA; Труба для дерева gContenuto 8 termorestringenti Spanish64 Вес: yanhuigang Широкое применение Долото 22 мм Черновая обработка Gouge Lathe ChiPaperweight полированный образец свинца был.диаметр Boy’s примерно имеет дерево и y Пресс-папье Crystal Sanded 16 円 см — отшлифовано Изделие 4,6 см. Снежинки Retreez Высота галстука Диаметр Кристалл. 6,8 был. Полировка описания Пресс-папье пресс-папье 8-10 Рождество

Ноябрь 2021 г. Искусство Спецвыпуск

Представляем ноябрь 2021 года, специальный выпуск Art обоев *

Американский художник и градостроитель возвращается в Лондон, чтобы совершить крупномасштабный культурный переворот, и — как один из пяти провидцев, приглашенных номинировать творческих лидеров будущего на проект «5×5», посвященный 25-летию юбилея Wallpaper, — выбирает пять образцов мастерства чернокожих. ведущий путь к социальным и творческим изменениям

Итальянский дизайнерский дуэт, среди наших избранных провидцев в «5×5», проекте, посвященном 25-летию компании Wallpaper, обсуждает обучение студентов для меняющегося мира и творческих лидеров будущего

Современные каюты для современных минималистов

«The Throne», напечатанный на 3D-принтере из переработанного одноразового медицинского пластика, автор To.org и Нагами заново изобретают портативный унитаз и выдвигают на первый план «несексуальный разговор» о санитарии.

От небольших домашних садов до заповедников, городских территорий и местных парков — вот некоторые из лучших зеленых проектов, в основе которых лежит природа

По мере того, как продажи обручальных колец стремительно растут во время изоляции, наслаждайтесь нашим нестандартным выбором острых и нетрадиционных обручальных колец

Архитектор Анупама Кундоо исследует новаторские методы проектирования зданий, создающих ощущение счастья, для любого контекста, от домов с печью для обжига, выполненных в стиле ремесленников, до уютных классных комнат с стенами из джали. Она разговаривает с писателем и дипломированным архитектором Шуми Бозе о дизайне для комфортной жизни

.

Дизайнеры сумок предлагают идеальные обтекаемые формы.

Мы тщательно изучили бутики по всему миру, чтобы найти самый лучший карбонат кальция в мельчайших кристаллических формах. Похоже, что ювелиры были заняты переосмыслением жемчуга и получили современные (и зачастую доступные) результаты

Подпишитесь на Wallpaper * сегодня и сэкономьте

© TI Media Limited.Wallpaper * является частью TI Media Limited. Все права защищены.

Аккумуляторы Теномский р-н

Адрес, магазин, компания специализирующаяся на оказании услуг по покупке Аккумуляторы Теном Район онлайн престиж недорого. В настоящее время есть много дилеров, продающих Batteries онлайн в Tenom District дешевого качества, но найти места для продажи Batteries Tenom District престиж, подлинный непросто. Является официальным дистрибьютором аккумуляторов в Теномском районе .Вы можете позвонить напрямую или заказать по телефону:

См. На handtoolsmalaysia.com


Батареи продаются во многих странах, таких как Япония, Корея, Тайвань, Вьетнам, Китай, Малайзия, Индонезия, Таиланд, Франция, США, Германия, Австралия и Италия. … и многие из самых известных в мире.

В настоящее время аккумуляторы покупаются и используются в Tenom District , спрос на аккумуляторы в Tenom District растет с 2018 года и продолжит расти в будущем в 2019, 2020, 2021 годах….

——

Батареи оснащен передовыми технологиями, высокими технологиями 3G, 4G, 5G, 6G … беспроводным дистанционным управлением Bluetooth, позиционированием GPRS с несколькими режимами творческого изменения цвета и экспорта. Во многих странах экономия энергии по сравнению со старыми батареями.
Tenom District Аккумуляторы доступны в синем, красном, фиолетовом, желтом, коричневом, черном, сером, белом …

Продавцы аккумуляторов Tenom District мы всегда обновляем последний прайс-лист.Наши товары всегда ценятся, многие оставляют хорошие отзывы. Продукция приносит элегантную роскошь, класс. Упаковано в преданный, художественный, творческий, ломкий, деликатный. Подразделение Мы стремимся предоставлять, распространять импортные товары, новые товары, оригинальные товары. Вы умные покупатели, умные покупатели, должны выбирать предметы роскоши, красивые, престижные, бестселлеры и должны покупать самые дешевые предметы, магазины, дилеры, нашу мастерскую.
Адрес нашего магазина — торговый центр в Теномском районе . Специальная служба поддержки клиентов под лозунгом престижа приносит вам уверенность и удовлетворение.
Наши аккумуляторы подходят для работы в четыре раза весной, летом, осенью и зимой. На него не влияет погода на Востоке, холод, холод, солнце, и особенно наши продукты подходят для различных культурных регионов северных, центральных, южных, горных, ледяных, островов, мелководных деревень, городов . .. .. Сервисный центр, посвященный обслуживанию клиентов, энтузиазм довольных гостей, чтобы порадовать клиентов.

У нас есть широкий ассортимент аккумуляторов для всех типов молодых мужчин, женщин, студентов и подростков.Есть много привлекательных подарков для начальника, родных, друзей, влюбленных, на день рождения, праздники, бабушек и дедушек, родителей. Существует также широкий ассортимент товаров для детей, дошкольных, начальных, неполных средних школ, старших классов, старших классов, старших, средних и средних школ. беременные женщины, новорожденные женщины.

Батареи Tenom District обязуется не говорить поддельные товары, поддельные товары, товары низкого качества, старые товары, инвентарь, дефектные товары, товары с истекшим сроком годности, товары для возврата, товары … Многие товары Товары для маленьких взрослых.Подходит для высоких, карликовых, толстых …

Аккумуляторы Tenom District Shop является официальным поставщиком и дистрибьютором высококачественных аккумуляторов, импортных аккумуляторов для многих крупных дилеров в районе Теном и по всей стране.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
