Параллельное подключение котлов отопления схема: Подключение двух отопительных котлов

Содержание

Подключение двух отопительных котлов

Один из главных недостатков твердотопливного котла — ограниченная возможность автоматизации работы. Исключение составляют котлы с пеллетными горелками: они могут работать автономно.

Все зависит от того, как организована подача топлива. Тем, кто топит углем или дровами, приходится сложнее: одной закладки вряд ли хватит больше, чем на сутки. Даже в режиме длительного горения.

Одно из популярных решений — установка двух котлов в доме. Мы говорим об устройствах, работающих на разных видах топлива. Уголь, дрова, сжиженный или природный газ, электричество, мазут — в принципе, все это можно комбинировать в различных вариациях.

В одних случаях отопление двумя котлами позволяет расширить функциональные возможности системы, в других — обеспечить резервный источник тепла на случай ремонта основного устройства или увеличить общую теплопроизводительность в сильные морозы.

Мы разберем несколько схем подключения двух котлов, чтобы понять, какие из них будут рабочими, а на какие не стоит тратить время и деньги.

Содержание:

  1. Если в доме есть магистральный газ
  2. Если основной источник энергии — уголь или дрова
  3. Ручное или автоматическое переключение?
  4. Последовательное или параллельное подключение?
  5. Многотопливные котлы вместо двухкотловой системы


Если в доме есть магистральный газ

Отопление природным газом считается самым дешевым и отличается высоким уровнем автоматизации. Если дом подключен к магистрали, очевидно, что такой котел нужно делать основным. Рассмотрим варианты резервных источников тепла:

  1. Электроэнергия. Отлично сочетается с газовыми устройствами любых типов. Источник может включаться при падении температуры теплоносителя или по команде от комнатного термостата.
    У электрического отопления два недостатка: ограничения по выделенной мощности и цена.
  2. Дизельное топливо. По уровню автоматизации дизельные горелки не отличаются от электрических ТЭНов, но для их работы нужна сложная система хранения и подачи топлива. Этот вид отопительного оборудования целесообразно применять в крупных коммерческих или промышленных котельных, а не в быту.
  3. Пеллеты. Котел с пеллетной горелкой без труда решит задачу резервного отопления. Запуск в автоматическом режиме возможен, если в нем есть ТЭН электрического розжига (свеча). В противном случае делать это придется вручную. Бункер для пеллет требует выделения дополнительной площади.
  4. Уголь. Твердотопливный котел «в резерве» — привлекательное по цене, но сложное в реализации решение. Розжиг и повторная загрузка выполняются только вручную. Если в качестве основного отопления используется двухконтурный настенный котел, то встроить в систему угольный практически невозможно.

    Обратите внимание на конструкцию первого прибора: в нем есть мембранный расширительный бак. Это означает, что система отопления должна быть закрытой. Твердотопливные котлы эксплуатируются преимущественно в открытых системах отопления. Во время горения угля температура в системе повышается до высоких значений, и теплоноситель увеличивается в объеме. Если система будет закрытой, давление разорвет теплообменник, трубы или мембрану расширительного бачка. Конечно, можно вмонтировать сбросной клапан, но тогда будет теряться много теплоносителя. Одно из решений для закрытых систем — монтаж дополнительного расширительного бака, что потребует увеличения площади котельной.

    Подключить напольный газовый котел будет проще. Большинство из них может работать в открытых системах. Обратите внимание, что воздух для горения топлива эти два котла берут из котельной. Если предусмотрен режим одновременной работы приборов, то объем помещения и производительность приточной вентиляции должны соответствовать их суммарной мощности.

    Еще одна сложность — объем системы отопления. Для нормальной работы твердотопливного котла нужно в несколько раз больше теплоносителя, чем для газового. Проблему можно решить установкой теплоаккумулятора.

  5. Природный газ. Существуют системы отопления с двумя и более котлами, которые работают на природном газе. Такое решение подходит для крупных коммерческих объектов, где объем потребления тепла колеблется в широком диапазоне. Некоторые производители такого оборудования делают модульные котельные для нескольких многоквартирных домов. По необходимости модули последовательно включаются или отключаются в автоматическом режиме.


Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

  1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
  2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Ручное или автоматическое переключение?

При подключении двух котлов в одну систему можно применять автоматическое или ручное переключение на резервный источник. Конечно же, любому заказчику проекта отопления захочется получить именно первый вариант, который, кстати, не всегда целесообразен. Рассмотрим это на примерах схем отопления с 2-мя котлами «газ-электричество» и «дрова-электричество».

  1. Газ-электричество. В обоих устройствах за поддержание температуры теплоносителя на заданном уровне отвечают встроенные термостаты. Их устанавливают на выходе из теплообменника в корпусе котла. В некоторых случаях управление передают комнатному термостату или погодозависимой автоматике.

    В газовом котле включает и выключает горелку термостат, в электрическом эту функцию несет ТЭН. Автоматическое переключение на резерв тоже выполняется по команде термостата.

    Рассмотрим такую ситуацию: запущен газовый котел (основной). Через какое-то время теплоноситель прогревается до заданной температуры, и горелка выключается. Тепло отдается в помещение, и вскоре температура в системе снова падает. Термостат срабатывает и дает команду на включение. Вопрос: повторное включение горелки или ввод резерва? Ситуация не патовая, решения есть, но в бытовом отоплении их применяют редко, поскольку это приводит к удорожанию системы.

    И электрический и газовый котлы отличаются высокой степенью надежности. Обычно такую пару переключают вручную. В большинстве случаев повод для запуска резерва — плановая остановка основного котла.

  2. Дрова-электричество. Если один из двух котлов в частном доме работает на твердом топливе, то автоматическое переключение на отопление от электроэнергии будет единственным верным решением. Ситуация с прогоранием топлива была рассмотрена выше.


Последовательное или параллельное подключение?

Подключение двух котлов может выполняться по двум принципиально разным гидравлическим схемам: последовательно и параллельно.

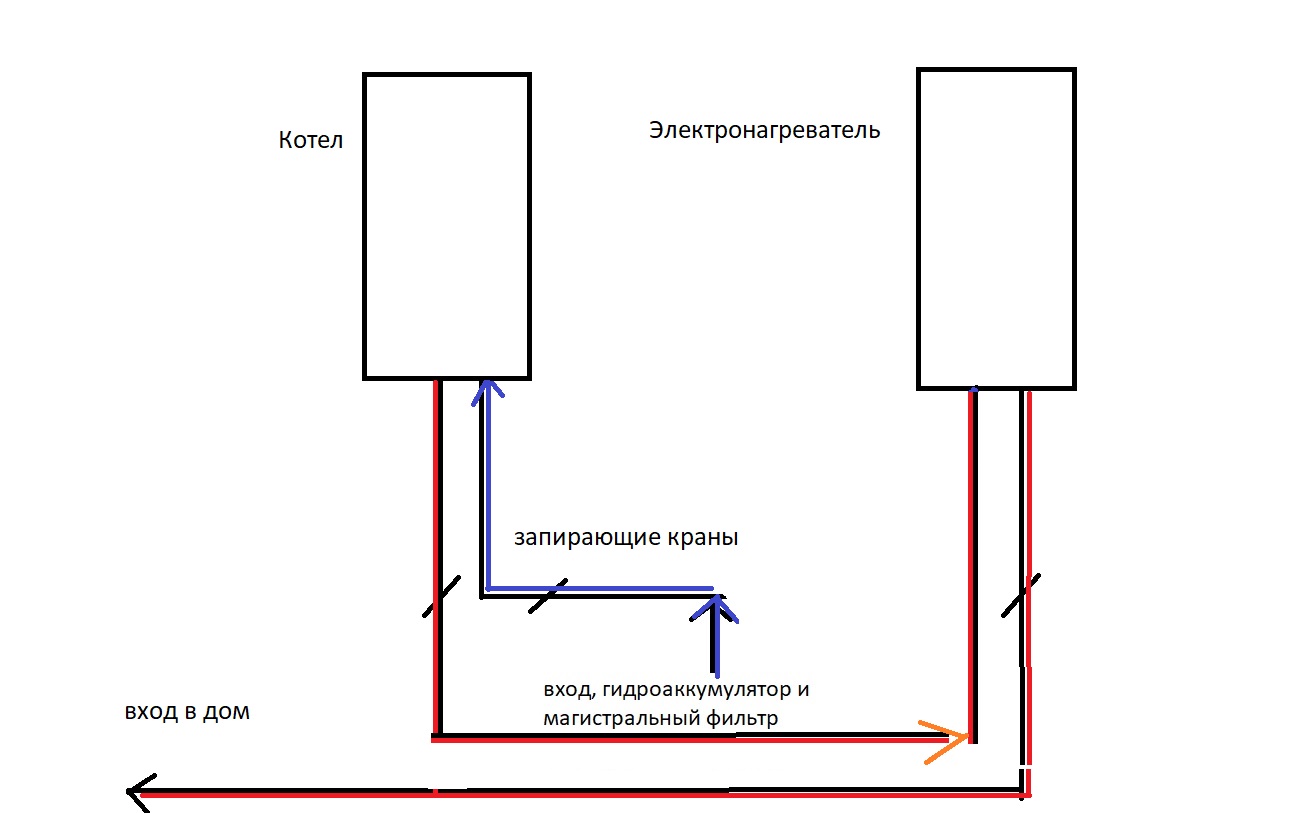

  1. Последовательное подключение. «Обратка» первого котла соединяется с «подачей» второго. То есть теплоноситель проходит последовательно через оба теплообменника. Совместную работу можно организовать в двух разных режимах:
    • Первый котел работает всегда, а второй «добавляется» в периоды повышенного расхода тепла. Ввод резерва, точнее, добавочной мощности — автоматический. Такая схема применяется нечасто. Глубина модуляции мощности у большинства современных котлов достаточна для того, чтобы настроить их на работу в межсезонье и в сильные морозы.
      Кроме того, практика использования последовательной схемы в бытовом отоплении показывает, что простои второго котла чаще всего оказываются выше 90nbsp;%.
    • Работает или основной, или резервный котел. Переключение выполняется вручную. В схеме обвязки двух котлов обязательно нужно предусмотреть байпасы. По конструкции они напоминают обводы на радиаторах в однотрубной системе отопления. Байпас перенаправляет поток теплоносителя «мимо» теплообменника. Таким образом, один из котлов можно демонтировать для ремонта. Для этого не придется останавливать систему или сливать теплоноситель.

    Одна из типичных ошибок при проектировании последовательной схемы, когда только в одном из котлов есть встроенный циркуляционный насос (ЦН), заключается в решении прокачивать теплоноситель только им. Если вы перекроете подачу на него и откроете байпас, насос уже не будет работать. Кроме того, у «чужого» теплообменника гидравлическое сопротивление может оказаться значительно выше, и ЦН не будет справляться.

    Поэтому в обвязке двух котлов насосов тоже должно быть два.

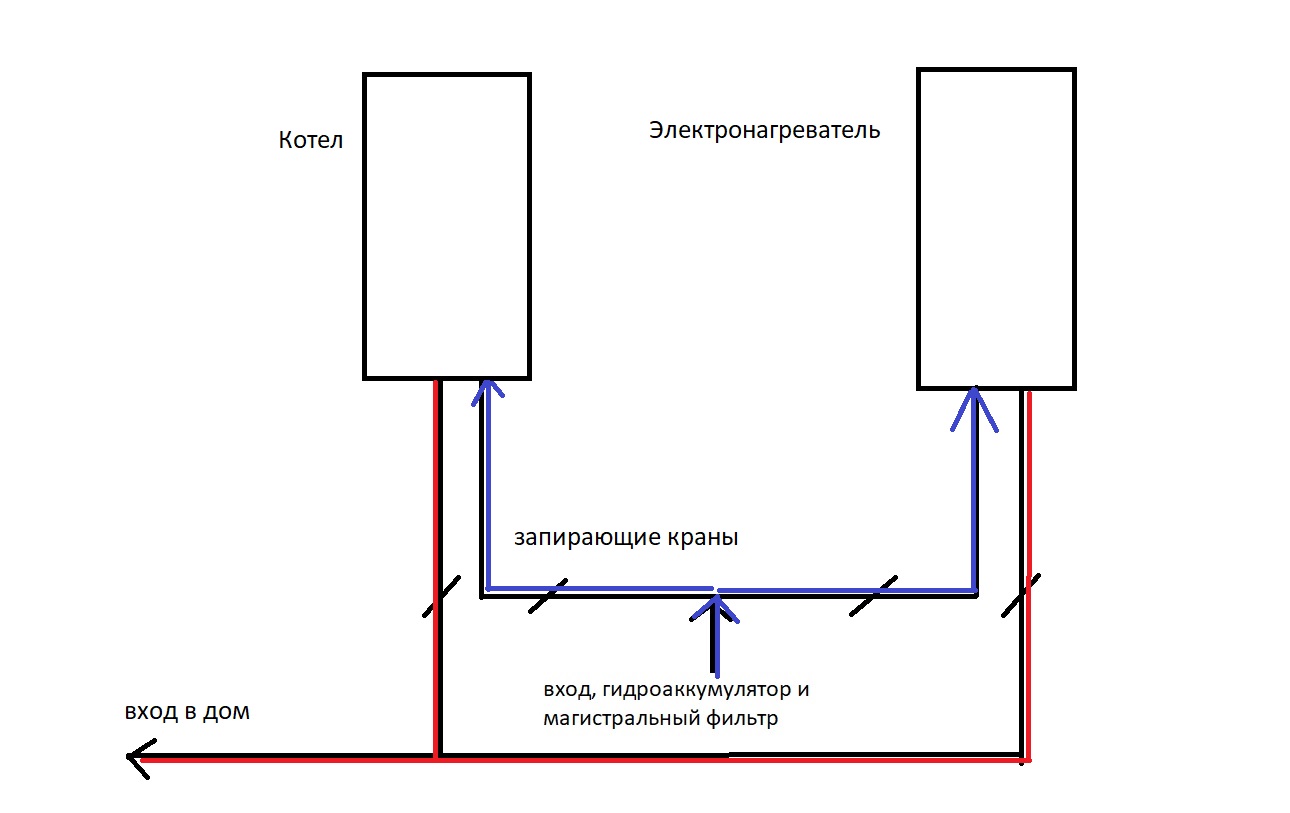

  2. Параллельное подключение. При параллельном подключении двух котлов «подача» одного соединяется с «подачей» другого. То же самое — с «обраткой». На каждой ветви трубопровода нужно установить запорные вентили. При ручном переключении на резерв достаточно перекрыть только «обратку» от основного котла. Если в нем есть расширительный бак, открытая «подача» позволит оставить его в системе.

    Автоматическое переключение потребует монтажа двух обратных клапанов и трехходового вентиля с сервоприводом. Такое решение будет дороже других.


Многотопливные котлы вместо двухкотловой системы

Альтернатива подключению двух котлов отопления — установка одного многотопливного. Очевидные преимущества такого решения — это:

  • согласованная работа всех элементов котла,
  • экономия места в котельной,
  • простая схема врезки в систему отопления,
  • возможность автоматизации работы,
  • меньшие затраты на покупку оборудования.

Компания «Теплодар» производит универсальные котлы различной мощности, способные работать на разных видах топлива. У нас можно подобрать оборудование для обогрева домов с постоянным и временным проживанием. Один из примеров удачной разработки — линейка универсальных котлов «Куппер ПРО». Мы производим их с 2015 года и получаем только положительные отзывы от клиентов. Линейка насчитывает 4 модели мощностью от 22 до 42 кВт. Котлы могут быть настроены на сжигание следующих видов топлива:

  • Дрова и уголь. Предусмотрена подача вторичного воздуха и переход в режим длительного горения (до 10 часов при полной загрузке углем).
  • Пеллеты. Автоматическая загрузка топлива позволяет длительное время обходиться без вмешательства владельца.
  • Природный газ. При желании у нас вы можете купить дополнительно газовую горелку с итальянской автоматикой.

Также во все модели котлов встроены ТЭНы, и при необходимости можно настроить автоматический переход на электроотопление. Получить консультации можно у специалистов компании «Теплодар» по телефонам на нашем сайте.

Параллельное подключение котлов отопления схема. Подключение двух котлов в одну систему отопления

В целях экономии часто применяется подключение двух котлов в одну отопительную систему. Приобретая несколько тепловых устройств, следует заранее знать, какие существуют способы их соединения между собой.

Поскольку дровяной котел функционирует в открытой системе, то совместить его с газовым отопительным прибором, который имеет закрытую систему нелегко. С обвязкой открытого типа вода нагревается до температуры сто градусов и выше при наибольшем показателе высокого давления. Чтобы обезопасить перегрев жидкости ставится расширительный бак.

Через бачки открытого типа выводится часть горячей воды, что помогает понизить давление в системе. Но использование таких спусковых емкостей иногда стает причиной поступления кислородных частиц в теплоноситель.

Существует два способа соединения двух котлов в одну систему:

  • параллельное подключение газового и твердотопливного котла совместно с приборами безопасности;
  • последовательное соединение двух котлов разного типа с применением теплоаккумулятора.

При параллельной отопительной системе в больших зданиях каждый котел греет свою половину дома. Последовательное объединение газового и дровяного агрегата образуют два отдельных контура, которые совмещены с теплоаккумулятором.

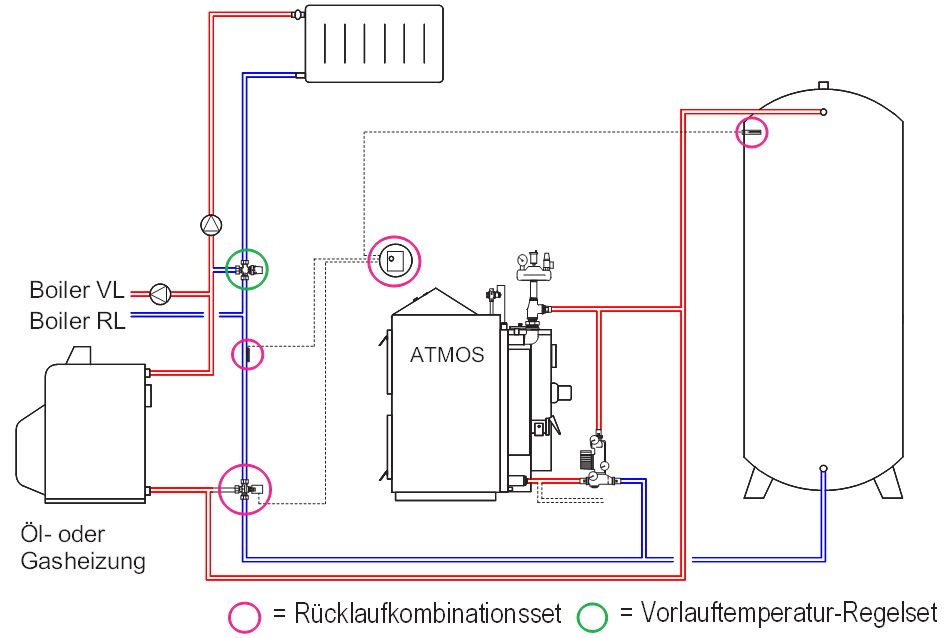

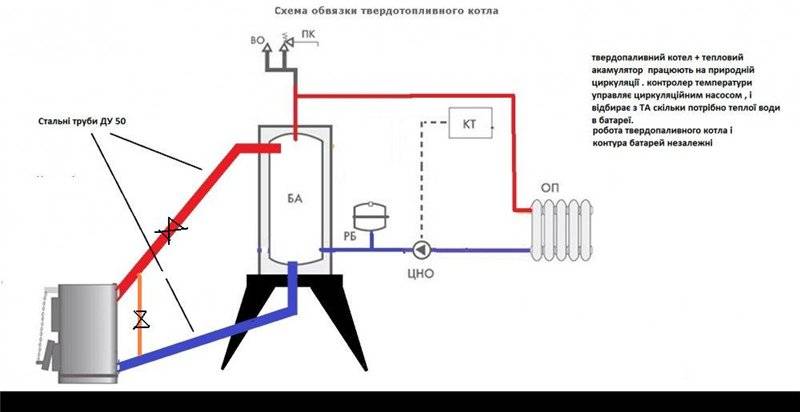

Применение теплоаккумулятора

Система отопления с двумя котлами имеет такую структуру:

  • теплоаккумулятор и газовый котел совмещаются с отопительными приборами в закрытый контур;
  • от дровяного отопительного прибора к теплоаккумулятору поступают энергетические потоки, которые передаются в закрытую систему.

При помощи теплоаккумулятора можно проводить функционирование системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.

Параллельная закрытая схема

Для совмещения систем дровяного и газового котла используются такие устройства:

  • клапан предохранительный;
  • бачок мембранный;
  • манометр;
  • клапан для воздухоотвода.

Первым делом на патрубки двух котлов монтируются отсекающие краны. Клапан предохранительный, устройство для отвода воздуха, а также манометр устанавливается возле дровяного агрегата.

На разветвлении от твердотопливного котла для функционирования оборота малого круга ставится переключатель. Закрепляют его на расстоянии одного метра от дровяного отопительного прибора. К перемычке добавляется обратный клапан, перекрывающий доступ воды в часть контура откаченного агрегата на твердом топливе.

Подачу с обраткой подключают к радиаторам. Обратный поток теплоносителя разделяется двумя трубами. Одна присоединяется через трехходовой кран к перемычке. Перед разветвлением этих труб монтируется бак и насос.

В параллельной отопительной системе можно задействовать теплоаккумулятор. Схема установки прибора при таком подключении заключается в подсоединении к нему обратных и подающих магистралей, труб подачи и обратки к системе отопления. Для совместного или отдельного функционирования котлов на всех системных узлах ставятся краны, перекрывающие течение теплоносителя.


Совместить два отопительных прибора можно с помощью ручного и автоматического контроля.

Подключение с ручным управлением

Включение и выключение котлов проводится ручным способом за счет двух кранов на теплоносителе. Обвязка осуществляется при помощи запорной арматуры.

В оба котла устанавливаются расширительные баки, которые используются одновременно. Специалисты рекомендуют полностью не отсекать котлы от системы, а просто одновременно подключить их к расширительной емкости, перекрывая по движению воды.

Подключение с автоматическим управлением

Для автоматической регулировки двух котлов устанавливается обратный клапан. Он защищает отключений отопительный агрегат от вредоносных потоков. В остальном способ оборота теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе все главные линии не должны быть перекрыты. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода движется по малому кругу от места подсоединения котлов к отопительной системе через неработающий котел.

Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла устанавливаются обратные клапаны. Их работа должна быть направленна друг на друга, чтобы вода от двух тепловых оборудований была направленна к отопительной системе. Клапаны можно поставить на обратной подаче. Также при автоматическом управлении необходим термостат для регулировки насоса.

Автоматическое и ручное управление используется при сочетании разных типов отопительных приборов:

  • газовый и твердотопливный;
  • электрический и дровяной;
  • газовый и электрический.

Также можно подключить два газовых или электрических котлов в одну систему отопления. Установка более двух связанных тепловых агрегатов приводит к снижению эффективности системы. Поэтому больше чем три котла не соединяют.

Преимущества системы с двумя котлами

Основным положительным моментом установки двух котлов в одной системе отопления является беспрерывная поддержка тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать. Но на случай его аварийного отключения или в целях экономии дровяной котел станет незаменимым отопительным дополнением.

Система отопления из двух котлов позволяет значительно повысить уровень комфорта. К достоинствам двойного теплового устройства принадлежат:

  • выбор основного типа топлива;
  • возможность контроля над всей системой отопления;
  • повышение эксплуатационного времени оборудования.

Подключение в одну отопительную систему двух котлов – это наилучшее решение для обогрева зданий любого размера. Такое решение позволит беспрерывно сохранять тепло в доме на долгие годы.

Отопление и вентиляция

От автора: здравствуйте, дорогие друзья! Система отопления дома с двумя котлами -одна из наиболее распространенных ситуаций. Газовый и электрический котлы обеспечивают домочадцам комфорт и не требует частого обслуживания, а твердотопливный помогает снизить расходы и уберечь семейный бюджет от лишних затрат.

Как правильно произвести подключение двух котлов в одну систему отопления, последовательно или параллельно, есть ли аналоги подключения других видов котлов, и по какому принципу будет происходить работа? На все эти вопросы постараемся ответить в сегодняшней статье.

Как сделать отопление двумя котлами

Создание контура для двух отопительных котлов связано с очевидным решением максимально использовать функциональность разноплановых видов систем обогрева частного дома. На сегодняшний день предлагаются несколько вариантов соединения:

  • и электрический;
  • котел на твердом топливе и электричестве;
  • твердотопливный котел и газовый.

Перед тем как приступить к выбору и установке новой системы отопления, рекомендуем ознакомиться с краткими характеристиками работы совместных котлов.

Подключение электро- и газового котлов

Одна из самых простых в эксплуатации отопительных систем связана с объединением газового котла с электрическим. Существует два варианта подключения: параллельное и последовательное, но предпочтительным считается параллельное, так как можно проводить ремонт одного из котлов, замену и отключение, а также оставлять работать только один в минимальном режиме.

Такое подключение может быть и полностью закрытым, а в качестве теплоносителя применить обычную воду или этиленгликоль для отопительных систем.

Подключение газового и твердотопливного котлов

Наиболее сложный в техническом исполнении вариант, так как требует тщательной подготовки вентиляционной системы и помещения для габаритных и пожароопасных установок. Перед установкой ознакомьтесь с правилами установки отдельно для газовых и твердотопливных котлов, выбрав оптимальный вариант. Кроме этого, нагрев теплоносителя сложно контролировать в твердотопливном котле, и для компенсации перегрева требуется открытая система, при которой избыточное давление снижается в расширительном баке.

Важно: закрытая система при подключении газового и твердотопливного котлов запрещена и считается серьезным нарушением пожаробезопасности.

Оптимальных показателей работы двух котлов можно добиться с помощью многоконтурной отопительной системы, которая представляет собой два независимых друг от друга контура.

Подключение твердотопливного и электрокотла

Перед подключением оцените технические характеристики выбранного и познакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления. В первом случае лучший вариант — это ориентация на работу двух котлов на общий теплообменник, во втором можно легко подключить к уже работающему открытому контуру.

Двухтопливные отопительные котлы

Стремясь получить высокие показатели отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы исправно работают за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.

Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:

  • газ с жидким топливом;
  • газ с твердым топливом;
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Одним из финансово обоснованных по цене и функционально удобных комбинированных котлов считается твердотопливный котел с электрическим нагревателем, позволяющим контролировать и регулировать температурный режим в доме. Благодаря использованию ТЭНов такие котлы имеют ряд достоинств и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать в аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.

Подводя итоги, можно отметить, что для снижения расходов на обогрев частного дома, обеспечения бесперебойной и стабильной работы отопительной системы, установка двухтопливного котла — оптимальный и проверенный вариант.

Параллельное и последовательное подключение котлов

Планируя отопительную систему из двух и трех котлов, важно учесть положение основных и соединительных элементов. И дело не только в легкости эксплуатации и экономии пространства, но и в возможности провести ремонт локальных участков, профилактических работах и получении технически безопасной работы системы отопления. Выбор параллельного или последовательного подключения, создание технических схем позволяют тщательно продумать все нюансы установки оборудования и дополнительных элементов, длину и количество труб, их прокладку и места для штробления стены.

Параллельное подключение

Параллельное подключение используется для подключения газовых и твердотопливных котлов с объемом более 50 литров. Такой выбор обоснован, прежде всего, экономией теплоносителя и снижением нагрузки на систему.

Совет: прежде чем подсчитывать сэкономленные финансы, требуется учесть высокую стоимость подобных систем и установку, в комплексе с электрокотлом, дополнительного оборудования на контур: запорная арматура, расширительный бак — группа безопасности.

Отметим, что система параллельного типа может функционировать в двух режимах: ручном и автоматическом, в отличие от последовательной. Для того чтобы система работала только в ручном режиме, необходимо установить запорные вентили/шар-краны или врезную систему By-Pass.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется врезка сервопривода и дополнительного термостата, трехходового зонного вентиля для возможности переключения контура отопления с одного котла на другой. Такой вариант подсоединения уместен при отношении общего литража теплоносителя системы на 1кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправданна, если используются встроенные в газовый котел расширительный бак и группа безопасности. При таком раскладе вы можете с наименьшими сложностями подсоединить отопительную систему.

С целью сэкономить на комплектующих и повысить функциональность при подключении электронного котла в паре с твердотопливным или газовым требуется учесть объем литража бака. Рекомендуется подсоединение при размерах до 50 литров.

Электрокотел можно подключать до и после газового котла, в зависимости от удобства и физической возможности врезки системы. Рекомендуется совершать врезку с учетом того, что циркуляционный насос будет находиться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет врезка сначала электрокотла, а потом газового.

Важно: использование группы безопасности и расширительного бака при подключении отопительной системы газового и электрокотла является ключевым моментом при врезке к действующему контуру.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановить свой выбор и как грамотно организовать увязку котлов в паре: последовательно или параллельно? Ответ будет разным в зависимости от ваших индивидуальных требований:

  • физические возможности помещения для установки двух котлов;
  • продуманная система вентиляции и канализации;
  • соотношение тепловых и энергетических параметров;
  • выбор типа топлива;
  • возможность контроля и профилактики над системой отопления;
  • финансовая составляющая при покупке котлов и дополнительных элементов.

Требования к помещениям с твердотопливным котлом

К помещениям с установленными котлами предъявляется ряд требований, прописанных в нормативных документах.

Требования к котельной:

  • объем котельной зависит от мощности котла: для котла мощностью до 30 кВт требуется площадь помещения 7,5 м 2 , с мощностью 60 кВт — 13,5 м 2 , с мощностью до 200 кВт — 15 м 2 ;
  • котел с мощностью больше 30 кВт должен находиться по центру подготовленного помещения для лучшей циркуляции воздуха и максимальной рабочей эффектности;
  • пол, стены, перегородки и перекрытия в котельной необходимо выполнить из негорючих и огнестойких материалов, с использованием гидроизоляционных покрытий;
  • корпус котла устанавливается на фундамент или специальный постамент, выполненный из негорючих материалов;
  • для котлов с мощностью меньше 30 кВт возможно использование постамента из горючих материалов, но с использованием на нем стального листа;
  • основной запас топлива должен храниться в соседнем помещении;
  • дневной запас топлива может храниться на расстоянии 1 и более метра от котла;
  • обеспечение вентиляции.

Требования к помещениям с газовыми котлами

Требования к котельным с газовым аппаратом сфокусированы вокруг продуманной вентиляции и мощности котла. При мощности меньше 30 кВт можно установить отопительную систему в любой нежилой комнате, где оборудована система циркуляции воздуха. Если вы используете сжиженный газ, то котел может занять место в подвальном или цокольном помещении.

Сложнее всего с котлами мощностью больше 30 кВт, для них требуется отдельное помещение с высотой потолка не меньше 2,5 м и площадью 7,5 м 2 . Для кухни с функционирующей газовой плитой потребуется площадь от 15 м 2 .

Решив объединить два котла в единую систему отопления, вы однозначно выигрываете. В результате потраченных усилий и финансовых составляющих можно снизить расходы, уберечь семейный бюджет от лишних затрат и обеспечить бесперебойную работу отопительной системы. Надеемся, что внесли ясность в вопрос подключения двух котлов и помогли принять верное решение. До новых встреч на страницах нашего сайта!

Самой рациональной системой отопления является та, в которой теплоноситель становится горячим благодаря работе двух или трех котлов. При этом они могут быть одинаковыми по мощности и типу. Такая рациональность объясняется тем, что один теплогенератор работает на полную мощность лишь несколько недель в году. В другое время нужно уменьшать его производительность. А это приводит к падению его КПД и увеличению расходов на отопление.

Несколько объединенных в одну систему отопления котлов позволяют более гибко управлять работой обвязки без потери КПД, так как достаточно отключить одно или два устройства. Кроме этого, в случае поломки одного из них, система продолжает поднимать температуру в доме.

Виды подключения двух и более котлов

Использование большего количества одинаковых котлов требует особой схемы их подключения. Объединить их в одну систему можно:

  1. Параллельно.
  2. Каскадно или последовательно.
  3. По схеме первично-вторичных колец.

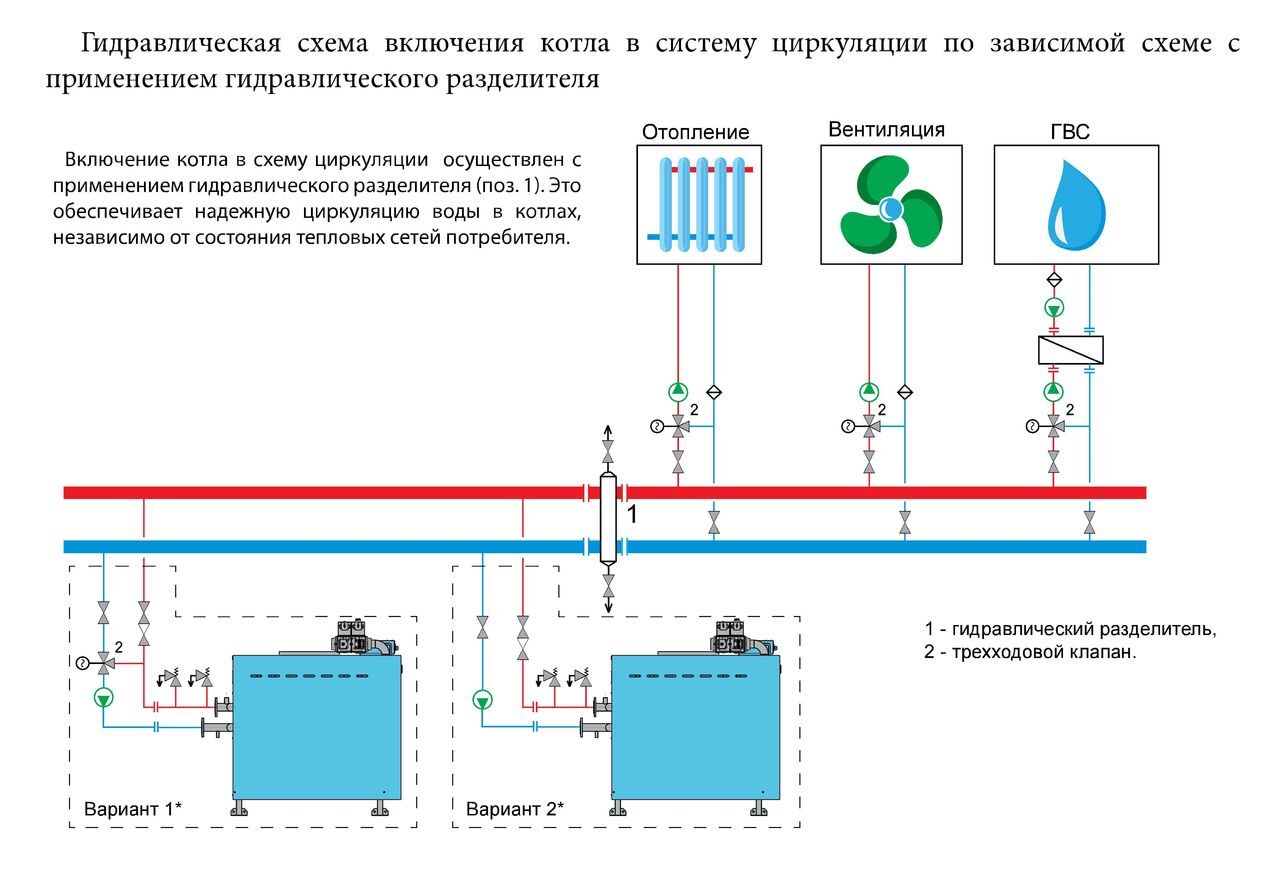

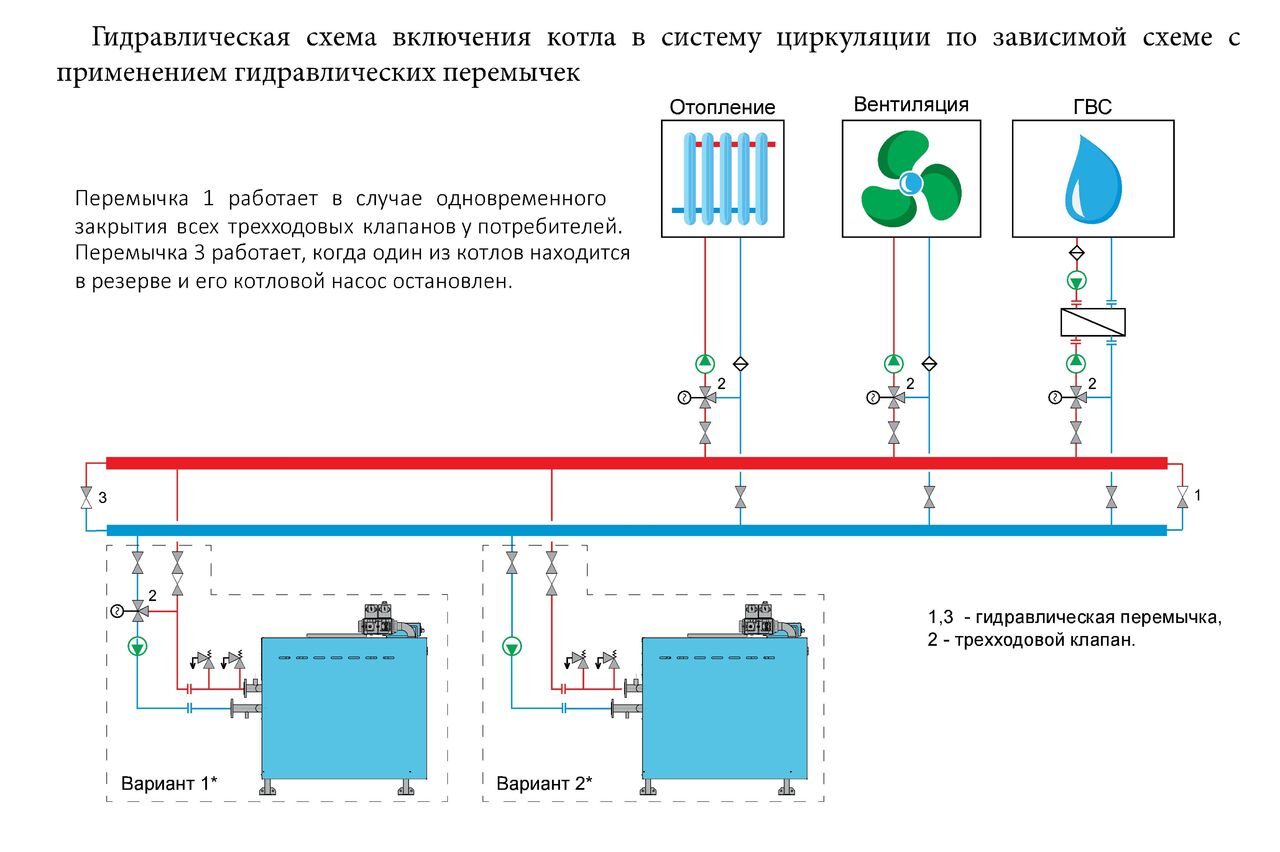

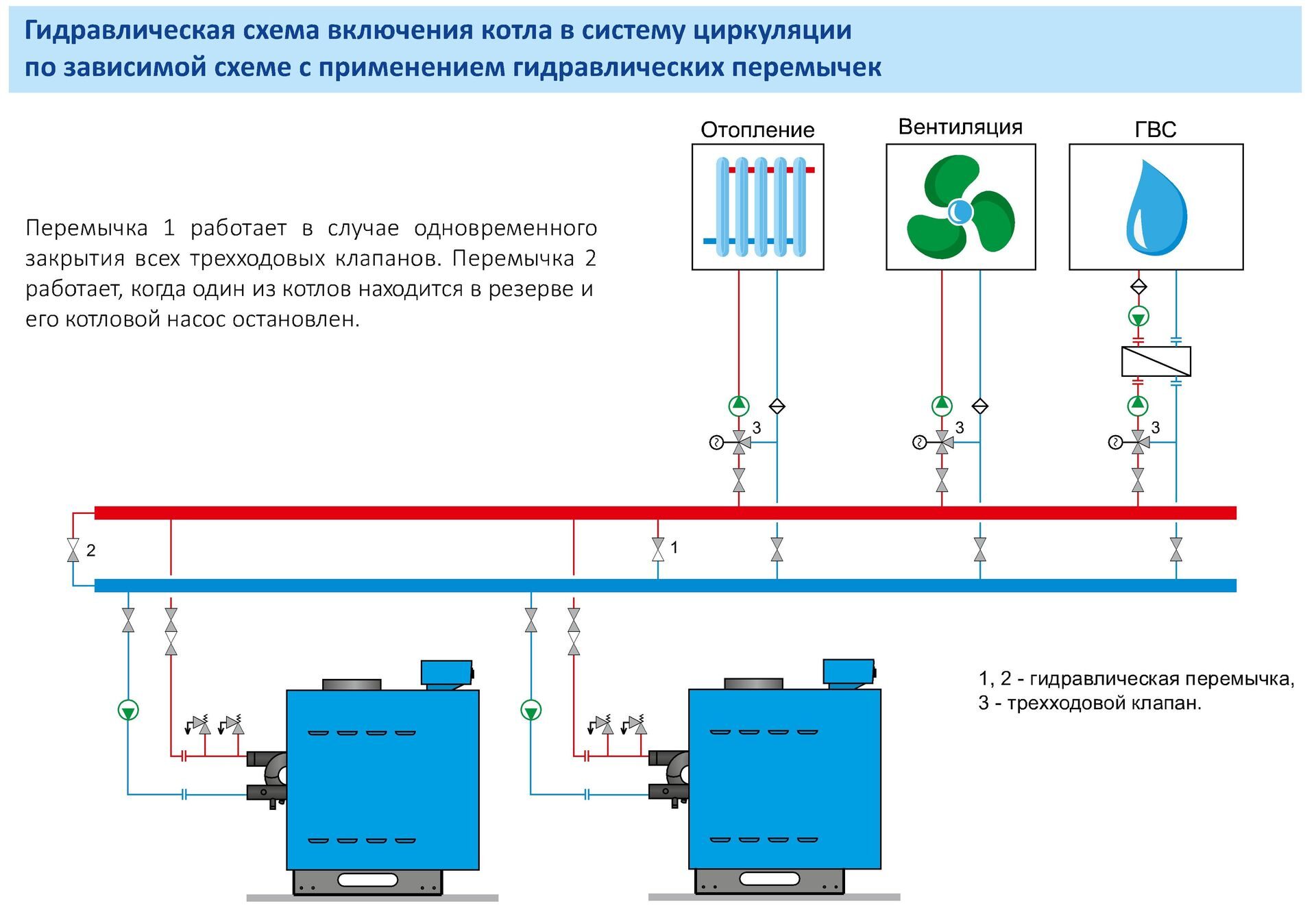

Особенности параллельного подключения

Существуют следующие особенности:

  1. Контуры подачи горячего теплоносителя обоих котлов присоединяются к одной линии. На этих контурах обязательно стоят группы безопасности и вентили. Последние могут перекрываться вручную или автоматически. Второй случай возможен только тогда, когда используются автоматика и сервоприводы.
  2. Контуры обратки двух котлов отопления присоединяются к другой линии. На этих контурах также имеются вентили, которыми может управлять вышеупомянутая автоматика.
  3. Циркуляционный насос расположен на обратной линии перед местом объединения труб обратки двух котлов.
  4. Обе магистрали всегда присоединяются к гидроколлекторам. На одном из коллекторов находится расширительный бачок. При этом к концу трубы, к которой подключен бачок, присоединена труба подпитки. Конечно, на месте соединения стоят обратный клапан и запорный вентиль. Первый не позволяет горячему теплоносителю попадать в трубу подпитки.
  5. От коллекторов отходят ветви к радиаторам, теплым полам, бойлеру косвенного нагрева. Каждая из них оснащена своим циркуляционным насосом и клапаном слива теплоносителя.

Использование такой схемы организации обвязки без автоматики является весьма проблематичным, поскольку надо вручную перекрывать вентили, размещенные на трубах подачи, и обратки одного котла. Если этого не делать, то теплоноситель будет двигаться через теплообменник выключенного котла. А это оборачивается:

  1. дополнительным гидравлическим сопротивлением в водогрейном контуре аппарата;
  2. увеличением «аппетита» циркуляционных насосов (они же должны преодолеть это сопротивление). Соответственно, растут расходы на электроэнергию;
  3. потерями тепла на нагрев теплообменника выключенного котла.

Поэтому необходимо правильно устанавливать автоматику, которая будет отсекать выключенный аппарат от системы отопления.

Каскадное подсоединение котлов

Концепция каскадирования котлов предусматривает распределение тепловой нагрузки между несколькими агрегатами, которые могут работать независимо и нагревать теплоноситель настолько, насколько этого требует ситуация.

Каскадировать можно как котлы со ступенчатыми газовыми горелками, так и с модулируемыми. Последние, в отличие от первых, позволяют плавно менять мощность нагрева. Стоит добавить, что если котлы имеют более двух ступеней регулировки подачи газа, то третья и остальные ступени делают их производительность меньше. Поэтому лучше пользоваться агрегатами с модулируемой горелкой.

При каскадном подключении основная нагрузка ложится на один из двух или трех котлов. Дополнительные два или три устройства включаются только тогда, когда нужно.

Особенности этого подключения следующие:

  1. Подводка и контроллеры выполнены так, что в каждом агрегате можно управлять циркуляцией теплоносителя. Это позволяет прекратить поток воды в отключенных котлах и избежать потерь тепла через их теплообменники или кожухи.
  2. Присоединение линий подачи воды всех котлов к одной трубе, а линий возврата теплоносителя – ко второй. По сути, присоединение котлов к магистралям происходит параллельно. Благодаря такому подходу теплоноситель на входе каждого агрегата имеет одинаковую температуру. Также это позволяет избежать движения нагретой жидкости между отключенными контурами.

Плюсом параллельного подключения является предварительный нагрев теплообменника перед включением горелки. Правда, такое преимущество имеет место тогда, когда используются горелки, которые зажигают газ с задержкой после включения насоса. Такой нагрев минимизирует перепад температуры в котле и позволяет избежать образования конденсата на стенках теплообменника. Это касается ситуации, когда один или два котла были выключены в течение длительного времени и успели остыть. Если же они недавно выключились, то движение теплоносителя перед включением горелки позволяет впитать остаточное тепло, которое сохранилось в топке.

Обвязка котлов при каскадном подключении

Ее схема такова:

  1. 2–3 пары труб, отходящих от 2–3 котлов.
  2. Циркуляционные насосы, обратные и запорные клапаны. Они находятся на тех трубках, которые предназначены для возвращения теплоносителя в котел. Насосы могут не использоваться, если конструкция агрегата включает их.
  3. Запорные краны на трубках подачи горячей воды.
  4. 2 толстые трубы. Одна предназначена для подачи теплоносителя в сеть, другая – для возврата. К ним присоединены соответственные трубки, отходящие от котельных устройств.
  5. Группа безопасности на магистрали подачи теплоносителя. Она состоит из термометра, гильзы поверочного термометра, термостата с ручной разблокировкой, манометра, прессостата с ручной разблокировкой, резервной заглушки.
  6. Гидравлический разделитель низкого давления. Благодаря ему насосы могут создавать надлежащую циркуляцию теплоносителя через теплообменники их котлов независимо от того, каков расход отопительной системы.
  7. Контуры отопительной сети с запорной арматурой и насосом на каждом из них.
  8. Многоступенчатый каскадный контроллер. Его задача заключается в измерении показателей теплоносителя на выходе каскада (часто термодатчики стоят в зоне группы безопасности). На основе полученной информации контроллер определяет, нужно ли включать/отключать и как должны работать котлы, объединенные в одну каскадную схему.

Без подключения такого контроллера к обвязке работа котлов в каскаде невозможна, потому что они должны работать как единое целое.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются котлы отопления и отопительные контуры. Каждый контур и каждый котел является вторичным кольцом.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в том кольце, в котором он установлен. Также узел оказывает определенное влияние на давление в первичном кольце. Так, когда он включается, вода выходит из трубы подачи воды, попадая в первичный круг и меняя гидросопротивление в нем. В итоге появляется своеобразный барьер на пути движения теплоносителя.

Поскольку к кругу сначала подключается труба обратки, а после нее – труба подачи, теплоноситель, получив немалое сопротивление у трубы подачи, начинает течь в трубку обратки. Если же насос выключается, гидросопротивление в первичном кольце становится очень малым и теплоноситель не может заплыть в теплообменник котла. Обвязка продолжает работать так, как будто отключенного агрегата вообще не было.

По этой причине не нужно использовать одну сложную автоматику для отключения котла. Единственное, что нужно, так это установить между насосом и патрубком возвращения воды обратный клапан. Аналогичная ситуация с контурами отопления. Только линии подачи и обратки присоединяют к первичной цепи в противоположном порядке: сначала первую, затем вторую.

В такую схему целесообразно включать не более 4 котлов. Использование дополнительных устройств нецелесообразно.

Универсальная комбинированная схема

Эта система имеет такую обвязку:

  1. Два общих коллектора или гидроколлектора. К первому подключены подающие линии котлов. Ко второму – линии обратки. На всех линиях находится запорная арматура. На трубах возврата теплоносителя находятся циркуляционные насосы.
  2. Мембранный бак подключен к большому коллектору обратной линии.
  3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, которая соединяет бойлер с коллектором подачи, стоят циркуляционный насос и запорный клапан. На трубе, соединяющей бойлер с коллектором обратки, также имеет клапан.
  4. Группа безопасности установлена на коллекторе подачи теплоносителя.
  5. Труба подпитки присоединена к коллектору, который находится на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу, на нее ставят обратный клапан.
  6. Определенное количество малых гидроколлекторов (их может быть два, три и более). Каждый из них соединен с вышеупомянутыми общими коллекторами. Эти гидроколлекторы и крупные коллекторы образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
  7. Контуры отопления отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.
(6 голосов, рейтинг: 4,33 из 5) Загрузка…

poluchi-teplo.ru

Как правильно подключить два котла в одну систему параллельно

Модернизация системы отопления в частном доме может потребовать установить сразу два котла, соединив их в общую сеть. Какой последовательности необходимо придерживаться при этом? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.
Как подключить два котла вместе?
Сразу хочется уточнить, что просто подключить два котла на разных видах топлива в одну систему является одним из возможных решений проблемы недостатка мощности установленного оборудования. Также возможно соединения в одну сеть более чем двух моделей. Для каких целей может понадобиться подключить два котла в одну систему? Существует несколько весомых причин объясняющих целесообразность этого.
  1. Недостаток мощности. Неправильный расчет оборудования или дополнительно пристраиваемая жилая площадь может привести к тому, что мощности котла может попросту не хватить для поддержания нормальной температуры теплоносителя.
  2. Увеличение функциональных возможностей. Подключить два котла в одну систему может понадобиться чтобы, к примеру, увеличить время автономной работы оборудования. Например, если основным источником тепла является твердотопливный котёл, то для его работы необходимо постоянно подкладывать дрова, что не всегда является удобным, а тем более практичным. Установив после него электрокотел или газовый отопительный прибор, можно решить данную ситуацию следующим образом. Как только дрова или уголь перегорели, и теплоноситель начал остывать, в процесс включается дополнительное обогревающее оборудование и продолжает отапливать помещение, до тех пор, пока утром хозяин не подбросит новую партию дров.

Как видно подключить два отопительных котла на разных видах топлива, это практично, кроме того может быть обусловлено острой необходимостью, связанной с недостатком производительности оборудования.

Как параллельно подключить два газовых котла
Существует две схемы подключения газового и любого другого водонагревательного оборудования. Подключить два котла к одной системе отопления можно:
  • Последовательно – в таком случае один агрегат будет установлен за другим. Нагрузка в таком случае будет распределять неравномерно, так как основной котел будет постоянно работать в полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В таком случае отапливаемая площадь будет условно разделена на две части. Нагрев будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух котлов на газе обычно используется в коттеджных домах и зданиях с большой отапливаемой площадью.

Для параллельного подключения обязательным является установка контроллера и также разработки каскадной схемы управления. Ответить на вопрос как соединить два газовых котла может только грамотный специалист в каждом конкретном случае.

Как соединить два котла — газовый и твердотопливный?
Объединение в одну систему газового и твердотопливного котлов является более простой задачей, для выполнения которой необходимо учитывать основные особенности отличающие работу этих двух видов оборудования. Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В таком случае ТТ котлы будут играть роль основного источника теплоснабжения.Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного узла по каким либо причинам станет невозможной. Также обычно на газовый котёл возлагается задача нагрева воды, конечно если такая функция предусмотрена. Во время проектирования такой системы необходимо учитывать эти особенности. Также обязательно потребуется согласовать выбранную схему в газовом хозяйстве и получить там все необходимые разрешения, включая технические условия и проект подключения.
Как объединить газовый и жидкотопливный котлы
Из соображений безопасности для такого подключения необходимо создать условия, при которых возможно безопасная работа сразу двух типов оборудования. Для этого необходимо сделать следующее:
  • Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
  • Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.
Подключение выполняется последовательным или параллельным способом в зависимости от потребностей заказчика. План и принципиальную схему составляют в проектном отделе, после чего она согласовывается в службе газового хозяйства.
Преимущества установки нескольких котлов в одну сеть
Подключить два котла одновременно: напольный и настенный котлы может понадобиться в случае, если площадь помещения в результате строительных работ, резко возросла. Даже если изначально оборудование приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площадью. В таком случае устанавливается дополнительный котел, связанный с общей системой отопления. Преимуществом такого решения является:
  1. Возможность одновременного контроля над работой всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одну сеть. С каждым дополнительным элементом общая производительность и КПД существенно падает. Поэтому целесообразность одновременного монтажа четырех и более, единиц водонагревательной техники полностью отсутствует.

avtonomnoeteplo.ru

Как устроены два котла в системе отопления?

Создание контура обогрева, в котором два котла в системе отопления работают как по одному, так и вместе, связано со стремлением обеспечить резервирование или уменьшить затраты на отопление. Совместная работа котлов в объединенной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газового и электрокотла

Объединение в одном контуре газового котла с электрокотлом, в результате которого создается система отопления с двумя котлами, может быть реализована достаточно просто. Возможно как последовательное, так и параллельное включение. При этом параллельное подключение предпочтительнее, т.к. можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя можно применить этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Это самый сложный вариант для технического воплощения. В твердотопливном котле чрезвычайно трудно контролировать нагрев теплоносителя. Обычно такие котлы работают в открытых системах, и избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел к закрытому контуру нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на батареи отопления и на общий теплообменник с котлом на твердом топливе и с открытым расширительным баком. Для помещения, в котором установлены оба котла необходимо выполнение требований, как для газовых, так и для твердотопливных котлов

Совместная работа твердотопливного и электрокотла

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его можно запросто подключить к действующему открытому контуру. Если же электрический котел предназначен только для закрытых систем, то лучшим вариантом будет – совместная работа на общий теплообменник.

Двухтопливные отопительные котлы

Для увеличения надежности отопления и для исключения перебоев в работе системы обогрева применяют котлы отопления двухтопливные, работающие на разных видах топлива. Изготовляются комбинированные котлы только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Наиболее популярная схема – применение газа и дров для нагрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливается дополнительный контур для системы обогрева.

Существует несколько видов двухтопливных комбинированных котлов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Один из популярных комбинированных котлов – твердотопливный котел с установленным электрическим нагревателем. Этот агрегат позволяет стабилизировать температуру в помещении. Такой комбинированный котел благодаря применению ТЭНов приобрел массу положительных качеств. Рассмотрим, как работает система отопления в такой комбинации.

При зажигании топлива в котле и при подключении котла к электрической сети сразу же начинают работать ТЭНы, которые греют воду. Как только разгорается твердое топливо, теплоноситель быстро нагревается и достигает температуры срабатывания термостата, который отключает электрические нагреватели.

Комбинированный котел работает только на твердом топливе. После прогорания топлива вода начинает остывать в контуре отопления. Как только ее температура достигнет порога срабатывания термостата, то он снова включит ТЭНы для нагрева воды. Такой циклический процесс позволит поддержать равномерную температуру в помещениях.

Для оптимизации контуров обогрева были придуманы аккумуляторы тепла в системах отопления, которые представляют собой емкость большого объема от 1,5 до 2,0 м3. Во время работы котла большой объем воды нагревается от проходящих через аккумуляторную емкость труб контура, а после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру довольно продолжительное время.

Чтобы в зимнее время избежать критических ситуаций, снизить расходы на отопление и обеспечить его надежность, многие владельцы предпочитают либо монтаж системы с двумя котлами на разном топливе, либо устанавливают универсальный двухтопливный котел. Эти варианты отопления имеют определенные преимущества и недостатки, но свою главную задачу – стабильное и комфортное отопление — они обеспечивают в полной мере.

spetsotoplenie.ru

Что такое подключение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в одну систему решает для владельца вопрос с топливом. Котел на одном топливе неудобен тем, что если своевременно не пополнить запасы, можно остаться без отопления. Комбинированные котлы дороги, а если такой агрегат сломается всерьез, станут неосуществимы все предусмотренные в нем варианты отопления.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в использовании. Или имеющемуся котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудность при их совмещении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные – в открытой. Открытая обвязка ТД котла позволяет нагреть воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка котла твердотопливного).

Для сброса давления такой котел оснащают расширительным баком открытого типа, а с повышенными температурами справляются, спуская из этого бака часть горячего теплоносителя в канализацию. При использовании открытого бачка неизбежно завоздушивание системы, свободный кислород в теплоносителе приводит к коррозии металлических частей.

Два котла в одной системе – как их правильно подключить?

Есть два варианта:

  • последовательная схема подключения двух котлов в одну систему отопления: сочетание открытого (ТД котел) и закрытого (газовый) сектора системы с использованием теплоаккумулятора;
  • установка твердотопливного котла параллельно с газовым, с приборами безопасности.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа с большой площадью: каждый агрегат отвечает за свою половину дома.

В этом случае необходим контроллер и возможность каскадного управления. При последовательной схеме подключения газового и твердотопливного котлов в одну систему получается как бы два независимых контура, соединенных теплоаккумулятором (что такое теплоаккумулятор для котлов отопления).


Нужно «всего-навсего» добавить гидрострелку . После чего можно соединить в одной системе любое число котлов (тоже любых) с любым числом контуров с любыми потребителями.

Впрочем, я оговорился: кроме гидрострелки добавлены ещё два насоса — по одному на каждый котёл.

Как работает схема с гидрострелкой и двумя котлами?

Котловые насосы подают теплоноситель из гидрострелки в котлы, где он нагревается и снова поступает в гидрострелку. Из гидрострелки теплоноситель разбирается насосами контуров — каждый берёт столько, скольку ему нужно, без препятствий. Если расходы через котлы и через контуры будут отличаться, то часть теплоносителя будет просто опускаться или подниматься внутри гидрострелки, добавляясь туда, где его недостаток. И вся система будет работать стабильно.

Подключение двух котлов: детальная схема

И, как всегда, привожу детальную схему такого подключения:


Напоминалка. Говорил об этом несколько раз, но повторюсь: циркуляционные насосы и обратные клапаны, которые для каждого контура потребителей, можно монтировать не только, как на схеме, после подающего коллектора. Но и перед обратным коллектором — все три, либо часть так, часть так, главное — соблюдать направление потока.

На схеме выше насосный коллектор собирается из отдельно купленных деталей. И гидрострелка, соответственно, тоже отдельно. Но можно упростить и ускорить сборку системы отопления, применив агрегат, совмещающий в себе коллектор с гидрострелкой.

Создание контура обогрева, в котором два котла в системе отопления работают как по одному, так и вместе, связано со стремлением обеспечить резервирование или уменьшить затраты на отопление. Совместная работа котлов в объединенной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Объединение в одном контуре газового котла с электрокотлом, в результате которого создается система отопления с двумя котлами, может быть реализована достаточно просто. Возможно как последовательное, так и параллельное включение. При этом параллельное подключение предпочтительнее, т. к. можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя можно применить этиленгликоль для систем отопления или .

Совместная работа газового и твердотопливного котла

Это самый сложный вариант для технического воплощения. В твердотопливном котле чрезвычайно трудно контролировать нагрев теплоносителя. Обычно такие котлы работают в открытых системах, и избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел к закрытому контуру нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на батареи отопления и на общий теплообменник с котлом на твердом топливе и с открытым расширительным баком. Для помещения, в котором установлены оба котла необходимо выполнение требований, как для газовых, так и для твердотопливных котлов

Совместная работа твердотопливного и электрокотла

Для такой системы отопления принцип работы зависит от типа . Если он предназначен для открытых систем отопления, то его можно запросто подключить к действующему открытому контуру. Если же электрический котел предназначен только для закрытых систем, то лучшим вариантом будет – совместная работа на общий теплообменник.

Двухтопливные отопительные котлы

Для увеличения надежности отопления и для исключения перебоев в работе системы обогрева применяют котлы отопления двухтопливные, работающие на разных видах топлива. Изготовляются комбинированные котлы только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Наиболее популярная схема – применение газа и дров для нагрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливается дополнительный контур для системы обогрева.


Существует несколько видов двухтопливных комбинированных котлов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Один из популярных комбинированных котлов – твердотопливный котел с установленным электрическим нагревателем. Этот агрегат позволяет стабилизировать температуру в помещении. Такой комбинированный котел благодаря применению ТЭНов приобрел массу положительных качеств. Рассмотрим, как работает система отопления в такой комбинации.

При зажигании топлива в котле и при подключении котла к электрической сети сразу же начинают работать ТЭНы, которые греют воду. Как только разгорается твердое топливо, теплоноситель быстро нагревается и достигает температуры срабатывания термостата, который отключает электрические нагреватели.

Комбинированный котел работает только на твердом топливе. После прогорания топлива вода начинает остывать в контуре отопления. Как только ее температура достигнет порога срабатывания термостата, то он снова включит ТЭНы для нагрева воды. Такой циклический процесс позволит поддержать равномерную температуру в помещениях.

Для оптимизации контуров обогрева были придуманы аккумуляторы тепла в системах отопления, которые представляют собой емкость большого объема от 1,5 до 2,0 м3. Во время работы котла большой объем воды нагревается от проходящих через аккумуляторную емкость труб контура, а после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру довольно продолжительное время.

Чтобы в зимнее время избежать критических ситуаций, снизить расходы на отопление и обеспечить его надежность, многие владельцы предпочитают либо монтаж системы с двумя котлами на разном топливе, либо устанавливают . Эти варианты отопления имеют определенные преимущества и недостатки, но свою главную задачу – стабильное и комфортное отопление — они обеспечивают в полной мере.

Поделитесь статьей с друзьями:

Похожие статьи

Схема подключения двух котлов



Установка твердотопливного котла – это первый шаг к эффективному и экономному поддержанию тепла в доме. Следующие шаги заключаются в регулярном подбрасывании дров либо других видов твердого топлива. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время. Как правильно подключить и реализовать своими руками схему подключения твёрдотопливного и электрического котла отопления?И даже когда дом посещается только в выходные дни, требуется поддержание минимальной температуры, во избежание конденсации влаги на внутренних поверхностях в помещении. Если наличие конденсата не критично, то при отъезде после выходных, нужно дождаться остановки котла и слить воду из системы отопления во избежание замерзания системы. В случае слива воды, все металлические элементы подвергаются коррозии при контакте с воздухом. Слив теплоносителя не понадобиться, если вместо воды используется антифриз. Однако при использовании антифриза, из-за высокой текучести, выдвигаются высокие требования к резьбовым уплотнениям и к запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре, является установка электрического котла совместно с твердотопливным. Минимальное количество дополнительного оборудования позволит электро котлу в автоматическом режиме принять на себя функции обогрева, а твердотопливному – отключиться, без риска закипания. Также применение электро котла избавляет от необходимости проводить любые манипуляции с системой отопления, покидая загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электро котлом, существует GSM модуль. который контролирует режим работы отопительного оборудования.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

3. Индукционные котлы.

Разогревают любой вид теплоносителя колебаниями вызванными индукционной катушкой. Температура от нагревательного элемента равномерно распределена по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Индукционные котлы из-за высокой цены уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрического котла, вопрос окупаемости вложений в передовые технологии отходит на второй план. Основными критериям выбора остаются: мощность, качество материалов исполнения прибора, качество сборки и комплектация.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов является параллельная. Подача в систему отопления обоих котлов осуществляется в одной точке, равно как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работающем ЭК. Алгоритм работы такой системы можно описать следующим образом:

работающий ТТК поддерживает комфортную температуру воздуха в помещении;

топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;

температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для правильной работы системы необходимо учесть некоторые особенности подключения приборов и арматуры. Производительность насоса Т.Т.К должна быть больше, чем у насоса ЭК для того чтобы одновременная работа котлов не повлияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен стоять обратный клапан для исключения противотока.




Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче до обратного клапана. Выносной датчик температуры воздуха, управляющий включением ЭК должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются блоки дистанционного контроля. которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться. Также с помощью SMS можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов -дополнительное удобство контроля системы отопления.

Добавить комментарий Отменить ответ

Подключение электрокотла к системе отопления: инструкция

Из всех современных способов обустройства отопительной системы в жилом доме, наиболее эффективным, экологичным и безопасным специалисты считают обогрев с использованием электрического оборудования. Правильное подключение электрокотла к системе отопления является важным этапом монтажных работ.

Электрические нагревательные приборы имеют высокий КПД, что позволяет обеспечивать в любом помещении оптимальный температурный режим. Большинство моделей котлов, представленных на отечественном рынке, производители оснащают контрольными и регулировочными приборами. Благодаря этим устройствам, отопительное оборудование функционирует в оптимальном рабочем режиме, что позволяет значительно снизить потребление энергоносителей.

Электрокотлы для систем обогрева зданий не имеют деталей, механически воздействующих друг на друга. По этой причине риск поломки приборов значительно снижается. Схема подключения электрического котла отопления отличается от способов установки нагревательных устройств, работающих на других видах топлива.

Особенности покупки и установки электрокотлов


При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.

Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.

Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.

Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.

Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент — монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Особенности подключения электрокотла к сети



Выполняя подключение электрокотла к электросети, следует делать медную проводку. В заводской инструкции по установке прибора, которая прилагается к нему, содержится информация о рекомендуемом сечении провода (прочитайте также: Подключение котла к системе отопления — делаем правильно ).

Электрические соединения оборудования внешнего типа необходимо производить путем использования специальных выводов для кабелей, они должны находиться в левом нижнем углу. Здесь же следует располагать латуниевую клемму заземления с болтом, имеющим размер М6.

При проведении работ по врезке котла в отопительную систему и обустройстве заземления нужно обратить внимание на обеспечение надежного контакта между металлическим корпусом прибора и болтом из латуни. Прежде, чем закрепить болт на раме, место соединения тщательно зачищают.

Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения. Чтобы приборы нормально функционировали в каскаде, клеммы управляющего устройства необходимо соединять с управляемым агрегатом. Если руководство отопительной системой выполняется при помощи регулятора комнатного варианта, тогда контакты управления следует присоединить к клеммам аппарата управления.

Подключение электрокотла к сети предполагает, что прибор нужно осмотреть визуально и убедиться в его правильном расположении. Кроме этого, необходимо проверить, находится ли давление теплоносителя в системе в норме и в том, что все коммуникации присоединены.

Завершение монтажа отопительной системы


На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;

трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;

на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;

перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;

после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

После завершения монтажа электрокотла и радиаторов отопления, требуется проверить работоспособность датчиков, контролирующих и регулирующих состояние элементов отопительной конструкции.

Особенности системы отопления, детальное видео:

Подключение электрокотла к ТТ котлу






При необходимости обеспечить теплоснабжение загородного дома, специалисты считают, что наиболее надежным и выгодным способом является подключение электрокотла к твердотопливному котлу. Прибор, работающий, например, на дровах будет резервным энергонезависимым источником тепла.

Чаще всего конструкцию электрический + твердотопливный котел монтируют в домах, площадь которых составляет от 100 до 200 «квадратов», когда в населенном пункте отсутствует магистральный газопровод. Главное, чтобы к зданию была подведена необходимая электрическая мощность.
Такая комбинация нагревательного оборудования выгодна тем, что цена на электрический и ТТ неавтоматизированный котел класса эконом в несколько раз ниже, чем стоимость устройства, работающего на жидком топливе. В случае поломки электрического генератора тепла до приезда ремонтной бригады дом можно отапливать, к примеру, дровами. Читайте также: Подключение твердотопливного котла к закрытой системе отопления .

Как подключить электрический котёл одновременно с твёрдотопливным

Это наиболее часто встречающиеся сочетания в комбинированных системах. Твёрдотопливный котёл даёт не дорогой способ отопить дом, дрова, брикеты, пеллеты и т д. служат основным видом топлива. На нем котёл работает постоянно. Электрический агрегат даёт нам удобство в отоплении дома. Обычно это используется так. Днём топиться твёрдотопливный котёл. Вечером, когда мы ложимся спать, чтобы не подниматься и не подбрасывать дрова вступает в дело электрический котёл.

Когда древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и подхватывает отопление, когда температура падает.

Как сделать так чтобы электрический котёл работал согласованно с твёрдотопливным

Включаем котлы параллельно. И это основной вид включения. В электрическом котле насос встроен внутри котла. У твёрдотопливного котла насос обычно устанавливается снаружи. Для того чтобы они не мешали друг другу работать нам нужно обеспечить движение теплоносителя без паразитных потоков. Для этого нам нужно установить в систему обратный клапан, перед твёрдотопливным и электрическим котлом.

Обратный клапан позволяет теплоносителю двигаться только в одну сторону. Когда работает твёрдотопливный котёл теплоноситель двигается по системе отопления. Он возвращается в котел, не образуя противотока, из-за обратного клапана. Так происходит и при работе электрического котла.

Как добиться правильной работы насосов

Надо добиться согласованной работы насосов 1 и 2. Производительность первого насоса должны быть всегда больше Q1. чем производительность насоса Q2. Почему? Если у нас производительность насоса в электрическом котле Q2 будет больше, то насос твёрдотопливного котла не сможет передавить насос электрического. (Смотри схему)Теплоноситель в твёрдотопливном котле будет застаиваться, а это приведёт к перегреву и закипанию, вплоть до взрыва. Для того чтобы этого не произошло должно быть всегда обеспечено движение теплоносителя. В электрическом котле ничего страшного нет, он выключится.

· Параллельное подключение котлов в систему отопления;

· Устанавливаем обратные клапана на подаче на обоих котлах;

· Установка насоса на обратке, желательно после расширительного бачка, он будет тянуть из бачка и тем самым повышает свою производительность;

· Обязательно иметь ИБП (источник бесперебойного питания), для насоса №1;

· Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла.

Здесь нам потребуются датчики температуры. Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла. Когда не топится твёрдотопливный котёл не выгодно гонять теплоноситель. В дымоходе обязательно есть движение воздуха. Часть тепла через теплообменник будет улетать в трубу.

Чтобы этого не было насос твёрдотопливного котла нужно выключить. На подаче твёрдотопливного котла ставится термостат, который при достижении определённой температуры отключит работу насоса. Как это выглядит в нормальных условиях? Вы приезжаете домой начинаете топить котёл. Как только вы его растопили датчик, увидел повышение температуры, он включает насос и твёрдотопливный котёл начинает работать на подогрев системы отопления.

Температура в доме постепенно растёт. Электрический котёл продолжает работать. Как только термостат комнатный увидел, что температура в комнате достигла заданных параметров, термостат отключает работу электрического котла. Дальше тепло будет поддерживаться работой твёрдотопливного котла.

Последняя топка. Температура начинает падать. Термостат включает электрический котёл. Он поддерживает установленную температуру в ночном режиме. Когда в твёрдотопливном насосе все угли прогорят. Реле выключит насос и исключит весь твёрдотопливный котёл из системы отопления. Закроет возможность терять тепло через теплообменник котла в дымоход.

Электрический котёл одновременно с твёрдотопливным позволяет экономить на отоплении дома. По этой схеме, возможно, добавить и подключить любое сочетание видов отопительных агрегатов. Если уже есть какой-нибудь работающий котёл, то достаточно будет добавить ещё один, который позволит снизить затраты.

Как подключить твердотопливный и газовый котлы в одну систему



  • Ещё статьи из этой рубрики:

Published on  November 17th, 2017

Подключение двух котлов в одну систему отопления дома

Подключение двух котлов в одну систему отопления

Содержание статьи:

Подключение двух котлов в одну систему отопления необходимо не только с целью экономии, но и в случае, когда какой-то один из энергоресурсов будет не доступен для использования. Чаще всего, в одну систему отопления подключается связка котлов, работающих на электричестве и твёрдом топливе.

Задача по подключению двух котлов не сложная. При этом важно правильно увязать котлы, чтобы они не конфликтовали друг с другом. Именно об этом и будет рассказано ниже, в данной статье строительного журнала samastroyka.ru.

Схема подключения двух котлов в одну систему отопления

Подключить несколько отопительных котлов можно всего лишь двумя способами: параллельно и последовательно. При параллельном подключении котлов отопления, используется так называемая «тройниковая» система. Таким образом, можно подключить твердотопливный и электрический котел отопления для совместной работы.

Второй способ — это последовательное подключение котлов. При этом подача одного котла отопления подключается к обратке второго котла. Данный способ является менее эффективным, поскольку теплообменник второго котла (например, электрического) в любом раскладе будет греть теплообменник твердотопливного котла.

Не нужно, наверное, говорить, чем это может грозить. В первую очередь повышенным расходом электроэнергии, которая будет потребляться на теплообменник второго котла. Поэтому мы рекомендуем использовать параллельную систему подключения котлов с обязательной установкой обратного клапана на подающей магистрали каждого котла.

Почему именно параллельное подключение котлов

На самом деле тут все очень просто. Во-первых, таким образом можно организовать самостоятельную работу каждого из котлов отопления. Например, когда твердотопливный котел прогорает, автоматически включается электрический, термостат которого видит, что температура теплоносителя стала ниже заданной отметки.

Во-вторых, использование обратных клапанов даёт возможность скорректировать работу двух котлов отопления. Когда насос первого котла (обычно твердотопливного) выключился, то нагретый теплоноситель электрическим котлом не проходит через его теплообменник (для выключения насоса нужен термостат). Это очень важно для экономии финансовых средств на электроотоплении.

Ну и, в-третьих, при параллельном подключении двух котлов, работа системы отопления будет намного эффективнее.

Что нужно для подключения твердотопливного и электрического котла

Рассмотрим не только схемы подключения двух котлов в одну систему отопления, но и что понадобится для этих целей:

Два циркуляционных насоса. Причём один из них нужен несколько большей мощности. Этот насос должен быть установлен на твердотопливный котел, если он установлен в системе отопления в качестве основного.

Два обратных клапана. Каждый из них устанавливается на подачу перед котлами. Обратные клапаны позволяют разграничить течение теплоносителя и правильно организовать работу системы отопления.

Краны и разъёмные соединения. Сборку системы отопления нужно организовать таким образом, чтобы можно было в аварийном режиме заменить циркуляционный насос или «залипший» обратный клапан. Поэтому важно устанавливать не только краны, но и разъёмные соединения с накидными гайками (американки), перед самыми важными элементами отопительной системы.

Группа безопасности котлов. Мы рекомендуем устанавливать несколько групп безопасности котлов, на каждый по отдельности. Во-первых, поскольку работа каждого котла в системе отопления будет автономной, это очень важно. Во-вторых, учитывая то, что электрический котел всегда устанавливается выше твердотопливного, очень важно организовать отвод воздуха на подаче.

Расширительный бак. Он может быть и один, главное это его объем, который выбирается согласно литражу системы отопления. Подключение расширительного бака рекомендуется осуществлять на обратной магистрали системы.

Итак, выше были перечислены основные элементы при подключении двух котлов в отопительную систему. Таким образом, её работа будет организована правильно, а расход электроэнергии будет ниже, чем при последовательном подключении двух котлов.

Оценить статью и поделиться ссылкой:

Параллельное подключение котловМастер водовед

07 октября 2016г.

Установка твердотопливного котла – это первый шаг к эффективному и экономному поддержанию тепла в доме. Следующие шаги заключаются в регулярном подбрасывании дров либо других видов твердого топлива. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время. И даже когда дом посещается только в выходные дни, требуется поддержание минимальной температуры, во избежание конденсации влаги на внутренних поверхностях в помещении.

Если наличие конденсата не критично, то при отъезде после выходных, нужно дождаться остановки котла и слить воду из системы отопления во избежание замерзания системы. В случае слива воды, все металлические элементы подвергаются коррозии при контакте с воздухом.

Слив теплоносителя не понадобиться, если вместо воды используется антифриз. Однако при использовании антифриза, из-за высокой текучести, выдвигаются высокие требования к резьбовым уплотнениям и к запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре, является установка электрического котла совместно с твердотопливным. Минимальное количество дополнительного оборудования позволит электро котлу в автоматическом режиме принять на себя функции обогрева, а твердотопливному – отключиться, без риска закипания. Также применение электро котла избавляет от необходимости проводить любые манипуляции с системой отопления, покидая загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электро котлом, существует GSM модуль, который контролирует режим работы отопительного оборудования.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

3. Индукционные котлы.



Разогревают любой вид теплоносителя колебаниями вызванными индукционной катушкой. Температура от нагревательного элемента равномерно распределена по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Индукционные котлы из-за высокой цены уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрического котла, вопрос окупаемости вложений в передовые технологии отходит на второй план. Основными критериям выбора остаются: мощность, качество материалов исполнения прибора, качество сборки и комплектация.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов является параллельная. Подача в систему отопления обоих котлов осуществляется в одной точке, равно как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работающем ЭК. Алгоритм работы такой системы можно описать следующим образом:

  1.  работающий ТТК поддерживает комфортную температуру воздуха в помещении;
  2. топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;
  3. температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для правильной работы системы необходимо учесть некоторые особенности подключения приборов и арматуры. Производительность насоса Т.Т.К должна быть больше, чем у насоса ЭК для того чтобы одновременная работа котлов не повлияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен стоять обратный клапан для исключения противотока.


Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче до обратного клапана. Выносной датчик температуры воздуха, управляющий включением ЭК должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются блоки дистанционного контроля, которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться. Также с помощью SMS можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов — дополнительное удобство контроля системы отопления.

Отопление дома твердотопливным и электрическим котлом

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

Желательно оформить «ночной тариф» электроснабжения, который значительно дешевле дневного.
Тогда автоматизированный электрический котел сможет разогревать дом ночью, а не только поддерживать температуру.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка.

Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм., обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

Как правильно подключить два котла в одну систему параллельно. Отопительная система из двух котлов – лучшая альтернатива для непрерывного обогрева здания Параллельное подключение двух котлов

Включением в схему отопления двух и более котлов можно преследовать цель не только наращивания отопительной мощи, но и снижения энергопотребления. Как уже говорилось, система отопления изначально рассчитывается на работу в самую холодную пятидневку года, все остальное время котел работает вполсилы. Предположим, что энергоемкость вашей отопительной системы 55 кВт и вы подбираете котел такой мощности. Вся мощность котла будет задействована всего несколько дней в году, в остальное время для отопления нужна меньшая мощность. Современные котлы обычно снабжаются двухступенчатыми дутьевыми горелками, значит, обе ступени горелки будут работать лишь несколько дней в году, в остальное время будет работать только одна ступень, но и ее мощности может быть слишком много для межсезонья. Поэтому вместо одного котла мощностью в 55 кВт можно установить два котла, например, по 25 и 30 кВт или три котла: два по 20 кВт и один — 15 кВт. Тогда в любой день в году в системе могут работать менее мощные котлы, а при пиковой нагрузке включаться все. Если каждый из котлов имеет двухступенчатую горелку, то настройка работы котлов может быть значительно гибче: в системе могут одновременно функционировать котлы на разных режимах работы горелок. А это напрямую отражается на экономичности системы.

Кроме того, установка нескольких котлов вместо одного решает еще несколько задач. Котлы больших мощностей, это тяжелые агрегаты, которые сначала нужно привезти и занести в помещение. Использование нескольких маленьких котлов существенно упрощает эту задачу: маленький котел легко проходит в дверные проемы и значительно легче большого. Если вдруг при эксплуатации системы один из котлов выйдет из строя (котлы чрезвычайно надежны, но вдруг такое случится), то его можно выключить из системы и спокойно заняться ремонтом, при этом система отопления останется в рабочем режиме. Оставшийся рабочий котел может и не согреет в полной мере, но и замерзнуть не даст, во всяком случае, «сливать» систему не потребуется.

Включение в систему отопления нескольких котлов можно производить по параллельной схеме и по схеме первично-вторичных колец.

При работе в параллельной схеме (рис. 63) с выключенной автоматикой одного из котлов вода обратки прогоняется по неработающему котлу, что означает преодоление ею гидравлического сопротивления в контуре котла и расход электроэнергии циркуляционным насосом. Кроме этого, обратка (охлажденный теплоноситель), прошедшая через неработающий котел, смешивается с подачей (нагретым теплоносителем) от работающего котла. Этому котлу приходится наращивать нагревание воды для того, чтобы компенсировать подмешивание обратки от неработающего котла. Чтобы не допускать смешивание холодной воды от неработающего котла с горячей водой котла работающего, нужно вручную закрывать трубопроводы вентилями или снабжать их автоматикой и сервоприводами.

Рис. 63. Схема отопления из двух полуколец с наращиванием мощности установкой второго котла

Подключение котлов по схеме первично-вторичных колец (рис. 64) не предусматривает таких видов автоматики. При выключении одного из котлов теплоноситель проходящий по первичному кольцу, попросту не замечает «потери бойца». Гидросопротивление на участке подключения котла А–Б чрезвычайно мало, поэтому теплоносителю незачем затекать в контур котла и он преспокойненько следует по первичному кольцу так, словно в отключенном котле перекрыли задвижки, которых на самом деле нет. В общем, в этой схеме происходит все точно так же, как в схеме подключения вторичных отопительных колец с единственной разницей, что в данном случае на вторичных кольцах «сидят» не потребители тепла, а генераторы. Практика показывает, что включение в систему отопления более чем четырех котлов экономически не целесообразно.

рис. 64. Принципиальная схема подключения котлов к системе отопления на первично-вторичных кольцах

Фирмой «Гидромонтаж» разработаны несколько типовых схем с использованием гидроколлекторов «ГидроЛого» для систем отопления с двумя и более котлами (рис. 65–67).


рис. 65. Схема отопления с двумя первичными кольцами с общим участком. Подходит для котельных любой мощности с резервными котлами, либо для котельных большой (свыше 80 кВт) мощности и малым числом потребителей.
рис. 66. Двухкотловая отопительная схема с двумя первичными полукольцами. Удобна для большого числа потребителей с высокими требованиями к температуре подачи. Суммарные мощности потребителей «левого» и «правого» крыла не должны сильно отличаться. Мощности насосов котлов должны быть примерно одинаковыми.
рис. 67. Универсальная комбинированная схема отопления с любым количеством котлов и любым числом потребителей (в распределительной группе используются обычные коллекторы или гидроколлекторы «ГидроЛого», во вторичных кольцах используются горизонтальные или вертикальные гидроколлекторы («ГидроЛого»)

На рисунке 67 представлена универсальная схема для любого количества котлов (но не более четырех) и практически неограниченного числа потребителей. В ней каждый из котлов подключается к распределительной группе, состоящей из двух обычных коллекторов или коллекторов «ГидроЛого», установленных параллельно и замкнутых на бойлер горячего водоснабжения. На коллекторах каждое кольцо от котла до бойлера имеет общий участок. К распределительной группе подсоединяются маленькие гидроколлекторы типа «элемент–Микро» с миниатюрными смесительными узлами и циркуляционными насосами. Вся схема отопления от котлов до гидроколлекторов «элемент–Микро» это обычная классическая схема отопления, образующая несколько (по числу гидроколлекторов) первичных колец. К первичным кольцам подключаются вторичные кольца с потребителями тепла. Каждое из колец, находящееся на более высокой ступени, использует нижнее кольцо как собственный котел и расширительный бак, то есть забирает из него тепло и сбрасывает отработанную воду. Эта схема монтажа становится распространенным способом устройства «продвинутых» котельных и в небольших домах, и на крупных объектах с большим числом отопительных контуров, позволяющим производить тонкую качественную настройку каждого контура.

Чтобы было попонятней, в чем состоит универсальность данной схемы, давайте рассмотрим ее поподробней. Что такое обычный коллектор? По большому счету, это группа тройников, собранная в одну линию. Например, в отопительной схеме один котел, а сама схема направлена на приоритетное приготовление горячей воды. Значит, горячая вода, выйдя из котла, прямиком направляется в бойлер, отдав часть тепла на приготовление горячей воды, она возвращается в котел. Добавим в схему еще один котел, значит, на магистрали подачи и обратки нужно установить по одному тройнику и подключить к ним второй котел. А что, если этих котлов четыре? А все просто, нужно установить по три дополнительных тройника на подачу и обратку первого котла и подключить к этим тройникам три дополнительных котла либо не устанавливать в схему тройники, а заменить их коллекторами с четырьмя отводами. Вот и получилось, что все четыре котла мы подсоединяем подачей к одному коллектору, а обраткой — к другому. Сами коллекторы подключаем к бойлеру приготовления горячей воды. Получилось кольцо отопления с общим участком на коллекторах и трубах подключения бойлера. Теперь мы можем смело отключать или включать часть котлов, а система будет продолжать функционировать, в ней будет меняться только расход теплоносителя.

Однако в нашей системе отопления нужно предусмотреть не только нагревание хозяйственной воды, но еще и радиаторные системы отопления и «теплые полы». Поэтому для каждого нового контура отопления на подачу и обратку нужно установить по тройнику и тройников этих нужно столько, сколько мы задумали отопительных контуров. Зачем нам столько тройников, не лучше ли и их заменить коллекторами? Но у нас уже есть в системе два коллектора, поэтому просто нарастим их или сразу поставим коллекторы с таким количеством отводов, чтобы их хватило и на подключение котлов и на отопительные контуры. Находим коллекторы с нужным количеством отводов или собираем их из готовых частей либо применяем готовые гидроколлекторы. Для дальнейшего расширения системы, если потребуется, можем установить коллекторы с большим количеством отводов и временно заглушить их шаровыми кранами или пробками. Получилась классическая коллекторная система отопления, в которой подача заканчивается своим коллектором, обратка — своим, а от каждого коллектора пошли трубы на отдельные системы отопления. Сами коллекторы замыкаем бойлером, который в зависимости от скорости включения циркуляционного насоса может иметь жесткий или мягкий приоритет либо не иметь такового, так как он получается включенным в цепь параллельно с другими отопительными контурами.

Теперь пора вспомнить о системе отопления с первично-вторичными кольцами. Замкнем каждую пару труб, выходящих из коллекторов подачи и обратки, гидроколлектором типа «элемент–Мини» (или другими гидроколлекторами) и получим отопительные первичные кольца. Через насосно-смесительные узлы подсоединим к этим гидроколлекторам уже по первично-вторичной схеме отопительные кольца, те, что считаем нужным (радиаторные, теплых полов, конвекторные) и в необходимом нам количестве. Заметьте, что в случае отказов в запросах на тепло даже всех вторичных отопительных контуров, система продолжает работать потому, что в ней оказалось не одно первичное кольцо, а несколько — по числу гидроколлекторов. В каждом первичном кольце теплоноситель от котла (котлов) проходит через коллектор подачи, из него попадает в гидроколлектор и возвращается в коллектор обратки и в котел.

Как оказывается, сделать систему отопления хоть с одним котлом, хоть с несколькими и с любым количеством потребителей не так уж и сложно, главное подобрать необходимую мощность котла (котлов) и выбрать правильное сечение гидроколлекторов, но об этом мы уже достаточно подробно рассказали.

Рассмотрим отопительные системы,состоящие из Газового котла и Электрического котла. Для чего устанавливают такие системы? Тут вариантов несколько, либо для дублирования системы отопления, если оно из устройств выйдет по каким либо причинам из строя, то потребитель сможет использовать другое. Но в большинстве случаев установку электрического котла применяют для использование его в ночное время суток, когда тариф на электроэнергию минимальный,при условии оформленного тарифа на электроотопления и наличие 2-х тарифного счетчика электроэнергии. Экономическая выгода,при использование электрического котла в ночное время составляет 2,52 раза. Если электроотопление использовать как вспомогательную систему.

Сравниваем производительность и стоимость электрического отопления с газовым.

Если КПД электрических котлов составляет порядка 98 % , то основная масса газовых котлов имеет КПД порядка 90%, исключение составят конденсационные котлы, у которых КПД более 100%. Однако стоит принять во внимание, то что при расчете КПД большинства газовых котлов ((особенно импортных производства Германия, Италия и другие) в расчет брали теплотворность газа порядка 8250 ккал за 1 куб. газа. Однако в сложившейся ситуации газ для поставляется по смешанной системе. Минимальная калорийность газа смешанного не должна быть ниже 7600 ккал. Как показывает практика многие потребители газа в отопительный период заявляют,что поставляемый им газ значительно ниже 7600 ккал. Следовательно,что при низко калорийном газе КПД фирменных газовых котлов будет заявленной производителем.

В расчетах будем использовать калорийность газа как 7600 ккал, так как это минимально допустимая калорийность согласно существующему законодательству. Если сравнить теплотворность газа и электричества при кпд равном 100 % то получим

7600 ккал= 8,838 кВт.=1 куб газа.

На практике 100% можно будет получить только на конденсационных котлах, все остальные будут работать по факту 82% и менее. То есть при использовании низкокалорийного газа для выработки 7600ккал тепла придется затратить не 1 куб газа, а 1,18 куб газа.

Если электро отопление использовать как вспомогательную систему.

7600 ккал Топливо КПД % Расход Стоимость Итог Выгода
Газ 82 1,18 куб 6,879 8,11 2,52 раза
Электро 98 9,014 кВт 0,357* 3,217

*В расчете использовали тариф 0,357 грн за 1 кВт при условии что оформлен тариф на электроотопление, и оснавная нагрузка на котел приходится с 23,00 до 7,00, те электро отопление выступает как дополнительная система.

На что нужно обратить внимание при установке электрического котла, при его установке в существующую систему отопления,где основным источником отопления был газовый котел.

Рис.1 Схема последовательного подключения электрокотла Т с газовым котлом без встроенной группы безопасности и расширительного бака. КЕ1 – электрокотел, КГ1 – газовый котел без встроенной группы безопасности и расширительного бака, БР1 – расширительный бак, РО – радиаторы отопления, В – запорная арматура, ВР – регулирующая арматура, КЗ1 – сбросной клапан, ПВ – автоматический развоздушиватель, М1 – манометр,Ф1-фильтр.

В большинстве случаев каждая отопительная система отличается индивидуальностью. Очень часто у потребителя установлен газовый котел как единый модуль, т.е. циркуляционный насос и расширительный бак, уже смонтированы в котле. Многие монтажники очень часто предлагают сэкономить Ваши деньги и предлагают установить электрический котел последовательно, т.е. оба котла работают в общем протоке. В смысл экономии заключается в том, что Вам предложат приобрести дешевый котел в котором нет ни расширительного бака, ни циркуляционного насоса. Такой электрический котел действительно будет дешевле полноценно укомплектованного. Многие не особо задумываясь соглашаются на такое предложение. Однако это сомнительный метод экономии, так как большинство функций при такой схеме несет газовый котел, и при аварийной остановке газового котла, например выход из строя циркуляционного насоса,или расширительного бака и тд.и тп. Вся система остановится.

С одной стороны у Вас есть два источника для нагрева, а с другой стороны Вы сильно зависите от работоспособности газового котла. Вывод — последовательное подключении,электрического котла, далеко не всегда обеспечит Вам полный комфорт.

Второй метод установки электрического котла в отопительную систему с газовым котлом, это параллельная установка.


Такой способ установки считается наиболее правильным, так как Вы получаете два независимых друг от друга источника отопления и в случае выхода из строя одного Вы сможете использовать полноценно другой. При немного больших начальных вложениях Вы получите максимально надежную и комфортную систему отопления.

Любая котельная это сердце системы и . В данной статье я расскажу, как собрать котельную так чтобы она, по крайней мере, имела хорошо работающую систему отопления и водоснабжения. С помощью указанных алгоритмов, можно максимально усилить эффект системы .

Видео:

Я научу Вас делать расчет и собирать такую систему отопления.

В этой статье вы узнаете:

Кто планирует подводить природный газ в котельное помещение, тому необходимо ознакомиться с требованиями для котельных с газовыми котлами.

Любой проект отопления, где планируется отопление дома, начинается с расчета тепловых потерь данного дома. О том, как посчитать дома разработаны СНиПы, Госты и различная литература для расчета тепловых потерь. Одним из СНиПов является СНиП II-3-79 «Строительная теплотехника».

Хочу немного рассказать по поводу тепловых расчетов. На самом деле расчет тепла осуществляется не какими-то приборами, как некоторые могут предположить. Любые инженеры на стадии проектирования пользуются чистой или теоретической наукой, которая позволяет за счет только известных материалов из которых сделан дом, произвести расчет теряемого тепла. Многие инженеры, чтобы ускорить используют специальные программы, одним из которых пользуюсь сам лично.

Программа называется: «Комплекс Valtec»

Данная программа абсолютно бесплатна и скачивается в интернете. Чтобы найти эту программу просто воспользуйтесь поиском в Яндекс и введите поисковую строчку: «Программа Комплекс Valtec». Если Вы не найдете в инете эту программу, то обратитесь ко мне и я подскажу Вам прямой адрес. Просто напишите в комментарии на этой странице и я отвечу там же.

Решение.

Для решения используется универсальная формула:

W — энергия, (Вт)

С — теплоемкость воды, С=1163 Вт/(м 3 °С)

Q — расход, (м 3)

t1 — Температура холодной воды

t2 — Температура горячей воды

Просто вставляем наши значения, не забывайте учитывать единицы измерения.

Ответ: На каждого человека необходимо 322 Вт/час.

Такой фильтр фильтрует крупную крошку, для того, чтобы исключить засор в котла. Котел при таком фильтре прослужит гораздо дольше, чем без него.

Также на обратную линию устанавливают . Но часто ставят его на подающую линию.

Первая причина, почему ставим обратный клапан на обратную линию системы отопления.

Обратный клапан служит для того, чтобы исключить обратное движение теплоносителя в случаях, если установлены параллельно два котла. Но это не означает, что его не нужно ставить на линию обратки когда установлен один котел.

По второй причине обратный клапан ставиться на подающую линию , для того, чтобы исключить обратное движения теплоносителя с целью исключить попадания мусора с системы отопления через подающую линию.

Как подключить два котла

Максимальный уровень подключения двух котлов с вентилями

Преимущества работы двух котлов в паре

При выходе одно котла из строя система отопления будет продолжать работать.

Не нужно покупать один мощный котел, можно купить два слабеньких котла.

Два слабеньких котла работающих вместе выдают гораздо больше нагретого теплоносителя, так как некоторые мощные котлы имеют малый диаметр прохода. Из-за малого проходного диаметра расход теплоносителя через котел, мягко говоря, остается недостаточным для большого дома. Хотя существуют схемы, которые позволяют увеличить расход. Об этом поговорим ниже.

Недостатки двух работающих котлов в паре

Стоимость двух слабеньких котлов, гораздо выше, чем одного мощного котла.

Будут не оправдано работать два насоса. Хотя два насоса могут работать вполне в экономичном режиме, чем один настроенный на большие обороты.

Что касается подбора диаметра трубы

Насколько я знаю, существуют три способа, как определить :

Обывательский способ — это подбор диаметра за счет определения скорости движения воды в трубопроводе. То есть подбирается диаметр, таким образом, чтобы скорость движения воды не превышала 1 метр в секунду для отопления. А для водоснабжения можно и побольше. Короче где-то повидали и скопировали, повторили диаметр. Также находят всякие рекомендации специалистов. Учитывается кокой-то средний показатель. Короче обывательский метод самый не экономический и в нем допускаются самые злостные ошибки и нарушения.

Практико-наработанный — это способ, при котором уже известны схемы и разработаны специальные таблицы, в которых уже имеются все диаметры и указаны дополнительные параметры по расходу и скорости движения воды. Такой способ подходит обычно для чайников, которые не разбираются в расчетах.

Научный способ самый идеальный расчет

Этот способ является универсальным и дает возможность определять диаметр для любой задачи.

Я много смотрел обучающих видео, и пытался найти расчеты по определению диаметров трубопровода. Но в инете толкового объяснения не находил. Поэтому уже более 1 года в инете существует моя статья по определению диаметра трубопровода:

А кто-то вообще пользуется специальными программами, по расчетам гидравлики. Мало того я даже находил неправильные и неквалифицированные расчеты по гидравлике. Которые до сих пор гуляют в интернете и многие продолжают использовать не разумный метод . В особенности не правильно считают гидравлику систем отопления.

Для точного определения диаметра нужно понять следующее:

А теперь внимание!

Насос толкает жидкость по трубе, а труба со всеми поворотами дает сопротивление движению.

Сила насоса и сила сопротивления измеряется только одной единицей измерения — это метры. (метры водяного столба).

Чтобы протолкнуть жидкость в трубе насос должен справиться с силой сопротивления.

Я разработал статью, где подробно описывается :

Любой насос обладает двумя параметрами: Силой напора и расходом. Поэтому все насосы обладают напорно-расходными графиками, на которых по кривой показано как меняется расход в зависимости от сопротивления движения жидкости в трубе.

Для подбора насоса необходимо знать сопротивление, создаваемое в трубе при определенном расходе. Необходимо знать сначала, сколько потребуется перекачивать жидкости в единицу времени (расход). При указанном расходе найти сопротивление в трубопроводе. Далее напорно-расходная характеристика насоса покажет, подходит Вам такой насос или нет.

Для того, чтобы находить сопротивления в трубопроводе разработаны следующие статьи:

На стадии проектирования можно найти расход всей системы , достаточно знать тепловые потери определенного здания. В этой статье описан алгоритм расчета расхода теплоносителя при определенных теплопотерях:

Рассмотрим простенькую задачу

Имеется один котел и двухтрубная тупиковая . Смотри изображение.

Обратите внимание на тройники, они обозначены цифрами… При пояснении буду указывать так: Тройник1, тройник2, тройник3 и т.д. Также обратите внимание, что обозначены расходы и сопротивления в каждых ветках.

Дано:

Найти:

Диаметры трубопроводов каждой ветки
Подобрать напор и расход насоса.

Решение.

Находим общий расход системы отопления.

Примем, что температура подающей линии 60 градусов, а обратной линии 50 градусов.

тогда, согласно формуле

1,163 — теплоемкость воды, Вт/(литр °С)

W — мощность, Вт.

где Т 3 =Т 1 -Т 2 — разница температур между подающим и обратным трубопроводом.

Разница температур задается от 5 до 20 градусов. Чем меньше разница, тем больше расход и соответственно для этого увеличивается диаметр . Если разница температур больше, то расход уменьшается, и диаметр трубы может быть меньше. То есть если вы зададите разницу температур равной 20 градусам, то расход будет меньше.

Находим диаметр трубопровода.

Для наглядности необходимо схему привести в блочный вид

Поскольку, сопротивление в тройниках очень мало, его не стоит брать в расчет при расчете сопротивления в системе . Так как сопротивление протяженности трубы будет многократно превышать сопротивление в тройниках. Ну, если Вы педант и хотите посчитать сопротивление в тройнике, то рекомендую в случаях, если расход больше идет на поворот в 90 градусов, то используйте угла. Если меньше, то можно закрыть на это глаза. Если движение теплоносителя по прямой, то сопротивление очень мало.

Сопротивление1 = ветка 1 от тройника2 до тройника7
Сопротивление2 = ветка радиатора2 от тройника3 до тройника8
Сопротивление3 = ветка радиатора3 от тройника3 до тройника8
Сопротивление4 = ветка 4 от тройника4 до тройника9
Сопротивление5 = ветка радиатора5 от тройника5 до тройника10
Сопротивление6 = ветка радиатора6 от тройника5 до тройника10
Сопротивление7 = путь от тройника1 до тройника2
Сопротивление8 = путь трубы от тройника6 до тройника7
Сопротивление9 = путь трубы от тройника1 до тройника4
Сопротивление10 = путь от тройника6 до тройника9
Сопротивление11 = путь трубы от тройника2 до тройника3
Сопротивление12= путь трубы от тройника8 до тройника7
Сопротивление13 = путь от тройника4 до тройника5
Сопротивление14= путь трубы от тройника10 до тройника9
Сопротивление главной ветки = от трайника1 до трайника6 по линии котла

На каждое сопротивление необходимо подобрать диаметр. В каждом участке сопротивления свой расход. На каждое сопротивление необходимо установить заявленный расход в зависимости от тепловых потерь.

Находим расходы на каждом сопротивлении.

Чтобы найти расход в сопротивление1 необходимо найти расход в радиаторе1.

Расчет подбора диаметра производится циклично:

Дальнейшие расчеты по этой задаче уложены в другую статью:

Ответ: Оптимальный минимальный расход равен: 20л/м. При расходе в 20 л/м сопротивление системы отопление составляет: 1м.

Конечно, еще необходимо учитывать сопротивление котла, которое можно принять примерно 0,5 м. В зависимости от диаметров прохода самого котла. Вообще если быть точнее, то необходимо в самом котле по трубкам рассчитать . Как это сделать описано тут:

Как обвязать систему водяного отопления очень большого дома

Существует универсальная схема для систем водяного отопления, которая позволяет сделать систему более совершенной, функциональной и очень производительной.

Выше я уже объяснял, для чего нужны такие элементы:

Гидрострелка — это на самом деле гидравлический разделитель, подробное объяснения и расчет гидрострелок объясняется тут:

Но я немного повторюсь и поясню еще кое-какие детали. Рассмотрим схему с гидравлическим разделителем и коллектором вместе.

V1 и V2 не должны превышать скорость 1 м/с при увеличении скорости наступают не оправданные сопротивления на входе и выходе патрубков.

V3 не должен превышать скорость 0,5м/с при увеличение скорости наступает влияние сопротивления от одного контура к другому.

F — Расстояние между патрубками не регламентируется и принимается минимально возможным для того, чтобы комфортно присоединить различные элементы (100-500мм)

R- Вертикальное расстояние также не регламентируется и принимается минимально 100мм. Максимальным до 3метров. Но правильнее будет расстояние(R) диаметров четырех патрубков(D2).

Основная цель гидрострелки — это получение независимого расхода, который не будет влиять на расход котла.

Основная цель коллектора разделить один поток на множество потоков так, чтобы потоки друг на друга не влияли. То есть, чтобы изменение одного из потоков коллектора не влияло на другие потоки. То есть в коллекторе возникает очень медленное движение теплоносителя. Медленная скорость в коллекторе меньше влияет на потоки, выходящие из него.

Разбираем входной диаметр от котла D1

Одним из расчетов диаметра является вот такая формула:

Нужно стремиться к минимальной скорости движения теплоносителя. Чем быстрее движется теплоноситель, тем выше сопротивление движению. Чем больше сопротивление, тем медленнее движется теплоноситель и слабее греет система .

Задача.

А давайте еще попробуем увеличить диаметр до 32мм.

Тогда график будет таков.

Максимальный расход 29 л/м. Разница от первоначального на 4л/м.

Решать Вам стоит ли овчинка выделки… Дальнейшее увеличение приведет к бессмысленной трате денег на большого диаметра.

Далее я принимаю в расчет, что с каждого котла будет расход 29 л/м. расход от двух котлов будет равен 58л/м. Теперь я хочу посчитать какой диаметр выбрать для трубы объединяющий два котла и входящий в гидрострелку.

Находим диаметр после тройника

Дано:

При расходе 58 л/м сопротивление составило: 0,85 м, в основном сопротивление создает около 0,7м. Чтобы уменьшить сопротивление фильтра грязевика, достаточно увеличить его диаметр или резьбу на нем. Чем больше проходимость фильтра грязевика, тем меньше сопротивления в нем.

Поэтому принимаем решение: Не увеличивать диаметр, а увеличить фильтр грязевик, с резьбой до 1,5 дюйма.

С этим эффектом мы значительно увеличим общий тепловой расход от котла в гидрострелку.

Также этим эффектом увеличения расхода через котел мы увеличиваем КПД котлов.

Также, если мы хотим снизить сопротивление обратного клапана, то резьбу на нем следует увеличить. Поэтому принимаем с резьбой на 1,25 дюйма.

Шаровые краны следует подобрать таким образом, чтобы внутренний проход не заужался и не увеличивался, а точно повторял проход самой . Выбирайте проход в сторону увеличения диаметра.

Подробнее о гидрострелках:

По условию задачи:

Расход теплых полов: 3439 л/ч при температурном напоре 10 градусов.

400м 2 х 100Вт/м 2 = 40000 Вт

Что касается радиаторного отопления, принципа работы различных схем. Я пока не приготовил статьи на эту тему, так как большинство знают, как это делать, хотя бы приблизительно. Но в планах есть затронуть эту тему, и прописать строгие законы и расчеты по разработке схем в пространстве.

Что касается теплых водяных полов

На схеме видно, что теплые водяные полы подключены через . Схема через трехходовой клапан образует .

Смесительный узел — это специальная цепь трубопроводов, которая образует смешивание двух разных потоков. В данном случае для идет смешивание двух потоков: Нагретого теплоносителя из коллектора и остывшего возвращенного из теплых полов. Такое смешение, во-первых, дает пониженную температуру, а во-вторых, добавляет расход в теплые полы. Дополнительный расход ускоряет течение теплоносителя по трубам.

Также я приготовил специальный видеоролик о том, как работают трехходовый клапан на основе сервопривода:

Самым идеальным способом от избавления воздуха в автоматическом режиме служит элемент: Автоматический воздухоотводчик. Но для эффективного его использования его нужно установить на самый высокий подающий трубопровод систем отопления. Кроме того нужно создать область пространства, в котором будет отделяться воздух.

Смотри схему:

То есть выходящий теплоноситель из котла должен первым делом устремляться вверх на систему отделения воздуха. Система отделения воздуха состоит из бака толщиной больше диаметра в 6-10 раз входящего в него патрубка. Сам бак воздухоотделителя должен находиться в самой наивысшей точке . Вверху бака должен быть .

Входящий патрубок должен находиться вверху, а уходящий из него внизу.

Когда теплоноситель имеет низкое давление, то и газы в нем начинают выделяться. Также самый горячий теплоноситель имеет более интенсивное газовыделение.

То есть, загоняя теплоноситель в самый верх, мы уменьшаем ему давление и тем самым воздух начинает выделяться более интенсивно. Так как теплоноситель, сразу идущий в бак воздухоотделителя имеет самую высокую температуру и соответственно газовыделение будет интенсивным.

Поэтому для идеального воздуховыделения в системе отопления необходимо выполнить два условия: Это высокая температура и низкое давление. А низкое давление находиться в самой высокой точке.

Для примера можно попробовать установить насос после бака воздухоотделителя, тем самым уменьшив давление в баке.

И почему такой метод выделения воздуха не используется повсеместно?

Такой метод выделения воздуха давно известен!!! К тому же на порядок снимает хлопоты по выделению воздуха.

Как подключить твердотопливный котел

Как известно твердотопливные котлы подвержены риску перегрева из-за сбоя механизмов перекрывания воздуха. Для безопасного использования твердотопливных котлов для систем отопления от высоких температур используют два основных элемента.

Как работает емкостный гидравлический разделитель описано тут:

Чем опасны высокие температуры для систем отопления?

Если у вас имеются пластиковые трубы типа полипропилена, металлопластика и , то вам противопоказаны прямые подключения таких труб к твердотопливному котлу.

Твердотопливный котел подключается только стальными и медными трубами, которые способны выдерживать температуры свыше 100 градусов.

Трубами, выдерживающими высокие температуры собирается с ограничением по температуре.

Трехходовые клапаны в основном используются с большим проходным сечением и сервоприводами. с механическим передвижением клапанов имеют сильно зауженое проходное сечение, поэтому ознакомьтесь с графиками расходов данных трехходовых клапанов.

Трехходовой клапан в контуре котла служит для того, чтобы не пустить низкую температуру с . Такой трехходовой должен пропустить теплоноситель в котел не меньше 50 градусов.

То есть если в системе отопления ниже 30 градусов, то начинает открывать контур котла внутри самого котла. То есть выходящий теплоноситель из котла сразу заходит в котел на обратную линию. Если температура котла выше 50 градусов, начинается в пуск холодного теплоносителя из (с бака). Это нужно для того, чтобы не вызвать сильную перегрузку по температуре в контуре котла так как большой температурный напор вызывает конденсат на стенках теплообменника, а также уменьшает благоприятный отжиг дров. В таком режиме котел прослужит больше. Также розжиг котла будет быстрым и эффективным чем, если бы в котел поступал постоянно ледяной теплоноситель.

Температура твердотопливного котла должна быть не ниже 50 градусов. В противном случае нужно уменьшать температуру трехходового клапана не 50, а ниже градусов до 30.

При низком температурном отоплении в 50 градусов нужно учесть понижение температур трехходовых клапанов. Если на котле выставить 50 градусов, то на трехходовом клапане контура котла выставить 20-30 градусов, а на выходе градусов 50. Также учтите, чем выше температурный напор в котле, тем выше КПД котла. То есть в котле должен поступать более остывший теплоноситель. Также чем больше расход через котел, тем выше КПД котла. Об этом свидетельствует теплотехника.

Расход через котел должен быть максимально возможным для эффективного теплообмена (КПД выше.).

Трехходовой клапан на выходе к потребителю тепла нужен для того, чтобы стабилизировать температуру потребителю и не допустить попадания высокой температуры.

На открытой вкладке ресурса мы попбробуем найти и определить для нужной квартиры нужные узлы системы. Монтаж обогрева включает котел, коллекторы, бак для расширения, развоздушки, батареи терморегуляторы, крепежи, увеличивающие давление насосы, систему соединения, трубы. Система отопления дачи насчитывает определенные устройства. Все элементы монтажа очень важны. Поэтому выбор каждого элемента монтажа важно делать технически грамотно.

Обвязка котельной с двумя котлами

Ответ

В качестве отопительного аппарата можно использовать навесной или напольный двухконтурный или одноконтурный газовый котел или электрокотел.

В качестве теплоносителя используется вода.

В спецификациях к схемам учтено только основное оборудование и материалы. Длина подводящих трубопроводов, количество, типы и марки соединителей, расстановка подвижных и неподвижных опор определяются на стадии привязки схемы к конкретным условиям строительства.

Малообъемные системы не делаются атмосферно открытыми и самотечными, поэтому они могут работать только с принудительной циркуляцией, т.е. с установкой циркуляционного насоса . Для безаварийного работы насоса перед ним, по схеме циркуляции, устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе .

В случае, если не требует приготовление горячей воды, схема собирается без установки бойлера (см. схему № 2).

Система теплых полов собирается с обязательным регулированием температуры теплоносителя (термосмесители или трехходовые краны), температура которого не должна превышать 55*С (санитарные нормы для жилых помещений).

На выходе из котла обязательно устанавливается группа безопасности, предусматривающая защиту котла от гидроударов, превышения давления, имеющая автоматический воздушный клапан, термометр и манометр. Гидравлический разделитель дублируется группой безопасности. Подпитка системы отопления к самотечной атмосферно открытой отопительной системе (см. схему № 5) обязательным условием является — соблюдения диаметров трубопроводов заложенных производителями котла. Трубопроводы в самотечной системе делаются с уклонами для создания циркуляции теплоносителя по системе отопления.

Схема параллельного подключения отопительных котлов. Подключение двух котлов к одной системе отопления

В целях экономии часто используется для подключения двух котлов к одной системе отопления. Приобретая несколько тепловых приборов, следует заранее знать, как их соединить между собой.

Поскольку дровяной котел работает в открытой системе, его непросто совместить с газовым обогревателем, имеющим закрытую систему. При открытом трубопроводе вода нагревается до температуры от ста градусов и выше при максимально высоком давлении.Для предохранения от перегрева жидкости устанавливается расширительный бачок.

Часть горячей воды отводится через открытые резервуары, что способствует снижению давления в системе. Но использование таких выпускных баков иногда становится причиной попадания частиц кислорода в теплоноситель.

Два котла можно соединить в одну систему двумя способами:

  • параллельное подключение газового и твердотопливного котла с предохранительными устройствами;
  • Последовательное соединение
  • двух котлов разного типа с использованием теплового аккумулятора.

При параллельной системе отопления в больших зданиях каждый котел отапливает свою половину дома. Последовательная комбинация газового и дровяного агрегата образует два отдельных контура, которые объединены с тепловым аккумулятором.

Применение для аккумулирования тепла

Система отопления с двумя котлами имеет следующую структуру:

  • тепловой аккумулятор и газовый котел совмещены с отопительными приборами по замкнутому контуру;
  • Потоки энергии от дровяной печи к тепловому аккумулятору передаются в замкнутую систему.

С помощью теплового аккумулятора можно осуществлять работу системы одновременно от двух котлов или только от газового и дровяного отопительного агрегата.

Параллельно замкнутый контур

Для совмещения систем дровяного и газового котла используются следующие устройства:

  • предохранительный клапан;
  • мембранный бак;
  • Манометр
  • ;
  • воздушный клапан.

Прежде всего, запорная арматура монтируется на патрубках двух котлов.Рядом с дровяным агрегатом установлены предохранительный клапан, устройство для отвода воздуха и манометр.

На ответвлении от твердотопливного котла ставится выключатель для работы малого кругооборота. Закрепите на расстоянии одного метра от дровяной печи. К перемычке добавлен обратный клапан, перекрывающий доступ воды в часть контура откачиваемого твердотопливного агрегата.

Обратный сток подключен к радиаторам. Обратный поток теплоносителя разделен двумя трубами.Один подключен через трехходовой вентиль к перемычке. Перед разветвлением этих труб монтируется бак и насос.

В параллельной системе отопления можно использовать тепловой аккумулятор. Схема установки устройства с таким подключением заключается в подключении к нему обратного и подающего трубопроводов, подающего и обратного патрубков системы отопления. Для совместной или раздельной работы котлов на всех узлах системы устанавливаются краны, перекрывающие поток теплоносителя.


Можно комбинировать два нагревателя с ручным и автоматическим управлением.

Ручное подключение

Включение и выключение котлов осуществляется вручную с помощью двух кранов на теплоносителе. Обвязка осуществляется с помощью запорной арматуры.

Расширительные баки устанавливаются в оба котла, которые используются одновременно. Специалисты рекомендуют не отключать котлы полностью от системы, а просто подключить их одновременно к расширительному бачку, перекрыв движение воды.

Автоматическое подключение

Установлен обратный клапан для автоматического регулирования двух котлов.Защищает отключение отопительного агрегата от вредных потоков. В остальном способ циркуляции теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе все основные линии не должны блокироваться. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода течет по малому кругу от места подключения котлов к системе отопления через неработающий котел.

Чтобы не расходовать большую часть теплоносителя на неиспользуемый котел, устанавливаются обратные клапаны.Их работа должна быть направлена ​​навстречу друг другу, чтобы вода от двух отопительных приборов направлялась в систему отопления. Клапаны могут поставляться с обратным потоком. Также при автоматическом управлении требуется термостат для регулирования помпы.

Применяется автоматическое и ручное управление при совмещении отопительных приборов разных типов:

  • газ и твердое топливо;
  • электрические и дровяные;
  • газ и эл.

Также возможно подключение двух газовых или электрических котлов к одной отопительной системе.Установка более двух связанных нагревательных элементов снизит эффективность системы. Поэтому подключают не более трех котлов.

Преимущества двухконтурной установки

Основным положительным моментом установки двух котлов в одной системе отопления является постоянное поддержание тепла в помещении. Газовый котел удобен тем, что не требует постоянного обслуживания. Но в случае аварийного отключения или в целях экономии дровяной котел станет незаменимым дополнением к отоплению.

Система отопления с двумя котлами позволяет значительно повысить уровень комфорта. К преимуществам двойного термоустройства можно отнести:

  • выбор основного вида топлива;
  • возможность управления всей системой отопления;
  • увеличение наработки оборудования.

Подключение двух котлов к одной системе отопления — лучшее решение для отопления зданий любого размера. Такой раствор позволит вам постоянно сохранять тепло в доме долгие годы.

Отопление и вентиляция

От автора: привет дорогие друзья! Система отопления дома с двумя котлами — одна из самых распространенных ситуаций. Газовые и электрические котлы обеспечивают комфорт домочадцам и не требуют частого обслуживания, а твердотопливные котлы помогают снизить затраты и избавить семейный бюджет от лишних затрат.

Как правильно подключить два котла к одной отопительной системе, последовательно или параллельно, есть ли аналоги для подключения других типов котлов, и по какому принципу будет происходить работа? На все эти вопросы мы постараемся ответить в сегодняшней статье.

Как сделать отопление двумя котлами

Создание схемы на два отопительных котла связано с очевидным решением максимально использовать функциональность различных типов систем отопления для частного дома. На сегодняшний день предлагается несколько вариантов подключения:

  • и электрическое;
  • котел твердотопливный и электрический;
  • Котел твердотопливный и газовый.

Прежде чем приступить к выбору и установке новой системы отопления, рекомендуем ознакомиться с краткой характеристикой работы парных котлов.

Подключение электрических и газовых котлов

Одна из самых простых в эксплуатации систем отопления связана с совмещением газового котла с электрическим. Возможны два варианта подключения: параллельное и последовательное, но предпочтительным считается параллельное, так как один из котлов можно ремонтировать, заменять и отключать, и только один можно оставить работать в минимальном режиме.

Такое соединение можно полностью закрыть, а в качестве теплоносителя использовать обычную воду или этиленгликоль для систем отопления.

Подключение газовых и твердотопливных котлов

Наиболее технически сложный вариант, так как требует тщательной подготовки системы вентиляции и помещений под крупногабаритные и пожароопасные установки. Перед установкой отдельно прочтите правила установки газовых и твердотопливных котлов, выбрав оптимальный вариант. Кроме того, в твердотопливном котле сложно контролировать нагрев теплоносителя, и для компенсации перегрева требуется открытая система, при которой в расширительном баке снижается избыточное давление.

Важно: закрытая система при подключении газовых и твердотопливных котлов запрещена и считается серьезным нарушением пожарной безопасности.

Оптимальной производительности двух котлов можно добиться при использовании многоконтурной системы отопления, представляющей собой два независимых контура.

Подключение твердотопливного и электрического котла

Перед подключением оцените технические характеристики выбранного и ознакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления.В первом случае оптимальный вариант — сделать акцент на работе двух котлов на общем теплообменнике; во втором — легко подключается к уже действующей разомкнутой цепи.

Двухтопливные отопительные котлы

Стремясь получить высокую производительность системы отопления, избежать перебоев в подаче электроэнергии и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы хорошо функционируют за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, в которой для нагрева теплоносителя используются газ и дрова, считается самой популярной и удобной, так как работает с открытой системой отопления. Если вы хотите установить замкнутую систему, то рекомендуется поставить дополнительный контур для системы отопления в баке универсального котла.

Производители отопительных котлов выпускают несколько видов двухтопливных комбинированных котлов:

  • газовые на жидком топливе;
  • газ твердое топливо;
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Одним из финансово оправданных и функционально удобных комбинированных котлов считается твердотопливный котел с электронагревателем, позволяющий контролировать и регулировать температуру в доме. Благодаря использованию ТЭНов такие котлы имеют ряд достоинств и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном виде твердого топлива.Вода в контуре начинает нагреваться при сгорании загруженного сырья. Как только сгорает топливо, срабатывает термостат и выключаются электронагреватели, вода начинает остывать. В результате понижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и охлаждения циклический, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы схем производители предлагают использовать тепло в аккумуляторах.Внешне они представляют собой емкость объемом от 1,5 до 2 кубометров. Принцип работы: трубы контура проходят через гидроаккумулятор и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию в систему отопления. Благодаря батареям температурный режим сохраняется стабильно долгое время.

Подводя итоги, можно отметить, что для удешевления отопления частного дома, для обеспечения бесперебойной и стабильной работы системы отопления установка двухтопливного котла — лучший и проверенный вариант.

Параллельное и последовательное подключение котлов

При планировании системы отопления из двух и трех котлов важно учитывать положение основных и соединительных элементов. И дело не только в удобстве эксплуатации и экономии места, но и в возможности ремонта придомовых участков, профилактических работ и получения технически безопасной эксплуатации системы отопления. Выбор параллельного или последовательного подключения, создание технических схем позволяют тщательно продумать все нюансы установки оборудования и дополнительных элементов, длину и количество труб, их укладку и места для прорезки стен.

Параллельное подключение

Параллельное подключение используется для подключения газовых и твердотопливных котлов объемом более 50 литров. Такой выбор оправдан, прежде всего, экономией теплоносителя и снижением нагрузки на систему.

Совет: Перед подсчетом сэкономленных средств необходимо учесть дороговизну таких систем и установку в сочетании с электрокотлом дополнительного оборудования контура: запорной арматуры, запорной арматуры. расширительный бачок — группа безопасности.

Обратите внимание, что система параллельного типа может работать в двух режимах: ручном и автоматическом, в отличие от последовательного. Для того, чтобы система работала только в ручном режиме, необходимо установить запорную арматуру / шаровые краны или байпасную врезную систему.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется установить сервопривод и дополнительный термостат, трехходовой зонный клапан, чтобы можно было переключать отопительный контур с одного котла на Другая.Такой вариант подключения уместен при соотношении общего вытеснения теплоносителя системы на 1 кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправдана при использовании расширительного бака и группы безопасности, встроенной в газовый котел. В такой ситуации подключить систему отопления можно с наименьшими трудностями.

В целях экономии на комплектующих и увеличения функциональности при подключении электронного котла в паре с твердотопливным или газовым котлом необходимо учитывать объем водоизмещения бака.Подключение рекомендуется для объемов до 50 литров.

Электрокотел можно подключать до и после газового котла, в зависимости от удобства и физической возможности подключения системы. Рекомендуется делать врезку с учетом того, что циркуляционный насос будет располагаться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет установка сначала электрокотла, а потом уже газового.

Важно: использование группы безопасности и расширительного бака при подключении системы отопления газового и электрического котла является ключевым моментом при подключении к существующей цепи.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, что выбрать и как правильно организовать соединение котлов в пару: последовательно или параллельно? Ответ будет варьироваться в зависимости от ваших индивидуальных требований:

  • физические возможности помещения для установки двух котлов;
  • продуманная система вентиляции и канализации;
  • соотношение тепловых и энергетических параметров;
  • выбор вида топлива;
  • возможность контроля и предотвращения перегрева;
  • финансовая составляющая при покупке котлов и дополнительных элементов.

Требования к помещениям с твердотопливным котлом

Помещения с установленными котлами подчиняются ряду требований, установленных нормативными документами.

Требования к котельной:

  • Объем котельной зависит от мощности котла: для котла мощностью до 30 кВт требуется помещение площадью 7,5 м 2, мощностью 60 кВт — 13,5 м 2, мощностью до 200 кВт — 15 м 2;
  • котел мощностью более 30 кВт должен располагаться в центре подготовленного помещения для лучшей циркуляции воздуха и максимальной эффективности работы;
  • Пол, стены, перегородки и потолки в котельной должны быть выполнены из негорючих и огнестойких материалов с применением гидроизоляционных покрытий; №
  • корпус котла устанавливается на фундамент или специальный постамент из негорючих материалов; №
  • для котлов мощностью менее 30 кВт возможно применение постамента из горючих материалов, но с использованием на нем стального листа;
  • основной запас топлива должен храниться в соседнем помещении;
  • суточный запас топлива можно хранить на расстоянии 1 метра и более от котла;
  • обеспечение вентиляции.

Требования к помещениям с газовыми котлами

Требования к газовым котельным сосредоточены на продуманной вентиляции и мощности котла. При мощности менее 30 кВт можно установить систему отопления в любом нежилом помещении, где оборудована система циркуляции воздуха. Если вы используете сжиженный газ, то котел можно разместить в подвальном или подвальном помещении.

Самое сложное — с котлами мощностью более 30 кВт, для них требуется отдельное помещение с высотой потолка не менее 2.5 м и площадью 7,5 м 2. Для кухни с работающей газовой плитой требуется площадь 15 м 2.

Решив объединить два котла в единую систему отопления, вы однозначно выиграете. В результате затраченных усилий и финансовых составляющих можно сократить расходы, уберечь семейный бюджет от лишних затрат и обеспечить бесперебойную работу системы отопления. Надеемся, что мы прояснили вопрос подключения двух котлов и помогли принять правильное решение.До новых встреч на страницах нашего сайта!

Самая рациональная система отопления — та, в которой теплоноситель нагревается из-за работы двух или трех котлов. Причем они могут быть одинаковыми по мощности и типу. Такая рациональность объясняется тем, что один теплогенератор работает на полную мощность всего несколько недель в году. В остальное время вам нужно снизить его производительность. А это приводит к падению его КПД и увеличению затрат на отопление.

Объединение нескольких котлов в одну систему отопления позволяет более гибко управлять работой трубопроводов без потери эффективности, так как достаточно отключить одно или два устройства.Кроме того, при выходе из строя одного из них система продолжает повышать температуру в доме.

Типы подключения двух и более котлов

Использование нескольких одинаковых котлов требует специальной схемы подключения. Вы можете объединить их в одну систему:

  1. Параллельно.
  2. Каскадно или последовательно.
  3. По схеме первично-вторичное кольцо.
Параллельные элементы

Имеются следующие элементы:

  1. Контуры горячего водоснабжения обоих котлов подключены к одной линии.Эти контуры должны иметь группы безопасности и клапаны. Последние можно перекрывать вручную или автоматически. Второй случай возможен только при использовании автоматики и сервоприводов.
  2. Обратные контуры двух отопительных котлов подключены к другой линии. В этих контурах также есть клапаны, которыми можно управлять с помощью вышеупомянутой автоматики.
  3. Циркуляционный насос расположен на обратной линии перед местом соединения обратных труб двух котлов.
  4. Обе линии всегда подключены к гидравлическим коллекторам.На одном из коллекторов стоит расширительный бачок. В этом случае подпиточная труба присоединяется к концу трубы, к которой подсоединяется резервуар. Конечно, на стыке есть обратный клапан и запорная арматура. Первый не допускает попадания горячего теплоносителя в подпиточную трубу.
  5. От коллекторов идут ответвления до радиаторов, теплых полов и бойлера косвенного нагрева. Каждый из них оборудован собственным циркуляционным насосом и клапаном слива охлаждающей жидкости.

Использование такой схемы трубопроводов без автоматики очень проблематично, так как необходимо вручную закрывать вентили, расположенные на подающей и обратной трубах одного котла.Если этого не сделать, то теплоноситель будет двигаться через теплообменник выключенного котла. А это оказывается:

  1. дополнительное гидравлическое сопротивление в водогрейном контуре аппарата;
  2. увеличение «аппетита» циркуляционных насосов (им тоже приходится преодолевать это сопротивление). Соответственно, растут и затраты на электроэнергию;
  3. Теплопотери на обогрев теплообменника выключенного котла.

Следовательно, необходимо правильно установить автоматику, которая отключит выключенный прибор от системы отопления.

Каскадное подключение котлов

Концепция каскадных котлов предусматривает распределение тепловой нагрузки между несколькими агрегатами, которые могут работать независимо и нагревать теплоноситель в зависимости от ситуации.

Возможно каскадирование котлов как с ступенчатыми газовыми горелками, так и с модулирующими. Последние, в отличие от первых, позволяют плавно изменять мощность нагрева. Следует добавить, что если у котлов более двух ступеней регулирования подачи газа, то третья и другие ступени снижают их производительность.Поэтому лучше использовать агрегаты с модулирующей горелкой.

При каскадном подключении основная нагрузка приходится на один из двух или трех котлов. Дополнительные два или три устройства включаются только при необходимости.

Характеристики этого соединения следующие:

  1. Трубопроводы и контроллеры спроектированы таким образом, чтобы можно было контролировать циркуляцию охлаждающей жидкости в каждом блоке. Это позволяет перекрыть поток воды в выключенных котлах и избежать потерь тепла через их теплообменники или кожухи.
  2. Подключение водопроводов всех котлов к одной трубе, а обратной магистрали теплоносителя ко второй. Фактически котлы подключены к электросети параллельно. Благодаря такому подходу охлаждающая жидкость на входе в каждый агрегат имеет одинаковую температуру. Это также предотвращает перемещение нагретой жидкости между отключенными контурами.

Преимуществом параллельного подключения является предварительный нагрев теплообменника перед запуском горелки. Однако это преимущество возникает при использовании горелок, которые воспламеняют газ с задержкой после включения насоса.Такой нагрев сводит к минимуму падение температуры в котле и предотвращает образование конденсата на стенках теплообменника. Это касается ситуации, когда один или два котла были отключены на длительное время и успели остыть. Если они недавно отключились, то движение теплоносителя перед включением горелки позволяет ей поглотить остаточное тепло, оставшееся в топке.

Трубопровод котла с каскадным подключением

Схема его следующая:

  1. 2-3 пары труб от 2-3 котлов.
  2. Циркуляционные насосы, обратная и запорная арматура. Они располагаются на тех патрубках, которые предназначены для возврата теплоносителя в котел. Насосы нельзя использовать, если они предусмотрены в конструкции агрегата.
  3. Запорная арматура на трубы горячего водоснабжения.
  4. 2 толстые трубы. Один предназначен для подачи теплоносителя в сеть, другой — для возврата. Они подключаются к соответствующим трубам, отходящим от котельных.
  5. Группа безопасности на линии подачи охлаждающей жидкости.Он состоит из термометра, гильзы контрольного термометра, термостата с ручной разблокировкой, манометра, реле давления с ручной разблокировкой и запасной пробки.
  6. Гидравлический коллектор низкого давления. Благодаря ему насосы могут создавать правильную циркуляцию теплоносителя через теплообменники своих котлов, независимо от того, какой расход в системе отопления.
  7. Контуры тепловых сетей с запорной арматурой и насосом на каждом из них.
  8. Многоступенчатый каскадный контроллер.Его задача — замерить показатели теплоносителя на выходе из каскада (датчики температуры часто располагаются в зоне группы безопасности). На основании полученной информации контроллер определяет, нужно ли включать / выключать и как должны работать котлы, объединенные в одну каскадную схему.

Без подключения такого контроллера к трубопроводу работа котлов в каскаде невозможна, так как они должны работать как единое целое.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются отопительные котлы и отопительные контуры. Каждый контур и каждый котел представляют собой вторичное кольцо.

Еще одной особенностью данной схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в кольце, в котором он установлен.Также узел оказывает определенное влияние на давление в первичном кольце. Так, при его включении из водопровода выходит вода, попадая в первичный круг и меняя в нем гидравлическое сопротивление. В результате на пути движения теплоносителя появляется своеобразная преграда.

Так как в круг сначала подключается обратная труба, а за ней подающая труба, теплоноситель, получив значительное сопротивление от подающей трубы, начинает перетекать в обратную трубу.Если насос отключается, гидравлическое сопротивление в первичном кольце становится очень маленьким и теплоноситель не может течь в теплообменник котла. Трубопровод продолжает работать так, как будто агрегат вообще не выключили.

По этой причине нет необходимости использовать одну комплексную автоматику для отключения котла. Единственное, что потребуется, это установить обратный клапан между помпой и возвратной трубой. Аналогичная ситуация и с отопительными контурами. Только питающая и обратная линии подключаются к первичной цепи в обратном порядке: сначала первая, потом вторая.

В такую ​​схему желательно включать не более 4-х котлов. Использование дополнительных устройств нецелесообразно.

Универсальный комбинированный контур

Эта система имеет следующие трубопроводы:

  1. Два общих коллектора или гидроколлектора. Первый подключается к питающим линиям котла. Вторая линия — обратная линия. На всех линиях есть запорная арматура. Циркуляционные насосы расположены на обратных трубах теплоносителя.
  2. Мембранный бак подсоединен к большому обратному коллектору.
  3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На патрубке, соединяющем котел с подающим коллектором, находится циркуляционный насос и запорная арматура. Также есть вентиль на трубе, соединяющей котел с обратным коллектором.
  4. Группа безопасности установлена ​​на коллекторе подачи охлаждающей жидкости.
  5. Труба подпитки подключается к коллектору на линии горячего водоснабжения. Чтобы избежать утечки горячего теплоносителя по этой трубе, на ней ставится обратный клапан.
  6. Определенное количество малых гидроколлекторов (их может быть два, три и больше). Каждый из них связан с вышеупомянутыми общими коллекторами. Эти резервуары и большие резервуары образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
  7. Отопительные контуры отходят от малых гидроколлекторов. В каждом контуре есть миниатюрный смеситель и циркуляционный насос.
(6 голосов, оценка: 4,33 из 5) Загрузка …

получи-тепло.ru

Как правильно подключить два котла в одной системе параллельно

Модернизация системы отопления в частном доме может потребовать установки сразу двух котлов, объединив их в общую сеть. Какую последовательность нужно соблюдать в этом случае? Как соединить два котла в одну систему, что необходимо учитывать, если есть необходимость разделить газовый котел с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.
Как соединить два котла вместе?
Сразу уточню, что простое соединение двух котлов на разных видах топлива в одну систему — одно из возможных решений проблемы недостаточной мощности установленного оборудования.Также возможно объединить более двух моделей в одну сеть. Для каких целей может потребоваться объединение двух котлов в одну систему? Для этого есть несколько веских причин.
  1. Отсутствие мощности. Неправильный расчет оборудования или дополнительно встроенная жилая площадь может привести к тому, что мощности котла может просто не хватить для поддержания нормальной температуры теплоносителя.
  2. Повышенная функциональность. Возможно, потребуется соединить два котла в одну систему, например, для увеличения срока службы батареи оборудования.Например, если основным источником тепла является твердотопливный котел, то для его работы необходимо постоянно добавлять дрова, что не всегда удобно, а тем более практично. Установив после него электрокотел или газовую колонку, решить эту ситуацию можно следующим образом. Как только дрова или уголь сгорели и теплоноситель начал остывать, в процессе включается дополнительное отопительное оборудование и продолжает обогревать помещение, пока хозяин утром не подбросит новую партию дров.

Как видите, подключение двух отопительных котлов, использующих разные виды топлива, практично, кроме того, это может быть связано с острой необходимостью, связанной с недостаточной работоспособностью оборудования.

Как подключить два газовых котла параллельно
Есть две схемы подключения газового и любого другого водогрейного оборудования. К одной системе отопления можно подключить два котла:
  • Последовательно — в этом случае будут устанавливаться один агрегат за другим.В этом случае нагрузка будет распределяться неравномерно, так как основной котел будет постоянно работать на полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В этом случае отапливаемая площадь будет условно разделена на две части. Отопление будет осуществляться сразу двумя установленными котлами. Параллельное соединение двух газовых котлов обычно применяется в коттеджных домах и домах с большой отапливаемой площадью.

Для параллельного подключения обязательно установить контроллер, а также разработать схему каскадного управления.Только грамотный специалист сможет ответить на вопрос, как подключить два газовых котла в каждом конкретном случае.

Как соединить два котла — газовый и твердотопливный?
Объединение газовых и твердотопливных котлов в одну систему — более простая задача, для которой необходимо учитывать основные особенности, отличающие работу этих двух типов оборудования. Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В этом случае котлы ТТ будут играть роль основного источника теплоснабжения.Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного агрегата станет по каким-либо причинам невозможной. Также на газовый котел обычно возлагается задача нагрева воды, если, конечно, такая функция предусмотрена. При проектировании такой системы необходимо учитывать эти особенности. Также необходимо будет согласовать выбранную схему в газовой отрасли и получить там все необходимые разрешительные документы, включая технические условия и проект подключения.
Как совместить газовый и масляный котлы
В целях безопасности для такого подключения необходимо создать условия, при которых возможна безопасная работа сразу двух типов оборудования. Для этого необходимо сделать следующее:
  • Осуществить монтаж системы общего контроля за работой водонагревательного оборудования. Совместное использование жидкотопливного и газового котла подразумевает установку общей автоматики. К нему, в свою очередь, подключены датчики контроля, которые подают сигнал на включение в случае прерывания работы основного источника тепла.
  • Установить регулирующие клапаны. Также могут использоваться запорные вентили, работающие в автоматическом режиме.
Подключение осуществляется последовательным или параллельным способом, в зависимости от потребности заказчика. План и принципиальная схема составляются в конструкторском бюро, после чего согласовываются с газовой службой.
Преимущества установки нескольких котлов в одной сети
Подключите два котла одновременно: напольные и настенные котлы могут понадобиться, если площадь помещения резко увеличилась в результате строительных работ.Даже если оборудование изначально было приобретено с запасом мощности, его может не хватить для обогрева дополнительных помещений с большей площадью. В этом случае устанавливается дополнительный котел, подключаемый к общей системе отопления. Преимущество такого решения:
  1. Возможность одновременно контролировать работу всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что в одной сети можно одновременно установить два и более котла.С каждым дополнительным элементом общая производительность и эффективность значительно падают. Поэтому целесообразность одновременной установки четырех и более единиц водонагревательного оборудования полностью отсутствует.

avtonomnoeteplo.ru

Как устроены два котла в системе отопления?

Создание отопительного контура, в котором два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление.Совместная работа котлов в единой системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газовых и электрических котлов

Объединение газового котла с электрокотлом в один контур, в результате чего создается система отопления с двумя котлами, реализуется достаточно просто.Возможно как последовательное, так и параллельное подключение. В этом случае предпочтительнее параллельное подключение, потому что можно оставить один котел работающим, а другой полностью остановлен, выключен или заменен. Такая система может быть полностью закрытой, а в качестве теплоносителя можно использовать этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Это наиболее сложный вариант для технической реализации. В твердотопливном котле контролировать нагрев теплоносителя крайне сложно.Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключить твердотопливный котел в замкнутый контур невозможно.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком.Для помещения, в котором установлены оба котла, необходимо выполнить требования как для газовых, так и для твердотопливных котлов

Совместная работа твердотопливных и электрических котлов

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его легко можно подключить к имеющейся разомкнутой цепи. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет совместная работа на общем теплообменнике.

Двухтопливные отопительные котлы

Для повышения надежности отопления и исключения перебоев в работе отопительной системы используются двухтопливные отопительные котлы, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за довольно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема — это использование газа и дров для нагрева теплоносителя.При этом следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливают дополнительный контур для системы отопления.

Комбинированные двухтопливные котлы бывают нескольких типов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Одним из популярных комбинированных котлов является твердотопливный котел с установленным электронагревателем.Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в таком сочетании.

При воспламенении топлива в котле и при подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только загорается твердое топливо, охлаждающая жидкость быстро нагревается и достигает температуры термостата, который выключает электронагреватели.

Комбинированный котел работает только на твердом топливе. После того, как топливо сгорит, вода в отопительном контуре начинает остывать. Как только его температура достигнет порога срабатывания термостата, он снова включит нагревательные элементы для нагрева воды. Этот циклический процесс поможет поддерживать постоянную температуру в помещении.

Для оптимизации контуров отопления были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкости от 1,5 до 2.0 м3. Во время работы котла большой объем воды нагревается из труб контура, проходящего через накопительный бак, а после прекращения работы котла нагретая вода медленно передает тепловую энергию в систему отопления.

Теплоаккумуляторы позволяют длительное время поддерживать комфортную температуру.

Чтобы избежать критических ситуаций зимой, снизить затраты на отопление и обеспечить его надежность, многие владельцы предпочитают либо установить систему с двумя котлами на разном топливе, либо установить универсальный двухтопливный котел.Эти варианты обогрева имеют определенные достоинства и недостатки, но полностью обеспечивают свою основную задачу — стабильный и комфортный обогрев.

спецотопление.ру

Что такое соединение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в одну систему решает вопрос с топливом для собственника. Однотопливный котел неудобен тем, что, если своевременно не пополнить запасы, можно остаться без отопления. Комбинированные котлы дороги, и при серьезной поломке такого агрегата все предусмотренные в нем варианты отопления станут неосуществимыми.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в использовании. Или существующему котлу не хватает мощности, нужен другой. В любом из этих случаев вам потребуется подключить твердотопливный и газовый котел в одну систему.

Особенности подключения двух котлов

Объединение двух котлов в одну систему отопления создает трудности при их объединении: газовые агрегаты работают в замкнутой системе, твердотопливные — в открытой.Открытый трубопровод котла ТД позволяет нагревать воду до температуры более 100 градусов, при критически высоком значении давления (что такое трубопровод твердотопливного котла).

Для сброса давления такой котел оборудуют расширительным баком открытого типа, а с повышенными температурами справляются за счет спуска части горячего теплоносителя из этого бака в канализацию. При использовании открытого бака неизбежно проветривание системы; свободный кислород в теплоносителе приводит к коррозии металлических деталей.

Два котла в одной системе — как правильно их соединить?

Возможны два варианта:

  • последовательная схема подключения двух котлов к одной отопительной системе: сочетание открытого (котел ТД) и закрытого (газовый) сектор системы с использованием теплового аккумулятора;
  • Установка твердотопливного котла параллельно с газовым котлом, с предохранительными устройствами.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа с большой площадью: каждая единица отвечает за свою половину дома.

В этом случае требуются контроллер и возможность каскадного управления. При последовательной схеме подключения газовых и твердотопливных котлов в одну систему получается как бы два независимых контура, соединенных тепловым аккумулятором (что такое аккумулятор тепла для отопительных котлов).


Вам просто нужно добавить гидравлическую стрелу. После этого вы можете подключить в одну систему любое количество котлов (в том числе любые) с любым количеством контуров с любыми потребителями.

Однако оговорился: помимо гидравлической стрелы добавились еще два насоса — по одному на каждый котел.

Как работает схема с гидравлической стрелкой и двумя котлами?

Насосы котла подают теплоноситель из гидравлической стрелки в котлы, где он нагревается и снова попадает в гидравлическую стрелку. От гидравлической стрелки теплоноситель разбирается насосами контуров — каждый берет столько, сколько ему нужно, без препятствий.Если скорости потока через котлы и через контуры различаются, то часть теплоносителя будет просто опускаться или подниматься внутри гидравлической стрелки, добавляя туда, где ее не хватает. И вся система будет работать стабильно.

Подключение двух котлов: подробная схема

И, как всегда, привожу подробную схему такого подключения:


Напоминание. Об этом я говорил несколько раз, но повторюсь: циркуляционные насосы и обратные клапаны, которые для каждого контура потребителя можно устанавливать не только, как на схеме, после подающего коллектора.Но даже перед возвратным коллектором — все три, частично так, частично так, главное — соблюдать направление потока.

На схеме выше коллектор насоса собран из отдельно приобретаемых деталей. И гидрострелка соответственно тоже отдельная. Но можно упростить и ускорить сборку системы отопления, применив агрегат, совмещающий коллектор с гидравлической стрелкой.

Создание отопительного контура, в котором два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление.Совместная работа котлов в единой системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Объединение газового котла с электрокотлом в один контур, в результате чего создается система отопления с двумя котлами, реализовать достаточно просто. Возможно как последовательное, так и параллельное подключение.В этом случае предпочтительнее параллельное подключение, потому что можно оставить один котел работающим, а другой полностью остановлен, выключен или заменен. Такая система может быть полностью закрытой, а этиленгликоль можно использовать в качестве теплоносителя для систем отопления или.

Совместная работа газового и твердотопливного котла

Это наиболее сложный с технической точки зрения вариант. В твердотопливном котле контролировать нагрев теплоносителя крайне сложно.Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключить твердотопливный котел в замкнутый контур невозможно.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком.Для помещения, в котором установлены оба котла, необходимо выполнить требования как для газовых, так и для твердотопливных котлов

.

Совместная работа твердотопливных и электрических котлов

Для такой системы отопления принцип работы зависит от типа. Если он предназначен для открытых систем отопления, то его легко можно подключить к имеющейся разомкнутой цепи. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет совместная работа на общем теплообменнике.

Котлы отопительные двухтопливные

Для повышения надежности отопления и исключения перебоев в работе системы отопления используются двухтопливные отопительные котлы, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за довольно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема — это использование газа и дров для нагрева теплоносителя.При этом следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливают дополнительный контур для системы отопления.


Комбинированные двухтопливные котлы бывают нескольких типов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Котел твердотопливный и электричество

Один из популярных комбинированных котлов — твердотопливный котел с установленным электронагревателем.Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в таком сочетании.

При воспламенении топлива в котле и при подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только загорается твердое топливо, охлаждающая жидкость быстро нагревается и достигает температуры термостата, который выключает электронагреватели.

Комбинированный котел работает только на твердом топливе. После того, как топливо сгорит, вода в отопительном контуре начинает остывать. Как только его температура достигнет порога срабатывания термостата, он снова включит нагревательные элементы для нагрева воды. Этот циклический процесс поможет поддерживать постоянную температуру в помещении.

Для оптимизации отопительных контуров были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкости от 1.От 5 до 2,0 м3. Во время работы котла большой объем воды нагревается из труб контура, проходящего через накопительный бак, а после прекращения работы котла нагретая вода медленно передает тепловую энергию в систему отопления.

Теплоаккумуляторы позволяют длительное время поддерживать комфортную температуру.

Чтобы избежать критических ситуаций зимой, снизить затраты на отопление и обеспечить его надежность, многие владельцы предпочитают либо устанавливать систему с двумя котлами на разном топливе, либо устанавливать их.Эти варианты обогрева имеют определенные достоинства и недостатки, но полностью обеспечивают свою основную задачу — стабильный и комфортный обогрев.

Поделитесь статьей с друзьями:

Похожие статьи

Схема подключения двух отопительных котлов в одном контуре. Как объединить газовые и твердотопливные котлы в одну систему.В чем сложность соединения двух котлов

Начнем с того, что в современном доме, расположенном в средней полосе, должно быть 2 котла. Даже не обязательно 2 котла, а два независимых источника тепловой энергии — это точно.

О том, какие это могут быть котлы или источники энергии, мы уже писали в статье «». Там более подробно описано, к какому котлу, какой резервный нужен и можно выбрать.

Сегодня мы рассмотрим, как подключить 2 и более теплогенератора к единой системе отопления и как их соединить.Почему я пишу о 2-х и более единицах отопительного оборудования? Потому что основного котла может быть больше 1, например, два газовых котла. А также резервных котлов может быть больше 1, например, на разных видах топлива.

Подключение двух и более основных теплогенераторов

Рассмотрим сначала схему, в которой у нас есть два и более теплогенератора, которые являются основными и, обогревая дом, работают на одном и том же топливе.

Их обычно подключают каскадом для обогрева помещений от 500 кв.м. Общая площадь. Достаточно редко их соединяют между собой для основного отопления или твердотопливных котлов.

Речь идет именно об основных теплогенераторах, а также об отоплении жилых помещений. Для каскадных и модульных котельных для отопления больших производственных помещений могут быть предусмотрены «батареи» угольных или мазутных котлов в количестве до одного десятка.

Итак, как упоминалось выше, они подключаются к каскаду, когда второй идентичный котел или немного меньшей мощности дополняет первый теплогенератор.

Обычно в межсезонье и небольшие морозы работает первый котел в каскаде. В морозы или при необходимости быстрого прогрева помещения в помощь подключают второй котел в каскаде.

В каскаде основные котлы соединены последовательно для обогрева от первого теплогенератора. При этом, конечно, в этой связке можно изолировать каждый котел и байпас, что позволяет воде обходить изолированный котел.

В случае неисправности любой из теплогенераторов может быть отключен и отремонтирован, а второй котел будет регулярно нагревать воду в системе отопления.

Особой альтернативы системе нет. Как показывает практика, лучше и надежнее иметь 2 котла мощностью 40 кВт, чем один котел мощностью 80 кВт. Это дает возможность ремонтировать каждый отдельный котел без остановки отопительной системы.

Это также позволяет каждому из котлов при необходимости работать на полную мощность. Тогда как 1 котел большой мощности будет работать только на половину мощности и увеличенной тактовой частоте.

Параллельное подключение котлов — плюсы и минусы

Мы рассмотрели основные котлы выше.Теперь рассмотрим подключение резервных котлов, которое должно быть в системе любого современного дома.

Если резервные котлы подключаются параллельно, то у этого варианта есть свои плюсы и минусы.

Преимущества параллельного подключения резервных котлов следующие:

  • Каждый котел можно независимо подключать и отключать.
  • Вы можете заменить каждый теплогенератор на любое другое оборудование. С настройками котла можно поэкспериментировать.

Недостатки параллельного подключения резервных котлов:

  • Придется больше работать с трубами котлов, припаять больше полипропиленовых труб и сварить больше стальных труб.
  • В результате будет израсходовано больше материалов, труб, фитингов и клапанов.
  • Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования — гидравлических стрелок.
  • Даже после использования гидравлической стрелки остается необходимость сложной регулировки и согласования такой котельной системы под температуру подачи воды в систему, и.

Указанные преимущества и недостатки параллельного подключения могут быть применены как для подключения основного и резервного теплогенератора, так и для подключения двух и более резервных теплогенераторов, использующих любой вид топлива.

Подключение котлов серии

— плюсы и минусы

Если два или более котла соединены последовательно, они будут работать так же, как и основные котлы, соединенные в каскад. Первый бойлер нагревает воду, второй — нагревает.

В этом случае первым делом стоит поставить котел на самый дешевый для вас вид топлива. Это может быть дровяной, угольный или мазутный котел. А за ним в каскаде может быть любой резервный котел — хоть дизельный, хоть пеллетный.

Основные преимущества параллельного подключения котлов:

  • В случае первой операции теплообменники второго котла будут действовать как своего рода гидравлический сепаратор, смягчая воздействие на всю систему отопления.
  • Второй резервный котел можно включить для подогрева воды в системе отопления в самые холодные морозы.

Минусы при использовании параллельного способа подключения резервных теплогенераторов в котельной:

  • Более длинный путь воды через систему с большим количеством изгибов и сужений в соединениях и фитингах.

Естественно, нельзя напрямую пускать подачу с одного котла на ввод другого. В этом случае у вас не получится при необходимости отключить ни первый, ни второй котел.

Хотя с точки зрения согласованного нагрева котловой воды этот способ как раз будет наиболее эффективным. Это может быть реализовано, если для каждого котла установить байпасные байпасные контуры.

Параллельное и последовательное соединение котлов — отзывы

А вот пара отзывов пользователей о параллельном и последовательном подключении теплогенераторов в систему отопления:

Антон Кривозванцев, Хабаровский край: Он у меня есть, он основной и греет всю систему отопления.Доволен Руснитом, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, менял сам, есть все дела за 30 минут с перекуром.

К нему подключен котел КЧМ-5, в который я его встроил. Паровоз получился благородный, хорошо греется и главное автоматизация процесса практически такая же, как у автоматического пеллетного котла.

Эти 2 котла у меня работают попарно, один за другим. За водой, которую не нагревал «Руснит», идут КЧМ-5 и пеллетная горелка Пеллетрон-15.Система оказалась в порядке.

Еще один отзыв, теперь о параллельном подключении 2-х котлов в котельной:

Евгений Скоморохов, Москва: Мой основной котел работает в основном на дровах. Мой резервный котел — это самый обычный ДОН, который включен в систему с первым параллельно. Его редко разжигают, и я действительно унаследовал его вместе с домом, который я купил.

Но один-два раза в год, в январе, тоже надо заливать старый ДОН, когда вода в системе почти закипает, а в доме все равно прохладно.Это все из-за плохой теплоизоляции, я еще не закончил утеплять стены, а потолки чердака хорошо бы утеплить лучше.

Когда утепление будет сделано до конца, старый котел ДОН, думаю, топить вообще не буду, а оставлю как запасной.

Если у вас есть комментарии к этому материалу, напишите их в форме для комментариев ниже.

Подробнее по этой теме на нашем сайте:


  1. Слова «одноконтурные котлы напольного газового отопления» незнакомы неопытному человеку и звучат до безобразия непонятно.Между тем, интенсивное загородное строительство популяризирует …

  2. Жидкостные котлы Buderus Logano G-125 доступны в трех вариантах мощности — 25, 32 и 40 киловатт. Их основная …

  3. Принцип работы любого газового котла заключается в том, что в результате сжигания газового топлива вырабатывается тепловая энергия, которая передается теплоносителю …

  4. Водяные конвекторы напольного отопления равномерно и за короткий промежуток времени обогревают помещение любого размера.С точки зрения эстетики интерьера такие …

Вам просто нужно добавить гидравлическую стрелу. После этого вы можете подключить в одну систему любое количество котлов (в том числе любые) с любым количеством контуров с любыми потребителями.

Однако оговорился: помимо гидравлической стрелы добавились еще два насоса — по одному на каждый котел.

Как устроен контур с гидравлической пушкой и двумя котлами?

Насосы котла подают теплоноситель из гидравлической стрелки в котлы, где он нагревается и снова попадает в гидравлическую стрелку.От гидравлической стрелки теплоноситель разбирается насосами контуров — каждый берет столько, сколько ему нужно, без препятствий. Если расход через котлы и через контуры различается, то часть теплоносителя просто упадет или поднимется внутри гидравлической стрелки, добавив туда, где ее не хватает. И вся система будет работать стабильно.

Подключение двух котлов: подробная схема

И, как всегда, привожу подробную схему такого подключения:


Напоминание.Об этом я говорил несколько раз, но повторюсь: циркуляционные насосы и обратные клапаны, которые для каждого контура потребителя можно устанавливать не только, как на схеме, после подающего коллектора. Но даже перед возвратным коллектором — все три, частично так, частично так, главное — соблюдать направление потока.

На схеме выше коллектор насоса собран из отдельно приобретаемых деталей. И гидрострелка соответственно тоже отдельная. Но можно упростить и ускорить сборку системы отопления, применив агрегат, совмещающий коллектор с гидравлической стрелкой.

Рассмотрим системы отопления состоящие из Газового котла и Электрокотла. Почему устанавливаются такие системы? Есть несколько вариантов, либо для дублирования системы отопления, если она выйдет из строя по каким-то причинам, то потребитель сможет использовать что-то другое. Но в большинстве случаев установка электрокотла применяется для его использования в ночное время, когда тариф на электроэнергию минимальный, при условии формализованного тарифа на электроэнергию на отопление и наличия 2-х тарифных счетчиков электроэнергии.Экономическая выгода от использования электрокотла в ночное время в 2,52 раза. Если электрическое отопление используется как вспомогательная система.

Сравниваем производительность и стоимость электрического отопления с газовым.

Если КПД электрокотлов составляет около 98%, то основная масса газовых котлов имеет КПД около 90%, за исключением конденсационных котлов, у которых КПД более 100%. Однако следует учитывать, что при расчете КПД большинства газовых котлов (особенно импортных из Германии, Италии и других) учитывалась теплотворная способность газа около 8250 ккал на 1 кубометр газа.Однако в этой ситуации газ подается по смешанной системе. Минимальная теплотворная способность смешанного газа не должна быть ниже 7600 ккал. Как показывает практика, многие потребители газа в отопительный сезон заявляют, что подаваемый им газ существенно ниже 7600 ккал. Следовательно, при низкокалорийном газе КПД Фирменных газовых котлов декларирует производитель.

В расчетах мы будем использовать теплотворную способность газа как 7600 ккал, так как это минимально допустимая теплотворная способность согласно действующему законодательству.Если сравнить теплотворную способность газа и электроэнергии с КПД равным 100%, получим

7600 ккал = 8,838 кВт. = 1 кубометр газа.

На практике 100% можно получить только на конденсационных котлах, все остальное по факту сработает 82% и меньше. То есть при использовании низкокалорийного газа для выработки 7600 ккал тепла придется израсходовать не 1 кубометр газа, а 1,18 кубометра газа.

Если в качестве вспомогательной системы используется электрический обогреватель.

7600 ккал Топливо КПД% Расход Цена Результат Пособие
Газ 82 1.18 куб.см 6 879 8,11 2,52 раза
Электро 98 9,014 кВт 0,357 * 3 217

* В расчете использовался тариф 0,357 грн за 1 кВт при условии, что тариф на электроотопление составлен, а базовая нагрузка на котел падает с 23.С 00:00 до 7:00 этот электрический обогрев работает как дополнительная система.

На что нужно обратить внимание при установке электрического котла, при установке его в существующую систему отопления, где основным источником отопления был газовый котел.

Рис. 1 Схема последовательного включения электрокотла Т с газовым котлом без встроенной группы безопасности и расширительного бака. КЕ1 — электрокотел, КГ1 — газовый котел без встроенной группы безопасности и расширительного бака, BR1 — расширительный бак, RO — радиаторы отопления, V — запорная арматура, VR — регулирующая арматура, KZ1 — предохранительный клапан, PV — автоматический воздушный вентиляция, М1 — манометр, фильтр F1.

В большинстве случаев каждая система отопления уникальна. Очень часто у потребителя установлен газовый котел как единый модуль, т.е. циркуляционный насос и расширительный бак уже установлены в котле. Многие установщики очень часто предлагают сэкономить и предлагают установить электрический котел последовательно, т.е. оба котла работают в общем воздуховоде. Смысл экономии заключается в том, что вам предложат приобрести дешевый котел, в котором нет ни расширительного бака, ни циркуляционного насоса.Такой электрокотел действительно будет дешевле полностью укомплектованного. Многие не задумываясь соглашаются на такое предложение. Однако это сомнительный метод экономии, так как большинство функций в такой схеме выполняет газовый котел, а в случае аварийной остановки газового котла, например, выхода из строя циркуляционного насоса, или расширительный бачок и т.д. и т.п. Вся система остановится.

С одной стороны, у вас есть два источника тепла, а с другой — вы сильно зависите от производительности газового котла.Вывод — последовательное подключение электрокотла не всегда обеспечит вам полный комфорт.

Второй способ установки электрокотла в систему отопления с газовым котлом — это параллельная установка.


Такой способ установки считается наиболее правильным, так как вы получаете два независимых источника тепла и в случае выхода из строя одного можно полноценно использовать второй. Немного увеличив начальные инвестиции, вы получите самую надежную и удобную систему отопления.

Создание отопительного контура, в котором два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление. Совместная работа котлов в единой системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Объединение газового котла с электрокотлом в один контур, в результате чего создается система отопления с двумя котлами, реализовать достаточно просто. Возможно как последовательное, так и параллельное подключение. В этом случае предпочтительнее параллельное подключение, потому что можно оставить один котел работающим, а другой полностью остановлен, выключен или заменен. Такая система может быть полностью закрытой, а этиленгликоль можно использовать в качестве теплоносителя для систем отопления или.

Совместная работа газового и твердотопливного котла

Это наиболее сложный с технической точки зрения вариант. В твердотопливном котле контролировать нагрев теплоносителя крайне сложно. Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключить твердотопливный котел в замкнутый контур невозможно.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком. Для помещения, в котором установлены оба котла, необходимо выполнить требования как для газовых, так и для твердотопливных котлов

.

Совместная работа твердотопливных и электрических котлов

Для такой системы отопления принцип работы зависит от типа. Если он предназначен для открытых систем отопления, то его легко можно подключить к имеющейся разомкнутой цепи.Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет совместная работа на общем теплообменнике.

Котлы отопительные двухтопливные

Для повышения надежности отопления и исключения перебоев в работе системы отопления используются двухтопливные отопительные котлы, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за довольно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема — это использование газа и дров для нагрева теплоносителя. При этом следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливают дополнительный контур для системы отопления.


Комбинированные двухтопливные котлы бывают нескольких типов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Котел твердотопливный и электричество

Один из популярных комбинированных котлов — твердотопливный котел с установленным электронагревателем. Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в таком сочетании.

При воспламенении топлива в котле и при подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду.Как только загорается твердое топливо, охлаждающая жидкость быстро нагревается и достигает температуры термостата, который выключает электронагреватели.

Комбинированный котел работает только на твердом топливе. После того, как топливо сгорит, вода в отопительном контуре начинает остывать. Как только его температура достигнет порога срабатывания термостата, он снова включит нагревательные элементы для нагрева воды. Этот циклический процесс поможет поддерживать постоянную температуру в помещении.

Для оптимизации отопительных контуров были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкостью от 1,5 до 2,0 м3. Во время работы котла большой объем воды нагревается из труб контура, проходящего через накопительный бак, а после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Теплоаккумуляторы позволяют длительное время поддерживать комфортную температуру.

Чтобы избежать критических ситуаций зимой, снизить затраты на отопление и обеспечить его надежность, многие владельцы предпочитают либо устанавливать систему с двумя котлами на разном топливе, либо устанавливать их. Эти варианты обогрева имеют определенные достоинства и недостатки, но полностью обеспечивают свою основную задачу — стабильный и комфортный обогрев.

% PDF-1.7 % 4690 0 объект > эндобдж xref 4690 75 0000000016 00000 н. 0000003379 00000 п. 0000003530 00000 н. 0000004304 00000 н. 0000004370 00000 п. 0000004485 00000 н. 0000007137 00000 н. 0000009907 00000 н. 0000012783 00000 п. 0000015547 00000 п. 0000015773 00000 п. 0000016418 00000 п. 0000017058 00000 п. 0000017173 00000 п. 0000017286 00000 п. 0000017480 00000 п. 0000020146 00000 п. 0000020760 00000 п. 0000020789 00000 п. 0000021403 00000 п. 0000021502 00000 п. 0000021642 00000 п. 0000021782 00000 п. 0000021983 00000 п. 0000022012 00000 н. 0000022213 00000 п. 0000025554 00000 п. 0000025697 00000 п. 0000025841 00000 п. 0000026006 00000 п. 0000026148 00000 п. 0000028916 00000 п. 0000031260 00000 п. 0000052688 00000 п. 0000052759 00000 п. 0000053247 00000 п. 0000053732 00000 п. 0000053803 00000 п. 0000054060 00000 п. 0000054292 00000 п. 0000054376 00000 п. 0000054433 00000 п. 0000054513 00000 п. 0000092940 00000 п. 0000093196 00000 п. 0000131761 00000 н. 0000168424 00000 н. 0000183870 00000 н. 0000185209 00000 н. 00001

00000 н. 0000193493 00000 н. 0000193762 00000 н. 0000193831 00000 н. 0000194085 00000 н. 0000194114 00000 н. 0000194494 00000 н. 0000196267 00000 н. 0000196538 00000 н. 0000196607 00000 н. 0000196833 00000 н. 0000196862 00000 н. 0000197224 00000 н. 0000198774 00000 н. 0000199045 00000 н. 0000199114 00000 н. 0000199327 00000 н. 0000199356 00000 н. 0000199705 00000 н. 0000204744 00000 н. 0000205001 00000 н. 0000217359 00000 н. 0000241788 00000 н. 0000264962 00000 н. 0000003126 00000 н. 0000001837 00000 н. трейлер ] >> startxref 0 %% EOF 4764 0 объект > поток x ڬ UmL [U ~ ρAe \ -uFBù (sJiK-A ݨ @ KS} A7_KL4m.̠KML \ f̖i {n0C. =

Нагреватели горячего масла и теплоносители: полное руководство

Теплообмен

Для целей теплообмена описанная конфигурация может быть разделена на три части в соответствии с методом теплопередачи и в связи с техническими ограничениями, которые требуются в каждой точке для достижения энергоэффективности и долговечности, обусловленных заправкой теплоносителя и материалами оборудования. (см. Теплопередача).

На рисунке 3 четко выделены три зоны:

1.Излучение

Оно охватывает практически всю камеру сгорания, точнее, внутреннюю поверхность внутреннего змеевика, и в этой области решающим с технической точки зрения является знание точных значений максимальной температуры, достигаемой обоими. теплоноситель и материал змеевика, потому что, хотя это область с наибольшей теплообменной способностью, она также подвержена риску превышения максимально допустимых значений. — Рисунок 4 -.

Рисунок 4.Площади котла по способу теплопередачи. В зависимости от достигнутой температуры массы и пленки — см. Температуры-.

Характеристики используемого теплоносителя, топлива, регулирования горения, диаметра пламени, требований к обмену, необходимого минимального циркулирующего потока жидкого теплоносителя и, следовательно, его скорости и диаметра змеевика являются параметрами. которые определяют, что должно считаться критическим в конструкции — определение диаметра и длины камеры.

Слишком малый диаметр для камеры сгорания обеспечил бы оптимальную передачу тепла, но поставил бы под угрозу полезный срок службы заряда жидкого теплоносителя, а также самого котла, а также вызвал бы потерю заряда дымового контура, что может быть чрезмерным бременем для стандартной горелки.

С другой стороны, слишком большой диаметр камеры сгорания снижает энергоэффективность оборудования.

Длина камеры сгорания также имеет большое значение для надежности оборудования.Камера сгорания, слишком короткая для требуемой мощности, будет иметь необычно высокие температуры в нижней крышке и в верхней крышке камеры, что может привести к частичному разрушению этих элементов.

2. Переходная зона

Она включает внутренние поверхности концов внутренней и внешней катушек. В зависимости от настройки горелки она может частично включать внешнюю грань внутреннего змеевика. В этой области излучение и конвекция сосуществуют как процессы теплопередачи, и, следовательно, в отношении тепла необходимо учитывать как меры предосторожности при обмене посредством излучения, так и ограничения, связанные с обменом посредством конвекции.

Особое внимание следует уделить конструкции изменения направления газового контура сгорания в нижней части камеры сгорания, так как должна быть достигнута полная герметичность (в противном случае дымовые газы будут проходить непосредственно из 1-го прохода в дымоход. выход, что дает очень плохую производительность и, что еще хуже, с чрезвычайно высокими температурами в дымоходе, которые могут вызвать его разрушение) вместе с низкой потерей заряда при изменении направления дымовых газов.

3. Зона конвекции

Это соответствует обеим сторонам внешнего змеевика и внутренней поверхности внутреннего змеевика.

Несмотря на то, что существует небольшой риск превышения максимальных температур использования теплоносителя и материалов (см. Рисунок 4), основная проблема при проектировании этой зоны заключается в достижении высокого уровня теплопередачи за счет значительной скорости. дымовых газов, но без значительного риска загрязнения дымовых каналов 2 и 3 из-за недостаточного размера этих каналов или высокой потери заряда в дымовом контуре (известной как избыточное давление в котле), что затрудняет использование стандартных горелок.

Рис. 3. Отдельные области в бойлере с жидким теплоносителем для целей теплообмена

В дополнение ко всем параметрам, описанным выше, змеевики также должны быть тщательно спроектированы так, чтобы с точки зрения гидравлики теплоноситель потери заряда контура невелики, что приведет к нестандартным насосам и высокому потреблению электроэнергии, и в то же время гарантирует достаточную скорость теплоносителя для обеспечения удовлетворительных коэффициентов теплопередачи — см. рисунок 5.

Рисунок 5. Скорость теплоносителя / коэффициент теплопередачи. Значения для BP Transcal N. Температура теплоносителя 290 ° C. Другие факторы исключены для лучшего понимания важности скорости

Дифференциал тепла. Проходы в змеевиках

Тепловой дифференциал , также известный как тепловой скачок , представляет собой максимальное повышение температуры теплоносителя, которое котел может получить при номинальной тепловой мощности при расчетном расходе теплопередачи. жидкость.

Наиболее распространенными тепловыми скачками являются 20 ° C и 40 ° C, хотя эти значения имеют некоторый запас в зависимости от используемого теплоносителя и рабочей температуры, поэтому на самом деле мы должны говорить об интервалах между 18-22 ° C в в первом случае и 36-42 ° C во втором.

Важно помнить, что один котел не лучше и не хуже другого котла с той же тепловой мощностью, но с другим скачком. При правильной конструкции оба типа котлов будут иметь одинаковые энергетические характеристики и аналогичные рабочие функции.

Причина наличия котлов с разной температурой дифференциала заключается в том, чтобы обеспечить наилучшую адаптацию котла к характеристикам производственного процесса и, в частности, к бытовым приборам системы.

Первоначально бойлер с скачком тепла на 20 ° C может обеспечить большую однородность температуры в потребляющих устройствах из-за большего циркулирующего потока, хотя при изначально более дорогой установке из-за большего диаметра трубы, большей емкости теплоносителя в системы и более высокое потребление электроэнергии в главном насосе.Однако котел с перепадом тепла 40 ° C может также достичь тех же результатов с помощью контуров рециркуляции с вторичными насосами, которые обеспечивают большую скорость потока в бытовых приборах и, таким образом, большую однородность. Однако в последнем случае стоимость установки теплового дифференциального котла значительно выше, что не является положительным фактором.

Перепад тепла выше 40 или 50 ° C не является обычным явлением, учитывая, что на срок полезного использования жидкого теплоносителя влияют такие высокие и резкие изменения температуры, и конструкция котла должна предусматривать меры по поглощению дополнительных расширений, что делает конструкцию более специализированный и более дорогой.Однако в приложениях для солнечных тепловых электростанций можно найти котлы с теплоносителем с перепадом тепла до 100 ° C.

Мы рекомендуем пользователю связаться с производителем котла, авторизованным установщиком, штатным или внешним инженером, чтобы обсудить, какой перепад тепла будет наиболее подходящим для их процесса.

Мы уже видели, что определение разности температур, в основном по характеристикам потребляющих устройств, определяет расход циркулирующего теплоносителя, необходимый в системе.Но этот расход также должен соответствовать определенным требованиям, обозначенным на котле.

Скорость теплоносителя в змеевиках должна быть достаточно высокой, чтобы обеспечить хороший теплообмен, не превышая при этом температуру пленки используемого теплоносителя, чтобы избежать его быстрой деградации. Но эти высокие скорости циркуляции, которые требуются, также подразумевают значительные потери заряда (потери давления), поскольку потери заряда пропорциональны квадрату высокой скорости, с возможностью использования очень больших насосов с чрезмерно высоким потреблением электроэнергии для достижения гидравлического давления. стабильность в цепи.

Согласование факторов высокой скорости и приемлемых потерь заряда возможно только при точном тепловом и гидравлическом исследовании катушек, диаметра их трубок, их длины и их соединения.

С помощью диаграмм на рисунке 6 и небольшого примера мы постараемся немного прояснить все эти вопросы. Мы упростили возможные варианты гидравлики исключительно в этих трех случаях. В действительности количество параллельных проходов катушек может составлять от 1 прохода до 6, 7 или 8.

Рабочая температура T 1 и его тепловая мощность в кВт одинаковы на всех трех диаграммах на Рисунке 6. Кроме того, общая длина составляющей трубы змеевика одинакова — 4L.

Различия относятся к температурам на входе котла (температура обратки от потребляющих устройств после подачи необходимой энергии), T2, T3 и T4. Расходы циркулирующего потока Q, Q 1 y Q 2 и потери заряда ΔP 1 , ΔP 2 и ΔP 3 также различаются.

Реальный числовой пример

У нас есть бойлер с жидким теплоносителем с перепадом тепла 40ºC и мощностью нагрева 1100 кВт. Его обменная поверхность составляет 54 м 2 с выходом порядка 86-89%, в зависимости от рабочей температуры.

Схема его конструкции показана A) на рисунке 6, с двумя последовательно включенными катушками и двумя параллельными проходами на катушку. Расчетный расход для этих условий составляет 52 м 3 / ч, с потерей заряда 2,37 бар при рабочей температуре 260 ° C.

Если мы попытаемся эксплуатировать этот котел с тепловым скачком 20 ° C, расход должен составить 104 м 3 / ч, а ожидаемые потери заряда при той же температуре, что и раньше, 260 ° C, будут 8,17 бар. Придется прибегнуть к очень сложным и дорогим насосам с очень высоким потреблением электроэнергии.

С другой стороны, если мы используем схему конструкции B) на рисунке 6 (две катушки последовательно с тремя параллельными проходами на катушку) с одинаковым расходом, 104 м 3 / ч, и поверхностью обмена, 54 м 2 , потеря заряда составит 2.62 бар, что приемлемо для обычных насосов.

Этот тип конструкции B) не подходит для котла с перепадом тепла 40 ° C, поскольку при требуемом низком расходе 52 м 3 / ч не возникнет проблем с падением давления (всего 0,71 бар) но вместо этого проблема будет заключаться в преодолении температуры пленки жидкости, поскольку она будет примерно на 44 ° C выше, чем рабочая температура.

Как видно из раздела «Температура», максимальная температура пленки обычно на 10-20 ° C выше максимальной рабочей температуры, поэтому в этом гипотетическом случае мы либо испытаем быстрое ухудшение заряда теплоносителя, либо мы были бы вынуждены работать при низких температурах, что может быть неприемлемо для нашей производственной системы.

Конструкция C), с двумя змеевиками, соединенными параллельно, каждая из которых имеет три прохода теплоносителя, соответствует довольно необычной конструкции и типичной для котлов, требующих очень малых перепадов тепла, порядка 10 или 15 ° C. В этих условиях расход, 205 м 9 · 1023 3 9 · 1024 / ч, очень высок, и, если бы эта конфигурация не была выбрана, потери заряда теплоносителя были бы чрезмерно высокими, даже при трехходовой конфигурации в схеме конструкции B) , учитывая, что это будет около 8.45 бар.

Рисунок 6. Типы подключения катушек. A) Последовательно, два прохода на катушку параллельно. Б) Последовательно, три прохода на катушку параллельно. C) Параллельно, два прохода на змеевик параллельно

Таким образом, мы видим, что требуемый скачок тепла сильно влияет на конструкцию котла и, следовательно, должен рассматриваться как ключевой фактор в проекте установки теплообменника. система передачи жидкости.

Схемы подключения

Описание Серия Схема подключения
Котел XP XB / XW 1000-1700 321302
Котел XP XB / XW 2000-3400 321303
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-120M — HW-670 А055.0
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-200M — HW-670 A057.0
Два нагревателя / котла, два насоса, Cer-Temp HW-300 — HW-670 A059.0
Схема электрических соединений HW-120M — Восстановление бустера HW-670 / Shure Temp AOSDG65100
Схема электрических соединений LB / LW-500-1000 А063.0
Схема электрических соединений Dura-Max DW-720 — DW-1810 AOSDG65101
Схема подключения нескольких устройств Dura-Max DW-720 — DW-1810 AOSDG65102
Обозначение электрической схемы Отсечка и аварийный сигнал при низком уровне воды фунт / длина 500-1000 A064.1
Два — со смесительным клапаном или без него / Два подогревателя с усилителями COF А309.0
Трубопроводы обычных систем HW-300 — HW-670 E107.0
1 и 2 бойлер с обратным возвратом ДБ-720 — 1810 E109.0
Три котла с обратным возвратом DB-720 — DB-1810 E109.2
1 и 2 бойлер с обратным возвратом LB-500, 750 и 1000 E110.0
Три котла с обратным возвратом LB-500, LB-750, LB-1000 E110.2
Метод трубопровода для низкотемпературных систем отопления фунтов 500, 750, 1000 E112.0
Низкотемпературная система ДБ-710 — 1810 E112.2
Низкотемпературная система LB-500, 750, 1000 E112.3
Genesis первичный, вторичный трубопровод ГБ-200-750 E112.4
Система Linear-Temp ™ DB-720 — DB-1810 E115.0
Linear Temp ™ первичный, вторичный трубопровод ГБ-200-750 E115.5
Система Linear-Temp ™ LB-500, LB-750, LB-1000 E116.0
Линейная температура HW 300 — 670 E117.0
Один нагреватель с системой IID или без нее HW-300 — HW-670 E121.0
Четыре нагревателя с системой IID или без нее HW-300 — HW-670 E124.1
Типовая схема подключения — несколько переключателей задержки насоса теплового балансира E125.0
TJERNLUNCH Индукторы тяги AOSCG66000
Электросхема котла XP XB XWH 1000-1700 324888
Электросхема котла XP XB XWH 2000-3400 324889

Интернет-курсы PDH.PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, P.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по твоей роте

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно с учетом того, что я думал, что я уже знаком

с подробной информацией о Канзасе

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину. «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее представление о

обсуждаемых тем »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация.

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с большим упором на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признать, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.

испытание потребовало исследований в

документ но ответы были

в наличии «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать.

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где

получить мои кредиты от.

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

на ваш промо-адрес электронной почты который

пониженная цена

на 40%.

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

аттестат. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предоставляет удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, материал был кратким, а

хорошо организовано.

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна »

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку».

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

корпус курс и

очень рекомендую

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на

.

обзор где угодно и

всякий раз.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное.

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по телефону

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Луан Мане, П.Е.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы я мог позвонить по номеру

успешно завершено

конечно.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

свидетельство. Спасибо за изготовление

процесс простой ».

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея заплатить за

материал

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об EE для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

много разные технические зоны за пределами

своя специализация без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Схематическое изображение двух гидравлических конструкций: последовательной и …

Контекст 1

… в этом подразделе гидравлические конфигурации, показанные на Рисунке 1, будут рассмотрены более подробно. ТЭЦ (газовый двигатель) снабжен трехходовым клапаном для обеспечения нормальной работы двигателя (минимальная температура на входе 60 ° C). Для увеличения количества часов работы двигателю разрешается работать с частичной нагрузкой, когда температура на входе превышает 70 ° C (до 50% от его номинальной электрической мощности).Если температура поступающей воды поднимается выше 75 • C или выходящая превышает 95 • C, ТЭЦ отключается. Массовый расход через ТЭЦ рассчитан на достижение температуры на выходе 80 • C (для заданной температуры на входе 60 • …

Контекст 2

… проведите сравнение, модель для всех различных Компоненты на Рисунке 1 были реализованы в Matlab. Моделирование проводилось с размером шага, ∆t, равным 10 секундам. Гидравлическое поведение было упрощено за счет характеристики насосов и клапанов по максимальному массовому расходу (m max).Действительно, предполагается, что управляющие сигналы предназначены для непосредственной регулировки массового расхода, а не для регулировки скорости вращения (в случае насоса) или положения открытия (в случае регулирующего клапана). Модели для моделирования теплового поведения компонентов будут обсуждаться более подробно в следующих двух подразделах. Множественные из этих моделей представлены неоднородным линейным ОДУ (обыкновенным дифференциальным уравнением) с постоянными коэффициентами a и …

Контекст 3

… Управление «открыто-закрыто»: если двухходовой клапан открывается, он всегда открывается полностью. Следовательно, скорость, с которой вода течет через бойлер, всегда составляет фиксированную долю от общего расхода воды в подающих и обратных трубопроводах с правой стороны котла на рис. 1. В качестве конструктивного решения это доля устанавливается пропорционально соотношению (1 — x chp, см. следующий подраздел) номинальной нагрузки котла по отношению к общей нагрузке производственной системы (котел плюс ТЭЦ). Эта стратегия уже была показана для уменьшения разгрузки резервуара в [16] (чаще более высокий расход на стороне источника резервуара, чем на стороне стока резервуара), как обсуждалось в задаче…

Контекст 4

… в недавнем проекте [3] было показано, что другой аспект дизайна имеет решающее значение для общей эффективности производства: гидравлическая конфигурация. Этот термин относится к способу соединения различных компонентов с помощью труб, насосов и клапанов. В литературе и руководствах по дизайну этот аспект упускается из виду. Существуют два основных варианта гидравлической конфигурации: последовательный и параллельный (см. Рис. 1). В предыдущей работе [16] эти два варианта сравнивались.Было показано, что последовательная конфигурация положительно влияет на время работы ТЭЦ (на 1131 час в год больше, чем при параллельной конфигурации). Авторы показали, что эта разница была вызвана изменением баланса потока в резервуаре для хранения, который зависит от стратегии управления. Действительно, к потоку через котел применялось упрощенное управление открытием-закрытием (см. Рис. 1). Однако последовательная конфигурация показала снижение КПД котла на 7,2 процента …

Контекст 5

… в недавнем проекте [3] было показано, что другой аспект дизайна имеет решающее значение для общей эффективности производства: гидравлическая конфигурация. Этот термин относится к способу соединения различных компонентов с помощью труб, насосов и клапанов. В литературе и руководствах по дизайну этот аспект упускается из виду. Существуют два основных варианта гидравлической конфигурации: последовательный и параллельный (см. Рис. 1). В предыдущей работе [16] эти два варианта сравнивались. Было показано, что последовательная конфигурация положительно влияет на время работы ТЭЦ (на 1131 час в год больше, чем при параллельной конфигурации).Авторы показали, что эта разница была вызвана изменением баланса потока в резервуаре для хранения, который зависит от стратегии управления. Действительно, к потоку через котел применялось упрощенное управление открытием-закрытием (см. Рис. 1). Однако серийная конфигурация показала снижение КПД котла на 7,2 процента …

Контекст 6

… показал, что другой аспект конструкции имеет решающее значение для общей эффективности производства: гидравлическая конфигурация. Этот термин относится к способу соединения различных компонентов с помощью труб, насосов и клапанов.В литературе и руководствах по дизайну этот аспект упускается из виду. Существуют два основных варианта гидравлической конфигурации: последовательный и параллельный (см. Рис. 1). В предыдущей работе [16] эти два варианта сравнивались. Было показано, что последовательная конфигурация положительно влияет на время работы ТЭЦ (на 1131 час в год больше, чем при параллельной конфигурации). Авторы показали, что это различие вызвано изменением баланса потока в накопительном баке, который зависит от …

Контекст 7

… положительно влияет на время работы ТЭЦ (на 1131 час в год больше, чем при параллельной конфигурации). Авторы показали, что эта разница была вызвана изменением баланса потока в резервуаре для хранения, который зависит от стратегии управления. Действительно, к потоку через котел применялось упрощенное управление открытием-закрытием (см. Рис. 1). Однако последовательная конфигурация показала снижение КПД котла на 7,2 процента …

Контекст 8

… в этом подразделе гидравлические конфигурации, показанные на Рисунке 1, будут рассмотрены более подробно.ТЭЦ (газовый двигатель) снабжен трехходовым клапаном для обеспечения нормальной работы двигателя (минимальная температура на входе 60 ° C). …

Контекст 9

… «Управление открыто-закрыто»: если двухходовой клапан открывается, он всегда открывается полностью. Следовательно, скорость, с которой вода течет через бойлер, всегда составляет фиксированную долю от общего расхода воды в подающих и обратных трубопроводах с правой стороны котла на рис.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
