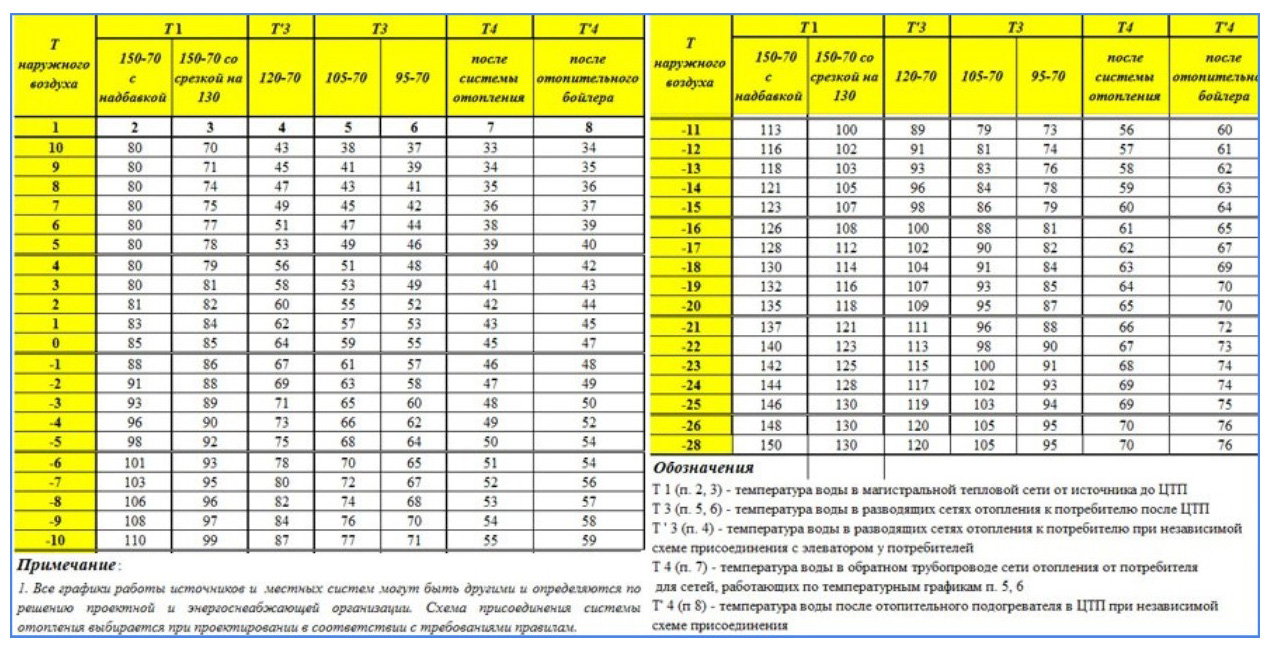

Параметры теплоносителя системы отопления: Нормы температуры теплоносителей | Статьи и обзоры «Техноформ»

Содержание

Данные по системе отопления ЦТП

Данные по системе отопления ЦТП

Данные по системе отопления ЦТП

При наличии системы отопления необходимо указать:

  • Расчетная температура на входе 1 контура, °C— Задается расчетное значение температуры теплоносителя на входе в первый контур, например 150, 130, 110 или 95°C;

  • Расчетная температура на выходе 1 контура, °C— Задается расчетное значение температуры теплоносителя на выходе из первого контура, например 75, 80 °C;

  • Расчетная температура на входе 2 контура, °C— Задается расчетное значение температуры теплоносителя на входе во второй контур, например 70°C;

  • Расчетная температура на выходе 2 контура, °С— Задается расчетное значение температуры теплоносителя на выходе из второго контура, например 95°C;

  • Расчетная температура внутр. воздуха для СО, °C— задается расчетное значение температуры воздуха внутри отапливаемых помещений при проектировании системы отопления, например 20, 18, 16 или 10°C;

  • Расчетная температура наружного воздуха, °C— задается расчетное значение температуры наружного воздуха, которое принимается в соответствии со СНиП, например -30, — 35°C.

Испытательные параметры теплообменного аппарата:

  • Исп. температура воды на входе 1 контура, °C— задается температура воды на входе 1 контура по результатам испытаний, если испытания не проводились, задается проектное значение. Подробнее об испытательных параметрах смотрите раздел испытательные параметры ТО;

  • Исп. температура воды на выходе 1 контура, °C— задается температура воды на выходе 1 контура по результатам испытаний, если испытания не проводились, задается проектное значение. Подробнее об испытательных параметрах смотрите раздел испытательные параметры ТО;

  • Исп. температура воды на входе 2 контура, °C— задается температура воды на входе 2 контура по результатам испытаний, если испытания не проводились, задается проектное значение. Подробнее об испытательных параметрах смотрите раздел испытательные параметры ТО;

  • Исп. температура воды на выходе 2 контура, °C

    — задается температура воды на выходе 2 контура по результатам испытаний, если испытания не проводились, задается проектное значение. Подробнее об испытательных параметрах смотрите раздел испытательные параметры ТО.

Подробнее об испытательных параметрах можно узнать в разделе Испытательные параметры теплообменного аппарата.

Для поверочного расчета следует дополнительно указать следующую информацию:

  • Текущая температура наружного воздуха, °C— задается пользователем текущая температура наружного воздуха, например 8,0,-10,-26 °C;

  • Исп. расход 1 контура, т/ч— задается пользователем испытательный расход 1 контура по результатам испытаний. Если испытания не проводились, то для наладочного расчета задается равным 0. Для поверочного расчета можно задать проектное значение;

  • Исп. расход 2 контура, т/ч— задается пользователем испытательный расход 2 контура по результатам испытаний. Если испытания не проводились, то для наладочного расчета задается равным 0. Для поверочного расчета можно задать проектное значение.

Для поверочного расчета с фактически установленным оборудованием следует указать следующую информацию:

  • Номер установленного группового элеватора— задается номер установленного группового элеватора, например 1, 2, 3, 4, 5, 6, 7;

  • Диаметр установленного сопла элеватора, мм

    — задается значение установленного диаметра сопла элеватора, например 3, 5, 7, 9 мм.

Установленные шайбы на систему отопления:

  • Диаметр установленной шайбы на под.тр-де, мм— задается пользователем диаметр установленной шайбы на подающем тр-де 1 контура;

  • Количество установленных шайб на под.тр-де (1 контур), шт— задается пользователем количество установленных шайб на подающем тр-де 1 контура;

  • Диаметр установленной шайбы на обр.тр-де (1 контур), мм— задается пользователем диаметр установленной шайбы на обратном тр-де 1 контура;

  • Количество установленных шайб на обр.тр-де (1 контур), шт— задается пользователем количество установленных шайб на обратном тр-де 1 контура.

Системы теплоснабжения от автономных теплогенераторов

Данная статья написана доктором технических наук, профессором кафедры теплотехники и котельных установок Московского государственного строительного университета (МГСУ), ведущим специалист компании «Селект» Павлом Александровичем Хавановым.

Автономные системы отопления наибольшее распространение получили в малоэтажной застройке и в хронологии развития базируются на водяных системах с естественной циркуляцией теплоносителя. Такие системы отопления просты в эксплуатации, устойчивы к перебоям в подаче электроэнергии, однако имеют жесткие конструктивные требования, значительную металлоемкость, требуют сравнительно большого объема монтажных работ, имеют ограниченный диапазон устойчивого регулирования теплогидравлического режима.

   Современные эксплуатационные, конструктивные и технические требования к системам отопления и, в частности, к их гидравлической устойчивости при местном регулировании тепловой мощности, малой материалоемкости, автоматизации всех процессов управления работой теплогенератора и системы в целом, а также внедрение пластиковых, металлопластиковых труб и на их основе низкотемпературных систем панельно-лучистого отопления (монтируемых в конструкции пола с пониженными параметрами теплоносителя), расширение специфических функций, возлагаемых на систему отопления (например, подогрев воды в бассейне, поддержание теплового режима оранжереи, зимнего сада, гаража и др. ), — все это обусловило широкое внедрение в автономные системы отопления искусственного насосного побуждения движения теплоносителя. Системы безопасности и автоматического регулирования, газогорелочные, топочные устройства и циркуляционные насосы, а следовательно, и система отопления в целом не могут функционировать без системы бесперебойного электроснабжения.

   При учете особенностей архитектурно-планировочных решений и требований технического задания на тепловую схему автономного источника теплоты возлагается сложная проблема теплогидравлической увязки нескольких (иногда 5 и более) параллельно функционирующих, имеющих гидравлическую и тепловую взаимозависимость систем отопления различного конструктивного исполнения с различными параметрами работы (часто в комплекс задач отопления входит и система приточной вентиляции). Нагрузка на систему отопления определяется наружными условиями и практически линейно зависит от температуры наружного воздуха, что обусловило применение достаточно простого и эффективного метода качественного регулирования мощности системы за счет изменения температуры теплоносителя, подаваемого в систему отопления, при его постоянном расходе.

Расчетные параметры теплоносителя при максимальной нагрузке в различных странах нормируются значениями tпод-tобр: 95-70; 90-70; 80-60°C. Однако все шире используются в системах отопления элементы количественного метода, например, регулирование расхода теплоносителя через отдельные отопительные приборы с помощью термостатических клапанов, что позволяет независимо задавать температуру воздуха в каждом помещении в соответствии с требованиями потребителя.

   Принципиально важно при малых нагрузках и пониженных параметрах теплоносителя (периоды с частичной нагрузкой), особенно при использовании низкотемпературных систем панельно-лучистого отопления, обеспечить защиту теплогенератора от недопустимо низких температур теплоносителя на входе в него и от режимов работы с расходами теплоносителя ниже минимально допустимых заводом-изготовителем для предотвращения опасности локальных перегревов конструкции. Гидравлическая схема автономной системы теплоснабжения (отопление и горячее водоснабжение) еще в большей степени подвержена внешним воздействиям пиков потребления теплоты на цели горячего водоснабжения, и вследствие этого она должна быть тщательно проработана и защищена от «нештатных» гидравлических режимов.

Перечисленное объясняет внедрение новых гидравлических схем автономных систем теплоснабжения (отопления), использующих принцип зонирования и разделяющих гидравлическую схему на две части с условно независимой организацией циркуляции теплоносителя в контурах теплогенератора и потребителей теплоты, связанных общим балансирующим элементом для гидравлической увязки в переменных режимах — коллектором малых перепадов давления (часто называемым «гидравлический распределитель», «гидравлическая стрелка»).

   С целью систематизации изложения материалов в статье сформулированы две части, в первой из которых рассматриваются теплогидравлические схемы автономных источников в системах отопления с «традиционной» организацией движения потоков теплоносителя, а во второй части — с использованием коллекторов малых перепадов давления.

   Простейшие тепловые схемы автономных источников теплоты характерны для систем малой мощности, хотя вполне могут применяться и в относительно мощных установках, использующих центральное регулирование. Наиболее простая схема II.1.1 с одной группой насосов (НП), обеспечивающих циркуляцию теплоносителя как в теплогенераторе и на транспортном участке (тепловой сети до распределительных коллекторов), так и в местных системах отопления. В схеме необходимо предусмотреть перемычку для рециркуляции воды с целью повышения ее температуры на входе в теплогенератор, расход по перемычке регулируется двухходовым клапаном. Гидравлическая увязка всех местных систем отопления осуществляется в ходе пусконаладочных работ и в дальнейшем не изменяется. Поэтому гидравлическая устойчивость схемы II.1.1 в значительной степени определяется постоянством условий потребления в местных системах. Использование устройств регулирования расхода в местных системах (термостатические клапаны на приборах систем отопления), пиковое потребление теплоты на подогрев воды в бассейне и др. приводит к их разбалансированию. В некоторой степени стабилизировать гидравлические условия в рассматриваемой схеме может регулятор перепада давления, устанавливаемый на перемычке между подающим и обратным коллекторами.
 II.1.1 Тепловая схема автономных источников теплоты с одной группой насосов (НП).

   Роль межколлекторной перемычки в определенной степени могут выполнять замыкающие участки с трехходовым или двухходовым регулятором расхода, работающим на подмес от датчика температуры воды, поступающей в местные системы (схема II.1.2). Вместе с использованием местных циркуляционных насосов (НМ) в этой схеме расширяются возможности регулирования работы местных систем отопления, в частности, есть возможность изменения температуры теплоносителя, поступающего в каждую местную систему за счет подмеса обратной воды в подающую линию, однако гидравлическая зависимость и влияние местных систем на гидравлический режим теплогенератора остаются весьма заметными.


  II.1.2 Тепловая схема автономных источников теплоты с использованием циркуляционных насосов (НМ).

   В материалах ряда зарубежных производителей теплогенераторов рекомендуется к применению схема II.1.3. Особенностью гидравлического режима этой схемы можно считать попытку стабилизировать поток теплоносителя через теплогенератор за счет работы монтируемого в перемычке насоса (НП). Транспорт теплоносителя от контура теплогенератора до распределительных коллекторов и в местных системах осуществляется за счет работы насосов местных систем. Фактически стабилизации расхода теплоносителя через теплогенератор при переменных режимах работы местных систем добиться не удается, так как происходит изменение гидравлического сопротивления только одного из параллельных (для НП) участков — контура тепловой сети и местных систем. Насосы местных систем в этой схеме должны для обеспечения циркуляции «передавливать» НП. Кроме того, необходимо отметить еще одну особенность работы этой схемы — опрокинутый градиент давления между подающим и обратным коллекторами: полное давление в подающем коллекторе ниже, чем в обратном, т. е. гидростатическое давление в системе необходимо поддерживать по давлению в подающем трубопроводе (особенно для систем отопления с расчетной температурой теплоносителя 105-70; 95-70°C).


II.1.3 Тепловая схема автономных источников теплоты с использованием монтируемого в перемычке насоса (НП).

Минимальную гидравлическую зависимость контура теплогенератора и внешнего контура теплопотребления при зависимом подключении последнего по теплоносителю можно организовать при использовании схемы II.1.4. В этом случае теплогидравлический режим теплогенератора обеспечивается работой рециркулярного насоса (НР), стабилизирующего расход воды через теплогенератор (соответствующий паспортным данным) и повышающего температуру воды на входе в него до регламентирующих значений t’тг>tmin. Температурный и гидравлический режим в тепловой сети (и у потребителя) обеспечивается за счет подмеса воды по перемычке с регулятором расхода по значению температуры воды, поступающей в тепловую сеть через сетевой насос (НП). В этой схеме температура воды на выходе из теплогенератора может поддерживаться постоянной (может быть и расчетной, например, 95°C) во всех режимах теплопотребления, а при подаче в теплосеть она будет снижаться в узле смешения с обратной водой до требуемого по температурному графику значения (в зависимости от tнар). Теплогидравлический режим теплогенератора стабилизирован по расходу воды (Gтг=Gнорм) за счет работы рециркуляционного насоса (НР) и по температуре на выходе из теплогенератора, а изменение теплопроизводительности теплогенератора модулированием мощности горелки осуществляется с повышением температуры воды на входе t’тг, т. е. уменьшением Dtтг=t’’тг-t’тг. Таким образом, схема II.1.4 позволяет обеспечить постоянный гидравлический режим работы теплогенератора во всех режимах теплопотребления. Для иллюстрации произведен расчет расходов и параметров теплоносителя в характерных участках тепловой схемы для пяти режимов работы (см. пример расчета в разделе II.1.1, табл. II.1). Полностью гидравлически изолировать контур теплогенератора от внешних потребителей возможно при использовании теплообменников (чаще пластинчатых, так как они наиболее компактны), устанавливаемых непосредственно в автономном источнике теплоснабжения (схема II.1.5), или, если местные системы отопления относительно удалены от источника, возможна их установка вместе с циркуляционными насосами в подсобных помещениях потребителей.


II.1.4 Тепловая схема автономных источников теплоты с использованием рециркулярного насоса (НР).

 II.1.5 Тепловая схема автономных источников теплоты при использовании теплообменников.

Гидравлическая изоляция контура теплогенератора несмотря на высокую стоимость теплообменников позволяет надежно защитить теплогенератор и первичный контур теплообменника от коррозии и накипеобразования.

   Регулирование тепловой мощности и параметров теплоносителя, поступающего в местные системы, можно осуществлять как непосредственно перепуском теплоносителя местной системы по перемычке с регулятором расхода по температуре (II.1.5В), так и по линии перепуска части греющей воды, минуя теплообменник, с управлением регулятором расхода по значению температуры воды, поступающей в местную систему отопления (II.1.5А). Установка двухходового регулятора расхода непосредственно на подающем трубопроводе от теплогенератора или на подающей линии местной системы отопления (без перемычек) не рекомендуется, так как изменяет расход теплоносителя в контурах. Для защиты теплогенератора от низких температур воды на входе рекомендуется устраивать перемычку между подающим и обратным трубопроводами с регулятором расхода по температуре обратной воды.

   При использовании в системе отопления в качестве источника теплоты проточных теплогенераторов практический интерес представляют бесколлекторные зональные схемы, например, II.1.6. В определенном смысле она реализует участки (подключения местных систем отопления А-В; С-Д…) с малым перепадом давления, которые не могут оказать существенного влияния в переменных режимах работы на первичный циркуляционный контур в целом. По сути, создаются практически мало влияющие друг на друга условия циркуляции в местных системах с условной «нулевой» точкой по давлению (рекомендуемая длина участков А-В; С-Д… около 300 мм) и в распределительном трубопроводе первичного контура. Распределение потоков по параллельным ветвям: местных систем (например, 1 или 2 ) и участкам трубопровода (соответственно А-В или С-Д) — целиком определяется работой насосов местных систем, в отличие от коллекторных схем II. 1.1, II.1.2, II.1.4, в которых для этих целей может использоваться и перепад давлений между теплоносителем в подающем и обратном трубопроводах.
Последовательное подключение потребителей к распределительному трубопроводу вызывает частичное охлаждение теплоносителя, поступающего в местные системы отопления по мере движения потока. Поэтому центральное качественное регулирование возможно только для первой по ходу теплоносителя местной системы отопления (схема II.1.6 — 1), для всех следующих подключенных систем отопления необходимо учитывать снижение температуры теплоносителя и использовать местные узлы регулирования (схема II.1.6 — 2; 3).


II.1.6 Бесколлекторная зональная схема.

   Отмеченная ранее гидравлическая устойчивость схемы II.1.6, тем не менее, предполагает правильный выбор циркуляционного насоса первичного контура НП, который должен подбираться по максимальному расходу через теплогенератор с учетом расхода по перемычке и потерь давления в трубопроводах тепловой распределительной сети. Насосы местных систем отопления подбираются по расходу и гидравлическому сопротивлению местных систем в режиме максимальных нагрузок. Гидравлические режимы работы перемычки определяются расчетом, исходя из условий защиты теплогенератора от низких температур на входе (t’ тп > 45 0C), для основных характерных режимов функционирования.

   В тепловой схеме, представленной на схеме II.1.7, «нулевая» точка (короткий замыкающий участок А-В, рекомендуется не более 300 мм) создается для теплогенератора. Основной отличительной особенностью гидравлического режима этой тепловой схемы, относительно ранее рассмотренной II.1.6, является снижение нагрузки на насос теплогенератора и перенос части нагрузки на насосы местных систем, так как их необходимо подбирать с учетом потерь давления в подводящих сетевых трубопроводах (схема II.1.7 — участки А-С; В-Д). В структуре тепловых схем II.1.6 и II.1.7 нет распределительных коллекторов, поэтому предполагается наличие относительно протяженных участков сетевых трубопроводов с суммарным расходом теплоносителя на все местные системы теплопотребления. Гидравлический режим участка А-В зависит от расходов теплоносителя в местных системах и при расчетных условиях (максимальный зимний) может приниматься нулевым при обеспечении расчетного расхода через теплогенератор. Во всех режимах частичных нагрузок участок А-В является балансирующим в контуре теплогенератора и расход по нему за счет работы насоса НП обеспечивает необходимую подачу теплоносителя в теплогенератор. При правильном подборе насосов НП и НМ работа участка А-В в контуре теплогенератора будет автомодельной в зависимости от нагрузки в местных системах теплопотребления.

   При использовании в тепловых схемах, как и в схемах горячего водоснабжения, нескольких теплогенераторов предпочтение отдается агрегатной обвязке каждого теплогенератора при каскадном регулировании их работы (схема I.2.3).

   Рассмотренная последней схема II.1.7 реализует для теплогенератора, а схема II.1.6 — для местных систем на участках распределительного трубопровода (А-В; С-Д) прием организации «нулевой точки» — участка с малым перепадом давления. Устройство такого же участка как для местных систем, так и для контура теплогенераторов осуществляется в коллекторах малого перепада давления, тепловые схемы с применением которых будут рассмотрены в следующей статье.

Популярные товары

Примеры использования

2 0

Читайте также

Теплоноситель системы отопления — Энциклопедия по машиностроению XXL

Отопление по радиусу действия классифицируют на местное и центральное. По теплоносителю системы отопления разделяются на водяные, паровые и воздушные. На складах применяется местное и центральное отопление.  [c.33]

Допустимая температура теплоносителя системы отопления с местными нагревательными приборами в шлифовально-полировальном отделении равна  [c.64]

По виду теплоносителя системы отопления могут быть во-.дяными, паровыми и воздушными, а водяные и воздушные по принципу действия — с естественной и искусственной циркуляцией.  [c.320]


По такому же принципу вода, служащая основным теплоносителем системы отопления, может нагреваться другой водой, имеющей более высокую температуру. В этом случае комбинированная система носит название водоводяной.  [c.14]

Если водонагреватель используется для целей отопления, через латунные трубки циркулирует теплоноситель системы отопления. Если же водонагреватель работает в системе горячего водоснабжения, то в латунные трубки подается для нагрева вода из хозяйственно-питьевого водопровода.[c.82]

Теплозащита заполнений световых проемов 21 Теплоноситель системы отопления 29-31 Теплоотдача животных 165, 166  [c.341]

Принцип работы всякой холодильной установки основан на то.м, что теплота отбирается из охлаждаемого объема и сообщается среде с более высокой температурой. Температурный уровень отдаваемой теплоты низок и она, к сожалению, не может быть использова- на, например, в системах отопления. Если диапазон температур, в котором работает холодильная мащина, сместить в сторону их увеличения и отбирать теплоту от какого-либо неограниченного источника с температурой более 0°С, то при затрате внещней энергии мож-1 но повысить температуру до уровня, при котором теплоноситель способен отдавать теплоту в отопительную систему.  [c.234]

Центральными системами отопления называются системы, в которых генератор теплоты вынесен за пределы отапливаемых помещений. Из генератора теплоноситель подается по трубопроводам к нагревательным приборам, установленным в помещениях. По виду теплоносителя системы центрального отопления классифицируют на водяные, паровые, воздушные и комбинированные по начальной температуре — на системы с нагревом теплоносителя до. 773 К и выше по давлению — на вакуум-паровые с давлением пара до 0,1 МПа, в том числе с низким давлением 0,005 — 0,07 МПа и с высоким более 0,07 МПа по способу перемещения теплоносителя — на системы с естественной циркуляцией и принудительной (при помощи насосов или вентиляторов). В зависимости от вида первичного теплоносителя системы воздушного отопления бывают воздушные, паровоздушные, огневоздушные, элект-  [c.373]

Выбор системы отопления и теплоносителя производится в соответствии с требованиями санитарных и противопожарных норм в зависимости от назначения помещения и технологического процесса. Указания по выбору системы отопления можно найти в справочниках.  [c.374]

Выбор теплоносителя для системы отопления производится в соответствии с назначением отапливаемых помещений.[c.17]

Контактная часть разработанной этими исследователями установки состоит из двух последовательно установленных контактных экономайзеров. В первый поступают наиболее горячие газы непосредственно из котла, навстречу им стекает по насадке раствор бромистого лития или хлористого кальция, который при этом нагревается и полученную в контактной камере теплоту в поверхностном теплообменнике отдает воде, циркулирующей в системе отопления, либо воде, прошедшей ХВО и направляемой в деаэратор. Охлажденные в I ступени газы поступают во II ступень, где охлаждаются водой также в слое насадки. Нагретая вода служит теплоносителем для предварительного нагрева воды системы горячего водоснабжения либо подается на ХВО котельной.  [c.49]


При установке арматуры соблюдаются следующие общие правила предохранительные клапаны устанавливаются с учетом расположения штока золотника в вертикальном положении термометры должны устанавливаться в металлических гильзах вентиля и обратные клапаны должны устанавливаться так, чтобы вода или пар поступали под клапан, и направление имеющейся на корпусе стрелки совпадало бы с направлением среды установка задвижек или вентилей шпинделем (штоком) вниз не допускается манометры, устанавливаемые до и после насоса, в системах отопления и теплофикации должны устанавливаться на одной высоте набивка сальников у задвижек, вентилей и кранов должна производиться ри воде с температурой до 100°— из льняной просаленной плетенки, а при паре и воде с температурой более 100° — из асбестового шнура, пропитанного графитом, замешанным на минеральном масле вентили для горячей воды с температурой более 100° и для пара высокого давления должны иметь притертые клапаны кольца и диски задвижек, а также пробки проходных кранов должны быть притерты фланцевые соединения должны выполняться на прокладках толщиной 3—5 мм, изготовляемых для теплоносителя — вода с температурой до 100° из тряпичного картона, смоченного  [c. 146]

Однако в системах теплоснабжения, объединяющих группу зданий и имеющих большую протяженность сетей, регулировать теплопроизводительность релейным методом не представляется возможным из-за нарушения нормального распределения тепла между отапливаемыми помещениями вследствие запаздываний в системе отопления первые по ходу теплоносителя помещения получают избыток тепла, а более удаленные недополучают тепло.  [c.203]

При правильном расчете системы отопления на отопительном графике с достаточной точностью соблюдается линейная зависимость между температурой прямой и обратной воды и наружной темпе ратурой. Когда наружная температура воздуха равна требуемой температуре, линии прямой, обратной температур и линия температуры помещения (18°С) пересекаются в одной точке (рис. 11-4). При этом температура теплоносителя во всей системе отопления выравнивается до температуры наружного воздуха (точка d).[c.255]

Выше были рассмотрены схемы присоединений к тепловым сетям трех видов местных установок — систем отопления, вентиляции и горячего водоснабжения. Все они рассматривались порознь, т. е. как бы с присоединением к одному обш ему коллектору, давление в котором неизменно. У большинства потребителей тепла обычно есть в наличии и системы отопления, и установки горячего водоснабжения, а иногда и вентиляции. Все эти системы присоединяются к единому тепловому пункту, подача теплоносителя к которому производится по общему вводу. Выключение или даже сокращение расхода сетевой воды в одной из подключенных к тепловому пункту местных систем вызывает изменение перепада давлений на вводе и отсюда изменение расхода сетевой воды в другой системе этого теплового пункта. Таким образом, регулирование местных систем, присоединенных к общему тепловому пункту, получается взаимосвязанным.  [c.87]

Системы отопления, вид теплоносителя и нагревательных приборов  [c. 380]

Средняя температура теплоносителя в приборе при водяной системе отопления определяется из выражения  [c.388]

При подстановке в это равенство принятых выше величин получается с = 230°С и соответственно At = = 180° С, что дает удельное снижение расхода воды в тепловых сетях почти в 2,5 раза. Однако в этом случае препятствием к осуществлению такой системы будет, уже служить слишком высокая начальная температура теплоносителя, которая в практических условиях вряд ли может быть выше 200° С, да и то при условии, что будут найдены меры против вскипания воды в системе отопления.  [c.12]


При применении обычной однотрубной системы отопления падение температуры теплоносителя будет следующим  [c.20]

Понижение температуры воды на выходе ее из системы отопления, увеличивая использование температурного перепада теплоносителя в системах теплофикации и снижая в них расход воды, уменьшает по сетям диаметры труб и, следовательно, первоначальные затраты.[c.21]

При присоединении данной системы отопления к однотрубной системе тепловых сетей с расчетными параметрами теплоносителя  [c.42]

В соответствии с соображениями, приведенными ранее, верхний предел температуры воды в системах отопления г. Махачкалы мог быть принят 110° С. Тогда во избежание удорожания обычных абонентских систем отопления можно было бы рекомендовать для системы теплофикации г. Махачкалы следующие параметры теплоносителей г с=150°С Л = 1Ю°С и 2=50° С.  [c.66]

Повышение температуры теплоносителя в тепловых сетях обусловливается малым расходом воды в них. Количество же тепла воды скважин, используемое в системах отопления, зависит от количества воды, поступающей в эти системы, и от конечной ее температуры.. Поскольку в данном графике эта температура ниже исходной температуры воды скважин (60° С) и поскольку в рекомендуемых схемах присоединения потребителей к тепловым сетям дается возможность использования в системе горячего водоснабжения такой воды, степень использования тепла воды скважин в данном варианте будет выше, чем это предусматривалось первоначальным проектом.[c.68]

Ранее было указано, что присоединение системы горячего водоснабжения по схеме на рис. 7 дает возможность использовать в этой системе не только воду с температурой 60 С, но и воду с более низкой температурой, непосредственно выходящую из системы отопления. Это обстоятельство позволяет значительно увеличить удельное количество воды в тепловых сетях и соответственно уменьшить ее температурный перепад, что дает возможность при относительно невысоких температурных параметрах теплоносителя уравнять расход воды в тепловых сетях с расходом воды в системе горячего водоснабжения даже в расчетных условиях» теплофикации г. Махачкалы при температуре наружного воздуха —16° С.  [c.70]

После устранения всех дефектэв, дэпущен-ных при монтаже, и сдачи системы на прочность и плотность (после опрессовки) она считается подготовленной к приему теплоносителя. После подачи теплоносителя система отопления должна быть испытана на тепловой эффект. Это значит, что все стояки и отопительные приборы должны прогреваться равномерно и обеспечивать во всех отапливаемых помещениях расчетную температуру внутрен-  [c. 183]

Насосом Н/ вода, служащая источником низкопотенциальной теплоты, подается в испаритель. В конденсаторе холодильный агент отдает часть своей теплоты воде из системы отопления СО. Циркуляция подогретой воды осуществляется насосом Н2. Промышленностью выпускается тепловой насос НТ-80, предназначенный для тепло-, хладо-и теплохладоснабжения различных объектов. В режиме теплоснабжения насос обеспечивает получение горячей воды с температурой 45—48 °С при температуре низкопотенциального теплоносителя не ниже 6 С в режиме хла-доснабжения — получение холода с температурой до —25°С при охлаждении конденсатора водой с температурой не  [c.202]

Если в тепловом насосе осуществляется обратный цикл Карно при Го=275 К и температуре теплоносителя в системе отопления 7 1 = 340К, то получаем следующее значение отопительного коэффициента  [c.236]

При расширении имеющихся, а иногда и при создании нового источника теплоснабжения применяют установку в котельной паровых и водогрейных котлов. Это объясняется тем, что для нужд отопления, вентиляции и горячего водоснабжения наиболее экономично и целесообразно использовать в качестве теплоносителя перегретую воду, а для технологических целей — насыщенный водяной пар. Практика проектирования таких источников теплоснабжения показала, что тепловая нагрузка котельной в виде горячей воды составляет обычно большую долю, чем паровая. Переход на водяные системы отопления производственных цехов, административных зданий и строительство жилых поселков и домов с централизованным теплоснабжением также приводят к расширению и реконструкции имеющихся производст-  [c.8]

Следует заметить, что здесь были рассмотрены процессы, отно-сяшиеся, собственно говоря, лишь к части теплонасосной установки, точнее, даже к части греющей машины. В схеме с промежуточным рабочим телом для определения общей эффективности требуется учет необратимости, обусловленной характером теплообмена рабочего тела с внешней средой. В отопительных теплонасосных установках теплоноситель как низкого, так и высокого потенциала (обычно сетевая вода системы отопления) изменяет свою температуру. Это изменение происходит в теплообменниках / 1 и т2- Изменение температуры теплоносителей показано на рис. 7-1, а штрих-пунктирными линиями. Очевидно, что оптимальным циклом теплового насоса в данном случае будет не обычный цикл Карно, а круговой процесс 4″—5—2 —6—4″, представляющий собой совокупность элементарных циклов Карно. Теплонасосные установки, использующие в качестве рабочего тела однокомпонентный насыщенный пар, не могут реализовать оптимальный круговой процесс 4″—5—2 —6—4″. В то же время газовый цикл 1—2—3—4—1 (рис. 7-1, в) может совпасть с указанным процессом, если выполнено условие  [c.158]


Центральное системы отопления подразделяются по виду теплоносителя — на водяные, паровые, воздушные и комбинированные по способу перемещения теплоносителя — на системы с естественной циркуляцией (гравитационные) и насосные по начальным параметрам теплоносителя — на низкотемпературные водяные (при температуре воды меньше 105 °С), высокотемпературные водяные (при температуре воды больше 105°С), паровые низкого давления (для пара при избыточном давлении ризо = =5- -70 кПа) и паровые высокого давления (для пара избыточного давления риаб5 70 кПа).[c.379]

Расчетные температуры теплоносителя в водяных системах отопления в соответствии со СНнП 11-33-75 приведены в табл. 5.18.  [c.379]

Вторая структура системы базируется на ТЭЦ с размещением пиковой котельной на площадке ТЭЦ. Мощность такой системы варьируется от 200 до 1000 МДж/с. Для такой системы характерно, что выработанная на ТЭЦ теплота транспортируется по магистральным сетям до группового теплового пункта (ГТП), где поток теплоты разделяется, а параметры теплоносителя изменяются в соответствии с требованиями потребителей. Средства локальной автоматики используются для регулирования подачи теплоты в системе отопления, вентиляции, горячего водоснабжения, кондиционирования и для технологических нужд. Кроме того, с ростом мощности СЦТ потребители удаляются от источника, что при значительных перепадах геодезических отметок местности обусловливает установку насосных станций. Такая структура характерна для предприетий тепловых сетей Минэ-  [c. 13]

Система отопления. На основе анализа математических моделей система отопления может бьггь описана соотношениями, приведенными в [30, 31]. Их совместное решение позволяет определить тепловую производительность системы отопления для расчетных и переменных режимов. Модель переменных режимов для независимого присоединения систем отопления (см. рис. 4.2, а) может быть описана соотношениями из [20, 94, 95]. Таким образом, моделирование режимов системы отопления основано на решении нелинейной системы алгебраических уравнений теплового баланса и теплопередачи. В зависимости от функциональной задачи АСУ ТП входные данные процессов отопления и результаты расчета могут варьироваться следующим образом. Для задачи Расчет графика центрального качественного регулирования исходными данными являются температура воздуха в помещении, а результатом расчета — температура сетевой воды в подающей линии и расход теплоносителя на систему отопления (рис. 3.8, а). В остальных задачах заданной считается температура сетевой воды в подающей линии, а неизвестными — расход теплоносителя и температура воздуха в помещении (рис. 3.8, б).  [c.111]

Прежде всего необходимо пересмотреть применяемые в системах отопления расчетные параметры теплоносителя и установить их в зависимости от климатического района города а продолжительности от01П1итель-лого периода.  [c.17]

Повышенный температурный перепад теплоносителя в системе отопления бужет обусловливать соответственно и повышенный температурный перепад на каждом этаже или в каждом нагревательном приборе.  [c.19]

Если принять начальную и конечную температуры воды в системе отопления ii = 110° и 2 = 50° С, то в зависимости от этажности здания при равномерной теп-лопотере здания по этажам падение температуры теплоносителя на каждом этаже при однотрубной системе во-2 19  [c.19]

Из приведенной таблицы видно, что при применении однотрубной системы отопления с нижней разводкой «магистралей на каждом этаже получается весьма ин-тенсив ное понижение температуры теплоносителя. Следовательно, при применении повышенной начальной температуры воды, поступающей в систему отопления, это повышение температуры быстро пропадает.  [c.20]

Действительно, однотрубные системы отопления при присоединении их к однотрубным тепловым сетям смогли бы удовлетворительно работать только в том случае, если бы при эксплуатации их были сохранены те па1р амет ры теплоносителя, яа которые они были рассчитаны.  [c.40]


Как правильно выбрать теплоноситель для системы отопления частного дома

Автор Евгений Апрелев На чтение 6 мин Просмотров 1.9к.

Перед первым запуском автономной системы отопления (СО) и перед началом отопительного сезона каждый владелец решает непростую проблему, связанную с выбором жидкости, которая будет доставлять тепло в радиаторы. В квартирах, с современными газовыми котлами, в качестве теплоносителя традиционно используется вода. В частных домах – рассолы или антифризы. В этой публикации будет рассказано о видах теплоносителя в системах отопления, об особенностях их эксплуатации и правилах выбора.

[contents]

Что значит хороший теплоноситель?

К большому сожалению, идеальной жидкости для транспортировки тепловой энергии не существует. Другими словами, каждый состав или раствор, применяющийся в современных СО, может эксплуатироваться только в определенных условиях. Например, вода имеет неприятное свойство замерзать при температуре ниже 0°С. Антифриз, в отличие от воды, не замерзает, а превращается в гель. Рассолы безопасны и ощутимо не меняют вязкости, но негативно влияют на резиновые уплотнители.

Большинство наших соотечественников, впервые сталкивающихся с автономными СО, задаются вопросом: «Как выбрать теплоноситель для системы отопления?» Прежде чем ответить на вопрос, необходимо иметь следующие данные:

  • Условия эксплуатации системы.
  • Максимальная температура, до которой разогревается жидкость в конкретной СО.
  • Приемлемые (для вас) сроки смены теплоносителя.

Используя полученные данные можно сделать некоторые выводы. Итак, хорошая жидкость для заполнения СО должна:

  1. Перемещать максимальное количество тепловой энергии за минимально короткое время.
  2. Обеспечивать быстрый запуск СО и ввод ее в номинальный режим.
  3. Обладать необходимой вязкостью и текучестью.
  4. Испарения теплоносителя не должны наносить вред человеку, домашним животным и вредить экологии.
  5. Обладать хорошей теплопроводностью.
  6. Не подвергать коррозии элементы СО.
  7. Быть негорючей.
  8. Быть недорогой.

Далее, рассмотрим особенности эксплуатации наиболее популярных видов теплоносителя для СО частного дома.

Виды и особенности применения

Все существующие виды транспортирующей тепловую энергию жидкости можно разделить на четыре основных группы:

  • Вода.
  • Теплоносители на основе гликоля.
  • Антифризы на основе нефтяных масел.
  • Глицерины и их производные.

Важно! Незамерзающие растворы и составы на основе нефтяных масел – пожароопасны, поэтому в частных домах, квартирах, общественных зданиях и сооружениях не применяются. Исходя из вышесказанного, в этой публикации данный вид теплоносителей рассматриваться не будет.

Чтобы сделать грамотный выбор теплоносителя для системы отопления необходимо ознакомиться с особенностями эксплуатации каждого вида.

Вода

Как уже упоминалось выше, вода, чаще всего применяется в автономных СО квартир в многоквартирных домах. Владельцы частных домов достаточно часто используют воду в качестве теплоносителя в СО, особенно в составе с газовым котлом. Такая повсеместная популярность обусловлена ее экологичностью, безопасностью, доступностью хорошей теплоемкостью и текучестью. Кроме этого, вода условно бесплатна, и ее объем в СО всегда можно пополнить не выходя из дома, прямо из водопровода. Последние факторы делают ее особо привлекательной для применения.

Казалось бы, вода – это лучший теплоноситель, если не несколько внушительных недостатков:

  1. Вода замерзает. Если не слить воду из системы на протяжении 24 часов, гарантированно она разморозится, что повлечет за собой достаточно внушительные финансовые затраты.
  2. Вода способствует коррозии. Чтобы быть до конца объективным, не сама вода, а кислород, который в избытке в ней присутствует.
  3. Водопроводная вода и природная вода имеет в своем составе большое количество солей, которые выпадают на поверхности элементов СО в виде известкового налета, снижая пропускную способность трубопровода, радиаторов и эффективность работы насосов.

Для того чтобы применение воды в СО причиняло меньше проблем, необходимо использовать умягченную (в идеале дистиллированную) воду. Чтобы ее смягчить и снизить количество кислорода и солей в жидкости, достаточно пропустить ее через фильтр обратного осмоса.

Совет: Кипячение удалит излишки кислорода, а добавление кальцинированной соды заставит часть солей выпасть в осадок. После чего можно просто профильтровать жидкость и смело заливать в СО. Внимание! Данные процедуры не решат проблему замерзания воды. Единственный выход – сделать водно-спиртовой раствор (на основе этилового спирта) необходимой температурному режиму концентрации.

Антифризы

Сегодня, на современном рынке климатической техники представлен огромный ассортимент антифризов для СО, большинство которых изготовлено на основе водного раствора пропиленгликоля, этиленгликоля и глицерина. Кроме этого, хорошие производители такого незамерзающего теплоносителя вносят в состав ингибиторы, снижающие коррозийные проявления элементов СО.

Основным достоинством антифризов является то, что они не замерзают при минусовых температурах. Большинство марок, присутствующих на российском рынке, прекрасно выдерживают температуру 35 — 65°С. со знаком минус.

Глицериновые составы полностью безопасны и прекрасно растворяются в воде, не наносят вред элементам СО и отличаются длительным сроком службы. Единственным недостатком является высокая стоимость.

Важно! Данные растворы обладают большей вязкостью, меньшей текучестью, теплоемкостью и большим коэффициентом расширения, чем обычная вода. Именно поэтому использовать их в самотечных СО невозможно. Для эффективного перемещения составов, на основе пропилен – этиленгликоля и глицерина потребуется мощный циркуляционный насос и большой объем расширительного бака.

Как рассчитать количество жидкости в системе

Существует несколько методов, как рассчитать объем теплоносителя в системе отопления.

  1. Самый простой способ – это заполнить систему выбранным теплоносителем. Подключить в обратку счетчик и полностью слить жидкость из СО. Вы точно будете знать ее количество в системе.

Совет! Если нет счетчика – используйте любую мерную емкость.

  1. Сложить объемы жидкости в каждом радиаторе, котле и трубопроводной части. Заполнение котла и объем теплоносителя в секции конкретного радиатора описано в тех. документации к устройству. Объем жидкости в трубе можно рассчитать по формуле: S (площадь сечения трубы) х L (длина трубы) = V (объем трубопровода).

Важно! Для того чтобы правильно посчитать объем теплоносителя в системе отопления, не следует забывать о расширительном баке, объем которого необходимо внести в суммарный объем всех отопительных приборов СО.

Что выбрать?

Перед тем как сделать выбор жидкости для заполнения СО, необходимо изучить все «за и против», ознакомиться с их основными характеристиками. В таблице, представленной ниже, указаны основные параметры теплоносителей в системе отопления, популярных среди наших соотечественников.

И в качестве заключения несколько советов от специалиста.

  • Если вы точно знаете, что в вашей местности температура воздуха не опускается ниже + 4°С – то смело используйте умягченную и очищенную воду. В противном случае используйте антифриз.
  • Пары этиленгликоля негативно влияют на здоровье человека, поэтому в качестве теплоносителя в СО частного дома лучше выбирать пропиленгликоль или «незамерзайки» на основе глицерина.
  • Перед применением антифризов тщательно изучите их влияние на материалы, применяемые в вашей СО.

Важно помнить, что тип системы отопления, рассчитанной для воды или антифриза, имеют значительные конструктивные отличия.

Температура воды в батареях центрального отопления норматив

Параметры давления в батареях жилых домов

Функционирование отопительной системы многоквартирного дома требует соблюдения ряда технических параметров. Одним из них является рабочее давление теплоносителя в системе центрального отопления, которое поддерживается в течение отопительного сезона и считается основной характеристикой работоспособности обогревательного контура. От того, какое давление в батареях отопления, зависит эффективность обогрева квартир и безаварийная эксплуатация отопительного оборудования.

При отклонении рабочего давления в системе от параметров, регламентированных специальными нормами и СНиП, может произойти аварийное нарушение работы системы вплоть до разрушения трубопроводов стояка или радиаторов отопления в квартире. Поддержание его стабильного номинального значения позволяет доставлять горячий теплоноситель по всем квартирам практически с одинаковой температурой, полученной при нагреве воды в котельной.

Условия эксплуатации системы центрального отопления в многоэтажках и автономных отопительных частных застройках принципиально отличаются друг от друга.

Для центрального отопления усредненные условия следующие:

  • качество теплоносителя — низкое, с многочисленными примесями;
  • температура подачи теплоносителя — 120 0 С;
  • давление в системе — от 5 до 10 атм.

Для системы в частном доме условия несколько другие:

  • качество теплоносителя — хорошее, без примесей;
  • температура теплоносителя — 100 0 С;
  • давление в системе — до 3 атм.

Факторы, влияющие на величину рабочего давления

Величина давления теплоносителя в многоэтажках зависит от множества обстоятельств, которые прямо или косвенно способствуют отклонению от номинального значения, предписанного нормами.

К ним можно отнести:

  1. степень изношенности оборудования котельной;
  2. удаление жилого дома от котельной;
  3. расположение квартиры, на каком этаже и как далеко от стояка она находится. В квартире, находящейся даже рядом со стояком, в угловой комнате давление будет ниже, так как там чаще всего находится крайняя точка отопительного трубопровода;
  4. размеры труб, самовольно установленных жильцами. Например, при установке в квартире трубы диаметром больше, чем у входного патрубка, общее давление в системе понизится, а при монтаже труб меньшего диаметра — повысится;
  5. степень износа батарей отопления.

Рабочие характеристики батарей

Обилие различных радиаторов отопления, наводнивших современный рынок сантехники, буквально провоцирует потребителей на замену устаревшей морально чугунной теплотехники.

Критериями их выбора, в первую очередь, являются:

  • материал,
  • рабочее давление,
  • паспортная тепловая мощность,
  • внешний вид.

При этом совершенно не учитываются возможные сложности эксплуатации приобретаемого обогревательного устройства в составе непредсказуемой отечественной системы центрального отопления. Зарубежные производители красивых радиаторов из алюминия или стали совершенно не подстраховываются от гидравлических ударов, когда давление в батареях отопления подскакивает до 20−30 атм., коррозии внутренних полостей при выпущенной на полгода воде, от газообразования в алюминиевых радиаторах при протекании теплоносителя с примесями меди и резких перепадов температур. У них этих проблем просто нет, чего нельзя сказать о системах отопления наших многоэтажек.

Характеристики чугунных радиаторов
  • инертность к плохому качеству теплоносителя;
  • рабочее давление — 9 атм,, опрессовочное — 15 атм.;
  • выдерживают температуру теплоносителя 120 0 С;
  • недостатки — боится гидроударов.
Характеристики стальных радиаторов
  • рабочее — до 10 атм. ;
  • температура теплоносителя — до 120 0 С;
  • хорошо регулируется термовентилем;
  • недостаток — коррозионно неустойчивы.
Характеристики алюминиевых радиаторов
  • рабочее — до 6 атм., но для усиленных конструкций — до 10 атм.;
  • хорошо регулируются термовентилем;
  • недостаток — подверженность электрохимической коррозии и газообразованию, что приводит к образованию воздушных пробок.
Характеристики биметаллических радиаторов
  • рабочее — до 20 атм., для усиленных конструкций — до 35 атм.;
  • неплохая коррозионностойкость;
  • температура теплоносителя — свыше 120 0 С.

Это важно! Собираясь приобретать новые радиаторы, не стесняйтесь обращаться в свою структуру ЖКХ, чтобы точно узнать значения рабочего и испытательного давлений в вашем доме. Раз в год оно подается, более высокое, чем рабочее, для выяснения слабых мест в системе. Оно может оказаться выше разрешенного для вашего нового радиатора.

Температура батарей отопления в квартире

Здесь вы получите информацию по такой теме как температура батарей отопления в квартире: нормативы, прибор для замеров учета тепла, в каких единицах измеряется, для чего нужна независимая экспертиза системы в многоквартирном доме.

Учитывая, что тарифы за коммунальные услуги постоянно дорожают, лучше быть осведомленными, когда считается нормой температура в системе отопления многоквартирного дома в зимний период.

Это позволит либо экономить финансы, либо не платить управляющей компании за услугу, которую они не оказывают должным образом.

Знать нормы СНиП по отоплению, означает знание своих прав и при необходимости возможность их отстаивать.

Температура батарей отопления в квартире: нормативы

К сожалению, для многоквартирных домов при определении норм тепла по-прежнему ничего не поменялось с 2000 года. В условиях централизованного обогрева учитывается не температура радиаторов отопления в квартире, а нагрев воздуха, что по современным меркам не совсем этично.

Эта система больше подходит временам, когда здания возводили из «холодных» материалов, например, из панелей, а на обогреве жилья никто не экономил, так как не было причин беречь топливо.

В каких единицах измеряется отопление в квартирах? Согласно установленным тогда нормам, температура воздуха для угловых квартир составляет не ниже +20, а для остальных +18 градусов тепла. Кроме этого, температура подачи отопления в квартиры в ночное время могла снижаться управляющей компанией на 3 градуса, но не более. Тоже касается других помещений квартиры, например, для ванной (+25) или кухни (+18).

Долгое время ведутся разговоры о том, что пора сменить систему учета тепла в многоквартирных домах и взять за основу нагрев не воздуха, а батарей. Это освободило бы кошельки потребителей от непомерной нагрузки, но не было бы выгодно для управляющих компаний.

Возможности учета тепла в многоквартирном доме

Если учитывается температура теплоносителя в системе отопления многоквартирного дома, нормативы будут другие, так как на их показатели во многом влияют данные, из какого материала сделан дом, да и жизнедеятельность людей так же вносит свою лепту. Например, при приготовлении еды на кухне можно существенно экономить тепловую энергию, так как ее источником становится плита. То же касается материалов: для обогрева здания из кирпича требуется меньше энергозатрат, чем на блочные бетонные панели.

Особенно несправедливы устаревшие нормы при разнице нагрева батарей. Так чугунные имеют меньшую теплоотдачу, чем, например, панельные системы.

Не менее важна температура носителя в системе отопления многоквартирного дома. Если брать ее за норму обогрева, то она должна соотноситься с температурой воздуха на улице.

Чем ниже градусы за окном, тем горячее теплоноситель. При таком подходе так же достаточно легко определить качество услуги от управляющей компании.

В чем измеряется отопление в квартирах? Замер температуры в квартире по отоплению можно было бы делать, слив немного воды и использовав либо водяной, либо обычный комнатный градусник. В зависимости от региона, эти показатели разные.

Например, для центральной части страны при +8 температура отопления в многоквартирном доме соответствует примерно 40-42 градусам, тогда как в обратке – 30-34. При -1 градусе на улице температура отопления в квартире поменяются на 52-56 и 43 соответственно. И такие изменения происходят с каждым понижением воздуха.

Температура воды в системе отопления многоквартирного дома могла бы быть отличным показателем качества тепла. Если она не соответствует принятым в регионе нормам, то есть повод заняться перерасчетами и платить меньше за отопление.

Так как по-прежнему показателем считается температура воздуха в квартире, то единственной возможностью экономии при централизованной подаче тепла остается установка счетчиков для замера отопления в квартире.

Должны ли быть приборы учета тепла?

Расход тепла в высотном жилом здании можно определить, установив индивидуальный счетчик. Для многих жильцов остается насущным вопрос, насколько выгодны приборы учета отопления в многоквартирном доме.

На самом деле, вопрос не выгоде, а целесообразности, учитывая какие необходимо процедуры пройти еще до его монтажа:

  1. Получить разрешения от управляющей организации на установку счетчика, согласовав все нормы по СНиП и предоставив проектную схему.
  2. Монтировать устройство.
  3. Сдать приобретенный и установленный прибор учета для дальнейшей его эксплуатации на опломбирование управляющему хозяйству.

Перед тем, как заниматься всеми этими вопросами, нужно выяснить, будут ли учитываться показания счетчика, так как по закону они берутся во внимание, если во всех квартирах дома есть прибор учета отопления (недорогой или самой последней модели не играет роли), а так же установлен общедомовой счетчик.

Так же определить, можно ли при существующей системе отопления в здании устанавливать прибор учета тепла. Например, при однотрубных схемах с вертикальным стояком, которые присутствуют в старых постройках, монтаж запрещен.

Установка счетчиков, как и другие «манипуляции» с централизованной системой отопления должны согласовываться с поставщиками тепла. Лучшим вариантом узнать всю правду об отопительной системе дома и жилья является проведение экспертизы.

Независимая экспертиза

Экспертиза системы отопления многоквартирного дома является незаменима, когда есть необходимость проверить качество монтажа отопительной системы, ее работоспособность или возможность внести в нее изменения.

Эксперты обладают необходимым оборудованием и знаниями нормативов СНиП, чтобы изучить отопительные системы любой сложности и занести в отчет все дефекты, если таковые имеются, возможности их исправления или замены на новые обогреватели.

Кроме этого, они могут рассчитать тепловые потери и стоимость их устранения, и определят целесообразность установки счетчиков, стоимость их монтажа и примерную рентабельность. Независимая экспертиза отопления в квартире даст полное видение того, в каком состоянии оно находится.

Подводя итоги можно сказать, что знание норм СНиП позволяет определять качество услуг теплосетей и при необходимости требовать перерасчета за отопление, если оно им не соответствует. Так же следует помнить, что любые вопросы по тепловым расчетам или внесение дополнений в систему обогрева необходимо согласовывать с управляющей службой.

Нормативы должен знать каждый: параметры теплоносителя системы отопления многоквартирного дома

Жители многоквартирных домов в холодное время года чаще доверяют поддержание температуры в комнатах уже установленным батареям центрального отопления.

В этом преимущество городских многоэтажек перед частным сектором — с середины октября и до конца апреля коммунальные службы заботятся о постоянном обогреве жилых помещений. Но не всегда их работа безупречна.

Многие сталкивались с недостаточно горячими трубами в зимние морозы, и с настоящей тепловой атакой весной. На самом деле, оптимальная температура квартиры в разное время года определена централизованно, и должна соответствовать принятому ГОСТу.

Нормативы отопления ПП РФ № 354 от 06.05.2011 и ГОСТ

6 мая 2011 года было издано Правительственное Постановление, которое действует по сей день. Согласно ему, отопительный сезон зависит не столько от времени года, сколько от температуры воздуха на улице.

Центральное отопление начинает работать при условии, что внешний термометр показывает отметку ниже 8 °C, и похолодание длится не менее пяти суток.

На шестой день трубы уже начинают обогрев помещений. Если в течение указанного времени наступило потепление, отопительный сезон откладывается. Во всех частях страны, батареи радуют своим теплом с середины осени и поддерживают комфортную температуру до конца апреля.

Если морозы наступили, а трубы остаются холодными, это может быть результатом неполадок в системе. В случае глобальной поломки или незавершённых ремонтных работ придётся воспользоваться дополнительным обогревателем, пока неисправность не будет устранена.

Если проблема заключается в заполнивших батареи воздушных пробках, то обращаются в эксплуатирующую компанию. В течение суток после подачи заявки приедет закреплённый за домом сантехник и «продует» проблемный участок.

Стандарт и нормы допустимых значений температуры воздуха прописаны в документе «ГОСТ Р 51617-200. Жилищно-коммунальные услуги. Общие технические сведения». Диапазон прогрева воздуха в квартире может варьироваться от 10 до 25 °C, в зависимости от назначения каждого отапливаемого помещения.

    Жилые комнаты, к которым относятся гостиные, спальни кабинеты и подобные, должны быть нагреты до 22 °C. Возможно колебание этой отметки до 20 °C, особенно в холодных угловых помещениях. Максимальное значение термометра не должно превышать 24 °C.

Оптимальной считается температура от 19 до 21 °C, но допускается охлаждение зоны до 18 °C или интенсивный нагрев до 26 °C.

  • Туалет повторяет температурный диапазон кухни. Но, ванная комната, или смежный санузел, считаются помещениями с повышенным уровнем влажности. Прогреваться эта часть квартиры может до 26 °C, а охлаждаться до 18 °C. Хотя, даже при оптимально допустимом значении в 20 °C использовать ванну по назначению неуютно.
  • Комфортным диапазоном температуры для коридоров считается 18–20 °C. Но, уменьшение отметки до 16 °C признано вполне терпимым.
  • Показатели в кладовых могут быть ещё ниже. Хотя оптимальные пределы — от 16 до 18 °C, отметки 12 или 22 °C не выходят за границы нормы.
  • Войдя в подъезд, жилец дома может рассчитывать на температуру воздуха не ниже 16 °C.
  • В лифте человек находится совсем недолго, отсюда и оптимальная температура всего в 5 °C.
  • Самые холодные места многоэтажки — подвал и чердак. Температура здесь может понижаться до 4 °C.

Тепло в доме зависит и от времени суток. Официально признано, что во сне человек нуждается в меньшем количестве тепла. Исходя из этого, понижение температуры в комнатах на 3 градуса с 00.00 часов до 05.00 утра не считается нарушением.

Параметры температуры теплоносителя в системе отопления

Система отопления в многоквартирном доме — сложная структура, качественное функционирование которой зависит от правильности инженерных расчётов ещё на стадии проектирования.

Нагретый теплоноситель нужно не только доставить до здания с минимальными теплопотерями, но и равномерно распределить в помещениях на всех этажах.

Если в квартире холодно, то возможной причиной бывает проблема с сохранением необходимой температуры теплоносителя при перегоне.

Оптимальная и максимальная

Максимальная температура батарей рассчитана исходя из требований техники безопасности. Во избежание возгораний теплоноситель должен быть на 20 °C холоднее, чем температура, при которой некоторые материалы, способны самовоспламеняться. Норматив указывает на безопасные отметки в диапазоне от 65 до 115 °C.

Но, закипание жидкости внутри трубы крайне нежелательно, поэтому при превышении отметки в 105 °C может служить сигналом к принятию мер по остужению теплоносителя. Оптимальной для большинства систем считается температура в 75 °C. При превышении этой нормы, батарея оборудуется специальным ограничителем.

Минимальная

Максимально возможное охлаждение теплоносителя зависит от необходимой интенсивности прогрева помещения. Этот показатель напрямую связан с температурой воздуха на улице.

В зимнее время, при морозе в –20 °C, жидкость в радиаторе при начальной норме в 77 °C, не должна охлаждаться менее чем до 67 °C.

Нормальным значением в обратке при этом считается показатель в 70 °C. При потеплениях до 0 °C, температура теплоносителя может падать до 40–45 °C, а обратка до 35 °C.

Важен строгий учёт! Нормы температуры радиаторов отопления в квартире

Знание нормативов температуры в помещении поможет обнаружить неисправность и обратиться за решением в соответствующую инстанцию.

Температурные показатели регулируются нормами ГОСТа и СНиПа.

Какие температурные нормы в квартире по ГОСТу зимой и летом

Главный показатель указан в документе за номером 51617-2000. В соответствии с ним температура должна быть:

  • на лестничном марше — 14—20 градусов;
  • в вестибюле и коридорах — 16—22;
  • в прихожих, жилых и прочих комнатах квартиры — 18—25;
  • в ванной — около 24.

Более точно температуру регулирует ГОСТ 30494-2011:

Время года Помещение Рекомендованное значение +/- 1
Холодное Жилое 21
Жилое, на севере 22
Кухня 20
Туалет 20
Ванная 25
Межквартирный коридор 19
Детская 24
Тёплое Любое 23
Минимальные показатели

Обогрев помещений важен в любое время года, но особенно — зимой.

Для системы отопления предусмотрены типичные значения температуры, которые должны соблюдаться.

Для каждой комнаты имеется небольшой интервал, представленный в таблице выше. Как такового минимального порога нет.

Но есть несколько показателей, падение ниже которых говорит о неисправностях. Это касается обогрева помещений: законом допускается падение температуры до 12, 8 и даже 4 градусов, но лишь на короткий промежуток времени — 16, 8 и 4 часа соответственно.

Максимальные показатели температуры воды в радиаторах

СНиП 41-01-2003 устанавливает ограничения температуры сверху: для обвязки из одной трубы допускается нагрев теплоносителя до 115 градусов, из двух — до 95°C. Несмотря на разрешённые, значения редко превышают 80—85°C.

Видео (кликните для воспроизведения).

Внимание! Эти правила действуют на внутриквартирные части отопительной системы.

Параметры, по которым включается центральное отопление в доме

Постановление Правительства РФ характеризует необходимость включения обогрева при средней уличной температуре +8°C или менее. При разогреве засекают температуру +5°C и более. Оба значения должны продержаться не менее 5 суток подряд.

Причины отсутствия тепла в квартире

Выделяют 5 проблем, у каждой из которых есть решение:

  1. Износ обвязки в течение эксплуатации

Высокий процент многоквартирных домов построены в советскую эпоху. Возрастные трубопроводы и котлы обеспечивают строение теплом, но не имеют должного коэффициента полезного действия.

Фото 1. Забитые трубы в старой системе отопления. Из-за этого нарушается ход теплоносителя и плохо прогреваются радиаторы.

Устаревшее оборудование заменяют редко, в распределителях отсутствует теплоизоляция, возникают побочные проблемы. Решение — капитальный ремонт системы во всём здании, но для этого необходимо обратиться к поставщику с соответствующим актом, с подписями жильцов.

  1. Плохая настройка оборудования

В некоторых домах обслуживанием отопления занимаются неподготовленные специалисты либо качественные кадры, но не имеющие инженерных схем. Это приводит к неправильному регулированию обвязке, соответственно, нарушению работы. Разобраться с подобным несколько сложнее: управляющая компания вряд ли будет подбирать новых сотрудников в связи с одиночной жалобой. Поэтому рекомендуется подавать коллективное письмо с просьбой решить подобный вопрос.

  1. Возможны ошибки, случившиеся во время создания проекта или монтажа отопления.

Исправить их можно капитальным ремонтом с перепланировкой и заменой трубопроводов.

  1. Незаконное вмешательство в конструкцию или переоборудование обвязки пользователем или третьими лицами.

Некоторые жители многоквартирных домов самостоятельно изменяют систему отопления в своей квартире, не думая о последствиях для соседей. Нарушениями являются:

  • увеличенное количество секций радиатора;
  • расширенная площадь обогрева;
  • подключение дополнительного оборудования, например, тёплых полов.
  1. Высокая теплопроводность стен здания, низкая защита от излучения, прочие нарушения технологий во время строительства.

В основном это касается старых домов, изоляция в которых выполнена из некачественных материалов или отсутствует. С течением времени они также изнашиваются, что портит характеристики.

Это приводит к потере тепла, выходящего на улицу. Иногда подобная проблема затрагивает современные здания: строители могут использовать неподходящий, менее эффективный, но более дешёвый аналог.

В результате страдают жильцы. Решением этой проблемы является практически полное переделывание системы отопления, капитальный ремонт здания.

График отопительного сезона — начало и конец сезона

Часто потребителей интересует, каков график отопительного сезона. При какой температуре включают отопление и выключают? Нередко бывает, что теплоснабжение включается после того, как в квартирах становится сыро и холодно, а отключается задолго до наступления тепла.

На какое время приходится начало и конец отопительного сезона? Чтобы разобраться с этим вопросом, сначала нужно проанализировать несколько распространенных мнений.

Как принимается решение по графику отопительного сезона

В действительности предприятия ЖКХ не имеют никакого отношения к запуску и остановке отопления. Данное решение зависит только от муниципальных властей. Именно они отдают соответствующее распоряжение местным ТЭЦ и тепловым сетям, а те в свою очередь — команду ЖКХ.

Считается, что включение и отключение отопления напрямую зависит от среднесуточной температуры, но это лишь второстепенный фактор. Большее значение имеет дата – например, если в феврале установилась теплая погода, теплоснабжение не отключают – и так понятно, что морозы еще будут, а запуск системы является трудоемким и затратным процессом (подробнее: «Пуск отопления — запускаем систему по правилам»). Но в этом случае температура батарей в отопительный сезон понижается до минимума.

При этом следует учитывать, что счет за услугу выставляет в полном размере, несмотря на то, что радиаторы были едва теплыми. Данную проблему можно решить только установкой теплосчетчиков на отопительные приборы, как это показано на фото. Однако нужно приготовиться к тому, что они стоят недешево.

Для запуска систем отопления недостаточно просто повернуть задвижки в элеваторном узле. Также необходимо стравить воздух из расширительного бака или стояков (соответственно для верхнего и нижнего варианта разлива), а также решить проблемы с затоплениями квартир и самостоятельными отключениями стояков жильцами. Дело в том, что после замены батарей своими руками утечки нередки: бывают случаи, когда от потопа страдают сразу несколько нижних квартир.

Избежать этого при замене радиаторов можно: нужно лишь обязательно опрессовать новые приборы или хотя бы заполнить стояк. По закону, даже в летнее время отопительные системы должны быть наполнены водой.

Начало отопительного сезона по закону начинается с 1 до 15 октября, но важную роль играет и среднесуточная температура, а также установленная норма температуры в квартире. Надо учитывать, что к этому времени система готова к запуску, но нагреваются батареи не сразу. Существует специальный график запуска домов, благодаря которому удается своевременно решать возникающие проблемы – например, протечки. В зданиях с нижним разливом (стояки попарно соединены на верхнем этаже) тепло появляется лишь после того, как жильцы верхних квартир стравят воздух самостоятельно или вызовут для этого сантехника.

Отсрочка запуска возможна в том случае возникновения технических трудностей. Продлить же отопительный сезон после того, как было принято решение об его окончании, нет возможности. ТЭЦ ликвидирует перепады давления между подающим и обратным трубопроводом. В результате циркуляция воды в системах отопления прекращается. Читайте также: «Куда звонить, если нет отопления, как составить жалобу».

В особых случаях все-таки возможно обеспечить работу теплоснабжающей конструкции и увеличить продолжительность отопительного сезона. В элеваторном узле системы отопления есть вентиля, которые служат для сброса воды из труб в канализацию. Таким образом, если открыть задвижку на подачу и сброс и оставить закрытой задвижку на обратном трубопроводе, то вода в отопительной системе снова станет циркулировать. Разумеется, такой метод используется лишь в экстренных случаях, так как ЖКХ отвечают за подобные действия перед вышестоящими организациями (прочитайте также: «Продолжительность отопительного периода — правила и нормы»).

Начало и конец отопительного сезона

Теперь можно перейти к тому, с какого числа начинается отопительный сезон и когда он заканчивается.

Тепло в домах появляется в случае выполнения двух условий:

  1. Наступило соответствующее время года. Обычно отопление запускают в период с 1 по 15 октября.
  2. Среднесуточная температура составляет менее +8 градусов в течение пяти дней. Разумеется, длительное похолодание может наступить и в летнее время, но запускать отопление всего на неделю никто не будет – это просто-напросто нецелесообразно. Но и затягивать отопительный сезон не разумно, ведь если система перемерзнет, придется потратить немало финансовых средств и времени на проведение аварийно-восстановительных работ.

При отключении отопления учитываются три фактора:

[3]

  1. Сезон. Обычно отопление выключают в период с апреля по середину мая, в зависимости от региона.
  2. Прогноз погоды. Прежде чем принять решение об остановке отопительных систем, просматривается прогноз погоды – если в ближайшие дни ожидается сильное похолодание, то отключения не происходит. Кроме того, если будут затяжные заморозки, отопление также не выключают.
  3. Чтобы закончился отопительный сезон — среднесуточная температура должна составлять более +8 градусов. Причем данный параметр должен наблюдаться на протяжении пяти последних дней.

Способы обогреть жилье в межсезонье

Тепловентиляторы позволяют быстро обогреть даже помещение большой площади, и при этом они потребляют небольшое количество электроэнергии. Так как они не занимают много места, их удобно хранить, когда они не нужны, даже в малогабаритной квартире. Однако нужно учитывать, что их использование ухудшает качество воздуха – из-за окисления материала спирали и горения пыли уменьшается содержание кислорода (прочитайте ещё: «Воздушно отопительный агрегат — неплохой вариант отопления»).

Более распространенными являются масляные обогреватели и напольные или настенные отопительные конвектора. Они оказывают меньше влияния на состав воздуха, но сушат его. Главный недостаток таких обогревательных приборов – большое потребление электричества. Так, чтобы отопить помещение площадью в 20 квадратных метров, потребуется обогреватель мощностью около 2 кВт.

Полезные советы

Но самый лучший способ обогрева жилья – это использование кондиционеров. Обычный прибор перекачивает в квартиру с улицы 2,5-5 кВт тепловой энергии, потребляя при этом около 1 кВт электричества. Самыми экономными являются инверторные кондиционеры последнего поколения с роторными компрессорами. Они вырабатывают в 5 раз больше тепла, чем потребляют электроэнергии. Читайте также: «Какой температурный график системы отопления и от чего он зависит».

При этом нельзя сказать, что температура начала отопительного сезона является приоритетным фактором. Все же время года играет большую роль – даже если в ноябре еще тепло, отопление все равно включат.

График отопительного сезона на видео:

Температура батарей отопления в квартире: норма по ГОСТу, сколько градусов, согласно закону, должно бить в многоквартирном доме зимой, нормативы в угловых помещениях

Обычно, насколько повышаются тарифы на отопление, настолько же люди недовольны его качеством.

Возможно, это просто негативная реакция на новые платежки, а может быть действительно нормы отопления в квартире 2017 далеки от совершенства.

В таком случае, потребители должны знать свои права и требовать перерасчета оплаты за тепло.

Параметры, по которым включается обогрев

Когда наступает осень, и на улице становится все холоднее, жильцы многоквартирных домов ежедневно проверяют батареи отопления в надежде, что они стали горячими. Если этого не происходит, то они начинают искать виновных, хотя нормы подачи отопления в многоквартирном доме прописаны в постановлении №354 от 2011 г.

Так в нем указывается, что подача тепла в квартиры начинается при условии, что воздух на улице охладился до +8 градусов и продержался на этой отметке или ниже не менее 5-ти дней подряд. В том случае, если температура будет то подниматься, то падать до критической, радиаторы останутся холодными.

Отопление включается только на шестые сутки, и в большинстве регионов страны это происходит с 15 октября и длится сезон до 15 апреля.

Норма для квартиры

Какая температура в батареях отопления многоквартирного дома должна быть? Полезно знать, что для каждого помещения рассчитан свой норматив отопления в многоквартирном доме (2017 г).

Нормы отопления в многоквартирных домах 2017:

  • для жилой комнаты это +18;
  • нормы отопления в угловых квартирах из-за наличия наружных холодных стен выше – +20 градусов;
  • для кухни +18;
  • ванная комната – +25.

Это касаемо квартир, тогда как для общедомовых помещений показатели следующие:

  • в подъезде — +16;
  • для лифта – это +5 градусов;
  • в подвале и на чердаке — +4.

Все замеры в квартире должны проводиться по внутренней стене комнаты не менее чем в 1 м от ближайшей наружной стены и 1.5 м от пола. Если полученные параметры не будут соответствовать нормам, то следует предъявить их в управление теплосети. В этом случае оплата может снизиться на 0.15% за каждый час отклонений.

Температура батарей отопления в квартире: норма

Минимальный показатель

Случается, что даже при включении отопления, в квартире по-прежнему не хватает тепла. Это происходит, если нормативная температура радиаторов отопления в квартире не соответствует реальной. Как правило, это бывает по нескольким причинам, самая популярная из которых – завоздушенность системы. Для ее устранения можно вызвать мастера или справиться самостоятельно, воспользовавшись краном Маевского.

Если виновником стала непригодность батарей или труб, то здесь без специалистов не обойтись. В любом случае, тот период, что отопительная система была нерабочей, а температура батарей отопления в квартире по ГОСТу не соответствовала нормативам, не должен оплачиваться потребителем.

К сожалению, минимальной нормы температуры радиаторов отопления в квартире нет, поэтому ориентироваться приходится по температуре воздуха в помещении. Какая температура отопления должна быть в квартире? Нормы отопления квартиры в многоквартирном доме должна варьироваться от +16 до +25 градусов.

Для того, чтобы зафиксировать, что температура труб отопления в квартире не соответствует норме, нужно пригласить представителя организации, предоставляющей тепло в дом.

Максимальный показатель

Параметры отопления в многоквартирном доме довольно подробно описаны в СНиП 41-01 от 2003 года:

  1. Если в здании используется двухтрубная отопительная конструкция, то максимально допустимой температурой радиаторов считается +95 градусов.
  2. Для однотрубной системы температура труб отопления в квартире норма — +115.
  3. Оптимальная температура батарей отопления в квартире (норма зимой) – это +80-90 градусов. В том случае, если она приближается к отметке +100 °С, нужны срочные меры для предотвращения кипения теплоносителя в системе.

Хотя производители радиаторов указывают на своих изделиях максимальный температурный порог достаточно высокий, не стоит его достигать слишком часто, так как это чревато выходом их из строя.

Чтобы убедиться, что нормы отопления в квартире зимой соответствуют гостам, нужно измерить температуру батарей.

Для этого:

  1. Можно использовать обычный медицинский градусник, но при этом следует учесть, что к его результату нужно будет прибавить пару градусов.
  2. Воспользоваться инфракрасным термометром.
  3. Если под рукой есть только спиртовой термометр, то его нужно плотно примотать к радиатору, предварительно обернув в теплоизолирующий материал.

Если температура не совпадает с нормой, то необходимо написать заявление-просьбу в офис теплосети на проведение контрольного замера. По данному прошению обязана прийти комиссия, которая и производит все вычисления.

[1]

Как поступить при отсутствие отопления?

В том случае, если ГОСТ на отопления в квартире далек от своей нормы, необходимо определить причину холодных батарей. Для этого лучше вызывать представителей соответствующей службы, так как они могут попутно зафиксировать температуру в жилых помещениях.

Если проблема в некачественном обслуживании системы отопления дома работниками теплосети, то все тяготы по устранению неполадок лягут на организацию. При этом жильцам дома должны либо сделать перерасчет за отопление, если батареи греют недостаточно, либо зафиксировать период, когда они были полностью холодными и освободить от оплаты.

Таким образом, закон об отоплении многоквартирных домов (2017 г) гарантирует жильцам защиту при несоблюдении коммунальными службами своих обязанностей.

Любое заявление от них должно рассматриваться в самые короткие сроки, после чего специальная комиссия приходит и документально фиксирует несоответствия.

[2]

Зная, сколько градусов должно быть отопление в квартире, и в какие сроки производится включение системы, каждый ее владелец может самостоятельно определить, соответствуют ли показатели нормативам отопления в квартире и предпринять меры, если это не так.

Методы регулировки температуры батарей отопления

В многоэтажных домах почти каждый год во время отопительного сезона у жильцов возникают некоторые трудности с обогревом помещения. Чтобы этого не случалось необходимо во время разработки всей автономной сети учитывать некоторые характерные качества не только котлов, но и радиаторов. Исходя из этого, регулировка температуры батарей отопления будет более качественной, и все помещения в многоэтажном доме будут обогреваться равномерно.

Рекомендации от специалистов

Это важно! Радиаторы должны выдавать запрограммированное на котле количество тепла, а если этого не происходит, значит, в трубопроводе собрался воздух, который не дает воде свободно передвигаться и прогреваться. Поэтому необходимо стравить воздух. Для этого поворачивают кран, который расположен на торце батареи. Воздух спускают до того момента, пока из радиатора не потечет вода (тонкая струя). Но при этом соблюдают осторожность, так как и жидкость и воздух выходят под большим напором.

После этого регулируют давление в системе:

Рассмотрим некоторые нормативы, которые действуют на территории нашей страны во время отопительного сезона и применяются как в жилых, так и в общественных помещениях. По требованиям СНиП оптимальная температура в жилом помещении должна быть на уровне 20 — 22°С, а нормы температуры в батареях отопления зависят от прогревания воздуха вне помещения. Например, если подача теплоносителя осуществляется по схеме «вверх — вниз», тогда:

  1. при температуре воздуха +5°С подающая труба должна прогреваться до +50°С, а отводящая до +39°С;
  2. Если температура воздуха составляет 0°С, то на подающей трубе должно быть +65°С, а на отводящей +48°С;
  3. При температуре воздуха −5°С, входящий трубопровод должен прогреваться до 78°С, а отводящий до +56°С.

Регулятор температуры батареи отопления

На качественный и равномерный обогрев помещения влияет правильно установленная термостатическая головка, которая монтируется на радиатор и крепится к нему накидной быстросъемной гайкой. С ее помощью можно произвести монтаж и демонтаж запорного крана. На корпусе, сверху есть вторая накидная гайка, которая необходима для фиксации термоголовки на корпус батареи отопления.

Рассмотрим, как производится подсоединение трубопровода. Со стороны внутренней резьбы, к корпусу, необходимо присоединить подающий или обратный патрубок, а с другой стороны — конусное уплотнение и накидную гайку. Далее в пробку батареи вкручивают наружную резьбу.

Термоголовка бывает прямой и угловой, выбор той или иной конструкции зависит от способа подсоединения.

Конструкция и принцип работы

Для того чтобы понять, как регулировать температуру батареи отопления, необходимо рассмотреть структуру и принцип работы данного устройства.

На корпусе установлен шток с резиновой прокладкой, который опускается и поднимается (открывает и закрывает проход). При движении теплоносителя с помощью клапана можно регулировать количество жидкости проходящей через корпус, именно с помощью штока происходит подача нужного потока горячей воды в отопительные приборы.

Рассмотрим, почему шток двигается вверх и вниз, что заставляет его это делать?

Термоголовка снабжена сильфоном (баллон с газом или жидкостью, зависит от конструкции), в котором установлена «гармошка». При необходимости поднять температуру в помещении содержимое сильфона начинает растягиваться, давит на «гармошку», а она начинает давить на пружину, которая и выталкивает шток клапана.

При снижении температуры происходит наоборот: содержимое сильфона сжимается, пружина поднимает шток и проход для жидкости (в вентиле) начинает открываться.

Крепить термоголовку к батарее необходимо горизонтально, так как устройство так работает более качественно, и она лучше омывается воздухом.

В продаже существует и такая конструкция, на которой нет градуировки, а нанесена мнемосхема, с помощью которой происходит регулирование температуры батареи отопления.

Вместо термоголовки иногда применяют и вентиль, который снабжен маховиком и можно самостоятельно, вручную, установить нужную, в конкретном случае, температуру помещения. Это устройство монтируют на выходе из системы (обратная труба), а на подающей трубе устанавливают термостатический вентиль.

Такое устройство имеет накидную гайку и крышку (вместо вентиля) открутив которую можно обнаружить шток. Данная конструкция достаточно компактна.

Выпускают термоголовоки и для конвекторов.

Заключение

В отопительный сезон бывают моменты, когда система перестает качественно обогревать помещение. Тогда становится необходимым проверять температуру горячей воды (в кухне или в ванной) специальным водным термометром. При не качественном обогреве квартиры, коммунальщики составят заявление (два экземпляра — отсюда одно остается у жильца) и в течение одной недели специалисты исправят работу системы.

Видео (кликните для воспроизведения).

КОНСУЛЬТАЦИЯ ЮРИСТА


УЗНАЙТЕ, КАК РЕШИТЬ ИМЕННО ВАШУ ПРОБЛЕМУ — ПОЗВОНИТЕ ПРЯМО СЕЙЧАС

8 800 350 84 37

Но в том случае, если сеть работает исправно, а в вашей квартире слишком жарко или прохладно, тогда прочитав данную статью, вы поймете, как отрегулировать температуру батареи отопления качественно, не прибегая к помощи специалистов. Но если этого нельзя сделать, а в квартире холодно и батареи не прогревают помещение до норм, установленных в нашей стране ГОСТ — ом и СанПиН- ом, тогда обратитесь в суд.

Источники


  1. Адвокат в уголовном процессе; Юнити-Дана, Закон и право — М., 2010. — 376 c.

  2. Новицкий, И.Б. Римское право; М.: Гуманитарное знание, 2011. — 245 c.

  3. Десницкий, С. Е. Слово о прямом и ближайшем способе к научению юриспруденции. Юридическое рассуждение о вещах священных, святых и принятых в благочестие, с показанием прав, какими оные у разных народов защищаются… и др. / С.Е. Десницкий. — Москва: Гостехиздат, 2016. — 193 c.
  4. Фохт-Бабушкин, Ю.У. Искусство в жизни человека. Конкретно-социологические исследования искусства в России конца XIX — первых десятилетий XX века. История и методология / Ю.У. Фохт-Бабушкин. — М.: Алетейя, 2016. — 788 c.
  5. Кондрашков, Н.Н. Тунеядство: против закона и совести; М.: Юридическая литература, 2012. — 160 c.

Температура воды в батареях центрального отопления норматив

Оценка 5 проголосовавших: 1

Приветствую всех на данном сайте. Работаю долгое время (более 10 лет) в области юридического консультирования.  За свой опыт работы приходилось сталкиваться с различными задачами, которые требовали записей. Позже в результате накопления их большого количества и возник данный сайт.  Рад Вас видеть, заходите чаще.

Экономичное управление теплом смесительного контура для жилых зданий, питаемых от низкотемпературного централизованного теплоснабжения

https://doi. org/10.1016/j.jobe.2021.103286Получить права и содержание

Основные моменты

Минимизация затрат на потребление энергии зданий с разнотемпературными зонами.

Обеспечение гибкости в отношении мощности к теплу для низкотемпературного централизованного теплоснабжения.

Регулировка температуры и расхода теплоносителя в смесительном контуре централизованного теплоснабжения.

Abstract

Тепловые насосы, увеличивающие проникновение возобновляемых источников энергии (ВИЭ), являются альтернативным решением, облегчающим интеграцию ВИЭ в централизованное теплоснабжение. Чтобы застраховаться от прерывистости ВИЭ, потенциалы гибкости тепловой инерции зданий разблокированы и интегрированы в энергосистемы. В этой статье предлагается новая структура для управления смесительным контуром систем отопления жилых помещений, питаемых от централизованного теплоснабжения с электроприводом. Экономическая модель прогнозирующего управления (EMPC) предлагается для оптимизации потребности зданий в тепле в ответ на рыночную цену на электроэнергию. EMPC управляет температурой и расходом воды на входе/возврате в смесительном контуре, чтобы свести к минимуму затраты на потребление энергии домохозяйствами. Тепловая динамика зданий моделируется дифференциальными уравнениями с тремя состояниями для интеграции потенциалов гибкости тепловой инерции в централизованное теплоснабжение. Подход оптимизирует теплопотребление здания с разнотемпературными зонами.Стохастическая модель с непрерывным временем (CTSM) предназначена для определения тепловой динамики здания с использованием данных датчиков. Наконец, моделируется 150-метровый датский испытательный дом 2 с четырьмя температурными зонами. Результаты моделирования показывают, что предлагаемый подход не только минимизирует затраты на потребление энергии, но и обеспечивает гибкость для датского рынка электроэнергии.

Ключевые слова

Здание

Цена на электроэнергию

Смесительный контур

Модель прогнозирующего управления

Температура воды

Рекомендуемые статьиСсылки на статьи (0)

© 2021 АвторыОпубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Грунтовый теплообменник – обзор

3.1 Введение

Грунтовые теплообменники (GHE) отводят тепло в землю и извлекают тепло из земли. Поскольку земля представляет собой бесконечную среду с бесконечной теплоемкостью, теплопередача к земле и от нее обязательно является нестационарной. Это особенно актуально, когда рассматриваются длительные временные рамки и, следовательно, большие расстояния от и между вертикальными скважинными теплообменниками (как в методах проектирования, описанных в главе «Методы проектирования вертикальных скважинных грунтовых теплообменников»).Тем не менее, при рассмотрении более коротких масштабов длины и времени часто бывает удобно анализировать процесс теплопередачи с использованием значений тепловых сопротивлений или квазисопротивлений. Особенно это касается теплообмена между теплоносителем в трубах U-образной трубы и стенкой скважины, который часто приближается к квазистационарному состоянию. Для этой теплопередачи можно определить местное тепловое сопротивление ствола скважины:

[3.1]Rb=Tf,l−Tbqb

, где T f,l — местное среднее 1 температура жидкости (°C) , T b – температура стенки скважины (°C), q b – скорость теплопередачи (из скважины в грунт) на единицу длины (Вт/м).

Тепловое сопротивление скважины важно не только для целей анализа, но и как ключевая характеристика GHE: чем ниже тепловое сопротивление, тем лучше производительность. За последние 30 лет было предложено множество инноваций для снижения теплового сопротивления ствола скважины (например, термически улучшенный цементный раствор, термически улучшенная труба из полиэтилена высокой плотности и многочисленные конфигурации, помимо одинарной U-образной трубы). На сегодняшний день широкое признание получили только усовершенствования, установка которых требует небольшого дополнительного времени, такие как термически усиленный цементный раствор. Хотя более сложные конфигурации могут снизить тепловое сопротивление скважины, если их установка занимает слишком много времени, часто более экономически целесообразно просто бурить глубже или бурить больше скважин.

Понятие теплового сопротивления ствола скважины было введено Могенсеном (1983) вместе с методом анализа теста на тепловую реакцию (Спитлер и Гелин, 2015) для оценки теплового сопротивления ствола скважины. Это подводит нас к нескольким важным различиям, все из которых связаны друг с другом, но которые склонны к неправильному пониманию.уравнение В [3.1] дано определение местного сопротивления скважины. Могенсен (1983) предложил определять термическое сопротивление скважины для уже установленной скважины с помощью теста на тепловую реакцию. При использовании упрощенного решения линейного источника эффективная теплопроводность и эффективное тепловое сопротивление скважины могут быть определены 2 с использованием

[3.2]Tf=T0+qb4πλ[ln(4αtrb2)−γ]+qbRb∗

, где T (°C) К), а Rb* = эффективное тепловое сопротивление скважины (м К/Вт).

Ключевой концепцией является то, что эффективное тепловое сопротивление ствола скважины определяется на основе простой средней температуры жидкости, а не фактической усредненной температуры жидкости по глубине. Hellström (1991) 3 вывел зависимости между эффективным тепловым сопротивлением ствола скважины (Rb∗) и локальным тепловым сопротивлением ствола скважины ( R b ) для двух идеализированных граничных условий — однородной температуры стенок ствола скважины (UBW) и однородного теплового потока. (УВЧ) над скважиной — ни одно из этих условий не подходит идеально.В качестве наилучшего приближения можно принять среднее значение между двумя выражениями. Оба выражения сформулированы так, чтобы получить отношение эффективного термического сопротивления ствола скважины (Rb∗) к локальному или двумерному тепловому сопротивлению ствола скважины ( R b ).

Тогда эффективное тепловое сопротивление скважины можно определить для всей скважины как

[3. 3]Rb∗=Tf−Tbqb

Чем обусловлено различие между локальным и эффективным тепловым сопротивлением скважины? Все вертикальные ГТО подвержены короткому замыканию, т. е. передаче тепла между восходящей и нисходящей ветвями теплообменника.Хотя для типичных скважин этим часто можно пренебречь, эффект короткого замыкания увеличивается по мере увеличения глубины или проводимости между ответвлениями и/или по мере уменьшения массового расхода в теплообменнике. Другими словами, существует прямая зависимость между теплопередачей при коротком замыкании и количеством единиц передачи (NTU), как и для любого теплообменника. (Что касается короткого замыкания теплопередачи, мы предпочитаем очень низкую эффективность.) Другой способ описать это состоит в том, что теплопередача короткого замыкания увеличивается с увеличением времени пребывания.Теплопередача с коротким замыканием вызывает отклонение средней по глубине температуры жидкости от простой средней температуры жидкости.

Тот факт, что усредненная по глубине средняя температура жидкости отклоняется от простой средней температуры жидкости, побудил Маркотта и Паскье (2008) разработать приближенное выражение для средней температуры жидкости ( p -линейное среднее), которое они предложили использовать тесты на термическую реакцию для оценки термического сопротивления скважины. Действительно, в той мере, в какой p -линейная средняя температура является точной мерой фактической средней температуры жидкости, ее использование должно позволить оценить R b , а не Rb∗. Маркотт и Паскье также утверждали, что использование простой средней температуры жидкости привело к завышению прогноза R b , что при использовании в расчете конструкции 4 привело бы к завышению требуемого размера GHE. Однако важно, чтобы модель температурного профиля соответствовала методу, используемому для анализа испытания на тепловую реакцию, и методу, используемому для выполнения проекта, как отмечает Beier (2011).Кроме того, поскольку современные методы проектирования используют простую среднюю температуру жидкости, эффективное тепловое сопротивление ствола скважины, определенное с помощью простой средней температуры жидкости, согласуется с существующими методами проектирования. Beier (2011) также разработал улучшенную модель температурного профиля, а затем охарактеризовал ошибку, связанную с использованием простой средней температуры жидкости или p -линейной средней температуры жидкости, как функцию нескольких безразмерных параметров. Другие авторы последовали предложениям 6 по расчету средней температуры жидкости или ее измерению (Acuña, 2013) с помощью распределенных испытаний на тепловую реакцию.К сожалению, существует значительная путаница в отношении различных подходов к учету короткого замыкания, и мы надеемся, что эта глава поможет уменьшить путаницу.

Если рассчитывается усредненная по глубине температура флюида, локальное сопротивление ствола скважины, применяемое для всей скважины, может быть определено как

[3.4]Rb=Tf¯−Tbqb

, где: -средняя по глубине температура жидкости (°C).

Для учета теплопередачи с коротким замыканием можно использовать сеть сопротивлений, подобную той, что показана на рис.3.1 можно сформулировать. Можно сформулировать и другие сети (например, см. рис. 3.2), и любая такая сеть является приближением к реальности. В сети, показанной на рис. 3.1, не учитывается передача тепла между трубками через окружающий грунт. 7 Терминология внутренних тепловых сопротивлений в скважинах не согласована и осложняется тем фактом, что разные сети сопротивлений имеют разные элементы внутреннего сопротивления. Такие термины, как «сопротивление шунта», в прошлом использовались непоследовательно, и поэтому мы решили обозначать общее тепловое сопротивление между двумя трубками как «общее внутреннее тепловое сопротивление», обозначаемое символом R a .

Рисунок 3.1. Сеть сопротивления Δ для скважины с одной U-образной трубой.

Рисунок 3.2. Сеть с четырьмя сопротивлениями для скважины с одной U-образной трубой.

Для сети, показанной на рис. 3.1, общее внутреннее тепловое сопротивление определяется как

[3.5]Ra=R1−2(R1−b+R2−b)R1−2+R1−b+R2−b

Однако читатель должен знать, что существуют другие возможные формулировки сети, для которых могут быть получены другие выражения.

Подводя итог, у нас есть следующие определения:

Местное тепловое сопротивление скважины, R b , сопротивление жидкости в U-образной трубе стенке скважины на определенной глубине в скважина, как определено в уравнении. [3.1]. Если определяется усредненная по глубине средняя температура жидкости, ее также можно использовать, как показано в уравнении [3.3]. В этом случае короткое замыкание учитывается по средней температуре жидкости.

Эффективное тепловое сопротивление скважины, Rb∗, представляет собой эффективное сопротивление между жидкостью в U-образной трубе (характеризуемое простым средним значением температур на входе и выходе) и стенкой скважины, как показано в уравнении. [3.2]. В этом случае короткое замыкание учитывается в значении Rb∗.

Общее внутреннее тепловое сопротивление, R a , представляет собой сопротивление между двумя ответвлениями U-образной трубы или ответвлениями, направленными вверх и вниз. Это локальное значение, но оно используется для определения Rb∗ из R b . Другие внутренние тепловые сопротивления, такие как показанные на рис. 3.1, обсуждаются в разделе 3.2.

Сопротивление прямой связи, Ом 1−2 , показанное на рис. 3.1, является следствием сетевого представления и не является непосредственно измеряемым физическим сопротивлением. Однако он полезен для определения взаимосвязи между локальным тепловым сопротивлением ствола скважины и эффективным тепловым сопротивлением ствола скважины.

В этой главе рассматривается определение значений этих сопротивлений.

Математическое обоснование основных параметров термосифонного эффекта для системы солнечного отопления

1. Введение

Возобновляемые источники энергии имеют потенциал для удовлетворения текущих и прогнозируемых будущих мировых потребностей в энергии без воздействия на окружающую среду.Для устойчивого удовлетворения глобальных энергетических потребностей потенциальными кандидатами являются возобновляемые источники энергии: солнечная энергия, энергия ветра, гидроэнергетика, биогаз и геотермальная энергия. Лучшей альтернативой для удовлетворения растущей потребности в энергии является солнечная энергия. Преобразование солнечного излучения в тепло является одним из самых простых и непосредственных применений его мощности. Для проведения анализа математической модели разрабатываемой двухконтурной солнечной установки с термосифонной циркуляцией были рассмотрены несколько существующих моделей.

С помощью методологии искусственных нейронных сетей (ИНС) авторы представили прогноз тепловых характеристик объемного приемника при различной солнечной радиации, глубине полости и диаметре трубы. Результаты исследования показывают, что метод ИНС может точно прогнозировать тепловые характеристики резонаторного приемника при различных переменных параметрах глубины резонатора и диаметра трубы (Loni et al., 2017). В этом исследовании представлен расчет эксергетической эффективности для альтернативного использования энергии для термофотоэлектрического (TPV) термоэмиссионного холодильника (TIR) ​​за счет солнечной энергии (Açıkkalp et al., 2020). Авторы рассмотрели солнечные тепловые технологии, в том числе парящие коллекторы, линейные коллекторы Френеля, центральные башенные системы и солнечные параболические тарелки, и обсудили их возможности. Кроме того, они показали, что концентрированные солнечные электростанции имеют более высокую экономическую отдачу, исходя из экономических соображений (Ahmadi et al., 2018). В исследовании авторы считают, что основным недостатком использования фотоэлектрических и солнечных систем с плоскими коллекторами является их большая занимаемая площадь. Они предложили решить ее за счет использования концентрированных фотоэлектрических (CPV) систем, которые фокусируют полученное облучение на меньшей поверхности (Khatibi et al., 2019). Гао и др. и Альварез и др. представили информацию о расчете параметров солнечного коллектора (Alvarez et al., 2010; Gao et al., 2007). Авторы в статье о пространственном распределении динамической модели не рассматривали коллектор как комбинированный (Едильхан и др., 2018). В статье описана разработанная методика расчета и выбора геометрических параметров солнечного коллектора с сифонным эффектом (Амиргалиев Ю. и др., 2019). В работе рассмотрено исследование конвективного теплообмена в плоских солнечных коллекторах, анализ теплообмена круглыми и плоскими трубами при согласовании вынужденной и свободной конвекции, размещенных вертикально или горизонтально с различными направлениями потока жидкости. Получены зависимости Нуссельта в круглых и плоских трубах, что показывает, что соответствующие уравнения позволяют определить интенсивность теплообмена для всех жидкостей с соответствующей точностью (Амиргалиев Ю.Н. и др., 2018).

В работе исследовано пространственное размещение фотоэлектрической системы, туннельной сушилки, солнечного водонагревателя. Авторы стремятся использовать модельный подход к проектированию и строительству солнечных коллекторов для низких и высоких температур на входе в абсорбционную солнечную сушилку для сушки сельскохозяйственной продукции (Chow et al., 2006; Джи и др., 2009 г.; Талбот и др., 2016; Тивари и Содха, 2007). Солнечная тепловая энергия является возобновляемым источником энергии, широко используемым во всем мире. Такие солнечные коллекторы широко используются, начиная от бытовых солнечных водонагревателей (СГВ) и заканчивая комплексными солнечными фермами для выработки электроэнергии. SWH доказал свою надежность и экономическую целесообразность для производства горячей воды в бытовом и коммерческом секторах. В документе показано, что основными компонентами SWH являются плоские пластины коллекторов или нагревательные элементы (Açıkkalp et al., 2020). Во избежание повреждений от замерзания (кипения) и косвенного нагрева SWH между баками или внутри бака установлен теплообменник. Резервуар размещается либо над коллектором (термосифонная система), либо на нижнем уровне (принудительная циркуляция). Авторы предложили использовать оребрение для увеличения площади поверхности, подверженной солнечному теплу, чтобы увеличить радиационную теплоотдачу. На основании наблюдений было показано, что эффективность коллектора очень сильно зависит от интенсивности солнечного излучения и зависит от потерь интенсивности излучения для четырехугольного плоскооребренного солнечного коллектора.(Вурьянти и Мегавати, 2019 г.). Авторы представили эффективность алгоритма оптимизации на основе обучения и обучения (TLBO) для получения оптимального набора конструктивных и рабочих параметров гладкого плоского солнечного нагревателя воздуха. Результаты вычислений показали, что алгоритм TLBO лучше или конкурентоспособнее других алгоритмов оптимизации (Venkata & Waghmare, 2015). Площадь солнечного коллектора составляет около 120 000 м2 (Lin et al., 2012). В промышленных масштабах электроэнергия, обеспечиваемая системами для производства горячей воды от 40 до 80°С (Karagiorgas et al., 2001). Для работ в системах хранения воды солнечные коллекторы обычно разделяют с помощью системы принудительной циркуляции, устанавливаемой на заданную температуру, которая фиксируется на выходе из коллектора и обеспечивает максимальную производительность и экономию (Шеремет, 2010). Математическая модель включает в себя весьма дифференциальные законы сохранения импульса и энергии. Фактические результаты физического процесса и математическое моделирование процесса теплопередачи по теплопроводности стенки резервуара могут привести к определенным значениям для расчета плоского коллектора с термосифонной циркуляцией (Jiao et al., 2008). Представлена ​​многомерная математическая модель влияния на коэффициент заполнения рабочего органа при стационарном режиме нагрева воды в термосифоне. В результате исследователи разработали математическое моделирование термосифонного солнечного коллектора на основе уравнений для ламинарных течений сжимаемого идеального газа (Harley & Faghri, 1994).

В статье мы подтвердили термосифонный эффект основных параметров. Решается система уравнений теплообмена в змеевике из медных труб, поглощающем тепло от преобразователя энергии солнечного луча в тепловую энергию.Приведено уравнение теплопереноса в баке-аккумуляторе вместе с начальными условиями. Приведены зависимости теплофизических параметров теплоносителя от температуры. Решается уравнение движения теплоносителя по коллекторному контуру под действием термосифонного эффекта.

2. Метод исследования

Солнечные коллекторы плоские с термосифонной циркуляцией для преобразования падающей солнечной радиации в тепловую энергию.Энергия накапливается в баке для хранения жидкости и используется по мере необходимости для обогрева помещений и воды. На рис. 1 представлена ​​двухконтурная солнечная установка с термосифонной циркуляцией.

Математическое обоснование основных параметров термосифонного эффекта для солнечной отопительной системы тираж

Рисунок 1.Принципиальная схема двухконтурной солнечной установки с термосифонной циркуляцией

Работа предлагаемой установки осуществляется следующим образом. Солнечная энергия Е с температурой t0 поглощается солнечным коллектором 1, с температурой t1, нагревая солнечную энергию, проходит через светопрозрачную изоляцию герметичным стеклопакетом 2. Теплота, полученная от солнечного потока, нагревает жидкость в змеевика 3, который выводят из коллектора, а вместо него впускают холодную воду из трубопровода с краном для холодной воды 8, а в сифоне-дозаторе бака 7 происходит постоянная термосифонная циркуляция по циркуляционному патрубку 10 .Далее теплоноситель поступает к тепловому насосу 11, состоящему из конденсатора-испарителя 12 с температурой t2, в котором теплообменник выполнен в виде змеевика, поглощая тепло теплоносителя, понижает его температуру ниже температуры атмосферы. (Q2) с помощью регулятора скорости 14, способствуя тем самым дополнительному поглощению тепла из атмосферного воздуха. На диаграмме также показано солнечное излучение, отраженное от полупрозрачного покрытия (Q0) и поглощающей поверхности панели (Q1).В тепловом насосе осуществляется передача мощности теплоносителя с относительно низкой температурой теплообменнику-теплоносителю конденсатора 15 в виде спирали с более высокой температурой t2, что увеличивает площадь, а также интенсивность теплообменника. Для выполнения его цикла используется компрессор 13 с температурой t3, с электроприводом 17. Далее с помощью теплообменника конденсатора 15 с температурой t4 тепло от теплового насоса (Q5) передается в бак-аккумулятор теплообменника Q6 с температурой t6 системы отопления 18.Поскольку установка имеет два контура, она имеет автоматические циркуляционные насосы 19 и 20 для циркуляции жидкости между солнечным коллектором и испарителем, конденсатором и баком-аккумулятором. Температура воды доводится до требуемого технологического уровня и подается потребителю для горячего водоснабжения и отопления.

На рис. 2 показана модель плоского солнечного коллектора. Суть и новизна заключаются в том, что, в отличие от известного конструктивного принципа, коллектор содержит прозрачный стеклопакет 2 с двойным остеклением и с пониженным давлением, а также периметральную раму 1.Дно деревянного каркаса 7 изготовлено из фанеры толщиной 8 мм, на них наклеена теплоизоляционная пленка 5 с фольгой. В зазор, образованный между стеклопакетом и низом рамы, в виде змеевика уложена гибкая тонкостенная нержавеющая гофрированная труба 4–16 мм. Концы трубы присоединены к входному и выходному выступающим патрубкам 6.

Математическое обоснование основных параметров термосифонного эффекта для системы солнечного отопленияhttps://doi.org/10.1080/23311916.2020.Рис. 2. Плоский солнечный коллектор (б) Поперечное сечение плоского солнечного коллектора.

Рис. 2. Плоский солнечный коллектор

(а) Принципиальная схема плоского солнечного коллектора. (б) Поперечное сечение плоского солнечного коллектора.

В статье рассмотрены математические модели отдельных конструкций и режимов функционирования двухконтурного солнечного коллектора с термосифонной циркуляцией.Мы рассмотрели разработанный нами плоский солнечный коллектор новой конструкции с термосифонной циркуляцией, в котором повышен коэффициент теплопередачи за счет удаления дополнительных перегородок между панелью и теплоизоляцией. Производительность рассматриваемого солнечного коллектора достигается за счет наличия в конструкции бака-дозатора и теплового насоса, где конденсатор и испаритель выполнены в виде теплообменника типа «спираль в спирали», а трубопроводы теплообменника размещены друг над другом, позволяющих увеличить площадь и интенсивность теплообмена.Результатом исследования является теоретико-математический анализ нестационарного теплового режима плоских солнечных коллекторов в рассматриваемых режимах функционирования. По результатам анализа можно оптимизировать отдельные элементы конструкции, а также прогнозировать тепловой режим и выбирать альтернативные решения по конструкции и режимам работы плоских солнечных коллекторов.

Основной проблемой термосифонной системы солнечного теплоснабжения является высота, на которой должен быть размещен аккумулятор солнечной энергии для максимальной производительности солнечного коллектора.На 300 мм выше верхней части коллектора должно располагаться дно бака-аккумулятора. Вода по трубе поступает в верхнюю часть бака-аккумулятора, поднимается по коллектору при нагреве, расширяется в коллекторе и становится менее плотной. В результате более холодная вода на дне резервуара вытесняется и по другой трубе поступает в нижнюю часть коллектора. Эта вода, в свою очередь, нагревается и стекает в бак. Пока поступает солнечная энергия, вода будет постоянно циркулировать по этому контуру, нагревая его.При поднятии бака над коллектором эффект переворота циркуляции в результате ночного остывания теплоносителя в коллекторе сходит на нет, так как холодная вода просто скапливается в нижней точке системы (на дне коллектора), а теплая вода остается в баке.

В качестве основных оптимальных значений параметров плоских солнечных коллекторов мы определили годовую удельную теплоемкость: (1) q=a+bH−1000,кВтч/м2(1)

где H – среднегодовая суммарная солнечная радиация на горизонтальную поверхность, кВтч/м2; а, б — параметры, определяемые из уравнений (2) и (3). (2) a=α1+α2r+α3r2+α4+α5r+α6r2f+α7+α8r+α9r2f2(2) (3) b=β1+β2r+β3r2+β4+β5r+β6r2f+β7+β8r+β9r2f2(3)

где r — характеристика теплоизоляционных свойств, это отношение суточной нагрузки на отопление при температуре наружного воздуха равной 0°С к суточной нагрузке на горячее водоснабжение.

f – коэффициент замещения, ориентировочно принимаемый от 0,2 до 0,4.

α1 … α9; β1 … β9 – расчетные коэффициенты приведены в таблицах 1-4.

Математическое обоснование основных параметров термосифонного эффекта для системы солнечного отопленияhttps://doi.org/10.1080/23311916.2020.1851629

Опубликовано в сети:
09 декабря 2020

/23311916.2020.1851629

Опубликовано в сети:
09 декабря 2020

(уменьшилось) в соответствии с данными табл. 5.(4) qi=q1+Δq/100,кВтч/м2(4)

Математическое обоснование основных параметров термосифонного эффекта для системы солнечного отопленияhttps://doi.org/10.1080/23311916.2020.1851629

Таблица 3. Значения коэффициентов β1 … β9 для плоского солнечного коллектора

Математическое обоснование основных параметров термосифонного эффекта для системы солнечного отопления

Математическое обоснование основных параметров термосифонного эффекта для системы солнечного отопленияhttps://doi.org/10.1080/23311916.2020.1851629

Опубликовано в Интернете:
09 декабря 2020 г.

где qi — удельная годовая теплопроизводительность для значений f, отличных от 0,5. Δq – изменение годовой удельной теплоемкости, %.

Наш подход совершенствования солнечной горячей системы заключается в том, что теплоизоляционным материалом является теплоизоляционный прозрачный стеклопакет с пониженным давлением, а теплоносителем является нержавеющая тонкостенная гофрированная труба. Тепло, полученное от солнечного потока, нагревает жидкость в змеевиках, которая удаляется из коллектора.На его место поступает холодная жидкость из бака в дозатор и происходит постоянная циркуляция, что повышает эффективность теплообмена, за счет исключения дополнительных промежуточных стенок между плитой и утеплителем, что упрощает конструкцию коллекторов, удобна в эксплуатации, быстро нагревается, а учитывая часовую температуру воздуха в летнее и зимнее время.

3. Результаты

При нагреве воды и уменьшении ее плотности в контуре коллектора гидростатическое давление P (Па) было избыточным.(5) ΔP=gρwtcnc−ρwtbF(5) (6) F=db+dcsinS2+dc−b(6)

, где g — ускорение свободного падения, м/с2; F — интервал по вертикали между центрами гелиоколлектора и бака-аккумулятора, м; d b— высота бака-аккумулятора, м; d c— длина коллектора, м; d c-b— расстояние между дном бака-аккумулятора и верхней частью коллектора, м.

Напор, уравновешенный потерями напора, обусловленными полным гидравлическим сопротивлением контура коллектора, состоящим из сопротивлений медной трубчатой ​​спирали коллектора, входящего и выходящего из трубопровода теплоносителя и устройств их соединения с коллектором и баком-аккумулятором.При расчете потери давления в гидроконтуре разбивают на линейную и нелинейную области. Каждый элемент медной спирали состоит из линейной части и двух нелинейных частей.

Общее количество элементов спирали, рассчитанное по формуле: (7) ne=L−dc−2∗dkkdk−2∗dkk(7)

где dkk – расстояние от краев коллектора до линейной части верхний и нижний спиральные элементы, м; dkk – расстояние от правой и левой сторон коллектора до медных спиральных элементов, м.Учитывая, что количество спиральных элементов в соответствии с конструктивными особенностями коллектора должно быть целым четным числом, значение ne округляется до ближайшего четного числа.

Расстояние между элементами спирали определяется из уравнения: (8) de=dk−2∗dkkne(8)

Длина дуги нелинейной (ln, м) и линейной (ll, м ) медные части спирального элемента (9) ln=π∗se2(9) (10) ll=Lde−2∗ln(10)

Потеря давления в линейной части спирального элемента описывается уравнением [24]: (11 ) ΔP=32µt∗lld2∗vaver(11)

где µ – динамическая вязкость переносимой среды средней длины линейной части спирали, Г·с/м2; вавер средняя скорость передачи, м/с.

Падение давления в нелинейной части спирального элемента коллектора вычисляется из выражения (формула Б. Карно (Пуарье, 2014)): (12) ΔPln=ξ∗vaverρ(12)

где ξ – коэффициент местного сопротивления. Местное сопротивление нелинейной части спирали коллектора представляет собой поворот трубопровода на 90о и рассчитывается по формуле: (13) ξ=0,051+0,19dR(13)

где R — радиус вращения спиральной медной трубы , м, R = се/2.

Для моделирования падения гидравлического сопротивления в трубчатых спиралях на коллекторных модулях были получены результаты на основе уравнения:

(14) HR=n∗64∗µ(tb3+µtc1∗llπ∗d4+2∗n−1 * 2ξ * ρtb3 + ρtc1π * d4 (14)
  • на площадке I -Collecter, I = 2, …, N К- 1:

(15) HCT = N * 64 ∗µ(tct−1+µtct∗llπ∗d4+4n∗ξ∗ρtct−1+ρtctπ+d4(15)

Количество теплоты qkJ, поступающее от коллектора в бак-аккумулятор, определим по формуле (16) qc =cwtc∗ρwtc∗tcgc(16)

Математическое обоснование основных параметров термосифонного эффекта для системы солнечного отопленияhttps://doi.org/10.1080/23311916.2020.1851629

Опубликовано онлайн:
09 декабря 2020

Рисунок 4. Общее количество медных спиральных элементов плоского солнечного коллектора

На рисунке 4 показано общее количество медных спиральных элементов плоского солнечного коллектора. Из рисунка 5 видно, что чем больше количество медных спиральных элементов, тем больше расстояние от краев коллектора до линейной части верхних и нижних спиральных элементов.

Математическое обоснование основных параметров термосифонного эффекта для системы солнечного отопленияhttps://doi.org/10.1080/23311916.2020.1851629

Опубликовано онлайн:
09 декабря 2020

Рисунок 6. Длина дуги плоского солнечного коллектора медная спиральная нелинейная часть элемент

На рисунке 6 представлена ​​длина дуги плоского солнечного коллектора элемент нелинейной части медной спирали. Чем больше радиус и диаметр медной спирали, тем большее количество жидкости будет протекать при нормальном давлении. Также можно утверждать, что чем больше ход медной спирали, тем меньшее количество жидкости потечет по трубке.Доказано, что все параметры, вычисляемые по экспериментальным данным, подчиняются законам физики, в частности, механики течений. Рис. элемент части

Рисунок 7. Длина дуги элемента линейной части медной спирали плоского солнечного коллектора

На рисунке 7 показана длина дуги элемента линейной части медной спирали плоского солнечного коллектора.Тепловые характеристики уменьшались почти линейно при увеличении расстояния между трубками. Это означает, что высокая плотность трубы на единицу площади (или длины) поглощающей пластины увеличивает ее тепловую эффективность. Рис. вход в бак-аккумулятор из коллектора

Рисунок 8.Количество теплоты q к (Дж), поступающей в бак-аккумулятор от коллектора

На рис. 8 представлена ​​зависимость количества теплоты q к (Дж), поступающей в бак-аккумулятор от коллектора, от температуры нагрева воды . Из рис. 3 результаты показывают, что суточный эффективный прирост тепла составил около 1050 МДж при различных условиях атмосферного воздуха. В их температурных условиях максимальное значение среднесуточной производительности системы составило 52% при небольшой разнице между температурами коллекторов и наружной температурой.В то время как в другие дни среднесуточная производительность системы составляет почти 50%. Начальная температура в резервуаре оказывает значительное влияние на повседневную эффективность системы. Увеличение разницы между температурой воды и температурой коллектора увеличит приток тепла от коллекторов. По сравнению с другими днями, дневная производительность системы может достигать 60% при начальной температуре 7°С.

4. Заключение

Решается система уравнений теплопередачи в элементах конструкции солнечного коллектора.Различные размеры коллекторов использовались в качестве контрольного примера, при этом макет проверялся в диапазоне 3–8 % по отношению к нормированному среднеквадратичному отклонению. Тепловые характеристики уменьшаются почти линейно с увеличением расстояния между трубками. Это подчеркивает сложность передачи тепла к трубе с относительно больших расстояний. Это указывает на то, что более высокая плотность трубы на единицу площади (или длины) поглощающей пластины увеличивает ее тепловую эффективность. Арочный профиль на 24–27 % эффективнее прямоугольного профиля.Увеличение массового расхода воды, циркулирующей по трубам коллектора, будет способствовать большему теплообмену, что положительно скажется на эффективности системы. В результате экспериментов суточный эффективный прирост тепла составил около 1050 МДж при различном воздухе окружающей среды. В температурных условиях максимальное значение дневной эффективности системы составило 52% при небольшой разнице между температурами коллекторов и окружающей среды.

представляет падение давления в линейной части плоского элемента солнечного коллектора. Падение давления является основным фактором производительности термосифонной системы. Таким образом, мы изучили прогноз падения давления в плоском солнечном коллекторе.Различные размеры коллекторов, использованных для испытаний, модель проверена и получена погрешность в пределах 3-8% по нормализованному среднеквадратичному отклонению. В случае плоских солнечных коллекторов, которые будут использоваться в термосифонных системах водоснабжения, модель может быть использована для сравнения решений между производственными и термосифонными характеристиками.

Математическое обоснование основных параметров термосифонного эффекта для системы солнечного отопленияОбщее количество медных спиральных элементов плоского солнечного коллектора

обоснование основных параметров термосифонного эффекта для системы солнечного отопленияhttps://doi.org/10.1080/23311916.2020.1851629

Опубликовано онлайн:
09 декабря 2020

Рисунок 6.Длина дуги плоского солнечного коллектора медная спиральная нелинейная часть элемент

Перевозчик Infinity Touch Control Thermostat Руководство по эксплуатации

SYSTXCCITW01-A, SYSTXCCITN01-A & SYSTXCCITC01-A InfinityR Touch Control
Инструкции по установке

Примечание: прочитайте все инструкции по эксплуатации перед запуском установки.
Патенты США: Carrierr®, патент США № 7,243,004, Carrierr®, патент США № 7,775,452, pointSET™, патент США № 7,415,102

Соображения безопасности

Неправильная установка, регулировка, изменение, сервисное обслуживание или использование могут привести к взрыву, возгорание, поражение электрическим током или другие условия, которые могут привести к смерти, телесным повреждениям или повреждению имущества. Обратитесь к квалифицированному установщику, в сервисное агентство, к вашему дистрибьютору или в филиал за информацией или помощью. Квалифицированный установщик или агентство должны использовать разрешенные заводом-изготовителем комплекты или аксессуары при модификации этой системы HVAC.При установке см. отдельные инструкции, прилагаемые к комплектам или аксессуарам.
Соблюдайте все правила техники безопасности. Надевайте защитные очки, защитную одежду и рабочие перчатки. Имейте в наличии огнетушитель. Внимательно прочтите эти инструкции и соблюдайте все предупреждения и предостережения, включенные в литературу и прикрепленные к устройству. Ознакомьтесь с местными строительными нормами и текущим изданием Национального электротехнического кодекса (NEC) NFPA 70. В Канаде см. действующие издания Канадского электротехнического кодекса CSA C22.1.

Ознакомьтесь с информацией по технике безопасности. Если вы видите этот символ на устройстве и в инструкциях или руководствах, помните о возможности получения травмы. Понимание сигнальных слов ОПАСНО, ПРЕДУПРЕЖДЕНИЕ и ОСТОРОЖНО. Эти слова используются с предупреждающим символом безопасности. ОПАСНО указывает на наиболее серьезные опасности, которые могут привести к серьезным травмам или смерти. ПРЕДУПРЕЖДЕНИЕ обозначает опасности, которые могут привести к травме или смерти. ВНИМАНИЕ используется для обозначения небезопасных действий, которые могут привести к легким травмам или повреждению продукта или имущества.ПРИМЕЧАНИЕ используется для выделения предложений, которые приведут к улучшению установки, надежности или эксплуатации.

Введение

Система Infinityr® состоит из нескольких интеллектуальных коммуникационных компонентов, в том числе сенсорного управления Infinityr® (или пользовательского интерфейса), печи с регулируемой скоростью или фанкойла FE, а также двухступенчатого кондиционера или ВД, которые постоянно взаимодействуют друг с другом. через четырехпроводное соединение, называемое шиной ABCD. Команды, рабочие условия и другие данные непрерывно передаются между компонентами по шине ABCD.Результатом является новый уровень комфорта, универсальности и простоты.
Все печи или фанкойлы Infinityr® являются многоступенчатыми и регулируемыми, что обеспечивает максимальную гибкость, эффективность и комфорт. Они поддерживают управляемую вентиляцию, увлажнение, осушение и контроль качества воздуха. Можно использовать либо Infinityr (со связью), либо стандартный одноступенчатый управляемый наружный блок на 24 В переменного тока.

При использовании обычных одноступенчатых наружных блоков печь Infinity или фанкойл обеспечивают 24-вольтовые сигналы, необходимые для управления ими.Кроме того, модуль сетевого интерфейса Infinityr® (P/N SYSTXCCNIM01) позволяет подключать Carrier HRV или ERV без необходимости отдельного настенного управления.
При использовании Carrier HRV или ERV с зонированной системой плата Infinityr® Zone позволяет подключать Carrier HRV или ERV без необходимости отдельного настенного управления.
Управление всеми компонентами системы осуществляется с помощью настенного пульта управления Infinity Touch Control, который заменяет обычный термостат и предоставляет домовладельцу единое настенное управление всеми функциями системы.

Быстрый запуск

Установка времени и даты

На главном экране коснитесь МЕНЮ в нижней части элемента управления. Значок ВРЕМЯ/ДАТА позволяет установить время и дату для сенсорного управления Infinityr®.

  • Чтобы установить ЧАС, МИНУТУ, МЕСЯЦ, ДЕНЬ или ГОД, коснитесь функции, которую вы хотите изменить.
  • Используйте кнопки Вверх () и Вниз () для внесения соответствующих изменений.
  • После завершения всех настроек нажмите СОХРАНИТЬ.
  • Если вы допустили ошибку, вы можете нажать ОТМЕНА и начать заново.

Установить информацию о дилере

На главном экране коснитесь МЕНЮ в нижней части элемента управления. Значок SERVICE позволяет вам загрузить свою контактную информацию в Infinity Touch Control.

A12176

  • Отформатируйте контактную информацию и логотип (если применимо) с помощью приложения для ПК/MAC и сохраните их на стандартный USB-накопитель. См. Раздел 6.7.
  • Коснитесь значка СЕРВИС примерно на 10 секунд, затем коснитесь ЗАГРУЗИТЬ ЛОГОТИП ДИЛЕРА.
  • Вставьте USB-накопитель в USB-порт в нижней части Infinity Touch Control и следуйте инструкциям на экране.
  • Более подробную информацию можно найти на сайте HVACPartners.com на вкладке «Продукт»> «Термостаты и элементы управления»> «SYSTXCCITW01»> «Документы и загрузки»> «Маркетинг/разное»> «Infinity Touch Control» Приложение с логотипом дилера — Инструкции.

Установка

Обзор

Эта инструкция касается только установки сенсорного управления Infinityr® и беспроводной точки доступа Infinityr.Инструкции по физической установке внутреннего и наружного оборудования и принадлежностей прилагаются к каждому устройству.
Установка, ввод в эксплуатацию, эксплуатация и поиск и устранение неисправностей системы Infinityr® рассматриваются только в данной инструкции по установке. Это руководство по подключению компонентов системы и вводу ее в эксплуатацию после установки всех физических компонентов. В системе Infinityr® предусмотрены специальные экранные подсказки и возможности запуска для упрощения и автоматизации первоначального ввода системы в эксплуатацию.

  • Установите Infinity Touch Control в соответствии с этой инструкцией.
  • Установите внутренний блок, наружный блок и аксессуары в соответствии с их инструкциями.
  • Соедините всю систему в соответствии с этой инструкцией.
  • Настройте, запустите и эксплуатируйте систему в соответствии с этой инструкцией, чтобы обеспечить плавный и безотказный запуск.
Проверка оборудования

Проверка оборудования. Подайте претензию транспортной компании перед установкой, если посылка повреждена или неполная.

Расположение

ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ПРИ РАБОТЕ С ЭЛЕКТРИЧЕСКИМ ТОКОМ
Несоблюдение этого предупреждения может привести к травмам или смерти.
Отключите питание перед прокладкой проводки управления.

Вся проводка должна соответствовать национальным, местным и государственным нормам.

Настенный пульт управления

Сенсорный пульт Infinity Touch Control — это центр управления системой Infinity. Он должен быть расположен в легкодоступном месте и виден взрослому домовладельцу или конечному пользователю.Для точного измерения температуры необходимо следовать следующим рекомендациям:
Сенсорный пульт управления Infinity и удаленные комнатные датчики СЛЕДУЕТ устанавливать:

  • На высоте примерно 5 футов (1,5 м) от пола.
  • Вблизи или в часто используемом помещении, предпочтительно на внутренней перегородке.
  • На участке стены без труб и воздуховодов.

Сенсорное управление Infinity Touch Control и удаленные комнатные датчики НЕ ДОЛЖНЫ устанавливаться:

  • Рядом с окном, на внешней стене или рядом с дверью, ведущей наружу.
  • Воздействие прямого света или тепла от лампы, солнца, камина или других объектов, излучающих температуру, что может привести к ложным показаниям.
  • Вблизи или в прямом потоке воздуха от регистров подачи.
  • В местах с плохой циркуляцией воздуха, например, за дверью или в нише.
Удаленные комнатные датчики

Удаленный комнатный датчик можно использовать с сенсорным управлением Infinity Touch вместо внутреннего датчика температуры управления. Это позволяет устанавливать Infinity Touch Control в местах с менее чем оптимальным потоком воздуха (например, рядом с наружной дверью, окном или в шкафу).Дистанционный датчик можно подключить к разъемам клеммной колодки с маркировкой S1 и S2 на задней панели блока управления или к разъемам ZS1 и ZS1C на модуле управления заслонкой. В любом случае Infinity Touch Control автоматически обнаружит удаленный комнатный датчик и проигнорирует его внутренний датчик температуры.

Усреднение удаленного комнатного датчика

Обычно используется один удаленный датчик, но в некоторых приложениях может использоваться несколько датчиков и усредняться. Для усреднения требуется специальный метод последовательно-параллельного подключения с определенным количеством датчиков.См. рисунок ниже. Также важно отметить, что датчик влажности не может быть расположен удаленно, поэтому не размещайте Infinity Control в месте, где определение влажности может быть неточным.

Интеллектуальные датчики (для зонирования)

Интеллектуальный датчик может использоваться в любой зоне. Он имеет дисплей температуры и кнопки для регулировки желаемой температуры только в этой зоне. Он также отображает температуру наружного воздуха и влажность в помещении, измеренные системой управления. В каждой зоне можно использовать только один интеллектуальный датчик.Их нельзя усреднить, как удаленные комнатные датчики. Если в зоне используется интеллектуальный датчик, в той же зоне можно использовать удаленный комнатный датчик. Удаленный комнатный датчик имеет приоритет над интеллектуальным датчиком. Интеллектуальный датчик будет отображать температуру удаленного комнатного датчика.
ПРИМЕЧАНИЕ : Интеллектуальные датчики должны быть адресованы, чтобы определить, какую зону они будут контролировать. Подробнее см. Инструкции по установке интеллектуального датчика.

Рекомендации по электромонтажу

Рекомендуется использовать обычный провод термостата.Используйте 22 AWG или больше для обычных приложений проводки. Для непрерывных проводов длиной более 100 футов следует использовать 20 AWG или больше.

ПРИМЕЧАНИЕ : Для подключения шины ABCD требуется только четырехпроводное соединение; тем не менее, рекомендуется прокладывать кабель термостата, имеющий более четырех проводов, на случай повреждения или обрыва провода во время установки.
Каждое коммуникационное устройство в системе Infinityr Zone имеет четырехконтактный разъем с маркировкой ABCD. При подключении каждого устройства рекомендуется использовать следующий цветовой код:

A — Зеленый = Данные A
B — Желтый = Данные B
C — Белый = 24 В переменного тока (общий)
D — Красный = 24 В переменного тока (горячий)

ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТЬ ПРИ РАБОТЕ С ЭЛЕКТРОПИТАНИЕМ
Несоблюдение этого предупреждения может привести к травме или смерти.
Перед установкой, модификацией или обслуживанием системы главный выключатель питания должен находиться в положении ВЫКЛ. Может быть более 1 разъединителя. Переключатель блокировки и ярлыка с подходящей предупреждающей этикеткой.

  • Отключите все питание оборудования.
  • Если заменяется существующий элемент управления Infinityr или другой элемент управления:
    • Снимите существующий элемент управления со стены.
    • Отсоедините провода от существующего управления.
    • Утилизируйте или утилизируйте старый элемент управления.
      •  ПРИМЕЧАНИЕ. Ртуть является опасным отходом. Если существующий контроль содержит ртуть, ее НЕОБХОДИМО утилизировать надлежащим образом. Infinity Touch Control не содержит ртути.
  • Выберите пластик для крепления Infinity Control (задняя панель и декоративная задняя панель при желании).
  • Протяните провода через большое отверстие в монтажном пластике. Выровняйте заднюю часть пластика по стене (только для эстетической ценности; для правильной работы Infinity Touch Control не требуется выравнивание по уровню) и отметьте стену через два монтажных отверстия.
  • Просверлите два монтажных отверстия диаметром 3/16 дюйма (4,8 мм) в отмеченных местах в стене.
  • Прикрепите монтажный пластик к стене с помощью двух прилагаемых винтов и дюбелей.
  • Отрегулируйте длину и прокладку каждого провода, чтобы добраться до каждого ввода провода на задней панели разъема. Зачистите 1/4 дюйма (6,4 мм) изоляции с каждого провода.
  • Совместите и подсоедините провода термостата к соответствующим клеммам на задней панели управления.
    • См. электрические схемы в Приложении A.
  • Вставьте лишний провод в стену.Заделайте отверстие в стене, чтобы предотвратить утечку воздуха. Утечки могут повлиять на работу.
  • Прикрепите Infinity Control к монтажному пластику, совместив пластиковые направляющие на задней панели контроллера с отверстием на монтажном пластике, и нажмите.
  • Выполните установку всего остального системного оборудования (например, заслонки, увлажнитель, вентилятор, УФ-лампы и т. д.).
  • Включите питание оборудования.
Экранированный провод

Если проводка термостата будет располагаться рядом или параллельно с проводкой высокого напряжения, проводкой радиоприемника, телевизора или Ethernet, то можно использовать четырехжильный экранированный кабель с витой парой для снижения или устранения потенциала. вмешательство.Провод экрана должен быть подсоединен к клемме C или заземлению на внутреннем блоке. Провод экрана должен НЕ быть подключен к любой клемме пользовательского интерфейса. Подключение экрана к земле на обоих концах может привести к образованию токовых петель в экране, что снизит эффективность экрана.
Подсоедините одну пару двухпарного (минимум) кабеля к клеммам связи A и B, а другую пару — к клеммам C и D на обоих концах кабеля. Экранирующий провод следует подключать ТОЛЬКО к заземлению внутреннего оборудования или к клемме C.Обратите внимание, что для некоторых наружных блоков требуются только соединения A и B . Дополнительные сведения см. в инструкциях по установке наружного блока.

Модуль управления заслонкой (только для систем зонирования)

Вся проводка идет обратно к модулю управления заслонкой. Выберите место рядом с печью или фанкойлом, где проводка от блока управления, каждого удаленного комнатного датчика или интеллектуального датчика, каждого привода заслонки и самого оборудования может быть легко соединена. Модуль управления заслонкой одобрен для использования только внутри помещений и никогда не должен устанавливаться таким образом, чтобы какой-либо из его компонентов подвергался воздействию погодных условий.Модуль управления заслонками (и зональные заслонки) можно устанавливать в любом месте, где температура остается в диапазоне от –4°F до 158°F (от –20°C до 70°C) и отсутствует конденсация. Крышка должна быть установлена ​​для предотвращения повреждения из других источников.
Не размещайте его там, где он будет доступен для детей. Он может быть установлен как в вертикальном, так и в горизонтальном положении. Помните, что доступ к проводке, вероятно, является наиболее важным фактором.

ВНИМАНИЕ
ОПАСНОСТЬ ТРАВМ
Несоблюдение этого предупреждения может привести к травме.
Во избежание возможного повреждения модуля управления заслонкой НЕ устанавливайте его на пленум, воздуховод или заподлицо с печью или фанкойлом.

Крепление

Сначала ознакомьтесь со всеми пластиковыми сборочными деталями, показанными на следующей странице. Infinity Touch Control защелкнется вместе с задней панелью. Задняя панель поставляется. Прикрепите заднюю панель, используя только небольшое отверстие в стене, позволяющее пройти четырехпроводному соединению. Установите сборку на заднюю панель.

ПРИМЕЧАНИЕ : После того, как Infinity Control будет прикреплен к стене с помощью задней пластины (соединенной вместе), необходимо соблюдать осторожность, чтобы не погнуть и не сломать защелки
при снятии.

Декоративная задняя пластина

Тонкая декоративная задняя пластина продается отдельно, чтобы скрыть следы/отверстия для винтов, оставшиеся от предыдущего термостата. Эта декоративная задняя пластина (или декоративное кольцо) используется путем защелкивания ее на задней стороне монтажной пластины перед креплением пластины к стене.

A12213

ПРИМЕЧАНИЕ. После того, как панель управления Infinity Touch Control прикреплена к стене с помощью задней пластины (защелкнутой вместе), необходимо соблюдать осторожность, чтобы не погнуть и не сломать защелки при снятии.

Соединения увлажнителя

Можно установить байпасный или вентиляторный увлажнитель 24 В переменного тока.
ПРИМЕЧАНИЕ. НЕ используйте традиционный гигростат для управления работой увлажнителя. Если установлен увлажнитель, позвольте Infinity Touch Control управлять увлажнителем.

Байпасный увлажнитель

Байпасный увлажнитель должен быть подключен непосредственно к клеммам HUM и 24VAC COM печи или фанкойла. Infinity Control Touch автоматически активирует выход HUM во время запроса на увлажнение.

Увлажнители с вентилятором

Большинство увлажнителей с вентилятором вырабатывают внутреннее напряжение 24 В переменного тока, которое включается при замыкании переключателя или контакта. Для этого приложения 24 В переменного тока Н.О. Изолирующее реле (DPST) ДОЛЖНО использоваться для предотвращения смешения внутреннего питания увлажнителя с трансформатором внутреннего оборудования. Применение катушки реле изоляции 24 В переменного тока к клеммам HUM и COM печи или фанкойла позволит сенсорному управлению Infinity автоматически активировать выход HUM во время запроса на увлажнение.Нет. Контакты реле
будут использоваться для подачи питания на увлажнитель. Для получения более подробной информации см. инструкции по установке увлажнителя с вентилятором.

Ввод в эксплуатацию

В этом разделе рассматривается первоначальное включение (или ввод в эксплуатацию) нового сенсорного управления Infinity® Touch Control. Система управления будет обмениваться данными и идентифицировать все компоненты системы
Infinityr®. Ниже приведен типичный пример сообщения печи с переменной скоростью вращения/фанкойла с двухступенчатым кондиционером/тепловым насосом (включая двухтопливную систему HYBRIDHEAT®).

Поиск внутреннего блока

Панель управления Infinity Touch загорится и начнет процесс ввода в эксплуатацию, отображая «Поиск внутреннего блока». Сюда входят продукты Infinityr® в небольших упаковках (SPP) с программным обеспечением пользовательского интерфейса версии 8.0 или более поздней.

A12177

ПРИМЕЧАНИЕ : Если внутреннее оборудование, совместимое с Infinity (печь или фанкойл), не найдено, система управления отобразит «Внутренний блок не найден». Это НЕОБХОДИМО исправить, прежде чем можно будет продолжить первоначальную последовательность включения питания.Перейдите к следующему разделу «Поиск наружного блока». Если это не исправить, Infinity Touch Control перейдет в ДЕМО-режим работы.

Поиск наружного блока

Затем сенсорное управление Infinity продолжит связь с наружным блоком, отображая «Поиск наружного блока». Сюда входят продукты Infinityr в малых упаковках (SPP) с программным обеспечением пользовательского интерфейса версии 8.0 или более поздней.
ПРИМЕЧАНИЕ : Если наружный блок не может быть найден, система управления отобразит «Наружный блок не найден».

  • Выберите соответствующий установленный блок; затем коснитесь ДАЛЕЕ.
    • AC1Stage – одноступенчатый кондиционер
    • *AC2Stage – двухступенчатый кондиционер
    • *HP1Stage – одноступенчатый тепловой насос
    • *HP2Stage – двухступенчатый тепловой насос
    • Нет – наружный блок не установлен

    ПРИМЕЧАНИЕ : Для продуктов в мелкой упаковке (SPP) экран выбора не требуется и не отображается.

    • Сначала установщику будет предложено выбрать соответствующий размер наружного блока; затем коснитесь ВЫБРАТЬ.
      *Для отображения этих вариантов может потребоваться модуль сетевых помех (NIM).

    Выбор внутреннего испарителя

    Если печь установлена ​​с тепловым насосом переменной производительности, появится экран для выбора установленного внутреннего испарителя. Этот выбор используется для адекватного расчета требуемой заправки хладагента на экранах заправки теплового насоса в меню «Проверка теплового насоса» (см. стр. 44). Выберите «другое» для испарителей других производителей.

    Выбор электрического нагревателя

    Если внутренним оборудованием является фанкойл, система управления будет отображать «Поиск нагревателя», пока он не будет найден. Если электрический нагреватель не идентифицируется самостоятельно, появится экран выбора нагревателя. Коснитесь соответствующего размера нагревателя; затем коснитесь ВЫБРАТЬ.

    Система Hydronic Heat

    Панель Infinity Touch Control поддерживает 2 типа приложений Hydronic Heat:

    1. Теплообменник с горячей водой в сочетании с фанкойлом FE и тепловым насосом или змеевик с горячей водой в качестве единственного источника тепла с вентилятором FE катушка.
    2. Незонированный фанкойл FE в сочетании с водяным водяным излучением.
      В любом случае вместо электрического нагревателя следует установить комплект Hydronic Heat. Номер детали принадлежности см. в разделе «Данные о продукте фанкойла FE». Система автоматически определит, что водяной нагреватель был установлен при выборе электрического нагревателя.
      Система будет рассматривать змеевик горячей воды либо как дополнительный источник тепла в приложении с тепловым насосом, либо как единственный источник тепла. Варианты настройки для приложений Hydronic Heat описаны в разделе настройки этой инструкции.

    A13117

    Поиск модуля SAM (если применимо)

    На экране появится сообщение «Поиск модуля SAM», чтобы определить, подключен ли к системе модуль доступа к системе, используемый только для домашней автоматизации.

    ПРИМЕЧАНИЕ . Для получения дополнительной информации о модуле SAM см. последнюю версию спецификации приложения под названием «Carrier Communicating HVAC System» (версия 2 или более поздняя), доступную на сайте HVACpartners.com, или инструкции по установке модуля доступа к системе.

    Поиск зон (если применимо)

    «Зонирование — поиск» появится на экране для определения наличия зон. На экране отобразится Зона 1, Зона 2 и т. д., а также все зоны, имеющие либо удаленный комнатный датчик, либо связанные с ними интеллектуальные датчики. Если в системе есть интеллектуальные датчики, перед продолжением им необходимо присвоить номер зоны. См. Инструкции по установке интеллектуальных датчиков, чтобы узнать, как назначить интеллектуальные датчики соответствующим зонам. После определения каждой зоны коснитесь ДАЛЕЕ.

    Выбор типа фильтра

    Затем установщику будет предложено выбрать тип воздушного фильтра, установленного с системой
    Infinity. После того, как выбор сделан, коснитесь ДАЛЕЕ.

    • Воздушный фильтр: 1–дюйм. до 4–дюймов. фильтрующий элемент
    • EAC: высоковольтный электронный воздухоочиститель
    • Очиститель воздуха: очиститель воздуха Infinityr® или Performancet™
    Установка увлажнителя

    Далее установщику будет предложено выбрать, установлен ли в системе увлажнитель.Выберите ДА или НЕТ, затем нажмите ДАЛЕЕ.

    Установка ультрафиолетовых ламп

    Далее установщику будет предложено выбрать, установлены ли в системе ультрафиолетовые лампы. Выберите ДА или НЕТ, затем нажмите ДАЛЕЕ.

    Обзор оборудования

    Экран обзора оборудования появится после выбора аксессуаров.
    На этом экране отображается сводка обо всем оборудовании, которое было автоматически найдено или выбрано вручную. Если был сделан неправильный выбор, нажмите ПЕРЕУСТАНОВИТЬ, чтобы перезапустить процесс установки
    .

    Проверка статического давления

    Далее появится экран проверки статического давления. Система выполнит проверку статического давления. Этот процесс займет около 1-1/2 минут. По завершении появится экран, отображающий статическое давление (в дюймах) на оборудование при ожидаемом максимальном подаваемом воздушном потоке. Если скорость вращения вентилятора превышает 1200 об/мин, появится предупреждение, но это не повлияет на работу оборудования и работу функции обнаружения загрязненного фильтра TrueSense™.После завершения проверки статического давления коснитесь ДАЛЕЕ. ПРИМЕЧАНИЕ. Проверка статического давления выполняется только при первоначальной установке или при запуске команды УСТАНОВКА в меню УСТАНОВКА/ОБСЛУЖИВАНИЕ.

    Оценка воздуховодов (только для приложений зонирования)

    Экран оценки воздуховодов будет отображаться следующим для приложений зонирования. Коснитесь ДАЛЕЕ, чтобы начать оценку воздуховодов. Оценка воздуховодов измеряет относительный размер воздуховодов до заслонок и через них. Эти измерения используются для контроля правильного расхода воздуха в зонированной системе.На экране появятся сообщения о состоянии, показывающие, что делает система. Процесс займет примерно одну минуту на каждую зону. Оценка воздуховода отменяет запрос на обогрев или охлаждение.

    Оценка воздуховодов будет выполняться автоматически каждый день в выбранное пользователем время. Заводское время по умолчанию — 13:00. но его можно изменить, войдя в меню настройки зонирования (см. стр. 36 — 37). Если есть активный запрос на отопление или охлаждение, система будет ждать, пока запрос не будет удовлетворен, прежде чем выполнять оценку воздуховода.Система сначала откроет все зоны и запустит вентилятор до 175 кубических футов в минуту на тонну охлаждения (или минимального воздушного потока внутреннего блока, в зависимости от того, что больше). Затем будет произведено измерение статического давления. Затем система закроет все зоны и откроет одну зону за раз, выполняя измерение статического давления для каждой зоны.

    Затем система закроет все зоны и произведет измерение давления, получив значение утечки воздуховода до и через заслонки. С помощью этих измерений статического давления система рассчитает относительный размер каждой зоны, а также процент утечки через демпферы. В конце процесса на дисплее отобразится относительный размер воздуховода каждой зоны.
    Если Infinity Touch Control обнаружит ошибку (заслонка не движется или заслонка подключена назад), она снова выполнит оценку воздуховода. Если он по-прежнему обнаруживает проблему с демпфером, он по умолчанию будет измерять равные размеры с утечкой 10% и отображать номер зоны для предполагаемого демпфера. После завершения оценки воздуховода коснитесь ДАЛЕЕ.

    Сервисные меню содержат набор важной информации. Эта информация позволяет установщику или специалисту по обслуживанию просматривать сводку того, что было установлено, и т. д.Эта информация не содержится в Руководстве по эксплуатации.
    Чтобы войти в сервисное меню, коснитесь меню, затем коснитесь значка СЕРВИС и удерживайте его не менее десяти секунд. Следующие экраны доступны при установке и обслуживании. Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.
    ПРИМЕЧАНИЕ : Информацию об обновлении программного обеспечения см. в руководстве пользователя.

    Обзор оборудования

    Коснитесь ОБЗОР ОБОРУДОВАНИЯ, чтобы отобразить тип и номер модели внутреннего блока, тип наружного блока (и номер модели, если блок двухступенчатый), тип фильтра, любые установленные аксессуары и количество зон в система.Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

    Установка

    Коснитесь УСТАНОВКА, чтобы выполнить процесс запуска, чтобы изучить все оборудование в системе. Нажмите правую боковую кнопку, чтобы начать процесс. Коснитесь ДАЛЕЕ, чтобы начать процесс.
    Коснитесь «Оценка воздуховодов», чтобы выполнить оценку воздуховодов. Это можно сделать, если после установки пользовательского интерфейса были внесены изменения в воздуховод. Оценка воздуховодов может быть выполнена без полной установки системы.

    A12146

    ПРИМЕЧАНИЕ . Для изделий в мелкой упаковке (SPP) используйте следующие инструкции по настройке (раздел 6.3), проверке (раздел 6.4) и обслуживанию (раздел 6.5):
    – для PAC AC Indoor и OAC HP Indoor, следуйте инструкциям для фанкойлов.
    – Для газовых установок PAC Indoor и Gas PHP Indoor следуйте инструкциям для печи.
    – Для всех PAC Outdoor следуйте инструкциям AC/Теплового насоса.

    Настройка

    ПРИМЕЧАНИЕ : В зависимости от установленного оборудования будут отображаться следующие параметры.

    • Крытый:
      • INDOOR:
        • Печь
          • Печь
          • Вентиляторная катушка
          • PAC AC HPOL
          • PAC HP INTOOR
          • PAC PAC Hindoor
          • GAS PAC INTOOR
          • GAS PHP INTEROOR
          • GAS PHP INTOOR
        • Открытый:
          • AC / тепловой насос
          • PAC AC Открытый
          • PAC HP для наружной установки
          • GAS PAC для наружной установки
          • GAS PHP для наружной установки

        После выбора оборудования отобразятся соответствующие меню.

        Термостат

        Сначала нажмите НАСТРОЙКА, затем нажмите ТЕРМОСТАТ, чтобы настроить параметры сенсорного управления Infinity®.

        Настройка автоматического режима

        После выбора опции автоматического переключения коснитесь СОХРАНИТЬ.

        • Включение или отключение: выберите включение или отключение режима автоматического переключения
        • Время автоматического переключения: настраивается от 5 до 120 минут
        Зона нечувствительности нагрева/охлаждения

        Минимальная разница между требуемыми температурами нагрева и охлаждения. Мертвая зона не меняется, когда пользователь переключается между градусами Фаренгейта (°F) и градусами Цельсия (°C).Пример: зона нечувствительности 2° будет равна 2° для 2°C и не изменится в зависимости от единиц измерения, °F и °C. Это может позволить одной настройке «подтолкнуть» другую, чтобы сохранить эту разницу. Когда установлена ​​правильная зона нечувствительности, коснитесь СОХРАНИТЬ.

        • Зона нечувствительности: регулируется от 0 до 6°F
        Смещения

        Эта опция позволяет выполнять калибровку (или преднамеренную неправильную калибровку) датчиков температуры и влажности. Эти смещения добавляются к фактическим значениям температуры/влажности
        . Когда будут сделаны правильные смещения, коснитесь СОХРАНИТЬ.

        • Наружная температура: регулируется в диапазоне от –5 до 5°F (-3–3°C)
        • Влажность: регулируется в диапазоне от –10 до 10%
        Сброс заводских настроек по умолчанию

        Эта опция позволяет установщику сбросить определенные заводские параметры. Сделав выбор, коснитесь СОХРАНИТЬ.

        • Расписание программ: Возврат к предварительно запрограммированным времени и температуре.
        • Пользовательские настройки: сброс пользовательских настроек до предварительно запрограммированных значений.
        • Параметры установки: сброс параметров установки до предварительно запрограммированных значений.
        • Последние 10 ошибок: сброс последних 10 ошибок системы в меню «Сервис».
        Включение планирования

        Эта опция позволяет установщику разрешить функции программирования. После выбора нажмите СОХРАНИТЬ.

        Smart Recovery Enable

        Применяется только к программируемым операциям. Восстановление начнется за 90 минут до запланированного изменения режима нагрева и охлаждения. После выбора
        коснитесь СОХРАНИТЬ.

        • Интеллектуальное восстановление: вкл. или выкл.

        ПРИМЕЧАНИЕ. Раздел настройки «Отображение единиц измерения температуры» перемещен на экраны домовладельцев.Дополнительную информацию см. в руководстве пользователя.

        Fan Coil

        Сначала коснитесь SETUP, затем коснитесь FAN COIL, чтобы настроить параметры фанкойла.

        A12188

        Воздушный поток

        Эта опция позволяет установщику выбрать соответствующий воздушный поток в зависимости от потребностей установки. ТИХИЙ поток воздуха означает минимальный поток охлаждающего воздуха, при котором система может безопасно работать (обычно 300 кубических футов в минуту на тонну). Используйте эту настройку, если шум воздуховода является серьезной проблемой.Обратите внимание, что запотевание воздуховодов в условиях высокой влажности может стать проблемой при низком расходе воздуха. Воздушный поток КОМФОРТ означает, что воздушный поток изменяется в зависимости от настроек влажности и температуры. Этот выбор включает все функции осушения и комфорта системы. Воздушный поток EFF325 — это фиксированный воздушный поток, используемый для достижения заданных рейтингов — уменьшение потока воздуха для осушения не выполняется. Номинальная производительность составляет 325 кубических футов в минуту на тонну, но будет варьироваться, если используется двухступенчатый наружный блок. Воздушный поток EFF350 — это фиксированный воздушный поток, используемый для достижения заданных рейтингов — уменьшение потока воздуха для осушения не выполняется.Номинальная производительность составляет 350 кубических футов в минуту на тонну, но будет варьироваться, если используется двухступенчатый наружный блок. МАКСИМАЛЬНЫЙ воздушный поток составляет фиксированные 400 CFM/тонну. Уменьшение расхода воздуха для осушения не выполняется.

        Поток воздуха для осушения, если установлено значение НОРМАЛЬНЫЙ, может быть отрегулирован до минимума, чтобы удовлетворить запрос на осушение. Если установлено значение ВЫСОКИЙ, минимальный поток воздуха в режиме осушения увеличивается, чтобы уменьшить воздуховод и зарегистрировать пот. Кроме того, воздушный поток увеличивает минимальный воздушный поток во время обычных операций охлаждения, что помогает уменьшить запотевание воздуховодов.
        Сделав выбор, коснитесь СОХРАНИТЬ.

        • Охлаждающий воздушный поток: тихий, комфортный, EFF325, EFF350 или макс.
        • Осушение воздушного потока: нормальный или высокий
        Высота над уровнем моря
        • Выбор статического давления: от 0 до 10 000 футов. Это используется для корректировки показаний статического давления, которые выполняет система.
        Осушение фанкойла

        Опция Dehum Drain Time отключает непрерывный вентилятор в конце охлаждения на пять минут, чтобы слить воду из внутреннего змеевика.Вентилятор выключается только в том случае, если в начале или во время цикла охлаждения существовал запрос на осушение.
        Опция Electric Reheat позволяет использовать электрический нагрев во время работы функции охлаждения для осушения. Это позволит дольше работать функции охлаждения и осушения, что значительно улучшит контроль влажности в режиме охлаждения. Накопленная электрическая энергия, использованная при повторном нагреве (в киловатт-часах), отображается на экране «Часы работы фанкойла» и может быть сброшена там. Эта опция доступна только для фанкойлов.
        Сделав выбор, коснитесь СОХРАНИТЬ.

        • Время дренажа осушителя: регулируется от 5 до 60 минут или ВЫКЛ.
        • Электрический подогрев: да или нет
        Клемма G фанкойла

        Этот параметр настройки выбирает желаемую работу, когда контакт R-G замкнут на вентиляторе плата управления катушкой. В этом варианте функции вентилятор включает вентилятор на выбранной скорости, когда на клемму G подается питание. Используйте функцию оповещения, чтобы выбрать состояние контакта для оповещения. Выберите «Нормально открытый» или «Нормально закрытый», а затем сохраните свой выбор.Выключение отключает вентилятор и оборудование при запуске. Сделав выбор, коснитесь Сохранить.

        A13229

        Предупреждение клеммы G фанкойла

        Используйте функцию предупреждения, чтобы выбрать состояние контакта для предупреждения. Выберите «Нормально открытый» или «Нормально закрытый», а затем сохраните свой выбор.

        A13230

        Выключение: Этот параметр настройки выбирает изменение состояния, необходимое для выключения. Выберите «Нормально открытый» или «Нормально закрытый», а затем сохраните свой выбор.

        A13231

        Печь

        Сначала коснитесь НАСТРОЙКИ, затем коснитесь ПЕЧИ, чтобы настроить параметры печи.

        Поток воздуха печи

        Выбирает поток воздуха печи при нагреве. ЭФФЕКТИВНОСТЬ — это поток воздуха, используемый для достижения заданных значений, КОМФОРТ — это уменьшенный поток воздуха, используемый для повышения температуры воздуха на выходе и обеспечения повышенного комфорта.

        Для параметра Низкий нагрев установите значение ВКЛ, если система содержит байпасный увлажнитель.
        Параметр ВКЛ увеличивает расход воздуха при низком нагреве печи.
        Сделав выбор, коснитесь СОХРАНИТЬ.

        • Воздушный поток в печи: комфорт или эффективность
        • Низкий нагрев: вкл. или выкл.
        Воздушный поток AC/HP

        Этот параметр выбирает воздушный поток в печи при охлаждении, нагреве тепловым насосом и осушении.
        ТИХИЙ поток воздуха означает минимальный поток охлаждающего воздуха, при котором система может безопасно работать (обычно 300 кубических футов в минуту/тонну). Используйте эту настройку, если шум воздуховода является серьезной проблемой.Обратите внимание, что запотевание воздуховодов в условиях высокой влажности может стать проблемой при низком расходе воздуха. Воздушный поток КОМФОРТ означает, что воздушный поток изменяется в зависимости от настроек влажности и температуры. Этот выбор включает все функции осушения и комфорта системы. Воздушный поток EFF325 — это фиксированный воздушный поток, используемый для достижения заданных рейтингов — уменьшение потока воздуха для осушения не выполняется.
        Номинальная производительность составляет 325 кубических футов в минуту на тонну, но будет отличаться, если используется двухступенчатый наружный блок. Воздушный поток
        EFF350 — это фиксированный воздушный поток, используемый для достижения заданных рейтингов — уменьшение воздушного потока для осушения не выполняется.Номинальная производительность составляет 350 кубических футов в минуту на тонну, но будет варьироваться, если используется двухступенчатый наружный блок. МАКСИМАЛЬНЫЙ воздушный поток составляет фиксированные 400 CFM/тонну. Уменьшение расхода воздуха для осушения не выполняется.
        Поток воздуха для осушения, если установлено значение НОРМАЛЬНЫЙ, поток воздуха может регулироваться до минимума, чтобы удовлетворить запрос на осушение. Если установлено значение ВЫСОКИЙ, минимальный поток воздуха в режиме осушения увеличивается, чтобы уменьшить воздуховод и зарегистрировать пот. Кроме того, воздушный поток увеличивает минимальный воздушный поток во время обычных операций охлаждения, что помогает уменьшить запотевание воздуховодов.
        Сделав выбор, коснитесь СОХРАНИТЬ.

        • Cool: тихие, комфорт, EFF325, EFF350, или MAX
        • по умолчанию = Comfort
        • HP Heat
        • HP Heat: Comfort или Eff350
        • Default = Comfort
        • DehumiDify: Normal или High
        • по умолчанию = Normal
        Постановка печи

        Эта опция управляет ступенями печи и выбирает минимальное время, в течение которого должна работать низкая ступень, прежде чем активируется высокая ступень. Настройка SYSTEM позволит системе Infinity Zone Control определить ступенчатость печи.LOW запустит только низкую ступень нагрева печи. LOW–MED запустит низкую и среднюю стадии (2 стадии нагрева). MED будет запускать только среднюю стадию нагрева. СРЕДНИЙ-ВЫСОКИЙ будет работать на средней и высокой стадиях (2 стадии нагрева). HIGH будет запускать только высокую ступень нагрева печи.
        ПРИМЕЧАНИЕ. Двухступенчатая печь имеет только значения НИЗКИЙ и ВЫСОКИЙ.

        • Ступени: Система, Низкая, Низкая–Средняя, ​​Средняя, ​​Средняя–Высокая или Высокая
        Пределы расхода воздуха в печи (только модулирующая печь)

        Следующие настройки позволяют установщику ограничивать печь в пределах определенного минимального и максимального расхода воздуха .Эти воздушные потоки преобразуются в мощности. Минимальные и максимальные пределы определяются размером оборудования. Эти настройки не совпадают с ограничениями зонального расхода воздуха.

        • Мин. предельные значения модуляции: Минимум кубических футов в минуту для работы модулирующей печи. Это увеличит минимальную рабочую мощность печи.
          • Значение по умолчанию — расход воздуха в топке при наименьшей теплоемкости.
        • Макс. предельные значения модуляции: максимальный кубический фут в минуту для работы модулирующей печи. Это увеличит максимальную рабочую мощность печи.
          • Значением по умолчанию является расход воздуха в топке для максимальной тепловой мощности.
        Задержка выключения печи

        Этот параметр указывает время, в течение которого вентилятор будет продолжать работать после отключения нагрева. После выбора нажмите СОХРАНИТЬ.

        • Задержка выключения печи: 90, 120, 150 или 180 секунд
        Высота над уровнем моря

        Для снижения мощности газа эта настройка регулирует поток воздуха в печи для компенсации высоты над уровнем моря. Регулировка высоты недоступна для старых печей.Более подробную информацию см. в инструкции к печи. После выбора нажмите СОХРАНИТЬ.

        • Высота: 0000 — 2000, US 2001 — 3000, CN 2100 — 4500, US 3001 — 4000, US 4001 — 5000, US 5001 6000, US 6001 — 7000, US 7001 — 8000, US 8000 > 9000.
        • Выбор статического давления: от 0 до 10 000 футов. Это значение используется для корректировки показаний статического давления, которые выполняет система.
        Слив осушителя печи

        Этот параметр позволяет выбрать время, в течение которого постоянный вентилятор выключается в конце охлаждения для слива воды из внутреннего змеевика.Вентилятор выключается только в том случае, если в начале или во время цикла охлаждения существовал запрос на осушение.

        • Время дренажа для осушения: регулируется от 5 до 60 минут
        Клемма G печи

        Этот параметр настройки выбирает желаемую операцию, когда цепь R–G меняет состояние на панели управления печи в зависимости от настройки.
        В соответствии с опцией функции ВЕНТИЛЯТОР включает вентилятор на выбранную скорость, когда на клемму G подается питание. SHUTDOWN отключает вентилятор и оборудование при запуске.
        Сделав выбор, коснитесь СОХРАНИТЬ.

        • Функция: Отключено, Вентилятор или Выключение
        • Скорость вентилятора: Низкая, Средняя или Высокая
        • Выключение:
          • Нормально открытый
          • Нормально закрытый\
          • Функция выключения может не срабатывать немедленно. Задержки выключения вентилятора и т. д. по-прежнему будут использоваться. Отключение не предназначено для коммерческих приложений. Если требуется немедленное отключение, необходимо обеспечить отключение питания внутреннего блока.
        Оповещение терминала G печи

        Используйте функцию оповещения, чтобы выбрать состояние контакта для оповещения.Выберите «Нормально открытый» или «Нормально закрытый», а затем сохраните свой выбор.

        A13230

        Выключение: Этот параметр настройки выбирает изменение состояния, необходимое для выключения.
        Выберите «Нормально открытый» или «Нормально закрытый», а затем сохраните свой выбор.

        Кондиционер/тепловой насос

        Сначала коснитесь НАСТРОЙКА, затем коснитесь КОНДИЦИОНЕР/ТЕПЛОВОЙ НАСОС, чтобы настроить параметры блока переменного тока/теплового насоса.

        A12190

        Фиксация

        Фиксация High Cool

        • Система управления
        • High Cool
          • Температура, выше которой включается только высокая ступень охлаждения.
        • Только низкое охлаждение
          • Система будет работать только в низкоступенчатом охлаждении.

        Защелка высокого нагрева

        A13228

        • Система под контролем
          • Система сама решает, какая ступень должна работать для удовлетворения потребности в отоплении.
        • Высокий нагрев
          • Температура, ниже которой включается только высокая ступень нагрева.
        • Только слабый нагрев
          • Система будет работать только в режиме слабого нагрева.
        Блокировка охлаждения

        Наружная температура, ниже которой охлаждение не обеспечивается. После выбора нажмите СОХРАНИТЬ.

        • Температура блокировки охлаждения: нет, 45, 50 или 55 (_F)
        Интервал разморозки

        Интервал времени, в течение которого могут выполняться циклы разморозки на тепловом насосе. АВТО означает, что интервал оттаивания оптимизируется внешним управлением.После выбора нажмите СОХРАНИТЬ.

        • Установка интервала разморозки: 30, 60, 90, 120 минут или АВТО
        Охлаждение при низкой температуре окружающей среды

        Выбор ДА активирует операцию охлаждения при низкой температуре наружного блока. Этот параметр доступен только для сообщающихся наружных блоков и если для параметра «Блокировка охлаждения» установлено значение «НЕТ». Комплекты для низких температур окружающей среды не требуются для сообщающихся наружных блоков. После выбора нажмите СОХРАНИТЬ.

        • Охлаждение при низкой температуре окружающей среды: Да или Нет
        • По умолчанию = Нет
        Quiet Shift

        Эта опция включает функцию Quiet Shift в одноступенчатых или двухступенчатых сообщающихся тепловых насосах.После выбора нажмите СОХРАНИТЬ.
        ПРИМЕЧАНИЕ : Эта опция недоступна для тепловых насосов с регулируемой скоростью.

        Макс. об/мин переменного тока/теплового насоса

        При использовании с тепловыми насосами переменной производительности эта опция ограничивает рабочую скорость теплового насоса до этого максимума. Используется для снижения рабочего шума при высокой мощности нагрева. Уменьшение этого значения снизит теплопроизводительность теплового насоса. После выбора нажмите СОХРАНИТЬ.

        • Макс. число оборотов теплового насоса переменного тока: регулируется в диапазоне 4500–7000
        Задержка вентилятора оттаивания

        Включает вентилятор наружного блока в конце цикла оттаивания примерно на 12 секунд.Это помогает уменьшить любой неприятный шум хладагента, вызванный переключающим реверсивным клапаном. Эта настройка доступна только для сообщающихся тепловых насосов. После выбора нажмите СОХРАНИТЬ.

        • Задержка вентилятора оттайки: Да или Нет
        Отключение отключения

        Эта опция отключает функцию обнаружения отключения питания из-за высокого напряжения в управлении наружным блоком. После выбора нажмите СОХРАНИТЬ.

        • Отключение пониженного напряжения: Вкл. или Выкл.
        Энергоэффективность

        Этот параметр используется для ввода опубликованных характеристик установленного кондиционера или теплового насоса в рамках расчета отслеживания энергопотребления.После ввода оценок нажмите СОХРАНИТЬ.

        Блокировка источника тепла

        Сначала коснитесь НАСТРОЙКА, затем коснитесь БЛОКИРОВКА ИСТОЧНИКА ТЕПЛА, чтобы настроить параметры блока переменного тока/теплового насоса.
        Для систем водяного отопления эта опция позволяет установщику установить температуру блокировки, ниже которой будет работать только водяной змеевик, и температуру блокировки, выше которой водяной змеевик не будет работать. Сделав выбор, коснитесь СОХРАНИТЬ.

        A12149

        • Блокировка высокого давления: регулируется в диапазоне от 5 до 55°F (от –15 до 13°C) или отсутствует
        • Блокировка топки, электронагрева или гидравлической блокировки: регулируется в диапазоне от 5 до 55°F (от –15 до 13°C) или отсутствует
        • Разморозка с печью, электрообогревом или гидроникой: Да или Нет
        Зонирование (если применимо)

        Сначала коснитесь НАСТРОЙКА, затем коснитесь ЗОНИРОВАНИЕ, чтобы настроить параметры системы зонирования (если применимо).

        Зонирование Отключить

        Этот параметр позволяет установщику включать или отключать зонирование. После выбора нажмите СОХРАНИТЬ.

        • Отключение зонирования: Да или Нет
        Смещение зон

        Эта опция позволяет смещение фактической температуры для каждой зоны, позволяя выполнять калибровку (или преднамеренную неправильную калибровку) каждого датчика. Используйте кнопки «Влево» (<) или «Вправо» (>) для изменения зоны. После выбора нажмите СОХРАНИТЬ.

        • Смещение температуры: регулируется в диапазоне от –5 до 5_F (от –3 до 3_C)
        Пределы расхода воздуха в зоне

        Поскольку в этой системе запрещен байпасный клапан, эта настройка используется для выбора максимально допустимого соотношения шума и воздушного потока в каждой зоне исходя из требований к воздушному шуму и комфорту.НИЗКИЙ означает 100 % максимального расчетного воздушного потока; СРЕДНИЙ–НИЗКИЙ означает 138 % максимального оценочного воздушного потока; СРЕДНИЙ означает 176 % от максимального расчетного воздушного потока; СРЕДНИЙ-ВЫСОКИЙ означает 214% от максимального расчетного воздушного потока; ВЫСОКИЙ означает 250 % максимального расчетного воздушного потока; NO LIMIT означает, что оборудование не отключается.

        CFM, связанный с каждым пределом, отображается на экране. Сравните это значение со значением CFM нижней ступени оборудования, чтобы убедиться, что оборудование будет работать для каждой зоны. Расчетный расход воздуха определяется, как описано в разделе ОЦЕНКА ВОЗДУХОВОДА.Сделав выбор, коснитесь СОХРАНИТЬ.

        • Коснитесь имени зоны, которое вы хотите изменить
        • Выберите зону для регулировки воздушного потока: Низкий, Средний–Низкий, Средний, Средний–Высокий, Высокий или Без ограничений
        Время оценки воздуховода

        Эта опция позволяет установщик, чтобы выбрать время, в течение которого будет выполняться оценка воздуховода. После выбора нажмите СОХРАНИТЬ.

        • Время оценки воздуховодов: можно выбрать между 12:00 и 23:00
        Принадлежности

        Сначала коснитесь НАСТРОЙКА, затем коснитесь ПРИНАДЛЕЖНОСТИ, чтобы настроить параметры принадлежностей, установленных в системе.

        A12192

        Фильтр

        С помощью этой опции установщик может выбрать контроль давления, тип установленного фильтра и временной интервал очистки. После выбора
        вариантов коснитесь СОХРАНИТЬ.

        • Контроль давления (недоступно с электрическим воздухоочистителем): Включить или отключить
        • Интервал очистки: Выбирается от 1 до 18 месяцев
        • Тип фильтра: Воздушный фильтр, Электрический воздухоочиститель или очиститель воздуха
          • Тип фильтра выбирается во время установка; в противном случае по умолчанию = воздушный фильтр
        Увлажнитель

        С помощью этой опции установщик может выбрать, установлен ли увлажнитель, выполнять ли увлажнение с вентилятором на низкой скорости, а также временной интервал для замены накладки увлажнителя.Сделав выбор, коснитесь СОХРАНИТЬ.

        • Увлажнитель установлен: да или нет
          • Выбор увлажнителя производится во время установки; в противном случае по умолчанию = нет
        • Панель смены: выбирается от 1 до 24 месяцев
        • Увлажнение с помощью вентилятора: да или нет и временной интервал смены ультрафиолетовых ламп.После выбора
          нажмите СОХРАНИТЬ.

          • Установленные УФ-лампы: Да или Нет
            • Выбор УФ-лампы производится во время установки; в противном случае по умолчанию = нет
          • Интервал изменения: выбирается от 1 до 48 месяцев
          Вентилятор

          Если вентилятор установлен, установщик может выбрать временной интервал для очистки вентилятора. Сделав выбор, коснитесь СОХРАНИТЬ.

          • Интервал очистки: выбирается из 60, 90, 120, 150 или 180 дней. в часы пиковой нагрузки.Эта настройка доступна только в том случае, если оборудование имеет вход для энергосбережения (см. Инструкции по установке наружного оборудования). Эта настройка управляет реакцией оборудования, когда активен вход энергосбережения. DISABLED означает, что функция ограничения не активна. TURN OFF означает, что наружный блок должен быть выключен, когда активна функция ограничения. LOW STAGE означает, что наружный блок будет работать на минимальной ступени, когда активна функция ограничения. Сделав выбор, коснитесь СОХРАНИТЬ.

            A12193

            • Охлаждение: отключено, низкая ступень или выключение
            • Тепловой насос: отключено, низкая ступень или выключение
            Hydronic Airflow

            в паре с водяным змеевиком. Сделав выбор, коснитесь СОХРАНИТЬ.

            A12194

            A12194

            • Airflow: выбирается между отключением до 50 CFM
              • OFF = 450 CFM, MAX = (ODU_SIZE в KBTU * 400) / 12)
              • по умолчанию = OFF
            • вентилятор на задержку : Выбирается от 0 до 240 секунд
            • Задержка выключения вентилятора: Выбирается от 0 до 240 секунд
            Проверить

            Нажмите ПРОВЕРИТЬ, чтобы просмотреть оборудование, установленное в системе.Выполните контрольную проверку, чтобы убедиться, что каждая единица оборудования работает правильно.

            Электрический обогрев

            Если у вас есть фанкойл с электрическими нагревателями, этот пункт меню позволит использовать нагреватели. В самоидентифицирующихся электронагревателях доступны три ступени электронагрева, которые можно использовать в любой комбинации. Неидентифицирующие нагреватели обеспечивают только одну ступень нагрева. После того, как выбор сделан, нажмите СТАРТ.

            • Низкий нагрев: выбирается в диапазоне от 0 до 120 минут
            • Средний нагрев: выбирается в диапазоне от 0 до 120 минут
            • Высокий нагрев: выбирается в диапазоне от 0 до 120 минут
            Печь

            Убедитесь, что печь установлена ​​правильно.
            Эта опция позволяет тренировать печь. Во-первых, выбираются время работы при низкой температуре и время работы при высокой температуре. Печь выполнит свою последовательность запуска розжига.
            Эта последовательность будет отображаться на экране. После включения газового клапана и двигателя вентилятора на экране отобразится текущее рабочее состояние печи. После того, как выбор сделан, нажмите СТАРТ.

            • Низкий нагрев: выбирается в диапазоне от 0 до 120 минут
            • Высокий нагрев: выбирается в диапазоне от 0 до 120 минут
            Hydronic

            Эта опция позволяет использовать гидравлическое реле нагрева.Во-первых, он подаст напряжение на реле и включит вентилятор. Эта последовательность будет отображаться на экране. После того, как выбор сделан, нажмите СТАРТ.

            • Проверка водяного нагревателя: выбирается от 0 до 120 минут
            Кондиционер

            Эта опция позволяет использовать кондиционер. С 2-ступенчатым блоком переменного тока время работы с низким охлаждением и высоким охлаждением можно выбирать независимо друг от друга для тренировки. Дисплей изменится, чтобы показать рабочее состояние переменного тока. После того, как выбор сделан, нажмите СТАРТ.

            ПРИМЕЧАНИЕ. Воздушные потоки в режимах Checkout фиксируются на настройке EFFICIENCY и не зависят от других настроек воздушного потока. Чтобы просмотреть воздушные потоки для нормального режима охлаждения кондиционера, выйдите из экрана ПРОВЕРКА и подайте запрос на обогрев системы.

            • Время работы при низком охлаждении: выбирается от 0 до 120 минут
            • Время работы при сильном охлаждении: выбирается от 0 до 120 минут
            Обогрев тепловым насосом

            Режим обогрева тепловым насосом можно использовать с помощью этой опции меню.В 2-ступенчатом тепловом насосе время работы при низкой температуре и высокой температуре можно выбрать независимо друг от друга
            .
            Для тепловых насосов с регулируемой скоростью можно выбрать скорость, с которой будет работать тепловой насос.
            После того, как выбор сделан, нажмите СТАРТ.
            ПРИМЕЧАНИЕ . Воздушные потоки в режимах Checkout фиксируются на настройке EFFICIENCY и не зависят от других настроек воздушного потока. Чтобы просмотреть воздушные потоки для нормального режима охлаждения кондиционера, выйдите из экрана ПРОВЕРКА и подайте запрос на обогрев системы.

            • Время работы при низком нагреве: выбирается от 0 до 120 минут
            • Время работы при сильном нагреве: выбирается от 0 до 120 минут
            • Скорость (только для теплового насоса с регулируемой скоростью): выбирается от самой низкой доступной до 100%
              • По умолчанию = самая низкая доступно, как указано тепловым насосом с переменной скоростью
            • Разморозка: да или нет
            Охлаждение с помощью теплового насоса

            Режим охлаждения с тепловым насосом можно использовать с помощью этой опции меню. В двухступенчатом тепловом насосе время работы при низком охлаждении и время работы при сильном охлаждении выбираются независимо для тренировки.

            Для тепловых насосов с регулируемой скоростью можно выбрать скорость, с которой будет работать тепловой насос.
            После выбора нажмите СТАРТ .
            ПРИМЕЧАНИЕ . Воздушные потоки в режимах Checkout фиксируются на настройке EFFICIENCY и не зависят от других настроек воздушного потока. Чтобы просмотреть воздушные потоки для нормального режима охлаждения кондиционера, выйдите из экрана ПРОВЕРКА и подайте запрос на обогрев системы.

            • Время работы при низком охлаждении: выбирается от 0 до 120 минут
            • Время работы при сильном охлаждении: выбирается от 0 до 120 минут
            • Скорость (только для теплового насоса с регулируемой скоростью): выбирается от самой низкой доступной до 100%
              • По умолчанию = самая низкая Доступен в соответствии со спецификацией для теплового насоса с регулируемой скоростью
            Увлажнитель

            Увлажнитель можно включать и выключать с помощью этой опции меню.Чтобы завершить проверку увлажнителя, коснитесь STOP.

            • Проверка увлажнителя: вкл. или выкл.
            Вентилятор

            С помощью этой опции меню можно проверить работу вентилятора на всех его рабочих скоростях. Чтобы завершить проверку вентилятора, коснитесь СТОП.

            • Проверка увлажнителя: Высокий, Низкий или Выкл.
            Зонирование (если применимо)
            Ограничения воздушного потока

            Поскольку байпасной заслонки нет, проверка ограничения воздушного потока зоны позволит установщику оценить шум воздушного потока, создаваемый системой обеспечение максимального притока воздуха к каждой зоне.Коснитесь ОГРАНИЧЕНИЯ ВОЗДУШНОГО ПОТОКА: При касании СТАРТ заслонка выбранной зоны полностью откроется, все остальные закроются, и внутренний блок обеспечит максимальный воздушный поток для этой зоны (как выбрано в НАСТРОЙКА — ЗОНИРОВАНИЕ, Ограничения воздушного потока). Если шум воздушного потока неприемлем, установщик может выбрать более низкий предел шума воздушного потока. Если шум не вызывает возражений, установщик должен оставить выбранным ВЫСОКИЙ или даже НЕТ ПРЕДЕЛА.

            ПРИМЕЧАНИЕ : Выбор более низкого предела шума воздушного потока может снизить комфорт домовладельца в этой зоне.

            Коснитесь кнопок «Влево» (<) или «Вправо» (>), чтобы изменить нужные зоны. Как только будут установлены надлежащие пределы воздушного потока, коснитесь СОХРАНИТЬ в меню ПРОВЕРКА зонирования.

            Проверка заслонки/датчика

            Проверка датчика/заслонки позволяет установщику проверить работу заслонки каждой зоны, а также убедиться, что датчик зоны соответствует этой конкретной зоне. При первом запуске заслонка Зоны 1 полностью откроется, а все остальные зоны закроются. Используя кнопки «Влево» (<) или «Вправо» (>), установщик может выбрать каждую зону и убедиться, что заслонка полностью открыта, а все остальные заслонки остаются закрытыми.

            После проверки правильной работы заслонки установщик может теперь проверить и убедиться, что каждый удаленный комнатный датчик соответствует заслонке соответствующей зоны в той же зоне. Для систем с удаленным комнатным датчиком временно отключите удаленный комнатный датчик любой другой зоны (в месте расположения датчика). Заслонка этой зоны откроется, а заслонка зоны 1 закроется.

            Для систем, использующих интеллектуальные датчики, установщик может одновременно нажать и удерживать кнопки Hold и Mode в течение 3 секунд, чтобы изменить тестируемую зону.Это следует сделать с каждой зоной, чтобы убедиться, что датчик зоны соответствует этой конкретной зоне.
            После проверки каждой зоны коснитесь ГОТОВО, чтобы вернуться в меню ПРОВЕРКА ЗОН.

            Zone Duct Assessment

            На этом экране показаны результаты предыдущей оценки воздуховодов. Оценка воздуховода выполняется при первоначальном запуске и в 13:00. или выбранное установщиком время каждый день. Если требуется еще одна оценка воздуховода, специалист по обслуживанию должен выполнить переустановку системы.
            ПРИМЕЧАНИЕ : Оценка воздуховодов будет автоматически выполняться каждые 24 часа в выбранное время для проверки статики системы и калибровки заслонок.
            После завершения оценки воздуховода коснитесь ГОТОВО, чтобы вернуться в меню ПРОВЕРКА ЗОНИРОВАНИЯ.

            Тип датчика

            Эта опция показывает список всех зон с соответствующими типами датчиков.

            Сервисная информация

            В меню Сервисная информация отображается только оборудование, установленное в системе. Чтобы войти в это меню опций, коснитесь СЕРВИСНАЯ ИНФОРМАЦИЯ.

            Расширенная диагностика

            При просмотре экрана «Служебная информация» есть кнопка с надписью «Просмотр диагностики», которая предоставляет 3 наиболее вероятные основные причины самой последней неисправности.
            ПРИМЕЧАНИЕ : Эта функция доступна только для совместимых моделей. Этими моделями в настоящее время являются фанкойл FE, модулирующая печь и модулирующий тепловой насос.

            Состояние фанкойла

            На экране состояния фанкойла отображается важная информация о работе фанкойла.Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

            Состояние печи

            На экране состояния печи отображается важная информация о работе печи. Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

            Состояние кондиционера

            На экране состояния кондиционера отображается соответствующая информация о работе кондиционера. Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

            A12199

            Состояние теплового насоса

            Экран состояния теплового насоса отображает соответствующую информацию о работе теплового насоса. Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

            A12200

            Состояние зонирования

            На экране состояния зонирования отображается соответствующая информация об операции зонирования. Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

            A12201

            Последние 10 сбоев системы

            На этом экране отображаются последние 10 событий, произошедших в системе.Каждая запись содержит время и дату инцидента. Эти события сохраняются в памяти
            системы управления и могут быть сброшены на экране НАСТРОЙКА ТЕРМОСТАТА при выборе СБРОС ЗАВОДСКИХ НАСТРОЙКИ. Каждая запись показывает оборудование, сгенерировавшее событие. Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

            A12151

            История работы/отказов

            Эта информация хранится на печатных платах оборудования (при обмене данными) и отображается на панели управления.Внутренний и наружный блоки (если они сообщаются) имеют следующую историю. Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

            • Сбрасываемые неисправности: Счетчики неисправностей для каждой единицы оборудования, которые можно сбросить.
            • Счетчики циклов: количество циклов нагрева/охлаждения/питания, выполненных блоком.
            • Время работы: количество часов работы в режиме нагрева, охлаждения и время работы устройства.

            A12202

            Номер модели/серийный номер

            Этот пункт меню позволяет установщику просмотреть номер модели, серийный номер (при наличии) и версию управляющего программного обеспечения (при наличии) всех взаимодействующих единиц оборудования в системе. , включая управление стеной.Эта информация находится на печатной плате (платах) оригинального оборудования с завода. Если печатная плата оборудования была заменена, модель и серийный номер больше не будут отображаться. Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

            Номер телефона службы поддержки

            Этот пункт меню позволяет установщику просмотреть имя и номер телефона, по которым домовладелец может позвонить для будущего обслуживания системы. Это имя и номер телефона будут отображаться для домовладельца всякий раз, когда отображается всплывающее сообщение с напоминанием об обслуживании (т.е. Сменить фильтр и т. д.). Чтобы вернуться к предыдущему экрану, нажмите НАЗАД. Чтобы выйти, коснитесь ГОТОВО. См. Раздел 6.7.

            Ваттметр для отслеживания энергии

            Этот пункт меню позволяет установщику просматривать энергопотребление каждой единицы оборудования, подключенного к системе. Чтобы вернуться к предыдущему экрану, коснитесь НАЗАД. Чтобы выйти из сервисного меню, коснитесь ГОТОВО.

            A12203

            Заправка хладагентом

            Для тепловых насосов с переменной скоростью доступно меню заправки хладагентом, помогающее правильно заправить систему.Войдите в меню из сервисных экранов, нажав ЗАПРАВКА ХЛАДАГЕНТА.

            A12204

            Зарядка

            На экранах ЗАРЯДКА установщик может ввести длину LINESET и диаметр VAPO R LINE. Сделав выбор, коснитесь ДАЛЕЕ.

            • Набор линий: выбирается от 5 до 200 футов
            • Паропровод: выбирается с различными диаметрами с помощью кнопок вверх и вниз

            Затем установщик откроет экран ВЗВЕШИВАНИЯ, чтобы проверить точность текущего общего заряда.После подтверждения установщика коснитесь ГОТОВО.
            Затем установщик откроет экран ПЕРЕОХЛАЖДЕНИЯ СЕРВИСНОГО КЛАПАНА. На этом экране будет показано текущее целевое значение переохлаждения жидкостной линии (в _F). Чтобы начать зарядку, нажмите СТАРТ. Если наружная температура не находится в требуемом диапазоне, переохлаждение рабочего клапана может быть недоступно.
            Затем установщик откроет экран ИНФОРМАЦИЯ О СЕРВИСНОМ КЛАПАНЕ. Текущее целевое значение переохлаждения в линии жидкости, время стабилизации, режим и скорость в об/мин, положение расширительного клапана в процентах, расход воздуха в помещении в кубических футах в минуту, температура наружного змеевика в _F, температура в помещении в _F, температура наружного воздуха в _F, давление нагнетания компрессора в фунтах на кв. дюйм изб. и аккумулятор давление всасывания в фунтах на кв. дюйм отображается на этом экране.По истечении времени стабилизации коснитесь ГОТОВО.

            Откачка

            Поскольку эта система имеет компрессор с инверторным управлением, датчик давления всасывания и расширительный клапан, обычная процедура не может использоваться для «откачки» и изоляции хладагента в наружном блоке. Элемент управления имеет положения, помогающие выполнять эту функцию.

            • Выберите режим откачки (ОХЛАЖДЕНИЕ или НАГРЕВ). Режим COOL позволяет изолировать хладагент в наружном блоке. Режим HEAT позволяет изолировать хладагент во внутреннем змеевике и трубопроводе.Установите желаемый период времени.
              • Период времени для процедуры по умолчанию составляет 120 минут.
            • Коснитесь СТАРТ, чтобы начать процесс откачки. Устройство начнет работать в выбранном режиме после небольшой задержки.
            Вакуумирование

            Поскольку в этой системе имеется расширительный клапан для нагревательного расширительного устройства, необходимо предпринять дополнительные шаги, чтобы открыть расширительный клапан, если тепловой насос необходимо откачать по причинам обслуживания. Если EXV не открыт во время создания вакуума или рекуперации хладагента из блока теплового насоса, может потребоваться более продолжительное время вакуумирования и/или получен неадекватный вакуум.В системе управления предусмотрена возможность открытия расширительного клапана для восстановления и/или откачки хладагента.

            • Установите желаемый период времени.
              • Период времени для процедуры по умолчанию составляет 120 минут.
            • Коснитесь СТАРТ на интерфейсе, чтобы открыть клапан.
            • Начните откачку или откачку хладагента в соответствии с процедурой после того, как система управления покажет, что расширительный клапан открыт. Питание может быть отключено от теплового насоса после того, как система управления покажет «ГОТОВ К ЭВАКУАЦИИ».
            Логотип дилера

            Нажмите ЛОГОТИП ДИЛЕРА, чтобы загрузить логотип дилера и контактную информацию со стандартного USB-накопителя, подключенного к Infinityr Touch Control.Программное обеспечение «Dealer Logo Application» для ПК/MAC, доступное для загрузки по адресу www.MyInfinityTouch.Carrier.com/Infinity/downloads, необходимо для правильного форматирования логотипа дилера и контактной информации для использования на настенном пульте управления.
            Наряду с логотипом дилера (при наличии) на настенном пульте управления отображаются три строки информации о дилере:
            Имя дилера (50 символов, макс.)
            Номер телефона дилера (20 символов, макс.)
            URL-адрес дилера (50 символов, макс. )
            Информационный дисплей дилера настенного управления имеет ширину 30 символов.Имена дилеров и URL-адреса длиной более 30 символов будут разделены на две строки на дисплее.
            Программное приложение для ПК/MAC для форматирования логотипа дилера и контактной информации можно найти по адресу:
            www.MyInfinityTouch.Carrier.com/Infinity/downloads
            Загрузите программу и следуйте ее инструкциям.
            После правильной загрузки логотипа дилера и контактной информации на USB-накопитель вставьте USB-накопитель в нижний край Infinity Touch Control.Контроль подскажет, загружать логотип дилера или нет. После завершения вы получите подтверждение того, что загрузка прошла успешно. Если информация не была правильно сохранена на USB-устройстве, вы получите сообщение об ошибке, что логотип дилера не найден. Вернитесь к инструкциям по приложению для ПК/MAC и повторите попытку. После завершения загрузки коснитесь ДАЛЕЕ.
            Если у вас возникли проблемы, обратитесь за поддержкой к вашему менеджеру по обслуживанию дистрибьютора.

            Настройка беспроводной сети

            В соответствующих моделях сенсорное управление Infinity® может подключаться к домашней сети Wi-Fi для подключения системы Infinity к Интернету.Настенная панель управления SYSTXCCITW01 поставляется в комплекте с беспроводной точкой доступа Infinity. Это создает независимую сеть Wi-Fi Infinity System. Модель SYSTXCCITC01–A предназначена для подключения к существующей домашней сети Wi-Fi или для добавления в существующую сеть Wi-Fi Infinity System. Если домашняя сеть Wi-Fi оказывается несовместимой с SYSTXCCITC01–A, можно установить беспроводную точку доступа Infinity (SYSTXXXGWR01) или любой другой совместимый беспроводной маршрутизатор для установления соединения Wi-Fi.

            Позвоните по номеру 1–800–CARRIER, чтобы получить поддержку по настройке Wi-Fi и подключению к серверу MyInfinity.

            Возможность удаленного доступа и настройки параметров сенсорного управления Infinity® с помощью веб-приложений MyInfinity и мобильных приложений зависит от совместимости компьютера/сети или мобильного устройства пользователя, сенсорного управления Infinity и/или веб-приложения MyInfinity. сервер с интернет-провайдером или оператором мобильной связи пользователя и его доступность.Carrier Corporation не делает никаких заявлений или гарантий, явных или подразумеваемых, включая, насколько это разрешено применимым законодательством, любые подразумеваемые гарантии товарного состояния или пригодности для конкретной цели или использования, относительно совместимости компьютера/сети или мобильного устройства пользователя, с Infinity Touch Control и/или веб-сервером MyInfinity, с помощью и доступностью интернет-провайдера пользователя или службы оператора мобильного устройства, или что возможность удаленного доступа и настройки параметров Infinity Touch Control не будет подвергаться негативному влиянию связанных с сетью модификаций, обновлений или аналогичных действий интернет-провайдера пользователя или оператора мобильной связи.
            ПРИМЕЧАНИЕ. Информацию об обновлении программного обеспечения см. в руководстве пользователя.

            Модели SYSTXCCITC01–A (только)

            Чтобы установить подключение Wi-Fi к Infinity Touch Control с помощью домашнего маршрутизатора или точки беспроводного доступа, для настройки необходимо знать SSID точки беспроводного доступа и пароль/ключ доступа.

            A13241

            • Выберите БЕСПРОВОДНАЯ СВЯЗЬ на экране меню
            • Убедитесь, что соединение Wi-Fi включено, коснувшись ВКЛЮЧЕНО.
            • Нажмите НАСТРОЙКА СОЕДИНЕНИЯ WI–FI, чтобы начать процесс.
            • Затем коснитесь ПОИСК ДОСТУПНЫХ ТОЧЕК ДОСТУПА.

            A13235

            • На следующем экране найдите SSID маршрутизатора/точки доступа. После выбора он будет обведен бледно-голубым цветом. Затем выберите ДАЛЕЕ.

            A13236

            • Будет показана выбранная сеть. Выберите подходящую защиту Wi-Fi. Обычно автоматическое определение правильно определяет тип используемой защиты.Если сеть не защищена, она будет показана слева, но защищенная сеть запросит ключ безопасности Wi-Fi.

            • Если ключ безопасности Wi-Fi показан, как на правом рисунке выше, выберите белую полосу и введите ключ безопасности, затем выберите ДАЛЕЕ.
            • Нажмите в области ключа безопасности, и появится клавиатура.
              • С помощью экранной клавиатуры введите ключ безопасности Wi-Fi, затем нажмите ДАЛЕЕ.
            • Система управления сообщит вам об успешном подключении.Если это так, коснитесь ГОТОВО.
              • Если установить соединение не удалось, убедитесь, что введена правильная информация, прежде чем нажимать ПОВТОРИТЬ. Контроль будет проходить процесс снова.

            A13238

            • После подключения контроллера к сети перейдите на сайт www.MyInfinity.Carrier.com, чтобы зарегистрировать устройство и начать удаленный доступ. Для этого требуется MAC-адрес и серийный номер устройства Infinity® Touch Wall Control. Чтобы узнать серийный номер и MAC-адрес устройства Infinity® Touch Wall Control, нажмите «Меню», «Стрелка вниз», «Беспроводная связь» и «Просмотр информации о MyInfinity».На этом экране будет представлена ​​информация, необходимая на веб-сайте MyInfinity во время регистрации.
            • При возникновении каких-либо проблем обратитесь к своему дилеру по обслуживанию.
            • Когда соединение с веб-сервером MyInfinity будет установлено, на экране состояния появится сообщение «Подключено» как для Wi-Fi, так и для сервера.

            Модели SYSTXCCITW01–A (только)

            Беспроводная точка доступа TP-LINK к существующему порту локальной сети домашнего маршрутизатора с помощью прилагаемого кабеля Ethernet.Порты LAN на задней панели беспроводной точки доступа TP-LINK нельзя использовать для других устройств. Точка беспроводного доступа Infinity (TP-LINK) должна использоваться только для подключения сенсорных элементов управления Infinity и не предназначена для проводного или беспроводного использования с любыми другими устройствами.

            A12114

            • Выберите БЕСПРОВОДНУЮ на экране меню
            • Убедитесь, что соединение Wi-Fi включено, коснувшись ВКЛЮЧЕНО.
            • Нажмите НАСТРОЙКА ПОДКЛЮЧЕНИЯ К WI-FI, чтобы начать процесс.
            • Затем коснитесь ПОИСК ДОСТУПНЫХ ТОЧЕК ДОСТУПА.

            • Выберите соединение myHVACxxxxxx из списка, затем нажмите ДАЛЕЕ (за моим HVAC следуют последние 6 цифр MAC-адреса вашей беспроводной точки доступа; см. этикетку в нижней части беспроводной точки доступа TP-LINK) .

            A12357

            • Возможно, вам придется использовать стрелку вниз, чтобы перейти к следующему экрану, чтобы найти «myHVACxxxxxx».

            A12116

            • С помощью экранной клавиатуры введите ключ безопасности Wi-Fi, затем нажмите ДАЛЕЕ.
              • Нажмите в области ключа безопасности, и появится клавиатура.
              • Ключ безопасности находится на задней панели беспроводной точки доступа TP-LINK.

            • Контроллер сообщит об успешном подключении. Если это так, коснитесь ГОТОВО.
              • Если установить соединение не удалось, убедитесь, что введена правильная информация, прежде чем нажимать ПОВТОРИТЬ. Контроль будет проходить процесс снова.

                A12118
            • После того, как ваш блок управления подключится к сети, перейдите на сайт www.MyInfinity.Carrier.com, чтобы зарегистрировать устройство и начать удаленный доступ. Для этого требуется MAC-адрес и серийный номер устройства InfinityR Touch Wall Control, а НЕ беспроводной точки доступа. Чтобы узнать серийный номер и MAC-адрес устройства Infinity Touch Wall Control, нажмите «Меню», «Стрелка вниз», «Беспроводная связь» и «Просмотреть информацию о Infinityr». На этом экране будет представлена ​​информация, необходимая на веб-сайте MyInfinityr во время регистрации.
            • При возникновении каких-либо проблем обратитесь к своему дилеру по обслуживанию.
            • Когда соединение с веб-сервером MyInfinity будет установлено, на экране состояния появится сообщение «Подключено» как для Wi-Fi, так и для сервера.TP-LINK является товарным знаком TP-LINK Technologies Co., Ltd.

            Приложение A. Схемы электрических соединений

            * ПРИМЕЧАНИЕ . Для некоторых наружных блоков соединения «C» и «D» не требуются. См. Инструкции по установке наружного блока.
            * ПРИМЕЧАНИЕ : Для продуктов SPP соединение ABCD между внутренней и наружной платами управления предварительно монтируется на заводе.
            * ПРИМЕЧАНИЕ : Для новых установок SPP, в которых требуется датчик OAT, см. Инструкции по установке SPP.

            A13124

            A13124

            Универсальные четырехпроводные соединения

            Private-Speed ​​
            Печь / вентиляторная катушка

            A12354

            Соединительная диаграмма для печи или FE вентиляторная катушка с 1-ступенчатым кондиционером

            Переменная скорость
            вентиляторная катушка

            A12355
            Соединительная диаграмма для вентиляторов Fe для катушки вентилятора Fe с недвижимым 1-ступенчатым тепловым насосом

            зонирование соединение для связи внутреннего блока с 2-ступенчатым устройством связи

            Схема подключения зонирования печи или фанкойла FE с одноступенчатым кондиционированием воздуха без обмена данными

            Схема подключения зонирования фанкойла FE с одноступенчатым тепловым насосом без обмена данными

            G Входная проводка для работы вентилятора

            G Входная проводка для отключения системы

             997-011280-7-R
            900 08 Infinity и HYBRID HEAT являются товарными знаками или зарегистрированными товарными знаками Carrier Corporation в США и других странах.Другие бренды и названия продуктов являются товарными знаками соответствующих владельцев.
            Copyright 2013 Carrier Corp. S 7310 W. Morris St. S Indianapolis, IN 46231

            Дата выпуска: 13.11
            997-011280-7-R
            Каталожный номер: SYSTXCCITW—07SI
            в любое время, спецификации и конструкции без предварительного уведомления и без каких-либо обязательств.
            Заменяет: Новый

            Руководство по термостату Carrier Infinity Touch Control — скачать

            Связанные руководства/ресурсы

            Теплообменники для использования тепла высокотемпературных геотермальных рассолов

            Аннотация

            Основным элементом двухконтурных геотермальных систем является теплообменник.При использовании в геотермальных энергосистемах традиционных кожухотрубных и пластинчатых теплообменников возникают проблемы, связанные с очисткой последних от продуктов солеотложения и коррозии. Срок их службы не превышает, как правило, 1 года. Для утилизации тепла высокотемпературных геотермальных рассолов предлагается теплообменник типа «труба в трубе». Теплообменник этой конструкции уже несколько лет эксплуатируется на геотермальном паровом месторождении Ternair; в этом теплообменнике тепловой потенциал соленой термальной воды передается пресной воде второго контура системы отопления жилых домов.Снижение массогабаритных характеристик теплообменников является актуальной проблемой, которая может быть решена с помощью усилителей теплоотдачи. Для усиления процесса теплообмена в теплообменнике предлагается продольное оребрение поверхности теплообмена. Увеличение поверхности теплообмена со стороны теплоносителя за счет оребрения приводит к увеличению количества тепла, передаваемого от теплоносителя. Теплообменник прост в изготовлении и собирается из узлов, состоящих из двух концентрически расположенных трубок определенной длины 3-6 м, последовательно соединенных друг с другом.Представлена ​​методика расчета влияния количества и размера продольных ребер на теплообмен в скважинном теплообменнике и сформулирован критерий выбора оптимального количества и конструктивных параметров ребер. Для предотвращения коррозии и отложения солей в теплообменнике предлагается использовать эффективный реагент ОЭДФК (оксиэтилидендифосфоновая кислота). Это средство обладает длительным антикоррозионным и противоизвестковым действием, что объясняется образованием сильно клейкого хелатного слоя, трудно смываемого с поверхности.Пассивирующий слой ОЭДФК восстанавливают периодическим импульсным введением раствора реагента в рассол на входе в теплообменник.

            Эффективность противонакипных устройств «Акустик-Т»

            Важнейшим последствием применения противонакипных устройств является интенсификация теплообмена, что приводит к снижению расхода теплоносителя. Это, в свою очередь, означает снижение теплогидравлических потерь и экономию энергоносителей и электроэнергии.Кроме того, внедрение приборов «Акустик-Т» обеспечивает:

            • Применение пластинчатых теплообменников с жесткой водой
            • Применение теплообменников с меньшей площадью поверхности теплообмена
            • Снижение оборотной воды в среднем на 5°.


            Об эффективности противонакипных устройств «Акустик-Т»

            Увеличение сроков работы теплообменного оборудования между его простоями является показательным, но не единственным преимуществом применения акустических антинакипных устройств.По нашим данным, экономический эффект от резкого снижения скорости образования накипи устанавливается не только за счет снижения затрат на очистку. Покажем, что применение противонакипных устройств целесообразно и при эксплуатации теплообменника за счет поддержания его номинальных параметров на исходном уровне. Пилотная модель влияния образовавшегося слоя накипи на работу теплообменников выглядит следующим образом. Слой накипи, образующийся на поверхности теплообмена, из-за своей низкой теплопроводности препятствует передаче тепла нагретой воде.Для поддержания температуры нагретой воды на заданном уровне увеличивают расход теплоносителя, что, в свою очередь, повышает среднюю температуру поверхности теплообмена и стимулирует более быстрое образование накипи. Увеличение удельного расхода теплоносителя также приводит к повышению температуры на выходе теплообменника. Но количество теплоты, переданное нагретой воде, остается неизменным. Количество теплоты, транспортируемое теплоносителем через теплообменник, является единственной мерой, которая увеличивается.

            Величиной, характеризующей производительность конкретного теплообменника, является скорость теплопередачи.Для определения величины коэффициента теплопередачи приборов, установленных на тепловых станциях, недостаточно, однако анализ изменения некоторых параметров, контролируемых на тепловых станциях, дает возможность качественно оценить работу теплообменника.

            Сравнение габаритных характеристик различных теплообменников корректно только при соблюдении ряда условий, среди которых основными являются равенство их присоединенных нагрузок, площадей поверхности теплообмена, температур подаваемой воды на входе в тепловой пункт и температур нагретой воды на выходе.Конечно, такая оценка эффективности работы теплообменников в системе ГВС возможна только в летнее время, когда система отопления отключена, так как расход и температура подаваемой воды регистрируются для всего теплового пункта.

            Все эти требования специалисты ООО «Кольцо-энерго» выполнили при оснащении пластинчатых теплообменников систем ГВС акустическими антинакипными устройствами в Москве. В разное время тепловые пункты оборудовались электромагнитными счетчиками количества тепла и приборами «Акустик-Т».На графиках представлены удельные расходы теплоносителя для трех тепловых пунктов, один из которых был оборудован акустическим противонакипным устройством серии «Акустик-Т» (Тепловой пункт, расположенный по адресу ул. участки). Отопительная система отключалась и включалась в апреле и октябре соответственно, и количество потребляемой теплоты в этих системах значительно выше, чем в системах ГВС. В отличие от ГВС, тепловые нагрузки систем отопления для этих тепловых пунктов разные.Аналогичные результаты были получены при сравнении для остальных тепловых пунктов. Во всех нагревателях ГВС с применением приборов «Акустик-Т» удельный расход теплоносителя на 10-30 % ниже, чем в блоках управления, не оборудованных устройствами защиты от накипи.

            Значительный разброс удельных расходов теплоносителя в контрольных ПТС для однотипных нагревателей и площадей теплообменных поверхностей и подключаемых нагрузок свидетельствует о разной степени их загрязнения.Еще одним параметром для определения степени загрязнения теплообменника является перепад напора нагретой воды.
            Так, экспериментально показано, что эти тепловые пункты, не оборудованные противонакипными устройствами, обеспечивали перерасход теплоносителя от 2,5 до 8 тонн на каждую Гкал тепла, выработанного в системе горячего водоснабжения. Потери тепла и электроэнергии пропорциональны этому избыточному потреблению.

            На данный момент на рынке представлено несколько типов ультразвуковых устройств для защиты от накипи, сильно различающихся по характеристикам и производительности.Все приведенные результаты относятся только к акустическим антинакипным устройствам «Акустик-Т» производства ООО «Кольцо-энерго».

            Ультразвуковая технология предотвращения образования накипи – Рекомендация РД 153-34.1-37.410-00. [3], а при правильном применении может окупиться менее чем через год после установки противонакипных устройств.
            Применение устройств защиты от накипи на пластинчатых теплообменниках обеспечивает экономию электроэнергии, потребляемой насосами для подачи увеличенных объемов теплоносителя, для поддержания температуры нагретой воды на выходе из загрязненных теплообменников на заданном уровне.Снижение затрат на очистку теплообменных поверхностей дополняет экономический эффект от применения акустических антинакипных устройств в теплообменном оборудовании. Специалисты ОАО «Теплопрогресс-М», г. Москва, определили эффективность работы пластинчатых теплообменников. Установлено, что показатели теплоотдачи агрегатов, оборудованных противонакипными устройствами серии «Акустик-Т» производства ООО «Кольцо-энерго», на 10-27 % выше, чем у теплообменников, наиболее близких по техническим характеристикам и присоединенной нагрузке регулирующей тепловой энергии. обменники.

            Приобщение потребителей к учету и оплате фактически потребленного количества тепла делает коэффициент теплопередачи теплообменного оборудования экономическим показателем, а активное внедрение энергосберегающих технологий гарантирует успех компаниям, производящим и реализующим тепловую энергию.

            Закажите антинакипные устройства прямо сейчас!

            Отопление и охлаждение с тепловым насосом

            Содержание

            Введение

            Если вы изучаете варианты обогрева и охлаждения вашего дома или сокращения счетов за электроэнергию, возможно, вы захотите рассмотреть систему теплового насоса.Тепловые насосы — это проверенная и надежная технология в Канаде, способная обеспечить круглогодичный контроль комфорта в вашем доме, поставляя тепло зимой, охлаждая летом и, в некоторых случаях, нагревая горячую воду для вашего дома.

            Тепловые насосы

            могут быть отличным выбором для различных применений, как для новых домов, так и для модернизации существующих систем отопления и охлаждения. Их также можно использовать при замене существующих систем кондиционирования воздуха, поскольку дополнительные затраты на переход от системы, предназначенной только для охлаждения, к тепловому насосу часто довольно низки.Учитывая множество различных типов систем и вариантов, часто бывает трудно определить, подходит ли тепловой насос для вашего дома.

            Если вы рассматриваете возможность приобретения теплового насоса, у вас наверняка возникнет ряд вопросов, в том числе:

            • Какие типы тепловых насосов существуют?
            • Какую часть моих годовых потребностей в отоплении и охлаждении может обеспечить тепловой насос?
            • Какой размер теплового насоса мне нужен для моего дома и применения?
            • Сколько стоят тепловые насосы по сравнению с другими системами и сколько я могу сэкономить на счетах за электроэнергию?
            • Потребуется ли мне внести дополнительные изменения в мой дом?
            • Какой объем обслуживания потребуется системе?

            Эта брошюра содержит важную информацию о тепловых насосах, которая поможет вам получить больше информации и поможет сделать правильный выбор для вашего дома.Используя эти вопросы в качестве руководства, в этой брошюре описываются наиболее распространенные типы тепловых насосов и обсуждаются факторы, связанные с выбором, установкой, эксплуатацией и обслуживанием теплового насоса.

            Целевая аудитория

            Этот буклет предназначен для домовладельцев, которые ищут справочную информацию о технологиях тепловых насосов, чтобы помочь в принятии обоснованных решений в отношении выбора и интеграции системы, эксплуатации и технического обслуживания. Информация, представленная здесь, является общей, и конкретные детали могут различаться в зависимости от вашей установки и типа системы.Эта брошюра не должна заменять работу с подрядчиком или консультантом по энергетике, который обеспечит соответствие вашей установки вашим потребностям и поставленным целям.

            Заметка об управлении энергопотреблением в доме

            Тепловые насосы — это очень эффективные системы отопления и охлаждения, которые могут значительно снизить ваши затраты на электроэнергию. Рассматривая дом как систему, рекомендуется свести к минимуму потери тепла из вашего дома из-за таких мест, как утечка воздуха (через щели, отверстия), плохо изолированные стены, потолки, окна и двери.

            Решение этих проблем в первую очередь может позволить вам использовать тепловой насос меньшего размера, тем самым снижая затраты на оборудование теплового насоса и позволяя вашей системе работать более эффективно.

            Ряд публикаций, объясняющих, как это сделать, можно получить в Natural Resources Canada.

            Что такое тепловой насос и как он работает?

            Тепловые насосы — это проверенная технология, которая десятилетиями использовалась как в Канаде, так и во всем мире для эффективного обеспечения зданий отоплением, охлаждением и, в некоторых случаях, подачей горячей воды.На самом деле, вполне вероятно, что вы ежедневно взаимодействуете с технологией теплового насоса: холодильники и кондиционеры работают по одним и тем же принципам и технологиям. В этом разделе представлены основы работы теплового насоса и представлены различные типы систем.

            Основные понятия теплового насоса

            Тепловой насос представляет собой устройство с электрическим приводом, которое извлекает тепло из места с низкой температурой (источник ) и доставляет его в место с более высокой температурой (приемник ).

            Чтобы понять этот процесс, представьте себе поездку на велосипеде по холму: не требуется никаких усилий, чтобы добраться с вершины холма до подножия, так как велосипед и всадник естественным образом перемещаются с высокого места на более низкое. Однако подъем в гору требует гораздо больше усилий, так как велосипед движется против естественного направления движения.

            Аналогичным образом тепло естественным образом перетекает из мест с более высокой температурой в места с более низкой температурой (например, зимой тепло внутри здания уходит наружу).Тепловой насос использует дополнительную электрическую энергию для противодействия естественному потоку тепла, а перекачивает энергию, имеющуюся в более холодном месте, в более теплое.

            Так как же тепловой насос нагревает или охлаждает ваш дом? По мере извлечения энергии из источника температура источника снижается. Если дом используется в качестве источника, тепловая энергия будет удалена, охлаждая это пространство. Так работает тепловой насос в режиме охлаждения, и по тому же принципу работают кондиционеры и холодильники.Точно так же, когда энергия добавляется к стоку , его температура увеличивается. Если дом используется как раковина, тепловая энергия будет добавляться, нагревая пространство. Тепловой насос является полностью реверсивным, что означает, что он может как обогревать, так и охлаждать ваш дом, обеспечивая круглогодичный комфорт.

            Источники и стоки для тепловых насосов

            Выбор источника и поглотителя для вашей системы теплового насоса имеет большое значение для определения производительности, капитальных затрат и эксплуатационных расходов вашей системы. В этом разделе представлен краткий обзор распространенных источников и поглотителей для жилых помещений в Канаде.

            Источники: Два источника тепловой энергии чаще всего используются для отопления домов с тепловыми насосами в Канаде:

            • Источник воздуха: Тепловой насос забирает тепло из наружного воздуха в отопительный сезон и отводит тепло наружу в летний сезон охлаждения.
              Возможно, вас удивит тот факт, что даже при низких температурах наружного воздуха остается достаточно энергии, которую можно извлечь и доставить в здание. Например, теплосодержание воздуха при -18°C равняется 85% тепла, содержащегося при 21°C.Это позволяет тепловому насосу обеспечить хорошее отопление даже в холодную погоду. Системы с воздушным источником
              являются наиболее распространенными на канадском рынке: по всей Канаде установлено более 700 000 единиц.
              Этот тип системы обсуждается более подробно в разделе Воздушные тепловые насосы .
            • Ground-Source: Геотермальный тепловой насос использует землю, грунтовые воды или и то, и другое в качестве источника тепла зимой и в качестве резервуара для отвода тепла, удаляемого из дома летом.
              Эти тепловые насосы менее распространены, чем агрегаты с воздушным источником, но все шире используются во всех провинциях Канады. Их основное преимущество заключается в том, что они не подвержены резким колебаниям температуры, используя землю в качестве источника постоянной температуры, что приводит к наиболее энергоэффективному типу системы теплового насоса.
              Этот тип системы обсуждается более подробно в разделе Геотермальные тепловые насосы .

            Раковины: Две раковины для тепловой энергии чаще всего используются для отопления домов тепловыми насосами в Канаде:

            • Воздух в помещении нагревается тепловым насосом.Это можно сделать через:
              • Система с центральным каналом или
              • Внутренний блок без воздуховодов, например настенный блок.
            • Вода внутри здания нагревается. Затем эту воду можно использовать для обслуживания оконечных систем, таких как радиаторы, теплый пол или фанкойлы, через гидравлическую систему.

            Введение в эффективность теплового насоса

            Печи и котлы обеспечивают обогрев помещений путем добавления тепла в воздух за счет сжигания топлива, такого как природный газ или мазут.Хотя КПД постоянно повышается, он по-прежнему остается ниже 100%, а это означает, что не вся доступная энергия сгорания используется для нагрева воздуха.

            Тепловые насосы работают по другому принципу. Электроэнергия, потребляемая тепловым насосом, используется для передачи тепловой энергии между двумя точками. Это позволяет тепловому насосу работать более эффективно, с типичной эффективностью значительно выше
            100%, т. е. производится на больше тепловой энергии, чем количество электроэнергии, используемой для его прокачки.

            Важно отметить, что эффективность теплового насоса сильно зависит от температуры источника и стока . Точно так же, как более крутой холм требует больше усилий, чтобы подняться на велосипеде, большая разница температур между источником и поглотителем теплового насоса заставляет его работать тяжелее и может снизить эффективность. Определение правильного размера теплового насоса для максимизации сезонной эффективности имеет решающее значение. Эти аспекты более подробно обсуждаются в разделах «Тепловые насосы с воздушным источником» и «Тепловые насосы с грунтовым источником» .

            Терминология эффективности

            В каталогах производителей используются различные показатели эффективности, что может сделать понимание производительности системы несколько запутанным для первого покупателя. Ниже приводится разбивка некоторых часто используемых терминов эффективности:

            Показатели стационарного состояния: Эти показатели описывают эффективность теплового насоса в «стационарном состоянии», т. е. без реальных колебаний сезона и температуры. Таким образом, их значение может значительно измениться по мере изменения температуры источника и стока, а также других рабочих параметров.Показатели устойчивого состояния включают:

            Коэффициент полезного действия (COP): COP представляет собой соотношение между скоростью, с которой тепловой насос передает тепловую энергию (в кВт), и количеством электроэнергии, необходимой для работы насоса (в кВт). Например, если тепловой насос использует 1 кВт электроэнергии для передачи 3 кВт тепла, COP будет равен 3,

            .

            Коэффициент энергоэффективности (EER): EER аналогичен COP и описывает стационарную эффективность охлаждения теплового насоса.Он определяется путем деления холодопроизводительности теплового насоса в БТЕ/ч на потребляемую электрическую энергию в ваттах (Вт) при определенной температуре. EER строго связан с описанием стационарной эффективности охлаждения, в отличие от COP, который можно использовать для выражения эффективности теплового насоса как при обогреве, так и при охлаждении.

            Показатели сезонной производительности: Эти показатели предназначены для получения более точной оценки производительности в течение сезона отопления или охлаждения путем включения «реальных» колебаний температуры в течение сезона.

            Сезонные показатели включают:

            • Коэффициент сезонной эффективности отопления (HSPF): HSPF представляет собой отношение количества энергии, которое тепловой насос доставляет в здание в течение всего отопительного сезона (в БТЕ), к общей энергии (в ватт-часах), которую он использует за тот же период. период.
            • Характеристики данных о погоде для долгосрочных климатических условий используются для представления отопительного сезона при расчете HSPF. Однако этот расчет обычно ограничивается одним регионом и может не полностью отражать производительность по всей Канаде.Некоторые производители могут предоставить HSPF для другого климатического региона по запросу; однако обычно HSPF сообщается для Региона 4, представляющего климат, аналогичный Среднему Западу США. Регион 5 будет охватывать большую часть южной половины провинций Канады, от внутренней части Британской Колумбии до Нью-Брансуика . Сноска 1 .

            • Коэффициент сезонной энергоэффективности (SEER): SEER измеряет эффективность охлаждения теплового насоса в течение всего сезона охлаждения. Он определяется путем деления общего объема охлаждения, обеспечиваемого за сезон охлаждения (в БТЕ), на общую энергию, использованную тепловым насосом за это время (в ватт-часах).SEER основан на климате со средней летней температурой 28°C.

            Важная терминология для систем тепловых насосов

            Вот несколько общих терминов, с которыми вы можете столкнуться при изучении тепловых насосов.

            Компоненты системы теплового насоса

            Хладагент — это жидкость, которая циркулирует в тепловом насосе, попеременно поглощая, транспортируя и выделяя тепло. В зависимости от своего местоположения жидкость может быть жидкой, газообразной или парогазовой смесью

            .

            Реверсивный клапан регулирует направление потока хладагента в тепловом насосе и переводит тепловой насос из режима нагрева в режим охлаждения или наоборот.

            Змеевик представляет собой петлю или петли труб, в которых происходит теплопередача между источником/приемником и хладагентом. Трубка может иметь ребра для увеличения площади поверхности, доступной для теплообмена.

            Испаритель представляет собой змеевик, в котором хладагент поглощает тепло из окружающей среды и закипает, превращаясь в низкотемпературный пар. Когда хладагент проходит от реверсивного клапана к компрессору, аккумулятор собирает лишнюю жидкость, которая не испарилась в газ.Однако не все тепловые насосы имеют аккумулятор.

            Компрессор сжимает молекулы газообразного хладагента, повышая температуру хладагента. Это устройство помогает передавать тепловую энергию между источником и стоком.

            Конденсатор представляет собой змеевик, в котором хладагент отдает тепло окружающей среде и становится жидкостью.

            Устройство расширения снижает давление, создаваемое компрессором.Это приводит к падению температуры и превращению хладагента в низкотемпературную парожидкостную смесь.

            Наружный блок предназначен для передачи тепла наружному воздуху в воздушном тепловом насосе. Этот блок обычно содержит змеевик теплообменника, компрессор и расширительный клапан. Он выглядит и работает так же, как наружная часть кондиционера.

            Внутренний змеевик предназначен для передачи тепла в/из воздуха в помещении в некоторых типах воздушных тепловых насосов.Как правило, внутренний блок содержит змеевик теплообменника, а также может включать дополнительный вентилятор для циркуляции нагретого или охлажденного воздуха в занимаемом помещении.

            Нагнетательная камера , встречающаяся только в канальных установках, является частью воздухораспределительной сети. Пленум — это воздушная камера, входящая в состав системы распределения нагретого или охлажденного воздуха по дому. Как правило, это большой отсек непосредственно над теплообменником или вокруг него.

            Другие условия

            Единицы измерения емкости или потребляемой мощности:

            • БТЕ/ч , или британская тепловая единица в час, используется для измерения тепловой мощности системы отопления.Одна БТЕ – это количество тепловой энергии, выделяемой обычной свечой на день рождения. Если бы эта тепловая энергия выделялась в течение одного часа, она была бы эквивалентна одной БТЕ/ч.
            • А кВт , или кВт , равно 1000 Вт. Это количество энергии, необходимое для десяти 100-ваттных лампочек.
            • тонн является мерой производительности теплового насоса. Это эквивалентно 3,5 кВт или 12 000 БТЕ/ч.

            Воздушные тепловые насосы

            Воздушные тепловые насосы используют наружный воздух в качестве источника тепловой энергии в режиме обогрева и в качестве поглотителя для отвода энергии в режиме охлаждения.Эти типы систем обычно можно разделить на две категории:

            Тепловые насосы воздух-воздух. Эти блоки нагревают или охлаждают воздух в вашем доме и представляют собой подавляющее большинство интеграций тепловых насосов с воздушным источником в Канаде. Их можно дополнительно классифицировать по типу установки:

            • Канальный: Внутренний змеевик теплового насоса расположен в воздуховоде. Воздух нагревается или охлаждается, проходя через змеевик, а затем распределяется по воздуховоду в разные места дома.
            • Без воздуховодов: Внутренний змеевик теплового насоса расположен во внутреннем блоке. Эти внутренние блоки обычно располагаются на полу или стене занимаемого помещения и нагревают или охлаждают воздух непосредственно в этом помещении. Среди этих единиц вы можете увидеть термины мини- и мульти-сплит:
              • Мини-сплит: Один внутренний блок расположен внутри дома и обслуживается одним наружным блоком.
              • Мульти-сплит: Несколько внутренних блоков расположены в доме и обслуживаются одним наружным блоком.

            Воздушно-воздушные системы более эффективны, когда разница температур внутри и снаружи меньше. Из-за этого тепловые насосы воздух-воздух обычно пытаются оптимизировать свою эффективность, обеспечивая больший объем теплого воздуха и нагревая этот воздух до более низкой температуры (обычно от 25 до 45 ° C). Это контрастирует с печными системами, которые подают меньший объем воздуха, но нагревают этот воздух до более высоких температур (между 55°C и 60°C). Если вы переходите с печи на тепловой насос, вы можете заметить это, когда начнете использовать новый тепловой насос.

            Воздушно-водяные тепловые насосы: Менее распространенные в Канаде тепловые насосы воздух-вода нагревают или охлаждают воду и используются в домах с гидравлическими (водяными) распределительными системами, такими как низкотемпературные радиаторы, теплые полы или фанкойлы. единицы. В режиме отопления тепловой насос подает тепловую энергию в водяную систему. В режиме охлаждения этот процесс реверсируется, и тепловая энергия извлекается из гидросистемы и выбрасывается в наружный воздух.

            Рабочие температуры в гидравлической системе имеют решающее значение при оценке воздушно-водяных тепловых насосов.Воздушно-водяные тепловые насосы работают более эффективно при нагреве воды до более низких температур, т. е. ниже 45–50 °C, и поэтому лучше подходят для систем с теплым полом или фанкойлов. Следует соблюдать осторожность при рассмотрении возможности их использования с высокотемпературными радиаторами, для которых требуется температура воды выше 60°C, поскольку эти температуры обычно превышают пределы для большинства бытовых тепловых насосов.

            Основные преимущества воздушных тепловых насосов

            Установка воздушного теплового насоса может дать вам ряд преимуществ.В этом разделе рассматривается, как тепловые насосы с воздушным источником энергии могут принести пользу вашему домашнему хозяйству.

            Эффективность

            Основным преимуществом использования воздушного теплового насоса является высокая эффективность, которую он может обеспечить при отоплении по сравнению с типичными системами, такими как печи, бойлеры и электрические плинтусы. При 8°C коэффициент полезного действия (КПД) воздушных тепловых насосов обычно находится в диапазоне от 2,0 до 5,4. Это означает, что для агрегатов с КПД 5 5 киловатт-часов (кВтч) тепла передаются на каждый киловатт-час электроэнергии, подаваемой на тепловой насос.Когда температура наружного воздуха падает, КПД ниже, так как тепловой насос должен работать при большей разнице температур между внутренним и наружным пространством. При –8°C КПД может варьироваться от 1,1 до 3,7.

            На сезонной основе коэффициент сезонной эффективности отопления (HSPF) единиц, доступных на рынке, может варьироваться от 7,1 до 13,2 (регион V). Важно отметить, что эти оценки HSPF относятся к области с климатом, подобным Оттаве. Фактическая экономия сильно зависит от места установки теплового насоса.

            Энергосбережение

            Более высокая эффективность теплового насоса может привести к значительному сокращению энергопотребления. Фактическая экономия в вашем доме будет зависеть от ряда факторов, включая местный климат, эффективность вашей текущей системы, размер и тип теплового насоса, а также стратегию управления. Доступно множество онлайн-калькуляторов, позволяющих быстро оценить ожидаемую экономию энергии для вашего конкретного приложения. Инструмент ASHP-Eval компании NRCan находится в свободном доступе и может использоваться установщиками и проектировщиками механики для получения рекомендаций в вашей ситуации.

            Как работает воздушный тепловой насос?

            Стенограмма

            Природные ресурсы Канады являются одними из самых разнообразных в мире. Но на пути к низкоуглеродному будущему есть свои трудности.

            Вот ситуация: почти две трети энергии, потребляемой в канадских домах, используется для отопления и охлаждения. Это представляет собой основную потребность канадцев, особенно учитывая наши холодные зимы и жаркое лето.

            Чтобы снизить потребление энергии и выбросы парниковых газов, мы должны переосмыслить традиционные методы нагрева и охлаждения.

            Но что же делать?

            Каждый день ученые и инженеры из исследовательских центров CanmetENERGY Министерства природных ресурсов Канады работают над поиском недорогих экологически чистых энергетических решений этой проблемы.

            Вот как.

            Сегодня воздушные тепловые насосы представляют собой одну из самых многообещающих технологий для обогрева и охлаждения наших домов. Они позволяют значительно сократить потребление энергии.

            Тепловой насос извлекает тепло из холодного наружного воздуха и переносит его внутрь нашего дома.С этой целью компрессор внутри устройства использует электричество для повышения температуры тепла, извлеченного из наружного воздуха. Тепловой насос также может обеспечивать охлаждение, передавая теплый воздух из помещения наружу. Энергия, получаемая из наружного воздуха, бесплатна: потребители платят только за электроэнергию, используемую компрессором.

            Холодный климат Канады представляет собой проблему: когда температура падает, тепловые насосы не могут передавать тепло снаружи внутрь помещения, чтобы обогреть наши дома.Вот почему наши исследователи усердно работают, пытаясь адаптировать воздушные тепловые насосы к нашему канадскому климату.

            Тепловые насосы являются одной из многих технологий, которые, по мнению CanmetENERGY, помогут сделать Канаду более безопасным и здоровым местом и создать экономику с низким уровнем выбросов углерода.

            И это только начало.

            CanmetENERGY: наука на службе всех канадцев.

            Воздушный тепловой насос имеет три цикла:

            • Отопительный цикл: Обеспечение здания тепловой энергией
            • Цикл охлаждения: отвод тепловой энергии от здания
            • Цикл разморозки: удаление инея
              отложений на наружных змеевиках
            Цикл нагрева

            Во время отопительного цикла тепло берется из наружного воздуха и «закачивается» внутрь помещения.

            • Сначала жидкий хладагент проходит через расширительное устройство, превращаясь в парожидкостную смесь низкого давления. Затем он поступает в наружный змеевик, который действует как змеевик испарителя. Жидкий хладагент поглощает тепло наружного воздуха и закипает, превращаясь в низкотемпературный пар.
            • Этот пар проходит через реверсивный клапан в аккумулятор, который собирает всю оставшуюся жидкость до того, как пар попадет в компрессор. Затем пар сжимается, уменьшая его объем и заставляя его нагреваться.
            • Наконец, реверсивный клапан направляет газ, который теперь уже горячий, во внутренний змеевик, который является конденсатором. Тепло от горячего газа передается воздуху в помещении, в результате чего хладагент конденсируется в жидкость. Эта жидкость возвращается в расширительное устройство, и цикл повторяется. Внутренний змеевик расположен в воздуховоде рядом с печью.

            Способность теплового насоса передавать тепло из наружного воздуха в дом зависит от наружной температуры.Когда эта температура падает, способность теплового насоса поглощать тепло также падает. Для многих установок тепловых насосов с воздушным источником это означает, что существует температура (называемая точкой теплового баланса), когда теплопроизводительность теплового насоса равна тепловым потерям дома. Ниже этой температуры наружного воздуха тепловой насос может обеспечить только часть тепла, необходимого для поддержания комфортных условий в жилом помещении, и требуется дополнительное тепло.

            Важно отметить, что подавляющее большинство воздушных тепловых насосов имеют минимальную рабочую температуру, ниже которой они не могут работать.Для более новых моделей это может варьироваться от -15°C до -25°C. Ниже этой температуры необходимо использовать дополнительную систему для обогрева здания.

            Цикл охлаждения

            Описанный выше цикл используется в обратном порядке для охлаждения дома летом. Устройство забирает тепло из воздуха в помещении и отдает его наружу.

            • Как и в цикле нагрева, жидкий хладагент проходит через расширительное устройство, превращаясь в парожидкостную смесь низкого давления.Затем он поступает во внутренний змеевик, который действует как испаритель. Жидкий хладагент поглощает тепло из воздуха в помещении и закипает, превращаясь в низкотемпературный пар.
            • Этот пар проходит через реверсивный клапан в аккумулятор, в котором собирается вся оставшаяся жидкость, а затем в компрессор. Затем пар сжимается, уменьшая его объем и заставляя его нагреваться.
            • Наконец, газ, который теперь горячий, проходит через реверсивный клапан в наружный змеевик, который действует как конденсатор.Тепло от горячего газа передается наружному воздуху, в результате чего хладагент конденсируется в жидкость. Эта жидкость возвращается в расширительное устройство, и цикл повторяется.

            Во время цикла охлаждения тепловой насос также осушает воздух в помещении. Влага в воздухе, проходящем через внутренний змеевик, конденсируется на поверхности змеевика и собирается в поддоне на дне змеевика. Слив конденсата соединяет этот поддон с канализацией дома.

            Цикл разморозки

            Если температура наружного воздуха падает почти или ниже точки замерзания, когда тепловой насос работает в режиме обогрева, влага в воздухе, проходящем через внешний змеевик, конденсируется и замерзает на нем.Количество инея зависит от температуры наружного воздуха и количества влаги в воздухе.

            Это образование инея снижает эффективность змеевика, уменьшая его способность передавать тепло хладагенту. В какой-то момент иней должен быть удален. Для этого тепловой насос переключается в режим разморозки. Самый распространенный подход:

            • Сначала реверсивный клапан переводит устройство в режим охлаждения. Это посылает горячий газ в наружный змеевик, чтобы растопить иней.В то же время наружный вентилятор, который обычно обдувает змеевик холодным воздухом, отключается, чтобы уменьшить количество тепла, необходимого для таяния инея.
            • Пока это происходит, тепловой насос охлаждает воздух в воздуховоде. Система отопления обычно нагревает этот воздух, поскольку он распределяется по всему дому.

            Для определения момента перехода агрегата в режим разморозки используется один из двух методов:

            • Контроллеры защиты от замерзания контролируют расход воздуха, давление хладагента, температуру воздуха или змеевика и перепад давления на наружном змеевике для обнаружения накопления инея.
            • Размораживание по температуре и времени запускается и заканчивается таймером с заданным интервалом или датчиком температуры, расположенным на внешнем змеевике. Цикл можно запускать каждые 30, 60 или 90 минут, в зависимости от климата и конструкции системы.

            Ненужные циклы разморозки снижают сезонную производительность теплового насоса. В результате метод разморозки по требованию обычно более эффективен, поскольку он запускает цикл разморозки только тогда, когда это необходимо.

            Дополнительные источники тепла

            Поскольку минимальная рабочая температура наружного воздуха (от -15°C до -25°C) для тепловых насосов с воздушным источником тепла и пониженная теплопроизводительность при очень низких температурах, важно рассмотреть дополнительный источник тепла для воздушного тепла. насосные операции.Дополнительный нагрев также может потребоваться при разморозке тепловым насосом. Доступны различные варианты:

            • All Electric: В этой конфигурации работа теплового насоса дополняется элементами электрического сопротивления, расположенными в воздуховоде или на электрических плинтусах. Эти элементы сопротивления менее эффективны, чем тепловой насос, но их способность обеспечивать обогрев не зависит от температуры наружного воздуха.
            • Гибридная система: В гибридной системе воздушный тепловой насос использует дополнительную систему, такую ​​как печь или котел.Этот вариант можно использовать в новых установках, а также это хороший вариант, когда тепловой насос добавляется к существующей системе, например, когда тепловой насос устанавливается вместо центрального кондиционера.

            См. последний раздел этой брошюры, Сопутствующее оборудование , для получения дополнительной информации о системах, использующих дополнительные источники тепла. Там вы можете найти обсуждение вариантов того, как запрограммировать вашу систему на переход между использованием теплового насоса и использованием дополнительного источника тепла.

            Вопросы энергоэффективности

            Чтобы помочь понять этот раздел, обратитесь к предыдущему разделу под названием Введение в эффективность теплового насоса для объяснения того, что представляют собой HSPF и SEER.

            В Канаде правила энергоэффективности предписывают минимальную сезонную эффективность отопления и охлаждения, которая должна быть достигнута, чтобы продукт мог продаваться на канадском рынке. В дополнение к этим правилам ваша провинция или территория могут иметь более строгие требования.

            Минимальные характеристики для Канады в целом и типичные диапазоны для доступных на рынке продуктов приведены ниже для нагрева и охлаждения. Перед выбором системы важно также проверить, действуют ли какие-либо дополнительные правила в вашем регионе.

            Сезонная производительность системы охлаждения, SEER:

            • Минимальный номер SEER (Канада): 14
            • Диапазон, SEER на рынке Доступные продукты: от 14 до 42

            Сезонная производительность отопления, HSPF

            • Минимум HSPF (Канада): 7.1 (для региона V)
            • Диапазон, HSPF в доступных на рынке продуктах: от 7,1 до 13,2 (для региона V)

            Примечание. Коэффициенты HSPF приведены для климатической зоны V AHRI, климат которой подобен Оттаве. Фактическая сезонная эффективность может варьироваться в зависимости от вашего региона. В настоящее время разрабатывается новый стандарт производительности, призванный лучше представить производительность этих систем в регионах Канады.

            Фактические значения SEER или HSPF зависят от множества факторов, в первую очередь связанных с конструкцией теплового насоса.Текущие характеристики значительно изменились за последние 15 лет благодаря новым разработкам в технологии компрессоров, конструкции теплообменников, а также улучшенному потоку хладагента и управлению им.

            Односкоростные и регулируемые тепловые насосы

            Особое значение при рассмотрении эффективности имеет роль новых конструкций компрессоров в улучшении сезонных характеристик. Как правило, агрегаты, работающие с минимальным предписанным SEER и HSPF, характеризуются односкоростными тепловыми насосами . Воздушные тепловые насосы с регулируемой скоростью теперь доступны, которые предназначены для изменения производительности системы, чтобы более точно соответствовать потребности дома в отоплении/охлаждении в данный момент. Это помогает постоянно поддерживать максимальную эффективность, в том числе в более мягких условиях, когда нагрузка на систему ниже.

            Совсем недавно на рынке были представлены воздушные тепловые насосы, которые лучше приспособлены для работы в холодном климате Канады. Эти системы, часто называемые тепловыми насосами для холодного климата , сочетают в себе компрессоры переменной производительности с улучшенной конструкцией теплообменника и средствами управления, чтобы максимизировать теплопроизводительность при более низких температурах воздуха, сохраняя при этом высокую эффективность в более мягких условиях.Эти типы систем обычно имеют более высокие значения SEER и HSPF, при этом некоторые системы достигают SEER до 42, а HSPF приближаются к 13.

            Сертификация, стандарты и рейтинговые шкалы

            Канадская ассоциация стандартов (CSA) в настоящее время проверяет все тепловые насосы на электрическую безопасность. Стандарт производительности определяет испытания и условия испытаний, при которых определяются тепловая и холодопроизводительность и эффективность теплового насоса. Стандартами испытаний производительности воздушных тепловых насосов являются CSA C656, которые (по состоянию на 2014 г.) были согласованы с ANSI/AHRI 210/240-2008, Рейтингом производительности унитарного оборудования для кондиционирования воздуха и теплового насоса с источником воздуха.Он также заменяет CAN/CSA-C273.3-M91, стандарт производительности для сплит-систем центральных кондиционеров и тепловых насосов.

            Рекомендации по размеру

            Чтобы правильно подобрать размер вашей системы теплового насоса, важно понимать потребности вашего дома в отоплении и охлаждении. Рекомендуется нанять специалиста по отоплению и охлаждению для выполнения необходимых расчетов. Отопительные и охлаждающие нагрузки должны определяться с использованием общепризнанного метода определения размеров, такого как CSA F280-12 «Определение требуемой мощности обогревательных и охлаждающих устройств жилых помещений».»

            Размер вашей системы теплового насоса следует выбирать в соответствии с вашим климатом, нагрузками на отопление и охлаждение здания и целями вашей установки (например, максимизация экономии тепловой энергии вместо замены существующей системы в определенные периоды года). Чтобы помочь в этом процессе, компания NRCan разработала руководство по определению размеров и выбору воздушных тепловых насосов . Это руководство вместе с сопутствующим программным обеспечением предназначено для консультантов по энергетике и проектировщиков механики и находится в свободном доступе для предоставления рекомендаций по подходящему размеру.

            Если тепловой насос меньшего размера, вы заметите, что система дополнительного отопления будет использоваться чаще. Несмотря на то, что система меньшего размера по-прежнему будет работать эффективно, вы можете не получить ожидаемой экономии энергии из-за интенсивного использования дополнительной системы отопления.

            Аналогичным образом, если тепловой насос слишком большой, желаемая экономия энергии может быть не достигнута из-за неэффективной работы в более мягких условиях. В то время как система дополнительного отопления работает реже, в более теплых условиях окружающей среды тепловой насос производит слишком много тепла, и агрегат включается и выключается, что вызывает дискомфорт, износ теплового насоса и потребление электроэнергии в режиме ожидания.Поэтому важно хорошо понимать свою отопительную нагрузку и рабочие характеристики теплового насоса для достижения оптимальной экономии энергии.

            Другие критерии отбора

            Помимо размера, следует учитывать несколько дополнительных факторов производительности:

            • HSPF: Выберите блок с настолько высоким значением HSPF, насколько это возможно. Для блоков с сопоставимыми рейтингами HSPF проверьте их рейтинги в установившемся режиме при –8,3 °C, низкотемпературном рейтинге.Блок с более высоким значением будет самым эффективным в большинстве регионов Канады.
            • Разморозка: Выберите блок с управлением разморозкой по запросу. Это сводит к минимуму циклы разморозки, что снижает потребление дополнительной энергии и энергии теплового насоса.
            • Уровень шума: Звук измеряется в децибелах (дБ). Чем ниже значение, тем ниже мощность звука, излучаемого наружным блоком. Чем выше уровень децибел, тем громче шум. Уровень шума большинства тепловых насосов составляет 76 дБ или ниже.

            Рекомендации по установке

            Воздушные тепловые насосы должны устанавливаться квалифицированным подрядчиком. Проконсультируйтесь с местным специалистом по отоплению и охлаждению, чтобы выбрать размер, установить и обслуживать ваше оборудование, чтобы обеспечить эффективную и надежную работу. Если вы хотите установить тепловой насос для замены или дополнения вашей центральной печи, вы должны знать, что тепловые насосы обычно работают при более высоких потоках воздуха, чем печные системы. В зависимости от размера вашего нового теплового насоса могут потребоваться некоторые модификации воздуховодов, чтобы избежать дополнительного шума и использования энергии вентилятора.Ваш подрядчик сможет дать вам рекомендации по вашему конкретному случаю.

            Стоимость установки теплового насоса с воздушным источником зависит от типа системы, ваших проектных целей и любого существующего отопительного оборудования и воздуховодов в вашем доме. В некоторых случаях для поддержки новой установки теплового насоса могут потребоваться дополнительные модификации воздуховодов или электропроводки.

            Рекомендации по эксплуатации

            При эксплуатации теплового насоса следует учитывать несколько важных моментов:

            • Оптимизация уставок теплового насоса и дополнительной системы. Если у вас есть дополнительная электрическая система (например, плинтусы или резистивные элементы в воздуховоде), обязательно используйте более низкую уставку температуры для вашей дополнительной системы. Это поможет максимально увеличить количество тепла, которое тепловой насос обеспечивает вашему дому, снизив потребление энергии и счета за коммунальные услуги. Рекомендуется уставка на 2–3 °C ниже уставки температуры нагрева теплового насоса. Проконсультируйтесь со своим подрядчиком по установке относительно оптимальной уставки для вашей системы.
            • Настройка для эффективной разморозки. Вы можете снизить энергопотребление, настроив систему на отключение внутреннего вентилятора во время циклов разморозки. Это может быть выполнено вашим установщиком. Однако важно отметить, что при такой настройке разморозка может занять немного больше времени.
            • Минимизация понижения температуры. Тепловые насосы реагируют медленнее, чем печные системы, поэтому они труднее реагируют на глубокие перепады температуры. Должны использоваться умеренные понижения температуры не более чем на 2 °C или должен использоваться «умный» термостат, который включает систему раньше, в ожидании восстановления после понижения температуры.Опять же, проконсультируйтесь со своим подрядчиком по установке относительно оптимальной пониженной температуры для вашей системы.
            • Оптимизируйте направление воздушного потока. Если у вас есть внутренний блок, монтируемый на стене, рассмотрите возможность регулировки направления воздушного потока, чтобы обеспечить максимальный комфорт. Большинство производителей рекомендуют направлять поток воздуха вниз при обогреве и к пассажирам при охлаждении.
            • Оптимизация настроек вентилятора. Также не забудьте отрегулировать настройки вентилятора, чтобы обеспечить максимальный комфорт. Чтобы максимизировать тепло, отдаваемое тепловым насосом, рекомендуется установить скорость вентилятора на высокую или «Авто».При охлаждении, чтобы также улучшить осушение, рекомендуется «низкая» скорость вращения вентилятора.

            Рекомендации по техническому обслуживанию

            Надлежащее техническое обслуживание имеет решающее значение для обеспечения эффективной, надежной работы и длительного срока службы теплового насоса. Вы должны иметь квалифицированного подрядчика для ежегодного обслуживания вашего устройства, чтобы убедиться, что все в хорошем рабочем состоянии.

            Помимо ежегодного технического обслуживания, есть несколько простых вещей, которые вы можете сделать, чтобы обеспечить надежную и эффективную работу.Обязательно меняйте или чистите воздушный фильтр каждые 3 месяца, так как забитые фильтры уменьшат поток воздуха и снизят эффективность вашей системы. Кроме того, убедитесь, что вентиляционные отверстия и вентиляционные отверстия в вашем доме не заблокированы мебелью или ковровым покрытием, так как недостаточный приток воздуха к вашему устройству или от него может сократить срок службы оборудования и снизить эффективность системы.

            Эксплуатационные расходы

            Экономия энергии за счет установки теплового насоса поможет сократить ежемесячные счета за электроэнергию. Достижение сокращения ваших счетов за электроэнергию в значительной степени зависит от цены на электроэнергию по сравнению с другими видами топлива, такими как природный газ или мазут, а также, в случае модернизации, от того, какой тип системы заменяется.

            Тепловые насосы в целом имеют более высокую стоимость по сравнению с другими системами, такими как печи или электрические плинтусы, из-за количества компонентов в системе. В некоторых регионах и случаях эти дополнительные затраты могут быть компенсированы за относительно короткий период времени за счет экономии затрат на коммунальные услуги. Однако в других регионах этот период может быть продлен из-за различных тарифов на коммунальные услуги. Важно работать с вашим подрядчиком или консультантом по энергетике, чтобы получить оценку экономики тепловых насосов в вашем районе и потенциальной экономии, которую вы можете достичь.

            Ожидаемый срок службы и гарантии

            Срок службы воздушных тепловых насосов

            составляет от 15 до 20 лет. Компрессор является важным компонентом системы.

            На большинство тепловых насосов распространяется годовая гарантия на детали и сборку, а также дополнительная гарантия на компрессор от пяти до десяти лет (только на детали). Тем не менее, гарантии варьируются между производителями, поэтому проверьте мелкий шрифт.

            Геотермальные тепловые насосы

            Геотермальные тепловые насосы используют землю или грунтовые воды в качестве источника тепловой энергии в режиме обогрева и в качестве поглотителя для отвода энергии в режиме охлаждения.Эти типы систем содержат два ключевых компонента:

            • Грунтовый теплообменник: Это теплообменник, используемый для добавления или отвода тепловой энергии от земли или грунта. Возможны различные конфигурации теплообменника, которые объясняются далее в этом разделе.
            • Тепловой насос: Вместо воздуха в геотермальных тепловых насосах в качестве источника (при обогреве) или стока (при охлаждении) используется жидкость, протекающая через грунтовый теплообменник.
              Со стороны здания возможны как воздушные, так и водяные (водяные) системы.Рабочие температуры со стороны здания очень важны для гидравлических систем. Тепловые насосы работают более эффективно при нагреве при более низких температурах от 45 до 50°C, что делает их более подходящими для теплых полов или фанкойлов. Следует соблюдать осторожность при рассмотрении возможности их использования с высокотемпературными радиаторами, для которых требуется температура воды выше 60°C, поскольку эти температуры обычно превышают пределы для большинства бытовых тепловых насосов.

            В зависимости от того, как взаимодействуют тепловой насос и грунтовый теплообменник, возможны две различные классификации систем:

            • Вторичный контур: В грунтовом теплообменнике используется жидкость (грунтовые воды или антифриз).Тепловая энергия, передаваемая от земли к жидкости, доставляется к тепловому насосу через теплообменник.
            • Direct Expansion (DX): В качестве жидкости в грунтовом теплообменнике используется хладагент. Тепловая энергия, извлекаемая хладагентом из земли, используется непосредственно тепловым насосом — дополнительный теплообменник не требуется.
              В этих системах грунтовый теплообменник является частью самого теплового насоса, выполняя функции испарителя в режиме обогрева и конденсатора в режиме охлаждения.

            Геотермальные тепловые насосы могут удовлетворить ряд потребностей в комфорте в вашем доме, в том числе:

            • Только отопление: Тепловой насос используется только для отопления. Это может включать как отопление помещений, так и производство горячей воды.
            • Отопление с «активным охлаждением»: Тепловой насос используется как для отопления, так и для охлаждения
            • Отопление с «пассивным охлаждением»: Тепловой насос используется при обогреве, а при охлаждении используется байпас. При охлаждении жидкость из здания охлаждается непосредственно в грунтовом теплообменнике.

            Операции нагрева и «активного охлаждения» описаны в следующем разделе.

            Основные преимущества геотермальных тепловых насосов

            Эффективность

            В Канаде, где температура воздуха может опускаться ниже –30°C, наземные системы могут работать более эффективно, поскольку они используют преимущества более высоких и стабильных температур грунта. Типичная температура воды, поступающей в геотермальный тепловой насос, как правило, выше 0°C, что дает КПД около 3 для большинства систем в самые холодные зимние месяцы.

            Энергосбережение

            Геотермальные системы существенно снизят ваши расходы на отопление и охлаждение. Экономия затрат на тепловую энергию по сравнению с электрическими печами составляет около 65%.

            В среднем хорошо спроектированная геотермальная система дает экономию примерно на 10-20 % больше, чем лучший в своем классе воздушный тепловой насос для холодного климата, рассчитанный на покрытие большей части отопительной нагрузки здания. Это связано с тем, что зимой температура под землей выше, чем температура воздуха.В результате тепловой насос с использованием грунта может обеспечить больше тепла в течение зимы, чем тепловой насос с использованием воздуха.

            Фактическая экономия энергии будет варьироваться в зависимости от местного климата, эффективности существующей системы отопления, затрат на топливо и электроэнергию, размера установленного теплового насоса, конфигурации скважины и сезонного энергетического баланса, а также показателей эффективности теплового насоса при Условия рейтинга CSA.

            Как работает система наземного источника?

            Геотермальные тепловые насосы состоят из двух основных частей: грунтового теплообменника и теплового насоса.В отличие от воздушных тепловых насосов, в которых один теплообменник находится снаружи, в системах с наземным источником тепловой насос находится внутри дома.

            Конструкции грунтовых теплообменников можно классифицировать как:

            • Замкнутый контур: Замкнутые системы собирают тепло от земли с помощью непрерывного контура трубопровода, проложенного под землей. Раствор антифриза (или хладагент в случае системы DX с наземным источником), который был охлажден системой охлаждения теплового насоса до температуры на несколько градусов ниже температуры внешней почвы, циркулирует по трубопроводу и поглощает тепло из почвы.
              Общие схемы расположения трубопроводов в системах с замкнутым контуром включают горизонтальные, вертикальные, диагональные и наземные системы пруда/озера (эти схемы обсуждаются ниже в разделе «Соображения по проектированию» ).
            • Открытый контур: Открытые системы используют тепло, удерживаемое в подземных водоемах. Вода поднимается через скважину прямо в теплообменник, где извлекается ее тепло. Затем вода сбрасывается либо в надземный водоем, такой как ручей или пруд, либо обратно в тот же подземный водоем через отдельный колодец.

            Выбор наружной системы трубопроводов зависит от климата, почвенных условий, доступной земли, местных затрат на установку на объекте, а также муниципальных и провинциальных правил. Например, системы с открытым контуром разрешены в Онтарио, но не разрешены в Квебеке. Некоторые муниципалитеты запретили системы DX, потому что муниципальный источник воды является водоносным горизонтом.

            Цикл нагрева

            В цикле отопления грунтовые воды, смесь антифриза или хладагент (который циркулирует по подземной системе трубопроводов и забирает тепло из почвы) возвращаются к тепловому насосу внутри дома.В системах с грунтовыми водами или смесью антифризов он затем проходит через первичный теплообменник, заполненный хладагентом. В системах DX хладагент поступает в компрессор напрямую, без промежуточного теплообменника.

            Тепло передается хладагенту, который закипает, превращаясь в низкотемпературный пар. В открытой системе грунтовые воды затем откачиваются обратно и сбрасываются в пруд или в колодец. В системе с замкнутым контуром смесь антифриза или хладагент откачивается обратно в подземную систему трубопроводов для повторного нагрева.

            Реверсивный клапан направляет пары хладагента в компрессор. Затем пар сжимается, что уменьшает его объем и заставляет его нагреваться.

            Наконец, реверсивный клапан направляет горячий газ в змеевик конденсатора, где он отдает свое тепло воздушной или водяной системе для обогрева дома. Отдав свое тепло, хладагент проходит через расширительное устройство, где его температура и давление снижаются еще больше, прежде чем он возвращается в первый теплообменник или на землю в системе DX, чтобы снова начать цикл.

            Цикл охлаждения

            Цикл «активного охлаждения» в основном противоположен циклу нагрева. Направление потока хладагента изменяется реверсивным клапаном. Хладагент забирает тепло из воздуха в доме и передает его непосредственно в системах DX или грунтовым водам или смеси антифриза. Затем тепло перекачивается наружу, в водоем или возвратный колодец (в открытой системе) или в подземный трубопровод (в замкнутой системе). Часть этого избыточного тепла может быть использована для предварительного нагрева горячей воды для бытовых нужд.

            В отличие от тепловых насосов с воздушным источником тепла, системы с источником тепла из земли не требуют цикла оттаивания. Температура под землей намного стабильнее температуры воздуха, а сам блок теплового насоса находится внутри; поэтому проблем с морозом не возникает.

            Части системы

            Геотермальные тепловые насосы состоят из трех основных компонентов: самого теплового насоса, жидкого теплоносителя (открытая система или замкнутый контур) и распределительной системы (воздушной или гидравлической), которая распределяет тепловую энергию от тепловой насос к зданию.

            Геотермальные тепловые насосы имеют разную конструкцию. Для воздушных систем автономные блоки объединяют воздуходувку, компрессор, теплообменник и змеевик конденсатора в одном шкафу. Сплит-системы позволяют добавить змеевик в печь с принудительной подачей воздуха и использовать существующий воздуходувку и печь. В гидравлических системах теплообменники источника и стока, а также компрессор находятся в одном шкафу.

            Вопросы энергоэффективности

            Как и воздушные тепловые насосы, геотермальные тепловые насосы доступны с различной эффективностью.См. предыдущий раздел под названием Введение в эффективность теплового насоса для объяснения того, что представляют собой COP и EER. Ниже приведены диапазоны COP и EER для доступных на рынке единиц.

            Грунтовые воды или системы с открытым контуром

            Отопление

            • Минимальный КПД нагрева: 3,6
            • Диапазон
            • , КПД системы отопления на рынке Доступные продукты: от 3,8 до 5,0

            Охлаждение

            • Минимальный EER: 16,2
            • Диапазон
            • , EER на рынке Доступные продукты: 19.от 1 до 27,5

            Приложения с замкнутым контуром

            Отопление

            • Минимальный КПД нагрева: 3,1
            • Ассортимент, КПД обогрева на рынке Доступные продукты: от 3,2 до 4,2

            Охлаждение

            • Минимальный EER: 13,4
            • Диапазон, EER в доступных на рынке продуктах: от 14,6 до 20,4

            Минимальная эффективность для каждого типа регулируется на федеральном уровне, а также в некоторых провинциальных юрисдикциях. Произошло резкое улучшение эффективности наземных систем.Те же разработки в области компрессоров, двигателей и средств управления, которые доступны производителям тепловых насосов с воздушным источником, приводят к более высокому уровню эффективности систем с использованием земли.

            В системах нижнего уровня обычно используются двухступенчатые компрессоры, теплообменники хладагент-воздух относительно стандартного размера и теплообменники хладагент-вода увеличенного размера с увеличенной поверхностью. В агрегатах с высокой эффективностью, как правило, используются многоступенчатые компрессоры или компрессоры с регулируемой скоростью, внутренние вентиляторы с регулируемой скоростью или и то, и другое.Описание односкоростных и регулируемых тепловых насосов см. в разделе Воздушный тепловой насос .

            Сертификация, стандарты и рейтинговые шкалы

            Канадская ассоциация стандартов (CSA) в настоящее время проверяет все тепловые насосы на электрическую безопасность. Стандарт производительности определяет испытания и условия испытаний, при которых определяются тепловая и холодопроизводительность и эффективность теплового насоса. Стандартами тестирования производительности для наземных систем являются CSA C13256 (для систем вторичного контура) и CSA C748 (для систем DX).

            Рекомендации по размеру

            Важно, чтобы грунтовый теплообменник соответствовал мощности теплового насоса. Системы, которые не сбалансированы и не могут пополнять энергию, полученную из скважины, будут со временем работать все хуже, пока тепловой насос больше не сможет извлекать тепло.

            Как и в случае с системами тепловых насосов с воздушным источником, как правило, не рекомендуется выбирать размер системы с источником тепла из земли для обеспечения всего тепла, необходимого для дома. В целях экономической эффективности система, как правило, должна быть рассчитана на покрытие большей части годовой потребности домохозяйства в тепловой энергии.Периодическая пиковая нагрузка на отопление в суровых погодных условиях может быть обеспечена за счет дополнительной системы отопления.

            Теперь доступны системы

            с вентиляторами и компрессорами с регулируемой скоростью. Этот тип системы может удовлетворить все нагрузки по охлаждению и большинству нагрузок по обогреву на низкой скорости, при этом высокая скорость требуется только для высоких нагрузок по обогреву. Найдите объяснение односкоростных и регулируемых тепловых насосов в разделе Воздушный тепловой насос .

            Доступны системы различных размеров, подходящие для канадского климата.Жилые блоки имеют номинальные размеры (охлаждение с замкнутым контуром) от 1,8 кВт до 21,1 кВт (от 6 000 до 72 000 БТЕ/ч) и включают варианты горячего водоснабжения (ГВС).

            Вопросы дизайна

            В отличие от воздушных тепловых насосов, для геотермальных тепловых насосов требуется грунтовый теплообменник для сбора и рассеивания тепла под землей.

            Системы с открытым контуром

            В открытой системе в качестве источника тепла используются грунтовые воды из обычной скважины. Грунтовые воды перекачиваются в теплообменник, где извлекается тепловая энергия и используется в качестве источника для теплового насоса.Подземные воды, выходящие из теплообменника, затем снова закачиваются в водоносный горизонт.

            Другой способ сброса использованной воды – через отводной колодец, который является вторым колодцем, возвращающим воду в землю. Отводная скважина должна иметь достаточную мощность для утилизации всей воды, прошедшей через тепловой насос, и должна быть установлена ​​квалифицированным бурильщиком скважин. Если у вас есть дополнительная существующая скважина, ваш подрядчик по тепловым насосам должен нанять бурильщика, чтобы убедиться, что она подходит для использования в качестве отводной скважины.Независимо от используемого подхода система должна быть спроектирована таким образом, чтобы предотвратить любой ущерб окружающей среде. Тепловой насос просто отводит или добавляет тепло к воде; не добавляются загрязняющие вещества. Единственным изменением воды, возвращаемой в окружающую среду, является незначительное повышение или понижение температуры. Важно проконсультироваться с местными властями, чтобы понять какие-либо нормы или правила, касающиеся систем с открытым контуром в вашем регионе.

            Размер теплового насоса и спецификации производителя определяют количество воды, необходимое для открытой системы.Потребность в воде для конкретной модели теплового насоса обычно выражается в литрах в секунду (л/с) и указывается в технических характеристиках этого агрегата. Тепловой насос мощностью 10 кВт (34 000 БТЕ/ч) будет потреблять от 0,45 до 0,75 л/с во время работы.

            Ваша комбинация колодца и насоса должна быть достаточно большой, чтобы поставлять воду, необходимую тепловому насосу, в дополнение к вашим потребностям в воде для бытовых нужд. Возможно, вам придется увеличить бак под давлением или модифицировать водопровод, чтобы обеспечить подачу достаточного количества воды к тепловому насосу.

            Плохое качество воды может вызвать серьезные проблемы в открытых системах. Вы не должны использовать воду из источника, пруда, реки или озера в качестве источника для вашей системы теплового насоса. Частицы и другие вещества могут засорить систему теплового насоса и вывести ее из строя за короткий промежуток времени. Вы также должны проверить воду на кислотность, жесткость и содержание железа перед установкой теплового насоса. Ваш подрядчик или производитель оборудования может сообщить вам, какой уровень качества воды является приемлемым и при каких обстоятельствах могут потребоваться специальные материалы теплообменника.

            Установка открытой системы часто регулируется местными законами о зонировании или требованиями лицензирования. Свяжитесь с местными властями, чтобы определить, действуют ли ограничения в вашем регионе.

            Замкнутые системы

            Замкнутая система получает тепло из самой земли, используя непрерывный контур из подземных пластиковых труб. Медные трубки используются в системах DX. Труба подсоединяется к внутреннему тепловому насосу, образуя герметичный подземный контур, по которому циркулирует раствор антифриза или хладагент.В то время как открытая система отводит воду из колодца, система с замкнутым контуром рециркулирует раствор антифриза в трубе под давлением.

            Труба размещается в одном из трех типов расположения:

            • Вертикальный: Вертикальный замкнутый контур подходит для большинства загородных домов, где площадь участка ограничена. Трубопровод вставляется в просверленные отверстия диаметром 150 мм (6 дюймов) на глубину от 45 до 150 м (от 150 до 500 футов) в зависимости от состояния грунта и размера системы.В отверстия вставляются П-образные петли из трубы. Системы DX могут иметь отверстия меньшего диаметра, что снижает затраты на бурение.
            • Диагональный (угловой): Диагональный (угловой) замкнутый контур аналогичен вертикальному замкнутому контуру; однако скважины расположены под углом. Этот тип расположения используется там, где пространство очень ограничено, а доступ ограничен одной точкой входа.
            • Горизонтальное: Горизонтальное расположение чаще встречается в сельской местности, где недвижимость больше.Труба укладывается в траншеи обычно глубиной от 1,0 до 1,8 м (от 3 до 6 футов) в зависимости от количества труб в траншее. Как правило, на тонну мощности теплового насоса требуется от 120 до 180 м (от 400 до 600 футов) труб. Например, для хорошо изолированного дома площадью 185 м2 (2000 кв. футов) обычно требуется трехтонная система, для которой требуется от 360 до 540 м (от 1200 до 1800 футов) труб.
              Наиболее распространенная конструкция горизонтального теплообменника представляет собой две трубы, расположенные рядом в одной траншее. В других конструкциях с горизонтальными петлями в каждой траншее используется четыре или шесть труб, если площадь участка ограничена.Другой дизайн, иногда используемый там, где площадь ограничена, — это «спираль», которая описывает его форму.

            Независимо от выбранной компоновки, все трубопроводы для систем растворов антифриза должны быть изготовлены из полиэтилена или полибутилена серии не ниже 100 с термически сваренными соединениями (в отличие от фитингов с зазубринами, хомутов или клеевых соединений), чтобы обеспечить герметичность соединений в течение всего срока службы. трубопровода. При правильной установке эти трубы прослужат от 25 до 75 лет. Они не подвержены влиянию химических веществ, содержащихся в почве, и обладают хорошими теплопроводными свойствами.Раствор антифриза должен быть приемлем для местных природоохранных органов. В системах DX используются медные трубки холодильного класса.

            Ни вертикальные, ни горизонтальные петли не оказывают отрицательного воздействия на ландшафт, если вертикальные скважины и траншеи должным образом засыпаны и утрамбованы (плотно утрамбованы).

            При установке горизонтальной петли используются траншеи шириной от 150 до 600 мм (от 6 до 24 дюймов). Это оставляет голые участки, которые можно восстановить с помощью семян травы или дерна.Вертикальные петли требуют мало места и меньше повреждают газон.

            Важно, чтобы горизонтальные и вертикальные петли были установлены квалифицированным подрядчиком. Пластиковые трубы должны быть термически сплавлены, и должен быть хороший контакт между землей и трубой для обеспечения хорошей теплопередачи, такой как достигается при заливке шпуров цементным раствором Tremie. Последнее особенно важно для вертикальных теплообменных систем. Неправильная установка может привести к снижению производительности теплового насоса.

            Рекомендации по установке

            Как и в случае с воздушными тепловыми насосами, геотермальные тепловые насосы должны проектироваться и устанавливаться квалифицированными подрядчиками.Проконсультируйтесь с местным подрядчиком по тепловым насосам для проектирования, установки и обслуживания вашего оборудования, чтобы обеспечить эффективную и надежную работу. Кроме того, убедитесь, что все инструкции производителей тщательно соблюдаются. Все установки должны соответствовать требованиям CSA C448 Series 16, стандарту установки, установленному Канадской ассоциацией стандартов.

            Общая стоимость установки наземных систем варьируется в зависимости от конкретных условий. Стоимость установки варьируется в зависимости от типа грунтового коллектора и технических характеристик оборудования.Дополнительные затраты на такую ​​систему могут быть возмещены за счет экономии затрат на электроэнергию в течение всего лишь 5 лет. Срок окупаемости зависит от множества факторов, таких как состояние почвы, нагрузки на отопление и охлаждение, сложность модернизации ОВКВ, местные тарифы на коммунальные услуги и заменяемый источник топлива для отопления. Обратитесь в свою электроэнергетическую компанию, чтобы оценить преимущества инвестирования в систему заземления. Иногда для одобренных установок предлагается недорогой план финансирования или поощрение.Важно работать с вашим подрядчиком или консультантом по энергетике, чтобы получить оценку экономики тепловых насосов в вашем районе и потенциальной экономии, которую вы можете достичь.

            Рекомендации по эксплуатации

            При эксплуатации теплового насоса следует учитывать несколько важных моментов:

            • Оптимизация уставок теплового насоса и дополнительной системы. Если у вас есть дополнительная электрическая система (например, плинтусы или резистивные элементы в воздуховоде), обязательно используйте более низкую уставку температуры для вашей дополнительной системы.Это поможет максимально увеличить количество тепла, которое тепловой насос обеспечивает вашему дому, снизив потребление энергии и счета за коммунальные услуги. Рекомендуется уставка на 2–3 °C ниже уставки температуры нагрева теплового насоса. Проконсультируйтесь со своим подрядчиком по установке относительно оптимальной уставки для вашей системы.
            • Минимизация понижения температуры. Тепловые насосы реагируют медленнее, чем печные системы, поэтому они труднее реагируют на глубокие перепады температуры. Должны использоваться умеренные понижения температуры не более чем на 2 °C или должен использоваться «умный» термостат, который включает систему раньше, в ожидании восстановления после понижения температуры.Опять же, проконсультируйтесь со своим подрядчиком по установке относительно оптимальной пониженной температуры для вашей системы.

            Рекомендации по техническому обслуживанию

            Вы должны поручить квалифицированному подрядчику проводить ежегодное техническое обслуживание один раз в год, чтобы ваша система оставалась эффективной и надежной.

            Если у вас воздушная распределительная система, вы также можете поддерживать более эффективную работу, заменяя или очищая фильтр каждые 3 месяца. Вы также должны убедиться, что ваши вентиляционные отверстия и регистры не заблокированы какой-либо мебелью, ковровым покрытием или другими предметами, которые могут препятствовать циркуляции воздуха.

            Эксплуатационные расходы

            Эксплуатационные расходы системы наземного источника обычно значительно ниже, чем у других систем отопления, из-за экономии топлива. Квалифицированные установщики тепловых насосов должны быть в состоянии предоставить вам информацию о том, сколько электроэнергии будет потреблять конкретная система наземного источника.

            Относительная экономия будет зависеть от того, используете ли вы в настоящее время электричество, нефть или природный газ, а также от относительной стоимости различных источников энергии в вашем районе.Запустив тепловой насос, вы будете использовать меньше газа или масла, но больше электроэнергии. Если вы живете в районе с дорогим электричеством, ваши эксплуатационные расходы могут быть выше.

            Ожидаемый срок службы и гарантии

            Геотермальные тепловые насосы обычно имеют ожидаемый срок службы от 20 до 25 лет. Это выше, чем у воздушных тепловых насосов, поскольку компрессор подвергается меньшим термическим и механическим нагрузкам и защищен от воздействия окружающей среды. Срок службы самого контура заземления приближается к 75 годам.

            На большинство геотермальных тепловых насосов распространяется годовая гарантия на детали и сборку, а некоторые производители предлагают программы расширенной гарантии. Тем не менее, гарантии варьируются между производителями, поэтому обязательно проверьте мелкий шрифт.

            Сопутствующее оборудование

            Модернизация электрической службы

            Вообще говоря, при установке дополнительного теплового насоса с воздушным источником нет необходимости модернизировать электрическую сеть. Однако возраст службы и общая электрическая нагрузка дома могут потребовать модернизации.

            Электрическая сеть на 200 ампер обычно требуется для установки либо полностью электрического воздушного теплового насоса, либо геотермального теплового насоса. При переходе с системы отопления на природном газе или мазуте может потребоваться модернизация электрической панели.

            Дополнительные системы отопления

            Тепловые насосы с воздушным источником

            Воздушные тепловые насосы имеют минимальную рабочую температуру наружного воздуха и могут частично терять свою способность обогрева при очень низких температурах.Из-за этого большинству установок с воздушным источником требуется дополнительный источник тепла для поддержания температуры в помещении в самые холодные дни. Дополнительный нагрев также может потребоваться при разморозке тепловым насосом.

            Большинство систем с воздушным источником отключаются при одной из трех температур, которые могут быть установлены подрядчиком по установке:

            • Точка теплового баланса: Температура, ниже которой тепловой насос не имеет достаточной мощности для удовлетворения потребностей здания в отоплении самостоятельно.
            • Точка экономического баланса: Температура, ниже которой соотношение электроэнергии и дополнительного топлива (например, природного газа) означает, что использование дополнительной системы более рентабельно.
            • Температура отключения: Минимальная рабочая температура теплового насоса.

            Большинство дополнительных систем можно разделить на две категории:

            • Гибридные системы: В гибридной системе воздушный тепловой насос использует дополнительную систему, такую ​​как печь или котел.Этот вариант можно использовать в новых установках, а также это хороший вариант, когда тепловой насос добавляется к существующей системе, например, когда тепловой насос устанавливается вместо центрального кондиционера.
              Эти типы систем поддерживают переключение между тепловым насосом и дополнительными операциями в соответствии с тепловым или экономическим балансом.
              Эти системы не могут работать одновременно с тепловым насосом – работает либо тепловой насос, либо работает газовая/масляная печь.
            • Все электрические системы: В этой конфигурации работа теплового насоса дополняется элементами электрического сопротивления, расположенными в воздуховоде или на электрических плинтусах.
              Эти системы могут работать одновременно с тепловым насосом и, следовательно, могут использоваться в стратегиях контроля точки баланса или температуры отсечки.

            Датчик наружной температуры отключает тепловой насос, когда температура падает ниже заданного предела. Ниже этой температуры работает только система дополнительного нагрева. Датчик обычно настраивается на отключение при температуре, соответствующей точке экономического баланса, или при температуре наружного воздуха, ниже которой обогрев с помощью системы дополнительного отопления, а не теплового насоса.

            Геотермальные тепловые насосы

            Системы с наземным источником продолжают работать независимо от температуры наружного воздуха и, как таковые, не подпадают под подобные эксплуатационные ограничения. Система дополнительного отопления обеспечивает только тепло, превышающее номинальную мощность геотермальной установки.

            Термостаты

            Обычные термостаты

            Большинство канальных односкоростных систем тепловых насосов в жилых домах оснащены комнатным термостатом «двухступенчатый нагрев / одноступенчатое охлаждение» .Первый этап требует тепла от теплового насоса, если температура падает ниже заданного уровня. Второй этап требует тепла от системы дополнительного отопления, если температура в помещении продолжает падать ниже желаемой температуры. Бесканальные бытовые тепловые насосы с воздушным источником обычно устанавливаются с одноступенчатым термостатом нагрева / охлаждения или, во многих случаях, со встроенным термостатом, устанавливаемым с помощью пульта дистанционного управления, который поставляется вместе с устройством.

            Наиболее распространенным типом используемого термостата является тип «установил и забыл» типа .Перед установкой желаемой температуры установщик консультируется с вами. Как только это будет сделано, вы можете забыть о термостате; он автоматически переключит систему из режима нагрева в режим охлаждения или наоборот.

            В этих системах используются наружные термостаты двух типов. Первый тип управляет работой системы дополнительного нагрева электрического сопротивления. Это тот же тип термостата, который используется с электрической печью. Он включает различные ступени обогревателей по мере того, как температура наружного воздуха постепенно падает.Это гарантирует, что необходимое количество дополнительного тепла будет подаваться в соответствии с внешними условиями, что максимизирует эффективность и экономит ваши деньги. Второй тип просто отключает воздушный тепловой насос, когда температура наружного воздуха падает ниже заданного уровня.

            Отказы термостата могут не дать таких же преимуществ в системах с тепловым насосом, как в более традиционных системах отопления. В зависимости от величины понижения температуры и падения температуры тепловой насос может быть не в состоянии поставлять все тепло, необходимое для доведения температуры до желаемого уровня в кратчайшие сроки.Это может означать, что система дополнительного отопления работает до тех пор, пока тепловой насос не «догонит». Это уменьшит экономию, которую вы, возможно, ожидали получить, установив тепловой насос. См. обсуждение в предыдущих разделах о минимизации понижения температуры.

            Программируемые термостаты

            Программируемые термостаты для тепловых насосов доступны сегодня у большинства производителей тепловых насосов и их представителей. В отличие от обычных термостатов, эти термостаты обеспечивают экономию за счет снижения температуры в периоды отсутствия людей или в ночное время.Хотя у разных производителей это достигается по-разному, тепловой насос возвращает дом к желаемому уровню температуры с минимальным дополнительным отоплением или без него. Для тех, кто привык к понижению температуры и программируемым термостатам, это может быть выгодным вложением. Другие функции, доступные с некоторыми из этих электронных термостатов, включают следующее:

            • Программируемое управление, позволяющее пользователю выбирать автоматический режим работы теплового насоса или вентилятора в зависимости от времени суток и дня недели.
            • Улучшенный контроль температуры по сравнению с обычными термостатами.
            • Нет необходимости в наружных термостатах, так как электронный термостат требует дополнительного тепла только при необходимости.
            • Нет необходимости в управлении наружным термостатом для дополнительных тепловых насосов.

            Экономия от программируемых термостатов сильно зависит от типа и размеров вашей системы теплового насоса. Для систем с регулируемой скоростью понижения скорости могут позволить системе работать на более низкой скорости, уменьшая износ компрессора и способствуя повышению эффективности системы.

            Системы распределения тепла

            Системы тепловых насосов обычно обеспечивают больший объем воздушного потока при более низкой температуре по сравнению с печными системами. Таким образом, очень важно изучить поток приточного воздуха вашей системы и сравнить его с пропускной способностью существующих воздуховодов. Если воздушный поток теплового насоса превышает пропускную способность вашего существующего воздуховода, у вас могут возникнуть проблемы с шумом или повышенное потребление энергии вентилятором.
