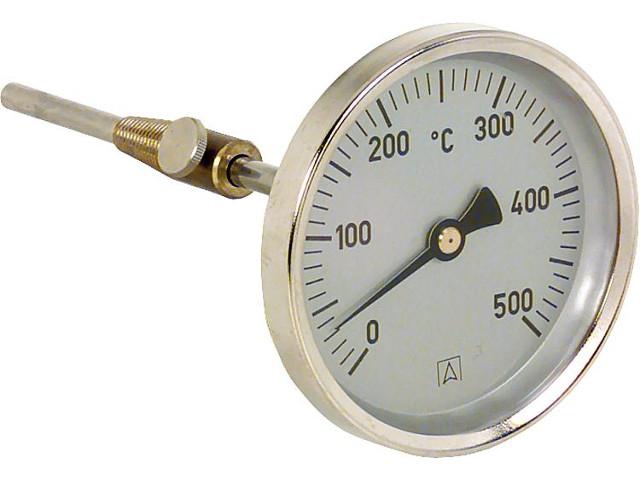

Прибор для измерения температуры батарей отопления: Как измерить температуру трубы отопления – VashSlesar.ru

Содержание

норма по СНиП и способы регулировки

Содержание статьи:

Чтобы чувствовать себя комфортно в квартире или в собственном доме в зимний период необходима надежная, отвечающая нормативам, отопительная система. В многоэтажном доме – это, как правило, централизованная сеть, в частном домовладении – автономное отопление. Для конечного потребителя главным элементом любой отопительной системы является батарея. От идущего от нее тепла зависит уют и комфорт в доме. Температура батарей отопления в квартире, ее норма регулируется законодательными документами.

Нормы нагрева радиаторов

Если в доме или квартире автономное отопление, регулировка температуры батарей отопления и забота о поддержании теплового режима ложится на собственника жилья. В многоэтажном доме с централизованным отоплением ответственность за соблюдение нормативов несет уполномоченная организация. Нормы отопления разрабатываются на основании санитарных стандартов, распространяющихся на жилые и нежилые помещения. За основу расчетов берется потребность обычного организма. Оптимальные величины установлены законодательно и отображены в СНиП.

Тепло и уютно в квартире будет только тогда, когда соблюдаются нормы теплоснабжения, предусмотренные законодательством

Когда подключается тепло и какие действуют нормативы

Начало отопительного периода на территории России приходится на время, когда показания градусника опускаются ниже +8°C. Отключают отопление, когда ртутный столбик поднимается до +8°C и выше, и держится на таком уровне 5 дней.

Чтобы определить, соответствует ли температура батарей нормативам, необходимо произвести замеры

Нормативы минимальных температур

В соответствии с нормами теплоснабжения, минимальная температура должна быть такой:

  • жилые комнаты: +18°C;
  • угловые помещения: +20°C;
  • ванные комнаты: +25°C;
  • кухни: +18°C;
  • лестничные площадки и вестибюли: +16°C;
  • подвальные помещения: +4°C;
  • чердаки: +4°C;
  • лифты: +5°C.

Данную величину измеряют внутри помещений на расстоянии одного метра от внешней стены и 1,5 м от пола. При ежечасных отклонениях от установленных нормативов плату за отопление уменьшают на 0,15%. Вода должна быть нагретой до +50°C – +70°C. Ее температуру измеряют термометром, опустив его до специальной отметки в емкость с водой из крана.

Нормы по СанПиН 2.1.2.1002-00



Нормы по СНиП 2.08.01-89

Холодно в квартире: что делать и куда обращаться

Если радиаторы плохо греют, температура воды в кране будет ниже нормальной. В этом случае жильцы имеют право написать заявление с просьбой о проверке. Представители коммунальной службы проводят осмотр систем водопровода и отопления, составляют акт. Второй экземпляр передается жильцам.

Если батареи недостаточно теплые, необходимо обратиться в организацию, отвечающую за теплоснабжение дома

При подтверждении жалобы уполномоченная организация в течение недели обязана все исправить. Перерасчет квартплаты производится в том случае, если температура в помещении отклоняется от допустимой нормы, а также тогда, когда вода в радиаторах в дневное время ниже нормативной на 3°C, в ночное – на 5°C.


Требования к качеству коммунальных услуг, прописанные в Постановлении от 6 мая 2011 г. N 354 о правилах предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домах

Параметры кратности воздуха

Кратность воздухообмена – параметр, который должен соблюдаться в отапливаемых помещениях. В жилой комнате площадью 18 м²или 20 м² величина кратности должна быть 3 м³/ч на кв. м. Эти же параметры должны соблюдаться в регионах с температурой до -31°С и ниже.

В квартирах, оборудованных газовыми и электрическими плитами с двумя конфорками, и кухнях общежития площадью до 18 м², аэрация составляет 60 м³/ч. В помещениях с трех конфорочным прибором данная величина равна 75 м³/ч, с газовой плитой с четырьмя конфорками — 90 м³/ч.

В ванной площадью 25 м² этот параметр составляет 25 м³/ч, в туалете площадью 18 м² — 25 м³/ч. Если санузел совмещен и его площадь равна 25 м², кратность воздухообмена будет составлять 50 м³/ч.

Методы измерения нагрева радиаторов

В краны круглогодично подается горячая вода, подогретая до +50°С – +70°С. В отопительный период этой водой заполняются обогревательные приборы. Чтобы измерить ее температуру, открывают кран и под струю воды подставляют емкость, в которую опускают градусник. Отклонения допускаются на четыре градуса в сторону повышения. Если проблема существует, подайте жалобу в ЖЭК. Если радиаторы завоздушенные, заявление нужно писать в ДЕЗ. Специалист должен явиться в течение недели и все исправить.

Наличие измерительного прибора позволит постоянно контролировать температурный режим

Методы измерения нагрева отопительных батарей:

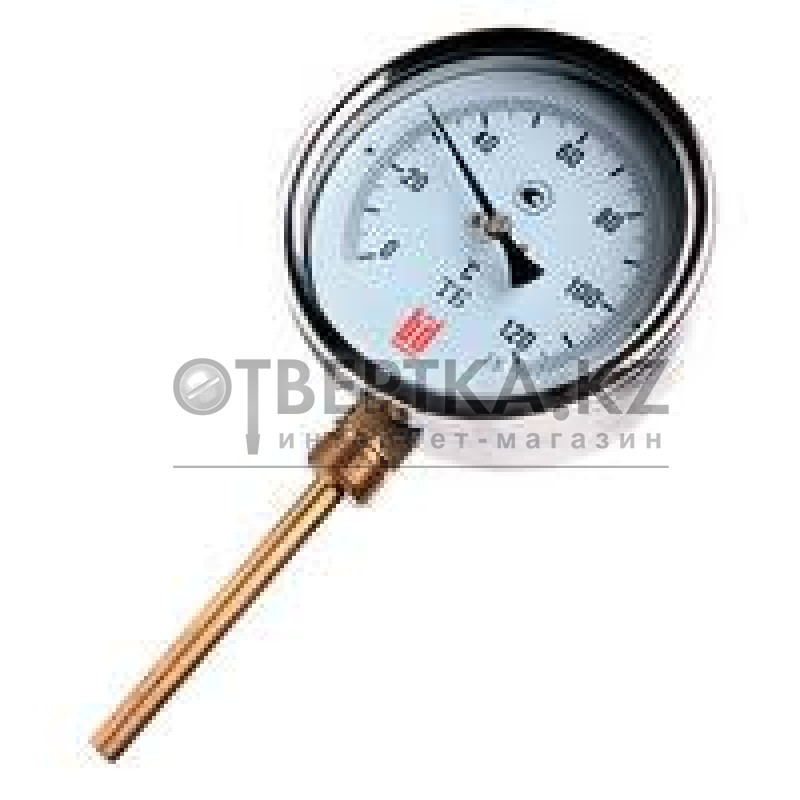

  1. Нагрев трубы и поверхностей радиаторов измеряют термометром. К полученному результату добавляются 1-2°С.

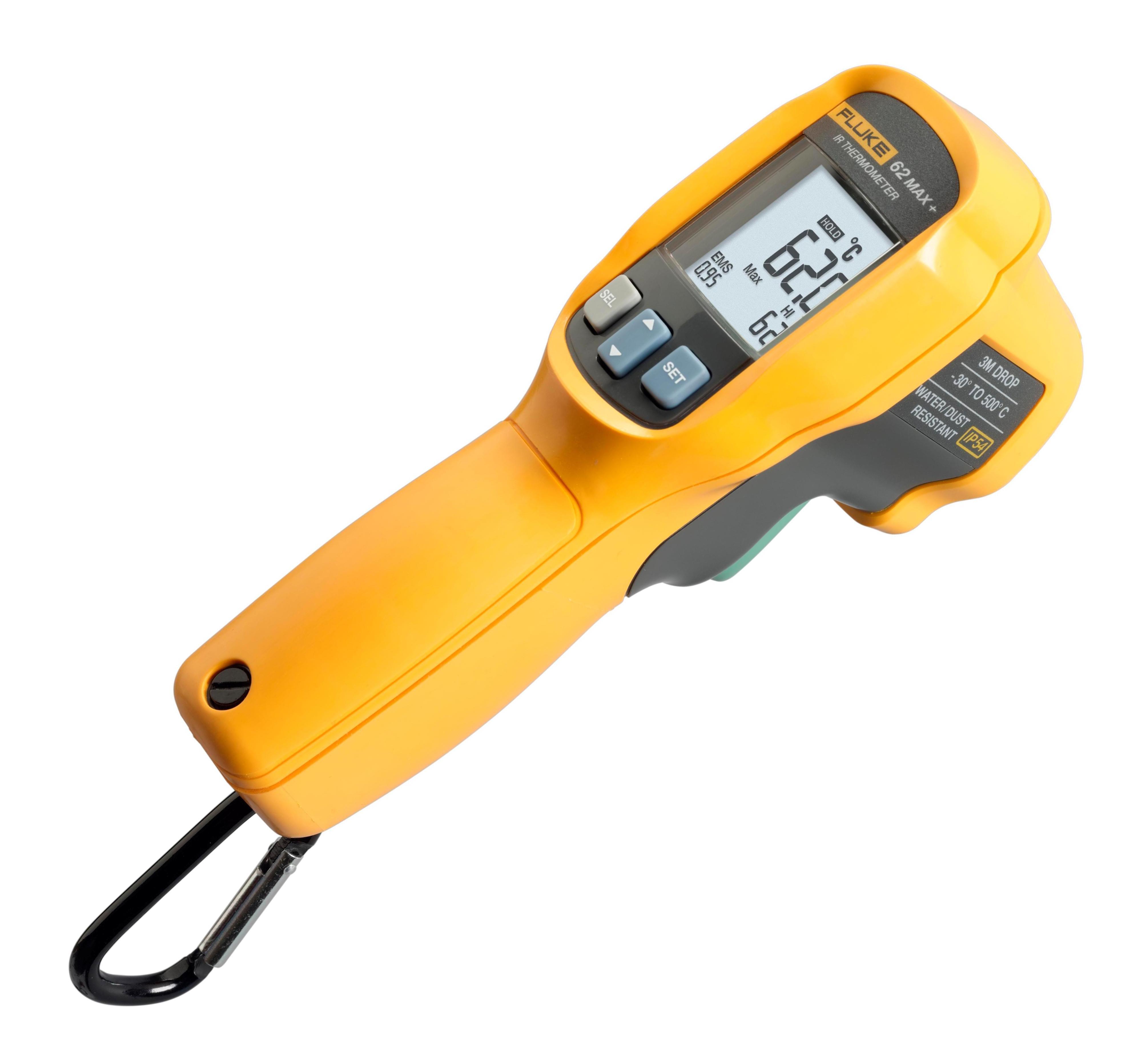

  2. Для максимально точных измерений используют инфракрасный термометр-пирометр, определяющий показания с точностью до 0,5°С.
  3. Постоянным прибором для измерения может служить спиртовой термометр, который прикладывают к радиатору, приклеивают скотчем, а сверху заматывают поролоном или другим теплоизолирующим материалом.
  4. Нагрев теплоносителя измеряют также электроизмерительными приборами с функцией «измерить температуру». Для измерения провод с термопарой прикручивают к радиатору.

Регулярно записывая данные прибора, фиксируя показания на фото, вы сможете предъявить претензию к поставщику тепла

Важно! Если радиаторы нагреваются недостаточно, после подачи заявки в уполномоченную организацию к вам должна приехать комиссия, которая проведет измерения температуры циркулирующей в отопительной системе жидкости. Действия комиссии должны отвечать пункту 4 «Методов контроля» по ГОСТ 30494−96. Прибор, используемый для измерений, должен быть зарегистрированным, сертифицированным и пройти государственную поверку. Его температурный диапазон должен быть в пределах от +5 до +40°С, допустимая погрешность – 0,1°С.

Регулировка радиаторов отопления

Регулировка температуры батарей отопления необходима для того, чтобы сэкономить на обогреве помещения. В квартирах многоэтажек счет за теплоснабжение уменьшится только после установки счетчика. Если в частном доме установлен котел, автоматически поддерживающий стабильную температуру, регуляторы могут не понадобятся. Если оборудование не автоматизировано, экономия будет существенной.

Для чего нужна регулировка

Регулировка батарей поможет достичь не только максимального комфорта, но и:

  • Убрать завоздушивание, обеспечить движение теплоносителя по трубопроводу и отдачу тепла помещению.
  • Снизить энергозатраты на 25%.
  • Не открывать постоянно окна по причине перегрева помещения.

Настройку отопления необходимо проводить до начала отопительного сезона. Перед этим нужно утеплить все окна. Кроме того, учитывают расположение квартиры:

  • угловое;
  • в средней части дома;
  • на нижних или верхних этажах.

Чтобы максимально сохранить тепло, потребуется:

  • утепление стен, углов, полов;
  • гидро- и теплоизоляция стыковочных швов между панелями.

Без этих мероприятий регулировка не принесет пользы, так как более половины тепла будет греть улицу.

Утепление угловой квартиры поможет максимально сократить теплопотери

Принцип регулировки радиаторов

Как правильно регулировать батареи отопления? Чтобы рационально использовать тепло и обеспечить равномерный прогрев, на батареях устанавливаются вентили. С их помощью можно снизить поток воды или отсоединить радиатор от системы.

  • В системах централизованного теплоснабжения многоэтажек с трубопроводом, по которому теплоноситель подается сверху вниз, регулирование радиаторов невозможно. На верхних этажах таких домов жарко, на нижних – холодно.
  • В однотрубной сети подача теплоносителя производится на каждую батарею с возвращением на центральный стояк. Тепло здесь распределяется равномерно. На подающих трубах радиаторов монтируются регулирующие клапаны.
  • В двухтрубных системах с двумя стояками подача теплоносителя производится на батарею и обратно. На каждую из них устанавливается отдельный клапан с ручным или автоматическим терморегулятором.

Виды регулировочных кранов

Современные технологии позволяют использовать специальные регулировочные краны, которые являются теплообменниками запорной арматуры, подсоединяемыми к батарее. Есть несколько видов кранов, позволяющих регулировать тепло.

Принцип действия регулировочных кранов

По принципу действия они бывают:

  • Шаровые, обеспечивающие 100% защиту от аварий. Могут поворачиваться на 90 градусов, пропускать воду или перекрывать теплоноситель.
  • Стандартные бюджетные вентили без шкалы температур. Частично изменяют температуру, перекрывая доступ носителя тепла в радиатор.
  • С термоголовкой, регулирующей и контролирующей параметры системы. Бывают механическими и автоматическими.

Шаровые краны

Эксплуатация шарового крана сводится к поворачиванию регулятора в одну из сторон.

Обратите внимание! Шаровой кран не должен оставаться полуоткрытым, так как это может стать причиной повреждения уплотнительного кольца, в результате чего образуется течь.

Обычный терморегулятор прямого действия

Терморегулятор прямого действия – простое устройство, устанавливаемое возле радиатора, позволяющее контролировать температуру в нем. Конструктивно представляет собой герметичный цилиндр с вставленным в него сильфоном, наполненным специальной жидкостью или газом, способным реагировать на температурные изменения. Ее повышение вызывает расширение наполнителя, в результате чего повышается давление на шток в клапане регулятора. Он перемещается и перекрывает поток теплоносителя. Охлаждение радиатора вызывает обратный процесс.

Терморегулятор прямого действия устанавливают в трубопровод отопительной системы

Терморегулятор с электронным датчиком

Принцип работы устройства аналогичен предыдущему варианту, разница лишь в настройках. В обычном терморегуляторе их выполняют вручную, в электронном датчике температура устанавливается заранее и поддерживается им в заданных пределах (от 6 до 26 градусов) автоматически.

Программируемый терморегулятор радиаторов отопления с внутренним датчиком устанавливается, когда есть возможность горизонтального размещения его оси

Инструкция по регулировке тепла

Как регулировать батареи, какие действия необходимо выполнить для обеспечения комфортных условий в доме:

  1. Из каждой батареи выпускается воздух до того момента, пока из крана не потечет вода.
  2. Регулируется давление. Для этого в первой от котла батарее на два оборота открывается вентиль, на второй – на три оборота и т.д., прибавляя по одному обороту на каждый последующий радиатор. Такая схема обеспечивает оптимальное прохождение теплоносителя и прогрев.
  3. В принудительных системах прокачка теплоносителя и контроль потребления тепла осуществляются при помощи регулировочных вентилей.
  4. Для регулирования тепла в проточной системе используются встроенные терморегуляторы.
  5. В двухтрубных системах кроме основного параметра контролируется количество теплоносителя в ручном и автоматическом режиме.

Подборка видео сюжетов по теме

Для чего нужна и как работает термоголовка для радиаторов:

Сравнение способов регулировки температуры:

Комфортное проживание в квартирах многоэтажек, в загородных домах и коттеджах обеспечивается за счет поддержания определенного теплового режима в помещениях. Современные системы теплоснабжения позволяют установить регуляторы, поддерживающие необходимую температуру. Если установка регуляторов невозможна, ответственность за тепло в вашей квартире возлагается на тепло снабжающую организацию, в которую вы можете обратиться, если воздух в помещении не прогревается до значений, предусмотренных нормативами.

Понравилась статья? Поделитесь с друзьями:

Норма температуры батарей отопления в квартире в 2018-2019 годах

Отопительный сезон наступил, суммы в квитанциях растут, а батареи теплеют. Но во многих квартирах по-прежнему холодно. Это одна из самых болезненных тем — услуга дорогая, и жильцы готовы действовать при малейшем сомнении. Специальные документы четко определяют температуру батарей отопления в квартире и нормы температур воздуха в разных помещениях.

Температура батарей в квартире: нормы по ГОСТу

В первую очередь температура в квартире многоквартирного дома зависит от температуры батарей. Она определяется с помощью специальных расчетов. Температурные графики, определяющие степень ее нагрева, строятся из сопоставления температуры теплоносителя в радиаторах и температуры окружающей среды.

В них рассчитывается, какая температура должна быть в трубах подачи воды и в «обратке» — том, что радиатор в квартире отдает обратно. Температура воды в системе отопления зависит от того, холодно или тепло на улице. С учетом местных условий, графики могут отличаться, но все они исходят из требований, чтобы в холодный период года в жилых комнатах поддерживалась оптимальная температура — 20 – 22°С (об этом мы еще поговорим).

В большинстве городов приняты такие графики

* от крупных ТЭЦ: 150/70°С, 130/70°С или 105/70°С;

* от котельных и небольших ТЭЦ: 105/70°С или 95/70°С.

При расчетах графика учитываются также потери тепла, то есть снижение температуры воды по пути от источника теплоснабжения до жилого дома.

Температурный график соотношения отопления к температуре окружающей среды.

Например, при температуре минус 10°С, температура воды на «обратке» должна быть не менее 51,4 градусов. Это не зависит от того, на каком этаже проводятся измерения — на первом или девятом.

Сначала теплоноситель попадает в устройство смешения — элеватор или насос — и только после этого поступает в радиатор в квартире. Таким образом, температура батарей отопления в квартире, норма подачи, при минус 40°С за окном, будет плюс 95°С — больше нельзя, так как теплоноситель может закипеть.

Есть свои отличия в каждом регионе, но ориентироваться на эти цифры можно — они являются стандартом. Конкретно ваш температурный график утверждается руководителем ресурсоснабжающей организации.

Но все-таки куда важнее не температура батареи, а конечный результат — тепло в квартире. Именно его должны обеспечивать управляющие компании.

В каких случаях исполнитель коммунальной услуги по отоплению производит потребителю перерасчет платы за такую услугу, если температура в помещении потребителя ниже нормативной?

Как рассчитывается отопление в квартире

Есть два вида платы за отопление: только в течение отопительного сезона или равномерно, в течение всего года. Конкретный вариант зависит от региона: правом изменять метод обладают региональные власти. Они могут делать это раз в год, причем обязательно до начала отопительного сезона. Каждое такое решение должно быть опубликовано на официальном сайте в течение пяти дней.

Например, в Москве такой документ — постановление городского правительства № 629-ПП от 29.09.2016.

Управляющая компания использует один из этих двух вариантов в каждом конкретном доме, в соответствии с принятыми нормами в регионе.

Если региональные власти принимают решение о смене метода и публикуют его, то эта схема начинает работать с июля следующего года, если выбран вид равномерной оплаты, или с начала следующего отопительного сезона в случае оплаты только в сезон.

Расчет за отопление в большинстве многоквартирных домов делается по показаниям общедомового прибора учета. В регионах утверждается стоимость одной Гкал, и на ее основе рассчитывается общая сумма оплаты для дома. Если отдельные квартиры оборудованы индивидуальными счетчиками тепла, расчет основывается на них.

Но, к сожалению, индивидуальных счетчиков у нас пока мало — в старых домах, оборудовать такую систему сложно. Счетчики должны стоять во всех помещениях дома, нельзя поставить его в одну квартиру в доме. В новостройках эту проблему решают, заранее предусматривая установку ИПУ тепла.

Но для большинства способ расчета платы за отопление выглядит так: общая сумма на дом делится между помещениями, в зависимости от их площади. Это логично, так как количество тепла напрямую зависит от объема обогреваемого воздуха.

Однако для такого расчета нужен общедомовой счетчик, а это тоже бывает не всегда. Там, где нет общих счетчиков тепла, оплата рассчитывается по региональным нормативам.

Чаще всего жильцы жалуются на управляющую компанию именно из-за нарушений в начислениях на теплоснабжение, ведь в большинстве случаев это самая большая сумма в квитанции, и потребители внимательно следят за тем, как она соотносится с реальным теплом в их квартирах. Любая ошибка — это повод для жалоб и обращений в контролирующие органы. В новостях часто появляется информация об очередном случае, в котором жителям многоквартирных домов возвращают излишне уплаченные ими деньги. Управляющей компании придется не только вернуть лишнее, но и выплатить штраф и пережить проверку, которая обязательно за этим последует.

Срок отопительного сезона

Самостоятельно решать, когда включать батареи, могут только жильцы домов с автономной системой отопления. Все остальные, подключенные к централизованной системе отопления, должны полагаться на решение органов местного самоуправления.

Конечно, они не могут настроить это так же точно, как жильцы одного дома — недаром каждую весну и осень все новостные сайт заполняются статьями «Когда наконец включат/выключат отопление?»

Конкретные сроки в каждом регионе зависят от погодных условий: по нормативам, в отопительный период 2018-2019 года нужно, чтобы среднесуточная уличная температура была ниже 8°C в течение 5 дней подряд. Отопление снова могут отключить, если температура будет выше 8°C также в течение 5 дней.

Кроме этого, есть и небольшой «аварийный запас» по нормам отключения отопления зимой. Его могут отключать, оставаясь в рамках действующих норм, на срок не более 24 часов в сумме, в течение одного месяц. Единовременно отопление могут отключить на срок от 4 до 16 часов, в зависимости от температуры воздуха в жилых помещениях – если в квартире +12°C, на срок не более 16 часов, а если +8 — до 4 часов.

Как измерять температуру в квартире в отопительный сезон

Жильцы могут измерить температуру самостоятельно, бытовым термометром. Нужно соблюсти несложные требования: проверить, нет ли сквозняков, хорошо ли закрыты окна и межкомнатные двери. Температуру следует измерять в метре от радиаторов, стоящих на «уличной» стене, на высоте одного метра от пола.

Лучше это делать вечером или утром — днем солнце, нагревшее комнату, может сильно смазать картину.

Оптимальная температура, которая должна быть в квартире — 20-22 °C.

В ГОСТе прописаны и более подробные нормативы отопления в квартире 2018 года:

* Тип помещения Оптимально, °C Допустимо, °C

* Жилая комната 20-22 / 18

* Кухня 22-23 / 20

* Туалет 19-21 / 18

* Ванная и совмещенный санузел 24-26 / 18

* Помещения для отдыха и учебных занятий 20-22 / 18

* Межквартирный коридор 18-20 / 16

* Вестибюль, лестничная клетка 16-18 / 12

* Кладовые 16-18 / 14

Причем в угловых комнатах температура должна быть выше — минимум 20°C.

Куда обращаться, если температура ниже нормы

Если жильцы самостоятельно фиксирует «недогрев», то есть температура опускается ниже 18°C в жилых комнатах — они имеют право обратиться в управляющую компанию для составления акта. Причем они имеют право обращаться как в письменной форме (написать заявление), так и в устной (позвонить). Дежурный должен зарегистрировать обращение и назначить время проведения проверки. По правилам, проверка назначается не позднее 2 часов с момента обращения о нарушении качества коммунальной услуги, если с обратившимся не согласовано другое время.

Проверка должна проводиться специальным термометром. Требования к нему разъясняются в ГОСТ 30494-2011. Прибор должен быть обязательно с технической документацией — иметь специальный сертификат, который проверяющие обязаны предъявить по первому требованию. Если такого сертификата нет, то владелец квартиры может отказаться от проверки и требовать использования надлежащего оборудования. Температура замеряется в нескольких комнатах.

После проверки составляется акт, который содержит:

* дату;

* параметры жилья;

* список членов комиссии;

* показатели прибора;

* температуру;

* подписи членов комиссии.

Акт составляется в нескольких экземплярах: один остается у обратившегося, другие — у специалистов, проводивших проверку.

Скачать Акт замера температуры

Этот акт — свидетельство нарушений в предоставлении коммунальной услуги. С ним жилец может подавать жалобы и требовать у управляющей компании соблюдения условий оказания коммунальных услуг.

Жалоба в адрес исполнителя коммунальных услуг может содержать требование перерасчета платы за отопление, возмещения вреда или даже требование поставить дополнительные радиаторы отопления — бывают и такие случаи, недавно жителю Твери удалось добиться установки в квартире дополнительных батарей.

Скачать образец жалобы

При подаче жалобы в двух экземплярах, сопровождаемой актом, на одном проставляются входящие номер и дата, второй передается секретарю организации.

Если у обратившегося нет отопления в квартире и после жалобы, он имеет право переадресовать ее в вышестоящие инстанции:

* Региональную жилищную инспекцию;

* Прокуратуру;

* Роспотребнадзор.

Важно помнить, что обращение в вышестоящие инстанции может осуществляться не только после рассмотрения претензии в первичной инстанции. На этом этапе документ может быть отправлен по нескольким адреса параллельно. Кроме этого, имея акт, жилец может обратиться в суд с требованием о возмещении понесенных затрат и компенсации ущерба.

Источник информации: https://www.gkh.ru/article/102625?utm_source=www.gkh.ru&utm_medium=refer&utm_campaign=Rubrcontentblock_articles

#КУ #ИПУ #Жилоепомещение #Правасобственников

Норма температуры батарей отопления в квартире

Температура батарей отопления в квартире: норма по ГОСТу, сколько градусов, согласно закону, должно бить в многоквартирном доме зимой, нормативы в угловых помещениях

Обычно, насколько повышаются тарифы на отопление, настолько же люди недовольны его качеством.

Возможно, это просто негативная реакция на новые платежки, а может быть действительно нормы отопления в квартире 2017 далеки от совершенства.

В таком случае, потребители должны знать свои права и требовать перерасчета оплаты за тепло.

Параметры, по которым включается обогрев

Когда наступает осень, и на улице становится все холоднее, жильцы многоквартирных домов ежедневно проверяют батареи отопления в надежде, что они стали горячими. Если этого не происходит, то они начинают искать виновных, хотя нормы подачи отопления в многоквартирном доме прописаны в постановлении №354 от 2011 г.

Так в нем указывается, что подача тепла в квартиры начинается при условии, что воздух на улице охладился до +8 градусов и продержался на этой отметке или ниже не менее 5-ти дней подряд. В том случае, если температура будет то подниматься, то падать до критической, радиаторы останутся холодными.

Отопление включается только на шестые сутки, и в большинстве регионов страны это происходит с 15 октября и длится сезон до 15 апреля.

Норма для квартиры

Какая температура в батареях отопления многоквартирного дома должна быть? Полезно знать, что для каждого помещения рассчитан свой норматив отопления в многоквартирном доме (2017 г).

Нормы отопления в многоквартирных домах 2017:

  • для жилой комнаты это +18;
  • нормы отопления в угловых квартирах из-за наличия наружных холодных стен выше – +20 градусов;
  • для кухни +18;
  • ванная комната – +25.

Это касаемо квартир, тогда как для общедомовых помещений показатели следующие:

  • в подъезде — +16;
  • для лифта – это +5 градусов;
  • в подвале и на чердаке — +4.

Все замеры в квартире должны проводиться по внутренней стене комнаты не менее чем в 1 м от ближайшей наружной стены и 1.5 м от пола. Если полученные параметры не будут соответствовать нормам, то следует предъявить их в управление теплосети. В этом случае оплата может снизиться на 0.15% за каждый час отклонений.

Температура батарей отопления в квартире: норма

Минимальный показатель

Случается, что даже при включении отопления, в квартире по-прежнему не хватает тепла. Это происходит, если нормативная температура радиаторов отопления в квартире не соответствует реальной. Как правило, это бывает по нескольким причинам, самая популярная из которых – завоздушенность системы. Для ее устранения можно вызвать мастера или справиться самостоятельно, воспользовавшись краном Маевского.

Если виновником стала непригодность батарей или труб, то здесь без специалистов не обойтись. В любом случае, тот период, что отопительная система была нерабочей, а температура батарей отопления в квартире по ГОСТу не соответствовала нормативам, не должен оплачиваться потребителем.

К сожалению, минимальной нормы температуры радиаторов отопления в квартире нет, поэтому ориентироваться приходится по температуре воздуха в помещении. Какая температура отопления должна быть в квартире? Нормы отопления квартиры в многоквартирном доме должна варьироваться от +16 до +25 градусов.

Для того, чтобы зафиксировать, что температура труб отопления в квартире не соответствует норме, нужно пригласить представителя организации, предоставляющей тепло в дом.

Максимальный показатель

Параметры отопления в многоквартирном доме довольно подробно описаны в СНиП 41-01 от 2003 года:

  1. Если в здании используется двухтрубная отопительная конструкция, то максимально допустимой температурой радиаторов считается +95 градусов.
  2. Для однотрубной системы температура труб отопления в квартире норма — +115.
  3. Оптимальная температура батарей отопления в квартире (норма зимой) – это +80-90 градусов. В том случае, если она приближается к отметке +100 °С, нужны срочные меры для предотвращения кипения теплоносителя в системе.

Хотя производители радиаторов указывают на своих изделиях максимальный температурный порог достаточно высокий, не стоит его достигать слишком часто, так как это чревато выходом их из строя.

Чтобы убедиться, что нормы отопления в квартире зимой соответствуют гостам, нужно измерить температуру батарей.

Для этого:

  1. Можно использовать обычный медицинский градусник, но при этом следует учесть, что к его результату нужно будет прибавить пару градусов.
  2. Воспользоваться инфракрасным термометром.
  3. Если под рукой есть только спиртовой термометр, то его нужно плотно примотать к радиатору, предварительно обернув в теплоизолирующий материал.

Если температура не совпадает с нормой, то необходимо написать заявление-просьбу в офис теплосети на проведение контрольного замера. По данному прошению обязана прийти комиссия, которая и производит все вычисления.

Как поступить при отсутствие отопления?

В том случае, если ГОСТ на отопления в квартире далек от своей нормы, необходимо определить причину холодных батарей. Для этого лучше вызывать представителей соответствующей службы, так как они могут попутно зафиксировать температуру в жилых помещениях.

Если проблема в некачественном обслуживании системы отопления дома работниками теплосети, то все тяготы по устранению неполадок лягут на организацию. При этом жильцам дома должны либо сделать перерасчет за отопление, если батареи греют недостаточно, либо зафиксировать период, когда они были полностью холодными и освободить от оплаты.

Таким образом, закон об отоплении многоквартирных домов (2017 г) гарантирует жильцам защиту при несоблюдении коммунальными службами своих обязанностей.

Любое заявление от них должно рассматриваться в самые короткие сроки, после чего специальная комиссия приходит и документально фиксирует несоответствия.

Зная, сколько градусов должно быть отопление в квартире, и в какие сроки производится включение системы, каждый ее владелец может самостоятельно определить, соответствуют ли показатели нормативам отопления в квартире и предпринять меры, если это не так.

Какой температуры должны быть батареи в квартире в 2020 году

Ежегодное подорожание ресурсов заставляет конечного потребителя задумываться не только над их экономией, но и над качеством предоставляемых коммунальных услуг. Одна из самых весомых расходных статей в платеже за квартиру — отопление, поэтому за его параметрами потребители следят особенно тщательно. Для этого стоит выяснить, какова норма температуры батарей в квартире в 2020 году.

Температурные нормы системы отопления в многоквартирном доме

Схема отопления в многоквартирных домах строится во взаимодействии с централизованной системой, к которой подключены трубы. По ним теплоноситель направляется в многоквартирный дом, где его дальнейшая подача регулируется вводными задвижками. После этого вода уходит по стоякам и в конце концов попадает в батареи и радиаторы каждой квартиры.

Описанные процессы, а также все, что касается правил обеспечения населения коммунальными ресурсами, отражено в Постановлении Правительства РФ от 06.05.2011 № 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» (далее — Постановление № 354). Требования к качеству отопления закрепляются в разделе VI приложения № 1 к правилам Постановления № 354.

Кроме того, подробные правила оказания отопительных услуг прописаны в Приказе Росстандарта от 11.06.2014 № 544-ст «ГОСТ Р 51617-2014. Национальный стандарт Российской Федерации. Услуги жилищно-коммунального хозяйства и управления многоквартирными домами. Коммунальные услуги. Общие требования» (далее — ГОСТ Р 51617-2014) и «ГОСТ 30494-2011. Межгосударственный стандарт. Здания жилые и общественные. Параметры микроклимата в помещениях», утвержденном приказом Росстандарта от 12.07.2012 № 191-ст (далее — ГОСТ 30494-2011).

Указанные акты устанавливают параметры теплоносителя системы отопления многоквартирного дома. Так, температура носителя тепла (воды) при подаче в систему равна температуре воды при ее выходе из отопительного котла. Как правило, теплоноситель должен быть доведен до температуры в 130-150 °С, но этот показатель зависит и от температуры на улице в регионе.

Обычно на выходе из котла вода должна иметь 115 °С.

Однако нормативная температура в отопительной системе может находится в пределах 95 °С или 105 °С (дли различных систем).

Далее для создания комфортных условий в помещении обеспечивается должное состояние параметров стояка, который проводит воду из теплового узла в квартиру. Они различаются в зависимости от летнего и зимнего сезона.

Конечно, на практике температура теплоносителя в стояке зависит от работы ТЭЦ и от теплопотерь по дороге к дому. Однако температура стояка зимой должна находится в диапазоне 70-90 °С.

Температурные нормы воздуха в квартире

Ощущение комфорта от обогрева помещения субъективно. Однако есть единые стандарты, обусловленные физиологическими потребностями человека, а также назначением помещений, в которых он пребывает.

Хотя существует достаточно большой диапазон нормы, предписывающей, какой должна быть температура воды в системе отопления многоквартирного дома, нормативы теплового режима воздуха в квартире весьма однозначны.

Так, в соответствии со стандартами, во время отопительного сезона в квартире должен сохраняться следующий температурный режим:

  • в жилой комнате — 18 °С;
  • в жилой угловой комнате — 20 °С;
  • в ванной комнате — 25 °С;
  • в туалете (отделенном от ванной) — 18 °С;
  • в совмещенном санузле — 25 °С;
  • в кухне — 18 °С.

Эта норма по ГОСТу позволяет сохранить здоровье жильцов, не подвергая их воздействию неблагоприятных условий.

Норма температуры батарей

К факторам, влияющим на обогрев помещения, относится теплопроводность, иные технические характеристики, а также порядок монтажа батарей. Поэтому соблюдение правил их установки и использования позволит обеспечить условия для того, чтобы температура радиаторов отопления в квартире и в доме соответствовала установленным нормам.

Кроме того, стоит внимательно отнестись к определению количества секций батареи в зависимости от площади помещения. Например, прибор, теплоноситель в котором прогрет до идентичной температуры, будет по-разному влиять на поток тепла при 5 и 7 секциях на нем.

Минимальное значение

В целях обеспечения норм отопления воздуха в жилых помещениях должны соблюдаться определенные температурные режимы радиаторов. Однако на законодательном уровне минимально допустимый показатель температуры самой батареи не установлен.

Логично, что при низкой температуре отопительного оборудования невозможно обеспечить +18-25 °С в жилье в холодное время года.

Если же батареи не обеспечивают должный уровень обогрева, стоит начинать поиск причины. Прежде чем проверять, какова температура труб, следует обратить внимание на особенности размещения прибора и наличие свободного доступа к батарее.

Вполне возможно, дело заключается только в том, что радиатор закрыт мебелью, препятствующей циркуляции нагретого воздуха, либо огорожен специальной защитной панелью.

Максимальное значение

В свою очередь, тому, какой в действительности должна быть верхняя норма зимой, уделено больше внимания. Так, допустимый максимум температурной нормы радиатора в жилом помещении равен 95 °С, если жилье оборудовано двухтрубной системой отопления.

Если же система однотрубная, максимальная температура батареи не должна превышать 115°С.

Следует заметить, что в качестве оптимальной рекомендации приводится цифра 85-90°С. Она определена для практических целей. Такая максимальная температура воды в системе отопления многоквартирного дома связана с кипением воды при 100°С. При превышении этой цифры радиатор быстрее выходит из строя.

Пройдите социологический опрос!

Как узнать температуру теплоносителя в батареях

Когда возникают сомнения в качестве предоставляемых услуг по отоплению, а обитатели квартиры начинают попросту замерзать, следует предпринять меры по установлению причины. Для этого измеряют температуру:

  • воздуха в комнате;
  • труб;
  • батареи;
  • теплоносителя — воды в отопительной системе.

Полученные данные помогут понять, действительно ли в помещении неоправданно холодно или же это просто субъективные ощущения.

Нужно принимать во внимание, что самостоятельные замеры показателей отопления не являются прямым доказательством нарушения норм. Однако они могут служить основанием для подачи жалобы и приглашения для контрольных замеров представителей обслуживающей организации.

Определяем температуру воды в центральной системе

Следует заметить, что достоверно измерить температуру теплоносителя в системе центрального отопления не так уж просто. Наиболее точным показателем остается лишь температура воздуха в помещении. Однако можно поступить следующим образом:

  1. Открыть кран, если он установлен на радиаторе в квартире.
  2. Подставить под него какую-либо емкость, предварительно поместив туда термометр.
  3. Набрать воду.
  4. Ожидать конечного показателя термометра.

Этот показатель должен соответствовать описанным нормативам, но допускается и отклонение от них в сторону повышения. Предельное отклонение температуры — до 4 °С.

Кроме того, если в отопительной системе квартиры обнаруживается воздух, следует обратиться в обслуживающую организацию.

Определяем показатели горячей воды

Существует еще один способ установить истину, связанный с тем, что температура отопительных батарей в квартире и показатели горячего водоснабжения находятся в прямой зависимости. Поэтому целесообразно измерить градус воды так:

  1. Открыть горячий кран.
  2. Подождать 3 минуты, чтобы вода нагрелась до максимального значения.
  3. Взять емкость и подставить ее под струю, не закрывая кран.
  4. Погрузить термометр по центру емкости.
  5. Подождать получения окончательных показаний прибора.

Если прибор покажет число от 60 до 75 °С, с теплоносителем все в норме. Если температурные данные ниже, возможно и в системе отопления вода недостаточно нагрета.

Как правильно измерить температуру батареи

Когда вопрос с теплоносителем выяснен, можно задумываться над тем, как измерить температуру батареи в квартире. Это несложно сделать следующими способами:

  1. Использовать обычный бытовой термометр. Его нужно приложить к батарее и дождаться момента, когда он нагреется. Для учета погрешности лучше прибавить к полученным данным 1-2 градуса.
  2. Применить спиртовой термометр, прикрепив его к радиатору при помощи скотча, а затем утеплив изоляционным материалом, например, поролоном. Информация, полученная таким методом, показательна в динамике. Прибор можно оставить на длительный период для постоянного мониторинга ситуации.
  3. Воспользоваться инфракрасным термометром. На практике они отличаются маленькой погрешностью, к тому же не требуют непосредственного контакта с отопительным прибором. И результат выдается мгновенно.
  4. Использовать электрический измерительный прибор с терморампой и датчиком. Датчик устанавливается на батарею, а прибор при выборе функции «измерить температуру» показывает ее значение.

Как действовать, если нормы нарушены

Если обнаружилось, что батареи в квартире холодные, следует выяснить, является ли это проблемой исключительно данного помещения или с ней столкнулись все жильцы дома. Коллективное обращение всегда привлекает большее внимания, чем индивидуальное.

При неудовлетворительном качестве отопления, которое не соответствуют СНиП, жалобу можно подать:

  • в обслуживающую организацию: товарищество собственников жилья, управляющую компанию, жилищно-строительный кооператив;
  • ресурсоснабжающую компанию;
  • аварийно-диспетчерскую-службу;
  • жилищную инспекцию. В ней обычно функционирует специальная горячая линия для подобных обращений.

Организации примут жалобу по телефону, а затем зарегистрируют ее. После этого специалисты установят и устранят причину отсутствия отопления, зафиксировав нарушение.

Позже на основании акта осмотра теплосетей происходит перерасчет за период отсутствия тепла.

Если вышеперечисленные организации не принимают никаких мер по восстановлению отопления, следует обратиться с жалобой в Роспотребнадзор и прокуратуру.

Выводы

Законодатель установил нормативы характеристик системы отопления, уделив особое внимание оптимальной температуре в жилом помещении. Ее значение является самым важным для жильцов, к тому же его легко проверить. Если оно ниже положенного, значит и батарея недостаточно нагрета. А в случае несоответствия нормам можно подать жалобу в обслуживающие организации, не забыв о перерасчете платы при обнаружении факта оказания отопительных услуг ненадлежащего качества.

Юрист. Член Адвокатской палаты г. Санкт-Петербурга. Опыт работы более 10 лет. Окончил Санкт-Петербургский государственный университет. Специализируюсь в сфере гражданского, семейного, жилищного, земельного права.

Нормативы температуры воды в батареях, параметры воздуха

Как правило, повышение тарифов на квартирное отопление приводит к недовольству людей качеством тепла. Это можно назвать просто негативной реакцией на возросшие суммы счетов, но вполне может быть так, что температура воды в батареях отопления очень отдалена от нормы. В этой ситуации потребители должны быть осведомлены о своих правах и обязанностях, а также о том, что они могут требовать от поставщика услуг перерасчета оплаты.

Параметры для запуска отопления

При наступлении осени температура на улице становится все ниже, люди каждый день трогают свои батареи и надеются, что именно сегодня они станут горячими. Если же это не происходит, то жильцы ищут виновных, но на самом деле все нормы поставки тепла в дома указаны в постановлении 2011 года № 354.

В этом документе прописано, что подача тепла осуществляется при температуре на улице от 8 градусов тепла, если она держится пять дней подряд. Если этот показатель на протяжении указанного времени будет колебаться то в одну, то в другую сторону, то батареи и стояки в квартирах останутся холодными.

Тепло подается лишь на шестые сутки и, как правило, в большинстве случаев отопительный сезон начинается с 15 октября и заканчивается 15 апреля.

В этом видео вы узнаете температурные нормы в квартире:

Нормы для квартиры

Нормы температуры в батареях отопления для того или иного помещения свои. Воздух в квартирах должен быть прогрет до такого уровня:

  • жилая часть и кухня — +18°C;
  • угловые квартиры — +20°C;
  • ванная и туалет — +25°C.

Угловые квартиры должны отапливаться сильнее из-за наличия угловых холодных стен. Нормы для общедомовых помещений несколько иные:

  • подъезд — +16°C;
  • лифт — +5°C;
  • чердак и подвальные помещения — +4°C.

Замеры в жилом помещении производятся по внутренним стенам не ближе, чем на метр от наружной стенки и полтора метра от уровня пола.

При несоответствии параметров нормам потребитель должен уведомить об этом управляющую компанию. После положенных проверок, плата за тепло может быть снижена на 0,15% за один час отклонений от нормативов.

Температура батарей

Существуют минимальный и максимальный нормативы. Иногда даже при запуске отопления в помещении не хватает тепла из-за того, что температура батарей далека от нормативов. Причина тому — банальная завоздушенность системы. Устранить проблемы можно с помощью специалиста или самостоятельно, используя кран Маевского.

Если проблема возникает из-за изношенности стояковых труб или батарей, то без помощи специалистов здесь просто не обойтись. Если система отопления не работала, а воздух в квартире был холоднее, чем указано в нормах по ГОСТу, то весь этот период оплате не подлежит.

Чтобы узнать норму температуры, нужно изучить СНиП

Норм минимальной температуры отопительных батарей нет, поэтому принято ориентироваться по параметрам воздуха в квартире. Нормальные параметры воздуха в отопительный период — +16…+25°C.

Для фиксации того, что температура отопительной системы не отвечает норме, необходимо пригласить уполномоченного представителя поставщика услуг отопления. О том, какая должна быть температура воды в батареях, описано в СНиП 41−01 от 2003 года:

  1. Если в помещении применяется двухтрубная конструкция, то 95°C — это максимум.
  2. Норма для однотрубной конструкции — +115°C.
  3. Зимняя норма температуры радиаторов отопления в квартире — +80…+90°C. Если же она приближается к +100°C, то нужно принимать срочные меры для того, чтобы не допустить кипение воды в системе.

Несмотря на то что многие производители батарей часто указывают на них максимальный порог температуры, который находится на высоком уровне, не нужно часто его достигать, так как это выведет батарею из строя.

Для убеждения в соответствии отопления нормам ГОСТа необходимо самостоятельно произвести измерения и понять, какая температура воды в батареях отопления:

  1. Может быть использован обыкновенный ртутный термометр, но тогда к полученному результату необходимо будет прибавить 2°C.
  2. Подойдет также инфракрасный термометр.
  3. Спиртовой термометр необходимо крепко примотать к батарее, обернув в теплоизоляцию.

Если полученные результаты оказались далекими от нормы, то нужно подать заявление в офис теплосети с просьбой провести контрольные измерения. Квартиру посетит комиссия, которая и произведет все необходимые вычисления.

Действия при отсутствии тепла

При любом расхождении отопления с ГОСТом нужно найти причину холодных радиаторов. Качественнее всего с этим разберутся специалисты компании-поставщика, которые смогут официально зафиксировать температуру в жилом помещении.

Если проблема вызвана некачественным обслуживанием систем многоквартирного дома, то решение проблемы полностью возлагается на организацию, подающую тепло. При этом всем жильцам должен быть сделан перерасчет за тепло либо они вовсе должны быть освобождены от оплаты, если батареи не грели совсем.

Любое заявление от жильцов дома в коммунальную структуру должно быть рассмотрено в кратчайшие сроки, а комиссия должна на месте зафиксировать факт несоответствия предоставляемых услуг.


Зная, какова должна быть температура батарей в квартире и в какой период запускается отопление, каждый жилец многоквартирного дома может сам определить соответствие показателей температуры установленным нормам. Это поможет вовремя принять меры и решить проблему с теплом.

Источники:
http://pravovdom.ru/zhkx/norma-temperatury-batarej.html
http://kaminguru.com/sistema-otoplenija/normativy-temperatury-vody-v-batarejah.html
http://pravovdom.ru/zhkx/normy-temperatury-v-kvartire.html

Норма и регулировка температуры батарей отопления в квартире

Большинство квартир отапливается с помощью централизованной системы, которая включает в себя расположенные в каждой комнате дома батареи. О качестве работы этой системы свидетельствует температура радиатора и температура воздуха в квартире.

Минимальные значения температуры

Нет ниодного документа, который бы определял нормы нагревания батарей. Есть документы, которые регулируют температуру теплоносителя и температуру в квартире. Это можно объяснить разной теплопроводностью материалов, применяемых для производства батарей отопления, а также конструктивными особенностями различных моделей.

Чугун, сталь, медь и алюминий (их чаще всего используют для изготовления радиаторов) имеют разную теплопроводность. Это означает, что батареи из этих материалов нагреваются и отдают тепло по-разному. То есть при условии температуры теплоносителя на входе, равной 100  °С, чугунный радиатор не нагреется до такой температуры. Медное устройство может (среди вышеназванных 4 материалов медь проводит тепло лучше всего).

Можно было бы установить нормы нагрева для радиаторов по конкретному виду материала. Однако ситуацию осложняют производители, которые используют различные хитрости во время разработки форм радиаторов, а также совершенствования теплоотдачи отдельного устройства. Поэтому разработать универсальные нормы температуры водяных батарей очень сложно.

Нагретые до одной температуры батареи с 5 и 11 секциями создают разный тепловой поток. Поэтому комната прогреется по-разному. На практике при планировании водяной системы отопления всегда рассчитывают оптимальные размеры и нужную мощность батареи отопления для каждого помещения. Поэтому при правильной работе всей отопительной системы батарея, имеющая датчик и терморегулятор, отдаст нужное количество тепла.

Лучше всего измерять температуру теплоносителя и проверять, соответствует ли полученный показатель норме. Сделать это можно разными способами. Некоторые из них включают измерение температуры радиатора и использование поправочных значений в зависимости от материала, примененного для изготовления отопительного устройства.

Минимальным значением температуры теплоносителя является +30 °С (согласно постановлению Госстроя от 27.09.2003 г. № 170). Такая вода должна циркулировать по системе, в которой теплоноситель движется по схеме «снизу-вниз», когда температура снаружи +10 °С.

Если за окном 0 °С, к радиаторам, имеющим датчик, а также устройство для регулировки нагрева, должна поступать вода, не холоднее +57 °С. Батарея может нагреваться почти до этой температуры.

Максимальные значения

Их регулирует документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Согласно ему, в радиатор, имеющий датчик температуры, надо подавать теплоноситель, нагретый не более:

  • 95 °С – когда водная система отопления является двухтрубной;
  • 105 °С – когда отопительная система является однотрубной;
  • 85-90 °С – является рекомендованной верхней границей. Эта рекомендация базируется на том, что вода закипает при температуре 100 °С. Кипение воды в трубах недопустимо. Поэтому если подается такой теплоноситель, то управляющая организация вынуждена применять дополнительные меры, чтобы не допустить закипания.

Длительная циркуляция теплоносителя температурой 115 °С быстро выведет радиаторы из строя. Лучше подавать воду, нагретую до 80 или 90 °С.

Как измерить температуру теплоносителя и радиатора

Уровень нагрева воды определяют так:

  1. Открывают кран.
  2. Подставляют емкость с размещенным в ней термометром.
  3. Наполняют емкость водой.
  4. Ждут реакции измерительного устройства.

Конечный результат должен соответствовать норме. Возможны отклонения в большую сторону. Максимальное отклонение – 4 °С. Если на улице -6 градусов и теплоноситель должен быть нагретым до 80 градусов, а термометр показывает цифру 84, то все нормально. Если есть отклонения в меньшую сторону, то нужно отправляться в ДЕЗ и подавать жалобу. Если батареи квартиры завоздушены, то сначала следует пойти в ЖЭК.

Температуру батареи отопления можно измерить одним из 4 способов:

  1. Берут термометр, прикладывают его к батарее или трубе отопления. К полученному результату прибавляют 1-2 градуса.
  2. Используют инфракрасный термометр-пирометр. Это очень точное устройство. Благодаря специальным датчикам погрешность результата не больше 0,5 °С.
  3. Берут спиртовой термометр, прикладывают к водяному радиатору и фиксируют, используя скотч. Термометр нужно обмотать поролоном или любым материалом с высокими теплоизоляционными свойствами. Зафиксированный термометр оставляют на длительное время и, глядя на него, контролируют температуру теплового потока и правильность работы отопительной сети, а также осуществляют регулировку работы батареи.
  4. Пользуются таким электрическим измерительным прибором, у которого есть функция «измерить температуру». Пользование предусматривает фиксацию провода с термопарой и датчиком на источнике тепла. Далее его включают и получают реальную цифру.

Плохие результаты: что делать

В случае слишком низких показателей нужно:

  1. Подавать жалобу в вышеуказанные организации.
  2. Проверить, прошло ли устройство, которое принесет комиссия с собой, регистрацию и государственную проверку. Также у него должен быть сертификат качества.
  3. Проверить правильность действий комиссии. Для этого следует ознакомиться с документом «Методы контроля» ГОСТ 30494-96.
  4. Если система отопления работает правильно, нужно проверить радиатор. Если же причиной является слабый водяной поток, то есть неправильная работа тепловой сети, то искать таких же жителей дома, формировать коллективную жалобу и обращаться в суд.

Если же батарея нагревается больше, чем нужно, то можно воспользоваться терморегулятором с датчиком температуры.

Его нужно установить на входной штуцер и после осуществлять регулировку водяного теплового потока. Регулировка может быть ручной и автоматической. В первом случае датчик температуры можно не применять. Используется только вентиль.

Лучше применить автоматический терморегулятор. Он имеет свой датчик, который определяет, когда нужно осуществлять регулировку работы батареи отопления.

Перебои в системе отопления

Бывают случаи, когда движение воды по системе приостанавливается и остывает, не создавая теплового потока и не нагревая квартиру. Согласно нормирующим документам управляющая организация вправе делать временную приостановку. Однако она должна придерживаться следующих правил:

  1. В течение одного месяца суммарное время перерыва не должно превышать 24 часов.
  2. Продолжительность перерыва не может быть больше 16 часов, когда температура в квартире составляет 12-22 °С.
  3. Продолжительность перерыва должна быть меньше 8 часов, если воздух квартиры прогрет до 10-12 градусов.
  4. Перерыв 4 часа, если температура воздуха составляет 8-10 градусов.

Нормативы минимальной температуры в комнатах квартиры

Их следует знать в случаях, когда батарея, имеющая датчик нагрева, прогревается полностью, и показатели теплоносителя соответствует норме, а в квартире все равно холодно. Такая ситуация может свидетельствовать о малой мощности радиатора.

Для разных комнат квартиры установлен свой минимум. Температура не должна быть меньше:

  • +16 °С на лестничной площадке, в вестибюле;
  • +18 °С в жилых комнатах, на кухне;
  • +20 °С в угловом помещении;
  • +25 °С в ванной комнате;
  • +4 °С на чердаке, в подвале.

Любая из цифр должна быть на высоте 1,5 м от пола и на расстоянии 1 м от внешней стены.

Бесконтактное измерение температуры

Пирометр – прибор которым можно измерить температуру любого объекта на расстоянии.

С одной стороны, это удобно, с другой мы вынуждены расплачиваться за такой комфорт погрешностью в измерениях, которая в свою очередь зависит от многих причин.

Например, от разности температур окружающей среды и нагретого или охлажденного тела, температуру которого мы хотим узнать.

Или от того насколько поверхность тела способна отражать лучи, падающие на него от окружающих предметов.

Или от того под каким углом производился замер температуры.

Все эти параметры мы не учитываем, когда пользуемся контактными приборами, но мы не можем не учитывать их, когда у нас в руках прибор оптический.

Пирометр – это прибор именно оптический. Он имеет объектив, в который попадает не только температура, которую излучает тело, то есть именно та температура, которую мы и хотим измерить, но и температура от окружающих предметов, которую тело отражает. И эта отраженная температура вносит коррективы в показания прибора.

Иными словами, дает нам ошибку в измерениях.

И если в бытовых условиях, когда температура тел приблизительно одинакова, эта ошибка не велика. То, когда мы собираемся измерять температуру радиаторов в системе отопления, или температуру любого другого тела значительно нагретого по отношению к окружающей среде, ошибка может быть значительной.

Для того чтобы грамотно пользоваться пирометром и измерять температуру, например, газового или твердотопливного котла, трубопроводов, которыми полна любая котельная, радиатора. системы отопления, бойлера косвенного нагрева… надо разобраться с тем, что такое коэффициент излучения тела и коэффициент отражения.

Какую величину коэффициента нам надо установить на пирометре для разных материалов, чтобы получить точные измерения. Информацию об этом вы найдете в книгах, показанных на фото, или в интернете. Кроме этого вы можете посмотреть ролик по этой теме на моем канале в youtube

Сколько градусов должна быть батарея в квартире

Как правило, повышение тарифов на квартирное отопление приводит к недовольству людей качеством тепла. Это можно назвать просто негативной реакцией на возросшие суммы счетов, но вполне может быть так, что температура воды в батареях отопления очень отдалена от нормы. В этой ситуации потребители должны быть осведомлены о своих правах и обязанностях, а также о том, что они могут требовать от поставщика услуг перерасчета оплаты.

Параметры для запуска отопления

При наступлении осени температура на улице становится все ниже, люди каждый день трогают свои батареи и надеются, что именно сегодня они станут горячими. Если же это не происходит, то жильцы ищут виновных, но на самом деле все нормы поставки тепла в дома указаны в постановлении 2011 года № 354.

В этом документе прописано, что подача тепла осуществляется при температуре на улице от 8 градусов тепла, если она держится пять дней подряд. Если этот показатель на протяжении указанного времени будет колебаться то в одну, то в другую сторону, то батареи и стояки в квартирах останутся холодными.

Тепло подается лишь на шестые сутки и, как правило, в большинстве случаев отопительный сезон начинается с 15 октября и заканчивается 15 апреля.

В этом видео вы узнаете температурные нормы в квартире:

Нормы для квартиры

Нормы температуры в батареях отопления для того или иного помещения свои. Воздух в квартирах должен быть прогрет до такого уровня:

  • жилая часть и кухня — +18°C;
  • угловые квартиры — +20°C;
  • ванная и туалет — +25°C.

Угловые квартиры должны отапливаться сильнее из-за наличия угловых холодных стен. Нормы для общедомовых помещений несколько иные:

  • подъезд — +16°C;
  • лифт — +5°C;
  • чердак и подвальные помещения — +4°C.

Замеры в жилом помещении производятся по внутренним стенам не ближе, чем на метр от наружной стенки и полтора метра от уровня пола.

При несоответствии параметров нормам потребитель должен уведомить об этом управляющую компанию. После положенных проверок, плата за тепло может быть снижена на 0,15% за один час отклонений от нормативов.

Температура батарей

Существуют минимальный и максимальный нормативы. Иногда даже при запуске отопления в помещении не хватает тепла из-за того, что температура батарей далека от нормативов. Причина тому — банальная завоздушенность системы. Устранить проблемы можно с помощью специалиста или самостоятельно, используя кран Маевского.

Если проблема возникает из-за изношенности стояковых труб или батарей, то без помощи специалистов здесь просто не обойтись. Если система отопления не работала, а воздух в квартире был холоднее, чем указано в нормах по ГОСТу, то весь этот период оплате не подлежит.

Норм минимальной температуры отопительных батарей нет, поэтому принято ориентироваться по параметрам воздуха в квартире. Нормальные параметры воздуха в отопительный период — +16…+25°C.

Для фиксации того, что температура отопительной системы не отвечает норме, необходимо пригласить уполномоченного представителя поставщика услуг отопления.

О том, какая должна быть температура воды в батареях, описано в СНиП 41−01 от 2003 года:

  1. Если в помещении применяется двухтрубная конструкция, то 95°C — это максимум.
  2. Норма для однотрубной конструкции — +115°C.
  3. Зимняя норма температуры радиаторов отопления в квартире — +80…+90°C. Если же она приближается к +100°C, то нужно принимать срочные меры для того, чтобы не допустить кипение воды в системе.

Несмотря на то что многие производители батарей часто указывают на них максимальный порог температуры, который находится на высоком уровне, не нужно часто его достигать, так как это выведет батарею из строя.

Для убеждения в соответствии отопления нормам ГОСТа необходимо самостоятельно произвести измерения и понять, какая температура воды в батареях отопления:

  1. Может быть использован обыкновенный ртутный термометр, но тогда к полученному результату необходимо будет прибавить 2°C.
  2. Подойдет также инфракрасный термометр.
  3. Спиртовой термометр необходимо крепко примотать к батарее, обернув в теплоизоляцию.

Если полученные результаты оказались далекими от нормы, то нужно подать заявление в офис теплосети с просьбой провести контрольные измерения. Квартиру посетит комиссия, которая и произведет все необходимые вычисления.

Действия при отсутствии тепла

При любом расхождении отопления с ГОСТом нужно найти причину холодных радиаторов. Качественнее всего с этим разберутся специалисты компании-поставщика, которые смогут официально зафиксировать температуру в жилом помещении.

Если проблема вызвана некачественным обслуживанием систем многоквартирного дома, то решение проблемы полностью возлагается на организацию, подающую тепло. При этом всем жильцам должен быть сделан перерасчет за тепло либо они вовсе должны быть освобождены от оплаты, если батареи не грели совсем.

Любое заявление от жильцов дома в коммунальную структуру должно быть рассмотрено в кратчайшие сроки, а комиссия должна на месте зафиксировать факт несоответствия предоставляемых услуг.


Зная, какова должна быть температура батарей в квартире и в какой период запускается отопление, каждый жилец многоквартирного дома может сам определить соответствие показателей температуры установленным нормам. Это поможет вовремя принять меры и решить проблему с теплом.

Отопление квартиры является заботой или уполномоченной организации, или самого собственника жилья. Во втором случае, все предельно ясно – система индивидуального обогрева жилища предоставляет возможность поддержания любого необходимого температурного режима в каждом помещении. С первым вариантом куда сложнее.

Нормы в отоплении разработаны, основываясь на санитарных стандартах как по отношению к помещениям жилого типа, так и нежилого. Основой, в последнем случае, выступает расчет потребности обычного организма.

Сам же процесс расчета отличается достаточным уровнем сложности. Указанные величины принято называть оптимальными. Они законодательно установлены и отображены в СНиП.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа. Это быстро и бесплатно !

Или позвоните нам по телефонам:

+7 (499) 703-47-59
Москва, Московская область

+7 (812) 309-16-93
Санкт-Петербург, Ленинградская область

8 (800) 511-69-42
Федеральный номер ( звонок бесплатный для всех регионов России )!

Температура батарей отопления в квартире: нормативы

Нормы по отоплению квартир определяют конкретную величину достаточного показателя для помещения жилого и нежилого типа, с допустимыми отклонениями от их показателей.

Разрабатываются они проще, чем для рабочих помещений, поскольку проживающие в жилье проявляют невысокую и, в то же время, стабильную активность:

  • Для помещений жилого типа, температура воздуха составляет от 20 до 22 градусов по Цельсию, допустимыми же пределами признаются от 18 до 24 градусов;
  • Если брать угловые комнаты, то здесь показатель не должен быть менее двадцатиградусной отметки, поскольку подобные комнаты более остальных подвержены действию низких внешних температур и ветров;

Какая температура должна быть в квартире в отопительный сезон?

Что делать, если батареи в квартире холодные, читайте тут.

  • Кухня является рабочим помещением, где, в большинстве случаев, размещен свой тепловой источник – электрическая или газовая печь. Температура в этом помещении должна быть в пределах 19-21 градусов. Допустимой же является от 18 до 26 градусов;
  • Оптимальной температурой для туалетов признается 19-21 градусов. Предельные показатели составляют от 18 до 26. Так или иначе, санузлы не относятся к наиболее прохладным помещениям;
  • Комната ванной относится к жарким помещениям, поскольку она имеет достаточно высокий уровень влажности. Минимальный температурный показатель здесь оставляет от 18 до 24 градусов. Допустимый максимальный – 26 градусов. Но, все же, еще при 20 градусах комфорт использования этой комнаты снижается;
  • Для помещений нежилого типа, расчет температуры производится, исходя из частоты их эксплуатации. В коридорах допустимым температурным уровнем признается 18-20 градусов, однако, приемлемо и 16. Для кладовых, температура воздуха должна составлять 16-18 градусов. Допустимые пределы – 12 и 22 градуса.

Поскольку потребность в тепле в период сна несколько снижена, то согласно ГОСТу, разрешается понижение температурного уровня в помещениях жилого типа до 3 градусов с 00.00 часов до 05.00 утра. Подобное понижение нормы не будет расценено как нарушение.

Какие требования предъявляются к системе обогрева?

Процесс отопления в многоэтажном доме основывается на результатах множества инженерных расчетов, порой они являются не столь успешными.

Сложность процесса состоит не в доставке нагретой воды до объекта (здания), а в равномерном распределении ее по всем квартирам, на условиях обеспечения в квартирах нормативных температурных показателей и оптимальной влажности.

Насколько эффективной будет подобная система, напрямую зависит от слаженности действий всех ее элементов, включая трубы и батареи в каждой из квартир.

По этой причине, замена радиаторных батарей, не учитывая особенности отопительной системы, может привести к крайне нежелательным последствиям: одна из квартир может испытывать дефицит тепла, в то время как в другой будет его переизбыток.

Именно с помощью установления норм, достигается оптимизация обогрева городских квартир:

  • Требования безопасности определяют, что температура теплового носителя в отопительной системе должна составлять меньше на 20 градусов, чем температура материалов, имеющих свойство самовоспламеняться. Для зданий многоквартирного жилого типа, нормативный показатель теплоносителя должен быть в пределах от 65 до 115 градусов, с учетом сезона;
  • При перегреве воды до 105 градусов, должны приниматься меры против закипания жидкости;
  • Нормативный предел температуры воды, протекающей через отопительные батареи, составляет 75 градусов. При превышении этого показателя, батарея должна иметь ограничительную конструкцию;
  • Период отопительного сезона средних широт начинается с середины октября и заканчивается серединой апреля. В реальности, поставщики услуги должны инициировать начало обогрева с момента, когда будет зарегистрирована среднесуточная температура не выше 8 градусов на протяжении пяти дней подряд.

В квартире холодно: куда жаловаться

До того как отправится за поисками тепла, следует вспомнить, что тепло в помещении будет поставляться через систему отопления, лишь при достижении уличной температуры определенного уровня.

Нормативы требуют начинать отопление при установлении внешней температуры не более 8 градусов. Этот температурный показатель должен продержаться пять дней подряд, и только после этого помещения начнут отапливаться.

Когда отопление в доме налажено, а температурные отклонения наблюдаются только в вашем помещении, необходимо провести проверку внутриквартирной отопительной системы на предмет завоздушивания.

Достаточно прощупать отдельные батареи в квартире от верха к низу, и обратно. Если часть батарей заметно теплая, а остальная холодная, можно быть уверенным, что причиной теплового дисбаланса является именно завоздушивание. Воздух выпускается при помощи отдельного крана, который находится на каждой радиаторной батарее.

Перед открытием крана, следует подставить под него какую-нибудь емкость. Открывая кран, вода должна выходить из него с характерным шипящим звуком. Если вода стала течь ровно и без шипения, значит, воздух выпущен из системы, и дело сделано.

После этого следует зафиксировать кран в закрытом положении. Через время проверьте холодные места на батарее, они должны прогреться.

Если же дело не в батареях и они полностью холодные, следует обратиться в УК. Техник придет на протяжении суток. Он сможет составить заключение о температурном режиме в жилье и вызвать, при необходимости, бригаду, которая устранит все неполадки.

Когда же УК на переданное вами обращение не отреагировала или появление техника ситуацию не изменило, следует провести температурные замеры в жилье самостоятельно, позвав своих соседей.

Когда в вашем распоряжении имеется такой прибор, как пирометр, следует использовать его для проведения необходимых температурных замеров. Зафиксируйте все данные актом о замере температуры воздуха в жилье. Составляется он в обычной форме. Пусть акт подпишут соседи.

Следует обратить свое внимание на то, что температурный режим определяется «Санитарно-эпидемиологическими требованиями к жилым зданиям и помещениям» СанПиН 2.1.2.1002-00.

Зафиксированные замеры следует сравнить с предельными показателями, указанными в СанПиНе. Затем необходимо повторно отправиться в УК и организацию, осуществляющую теплоснабжение дома, для написания письменной претензии.

Документ составляется в двух экземплярах. Один из экземпляров должен быть у вас на руках со штампом, подписан с указанием данных принявшего документ лица и даты приема документа. Второй же должен быть передан на рассмотрение.

В случае если вы не были удовлетворены ответом, то не нужно оставлять все на полпути, действуйте дальше. Следует обратиться в районную Прокуратуру и Жилинспекцию, так как именно она уполномочена осуществлять контроль за работой УК и прочих коммунальных структур.

Напишите также письмо в Роспотребнадзор (основываясь на нарушении ваших потребительских прав). Можно использовать горячую линию Роспотребнадзора (8-80-010-000-04).

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа. Это быстро и бесплатно ! Или позвоните нам по телефонам:

+7 (499) 703-47-59
Москва, Московская область

+7 (812) 309-16-93
Санкт-Петербург, Ленинградская область

8 (800) 511-69-42
Федеральный номер ( звонок бесплатный для всех регионов России )!

Для того чтобы в зимний период комфортно жить в квартире или в загородном доме необходимо обустроить отопительную систему. В случае проживания в частном секторе это может быть автономная сеть, а если проживаете в многоквартирном доме, тогда она — централизованная. В любом случае необходимо чтобы температура батарей в отопительный сезон соответствовала нормативам, предусмотренным законом и соответствующим СНиП-ом.

Когда ЖЭК выполняет работы по подключению батарей?

На территории России отопительный сезон начинается в период, когда среднесуточная температура наружного воздуха становится ниже +8°C, а оканчивается, когда она начинает превышать +8°C, причем она должна удерживаться до пяти суток.

Нормативы

Рассмотрим минимальную температуру в помещениях:

  • В жилой комнате +18°C;
  • В угловом помещении +20°C;
  • В кухне +18°C;
  • В ванной комнате +25°C;
  • В вестибюле и на лестничной площадке +16°C;
  • В лифтовом помещении +5°C;
  • В подвале +4°C;
  • На чердаке +4°C.

Замер данной величины производят на внутренней стене каждого помещения, причем от наружной стены расстояние должно составлять 1 м, а от пола 1,5 м.

Если будут замечены ежечасные отклонения от нормативных параметров, тогда плата за отопление должна снизится на 0,15%.

Следует учесть, что данный норматив температуры действует после открытия отопительного сезона, а на межсезонье показателей не существует.

Также необходимо знать, что горячая вода должна иметь температуру от +50°C до +70°C (СНиП 2.08.01.89 «Жилые здания»).

Ее измеряют, открыв кран и опустив термометр в емкость до специальной метки.

Что делать, если батареи плохо греют?

В том случае, если радиаторы не прогревают помещение, тогда вода из крана будет меньшей температуры, и жильцы могут написать заявление в ДЕЗ с просьбой о проверке. После проведения осмотра водопровода и отопительной системы, коммунальщики составляют акт, один экземпляр которого остается у жильцов.

В случае подтверждения жалобы, специалисты обязаны в течение от одного дня до недели все исправить.

Также, если температура воды в батареях отопления была на 3°C ниже (днем) и на 5°C меньше (ночью) норматива, тогда производится перерасчет квартплаты.

Радиаторы должны прогревать помещение до указанного в санитарной норме градуса, так как не допускаются отклонения температуры воздуха. А если это происходит, тогда необходимо сделать перерасчет, по которому в зависимости от метража помещения уменьшиться квартплата.

Параметры кратности воздуха

В помещении должна быть определенная кратность воздухообмена, например, если комната жилая и имеет площадь 18 или 20 м 2 , тогда величина кратности должна составить 3м 3 /ч на кв. м., те же параметры необходимы и в регионах, где температура доходит до −31°С и опускается ниже.

В кухнях общежития и квартирах, снабженных электрическими и газовыми двух конфорочными плитами и имеющим площадь до 18 м 2 , аэрация составляет 60 м 3 /ч.

В случае, если в помещении расположен трех конфорочный прибор, тогда данная величина будет составлять 75 м 3 /ч, при наличии газовой плиты с четырьмя конфорками — 90 м 3 /ч.

Для ванной комнаты площадью 25 м 2 , кратность воздухообмена должна составить 25 м 3 /ч, а для индивидуальной уборной площадью 18 м 2 — 25 м 3 /ч. Если ванна и туалет совмещены и их площадь составляет 25 м 2 , тогда аэрация составляет 50 м 3 /ч.

В случае, если общая уборная имеет площадь 16 м 2 , тогда на один унитаз необходима кратность воздухообмена до 50 м 3 /ч, а на писсуар — 25 м 3 /ч.

Если помещение угловое, тогда в комнате должно быть на 2°С выше, чем обычно.

В теплый период, в лифтовой комнате не должна быть выше 40°С.

Какая температура в батареях?

По данному вопросу существуют определенные параметры:

  1. В краны круглый год должна подаваться горячая вода, температура которой должна быть от +50°С до +70°С;
  2. В отопительный сезон данной жидкостью полностью заполняют обогревательные приборы.

Рассмотрим, как измерить температуру батареи отопления, для этого открывают кран и подставляют емкость с градусником. При этом возможны отклонения только в сторону повышения на +4°С.

Если в данном вопросе возникает проблема, тогда необходимо обратиться с жалобой в ЖЭК, но в том случае, если батареи завоздушенные, тогда заявление нужно писать в ДЕЗ. В недельный срок придет специалист и все исправит.

Еще несколько методов измерения температуры батарей отопления:

  1. Термометром измеряют температуру труб отопления или поверхности батареи. К полученной величине добавляют 1 — 2°С;
  2. Для того чтобы данные измерения произвести предельно точно приобретают инфракрасный термометр-пирометр, который определяет температуру с точностью до 0,5°С;
  3. Берут спиртовой термометр и прикладывают его в выбранное место на радиаторе, приклеивают скотчем и заматывают любым теплоизолирующим материалом (поролон, маховушка). Это постоянный прибор для измерения температуры отопительной системы;
  4. Если дома есть электрический измерительный прибор с функцией «измерить температуру», тогда провод с термопарой приматывают к батарее и измеряют температуру теплоносителя.

Это важно! В том случае, если температура батарей отопления вас не удовлетворяет, тогда по жалобе к вам придет комиссия, которая должна провести измерение температуры циркулирующей жидкости в отопительной системе. Их действия должны соответствовать пункту 4, который указан в «Методах контроля» ГОСТ 30494−96, а измерительный прибор должен пройти регистрацию, государственную проверку и иметь сертификат качества. Его диапазон должен варьировать от +5 до +40°С, а также допустима погрешность величиной 0,1°С.

Нормативы, действующие на территории России

Рассмотрим некоторые параметры, которые зависят от температуры вне помещения.

По постановлению ГосСтроя от 27.09.2003 г № 170, в том случае, если подача теплоносителя в отопительный прибор осуществляется снизу вверх, тогда приняты следующие нормы, которые приведены в таблице:

Температура воздуха вне помещения (в°С)Обратка (в°C)Подающая труба (в°C)
+53950
+44153
+34356
+24559
+14662
4865
−15067
−25170
−35373
−45476
−55678

Также следует учесть, что температура циркулирующей жидкости на входе отопительной системы в помещение, должно соответствовать графику, который регулирует коммунальную сеть для конкретной комнаты.

По СНиП — у 41−01−2003 «Отопление, вентиляция и кондиционирование», в котором указаны нормативы не только для административных, общественных, но и для жилых зданий, подчеркнуто, что:

Если отопительная система двухтрубная, тогда максимальная температура теплоносителя должна составлять +95°C, а если она однотрубная, тогда +105°C.

Заключение

Для комфортного проживания в квартире многоэтажного здания, в загородном доме или в коттедже, необходимо обустроить помещение отопительной системой. Для этого необходимо знать какая температура в батареях отопления более благоприятна для создания уюта в помещении.

Все специальные параметры указаны в различных нормативных документах, и если по какой-то причине они не выполняются, тогда в ЖЭК-е рассматривают заявление или жалобу, и производят соответствующий контроль, за выполнением всех необходимых исправительных работ.

Температура батарей отопления в квартире: норма


Автономное отопление предоставляет потребителю возможность регулировать температуру воды в батареях и температуру воздуха в помещении. Можно и регулировать работу системы отопления, и экономить на расходах.

Централизованное отопление в многоквартирном доме контролируется управляющей компанией, коммунальными предприятиями, обслуживающими район. И поэтому жильцы дома даже не всегда знают, какой должна быть температура в квартирах, редко могут влиять на подачу тепла в жилье.


Нормы по отоплению разработаны и утверждены, их должны придерживаться те компании,  которые отвечают за подачу тепла жилых помещений.

Основываются нормативы на потребностях живого организма в определенной температуре окружающей среды для нормального существования. Если знать точно, какой должна быть температура батарей отопления в квартире нормальной, можно смело требовать поддержания комфортных условий от ответственных лиц.

Стандартные нормативы температуры для отопительной системы

Нормативы квартиры, касающиеся температуры теплоносителя в радиаторах и трубах, указывают на конкретный показатель для жилого помещения. При этом разрешены только небольшие отклонения.

Показатели чаще всего разрабатываются для квартир, реже для рабочих помещений. Это связано с тем, что жильцы многоквартирных домов часто желают знать, какой температуры должны быть батареи. Указываются данные в специальных СНиПах, также можно узнать их и из других ресурсов.

ВНИМАНИЕ! В комнатах квартиры с централизованным отоплением должна соблюдаться температура 20 до 22 двух градусов Цельсия. Допускается в многоквартирных домах небольшое отклонение от нормы в пределах от 18 до 24 градусов.

Для некоторых комнат разработаны другие варианты норматив.

  • Если комната угловая, норма температуры в отопительный сезон составляет 20 градусов тепла. Стены в угловых комнатах более других охлаждаются наружным воздухом.
  • В помещении кухни большое количество времени работают приборы для приготовления еды. Здесь должна соблюдаться температура от 19 до 21 градуса Цельсия, а разрешенные отклонения – 19-26.
  • Какова по нормам температура ванной комнаты? Стандарты указывают показатель в пределах 18-24 градуса. Рекомендуется придерживаться все же температуры от 20 градусов, при более низкой величине в ванной комнате, с высоким уровнем влажности, не будет достаточно комфортно и тепло.
  • Разработаны нормы и для помещений нежилых. К ним относятся коридоры, кладовые, другие площади квартиры.

При расчете, который проводится профессиональными специалистами, учитывается частота эксплуатации комнат. В некоторых достаточно соблюдать температурный режим воды центрального отопления такой, чтобы он давал даже 16-18 градусов (например, в кладовой, где часто хранятся продукты). Допустимый минимальный предел 12 градусов, максимальный – 22 градуса.

ВНИМАНИЕ! Температура в квартирах радиаторов теплоснабжения многоквартирного дома может несколько снижаться в ночное время (от 0.00 до 5.00 часов ночи). По ГОСТу такое снижение тепла в трубах допустимо (не больше, чем на 3 градуса), не считается нарушением.

Соблюдение нормативов


Нормы температуры труб и воздуха в жилых и нежилых помещениях квартир составляется на основании многих расчетов, но не всегда есть возможность точного их соблюдения. Сложности могут быть связаны с распределением труб и тепла в них по комнатам, от того, насколько эффективно работают отопительные приборы, от состояния стояков многоквартирных домов.

Если жильцы дома самостоятельно переустанавливали радиаторы, меняли место их расположения, монтировали новые ветки отопления, все это может сказаться на уровне тепла в трубах и воздуха в жилых помещения. Иногда в некоторых комнатах ощущается недостаток тепла, в других его избыток.

ВАЖНО! Чтобы отопительная система могла соблюдать нормы расчета комфортной температуры, не рекомендуется менять батареи, трубы, их расположение без консультации со специалистами.

Требования безопасности при составлении температурных норм в помещениях квартиры

  • Нормы пожарной безопасности устанавливают граничный предел для температур материалов, участвующих в отделке дома. Сильно нагретые материалы могут самовоспламеняться, это опасно для жизни людей. Температура теплоносителя должна быть на 20 градусов ниже уровня воспламенения. По стандартам теплоноситель должен быть нагрет в пределах от 65 до 115 градусов.
  • Если вода в трубах будет нагрета до 105 градусов, она закипит, поэтому следует принять меры для понижения температуры.
  • Сколько градусов батарея может иметь в жилом доме? Не выше 75 градусов. В случае нарушения такого показателя должны быть установлены радом с радиатором ограничительные конструкции, препятствующие близкому нахождению.

ВНИМАНИЕ! Есть стандартные сроки, в которые начинается и заканчивается отопительный сезон. Но даже за их пределами отопление может осуществляться, если на улице больше пяти дней держится температура ниже 8 градусов.

Что делать, если температурный режим не соблюдается

Если знать, какие температурные границы установлены для воздуха в квартирах в период отопительного сезона, можно следить за соблюдением режима и жаловаться при его нарушении.

В пределах дома после начала отопительного сезона теплоснабжение налаживается быстро. Но в отдельных квартирах может быть нарушено отопление из-за пробок в батареях. Для того, чтобы исправить ситуацию, нужно спустить немного воздух с помощью крана Маевского.

Но возможно, проблема связана не с батареями, в таком случае нужно вызвать мастера. Он проверит роботу стояка, целостность труб. Также специалист знает, как проверить правильно температуру в квартире и зафиксировать в акте ее понижение.

ВНИМАНИЕ! При обнаружении холодных или слегка теплых батарей после начала сезона отопления, нужно обратиться к администрации ЖКХ или управляющей компании.

Проверить температуру батарей можно и самостоятельно, для этого потребуется специальный прибор, называющийся пирометром.

Измерять показатели температуры в квартире нужно в присутствии свидетелей, например, соседей. При них фиксируются данные в акте, составленном в произвольной форме. Свидетели должны подписать документ, который после этого будет иметь доказательную силу.

Как самому измерить температуру батарей?


Для измерения обычно используется пирометр, но также подойдет и обычный термометр. При регистрации температуры термометр к его показателям нужно прибавить 1-2 градуса.

Чтобы зафиксировать уровень тепла от батареи, к ней можно привязать спиртовой термометр. Привязывать нужно очень плотно, прикрыв прибор еще и теплоизолирующим материалом.

ВНИМАНИЕ! Все приборы, которыми самостоятельно проводится измерение уровня тепла, должны иметь сертификат качества. Рекомендуется выбирать прибор с диапазоном от 5 до 40 градусов.

Обращение в управляющую компанию

  • Если вызванный из УК или ЖКХ специалист не прибыл для замера температуры в доме, показатели фиксируются самостоятельно в присутствии соседей.
  • Следующий шаг – нужно сравнить полученные данные температуры с теми нормативами, которые указываются в СНиПе. Потом следует повторное обращение в управляющую компанию для составления письменной претензии.
  • Эта претензия должна быть в двух экземплярах, один остается у того, кто подает заявку. Документы должны иметь штамп регистрации в УК.
  • Если обслуживающая инстанция не проводит никаких действий по решению проблемы с отоплением, потребитель имеет право действовать дальше. Можно обратиться в Прокуратуру, приложив уже ранее составленные претензии. Также осуществляет надзор за поставщиками тепла в жилые дома и Жилищная инспекция.

Действенную помощь в таких ситуациях, свидетельствующие о нарушениях работы УК или организаций ЖКХ, оказывает и Роспотребнадзор. У него есть горячая линия для потребителей, по которой и стоит позвонить.

При обнаружении отсутствия тепла в доме, квартире с централизованным отоплением, нужно действовать решительно. Проблема может быть связана с батареями в квартире или с состоянием отопительной системы во всем доме. Управляющая компания обязана устранить неисправность. При этом жильцы должны фиксировать нарушения, измерять отклонения самостоятельно (если на вызов не приходит специалист из УК).

Реальная температура в жилых помещениях, зарегистрированная точными и сертифицированными приборами, послужит основанием для перерасчета оплаты за отопление. Если  квартире температура была ниже 18 градусов, оплата должна снижаться на 0,15 % за каждый час нарушения режима.

Полезное видео

В данном видео рассказывается об оптимальных параметрах температуры и влажности в детской комнате.

greenTEG | Калориметрия батарей | Мониторинг аккумуляторных батарей с измерением теплового потока


Почему важны датчики теплового потока?

Батареи выделяют тепло во время фаз зарядки и разрядки. Знание количества этого тепла имеет большое значение для безопасности, исследования и контроля батареи. Вот почему калориметрические измерения на батареях являются обычным явлением. Однако стандартные батарейные калориметры дороги, а эксперименты отнимают много времени. С датчиками теплового потока greenTEG калориметрических измерений становятся доступными и осуществимыми для любых систем и приложений.Подробнее читайте в этой презентации.

Преимущества датчиков теплового потока gSKIN®:
  • Небольшие датчики теплового потока с высокой чувствительностью , легко интегрируемые в прикладные установки

  • Измерьте тепло на входе и выходе батареи

  • Определить сигнал зарядки и разрядки аккумулятора

  • Улучшенный мониторинг для увеличения срока службы и скорости зарядки Определение состояния

  • Возможность определять теплоемкость , что позволяет быстрее определять внутреннюю температуру во время использования


Мы готовы масштабировать производство в соответствии с вашими потребностями в больших объемах при конкурентоспособном уровне цен.Свяжитесь с нами, чтобы обсудить ваше приложение и цены OEM.

Закажите датчик теплового потока для исследования сегодня до полудня, и мы отправим его в тот же день. Посетите наш интернет-магазин.


Пример недавнего применения:

Во время зарядки и разрядки Li-ионы интеркалируются или удаляются из электрода. Когда места больше нет, ионы лития претерпевают фазовый переход, чтобы интеркалировать больше ионов. Такие же фазовые переходы происходят и при разрядке электрода.Эти переходы сопровождаются выделением или поглощением тепловой энергии, что можно обнаружить с помощью датчиков теплового потока greenTEG. Соответственно можно определить любое изменение качества электрода или электролита. Следовательно, профилирование энтропии — мощный инструмент для:

  • Определение качества батареи ( End of Line testing )

  • Определение состояния здоровья

  • Исследование времени жизни и старения ( Second Life )

  • Исследование электродов и электролитов

Калориметрический отпечаток литий-ионного пакетного элемента, записанный во время цикла батареи в изотермических условиях.


Здесь можно найти короткие вопросы и ответы. Если у вас возникнут дополнительные вопросы, свяжитесь с нами напрямую.

В нашей лаборатории калориметрии батарей датчик теплового потока gSKIN® облегчает определение коэффициента теплопередачи для литий-ионных батарей, который необходим для преобразования измеренных данных температуры в тепловые данные. Эти данные помогают улучшить систему терморегулирования батарей, делая их намного безопаснее.

С датчиками теплового потока от greenTEG мы можем измерять тепловые характеристики литий-ионных аккумуляторов под нагрузкой.Данные, полученные от датчиков теплового потока во время испытаний на определение тепловых характеристик, помогают нам параметризовать и проверять модели тепловых батарей, которые используются для проектирования аккумуляторных модулей и их систем охлаждения.

Наша группа в AIT работает над тепловым расчетом и электротермическим моделированием аккумуляторных модулей и систем. Датчики теплового потока gSKIN® помогают нам определять параметры и оценивать как модели, так и дизайн, не требуя большого калориметра.Отклик по напряжению датчиков находится в диапазоне от термопар, что позволяет легко интегрировать их в наши испытательные стенды.

Обзор ресурсов:

(1) Кенза Малер и Ричид Язами; Исследование термодинамики и кристаллической структуры термически состаренных ионно-литиевых элементов: Journal of Power Source 261 (2014) 389-400 (Ссылка для определения SOH на основе калориметрических отпечатков батарей)
(2) greenTEG Q&A Тепловые характеристики аккумуляторов с использованием тепла датчики потока
(3) Практический пример: мониторинг тепловыделения в батареях
(4) Резюме: калориметрические измерения батарей
(5) Профилирование энтропии батареи с помощью датчиков теплового потока greenTEG
(6) Датчики теплового потока для мониторинга батарей
(7) Рания Ризк, Хасна Луалиа, Хамид Гуалус, Пьер Шетцель: Экспериментальный анализ и моделирование переходных процессов в призматической литий-ионной батарее большой емкости: Международные коммуникации в области тепло- и массообмена (2018, т. 94: 115-125)

Датчики теплового потока gSKIN® для исследований и разработок

Мы предлагаем множество различных продуктов для исследований и разработок, в том числе датчики теплового потока различных размеров и регистраторы данных для быстрого и надежного сбора данных.

Интернет-магазин

Датчики теплового потока gSKIN® для OEM-приложений

Мы предлагаем датчики теплового потока, подходящие для OEM-приложений. Свяжитесь с нами напрямую, чтобы проконсультировать вас и обсудить вашу заявку.

Свяжитесь с нами

Дизайн калориметра для измерения скорости тепловыделения литий-ионной батареи с использованием термоэлектрического устройства на JSTOR

РЕФЕРАТ Анализ теплового поведения литий-ионного аккумулятора является одним из важнейших вопросов для обеспечения безопасной и долговечной работы.Температура — это физическая величина, которая широко используется для анализа, но ограничена для точных исследований поведения тепловыделения батареи из-за чувствительности, на которую влияет теплопередача в экспериментах. Имеющийся в продаже калориметр широко используется для измерения тепловыделения батареи, но не следует требуемой динамике из-за относительно большой тепловой постоянной времени, создаваемой полостью, и ограниченной способности теплопередачи. В этой статье мы предложили высокодинамичный калориметр, построенный с использованием двух термоэлектрических устройств (ТЭМ).Для конструкции калориметра и его калибровки в качестве фиктивной нагрузки для генерирования контролируемого тепла использовалась печатная плата (PCB) того же размера, что и батарея. Динамика была улучшена с использованием компенсатора опережения-запаздывания для контроля температуры, а тепловыделение оценивалось с помощью фильтра Калмана на основе тепловой модели калориметра. Все параметры были оптимизированы с помощью печатной платы. Наконец, была измерена скорость тепловыделения крупноформатной литий-ионной батареи карманного типа и сопоставлена ​​с теоретическими значениями.

Международный журнал альтернативных силовых агрегатов SAE предоставляет форум для рецензируемых научных публикаций оригинальных исследований и обзорных статей, в которых рассматриваются проблемы и раскрываются возможности в альтернативных и электрических силовых агрегатах и ​​двигательных технологиях. Журнал стремится облегчить обсуждение между исследователями, инженерами, преподавателями и студентами, а также отраслевыми практиками, работающими с системами, а также с их компонентами, а также с технологическими аспектами и функциями силовых агрегатов и силовых установок, альтернативными традиционной комбинации двигателя внутреннего сгорания и механической трансмиссии. .Редакционная область журнала включает все технические аспекты альтернативных двигательных технологий, включая, помимо прочего, электрические приводы и системы электромобильности, гибридные технологии, аккумуляторные и суперконденсаторные технологии, силовую электронику, гидравлические приводы, системы накопления энергии для автомобильных приложений. , технологии топливных элементов, а также инфраструктуры для зарядки и интеллектуальных сетей.

SAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности. Основные направления деятельности SAE International — обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файлах cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Термобезопасность литий-ионной батареи

за счет раннего внутреннего обнаружения, прогнозирования и предотвращения

Датчик RTD встроенный литий-ионный монетный элемент для измерения температуры электрода

Для монетных элементов CR2032, используемых в этой работе, RTD был встроен в индивидуальную полимолочную кислоту (PLA) прокладка с аддитивным производством, которая была размещена под катодом, как показано на рис. 1. Размещение датчика на анодной стороне рассматривается в отдельной работе. Были проанализированы эффективность и точность измерения температуры, а также электрохимическая стабильность индивидуализированной проставки, подробности этих анализов представлены в разделе «Метод».

Рис. 1

( a ) Схема настраиваемого встроенного монетоприемника LIB RTD; ( b ) Встраиваемый термометр сопротивления из PLA и ячейка CR2032 с внутренним термометром сопротивления. Размеры встроенной проставки RTD были сравнимы с размерами обычной проставки для батарейки CR2032, что позволяло обеспечить надежный контакт сенсора с электродом и герметизацию электролизера после сборки.

Результат измерения температуры горячего столика со встроенной прокладкой RTD представлен на рис. 2a, где встроенные прокладки RTD были закреплены на горячем столике при t = 20 с. Как показано, индивидуальная прокладка обеспечивает показания температуры с погрешностью от <1 ° C до 55 ° C и средней погрешностью 0,82 ° C. Скорость отклика спейсера оценена на рис. 2b, c, где время отклика t 90 определяется как время, необходимое RTD для захвата 90% полного температурного сдвига 20 .Среднее значение t 90 составляет 5 с для встроенной прокладки RTD, что согласуется с наблюдениями для скорости отклика RTD. T 90 также не показывает зависимости от заданной температуры в пределах оцененного диапазона температур. Эти результаты показывают, что встроенная прокладка RTD может обнаруживать термические опасности с высокой эффективностью и имеет ограниченную погрешность измерения в диапазоне температур от комнатной температуры до температуры начала теплового разгона LIB 21 .

Рисунок 2

( a ) Измерение температуры горячего столика с помощью вставок RTD; ( b ) Скорость отклика при измерении встроенного спейсера RTD; ( c) Время отклика измерения встроенного спейсера RTD t 90 ; ( d ) FTIR-спектры для тестирования стабильности электролита; ( e ) Сравнение кривых заряда / разряда для встроенной ячейки датчика в зависимости от вибрации; ( f ) Спектроскопия электрохимического импеданса сконструированных ячеек при OCV (3. 1 В по сравнению с Li / Li +) с RTD.

В спектральном анализе инертности встроенного спейсера RTD с помощью инфракрасного преобразования Фурье (FTIR) нет изменений в интенсивности полосы и частоте электролита, как показано на рис. 2d. Согласованные FTIR-спектры показывают, что нет перехода в составе и концентрации электролита 22 , а встроенная прокладка RTD электрохимически инертна, что позволяет избежать помех работе LIB. Во время циклического переключения встроенного элемента RTD, в соответствии со спецификациями испытаний на вибрацию NAVSEA 9310, элемент LIB демонстрирует стабильные характеристики заряда / разряда, а структура ячейки является устойчивой к приложенной вибрационной нагрузке.

Индивидуальные монетные элементы CR2032 с электродами диаметром 12,5 мм были подготовлены, как описано ранее. Ячейки циклически менялись между 3,0 В и 4,3 В (рис. 2e) с использованием «скорости C / 12». Ячейки сообщают о разрядной емкости около 120 мАч g -1 и зарядной емкости около 140 мАч g -1 , как показано на фиг. 2e. Емкость элемента в первом цикле немного ниже из-за образования пассивирующего слоя на поверхности катода 23 . После этого профили заряда и разряда хорошо перекрывались для следующих циклов.Во время зарядки делитирование начинается примерно при 3,9 В; во время разряда литиация катода начинается при напряжении около 3,7 В без изменения профиля LCO из-за узла датчика.

Электрохимическая импедансная спектроскопия (EIS) индивидуальных ячеек CR2032 с различным диаметром катода (9,5 мм, 12,5 мм, 14,9 мм, 15,6 мм) проводилась при потенциале OCV (рис. 2f). В области высоких и средних частот график изображает вдавленные полукруги, а в области высоких частот — линейный импеданс Варбурга.Омические сопротивления всех электродов были одинаковыми и составляли ~ 2,5 Ом. Сопротивления передачи заряда отличались друг от друга. Наблюдалась обратная зависимость между сопротивлением переносу заряда и размером электродов. Для самого маленького электрода полное сопротивление переноса заряда составляло 527 Ом, тогда как для самого большого электрода оно составляло 65 Ом. Разница в сопротивлении переносу заряда между наименьшим и наибольшим электродами возникла из-за того, что эффективная площадь стала значимым фактором в областях с низкой частотой, поскольку больше заряда могло проходить через большую площадь, вызывая уменьшение импеданса 24 .Ранее сообщалось о высоком сопротивлении переносу заряда в монетных элементах с ограниченным размером 25 . Было обнаружено, что импеданс встроенных ячеек RTD сравним с импедансом других круглых ячеек CR2032, изготовленных в контролируемой лабораторной среде 25,26 , а вклад индивидуализированного спейсера с RTD в импеданс ячейки был ограничен. Поскольку все четыре плоских круглых элемента имели ограниченное и сопоставимое омическое сопротивление, влияние 3D-печатной прокладки на производительность элемента было незначительным, и результаты, полученные при испытании на короткое замыкание встроенных элементов RTD, можно было использовать для управления безопасностью обычных монетных элементов.

Внешний тест на короткое замыкание и мониторинг температуры электродов в реальном времени

Короткие замыкания — обычная проблема для старых аккумуляторов из-за образования дендритов и деградации сепаратора 27,28,29 , а также при несчастных случаях на транспорте, таких как при аварии электромобиля 30,31 . Короткие замыкания могут вызвать резкие изменения в структуре электродов и электрохимической среде аккумулятора 11 . В этой работе для оценки способности встроенных ячеек RTD улавливать тепловую опасность использовалось испытание на внешнее короткое замыкание.Платформа для проверки внешнего короткого замыкания и контроля температуры показана на рис. 3b, а подробная процедура проверки приведена в разделе «Метод».

Рис. 3

( a ) Портативная установка для циклического переключения батарей для анализа производительности LIB во время вибрации; ( b ) Платформа для тестирования короткого замыкания и контроля температуры LIB.

Температура электрода и поверхности батареи регистрировалась в течение первого часа, поскольку впоследствии было обнаружено, что электрохимические реакции, связанные с коротким замыканием, незначительны.Инфракрасная камера (FLIR E40) использовалась для регистрации температуры поверхности батареи в качестве инструмента сравнения результатов измерения внешнего RTD.

Сравнение профилей исследуемых температур LIB, полученных с помощью внутреннего RTD, внешнего RTD и инфракрасной камеры в течение первых 10 минут испытания на короткое замыкание (диаметр катода: 12,5 мм) показано на рис. 4a. Температура, полученная с помощью инфракрасной камеры, является ненадежной из-за сильных колебаний, которые в основном возникают из-за изменений характеристик конвекции окружающей среды 32 .При сравнении измерений RTD первое различие заключается в максимальной температуре: T max , измеренная внутренним RTD, в среднем на 5,8 ° C выше, чем среднее измеренное значение внешнего RTD (рис. 4b). Эта разница способствует термическому контактному сопротивлению, которое является наиболее значительным на контактной поверхности электрод-сепаратор и полюсах батареи 33,34 . Внутреннее измерение RTD позволяет избежать высокого температурного градиента, обеспечивая тем самым точный мониторинг температуры электрода для обнаружения тепловых событий.Второе главное отличие заключается во времени определения пиковой температуры: внешний RTD определяет пиковую температуру, когда показания внутреннего RTD стабилизируются или начинают уменьшаться. Разница в эффективности измерения возникает из-за потерь энергии при теплопроводности: когда тепло, выделяемое электродами, передается на поверхность батареи, часть его расходуется на повышение температуры компонентов батареи, а часть рассеивается в воздухе. В результате внешний RTD не сможет отражать фактическую скорость повышения температуры, оставляя ячейку постоянно подверженной потенциальным тепловым опасностям.

Рисунок 4

( a ) Измерения температуры с помощью внутреннего RTD, внешнего RTD и инфракрасной камеры при испытании на короткое замыкание; ( b ) Максимальное повышение температуры, обнаруженное внутренними и внешними RTD; ( c ) Время обнаружения RTD t 90, int и t 90, ext внутренних и внешних RTD; ( d ) Коэффициент времени обнаружения t ext / t int ; ( e ) СЭМ-изображение катода LCO до испытания на короткое замыкание и ( f ) после испытания на короткое замыкание.

Для дальнейшей оценки эффективности измерения время обнаружения t 90 сравнивается для внутреннего и внешнего RTD. Как обсуждалось, t 90 определяется как время для обнаружения 90% максимального повышения температуры, измеренного внешним RTD (ΔT ext ). ΔT ext сравнивается с максимальным повышением температуры, измеренным внутренним RTD (ΔT int ) на рис. 4 (b) и с t 90 двух RTD на рис. 4c. Внутренний RTD определяет 90% ΔT EMax в 7.В среднем 45 с, что в 7–10 раз быстрее, чем у внешнего RTD. Разница в эффективности измерения увеличивается с увеличением массы катода, как показано на рис. 4d, что указывает на то, что измерение на основе внутреннего датчика будет более поучительным для обнаружения тепловой опасности в LIB с большей емкостью. Высокая эффективность измерения внутреннего RTD объясняется хорошим поддержанием контакта сенсора с электродом. Надежный контакт сенсора с электродом поддерживается за счет давления, прикладываемого во время изготовления элемента, что обеспечивает эффективную теплопроводность от токоприемника к внутреннему RTD. В существующей работе по измерению температуры электродов датчики наносились непосредственно на пористый электродный материал 8 с ограниченным контролем контакта датчика с электродом и установочного напряжения. Чрезмерное давление при установке может привести к повреждению материала электрода и ухудшению характеристик батареи 35 . Кроме того, во время теплового разгона LIB произошло растрескивание и отслаивание частиц электрода, что дополнительно ухудшает незащищенный контакт сенсора с электродом и может наблюдаться на изображениях SEM, полученных на катоде до и после испытания на короткое замыкание, как показано на рис.4д, ф.

Несмотря на то, что мониторинг температуры электродов с повышенной эффективностью и точностью, внутренний RTD также может использоваться для прогнозирования изменения температуры элемента после обнаружения тепловой опасности. Когда в блоке LIB обнаруживается высокая температура, задействованные элементы удаляются из контура , 36, , и последующий процесс охлаждения обычно осуществляется конвекцией в воздухе 32 . Поскольку при испытании на короткое замыкание ток быстро падает (в течение 5 с), процесс снижения температуры монетных ячеек CR 2023 можно моделировать с помощью естественной конвекции, а общее уравнение баланса энергии ячеек LIB можно записать как 32 :

$$ {\ rm {mC}} \ frac {{{\ rm {dT}}} _ {{\ rm {ext}}}} {{\ rm {dt}}} = \ dot {{\ rm { Q}}} — {\ rm {hA}} ({{\ rm {T}}} _ {{\ rm {ext}}} — {{\ rm {T}}} _ {\ infty}) $$

(1)

где m — масса ячейки, C — теплоемкость ячейки, h — коэффициент конвективной теплоотдачи, A — зона конвекции, \ ({{\ rm {T}}} _ {\ infty} \) — температура окружающей среды, T ext — температура поверхности батареи, а \ (\ dot {{\ rm {Q}}} \) — термин внутреннего источника тепла.Простой способ получить аналитическое решение уравнения. (1) предполагает равномерное распределение температуры в ячейке и пренебрегает членом \ (\ dot {{\ rm {Q}}} \) во время процесса охлаждения, что дает решение для T ext как 32 :

$$ ({{\ rm {T}}} _ {{\ rm {ext}}} — {{\ rm {T}}} _ {\ infty}) = ({{\ rm {T}} } _ {{\ rm {e}} 0} — {{\ rm {T}}} _ {\ infty}) \ exp (- \ frac {{\ rm {hA}}} {{\ rm {mc} }} {\ rm {t}}) = ({{\ rm {T}}} _ {{\ rm {e}} 0} — {{\ rm {T}}} _ {\ infty}) \ exp (- \ frac {{\ rm {t}}} {{\ rm {\ tau}}}) $$

(2)

с T ext = T e0 в начале конвективного охлаждения, а τ — постоянная времени конвекции (\ (\ frac {{\ rm {hA}}} {{\ rm {mc}}} \) ), который можно определить по эволюции температуры при естественном конвекционном охлаждении ячейки. Однако наши предыдущие измерения показывают, что внутри ячейки существует значительный градиент температуры, и теплопроводность от электрода к поверхности ячейки не является незначительной в начале процесса охлаждения. Таким образом, модель в формуле. (2) не сможет отразить фактическое изменение температуры поверхности батареи, и необходимо учитывать тепловую энергию, передаваемую от электрода, для точного прогнозирования температуры поверхности. Учитывая это, процесс охлаждения разделяется на две фазы: в первый период времени температура электрода отличается от температуры поверхности ячейки, а электродная система обеспечивает член внутреннего источника тепла \ (\ dot {{\ rm {Q}} } \), во второй фазе температура ячейки относительно однородна, и \ (\ dot {{\ rm {Q}}} \) можно пренебречь.На основе сравнения эффективности измерения внутреннего и внешнего RTD на рис. 4 (d), разделение для периодов 1 и 2 может быть установлено на 5 t в , где t в — это время, в течение которого внутренний RTD обнаруживает максимальная температура электрода, как показано на рис. 5 (а). Новое уравнение баланса энергии для батареи можно записать как:

$$ \ {{\ rm {mC}} \ frac {{{\ rm {dT}}}} _ {{\ rm {ext}}}} { {\ rm {dt}}} = \ dot {{\ rm {Q}}} — {\ rm {hA}} ({{\ rm {T}}} _ {{\ rm {ext}}} — { {\ rm {T}}} _ {\ infty}) {{\ rm {t}}} _ {{\ rm {in}}} \ le {\ rm {t}} <5 {{\ rm {t }}} _ {{\ rm {in}}} $$

(3а)

$$ \ {{\ rm {mC}} \ frac {{{\ rm {dT}}} _ {{\ rm {ext}}}} {{\ rm {dt}}} = — {\ rm {hA}} ({{\ rm {T}}} _ {{\ rm {ext}}} — {{\ rm {T}}} _ {\ infty}) 5 {{\ rm {t}}} _ {{\ rm {in}}} \ le {\ rm {t}} $$

(3b)

Рисунок 5

( a ) Две фазы теплопередачи при испытании на короткое замыкание батареи; ( b ) Типичное сравнение прогнозов температурной модели; ( c ) Сравнение ошибок прогнозирования пиковой температуры; ( d ) Коэффициент ошибок прогнозирования пиковой температуры; ( e ) Связь между массой катода, пиковой внутренней температурой и максимальной скоростью повышения температуры поверхности батареи.

Условие внутреннего источника тепла \ (\ dot {{\ rm {Q}}} \) задается как:

$$ \ dot {{\ rm {Q}}} = — \, {{\ rm { m}}} _ {{\ rm {e}}} {{\ rm {C}}} _ {{\ rm {e}}} \ frac {{{\ rm {dT}}} _ {{\ rm {in}}}} {{\ rm {dt}}} $$

(4)

, где T в — это температура, полученная с помощью внутреннего RTD, m e и C e — масса и теплоемкость системы, которая имеет температуру T в . Предполагается, что для катода LiCoO 2 Li-анод и прокладка из нержавеющей стали над анодом имеют температуру T в , учитывая плотный контакт между этими слоями, и значения m e и C e , соответственно 37,38 .После достижения максимального значения при t в , T в моделируется для экспоненциального спада:

$$ {{\ rm {T}}} _ {{\ rm {in}}} = {{\ rm { T}}} _ {\ infty} + ({{\ rm {T}}} _ {{\ rm {i}} 0} — {{\ rm {T}}} _ {\ infty}) \ cdot \ ехр (\, — \, {\ rm {a}} \ cdot {\ rm {t}}) $$

(5)

, где a — временной коэффициент, который необходимо определить, а значение T в по сравнению с t в ≤ t ≤ 2t в используется для вывода a. Тогда решение уравнения.(3a) может быть получено численно с помощью MATLAB, обеспечивающего начальное значение T ext при t = t в , и решение для уравнения. (3b) обеспечивается формулой. (2). Сравнение прогнозов температуры поверхности батареи с учетом и без вклада внутреннего источника тепла \ (\ dot {{\ rm {Q}}} \) показано на рис. 5 (b). Новая модель снижает погрешность прогноза максимальной температуры поверхности, как показано на рис. 5c. Отношение ошибки предсказания T EMax остается стабильным для катодов разных размеров, и модель может быть применена к элементам с большей массой электрода.Предлагаемая модель может также предсказать изменение температуры батареи после обнаружения тепловой опасности и избежать тепловой опасности после удаления элемента.

Соотношение между температурами, измеренными с помощью внутренних и внешних RTD, также может быть использовано для повышения эффективности обнаружения теплового разгона батареи на основе температуры поверхности. Кривая поверхность, коррелирующая максимальную скорость увеличения температуры поверхности с площадью катода, A , и увеличением температуры катода, Δ T int , при коротком замыкании строится с помощью интерполяции бигармоническим сплайном и аппроксимации полиномом порядка 4 -го с MATLAB на рис.{3} $$

(7)

Это находится из уравнения. (6) что скорость увеличения температуры поверхности батареи при тепловом разгоне, связанном с коротким замыканием, зависит как от повышения температуры электрода, так и от массы электрода. Это увеличение возникает из-за того, что экзотермическая реакция в коротком замыкании в основном состоит из разложения SEI, реакции между катодом, анодом и электролитом и разложения электролита на границе раздела электролит-электрод [1], и эти реакции зависят от электрохимически активной массы, как показано в уравнении.(7). Площадь поверхности электрода определяет скорость передачи тепловой энергии от электрода к поверхности батареи. Таким образом, уровень риска теплового разгона нельзя просто предсказать с изменением повышения температуры поверхности, но необходимо также учитывать емкость элемента. Для элемента CR 2032 с удельной массой катода LCO, когда скорость увеличения температуры поверхности приближается к верхней части изогнутой поверхности на рис. 6e, будет высокий риск теплового разгона, и необходимо применять эффективное охлаждение, такое как принудительное воздушное охлаждение. для управления температурой электрода и вредным температурным градиентом в ячейке 39 .При аналогичной скорости увеличения температуры поверхности батареи с меньшей массой электрода будут более подвержены термическим опасностям, и пороговое значение температуры безопасности, зависящее от емкости элемента, может быть определено на основе измерения внешнего RTD с установленным соотношением между внутренним и внешним показаниями RTD. Кроме того, во время короткого замыкания наблюдались некоторые колебания температуры, измеренной внутренним RTD. Он представлял собой нестабильность местного производства и передачи тепла. Колебания возникли из-за изменений в структуре LIB во время короткого замыкания, включая образование дендритов лития, растворение токоприемника, расслоение частиц электрода, образование газа и т. Д.Дендрит может снизить сопротивление ячейки и вызвать внутреннее короткое замыкание 27 , которое может усилить короткое замыкание. Растворение коллектора тока и образование газа повлияли на импеданс ячейки и условия локальной теплопередачи 40,41 . Частица электрода могла отслаиваться во время теплового разгона 42 , что приводило к резкому падению емкости ячейки и скорости тепловыделения в области отслоения. Растворение токосъемника и отслоение частиц электрода, наблюдаемые при испытании на короткое замыкание, можно найти на дополнительном рис.S1. Возможности локальных измерений внутреннего RTD фиксируют эти переходные региональные процессы, и это полезно для обнаружения и предотвращения теплового разгона LIB.

Рисунок 6

Стратегия защиты плоского элемента от теплового разгона, связанного с коротким замыканием.

Для предотвращения теплового разгона, связанного с коротким замыканием, для плоского элемента CR2032 разработана стратегия оценки риска теплового разгона, основанная на внутренних и внешних измерениях RTD, а также на установленных соотношениях между температурой электрода и поверхности батареи из уравнений (6 и 7):

Эта стратегия предотвращения теплового разгона состоит из внутренней защиты RTD и внешней защиты на основе RTD.Из-за превосходной эффективности измерения внутреннее измерение RTD имеет решающее значение, когда короткое замыкание вызывает беспокойство ячейки. Повышение температуры электрода, Δ T int , используется в качестве раннего признака теплового разгона, и если измеренное значение выходит за пределы диапазона для безопасной работы от батареи, скорость увеличения температуры поверхности батареи будет рассчитана с помощью внешнего RTD и используется для проверки оценки. Если температура поверхности батареи повышается небезопасным образом на основании формулы.(6), для анализируемой ячейки идентифицирован высокий риск теплового разгона, и ее следует немедленно отключить. В настоящее время проводятся научные эксперименты по тестированию нескольких датчиков RTD в пакетных конфигурациях с полной ячейкой для отображения локального тепловыделения электрода.

% PDF-1.5 % 1 0 obj > endobj 4 0 obj (Список таблиц) endobj 5 0 obj > endobj 8 0 объект (Список рисунков) endobj 9 0 объект > endobj 12 0 объект (Введение) endobj 13 0 объект > endobj 16 0 объект (Литий-ионные батареи) endobj 17 0 объект > endobj 20 0 объект (Компоненты литий-ионной батареи) endobj 21 0 объект > endobj 24 0 объект (Электрохимические механизмы литий-ионной батареи) endobj 25 0 объект > endobj 28 0 объект (Типы литий-ионных батарей) endobj 29 0 объект > endobj 32 0 объект (Мотивация для этой работы) endobj 33 0 объект > endobj 36 0 объект (Объем и содержание данной диссертации) endobj 37 0 объект > endobj 40 0 obj (Количественная оценка влияния температуры на характеристики литий-ионных батарей) endobj 41 0 объект > endobj 44 0 объект (Литературный обзор) endobj 45 0 объект > endobj 48 0 объект (Экспериментальная установка) endobj 49 0 объект > endobj 52 0 объект (Сравнение методов контроля температуры батареи) endobj 53 0 объект > endobj 56 0 объект (Влияние рабочей температуры на характеристики разряда батареи) endobj 57 0 объект > endobj 60 0 объект (Калориметрические измерения призматических литий-ионных батарей) endobj 61 0 объект > endobj 64 0 объект (Литературный обзор) endobj 65 0 объект > endobj 68 0 объект (Дизайн аппарата) endobj 69 0 объект > endobj 72 0 объект (Условия эксперимента и процедура) endobj 73 0 объект > endobj 76 0 объект (Сжатие данных) endobj 77 0 объект > endobj 80 0 объект (Калибровка) endobj 81 0 объект > endobj 84 0 объект (Результаты и обсуждение) endobj 85 0 объект > endobj 88 0 объект (Влияние скорости сброса на скорость производства тепла) endobj 89 0 объект > endobj 92 0 объект (Влияние рабочей температуры на скорость выделения тепла) endobj 93 0 объект > endobj 96 0 объект (Подтверждение результатов) endobj 97 0 объект > endobj 100 0 объект (Выводы) endobj 101 0 объект > endobj 104 0 объект (Резюме) endobj 105 0 объект > endobj 108 0 объект (Рекомендации) endobj 109 0 объект > endobj 112 0 объект (Использованная литература) endobj 113 0 объект > endobj 116 0 объект (Приложение A: Влияние рабочей температуры на кривые разряда батареи) endobj 117 0 объект > endobj 120 0 объект (Приложение B: Влияние скорости разряда на тепловыделение батареи) endobj 121 0 объект > endobj 124 0 объект (Приложение C: Влияние рабочей температуры на тепловыделение батареи) endobj 125 0 объект > endobj 128 0 объект> ручей xuMo0: @ [- XyaAsDda ~ ҝ × KF ք Mx [«rҬg2 ᆚ ڐ fIoe%. ! Bǰpa ݭ; FJǰzðE @ 3? Qz

Измерительная ячейка температуры: смотрите, куда вы положите этот датчик

>> Электронные ресурсы для проектирования
.. >> Библиотека: Статья серии
.. .. >> Тема: Системный дизайн
.. .. .. >> Серия: Touching on Haptics

Что вы узнаете:

  • Каково обоснование стандартизации формата тактильного кодирования?
  • Ключевые компоненты конкурса предложений.
  • Что такое тесты MUSHRA?

На своем 132 -м заседании в октябре 2020 года MPEG (Группа экспертов по кинематографии) опубликовала проект конкурса предложений (CfP) по кодированному представлению тактильных ощущений. В своем пресс-релизе, объявляющем об этом, MPEG охарактеризовал CfP как «призыв к технологиям, которые обеспечивают эффективное представление и сжатие зависящих от времени тактильных сигналов и подходят для кодирования синхронизированных тактильных треков, которые могут быть синхронизированы с аудио и / или видео носителями. .”

Другими словами, MPEG объявлял о своем намерении стандартизировать формат тактильного кодирования и связанный с ним декодер. На том же заседании дорожная карта MPEG была обновлена, чтобы показать «тактильные ощущения» как один из разрабатываемых стандартов. Эти двойные разработки представляют собой небольшие, но важные шаги на пути к стандарту тактильного восприятия MPEG.

В этой статье мы более подробно рассмотрим причины стандартизации формата тактильного кодирования и выделим основные части CfP.Читатели могут найти все подробности в самом документе CfP 1 .

Почему стандарт тактильного отклика MPEG?

Тактильные ощущения обеспечивают пользователю дополнительный уровень развлечения и сенсорного погружения. Следовательно, пользовательский опыт и удовольствие от мультимедийного контента, будь то в файлах MP4 или потоках, таких как трансляции ATSC 3.0, потоковые игры и мобильная реклама, можно значительно улучшить за счет разумного добавления тактильных ощущений к аудио / видео контенту.

С этой целью в стандарте ISOBMFF (ISO / IEC 14496, часть 12) в качестве типа носителя первого порядка, аналогичного аудио и видео, была предложена тактильная чувствительность.ISOBMFF — это основополагающий стандарт MPEG, который составляет основу большинства мультимедийных файлов, создаваемых и используемых в современном мире. Моя предыдущая статья объясняет важность и влияние стандартизации тактильных ощущений в ISOBMFF.

Кроме того, тактильные ощущения также были предложены в качестве дополнения к стандарту MPEG-DASH (ISO / IEC 23009-1: 2019), чтобы сигнализировать о наличии тактильных ощущений в сегментах MP4 клиентам потоковой передачи DASH. Наконец, варианты использования MPEG-I Phase 2 были дополнены тактильными ощущениями, 2 , что привело к набору специфичных для тактильных ощущений требований для MPEG-I Phase 2. 3 MPEG-I — это стандарт MPEG, имеющий дело с иммерсивными медиа, включая 360-градусное видео и медиа XR (VR / AR). Все эти предложения находятся на различных этапах процесса стандартизации MPEG.

Эти продолжающиеся усилия по стандартизации тактильных ощущений подчеркивают необходимость абстрагирования оборудования воспроизведения от технологий создания контента, чтобы создатели контента могли надежно и осмысленно включать тактильные ощущения в опыт, предназначенный для широкого круга потребителей. В этом отношении поможет стандартизованное кодированное представление тактильных ощущений.

Стандартный формат тактильного кодирования (и связанный с ним стандартизованный декодер) облегчит включение тактильных ощущений в стандарты ISOBMFF, MPEG-DASH и MPEG-I. Это будет стимулировать тех, кто принимает эти стандарты, таких как создатели контента и поставщики мультимедийного / потокового контента, для включения тактильных ощущений в свои предложения.

Двухэтапный подход

Подробные требования, определенные в Требованиях MPEG-I Phase 2 3 , были разделены на два меньших набора, чтобы упростить процесс оценки представленных материалов, а также явно выделить краткосрочные стандарты, готовые к требованиям (базовые Haptics) и те, которые представляют расширенную функциональность (Advanced Haptics).

Требования, относящиеся к базовой тактильности, сосредоточены на кодировании зависящих от времени тактильных сигналов и подходят для кодирования синхронизированных тактильных ощущений, которые могут быть синхронизированы с аудио и / или видео носителями. Эти требования подходят для краткосрочного использования и предназначены для обеспечения эффективного кодирования тактильных ощущений.

Требования, относящиеся к Advanced Haptics, сосредоточены на интерактивных тактильных сигналах, которые полезны для кодирования полностью иммерсивных интерактивных опытов XR. В общем, Advanced Haptics предназначены для поддержки взаимодействий между пользователем и объектом, типичных для таких случаев.

Базовая тактильная чувствительность покрывается CfP (фаза 1), о которой идет речь в этой статье. Расширенная тактильная чувствительность будет обрабатываться в CfP (фаза 2), которая ожидается где-то в 2021 году.

CfP Подробности

Рабочий процесс

На рисунке 1 показан рабочий процесс стандартизации тактильных ощущений в этом CfP от входных тестовых сигналов до оценки. Как это принято во всех стандартах MPEG, кодированное представление и декодер будут стандартизированы. Реализации кодирования и рендеринга выходят за рамки MPEG и лучше оставить на усмотрение производителя.Тем не менее, для тестирования и оценки предложений-кандидатов потребуется эталонная платформа визуализации.

1. Рабочий процесс MPEG Haptics CfP. На диаграмме показан рабочий процесс для представлений сторонников, включая этапы кодирования, декодирования и оценки. Эталонная платформа рендеринга будет использоваться для субъективных тестов (MUSHRA).

Далее, тестовый набор будет содержать комбинацию файлов тактильных ощущений AHAP, IVS и PCM + OHM. AHAP — это формат Apple Haptic and Audio Pattern 4 на основе JSON, IVS — это формат на основе XML, специфичный для погружения, а OHM — это формат объектных тактильных метаданных, который включает в себя метаданные, такие как усиление, расположение тела, где тактильно датчики могут быть размещены (например,g. , тактильные жилеты, ремни или перчатки) в случае многодорожечных тактильных систем и другую соответствующую информацию, которая описывает тактильные сигналы в каждом канале. Все эти форматы подробно описаны в Ссылке 5.

Респонденты CfP могут использовать любой механизм кодирования по своему выбору, но они должны иметь возможность принимать тестовые данные во всех трех из этих форматов. Как показано на рис. 1 , респонденты, предлагающие представление в кодировке без ИКМ, должны использовать согласованные средства синтеза, чтобы синтезировать данные ИКМ из декодированного представления.

Наконец, эквиваленты PCM всех тестовых сигналов будут использоваться для объективных тестов и в качестве эталонов для субъективных тестов. Общий справочный синтез будет доступен для всех сторонников, чтобы обеспечить равные условия для всех сторонников (снова рис. 1) . Все декодированные сигналы будут оцениваться с помощью тестов выразительных возможностей, чтобы гарантировать, что перевод не маскирует выразительные возможности кодирования сторонника.

Этот рабочий процесс гарантирует, что окончательный стандарт тактильного кодирования:

  • Поддерживает входные сигналы на основе PCM.
  • Поддерживает текстовые описательные вводы (например, JSON или XML).
  • Имеет максимально унифицированную архитектуру.
Содержание теста

Задача заключалась в том, чтобы включить виды тактильных эффектов, с которыми могут столкнуться пользователи в сценариях приложений MPEG-I, поддерживаемых требованиями. Сюда входят ощущения, обеспечиваемые вибротактильной обратной связью, а также обратной связью по направленной силе с разомкнутым контуром (кинестетическая тактильная чувствительность).Мы будем использовать тестовые сигналы, извлеченные из контента, предоставленного Immersion, Apple, InterDigital и Actronika.

Оценка

Материалы, представленные инициаторами, будут подвергнуты трехэтапной процедуре оценки, которая включает:

  • Тесты на основе объективных сигналов для измерения искажений, если таковые имеются, внесенных в сигнал PCM посредством кодирования
  • Тесты на выразительные возможности , чтобы убедиться, что кодированные представления могут удовлетворять требованиям фазы 1 посредством кодированной сигнализации в дополнение к сигнализации PCM
  • Субъективные тесты , чтобы позволить испытуемым-людям оценивать предложения сторонников с использованием модифицированной тестовой среды MUSHRA 6 на эталонная платформа рендеринга

Результаты этих трех типов тестов будут использоваться для создания всеобъемлющего взвешенного показателя качества, чтобы определить наиболее эффективную подачу заявителя.

Субъективные тесты MUSHRA

Несмотря на то, что объективные тесты на основе сигналов и тесты выразительных способностей важны, люди по-прежнему являются окончательными арбитрами в определении того, ухудшил ли процесс кодирования качество тактильной обратной связи. Именно здесь полезны субъективные тесты, когда обученные испытуемые предоставляют сравнительную оценку представленных сторонниками нескольких тестовых сигналов, отображаемых на эталонной тестовой платформе.

Тест MUSHRA (MUltiple Stimuli with Hidden Reference and Anchor), определенный в ITU-R BS.1534-3, 6 — это хорошо известная методология проведения тестов на прослушивание аудиокодеков специалистами-людьми. Он широко используется в стандартизации MPEG для субъективной оценки аудиокодеков.

Модифицированная версия MUSHRA будет использоваться для субъективной оценки представлений сторонников тактильного кодека. Мы говорим «модифицированный», потому что вместо использования громкоговорителей (как в тестах аудиокодеков) мы будем использовать изготовленное на заказ мобильное портативное устройство с одним встроенным тактильным приводом.

Испытуемые будут держать устройство в одной руке, а другой рукой взаимодействовать с программой тестирования, работающей на ПК. Когда каждый фрагмент тестового контента «проигрывается» на ПК, испытуемый ощущает соответствующий тактильный эффект от портативного устройства и оценивает его по шкале от 0 до 100 в соответствии с рекомендациями MUSHRA. Каждое испытание теста будет содержать некодированный эталонный сигнал (как открытый, так и скрытый эталон), а также закодированные представления одного и того же тестового сигнала от всех сторонников, представленные в случайном порядке.

Испытуемые могут испытать каждый эффект столько раз, сколько захотят, прежде чем они его оценят. Испытуемые эффективно сравнивают предложения сторонников друг с другом и с эталонным сигналом во время теста. Согласно правилам MUSHRA, испытуемые проходят тренировку, чтобы ознакомиться с тестовым программным обеспечением, протоколом и портативным устройством.

Сторонники должны будут предоставить тестовые сигналы с тремя различными битрейтами: 1 кбит / с, 16 кбит / с и 32 кбит / с (эти битрейты активно обсуждаются; они могут измениться в окончательном документе CfP). Хотя эти битрейты могут показаться довольно низкими по сравнению с аудио и видео высокой четкости, они складываются, когда вы имеете дело с многодорожечными тактильными системами (такими как тактильные боди) с несколькими тактильными каналами. Баллы записываются для каждого сторонника для всех частей тестового содержания в каждом тестовом условии, и результаты анализируются, чтобы определить победителя для каждого тестового условия.

Категоризация тестовых сигналов для тестов MUSHRA

Следующая категоризация будет использоваться для разделения вибротактильных тестовых сигналов (из всего тестового содержимого) для тестов MUSHRA:

  • Краткое: Краткий эффект с простой огибающей (e .g., ADSR), где огибающая является основной характеристикой эффекта. Может варьироваться от 20 до 1000 мс.
  • Long: Длинный эффект, в котором расположение и границы его подкомпонентов являются основными характеристиками эффекта. Может варьироваться от 1000 до 5000 мс.

Будет один набор тестов MUSHRA для каждой категории эффектов и по одному для каждой из трех битрейтов, перечисленных выше, всего шесть тестов MUSHRA для вибротактильных ощущений.Третий набор тестов MUSHRA для кинестетической тактильной чувствительности также будет включать по одному тесту для каждого из трех битрейтов, в общей сложности девять тестов MUSHRA.

Каждый сеанс теста MUSHRA будет ограничен 30 минутами, чтобы предотвратить утомление испытуемого. Это означает, что для некоторых из девяти тестов может потребоваться несколько сеансов, в зависимости от количества тестовых сигналов. Детали логистики тестовых сайтов, протоколов и извлечения тестового содержимого находятся в стадии разработки.

Временная шкала

График фазы 1 CfP относительно конкретных встреч MPEG приведен на рис. 2 .Выбранная технология называется технологией Reference Model 0 (RM0) в соответствии с соглашением MPEG.

2. График этапа 1 CfP: к 136-му заседанию в октябре 2021 года рабочая группа MPEG планирует выбрать выигравшее предложение (RM0) на основе оценки всех представленных заявителями.

Базовые эксперименты

После того, как будут доступны техническое описание технологии RM0 и исходный код, начнется совместная фаза, называемая фазой основных экспериментов (CE).Этот этап направлен на улучшение технологии RM0. CE — это способ MPEG для дальнейшего улучшения технологии, выбранной в конце конкурентной оценки, с использованием коллективного опыта рабочей группы. На этом этапе вся рабочая группа совместно работает над точной настройкой и настройкой технологии RM0, предлагая улучшения и модификации.

После того, как каждая предлагаемая модификация будет одобрена консенсусом WG, система будет подвергнута тем же механизмам тестирования, описанным выше, чтобы убедиться, что модификация не вызвала какого-либо снижения производительности или функциональности. После того, как все CE будут завершены, WG проведет формальное проверочное испытание и сгенерирует отчет, характеризующий производительность технологии. Этот строгий процесс, согласованный с экспертами MPEG, гарантирует, что технология наконец будет готова к прогрессу в процессе стандартизации.

Взгляд в будущее

На момент написания этой статьи проверка тестовой платформы и генерация тестового сигнала продолжаются. Мы ожидаем, что окончательный CfP будет выпущен на 134-м заседании MPEG в апреле 2021 года.Мы с нетерпением ждем получения множества предложений от авторов и надежного процесса конкурентной оценки. Следите за обновлениями в будущих статьях о результатах Фазы 1 CfP.

Ссылки

1. Проект конкурса предложений по кодированному представлению тактильных ощущений — фаза 1

2. Сценарии использования тактильных сигналов MPEG-I

3. Требования для MPEG-I Phase 2

4. Шаблоны тактильных сигналов и звука Apple (AHAP) формат

5. Черновой входной формат кодировщика для MPEG Haptics

6.Рекомендация МСЭ-R BS.1534-3, «Метод субъективной оценки промежуточного качества звука (MUSHRA)», Международный союз электросвязи, Женева, Швейцария, 2015 г.

>> Электронные ресурсы для проектирования
.. >> Библиотека: Статья серии
.. .. >> Тема: Системный дизайн
.. .. .. >> Серия: Touching on Haptics

Метод предварительного нагрева литий-ионных батарей в электромобиле

Для изучения восстановления низкотемпературных характеристик заряда и разряда аккумуляторной батареи, которая нагревается с помощью металлической пленки с широкой линией, три 35Ah @ 3.7V LiMn 2 O 4 элемента батареи были соединены последовательно, чтобы сформировать аккумуляторный блок. Широкополосная металлическая пленка была установлена ​​в четырех нагревателях между тремя ячейками между двумя аккумуляторными элементами, как показано на рис. 9.

Рис. 9

Фотография аккумуляторной батареи и нагревателя

Для того, чтобы эксперименты по нагреванию соответствовали условиям автомобильной аккумуляторной батареи, аккумуляторная батарея с широкой металлической пленкой была помещена в аккумуляторный ящик. На Рисунке 10 показан батарейный отсек, помещенный в термостатический кожух, установленный на –40 ° C.Время простоя аккумуляторного ящика было увеличено с 5 до 8 часов для достижения теплового равновесия, поскольку аккумуляторный ящик в сборе имеет более высокую тепловую инерцию. Широкая металлическая пленка начала нагревать аккумулятор через 8 часов.

Рис.10

Фотография батарейного отсека внутри термостатического кожуха

Разрядка аккумуляторного блока при -40 ° C после нагрева в течение 15 минут

На рисунке 11 показаны три кривые разрядки при постоянном токе 1С аккумуляторного блока после его нагрева в течение 15 минут при мощности 240 Вт, 120 Вт и 90 Вт в ширину металлическая пленка. Во всех случаях полная разрядная емкость чуть более 35 Ач достигается для последовательно соединенных ячеек, что можно увидеть из сравнения с рис. 5, в то время как напряжение на ранней и средней стадиях разряда увеличивается с увеличением мощности нагрева. Среднее напряжение разряда батареи на 0,53 В выше при нагреве на мощность 240 Вт по сравнению с мощностью 90 Вт, а максимальный перепад напряжений составляет 1,38 В. Следовательно, увеличение мощности нагрева выше 90 Вт может улучшить напряжение разряда и тем самым увеличивают мощность разряда, но существенно не влияют на емкость разряда.

Рис.11

35 Кривые разряда аккумуляторной батареи при −40 ° C с нагревом

На рис. 12 сравниваются три кривые разряда 1С аккумуляторного блока при –40 ° C после его нагрева в течение 15 мин и три кривые разряда 1С ненагреваемого элемента при 0 ° C, –10 ° C и –20 ° C. Батарейный блок состоит из трех ячеек, и напряжение разряда каждого элемента разное, поэтому среднее напряжение разряда трех элементов используется для сравнения с напряжением разряда одного ненагреваемого элемента. После того, как аккумуляторный блок нагревается при температуре -40 ° C в течение 15 минут при мощности 90 Вт, его среднее напряжение разряда близко к напряжению разряда ненагреваемого элемента при -20 ° C в начале разряда и выше, чем напряжение разряда. напряжение ненагреваемого элемента при −20 ° C на средней и поздней стадиях разряда. Разрядная емкость аккумуляторной батареи при −40 ° C, нагретой в течение 15 минут мощностью 90 Вт, почти равна разрядной емкости ненагреваемого элемента при −10 ° C. Эти результаты предполагают, что часть тепла, выделяемого в процессе разряда аккумуляторной батареи, приводит к нагреву аккумуляторной батареи после прекращения внешнего нагрева.

Рис.12

35 Кривые разряда ненагреваемого элемента и нагретого аккумуляторного блока

После того, как аккумуляторный блок нагревается до -40 ° C в течение 15 минут с мощностью 120 Вт, его среднее напряжение разряда немного ниже напряжения разряда ненагреваемого элемента при -10 ° C в начале разряда и почти равно напряжение разряда ненагреваемого элемента при −10 ° C на средней и поздней стадиях разряда. После того, как аккумуляторный блок нагревается при температуре -40 ° C в течение 15 минут с мощностью 240 Вт, его среднее напряжение разряда немного выше напряжения разряда ненагреваемого элемента при 0 ° C в начале разряда и немного ниже напряжения разряда. неотапливаемого элемента при −0 ° C на средней и поздней стадиях разряда.

Производительность заряда аккумуляторной батареи после 15 минут нагрева при -40 ° C

На рисунке 13 сравниваются пять кривых заряда постоянного тока 1С, включая одну кривую заряда аккумуляторной батареи после ее нагрева в течение 15 минут и четыре кривые заряда неотапливаемая ячейка при 10 ° C, 0 ° C, −10 ° C и −20 ° C. Производительность заряда нагретого аккумуляторного блока значительно улучшается за счет нагрева. После того, как аккумуляторный блок нагревается при температуре -40 ° C в течение 15 минут с мощностью 240 Вт, его характеристики зарядки близки к характеристикам зарядки ненагреваемого элемента при 0 ° C.Основным фактором, влияющим на низкотемпературную зарядку, является время нагрева и равномерность нагрева, которые можно контролировать, когда аккумуляторная батарея нагревается от внешнего источника питания.

Рис.13

35 Кривые заряда ненагреваемого элемента и нагретого аккумуляторного блока

Характеристики импульсной зарядки-разрядки аккумуляторного блока при -40 ° C после 15 минут нагрева

Результаты экспериментов, представленные выше, демонстрируют, что характеристики низкотемпературного заряда-разряда аккумуляторного блока, нагретого при низкой температуре, значительно улучшаются и могут Проведем описанные выше опыты по низкотемпературному нагреву.Может быть достигнута полная емкость хранения энергии. Однако максимальная мощность заряда-разряда нагретого аккумуляторного блока, нагретого до -40 ° C, не может быть достигнута, потому что нагретый аккумуляторный блок всегда заряжается или разряжается при постоянном токе 1C. Плохие характеристики напряжения, очевидные на рис. 6 и 8 предотвращает использование более высоких постоянных токов. Поэтому были проведены эксперименты с использованием импульсной зарядки-разрядки нагретого аккумуляторного блока при низкой температуре. Во-первых, аккумулятор заряжался при 1С / 3 при комнатной температуре.Во-вторых, аккумуляторную батарею поместили при -40 ° C на восемь часов для достижения теплового равновесия. В-третьих, аккумуляторный блок нагревали в течение 15 минут мощностью 90 Вт, и, наконец, аккумуляторный блок подвергался воздействию импульсных токов зарядки и разрядки. Импульсы имели минимальный ток разряда 17,5 А, максимальный ток разряда 280 А, минимальный ток заряда 17,5 А и максимальный ток заряда 210 А. Этот профиль импульса был разработан для максимально быстрой разрядки аккумуляторной батареи.

Кривая заряда-разряда показана на рис.14 вместе с импульсным током. Чтобы более четко показать кривую заряда-разряда, импульсные кривые при 90% -ном состоянии заряда (SOC) и 10% SOC показаны на рис. 15 и 16. При 90% SOC, на рис. 15, максимальный ток разряда нагретого аккумуляторного блока составляет около 210 А (6 ° C). При 10% SOC, как показано на рис. 16, максимальный ток разряда нагретого аккумуляторного блока составляет около 280 А (8C). Необогретый аккумулятор при температуре −40 ° C не может заряжаться и разряжаться при таких высоких токах. Следовательно, метод нагрева может эффективно улучшить характеристики разряда аккумуляторной батареи при низких температурах.

Рис.14

Кривая импульса заряда-разряда аккумуляторной батареи, нагретой до −40 ° C

Рис.15

Кривая импульса заряда-разряда при SOC 90%

Рис.16

Кривая импульса заряда-разряда при SOC 10%

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
