Промывка системы отопления гидропневматическим способом: Гидропневматическая промывка

Содержание

Гидропневматическая промывка систем отопления, инструкция



Вступление

Гидропневматическая  промывка систем отопления широко применяется для очистки систем отопления в многоквартирных домах. Технология гидропневматической промывки основана на очистки шлама и отложений на внутренней поверхности труб и радиаторов отопления потоком воды смешанным с потолок воздуха подающегося под давлением.

Гидропневматическая  промывка систем отопления — инструкция

  • Промывка системы отопления проводится в присутствии представителя энергоснабжающей организации.
  •  К началу промывки приглашается мастер теплового узла района и при его присутствии  начинаются промывочные работы.
  • На время промывки систему отопления отключают от квартальной сети отопления задвижками 1, 2, 3, 4. Если в задвижках недостаточно  плотности закрытия нужно установить  дополнительные блинды (заглушки ), из 3мм листовой стали .
  • К началу нового отопительного сезона эти задвижки должны пройти ревизию.

Подготовительные работы

К  штуцерам служащим для промывки подсоединяют резиновые шланги. Шланги (резиновые рукава) присоединяются при помощи полугаек «РОТ» ( по ГОСТ 2217-76). На вводы воздуха и воды, которыми будет осуществляться промывка, необходимо обязательно установить обратные клапаны.

 Перед промывкой удалить сопло из элеватора.

  • Систему заполняют холодной водой через задвижку 19 с открытым краном 21 воздухосборника и открытых  задвижках 22 и 24,а также закрытых задвижках 1;2;3;4;18;20 и 23. После того, как в кране 21 появится вода, этот  кран и задвижку 19 нужно закрыть.
  • Произвести продувку воздухом каждого стояка системы отопления.
  • Для этого закрыть все краны 24 на стояках. Открыть воздушную задвижку 18. Последовательно открывая краны  22 на стояках отопления, производится продувка  стояков воздухом снизу вверх.
  •  Для отвода отработанной воды после в канализационную систему ливнестока на штуцер 20 нужно надеть гибкий резиновый шланг.

  • Начиная с дальнего стояка, осуществляется гидропневматическая  промывка последовательно всех стояков.
  • Для этого нужно открыть последовательно кран 22 и 24  на стояках  при открытой воздушной задвижки 21.Далее открыть  водяной кран 19 и воздушный 18.

Затем для осуществления промывки

  •  последовательно заполнить стояки водой;
  •  закрыть краны 21 и 23;
  •  открыть  водяной дренаж через  20–ю задвижку.

Включить воздух задвижкой 18. При открытых задвижках 19 и 20 включить последовательно стояки,  открыв  задвижки  24 , начиная с самого дальнего стояка.

Гидропневматическая  промывка систем отопления с нижней разводкой

В системах отопления со схемой нижней разводки отопления, промывка осуществляется аналогично. Систему заполняют водой через задвижки  19;24 и 22, при этом кран 21 открыт.

Далее производится продувка воздухом, начиная с последнего, каждого стояка отопления. Делая промывку по стоякам, сброс воды с каждого стояка можно сделать через кран 23а.

Чтобы отвести воздушноводяную  смесь от нескольких стояков сразу, сброс смеси в ливнесток выполняется  через дренаж 20(см.  рис.2).

Гидропневматическая  промывка систем отопления выполняется до тех пор, пока сбрасываемая вода полностью не осветлится.

  • Окончив промывку  нужно сбросить остаточную воду.
  • Заполнить систему отопления и сделать однократный сброс.
  • Далее заполнить систему водой и взять пробу на анализ.

На этом все! Тепло вашему дому!

©Obotoplenii.ru

Другие статьи по теме: Монтаж отопления





Похожие статьи

Гидропневматическая промывка системы отопления

Гидропневматическая промывка = вода из водопровода + сжатый воздух

Гидравлическая и гидропневматическая промывки – самые распространенные и довольно простые методики очистки системы отопления. Первый способ проводится с помощью обычной воды, которую запускают в трубопровод и радиатор под высоким давлением. Помните, что своевременное обращение к специалистам продлит теплосистеме жизнь, улучшит ее работу. Положитесь на нас в этом вопросе!

Гидропневмопромывка представляет собой способ очистки системы отопления, при котором в систему, заполненную водой, направляют поток сжатого воздуха. Для этого нужен специальный компрессор, который создает давление в 0,8 Мпа.

Напомним, что акт, полученный после промывки, является важным документом при получении паспорта готовности к осенне-зимнему периоду.

Промывка гидропневматическим способом больше всего подходит таким системам отопления, где много труб, радиаторов и стояков. Гидропневмопромывка вымывает все отложения, образовавшиеся внутри системы отопления за долгое время использования.

Вы знаете, как часто следует делать данную процедуру? Периодичность проведения гидропневматической промывки системы отопления четко определена СНиП: не реже одного раза в 4 года.

Учтите, промывку системы отопления гидропневматическим способом лучше сразу доверить квалифицированным специалистам, чем впоследствии тратиться на дорогостоящий ремонт. Проведение данной процедуры требует от исполнителей не только аккуратности и знаний, но и немалого опыта.

Завершается гидропневмотическая промывка системы отопления после того, как вода из дренирующего отверстия вновь становится прозрачной.

Напомним, что акт, полученный после промывки, является важным документом при получении паспорта готовности к осенне-зимнему периоду.

Не занимайтесь данной процедурой самостоятельно: наша компания проводит гидравлическую и гидропневматическую промывку системы отопления в Минске и других городах Беларуси быстро и без каких-либо последствий.

После успешно проведенной процедуры, мы оформляем акт гидропневматической промывки системы отопления, который является важным документом при получении паспорта готовности к осенне-зимнему периоду. С нами Вы в кратчайшие сроки получите акт!

Посмотрите наш прайс, у нас лучшая цена на гидропневматическую промывку системы отопления!

Промывка системы отопления в многоквартирном доме, проведение промывки системы отопления, гидропневматическая промывка системы отопления.

  • Главная
  • Проведение промывки системы отопления

В соответствии с законом № 123-ФЗ в ч. 2.1 статьи 161 ЖК РФ промывка системы отопления в многоквартирном доме возложена на управляющие компании, поскольку она является частью коллективного общедомового имущества. Но мы с вами видим, как Пермский край регулярно отмечается новостями о том, что подготовка теплоснабжающих систем к зиме выполняется далеко не так, как положено по нормативам. В связи с этим, в последнее время к нам всё чаще организованно обращаются жильцы многоквартирных домов и ТСЖ, которые хотят гарантировать эффективную работу своих радиаторов и тепловых систем в отопительный период.

Почему важна промывка отопительной системы многоквартирного дома

Систематическое проведение промывки системы отопления обеспечивает стабильность и энергоэффективность её работы в целом. Ни один многоквартирный дом, особенно старой постройки, не может качественно отапливаться без постоянного квалифицированного ухода за системой теплоснабжения.

При его отсутствии любая труба и радиатор постепенно заиливаются отложениями разного происхождения, поскольку многоквартирным домам свойственна низкая скорость протока теплоносителя и длинные трубопроводы. Избежать загрязнения системы отопления многоквартирного дома, особенно в таком регионе, как Пермский, с его жёсткой водой, невозможно в принципе.

Жёсткая вода содержит минеральные соединения кальция и магния, которые при нагреве и медленном течении воды оседают в виде твёрдого налёта на внутренней стенке трубы. Поскольку воду для систем отопления никто предварительно не фильтрует, все включения, которые она содержит, а это песок, продукты коррозии, окалина от сварочных работ, строительный мусор, микробиологические образования, накапливаются в виде осадка. Так постепенно, слой за слоем, в трубе образуется накипь. Мало того, что слой накипи сужает проходимость трубы, мешая нормальному току теплоносителя, он ещё и препятствует теплообмену. Являясь хорошим теплоизолятором, накипь не даёт нагреваться радиатору и трубе, поэтому те в свою очередь, не могут нагреть воздух в доме.

Гидропневматическая промывка системы отопления

Исходя из нашего опыта, наиболее эффективным методом очистки тепловых систем многоквартирных домов в Пермском крае показала себя гидропневматическая промывка системы отопления с помощью соответствующего оборудования. Воздействие на грязь и наслоения внутри трубы осуществляется водовоздушной смесью. Для её образования в наполненную водой отопительную систему вводится сжатый воздух, источником которого выступает передвижная компрессорная установка. При смешивании сжатого воздуха с водой образуется бурлящая смесь.

Водовоздушная смесь прогоняется по отопительной системе несколько раз с определённой скоростью и установленным давлением. Её поток отбивает и вымывает отложения. Грязная вода с остатками накипи сбрасывается в конце трубопроводного участка. Гидропневматическая промывка системы отопления многоквартирного дома не только эффективна в плане качества очистки длинного и разветвлённого трубопровода, но и очень рациональна с экономической точки зрения.

Относительная простота при минимуме рабочего времени, делает гидропневматический метод наиболее доступным и выгодным решением не только для жильцов многоквартирных домов, но и владельцев промышленных предприятий, коммерческих и муниципальных зданий.

Промывка системы отопления в многоквартирном доме: особенности

В Пермском крае подавляющее большинство многоквартирных домов построено в советское время, в которых лежанки и стояки выполнены из стальных труб, а для них характерны микрорельефность и шероховатость стенок. Это не недостаток, а технологическая особенность чёрного трубопроката, которая всегда допускалась ГОСТами. Если для транспортировки газов шероховатости не имеют особого значения, то в случае с нагретой жидкостью, эта особенность оборачивается негативными последствиями.

Внутренние стенки таких труб активно собирают всю имеющуюся в теплоносителе грязь и образуются различные наслоения. Именно поэтому промывка системы отопления в многоквартирном доме должна проводиться перед каждым отопительным сезоном.

Выгода от своевременной промывки системы отопления

Грамотно выполненная промывка системы отопления и промывка теплообменников обеспечивает беспрепятственную циркуляцию теплоносителя, способствует эффективной теплоотдаче радиаторов. При этих условиях на многоквартирный дом затрачивается меньше тепловой энергии для обеспечения комфортной температуры в осенне-зимний период. Однако важнее всего, то, что экономия на нагреве теплоносителя позитивно сказывается на кошельках жильцов. Они платят меньше за услуги ресурсоснабжающей организации. У вас тоже может появиться такая возможность. Позвоните нам. Мы промоем систему отопления вашего дома, используя гидропневматический способ, быстро, качественно, с гарантией на все выполненные работы.

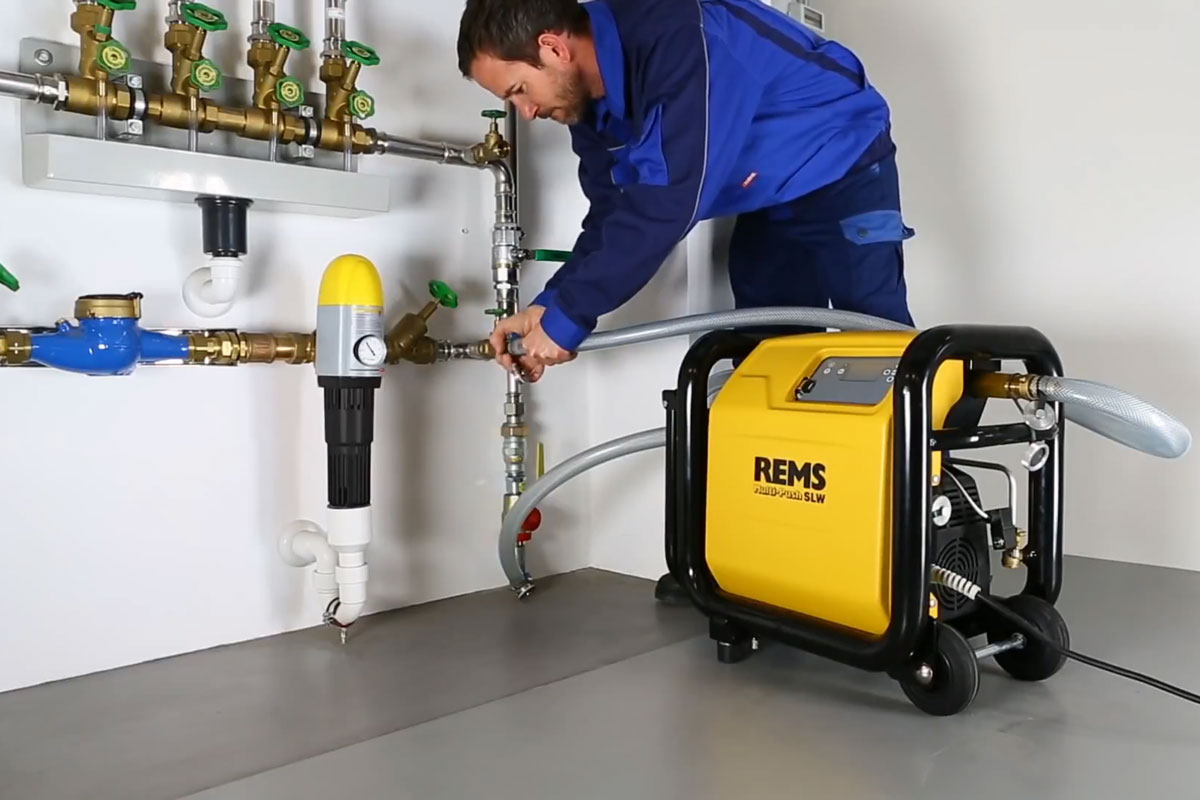

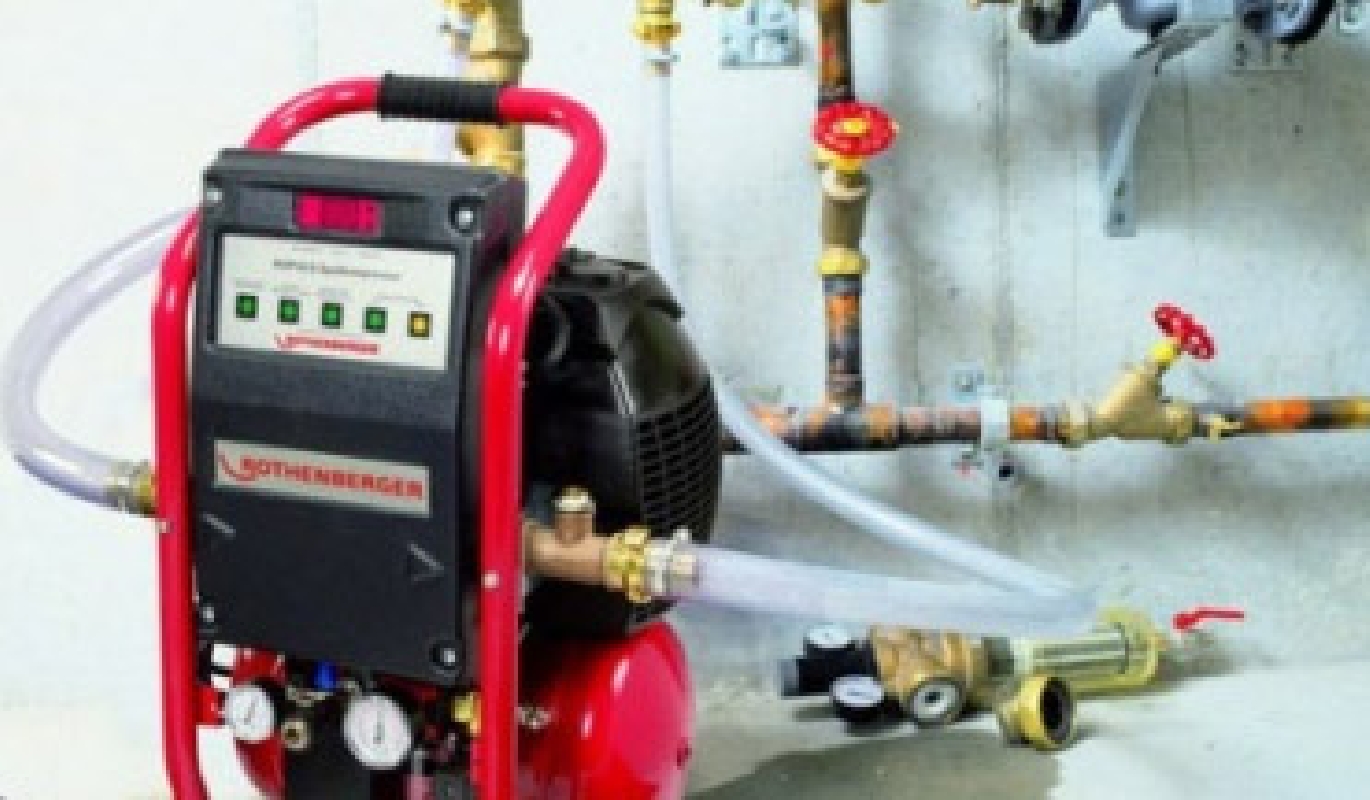

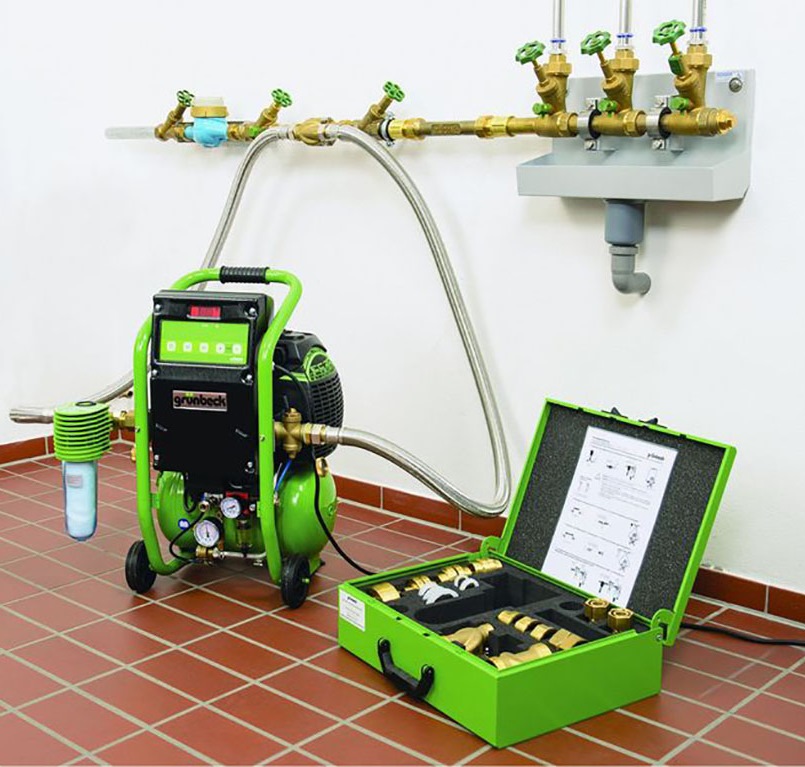

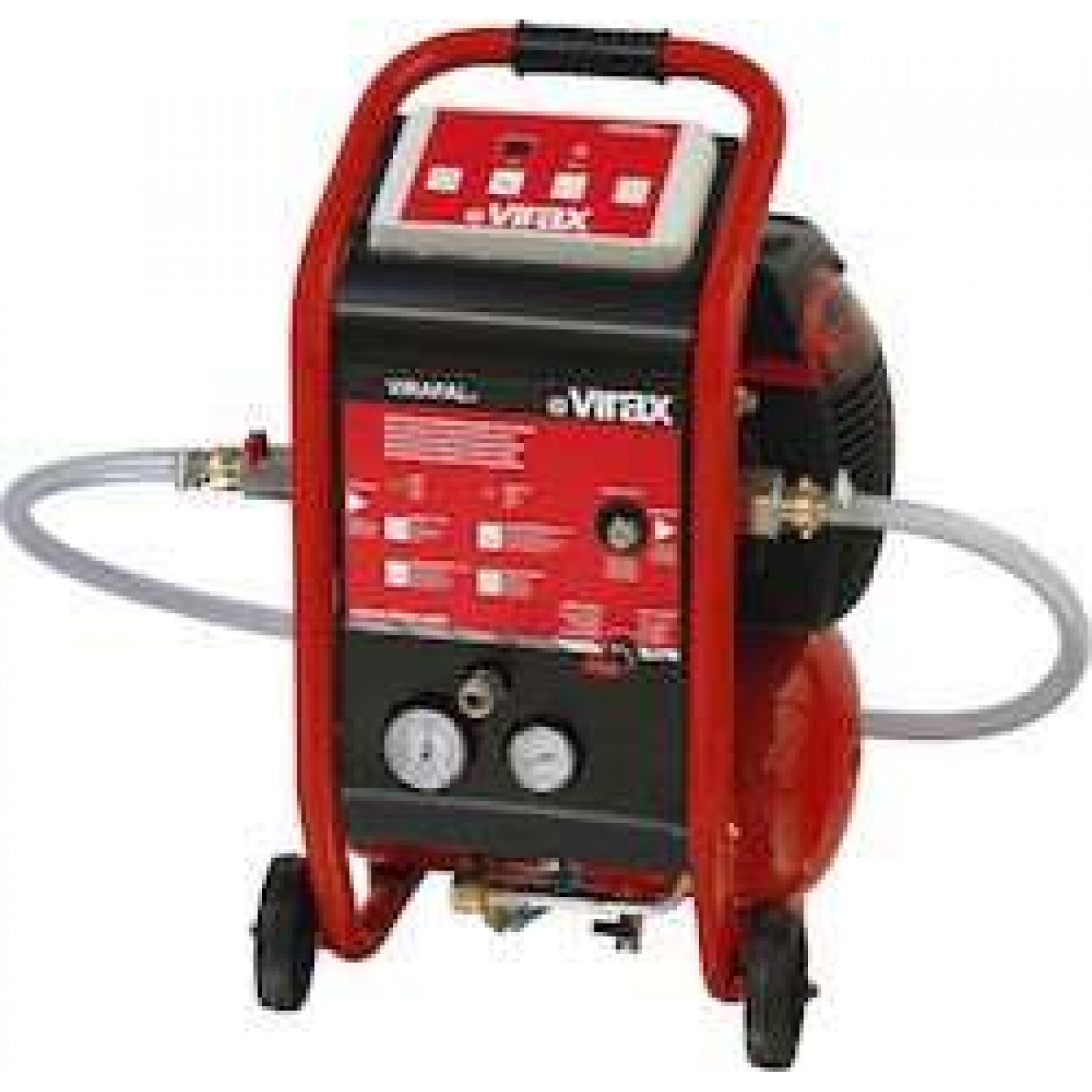

Промывка систем отопления с помощью компрессоров

С необходимостью проведения регламентных работ по промывке систем отопления сталкивается каждая компания, занимающаяся обслуживанием трубопроводов. Ржавчина, соли накипи и твердые инородные тела, скапливающиеся у дна и на внутренних поверхностях труб и теплообменников, значительно уменьшают теплоотдачу и затрудняют гидродинамику.

Согласно статистике, системы отопления с 10-летним сроком эксплуатации более, чем на 50% забиты различными загрязнениями. Учитывая, что каждый миллиметр в толщине отложений увеличивает расход топлива примерно на 20-25%, становится очевидным целесообразность проведения регулярных работ по промывке трубопроводов. В Российской Федерации периодичность промывки систем отопления регламентирует СНиП 3.05.01-85.

До недавних пор существовало два способа борьбы с отложениями в системах отопления: промывка водой или химическими реагентами. Гидравлическая промывка системы эффективна при наличии незначительных загрязнениях. Данный метод требует наименьших затрат и времени. Основным преимуществом гидравлического метода является его безопасность для окружающей среды. Тем не менее, при серьезном загрязнении систем отопления, данный метод не достаточно эффективен.

Химическая промывка систем отопления осуществляется при значительных загрязнениях трубопроводов органическими соединениями или солями жесткости, требующими растворения. В зависимости от характера загрязнения применяются кислотные или щелочные реагенты, которые впоследствии нейтрализуются и сбрасываются в канализационную сеть. Наиболее успешно данный способ промывки применяется для удаления известковых и кальциевых отложений. В данном случае промывка осуществляется с применением реагентов на основе различных кислот (соляной, ортофосфорной и др.) Таким образом, химическая промывка более эффективна, чем промывка системы отопления водой, однако из-за применения активных химических веществ, он более агрессивен к материалам, из которых изготовлена система отопления, а также к окружающей среде.

Традиционно промывка систем отопления данными методами осуществляется с помощью специальных насосов, прокачивающих воду и химические вещества через систему. Насос подключается к входу и выходу системы, образуя закольцованный контур, по которому осуществляется непрерывная циркуляция жидкости. Направление потока воды регулируется вручную или автоматически. При необходимости проведения химической промывки, емкость насоса заполняется реагентом, который затем поступает в систему. Согласно существующим нормам, гидравлическую промывку систем отопления рекомендуется проводить один раз в год, химическую промывку – один раз в 5–6 лет.

Однако сегодня существует альтернатива насосам и традиционным методам промывки: появилась возможность прочистки систем отопления пневмогидроимпульсным способом с использованием специальных компрессоров. Принцип промывки систем отопления с помощью компрессоров достаточно прост: в систему, заполненную водой, в импульсном режиме подается сжатый воздух. При этом скорость движения воды в системе увеличивается, что создает дополнительный прочистной эффект, а образующаяся водо-воздушная смесь эффективно разрыхляет отложения накипи и ржавчины на стенках трубопроводов. Основное преимущество данного метода промывки заключается в том, что, будучи весьма эффективным для удаления даже сложных загрязнений, он является абсолютно безопасным как для окружающей среды, так и для самой системы отопления. При регулярном использовании данного метода (не реже 1 раза в 4 года) можно поддерживать высокое качество состояния трубопроводов, не прибегая к агрессивным методам промывки.

Изначально промывочные компрессоры были разработаны для очистки систем теплого пола от иловых отложений. Однако благодаря эффективности водо-воздушной смеси, которая превосходит воду по прочистным характеристикам, компрессоры стали успешно применяться также для промывки теплообменников и систем отопления.

Следующим шагом в развитии промывочных компрессоров стала возможность осуществлять с их помощью химическую промывку. Благодаря данной функции появилась возможность использовать компрессоры для промывки и дезинфекции систем питьевой воды. В соответствии с европейскими стандартами DIN 1988-2/EN 806-4, трубопроводы питьевой воды требуют промывки перед вводом в эксплуатацию. Также данные стандарты регламентируют санацию систем питьевой воды в случае заражения трубопровода легионеллой и необходимости проведения дезинфекции. Все эти задачи легко решаются с помощью промывочного компрессора. Химическая промывка осуществляется с применением дополнительных приспособлений (инжекторов, редукторов, емкостей), компактно и удобно присоединяемых к компрессору. Таким образом, современные промывочные компрессоры представляют собой многофункциональные устройства с электронным управлением и способны работать с любыми химическими реагентами, предназначенными для промывки систем отопления или дезинфекции систем питьевой воды.

Новый этап в развитии технологии промывки систем отопления с помощью компрессоров ознаменовался выходом новинки от компании ROTHENBERGER (Ротенбергер, Германия) – компрессора ROPULS eDM (Ропульс eDM). С помощью специального бесплатного приложения данная модель позволяет вести протоколирование всех циклов промывки. Благодаря встроенному передатчику Bluetooth информация о промывке в режиме реального времени поступает на принимающее устройство и может сохраняться в формате pdf. Возможность протоколирования позволяет документально зафиксировать весь процесс промывки и сформировать готовый отчет о выполненных работах.

Технология промывки систем отопления и водоснабжения с помощью компрессоров имеет ряд особенностей, которые необходимо учитывать при работе с данными устройствами. Так, в отличие от насосов, осуществляющих промывку по закольцованному контуру, компрессор подключается только к входу в систему с помощью шлангов, поставляемых в комплекте с устройством. Таким образом, водо-воздушная смесь или химический реагент подается в систему и затем сбрасывается в канализационную сеть. Данная особенность налагает определенные требования к процессу промывки. В связи с этим, при использовании режима химической промывки, рекомендуется перекрывать систему после заполнения ее химическим реагентом, оставлять систему перекрытой на период, необходимый для растворения отложений, а затем сливать реагент и промывать систему водой в импульсном режиме. При работе с компрессором, рекомендуется использовать фильтр тонкой очистки. Трубопроводы холодной и горячей воды необходимо промывать по отдельности. Системы трубопроводов промывают по секторам. Как правило, каждый восходящий трубопровод рассматривается как участок промывки. Продолжительность промывки не должна быть меньше 15 секунд на один погонный метр трубы. Кроме того, каждое место промывки необходимо промывать не менее 2 минут.

Каковы же преимущества компрессоров перед традиционными промывочными насосами? Прежде всего, пневмогидроимпульсный метод является более эффективным методом по сравнению с промывкой системы водой и менее агрессивным методом по сравнению с химической промывкой. Также, в отличие от насосов, компрессоры не имеют жестких ограничений по объему промываемой системы. Относительные ограничения рабочего диапазона при использовании промывочного компрессора обусловлены высотой подачи воды, которые, однако, снимаются при возможности подключения компрессора к верхней точке системы. Еще одним преимуществом промывочных компрессоров является его широкий функционал: как правило, данные устройства могут использоваться в качестве стандартных компрессоров для работы с пневмоинструментом.

Промывка систем отопления – это неотъемлемая часть эксплуатации внутренних коммуникаций. От состояния систем напрямую зависят их теплопроводные свойства. Устройства, традиционно применяемые для данных целей (промывочные насосы), позволяют промывать системы отопления только водой или химическими реагентами. Использование компрессоров позволяет наряду с вышеперечисленными методами очистки промывать системы отопления водо-воздушной смесью. Таким образом, промывочные компрессоры – это надежные и эффективные устройства, являющиеся достойной альтернативой промывочным насосам и позволяющие справляться с серьезными загрязнениями трубопроводных систем щадящим, экологически чистым методом.

чем правильно, способы (в частном, в многоквартирном доме), как часто надо, цена, видео

Во время проектирования профессиональных систем отопления необходимо учитывать все факторы — как внешние, так и внутренние. В особенности это касается схем теплоснабжения для многоквартирных зданий.  Чем особенна система отопления многоэтажного дома: давление, схемы, трубы. Сначала нужно разобраться со спецификой ее обустройства.

Теплотехнический расчет системы отопления 2-х этажного частного дома

Теплотехнический расчет определяет рабочие параметры системы отопления — общую величину потерь тепла в здании, мощность оборудования, количество отопительных приборов и т.д.

Мощность теплогенератора рассчитывают по сумме теплопотерь дома, которая учитывает:

Промывка системы отопления в многоквартирном доме: средства, технология, инструкция, видео и фото Промывка системы отопления в многоквартирном доме: правила промывки отопительной системы, какая вода используется, оборудование для промывки труб, как промывается Промывка системы отопления жилого дома – когда и как проводится, акт промывки, образец скачать бесплатно,акт опрессовки,правила, каким давлением проводится опрессовка,в многоквартирном доме, Промывка системы отопления в частном доме: инструкция, правила, технология и способы промывки батарей, радиаторов, труб и трубопроводов, детали на фото и видео Очистка системы отопления частного дома – Промывка системы отопления — инструкция по промывке, 5 популярных средств для промывки — Интернет-магазин NORDSTROYMARKET. RU Промывка системы отопления в частном доме: основные способы и пошаговые инструкции –
  • площадь отапливаемых помещений;
  • климатические условия местности;
  • наличие и состояние, в котором находится термоизоляция помещений;
  • материал и толщину наружных (несущих) стен, полов и перекрытий;
  • конструкцию кровли, наличие технического этажа;
  • герметичность и размер окон, уличных (балконных) дверей.

Признаки того, что систему пора чистить

Как правило, о том, что с обогревом квартиры что-то не так, жильцы узнают, когда наступает отопительный сезон. Это чувствуется по недостаточному или полному отсутствию тепла в помещениях. Чаще всего реакцией на это является звонок с жалобой в ЖЭК, но виной всему бывает загрязнение радиаторов.

О том, что требуется прочистка батарей отопления в квартире, говорят следующие признаки:

  1. При тактильной проверке можно почувствовать, что нагрев стояка намного сильнее, чем радиаторов.
  2. В разных помещениях их температура не совпадает: в одной комнате они горячие и там лето, в другой – зимний холод.
  3. Когда у всех соседей уже отопление «включено», а кто-то ворчит, что коммунальщики затянули с этим, это говорит о том, что засорение произошло не только в батареях, но и во всех трубах.
  4. Бывает так, что часть батареи или какие-то ее секции теплые, а какие-то нет.

Если хотя бы одна из перечисленных причин подходит к ситуации, то это повод задуматься, как промыть радиатор отопления в квартире.

Схема отопления дома

Выше уже говорилось, что большинство современных домов в городах отапливается при помощи централизованной отопительной системы. То есть, имеется тепловая станция, на которой (в большинстве случаев при помощи угля) котлы отопления нагревают воду до очень высокой температуры. Чаще всего она составляет больше 100 градусов по Цельсию!

Поэтому, чтобы избежать закипания и испарения воды, давление в трубах очень велико – около 10 Кгс.

Вода подается во все здания, подключенные к теплотрассе. При подсоединении дома к теплоцентрали, устанавливаются вводные задвижки, позволяющие контролировать процесс подачи в него горячей воды. К ним же подключается теплоузел, а также ряд специализированного оборудования.

схема работы теплоузла

Вода может подаваться как сверху вниз, так и снизу вверх (при использовании однотрубной системы, о которой будет рассказано ниже), в зависимости от того, как расположены стояки отопления, или же одновременно во все квартиры (при двухтрубной системе).

Горячая вода, попадая в радиаторы отопления, нагревает их до нужной температуры, обеспечивая ее необходимый уровень в каждом помещении. Размеры радиаторов зависят как от размеров помещения, так и от его назначения. Конечно, чем больший размер имеют радиаторы, тем теплее будет там, где они установлены.

Гидропневматическая  промывка систем отопления – инструкция

  • Промывка системы отопления проводится в присутствии представителя энергоснабжающей организации.
  •  К началу промывки приглашается мастер теплового узла района и при его присутствии  начинаются промывочные работы.
  • На время промывки систему отопления отключают от квартальной сети отопления задвижками 1, 2, 3, 4. Если в задвижках недостаточно  плотности закрытия нужно установить  дополнительные блинды (заглушки ), из 3мм листовой стали .
  • К началу нового отопительного сезона эти задвижки должны пройти ревизию.

Подготовительные работы

К  штуцерам служащим для промывки подсоединяют резиновые шланги. Шланги (резиновые рукава) присоединяются при помощи полугаек «РОТ» ( по ГОСТ 2217-76). На вводы воздуха и воды, которыми будет осуществляться промывка, необходимо обязательно установить обратные клапаны.

Перед промывкой удалить сопло из элеватора.

  • Систему заполняют холодной водой через задвижку 19 с открытым краном 21 воздухосборника и открытых  задвижках 22 и 24,а также закрытых задвижках 1;2;3;4;18;20 и 23. После того, как в кране 21 появится вода, этот  кран и задвижку 19 нужно закрыть.
  • Произвести продувку воздухом каждого стояка системы отопления.
  • Для этого закрыть все краны 24 на стояках. Открыть воздушную задвижку 18. Последовательно открывая краны  22 на стояках отопления, производится продувка  стояков воздухом снизу вверх.
  •  Для отвода отработанной воды после в канализационную систему ливнестока на штуцер 20 нужно надеть гибкий резиновый шланг.
  • Начиная с дальнего стояка, осуществляется гидропневматическая  промывка последовательно всех стояков.
  • Для этого нужно открыть последовательно кран 22 и 24  на стояках  при открытой воздушной задвижки открыть  водяной кран 19 и воздушный 18.

Затем для осуществления промывки

  •  последовательно заполнить стояки водой;
  •  закрыть краны 21 и 23;
  •  открыть  водяной дренаж через  20–ю задвижку.

Промывка системы отопления … Паспорт на двухконтурный и … Промывка системы отопления в … Гидропневматическая промывка систем … Промывка системы отопления …

Промывка системы отопления жилого дома – когда и как проводится, акт промывки, образец скачать бесплатно,акт опрессовки,правила, каким давлением проводится опрессовка,в многоквартирном доме, Как самостоятельно промыть систему отопления в частном доме поэтапно? Промывка системы отопления своими руками, периодичность, правила, инструкция по СНИП, технология прочистки химическими средствами, фото и видео-уроки Промывка системы отопления в многоквартирном доме: правила промывки отопительной системы, какая вода используется, оборудование для промывки труб, как промывается Промывка системы отопления в частном доме: инструкция, правила, технология и способы промывки батарей, радиаторов, труб и трубопроводов, детали на фото и видео Промывка системы отопления жилого дома – когда и как проводится, акт промывки, образец скачать бесплатно,акт опрессовки,правила, каким давлением проводится опрессовка,в многоквартирном доме,

Включить воздух задвижкой 18. При открытых задвижках 19 и 20 включить последовательно стояки,  открыв  задвижки  24 , начиная с самого дальнего стояка.

Гидропневматическая  промывка систем отопления с нижней разводкой

В системах отопления со схемой нижней разводки отопления, промывка осуществляется аналогично. Систему заполняют водой через задвижки  19;24 и 22, при этом кран 21 открыт.

Далее производится продувка воздухом, начиная с последнего, каждого стояка отопления. Делая промывку по стоякам, сброс воды с каждого стояка можно сделать через кран 23а.

Обратите внимание

Чтобы отвести воздушноводяную  смесь от нескольких стояков сразу, сброс смеси в ливнесток выполняется  через дренаж 20(см.  рис.2).

Гидропневматическая  промывка систем отопления выполняется до тех пор, пока сбрасываемая вода полностью не осветлится.

  • Окончив промывку  нужно сбросить остаточную воду.
  • Заполнить систему отопления и сделать однократный сброс.
  • Далее заполнить систему водой и взять пробу на анализ.

Плюсы и минусы самотечной системы

Преимущества гравитационного тока:

  1. Простота монтажа, эксплуатации и обслуживания сети.
  2. Не нужно монтировать циркуляционное оборудование и систему безопасности.
  3. Это полностью энергонезависимая схема, которая может работать при отключении подачи электроэнергии.

Недостаток контуров с естественным током в том, что они не подходят для больших и многоэтажных домов, потому что из-за низкой скорости движения теплоносителя не смогут эффективно и равномерно обогревать постройку.

Вывод

Как видно, сегодня существует большое количество типов схем и разводок. Для каждого конкретного случая необходимо выбирать подходящую. Однако принципы установки всех систем, речь о которых шла в первой части этой статьи, остаются неизменными всегда. Надо сказать, что и монтаж своими руками производится на основе одних и тех правил.

Промывка системы отопления в многоквартирном доме: средства, технология, инструкция, видео и фото Промывка системы отопления жилого дома – когда и как проводится, акт промывки, образец скачать бесплатно,акт опрессовки,правила, каким давлением проводится опрессовка,в многоквартирном доме, Промывка системы отопления в многоквартирном доме: средства, технология, инструкция, видео и фото Промывка системы отопления в частном доме — правила и способы. Промывка систем отопления Очистка отопительной системы дома Промывка системы отопления жилого дома – когда и как проводится, акт промывки, образец скачать бесплатно,акт опрессовки,правила, каким давлением проводится опрессовка,в многоквартирном доме, Промывка системы отопления своими руками, периодичность, правила, инструкция по СНИП, технология прочистки химическими средствами, фото и видео-уроки

Самое главное в этом деле – составить грамотную схему, которая будет эффективной в данном случае. Для этого следует произвести некоторые довольно сложные расчеты. Не малое значение имеет и правильность соединения всех элементов конструкции.

Принцип построения отопительной системы

Говоря о принципе работы схемы отопления многоэтажных домов, следует несколько слов сказать и о ее построении. На самом деле она довольно проста. В большинстве современных домов используется однотрубная централизованная схема отопления пятиэтажного дома или дома с меньшим/большим числом этажей. То есть, схема отопления 5 этажного дома являет собой единый (для одного подъезда) стояк, в котором подача теплоносителя может происходить как снизу, так и сверху.

При этом есть два варианта расположения подающего элемента – на чердаке или в подвале. Трубы обрата всегда прокладываются в подвальном помещении.

В соответствии с расположением подающего элемента, различается и два вида направленности теплоносителя. Так, при условии, что трубы подачи расположены в подвале, идет встречное движение теплоносителя. А если подающий элемент на чердаке – то попутное направление.

Схема разводки труб отопления в многоэтажке

Многие интересуются, каким образом производится определение площади радиатора для той или иной комнаты. На самом деле, все довольно просто – необходимо лишь учитывать скорость остывания используемого теплоносителя (воды).

Большинство из нас ошибочно полагают, что, чем выше дом – тем сложнее и запутаннее является схема отопления многоэтажного дома. Но это неправильное мнение. На самом деле, в основном, на расчет отопления в многоквартирном доме влияет количество квартир, которые необходимо отапливать.

Разводка труб в многоэтажном доме

Виды разводок труб в многоэтажном доме

Для нормальной работы теплоснабжения здания необходимо знать его основные параметры. Какое давление в системе отопления многоэтажного дома, а также температурный режим будут оптимальными? Согласно нормативам эти характеристики должны иметь следующие значения:

  • Давление. Для зданий до 5-ти этажей – 2-4 атм. Если же количество этажей девять – 5-7 атм. Разница заключается в напоре горячей воды для ее транспортировки на верхние уровни дома;
  • Температура. Она может варьироваться от +18°С до +22°С. Это относится только к жилым помещениям. На лестничных площадках и нежилых комнатах допускается снижение до +15°С.

Определив оптимальные значения параметров можно приступать к выбору разводки отопления в многоэтажном доме.

Она во многом зависит от этажности здания, его площади и мощности всей системы. Также учитывается степень теплоизоляции дома.

Разница давления в трубах на 1-м и 9-м этажах может составлять до 10% от нормативного. Это нормальная ситуация для многоэтажного дома.

Однотрубная разводка отопления

Это один из экономных вариантов организации теплового снабжения в здании с относительно большой площадью. Впервые массово однотрубная система отопления многоэтажного дома стала применяться для «хрущевок». Принцип ее работы заключается в наличии нескольких распределительных стояков, к которым происходит подключение потребителей.

  • Неравномерный нагрев помещения в зависимости от удаленности точки забора горячей воды (котла или коллекторного узла). Т.е. возможны варианты, когда у потребителя подключенного раньше по схеме, батареи будут горячее, чем у следующих по цепочке;
  • Проблемы с регулировкой степени нагрева радиаторов. Для этого на каждом радиаторе нужно делать байпас;
  • Сложная балансировка однотрубной системы отопления многоэтажного дома. Она осуществляется с помощью терморегуляторов и запорной арматуры. При этом сбой системы возможен даже при незначительном изменении входных параметров – температуры или давления.

В настоящее время установка однотрубной системы отопления многоэтажного дома новой постройки встречается крайне редко. Это объясняется трудностью индивидуального учета теплоносителя в отдельной квартире. Так, в жилых зданиях хрущевского проекта количество распределительных стояков в одной квартире может доходить до 5-ти. Т.е. на каждый из них необходимо устанавливать счетчик учета потребления энергоносителя.

Правильно составленная смета на отопление многоэтажного дома с однотрубной системой должна включать в себя не только затраты на техническое обслуживание, но и модернизацию трубопроводов – замену отдельных компонентов на более эффективные.

Двухтрубная разводка отопления

Для повышения эффективности работы лучше всего устанавливать двухтрубную систему отопления многоэтажного дома. Она также состоит из распределительных стояков, но после прохождения теплоносителя через радиатор он попадает в обратную трубу.

Ее главным отличием является наличие второго контура, выполняющего функцию обратной магистрали. Он необходим для сбора остывшей воды и ее транспортировки к котлу или в тепловую станцию для дальнейшего нагрева. Во время проектирования и эксплуатации необходимо учитывать ряд особенностей системы отопления многоэтажного дома подобного типа:

  • Возможность регулировки уровня температуры в отдельных квартирах и во всей магистрали в целом. Для этого необходимо установить смесительные узлы;
  • Для выполнения ремонта или профилактических работ не нужно отключать всю систему, как в ленинградской схеме отопления многоэтажного дома. Достаточно с помощью запорной арматуры перекрыть поступление в отдельный контур отопления;
  • Низкая инерционность. Даже при хорошей балансировке однотрубной системы отопления многоэтажного дома потребителю нужно ждать 20-30 секунд, пока горячая вода по трубопроводам дойдет до радиаторов.

Какое оптимальное давление в системе отопления многоэтажного дома? Все зависит от его этажности. Оно должно обеспечить поднятие теплоносителя на нужную высоту. В некоторых случаях эффективнее установить промежуточные насосные станции, чтобы уменьшить нагрузку на всю систему. При этом оптимальное значение давления должно быть от 3 до 5 атм.

Перед приобретением радиаторов нужно узнать по схеме отопления жилого многоэтажного дома ее характеристики — давление и температурный режим. Основываясь на этих данных выбираются батареи.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Лучевая отопительная система оптимальное решение

Схема лучевой системы отопления.

Тот, кто владеет собственным домом, естественно, хочет своими руками организовать оптимальную систему хорошего отопления. Он должен твердо знать: идеальной системы отопления еще не придумали, оттого надо выбирать то, что является наиболее практичным и получившим позитивные одобрения. Системе отопления, прозванной лучевой, можно отдать свое предпочтение. Ее романтично-геометрическое название вполне объяснимо: ко всякому радиатору проникает свой луч в качестве трубопровода.

Промывка системы отопления многоквартирного дома правила – Промывка системы отопления многоквартирного дома — termopaneli59.ru — Отопление маркет Промывка системы отопления в многоквартирном доме: средства, технология, инструкция, видео и фото Промывка системы отопления жилого дома – когда и как проводится, акт промывки, образец скачать бесплатно,акт опрессовки,правила, каким давлением проводится опрессовка,в многоквартирном доме, Промывка системы отопления в частном доме: основные способы и пошаговые инструкции – Промывка системы отопления в частном доме — правила и способы. Промывка систем отопления Очистка отопительной системы дома Правила промывки системы отопления многоквартирного дома

Если владельцу принадлежит уютный, не очень массивный дом, состоящий из двух этажей, то схема построения системы отопления с помощью коллекторов предполагает присутствие на всяком этаже своего коллектора. Их объединяют параллельным способом, потом ставят котел, затем расширительный бак. Данная система отопления иногда называется двухтрубной. И это правильно. Пара трубопроводов пролегает через все помещения, которые надо обогреть. Одна линия труб создается для прямого перемещения жидкости — теплоносителя, другая отвечает за дорогу обратно.

Промывка отопительной системы водно-пульсирующей смесью и биопрепаратами

В основе этого метода лежит очистка отопительных труб пульсирующей смесью воды и сжатого воздуха. Правила и технология достаточно просты. В систему отопления подается сжатый воздух, завихрения которого с водой поднимают частички солей, коррозии, нагара, песка и других отложений. Дальнейшая импульсная подача воздуха выводит шлам из труб отопительной системы, не позволяя ему оседать на стенках.

Соблюдая правила и технологию такой промывки, вы сможете продлить срок эксплуатации своей системы на 20 и более лет. Этот способ позволяет очищать тепловую сеть в любой период года, не демонтируя стояки и батареи.

Промывка труб системы отопления биопрепаратами – это высокоэффективный и экологически безопасный способ, правила и технология проведения которого предусматривают внедрение в отопительную систему микробиологических препаратов.

Циркулируя по трубам системы, биопрепараты расщепляют органические, маслянисто-грязевые и твердые отложения. Правила и технология данного метода не предусматривают разборки или отключения. Еще одним положительным моментом в данном случае является безопасность современных очистителей для старых систем.

Способы очистки

Для промывки батарей отопления используется четыре способа, не требующие демонтажа радиаторов. Их можно применить во время отопительного сезона.

Химический способ

Является наиболее популярным способом очистки благодаря своей простоте и минимальной стоимости. Данный метод не подходит для чистки алюминиевых радиаторов отопления . При очищении используются органические и неорганические кислоты и различные щелочные составы, которые помещаются в специальную емкость с насосом.

Моющий раствор вливают в отопительную систему на определенное время, зависящее от степени загрязнений.

Цены на растворы для промывки систем отопления

для промывки систем отопления

Гидродинамический способ

Для проведения промывки гидродинамическим способом потребуется специальное оборудование, это гидродинамическая струйная машина высокого давления. Перед промывкой из системы полностью сливают теплоноситель. Далее помещают на место одной из демонтированных труб шланг аппарата со специальной насадкой. Таким образом, при помощи тонкой струи воды под высоким давлением удаляют отложения. В конце процедуры через систему несколько раз пропускают воду для устранения остатков грязи.

Пневмогидроимпульсивная технология

При пневмогидроимпульсивном способе промывки используется специальный пневматический компрессор . Под воздействием оборудования в воде образуются импульсные кинетические волны и воздушные пузыри, которые при захлопывании создают ударные волны. Эти волны и удаляют отложения. Оборудование для применения вышеперечисленных методов можно взять в аренду, либо обратиться в специализированные службы, которые быстро и качественно произведут работы.

Цены на пневматические компрессоры

пневматический компрессор

Гидропневматический способ

Для очистки гидропневматическим способом используется гидропневматический компрессор. Аппарат подсоединяют к замерочному вентилю радиатора, и он путем нагнетания воздуха в воде создает турбулентные завихрения, которые удаляют хрупкие отложения солей.

Чтобы почистить батареи в домашних условиях вышеперечисленными способами, понадобится взять в аренду необходимое оборудование. А также можно обратиться к специалистам, которые качественно очистят отопительную систему.

Отвечает генеральный директор УК «РАДЭКС» Евгений Беляев:

Действующими нормами и правилами не регламентируется температура в приборах отопления.

Коммунальная услуга отопления предусматривает обеспечение в каждом жилом помещении температуры +18… +20 °C. При этом собственник квартиры обязан за счет собственных средств обеспечить надлежащее содержание теплового контура квартиры – исправность оконных и балконных заполнений. Для проверки качества услуги отопления необходимо обратиться в управляющую компанию с заявлением о произведении замера температуры в жилых помещениях с составлением соответствующего акта.

Устранять незаконное переустройство общедомовых инженерных систем обязаны собственники квартир, допустившие такое переустройство, на основании предписаний управляющих компаний и органов жилищного надзора.

Текст подготовила Мария Гуреева

Не пропустите:

Промывка системы отопления жилого дома – когда и как проводится, акт промывки, образец скачать бесплатно,акт опрессовки,правила, каким давлением проводится опрессовка,в многоквартирном доме, Промывка системы отопления в частном доме — правила и способы. Промывка систем отопления Очистка отопительной системы дома Промывка системы отопления в частном доме: основные способы и пошаговые инструкции – Промывка системы отопления в частном доме — правила и способы. Промывка систем отопления Очистка отопительной системы дома Промывка системы отопления жилого дома – когда и как проводится, акт промывки, образец скачать бесплатно,акт опрессовки,правила, каким давлением проводится опрессовка,в многоквартирном доме, Промывка системы отопления в многоквартирном доме: средства, технология, инструкция, видео и фото

Все материалы рубрики «Хороший вопрос»

Как легально перенести батареи в квартире?

Отопление отрезали, а счета продолжают приходить. Что делать?

Как не платить за горячую воду, если она чуть теплая?

Законодательное регулирование в году

Процедура монтажа индивидуального отопления в многоквартирном доме в законодательстве 2020 года четко регулируется.

Так, нормативными актами по этому вопросу выступают:

  1. Жилищный кодекс (статья №26) устанавливает нормы перепланировки, указывает на список необходимых бумаг и освещает основные аспекты переоснащения жилых помещений.
  2. ФЗ №190 от 2010 г. (с изменениями от 2020 года) в статье №14 определяет:
      необходимость подсоединения к инфраструктуре подачи тепла и заключение контракта с поставщиком;
  3. ситуации, когда нельзя устанавливать подключение к централизованной системе;
  4. общие нормы и порядок монтажа коммуникаций для индивидуального отопления.
  5. Постановление Правительства №1314 утверждает правила присоединения зданий к газовым сетям. Документ разъясняет:
      каким образом определяется возможность подключения объекта;
  6. процедуру проведения;
  7. требования к проектным бумагам;
  8. другое.

К сведению: в законах 2020 года уже не действует ПП №307 от 16 апреля 12 г. Документ содержал информацию о подсоединении к отопительной системе и процедуре регистрации. На смену этому нормативному акту в РФ разработали ПП №354.

В положениях дается разъяснение о критериях выбора поставщика тепла, варианты направления документации и заключения контракта. Главное, на что следует опираться при планировании перехода на автономную систему – допущенные источники энергии, которые запрещено использовать при индивидуальном обогреве.

СНиП об использовании автономной системы теплоснабжения

В соответствии со СНиП №31-01-2003, в частности п. 7.3.7, использование системы отдельного отопления допускается в новых постройках, в которых изначально заложена возможность индивидуального теплоснабжения в каждой квартире.

Разрешено отказываться от центральной системы с последующим переходом на автономные генераторы, если оборудование имеет закрытую камеру сгорания и работает от природного газа.

При этом есть соответствующая проектная документация инженерных коммуникаций МКД:

  • общее отопление многоэтажки;
  • система газоснабжения, в т. ч. агрегат и схема ввода;
  • дымоудаление и подвод воздуха для работы топлива;
  • площадь комнаты больше 15 м2.

Можно или нельзя отключить отдельную квартиру от ЦО.

Процедура демонтажа старых аппаратов теплоснабжения ещё не указывает на то, что отопление не было потреблено. Так как поставка ресурса в дом осуществлялась и распределялась по стоякам. Поэтому собственникам необходимо подать заявление и согласовать проект. После получения разрешения можно начинать работы.

На заметку: владельцы квартир, которые написали отказ от центральной системы отопления, будут производить взносы только за личное потребление ресурса.

Тем не менее, в ЖК России (ст. №30, ) указано, что граждане при желании отключить ЦО всё равно будут платить за теплоснабжение. Обусловлено это тем, что топливо используется на общедомовые нужны.

Как отрегулировать температуру

Разница температуры теплоносителя внутри подающих и обратных стояков должна составлять 15-20 градусов. Отрегулировать этот показатель можно с помощью специального оборудования – смесителей, кранов и сервоприводов. Смесители представляют собой кран с двумя или тремя рабочими позициями. К одному из входов подключается труба подводящего стояка, ко второму – отводящего. Третий используется для регулирования температуры на отдельном участке магистрали. Смесительные узлы оборудуются термодатчиком и блоком управления. Датчик подает сигнал о температуре воды внутри стояка, а блок управления регулирует задвижку, благодаря чему осуществляется регулировка двухтрубной системы отопления. Отрегулировать нагрев воды в радиаторах можно своими руками, используя для этого краны. Но сервоприводы избавят от необходимости делать это, так как с их помощью регулировка нагрева стояков будет осуществляться автоматически. В конструкцию сервопривода входит термостат, на котором устанавливается нужное значение температуры. После этого сервопривод начнет измерять поступающий поток теплоносителя и при необходимости уменьшать или увеличивать его. Важно! Отрегулировать давление с помощью терморегуляторов нельзя, так как они ограничивают поток воды только на одном участке системы, не влияя на ее общее состояние и прогрев остальных стояков

Гидропневматическая промывка систем отопления в г. Уфа за 15000 руб.

Гидропневматический способ промывки систем отопления и теплосети является наиболее целесообразным способом очистки внутренней поверхности теплопроводов.

Выполнение работы направлено на достижение результата

  • увеличение коэффициента теплоотдачи отопительных приборов
  • снижению гидравлических потерь на 20-25%
  • улучшение качества сетевой воды (уменьшение цветности, запаха, содержания окисленного железа)

Гидропневмопромывка отопительной системы — периодичность проведения

  • Перед вводом в эксплуатацию, после капитального ремонта, перекладки трубопроводов.
  • В процессе эксплуатации при увеличении гидравлического сопротивления, при несоответствии качества сетевой воды требованиям режимных карт.
  • В соответствии с п.9.2.9. Приказа №115 Минэнерго от 24.03.2016 проводить промывку нужно ежегодно, открытые системы должны быть также подвергнуты дезинфекции.

Перечень выполняемых работ:

  • Выезд специалиста на объект для осмотра
  • Подсоединение компрессора и проведение гидропневмопромывки
  • Ревизия запорной арматуры
  • Опрессовка системы отопления
  • Выдача соответствующих актов из надзорных инстанций
  • Поверка манометров(в случае необходимости)
  • Установка дроссельных устройств (в случае предписания проверяющих инстанций)

Виды гидропневмопромывки

Проточная промывка предполагает предварительное заполнение системы водой, а затем подачу воздуха, продвигающего воду через все элементы системы и вымывающего засоры и отложения. На эффективность данного мероприятия указывает вытекание из труб чистой жидкости без посторонних примесей. Второй тип гидропромывки в Екатеринбурге предполагает подачу жидкости в систему, а затем воздействие воздуха при закрытом вентиле, после чего вода спускается. Особенности подачи жидкости в систему и осуществления промывки определяются конструктивными особенностями трубопровода, а также степенью загрязненности. Промывка системы обычно осуществляется группами, ведь именно так удобнее всего контролировать эффективность мероприятий.

Технология осуществления гидропромывки предполагает выполнение следующих видов работ:

  1. Диагностика состояния системы
  2. Монтаж оборудования в систему
  3. Циркуляция воды в соответствии с нормативными требованиями
  4. демонтаж установленного оборудования
  5. Оценка эффективности выполненных работ
  6. Опрессовка системы

Гидпропромывка труб обычно осуществляется 1 раз в год в межотопительный период.  За счет своевременного выполнения данных работ достигается повышение эффективности эксплуатации трубопроводов.

Особенности промывки системы отопления: гидропневматический, гидродинамический и химический методы. Метод №2

Чтобы водяное отопление в многоквартирном доме или одноэтажном доме работало без перебоев и поломок, непросто придерживаться всех советов производителей по его эксплуатации, но и проводить с определенной периодичностью профилактические мероприятия, в том числе промывку система отопления.

Загрязнение систем отопления — явление повсеместное. Поэтому специалисты разработали перечень и последовательность профилактических работ… В этом случае следует проводить не только промывку центральной системы отопления, но и всех конструктивных элементов, уложенных в жилом помещении. Но перед этим необходимо ознакомиться с особенностями и правилами этого процесса.

Откуда в системе отопления появляется грязь?

Основным источником большинства проблем, возникающих при эксплуатации системы отопления, является основной теплоноситель. В процессе циркуляции нагретой воды по трубам и радиаторам происходят различные химические процессы, приводящие к образованию накипи.А с учетом того, что вода в хозяйственном водопроводе не слишком чистая, это приводит к появлению осадка, а зачастую и банальной ржавчине на металлических трубах и чугунных батареях … В этом случае, в конце концов, вы будете придется промыть систему отопления жилого дома.

Это наличие различных примесей, содержащихся в воде, которые оседают на стенках труб и радиаторов, может привести к снижению теплопередачи и, как следствие, увеличению расхода энергии на обогрев помещения.В то же время для решения проблемы без качественного нагрева стирки не обойтись. Хочу отметить, что при образовании накипи или налета толщиной более 6-7 мм качество и работа системы отопления снижается на 30-35 процентов. В то же время отложения и налет на стенках труб и нагревательных элементов увеличивает скорость износа всех узлов, значительно сокращая срок их службы.

Как проверить известковый налет?

Естественно, по внешним данным системы отопления, даже если она не так давно была установлена, сложно определить наличие или отсутствие налета на внутренних поверхностях всех узлов.Но определить это не так сложно и сложно, как может показаться на первый взгляд. Достаточно внимательно следить за работой системы отопления.

К основным признакам наличия налета или накипи на внутренних поверхностях труб и радиаторов для очистки относятся следующие изменения:

  • увеличение срока службы элементов системы отопления;
  • наличие посторонних шумов от котла отопления, ранее не наблюдавшихся;
  • на радиаторе есть перепад температур — нижняя часть устройства намного холоднее верхней;
  • батарея отопления полностью остыла, а труба, идущая к ней, остается горячей; №
  • В случае котла электрического отопления потребление электроэнергии может значительно возрасти.

Очень часто резкое увеличение накипи наблюдается после подключения дополнительного ТЭНа к основной, ранее работавшей системе отопления.

Химический метод очистки

Использование химического метода промывки системы отопления целесообразно только в двух случаях.

Химическая промывка основана на заливке в отопительный контур специальных реагентов вместо воды. Обычно это щелочной или кислый раствор. Затем с помощью специального насоса непрерывная циркуляция жидкости в течение 2–5 часов в зависимости от степени загрязнения системы.Затем вся жидкость сливается и система запускается.

Гидропневматическая очистка системы отопления

Данная технология промывки системы отопления, зарекомендовавшая себя с положительной стороны , используется работниками ЖКХ уже более десяти лет. Но эффективность процесса можно гарантировать только при неукоснительном соблюдении технологического процесса.

Последовательность такой промывки очень проста и обусловлена ​​настройкой контура на сброс в канализацию, с предварительной подачей создаваемого компрессором давления в обратный поток и обратно через некоторое время. В этом случае нагнетание водяного потока осуществляется с помощью пневматического насоса. Прохождение пульпы по нагревательному контуру приводит к частичному разрушению окалины с дальнейшим удалением осадка в канализацию. На практике для гидропневматической промывки используется определенная последовательность действий.

  1. Закрывается клапан возвратного трубопровода.
  2. Компрессор подключается к подающему клапану сразу после клапана дома.
  3. Открывается система обратного сброса.
  4. После того, как компрессор достигнет давления 6 кг, клапан открывается.
  5. Поочередное перекрытие групп стояков выполняется так, чтобы одновременно в открытом состоянии находилось не более десятка труб.

Продолжительность процедуры промывки можно контролировать визуально путем оценки степени загрязнения жидкости, выходящей из контура. В момент, когда вода начинает выходить чистой, переходят к промывке следующей группы стояков.После завершения очистки всех труб система отопления переключается на сброс в обратном направлении.

  1. Напорный патрубок и вентиль для подключения компрессорного устройства закрыты.
  2. Клапан птичника на подаче перемещается в закрытое положение, а кран на обратной линии открывается.
  3. Открывается сливное отверстие. Компрессорное устройство подключено к клапану обратного трубопровода, который переведен в открытое положение.

Очень часто эффективность работы снижается из-за загрязнения одного, чуть ли не самого важного элемента системы отопления — радиатора.Проблема легко определяется по холодной батарее или по увеличению времени ее прогрева. Для этого проводится ряд профилактических работ , которые важно провести перед началом отопительного сезона.

Если пришло время чистить систему отопления или комплектующие, важно правильно оценить свои возможности. Иногда лучше обратиться к профессионалам , которые быстро справятся с поставленной задачей и в кратчайшие сроки выполнят все работы.

Когда нет необходимости промывать систему отопления?

В многоквартирном доме, оборудованном централизованной системой отопления, частота уборки должна быть не реже 1 раза в календарный год. Если речь идет об автономном комплексе, то частота промывок будет определяться исходя из необходимости. В случае заметного падения КПД отопительного контура промывка обязательна.

Это правило не распространяется на металлические водопроводные трубы, покрытые изнутри антикоррозийными средствами, а также на алюминий и биметаллические изделия.В первую очередь это связано с их незначительным внутренним объемом, из-за чего жидкость циркулирует с большой скоростью, смывает разного рода загрязнения.

Кроме того, не требуется промывка закрытых систем отопления, оборудованных специальными грязеуловителями. Охлаждающая жидкость в такой системе не требует внешней подачи и, как следствие, отсутствует приток новых примесей и грязи извне. И что самое главное, система оснащена съемными фильтрами.

Практически доказано, что регулярная промывка нагревателя приводит к увеличению срока службы нагревательного устройства до 7 лет, а повышение энергоэффективности возрастает минимум на 25%. И если гидродинамическую промывку можно отнести к щадящему способу, то химический метод приравнивается к капитальному ремонту.

Только очистив все компоненты системы отопления, она будет работать с меньшими нагрузками. Это значительно облегчает циркуляцию воды, что приводит к увеличению теплоотдачи аккумуляторов. Таким образом достигается значительная экономия энергии используется для нагрева теплоносителя.

Системы отопления прочно вошли в жизнь, ведь они присутствуют во многих домах, квартирах, предприятиях.Конечно, для того, чтобы система работала долго и без сбоев, необходимо проводить определенные мероприятия. По этой причине гидропневматическая промывка системы отопления очень актуальна: в публикации мы расскажем о тонкостях процесса, о его эффективности.

Зачем промывать систему отопления?

Накипь, скапливающаяся на стенках трубок батарей, вызывает множество проблем. Во-первых, значительно ускоряется механический износ труб.Во-вторых, значительно снижается теплоотдача системы, а это негативный фактор. Так, специалисты говорят, что окалина толщиной 1 мм снижает уровень теплоотдачи на 15%, поскольку теплопроводность окалины примерно в сорок раз меньше аналогичных параметров металла. Это свидетельствует о том, что даже тонкий слой накипи повреждает металл и может привести к свищам и разрыву труб.

Кроме того, в минус изменяются ключевые индикаторы нагрева. Это означает, что расходы на топливо растут, а эффективность снижается.Как видите, последствия значительны, поэтому промывка трубопроводов отопления и радиаторов отопления крайне необходима.

Сказанное можно резюмировать следующим образом: основная цель промывочного отопления — добиться максимальной экономии тепла и денег потребителя. Необходимо четко понимать, что забитые различными отложениями трубы часто становятся причиной аварийных ситуаций. В идеале радиаторы отопления и трубопроводы следует промывать один раз в год.

Перед выполнением комплекса работ следует провести диагностику системы.Полученные показатели покажут специалисту полную картину, то есть он распознает состав и характер отложений. По результатам будет подобрано соответствующее оборудование, а после промывки необходимо провести антикоррозионную обработку стенок трубы. Благодаря этой процедуре на время предотвращается появление отложений и накипи.

Признаки снижения производительности системы отопления

Как узнать, нужна ли промывка? К явным признакам снижения эффективности работы системы отопления можно отнести следующие показатели:

  • доносятся странные, необычные звуки из казана;
  • система долго греется;
  • трубы горячие, а радиатор холодный;
  • резкое увеличение энергопотребления — никого этот факт не радует;
  • Ввод котла в ранее применявшуюся систему отопления.

При наличии данных признаков необходимо принять срочные меры для предотвращения возникновения аварийной ситуации.

Неравномерный нагрев труб — самый первый и главный признак неисправной работы отопительной системы

Суть и этапы проведения гидропневматической промывки

Итак, каковы правила промывки отопительной системы таким способом? Во-первых, нужно сказать, что эта технология заключается в подаче сжатого воздуха в трубы, заполненные водой. После проведения такого процесса увеличивается скорость движения водовоздушной смеси и создается высокая турбулентность: в результате отложения разрыхляются и удаляются из пространства системы.

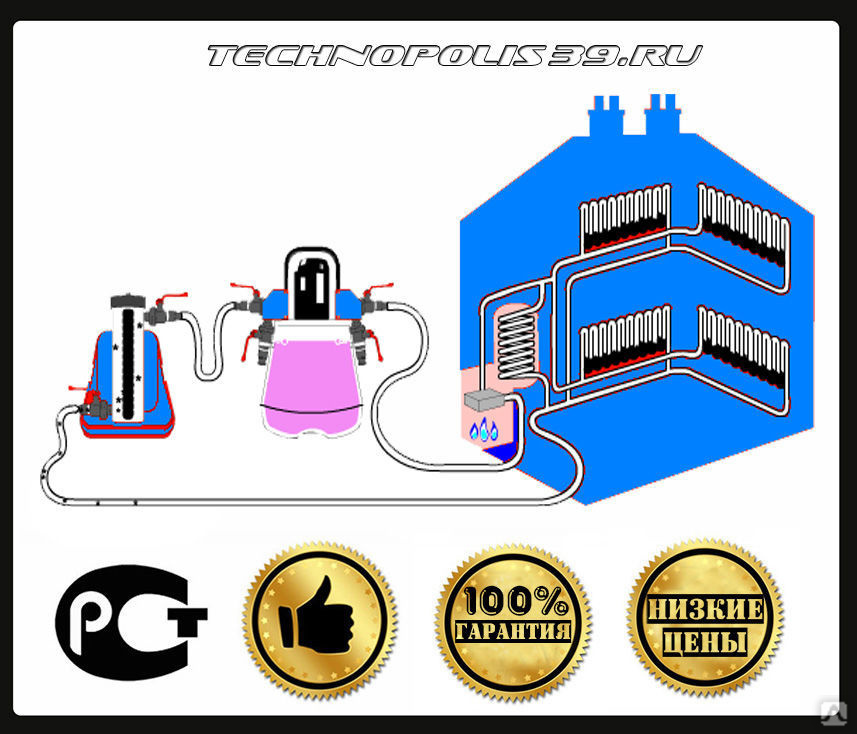

При гидропневматической промывке в трубопровод врезаются патрубки с отводами и обратными клапанами. В небольшой системе вода подается по трубам в системе отопления. Для слива воды в обратном трубопроводе нужно врезать сливную трубу или использовать специальные краны. При промывке системы с элеватором предварительно снимают чашу элеватора и конус.

Для подачи воздуха нужно использовать компрессор для промывки системы отопления, который создает давление 0,6 МПа. Трубопровод сжатого воздуха оборудован обратным клапаном — его основная задача — ограничить попадание воды в ресивер компрессора.

Качественный компрессор хорошо очищает систему отопления от всевозможных загрязнений. Покупать его на одну уборку смысла нет, но можно арендовать

Пару слов о правильном выборе компрессора. Совершая покупку, нужно ориентироваться на технические характеристики продукции, в частности на наличие функции автоматического регулирования частоты формирования импульсов подачи смеси.

Хорошо, если есть возможность добавлять официально разрешенные дезинфицирующие средства. Также оборудование должно обеспечивать следующие параметры:

  • защита от самопроизвольного включения;
  • компактность, мобильность;
  • наличие указателя уровня напора, расхода промывочной воды.

А теперь рассмотрим инструкцию по промывке системы отопления гидропневматическим способом. Первый вариант — проточный — он заключается в проведении следующих этапов:

  • система заполнена водой, клапан воздухосборника открыт;
  • после заполнения клапан закрывается;
  • Подача сжатого воздуха с последующим открытием сливного патрубка;
  • Смесь непрерывно подается в трубопровод, проходит через все устройства, а затем сливается.

Промывка продолжается до тех пор, пока не пойдет чистая вода.

Способ заполнения системы (второй вариант) осуществляется в следующей последовательности:

  • система заполняется водой, клапан закрывается;
  • Сжатый воздух подается через другой патрубок, через 5-15 минут подача прекращается и вода с отслоившейся при продувке грязью удаляется через дренажный патрубок.

Эффективность гидропневматической промывки очевидна:

  • снижается гидравлическое сопротивление трубопроводов и системы в целом;
  • увеличивается теплоотдача, т. Е. Наиболее продуктивно используется тепловая энергия;
  • улучшает циркуляцию жидкости.

Важно отметить, что гидропневматическая промывка рассчитывается отдельно для каждой системы.

Обжимная техника

Когда приближаются холода и приближается отопительный сезон, следует позаботиться о важной процедуре, то есть проверить систему на герметичность. Этот процесс нельзя игнорировать и особое внимание следует уделить трубопроводу и входящим в него трубам. К тому же опрессовка может понадобиться в разгар отопительного сезона при возникновении аварийных ситуаций… Причина в том, что при установке труб, радиаторов, котла герметичность соединительных узлов нельзя полностью контролировать.

Так выглядит насос для испытания под давлением, который используется для заполнения системы и проведения испытания под давлением.

Стрелка — индикатор наличия / отсутствия протечек

Опрессовка системы отопления своими руками производится в следующем порядке:

  • Система отопления медленно наполняется водой. Здесь важны два момента.Во-первых, в доме, состоящем из одного или двух этажей, нет необходимости повышать давление. Во-вторых, если речь идет о проведении осмотра в многоэтажном доме, давление на прессе поднимается до соответствующих показателей;
  • Систему, наполненную водой, оставляют под давлением на 30 минут. В этот период можно легко и легко обнаружить утечки с помощью манометра. Если стрелка отклоняется и давление падает, значит, где-то есть течь;
  • После обнаружения утечки вода сливается (полностью или частично), утечка устраняется и процедура повторяется.

Пренебрегая процессом опрессовки, домовладельцы рискуют безопасностью и здоровьем людей.

Промывка и опрессовка системы отопления — обязательные процедуры, которые необходимо проводить регулярно, не игнорируя их и не откладывая на потом!

  • Как рассчитываются тарифы на коммунальные услуги в MKD? Например, стандарт на газ и воду?
  • После вхождения в управляющую компанию встал вопрос о крупных долгах населения. Для принятия мер было принято решение об ограничении предоставления услуг по электроснабжению.После анализа возникли вопросы, которых я не понимаю: 1. Отправляем уведомление на заказ
  • Как рассчитать и распределить коммунальные услуги на общехозяйственные нужды среди потребителей.
  • В прошлом году мы установили в квартире счетчики на воду. Год платили по показаниям счетчиков. Выплаты производились через управляющую компанию. Теперь мы перешли на прямые выплаты напрямую ресурсоснабжающей организации. А эта компания зая
  • Может ли администрация сельского поселения принять на баланс приборы учета тепла, установленные в многоквартирных домах?

Вопрос

Подскажите, где можно взять программу для промывки системы отопления в МКД.

Ответ

Промывка системы отопления в МКД — это обязательная работа, проводимая управляющей организацией для надлежащего обслуживания систем теплоснабжения (отопления, горячего водоснабжения) в многоквартирном доме. Это предусмотрено п.19 минимального перечня услуг и работ, необходимых для обеспечения надлежащего содержания общего имущества в многоквартирном доме, утвержденного Постановлением Правительства РФ от 03.04.2013 г.290.

Регулярность и технология промывки системы отопления в МКД

Промывка системы отопления в многоквартирном доме проводится ежегодно после окончания отопительного периода, а также после монтажа, капитального ремонта, технического обслуживания с заменой труб (в открытых системах системы также необходимо продезинфицировать перед вводом в эксплуатацию).

Промывка систем водой в количестве, превышающем расчетный расход теплоносителя в 3–5 раз, ежегодно по окончании отопительного периода, при этом достигается полное осветление воды. При проведении гидропневматической промывки расход водовоздушной смеси не должен превышать в 3-5 раз расчетный расход теплоносителя.

Для промывки систем отопления в МКД, водопровода или технической воды … В открытых системах отопления окончательная промывка после дезинфекции проводится водой, соответствующей требованиям действующего стандарта на питьевую воду, до тех пор, пока не появятся показатели слива. вода доведена до требуемых санитарных норм для питьевой воды, для конденсатопроводов качество сбрасываемой воды должно соответствовать требованиям в зависимости от схемы использования конденсата.

Данные требования предусмотрены п. 9.2.9 Правил технической эксплуатации тепловых электростанций, утвержденных Приказом Минэнерго России от 24 марта 2003 г. № 115 (далее — Правила).

Аналогичные требования предусмотрены п. 5.2.10 Правил технической эксплуатации жилищного фонда, утвержденных Постановлением Госстроя РФ от 27 сентября 2003 г.170.

  • Неисправность системы отопления и подтопление квартиры: кто за это отвечает

Программа ополаскивания системы отопления

В этом случае промывка трубопроводов системы отопления осуществляется по программе, утвержденной техническим руководителем организации и согласованной с теплоснабжающей организацией. Это предусмотрено п. 6.2.20 Правил.

Действующее законодательство РФ не предусматривает особой формы программы промывки системы отопления.Поэтому такая программа составляется в свободной форме с обязательного согласования с теплоснабжающей организацией.

1.
2.
3.

Промывка систем отопления необходима для эффективного обогрева помещений. Эту процедуру рекомендуется проводить один раз в год перед гидравлическими испытаниями. В крайнем случае необходимо не реже одного раза в несколько лет промывать систему отопления — это поможет повысить эффективность отопления. Владельцы частных домов также смогут снизить расходы на отопление и продлить срок службы трубопроводов.

В результате гидравлической промывки с труб и радиаторов удаляются различные отложения: окалина, ржавчина, окалина и др. Иногда они занимают более 2/3 диаметра трубопровода. Чем толще слой отложений, тем больше уменьшается количество тепловой энергии, передаваемой в комнату. Посмотреть, как выглядят трубы с отложениями, можно на фото.

Промывка систем отопления должна производиться сотрудниками ЖЭК, причем ежегодно. Но на практике это не всегда так. В результате гидропневматическая промывка систем отопления осуществляется специализированными компаниями, в которые обращаются жители домов.

Что такое промывка водой

Этот метод очистки систем отопления заключается в одновременной подаче в трубопроводы воды и определенного количества воздуха под давлением. Очистка коммуникаций водовоздушной смесью происходит за счет многократных импульсов, выдаваемых компрессором. Они создают в воде мелкие пузырьки, которые постепенно смывают отложения на стенках трубы.

Для того, чтобы гидропневматическая промывка трубопроводов прошла успешно, необходимо произвести расчеты ряда параметров и узнать:
  • длина промываемых труб;
  • скорость воды;
  • Расход воздуха и давление (определяется исходя из диаметра труб).
Для получения необходимой скорости движения водовоздушной смеси промывку коммуникаций следует производить отдельными участками — по стоякам или их группам.

Подготовка к гидропневматической промывке системы отопления

Для успешного проведения процесса необходимо учитывать особенности системы отопления.

Перед началом чистки необходимо сделать следующее:
  • обзорная связь;
  • определяет участки трубопровода, которые необходимо промыть отдельно, и разбивает процедуры на этапы;
  • при необходимости установить запорную арматуру для перекрытия участков труб и удаления промытых отложений;
  • производит необходимые расчеты для получения хорошего результата стирки;
  • определить, нужно ли проводить гидравлическое испытание отопительной конструкции.
По окончании подготовительных работ промыть коммуникации, пока смесь воды и воздуха не посветлеет. После очистки повторите гидравлические испытания (см. Также: «»). Качество промывки оценивается по степени снижения гидравлического сопротивления трубопроводов — этот показатель определяется до и после процедуры.

Гидропневматическая промывка системы отопления

Как происходит гидропневматическая промывка системы отопления — инструкция.

В участке водоснабжения установлен патрубок диаметром 20-40 миллиметров, имеющий обратную арматуру и запорную арматуру.Затем в систему подают сжатый воздух и воду.

Если отопительная конструкция имеет небольшую длину, то воздух и вода могут подаваться по уже имеющимся трубам. Лишнюю жидкость можно слить через сливные краны, либо через специально установленную сливную трубу. Если есть элеватор, снимите конус и чашу перед промывкой (также прочтите: «»).

Подача сжатого воздуха в трубопроводы осуществляется с помощью специального компрессора. Создает давление около 0.6 МПа. Чтобы промывочная жидкость не попала в ресивер компрессора, на трубопроводе необходимо установить обратный клапан. К трубам (подающей и обратной) крепятся манометры со шкалой до 1 МПа.

Цены на компрессор довольно высокие, но если вы хотите самостоятельно промыть систему отопления, вы можете арендовать оборудование в специализированном магазине (читайте также: «»). Это поможет сэкономить — в быту такое устройство вряд ли понадобится.

Гидравлическая промывка систем отопления может производиться двумя способами: проточной и заправочной.

При проточном методе очистки трубы сначала заполняются водой, при этом клапан воздухосборника остается открытым. После этого он отключается, а затем начинается подача сжатого воздуха. Таким образом, и вода, и воздух попадают в трубы одновременно. Очистка прекращается, когда через насадку начинает течь чистая вода. После этого его выливают в канализацию. Также этот способ применяется для горячего водоснабжения.

Метод заполнения немного сложнее. В этом случае трубопроводы сначала заполняются водой и клапан закрывается.Во второй патрубок сжатый воздух подается на 15-25 минут в зависимости от степени загрязнения и диаметра труб. После завершения подачи воздуха вентиль закрывается, и вода сливается через сливную трубу. Затем систему отопления несколько раз промывают чистой водой.

Гидропневматические системы смыва центрального отопления очень важны для эффективного отопления дома. Со временем стенки труб покрываются различными отложениями, которые уменьшают передачу тепла воздуху и тем самым увеличивают затраты на отопление.В многоквартирных домах обслуживанием систем должен заниматься ЖЭКи — по закону уборка должна проводиться перед началом каждого отопительного сезона, но на практике это требование не всегда выполняется (читайте также: «»).

Владельцы частных домов должны сами позаботиться о исправном состоянии системы отопления. В настоящее время существует множество компаний, специализирующихся на обслуживании систем отопления, которые используют современные, поэтому проводить чистку хотя бы раз в несколько лет вполне возможно.Автономную систему тоже можно почистить самостоятельно, но централизованными коммуникациями должны заниматься только специалисты.

Полезное видео о гидравлической промывке систем отопления:

Правильная работа системы отопления в зимний период зависит не только от давления в системе, но и от качества теплоносителя и своевременности технологического обслуживания . .. К таким видам работ относятся промывка и опрессовка системы отопления. Профилактические работы помогут избежать протечек и прорывов в системе в процессе эксплуатации.Перед началом отопительного сезона рекомендуется проверить работоспособность системы путем гидравлических испытаний.

Для чего используются испытания системы под давлением?

Система отопления имеет естественную или принудительную циркуляцию теплоносителя. В принудительных системах жидкость движется по трубам с помощью насоса, в естественных системах — при поддержке определенного давления в контуре. Опрессовка — проверка герметичности всех соединений. Выполняется сразу после монтажа системы перед вводом в эксплуатацию, а также после периода простоя в межсезонье, ремонта, перепланировки и модернизации элементов системы.

В контур системы отопления под давлением подается вода или сжатый воздух. Эта процедура позволяет выявить слабые места в цепи, некачественные соединения, утечки. Поврежденные элементы и места с некачественными соединениями протекают. Таким образом, можно быстро и качественно устранить неисправности еще до запуска системы. Проверка на герметичность — это предотвращение пробоя цепи и утечки при резких перепадах давления в системе отопления.

Этапы опрессовки

Перед началом опрессовки отопительный контур очищают от отложений, ржавчины и загрязнений.Для этого система промывается, проводится внешний осмотр труб, изоляции и соединений на предмет дефектов. V многоэтажные дома блокируют цепь от общего стояка, чтобы обеспечить автономность на период испытаний.

Системный контур заполнен водой. С помощью помпы подается воздух, система проверяется на герметичность. Давление в контуре создается больше, чем рабочее давление. Места, где воздух прорывается через стыки, размечают для устранения дефекта.При этой проверке не страдают качественные соединения. устранение неполадок. После этого процедура опрессовки повторяется.

Процедура испытания на герметичность

Технология опрессовки регламентирована нормативными документами в области строительства — СНиП. В этом документе подробно описан сам процесс с указанием нормативных параметров системы и с учетом техники безопасности.

При проведении проверки на герметичность учитывать:

  • вид проводки;
  • параметров материалов контура;
  • характеристики запорных элементов;
  • этажность.

Промывка системы удаляет отложения, химические соединения, соли, ржавчину и другой механический мусор. Если не промывать, через год после ввода в эксплуатацию КПД отопления снижается на 5%, через 2 года — на 15%, через 3 года — на 25%, а затраты на отопление увеличиваются. Отложения нарушают циркуляцию в системе и вызывают преждевременный выход из строя отопительного котла.

Первый этап промывки дома: полностью заполнить систему отопления водой и, не отключая ее от водопровода, открыть сливной кран.Промывка проводится до тех пор, пока из сливного крана не потечет чистая прозрачная вода. В среднем процедура занимает около двух часов. Эта промывка удалит из контура весь механический мусор.

Затем система снова заполняется водой, вода нагревается до кипения, выключается, вода сливается. Второй этап удаляет ржавчину и отложения. Промывку рекомендуется повторять ежегодно и не позднее, чем через 5 лет эксплуатации. В воду можно добавить отбеливатель, он дезинфицирует воду в системе.В сложных конструкциях промывка выполняется по частям, промытые контуры отключаются клапанами.

После промывки переходите непосредственно к испытанию давлением. Необходимо убедиться, что в системе нет видимых неисправностей и что насос выключен. Испытание на герметичность проводится под давлением, на 30% превышающим рабочее давление. При неисправных соединениях или запорной арматуре может произойти поломка на стыке, вода под давлением затопит помещение.

Перед испытанием система залита водой под давлением 2 атмосферы. Если конструкция трубопровода имеет сложную разводку или система расположена на нескольких этажах, давление повышается по принципу: чем выше этаж, тем большее давление подается. Далее подключается обжимной пресс, который нагнетает в систему воздух. В схеме заглушки снимают, выпуская воздух из системы. Далее давление в контурах поддерживается на одном уровне и проверяются показания манометра.

Для опрессовки подходят ручные и электрические прессы. Следует помнить, что рабочее давление и многоэтажные дома существенно отличаются. В загородном доме до 2 атмосфер, в многоквартирном многоэтажном доме — 5 атмосфер. Не превышайте давление в контуре во время опрессовки более чем на 50%. В старых системах давление повышено до 20%. Давление в системе постепенно повышают каждые 10 минут до нужного значения, проверяя герметичность стыков и отслеживая показания манометра.

Если по показаниям после установки требуемых параметров давление в системе стабильно в течение 30 минут, то утечек в системе нет. В случае утечки давление в контуре падает. Слабыми местами являются резьбовые соединения и прокладки, а также трубы системы водяного теплого пола. Для ремонта поврежденных участков воду можно частично слить, если это позволяет конструкция. устанавливается после завершения всех работ.

Лицам без опыта не рекомендуется выполнять опрессовку самостоятельно.Давление при опрессовке подбирается с учетом диаметра труб и продолжительности работы системы. При случайном превышении давления, особенно в старых контурах, помимо разрыва предохранительного клапана возможен разрыв трубопровода с повреждением котла, что очень опасно.

Специализированные организации промывают систему химическими реагентами, что в целях безопасности недопустимо для самостоятельного использования в домашних условиях. Опрессовка проводится путем увеличения давления до 50%.По окончании профилактического обслуживания выдают документы, подтверждающие безопасность эксплуатации:

  • сертификат гидравлических испытаний;
  • акт опрессовки;
  • сертификат, подтверждающий готовность системы.

Промывка и опрессовка специалистами гарантирует не только качество работы, но и надежность системы отопления в отопительный сезон. Если после запуска системы, после промывки и опрессовки возникает дополнительный шум, значит, в контурах есть пробки.Их снимают путем прогрева системы и спуска воздуха через клапаны.

При необходимости долейте воду в систему. Для предотвращения попадания твердых частиц в систему отопления из водопровода рекомендуется устанавливать фильтры на входе грубой очистки … Во время профилактической промывки системы также необходимо снять и промыть сетку фильтра.

Промывка гидропневматической системы отопления — ваш шаг к качественному отоплению. Промывка системы отопления химическими средствами

Широко применяется для очистки систем отопления в многоквартирных домах… Технология гидропневматической промывки основана на очистке от шлама и отложений на внутренней поверхности труб и радиаторов отопления струей воды, смешанной с потолком воздуха, подаваемого под давлением.

Гидропневматическая промывка систем отопления — инструкция

  • Промывка системы отопления проводится в присутствии представителя энергоснабжающей организации.
  • Мастеру предлагается приступить к промывке теплового участка территории и при его наличии начинаются промывочные работы.
  • На время промывки система отопления отключается от квартальной тепловой сети задвижками 1, 2, 3, 4. Если герметичность закрытия в клапанах недостаточна, необходимо установить дополнительные заглушки (заглушки) толщиной 3 мм. стальной лист.
  • К началу нового отопительного сезона эти клапаны необходимо доработать.

Подготовительные работы

К промывочной арматуре подсоединяются резиновые шланги. Шланги (резиновые шланги) соединяются с помощью полугаек ROT (по ГОСТ 2217-76).На впусках воздуха и воды, которые будут использоваться для промывки, обязательно установить обратные клапаны.

Перед промывкой снимите форсунку с подъемника.

  • Система заполняется холодной водой через вентиль 19 с открытым вентилем 21 воздухосборника и открытыми вентилями 22 и 24, а также закрытыми вентилями 1; 2; 3; 4; 18; 20 и 23. После того, как вода появится в клапане 21, этот клапан и клапан 19 должны быть закрыты …
  • Удалите воздух из каждого стояка в системе отопления.
  • Для этого закройте все 24 клапана на стояках. Откройте воздушную заслонку 18. Последовательно открывая клапаны 22 на стояках отопления, стояки продувают воздухом снизу вверх.
  • Для слива сточных вод после ливневой канализации на штуцер 20 необходимо надеть гибкий резиновый шланг.
  • Начиная с дальнего стояка, гидропневматическая промывка последовательно всех стояков.
  • Для этого откройте клапаны 22 и 24 последовательно на стояках при открытом воздушном клапане 21, затем откройте водяной клапан 19 и воздушный клапан 18.

Затем провести промывку

  • Последовательно заполнять стояки водой;
  • закрыть краны 21 и 23;
  • открыть слив воды через 20-й вентиль.

Включите подачу воздуха с помощью клапана 18. При открытых клапанах 19 и 20 последовательно включите стояки, открывая клапаны 24, начиная с самого дальнего стояка.

Гидропневматическая промывка систем отопления с нижней разводкой

В системах отопления с нижней схемой подключения отопления промывка проводится аналогично.Система заполняется водой через клапаны 19; 24 и 22, при этом клапан 21 открыт.

Для слива воздушно-водяной смеси сразу из нескольких стояков смесь отводится в ливневую канализацию через слив 20 (см. Рис. 2).

Гидропневматическая промывка систем отопления осуществляется до полного осветления сбрасываемой воды.

  • По окончании промывки необходимо слить остатки воды.
  • Заполните систему отопления и сбросьте ее один раз.
  • Затем заполните систему водой и возьмите образец для анализа.

11.08.2017 12:01

При обращении к владельцам систем отопления и котлов для организации промывки отопления в частном доме одним из исходных вопросов является расход воды на общую процедуру промывки, утилизацию отработанных растворов и антифриза, а также слива технической воды (без химикаты) в канализацию. В Подмосковье и в Москве (Новая Москва) в разных населенных пунктах канализация строится по-разному, поэтому, если у жителя Подмосковья есть дача в садовом товариществе с автономным септиком, естественно, собственник такой дорогостоящая канализационная структура дорожит ею и следит за ее техническим состоянием… В этом случае незамерзающие жидкости и химические составы лучше утилизировать по символической стоимости (цена договорная, ориентировочно, за небольшие объемы от 1000 рублей за 100 литров), сделав предварительную отметку при заказе. в нашей технической службе. Для такого рода мероприятий у нас есть все возможности для объема перерабатываемой жидкости от 100 литров до 8 кубометров. м.

Итак, общий расход воды в доме, рассчитанный по способу и интенсивности химической мойки в коттедже, воспользуемся стандартным примером.Мы не рассматриваем незамерзающие составы как охлаждающую жидкость, о них мы поговорим в следующей главе. Если говорить кратко, то в системе отопления частного дома (отапливаемая площадь 280 кв. М) теплоносителем является вода объемом 150 литров. Заказан химический способ очистки отопительной конструкции по типовой методике для жилищного строительства с рабочим отопительным контуром не более 5 лет. Итак, считаем расход воды на дренаж (сброс):

  1. Слив системы — 150 л
  2. Заправка и химическая промывка — 150 л
  3. Промывка водой — 150 л
  4. Ингибитор профилактический — 150 л
  5. Окончательное наполнение дистиллированной водой — 0 л для слива

То есть, если водонагревательная система частного дома не совсем запущена, можно свободно применять формулу: объем теплоносителя системы отопления * (умноженный) на 4.В ситуациях, когда уже из первоначальной телефонной диагностики ясно, что без выезда специалиста обойтись невозможно, лучше руководствоваться рекомендациями специалиста (дежурного инженера предприятия) и начать экономить с нам, сэкономив на отопительной системе и предварительно сделав четкие расчеты перед промывкой. В первую очередь это касается жителей Подмосковья, у которых конструкция отопления из металла с чугунными радиаторами работает с прошлого века.

Промывка — это обязательная основная процедура для поддержания системы отопления в хорошем состоянии. Регулярная очистка от продуктов коррозии и накипи, от извести, солей и других отложений, от различных шламов и песка обеспечивает более длительную и надежную работу, в частности, отопительного агрегата.

Следовательно, необходимость регулярной промывки очевидна. Однако сейчас у большинства есть счетчики на воду, и возникает закономерный вопрос, каковы будут тогда затраты на это. Скажем одно, затраты на повышенный расход газа или солярки при засорении труб и аккумуляторов в отоплении колоссальные, а затраты воды при промывке мизерные.
Посчитать это несложно, но можно сделать только приблизительно. Какой объем у вашего обогревателя? Этот показатель необходимо умножить на 4. Расход воды на промывку будет в 3-4 раза больше, чем общий объем системы. Все реальные технические возможности при решении простых и непростых задач по обеспечению комфортного отопления в вашем доме поздно или рано вы закажете у нас.

Позвоните в диспетчерскую и договоритесь о выезде сервисного инженера. А дежурный специалист сможет по телефону ответить на все интересующие вас вопросы (точнее, вы ответите на его вопросы), включая примерную общую стоимость промывки, которая зависит в первую очередь от срока и условий эксплуатации системы.Не откладывайте промывку системы отопления на долгое время, чтобы она прослужила вам долго и без помех!


Метод промывки внутренних систем отопления
гидропневматический метод.

Промывка системы необходима после ремонта, монтажа, а также после окончания отопительного сезона для удаления шлама и грязи. №
Наиболее эффективным является гидропневматический метод промывки — барботирование воды сжатым воздухом для создания турбулентного движения среды в системе.
Чтобы исключить возможность загрязнения уже вымытого участка, промывка проводится в такой последовательности.
Для промывки систем отопления на входе необходимо врезать следующую арматуру (см. Приложение 1):
для подключения трубопровода сжатого воздуха от компрессора DN 32 мм (18),
для подключения трубопровода холодной воды DN 50 мм (19) ,
для отвода сточной воды Ду 50мм (20).
Для обеспечения возможности удаления из труб крупных примесей диаметр сливных труб следует принимать из следующих соотношений:

D трубы, мм до 70 80-125 150-175
D патрубок, мм 25 40 50

При наличии дренажного устройства в камере промывочная вода сбрасывается непосредственно в дренаж, а при отсутствии дренажа — в ближайшую ливневую канализацию или в камеру, откуда откачивается насосами.№
При промывке тепловых сетей можно использовать передвижные компрессорные станции типа ВКС-1, АК-Б, ДК-9 производительностью 5-6 м3 / мин, давлением до 6 атм, либо дизельный компрессор другого типа.
В зависимости от пропускной способности дренажного устройства, мощности компрессора и возможного расхода воды используется несколько режимов промывки.
Нормальным режимом промывки считается движение смеси, сопровождающееся попеременно толчками, рывками воды и воздуха.
При нагнетании сжатого воздуха в промываемую зону необходимо следить за тем, чтобы вода не попала в ресивер компрессора, для чего клапан на водопроводе должен открываться только после того, как давление в ресивере превысит давление водопровода. система.
Предполагая приведенную скорость движения промывочной воды равной 1 м / с, приблизительный расход воды при промывке для труб различного диаметра будет:

Диаметр трубы, мм 50 70 80 100 125 150 200
Расход воды, м3 / ч 8 14 20 30 50 65 125

Напор водопроводной воды выбирается в пределах 1,5-3,0 атм. При давлении более 3,5 атм для компрессора создаются стрессовые условия эксплуатации, в которых он не может обеспечить нормальный режим промывки сети.
При давлении 1 атм сжатый воздух от компрессора может перекрыть доступ воды к трубопроводу и в конце участка будет выход одного воздуха. В этом случае работу компрессора следует чередовать с его остановками на 10-15 минут с постоянной подачей воды.
Поддерживать давление воздуха в промываемом трубопроводе 3-3,5 атм.

Кроме того, необходимо соблюдать требования по размещению и размещению узлов ввода согласно СНиП || -33-75 и каждый входной узел должен содержать (см. Рис.1.):
— водоструйный элеватор (16),
— установленная конструкция сужающего устройства (форсунка) (17),
— грязеуловители на подающей и обратной магистрали (14,15),
— четыре задвижки (1,2 , 3,4)
— вставка для манометров (5,6,7,8,9)
— вставка для термометров (10,11,12,13).

При отсутствии врезок для промывки внутренней системы отопления и, как следствие, без промывки, потребитель не будет подключаться в отопительный сезон, так как это засоряет тепловые распределительные сети.
А также отсутствие вставок для манометров и термометров делает невозможным проведение наладочных работ, поэтому претензии потребителя по неудовлетворительному теплоснабжению не принимаются и вся ответственность ложится на ЖЭКи.

Сильно загрязненные системы отопления, долгое время не мыли, промывали в три этапа.
Шаг первый.
Промывка сжатым воздухом каждого стояка снизу вверх при заполненной водой системе отопления (для разрыхления отложений), начиная с самого дальнего стояка.
Вторая фаза.
Промывка каждого стояка водовоздушной смесью.
Этап третий.
Промывка распределительных трубопроводов водовоздушной смесью.

При ежегодной промывке вы можете ограничиться промывкой стояков группами (до 5 стояков).

Порядок промывки внутренних систем отопления
гидропневматическим способом.

1. ЖЭК согласовывает с региональным филиалом предприятия график промывок.
2. К указанному сроку приглашается представитель предприятия (прораб теплового района) и в его присутствии ЖЭК приступает к промывочным работам.№
3. Система отопления на время промывки отключается от квартальной сети задвижками 1, 2, 3, 4, а при недостаточной их плотности — дополнительными заглушками (заглушками) из листовой стали толщиной не менее 3 мм.
К началу отопительного сезона все четыре клапана необходимо доработать.
4. Присоедините гибкие шланги (резиновые шланги) к штуцерам смыва с помощью полугаек по ГОСТ 2217-76 (полугаики «ROT»). На впусках холодной воды и воздуха должны быть предусмотрены обратные клапаны.
5. Промывка производится после снятия форсунки с элеватора.

Заполнение системы водой осуществляется через вентиль 19 с открытым вентилем 21 воздухосборника и открытыми вентилями (вентилями) 22,24 и закрытыми вентилями (вентилями) 1,2,3,4,18,20,23. После появления воды в кране 21 кран и вентиль 19 закрываются.
Произведена продувка воздухом каждого стояка.
Для этого закройте все вентили 24 на стояках. Откройте вентиль 18 (воздушный). Последовательно открывая клапан 22 на стояках, стояки продуваются воздухом снизу вверх.
Для слива воды в канализацию на штуцер 20 надевается гибкий резиновый шланг для слива смеси в ливневую канализацию.
Промойте каждый стояк, начиная с самого дальнего.
Для этого последовательно откройте вентиль 22,24 на стояках при открытом вентиляционном отверстии 21. Откройте вентили 19 (вода) и 18 (воздух).
Затем для промывки:
стояки последовательно заполняются водой;
закрыть краны 21, 23;
открыть слив воды через вентиль 20.
Включить воздух через вентиль 18 и при открытых вентилях 19, 20 включить стояки последовательно, открыв вентили 24 (вентили), начиная с самого дальнего стояка .
В системах с нижним отопительным контуром промывка аналогична. Заполнение системы водой осуществляется через вентили 19, 24 (вентиль), 22 при открытом вентиле 21.
Затем продувается воздухом каждый стояк, начиная с последнего. При непрерывной промывке сброс из стояка может осуществляться через клапан 23а. №
Для слива водовоздушной смеси из нескольких стояков смесь отводится через слив 20 в ливневую канализацию (см. Рис. 2).
Установлена ​​расчетная форсунка.
Система наполнения сетевой водой, производится в присутствии представителя предприятия.

Жизнь в частном доме на лоне природы невозможна без качественной и надежной системы отопления. Но система автономного отопления в частном доме — это сложное инженерное сооружение, требующее регулярного технологического обслуживания … Если такому оборудованию не уделить должного внимания, оно начинает засоряться. В первую очередь это связано с тем, что технологические жидкости, используемые в трубопроводах систем отопления, содержат множество присадок.При постоянном течении воды они оседают на стенках труб и внутренних поверхностях различных устройств системы отопления. Все это замедляет нормальное движение теплоносителя, а отколовшиеся участки отложений накипи и осадка могут засорить систему или вызвать поломку циркуляционных насосов. Для предотвращения аварийных ситуаций на системе отопления проводятся ремонтные работы, одна из которых — гидропневматическая промывка.

Помимо аварийных ситуаций, накопление накипи в системе обогрева трубопроводов также резко снижает ее эффективность.Таким образом, всего лишь миллиметр накипи на внутренней поверхности радиатора отопления снижает его теплопередачу на 15 процентов. Соответственно, чтобы выйти на нормальную домашнюю температуру, придется увеличить мощность котла, а значит, увеличить расходы на топливо. Чтобы не понести лишних затрат, нужно очистить систему.

Накипь на внутренних поверхностях системы имеет гораздо более низкую теплопроводность, чем у обычных металлических труб. Окалина по сути является теплоизолятором — ее показатель теплопроводности в 40 раз меньше, чем у металла.Даже тонкий слой накипи снижает эффективность системы отопления до минимальных значений. Более того, накипь вступает в активное взаимодействие с металлом труб, что приводит к усилению коррозии и даже к образованию свищей.

Чтобы улучшить качество системы отопления, не нужно ждать аварийных ситуаций. Такую работу необходимо проводить регулярно, обычно не реже одного раза в год.

Диагностика системы отопления

Чтобы определить необходимость гидропневматической промывки системы отопления, необходимо провести первичную диагностику.Сделать это можно в бытовых условиях, не прибегая к услугам дорогих специалистов. Именно на основании результатов диагностики и следует решать вопрос с промывкой. Кроме того, после проведения профилактических работ аккуратно подвергните систему отопления антикоррозийной обработке — это надежно защитит стенки трубопроводов на следующий период эксплуатации.

Итак, основными признаками того, что ваша отопительная система нуждается в гидропневматической промывке, являются следующие:

  • Ваш отопительный котел издает необычные звуки, которых вы раньше не слышали,
  • Время, необходимое для разогрева системы до рабочего состояния значительно увеличено.
  • Один из основных признаков — неравномерный нагрев элементов системы отопления. Итак, если трубопроводная система горячая на ощупь, а радиаторы намного холоднее, необходимо срочно промыть.
  • Косвенным признаком засорения системы отопления является увеличение потребления энергии при достижении той же температуры и в такую ​​же погоду на улице.

Как осуществляется гидропневматическая промывка и какое оборудование необходимо?

Основная суть гидропеневматической промывки системы отопления — очистка трубопроводной системы и радиаторов отопления сжатым воздухом под давлением . .. В этом случае в системе остается теплоноситель, то есть вода. Начало этого процесса резко увеличивает скорость движения жидкости в системе, а сжатый воздух придает воде повышенную турбулентность, то есть неравномерное движение и образование вихрей. Под действием смеси воздуха и воды накипь и отложения, образующиеся на внутренней поверхности системы, разрыхляются, уносятся водно-воздушным потоком и удаляются из труб и радиаторов к месту слива.

Местом слива разрыхленных отложений при таком типе промывки является сливная труба или специализированный вентиль.При отсутствии этих элементов в системе отопления — перед началом чистки их необходимо отключить.

Если в системе отопления с жидким теплоносителем есть лифт, то перед промывкой он разбирается во избежание повреждений.

Воздух в систему отопления для создания мощной закрутки водяного воздушного потока подается от компрессора. Этот прибор должен показывать на выходе давление 0,6 МПа. Для предотвращения попадания воды из системы в ресивер компрессора в точке подключения к системе трубопроводов устанавливается обратный клапан.

Хороший компрессор с мощной и равномерной подачей воздуха подает в трубопроводы водно-воздушную смесь, которая разрыхляет и сбивает отложения накипи внутри труб. Компрессор должен работать в равномерном импульсном режиме, создавая не только постоянный воздушный поток, но и серию ударов воздух-вода. Именно так и образуются завитки, разрыхляющие накипь.

Разумным решением является использование компрессора, который может добавлять дезинфицирующие и чистящие средства в воздушный поток. Кроме того, такое устройство должно быть защищено от самопроизвольного отключения, быть достаточно компактным и, желательно, иметь сигнализацию об уровне израсходованной промывочной жидкости и отображаемых параметрах давления.

Гидропневматические способы промывки

Даже при наличии необходимого оборудования необходимо учитывать индивидуальные характеристики отопительной системы. Выбор метода зависит от многих факторов, в том числе от следующих:

  1. , будь то многоквартирный дом или частный сектор;
  2. сколько этажей в доме;
  3. какая жидкость использовалась в качестве теплоносителя;
  4. сколько времени было проведено техобслуживание или очистка;
  5. из какого материала изготовлены трубы;
  6. год установки системы.

В зависимости от всех этих факторов специалист должен сделать вывод о необходимости выбора того или иного метода стирки.

Проточный метод промывки

Данный способ очистки трубопроводов системы отопления от шлаков состоит из следующих этапов:

Система отопления должна быть полностью заполнена водой, оставив клапан забора воздуха открытым.

После заполнения системы клапан должен быть плотно закрыт

В систему подается поток сжатого воздуха, при этом открывается напорный патрубок

Перед выходом из дренажа чистой воды вода- воздушная смесь продолжает поступать в систему.Учтите, что объем промывочной смеси может быть довольно большим, поэтому заранее позаботьтесь о том, куда сливается отработанная жидкость.

Промывка с наполнением системы отопления

В этом случае необходимо выполнить следующие последовательные операции:

  • Заполнить систему отопления водой при закрытых вентилях.
  • Сжатый воздух подается через вход с закрытым выходом в течение 5-1 минут.
  • После прекращения подачи воздуха открывается выпускной патрубок и из системы сливается водовоздушная смесь с оторванной окалиной.

Обращаем ваше внимание, что объем подаваемой воздушно-водяной смеси рассчитывается индивидуально для каждой системы отопления в зависимости от ее объема. Иначе при неграмотном расчете можно получить не чистые, а битые трубы.

Как проводится испытание под давлением?

После проведения гидропневматической промывки, а также перед каждым отопительным сезоном в автономной системе отопления необходимо проверять герметичность и проводить профилактические работы для повышения герметичности соединений трубопроводов.Изо дня в день изнашиваются соединения вашей системы отопления и, чтобы не попасть в аварию с прорывом в холодное время года салазок, то есть герметичность труб нужно подготовить заранее. Эта операция называется опрессовкой.

Опрессовка радиатора отопления

Обратите внимание, что, в крайнем случае, опрессовка может производиться во время отопительного сезона, обычно такая операция выполняется после аварий на трубопроводе. Кроме того, опрессовка и контроль состояния трубопроводных соединений также проводятся при первом пуске системы после ее монтажа.

Производственный процесс опрессовки соединений трубопроводов системы отопления состоит из следующих этапов:

Медленно заполните систему холодной водой. Учтите, что давление в системе нужно повышать постепенно, а не скачками. Уровень давления жидкости в системе контролируется с помощью манометра. По достижении рабочего давления в системе она остается под давлением около получаса. За это время можно визуально проверить состояние трубопроводов и их соединений, убедиться, что есть не только течь, но даже малейшая утечка воды.Самый простой способ контроля просачивающейся влаги будет размещен под стыками кусочков туалетной бумаги или салфеток, на которых капают капли воды

или

Кроме того, за состоянием системы следят по показаниям манометра. Это сделано потому, что трубопроводы также могут протекать в местах, недоступных для визуального контроля. Если нет падения давления по манометру и есть видимые признаки повреждения труб и системы, можно начинать эксплуатацию. Для дополнительной уверенности давление в системе можно повысить на 10-15 процентов выше расчетного.

Обучающее видео: Гидропневматическая промывка системы отопления многоквартирного жилого дома

Обслуживание жилого дома неразрывно связано с использованием систем связи, в том числе и отопительной инфраструктуры. Разветвленная сеть трубопроводов, по которым циркулирует горячая вода, подвергается серьезным нагрузкам, как механическим, так и химическим воздействиям. Под воздействием накипи и добавок, содержащихся в охлаждающей жидкости, происходит засорение труб и, как следствие, выход из строя обслуживающего оборудования.В результате требуется жилой дом, который вернет систему в прежнее рабочее состояние. Одним из наиболее эффективных средств подобного ухода можно назвать гидропневматическую очистку.

Когда нужно смывать?

Так как операция очень трудоемка и требует соответствующего процесса технической организации, нецелесообразно проводить ее в качестве обычной профилактической меры. Тем не менее существуют определенные правила, по которым следует промывать систему отопления жилого дома.В инструкции, в частности, прописано проводить ее сразу после монтажа и ремонта отопительной системы, а также проводить чистку от грязи после окончания отопительного сезона.

Обычно сервисные органы контролируют интервалы выполнения этой процедуры, но владельцы частных домов могут самостоятельно определить необходимость гидропневматической промывки по следующим критериям:

  • Ненормальные звуки в котельном оборудовании.
  • Неравномерное распределение охлаждающей жидкости.
  • Разница температур отдельных компонентов системы.
  • Увеличение времени достижения оптимального температурного режима.

Все вышеперечисленные признаки говорят о наличии нарушений в циркуляции жидкости — как правило, это связано с загрязнением тройников, стыковочных узлов и крестовин.

Подготовка к промывке

Для достижения максимальной производительности во время промывки необходимо к ней правильно подготовиться. Наибольший эффект промывка систем отопления жилых помещений демонстрирует при работе в условиях, когда для отдельных частей системы имеется точный и мощный напор.Для этого необходимо провести обследование всех элементов отопительной инфраструктуры.

В ходе этого мероприятия также определяются площади, которые нужно будет мыть отдельно или группами. Например, стояк можно очищать вместе с другими элементами трубопровода или отдельно. При необходимости наличие запорной арматуры … При промывке систем отопления жилых помещений запорные элементы используются для перекрытия участков труб и удаления промытых частиц из системы.Также необходимо определить, требуется ли испытание под давлением, то есть гидравлическое испытание.

Технология гидропневматической промывки

По сути, этот метод позволяет продувать среду сжатым воздухом. В результате промывка системы отопления жилого дома компрессором образует бурное движение теплоносителя в водопроводе. Вода для промывки может сбрасываться непосредственно в канализацию или, при отсутствии таких устройств, в наиболее доступную ливневую канализацию или в специальную камеру. Далее следует откачка воды насосами. В момент попадания сжатого воздуха в обслуживаемую зону вода не должна проникать в ресивер. Контролировать это состояние необходимо с помощью клапана на водопроводе — его следует открывать только в моменты, когда давление в ресивере превышает давление в трубопроводе.

Применяемое оборудование

В процессе очистки тепловых коммуникаций обычно используются передвижные компрессорные станции, производительность которых может достигать 6 м 3 / мин.Уровень давления в компрессорах около 6 атм. К таким установкам относятся модели ДК-9 и ВКС-1, а также другие представители аналогичных дизельных станций. При этом следует учитывать, что гидропневматическая промывка системы отопления жилого дома может осуществляться в разных режимах … Выбор одного из них определяется водоотведением, мощностью оборудования и планируемым Оптимальным режимом считается движение смеси, при котором возникают удары, а также чередующиеся прорывы пузырьков воздуха и воды.

Способы промывки

Существует два метода промывки — метод наполнения и метод протока. В первом случае предусмотрена четкая последовательность действий. Сначала трубопровод заполняется теплоносителем, после чего необходимо закрыть вентиль. Затем на второй патрубок подается сжатый воздух на 20 минут. Это время может быть разным в зависимости от степени загрязнения и диаметра промываемых труб. После прекращения подачи воздуха клапан закрывается, и вода сливается через сливную трубу.После завершения гидропневматической промывки систем отопления жилых помещений методом заполнения система снова очищается оборотной водой.

Второй способ также предполагает наполнение водой, после чего клапан закрывается и начинается подача сжатого воздуха. И вода, и воздух попадают в трубопровод отопления. Промывка завершается, когда по трубе начинает течь очищенная вода без примесей. Далее жидкость попадает в сток.

Трехступенчатая промывка сильно загрязненных систем

Обычно этот метод применяется для систем отопления, которые не промывались долгое время. Эти три шага относятся к наиболее частым загрязнениям и подготавливают условия для дальнейшей профилактической очистки. На первом этапе проводится штатная промывка систем отопления жилых домов гидропневматическим способом, при котором она подается на каждый обслуживаемый стояк снизу вверх. Операция проводится при заполнении трубопровода водой, обеспечивающей эффект разрыхления отложений. На втором этапе стояки очищаются смесью воды и воздуха. Заключительный этап — промывка распределительных трубопроводов водовоздушным давлением.

Опрессовка

Данная операция выполняется после каждого ремонта системы отопления. Как правило, это еще и следующее мероприятие сразу после завершения промывки системы отопления жилого дома или помещения. Целью опрессовки является проверка герметичности труб. Это осуществляется путем контроля показаний манометра и систем визуального контроля. Начать процедуру можно, включив холодную воду. В период, пока давление остается в оптимальном рабочем диапазоне, следует проверять данные манометра — в случае отклонений необходимо проверять наиболее сомнительные места (стыки, переходы, места подключения и т. Д.) используя салфетки или туалетную бумагу. Если протечек нет, то систему отопления можно вводить в эксплуатацию.

Заключение

Поддержание оптимальных условий эксплуатации в системе отопления неизбежно связано с профилактическими мерами по очистке трубопровода. Каждый из существующих способов может дать качественный результат только при надлежащей технологической подготовке. В связи с этим промывка системы отопления жилого дома своими руками методом гидропневматической очистки дает хорошие результаты при минимальных затратах.Конечно, вам понадобится специальное компрессорное оборудование, но вы также можете взять его в аренду. Так или иначе, но подобных результатов промывки добиться не удастся. альтернативные способы, без профессиональных инструментов.

Гидропневматическая промывка систем отопления жилых домов

Обслуживание дома неразрывно связано с использованием систем связи, в том числе отопительной инфраструктуры. Разветвленная сеть трубопроводов, по которым циркулирует горячая вода, подвергается серьезным нагрузкам, как механическим, так и химическим воздействиям. Под влиянием накипи и присадок, содержащихся в охлаждающей жидкости, происходит засорение труб и, как следствие, выход из строя этого оборудования. В результате происходит промывка систем отопления жилых домов, что позволит восстановить прежнее рабочее состояние. Одним из наиболее эффективных средств такого ухода можно назвать гидропневматическую очистку.

Когда следует выполнять промывку?

Поскольку операция очень трудоемкая и требует надлежащей технической организации процесса, проведение ее в качестве регулярной превентивной меры нецелесообразно.Однако существуют определенные правила, по которым следует промывать систему отопления дома. Мануал, в частности, требует выполнять сразу после монтажа и ремонта систем отопления, а также убирать грязь после завершения отопительного сезона.

Обычно через интервалы вы выполняете эту процедуру, обслуживаете экземпляр, но владельцы частных домов определяют необходимость гидропневматической промывки по следующим критериям:

  • Нехарактерные звуки в котельном оборудовании.
  • Неравномерное распределение охлаждающей жидкости.
  • Разница температур для отдельных компонентов системы.
  • Увеличьте время для достижения оптимальной температуры.

Все признаки указывают на нарушение циркуляции жидкости — обычно это связано с загрязнением тройников, соединяющих землю и крестовины.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темное время суток. Назначение краски Светоотражающая краска — лакокрасочный материал, . ..

Препараты для стирки

Для достижения максимальной продуктивности во время гидропоники как следует к ней подготовиться.Наибольший эффект промывка систем отопления жилых домов демонстрирует при работе в условиях, когда есть точный расчет объема и мощности давления на отдельные участки системы. Необходимо провести обследование всех элементов тепловой инфраструктуры.

Во время выполнения этого события также определяются участки, которые необходимо мыть отдельно или группами. Например, стояк может подвергаться очистке вместе с другими элементами трубопровода или отдельно.При необходимости должно быть предусмотрено и наличие клапанов. При промывке систем отопления жилых домов клапаны используются для изоляции участков трубопровода и удаления промытых частиц из системы. Вы также должны определить, требуется ли опрессовка, гидравлическое испытание.

Технология гидропневматической промывки

По сути, этот метод обеспечивает барботаж среды под действием сжатого воздуха. В результате промывка системы обогрева корпуса компрессором создает в воде турбулентное движение теплоносителя.Слив воды для промывных операций может осуществляться непосредственно в канализацию или, если такие устройства отсутствуют, на самых доступных ливнестоках или в специальной камере. Далее следует прокачка водяными насосами. При поступлении сжатого воздуха в обслуживаемую зону вода не должна проникать в ресивер компрессорной станции. Для контроля этого состояния необходимо использовать вентиль на воде — он должен открываться только тогда, когда давление ресивера превысит аналогичный показатель в трубопроводе.

Оборудование

В процессе очистки тепловых коммуникаций обычно используются передвижные компрессорные станции, производительность которых может достигать 6 м. 3 / мин. Уровень давления в компрессорах составляет порядка 6 атм. Эти агрегаты являются моделями DC-9 и SCD-1, а также другими представителями тех же АЗС. Имейте в виду, что гидропневматическая промывка системы отопления жилого дома может осуществляться в разных режимах. Выбор одного из них определяется полосой пропускной способности оборудования и планируемым расходом воды.Лучшим режимом считается движение смеси, при котором происходят удары и чередующиеся скачки пузырьков воздуха и воды.

Способы промывки прогона

Есть два способа промывки — метод наполнения и метод проточной. В первом случае предусмотрена четкая последовательность действий, которые необходимо выполнить. Сначала трубопровод заполняется охлаждающей жидкостью, затем необходимо перекрыть вентиль. Вторая трубка на 20 минут предназначена для подачи сжатого воздуха. Это время может быть разным — в зависимости от степени загрязнения и диаметров промываемых труб.После прекращения подачи воздуха клапан закрывается и вода сливается через дренажный патрубок. После завершения гидропневматической мойки систем отопления жилых домов методом заливки в систему рециркулируют чистую воду.

Второй способ также предполагает наполнение водой, после чего клапан закрывается и начинается подача сжатого воздуха. В трубу отопления поступает и вода, и воздушная среда. Ополаскивание завершается, когда форсунка начинает пропускать очищенную воду без примесей.Далее жидкость попадает в дренаж.

Трехступенчатая промывка сильно загрязненных систем

Обычно этот метод применяется для систем отопления, которые не подвергались мойке долгое время. Три этапа позволяют избавиться от наиболее распространенных загрязнений, а также подготовить условия для проведения дальнейших профилактических мероприятий по очистке. Первый этап — это стандартная промывка систем отопления жилых домов гидропневматическим способом, при котором сжатый воздух подводится к каждому стояку снизу вверх.Операция проводится с использованием шлангов, заполненных водой, обеспечивающих эффект разрыхления отложений. На втором этапе очистите стояки смесью воды и воздуха. Заключительный этап — очистка напорных трубопроводов воздух / вода.

Тест

Данная операция выполняется после каждого ремонта системы отопления. Как правило, это следующее событие сразу после завершения промывки системы отопления жилого дома или помещения. Цель опрессовки — проверка труб на герметичность.Это делается путем контроля показаний манометра и визуального осмотра системы. Начать процедуру можно с включением холодной воды. Пока давление будет оставаться в оптимальном рабочем диапазоне, данные проверки манометра — в случае отклонений необходимо использовать салфетки или туалетную бумагу для проверки самых сомнительных мест (стыков, стыков, соединений и т. Д.). Если протечек нет, то можно вводить систему отопления в эксплуатацию.

Заключение

Поддержание оптимального состояния в системе отопления неизбежно связано с профилактическими мерами по очистке трубопровода.Каждый из существующих методов может показать качественный результат только при надлежащей технологической подготовке. В связи с этим промывка системы отопления жилого дома своими руками методом гидропневматической очистки дает хорошие результаты при минимальных затратах. Конечно, вам понадобится специальное компрессорное оборудование, но можно взять его в аренду. Так или иначе, но подобного результата стирки невозможно добиться альтернативными способами, без профессиональных инструментов.

Инструкция по гидравлической промывке системы отопления.Разновидности гидропневматической промывки

Промывка ( очистка ) систем теплоснабжения — зачем нужна. Все трубопроводные системы рано или поздно начнут забиваться разного рода отложениями. Во многих случаях при эксплуатации трубопроводной системы, очистке ( промывка ) и дезинфекции тепловых сетей подача воды осуществляется только в связи с проблемами, возникающими при эксплуатации. Такой подход обычно приводит к проблемам, которые нельзя решить простыми методами.Происходят сильные засоры, в системе образуются заклинивания и, что хуже всего, выходит из строя дорогостоящее оборудование. В результате приходится прибегать к кардинальным мерам. Ремонт, замена участков трубопроводов, замена оборудования — все это кропотливо и очень дорого. Гораздо правильнее и выгоднее построить операционную систему таким образом, чтобы полностью соблюдались сроки планового и профилактического обслуживания. Это позволит избежать незапланированных ситуаций и, самое главное, поломок вашей сети.Неотъемлемой частью текущего ремонта сетей теплоснабжения (водоснабжения) является промывка сетей электроснабжения. Своевременная промывка систем подачи позволит вам:

  • Повышение производительности системы;
  • Снижение потребления энергии;
  • Устранение аварийных ситуаций при эксплуатации;
  • Продлите срок службы системы.

Сотрудники компании ГЛОБАЛ-ИНЖИНИРИНГ готовы промыть, очистить от накипи и удалить отложения из любой трубопроводной системы (отопление, холодоснабжение, холодное и горячее водоснабжение).

В перечне предоставляемых услуг :

Промывка (

очистка ) систем отопления

Промывка (

очистка ) систем водоснабжения

Промывка (

очистка ) систем кондиционирования

Промывка (

очистка ) трубопроводов

Промывка (

очистка ) радиаторов, аккумуляторов

Промывочное (

очистка ) теплообменное оборудование

Опрессовка систем отопления, водоснабжения

Существует 2 вида промывки систем подачи:

Химическая промывка (

очистка

Система заполнена реагентом (специальной очищающей жидкостью). С помощью специального оборудования реагент циркулирует по системе. Во время циркуляции реагент удаляет накипь и отложения, образующиеся в системе. Подбор реагента должен проводить специалисты, руководствуясь результатами проведенных анализов. После промывки реагент удаляется из системы и система дополнительно промывается. После промывки система заполняется теплоносителем и проводится опрессовка.

Гидропневматические (

гидродинамические ) промывные ( очистные ) системы отопления, водоснабжения

Промывка ( очистка ) систем отопления и водоснабжения производится с помощью специальной компрессорной установки.При этом методе промывки отложения подвергаются воздействию воды под высоким давлением. Компрессор высокого давления генерирует импульсы, воздействующие на известковый налет и отложения. Используя этот метод, можно промыть систему без использования химикатов. При использовании профессионального оборудования для промывки и строгом соблюдении технологии возможность повреждения компонентов системы полностью исключена. Перед промывкой таким способом все расчеты должны проводить опытные специалисты. Другие механические методы могут повредить или разрушить систему.В арсенале нашей компании обширный перечень специального оборудования для промывных систем. ООО «ГЛОБАЛ-ИНЖИНИРИНГ» готово оказать услуги по качественной промывке систем отопления, водоснабжения гидродинамическим методом. Гидродинамическая промывка — один из высокоэффективных методов очистки инженерных систем.

Также возможно использование комбинированного метода промывки системы, когда при гидропневматической промывке в качестве рабочей жидкости используется химический раствор.

Предлагаем комплексное обслуживание системы отопления, водоснабжения вашего дома или офиса. Перечень выполненных работ включает:


Химическая промывка ( очистка

Гидропневматическая промывка (

очистка ) систем отопления, водоснабжения дома

Промывка и опрессовка системы отопления, водоснабжения дома

Промывка (

очистка ) трубопроводов (наружных, внутренних) системы отопления, водоснабжения дома

Ремонт системы отопления, водоснабжения дома

Ремонт трубопроводов (наружных, внутренних) системы отопления, водоснабжения дома

Промывка и опрессовка системы отопления стоимость (цена)

В цене промывки (чистки) системы отопления, водоснабжения дома немаловажную роль играет. Наши специалисты готовы проконсультировать вас и предложить оптимальный вариант проведения работ, который позволит добиться наилучшего результата при минимальных затратах.

Промывка трубопроводной системы: кому доверять ?

Вы можете попытаться привести систему в порядок самостоятельно, но последствия могут быть ужасными. При неправильном выборе состава для промывки (реагента) он разрушит паяные соединения, испортит пломбы. Гидропневматическая ( гидродинамическая ) очистка системы без специального оборудования и навыков может привести к повреждению оборудования и комплектующих.Это приведет к необходимости замены дорогостоящих компонентов или деталей системы.

Наша компания имеет многолетний опыт оказания различных услуг, таких как промывка систем отопления и водоснабжения. Все работы выполняются с соблюдением всех правил и рекомендаций нормативно-технической документации в данной отрасли. Если вам необходимо промыть систему холодоснабжения или промыть систему по какой-либо другой цели, перед вводом ее в эксплуатацию или после аварийной ситуации, обратитесь за помощью к нашим сотрудникам, и они сделают все необходимое максимально быстро и профессионально.

Связаться с ООО ГЛОБАЛ-ИНЖИНИРИНГ … Результат нашей работы всегда один — высокая эффективность и бесперебойная работа оборудования.

Для запроса на обслуживание

см. Также :

Широко применяется для очистки систем отопления в многоквартирных домах. Технология гидропневматической промывки основана на очистке от шлама и отложений на внутренней поверхности труб и радиаторов отопления струей воды, смешанной с потолком воздуха, подаваемого под давлением.

Гидропневматическая промывка систем отопления — инструкция

  • Промывка системы отопления проводится в присутствии представителя энергоснабжающей организации.
  • Мастер теплофикационной установки приглашается к началу промывки, и в его присутствии начинаются промывочные работы.
  • На время промывки отопительная система отключается от квартальной тепловой сети клапанами 1, 2, 3, 4. Если клапаны не закрываются достаточно плотно, необходимо установить дополнительные заглушки (заглушки) из листа толщиной 3 мм. стали.
  • К началу нового отопительного сезона эти клапаны необходимо доработать.

Подготовительные работы

К промывочной арматуре подсоединяются резиновые шланги. Шланги (резиновые шланги) соединяются с помощью полугаек ROT (по ГОСТ 2217-76). Обратные клапаны должны быть установлены на входах воздуха и воды, которые будут использоваться для промывки.

Перед промывкой снимите форсунку с подъемника.

  • Заполнение системы холодной водой осуществляется через вентиль 19 с открытым вентилем 21 воздухосборника и открытыми вентилями 22 и 24, а также закрытыми вентилями 1; 2; 3; 4; 18; 20 и 23.После того, как в клапане 21 появится вода, этот клапан и клапан 19 необходимо закрыть.
  • Продуть воздухом каждый стояк системы отопления.
  • Для этого закройте все 24 клапана на стояках. Откройте воздушную заслонку 18. Последовательно открывая клапаны 22 на стояках отопления, стояки продувают воздухом снизу вверх.
  • Для слива сточных вод после ливневой канализации необходимо надеть гибкий резиновый шланг на штуцер 20.
  • Начиная с дальнего стояка, все стояки последовательно промываются гидропневматически.
  • Для этого откройте последовательно клапаны 22 и 24 на стояках при открытом воздушном клапане 21, затем откройте водяной клапан 19 и воздушный клапан 18.

Затем провести промывку

  • Последовательно заполнять стояки водой;
  • закрыть краны 21 и 23;
  • открыть слив воды через 20-й вентиль.

Включите подачу воздуха с помощью клапана 18. При открытых клапанах 19 и 20 последовательно включите стояки, открывая клапаны 24, начиная с самого дальнего стояка.

Гидропневматическая промывка систем отопления с нижним подводом

В системах отопления с нижним контуром отопления промывка проводится аналогично. Система заполняется водой через клапаны 19; 24 и 22, при этом клапан 21 открыт.

Для слива воздушно-водяной смеси сразу из нескольких стояков смесь отводится в ливневую канализацию через дренаж 20 (см. Рис. 2).

Гидропневматическая промывка систем отопления осуществляется до полного осветления сбрасываемой воды.

  • По окончании промывки необходимо слить остатки воды.
  • Заполните систему отопления и сбросьте ее один раз.
  • Затем заполните систему водой и возьмите образец для анализа.

Отопительные устройства в жилом доме — это сложные конструкции, подключенные к автономной или централизованной сети. Длительная и бесперебойная работа инженерного оборудования зависит от правил эксплуатации. При несоблюдении условий использования приборы начинают засоряться, снижается качество обогрева помещения.Для предотвращения поломок и в профилактических целях требуется обязательная гидропневматическая промывка и опрессовка системы отопления.

Накопление в трубопроводах не только снижает эффективность работы, но и может привести к аварийной ситуации. Наименьшее количество отложений толщиной 1 мм снижает уровень теплоотдачи в многоквартирном доме на 20%. Осадок — это особый изолятор, сохраняющий энергию. Слои могут действовать на внутренние поверхности труб и нагревательных приборов, вызывая коррозионные процессы и образование свищей.Для повышения качества работы оборудования важно проводить гидропневматическую и гидравлическую промывку через регулярные промежутки времени, не реже одного раза в год.

Для определения состояния проводится диагностика. В многоквартирных домах при замене участков централизованной сети в трубопровод попадает окалина и ржавчина, которая откладывается в приборах. Если анализ проводится самостоятельно, к числу очевидных признаков можно отнести следующие показатели:

  • Свист, бульканье и другие звуки, исходящие от инструментов.
  • Длительное время нагрева.
  • Горячее состояние труб с холодными батареями.
  • Повышенное потребление энергии.
  • Очистка также необходима при замене котла.

При промывке систем внутреннего отопления гидропневматическим способом, проводимой специализированными организациями, отмечается особый порядок действий. Осмотр оборудования с оценкой технического состояния. Первичное испытание под давлением в многоквартирном доме должно показать давление минимум 2 атмосферы.Это нужно для того, чтобы перед началом работ устранить обнаруженные дефекты.

Специалисты составляют акт работ с учетом скрытых процедур, например, демонтаж радиаторов системы отопления. Метод промывки определяется заказчиком путем определения состояния труб и количества накипи. Чаще применяется гидравлическая технология, реже химическая очистка. Составляют смету, подписывают договор, в котором указаны сроки.После этого приступают к очистке, после чего проводят вторичное испытание под давлением. Это необходимо для проверки работоспособности оборудования в жилом доме.

Описание процесса

В процессе промывки удаляются грязь, отложения, известковый налет, окалина и ржавчина. Для успешной очистки выполняется ряд расчетов и предварительных шагов:

  • Параметры трубопровода: длина, диаметр.
  • Расход и давление воздуха.
  • Несущая скорость и напор.
  • Замеры отдельных групп стояков.
  • Проверка наличия запорной арматуры.
  • Необходимость добавления химикатов в старые системы.
  • Демонтаж оборудования, которое может пострадать от высокого давления.

При небольшой длине трубопровода выполняются врезные форсунки на входе и выходе. Первый нужен для реверсивного движения, второй служит для слива грязной воды. При наличии крупных трубопроводов насосы подключаются к работе для увеличения скорости носителя и в случае недостаточной мощности компрессора.Существует два метода гидропневматической промывки системы отопления:

1. Способ наполнения.

Технология считается достаточно сложной, так как в процессе она заполняется жидкостью, затем каждые 15 минут подается сжатый воздух. Компрессор задействован в работе. С помощью гидроудара удаляются отложения с поверхностей, а грязь поднимается с нижней части радиаторов. Хладагент с примесями сливается через сливной вентиль системы.Промывка проводится в несколько этапов, пока оборудование полностью не очистится от накипи. Метод очень эффективен, но сложен в реализации, поэтому обработку лучше доверить специалистам.

2. Течет.

Очистка системы отопления заключается в одновременном нагнетании жидкости и воздуха по всем направлениям. Перед подачей воды необходимо закрыть кран коллектора; при работающем компрессоре открутите сливной патрубок. Проходя через все трубы и устройства, смесь их очищает, а затем стекает.Процедура проводится непрерывно до тех пор, пока не выйдет чистая жидкость. В сложных случаях при промывке в чистящую смесь входят химические вещества. В воду добавляют щелочь или кислоту, которые растворяют слои. Работы можно проводить без участия компрессора, грязная вода выходит при подключении насоса. Количество средства зависит от длины и диаметра элементов системы. Метод считается быстрым и эффективным, но не подходит для мытья алюминиевых заполнителей, так как есть риск разрушения стен от химикатов.

Опрессовка проводится после очистки труб отопления гидропневматическим методом. Процедура необходима для выявления дефектов и отсутствия герметичности в результате промывки. Система наполняется водой медленно, при этом рабочее давление должно составлять от 2 до 8 атмосфер в зависимости от этажности дома. В течение получаса параметр хранится, проверка производится подключением манометра к входному патрубку. Если счетчик показывает минимальное значение, утечка обнаружена и устранена.Для этого слейте воду, произведите ремонт, затем доливайте систему до улучшения показаний манометра.

Список услуг единица измерения Цена, рублей
Гидропневматическая проточная промывка п / м 100–150
Промывка методом гидропневматического наполнения п / м 150-200
Использование химических реактивов п / м 250-400
Устранение засоров шт. 3000-7000
Очистка труб шт. 10000-15000
Видеодиагностика шт. 12000-15000

Очистка труб отопления с помощью гидропневматической промывки является обязательным требованием при подготовке к сезону.К сожалению, не всегда соблюдается периодичность процедуры, что часто приводит к поломке оборудования и авариям на трассе. После выбора способа проведения необходимо согласовать со специалистами обжимку. Это поможет выявить возможные дефекты и места разгерметизации.

Аппарат стиральный

По прошествии определенного времени в любой системе отопления на трубах и внутри радиаторов накапливаются различные отложения и накипь, которые необходимо удалить.Есть несколько способов решить эту проблему. Рассмотрим подробнее особенности гидропневматики — радикального метода, демонстрирующего наилучшие результаты.

Зачем промывать?

Каждые 5 лет любую отопительную систему необходимо промывать для удаления кальция, магния, натрия и других примесей, которые обязательно образуются при ее работе.

Если этого не сделать, эффективность всей системы резко снизится. Поскольку отверстия труб сужаются из-за накипи, теплоноситель плохо циркулирует.Кроме того, увеличивается потребление энергии, и возникает риск аварии на основном участке, что может повлечь за собой значительные расходы.

Промывка системы отопления осуществляется разными способами. У каждого из них есть свои особенности, достоинства и недостатки, поэтому рассмотрим их более подробно.

Химическая промывка

Это самый распространенный способ. Растворив в охлаждающей жидкости определенные химические вещества, можно быстро избавиться от имеющихся отложений. Их останки просто смываются силой тяжести, не создавая дополнительных неудобств.

Как правило, для таких целей используются щелочные и кислые растворы. Стоят они дешево, поэтому доступным методом считается химическая очистка. Установка для его реализации проста. Он состоит из емкости, в которую помещаются реагенты, и насоса, подключенного к системе отопления. Время, проведенное на одном круге забега, рассчитывается в индивидуальном порядке. При этом учитывается длина магистрали и объем теплоносителя.

Химическая и специальная промывка систем отопления

Скорость, эффективность, доступность — основные преимущества описываемой опции.Но есть еще один ощутимый плюс этого метода очистки. Его можно использовать даже зимой, не отключая систему отопления. Но его массовому использованию препятствует один существенный недостаток.

Не чистите алюминиевые трубы химическим методом. Хрупкий металл теряет эластичность под действием щелочи или кислоты. Алюминий становится пористым и быстро истончается. Поэтому даже самый сильный гидроудар не может спровоцировать аварию.

Гидропневматическая импульсная промывка

Что такое гидропневматическая промывка? Это очистка систем отопления сжатым воздухом.Его подают в трубы, наполненные водой, поэтому метод и получил свое название. Принцип его работы довольно прост. Сжатый воздух, подаваемый под давлением, увеличивает скорость водных масс. Это увеличивает турбулентность, которая разрыхляет существующие отложения.

Далее, воздух и вода вытесняют их на открытое пространство, выталкивая их наружу. Именно ударная волна избавляет трубы от отложений солей, а воздух, смешанный с водой, поднимает накипь со дна. Гидропневматическая промывка систем отопления очень эффективна, но требует квалифицированной рабочей силы.Обычно его выполняет мастер, который может рассчитать необходимое давление. И это, пожалуй, единственный недостаток метода.

Инструкция по работе

Гидропневматическая промывка (барботаж)

Для компактных и небольших систем водоснабжения никаких подготовительных работ не требуется. Воздух в трубы подается по специальным шлангам с помощью компрессора. Обратный клапан предотвращает попадание воды в ресивер.

Это можно сделать двумя способами:

  1. По методу розлива.
  2. Поточная техника.

Метод розлива состоит из нескольких этапов:

  1. Сначала система заполняется водой.
  2. Через 15 минут подается сжатый воздух.
  3. Затем подающий клапан закрывается, а сливной клапан открывается. Через него выходит грязная вода.

Чтобы водопровод полностью очистился, необходимо провести несколько таких циклов.

Проточная технология обеспечивает постоянную подачу воды в систему вместе со сжатым воздухом.Такая смесь проходит не только по трубам, но и через все нагревательные элементы, исключая загрязнения в радиаторах. Данную технологию можно использовать для очистки не только системы отопления, но и трубопровода горячего водоснабжения.

Секвенирование

Диагностика и ремонт системы

Многие компании, специализирующиеся на гидропневматической промывке, проводят эту процедуру в определенной последовательности:

  1. Сначала специалисты внимательно осматривают весь трубопровод и определяют уровень сложности требуемых работ.
  2. Затем в систему отопления включаются мощные насосы.
  3. Насосное оборудование позволяет нагнетать высокое давление, которое вместе с водой в течение определенного периода времени проходит через очищаемую зону.
  4. После окончания работ оборудование демонтировано.
  5. И в завершение проверяется качество уборки. Для этого вырезается небольшой произвольно выбранный участок трубы. Это позволяет увидеть, насколько эффективна была уборка.

Обобщение по теме

Любая отопительная система требует периодической чистки.Это можно сделать несколькими способами. Однако гидропневматическая техника сегодня более распространена и востребована. У него есть одно главное преимущество — он позволяет практически полностью восстановить пропускную способность труб. После такой процедуры максимально экономятся энергозатраты на транспортировку теплоносителя в системе отопления.

Замечено, что после промывки значительно снижаются затраты, связанные с потерей тепла.

Системы отопления прочно вошли в жизнь, ведь они присутствуют во многих домах, квартирах, предприятиях.Конечно, чтобы система работала долго и без сбоев, необходимо принять определенные меры. По этой причине гидропневматическая промывка системы отопления очень актуальна: в публикации мы расскажем о тонкостях процесса, о его эффективности.

Почему необходимо промывать систему отопления?

Накипь, скапливающаяся на стенках трубок батарей, вызывает множество проблем. Во-первых, значительно ускоряется механический износ труб.Во-вторых, значительно снижается теплоотдача системы, а это негативный фактор. Так, специалисты говорят, что окалина толщиной 1 мм снижает уровень теплоотдачи на 15%, поскольку теплопроводность окалины примерно в сорок раз меньше аналогичных параметров металла. Это свидетельствует о том, что даже тонкий слой накипи повреждает металл и может привести к свищам и разрыву труб.

Кроме того, ключевые индикаторы нагрева изменяются в отрицательную сторону. Это означает, что расходы на топливо растут, а эффективность снижается.Как видите, последствия значительны, поэтому промывка трубопроводов отопления и радиаторов отопления крайне необходима.

Сказанное выше можно резюмировать следующим образом: основная цель промывочного отопления — добиться максимальной экономии тепла и денег для потребителя. Необходимо четко понимать, что забитые различными отложениями трубы часто становятся причиной аварийных ситуаций. В идеале радиаторы отопления и трубопроводы следует промывать один раз в год.

Перед выполнением комплекса работ следует провести диагностику системы.Полученные показатели покажут специалисту полную картину, то есть он распознает состав и характер отложений. По результатам будет подобрано соответствующее оборудование, а после промывки необходимо провести антикоррозионную обработку стенок трубы. Благодаря этой процедуре на время предотвращается появление отложений и накипи.

Признаки снижения производительности системы отопления

Как узнать, нужна ли промывка? К явным признакам снижения эффективности системы отопления относятся следующие показатели:

  • доносятся странные, необычные звуки из казана;
  • система долго греется;
  • трубы горячие, а радиатор холодный;
  • резкое увеличение энергопотребления — никого этот факт не радует;
  • Ввод котла в ранее применявшуюся систему отопления.

При наличии этих признаков необходимо принять срочные меры для предотвращения возникновения аварийной ситуации.

Неравномерный нагрев труб — самый первый и главный признак неисправности системы отопления

Суть и этапы проведения гидропневматической промывки

Итак, каковы правила промывки отопительной системы таким способом? Во-первых, нужно сказать, что эта технология заключается в подаче сжатого воздуха в трубы, заполненные водой.После проведения такого процесса увеличивается скорость движения водовоздушной смеси и создается высокая турбулентность: в результате отложения разрыхляются и удаляются из пространства системы.

При гидропневматической промывке в трубопровод врезаются патрубки с отводами и обратными клапанами. В небольшой системе вода подается по трубам в системе отопления. Для слива воды необходимо врезать сливную трубу в обратный трубопровод или использовать специальные краны. При промывке системы с элеватором предварительно снимают чашу элеватора и конус.

Для подачи воздуха нужно использовать компрессор для промывки системы отопления, который создает давление 0,6 МПа. На трубопроводе сжатого воздуха устанавливается обратный клапан — основная его задача — ограничить попадание воды в ресивер компрессора.

Качественный компрессор хорошо очищает систему отопления от всевозможных загрязнений. Покупать его на одну уборку смысла нет, но можно арендовать

Пару слов о правильном выборе компрессора.Совершая покупку, нужно ориентироваться на технические характеристики товара, в частности, на наличие функции автоматического регулирования частоты формирования импульсов подачи смеси.

Хорошо, если есть возможность добавлять официально разрешенные дезинфицирующие средства. Также в оборудовании должны быть предусмотрены следующие параметры:

  • защита от самопроизвольного включения;
  • компактность, мобильность;
  • наличие указателя уровня напора, расхода промывочной воды.

А теперь рассмотрим инструкцию по промывке системы отопления гидропневматическим способом. Первый вариант — проточный — он заключается в проведении следующих этапов:

  • система заполнена водой, клапан воздухосборника открыт;
  • после заполнения клапан закрывается;
  • Подача сжатого воздуха с последующим открытием сливного патрубка;
  • Смесь непрерывно подается в трубопровод, проходит через все устройства, а затем сливается.

Промывка продолжается до тех пор, пока из форсунки не потечет чистая вода.

Способ заполнения системы (второй вариант) осуществляется в следующей последовательности:

  • система заполняется водой, клапан закрывается;
  • Сжатый воздух подается через другой патрубок, через 5-15 минут подача прекращается и вода с отслоившейся при продувке грязью удаляется через дренажный патрубок.

Эффективность гидропневматической промывки очевидна:

  • снижается гидравлическое сопротивление трубопроводов и системы в целом;
  • увеличивается теплоотдача, то есть тепловая энергия используется наиболее продуктивно;
  • улучшает циркуляцию жидкости.

Важно отметить, что гидропневматическая промывка рассчитывается отдельно для каждой системы.

Обжимная техника

Когда приближаются холода и приближается отопительный сезон, следует позаботиться о важной процедуре, то есть проверить систему на герметичность. Этот процесс нельзя игнорировать и особое внимание следует уделить трубопроводу и входящим в него трубам. Кроме того, опрессовка может понадобиться в разгар отопительного сезона в случае возникновения аварийных ситуаций.Причина в том, что при установке труб, радиаторов, котла герметичность соединительных узлов нельзя полностью контролировать.

Так выглядит насос для испытания под давлением, который используется для заполнения системы и проведения испытания под давлением.

Стрелка — индикатор наличия / отсутствия протечек

Опрессовка системы отопления своими руками производится в следующем порядке:

  • Система отопления медленно наполняется водой. Здесь важны два момента. Во-первых, в доме, состоящем из одного или двух этажей, нет необходимости повышать давление. Во-вторых, если речь идет о проведении осмотра в многоэтажном доме, давление поднимается до соответствующих показателей по прессе;
  • Систему, наполненную водой, оставляют под давлением на 30 минут. В этот период можно легко и легко обнаружить утечки с помощью манометра. Если стрелка отклоняется и давление падает, значит, где-то есть течь;
  • После обнаружения утечки вода сливается (полностью или частично), утечка устраняется и процедура повторяется.

Пренебрегая процессом опрессовки, домовладельцы рискуют безопасностью и здоровьем людей.

Промывка и опрессовка системы отопления — обязательные процедуры, которые необходимо проводить регулярно, не игнорируя их и не откладывая на потом!

Документ без названия

Машина для механической промывки

Автоматическая промывочная машина премиум-класса, обладающая производительностью и универсальностью, способная удовлетворить все ваши потребности в механической промывке!

RHO-FLUSH ™ 1000 — это универсальная, простая в использовании и высокоэффективная машина для промывки жидкостных систем отопления и охлаждения. Используя промывочные насосы системы RHO-FLUSH ™ 1000, системы водяного отопления могут быть очищены от шлама, накипи и коррозионных отложений с минимальным демонтажем и повреждениями.

Механическая промывочная машина RHO-FLUSH ™ 1000 просто подключается к гидравлической системе отопления или охлаждения либо через стандартные муфты циркуляционного насоса, либо через хвостовые части одного радиатора, либо где это наиболее целесообразно. Мощный поток в сочетании с устройством мгновенного реверсирования потока удаляет и мобилизует отложения и коррозию, которые противостоят традиционным методам очистки системы.

После того, как отложения коррозии и шлама были разрыхлены и мобилизованы, свежая чистая вода пропускается через гидравлическую систему нагрева или охлаждения, выталкивая загрязненную воду через полнопроходной сливной клапан в отходы. Во время процесса механической промывки радиаторы можно промывать по отдельности, не снимая или отключая их от системы, направляя полную мощность насоса через каждый радиатор отдельно.

В конце процесса промывки в систему поступает свежая чистая вода, и восстановление системы до нормального режима работы занимает всего несколько минут.

Используйте RHO-FLUSH ™ 1000 на следующей работе и оцените следующие преимущества:

  • Механическая промывочная машина, подходящая для всех гидравлических систем отопления и охлаждения
  • Сверхвысокая скорость потока для максимальной очищающей силы ▪ Максимальное удаление шлама и остатков коррозии
  • Насос двойного назначения: может использоваться для заполнения / продувки или промывки / очистки системы
  • Может использоваться для удаления накипи с котлов, водонагревателей и другого оборудования. ▪ Шланги и фитинги американского типа уже в сборе
  • Работа всухую, работа при 167 ° F
  • Кислотостойкая конструкция
  • Мгновенный реверсор потока

Получите максимальную отдачу от вашего RHO-FLUSH ™ 1000, используя его в сочетании с проверенным Rhomar очистителем Hydro-Solv ™ Hydronic System Cleaner и средством для обработки ингибитором коррозии Pro-Tek®.

RHO-FLUSH ™ 1000 защищает инвестиции домовладельцев в водные системы, снижает требования производителей котлов по гарантии и приносит подрядчикам прибыль!

Гидропневматическая промывка — радикальная и эффективная очистка системы отопления

Процесс гидропневматической промывки системы отопления — это очистка труб и радиаторов от засоров, коррозии и накипи путем подачи воздуха внутрь под высоким давлением … Этот метод позволяет значительно увеличить скорость потока и избавиться от всех отложений на стенах, которые уменьшают пропускная способность и эффективность теплопередачи.

Эту процедуру рекомендуется проводить не реже одного раза в год, перед началом отопительного сезона, но на практике ЖКХ зачастую пренебрегают ею или не завершают. Владельцам частных домов проще, но у них не всегда есть необходимое оборудование для промывки, а также приходится обращаться к специалистам. Это трудоемкие и грязные работы, стоимость которых довольно высока, но только после их проведения система будет работать с полной теплоотдачей (особенно для старых забитых труб).

Знаки промывки

Гидропневматическую очистку следует производить без промедления, если:

  1. Необоснованный рост энергопотребления.
  2. Щелчки или другие необычные звуки из котла.
  3. Холодные радиаторы при высокой температуре поступающего теплоносителя.
  4. Продолжительный и неравномерный нагрев.
  5. При первом запуске для удаления посторонних частиц или при установке нового котла.
  6. Плановые мероприятия перед отопительным сезоном.

Подготовительный этап

Важно учитывать все особенности теплотрассы, это очень важно при планировании промывки систем центрального отопления … Осуществляется осмотр состояния всего трубопровода и его разбивка на отдельные участки (этап пошаговая очистка). При необходимости монтируется арматура для снятия радиатора или перекрытия части магистрали и быстрого удаления отложений. Предусмотрено практически все современные системы отопления (запорная арматура на батареях, отверстия для патрубков). В небольших схемах нужно просто подключить компрессор, но для длинных трубопроводов в контур врезаются дополнительные точки входа.

Перед началом гидропневматических работ измеряется внутреннее давление (в некоторых случаях — полные гидравлические испытания). Этот показатель будет сравниваться с параметрами после промывки системы отопления. Учтен необходимый расход воды и воздуха, подготовлено оборудование. Для старых или сильно забитых магистралей рассматривается вариант добавления химикатов (желательно, чтобы такое решение принимали и внедряли специалисты).Если на схеме присутствует струйный насос, то с него следует снять конус и стекло, то же самое касается и других видов нестандартной арматуры, временно демонтируется все, что может быть повреждено при высоком давлении.

Методы очистки систем отопления

Существует два метода гидропневматической промывки: наполнение и поток. Первый более сложный: система полностью заполняется водой и через определенный промежуток времени (15-25 минут) в нее подается сжатый воздух. Ударная волна потока очищает трубы от отложений и поднимает накипь с дна радиаторов. Грязный теплоноситель сливается через сливной вентиль, процедура проводится в несколько циклов. Этот способ очистки гидропневматических труб очень эффективен, но в целях безопасности лучше доверить его специалисту.

Проточный способ промывного отопления подразумевает одновременную подачу смеси воздуха и воды по всем участкам сети. Процесс не прекращается, пока из трубы не потечет прозрачная и чистая жидкость.Такой вариант промывки труб подходит не только для теплотрасс, но и для систем горячего водоснабжения. В конце весь отопительный контур еще несколько раз промывается водой. Такая гидропневматическая работа доступна даже неспециалисту, особенно с автоматизированным компрессором.

В запущенных случаях необходимо включение в очищающую смесь реагентов (химическая промывка). Это распространенный метод, при котором в охлаждающую жидкость вводятся присадки (щелочи или кислоты) для растворения отложений. Все лишнее удаляется из системы самотеком, компрессор с такой промывкой не нужен, достаточно подключенного насоса. Расход реагентов зависит от длины и диаметра трубопровода, но в любом случае они дешевые. К достоинствам метода можно отнести скорость, экономичность, независимость от сезона. Существенным недостатком является ограничение при промывке системы отопления с алюминиевыми радиаторами: химические вещества разрушают хрупкие стены, возникает угроза гидравлического удара.

Нюансы гидропневматической техники

Для подачи воздуха внутрь нужен компрессор, создающий давление около 0.6 МПа. Покупать его для разового личного пользования нецелесообразно, минимальная стоимость устройства — 90 000 рублей. На трубопроводе сжатого воздуха необходимо установить обратный клапан, чтобы ограничить попадание воды в ресивер устройства. Крайне желательно наличие функции автоматического регулирования частоты импульсов питания и защиты от самопроизвольного отключения. Выбирая компрессор в аренду, следует обратить внимание на модель с возможностью добавления химикатов и дезинфицирующих средств.

После промывки важно проверить качество: от трубопровода произвольно отрезается небольшой участок, сравниваются результаты гидравлического давления теплоносителя. После восстановления пропускной способности система отопления испытывается на поврежденные участки. Рекомендуется провести так называемую опрессовку (испытание на герметичность), стоимость услуг вырастет в среднем на 25%. В отдельную секцию закачивают воздух или холодную воду с давлением, близким к критическому. Для контроля используется манометр, падение показаний говорит о недостаточной герметичности, что недопустимо.Промывать и герметизировать систему лучше в один и тот же промежуток времени, в частности, перед запуском отопления.

Несомненными преимуществами гидропневматической очистки являются:

  • Восстановление пропускной способности трубопровода.
  • Снижение затрат на электроэнергию и газ.
  • Равномерное нагревание воздуха.
  • Безопасность дальнейшей эксплуатации.

Прессование, в свою очередь, предохраняет владельца от угрозы внезапного отказа отопления в зимний период… Эта мера не только профилактическая, но и необходимая.

Стоимость

Окончательная цена на оказание услуги гидропневматической очистки определяется на основании сметы. В среднем стоимость уборки составляет 1 лин. м трубопровода — 150 руб., 1 радиатор — 800. Промывка химикатами — не менее 5000, опрессовка — от 50 руб. за 1 погонный метр. м. Многие фирмы предлагают начальную цену за услугу 3500 рублей и уточняют ее после осмотра централизованной или частной системы отопления.В целях экономии и при наличии определенных навыков есть смысл арендовать компрессор (от 500 рублей в час) и промыть его самостоятельно.

Обслуживание жилого дома неразрывно связано с использованием систем связи, в том числе и отопительной инфраструктуры. Разветвленная сеть трубопроводов, по которым циркулирует горячая вода, подвергается серьезным нагрузкам, как механическим, так и химическим воздействиям. Под воздействием накипи и присадок, содержащихся в охлаждающей жидкости, происходит засорение труб и, как следствие, выход из строя обслуживающего оборудования.В результате требуется жилой дом, который вернет систему в прежнее рабочее состояние. Одним из наиболее эффективных средств обслуживания такого типа можно назвать гидропневматическую очистку.

Когда нужно смывать?

Поскольку операция очень трудоемкая и требует соответствующей технической организации процесса, проводить ее в качестве плановой профилактической меры нецелесообразно. Тем не менее существуют определенные правила, по которым следует промывать систему отопления жилого дома.В инструкции, в частности, прописано проводить ее сразу после монтажа и ремонта отопительной системы, а также проводить чистку от грязи после окончания отопительного сезона.

Обычно сервисные органы контролируют интервалы выполнения этой процедуры, но владельцы частных домов могут самостоятельно определить необходимость гидропневматической промывки по следующим критериям:

  • Ненормальные звуки в котельном оборудовании.
  • Неравномерное распределение охлаждающей жидкости.
  • Разница температур отдельных компонентов системы.
  • Увеличение времени достижения оптимального температурного режима.

Все вышеперечисленные признаки говорят о наличии нарушений в циркуляции жидкости — как правило, это связано с загрязнением тройников, стыковочных узлов и крестовин.

Подготовка к промывке

Для достижения максимальной производительности во время промывки необходимо к ней правильно подготовиться. Наибольший эффект промывка систем отопления жилых домов демонстрирует при работе в условиях, когда на отдельные части системы существует точное и мощное давление.Для этого необходимо провести обследование всех элементов отопительной инфраструктуры.

В ходе этого мероприятия также определяются площади, которые нужно будет мыть отдельно или группами. Например, стояк можно очищать вместе с другими элементами трубопровода или отдельно. При необходимости наличие запорной арматуры . .. При промывке систем отопления жилых помещений запорные элементы используются для перекрытия участков труб и удаления промытых частиц из системы.Также необходимо определить, требуется ли испытание под давлением, то есть гидравлическое испытание.

Технология гидропневматической промывки

По сути, этот метод позволяет продувать среду сжатым воздухом. В результате промывка системы отопления жилого дома компрессором образует быстрое движение теплоносителя в водопроводе. Вода для промывки может сбрасываться непосредственно в канализацию или, при отсутствии таких устройств, в наиболее доступную ливневую канализацию или в специальную камеру.Далее следует откачка воды насосами. В момент нагнетания сжатого воздуха в зону обслуживания вода не должна проникать в ресивер. Контролировать это состояние необходимо с помощью клапана на водопроводе — его следует открывать только в моменты, когда давление в ресивере превышает давление в трубопроводе.

Применяемое оборудование

В процессе очистки тепловых коммуникаций обычно используются передвижные компрессорные станции, производительность которых может достигать 6 м 3 / мин. Уровень давления в компрессорах около 6 атм. К таким установкам относятся модели ДК-9 и ВКС-1, а также другие представители аналогичных дизельных станций. При этом следует учитывать, что гидропневматическая промывка системы отопления жилого дома может осуществляться в разных режимах. Выбор одного из них определяется дренажем, мощностью оборудования и планируемым Оптимальным режимом считается движение смеси, при котором возникают удары, а также чередующиеся прорывы пузырьков воздуха и воды.

Способы промывки

Существует два метода промывки — метод наполнения и метод протока. В первом случае предусмотрена четкая последовательность действий. Сначала трубопровод заполняется теплоносителем, после чего необходимо закрыть вентиль. Далее сжатый воздух подается во второй патрубок на 20 минут. Это время может быть разным в зависимости от степени загрязнения и диаметра промываемых труб. После прекращения подачи воздуха клапан закрывается, и вода сливается через сливную трубу. После завершения гидропневматической промывки систем отопления жилых помещений наполнением система снова очищается оборотной водой.

Второй способ также предполагает наполнение водой, после чего клапан закрывается и начинается подача сжатого воздуха. В трубопровод отопления поступает как вода, так и воздух. Промывка завершается, когда по трубе начинает течь очищенная вода без примесей. Затем жидкость попадает в сток.

Трехступенчатая промывка сильно загрязненных систем

Обычно этот метод применяется для систем отопления, которые не промывались.долгое время … Три шага касаются наиболее распространенных загрязнений и подготавливают условия для дальнейшей профилактической очистки. На первом этапе проводится штатная промывка систем отопления жилых домов гидропневматическим способом, при котором она подается на каждый обслуживаемый стояк снизу вверх. Операция проводится при заполнении трубопровода водой, обеспечивающей эффект разрыхления отложений. На втором этапе стояки очищаются смесью воды и воздуха. Заключительный этап — промывка распределительных трубопроводов водовоздушным давлением.

Опрессовка

Данная операция выполняется после каждого ремонта системы отопления. Как правило, это еще и следующее мероприятие сразу после завершения промывки системы отопления жилого дома или помещения. Целью опрессовки является проверка герметичности труб. Это осуществляется путем контроля показаний манометра и систем визуального контроля.Начать процедуру можно с включения холодной воды … В период, пока давление остается в оптимальном рабочем диапазоне, следует проверять данные манометра — в случае отклонений необходимо использовать салфетки или туалетную бумагу провести аудит наиболее сомнительных мест (стыки, переходы, места соединения и т. д.). Если протечек нет, то систему отопления можно вводить в эксплуатацию.

Заключение

Поддержание оптимальных условий эксплуатации в системе отопления неизбежно связано с профилактическими мерами по очистке трубопровода. Каждый из существующих способов может показать качественный результат только при правильной технологической подготовке. В связи с этим промывка системы отопления жилого дома своими руками методом гидропневматической очистки дает хорошие результаты при минимальных затратах. Конечно, вам понадобится специальное компрессорное оборудование, но вы также можете взять его в аренду. Так или иначе, но аналогичных результатов стирки нельзя добиться альтернативными методами, без профессиональных устройств.

Аппарат стиральный

По прошествии определенного времени в любой системе отопления на трубах и внутри радиаторов накапливаются различные отложения и накипь, которые необходимо удалить.Есть несколько способов решить эту проблему. Рассмотрим подробнее особенности гидропневматики — радикального метода, демонстрирующего наилучшие результаты.

Зачем промывать?

Каждые 5 лет любую отопительную систему необходимо промывать для удаления кальция, магния, натрия и других примесей, которые обязательно образуются при ее работе.

Если этого не сделать, эффективность всей системы резко снизится. Поскольку отверстия труб сужаются из-за накипи, теплоноситель плохо циркулирует.Кроме того, увеличивается потребление энергии, и возникает риск аварии на основном участке, что может повлечь за собой значительные расходы.

Промывка системы отопления осуществляется разными способами … Каждый из них имеет свои особенности, достоинства и недостатки, поэтому мы рассмотрим их более подробно.

Химическая промывка

Это самый распространенный способ. Растворяя определенные химические вещества в охлаждающей жидкости, можно добиться быстрого удаления существующих отложений.Их останки просто смываются силой тяжести, не создавая дополнительных неудобств.

Как правило, щелочные и кислотные растворы … Стоят они дешево, поэтому химическая очистка считается доступным методом … Установка для его выполнения проста. Он состоит из емкости, в которую помещаются реагенты, и насоса, подключенного к системе отопления. Время, проведенное на одном круге забега, рассчитывается в индивидуальном порядке. При этом учитывается длина магистрали и объем теплоносителя.

Химическая и специальная промывка систем отопления

Скорость, эффективность, доступность — основные преимущества описываемой опции. Но есть еще один ощутимый плюс этого метода очистки. Его можно использовать даже зимой, не отключая систему отопления. Но его массовому использованию препятствует один существенный недостаток.

Запрещается промывка алюминиевых труб химическим способом. Хрупкий металл теряет эластичность под действием щелочи или кислоты.Алюминий становится пористым и быстро истончается. Поэтому даже самый сильный гидроудар не может спровоцировать аварию.

Гидропневматическая импульсная промывка

Что такое гидропневматическая промывка? Это очистка систем отопления сжатым воздухом. Его подают в трубы, наполненные водой, поэтому метод и получил свое название. Принцип его работы довольно прост. Сжатый воздух под давлением увеличивает скорость водных масс. Это увеличивает турбулентность, которая разрыхляет существующие отложения.

Кроме того, воздух и вода заставляют их открываться и выталкиваться наружу. Именно ударная волна избавляет трубы от отложений солей, а воздух, смешанный с водой, поднимает накипь со дна. Гидропневматическая промывка систем отопления очень эффективна, но требует квалифицированной рабочей силы. Обычно его выполняет мастер, который может рассчитать необходимое давление. И это, пожалуй, единственный недостаток метода.

Инструкция по работе

Гидропневматическая промывка (барботаж)

Для компактных и малогабаритных систем водоснабжения не нужно проводить подготовительные работы… Воздух в трубы подается по специальным шлангам с помощью компрессора. Обратный клапан предотвращает попадание воды в ресивер.

Это можно сделать двумя способами:

  1. По методу розлива.
  2. Поточная техника.

Метод розлива состоит из нескольких этапов:

  1. Система сначала заполняется водой.
  2. Через 15 минут подается сжатый воздух.
  3. Затем подающий клапан закрывается, а сливной клапан открывается.Через него выходит грязная вода.

Чтобы водопровод полностью очистился, необходимо провести несколько таких циклов.

Технология

Flow обеспечивает постоянную подачу воды в систему вместе со сжатым воздухом. Такая смесь проходит не только по трубам, но и через все нагревательные элементы, исключая загрязнения в радиаторах. С помощью этой технологии можно прочистить не только систему отопления, но и трубопровод горячей воды.

Секвенирование

Диагностика и ремонт систем

Многие компании, специализирующиеся на гидропневматической промывке, проводят эту процедуру в определенной последовательности:

  1. Сначала специалисты внимательно осматривают весь трубопровод и определяют уровень сложности требуемых работ.
  2. Затем в систему отопления включаются мощные насосы.
  3. Насосное оборудование позволяет нагнетать высокое давление, которое вместе с водой проходит через очищаемый участок в течение определенного периода времени.
  4. По окончании работ оборудование демонтировано.
  5. И в конце тестируют качество уборки. Для этого вырезается небольшой произвольно выбранный участок трубы. Это позволяет увидеть, насколько эффективна была уборка.

Обобщение по теме

Любая отопительная система требует периодической чистки.Это можно сделать несколькими способами. Однако гидропневматическая техника сегодня более распространена и востребована. У него есть одно главное преимущество — он позволяет практически полностью восстановить пропускную способность труб. После такой процедуры максимально экономятся энергозатраты на транспортировку теплоносителя в системе отопления.

Было замечено, что после промывки затраты, вызванные потерей тепла, также значительно снижаются.

Промывка системы отопления — одна из основных задач сантехники.

Накипь, соли, засорение ржавчиной труб отопления приводят к большим потерям тепла и более высоким счетам за тепло.

Это удаление отложений, скопившихся внутри труб из тепловой сети. Недостаточно высокая скорость подачи сырого теплоносителя приводит к осаждению карбоната кальция, гидроксида железа и появлению накипи. Известковые отложения, разрастание и накипь в трубах приводят к удорожанию тепла и электроэнергии, увеличению расхода воды и падению температуры в здании.Возникающие в трубах отложения повышают термостойкость теплоносителя, из-за уменьшения внутреннего диаметра повышается давление на забитых участках трубопровода.

Кроме того, стенки труб быстро изнашиваются и ломаются, что приводит к незапланированному ремонту. Даже тонкий слой накипи приводит к повреждению металла, которое проявляется в виде свищей, и, как следствие, к разрыву стенки трубы.

Сами собственники локальных закрытых тепловых сетей заинтересованы в том, чтобы все элементы тепловой сети, насос, трубопровод, котел работали нормально.

Практика показала, что после 10 лет эксплуатации трубопроводы тепловых сетей забиты отложениями и атмосферными осадками более чем на 50%. А по имеющейся статистике нагар толщиной 1 мм увеличивает расход топлива на поддержание заданной температуры на 14%.

Технологии промывки трубопроводов

Сегодня используются различные технологии и методы очистки труб: уже знакомые, традиционные и инновационные. Все операции включают постоянные технологические компоненты: насос, подающий чистящее средство, и само чистящее средство, простые или сложные.Насос, используемый для промывки, может быть другого устройства.

Тепловая промывка систем отопления

В этом методе вода направляется в очищаемый трубопровод высокой температуры (от 120 ° C) под высоким давлением. Такой эффект дает возможность как-то ослабить прилипание грязи и накипи внутри трубы. Такой смыв нагрева не разрушает полностью структуру слоев. Смываются только верхние, самые мягкие слои. При выполнении этой промывки необходимо использовать насос, подходящий для условий эксплуатации.

Гидравлическая промывка системы отопления

Гидравлическая промывка осуществляется водой с помощью специальной форсунки.

Технология гидравлической промывки систем отопления основана на использовании воды, подаваемой в трубопровод под высоким давлением, для разрушения внутренних отложений. При этом скорость движения чистящего средства должна быть не менее 5 км / ч. Таким образом можно удалить с труб только водорастворимые отложения.

Традиционно применяется технология гидро-пневмоимпульса, она позволяет полностью очистить как отдельные элементы, так и всю систему отопления здания, предназначенного для промывки.Воздействие основано на применении совместного удара сжатым воздухом и водой. По этой технологии можно промывать систему отопления без химикатов. Его отрицательная сторона — вероятность повреждения трубопровода избыточным давлением. Эта технология подходит только для очистки илистых отложений, но не справляется с твердыми отложениями. Подача чистящего средства осуществляется насосом водонагревательного устройства. Гидропневматическую очистку необходимо рассчитывать отдельно для конкретных систем отопления.

Химическая очистка систем отопления

Гидропневматическая промывка осуществляется с помощью специального гидравлического пистолета.

Химические методы делятся на кислотные и щелочные.

Промывка кислотой

Стандартная кислотная очистка системы осуществляется такими неорганическими кислотами, как соляная, азотная, серная и другие. Такие вещества хорошо очищают внутренние поверхности трубопроводов от накипи, но при этом могут разрушить сами металлические поверхности, особенно латунь и алюминий.Органические вещества с кислотными свойствами менее агрессивны и чаще используются для промывки. В их состав входят уксус, муравьиная и лимонная кислоты … Их можно использовать в сочетании с другими химическими веществами для усиления эффекта.

Щелочная промывка

Этот метод является дополнительной химической очисткой . .. Он используется для очистки труб, содержащих жирные или масляные отложения.

Химическая промывка осуществляется с помощью насоса и емкости с химическими реагентами.

Метод выщелачивания безопаснее и технологически проще, чем кислотная очистка.Система отопления заполнена раствором кальцинированной соды из расчета: 20 г соды на 1 литр воды. Его нагревают до рабочей температуры теплоносителя и выдерживают в трубопроводах 10-20 часов. По прошествии заданного времени охлажденный раствор сливают, а систему отопления промывают, запустив промывочное средство в направлении, противоположном движению теплоносителя. Насос, используемый для такой промывки, должен быть устойчивым к агрессивным веществам.

После окончания химической очистки сеть необходимо тщательно промыть водопроводной водой.

Инновационные технологии промывки систем отопления

Сегодня внедряются технологии очистки систем отопления, основанные на использовании ранее неиспользованных веществ и разрабатываются новые методы ухода за трубами. Некоторые методы основаны на реагирующем веществе и запатентованном методе очистки тепловой сети здания без отключения последней. В состав реагента входит компонент, препятствующий коррозии трубы, а также компонент, который при определенных условиях образует пленку для защиты внутренней поверхности трубы.

В процессе воздействия на отложения в трубе вышеуказанное вещество-ингибитор после удаления накипи образует защитную мономолекулярную пленку, которая поглощается внутренней поверхностью трубопровода, укрепляя и защищая ее. Образовавшаяся пленка сводит к минимуму процесс нарастания накипи в трубах, а также растворяет остатки старых отложений минеральных веществ … Такая защитная пленка выдерживает не менее трех периодов нагрева … В комплект такого технологичного оборудования входит реверсивный промывочный насос, который запускает чистящее средство.
Другим новым и эффективным способом промывки труб отопления является комплексная их очистка с применением химии и гидропневматического воздействия.

В правилах ТЭ для тепловых электростанций указано, что промывку тепловых сетей следует проводить ежегодно после окончания эксплуатации тепловых сетей. Он должен быть гидропневматическим с последующей дополнительной промывкой питьевой водой. Суть такой промывки заключается в одновременной подаче в систему воды и сжатого воздуха (до 6 кгс / см 2).Для чистки тепловая сеть «разрывается» в двух местах: на стояке и на обратной магистрали, по дороге к котлу (если есть). Подключив подачу воды от водопровода к стояку, проводят промывку до появления чистой воды из обратной магистрали.

Во время гидропневматической промывки рекомендуется сначала продуть трубы сжатым воздухом, чтобы ослабить слои на их внутренней поверхности, а затем промыть эти трубопроводы смесью воды и воздуха.
После окончания промывки система отопления восстанавливается и медленно наполняется водой так, чтобы в ней не оставались пузырьки воздуха.Очистку котла, как правило, проводят одновременно с промывкой линейной части.
При промывке только водой ее скорость должна быть в 3-5 раз выше рабочей скорости, для чего следует использовать специальный насос.

Промывку труб производить ежегодно, после окончания отопительного сезона.

При гидропневматической промывке расход очищающей смеси не должен превышать в 3-5 раз рабочий расход охлаждающей жидкости. Отопление можно прочистить водопроводной или технической водой… Промывка сети осуществляется до тех пор, пока показатели сливаемой воды не будут соответствовать санитарным нормам для питьевой воды.

Если работа тепловой сети не соответствует установленным нормам по теплопередаче и температура в здании не достигает необходимого уровня, то пора разобраться в причинах происходящего. Специализированные структуры занимаются вопросами проведения соответствующих замеров на тепловых сетях и разработкой оптимальных мероприятий по их очистке.

Чтобы определить состояние тепловой сети, необходимо провести ее диагностику. Полученные данные помогут специалисту определить состав и характер засоров. Анализ позволит определить необходимое оборудование для промывки и последующей антикоррозионной обработки тепловой сети.

Часто складывается мнение, что очистка и дезинфекция тепловых сетей проводится только в связи с возникновением аварий.Это не совсем правда. Если дело доходит до поломки тепловой сети, то ситуация настолько серьезная, что промывать уже не нужно, а ремонтировать. Ремонт отопления, как правило, требует больших затрат — как финансовых, так и временных. Лучшим решением будет организация планово-профилактических работ, выполнение которых может серьезно снизить вероятность возникновения аварийных ситуаций на тепловых сетях. Отопительные системы, проработавшие пять и более лет, обязательно нужно очищать с помощью опции химической промывки, которая избавит от всевозможных отложений и накипи в них.

Своевременная промывка — залог нормальной теплоотдачи и бесперебойной работы тепловых сетей.

Жизнь в частном доме на лоне природы невозможна без качественной и надежной системы отопления. Но система автономного отопления в частном доме — это сложное инженерное сооружение, требующее регулярного технологического обслуживания. В том случае, если такому оборудованию не уделить должного внимания, оно начинает засоряться. В первую очередь это связано с тем, что технологические жидкости, используемые в трубопроводах систем отопления, содержат множество присадок.При постоянном течении воды они оседают на стенках труб и внутренних поверхностях различных устройств системы отопления. Все это замедляет нормальное движение теплоносителя, а участки обрыва накипи и отложений могут засорить систему или вызвать поломку циркуляционных насосов. Во избежание аварийных ситуаций над системой отопления проводится плановое обслуживание, одна из которых — гидропневматическая промывка.

Помимо аварийных ситуаций, накопление накипи в системе обогрева трубопроводов также резко снижает ее эффективность.Таким образом, всего лишь миллиметр накипи на внутренней поверхности радиатора отопления снижает его теплопередачу на 15 процентов. Соответственно, чтобы выйти на нормальную домашнюю температуру, придется увеличить мощность котла, а значит, увеличить расходы на топливо. Чтобы не понести лишних затрат, нужно очистить систему.

Накипь на внутренних поверхностях системы имеет гораздо более низкую теплопроводность, чем у обычного металла, используемого для изготовления труб. Окалина по сути является теплоизолятором — ее показатель теплопроводности в 40 раз меньше, чем у металла.Даже тонкий слой накипи снижает эффективность системы отопления до минимальных значений. Более того, накипь вступает в активное взаимодействие с металлом труб, что приводит к усилению коррозии и даже к образованию свищей.

Чтобы улучшить качество системы отопления, не нужно ждать аварийных ситуаций. Такую работу необходимо проводить регулярно, обычно не реже одного раза в год.

Диагностика системы отопления

Чтобы определить необходимость гидропневматической промывки системы отопления, необходимо провести первичную диагностику.Сделать это можно в бытовых условиях, не прибегая к услугам дорогих специалистов. Именно на основании результатов диагностики и следует решать вопрос с промывкой. Кроме того, после проведения профилактических работ аккуратно подвергните систему отопления антикоррозийной обработке — это надежно защитит стенки трубопроводов на следующий период эксплуатации.

Итак, основными признаками того, что ваша отопительная система нуждается в гидропневматической промывке, являются следующие:

  • Ваш отопительный котел издает необычные звуки, которых вы раньше не слышали,
  • Время, необходимое для разогрева системы до рабочего состояния значительно увеличено.
  • Один из основных признаков — неравномерный нагрев элементов системы отопления. Итак, если система трубопроводов горячая на ощупь, а радиаторы намного холоднее, необходимо срочно промыть.
  • Косвенным признаком засорения системы отопления является увеличение потребления энергии при достижении той же температуры и в такую ​​же погоду на улице.

Как осуществляется гидропневматическая промывка и какое оборудование необходимо?

Основная суть гидропеневматической промывки системы отопления — очистка трубопроводной системы и радиаторов отопления сжатым воздухом под давлением … При этом в системе остается теплоноситель, то есть вода. Начало этого процесса резко увеличивает скорость движения жидкости в системе, а сжатый воздух придает воде повышенную турбулентность, то есть неравномерное движение и образование вихрей. Под действием смеси воздуха и воды накипь и отложения, образующиеся на внутренней поверхности системы, разрыхляются, уносятся водно-воздушным потоком и удаляются из труб и радиаторов к месту слива.

Местом слива разрыхленных отложений при таком типе промывки является сливная труба или специализированный кран.При отсутствии этих элементов в системе отопления их необходимо перед началом чистки врубить.

Если в системе отопления с жидким теплоносителем есть лифт, то перед промывкой он разбирается во избежание повреждений.

Воздух в систему отопления подается от компрессора для создания мощного водовоздушного потока с завихрениями. Этот прибор должен показывать на выходе давление 0,6 МПа. Для предотвращения попадания воды из системы в ресивер компрессора в месте его соединения с трубопроводной системой устанавливается обратный клапан.

Хороший компрессор с мощной и равномерной подачей воздуха подает в трубопроводы водовоздушную смесь, которая разрыхляет и сбивает отложения накипи внутри труб. Компрессор должен работать в равномерном импульсном режиме, создавая не только постоянный воздушный поток, но и серию ударов воздух-вода. Так образуются завитки, разрыхляющие накипь.

Разумным решением будет использование компрессора, который может добавлять дезинфицирующие и чистящие средства в воздушный поток. Кроме того, такое устройство должно быть защищено от самопроизвольного отключения, быть достаточно компактным и, желательно, иметь сигнализацию об уровне израсходованной промывочной жидкости и отображаемых параметрах давления.

Гидропневматические способы промывки

Даже если у вас есть необходимое оборудование, все равно нужно учитывать индивидуальные характеристики системы отопления. Выбор метода зависит от многих факторов, в том числе от следующих:

  1. , будь то многоквартирный дом или частный сектор;
  2. сколько этажей в доме;
  3. какая жидкость использовалась в качестве теплоносителя;
  4. сколько времени было проведено техобслуживание или очистка;
  5. из какого материала изготовлены трубы;
  6. год установки системы.

В зависимости от всех этих факторов специалист должен сделать вывод о необходимости выбора того или иного метода стирки.

Проточный метод промывки

Данный способ очистки трубопроводов системы отопления от шлаков состоит из следующих этапов:

Система отопления должна быть полностью заполнена водой, оставив клапан забора воздуха открытым.

После заполнения системы вентиль должен быть плотно закрыт

В систему подается струя сжатого воздуха, при этом открывается напорный патрубок

До тех пор, пока из сливной трубы не потечет чистая вода. В систему продолжается подача воздушно-водяной смеси.Учтите, что объем промывочной смеси может быть довольно большим, поэтому заранее позаботьтесь о том, куда сливается отработанная жидкость.

Промывка с наполнением системы отопления

В этом случае необходимо выполнить следующие последовательные операции:

  • Заполнить систему отопления водой при закрытых вентилях.
  • Сжатый воздух подается через входной патрубок с закрытым выходным патрубком в течение 5-1 минут.
  • После прекращения подачи воздуха открывается выпускной патрубок и из системы сливается водовоздушная смесь с оторванной окалиной.

Обращаем ваше внимание, что объем подаваемой водовоздушной смеси рассчитывается индивидуально для каждой системы отопления в зависимости от ее объема. Иначе при неграмотном расчете можно получить не чистые, а битые трубы.

Как проводятся испытания под давлением?

После гидропневматической промывки, а также перед каждым отопительным сезоном в автономной системе отопления необходимо проверять герметичность и проводить плановое обслуживание для повышения герметичности соединений трубопроводов.Изо дня в день изнашиваются соединения вашей системы отопления и, чтобы не попасть в аварию с прорывом в холодное время года салазок, то есть герметичность труб нужно подготовить заранее. Эта операция называется опрессовкой.

Опрессовка радиатора отопления

Обратите внимание, что, в крайнем случае, опрессовка может производиться во время отопительного сезона, обычно такая операция выполняется после аварий на трубопроводе. Кроме того, опрессовка и контроль состояния трубопроводных соединений также проводятся при первом пуске системы после ее монтажа.

Производственный процесс опрессовки соединений трубопроводов системы отопления состоит из следующих этапов:

Медленно заливать систему холодной водой … Учтите, что давление в системе нужно повышать постепенно, а не скачкообразно. Уровень давления жидкости в системе контролируется с помощью манометра. По достижении рабочего давления в системе она остается под давлением около получаса. За это время можно визуально проверить состояние трубопроводов и их соединений, убедиться, что есть не только течь, но даже малейшая утечка воды.Наиболее простым способом контроля просачивающейся влаги будет размещение под стыками кусков туалетной бумаги или салфеток, на которых будут хорошо видны капли воды или осадка

Кроме того, состояние системы контролируется по показаниям манометра. Это сделано потому, что трубопроводы также могут протекать в местах, недоступных для визуального контроля. Если нет падения давления по манометру и есть видимые признаки повреждения труб и системы, можно начинать эксплуатацию.Для дополнительной уверенности давление в системе можно повысить на 10-15 процентов выше расчетного.

Обучающее видео: Гидропневматическая промывка системы отопления многоквартирного жилого дома

Тендер Правительства Российской Федерации на гидропневматическую промывку системы отопления

Сводка закупок

Страна: Россия

Резюме: Гидропневматическая промывка системы отопления

Срок сдачи: 15 июл 2019

Прочая информация

ТОТ Ref.№: 34363722

Номер документа. №: 31

0021

Конкурс: ICB

Финансист: Самофинансируемый

Реквизиты покупателя

Покупатель: АВТОНОМНОЕ УЧРЕЖДЕНИЕ РЕСПУБЛИКИ САХА (ЯКУТИЯ) АЛДАНСКИЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ (ЗАКАЗЧИК)
678900, респ.Саха / Якутия /, г. Алдан, ул. Ленина, дом 36
Контактное лицо: Иванова Лилия Михайловна
Телефон: +7 (411) 4537137
Россия
Электронная почта: [email protected]

Информация о тендере

Проведен тендер на гидропневматическую промывку системы отопления.
Требования к участникам закупки:
Требование об отсутствии участников торгов в реестре недобросовестных поставщиков
Предоставляем документацию:
Срок сдачи: с 3 июля 2019 г. по 15 июля 2019 г. (ISC 6)
Место поставки: Электронная торговая площадка
Порядок подачи: Электронная торговая площадка
Официальный сайт, на котором размещена документация: www.zakupki.gov.ru
Оплата предоставленной тендерной документации: Требования не установлены

Дополнительные документы

Нет дополнительных документов ..!

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
