Расчет мощности радиатора отопления: Подбор радиатора отопления, расчет тепловой мощности радиатора. Калькулятор.

Содержание

Расчет реальной мощности радиатора отопления для дома

Информация о материале

2140

    Каждый прибор отопления (радиатор, конвектор) обладает теплоотдачей – основным свойством, которое определяет возможность его использования для обогрева помещения (комнаты) в доме или квартире. Характеристика теплоотдачи зависит от конструкции и габаритов прибора, а указывается в технической документации (паспорте устройства) в Ваттах (Вт).
     Например, для стального панельного радиатора Kermi FTV 22/500/1400 (тип 22, высотой 500мм, длиной 1400мм) указана паспортная теплоотдача 2702 Вт. Можно ли этот показатель использовать для подбора радиатора для обогрева помещения, у которого теплопотери 2700 Вт? По паспортным показателям – вроде бы подходит, бери и ставь. Так часто поступают продавцы техники для отопления, подбирающие покупателю радиаторы отопления по средним теплопотерям, бытовое значение которых принимается 100 Вт/м.

кв. Т.е., для комнаты площадью 27 м.кв., покупателю порекомендуют радиатор отопления мощностью 2700 Вт, например, тот же рассмотренный Kermi FTV 22/500/1400. Насколько корректен такой подход с точки зрения современных методик расчета отопления? Ответу на этот вопрос и посвящена данная статья.
     Прежде всего, нужно знать, что теплоотдача прибора отопления (кроме конструкции и габаритов) зависит от 3-х температур – подачи, обратки (для современных двухтрубных систем отопления) и температуре воздуха в помещении. Для расчета теплоотдачи радиатора отопления существуют специальные формулы, которые использовать в «прямом» виде уже нет необходимости, поскольку они уже учтены в современных автоматизированных программах тепловых расчетов. Поэтому, для упрощения рассмотрения, будем использовать данные одной из таких программ — Oventrop OZC, которой пользуются наши специалисты при выполнении
проектов отопления
для частных домов.

     Паспортная теплоотдача большинства радиаторов и конвекторов отопления указывается для следующих параметров системы отопления:
     — температура теплоносителя подающей линии (подача) +90 град. С;
     — температура теплоносителя обратной линии (обратка) +70 град.С;
     — температура в помещении +20 град.С.
     Кратко эти параметры обозначаются 90/70/20. Т.е., для рассматриваемого радиатора Kermi FTV 22/500/1400, теплоотдача 2702 Вт указана для параметров 90/70/20 (не путать с 90/60/90 :).

     Если в системе отопления, в которой будет работать этот радиатор, параметры такие, как указано, то его можно использовать в «чистом» виде, без термовентиля (об этом – ниже).

     Для частных домов такие параметры теплоносителя не могут быть установлены, поскольку современные теплогенераторы (котлы отопления) – все низкотемпературные, с температурой подачи максимум +80 град.С (обратка +60 град.С). Расчетная температура в помещении обычно принимается более комфортная для человека — от +22 град.С до +24 град.С (по опыту запросов наших клиентов).

     Т.е., теплоотдача радиатора отопления для комнаты в частном доме должна быть определена на параметры 80/60/22. Кроме того, на радиаторы обычно устанавливаются терморегуляторы (термоголовки) для поддержания постоянной температуры в помещении. Терморегуляторы ставятся на термовентиль, который может быть установлен отдельно или встроен в радиатор (обычно встраиваются в радиаторы с нижним подключением). Все эти условия, очевидно, повлияют на характеристики теплоотдачи радиатора, рассмотрим характеристики этого влияния на примере теплотехнического расчета в программе Oventrop OZC.

     Параметры теплоносителя устанавливаются в общих данных рассчитываемой системы отопления:

    На этой же вкладке программы устанавливается величина увеличения мощности отопительного прибора с терморегулирующим вентилем (в процентах), по умолчанию – это 15%. Т.е., при использовании комнатного регулятора отопления, мощность прибора отопления должна подбираться на 15% выше полученного номинального значения (далее программа делает это автоматически).
     Расчетная температура воздуха в помещении указывается в соответствующей вкладке для каждого помещения отдельно:

     После расчета теплопотерь для помещения (по введенным параметрам ограждающих конструкций – стен/полов/кровли/окон/дверей) программой подбираются приборы отопления (с заданными ограничениями по габаритам, чтобы помещались в габариты окон или других мест установки):

     Как видно из примера, для помещения с теплопотерями 1650 Вт, подобран прибор отопления – стальной панельный радиатор Kermi FTV 22/500/1400, расчетная теплоотдача (по простому – мощность) которого указана 1662 Вт.
     Таким образом, от паспортной теплоотдачи радиатора 2702 Вт осталось всего 1662 Вт – для помещения условно стандартного частного дома с параметрами теплоносителя 80/60, расчетной температуре в помещении +22 град.С и с «термоголовкой» на радиаторе. Разница между паспортной и реальной теплоотдачей составила 38%, что весьма существенная величина.
     Приведенная расчетная теплоотдача радиатора получена при размещении его на наружной стене, под окном, открыто (без экрана, которым иногда декорируют радиаторы). При проведении расчетов, программа также позволяет учесть степень конвекции при размещении радиатора за экраном, под глубоким подоконником, как показано на вкладке.

     При размещении радиатора в нише, уже понадобится Kermi FTV 22/500/1800 с той же теплоотдачей, а по паспорту у этого радиатора — 3474 Вт. Разница – больше половины – 52%.



     Методика расчета учитывает размещение радиатора в других местах – на внутренней стене или под перекрытием. Так, при размещении на внутренней стене, понадобится радиатор Kermi FTV 22/500/1600 (при размещении его открыто), теплоотдача которого по паспорту 3088 Вт, т.е., больше расчетной на 44%.

     1. Паспортной теплоотдачей для целей подбора радиатора отопления можно пользоваться для многоквартирного жилья

, с параметрами теплоносителя 90/70 и планируемой температуре в помещении +20 град.С, а если планируется установка комнатного регулятора, то мощность радиатора должна подбираться на 15% выше требуемой.
     2. Для частного дома паспортные параметры радиаторов отопления неприменимы в принципе, поскольку параметры теплоносителя 90/70 недостижимы. Наилучшим способом подбора радиаторов для помещений частного дома является выполнение проектных расчетов (т.е., выполнение проекта отопления). Если подбирать «на глаз», то нужно выбирать радиаторы с теплоотдачей, выше требуемой, минимум, на треть. Т.е., если для помещения нужен радиатор 2500 Вт, то подбирать нужно с паспортной теплоотдачей от 3325 Вт.
     3. При размещении радиатора отопления открыто на стене, реальная теплоотдача радиатора для стандартного частного дома –
на 38% ниже паспортной
, при размещении на внутренней стене – на 44% ниже паспортной, если закрыть радиатор «экраном» — его теплоотдача будет вдвое ниже паспортной.

ВЫПОЛНИТЬ РАСЧЕТ РЕАЛЬНОЙ МОЩНОСТИ РАДИАТОРА В КАЛЬКУЛЯТОРЕ

Расчет радиаторов отопления | Калькулятор расчета батарей отопления

В России множество климатических поясов, но при этом в каждом доме необходимо подключать отопление, чтобы зимой было комфортно. Только кажется, что все просто: прийти в магазин, выбрать радиатор, повесить на кронштейн и подключить к коммуникациям. Этого недостаточно, чтобы обеспечить тепло в помещении. Нужно учесть геометрию помещения, является ли квартира угловой и т. д.

Главный показатель, который учитывается при проектировании системы отоплении, и, соответственно, подборе батареи, – это теплоотдача (Q). Ниже рассмотрим, как правильно ее вычислить.

Для типовых помещений

Типовыми помещениями признаются таковые с одной наружной стеной и высотой потолка 2,5 – 2,7 м. Для неразборных радиаторов формула довольно простая: умножаем площадь помещения на 100В.

Для секционных вычисляем необходимое их количество (N). Формулу тоже легко запомнить: Q/Qyc – удельную тепловую мощность одной секции, которая записана в техпаспорте.

Если потолки выше типовых значений

В данном случае для расчетов берется объем помещения. В качестве константы возьмем, что на 1 куб.м. в кирпичном доме требуется мощность 34Вт, в панельном – 41Вт. Формула для расчета следующая:

Q=V(объем)*34/41. Объем можно рассчитать самостоятельно – это площадь по полу (S), умноженная на высоту потолков (h).

Если квартира угловая или эркерная

Здесь формула становится более замысловатая: между собой перемножаются площадь, мощность и 10 коэффициентов от A до J по порядку английского алфавита. Рассмотрим каждый из них.

Выше мы писали, что мощность составляет 100 Вт для типового помещения с одним окном. Но если 2 наружные стены и столько же окон, показатель составит 1уже 120 Вт. Если они выходят на северо-восток, для обоих типов помещений прибавляем +10%. Для выдающихся вперед эркеров прибавка составит 5%. А если радиатор закрыт сплошной панелью с двумя горизонтальными щелями – +15%.

  • A – количество стен, выходящих на улицу. Если одна – значение показателя 1,0, две – 1,2, три – 1,3 четыре – 1,4.
  • B – стороны света. Юг и запад – 1,0, север и восток – 1,1.
  • C – коэффициент утепления стен. Если толщина стены два кирпича + выложено утепление, показатель = 1,0. Дополнительное утепление отсутствует – 1,27. Утепление на основе инженерных расчетов – 0,85.
  • D – базовая мощность обогрева с учетом средних минусовых температур, характерных для конкретного региона. Как правило, для расчетов берут значения минимумов самой холодного январского периода.
    До -10°C показатель =0,7, -15°C = 0,9, -20°C = 1,1, -20 – -35°C = 1,3, ниже 35°C = 1,5.
  • E – коэффициент высоты потолков. Типовые (2,5 – 2,7м) – 1,0.
  • F – помещение, расположенное над отапливаемым помещением. Неотапливаемый чердак – 1,0. Утепленная кровля – 0,9. Жилое отапливаемое помещение – 0,8.
  • G – тип установленных окон. Деревянные – 1,27. Пластиковые 1-камерные – 1,0. 2-камерные или однокамерные с заполнением аргоном – 0,85.
  • H – площадь остекления. Предварительно нужно рассчитать отношение S окон к S помещения. О,1 и ниже – 0,8, 0,11-0,2 – 0,9, 0,21-0,3 – 1,0, 0,31-0,4 – 1,1, 0,41-0,5 – 1,2.
  • I – схема подключения радиаторов. Всего их 6 видов, показатель варьируется от 1,0 до 1,28.
  • J – степень открытости радиаторов: насколько закрывает их подоконник, нет ли ниши/декоративного кожуха. Показатель варьируется от 0,9 до 1,2.

Теперь перемножаем между собой значение 12 показателей и вычисляем теплоотдачу для неразборной батареи. Для расчета секции батарей отопления учитываем Qyc 1-ой секции.

На нашем сайте установлен калькулятор расчета, в который вы можете подставить указанные значения и сразу получить результат. Надеемся, что приведенный калькулятор расчета радиаторов отопления поможет выбрать вам правильный радиатор отопления.

Калькулятор онлайн расчета секций радиаторов отопления по площади дома и квартиры

Как рассчитывается мощность системы отопления

Схематически работу онлайн калькулятора расчёта количества радиаторов отопления можно представить в виде задачи с наполнением бассейна водой: по одной трубе вода втекает, по другой вытекает. Только в помещении, эти константы преобразуются в тепловой поток: через радиаторы отопления в помещение поступает тепло, а через все поверхности оно вытекает наружу. В этом виде задача упрощается и уже может быть детально разобрана с помощью таблиц расчета радиаторов отопления, чтобы понять, где и что требуется изменить, с целью обеспечения комфортных условий.

1.     Подача тепла в комнату

В этой части, задача тоже имеет несколько градаций, которые в сумме формируют общие параметры теплообмена при расчёте количества секций радиатора отопления. Разница температур теплоносителя на входе и выхода из радиатора, показывается, сколько тепловой энергии остаётся в комнате. В идеальном варианте, все системы отопления нацелены на то, чтобы эта разница была максимально достижимой. Учитывая, что скорость циркуляции воды по трубам отопительного контура всегда одинакова, обеспечить лучшую теплопередачу возможно только изменением материала, формы радиаторов отопления и способа их подключения.

Самые распространённые радиаторы отопления в России:

  • Стальные;
  • Чугунные;
  • Алюминиевые;
  • Биметаллические.

Среди них нет универсального, который бы не имел недостатков. Оптимальный вариант возможно подобрать только используя калькулятор радиаторов отопления по площади дома, с привязкой к конкретному объекту. Например особо устроен расчёт чугунных радиаторов отопления, ведь они очень теплоёмки и химически стойкие. Но в них заложена высокая тепловая инерция, они медленно передают энергию от теплоносителя в окружающее пространство, а их материал хрупкий. Они хороши при расчёте радиаторов отопления квартир с централизованной подачей горячей воды, потому что в теплоноситель обязательно добавляют химические реагенты, а подача воды идёт бесперебойно.

Алюминиевые радиаторы очень быстро нагреваются, ибо теплопроводность этого металла уступает только золоту и меди. Но при расчёте алюминиевых радиаторов отопления и подключении их к стояку, металл быстро разъедается химическими добавками, входящими в состав теплоносителя. Алюминиевые радиаторы отлично вписываются в проект системы отопления частного дома, где владелец контролирует чистоту воды в контуре.

Поэтому кроме параметров тепловой мощности, для радиаторов отопления важна и химическая стойкость материала конструкции. Частично эта проблема решена в биметаллических радиаторах отопления, расчёт которых учитывает эту специфику. Но у них очень высокая стоимость, ибо их производство возможно только с использованием высокотехнологичного оборудования, на крупных промышленных предприятиях.

Правильное подключение в отопительный контур может изменить интенсивность теплообмена на 28%. Есть несколько вариантов, и калькулятор расчёта количества секций радиатора отопления показывает, что  самый эффективный способ – диагональный, при подаче сверху вниз.

2.     Теплопотери помещения

Утечка тепла регулируется профессиональной теплоизоляцией каждой комнаты в отдельности и всего дома в целом. Современные стандарты домов низкого энергопотребления, требуют на порядок снизить рассеивание энергии в окружающее пространство. Как показывает калькулятор радиаторов отопления, максимальной энергоэффективность удаётся достигнуть в домах нулевого цикла только через качественную отделку утеплителями всех стен, использование низкоэмиссионных стёкол в составе стеклопакетов и интеграции рекуператоров тепла в систему вентиляции.

Все эти работы напрямую входят в проект организации системы отопления и учитываются при расчёте мощности радиаторов отопления и количества секций по площади в онлайн калькуляторе. Такие масштабные проекты выгодно реализовывать в своём доме. Это требует пусть и крупных, но однократных вложений, а за счёт снижения затрат на отопление, владелец будет получать «пассивную прибыль» на протяжении всего периода эксплуатации здания. Даже летом в доме с качественной теплоизоляцией, не требуется кондиционер, что также снижает расходы на оплату электроэнергии.

На расчёт количества секций радиаторов отопления по площади, серьёзное влияние оказывает включение в стеклопакеты стёкол с низкой эмиссией тепла. Их преимущество в том, что они всего на 2% снижают уровень освещения в комнате, но зато возвращают в помещение 97% инфракрасного излучения, которое обычные стёкла выпускают наружу.

Есть эмпирически установленное правило, согласно которому через обычные стеклопакеты, утечка тепла через инфракрасное излучение происходит в 2,5 раза интенсивнее, чем через стены.

Возможности онлайн калькулятора расчёта радиаторов

Используя калькулятор расчёта количества радиаторов отопления, ещё на стадии проектирования, можно сопоставить уровень затрат на эксплуатацию частного дома при разном уровне теплоизоляции помещения. В онлайн калькуляторе легко рассчитывается не только количество радиаторов, но и мощность котла. Перед тем как выбрать тип остекления для своего дома, сравните затраты на отопление. Например, повысив качество утепления, можно приобрети менее дорогие радиаторы отопления, и потребуется их гораздо меньше. Для того чтобы убедиться в этом, поменяйте соответствующие входные установки в онлайн калькуляторе расчёта радиаторов отопления, и сравните полученные результаты вычислений.

Расчет мощности батарей отопления — Система отопления

Конструкция обогревания гаража включает определенные комплектующие. На данной странице веб проекта мы попбробуем выбрать для своей дачи определенные узлы конструкции. Монтаж обогрева насчитывает, расширительный бачок котел отопления, автоматические развоздушиватели, радиаторы, механизм управления тепла терморегуляторы, фиттинги, провода или трубы, крепежную систему, циркуляционные насосы. Указанные факторы системы очень важны. Исходя из этого выбор частей системы важно осуществлять технически грамотно.

В квартире, на даче или в частном доме с собственной котельной — в общем, везде, где имеет место быть отопительная система, нужно правильно рассчитать и установить отопительные приборы. поскольку именно они отдают тепло помещению в холодное время года.

Схема радиаторов отопления.

Правильно рассчитанное количество секций батареи радиатора не даст вам замерзнуть ни в какие морозы.

Два упрощенных способа расчета тепловой мощности

Расчет мощности радиаторов отопления.

Nм — мощность отопления на 1 кубометр (41 или 34 Вт, в зависимости от утепления дома).

V (объем помещения) = ширина * длина * высота.

Nобщ (общая мощность отопления помещения) = объем помещения * Nм.

Чтобы узнать количество секций радиатора, нужно Nобщ разделить на мощность 1 секции. Например, для распространенных чугунных батарей мощность секции равняется 140 Вт.

Расчет мощности, используя площадь помещения. Данный способ подходит для помещений с потолками, расположенными на высоте около 2,5 метра. Для таких помещений считается достаточным мощность отопления на 1 м2, равная 100 Вт.S (площадь помещения) = длина * ширина.

Nобщ = S * 100.

Количество секций радиаторов определяется аналогично предыдущему способу.

Для этих упрощенных способов расчета справедливы следующие поправки. Если помещение расположено на углу здания или в нем имеется выход на балкон, то к полученной мощности следует приплюсовать 20%. Округление полученного количества секций радиатора для всех помещений, кроме кухонных, следует производить в большую сторону. Для кухонь этот показатель округляется в меньшую сторону.

Точный расчет количества секций радиаторов

Формула расчета количества секций радиатора для помещения.

При точных расчетах тепловой мощности теплоотдачи отопительных приборов берется та же формула расчета, использующая площадь помещения, дополненная коэффициентами, выражающими особенности помещения в численной форме.

Nобщ = S * 100 * k1 * k2 * k3 * k4 * k5 * k6 * k7, где S — площадь расчетного помещения.

Рассмотрим значения этих коэффициентов:

  • k1 — это коэффициент, показывающий вид остекления помещения. Для обычного остекления он равен 1,27, для двойного стеклопакета — 1, для тройного стеклопакета — 0,85;
  • k2 означает утепление стен. При плохой теплоизоляции он будет равен 1,27, при использовании утеплителя или изоляции в 2 кирпича — 1, а для современной высококачественной теплоизоляции — 0,85;
  • k3 показывает процентное соотношение площади окон к площади пола. При 10% соотношении коэффициент принимается за 0,8, при 20% — 0,9, если площадь окон занимает 30% от площади пола, то он равен 1, при 40% k3 = 1,1, а для 50% соотношения k3 = 1,2;
  • k4 — коэффициент минимальной уличной температуры. Если она равна -10С, то k4 = 0,7, для -15С k4 = 0,9, для -20С k4 = 1,1, для -25С k4 = 1,3, для -35С k4 = 1,5;
  • k5 показывает количество стен, отделяющих помещение от улицы. Если такая стена одна, то k5 будет равен 1,1. Если таких стен 2, то k5 = 1,2. При 3-х стенах, отделяющих жилье от улицы k5 = 1,3. Для 4 стен k5 = 1,4;
  • k6 определяет тип помещения, находящегося над тем, для которого рассчитывается мощность теплоотдачи. Если сверху неотапливаемый чердак, то коэффициент равняется 1, если чердак, но отапливаемый, то он равен 0,9, а при наличии сверху отапливаемого жилого помещения, он равен 0,8;
  • k7 обозначает высоту потолка в расчетном помещении. Для 2,5 м потолка k7 = 1. Для 3 м потолка k7 =1,05. Для 3,5 м k7 = 1,1. Для 4 м k7 = 1,15. А для 4,5 м потолка k7 = 1,2.

Схема монтажа радиаторов отопления.

Так как производители радиаторов обычно указывают диапазон мощностей, выдаваемых их продукцией, берите за расчетную мощность радиатора наименьшую, чтобы избежать несоответствия реальной мощности и расчетной.

Также для расчетов может использоваться специальная компьютерная программа. Эта программа работает по такой же формуле, какая приведена для точных расчетов тепловой мощности. Поэтому данная программа и ее использование могут быть заменены обычными вычислениями.

  1. Радиатор монтируют под окнами для создания теплозавесы от холода, проникающего сквозь окно.
  2. Расстояние от подоконника до верхней границы радиатора должно быть от 5 до 10 см.
  3. Расстояние от стены, на которую монтируется батарея, допускается от 2-х до 5 см.
  4. Расстояние до пола должно быть не менее 8 см.

Список инструментов и материалов:

Инструкция по монтажу отопительных приборов

  1. Если в помещении стоят ранее установленные радиаторные батареи, то процесс установки начинается с их демонтажа. Предварительно необходимо перекрыть подачу горячей воды в батарею или остановить работу котельной.
  2. После того как отопление отключено и старая батарея снята, приступают к разметке. Разметка производится с учетом требований для минимизации теплопотерь.
  3. Ударной дрелью или перфоратором необходимо в отмеченных под крепления местах сделать отверстия для кронштейнов, в которые вставляют дюбеля и устанавливают кронштейны.
  4. Далее на кронштейны устанавливается батарея.
  5. Трубы присоединяются к двум патрубкам батареи (входному и выходному), расположенным с одной стороны батареи, через радиаторные краны.
  6. С другой стороны радиатора нижний патрубок заглушается, а на верхний монтируется кран Маевского.

Правильно рассчитанная мощность отопления и грамотно проведенная процедура установки позволят согреть вас и ваш дом в зимнее холодное время.

Источник: http://1poteply.ru/radiatory/radiatorov-otopleniya-samostoyatelno.html

Расчет мощности батарей отопления

» Тепловая мощность радиатора отопления » это такое словосочетание, которым активно оперируют все продавцы и монтажники, но немногие могут объяснить что это. Опросив монтажников, как они делают расчет радиаторов отопления можно понять, что у каждого к этому вопросу свой подход.

Я слышал следующие варианты:

Площадь помещения умножаем на 100 и делим на тепловую мощность секции, указанную в брошюре или на упаковке. Получаем количество секций на одно помещение.

То же самое, но еще умножаем на коэффициент запаса 1,2-1,3.

Ставим чугунные радиаторы с межосевым расстоянием 500мм из расчета 1,3 секции на 1 м.кв. а биметаллические и алюминиевые — 1 секция на метр квадратный.

Какая-то доля истины в таких расчетах радиаторов отопления есть, но явно видно, что системного подхода здесь не хватает. И не каждый монтажник или продавец сможет объяснить, откуда взялась цифра 100 и почему в описаниях аналогичных радиаторов расхождение в величине тепловой мощности может достигать 40 и более процентов.

С техническими описаниями производителей тоже не всегда можно разобраться, какие радиаторы отопления лучше устанавливать в том или ином случае. Даже инструкции таких известных производителей как VOGEL NOOT, KERMI, SIRA, RADIATORI по-разному описывают, как выбрать радиаторы отопления. Ну а китайские производители вообще не обременяют себя выдачей информации по подбору отопительных приборов. Просто указывают максимальную тепловую мощность и все.

Вывод можно сделать следующий: вопрос подбора отопительных приборов нельзя пускать на самотек и доверять случайным людям. Тем более, что цена на радиаторы отопления немаленькая и любая переделка может вылиться в хорошую «копеечку».

С чего начать…

Задача радиаторов отопления — компенсация тепловых потерь здания и создание в помещениях требуемого теплового режима. Так что, перед тем как купить радиаторы отопления. нужно определить тепловые потери в помещениях. Вариантов несколько:

  • Воспользоваться услугами проектировщика
  • Провести расчет самостоятельно согласно СНИПу
  • Просчитать тепловые потери здания с помощью специализированных программ

Последний способ, как по мне, наиболее подходит для застройщика. Фактически, потребуется только ввести параметры дома (толщина и материал стен, вид остекленения, год постройки дома, тип кровли, наличие утепления, регион, другое) и программа сама сделает просчет. Таких программных продуктов в интернет предостаточно. Важный момент. Программа расчета должна быть адаптирована к украинским строительным нормам. Расхождение между расчетами, основанными на европейских и украинских нормах, может достигать 20% и более.

Ну а самый простой способ определения тепловых потерь — принять укрупненный показатель 100Вт/кв.м. Это и есть та сотня, которой так активно оперируют все продавцы и монтажники при подборе котлов отопления и радиаторов.

Режим работы радиаторов отопления

Определение температурного режима эксплуатации системы отопления — ключевой фактор при расчете радиаторов. Параметры, с которыми нужно определиться:

  • Температура теплоносителя подающей линии
  • Температура теплоносителя обратной линии
  • Комфортная температура в помещении

Каждая из этих характеристик влияет на размер будущего радиатора отопления. Какой же режим отопления и, соответственно, радиатор нужно выбрать?

В настоящее время все известные производители отопительных приборов указывают тепловую мощность в соответствии с европейской нормой EN-442. Она требует указывать тепловую мощность радиатора отопления при тепловом режиме 75/65/20 (температура подачи / температура обратки / температура в помещении соответственно). В более старом стандарте DIN 4701 нормативные показатели, при которых определяется тепловая мощность — 90/70/20. Ну а по методике НИИСТ мощность радиатора определяется при тепловом напоре (разница между полусуммой температур подачи/обратки и температурой в помещении) 70° С.

Естественно, что владелец дома, скорее всего, не будет греть теплоноситель в системе отопления до 90°С. Поэтому, для правильного расчета радиаторов отопления требуется использовать корректировочные коэффициенты и специальные таблицы. У всех известных производителей (VOGEL NOOT, KERMI, PURMO, GLOBAL, SIRA и другие) технология пересчета и таблицы указываются в инструкциях и описаниях.

Более высокий температурный режим отопления позволяет купить радиаторы отопления меньших размеров (меньше секций), и сэкономить на этом. Низкотемпературный режим потребует установки радиаторов большей площади, зато система отопления будет работать в более щадящем режиме. А если ориентироваться на режим 55/45 то в этом случае можно отказаться от узла смешения для систем поверхностного отопления (теплый пол, настенное отопление).

Особо следует обратить внимание на подбор температурного режима при использовании конденсационного котла. Для конденсации пара и выхода на наиболее экономичный режим температура обратки не должна быть выше 59°С. Лучше 50-55°С.

Расчет радиаторов отопления

Но вот потребность помещения в тепле рассчитана. Температурный режим теплоносителя запроектирован. Подбираем радиатор.

В документации к радиатору, чаще всего, указывают тепловую мощность в режиме эксплуатации при 75/65/20 по EN 442 или 90/70/20. Если проектный режим отопления совпадает с указанным в документации — отлично. Просто подбираем панельный радиатор или количество секций в соответствии с требуемой тепловой мощностью. Например, планируется отапливать помещение теплоносителем с температурой подачи 75°С и обратки 65°С. Расчетная потребность в тепле 800Вт. Такое помещение вполне можно обогреть стальным панельным радиатором фирмы VOGEL NOOT с боковым подключением тип 22К 500х520 (стр. 13 в каталоге Вогель Нут ). Его тепловая мощность при 75/65/20 составляет 802Вт. Или восемью секциями алюминиевого радиатора UNO, производитель — итальянская компания RADIATORI 2000. Тепловая мощность каждой секции при ΔТ=50° С (те же 75/65/20) составляет 101Вт. Общая — 808Вт.

Если проектный режим отопления отличается от указанного в документации, а чаще всего так и бывает, то нужно сделать перерасчет. Суть его в том, чтобы подобрать радиатор отопления по стандартным таблицам тепловой мощности EN442 в соответствии с будущим режимом эксплуатации.

Производители предлагают различные способы вычисления мощности радиатора применительно к конкретным условиям:

с использованием корректировочных коэффициентов.

Чаще всего такие таблицы с коэффициентами используются при расчете стальных панельных радиаторов ввиду их широкого ассортимента. Их можно посмотреть в инструкции любого известного производителя радиаторов. Вот, например, таблица для расчета мощности радиаторов VOGEL NOOT . Здесь же можно найти и пример подбора.

По специальным формулам

Поскольку при подборе радиаторов применяются как отечественные, так и зарубежные стандарты, то и формулы могут быть разными.

Формула для точного расчета тепловой мощности из каталога стальных панельных радиаторов VOGEL NOOT:

Расчет теплового потока в соответствии с рекомендациями производителя биметаллических радиаторов АЛТЕРМО можно посмотреть здесь

Расчет требуемой тепловой мощности на основании заранее вычисленного ΔТ (радиатор UNO от RADIATORI 2000)

Источник: http://santech.in.ua/radiatory/raschet-radiatorov-otoplenija

Так же интересуются
29 декабря 2021 года

Стальные радиаторы отопления. Расчет мощности стальных радиаторов отопления с учетом площади помещения и теплопотерь.

Все про стальные радиаторы отопления: расчет мощности (таблица), определение с учетом теплопотерь, процентное увеличение и вычисление по площади помещения, а также как подобрать панельные батареи.

От того, насколько правильно и грамотно был произведен расчет мощности стального радиатора, настолько же можно ожидать от него тепла.

В данном случае нужно учесть, чтобы совпали технические параметры отопительной системы и обогревателя.

Расчет по площади помещения

Чтобы теплоотдача стальных радиаторов была максимальной, можно воспользоваться расчетом их мощностей, исходя из размера комнаты.

Если взять в качестве примера помещение с площадью 15 м2 и потолками высотой 3 м, то, высчитав его объем (15х3=45) и умножив на количество требуемых Вт (по СНиП – 41 Вт/м3 для панельных домов и 34 Вт/ м3 для кирпичных), то получится, что потребляемая мощность равна 1845 Вт (панельное здание) или 1530 Вт (кирпичное).

После этого достаточно проследить, чтобы расчет мощности стальных радиаторов отопления (можно свериться с таблицей, которую предоставляет производитель) соответствовал полученным параметрам. Например, при покупке обогревателя типа 22 нужно отдать предпочтение конструкции, имеющей высоту 500 мм, а длину 900 мм, которой свойственна мощность 1851 Вт.

Если предстоит замена старых батарей на новые или переустройство всей отопительной системы, то следует тщательно ознакомиться с требованиями СНиП. Это избавит от возможных недочетов и нарушений при монтажных работах.

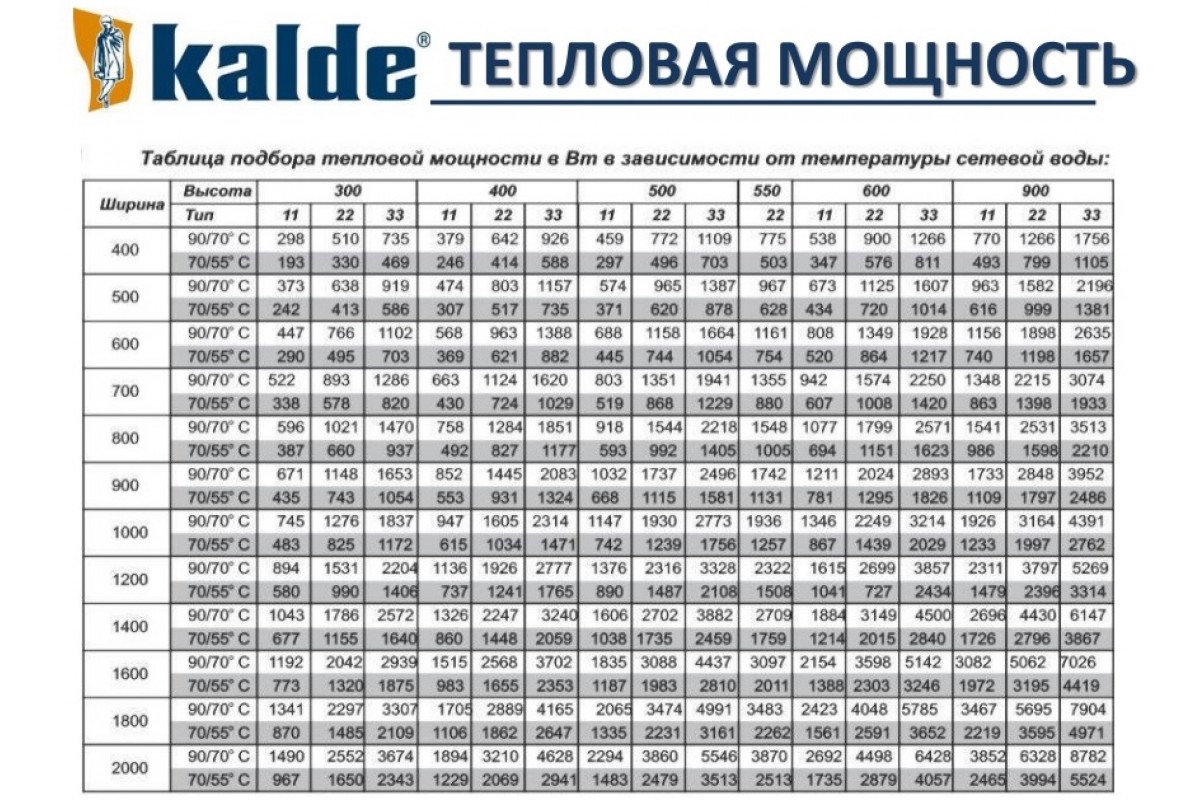

Стальные радиаторы отопления: расчет мощности (таблица)

Определение мощности с учетом теплопотерь

Кроме показателей, связанных с материалом, из которого построен многоквартирный дом и указанных в СНиП, в расчетах можно использовать температурные параметры воздуха на улице. Этот способ основан на учете теплопотерь в помещении.

Для каждой климатической зоны определен коэффициент в соответствии с холодными температурами:

  • при -10 ° C – 0.7;
  • — 15 ° C – 0.9;
  • при — 20 ° C – 1.1;
  • — 25 ° C – 1.3;
  • до — 30 ° C – 1.5.

Теплоотдача стальных радиаторов отопления (таблица предоставляется фирмой-производителем) должна быть определена с учетом количества наружных стен. Так если в комнате она одна, то результат, полученный при расчете стальных радиаторов отопления по площади, нужно умножить на коэффициент 1.1, если их две или три, то он равен 1.2 или 1.3.

Например, если температура за окном – 25 ° C, то при расчете стального радиатора типа 22 и требуемой мощностью 1845 Вт (панельный дом) в помещении, где 2 наружные стены, получится следующий результат:

  • 1845х1.2х1.3 = 2878.2 Вт. Этому показателю соответствуют панельные конструкции 22-го типа 500 мм высоты и 1400 мм длины, имеющие мощность 2880 Вт.

Так подбираются панельные радиаторы отопления (расчет по площади с учетом коэффициента теплопотерь). Подобный подход к выбору мощности панельной батареи обеспечит максимально эффективную ее работу.

Чтобы было легче произвести расчет стальных радиаторов отопления по площади, калькулятор онлайн сделает это в считанные секунды, достаточно внести в него необходимые параметры.

Процентное увеличение мощности

Можно учитывать теплопотери не только по стенам, но и окнам.

Например, прежде чем выбирать стальной радиатор отопления, расчет по площади нужно увеличить на определенное количество процентов в зависимости от количества окон в помещении:

  1. При наличии двух наружных стен и одного окна показатель увеличивается на 20%.
  2. Если и окон, и стен, выходящих наружу по два, то прибавляется 30%.
  3. Когда стены внутренние, но окно выходит на север, то на 10%.
  4. Если квартира расположена внутри дома, а обогреватели закрыты решетками, то теплоотдача стальных панельных радиаторов должна быть увеличена на 15%.

Учет подобных нюансов перед установкой панельных батарей из стали позволяет правильно выбрать нужную модель. Это сэкономит средства на ее эксплуатации при максимальной теплоотдаче.

Поэтому не следует думать только о том, как подобрать стальные радиаторы отопления по площади помещения, но и учитывать его теплопотери и даже расположение окон. Такой комплексный подход позволяет учесть все факторы, влияющие на температуру в квартире или доме.

Рекомендуем:

  • Стальные трубчатые радиаторы отопления: Arbonia, Zehnder, батареи Кимрского завода «Гармония», Zenith to be, итальянские секционные радиаторы, их технические параметры
  • Установка алюминиевых радиаторов отопления: как правильно соединить обогреватели, монтаж и методы подключения, способы крепления, где можно устанавливать батарей из алюминия
  • Пайка медных труб: виды припоев, флюс, оборудование и методы пайки труб из меди своими руками
  • Чем отличаются алюминиевые радиаторы от биметаллических: особенности строения, технические характеристики, сравнение

Расчет секций алюминиевых радиаторов отопления

Каждый дом оснащён радиатором отопления. На постсоветском пространстве  самые распространённые батареи – чугунные. Своё широкое распространение такие батареи получили благодаря долговечности. Однако со временем секции батареи забиваются ржавчиной и попавшим в систему отопления илом и мусором, что в свою очередь приводит к ухудшению теплоотдачи. Но на сегодняшний день ситуация кардинально изменилась благодаря  альтернативе в виде биметаллических и алюминиевых радиаторов отопления. Они обладают повышенной стойкостью к коррозии и высокой теплоотдачей, при этом имея небольшие размеры.

Отличительной характеристикой алюминиевого радиатора является наличие большого проходного сечения канала секции, а также наличие специального эпоксидного покрытия, которое защищает алюминий от коррозии.




Отличные характеристики и высокое качество алюминиевых радиаторов достигаются благодаря:

  • использованию высококачественного алюминия;
  • применению автоматизированной системе производства;
  • контрольной проверкой при избыточном давлении.

Благодаря такой технологии производства теплоотдача алюминиевых радиаторов на 10-12% выше чугунных.

Расчёт мощности

Ниже приведена таблица изменения показателей мощности радиатора в зависимости от теплового напора.

tz и tp — соответственно начальная и конечная температура теплоносителя (на входе и выходе) в отопительном приборе, °С;

ti — температура помещения, °С

Кол-во секций радиатора


tz/tp/ti, °С


Теплоотдача

РАП 300

РАП 500

3

90/70/20
75/65/20

302,1
238,2

463,2
365,4

4

90/70/20
75/65/20

402,8
317,6

617,6
487,2

5

90/70/20
75/65/20

503,5
397,0

772,0
609,0

6

90/70/20
75/65/20

604,2
476,4

926,4
730,8

7

90/70/20
75/65/20

704,9
555,8

1080,8
852,6

8

90/70/20
75/65/20

805,6
635,2

1235,2
974,4

9

90/70/20
75/65/20

906,3
714,6

1389,6
1096,2

10

90/70/20
75/65/20

1007,0
794,0

1544,0
1218,0

11

90/70/20
75/65/20

1107,7
873,4

1698,4
1339,8

12

90/70/20
75/65/20

1208,4
952,8

1852,8
1461,6

13

90/70/20
75/65/20

1309,1
1032,1

2007,2
1583,4

14

90/70/20
75/65/20

1409,8
1111,6

2161,6
1705,2

15

90/70/20
75/65/20

1510,5
1191,0

2316,0
1827,0

16

90/70/20
75/65/20

1611,2
1270,4

2470,4
1948,8

При расчёте мощности радиатора не важен его вид. Важен только один показатель – мощность самого радиатора (секции). При покупке радиатора всегда можно узнать этот параметр. В случае отсутствия показателей мощности, можно определить через интернет, зная модель радиатора.

Далее для определения мощности необходимоопределить площадь помещения, которое планируется обогревать.

Формула для расчёта мощности радиатора довольно таки проста. Требуемая мощность берётся из расчёта 100 Ватт на 1квадратный метр при высоте потолка 2,7 метра. Исходя из этого, получается следующая формула:

K=S×100/P,

где

K – количество секций радиатора;
S – площадь обогреваемого помещения;
P – мощность радиатора (секции).

Например: необходимо рассчитать число секций радиатора для комнаты площадью в 30 квадратных метров. Мощность секции составляет 200 Ватт. Исходя из условия, имеем S=30, P=200. Подставив данные в формулу, получаем

K=30×100/200
K=15 секций

При расчёте мощности радиатора необходимо учитывать разные случайные факторы. Исходи из этого лучше всего покупать радиатор с 20% запасом от рассчитываемого показателя. Таким образом, для выше указанного примера с учётом запаса количество секций будет равняться 18.

Расчёт и подбор радиаторов отопления

Расчет радиаторов отопления

При выборе радиаторов отопления, сейчас у покупателей проблем не возникает, ведь ассортимент этих элементов отопительно системы впечатляет: алюминиевые, чугунные, биметаллические – что душа пожелает. Но приобретение дорогостоящих радиаторов ещё не означает, что у вас дома теперь точно будет тепло. Для эффективного отопления помещений, существенную роль играет не только качество радиаторов, но и их количество. Но давайте разберемся, как нужно правильно рассчитывать радиаторы отопления, чтобы не купить лишнего и не замёрзнуть зимой.

Одним из основных параметров является тепловая мощность секций

У каждого отопительного прибора имеется своя тепловая мощность, например у радиаторов отопления из алюминия она составляет 185-200 Вт на одну секцию, если же говорить про чугунные радиаторы, то их тепловая мощность не более 130 Вт. Однако помимо материала, из которого изготовлены секции, на тепловую мощность оказывает влияние показатель «DT», отвечающий за учёт температуры теплоносителя, входящего и выходящего из батареи. К примеру, у алюминиевого радиатора по паспорту высокая тепловая мощность – она составляет 180 Вт. Данный параметр достигается только лишь, при DT = 90/70. Проще говоря, температура поступающей транспортируемой среды должна составлять 90 градусов, а на выходе это уже 70 градусов.

Но следует учитывать, что котлы в таких условиях практически никогда не эксплуатируются. У котлов настенного типа, выходная температура составляет максимум 85 градусов, а пока горячая вода дойдёт до трубы она потеряет ещё несколько градусов. Следовательно, даже при покупке алюминиевых радиаторов, необходимо отталкиваться от того, что тепловая мощность их секций будет не более 120 Вт.

Методика расчёта радиаторов отопления в зависимости от площади помещения

Если неправильно посчитать необходимое количество радиаторов, то это может стать причиной недостаточного отопления, высоких счетов за отопление или же высоких температур в помещениях. Расчёты следует делать как при установке радиаторов, так и если меняется старая отопительная система, где на первый взгляд с числом секций всё ясно. Также учитывайте, что в зависимости от типа радиатора, теплоотдача у них может быть разной.

Проще всего – это выполнить расчёт количества тепла, которое необходимо на отопление, исходя из площади помещения, где планируется установка радиаторов. Если площадь помещения известна, то необходимое количество тепла можно высчитать на основании СНиПа:

  • Если вы живёте в средней климатической полосе, то чтобы отопить 1 м2 жилой площади, необходимо затратить от 60 до 100 Вт тепла;
  • Для более холодных районов, на отопление 1м2 жилой площади, нужно от 150 до 200 Вт.

На основании данных норм, можно сделать расчёт, сколько необходимо тепла одной жилой комнате. Если дом или квартира расположены в средней климатической зоне, то чтобы отопить помещение площадью 18 м2, необходимо затратить 1800 Вт, для этого площадь помещения умножаем на 100. Но учитывая, что нормы СНиПа являются усредненными, а погода часто оставляет желать лучшего, площадь помещения мы умножаем на максимальное значение, необходимое для его отопления – в нашем случае это 100 Вт. Но если вы живете на юге, то площадь своего помещения можно смело умножать на 60 Вт.

В отоплении запас по мощности необходим довольно небольшой: с повышением необходимой мощности, требуется и большее число радиаторов, в чем больше их будет, тем больше должно быть носителя тепла в системе. Если для жителей квартир, где централизованное отопление это не является критичным, то для тех, у кого автономное отопление, большой объем системы будет значить увеличение затрат на обогрев теплоносителя.

Выполнив расчёт тепла, которое необходимо помещению, можно точно понять, сколько должно быть секций у батареи, ведь каждый конкретный отопительный прибор может выделять определенное количество тепла в соответствии с его техническими показателями.

Итак, полученную потребность тепла необходимо разделить на мощность радиатора. В результате мы получим требуемое число секций, которые позволят обеспечить помещение нужным количеством тепла.

Выполним расчет радиаторов для нашего помещения в 18 м2. Мы посчитали, что для его обогрева требуется мощность в 1800 Вт. Допустим, что одна секция имеет мощность 175 Вт. Значит, 1800/175=10,28 шт. Последние две цифры можно округлить как в большую, так и в меньшую сторону. В меньшую округляем для радиаторов на кухне, где имеются и другие источники тепла, а при расчёте обогрева комнаты или балкона, лучше округлить в большую сторону.

Рассчитываем радиаторы отопления в зависимости от объема помещения

Принцип расчётов здесь примерно такой же, как и в ранее рассмотренном случае. Прежде всего, нам необходимо вычислить общую потребность в тепле, после чего рассчитать число секций радиаторов. Если батарея будет скрыта экраном, то потребность помещения в тепловой энергии увеличиваем на 20%. В соответствии с требованиями СНИП, чтобы обогреть один кубически метр жилого помещения, требуется 41 Вт тепловой мощности.

Умножив высоту потолка на площадь комнаты, мы получим объём помещения. Полученное число умножаем на 41 Вт. Теперь у нас есть необходимое количество тепловой мощности для обогрева помещения. Квартиры, где установлены стеклопакеты и имеется внешнее утепление, необходимое количество тепловой мощности составляет 34 Вт на 1 м3.

Для наглядности давайте выполним расчёт требуемого количества тепла для помещения площадью 21 кв.м. и с потолками, высотой 2,7 метра. Объём такого помещения равен 56,7 куб.м (21 кв.м умножили на 2,7 метра), значит, необходимая для него тепловая мощность будет составлять 2324,7 Вт (56,7 куб.м. умножили на 41 Вт).

Чтобы сделать расчёт радиаторов отопления берем тепловую мощность одной секции в 175 Вт (как в предыдущем примере). Теперь 2324,7 Вт / 175 Вт = 13,28 – это и есть необходимое количество радиаторов отопления. Число 13,28 округляем в большую или меньшую сторону в зависимости от типа помещения.

БТЕ против ватт: как выбрать размер ваших электрических радиаторов

Мир отопления, похоже, изо всех сил пытается определиться с тем, как он выражает выходную мощность, что не менее легко, учитывая неудобную золотую середину, которую Великобритания принимает в отношении измерений . Ватты или БТЕ — что вам следует использовать? Одно лучше другого? Если вы всю жизнь использовали одно или другое измерение, это может быть настоящим неудобством, а когда вы отправляетесь в магазин за новым обогревателем, вы сталкиваетесь с массой непонятных вам ценностей.По правде говоря, оба измерения мощности хороши, но, тем не менее, путаница по поводу них распространена. Не волнуйтесь, Heatingpoint всегда под рукой, чтобы предоставить немного больше информации о том, чего ожидать, когда вы выбираете размер электрического радиатора.

Измерения мощности

БТЕ и ватт — это единицы измерения, используемые в отношении тепловой мощности приборов, но в чем разница между ними и что вам нужно знать, когда вы подбираете электрический радиатор для дома или бизнеса?

БТЕ (британские тепловые единицы)

Если вы лучше знакомы с метрикой, возможно, вы не слышали о БТЕ или менее уверены в их использовании.BTU (британская тепловая единица) означает количество энергии, необходимое для поднятия одного фунта жидкой воды на 1 градус по Фаренгейту при давлении в одну атмосферу. Хотя это называется британской тепловой единицей, в Великобритании это измерение используется по-разному, и гораздо чаще используется в Америке, где оно используется для выражения мощности как газовых, так и электрических обогревателей. Тем не менее, BTU иногда используются в Великобритании, обычно для измерения тепловой мощности систем центрального отопления. Расчеты объемов помещения для определения потребности в БТЕ обычно производятся в футах, поэтому, как правило, подойдут любому, кто чувствует себя более комфортно, используя британские единицы измерения.Метрическим эквивалентом БТЕ является калория, которая представляет собой количество энергии, необходимое для подъема одного грамма воды на один градус Цельсия при давлении в одну атмосферу.

Вт

Вт — единица мощности, представляющая передачу энергии в один джоуль в секунду, и является частью Международной системы единиц. Поскольку ватты являются установленным мировым стандартом, их использование в Великобритании преобладает, хотя по очевидным причинам они, как правило, более тесно связаны с электротехнической продукцией. Когда вы покупаете электрические радиаторы, их выходная мощность часто указывается в ваттах, особенно если они поставляются в другие страны, где это предпочтительное измерение.Иногда при выборе размера электрического радиатора легче понять, что такое ватт, поскольку вы можете легко использовать указанную мощность для расчета их эксплуатационных расходов, используя пенсы за кВт · ч, предоставляемые вашим поставщиком энергии. Тепловая мощность электрических радиаторов, которые мы предлагаем в магазине Heatingpoint, указывается в ваттах.

Ватт — это разница?

Было бы немного ошибкой сказать, что БТЕ можно напрямую преобразовать в ватты, поскольку это не совсем так. БТЕ — это единица измерения энергии, тогда как ватты измеряют скорость передачи энергии, поэтому они напрямую не приравниваются к одному и тому же.Когда люди говорят о преобразовании БТЕ в ватты, на самом деле они имеют в виду преобразование БТЕ в час и в ватт, что иногда обозначается как БТЕ / ч. Если у вас есть мощность или значение БТЕ / ч, необходимое для обогрева комнаты, достаточно простого расчета, чтобы преобразовать их в предпочтительные измерения.

Какое измерение мне следует использовать, чтобы выбрать размер моего электрического радиатора?

Вы можете использовать любое из измерений, чтобы определить, хватит ли мощности электрического радиатора для обогрева вашей комнаты.

Преобразование БТЕ / ч в ватты

Если вы знаете, какое значение БТЕ / ч вам нужно для обогрева гостиной, но вам нужно преобразовать его в ватты, чтобы убедиться, что вы покупаете электрический радиатор, подходящий для этого помещения, все, что вам нужно сделать, это умножить полученное значение на 0,293.

Так, например, если в вашей комнате нужен радиатор с выходной мощностью 3425 БТЕ / ч, вы можете изменить это значение на ватты следующим образом:

3425 x 0,293 = 1003,53

Это означает, что вам нужен электрический радиатор мощностью около 1000 ватт, хотя рекомендуется округлить его до следующего доступного размера, чтобы обеспечить хорошее отопление комнаты.

Преобразование ватт в БТЕ / ч

Некоторые отопительные предприятия предпочтут указывать свою продукцию в единицах БТЕ / ч, поэтому для преобразования ватт в БТЕ можно использовать аналогичное простое умножение.

Если вы знаете, что вам нужен электрический радиатор мощностью 1800 Вт для вашей комнаты, все, что вам нужно сделать, чтобы получить его эквивалент в БТЕ / ч, — это умножить мощность на 3,412.

1800 x 3,412 = 6141,6

Это даст вам количество БТЕ / ч, необходимое для обогрева вашего помещения, но, опять же, всегда полезно округлить это немного до следующего размера, чтобы убедиться, что у вас есть радиатор, который будет достаточно мощным.

Это так просто?

Если вы покупаете электрические радиаторы или другие нагревательные приборы с КПД почти 100%, приведенные выше расчеты дадут вам очень хорошее приближение того, как мощность радиатора соответствует его выходной мощности в BTU. Однако вы должны знать, что это не точная наука, и вы можете столкнуться с трудностями, если попытаетесь использовать эти практические правила для выбора других, менее эффективных решений для обогрева.

Путаница заключается в том, что указанная мощность большинства электрических нагревательных приборов не является строго измерением тепловой мощности.Фактически, это количество потребляемой энергии, которое определяет, сколько электричества обогреватель будет использовать в час. Если ваш радиатор на 100% эффективен, его тепловая мощность будет такой же, как и потребляемая энергия, поэтому с нашими радиаторами проблем не возникнет. Но как только тепловая мощность становится значительно меньше потребляемой энергии, расчет становится искаженным, и вам потребуется более высокая мощность, чем рекомендуется.

Как выбрать размер радиатора на Heatingpoint

Запутались? Не волнуйтесь — розничные продавцы отопительного оборудования годами борются с этим, и большинство из них, включая нас, устранили большую часть этой двусмысленности, предоставив индивидуальные калькуляторы отопления для каждого типа отопительного решения.В случае сомнений всегда обращайтесь к калькулятору размеров или таблицам, рекламируемым вместе с продуктом, или поговорите с консультантом по продажам, чтобы получить индивидуальное предложение, адаптированное как для вашего дома, так и для выбранной вами системы отопления. Иногда это означает полный отказ от БТЕ, но большинство людей считает, что это упрощает задачу и делает ее менее запутанной.

В Heatingpoint мы предоставляем простой в использовании калькулятор электрических радиаторов, который мгновенно даст вам минимальную требуемую мощность, и, используя приведенные выше расчеты, ее можно легко преобразовать в БТЕ.

Калькулятор отопления

БТЕ — Trade Radiators

Чтобы упростить выбор радиатора, подходящего для вашего дома, калькулятор отопления Trade Radiators рассчитает необходимую тепловую мощность (в БТЕ и ваттах), необходимую для поддержания комфортной температуры в помещении. Эти значения указаны для всех радиаторов, которые мы продаем на сайте, чтобы помочь вам составить короткий список подходящих продуктов. Чтобы помочь вам лучше понять, как, где, почему и когда вы будете использовать этот калькулятор, мы ответили на некоторые популярные вопросы о BTU, калькуляторе отопления, как он влияет на ваш дом и как он работает.

Для чего нужен этот калькулятор?

Допустим, вам нужен новый радиатор для кухни, и вы пытаетесь понять, какой тип купить. Вы думаете о самом большом радиаторе, потому что в вашей комнате все время становится холодно. Однако покупка самой большой модели будет означать, что ваша кухня может быстро нагреться все время, и вы в конечном итоге потратите энергию (и, в свою очередь, деньги) на отопление своей кухни. Чтобы этого избежать, воспользуйтесь этим калькулятором.

Зачем нужен счетчик отопления?

Чтобы убедиться, что вы не покупаете радиатор неправильного размера, а также знаете, какие ватты и BTU требуются для обогрева помещения, в которое будет помещен радиатор.

Что такое БТЕ?

BTU — британские тепловые единицы. Это измерение, используемое для определения количества энергии, необходимого для обогрева (и охлаждения) комнаты в зависимости от ее размера. Проще говоря; чем выше BTU, тем выше будет выход энергии. Насколько это эффективно, зависит от размера комнаты и от того, что находится за стенами, полом и крышей.

А может радиатор не того размера?

Вы бы не поставили небольшую вешалку для полотенец 600 мм на 600 мм в гостиной и не поставили бы вертикальный радиатор высотой 1600 мм в спальне-боксе.Можно выбрать радиатор неподходящего размера для своего дома, особенно если вы не понимаете, сколько энергии требуется для обогрева указанной комнаты, и какие препятствия могут естественным образом стоять на пути. Определение размера и характеристик комнаты помогает сделать осознанную покупку.

Какие измерения мне нужны?

Чтобы эффективно рассчитать выходной сигнал BTU для любой комнаты, вы должны начать с рулетки и измерить высоту комнаты, ширину комнаты, длину комнаты и, наконец, размер окна ( это длина по ширине окна в м²).

И чтобы помочь устранить путаницу в том, что считается шириной и длиной, длина комнаты (сверху вниз) почти всегда будет больше ширины (из стороны в сторону).

Почему важен тип комнаты?

Сообщив нам, какой тип комнаты, мы сможем лучше рассчитать, сколько энергии потребуется для обогрева помещения.

Разные комнаты имеют разные особенности и предметы, которые необходимо учитывать. Например, вы удивитесь, сколько жилых комнат имеют большой радиатор, но спрятан за диваном, который втягивает все тепло.Кухни, как правило, облицованы плиткой или ламинатом и часто представляют собой комнату, где двери в и из дома постоянно открываются и закрываются, а это означает, что им нужен высокий BTU, чтобы оставаться в тепле.

То же самое касается коридоров, которые будут иметь наибольшую высоту, наименьшую ширину и больше всего подвержены воздействию холода на улице при открывании и закрывании входной двери.

Почему важно то, что находится под комнатой?

Жара не просто поднимается. Он распространяется по всей комнате во всех направлениях, и когда у вас есть пол на один этаж выше или вы укладываете бетон, это может резко повлиять на сохранение тепла в вашей комнате.

Для любых комнат наверху BTU обычно будет ниже, поскольку естественное тепло, поднимающееся с первого этажа, в сочетании с изолированными полами и ковровым покрытием означает, что такие помещения, как ваша спальня, могут довольно хорошо удерживать тепло.

Когда мы находимся на первом этаже, тепловая эффективность может быть изменена, если у вас есть грунт под деревянным полом, грунт под бетоном или подвесной пол. То, что происходит под полом, очень важно, так как плохо вентилируемый пол может вызвать конденсацию или скопление загрязненного воздуха.Во многих современных домах будет собственная расширенная вентиляция под полом для циркуляции тепла.

Если вы обойдете дом снаружи и увидите, что на одном из кирпичей на нижней стене есть пластиковая решетка кирпичного цвета, у вас есть подвесной пол, и это вентиляционное отверстие, выходящее из него. Если вы знаете, что под вашим деревянным полом или ковром находится просто большой твердый серый пол, у вас есть земля под твердым бетонным полом.

Почему имеет значение то, что находится над комнатой?

Если вы не в бунгало, велика вероятность, что над любой комнатой на первом этаже будет комната, до которой захочется подняться тепло.Вот что означает каждая из опций в этом разделе калькулятора:

Обогреваемая комната
Если ваша спальня или ванная комната находится над любой используемой ниже комнатой, то они находятся над отапливаемой комнатой. Это означает, что возникающее тепло может служить своего рода буфером для вашей комнаты.

Скатная утепленная крыша
Если у вас чердак наверху и не утеплен, ваша комната уже может быть очень теплой с точки зрения тепла или вам потребуется мощный радиатор для сохранения тепла.


Утепленная скатная крыша 50 мм
Тонко утепленная крыша обычно является признаком того, что ваши комнаты на верхнем этаже уже имеют хорошую изоляцию.

Изолированная скатная крыша 100 мм
Толсто изолированная крыша будет признаком того, что в вашей комнате проблемы с теплом, но эта изоляция должна помочь ей довольно легко оставаться в тепле.

Почему важен тип наружных стен?

Все стены могут выглядеть одинаково, но то, что находится внутри, может кардинально отличаться. Как правило, дома, построенные здесь, в Великобритании, начиная с 1920-х годов, будут иметь полые стены, то есть стены с пространством посередине. Некоторые из них могут быть без теплоизоляции, но во многих современных зданиях есть изоляция из пенопласта в полости, которая помогает дому сохранять тепло.

Определить, какие у вас стены, не составит труда. Если кирпичи чередуются от ряда к ряду, вероятно, у вас есть изоляция полости. Теперь, если ваша стена закрыта, и вы не видите кирпич, просто перейдите к внешней стене с окном в ней. Если вы с уверенностью можете сказать, что стена толще 26 см, в ней будет полость. Если он намного тоньше или явно толще, это может быть сплошная кирпичная стена. И если вам интересно, что такое стена с деревянным каркасом, это просто старая стена, которая частично поддерживается деревянным каркасом, но обычно это всегда присутствует только в очень старых домах.

Почему имеет значение тип окон?

Тепло любит окна. Они всегда холодные, и это самый простой способ сбежать из комнаты. Окна с одинарным остеклением — самые слабые, и когда в комнатах вы много используете, выходная мощность в BTU должна быть выше, чтобы согреть пространство.

Во многих современных домах есть двойное остекление, которое помогает удерживать много тепла и снижает BTU.

Почему имеет значение количество внешних стен?

Количество стен, выходящих наружу, влияет на способность помещения сохранять тепло.В большинстве домов в гостиной две стены, расположенные ближе всего к двери, будут выходить внутрь дома, а две — наружу. Те, что находятся внутри, будут тоньше, но к ним будут примыкать другие стены с другими радиаторами, излучающими тепло, в то время как внешние стены будут иметь только изоляцию, а затем внешние элементы.

Наружные стены почти всегда находятся там, где отвод тепла меньше всего. Вот почему во многих домах вы обнаружите, что радиатор в гостиной находится либо у внутренней стены, где он требует наименьшего сопротивления нагреванию, либо у внешней стены под вашим большим окном, где он может вызвать сквозняк от пола вверх. Это предотвращает постоянное ощущение холода в комнате из-за конвекции (поскольку многие люди не понимают, что радиаторы отводят тепло, а не излучают тепло).

Ваши радиаторы и рейтинг Delta

Когда вы нажмете на любой радиатор или полотенце на месте, вы заметите, что первая указанная нами спецификация — это BTU продукта. Мы используем рейтинг Delta 50 (также известный как T50 / Δ50) для всех наших продуктов. Это стандартный отраслевой рейтинг, в котором указано, что расход = 75 ° C, возврат = 65 ° C, помещение = 20 ° C.Большинство систем домашнего отопления в Великобритании следуют этому рейтингу.

Дельта-рейтинг важен для расчетов в БТЕ, поскольку он соответствует ожидаемой идеальной комнатной температуре 20 ° C. Любой уважаемый магазин придерживается стандарта BS EN 442 и использует Delta 50 в качестве ориентира. Если вы видите, что другой интернет-магазин перечисляет продукты как Delta60 (Δ60) или Delta 70 (Δ70), они предоставляют завышенные выходные BTU (они повышают предполагаемую температуру, чтобы характеристики продукта выглядели лучше).

Не обманывайтесь рейтингами Delta

Важно соблюдать осторожность при использовании Delta 60 и Delta 70.Нечестный поставщик, по сути, лжет, заявляя, что его радиаторы обеспечивают большую тепловую мощность, когда вы сравниваете ту же марку и модель на их сайте с той, которую вы найдете в Trade Radiators.

Например, радиатор, обозначенный как Δ60, когда он должен быть Δ50, будет иметь более высокий рейтинг BTU на 1,264 (например, радиатор Δ50 с BTU, равным 1000, теперь волшебным образом будет иметь рейтинг BTU, равный 1264). Остерегайтесь этого, иначе вы получите радиатор, который недостаточно отапливает вашу комнату.

Теперь нужна помощь в выборе радиатора?

Как рассчитать «дельту Т» для радиатора | AEL Heating Solutions Ltd

После того, как вы определили потребность в тепле для вашей комнаты (простой в использовании калькулятор BTU от AEL поможет вам в этом), как вы можете проверить, что выбранный вами радиатор обеспечивает достаточную тепловую мощность?

Существует простой расчет, чтобы проверить, будет ли радиатор обеспечивать достаточную тепловую мощность. Вы должны проверить «дельту Т».

Что такое «дельта Т»?

В каталоге радиаторов AEL для каждого радиатора указана тепловая мощность, а также указаны размеры радиатора. Показатель тепловой мощности указан для определенной «дельты Т». Дельта T — это разница между заданной комнатной температурой и средней температурой воды в радиаторе. Средняя температура радиатора зависит от температуры воды на входе и выходе из радиатора, которая может отличаться в вашей системе отопления.

дельта T = (Комнатная температура) — (Средняя температура воды в радиаторе)

Если дельта T вашей системы отличается от той, которая указана в каталоге, вам нужно будет рассчитать новую тепловую мощность. Это легко сделать, умножив выходную цифру в каталоге на поправочный коэффициент.

Таблица поправочных коэффициентов

Дельта Т (° C) Поправочный коэффициент
5 0. 050
10 0,123
15 0,209
20 0,304
25 0,406
30 0,515
35 0,629
40 0,748
45 0,872
50 1.000
55 1,132
60 1,267
65 1,406
70 1,549
75 1,694

На приведенной ниже диаграмме показан случай, когда желаемая температура в помещении составляет 20 ° C, а средняя температура воды в радиаторе составляет 70 ° C. Разница, «Дельта Т», составляет 50 ° C.

Если «Delta T» в каталоге составляет 50 ° C, лучше всего просто использовать выходные данные, указанные в каталоге (поправочный коэффициент для этой системы будет равен 1).

Для системы с «Delta T», отличной от 50 ° C, вычислить новую мощность радиатора просто:

  • В «Таблице поправочных коэффициентов» найдите фактическую дельту T для вашей системы и соответствующий поправочный коэффициент
  • Умножьте результат в каталоге на поправочный коэффициент

Пример расчета

Выход радиатора в каталоге AEL (на основе дельты T = 50 ° C) = 194 Вт
Дельта T вашей системы = 35 ° C
Из таблицы поправочный коэффициент = 0.629
Следовательно, мощность вашего радиатора = 194 Вт * 0,629 = 122 Вт


После того, как вы определили потребность в тепле для вашей комнаты (простой в использовании калькулятор BTU от AEL поможет вам в этом), как вы можете проверить, что выбранный вами радиатор обеспечивает достаточную тепловую мощность?

Существует простой расчет, чтобы проверить, будет ли радиатор обеспечивать достаточную тепловую мощность. Вы должны проверить «дельту Т».

Что такое «дельта Т»?

В каталоге радиаторов AEL для каждого радиатора указана тепловая мощность, а также указаны размеры радиатора. Показатель тепловой мощности указан для определенной «дельты Т». Дельта T — это разница между заданной комнатной температурой и средней температурой воды в радиаторе. Средняя температура радиатора зависит от температуры воды на входе и выходе из радиатора, которая может отличаться в вашей системе отопления.

дельта T = (Комнатная температура) — (Средняя температура воды в радиаторе)

Если дельта T вашей системы отличается от той, которая указана в каталоге, вам нужно будет рассчитать новую тепловую мощность.Это легко сделать, умножив выходную цифру в каталоге на поправочный коэффициент.

Таблица поправочных коэффициентов

Дельта Т (° C) Поправочный коэффициент
5 0,050
10 0,123
15 0,209
20 0,304
25 0. 406
30 0,515
35 0,629
40 0,748
45 0,872
50 1.000
55 1,132
60 1,267
65 1.406
70 1,549
75 1,694

На приведенной ниже диаграмме показан случай, когда желаемая температура в помещении составляет 20 ° C, а средняя температура воды в радиаторе составляет 70 ° C. Разница, «Дельта Т», составляет 50 ° C.

Если «Delta T» в каталоге составляет 50 ° C, лучше всего просто использовать выходные данные, указанные в каталоге (поправочный коэффициент для этой системы будет равен 1).

Для системы с «Delta T», отличной от 50 ° C, вычислить новую мощность радиатора просто:

  • В «Таблице поправочных коэффициентов» найдите фактическую дельту T для вашей системы и соответствующий поправочный коэффициент
  • Умножьте результат в каталоге на поправочный коэффициент

Пример расчета

Выход радиатора в каталоге AEL (на основе дельты T = 50 ° C) = 194 Вт
Дельта T вашей системы = 35 ° C
Из таблицы поправочный коэффициент = 0. 629
Следовательно, мощность вашего радиатора = 194 Вт * 0,629 = 122 Вт


Узнать | OpenEnergyMonitor

Модель радиатора

Проблема

Если заданная тепловая мощность радиатора системы центрального отопления составляет 1430 Вт при «средней температуре воды» 70 ° C и температуре окружающей среды 20 ° C, какова температура подачи при тепловой мощности 500 Вт? (предположим, что расход остается постоянным)

Расчет температуры подачи по тепловой мощности может показаться неправильным.Причина, по которой приводится этот пример, заключается в том, что это расчет, который выполняется в модели теплового насоса.

Пример радиатора: двухпанельный конвектор Kudox 600×800

Фон

Стандартная процедура испытаний радиаторов, произведенных в Европе, определяется стандартом BS EN442. В соответствии с этим стандартом температура воды, поступающей в радиатор (температура подачи) установлена ​​на 75 ° C, температура в помещении установлена ​​на 20 ° C, а затем скорость потока регулируется до тех пор, пока температура обратной линии не станет 65 ° C.

Тепловая мощность радиатора тогда определяется по формуле:

  Heat_output = specific_heat x массовый расход x (T_flow - T_return)

Где:

Heat_output = Тепловая мощность радиатора в ваттах (Дж / с)
specific_heat = Удельная теплоемкость жидкости (Дж / кг.K) (Вода: 4186Дж / кг.K)
массовый расход = массовый расход (кг / с)
T_flow = Температура воды, поступающей в радиатор (C).
T_return = Температура воды, выходящей из радиатора (C).

Температура подачи 75 ° C и температура обратки 65 ° C дает «среднюю температуру воды» (MWT) 70 ° C, которая является температурой радиатора, обычно указываемой в брошюре по радиаторам.

Фактическая средняя температура радиатора может не соответствовать средней температуре воды, рассчитанной по приведенному ниже среднему уравнению, в действительности она зависит от конструкции радиатора, например, от протока воды через радиатор. Но для наших целей предположим, что это достаточно близко.

Также часто указывается разница между MWT и комнатной температурой (Delta_T), составляющая 20 ° C = 50 Кельвинов.

  MWT = (T_flow + T_return) / 2

Delta_T = MWT - T_room

Когда вы уменьшаете среднюю температуру воды в радиаторе, его тепловая мощность не уменьшается линейно.Тепловая мощность при Delta_T, равном 25K (половина от стандартной тестовой Delta_T, равной 50K), составляет менее половины тепловой мощности, заданной при 50K. Тепловая мощность, отдаваемая радиатором при различных значениях Delta_T, обычно определяется с помощью таблицы поправочных коэффициентов:

Delta_T Поправочный коэффициент
20 0,3
25 0,41
30 0,52
35 0.63
40 0,75
45 0,87
50 1

Поправочные коэффициенты от тепловых насосов для дома Джона Кантора взяты из данных производителя. 1.1 / 1.3) x Rated_Delta_T

Затем мы можем рассчитать среднюю температуру воды как:

  MWT = T_room + Delta_T

Температура подачи от тепловой мощности и расхода

Падение температуры на радиаторе (для удельной тепловой мощности) зависит от расхода воды.

  Heat_output = specific_heat x массовый расход x (T_flow - T_return)

перестановка дает:

  (T_flow - T_return) = Heat_output / specific_heat x массовый расход

Половина разницы между температурой подачи и температурой обратной линии составляет величину, на которую температура подачи выше, а температура обратной воды ниже средней температуры воды.1 / 1,3) x 50K = 22,3K

2) Расчет средней температуры воды

  MWT = T_room + Delta_T = 20,0C + 22,3K = 42,3C

3) Рассчитать расход

Для расчета температуры потока нам необходимо знать расход или массовый расход (объемный расход x плотность). В приведенной выше задаче мы предполагаем, что скорость потока на выходе 500 Вт такая же, как скорость потока, необходимая для получения 1430 Вт при T_flow 75 ° C и T_return 65 ° C.

  массовый расход = выход тепла / удельный нагрев x (T_flow - T_return)
массовый расход = 1430 Вт / 4186 Дж / кг K x (75C-65C) = 0,0342 кг / с

4) Рассчитать температуру подачи

  T_flow = MWT + Heat_output / (2 x specific_heat x массовый расход)
T_flow = 42,3C + 500 Вт / (2 x 4186Дж / кг · K x 0,0342 кг / с) = 44,0C

Список литературы

  1. Тепловые насосы для дома от Джона Кантора — спасибо Джону Кантору за помощь с этим руководством
  2. http: // www.plumbingpages.com/featurepages/CorrectionFactors.cfm
  3. Worcester Bosch Google cache: radiator-sizing-for-heatpumps.pdf

Тепловыделение от радиаторов и нагревательных панелей

Тепловыделение от радиатора или нагревательной панели зависит в первую очередь от разницы температур между горячей поверхностью и окружающим воздухом. Тепловыделение можно рассчитать

P = P 50 [(t i — t r ) / ln ((t i — t a ) / (t r — t а )) 1/49.32] n (1)

где

P = тепловыделение от радиатора (Вт, Дж / с)

P 50 = тепловыделение от радиатора с разность температур 50 o C (Вт)

t i = температура воды на входе ( o C)

t r = температура воды на выходе ( o C)

t a = температура окружающего воздуха ( o C)

n = константа, описывающая тип радиатора (1.33 для стандартных панельных радиаторов, 1,3 — 1,6 для конвекторов)

Обратите внимание, что радиаторы обычно рассчитаны на температуру средней панели 70 o C — и температуру окружающего воздуха 20 o C (разница 50 o C )

Пример — Тепловыделение от радиатора

Теплоотдача от радиатора с номиналом *) Теплоотдача 1000 Вт при температуре воды на входе t i = 70 o C и температура на выходе t r = 50 o C можно вычислить

P = (1000 Вт) [((70 o C) — (50 o C)) / ln (( (70 o C) — (20 o C)) / ((50 o C) — (20 o C))) 1/49. 32] 1,33

= 736 Вт

*) номинальное при температуре воды на входе t i = 80 o C , температура воды на выходе t r = 60 o C и температура окружающего воздуха t a = 20 o C

Калькулятор тепловыделения радиатора

Тепловыделение и расход воды

Калькулятор ниже можно использовать для расчета тепловыделения и расхода воды от радиатора, работающего вне стандартных условий — например, увеличения или уменьшения температуры воды на входе или выходе или увеличения или уменьшения температуры окружающего воздуха в помещении.

Температура возвратной воды
и расход

Калькулятор ниже может использоваться для расчета температуры возвратной воды и объемного расхода воды через радиаторы на основе фактического тепловыделения и температуры воды на входе.

Негабаритные радиаторы — довольно распространенное явление, поскольку практически невозможно адаптировать стандартный радиатор точно к требуемым тепловым потерям из комнаты. С помощью калькулятора, расположенного ниже, можно изучить последствия нестандартного тепловыделения, когда радиатор слишком большой.


При проверке теплоотдачи радиаторов учтите, что стандарты тестирования различаются. Примеры стандартов:

  • BS 3528 «Спецификация для обогревателей конвекционного типа, работающих с паром или горячей водой» (отозвана, заменена на BS EN442) — температура подачи 90 o C, температура возврата 70 o C , температура воздуха 20 o C
  • BS EN442 «Технические условия на радиаторы и конвекторы.»- температура подачи 75 o C , температура обратной воды 65 o C, температура воздуха 20 o C

Тестирование того же радиатора с BS EN442 по сравнению с BS 3528 снижает тепловую мощность с приблизительно 11% .

Расчет радиатора

Этот калькулятор радиатора (также известный как калькулятор теплопотерь) предоставит руководство по выходной мощности, необходимой как в БТЕ, так и в ваттах для определенного помещения.

Калькулятор требует, чтобы размеры вводились в метрах, поэтому при необходимости мы включили удобный преобразователь имперской системы в метрическую — просто введите свои размеры в футах и ​​дюймах (или просто дюймах) и нажмите кнопку РАСЧЕТ.

Калькулятор основного радиатора прост в использовании — просто заполните форму, включая размеры комнаты, площадь окна (умножьте высоту на ширину оконной рамы) и выберите детали пола, потолка и стен, которые лучше всего подходят для вашего дома. Результаты приведены в нижней части страницы и для вашего удобства включают в себя британские тепловые единицы (BTU) и ватты.

футы и дюймы »Конвертер метров

Калькулятор БТЕ / Вт
Посмотрите наш полный ассортимент радиаторов, выбрав тип ниже.

Радиатор какого размера мне нужен?

Калькулятор рассчитывает требуемую тепловую мощность, и теперь мы добавили динамические ссылки, которые появятся, когда вы укажете размер комнаты и т. Д.Ссылки приведут вас к выбору радиаторов на основе результатов вашей тепловой мощности, что позволит вам сразу же купить их, если хотите! Есть стандартные радиаторы, дизайнерские радиаторы, колонные радиаторы в традиционном стиле, а также поручни для полотенец с подогревом как в классическом, так и в современном дизайне.

Обратите внимание, что в этом калькуляторе для радиаторов используются стандартные формулы, однако результаты являются ориентировочными, и мы не даем никаких гарантий относительно точности индивидуальных результатов. Вы можете обнаружить, что некоторые онлайн-калькуляторы для радиаторов дают разные результаты. Мы советуем руководствоваться интуитивным чутьем и руководствоваться здравым смыслом. Более высокий результат означает, что вы будете искать радиатор большего размера, который будет стоить дороже …

Мы надеемся, что предоставленная информация окажется интересной и поможет вам сделать осознанный выбор радиатора. Мы будем рады любым комментариям, которые у вас могут быть — отправляйте письма по адресу или позвоните по телефону 01752 705522.

Система центрального отопления — обзор

6.1 Общие положения

Для распределения солнечного тепла в зданиях можно использовать гидравлическую систему (излучающие панели и водяные радиаторы) или центральную систему приточной вентиляции.

В системах центрального отопления температура подачи горячей воды может иметь разные значения. В недавнем прошлом наиболее используемым значением в Румынии, а также в других странах Европейского Союза было 90 ° C с перепадом температуры на 20 ° C, но в настоящее время температура подачи обычно ниже 90 ° C.

Обеспечение потребности в тепле для зданий, оборудованных системами центрального отопления, требует систем с высокой эффективностью не только в процессе производства тепла, но и в распределении тепловой энергии. Одним из способов повышения эффективности систем отопления является использование пониженной температуры [1]. Кроме того, можно использовать ВИЭ с более высокой эффективностью в качестве солнечной энергии. Обычно плоские жидкостные коллекторы нагревают передающую и распределяющую жидкость до температуры от 35 до 50 ° C.Систему необходимо контролировать и оптимизировать в соответствии с постоянно меняющейся потребностью в тепле.

Энергетическая и эксергетическая эффективность систем центрального отопления выше при пониженных температурах горячей воды [2], но, основываясь на [3], необходимо указать, что это справедливо только для полностью сбалансированных систем. Стабильность работы системы центрального отопления с пониженной температурой может быть повышена за счет уменьшения уровня перепада температуры. Таким образом, можно получить системы отопления с более высокой стабильностью и энергоэффективностью за счет одновременного снижения температуры подачи и падения температуры.

После внедрения пластиковых трубопроводов применение водного лучистого отопления с трубами, встроенными в поверхности помещений (например, полы, стены и потолки), значительно расширилось во всем мире. Ранее системы лучистого отопления применялись в основном для жилых домов из-за комфорта и свободного использования площади без каких-либо препятствий для установки. По тем же причинам, а также для возможного снижения пиковых нагрузок и экономии энергии излучающие системы широко применяются в коммерческих и промышленных зданиях.Из-за больших поверхностей, необходимых для передачи тепла, системы работают с водой с низкой температурой для обогрева. Однако, чтобы расширить использование этих типов генераторов и извлечь выгоду из их энергоэффективности для достижения целей 20–20–20 (повышение энергоэффективности на 20%, сокращение выбросов CO 2 на 20% и возобновляемые источники энергии на 20%) к 2020 году), необходима работа с радиаторами, которые в прошлом были наиболее часто используемыми оконечными устройствами в системах отопления.

В Европе предстоит отремонтировать десятки тысяч зданий, большинство из которых — жилые.Энергетическая задача будущего будет заключаться в ремонте существующих зданий и предложении технологий системного проектирования, которые могут быть установлены с минимальным вмешательством, что будет чрезвычайно успешным. Следовательно, если продвигается солнечная технология, она должна быть рассчитана также на работу с радиаторами.

В этой главе представлены системы распределения тепла в зданиях, включая водяные радиаторы, излучающие панели (пол, стены, потолок и пол-потолок) и комнатные воздухонагреватели. Первой целью данного исследования является анализ экономии энергии в системах центрального отопления с пониженной температурой подачи для различных типов радиаторов с учетом теплоизоляции распределительных труб и исследование производительности различных типов низкотемпературных систем отопления с разные методы.Кроме того, разработана и экспериментально подтверждена математическая модель для численного моделирования теплового излучения излучающих полов, а также проведен сравнительный анализ энергетических, экологических и экономических характеристик полов, стен, потолка и пола-потолка с использованием численного моделирования с Выполняется программное обеспечение моделирования переходных систем (TRNSYS).

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
