виды и расчет по таблицам

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Стальные панельные радиаторы имеют разные размеры и мощность

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет.

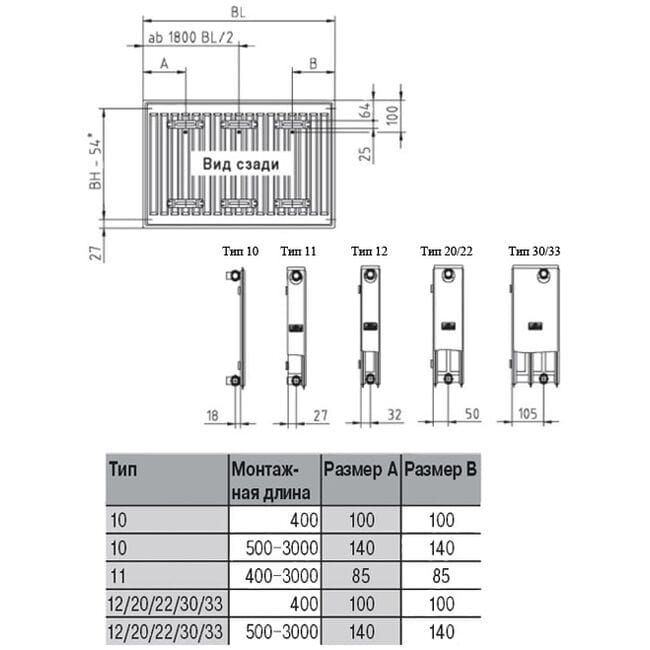

По строению стальные панельные батареи бывают следующих типов:

  • Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
  • Тип 22 — двухпанельный с двумя пластинами оребрения.
  • Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
  • Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
  • Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

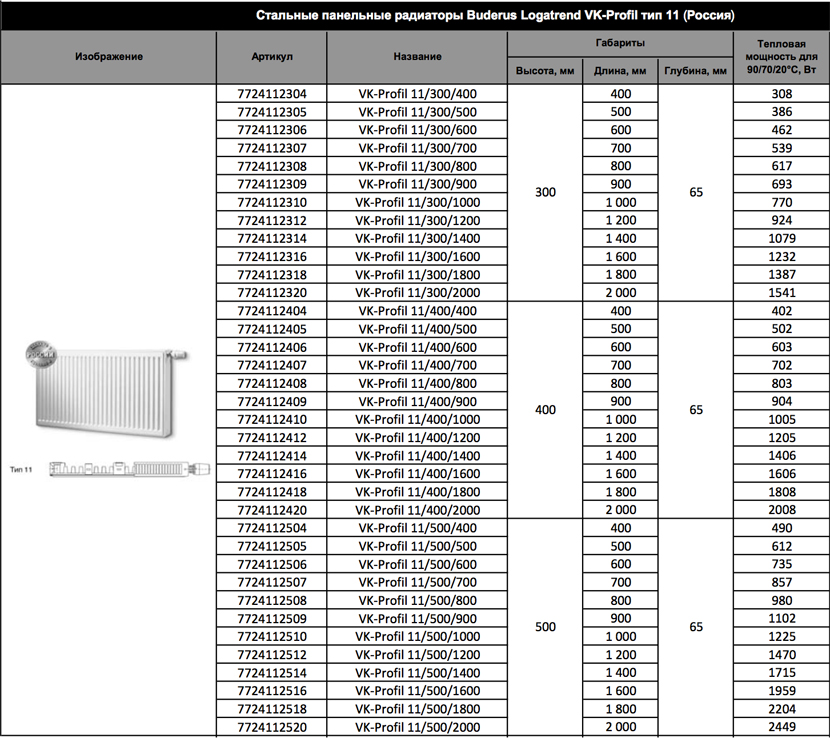

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний.

По этим таблицам и подбираются радиаторы для каждого помещения.

Типы стальных панельных радиаторов

Определяем мощность

Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м3 обогреваемой площади:

  • Помещения в зданиях из кирпича требую 34Вт на 1м3.
  • Для панельных домов на 1м3 уходит 41Вт.

Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.

Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м3. Умножив на норму по СНиП  для панельных домов получаем: 33,6*41=1377,6Вт.

Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:

  • -10оС и выше — 0,7
  • -15оС — 0,9
  • -20оС — 1,1
  • -25оС — 1,3
  • -30оС — 1,5

Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.

Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения

Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25оС, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.

Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье «Как рассчитать количество секций радиаторов»

А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.

Расчет радиаторов Kermi

Перед определением мощности нужно определиться с маркой стальных панельных батарей. Естественно, доверять можно лидерам. Практически вне конкуренции сегодня немецкие стальные радиаторы Kermi. Вот и рассчитаем мощность по таблицам этого производителя.

Пусть решили установить одну из новых моделей Kermi Therm X2 Plan. По таблице, в которой указаны мощности всех имеющихся моделей, находим подходящие значения. Точного совпадения искать не стоит, ищите значение, которое чуть больше, чем рассчитанное (в теплотехнике лучше иметь хоть небольшой запас «на всякий случай»). В таблице подходящие для нашего случая варианты отмечены красными квадратиками. Пусть для нас более приемлема высота 505мм (указана вверху таблицы). Больше других привлекают менее длинные (1005мм) панельные радиаторы 33 типа. Если нужны еще более короткие, можно обратить внимание на модели с высотой 605мм.

Таблица расчета тепловой мощности стальных радиаторов Kermi (кликните для увеличения размера)

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70оС, обратки 65оС, в помещении поддерживается 20оС). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50оС.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60оС, обратки 50оС, в помещении поддерживается 22оС). Считаем дельту температур: (60+50)/2-22=33оС. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22оС в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).

На него умножаем рассчитанное количество теплопотерь для нашего помещения: 2150Вт*1,73=3719,5Вт. Теперь ищем подходящие варианты в таблице мощностей для этого случая (отмечены зеленым). Выбор скромнее, но и радиаторы требуются гораздо мощнее.

Вот вся методика определения мощности панельных радиаторов. По ней вы сможете подобрать стальные панельные батареи для любой комнаты и любой системы.

Возможно, вам будет интересно почитать о том, как рассчитать мощность котла и о том, как определить диаметр труб для отопления.

Итоги

Для расчета мощности панельных радиаторов необходимо знать теплопотери помещения, фирму, изделия которой вы хотите купить, и параметры вашей системы отопления (температуру подачи, обратки и температуру в комнате). По этим данным по таблицам мощностей можно определить модели, которые удовлетворяют вашим условиям. Потом из этих вариантов выбрать тот, который больше подходит по параметрам (высота/длина/глубина). Вот и вся методика.

Онлайн калькулятор для расчета стальных радиаторов отопления.

Калькулятор для подбора стальных радиаторов

Важнейшее условие создания комфортной обстановки в жилье – грамотно спроектированная система отопления. По этой причине расчет радиаторов считается первым и основным этапом планирования ее установки. И, хотя сегодня на рынке представлено более десятка систем отоплений разной конфигурации, лидером остаются стальные радиаторы. На первый взгляд, все просто – они монтируются под окнами и нагревают воздух. На самом же деле существует множество технических нюансов.

Чтобы избежать перегрева помещения или же, напротив, его недостаточного отопления, следует учесть: теплоотдача радиаторов и их количество должны соответствовать площади помещения и другим специфическим критериям. Не только новичок, но и строитель со стажем не сразу безошибочно проведет все необходимые расчеты. Воспользовавшись онлайн-калькулятором, можно за считанные секунды рассчитать нужное количество батарей, а также их предпочтительные параметры, исходя из особенностей отапливаемого помещения.

За основу автоматических расчетов взят метод коэффициентов. Учитываются эталонные, предварительно сделанные расчеты, изменяющиеся в зависимости от внесенных пользователем изменений. При выдаче результатов учитываются такие параметры:

  • теплопотеря помещения;
  • ширина окна, высота от подоконника до пола;
  • температура подачи теплоносителя;
  • изначальная температура воздуха.

Стоит лишь ввести данные, запрашиваемые сайтом – и Вы получите информацию, исходя из которой сможете выбрать наиболее подходящий радиатор: количество секций, тепла, выделяемого всем радиатором и каждой секцией по отдельности. Правильный расчет позволяет сэкономить средства и минимизировать ошибки во время установки системы отопления.

Как выбрать радиатор, исходя из полученных данных

У каждого радиатора на упаковке или в приложенном вкладыше указывается его тепловая мощность. Этот показатель обозначает количеств тепловой энергии, которую отдает устройство. Его можно уточнить у продавца-консультанта или просто найти в интернете для определенной модели.

  1. Оптимальной для умеренно холодных зим считается система отопления со средним показателем 1300 Вт.
  2. Чтобы перестраховаться, на случай, когда зима будет аномально холодной, рекомендуется увеличить эту цифру на 20%. Таким образом, получается 1560 Вт. В продаже таких батарей нет, поэтому цифру можно округлить до 1500 Вт.
  3. Если стандартная мощность одного ребра стального радиатора составляет 150 Вт, понадобится 10 ребер. Это же правило применимо и для традиционных чугунных батарей.

Если предстоит капитальный ремонт и установить систему отопления нужно на всю квартиру, рассчитывать характеристики и количество секций радиатора нужно на каждую комнату по отдельности. К примеру, если комната угловая, с большими окнами и тонкими стенами, на 1 м² понадобится около 47 Ватт. Когда проводится расчет «теплой комнаты», которая выходит на южную сторону, для комфортного микроклимата в морозы будет достаточно и 30 Вт/м².

Расчет мощности радиатора отопления

Калькулятор для подбора стальных радиаторов – простой, но не единственный способ планировки системы отопления. Чтобы убедиться в том, что все расчеты сделаны правильно, можно воспользоваться дополнительным методом и определить требуемую мощность батарей.

К примеру, если ранее в помещении были установлены стандартные чугунные радиаторы высотой в 60 см. , и зимой их вполне хватало для обогрева, посчитайте их количество и умножьте на 150 Вт. Так Вы получите необходимую мощность новых стальных батарей.

В помещениях, в которых высота потолка является стандартной (2,7 м), можно рассчитать показатели теплоотдачи и другим способом (в ином случае лучше вернуться к калькулятору и определить требуемое число секций). Принято считать, что в регионах со средним климатом для создания нормальных условий в холодное время года достаточно 1002 Вт/м. Таким образом, нужно общую площадь помещения умножить на 100.

Q = S × 100, где Q – теплоотдача, а S – площадь отапливаемой комнаты. Если ставится радиатор разборного типа, можно подсчитать N = Q/ Qус. Где N – оптимальное количество секций, а Qус – мощность каждой секции (найти ее можно в технической документации).

Что нужно учесть при подсчете стальных радиаторов

Вне зависимости от того, какому способу подсчетов вы отдадите предпочтение: вручную или автоматическому, с помощью калькулятора, нужно учитывать другие параметры радиаторов, а не только их мощность:

  1. Вес стандартного стального радиатора составляет от 24 кг. Модели с меньшим весом имеют урезанный контур или изготавливаются из тонкого металла. И чем меньше в нем стали – тем меньшей будет мощность, следовательно, и нагрев.
  2. Среднее значение толщины металла – 1,15 мм. Чем меньшим оно будет, тем ниже будет рабочее давление и наоборот.
  3. Завод-производитель, который работает несколько десятков лет и заявляет гарантийный срок 10 лет, действительно имеет основания для этого.
Если же изготовитель работает всего 2-3 года, то гарантия на такой длительный срок попросту теряет смысл. Отметим, мощность радиаторов, выполненных из стали, может отличаться от вышеперечисленных факторов и может колебаться на 10-20%. Обращайте внимание и на тот факт, что указанная в технической документации указана при условии температуры воды 90. Крайне редко этот показатель удерживается на протяжении длительного времени, поэтому лучше ориентироваться на мощность «с запасом».

Расчет мощности стальных радиаторов отопления

Для типовых квартир, расположенных в зоне умеренного климата со средней температурой зимой не ниже – 18 0С, в СНиП (ДБН) определены стандартные объемы тепла к единице отапливаемого объема Вт/м3:

  • панельные постройки — 41;
  • кирпичные дома и коттеджи — 34.

Чтобы получить необходимые тепловые характеристики оборудования умножьте кубатуру помещения на 41 или 34. Для непредвиденных теплопотерь, специалисты рекомендуют добавить к полученному 20
%. Чтобы узнать кубический объем, измерьте площадь, а затем умножьте результат на высоту потолков. После вычисления необходимой мощности можно сделать точный расчет секций радиаторов, подобрать их оптимальное количество, учитывая индивидуальные условия, особенности эксплуатации пространства.

Учет теплопотерь

Высчитывая производительность теплообменников, следует учитывать не только материал, из которого построен дом или квартира, но и другие параметры. Умножьте расчетную мощность на полученное цифровое значение по каждому параметру. Пример: 100*1,1*0,9*1,05=103,95+15%=119,54.
• Наружные стены
Чем их больше, тем выше теплоотдача. Если в квартире одна наружная стена, расчетную мощность следует умножить на 1,1. При расчете — сколько секций батареи на квадратный метр требуется для угловой комнаты, применяйте поправку 1,2. Для помещений, расположенных на первом или последнем этаже, где три наружные стены, следует использовать коэффициент 1,3. Если чердак отапливается — 0,9. Когда квартира размещена на северной стороне дома, добавьте к расчетным данным 10%.
• Наружная температура

Уличная температура также предусмотрены коэффициенты корректировки характеристик отопительного оборудования:

  • 0,7, если зимой морозы не ниже –10 0С;
  • 0,9 для –15;
  • 1,1 для – 20;
  • 1,3 для –25;
  • 1,5 для – 30.
Высота потолка

Перед тем как рассчитать, сколько секций нужно в комнату, измерьте высоту потолка. Стандартная величина — 250 см. Уменьшение или увеличение этого значения требует внесения правок – 0,05 на каждые 50 см. Пример: если высота 3 м – 1,05.

Теплоизоляция

При дополнительном утеплении стен можно использовать понижающую поправку производительности стального радиатора – коэффициент 0,8–0,9. Точная цифра определяется типом, толщиной изолирующего материала.

Защита

Если обогреватели закрыты декоративными экранами, теплообмен снижается – заказывайте более мощное оборудование. Дополнительные поправки определяет конструкция, при установке теплообменника в нише или с решеткой сверху потери составляют 5–7%. Если экран полностью закрывает прибор, производительность может уменьшаться 15–25%.

Окна, балкон

Выбирая стальные радиаторы вносите корректировку, учитывающую число и габариты оконных проемов. Чем больше количество окон, их габариты, тем выше теплоотдача. Для двух проемов стандартных размеров поправка +20%. Балкон следует учитывать как дополнительное окно.

Остекление

В СНиП определены нормы тепла со стандартными условиями — двойные стеклопакеты. Если установлены деревянные окна с двойным остеклением применяется коэффициент 1,27. Под трехкамерные стеклопакеты — 0,85.

Расчет количества секций

Как рассчитать — сколько секций нужно в комнату? Сначала определитесь с конкретной моделью радиатора. Металлические изделия отличаются по конструкции, габаритами, мощности. Различают шесть типов их исполнения с маркировкой от 10 до 33, отображающей число панелей, конверторов. Плюс к этому, существует много модификаций, отличающихся размерами, конфигурацией, прочим.
При выборе конкретного варианта обогревателя ориентируйтесь на характеристики из технического паспорта. Наиболее простой расчет количества секций стального радиатора — разделить величину тепла, необходимого для комфортного обогрева помещения на производительность, предлагаемых моделей.

Как выбирать батареи с учетом расчетной мощности

Чтобы купить стальные радиаторы в соответствии с расчетными параметрами тепла, нужного для комфортного проживания в конкретном помещении, изучите наш каталог. Интернет магазин «Акваленд» предлагает большой выбор продукции AVM, NewStar и других популярных брендов. Для каждого наименования предусмотрен подробный обзор, описание.
Перед покупкой конкретной модели изучите следующие моменты:
• Материал — разновидность металлопроката, из которого изготовлено изделие, обычно это холоднокатаный сплав стали.
• Тепловая мощность определяет — сколько стальных радиаторов AVM или другой марки потребуется для обогрева пространства.
• Диаметр подключения определяет пропускную способность, размеры резьбы трубопровода, к которому будет подключаться конструкция.
• Тип исполнения:
o 10. Приборы с одной секцией без конвекторов отличаются небольшой массой и эффективностью. 1 – указывает число панелей, 0 — отсутствие ребер. Ключевое преимущество — не накапливают пыль.
o 11. Отличаются от первой группы дополнительным набором пластин оребрения, смонтированных на задней поверхности. Верхней решетки и боковых стенок нет.
o 21. Две секции, оснащены гофрированными пластинами из стали. Сверху предусмотрена решетка, по бокам — стенки.
o 22. По сравнению с предыдущей категорией отличаются увеличенной производительностью, благодаря ребрам, приваренным к обеим частям.
o 30. Три панели с конверторами, верхней решеткой и боковыми стенками
o 33. Высокая эффективность реализована благодаря трем панелям с большой глубиной 170 мм тройного оребрения.
• Вариант подключения: стальные радиаторы NewStar и других производителей поставляются с диагональным, нижним, боковым, односторонним или двухсторонним типом подключения.
• Габариты определяют размеры пространства, необходимого для монтажа. Эти параметры особо актуальны, когда планируется установка теплообменников в ниши или под низким подоконником.
Помните, если возникают сложности всегда можно обратиться за помощью к специалистам, которые помогут подобрать оптимальные конструкции.

Расчет радиаторов отопления | Калькулятор расчета батарей отопления

Суровый климат в России требует повышенного внимания к продумыванию комфорта в помещении. Именно поэтому в каждое помещение устанавливают радиатор отопления, чтобы не замерзнуть зимой. Казалось бы, все просто: повесить на кронштейны батарею, подключить к трубам, но этого не достаточно. Нужно учесть площадь, высоту потолков, количество наружных стен и множество других факторов.

От расчетной теплоотдачи зависит количество секций радиатора отопления. Как правильно вычислить, мы расскажем ниже.

Для стандартного помещения

Расчетная теплоотдача (Q) = Площадь помещения (S)*100 Вт.

Именно такая формула применяется для типовых помещений с потолами 2.7м. Как вычислить количество секций?

Количество секций(N)= Q /удельная тепловая мощность одной секции, которая указывается в паспорте радиатора (Qyc)

Для помещений с высокими потолками

Если высота потолков больше, чем указано выше, то расчет происходит от объема помещения. На один кубический метр площади требуется 34 Вт в кирпичном доме и 41 Вт в панельном. Формула для расчета получается следующая:

Расчетная теплоотдача (Q) = Площадь помещения (S) h44 (41)

Для помещений с индивидуальными особенностями

Как рассчитать теплоотдачу, если квартира угловая, с эркерами или находится в регионе со сложными климатическими условиями? Формула здесь становится интереснее:

Расчетная теплоотдача (Q) = S100 Вт количество наружных стен (А)значение ориентации по сторонам света (В)степень утепленности стен (С) средний уровень отрицательных зимних температур (D)коэффициент высоты потолков (Е)тип помещения (F)тип установленных окон – пластиковые, деревянные (G)суммарная площадь остекления, % (Н)параметр схемы подключения радиаторов (I)*степень открытости радиаторов (J).

Данные по каждому параметру не нужно дополнительно считать, так как приняты стандартные значения. Доверьте расчет теплоотдачи профессионалам, чтобы ближайшей зимой не было «сюрпризов». Только после этого на основе полученных данных идите в магазин, чтобы рассчитать количество необходимых секций радиатора отопления. Требуйте от продавца паспорт на каждую выбранную модель, сравнивайте удельную тепловую мощность одной секции (Qyc).

Расчетные формулы одинаковы для всех типов секционных радиаторов: стальных, алюминиевых, биметаллических. Если все факторы учтены верно, зимой в помещении будет также комфортно, как и летом.

Как правильно рассчитать мощность для стального радиатора

Расчёт количества радиаторов или конкретная калькуляция по тепловым источникам связан с максимальными теплопотерями помещения. Исходя из этой величины, расчет стального радиатора отопления по площади ориентирован на сами отопительные приборы и их расположение, чтобы правильно компенсировать уровень тепла.

Методы несколько. И самые простые из них дадут относительные результаты. В большинстве случаев этого достаточно.

Расчет панельных радиаторов отопления по площади

Стальной радиатор для дома

Это один из самых простых способов, чтобы вычислить конкретное значение для обогрева, точнее для компенсации. Высчитают величину, отталкиваясь от площади квартиры или дома, где планируют ставить радиаторы. Ничего сложного: площадь каждой из комнат известна заранее, а конкретное значение по расходу тепла определяется по СНиПам:

  1. Средняя климатическая полоса для жилого помещения подразумевает отопление 1 квадратного метра в 70-100 Вт.
  2. Там, где температура падает ниже 60 градусов Цельсия, необходимо тратить от 150 до 220 Вт на метр.

К сведению! Выполнить расчет радиаторов отопления легко по этим нормам или же по калькулятору.

Но учитывают также запасы по мощности, без которых не обойтись. Большой перерасход не приветствуется, потому что с большим количеством итоговой мощности растет ли число радиаторов в помещении. Когда квартира подключена к центральным линиям отопления, то любой перерасход не критичен, потому что каждый пользователь оплачивает фиксированную стоимость.

Однако при индивидуальном отоплении всё серьёзно, потому что любой перерасход — это плата за сами теплоносители и их работу. Платить больше глупо, тем более что заданная температура обычно поддерживается не точно.

Посчитав на калькуляторе точную потребность квадратных метров, легко узнать, сколько покупать секций. Потому что любой отопительный прибор выделяет конкретное количество тепла. Эти данные прописываются в паспорте. Поступают так: вычисляют конкретную цифру по теплу и делят на мощности радиаторов. Результат по этому вычислению даёт цифру по количеству закупаемых секций, чтобы восстанавливать потери тепла в зимнее время.

Разберем на простом примере: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Поступаем так: делим общие значения в 1600 на 170. Получается, что необходимо купить 9,5 радиаторов. Округление можно делать в любую из сторон, это на усмотрение хозяина. Обычно округляют в меньшую сторону в тех помещениях, где имеются дополнительные источники тепла, к примеру, на кухнях. А в большую сторону рассчитывают на помещения с балконами или большими окнами. Ещё практикуют некоторый запас по мощности рядом с голыми стенами или на угловые комнаты.

Ничего сложного, но помним про высоту потолков — это величина не всегда стандартная. Также сказывается и строительный материал тех же окон или стен. Поэтому расчёт радиаторов отопления по площади для любого помещения обычно ориентировочный. Удобнее пользоваться калькулятором, где учитываются корректировки по конкретным стройматериалам и особенности площадей.

Приблизительные расчёты обязательно требует корректировки. Это нужно чтобы получать конкретные результаты, учитывая все факторы. Последние оказывают влияние на потери тепла в меньшую или большую сторону:

  • материал стен;
  • качество утеплителя;
  • площади окон и их остекление;
  • количество стен, выходящих на улицу.

Для учета всех этих факторов придуманы коэффициенты, отчётливо расписанные в хороших калькуляторах. Они просто перемножаются между собой, точнее выравнивают начальное значение по теплопотере здания.

Теплопотеря в %

Начнем с окон. Как правило, именно на эти составляющие идет расход от 14 до 30% теплопотери. Точные цифры связано с размерами и фактическим утеплением. А раз так, значит, и расчёт идёт по двум коэффициентам:

  1. Площадь окна к площади пола:
  • 10% коэф. 0,8
  • 20% коэф. 0,9
  • 30% коэф. 1,0
  • 40% коэф. 1,1
  • 50% коэф. 1.2
  1. Для остекления:
  • Трехкамерные стеклопакеты умножается на 0.85
  • Двухкамерные стеклопакеты умножаются на 1.0
  • Деревянные двойные рамы лучше умножать на 1.27 или на 1.3

Для стен и кровли рассматривают степень материала и изоляции. Получается, что величин для расчёта также две:

Теплоизоляция.

  • Кирпичная стена стандартной толщины — это норма. Коэффициент равен единице.
  • Стены недостаточной толщины умножаются на 1.27.
  • Хорошие стены со слоем утеплителя в 10 сантиметров и более умножаются на 0.8.

Наружная стена:

  • Внутренние помещения без потерь тепла умножаются на единицу.
  • Одна на всю площадь умножается на 1.1.
  • Две на всю площадь умножается на 1.2.
  • И так далее.

Подробнее про расчеты стальных радиаторов

Стальной панельный радиатор — это относительно новый прибор для отопления помещений. Отличительная особенность лишь в том, что именно стальные конструкции меньше по габаритам, а коэффициент теплоотдачи гораздо больше. Причём система может состоять из несколько панелей, выполненных из гофрированного металла (оребрения). Получается, что панели (а их может быть 1, 2 или 3) — это пластины, пропускающие теплоноситель внутри системы.

Для расчёта мощности именно по площади нужно знать и типы стальных радиаторов. Всего их 5. Начнем с самых мощных:

  1. Трехпанельные. Существенные габариты за счёт трех панелей, к которым крепится оребрение (обозначение 33).
  2. Двухпанельные. Имеют уже две пластины (обозначение 22).
  3. Двухпанельные с одной пластиной (обозначение 21).
  4. Однопанельный радиатор также с одним оребрением. Слабая мощность, малый вес и такие же габариты (обозначение 11).
  5. Панель и теплоноситель (обозначение 10).
Типы стальных радиаторов

Определить мощность для таких типов устройств проще по площади, но в расчёт идёт не квадратный метр, а кубический. По СНиПу данные такие:

  1. Помещение из кирпичной кладки на 1 кубический метр требуют 34 Ватт.
  2. Панельный дом на 1 кубический метр требует уже 41 Ватт.

Ориентируюсь на нормы, можно высчитать каждую комнату. Но для этого необходимо уже знать высоту потолков. Разберем на примере:

Панельный дом с габаритами в 3,2 на 3,5 метров, где потолки ровно 3 метра. Рассчитываем по формуле 3,2 умножаем на 3,5, получаем 33,6 кубических метров. И уже эту величину и умножаем на нормы для панельного дома (41). Получаем 1378 Вт.

Для более точного расчёта уже используют калькулятор, в который вносит в вышеуказанное (примерное) значение и данные по особенностям климата и самой постройки.

Про другие факторы, влияющие на расчет

Любой производитель стальных радиаторов всегда указывает их максимальную мощность. Вот как это выглядит:

  1. Высокотемпературный режим. Сам теплоноситель раскаляется до 90 градусов Цельсия.
  2. Режим обработки. Максимум — это 70 градусов Цельсия (значение 90\70).

На практике же любые системы отопления разогревают не на максимум, и фактический температурный режим или мощность имеет параметры:

  1. 75.65.20
  2. 55.45.20

Для грамотного расчёта желательно узнать температурные напоры самой системы. Если конкретней, то высчитывают разницу между отопительным прибором и температурой воздуха. Где градусы самих нагревателей принимают за среднее арифметическое от подачи и до обработки.

Еще при планах или расчётах для радиаторов учитывают подключение подачи жидкости. На практике есть всего 2 типа:

  • Одностороннее. Работает на максимум при верхней подаче (97%).
  • Двухстороннее. Также максимальная отдача тепла при верхним подключении (100%).

Итоги

Найти или подобрать конкретный радиатор не так и сложно. Гораздо труднее сделать правильный расчёт, ориентируясь на тип подключения, правильное расположение устройств. Плюс ко всему всегда используют калькулятор, где нужно вносить особенности своей постройки или новой квартиры.

Расчет радиаторов отопления по площади | Самоделки на все случаи жизни

От того, насколько правильно и грамотно был произведен расчет мощности стального радиатора, настолько же можно ожидать от него тепла.

В данном случае нужно учесть, чтобы совпали технические параметры отопительной системы и обогревателя.

Расчет по площади помещения

Чтобы теплоотдача стальных радиаторов была максимальной, можно воспользоваться расчетом их мощностей, исходя из размера комнаты.

Если взять в качестве примера помещение с площадью 15 м2 и потолками высотой 3 м, то, высчитав его объем (15х3=45) и умножив на количество требуемых Вт (по СНиП – 41 Вт/м3 для панельных домов и 34 Вт/ м3 для кирпичных), то получится, что потребляемая мощность равна 1845 Вт (панельное здание) или 1530 Вт (кирпичное).

После этого достаточно проследить, чтобы расчет мощности стальных радиаторов отопления (можно свериться с таблицей, которую предоставляет производитель) соответствовал полученным параметрам. Например, при покупке обогревателя типа 22 нужно отдать предпочтение конструкции, имеющей высоту 500 мм, а длину 900 мм, которой свойственна мощность 1851 Вт.

Стальные радиаторы отопления: расчет мощности (таблица)

Определение мощности с учетом теплопотерь

Кроме показателей, связанных с материалом, из которого построен многоквартирный дом и указанных в СНиП, в расчетах можно использовать температурные параметры воздуха на улице. Этот способ основан на учете теплопотерь в помещении.

Для каждой климатической зоны определен коэффициент в соответствии с холодными температурами:

  • при -10 ° C – 0.7;
  • — 15 ° C – 0.9;
  • при — 20 ° C – 1.1;
  • — 25 ° C – 1.3;
  • до — 30 ° C – 1.5.

Теплоотдача стальных радиаторов отопления (таблица предоставляется фирмой-производителем) должна быть определена с учетом количества наружных стен. Так если в комнате она одна, то результат, полученный при расчете стальных радиаторов отопления по площади, нужно умножить на коэффициент 1.1, если их две или три, то он равен 1.2 или 1.3.

Например, если температура за окном – 25 ° C, то при расчете стального радиатора типа 22 и требуемой мощностью 1845 Вт (панельный дом) в помещении, где 2 наружные стены, получится следующий результат:

  • 1845х1.2х1.3 = 2878.2 Вт. Этому показателю соответствуют панельные конструкции 22-го типа 500 мм высоты и 1400 мм длины, имеющие мощность 2880 Вт.

Так подбираются панельные радиаторы отопления (расчет по площади с учетом коэффициента теплопотерь). Подобный подход к выбору мощности панельной батареи обеспечит максимально эффективную ее работу.

Чтобы было легче произвести расчет стальных радиаторов отопления по площади, калькулятор онлайн сделает это в считанные секунды, достаточно внести в него необходимые параметры.

Процентное увеличение мощности

Можно учитывать теплопотери не только по стенам, но и окнам.

Например, прежде чем выбирать стальной радиатор отопления, расчет по площади нужно увеличить на определенное количество процентов в зависимости от количества окон в помещении:

  1. При наличии двух наружных стен и одного окна показатель увеличивается на 20%.
  2. Если и окон, и стен, выходящих наружу по два, то прибавляется 30%.
  3. Когда стены внутренние, но окно выходит на север, то на 10%.
  4. Если квартира расположена внутри дома, а обогреватели закрыты решетками, то теплоотдача стальных панельных радиаторов должна быть увеличена на 15%.

Учет подобных нюансов перед установкой панельных батарей из стали позволяет правильно выбрать нужную модель. Это сэкономит средства на ее эксплуатации при максимальной теплоотдаче.

Поэтому не следует думать только о том, как подобрать стальные радиаторы отопления по площади помещения, но и учитывать его теплопотери и даже расположение окон. Такой комплексный подход позволяет учесть все факторы, влияющие на температуру в квартире или доме.

Как рассчитать количество батарей отопления для частного дома

Комфортные условия жизни в зимнее время всецело зависят от достаточности снабжения теплом жилых помещений. Если это новостройка, например, на дачном или приусадебном участке, то необходимо знать, как рассчитать радиаторы отопления для частного дома.

Как рассчитать радиаторы отопления для частного дома

Все операции сводятся к вычислению количества секций радиаторов и подчиняются четкому алгоритму, поэтому нет нужды быть квалифицированным специалистом – каждый человек сможет проделать довольно точное теплотехническое вычисление своего жилища.

Почему необходим точный расчет

Теплоотдача приборов теплоснабжения зависит от материала изготовления и площади отдельных секций. От правильных вычислений зависит не только тепло в доме, но также сбалансированность и экономичность системы в целом: недостаточное число установленных секций радиаторов не обеспечит должное тепло в комнате, а излишнее количество секций ударит по карману.

Виды радиаторов отопления

Для вычислений необходимо определиться с типом батарей и системы теплоснабжения. К примеру, расчет алюминиевых радиаторов теплоснабжения для частного дома отличается от других элементов системы. Радиаторы бывают чугунными, стальными, алюминиевыми, алюминиевыми анодированными и биметаллическими:

  • Наиболее известны чугунные батареи, так называемые «гармошки». Они долговечны, стойки к коррозии, обладают мощностью секций 160 Вт при высоте 50 см и температуре воды 70 градусов. Существенный недостаток этих приборов – неприглядный внешний вид, но современные производители выпускают гладкие и достаточно эстетичные чугунные батареи, сохраняя все преимущества материала и делая их конкурентоспособными.

Чугунные батареи отопления

  • Алюминиевые радиаторы по тепловой мощности превосходят чугунные изделия, они прочны, обладают легким собственным весом, что дает преимущество при монтаже. Единственный недостаток подверженность к кислородной коррозии. Для его устранения взято на вооружение производство анодированных радиаторов из алюминия.

Алюминиевые радиаторы отопления

  • Стальные приборы не обладают достаточной тепловой мощностью, не подлежат разборке и увеличению секций при необходимости, подвержены коррозии, поэтому не пользуются популярностью.

  • Биметаллические радиаторы отопления – это сочетание стальных и алюминиевых деталей. Теплоносителями и крепежными деталями в них являются стальные трубы и резьбовые соединения, покрытые алюминиевым кожухом. Недостаток – довольно высокая стоимость.

По типу системы теплоснабжения различают однотрубное и двухтрубное подключение элементов отопления. В многоэтажных жилых домах в основном применена однотрубная схема системы теплоснабжения. Недостатком здесь является довольно значительная разница температуры входящей и исходящей воды на разных концах системы, что свидетельствует о неравномерности распределения тепловой энергии по приборам батареям.

Однотрубная и двухтрубная система отопления

Для равномерного распределения тепловой энергии в частных домах можно применять двухтрубную систему теплоснабжения, когда горячая вода подается по одной трубе, а охлажденная выводится по другой.

Кроме этого, точное вычисление количества батарей отопления в частном доме зависит от схемы подключения приборов, высоты потолка, площади оконных проемов, количества наружных стен, типа помещения, закрытости приборов декоративными панелями и от других факторов.

Помните! Необходимо правильно рассчитать требуемое число радиаторов отопления в частном доме, чтобы гарантировать достаточное количество тепла в помещении и обеспечить экономию финансовых средств.

Таблица для расчета количества секций батареи

Виды расчетов отопления для частного дома

Вид расчета радиаторов отопления для частного дома зависит от поставленной цели, то есть насколько точно вы хотите рассчитать батареи отопления для частного дома. Различают упрощенный и точный методы, а также по площади и по объему рассчитываемого пространства.

По упрощенному или предварительному методу подсчеты сводятся к умножению площади помещения на 100 Вт: стандартную величину достаточной тепловой энергии на метр в квадрате, при этом формула подсчета примет следующий вид:

Q – потребная мощность тепла;

S – расчетная площадь комнаты;

Вычисление нужного числа секций разборных радиаторов ведется по формуле:

N – требуемое количество секций;

Qx – удельная мощность секции по паспорту изделия.

Так как эти формулы для высоты комнаты – 2,7 м, для других величин требуется вводить коэффициенты поправки. Вычисления сводятся к определению количества тепла на 1 м3 объема помещения. Упрощенная формула выглядит так:

H – высота комнаты от пола до потолка;

Qy – средний показатель тепловой мощности в зависимости от вида ограждения, для кирпичных стен равен 34 Вт/м3, для панельных стен – 41 Вт/м3.

Эти формулы не могут гарантировать комфортные условия. Поэтому требуются точные вычисления, учитывающие все сопутствующие особенности здания.

Точный расчет приборов отопления

Наиболее точная формула необходимой тепловой мощности выглядит следующим образом:

Q = S*100*(K1*К2*…*Kn-1*Kn), где

K1, K2 … Kn – коэффициенты, зависящие от различных условий.

Какие условия влияют на микроклимат в помещении? Для точного расчета учитывается до 10 показателей.

K1 – показатель, зависящий от числа наружных стен, чем больше поверхности соприкасается с внешней средой, тем больше потери тепловой энергии:

  • при одной наружной стене показатель равен единице;
  • если две наружные стены — 1,2;
  • если три внешние стены — 1,3;
  • если все четыре стены наружные (т.е. здание однокомнатное) — 1,4.

К2 – учитывает ориентацию здания: считается, что комнаты хорошо прогреваются, если расположены в южном и западном направлении, здесь К2 = 1,0, и наоборот недостаточно – когда окна выходят на север или восток – К2 = 1,1. С этим можно поспорить: в восточном направлении помещение все же прогревается по утрам, поэтому целесообразнее применить коэффициент 1,05.

Расчитываем, насколько сильно должна греть батарея

К3 – показатель утепления наружных стен, зависит от материала и степени термоизоляции:

  • для наружных стен в два кирпича, а также при использовании утеплителя для не утепленных стен показатель равен единице;
  • для неутепленных стен – К3 = 1,27;
  • при утеплении жилища на основании теплотехнических расчетов по СНиП – К3 = 0,85.

К4 – коэффициент, учитывающий самые низкие температуры холодного периода года для конкретного региона:

  • до 35 °С К4 = 1,5;
  • от 25 °С до 35 °С К4 = 1,3;
  • до 20 °С К4 = 1,1;
  • до 15 °С К4 = 0,9;
  • до 10 °С К4 = 0,7.

Расчет радиаторов отопления по площади

К5 – зависит от высоты помещения от пола до потолка. В качестве стандартной высоты принята h = 2,7 м с показателем равной единице. Если высота комнаты отличается от стандартной, вводится поправочный коэффициент:

  • 2,8-3,0 м – К5 = 1,05;
  • 3,1-3,5 м – К5 = 1,1;
  • 3,6-4,0 м – К5 = 1,15;
  • более 4 м – К5 = 1,2.

К6 – показатель, учитывающий характер помещения, находящегося сверху. Полы жилых зданий всегда утепляются, комнаты сверху могут быть отапливаемыми или холодными, а это неизбежно повлияет на микроклимат рассчитываемого пространства:

  • для холодного чердака, а также если помещение сверху не отапливается, показатель будет равен единице;
  • при утепленном чердаке или кровле – К6 = 0,9;
  • если сверху расположено отапливаемая комната – К6 = 0,8.

К7 – показатель, учитывающий тип оконных блоков. Конструкция окна существенным образом влияет на потери тепла. При этом величина коэффициента К7 определяется следующим образом:

  • так как окна из дерева с двойным остеклением недостаточно защищают комнату, показатель самый высокий К7 = 1,27;
  • стеклопакеты обладают отличными свойствами защиты от теплопотерь, при однокамерном стеклопакете из двух стекол К7 равен единице;
  • улучшенный однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет, состоящий из трех стекол К7 = 0,85.

Однотрубная и двухтрубная система отопления

К8 – коэффициент, зависящий от площади остекления оконных проемов. Теплопотери зависят от количества и площади установленных окон. Соотношение площади окон к площади комнаты должно быть урегулировано таким образом, чтобы коэффициент имел низшие значения. В зависимости от отношения площади окон к площади помещения определяется искомый показатель:

  • менее 0,1 – К8 = 0,8;
  • от 0,11 до 0,2 – К8 = 0,9;
  • от 0,21 до 0,3 – К8 = 1,0;
  • от 0,31 до 0,4 – К8 = 1,1;
  • от 0,41 до 0,5 – К8 = 1,2.

Схемы подключения отопительных приборов

К9 – учитывает схему подключения приборов. В зависимости от способа подключения горячей и вывода холодной воды зависит отдача тепла. Этот фактор необходимо учитывать при установке и определении требуемой площади приборов теплоснабжения. С учетом схемы подключения:

  • при диагональном расположении труб подача горячей воды осуществляется сверху, обратка – снизу с другой стороны батареи, а показатель равен единице;
  • при подключении подачи и обратки с одной стороны и сверху, и снизу одной секции К9 = 1,03;
  • примыкание труб с двух сторон подразумевает и подачу, и обратку снизу, при этом коэффициент К9 = 1,13;
  • вариант диагонального подключения, когда подача производится снизу, обратка сверху К9 = 1,25;
  • вариант одностороннего подключения с подачей снизу, обраткой сверху и одностороннее нижнее подключение К9 = 1,28.

Потеря теплоотдачи из-за установки экрана радиатора

К10 – коэффициент, зависящий от степени закрытости приборов декорирующими панелями. Открытость приборов для свободного обмена теплом с пространством помещения имеет немаловажное значение, так как создание искусственных барьеров снижает теплоотдачу батарей.

Имеющиеся или искусственно созданные преграды могут изрядно понизить отдачу батареи из-за ухудшения обмена теплом с комнатой. В зависимости от этих условий коэффициент равен:

  • при открытом расположении радиатора на стене со всех сторон 0,9;
  • если прибор прикрыт сверху единице;
  • когда радиаторы прикрыты сверху ниши стены1,07;
  • если прибор прикрыт подоконником и декоративным элементом 1,12;
  • когда радиаторы полностью прикрыты декоративным кожухом 1,2.

Правила установки радиаторов отопления.

Кроме этого, существуют специальные нормы расположения приборов отопления, которые необходимо соблюдать. То есть батарею располагать не менее, чем на:

  • 10 см от низа подоконника;
  • 12 см от пола;
  • 2 см от поверхности наружной стены.

Подставляя все необходимые показатели, можно получить достаточно точное значение требуемой тепловой мощности помещения. Путем разделения полученных результатов на паспортные данные отдачи тепла одной секции выбранного прибора и, округлив до целого числа, получаем количество требуемых секций. Теперь можно, не опасаясь последствий, подобрать и установить необходимое оборудование с нужной тепловой отдачей.

Установка батареи отопления в доме

Способы упрощения расчетов

Несмотря на кажущуюся простоту формулы, на самом деле практический расчет не так прост, особенно если количество рассчитываемых комнат велико. Упростить расчеты поможет применение специальных калькуляторов, размещаемых на сайтах некоторых производителей. Достаточно ввести все необходимые данные в соответствующие поля, после чего можно получить точный результат. Можно воспользоваться и табличным методом, так как алгоритм вычисления достаточно прост и однообразен.

Расчет радиаторов отопления – как не прогадать с количеством секций?

С выбором радиаторов отопления сегодня никаких проблем. Тут тебе и чугунные, и алюминиевые, и биметаллические – выбирай, какие хочешь. Однако сам факт покупки дорогих радиаторов особенной конструкции – еще не гарантия того, что в вашем доме будет тепло. В этом случае играет роль и качество, и количество. Давайте разберемся, как правильно рассчитать радиаторы отопления.

Расчет всему голова – отталкиваемся от площади

Неправильный расчет количества радиаторов может привести не только к недостатку тепла в помещении, но и к чересчур большим счетам за отопление и слишком высокой температуре в комнатах. Расчет следует производить как во время самой первой установки радиаторов, так и при замене старой системы, где, казалось бы, с количеством секций давно все понятно, поскольку теплоотдача радиаторов может существенно отличаться.

Разные помещения – разные расчеты. Например, для квартиры в многоэтажном доме можно обойтись самыми простыми формулами или же расспросить соседей об их опыте отопления. В большом частном доме простые формулы не помогут – нужно будет учесть множество факторов, которые в городских квартирах попросту отсутствуют, например, степень утепления дома.

Самое главное – не доверяйте цифрам, озвученным наобум всевозможными «консультантами», которые на глаз (даже не видя помещения!) называют вам количество секций для отопления. Как правило, оно значительно завышено, из-за чего вы будете постоянно переплачивать за лишнее тепло, которое буквально будет уходить в открытую форточку. Рекомендуем использовать несколько способов расчета количества радиаторов.

Простые формулы – для квартиры

Жители многоэтажных домов могут использовать достаточно простые способы расчетов, которые совершенно не подходят для частного дома. Самый простой расчет радиаторов отопления не блещет высокой точностью, однако он подойдет для квартир со стандартными потолками не выше 2.6 м. Учтите, что для каждой комнаты проводится отдельный расчет количества секций.

За основу берется утверждение, что на отопление квадратного метра комнаты нужно 100 Вт тепловой мощности радиатора. Соответственно, для того, чтобы вычислить количество тепла, необходимое для комнаты, умножаем ее площадь на 100 Вт. Так, для комнаты площадью 25 м 2 необходимо приобрести секции с совокупной мощностью 2500 Вт или 2,5 кВт. Производители всегда указывают теплоотдачу секций на упаковке, например, 150 Вт. Наверняка вы уже поняли, что делать дальше: 2500/150 = 16,6 секций

Результат округляем в большую сторону, впрочем, для кухни можно округлить и в меньшую – помимо батарей, там еще будет нагревать воздух плитка, чайник.

Также следует учесть возможные потери тепла в зависимости от расположения комнаты. Например, если это помещение, расположенное на углу здания, то тепловую мощность батарей можно смело увеличивать на 20 % (17 *1,2 = 20,4 секций), такое же количество секций понадобится и для комнаты с балконом. Учтите, что если вы намерены запрятать радиаторы в нишу или скрыть их за красивым экраном, то вы автоматически теряете до 20 % тепловой мощности, которую придется компенсировать количеством секций.

Расчеты от объема – что говорит СНиП?

Более точное количество секций можно высчитать, учитывая высоту потолков – этот способ особенно актуален для квартир с нестандартной высотой комнат, а также для частного дома в качестве предварительного расчета. В этом случае мы определим тепловую мощность, исходя из объема помещения. Согласно нормам СНиП, для обогрева одного кубического метра жилой площади в стандартном многоэтажном доме необходим 41 Вт тепловой энергии. Это нормативное значение необходимо умножить на общий объем, который можно получить, перемножим высоту комнаты на ее площадь.

Например, объем комнаты площадью 25 м 2 ­ с потолками 2,8 м составляет 70 м 3 . Эту цифру умножаем на стандартные 41 Вт и получаем 2870 Вт. Дальше действуем, как и в предыдущем примере – делим общее количество Вт на теплоотдачу одной секции. Так, если теплоотдача равна 150 Вт, то количество секций – приблизительно 19 (2870/150 = 19,1). К слову, ориентируйтесь на минимальные показатели теплоотдачи радиаторов, ведь температура носителя в трубах редко когда в наших реалиях соответствует требованиям СНиП. То есть, если в техпаспорте радиатора указаны рамки от 150 до 250 Вт, то по умолчанию берем меньшую цифру. Если вы сами отвечаете за отопление частного дома, то берите среднее значение.

Точные цифры для частных домов – учитываем все нюансы

Частные дома и большие современные квартиры никак не попадают под стандартные расчеты – слишком много нюансов нужно учесть. В этих случаях можно применить самый точный способ расчета, в котором эти нюансы как раз и учитываются. Собственно, формула сама по себе весьма простая – с такой справится и школьник, главное – правильно подобрать все коэффициенты, которые учитывают особенности дома или квартиры, влияющие на возможность сохранять или терять тепловую энергию. Итак, вот наша точная формула:

  • КТ = N*S*K 1 *K 2 *K 3 *K 4 *K 5 *K 6 *K 7
  • КТ – это количество тепловой мощности в Вт, которое нам необходимо для отопления конкретной комнаты;
  • N – 100 Вт/кв.м, стандартное количество тепла на метр квадратный, к которому мы и будем применять понижающие или повышающие коэффициенты;
  • S – площадь помещения, для которого мы будем рассчитывать количество секций.

Следующие коэффициенты имеют как свойство повышать количество тепловой энергии, так и понижать, в зависимости от условий комнаты.

  • K 1 – учитываем характер остекления окон. Если это окна с обычным двойным остеклением, коэффициент равен 1,27. Окна с двойным стеклопакетом – 1,0, с тройным – 0,85.
  • K 2 – учитываем качество теплоизоляции стен. Для холодных неутепленных стен этот коэффициент равен по умолчанию 1,27, для нормальной теплоизоляции (кладка в два кирпича) – 1,0, для хорошо утепленных стен – 0,85.
  • K 3 – учитываем среднюю температуру воздуха в пик зимних холодов. Так, для -10 °С коэффициент равен 0,7. На каждые -5 °С добавляем к коэффициенту 0,2. Так, для -25 °С коэффициент будет равен 1,3.
  • K 4 – принимаем во внимание соотношение пола и площади окон. Начиная с 10 % (коэффициент равен 0,8) на каждые следующие 10 % добавляем 0,1 к коэффициенту. Так, для соотношения 40 % коэффициент будет равен 1,1 (0,8 (10%) +0,1 (20%)+0,1(30%)+0,1(40%)).
  • K 5 – понижающий коэффициент, корректирующий количество тепловой энергии с учетом типа помещения, расположенного выше. За единицу берем холодный чердак, если чердак отапливаемый – 0,9, если над комнатой отапливаемое жилое помещение – 0,8.
  • K 6 – корректируем результат в сторону увеличения с учетом количества стен, контактирующих с окружающей атмосферой. Если 1 стена – коэффициент равен 1,1, если две – 1,2 и так далее до 1,4.
  • K 7 – и последний коэффициент, корректирующий расчеты относительно высоты потолков. За единицу берется высота 2,5, и на каждые полметра высоты прибавляется 0.05 к коэффициенту Таким образом, для 3 метров коэффициент – 1,05, для 4 – 1,15.

Благодаря этому расчету, вы получите количество тепловой энергии, которая необходима для поддержания комфортной среды обитания в частном доме или нестандартной квартире. Остается только разделить готовый результат на значение теплоотдачи выбранных вами радиаторов, чтобы определить количество секций.

Расчет количества радиаторов отопления по площади и объему помещения

При замене батарей или переходе на индивидуальное отопление в квартире встает вопрос о том, как рассчитать количество радиаторов отопления и число секций приборов. Если мощность батарей окажется недостаточной, в холодное время года в квартире будет прохладно. Избыточное количество секций не только ведет к ненужным переплатам – при системе отопления с однотрубной разводкой жильцы нижних этажей останутся без тепла. Рассчитать оптимальную мощность и количество радиаторов можно, опираясь на площадь или объем комнаты, учитывая при этом особенности помещения и специфику разных видов батарей.

Расчет по площади

Наиболее распространенной и простой методикой является способ расчета мощности приборов, требуемой для обогрева, по площади обогреваемого помещения. Согласно усредненной норме, на отопление 1 кв. метр площади требуется 100 Вт тепловой мощности. В качестве примера рассмотрим комнату, имеющую площадь 15 кв. метров. Согласно данному методу, для ее обогрева потребуется 1500 Вт тепловой энергии.

При использовании данной методики нужно учесть несколько важных моментов:

  • норма в 100 Вт на 1 кв. метр площади относится к средней климатической полосе, в южных регионах для обогрева 1 кв. метра помещения требуется меньшая мощность – от 60 до 90 Вт;
  • для областей с суровым климатом и очень холодной зимой на обогрев 1 кв. метра требуется от 150 до 200 Вт;
  • метод подходит для помещений со стандартной высотой потолков, не превышающей 3 метра;
  • способ не учитывает потери тепла, которые будут зависеть от расположения квартиры, количества окон, качества утепления, материала стен.

Методика расчета по объему помещения

Способ расчетов с учетом объема потолка будет более точным: он учитывает высоту потолков в квартире и материал, из которого сделаны наружные стены. Последовательность вычислений будет следующей:

  1. Определяется объем помещения, для этого площадь комнаты умножается на высоту потолка. Для комнаты площадью 15 кв. м. и высотой потолка 2,7 м он будет равен 40,5 кубометрам.
  2. В зависимости от материала стен на обогрев одного кубометра воздуха тратится разное количество энергии. По нормам СНиП для квартиры в кирпичном доме этот показатель равен 34 Вт, для панельного дома – 41 Вт. Значит, полученный объем нужно умножить на 34 или на 41 Вт. Тогда для кирпичного здания на обогрев комнаты в 15 квадратов потребуется 1377 Вт (40,5*34), для панельного – 1660, 5 Вт (40,5*41).

Корректировка результатов

Любой из выбранных способов покажет лишь приблизительный результат, если не будут учитываться все факторы, влияющие на уменьшение или увеличение теплопотерь. Для точного расчета необходимо полученное значение мощности радиаторов умножить на приведенные ниже коэффициенты, среди которых нужно выбрать подходящие.

В зависимости от размеров окон и качества утепления через них помещение может терять 15–35% тепла. Значит, для вычислений мы будем использовать два связанных с окнами коэффициента.

Соотношение площади окон и пола в комнате:

  • для окна с трехкамерным стеклопакетом или двухкамерным с аргоном – 0,85;
  • для окна с обычным двухкамерным стеклопакетом – 1,0;
  • для рам с обычным двойным остеклением – 1,27.

Стены и потолок

Потери тепла зависят от количества наружных стен, качества теплоизоляции и от того, какое помещение расположено над квартирой. Для учета этих факторов будет использоваться еще 3 коэффициента.

Число наружных стен:

  • нет наружных стен, потери тепла отсутствуют – коэффициент 1,0;
  • одна наружная стена – 1,1;
  • две – 1,2;
  • три – 1,3.
  • нормальная теплоизоляция (стена толщиной в 2 кирпича или слой утеплителя) – 1,0;
  • высокая степень теплоизоляции – 0,8;
  • низкая – 1,27.

Учет типа вышерасположенного помещения:

  • отапливаемая квартира – 0,8;
  • отапливаемый чердак – 0,9;
  • холодный чердак – 1,0.

Высота потолков

Если вы пользовались способом расчета по площади для комнаты с нестандартной высотой стен, то для уточнения результата придется ее учесть. Коэффициент можно узнать следующим образом: имеющуюся высоту потолка разделить на стандартную высоту, которая равна 2,7 метра. Таким образом мы получим следующие цифры:

  • 2,5 метра – коэффициент 0,9;
  • 3,0 метра – 1,1;
  • 3,5 метра – 1,3;
  • 4,0 метра – 1,5;
  • 4,5 метра – 1,7.

Климатические условия

Последний коэффициент учитывает температуру воздуха на улице в зимнее время. Отталкиваться будем от средней температуры в наиболее холодную неделю года.

Расчет количества секций радиаторов

После того как нам стала известна мощность, требуемая для обогрева помещения, мы можем произвести расчет батарей отопления.

Для того чтобы рассчитать количество секций радиатора, нужно поделить рассчитанную общую мощность на мощность одной секции прибора. Для проведения вычислений можно пользоваться среднестатистическими показателями для разных типов радиаторов со стандартным осевым расстоянием, равным 50 см:

  • для чугунных батарей примерная мощность одной секции составляет 160 Вт;
  • для биметаллических – 180 Вт;
  • для алюминиевых – 200 Вт.

Справка: осевое расстояние радиатора – это высота между центрами отверстий, через которые подается и отводится теплоноситель.

Для примера определим требуемое число секций биметаллического радиатора для комнаты площадью 15 кв. м. Предположим, что вы считали мощность простейшим способом по площади помещения. Делим требуемые для ее обогрева 1500 Вт мощности на 180 Вт. Полученное число 8,3 округляем – необходимое число секций биметаллического радиатора равно 8.

Важно! Если вы решили выбрать батареи нестандартного размера, узнайте мощность одной секции из паспорта прибора.

Зависимость от температурного режима системы отопления

Мощность радиаторов указывается для системы с высокотемпературным тепловым режимом. Если система отопления вашего дома работает в среднетемпературном или низкотемпературном тепловом режиме, для подбора батарей с нужным количеством секций придется произвести дополнительные расчеты.

Для начала определим тепловой напор системы, который представляет собой разницу между средней температурой воздуха и батарей. За температуру приборов отопления берется среднее арифметическое от значений температуры подачи и отвода теплоносителя.

  1. Высокотемпературный режим: 90/70/20 (температура подачи — 90 °C, обратки —70 °C, за среднюю температуру в помещении принимается значение 20 °C). Тепловой напор рассчитаем так: (90 + 70) / 2 – 20 = 60 °С;
  2. Среднетемпературный: 75/65/20, тепловой напор – 50 °С.
  3. Низкотемпературный: 55/45/20, тепловой напор – 30 °С.

Чтобы узнать, сколько секций батареи вам понадобится для систем с тепловым напором 50 и 30, нужно умножить общую мощность на паспортный напор радиатора, а затем разделить на имеющийся тепловой напор. Для комнаты 15 кв.м. потребуется 15 секций алюминиевых радиаторов, 17 – биметаллических и 19 – чугунных батарей.

Для отопительной системы с низкотемпературным режимом вам потребуется в 2 раза больше секций.

Расчет радиаторов отопления: по площади, по объему

Domiotoplenie > Радиаторы > Расчет радиаторов отопления: по площади, по объему

Как рассчитать количество секций радиаторов отопления

Для того чтобы отопление дома или квартиры было эффективным и одновременно экономичным, необходимо сделать подбор и расчет радиаторов отопления для каждой комнаты в отдельности. Если при этом учесть их индивидуальные параметры, то жить в таком доме будет максимально комфортно. Для такого расчета разработано несколько методик, которые мы сейчас и рассмотрим.

Для чего необходим расчет

Прежде всего необходимо определиться, для чего необходим точный расчет количества секций радиаторов отопления. Как правило, он преследует две конкретные цели:

  • экономическая выгода;
  • комфортный уровень температуры в помещении.

Независимо от того, какой энергоноситель применяется для отопления, его излишний расход дает не только чересчур высокую температуру в доме, но и ведет к увеличению расходов. Поэтому правильный подбор и расчет секций радиаторов отопления дает возможность сэкономить на отоплении.

От комфортной температуры в помещении зависит здоровье и благополучие вас и ваших близких

Финансовый вопрос важен, но куда более существенным фактором является гарантия комфортной температуры. Не будет большой бедой повышенная температура в комнатах – можно чаще и больше проветривать, выпуская тепло на улицу. Куда хуже будет в том случае, если количество секций меньше требуемого – низкая температура куда более некомфортна для организма и может привести к хроническим простудным заболеваниям.

Расчет по площади

Количество тепла, необходимое для обогрева помещения, этот способ вычисляет, отталкиваясь от его площади. Для этого необходимо умножить площадь помещения на нормативную величину:

  • для южной климатической зоны с мягкими зимами – 60 Ватт на квадратный метр;
  • для центральных областей с умеренными зимними температурами – 100 Ватт на квадратный метр;
  • для северных районов (выше 60 градусов северной широты) – 150-200 Ватт на метр.

Как видно, чем холоднее зимы в вашей местности, тем большее количество тепла потребуется на его отопление. Для комнаты в 20 квадратных метров в южных районах потребуется 60*20=1200 Ватт тепловой энергии, в центральных – 100*20=2000 Ватт, а в северных – 200*20=4000 Ватт тепла.

Вычислив требуемое количества тепла, можно подсчитать, сколько необходимо секций батареи для установки.

Мощность каждого отопительного прибора указывается в его техническом паспорте.

Если разделить потребное количество тепла на эту паспортную мощность, то получится количество секций, которое необходимо установить в помещении.

Пример технического паспорта на радиатор

Например, пусть мощность одной секции равна 170 Ватт. Тогда для взятой нами комнаты в 20 квадратных метров расчеты будут таковы:

  • для южных районов – 1200/170=7,1;
  • для центральных – 1600/170=9,4;
  • для северных – 2000/170=11,8.

Результаты получились дробными, поэтому их необходимо округлить до ближайшего большего целого значения:

  • для южных районов 8;
  • для центральных 10;
  • для северных 12.

Расчет очень прост, но при внимательном подходе видны его недостатки. Не учитываются множество факторов, значительно влияющих на качество отопления. Поэтому для получения точного результата расчет по площади потребуется уточнить. Об этом поговорим чуть ниже.

Расчет по объему

Подбор радиаторов отопления по площади не единственный упрощенный метод расчета. Расчет по объему учитывает, кроме площади, высоту потолков помещения, ведь чем они выше, тем большее количество тепловой энергии придется потратить на его отопление.

Расчет по объему учитывает, кроме площади, высоту потолков помещения

Методика расчетов похожа на предыдущую – узнаем объем помещения и умножаем на нормативный коэффициент:

  • для кирпичного дома – на 34 Ватта;
  • для панельного – на 41 Ватт.

Рассчитаем радиаторы отопления для той же комнаты в 20 квадратных метров и высотой потолка 2,7 метра. Ее объем составляет 20*2,7=54 кубических метра:

  • Кирпичный дом. Тепло, необходимое для отопления, составляет 54*34=1836 Ватт. Если брать тот же радиатор с мощностью секции 170 Ватт, то потребуется 1836/170=10,8 или, округленно, 11 секций.
  • Панельный. Тепло, необходимое для отопления, составляет 54*41=2214 Ватт. Если брать те же секции мощностью 170 Ватт, то их потребуется 2214/170=13 штук.

Разница, как видите, существенная: 11 секций и 13 секций.

Корректировка результата

Чтобы скорректировать проведенный подбор радиаторов отопления по площади или объему, необходимо учесть множество дополнительных факторов, влияющих на отопление дома.

Для точного подсчета количества секций радиаторов, которое потребуются, чтобы обеспечить отопление помещения, необходимо учитывать все его теплопотери:

  • на окна приходится от 15-25% всех потерь;
  • на стены – 20-30%;
  • на вентиляцию – 30-40%;
  • на потолки и крышу – 10-20%;
  • на пол – 5-10%.

Для их учета разработаны коэффициенты, на которые необходимо умножить расчетное количество тепла, полученное в предыдущих методах.

Высота потолков

Чем выше высота потолков, тем больше тепла требуется для обогрева комнаты

Чем выше высота потолков, тем больше тепла требуется для обогрева комнаты. Для учета этого фактора используются следующие коэффициенты:

  • 2,5 метра – 1;
  • 3 метра – 1,05;
  • 3,5 метра – 1,1;
  • 4 метра – 1,15.

Величина потерь через окна складывается из двух факторов:

  • площадь остекления;
  • качество стеклопакета.

Величина потерь через окна складывается из площади остекления и качества стеклопакетов

Поэтому для расчета используются два коэффициента:

  1. отношение площади остекления к площади пола:
    • 60% – 1,3;
    • 50% – 1,2;
    • 40% – 1,1;
    • 30% – 1,0;
    • 20% – 0,9;
    • 10% – 0,8.
  2. стеклопакеты:
    • деревянные двойные рамы – 1,27;
    • двухкамерный стеклопакет – 1,0;
    • трехкамерный стеклопакет – 0,85;

Стены и крыша

Потери через стены зависят от их материала, толщины, качества утепления и других величин.

Для учета качества теплоизоляции используются следующие коэффициенты:

  • плохая теплоизоляция – 1,27;
  • стены из кирпича в два ряда (норма) – 1,0:
  • хорошая теплоизоляция – 0,8.

Потери через стены зависят от их материала, толщины и качества утепления

Тот факт, граничит ли комната с наружным воздухом, учитывает следующий коэффициент:

  • три наружных стены – 1,3
  • две – 1,2;
  • одна – 1,1;
  • внутреннее помещение без наружных стен – 1,0.

Также на теплопотери влияет, какое помещение находится над рассчитываемым помещением – отапливаемое или нет:

На теплопотери влияет, какое помещение находится над рассчитываемым помещением

  • неотапливаемый чердак – 1,0;
  • отапливаемый чердак – 0,9;
  • сверху находится жилое отапливаемое помещение – 0,7.

Климатические факторы

Для учета места проживания можно ввести коэффициент, учитывающий температуру самой холодной недели в зимние месяцы

Для учета места проживания можно ввести коэффициент, учитывающий температуру самой холодной недели в зимние месяцы:

  • -30 градусов — 1,5;
  • -25 градусов — 1,3;
  • -20 градусов — 1,1;
  • -15 градусов — 0,9;
  • -10 градусов и выше — 0,7.

Учитывая все эти показатели, можно более точно вычислить размер батарей, необходимых для отопления конкретного помещения. Но есть еще ряд тонкостей, которые необходимо учитывать.

Расчет различных типов радиаторов

Производители, как правило, указывают в документах на радиаторы отопления величину их тепловой мощности. Если же таких данных нет, то для упрощения расчетов можно использовать усредненные значения. Так, наиболее часто используемые секции с расстоянием между осями 50 сантиметров имеют следующие мощности:

  • чугунные – 150 Ватт;
  • биметаллические – 185 Ватт;
  • алюминиевые – 190 Ватт.

Если же радиатор имеет другое межосевое расстояние, то эти цифры необходимо скорректировать.

С уменьшением межосевого расстояния радиатора уменьшается и теплоотдача.

Для этого надо вычислить соотношение высот и на эту величину умножить указанное значение теплоотдачи.

Корректировка по типу системы отопления

Паспортная мощность радиаторов указывается из расчета использования его при максимальной температуре теплоносителя: подача 90 градусов, обратка – 70 градусов. При правильном расчете количества секций температура в комнате при этом должна быть около 20 градусов.

При правильном расчете количества секций температура в комнате должна быть около 20 градусов

Обозначается такой показатель следующим образом — 90/70/20. Но такой режим работы у домашней системы может быть только в самые сильные морозы. Гораздо чаще отопление работает в режиме 70/65/20 или даже 55/45/20. Ясно, что предыдущий результат расчета необходимо скорректировать.

Для корректировки необходимо использовать показатель, называемый температурным напором системы. Он вычисляется как разница между средней арифметической температурой в линиях подачи и обратки и температурой воздуха в комнате.

Результат умножения этого показателя на количество радиаторов должен оставаться постоянным для любого состояния системы.

Посчитаем температурный напор для двух режимов системы:

  • высокотемпературный 90/70/20 – (90+70)/2 – 20=60 градусов;
  • низкотемпературный 55/45/20 – (55+45)/2 – 20=30 градусов.

Видно, что для того, чтобы отопление было одинаковым, во втором случае необходимо вдвое больше секций: 60/30=2.

С помощью этого показателя можно также рассчитать количество секций батарей отопления для поддержания температуры, отличной от 20 градусов. Например, в прихожей достаточно температуры в 12 градусов. Тогда температурный напор в ней будет составлять (90+70)/2-12=68 градусов. Находим отношение 60/68=0,88. То есть, чтобы обеспечить температуру в помещении, площадь которого 20 квадратных метров, в 20 градусов, по нашим расчетам требовалось 11 секций, а для температуры в 12 градусов достаточно 11*0,88=9,68, то есть 10 секций.

Зависимость мощности радиаторов от подключения и места расположения

Теплоотдача радиаторов зависит не только от перечисленных ранее факторов, но и от того, каким способом батареи подключены к системе отопления. Максимальная 100% теплоотдача достигается только при диагональном подключении. При прочих способах она существенно уменьшается:

  • одностороннее с верхней подачей – 97%;
  • двустороннее нижнее подключение – 88%;
  • диагональное с нижней подачей – 80%;
  • одностороннее с нижней подачей – 78%.

Радиатор снижает эффективность своей работы в зависимости и от места расположения:

Сплошной экран снижает эффективность работы радиатора на 20-25%

  • частичное перекрытие батареи подоконником – на 3-5%;
  • полное перекрытие подоконником – на 7-8%;
  • сетчатый экран снижает эффективность на 7-8%;
  • сплошной экран – 20-25%.

Заключение

Расчет количества радиаторов отопления по площади или объему помещения проводится быстро и несложно. Его уточнение с использованием всех факторов, влияющих на потребляемую тепловую мощность, требует большего времени и внимания. Но результат того стоит – точное определение количества отопительных приборов обеспечит зимой комфортную атмосферу в доме.

Мощность радиаторов. Расчет мощности одной секции стального радиатора

Стальные панельные радиаторы являются конкурентом обычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями меньших габаритов имеют более высокий коэффициент теплоотдачи. Они состоят из панелей, в которых теплоноситель движется по сформированным ходам. Панелей может быть несколько: одна, две или три. Вторая составляющая - это гофрированные металлические пластины, которые называются ребрами.Именно благодаря этим пластинам достигается высокий уровень теплоотдачи этих устройств.

Для получения различной тепловой мощности панели и ребра комбинируются в нескольких вариантах. У каждого варианта разная мощность. Чтобы выбрать подходящий размер и мощность, нужно знать, что из себя представляет каждый из них. По конструкции стальные щитовые батареи бывают следующих типов:

  • Тип 33 - трехпанельный. Самый мощный класс, но и самый общий. Он состоит из трех панелей, к которым подсоединены три ребра (поэтому обозначено 33).
  • Тип 22 - двухпанельный с двумя ребрами.
  • Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти нагреватели одинаковых размеров имеют меньшую мощность по сравнению с типом 22.
  • Тип 11. Радиаторы стальные однопанельные с одним оребрением. У них еще меньшая тепловая мощность, но также меньшие вес и габариты.
  • Тип 10. В этом типе всего одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину.Очевидно, что мощность панельных радиаторов зависит как от типа, так и от размера. Поскольку самостоятельно рассчитать этот параметр невозможно, каждый производитель составляет таблицы, в которые заносятся результаты испытаний. По этим таблицам подбираются радиаторы для каждой комнаты.


Определить мощность

Мощность стальных панельных радиаторов необходимо определять исходя из теплопотерь помещения, в котором они будут установлены. Для квартир, расположенных в типовых домах, можно исходить из норм СНиП, нормирующих необходимое количество тепла на 1 м 3 отапливаемой площади:

  • Помещения в кирпичных домах требуют 34Вт на 1м 3.
  • Для панельных домов на 1м 3 требуется 41Вт.

На основании этих стандартов определите, сколько тепла требуется для обогрева каждой комнаты.

Например, комната в панельном доме 3,2м * 3,5м, высота потолков 3м. Рассчитываем объем 3,2 * 3,5 * 3 = 33,6 м 3. Умножая на норму по СНиП для панельных домов, получаем: 33,6 * 41 = 1377,6Вт.

Нормы СНиП указаны для средней климатической зоны. В остальном есть соответствующие коэффициенты в зависимости от средних температур зимой:

  • -10 о С и выше - 0.7
  • -15 о С - 0,9
  • -20 ° С - 1,1
  • -25 ° С - 1,3
  • -30 ° С - 1,5

Коррекция тепловых потерь также необходима в зависимости от количества внешних стен, ведь понятно, что чем больше таких стен, тем больше тепла уходит через них. Поэтому учитываем их: если одна стена выходит из строя, коэффициент 1,1, если два - умножаем на 1,2, если три, то увеличиваем на 1,3.


Внесем исправления в наш пример.Пусть средние зимние температуры в районе -25 о С, есть две внешние стены. Получается: 1378Вт * 1,3 * 1,2 = 2149,68Вт, округляем до 2150Вт.

И для примера воспользуемся этой цифрой. При условии, что изоляция в доме и окнах средняя, ​​полученная цифра вполне точна.

Расчет радиаторов Kermi

Перед определением мощности нужно определиться с маркой стальных панельных аккумуляторов. Естественно, лидерам можно доверять. Практически вне конкуренции сегодня стальные немецкие радиаторы Kermi.Так что рассчитываем мощность по таблицам этого производителя.

Пусть решат установить одну из новых моделей Kermi Therm X2 Plan. По таблице, в которой указаны вместимости всех имеющихся моделей, находим подходящие значения. Точное совпадение искать не стоит, ищите значение, немного превышающее расчетное (в теплотехнике лучше иметь хотя бы небольшой запас «на всякий случай»). В таблице варианты, подходящие для нашего случая, отмечены красными квадратами.Пусть для нас будет более приемлемой высота 505мм (указана вверху таблицы). Более короткие (1005 мм) панельные радиаторы 33 типов привлекательнее других. Если нужны еще более короткие, можно обратить внимание на модели высотой 605 мм.


Расчетная таблица тепловой мощности стальных радиаторов Kermi (нажмите, чтобы увеличить)

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в этой таблице действительны для системы с параметрами 75/65/20 (поддерживается температура подачи 70 ° C, возврата 65 ° C, в помещении 20 ° C). На основе этих значений рассчитывается дельта температур: (75 + 65) / 2-20 = 50 о С.

Если параметры вашей системы отличаются, необходим пересчет. Для таких случаев Керми составил таблицу с поправочными коэффициентами.


Таблица преобразования в зависимости от температуры системы отопления (нажмите, чтобы увеличить)

Допустим, низкотемпературная система с параметрами 60/50/22 (температура подачи 60 ° C, обратка 50 ° C, в помещении поддерживается 22 ° C).Считаем дельту температур: (60 + 50) / 2-22 = 33 ° С. Находим в таблице строчку с температурой проводимой воды, затем с температурой сливаемой воды, и достигаем температура в помещении (в нашем случае 22 ° C). В этой ячейке стоит коэффициент 1,73 (отмечен зеленым).

Умножаем на него рассчитанное количество теплопотерь для нашей комнаты: 2150Вт * 1,73 = 3719,5Вт. Сейчас ищем подходящие варианты в таблице вместимости для этого случая (отмечены зеленым).Выбор скромнее, но и радиаторы требуются гораздо мощнее.

Вот и вся методика определения мощности панельных радиаторов. На нем вы можете подобрать стальные панельные батареи для любого помещения и любой системы.

Сводка

Для расчета мощности панельных радиаторов необходимо знать теплопотери помещения, компанию, продукцию которой вы хотите купить, а также параметры вашей системы отопления (температура подачи, обратного потока и температура в помещении).По этим данным в таблицах мощности вы можете определить модели, которые подходят для ваших условий. Затем из этих вариантов выберите тот, который больше подходит по параметрам (высота / длина / глубина). В этом вся техника.

Проблема отопления в наших широтах стоит гораздо острее, чем, например, в Европе с ее мягким климатом и теплой зимой. В России значительная часть территории находится под властью зимы до 9 месяцев в году. Поэтому очень важно уделить достаточное внимание выбору систем отопления и, в частности, расчету мощности радиаторов отопления.

Напротив, где учитывается только площадь, расчет мощности радиаторов отопления проводится по другой схеме. При этом следует учитывать и высоту потолков, то есть общий объем помещения, в котором планируется установка или замена системы отопления. Однако бояться не стоит, ведь в конечном итоге весь расчет строится на элементарных формулах, справиться с которыми не составит труда.Радиаторы обогреют комнату за счет конвекции, то есть циркуляции воздуха в помещении. Горячий воздух поднимается вверх и вытесняет холодный. Итак, в этой статье вы получите практически самый простой расчет мощности радиаторов отопления

.

Для примера возьмем комнату площадью 15 квадратных метров и с высотой потолков 3 метра. Таким образом, объем воздуха, который будет обогревать наша будущая система отопления, составит:

В = 15x3 = 45 куб.м

Далее мы рассматриваем мощность, которая требуется для обогрева помещения заданного объема.В нашем случае - 45 кубометров. Для этого нужно объем помещения умножить на мощность, необходимую для нагрева одного кубометра воздуха в этом районе. Для Азии Кавказ составляет 45 Вт, для средней полосы 50 Вт, для севера около 60 Вт. В качестве примера возьмем мощность 45 Вт, и тогда мы получим:

45 × 45 = 2025 Вт - мощность, необходимая для обогрева помещения кубометром 45 метров

Выбор радиатора исходя из расчета

Радиаторы стальные


Мы опускаем сравнение различных видов радиаторов отопления и отметим только те нюансы, о которых необходимо иметь представление при выборе радиатора для своей системы отопления.

В случае с расчетом мощности стальных радиаторов отопления все просто. Требуемая мощность для уже известных помещений - 2025 Вт. В этом случае посмотрите на таблицу и посмотрите стальные батареи, выдающие необходимое количество ватт. Такие таблицы легко найти на сайтах производителей и продавцов аналогичной продукции.

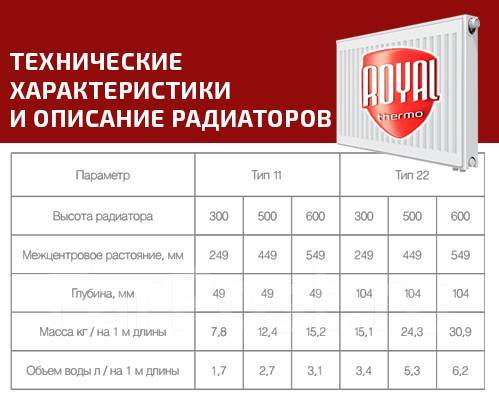

Вот пример такой таблицы:


В таблице указан тип радиатора, в данном примере мы берем тип 22, как один из самых популярных и вполне достойных по потребительским качествам.И радиатор 600х1400 нам отлично подходит. Мощность радиатора отопления составит 2015 Вт. Но лучше взять чуть больше чем чуть меньше по мощности

Радиаторы алюминиевые и биметаллические


В данном случае есть одно важное отличие в расчете мощности радиаторов. Алюминиевые и биметаллические радиаторы часто продаются секциями. А мощность в таблицах и каталогах указана для одного раздела. Затем необходимо мощность, необходимую для обогрева данного помещения, разделить на мощность одной секции такого радиатора, например:

2025/150 = 14 (округлено до ближайшего целого)

И мы получили необходимое количество секций такого радиатора для помещения 45 кубометров.

Не переусердствуйте!

Также следует отметить, что 14-15 секций на один радиатор - это максимум. Ставить радиаторы в 20 и более секций неэффективно. В этом случае следует разделить количество секций пополам и установить 2 радиатора в 10 секциях. Например, 1 радиатор поставить возле окна, а другой у входа в комнату или на противоположной стене. В общем, на ваше усмотрение.

Со стальными радиаторами такая же история. Если комната достаточно большая и радиатор выходит слишком большим - лучше поставить два меньших, но такой же суммарной мощности.

Если в комнате одинакового объема есть 2 окна и более, то хорошим решением будет установка радиатора под каждым из окон. В случае секционных радиаторов все довольно просто.

14/2 = 7 секций под каждое окно для комнаты такого же объема

Но, поскольку такие радиаторы обычно продаются по 10 секций, лучше брать четное число, например 8. Запас в 1 секцию не будет лишним на случай сильных морозов. Мощность от этого особо не изменится, а вот инерция нагрева радиаторов уменьшится.Это может пригодиться, если в комнату часто проникают. холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.

Что делать после расчета?

После расчета мощности радиаторов отопления во всех помещениях необходимо будет выбрать трубопровод по диаметру, отводам. Количество радиаторов, длина труб, количество отводов для радиаторов. Рассчитайте объем всей системы и выберите для нее подходящий котел.

Для человека дом часто ассоциируется с теплом и уютом. А чтобы в доме было тепло, необходимо уделить должное внимание его системе отопления. Современные производители используют новейшие технологии для производства различных элементов систем отопления. Однако без правильного планирования такой системы для определенных помещений эти технологии могут оказаться бесполезными.

Расчет количества радиаторов отопления или конкретный расчет источников тепла связан с максимальными тепловыми потерями помещения.Исходя из этого значения, при расчете площади стального радиатора отопления ориентируются на сами отопительные приборы и их расположение, чтобы правильно компенсировать уровень тепла.

Есть несколько методов. И самый простой из них даст относительный результат. В большинстве случаев этого достаточно.

Стальной радиатор для дома

Это один из самых простых способов рассчитать конкретную величину для отопления, точнее для компенсации. Рассчитывают стоимость, исходя из площади квартиры или дома, где планируют установить радиаторы отопления.Ничего сложного: площадь каждой комнаты известна заранее, а удельное значение расхода тепла определяется СНиПами:

.
  1. Средняя климатическая полоса для жилого помещения подразумевает обогрев 1 кв.м 70-100 Вт.
  2. Там, где температура опускается ниже 60 градусов по Цельсию, нужно расходовать от 150 до 220 Вт на метр.

Примечание! Расчет радиаторов отопления несложный по этим нормам или по калькулятору.

Но еще учитывают запасы мощности, которых не избежать. Большой перерасход не приветствуется, потому что при большой суммарной мощности количество радиаторов в комнате увеличивается. Когда квартира подключена к центральному отоплению, перерасход средств не критичен, потому что каждый пользователь платит фиксированную сумму.

Однако с индивидуальным отоплением все серьезно, ведь любой перерасход - это плата за сами теплоносители и их труд. Платить больше - это глупо, тем более что установленная температура обычно не поддерживается точно.

Посчитав на калькуляторе точную потребность квадратных метров, несложно узнать, сколько секций купить. Потому что любой обогреватель излучает определенное количество тепла. Эти данные прописаны в паспорте. Делают так: вычисляют конкретный показатель тепла и делят на мощность радиаторов. Результат этого расчета дает число купленных секций для восстановления теплопотерь зимой.

Возьмем простой пример: допустим, нам нужно всего 1600 Вт, при площади каждой секции 170 Вт. Делаем так: общие значения 1600 делим на 170. Получается, что надо покупать 9,5 радиаторов. Округление может производиться в любую из сторон, это на усмотрение собственника. Обычно округляется в меньшую сторону в помещениях, где есть дополнительные источники тепла, например, на кухнях. И больше всего они рассчитывают на комнаты с балконами или большими окнами.Также они практикуют определенный запас мощности у голых стен или в угловых комнатах.

Ничего сложного, но помните о высоте потолков - это значение не всегда стандартное. Это также влияет на строительный материал тех же окон или стен. Поэтому расчет радиаторов отопления по площади для любого помещения обычно ориентировочный. Удобнее пользоваться калькулятором, который учитывает поправки под конкретные стройматериалы и особенности местности.

Приблизительные расчеты обязательно требуют корректировки. Это необходимо для получения конкретных результатов с учетом всех факторов. Последние в большей или меньшей степени влияют на потери тепла:

  • стеновой материал;
  • качество изоляции;
  • площадь окон и их остекления;
  • номер стены, выходящей на улицу.

Чтобы учесть все эти факторы, явно придуманы коэффициенты, которые четко описаны в хороших калькуляторах.Они просто размножаются между собой, точнее, выравнивают исходное значение с теплопотери здания.

Тепловые потери в%

Начнем с окон. Как правило, именно эти компоненты потребляют от 14 до 30% теплопотерь. Точные цифры относятся к размеру и фактической изоляции. И если да, то расчет производится по двум факторам:

  1. Площадь окна до площади пола:
  • 10% шансы 0.8
  • 20% шансы 0.9
  • 30% шансы 1,0
  • 40% шансы 1,1
  • 50% шансы 1.2
  1. Для остекления:
  • Стеклопакеты трехкамерные умножить на 0,85
  • Стеклопакеты умножаем на 1,0
  • Деревянный стеклопакет лучше всего умножить на 1,27 или 1,3

Для стен и кровли учитывайте степень материала и изоляции. Получается, что есть еще два значения для расчета:

Теплоизоляция.

  • Кирпичная стена стандартной толщины - это норма. Коэффициент равен единице.
  • Стены недостаточной толщины умножаем на 1,27.
  • Хорошие стены со слоем утеплителя 10 и более сантиметров умножаем на 0,8.

Наружная стена:

  • Интерьер без потери тепла умножается на единицу.
  • Один для всей площади умножается на 1,1.
  • Два по всей площади умножается на 1.2.
  • И так далее.

Подробнее о расчетах стальных радиаторов

Стальной панельный радиатор - это относительно новый прибор для отопления помещений. Отличительная особенность только в том, что стальные конструкции меньше по размеру, а коэффициент теплопередачи намного больше. Кроме того, система может состоять из нескольких панелей из гофрированного металла (ребер). Получается, что панели (а их может быть 1, 2 или 3) - это пластины, которые пропускают теплоноситель через систему.

Для расчета мощности именно по площади нужно знать типы стальных радиаторов.Всего их 5. Начнем с самого мощного:

  1. Трехпанельный. Значительные размеры за счет трех панелей, к которым крепятся ребра (обозначение 33).
  2. Двухпанельный. У них уже есть две пластины (обозначение 22).
  3. Двухпанельный с одной пластиной (обозначение 21).
  4. Радиатор однопанельный также с одним ребром. Малая мощность, малый вес и такие же габариты (обозначение 11).
  5. Панель и охлаждающая жидкость (обозначение 10).

Типы стальных радиаторов

Определить мощность для этих типов устройств проще по площади, но здесь учитывается не квадратный метр, а кубический.Согласно СНиП, данные следующие:

  1. Помещение из кладки на 1 куб.м требует 34 Вт.
  2. Сборный дом на 1 кубометр требует 41 Вт.

Панельный дом размером 3,2 на 3,5 метра, где потолки ровно 3 метра. Рассчитываем по формуле 3,2, умножаем на 3,5, получаем 33,6 куб. И умножаем это значение на нормы для панельного дома (41). Получаем 1378 Вт.

Для более точного расчета уже используется калькулятор, в который вводится указанное выше (примерное) значение и данные о характеристиках климата и самого здания.

О других факторах, влияющих на расчет

Любой производитель стальных радиаторов всегда указывает их максимальную мощность. Вот как это выглядит:

  1. Высокотемпературный режим. Сама охлаждающая жидкость нагревается до 90 градусов Цельсия.
  2. Режим обработки. Максимум - 70 градусов Цельсия (значение 90 \ 70).

На практике любые системы отопления не отапливаются на максимум, а фактический температурный режим или мощность имеет следующие параметры:

  1. 75.65,20
  2. 55.45.20

Для грамотного расчета желательно знать температурный напор самой системы. Если точнее, разница между нагревательным устройством и температурой воздуха. Где степени самих нагревателей принимаются как среднее арифметическое от поставки до обработки.

Даже при планах или расчетах радиаторов учитывается подключение подачи жидкости. На практике их всего 2 типа:

  • Односторонний.Максимально работает при верхней подаче (97%).
  • Двусторонний. Также максимальная теплоотдача при верхнем подключении (100%).

Сводка

Найти или выбрать конкретный радиатор не так уж и сложно. Гораздо сложнее произвести правильный расчет, ориентируясь на тип подключения, правильное расположение устройств. Кроме того, они всегда используют калькулятор, где вам нужно добавить характеристики вашего дома или новой квартиры.

Ваш путеводитель по выбору радиаторов для дома

Выбрать радиаторы для дома не так просто, как решить, какой дизайн вам нравится.Количество тепла, необходимое для обогрева вашего дома, будет определять размер и стиль ваших новых радиаторов, а это означает, что в первую очередь вам необходимо рассчитать требуемую тепловую мощность.

Тепловая мощность измеряется в ваттах и ​​является мерой количества тепла, необходимого в каждой комнате для создания комфортных условий.

Hunt отопление имеет простой Head Load Calculator, который дает вам оценку тепловой мощности, необходимой для комнат в вашем доме. Калькулятор является только руководством, и вам всегда следует обращаться за помощью к лицензированному профессионалу при выборе и установке радиаторов.

После того, как вы ввели информацию, вы увидите, что результат отображается в виде диапазона для компенсации дополнительных факторов, таких как внешняя температура, уровни изоляции в вашем доме и наличие застекленных окон. Компания Hunt Heating рекомендует, чтобы совокупная тепловая мощность всех радиаторов в вашей комнате соответствовала более высокому уровню этого результата, чтобы обеспечить эффективное отопление вашей комнаты.

Важно отметить, что радиатор с недостаточной мощностью никогда не может повысить температуру до требуемой.Котел также должен быть достаточным для обеспечения всех подключенных радиаторов на сумму их максимальной потребности. Для больших комнат, таких как гостиные, также может потребоваться более одного радиатора, расположенного равномерно по всей комнате. В этом случае следует разделить требуемую мощность между количеством необходимых радиаторов.

Оценка доступного пространства

Затем вам нужно определить, сколько места у вас есть в каждой комнате. Как показывает опыт, радиаторы с большей площадью поверхности имеют большую тепловую мощность, но у вас не всегда может быть место для большой модели.Доступно множество радиаторов разных размеров, от высоких и узких вертикальных радиаторов до компактных настенных радиаторов, которые могут плотно вписаться в ограниченное пространство.

Если у вас есть место в вашей ванной комнате, вы можете также рассмотреть возможность установки полотенцесушителя, который может добавить роскошный штрих в пространство.

Выбор материала

Материал, который вы выбираете для своего радиатора, будет влиять на скорость его нагрева и охлаждения.Современные алюминиевые радиаторы нагреваются быстрее, но это также означает, что они теряют тепло вскоре после выключения. С другой стороны, традиционным чугунным радиаторам может потребоваться некоторое время, чтобы нагреться, но они очень хорошо сохраняют тепло после выключения. Hunt Heating поставляет стальные, алюминиевые и чугунные радиаторы в различных современных и классических стилях, подходящие для любого интерьера. Вы можете изучить наш ассортимент классических и дизайнерских радиаторов здесь, чтобы лучше понять доступные конструкции.

Выбор отделки

В зависимости от вашего стиля вы можете выбрать для ваших новых радиаторов окраску, например глянцевую или матовую. Некоторые модели также могут быть окрашены порошковой краской любого цвета по вашему выбору в соответствии с вашим интерьером. Фактически, варианты настройки ваших радиаторов практически безграничны.

Существует ряд факторов, которые определят, какие радиаторы подходят для вашего дома, включая ваш бюджет и личные предпочтения стиля. Самое главное, вам нужно обратиться к услугам лицензированного профессионала, чтобы выбрать радиаторы, которые могут обеспечить правильную тепловую мощность для комфортного пространства.Как только вы это сделаете, вы сможете наслаждаться процессом выбора стильного дизайна.

Если вы хотите узнать больше о нашем ассортименте стильных и эффективных радиаторов, свяжитесь с нашей дружной командой сегодня или загляните в наш выставочный зал.

Радиаторы

4u Калькулятор БТЕ

Что такое БТЕ?

BTU - британская тепловая единица. Это стандартное измерение для описания тепловой мощности. Одна БТЕ - это количество энергии, необходимое для нагрева одного фунта воды на один градус Фаренгейта на уровне моря.Более высокое значение BTU означает, что радиатор имеет более высокую тепловую мощность. Чтобы узнать, сколько тепла вам нужно от радиатора, воспользуйтесь нашим удобным калькулятором. Такие факторы, как размер комнаты, тип окон и многое другое, могут повлиять на тепловую мощность, необходимую для поддержания комфортной температуры в вашей комнате, поэтому, если у вас есть какие-либо вопросы, свяжитесь с нашей командой экспертов за советом. Воспользуйтесь нашим бесплатным калькулятором BTU, чтобы легко рассчитать требуемую тепловую мощность ваших комнат.

При выборе радиаторов мощность может быть определена двумя разными способами: ΔDelta T50 ℃ и ΔDelta T60 ℃.

Что такое ΔDelta T50 ℃ и ΔDelta T60 ℃?

Delta T, что может быть записано как ΔT, означает «разница температур». Количество тепла, которое радиатор будет передавать в комнату, зависит от разницы между температурой воды в радиаторе и температурой комнаты, в которой он находится.

Например:

• Если в комнате 20 ℃, а температура воды в радиаторе 70 ℃, эта разница температур вызовет передачу тепла от радиатора в комнату

• Если температура в комнате 20 ℃, а вода в радиаторе 80 ℃, эта большая разница будет означать, что в комнату передается больше тепла.

Таким образом, расчет тепловой мощности радиатора зависит не только от конструкции радиатора, но также от температуры помещения, в котором он находится, и воды в системе.Поскольку мы не знаем этих точных цифр, мы используем стандартное предположение для сравнения различных радиаторов. Двумя наиболее распространенными стандартами являются Delta T60, где мы предполагаем, что средняя температура воды в радиаторе на 60 ℃ выше, чем в комнате, и Delta T50, где мы предполагаем, что средняя температура воды в радиаторе на 50 ℃ выше, чем в комнате. Использование разных стандартов даст разные значения тепловой мощности. Обычно мы стараемся указать и то, и другое на нашем веб-сайте, но при сравнении радиаторов важно каждый раз использовать одну и ту же дельту T, чтобы обеспечить точное сравнение.

Жилой - Гидравлический - Специальные радиаторы

Как определить расход

Скорость потока через радиатор Runtal (или серию радиаторов) зависит от длины радиатора (или комбинированной длины серии радиаторов), а также расчетной температуры воды на входе (EWT) и расчетной температуры воды на выходе (LWT) .

Дизайнер выбирает дизайн EWT и LWT. Например, он может выбрать 170 ° F в качестве EWT и 150 ° F в качестве LWT.Средняя точка между этими двумя температурами называется средней температурой воды (AWT), и в этом примере AWT составляет 160 ° F.

Графики теплопроизводительности Runtal основаны на теплопроизводительности на фут радиатора на основе выбранной проектировщиком AWT, и эта теплопроизводительность на фут выражается в единицах BTUH / FT при заданном AWT. Требуемый расход (галлонов в минуту) рассчитывается следующим образом:

Расход = (теплопроизводительность / опора X длина радиатора)

DT –LWT) X 500]

(EWT - LWT) обычно упоминается как «Дельта Т» или «DT».

Следовательно, наша формула расхода принимает следующий вид:

галлонов в минуту = (BTUH / FT X FT радиатора) DT (DT X 500)

В качестве примера предположим, что нашему проектировщику требуется мощность 445 БТЕЧ / фут на длине стены
10–0 дюймов, и он выбрал расчетную температуру воды как EWT = 170 ° F и LWT = 150 ° F. Это означает, что наш AWT составляет 160 ° F. Глядя на диаграмму теплопроизводительности радиатора Runtal типа «R», мы видим, что радиатор R-4 дает нам требуемые 445 BTUH / FT при 160 ° F AWT. Следовательно, требуемый расход для радиатора R-4 длиной 10′-0 ″ составляет:

галлонов в минуту = (445 BTUH / FT X 10 футов) DT (20 ° F DT X 500) = 0.445 галлонов в минуту

Обратите внимание, что существуют различные комбинации EWT и LWT, которые могут привести к одному и тому же AWT. В нашем примере выше, например, 180 ° F EWT и 140 ° F LWT приводят к одному и тому же AWT 160 ° F. Благодаря уникальной конструкции плоской водяной трубы Runtal возможны перепады температуры до 60 ° F, не беспокоясь о том, что скорость потока слишком мала для передачи тепла (см. Раздел «Советы по проектированию» для получения дополнительной информации).

Что касается максимального расхода для радиаторов Runtal, мы рекомендуем не более 1.5 галлонов в минуту на водяную трубку. Для нашего примера с R-4 выше это будет означать максимальную скорость потока 6 галлонов в минуту для радиатора с противоположным концом или 3 галлона в минуту для радиатора с таким же концом (см. Раздел «Советы по проектированию» для получения дополнительной информации).

Радиатор какого размера мне нужен? | Измерение и БТЕ

опубликовано: 15 июля 2020 г., среда

Поделиться: Facebook, Twitter

Решая, какого размера радиатор вам нужен, вам нужно учесть несколько вещей, чтобы достичь идеального уровня тепла в вашей комнате, например:

  • Требуемые БТЕ
  • Объем доступной вам площади
  • Сколько радиаторов нужно для равномерного нагрева
  • Чугун или сталь лучше всего подходит для вашей комнаты

Но выбор радиатора идеального размера не должен быть сложным! Чтобы помочь вам, мы составили руководство со всей необходимой информацией. ..

Радиатор какого размера мне нужен?

Лучший способ выяснить, какого размера радиатор вам нужен, - это использовать калькулятор BTU, чтобы узнать, сколько тепла требуется вашей комнате. После того, как вы сделали этот расчет, вы можете выбрать размер радиатора, который соответствует вашим требованиям.

Взгляните на наш калькулятор BTU здесь , чтобы начать работу - затем вернитесь, чтобы узнать больше!

Что такое британская тепловая единица и как ее использовать для определения размера радиатора?

BTU расшифровывается как «британская тепловая единица» и является единицей измерения количества энергии, необходимого для повышения температуры в вашей комнате.

При расчете БТЕ, необходимых для вашего радиатора, необходимо учитывать ряд факторов.

Как правило, мы стремимся к тому, чтобы в одних комнатах было теплее, чем в других - обычно мы хотим, чтобы в гостиных, ванных и столовых было больше тепла, а на кухнях, прихожих и спальнях обычно немного прохладнее.

Направление, обращенное к вашей комнате, также может иметь значение, поскольку комнаты, выходящие на север, имеют тенденцию быть более прохладными и, следовательно, требуют большего количества тепла.Французские окна также увеличивают потребность в БТЕ, а двойное остекление и изоляция сокращают количество тепла, которое вам нужно от радиатора.

Определение необходимых вам значений BTU может оказаться трудным, поэтому калькуляторы BTU так полезны при определении размеров радиатора. Вы должны знать кубический метр вашей комнаты, прежде чем вносить необходимые корректировки в зависимости от вашей конкретной комнаты.

Почему БТЕ имеет значение при выборе радиатора размера?

При выборе радиатора правильное значение в BTU необходимо для обеспечения комфортного и эффективного обогрева помещения.Если вы этого не сделаете, вы вполне можете обнаружить, что постоянно изо всех сил пытаетесь обогреть свою комнату или обнаружите, что в ней становится слишком душно.

Это также может помочь вам, если у вас несколько радиаторов в одной комнате. Если вы знаете, сколько БТЕ вам нужно, вы можете просто разделить его на количество радиаторов, которые вам нужно определить, какого размера должен быть каждый из них.

Может ли радиатор быть слишком большим для комнаты?

Итак, почему бы вам просто не взять самый большой радиатор, подходящий для вашего помещения, и выключить его, когда он становится слишком горячим?

Что ж, вы могли бы, но вы можете обнаружить, что это не так рентабельно, как покупка радиатора правильного размера в первую очередь.Радиатор большего размера обычно дороже, поэтому лучше платить только за то, что вам действительно нужно.

Следует ли увеличить размер радиатора?

Рекомендуется выбирать размер радиатора, который находится в пределах 10% от требуемого значения в БТЕ. Однако, если стоит выбор между покупкой радиатора, который немного мала, и радиатора, который немного велик, лучше выбрать слишком большой и купить слишком большой. В конце концов, нагреть холодную комнату намного сложнее, чем наоборот.

Как измерить радиатор - что еще нужно знать?

Вы уже использовали наш калькулятор БТЕ? Теперь вам нужно знать, как правильно выполнить измерения, чтобы ваш новый радиатор соответствовал доступному пространству.

Откуда вы измеряете радиатор?

Чтобы правильно измерить ширину радиатора, убедитесь, что вы измеряете расстояние между двумя клапанами с обоих концов, а не между самой панелью. Это гарантирует, что вам не придется регулировать трубопровод.Вы также должны выбрать такую ​​же глубину для облегчения установки.

Подробнее про как заменить радиатор можно здесь .

Если вам нужно изменить размер радиатора на больший или меньший, не волнуйтесь - это все еще возможно! Часто, если радиатор очень старый или если в доме позже была добавлена ​​изоляция, может оказаться предпочтительным радиатор другого размера.

Для этого вам обычно нужно обратиться к водопроводчику, который приедет и отрегулирует трубопроводы в соответствии с новыми размерами и размерами. Если вы добавляете в свой дом радиаторы значительно большего размера или добавляете совершенно новые радиаторы в систему отопления, сначала убедитесь, что ваш котел достаточно мощный, чтобы вместить их.

Двухпанельные или однопанельные радиаторы?

Если у вас однопанельный радиатор и вам нужно больше тепла без изменения размера радиатора, вы можете подумать о переходе на двухпанельный радиатор

Двухпанельный радиатор будет производить более высокую тепловую мощность, чем однопанельный, так как он имеет большую площадь поверхности.Они также могут помочь вашей комнате быстрее нагреться, что делает их предпочтительными для больших комнат.

Если вам нужны традиционные или чугунные радиаторы, у них нет панелей, а вместо них «колонны». Поищите радиатор с 3 или 4 стойками, если вы хотите сохранить тот же размер, но вам нужно больше БТЕ.

На фото: 3-х колонный чугунный радиатор в викторианском стиле

Сколько радиаторов вам нужно?

Мы уже упоминали, что вам следует попробовать и купить радиатор правильного размера, соответствующий габаритам вашей комнаты, только увеличенного размера, если альтернатива ниже ваших требований в БТЕ.

Но что, если у вас очень большая комната - что лучше измерять для одного большого радиатора или для двух меньших размеров?

Если у вас очень длинная комната, даже радиатора большого размера может быть недостаточно, чтобы нагреть прямо до противоположной стороны. В этом случае было бы лучше разделить необходимое количество БТЕ между двумя радиаторами меньшего размера, чтобы создать более равномерный уровень тепла.

Пытаетесь найти пространство на стене, чтобы установить радиатор подходящего размера? Рассмотрим вертикальный радиатор!

На фото: Стальной радиатор Enderby на 2 колонны, 6 секций - 1910 мм

Отдают ли чугунные радиаторы больше тепла?

Чугунные радиаторы часто требуют немного больше места, чем современные стальные радиаторы.Это потому, что они обычно тяжелее, а это означает, что их нужно прикреплять к полу, а не на стене. Однако некоторые из наших чугунных радиаторов можно монтировать на стене. Пожалуйста, свяжитесь с нами для получения дополнительных деталей.

Однако, хотя для них может потребоваться больше места, чугунные радиаторы могут обеспечивать более эффективное тепло, чем стальные радиаторы того же размера. Хотя чугун не нагревается так быстро, как сталь, он сохраняет тепло в течение гораздо более длительного периода времени. В результате тепло может продолжать циркулировать в вашей комнате даже после выключения центрального отопления.Это делает их идеальными для больших помещений, для нагрева которых требуется больше времени.

Еще одним преимуществом выбора чугунных радиаторов является то, что они часто бывают секциями. Это означает, что вы можете выбрать радиатор точного размера, который соответствует вашим требованиям к БТЕ и пространству.

Вы ищете новый радиатор для обогрева помещения? Взгляните на наш превосходный ассортимент красивых чугунных и стальных радиаторов на сайте Trads!

Интернет-магазин

Не стесняйтесь:

, свяжитесь с нами , если вам нужна помощь в выборе радиатора <Вернуться в блог

Как рассчитать количество батарей для отопления.

Расчет радиаторов отопления: варианты и приемы.

При модернизации системы отопления, помимо замены труб, меняют и радиаторы. А сегодня они из разных материалов, разных форм и размеров. Не менее важно, что они имеют разное тепловыделение: количество тепла, которое может передаваться воздуху. И это обязательно учитывается при расчете сечений радиаторов отопления.

В помещении будет тепло, если уходит тепло.Поэтому в расчетах берутся теплопотери помещения (они зависят от климатической зоны, от материала стен, утеплителя, площади окон и т. Д.). Второй параметр - тепловая мощность одной секции. Это количество тепла, которое он может произвести при максимальных параметрах системы (90 ° C на входе и 70 ° C на выходе). Эта характеристика обязательно указывается в паспорте, она часто присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещения и системы отопления

Один важный момент: производя расчеты самостоятельно, имейте в виду, что большинство производителей указывают максимальный показатель, который они получили при идеальных условиях. Поэтому производите любое округление в большую сторону. В случае низкотемпературного нагрева (температура на входе ниже 85 ° C) они ищут тепловую мощность по соответствующим параметрам или пересчитывают (описано ниже).

Расчет площади

Это простейшая методика, позволяющая приблизительно оценить количество секций, необходимых для обогрева помещения. На основании множества расчетов выведены нормы средней мощности обогрева одного квадрата площади. Для учета климатических особенностей региона в СНиП прописаны две нормы:

  • для регионов средней полосы России от 60 Вт до 100 Вт;
  • для участков выше 60 ° мощность нагрева квадратного метра составляет 150-200 Вт.

Почему в норме дан такой большой разброс? Чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берутся максимальные значения; для домов из кирпича можно использовать средние значения. Для утепленных домов - минимально. Еще одна важная деталь: эти нормы рассчитаны на среднюю высоту потолка - не выше 2,7 метра.


Зная площадь помещения, умножьте его норму расхода тепла, наиболее подходящую для ваших условий.Получите полную потерю тепла в помещении. В технических характеристиках выбранной модели радиатора найдите тепловую мощность одной секции. Разделите общие тепловые потери на мощность, получите их количество. Это легко, но для наглядности приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловая комната 16 м 2, в среднем переулке, в кирпичном доме. Установите аккумуляторы тепловой мощностью 140 Вт.

Для кирпичного дома потери тепла примем за середину диапазона.Поскольку комната угловая, лучше брать большее значение. Пусть будет 95 ватт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь рассмотрим количество: 1520 Вт / 140 Вт = 10,86 шт. Круглая, получается 11 шт. Так много секций радиатора нужно будет установить.

Расчет батарей отопления на площадь прост, но далек от идеала: не учитывается полностью высота потолков. Для нестандартных высот используется другой прием: по объему.

Подсчет аккумуляторов по объему

В СНиП есть нормы на обогрев одного кубометра помещения. Даны для разных типов построек:

  • на 1 м 3 кирпича требуется 34 Вт тепла;
  • для панели - 41 Вт

Данный расчет секций радиатора аналогичен предыдущему, только теперь нам нужна не площадь, а другие по объему и нормам. Умножаем объем на норму, полученный показатель делим на мощность одной секции радиатора (алюминиевой, биметаллической или чугунной).


Формула для расчета количества секций по объему

Пример расчета объема

Например, подсчитываем, сколько секций нужно в комнате площадью 16 м 2 и высотой потолка 3 метра. Здание кирпичное. Берем радиаторы такой же мощности: 140 Вт:

  • Найдите объем. 16 м 2 * 3 м = 48 м 3
  • Считаем необходимое количество тепла (норма для кирпичных домов 34 Вт).48 м 3 * 34 Вт = 1632 Вт.
  • Определяем сколько секций нужно. 1632 Вт / 140 Вт = 11,66 шт. Круглый, получаем 12 шт.

Теперь вы знаете два способа рассчитать количество радиаторов на комнату.

Тепловыделение в одной секции

Сегодня ассортимент радиаторов большой. При внешнем сходстве большинства тепловые характеристики могут значительно различаться. Они зависят от материала, из которого они изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Следовательно, точно сказать, сколько кВт приходится на 1 секцию алюминиевого (чугунного биметаллического) радиатора, можно сказать только для каждой модели. Эти данные указывает производитель. Ведь разница в размерах существенная: одни из них высокие и узкие, а другие низкие и глубокие. Силовые секции одинаковой высоты от одного производителя, но разных моделей могут отличаться на 15-25 Вт (см. Таблицу ниже STYLE 500 и STYLE PLUS 500). Еще более заметные отличия могут быть у разных производителей.


Тем не менее, для предварительной оценки того, сколько секций батарей необходимо для обогрева помещения, были выведены средние значения тепловой мощности для каждого типа радиаторов. Их можно использовать для приблизительных расчетов (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметалл - одна секция излучает 185 Вт (0,185 кВт).
  • Алюминий - 190 Вт (0,19 кВт).
  • Чугун - 120 Вт (0,120 кВт).

Точнее, сколько кВт в одной секции биметаллического, алюминиевого или чугунного радиатора можно у вас, когда вы выбираете модель и принимаете решение с габаритами.В чугунных батареях может быть большая разница. Они бывают с тонкими или толстыми стенками, из-за чего их тепловая мощность значительно меняется. Выше средние значения для батареек знакомой формы (гармошки) и близких к ней. Радиаторы в стиле ретро имеют значительно меньшую тепловую мощность.


Это технические характеристики чугунных радиаторов турецкой компании Demir Dokum. Разница более чем существенная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиП, было получено среднее количество секций радиатора на 1 м 2:

  • биметаллические секции плавки 1. 8 м 2;
  • алюминий - 1,9-2,0 м 2;
  • Чугун
  • - 1,4-1,5 м 2;
  • биметаллический 16 м 2 / 1,8 м 2 = 8,88 шт., Округлый - 9 шт.
  • алюминий 16 м 2/2 м 2 = 8 шт.
  • чугун 16 м 2 / 1,4 м 2 = 11,4 шт, округлый - 12 шт.

Эти расчеты являются приблизительными. По ним можно приблизительно оценить стоимость покупки отопительных приборов. Вы можете точно рассчитать количество радиаторов на комнату, выбрав модель, а затем пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции аккумулятора указана для идеальных условий. Аккумулятор будет выделять столько тепла, если его охлаждающая жидкость имеет температуру + 90 ° C на входе, + 70 ° C на выходе и + 20 ° C в помещении. То есть температурный напор системы (также называемой «дельта-системой») будет 70 ° C. Что делать, если в вашей системе на входе температура выше + 70 ° C? или вам нужна температура в помещении + 23 ° C? Пересчитайте заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей отопительной системы. Например, на поставке у вас + 70 ° C, на выходе 60 ° C, а в помещении вам нужна температура + 23 ° C. Находим дельту вашей системы: это среднее арифметическое значений температур. на входе и выходе за вычетом температуры в помещении.


Для нашего случая получается: (70 ° C + 60 ° C) / 2 - 23 ° C = 42 ° C. Дельта для таких условий составляет 42 ° C.Далее находим это значение в таблице преобразования (находится ниже) и заявленная мощность умножается на этот коэффициент. Мы узнаем мощность, которую этот раздел может дать в ваших условиях.


Находим в колонках, окрашенных в синий цвет, линию с дельтой 42 ° C. Это соответствует коэффициенту 0,51. Теперь рассчитаем тепловую мощность 1 секции радиатора для нашего корпуса. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получим: 185 Вт * 0.51 = 94,35 Вт. Почти вдвое меньше. Именно на эту мощность нужно подставлять при выполнении расчета сечений радиаторов. Только с учетом индивидуальных параметров в комнате будет тепло.

Существует несколько методов расчета количества радиаторов, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество радиаторов, необходимое для их компенсации.

Существуют разные методы расчета.Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применяются коэффициенты, позволяющие учесть существующие «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно через стену и т. Д.). Есть более сложный расчет по формулам. Но по сути это одни и те же коэффициенты, только собранные в одну формулу.

Есть еще один способ. Он определяет фактическую потерю. Реальные потери тепла определяет специальный прибор - тепловизор.И исходя из этих данных, сколько радиаторов нужно для их компенсации. Что еще лучше с этим методом, так это то, что на изображении тепловизора вы можете четко видеть, где тепло уходит наиболее активно. Это может быть дефект в работе или строительных материалах, трещина и т. Д. Так что заодно можно поправить положение.

Расчет радиаторов отопления по площади

Самый простой способ. Рассчитайте количество тепла, необходимое для обогрева, исходя из площади помещения, в котором будут установлены радиаторы.Вы знаете площадь каждого помещения, а потребность в тепле можно определить по СНиПа:

.
  • на среднеклиматическую полосу для обогрева 1м2 жилого помещения требуется 60-100Вт;
  • для областей с температурой выше 60 ° C требуется 150-200 Вт.

Исходя из этих стандартов, вы можете рассчитать, сколько тепла потребуется вашей комнате. Если квартира / дом находится в средней климатической зоне, для обогрева площади 16м 2 потребуется 1600Вт тепла (16 * 100 = 1600). Так как нормы средние, а погода не балует постоянством, считаем, что 100Вт требуется. Хотя, если вы живете на юге средней климатической зоны и у вас мягкие зимы, рассмотрите вариант 60 Вт.


Запас мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности увеличивается количество радиаторов. И чем больше радиаторов, тем больше охлаждающей жидкости в системе. Если для подключенных к центральному отоплению это не критично, то для тех, кто имеет или планирует индивидуальное отопление, большой объем системы означает большие (дополнительные) затраты на нагрев теплоносителя и большую инерционность системы ( установленная температура поддерживается менее точно).И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можно узнать, сколько секций необходимо. Каждый из отопительных приборов может выделять определенное количество тепла, которое указано в паспорте. Возьмите найденную потребность в тепле и разделите на мощность радиатора. В результате получается необходимое количество секций для компенсации потерь.

Рассчитываем количество радиаторов для одного помещения. Мы определили, что требуется 1600 Вт. Пусть мощность одной секции 170Вт.Получается 1600/170 = 9411 штук. Вы можете округлить в большую или меньшую сторону по своему усмотрению. Меньший можно закруглить, например, на кухне - дополнительных источников тепла достаточно, а больший лучше в комнате с балконом, большим окном или в угловой комнате.

Система простая, но недостатки очевидны: высота потолков может быть разной, не учитывается материал стен, окон, утеплитель и целый ряд факторов.Так что расчет количества секций радиаторов отопления по СНиП приблизительный. Для точного результата необходимо внести коррективы.

Как рассчитать секции радиатора по объему помещения

В данном расчете учитывается не только площадь, но и высота потолков, ведь нужно нагреть весь воздух в помещении. Так что такой подход оправдан. И в этом случае техника аналогична. Определяем объем помещения, а потом по нормам узнаем, сколько тепла нужно для его обогрева:

Рассчитываем все для одного помещения площадью 16м 2 и сравниваем результаты.Пусть высота потолка 2,7м. Объем: 16 * 2,7 = 43,2м 3.

  • В панельном доме. Тепло, необходимое для обогрева, составляет 43,2м 3 * 41В = 1771,2Вт. Если взять все те же секции мощностью 170Вт, то получим: 1771Вт / 170Вт = 10,418шт (11шт).
  • В кирпичном доме. Тепло необходимо 43,2м 3 * 34Вт = 1468,8Вт. Считаем радиаторы: 1468,8Вт / 170Вт = 8,64шт (9шт).

Как видите, разница довольно большая: 11шт и 9шт. Причем при расчете площади получено среднее значение (если округлить в одну сторону) - 10 шт.

Корректировка результатов

Чтобы получить более точный расчет, нужно учесть как можно больше факторов, уменьшающих или увеличивающих теплопотери. Это из чего сделаны стены и насколько хорошо они утеплены, насколько велики окна, и какое на них остекление, сколько стен в комнате выходят на улицу и т. Д. Для этого есть коэффициенты, по которым нужно умножить найденные значения теплопотерь помещения.


Окно

На окна приходится от 15% до 35% потерь тепла.Конкретный показатель зависит от размера окна и того, насколько хорошо оно утеплено. Следовательно, есть два соответствующих коэффициента:

  • отношение площади окна к площади пола:
    • 10% - 0,8
    • 20% - 0,9
    • 30% - 1,0
    • 40% - 1,1
    • 50% - 1,2
  • остекление:
    • стеклопакет трехкамерный или аргон в двухкамерном стеклопакете - 0,85
    • Обычный двухкамерный стеклопакет - 1,0
    • стеклопакеты обычные - 1.27.

Стены и кровля

Для учета потерь важны материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот шансы на эти факторы.

Степень изоляции:

Нормой считается
  • кирпичных стен толщиной в два кирпича - 1,0
  • недостаточное (отсутствует) - 1,27
  • хорошо - 0,8

Наружные стены:

  • интерьер без потерь, коэффициент 1. 0
  • один - 1,1
  • два - 1,2
  • три - 1,3

На количество теплопотерь влияет обогревается или нет, помещение располагается сверху. Если жилое отапливаемое помещение находится сверху (второй этаж дома, другая квартира и т. Д.), Понижающий коэффициент составляет 0,7, если отапливаемый чердак - 0,9. Принято считать, что неотапливаемый чердак не влияет на температуру в и (коэффициент 1,0).


Если расчет производился по площади, а высота потолков нестандартная (принимают высоту 2.7 м в качестве стандарта), затем используйте пропорциональное увеличение / уменьшение с помощью коэффициента. Считается легким. Для этого разделите реальную высоту потолка в комнате на стандартную 2,7 м. Получите желаемое соотношение.

Рассчитаем для примера: пусть высота потолка 3,0 м. Получаем: 3,0м / 2,7м = 1,1. Это означает, что количество секций радиатора, которое рассчитывается по площади для этого помещения, нужно умножить на 1,1.

Все эти нормы и коэффициенты определены для квартир. Чтобы учесть теплопотери дома через крышу и цоколь / фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома равен 1,5.

Климатические факторы

Можно вносить корректировки в зависимости от средних температур зимой:

  • -10 о С и выше - 0,7
  • -15 о С - 0,9
  • -20 ° С - 1,1
  • -25 ° С - 1,3
  • -30 ° С - 1,5

Произведя все необходимые настройки, вы получите более точное количество радиаторов, необходимое для обогрева помещения с учетом параметров помещения.Но это далеко не все критерии, влияющие на мощность теплового излучения. Есть еще и технические тонкости, о которых мы поговорим ниже.

Расчет разных типов радиаторов

Если вы собираетесь устанавливать секционные радиаторы стандартного размера (с осевым расстоянием 50 см по высоте) и уже выбрали материал, модель и желаемый размер, то с расчетом их количества сложностей возникнуть не должно. Наиболее авторитетные компании, поставляющие хорошее отопительное оборудование, имеют на сайте технические данные на все модификации, среди которых есть тепловая мощность. Если указывается не мощность, а расход теплоносителя, то преобразовать в мощность несложно: расход теплоносителя 1 л / мин примерно равен мощности 1 кВт (1000 Вт).

Осевое расстояние радиатора определяется высотой между центрами отверстий подвода / отвода охлаждающей жидкости

Чтобы облегчить жизнь клиентам, многие сайты устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к занесению данных о вашем помещении в соответствующие поля.А на выходе - готовый результат: количество секций этой модели в штуках.


Но если просто подумать о возможных вариантах, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов отопления от расчета из алюминия, стали или чугуна ничем не отличается. Разной может быть только тепловая мощность одной секции.

  • алюминий - 190 Вт
  • биметаллический - 185Вт
  • чугун - 145Вт.

Если вам просто интересно, какой материал выбрать, вы можете использовать эти данные. Для наглядности представляем простейший расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества биметаллических нагревательных приборов стандартного размера (межосевое расстояние 50 см) предполагается, что одна секция может нагреть 1.8м 2 площади. Тогда для комнаты 16м 2 нужно: 16м 2 / 1,8м 2 = 8,88шт. Округляем - нам нужно 9 разделов.

Аналогично считаем для чугунных или стальных бараков. Нужны только нормы:

  • Радиатор биметаллический - 1,8 м 2
  • алюминий - 1,9-2,0 м 2
  • чугун - 1,4-1,5 м 2.

Это данные для секций с межосевым расстоянием 50 см. Сегодня в продаже есть модели разной высоты: от 60 см до 20 см и даже ниже. Модели 20см и ниже называются бордюрами.Естественно, их мощность отличается от указанной нормативной, и если вы планируете использовать «нестандартную», вам придется внести коррективы. Либо ищите паспортные данные, либо рассчитывайте сами. Мы исходим из того, что теплоотдача теплового устройства напрямую зависит от его площади. С уменьшением высоты уменьшается площадь устройства, а значит, пропорционально уменьшается мощность. То есть нужно найти соотношение высот выбранного радиатора со стандартным, а затем использовать этот коэффициент для корректировки результата.


Для наглядности рассчитаем алюминиевые радиаторы по площади. Помещение то же: 16м2. Считаем количество секций стандартным размером: 16м 2 / 2м 2 = 8шт. Но мы хотим использовать небольшие секции высотой 40 см. Находим соотношение радиаторов выбранного размера к стандартным: 50см / 40см = 1,25. А теперь регулируем количество: 8шт * 1,25 = 10шт.

Корректировка в зависимости от режима системы отопления

Производители в паспортных данных указывают максимальную мощность радиаторов: в высокотемпературном режиме использования - температура теплоносителя в подаче 90 ° С, в обратном - 70 ° С (обозначается 90/70). корпус в комнате должен быть 20 ° С.Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средней мощности 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что расчет нужно корректировать.

Для учета режима работы системы необходимо определить температурный напор системы. Температурный напор - это разница между температурой воздуха и обогревателей. В этом случае температура отопительных приборов рассматривается как среднее арифметическое между значениями подачи и возврата.


Для большей наглядности рассчитаем чугунные радиаторы отопления на два режима: высокотемпературный и низкотемпературный, стандартные размеры секции (50см). Помещение то же: 16м2. Одна чугунная секция в высокотемпературном режиме 90/70/20 нагревает 1,5м2. Следовательно нам потребуется 16м 2 / 1,5м 2 = 10,6 шт. Округление - 11 шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь находим температурный напор для каждой из систем:

  • высокотемпературный 90/70 / 20- (90 + 70) / 2-20 = 60 о С;
  • низкая температура 55/45/20 - (55 + 45) / 2-20 = 30 о С.

То есть при использовании низкотемпературного режима работы потребуется вдвое больше секций для обогрева помещения. Для нашего примера для комнаты площадью 16 м 2 требуется 22 секции чугунных радиаторов. Получается большая батарея. Это, кстати, одна из причин, по которой этот вид отопительных приборов не рекомендуется использовать в сетях с низкими температурами.

С помощью этого расчета вы можете учесть желаемую температуру воздуха. Если вы хотите, чтобы в комнате было не 20 ° C, а, например, 25 ° C, просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент.Сделаем расчет для тех же чугунных радиаторов: параметры будут 90/70/25. Считаем температурный напор для этого случая (90 + 70) / 2-25 = 55 ° С. Теперь находим соотношение 60 ° С / 55 ° С = 1,1. Для обеспечения температуры 25 ° С нужно 11шт * 1,1 = 12,1шт.

Зависимость мощности радиатора от подключения и расположения

Помимо всех параметров, описанных выше, теплоотдача радиатора различается в зависимости от типа подключения. Оптимальным считается диагональное соединение с потоком сверху, в этом случае потери тепловой мощности отсутствуют. Наибольшие потери наблюдаются при боковом подключении - 22%. Все остальные средние по эффективности. Примерно процентные потери показаны на рисунке.


Фактическая мощность радиатора также уменьшается при наличии препятствий. Например, если сверху свисает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери составляют 3-5%.При установке сетчатого экрана, не доходящего до пола, потери примерно такие же, как и при нависании подоконника: 7-8%. Но если экран полностью закрывает весь нагревательный прибор, его теплоотдача снижается на 20-25%.



Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышесказанное справедливо для случая, когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой.Считается намного сложнее: там на каждый последующий нагреватель вода течет все более холодной. А если вы хотите рассчитать количество радиаторов для однотрубной системы, вам нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей - определить мощность радиаторов как для двухтрубной системы, а затем, пропорционально падению тепловой мощности, добавить секции для увеличения теплоотдачи батареи в целом.


Проиллюстрируем на примере.На схеме изображена однотрубная система отопления с шестью радиаторами. Количество аккумуляторов определялось для двухтрубной разводки. Теперь вам нужно внести коррективы. Для первого обогревателя все осталось по-прежнему. Второй - с охлаждающей жидкостью с более низкой температурой. Определяем% падения мощности и увеличиваем количество секций на соответствующее значение. На картинке получается так: 15кВт-3кВт = 12кВт. Находим процент: перепад температуры 20%. Соответственно, для компенсации увеличиваем количество радиаторов: если бы нужно было 8 штук, было бы на 20% больше - 9 или 10 штук. Вот здесь и пригодится знание комнаты: если это спальня или детская, округлить вверх, если гостиная или другая подобная комната, округлить вниз. Учитывайте расположение относительно сторон света: на севере круглая к большему, на юге - к меньшему.


Этот способ явно не идеален: все-таки получается, что последняя батарея в ветке просто должна быть огромной: судя по схеме, на ее ввод подается теплоноситель с удельной теплоемкостью, равной его мощности, и на практике убрать все 100% нереально.Поэтому при определении мощности котла для однотрубных систем обычно берут определенный запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было регулировать теплопередачу, и тем самым компенсировать падение температуры охлаждающая жидкость. Все это подразумевает одно: количество и / или размеры радиаторов в однотрубной системе необходимо увеличивать, а по мере удаления от начала ответвления ставить все больше и больше секций.

Сводка

Примерный расчет количества секций радиаторов прост и быстр. Но уточнение, в зависимости от всех особенностей помещения, размеров, типа подключения и расположения, требует внимания и времени. Но вы точно можете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Правильный расчет радиаторов отопления - довольно важная задача для каждого домовладельца. При использовании недостаточного количества секций помещение не будет прогреваться в зимние холода, а покупка и эксплуатация слишком больших радиаторов повлечет за собой неоправданно высокие затраты на отопление.Поэтому при замене старой системы отопления или установке новой нужно знать, как рассчитать радиаторы отопления. Для стандартных помещений можно использовать простейшие расчеты, но иногда возникает необходимость учитывать различные нюансы, чтобы получить максимально точный результат.

Расчет по площади

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простой расчет, который подходит для помещений с низкими потолками (2. 40-2,60 м). Согласно строительным нормам, для отопления потребуется 100 ватт тепловой мощности на квадратный метр площади.

Рассчитываем количество тепла, которое потребуется для всего помещения. Для этого площадь умножаем на 100 Вт, т.е. на комнату 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м X 100 Вт) или 2 кВт.


Правильный расчет радиаторов отопления необходим для обеспечения достаточного количества тепла в доме

Этот результат необходимо разделить на теплоотдачу одной секции, указанную производителем.Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет:

2000 Вт / 170 Вт = 11,76, т.е. 12, так как результат нужно округлить до ближайшего целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже средних, например, для кухни, можно округлить в меньшую сторону.

Обязательно учитывайте возможные потери тепла в зависимости от конкретной ситуации. Конечно, комната с балконом или расположенная в углу здания быстрее теряет тепло.В этом случае следует увеличить значение расчетной тепловой мощности для помещения на 20%. Примерно на 15-20% следует увеличить расчеты, если вы планируете прятать радиаторы за экраном или монтировать их в нише.

Расчеты в зависимости от объема помещения

Более точные данные можно получить, рассчитав сечения радиаторов отопления с учетом высоты потолка, т.е.по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае.Сначала рассчитывается общая потребность в тепле, затем рассчитывается количество секций радиатора.


Если радиатор закрыт экраном, необходимо увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП, для обогрева каждого кубометра жилой площади в панельном доме требуется 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и внешней изоляцией тепла потребуется меньше, всего 34 Вт на кубометр.

Например, рассчитываем необходимое количество тепла для комнаты площадью 20 кв.м. с высотой потолков 3 метра. Объем помещения составит 60 кубометров (20 кв.м X 3 м). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 кубометров X 41 Вт).

А как посчитать количество радиаторов? Для этого необходимо разделить данные, полученные по теплоотдаче одного участка, указанного производителем.Если взять, как в предыдущем примере, 170 Вт, то для комнаты вам потребуется: 2460 Вт / 170 Вт = 14,47, т.е. 15 секций радиатора.

Производители стремятся указывать чрезмерные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

Что делать, если вам нужен очень точный расчет?

К сожалению, не каждую квартиру можно считать стандартной. Тем более это касается частных жилых домов. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для этого вам нужно будет учесть множество различных факторов.


При расчете количества секций обогрева необходимо учитывать высоту потолка, количество и размер окон, наличие утеплителя стен и т. Д.

Особенность этого метода в том, что при расчете необходимого количества тепла используется ряд факторов, учитывающих характеристики конкретного помещения, которые могут влиять на его способность накапливать или отдавать тепловую энергию. Формула для расчетов следующая:

ТТ = 100Вт / кв.м. * P * K1 * K2 * K3 * K4 * K5 * K6 * K7 где

CT - количество тепла, необходимое для конкретного помещения;
П - площадь номера, кв. м .;
К1 - коэффициент, учитывающий остекление оконных проемов:

  • для окон с обычным стеклопакетом - 1,27;
  • для стеклопакетов - 1,0;
  • для окон с тройным остеклением - 0,85.

К2 - коэффициент теплоизоляции стен:

  • низкая степень теплоизоляции - 1,27;
  • хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) - 1,0;
  • высокая степень теплоизоляции - 0.85.

К3 - соотношение площади окон и пола в комнате:

  • 50% - 1,2;
  • 40% - 1,1;
  • 30% - 1,0;
  • 20% - 0,9;
  • 10% - 0,8.

К4 - коэффициент, позволяющий учитывать среднюю температуру воздуха в самую холодную неделю года:

  • на -35 градусов - 1,5;
  • на -25 градусов - 1,3;
  • на -20 градусов - 1,1;
  • для -15 градусов - 0.9;
  • для -10 градусов - 0,7.

К5 - регулирует потребность в тепле с учетом количества внешних стен:

  • одностенная - 1,1;
  • две стены - 1,2;
  • трехстенный - 1,3;
  • четыре стены - 1. 4.

К6 - с учетом типа помещения, расположенного выше:

  • холодный чердак - 1,0;
  • чердак отапливаемый - 0,9;
  • отапливаемая жилая - 0,8

К7 - коэффициент, учитывающий высоту потолков:

  • по адресу 2.5 м - 1,0;
  • на 3,0 м - 1,05;
  • на 3,5 м - 1,1;
  • на 4,0 м - 1,15;
  • на 4,5 м - 1,2.

Такой расчет количества радиаторов отопления включает практически все нюансы и основан на достаточно точном определении потребности помещения в тепле.

Осталось разделить результат на величину теплоотдачи одной секции радиатора и округлить результат до целого числа.

Некоторые производители предлагают более простой способ получить ответ.На их сайтах вы можете найти удобный калькулятор, специально разработанный для этих расчетов. Для использования программы необходимо ввести необходимые значения в соответствующие поля, после чего отобразится точный результат. Или вы можете использовать специальное программное обеспечение.

Одним из важнейших вопросов создания комфортных условий проживания в доме или квартире является надежная, правильно рассчитанная и смонтированная, сбалансированная система отопления. Именно поэтому создание такой системы - важнейшая задача при организации строительства собственного дома или при капитальном ремонте в многоквартирном доме.

Несмотря на современное разнообразие систем отопления различных типов, проверенная схема по-прежнему остается лидером по популярности: контуры труб с циркулирующим по ним теплоносителем и теплообменников - радиаторов, установленных в помещениях. Казалось бы, все просто, батареи стоят под окнами и обеспечивают необходимый обогрев ... Однако необходимо знать, что теплоотдача от радиаторов отопления должна соответствовать как площади помещения, так и площади. ряд других конкретных критериев.Теплотехнические расчеты по требованиям СНиП - достаточно сложная процедура, выполняемая специалистами. Тем не менее, осуществить это можно самостоятельно, естественно, с приемлемым упрощением. В данной публикации будет рассказано, как самостоятельно рассчитать батареи отопления на площадь отапливаемого помещения с учетом различных нюансов.

Но, для начала, нужно хотя бы вкратце ознакомиться с существующими радиаторами отопления - от их параметров во многом будут зависеть результаты расчетов.

Кратко о существующих типах радиаторов

Современный ассортимент представленных в продаже радиаторов включает следующие типы:

  • Радиаторы стальные панельной или трубчатой ​​конструкции.
  • Аккумуляторы чугунные.
  • Радиаторы алюминиевые нескольких модификаций.
  • Биметаллические радиаторы.
Радиаторы стальные

Этот тип радиатора не приобрел особой популярности, несмотря на то, что некоторым моделям придают очень элегантный дизайн.Проблема в том, что недостатки таких теплопередающих устройств значительно превышают их достоинства - невысокая цена¸ относительно небольшая масса и простота установки.


Тонкие стальные стенки таких радиаторов недостаточно теплоемки - быстро нагреваются, но так же быстро остывают. Проблемы могут возникнуть с гидроударами - сварные стыки листов иногда протекают. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, а срок службы таких аккумуляторов невелик - обычно производители дают на них довольно короткую гарантию на продолжительность эксплуатации.

Стальные радиаторы в подавляющем большинстве случаев представляют собой цельную конструкцию, и они не позволяют варьировать теплоотдачу путем изменения количества секций. У них есть паспортная тепловая мощность, которую сразу нужно подбирать, исходя из площади и особенностей помещения, в котором планируется их установка. Исключение - у некоторых трубчатых радиаторов есть возможность менять количество секций, но обычно это делается на заказ, при изготовлении, а не дома.

Радиаторы чугунные

Представители этого типа батарей, наверное, знакомы каждому с раннего детства - именно такие гармошки раньше устанавливались буквально повсюду.


Не исключено, что такие аккумуляторы МС-140-500 не отличались особым изяществом, но прослужили не одно поколение жителей. Каждая секция такого радиатора обеспечивала теплоотдачу 160 Вт. Радиатор сборный, и количество секций в принципе ничем не ограничивалось.


В настоящее время в продаже много современных чугунных радиаторов. Они уже отличаются более элегантным внешним видом, гладкими гладкими внешними поверхностями, облегчающими уборку.Также доступны эксклюзивные варианты, с интересным рельефным рисунком заливки чугуна.

При этом такие модели полностью сохраняют основные достоинства чугунных аккумуляторов:

  • Высокая теплоемкость чугуна и массивность аккумуляторов способствуют длительной сохранности и высокой теплоотдаче.
  • Чугунные батареи, при правильной сборке и качественной герметизации стыков, не боятся ударов воды, перепадов температур.
  • Толстые чугунные стенки мало подвержены коррозии и абразивному износу.Можно использовать практически любой теплоноситель, поэтому такие батареи одинаково хороши как для автономных систем, так и для систем центрального отопления.

Если не брать в расчет внешние данные старых чугунных аккумуляторов, то одним из недостатков является хрупкость металла (недопустимы акцентированные удары), относительная сложность установки, связанная скорее с массивностью. К тому же никакие стеновые перегородки никак не смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность.Они относительно недороги, имеют современный, довольно элегантный внешний вид и отлично отводят тепло.


Качественные алюминиевые аккумуляторы способны выдерживать давление 15 и более атмосфер, высокую температуру охлаждающей жидкости около 100 градусов. При этом тепловая отдача от одной секции в некоторых моделях иногда достигает 200 Вт. Но при этом они имеют небольшой вес (вес секции - обычно до 2 кг) и не требуют большого объема охлаждающей жидкости (емкость - не более 500 мл).

Алюминиевые радиаторы продаются как многоярусные батареи, с возможностью изменения количества секций, так и монолитные изделия, рассчитанные на определенную мощность.

Недостатки алюминиевых радиаторов:

  • Некоторые типы очень восприимчивы к кислородной коррозии алюминия, в этом случае существует высокий риск газообразования. Это предъявляет особые требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
  • Некоторые алюминиевые радиаторы неразъемной конструкции, секции которых изготавливаются по технологии экструзии, при определенных неблагоприятных условиях могут протекать на стыках.При этом провести ремонт просто невозможно, и менять придется всю батарею целиком.

Из всех алюминиевых батарей высочайшего качества изготавливаются с использованием анодного окисления металла. Эти изделия практически не боятся кислородной коррозии.

Внешне все алюминиевые радиаторы примерно одинаковы, поэтому нужно внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Такие радиаторы по надежности оспаривают первенство с чугуном, а по тепловому КПД - с алюминием.Причина тому - их особый дизайн.


Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (позиция 1), соединенных одним и тем же стальным вертикальным каналом (позиция 2). Подключение к одиночному аккумулятору осуществляется качественными резьбовыми соединениями (поз. 3). Высокая теплоотдача обеспечивается внешней алюминиевой оболочкой.

Стальные внутренние трубы изготавливаются из металла, не подверженного коррозии, или имеют защитное полимерное покрытие.Что ж, алюминиевый теплообменник ни в коем случае не контактирует с охлаждающей жидкостью, и коррозия для него совершенно не проблема.

Таким образом, достигается сочетание высокой прочности и износостойкости с отличными тепловыми характеристиками.

Такие батареи не боятся даже очень больших скачков давления, высоких температур. По сути, они универсальны, подходят для любой системы отопления, но при этом показывают лучшие рабочие характеристики в условиях высокого давления центральной системы - для контуров с естественной циркуляцией мало пригодны.

Пожалуй, единственный их недостаток - высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия помещена таблица, в которой приведены сравнительные характеристики радиаторов отопления. Легенда в нем:

  • ТС - трубчатая стальная;
  • Чг - чугун;
  • Al - алюминий обыкновенный;
  • AA - алюминий анодированный;
  • БМ - биметаллический.
Th TS Al AA BM
Максимальное давление (в атмосферах)
рабочий 6-9 6-12 10-20 15-40 35
опрессовка 12-15 9 15-30 25-75 57
уничтожение 20-25 18-25 30-50 100 75
Предел pH (pH) 6,5-9 6,5-9 7-8 6,5-9 6,5-9
Подверженность коррозии:
кислород нет да нет нет да
паразитные токи нет да да нет да
электролитический пар нет слабый да нет слабый
Усилие сечения при h = 500 мм; Дт = 70 °, З 160 85 175-200 216,3 до 200
Гарантия, лет 10 1 3-10 30 3-10
Видео: рекомендации по выбору радиаторов отопления

Как рассчитать необходимое количество секций радиатора

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечивать обогрев до комфортной температуры и компенсировать неизбежные теплопотери вне зависимости от погоды на улице.

Базовым значением для расчетов всегда является площадь или объем комнаты. Сами по себе профессиональные расчеты очень сложны и учитывают очень большое количество критериев. Но для бытовых нужд можно использовать упрощенные методы.

Самые простые способы расчета

Принято считать, что 100 Вт на квадратный метр площади достаточно для создания нормальных условий в стандартной гостиной. Таким образом, следует всего лишь посчитать площадь комнаты и умножить ее на 100.

Q = S × 100

Q - необходимый теплоотвод от радиаторов отопления.

S - площадь отапливаемого помещения.

Если вы планируете установить неразборный радиатор, то это значение станет ориентиром для выбора необходимой модели. В случае установки аккумуляторов, допускающих изменение количества секций, необходимо произвести еще один расчет:

N = Q / Qus

N - расчетное количество секций.

Qus - удельная тепловая мощность одной секции. Это значение обязательно указывается в техническом паспорте товара.

Как видите, эти расчеты предельно просты и не требуют специальных знаний математики - достаточно рулетки, чтобы обмерить комнату, и листа бумаги для расчетов. Кроме того, можно воспользоваться таблицей, расположенной ниже - уже есть расчетные значения для помещений разной площади и удельной мощности нагревательных секций.

Таблица секций

Однако необходимо помнить, что эти значения относятся к стандартной высоте потолка (2,7 м) многоэтажного дома. Если высота помещения разная, то количество аккумуляторных секций лучше рассчитывать исходя из объема помещения. Для этого используется средний показатель - 41 Вт при номинальной мощности на 1 м³ объема в панельном доме или 34 Вт в кирпичном.

Q = S × ч × 40 (34)

, где х - высота потолка над уровнем пола.

Дальнейший расчет - не отличается от приведенного выше.

Детальный расчет с учетом особенностей помещения

А теперь перейдем к более серьезным расчетам. Описанная выше упрощенная процедура расчета может преподнести сюрприз владельцам дома или квартиры. Установленные радиаторы не создадут необходимый комфортный микроклимат в жилых помещениях. И причина тому - целый список нюансов, которые метод просто не учитывает.Между тем такие нюансы могут быть очень важны.

Итак, за основу снова берется площадь помещения и все те же 100 Вт на м². Но сама формула уже выглядит немного иначе:

Q = S × 100 × A × B × C × D × E × F × G × H × я × Дж

Буквы от И до J Коэффициенты условно обозначаются с учетом особенностей помещения и установки в нем радиаторов.Рассмотрим их по порядку:

А - количество внешних стен в помещении.

Понятно, что чем выше площадь контакта помещения с улицей, то есть чем больше в помещении внешних стен, тем выше общие теплопотери. Эта зависимость учитывает коэффициент А :

  • Одна наружная стенка - А = 1,0
  • Две внешние стены - А = 1,2
  • Три внешние стены - А = 1.3
  • Все четыре стены внешние - А = 1,4

В - ориентация комнаты по сторонам света.

Максимальные потери тепла всегда в помещениях, не попадающих под прямые солнечные лучи. Это, конечно же, северная сторона дома, и сюда же можно включить и восточную - лучи Солнца приходят сюда только по утрам, когда солнце «еще не на полную мощность».


Южная и западная стороны дома всегда намного сильнее нагреваются солнцем.

Отсюда - значения коэффициента В :

  • Помещение выходит на север или восток - В = 1,1
  • Южные или западные комнаты - В = 1, то есть может не учитываться.

C - коэффициент, учитывающий степень утепления стен.

Понятно, что потери тепла от отапливаемого помещения будут зависеть от качества теплоизоляции наружных стен. Значение коэффициента СО примите равным:

  • Средний уровень - стены кладут в два кирпича или предусматривается утепление их поверхности другим материалом - С = 1.0
  • Наружные стены не утеплены - С = 1,27
  • Высокий уровень теплоизоляции по теплотехническим расчетам - С = 0,85.

D - особенности климатических условий региона.

Естественно, что «под одну гребенку» сравнять все основные показатели необходимой тепловой мощности невозможно - они также зависят от уровня зимних отрицательных температур, характерных для конкретной местности.При этом учитывается коэффициент D. На его выбор принимаются средние температуры самой холодной декады января - обычно это значение легко уточнить в местной гидрометеорологической службе.

  • - 35 ° С и ниже - D = 1,5
  • -25 ÷ - 35 ° С - Д = 1,3
  • до - 20 ° С - Д = 1,1
  • не ниже - 15 ° С - Д = 0,9
  • не ниже - 10 ° С - D = 0.7

E - коэффициент высоты потолка помещения.

Как уже упоминалось, 100 Вт / м² - это среднее значение для стандартной высоты потолка. Если он другой, следует ввести поправочный коэффициент. E :

  • До 2,7 м - E = 10
  • 2,8 - 3, 0 м - E = 105
  • 3,1 - 3, 5 мес. E = 1, 1
  • 3,6 - 4, 0 м - Е = 1.15
  • Более 4,1 м - E = 1,2

F– коэффициент, учитывающий тип помещения, расположенного выше.

Устройство системы отопления в помещениях с холодным полом - занятие бессмысленное, и хозяева всегда принимают меры в этом вопросе. Но зачастую тип помещения, расположенного наверху, от них зачастую не зависит. А между тем, если сверху будет жилое или утепленное помещение, то общая потребность в тепловой энергии существенно снизится:

  • холодный чердак или неотапливаемое помещение - Ф = 1.0
  • утепленный чердак (в т.ч.- и утепленная крыша) - Ф = 0,9
  • отапливаемое помещение - Ф = 0,8

G– коэффициент учета типа установленных окон.

Различные оконные конструкции неодинаково подвержены тепловым потерям. При этом учитывается коэффициент G:

  • Рамы деревянные с двойным остеклением обыкновенные - G = 1,27
  • Окна
  • оборудованы однокамерным стеклопакетом (2 стекла) - G = 1.0
  • стеклопакет однокамерный с аргоновым заполнением или стеклопакет (3 стекла) - G = 0,85

H - коэффициент площади остекления помещения.

Суммарный объем теплопотерь зависит также от общей площади окон, установленных в помещении. Эта величина рассчитывается исходя из отношения площади окон к площади комнаты. В зависимости от результата находим коэффициент N :

  • Коэффициент меньше 0.1 - Н = 0, 8
  • 0,11 ÷ 0,2 - Н = 0, 9
  • 0,21 ÷ 0,3 - Н = 1 0
  • 0,31 ÷ 0,4 - Н = 1 1
  • 0,41 ÷ 0,5 - H = 1,2

I– коэффициент с учетом схемы подключения радиатора.

Теплопередача зависит от того, как радиаторы подключены к подающему и обратному трубопроводу. Это также следует учитывать при планировании монтажа и определении необходимого количества секций:


  • а - подключение диагональное, подача сверху, обратка снизу - I = 1,0
  • б - одностороннее соединение, поток сверху, возврат снизу - I = 1.03
  • с - подключение двустороннее, а подающая и обратная снизу - I = 1,13
  • г - диагональное подключение, подача снизу, обратка сверху - I = 1,25
  • d - одностороннее соединение, подача снизу, обратка сверху - I = 1,28
  • э - одностороннее нижнее соединение возврата и подачи - I = 1,28

J– коэффициент, учитывающий степень открытости установленных радиаторов.

Многое зависит от того, насколько открыты установленные батареи для свободного теплообмена с воздухом в помещении. Существующие или искусственно созданные преграды могут значительно снизить теплопередачу радиатора. При этом учитывается коэффициент Дж:


а - радиатор расположен открыто на стене или не прикрыт подоконником - Дж = 0,9

б - радиатор сверху прикрыт подоконником или полкой - Дж = 1.0

с - радиатор сверху прикрыт горизонтальным выступом стенной ниши - Дж = 1,07

д - радиатор сверху прикрыт подоконником, а с лицевых сторон - детали, покрытые декоративным кожухом - Дж = 1,12

d - радиатор полностью прикрыт декоративным кожухом - Дж = 1,2

⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот наконец и все.Теперь вы можете подставить в формулу необходимые значения и соответствующие коэффициенты, и на выходе будет получена необходимая тепловая мощность для надежного обогрева помещения с учетом всех нюансов.

После этого остается либо выбрать неразборный радиатор с желаемой теплоотдачей, либо рассчитанное значение разделить на удельную теплоемкость одной секции аккумулятора выбранной модели.

Наверняка многим такой расчет кажется излишне громоздким, что легко запутаться.Для облегчения расчетов предлагаем воспользоваться специальным калькулятором - в нем уже есть все необходимые значения. Пользователю нужно только ввести запрашиваемые начальные значения или выбрать нужные элементы из списков. Кнопка «рассчитать» сразу приведет к точному результату с округлением в большую сторону.

Помещения со стандартной высотой потолков

Расчет количества секций радиаторов отопления для типового дома производится исходя из площади комнат.Площадь комнаты в типовой постройке рассчитывается путем умножения длины комнаты на ее ширину. Чтобы обогреть 1 квадратный метр, требуется 100 Вт мощности нагревателя, а для того, чтобы рассчитать общую мощность, нужно полученную площадь умножить на 100 Вт. Полученное значение означает общую мощность нагревателя. В документации на радиатор обычно указывается тепловая мощность одной секции. Чтобы определить количество секций, вам нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример расчета:

Помещение шириной 3,5 метра и длиной 4 метра с обычной высотой потолков. Мощность одной секции радиатора - 160 Вт. Необходимо найти количество разделов.

  1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5 · 4 = 14 м 2.
  2. Находим суммарную мощность ТЭНов 14 · 100 = 1400 Вт.
  3. Находим количество секций: 1400/160 = 8.75. Округлите до большего значения и получите 9 секций.


Для помещений, расположенных в конце здания, расчетное количество радиаторов необходимо увеличить на 20%.

Помещения с высотой потолка более 3 метров

Расчет количества секций отопительных приборов для помещений с высотой потолка более трех метров осуществляется от объема помещения. Объем - это площадь, умноженная на высоту потолков. Для обогрева 1 кубометра помещения требуется 40 Вт тепловой мощности отопительного прибора, а его суммарная мощность рассчитывается умножением объема помещения на 40 Вт.Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Пример расчета:

Помещение шириной 3,5 метра и длиной 4 метра с высотой потолков 3,5 метра. Мощность одной секции радиатора - 160 Вт. Необходимо найти количество секций радиаторов.

Также можно воспользоваться таблицей:


Как и в предыдущем случае, для угловой комнаты эту цифру нужно умножить на 1.2. Также необходимо увеличить количество секций, если в помещении имеется один из следующих факторов:

  • Находится в панельном или плохо изолированном доме;
  • Расположен на первом или последнем этаже;
  • Имеет более одного окна;
  • Расположен рядом с неотапливаемыми комнатами.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 для каждого из коэффициентов.

Пример расчета:

Угловая комната шириной 3.5 метров и длиной 4 метра, при высоте потолков 3,5 м. Находится в панельном доме на первом этаже, имеет два окна. Мощность одной секции радиатора - 160 Вт. Необходимо найти количество секций радиаторов.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5 · 4 = 14 м 2.
  2. Объем помещения находим, умножив площадь на высоту потолков: 14 · 3,5 = 49 м 3.
  3. Находим полную мощность радиатора отопления: 49 · 40 = 1960 Вт.
  4. Находим количество разделов: 1960/160 = 12,25. Округляем и получаем 13 секций.
  5. Умножьте полученную сумму на коэффициенты:

Угловая - коэффициент 1,2;

Панельный дом - коэффициент 1,1;

Два окна - коэффициент 1,1;

Цокольный этаж - коэффициент 1,1.

Таким образом, получаем: 13 · 1,2 · 1,1 · 1,1 · 1,1 = 20,76 сечения. Округляем их до большего целого числа - 21 секция радиаторов отопления.

При расчетах следует учитывать, что разные типы радиаторов отопления имеют разную теплоемкость. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которым соответствуют.


Для того, чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все расстояния, указанные в паспорте. Это способствует лучшему распределению конвективных потоков и снижает теплопотери.

Как посчитать необходимое количество радиаторов

Все более суровые зимы в Великобритании вызывают у многих людей ощущение, что их дом трудно отапливать, независимо от того, как долго они держат радиаторы включенными.

Часто радиаторам, находящимся в комнате, просто не хватает мощности, чтобы нагреть комнату до приятной температуры, а затем поддерживать ее там.

Когда это происходит, выходят тепловентиляторы, переносные радиаторы или газовый камин… и все выше и выше идет счет за электроэнергию.

Наличие нужного количества радиаторов и обеспечение в них необходимого отопления позволяет сделать дом теплее, уютнее и эффективнее.

Однако как попасть на эту позицию?

Как решить и узнать, сколько радиаторов вам нужно?

Решение требований к радиаторам для радиаторов Online

Мы задумались над этим вопросом и придумали инструмент.

Ознакомьтесь с нашим исчерпывающим калькулятором отопления в БТЕ - узнайте, сколько радиаторов вам нужно

Он скажет вам, какая мощность обогрева вам нужна для любого помещения, а затем покажет вам подходящие продукты по широкому диапазону различных цен.

Вы также можете использовать этот инструмент, не оставляя свой номер телефона, адрес электронной почты или любую другую информацию - просто введите размеры комнаты, пару других деталей и нажмите «Расчет». Затем вам будут предоставлены две цифры - необходимые БТЕ и необходимые ватты.

БТЕ - что это?

Опять же, мы понимаем, что большинство людей не имеют глубоких знаний в терминологии радиаторов и, вероятно, не знают, что БТЕ - это британские тепловые единицы.

Возможно, вы почти помните Уоттса из школьных уроков естествознания.В конечном счете, однако, на самом деле не имеет значения, что означают эти термины или какое количество получится - требования к BTU обычно доходят до тысяч на комнату.

Важно найти свои лучшие радиаторы или комбинации радиаторов, которые могут поразить очень конкретную цель, разработанную для расчета ваших потребностей в отоплении.

Воспользуйтесь нашим эксклюзивным калькулятором радиаторов

Факторы, влияющие на количество необходимых радиаторов

Некоторые базовые калькуляторы отопления учитывают только размеры помещения, однако они, будучи быстрыми в использовании, дают результаты, которые не имеют реальной степени точности.

Они могут сэкономить вам пару минут, так как нужно заполнить только несколько параметров, но затем вы увидите, что в конечном итоге вы получите радиаторы, которые являются излишне дорогими или крайне маломощными.

Размеры помещения, включая высоту, безусловно, важны, но мы учитываем и другие критерии, а именно.

Расчет BTU

• Каков общий размер окон и какие окна и остекление присутствуют?

• Что находится выше и ниже рассматриваемой комнаты, например чердак наверху (и если да, то он изолирован) и отапливаемое помещение внизу.

• Сколько стен в комнате, выходящих наружу

• Как устроены внешние стены (например, кирпичная полость)

Только с таким уровнем детализации вы можете быть уверены, что у вас есть истинные значения BTU и мощности, которые отражают ваши фактические потребности в отоплении.

Чтобы проиллюстрировать, почему эта деталь необходима, давайте сравним разницу, которую дает простое изменение пары факторов. Если мы войдем в комнату размером 4 метра на 5 метров и высотой 2 метра и выберем несколько распространенных вариантов того, что находится ниже и выше, то мы получим значение 6402 БТЕ.

Это было для комнаты с одинарным остеклением, неизолированным чердаком и двумя внешними каменными стенами.

Однако, сохраняя все остальное, если мы обновим его, чтобы сказать, что окна с двойным остеклением, чердак имеет изоляцию 50 мм, а стены изолированы от кирпичной полости, тогда цифра упадет до 3205.

Точность в этом случае показывает, что на самом деле вам потребуется только половина тепловой мощности плохо изолированного помещения.

В то время как другие калькуляторы должны делать предположения о вашей изоляции и других факторах, наш калькулятор полностью настраивается и поэтому может использоваться с полной уверенностью.

Выбор подходящего радиатора (ов)

Теперь, когда вы знаете точное значение БТЕ, вы можете выбирать из широкого диапазона радиаторов.

Инструмент покажет вам несколько подходящих продуктов, но вы также можете просто записать значение BTU, а затем просмотреть по марке радиатора, уточняя поиск, чтобы найти варианты с правильным диапазоном нагрева.

Например,

HeatQuick - одна из наших самых продаваемых моделей, потому что они очень эффективны, но при этом очень доступны.

Если ваши результаты показали, что вам нужно около 3600 БТЕ, вы можете выбрать HeatQuick, затем радиаторы с БТЕ от 3500 до 4000 и посмотреть, подходят ли они эстетике комнаты.

В качестве альтернативы, вам может понадобиться «вау-фактор», и поэтому вам нужен дизайнерский радиатор.

Нажав меню «Все категории», выбрав дизайнера, а затем соответствующий диапазон BTU, вы можете увидеть все, что подходит для этого поиска. Ваш BTU - мощный показатель, когда вы его получите, вы можете уверенно делать покупки, зная, что подойдут любые выбранные радиаторы.

Почему стоит выбрать RadiatorsOnline?

Мы считаем, что есть веские причины обратиться к нам при поиске идеальных радиаторов.

По цене мы очень конкурентоспособны, особенно если учесть это обстоятельство, мы предлагаем бесплатную доставку большей части всего нашего ассортимента радиаторов. С учетом большого объема радиаторов только это может сэкономить покупателям большую сумму.

У нас также есть физический выставочный зал, и для тех, для кого поездка в Брэкнелл может занять немного времени, мы настроили онлайн-просмотр нашего выставочного зала.Просмотрите сейчас через Google Streetview.

Важно отметить, что у нас также есть выдающиеся независимые обзоры, как показано на TrustPilot.

Легко говорить о качественном сервисе, наши многочисленные отзывы показывают, что мы действительно его предоставляем.

Точно так же в Google у нас всегда есть пятизвездочные обзоры.

Если у вас есть какие-либо вопросы или вам нужен совет, свяжитесь с нами по телефону 0333 009 4040 или через нашу контактную форму.

Если, однако, у вас есть все необходимое, теперь у вас есть этот важнейший показатель BTU, тогда мы желаем вам удачных покупок.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
