Рассчитать количество секций радиатора отопления для комнаты: Подбор радиатора отопления, расчет тепловой мощности радиатора. Калькулятор.

Содержание

Как рассчитать количество секций радиатора на комнату

Чтобы поддерживать комфортную температуру в помещении, нужно правильно подобрать радиаторы. В этой статье мы рассмотрим один из аспектов выбора секционного радиатора.

Особенности секционных радиаторов

Радиаторы подразделяются на два вида: секционные и панельные. Последние различаются по типам в зависимости от количества пластин и оребрения (тип 22 – 2 пластины, 2 оребрения). Их размеры (толщина, ширина и высота) могут быть практически любыми. Совсем другое дело с секционными приборами – они в большинстве случаев имеют стандартную высоту и ширину, а наращивание мощности происходит за счет добавления секций.

Секционный радиатор

Эффективность работы радиатора напрямую связана с его размерами, поэтому такое оборудование всегда полезно приобретать с запасом.

Упрощенные способы расчета мощности радиатора.

Если попытаться точно определить необходимое количество энергии на прогрев помещения или целого дома, то потребуется выполнить немало сложных вычислений. При этом такая точность не очень и нужна конечному потребителю, поэтому рассмотрим более простые приемы.

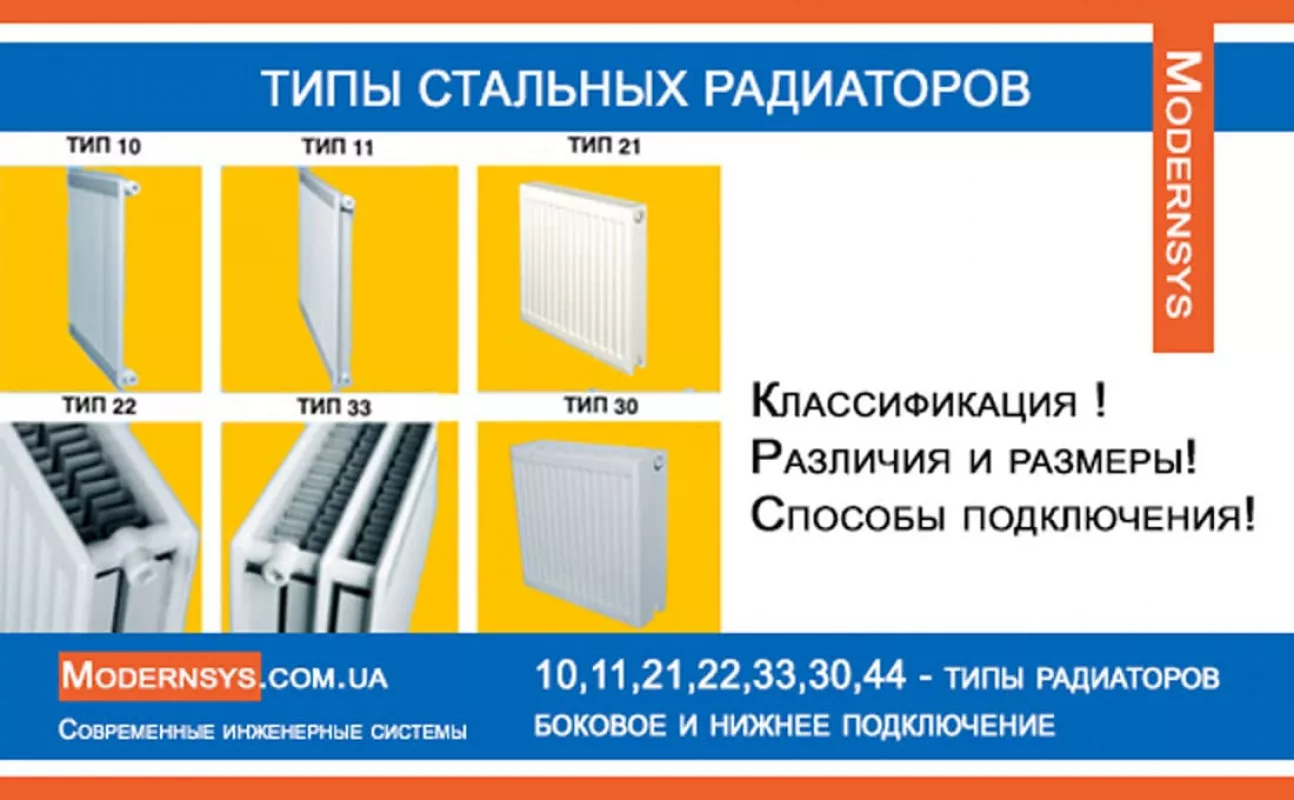

Панельный радиатор

Выбор радиаторов по окнам

Считается, что через окна дом покидает наибольшее количество тепла, поэтому под ними в большинстве случаев ставят радиаторы. Если в помещении два окна, то желательно под каждым из них поставить по батарее. Если под проемом нет места, то прибор размещают рядом или на противоположной стене.

При выборе радиатора специалисты обычно советуют ориентироваться на внешний вид. С точки зрения мощности считается оптимальным размер не меньше 50 – 70% ширины светового проема, но чтобы не прогадать лучше брать 100%.

При этом нежелательно, чтобы радиатор вылезал за пределы линии окна, так как это плохо смотрится с точки зрения дизайна.

Если рама имеет световой проем шириной 640 мм, а одна секция батареи 80 мм, то на такое окно потребуется 8-секционный прибор.

Если в помещении есть теплый пол и два окна, то можно обойтись одним радиатором.

Такой метод достаточно условный, к тому же он не помогает в расчете секций в помещениях без окон (ванная, коридор).

Расчет секций по метражу

Этот расчет тоже не отличается точностью, обычно за основу берут приблизительные показатели теплопотерь и соотносят их с метражом помещения.

Теплопотери – это комплексная характеристика. Она отражает количество энергии, которое теряет здание. Например, если теплопотери помещения составляют 1500 Вт, мощность обогревателя должна быть выше этой цифры, чтобы их покрыть.

  • Расчет с запасом200 Вт на 1 м.кв. В этом случае метраж надо умножить на 200, в результате для комнаты 15 м.кв потребуется радиатор 3 кВт. Если одна секция будет иметь теплоотдачу 196 Вт, то потребуется 2 батареи по 8. Этот способ расчета очень приблизительный, так как он не учитывает климатическую зону, конструкцию здания и расположение помещения. Целесообразность такой прикидки рассмотрим ниже в отдельном разделе.
  • Расчет по количеству стен – тут учитывается количество стен, которые выходят на улицу. В комнате с одной наружной стеной и окном нужно закладывать 100 Вт/м.кв., с двумя стенами и одним окном – 120 Вт/м.кв., с двумя стенами и двумя окнами 130 Вт/м.кв.
  • Расчет через оконный коэффициент – учитывает качество остекления в комнате. Вычисление количества секций производим по формуле:

S (комнаты) х H (высота комнаты) х оконный коэффициент (40 – обычные окна – 35 — стеклопакеты)/теплоотдача одной секции

Почему лучше ставить более мощный радиатор?

На практике недооценка теплопотерь хуже, чем переоценка, поэтому такие способы расчета, как 200 Вт на м.кв., оправдывают себя. Мощный радиатор дает преимущества, именно по этой причине не стоит высчитывать теплоотдачу приборов без запаса.

  • Работа на низкой температуре теплоносителя – мощному радиатору достаточно прогреть жидкость до небольшой температуры (30 – 40 градусов), чтобы в помещении стало тепло. Маленькому прибору придется работать на температурах до 90 градусов. Соприкосновение с такой раскаленной батареей неприятно и некомфортно.
  • Меньше расход газа в частном доме – если для отопления используется котел, то работа на небольших температурах повышает КПД – газ расходуется более экономично. Что позволяет уже через несколько лет использования полностью компенсировать затраты на покупку более широкой батареи.
  • Высокая температура теплоносителя быстро изнашивает трубы, так как при нагреве материал сильно расширяется. При крупном радиаторе можно снижать температуру теплоносителя.

Из этого следует, что в радиаторе с большим количеством секций больше плюсов, чем минусов.

Как рассчитать теплопотери?

Чтобы полностью просчитать тепловые потери комнаты или всего дома потребуется собрать большое количество информации о строении. Сами вычисления можно выполнить вручную по СП 50.13330.2012 или в любом онлайн-калькуляторе.

  • Считаем площадь окон, берем площадь с рамой. Если в комнате два окна, то складываем общую площадь.
  • Измеряем общую длину наружных стен, а затем умножаем полученную величину на высоту потолка.
  • Отнимаем от площади стен площадь окон.
  • Считаем площадь полов для определения тепловых потерь через инфильтрацию (продувание через технологические отверстия).
  • Нужно знать тип окон: например, двухкамерный стеклопакет, обычное окно с двойной рамой и т.д.
  • Определяем материал наружных стены. Например, кирпич с утеплением минеральной ватой.

Тепловые потери через внутренние стены и перегородки обычно не учитывают.

  • Для определение тепловых потерь через пол нужно знать конструкцию перекрытия первого этажа: полы по грунту, пол над техническим подпольем или подвалом и т.д.
  • Для расчета потерь через потолок нужно знать структуру перекрытия и его периметр.

Если над первым этажом есть «теплый» чердак, отапливаемый этаж, то при расчете для первого этажа не учитывают потери для потолка. Утечки энергии через пол учитывают только на первом этаже. Если рассчитывают теплопотери для мансарды, то вместо потолка добавляют убыль энергии через кровлю.

В частных домах наибольшие потери тепла приходятся на мансардные этажи, так как он соприкасается с крышей. Наименьшая мощность требуется для прогрева комнат на втором этаже, если над ними располагается «теплый» чердак. На первом этаже обычно холоднее из-за входной двери и потерь через полы.

Как правильно определить мощность радиатора

Мощность прибора зависит от дельты T – среднего значения температуры в радиаторе с вычетом температуры помещения.

Дельта T = (Тп+То)/2 – Т помещения

  • Тп – температура подачи, с которой теплоноситель поступает в радиатор.
  • То – температура обратки, с которой жидкость покидает прибор.

В паспорте любого радиатора мощность должна быть указана для какого-то определенного параметра дельта Т (обычно 70). В реальности при таких значениях прибор работать не будет и изначальная температура теплоносителя окажется ниже. Некоторые производители включают переводные таблицы для других значений (для дельта T 50, 40 и т.д.).

Более реалистичные значения: 80 – 60 – 22, где 80 – подача, 60 – обратка, а 22 – температура в комнате. Подставим эти значения в формулу.

(80+60)/2 – 22 = 48

Паспортная мощность одной секции при дельта Т 70 = 196 ВТ, теперь узнаем поправочный коэффициент. Для этого паспортную мощность разделим на дельта Т.

196/70 = 2,8

Теперь с помощью поправочного коэффициента мы сможем получить реальную мощность при конкретной температуре теплоносителя.

48*2,8 = 134,4 Вт

Если обратиться к предыдущему расчету, где мы использовали паспортную мощность, то оказывается, что двух 8 – секционных радиаторов будет недостаточно при теплопотерях в 200 Вт с 1 м.кв. Фактически на помещение потребуется не меньше 23 секций.

Расчет количества секций радиаторов отопления

При монтировании системы отопления, или просто при смене радиаторов нужно всегда четко понимать — сколько радиаторов отопления нужно. ТО есть какое количество поставить в ту или иную комнату. Если поставить мало — то будет холодно, а вот если поставить много — то в комнате будет жарко. Однако если обратиться к СНиПу, то все уже рассчитано, нужно только правильно этим пользоваться …

Для расчета количества секций радиаторов отопления стоит принимать во внимание: мощность одной секции радиатора, а также расположение квартиры (угловые наружные стены или стены внутри дома)

Итак, что говорит нам СНиП:

– 1 квадратный метр внутри здания (нет уличных угловых стен), с высотой потолков 2,7 метра требует мощность одной секции радиаторов в 100 Вт

— 1 квадратный метр угловой уличная стена, с высотой потолков 2,7 метра, требует мощность одной секции радиаторов в 120 Вт

Теперь радиаторы отопления

Чугунные – 1 секция радиатора выделяет тепловую мощность равную в 180 Вт

Алюминиевые – 1 секция выделяет тепловую мощность в 180 Вт

Биметаллические – 1 секция выделяет тепловую мощность в 180 Вт

То есть, разницы в радиаторах практически нет, все производители стараются придерживаться одного показателя в 180 Вт, не зависимо от материала. Кстати интересная статья про — выбор биметаллических или алюминиевых радиаторов

Расчет секций радиаторов

Как вы понимаете, рассчитать все достаточно просто.

Допустим — у нас дана комната в 20 квадратных метра (рассмотрим два случая, когда она угловая и когда средняя между комнатами)

1)      Угловая комната – по СНиПу, требуемая мощность 20 Х 120Вт (для угловой комнаты) = 2400 Вт.

Теперь 2400 / 180 Вт (мощность одной секции) = 13,33. Округляем в большую сторону (для задела мощности) равняется 14 радиаторов отопления на такую комнату.

2)      Средняя комната (не угловых уличных стен) —  по СНиПу, требуемая мощность 20 Х 100Вт (для обычной комнаты) = 2000 Вт

Теперь 2000/180 Вт = 11,11. Опять же округляем в большую сторону (для задела мощности) получается 12 радиаторов отопления.

Как видите ничего сложного.

Однако в квартирах есть еще и панельные радиаторы

Панельные радиаторы

Тут все индивидуально. На рынке сейчас существует очень много производителей таких радиаторов. Мощность колеблется примерно от 1000Вт до 2500Вт, все зависит от размеров радиатора. При выборе обязательно обращайте внимание, на мощность, это важно для расчета!!!

И опять же все просто, мы уже подсчитали — что на комнату в 20 кв. метров, нужно либо 2000 Вт (если она в середине дома и не имеет угловых наружных стен), или 2400 Вт если она угловая.

Если взять самый маломощный панельный радиатор (1000 Вт), то получается 2000/1000 = 2, то есть нужно два таких радиатора. Или же достаточно одного, но мощного – 2400/2500 Вт = 0,96, хватит даже с заделом мощности!

Как видите рассчитать количество секций радиаторов, не так то и сложно, главное обратиться к СНиПу

как рассчитать по квадратам площади, объему, сколько формул, какие размеры батарей

Правильный расчёт количества секций радиатора — залог создания качественной системы отопления. Для этого нужно выполнить несколько вычислений. Выделяют три метода.

Секции рассчитывают по площади, объёму и с применением множества различных коэффициентов.

Какие размеры у стандартных батарей отопления?

Габариты и вместимость радиаторов зависит от материала, из которого они изготовлены.

Чугунные устройства имеют ширину 93 или 108 мм, глубину от 85 до 140 мм и высоту 588 мм.

Размеры алюминиевых батарей соответственно равны 80, 80—100 и 575—585 мм, а биметаллических — 80—82, 75—100 и 550—580 мм.

Справка. Названные величины иногда выпадают из заданных диапазонов, что обусловлено производителем.

Объём секций рассчитывают перемножением названных чисел.

Как рассчитать количество секций радиатора по квадратам площади помещения

Является наиболее простым вариантом и позволяет оценить необходимое количество секций лишь примерно. Множество исследований определили нормативную мощность для одного квадратного метра площади, что обязательно учитывают в расчёте. Во внимание также принимают климат региона: для средней полосы и юга значение составляет 60—100 Вт, а для северных районов150—200 Вт.

Фото 1. Расчет количества секций биметаллических и алюминиевых радиаторов в зависимости от площади.

Показатели представлены в виде диапазонов, что позволяет учесть ширину и материал стен, различные утеплители и прочее. Число выбирают в зависимости от теплопроводности строения.

Внимание! Все указанные показатели рассчитаны для комнат с высотой потолка 2,7 метра и ниже.

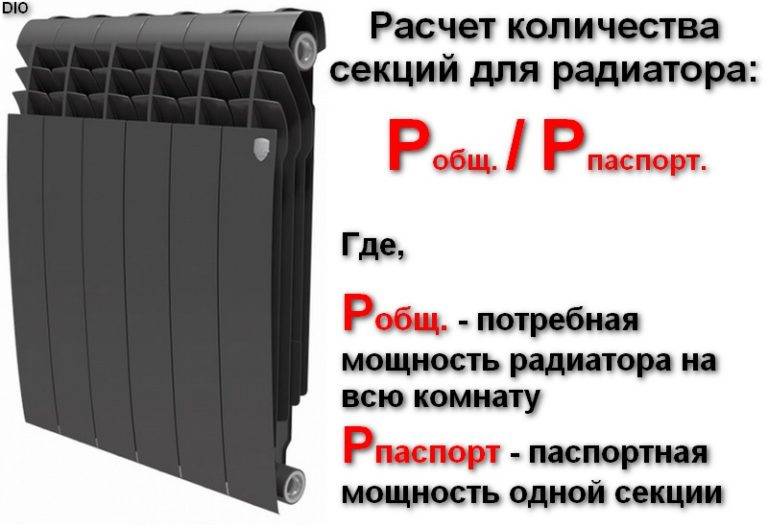

Количество секций определяется по формуле:

N = S * Q / P, где

  • S — площадь помещения.
  • Q — используемый норматив затрат.
  • P — мощность одной секции.

Значение Q берут из Строительных Норм и Правил, а P — из паспорта устройства, которое планируется установить. Перемножение показателей определяет потерю тепла помещением по мере эксплуатации, а деление определяет количество секций для покрытия этой величины.

Например, произведём расчёт необходимого числа секций для угловой комнаты площадью 15 квадратных метров. Предполагается, что она расположена в кирпичном доме в центральной части страны, а радиатор обладает паспортной мощностью 140 ватт. Диапазон норматива — 60—100 Вт.

Кирпичное сооружение имеет средние потери, но нужно учесть, что комната угловая. Таким образом, предполагаемая суммарная мощность составит 15 * 90 = 1350 Вт; 1350 / 140 = 9,64.

Полученное число всегда округляют вверх, создавая запас. В заданном случае понадобится 10 секций.

Этот расчёт очень легко выполнить, но он далёк от правды, поскольку принимает высоту помещения за среднюю.

Формула расчета по объёму комнаты

Этот метод аналогичен предыдущему по принципу. Необходимы все те же величины, но площадь дополнительно умножают на высоту. Нормативы также отличаются и указаны в Строительных Нормах и Правилах. СНиП представляет множество различных материалов, хотя чаще используют значения для кирпича и панелей. Они соответственно составляет 34 и 41 ватт на 1 кубометр.

Формула для расчёта выглядит следующим образом:

N = V * Q / P, где

  • V — объём помещения.
  • Q — используемый норматив затрат.
  • P — мощность одной секции.

Произведём расчёт для помещения, рассмотренного в предыдущем случае. Высоту потолка примем равной трём метрам:

15 * 3 * 34 = 1530 Вт;

1530 / 140 = 10,93 => 11 секций.

Таким образом, если помещение имеет нестандартную высоту потолка, как в примере, ему может понадобиться больше тепла. Вычисление по объёму гораздо точнее, чем по площади, но оно не учитывает дополнительных источников потерь — окон, теплоизоляции и прочих факторов.

Точные подсчеты: сколько коэффициентов применяется

В отличие от предыдущих методов, принимает во внимание все детали. Формула выглядит следующим образом:

Q = 100 * S * G * I * R * T * N * A * H, где

  • Q — общие теплозатраты помещения.
  • 100 Вт/м2— базовый коэффициент расчёта мощности.
  • S — площадь обогреваемой комнаты.
  • Прочие значения описаны ниже более подробно.

Наиболее важны 7 показателей, учтённых в формуле.

Коэффициент G — остекление помещения. Его принимают равным 1,25 для комнат с одиночными стеклопакетами, 1,0 с двойными и 0,8 с тройными.

I — показатель утепления стен. Малоэффективный материал характеризуется коэффициентом 1,27.

Если утепление хорошее (двойной слой кирпича или качественная теплоизоляция), значение падает до единицы. Для более устойчивых материалов показатель составит 0,82.

R — коэффициент, который отвечает за отношение площади оконных проёмов к поверхности пола. Среднее значение — 0,3, то есть площадь окон составляет 30% от пола. В этом случае R = 1. За каждый процент число соответственно изменяют на 0,01. Например, для 25% — 0,95, а для 32% — 1,02. Эта величина вариативнее остальных и имеет ограничение только снизу. Минимальный коэффициент — 0,7. Хотя площадь окон редко больше поверхности пола, это возможно, поэтому максимальный показатель отсутствует.

T — средняя температура в холодное время года. Максимальное значение составляет −10 °C, в этом случае коэффициент принимают равным 0,7. За каждый градус вниз его увеличивают на 0,04 вплоть до −25 °C, затем на 0,02 до −35 °C и, наконец, на 0,01 за каждый следующий градус.

Характерные значения T (коэффициент к температуре):

  • 1,5 — −35 °C;
  • 1,3 — −25 °C;
  • 1,1 — −20 °C;
  • 0,9 — −15 °C;
  • 0,7 — −10 °C.

N — количество внешних стен помещения. Если таковых нет, величину принимают равной единице. За каждую стену, соприкасающуюся с улицей, коэффициент увеличивают на 0,1.

И также влияние оказывает комната сверху. Неотапливаемый чердак или крыша выступает в качестве внешней стены.

Отапливаемое помещение напротив, уменьшает значение на одну десятую. Если сверху другая квартира или жилой этаж частного дома, коэффициент уменьшают на 0,2. Угловая комната имеет не менее двух внешних стен, но оно требует на 5% больше теплоты. Поэтому показатель дополнительно увеличивают на 0,05.

A — тип помещения. Для жилых помещений коэффициент составляет 1,0. Комнаты с дополнительными источниками тепла, например, кухни, требуют на 20% меньше обогрева. Санузел, в частности ванная, обычно требует на 10% больше мощности от батарей. Соответственно, для этих случаев значения составят 0,8 и 1,1.

H выступает крайним по списку, но не по значимости элементом. Это высота отапливаемой комнаты. Коэффициент принимают равным единице при высоте потолка 2,5 м. За каждые 10 см значение изменяют на 0,01. Например, для 2,7 м будет 1,02, а для 3 м — 1,05.

Фото 2. Расчет количества секций радиатора в зависимости от их мощности, площади помещения и высоты потолков.

Данный метод расчёта учитывает семь факторов, способных определить количество секций батареи, необходимое для обогрева. Для получения итогового числа рассчитанную величину тепловой потери делят на паспортную мощность одной части устройства. Итоговое значение округляют строго вверх.

Выполним расчёт помещения из примера выше, но произвольно учтём все возможные факторы:

100 * 15 * 1,0 (G) * 1,0 (I) * 0,9 (R) * 1,1 (T) * 1,25 (N, угловое) * 1,0 (A, жилое) * 1,05 (H, 3 м) = 1 949,06 ватт.

1 949,06 / 140 = 13,92, соответственно понадобится 14 секций.

Этот метод вычисления наиболее точен, но позволяет создать качественную систему отопления. Она соблюдает важный фактор: обеспечивает помещение одновременно необходимым и достаточным количеством теплоты.

Полезное видео

Посмотрите видео, в котором рассказывается, как рассчитать количество секции батарей отопления.

Чем сложнее расчеты, тем точнее результат!

Среди рассмотренных вариантов можно использовать любой, но нужно учитывать их точность.

Лучше определить несколько коэффициентов и учесть их в расчёте, чем получить батарею с недостатком мощности. Следует отметить, что точное вычисление можно произвести на специальном калькуляторе.

Расчет количества секций радиаторов отопления – для чего это нужно знать

На первый взгляд рассчитать, сколько секций радиатора установить в том или ином помещении – просто. Чем больше комната – тем из большего количества секций должен состоять радиатор. Но на практике то, насколько тепло будет в том или ином помещении зависит от более чем десятка факторов. Учитывая их, рассчитать нужное количество тепла от радиаторов, можно намного точнее.

Общие сведения

Теплоотдача одной секции радиатора указана в технических характеристиках изделий от любого производителя. Количество радиаторов в помещении обычно соответствует количеству окон. Под окнами чаще всего и располагаются радиаторы. Их габариты зависят от площади свободной стены между окном и полом. Нужно учитывать, что от подоконника радиатор должен быть опущен не менее, чем на 10 см. А между полом и нижней линией радиатора расстояние должно быть не меньше 6 см. Эти параметры определяют высоту прибора.

Теплоотдача одной секции чугунного радиатора – 140 ватт, более современных металлических – от 170 и выше.

Можно производить расчет количества секций радиаторов отопления,выходя из площади помещения или же его объема.

По нормам считается, что на обогрев одного квадратного метра помещения нужно 100 ватт тепловой энергии. Если же исходить из объема, то тогда количество тепла на 1 кубический метр будет составлять не менее 41 ватта.

Но ни один из этих способов не будет точным если не учитывать особенностей того или иного помещения, количества и размер окон, материал стен, и многое другое. Поэтому рассчитывая секции радиатора по стандартной формуле, будем добавлять коэффициенты, созданные тем или иным условием.

Площадь помещения – расчет количества секций радиаторов отопления

Такой расчет обычно применяется к помещениям, расположенным в стандартных панельных жилых домах с высотой потолка до 2,6 метра.

Площадь комнаты множится на 100 (количество тепла для 1м2) и делится на указанную производителем теплоотдачу одной секции радиатора. Например: площадь комнаты 22 м2, теплоотдача одной секции радиатора – 170 ватт.

22Х100/170=12,9

Для этой комнаты нужно 13 секций радиатора.

Если же одна секция радиатора будет иметь 190 ватт теплоотдачи, то получим 22Х100/180=11,57 , то есть можно ограничиться 12 секциями.

К расчетам нужно добавить 20% если комната имеет балкон или находится в торце дома. Батарея, установленная в нише, еще на 15% снизит теплоотдачу. Но в кухне будет на 10-15% теплее.

Производим расчеты по объему помещения

Для панельного дома со стандартной высотой потолков, как уже указывалось выше, расчет тепла производится из потребности 41 ватт на 1м3. Но если дом новый, кирпичный, в нем установлены стеклопакеты, а наружные стены утеплены, то нужно уже 34 ватт на 1м3.

Формула расчета количества секций радиатора выглядит так: объем (площадь, умноженная на высоту потолка) умножается на 41 или 34 (в зависимости от типа дома) и делится на теплоотдачу одной секции радиатора, указанного в паспорте производителя.

Например:

Площадь комнаты 18 м2, высота потолка 2, 6 м. Дом – типичная панельная постройка. Теплоотдача одной секции радиатора – 170 ватт.

18Х2,6Х41/170=11,2. Итак, нам нужно 11 секций радиатора. Это при условии, что комната не угловая и в ней нет балкона, в противном случае лучше установить 12 секций.

Посчитаем максимально точно

А вот формула, по которой максимально точно можно сделать расчет количества секций радиатора:

Площадь помещения умноженная на 100 ватт и на коэффициенты q1, q2, q3, q4, q5, q6, q7 и поделенная на теплоотдачу одной секции радиатора.

Подробнее об этих коэффициентах:

q1 – тип остекления: при тройном стеклопакете коэффициент будет 0,85, при двойном стеклопакете — 1 и при обычном остеклении – 1,27.

q2 – теплоизоляция стен:

  • современная теплоизоляция – 0,85;
  • кладка в 2 кирпича с утеплителем – 1;
  • неутепленные стены — 1,27.

q3 – соотношение площадей окон и пола:

  • 10% — 0,8;
  • 30% — 1;
  • 50% — 1,2.

q4 — минимальная наружная температура:

  • -10 градусов – 0,7;
  • -20 градусов – 1,1;
  • -35 градусов – 1,5.

q5 – количество наружных стен:

  • 1 – 1,1;
  • 2 – 1,2;
  • 3 – 1,3.

q6 – тип помещения, которое находится выше расчетного:

  • обогреваемое — 0,8;
  • чердачное обогреваемое — 0,9;
  • чердачное необогреваемое – 1.

q7 – высота потолка:

  • 2,5 – 1;
  • 3 – 1,05;
  • 3,5 – 1,1.

Если будут учтены все вышеперечисленные коэффициенты, посчитать количество секций радиатора в помещении можно будет максимально точно.

Расчет радиаторов отопления | Рассчитать количество секций радиаторов

Расчет радиаторов отопления Global вы можете произвести с помощью нижеследующих программ:

Упрощенный расчет радиаторов отопления

Программа производит:

  1. Теплотехнический расчет конструкций здания.
  2. Расчет тепловых потерей.
  3. В зависимости от модели радиатора подбирает количество секций при различных температурных режимах.

Для расчета необходимо:

  1. Ввести размеры помещения, окон.
  2. Указать ближайший город.
  3. Указать особенность стен (внутренняя/наружная)
  4. Выбрать особенности дома и окон для расчета теплопотерь, исходя из некоторых стандартных конструкций зданий.
  5. Выбрать модель батареи.

Программа выдаст требуемое количество секций.

Полная расчетная программа для подбора радиаторов

Программа производит:

  1. Теплотехнический расчет конструкций здания.
  2. Расчет тепловых потерей.
  3. В зависимости от модели радиатора подбирает количество секций при различных температурных режимах.

Необходимо занести и выбрать в ячейках, выделенных желтым цветом значения и материалы конструкций здания.

  1. Указывать размеры комнаты, окон и дверей – размерность в метрах.
  2. Выбрать из списка ближайший город.
  3. Выбрать из списка какие конструкции стен, потолка, окон, дверей, пола – являются наружными т.е. контактируют с наружным воздухом (улицей)
  4. В разделе выбрать из списка из чего сделаны: наружная стена, какие окна, перекрытия потолочное и напольное, двери.
  5. Тепловые потери далее считаются автоматически.
  6. И в разделе №6 выбрать модели батареи.

В результате программа выдает необходимое количество секций для помещения.

В файл включены данные по материалам из СНиПа – «Строительная теплотехника», а также данные по климатологическим условиям из СНиПа «Строительная климатология».

Как рассчитать количество секций батареи отопления для помещения

Чугунная батарея.

Открытые источники в Интернете (СС0)

Устройство биметаллической батареи

Первый слог названия подсказывает, что радиатор состоит из двух металлов. Стальной трубопровод и алюминиевые внешние пластины (или ребра), передающие тепло в пространство комнаты благодаря его высокой теплопроводности, отлично обогревают помещение. Теплоноситель — вода, циркулирует по цельнотянутым трубам, сваренным между собой таким методом, который не разрушает структуру металла — это препятствует коррозии стальной части. Алюминий же, обладает высокой теплопроводностью и внешние пластины (или ребра) прекрасно передают тепло в помещение, принимая его от стального сердечника.

Получается, что биметаллический отопительный прибор соединил лучшие свойства стальных и алюминиевых приборов обогрева.

Достоинства биметаллических радиаторов:

  • Высокое рабочее давление — до 35 атмосфер, устойчивость к перепадам давления.
  • Стойкость к коррозии при любом качестве теплоносителя.
  • Возможность быстро снизить или повысить температуру в комнате, регулируя подачу теплоносителя, так как благодаря малой инерционности радиаторы быстро нагреваются и быстро остывают.
  • Малый вес, легкость монтажа.
  • Секционная конструкция, позволяющая выбрать нужное количество ребер.

К недостаткам можно отнести, разве что, более высокую цену биметаллических радиаторов. Что с лихвой компенсируется их надежностью и длительным сроком службы.

При установке или замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы не испытывать дискомфорта от недостатка или избытка тепла. Сделать расчет несложно, когда известны параметры помещения и мощность батарей выбранного типа.

Расчет количества секций для помещения со стандартной высотой потолков

Для начала надо вычислить площадь комнаты, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример. Типичная комната шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность радиатора 160 Вт.

  1. Определяем площадь комнаты: 3,5×4 = 14 м2.
  2. Считаем общую мощность отопительных приборов 14×100 = 1400 Вт. Требуемого тепла
  3. Вычисляем количество секций: 1400:160 = 8,75. Округляем в сторону большего значения, получается 9 секций.

Если комната расположена в торце здания, количество радиаторов необходимо увеличить на 20%.

Расчет количества секций для помещения с высотой потолков более 3-х метров

Здесь другой принцип расчета, он ведется от объема помещения. Объем — это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора. Чтобы вычислить его общую мощность, нужно умножить объем комнаты на 40 Вт, а для определения количества секций это значение разделить на мощность одной секции по паспорту.

Пример. Комната шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора — 160 Вт.

  1. Определяем площадь комнаты: 3,5×4 = 14 м2.
  2. Определяем объем комнаты: 14×3,5 = 49 м3.
  3. Считаем общую мощность радиаторов отопления: 49×40 = 1960 Вт. Нужного тепла
  4. Вычисляем количество секций: 1960:160 = 12,25. Округляем в большую сторону, получается 13 секций.

Для угловой комнаты этот показатель нужно умножить на коэффициент 1,2. Увеличить количество секций необходимо, если комната находится в панельном доме, на первом или последнем этаже, а также если в ней больше одного окна. Имеет значение и расположение рядом с неотапливаемыми помещениями. В таких случаях полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

При расчетах следует обращать внимание на то, что различные типы радиаторов отопления имеют разную тепловую мощность. Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте условия. Скажем, расстояние до стены, пола и подоконника должно быть не менее 4 см.

Биметаллические батареи могут прослужить около 20 лет.

Как рассчитать количество секций радиатора отопления: формулы и общепринятые правила

Со временем любое оборудование изнашивается. И радиатор не является исключением. С истечением его срока эксплуатации, а бывает и раньше, прибор приходится менять. Конечно, некоторые замену проводят и когда устройство еще в хорошем состоянии, просто есть желание установить более новую и современную модель, которая лучше впишется в общий интерьер.

В любом случае очень важен правильный расчет. Правда, данная задача не из легких. Но зная, какие размеры может иметь батарея отопления как выбрать количество секций, выбор изделия можно будет сделать гораздо легче, покупка будет совершена более грамотно. Поэтому стоит рассмотреть тему расчета обогревательных агрегатов более подробно.

Зачем нужен расчет?

Важно знать, как определить необходимое количество секций батареи. От этого напрямую зависит то, какой микроклимат в доме будет зимой. Если количество секций недостаточное, помещение не будет отапливаться на должном уровне и в нем будет холодно, неуютно. Если же радиатор будет чересчур большим, это повлечет за собой расходы не только на его покупку, но и на эксплуатацию. Поэтому, только зная, как рассчитать количество секций радиатора отопления, можно создать эффективную систему теплоснабжения.

Конечно, расчет следует проводить с учетом типа помещения. Для стандартных зданий подойдут и простые методы, позволяющие узнать необходимое число секций. Для некоторых домов важно учитывать ряд нюансов, чтобы результат был более точным.

Каких размеров и форм бывают радиаторы?

При выборе батареи для обогрева комнаты надо учитывать такие критерии, как форма, размер и количество секций. Так, радиаторы отопления размеры по высоте могут иметь разные. У типичных сооружений высота подоконника составляет 800 мм. Поэтому наиболее ходовыми являются модели с высотой 600 мм. Самыми высокими считаются батареи, высота которых достигает 2400 мм. Такие изделия подходят для помещений, в которых многосекционный длинный обогреватель не помещается.

Низкими считаются пластинчатые изделия, высота которых всего 300 мм. Правда есть и более низкие, эксклюзивные версии. Для нестандартных помещений идеальны такие радиаторы отопления высота 200 мм которых позволяет провести их установку под низким подоконником либо у витражей. Агрегаты данного типа не привлекают особого внимания. И к тому же позволяют создать широкую тепловую завесу. Обогрев будет проводиться более эффективно.

В зависимости от конструкции выделяют радиаторы отопления секционные, панельные, колончатые, стеновые и потолочные. Наибольшей популярностью пользуются стандартные секционные модели.

Секционные модели могут быть изготовлены из разных материалов:

  • стали;
  • чугуна;
  • алюминия;
  • биметалла.

Многие сегодня отдают предпочтение именно биметаллическим вариантам. И связано это с тем, что радиатор биметаллический секционный соединяет в себе свойства двух металлов, и отличается высокой теплоотдачей, надежностью, устойчивостью к гидроударам, долговечностью. Более подробно о биметаллических радиаторах можно прочитать здесь.

Как провести расчет числа секций?

Не зависимо от того, какие бывают радиаторы отопления расчет количества секций проводится одинаково. Чаще всего используют упрощенные методы. Если помещение является стандартными и имеет обычную высоту потолка, то одна секция прибора сможет обогреть 1,8 кв.м.

Принято считать, что 1 кВт мощности батареи обеспечивает оптимальный температурный режим на участке, площадью 10 кв.м.

Если же квартира расположена в угловой части дома, есть две наружные стены, то расчет проводится по-другому. На 10 кв.м. уже требуется около 1,3 кВт мощности. Как правило, для обогрева 10 кв.м. надо 5 секций. Но если дом не утеплен или дверь в комнату остается постоянно открытой, то специалисты советуют добавлять еще одну секцию. Применяется такой способ крайне редко. Поскольку характеризуется высокой степенью погрешности.

Также на биметаллические радиаторы размеры секции и их количество определяются с учетом тепловых потерь в здании. Например, угловая комната нагревается медленнее, а тепло отдает быстрее. В этом случае расчет теплоотдачи батареи проводится с запасов примерно 20%.

Более точным считается объемный расчет. При этом учитывается объем отапливаемой комнаты. Так секция радиатора мощностью в 200 Вт способна обогреть 5 куб.м. помещения. Чтобы узнать необходимое число секций, надо объем квартиры разделить на мощность одной секции обогревательного прибора. Зная, как рассчитать количество секций биметаллических радиаторов отопления по приведенному способу, можно получить наиболее достоверные данные.

Сколько стоит одна секция?

Сегодня типов и моделей радиаторов на рынке очень много. Есть импортные варианты, есть отечественные. Выбор зависит от предпочтений покупателя. И конечно, его финансового положения. Ведь стоимость разных вариантов батарей разная.

Зависит на секционные батареи отопления цена от ряда факторов:

  1. Типа устройства и модели.
  2. Материала изготовления. Например, чугунные изделия являются самыми дешевыми, а биметаллические – самые дорогостоящие.
  3. Качества. Более качественными считаются импортные приборы.
  4. Мощности оборудования.
  5. Фирмы-производителя. Сегодня рынок предлагает покупателям батареи от разных компаний.
  6. Количества секций. Данная величина определяется для каждого помещения индивидуально.

Указывается на любой радиатор отопления цена за секцию, поэтому правильный расчет размера батареи еще важен и в плане экономии. Ведь, выбрав батарею больше, чем нужно, покупателю придется отдать больше финансовых средств. Причем такие затраты будут неоправданными. Отопление выйдет дороже. Рыночная цена данных приборов начинается от 6 долларов. Отечественные изделия стоят дешевле. Но у зарубежных аналогов от известного бренда, качество и срок службы выше. Например, отлично зарекомендовали себя радиаторы из Италии, Германии.

Так, на итальянский агрегат цена за секцию составляет порядка 10 долларов. Допустим, требуется около 8 секций. На радиаторы биметаллические 8 секций цена будет составлять от 80 долларов. Ниже 10 долларов такой радиатор стоить точно не будет. Поскольку изделие достаточно дорогое в производстве.

Стоит остерегаться дешевых приборов от известных производителей: вероятнее всего это китайская подделка под именитый бренд.

Из более дешевых вариантов можно назвать российские аналоги. Например, радиатор биметаллический Rifar Forza 500 12 секций является наиболее востребованным среди всех моделей отечественного производства, представленных на рынке. Высота такого изделия составляет 570 мм. Одна секция весит порядка 1,84 кг. В продажу выпускаются обогреватели с количеством секций от 4 до 14.

Конечно, на секции батарей отопления цена будет в разы ниже, чем на аналоги импортного производства. При этом качество является неплохим. Многие пользователи отдают предпочтение именно продукции Рифар потому, что она отличается оптимальным сочетанием качества и цены, во время работы устройства не возникает проблем.

Таким образом, зная, какие бывают радиаторы отопления как рассчитать необходимую высоту и количество секций, можно оборудовать эффективную систему обогрева, которая позволит создать комфортный микроклимат в доме.

Как рассчитать количество секций радиатора. Как рассчитать количество секций радиатора на комнату

Каждый владелец дома в системе отопления сталкивается с важными вопросами. Какой радиатор выбрать? Как рассчитать количество секций радиатора? Если дом для вас строят профессиональные сотрудники, они помогут правильно выполнить расчеты, чтобы размещение отопительных батарей в здании было рациональным. Однако эту процедуру можно провести самостоятельно.Необходимые для этого формулы находятся в статье ниже.

Типы радиаторов

На сегодняшний день существуют такие виды батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Также радиаторы делятся на панельные, секционные, конвекторные, трубчатые, а также дизайнерские радиаторы. Их выбор зависит от теплоносителя, технических возможностей системы отопления и финансовых возможностей владельца дома. Как рассчитать количество секций радиатора на комнату? Это не зависит от типа батареи отопления.При этом учитывается только один показатель: мощность радиатора.

Методика расчета

Чтобы система отопления в помещении работала эффективно, а зимой было тепло и комфортно, нужно тщательно рассчитать количество секций радиатора. Для этого используются следующие методы расчета:

  • Стандарт — исходит из положения СНиП, согласно которому для обогрева 1м 2 потребуется мощность 100 Вт.Расчет осуществляется по формуле: S x 100/P, где P – мощность разделения, S – площадь выбранного помещения.
  • Ориентировочно — для отопления 1,8 м 2 квартир с потолками высотой 2,5 м потребуется одна радиаторная секция.
  • Объемный метод — тепловая мощность 41 Вт принимается на 1 м 3 . Учитываются ширина, высота и длина помещения.

Сколько радиаторов потребуется на весь дом?

Как рассчитать количество секций радиатора на квартиру или дом? Расчет производится для каждого помещения отдельно. По нормативу тепловая мощность на 1м 3 объема помещения, имеющего одну дверь, окно и наружную стену, считается равной 41Вт.

Если дом или квартира «холодные», с тонкими стенами, имеют много окон, чердак в доме не утеплен, а квартира находится на первом или последнем этаже, то 47 Вт на 1 м 3 , не 41 Вт, необходимо для их обогрева. Для дома, построенного из современных материалов, используются различные утеплители для стен, полов, потолков, наличие металлопластиковых окон.Можно взять 30 Вт.

Для замены чугунных радиаторов есть самый простой способ расчета: нужно их количество умножить на 150 Вт, полученное число — мощность новых приборов. Покупая алюминиевые или биметаллические батареи на замену, расчет ведется в соотношении: одна грань чугуна на одну алюминиевую.

Правила расчета количества ответвлений

Как рассчитать количество секций радиаторов на комнату? Для этого необходимо соблюдать следующие правила:

  • Увеличение мощности радиатора происходит: если помещение фронтальное и имеет одно окно — на 20%; С двумя окнами — на 30%; Окна, выходящие на север, также требуют увеличения на 10%; Установка батареи под окном — 5%; Закрытие обогревателя декоративным экраном — на 15%.
  • Мощность, необходимую для отопления, можно рассчитать, умножив площадь помещения (в м 2 ) на 100 Вт.

Советы по установке радиаторов

В паспорте изделия производитель указывает удельную мощность, что позволяет рассчитать должное количество секций. Не забывайте, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому размещение и установка в комнате нескольких небольших устройств эффективнее, чем установка одного большого.Поступающее тепло с разных сторон будет прогревать его равномерно.

Расчет количества секций биметаллических батарей

Как достоверно рассчитать количество секций биметаллических радиаторов на комнату? Для этого потребуются следующие входные данные:

  • Размеры комнаты и количество окон в ней.
  • Расположение определенной комнаты.
  • Наличие незакрытых проемов, арок и дверей.
  • Тепловая мощность каждой секции, указанная изготовителем в паспорте.

Этапы расчета

Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определяют площадь, вычисляя в метрах производные от ширины и высоты помещения. По формуле S = L × W рассчитайте площади стыков смежных комнат, если в них есть незакрытые проемы или арки.

Далее рассчитайте общую тепловую мощность батарей (P = S × 100), применяя мощность 100 Вт для обогрева одного м 2 .Затем рассчитывают необходимое количество секций (n=P/Pc) путем деления общей теплоотдачи на теплоотдачу одной секции, указанную в паспорте.

В зависимости от расположения помещения расчет необходимого количества ответвлений биметаллического устройства производится с учетом поправочных коэффициентов: 1,3 — для углового; Используйте коэффициент 1,1 — для первого и последнего этажей; 1,2 – используется для двух окон; 1,5 – три и более окна.

Пример:

Расчет батарейных секций в торцевом помещении, расположенном на первом этаже дома и имеющем 2 окна. Размеры комнаты 5 х 5 м. Теплоотдача одной секции 190 Вт.

  • Рассчитать площадь помещения: S = 5 x 5 = 25 м 2 .
  • Рассчитываем тепловую мощность в общем виде: P = 25 х 100 = 2500 Вт.
  • Рассчитываем необходимые сечения: n = 2500/190 = 13,6. Округляем, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.
  • Секции разделить на две батареи и установить их под окнами.

Надеемся, что представленная в статье информация подскажет, как рассчитать количество секций радиатора на дом. Для этого воспользуйтесь формулами и произведите относительно точный расчет. Важно правильно подобрать мощность для секции, которая подходит к вашей системе отопления.

Если вы не можете самостоятельно рассчитать необходимое количество батарей для дома, лучше всего обратиться за помощью к специалистам. Они произведут грамотный расчет с учетом всех факторов, влияющих на эффективность установленных отопительных приборов, которые будут обеспечивать тепло в доме в холодный период.

Калькулятор BTU чугунного радиатора

UKAA, мы стремимся найти для вас подходящие чугунные радиаторы. Важно, чтобы вы выбрали правильный радиатор для желаемой комнаты, поэтому мы сделали выбор намного проще с помощью нашего простого калькулятора BTU чугунного радиатора.

Каждой комнате в вашем доме потребуется определенное количество тепла, чтобы согреть эту комнату.Тепловая мощность радиатора, необходимая для помещения, может быть выражена в британских тепловых единицах (BTU) или ваттах. Все стили чугунных радиаторов выделяют разное количество тепла в зависимости от их размера и мощности радиатора. Если вы подумываете о покупке радиатора, первое, что нужно сделать, это рассчитать количество БТЕ, необходимое для каждой комнаты. Лучше всего это сделать с помощью калькулятора мощности радиатора.

Наш калькулятор БТЕ радиаторов предназначен для того, чтобы ваши радиаторы достаточно обогревали помещение, в котором они установлены.

Как рассчитать размер чугунного радиатора с помощью калькулятора BTU

Чтобы рассчитать формулу БТЕ для вашей комнаты, вам необходимо:

  1. Введите ширину, длину и высоту помещения
  • Выберите тип номера:
    • Гостиная/Столовая/Ванная
    • Спальня
    • Кухня/общая зона
  • Ответьте на три дополнительные функции:
    • Ваша комната выходит на север?
    • В вашей комнате есть патио-дверь?
    • В вашей комнате двойное остекление?

    Теперь, когда вы рассчитали требования к помещению, вы можете определить, сколько «секций» вашего радиатора требуется, чтобы обеспечить правильную мощность радиатора.

    Большинство онлайн-калькуляторов радиаторов BTU очень похожи, но главное, на что следует обратить внимание, это то, что радиаторы, которые вы покупаете, соответствуют британским стандартам. Если вы покупаете чугунные радиаторы, которые прошли испытания на соответствие стандартам BS EN442-1 и BS EN442-2, вы можете быть уверены, что производительность радиатора гарантирована. Вы же не хотите покупать радиатор только для того, чтобы обнаружить, что ваши комнаты недостаточно обогреваются!

    В UKAA мы продаем только радиаторы, протестированные по британскому стандарту, поэтому вы можете быть уверены, что покупаете высококачественный радиатор.

    Калькулятор тепловой мощности радиатора для помещений неудобной формы

    См. это простое пошаговое руководство о том, как рассчитать BTU для помещения неправильной формы. Если ваша комната не квадратной/прямоугольной формы, мы рекомендуем произвести измерения по приведенной ниже системе и разделить комнаты на секции, а затем рассчитать необходимое значение BTU для каждой секции с помощью онлайн-калькулятора.

    Например:
    Секция 1 – 3 м в длину х 4 м в ширину х 2.8 м высотой
    Секция 2 – длина 3,5 м, ширина 3,8 м, высота 2,8 м
    Секция 3 – длина 6 м, ширина 8 м, высота 2,8 м.

    Это даст вам необходимые выходы, необходимые для каждой части комнаты. Затем вы можете добавить их вместе, чтобы получить общее требование.

    Если в вашей комнате есть сводчатый/вершинный потолок, мы рекомендуем разделить потолок на две части, как показано ниже:

    • Измерьте высоту каждого потолка и рассматривайте каждую секцию как отдельные комнаты e.г.

    Секция 1 – длина 4 м, ширина 3,5 м, высота 1,8 м (вам потребуется измерить сводчатый потолок в самой высокой точке)
    Секция 2 – длина 4 м, ширина 3,5 м, высота 2,4 м

    Затем рассчитайте выход, необходимый для каждой секции.

    Тогда с разделом 1 — требование к вершине/сводчатому потолку нужно будет уменьшить вдвое.Например, если секция 1 выработала 4300 БТЕ, уменьшите ее вдвое, чтобы для секции 1 потребовалось 2150.

    Добавьте эту цифру в секцию 2, это даст вам общее количество тепла, необходимое для достаточного обогрева помещения.

    Щелкните здесь, чтобы изготовить чугунные радиаторы на заказ

    Теперь вы знаете, как рассчитать BTU для ваших радиаторов, просмотрите наш выбор чугунных радиаторов онлайн.

    Расчет количества секций радиаторов отопления

    На этапе подготовки к капитальному ремонту и в процессе планирования строительства нового дома возникает необходимость расчета количества секций радиаторов отопления. Результаты таких расчетов позволяют узнать количество батарей, которых хватило бы для обеспечения квартиры или дома достаточным количеством тепла даже в самую холодную погоду.

    Процедура расчета может варьироваться в зависимости от многих факторов.Узнайте, как быстро произвести расчет для типовых ситуаций, рассчитать для нестандартных помещений, а также как выполнить максимально подробные и точные расчеты с учетом всех возможных значимых характеристик помещения.


    Показатели теплоотдачи, форма батареи и материал ее изготовления — эти показатели в расчетах не учитываются.

    Важно! Не выполняйте расчет сразу для всего дома или квартиры.Потратьте немного больше времени и сделайте расчеты для каждой комнаты отдельно. Только так можно получить самую достоверную информацию. При этом в процессе расчета количества секций батареи для обогрева углового помещения к конечному результату необходимо прибавить 20%. Такой же резерв необходимо накинуть сверху, если в работе отопления есть перебои или если его эффективности недостаточно для качественного обогрева.

    Давайте начнем изучение с наиболее часто используемого метода расчета. Его вряд ли можно считать самым точным, но по простоте реализации он однозначно лидирует.

    В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения необходимо 100 Вт мощности аккумулятора. В этом случае расчеты ограничиваются одной простой формулой:

    К=С/У*100

    В этой формуле:


    Для примера рассмотрим порядок расчета необходимого количества секций батареи для помещения размерами 4х3.5 м. Площадь такой комнаты 14 м2. Производитель заявляет, что каждая секция выпускаемой ими батареи выдает мощность 160 Вт.

    Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты необходимо 8,75 секций радиатора. Округляем, конечно, в большую сторону, т.е. до 9. Если комната угловая, прибавляем запас 20%, снова округляем, и получаем 11 секций. При наличии проблем в работе системы отопления к первоначально рассчитанному значению прибавьте еще 20%.Получится около 2. То есть всего потребуется 13 секций батареи для обогрева 14-метровой угловой комнаты в условиях нестабильной работы системы отопления.

    Примерный расчет для стандартных номеров

    Очень простой расчет. Он основан на том, что размеры серийно выпускаемых батарей отопления практически одинаковы. Если высота помещения 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1.8 м2 площади.

    Площадь номера 14 м2. Для расчета достаточно значение площади разделить на упомянутые ранее 1,8 м2. Результат 7,8. Округлить до 8.

    Таким образом, чтобы обогреть 14-метровую комнату с потолком 2,5 метра, вам необходимо купить батарею на 8 секций.

    Важно! Не используйте этот метод при расчете маломощного блока (до 60 Вт). Ошибка будет слишком большой.

    Расчет для нестандартных помещений

    Этот вариант расчета подходит для нестандартных помещений со слишком низкими или слишком высокими потолками.Расчет основан на утверждении, согласно которому для обогрева 1 м3 жилой площади необходимо около 41 Вт мощности аккумулятора. То есть расчеты производятся по единой формуле, которая выглядит так:

    А=Вх41,

    • А — необходимое количество секций батареи отопления;
    • B — объем комнаты. Он рассчитывается как произведение длины комнаты, ее ширины и высоты.

    Например, рассмотрим комнату длиной 4 м, 3.5 м в ширину и 3 м в высоту. Его объем составит 42 м3.

    Рассчитаем общую потребность этого помещения в тепловой энергии, умножив его объем на упомянутые ранее 41 Вт. В результате получается 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Рассчитываем необходимое количество секций, разделив общую потребность в тепловой мощности на значение мощности каждой секции. Получите 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е.е. до 11.

    Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность всей батареи (указана в сопроводительной технической документации). Так вы узнаете нужное количество радиаторов отопления.

    Самый точный вариант расчета

    Из приведенных расчетов мы увидели, что ни один из них не является абсолютно точным, так как даже для одинаковых комнат результаты, хоть и незначительно, но все же различаются.

    Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество факторов, которые могут повлиять на эффективность обогрева и другие значимые показатели.

    В общем виде формула расчета имеет следующий вид:

    Т = 100 Вт/м 2 *А*В*С*Г*Е*Ж*Г*С,

    • где Т — общее количество тепла, необходимое для обогрева рассматриваемого помещения;
    • S — площадь отапливаемого помещения.

    Остальные коэффициенты требуют более детального изучения.Итак, коэффициент А учитывает особенности остекления помещения.

    Значения следующие:

    • 1,27 для помещений, окна которых остеклены всего двумя стеклами;
    • 1,0 — для помещений с окнами, оборудованными стеклопакетами;
    • 0,85 — если окна имеют тройное остекление.

    Коэффициент Б учитывает особенности утепления стен помещения.

    Зависимость следующая:

    • при неэффективной изоляции коэффициент принимается равным 1. 27;
    • при хорошем утеплении (например, если стены выложены в 2 кирпича или целенаправленно утеплены качественным теплоизолятором) используется коэффициент 1,0;
    • с высоким уровнем изоляции — 0,85.

    Коэффициент С указывает на соотношение общей площади оконных проемов и поверхности пола в помещении.

    Зависимость выглядит так:

    • при соотношении 50% коэффициент С принимается равным 1,2;
    • , если отношение равно 40%, используйте коэффициент 1.1;
    • при коэффициенте 30% значение коэффициента снижается до 1,0;
    • в случае еще меньшего процента используются коэффициенты 0,9 (для 20%) и 0,8 (для 10%).

    Коэффициент D показывает среднюю температуру в самый холодный период года.

    Зависимость выглядит так:

    • при температуре -35 и ниже коэффициент принимается равным 1,5;
    • при температуре до -25 градусов, значение 1.3 используется;
    • если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
    • жителей регионов, где температура не опускается ниже -15, должны использовать коэффициент 0,9;
    • если температура зимой не опускается ниже -10, рассчитывают с коэффициентом 0,7.

    Коэффициент Е указывает количество наружных стен.

    Если имеется только одна внешняя стена, используйте коэффициент 1,1. С двумя стенами увеличьте его до 1.2; с тремя — до 1,3; если внешних стен 4, используйте коэффициент 1,4.

    Коэффициент F учитывает особенности помещения выше. Зависимость:

    • при наличии над ним неотапливаемого чердачного помещения коэффициент принимается равным 1,0;
    • , если чердак отапливается – 0,9;
    • , если соседом сверху является отапливаемое жилое помещение, коэффициент можно снизить до 0,8.

    И последний коэффициент формулы – G – учитывает высоту помещения.

    Порядок следующий:

    • в помещениях с высотой потолков 2,5 м расчет ведется с использованием коэффициента, равного 1,0;
    • , если в помещении потолок 3 метра, коэффициент увеличивается до 1,05;
    • при высоте потолков 3,5 м, рассчитывать с коэффициентом 1,1;
    • комнат с 4-метровым потолком рассчитываются с коэффициентом 1,15;
    • при расчете количества секций батареи для отопления помещения высотой 4. 5 м, увеличить коэффициент до 1,2.

    Данный расчет учитывает практически все существующие нюансы и позволяет с наименьшей погрешностью определить необходимое количество секций теплового узла. В заключение вам останется только разделить рассчитанный показатель на теплоотдачу одной секции батареи (проверьте в приложенном паспорте) и, разумеется, округлить найденное число до ближайшего целого числа.

    Бикон Моррис — Бикон Моррис | Полотенцесушитель и панельный радиатор

    ПАНЕЛЬНЫЙ РАДИАТОР ОБЗОР И ХАРАКТЕРИСТИКИ

    Панельные радиаторы Beacon Morris не только практичны, но и прекрасно дополняют любой интерьер.Разработаны для работы во всех типах приложений, включая современные низкотемпературные системы. Наши панельные радиаторы подходят как для жилых, так и для коммерческих помещений.

    Повседневный, но изысканный образ для любой комнаты.

    Все радиаторы имеют привлекательную декоративную решетку, закругленные края и могут быть установлены в любом месте с (6) различными точками подключения для максимальной гибкости. В отличие от обычных плинтусов, которые работают исключительно за счет «конвекции», панельные радиаторы Beacon Morris сочетают в себе как излучение, так и конвекцию для максимального комфорта.Используя лучистое отопление, панельные радиаторы способны обогревать объекты, а не пространство, создавая большее ощущение индивидуального комфорта при более низких температурах. Работа при более низких температурах повышает эффективность всей гидравлической системы, экономя деньги без ущерба для комфорта. С более чем 70 конфигурациями у нас есть подходящий продукт практически для любого водяного отопления, будь то дома, в офисе или в любом другом месте.

    СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

    • 1 472 — 18 355 БТЕ·ч
    • Реверсивный радиатор
    • Верхняя решетка и боковые панели
    • Вентиляционное отверстие/1 заглушка
    • Предварительно обработанная сталь с порошковым покрытием белого цвета
    • Высокая устойчивость к царапинам и ударам
    • Оптимальная коррозионная стойкость
    • Клапанные вставки для термостатической головки
    • Максимальное рабочее давление 145 фунтов на квадратный дюйм
    • Макс. рабочая температура 200°F
    • Каждое устройство индивидуально испытано под давлением
    • Несколько соединений для простоты установки
      • — (2) нижние соединения 3/4 дюйма
      • — (4) Боковые соединения 1/2″
    • 10-летняя гарантия

    ПОлотенцесушитель ОБЗОР И ХАРАКТЕРИСТИКИ

    Сделайте свою ванную комнату личным спа.

    Полотенцесушители Beacon Morris станут желанной вещью в любой ванной комнате. Элегантные и стильные наши полотенцесушители олицетворяют комфорт и удобство. Они не только обеспечивают приятное теплое полотенце, но и обеспечивают комфортное тепло в помещении и помогают снизить влажность воздуха. Полотенцесушители доступны как в прямом, так и в изогнутом исполнении и являются идеальной альтернативой традиционному плинтусному отоплению.

    СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

    • Электрическая лазерная сварка
    • Катодная грунтовка погружением с прочным порошковым покрытием
    • Стандартное рабочее давление: 145 фунтов на квадратный дюйм
    • Максимальная рабочая температура 200°F
    • Соединения: 1/2″ (внутренняя резьба)
    • 10-летняя гарантия

    Как проверить и устранить течь радиатора

    Радиаторы в доме нагреваются из-за того, что вода из котла проходит через ряд вертикальных каналов внутри них. Это тепло передается через металл наружу и нагревает воздух посредством процесса, который мы называем конвекцией. Это затем согревает комнату и людей в ней.

    Радиаторы относятся к старейшим и наиболее эффективным бытовым приборам и должны безотказно работать долгие годы. Тем не менее, они иногда протекают, оставляя влажное пятно на ковре или предательскую струйку воды на полу.

    Мы должны сделать что-то правильно, потому что в батареях находится обжигающе горячая вода, которая может обжечь нашу кожу и оставить необратимые шрамы.Утечки воды из радиатора редко высыхают сами по себе. Во всяком случае, они могут ухудшиться и вызвать значительный ущерб от воды, который ваша страховка может или не может выплатить.

    Перво-наперво: как узнать, что вода из радиатора?

    Возьмите старое полотенце и тщательно высушите радиатор снаружи, а также трубы к нему и от него. Будьте предельно осторожны и не прикасайтесь к ним голой рукой, если радиатор горячий. Теперь возьмите лист кухонного бумажного полотенца и попытайтесь найти утечку, которая увлажнит его.Если радиатор негерметичен, это, скорее всего, будет:

    • От корпуса радиатора, где сквозила ржавчина
    • От блока управления радиатором (точка выпуска воздуха и термостатический клапан)
    • От муфт на трубы от и до котла

    Как найти утечку в радиаторе

    Сначала включите радиатор, чтобы вода текла и выявляла протечки.

    Затем проверьте различные точки радиатора, в которых может быть утечка. Особое внимание уделите соединениям трубопроводов и соединениям клапанов.Если какие-либо части радиатора выглядят старыми и подверглись коррозии, это может быть точечная утечка.

    Как только вы узнаете, где течь, определите, можете ли вы сделать это самостоятельно или вызовите профессионала, чтобы починить протекающий радиатор!

    Ремонт, который вы можете выполнить самостоятельно при наличии навыков

    Вода из корпуса радиатора

    Если из корпуса радиатора идет вода, то это к сожалению плохая новость. Вероятно, он находит путь через одно или несколько отверстий размером с булавку.Пятно ржавчины внутри обычно вызвано скоплением черного шлама, который может быть довольно обширным.

    Радиаторы ремонту не подлежат, так как внутри них нет обслуживаемых деталей. Вы можете временно устранить утечку, добавив пластиковый герметик в воду в расширительном бачке. Это лишь временное решение, и оно не продлится долго.

    Вода поступает из элементов управления радиатором

    Приборная панель вашего радиатора включает в себя точку выпуска воздуха и термостатический клапан.Это единственные движущиеся части и, следовательно, наиболее вероятная причина утечки, если металлический корпус не поврежден.

    • Утечка воды из точки выпуска . Это предназначено для выпуска воздуха изнутри, осевшего вверху. Выпускные клапаны обычно находятся в верхней части радиаторов со стороны входа воды. Вставьте ватную палочку в отверстие, немного подвигайте ею и посмотрите, влажная ли она у вас, когда вы ее вынимаете.

    Если наконечник насадки влажный, закрепите ключ для прокачки винтом и попробуйте повернуть его по часовой стрелке, чтобы проверить, сможете ли вы его затянуть.Если он затягивается, значит, клапан был ослаблен, и вы, возможно, нашли причину утечки радиатора.

    • Утечка воды из термостатического клапана . Это несколько более сложный компонент. Он контролирует температуру в помещении, регулируя поток воды, поступающей в радиатор.



    Он замедляет поток, а затем останавливает его, когда радиатор достигает нужной точки, а затем пропускает больше воды, когда радиатор снова начинает охлаждаться.Как и следовало ожидать, этот радиаторный клапан может начать протекать в разных местах.



    Шпиндель в центре ручки управления имеет восковую заглушку, прикрепленную к клапану с помощью штифта. Он реагирует на температуру и соответственно расширяется и сжимается. Наиболее вероятна утечка в середине настройки.

    Если вы подозреваете утечку, позвоните специалисту, зарегистрированному в газовой службе, потому что он знает, что делать. Во-первых, они осушат радиатор ниже уровня течи.Затем они закроют и подающий клапан, и запорный клапан, обязательно отметив количество оборотов, которые делает последний.

    После ремонта или замены шпинделя важно снова открыть запорный клапан до того же положения. Мы не можем рекомендовать эту задачу неопытному человеку. Это связано с тем, что всей системе может потребоваться повторная балансировка, если они переустановят запорный клапан в неправильное положение.

    Сначала наш зарегистрированный техник по газовым сейфам открутит накидную гайку и удалит из радиатора всю оставшуюся воду/воздух в корпусе клапана.Затем они намотают ленту из ПТФЭ вокруг основного конца клапана на достаточное количество оборотов.

    Наконец, затянут накидную гайку, откроют подающий и запорный вентили, восстановят воду в радиаторе, чтобы полностью ввести его в эксплуатацию и снова ввести в эксплуатацию.

    • Вода, поступающая из резьбовых соединений на трубах

    Наконец, осмотрите остальные соединения радиатора, чтобы проверить, нет ли утечек. Если вы найдете его, выключите систему и дайте ей остыть, прежде чем пытаться снова затянуть.Как только металл в трубах и муфтах остынет и они сожмутся, вы обнаружите, что затягивать их стало легче.

    Как предотвратить протечки радиаторов

    Избегайте утечек радиатора с помощью этого идеального решения для вас с точки зрения плана домашнего радиатора. Мы могли бы слить эту грязь до того, как она начнет ржаветь в радиаторе, что было бы явным преимуществом.

    У вас также будет больше шансов на выплату страховки на дом, если в системе отопления вашего дома произойдет серьезная утечка, из-за которой в вашем доме будет холодно и сыро в течение нескольких дней.

    Регулярный уход за радиаторами — это превентивная мера, которая может сэкономить вам тысячи фунтов стерлингов на ремонте из-за протечки радиатора!





    Как обогреть экодом

    Темы: Эффективность, возобновляемые источники энергии и расчет тепловых потерь.

    Забудьте об ультрамодернистских кубах с нулевым выбросом углерода и земных кораблях в стиле хоббитов, настоящая революция эко-домов тихо происходит внутри существующих домов.

    Модернизация старых домов сокращает выбросы углекислого газа, экономит строительные отходы и сохраняет часть нашей архитектурной истории.

    В рамках экологически чистого ремонта чугунные радиаторы предлагают непревзойденный срок службы, высокотехнологичные элементы управления, повышающие эффективность, и возможность повторного использования утилизированных оригиналов.

    Они также являются идеальным партнером для возобновляемых источников энергии.

    Препятствия для отопления дома

    Эффективность — не тратить, не хотеть
    Эко-дома

    — это целостный взгляд на весь дом. Например, принятие мер по сдерживанию потерь тепла, в свою очередь, уменьшит количество требуемого тепла.Итак, все начинается с утепления.

    В системе центрального отопления потребление энергии определяется источником тепла, а не источником тепла. Независимо от того, является ли этот источник котлом или альтернативной системой, регулярное техническое обслуживание и ремонт имеют решающее значение для обеспечения оптимальной эффективности.

    Радиаторные клапаны за последние 50 лет сделали огромные высокотехнологичные достижения, которые делают всю тяжелую работу с точки зрения экономии энергии.



    Колонна Florence 3 в цвете Little Greene Cordoba с Niva Antique Brass



    Термостатические радиаторные клапаны (TRV)

    представляют собой простое механическое решение для ограничения потерь энергии.Клапаны Genius Smart обеспечивают еще большую эффективность и могут управляться дистанционно.

    Доказано, что подключение всего через обучаемый термостат, такой как Nest, обеспечивает значительную экономию энергии за счет адаптации вашей системы отопления к конкретным потребностям вашего дома.


    Работа на возобновляемых источниках энергии

    Тот факт, что чугунные радиаторы родились в викторианскую эпоху, работающую на угле, не означает, что они там и застряли. Все наши модели совместимы с возобновляемыми источниками энергии.

    На самом деле, воздушные и грунтовые тепловые насосы производят низкочастотные тепловые циклы, очень похожие на угольные котлы, для которых изначально были разработаны чугунные радиаторы: оба они медленно нагреваются и медленно остывают.

    Свойства, благодаря которым они хорошо работают на угле – высокая тепловая масса и высокое содержание воды – делают их одинаково подходящими для более медленных тепловых циклов и более низких температур воды теплового насоса.

    В примере ниже используется воздушный тепловой насос.Прочтите статью «Как отапливать британский загородный дом», чтобы узнать, как в Underscar Manor чугунные радиаторы работают на котле, работающем на биомассе.

    Тепловые расчеты — Спросите у специалистов

    В экодоме нет ничего стандартного.

    Озеленение обычного дома включает в себя уникальное сочетание мер для каждого отдельного объекта. Короче говоря, онлайн-расчеты тепла «черного ящика» не дадут вам точных измерений для такого конкретного проекта. Очень важно получить экспертную консультацию, забронировав посещение сайта с нашей командой.

    Долговечность — создано для будущего

    Одним из самых больших преимуществ выбора чугуна является долговечность. В то время как стальные панельные радиаторы рассчитаны на срок службы от 10 до 20 лет, наши имеют срок службы не менее 100 лет.

    Их модульная конструкция также означает, что в редких случаях неисправности устройство можно отремонтировать, заменив одну секцию, а не выбрасывая его целиком.

    С помощью нашей услуги по восстановлению мы можем даже восстановить оригинальные радиаторы столетней давности, дав им новую жизнь на следующие 100 лет.


    Обзор

    Дом — Нижний Гласнант, каменный фермерский дом в Уэльских Марках, датируемый примерно 1820 годом. Он окружен 20 акрами леса и обширной открытой вересковой пустошью за его пределами.

    Проект — Капитальный ремонт существующего дома под сдачу в аренду и переоборудование прилегающего коттеджа и хозяйственных построек в дополнительные гостевые помещения. Цель состояла в том, чтобы создать роскошный уголок с низким воздействием на окружающую среду, гармонирующий с лесным участком дома.

    Вид на полудикий сад из спальни коттеджа. Mercury 4C от CastradsВид на главный дом из спальни коттеджа. Mercury 4C 760 мм из олова от Castrads.



    Реконструкция существующего жилого фонда, даже если он старше, — один из самых экологичных вариантов создания экодома, позволяющего значительно сэкономить ресурсы, материалы и строительные отходы. В то время как возраст дома является основным фактором в оценке его энергоэффективности, такие усовершенствования, как добавление изоляционных плит к внутренним стенам, замена или восстановление полов, обновление дверей и окон, значительно уменьшат потери энергии в старом доме.Можно даже довести его до стандартов Passivhaus без потребления ресурсов, связанного с новой сборкой. Взгляните на эти модернизированные викторианские дома, получившие статус Passivhaus в Чорлтоне, Манчестер.





    Реконструкция Нижнего Гласнанта включала добавление изоляции из прессованной фольги, замену всех полов инженерной древесиной и новые двери и окна от местной компании Guy James Joinery.

    Lower Glasnant работает на воздушном тепловом насосе.Эта возобновляемая система использует змеевик испарителя для извлечения тепла из наружного воздуха и повышения его температуры до желаемой температуры. Затем тепловая энергия передается в обычный контур горячего водоснабжения и отопления.
    Тепловой насос работает более эффективно при более низкой температуре подачи, поэтому для него требуются радиаторы с большей площадью поверхности.

    Таким образом, радиаторы, работающие на тепловом насосе, должны быть больше, чем на обычном котле. Но, нагревая Нижний Глазнант чугуном, клиенты добились большей площади поверхности с радиаторами, которые занимают всего на 10% больше места на стене, чем стальные панели, работающие на жидком топливе, которые у них были раньше.

    Мы рекомендовали большой Grace 4C 960 мм с 24 секциями на кухне (вверху) с тремя дополнительными радиаторами в гостиной, включая один длинный низкий Grace, спрятанный под подоконником.


    Не думайте, что выбор размеров ваших радиаторов также должен означать более глубокое изучение вашего бюджета — наши радиаторы имеют такую ​​цену, что стоимость секции снижается по мере того, как вам нужно больше.




    Сиденье под окном Grace 4 Column высотой 360 мм. Печь для дров создает ощущение уюта в этой гостиной открытой планировки, которая соединена с кухней и столовой.



    Главный дом представляет собой жилое пространство открытой планировки, объединяющее гостиную, кухню и обеденную зону.
    При обогреве одного центрального «концентратора» в доме спальни наверху получают остаточное тепло снизу, поэтому наверху в целом требуется меньше тепла.



    Центральный обеденный стол с подвесными светильниками создает уютную многофункциональную комнату.



    Сделанные на заказ кухонные гарнитуры, установленные предыдущими владельцами, были утилизированы и перепрофилированы для создания простой, урезанной зоны для приготовления пищи и столовой.



    Уютный уголок когда-то был кухней фермерского дома, и в нем до сих пор сохранился оригинальный очаг.





    Иногда уютная комната может быть более прохладной, обогреваемой только тогда, когда она используется центральным отоплением или дровяной печью. Энергосберегающие TRV выключают радиатор, когда горелка нагревается до нужной температуры.

    Наряду с простым принципом подъема тепла необходимо учитывать ориентацию дома. Работа с естественным циркадным циклом отопления при размещении радиаторов сократит потери.




    Главный дом в Нижнем Гласнанте выходит на юг. Два больших эркера и французские двери максимально используют тепло и свет солнца, когда оно движется по зданию. Задняя стена дома, обращенная на север, упирается в крутой берег и почти не пропускает солнечный свет, поэтому большинство радиаторов на первом этаже размещены на этой стороне дома, чтобы создать сбалансированную тепловую нагрузку.

    Lower Glasnant можно арендовать на Airbnb.

    И вы можете подписаться на них @glasnant

    Поставщики

    Кровати и диваны Camerich

    Мебель из магазина The Old Electric Shop, Хей-он-Уай

    Выбранное освещение BTC



    Практическая поддержка для оценки коэффициентов эффективности системы отопления помещений в холодном климате

    В этом разделе объясняется методология, используемая для оценки тепловых потерь в сторону ограждающих конструкций и расчета коэффициентов эффективности для различных радиаторов с водяными панелями. В частности, в разделе «Метод расчета коэффициентов полезного действия для свободной поверхности нагрева (радиатора) в соответствии с EN 15316-1,2-1 (2007) под названием «Немецкий метод»» объясняется, как рассчитать тепловые потери и КПД радиаторов. Раздел «Переходная модель панельного радиатора с водяным охлаждением» знакомит с переходной моделью панельного радиатора с водяным охлаждением, используемой в моделировании. В разделе «Проверка модели панельного радиатора Hydronic» описывается проверка модели панельного радиатора Hydronic по сравнению с доступными экспериментальными измерениями.В разделе «Испытание на переходную характеристику между панельными радиаторами Hydronic с различным расположением соединительных труб: сравнение выделяемого тепла» описывается испытание на переходную характеристику между водяными радиаторами с различным расположением соединительных труб. В разделе «Краткий обзор имитационной модели здания» представлен краткий обзор имитационной модели здания. В разделе «План моделирования» описывается план моделирования для исследуемого случая.

    Метод расчета коэффициента полезного действия для свободной поверхности нагрева (радиатора) в соответствии с EN 15316-1,2-1 (2007), именуемый

    «Немецкий метод» 2007), нормирует поступление тепла и тепловые потери в сторону ограждающих конструкций для системы отопления помещений.Тепловые потери необходимы для расчета коэффициентов эффективности системы отопления помещений. Изменения тепловых потерь в зависимости от климата, типа системы отопления и типа конструкции здания обсуждаются далее в разделе «План моделирования». Тепловые потери в сторону ограждающих конструкций следующие: тепловые потери из-за неравномерного распределения внутренней температуры Q и м , с т р и потери тепла из-за стратегии управления Q и м , в т р л , как показано на рис. 3а. В и м , с т р делится на потери тепла, приводящие к повышению/понижению внутренней температуры вблизи границ рассматриваемого контрольного объема (помещения) Q и м , с т r 1 , а потери тепла из-за положения излучателя Q и м , с т р 2 .

    Рис. 3

    Потери тепла. и Управление. b Стратификация

    В и м , с т р относится к потерям тепла у потолка Q и м , в и я , где на температуру в помещении влияет эффект расслоения. В этом контексте Технический стандарт также рассматривает потери тепла через расслоение через окна Q и м , ш я п , где на температуру в помещении влияют холодные поверхности. В и м , с т r 2 относится к тепловым потерям к задней стенке радиатора, учитываемым как конвекция и излучение, как показано на рис.3б.

    Для обоих терминов, Q и м , с т р 1 а п d 2 , техническая норма определяет, как их рассчитать, применяя общее уравнение для потерь тепла при передаче, как показано в уравнении. 1.

    $$ \mathrm{Q_{em,str,i}} = \mathrm{\Sigma A_{i}} \cdot \mathrm{ U_{inc,i} } \cdot \mathrm{(T_{air,inc ,i}- T_{out,i})} \cdot \mathrm{\Delta \theta} $$

    (1)

    В технических стандартах учитываются потери при передаче, поскольку механизм конвекции между объемом воздуха и внутренними поверхностями и излучением между внутренними поверхностями помещения происходят внутри анализируемого контрольного объема. Пример контрольной громкости можно найти на рис.3б. Уравнение 1 учитывает локальное увеличение/уменьшение температуры в помещении T я п т , и п в , и локальное увеличение/уменьшение коэффициента теплопередачи, рассчитанное от изоляционного материала к внутренней поверхности U я п в . Скорее всего, уравнение 1 можно применить к результатам моделей помещений, разработанных с помощью вычислительного программного обеспечения гидродинамики. Расчет локального увеличения/уменьшения температуры в помещении с помощью программного обеспечения для моделирования энергопотребления здания не является очевидным. По этой причине T с и я и Т с я п , температура внутренней поверхности потолка и окна, заменить T и я р , я п в в уравнении.1 с использованием того же коэффициента теплопередачи U я рассматриваемого строения. Особое внимание следует уделить повышению температуры в помещении вблизи потолка. В соответствии с Приложением A.2 стандарта EN 15316-1 (2007 г.), коэффициент эффективности при перегреве у потолка составляет 0,95% при кривой нагрева 55/45℃ и ΔT = 30 K для радиаторов. Повышение температуры в помещении у потолка считается постоянным в течение всего времени моделирования.

    Потери тепла из-за регулирования температуры в помещении Q с т р л относится к неутилизируемому теплу выше уставки комнатной температуры. Неидеальное управление вызывает отклонения и дрейфы вокруг заданной заданной температуры из-за физических характеристик системы управления, самой системы отопления и расположения датчика.В этой статье для упрощения задачи датчик определяет только поведение температуры воздуха.

    Согласно стандарту EN (EN 15316-2-1 2007), коэффициенты эффективности для стратификации η и м , с т р ,1 и п d 2 и контроль η и м , в т р можно количественно определить с помощью соотношения между потерями тепла, рассчитанными для идеальной системы отопления, и потерями тепла в реальном случае, как показано в уравнении. 2а и б. В идеальном случае потребность в энергии для обогрева жилых помещений рассчитывается в соответствии со стандартом EN 13790 (2008). Температура в помещении поддерживается постоянной (или приблизительно постоянной) в течение отопительного периода. Помещение оборудовано как идеальным управлением, так и идеальной системой отопления. Это означает, что система отопления не учитывает возможные задержки от управления, тепло, накопленное в нагревателе, и тепло, выделяемое из распределительных труб. Приток тепла от солнца, присутствия людей, электроприборов, освещения и механической вентиляции одинаков как для реального, так и для идеального случаев.

    $$\mathrm{\eta_{\mathrm{em,str1/2}}} = \mathrm{\frac { Q _{\mathrm{em,ideal,str1/2}}} {Q _{\mathrm{em ,str1/2}}}} $$

    (2а)

    $$\mathrm{\eta_{\mathrm{em,ctrl}}} = \mathrm{\frac { Q _{\mathrm{em,ideal,ctrl}}} {Q _{\mathrm{em,ctrl}}} } $$

    (2б)

    Общий КПД системы отопления помещений можно рассчитать, используя выражение в уравнении. 3, как указано в разделе 7.2 EN (EN 15316-2-1 2007).

    $$ \mathrm{\eta_{em}} = \mathrm{\frac { 1} {4-(\eta_{em,str}+\eta_{em,ctr}+\eta_{em,embed}) }} $$

    (3)

    η и м , и м б и д имеет значение 1, так как радиатор не имеет встроенных в конструкцию здания труб.Срок η и м , с т р — это среднее значение между η и м , с т r 1 и η и м , с т р 2 .

    Переходная модель гидропанельного радиатора

    Модель разработана совместно с IDA ICE. Радиаторы моделируются изотермической поверхностью, сообщающейся с моделью зоны границей температур и тепловых потоков. Поэтому одна поверхность моделируется как средняя температура всего металла. Это упрощение связано с относительно высокой теплопроводностью металла по сравнению с теплопроводностью жидкости. Однако, чтобы отразить динамические характеристики, жидкость радиатора моделируется несколькими элементами, соединенными последовательно.Тепловые характеристики радиатора (номинальная мощность, мощность n и т.д.) считываются из технического каталога. Тепло, выделяемое радиатором, оценивается на основе тепловых характеристик радиатора с использованием температуры воздуха и температуры капли воды. Наконец, температура поверхности получается на основе разницы между оценкой выделяемого тепла и общей теплоотдачей на границе раздела модели.

    Линия подачи расположена в верхнем углу T с и р , а выпускной трубопровод расположен в противоположном нижнем углу T и х ч . Температура подачи i-го элемента является температурой выхлопа (i-1)-го элемента . Когда i = 1, T фл д ,0 это т с и р в радиатор. Таким образом, тепловой поток, подведенный к каждой емкости \( \dot {\mathrm {Q}}_{\mathrm {{sup,i}}}\), можно определить следующим образом:

    $$ \dot{Q}_{\mathrm{sup,i}}(\theta) = \dot{\mathrm{m}}_{\text{fld}} \cdot \mathrm{c_{fld} } \cdot \mathrm{\left( T_{fld,i-1}(\theta)-T_{fld,i}(\theta)\right)} $$

    (4)

    где \(\dot {\mathrm {m}}_{\text {fld}}\) — массовый расход жидкости, подаваемой в радиатор, c фл д – удельная теплоемкость и температура жидкости T фл д , я при разной i-й емкости.

    Модель вычисляет температуру каждой емкости жидкости T фл д , я как разность между тепловым потоком, подводимым \(\dot {\mathrm {Q}}_{\mathrm {sup,i}}\) к каждой емкости, и теплом, выходящим из каждой жидкостной емкости \(\dot {\mathrm { Q}} _ {\ mathrm {fld, i}} \), как показано в уравнении. 5.

    $$ \mathrm{\frac{C_{fld}}{nCap}} \cdot \mathrm{\frac{dT_{fld,i}(\theta)}{d \theta}}= \dot{\mathrm {Q}}_{sup,i}(\theta)-\dot{\mathrm{Q}}_{fld,i}(\theta) $$

    (5)

    где С фл д = М фл д с фл д — это общая емкость жидкости внутри радиатора, а nCap — число емкости.

    Модель рассчитывает потери тепла жидкостью \(\dot {\mathrm {Q}}_{\mathrm {fld,i}}\), как показано в уравнении. 6.

    $$ \dot{\mathrm{Q}}_{\mathrm{fld,i}}(\theta)= \mathrm{\frac{K_{tot}}{nCap}} \cdot \mathrm{\left ( T_{fld,i}(\theta)-T_{air}(\theta)\right)} $$

    (6)

    где общий/эквивалентный коэффициент теплопередачи радиатора K т или т соответствует уравнению.{n}} {L \cdot H \cdot \left|\left( T_{fld,i}(\theta)-T_{air}(\theta)\right)\right|} $$

    (7)

    L и H — геометрические параметры, длина и высота радиатора, а \(\dot {\mathrm {Q}}_{\mathrm {N}}\) — общее тепло, выделяемое панельным радиатором с гидроникой при номинальном режиме.

    Логарифмическая разность температур в уравнении. 7 вычисляется по уравнению. 8.

    $$ \mathrm{\Delta T_{ln,i}(\theta)} = \frac{\mathrm{T_{fld,i}(\theta)} — \mathrm{T_{fld,i+1} (\ theta)}}{ln \frac{\mathrm{T_{fld,i}(\theta)} — \mathrm{T_{air}(\theta)}}{\mathrm{T_{fld,i+1 }(\theta)} — \mathrm{T_{air}(\theta)}}} $$

    (8)

    Уравнение 8 не может быть решено, если соотношение между разностями температур жидкость-воздух равно 1.Таким образом, уравнение 8 необходимо заменить арифметической разностью температур, как показано в уравнении. 9.

    $$ \mathrm{\Delta T_{i}} = \frac{\mathrm{T_{fld,i}(\theta)}+ \mathrm{T_{fld,i+1}(\theta)}} {2} — \mathrm{T_{воздух}(\тета)} $$

    (9)

    Логарифмическая разность температур при номинальных условиях Δ T л Н , Н вычисляется как в уравнении. {nCap}} \dot{\mathrm{Q}}_{\mathrm{fld,i}}(\theta)\: — \dot{Q}_{\text{tot}}(\theta) $$

    (10)

    где С м и т — емкость металлической части радиатора гидропанели, а Т с и р ф – средняя температура поверхности теплоизлучателя.

    Модель радиатора рассчитывает общую теплопередачу от поверхности к окружающей среде \(\dot {\mathrm {Q}}_{\text {tot}}\) в сочетании с моделью зоны, выраженной в уравнении. 11. Границей между моделями является обмен длинноволновым излучением между поверхностью радиатора и окружающими поверхностями и конвекцией на поверхности радиатора с узлом комнатной температуры воздуха.

    $$ \dot{\mathrm{Q}}_{\text{tot}}(\theta) \propto \mathrm{\left( T_{surf}(\theta)-T_{air}(\theta) \справа)^{n}} $$

    (11)

    Общее тепло, выделяемое в тепловую зону, делится на три составляющие, как показано на рис. 4 тепло по направлению к задней стенке \(\dot {\mathrm {Q}}_{\mathrm {задняя стенка}}\), конвективное тепло \(\dot {\mathrm {Q}}_{\text {conv }}\) и тепла в сторону зоны \(\dot {\mathrm {Q}}_{\text {передняя}}\). Уравнение 12 показывает этот тепловой баланс.

    $$ \dot{\mathrm{Q}}_{\text{conv}}(\theta)=\dot{\mathrm{Q}}_{\text{tot}}(\theta)- \dot {\ mathrm {Q}} _ {\ text {спереди}} (\ theta) — \ dot {\ mathrm {Q}} _ {\ mathrm {задняя стенка}} (\ theta) $ $

    (12)

    Рис.4

    Схема радиатора с соединительными патрубками, расположенными на противоположной стороне

    Тепло к задней стенке направляется излучением и конвекцией. В этой статье мы аппроксимируем потерю тепла механизмом естественной конвекции. Механизм передачи тепла естественной конвекцией к задней стенке радиатора зависит от температуры задней стенки T б и в к ш и л л , температура воздуха в канале, размер канала b и его высота H.{\бета}} $$

    (13)

    Оценка коэффициента теплопередачи конвекцией между радиатором и его задней стенкой показана в уравнении. 14.

    $$ \mathrm{h_{задняя стенка}}= \text{Nu} \cdot \mathrm{\frac{\lambda_{air}}{b}} $$

    (14)

    где λ и я р – теплопроводность воздуха.

    Средние значения температуры задней стенки, температуры воздуха, толщины и длины канала дают средний коэффициент теплопередачи конвекцией к задней стенке радиатора 3 Вт м −2 К −1 . Коэффициент теплопередачи за счет конвекции предполагается постоянным на протяжении всего моделирования. Потери тепла к задней стенке рассчитываются, как показано в уравнении. 15.

    $$ \dot{\mathrm{Q}}_{\mathrm{задняя стенка}}(\theta)\,=\, \mathrm{h_{задняя стенка}} \cdot \mathrm{A} \ cdot \mathrm{\left( T_{surf}(\theta) \,-\,T_{back-wall}(\theta) \right)} $$

    (15)

    Конвективное тепло \(\dot {\mathrm {Q}}_{\text {конв}}\) — это тепло, выделяемое панельным радиатором Hydronic в помещении за счет конвективного механизма циркуляции воздуха в помещении.Внутренний воздух циркулирует в помещении, попадает в канал между радиатором и его задней стенкой и далее поднимается к потолку.

    \(\dot {\mathrm {Q}}_{\text {conv}}\) вычисляется как разница между другими известными членами уравнения. 12, так как \(\dot {\mathrm {Q}}_{\text {front}}\) вычисляется в модели зоны.

    Валидация модели радиатора панели Hydronic

    Проверка модели радиатора панели Hydronic выполняется путем сравнения смоделированной температуры потока выхлопных газов во время фазы зарядки и тепла, выделяемого при достижении стационарного состояния, с доступными экспериментальными измерениями в Стефан (1991).

    Stephan (1991) провел тест на переходную характеристику панельного радиатора с водяным охлаждением, подвергнутого резкому увеличению массового расхода. Эксперимент проводится в кабине, которая соответствует техническим характеристикам, указанным в стандарте DIN 4704, который в настоящее время заменен на EN 442-2 (2014). Технический стандарт направлен на измерение тепловой мощности панельного радиатора путем определения лабораторных условий и методов испытаний.

    Для измерения тепловой мощности панельного радиатора Hydronic температура воздуха в помещении поддерживается постоянной на протяжении всего испытания путем соблюдения установившихся условий.Для обеспечения постоянного профиля воздуха в помещении кабина оборудована системой охлаждения, встроенной в каждую поверхность кабинки. Встроенная система охлаждения позволяет контролировать температуру каждой поверхности кабины (кроме поверхности на задней стенке радиатора), выполняя установившиеся условия испытаний.

    Конструкция каждого стенда выполнена из сэндвич-панелей. Сэндвич-панель состоит из трех слоев: стальная панель со встроенной системой охлаждения, теплоизоляционная пена (толщина 80 мм с термическим сопротивлением 2.5 м 2 К Ш −1 ) и внешний стальной лист. Стена за гидропанельным радиатором имеет такую ​​же сэндвич-панель, но без системы охлаждения. Система охлаждения должна быть спроектирована таким образом, чтобы ограничивать разницу температур между охлаждаемыми внутренними поверхностями в пределах ±0,5 К. Для этого каждая панель должна быть снабжена массовым расходом не менее 80 кг ч −1 на каждые м 2 поверхности.Кабина имеет два отверстия в стенах, чтобы гарантировать водные и электрические соединения между панельным радиатором гидроник и снаружи помещения. На рисунке 5 показана схема камеры и системы охлаждения, взятая из EN 442-2 (2014).

    Рис. 5

    Камера и система охлаждения. Изображение взято из стандарта EN 442-2

    .

    Методом оценки тепла, выделяемого панельным радиатором Hydronic, является метод взвешивания. Метод взвешивания заключается в вычислении разницы энтальпий между подачей (входом) и возвратом (выходом) жидкости, умноженной на массовый расход.Энтальпия жидкости при давлении и температуре, измеренная в ходе испытания, известна из табличных значений.

    Панельный водяной радиатор, рассмотренный в эксперименте Стефана (1991), имеет номинальные параметры, указанные в таблице 1, с соединительными трубами, расположенными на противоположной стороне.

    Таблица 1 Номинальное состояние панельного радиатора Hydronic

    Модель панельного радиатора Hydronic имеет те же технические характеристики, что и в таблице 1. Экспериментальные измерения и результаты моделирования сравниваются на рис.6 по зависимости температуры выхлопного потока от времени.

    Рис. 6

    Сравнение экспериментальных измерений, сделанных Stephan (1991), и смоделированных результатов для воды на выходе

    Разница в тепле, выделяемом между экспериментальными измерениями и смоделированными результатами, составляет 3,75 % при достижении стационарного состояния.

    Испытание на переходную характеристику панельных радиаторов Hydronic с различным расположением соединительных труб: сравнение выделяемого тепла

    Панельный радиатор Hydronic расположен в помещении с постоянной температурой наружного воздуха, поддерживаемой на уровне −15°C в течение всего времени моделирования.Выбор поддержания температуры наружного воздуха на уровне -15°C является случайным; на самом деле можно выбрать другое значение (в общем случае меньше значения температуры, подаваемой на радиатор), но оно должно быть стабильным на протяжении всего времени моделирования, избегая возмущений в системе. Поступление тепла от электроприборов, освещения, присутствия людей, силы ветра и солнца во время испытания отключается. Массовый расход увеличен до 0,01484 кг с −1 во время моделирования 𝜃 = 0.До этого массовый расход составлял 2 × 10 −4 кг с −1 , а температура подаваемого потока поддерживалась постоянной на уровне 83 .

    Такое же испытание было проведено на панельном водяном радиаторе того же типа с соединительными трубами, расположенными на одной стороне. Предполагается, что емкость жидкости вблизи соединительных труб имеет массовый расход на 10 % выше, чем самая дальняя емкость от соединительных труб.Этот тип водяного радиатора имеет температуру выхлопного потока; средневзвешенное значение температуры выхлопных газов, заданное различными расходами в каждом элементе.

    На рис. 7 показана схема радиатора при расположении соединительных патрубков с одной стороны.

    Рис. 7

    Схема радиатора с патрубками, расположенными с одной стороны

    Суммарное тепловыделение радиатора гидропанели при различном расположении соединительных патрубков показано на рис 8.Можно заметить, что радиаторы с соединительными патрубками на одной стороне излучают немного больше тепла, чем радиаторы с соединительными патрубками на противоположной стороне. Это означает, что радиаторы с патрубками, расположенными на одной стороне, быстрее реагируют на изменение подаваемого массового расхода по сравнению с радиаторами с патрубками, расположенными на противоположной стороне. В долгосрочной перспективе тепло, выделяемое двумя растворами, достигает одинакового значения.

    Рис. 8

    Сравнение тепла, выделяемого радиаторами с разным расположением патрубков

    Краткий обзор имитационной модели здания

    Имитационная модель состоит из комнаты, примыкающей к другим отапливаемым помещениям.В идеале тепло не передается в другие кондиционируемые помещения, поэтому все внутренние стены, потолок и пол имеют адиабатическое граничное условие. Характеристики конструкции, окон, системы отопления, вентиляции и кондиционирования воздуха указаны в таблице 2. Помещение имеет чистую площадь пола 10 м 2 с постоянным расходом приточного воздуха при температуре 16°C. Недельные графики занятости, освещения и электроприборов стандартны; номер занят каждый день с 07.с 00:00 до 08:00 и с 17:00. до 20:00 в отопительный период.

    Таблица 2 Тепловые характеристики здания

    Помещение оборудовано механической системой вентиляции, в которой поток приточно-вытяжного воздуха смешивается с воздухом помещения, обеспечивая примерно однородную температуру всего объема воздуха. Были произведены расчеты размеров труб для распределительной системы, мощности, необходимой для циркуляционных насосов, мощности, необходимой для радиатора, и мощности, необходимой для установки обработки воздуха.Радиатор подключен к системе хранения, состоящей из многослойного горячего бака. Электрический резистор внутри бака обеспечивает требуемую температуру подаваемой жидкости в соответствии с погодозависимой кривой нагрева. Циркуляционные насосы работают по постоянной рабочей характеристике. Распределительные трубы должны быть изолированы и интегрированы в ограждающие конструкции здания. Схему имитационной модели здания и системы HVAC можно увидеть на рис. 9.

    Рис. 9

    Строительная имитационная модель помещения

    План моделирования

    В следующем разделе объясняется, как планируется моделирование с учетом вероятных изменений тепловых потерь из-за различных технических решений здания.План моделирования состоит из анализа чувствительности местоположения здания, ограждающих конструкций и характеристик системы отопления.

    Первый анализ чувствительности был проведен путем размещения здания в четырех климатических зонах Швеции: северной, северно-центральной, южно-центральной и южной. Климат влияет на соотношение между свободным теплом и тепловыми потерями в пространстве помещения; таким образом, отопление можно уменьшить, чтобы удовлетворить требования комфорта для пассажиров, как показано Bianco et al.(2016). В этом сценарии влажность воздуха также играет роль, как объяснил Menghao (2011), поскольку она влияет на климат в помещении и, следовательно, на конструкцию системы HVAC. Файл погоды, используемый в программном обеспечении моделирования зданий, представляет собой синтетический файл погоды, полученный за один час на основе значений наружной температуры по сухому термометру T или и т , относительная влажность воздуха ϕ, сила ветра в направлениях x и y и процент облачности.Величины прямого D и рассеянного d солнечного излучения рассчитываются по модели Чжан-Хуанга. Синтетический файл погоды записывается в базу данных ASHRAE (2001) и используется в коммерческом программном обеспечении для моделирования зданий IDA ICE vers. 4.7. На рисунках 10 и 11 показаны среднемесячные значения температуры наружного воздуха и прямого солнечного излучения для каждого выбранного населенного пункта.

    Рис. 10

    Среднемесячная температура наружного воздуха

    Рис. 11

    Среднемесячная прямая солнечная радиация на горизонтальную поверхность

    Второй анализ чувствительности был выполнен путем изменения активной тепловой массы.Активная тепловая масса представляет собой первый слой материала, контактирующий с воздухом в помещении, принимая также во внимание все слои материала до изоляции, как показано в Brembilla et al. (2015б). Активная тепловая масса аккумулирует тепловую энергию, которая высвобождается во внутреннем пространстве. Многие авторы рассматривали преимущества и недостатки изменения тепловой массы здания. Горейши и Али (2013) утверждают, что тяжелая тепловая масса может сгладить резкие колебания температуры в помещении, гарантируя стабильную температуру в помещении.В отопительный период аккумулированное тепло будет высвобождаться в кондиционируемом помещении; в то время как в холодный сезон ночная вентиляция рассеивает аккумулированное тепло. Мэйси и др. (2015) утверждают, что активная тепловая масса также оказывает положительное влияние за счет смещения нагрузки используемого электричества. Автор настоящей статьи изменил внутренний слой наружной стены из кирпича ( ρ б р я в к = 1500 кг м −3 , с б р я в к = 1000 джон г −1 К −1 ) в дерево ( ρ с или или д = 600 кг м −3 , с с или или д = 700 Джк г −1 К −1 ), регулируя толщину деревянного слоя, чтобы иметь одинаковую теплопроводность как для тяжелой, так и для легкой конструкции.Такое же изменение произошло для кирпичного слоя адиабатических стен, прилегающих к кондиционируемым помещениям, и для бетонного слоя пола и потолка ( ρ с или п = 2300 кг м −3 , с с или п = 880 Джк г −1 К −1 ).

    Третий анализ чувствительности был сосредоточен на локальном управлении излучателем. Локальное управление переключалось между P (зона пропорциональности сначала с ΔT = 1 K, а затем с ΔT = 2 K) и PI-регулированием. П-регулирование позволяет осуществлять пропорциональную регулировку расхода при изменении температуры в помещении, когда она выходит за пределы пропорционального диапазона.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
