Содержание

предназначение, конструкция и принцип работы

Вопросов, касающихся расширительных бачков для отопления открытого типа, сегодня встречается немало. Не все обыватели понимают, для каких целей устанавливают этот резервуар, и какие функции он выполняет. Поэтому имеет смысл рассмотреть этот вопрос и разобраться в нем досконально. Тем более что многие обыватели спрашивают, можно ли изготовить расширительный бачок своими руками.

Зачем нужен расширительный бачок?

Начнем с разбора вопроса, что такое расширительный бачок. По сути, это обычная емкость размером в 1/10 объема всего теплоносителя в системе отопления открытого типа. При заполнении системы теплоносителем бачок загружается не полностью. Воздушная часть резервуара предназначена для того, чтобы при нагреве расширяющаяся часть теплоносителя могла куда-то деться. То есть это своеобразный балластовый объем. И в этом его первое назначение.

Второе — расширительный бачок предназначен для того, чтобы воздух, который попадает в систему отопления дома при закачке теплоносителя, куда-то выводился.

Ведь все знают, что воздушные пробки — это причина неэффективной работы отопления в целом, а иногда и ее полного отказа. Воздух под действием законов физики поднимается в жидкой среде вверх, поэтому и собирается в баке, который устанавливается в самой верхней точке трубной системы.

Вот такие две функции выполняет расширительный бак.

Место установки

Немаловажная позиция — место установки. Поскольку мы говорим о системе отопления открытого типа, необходимо определить, почему она имеет такое название.

В настоящее время используются две системы:

  • Открытая.
  • Закрытая.

Нас интересует открытая. Название говорит само за себя. В данном случае теплоноситель в одной из точек контура соприкасается с внешним воздухом. И эта точка не что иное, как расширительный бак. В его конструкции есть верхняя крышка, через которую теплоноситель соприкасается с воздухом.

Внимание! Сразу же оговоримся, что в открытой системе отопления действует принцип естественной циркуляции теплоносителя. Если вы решили установить в отоплении насос, то сразу же ставьте и расширительный бак закрытого типа.

Установка бачка в системе отопления

Теперь несколько моментов, касающихся конструкции отопительной системы:

  • Во-первых, необходимо учитывать одноуровневую расстановку всех радиаторов. То есть все они должны располагаться на одном уровне без перепадов высоты.
  • Во-вторых, небольшой уклон подающего и обратного контура. Первый идет с уклоном от котла, второй — к нему. Это дает возможность теплоносителю двигаться свободно с естественным направлением и правильно выводить воздух вверх.
  • В-третьих, расширительный бак врезается в подающий контур у стояка, который ведет от отопительного котла к верхней трубной разводке. Это самое удачное место, потому что основное скопление воздуха отмечается в радиаторах.

Иногда случается, что в трубной отопительной системе образуется так называемый карман. Это большая редкость, зависящая от особенностей архитектуры здания. Так вот в этом кармане обязательно будет собираться воздух в больших количествах, и его необходимо как-то стравливать.

Специалисты предлагают именно здесь установить еще один дополнительный расширительный бачок. Он по объему будет меньше основного. Важно лишь грамотно подобрать размеры прибора и соорудить слив теплообменника. Если карман не очень большой, то можно обойтись и без бачка. Тогда в трубе устанавливается на сгоне обычный воздушный сбросник.

Полезные советы

Выше уже говорилось о том, что объем расширительного бака равен 10% от объема всего теплоносителя в отопительной системе дома. Конечно, это приблизительный показатель. Чтобы точно определить его, необходимо учесть большое количество всевозможных коэффициентов, которые входят в сложную формулу. Самостоятельно, если вы не специалист, сделать такой расчет будет сложно. Поэтому берите вышеуказанное соотношение за основу.

Кстати, если предохранительный клапан срабатывает очень часто, знайте, что с объемом вы промахнулись. Скорее всего, вы неправильно подсчитали общий объем теплоносителя.

Не спешите в этом случае менять установленный расширительный бачок на новый с большим объемом. Можно просто рядом врезать другой, чтобы он компенсировал недостающие литры.

Когда встает вопрос, как установить трубную разводку расширительного бачка, то необходимо учитывать всего лишь две позиции:

  1. Теплоноситель в него должен поступать с верхней точки.
  2. А уходить с самого низа.
Расширительные баки открытого и закрытого типа

Именно таким способом можно избежать смешивания воздуха с водой внутри бака.

Очень часто от обывателей звучит вопрос, почему кипит расширительный бак? Здесь две причины:

  • Неправильно выбран диаметр трубы контурной разводки. Обычно к закипанию приводит сниженный диаметр, поэтому специалисты советуют использовать трубы не меньше 32 мм. Но учитывайте и факт правильной установки радиаторов отопления. Они должны не разрывать трубную систему, а врезаться в нее.
  • Отсутствие уклона контуров, о которых мы уже говорили выше. Поэтому придется переделывать систему отопления или устанавливать в нее циркуляционный насос.

Несколько слов о насосе. Выше уже упоминалось, что отопление открытого типа и циркуляционный насос не всегда совместимы. Если увеличить объем теплоносителя, то насос небольшой мощности можно врезать в контур. И этим проблема будет решена. Кстати, устанавливают его на обратном контуре около котла. А как увеличить объем теплоносителя? Вариант один — увеличить диаметр труб разводки. Можно еще нарастить секции радиаторов отопления. В общем, надо будет все рассчитать и продумать. Не стоит принимать скоропалительных решений.

Как изготовить расширительный бак своими руками

Бачок своими руками

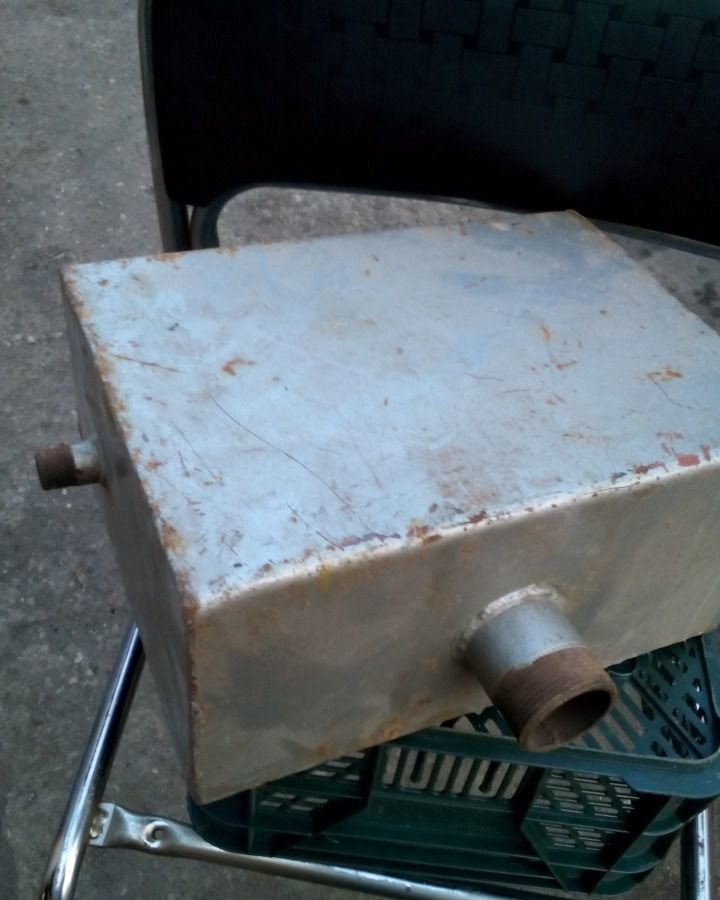

Самодельный расширительный бак для системы отопления открытого типа изготавливается достаточно просто. Вариантов моделей много. Изготовить его можно из металла или пластмассовой емкости. Если решено установить металлический вариант, то вам придется освоить навыки работы с такими инструментами, как болгарка и электросварка.

Для изготовления понадобятся металлические листы толщиной 2–4 мм. Чем толще металл, тем дольше будет работать бак. Сечение емкости может быть прямоугольным или круглым — это не столь важная характеристика. Важнее правильно подсчитать объем. Часто мастера под бак используют различные металлические емкости или резервуары, и вовсе не обязательно, чтобы они были стальными. Хотя высокопрочная сталь — это гарантия долгосрочной эксплуатации.

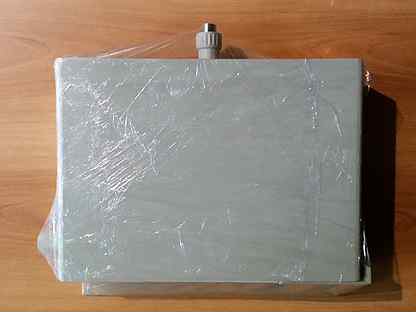

Пластмассовые емкости — тоже неплохой вариант. Но здесь необходимо подбирать изделие из пластмассы, выдерживающей температуру теплоносителя. Понятно, что может произойти, если бак вдруг начнет плавиться.

Добавим, что пластмассовые емкости обладают практически вечным сроком службы. И это их большой плюс. Единственное, на что обращают внимание мастера — это места стыковки емкости и труб системы отопления открытого типа. Здесь важно добиться стопроцентной герметизации, поэтому жаропрочная резина и высокого качества герметик — основные материалы для соединения.

Заключение по теме

Итак, расширительный бачок открытого типа — это обычная емкость без верхней части. Ее конструкцию определяет основной принцип — соприкосновение с воздухом. Часто емкость снабжают крышкой, которая служит в качестве прикрытия внутреннего объема прибора от мусора. Это простой резервуар без запорной арматуры, уплотнительных элементов и других приспособлений. Это просто бак.

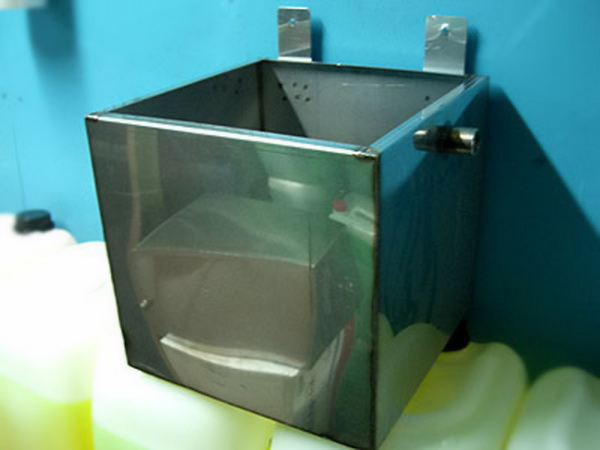

Расширительный бак открытого типа из нержавеющей стали

Расширительные баки открытого типа – качественное оборудование для эффективного отопления

Расширительный бак для системы отопления открытого типа устанавливается в открытую систему отопления и предназначается для ее максимальной безопасности и надежности, независимо от условий работы. Устанавливаются такие баки, как правило, в верхней точке системы. В частных домах речь идет о чердаках или верхних этажах.

Преимущества расширительных баков от ТеплоГидроИнвест состоят в следующем:

  • Установка расширительного бака открытого типа будет максимально простой, если вы доверите ее опытным профессионалам.
  • Мы предлагаем вам только оригинальное оборудование напрямую от производителей без лишних посредников, что делает его, во-первых, приятным с точки зрения стоимости, во-вторых, качественным и надежным, поскольку вероятность покупки подделки полностью исключается.
  • Наши баки прочны и долговечны, это оборудование, которое легко выдержит даже интенсивную эксплуатацию долгое время.

На нашем сайте купить расширительный бак открытого типа можно, выбрав подходящее для вас предложение из нашего удобного каталога. Сделать это будет очень просто благодаря понятной для каждого клиента функции поиска.

Если у вас останутся еще вопросы, то задать их всегда можно нашим сотрудникам, используя онлайн чат или же по контактным номерам телефонов. С вами будут работать опытные профессионалы, которые помогут узнать все необходимое о технических особенностях такого оборудования, а также его установки.

Мы предлагаем самый широкий ассортимент расширительных баков в Москве. И все это – баки от лучших производителей, которые можно заказать прямо сейчас, не выходя из дома, притом, по ценам, которые понравятся каждому нашему покупателю!





Расширительные баки открытого типа – качественное оборудование для эффективного отопления

Расширительный бак для системы отопления открытого типа устанавливается в открытую систему отопления и предназначается для ее максимальной безопасности и надежности, независимо от условий работы. Устанавливаются такие баки, как правило, в верхней точке системы. В частных домах речь идет о чердаках или верхних этажах.

Преимущества расширительных баков от ТеплоГидроИнвест состоят в следующем:

  • Установка расширительного бака открытого типа будет максимально простой, если вы доверите ее опытным профессионалам.
  • Мы предлагаем вам только оригинальное оборудование напрямую от производителей без лишних посредников, что делает его, во-первых, приятным с точки зрения стоимости, во-вторых, качественным и надежным, поскольку вероятность покупки подделки полностью исключается.
  • Наши баки прочны и долговечны, это оборудование, которое легко выдержит даже интенсивную эксплуатацию долгое время.

На нашем сайте купить расширительный бак открытого типа можно, выбрав подходящее для вас предложение из нашего удобного каталога. Сделать это будет очень просто благодаря понятной для каждого клиента функции поиска.

Если у вас останутся еще вопросы, то задать их всегда можно нашим сотрудникам, используя онлайн чат или же по контактным номерам телефонов. С вами будут работать опытные профессионалы, которые помогут узнать все необходимое о технических особенностях такого оборудования, а также его установки.

Мы предлагаем самый широкий ассортимент расширительных баков в Москве. И все это – баки от лучших производителей, которые можно заказать прямо сейчас, не выходя из дома, притом, по ценам, которые понравятся каждому нашему покупателю!





Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3. 1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

  1. Расширительный бак открытого типа.
  2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую - газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

  1. Сбрасывает давление и отводит воздух из отопительной системы.
  2. Невысокая стоимость устройства.

К недостаткам относятся:

  1. Большие потери тепла и необходимость утепления некоторых элементов.
  2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
  3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
  4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

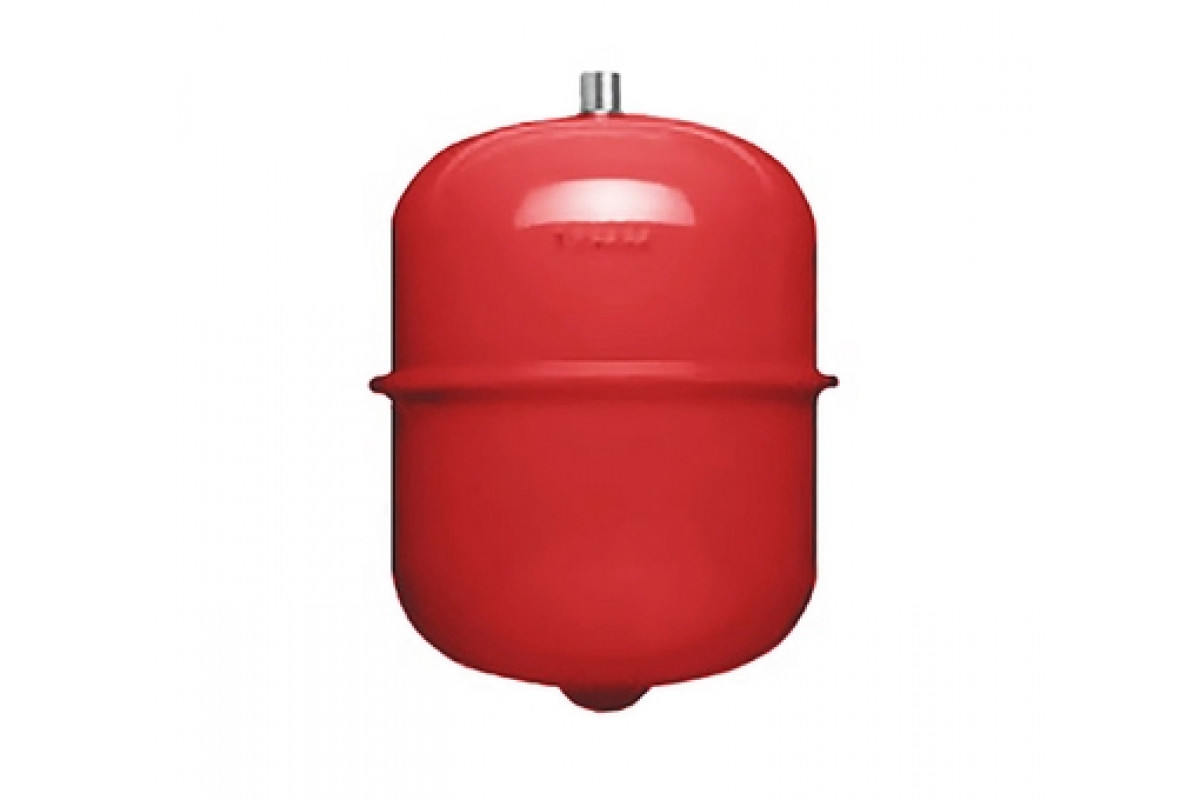

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

  • Не обязательно устраивать теплоизоляцию;
  • Потери тепла минимальные;
  • Работает при высоком давлении;
  • Небольшие размеры;
  • Установить бак можно почти в любом месте;
  • Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

  • Периодическая подкачка воздуха или газа;
  • Большая стоимость;
  • Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

  1. Материал, из которого изготавливают мембрану.
  2. Рабочие температуры и давление.
  3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Когда он необходим и как не ошибиться в выборе устройства

Сегодняшняя повседневная жизнь не возможна без систем отопления. На протяжении всего своего развития отопительные оборудование получало все более функциональные элементы, и одним из таких улучшений является расширительный бачок. Но для чего именно предназначена данная деталь? Как известно, во время нагрева вода увеличивает свой объем и уменьшает плотность. В закрытых системах лишняя влага остается внутри труб, увеличивая при этом вероятность поломки оборудования. И именно расширительный бачок собирает в себе всю лишнюю влагу, тем самым защищая ваше оборудование, и соответственно, помещение.

Виды расширительных баков

Расширительный бак может быть следующего типа:

  • Открытый
  • Закрытый

Как правило, расширительный бак открытого типа размещается в чердачной части дома и покрывается тепловой изоляцией. Но местом размещения может служить не только чердак. Важно при установке учитывать то, что бак должен располагаться выше отопительной системы. Форма такого бачка чаще всего прямоугольная, а материал, из которого он изготавливается — сталь. Такие баки довольно большие в габаритах, также они не отличаются особой герметичностью и презентабельностью. Основной особенностью данного типа расширительных баков является то, что они соединяются с трубой отопительной системы.

Корпус бака не имеет большого количества элементов, и содержит в себе:

  1. Люк для осмотра;
  2. Несколько патрубков:
    • Патрубок для контрольной трубы;
    • Патрубок для трубы, благодаря которой вода поступает в бак;
    • Патрубок, соединяющий бак и переливную трубу, предназначенной для удаления воды в канализацию:
    • И также патрубок, соединяющийся с трубой, которая создает циркуляцию и обеспечивает определенный тепловой режим.

Открытые расширительные баки предназначены для контролирования количества воды и давления в системе, а также для удаления лишней жидкости.

Расширительный бак закрытого типа отличается своей высокой герметичностью, и представляет собой овальную капсулу, содержащую в себе мембрану. Из-за этого элемента такие устройства называют мембранными расширительными баками. Мембрана, которая изготовлена из термостойкой резины, разделяет бак на две камеры:

  • Жидкостную;
  • Воздушную.

Жидкостная часть, согласно из названия сохраняет в себе воду. Воздушная часть обладает клапаном, который раскрывается при сильном повышении давления и выпускает лишний воздух.

Главными отличиями этих типов является их строение, технические характеристики, принцип работы и место размещения.

Особенности баков открытого и закрытого типа

Расширительные баки открытого и закрытого типа, как и все существующее оборудование, имеют свои особенности и преимущества, благодаря которым их использование оставляет положительные мнения.

Рассмотрим для начала все достоинства и особенности расширительных баков открытого типа. Если учесть конструкцию, все характеристики и прочие данные подобных баков, можно сделать вывод, что главнейшими преимуществами такого оборудования является следующее:

  • Достаточно стандартные формы
  • Сравнительно простая конструкция
  • Отсутствие большого количества элементов управления

Все вышеуказанные параметры обеспечивают расширительным бакам открытого типа доступную цену, а также высокую надежность и прочность. И именно поэтому большая часть покупателей останавливает свой выбор именно на подобном оборудовании.

Расширительные баки закрытого типа. Чем же они порадуют покупателя во время приобретения и принесут ли они дальнейшее удобство в использовании?

Подобные баки имеют достаточно высокую стоимость, в сравнении с предыдущим видом. Такое оборудование отличается более сложной конструкцией и небольшими габаритами. Но благодаря всему этому, следующие преимущества принадлежат именно такому виду расширительных баков:

  • Данные баки никогда не контактируют с воздухом. Это обеспечивает отсутствие испарений, и коррозийных процессов в дальнейшем использовании. Также, при использовании расширительных баков закрытого типа, не появится необходимость периодической дозаправки системы отопления;
  • Также, подобное оборудование можно устанавливать в любом месте отопительной системы. Будь-то чердак, либо помещение внутри дома. Благодаря размещению около отопительной системы, у пользователей не появится необходимость проводить длинную трубу к баку;
  • Такие баки обеспечат долгий срок службы вашего котла и радиаторов;

Возможно, некоторые пользователи предпочтут более низкую стоимость расширительных баков открытого типа, но учтя все преимущества и достоинства баков закрытого типа, нужно задуматься и выбрать подходящий вариант.

Когда расширительные баки необходимы

Расширительные баки для отопления нужно использовать в следующих случаях:

  • При большой площади помещения, т. к. в таком случае используется система отопления, которая может отличаться большим объемом. Во время работы такая система поддается постоянной нагрузке, и дабы снизить давлении внутри труб, используется расширительный бачок. При подобных случаях бак использовать крайне желательно, потому — что именно он снизит давление, тем самым обезопасив ваше оборудование и помещение.
  • При сравнительно большой длине труб бак также использовать крайне желательно, опять же для контроля давления.
  • Желательно устанавливать бак при использовании газового котла, т. к. во время работы в котле все время горит газ, и вода поддается сильному нагреву. Впоследствии внутренне давление труб может быть достаточно велико.

Можно сделать вывод, что бак желательно использовать всегда, а в вышеперечисленных случаях — крайне желательно.

Критерии выбора расширительного бака

Выбрав тип бака, наступает время его приобретения. В таком случае важно знать некоторые правила и детали покупки.

Покупку бака нужно проводить, зная особенности самой системы отопления. В начале, необходимо выбрать подходящий объем, конструкцию и материал мембраны. Также, стоит обратить внимание на вес расширительного бака. Этот показателей покажет длительность срока службы и уровень надежности изделия. Конечно, лучше всего приобретать продукцию известных и проверенных компаний, т. к. именно такое оборудование доставит наиболее качественную службу.

При покупке, обратите внимание на следующие показатели:

  • Вид теплоносителя в системе отопления: вода или антифриз;
  • Объем теплоносителя;
  • Минимальное и максимальное давление;
  • Рассчитайте коэффициент расширения воды при нагреве и коэффициент заполнения бака;

Согласно всем имеющимся показателям, приступайте к выбору подходящего бака.

Короткое видео очень наглядно показывает принцип работы бака закрытого типа:

В заключении можно сказать, что расширительный бак для отопления очень полезное дополнение вашей системы отопления, которое при правильном выборе предотвратит возникновение проблем с эксплуатаци.

Оцените статью: Поделитесь с друзьями!

Виды и назначения расширительного бака.

Расширительный бак для отопления статьи. Виды и назначение гидроаккумуляторов. АКВА-ДІМ

ГИДРОАККУМУЛЯТОРЫ - РАСШИРИТЕЛЬНЫЕ БАКИ.

Расширительный бак для отопления - назначение и состав.

Неотъемлемой частью системы индивидуального отопления есть специальная емкость, с помощью которой в процессе нагрева гасится повышения давления воды в сети. Эта емкость - и есть расширительный бак для отопления, она выглядит как корпус из металла с резиновой внутренней мембраной.

Разновидности баков зависят от их конструкции: промышленность предлагает как открытые, так и закрытые мембранные модели. Баки открытого типа на сегодняшний день считаются технически устаревшими и применяются редко.
Баки закрытого типа могут содержать внутри мембрану по типу диафрагмы или мембрану в виде баллона. Первый вариант в основном используется в небольших баках, а второй - в больших. Баллонные мембраны можно заменять по мере износа, а диафрагменные не подлежат замене.

Расширительный бак для отопления - схема установки в открытой и закрытой системах.

Что такое расширительный бачок и для чего он нужен? Само его название подсказывает: для расширения.
При фиксированной массе теплоносителя в контуре отопления и трубах, эластичность которых стремится к нулю, с изменением температуры теплоносителя неизбежно будет меняться давление в системе. Тепловое расширение, помните?
Вода или любой другой теплоноситель, нагреваясь, расширяются. Как только усилия превысит прочность трубы или радиатора на разрыв... Бум!

Причина возможной аварии - в том, что вода меняет свой объем при нагревании, остается практически несжимаемой. Отсюда же и такое понятие, как гидроудар: упругие взаимодействия в жидкой среде, упрощенно говоря, отсутствует.

Очевидное решение - создать в системе резервуар с легкосжимаемой субстанцией - воздухом. При увеличении объема воды при наличии такого резервуара давление вырастет незначительно.

Полезно: чтобы кислород из воздушного резервуара не способствовал коррозии труб, растворяясь в воде, в бачках для закрытых систем он отделен от воды резиновой мембраной.

Однако мы описали только одну из функций расширительного бака. Кроме закрытых систем отопления частных домов с фиксированными объемами и контура, и теплоносителя в нем, расширительный бак можно обнаружить:

- В открытых системах, контактирующих с атмосферным воздухом.

- В системах централизованного отопления с верхним розливом.

Случай, если расширительный бак находится на чердаке и соединяется непосредственно с подающим трубопроводом домовой системы отопления. В обоих описанных случаях монтаж расширительного бака отопления нужен для того, чтобы избавиться от воздушных пробок. Перепад между двумя нитями в случае центрального отопления - всего лишь около двух метров. В системах отопления частных домов с естественной циркуляцией - и того меньше.


Вариант, при котором перепад напора воды никак не может выдавить воздушную пробку из верхней части отопительной системы. Отсюда простое решение: поставить какую-то емкость для сбора воздуха там, где он будет накапливаться, и при запуске системы стравливать его. В случае открытой системы, конечно, какие-то активные действия не нужны.

Весь воздух в системе будет вытеснен вверх и попадет в расширительный бак. В открытой системе он тут же воссоединится с атмосферой. В закрытой - будет ждать, пока владелец дома откроет воздушный кран.

Как и где ставить расширительный бак.

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает - нашей радости не будет предела. Где там инструкция по установке расширительного бачка?

ОТКРЫТАЯ СИСТЕМА. В этом случае ответ подскажет простой здравый смысл. Открытая система отопления представляет собой, по сути, один большой сосуд сложной формы со специфическими конвекционными потоками в нем. Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком.

2. Беспрепятственное перемещение пузырьков воздуха туда, куда они бросятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

Установка расширительного бака отопления в открытой системе всегда выполняется в ее верхней точке. Чаще всего - наверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хотя вам и придется их проектировать) - в верхней точке разлива на чердаке. Сам бачок для открытой системы не требует запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора). Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.


Так выглядит расширительный бак для открытой системы отопления. При желании в его люк можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обыкновенным ведром.

ЗАКРЫТАЯ СИСТЕМА.

Здесь и к выбору стороны, и к его монтажу придется отнестись достаточно серьезно. Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах. Монтаж расширительного бака системы отопления оптимальный в том месте, где течение воды наиболее близко к ламинарного, где в отопительной системе минимум завихрений. Самое очевидно решение - расположить его на прямом участке разлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка - компенсировать тепловое расширение и тушить гидроудары, а воздух мы прекрасно стравить через воздушные краны.


Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же - перед насосом по ходу воды.

Баки в заводской комплектации иногда обеспечиваются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он. Если нет - докупить и смонтировать рядом с баком.

Электрические и газовые котлы с электронными термостатами часто поставляются со встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками - убедитесь, что они вам нужны.

Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах - их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.

Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше - допустимо. Меньше - опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.

Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяет отопления с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшие золотником предохранительного клапана, к сожалению, не так уж редка.

Если клапан сбрасывает давление слишком часто - это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.

Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с ней на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном. Внимание! На фото насос под электрокотлом расположен НЕПРАВИЛЬНО! Ось вращения крыльчатки насоса должна быть параллельна полу.


ШТАТНОЕ МЕСТО В СИСТЕМЕ.

Устройство расширительного бака системы отопления с грушевидной мембраной, устройство расширительного бака. Расширительный бачок для отопления открытого типа рекомендуется монтировать в самой верхней точке здания - на крыше дома или на его чердаке. Бак при этом утепляется изоляционными материалами, чтобы вода в нем не замерзала и соединяется с обратным трубопроводом, чтобы не допустить закипания.

В случае переполнения предусмотрен сброс воды из бака в канализацию. Мембранный расширительный бак для отопления монтируется для удобства обслуживания рядом с отопительным котлом. Необходимые условия: соединение с обратным трубопроводом во избежание вскипания воды, а также манометр и клапан для ручного регулирования давления. Особое внимание уделяется качественному креплению, поскольку масса бака после наполнения водой сильно растет.

ВАЖНЫЕ РАБОЧИЕ ПАРАМЕТРЫ.

Для расширительных устройств наиболее информативными являются максимальные значения рабочей температуры и рабочего давления. По данным производителя, в современных баках температура носителя может достигать + 120 градусов. Рабочее давление в расширительном бачке отопления поддерживается от 2 до 4 бар в обычном режиме и 6-10 бар на пиковых значениях.

Для закрытых баков определяющий элемент - это мембрана, а точнее - материал, из которого она сделана.
Она должна иметь термоустойчивостью и при этом высокой эластичностью.

Выбирая бачок, следует ознакомиться со следующими характеристиками мембраны, как долговечность, рабочая температура, водостойкость и соответствие санитарно-гигиеническим нормам.

Полезная информация по продукции разного типа назначения >>

Мембранные баки для систем отопления и водоснабжения

 Расширительные баки бывают 2-х типов

 Расширительный бак открытого типа – емкость, дно которой соединено с трубой отопительной системы. Уровень воды в нем зависит от объема жидкости в системе. Чем вода горячее, тем больше ее объем. Размещают открытый расширительный бак над верхней точкой системы отопления, как правило, в чердачном помещении дома, при этом бак теплоизолируют для уменьшения потери тепла через стенки.

 Расширительный бачок закрытого типа представляет собой герметичную металлическую емкость – капсулу шарообразной или овальной формы, разделенную внутри герметичной мембранной из термостойкой резины на две камеры – воздушную и жидкостную. Баки закрытого типа выгодно отличается от бачка открытого типа. Во-первых, в закрытом расширительном баке не происходит соприкосновения жидкости с воздухом: жидкость не испаряется и не окисляется кислородом (и не разъедает внутреннюю поверхность труб и радиаторов). Во-вторых, из закрытого расширительного бачка жидкость никогда не выльется наружу и не испортит отделку стен и пола.

Гидроаккумуляторы (гидропневмабаки)

Гидроаккумулятор – важнейший элемент системы водоснабжения. Накопление воды – это далеко не единственное его преимущество. Гидроаккумулятор также отвечает за поддержания необходимого давления воды в системе и становится на пути гидроударов. Вместе с гидроаккумулятором срок службы насоса значительно увеличивается, поскольку гидроаккумулятор влияет на частоту включения насоса, приводя насос в рабочее состояние только при необходимости.
Важным преимуществом использования гидроаккумулятора является то, что он всегда имеет при себе запас воды. А отключение электропитания не препятствует её использованию. Если вы хотите, чтобы ваш насос прослужил как можно дольше, выбирайте более объемные гидроаккумуляторы. Чем больше он будет, тем реже нужно задействовать насос.
Горизонтальный тип гидропневмабаков рекомендуется использовать вместе с поверхностными насосами. Вертикальные гидроаккумуляторы можно использовать с любыми насосами.

Расширительный бак для отопления – его устройство и назначение

Неотъемлемой частью системы индивидуального отопления является специальная емкость, с помощью которой в процессе нагрева гасится повышение давления воды в сети. Эта емкость – и есть расширительный бак для отопления, она выглядит как корпус из металла с резиновой внутренней мембраной. Разновидности баков зависят от их конструкции: промышленность предлагает как открытые, так и закрытые мембранные модели.

Баки открытого типа на сегодняшний день считаются технически устаревшими и применяются редко. Баки закрытого типа могут содержать внутри мембрану по типу диафрагмы или мембрану в виде баллона. Первый вариант в основном используется в небольших баках, а второй – в крупных. Баллонные мембраны можно заменять по мере износа, а диафрагменные не подлежат замене.

Устройство и принцип работы:

Рассматривая устройство расширительного бака системы отопления, принимаем во внимание его конструктивные особенности. Бак открытого типа – это металлическая емкость, соединенная с трубой магистральной системы и с отводящей переливной трубой. К баку также подведена так называемая сигнальная труба, оснащенная запорным устройством, и циркуляционная труба, способствующая сохранению температуры бака на постоянном уровне.

Синтетическая мембрана перегораживает внутреннее пространство закрытого бака, делит его на газовую и жидкостную части. Одна часть этого пространства заполнена сжатым воздухом, а вторая принимает в себя «лишнюю» воду во время нагрева теплоносителя. После остывания воды мембрана, находясь под давлением, вытесняет воду обратно в систему. Давление в обеих камерах, таким образом, постоянно уравнивается. Теплоносителем бывает не только вода, но и азотосодержащая смесь и различные виды антифризов.

Штатное место в системе:

Расширительный бачок для отопления открытого типа рекомендуется монтировать в самой верхней точке здания – на крыше дома или на его чердаке. Бак при этом утепляется изоляционными материалами, чтоб вода в нем не замерзала и соединяется с обратным трубопроводом, чтоб не допустить закипания. На случай переполнения предусмотрен сброс воды из бака в канализацию.

Мембранный расширительный бак для отопления монтируется для удобства обслуживания рядом с отопительным котлом. Необходимые условия: соединение с обратным трубопроводом во избежание вскипания воды, а также манометр и клапан для ручного регулирования давления. Повышенное внимание уделяется качественному креплению, поскольку масса бака после наполнения водой сильно возрастает.

Важные рабочие параметры:

Для расширительных устройств наиболее информативными являются максимальные значения рабочей температуры и рабочего давления. По данным производителя, в современных баках температура носителя может достигать + 120 градусов. Рабочее давление в расширительном бачке отопления поддерживается от 2 до 4 бар в обычном режиме и 6-10 бар на пиковых значениях.

Для баков закрытых определяющий элемент – это мембрана, а точнее – материал, из которого она сделана. Она должна обладать термоустойчивостью и при этом высокой эластичностью. Выбирая бачок, следует ознакомиться с такими характеристиками мембраны, как долговечность, рабочая температура, водостойкость и соответствие санитарно-гигиеническим нормам.

Как рассчитать необходимый объем бака?

Каждые 10 градусов нагрева воды дают добавление где-то 0,3% от первоначального объема. Получается, что при повышении температуры воды на 70 градусов ее объем составит примерно 103%. Математически точно вычислить объем бака можно по специальной формуле, где учитываются параметры отопительной системы – общий объем воды и операционное давление.

Практикуется упрощенный метод расчета, когда емкость бака подбирается по принципу: 10% от общего объема теплоносителя в системе. Как правило, расширительного бака для отопления этой емкости хватает с избытком. В случае же, когда объем системы неизвестен, он определяется приблизительно, исходя из типа приборов отопления и мощности водогрейного котла. Соотношение следующее:

  1. Батареи отопления – 10,5 л /кВт;
  2. Настенно-напольные обогреватели – 7 л /кВт;
  3. Теплые полы – 17 л /кВт.

Где больше преимуществ?

Сравнение потребительских и эксплуатационных свойств основных типов баков однозначно говорит в пользу закрытого типа. Убедительные аргументы следующие:

  • Мембранные баки гораздо компактнее в отличие от громоздких открытых;
  • При установке закрытого расширительного бака для отопления экономятся трубы, тогда как открытые баки надо выносить наверх;
  • Потери тепла при работе бака закрытого типа минимальны, а открытый требует теплоизоляции;
  • Испарения теплоносителя в закрытом баке не происходит;
  • Попадание в отопительную систему воздуха посредством открытого бака провоцирует коррозию металла в системе;
  • Система, оснащенная открытым баком, работает только при низком давлении;
  • Расходы при эксплуатации мембранного бака ниже, чем открытого.

Качественный современный расширительный бак отопления можно выбрать в линейке продуктов таких известных фирм, как Flexcon (Нидерланды), Reflex (Германия) и Zilmet (Италия).

Эти ведущие европейские производители оборудования для тепло- и водоснабжения, благодаря своему научному потенциалу и уровню производства, занимают заслуженное престижное место в своей нише на мировом уровне.

Почему необходимо понимать расширительные баки

Роб «Док» Falke

Вы можете лучше всего протестировать и диагностировать бытовую систему водяного отопления, используя напорные патрубки и балансировочные клапаны. Однако в некоторых жилых системах есть эти аксессуары. Часто встречающаяся проблема гидравлической системы - это размер трубы. Давайте посмотрим, как с помощью таблицы и расчета «увидеть», является ли размер трубы причиной вашей проблемы.

Оборудование номинальной мощностью БТЕ

Начните с оборудования, номинальная мощность которого указана на паспортной табличке водонагревательного оборудования. Поскольку многие системы меньшего размера имеют только один нагревательный элемент, вы можете использовать номинальную мощность оборудования в БТЕ и номинальное изменение температуры системы (∆t), чтобы определить требуемый расход системы в галлонах в минуту (галлонов в минуту).

В этом примере диагностического упражнения мы будем использовать оборудование мощностью 50 000 британских тепловых единиц и 20⁰F систему ∆t.

Требуется система GPM

Основная формула для расчета количества британских тепловых единиц, перемещаемых через систему: BTU = GPM x ∆T x 500 .Число 500 - это постоянная величина, которая получается из 8,33 фунта (вес одного галлона воды) х 60 (количество минут в час). Используйте эту формулу при вычислении британских тепловых единиц в час после измерения расхода и температуры воды.

Чтобы найти галлоны в минуту, необходимые для этой системы, мы используем аналог формулы BTU. Это GPM = BTU ÷ (ΔT x 500). При работе с этой формулой круглые скобки означают «сначала выполните эту часть формулы».

галлонов в минуту = BTU ÷ (ΔT x 500)

Используйте формулу, чтобы найти требуемую систему в галлонах в минуту.

· галлонов в минуту = 50 000 британских тепловых единиц ÷ (20⁰ F ∆t x 500).

· Сначала умножьте 20⁰ x 500 = 10,000.

· Затем разделите 50 000 на 10 000, чтобы получить 5 галлонов в минуту.

· Это расход воды, необходимый для перемещения необходимых британских тепловых единиц через эту систему.

Отрегулируйте числа в формуле, чтобы они соответствовали Btu и ∆t любой системы, которую вы диагностируете, чтобы найти требуемую систему в галлонах в минуту.

Труба какого размера требуется? Как только вы определите необходимый системный галлон в минуту, используйте таблицу, чтобы определить размер трубы, необходимый для перемещения необходимого галлона в минуту через систему.

Эта таблица предназначена для чистой медной трубы и показывает минимальный и максимальный галлоны в минуту, которые будут проходить через трубы каждого размера со скоростью от двух до четырех футов в секунду. Для оптимальной конструкции используйте скорость жидкости около трех футов в секунду или прямо между двумя значениями галлонов в минуту, указанными в таблице: Мин. И макс. Скорости потока для медных трубопроводов NCI

Поскольку диагностируемая система должна двигаться на пять галлонов в минуту, таблица показывает 3/4 дюйма медная трубка движется от 3,2 до 6,5 галлонов в минуту. Пять галлонов в минуту попадают в соответствующий средний расход.Итак, труба 3/4 дюйма будет правильным размером.

Другие таблицы и приложения доступны в Интернете для различных материалов трубопроводов и потоков. Выберите таблицу или используйте приложение, соответствующее типу диагностируемой системы, чтобы оценить, соответствует ли размер трубопровода требуемому галлону в минуту.

Решения по определению размеров труб Если диагностируемая система содержит медные трубки 1/2 дюйма для пропускания потока в пять галлонов в минуту, размер труб будет меньше. В некоторых случаях может потребоваться перезарядка всей системы.

Другим решением может быть установка вторичного специализированного контура трубопровода к змеевику, радиатору или теплообменнику с высоким галоном в минуту и ​​от него. Это снизит поток воды через существующий трубопровод до потока, соответствующего существующему размеру трубы.

Если в этом сценарии размер трубопровода ближе к правильному размеру, вы можете выбрать и установить новый насос для работы с более высоким давлением и увеличения потока через существующую систему трубопроводов и компоненты. Но это уже другая статья.Пожалуйста, дайте мне знать, если вас интересует, как изменить размер помпы.

Если в вашей системе со скоростью 5 галлонов в минуту была медная трубка диаметром один дюйм, она слишком велика. Чрезмерный поток через змеевик или теплообменник также может снизить теплопередачу. Вы можете уменьшить расход с помощью балансировочного или шарового крана.

Если размеры трубопровода слишком велики, предложите своим клиентам дополнительный змеевик или водяной обогреватель для обслуживания той части дома, в которой в настоящее время может отсутствовать надлежащее отопление. Это может равномерно распределить нагрузку, повысить комфорт и обойтись дешевле, чем переналадка всей системы.

Дополнительная диагностика

Диагностика размеров труб показывает, что снижение производительности гидравлической системы не связано с неправильным размером трубы, следующие проверки и ремонт гидравлической системы могут привести вас к решению. Вы можете услышать бульканье воздуха в системе. Откройте спускной клапан системы, чтобы удалить воздух из трубопровода. Ищите его возле верхней точки системы. NCI

При открытии этот маленький клапан будет распылять и пропускать воздух и немного воды до тех пор, пока уровень шума не уменьшится, а галлоны в минуту во всей системе не увеличатся, указывая на то, что воздух был успешно удален.

Низкий поток в системе может быть из-за того, что трудно найти закрытый клапан в системе. Найдите клапан и откройте его. Затем проверьте его влияние на систему.

Сетчатый фильтр (фильтр гидравлической системы) может быть закрыт и нуждается в очистке. Закройте запорные клапаны, снимите, очистите и замените сетчатый фильтр для увеличения потока.

Многие бытовые гидравлические системы используют многоскоростные насосы. Убедитесь, что насос настроен на правильную скорость насоса для подачи необходимых галлонов в минуту.

Возможно, система загрязнена и заполнена шламом.Откройте выпускной или наполняющий клапан и проверьте жидкость. При необходимости промойте систему, очистите и замените жидкость пресной водой, соответствующими химикатами для очистки воды и гликолем, если необходимо.

В то время как некоторые «мокрые головы» могут быть переполнены опытом и мудростью, многие из вас могут быть новичками в обслуживании и диагностике гидравлических систем. Пусть предлагаемые здесь базовые принципы укрепят вашу уверенность до такой степени, что этой зимой вы, возможно, захотите окунуться в воду.

Роб «Док» Фалке работает в отрасли в качестве президента National Comfort Institute, Inc., обучающей компании и членской организации, работающей в сфере отопления, вентиляции и кондиционирования воздуха. Если вы профессионал в области HVAC, заинтересованный в бесплатной процедуре проверки и балансировки жидкостей в жилых домах, свяжитесь с Доком по адресу ncilink.com/ContactMe или позвоните ему по телефону 800 / 633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com для получения бесплатной информации, статей и загрузок.

Руководство по расширительному баку от Lee Supply

Баки теплового расширения полезны для большинства домовладельцев и становятся нормой во все большем количестве городов.В связи с этим важно, чтобы у всех нас было базовое представление о

.

какие они. Этот флаер предназначен для краткого обзора расширительных баков и того, что они из себя представляют.

Что такое тепловое расширение?

Термин «тепловое расширение» используется для описания расширения объема воды из-за нагрева. Все водонагреватели, независимо от вида топлива, могут испытывать тепловое расширение. В каждом водонагревателе резервуарного типа холодная вода нагревается по мере поступления в резервуар водонагревателя.Это увеличивает общий объем воды и давление внутри резервуара, которое необходимо сбросить, чтобы избежать потенциально негативных эффектов теплового расширения.

Например, вода, нагретая с 90 ° F до настройки термостата 140 ° F в водонагревателе на 40 галлонов, расширится почти на половину галлона. Поскольку вода несжимаема, дополнительный объем, создаваемый расширением, должен куда-то уйти.

Направляющая для расширительного бака

Почему сейчас это становится более серьезной проблемой?

В прошлом системы горячего водоснабжения были «открытыми».Поэтому, когда объем нагретой воды превышал емкость бака, она текла обратно в городскую магистраль или водозабор.

Но сегодняшние правила водопровода требуют интеграции устройств предотвращения обратного потока или обратных клапанов, в первую очередь для того, чтобы вода в доме не могла загрязнить воду. В результате современные системы горячего водоснабжения считаются «закрытыми» системами. Любое повышение давления по существу задерживается в доме. (Чтобы узнать больше о обратном потоке, вы можете прочитать флаер обучения обратному потоку).

Клапан T&P:

Водонагреватель имеет предохранительный клапан температуры и давления (T&P), который спроектирован как предохранительное устройство, которое должно использоваться в первую очередь в аварийных случаях, а не на регулярной, ежедневной основе для сброса давления, вызванного типичным тепловым расширением. Использование только клапана T&P для компенсации теплового расширения приводит к потере воды и энергии и может привести к преждевременному выходу клапана из строя.

Еще до срабатывания предохранительного клапана T&P (обычно при 150 фунт / кв. Дюйм) избыточные уровни давления, вызванные тепловым расширением, могут оказывать силы, которые оказывают негативное воздействие на систему горячего водоснабжения. Ниже приведены некоторые из возможных эффектов:

- Преждевременный выход продукта из строя - Повреждение или обрушение центрального дымохода (Повышенное содержание угарного газа в доме) - Снижение производительности и срока службы продукта - Повреждение соединений водонагревателя и трубопроводной системы дома - Уменьшение срока службы водопроводных приборов и приборов в доме - Шумный гидравлический удар в трубах дома

Итак, какое решение?

Бак теплового расширения - это небольшой бак под давлением со сжимаемой воздушной подушкой (диафрагмой), который устанавливается на стороне подачи (вход холодной воды) водонагревателя.

Когда тепловое расширение воды создает избыточное давление внутри водонагревателя, избыток воды нагнетается в расширительный бак, поддерживая уровни давления в пределах нормального рабочего диапазона водонагревателя.

По мере того, как давление в водонагревателе нормализуется (обычно после
запроса на горячую воду в доме), вода из расширительного бака возвращается обратно в водонагреватель диафрагмой, и потенциально вредные эффекты теплового расширения уменьшаются. устранено.
Наличие расширительного бачка также помогает предотвратить попадание капель из кранов и работающих туалетов за счет того, что избыточное давление не достигает светильников и преждевременно их повреждает.

Вам нужен расширительный бак, если у вас есть колодезная вода?

Если клиент не пользуется городской водой и у него есть колодец, скорее всего, ему не нужен расширительный бак. Он не повредит, но, скорее всего, в этом нет необходимости. В колодце есть колодец, который действует как расширительный бак.Однако, если по какой-то причине у клиента есть обратный клапан между резервуаром колодца и водонагревателем, он должен рассмотреть возможность установки расширительного бака между обратным клапаном и водонагревателем.

Размер расширительного бака:

При выборе размера расширительного бака необходимо учитывать несколько факторов: размер водонагревателя, заданная температура водонагревателя, давление воды на входе и заданное значение давления воздуха в расширительном баке.

Размер водонагревателя и уставка температуры:

Ниже показано, что BackStop, наша линейка расширительных баков для теплового расширения, рекомендует для своих баков с водонагревателем с уставкой 140 градусов.(Заводская уставка обычно составляет 120 градусов). Если владелец дома поднимает температуру выше 140, он может выбрать резервуар большего размера. Вы не можете увеличить размер расширительного бачка, но вы можете его уменьшить.

Давление подачи внутри дома:

Чтобы получить давление подачи внутри дома, владелец дома может позвонить подрядчику или выполнить шаги, перечисленные ниже:

  1. Выключите все сантехнические устройства в доме и вокруг него, включая краны, льдогенератор, автоматический наполнитель бассейна, разбрызгиватели, посудомоечную машину, стиральную машину и испарительный охладитель.

  2. Найдите наружный водопроводный кран как можно ближе к передней части дома. Вот откуда в дом попадает вода из городского водопровода.

  3. Снимите шланг с «нагрудника шланга», части втулки, которая позволяет вам вкручивать и откручивать шланг.

  4. Наверните на его место манометр. Они могут приобрести манометр у нас.

  5. Включите патрубок.

  6. Посмотрите, как движется стрелка калибра.Он приземлится под номером, который указывает давление воды.

  7. Повторите тест трижды в один день: рано утром, когда вы возвращаетесь с работы домой, и перед сном. Вероятно, каждый раз вы будете видеть какие-то вариации. Оптимальный диапазон составляет от 55 до 65 фунтов на дюйм (PSI).

Уставка давления воздуха в расширительном баке:

После определения давления подаваемой воды необходимо установить давление воздуха в расширительном баке.Хорошее практическое правило - установить давление теплового расширения на 5 фунтов на квадратный дюйм выше, чем давление воды в доме.

Расширительные баки HVAC: простая сталь против баллонного типа

Прежде чем мы перейдем к общим проблемам, связанным с расширительными баками из простой стали и старыми системами Air Control , позвольте мне сначала описать расширительный бак, который является неотъемлемой частью часть любой стратегии Air Control или Air Elimination.

Расширительный бак - это сосуд высокого давления, предназначенный для приема дополнительного объема жидкости, создаваемого в результате нагрева воды в системе.

Другими словами, при нагревании вода расширяется. И поскольку вода практически несжимаема, этот дополнительный объем необходимо куда-то направить, иначе вы быстро обнаружите, что ваши предохранительные клапаны сбрасывают избыточное давление, или вы можете обнаружить самое слабое место в своей трубопроводной системе!

Большинство используемых сегодня расширительных баков - это баллон , диафрагма или , тип . По сути, они включают в себя резиновый баллон, который заполняет расширенный объем и постоянно отделяет воду от воздуха в резервуаре, действуя как подушка.

Расширительные баки старого образца обычно назывались «простая сталь» и не имели баллона - они были просто пустым баком. Они включали в себя клапан заправки воздуха, сливной клапан и часто мерное стекло (или «смотровое стекло»), чтобы визуально видеть уровень воды внутри. Идея заключалась в том, чтобы заправить резервуар воздухом под достаточным давлением, чтобы при температуре окружающей среды объем резервуара был наполовину воздухом и наполовину водой, как показывало смотровое стекло. Его также следует установить как можно выше.Во время нормальной работы расширенный объем воды системы поступает в резервуар, сжимая воздух; в то время как воздухоотделитель будет выпускать воздух в бак, чтобы всегда была воздушная подушка.


Четыре причины, по которым владельцы и инженеры-проектировщики отказались от использования расширительных баков из обычной стали

Хотя мы все еще продаем несколько штук каждый год, большинство владельцев и инженеров-проектировщиков отказались от расширительных баков из простой стали по следующим причинам:

  1. Удаление воздуха vs. контроль воздуха: Воздух остается в прямом контакте с системной водой в простом стальном резервуаре. Следовательно, воздушный баллон никогда не может быть исключен из системы . исключены из системы .
  2. Утечки: Смотровое стекло или узел измерительного стекла является слабым местом. Уплотнения внутри клапанов на этих узлах имеют тенденцию высыхать и сжиматься, позволяя выйти необходимой воздушной подушке. Вы можете увидеть, как в системе срабатывают предохранительные клапаны.
  3. Ограничения при установке: Простые стальные резервуары должны устанавливаться горизонтально в самой высокой точке системы, чтобы пузырьки воздуха проходили в них ВВЕРХ. Значит, они подвешены высоко в потолок - сложны в установке и трудны в обслуживании. Он намного менее гибкий, чем баллон или мембранный резервуар, который можно устанавливать вертикально или горизонтально, в воздухе или на полу.
  4. «Скрытое» стекло: В большинстве существующих установок вы не можете видеть смотровое стекло.Либо он находится высоко над резервуаром, где его не видно, либо стекло затуманилось изнутри. Как узнать, есть ли в баллоне воздух, если вы не видите манометр?

Вероятно, есть и другие причины, по которым люди отошли от простых стальных резервуаров, но эти четыре являются наиболее распространенными. Итак, если это старая технология, зачем писать этот блог?

  1. Некоторые конструкторы до сих пор используют цистерны из простой стали. Возможно, у них был неудачный опыт работы с баком-дозатором, а может быть, они просто не задумывались о плюсах и минусах управления воздухом с помощью простых стальных баков по сравнению с системами удаления воздуха с баками-дозаторами.
  2. Есть много старых систем с простыми стальными резервуарами. Многие владельцы и их обслуживающий персонал могут не знать, что у них есть. И, если они сталкиваются с проблемами давления (лопание предохранительных клапанов) или проблемами с воздухом (проблемы с потоком приводят к воздушным пробкам, коррозии и т. Д.), Это вполне может быть связано со старым расширительным баком из простой стали.

Возможно, пришло время преобразовать вашу старую систему контроля воздуха в систему удаления воздуха. Чтобы получить помощь в определении размеров и выборе оборудования для новой гидронной системы, обратитесь к инженеру в представительстве вашего местного производителя для консультации с экспертом.

Изображения в блоге любезно предоставлены Taco® Comfort Solutions ™

411 на расширительных баках водонагревателя

У вас закрытая система водоснабжения? Если да, нужен ли расширительный бачок водонагревателя?

Насколько они необходимы и можете ли вы избежать их отсутствия? В этой статье мы обсудим все, что вам нужно знать о расширительных баках водонагревателя.


Открытые и закрытые системы водоснабжения

Нужен ли вам расширительный бак водонагревателя, зависит как от типа вашего агрегата, так и от вашей системы водоснабжения. Если у вас есть водонагреватель без резервуара, вам не нужно беспокоиться об его установке.

Вам также не стоит беспокоиться об этом, если ваш дом является частью открытой системы водоснабжения. Когда водопроводная система «открыта», она может возвращаться в городское водоснабжение.

В закрытой системе все наоборот. Вода может течь в ваш дом, но единственный способ вытечь снова - через смеситель или душ.

Что такое расширительные баки водонагревателя?

Чтобы нагреть воду в вашем доме, ваш водонагреватель использует тепловое расширение (1) .Это работает именно так, как звучит. Вода внутри вашего устройства расширяется, когда становится теплее.

Тепловое расширение вызовет напряжение в ваших трубах, если воде некуда будет уходить.

Поскольку большинство домашних хозяйств имеют закрытую систему водоснабжения, расширительные баки требуются с любым традиционным баком-водонагревателем. Эти приспособления необходимы для увеличения долговечности вашего устройства, а также спасут ваши трубы.

Расширительный бак пригодится, потому что он может принять дополнительный объем воды после того, как он расширился.Он также служит средством, помогающим регулировать давление воды.

Как установить расширительный бак

После того, как вы определились, что вам нужен расширительный бачок, следующим шагом будет определение бачка какого размера вам понадобится. Правильный размер будет зависеть от размера вашего водонагревателя, а также от давления воды в вашей системе.

Невозможно определить нужный размер, но каждый производитель расширительного бачка предоставляет руководство. Это руководство расскажет, какие из их резервуаров будут соответствовать вашим требованиям.

Расширительный бачок большего размера, чем необходимо, не вызовет никаких проблем. Однако слишком маленький резервуар может вызвать утечку в трубопроводе, поскольку предохранительный клапан излишне работает, чтобы не отставать.

Чтобы проверить давление воды, используйте манометр на предохранительном клапане и периодически проверяйте давление в течение 24 часов. Рекомендуемое давление воды составляет 50-60 фунтов на квадратный дюйм. Если это еще не все, убедитесь, что у вас есть редукционный клапан.

Редукционные клапаны помогают обеспечить стабильное давление в вашей системе.Он регулирует гидроудар и работает с предохранительным клапаном для защиты водонагревателя и труб (2) .

Большинство расширительных бачков будут доступны в размере двух или пяти галлонов. Когда у вас будет бак, вы собираетесь подключить его к линии холодной воды. Вот что вам следует сделать, чтобы модернизировать его в своей системе.

  1. Припаяйте Т-образный фитинг или используйте седловой клапан, который крепится к трубе болтами.
  2. Отрегулируйте давление воздуха в расширительном бачке с помощью манометра.Давление воздуха должно соответствовать максимальному давлению воды в вашем доме.
  3. Чтобы добавить воздуха в бак, следует использовать ручной насос, а не электрический. Использование электрического воздушного насоса может привести к взрыву резервуара.
  4. Присоедините бак к вашей линии холодной воды. Он должен поместиться прямо в то место, где вы установили Т-образный фитинг или седловой клапан.
  5. Включите кран с горячей водой, пока не потечет ровная струя.

Замена старого бака

Если вы оказались в ситуации, когда вам необходимо заменить существующий расширительный бачок, вот что вам следует сделать. (3) :

  1. Найдите свой старый бак: Обычно они находятся рядом с водонагревателем.
  2. Запишите размеры и информацию о своем старом резервуаре: Вам потребуются размеры и соединения, чтобы убедиться, что вы покупаете правильный размер.
  3. Найдите желаемый расширительный бачок.
  4. Отключите электричество и воду: Вы можете сделать это, закрыв запорный кран. Дать водонагревателю остыть около часа.
  5. Слейте воду из водонагревателя: Откройте спускной клапан и дайте воде стечь в ведро.
  6. Отсоедините старый расширительный бачок.
  7. Создайте давление в вашем новом резервуаре: Убедитесь, что резервуар начинается с нуля, и используйте велосипедный насос, чтобы поднять давление до 12 фунтов на квадратный дюйм или количества, рекомендованного производителем.
  8. Проверьте давление и используйте тефлоновую ленту: Ленту следует наматывать только на концы разъемов.
  9. Установите новый расширительный бачок.
  10. Включите подачу воды: Откройте кран и посмотрите, есть ли у вас проточная вода.Вы также должны проверить наличие утечек.
  11. Включите электропитание и водонагреватель: После того, как система нагреется, проверьте свою горячую воду.

Сколько стоят расширительные баки?

Расширительные баки обычно стоят от 40 до 70 долларов (4) . Говоря о бюджете, вы должны решить, планируете ли вы устанавливать систему самостоятельно или вызовете специалиста. Если вам неудобно иметь дело с электрическими и водопроводными линиями, мы рекомендуем последнее.

Но если вы все же решите кого-то нанять, вам также нужно будет учесть стоимость установки. Затраты на оплату труда варьируются для каждой компании. Изучив Интернет, мы обнаружили компании, которые взимают от 150 до 800 долларов США за установку расширительного бачка.

Устранение неисправностей расширительного бачка

Ни одна система не идеальна, и наверняка будут случаи, когда у вас будут проблемы с расширительным бачком. Проблемы могут возникнуть из-за резервуара неправильного размера, но в некоторых случаях это означает, что с вашим устройством что-то не так.

Если ваш расширительный бак теряет воздушную подушку, давление во время каждого «рабочего цикла» может быть слишком высоким. Это может нанести ущерб предохранительному клапану вашего водонагревателя (5) .

Более старые расширительные баки также не имеют внутренней камеры для разделения воздуха и воды. Итак, если ваш агрегат более старый, вы можете столкнуться с потерей горячей воды. Обычно это происходит, когда воздух смешивается с горячей водой в системе.

Переувлажнение и как бороться

Со временем ваш расширительный бачок может забиться водой.Это может произойти по нескольким причинам.

В старых системах без баллона заболачивание происходит, когда воздух попадает в резервуар и выходит из него. Когда вы теряете так много воздуха, вы теряете давление воздуха, в результате чего вода в резервуаре застаивается. Если это произойдет, вам может потребоваться слить воду из системы.

Однако, если у вас более новая система и ваш резервуар заболочен, вполне возможно, что внутренний мочевой пузырь лопнул. Переувлажнение в новой системе также может быть связано с протечками в вашем резервуаре.


Невоспетый герой вашей горячей воды

Кто знал, насколько важными могут быть расширительные бачки? Это не просто еще одно дополнение, которое сантехники пытаются вам продать. Эти приспособления необходимы для того, чтобы в вашем доме было много горячей воды и практически не было наводнений.

Тем из вас, кто пользуется традиционными нагревателями баков, проверьте прямо сейчас, чтобы убедиться, что у вас есть расширительный бачок. Если да, то отлично, а если нет, проверьте, есть ли у вас закрытая система снабжения. Если у вас нет расширительного бачка и ваша система водоснабжения закрыта, позвоните специалисту или купите его.

Есть еще животрепещущие вопросы по расширительным бачкам водонагревателя? Оставьте нам комментарий ниже, и мы ответим на все, что вы хотите знать!

Нужен ли мой водонагреватель расширительный бак?

Короткий ответ?

Если в вашем доме «закрытая» водопроводная система, то да, вам понадобится расширительный бачок.

Понимаете, в домах либо открытая, либо закрытая водопроводная система. Закрытая водопроводная система не позволяет воде течь в обратном направлении (т.е. вода не будет течь обратно в городские сети, как только она попадет в трубы вашего дома).

Поскольку большинство новых домов построено с закрытой водопроводной системой, скорее всего, вам понадобится расширительный бачок. Мы объясним почему ниже.

В этой статье мы рассмотрим следующие темы:

  • Зачем вам нужен расширительный бак с системой замкнутого контура
  • Как узнать, есть ли у вас замкнутая водопроводная система

Нужен сантехник для установки расширительный бачок для вашего водонагревателя?

Зачем нужен расширительный бак с замкнутой системой

Краткий ответ?

Расширительный бак предотвратит повреждение вашего водонагревателя и водопроводной системы.

Вот более подробный ответ ...

Как мы уже упоминали в начале, закрытая система создает единственный путь для воды, чтобы течь в ваш дом (но не обратно).

Однако, когда вода нагревается, ее объем увеличивается (это называется тепловым расширением ). Когда объем воды увеличивается, это оказывает дополнительное давление на резервуар.

Со временем, после непрерывного расширения и сжатия, резервуар ослабеет (подумайте о том, чтобы согнуть канцелярскую скрепку вперед и назад - в конечном итоге она сломается).

И тут на помощь приходит расширительный бачок.

Избыточная вода течет из бака водонагревателя в расширительный бак

При установке расширительного бачка лишний объем воды, создаваемый тепловым расширением, автоматически устремляется в расширительный бак , уменьшая давление внутри вашего водонагревателя.

Поскольку он снижает давление, расширительный бак продлевает срок службы вашего водонагревателя. Фактически, некоторые производители могут аннулировать вашу гарантию на водонагреватель, если у вас есть закрытая водопроводная система без расширительного бачка.

Теперь, когда вы знаете, зачем вам расширительный бачок, давайте посмотрим, как определить, есть ли у вас закрытая водопроводная система.

Как сказать, если у вас есть закрытая дренажная система

Если вы видите устройство предотвращения обратного потока (например, обратный клапан или редукционного клапан), подключенный к основному воде запорного вентилю, то у вас есть замкнутая система слесарной.

Примечание. Устройства предотвращения обратного потока могут различаться в зависимости от конструкции, но большинство из них будут похожи на устройство , подобное этому устройству .

Ваша вода отсечной клапан обычно находится:

Если у вас возникли проблемы, определяя местонахождение вашего главного ВОДОИЗОЛЯЦИОННЫХ клапана, или вы не можете определить предотвращения обратного потока устройства, обратитесь в водопроводчика. Они сообщат вам, какая у вас система: открытая или закрытая, и дадут рекомендации по расширительному бачку.

Нужен расширительный бачок? Свяжитесь с сантехником Тампы

Расширительные баки - UGI

Зачем вам может понадобиться расширительный бак

Расширительные баки выглядят как мини-бойлер и обычно устанавливаются поверх водонагревателя.Они бывают разных размеров, в зависимости от давления воды, количества нагретой воды и температуры, до которой нагревается вода. Но почему они важны?

Вода расширяется при нагревании, и ее давление будет увеличиваться, если нет места для теплового расширения. Старые водопроводные системы были спроектированы таким образом, что расширяющаяся вода в обогревателях выталкивала часть воды обратно за пределы дома - в общественную водопроводную сеть, которая поглощала давление. Но этот механизм больше не работает.





Однако современные водопроводные системы используют элементы управления и другие устройства, такие как обратные клапаны, для повышения эффективности и комфорта, часто создавая так называемую «закрытую систему». Назначение одностороннего клапана, который предотвращает обратный поток воды, состоит в том, чтобы предотвратить обратный поток воды из дома через водопроводную трубу, предотвращая возможное попадание загрязнения в систему водоснабжения на улице.

Проблема с обратными клапанами заключается в том, что вода накапливается в этой закрытой системе до тех пор, пока кто-нибудь не откроет клапан.Если напор воды станет достаточно высоким, высок риск повреждения сантехники, водопроводных труб и даже водонагревателя.

Почему следует устанавливать расширительный бак?

Водонагреватели с резервуаром в закрытой системе, то есть те, которые подключены к коммунальной системе водоснабжения с помощью обратного клапана или устройства обратного потока, должны иметь установленный расширительный бак. Обратите внимание, что в расширительном баке нет необходимости, если у вас есть безбаковый водонагреватель (также известный как водонагреватели по запросу или проточные водонагреватели) или если вы используете систему частного колодца.

Все водонагреватели, независимо от источника тепла, могут испытывать негативные эффекты теплового расширения, поскольку холодная вода нагревается, увеличивая общий объем воды и давление внутри резервуара. В целях безопасности увеличение объема и давления необходимо уменьшить.

Вот здесь-то и вступает в игру расширительный бак: при правильном размере, настройке и правильной установке он принимает эту «лишнюю» воду и минимизирует избыточное давление.

Если в вашей системе HVAC нет рабочего расширительного бака, колебания давления воды могут вызвать утечку или разрыв бака водонагревателя, поскольку стеклянная облицовка водонагревателя и других сантехнических приборов и компонентов будет повреждена.

Расширительный бак помогает поддерживать минимальное повышение давления во время расширения нагретой воды, помогает уменьшить гидравлический удар и помогает защитить водопроводную систему от нагрузки. Для этого он должен быть правильно расположен, рассчитан и настроен. Также, чтобы предотвратить преждевременные выходы из строя, ваш расширительный бачок следует ежегодно проверять.

Наши специалисты по HVAC следят за тем, чтобы каждый расширительный бак был правильно установлен и обслуживался, чтобы предотвратить гидравлический удар, высокие счета за воду и ненужный износ водонагревателя и сантехники.

Если у вас есть водонагреватель резервуара и обратный клапан или клапан регулирования давления в водопроводной сети, вам следует подумать об установке резервуара теплового расширения.

В UGI Heating, Cooling and Plumbing наша исключительная команда подрядчиков и техников HVAC готова помочь сделать ваш дом безопасным и комфортным, предлагая решения HVAC, отвечающие вашим потребностям.

Свяжитесь с нами сегодня для получения дополнительной информации и записи на прием.

Общие сведения о расширительных баках | Emerson Swan, Inc.Блог

Один из самых недооцененных и неправильно понятых компонентов системы водяного отопления - это расширительный бак. При проектировании системы отопления обычно тщательно рассчитываются потери тепла и размер котла. Размеры циркуляционного насоса зависят от длины и теплопроводности трубопровода. Что касается расширительного бачка, большинство парней просто устанавливают бак того же размера, что и всегда. Фраза: «Мы всегда так делали». приходит в голову. Как ни странно, в большинстве случаев это работает.Проблемы возникают тогда, когда ничего не получается. Наиболее частым признаком недостаточного размера расширительного бачка является срыв предохранительного клапана. Чтобы избежать этого, установщик должен понимать функцию резервуара и важность правильного определения размеров.

Начнем с основ. Все мы знаем, что вещи расширяются при нагревании и сжимаются при охлаждении. Вода ничем не отличается, и это становится основным фактором в системе водяного отопления с замкнутым контуром. При установке новой системы вы заполняете трубы водой с температурой от 40 до 50 градусов и удаляете воздух.Затем, когда вы запустите котел и нагреете воду до 180 градусов, вода расширится. По мере того, как вода нагревается, объем увеличивается. Без компенсации этого расширения воды давление в системе возрастет, и при 30 фунтах предохранительный клапан откроется. Расширительный бак предназначен для компенсации этого увеличения объема воды в системе с замкнутым контуром. Вода не сжимается, а воздух - и в расширительном баке используется подушка из сжатого воздуха, чтобы принять этот увеличенный объем воды по мере ее нагрева.

Расширительные баки старого образца, установленные между балками пола в потолке подвала, были сделаны из стали и имели отводы для воды, воздухозаборника и указатель уровня воды. Когда система была заполнена, вода поступала в резервуар и сжимала воздух сверху. По мере того, как вода нагревается, уровень в резервуаре повышается, а воздух сжимается еще больше. В конце концов, воздушная подушка впитается в воду, и резервуар станет заболоченным. Это, конечно, приводило к повышению давления, что приводило к срабатыванию предохранительного клапана и всегда приводило к обращению в сервисный центр.

В начале 60-х годов был разработан современный мембранный бак. В нем используется резиновая диафрагма для постоянного отделения воды в системе от сжатого воздуха в резервуаре, что устраняет проблему заболачивания. Эти резервуары стали популярными, потому что они были маленькими и компактными, недорогими и нуждались в гораздо меньшем количестве водопровода. Однако этот тип резервуара все еще может вызвать потенциальные проблемы, если он неправильно рассчитан.

Давайте рассмотрим пять вещей, которые нам нужно знать, чтобы правильно определить размер расширительного бачка с диафрагмой.

Давление заполнения --- В системе с замкнутым контуром статическая высота трубопровода является фактором только при заполнении системы. Один фунт на квадратный дюйм (PSI) давления воды требуется на каждые 2,31 фута статической высоты. В среднем двухэтажном доме с котлом в подвале мы должны поднять воду примерно на 16 футов, для чего потребуется около семи фунтов на квадратный дюйм. Чтобы обеспечить положительное давление и облегчить удаление воздуха, мы должны добавить к нему еще пять фунтов на квадратный дюйм. Редукционные клапаны давления (PRV) настроены на заводе на 12 фунтов на квадратный дюйм, а расширительные баки предварительно заправлены на те же 12 фунтов на квадратный дюйм.В большинстве случаев предварительного заряда 12 фунтов на квадратный дюйм достаточно, но если высота системы превышает 16 футов, редукционный клапан должен быть отрегулирован выше, а объем воздуха в резервуаре должен быть соответственно увеличен. Датчик для шин и велосипедный насос - все, что вам нужно для этого. Всегда помните, что бак должен быть изолирован от системы при проверке давления. При проверке давления в резервуаре, давление в системе первый должно быть уменьшено до нуля и бак изолирован с помощью запорного клапана.Если вы не выполните эту процедуру, вы не будете считывать давление в баллоне; вы читаете давление в системе.

Давление сброса --- Нам нужно знать это, чтобы определить размер бака. Большинство клапанов сброса давления в жилых помещениях настроены на 30 фунтов на квадратный дюйм.

Температура заполнения --- Когда вы заполняете систему водопроводной водой, температура обычно составляет около 50 градусов.

Средняя температура воды --- Это нормальная максимальная температура котла.Чем больше мы нагреваем воду, тем больше она расширяется.

Общее содержание воды --- Это очень важно для определения размера резервуара. В старых гравитационных системах, которые были преобразованы в принудительную циркуляцию, будет намного больше воды, чем в новой системе плинтусов. Медная труба в три четверти дюйма содержит 0,025 галлона воды на погонный фут, а стальная труба с половиной дюйма содержит 0,106. Измерьте общий отснятый материал и умножьте на соответствующее количество. Затем добавьте воду в котле и оставьте пару дополнительных галлонов для фактора помадки.

При определении размера расширительного бака существует множество факторов, и любые необычные отклонения в любой из этих областей могут существенно повлиять на размер бака. Производители имеют большой опыт в этом отношении и разработали рекомендательные таблицы, основанные на средних системах. Глядя на диаграмму, вы можете видеть, что для систем с более высоким содержанием воды, таких как чугунные радиаторы и плинтусы, потребуется бак большего размера, чем для систем с медными плинтусами.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
