Расширительный бак системы отопления: Мембранный расширительный бак для отопления

Содержание

Расчет расширительного бака для закрытых систем отопления

Как произвести расчет объёма расширительной емкости для закрытой системы отопления.

Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.

При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы. В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.

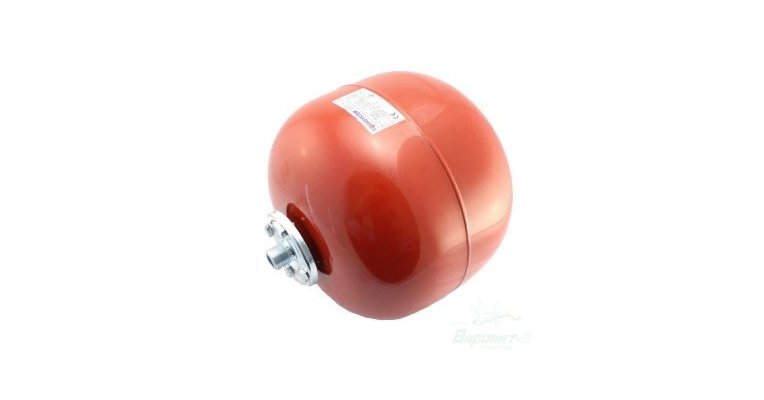

Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.
В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.





Формула расчета расширения жидкости при изменении температуры:

V = A x VT / (1– Pmin / Pmax.) / К.

где:

VT- общий объем теплоносителя в системе

A – коэффициент расширения теплоносителя при максимальной возможной температуре

Pmin (атм.) – начальное давление в расширительном баке

Pmax (атм.) – максимально допустимое значение давления

К - коэффициент заполнения расширительной ёмкости, определяющий максимальный объем жидкости (в процентах от полного объема мембранного бака), который может вместить экспанзомат. По таблице:

Pmax-максимальное давление, атм. Pmin - начальное давление, атм.
0,5 1,0 1,5 2,0
2,5
3,0 3,5 4,0 5,0
1,0 0,25
1,5 0,40 0,20
2,0 0,50 0,33 0,16
2,5 0,58 0,42 0,28 0,14
3,0 0,62 0,50 0,37 0,25 0,12
3,5 0,67 0,55 0,44 0,33 0,22
4,0 0,70 0,60 0,50 0,40 0,30 0,20
4,5   0,63 0,54
0,45
0,36 0,27 0,18
5,0   0,58 0,50 0,41 0,33 0,25 0,16
5,5   0,62 0,54 0,47 0,38 0,30 0,23
6,0   0,57 0,50 0,42 0,35 0,28
6,5   0,60 0,53 0,46 0,40 0,35 0,20
7,0   0,56 0,50 0,44 0,38 0,25
7,5   0,58 0,53 0,47 0,41 0,30
8,0   0,56 0,50 0,45 0,33



Коэффициент расширения воды и водогликолевой смеси в зависимости от температуры в %

°С  Содержание гликоля, %
0 10 20 30 40 50 70 90
0 0,00013 0,0032 0,0064 0,0096 0,0128 0,0160 0,0224 0,0288
10 0,00027 0,0034 0,0066 0,0098 0,0130 0,0162 0,0226 0,0290
20 0,00177 0,0048
0,0080
0,0112 0,0144 0,0176 0,0240 0,0304
30 0,00435 0,0074 0,0106 0,0138 0,0170 0,0202 0,0266 0,0330
40 0,0078 0,0109 0,0141 0,0173 0,0205 0,0237 0,0301 0,0365
50 0,0121 0,0151 0,0183 0,0215 0,0247 0,0279 0,0343 0,0407
60 0,0171 0,0201 0,0232 0,0263 0,0294 0,0325 0,0387 0,0449
70 0,0227 0,0258 0,0288 0,0318 0,0348 0,0378
0,0438
0,0498
80 0,0290 0,0320 0,0349 0,0378 0,0407 0,0436 0,0494 0,0552
90 0,0359 0,0389 0,0417 0,0445 0,0473 0,0501 0,0557 0,0613
100 0,0434 0,0465 0,0491 0,0517 0,0543 0,0569 0,0621 0,0729



Пример:

коэффициент расширения воды при температуре 90°С равен по таблице 0,0359

объем системы допустим 600 л.

начальное давление в расширительном баке 1,5 атм.

максимальное давление в системе отопления 4 атм.

V = 0,0359 х 600 / (1 - 1,5 / 4) / 0,5 = 68,928 литра

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

·        Разрыв мембраны

·        Коррозия фланца

·        Коррозия ёмкости

·        Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить.

Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4'', либо 1'' с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи - Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected] pro, с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Монтаж расширительного бака системы отопления

Для эффективной и бесперебойной работы системы отопления необходимо предусмотреть перепады давления, которые возникают в трубах при изменении температуры воды. Расширительный бак служит для временного сброса лишней жидкости. В зависимости от вида системы отопления используют различные типы расширительных баков. К каждому из них предъявляются отдельные требования по монтажу.

Монтаж расширительного бака отопления открытого типа

Система отопления открытого типа предполагает возможность доливать теплоноситель во время эксплуатации. То есть происходит постоянный контакт внутренних поверхностей с кислородом, из-за чего металл быстрее окисляется.

В открытой отопительной системе конструкция расширительного бака является достаточно простой. Она представляет собой открытую металлическую емкость. По мере нагревания воды (или другого теплоносителя), её излишки перемещаются в бак, а при остывании снова возвращаются в трубопровод.
Для нормальной работы системы расширительный бак следует устанавливать в наивысшей точке. Рекомендуется использовать для этих целей чердак, так как гармонично вписать изделие в дизайн помещения не всегда удобно. Чтобы уменьшить теплопотери, бак необходимо покрыть слоем теплоизоляции.
Установка расширительного бака открытого типа кажется относительно простой, поэтому многие владельцы домов стремятся осуществить её самостоятельно. Но даже в самом простом деле необходим опыт и знание базовых правил. При их отсутствии лучше довериться специалистам в сфере монтажа отопления.

Монтаж расширительного бака отопления закрытого типа

Закрытая система отопления имеет ряд преимуществ, поэтому в последние годы ей отдают предпочтение большинство домовладельцев. Особенностью такого типа отопления является герметичность всех элементов цепи. Это избавляет от коррозии и испарения теплоносителя.

Чтобы компенсировать перепады давления также используется расширительный бак, но его конструкция более сложная. Он представляет собой герметичную емкость, разделенную гибкой мембраной на два отсека. Когда нижняя часть заполняется жидкостью, мембрана поднимается, сжимая газ в верхней части. Из этого следует, что даже при максимальном давлении мембранный расширительный бак заполняется жидкостью не полностью. То есть для большого дома понадобится достаточно габаритное изделие.

В отличие от открытой отопительной системы, мембранный бак можно устанавливать на любом уровне относительно пола. Чаще всего для этого используют помещение, выделенное под котельную или подвал.

Ошибки, допускаемые при монтаже расширительных баков системы отопления



Качественный монтаж элементов системы отопления имеет такое же значение, как и качество используемых материалов. Допустив ошибку при установке, легко испортить самое надежное оборудование. Рассмотрим основные ошибки при монтаже расширительного бака, усложняющие работу системы отопления:

  • Неверный расчет размера расширительного бака. Недостаток объема приведет к повышению давления в системе, вытеканию теплоносителя или выходу из строя оборудования;
  • Слишком большое расстояние между котлом и расширительным баком. Если между этими элементами отопительной системы расположено несколько узлов или соединений, то в самом котле возможны значительные перегрузки;
  • Неудобное расположение расширительного бака. Часто бак монтируется так, что свободный доступ к нему ограничен. Это сильно усложняет его обслуживание.;
  • Отсутствие кранов возле закрытого бака. В случае выхода из строя конструкции придется полностью сливать теплоноситель со всей системы. При наличии кранов этого делать не нужно.;
  • Некачественные инструменты и материалы. Недостаток или плохое качество инструментов, запорных механизмов, прокладок и других элементов, используемых при монтаже расширительного бака, снизит качество работы оборудования.

Монтаж мембранного расширительного бака в системе отопления

Качественный монтаж мембранного бака, произведенный нашими специалистами:

Система отопления проектируется и устанавливается на длительный срок, и любые ошибки скажутся на комфорте проживания и затратах на обогрев дома. Поэтому при отсутствии уверенности в собственных силах и опыта следует доверить монтаж всей системы и расширительного бака профессионалам. Специалисты компании «Техносистемы» не только качественно выполнят все работы, но и осуществят последующее гарантийное и послегарантийное обслуживание.

У нас очень демократичные цены на монтаж расширительного бака в систему отопления. Убедитесь сами!

Расширительный бак для системы отопления дома — ВикиСтрой

Для чего нужен расширительный бак

Вода в контуре отопления постоянно меняет температуру. В котле она нагревается, в радиаторах отдает часть тепла. Однако тепловое расширение не сказывается на общем объеме, который колеблется около некоего среднего значения. Гораздо большие изменения объема происходят при изменении настроек работы котла, изменении целевой температуры и, естественно, в момент запуска системы осенью и отключения весной.

В момент запуска обогрева в доме теплоноситель нагревается примерно на 60–75 градусов и существенно увеличивается в объеме, при этом объем труб, котла и радиаторов не изменен, и воде деваться некуда. Расширительный бак как раз и нужен, чтобы принять в свой объем излишек воды так, чтобы при уменьшении температуры вернуть воду обратно в трубы. То есть компенсирует недостаток объема системы.

Какие конструкции для этого используют

Конструктивно расширительный бак представляет собой объемный резервуар, который способен принять требуемый объем воды и при необходимости вернуть.

Есть два варианта реализации:

  • открытый;
  • закрытый или мембранный.

В первом случае и система отопления, в которой установлен такой бак, называется открытой. Бак не герметичен, имеет выход во внешнюю среду. В связи с этим он устанавливается в самой верхней точке контура отопления, чтобы жидкость под действием гравитации не переполняла его и не выливалась за край.

Изначально при наполнении системы холодную воду наливают через бак или специальный патрубок возле котла, чтобы она заполнила все радиаторы, трубы, котел. Сам резервуар наполняется лишь на треть объема. После запуска котла вода нагревается и расширяется, лишний объем поступает в расширительный бачок. Основная задача правильного выбора объема заключается в том, чтобы при максимальном нагреве теплоносителя вытесненный объем умещался в нем с запасом.

Основные преимущества открытой конструкции:

  • простота реализации. Это может быть сваренный из листового металла куб или любой подходящий по эксплуатационным характеристикам резервуар;
  • возможность контролировать уровень теплоносителя в системе, дополнять его или отбирать по необходимости. В случае резкого перегрева теплоносителя не будет никаких рисков или ограничений, вода попросту выльется за край, а точнее, в специально предусмотренный патрубок для слива;
  • через бак отводится лишний воздух и газы, способные создать газовый карман в радиаторах.

Недостатки:

  • сам бак является основной причиной испарения теплоносителя, его нельзя закрывать герметично;
  • не всегда доступна установка в самой верхней точке, или это попросту не эффективно.

Закрытый, герметичный расширительный бак можно устанавливать в любой точке контура отопления. Чаще всего выбирают позицию недалеко от циркуляционного насоса или непосредственного ввода обратки в котел, по которой течет уже остывающий теплоноситель.

Конструктивно он выполнен в виде герметичной емкости достаточного объема. Внутри нее располагается резиновая эластичная мембрана, разделяющая пространство внутри резервуара на две камеры, не сообщающиеся напрямую друг с другом.

При образовании лишнего объема воды в трубах она поступает в бак и начинает давить на мембрану. Во второй камере есть только воздух, который в отличие от воды способен сжиматься, притом многократно. Лишний объем воды способен целиком поступить в расширительный бак и оставаться в нем до тех пор, пока температура воды в системе снова не снизиться. Как только это произошло, давление, создаваемое на мембрану воздухом, выталкивает воду обратно, восполняя недостаток.

Достоинства мембранного бака:

  • эстетичный внешний вид;
  • устанавливается практически в любой точке системы;
  • не требует обслуживания, кроме замены мембраны, если это предусмотрено инструкцией;
  • герметичен и долговечен.

Недостатки:

  • высокая стоимость;
  • сложности с выбором.

Выбор оптимального варианта

Основной выбор касается конструкции расширительного бака. Открытый вариант подходит для систем отопления с естественней циркуляцией, когда есть возможность расширительный бачок разместить на чердаке и обеспечить к нему непосредственный доступ. Это простой и надежный вариант, который, однако, требует к себе большего внимания в ходе эксплуатации.

Мембранный расширительный бак обойдется дороже, зато избавит от целого ряда проблем. Нет нужды постоянно проверять уровень жидкости, дополнять ее или беспокоиться о переполнении. Однако для этого следует первоначально предельно внимательно отнестись к его выбору. Мембранный бак идеально подходит для отопления с принудительной циркуляцией.

Далее важно определить полезный объем бака, минимальный объем, требуемый для компенсации теплового расширения воды в системе. Расчет выполняется с помощью формулы:

где ΔV — расчетное увеличение объема воды в системе, V0 — объем труб, радиаторов и котла, β — коэффициент объемного расширения воды или используемого антифриза, Δt — изменение температуры воды от начальной до максимальной эксплуатационной. V0 — в данной формуле определяет объем теплоносителя в системе при начальной температуре. Важное уточнение, ведь и полученное значение лишь полезный объем. Кроме труб, радиаторов и теплообменника котла следует учесть все прочие элементы, вплоть до используемого циркуляционного насоса.

Для открытого расширительного бака достаточно увеличить полученное значение примерно на треть или 40%, чтобы получить требуемый объем. Запас позволит учесть наполнение самого бака изначально и запас на случай превышения температуры или образования газовых карманов в радиаторах.

Для мембранного расчет усложняется. Учитываются рабочие давления в отоплении. Бак изначально настраивается в камере с воздухом на конкретное давление:

  • ΔV = βΔtV0 / (1 - (1 + Pmin) / (1 + Pmax))

где Pmin/Pmax — отношение минимального начального давления в атмосферах, требуемого в воздушной камере бака, к максимальному давлению, возможному в ходе эксплуатации. Полученное значение округляется с увеличением. Бак можно выбрать из доступных в продаже, но объем должен быть больше числа, вычисленного по формуле. Проще и надежнее остановиться на предыдущем значении и, зная наперед рабочее давление в системе, свериться с рекомендациями в инструкции.

рмнт.ру

Расширительные баки Reflex для систем отопления

Интернет-магазин "ОптТепло" сотрудничает с компанией Reflex и предлагает продукцию для комплектации котельных, внутренних инженерных систем отопления и водоснабжения.
В  данной  статье  рассмотрим линейку мембранных расширительных баков для замкнутых систем отопления, холодоснабжения, систем с солнечными коллекторами и для систем водоснабжения. Расширительные баки являются важной частью любой гидравлической системы. Необходимость применения баков обусловлена выполнением следующих защитных функций:
• поддерживание необходимого давления в замкнутых системах отопления/холодоснабжения;
• компенсация температурного расширения жидкости;
• гашение гидравлических ударов;
• поддержание стабильного давления в системах водоснабжения.
• предотвращение возникновения кавитации насосного оборудования.
Reflex предлагает мембранные расширительные баки в двух сериях:

Серия Reflex представлена следующими типами:

Тип N и NG - классические баки с незаменяемой мембраной для закрытых систем отопления и холодоснабжения, номинальный объем 8-1000л. Рабочее давление 6 бар.


Тип G - большие баки номинальным объем 100-5000л., с заменяемой камерой для закрытых систем отопления и холодоснабжения. Рабочее давление 6, 10 или 16 бар.

Тип S - баки разработанные для систем с солнечными коллекторами, с высокой концентрацией гликолевой смеси. Мембрана незаменяемая. Рабочее давление 10 бар.

Рабочая среда для всех типов баков - вода или водный раствор гликоля с концентрацией до 50%.
Мембранные расширительные баки Reflex изготовлены из стали, снаружи  имеют  полимерное  покрытие,  внутренняя  поверхность без  покрытия. Внутри бака находится мембрана, разделяющая его объем на две части, одна  из  которых  заполнена  инертным газом (азотом),  а  другая водой.   Мембрана  препятствует  диффузии газа  в воду. Со стороны водяной камеры бак подключается к системе.
При пуско-наладочных работах необходимо выставить предварительное давление (Ро) в воздушной камере бака в соответствии с рекомендациями, изложенными в инструкции.

При необходимости, давление в воздушной камере бака (заводская установка Ро = 1,5 бар.), можно уменьшить или повысить через ниппель, расположенный в верхней части бака. При этом Ро всегда должно быть ≥ 1 бар.

После нагрева теплоносителя до максимального значения температуры, из системы через установленные сепараторы воздуха или автоматические воздухоотводчики начинает выделяться растворенный воздух. После деаэрации система подпитывается до значения: Рпк (давление срабатывания предохранительного клапана) – 0,5 бар.


В закрытой системе отопления теплоноситель при нагревании увеличивается в объеме, при этом растет давление. В результате чего избыток объема теплоносителя направляется в бак, создавая компрессию в воздушной полости. При остывании давление снижается, мембрана сокращается и  выталкивает теплоноситель обратно в систему. Таким образом, происходит компенсация возрастающей нагрузки и стабилизация работы системы отопления.

Серия баков Refix используется в системах питьевого и промышленного  водоснабжения,  в системах пожаротушения.
Серия Refix представлена несколькими типами баков с рабочим давлением 10 и 16 бар:





Тип Reflex DD и DT - предназначен для систем питьевого водоснабжения, к которым предъявляются высокие гигиенические  требования.
Баки данных типов имеют проточную конструкцию (вода омывает мембрану за счет встроенного разделителя потока) и обладают свойством защиты от легионеллы.


Тип Reflex DE и DC – представляют собой оптимальный выбор для систем питьевого и промышленного водоснабжения.

Баки DE оборудованы мембраной в виде груши.
В баках объемом 50 литров и более, грушу можно заменить. В баках DC используются несменные мембраны в виде диафрагмы.
При инсталляции баков в систему водоснабжения необходимо выставить предварительное давление в соответствии с рекомендациями, изложенными в инструкции.

Аксессуары, применяемые для мембранных расширительных баков.
Для удобства проведения ежегодного технического обслуживания мембранного бака, необходимо предусмотреть возможность отключения его от системы. Для этих целей производитель предлагает  запорно-сливной кран Reflex SU.
Баки объемом от 33 литров имеют напольный крепеж. Для крепления баков от 8 до 25 литров необходимо использовать консоль с ленточным хомутом.

Для баков Reflex серии N и NG, объемом до 25 литров удобно использовать крепежную консоль с патрубками для подключений самого бака, воздухоотводчика, манометра и линии подпитки.

Для визуального контроля давления в воздушной камере бака, производитель предлагает цифровой манометр.

Большой выбор продукции Reflex в интернет-магазине "Опт Тепло" позволяет обеспечить решение практически любой задачи. Продукция компании Reflex отвечает всем требованиям эффективности и безопасности, предъявляемым к системам отопления, холодоснабжения и  водоснабжения.
Гарантия на мембранные баки Reflex составляет 2 года.

Расширительные баки для отопления и водоснабжения

Герметичность и нужное давление является основным требованием для правильной работы водяных систем отопления, систем с солнечным коллектором или систем водоснабжения. Для этих целей и служат мембранные расширительные баки в качестве простого и недорогого решения. Простые в эксплуатации, но отлично выполняющие свои функции устройства! Мембрана внутри бака отделяет воду в системе от атмосферных газов, предотвращая их проникновение в воду или теплоноситель. Результат применения - закрытая система, не подверженная коррозии и другим проблемам, связанных с наличием газов в жидкости.

Какой расширительный бак лучше? Какому производителю отдать предпочтение?

А тут уж покупателю придется сделать выбор самостоятельно. Можем лишь посоветовать - выбор за Вами.
На рынке России наибольшей популярностью пользуются немецкие расширительные баки Reflex и голландские Flamco.

FLAMCO один из крупнейших европейских производителей, с более чем 60-летней историей. В конце 50-х годов компания первой разработала и вывела на европейский рынок концепцию закрытой циркуляционной системы отопления, в которой используется расширительный мембранный бак Flexcon. Сегодня FLAMCO располагает несколькими производственными комплексами в Европе, является лидером на многих рынках мира. Оборудование Flamco поставляется в более чем 70 стран мира, а в 2015 году в рамках стратегического партнерства Flamco B.V. и «Meibes РУС», было начато производство расширительных мембранных баков FLAMCO в России.

Немецкая компания Reflex также является безусловным лидером по поставкам оборудования для систем отопления и водоснабжения. Это международная компания, состоящая из 18 независимых бизнес-подразделений. С 1989 года подразделение по производству систем отопления и водоснабжения является независимой частью Winkelmann Group. Reflex сегодня – это первоклассное немецкое качество продукции, самые современные производственные технологии, внимательное отношение к потребностям покупателей в сфере отопления и водоснабжения.

Продукция обеих компаний, естественно, отвечает самым высоким европейским требованиям. А как иначе? Их просто затаскали бы по судам придирчивые европейске покупатели, не правда ли? То есть в качестве сомневаться не приходится, просто надо сделать осознанный выбор, исходя из ценовых предложений.

Чтобы немного упростить покупателю проблему выбора, необходимо прояснить некоторые термины и понятия.
Обратите внимание, что расширительные баки окрашиваются в разные цвета: синий - для систем водоснабжения, красный - для систем отопления. Есть варианты с серым и другим цветом.

Что такое экспанзомат?

Экспанзомат (расширительный бак) предназначен для компенсации расширившегося при нагревании теплоносителя, используемого в системе отопления.
Конструкция обычно представляет собой стальной, устойчивый к коррозии бак, в котором примерно посередине находится эластичная диафрагма. Как правило, оборудован штуцером для создания первоначального давления, клапаном безопасности и патрубком подключения к системе отопления. Диафрагма, в зависимости от модели, может быть заменяемой или незаменяемой. В первом случае, форма мембраны напоминает грушу, ремонт и замена которой обычно не представляет из себя никакой сложности. В случае незаменяемой конструкции диафрагмы мембрана крепится непосредственно в корпусе бака, после чего бак герметизируется в заводских условиях, что делает невозможным ее замену. Несомненным преимуществом расширительных баков с незаменяемой диафрагмой перед гидроаккумуляторами со сменной - низкая стоимость.
Для открытых систем гравитационного типа используются емкости в виде обычной металлической или пластиковой бочки, для закрытых применяются специальные герметичные баки с эластичной мембраной, монтирующиеся в удобном для размещения месте системы.
Без экспанзомата расширяться жидкости (а вода при нагревании расширяется) будет некуда и она может повредить трубопровод, отопительные радиаторы или теплообменник котла. Кроме этого, какой бы ни была герметичной система отопления, теплоноситель (а это чаще всего вода или смесь воды и антифриза) из нее все равно будет испаряться. Мембранный расширительный бак для отопления как раз и позволяет восполнить объем теплоносителя при помощи мембраны, деформирующейся при повышении давления и как бы "заталкивающей" теплоноситель обратно в систему при его охлаждении, сохраняя при этом необходимую герметичность в системе.

Экспанзомат также выполняет следующие функции:

  • защищает контур отопления от гидравлических ударов;
  • могут применяться в системах водоснабжения;
  • предотвращает протечки, которые могут появиться при скачках давления;
  • обеспечивает долговечность всей системы;
  • удаляет воздух из системы;
  • обеспечивает высокую производительность отопительного котла;
  • минимизирует испарение жидкости из системы;
  • возможность работы как с водой, так и с антифризами.

Как рассчитать объем расширительного бака?

Весьма приблизительно можно так: берете объем теплоносителя в системе и делите на 10.

Или для более точного рассчета можно воспользоваться формулой V = (Vs * Z) / N, где:
Vs – объем системы отопления в литрах. На каждый 1 кВт мощности котла требуется примерно 15 литров теплоносителя. Например, если котел мощностью 50 кВт, то объем системы отопления будет примерно 50 х 15 = 750 литров.
Z –коэффициент расширения теплоносителя при определенной температуре. Вода — 0,04; гликолевые антифризы, (в зависимости от концентрации активного вещества) от 0,044 до 0,048. Данные действительны при максимальной температуре в системе 95°С.
N – коэффициент эффективности устройства. Если он не указан в документации к устройству, то его можно рассчитать, воспользовавшись формулой:
N = (Dmax — Dmin) / (Dmax + 1) где:
Dmax – максимальное давление. Для бытовых автономных систем это значение равно 2,5-3 кг/см2;
Dmin – начальное давление в воздушной камере устройства. Эта величина равна 0,5 кг/см2 на каждые 5 метров высоты системы отопления.
Получаем: N = (2,5-0,5)/(2,5+1) = 0,57
Рассчитаем емкость расширительного бака для системы отопления одноэтажного дома, с котлом мощностью 50 кВт и теплоносителем вода.
V = (750 х 0,04)/0,57 = 52,63 литров рекомендованный объем резервуара для нашего случая.

Монтаж мембранного расширительного бака.

Не представляет особых сложностей при соблюдении определенных правил:
установка обычно выполняется на обратку перед отопительным котлом;
отделение для теплоносителя должно располагаться внизу, отделение для воздуха в верхней части.
Если в качестве теплоносителя используется гликолевая смесь, то расчетный объем расширительного бака должен быть увеличен вдвое.
Выбирайте модели экспанзоматов только с регулируемыми предохранительными клапанами, обеспечивающими безопасную работу системы отопления.


Наши специалисты помогут Вам подобрать, а также смонтировать расширительный бак, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Как выбрать расширительный бак - Stroim-svoi-dom.ru

Одной из составных частей водяной отопительной системы является расширительный бак. Для того, чтобы определиться, какой расширительный бак приобрести, нужно ответить на два вопроса:

Какая система отопления будет установлена – открытая или закрытая?

Какой объем теплоносителя (воды) в системе?

Итак, начнем по порядку.

Открытая и закрытая системы отопления

Подробно останавливаться на устройстве отопления мы не будет. Если кому интересно разобраться в этом вопросе, то читайте предыдущую статью «Системы водяного отопления в доме».

Как правило, при выборе открытого или закрытого отопления, важную роль играет электричество, а точнее его наличие.

Если случаются частые перебои с ним или оно вовсе отсутствует, то устанавливают открытую систему отопления с естественной циркуляцией. Для нее не нужен свет, достаточно только топлива.

В таком случае нужен расширительный бак открытого типа. По сути, это металлический ящик, который можно изготовить самостоятельно.

Во всех остальных случаях устанавливают мембранный расширительный бак. Это более современное оборудование, которое предотвращает гидроудары, поддерживает постоянное давление в системе отопления, увеличивает ресурс работы насоса.

Подведем итог: если нет электричества или бывают частые перебои с ним, то выбираем открытый расширительный бак, если есть электричество, выбираем современный мембранный расширительный бак.

Расчет расширительного бака

После выбора между мембранным или открытым расширительными баками, нужно подобрать бак по объему.

По приблизительным подсчетам, объем расширительного бака должен равняться 15% от всего объема воды в системе.

Сделать это не так сложно, как пишут на многих сайтах.

Общий объем воды в системе слагается из нескольких составляющих:

1. Количество воды содержащееся в котле отопление. Эти данные указаны в техническом паспорте.

2. Объем воды в радиаторах отопления. Эти цифры должны содержатся в технических характеристиках к каждому типу радиатора.

Для примера, одна секция чугунной советской батареи вмещает в себя 1,8 л воды, современные чугунные батареи 1 л, секция биметаллических радиаторов 0,25 л.

Если вы перед вами встал вопрос, какое количество батареи поставить у себя дома или в квартире, то советуем почитать статью «Как выбрать радиатор отопления».

3. И последним слагаемым будет количество воды в трубах.

Подсчитать это совсем не сложно. Для этого измеряем длину трубы во всей системе и находим их объем по формуле:

Vобщ  = π*D2*L/4, где π= 3,14, D — внутренний диаметр трубы, а L – длина трубы.

Перед подсчетами не забудьте перевести все числа в сантиметры. Если диаметр трубы 20 мм, то в сантиметрах это будет 20/10 = 2 см.

После подсчета, вы получите число выраженное в сантиметрах. Для перевода этого числа в литры, поделите его на 1000.

Пример:

Внутренний диаметр трубы D = 20 мм, длина трубы L= 10 м.

Переводим в сантиметры:

D = 20 мм = 20/10 = 2 см;

L= 10 м = 10*100 = 1000 см.

Вычисляем объем:

Vобщ  = π*D2*L/4 = 3,14*(2 см)2*1000 см/4 = 3140 см3.

Переводим в литры:

3140 см3 = 3140 см3/1000 = 3,14 л.

Таким образом, складывая объемы в котле, радиаторах отопления и трубах, можно вычислить объем расширительного бака. Напомним, он приблизительно должен равняться 15 % от общего объема.

5 Общие проблемы с расширительным баком и чем может помочь сантехник

Если ваш дом отапливается теплой водой и радиаторами, у вас, вероятно, есть расширительный бак. Но если расширительный бачок перестанет нормально работать, у вас могут возникнуть большие проблемы.

Решайте проблемы с расширительным бачком как можно скорее. Они могут быть настолько серьезными, что ваш танк может даже взорваться. И, по крайней мере, вы можете столкнуться с большим счетом за замену одного.

Однако сантехник может выполнять регулярное техническое обслуживание и осмотр.Работа с профессионалом поможет вам избежать взлома расширительного бачка.

Прочтите, чтобы узнать о пяти распространенных проблемах расширительного бачка и о том, как сантехник может вам помочь.

5 Общие проблемы с расширительным баком

Преимущества расширительных баков заключаются в том, что они регулируют давление воды и воздуха в системе. Они хороши еще и тем, что за ними легко ухаживать. Но здесь, в районе Солт-Лейк-Сити, у вашего расширительного бачка может возникнуть одна (или несколько) из следующих проблем. Проблемы с водопроводом могут быть непростыми, поэтому обратитесь к специалисту, если не знаете, что делать.

1. Отвод воды

Из расширительного бачка может начаться утечка воды из-за износа деталей бака. Взгляните на резервуар, чтобы узнать, откуда происходит утечка.

Если утечка происходит из трубы в верхней части бака, вы можете попробовать затянуть фитинг самостоятельно. Используйте гаечный ключ, чтобы снова затянуть его, но не затягивайте слишком сильно.

Если утечка происходит из самого резервуара, это более серьезная проблема.Скорее всего, это не та вещь, которую вы хотите попробовать сделать своими руками.

В этом случае вам следует вызвать сантехника. Сантехник может оценить, стоит ли отремонтировать бак или вам нужно его заменить.

2. Воздушная засорение

Расширительный бак сконструирован как место, где воздух попадает в систему горячего водоснабжения. Воздух - необходимый элемент в этих системах. Но воздух может попасть в ловушку и вызвать так называемый гидронный воздушный шлюз.

Этот вид воздушного блока препятствует прохождению воды через нагреватель и трубы.Если вы заметили, что в радиаторах нет горячей воды, возможно, где-то есть воздушный блок.

Расширительные бачки предназначены для предотвращения возникновения этих блоков, но если у вас все еще есть блокировка, вероятно, это связано с тем, что расширительный бачок не работает должным образом. Сантехник сможет определить, есть ли у вас проблема с расширительным бачком, и устранить ее.

3. Стальной расширительный бак требует подзарядки

Существует два распространенных типа расширительных бачков. Старые резервуары обычно изготавливаются из стали.

Стальные резервуары объединяют в себе воду и воздух для поддержания давления. Со временем вода может абсорбировать небольшое количество воздуха. Когда это произойдет, в баллоне снизится давление.

Решением этой проблемы с неправильным соотношением воды и воздуха является его «подзарядка». Вы можете заправить расширительный бачок самостоятельно или вызвать специалиста.

Чтобы заправить расширительный бак, вы закрываете стопорный клапан, сливаете воду из расширительного бака, затем снова открываете его, чтобы снова наполнить его нужным количеством воды.

Самая сложная часть этого самостоятельного исправления - решить, если вам вообще нужно это сделать. Трудно узнать, потому что вы не можете заглянуть внутрь резервуара. Из-за этой проблемы вам может потребоваться помощь профессионала.

4. Недостаточно воздуха в мембранном баке

В новых расширительных баках используется мембранная система . Этот тип резервуара включает диафрагму, которая разделяет воду и воздух. В результате диафрагменные расширительные баки не теряют давление, потому что вода поглощает воздух.

Самая распространенная проблема расширительного бака в мембранном баке - потеря небольшого количества воздуха через клапан. Когда это происходит, необходимо добавить в бак еще воздуха.

Добавление воздуха - простая задача. Используйте воздушный компрессор или насос для велосипедных шин. Присоедините любой из них с помощью обычного клапана. Вы должны заполнить резервуар до 12 фунтов на квадратный дюйм.

Если после завершения ремонта в баллоне не удерживается давление воздуха или он заполняется избыточной водой, возможно, потребуется заменить диафрагму. Чтобы определить, нужна ли замена или требуется замена диафрагмы, вам необходимо вызвать профессионального сантехника.

5. Конденсация

Если вы заметили скопление конденсата на расширительном баке, вам следует вызвать сантехника, чтобы все проверить. Конденсация почти наверняка является признаком проблемы.

Конденсат может вызвать ржавчину. Это также может привести к попаданию воды на электрические провода внизу. Если оставить без присмотра на долгое время, капли воды от конденсата могут даже вызвать проблемы с полом под резервуаром.

Поскольку потенциальную причину образования конденсата определить сложнее, мы рекомендуем вам вызвать сантехника.

Обратитесь к сантехнику, чтобы решить проблемы с расширительным баком.

Системы горячего водоснабжения - отличный способ обогреть ваш дом. Если у вас есть такая система отопления, настоятельно рекомендуется использовать расширительный бак. Но вы можете столкнуться с проблемами расширительного бачка, если у вас есть эта система в вашем доме.

Если вы подозреваете, что расширительный бачок протекает, нуждается в подзарядке, в нем скопился конденсат или в трубах есть засорение воздухом, вы можете попытаться исправить это самостоятельно.Однако, если вам неудобно заниматься своими руками или вы не уверены, в чем проблема, лучше обратиться за помощью.

В районе Солт-Лейк-Сити наша бригада сантехников все это видела. Мы знаем, что делать с расширительными бачками. У нас есть опыт, необходимый для диагностики проблемы и быстрого ее устранения.

Если у вас возникла проблема с расширительным бачком, и в вашем доме этой зимой недостаточно тепло, свяжитесь с нами , чтобы назначить визит. Мы открыты с 8:30 до 17:00, и вы можете связаться с нами по электронной почте в любое время.

Расширительные баки - Structure Tech Home Inspections

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод. Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей все еще возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак. В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком.Чтобы понять, как работает расширительный бачок, сделаем небольшое отступление от истории.

Открытые резервуары

Расширительные баки для жилых помещений со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом. Поскольку бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется.Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом будут установлены высоко на стене, и к ним будут идти две трубы. Один будет поставлять воду, а другой - переливную трубу. Если в котельную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба - это просто открытая труба, очень похожая на переливную трубу в унитазе.На изображении ниже показана внутренняя часть расширительного бачка.

Закрытые расширительные бачки старой школы

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми. По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление.По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере на время. Со временем воздух будет поглощен водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бак забит водой, он бесполезен. Вода не расширяется. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление. Обычно это называется утечкой , но клапаны сброса давления обижаются на этот термин.Они предпочитают термин , рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр. Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным бачком. Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные бачки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары остаются необслуживаемыми. Единственная сложность, связанная с этими современными расширительными баками, заключается в том, что их необходимо предварительно зарядить перед установкой.Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в доме, а затем поднять давление в резервуаре, чтобы оно соответствовало этому. Это можно сделать с помощью шинного насоса, и вы проверяете давление с помощью манометра. Что может быть удобнее?

Если установлен расширительный бак для питьевой воды, он может быть установлен вертикально или горизонтально на трубопроводе холодной воды, питающей водонагреватель. Приведенная ниже диаграмма от Watts прекрасно иллюстрирует это.

Эти расширительные баки бывают разных размеров. Чтобы выбрать правильный размер, вам нужно знать размер водонагревателя и давление воды в доме. Проконсультируйтесь с таблицей размеров производителя, чтобы определить, какой резервуар вам нужен.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Для чего нужен расширительный бак на водонагревателе?

Хотите знать, что такое расширительный бачок водонагревателя и почему он является важным элементом любого водонагревателя на бачке? В этом руководстве от G&C Plumbing мы обсудим основы этого компонента водонагревателя и поможем вам понять, как он работает и почему это так важно.Давайте начнем.

Вода расширяется при нагревании в водонагревателе

Как и подавляющее большинство других веществ, вода расширяется при нагревании.

Это связано с тем, что при воздействии тепла на воду молекулы становятся менее плотными, а это означает, что объем самой воды становится больше.

Если вы когда-нибудь слышали о взрыве водонагревателя, то вот почему - неконтролируемое повышение давления привело к разрыву резервуара.

Когда вода нагревается, она может резко расширяться, и если она достаточно горячая, чтобы превратиться в пар, это может добавить еще большее давление в водонагреватель.

Неисправность предохранительного клапана может привести к взрыву.

Раньше расширяющаяся вода в водонагревателях просто сбрасывалась обратно в основную систему водоснабжения, откуда она поступала, что сбрасывало избыточное давление.

Однако сегодня этому препятствует «обратный клапан».

Этот клапан предотвращает обратный поток воды, что необходимо, поскольку сточные воды, отправляемые обратно в систему водоснабжения из дома, могут загрязнить систему подачи пресной воды.

Расширительный бак создает избыточное давление - безопасное место для водонагревателя

Итак, если обратный клапан вашей водопроводной системы не позволяет воде течь обратно в водопровод, как ваш водонагреватель сбрасывает избыточное давление?

Если у вас водонагреватель новее, ответ - расширительный бачок.

Это дополнительный бак, который подключается непосредственно к водонагревателю.

Вода нагревается, и если давление превышает определенный установленный порог, часть расширяющейся воды можно слить непосредственно в расширительный бак.Внутри расширительного бачка есть механизм, а также сжатый воздух, который необходимо откалибровать для гармоничной работы с тем же входящим давлением в вашей прямой водопроводной магистрали.

Что делать, если у меня нет расширительного бачка водонагревателя?

Если у вас нет расширительного бака, ваш водонагреватель может находиться под чрезмерно высоким давлением.

Если вы заметили, что компоненты водопровода, такие как шайбы, быстро изнашиваются, или если вы заметили, что много воды капает из предохранительного клапана на водонагревателе, вы можете добавить расширительный бак.Это быстрая и простая работа, которая помогает продлить срок службы вашего водонагревателя, а также обезопасит вашу семью.

Нужен расширительный бак водонагревателя или новый водонагреватель? Свяжитесь с нами сейчас!

В G&C Plumbing мы готовы помочь вам с проектами сантехники всех типов и размеров. Если вы хотите узнать больше о расширительных баках или хотите купить новый водонагреватель, просто свяжитесь с нами через Интернет или позвоните по телефону 508-541-8783.

Что Наша команда опытных сантехников всегда здесь для вас.

Расширительные баки и почему они важны - Air Assurance

Если в вашем доме используется бойлер и радиаторы для отопления, расширительные баки являются важным фактором. Гидравлическое отопление обеспечивает энергоэффективный домашний комфорт, поскольку вода, нагретая котлом, циркулирует через радиаторы в каждой комнате. Однако один конкретный физический факт представляет проблему: вода расширяется при нагревании. Поскольку объем воды внутри замкнутой гидронной системы увеличивается с нагревом, монтажному давлению некуда деваться, и это может потенциально привести к срабатыванию предохранительных клапанов, перегрузке компонентов системы и снижению надежности.Вот здесь и нужны расширительные баки, чтобы сбросить это давление.

Вот как расширительный бак защищает вашу систему отопления:

  • Подключенный к водопроводу между бойлером и радиаторами, бак разделен на два сегмента: верхняя половина, в которую поступает вода, расширяющаяся под действием тепла, и пустая нижняя половина, которая содержит только сжатый воздух. Гибкая резиновая диафрагма разделяет две половины бака.

  • Когда система включается и котел нагревается, объем воды в системе увеличивается.Возникающее в результате повышение давления выталкивает воду в верхнюю половину расширительного бака. Гибкая резиновая диафрагма расширяется вниз, чтобы приспособиться к этому притоку и замедлить давление в системе, предотвращая срабатывание предохранительных клапанов и / или повреждение компонентов.

  • Когда система выключается, вода охлаждается и объем воды в системе уменьшается. Давление воздуха в нижней части расширительного бачка давит на резиновую диафрагму, вытесняя воду из верхней части и возвращая ее в систему.Это гарантирует, что объем воды в системе всегда остается в безопасном диапазоне, без попадания воздуха в систему.

Вот быстрый способ проверить работу расширительного бачка. Пока система работает, пощупайте верхнюю часть резервуара. Он должен быть заметно теплым на ощупь. Однако нижняя часть должна быть комнатной температуры. Если и верхняя, и нижняя части бака кажутся теплыми, обратитесь к квалифицированному поставщику услуг HVAC, чтобы проверить состояние внутренней диафрагмы и произвести необходимый ремонт или замену.

За дополнительной информацией об установке и обслуживании расширительных баков обращайтесь к профессионалам Air Assurance.

Расширительный бак водонагревателя | Парень-водонагреватель

Стандартный расширительный бак водонагревателя может вызвать нагрузку на ваши водопроводные баки из-за нормального теплового расширения, которое происходит во время процесса нагрева. Это специальное устройство, также называемое резервуаром теплового расширения, поможет свести к минимуму риск повреждения всей водопроводной системы давлением.Эта проблема, однако, отсутствует в современных и безбаквальных водонагревателях, но именно водонагреватели сталкиваются с этой проблемой.

Расширительный бак водонагревателя действует как приемник перелива, забирая избыточный объем воды из водонагревателя при нагревании воды, а также поглощая колебания давления поступающей воды. Поскольку вода после нагрева расширяется в результате теплового расширения, водонагреватель создает дополнительный объем каждый раз, когда вода нагревается.Например, подсчитано, что водонагреватель на пятьдесят галлонов расширится до пятидесяти двух галлонов, когда он нагреется до 120F. дополнительный объем создает избыточное давление в системе, и, если это давление будет меньше, со временем может привести к повреждению сантехники, водопроводных труб и водонагревателя.

Водонагреватели часто вызывают проблемы с водопроводом из-за расширения воды при нагревании. К счастью, проблемы с расширительным бачком водонагревателя можно решить путем установки.Расширительные бачки дают так много преимуществ, в том числе:

Продление срока службы водонагревателя

Как уже отмечалось, объем воды будет увеличиваться при повышении температуры. Это приведет к нескольким проблемам, связанным с давлением. Причина в том, что воде некуда деваться. Из-за этого увеличивается нагрузка на швы подогревателей воды, клапаны и компоненты бака. Расширительный бачок водонагревателя отводит лишнюю воду в нужное место.Таким образом, давление внутри резервуара и в любом другом месте останется на безопасном уровне.

Немного ремонтов сантехники

Так же, как вы могли предположить в настоящее время, высокое давление, возникающее в результате расширения воды, может иметь негативные последствия не только для нагревателя. Вскоре давление поднимется настолько, что вода начнет выталкиваться в трубы водопроводной системы. Напряжение может привести к негерметичности труб и стать причиной проблем с сантехникой, например, унитазами и раковинами.Расширительный бак будет иметь жизненно важное значение для уменьшения необходимости ремонта других участков водопроводной системы.

Возможность использовать много горячей воды

Расширительный бак позволит вам максимально увеличить доступное вам количество воды. Как только вы включаете кран горячей воды, он автоматически откачивает воду из расширительного бака, прежде чем использовать воду в нагревателе. Без расширительного бачка вода уйдет в канализацию, потому что в конечном итоге она будет вытолкнута из водонагревателя в трубы холодной воды, где отводится тепло.

Как установить расширительный бачок водонагревателя

Если у вас не установлен односторонний клапан на основной водопроводной линии, и поэтому у вас нет закрытой водяной системы, вы все равно сможете воспользоваться расширительным баком водонагревателя . Эти резервуары обычно устанавливаются над водонагревателями на холодных линиях перед входом в водонагреватели, но они могут быть установлены в любом месте на холодном трубопроводе до входа в водонагреватель.Наличие расширительного бака водонагревателя помогает предотвратить работу туалетов и капание из кранов, предотвращая попадание дополнительного давления в системе на эти приспособления и их преждевременное повреждение.

Если вы нанимаете сантехника для установки обогревателя, для начала лучше спросить о цене установки водонагревателя. Это может быть не больше, чем вы платите, когда делаете это одновременно. Если вы устанавливаете водонагреватель самостоятельно, подумайте об установке расширительного бака водонагревателя , даже если он не нужен, потому что преимущества перевешивают затраты и трудозатраты.

Стандартный расширительный бак водонагревателя может вызвать нагрузку на ваши водопроводные баки из-за нормального теплового расширения, которое происходит во время процесса нагрева. Это специальное устройство, также называемое резервуаром теплового расширения, поможет свести к минимуму риск повреждения всей водопроводной системы давлением. Эта проблема, однако, отсутствует в современных и безбаквальных водонагревателях, но именно водонагреватели сталкиваются с этой проблемой.

Расширительный бак водонагревателя действует как приемник перелива, забирая избыточный объем воды из водонагревателя при нагревании воды, а также поглощая колебания давления поступающей воды.Поскольку вода после нагрева расширяется в результате теплового расширения, водонагреватель создает дополнительный объем каждый раз, когда вода нагревается. Например, подсчитано, что водонагреватель на пятьдесят галлонов расширится до пятидесяти двух галлонов, когда он нагреется до 120F. дополнительный объем создает избыточное давление в системе, и, если это давление будет меньше, со временем может привести к повреждению сантехники, водопроводных труб и водонагревателя.

Водонагреватели часто вызывают проблемы с водопроводом из-за расширения воды при нагревании.К счастью, проблемы с расширительным бачком водонагревателя можно решить путем установки. Расширительные бачки дают так много преимуществ, в том числе:

Продление срока службы водонагревателя

Как уже отмечалось, объем воды будет увеличиваться при повышении температуры. Это приведет к нескольким проблемам, связанным с давлением. Причина в том, что воде некуда деваться. Из-за этого увеличивается нагрузка на швы подогревателей воды, клапаны и компоненты бака.Расширительный бачок водонагревателя отводит лишнюю воду в нужное место. Таким образом, давление внутри резервуара и в любом другом месте останется на безопасном уровне.

Возможность использовать много горячей воды

Расширительный бак позволит вам максимально увеличить доступное вам количество воды. Как только вы включаете кран горячей воды, он автоматически откачивает воду из расширительного бака, прежде чем использовать воду в нагревателе.Без расширительного бачка вода уйдет в канализацию, потому что в конечном итоге она будет вытолкнута из водонагревателя в трубы холодной воды, где отводится тепло.

Как установить расширительный бачок водонагревателя

Если у вас не установлен односторонний клапан на основной водопроводной линии, и поэтому у вас нет закрытой водяной системы, вы все равно сможете воспользоваться расширительным баком водонагревателя . Эти резервуары обычно устанавливаются над водонагревателями на холодных линиях перед входом в водонагреватели, но они могут быть установлены в любом месте на холодном трубопроводе до входа в водонагреватель.Наличие расширительного бака водонагревателя помогает предотвратить работу туалетов и капание из кранов, предотвращая попадание дополнительного давления в системе на эти приспособления и их преждевременное повреждение.

Если вы нанимаете сантехника для установки обогревателя, для начала лучше спросить о цене установки водонагревателя. Это может быть не больше, чем вы платите, когда делаете это одновременно. Если вы устанавливаете водонагреватель самостоятельно, подумайте об установке расширительного бака водонагревателя , даже если он не нужен, потому что преимущества перевешивают затраты и трудозатраты.

Вот список наших услуг, которые вы можете получить в The Water Heater Guy:

  1. Ремонт водонагревателя
  2. Установка водонагревателя
  3. Водонагреватели, работающие на природном газе
  4. Газовые водонагреватели L.P.
  5. Бесконтактные водонагреватели
  6. Водонагреватели электрические
  7. Водонагреватели на солнечных батареях
  8. Водонагреватель Energy Saver
  9. Бренды водонагревателей
  10. Техническое обслуживание водонагревателя
  11. Круглосуточная служба аварийного водонагревателя
  12. Гибридные водонагреватели
  13. Когда заменять водонагреватель в вашем доме
  14. Слив воды из водонагревателя
  15. Важность модернизации водонагревателя
  16. Замена водонагревателя
  17. Расширительный бак водонагревателя
  18. Настройка водонагревателя
  19. Обслуживание водонагревателей в жилых домах
  20. Услуги по водонагревателям для коммерческих помещений

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ЗВОНИТЕ ИЛИ ТЕКСТ НА ЛЮБОЙ НОМЕР

Расширительный бак 101 - Morgan Miller Plumbing

• Устраняет общий износ сантехнической арматуры

• Увеличивает срок службы водонагревателя

• Снижает утечки в соединениях внутри водопроводной системы

• Предотвращает ненужное повреждение водонагревателя и водопроводная система

• Снижает вероятность дорогостоящего ремонта в будущем

• Сводит к минимуму техническое обслуживание, может быть включен в ежегодный осмотр сантехники

• Повышает ценность дома

Игра: отказ от расширительного бака

Пока коды во многих городах (включая Канзас-Сити) требуется установка расширительного бака со всеми новыми водонагревателями, вы можете задаться вопросом, стоит ли устанавливать расширительный бак на более старый водонагреватель.По этому вопросу мы проконсультировались с Sage Restoration, основным поставщиком услуг по восстановлению после пожара, воды, плесени и биологической опасности в Канзас-Сити. Разобравшись с последствиями слишком большого количества лопнувших водонагревателей в свое время, Sage Restoration не понаслышке знает о важности наличия расширительного бака для снижения давления и количества воды, капающей из клапана T&P. Он также защищает дом и его жителей от пожара, дыма или повреждений конструкции, связанных с взрывающимся водонагревателем.Повреждение водой создает связанные проблемы, такие как стоячая вода и угроза размножения бактерий и плесени. Устранение этой возможности может быть важным способом снизить множество рисков для здоровья, связанных с ростом бактерий или плесени.

Протокол испытаний сантехника:

• Проверьте счетчик на наличие обратного клапана

• Определите текущее давление воды (для давления воды 80 фунтов на квадратный дюйм или выше требуется редукционный клапан (PRV) и рекомендуется расширительный бак )

• Ищите признаки повреждений от теплового расширения

Нужен ли мне расширительный бак?

Чтобы определить, может ли использование расширительного бака быть полезным для вашего дома или бизнеса, позвоните лицензированным сантехникам в Morgan Miller Plumbing.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
