Регулировка коллектора отопления: Как регулировать коллектор отопления

Содержание

Практические советы по настройке систем напольного отопления

Балансировка петель

Монтаж системы напольного отопления, бесспорно, ответственная операция, однако, то, насколько будет комфортно пользоваться готовой системой отопления, зависит чаще всего от грамотной наладки. Наладка напольной системы отопления не так сложна, как может показаться на первый взгляд.

По большому счёту, наладка системы отопления состоит из трех этапов. Это балансировка петель напольного отопления, настройка насосно-смесительного узла и настройка контроллера при его наличии.

В этой статье будет рассказано о методах, которые используются для балансировки петель напольного отопления. Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке.

  • Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
  • Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
  • Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.

Итак, система отопления заполнена и испытана, котел запущен, в руках лежит шестигранный ключ, отдавая приятной тяжестью, переходящей в зуд нетерпения. С чего же начать?

В первую очередь стоит определиться с целями и задачами балансировки.

Задача балансировки заключается не в установке требуемого расхода по каждой петле, а в установке соотношения расходов по петлям или баланса расходов. Окончательно расходы устанавливаются во время настройки насосно-смесительного узла. При этом, изменяя общий расход через коллектор, соотношение расходов через петли сохраняется.

Так же балансировка отличается в зависимости от того, имеет ли коллекторный блок расходомеры. Коллекторные блоки VTc.596 (рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3) оснащены расходомерами, которые значительно ускоряют балансировку и позволяют её осуществить без включения котла, так как показывают в реальном времени расход воды по каждому направлению.


Распределение расходов необходимо выполнить таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Для этого желательно знать требуемые тепловые нагрузки на петли. Но даже, если требуемые нагрузки не известны, то можно выставлять расходы пропорционально длинам петель. Как правило, такой подход не даёт большой погрешности, так как петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с того, что выбирается самая длинная петля (или петля с самой большой мощностью, если это известно). Регулирующий клапан на этой петле открывается в максимальное положение, и относительно него будут выставляться расходы всех остальных петель.

Для примера возьмем коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

В этом случае настройка начинается с первой петли, имеющей длину 100 м. Она открывается на максимум. Предположим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход воды на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход воды на четвертой петле должен быть: (50/100) · 4 = 2 л/мин (рис. 4).


Может получиться так, что при настройке третьей петли расход даже при полностью открытом клапане устанавливается на уровне 2,5 л/мин и не доходит до положенного уровня 3 л/мин. Это значит, что петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины (большее количество отводов, калачей, подводящих участков). Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Первая петля – на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин (

рис. 5).


После того, как все расходы выставлены, балансировку петель можно считать оконченной и можно приступать к настройке насосно-смесительного узла.

Если настраивать коллекторные блоки без расходомеров, такие как VTc.588 (рис. 6) или VTc.594 (рис. 7), то о расходах в петлях можно судить только по косвенным признакам.


Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон и каких-либо значительных тепловыделений (работающего камина и пр.). Настройка, как и в предыдущем случае, начинается с того, что определяется самая длинная петля.

Затем систему необходимо оставить прогреваться на несколько часов, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

    Правильность настройки определяется одним из следующих способов:
  • по температуре воды в обратном трубопроводе;
  • по средней температуре пола.

Определение правильности настройки по температуре воды в обратном трубопроводе

Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

Если все петли будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход воды соответствует текущей мощности. А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Оценку температуры удобнее всего делать при помощи специального термометра, такого как VT.4615 (рис. 8). Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (

рис. 9).

Определяется эталонная температура на самой длинной петле, затем все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на петле ниже, чем на эталонной, то это значит, что расход в этой петле тоже низкий, и клапан следует приоткрыть. Если расход, напротив, выше, то клапан следует закрыть. Затем через пол часа данную операцию следует повторить до тех пор, пока температуры воды перед обратным коллектором не будут равны у всех петель.

Определение правильности настройки по средней температуре пола

Предыдущий способ достаточно прост, но не учитывает финишное покрытие пола. Если в помещениях разное покрытие пола, то для того, чтобы температура поверхности пола в этих помещениях ощущалась как одинаковая, необходимо, чтобы расходы по петлям учитывали этот фактор.

Учесть финишное покрытие можно, замеряя температуру поверхности пола в разных помещениях и выравнивая расходы воды по разным направлениям так, чтобы средняя температура поверхности пола в разных помещениях была одинакова. Замерять температуру пола можно разными способами: и контактными термометрами, и пирометрами (

рис. 10).

Настройка клапанов происходит так же, как и в предыдущем случае. Клапан, обслуживающий петлю, пол над которой имеет температуру выше, чем в остальных помещениях, прикрывается и наоборот – при низкой температуре пола клапан открывается.

Стоит отметить, что замерять температуру пола нужно, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли, и взять среднее значение.

При достижении температуры поверхности пола во всех помещениях близких значений настройку можно считать оконченной.

Для того чтобы настройку клапанов защитить от несанкционированного вмешательства, на коллекторах VTc.594, VTc.588 имеется механизм фиксации настроенного положения. Для фиксации настройки необходимо закрутить фиксирующий винт до упора (рис. 11, 12). Винт находится внутри шестигранника. Этот винт ограничивает открытие клапана на текущем уровне и не позволяет ему открыться сильнее. Однако, он позволяет полностью закрыть клапан. Таким образом, после настройки можно закрутить все фиксирующие винты до упора, при этом в дальнейшей эксплуатации можно перекрывать отдельные петли этим же клапаном. Далее, для того чтобы вновь настроить эту петлю, следует просто открыть клапан до упора.

Как видно, настройка петель достаточно простая операция, особенно если использовать удобное оборудование для этого. Настройка насосно-смесительного узла (НСУ) у большинства монтажников также не вызывает вопросов. О некоторых особенностях настройки НСУ будет рассказано в отдельной статье.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Монтаж и настройка коллектора теплого пола

Монтаж и настройка коллектора теплого пола осуществляются после того, как подготвлено место по оборудование — сделано основание, ниша под шкаф, выполнена отделка стен, ведь устройство не должно загрязнялся пылью или раствором. А где выбрать место под коллектор?

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров.

Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, — нужно соблюдать уровень.

Место для размещения желательно определять в центре отапливаемой площади с целью получения одинаковой длины подключенных трубопроводов. Рекомендуется, чтобы разница в длинах контуров не превышала 10 метров, — тогда балансировка на гребенках выполнима без перегрузки насоса.

Как правило, производители предлагают готовые изделия в сборе с количеством подключаемых контуров от 2 до 10. Остается подобрать нужный по проекту, с учетом, чтобы хотя бы одно подключение оставалось резервным. Нередко бывает, что потом возникает необходимость добавить петлю — другую…

Настройка

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения «слева». При необходимости подключать «справа», выполняется перестановка узлов изделия в соответствии с инструкцией.

Обычно переставляются запорные краны, подстроечные клапана, разворачивается смесительный узел и байпас.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Закрепление

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Шкаф не только служит предметом интерьера, но и защищает оборудование и трубопровод от случайных ударов. Закрепление коллектора выполняется с помощью шурупов, предлагаемых в комплекте.

Не следует крепить коллектор непосредственно к несущим конструкциям дома. Это может привести к передаче вибрации и распространению звуков по дому, повышению уровня шума от оборудования.
Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

Комплектация, конструкция коллектора

Рассмотрим монтаж коллектора на примере изделия одного из производителей.
Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

Из чего состоит коллекторно-смесительный узел теплого пола, рассмотрим подробнее на примере.

  • 1. Циркуляционный насос.
  • 2. Балансировочный клапан. Он необходим для компенсации недостачи расхода воды в подающей магистрали. Чтобы при этом обеспечить номинальный расход теплоносителя в контурах …
  • 3. Термостатический клапан с термоголовкой. Управляет температурой — регулирует количество теплоносителя, для достижения заданной температуры.
  • 4. Балансировочный клапан. Служит для первичной настройки системы теплого пола по температуре для работы в данной сети. Также выполняет предохранительную функцию от чрезмерного повышения температуры в теплом полу, путем задания начального ограничения расхода теплоносителя.
  • 5. Изогнутая трубка для подключения насоса.
  • 6. Байпас с регулировочным клапаном, необходим для предотвращения перегрева насоса в случае закрытия всех коллекторов.
  • 7. Ручной воздухоотводчик.
  • 8. Стакан для датчика тепмпературы термоголовки.
  • 9. Фитинги для подключения петель отопительного трубопровода.
  • 10. Термометр.
  • 11. Кран для слива, а также для первоначального заполнения системы теплого пола.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Многие специалисты сходятся во мнении, что на сегодняшний день достаточной надежностью по фактору проникновения кислорода обладают лишь гибкие трубопроводы, в которых имеется слой алюминиевой фольги.

Трубопроводы PERT и РЕХ со слоем EVOH без слоя алюминия недостаточно надежно предотвращают попадание кислорода.
Подробнее о современных трубопроводах для обогреваемых полов

Если имеется вероятность замерзания системы, то необходимо использовать незамерзающие теплоносители на основе пропиленгликоля с концентрацией до 30%.

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

Схема заполнения контуров:

Последовательность заполнения:

  • Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.
  • Закрываются термостатические и балансировочные клапана всех контуров.
  • Открывается балансировочный и термостатический клапана заполняемого контура.
  • Подача теплоносителя осуществляется на подающую гребенку через кран слива. Выход воздуха — через сливной кран на обратке, до полного заполнения.
  • Цикл заполнения повторяется для следующего контура, при этом клапана уже заполненного контура закрываются.
  • После того как все контура заполнены, открываются все клапаны на самом коллекторе (6,2,3,4), и производится заполнение остальных узлов с выпуском воздуха через воздухоотводчики.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

  • Клапан 2 полностью открытый.
    3 полностью открытый.
    4 полностью закрытый.
    Насос 1 включенный.
  • Клапан 4 медленно открывается, пока на подающем коллекторе не установится максимальная необходимая температура (в системе отопления на момент регулировки температура должна быть номинальной).
  • На кл. 3 устанавливается термоголовка, с настройкой на 5 градусов больше максимальной расчетной температуры.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Кл. 4 является ограничивающим максимальную температуру в системе теплого пола при полностью открытом клапане 3. Как правило, настройка кл.4 производится один раз во время первого пуска, но возможна также подстройка при изменении гидравлики или потребностей….

Кл. 3 термостатический постоянно регулирует расход в подающем трубопроводе, поддерживает заданную температуру в подающей гребенке коллектора (в ней установлен термодатчик).

Если в подающем трубопроводе на коллектор не будет достаточного расхода теплоносителя (меньше чем подача насосом в контуры теплого пола), то подстройка системы осуществляется клапаном 2.

Если настройка осуществляется клапаном 2, то клапан 4 полностью открыт.

Клапан 6 байпаса рекомендуется открыть на 1,5 — 2,0 оборота.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 — 6 коллекторов или 15-60 для 7 — 10 коллекторов.
Как можно выбрать насос для теплого пола

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением — ALPHA2L.
В первом случае настройки ограничены режимами «Фиксированная скорость». В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 — 10 градусов.

Для насосов типа ALPHA, рекомендуемый режим — «Постоянный напор». При этом возможно 2 настройки — низкий напор (рекомендуемая) и высокий напор (альтернативная). Если при низком напоре нужная температура не достигается, переходят на более производительную настройку.
Подробней об адаптивных циркуляционных насосах GRUNDFOS ALPHA

Гидравлические характеристики применяемых насосов

Как балансировать контура теплого пола

Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.

Оперативная регулировка по температуре осуществляются термостатическими клапанами, которые могут управляться сервоприводами под управлением комнатных термостатов (в том числе и датчиками пола). Автоматика для теплого пола, схемы

Настройка балансировочных клапанов производится в следующем порядке.

  • Шестигранным ключем на 5 мм снимается крышка (А).
  • Клапан закручивается до упора (В).
  • Клапан открывается на заданное число оборотов согласно расчетов или до достижения оптимальной температуры… — 0,5, 1, 1,5 …. (D).
  • Шестигранным ключем на 6 мм закручивается стопорное кольцо, которое фиксирует положение клапана после регулировки (С, Е). После чего крышка закрывается (F).

Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.
Еще информация по теме — как можно регулировать (настраивать) температуру теплых полов

Регулировка расходомеров на коллекторе теплого пола

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

  1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
  2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
  3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
  4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
  5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Настройка теплого пола

И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров

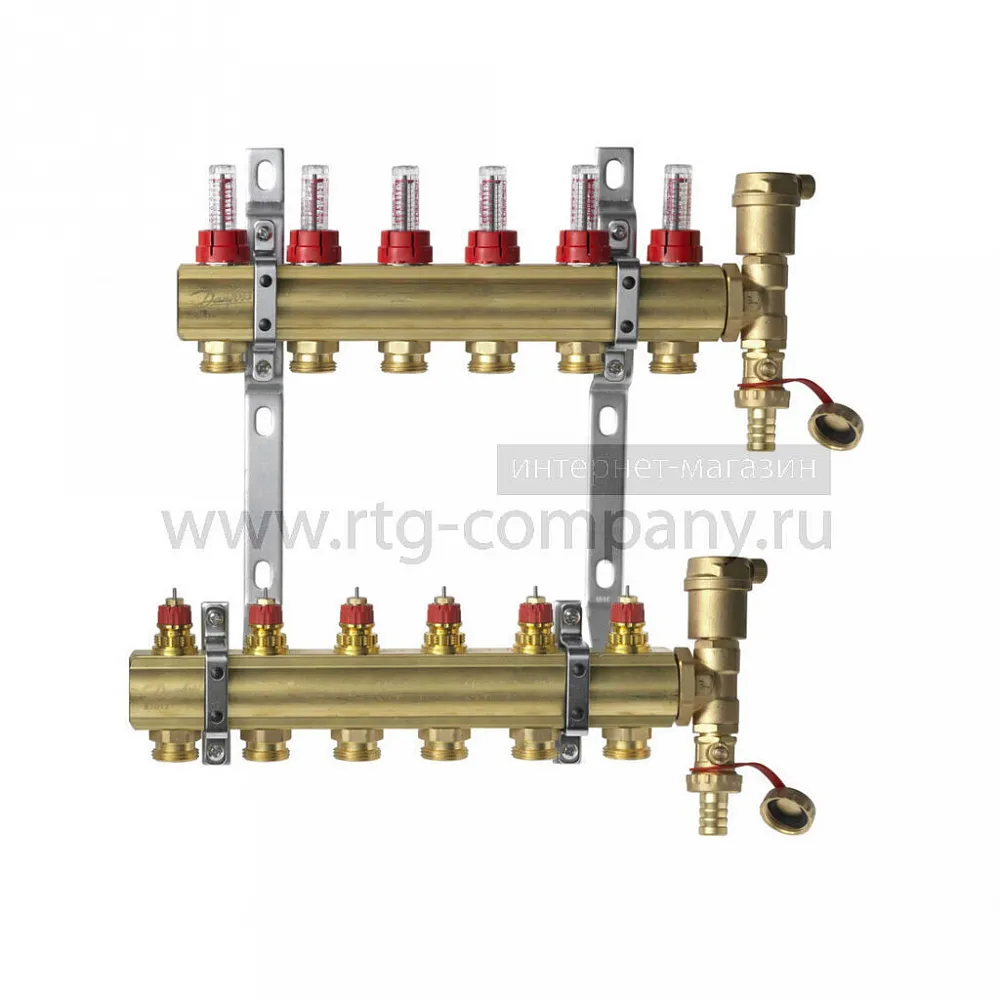

Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.

Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.

Проблемы при настройке теплого пола

На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.

При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.

После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.

Настройка теплого пола без расходомеров

Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.

Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки системы определяется одним из следующих способов:

  • по температуре теплоносителя в обратном трубопроводе;
  • по средней температуре пола.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

  • избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
  • обеспечить равномерный прогрев всех водяных контуров;
  • исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Как отрегулировать теплый водяной пол вручную подготовка и ввод

Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.

Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов

Она составляет 0.3-0.5 л.

Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов

Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Балансировка петель теплого пола

Готовя эту статью я прочитал множество различных мнений специалистов по настройке теплого пола. И вот с чем я не согласен:

Зачастую можно услышать, что правильно сбалансировать систему теплого пола можно только с помощью расчетов, посчитав сопротивление всех петель и вычислив настроечное положение регулирующих клапанов. Не спорю, что грамотный гидравлический расчет ускорит процесс наладки и защитит от ошибок в монтаже. Но на практике, настройка теплого пола может происходить без теоретических расчетов, хотя это и займет больше времени. Самое главное, что проект с гидравлическим расчетом стоит денег, а мы с вами нацелены на грамотную экономию.

Многие специалисты считают, что расход теплоносителя во всех петлях должен быть одинаковым. На практике, расход жидкости в петлях в основном зависит от тепловой мощности, которую передает в помещение каждая конкретная петля.

Бытует мнение, что систему теплого пола вообще не надо балансировать, а расход теплоносителя в петлях выровняется сам за счет работы термостатов, контроллеров и других приборов автоматики. Не соглашусь с этим утверждением, так как рано или поздно наступят условия, когда все петли теплого пола будут вынуждены открыться на максимум. В этом случае распределение теплоносителя в системе должно быть таким, чтобы вся жидкость не уходила в одну петлю, а равномерно распределялась по всем контурам.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

  1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
  2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
  3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Инструкция на коллектор · "ЗАО Мушарака"

Скачать страницу PDF

Распечатать

Инструкция по эксплуатации


Коллектор


напольный регулируемый универсальный
для систем водяного отопления
и теплого водяного пола

КНР – 32 х 4


КНР – 32 х 3
1. Назначение

Коллекторы распределительные для систем водяного отопления и теплого пола, горячей, холодной воды используются для контроля и распределения теплоносителя в системе отопления. Трубы, подключенные к коллектору, образуют совместно с ним циркуляционное кольцо. Коллектор имеет подающую и обратную гребенку, позволяющую запирать, регулировать поток теплоносителя в контуре. Подающая гребенка оснащается расходомером. Обратная гребенка используется для ручной или автоматической регулировки с помощью электрического сервопривода.

2. Номенклатура и технические характеристики

2.1. Устройство коллекторного блока

Коллектор состоит из двух гребенок подающей и обратной закрепленных на кронштейнах. Варианты сборки коллекторов приведены на Рис. 1 и Рис 2. Корпуса гребенок (модулей) изготовлены из полипропилена с латунными закладными. Корпуса имеющие 3 и 4 выхода позволяют методом сварки получить любую гребенку от 3 выходов и более кроме 5-ти. Соединительный диаметр гребенок (модулей) под трубу Ø 32.

2.2. Разновидность исполнений

На Рис.3 приведены различные варианты комплектования регулировочными и присоединительными устройствами. Возможны следующие сочетания подачи и обратки:
а) подающая гребенка оснащена расходомером, обратная гребенка оснащена запорнорегулирующим вентилем с ручной регулировкой. Ручную регулировку можно автоматизировать, применив электрический сервопривод со стандартной присоединительной резьбой М30 х 1,5.
б) подающая и обратная гребенки оснащены запорнорегулирующим вентилем с ручной или автоматической регулировкой.
Выхода на подающей и обратной гребенке можно применять следующих видов:

    1. Евроконус полипропиленовый под пайку трубы Ø 16 – полипропилен
    2. Компрессионный латунный евроконус с механическим креплением под любой тип трубы Ø 16.
    3. Компресионный латунный евроконус с механическим креплением под любой тип трубы Ø 20.

2.3. Технические характеристики

Максимальный перепад давления – 0,6 бар.
Максимальное рабочее давление:

  • коллектор без расходомера – 6 бар
  • коллектор с расходомером – 6 бар

Максимальная температура потока:

  • коллектор без расходомера + 80°С
  • коллектор с расходомером + 70°С
  • материал корпуса коллектора PPRC
  • материал вставок – ЛС59-1
  • материал евроконуса под пайку – PPRC
  • материал компрессионного евроконуса ЛС59-1.

2.4 Порядок регулировки расхода
теплоносителя

Для регулировки расхода снять с расходомера защитный колпачок (красный см. Рис.1 или Рис.2). Отворачивая или заворачивая регулятор расхода (Черный) можно увеличить или уменьшить расход жидкости. Величину расхода контролировать по поплавку.
При регулировке расхода расходомером отсечной клапан на обратной ветви должен быть открыт полностью.
Возможно регулировка расхода отсечным клапаном. При этом расходомер должен быть открыт.

3. Комплектность

В комплект поставки входит:

  1. Подающая гребенка с расходомерами – 1 шт.
  2. Обратная гребенка с отсечными клапанами – 1 шт.
  3. Заглушка со спустником воздуха – 1 шт.
  4. Заглушка
  5. Комплект кронштейнов и крепежа

Компрессионный евроконус в комплект поставки не входит.
Поставка полипропиленового евроконуса, гайки накидной и уплотнительного кольца оговаривается при заказе

4. Меры безопасности

К установке и обслуживанию коллекторов распределительных для систем теплого пола допускается персонал, изучивший его устройство и правила техники безопасности.

5. Транспортировка и хранение

При транспортировке, погрузке и выгрузке изделие должно быть защищено от механических повреждений и атмосферных осадков.

6. Утилизация

Утилизация изделия производится в соответствии с установленным порядком, составленным в соответствии с Законами РФ № 96-ФЗ «об охране атмосферного воздуха», № 89-ФЗ «об отходах производства и потребления», а так же другими российскими и региональными нормами, актами, правилами, распоряжениями и прочими принятыми во исполнение указанных законов.

7. Приемка и испытания

Продукция, указанная а данном паспорте, изготовлена, испытана и принята в соответствии с действующей тех.документацией на предприятии-изготовителе.

8. Гарантийные обязательства

Предприятие-изготовитель (поставщик) гарантирует соответствие коллекторов для систем теплого водяного пола всем техническим требованиям при условии соблюдения потребителем правил хранения, транспортировки и эксплуатации. Гарантийный срок эксплуатации и хранения составляет – 18 месяцев с даты продажи или 24 месяца с даты производства.

Срок службы коллектора 10 лет при проведении необходимых сервисных работ и соблюдения правил эксплуатации

Скачать (PDF, 28KB)

Скачать (PDF, 28KB)

Скачать (PDF, 117KB)

Коллектор для теплого пола; монтаж и настройка

Для того чтобы добиться эффективности работы этой системы подогрева, мало правильно выбрать материалы, составить схему и грамотно уложить трубы водяного контура. Как показывает практика, в большинстве случаев все «упирается» в монтаж и настройку органа управления теплым полом – коллекторного узла. Именно на этом этапе чаще всего и допускаются различные просчеты и ошибки. Как результат – нарушение температурного баланса со всеми вытекающими.

Что такое коллектор теплого пола? В упрощенном исполнении – отрезок трубы, в которой есть несколько отверстий для присоединения «петель» теплого пола. В просторечии такие изделия называются гребенками. Но для схемы (так как вода циркулирует по замкнутому контуру), их понадобится две – на подачу и обратку.

Есть и более «серьезные» образцы – коллекторные сборки и узлы. Они полностью готовы к монтажу, поэтому в установке никаких дополнительных устройств не нуждаются.

Собственник, в зависимости от выбранного для теплого пола схемного решения, может сам (лучше с помощью специалиста) подобрать оптимальный для своей системы вариант. Подробнее с различными модификациями коллекторов и ценами на них можно ознакомиться по этой ссылке.

Почему при монтаже системы ТП желательно ставить именно коллектор? В интернете много статей по самостоятельному обустройству теплых полов. Естественно, все они акцентируют внимание на том, как можно сэкономить на монтаже контура. И одной из составляющих обозначают использование в схеме различных разветвителей и самодельных гребенок, причем не обязательно из металла. Обоснование – полимеры дешевле, вот их и нужно ставить. Следовать подобным рекомендациям – заранее обречь себя на решение множества проблем в дальнейшем. И вот почему.

Водяной теплый пол монтируется лишь в частных строениях. Для квартир такой подогрев – не вариант. А в любом доме всегда несколько комнат, к тому же и на разных этажах.

Вряд ли кто, имея отопительный котел, станет заниматься организацией искусственного подогрева для одной единственной комнаты. В этом случае, если она сравнительно небольшая, а требования к комфортности проживания минимальные, коллектор, может быть, и не нужен. Но ведь такая ситуация – не правило, а редкое исключение.

Собственники всегда обустраивают теплый пол, схема которого включает несколько «петель», каждая из которых отводится в конкретное помещение для подогрева напольного покрытия. Именно потому, что все они отличаются параметрами, без коллектора в системе теплого пола не обойтись.

И самое главное. Этот элемент схемы является связывающим звеном между контурами теплого пола и отопления. Коллектор может и не ставится, но в том случае, если в доме лишь одна линия подогрева пола, и подключается она непосредственно к котлу. Но это скорее из области фантастики.

Почему стоит монтировать коллекторы промышленной сборки? В первую очередь, из-за материала. Лучшим решением считается «нержавейка». Все «полезные советы» по изготовлению гребенок из отрезков полимерных труб не выдерживают никакой критики. Достаточно нескольких аргументов, чтобы понять это.

  • Не все пластиковые трубы подходят для монтажа контура ТП. О том, как их правильно выбирать, детально рассказывается здесь.
  • Сделать все присоединения своими руками, не имея необходимого оборудования и практического опыта, не получится. Главное в контуре теплого пола – герметичность. Именно поэтому, с учетом температурных расширений, вероятности гидроударов так важна надежность всех стыков.
  • В большинстве случаев, для повышения эффективности теплого пола, простейший коллектор дополнительно оснащается различными элементами – клапанами, расходомерами. Самостоятельно рассчитать все параметры технических устройств, в том числе, и стыкуемого смесительного узла, применительно к конкретной схеме не получится. Здесь нужны профессиональные знания. Гораздо проще приобрести готовую (в необходимой комплектации) коллекторную группу.

И последний аргумент. Все «знатоки», дающие советы по самостоятельному изготовлению различных гребенок, умалчивают о таком немаловажном нюансе, как ремонтопригодность. А если поломка произошла в отопительный период? С заводским коллектором вся понятно: поехал – купил – поставил вместо дефектного. А что делать с самодельным образцом? Сначала придется решать вопрос с резервированием по обогреву дома, потом подбирать материалы, изготавливать новый коллектор. Вряд ли такая экономия оправдана, если учесть, с какими проблемами можно столкнуться в перспективе.

Особенности монтажа коллектора теплого пола

В каждом доме – своя планировка, габариты комнат и иные нюансы. Потому и схемы могут разительно отличаться. Но независимо от этого, существует ряд правил, которые рекомендуется соблюдать в любом случае.

  • Коллектор не монтируется сам по себе, например, с креплением на стене. Его установка производится в специальном боксе, который располагается в доме так, чтобы доступ к нему был свободным, и в то же время он не диссонировал с внутренним оформлением. Но зачем именно в ящике? Свободный доступ не означает буквально для всех. Настройка коллектора – процесс довольно сложный, требующий грамотного подхода. И если кто-то из любопытствующих гостей или домочадцев где-то что-то «покрутит», то у хозяина добавится проблем. О том, что собой представляют коллекторные шкафы и сколько они стоят – здесь.
  • При выборе места необходимо учесть (по возможности), что желательно добиться одинаковой длины всех подключаемых к коллектору «ниток». Это минимизирует риск вероятного появления гидроударов в одной из них (при ошибках в расчетах) и будет способствовать более равномерному прогреву полов в каждом помещении.
  • Если на коллекторе установлены расходомеры, то обязательное требование – ориентация гребенок в горизонтальной плоскости. Иначе корректной работы регулирующих устройств из-за неточностей в их настройке не добиться.
  • При расположении контуров на разных этажах коллекторный шкаф ставится в верхней «точке» системы. Такая предусмотрительность нивелирует возможность ее завоздушнивания и облегчает уход за ней в процессе эксплуатации.
  • При значительных площадях, на которых обустраивается теплый пол с множество «петель», их желательно «развязать». В подобных ситуациях целесообразно монтировать не один, а два коллектора. Это позволит оптимизировать распределение потоков теплоносителя и режим работы котельного оборудования.
  • На последнем этапе, после монтажа системы теплого пола, производится ее опрессовка. Так как все «нитки» представляют собой цельные отрезки труб, то основное внимание – коллекторному шкафу. Если протечки и возникнут, то только в нем.

Настройка расходомеров коллектора теплого пола

В принципе, без них можно и обойтись. Но при этом неравномерность распределения теплоносителя по «петлям» обеспечена. Кроме того, что о приемлемом микроклимате во всем доме в этом случае говорить не приходится; отсутствие расходомеров может поставить собственника перед большой проблемой.

В разных помещениях, в зависимости от их специфики, свой тип напольного покрытия. Следовательно, и степень его нагрева должна выбираться индивидуально для каждой комнаты, с учетом материала финишной отделки. Как это отрегулировать без расходомеров, если все контура подключены через коллектор к общей системе отопления? Смесительный узел не поможет – у него совершенно иная функция.

Так как одними из популярных у собственников частных строений являются коллекторы от производителя «Stout» (нержавейка, огромный сортамент). Для информации – в изделиях данной модификации расходомеры ставятся на гребенке.

Алгоритм действий по настройке расходомеров, независимо от их конструктивного исполнения, практически идентичен. Но простота выполнения работы – кажущаяся. Необходимо учитывать все нюансы схемы отопительной системы – возможности насоса, тип котла и его характеристики, параметры контура теплого пола (в том числе, и протяженность «петли») и много иных особенностей. И вот здесь без услуг специалиста не обойтись. Иначе теплового баланса, а значит, и подлинно комфортных условий во всех комнатах с «подогревом» (при самостоятельной настройке) не добиться.

Вывод

Максимальная эффективность теплого пола, оптимизация расхода топлива для котла достигается выполнением ряда условий – грамотное составление проекта, правильный выбор комплектующих и профессиональный монтаж системы. Самостоятельно выполнить все технологические операции с высоким качеством не получится – это подтверждается практикой. Так как речь идет о такой специфической коммуникации, как отопление, лучше не экспериментировать, пытаясь сэкономить по максимуму, а обратиться к специалистам. Хотя бы на отдельных, особо сложных для понимания и реализации этапах.

Проживающим в Подмосковье достаточно набрать номер телефона 8 (495) 109-00-95, и сотрудники компании «АЛЬФАТЭП» дадут исчерпывающие разъяснения и профессиональные рекомендации по вопросу обустройства теплого пола. При желании клиента все выполнят сами – от проектирования до доставки и монтажа необходимого оборудования. Произведут его настройку, опробование в работе, а заодно и обучат собственника жилища всем нюансам эксплуатации и обслуживания системы.

схема сборки, настройка, принцип работы

Здесь вы узнаете все про коллектор для теплого водяного пола: схема сборки, настройка, принцип работы устройства с расходомерами, а также узнаете какой выбрать сервопривод и зависит ли цена от качества.

Сейчас многие интересуются, как сделать пол с подогревом своими руками.

Водяные коллекторы для теплого пола являются главными элементами систем «теплый дом», которые обеспечивают максимальный уют в любом помещении.

Одной из главных деталей во всей системе является коллектор для теплого водяного пола.

Распределительный коллектор предназначен для контроля и распределения теплоносителя в системах отопления.

Коллектор для теплого водяного пола: как сделать?

Говоря простым языком коллектор-это просто труба. К этой трубе присоединяются другие трубы, которые образуют целостную систему. В зависимости от того, сколько труб подключается к нему, столько он и имеет мест резьбы. В коллекторе для теплого водяного пола цена зависит, в том числе и от количества резьбы на нём.Чем больше резьбы, тем цена дороже.

Принцип работы

Как он работает? Если очень просто, то принцип состоит в том, что вода подается из нагревающего бака в него и по нему переходит, по ответвлениям всей площади пола. Потом она, остывшая, переходит обратно в бак, где нагревается и идёт обратно.

Из чего состоит?

Он состоит из различных коллекторов, переходников, отводчика воздуха, сливных кранов, автоотводчика воздуха, клапана для отсека, европейского конуса, детали для закрепления изделия. Так вкратце выглядит схема сборки коллектора водяного теплого пола.

В основном используется 4 главных вида:

  1. Обычная сборка, где есть труба с европейскими конусами. Больше ничего в такой сборке нет. Это вид подходит больше для водоснабжения.
  2. Система для теплого водяного пола своими руками делается, в большинстве случаев, из китайских коллекторов. Главная особенность данных деталей в том, что закручивающиеся вентили находятся на изделии. При эксплуатации с ними нет особых проблем кроме одной. Обычно из-под кранов капает вода. Это проблема даже не изделия, а плохого качества воды.Такая проблема решается очень легко. Идет замена резиновых уплотнителей. Это тоже недорогой вариант.Он не предполагает каких-то изысков, типа установки терморегулятора воды. Такой вид схемы сборки коллектора водяного теплого пола годится только для маленьких домов.
  3. Это уже вариант, требующий более серьёзных финансовых затрат. Здесь отсутствуют шаровые клапаны, но есть вентили для регулирования, а также европейские конусы под трубы из металлопластика. На эти вентили можно установить специальные приводы, которые будут работать с термостатами, установленными в комнате и регулировать открывание и закрывание вентилей. Таким образом, будет осуществляться регулировка тепла в системе.
  4. Бывают такие случаи, когда нельзя выполнить равные контуры. Тогда приходится прибегать к помощи расходомеров. С помощью расходомера можно очень точно отрегулировать проток тепла и если вы используете расходомеры, вне зависимости от длины контуров, поток будет одинаковый. Этот вид используют для подающего коллектора, то есть для подачи воды из бака, а для обратной подачи можно купить более дешёвый вариант с обычными вентилями.

Нельзя устанавливать подающий коллектор внизу, а обратный сверху. Тогда горячий подающий будет греть обратный. Все конечно будет работать, но это в корне не правильно. Также можно отметить еще несколько видов коллекторов для теплового пола, которые имеют место быть.

Это труба, которая имеет смесительный узел, а также с термостатом. Для тех, кто не имеет финансов можно сделать его из полипропиленованных труб и таких же муфт.

Важно понимать, что сам принцип работы коллектора для теплового пола такой же, как и работа обычной батареи!

Схема сборки

Перед установкой нужно понимать несколько вещей:

    1. Нужно помнить, что подключается не более девяти контуров к коллектору. Поэтому, если их более девяти, то нужно устанавливать не менее двух.
    2. Нужно найти хорошее место для установки.
    3. Надо устанавливать четко в центре жилья и чтобы все контуры были одинаковой длины. Это даст хорошее, равномерное прогревание всего пола. Если дом не одноэтажный, то лучше устанавливать изделие под лестницей. В том месте, где мало кто ходит, но с лёгким доступом.

Последовательность:

  1. Сначала делается шкаф для коллектора, в который потом поместится собранная система.
  2. Для сборки бюджетного варианта с ручной регулировкой, покупаем коллекторы с нужным числом контуров. Потом соединяем его с полипропиленовой трубой, которая идёт от котла. При соединении применяем разъемное соединение. Разъемное соединение сверху накручивается гайкой, а снизу накручивается полипропиленовая труба, у которой тоже есть муфта для крепежа к нему. После этого закрепляем все устройства необходимые для полноценной функциональности. Переходники, кронштейны, краны для слива и так далее. Потом все это помещается в шкаф для коллектора.
  3. Присоединяется металлопластиковая труба.
  4. Далее к устройству устанавливается отводчик воздуха. При желании к системе коллекторского узла можно подсоединить насос, циркуляционный термодатчик и двух или трехходовые клапаны.

Какой выбрать?

В большинстве вариантов изделие выбирается по кошельку. Чем больше средств, тем продвинутее приобретете коллектор для теплового пола.

Обычно идет расклад между автоматической и ручной регулировкой. Авторегулировка дороже, но гораздо удобнее в эксплуатации. Не надо ничего будет подвинчивать самому, все сделает автоматика.

Все изделия российского производства выполнены из нержавеющей стали, это же можно сказать и о европейских производителях. Они, как правило, имеют все необходимые гнезда для автоматики. Более дешевые китайские изделия возможны исключительно с ручной регулировкой.

При выборе помните, что купив недорогой вариант, может случиться, что придётся дополнительно покупать недостающие детали.

Коллектор для теплого пола. Смесительный узел для теплого пола в сборе.

Коллектор для теплого пола, смесительный узел, труба для теплого пола-это основные элементы греющей части тёплых водных поло.

Коллектор для теплого пола распределяет циркулирующий в системе теплоноситель по раздельным контурам тёплого пола, а смесительные узлы обеспечивают подмес холодного и горячего теплоносителя на температуру, заданной пользователем.  Каждый контур греет определённый участок пола.

Труба для теплого пола является нагревательным элементом конструкции. Циркулирующий по ней теплоноситель передаёт тепловую энергию бетонной стяжке, которая отдаёт тепло в помещение. Наилучшим вариантом для устройства обогреваемых полов являются металлопластиковые либо цельнопластиковые трубы из сшитого полиэтилена PEX-A. Главное достоинство, которое обуславливает широкое применение этих типов труб для тёплых полов — их высокая гибкость. Трубы из сшитого полиэтилена и металлопластиковые за счёт гладкой, не покрывающейся отложениями, внутренней поверхности и отсутствия резких поворотов обеспечивают наименьшее гидравлическое сопротивление. Тепловые расширения труб минимальны. Трубы выпускаются в бухтах 50-200 метров и более (до 1000 по заказу), наружные диаметры — 16, 20, 26 и 32 мм. Для тёплых полов, как правило, используют 16 мм. Поступлению кислорода, отрицательно влияющего на состояние металлических элементов системы, в теплоноситель, препятствует алюминиевый слой в металлопластиковой трубе и кислородный барьер в полиэтиленовой PEX-A. Металлопластиковые трубы можно изгибать под несколько меньшими диаметрами, изогнутые, они держат форму (в отличие от PEX-A). Поэтому работать с металлопластом немного проще. С другой стороны, труба из сшитого полиэтилена, за счёт большей жёсткости, не может быть случайно продавлена под большим весом или вследствие удара. Обе системы трубопроводов схожи как по техническим характеристикам, так и по стоимости. Для крепления труб к утеплителю из экструдированного пенополистирола служит скоба якорная  для теплого пола.
 Термостатический смесительный клапан смешивает обратный (остывший) и подающий (слишком горячий) потоки теплоносителя в пропорции, необходимой для обеспечения нагрева тёплого пола до заданной температуры. Для точной регулировки на клапан смесительного устройства устанавливается термоголовка для теплого пола. С помощью регулировочных механизмов можно задавать как общую температуру для всей системы, так и регулировать степень нагрева каждого контура отдельно. Коллектор, основой которого служат две распределительные гребёнки, может комплектоваться смесительным узлом, термоголовками, сервоприводом, циркуляционным насосом.



Как отрегулировать коллектор теплого пола?

Снимите красных колпачков на расходном или верхнем стержне коллектора . Поверните клапан против часовой стрелки, чтобы уменьшить расход до . Аналогичным образом поверните клапан по часовой стрелке, чтобы увеличить расход до . Отрегулируйте для каждого контура до , расходомер на , расход , пока настройка не будет завершена.

Щелкните, чтобы увидеть полный ответ.

Из этого, как мне контролировать температуру пола с подогревом?

Полы с подогревом работают при более низкой температуре , чем радиаторы, поэтому предложение вашего строителя о том, чтобы подогрев пола постоянно работал под контролем термостата, имеет смысл. Вы используете свой термостат, чтобы установить температуру , которую вы хотите. Это эффективный способ работы системы.

Также, как избавиться от воздушной пробки в теплый пол? Для того, чтобы удалить воздух, вам необходимо:

  1. Изолируйте все UFH-зоны, кроме зоны, которая не нагревается.
  2. Снимите привод.
  3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к крану холодной сети.
  4. Подсоедините шланг к сливному отверстию коллектора и вытащите его в отходы.

Кроме того, как сбалансировать коллектор лучистого тепла?

Как сбалансировать излучающий коллектор от Uponor.

  1. На балансируемом коллекторе найдите контур с наибольшим падением давления (футы / дюйм).
  2. Чтобы сбалансировать все другие контуры на коллекторе, найдите перепад давления (футы / дюйм) для каждого контура и вычтите из контура с наибольшим перепадом давления (так же, как контур, изображенный на шаге 1).

Следует ли постоянно оставлять полы с подогревом?

Рекомендуется, чтобы в разгар зимы, система теплых полов должна была оставаться включенной на все раза. Хотя должен иметь разную температуру в зависимости от использования и активности в доме. Это связано с тем, что пол с подогревом может нагреться за два-три часа, поэтому лучше не отключать его полностью.

Коллектор теплого пола TacoSys с балансировкой обратки 1-5л / мин, DN25

Благодаря своей инновационной технологии коллекторы контура отопления TacoSys работают надежно, в соответствии с требованиями и особенно экономичны.Клапаны коллектора готовы к установке приводов Taconova. Подающая и обратная штанги коллектора подключены к системе отопления. Контуры отопления / охлаждения могут быть легко подключены к двум-двенадцати розеткам Eurocone с помощью дополнительных фитингов. Клапаны ручного управления обеспечивают воспроизводимое ручное регулирование потока . Различные настройки клапана приводят к разному объему потока. Таким образом, они гарантируют индивидуальное регулирование температуры в помещении в точном соответствии с требованиями ваших клиентов.TacoVent Vent используется для автоматической вентиляции приточных и обратных труб. Коллекторы TacoSys особенно подходят для напольного отопления, но также могут использоваться с низкотемпературными или обычными радиаторами, сохраняя при этом максимальные температуры. Доступны комплекты от 2 до 12 отопительных контуров.

Особенности

  • нержавеющая сталь и никелированная латунь
  • температура среды от -10 ° C до + 70 ° C
  • конус клапана для точной регулировки расхода
  • макс.рабочее давление PB max:
Топметр Taconova

Каждый коллектор Taconova TacoSys оснащен балансировочными клапанами Taconova Topmeter.

Балансировочный клапан Topmeter установлен на возврате в версии RETURN и на подающем устройстве в версии SUPPLY.

Измерение расхода основано на принципе диафрагмы, помещенной в измерительную трубку, через которую проходит текущая среда. Положение отверстия передается поршнем на диск в индикаторе потока со шкалой, которая позволяет легко считывать скорость потока.Вращение шпинделя изменяет профиль открытия клапана, позволяя установить желаемый поток.

Taconova NovaDrive с TopDrive

Коллекторы теплого пола в стандартной комплектации оснащены маховиком для регулировки клапанов. Клапаны всегда находятся на противоположной стороне от Topmeter для каждой версии. Таким образом, в версии SUPPLY клапаны находятся на возврате, а в версии RETURN - на поставке.

Клапаны могут быть оснащены электротермическими приводами Taconova NovaDrive и TopDrive.Электроприводы могут управляться электрически в зависимости от температуры в помещении. Каждый контур теплого пола имеет свой собственный термопривод, поэтому каждой зоной нагрева можно управлять отдельно для почти идеального управления квартирами или домами.

Приводы

необходимо заказывать отдельно от коллектора. Выбор подходящих термоэлектрических приводов можно найти в принадлежностях.

Инструкции по монтажу коллектора теплого пола

ИНСТРУКЦИИ ПО УСТАНОВКЕ КОЛЛЕКТОРА ОТОПИТЕЛЬНОГО УПРАВЛЕНИЯ ПОД ПОЛОМ Коллекторы являются общими для всех систем площадью более 30 м 2, независимо от системы подогрева под полом .Коллекторы поставляются в комплекте и крепятся к настенному кронштейну. Коллектор поставляется в комплекте с узлом дренажа и вентиляционного отверстия, который можно разместить на любом конце коллектора . Запорные клапаны поставляются отдельно для стороны подачи каждого коллектора . Нижний коллектор - это поток, а верхний коллектор - возврат. Каждый порт коллектора снабжен нажимным соединением Polyplumb.Трубы подключаются к коллекторам путем вставки элемента жесткости в трубу и простого проталкивания фитинга в порт. Расходомер на каждом отверстии потока коллектора обеспечивает визуальную индикацию потока через каждый контур. Как ручную, так и запорную балансировку можно недооценить , используя синий колпачок на возвратном коллекторе для ручной регулировки или сняв синий колпачок и отрегулировав его с помощью ключа, поставляемого с каждым из них. коллектор .62 80 50 L Подготовка и установка коллектора Извлеките коллектор из коробки и расположите подающий и возвратный коллекторы так, чтобы впускные / выходы направлены вниз. Извлеките воздуховыпускной и сливной клапан из упаковки и подсоедините к нужному концу коллектора . Прежде чем вручную затягивать стяжную гайку на коллекторе , убедитесь, что уплотнение установлено правильно.Чтобы убедиться, что клапаны надежно подсоединены к коллектору , затяните гаечным ключом на 38 мм или гаечным ключом еще на пол-оборота. Извлеките из упаковки запорные клапаны (поставляются отдельно) и подсоедините к противоположному концу коллектора . Как и в случае с воздуховыпускным и сливным клапаном, убедитесь, что уплотнение находится на месте, прежде чем вручную затягивать стяжную гайку на коллекторе . Затем завершите соединение, используя гаечный ключ на 38 мм или гаечный ключ, чтобы затянуть его еще на пол-оборота.Закрепите коллектор горизонтально в желаемом положении, используя оба отверстия для винтов на каждом кронштейне. Коллектор теперь установлен и готов к подключению к сети от бойлера и системы отопления под полом . трубопроводные контуры. В комплект входит набор самоклеящихся наклеек, чтобы помочь идентифицировать каждую цепь на коллекторе . Наклейки также дают возможность записывать количество оборотов, необходимых для правильного расхода через каждый контур. Выходы 2 3 4 5 6 7 8 L (мм) 190 245 300 355 410 465 520 Выходы 9 10 11 12 13 14 L (мм) 575630 685 740 795 850 Размер 1 ”A (мм) 39 B (мм) 64 C (мм) 86 ABC

Как установить и сбалансировать систему обогрева полов

Рост популярности системы подогрева пола не удивляет монтажников, поскольку они знают множество преимуществ, которые предлагает эта система отопления.

Подпольное отопление - это простая система для установки , если вы знаете, как , поэтому новые и опытные монтажники посоветуют вам, какой баланс необходим и как это сделать.

При правильном обучении установка этой системы отопления может быть правильной, что позволяет избежать нескольких потенциальных ошибок.

Например, для улавливания и удержания как можно большего количества тепла от этой эффективной низкотемпературной системы важно обеспечить достаточное количество оборудования на черновом полу и по краям комнаты.

Баланс системы

Одна из областей, которая может вызвать проблемы как у мастера, так и у нового установщика, так и у опытных технических специалистов, - это балансировка системы отопления.

Балансировка системы является фундаментальным аспектом ее установки, но слишком часто ее игнорируют или спешат. Чтобы вручную сбалансировать систему, установщик должен настроить расходомеры на коллекторе, чтобы определить правильный уровень потока воды, подаваемой в каждую зону или комнату.

Физическая задача не сложна, поскольку расходомеры просто должны открываться на желаемую величину. Однако настоящая трудность заключается в точном измерении количества потока, необходимого для того, чтобы комната или пространство достигли желаемой температуры.

Размер имеет значение

В случае балансировки системы теплого пола имеет значение размер системы. Слишком часто расходомеры устанавливаются на «настройку по умолчанию» независимо от длины контура, шага трубы, размера комнаты или зоны, ее расположения или ориентации, тепловых нагрузок и использования помещения.

Простой выбор положения по умолчанию приводит к плохо сбалансированной системе теплого пола.

Рассмотрим план жилого дома внизу, состоящий из двух гостиных, кухни и гардеробной.Во всех четырех комнатах есть полы с подогревом, но в каждом помещении разные требования к отоплению. Например, кухня может не нуждаться в таком большом потоке, как гостиная, потому что кухня имеет тенденцию быть теплее при приготовлении пищи и так далее. Унитазу на нижнем этаже также потребуется уменьшить поток, так как это меньшее пространство, и ему не нужен такой же уровень тепла.

На скорость потока и баланс системы влияют и другие факторы, например:

  • Количество окон в комнате
  • Направление - комнаты, выходящие на южную сторону, будут получать больше солнца, чем комнаты, выходящие на север.
  • Финишное напольное покрытие б / у

Сезонная корректировка

При понимании того, как установить и сбалансировать теплый пол, существуют и другие факторы, о которых монтажник должен знать.

Изменяется баланс системы; Тот факт, что в прошлый вторник днем ​​он был идеально сбалансирован, не означает, что он идеально сбалансирован в четверг утром. Это связано с тем, что существует множество переменных, которые влияют на то, как комната реагирует на тепло, проходящее через пол.

Если установка будет проводиться летом, требования к отоплению будут сильно отличаться от таковых в разгар зимы. Таким образом, профессиональная монтажная компания поймет, что им необходимо будет несколько раз посетить домашнюю собственность, чтобы повторно сбалансировать систему в определенное время после установки.

По сути, балансировка системы не выполняется за 5 минут. Чтобы сделать это правильно, нужны время и настойчивость. Профессиональным установщикам не нужны жалобы на то, что система слишком горячая или слишком холодная, просто потому, что на этапе ввода в эксплуатацию баланс системы не был тщательно продуман.

Автоматическое решение?

По мере того, как технология теплого пола становится все более сложной, может появиться автоматическое решение.

Автоматическая балансировка - это уникальная технология, которая устраняет необходимость в сложной ручной балансировке системы. Этот изящный гаджет постоянно отслеживает изменения условий как внутри, так и за пределами объекта, соответствующим образом регулируя скорость потока в системе. Он также способен обнаруживать изменения в напольном покрытии и реагировать на них.

Если пользователь хочет, чтобы он отдыхал при 22 ° C, скорость потока была установлена ​​на 20 ° C в феврале, поэтому ему может быть сложно достичь более высокой температуры.Автоматическая балансировка означает, что он может регулировать расход для достижения более высокой температуры, независимо от времени года, размера комнаты, местоположения и т. Д.

Все, что нужно сделать установщику при установке системы, - это убедиться, что все расходомеры полностью открыты на коллекторе , но только если система автоматически сбалансирована.

С этого момента не о чем беспокоиться - просто пусть теплый пол сделает свое дело.

% PDF-1.7 % 59 0 объект > эндобдж xref 59 68 0000000016 00000 н. 0000002077 00000 н. 0000002249 00000 н. 0000002893 00000 н. 0000003510 00000 н. 0000004164 00000 п. 0000004199 00000 п. 0000004310 00000 н. 0000004423 00000 н. 0000004547 00000 н. 0000005065 00000 н. 0000005656 00000 н. 0000005754 00000 н. 0000006359 00000 н. 0000007025 00000 н. 0000008250 00000 н. 0000008679 00000 н. 0000008763 00000 н. 0000009135 00000 п. 0000009615 00000 н. 0000010888 00000 п. 0000012382 00000 п. 0000013616 00000 п. 0000014817 00000 п. 0000015993 00000 п. 0000017189 00000 п. 0000018119 00000 п. 0000020768 00000 п. 0000026106 00000 п. 0000032425 00000 п. 0000035708 00000 п. 0000035738 00000 п. 0000035811 00000 п. 0000038315 00000 п. ZAbFJ &) vQ`vfqXA, W $ N @ P5 @ l o0

Замена газового коллектора безрезервуарного водонагревателя Noritz (демонстрация)

Замена газового коллектора для водонагревателей Нориц Танклесс

Каждый безбаквальный водонагреватель Noritz имеет газовый коллектор, который контролирует количество газа, поступающего в горелку в любой момент времени.Газовый коллектор гарантирует, что ваше устройство использует правильное количество энергии для нагрева поступающей воды, тем самым предотвращая потери или низкую производительность.

Тогда важно убедиться, что газовый коллектор работает правильно. По словам Рэнди Оширо, помощника менеджера по инжинирингу в Noritz, способ определить, нуждается ли газовый коллектор в замене, - это если агрегат не работает должным образом. «Неисправный газовый коллектор приведет к появлению кода ошибки 11 или 12, связанной с сгоранием, на устройстве», - объясняет он.

Узнайте об устранении наиболее распространенных кодов ошибок на водонагревателях без резервуара

Следующие шаги объясняют, как заменить газовый коллектор и отрегулировать давление газа в коллекторе. Эти шаги предназначены в качестве образовательного обзора для вашего подрядчика по сантехнике или HVAC, и Noritz рекомендует вам не пробовать это самостоятельно, если вы не являетесь лицензированным и обученным специалистом.

Установка нового коллектора

  1. Снимите переднюю крышку водонагревателя с помощью отвертки Philips.Закройте газовый кран и отключите прибор от сети.
  2. Снимите С-образный зажим в правом нижнем углу устройства и сдвиньте газовую трубу вверх, чтобы она отсоединилась от впускного газового фитинга.
  3. Следуйте по проводам, выходящим из коллектора к подсоединенному жгуту проводов. Отсоедините, нажав и удерживая средний язычок ремня безопасности и одновременно потянув его в стороны.
  4. Снимите коллектор, открутив четыре винта. (Не используйте электроинструменты.) Оказавшись внутри, полностью отделите газовую трубу от коллектора.
  5. Вставьте газовую трубу в новый коллектор . Надавите, пока он не достигнет дна.
  6. Установите новый коллектор в агрегат, вставив присоединенную газовую трубу во впускной фитинг и надавив вниз, пока шайба не будет полностью ложиться на верхнюю часть фитинга. Установите С-образный зажим на место и убедитесь, что он легко вращается.
  7. Снова подсоедините жгут проводов, соединив два конца вместе до щелчка. Снова прикрепите коллектор с помощью четырех основных винтов.
Регулировка давления газа в коллекторе

Для следующих шагов вам понадобится манометр и диаграмма газового коллектора, которые можно найти здесь. Регулировка давления обеспечивает поступление необходимого количества газа в агрегат.

  1. Включите газовый клапан и осмотрите устройство на предмет утечек газа, прежде чем закрыть водяной клапан и снова подключить питание к устройству.
  2. Чтобы проверить давление газа, включите манометр и подождите, пока он не покажет 0.00. Затем возьмите трубку манометра и прикрепите ее к испытательному отверстию коллектора. Снова включите впускной клапан воды и откройте несколько кранов, чтобы создать достаточно горячей воды для регулировки коллектора.
  3. Найдите стекло горелки и убедитесь в наличии пламени.
  4. Снимите трубку манометра с манометра и заблокируйте конец трубки пальцем. Обнулите манометр, а затем снова подсоедините трубку, чтобы удалить остатки воздуха.
  5. Найдите кнопки регулировки давления в коллекторе на печатной плате.Нажмите и удерживайте верхнюю и третью кнопки сверху, пока не появится надпись «S_P», означающая «специальный блок». (Значение кнопок см. На изображении справа).
  6. Используйте таблицу, чтобы найти указанные минимальное и максимальное давление для устройства. Нажмите кнопки минимум, и максимум, перед тем, как использовать кнопки вверх, и вниз, для регулировки их соответствующих давлений.
  7. Закрыть кран подачи воды и газа. Снимите трубку с испытательного порта коллектора и вставьте новый предварительно закодированный винт.
  8. Снова включите впускной и газовый клапаны и установите на место переднюю крышку устройства.

Чтобы получить подробную видеоинструкцию по замене коллектора и регулировке давления газа, просмотрите видео ниже или свяжитесь с Noritz по телефону 1-866-766-7489.

Рекомендации по неисправности клапана коллектора в малой гидравлической установке (Wirsbo / Uponor)

У меня есть небольшая 1-зонная гидронная система с 2 контурами, используемая в качестве дополнительного обогрева для бонусной комнаты через трек pex quik под твердым деревянным полом.Система работает по замкнутому контуру от водонагревателя + теплообменник. Он работал нормально в течение двух сезонов, а затем мы заметили падение мощности с одной стороны комнаты, которое в конечном итоге полностью прекратилось. При дальнейшем осмотре возвратного коллектора (Wirsbo / Uponor 1-1 / 4 дюйма, латунь) я заметил небольшую утечку из компрессионного фитинга на холодном контуре и коррозию на коллекторе и соответствующем штифтовом клапане. коллекторы петли установлены, и мы используем только две петли, я промыл линии (много ржавой воды) и поменял петлю на неиспользуемый порт и (на тот момент) исправный клапан.Однако я не стал снимать коллектор для лучшей очистки или снимать неисправный клапан. Мы не заметили полного улучшения вывода в этом цикле, но, просто почувствовав обратную линию, он определенно получил некоторую циркуляцию. Это было в конце прошлого сезона, результат после простоя в теплые месяцы вы можете видеть на этой картинке, снова нет циркуляции в этом контуре с ржавым клапаном:

Я предполагаю, что клапан посередине, что Я заменил его на самом деле достаточно корродированным, чтобы препятствовать потоку из 3-го порта.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
