Регулирующий клапан на отопление: Трехходовой клапан для теплого пола. Схема. Устройство

Содержание

Арматура для отопления: что это такое, запорная регулирующая продукция для систем горячего водоснабжения, виды регулировочных изделий

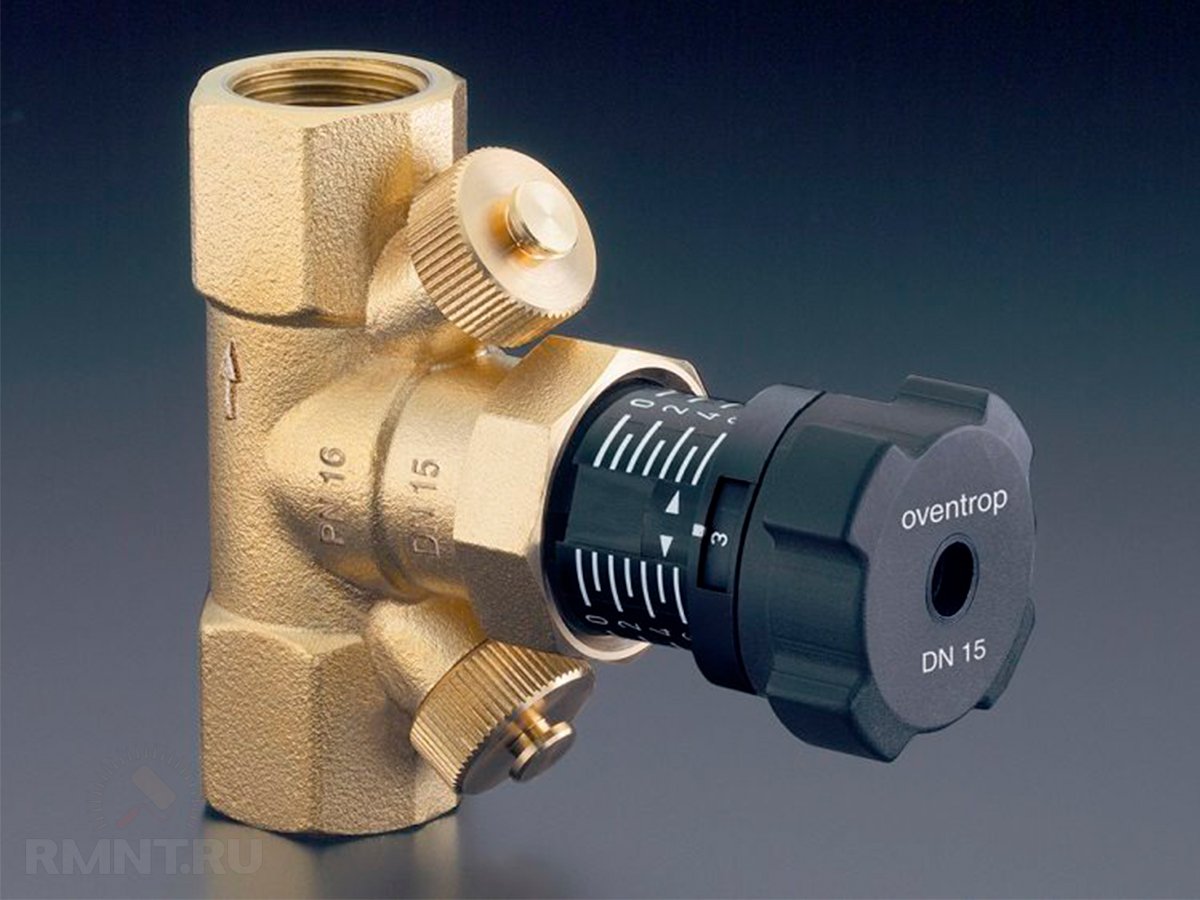

Что такое балансировочный клапан

Для клапанов этого вида балансировка – это изменение рабочего сечения трубопровода. Это достигается путем выдвижения штока в рабочую область конструкции, через которую проходит поток теплоносителя. В результате происходит изменение давления, гидравлическая нормализация.

Внешне он напоминает обычную запорно-регулирующую арматуру. Но для точной настройки на крышке есть цифровая шкала. В конструкции есть штуцеры для подключения измерительных приборов или регулятора перепада давления.

Особенности работы, назначение:

  • Базовая настройка выполняется на основании гидравлического расчета системы. В дальнейшем возможно изменение параметров для точного регулирования.
  • Устанавливается в сложных отопительных системах с несколькими центральными стояками.
  • Не применяется в коллекторном отоплении, так как там балансировка происходит автоматически.
  • Не используется в небольших автономных системах теплоснабжения, для домов, площадью менее 300 м².

Есть различия для каждой модели балансировочного клапана для системы отопления – принцип работы, конструкция, возможность коммутации с другими элементами. Актуальность его установки определяется на этапе проектирования. Он обязателен для теплоснабжения многоквартирных домов, коммерческих и производственных зданий.

Важно: балансир бесполезен для открытой системы отопления. Он устанавливается только для закрытых магистралей с принудительной подачей теплоносителя.

Почему стоит использовать

Главная задача – гидравлическая балансировка. Пример: в многоквартирном доме есть два стояка отопления. В одном температура повышена, во втором – ниже нормы. Причина – горячая вода идет по пути наименьшего сопротивления и большая часть жидкости уходит в ближайший к тепловому узлу контур. На дальний трубопровод приходится меньшая часть тепла. Установив балансировочный клапан на ответственных участках, можно нормализовать распределение температуры для всех потребителей.


Альтернативные способы использования:

  • Отдельная ветка с радиаторами и большим расстоянием между ними. Оптимизирует гидравлический баланс, когда изменяется объем протекающей жидкости из-за работы терморегуляторов.
  • В контур для буферной емкости. Он регулирует подачу горячей воды для поддержания высокого уровня температуры. При этом не снижается степень нагрева в основном контуре.
  • В бойлер косвенного нагрева. Искусственное ограничение притока теплоносителя для регулировки температуры.

Балансировочные клапаны могут устанавливаться в однотрубной и двухтрубной системе отопления. В первом случае они регулируют объем горячей воды, во втором – нормализуют давление между подачей и обратным трубопроводом. Для последнего нужны модели с одной или двумя штуцерами для подключения к регулятору перепада давления. Альтернативное использование – измерение давления до и после устройства с помощью комбинированного манометра.

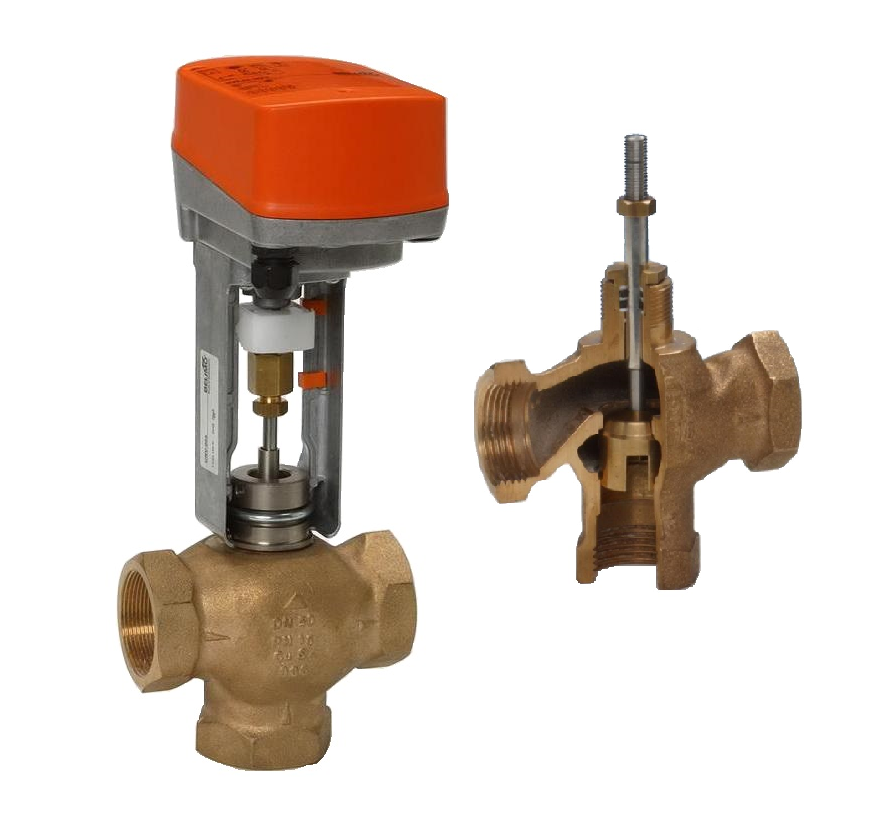

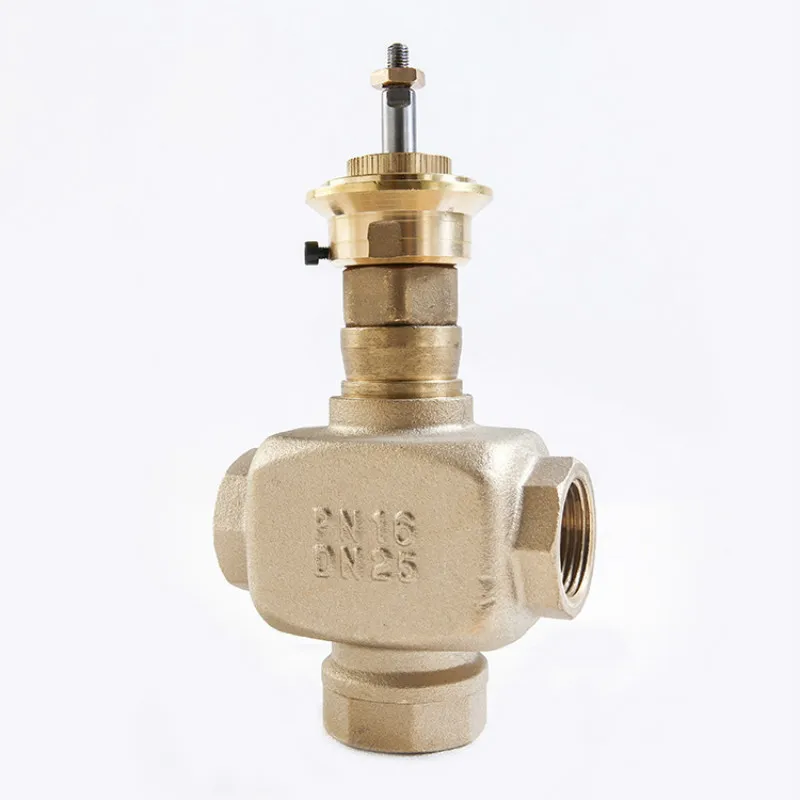

Трехходовой клапан смесительный для системы отопления с терморегулятором
Современные технологические процессы обязательно должны быть автоматизированы.
В системе отопления основным механизмом автоматизации является трехходовой клапан. Он предназначен для смешивания двух…Важно: после длительного простоя на штоке может сформироваться известковый налет. Перед контрольным запуском отопления нужно проверить состояние клапана, прочистить его.

Особенность конструкции

Для стабилизации давления можно выбрать механический или автоматический кран балансировочный для отопления, которые отличаются конструкцией. Регулировка первых происходит вручную, для изменения разности давления необходимо каждый раз контролировать положение штока.

Если же необходимо автоматизировать работу теплоснабжения, рекомендуется выбирать модели с мембранным блоком.

Механические балансиры


Это одна из разновидностей запорной арматуры, регулировка положения штока в которой происходит вручную. На ручке есть цифровая шкала, указывающая текущее значение прохода в трубопроводе. Преимущество – возможность использования для балансировки и в качестве запорной арматуры. Пример: отключение отдельных участков трубопровода для проведения ремонтных работ.

Дополнительно можно установить манометр и термометр для контроля давления, температуры. Но для этого нужно выбирать модели с соответствующими разъемами. Материал изготовления – латунь, реже используется нержавеющая сталь. При выборе нужно обращать внимание на максимальный показатель давления, который может выдержать прибор.

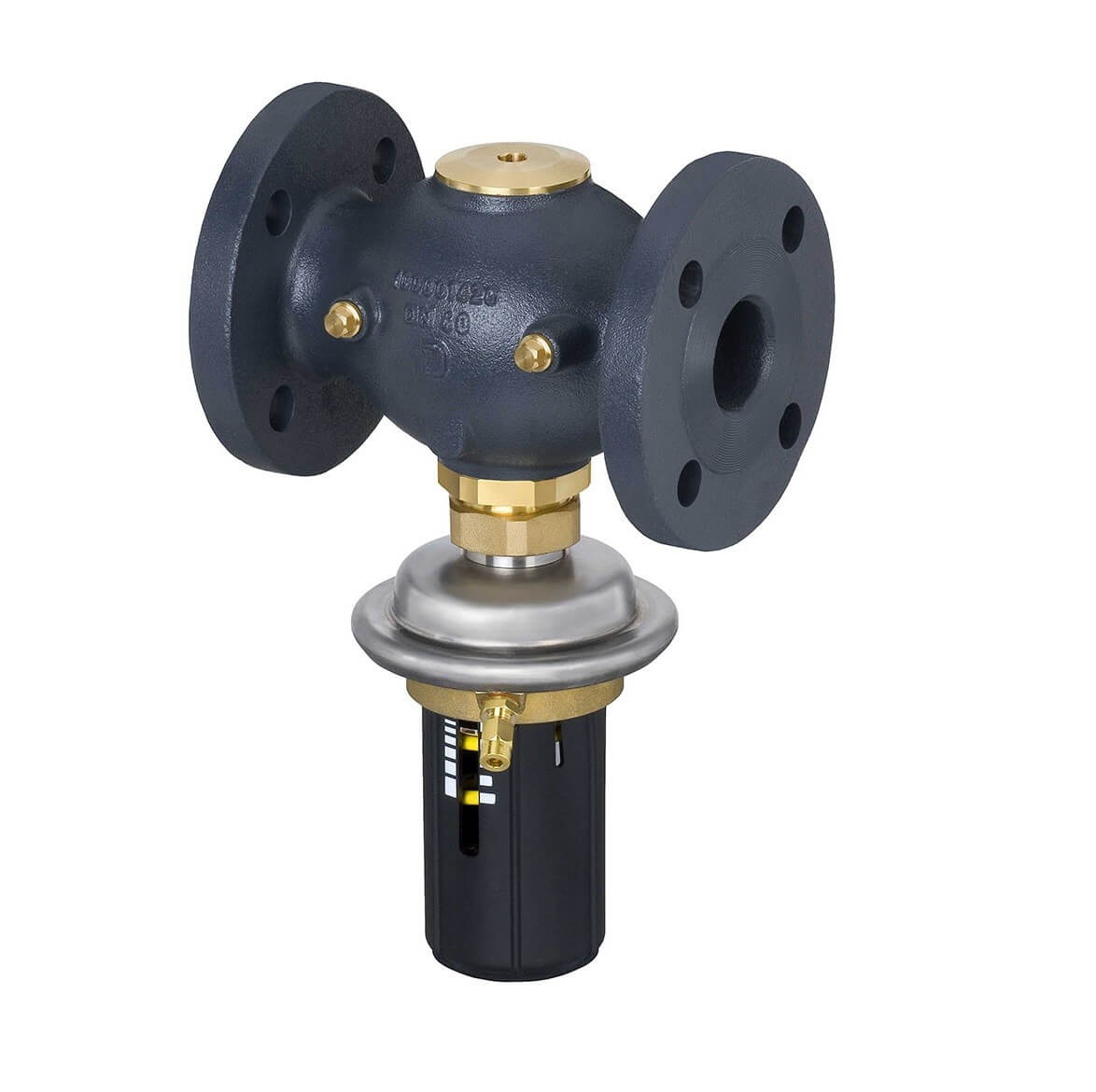

Автоматические балансиры

Состоят из двух компонентов – механического клапана и регулятора перепада давления. В первом устанавливается мембранный блок, на корпусе расположено 2 штуцера, которые подключаются к манометру для настройки или к регулятору перепада давления. При изменении давления толщина мембранного блока увеличивается или уменьшается, тем самым регулируется рабочий проход магистрали. Монтируется на обратную магистраль.


Регулятор перепада давления устанавливается на подающий трубопровод. Подключается к механическому балансиру с помощью капиллярных трубок. При изменении параметров отопления происходит автоматическая корректировка давления.

Для больших, разветвленных систем рекомендуется монтаж автоматических балансиров. Это актуально при частых перепадах давления, изменения температуры теплоносителя. Если же система работает относительно стабильно, но нужно периодически контролировать гидравлические параметры – можно поставить механические балансиры.

Совет: клапаны для балансировки отличаются способом подключения. Для небольших труб выбирают модели с наружной или внутренней резьбой. Есть балансиры с фланцевым соединением.

Рекомендуемые производители

Изготовлением подобной запорно-регулирующей арматуры занимается несколько мировых производителей. От качества материалов, точности настройки и конструкции зависит работа теплоснабжения. Поэтому рекомендуется покупать не аналоги, а оригинальные модели. Это увеличит надежность системы.

На рынке можно найти балансиры от Valtec, Danfoss, Herz и Honeywell. Они отличаются только внешним видом, функциональные особенности у них одинаковые. В таблице представлены популярные балансиры на отопление от этих производителей.

Производитель Механический балансир Автоматический балансир
Valtec VT.042.G VT.040.G
Danfoss Leno MVT или MNT AB-PM, APT или ASV
Herz 4017 M TS-V
Honeywell Kombi-3-Plus

Эти модели отличаются размерами, способами подключения к трубопроводу. Часть из них рассчитаны только для холодного водоснабжения, но большинство универсальные и могут применяться для теплоснабжения и водопровода. Пример – продукция компании Данфосс.
Воздушный клапан для отопления для стравливания воздуха из батареи
В современных системах отопления для отвода скопившегося воздуха предусматривают специальное устройство – воздушный клапан для отопления. Без этого прибора отопление не смогло бы нормально работать….

Запорная арматура


В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:


  • запорные клапаны;
  • шаровые краны;
  • игольчатый вентиль;
  • задвижки.


Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны


Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.


При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

Запорные клапаны


Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран


Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

  1. «закрыт»;
  2. «открыт»;
  3. «частично закрыт».

Задвижки


Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Регулирующая арматура отопления

Она предназначена для контрольной работы системы отопления в целом или на определенном участке. Это зависит от конструкции и эксплуатационных параметров. Рассмотрим наиболее востребованные и обязательные к установке модели.

Кран Маевского


Конструкция крана Маевского

Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.

Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.

Радиаторы отопления зачастую комплектуются запорной арматурой. Этот момент необходимо выяснять еще на этапе приобретения.

Обратный клапан


Обратный клапан

Необходим для предотвращения обратного движения воды в трубах. Его можно найти в каталогах арматуры для отопления, предназначенных как для небольших частных систем, так и для центрального теплоснабжения.

Принцип работы этого устройства основан на том, что давление напора воды воздействует на седло клапана, отодвигая его. В результате этого происходит циркуляция жидкости в трубах. Если же по каким-либо причинам вода начинает течь обратно – клапан возвращается в закрытое состояние. Этот механизм необходим в системах со сложной разводкой магистралей. В частности, он монтируется в качестве запорной арматуры для радиаторов отопления. Таким образом повышается безопасность работы и увеличивается КПД всей системы.

Рекомендуется установка арматуры обратного клапана для систем отопления с возможностью регулировки показателя давления  его открытия.

Смесительные узлы


Двухходовой клапан

Для устройства водяного теплого пола необходимо обеспечить смешивание горячей и холодной воды. Это связано с различными температурными режимами в трубах отопления и теплого пола. В качестве основного механизма применяются 2 или 3 ходовые смесительные узлы.

Конструктивно они схожи с . Но помимо входного и выходного патрубков в них есть дополнительные точки подключения. Двухходовые  модели обеспечивают смешивание потока теплоносителя с различной температурой путем открытия штока на определенную высоту. В трехходовых конструкциях устанавливают заслонки. Изменение их месторасположения уменьшает или увеличивает приток воды.

Подобная регулирующая арматура для отопления может управляться ручным методом или автоматически. Для последнего монтируют электропривод, соединенный с температурным датчиком в трубах или в помещении. В зависимости от установленного уровня нагрева происходит регулирование положения штока или заслонки.

Предохранительный клапан

Если уровень нагрева воды в трубах превышает заданный параметр – происходит резкий скачок давления. Для предотвращения прорыва устанавливается другой вид запорной арматуры на отопление, регулирующие функции которой направлены на сброс излишков воды или воздуха из системы.

Самым востребованным из них является предохранительный клапан. В отличие от крана Маевского он рассчитан на более высокие показатели давления. При возникновении аварийной ситуации напор воды воздействуют на седло, в результате чего шток поднимается. Избыток теплоносителя или воздуха уходят из системы, а состояние клапана остается открытым до того момента, пока давление не стабилизируется.  Эту запорную арматуру на отопление необходимо правильно установить. Специалисты рекомендуют монтаж на обратную трубу перед ее входом в котел и до циркулярного насоса.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.


Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

Установка защитных клапанов выполняется на следующих участках системы:

  • В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
  • На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
  • В самой высокой точке схемы – для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Для предотвращения резкого перепада давления в узле подпитки необходим монтаж спускной клапан отопления. Он предотвратит резкий скачек давления.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.


Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Воздухоотводчики разделяются на два вида, каждый из которых предназначен для монтажа на определенных участках системы:

  • Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
  • Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Большинство моделей клапана для стравливания воздуха из системы теплоснабжения рассчитаны для давления от 0,5 до 7 бар.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.


Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется – он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

  • Возможность подключения к программатору;
  • Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
  • Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

В системах с принудительной циркуляцией обратный клапан монтируется на обходную трубу насосного узла, чтобы предотвратить изменение потока жидкости в магистрали.

Как регулировать балансировочный кран в системе отопления


Настройка механического балансира

Перед тем как настраивать баланс радиаторной сети необходимо изучить инструкцию к клапану, которая прилагается при его покупке. В ней обозначена схема регулировки, если пользователь правильно все установит, то сможет реально снизать затраты на тепловую энергию. Регулировку клапана можно выполнить двумя способами.

Первый способ регулировки клапана

Это самый простой и проверенный вариант регулировки, который рекомендуют опытные настройщики теплового режима в водяных сетях теплоснабжения. Для этого потребуется разделить количество оборотов клапана на число батарей, установленных в контуре нагрева по периметру комнаты. Такой прием даёт возможность правильно определять шаг алгоритма настройки. Метод состоит в закрытии всех вентилей в обратном порядке — от крайней к первой батареи по отношению к источнику нагрева.

Например, для тупиковой схемы, имеющей 4 радиатора, оснащенные механическими балансировочными клапанами и регулировкой шпинделя 4.5 оборота:

4.5:4 = 1.1 оборота

Схема открытия:

  1. Первый балансировочный вентиль – 1.1 оборот.
  2. Второй балансировочный вентиль – 2.2 оборот.
  3. Третий балансировочный вентиль – 3.3 оборот.
  4. Четвертый балансировочный вентиль – 4.5 оборот.

Второй способ настройки балансира

Существует еще один, очень качественный способ балансировки. Выполняется он намного быстрее, и содержит в себе способность учета некоторой специфики месторасположения батареи. Единственно, что для его выполнения потребуется — термометр контактного типа.

Полный процесс проходит в такой очередности:

  1. Открывают все вентиля и дают возможность сети войти в температурное равновесие с рабочей температурой, например, в 80 С.
  2. Измеряют температуру всех приборов отопления.
  3. Устраняют разницу методом перекрытия первых и средних кранов. Крайние клапаны не регулируются.
  4. Обычно, первый клапан проворачивается не более чем на 1.5 об, а средние — на 2.5 об.
  5. Дают возможность системе прийти в температурное равновесие в течение 20 мин
  6. Производят замер температур и выполняют настройку клапанов дальше, если в этом будет необходимость.

Заключение

Если вы самостоятельно занимаетесь монтажом отопления, то наверняка столкнетесь с балансировкой. Когда на всех радиаторах, кроме последнего, стоят балансировочные клапаны, процедура не доставит больших хлопот. Лучше брать вентили, регулируемые ключом либо отверткой, а не пластиковой рукояткой, чтобы до них не добрались дети. Не исключено, что зимой положение шпинделей придется корректировать, ведь теплопотери в помещениях бывают разными. Единственный нюанс: не делайте резких движений и открывайте краны в холодных комнатах потихоньку, по ¼ оборота.

Видео: балансировочный клапан для системы отопления

Источники


  • https://trubarik.ru/dlya-otopleniya/balansirovochnyj-klapan-dlya-sistemy-otopleniya
  • http://SpetsOtoplenie.ru/sistemy-otopleniya/elementy-sistem-otopleniya/zapornaya-armatura-na-otoplenie-vidy-i-harakteristiki.html
  • https://www.tproekt.com/reguliruusaa-i-balansirovocnaa-armatura/
  • https://StrojDvor.ru/otoplenie/vidy-klapanov-dlya-sistem-otopleniya-ix-naznachenie-i-funkcionalnye-osobennosti/
  • https://pechiexpert.ru/balansirovochnyj-klapan-dlya-sistemy-otopleniya/
  • https://otivent.com/balansirovochnyj-klapan-dlja-sistem-otoplenija

Клапаны для систем отопления: балансировочный, обратный, трехходовой

Содержание статьи:

В комплектацию любой отопительной системы должны входить элементы регулировки и безопасности. С их помощью происходит изменение параметров теплоснабжения – стабилизация работы, автоматическая настройка. Для этих целей используются клапаны для систем отопления: балансировочный, обратный, трехходовой.

Назначение клапанов для отопления

Автономное или централизованное теплоснабжение должно адаптироваться под текущие значения параметров – давление и температуру в системе. Для выполнения этой задачи необходим байпасный клапан в системе отопления, смесительный, предохранительный и другие.

Клапаны в системе отопления

В отличие от запорной арматуры они работают в автоматическом или полуавтоматическом режиме. Все регулирующие клапана отопления должны соответствовать параметрам конкретного теплоснабжения.

Для этого необходимо сначала рассчитать характеристики, составить подробную схему и согласно полученным данным выбрать оптимальный спускной клапан отопления и другие виды подобных элементов.

Основными критериями являются:

  • Температурный режим работы системы. Запорный клапан на отопление должен нормально функционировать даже при критическом термическом воздействии;
  • Давление – номинальное и максимальное. Каждый редукционный клапан системы отопления имеет определенные границы срабатывания, которые должны быть ниже максимального на 5-10%;
  • Вид теплоносителя – вода или антифриз. В последнем случае возможны сбои в работе, так как воздушный клапан для отопления не рассчитан на жидкость с большей плотностью, чем вода.

Подходящий клапан для стравливания воздуха из системы отопления выбирается еще на стадии расчета. Работа этого устройства и аналогичных ему компонентов должны стабилизировать состояние системы в случае возникновения риска аварийных ситуаций. Поэтому необходимо знать принцип работы и виды клапанов для теплоснабжения.

Некоторые эксплуатационные характеристики указываются непосредственно на корпусе перепускного клапана для отопления. Если же этого нет – обязательно необходима профессиональная консультация.

Перепускные отопительные клапаны

Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.

Конструкция перепускного клапана отопления

Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.

Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.

Клапан давления для отопления выполняет следующие функции:

  • Уменьшает гидравлическую нагрузку на циркуляционный насос;
  • Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
  • Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.

Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.

Байпасный клапан в системе теплоснабжения входит в обязательную комплектацию группы безопасности. Также он устанавливается в самой высокой точке схемы и на ответственных участках.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Типы регулировочных клапанов

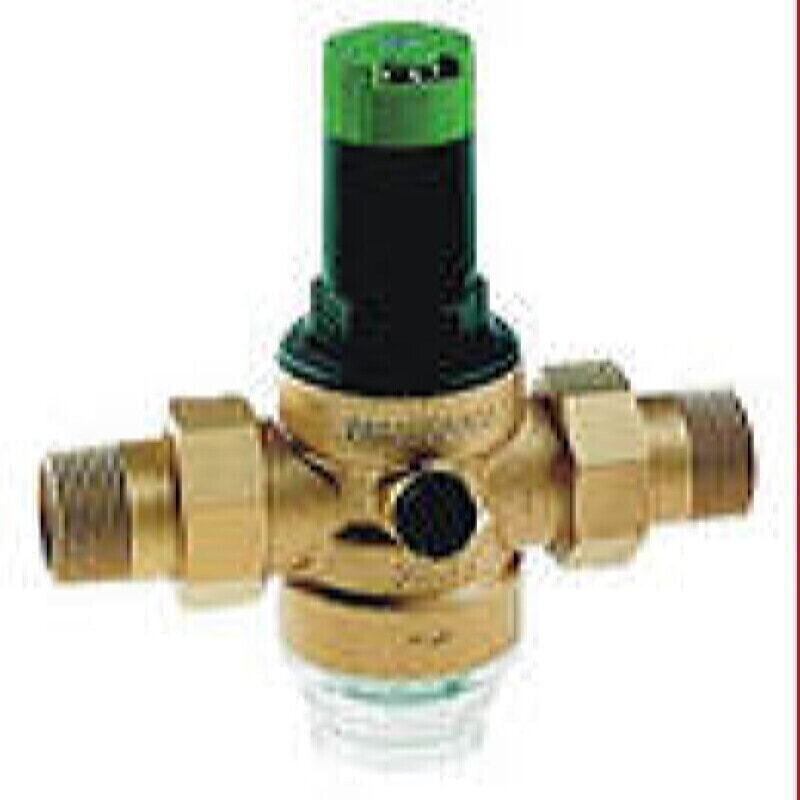

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

  • С ручной регулировкой потока;
  • С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
  • С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Балансировочный клапан отопления

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

  • Равномерное распределение тепла по всем отопительным контурам;
  • Обеспечение гидравлической стабилизации системы, отсутствие резкого перепада давления;
  • Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
  • После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

Установка защитных клапанов выполняется на следующих участках системы:

  • В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
  • На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
  • В самой высокой точке схемы – для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Для предотвращения резкого перепада давления в узле подпитки необходим монтаж спускной клапан отопления. Он предотвратит резкий скачек давления.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Воздухоотводчики разделяются на два вида, каждый из которых предназначен для монтажа на определенных участках системы:

  • Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
  • Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Большинство моделей клапана для стравливания воздуха из системы теплоснабжения рассчитаны для давления от 0,5 до 7 бар.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется – он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

  • Возможность подключения к программатору;
  • Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
  • Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

В системах с принудительной циркуляцией обратный клапан монтируется на обходную трубу насосного узла, чтобы предотвратить изменение потока жидкости в магистрали.

Трехходовой клапан отопления

Для регулировки температуры воды в двухтрубной и коллекторной системе устанавливается трехходовой смесительный клапан в системе отопления. Он соединяется с подающей и обратной трубой.

Работа трехходового клапана в отоплении

Принцип работы трехходового смесительного клапана в системе отопления заключается в смешивании горячей и холодной воды в трубопроводах. Это позволяет установить требуемый уровень нагрева теплоносителя без изменения режима работы котла.

Определяющим фактором выбора модели трехходового клапана является управляющий элемент, который может быть следующих типов:

  • Гидравлический;
  • Пневматический;
  • Электрический.

В автономном отоплении чаще всего устанавливают модели с электрическим приводом. Они могут подключаться к управляющим элементам системы. Важно правильно установить режим смешивания, чтобы не ухудшить параметры теплоснабжения.

Выбор и установка отопительных клапанов должны выполняться только после точного расчета системы. В результате этой работы определяются параметры всех компонентов, и на основе этих данных делается выбор из существующих моделей.

Для лучшего понимания функциональных особенностей трехходового клапана рекомендуется ознакомиться с видеоматериалом:

Краны для радиаторов - регулирующие, настроечные и запорные

На радиаторах может применяться три вида запорно-регулирующей арматуры — отключающая, настроечная и регулирующая конкретный прибор. Но почему не получается удешевить и применять один самый дешевый шаровый кран, или не применять вовсе…. Как и почему делается обвязка, какие краны правильно подобрать для радиаторов, чтобы система отопления работала стабильно и долго…



Шаровые краны для отключения

На радиаторах как минимум должны устанавливаться шаровые отключающие краны, чтобы прибор можно было ремонтировать без слива/остановки системы отопления зимой. Но шаровые краны не могут применяться для регулировки. Хотя бы потому, что точную настройку сделать не возможно — на 7% угла поворота из 90 градусов приходится диапазон регулировки в 85% потока.

В промежуточных положениях кран не должен находится вовсе, так как изнашивается очень быстро движущимся абразивом, кавитационными пузырьками, также происходит запрессовка штыбом, без возможности поворота. Поэтому не рекомендуется как либо использовать этот узел, кроме как по прямому назначению — открыл /закрыл.

Шаровый кран только для отключения



Настроечные клапаны

Предназначены для балансировки всей системы отопления, а не настройки конкретного радиатора, на обратке которого, они устанавливаются. Довольно часто необходимо предварительное увеличение гидравлического сопротивления для некоторых радиаторов, чтобы теплоноситель распределился по нагревательным приборам равномерно.



Например, в тупиковой схеме до 4 радиаторов обычно балансировка не требуется и такой клапан может не устанавливаться. Но при 5-ти радиаторах, на первом желательно повысить сопротивление движению потока, чтобы последний не был холодным. А при 6-ти — уже на первых трех радиаторах нужна балансировка…. В реальности хитросплетения труб от бывалых монтажников бывают наизаковыристейшими , поэтому настройкой пользуются.

Настроечный винт скрывается под крышкой клапана



Регулировка на радиаторах

Регулировочные краны для радиаторов бывают двух типов — ручные и автоматические, управляемые термоголовкой или сервоприодом. Служат регулировки чтобы оперативно настроить по желанию пользователя конкретный радиатор. «Захотелось прохладней — подошел и выключил…»

Термоголвками управляются нажимные регулировочные краны в зависимости от температуры воздуха,  — популярный вариант оснащения батарей. Но автоматику нельзя применять совместно с твердотопливными котлами без теплоаккумулятора.



Регулировочные краны и экономия

Регулировочный кран наиболее полезен из-за возможности значительно экономить. Можно сделать вторичные комнаты холодными и это дает до 30% экономии на отоплении в доме за сезон. Если есть программируемая автоматика (электронные термоголовки или процессор с сервоприводами) то можно задать режим «день-ночь» таким образом, что дом разогревается только к вечеру, когда жильцы дома, а за ночь остывает и днем холодный… Но эта экономия по европейскому образцу весьма внушительная.



Какими кранами оснастить радиатор

  • При крайней экономии краны на радиаторы не ставят вообще, надеясь «на авось».
  • Минимальный набор — два шаровых отключающих устройства.
  • Обычный вариант — шаровый на обратке и ручная регулировка на подаче. Можно поднастроить прибор по желанию и при необходимости регулировку держать как балансировку.
  • Настроечный — балансировка на обратке и регулировка на подаче — применяется там, где нужно балансировать конкретный радиатор.
  • Автоматическая работа — на подаче автоматизированная регулировка, в то время как обратке может быть шаровый кран или балансировка.



Когда трубы под полом — нижнее подключение

Все чаще применяются радиаторы с нижним подключением, а трубы прячутся под пол. При этом не редко используется лучевая схема разводки от одного коллектора. В таком случае запорно-регулировочная арматура устанавливается именно на нем, а к радиатору поднимается пара трубок и все. Но если нужна балансировка/регулировка — производители предлагают подключающий комплект.

Схема обычного подключения радиаторов с нижней разводкой при лучевой системе

Также не редко при подпольной разводке применяются радиаторы с боковым подключением. Также производители позаботились и снабжают отопительные устройства комплектом клапанов «регулировка-балансировка», между которыми устанавливается перемычка для запитывания подачи.













Как заменить газовый регулирующий клапан водонагревателя

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

На газовом водонагревателе газовый регулирующий клапан содержит термостат и контрольные лампы. В отличие от компонентов электрического водонагревателя, газовый регулирующий клапан полностью расположен вне водонагревателя и установлен рядом с нижней частью устройства.

Проблемы с водонагревателем, которые могут быть вызваны газовым регулирующим клапаном, включают неисправный термостат водонагревателя, неисправный газовый клапан, контрольную лампу, которая не горит, и сработавший ограничитель тепла.Вот что вам нужно знать о замене газового клапана водонагревателя.

Что делает газовый регулирующий клапан водонагревателя?

Впускное отверстие для газа соединяется с газовым регулирующим клапаном, который затем, как следует из названия, регулирует поток газа к агрегату. Газовый регулирующий клапан позволяет зажигать пилот, а горящий пилот нагревает термопару. Как только термопара водонагревателя нагревается, она посылает сигнал на газовый регулирующий клапан, который позволяет горелке работать, нагревая воду в баке.

Наряду с термопарой и термостатом есть еще одно устройство, выступающее из регулирующего клапана, которое определяет, когда вода слишком горячая, и закрывает клапан, чтобы предотвратить достижение резервуара критического предела нагрева и причинения серьезных повреждений или травм.

Поиск и устранение неисправностей газового регулирующего клапана

Поиск и устранение неисправностей газового регулирующего клапана поможет вам определить, неисправен ли клапан, или есть проблема с термостатом, ограничителем тепла, пилотом или даже газовой горелкой.

Прежде чем вы определите, что газовый регулирующий клапан неисправен, проверьте другие компоненты. Газорегулирующие клапаны выходят из строя не часто, но в редких случаях. Термопара является более вероятным виновником и может быть заменена без особых затрат.

Если термостат или ограничитель нагрева вышли из строя, вы можете заменить только неисправный компонент, но обычно проще и немного дороже заменить весь газовый регулирующий клапан.

После срабатывания ограничителя тепла его необходимо заменить.Однако замена ограничителя тепла может не решить исходную проблему. Несмотря на то, что ограничитель можно заменить, он, вероятно, указывает на неисправность термостата или газорегулирующего клапана.

Как заменить газорегулирующий клапан

ПРЕДУПРЕЖДЕНИЕ: Природный газ может быть чрезвычайно опасным при работе, поэтому перед ремонтом газового водонагревателя всегда следует отключать газ. Если вам неудобно работать в такой опасной среде, обратитесь к квалифицированному подрядчику.

Замена газового регулирующего клапана на большинстве моделей водонагревателей довольно проста. При выключенном газе отсоедините линии, подключенные к газорегулирующему клапану, с помощью гаечного ключа с открытым зевом или разводного ключа. Важно удерживать водонагреватель на месте, прилагая усилие к разъемам, иначе вы можете вызвать дополнительные повреждения.

Возьмите оригинальный клапан с собой в магазин оборудования или газоснабжения, чтобы получить подходящую замену. Подсоедините новый клапан в обратном порядке.Если вы не обнаружите газа или запаха тухлых яиц, снова зажгите пилот и убедитесь, что водонагреватель работает правильно.

Более новые модели могут иметь провода, подключенные к газорегулирующему клапану. Эти провода подключены к термопредохранителю в отсеке горелки, который отключит подачу газа к водонагревателю в случае вспышки возгорания. Если эти провода присутствуют, они важны и должны быть переустановлены при замене клапана. Опять же, обратитесь к профессиональному сантехнику, если вы не чувствуете себя на 100% комфортно с какой-либо частью процесса замены газорегулирующего клапана.

Связанный:

Связанные сообщения:

Система дистанционного управления клапанами Wärtsilä

  • Главная
  • морской
  • Энергия
    • На пути к 100% возобновляемой энергии
    • Исследуйте решения
    • Эксплуатировать и поддерживать
    • Решения по отраслям
    • Учить больше
      • Технические сравнения
      • Рекомендации
        • Независимые производители электроэнергии
        • Горное дело и цемент
        • Нефтяной газ
          • Терминал СПГ Торнио Манга, Торнио, Финляндия
        • Прочие промышленные
        • Утилиты
          • Alteo Group, Венгрия
          • Станция Антилопы, Техас, США
          • Арун, Суматра, Индонезия
          • Centrica, Великобритания
          • DREWAG, Германия
          • Станция генерации Эклутна Палмер, Аляска, США
          • Калум 5, Гвинейская Республика
          • Kiisa ERPP I и II
          • Кипеву II-III, Кения
          • Kraftwerke Mainz-Wiesbaden AG
          • Макухари, Япония
          • Marquette Energy Center, США
          • Станция Пирсолл, Техас, США
          • Песанггаран, Бали
          • Port Westward Unit 2, Портленд, Орегон, США
          • Восточный Тимор, Индонезия
          • Станция Woodland 3 Generation, Модесто, Калифорния, США
          • Пуант-Монье, Маврикий
          • Pivot Power, Великобритания
          • Бенндейл, Миссисипи, США
          • AGL Energy Limited, Австралия Электростанция Баркер Инлет, Австралия
          • Грасиоза, Азорские острова, Португалия
          • Бремен, Германия
      • Селектор силовой установки
      • Загрузки
      • Вебинары
  • Служба поддержки
  • Insights
  • Карьера
  • Инвесторам

Функции и признаки неисправности масляного регулирующего клапана

Масляный регулирующий клапан является важной частью каждого двигателя, оснащенного технологией регулируемых клапанов. Отвечает за управление потоком масла в распределительном валу, а также помогает поддерживать работу внутренних движущихся частей двигателя. Кроме того, есть также много других неизбежных преимуществ использования масляного регулирующего клапана , таких как эффективное потребление топлива, снижение выбросов газов, производимых транспортным средством, и улучшение характеристик двигателя.

Однако его отказ может иногда вызывать проблему. Следовательно, чтобы знать о неисправности масляного клапана , очень важно заранее понять его основные функции.

Принцип работы масляного клапана в автомобильной системе

Этот компонент имеет особое значение для бесперебойной работы любого автомобиля. Регулируемый модулем управления двигателем, он также известен как электромагнитный клапан моторного масла.

Этот клапан регулирует поток масла в распределительный вал двигателя. Если количество масла не достигнет несоответствующего уровня, это может нарушить нормальную работу двигателя. Следовательно, масляный регулирующий клапан должен открываться и закрываться в нужное время для смазки распределительного вала.Фактически, он решает, когда предотвратить попадание масла или позволить маслу выйти. PCM / ECM будет управлять клапаном и сообщать ему о соответствующих действиях в зависимости от требований к характеристикам двигателя.

Общие симптомы неисправности масляного клапана

Имеются определенные симптомы, требующие немедленного ремонта и исправного функционирования масляного клапана . Некоторые из них включают:

Безупречная работа масляных регулирующих клапанов

1.Низкая экономия топлива

Это означает, что масляные регулирующие клапаны не могут регулировать поток масла в системе. Таким образом, двигатель работает слишком быстро и расходует больше масла. Кроме того, выпускные клапаны также открывались и закрывались в неподходящее время, что, в свою очередь, приводило к большим расходам на газ.

В конце концов, это также повредит другие внутренние компоненты двигателя, а также резко снизит экономию топлива.

СМОТРЕТЬ БОЛЬШЕ:

2.Медленное ускорение

Клапан регулировки фаз газораспределения двигателя

>> Купить подержанный автомобиль у надежных японских продавцов можно здесь <<

Неисправность в настройке расхода масла напрямую влияет на характеристики разгона автомобиля. Это можно проверить, разогнав автомобиль и отметив время, необходимое для достижения желаемой скорости. Проще говоря, если автомобиль не может разогнаться до скорости 60 км / ч за короткое время, то это признак неисправности масляного клапана .

3. Неэффективный двигатель

Чтобы обеспечить безупречный и превосходный масляный регулирующий клапан , необходимо учитывать систему изменения фаз газораспределения автомобиля. Он вырабатывает мощность, необходимую для транспортного средства, которая автоматически активируется, когда частота вращения превышает нормальную. Даже когда нагрузка на машину больше, особенно на дороге с верхним холмом, это стимулирует.

В этом отношении, если соленоид регулируемого газораспределения неисправен, он может вызвать колебания оборотов, таким образом уменьшая мощность транспортного средства.

Теперь возникает вопрос, почему это происходит? Что ж, основная причина неисправности масляного клапана - несвоевременная замена масла. Такая небрежность может привести к загрязнению, что приведет к закупорке и, как следствие, предотвращению попадания масла в распределительный вал.

Теперь должно быть проще обнаруживать неисправность транспортного средства и работать над его советами по обслуживанию, чтобы предотвратить большие расходы.

Для чего нужен масляный регулирующий клапан? Давайте посмотрим на видео ниже:
