самодельный воздушный агрегат для дома

Отопление частного дома можно организовать различными способами. Чаще всего это подключение к центральной системе теплоснабжения или установка индивидуальных отопительных приборов, которые нагревают теплоноситель путем сжигания газа, жидкого или твердого топлива. Реже владельцы небольших коттеджей для обогрева используют электрические котлы и различные типы тепловентиляторов, направляя воздушный поток в жилое помещение.

Сегодня существуют альтернативные методы отопления, например, устройства, которые превращают солнечное излучение в тепловую энергию. Солнечные коллекторы для отопления дома достаточно эффективны, полностью экологичны и не требуют особого ухода.

Почему использовать солнечное отопление выгодно

Система отопления от солнечных коллекторов имеет несколько очень значимых достоинств:

  • солнечное тепло бесплатно и им можно пользоваться во всех уголках планеты, несмотря на климатические условия;
  • использование энергии солнца предполагает затраты исключительно на приобретение установки, все остальное время солнечный коллектор работает полностью автономно;
  • конструкция системы автономного отопления с солнечным коллектором достаточно проста, поэтому ее можно даже сделать своими руками.

Важно понимать, что самодельный коллектор и аккумулятор тепловой энергии будет иметь достаточно низкий КПД по сравнению с промышленными образцами, но все равно позволит значительно сэкономить средства на горячем водоснабжении дома.

Самый простой расчет показывает, что коллектора площадью 3 м2 достаточно не только для создания источника горячей воды в небольшом частном доме, но и для его отопления в период межсезонья. Это ощутимо снижает затраты на использование энергоресурсов, а следовательно, и ваш семейный бюджет.

Устройство гелиоустановки

Солнечные коллекторы для отопления и создания горячего водоснабжения дома состоят из следующих компонентов:

  • устройство для нагрева воды или другого теплоносителя;
  • аккумулятор тепловой энергии;
  • контур для перемещения тепловой энергии теплоносителем.

Солнечный коллектор для обустройства отопления представляет собой систему трубок с теплоносителем, в качестве которого выступает воздух, вода, пропилен-гликоль или любая другая незамерзающая жидкость. В качестве аккумулятора тепловой энергии выступает емкость со змеевиком, по которому циркулирует поступивший из коллектора теплоноситель. Тепловой контур служит для объединения устройства нагрева воды, воздуха или антифриза с аккумулятором тепла.

Принцип работы

Солнечная энергия попадает в коллектор, где нагревает теплоноситель, который циркулирует в гелиоустановке. После нагрева он попадает в аккумулятор тепла, где происходит теплообмен между змеевиком и водой. Нагретая вода из аккумулятора поступает в систему отопления или горячего водоснабжения дома.

Циркуляция воды в гелиосистеме происходит самотеком или при помощи циркуляционного насоса (в зависимости от назначения системы и способа установки бака-аккумулятора по отношению к коллектору).

Естественное движение воды или воздуха по контуру обусловлено принципом конвекции, когда после нагрева жидкость стремится вверх от коллектора к аккумулятору тепла.

Если брать в расчет, что гелиосистема будет использоваться только для горячего водоснабжения, то кроме солнечного коллектора и аккумулятора тепла больше ничего не нужно. Если систему планируется использовать для отопления дома, то для прокачки теплоносителя через радиаторы может потребоваться насос.

Типы поглотителей тепла

Современная промышленность освоила производство нескольких типов нагревательных теплообменников для солнечных отопительных систем:

  • воздушный;
  • плоский;
  • вакуумный.

Все они работают по одному принципу, но имеют некоторые конструктивные особенности и разницу в КПД. Для правильного выбора того или иного типа гелиоустановки необходимо знание их особенностей и грамотный расчет. Рассмотрим каждый тип солнечного коллектора более подробно.

Плоский нагревательный теплообменник

Такой тип солнечного коллектора для отопления состоит из плоского, теплоизолированного с трех сторон короба, заполненного адсорбирующим тепло веществом. Внутри этого вещества находится теплообменник из тонкостенных металлических труб, по которому циркулирует вода или пропилен-гликоль.

Конструкция плоского поглотителя солнечной энергии и расчет необходимых его параметров достаточно просты, поэтому именно этот вид «нагревателя», используют для изготовления отопительной гелиосистемы своими руками.

Вакуумный теплообменник

Вакуумный поглотитель тепла состоит из стеклянных труб, внутри которых находятся трубки меньшего диаметра с адсорбентом, аккумулирующим солнечное тепло. Внутри трубок с адсорбентом проложены металлические трубочки, по которым движется теплоноситель.

Между стеклянной трубкой большого диаметра и трубкой с аккумулирующим тепло веществом создан вакуум, который препятствует утечке тепла из адсорбента в атмосферу.

КПД такой установки самый высокий среди всех типов солнечных коллекторов. Исходя из мощности устройства производят расчет его необходимой площади для нагрева теплоносителя.

Воздушный коллектор для обогрева дома

В таком устройстве в качестве теплоносителя используется воздух, циркуляция которого осуществляется как естественным способом, так и при помощи вентилятора. Как правило, воздушный коллектор используют исключительно для обогрева в период межсезонья небольших дачных построек, так как такая конструкция имеет достаточно низкий КПД. Кроме того, для нагрева воды и создания горячего водоснабжения дома эта установка не подходит, поэтому используется нашими соотечественниками крайне редко.

Несмотря на низкую эффективность воздушный поглотитель имеет два достоинства: простую конструкцию и отсутствие теплоносителя (воды), а вместе с ней и коррозии, течей, проблем с замерзанием и пр.

Создание солнечного коллектора своими руками

Для создания плоского поглотителя солнечного тепла потребуется достаточно сложный расчет необходимой площади теплообменника, объема емкости и длины контура. Самостоятельный расчет требует соответствующих знаний, опыта и исходных данных. Для упрощения задачи вам будет представлено три основных типоразмера гелиосистемы:

  • объем аккумуляторного бака в 100-150 л длина трубы теплообменника 7 м, площадь коллектора 2 м2;
  • объем аккумуляторного бака в 150-300 л длина трубы теплообменника 9 м, площадь коллектора 3 м2;
  • объем аккумуляторного бака в 200-400 л длина трубы теплообменника 12 м, площадь коллектора 4 м2.

Инструкция по самостоятельной сборке.

Короб

Сделать его можно из фанерного или пластикового листа и деревянных реек, закрепленных по его периметру в качестве бортов.

Теплообменник

Для его изготовления необходимо сварить решетку или согнуть из металлических труб, которые и будут использоваться для нагрева теплоносителя. Готовое изделие закрепить скобами на второй лист пластика или фанеры и окрасить черной матовой краской.

Приклеить утеплитель по всей площади короба.

Сборка

Установить теплообменник в подготовленный короб. Сверху поглотителя установить стекло, предварительно промазав места его соприкосновения с коробом герметиком на основе силикона. Самодельный поглотитель солнечного тепла готов.

Изготовление аккумулятора тепла

Из медной трубы следует сделать змеевик, после чего поместить его в подготовленную емкость, предварительно проделав отверстия для входа и выхода теплоносителя. Вывести через уплотнения из аккумулятора концы теплообменника.

Утепление

Необходимо тщательно утеплить бак-аккумулятор минеральной ватой.

Для сохранности утеплительного слоя закрыть его листом оцинкованного металла, создав своеобразный «чехол».

Монтаж

Следует изготовить опорную конструкцию под аккумулятор тепла и установить рядом с ним готовый солнечный коллектор. После чего все устройства соединить тепловым контуром.

Запуск системы

Для нагрева воды и подачи ее в здание следует заполнить систему антифризом, а аккумулятор тепла водой. Через 20-30 минут вода в баке начнет нагреваться, после чего ее можно использовать для отопления помещения или других нужд.

Солнечный коллектор своими руками: воздушный и плоский

Использование солнечной энергии для отопления дома хорошо всем, кроме того, что стоят эти системы очень уж недешево. Но многие системы при наличии хотя бы относительно «прямых» рук, желания, времени и некоторого количества денег, достаточно просто реализуются самостоятельно. Рассмотрим несколько вариантов тепловых коллекторов, сделанных умельцами своими руками.

Воздушный солнечный коллектор, сделанный своими руками

Воздушные коллекторы любой конструкции использовать как основное отопление не удастся: слишком низкая эффективность. А все потому, что теплоемкость воздуха во много раз меньше, чем воды. Но в качестве дополнительного источника тепла для снижения расходов за отопление — это вполне возможно.

Этот воздушный коллектор занимает всю южную стену. Благо, выходит она на задний двор и ничем не затенена. Скажем сразу: получилось неплохо по эффективности. При дневной температуре +2oC на выходе воздух был +65oC.

Итак, очищаем, ровняем, на всю поверхность стены прикрепляем черную плотную пленку (от 100 до 200 мк). Для лучшего эффекта можно под пленку теплоизоляцию набить, так будет нагрев еще более значительным. Но без изоляции стена будет служить теплоаккумулятором, так что можно и так.

Как сделать воздушный коллектор для отопления (для увеличения размера кликните по фото)

Вверху справа и слева делаем два отверстия, через которые будет происходить обмен воздуха. По контуру каждого из них набиваем бруски. Бруски (20*40 мм) крепим и по периметру стены, и на расстоянии примерно 80 см снизу и сверху поперек стены. По опыту эксплуатации можно уже сказать, что лучше поперечные промежуточные бруски не делать сплошными, а оставлять зазоры в 15-20 см. Получится своеобразный лабиринт. К нижним и верхним брускам крепим заглушки для выбранного профиля профнастила.

Теперь на собранную раму устанавливаем гофрированные листы, окрашенные в черный цвет. Цвет может стать проблемой — нет у нас в продаже такого. Но выйти из положения можно, покрасив поверхность черной термостойкой краской.

Для крепления листов профнастила и одновременно, для устройства лабиринта нужно в местах стыка листов прибивать вертикальные планки. Только они не должны доходить до поперечных перекладин. Так будет воздух свободнее двигаться и эффективность его нагрева повысится.

Это уже почти финал

Закрепив листы профнастила, все стыки хорошо нужно загерметизировать. С боков  заложить кусками пенополистирола, плотно забить щели чем-то, все это замазать герметиком. Тоже проделать внизу и вверху. С местами стыка листов все чуть проще: заполняем герметиком. Черный герметик, больше подходит по цвету, но это жаростойкий, дорогой. А те, что дешевле — красного цвета. Наверное, можно все залить силиконом, но в данном случае использован черный.

Теперь поверх профнастила набиваем каркас для стекла. Чем больше будет лист стекла, тем большую его толщину нужно брать. Это не очень хорошо с финансовой точки зрения. К тому же светопропускание у толстого стекла меньше. Потому решетку собираем под не очень большие  фрагменты стекол. Слишком маленькие куски — это тоже нехорошо: много стыков. Много стыков — значит, через них может утекать тепло, и к тому же швы отнимают полезную площадь, через которую попадает в наш воздушный коллектор солнце. Чтобы бруски не портили картину, и также служили общему делу собирания тепла, их красим в черный цвет.

На готовую и высохшую решетку крепим стекла (можно использовать прозрачный пластик, но нужно смотреть чтобы он хорошо пропускал свет). Нормальная толщина стекла 3-5 мм. Все стыки заделываем силиконовым герметиком. Герметик распределить ровно не получилось, потому все заклеено еще и черным скотчем. Хотя, наверное, зря. Зато получилось красиво. Осталось только собрать воздуховод. Сложного тут ничего нет: приделываете гофро-рукав или собираете конструкцию из жести, к ней крепите вентилятор. В этом варианте был использован канальный, а крепить его пришлось при помощи кусков от старой велосипедной камеры. Вот и все, воздушный коллектор для отопления своими руками собран.

Плоский солнечный коллектор из шланга

Каждый, наверное, замечал, что в оставленном на солнце шланге вода сильно нагревается. И это можно использовать для нагрева горячей воды. Летом таким образом можно нагревать воду в бассейне или для дома. Зимой, к сожалению, ничего не выйдет, но идея проста до неприличия.

Некоторые умудряются греть воду в черной трубе, скрученной змейкой делать (кликните по картинке чтобы увеличить ее размер)

Просто сворачиваете черный (обязательно) шланг в плоскую бухту, закрепляете его каким-то образом и устанавливаете на крыше. Некоторые умельцы умудряются разложить его просто на черепице, другие делают небольшие кассеты из тонкого листового металла или фанеры. Красят кассеты в черный цвет, а на них уже закрепляют шланг. Крепить можно любым доступным методом. Хоть одиночными фиксаторами, хоть ленточными, можно использовать металлическую ленту и саморезы. Крепеж любой, но надежный — система работает с насосом, так что давление будет серьезное.

Способы крепления труб для тех, кому такая идея понравилась (кликните по картинке чтобы увеличить ее размер)

Несколько этих кассет размещаете на крыше. Концы заводите на две гребенки: подающую, где будет течь холодная вода и отводящую, где собираться будет уже нагретая. На подающем трубопроводе установлен циркуляционный насос. С системой, кажется, все понятно. Вот только учтите, что воды в каждой такой кассете будет прилично: не перегрузите кровлю.

Подробнее о солнечных коллекторах и их видах читайте тут. Возможно, вас заинтересует статья о солнечных батареях.

Вот еще один вариант в видео- формате самодельного солнечного коллектора. Для отопления дома зимой его нужно будет усовершенствовать, но для весеннего или осеннего варианта этот неплохо работает.

Тепловой коллектор своими руками

Идей и разных модификаций самодельных солнечных коллекторов немало. Это еще одна из них. Чуть измененная версия представленного выше варианта. Тут на обширном листе толстой фанеры закреплены трубки. Фанера предварительно окрашена в черный цвет. Трубы негибкие, потому использованы фитинги, схема укладки — змейка. Времени на сборку пошло немало. Все дело в правильном подключении. Для использования с естественной циркуляцией контур слишком длинный, потому обязательна установка циркуляционного насоса.

Этот плоский коллектор требует терпения: соединение труб на фитингах

Возможно, вам будет интересно, как сделать солнечную батарею своими руками.

Итоги

Все эти самодельные солнечные коллекторы легки в изготовлении и не требуют больших затрат. Но все конструкции идеальны, но это  — рабочие модели. В каждом из них вы можете изменить то, что вам кажется неправильным, и потом с полным правом говорить, что эту модель солнечного коллектора вы не только сделали своими руками, но и сами ее усовершенствовали.

Солнечный коллектор своими руками – нагрев воды солнцем

Солнечный коллектор позволяет использовать дармовую энергию солнца для отопления или подогрева воды на бытовые нужды, причем и в межсезонье и зимой. Дает значительную экономию, так как хорошие модели вырабатывают приличное количество тепла.

Но хороший заводской солнечный коллектор стоит столько, что всегда возникает вопрос, — окупится ли он вообще или дешевле нагреть воду газом?

Насколько выгодны солнечные коллектора

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллектора однозначно выгодны для отопления, даже в северных районах.

  • У нас точно выгодными оказываются наиболее дешевые летние солнечные коллектора, которые можно изготовить буквально из подручных материалов, или которые сделаны «полукустарно» на местных производствах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллектора не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.

Как обычно устроен солнечный коллектор

  • Плоский коллектор с трубкой. Представляет собой лист металла темной расцветки (поглощающий лучевую энергию) с прикрепленной к нему медной трубкой, по которой движется теплоноситель. Помещен в короб с теплоизоляцией толщиной от 50 мм. Со стороны солнца закрыт стеклопакетом.

Такой заводской коллектор дает в летний день до 600Вт с метра квадратного своей площади – весьма мощный нагрев. В межсезонье в полдень – до 300 Вт.

  • Трубчатые конструкции солнечных коллекторов здесь подробно рассматриваться не будут, так как их нельзя повторить в домашних условиях. Они представляют собой различные трубки из стекла, в том числе с обратным отражением солнечной энергии, с легко испаряющимися жидкостями, вакуумные… Это наиболее дорогие конструкции, которые можно заказать в организациях, после чего преступить к практическому изучению вопроса, на тему как их эксплуатировать, чтобы окупить в видимой перспективе….

Но КПД их больше, а самое главное зимой они вырабатывают тепло начиная с мощности солнечного излучения 20 Вт/м кв., в то время как заводские плоские – 100Вт/м кв., если меньше – они просто не греют воду, а самодельные….

Как используется тепло от солнечного коллектора

Солнечный коллектор вырабатывает больше энергии тогда, когда она меньше всего нужна – в самый жаркий полдень. Летом энергии на порядок больше, чем зимой. В межсезонье ее также маловато… Тепловая энергия от солнечного коллектора в первую очередь идет на подогрев воды для бытовых нужд, на нагрев летнего бассейна или душа, а также на отопление здания.

  • Чтобы ее использовать для ГВС, теплоноситель от коллектора должен поступать в спираль бойлера-теплообменника. Такие косвенные бойлеры с несколькими спиралями нагрева можно приобрести заранее.
  • Чтобы использовать тепловую энергию от коллектора для отопления, ее нужно накапливать в буферной емкости.
  • Летний нагрев бытовой воды может быть прямым – вода из бассейна и душа может прокачиваться через солнечный коллектор напрямую.

Как изготавливается солнечный коллектор своими руками

  • Типичная самодельная конструкция солнечного коллектора – просто спираль черной трубы ПНД, прикрепленной хомутами к какому-либо металлу. Или даже без металла. Общая площадь 2 – 6 м кв. позволяющая развить 1 кВт и более мощности в солнечный полдень. Такие коллектора с утеплением 50 мм экструдированным пенополистиролом, закрываются со стороны солнца светостабилизированной полиэтиленовой пленкой, используются для нагрева воды Устанавливаются под солнце на открытой площадке.

  • Более основательная конструкция – черный металлический лист с пришитым к нему скобами медным змеевиком из мягкой меди диаметром 10 мм. Площадь коллектора обычно до 10 м кв. Не нужно ее слишком увеличивать, так как при этом КПД будет падать. Утепляются с тыла, закрываются обязательно стеклом или стеклопакетом.

Типичных конструкций не существует, и расчет ожидаемой отдачи всегда не верен. Но по результатам собственных экспериментов можно создать своими руками коллектор на солнечной энергии, который окажется даже на удивление работоспособным. Ведь энергии солнца на самом деле весьма немало…

Как подключить солнечный коллектор к баку (душу) самотечно

Слабым местом для летних солнечных коллекторов остается необходимость использования насоса. Это резко удорожает конструкцию или делает ее вовсе не приемлемой.

Но можно сделать нагревающийся бак, соединенный с солнечным коллектором так, чтобы жидкость двигалась самотечно. Принцип самотека сохраняется – нагреватель расположен ниже, чем накопитель (радиатор).

По данной схеме, при применении труб от ¾ дюйма вода должна двигаться самотечно. Из данного бака нагретую воду можно слить и в бассейн.

Как подключить коллектор к ГВС

Лучшая денежная выгода получается от изготовления и эксплуатации коллектора из алюминиевых или медных трубок на металле под стеклом, с подключением его к системе ГВС.

Поскольку коллектор и спираль в бойлере представляют собой малогабаритную нагреваемую систему, она должна снабжаться расширительным баком, предохранительным клапаном. Циркуляция осуществляется с помощь маломощного насоса. Хороший коллектор обеспечит дом горячей водой и в межсезонье….

изготовление самодельного солнечного коллектора для отопления дома своими руками

Коллектор солнечной энергии – это устройство для сбора солнечного тепла. В отличие от солнечных батарей он не производит электричество, а обеспечивает нагрев материала-теплоносителя. Изготовление солнечного коллектора своими руками не займет много времени, но принесет немало пользы. Можно использовать самодельные солнечные коллекторы как для отопления больших помещений, так и для обогрева малых площадей или нагрева воды.

Известно, что плоскость площадью всего в 36 см2, обращенная перпендикулярно к солнечным лучам, может получать в год такое количество энергии, которого вполне хватит для того, чтобы вскипятить чайник.

Подобные факты и привели к изобретению различных приборов, основанных на использовании солнечной энергии. Так, например, существуют конструкции, способные собирать рассеянную солнечную энергию и перерабатывать ее в тепло, например для обогрева дома и т. п.

Самодельный коллектор солнечной энергии для отопления дома

В данной статье приводятся три варианта изготовления обогревательных установок. Первый вариант солнечного коллектора своими руками по своей тепловой мощности вполне может заменить батареи центрального отопления. Данная установка способна почти 8 месяцев в год днем и ночью отапливать все помещения большого дома. Ее тепловая мощность очень велика (около 5 ООО Вт) и поэтому может обеспечить не только круглосуточную работу системы обогрева, но и позволяет запасать избыток тепла впрок, т. е. аккумулировать его.



Этот солнечный коллектор для отопления изготавливают из дерева, его длина составляет 350 см, ширина — 180 см, а высота — 220 см. Устанавливать это оборудование нужно обязательно с южной стороны жилого дома.



На правой стороне коллектора нужно смонтировать откидную крышу, которую можно днем опускать, а на ночь или во время дождя — поднимать. Крыша призвана защищать коллектор от потери тепла и от различных повреждений.



Боковую стенку коллектора можно собрать из деревянных рамок, она должна иметь тройное остекление. Это позволяет лучше аккумулировать солнечную энергию: оба слоя воздуха между стеклами будут хорошо теплоизолировать нагреваемые солнечными лучами пластины.



Сделать пластины солнечного коллектора своими руками можно из полос кровельного железа и покрасить черной эмалью. Нагреваясь благодаря солнечным лучам, они будут отдавать тепло потоку воздуха, который, в свою очередь, начнет совершать сложный путь по лабиринту между ячейками и внутренним стеклом.



Принцип работы коллектора будет следующим. Утром необходимо откинуть крышу и установить ее под таким углом, чтобы солнечные лучи, отражаясь от стекла, падали на черные пластины подогревателя. Когда они достаточно нагреются, нужно включить вентиляторы. Далее воздух через отверстие 1 будет устремляться в лабиринт над подогревателем. Нагреваясь, он будет выходить в отверстие 2. Через отверстие 3 и 4 вентилятор начнет направлять этот нагретый воздух в жилые помещения.

Обратный поток будет возвращаться в коллектор через отверстие 5. Потом поток воздуха начнет разделяться: часть его снова направится в жилые помещения, а другая часть будет засасываться вентилятором и пойдет на подогрев.

Данный солнечный коллектор для отопления дома позволяет прогреть воздух в жилых помещениях до 24 °С, а иногда температура может быть и выше. Если станет слишком жарко, можно будет перераспределить потоки воздуха. Для этого необходимо заслонкой перекрыть воздуховод, по которому теплый воздух идет в дом. В этом случае большая его часть начнет циркулировать внутри коллектора, нагревая только аккумулятор.

Конструкция аккумулятора включает дополнительный лабиринт, где воздух будет больше отдавать тепло заполнителю. Заполнитель представляет собой кладку из кирпичей или крупных камней, которые должны быть уложены с большими щелями без связующего раствора.

Масса аккумулятора должна составлять несколько сотен килограммов, так что к вечеру температура кладки может достигнуть 75 С. Такое аккумулированное тепло позволит поддерживать температуру воздуха в помещениях в пределах 16-18 °С в течение всей ночи. После захода солнца нужно отключить вентилятор, а крышу коллектора следует поднять.

Изготовление солнечного коллектора для обогрева комнаты

Второй вариант конструкции коллектора имеет размеры 150 х 100 X10 см. Тепловая мощность такого солнечного коллектора для дома — 800 Вт.



Хотя эта мощность и невелика, но ее вполне должно хватить для обогрева комнаты площадью 12-14 м2. Однако после захода солнца данная установка не может работать, поскольку у нее нет специального заполнителя, который аккумулировал бы тепло.



Чтобы обогреть большую площадь, потребуется сделать несколько таких коллекторов, причем работать они могут вместе или независимо друг от друга. Для совместной работы их нужно параллельно соединить между собой.



При изготовлении корпуса солнечного коллектора используют кровельное железо. Внешне конструкция этого изделия напоминает корыто. Внутреннюю поверхность коллектора нужно покрасить в черный цвет и установить внутри корпуса два стержня. На них далее необходимо надеть пластины-жалюзи. Их также можно вырезать из кровельного железа и покрасить черной эмалью.



Работать коллектор будет по следующей схеме; воздух из помещения по гибкому рукаву вентилятором будет подаваться внутрь коллектора, здесь, обтекая пластины, он начнет нагреваться.



Для большей эффективности установки рекомендуется делать переднюю часть коллектора с двойным остеклением, а корпус утеплять теплоизоляционными матами.

Солнечный коллектор своими руками для нагрева воды

С помощью третьего варианта самодельного солнечного коллектора можно греть воду. Монтировать его следует на чердаке дома под самой крышей.

Принцип работы этого коллектора, сделанного своими руками, заключается в том, что солнечные лучи, многократно отражаясь от зеркал, установленных на боковых стенах, потолке и полу, будут концентрироваться в узкий пучок и падать на змеевик, установленный в ящике.

Крышка этого ящика должна иметь двойное остекление. Сделав данную установку, вода будет нагреваться до 70—80 С. Ее можно использовать и для отопления, и для различных хозяйственных нужд.

Солнечные коллекторы для отопления — как сделать самому

В отличие от запасов жидкого, газообразного, твердого топлива ресурсы солнечной энергии неистощимы. Использование поставляемого солнцем излучения не наносит вреда многострадальной окружающей среде, не опустошает кошельки владельцев загородных коттеджей. Для применения бесплатного подарка природы можно приобрести готовую установку или сделать продуктивные солнечные коллекторы для отопления самостоятельно из подручных средств и недорогих, зачастую «бросовых» материалов.

Мощность достигающего земной поверхности потока солнечного света в средних широтах по усредненным данным NASA составляет примерно 1-1,2 кВт, приходящихся на м² площади. Это относительный параметр, зависящий от облачности, климатических условий, рельефа местности, времени года, от направления солнечного потока и еще от массы обстоятельств. При грамотном применении солнечной энергии она способна обеспечить теплом и горячей водой автономное загородное здание.

Солнечный коллектор для отопления, схема устройства и функционала

Несмотря на конструктивные различия гелиоустановок, применяемых в качестве обогревателей и аккумулирующих энергию солнца систем, функции у них аналогичны. Они предназначены для сбора и преобразования солнечного излучения в тепловую энергию. Даже в пасмурный день коллекторные системы проявляют чудеса продуктивности, а в жаркий полдень установки поставляют до 1500 кВт.

[include title=»РСЯ — в записи»]

Принцип действия основан на применении законов физики. Солнечные лучи, попавшие в замкнутое пространство, перерабатываются в тепловую энергию и накапливаются, не имея возможности выйти обратно. С учетом частичной потери энергии в самом коллекторе, в трубах и в аккумуляторе тепла оборудование со среднестатистическим КПД, составляющим приблизительно 60%, все равно представляет собой достойную альтернативу обычным схемам отопления.

Принцип действия солнечных коллекторов

Обратите внимание. В северных европейских регионах работа солнечных коллекторов, оборудующих практичное архитектурное нововведение «солнечные дома», покрывает 50% потребности автономного строения в тепловой энергии. Дополняют их камины, печи, перерабатывающие древесину. Для стимуляции работы термических гелиоустановок, снабжающих теплом солнечные дома (здания, ориентированные по сторонам света), применяются насосы. Потребляют насосы не более 400 кВт/часов ежегодно.

Типы обогревательных систем — «солнечные коллекторы» ↑

  • Воздушные гелио коллекторы-концентраторы, принцип действия которых базируется на использовании физического явления «парниковый эффект». Проникающее сквозь светопроводящий материал (ПВХ пленку, поликарбонатную плоскость, стекло) инфракрасное излучение поглощается теплоприемником. Получивший энергетический заряд теплоприемник передает тепло воздуху под стеклом. Нагретая воздушная масса используется для отопления.
  • Подвижные аккумуляторно-преобразующие солнечные системы, ориентируемые на солнечный источник энергии. Среди них есть установки, оснащенные поворачивающимися вслед за движением солнца зеркалами. Есть оборудование, полностью совершающее развороты и коллекторы, подвижными частями которых являются нагревательный элемент и зеркало. Эффективно использующие прямое и рассеянное излучение подвижные коллекторы не слишком востребованы из-за дороговизны.
  • Плоские гелио-устройства. Представляют собой застекленный черный ящик, собирающий направленные под углом 30-35º лучи. Время работы их ограничено продолжительностью солнечного дня, на продуктивность влияет площадь принимающей излучение поверхности, вертикальное или наклонное расположение. Это дешевая, потому самая распространенная разновидность.

Эффективный солнечный коллектор трубчатого типа

  • Трубчатые солнечные коллекторы. Устройства представляют собой черные трубки, наполненные теплоносителем, циркуляцию которого стимулирует разница температур коллектора и нижней (холодной) зоны накопителя. У круглых элементов в отличие от деталей плоских систем больше площадь поглощающей свет поверхности.
  • Вакуумные солнечные коллекторы – одна из разновидностей трубчатых устройств. Их конструкция состоит из стеклянной трубки с расположенной внутри еще одной, но уже черной трубкой с теплоносителем. Между прозрачной оболочкой и черной трубкой вакуум, выполняющий функцию теплоизоляции.

Схема работы вакуумного гелиоколлектора:
1. трубки с жидкостью (вода, антифриз)
2. теплоизоляционный корпус
3. отражатель
4. рама жесткости
5 и 6. баки для холодной и горячей воды

  • Коллекторы-концентраторы солнечного излучения. Их оборудуют рефлекторами, осуществляющими фокусировку солнечных лучей с максимальной площади. Концентрирующие солнечную энергию зеркала и отражатели увеличивают мощность и плотность получаемого установкой потока, за счет чего появилась возможность сократить площадь принимающего солнечное излучение элемента. С целью повышения результативности данное оборудование оснащается устройствами слежения за траекторией солнца.

Простейший солнечный коллектор для дачников – бочка ↑

Сделать его можно из обыкновенной оцинкованной тары для жидкости с объемом 100 — 200 л, расположить которую нужно на крыше. Если самодельный аппарат установить на южной стороне кровли, покрытой блестящим металлическим листом, производительность элементарной установки позволит получать около 100 л воды, нагретой до 60º . Бочка лучше других агрегатов освещается солнечными лучами, а за счет минимальной площади теплообмена с воздухом обладает КПД, равнозначным фабричным установкам.

[include title=»РСЯ — в записи»]

К минусам бочек относят возможность использования лишь в экологически чистых регионах, удаленных от фабрик, транспортных магистралей, аэропортов. Данный самодельный агрегат малоэффективен в зимнюю пору, теряет много тепла в ветряную погоду.

Соорудить весьма эффективную гелиоустановку можно из змеевика старенького холодильника. Мастеру потребуются также фольга, рейки для изготовления каркаса, стекло и резиновый коврик. Нужна будет емкость для воды (бак, бочка) и трубы для слива ее и подачи, вентили.

Гелиосистема, сделанная собственными руками

  • Вокруг змеевика, избавленного посредством тщательного промывания от следов и остатков фреона, сооружается каркас из реек. Привести точные размеры каркаса невозможно, так как это зависит от габаритов основного рабочего узла самодельного устройства, то есть от марки вышедшего из строя холодильника. Размеры коврика подгоняются под периметр каркаса, среди реек которого змеевик должен свободно располагаться.
  • На дно каркаса, выполненное из резинового коврика, укладывается слой фольги.
  • Затем змеевик фиксируют внутри сколоченной конструкции с помощью хомутов, снятых все с того же холодильника. Крепление хомутов выполняют винтами.
  • В стенках конструкции необходимо проделать отверстия для выхода трубок змеевика.
  • Дно самодельной гелио-котельной желательно укрепить рейками. Их нужно прибить с обратной стороны конструкции.

Днище гелиоколлектора желательно укрепить дополнительными рейками

  • Сверху крепиться стекло. Вырезать его можно из старой рамы. Фиксируют стекло скотчем по периметру, можно продублировать крепеж для успокоения совести парой шурупов.

Совет. Обработка стыков герметиком повысит продуктивность самодельного солнечного коллектора.

Собранную собственными руками солнечную «котельную» устанавливают на обращенной к югу стороне кровли (возможны варианты в 15-20º). Приоритетный угол наклона 35 градусов, потому что такой уклон предотвратит скопление осадков на стекле коллектора. Устройство можно расположить в доме или во дворе, сделав для него специальные наклонные опоры.

Схема монтажа самодельного солнечного коллектора:
1. труба для поставки нагретой воды
2. вентиль, предназначенный для сброса давления
3. трубопровод для забора горячей воды
4. запорная арматура
5. вентиль для подпитки
6 и 7. трубопровод для холодной воды
8. вентиль для разгрузки (слива)

Коллектор нужно соединить трубопроводом с предназначенной для сбора горячей воды емкостью-накопителем. По трубе нагретая в коллекторе, менее плотная вода самостоятельно перемещается в накопитель. Обычно это бочка или бак, водруженный на крышу или установленный на земле. Емкость закрывают крышкой, оборудованной вентилем для сброса давления. Вторая труба с запорным вентилем выходит из накопительной емкости, она поставляет холодную воду из бочки в коллектор.

В этой замкнутой элементарной системе вода циркулирует, попеременно охлаждаясь и нагреваясь. Нагретая вода с меньшей плотностью перемещается в бочку, из нижней части накопителя более плотная холодная жидкость возвращается в коллектор.

Кроме ощутимого сокращения расходов на отопление у самодельных солнечных коллекторов есть еще одно веское преимущество: их можно сделать из «бросовых» материалов, заплатив сущие копейки за то, чего не оказалось в запасе. Они не требуют профессионализма от мастера, не нуждаются в излишне усердном обслуживании. В случай поломки любой элемент можно без осложнений заменить.

Создайте свой собственный манифольд из PEX

build pex коллектор

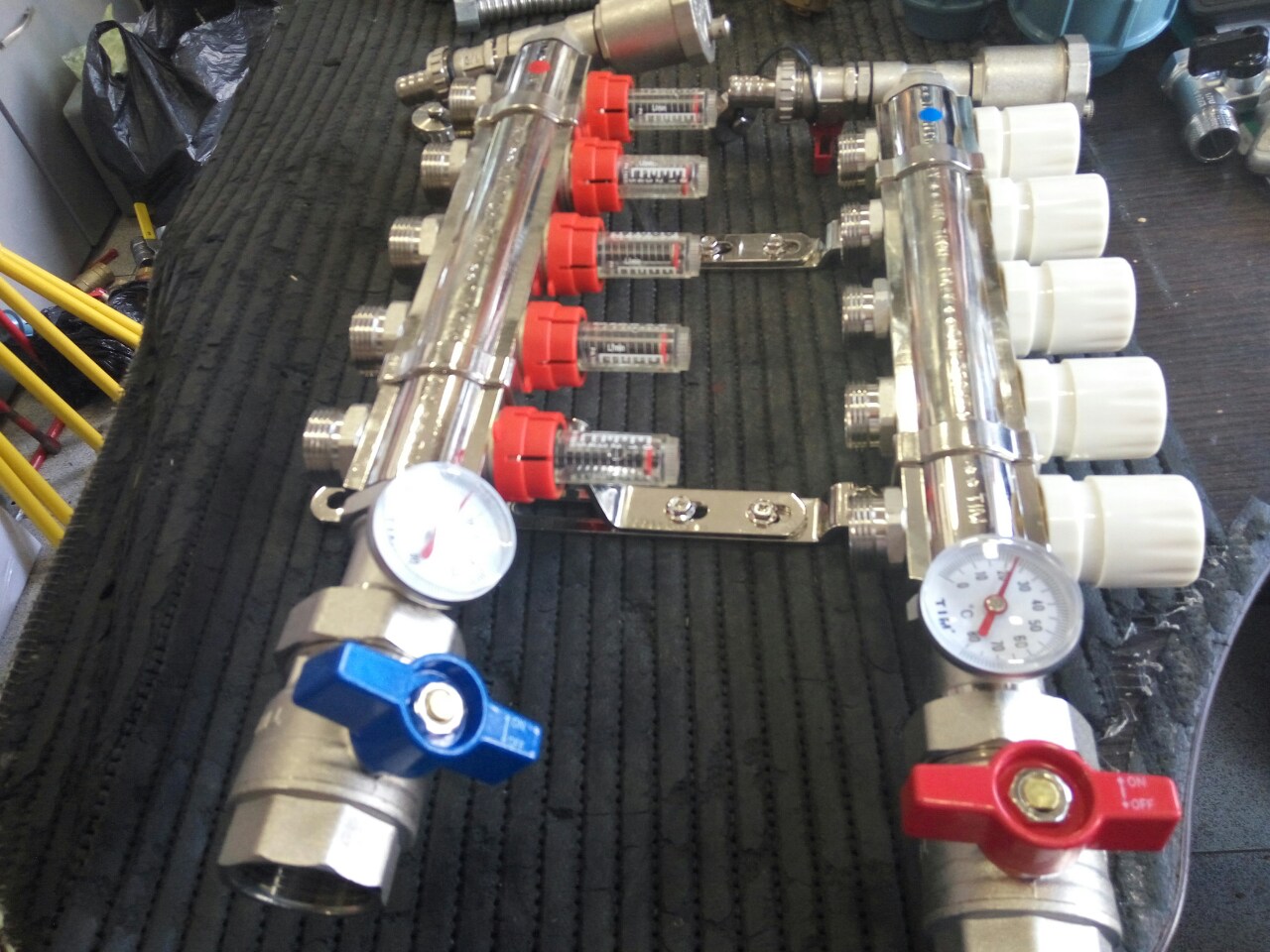

Синопсис: расположенный в центре распределительный блок для всей вашей водопроводной системы, коллектор упрощает установку и ускоряет аварийное отключение. Коллекторы можно купить, но есть явные преимущества в создании собственного из готовых деталей, как описано в этой статье.

Думайте о коллекторе PEX как о водопроводном эквиваленте главной электрической панели. Это центральный узел распределения воды, поступающей в вашу домашнюю арматуру.Идея состоит в том, что каждое приспособление или группа приспособлений в доме имеет свою собственную линию водоснабжения, идущую от этой центральной точки, конфигурация, известная как домашняя установка. Трубки могут иметь цветовую маркировку для обозначения линий холодной воды (синий) или горячей воды (красный), а затем маркировать их назначение. Это позволяет домовладельцам быстро находить и отключать воду в определенной области дома для обслуживания, ремонта или в чрезвычайной ситуации. Вы можете купить фирменный коллектор из PEX, который имеет маркировку для линий холодной и горячей воды, но эти версии имеют некоторые недостатки в их конструкции и функциях.Я предпочитаю делать пару самодельных коллекторов — горячий и холодный — из готовых деталей. Изготовление собственного коллектора может не только сэкономить деньги и позволить использовать высококачественные детали, но и позволяет настроить настройку в соответствии с вашими потребностями и при необходимости перенастроить или отремонтировать коллектор.

Краткий обзор шести преимуществ

Сбалансированное давление воды: по сравнению с типичным коллектором, где все ответвления выходят из одной линейной камеры, специальный коллектор может питаться с двух направлений, обеспечивая более стабильное давление воды, если унитаз смывается, душ работает или стиральная машина начинает цикл полоскания.

Ремонтопригодность: система состоит из стандартных трубок, клапанов и соединений PEX по вашему выбору, поэтому ее также легко можно отремонтировать с помощью стандартных компонентов. Если изготовленный коллектор выходит из строя, необходимо отключить и заменить весь блок.

Качество: Фирменные коллекторы обычно имеют гарантию от пяти до 10 лет и полагаются на полностью пластмассовые клапаны, чувствительные к флюсу, опилкам и другим крошечным загрязнениям, которые могут находиться в линиях подачи. Самодельный вариант может включать в себя более прочные металлические шаровые краны.

Цена: Фирменные коллекторы начинаются от 100 долларов и часто включают в себя выходы для холодной и горячей воды в одном блоке. (Показанная здесь установка холодной воды по частям стоит около 100 долларов.) Чтобы соответствовать качеству пары самодельных коллекторов горячей и холодной воды, вам придется перейти к модели с металлическими компонентами, которые обычно предназначены. для жидкостных систем лучистого тепла и стоит 300 долларов и более.

Для получения дополнительных фотографий и подробностей нажмите кнопку «Просмотр PDF» ниже:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× Посмотреть PDF

Сделай сам — Комплекты для установки лучистого тепла Сделай сам

Сделай сам — Сделай сам — с установочными пакетами Radiantec
