Сбросник воздуха в системе отопления: Автоматический сбросник воздуха из системы отопления

Содержание

сброс воздуха из системы, автоматический воздушник, сбросник для удаления воздуха, как работает кран для выпуска

Содержание:

Почему появляются воздушные пробки в системе отопления
В каких случаях нужен воздушный клапан
Преимущество применения воздухоотводчика
Оптимальные места установки клапана сброса воздуха
Как работает воздушник

Как бы грамотно не была спроектирована и подключена система отопления, обычно не обходится без появления воздушных пробок, снижающих общую эффективность обогрева дома. Для борьбы с ними применяются специальные клапаны.


Почему появляются воздушные пробки в системе отопления

Скопившейся в системе воздух создает помехи для нормальной циркуляции теплоносителя внутри контура, что негативно отображается на его работе. Появляться пробки могут из-за различных факторов, но чаще всего это – выделение смеси кислорода и водорода в закрытых контурах.

Другие причины завоздушивания:

  • Просачивание наружного воздуха во время подпитки системы.
  • Ошибки во время сезонной заливки теплоносителя.
  • Попадания воздуха в абсорбированном состоянии через трубу подачи воды.
  • Ошибки в проектировке отопительной системы.

В каких случаях нужен воздушный клапан

Во избежание образования воздушных пробок специалисты рекомендуют изначально оснащать контур воздушным клапаном для отопления. Определение наиболее подходящей для этого модели прибора происходит на этапе составления схемы. В тех случаях, когда из соображений экономии воздухоотводчик не применяется, впоследствии это провоцирует возникновение целого ряда проблем. В результате монтаж этой разновидности регулировочной арматуры все равно проводится, но уже по завершении обвязки контура и подключении его к котлу.


Существует ряд признаков, указывающих на появление воздушных скоплений, избавиться от которых поможет врезка в контур стравливающего клапана:

  1. Радиаторы нагреваются неравномерно.
  2. Трубопровод местами холодный.
  3. Циркуляция теплоносителя происходит неэффективно.
  4. Внутри батарей слышен шум воды.
  5. Общий низкий уровень обогрева дома.

Преимущество применения воздухоотводчика

Движения теплоносителя внутри контура происходит по пути наименьшего сопротивления. Из-за этого прогрев завоздушенных участков или вообще не происходит, или осуществляется лишь частично. Кроме снижения общей эффективности отопления, скопления воздушной массы негативно сказываются на функциональности всех входящих в состав контура элементов и приспособлений.

При отсутствии на батареях отопления клапана сброса воздуха из системы отопления возможны следующие неприятные последствия:

  • Поломка котла по причине перегревания теплообменника.
  • Появление коррозии внутри радиаторов.
  • Недостаточный нагрев отопительных приборов, даже если котел работает на максимуме своих возможностей.
  • Отдельные или все батареи могут разморозиться при значительном падении температуры на улице.
  • Сильные перепады давления в системе, что может провоцировать появление протечек и разрушать стенки радиаторов.

Особенного внимания заслуживает опасность воздушных пробок для циркуляционных насосов в принудительных системах отопления. При правильной работе подшипники скольжения на валу агрегата постоянно погружены в воду. После появления газового скопления появляется т.н. «сухое трение», негативно воздействующее на скольжение колец. Это представляет серьезную опасность для сохранности вала.

Исходя из этого, напрашивается вывод о масштабности последствий завоздушивания отопительного контура. Объясняется это тем, воздух и вода отличаются друг от друга по целому ряду физических свойств (к примеру, во время нагревания он расширяется намного быстрее и в больших масштабах).

Как следствие – возникают аварийные ситуации. Имея информацию о том, как работает воздушный клапан отопления, можно обезопасить себя от ненужных затрат и забот. Это позволит обеспечить высокую степень надежности системы отопления.

Оптимальные места установки клапана сброса воздуха

Серьезный подход к организации обогрева своего жилища предполагает монтаж воздушников в системе отопления, с учетом всех рекомендаций и схем. Как правило, завоздушивание случается на одних и тех же участках. Чаще всего речь идет о верхних точках радиаторов, закольцованных трубопроводных участков, котлах отопления. Образовавшиеся в этих местах скопления воздуха быстро сказываются на работоспособности всей системы: ухудшается качество обогрева отдельных помещений или целых этажей.


Для недопущения подобных явлений кранами для выпуска воздуха из системы отопления стараются оснащать следующие узлы:

  1. Коллекторы.
  2. Батареи.
  3. Котлы.
  4. Гидравлические стрелки.

Местом монтажа прибора выступает самая высокая точка этих элементов. Изучая вопрос применения воздушных клапанов в отопительных контурах, сугубое внимание рекомендуется обращать на наличие в системе алюминиевых радиаторов (все дело в специфических свойствах алюминия, выступающего в роли катализатора, увеличивающего скорость расщепления воды на кислород и азот). Как следствие, газ внутри таких батарей скапливается в разы быстрее. Кроме алюминиевых, специальные клапаны монтируются и на других типах радиаторов – стальных, панельных, биметаллических, чугунных и пр.

Как работает воздушник

Чтобы эффективно бороться с возникающими воздушными пробками, используются несколько разновидностей воздухоотводчиков.

Наибольшую распространенность получили такие модели:

  1. Автоматический воздушный клапан для системы отопления. Прибор самостоятельно реагирует на появление воздушных пробок, стравливая их в автоматическом режиме. В конструкциях данного типа используется принцип поплавка. В случае исправной работы системы, когда внутренние воздушные скопления отсутствуют, поплавок находится сверху, фиксируя пробку или штырь внутри выпускного отверстия. Когда в контуре возникает завоздушивание, это приводит к снижению уровня воды в контуре. Поплавок реагирует на такую смену ситуации опусканием вниз, открывая стравливающего клапана.
  2. Ручной воздушный клапан для системы отопления. Более примитивное устройство, которое приводится в действие простым откручиванием, по мере возникновения нужды в отводе скопившейся воздушной массы.

И ручной, и автоматический сбросник воздуха из системы отопления при правильном использовании позволяет оперативно устранять газовые пробки, сохраняя производительность и эффективность отопительной системы на должном уровне. Благодаря воздухоотводчику домовладелец сможет самостоятельно бороться с завоздушиванием отопительных батарей, петлеобразных трубопроводных участков и котлов.

Важно понимать, что клапан для удаления воздуха из системы отопления относится к тем расходным комплектующим, которые подлежат регулярной замене. За ним нужно постоянно следить, контролируя работоспособность и эксплуатационный срок. Менять вышедший из строя прибор разрешается только после полного отключения системы или ремонтируемого участка. Последний вариант является более предпочтительным, т.к. его реализация потребует намного меньше времени: для этого во время монтажа контура применяется отсекающая арматура. Самое удобное время для проведения обслуживающих и ремонтных мероприятий – теплое время года, когда котел отопления не работает.


Сбросник воздуха — Ремонт квартир фото

В статье показаны виды автоматических сбросников воздуха, разновидности клапанов системы отопления и разобран принцип работы сбросника.

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

Прямой автоматический воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

Читайте также:

  • Почему завоздушивается система отопления
  • Регулировка тепла в батареях отопления
  • Термодатчики для котлов отопления

    Виды автоматических сбросников воздуха

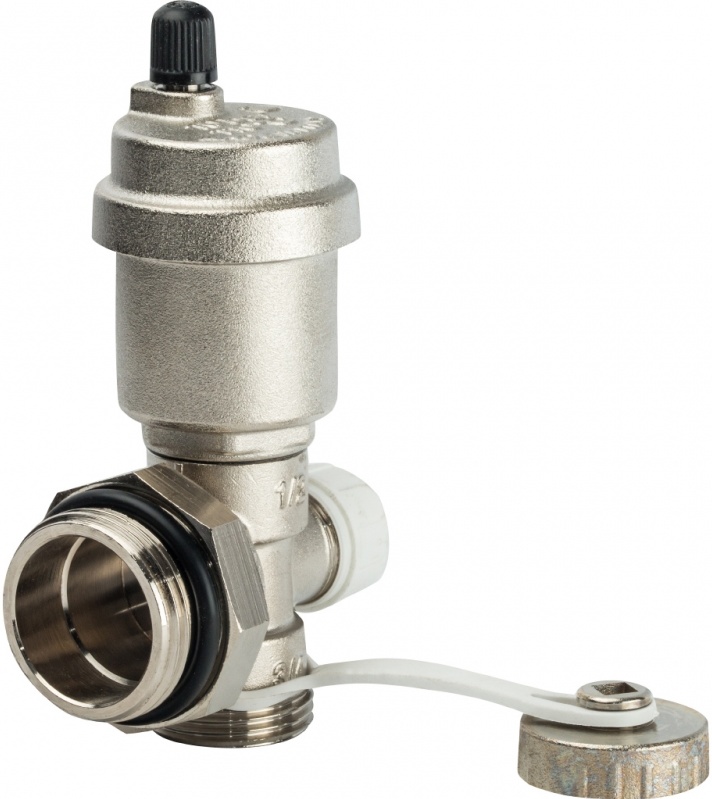

Угловой сбросник воздуха

Угловой сбросник воздуха. Если говорить коротко, то используются угловые воздушные автоматы там, где отсутствует возможность установить его прямого собрата – он может либо не помещаться в нужном месте, либо оборудование иметь боковой отвод с резьбой. В общем, ситуаций различных много, и перечислять их все не имеет никакого смысла, тем более что суть и принцип работы остаются без изменений – меняется только расположение выходного присоединительного патрубка с резьбой и, как результат, внешний вид автоматического крана Маевского.

Очень важным условием правильного функционирования углового автомата для сброса воздуха является строго вертикальная установка его корпуса. Горизонтально и даже под наклоном с небольшим углом автомат не сможет работать адекватно – поплавок будет застревать и, как результат, удаление воздуха будет несвоевременным или оно вообще не будет производиться.



Автоматический воздухоотводчик для радиаторов. По сути, это разновидность углового автомата для удаления воздуха, хотя с виду этого и не скажешь – все эти нюансы спрятаны внутри корпуса. Наружная часть воздушника для батарей создается исходя из эстетических соображений. Кроме того, эти приспособления отличаются и диаметром присоединительного патрубка – на современные радиаторы они устанавливаются прямиком в батарею, без использования футорных гаек. На старые батареи они монтируются через футорку с проходным резьбовым отверстием, а для стальных конвекторов применяются специальные автоматы с полудюймовым патрубком.

Клапан на батарее отопления для сброса воздуха

Предохранительный клапан

В большинстве моделей современных котлоагрегатов производители предусматривают систему безопасности, «ключевой фигурой» которой является предохранительная арматура, включенная прямо в теплообменник котла или в его обвязку.

Назначение предохранительного клапана в системе отопления заключается в предотвращении повышения давления в системе выше допустимого, которое может привести: к разрушению труб и их соединений; протечкам; взрыву котельного оборудования Конструкция данного рода арматуры проста и незатейлива.

Прибор состоит из латунного корпуса, в котором размещена подпружиненная запирающая мембрана, соединенная со штоком. Упругость пружины является главным фактором, который

удерживает мембрану в запертом положении. Регулировочной рукояткой производится настройка силы сжатия пружины.

При давлении на мембрану выше установленного, пружина сжимается, она открывается и происходит сброс давления через боковое отверстие. Когда давление в системе не сможет преодолевать упругость пружины, мембрана займет исходное положение.

Совет: Приобретайте предохранительное устройство с регулировкой давления от 1, 5 до 3,5 Бар. В это диапазон попадает большинство моделей твердотопливного котельного оборудования.



Воздухоотводчик

Воздушные пробки. Как правило, у их появления есть несколько причин:

  • закипание теплоносителя;
  • большое содержание воздуха в теплоносителе, автоматически добавляющегося напрямую из водопровода;
  • В результате подсоса воздуха через негерметичные соединения.

Результатом воздушных пробок является неравномерный прогрев радиаторов и окисление внутренних поверхностей металлических элементов СО. Клапан сброса воздуха из системы отопления предназначен для отвода воздуха из системы в автоматическом режиме.



Конструктивно, воздухоотводчик представляет собой полый цилиндр, выполненный из цветного металла, в котором расположен поплавок, соединенный рычагом с игольчатым клапаном, который в открытом положении соединяет камеру воздушника с атмосферой.

В рабочем состоянии внутренняя камера устройства заполнена теплоносителем, поплавок поднят, а игольчатый клапан перекрыт. При попадании воздуха, который поднимается в верхнюю точку устройства, теплоноситель не может подняться в камере до номинального уровня, а следовательно, поплавок опущен, прибор работает в выпускном режиме. После выхода воздуха, теплоноситель поднимается в камере данного рода арматуры до номинального уровня, а поплавок занимает штатное место.

Обратный клапан

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

  1. тарельчатый;
  2. шаровый;
  3. лепестковый;
  4. двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки. Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.



Балансировочный клапан

Любая СО требует гидравлической регулировки, другими словами — балансировки. Выполняется она различными способами: правильно подобранным диаметром труб, шайбами, с разным проходным сечением и пр. Наиболее эффективным и в то же время простым элементом настройки работы СО считается балансировочный клапан для системы отопления.

Назначение данного устройства в том, чтобы на каждое ответвление, контур и радиатор поддавался необходимый объем теплоносителя и количество тепла.

Клапан представляет собой обычный вентиль, но с установленными в его латунный корпус двумя штуцерами, которые дают возможность подключения измерительного оборудования (манометров) или капиллярной трубки в составе с автоматическим регулятором давления.

Принцип работы балансировочного клапана для системы отопления заключается в следующем: Оборотами регулировочной рукоятки необходимо добиться строго определенного расхода теплоносителя. Делается это замерами давления на каждом штуцере, после чего по диаграмме (обычно прилагаемой производителем к устройству) определяется количество поворотов регулировочной рукоятки для достижения нужного расхода воды на каждый контур СО. На контуры с количеством радиаторов до 5 шт устанавливают ручные балансировочные регуляторы. На ветки с большим количеством отопительных приборов – автоматические.

Перепускной клапан

Это еще один элемент СО, предназначенный для выравнивания давления в системе. Принцип работы перепускного клапана системы отопления сходен с предохранительным, но есть одно отличие: если предохранительный элемент стравливает излишки теплоносителя из системы, то перепускной, возвращает его в обратную магистраль мимо отопительного контура.

Конструкция данного устройства также идентична предохранительным элементам: пружина с регулируемой упругостью, запорная мембрана со штоком в бронзовом корпусе. Маховиком настраивается давление, при котором данное устройство срабатывает, мембрана открывает проход для теплоносителя. При стабилизации давления в СО, мембрана возвращается на прежнее место.

По материалам сайтов: ventilationpro.ru,stroisovety.org
