Система отопления без насоса частного дома: схема без циркуляционного насоса, диаметр труб для отопления с естественной циркуляцией, как сделать

Содержание

схема без циркуляционного насоса, диаметр труб для отопления с естественной циркуляцией, как сделать

Содержание:

Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя. Именно о таком типе отопления мы и расскажем далее в материале.


В каких случаях без насоса можно обойтись

Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается вверх, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе.

В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.


Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

  • нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
  • расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
  • трубы, образующие контур, по которому будет двигаться вода в системе;
  • батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.


Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

  1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
  2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.


По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

  1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
  2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.


Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.


В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

  • специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
  • клапан для выпуска пара в систему отопления;
  • трубопровод;
  • отопительные радиаторы.

Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В целом схема установки выглядит так:

  • Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
  • Далее устанавливают теплогенератор, то есть выбранный котел.
  • Монтируют расширительный бак.
  • Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
  • Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
  • Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

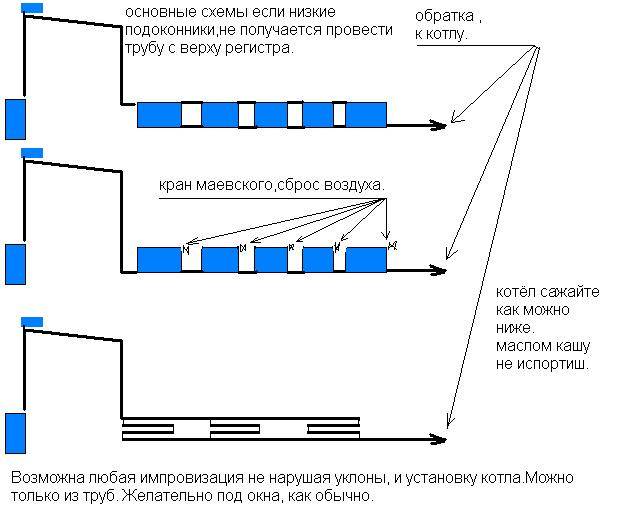

Обратите внимание на некоторые нюансы:

  1. Котел должен быть расположен в самой нижней точке системы.
  2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
  3. Поворотов в трубопроводе должно быть как можно меньше.
  4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.


устройство системы, плюсы и минусы

Отопительная система с предусмотренной естественной циркуляцией горячей воды устанавливается в многих частных домах сегодня. Существует несколько основных способов выполнения такой схемы. Механизм гравитационной циркуляции будет работать нормально, только если система спроектирована и оборудована без каких-либо ошибок. Принцип функционирования, достоинства и недостатки таких систем описываются в данной статье.

Содержание

Принцип работы отопительной системы без насоса
Варианты систем отопления
Подключение радиаторов
Преимущества и недостатки реализации данной системы

Принцип работы отопительной системы без насоса

Принцип действия такой системы базируется на элементарных законах физики. В процессе нагревания снижается плотность и масса жидкости. Когда вода в контуре остывает, становится тяжелее и более плотной. Какое-либо давление в контуре полностью отсутствует при этом. В разрабатываемых теплотехнических формулах присутствует соотношение 1 атм на 10 м напора.

При определении безнасосной системы в двухэтажном доме гидравлические показатели не будут выше 1 атм. Одноэтажные конструкции оборудуются системами с давлением 0,5-0,7 атм.

Поскольку в процессе нагревания объем жидкости увеличивается, для нормальной циркуляции придется оборудовать расширительный бак. Жидкость, проходящая через установленный водяной контур, будет нагреваться, это значительно увеличит объем. Расширительный бачок нужно размещать на подаче теплоносителя в самой верхней части отопительного контура. Основным функциональным назначением такой буферной емкости считается компенсация повышения объема жидкости.

Устройство отопления в частном домостроении без насоса может устанавливаться, если такие виды подключения подходят к установке:

  1. Присоединение к системе теплого пола всегда будет требовать монтажа насосного устройства. Распределение теплоносителя по радиаторам не будет требовать никаких насосов. Когда электричество будет отключено, жилое помещение будет обогреваться оборудованными радиаторами.
  2. Взаимодействие с бойлером косвенного нагрева воды. Взаимодействие с системой естественной циркуляции всегда может быть организовано без насоса. Чтобы это было возможно, бойлер монтируется в самой верхней точке оборудованной системы. Если осуществить подобное затруднительно, насосом можно оборудовать накопительную емкость при дополнительной установке обратного клапана для устранения рециркуляции горячей воды.

В механизмах с гидравлической циркуляцией течение теплоносителя организовывается самотеком. Благодаря процессу естественного расширения воды, разогретая жидкость будет стремиться вверх по так называемому разгонному участку, а затем будет стекать через радиаторы и двигаться в направлении котла для последующего нагрева.

Варианты систем отопления

Система отопления ЕЦ может оборудоваться в однотрубных или двутрубных механизмах. В обоих вариантах принцип работы остается один и тот же. На максимальную возможную высоту от котла вверх направляется труба. Только после этого теплоноситель распределяется по всему контуру. Отличие от однотрубной системы заключается в том, что в двухтрубном механизме холодная вода аккумулируется в другой магистрали, а потом заводится на вход обратной части котла. В однотрубном механизме на этот вход направляется труба от выхода последнего радиатора.

Все однотрубные системы с вертикальными стояками требуют больше материалов при оборудовании, однако отличаются удобством и возможностью присоединения отопительных устройств отдельно к каждому стояку на всех этажах. В двухэтажных зданиях достаточно просто оборудовать систему водяного отопления без насосного устройства с горизонтально расположенной разводкой.

Чтобы активизировать процесс циркуляции, на втором этаже можно оборудовать специальный разгонный коллектор, после которого несколько контуров с горячей водой будут распределяться по второму этажу. Дополнительный контур должен опуститься на первый этаж, где он будет разделен на несколько основных веток. В некоторых случаях на первый этаж дополнительно распределяются стояки, от радиаторов, расположенных в самом конце контура.

Подключение радиаторов

Вариант подключения радиатора считается одним из наиболее значимых при оборудовании системы. Можно использовать несколько доступных методов подключения:

  • Вертикальный;
  • Диагональный;
  • Боковой;
  • Горизонтальный;
  • Нижний.

Диагональное подключение помогает обеспечить как можно меньше тепловых потерь. Процесс циркуляции в подобных случаях осуществляется между диагонально расположенными верхним и нижним патрубками. Не таким эффективным может оказаться боковое подключение, когда трубы присоединены к радиатору только с оной стороны. Нижнее подключение подразумевает максимальный показатель теплопотери. Процесс циркуляции выполняется через нижние патрубки отопительного устройства.

Методика подключения радиаторов может оказывать максимальное воздействие на качество систем отопления. Особенно это относится к однотрубным системам ЕЦ.

Различают такие виды подключения:

  1. Прямое.
  2. С байпасными линиями.

Когда выполняется прямое соединение, горячая вода проходит через каждую батарею последовательно. В каждом радиаторы теплоноситель все больше остывает. На последнем установленном радиаторе температура воды существенно отличается от первого. Чтобы в дальних комнатах отопление было как можно более эффективным, домовладельцам приходится увеличивать количество секций в радиаторах.

Когда входное и выходное отверстие соединяются при помощи байпасов, подобных недостатков удается немного избежать. Таким образом часть потока может проходить мимо радиатора. Это позволит поддерживать более высокую температуру теплоносителя и доводить до последнего радиатора воду температурой повыше.

Преимущества и недостатки реализации данной системы

К недостатком систем ЕЦ можно отнести их сравнительную громоздкость и массивность. В таких механизмах всегда должен быть падающий и обратный трубопровод, которые дополняются расширительными бачками. При установке таких систем отопления определяется самое нижнее место в здании. В таком месте устанавливается котел. Это может быть подвал или углубленная ниша на первом этаже.

Расширенный бачок напротив следует оборудовать в мансарде или даже на чердаке. Если в помещении, где монтируется накопительная емкость, нет отопления, его нужно обязательно утеплить. Чтобы в интерьере помещения было как можно меньше видимых трубных конструкций, подающий стояк размещается на чердаке и как следует утепляется.

Эффективная работа отопительной системы может быть обеспечена только при присутствии уклона труб в направлении теплоносителя. Такое требование реализовать сравнительно непросто, поэтому оборудование и монтаж считается одним из наиболее сложных этапов по сравнению с принудительной циркуляцией устройства теплоносителя.

Энергонезависимость таких систем считается наиболее явным их преимуществом. Это качество позволяет монтировать систему естественной циркуляции в тех местах, где сравнительно непросто обеспечить подходящее подключение к электросети. Никакими другими достоинствами по мнению экспертов система отопления без насоса не обладает.

Однако к недостаткам можно отнести другие ее особенности:

  • Для оборудования такой системы потребуется большое количество материалов. В результате это существенно влияет на стоимость отопительного контура;
  • В обустроенном открытом бачке теплоноситель систематически испаряется, его объемы снижаются. В результате нормальная циркуляция может быть нарушена. Поэтому уровень теплоносителя в отопительном контуре постоянно должен контролироваться;
  • Такой механизм затруднительно будет гармонично вписать в интерьер. Количество труб слишком большое, поэтому далеко не все устройства удастся скрыть;
  • Монтаж открытой системы подразумевает определенные трудности. Потребуются немалые физические усилия и как можно более точный расчет;
  • В такой системе не очень большое гравитационное давление, поэтому площадь отапливаемых помещений может быть небольшая.

Все эти факторы существенно снижают возможности установки систем отопления без насоса.   Поэтому подобные системы характерны зачастую для старых конструкций зданий, размещенных в сельской местности без каких-либо коммуникаций, находящихся на расстоянии от ЛЭП и т.п.

Вам также может понравиться

Как работает система отопления Ленинградка без насоса

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:

  • Минимальные затраты на оборудование.
  • Простота монтажа.
  • Прокладка труб в любом месте.
  • Наличие подключения нескольких котлов для отопления.
  • Мобильность отопления дачного и садового домов.
  • Безопасность.
  • Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Подобная схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубной Ленинградки позволяет создавать эффективные системы обогрева в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и вентилем для баланса. Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:

  • Радиаторные контроллеры.
  • Терморегуляторы.
  • Балансирующие вентили.
  • Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

Виды разводки комплекса отопления «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность работы общей системы отопления. Второе качество - отсутствие перегрева конструкции пола.

Монтаж существует в двух вариантах:

  • Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
  • Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

Фото системы отопления Ленинградка представлены в этой статье. Конструктивный подход к схеме определяет особенности:

  • Трубопровод устанавливается по всему периметру помещения.
  • Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

  • Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. Радиаторы в дальней комнате оснащаются дополнительными секциями.
  • Использование горизонтальной разводки труб не позволит установить «теплый пол».
  • Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

  • Прокладывание магистрали происходит в границах размеров помещения.
  • Врезание добавочной вертикальной трубы.
  • Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.

Отопление без насоса | Отопление водоснабжение: монтаж, ремонт, замена, тепло, вода

Услуги

На чтение 4 мин. Просмотров 142k.

Отопление без насоса. Установка водяного отопления должна быть выполнена качественно, как система в целом, для правильной...

Отопление без насоса.

Установка водяного отопления должна быть выполнена качественно, как система в целом, для правильной её работы, что бы обеспечить полное отопление дачи. Особую популярность среди вариантов установки отопления имеет водяное отопление, как наиболее проверенный и используемый способ обогрева помещения. Эта система мало затратна и обладает высоким КПД. Постоянная циркуляция горячей воды в теплоносителях может быть обеспечена в системе отопления без насоса. Такую систему обогрева помещений среди специалистов принято называть «ленинградкой», поскольку во время блокады в ленинградских домах существовал именно этот тип отопления.

Посмотреть фото:

Гравитационное отопление — Снегири.

Отопление без насоса

Отопление без насоса обеспечивает в здании циркуляция в трубах горячей воды естественным путем, то есть самотёком, без принудительного придания движения потоку воды дополнительным электрооборудованием. Суть в том, что используется разница давлений воды – в главном стояке давление воды будет меньше, чем давление воды в холодном стояке. Поэтому холодная жидкость постоянно производит вытеснение нагретой воды и происходит естественная циркуляция.

Открытый тип системы отопления дачи.

Выполнить установку водяного отопления можно по закрытой или открытой системе организации обогрева. На российской территории в зданиях с небольшой площадью преимущественно используется открытая система отопления. Этот тип может исключить для своей организации пользование электрической энергией для нагрева воды. В таком случае может быть использован газовый котёл, розжиг которого, производится с помощью обычных спичек или пьезозажигалки, она бывает встроена в оборудование котла.

Элементы без насосной системы отопления.

  • Котёл отопительный;
  • Радиатор;
  • Связанная система труб;
  • Бак расширительный.
  • В качестве теплоносителя выступает вода, которая нагревается в теплообменнике до необходимой температуры и по системе труб поступает в радиаторы. Радиаторы передают тепло в помещение. В них вода будет постепенно остывать и, после этого, будет возвращаться обратно в котёл. Такой цикл циркуляции воды в отоплении без насоса будет повторяться постоянно.

    Система отопления без насоса | Отопление водоснабжение: монтаж, ремонт, замена, тепло, вода

    На чтение 5 мин. Просмотров 238k.

    Построив загородный дом или дачу, каждый человек задумывается о том, как максимально эффективно обогреть свое жилище. На сегодняшний день существует множество видов отопления, и порой очень трудно выбрать какой-то определенный вариант обогрева.

    Мы настоятельно рекомендуем обратить внимание на конструкцию отопления с естественной циркуляцией теплоносителя. Чтобы понять суть вопроса опишем более подробно этот вид обогрева помещения, а также укажем его разные свойства, а также расскажем о монтаже системы.

    Интересно знать! Принцип работы системы отопления без насоса основан на движении жидкости под гидростатическим давлением. Иначе говоря, жидкость в нагретом состоянии имеет меньшую плотность, чем охлажденная, поэтому поднимается верх, способствуя, таким образом, циркуляции теплоносителя в системе.

    Когда возможно отопление без насоса

    Как правило, отопление с естественной циркуляцией устанавливаются в загородных коттеджах и дачных домиках. Связано это с тем, что в таких жилых помещениях очень часто случаются перебои с электроэнергией, а то и вообще она отсутствует, вследствие чего невозможно установить отопление с принудительной циркуляцией.
    Отличительной особенностью этой системы отопления является то, что она очень удобна в эксплуатации, а произвести монтаж можно собственными руками.

    Виды и устройство отопительных систем с естественной циркуляцией

    Каждая конструкция отопления без насоса состоит из следующих основных элементов:

    • источник тепла, который может быть представлен в виде нагревательного котла с различными видами топлива;
    • расширительный бак, который служит для стабилизации давления в системе;
    • трубопроводы для циркуляции теплоносителя;
    • радиаторы, которые обеспечивают обогрев жилого помещения.

    Для наглядности расположение элементов отопления изображено на следующем рисунке.

    В зависимости от рода теплоносителя системы с естественной циркуляцией принято разделять на следующие два вида:

    • водяное отопление;
    • паровое отопление.

    Рассмотрим более подробно все характеристики этих двух видов систем обогрева жилого помещения.

    Водяное отопление с естественной циркуляцией

    Отопительные водяные системы без насоса принято классифицировать по определенным характеристичным критериям, которые отображают их функциональность.
    В зависимости от вида расширительного бачка обогрев с естественной циркуляцией принято разделять на следующие виды:

    • Открытая отопительная система. При такой конструкции расширительный бачок располагается максимально высоко с той целью, чтобы создавалось избыточное давление, а также осуществлялся отвод воздуха. В этом случае бачок также служит для добавления жидкости в систему.
    • Закрытая отопител

    Однотрубная система отопления частного дома: схемы, варианты


    Вы задумались над обустройством водяного отопления в доме? Неудивительно, ведь однотрубная система отопления частного дома может быть традиционной и абсолютно энергонезависимой или, напротив, очень современной и полностью автоматической.

    Но сомнения в надежности подобного варианта у вас все же есть – не знаете какую схему выбрать и какие «подводные камни» вас ожидают? Мы поможем прояснить эти вопросы – в статье рассмотрены схемы обустройства однотрубной системы, плюсы и минусы, ожидающие владельца дома с подобной системой отопления.

    Материал статьи снабжен подробными схемами и наглядными фото с изображением отдельных элементов, использующихся при сборке отопления. В дополнение подобран видеоролик с разбором нюансов монтажа однотрубной системы с теплыми полами.

    Содержание статьи:

    Принцип работы водяного отопления

    В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

    Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

    Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены .

    Галерея изображений

    Фото из

    Веским преимущества однотрубных вариантов сооружения систем отопления является минимальное количество труб, обуславливающее экономическую и эстетическую привлекательность схемы

    При использовании металлопластиковых и пластиковых труб эстетические показатели однотрубных схем повышаются, т.к. прокладку контура можно скрыть в конструкциях или под отделкой

    В гравитационных отопительных системах, характеризующихся естественным перемещением теплоносителя, однотрубные контуры сооружаются исключительно с верхней разводкой

    В контурах с верхней разводкой подающая труба расположена над приборами, теплоноситель последовательно перетекает из одного в другой и по пути остывает. Чтобы более равномерно распределить теплоноситель, перед радиаторами устанавливают байпас, частично отсекающий поставку нагретой воды

    По аналогичному принципу сооружаются вертикальные контуры принудительных систем отопления, по которым перемещение нагретой воды стимулируем циркуляционный насос

    По направлению движения нагретой и остывшей воды в системе они делятся на попутные и тупиковые. В тупиковых нагретый и остывший теплоноситель движется в разные стороны, в попутных - в одну

    В контурах однотрубного отопления с нижней разводкой подключение подводящей и выходящей трубы производится снизу

    В системы с горизонтальной разводкой обязательно присутствует циркуляционный насос, без которого движение теплоносителя будет слишком затруднено. Для удаления излишка воздуха устанавливаются механические или автоматические воздухоотводчики

    Эстетические плюсы однотрубной системы отопления

    Скрытая прокладка контура однотрубного отопления

    Однотрубное отопления гравитационного типа

    Улучшенная однотрубная схема с замыкающим участком

    Вертикальные схемы прунудительного отопления

    Тупиковый вариант однотрубной отопительной системы

    Вариант однотрубного отопления с нижней разводкой

    Устройство систем с горизонтальной разводкой

    Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

    Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

    Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

    Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

    Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение

    Систему называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 – 3 мм на погонный метр.

    Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

    Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

    В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому

    Отличие однотрубной и двухтрубной систем

    Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали.

    Магистраль однотрубного отопления – это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.

    Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке.

    Однотрубные контуры отопления с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная черта – в схемах есть стояки подающей магистрали, но нет стояков для обратки

    Движение теплоносителя осуществляется по двум магистралям. Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.

    Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.

    В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». Такая схема требует удвоенного количества фитингов, труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.

    Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

    Двухтрубная схема подсоединения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, поскольку ее более сложно монтировать и обслуживать. Кроме того, удвоенное количество труб выглядит неэстетично

    Варианты устройства однотрубного отопления

    Элементы любой системы отопления:

    • источник тепла – котел (твердотопливный, электрический, газовый котел;)
    • теплоотдающие приборы – , контуры теплых полов;
    • устройство, обеспечивающее циркуляцию теплоносителя – специальный разгонный участок магистрали, ;
    • устройство, компенсирующее избыточное давление теплоносителя в магистрали – или ;
    • трубы, фитинги и соответствующая водопроводная арматура.

    В зависимости от типа используемых устройств будет зависеть и схема теплоснабжения.

    Галерея изображений

    Фото из

    Твердотопливный агрегат для отопления

    Электрический котел в автономной схеме

    Газовый напольный котлоагрегат

    Настенный котел для дач и квартир

    Системы с естественной и принудительной циркуляцией

    Циркуляция теплоносителя в отопительной системе может осуществляться естественным путем – под действием физических явлений, либо принудительным – посредством циркуляционного насоса.

    В первом случае движение отопление по системе является самопроизвольным и называется естественным, во втором – принудительным или искусственным.

    С ориентиром на конструктивные особенности однотрубные схемы отопления делятся на два вида. Первый – устаревшая, но простая проточная схема, второй – усовершенствованная схема с байпасами

    Для обеспечения движения жидкости в гравитационной системе необходим разгонный участок. Это отходящий от котла вертикальный патрубок, по которому поднимается нагретый теплоноситель.

    В верхней точке трубопровод плавно поворачивают вниз, поэтому вода с ускорением устремляется по магистрали.

    Для схемы отопления с верхней разводкой, а также для двухэтажных домов таким участком служит подающий патрубок, так как он поднимается на достаточный уровень.

    Для отопления одноэтажного здания с нижней горизонтальной разводкой устраивают разгонный коллектор, высота которого не должна быть менее 1,5 м от уровня первого радиатора.

    Разгонный участок является устройством, обеспечивающим циркуляцию теплоносителя в самотечной системе отопления. Проходной диаметр труб этого отрезка магистрали должен быть больше, чем ее основной части.

    Например, при диаметре трубы магистрали 25-32 мм, для разгонного коллектора выбирают трубу диаметром 40 мм.

    Верхнюю точку разгонного коллектора устраивают в удобном месте неподалеку от котла. Опускают трубу коллектора таким образом, чтобы обеспечить достаточный перепад высот между нижним отводом разгонного коллектора и нижней точкой магистрали для соблюдения постоянного уклона трубопровода

    Основные достоинства гравитационной системы – это полная энергонезависимость (в сочетании с твердотопливным котлом), простота и отсутствие сложных приборов.

    Недостатков же достаточно много:

    • Чтобы минимизировать гидравлическое сопротивление, диаметры труб должны быть достаточно большими.
    • Каждый встраиваемый прибор и устройство создает препятствия движению жидкости, поэтому в системе минимальное количество запорной арматуры. Это создает трудности при ремонте, так как требует полного отключения системы и слива теплоносителя из магистрали.
    • Для надежной работы гравитационную систему необходимо тщательно рассчитывать и балансировать, подбирая оптимальные диаметры труб и количество секций радиаторов. Крайние в системе радиаторы должны быть больше тех, в которые теплоноситель поступает после выхода из котла.

    Установка циркуляционного насоса в систему нейтрализует практически все ее недостатки. Устройство дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода.

    Схемы принудительного однотрубного отопления реализуются в частных домах чаще всего.

    Благодаря модернизации проточной системы путем установки байпасов, теплоноситель с рабочей температурой практически одновременно поступает во все приборы

    Насос можно монтировать в любом месте магистрали. Но стоит учитывать, что горячая вода снижает его эксплуатационный срок, воздействуя на резиновые детали (прокладки и уплотнения).

    Поэтому целесообразнее устанавливать агрегат на обратном трубопроводе, где циркулирует остывший теплоноситель. Перед ним в обязательном порядке включают фильтр грубой очистки, чтобы предохранить от попадания возможных загрязнений.

    Все приборы и устройства отопительных систем желательно подключать через запорную арматуру и байпасы.

    Такой монтаж позволит проводить ремонт и обслуживание отдельных элементов без необходимости остановки всей системы и полного слива воды.

    Байпас бывает нерегулируемым и регулируемым. В первом случае он представляет собой простой патрубок, соединяющий питающий и отводящий трубопровод. Во втором – снабжен запорной трехходовой арматурой

    Достоинства отопительной системы с принудительной циркуляцией:

    • Можно реализовывать более сложные и разветвленные схемы, увеличивать длину контуров;
    • Нет необходимости в увеличенных диаметрах труб – насос создает в магистрали давление, достаточное для движения и равномерного распределения жидкости;
    • Циркуляция осуществляется с заданной скоростью и не зависит от степени нагрева теплоносителя и наличия разгонного участка;
    • Не надо соблюдать углы наклона при прокладке трубопровода, т.к. движение теплоносителя стимулируется насосом.

    К тому же можно устанавливать регулирующие приборы на каждый радиатор и поддерживать оптимальный режим обогрева, снижая энергозатраты и расходы на обогрев.

    Недостатков у однотрубного принудительного отопления всего три:

    • зависимость от электроснабжения;
    • шум – некоторый гул, который производит работающий насос;
    • стоимость – более высокая по сравнению с гравитационной схемой стоимость устройства.

    Нейтрализовать их достаточно

    Системы тепловых насосов | Министерство энергетики

    В климатических условиях с умеренными потребностями в отоплении и охлаждении тепловые насосы являются энергоэффективной альтернативой печам и кондиционерам. Как и ваш холодильник, тепловые насосы используют электричество для передачи тепла из прохладного помещения в теплое, делая прохладное пространство более прохладным, а теплое - теплее. Во время отопительного сезона тепловые насосы перемещают тепло из прохладного помещения в ваш теплый дом, а во время сезона охлаждения тепловые насосы перемещают тепло из прохладного дома в теплое помещение.Поскольку тепловые насосы перемещают тепло, а не генерируют тепло, они могут обеспечить эквивалентное кондиционирование помещения всего за четверть стоимости эксплуатации обычных нагревательных или охлаждающих приборов.

    Есть три типа тепловых насосов: воздух-воздух, водоисточник и геотермальный. Они собирают тепло из воздуха, воды или земли за пределами вашего дома и концентрируют его для использования внутри.

    Самым распространенным типом теплового насоса является тепловой насос с воздушным источником тепла, который передает тепло между вашим домом и наружным воздухом.Сегодняшний тепловой насос может снизить потребление электроэнергии для отопления примерно на 50% по сравнению с электрическим нагревом сопротивлением, таким как печи и обогреватели для плинтусов. Высокоэффективные тепловые насосы также осушают лучше, чем стандартные центральные кондиционеры, что приводит к меньшему потреблению энергии и большему комфорту охлаждения в летние месяцы. Тепловые насосы с воздушным источником тепла использовались в течение многих лет почти во всех частях Соединенных Штатов, но до недавнего времени они не использовались в регионах, которые испытывали длительные периоды отрицательных температур.Тем не менее, в последние годы технология тепловых насосов с воздушным источником тепла продвинулась вперед, и теперь она предлагает законную альтернативу обогреву помещений в более холодных регионах.

    Для домов без воздуховодов тепловые насосы с воздушным источником также доступны в бесканальной версии, называемой мини-сплит-тепловым насосом. Кроме того, особый тип воздушного теплового насоса, называемый «чиллер с обратным циклом», генерирует горячую и холодную воду, а не воздух, что позволяет использовать его с системами лучистого теплого пола в режиме обогрева.

    Геотермальные (грунтовые или водные) тепловые насосы достигают более высокой эффективности за счет передачи тепла между вашим домом и землей или ближайшим источником воды.Хотя их установка и стоит дороже, геотермальные тепловые насосы имеют низкие эксплуатационные расходы, поскольку они используют относительно постоянную температуру земли или воды. Геотермальные (или наземные) тепловые насосы имеют несколько основных преимуществ. Они могут снизить потребление энергии на 30% -60%, контролировать влажность, они прочные и надежные и подходят для самых разных домов. Подходит ли вам геотермальный тепловой насос, будет зависеть от размера вашего участка, грунта и ландшафта. Тепловые насосы, работающие на грунте или воде, могут использоваться в более суровых климатических условиях, чем тепловые насосы, работающие на воздухе, и удовлетворенность клиентов системами очень высока.

    Новым типом теплового насоса для бытовых систем является абсорбционный тепловой насос, также называемый газовым тепловым насосом. Абсорбционные тепловые насосы используют тепло в качестве источника энергии и могут приводиться в действие различными источниками тепла.

    Для получения дополнительной информации об этих конкретных типах тепловых насосов перейдите по адресу:

    Как тепловые насосы работают в системе LEED или пассивном доме?

    • Начать
    • Войти
    • РУКОВОДСТВО ПО СТРОИТЕЛЬСТВУ
        • Планирование и дизайн
          • Образ жизни, местоположение и поездки на работу
          • Гранты и поощрения
          • Строительные нормы и правила
          • Сертификаты зеленого строительства
          • Концепция и дизайн
          • Автономное и нулевое жилищное строительство
          • Материалы и ресурсы
          • Архитектура и планировка
          • Как найти квалифицированных специалистов по экологическому строительству
          • Здоровое качество воздуха в помещении
          • Управление отходами
          • Недвижимость
        • Фундаменты и подвалы
          • Раскопки
          • Радон в домах - смягчение последствий
          • Новые фундаменты и монолитные плиты
          • Улучшение фундамента и цоколя
          • Гидроизоляция и дренаж
        • Стены и Крыши
          • Монтаж стен - новое строительство
          • Монтаж стен - ремонт
          • Воздухо- и пароизоляция
          • Изоляция и звукоизоляция
          • Окна и двери
          • Монтаж кровли - новое строительство
          • Монтаж кровли - ремонт
          • Кровельные покрытия
          • Внешняя облицовка
          • Борьба с вредителями
        • Механические системы
          • Отопление и охлаждение
          • Вентиляция
          • Сантехника и водонагреватели
          • Электричество
          • Возобновляемая энергия
        • Интерьеры
          • Стены и потолки - внутренние поверхности
          • Полы и лестницы
          • Краски, отделочные материалы и натуральные покрытия
          • Двери и отделка
          • Кухни
          • Ванные комнаты
          • Отделка подвала
          • Дизайн интерьера и меблировка
          • Чистка и уход
          • Переработка и компостирование
        • Экстерьер - экологически чистые альтернативы
          • Палубы, веранды и беседки
          • Проходимые переулки и патио
          • Ландшафтный дизайн
          • Сбор дождевой воды и полив
          • Производство продуктов питания
          • Природные бассейны и пруды
          • Теплицы и солярии / Солярии
    • СПРОСИТЕ ЭКСПЕРТОВ
    • ВДОХНОВЛЯЮЩИЕ ДОМА
        • Сборные эко дома
        • Витрина зеленого дома
        • Зеленые дома на продажу
    • ЗЕЛЕНЫЕ СЕРТИФИКАЦИИ
        • LEED Главная
        • Пассивный солнечный индекс
        • Пассивный дом
    • ПОСЛЕДНИЕ ЗАПИСИ
    Бесканальный тепловой насос с мини-разделением воздуха, установленный в пассивном доме, сертифицированном по стандарту LEED - Ecohome

    Связанное руководство

    Повышенная эффективность за счет тандемной работы тепловых насосов

    Как работают водонагреватели с тепловым насосом и почему вы должны их приобрести

    Тепловые насосы: Геотермальная геотермальная электростанция или воздушная геотермальная электростанция, какая лучше…

    Плюсы и минусы теплового насоса воздух-воздух (2021)

    Последнее изменение: 14 декабря 2020 г.

    Тепловые насосы и бум возобновляемых источников энергии

    Использование возобновляемых источников энергии находится в центре внимания мирового сообщества уже несколько лет.Сегодня эти альтернативные энергетические технологии стали неотъемлемой частью нашей повседневной жизни, перестав быть просто научным ноу-хау будущего. В связи с растущей популярностью возобновляемых источников энергии современные производители «зеленых» технологий предлагают широкий спектр устройств, предназначенных для удовлетворения и до некоторой степени превосходящих ожидания людей с точки зрения экологически безопасных решений в области энергетики.

    От солнечных панелей и фотоэлектрических батарей до конденсационных котлов и тепловых насосов - каждый может свободно решать, какая из этих возобновляемых технологий лучше удовлетворит потребности его / ее семьи в энергии и не создаст дополнительную нагрузку на предусмотренный бюджет.Таким образом, если есть искреннее желание стать «экологичным» и при этом даже сэкономить на счетах за электроэнергию и отопление, тогда не должно быть никаких сомнений в целесообразности приобретения устройства «зеленой» энергии.

    Если вам интересно узнать, сколько будет стоить любое из этих решений в области возобновляемых источников энергии, , вы можете отправить контактную форму с вашими предпочтениями . Мы свяжемся с вами как можно скорее для получения дополнительной информации и свяжем вас с нашими квалифицированными поставщиками, бесплатно .Услуга без обязательств .

    Информация о тепловых насосах воздух-воздух

    Большинство крупных корпораций, занимающихся производством и разработкой систем вентиляции и кондиционирования воздуха, также производят устройства, способные работать в режиме обогрева, устройства, которые стали известны как тепловые насосы с источником воздуха. Среди них особый интерес вызывают тепловые насосы воздух-воздух, в основном из-за простоты эксплуатации и относительно низких эксплуатационных расходов, а также затрат на установку.А именно, это прибор, на котором мы решили сосредоточить наше внимание в следующих строках, обращаясь к преимуществам и недостаткам, о которых следует помнить при поиске системы отопления воздух-воздух.

    Принцип работы тепловых насосов воздух-воздух

    Короче говоря, тепловые насосы воздух-воздух работают по тому же принципу, что и кондиционеры, с той лишь разницей, что решающая разница заключается в том, что первые работают наоборот по сравнению со вторыми. Тепловые насосы с воздушным источником отбирают тепло из внешних масс воздуха и передают его компрессору внутреннего блока насоса.Этот процесс полностью основан на принципе теплопередачи, который поддерживается свойством хладагента насоса понижать температуру воздуха, проходящего через устройство. Таким образом, тепловая ценность входящего воздуха ниже уровня температуры окружающей среды, что приводит к тепловой изоляции тепла воздуха.

    Интерактивный рисунок ниже показывает, как работает этот процесс. Вы можете щелкнуть каждую точку , чтобы прочитать о шагах более подробно:

    Что такое система принудительного воздушного отопления?

    Обеспечение принудительного воздушного отопления для домов в штате Иллинойс возле Эдвардсвилля и Хамеля

    Система принудительного воздушного отопления использует воздух для распределения тепла по всему дому.В системе этого типа нагретый воздух проходит через воздуховоды и выходит через вентиляционные отверстия в разные комнаты вашего дома. Когда вы устанавливаете термостат на желаемую температуру, система принудительного обдува обеспечит нужные вам результаты, используя воздух для переноса тепла вместо пара или силы тяжести. Хотя «принудительное воздушное отопление» является общим термином, используемым для этой формы контроля температуры, существует множество различных типов оборудования, которое можно использовать для нагрева воздуха. Например, ваша система принудительной подачи воздуха может работать от газовой печи, электрической печи, теплового насоса или водяного змеевика.Каждый из этих агрегатов способен нагревать воздух, а в сочетании с нагнетателем, вентилятором или воздухоочистителем может распределять нагретый воздух по всему дому.

    Вам нужна система принудительного воздушного отопления для вашего дома в Иллинойсе? Свяжитесь с Ernst Heating & Cooling сегодня, чтобы наши специалисты по HVAC оценили систему отопления вашего дома в районах Эдвардсвилля или Хамеля.

    Типы принудительного воздушного отопления и кондиционирования воздуха

    Принудительное воздушное отопление и охлаждение бывают разных форм в зависимости от того, какой блок HVAC вы выберете для своего дома в округе Мэдисон.Среди наиболее распространенных агрегатов, используемых с системами принудительной подачи воздуха, можно выделить:

    • Печи - Все типы печей хорошо работают с системами приточного воздуха, включая газовые, электрические, масляные и пропановые установки.
    • Тепловые насосы - Тепловые насосы особенно удобны, поскольку они могут как обогревать, так и охлаждать ваш дом в зависимости от сезона и ваших температурных предпочтений.

    Вам нужно инвестировать в эффективную печь или тепловой насос для вашего дома в Эдвардсвилле, штат Иллинойс? Свяжитесь с нашей командой сегодня, чтобы узнать больше о нашем процессе установки.

    В чем разница между центральным воздушным отоплением и принудительным воздушным отоплением?

    При таком большом количестве различных терминов, циркулирующих в мире HVAC, может быть трудно придерживаться их всех прямо. Так что же имеют в виду, когда говорят о системе кондиционирования воздуха? Центральная вентиляция - это более широкая категория, к которой подпадает принудительный воздух. Как одна из наиболее распространенных систем центрального отопления, принудительное воздушное отопление сегодня используется во многих домах Иллинойса.

    Принудительное воздушное отопление в окрестностях Эдвардсвилля и Хамеля, Иллинойс

    С 1977 года Ernst Heating & Cooling предоставляет качественные решения для домашнего комфорта и качества воздуха в округе Мэдисон, штат Иллинойс.Если вам требуется надежное и быстрое обслуживание систем отопления, вентиляции и кондиционирования воздуха в вашем доме, вы можете положиться на нашу команду обученных и лицензированных технических специалистов. Обратитесь в Ernst Heating & Cooling по всем вопросам, связанным с принудительным воздушным отоплением и кондиционированием воздуха.

    Запишитесь на прием онлайн или поговорите со специалистом по HVAC напрямую по телефону 618.217.1836.

    Гибкая система отопления без ограничений.

    Природная геотермальная энергия.

    Земляной тепловой насос ROTEX Природная геотермальная энергия. ROTEX HPU заземляет грунтовый тепловой насос, который нагревается за счет бесплатной геотермальной энергии. Компактный, экологически чистый и уникально эффективный.

    Подробнее

    Гибридный тепловой насос Daikin Altherma

    ваш комфорт. наш мир. Гибридный тепловой насос Daikin Altherma Умная технология отопления - лучшее из обоих миров Отопление Комплексные решения Вентиляция Кондиционирование воздуха Охлаждение Перспективное мышление Около

    Подробнее

    Гибридный тепловой насос Daikin Altherma

    Гибридный тепловой насос Daikin Altherma Интеллектуальная технология - лучшее из обоих миров НАЦИОНАЛЬНЫЙ ТЕПЛОВЫЙ НАСОС 19 ИЮНЯ 2014 ПОБЕДИТЕЛЬ ICC BIRMINGHAM WINNER Перспективное мышление Настало время переосмыслить способы обогрева наших домов

    Подробнее

    Рекуперация тепла на основе отработанного воздуха

    Рекуперация тепла на основе вытяжного воздуха. Нагревание. Регулируемая вентиляция для горячего водоснабжения. Предварительный подогрев приточного воздуха. СДЕЛАНО В ШВЕЦИИ. ВЕНТИЛЯЦИЯ. ЗДОРОВЬЕ. Вентиляция, что означает полную гигиену внутреннего воздуха,

    . Подробнее

    Газовые конденсационные котлы

    Газовые конденсационные котлы www.johnsonandstarley.co.uk Сверхэффективные конденсационные газовые котлы QuanTec, включая HR28C с интегрированной пассивной рекуперацией тепла дымовых газов. Компания Johnson

    , лидер рынка и новатор Подробнее

    Сбор дождевой воды

    Сбор дождевой воды Поскольку изменение климата стало реальностью, а не предполагаемой возможностью, спрос на водные ресурсы вырос, в то время как количество воды, доступной для снабжения, сократилось.Форт

    Подробнее

    Естественное сочетание

    Естественное сочетание Гибридная система теплового насоса DAikin Altherma Будущее уже сейчас Новая гибридная система Решение с тепловым насосом для рынка замены газовых котлов Гибридная система Daikin Altherma сочетает в себе технологию теплового насоса

    Подробнее

    Технические данные. Данфосс DHP-A

    Технические характеристики Danfoss DHP-A Воздушный тепловой насос, вырабатывающий как тепло, так и горячую воду Может работать эффективно при температурах до -0 ° C Бак Danfoss TWS дает много горячей воды быстро и с низкими эксплуатационными расходами

    Подробнее

    Солнечные водонагреватели

    Солнечные водонагреватели Три входа воды под высоким вакуумом Винт из нержавеющей стали Гелевое уплотнение и изоляция Выход воды Пылезащитные уплотнения Модели без давления Подробные сведения ASWH-1b (окрашенный в цвет 304) ASWH-1c (нержавеющая сталь

    ) Подробнее

    Руководство пользователя.086U6297 Ред. 9 RU

    Руководство пользователя Atria Atria Duo Atria Duo Optimum Atria Optimum Comfort Diplomat Duo Diplomat Duo Optimum Diplomat Duo Optimum G2 Diplomat Optimum Diplomat Optimum G2 086U6297 Ред. 9 RU Thermia Värme

    Подробнее

    Полная система отопления.

    ROTEX EcoHybrid Полная система отопления. Идеально сочетаются возобновляемые источники энергии ROTEX EcoHybrid.«Мы понятия не имели, насколько сложным будет выбор правильной системы отопления для нашего дома. К счастью,

    Подробнее

    Гибридный тепловой насос Daikin Altherma

    ваш комфорт. наш мир. Гибридный тепловой насос Daikin Altherma Естественная комбинация Отопление Интегрированные решения Вентиляция Кондиционирование воздуха Охлаждение О компании Daikin Перспективное мышление ... Компания Daikin имеет мировую сеть

    Подробнее

    Интегрированные солнечные лучистые системы

    Интегрированные солнечные лучистые системы Уильям Шейди Президент PE Темы Лучистое отопление Качество воздуха в помещении Лучистое охлаждение Проект Фотографии Вопросы и ответы Цель для наших клиентов Здоровый комфорт Почему Radiant

    Подробнее

    Laddomat 21-60 Зарядное устройство

    Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения.Каждый монтаж должен быть измерен и выполнен в соответствии с

    . Подробнее

    Как заставить ваш дом дышать

    ВОЗОБНОВЛЯЕМЫЕ ВЕНТИЛЯЦИОННЫЕ УСТАНОВКИ Ничто не потеряно Получено много свежего свежего воздуха Инновационные вентиляционные устройства, обеспечивающие здоровый воздух в помещении и значительно снижающие счета за электроэнергию 04 2015 STIEBEL ELTRON заполнен Подробнее

    КПД конденсационного котла

    КПД конденсационного котла Дата: 17 июля 2012 г. ПРЕДВАРИТЕЛЬНЫЙ РЕДАКТОР DO N L E O NA RDI LE O N A RD I I NC.HV AC T RAI N I N G&C ON SU LT IN G Концепции 1 Текущее состояние развития конструкции котлов 2

    Подробнее

    www.optimumheat.co.uk

    Современный котел на древесных гранулах со встроенной гибкостью и дистанционным управлением пальцами КПД до 98% Широкий диапазон мощности Простое управление с помощью сенсорной панели Дистанционное управление и обслуживание Чрезвычайно низкие выбросы

    Дополнительная информация .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
