Схема обвязки котла отопления: Обвязка котла отопления своими руками: схемы и правила

Содержание

советы профессионалов по разводке труб, на что обратить внимание при обвязке котлов разных видов

Задача отопительной системы — создание комфортного микроклимата в доме. Грамотная организация отопления определяет равномерное распределение тепла по периметру жилой площади, и защищает от перегрева элементы функционирующего агрегата. Обвязка котла — это процесс подключения оборудования к горячему водоснабжению и сетям распределения в соответствии с нормами эксплуатации.

Составляющие элементы обвязки котла

Котел — стержень отопительного контура и его тип влияет на выбор схемы обвязки. Главное правило монтажа напольного котла сводится к запрету его размещения в верхней части разводки трубопровода. При нарушении норм, котел, не имеющий условий для вывода воздуха, начнет создавать воздушные пробки. Труба, выходящая из котла без наличия воздухоотводчика, должна иметь четкое вертикальное положение.

Патрубки, расположенные внизу агрегата, «расскажут» о наличии автоматического воздухоотводчика, необходимого для подключения к отопительной сети. Они предусмотрены в

настенной электрической и газовых моделях. Данную особенность следует учитывать при обвязке котла, поскольку настенные модели-моноблоки могут справиться самостоятельно с освобождением воздушных масс.

Котлы продаются, как полностью оснащенные, так и без дополнительных элементов. Необходимые детали докупаются отдельно и включаются в контур. Тем, кто остановился на выборе отопления с естественной циркуляцией, они не пригодятся.

Мембранный бачок и радиаторы

Важный элемент обвязки — мембранный расширительный бак, позволяющий защитить систему от гидроудара. Две полости, разделенные мембраной, контролируют перепады давления: по одной перемещается теплоноситель, во второй — происходит заполнение воздухом.

Не нужно забывать и про радиаторы, посредством которых происходит теплообмен воздуха и горячей воды. Для выбора трубопровода предлагаются трубы из полипропилена или металла. У варианта работы с полипропиленовыми изделиями много достоинств.

Преимуществом является легкость монтажа и невысокая стоимость

. На стенках не образуется налета, и за счет нехитрых приспособлений процессы монтажа обвязки легко выполнимы и просты, также как соединение труб с применением поливинилхлоридов.

Обвязка газовых котлов полипропиленом

Обвязка котла выполняется методом пайки— это полностью исключит протечки, обычно происходящие по причине неточно установленных фитингов. Плюсом в работе с полипропиленовым трубопроводом станет возможность создания любого контура. Для дилетантов будет достаточно и простой схема обвязки. Допустимы разные технологии сварки полипропилена и работа с выверенными по размерам фитингами.

Следует избегать большого количества соединений, и не пренебрегать возможностью плавных переходов. Непременное условие — жесткое соединение у подводки газа с котлом. Рекомендуется металлическая труба и соединение с агрегатом посредством «американки» или сгона. Это главное условие при работе с газовыми котлами.

Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод

изначально претендует на долгую службу, способен выдерживать давление, превышающее 25 бар, и теплоноситель в 95 градусов.

Особенности подключения твердотопливных котлов

Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:

  1. Своевременная подача холодной воды.
  2. Подсоединение аккумуляторных батарей к насосу.
  3. Наличие гравитационного контура.
  4. Дополнительный аварийный контур.

Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.

Гравитационное отопление

Необходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это — гравитационный — естественное движение теплоносителя и контур с принудительной циркуляцией. Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.

В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.

Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».

Преимущества системы с естественной циркуляцией:

  1. Простота монтажа.
  2. Независимость от поставки электроэнергии.
  3. Бюджетность варианта.
  4. Надежное функционирование и эксплуатация.

Система отопления принудительного типа

Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.

Недостатки системы:

  1. Сложная схема обвязки.
  2. Неизбежная балансировка деталей.
  3. Дорогое сервисное обслуживание.
  4. Высокая стоимость комплектующих деталей.

Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются

гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.

Принципиальная схема обвязки

Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:

  1. Котел.
  2. Радиатор.
  3. Гайки «американки» — для крепления котла к отопительной системе.
  4. Шаровые краны— для отсоединения котла от системы.
  5. Фильтры для очистки — защитят от нестандартных фракций воды.
  6. Термоголовки, тройники, краны Маевского
  7. Уголки и тройники.
  8. Клапаны: проходные, разделительные, воздушные и предохранительные.
  9. Расширительные бачки.
  10. Теплосчетчики.
  11. Манометры, термометры, гидравлические разделители, циркуляционный насос.
  12. Хомуты и другие детали крепления.

Особенностям выбора кранов для радиаторов отопления посвящена данная статья: https://teplo.guru/radiatory/otopleniya-kranyi.html

Двухконтурный котел

Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.

Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.

Отличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов
с большой вместимостью и широким диаметром труб
. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.

Преимущества, недостатки и правила выбора двухконтурного котла рассмотрены здесь: https://teplo.guru/kotly/tverdotoplivnye/dvuhkonturnye-kotly-na-tverdom-toplive. html

Особенности подключения

Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции— после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.

Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.

По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции. Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.

Типичные ошибки в подключении

Неправильная выбранная мощность котла не обеспечит должный уровень обогрева. Она должна превышать параметры теплоотдачи по формуле 1кВ х10м2, поскольку в морозы тепло быстро рассеиваются через окна и двери. Мощность котла не влияет на расход топлива. Большой котел быстрее нагревает систему и, естественно, тратит больше ресурсов, но при этом реже включается.

Не следует забывать о притоке свежего воздуха в помещение, в котором находится котел. Это необходимо для процесса горения и особенно касается небольшой площади.

Монтаж расширительного бака

При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.

Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.

При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.

Подробнее об использовании расширительного бачка можно узнать из данной статьи: https://teplo.guru/elementy/baki/rasshiritelnyi-bak-dlya-otopleniya.html

Предохранительные клапаны

При открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Оцените статью: Поделитесь с друзьями!

Схема обвязки котла отопления

Автономная система отопления позволяет сделать загородный дом пригодным к жизни даже в зимнюю пору. Безусловно, для сохранения тепла ещё нужно уложить утеплитель и поставить надёжные окна с высокой степенью герметизации. Но без хорошего котла всё это будет бесполезным.

Чтобы система работала в полную силу необходимо правильно сделать обвязку котла отопления. В противном случае её функционирование будет находиться под большим вопросом. Особенно сильно неправильная обвязка влияет на производительность системы.

Внимание! По сути обвязка — это подключение котла к трубам отопления. Но чтобы правильно её сделать, нужно усчитать множество факторов.

Есть целый ряд правил и нормативов, которые позволят сделать обвязку максимально эффективной. Очень важно всё корректно подключить. Это позволит оптимизировать функционирование.

Важность правильной обвязки котла отопления

Перед тем как сделать обвязку котла своими руками, не помешает более подробно узнать, зачем это стоит делать. Во-первых, от того, насколько правильно сделана эта операция, зависит, не будут ли элементы системы перегреваться. Во-вторых, оптимальная конструкция позволяет увеличить срок эксплуатации системы.

Внимание! Если вы хотите сделать отопительную систему, которая прослужит вам долгие годы без ремонта и замены деталей — правильная обвязка котла просто необходима.

Если сделать обвязку котла отопления правильно, то это поможет распределить тепловую нагрузку с максимальной эффективностью. Оптимальное распределение тепловой жидкости по всему контуру даст возможность ускорить нагрев.

Особое значение схема обвязки имеет для твердотопливных котлов отопления. Дело в том, что автоматизация работы устройства работает довольно плохо, и чтобы обеспечить её максимальную эффективность нужно сделать хорошую обвязку. Результатом вашей работы станет саморегулирующаяся структура.

Особенности классической обвязки

Конечно же, чтобы сделать качественную обвязку котла отопления лучше всего пользоваться уже имеющимися схемами, которые смогли не раз доказать свою эффективность.

При этом чтобы сделать всё как нужно, необходимо всё правильно подключить. Также не помешает установить регуляторы на входе и выходе. Подобные устройства позволяют с намного большей эффективностью выполнять контролирующие функции.

Внимание! Датчики регулировки температуры на выходе и на входе позволяют избежать перепадов температуры.

По классической схеме нужно будет сделать обвязку котла отопления с учётом наличия двух контуров системы: маленького и большого. Данная схема работает следующим образом: вначале нагревается малый контур, но как только котёл войдёт в рабочий режим, жидкость, текущая по трубам, будет перенаправлена в большой.

Внимание! Результатом эффективного взаимодействия малого и большого контура является обогрев всего здания.

Из представленной выше информации можно сделать закономерный вывод — чем больше контуров, тем лучше отопление дома. Это позволяет осуществлять намного более точную регулировку процесса.

Чтобы сделать обвязку котла отопления вам понадобятся следующие элементы:

  • обратные клапаны,
  • предохранительные клапаны,
  • кронштейны,
  • фильтры,
  • запорная арматура,
  • манометр,
  • насос,
  • расширительный бак,
  • термометр.

Имея все эти элементы, вы сможете сделать качественную обвязку котла отопления. При чём затраты при этом будут минимальными.

Схемы обвязки

Чтобы вам было проще выбрать идеально подходящую для вашего дома схему обвязки отопительного котла, сначала их нужно все классифицировать. Классификация возможна по следующим характеристикам:

  • способу циркуляции,
  • методу разводки,
  • по методу коллекторной разводки.

Даже сама схема обвязки котла отопления может иметь несколько серьёзных модификаций, которые в значительной мере определяют её функциональные возможности:

  • с обогреваемым полом,
  • классическая структура отопления,
  • с подсоединением к контуру горячего водоснабжения.

Само наличие двухконтурного котла предусматривает прямую и смесительную схему подключения отопления. Поэтому именно на этапе выбора конструкции вы должны принять решение, от которого зависит вся дальнейшая работа системы.

Подключение двухконтурного котла отопления сделать сложнее, чем одноконтурного, но возможности конструкции того стоят. Мало того, правильное подключение позволяет обеспечить высокую теплоэффективность.

Внимание! Подключение двухконтурной системы отопления к ГВС отличается значительной сложностью.

Каждый котёл отопления уникален, поэтому чтобы сделать правильную обвязку первым делом нужно изучить инструкцию. Это поможет учесть все нюансы устройства и сделать правильный выбор в пользу той или иной системы.

Одноконтурные котлы представляют собой куда менее простые конструкции. К примеру, они оборудованы только одно горелкой. С её помощью невозможно осуществлять настолько точный контроль, как у двухконтурного аналога.

Именно поэтому, чтобы сделать качественную обвязку котла лучше всё-таки использовать двухконтурные конструкции. Они имеют две горелки, а управление осуществляется специальным сервоприводом, оснащённым смесителем. Такая управляющая схема намного более удобна при использовании.

Сделать обвязку двухконтурного котла тяжелее, чем одноконтурного, но проделанная работа в полной мере себя оправдывает. Тем не менее вы должны сохранять придельную осторожность и внимательность, ведь при неправильной обвязке последствия будут более чем значительными.

Дополнительные схемы

Как видите, основные схемы обвязки котла отопления могут быть довольно разнообразными. Но общая работа системы зависит не только от них. Огромное значение имеют вспомогательные системы, к которым относят:

  • Дополнительное хранилище воды. Довольно часто при отключении электричества пропадает и вода. Чтобы этого избежать нужно установить специальный резервуар, который станет частью схемы обвязки котла отопления. Он позволит некоторое время не ощущать дискомфорт от отключения.
  • Насос с аккумулятором. На первый взгляд данный вариант является идеальным при отключении электроэнергии. Но не всё так просто: вы должны постоянно следить за состоянием аккумулятора. Мало того, подобная рабочая схема не отличается особенной надёжностью. Из-за этого автоматическое срабатывание может проходить с перебоями.
  • Гравитационный контур. Главным достоинством подобного контура является снижение нагрузки на конструкцию. Он позволяет обогревать только определённые места, что делает устройство поддержания температуры более экономным. Элемент включается в работы тогда, когда выключается насос. Поэтому его мощности недостаточно чтобы обогреть целый дом.
  • Аварийный контур.  Данный вариант позволяет сразу задействоваться гравитационный и принудительный контуры. Когда питание исчезает активным остаётся только гравитационная составляющая.

Все эти элементы позволяют чувствовать себя в тепле и уюте даже при форс-мажорных обстоятельствах. Если же говорить конкретно про отключение электроэнергии, то они просто незаменимы, если у вас электрический котёл отопления.

Особенности обвязки котла

Безусловно — это самое важное устройство во всей структуре отопления. Именно поэтому его нужно правильно расположить в зависимости от типа. Начать лучше всего с напольного оборудования. Его нельзя располагать в самой высокой точке разводки.

Если вы пренебрежёте этим советом и поместите устройство вверху трубопровода, то появления воздушных пробок гарантировано. Единственно, что вас сможет спасти от этого — наличие аппарата отвода воздуха.

Особую роль играет труба магистрали. Если у вас нет прибора отвода воздуха, то она должна выходить из устройства нагрева строго вертикально. Через патрубки внизу осуществляется подключение к общей сети.

Делаем обвязку системы открытого типа с естественной циркуляцией

Данная система представляет собой наименьшую сложность в установке. Дело в том, что здесь минимальное количество устройств, которые к ней будут подключаться. Мало того, она абсолютно независима от электропитания.

Внимание! Главным недостатком данного варианта является невозможность контроля теплоносителя на выходе.

Чтобы установить такую конструкцию вам понадобится следовать таким правилам:

  1. Котёл отопления устанавливается ниже радиаторов. Это помогает создать естественную циркуляцию. Минимальная разница по высоте между ними составляет полметра.
  2. Все трубы монтируются под уклоном. Причём уклон должен быть сделан в том же направлении, куда движется теплоноситель.
  3. Диаметр труб должен быть большим. Это позволит уменьшить показатель гидравлического сопротивления.
  4. Расширительный бачок нужно установить в самом высоком месте. Довольно часто его устанавливают на крыше здания. Это позволяет добиться достаточного уровня давления в трубах.
  5. Старайтесь не злоупотреблять запорной арматурой.
  6. Большое количество регуляторов делает проходное сечение меньше. Поэтому не устанавливайте их слишком много.

Пользуясь этими несложными правилами, вы сможете сделать качественную обвязку вашего дома и обеспечить тепло в комнатах в любое время года. При этом вы максимально уменьшите зависимость от любых внешних факторов.

Итоги

Как видите, существует множество способов, как сделать обвязку котла отопления. Вы можете выбирать ту, которая больше всего подходит для ваших целей. Особое внимание нужно уделит оборудованию и дополнительным элементам.

Обвязка котлов - 130 фото и видео описание основных схем подключения


Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).
  • Подготовка
  • Безопасность
  • Схемы
  • Фото
  • Видео
  • Резюмируем

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

  • подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
  • также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

  • установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
  • монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
  • подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
  • подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
  • в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:
    V бака = V системы : 10

    Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

  • подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
  • схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Особенности эксплуатации твердотопливных котлов

Процесс горения древесины или угля несколько сложнее, чем сжигание того же метана (природного газа). Метан – простое неорганическое соединение, разлагающееся при высокой температуре на углекислый газ и воду с некоторой примесью угарного газа. Дерево и уголь – это сложные органические вещества, которые при сжигании образуют несколько веществ и газов, часть из них агрессивны. Это накладывает свой отпечаток на долговечность работы теплогенератора. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Одна из особенностей работы водогрейных агрегатов, сжигающих твердое топливо, проявляется после розжига топки и выхода на рабочий режим. Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Он вступает в реакцию с продуктами горения, смешивается с золой и намертво пристает к металлической или чугунной поверхности. Результаты следующие:

  1. Стальные стенки камеры сгорания разъедаются коррозией.
  2. Чугунная топка не так подвержена коррозии, но ее шероховатая поверхность способствует прилипанию налета, который удалить очень трудно. Такой же налет появится и на стенках камеры из стали.

Для успешной борьбы с конденсатом надо выполнить малый контур циркуляции с трехходовым клапаном, подключение твердотопливного котла к системе отопления не рекомендуется осуществлять напрямую.

Из правила есть одно исключение-при подключении теплогенератора к самотечной системе отопления, функционирующей без циркуляционного насоса, монтаж допускается осуществлять напрямую. Теплоноситель здесь течет по принципу конвекции, по мере разогрева увеличивая скорость движения, конденсат при этом не появляется. Правда, это возможно лишь при малой мощности отопительного оборудования и в небольших домах.

Еще одна особенность работы отопительных установок на дровах – инерционность. Когда температура воды в системе достаточна, автоматика закрывает доступ воздуха в топку и останавливает процесс. Тем не менее еще какое-то время горение продолжается, температура теплоносителя превышает заданную. Такое же явление наблюдается при остановке циркуляционного насоса в результате отключения электроэнергии. Вода в рубашке может вскипеть, образуя пар, и разрушить оболочку либо порвать трубы. Чтобы этого избежать, на подающий трубопровод или прямо в бак котловой воды устанавливается группа безопасности со сбросным клапаном, настроенным на определенное критическое давление.

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

  • циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
  • расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
  • группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

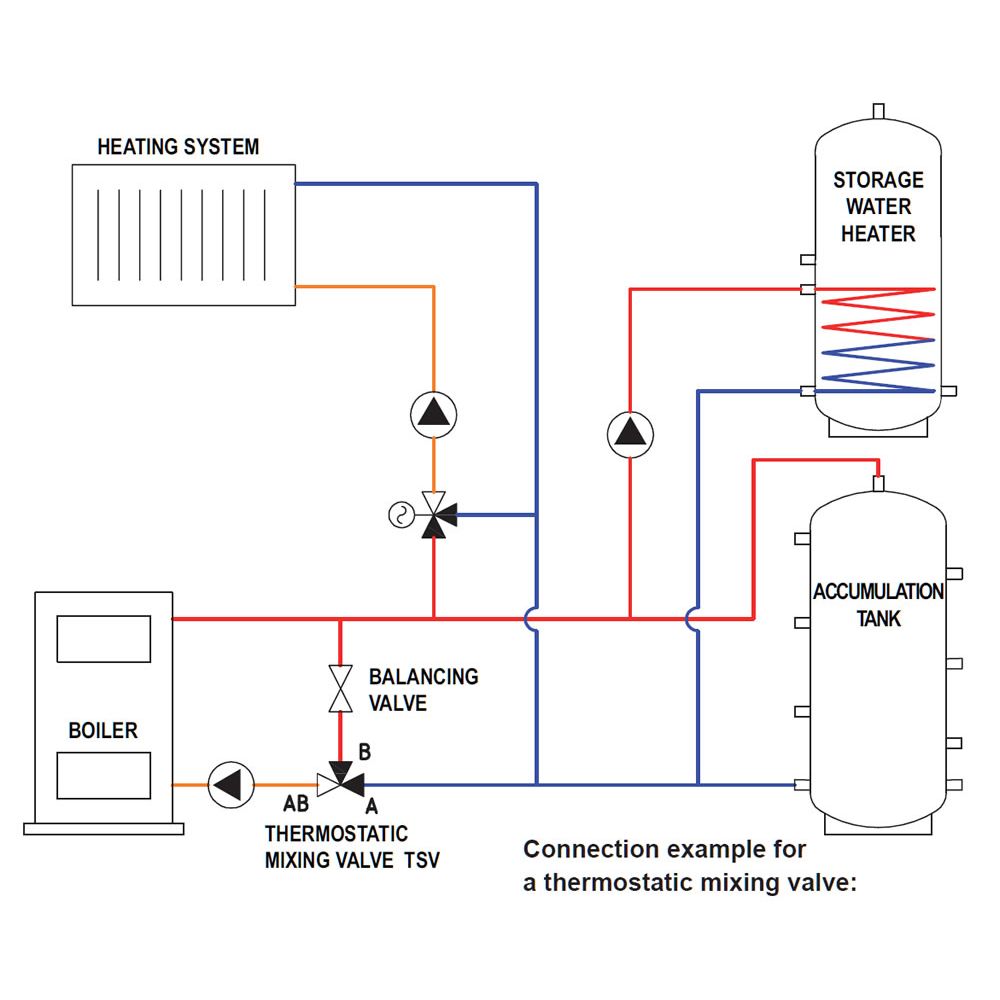

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Применение теплоаккумуляторов в ТТ отопительных системах

Стандартный тепловой аккумулятор (или, как его еще называют, буферная емкость) – это утепленная емкость (бочка), заполненная теплоносителем, использующаяся для накапливания излишков тепла, возникающих при работе ТТ котлов. Конструкция его такова, что без особого труда можно самому сделать теплоаккумулятор из подручных средств. Главное – точный расчет и грамотная схема включения.

Основные достоинства данного элемента:

  1. Обвязка твердотопливного котла с теплоаккумулятором позволяет экономить топливо. При работе, котел нагревает теплоноситель не только в отопительном контуре, но и непосредственно в баке. При прогорании топлива в топочной камере температура теплоносителя в СО поддерживается накопленным теплом аккумулятора тепла. Грамотное утепление и правильно подобранная емкость устройства позволяет сохранять тепло в СО на протяжении суток, что значительно сокращает расход топлива.
  2. Бак-аккумулятор позволяет значительно увеличить срок службы ТТ котельного оборудования. Благодаря буферному баку, ТТ котел работает значительно меньше, в результате чего его срок службы увеличивается более чем вдвое.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Данная конструкция является наиболее эффективным механизмом поглощения избыточной тепловой энергии, которая часто приводит к аварийным ситуациям вследствие перегрева котла.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Элементы обвязки

Обвязка котла отопления твердотопливного, схема:

Кроме самого агрегата схема обвязки котла твердотопливного включает расширительный бачок, аварийное питание насоса (если он есть), коллектор-смеситель (если больше одного контура), циркуляционный насос (кроме систем с естественной циркуляцией), теплоаккумулятор (что такое теплоаккумулятор для котлов отопления).

Последний может выполнять функцию резервной емкости: если подача горячего теплоносителя прекратится, контуры могут какое-то время питаться из запасного резервуара.

Группа контроля и безопасности регистрирует параметры цепи, регулирует подачу, при аварии предохранительный клапан блокирует контур. В обвязку котла ТТ включены датчики температуры и скорости перемещения теплоносителя.

Схема обвязки твердотопливного котла с циркуляционным насосом может включать в себя насос с радиатором. Радиатор нужен для быстрого охлаждения системы в случае ее перегрева, т.к. у твердотопливных агрегатов регулировка мощности осложнена по сравнению с электрическими и газовыми аналогами.

Расширительный бак сбрасывает избыток давления теплоносителя при повышении температуры более 100 градусов, радиатор позволяет охладить теплоноситель до 100. По достижении оптимальной отметки радиатор перекрывается, вода движется по контуру свободно.

Электрокотел с твердотопливным котлом: упрощённая схема

Как обычно, начнём с общей схемы, чтобы дать общее же представление:

В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.

На схеме электрокотел самый простой: без встроенной автоматики и без циркуляционного насоса, а собственно ёмкость с приваренными патрубками и ТЭНами внутри. Поэтому на схеме насос снаружи. Возможно, вы купите другую модель, что-то вроде этого:

В него «всё включено», остаётся лишь присоединить трубы. Ну и вентили на подаче и обратке перед котлом обязательны.

Схема подключения в систему отопления

Ниже представлена детальная типовая обвязка твердотопливного котла полипропиленом с малым контуром и узлом смешивания.

Назначение смесительного узла – не пропустить холодную воду из обратного трубопровода в водяную рубашку теплогенератора. Трехходовой клапан, настроенный на температуру не ниже 45º, замыкает движение теплоносителя по малому кругу до тех пор, пока его температура не достигнет установленного значения. После этого клапан подмешивает в обратный трубопровод воду из системы. Для того чтобы очищать ее от накипи и шлама, перед трехходовым краном ставится фильтр – грязевик. При этом устанавливать его нужно точно в таком положении, как изображено на схеме, вертикальный монтаж фильтра является ошибкой.

Обвязка котла отопления полипропиленом - некоторые простейшие схемы

У труб, изготовленных из полипропилена по новаторским технологиям, масса приоритетов, среди которых дешевизна и стойкость к агрессивным факторам занимают лидирующие места. Доступные по стоимости изделия служат владельцам не меньше, чем дорогостоящие аналоги. На стенках их не оседает сокращающий диаметр трубопровода налет. Соединения выполняются пайкой, благодаря чему обвязка котла полипропиленом становится «монолитной», то есть, свойственных трубопроводам с плохо установленными фитингами протечек точно не будет. Однако есть некоторые нюансы, о которых необходимо знать собственникам домов, выбирающим полипропилен для устройства коммуникаций.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Определение места котла в общей системе

Котел – основной «орган» отопительного контура, выбор схемы обвязки в немалой степени зависит от его типа. Напольный генератор тепла нельзя располагать в высшей точке разводки трубопровода. Это главное правило его установки. В случае несоблюдения указанного условия в котле, не имеющем устройства для отвода воздуха, будут скапливаться воздушные пробки. У трубы подающей магистрали, выходящей из котла без прибора отвода воздуха, должно быть строго вертикальное направление.

Наличие автоматического воздухоотводчика, вмонтированного в электрический или газовый котел, можно определить по расположенным в нижней части агрегата патрубкам, к ним подключают подающую магистраль и обратку

О наличии автоматического воздухоотводчика, вмонтированного в котел, «расскажут» расположенные внизу агрегата патрубки, предназначенные для подключения к отопительной сети. Обычно они есть у настенного электрического или газового оборудования. Эту особенность схема обвязки настенного котла отопления должна обязательно учитывать, так как большинство монтируемых на стену котлов-моноблоков могут самостоятельно освобождаться от скопившегося воздуха.

Если котел был куплен без расширительного бака, насоса, устройства регулировки давления, все недостающие составляющие можно купить отдельно, группу безопасности можно устанавливать, как на входе, так и на выходе теплоносителя

Котлы сейчас можно купить, как с расширительным баком, циркуляционным насосом и группой безопасности, так и без всего перечня дополнительных устройств. Если у приобретенного агрегата нет перечисленных приборов, их можно докупить отдельно и включить в контур. Людям, сооружающим систему с естественной циркуляцией, они в большинстве своем и не нужны, а тем, кто устраивает контур с принудительным отоплением, обязательно понадобятся.

Способы обвязки котлов отопления

По принципу циркуляции теплоносителя по контуру отопления все виды обвязки делятся на системы с естественным и принудительным движением. В последней из указанных групп есть подгруппы, деление на которые производится по типу разводки.

Вариант #1 — контуры с естественной циркуляцией

К этой группе относятся самые простые и доступные для самостоятельного монтажа системы. Характерная черта данного отопления, называемого также гравитационным – отсутствие насоса, стимулирующего перемещение теплоносителя. То есть, движение нагретой воды к приборам отопления и отток холодной совершается на основании физических законов без вмешательства человека и механизмов. Простейшая схема обвязки котла отопления подходит для небольших загородных домиков. Она не справится с обслуживанием многоэтажных зданий и строений большой площади.

Обвязка котла отопления с естественной циркуляцией — оптимальный вариант для самостоятельной установки, в состав входят только котел, радиаторы и расширительный бак

Преимущества гравитационного отопления:

  • самый простой монтаж;
  • работа, не зависящая от наличия электросети и связанных с поставкой данного энергоносителя перебоев;
  • бюджетный размер, как сооружения, так и обслуживания;
  • практически бесперебойный функционал, ведь в их составе нет приборов, способных выйти из строя в неподходящий момент;
  • возможность самостоятельно отремонтировать систему, если, конечно, ремонтировать нужно будет не котел.

Минусы тоже есть. Необходимы точные расчеты диаметра труб для того, чтобы контур полноценно выполнял свои функции. Диаметр будет немалым, что далеко не всегда устраивает собственников компактных коттеджей. В интерьере смотрится система с естественной циркуляцией не слишком презентабельно. Регулировать ее функционал невозможно. Однако схема обвязки напольного газового котла или настенного агрегата может быть модернизирована врезкой циркуляционного насоса, которым можно пользоваться в случае необходимости.

О том, как выбрать подходящий циркуляционный насос, читайте в нашем материале: https://aqua-rmnt.com/otoplenie/documents/cirkulyacionnyi-nasos-dlya-otopleniya.html.

Вариант #2 — отопление принудительного типа

Контур с принудительным движением теплоносителя более комфортен, его работой владелец может управлять. Можно будет выбрать оптимальную для каждой из комнат температуру, и заданный хозяином режим будет автоматически поддерживаться. Только необходимо учесть, что подобная обвязка напольного котла и настенного генератора тепла требует электропитания. В случае перебоев, нередких для отечественных сетей, контур работать не будет. Если электричество не подведено, от данного вида отопления придется отказаться.

Классический вариант обвязки котла отопления требует балансировки и обязательного обслуживания приборов

Минусы:

  • сложная схема обвязки, включающая массу расходомеров, устройств для отвода воздуха, распределительных коллекторов, клапанов и др.;
  • обязательная балансировка устройств;
  • необходимость регулярного недешевого обслуживания;
  • профессиональный монтаж и ремонт, отнимающий немало средств;
  • дороговизна приборов и услуг установщиков.

Количество приборов, вмонтированных в сеть, можно снизить за счет применения принципа первично-вторичных колец. Устройств защиты и контроля будет меньше, но каждое из устроенных колец отопления необходимо будет оборудовать своим циркуляционным насосом. Состоящие из нескольких колец системы с напольным котлом мощностью меньше 50 кВт оснащаются гребенками-коллекторами, гарантирующими равномерную подачу теплоносителя к приборам.

Использование принципа первично-вторичных колец позволяет существенно сократить количество устройств, вмонтированных в контур отопления

В домах, построенных для многочисленных семейств, устраивают отопление с гидровыравнивателями. Гидравлические стрелки внедряют в схемы отопления с мощными котлами с мощностью свыше 50 кВт, подающими тепло не только в основной отопительный контур, но и, например, в систему «теплых полов».

Прибор гидравлического выравнивания распределяет тепло равномерно по всем приборам, исключая перепады давления в разных кольцах. Аналогичную работу в контурах с первично-вторичными кольцами только без выравнивания давления выполняют гребенки-коллекторы.

Схема обвязки котла с гидровыравнивателем применяется в случае установки агрегата мощностью 50 кВт и свыше, а также в случае большого количества потребителей

Какой тип устройства отопительной системы выберет владелец дома, должно зависеть не только от его желания, но в первую очередь от спектра задач, для решения которых монтируется контур:

  • Небольшой загородный домик запросто можно оборудовать простейшей гравитационной системой самостоятельно.
  • Домам с водяными полами в нескольких комнатах, с индивидуальным горячим водоснабжением потребуются сложные схемы обвязки котлов отопления со сложными функциональными приборами.

Какую схему обвязки выбрать?

Вот отличная подборка советов от эксперта:

А на этом видео вы можете посмотреть наглядный пример коллекторной разводки:

Для твердотопливных котлов обвязку требуется делать обязательно. Способы и схемы представлены в нашей следующей статье: https://aqua-rmnt.com/otoplenie/kotly/podklyuchaem-tverdotoplivnyj-kotyol-k-sisteme-otopleniya-problemy-i-ix-reshenie.html.

Даже если не предполагается самостоятельное сооружение сети, владельцам рекомендовано знать схемы ее устройства и для того, чтобы пресечь выявленные при монтаже нарушения, и для того, чтобы мелкие неполадки устранить самостоятельно.

Оцените статью: Поделитесь с друзьями!

Обвязка котла отопления, фото, своими руками, схема двух котлов

Нет сомнений, что каждый из нас способен понять и осознать всю важность отопительных котлов. Именно котел является генератором тепла, которое подает теплоноситель отопительным приборам. Однако чтобы приборы отопления эффективно выполняли свои функции, должна быть правильно выполненная обвязка котла отопления. Так, это совокупность всех дополнительных соединительных приборов, которые служат для того чтобы соединить котел и распределительную сеть.

Oбвязка котла отопления

Для чего нужна обвязка?

Задача обвязки котла отопления – в предохранении приборов от такого неприятного явления, как перегрев. Так, обеспечиваются ключевые качественные характеристики котла отопления – его простота и надежность функционирования. Если обвязка будет сделана грамотно и правильно, то это позволит вам сэкономить средства, и не только на том, что тепло будет эффективно распределяться по помещениям, но и на монтаже дорогой автоматики.

Но еще больше выгоды принесет обвязка котла отопления своими руками. Стоит заметить, что это особенно важный нюанс при твердотопливном котле – для таких котлов вообще не предусматривается автоматика.

Именно поэтому обвязка должна быть сделана правильно, чтобы она способствовала максимальной эффективности функционирования котла, даже большей, нежели при использовании дорогостоящего оборудования на газу.

Обвязка твердотопливного котла

Классика жанра

Верно сделанная обвязка котлов отопления – это залог эффективного применения системы отопления. И здесь важно особенное внимание уделить такому моменту, как регулирование температуры на входе-выходе – чтобы не было больших перепадов.

Сначала, пока не будет достигнута необходимая температуры, циркуляция носителя тепла будет проходить по малому контуру. Затем он пойдет в большой контур – именно он и отвечает за обогревание здания. Чтобы регулирование температурного режима было качественным, следует создать несколько контуров в системе отопления.

Рекомендуем к прочтению:

Что входит в схему обвязки?

Как правило, схема обвязки котла отопления включает следующие конструктивные компоненты:

  • Циркуляционный насос.
  • Термоголовку (клапан распределения).
  • Расширительный бак.
  • Кран балансировки.
  • Сливные и шаровые краны.
  • Манометр.
  • Проходной фильтр.
  • Обратный, предохранительный, воздушный, проходной клапаны.
  • Хомуты.
  • Уголки.
  • Муфты.
  • Тройники.
  • Крепежные элементы.

Основные элементы отопительной системы

А если котел настенный?

Все компоненты, которые подключаются к настенному котлу, должны быть встроены в схему обвязки. Существует несколько способов, по которым выполняется обвязка котлов отопления своими руками:

  • Горячее водоснабжение.
  • Теплый пол.
  • Отопление.

Если у вас система с одним контуром, то разобраться с такой схемой будет легко – при установке нужно четко придерживаться схемы, которая изложена в руководстве установки и работы котла отопления.

В вот в двухконтурных системах все не совсем так. Схема обвязки такого вида котла будет или прямая, или смесительная. В первом случае регулирование температуры будет осуществляться только за счет горелки, а во втором – не только за счет горелки, но и смесителем с сервоприводом.

Обвязка настенного котла

Что такое аварийные схемы?

Какой бы ни была конструкция вашей отопительной системы, схема обвязки двухконтурного котла должна иметь и аварийную схему. Именно такая схема будет способна обеспечить полноценную работу отопления в случае нестандартных ситуаций. К таким ситуациям обычно относят отключение электрической энергии.

Рекомендуем к прочтению:

Существует несколько вариантов аварийных схем:

  • Вода из водопровода. Стоит отметить, что такой вариант очень редко используется в действительности, так как он не очень эффективен. Ведь обычно если отключается электроэнергия, то и водопроводная система также перестает функционировать. Конечно, некоторое количество воды останется благодаря гидроаккумулятору, но этого будет совсем мало для защиты от перегревания. А вот если у вас в качестве носителя тепла применяется антифриз, то около 150 литров этого дорогого средства уйдет в канализацию!
  • Работа насоса циркуляции от бесперебойника. В таком случае эффективным решением при отключении электрической энергии будет применение бесперебойника. Но и здесь вас может поджидать несколько недостатков. Сам по себе бесперебойник может просто не сработать. Обвязка котла отопления полипропиленом потребует постоянного наблюдения и обслуживания. А аккумуляторы следует постоянно держать в рабочем виде – то есть, регулярно заряжать и контролировать, чтобы они были работоспособны.

Применение БИП в системе отопления

  • Гравитационная циркуляция. Здесь имеется ввиду специальный контур, который отличается своими малыми размерами. Этот контур выполняет функцию теплосъема лишнего тепла в системе отопления. Включается такой контур сразу после того, как отключается насос. Но в таком случае не будет отапливаться все здание.
  • Наличие специального аварийного контура. Такой вариант, как правило, наиболее оптимальный. Аварийный контур – это часть хорошей штатной системы отопления. Так, данная схема просто заставляет гравитационный и принудительный контуры работать в разных частях вашей отопительной системы с стандартном режиме. Однако при отключении насоса функционировать будет только гравитационная схема.

Еще варианты

Также стоит отметить такую ситуацию, как наличие в системе отопления более одного отопительного котла. Если будет осуществлена обвязка двух котлов отопления – то это решит сразу несколько сложных задач. Прежде всего, установка больших мощностей – это достаточно тяжелые приборы, которые будет трудоемко занести, монтировать и обслуживать в дальнейшем. Именно поэтом некоторые ставят несколько маленьких котлов.

Подключение двух котлов к системе отопления

Также, если вдруг один из котлов выйдет из строя, его можно будет убрать из системы, а тем временем, спокойно осуществить ремонт без потери работоспособности системы отопления. Таким образом, схема обвязки двух котлов отопления – это реальный вариант, который имеет место быть в различных системах отопления.

На основе приведенного материала можно отметить, что обвязка котла отопления – это важный и серьезный шаг. И чтобы осуществить обвязку правильно, следует объективно оценить свои силы. Можно пригласить специалистов – в настоящее время стоимость обвязки котла отопления не так уж велика. А для любителей делать все самостоятельно у нас вы найдете подробные фото и видео материалы по обвязке котлов отопления.

схема как сделать своими руками

Содержание
  1. Что такое обвязка, ее задачи и виды
  2. Обвязка по схеме с естественной циркуляцией
  3. Система отопления с принудительной циркуляцией
  4. Обвязка с использованием резервного котла
Введение

Система отопления, помимо твердотопливного котла, содержит в себе еще множество элементов. Правильно подключить и настроить все элементы этой системы не простая задача. В данной статье мы разберем различные схемы подключения, взвесим достоинства и недостатки каждой из них, разберем различные нюансы и тонкости. Надеюсь, данная статья поможет вам безопасно и эффективно обвязать твердотопливный котел своими руками.

Что такое обвязка, ее задачи и виды

Итак, что же такое обвязка? Так называют процесс наиболее эффективного и безопасного подключения котла на твердом топливе к системе отопления дома.

Для продления срока службы и обеспечения безопасной работы твердотопливного котла, необходимо контролировать такие параметры как давление и температура во избежании перегрева. Стальные теплообменники помимо всего прочего чувствительны к температуре теплоносителя в обратной линии, которая должна быть не ниже 50-65 градусов Цельсия. Использование более холодной воды в обратной линии чревато, выпадением конденсата, что сокращает срок службы теплообменника.

Итак, как обвязать правильно твердотопливный котел? Существуют несколько основных схем:

  • с естественной циркуляцией;
  • с принудительной циркуляцией;
  • с использованием резервного источника отопления.
Фото 1: Обвязка твердотопливного котла и запасного электрокотла

Давайте поподробнее остановимся на каждой из них, определим перечень устройств, необходимых для организации каждой из схем, а также плюсы и минусы присущие этим схемам.

Вернуться к оглавлению

Обвязка по схеме с естественной циркуляцией

Самый простой способ это обвязка твердотопливного котла отопления – схема с естественной циркуляцией. Она не требует наличия электропитания. Циркуляция воды осуществляется посредством силы гравитации. Именно поэтому ее еще называют гравитационной.

Фото 2: Схема обвязки гравитационного типа

Твердотопливный котел располагается в самой нижней точке контура, а отопительный прибор (например радиатор) – в верхней. Котел нагревает воду которая по трубам поднимается до радиатора, где отдает часть своего тепла помещению и при этом охлаждается. Остывший теплоноситель спускается вниз и круг замыкается. Удельный вес охлажденного теплоносителя больше чем горячего, поэтому он стремится вниз. Таким образом появляется напор и осуществляется круговорот воды в системе отопления.

Чем больше различаются температуры в прямой и обратной линии тем выше скорость движения воды по контуру. Но к сожалению большой разницы сложно добиться так как в подающей и обратной линиях температуры ограничены техническими характеристиками твердотопливного котла «Дон» 16, а также безопасными условиями его эксплуатации. Поэтому для обеспечения лучшей циркуляции применяются трубы большего диаметра.

Для защиты от перегрева используется специальный контур, который обеспечивает обращение теплоносителя и потребления тепла в любом случае.

Защиту от образования избыточного давления обеспечивает расширительный бак. Их существует два вида: открытого и мембранного типа. Недостаток применения открытых баков в том, что вода в нем обогащается кислородом, что в свою очередь вызывает коррозию стальных частей твердотопливного котла. Именно поэтому, чаще всего открытые баки применяются совместно с чугунными котлами и радиаторами. При использовании мембранного бака, появляется необходимость подключения дополнительного оборудования, такого как: воздухоотводчик, сбросной клапан и манометр для контроля за давлением.

Фото 3: Самостоятельная обвязка твердотопливного котла

Для обеспечения горячего водоснабжения, применяется нагревательный бак. По соображениям безопасности, на выходе из него горячей воды он должен быть оборудован термостатическим смесителем. Функция смесителя заключается в доведении температуры воды до исключающих ожоги значений. Требования к расположению нагревателя такие же как и к другим отопительным приборам – т.е. выше уровня твердотопливного котла.

Основными достоинствам такой схемы являются простота ее конструкции и энергонезависимость. Основным минусом является то, что во время холодного старта, пока вся вода в контуре полностью не прогреется, температура в обратной линии будет ниже допустимой. Это негативно сказывается на сроке службы, к примеру, стальных отопительных котлов на твердом топливе «Сибирь» КВО. Также к недостаткам стоит отнести плохую управляемость и низкую энергоэффективность.

Вернуться к оглавлению

Система отопления с принудительной циркуляцией

Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:

  • Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
  • При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.

К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.

Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:

  • В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
  • При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
  • Позволяет использовать устройства большей мощности.

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:

Фото 4: Обвязка по схеме с принудительной циркуляцией

Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1. 5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.

Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.

Вернуться к оглавлению

Обвязка с использованием резервного котла

Использование резервного источника отопления позволяет значительно усовершенствовать отопительную систему. В качестве запасного обычно применяются газовый или электрокотел. Резервный прибор включается в работу при прогорании топлива в основном твердотопливном котле или выходе его из строя.

На рисунке ниже представлена обвязка, содержащая основной и резервный котел:

Фото 5: Схема обвязки ТТ котла с резервным электрокотлом

Котел на твердом топливе подключается к теплоаккумулятору, тепло из которого уже поступает в систему отопления и расходуется отопительными приборами. Когда твердое топливо прогорает и температура бака-аккумулятора снижается до уровня недостаточного для поддержания комфортной температуры в помещениях, термореле запускает запасной источник и начинается обогрев помещений по резервному контуру. Включение запасного котла в контур отопления осуществляется с помощью гидравлической стрелки.

Использование основного и резервного источников не так популярно в России, но широко распространено в Европе.

Вернуться к оглавлению Заключение

Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Так например гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный комфорт и небезопасные условия функционирования твердотопливного котла. В то же время схема с принудительной циркуляцией требует массу дополнительного оборудования, но обеспечивает значительно более комфортные условия отопления. Оценив все преимущества и недостатки каждой из схем, надеюсь, вы сможете выбрать наиболее подходящую именно для вашего конкретного случая.

Обвязка котла отопления своими силами + схемы

Главную роль во всех отопительных системах играет котел. Он, сжигая топливо, нагревает циркулирующий по трубным магистралям теплоноситель. Однако по-настоящему качественным, безопасным и производительным обогрев будет лишь в тогда, когда продумана правильная обвязка котла отопления, которую можно сделать своими руками.

Все то, что будет располагаться между отопительными приборами и котлом называется обвязкой. Многие не уделяют ей должного внимания, однако именно правильная ее организация решает большинство задач:

Содержание статьи:

Обвязка – что это такое ?

  • Гарантирует, что давление в системе не превысит максимально допустимый уровень
  • Будет удалять растворенный в воде воздух, предотвращая образование воздушных подушек
  • Избавит от окалин, песка, шлака и прочего мусора, циркулирующего вместе с теплоносителем
  • Будет компенсировать избыточное тепловое расширение
  • Позволяет подключить более одного контура в систему
  • Может включать бойлер и накапливать горячую воду, тем самым позволяя экономить

Обобщая вышеназванное, обвязка должна обеспечивать надежность, безопасность и производительность всей системы в целом. Особое внимание необходимо уделить твердотельным котлам, в которых системы автоматизации не предусмотрены. Правильно проложив трубы от них, можно будет добиться большей эффективности, чем у современного газового оборудования.

Схемы

Вводный видео урок

Варианты обвязки котельного оборудования

Вариантов обвязки огромное множество. Однако основной их классификацией является принцип движения теплоносителя по трубам:

  1. Естественная циркуляция
  2. Принудительная циркуляция

Развязка с принудительной циркуляцией

Наибольшее распространение получила обвязка котла отопления с принудительной циркуляцией. Она более практична и удобна. За движение теплоносителя отвечает установленный насос, благодаря которому жидкость будет быстро циркулировать по трубам.

Несмотря на практичность, обвязка с принудительной циркуляцией обладает определенными значимыми недостатками:

  • Многочисленные устройства, которые включаются в схему, значительно усложняют ее
  • Высокая стоимость приборов
  • Высокая стоимость монтажа и последующего регулярного обслуживания
  • Необходимо балансировать между собой установленные элементы
  • Зависимости от источников электроэнергии

Установка котлов с двумя и боле контурами требует обвязки с принудительной циркуляцией. Однако основным показателем производительности будет мощность выбираемого котла. Если ее недостаточно, он не будет успевать нагревать требуемое количество теплоносителя.

Развязка с естественной циркуляцией

Самой доступной и простой является обвязка котла отопления с естественной циркуляцией, которую может сделать каждый желающий. В данной схеме насос отсутствует, а теплоноситель движется по трубам благодаря способности холодным, более плотным жидкостям, выталкивать менее плотные, теплые.

Гравитационная схема обладает рядом преимуществ:

  • Невысокая стоимость установки и обслуживания
  • Простой монтаж, который каждый может сделать самостоятельно
  • Возможность быстро восстановить систему в случае поломки

Приступая к работе, необходимо все грамотно рассчитать и учесть несколько важных правил:

  1. Минимальный внутренний диаметр трубы – 32 мм
  2. Расположение радиаторов отопления должно быть выше, чем отопительный котел
  3. Количество поворотов и других преграждающих ход теплоносителю участков сводится к минимуму
  4. Прямые горизонтальные участки должны иметь минимальный уклон 5 мм на метр по направлению движения теплоносителя

Несмотря на неоспоримые преимущества, гравитационная обвязка имеет существенный недостаток. Она применима только для отопления с одним контуром и максимально эффективна в небольших домах. Прокладываемые над потолком и около пола трубы будут слегка портить интерьер.

Коллекторная разводка

В нынешнее время варианты с естественной и принудительной циркуляцией теплоносителя, базирующийся на тройниках, сменяются более современной коллекторной или лучевой развязкой. Она значительно эффективнее, однако сложнее в обустройстве и требует больших начальных затрат.

Коллекторная схема предполагает размещение за отопительным котлом коллектора – особого водосборника. Каждый кран или радиатор, входящий в отопительную систему, подключается к нему отдельно.

Коллектор необходимо устанавливать в специальный шкаф. Теплоноситель, который разогревается котлом, поступает непосредственно в него и лишь потом распределяется по трубопроводам.

Преимущества лучевой схемы разводки должны быть очевидны каждому:

  • Имеется возможность контролировать отдельные отопительные элементы в одном месте – коллекторном шкафу
  • В каждой точке отопительной системы обеспечивается стабильное равнозначное давление

Однако высокий уровень комфорта обойдется недешево. К каждому отдельному узлу придется прокладывать свой трубопровод. Это повлечет увеличение времени монтажа, расход труб, фитингов и прочей вспомогательной арматуры.

Основные элементы

Приступая к выполнению обвязки котла отопления, необходимо заранее составить перечень требуемого оборудования и комплектующих. Основными элементами, без которых невозможно осуществить работу, являются:



Клик для увеличения изображения

  1. Циркуляционный насос, предназначение которого известно каждому. Он должен обеспечивать бесперебойное движение теплоносителя по трубам отопительной системы
  2. Расширительный бак – емкость, которую устанавливают в самой верхней точке. В ней скапливаются излишки теплоносителя и отводятся в канализацию
  3. Воздушные клапаны – специальные устройства, которые удаляют накопившийся в системе воздух. Чаще он попадает туда вместе с теплоносителем и если его не устранить, может образовать воздушную закупоривающую пробку
  4. Грязевик – его предназначение удалять из теплоносителя различный мусор, песок, накипь, шлак и т. д.
  5. Гидростатическая стрелка – представляет собой толстую трубу с циклическим ответвлением и устанавливается между обраткой и подачей. Ее основная задача – подключение к системе контур с другими параметрами теплоносителя
  6. Коллектор или тепловой – емкость, которая накапливает в себе горячую жидкость

Делаем обвязку своими руками

В первую очередь следует установить котел отопления. Для напольной модели следует предусмотреть небольшое бетонное основание, а вокруг уложить лист стали. Затем оборудование подсоединяют к дымоходной трубе. Для газовых моделей лучше всего остановиться на коаксиальном дымоходе.

Не стоит обустраивать отопительную систему без вытяжки. Самый простой метод – небольшое прикрытое в стене решеткой отверстие. Для отопительной системы, работающей с несколькими контурами и базирующейся на емком мощном котле, устанавливают вытяжно-притяжной шкаф.

Наступает пора приступить к самому главному этапу проведения работ – обвязке:

  1. Прежде чем начать соединять между собой трубы, следует учесть их входной и выходной диаметры – они должны быть равны между собой
  2. В первую очередь выбирается месторасположения коллектора, ознакомившись с прилагаемой инструкцией. В ней должны быть расписаны подающие и принимающие лини
  3. Как правило, от котла до трубопровода прокладывается труба диаметром 1.25 дюйм, от коллектора к приборам – 1 дюйм
  4. Если часть отверстий коллектора не будет использоваться, они закрываются заглушками
  5. На входном патрубке нужно установить смесительный (распределительный) патрубок, который будет следить за температурой подающегося теплоносителя, в системах «теплый пол» аналогичный элемент монтируется на выходе
  6. На обратной магистрали устанавливают насос. Он может монтироваться за распределительным клапаном или непосредственно врезаться в контур
  7. Последним рабочим этапом является монтаж дополнительных приборов: различные датчики, краны, фильтры, предохранители и т. д.

Обучающие видео

В заключении

Каждый хозяин должен самостоятельно оценить текущую обстановку и выбрать наиболее подходящую обвязку котла отопления, удовлетворяющую его критериям и требованиям. Безусловно для частного коттеджа с большим количеством комнат приоритет отдается принудительной схеме с коллектором, для дачи можно остановиться на гравитационном варианте.

Работы необходимо проводить поэтапно, убеждаясь в качестве уже собранной части системы. По возможности следует обратиться за советом к специалисту или нанять профессиональных мастеров, дающих гарантию надежности и качества.

Схема расположения трубопроводов для систем водяного отопления

Несмотря на то, что много внимания уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является причиной или выходом из строя гидравлической системы отопления. Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергоемкой системой и системой, которая обеспечивает комфорт во всех комнатах в доме.

Чтобы спроектировать эффективную систему, вы должны согласовать источник тепла с «излучателями тепла», то есть радиаторами и конвекторами. Некоторые типы излучателей тепла лучше всего подходят для источников тепла с относительно высокой температурой. Например, знакомые конвекторы с плинтусами из оребренных труб, которые используются во многих жилых и коммерческих зданиях, хорошо работают с температурой воды выше 150 ° F, но не с низкотемпературными системами, такими как тепловые насосы с грунтовым источником (см. Таблицу «Соответствие Компоненты »).

После того, как вы выбрали котел и несколько излучателей тепла, вам нужна система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования с точки зрения комфорта и эффективности.В этой статье рассматриваются плюсы и минусы четырех способов прокладки трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Последовательная цепь

В последовательном контуре простейшая гидравлическая система трубопроводов, радиаторы и котел находятся в одном общем контуре. Радиаторы около конца контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей гидравлической системе распределения все излучатели тепла соединены в общий контур или «контур» с источником тепла.В этом устройстве температура воды постепенно понижается по мере перехода от одного излучателя тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.

Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды в системе. В случае последовательного контура вы должны рассчитывать тепловые излучатели в зависимости от температуры воды в их конкретных местах в контуре трубопровода. Если вы этого не сделаете, вы услышите жалобы на перегретые помещения в начале контура трубопровода (ближайший к источнику тепла) и на неудобно прохладные помещения в конце.

Основным преимуществом последовательных схем является простой и недорогой монтаж. Однако, поскольку вода протекает через все излучатели тепла, когда циркуляционный насос работает, вы не можете использовать клапан для регулирования тепловой мощности данного излучателя. Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, у последовательных цепей есть недостаток, заключающийся в том, что они не позволяют независимое управление отдельными излучателями тепла в соответствии с потребностями комфорта.

Как правило, последовательные цепи лучше всего подходят для высокотемпературных излучателей тепла, таких как плинтус из оребренных труб, в небольших зданиях, которые контролируются как одна зона.Их не следует использовать с излучателями тепла с высокими характеристиками падения давления, такими как теплые полы и некоторые конвекторы фанкойлов.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отводят воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию

«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по разветвлению трубопровода. Если ручной или автоматический регулирующий клапан установлен на пути ответвления трубопровода, поток воды через данный теплоизлучатель можно полностью контролировать. Это позволяет вам контролировать скорость теплоотдачи от каждого излучателя тепла, не затрагивая всю систему. Таким образом, однотрубные системы обладают потенциалом для управления зонами от одной комнаты к другой, чего не предлагают последовательные схемы. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами с помощью однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку тепловая мощность от каждого излучателя тепла может регулироваться независимо, однотрубные системы также позволяют увеличивать размеры отдельных излучателей тепла. Эта функция может быть хорошо применена в ванной комнате, где можно настроить слишком большой излучатель тепла для быстрого нагрева комнаты перед принятием душа или ванны, а затем сбросить настройки для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус из оребренных труб, панельные радиаторы и конвекторы фанкойлов можно комбинировать и комбинировать по желанию, все они подключаются как отдельные ответвления от главной распределительной цепи.Каждую единицу еще необходимо подобрать в соответствии с температурой воды, которую он получает из основного контура. Эта главная цепь обычно проходит по периметру здания и проходит под излучателями тепла, расположенными на внешних стенах. Такая компоновка экономит деньги за счет минимизации количества труб, используемых между основным контуром и излучателями тепла.

Наилучшим способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по основному контуру в течение отопительного сезона.Термостаты открываются и закрываются по мере необходимости для удовлетворения потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключать котел к системе, как показано выше. Циркуляционный насос котла работает только при пожаре котла. В других случаях поток воды в основном контуре идет в обход котла, уменьшая потери тепла вне цикла.

Многозонные и многоконтурные системы

В многозонной системе для каждой зоны используется отдельный основной контур, обеспечивая воду в каждую зону примерно одинаковой температуры.Предпочтительный метод - использовать небольшой циркуляционный насос и обратный клапан на каждом контуре.

Другой метод зонирования гидронной системы использует отдельный трубопровод для каждой зонированной области. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких электрических зонных клапанов. Я предпочитаю первый метод по следующим причинам:

• Циркуляционные насосы с малой зоной потребляют меньше электроэнергии и работают только тогда, когда соответствующая зона требует тепла.Для сравнения: единственный более крупный циркуляционный насос в системе с зонным клапаном должен работать всякий раз, когда одна или несколько зон требуют тепла.

• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса нагрев прерывается только в одной зоне. Остальные зоны работают в обычном режиме. Отказ циркуляционного насоса в системе с зонным клапаном предотвратит доставку тепла ко всей системе.

Важно отметить, что подпружиненный обратный клапан должен быть установлен в каждой зоне мульти-циркуляционной системы. Если нет обратных клапанов, и только одна зона требует тепла, теплая вода будет течь обратно через контуры, которые должны быть отключены. Это ограничит тепловыделение активной цепи. Это также может привести к попаданию нежелательного тепла в излучатели тепла в теплую погоду, когда котел работает только для нагрева воды для бытового потребления.

У многозонных систем с отдельными контурами есть еще одно преимущество: каждая зона получает воду примерно одинаковой температуры. Это может позволить иметь несколько меньшие размеры излучателей тепла по сравнению с последовательной схемой. Если излучатели тепла имеют соответствующий размер, вы также можете эксплуатировать систему при немного более низкой температуре, что повысит ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе почти с одинаковой температурой. Все радиаторы подключаются между общей питающей магистралью и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической распределительной системы в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которая также может использоваться в жилых системах, каждый излучатель тепла расположен в отдельной ответвленной цепи, которая подключается к общей питающей сети и общей обратной магистрали. Каждая ответвленная цепь проходит «параллельно» другим, позволяя каждому излучателю тепла получать воду примерно одинаковой температуры. Теоретически это позволяет использовать излучатели меньшего размера в каждой комнате.

Предпочтительный метод подключения ответвленных цепей к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированному потоку через ответвленные цепи.

На этой диаграмме показаны типичные рабочие диапазоны различных источников водяного тепла, излучателей тепла и трубопроводных систем, хотя в необычных обстоятельствах иногда могут потребоваться конструкции, выходящие за пределы этих диапазонов.

Поскольку каждый излучатель тепла получает воду примерно одинаковой температуры, перепад температур между подачей и обраткой котла будет меньше, чем в системе последовательных трубопроводов.Например, в типичной параллельной системе перепад температуры между подающей и обратной линиями котла может составлять всего около 10 ° F. Напротив, типичная последовательная система может иметь падение температуры на 20 ° F или более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы выхлопных газов, что предотвращает конденсацию дымовых газов.

Двухтрубные системы - лучший выбор для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплых полов можно рассматривать как двухтрубные, поскольку каждый контур пола подключен параллельно с другими контурами на распределительных станциях. Двухтрубные системы также позволяют легко зонировать, используя клапаны для регулирования потока через любой данный излучатель тепла.

Raypak - Схемы трубопроводов

Hydronic Systems

* Документы еще не выпущены и скоро будут доступны.

Бытовые системы горячего водоснабжения

1 Темп. Выход
Для Raytherm, Hi Delta, Delta Ltd, MVB Uni-Temp 80 ВЕРТИКАЛЬНЫЕ БАКИ
# цистерны
1 2 3 4
№ единиц 1 8054 8002 8067 8342
2 8069 8072 8110 8088
3 8066 8032 8033
4 8172 8399 8400 8266
Для Raytherm, Hi Delta, Delta Ltd, MVB Uni-Temp 60 ГОРИЗОНТАЛЬНЫЙ РЕЗЕРВУАР
# цистерны
1 2 3 4
№ шт. 1 8006 8121
2 8065 8034
3 8141
4 8419
2 выхода температуры
Для Raytherm, Hi Delta, Delta Ltd, MVB Uni-Temp 80 ВЕРТИКАЛЬНЫЕ БАКИ
# цистерны
1 2 3 4
№ шт. 1 8039 8228 8100
2 8090 8103
3 8126
4
Для Raytherm, Hi Delta, Delta Ltd, MVB Uni-Temp 60 ГОРИЗОНТАЛЬНЫЙ РЕЗЕРВУАР
# цистерны
1 2 3 4
№ единиц 1 8107
2 8219 8106
3 8494 8061
4
Только для XTherms Uni-Temp 80 ВЕРТИКАЛЬНЫЕ БАКИ
# цистерны
1 2 3 4
№ единиц 1 8646 8660 8687 8718
2 8647 8648 8669 8829
3 8666 8761 8864 8778
4 8665 8789
Только для XTherms Uni-Temp 60 ГОРИЗОНТАЛЬНЫЙ РЕЗЕРВУАР
# цистерны
1 2 3 4
№ шт. 1 8752
2 8674
3 8895 8816
4
ТОЛЬКО для XFiire Uni-Temp 80 ВЕРТИКАЛЬНЫЕ БАКИ
# цистерны
1 2 3 4
№ шт. 1 8898 8899 8900
2 8901 8902 8903
3 8904 8905 8906
4 8921
ТОЛЬКО для XFiire Uni-Temp 60 ГОРИЗОНТАЛЬНЫЙ РЕЗЕРВУАР
# танки
1 2 3 4
Xfiire 1 8907 8908 8909 8916
2 8910 8911 8912
3 8913 8914 8915 *
4 8919

* Документы еще не выпущены и скоро будут доступны.

Схемы трубопроводов, которых следует избегать в гидравлических системах

Безумие, данное Эйнштейном, - это делать одно и то же снова и снова и ожидать разных результатов. Если это правда, то в Северной Америке есть несколько «безумных» проектировщиков гидравлических систем. Они постоянно цепляются за определенные конфигурации трубопроводов системы, даже несмотря на то, что существующие проекты, в которых используются эти конфигурации, создают проблемы.

Одна неправильная компоновка трубопроводов, которую я видел много раз, может быть описана как «трансформация» первичного / вторичного трубопроводов и классической многозонной распределительной системы коллекторного типа.Я видел это как установленное оборудование, так и в аккуратно подготовленных чертежах САПР, созданных профессиональными инженерами. Последнее изображение этой проблемной схемы трубопроводов недавно появилось в электронном письме, отправленном мне для ознакомления.

Рисунок 1

Ошибка трубопровода, о которой я говорю, представлена ​​на рис. 1 .

Эта схема трубопроводов не является ни первичной / вторичной, ни многозонной системой типа «коллектор». Это не определено среди проверенных конструкций гидравлических трубопроводов.

Я предполагаю, что эта неправильная компоновка трубопроводов неоднократно проявляется в том, что проектировщик начинает думать о первичном / вторичном трубопроводе и поэтому думает, что ему нужен первичный контур.Источники тепла нагнетают тепло в этот контур, а контуры нагрузки отбирают тепло из него.


Связано: когда использовать конфигурацию трехтрубного буферного резервуара


Разработчик переходит к наброску контура и вставляет циркулятор первичного контура. Теперь пора добавить несколько схем нагрузки. Именно здесь память дизайнера возвращается к аккуратно выровненным зональным циркуляционным насосам, выстроенным в линию на стене. Имея это в виду, разработчик соединяет сторону питания каждой схемы зоны с верхней частью цикла (думая, что это заголовок), а обратную сторону - с нижней частью цикла (снова рассматривая ее как заголовок). Тот факт, что «заголовки» подключены на концах, не имеет значения.

ЧТО НЕ ТАКОЕ?

Рисунок 2

Одну проблему с этой конструкцией можно представить, если учесть давления внутри первичного контура, когда работает только циркулятор первичного контура. Существует перепад давления между верхней частью контура, где соединяется сторона питания контуров нагрузки, и нижней частью контура, где подсоединяется сторона возврата контуров нагрузки.Это проиллюстрировано на рис. 2 .

Если бы работал только первичный циркуляционный насос, перепад давления был бы самым высоким между точками A и B из-за потери напора на самом длинном пути контура. Оно уменьшится до некоторого минимального значения между точками C и D. Однако перепад давления в любой заданной цепи нагрузки в любой момент времени также будет зависеть от состояния включения / выключения циркуляционных насосов нагрузки и, следовательно, сильно варьируется. Тем не менее, возможно, что перепад давления между точками, где начинается и заканчивается цепь нагрузки, может составлять несколько фунтов на квадратный дюйм (psi).

Если давление в точке A выше, чем давление в точке B, вода «хочет» переместиться из точки A в точку B. Если ничто не преграждает путь, вода потечет из точки A в точку B. в контур, в котором циркуляционный насос отключен и нет необходимости в нагреве. Назовите это миграцией тепла, призрачным потоком или как хотите. Этого не должно происходить, и клиенты имеют полное право пожаловаться, когда это произойдет.

Вполне возможно, что через все контуры зоны может проходить некоторый поток, когда только одна зона фактически требует тепла.Поток будет возникать в любой цепи нагрузки, где сопротивление прямого открытия любого обратного клапана (которое обычно составляет 0,3-0,5 фунта на кв. Дюйм) меньше, чем развиваемый перепад давления между сторонами подачи и возврата этого контура.

Скорость нежелательной миграции тепла зависит от разницы давлений между подачей и возвратом каждой зоны контура, а также от количества происходящего рециркуляционного смешения. Последний зависит от расхода в первичном контуре по сравнению с расходами в контурах нагрузки. Если поток движется через первичный контур - потому что кто-то думает, что поток в первичном контуре должен быть, по крайней мере, равен сумме потоков контура нагрузки (что НЕ верно), тогда рециркуляционного смешения не будет. Однако, если расход в первичном контуре меньше суммы расходов контура активной нагрузки, обязательно где-то есть рециркуляция. Думайте как вода. Почему вода должна полностью возвращаться к тому месту, где котел (-ы) подключены к первичному контуру, если она может просто сделать более короткий обход и вернуться на вход зонального циркуляционного насоса?

Если вы собираетесь построить настоящую первичную / вторичную систему, каждый контур нагрузки и каждый источник тепла должны подключаться к первичному контуру с помощью пары близко расположенных тройников.Эти тройники изолируют динамику давления каждого циркуляционного насоса от других циркуляционных насосов в системе. Это называется гидравлической сепарацией.

ПРОБЛЕМЫ

Система, показанная на Рисунке 1, точно представляет полученный мной рисунок. Помимо «измененной» схемы трубопроводов, есть несколько других деталей, которые должны вызывать беспокойство:

  1. В контурах нагрузки нет обратных клапанов для предотвращения обратного потока, когда одни нагрузки активны, а другие нет.
  2. В цепях нагрузки нет продувочных клапанов.
  3. В вертикальной трубе, идущей от котла, установлен обратный клапан. Запрещается монтировать поворотные обратные клапаны на вертикальном трубопроводе. При некоторых условиях заслонка в обратном клапане может «зависать» в открытом положении, когда поток прекращается, и захлопываться, когда развивается достаточный обратный поток. Это может создать сильный эффект гидравлического удара.
  4. Тройники, соединяющие котлы с «первичным контуром», должны располагаться как можно ближе друг к другу.Падение давления между более широко расположенными тройниками, соединяющими котел с «первичным контуром» на Рисунке 1, будет иметь тенденцию вызывать некоторый поток через неактивный котел. Это увеличивает потери тепла из рубашки котла и создает конвективные воздушные потоки, которые нагревают дымоход.

ПОТЕРЯ ПЕТЛИ

Рисунок 3

Правильно спроектированные первичные / вторичные системы работают. Тем не менее, на мой взгляд, есть лучшие варианты, обеспечивающие преимущества первичного / вторичного трубопроводов, но с более простыми и менее дорогими конфигурациями трубопроводов (как показано на рис. 3 , ).

Эта система соединяет котлы с системой коллектора, ведущей к гидравлическому сепаратору. Цепи нагрузки подключаются к коротким / большим коллекторам, выходящим с правой стороны гидравлического сепаратора. Высокоэффективное отделение воздуха и грязи обеспечивается с помощью коалесцирующей среды внутри гидравлического сепаратора. Это устраняет необходимость в сепараторах воздуха и грязи в качестве отдельных компонентов.


Связано: Сделайте правильный выбор: Обзор новой сантехники и гидравлических клапанов


За счет того, что коллекторы короткие и большие, перепад давления вдоль коллектора очень низкий. Это в сочетании с очень низким перепадом давления в гидравлическом сепараторе обеспечивает хорошее гидравлическое разделение всех циркуляционных насосов в системе.

Я предлагаю размер коллекторов так, чтобы скорость потока внутри них не превышала двух футов в секунду при максимальной скорости потока.

Такая компоновка трубопроводов исключает «паразитный поток» и возможные проблемы с рециркуляцией, описанные ранее. Он также обеспечивает одинаковую температуру подачи для каждой цепи нагрузки.Это устраняет необходимость в циркуляционном насосе первичного контура и, что, возможно, наиболее важно, устраняет эксплуатационные расходы на циркуляционный насос первичного контура в течение всего срока службы системы. Экономия, связанная с последним, может легко превысить стоимость гидравлического сепаратора.

Итак, пожалуйста, не доказывайте повторно, что Эйнштейн был прав в отношении безумия. Если вы намереваетесь построить первичную / вторичную систему, убедитесь, что вы построили ее с близко расположенными тройниками и первичным циркуляционным насосом надлежащего размера. Рассмотрите возможность использования гидравлического сепаратора, чтобы получить преимущества первичной / вторичной системы с более простыми трубопроводами и более низкими эксплуатационными расходами в течение жизненного цикла.

Джон Зигенталер, П.Е., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Последняя книга Зигенталера, Отопление с использованием возобновляемых источников энергии , была выпущена недавно (см. www.Hydronicpros.com для получения дополнительной информации).

советов для успешной установки чугунного водогрейного котла

Я всегда буду говорить, что успешная установка чугунного водогрейного котла начинается с правильного планирования. Я проработал в нефтяной компании долгих 20 лет, из которых 9 лет был менеджером по обслуживанию. За это время я наткнулся на множество проблемных сайтов. Я бы оценил проблемы с установкой и попытался выяснить, где они начались. Эти знания очень помогли мне как менеджеру по обучению в U.С. Котельная Компания. Теперь, после 40 лет работы в отопительном бизнесе, я знаю, насколько действительно важно правильное планирование установки котла для сокращения количества проблемных работ и дорогостоящих обращений. На самом деле планирование намного проще, чем вы думаете…

  1. Правильный подбор котла. Выполните тщательный расчет потерь тепла. Не попадайтесь в ловушку превышения размера котла из-за того, что вы рассчитали его исходя из размера старого котла или измерили подключенную радиационную нагрузку, и никогда не позволит клиенту уговорить вас выбрать более крупный котел, чем необходимо.Сегодня, с физически меньшими котлами и меньшим объемом воды, негабаритные котлы будут сокращать цикл больше, чем когда-либо. Увеличение коротких циклов означает более высокое обслуживание, более высокие затраты на топливо и более высокие затраты на установку.

  1. Следуйте руководству по установке и эксплуатации (I&O) котла. Обязательно следуйте одному из предложенных вариантов трубопровода рядом с котлом, перечисленных в руководстве. Отвод котла не обязательно должен быть такого же размера, как и трубопровод коллектора. Используйте блок-схемы для определения размера трубы.Вы можете использовать трубопровод того же размера, что и отвод, или, в некоторых случаях, использовать трубопровод меньшего размера, в зависимости от требований к потерям тепла. Когда тепловые потери известны и выбран правильный размер котла, вы можете использовать меньшие воздухоотделители, расширительные баки и трубопроводы. Вы можете использовать следующие данные как руководство для определения размеров котла и трубопроводов системы;

• Труба 3/4 дюйма = 40 000 БТЕ при 4–5 галлонов в минуту (галлонов в минуту)

• Труба 1 дюйм = 70 000 БТЕ при 7–8 галлонов в минуту

• Труба 1-1 / 4 дюйма = 160 000 БТЕ при 16–18 галлонов в минуту

  1. Обводной трубопровод. Байпасный трубопровод кратко обсуждается в руководстве по вводу и выводу. Мы не можем и дальше устанавливать современные чугунные котлы так, как мы устанавливали котлы с большим объемом воды. При необходимости следует установить байпасную систему для защиты котла. Существуют варианты первичного / вторичного трубопроводов и циркуляционного байпаса, которые мы обсудим позже в этой статье.

Байпасная система, описанная в руководстве, называется «байпасом котла» и всегда устанавливается того же размера, что и подающий и обратный коллекторы.При настройке поток воды через бойлер замедляется, поэтому вода проводит больше времени в бойлере. Это позволяет температуре котла повышаться быстрее и снижает вероятность образования конденсата. Это означает, что часть возвратной воды системы обходится вокруг котла и попадает в систему подачи за котел. Я знаю, что вы собираетесь сказать. «Ну, это охладит подаваемую воду в систему отопления дома!» Это правильно, но это не проблема. Это то, что я называю «перезагрузкой на улице для бедняков».«Система будет работать тише, и температура воды в системе будет медленно повышаться, пока излучение не будет выделять достаточно тепла, чтобы удовлетворить термостат. Чем холоднее становится на улице, тем выше температура воды в системе. Когда расположение клапана установлено, как показано в руководстве, мы можем легко отрегулировать ΔT через котел. Проще говоря, оставьте байпасный клапан открытым и отрегулируйте поток через котел с помощью клапана, расположенного на подающей или обратной трубе ниже байпасной трубы, чтобы замедлить поток и пропустить больше воды через байпас.Частично закройте один из этих клапанов и проверьте ΔT через котел. Вам понадобится подъем как минимум на 20 ° F. Если это система с большим объемом воды, например, чугунное излучение, увеличьте ΔT через котел до ΔT 35-40 ° F.

Совет: Если байпас горячее, чем обратный трубопровод, поток идет в обратном направлении, и вы подключили байпас системы, а не байпас котла. Следуйте указаниям трубопровода в руководстве, чтобы проверить правильность установки.

  1. Вариант первичного / вторичного трубопровода. В первичном / вторичном трубопроводе используется гидравлическое разделение, поэтому поток воды от системных насосов не влияет на поток насоса котла. Это позволяет уменьшить поток через бойлер, чтобы быстрее нагреть воду и нагреть воду до более высокой температуры, не влияя на поток в системе. Другими словами, мы можем иметь более высокий расход в системе и более низкий расход в котле. Мы по-прежнему хотим, чтобы через котел поднимался минимум на 20 ° F, а для систем с большим объемом воды нам нужен более высокий ΔT, близкий к 35 ° F - 40 ° F.

  1. Опция байпасного насоса с регулируемой скоростью. Для наилучшей защиты котла установите байпасный насос переменной скорости с датчиком температуры. Это изменит скорость насоса для получения нужной температуры возвратной воды. Мы предлагаем байпасный комплект с регулируемой скоростью с инструкциями для газовых водогрейных котлов. Это защитит котел в системе с большим объемом воды или в системе излучающего излучения в полу.

Quick Note: Мое беспокойство и причина вышеупомянутого обсуждения защиты котла от конденсации - чрезмерный поток воды через котел и более медленное повышение температуры.Я испытал установку с несколькими котлами, где ΔT через котел меньше 20 ° F. Фактически, я был свидетелем некоторых температур при температуре 8 ° F. Более низкие значения ΔT являются результатом чрезмерного расхода, возможно, из-за количества или размеров циркуляторов, установленных в системе. Итак, какой минимальный расход у чугунных водогрейных котлов? Обратитесь к руководству по монтажу и подключению под спецификациями и найдите тепловую мощность котла (MBH) DOE. Например, модель 304B Series 3 имеет потребляемую мощность 105 тыс. МБ / ч и тепловую мощность DOE 88 тыс. МБ / ч. Разделите мощность DOE на 10 000, чтобы определить максимальный расход, необходимый для котла. Если ваш расход превышает это число, ΔT будет меньше 20 ° F. Вы можете использовать эту гидравлическую формулу для определения расхода через котел.

  1. Избегайте коротких циклов. Короткие циклы вызваны меньшим расходом воды или более высоким ΔT. Более высокий ΔT может означать, что циркуляционный насос слишком мал, котел слишком большой или клапаны не отрегулированы должным образом. Как правило, минимальный расход котла должен составлять половину (но не ограничиваться) максимального расхода котла.

Формула расхода котла:

Q / (500 * ΔT) = Расход

Q = Тепловая мощность DOE

Давайте добавим в эту формулу несколько чисел. Предположим, что ΔT бойлера составляет 15 ° F. Модель 304 Series 3 (упомянутая выше) имеет тепловую мощность 88000 DOE.

88 000/10 000 = 8 галлонов в минуту. Это максимальный расход, необходимый котлу. Разделите это пополам, чтобы получить минимальный расход котла. В этом случае это будет 4 галлона в минуту.

Теперь вернемся к формуле.

Q = 88 000

ΔT = 15 ° F

88000 / (500 * 15) = Расход

88000/7500 = 11,7 галлонов в минуту

Расход почти на 4 галлона в минуту выше максимального расхода, который должен иметь котел. Это говорит нам о том, что нам нужно достичь ΔT 20 ° F, что означает меньший поток через котел. Почему у нас много потока? Есть насосы увеличенного размера или ко многим насосам. Используя байпасную или первичную / вторичную стратегию, описанную выше, мы можем легко скорректировать поток через котел.

  1. Удалите воздух из котла. Если в котле есть дымоход, применяются местные и федеральные нормы и правила. Может потребоваться облицовка дымохода. Если устройство является прямым или вентилируемым, производитель определяет вентиляцию в соответствии с сертификатами, полученными во время испытаний. Поскольку эта статья относится к чугунным водогрейным котлам, для котла с боковой вентиляцией требуется вентиляционная труба AL29-4C. Никакого пластика!

  1. Наружный воздух. Мне нравится как можно больше использовать наружный воздух, чтобы проверить достаточность воздуха для горения.Кроме того, меньше вероятность заражения воздуха.

  1. Давление газа. Проверьте давление газа на входе и давление в коллекторе (на выходе) при работе других газовых приборов. Проверьте все меры безопасности. Наконец, всегда выполняйте проверку сгорания.

404 | Noritz

Настройки конфиденциальности

Решите, какие файлы cookie вы хотите разрешить. Вы можете изменить эти настройки в любое время. Однако это может привести к тому, что некоторые функции станут недоступны.Для получения информации об удалении файлов cookie воспользуйтесь функцией справки вашего браузера. Узнайте больше о файлах cookie, которые мы используем.

С помощью ползунка вы можете включать или отключать различные типы файлов cookie:

Этот сайт будет:
  • Обязательно: запомните настройку разрешений для файлов cookie
  • Обязательно: разрешите сеансовые файлы cookie
  • Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
  • Важно: отслеживайте, что вы вводите в корзину
  • Essential: подтвердите, что вы вошли в свою учетную запись пользователя
  • Essential: запомните языковую версию, которую вы выбрали
Этого сайта не будет:
  • Запомните свои данные для входа в систему
  • Функциональность: запомните настройки социальных сетей
  • Функциональность: запомните выбранный регион и страну
  • Аналитика: Отслеживайте посещенные вами страницы и выполненное взаимодействие
  • Аналитика: Отслеживайте свое местоположение и регион в зависимости от вашего IP-номер
  • Аналитика: отслеживайте время, потраченное на каждую страницу
  • Аналитика: Повышайте качество данных статистических функций
  • Реклама: адаптируйте информацию и рекламу к вашим интересам на основе e. г. контент, который вы посещали раньше. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга.
  • Реклама: сбор личной информации, такой как имя и местонахождение
Этот сайт будет:
  • Обязательно: запомните настройки разрешений для файлов cookie
  • Обязательно: разрешите сеансовые файлы cookie
  • Важно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
  • Важно: отслеживайте, что вы вводите в корзину
  • Essential: подтвердить, что вы вошли в свою учетную запись пользователя
  • Essential: запомнить выбранную языковую версию
  • Функциональность: запомнить настройки социальных сетей
  • Функциональность: запомнить выбранный регион и страну
Этого сайта не будет:
  • Запомните свои данные для входа в систему
  • Аналитика: отслеживайте посещенные страницы и выполненное взаимодействие
  • Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
  • Аналитика: отслеживайте время, проведенное на каждой странице
  • Аналитика: повышение качества данных статистических функций
  • Реклама: адаптация информации и рекламы к вашим интересам на основе e. г. контент, который вы посещали раньше. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга.
  • Реклама: сбор личной информации, такой как имя и местонахождение
Этот сайт будет:
  • Обязательно: запомните настройку разрешений для файлов cookie
  • Обязательно: разрешите сеансовые файлы cookie
  • Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
  • Важно: отслеживайте, что вы вводите в корзину
  • Essential: подтвердить, что вы вошли в свою учетную запись пользователя
  • Essential: запомнить языковую версию, которую вы выбрали
  • Функциональность: запомнить настройки социальных сетейl Функциональность: запомнить выбранный регион и страну
  • Analytics: отслеживать посещенные вами страницы и выполненное взаимодействие
  • Аналитика: отслеживание вашего местоположения и региона на основе вашего IP-номера
  • Аналитика: отслеживание времени, проведенного на каждой странице
  • Аналитика: повышение качества данных статистических функций
Этого сайта не будет:
  • Запомните свои данные для входа в систему
  • Реклама: используйте информацию для персонализированной рекламы с третьими сторонами
  • Реклама: Разрешите вам подключаться к социальным сайтам
  • Реклама: Определите устройство, которое вы используете
  • Реклама: Соберите личную информацию, такую ​​как имя и расположение
Этот сайт будет:
  • Обязательно: запомните настройку разрешений для файлов cookie
  • Обязательно: разрешите сеансовые файлы cookie
  • Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
  • Важно: отслеживайте, что вы вводите в корзину
  • Essential: подтвердить, что вы вошли в свою учетную запись пользователя
  • Essential: запомнить языковую версию, которую вы выбрали
  • Функциональность: запомнить настройки социальных сетейl Функциональность: запомнить выбранный регион и страну
  • Analytics: отслеживать посещенные вами страницы и выполненное взаимодействие
  • Аналитика: отслеживание вашего местоположения и региона на основе вашего IP-номера
  • Аналитика: отслеживание времени, проведенного на каждой странице
  • Аналитика: повышение качества данных статистических функций
  • Реклама: использование информации для персонализированной рекламы с третьими сторонами
  • Реклама: Позволяет подключаться t в социальные сети. l Реклама: идентификация устройства, которое вы используете
  • Реклама: сбор личной информации, такой как имя и местонахождение
Этого сайта не будет:
  • Запомните свои данные для входа

Схемы трубопроводов

Паровой котел: схема HeatSponge 100-Ред. A:

Это схема трубопроводов для типовой установки, в которой HeatSponge расположен между баком питательной воды котла, деаэратором или питающим баком, и котлом.

Паровой котел: схема HeatSponge 300-Ред. A:

Это схема трубопроводов для использования циркуляционного насоса для циркуляции воды из резервуара через HeatSponge и возврата в тот же резервуар.

Паровой котел

: HeatSponge Diagram 500-Rev A:
Это схема трубопроводов для установки, в которой HeatSponge расположен между умягчителем и баком питательной воды котла. Эта установка используется, когда экономайзер используется для нагрева сырой подпиточной воды.

Водогрейный котел SIDEKICK-RAINMAKER в первичном-вторичном контуре:
HeatSponge Diagram 900-Rev A:

Это самая простая схема трубопроводов для установки конденсационного экономайзера в системе горячего водоснабжения с вторичным насосом. Здесь используется термостатический байпасный клапан. для смешивания высокотемпературной воды с обратной линии с целью защиты котла от ударов или конденсации от холодной воды первичного контура, выходящей из конденсационного экономайзера HeatSponge.Температура подачи по-прежнему будет выше температуры конденсации и будет влиять на первичный контур, поэтому не будет возможности контролировать температуру подачи. Котел всегда будет работать при безопасных температурах без конденсации, а HeatSponge справляется с агрессивной конденсацией.

Водогрейный котел SIDEKICK-RAINMAKER в первичном-вторичном контуре:
HeatSponge Diagram 944-Rev A:

Это усовершенствованная схема трубопроводов для установки конденсационного экономайзера в системе горячего водоснабжения.В нем используются трехходовой регулирующий клапан и вторичный насос для смешивания высокотемпературной подаваемой воды с возвратной водой для защиты котла. от ударов или конденсации от холодной воды первичного контура, выходящей из конденсационного экономайзера HeatSponge, а также смешивания относительно холодной вода поступает в высокотемпературную подачу воды, выходящую из котла, для точного регулирования подачи воды, поступающей в первичный контур. Котел всегда будет работать при безопасных температурах без конденсации, а HeatSponge справляется с агрессивной конденсацией.

Трубопровод отвода конденсата HeatSponge P-Trap; Ред. 3:

Это деталь P-Trap, необходимого почти для всех установок HeatSponge.

Клапаны зоны трубопроводов водогрейного котла и электрические схемы

Монтажные и электрические схемы | Зональные клапаны трубопроводов водогрейного котла

Органы управления проводкой могут быть простыми или сложными. Если вы не поймете правильно, это не сработает, и вы взорвете трансформатор.Для тех, кто подключил множество элементов управления, следует посоветовать. Сначала прочтите инструкцию и получите представление о проводке в своей голове. Разберитесь в функциях подключаемых устройств и в последовательности управления. Тогда делайте это маленькими шагами. Кроме того, если трансформатор не имеет плавкой вставки, установите ее, чтобы не перегореть трансформатор.

Конечно, вы собираетесь подключать все зонные клапаны при выключенном питании, но когда вы включаете питание, если вы не сделаете это правильно, вы можете взорвать трансформатор. В системах со старыми ртутными ртутными терморегуляторами вы также можете взорвать обогреватель. Просто убедитесь, что вы понимаете, что делаете, и убедитесь, что делаете это правильно. Следовательно, дважды проверьте все, прежде чем включать питание.

Место установки | Зональные клапаны трубопроводов водогрейного котла

Зональные клапаны обычно устанавливаются на обратной стороне контура горячей воды независимо от типа используемого контура. Есть преимущества для установки на обратной стороне петли.Во-первых, обратная сторона контура имеет более низкую температуру, поэтому зонный клапан будет подвергаться меньшему нагреву. Это может продлить срок службы клапана. Если вы спросите 20 сантехников или техников по котлам, вы, вероятно, получите разные причины для места установки. Кроме того, установка на стороне подачи, если клапан рассчитан на давление напора, предотвратит паразитный поток в подводку других контуров зоны.

Кроме того, существуют и другие соображения, например, до циркуляционного насоса или после циркуляционного насоса. Многие из этих соображений зависят от типа насоса, рабочего давления в системе, количества зон, а также типа и номинала клапана. Наконец, каждая установка отличается в зависимости от условий, поэтому обязательно проконсультируйтесь с водопроводчиком или профессиональным техником по котлам.

ВА Номинальная мощность и функция | Зональные клапаны трубопроводов водогрейного котла

Вам также необходимо сопоставить номинальную мощность трансформатора в ВА для нескольких зон. Найдите номинальную мощность трансформатора в ВА, а затем посчитайте все нагрузки на этом трансформаторе.Затем это простая математика, складывающая эти номинальные нагрузки VA вместе. Никогда не превышайте номинальную мощность трансформатора в ВА. Кроме того, трансформаторы дешевы. Увеличьте до следующего доступного размера или размера, который легко соответствует всем номинальным характеристикам нагрузки в ВА.

Кроме того, если вы подключаете другой зонный клапан, убедитесь, что он совместим. Убедитесь, что вы понимаете, что с ним происходит и как работает.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
