Схема отопления закрытого типа: Закрытая система отопления: особенности, оборудование, схемы, видео

Содержание

Отопление закрытого типа в частном доме, 30 фото, схемы

Конструкция для прогревания частного дома работает на основе использования расширительного бака. Именно в этой части всей конструкции располагается теплоноситель. Основная функция расширительного бака – это компенсация расширения от тепла в зависимости от конкретного режима функционирования оборудования.

Отопление закрытого типа в частном доме

Закрытая система отопления чаще применяется в частных домах. Для ее корректной работы не требуется постоянный контроль со стороны человека – она работает в автоматическом режиме. Кроме того, здесь можно использовать любой тип теплоносителя (можно применять даже антифриз). В этой системе поддерживается стабильный уровень давления и теплоноситель не взаимодействует с воздухом.

Расширительный бак можно установить в любом месте – желательно монтировать его рядом с котлом. Если речь идет о настенной модели, то в них сразу же установлены расширительные бачки. Также в закрытых моделях устанавливают автоматические воздухоотводчики.

Закрытая система отопления состоит из следующих основных элементов:

  • Котел и группа безопасности. В котле может быть сразу встроена группа безопасности – это характерно для настенных газовых моделей, пеллетных вариаций, а также газогенераторных моделей.
  • Радиаторы и трубы (иногда сюда же входят конвекторы и водяной теплый пол).
  • Циркуляционный насос, который и помогает теплоносителю передвигаться по системе. Его размещают на обратном трубопроводе (здесь более низкая температура).
  • Расширительный бак, который стабилизирует давление, а также компенсирует объем теплоносителя.

Содержание статьи

  • 1 Как выбрать котел для закрытой системы
    • 1. 1 Газовые котлы
    • 1.2 Электрические котлы
    • 1.3 Котлы на твердом и жидком топливе
  • 2 Группа безопасности для закрытой системы
  • 3 Давление в закрытой системе
  • 4 Расширительный бак для закрытой системы отопления
    • 4.1 Расчет объема
    • 4.2 Место для установки расширительного бака мембранного типа
  • 5 Циркуляционный насос в закрытой системе
    • 5.1 Обвязка
  • 6 2 способа заполнения системы отопления закрытого типа
    • 6.1 Похожие статьи

Как выбрать котел для закрытой системы

Котел для закрытой системы

Закрытая система имеет ряд особенностей, которые нужно учитывать при выборе вида котла. Лучше всего, если  это котел с автоматической системой. Достаточно будет установить подходящие настройки, а затем лишь изредка проводить контроль системы. Корректная работа механизма не требует постоянного вмешательства со стороны владельца.

Какие же котлы следует выбрать для такой системы?

Газовые котлы

Газовые котлы в отоплении закрытого типа в частном доме

К ним можно дополнительно подключить комнатный термостат. Температура регулируется максимально точно. Если замечено хотя бы отклонение от нормы на 1 градус. То котел начинает самостоятельно нагреваться. Когда нужная температура достигается, то срабатывает термостат и весь процесс отключается. Это эффективное и экономичное решение. Подойдут и модели с погодозависимым механизмом (наружные датчики). С помощью этих устройств котел может контролировать мощность горелок. В целом же мастера предпочитают использовать именно газовый тип котлов, которые обеспечат комфортное использование всей системы.

Электрические котлы

Электронные и индукционные электрические котлы. Они имеют небольшие размеры, а также низкие показатели инерционности. Экономичнее используют ресурсы. Однако из-за перебоев с электроэнергией их не всегда уместно использовать в частных домах – особенно такие ситуации характерны для зимнего времени.

Электрические котлы в отоплении закрытого типа в частном доме

Котлы на твердом и жидком топливе

Вам понадобится отдельное помещение по требованиям пожарной безопасности. Во время работы котлов в доме образуется большое количество мусора.

Котлы на твердом топливе в отоплении закрытого типа в частном доме

Группа безопасности для закрытой системы

Группа безопасности для закрытой системы

Группа безопасности для закрытой системыГруппу безопасности устанавливают на подающий трубопровод у выходного отверстия. Основная функция этого элемента – контроль работы всей системы, а также регулировка ее параметров. В ее комплект входят манометр, воздухоотводчик и предохранительные клапана.

За счет манометра можно производить измерения и контроль давления. Давление должно варьироваться в пределах 1,5-3 бар в зависимости от размера дома (для двухэтажных построек – это максимум 2 бара).

Если же прибор показывает отклонение от нормы, то необходимо искать причины такого поведения оборудования:

  • Резкое снижение давления, нужно поискать течь в системе, а также долить теплоноситель.
  • Если же давление стало высоким, то, обратите внимание на режим работы котла – он может сильно нагреть теплоноситель.

Также неполадки могут быть в работе циркуляционного насоса, предохранительного клапана (его функция заключается в том, чтобы удалять лишний теплоноситель при повышенном давлении) – либо нужно проверить корректность показателей манометра. Наиболее часто проблему встречают именно в предохранительном клапане – он соединен с трубой, через которую и выводится лишняя жидкость в канализацию. Именно поэтому необходимо контролировать, чтобы клапан срабатывал, но если вода сбрасывается слишком часто, то где-то в системе есть неисправность.

Также в группу безопасности входит автоматический воздухоотводчик, которые спускает лишний воздух, которые попадает в оборудование. Его основная функция – не допустить образование воздушных пробок.

Давление в закрытой системе

Нормы отопления, зависят непосредственно от типа здания, для которого подведено отопление. Именно поэтому каждый конкретный случай нужно рассматривать отдельно:

  • Для частного дома нормальным будет давление в 1,5-2 бара. Если манометр показывает большую цифру, то это состояние считается критическим. Если счетчик доходит до 3 бар, то это может привести к аварии в системе: герметичность не выдержит этого давления, а вся конструкция сломается.
  • Для многоэтажек внешние факторы не оказывают влияние на подобную конструкцию, то нормы давления в ней колеблются от 8 до 9 бар. Однако это характерно для новых домов. Более старые здания могут обогреваться при давлении до 5 бар.

Давление в закрытой системе

Расширительный бак для закрытой системы отопления

Расширительный бак для закрытой системы отопления

Задача расширительного бака – это компенсация объема теплоносителя под воздействием температур. Если рассматривать закрытые системы, то расширительный бак в них – это герметичный сосуд, который поделен на две составляющие. Сверху располагается слой воздуха (если модель более продвинутая, то здесь находится инертный газ). Если температура достаточно низкая, то бачок пуст.

При изменении температуры в большую сторону теплоноситель начинает увеличиваться, а его лишняя часть переходит в бачок. Он сдвигает мембрану и сжимает имеющийся воздух в верхнюю часть газа. Манометр в этом случае показывает увеличение давления в системе – в том случае рекомендуется снизить интенсивность процесса. Здесь и приходит на помощь предохранительный клапан, который позволяет избавиться от излишков газа.

Когда теплоноситель начинает остывать, то давление в верхушке бачка начинает выталкивать его в систему – на манометре показатели стабилизируются.

Расчет объема

По стандартам расширительный бак – это 10% от всего объема теплоносителя. Чтобы рассчитать его размер, нужно сделать следующее:

  • В техническом паспорте радиатора нужно посмотреть его объем и рассчитать объем труб;
  • Разделить получившийся показатель на 10 – это и будет объем расширительного бака.

Здесь нужно сделать небольшую оговорку – формула подходит, если речь идет о воде. При расчете незамерзайки необходимо взять 50% от объема теплоносителя.

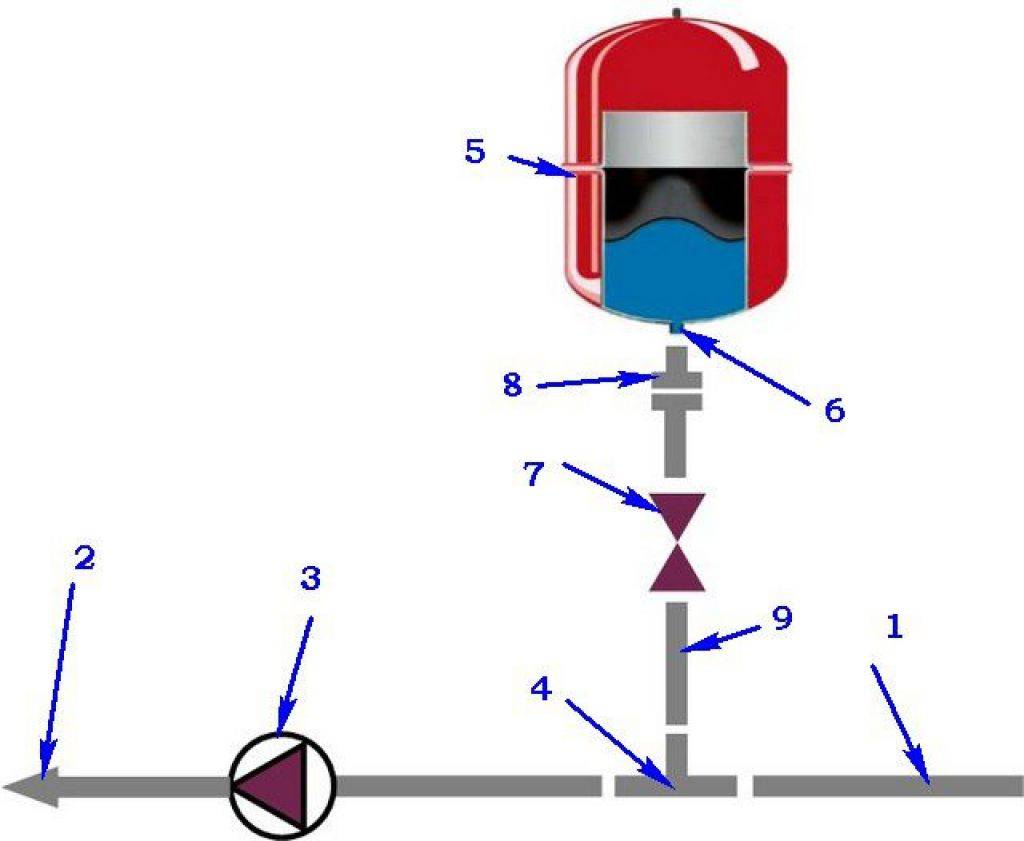

Место для установки расширительного бака мембранного типа

Расширительный бак мембранного типа размещают перед циркуляционным насосом, на обратной стороне всей системы.

В трубопроводе нужно монтировать тройник, который подсоединяется к трубе и расширителю через фитинги. Специалисты говорят о том, что лучше его дистанцировать от насоса – это поможет избежать перепадов давления. Обязательно проверьте, чтобы участок обвязки был полностью прямолинейным.

Циркуляционный насос в закрытой системе

Циркуляционный насос в закрытой системе

За счет этого элементы конструкции и происходит функционирование всей системы. На рынке существуют модели разной мощности, которая определяется совокупностью нескольких факторов.  Учитывается размер труб и материал их изготовления, количество и наличие радиаторов, если ли терморегулирующая арматура, длина труб, а также как работает оборудование.

Существуют стандартизированные таблицы, по которым можно выбрать насос. В них нужно ориентироваться на площадь помещения, которое нуждается в отоплении или мощности системы в целом – от этих данных можно отталкиваться при поиске подходящего варианта.

Обвязка

Ранее в статье упоминалось, что насосы в закрытой системе монтируются на обратный трубопровод. Еще несколько лет назад это было обязательно требование по установке системы, но сейчас владелец может делать так, как ему будет удобно.

В производстве насоса используются прочные материалы, которые могут выдержать температуру до 90 градусов.

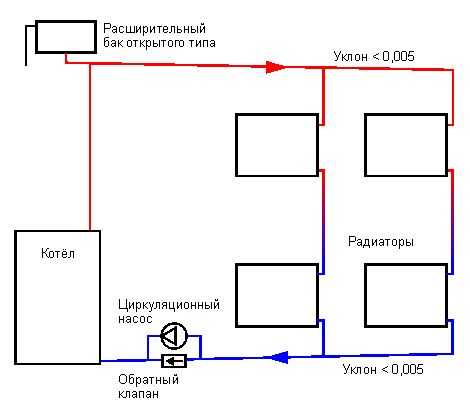

Если конструкция работает с естественной циркуляцией, то при монтаже лучше сделать так, чтобы насос в случае износа или поломки можно было бы заменить без удаления теплоносителя. В идеале станция должно работать даже без насоса. Чтобы реализовать данную идею, достаточно будет установить байпас – эта деталь позволяет протекать теплоносителю без участия других элементов.

Если вы имеете дело с закрытой системой, где используется принудительная циркуляция, то байпас здесь не поможет. Такой вариант конструкции не может функционировать без насоса. Однако здесь уже нужен фильтр и два крана, которые размещаются у входного отверстия. С помощью шаровых кранов можно в любой момент разобрать конструкцию, если ей понадобится ремонт или замена износившихся частей. Фильтр выполняет стандартную функцию – он препятствует засорению системы. Чтобы еще больше обезопасить систему, между этими двумя деталями ставят обратный клапан, который закрывает путь теплоносителю в обратном направлении.

2 способа заполнения системы отопления закрытого типа

  1. Для начала нужно монтировать дополнительный кран на обратном трубопроводе. Обычно это тройник, который соединяется с шаровым краном. Если понадобилось слить теплоноситель, то используют дополнительную емкость в качестве вспомогательного инструмента или шланг. Чтобы залить теплоноситель, нужно подключить шланг ручного насоса к установленному крану. Такие инструменты можно легко в специализированном магазине сантехники.
  2. Если в качестве теплоносителя, используется простая вода, то систему водопровода можно подключить к входу в котел или к шаровому крану. Однако тогда нужно использовать другое место для слива. Если система двухтрубная, то это, скорее всего, будет последний радиатор, а к нижнему входу монтируют шаровой кран слива.

особенности схемы, необходимый диаметр труб

Гидравлическая система отопления представлена нагревательными приборами и отопительными устройствами, которых в определенном порядке соединяет между собой трубопровод. Как только теплоноситель нагревается, трубопровод начинает расширяться, т. е. изменяться в объеме. Закрытая система отопления с принудительной циркуляцией компенсирует этот процесс за счет расширительного бака.

Что представляет собой закрытая система отопления

Отопительная система бывает открытого и закрытого вида, и зависит это от того, взаимодействует ли расширительный бак с наружным воздухом. Теплоноситель осуществляет свое движение при помощи насоса. Благодаря включению насоса в гидравлическую схему помещение обогревается гораздо эффективнее, а принудительная циркуляция обеспечивает включение в такую схему дополнительные отопительные устройства.

Наличие в схеме насоса делает отопление зависимым от электроснабжения, однако, в результате этого теплоноситель начинает циркулировать гораздо эффективнее. При реализации такой схемы установку насоса осуществляют на обратной магистральной трубе перед котлом. Там же устанавливают и расширительный бак для отопления закрытого вида.

Закрытая система отопления не дает испаряться теплоносителю. В результате чего не нужно все время держать под контролем в системе его уровень. Принудительная циркуляция теплоносителя позволяет осуществлять прогрев за гораздо меньшее время и изменять уровень нагрева в отдельно взятом помещении. При включении в цепь комнатного термостата появляется возможность довольно эффективно обогревать помещение, если температура опустится ниже установленной нормы.

Элементы схемы отопления закрытого типа

Схема отопления закрытого типа с принудительной циркуляцией включает в себя следующие элементы:

  • котел любого типа;
  • циркуляционный насос;
  • трубы, необходимые для сооружения подводок, стояков и перемычек;
  • пробковые и шаровые краны;
  • воздухоотводчики;
  • приспособления для крепежа;
  • расширительный герметичный бак мембранного типа;
  • радиаторы отопления;
  • переходники, необходимые для соединения труб;
  • обратные клапаны;
  • фильтры, которые требуются для поддержания работы котла отопления и насосов.

Принцип работы

Такие теплоносители, как антифриза или вода, нагреваются в отопительном котле. Как только температура начинает повышаться, происходит увеличение объема. Излишек теплоносителя поступает в расширительный котел. Этот агрегат напоминает капсулу, которая состоит из двух отделений.

Первое отделение представляет собой гидравлическую камеру, в которую поступает жидкий теплоноситель в процессе нагревания. Второе отделение – это газовая камера, заполненная азотом, находящимся под давлением.

Перед запуском отопления в баке начинает устанавливаться давление, которое равняется гидростатическому давлению в контуре. Во время нагревания теплоносителя он поступает в расширительный бак через клапан.

Это способствует выравниванию давления внутри системы, потому что объем газовой камеры начинает уменьшаться, а давление газа – увеличиваться. Возврат в систему теплоносителя из расширительного бака осуществляется тем же циркуляционным насосом.

Особенности схемы закрытой системы отопления

Схема отопления закрытого вида имеет некоторые особенности. Циркуляционный насос и расширительный бачок могут находиться в одном помещении вместе с котлом нагревания. Такая особенность имеет определенные преимущества – общая длина трубопроводов уменьшается, а также отпадает необходимость устанавливать трубы большого диаметра и соблюдать при монтаже углы наклона.

Кроме того, такое оборудование лучше всего устанавливать на обратной магистральной трубе. Насос может дольше эксплуатироваться, если по нему проходит теплоноситель с низкой температурой.

Схема отопления открытого вида содержит определенные ограничения по размерам, поэтому ее можно использовать для небольших помещений. У закрытой системы отопления таких ограничений нет.

Плюсы и минусы отопления закрытого вида с принудительной циркуляцией

Отопление закрытого вида имеет свои достоинства и недостатки, но все же плюсов у него гораздо больше, чем минусов.

К достоинствам закрытой системы относятся:

  • Большая теплоотдача.
  • Возможность применения труб меньшего диаметра, что делает монтаж более экономным. Трубы одинаковой длины, но с меньшим диаметром стоят гораздо ниже, чем трубы большего диаметра.
  • Благодаря герметичности уменьшается вероятность возникновения коррозии.
  • Отсутствие испарения теплоносителя.
  • Продолжительность работы котла выше из-за уменьшения разницы температуры на выходе и входе.
  • Возможность использовать антифриз в качестве теплоносителя.
  • Монтаж такой системы упрощается, поэтому нет необходимости высчитывать длину, высоту, уклон и диаметр труб для отопления с принудительной циркуляцией.
  • Схема закрытой системы отопления экономит тепло, в результате расход топлива уменьшается.

Недостатки такой системы следующие:

  • Энергозависимость, т. е. для циркуляционного насоса необходимо электроснабжение. Для решения этой проблемы необходимо обеспечить отопительную систему бесперебойным и независимым источником электричества.
  • Циркуляционный насос сам по себе стоит не очень дорого, однако, монтаж системы получается достаточно дорогим.
  • Для работы насоса требуются постоянные затраты на электричество.

Монтаж закрытой отопительной системы

Монтаж следует начинать с выбора котла, который должен соответствовать двум критериям – вид и мощность. Очень популярными в последнее время стали твердотопливные котлы. Несмотря на свою громоздкость, в эксплуатации они обходятся гораздо дешевле. На мощность котла влияют многие факторы.

Чтобы увеличить срок эксплуатации циркуляционного насоса, его следует врезать в обратку. Все дело в том, что по трубопроводу обратного хода движется уже охлажденная вода. В конструкции насоса предусмотрены резиновые уплотнители и манжеты. Охлажденная вода, которая поступает в обратку, не оказывает какого-либо существенного влияния на детали из резины, в результате чего они долго сохраняют свои первоначальные качества.

Для монтажа системы лучше всего подойдут трубы, имеющие минимальный диаметр. Это позволяет сократить себестоимость работ по установке системы отопления с принудительной циркуляцией, потому что объем теплоносителя, который заполняет систему, начинает уменьшаться. Это влияет на выбор расширительного бака и мощность котла отопления. После того как оборудование установили и провели трубы, необходимо закрытую систему отопления заполнить водой.

Заключение

Если сравнивать закрытые системы с естественной и принудительной циркуляцией, можно прийти к выводу, что какой-либо существенной разницы между ними нет. Единственное отличие закрытой системы с принудительной циркуляцией – недорогой монтаж и продолжительный срок службы оборудования.

  • Автор: Леонид Григорьевич Чернухин
