Схема установки радиаторов отопления: Типы подключения радиаторов отопления | Интернет магазин Рифар Москва

Содержание

правильно подключить батареи, способы, варианты и виды, как установить

Сохранить тепло в доме поможет эффективная система отопления. Способ подключения батарей и радиаторов, подобранный для определенного помещения, значительно сэкономит на оплате за электроэнергию.

Прежде чем приступать к монтажу проанализируйте конфигурацию отапливаемого помещения и предполагаемый бюджет. Это поможет найти оптимальный вариант системы отопления. Существуют два типа схем подключения к системе – однотрубная и двухтрубная. Каждая из них предназначена для решения разных задач и имеет свои плюсы и минусы.

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

  • Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
  • Нет возможности отрегулировать теплоотдачу отдельного радиатора.
  • Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
  • Невозможно врезать контуры водяного отопления полов.

Плюсы:

  • Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

  • С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
  • Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
  • Монтируется как в одноэтажном помещении, так и в несколько этажей.
  • Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Вам также будет интересно:

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

Плюсы двухтрубной системы:

  • Подходит для любого здания, независимо от этажности и расположения комнат.
  • Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
  • Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема прекрасно подходит для протяжённых трубопроводов.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений.

Какими способами можно подключить батареи

Установка и подключение радиаторов существенно влияет на работу отопительной системы. Самое распространённое место для размещения батарей — под окнами, на расстоянии около 10 сантиметров от подоконника, и не менее 5 сантиметров от плоскости пола и стен. Радиатор, выступающий перед подоконником, обеспечит поток тёплого воздуха перед оконным проёмом. Подключить к магистрали можно несколькими способами.

Седельное и нижнее подключение

Магистраль с горячим теплоносителем врезана в нижний патрубок одного сегмента радиатора, а обратка — аналогично к противоположному сегменту.

Сами магистрали могут быть замаскированы в пол. Прогрев при этом остаётся неравномерным, мощность сокращается примерно на 14%.

Этот вариант подходит для эстетически привлекательного вида интерьера, а теплопотери компенсируют установкой более мощных радиаторов. Седельное подключение рассматривают для систем с установленным циркулярным насосом.

Одностороннее

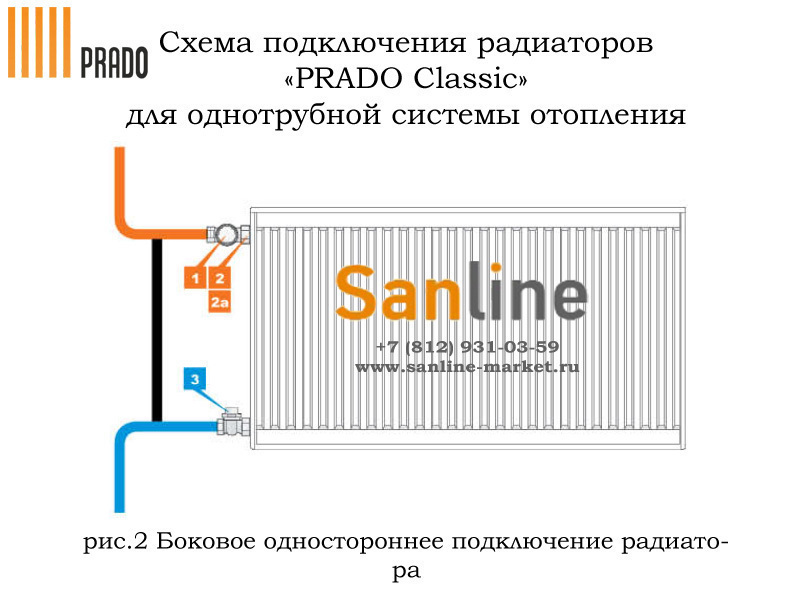

Самый распространённый тип подключения в многоквартирных домах. Оба контура подключаются с одной стороны радиатора, подача в верхней части, а обратка в нижней.

Все сегменты каждого радиатора прогреваются равномерно, но при слишком большой «гармошке» могут возникать теплопотери. А также возможен вариант монтажа, при котором теплоноситель врезается снизу, но он не слишком удобен в использовании.

Диагональное

Если в батарее значительное число сегментов, то равномерного распределения теплоносителя добиваются, врезав подвод в верхней части радиатора, а обратку снизу противоположной стороны. Теплопотери при таком подключении не превышают 3%, поэтому этот вариант является оптимальным.

Важно! Диагональный вариант подключения — эталон. Производители элементов и приборов системы отопления указывают в технических паспортах продукции данные исходя из этого варианта.

Полезное видео

Ознакомьтесь с видео, в котором рассматриваются различные варианты двухтрубного подключения радиаторов.

Заключение: почему важно правильно установить нужный вариант

Выбор схемы радиаторов ответственное дело, от которого зависит дальнейшее комфортное проживание в доме, особенно в зимнее время. После изучения всех вариантов, выбирают оптимальный, подходящий к конфигурации помещения и предполагаемому бюджету. Не стоит экономить на материалах.

Приобретение некачественных радиаторов или элементов магистрали трубопровода приведёт к теплопотерям и дополнительным тратам на электроэнергию.

установка радиаторов отопления в Хабаровске

Установка радиаторов отопления в Хабаровске, качественно, под ключ

ПОЧЕМУ СТОИТ ЗАКАЗАТЬ УСТАНОВКУ РАДИАТОРОВ ОТОПЛЕНИЯ У СПЕЦИАЛИСТОВ?

Казалось бы, снять старый радиатор и установить в место него новый сможет любой человек немного понимающий в сантехнике. НО, будет ли это наиболее рациональным и эффективным способом? Нет.

Современные радиаторы бывают разных видов (об этом можно узнать далее в статье) и выполненные из разных материалов, а это значит что они имеют различных характеристики.

Так какие же тонкости не будут учтены при простой замене радиаторов?

1. На теплоотдачу влияет расположение радиатора

На каком расстоянии от пола, стены и подоконника расположен радиатор. Установлен ли он поверх стены, в нише или вообще закрыт? Все это влияет на количество тепла отдаваемого радиатором отопления и

ДОЛЖНО приниматься в расчет.

Например, посмотрев на характеристики изделия и решив что достаточным будет 6-ти секционный радиатор, вы можете получить не достаточно комфортную температуру в помещении в зимнее время.

2. Как подключен радиатор

Подключение радиатора отопления влияет на циркуляцию теплоносителя в нем, поэтому такой параметр не может игнорироваться. Коэффициент теплоотдачи напрямую зависит от схемы подключения.

3. И конечно же характеристики самого радиатора.

Так как они бывают различных схем и материалов, это еще несколько коэффициентов которые должны быть учтены в расчетах.



Таким образом, выполняя монтаж радиаторов самостоятельно, вы рискуете получить не тот результат, на который расчитывали.

 Установка без расчетов — вероятные последствия  Установка с расчетами — преимущества
 Помещение холодное  Возможная экономия средств
 Доп. затраты на исправление ошибок  Гарантированный результат
 Излишние затраты от применения не оптимального варианта  Возможность осознанного выбора что устанавливать и как



Далее в статье вы можете немного подробней ознакомиться со спецификой монтажа радиаторов.

НЕМНОГО ТЕОРИИ

Радиатор отопления – он же батарея на привычном языке, это не сложное устройство, призванное отдавать тепло полученное от теплоносителя (воды, тосола и т.п.)

Профессионально спроектированная система отопления является залогом успешного и долгого функционирования системы. В данный момент на рынке распространены

три вида радиаторов по внутреннему устройству, а также ряд видов по материалу используемому при изготовлении изделия. Подходя к вопросу объективно, можно с уверенностью сказать, что для отопления в частном доме может быть организованно одинаково успешно при использовании любых видов радиаторов, однако свои нюансы у различных видов все же есть.

Виды радиаторов

На рыке отопительного оборудования представлено большое количество конструкций батарей. По устройству они делятся на следующие основные виды:

  • Панельные.
  • Секционные.
  • Трубчатые.

Также имеется классификация по материалу, использованному при производстве радиаторов. Как правило, это следующие виды:

  • Биметаллические
  • Алюминиевые
  • Медные
  • Стальные
  • Чугуные

У каждого из металлов есть свои эксплуатационные характеристики, коэффициент теплоотдачи и другие особенности. Важно адекватно оценить наиболее подходящие вашей системе радиаторы в соответствии с их характеристиками. Важную роль в эффективности системы отопления играет схема подключения отопительных элементов. Инженеры нашей компании имеют обширный опыт по проектированию отопительных систем различных схем реализации.

Наши специалисты с радостью проконсультируют вас в вопросах выбора наиболее подходящих радиаторов в соответствии с вашими нуждами в вашем конкретном случае. Работая напрямую с крупнейшими поставщиками оборудования в Хабаровске, наша компания поставит вам необходимое оборудование по выгодным ценам.

Схемы сетей радиаторного отопления

В зависимости от способа прокладки труб к отопительным элементам, наша компания производит установку радиаторного отопления частного дома по следующим схемам:

  1. Однотрубная — последовательное подключение элементов, и теплоноситель протекает сквозь каждую радиаторную батарею последовательно. При такой схеме степень нагрева батарей от первой к последней понижается;
  2. Двухтрубная — горячий теплоноситель подводится к каждой радиаторной батарее по отдельной трубе, а остывший уходит по другой трубе. При такой схеме подключения все единицы системы получают одинаковое количество тепла;
  3. Коллекторная —более гибкая схема с регулировкой системы и распределением тепла. Однако длинна труб в такой схеме значительно больше.

Существует мнение, что однотрубная схема подключения отопления малоэффективна, так как отсутствует возможность регулировки нагрева каждого радиатора в отдельности. Но исправить такую ситуацию поможет установка байпаса — дополнительной перемычки с терморегулятором, которую размещают возле нагревательного прибора.

Другими словами, каждая из схем установки радиаторов отопления предпочтительна при реализации отопительных систем в определенных условиях.

ООО МДС оказывает услуги монтажа, установки радиаторов отопления в Хабаровске. Специалисты нашей компании быстро и качественно произведут монтаж радиаторов в вашем доме под ключ!
Кроме того, вы всегда можете положиться на специалистов нашей компании в вопросах планирования, выбора оборудования, проектирования и монтажа систем отопления любой сложности.

В нашей компании вы можете купить или заказать установку радиаторов отопления в г. Хабаровске по выгодным ценам.

Заказать монтаж (установку) радиаторов, узнать стоимость и получить ответы на свои вопросы вы можете позвонив нам по телефону или воспользовавшись формой обратной связи.

Возможные схемы подключения радиаторов Ogint, необходимые комплектующие для однотрубной и двухтрубной системы подключения

Эффективность системы отопления определяется правильностью подбора необходимого оборудования и схемы его подключения.

ТМ Ogint предлагает большой выбор радиаторов, трубопроводной арматуры и комплектующих. Широкий ассортимент оснащения позволяет подобрать все необходимые детали и элементы для прокладки и подключения различных систем отопления. Наши менеджеры помогут вам с оформлением заказа и подбором необходимых комплектующих, какую бы схему подключения вы ни выбрали. Для оптовых покупателей — существенные скидки и акции.

Нюансы и преимущества двухтрубной системы

Один из востребованных вариантов — двухтрубная схема. В этом случае радиаторы присоединяются к сети отопления с помощью двух магистралей: одна служит для транспортировки горячего теплоносителя, а вторая — для оттока остывшей воды. Популярность двухтрубной схемы подключения батарей обусловлена следующими факторами:

  • возможностью использования отопительного оборудования для разного вида топлива;
  • одинаковой температурой радиаторов, независимо от их удаления от источника тепла;
  • вероятностью корректировки степени нагрева отдельных батарей и установки комфортной температуры в помещении.

В зависимости от способа монтажа двухтрубная система отопления бывает вертикальной и горизонтальной, а присоединение радиаторов осуществляется снизу, сбоку или по диагонали. Самым распространенным является боковое подключение, при котором к верхнему патрубку подводится труба с горячим теплоносителем, а к нижнему — с остывшей рабочей средой. Такой способ предусматривает расположение труб по одну сторону от батареи и предполагает минимальную потерю тепла, составляющую не более 5%.

Подключение к вертикальной двухтрубной системе

Вертикальная схема подключения радиаторов чаще используется при прокладке сети отопления в многоэтажных домах. Она предусматривает присоединение всех элементов и приборов системы обогрева к вертикальному стояку и не склонна к образованию воздушных пробок.

Монтаж с помощью ручного и запорного клапанов

Для подключения такой системы помимо труб и радиаторов потребуются ручной и запорный клапан, а также соединительные элементы. Полный перечень необходимых комплектующих деталей представлен в таблице.

Наименование комплектующих элементов Количество, шт.
1 Ручной клапан ДУ 15 — 1/2″ 1
2 Муфта МПЛ (20х2) xG ½”НР 4
3 Клапан запорный ДУ 15 — ½” 1
4 Тройник стальной ¾” ВР x½” ВР х ¾” ВР 2
5 Муфта стальная 1” ВР x1” ВР 2
6 Сгон стальной 1” НР x1” НР 2
7 Труба МПЛ 20x 2 зависит от протяженности сети
8 Контргайка 1&rdquo 2

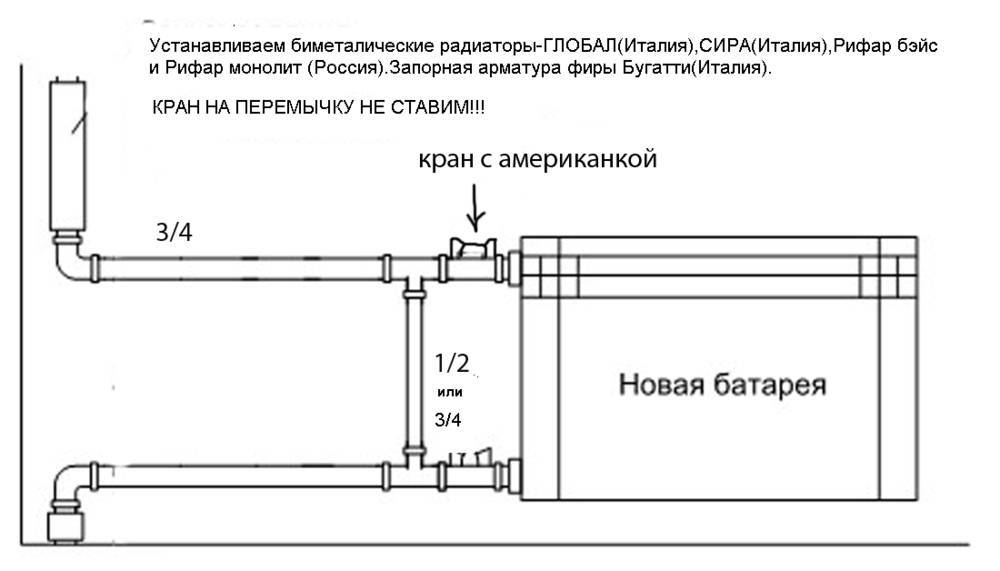

Подсоединение радиатора к стояку сети отопления осуществляется с помощью муфт, тройников и сгонов.

Прочность фиксации трубопроводной арматуры обеспечивается за счет контргайки. Используя стальные муфты, устанавливают ручной и запорный клапаны.

Первый элемент трубопроводной арматуры подсоединяется к верхней трубе разводки сети обогрева и служит для плавной регулировки расхода теплоносителя при его прохождении через отопительный прибор. Запорный клапан подключается на выходе рабочей среды из радиатора и предназначен для балансировки системы. С его помощью осуществляют настройку расхода теплоносителя и ограничивают его доступ. Оба вида клапанов могут выполнять функции запорной арматуры, которая позволяет отключить радиатор от общей сети отопления для проведения ремонтных и профилактических работ.

Монтаж с использованием термостатического клапана

Подключение батарей отопления с применением термостатического клапана позволяет регулировать температуру в помещении и обеспечивает экономный расход тепловой энергии, что позволяет снизить затраты на обогрев. Спецификация необходимого оборудования приведена в таблице.

Для подсоединения радиаторов к стоякам отопительной сети используют стальные тройники, сгоны и муфты. Фиксация трубопроводной арматуры осуществляется с помощью контргайки.

Непосредственно к батареям подключают:

  • Терморегулятор. Он состоит из термостатического клапана и термостатической головки, которые позволяют регулировать температуру воздуха в помещениях и поддерживают ее на заданном уровне с точностью до 1 °C. Монтаж элементов терморегулятора выполняют с помощью муфты, устанавливая клапан и головку на верхней трубе разводки отопительной сети.
  • Запорный клапан. Устанавливается на нижней трубе, по которой перемещается охлажденный теплоноситель. Запорный клапан используют при первичной балансировке отопительной системы. Он служит для монтажной настройки расхода рабочей среды и позволяет перекрывать поток теплоносителя и отключать батареи при проведении профилактических работ или ремонта.

Термостатические клапаны Ogint для вертикальной двухтрубной системы обогрева рассчитаны на функционирование при возможных перепадах давления. Они отличаются повышенным гидравлическим сопротивлением и имеют проходное сечение оптимального размера. Нормативный срок службы изделий составляет до 30 лет при максимальной температуре теплоносителя до +110 °C.

Для эффективного функционирования термостатического клапана его следует устанавливать перпендикулярно панели радиатора. При этом прибор располагают таким образом, чтобы совпадали направления стрелки на корпусе и потока рабочей среды в сети. Во время отключения отопления терморегуляторы для защиты от загрязнений и деформации полностью открывают.

Подключение горизонтальной отопительной магистрали

Сеть отопления с горизонтальным подключением батарей обычно востребована в одноэтажных домах большой площади. Иногда она может использоваться и для обогрева двухэтажных зданий. При монтаже горизонтальной системы стояки располагают в коридорах или на лестничной клетке, а подача теплоносителя осуществляется сверху или снизу.

Первый вариант обеспечивает естественную циркуляцию рабочей среды и не требует дополнительного оснащения. Нижняя подача теплоносителя позволяет скрыть трубы, но нуждается в установке циркуляционного насоса. Систему с естественной циркуляцией можно использовать лишь при заглублении отопительного котла таким образом, чтобы он находился ниже уровня батарей. Радиаторы подключают к сети обогрева с помощью нижней, боковой или диагональной разводки. Для стравливания излишков воздуха при монтаже элементов горизонтальной магистрали на батареях устанавливают краны Маевского.

Другие виды подключения

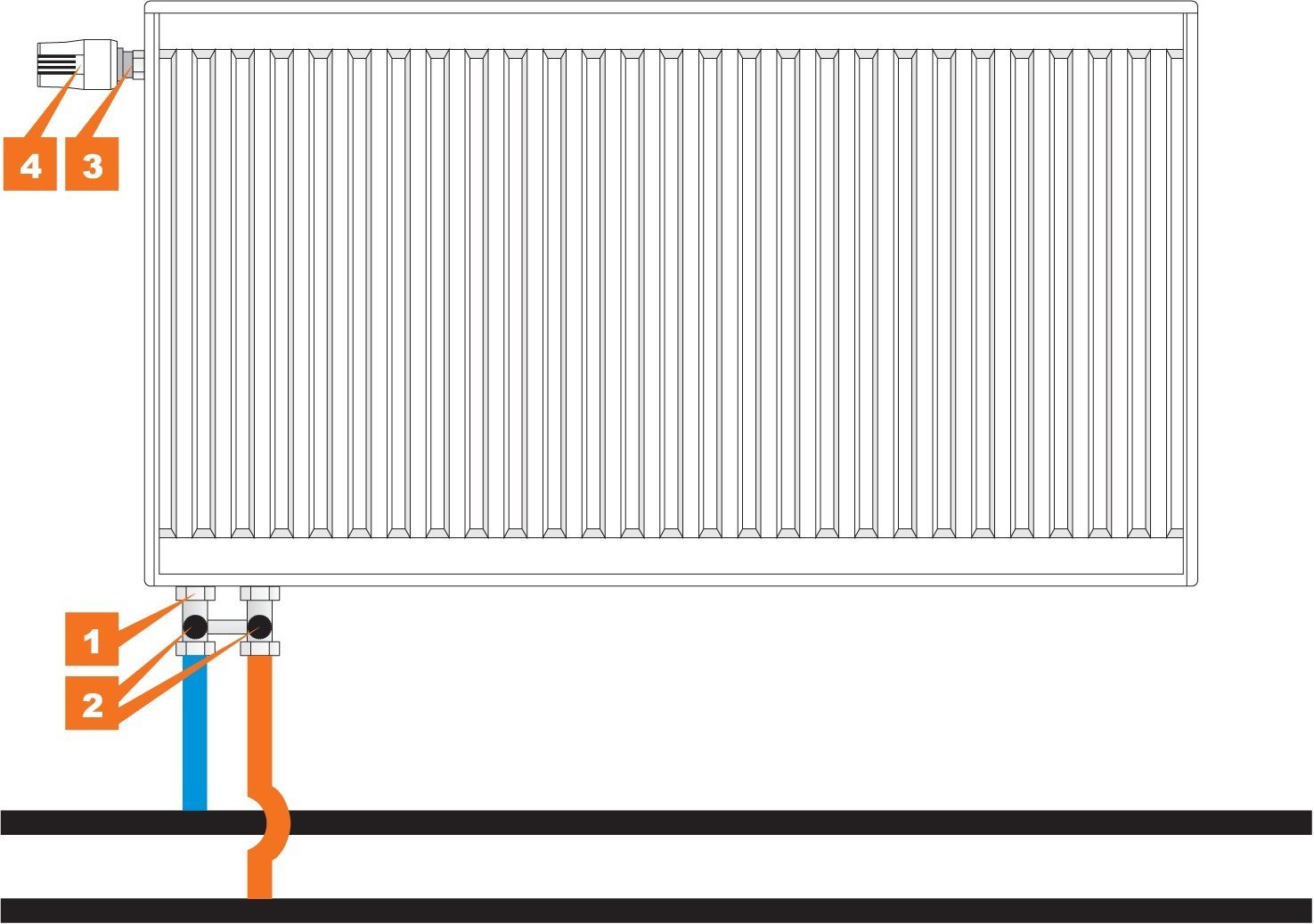

Подсоединение радиаторов Ogint может также осуществляться путем нижнего подключения. Такой способ целесообразен в малоэтажных частных домах и загородных коттеджах при скрытой прокладке труб отопительной сети под полом. В этом случае потери тепла будут составлять до 10%.

Для нижнего подключения радиаторов Ogint помимо деталей, выпускаемых ТМ, можно использовать узлы Giacomini. Они представлены следующими комплектами оснащения:

  • микрометрической группой с отсечным клапаном с регулируемым байпасом и угловым осевым клапаном;
  • микрометрическим клапаном со встроенным компактным отсечным клапаном.

Оба узла нижнего подключения позволяют регулировать температуру батарей и могут применяться как в однотрубных, так и в двухтрубных сетях отопления.

Радиаторы и комплектующие детали для подключения системы обогрева, выпускаемые ТМ Ogint, производятся в соответствии с требованиями европейских стандартов и отличаются безупречным качеством. Оборудование для сети отопления адаптировано к российским условиям, сохраняя потребительские свойства и технические параметры в течение длительного времени. Для каждого типа радиаторов ТМ предлагает монтажные комплекты, кронштейны и другие аксессуары, упрощающие установку батарей и управление системой.

Схемы подключения радиаторов | Полезные советы

Эффективно обогреть помещение при минимальных затратах поможет продуманная система водяного отопления. Сначала рассчитывается необходимая мощность обогревателей, затем выбираются места установки радиаторов, далее выбираются сами батареи и схема подключения для каждой из них.

Стандартные системы отопления и типы циркуляции теплоносителя

Существует два варианта подключения всей системы к котлу: однотрубная и двухтрубная. В первом случае все радиаторы подключены последовательно и, соответственно, ближайшие к котлу будут горячее, а дальние – холоднее. Отрегулировать температуру в конкретной батарее невозможно. Если вы живете в многоквартирном доме с однотрубной подачей тепла, то, скорее всего, повлиять на эту схему не сможете. Можно только установить больше радиаторов или выбрать более мощные модели для удаленной от котельной квартиры, и, наоборот, менее мощные для той, где слишком жарко.

При двухтрубной подаче все батареи подключены параллельно и допускают регулировку мощности, но труб нужно в два раза больше, что увеличивает расходы. В частном доме такой подход оправдан: в каждой комнате можно создать комфортную хозяину температуру.

В зависимости от обогреваемой площади в собственном доме выбирают систему отопления с естественным или принудительным движением воды. Естественная циркуляция работает при площади меньше 100 кв.м. В этом варианте нагретая вода поднимается от котла вверх, а остывшая возвращается к нему по нижней трубе. Желательно устанавливать котел в подвале или цокольном этаже, а обратную трубу уложить с наклоном в его сторону.

В больших домах давление в трубопроводе создает циркуляционный насос. В этом случае можно использовать как теплоноситель не только воду, но и незамерзающую жидкость. Минус у насоса всего один: он питается от электросети, что требует дополнительных расходов и создает опасность остаться без отопления при внезапном отключении электричества.

Место установки

Чтобы уменьшить теплопотери от холодных окон, под подоконником всегда устанавливают обогреватель. Желательно также наклеить фольгированный изолирующий материал на стенку за ним, чтобы отражать инфракрасные лучи в комнату. Для максимально эффективной работы батарея должна занимать три четверти ширины ниши под подоконником, отстоять от стены минимум на 3 см, от пола и подоконника на 10-12 см. Эти параметры обеспечивают свободную циркуляцию воздуха. Декоративная решетка перед конвектором «съест» до 15% тепла. Дополнительные батареи ставят по потребности: например, в ванной или прихожей, где сохнут влажные вещи.

Схемы подключения конвекторов

Эффективность обогревателя зависит также от способа подачи в него горячей воды. Наименее популярны нижнее и седельное подключение: радиаторы с этими вариантами работают на 12-15% слабее проектной мощности. Однако эти способы позволяют полностью скрыть трубы под полом, на поверхности остается только узел подключения с встроенными шаровыми кранами. Компенсировать пониженную теплоотдачу можно батареей с большим числом секций и наличием в системе циркуляционного насоса.

Боковое подключение применяется при наличии вертикального стояка. Теплоноситель поступает через верхний патрубок и выходит через расположенный прямо под ним нижний. Между ними устанавливают байпас – отрезок трубы, позволяющий при необходимости демонтировать батарею. Важно соблюдать вертикальное положение ребер конвектора при креплении: перекос может вызвать завоздушивание – ситуацию, когда воздух занимает часть секций, и они не прогреваются. Слабый нагрев крайних секций может быть связан с излишней длиной радиатора (более 8 секций) или низким давлением в системе. В этих случаях помогает удлиненная подводящая труба, которая доставляет воду к центральным секциям.

Самой распространенной является диагональная (перекрестная) схема. Именно ее берут за основу при расчете мощности конкретной модели конвектора. Чаще всего горячая вода подходит сверху, а слегка остывшая (примерно на 2%) выходит снизу, но с противоположной стороны батареи. В системе с принудительной циркуляцией возможен обратный вариант: приток снизу, отток сверху. Диагональное подключение одинаково хорошо работает с радиаторами любой длины.

Есть еще несколько нюансов, которые известны профессиональным монтажникам систем отопления. Оптимально использовать трубы и батареи, изготовленные из одного материала, так как разные коэффициенты расширения при нагреве приводят к разгерметизации стыков и подтеканию воды. Каждый радиатор должен иметь шаровой кран на входе для стравливания воздуха и регулировки напора. Диаметр труб также играет роль в эффективности обогрева помещения.

Систему отопления маленького дома можно выполнить самостоятельно, следуя приведенным советам. А вот расчет и монтаж для здания большой площади лучше поручить профессионалам.

Варианты подключения радиаторов отопления: способы и особенности

Помещение нельзя назвать комфортным, если зимой в нем не будет поддерживаться нормальная температура. Изучив варианты подключения радиаторов отопления, легко выбрать эффективную схему. Она, подобно циркуляции крови в организме, будет поддерживать в здании «жизнеобеспечение». Неверно делать что-то по схеме, которую посоветовали без учета показателей теплоотдачи радиатора и этажности. В результативной работе учитываются многие факторы, особенно способ подключения батарей и тип циркуляции теплоносителя.

Способ подключения радиаторов зависит от площади помещения, этажности дома и прочих факторов

Определяем лучшее место для монтажа радиаторов

Схема функционирования отопления при грамотном подходе будет годами подтверждать свою результативность. В частном доме на практике ощутимы показатели эффективного подключения радиаторов отопления:

  • во всех комнатах комфортная температура;
  • к теплым батареям открыт доступ циркуляции воздуха;
  • места соединения трубопровода и радиаторов не подтекают;
  • схема эффективная и экономная;
  • в любой момент можно отключить отопление одного из помещений, чтобы провести аварийную замену части отопительного оборудования.

Новичкам в этом деле кажется, что не так просто достичь в каждой комнате комфортной температуры. Но эти схемы работают в разных зданиях десятилетиями, что доказывает – ничего сложного нет. Независимо от способа подачи горячей воду, которой наполняют отопительную систему, каждый из радиаторов должен иметь свой вход и выход, чтобы обеспечить «обратку».

Сам радиатор или металлическая конструкция трубчатой формы для обогрева воздуха в помещении формирует некий защитный экран от холода, попадающего от окна. Также постепенно промерзают полы, стены и потолок, но чаще всего радиаторы располагают под подоконниками. От расположения батарей, от их количества (площади прогреваемой поверхности) напрямую будет зависеть тепло в доме или вспомогательной постройке.

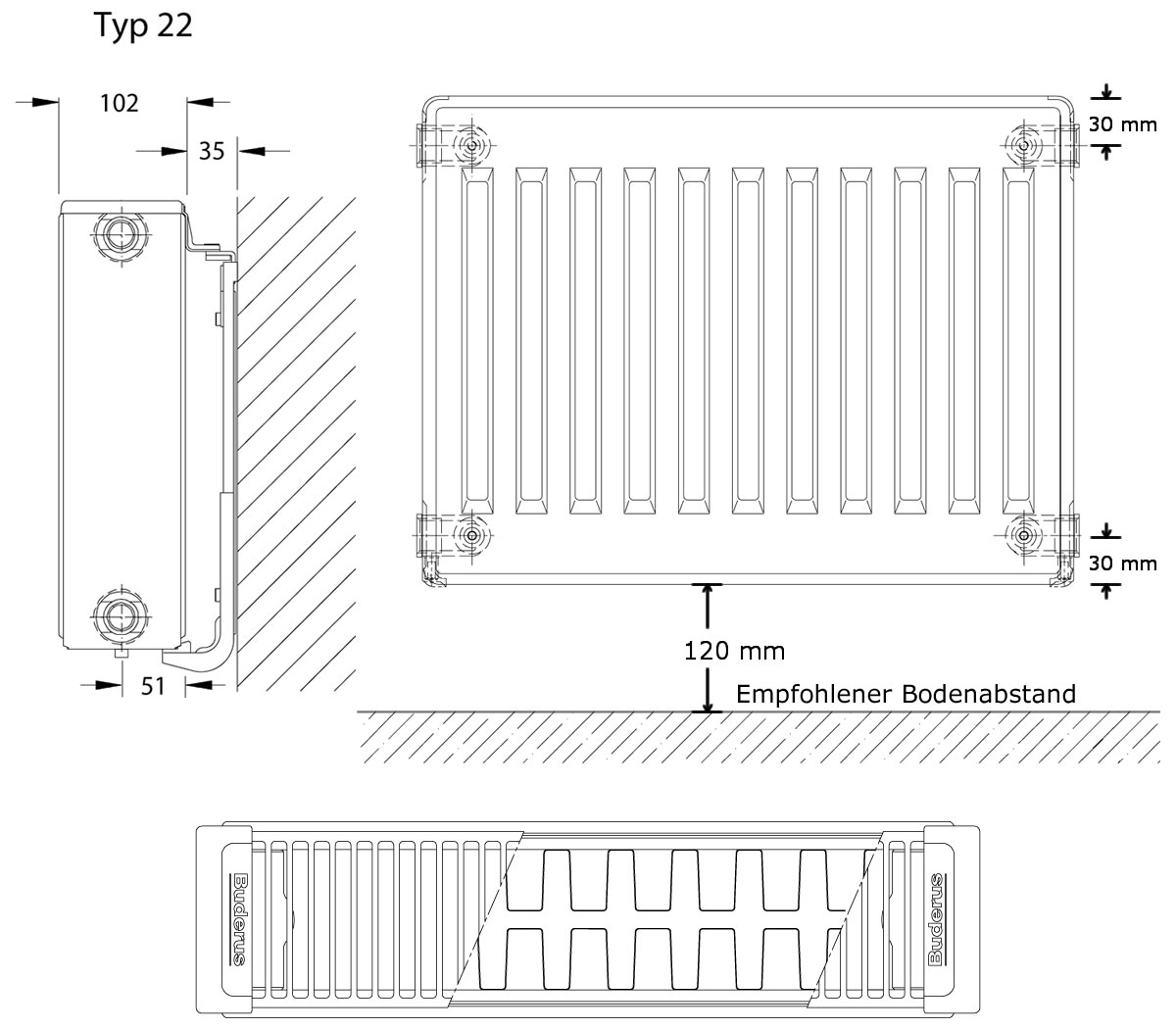

Существуют нормы расстояния для радиаторов, обеспечивающие наибольшую отдачу тепла:

  • до нижнего края подоконника около 10-12 см;
  • до стены – 10-20 см
  • до нижней поверхности (пола) – 12-15 см.

Традиционно радиаторы располагают под подоконником

Законами физики оправдано расположение под окнами прибора отопления – холодный воздух тяжелее теплого. От окон он «сползает» на радиаторы, прогреваясь, поднимается и распространяется по комнате. Если в комнате нет окон, только распашные балконные двери со стеклами, разумеется, у порога батарею не положишь. В этом случае правильная установка – сбоку от балкона, в непосредственной близости к двери вдоль стены.

Совет! Обязательно следуйте техническим нормам подключения радиаторов, описанных в СНиП 3.05.01-85.

Аналогичным образом производится монтаж отопительной системы у входной двери, если речь идет о секциях радиатора, стоящих в прихожей. В городских квартирах их редко делают в коридорах и прихожей. Но это правило установки имеет смысл в частном секторе, когда дверь открывается прямо на улицу, и морозный воздух мгновенно заполняет помещение. Рекомендуется при монтаже выдерживать расстояния от пола и стены, указанные в рекомендации. При необходимости обычно эти величины корректируют.

Радиаторы крупного формата или с большим количеством отсеков (8-16) дают много тепла, но им нужно достаточно места для установки. Вода, доходящая до последних секций, будет холоднее, чем поступившая в начало радиатора из трубы. Это тоже важно учитывать при выборе разновидности способа обеспечения теплом батарею.

Важно! Когда ради эстетики радиаторы экранируют декоративными щитами, существенно снижается их теплоотдача.

Не стоит монтировать экраны наглухо. В морозные дни максимально открывают систему отопления, отодвигают стоящую рядом мебель, на ночь поднимают тяжелые шторы на подоконники. Так теплоотдача, при любом варианте подключения радиаторов отопления, повышается на 15-40%. Нельзя монтировать батареи за встроенной мебелью!

Многосекционные радиаторы дают много тепла, но такие блоки нужно устанавливать подальше друг от друга

Специалисты также не рекомендуют близко друг от друга устанавливать 2 радиатора, чтобы плотность теплого воздушного потока не снижать у стены от установки кронштейнов. Чем дальше в комнате блоки обогрева воздуха, тем равномернее он будет прогреваться, циркулируя по дому.

Какие выбрать радиаторы отопления

При выборе модели радиаторов отопления ориентируются не на свои предпочтения, а на важнейшие показатели:

  1. Способность реагировать на повышение/понижение tº системы.
  2. Время прогревания радиатора и способность удерживать тепло без подачи теплой воды.
  3. Рабочее давление системы, что является определяющим при подсоединении отопления в многоквартирном доме и менее существенно в частном секторе (самоточная и принудительная циркуляция). Эти расчеты на радиаторы измеряются в барах или атмосферах (в пределах 3 – 10 единиц).
  4. Модульная вариативность или доступное наращивание количества секций.
  5. Способность работы в замкнутой системе, снабженной автоматикой, и регулировка тепла в доме с термореле.
  6. Доступ к промывке засорений и устранения воздушных пробок.
  7. Тепловая мощность отопительных приборов, на нее ориентируются при обеспечении теплом больших площадей (на 10 м² идет порядка 1кВт).

Большинство радиаторов, предлагаемых в торговой сети, пригодны к монтажу системы с большим количеством секций при любой схеме подключения. Конструктивно они бывают панельные и секционные.

Радиатор панельного типа

Панельные радиаторы заводской сборки гарантируют герметичность установки в помещении. Они рассчитаны на силу гидроудара, поэтому в городских квартирах такой формат в предпочтении.

Есть также дизайнерские и узкоспециализированные приборы отопления, которые призваны решать определенную задачу, даже если это будет в минус потокам теплого воздуха. Предлагаются и плинтусные конвекторы, не влияющие на дизайн помещения. Но их чаще приобретают для офисов и торговых залов, чтобы работать в системе с тепловыми завесами на входе.

Можно приобрести радиаторы отопления из разных материалов:

  • чугунные;
  • латунные;
  • медные;
  • стальные;
  • алюминиевые;
  • биметаллические;
  • композитные;
  • металлопластиковые;
  • из высокотехнологичных сплавов.

Дизайнерские варианты отличаются эстетикой – батареи не экранируют, скрывая место их расположения. Нередко это вполне самостоятельный декор необычной конфигурации. Единственный их недостаток – высокая стоимость.

Чугунный радиатор с декоративной поверхностью может стать украшением интерьера

Наиболее удобны в эксплуатации отопительные приборы простой конструкции с высокой степенью защиты от коррозии. Это нержавейка, хромирование и композитные материалы с пластиковым покрытием. Данные модели можно применять в многоквартирном и частном доме – любой вариант схемы подключения радиаторов.

Важно! Для помещений с повышенной влажностью лучше приобретать батареи, не требующие покраски.

Как осуществляется циркуляция в системе отопления

Залитая в отопительную систему вода циркулирует с подачей сверху самоточно. Но это делают и принудительно, в зависимости от схемы и типа котла – нужен специальный насос, подающий воду под давлением. Он может направлять воду до стояков подачи и «обратки». Это предусмотрено в конструкции котла, обеспечивающего принудительную систему подачи воды.

Естественная циркуляция жидкости по трубопроводам применима там, где периодически отмечаются перебои с электропитанием. Если насос работает от сети, то нагревательный котел не сможет работать автономно (энергонезависимый вариант). Вода движется из обогреваемого помещения в гараж и мастерскую по системе, благодаря вытеснению нагретым объемом холодной воды.

При правильном монтаже отопительных приборов и радиаторов эффективно работает любая схема. Реализация вариантов подключения зависит от нескольких составляющих, включая особенности разводку водопровода и общую протяженность теплотрассы.

Первый способ – одностороннее подсоединение радиатора предлагает схему с подающей трубой и отводящей к одной секции. Есть подача в верхнее отверстие и «обратка» через нижнее отверстие. Таким простейшим методом циркуляции гарантировано равномерное прогревание каждого модуля батареи. Большое количество секций (12-15) в однотрубных разводках дает заметные потери тепла, которые минимизируются в вариантах, рассчитанных на повышенную мощность радиаторов.

Трубы подачи и обратки могут заходить в одну и ту же секцию радиатора

Совет! Используйте рациональную одностороннюю схему отопления с обраткой снизу в одноэтажной постройке, даже когда предполагается установка многосекционных радиаторов.

Другой способ подключения отопительного оборудования – седельный. Его еще называют нижнее подсоединение радиаторов отопления в частном доме. Когда трубопровод выведен под пол, такой вариант остается наиболее актуальным. Труба-теплоноситель и отводящий фрагмент монтируют к нижним патрубкам противолежащих элементов. У данного методы подключения невысокий КПД – теплопотери порядка 15%. Зато у верхней части радиатора равномерный обогрев. В целях экономии данную схему легко перекрыть на одну комнату от обычных шаровых кранов.

При низкой теплоотдаче за батареи на отопительный сезон рекомендуется устанавливать фольгированный материал на подложке – пенофол или изоспан. Это обеспечит эффект отражения тепла в воздух вместо поглощения тепла отделкой. Ниши для радиаторов можно покрыть белой краской или моющимся обоями светлого тона.

Третий вариант – диагональный способ подключения при двухтрубной схеме. Это так называемое перекрестное подсоединение, рассчитанное на большое количество секций батареи. Хорошо продуманная конструкция предполагает включение саморегулирующихся систем от реле. Подаваемый теплоноситель распределяется внутри радиатора достаточно равномерно, обеспечивая достойную отдачу тепла. Основная подача идет с верхней стороны радиатора, теплоноситель, проходя все секции, идет к «обратке» снизу с разных сторон.

Обратите внимание! Минимальные теплопотери будут при диагональном подключении радиаторов. При равномерном прохождении теплой воды сверху вниз, вплоть до коллектора радиатора, они составляют не более 2-5%.

Установка радиатора при помощи строительного уровня

Специалисты рекомендуют придерживаться температурных норм и определенной технологии монтажа, чтобы система работала в оптимальном режиме и без воздушных пробок.

Варианты подключения радиаторов отопления: что важно учитывать при монтаже

Любые обогревающие модули монтируют с соблюдением направления горизонталь/вертикаль. Небольшой наклон по горизонтали даже в 1° приводит к засорению и завоздушиванию радиаторов, независимо от количества труб, особенно с погрешностью по горизонтали.

Если в комнате несколько модулей отопления, учитывайте, что все они должны быть на одном уровне, особенно когда выбираете двухтрубную схему подключения батарей. А соблюдение рекомендуемого интервала от стен, пола и подоконника дает (от 5 до 15 см) обеспечивает достаточную циркуляцию обогреваемого воздуха.

Желательно сопоставлять длину батареи и подоконной ниши – варьировать в пределах 75% формата окна. Но показатели теплоотдачи связаны с правильной схемой монтажа радиаторов к трубам подачи и обратки.

Выбор схемы напрямую связан с типом циркуляции теплоносителя – естественная (сверху вниз) и принудительная. Любое самоточное движение также связано и с расширением нагреваемой воды, заполняющей радиаторы поочередно. Остывающая вода возвращается в котел. Батареи верхнего этажа (уровня) рекомендуется оборудовать кранами для спуска воздуха от крана Маевского, а котёл установить в подвале или отдельной котельной.

В домах большой площади с пристройками и вспомогательными помещениями, где отопление монтируется от общей схемы, проект лучше поручить специалистам профильной компании. Постройки небольшой площади можно обеспечить теплом самостоятельно – по однотрубной схеме.

Основные схемы и способы подключения радиаторов отопления

Схема обвязки чугунного радиатора

Содержание:

Со временем эффективность системы отопления падает и возникает необходимость замены того или иного компонента.

Самостоятельная замена частей отопительной системы по плечу любому, достаточно лишь наличие теоретической информированности в данном вопросе и инструмента необходимого в работе.

Самая частая причина замены батарей – это функциональное устаревание отдельных элементов отопления, которое влечет за собой уменьшение отдачи тепла.

Также часто меняют старые чугунные батареи на алюминиевые по причине совсем не эстетичного и громоздкого вида радиаторов старого образца. Приятная внешность биметаллических радиаторов позволяет вписать их в любой интерьер.

После покрытия качественными красками такие агрегаты смотрятся достаточно достойно, и не требуется их прятать за занавесками или обустраивать специальные короба, которые к тому же крадут пространство комнат.

Замена радиаторов отопления в случае капитального ремонта дома должна быть осуществлена на одном из первых этапов. К их монтажу стоит приступать сразу после замены окон.

Когда лучше менять батареи?

Простая замена труб — это большой ремонт

Мнения специалистов по поводу выбора оптимального для замены или первоначального монтажа системы отопления кардинально разошлись.

Одни считают лучшим временем года для данной процедуры лето, когда трубы свободны от воды и не требуется дополнительный её слив.

Другие специалисты утверждают, что необходимо проводить монтаж компонентов отопления только на рабочей системе, когда теплоноситель внутри – т.е. зимой.

Такая позиция объясняется тем, что обнаружение и устранение протечек возможно сразу же после монтажа.

Итак, если вы выбрали для смены батарей лето, то вам не придется тратить время на отключение воды и спуск стояков. Летом вас встретят пустые батареи и ограничений по времени на установку у вас нет.

Вы можете работать в спокойном темпе и не переживать, что из-за вас без отопления остался целый дом, если замена батарей происходит в многоквартирном доме.

Однако у такого способа есть существенный минус – при подаче воды в систему с началом отопительного периода в случае некачественного соединения элементов обязательно случится протечка. Если вас вдруг не окажется дома, то неизбежно затопление, как собственной квартиры, так и соседей на несколько этажей.

Для осуществления замены батарей в зимнее время вам потребуется вызвать специалиста из теплосетей, который отключит подачу воды в стояк и спустит систему.

Важно: После отключения и опустошения труб, вам необходимо в максимально короткий срок осуществить монтаж радиаторов, помня о том, что без тепла остались не только вы, но и ваши соседи. Лучше выбрать для данных работ хорошую и, насколько это возможно зимой, теплую погоду.

После всех проведенных работ специалисты осуществят пуск воды.

В этот момент стоит проверить на герметичность все стыки и соединения. В случае обнаружения протечки стоит немедленно устранить щели, дабы избежать затопления. Как видите, в данном способе шанс неконтролируемого затопления минимален в сравнении с летней заменой радиаторов.

Последовательность работ при замене батарей

Процесс сварки труб отопления

В подавляющем большинстве случаев, замена элементов системы отопления производится следующим образом:

  1. Производится демонтаж старой батареи.
  2. Выполняется навес на стену нового радиатора.
  3. Делается нарезка на вводе в стояк.
  4. Радиатор подсоединяется к стояку.

Монтаж радиатора на стену производится путем навеса на три кронштейна (два сверху, один снизу батареи)

Важно: Если ваш радиатор состоит более чем из 10 секций, то настоятельно рекомендуется установить дополнительное крепление, а лучше даже несколько. Читайте статью как заменить батареи в доме своими руками.

Тяжесть батареи распределяется по верхним креплениям, нижнее крепление предотвращает болтание батареи от стены.

Стандарты расстояний, на которых должен быть выполнен монтаж радиатора:

  • от подоконника до батареи должно быть оставлено 10 сантиметров;
  • от пола до батареи расстояние равное 12 сантиметрам;
  • от стены до батареи не менее 5 сантиметров.

Процесс монтажа должен исключать перегибы на подходящих к батареи трубах по следующим причинам:

  • перегиб верхней трубы влечет постоянное попадание воздуха;
  • перегиб нижней трубы грозит образованием воздушной пробки.

Схемы изгиба труб при подключении радиаторов

Комфортная температура в доме напрямую зависит от правильного выбора типа отопительной системы. Также выбор определенной системы повлияет на размер и окончательную стоимость работ.

Если вы осуществляете работы самостоятельно, то в данном случае играет роль различная стоимость и количество расходных материалов.

Схема подключения к однотрубной системе отопления

Такая система отопления — это классика организации отопления. (от первого этажа дома к последующим).

Схема подключения батарей к однотрубной и двухтрубной системе

Однако, не оснащая подобную систему специальными регуляторами, не представляется возможным равномерное распределение тепла – на первых этажах будет недостаточный теплообмен.

Схема подключения к двухтрубной системе отопления

Схема подключения к однотрубной и двухтрубной системе в двухэтажном доме

При организации системы двух труб подвод горячей воды к батареям организован по одной трубе, а остывшая отводится по совершенно иной.

Системы с «обраткой» особенно популярны в частных домах.

В многоэтажных домах такой вид подключения большая редкость, это объясняется большим количеством соединений и как правило существенному увеличению объема коммуникаций, что влияет и на стоимость и на длительность работ.

Преимущество подобного соединения является равномерное распределение тепла по всем помещениям. Также возможно установить вентили на каждую батарею и регулировать подачу тепла.

Монтаж отопительных систем производится по различным схемам, каждая из которых обладает рядом преимуществ и недостатков.

Схемы подачи и отвода теплоносителя

Самой часто применяемой можно назвать схему, когда монтаж основной трубы происходит в отвод батареи, расположенный сверху, а отвод организован с другой стороны в низу.

Следующим вариантом может быть схема подключения по диагонали.

Её используют при монтаже длинных радиаторов – более 14 секций. Основной ввод подводят в таком случае к верхнему отводу радиатора, а отвод «обратки» подключается снизу диагонально вводу стороны батареи.

Схемы подключения к вертикальной и горизонтальной

Еще существует способ, использующийся для подключения системы теплых полов. Трубы при данном способе проводят вдоль плинтусов.

Итак, теперь вы ознакомлены со всеми нюансами монтажа радиаторных батарей и можете сделать выбор – подключать их самостоятельно, или все же обратится за помощью к профессионалам.

Если прочитав данный материал, вы чувствуете, что такая работа вам под силу, то можете смело приступать к делу. Установка батарей своими руками имеет ряд преимуществ – вы будете на все сто процентов уверены в качестве материалов и самих соединений, также вы существенно сэкономите свой бюджет так, как вам не придется оплачивать работу мастерам.

Также вы сможете спланировать систему отопления таким образом, чтобы температура в помещениях была комфортна именно для вашего проживания. Однако у профессиональных монтажников тоже есть ряд своеобразных козырей.

Первый и основной – это опыт. Можно сколько угодно читать теорию, однако ее никак не заменит практика.

Именно практический опыт позволит произвести монтаж в максимально кратчайшие срок и как правило без последующих доработок и переделок.

Как правильно установить и подключить радиатор отопления

Для обеспечения комфорта в доме или квартире очень важно, чтобы отопительная система работала максимально эффективно. Эта эффективность обеспечивается целым комплексом инженерно-технических решений, начиная от подбора отопительного котла нужной мощности и заканчивая правильным подключением радиаторов.

Именно о последнем аспекте мы и поговорим в этой статье.

Разновидности систем отопления

Первое, что влияет на эффективность работы радиаторов – это конфигурация системы отопления. Такие системы бывают однотрубными и двухтрубными:

  • Однотрубная система – более проста в конфигурации, и потому она обычно реализуется при проектировании многоквартирных домов. В такой системе и подвод горячей воды, и отведение отработанного теплоносителя осуществляется по одной общей трубе. Минус однотрубной схемы очевиден: регулировать подачу тепла невозможно.
  • Двухтрубные схемы отопительных контуров отличаются большей сложностью. В такой системе теплоноситель подается в радиатор по одной трубе, а охлажденная вода отводится по другой. При этом радиаторы подключаются параллельно и относительно независимо, что позволяет регулировать интенсивность работы каждого элемента системы. Для регулировки используются либо обычные вентили, либо специальные клапаны с термостатами.
Кроме того, на эффективность теплопередачи влияет циркуляция теплоносителя. Она может быть как естественной, так и принудительной. Во втором случае в трубопровод системы отопления встраивается специальный циркуляционный насос, который и обеспечивает движение горячей воды. Также в ряде случаев циркуляционные насосы входят в комплектацию отопительных котлов в сборе.

Основные способы подключения радиатора

Еще один параметр, от которого зависит работа радиаторов отопления – это способ подключения прибора. Таких способов существует несколько, и в этом разделе мы рассмотрим их основные особенности:

  1. Одностороннее подключение – и труба полдачи теплоносителя, и труба с обраткой подключаются к одной боковой секции радиатора. При этом подача обычно ведется по верхнему патрубку, а отбор отработанной жидкости осуществляется из нижней части радиатора. В одноэтажных домах такая система используется чаще всего: одностороннее подключение позволяет обеспечить равномерный прогрев радиатора шириной до 15 секций.
  2. Нижнее подключение — подходит для тех домов, у которых трубы отеплительной системы проложены в толще пола скрытым способом. При таком способе и подводящая, и отводящая труба подключаются к нижним патрубкам. Минус этой методики подключения – большие (до 15 %) теплопотери.
  3. Проблема заключается в том, что при нормальной скорости циркуляции верхние части батареи не успевают прогреваться.
  4. Разновидностью нижнего подключения является седельное – в этом случае теплоноситель подается с одной стороны батареи, а отбирается с противоположной. Недостаток аналогичен предыдущему способу: как и в случае с нижним подключением, при седельной схеме из-за неполной циркуляции внутри радиатора растут теплопотери. У нижнего и седельного подключений есть и достоинство – они позволяют сделать трубы с теплоносителем практически незаметными. Так что эти схемы выбирают в том случае, когда приоритетом является дизайн интерьера, а не эффективность обогрева помещения.
  5. Диагональное подключение оптимально для моделей с большим количеством секций. При реализации такой схемы подающая труба с теплоносителем присоединяется к верхнему патрубку с одной стороны, а обратная труба – к нижнему с другой. Благодаря этому теплоотдача осуществляется максимально равномерно, потому объем теплопотерь не превышает 2-3%.

Монтаж радиатора на стену: правила и ограничения

Чтобы радиаторы отопления функционировали максимально эффективно, недостаточно просто подобрать их по теплоотдаче и выбрать схему подключения с минимальными теплопотерями. Важно и то, как именно будет установлен радиатор:

  • При установке под окном желательно, чтобы радиатор перекрывал не менее 80% ширины оконного проема. Так, если ширина проема составляет 1,4 м, то подойдет модель Sira RS Bimetal 800/14, ширина которой – 1120 мм.
  • Оптимальное расстояние от верхнего края радиатора до нижней поверхности подоконной доски – 100 мм. Если сделать меньше, то тепловой поток будет значительно уменьшен. Кроме того, в холодное время года теплый воздух от радиатора не будет попадать на стекло, и там будет образовываться конденсат, причем в больших количествах.
  • Полное перекрытие радиатора подоконной доской сверху тоже нежелательно – по изложенным выше причинам. Если вы все же хотите установить широкий подоконник, то в нем стоит сделать отверстия для циркуляции теплого воздуха, закрыв их специальными декоративными решетками.
  • Оптимальный зазор между задней поверхностью радиатора и стеной – 20 мм. Этот зазор нужен для циркуляции теплого воздуха, иначе часть тепла мы будем терять. Также за радиатором можно установить теплоотражающий экран из фольгированного материала.
  • Оптимальное расстояние от пола до нижнего края батареи – 100-120мм. При отступе меньше 100 мм будут пробелы с циркуляцией, а если поднять радиатор выше, то есть риск, что нижний слой воздуха не будет достаточно прогреваться.

Как видите, тонкостей и нюансов при установке радиаторов отопления достаточно, и они не ограничиваются подбором самих батарей по мощности и материалу. Чтобы выбрать оптимальную схему подключения. Стоит проконсультироваться со специалистами компании «Альфатэп», позвонив по контактному телефону 8 (495) 109-00-95.

Кроме того, вы можете оформить заказ нужных вам радиаторов и других деталей отопительной системы, а также – подать заявку на доставку выбранных изделий. Да и сам монтаж тоже можно доверить специалистам компании, которые учтут все особенности вашей системы отопления и выберут оптимальную схему установки.

Как повесить радиатор – руководство по установке – журнал Wise Living Magazine

У вас есть протекающий радиатор, который нельзя починить? Или, может быть, ваш радиатор знавал лучшие дни с отслаивающейся краской и ржавыми боками. Независимо от причины, современный сменный радиатор может согреть ваш дом и выглядеть потрясающе. Вот как повесить радиатор с помощью нашего руководства по установке.

Хорошей новостью является то, что вам не обязательно выбирать стандартный радиатор белого цвета. Помните те грязно-серые пластиковые коробки с решетками наверху или те монолитные металлические решетки, которые больше смотрелись бы на съемочной площадке фильма « Безумный Макс », чем в вашей гостиной? Теперь это реликвии ушедшей эпохи: современный радиатор гладкий, тонкий и часто удивительно стильный — и, проявив немного терпения, вы можете научиться подвешивать радиатор и сэкономить деньги.

РЕКЛАМА

Прочтите руководство Wise Living о том, как избежать образования конденсата дома.

Правильный выбор радиатора

Цветные блоки в настоящее время особенно популярны; от темно-малинового до нежно-сиреневого — теперь есть радиатор, который подойдет к любому эстетическому выбору и добавит творческий ва-ва-вум в любую комнату.

Есть множество красочных вариантов на выбор.

Современный радиатор вообще не обязательно должен быть радиатором. Стали популярными вертикальные модели, либо с решетками, вытянутыми к потолку, либо сплющенными в панель, а для особо авангардных – или тех, кто просто хочет похвастаться своим домашним стилем – их даже можно вылепить в виде произведений искусства.

Выбираете новый? Большинство радиаторов имеют схожую базовую технологию, поэтому вашей главной технической проблемой должен быть размер. Вам не нужен радиатор титановой мощности, превращающий вашу кладовку в сауну, или радиатор размером с чихуахуа, изо всех сил пытающийся согреть ваш банкетный зал. Как бы хорошо это ни выглядело, размер вашего устройства должен быть пропорционален размеру комнаты.

Прочитайте руководство Wise Living по выбору нового котла.

Как повесить радиатор Руководство по установке

Необходимое время: 2 часа.

После того, как вы определились с поставщиком, подобрали подходящий размер и нашли радиатор, оттенок которого идеально подходит к шторам. Как вы его устанавливаете? Вы можете нанять кого-нибудь для этого или воспользоваться нашим пошаговым руководством по установке радиатора.

Однако имейте в виду: радиатор не является частью мебели ИКЕА в разобранном виде, и многие поставщики рекомендуют вызывать профессионального сантехника. Только мастера-сделай сам должны пытаться установить свои радиаторы самостоятельно.

Вот как повесить радиатор…

  1. Используйте правильные инструменты для установки радиатора

    Во-первых, это довольно сложный технический процесс, поэтому вам понадобится значительная часть вашего набора инструментов в готовый.Перед началом работ соберите следующее:

    Шланг
    Водонепроницаемая пленка
    Гаечный ключ
    Отвертка
    Дрель
    Рулетка
    Спиртовой уровень
    Рулон тефлоновой ленты
    Ингибитор коррозии (узнайте об этом у вашего поставщика)
    2 радиаторных клапана
    Заглушки
    Радиатор

  2. Перекрыть подачу воды в вашу систему отопления

    Начните с отключения котла от источника, затем найдите «точку отключения» – скорее всего, запорный кран, который при закрытии должен блокировать поступление новой воды вашей системы отопления во время процесса. Что именно и где находится этот клапан, варьируется от системы к системе, но его часто можно найти на чердаке, чердаке или рядом с резервуаром для воды.

  3. Слив вашей системы отопления

    Теперь, когда ваша система отопления больше не может самостоятельно пополняться, найдите сливной клапан где-нибудь в нижней части вашего котла (хотя, опять же, это может быть разным). Закрепите шланг на конце клапана и направьте его в место, где вода не загрязняется, например, в раковине, сливе или на клумбе.

    Это один из самых рискованных моментов в процессе.«Шланг может легко протечь или соскользнуть, — говорит Пэт Мерфи из лондонской сантехнической фирмы Pimlico Plumbers, — поэтому перед тем, как начать, застелите пол. Полиэтиленовая пленка, водонепроницаемая ткань, полотенца — все, что впитывает». Если сам клапан радиатора начинает протекать, прервите миссию и вызовите специалиста.

  4. Снимите старый радиатор

    Когда из вашей системы будет слита вся вода. Вы готовы снять свой старый радиатор со стены. Отсоедините его от трубопровода, открутив вентиль, затем открутив гайку, соединяющую его с радиатором.

    Большинство радиаторов механически не соединены со стеной, поэтому после того, как они отсоединены от труб, вы можете просто поднять их и снять с креплений (они могут быть тяжелее, чем кажутся, поэтому будьте осторожны). Теперь можно удалить скобки.

  5. Тщательно измерьте перед тем, как повесить новый радиатор

    Измерив размеры вашего нового радиатора, вы сможете начертить на стене его контур, максимально соответствующий существующему трубопроводу.Внимательно проверьте свои работы – маркировка кронштейнов должна быть на равном расстоянии от труб, на равном расстоянии от земли и на правильном соответствующем расстоянии друг от друга.

    После того, как вы будете довольны высотой и шириной диаграммы, используйте спиртовой уровень, чтобы убедиться, что предлагаемые места для кронштейнов абсолютно ровные, и просверлите отверстия в соответствующих местах для дюбелей Роула. Затем вы можете прикрепить кронштейны и повесить на них радиатор.

  6. Подсоедините радиатор к системе центрального отопления

    Если по какой-то причине ваш новый радиатор идеально подходит к существующим трубопроводам, продолжайте.Если нет, вы можете внести небольшие локальные изменения в трубопровод (т. е. немного покачать его), но любые серьезные структурные изменения должны выполняться профессионалами. «Лучшие соединения — верные, прямые и ровные». говорит Мерфи. «Если они не совпадают, у вас больше шансов на утечку».

    Никто не хочет, чтобы изношенный клапан подрывал их сверкающую новую систему отопления, поэтому желательно приобрести и новые клапаны (часто продаются отдельно, спросите у поставщика, какой тип вам нужен при сборке всего необходимого для того, как повесить радиатор) .

    Используйте прилагаемую гайку и оливку, чтобы накрутить новые клапаны на открытый трубопровод, закрепив их гаечным ключом. «Возможно, вы захотите нанести какой-нибудь соединительный состав вокруг оливки, — добавляет Мерфи, — он действует как водонепроницаемая прокладка вокруг соединения».

    Соединение клапана и радиатора находится под гораздо более высоким давлением, поэтому пришло время дать вашей тефлоновой ленте ее долгожданный дебют. Плотно оберните ленту по часовой стрелке вокруг конца клапана два или три раза. Когда клапан вкручен в хвост, он должен быть плотным, плотным и безопасным.Еще раз проверьте все свои суставы, и если все кажется прочным, вы готовы к работе.

  7. Заполните систему отопления и включите радиатор

    Убедитесь, что сливной клапан закрыт, затем найдите в системе специальную точку заполнения – обычно в верхней точке трубопровода. Заполняйте систему медленно — зайдя так далеко, вы не хотите, чтобы нарастание давления разбрызгивало грязную воду по всем стенам. Это также хорошая возможность обеспечить долгосрочную работоспособность вашей сантехники, добавив в нее ингибитор коррозии (опять же, поговорите со своим поставщиком).

    Как только ваш манометр достигнет необходимой точки, закройте точку заполнения, освободите точку изоляции и включите котел.

    Предполагая, что вы все еще высохли на 80%, поздравляем. Вы можете наслаждаться теплом вашей новой системы отопления, хорошо выполненной работой и тем, что вы научились вешать радиатор.

Самые продаваемые радиаторы

Не хватает вдохновения? Ознакомьтесь с нашим списком самых продаваемых продуктов Amazon!

РаспродажаБестселлер №1 Маслонаполненный радиатор Pro Breeze® 2500 Вт, 11 ребер — портативный электрический обогреватель — встроенный таймер, 3 нагрева…
  • Мощный нагрев: Этот масляный радиатор мощностью 2500 Вт оснащен 11 мощными нагревательными ребрами, которые быстро и эффективно нагревают и циркулируют горячий воздух по всему дому, офису, спальне или гостиной.
  • 3 режима нагрева и регулируемый термостат: Полностью регулируемый термостат и 3 режима нагрева: 2500 Вт, 1300 Вт и 1200 Вт позволяют найти и поддерживать идеальную температуру в помещении.
  • 24-часовой таймер: повысьте эффективность использования энергии и сократите счета за электроэнергию, выбрав, когда вы хотите включить обогреватель — проснуться или вернуться в уютную теплую комнату, не обогревая весь дом.
РаспродажаБестселлер № 2 Маслонаполненный радиатор PureMate, 2500 Вт/2,5 кВт — Портативный электрический нагреватель с 11 ребрами, 3 режима мощности,…
  • МОЩНЫЙ МАСЛЯНЫЙ РАДИАТОР 2500 Вт — Впечатляющие 11 маслонаполненных ребер мгновенно нагреваются и быстро распределяют тепло по комнате.
  • 3 РЕЖИМА НАГРЕВАНИЯ, ТЕРМОСТАТ И ТАЙМЕР — 3 режима нагрева (1000/1500/2500), а также регулируемая шкала термостата и регулировка температуры для дополнительного комфорта и контроля. Этот обогреватель также имеет встроенный…
  • ТОНКАЯ И ПОРТАТИВНАЯ КОНСТРУКЦИЯ — Благодаря высокой вертикальной и тонкой конструкции он идеально подходит для хранения в углу комнаты и отлично выглядит.Благодаря четырем колесикам и ручке для переноски этот радиатор…
РаспродажаБестселлер № 3 MONHOUSE Масляный радиатор с 11 ребрами — Портативный электрический обогреватель с регулируемым термостатом — 3 нагрева…
  • 11 FINS — MONHOUSE имеет номинальную мощность до 2500 Вт и радиаторный обогреватель с 11 ребрами, который будет поддерживать всю вашу комнату в тепле и уюте зимой дней без запуска центрального отопления и. ..
  • ФУНКЦИЯ РЕГУЛИРУЕМОГО ТЕРМОСТАТА И ПРОГРАММИРУЕМОГО ТАЙМЕРА — Этот радиатор масляного обогревателя оснащен удобной ручкой для регулировки мощности нагрева, а также рабочим выключателем со световым индикатором….
  • СВЕТОДИОДНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ И ИНТЕЛЛЕКТУАЛЬНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ — 2 способа управления: с помощью простой в использовании панели управления и пульта дистанционного управления. Нагреватель оснащен легко читаемым светодиодным дисплеем, имеет…
РаспродажаБестселлер № 4 Маслонаполненный радиатор VonHaus – 2500 Вт/2,5 кВт – 11 ребер – Подключаемый портативный электрический обогреватель – 3…
  • РАДИАТОР 2500 Вт – 11 маслонаполненных ребер для обогрева помещений среднего и большого размера. Идеально подходит для дома или офиса.
  • 3 РЕЖИМА НАГРЕВАНИЯ И РЕГУЛИРУЕМЫЙ ТЕРМОСТАТ – 3 режима мощности (1000/1500/2500) и регулируемый термостат для достижения идеальной температуры.
  • 24-ЧАСОВОЙ ТАЙМЕР – позволяет запрограммировать обогреватель на автоматическое включение и выключение, также оснащен 1,5-метровым кабелем питания и встроенным отсеком для кабеля.
РаспродажаБестселлер № 5 Черный портативный электрический тонкий масляный радиатор Schallen с регулируемой температурой…
  • МАСЛЯНЫЙ РАДИАТОР 800 Вт – Впечатляющие 6 масляных ребер мгновенно нагреваются, быстро распределяя тепло по небольшой комнате.
  • ДОМАШНЕЕ, ОФИСНОЕ И ГАРАЖНОЕ ИСПОЛЬЗОВАНИЕ – этот радиатор является идеальным и стильным способом обогрева помещений в доме, доме на колесах или в офисе (идеально подходит для размещения под столом или письменным столом).Современный гладкий черный дизайн…
  • ТОНКИЙ И ПОРТАТИВНЫЙ КОНСТРУКЦИЯ — Благодаря высокой вертикальной и тонкой конструкции он идеально подходит для хранения в углу комнаты и отлично выглядит. Ручка для переноски позволяет легко перемещать этот радиатор из комнаты в…

Последнее обновление от 26 января 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Вас также может заинтересовать…

Журнал Wise Living включил партнерские ссылки на продукты и услуги в эту статью, где мы можем получить небольшую плату за поддержку работы этого сайта, если вы совершите покупку.

РЕКЛАМА

Руководство по предварительной установке радиатора | Кастрад

Позиционирующие трубы

Никогда не устанавливайте окончательное крепление трубопроводов для чугунных радиаторов без подтвержденных измерений. Точные измерения центра трубы могут быть предоставлены до поставки по запросу.

Измерьте длину радиатора, добавьте 2 x 1,75 дюйма для гидравлических клапанов с конца втулок. Отверстие большего размера, которое будет закрыто пластиной основания клапана, может быть использовано для обеспечения некоторой степени регулировки.

Если у вас уже есть радиаторы, эта информация вам не понадобится. Просто используйте радиаторы в качестве направляющих.

При обычной установке радиатор должен располагаться как можно ближе к плинтусу. Возможно даже, что задняя часть ножек радиатора касается плинтуса.

Подумайте о шторах

Когда радиатор расположен под окном, закрывание штор позади, а не перед ним, делает его гораздо более эффективным. С напольным радиатором это возможно, если отодвинуть центры труб дальше от стены.Если ваши шторы имеют длину до пола, не забудьте использовать только одну настенную подпорку, чтобы шторы могли полностью закрываться. Радиаторы под окнами почти всегда достаточно низки, чтобы было достаточно одной настенной опоры, однако обязательно следуйте правилам безопасности, изложенным в нашем руководстве по настенной опоре.

Защитите свой котел

Отсутствие фильтра может сократить срок службы котла.
Чугунные радиаторы содержат смешанные частицы, которые являются неизбежным результатом процесса литья.Пока мы удаляем большую часть мусора, часть всегда остается в любом чугунном радиаторе. Мы рекомендуем установить комбинированный магнитный и физический фильтр, такой как Sentinel Eliminator.











Клапаны

Установите термостатические клапаны на стороне подачи.
Термостатические радиаторные клапаны Castrads предназначены для установки на стороне подачи или на входе радиатора, а запорный щиток – на обратной стороне. Если вы не уверены, какая сторона потока, включите нагрев из холода.Труба, которая нагревается первой, является стороной подачи или впуска.

Радиаторы Castrads можно установить тремя способами, как показано выше. BBOE — обычный метод в Великобритании. Установка TBSE может привести к образованию холодных пятен, особенно в радиаторах длиной более одного метра.

Рабочие температуры и давления

Не превышайте температуры и давления ниже:

Максимальное рабочее давление 8 бар
Максимальная рабочая температура 120ºC

Как установить радиатор

Если вам нужно заменить сломанный радиатор или просто обновить старые радиаторы, в этой статье вы найдете рекомендации по самостоятельной установке радиатора.Сюда входят необходимые инструменты и материалы, а также пошаговое руководство, которое поможет вам безопасно и правильно установить радиатор.

Какие инструменты нужны для установки радиатора?

Ниже приведен список инструментов, которые вам понадобятся для установки радиатора.

  • Аккумуляторная отвертка
  • Разводной ключ
  • Ключ хвостовика патрубка радиатора
  • Пылезащитный лист
  • Тряпки или тряпки
  • Рулетка
  • Карандаш
  • Духовный уровень
  • Наколенники

Какое оборудование для обеспечения безопасности необходимо для установки радиатора?

При выполнении установки радиатора своими руками вам не потребуется какое-либо специальное оборудование для обеспечения безопасности.Однако, поскольку радиаторы довольно тяжелые, вам может понадобиться дополнительная пара рук, чтобы помочь вам безопасно поднимать радиаторы на стену и снимать их со стены, не травмируя себя.

Какие материалы нужны для установки радиатора?

В приведенном ниже списке перечислены все материалы, которые потребуются для установки радиатора:

  • Радиатор
  • Лента из ПТФЭ
  • Ингибитор коррозии

При выборе радиатора необходимо учитывать, как он будет обогреваться, с основными опциями, в том числе:

Радиаторы центрального отопления

Этот тип радиатора широко используется в большинстве домов. Он состоит из металлического контейнера, в котором находится горячая вода, нагреваемая бойлером. Затем тепло распределяется по радиаторам по всему дому.

Электрические радиаторы

Если в вашем доме нет доступа к центральному газоснабжению, лучшим вариантом, как правило, является электрический радиатор. Электрические радиаторы также имеют емкость, хотя она заполнена жидкостью, как правило, терможидкостью, и нагревается электрическим элементом. Электрический радиатор обычно подключается к электросети или питается от ближайшей розетки.

Двухтопливные радиаторы

Модели Duel-fuel представляют собой радиаторы центрального отопления с летним нагревательным элементом, который дает возможность использовать электричество, если центральное отопление отключено.

Существуют все различные стили радиаторов, такие как:

Однопанельные радиаторы

Однопанельные радиаторы представляют собой радиаторы основного типа, которые иногда называют баками для горячей воды. Обычно они крепятся к стене и идеально подходят для компактных помещений, так как не занимают много места.

Двухпанельные радиаторы

Двухпанельные радиаторы представляют собой две отдельные панели, сложенные вместе. Они также крепятся к стене и обращены наружу в сторону комнаты. Они, как правило, занимают больше места, чем одиночные радиаторы, поскольку они выступают из стены, в отличие от одиночных панелей; однако они предлагают двойную мощность.

Горизонтальные радиаторы

Этот тип радиатора шире, чем выше, и обычно устанавливается под окнами, так как они традиционно использовались для борьбы с холодными сквозняками.Они широко используются, поскольку они имеют тенденцию вписываться в широкий диапазон пространства.

Вертикальные радиаторы

По сравнению с горизонтальными моделями вертикальные радиаторы выше, чем шире. Они предлагают современный дизайн, который хорошо сочетается с современным декором. Они также, как правило, предлагают возможности экономии места по горизонтали.

Радиаторы колонны

Радиаторы-колонны

имеют ряд трубок, которые соединяются в нижней и верхней части радиатора, образуя единую конструкцию.Они, как правило, подходят для более традиционного декора, поскольку имитируют модели в викторианском стиле.

Полотенцесушители

Полотенцесушители или лесенки обычно устанавливаются в ванных комнатах, чтобы ваши полотенца оставались теплыми после душа или ванны. Дизайн включает в себя горизонтальные направляющие, которые идеально подходят для подвешивания полотенец. Полотенцесушители также могут обогреть вашу ванную комнату, хотя это только вторая функция.

Как подготовиться к установке радиатора

Подготовка к установке нового радиатора начинается со снятия старого радиатора.В приведенных ниже шагах объясняется, как снять радиатор:

  1. Полностью закройте запорный защитный клапан, точно зафиксировав количество оборотов. Затем также закройте термостатический клапан или вентиль с маховиком.
  2. Затем сбросьте давление воды в радиаторе, открыв спускной винт. Приготовьте миску для сбора воды.
  3. Поместите емкость под радиатор и клапан, а затем медленно отверните гайку разъема защитного клапана и слейте воду.
  4. Отверните соединительную гайку на другом клапане, чтобы можно было легко снять радиатор со стены.
  5. Снимите радиатор с настенных кронштейнов и вылейте оставшуюся воду.
  6. Теперь этот старый радиатор готов к утилизации, и теперь вы можете перейти к установке нового радиатора.

Как самостоятельно установить радиатор — пошаговое руководство

Чтобы обеспечить правильную установку радиатора, следуйте приведенному ниже пошаговому руководству по установке радиатора:

Шаг 1

Первый шаг включает в себя удаление и очистку старого ПТФЭ для хвостовиков клапанов радиатора с помощью хвостового ключа и нанесение нового ПТФЭ, готового для установки на новый радиатор.

Крайне важно, чтобы лента обматывалась вокруг клапана в правильном направлении, поэтому, если вы держите клапан в левой руке, убедитесь, что лента вращается по часовой стрелке.

Шаг 2

После нанесения нового ПТФЭ вы можете снять старые настенные кронштейны, чтобы заменить их новыми. Их, как правило, необходимо отвинтить от стены.

Шаг 3

После снятия настенного кронштейна новый радиатор следует расположить так далеко от стены, чтобы выпускные отверстия клапанов находились над полом.Это нужно будет измерить, и вы должны отметить линии на стене напротив кронштейнов радиатора, чтобы расположить сменный радиатор.

Шаг 4

При установке кронштейнов убедитесь, что первый кронштейн расположен напротив вертикальной линии, чтобы метка, сделанная в нижней выемке, совпадала. Прикрутите этот первый кронштейн на место. Затем прикрутите второй кронштейн к стене в соответствии с отметками.

Шаг 5

Затем закрепите радиатор на стене с помощью друга или члена семьи, так как они обычно тяжелые.После этого отрегулируйте соответствие соединений клапана, сняв радиатор, ослабив винты кронштейна и при необходимости сдвинув кронштейны.

Шаг 6

Отметьте одно из круглых крепежных отверстий в каждом кронштейне, когда он правильно расположен. Просверлите и заглушите направляющие отверстия, затем установите и полностью закрепите оба кронштейна.

Шаг 7

Прежде чем повесить радиатор на стену, необходимо сначала заменить хвостовой ключ и выпускные клапаны.

Шаг 8

Если вы используете систему отопления под давлением, в ней может возникнуть падение давления, которое приведет к отключению котла. В этом случае вам может потребоваться добавить дополнительную воду через наполнительный контур для поддержания давления.

Шаг 9

Подвесьте радиатор на кронштейны и закрепите соединители на клапанах. Закрепите каждый клапан гаечным ключом, полностью затянув их.

Шаг 10

После установки радиатора обязательно проверьте, заполнен ли напорный бак ингибитором коррозии.

Шаг 11

Откройте оба клапана на число оборотов, необходимое для их закрытия.

Шаг 12

Прокачайте радиатор с помощью ключа для прокачки радиатора.

Шаг 13

После завершения работы проверьте наличие утечек и убедитесь, что отопление включено.

Часто задаваемые вопросы

Как прокачать радиатор?
Чтобы прокачать радиатор, выполните следующие действия:
  1. Выключите отопление.
  2. Используйте ключ от радиатора, чтобы повернуть вентиль в верхней части радиатора. Вы должны услышать шипящий звук; это воздух выходит. Держите под рукой тряпку, чтобы собрать брызги воды.
  3. Затяните клапан после того, как шипение прекратится и будет выходить только жидкость.
  4. Включите центральное отопление
  5. Проверьте давление по манометру на котле.
  6. Убедитесь, что ваш радиатор теперь правильно нагревается.
Радиатор какого размера мне нужен?

Чтобы рассчитать размер радиатора, нужно кубический метр комнаты умножить на 5. Это должно предоставить вам расчеты для радиатора, достаточно большого, чтобы обогреть всю комнату.

Где должны располагаться радиаторы?

В современных домах не так уж важно, где вы расположите радиаторы. Однако в старых домах следует размещать радиаторы в самой холодной части комнаты. Обычно это под подоконником.

Нужны ли мне термостатические радиаторные вентили?

Они не обязательно нужны, но рекомендуются. Они позволяют установить необходимую температуру для каждой комнаты.

Как узнать, что пора прокачать радиатор?

Если вы обнаружите, что ваш радиатор не нагревается должным образом, или если он горячий вверху, но холодный внизу, возможно, из него необходимо удалить воздух. Это происходит из-за закупорки или образования кислородных карманов в системе.

Последнее обновление MyJobQuote 22 декабря 2020 г.

%PDF-1.4 % 14 0 объект > эндообъект 17 0 объект > эндообъект 20 0 объект > эндообъект 49 0 объект > эндообъект 52 0 объект > эндообъект 85 0 объект > эндообъект 92 0 объект >поток /OC /MC1 БДК /Артефакт >БДК д 1 я 0 792 612 -792 повторно 306 396. 015 м W н 0 792.015 612 -792 рэ W н 1 г /GS1 г 0 .014984 612 792 рэ ф ЭМС /Рисунок >BDC Вопрос д 1 я -31,3 819,657 674,599 -847,314 рэ W н -15,396 813,169 646,64 -824,716 рэ Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н 1 1 1 гр /GS1 г q 1 0 0 1 542,757 658,613 см 0 0 м -48,492 0 л -65,003 -1,626 -81,824 -2,539 -98,823 -2,827 в -68,098 -6,229 -35,369 -5,951 0 0 в ф Вопрос .18738 .26075 .59141 гр q 1 0 0 1 -16,49 790,542 см 0 0 м 0,1695 — 0,0825 0,3394 -1,4028 0,5093 -1,4854 с 37,285 -19.37 72,396 -33,647 105,879 -47,082 в 116,358 -45,437 126,933 -44,624 137,55 -44,624 в 138,257 -44,624 138,585 -44,627 139,293 -44,634 в 191,419 -45,165 240,841 -65,162 294,02 -86,331 в 320,252 -96,775 347,254 -107,577 375,736 -116,511 в 541,435 -89,536 648,655 -14,661 г 648,655 20,519 л 1,2076 29,115 л 0 0 л ф Вопрос .72811 .77745 .

рг q 1 0 0 1 502,174 629,191 см 0 0 м -51,307 -0,0031 -96,415 10,751 -134,4 23,822 в -130,522 24,431 -126,655 25,073 -122,754 25,758 в -87,302 14,494 -46,159 5,788 0 5. 791 с 40,016 5,7939 83,825 12,338 130,933 29,422 в 130,933 23,63 л 83,825 6,546 40,016 ,0031 0 0 в -516,222 29,422 м -518,327 29,422 л -518,327 57,85 л -518,327 33,407 л -508,086 42,256 -498,015 50,078 -488,078 56,96 в -486,253 56,329 -484,356 55,684 -482,379 55,022 в -493,48 47,697 -504,746 39,202 -516,222 29,422 в -177,008 46,092 м -184,415 47,322 -191,977 48,677 -199,664 50,158 в -210,358 54,889 -219,934 59,157 -228,355 62,51 в -272,973 80,272 -315,198 93,245 -357,707 93,815 в -362,706 95,583 -367.773 97,409 -372,853 99,274 в -368,773 99,511 -364,697 99,627 -360,625 99,627 в -317,132 99,627 -273,992 86,469 -228,355 68,301 в -214,365 62,732 -197,176 54,63 -177,008 46,092 в -465,026 65,608 м -467,205 66,26 -469,398 66,927 -471,584 67,603 в -464,116 72,067 -456,73 76,003 -449,394 79,454 в -446,806 78,723 -444,138 77,978 -441,43 77,228 в -449,224 73,915 -457,091 70,052 -465,026 65,608 в ф Вопрос .65393 .72059 .87344 гр q 1 0 0 1 483,339 647,792 см 0 0 м -26,08 0 -50,705 2,9041 -74,197 7,674 в -69,762 7. 7311 -65,322 7,823 -60,894 7,952 в -57,761 7,912 -54,626 7,892 -51,501 7,892 в -47,487 7,892 -43,468 7,926 -39,471 7,993 в -26,674 6,573 -13,538 5,792 0 5,792 в 45,007 5,792 94,349 14,434 149,768 37,052 в 149,768 10,821 л 149,768 31,261 л 94,349 8,642 45,007 0 0 0 в ф Вопрос .52459 .62625 .82481 гр q 1 0 0 1 502,174 634,982 см 0 0 м -46,159 -0,0031 -87,302 8,703 -122,754 19,967 в -121,666 20,158 -120,527 20,361 -119,436 20,559 в -114,206 20,465 -108,952 20,417 -103,72 20,417 в -100,15 20,417 -96,6 20,439 -93.032 20.484 с -69,54 15,714 -44,915 12,81 -18,835 12,81 в 26,172 12,81 75,514 21,452 130,933 44,071 в 130,933 23,631 л 83,825 6,5469 40,016 ,0029 0 0 в ф Вопрос q 1 0 0 1 -16,153 662,598 см 0 0 м 0 24,443 л 2,8436 26,893 5,7126 29,253 8,6084 31,528 в 13,711 29,509 21,006 26,745 30,249 23,553 в 20,312 16,671 10,242 8,8491 0 0 в ф Вопрос .65393 .72059 .87344 гр q 1 0 0 1 348,097 672,162 см 0 0 м -24,071 8,079 -47,133 17,303 -69,626 26,257 в -122,805 47,427 -172,226 67,424 -224,353 67,954 в -225,06 67,961 -225. 388 67,965 -226,095 67,965 в -233,007 67,965 -239,902 67,621 -246,764 66,926 в -250,42 68,359 -254,087 69,813 -257,784 71,296 в -247,466 72,917 -237,053 73,73 -226,6 73,756 в -226,159 73,755 -225,839 73,751 -225,294 73,746 в -173,168 73,215 -123,746 53,218 -70,567 32,049 в -44,335 21,605 -17,333 10,803 11,149 1,869 в 11,352 1,9021 11,556 1,936 11,758 1,9691 в 11,867 1,9351 11,977 1,9 12,086 1,8661 в 8,092 1,2162 4,061 ,593 0 0 в -341,261 32,412 м -343,119 33,055 -344,96 33,7 -346,822 34,36 в -340.762 38,681 -334,604 42,633 -328,356 46,226 в -326,19 45,559 -323,935 44,87 -321,596 44,163 в -328,247 40,648 -334,809 36,732 -341,261 32,412 в ф Вопрос .20087 .34047 .64273 рг q 1 0 0 1 359,246 674,031 см 0 0 м -28,482 8,934 -55,484 19,736 -81,716 30,18 в -134,895 51,349 -184,317 71,346 -236,443 71,877 в -236,988 71,882 -237,308 71,886 -237,749 71,887 в -237,58 71,887 -237,413 71,888 -237,244 71,888 в -236,537 71,888 -236,209 71,884 -235,502 71,877 в -183,375 71,346 -133,954 51,349 -80,775 30,18 в -54. 644 19,777 -27,751 9,013 ,609 ,1 в .407 .067 .203 .033 0 0 в ф Вопрос .52459 .62625 .82481 гр q 1 0 0 1 346,799 671,974 см 0 0 м -7,078 ,988 -14,28 2,087 -21,633 3,309 в -41,801 11,847 -58,99 19,949 -72,98 25,518 в -118,617 43,686 -161,757 56,844 -205,25 56,844 в -209,322 56,844 -213,398 56,728 -217,478 56,491 в -226,683 59,871 -235,993 63,403 -245,466 67,114 в -238,604 67,809 -231,709 68,153 -224,797 68,153 в -224,09 68,153 -223,762 68,149 -223,055 68,142 в -170,928 67,612 -121,507 47,615 -68,328 26.445 с -45,835 17,491 -22,773 8,267 1,298 ,188 в .86 .124 .439 .063 0 0 в -316,209 24,82 м -324,086 27,255 -332,006 29,847 -339,963 32,6 в -333,511 36,92 -326,949 40,836 -320,298 44,351 в -312,458 41,979 -303,667 39,396 -294,019 36,671 в -301,355 33,22 -308,741 29,284 -316,209 24,82 в ф Вопрос .

.91952 .96646 рг q 1 0 0 1 261,605 644,871 см 0 0 м -106,696 ,002 -195,083 23,696 -241,811 39,342 в -235,978 43,191 -230,202 46,71 -224,457 49,928 в -151,631 28,144 -82,394 19,616 -18,582 19,617 в -11,794 19. 617 -5,049 19,714 1,613 19,902 в 32,541 15,854 64,575 12,837 96,916 11,42 в 99,957 10,313 103,031 9,222 106,169 8,142 в 69,435 2,378 33,801 0 0 0 в ф Вопрос .67672 .74066 .88408 обл q 1 0 0 1 367,774 653,013 см 0 0 м -3,138 1,08 -6,212 2,1709 -9,253 3,278 в -3,035 3,005 3,204 2,793 9,438 2,6429 в 10,171 2,407 10,908 2,1709 11,646 1,936 в 7,745 1,251 3,878 ,6089 0 0 в -347,979 31,2 м -349,956 31,862 -351,853 32,507 -353,678 33,138 в -348,142 36,972 -342,639 40,519 -337,184 43,781 в -334,998 43,105 -332.805 42,438 -330,626 41,786 в -336,371 38,568 -342,147 35,049 -347,979 31,2 в ф Вопрос .

.91952 .96646 рг q 1 0 0 1 428,353 665,533 см 0 0 м -6,954 ,0309 -13,941 ,16 -20,932 ,38 с -29,506 ,881 -38,329 1,556 -47,412 2,421 в -54,422 4,3181 -61,34 6,353 -68,17 8,4951 в 97,517 35,473 204,754 110,348 г 204,754 95,781 л 137,112 47,411 67,45 17,411 0 0 в -440,684 30,526 м -443,202 31,567 -444,506 32,148 г -444,506 47,411 л -438,683 45,185 -432,861 43,041 -427,078 40,989 в -431,672 37,714 -436,211 34,225 -440. 684 30,526 в ф Вопрос .61224 .68988 .858 кг q 1 0 0 1 380,941 667,954 см 0 0 м -10,013 ,955 -20,34 2,142 -30,975 3,584 в -31,598 3,791 -32,222 3,9999 -32,844 4,2079 в -28,783 4,801 -24,752 5,4241 -20,758 6,074 в -13,928 3,9321 -7,01 1,897 0 0 в ф Вопрос .49982 .607 .8141 гр q 1 0 0 1 379,42 654,949 см 0 0 м -.738 .2349 -1.475 .4709 -2.208 .707 с -0,353 0,663 1,462 0,6249 3,318 0,592 с 2,227 ,394 1,088 ,1909 0 0 в -29,454 16,589 м -30,512 16,733 -31,557 16,876 -32,621 17,025 в -32,182 17,088 -31,761 17,149 -31.323 17,213 в -30,701 17,005 -30,077 16,796 -29,454 16,589 в ф Вопрос .61224 .68988 .858 кг q 1 0 0 1 -7,5447 694,126 см 0 0 м -1,901 ,7529 -3,5031 1,403 -4,7858 1,9329 в -0,3134 5,632 4,226 9,121 8,8201 12,396 в 10,682 11,736 12,523 11,091 14,381 10,448 в 9,5249 7,197 4,7277 3,714 0 0 в ф Вопрос .49982 .607 .8141 гр q 1 0 0 1 14,096 686,151 см 0 0 м -9,2432 3,192 -16,538 5,9561 -21,64 7,975 в -16,913 11,689 -12,116 15,172 -7,2594 18,423 в 0,6973 15,67 8,6172 13,078 16,494 10,643 в 11,04 7,381 5,5364 3,834 0 0 в ф Вопрос . 18738 .26075 .59141 гр q 1 0 0 1 633,107 703,41 см 0 0 м -202,467 -130,231 -649,26 87,425 В -649,26 45,045 л -223,825 -122,685 0 -7,079 В 0 0 л ф Вопрос q 1 0 0 1 633,107 709,534 см 0 0 м -100,991 -53,185 -246,551 -37,379 v -100,807 -47,309 0 22,189 v 0 0 л ф Вопрос .5868 .81338 .95763 рг q 1 0 0 1 263,218 664,773 см 0 0 м -79,359 10,385 -151,439 27,528 -202,474 41,646 в -194,722 44,942 -187,034 47,698 -179,391 49,959 в -122,762 32,935 -47,343 13,443 32,692 1,662 в 21.976 .874 11.079 .311 0 0 в -243,477 53.615 м -266,302 60,647 -279,371 65,342 г -279,371 83,682 л -258,396 75,414 -223,344 63,823 v -230,14 60,822 -236,86 57,419 -243,477 53,615 в ф Вопрос .5178 .75279 .9254 гр q 1 0 0 1 60,744 706,419 см 0 0 м -2,7083 ,75 -5,3756 1,4949 -7,9635 2,226 в -0,6508 5,666 6,612 8,624 13,818 11,127 в 16,855 10,195 19,926 9,262 23,083 8,313 в 15,44 6,052 7,7524 3,2959 0 0 в ф Вопрос .49674 .73907 .91865 рг q 1 0 0 1 409,142 655,466 см 0 0 м -1,066 ,217 -2,126 ,437 -3,188 ,661 с 2,312 ,476 7,824 ,3469 13,303 ,278 в 8. 875 .149 4.435 .0571 0 0 в ф Вопрос .45878 .70896 .

рг q 1 0 0 1 398,454 655,399 см 0 0 м -5,232 0 -10,486 ,048 -15,716 ,142 с -13,408 ,559 -11,1 ,99 -8,785 1,4349 с -3,344 1,146 2,071 ,9099 7,5 ,728 в 8,562 ,504 9,622 ,2839 10,688 ,067 в 7,12 ,022 3,57 0 0 0 в ф Вопрос .49674 .73907 .91865 рг q 1 0 0 1 26,501 716,325 см 0 0 м -2,3388 ,707 -4,5935 1,3961 -6,7593 2,063 в -0,1426 5,8674 6,5771 9,2696 13,374 12,271 в 15,9 11,436 18,474 10,591 21,144 9,7231 в 14,007 6,913 6,9539 3,6749 0 0 в ф Вопрос .45878 .70896 .

гр q 1 0 0 1 52,78 708,645 см 0 0 м -9,6479 2,725 -18,439 5,308 -26,28 7,68 в -19,326 11,355 -12,273 14,593 -5,1359 17,403 в 3,1684 14,703 12,188 11,844 21,782 8,901 в 14,575 6,398 7,3127 3,44 0 0 в ф Вопрос .56197 .79199 .94643 рг q 1 0 0 1 358,521 656,291 см 0 0 м -32,341 1,417 -64,375 4,434 -95,303 8,4821 в -84,224 8,793 -73,327 9,356 -62,611 10,144 в -45,166 7,577 -27,48 5,373 -9,741 3,6431 в -6,552 2,42 -3,306 1,204 0 0 в ф Вопрос .50564 .74415 .92099 гр q 1 0 0 1 377,212 655,656 см 0 0 м -6,234 . 15 -12,473 ,3621 -18,691 ,635 с -21,997 1,839 -25,243 3,0551 -28,432 4,278 в -21,435 3,596 -14,431 2,988 -7,42 2,459 в -4,97 1,627 -2,508 ,8101 0 0 в ф Вопрос .45194 .70442 .89937 рг q 1 0 0 1 382,738 655,541 см 0 0 м -1,856 ,033 -3,671 ,071 -5,526 ,115 с -8,034 ,925 -10,496 1,742 -12,946 2,574 с -6,322 2,074 ,311 1,645 6,931 1,293 в 4,616 ,848 2,308 ,417 0 0 в ф Вопрос .5868 .81338 .95763 рг q 1 0 0 1 446,081 664,762 см 0 0 м -6,3571 -,001 -12,872 ,0959 -19,565 ,2999 с -18,955 ,455 -18,338 ,613 -17,728 ,771 с -16.644 ,766 -15,546 ,764 -14,464 ,764 с 58,904 ,766 129,608 11,791 187,026 41,448 в 187,026 36,395 л 187,026 38,648 л 126.927 .0029 0 0 В ф Вопрос .56197 .79199 .94643 рг q 1 0 0 1 426,516 665,062 см 0 0 м -6,214 ,188 -12,59 ,4701 -19,095 ,851 с -12,104 ,631 -5,117 ,5021 1,837 ,4711 в 1,227 ,313 ,61 ,155 0 0 в ф Вопрос .32595 .57681 .81509 гр q 1 0 0 1 422,445 655,744 см 0 0 м -5,479 ,069 -10,991 ,198 -16,491 ,3831 с -21,92 ,5649 -27,335 ,801 -32,776 1,09 с -39,396 1,442 -46,029 1,871 -52,653 2,371 в -59,664 2. 9 -66,668 3,5081 -73,665 4,1901 в -91,404 5,92 -109,09 8,124 -126,535 10,691 в -206,57 22,472 -281,989 41,964 -338,618 58,988 в -341,775 59,937 -344,846 60,87 -347,883 61,802 в -357,477 64,745 -366,496 67,604 -374,801 70,304 в -377,47 71,172 -380,045 72,017 -382,57 72,852 в -417,622 84,443 -438,598 92,711 г -438,598 102,363 л -220,909 16,639 -15,024 10,169 В -8,519 9,7881 -2,143 9,506 4,071 9,318 в 10,764 9,114 17,279 9,017 23,636 9,0181 в 150,563 9,0211 210,662 47,666 г 210,662 45,413 л 148,317 14.938 74,793 2,176 0 0 в ф Вопрос Вопрос д 1 я -31,285 819,657 674,584 -847,299 рэ W н -31,3 819,657 674,599 -847,314 рэ W н -15,396 813,169 646,64 -824,716 рэ Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н .18738 .26075 .59141 гр /GS1 г 0,014984 612 11,349 рэ ф Вопрос д 1 я -31,3 819,657 674,599 -847,314 рэ W н -15,396 813,169 646,64 -824,716 рэ Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н 1 1 1 гр /GS1 г q 1 0 0 1 307,061 744,823 см 0 0 м -1,137 -1,2285 л -2,842 -3. 1758 -2,913 -5,3423 в -3,032 -9,0029 -3,268 -14,077 3,976 -15,233 в 15,271 -17,034 19,883 -4,9111 20,38 3,1025 в 20,681 7,9561 21,729 19,199 г 21,588 20,934 23,15 20,79 В 24,713 20,645 25,991 20,211 г 27,838 19,85 27,481 17,611 в 27,125 15,373 27,481 12,198 г 27,838 9,527 28,049 7,6503 v 28,262 5,7739 29,683 -6,1367 32,739 -12,49 в 33,021 -12,923 34,682 -16,994 35,861 -12,202 в 36,856 -8,1588 36,43 -5,3423 г 35,434 19,056 39,554 21,15 В 41,857 22,32 42,171 21,231 41,046 20,284 в 37,281 17,108 38.632 -7,942 г. 38,419 -11,697 л 37,922 -18,985 32,384 -15,593 v 29,257 -13,21 26,842 -6,1367 г 25,847 -2,7457 л 24,64 2,6703 л 23,22 12,559 л 22,867 9,8159 22,51 5,3412 v 21,588 -17,256 8,45 -18,191 4,615 -17,543 в 0,7791 -16,893 -3,438 -15,697 -4,83 -10,037 в -5,219 -8,4464 -5,398 -1,3721 -1,917 ,3578 в -0,035 1,2975 ,2831 ,8638 0 0 в ф Вопрос q 1 0 0 1 317,89 758,466 см 0 0 м -1,668 -5,3799 л -6,569 -5,3799 л -2,414 -8,1245 л -4,297 -12,885 л -0,036 -9,6748 л 3,94 -13,212 л 2,308 -8,1588 л 6,249 -5,4528 л 1. 633 -5,4528 л 0 0 л ф Вопрос q 1 0 0 1 350,614 739,84 см 0 0 м -1,277 -6,8325 2,084 -10,829 3,883 -10,346 в 5,683 -9,8633 8,95 -7,9409 9,184 ,1439 в 9,421 8,2305 4,925 8,8076 г 2,795 9,2876 1,28 6,8345 0 0 в час 5,115 11,213 м 5,729 10,9 5,801 10,105 8,003 9,4818 в 10,1 8,8843 10,415 6,064 10,606 5,7733 в 10,796 5,4844 14,376 -6,6514 5,398 -11,452 в 4,5 -11,934 2,653 -11,744 г -4,612 -10,954 -3,549 -0,0493 В -2,603 ​​9,6719 2,197 11,678 2,557 11,696 в 3,552 11,743 4,5 11,526 5,115 11,213 в ф Вопрос д 1 0 0 1 366.321 752,619 см 0 0 м 1,137 — 0,2544 0,651 -1,0469 0,502 -1,7328 с .357 -2.4209 .533 -4.5967 г 0,912 -6,9565 2,379 -5,126 В 3,847 -3,2969 7,263 -4,8314 6,119 -6,9565 в 4,06 -10,782 4,698 -17,977 г 4,894 -21,375 6,072 -21,873 v 6,639 -22,116 6,596 -21,746 6,783 -21,345 в 7,062 -20,74 8,576 -21,15 8,343 -22,116 в 7,976 -23,657 7,485 -24,506 6,308 -24,377 в -0,389 -23,654 1,197 -11,094 г 1,669 -8,353 л 2,296 -6,6913 ,391 -7,7256 v -1,032 -8,4966 -0,839 -8,9766 -0,982 -9,3144 с -1,124 -9,6484 -2,733 -16,279 -2. 044 -22,383 с -1,921 -23,474 -1,656 -25,595 -3,727 -23,895 в -4,219 -23,493 -4,438 -22,067 г -4,828 -18,662 -3,303 -12,73 В -3,134 -12,083 -2,309 -7,5337 г -2,012 -6,6636 -2,498 -5,4648 В -3,231 -3,6473 -2,627 -1,0609 -2,166 -0,6035 в -1,706 -,146 -1,135 ,251 0 0 с ф Вопрос q 1 0 0 1 379,211 746,531 см 0 0 м 4,356–0,0958 л 6,25–0,9614 4,306–1,973 В 3,704 -2,291 -0,4269 -2,1429 г -1,115 -8,2418 -1,09 -9,29 В -1,0649 -10,335 -1,951 -16,792 1,514 -16,99 в 2,367 -17,037 3,55 -15,449 г 5,188 -14,744 4,924 -16.41 В 4,687 -17,905 2,281 -18,429 1,987 -18,48 в 1,137 -18,625 ,047 -18,48 г -3,3149 -19,003 -4,355 -13,573 В -5,0179 -10,106 -3,872 -2,1777 г -5,006 -2,1429 -5,3979 -2,0693 v -5,788 -1,9995 -6,724 -0,5792 -5,161 0,1442 с -3,4579 .0944 л -3,222 ,1792 -3,029 ,9141 в -2,8419 1,6455 -1,136 11,5 лет -0,064 13,028 2,082 11,5 В 2,554 11,165 2,649 10,587 1,893 9,2393 в .8101 7.314 0 0 лет ф Вопрос q 1 0 0 1 387,21 762,026 см 0 0 м -2,649 -15,303 -2,649 -30,752 В -2,649 -32,405 -1,704 -34,604 -0,283 -34,506 в 1,139 -34. 409 1,727 -34,051 1,99 -32,626 в 2,461 -30,078 4,64 -20,021 г 5,681 -17,084 5,872 -20,26 В 6,061 -23,437 5,351 -32,292 8,38 -33,496 в 9,818 -34,066 10,748 -34,12 11,694 -33,351 в 12,644 -32,581 11,268 -32,15 10,699 -31,81 в 10,133 -31,475 9,988 -31,475 9,755 -29,455 в 9,517 -27,43 9,424 -20,116 г 8,995 -13,955 5,303 -15,401 В 4,358 -15,771 3,503 -17,469 г 2,937 -18,094 2,276 -21,705 В 1,611 -25,314 ,853 -30,028 г 1,028 -13,873 2,319 -7,701 В 2,937 -4,7622 4,166 -1,2529 г 4,972 1,1534 2,511 1,9248 в -.113 2,7448 ,144 — ,2894 0 0 в ф Вопрос q 1 0 0 1 402,408 742,361 см 0 0 м -0,042 -0,7246 -0,711 -4,8214 2,746 -4,8716 в 5,301 -4,9103 6,708 -2,1118 6,202 ,7012 в 5,823 2,8086 4,639 3,9644 3,455 4,0156 в 1,676 4,0863 ,1 1,7915 0 0 в час 2,794 6,9263 м 8,806 6,6255 8,806 1,0049 в 8,806 -4,6206 4,782 -5,9756 3,929 -6,0776 в 3,08 -6,1769 2,368 -6,8795 -0,52 -5,1754 в -0,855 -4,9761 0,568 -16,669 6,202 -11,395 в 7,814 -9,8872 8,001 -8,1343 7,955 -7,7335 в 7,906 -7,3297 9,232 -6,1769 9,325 -7,7335 в 9,42 -9,29 8,473 -11. 146 лет 7,573 -12,781 6,866 -13,455 В 6,39 -13,907 4,973 -15,012 2,841 -14,711 в .711 -14.411 -.143 -13.807 -1.042 -13.056 в -2,277 -12,017 -3,739 -8,2379 -3,882 -5,4225 в -4,024 -2,6129 -4,286 -0,0083 -2,793 2,7578 с -1,465 5,2202 -0,143 6,4751 2,794 6,9263 в ф Вопрос q 1 0 0 1 427,193 748,684 см 0 0 м 0,339 1,2935 2,661 0,7928 в 3,834 ,5415 3,267 -2,0229 г 1,669 -10,433 2,095 -11,838 В 2,52 -13,25 2,982 -4,586 5,753 -1,4087 в 8,165 1,3584 9,409 -1,4449 9,55 -1,7686 в 9,691 -2,0943 10,365 -3,7535 10,365 -6.6426 с 10,365 -9,5308 8,852 -15,955 12,922 -18,808 в 15,555 -20,648 12,756 -20,64 12,461 -20,576 в 11,835 -20,429 11,151 -20,432 9,586 -18,95 в 8,001 -17,448 7,135 -13,824 7,135 -11,37 в 7,135 -8,917 7,753 -2,8091 7,135 -3,1772 в 5,064 -4,4058 3,219 -15,955 3,17 -17,061 в 3,125 -18,167 3,549 -21,583 ,425 -20,972 в -1,607 -20,572 -1,385 -17,15 -1,419 -16,388 в -1,541 -13,946 -0,71 -4,9102 -0,357 -2,7798 с 0 0 л ф Вопрос q 1 0 0 1 416,915 751,935 см 0 0 м 1,138 — 0,2538 0,65 -1,0474 0,504 -1,7349 с . 355 -2.421 .531 -4,5967 г. 0,912 -6,9547 2,381 -5,126 В 3,849 -3,2974 7,264 -4,8306 6,12 -6,9547 в 4,06 -10,783 4,698 -17,977 г 4,897 -21,377 6,073 -21,876 v 6,641 -22,116 6,595 -21,746 6,782 -21,345 в 7,063 -20,741 8,576 -21,153 8,343 -22,116 в 7,975 -23,654 7,486 -24,502 6,309 -24,377 в -.39 -23.653 1.196 -11.093 г 1,671 -8,3525 л 2,298 -6,6914 ,393 -7,7275 В -1,031 -8,4951 -,84 -8,9766 -,98 -9,3134 с -1,123 -9,6494 -2,731 -16,279 -2,045 -22,382 в -1,92 -23,475 -1,656 -25,595 -3,728 -23,897 в -4,219 -23,493 -4.437 -22.065 г. -4,759 -18,39 -3,301 -12,731 В -3,135 -12,083 -2,307 -7,5332 г -2,013 -6,6611 -2,497 -5,4629 В -3,231 -3,6484 -2,629 -1,061 -2,164 -0,6025 с -1,703 -,1461 -1,135 ,251 0 0 с ф Вопрос q 1 0 0 1 438,254 749,849 см 0 0 м .278 0 л 0,603 0,865 ,1084 ,865 ,3706 в .865 .6024 .695 .7567 .324 .7567 в .17 .7567 .063 .7412 0 .7256 в 0 0 л час -0,016 -1,4199 м -.601 -1.4199 л -.601 1,0962 л -0,37 1,1426 -0,046 1,1891 0,371 1,1891 в 0,85 1,1891 1,066 1,1118 1,251 0,9883 в 1,39 ,8804 1,497 ,6797 1,497 ,4479 в 1. 497 .1548 1.281 — .0615 .973 — .1544 с .973 -.1852 л 1,22 — 0,2622 1,359 — 0,4629 1,436 — 0,8022 с 1,513 -1,1886 1,56 -1,3428 1,621 -1,4199 в .988 -1,4199 л 0,911 -1,327 ,865 -1,1113 ,787 -0,818 с 0,741 — 0,54 0,587 — 0,4165 0,263 — 0,4165 с -.016 -.4165 л -.016 -1.4199 л час 0,371 1,9147 м -0,741 1,9147 -1,574 1,0039 -1,574 -0,1079 в -1,574 -1,2349 -,741 -2,1299 ,401 -2,1299 с 1,513 -2,1455 2,331 -1,2349 2,331 -0,1079 в 2,331 1,0039 1,513 1,9147 ,386 1,9147 в .371 1,9147 л час .401 2,4237 м 1,853 2,4237 2,98 1,2969 2,98 -.1079 г. 2,98 -1,5436 1,853 -2,6548 ,386 -2,6548 в -1,065 -2,6548 -2,223 -1,5436 -2,223 -0,1079 с -2,223 1,2969 -1,065 2,4237 ,386 2,4237 в .401 2,4237 л ф Вопрос q 1 0 0 1 384,311 711,937 см 0 0 м 0,061 0,249 л 0,052 0,249 л 0 0 л ф Вопрос q 1 0 0 1 373,322 710,896 см 0 0 м 1,687 0 л 1,422 2,761 л 0 0 л ф Вопрос q 1 0 0 1 352,464 710,896 см 0 0 м 1,686 0 л 1,421 2,761 л 0 0 л ф Вопрос q 1 0 0 1 345,712 714,095 см 0 0 м -1,043 0 л -1,373 -1,559 л -.372 -1.559 л -0,265 -1,559 -0,047 -1,525 0,278 -1,454 с . 442 -1,4241 .587 -1,3419 .714 -1,2141 с 0,84 -1,084 ,923 -0,937 ,957 -0,7689 с 1,01 — 0,5209 0,971 — 0,33 0,842 — 0,197 с 0,713 — 0,066 0,432 0 0 0 в ф Вопрос q 1 0 0 1 361,897 713,906 см 0 0 м -.592 0 л -1,479 -4,194 л -.897 -4.194 л -.4019 -4.194 -.037 -4.1379 .195 -4.0289 с 0,429 -3,918 ,632 -3,726 ,809 -3,452 с 0,9861 -3,178 1,139 -2,735 1,27 -2,119 в 1,441 -1,306 1,426 -0,749 1,224 -0,448 с 1,023 — ,1479 ,614 0 0 0 в ф Вопрос q 1 0 0 1 384,311 711,937 см 0 0 м 0,061 0,249 л 0,052 0,249 л 0 0 л ф Вопрос q 1 0 0 1 304,598 723,062 см 0 0 м 70,876 -6,2117 л 71.89 -6,2117 л 72,063 -6,2117 72,284 -6,2117 г 73,961 -6,2117 74,252 -6,2117 v 81,464 -6,2117 л 81,88 -6,2117 82,275 -6,3997 82,539 -6,7246 в 82,651 -6,8896 л 83,583 -6,3536 84,659 -6,0806 85,863 -6,0806 в 87,578 -6,0806 88,863 -6,6027 89,682 -7,6326 в 89,707 -7,6646 л 89,782 -7,3096 л 89,918 -6,6696 90,482 -6,2117 91,136 -6,2117 в 95,09 -6,2117 л 96,002 -6,2117 96,668 -6,2966 97,187 -6,4786 в 97,895 -6,7256 98,44 -7,2096 98,765 -7,8787 в 98,876 -8,1066 98,955 -8,3477 99,003 -8,6006 в 120,818 -10,588 л 124. 795 -2,3101 135,78 0 лет 0 0 л ф Вопрос q 1 0 0 1 402,212 713,515 см 0 0 м -0,089 -0,427 -0,258 -0,795 -0,505 -1,102 с -0,751 -1,411 -1,055 -1,662 -1,413 -1,854 с -1,641 -1,976 -1,94 -2,077 -2,31 -2,158 в -2,048 -2,2529 -1,861 -2,3459 -1,753 -2,4409 в -1,679 -2,504 -1,581 -2,6379 -1,458 -2,845 с -1,337 -3,05 -1,26 -3,21 -1,226 -3,323 в -0,548 -5,547 л -3,228 -5,547 л -4,001 -3,2 л -4,098 -2,897 -4,2 -2,7 -4,305 -2,608 в -4,452 -2,489 -4,633 -2,4299 -4,849 -2,4299 в -5,058 -2,4299 л -5,717 -5,547 л -8,099 -5,547 л -6.478 2,131 л -2,524 2,131 л -1,791 2,131 -1,243 2,0701 -0,883 1,944 в -0,521 1,816 -0,259 1,584 -0,094 1,243 с .072 .903 .104 .489 0 0 в час -8,586 -1,65 м -8,776 -2,547 -9,082 -3,2839 -9,505 -3,858 в -9,928 -4,432 -10,458 -4,879 -11,098 -5,198 в -11,735 -5,5179 -12,48 -5,678 -13,333 -5,678 в -14,198 -5,678 -14,887 -5,539 -15,395 -5,2629 в -15,904 -4,988 -16,272 -4,55 -16,498 -3,953 в -16,724 -3,357 -16,744 -2,61 -16,554 -1,713 в -16,289 -,459 -15,734 ,517 -14,89 1,215 с -14,043 1,913 -12,996 2,262 -11. 751 2,262 с -10,472 2,262 -9,56 1,92 -9,014 1,233 в -8,467 ,547 -8,325 -,4139 -8,586 -1,65 с час -18,971 ,235 м -20,192 -5,547 л -22,565 -5,547 л -21.343 .235 л -23.763 .235 л -23,362 2,131 л -16,15 2,131 л -16.552 .235 л -18,971,235 л час -17,901 -1,578 м -17,849 -1,329 л -17,84 -1,329 л -17,901 -1,578 л час -26,946 -5,547 м -27,061 -4,28 л -29,755 -4,28 л -30,397 -5,547 л -32,819 -5,547 л -28,312 2,131 л -25,724 2,131 л -24,461 -5,547 л -26,946 -5,547 л час -33,751 -5,547 м -36,128 -5,547 л -34,507 2.131 л -32,13 2,131 л -33,751 -5,547 л час -36,652 -1,682 м -36,825 -2,501 -37,055 -3,1379 -37,337 -3,59 в -37,619 -4,042 -37,958 -4,421 -38,353 -4,7269 в -38,751 -5,031 -39,15 -5,235 -39,552 -5,3359 в -40,1 ​​-5,476 -40,588 -5,547 -41,009 -5,547 в -44,534 -5,547 л -42,912 2,131 л -39,388 2,131 л -38,693 2,131 -38,151 2,036 -37,765 1,848 в -37,375 1,66 -37,08 1,389 -36,875 1,037 в -36,67 ,684 -36,554 ,274 -36,526 -,194 с -36,501 -0,662 -36,542 -1,158 -36,652 -1,682 с час -47,805 -5,547 м -47,92 -4,28 л -50. 615 -4,28 л -51,256 -5,547 л -56,349 -5,547 л -57,122 -3,2 л -57,218 -2,897 -57,32 -2,7 -57,426 -2,608 в -57,571 -2,489 -57,753 -2,4299 -57,971 -2,4299 в -58,179 -2,4299 л -58,837 -5,547 л -61,22 -5,547 л -59,598 2,131 л -55,644 2,131 л -54,911 2,131 -54,364 2,0701 -54,003 1,944 в -53,641 1,816 -53,379 1,584 -53,213 1,243 в -53,048 ,903 -53,016 ,489 -53,12 0 в -53,21 -0,427 -53,379 -0,795 -53,625 -1,102 с -53,872 -1,411 -54,176 -1,662 -54,534 -1,854 в -54,762 -1,976 -55,061 -2,077 -55,431 -2,158 в -55.168 -2,2529 -54,982 -2,3459 -54,872 -2,4409 в -54,799 -2,504 -54,701 -2,6379 -54,579 -2,845 в -54,456 -3,05 -54,38 -3,21 -54,348 -3,323 в -53,672 -5,535 л -49,171 2,131 л -46,583 2,131 л -45,319 -5,547 л -47,805 -5,547 л час .574 -2,149 м 0,957 -1,672 1,219 -1,106 1,355 -0,467 с 1,461 ,036 1,472 ,509 1,389 ,946 в 1,341 1,199 1,262 1,4401 1,151 1,668 в 0,826 2,337 ,281 2,821 -0,427 3,068 с -0,946 3,25 -1,612 3,335 -2,524 3,335 в -6,478 3,335 л -7,132 3,335 -7,696 2,8771 -7,832 2,2371 в -7,907 1,882 л -7. 932 1,9141 л -8,751 2,944 -10,036 3,4661 -11,751 3,4661 в -12,955 3,4661 -14,031 3,193 -14,963 2,657 в -15,075 2,822 л -15,339 3,147 -15,734 3,335 -16,15 3,335 в -23,362 3,335 л -23,653 3,335 -25,33 3,335 г -25,551 3,335 -25,724 3,335 В -28,312 3,335 л -28,803 3,335 -29,258 3,074 -29,506 2,652 в -31,162 -.17 л -30,775 1,6641 л -30,689 2,073 -30,792 2,498 -31,054 2,822 в -31,316 3,147 -31,712 3,335 -32,13 3,335 в -34,507 3,335 л -35,162 3,335 -35,726 2,8771 -35,862 2,2371 в -35,929 1,921 л -36,251 2.339 -36,663 2,672 -37,158 2,911 в -37,743 3,197 -38,474 3,335 -39,389 3,335 в -42,912 3,335 л -43,567 3,335 -44,132 2,8771 -44,267 2,2371 в -44,808 -.319 л -45,218 2,176 л -45,328 2,843 -45,905 3,335 -46,583 3,335 в -49,171 3,335 л -49,662 3,335 -50,116 3,074 -50,365 2,652 в -51,678 ,415 л -51,686 ,865 -51,783 1,2841 -51,97 1,668 в -52,294 2,337 -52,84 2,821 -53,547 3,068 в -54,066 3,25 -54,733 3,335 -55,644 3,335 в -59,599 3,335 л -60,253 3,335 -60,818 2,8771 -60,953 2,2371 в -62,575 -5,442 л -62. 66 -5,851 -62,558 -6,275 -62,296 -6,599 в -62,032 -6,924 -61,638 -7,113 -61,221 -7,113 в -58,837 -7,113 л -58,299 -7,113 -57,82 -6,801 -57,593 -6,335 в -57,363 -6,806 -56,883 -7,113 -56,349 -7,113 в -51,257 -7,113 л -50,735 -7,113 -50,258 -6,819 -50,022 -6,353 в -49,765 -5,844 л -49,183 -5,844 л -49,183 -5,854 л -49,117 -6,567 -48,52 -7,113 -47,805 -7,113 в -45,308 -7,113 л -45,173 -7,113 -45,042 -7,092 -44,918 -7,056 в -44,795 -7,092 -44,666 -7,113 -44,534 -7,113 в -41,011 -7,113 л -40,47 -7,113 -39.883 -7,0289 -39,215 -6,861 в -38,633 -6,714 -38,06 -6,427 -37,508 -6,004 в -37,487 -5,9869 л -37,444 -6,208 -37,35 -6,4189 -37,204 -6,599 в -36,941 -6,924 -36,546 -7,113 -36,129 -7,113 в -33,752 -7,113 л -33,587 -7,113 -33,429 -7,084 -33,281 -7,03 в -33,135 -7,082 -32,979 -7,113 -32,82 -7,113 в -30,397 -7,113 л -29,875 -7,113 -29,398 -6,819 -29,162 -6,353 в -28,905 -5,844 л -28,325 -5,844 л -28,324 -5,854 л -28,259 -6,567 -27,661 -7,113 -26,946 -7,113 в -24,449 -7,113 л -24,084 -7,113 -23,754 -6. 97 -23,507 -6,74 с -23,253 -6,9769 -22,917 -7,113 -22,565 -7,113 в -20,192 -7,113 л -19,538 -7,113 -18,973 -6,655 -18,838 -6,0129 в -17,916 -1,647 л -18,15 -2,7859 -18,111 -3,788 -17,793 -4,625 в -17,446 -5,54 -16,861 -6,226 -16,056 -6,66 в -15,334 -7,053 -14,443 -7,243 -13,333 -7,243 в -12,266 -7,243 -11,305 -7,032 -10,48 -6,6169 в -10,114 -6,434 -9,775 -6,2159 -9,461 -5,968 в -9,421 -6,196 -9,325 -6,4139 -9,175 -6,599 с -8,912 -6,924 -8,517 -7,113 -8,099 -7,113 в -5,718 -7,113 л -5,179 -7,113 -4.7 -6,801 -4,473 -6,335 в -4,243 -6,806 -3,763 -7,113 -3,229 -7,113 в -.548 -7.113 л -0,109 -7,113 ,303 -6,904 ,565 -6,551 с 0,825 -6,199 ,904 -5,743 ,776 -5,324 с .102 -3,1169 л 0,07 -3,007 0,026 -2,89 -0,03 -2,766 с 0,192 -2,5809 ,394 -2,375 ,574 -2,149 с ф Вопрос q 1 0 0 1 398,831 714,095 см 0 0 м -1,0421 0 л -1,371 -1,559 л -.3701 -1,559 л -0,262 -1,559 -0,046 -1,525 0,28 -1,454 с 0,444 -1,4241 ,589 -1,3419 ,715 -1,2141 в 0,8419 -1,084 ,923 -0,937 ,959 -0,7689 с 1,012 — 0,5209 0,973 — 0,33 0,844 — 0,197 с 0,714 — 0,066 0,434 0 0 0 в ф Вопрос д 1 0 0 1 390. 078 713,981 см 0 0 м -.479 0 -.8979 -.1691 -1.259 -.5081 в -1,622 -,847 -1,885 -1,407 -2,049 -2,188 с -2,214 -2,965 -2,187 -3,5211 -1,97 -3,8591 в -1,754 -4,1981 -1,399 -4,368 -0,903 -4,368 с -.392 -4.368 .037 -4.203 .386 -3.871 с 0,736 -3,5381 1,001 -2,943 1,182 -2,0851 в 1,3351 -1,3621 1,301 -0,833 1,08 -0,5001 в 0,859 — 0,166 0,498 0 0 0 в ф Вопрос q 1 0 0 1 348,533 707,968 см 0 0 м 0,01 0 л .007 .012 л 0 0 л ф Вопрос БТ /F1 1 Тф 12 0 0 12 142,8713 21,0121 Тм .23722 .45165 .72421 рг 0 Тс 0 тв (Северная Фабрика Продаж, Инк.2021, Все права защищены. www.NorthernRadiator.com)Tj ET ЭМС ЭМС /OC /MC4 БДК /Артефакт >БДК Вопрос д 1 я 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н 1 г /GS1 г 0 235,419 611,999 333,714 ре ф ЭМС /Рисунок >BDC д 506 0 0 230 52,999 287,276 см /Im1 Делать Вопрос ЭМС ЭМС /OC /MC7 БДК /Рисунок >BDC д 360 0 0 221,04 179,324 40,079 см /Im2 Делать Вопрос ЭМС ЭМС /ОС /MC9 БДК /P >БДК /GS2 г БТ /F2 1 тф 13 0 0 13 36,3246 360,9939 Тм .151 .147 .15 гр 0 Тс 0 тв (Материалы, необходимые для установки этого нагревателя, доступны в комплекте, показанном выше. Кроме того, вам понадобится шланг отопителя 5/8 и )Tj. 35.885 0 ТД (Провод 14 GA.)Tj ET ЭМС ЭМС /OC /MC11 БДК /Артефакт >БДК .151 .147 .15 РГ 0 Дж 0 Дж 2 Вт 10 М [] 0 д q 1 0 0 1 36,095 383,869 см 0 0 м 519.058 0 л С Вопрос ЭМС ЭМС /OC /MC13 БДК /P >БДК /GS1 г БТ /TT4 1 тф 12 0 0 12 38,374 386,256 Тм .187 .261 .591 гр (СХЕМА УСТАНОВКИ:)Tj ET ЭМС ЭМС /ОС /MC15 БДК /P >БДК /GS2 г БТ 12 0 0 12 393,0137 56,9782 Тм .151 .147 .15 гр -0,05 Вт (ВИД СЗАДИ)Tj ET ЭМС ЭМС /OC /MC17 БДК /P >БДК БТ 12 0 0 12 66.9761 179,5427 тм (ВИД СПЕРЕДИ)Tj ET ЭМС ЭМС /OC /MC19 БДК /P >БДК БТ /TT2 1 тф 28,8 0 0 32 44,0992 596,6245 Тм 0 тв (ВСПОМОГАТЕЛЬНЫЙ НАГРЕВАТЕЛЬ \(ВЫСОКОМОЩНЫЙ\))Tj ET ЭМС /P >БДК /GS1 г БТ /TT4 1 тф 28,8 0 0 32 348,8033 596,6245 Тм .187 .261 .591 гр (AH545/12 Вольт)Tj ET ЭМС ЭМС /OC /MC22 БДК /Артефакт >БДК 1 г 241,276 454,515 205,016 118,447 рэ ф ЭМС /Рисунок >BDC д 187,385 0 0 111,227 250,185 458,125 см /Im3 Делать Вопрос ЭМС ЭМС /ОС /MC25 БДК /Рисунок >BDC Вопрос д 1 я 422,424 582,162 148,193 -127,647 рэ Вт* н 0 792 612 -792 повторно 306 396. 015 м W н 0 792.015 612 -792 рэ W н /GS1 г д 109,254 0 0 129,599 441,981 453,539 см /Im4 До Вопрос ЭМС ЭМС /OC /MC27 БДК /P >БДК Вопрос д 1 я 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н /GS1 г БТ /TT4 1 тф 12 0 0 12 44,2809 575,9363 Тм .187 .261 .591 гр 0 Тс 0 тв (СОДЕРЖАНИЕ:)Tj ET ЭМС /P >БДК /GS2 г БТ /F2 1 тф 12 0 0 12 91,045 575,9363 Тм .151 .147 .15 гр ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 44.2809 561.0205 Тм [(Инструкция по монтажным кронштейнам обогревателя)-8(Комплект для установки листа)]TJ ET ЭМС ЭМС /ОС /MC31 БДК /P >БДК /GS1 г БТ /TT4 1 тф 14 0 0 14 44.2809 533,8907 Тм .187 .261 .591 гр (В комплект входит:)Tj ET ЭМС /P >БДК /GS2 г БТ /F2 1 тф 12 0 0 12 103,7668 533,8907 Тм .151 .147 .15 гр ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 44,2809 515,8907 Тм (\(2\) Монтажные кронштейны)Tj ET ЭМС /P >БДК БТ 12 0 0 12 122,7609 515,8907 Тм ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 44,2809 500,8908 Тм (\(2\) Y сплайсеров)Tj ET ЭМС /P >БДК БТ 12 0 0 12 91,9929 500,8908 Тм ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 44,2809 485,8908 Тм (\(2\) Резиновые втулки)Tj ET ЭМС /P >БДК БТ 12 0 0 12 120. 2409 485,8908 Тм ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 44,2809 470,8908 Тм (\(8\) Хомуты для шлангов)Tj ET ЭМС /P >БДК БТ 12 0 0 12 103,0569 470,8908 Тм ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 159,0089 535,3586 Тм ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 159,0089 520,3586 Тм (\(4\) Винты)Tj ET ЭМС /P >БДК БТ 12 0 0 12 197,6609 520,3586 Тм ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 159,0089 505,3586 Тм (\(1\) Предохранитель 15 А)Tj ET ЭМС /P >БДК БТ 12 0 0 12 219,861 505,3586 Тм ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 159.0089 490,3586 Тм (\(1\) 3-скоростной переключатель)Tj ET ЭМС /P >БДК БТ 12 0 0 12 227,649 490,3586 Тм ( )Tj ET ЭМС /P >БДК БТ 12 0 0 12 159,0089 475,3586 Тм (\(1\) Ручка управления)Tj ET ЭМС ЭМС /ОС /MC50 БДК /Рисунок >BDC Вопрос д 1 я 47,716 280,967 м 45,431 282,459 43,896 284,7 44,494 288,834 в 45,05 292,685 49,252 292,89 50,413 292,914 в 50,868 292,924 51,348 292,91 51,781 292,887 в 52,579 292,831 л 52,82 293,165 л 53,321 296,581 л 54,873 302,718 61,169 306,696 66,948 309,293 в 72,795 311,92 79,386 313,767 83. 593 315,43 в 85,172 316,054 86,817 316,762 88,334 317,512 в 90,331 318,498 92,388 319,243 94,384 320,229 в 94,965 320,517 л 101,562 320,517 л 101,986 320,377 л 104,282 319,62 106,154 318,931 108,15 317,68 в 108,498 317,736 109,021 317,885 109,319 317,981 в 110,546 318,378 112,471 319,234 113,636 319,784 в 117,043 321,395 120,655 323,341 122,642 324,127 в 123,355 324,409 123,955 325,348 125,123 328,142 в 126,049 330,358 127,382 333,843 130,388 335,823 в 138,78 341,352 152,661 344,495 160,653 348,357 в 168.356 348,357 л 170,725 347,512 173,233 345,903 175,182 344,717 в 177,201 343,489 178,598 342,738 179,51 342,426 в 180,667 343,254 181,887 343,743 183,141 344,238 в 184,89 344,929 187,399 346,497 189,956 347,761 в 191,207 348,357 л 202,466 348,357 л 204,967 346,994 207,533 345,164 208,494 344,689 в 215,757 341,1 227,966 336,513 234,508 330,048 в 235,312 329,253 л 235,312 324,132 л 234,734 320,136 л 234,188 316,355 л 233,638 312,007 л 233,085 308,178 л 232,538 304,397 л 231,988 300,049 л 231 435 296. 22 л 230,912 292,606 л 230,912 284,856 л 230,83 284,532 л 230,364 282,687 229,804 280,927 229,2 279,129 в 228,68 275,534 л 227,742 269,973 л 226,512 269,973 л 226,512 269,645 л 224,633 269,026 л 223,721 268,725 222,965 268,076 221,815 266,892 в 220,797 265,845 219,327 264,199 217,293 263,194 в 208,976 259,084 201,159 255,466 193,279 250,793 в 191,801 249,917 189,706 247,989 188,362 246,922 в 187,211 246,009 185,469 244,626 183,694 243,873 в 181,866 239,892 175,281 238,751 174,381 238,529 в 165,531 236.342 154,998 227,876 145,98 222,529 в 144,96 221,924 144,07 220,987 142,781 219,654 в 141,614 218,448 140,093 216,893 138,095 215,906 в 128,571 211,199 119,776 206,664 110,781 201,33 в 108,938 200,238 106,26 197,804 103,429 195,805 в 102,738 195,317 101,964 194,794 101,13 194,299 в 89,47 194,299 л 88,611 195,07 87,856 195,913 87,283 196,563 в 85,9 198,132 84,59 199,841 83,77 200,652 в 76,698 207,641 65,941 215,3 59,777 224,438 в 59,384 225,02 л 58,774 232,263 л 58,233 240,337 л 57,698 244,009 л 57. 161 247,196 л 56,846 248,753 55,32 250,068 52,634 251,86 в 50,811 253,076 46,716 255,319 46,154 258,653 в 45,567 262,13 47,848 265,151 50,25 266,523 в 51,333 267,141 52,675 267,529 54,021 267,483 в 53,779 271,257 52,843 276,299 51,527 278,249 в 50,667 279,525 49,834 279,584 47,716 280,967 в Вт* н 0 792 612 -792 повторно -613 829 м W н 0 792.015 612 -792 рэ W н /GS1 г д 198,07 0 0 161,434 40,066 190,611 см /Im5 Делать Вопрос ЭМС ЭМС /ОС /MC52 БДК /P >БДК Вопрос д 1 я 0 792 612 -792 повторно -613 829 м W н 0 792.015 612 -792 рэ W н /GS1 г БТ /TT4 1 тф 10 0 0 10 44.2809 437,7608 тм .187 .261 .591 гр 0 Тс 0 тв (Примечание:)Tj ET ЭМС /P >БДК /GS2 г БТ /F2 1 тф 10 0 0 10 65,9708 437,7608 Тм .151 .147 .15 гр [(Прочие части)-8(необходимы)-18(для завершения установки шланг нагревателя и электропроводка.)]TJ ET ЭМС /P >БДК БТ 10 0 0 10 276,741 437,7608 Тм ( )Tj ET ЭМС /P >БДК БТ 10 0 0 10 44,2809 425,3309 Тм [(Эти элементы НЕ входят в этот комплект и должны приобретаться отдельно) 55(.)]TJ ET ЭМС /P >БДК БТ 10 0 0 10 258,221 425,3309 Тм ( )Tj ET ЭМС ЭМС Вопрос конечный поток эндообъект 93 0 объект >/XObject>/ExtGState>/Свойства>>> эндообъект 108 0 объект > эндообъект 111 0 объект > эндообъект 204 0 объект > эндообъект 207 0 объект > эндообъект 328 0 объект >поток /ОС /MC58 БДК /Артефакт >БДК д 1 я 0 792 612 -792 повторно 306 396. 015 м W н 0 792.015 612 -792 рэ W н 1 г /GS1 г .77197 208,012 611,228 333,714 ре ф ЭМС /Рисунок >BDC д 506 0 0 230 53,771 259,869 см /Im1 Делать Вопрос ЭМС ЭМС /ОС /MC61 БДК /Артефакт >БДК 0 .014984 612 38,151 ре ф ЭМС /Рисунок >BDC Вопрос д 1 я -31,285 819,657 674,584 -847,299 рэ W н -31,3 819,657 674,599 -847,314 рэ W н -11,547 38,166 650,547 -56,563 рэ Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н .18738 .26075 .59141 гр /GS1 г 0,014984 612 11,349 рэ ф Вопрос д 1 я -31,3 819 657 674.599 -847,314 рэ W н -11,547 38,166 650,547 -56,563 рэ Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н /GS1 г БТ /F1 1 Тф 12 0 0 12 142,8713 21,0121 Тм .23722 .45165 .72421 рг 0 Тс 0 тв (Northern Factory Sales, Inc. 2021, все права защищены. www.NorthernRadiator.com)Tj ET ЭМС ЭМС /ОС /MC64 БДК /P >БДК Вопрос д 1 я 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н /GS2 г БТ /F2 1 тф 10,68 0 0 12 45,2821 725,264 Тм .151 .147 .15 гр 0 Тс 0 тв (1. )Tj ET ЭМС /P >БДК БТ 10.68 0 0 12 54,1678 725,264 Тм [(Этот универсальный обогреватель может быть установлен как горизонтально, так и вертикально)-8(вертикально)55(. T)50(типичные места включают пол)42(, стену или под приборной панелью. Ma)]TJ 35.17 0 ТД (указать расположение впускного и выпускного патрубков и отрезать)Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 564,9385 725,264 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 711,764 Тм [(отверстие в транспортном средстве)55(s пол)42(. Втулки входят в комплект, но могут не потребоваться для установки под полом. Установите нагреватель)]TJ 36,679 0 ТД (на пол с помощью предоставленного)Tj ET ЭМС /P >БДК БТ 10.68 0 0 12 542,0939 711,764 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 698,264 Тм (монтажные скобы. )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 119,0487 698,264 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 45,2821 684,764 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 45,2821 671,264 Тм (2.)Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 671,264 Тм [(Проложите шланг отопителя к компар. двигателя)-8(tment. W)24(e)0(рекомендуется, чтобы шланг отопителя проходил внутри лонжеронов рамы для защиты)]TJ 37.156 0 ТД [(на от дорожного мусора.W)-8(яркие галстуки или)]TJ ET ЭМС /P >БДК БТ 10,68 0 0 12 554,4509 671,264 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 657,764 Тм [(для крепления шланга к раме можно использовать хомуты. Обратите внимание, что все шланги должны освобождать всю трансмиссию или подвижную часть)-8(ts и mus)]TJ 36.694 0 ТД (t быть надежно закреплены на раме)Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 565,3977 657,764 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 644,264 Тм [(избегайте потенциального повреждения шланга и системы охлаждения. В сравнении с двигателем)-8(tment, определите, где проходят существующие шланги отопителя t)]TJ 37.297 0 ТД (через противопожарную стену. На двигателе)Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 563,7959 644,264 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 630,764 Тм [(сторона противопожарной перегородки, разрез и вставка)-8(вставить Y-образные соединительные муфты в существующие шланги обогревателя, как можно ближе к противопожарной перегородке. Надежно)]TJ 34.261 0 ТД (все соединения Y-образного сплайсера с хомутами)Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 567,7687 630,764 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 617,264 Тм [(затем установить новый шланг отопителя на дополнительный)-18(у отопителя)42(.A) 12 (избегайте любых острых изгибов, которые могут перегнуть шланг и ограничить надлежащий поток)] TJ 36.015 0 ТД [(ow)37(. \(См. диаграмму сплайсера.\))]TJ ET ЭМС /P >БДК БТ 10,68 0 0 12 526,6294 617,264 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 45,2821 603,764 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 45,2821 590,264 Тм (3.)Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 590,264 Тм (Установите панель переключателей в удобном месте под приборной панелью. Протяните провод питания от блока предохранителей до тумблера, включая)Tj 36.713 0 ТД (встроенный предохранитель на 15 ампер.Клип штекер, затем)Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 559,2353 590,264 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 576,764 Тм [(подсоедините красный, оранжевый и желтый провода от нагревателя к выключателю, удлинив их там, где это необходимо)-18(y)55(. )0( Наконец)55(, заземлите черный)]TJ 36.935 0 ТД (k провод к шасси автомобиля.)Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 560,5277 576,764 Тм ( )Tj ET ЭМС /P >БДК БТ 10,68 0 0 12 58,3864 563,264 Тм [(W)24(e)0(рекомендуется, чтобы все электрические соединения были ter)-8(заделаны или припаяны и обмотаны лентой.\(См. схему подключения ниже)37(.\))]TJ ET ЭМС ЭМС /ОС /MC91 БДК /P >БДК БТ 10,8 0 0 12 44,3117 222,7659 Тм [(Nor)-8(ther)-8(n Factor)-18(y война продаж)-8(гарантирует, что его нагреватели не будут иметь никаких дефектов материалов и изготовления в течение одного года с даты)]TJ 36.531 0 ТД (т.е. установки.)Tj ET ЭМС /P >БДК БТ 10,8 0 0 12 490,9136 222,7659 Тм ( )Tj ET ЭМС /P >БДК БТ 10,8 0 0 12 44,3117 210,2659 Тм ( )Tj ET ЭМС /P >БДК БТ 10,8 0 0 12 44,3117 197,7659 Тм 0,0025 Тс 0,0495 ТВт [(Любой Обогреватель, заявленный как дефектный в рамках этой ограниченной войны)-8(ранти должны быть за)-18(направлены в Нор)-8(другой)-8(n фактор)-18(y Продажи, транспорт)-8(тах сборы )]ТДЖ 37.7892 0 ТД [(предоплата, за осмотр и войну)-8(ранты)]TJ ET ЭМС /P >БДК БТ 10,8 0 0 12 566,8927 197,7659 Тм 0 Тс 0 тв ( )Tj ET ЭМС /P >БДК БТ 10,8 0 0 12 43,404 185,2659 Тм [(сдерживание)-8(мин. )]TJ ET ЭМС /P >БДК БТ 10,8 0 0 12 88,3212 185,2659 Тм ( )Tj ET ЭМС /P >БДК БТ 10,8 0 0 12 44,3117 172,7659 Тм ( )Tj ET ЭМС /P >БДК БТ 10,8 0 0 12 44,3117 160,2659 Тм -0,0177 ТВт [(Nor)-8(ther)-8(n Factor)-18(y Sales не несет ответственности за обогреватели, поврежденные в результате неправильного использования или небрежного обращения. Любые расходы, связанные с войной)-8(ran)]TJ 36.9331 0 ТД (замена, включая, но не ограничиваясь)Tj ET ЭМС /P >БДК БТ 10,8 0 0 12 566,8636 160,2659 Тм 0 тв ( )Tj ET ЭМС /P >БДК БТ 10,8 0 0 12 43,404 147,7659 Тм -0,0025 Тс -0,0287 ТВт [(на установку и транспортировку)-8(тарифы не покрываются этой войной)-8(ранты)55(. Эта война)-8(ранти предусматривают замену товара)]TJ 35.1615 0 ТД [(только)55(. Любая попытка локального ремонта автоматически)]TJ ET ЭМС /P >БДК БТ 10,8 0 0 12 566,8395 147,7659 Тм 0 Тс 0 тв ( )Tj ET ЭМС /P >БДК БТ 10.8 0 0 12 43,404 135,2659 Тм [(аннулирует эту ограниченную войну)-8(ranty)55(.)]TJ ET ЭМС ЭМС /ОС /MC105 БДК /Артефакт >БДК .151 . 147 .15 РГ 0 Дж 0 Дж 2 Вт 10 М [] 0 д q 1 0 0 1 45,257 743,869 см 0 0 м 519.058 0 л С Вопрос ЭМС ЭМС /ОС /MC107 БДК /P >БДК /GS1 г БТ /TT4 1 тф 12 0 0 12 47,5365 746,256 Тм .187 .261 .591 гр (ИНСТРУКЦИЯ ПО УСТАНОВКЕ:)Tj ET ЭМС ЭМС /ОС /MC109 БДК /Артефакт >БДК /GS2 г q 1 0 0 1 46,471 520,356 см 0 0 м 241,529 0 л С Вопрос ЭМС ЭМС /ОС /MC111 БДК /P >БДК /GS1 г БТ 12 0 0 12 48.7501 522.7438 тм (СХЕМА СОЕДИНЕНИЯ ПРОВОДОВ:)Tj ET ЭМС ЭМС /ОС /MC113 БДК /Артефакт >БДК 0 772,711 612 19,304 рэ ф ЭМС ЭМС /ОС /MC115 БДК /Артефакт >БДК 36 246 613 540 15 066 рэ ф ЭМС /P >БДК БТ 13 0 0 13 259,3235 250,1226 Тм 1 г (ОГРАНИЧЕННАЯ ГАРАНТИЯ)Tj ET ЭМС ЭМС /ОС /MC118 БДК /Артефакт >БДК /GS2 г q 1 0 0 1 314,459 520,356 см 0 0 м 241,529 0 л С Вопрос ЭМС ЭМС /ОС /MC120 БДК /P >БДК /GS1 г БТ 12 0 0 12 316,738 522,7438 Тм .187 .261 .591 гр (СХЕМА СОЕДИНЕНИЯ:)Tj ET ЭМС ЭМС /ОС /MC122 БДК /P >БДК /GS2 г БТ 10 0 0 10 363.574 287,5276 тм .151 .147 .15 гр (ПРИМЕЧАНИЕ: )Tj ET ЭМС /P >БДК БТ /F2 1 тф 10 0 0 10 387,814 287,5276 Тм [(Малая скорость тер)-8(минимальная находится за высокой)]TJ ET ЭМС /P >БДК БТ 10 0 0 10 531,824 287,5276 Тм ( )Tj ET ЭМС /P >БДК БТ 10 0 0 10 398,4689 275,0977 Тм [(положение из-за интер. )-8(нач. коммутации.)]TJ ET ЭМС ЭМС /ОС /MC127 БДК /Артефакт >БДК 1 Вт q 1 0 0 1 390,68 334,216 см 0 0 м 0 36,231 л С Вопрос ЭМС ЭМС /ОС /MC129 БДК /Артефакт >БДК q 1 0 0 1 401,073 335,187 см 0 0 м 0 35,26 л С Вопрос ЭМС ЭМС /ОС /MC131 БДК /P >БДК БТ /TT4 1 тф 9 0 0 9 343.2499 502,0065 тм (ОТ AUX)Tj ET ЭМС /P >БДК БТ 9 0 0 9 378,512 502,0065 Тм ( )Tj ET ЭМС /P >БДК БТ 9 0 0 9 349,0414 492,0065 Тм (НАГРЕВАТЕЛЬ)Tj ET ЭМС /P >БДК БТ 9 0 0 9 372,7205 492,0065 Тм ( )Tj ET ЭМС /P >БДК БТ 9 0 0 9 349,4149 482,0065 Тм (ВЫХОД)Tj ET ЭМС ЭМС /ОС /MC137 БДК /P >БДК БТ 9 0 0 9 425.0261 502.4042 Тм (К ДОПОЛНИТЕЛЬНОМУ ОБОГРЕВАТЕЛЮ)Tj ET ЭМС /P >БДК БТ 9 0 0 9 475,9031 502,4042 Тм ( )Tj ET ЭМС /P >БДК БТ 9 0 0 9 441,9955 492,4043 Тм (ВХОД)Tj ET ЭМС ЭМС /ОС /MC141 БДК /P >БДК БТ 9 0 0 9 477.8038 326,5743 Тм (ГОРЯЧАЯ СТОРОНА) Tj ET ЭМС ЭМС /ОС /MC143 БДК /P >БДК БТ 9 0 0 9 375,9047 324,8338 Тм (ОБРАТНАЯ СТОРОНА)Tj ET ЭМС ЭМС /ОС /MC145 БДК /P >БДК БТ 9 0 0 9 506,9653 484,6408 Тм (СУЩЕСТВУЮЩЕЕ)Tj ET ЭМС /P >БДК БТ 9 0 0 9 535,9634 484,6408 Тм ( )Tj ET ЭМС /P >БДК БТ 9 0 0 9 499,7383 474,6409 Тм (ШЛАНГ ОТОПИТЕЛЯ)Tj ET ЭМС ЭМС /ОС /MC149 БДК /Артефакт >БДК 1 г /GS1 г q 1 0 0 1 497,316 367,295 см 0 0 м -5,0561 -5,483 л -13,013 -5,136 л -16. 779 .685 л -15,752 26,368 л -30,134 54,105 л -36,556 69.515 -39,38 74,994 В -42,204 80,473 -35,613 85,952 г -23,056 88,006 л -16,306 80,815 л -15,752 98,622 л -10,273 106,156 л .3419 105,471 л 3,7669 102,046 л 4,7939 95,767 л 5,1369 86,294 л 4,4518 68,488 л 5,1369 25,683 л 2,397 13,698 л 1,3699 3,767 л 0 0 л е* Вопрос ЭМС /Рисунок >BDC Вопрос д 1 я 497,316 367,295 м 492,26 361,812 л 484,303 362,159 л 480,537 367,98 л 481,564 393,663 л 467,182 421,4 л 460,76 436,81 457,936 442,289 в 455,112 447,768 461,703 453,247 г 474,26 455,301 л 481,01 448,11 л 481,564 465.917 л 487,043 473,451 л 497,658 472,766 л 501.083 469.341 л 502,11 463,062 л 502,453 453,589 л 501,768 435,783 л 502,453 392,978 л 499,713 380,993 л 498,686 371,062 л 497,316 367,295 л Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н /GS1 г д -45,021 -92,308 -61,078 29,789 538,162 451,424 см /Im6 До Вопрос ЭМС ЭМС /ОС /MC152 БДК /Артефакт >БДК Вопрос д 1 я 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н 1 г /GS1 г q 1 0 0 1 405,262 372,192 см 0 0 м -5,42 -5,2299 л -13. 948 -4,9 л -17,986 ,653 л -16,885 25,151 л -32,302 51,609 л -39,186 66,308 -42,213 71,534 v -45,239 76,761 -38,175 81,987 г -24,715 83,947 л -17,479 77,087 л -16,885 94,073 л -11,012 101,259 л .367 100,605 л 4,0379 97,339 л 5,139 91,35 л 5,506 82,313 л 4,772 65,328 л 5,506 24,498 л 2,5699 13,065 л 1,468 3,593 л 0 0 л е* Вопрос ЭМС /Рисунок >BDC Вопрос д 1 я 405,262 372,192 м 399,842 366,962 л 391,314 367,292 л 387,276 372,845 л 388,377 397,343 л 372,96 423,801 л 366,076 438,5 363,049 443,726 в 360.023 448.953 367,087 454,179 г 380,547 456,139 л 387,783 449,279 л 388,377 466,265 л 394,25 473,451 л 405,629 472,797 л 409,3 469,531 л 410.401 463.542 л 410,768 454,505 л 410,034 437,52 л 410,768 396,69 л 407,832 385,257 л 406,73 375,785 л 405,262 372,192 л Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н /GS1 г д -45,021 -92,308 -61,078 29,789 443,225 451,424 см /Im6 До Вопрос ЭМС ЭМС /ОС /MC155 БДК /Артефакт >БДК Вопрос д 1 я 0 792 612 -792 повторно 306 396,015 м W н 0 792. 015 612 -792 рэ W н .151 .147 .15 РГ 0 Дж 0 Дж 1 Вт 10 М [] 0 д /GS2 г q 1 0 0 1 396,021 496,834 см 0 0 м -.225 -16,157 л -.239 -17,156 л С Вопрос .151 .147 .15 гр q 1 0 0 1 395,678 472,179 см 0 0 м -2,3709 9,284 л -.3889 8,006 л 0,611 7,992 л 2,6281 9,214 л е* Вопрос ЭМС ЭМС /ОС /MC157 БДК /Артефакт >БДК q 1 0 0 1 394,988 364,641 см 0 0 м -.2239 -16,157 л -.238 -17,157 л С Вопрос q 1 0 0 1 394,646 339,985 см 0 0 м -2,372 9,284 л -.3889 8,007 л 0,611 7,993 л 2,6279 9,215 л е* Вопрос ЭМС ЭМС /ОС /MC159 БДК /Артефакт >БДК q 1 0 0 1 359,745 474.902 см 0 0 м 7,25 -14,953 л 7,686 -15,853 л С Вопрос q 1 0 0 1 370,703 452,301 см 0 0 м -6,2849 7,233 л -3,94 6,98 л -3,0399 7,417 л -1,786 9,414 л е* Вопрос ЭМС ЭМС /ОС /MC161 БДК /Артефакт >БДК q 1 0 0 1 490,67 346,061 см 0 0 м -0,08 10,531 л -0,088 11,531 л С Вопрос q 1 0 0 1 490,526 365,091 см 0 0 м 2,5699 -9,23 л .5601 -7,996 л -.4399 -8.003 л -2,4301 -9,268 л е* Вопрос ЭМС ЭМС /ОС /MC163 БДК /Артефакт >БДК q 1 0 0 1 490,272 472,575 см 0 0 м -. 102 20,364 л -.1069 21,364 л С Вопрос q 1 0 0 1 490,128 501,439 см 0 0 м 2.5459 -9,237 л .5399 -7,997 л -.4601 -8.002 л -2,4541 -9,262 л е* Вопрос ЭМС ЭМС /ОС /MC165 БДК /Артефакт >БДК q 1 0 0 1 465,53 449,737 см 0 0 м -5,879 13,171 л -6,286 14,084 л С Вопрос q 1 0 0 1 456,187 470,67 см 0 0 м 6,0529 -7,428 л 3,7171 -7,101 л 2,8039 -7,509 л 1,4869 -9,466 л е* Вопрос ЭМС ЭМС /ОС /MC167 БДК /Артефакт >БДК q 1 0 0 1 484,589 466,861 см 0 0 м 0 36,23 л С Вопрос ЭМС ЭМС /ОС /MC169 БДК /Артефакт >БДК q 1 0 0 1 494,982 467,832 см 0 0 м 0 35,259 л С Вопрос ЭМС ЭМС /ОС /MC171 БДК /Артефакт >БДК д 1 0 0 1 389.838 466,951 см 0 0 м 0 36,231 л С Вопрос ЭМС ЭМС /ОС /MC173 БДК /Артефакт >БДК q 1 0 0 1 400,231 467,922 см 0 0 м 0 35,26 л С Вопрос ЭМС ЭМС /ОС /MC175 БДК /Артефакт >БДК q 1 0 0 1 485,704 337,262 см 0 0 м 0 31,155 л С Вопрос ЭМС ЭМС /ОС /MC177 БДК /Артефакт >БДК q 1 0 0 1 496,097 338,097 см 0 0 м 0 30,32 л С Вопрос ЭМС ЭМС /ОС /MC179 БДК /Артефакт >БДК 1 г /GS1 г 188,181 384,469 39,412 39,413 рэ ф ЭМС /Артефакт >БДК /GS2 г 188,181 423,882 39,412 -39,413 рэ С ЭМС ЭМС /ОС /MC182 БДК /Артефакт >БДК д 1 0 0 1 194. 888 438,79 см 0 0 м -83,569 0 л С Вопрос ЭМС ЭМС /ОС /MC184 БДК /Артефакт >БДК /GS1 г q 1 0 0 1 127,254 406,11 см 0 0 м 0 -9,3859 -7,6178 -17,003 -17,004 -17,003 в -26,39 -17,003 -34,008 -9,3859 -34,008 0 в -34,008 9,3859 -26,39 17,003 -17,004 17,003 в -7,6178 17,003 0 9,3859 0 0 в е* Вопрос ЭМС /Артефакт >БДК Вопрос д 1 я 127,754 406,125 м 127,754 396,463 119,912 388,622 110,25 388,622 в 100,588 388,622 92,746 396,463 92,746 406,125 в 92,746 415,787 100,588 423,629 110,25 423,629 в 119,912 423,629 127.754 415,787 127,754 406,125 в Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н .151 .147 .15 РГ 0 Дж 0 Дж 2 Вт 10 М [] 0 д /GS2 г q 1 0 0 1 127,754 406,125 см 0 0 м 0 -9,6619 -7,8418 -17,503 -17,504 -17,503 в -27,166 -17,503 -35,008 -9,6619 -35,008 0 в -35,008 9,662 -27,166 17,503 -17,504 17,503 в -7,8418 17,503 0 9,662 0 0 в с Вопрос ЭМС ЭМС /ОС /MC187 БДК /Артефакт >БДК Вопрос д 1 я 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н .151 .147 .15 РГ 0 Дж 0 Дж 1 Вт 10 М [] 0 д /GS2 г д 1 0 0 1 111. 319 439,344 см 0 0 м 0 -15,723 л С Вопрос ЭМС ЭМС /ОС /MC189 БДК /Артефакт >БДК q 1 0 0 1 93,081 405,486 см 0 0 м -16,303 0 л С Вопрос ЭМС ЭМС /ОС /MC191 БДК /Артефакт >БДК q 1 0 0 1 66,614 387,242 см 0 0 м 21,83 0 л С Вопрос ЭМС ЭМС /ОС /MC193 БДК /Артефакт >БДК q 1 0 0 1 69,377 384,202 см 0 0 м 16.304 0 л С Вопрос ЭМС ЭМС /ОС /MC195 БДК /Артефакт >БДК q 1 0 0 1 71,588 380,886 см 0 0 м 10,777 0 л С Вопрос ЭМС ЭМС /ОС /MC197 БДК /Артефакт >БДК q 1 0 0 1 74,075 378,399 см 0 0 м 4,698 0 л С Вопрос ЭМС ЭМС /ОС /MC199 БДК /Артефакт >БДК д 1 0 0 1 250.423 405,209 см 0 0 м 36,645 0 л С Вопрос ЭМС ЭМС /ОС /MC201 БДК /Артефакт >БДК 1 г /GS1 г q 1 0 0 1 300,334 404,79 см 0 0 м 0 -1,7542 -1,5474 -3,178 -3,454 -3,178 в -5,3606 -3,178 -6,908 -1,7542 -6,908 0 в -6,908 1,7543 -5,3606 3,178 -3,454 3,178 в -1,5474 3,178 0 1,7543 0 0 в е* Вопрос ЭМС ЭМС /ОС /MC203 БДК /Артефакт >БДК q 1 0 0 1 299,084 405,06 см 0 0 м 0 -1,4783 -1,3234 -2,678 -2,954 -2,678 в -4,5846 -2,678 -5,908 -1,4783 -5,908 0 в -5,908 1,4782 -4,5846 2,678 -2,954 2,678 в -1,3234 2,678 0 1,4782 0 0 в е* Вопрос ЭМС /Артефакт >БДК Вопрос д 1 я 299. 599 405,06 м 299,599 403,306 298,052 401,882 296,145 401,882 в 294,238 401,882 292,691 403,306 292,691 405,06 в 292,691 406,814 294,238 408,238 296,145 408,238 в 298,052 408,238 299,599 406,814 299,599 405,06 в Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н .151 .147 .15 РГ 0 Дж 0 Дж 2 Вт 10 М [] 0 д /GS2 г q 1 0 0 1 299,599 405,06 см 0 0 м 0 -1,7543 -1,5474 -3,178 -3,454 -3,178 в -5,3606 -3,178 -6,908 -1,7543 -6,908 0 в -6,908 1,7542 -5,3606 3,178 -3,454 3,178 в -1,5474 3,178 0 1.7542 0 0 с с Вопрос ЭМС ЭМС /ОС /MC206 БДК /Артефакт >БДК Вопрос д 1 я 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н 1 г /GS1 г q 1 0 0 1 292,634 405,075 см 0 0 м 0 -1,4782 -1,3234 -2,678 -2,954 -2,678 в -4,5846 -2,678 -5,908 -1,4782 -5,908 0 в -5,908 1,4782 -4,5846 2,678 -2,954 2,678 в -1,3234 2,678 0 1,4782 0 0 в е* Вопрос ЭМС /Артефакт >БДК Вопрос д 1 я 293,149 405,06 м 293,149 403,306 291,602 401,882 289,695 401,882 в 287,788 401,882 286,241 403,306 286,241 405,06 в 286,241 406,814 287,788 408. 238 289,695 408,238 в 291,602 408,238 293,149 406,814 293,149 405,06 в Вт* н 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н .151 .147 .15 РГ 0 Дж 0 Дж 2 Вт 10 М [] 0 д /GS2 г q 1 0 0 1 293,149 405,06 см 0 0 м 0 -1,7543 -1,5474 -3,178 -3,454 -3,178 в -5,3606 -3,178 -6,908 -1,7543 -6,908 0 в -6,908 1,7542 -5,3606 3,178 -3,454 3,178 в -1,5474 3,178 0 1,7542 0 0 в с Вопрос ЭМС ЭМС /ОС /MC209 БДК /Артефакт >БДК Вопрос д 1 я 0 792 612 -792 повторно 306 396,015 м W н 0 792.015 612 -792 рэ W н .151 .147 .15 РГ 0 Дж 0 Дж 1 Вт 10 М [] 0 д /GS2 г q 1 0 0 1 299,227 405,209 см 0 0 м 44,835 0 л С Вопрос ЭМС ЭМС /ОС /MC211 БДК /Артефакт >БДК 1 г /GS1 г 323,1 374,229 41,825 25,11 рэ ф ЭМС /P >БДК /GS2 г БТ /TT4 1 тф 9 0 0 9 332,0583 390,9258 Тм .151 .147 .15 гр 0 Тс 0 тв (МОЩНОСТЬ)Tj ET ЭМС /P >БДК БТ 9 0 0 9 355,9083 390,9258 Тм ( )Tj ET ЭМС /P >БДК БТ 9 0 0 9 331,1673 381,9258 Тм (ИСТОЧНИК)Tj ET ЭМС ЭМС /ОС /MC216 БДК /Артефакт >БДК 1 г /GS1 г 264,961 381,631 55,543 13,907 рэ ф ЭМС /P >БДК /GS2 г БТ 9 0 0 9 277. 4149 387,1244 тм .151 .147 .15 гр (ПРЕДОХРАНИТЕЛЬ 15А)Tj ET ЭМС ЭМС /ОС /MC219 БДК /Артефакт >БДК 1 г /GS1 г 167,762 365,756 80,604 13,907 рэ ф ЭМС /P >БДК /GS2 г БТ 9 0 0 9 181,2765 371,2499 Тм .151 .147 .15 гр (3 ПЕРЕКЛЮЧАТЕЛЯ СКОРОСТЕЙ)Tj ET ЭМС ЭМС /ОС /MC222 БДК /Артефакт >БДК 1 г /GS1 г 175,429 458,634 50,016 14 рэ ф ЭМС /P >БДК /GS2 г БТ 9 0 0 9 188,0982 464,2204 Тм .151 .147 .15 гр (ПЕРЕКЛЮЧАТЕЛЬ)Tj ET ЭМС ЭМС /ОС /MC225 БДК /Артефакт >БДК 1 г /GS1 г 32,991 392,937 41,727 14,291 рэ ф ЭМС /P >БДК /GS2 г БТ 9 0 0 9 43.8241 398,8151 Тм .151 .147 .15 гр (ЧЕРНЫЙ)Tj ET ЭМС ЭМС /ОС /MC228 БДК /P >БДК БТ 6,666 0 0 6,666 134,4197 430,1445 Тм (ЖЕЛТЫЙ \(Низкий\))Tj ET ЭМС ЭМС /ОС /MC230 БДК /Артефакт >БДК 1 г /GS1 г 102,2 398,577 16,58 12,712 рэ ф ЭМС /P >БДК /GS2 г БТ /TT6 1 тф 11,053 0 0 11,053 105,9086 401,8934 Тм .151 .147 .15 гр (М)Tj ET ЭМС ЭМС /ОС /MC233 БДК /Артефакт >БДК 1 г /GS1 г q 1 0 0 1 293,143 406,86 см 0 0 м 0 -1,0678 -1,7331 -1,9345 -3,8685 -1,9345 в -6,0039 -1,9345 -7,737 -1,0678 -7,737 0 в -7. 737 1,0678 -6,0039 1,9345 -3,8685 1,9345 в -1,7331 1,9345 0 1,0678 0 0 в час е* Вопрос ЭМС ЭМС /ОС /MC235 БДК /Артефакт >БДК q 1 0 0 1 300,344 403,275 см 0 0 м 0 -1,0676 -1,7331 -1,934 -3,8685 -1,934 в -6,0039 -1,934 -7,737 -1,0676 -7,737 0 в -7,737 1,0676 -6,0039 1,934 -3,8685 1,934 в -1,7331 1,934 0 1,0676 0 0 в е* Вопрос ЭМС ЭМС /ОС /MC237 БДК /Артефакт >БДК /GS2 г q 1 0 0 1 77,031 405,756 см 0 0 м 0 -18,316 л С Вопрос ЭМС ЭМС /ОС /MC239 БДК /Артефакт >БДК q 1 0 0 1 251,27 397,092 см 0 0 м -58,309 0 л С Вопрос ЭМС ЭМС /ОС /MC241 БДК /Артефакт >БДК д 1 0 0 1 198.454 413,528 см 0 0 м -7,944 0 л С Вопрос ЭМС ЭМС /ОС /MC243 БДК /Артефакт >БДК q 1 0 0 1 250,785 405,298 см 0 0 м 0 -8,69 л С Вопрос ЭМС ЭМС /ОС /MC245 БДК /Артефакт >БДК /GS1 г 201,912 394,15 13,126 5,388 рэ ф ЭМС ЭМС /ОС /MC247 БДК /Артефакт >БДК 193,484 385,86 8,981 9,672 рэ ф ЭМС /P >БДК /GS2 г БТ /TT8 1 тф 8,842 0 0 8,842 194,6019 387,7944 Тм .151 .147 .15 гр (Б)Тj ET ЭМС ЭМС /ОС /MC250 БДК /Артефакт >БДК 1 г /GS1 г 190,505 402,488 8,9799 9,672 рэ ф ЭМС /P >БДК /GS2 г БТ 8,843 0 0 8. 843 191,6348 404,4225 Тм .151 .147 .15 гр (Л)Tj ET ЭМС ЭМС /ОС /MC253 БДК /Артефакт >БДК 1 г /GS1 г 215,729 385,86 8,981 9,672 рэ ф ЭМС /P >БДК /GS2 г БТ 8,842 0 0 8,842 216,8343 387,7944 Тм .151 .147 .15 гр (С)Tj ET ЭМС ЭМС /ОС /MC256 БДК /Артефакт >БДК q 1 0 0 1 194,361 439,336 см 0 0 м 0 -25,399 л С Вопрос ЭМС ЭМС /ОС /MC258 БДК /Артефакт >БДК q 1 0 0 1 219,686 459,477 см 0 0 м -123,472 0 л С Вопрос ЭМС ЭМС /ОС /MC260 БДК /Артефакт >БДК q 1 0 0 1 96,213 459,701 см 0 0 м 0 -44,48 л С Вопрос ЭМС ЭМС /ОС /MC262 БДК /Артефакт >БДК д 1 0 0 1 223.546 414,049 см 0 0 м -8.2509 0 л С Вопрос ЭМС ЭМС /ОС /MC264 БДК /Артефакт >БДК q 1 0 0 1 219,482 459,881 см 0 0 м 0 -45,096 л С Вопрос ЭМС ЭМС /ОС /MC266 БДК /Артефакт >БДК q 1 0 0 1 207,955 449,996 см 0 0 м -104,83 0 л С Вопрос ЭМС ЭМС /ОС /MC268 БДК /Артефакт >БДК q 1 0 0 1 103,126 450,686 см 0 0 м 0 -29,252 л С Вопрос ЭМС ЭМС /ОС /MC270 БДК /Артефакт >БДК q 1 0 0 1 211,32 418,439 см 0 0 м -7,414 0 л С Вопрос ЭМС ЭМС /ОС /MC272 БДК /Артефакт >БДК q 1 0 0 1 207,295 450,678 см 0 0 м 0 -31,728 л С Вопрос ЭМС ЭМС /ОС /MC274 БДК /P >БДК БТ /TT4 1 тф 6. 665 0 0 6,665 135,8219 441,2359 Тм (КРАСНЫЙ \(Средний\))Tj ET ЭМС ЭМС /ОС /MC276 БДК /P >БДК БТ 6,666 0 0 6,666 136,4027 452,4367 Тм (ОРАНЖЕВЫЙ \(Высокий\))Tj ET ЭМС ЭМС /ОС /MC278 БДК /Артефакт >БДК 1 г /GS1 г 202,555 406,429 9,666 10,248 рэ ф ЭМС /P >БДК /GS2 г БТ /TT8 1 тф 8,843 0 0 8,843 203,6731 408,9397 Тм .151 .147 .15 гр (М)Tj ET ЭМС ЭМС /ОС /MC281 БДК /Артефакт >БДК 1 г /GS1 г 215,687 402,488 8,981 9,672 рэ ф ЭМС /P >БДК /GS2 г БТ 8,842 0 0 8,842 216,8309 404,4226 Тм .151 .147 .15 гр (Н)Tj ET ЭМС ЭМС /ОС /MC284 БДК /Артефакт >БДК 1 г /GS1 г 32.658 354,081 111,086 15,752 рэ ф ЭМС /P >БДК /GS2 г БТ /TT4 1 тф 9 0 0 9 57,5423 361,4192 Тм .151 .147 .15 гр (РАМА АВТОМОБИЛЯ)Tj ET ЭМС ЭМС Вопрос конечный поток эндообъект 329 0 объект >/XObject>/ExtGState>/Свойства>>> эндообъект 6 0 объект > эндообъект 5 0 объект > эндообъект 98 0 объект >поток

Установить систему парового радиатора | Вестчестер и Стэмфорд, Нью-Йорк,

Покупка нового радиатора парового отопления дает много преимуществ. Вы будете наслаждаться теплом, которое быстро распространяется по всему дому, согревая его быстрее.Вы можете регулировать температуру с точностью до нескольких градусов, обеспечивая желаемый комфорт в каждой комнате. Паровой нагрев также чрезвычайно эффективен. Ухоженный радиатор прослужит долгие годы при простом уходе и вам не придется заниматься сложным ремонтом.

Вам нужна помощь в установке новой системы радиаторного отопления? Команда Bruni & Campisi может помочь вам. Наш опыт в установке парового отопления означает, что мы можем выполнить работу быстро. Вы получите новую, незаметную и эффективную систему отопления, которая прослужит долгие годы.

Преимущества установки парового нагревателя

Почему вам следует подумать о паровом нагреве? В прошлом паровые обогреватели представляли собой громоздкие чугунные радиаторы, которые выделялись в вашем доме. Однако современные версии имеют совсем другой вид. Нынешние паровые обогреватели очень похожи на обшивку стен, придавая изысканный вид любой комнате. Эти обогреватели обычно более плоские, чем старые модели, и занимают меньше места. Они часто бывают нескольких цветов, и вы можете думать о своем радиаторе как об акценте домашнего декора.

Вы можете регулировать температуру индивидуально для каждого устройства, что позволяет вам контролировать, насколько тепло будет в каждой комнате. В отличие от чугунных моделей, современные радиаторы также не будут поднимать пыль. Котлы служат долго, а это значит, что вам не придется сталкиваться с хлопотами по замене обогревателя на долгие годы.

Почему стоит выбрать Bruni & Campisi для установки парового отопления?

Многие люди в округах Вестчестер, Рокленд и Патнэм, штат Нью-Йорк, а также в Стэмфорде и Гринвиче, штат Коннектикут, доверяют Bruni & Campisi установку паровых нагревателей.Наша команда экспертов может выполнить работу быстро и эффективно, полагаясь на наши выдающиеся знания в области систем отопления. Мы предлагаем годовую гарантию на все виды работ, что дает вам душевное спокойствие, которого вы желаете.

Мы работаем уже более 40 лет и за это время заработали отличную репутацию. Наши клиенты знают, что мы заботимся о них и хотим, чтобы вы чувствовали себя комфортно в своем доме. Мы разработали все наши услуги, чтобы обеспечить вам безопасность и уют дома, от установки до обслуживания и ремонта.

Мы предлагаем обслуживание 24/7 для вашего удобства. Вы даже можете запланировать обслуживание в тот же день, используя наш онлайн-инструмент самостоятельного планирования. Назначьте встречу сегодня, и наши лицензированные специалисты выполнят установку вашего радиатора как можно скорее.

Чугунные радиаторы | Как самостоятельно поменять радиатор: шаг за шагом

Размещено: Пятница, 19 июня 2020 г.

Поделиться: Facebook, Twitter

Если вы заметили один из наших потрясающих радиаторов, вам может быть интересно, как легко заменить один из ваших старых на новый, блестящий.

Итак, чтобы помочь вам, мы составили полное руководство по замене радиаторов, позволяющее вам решить, сможете ли вы справиться с работой самостоятельно или предпочтете бездельничать и вызвать сантехника!

Насколько легко заменить радиаторы?

Сложность: Средняя

Замена радиаторов — довольно простая работа, которую можно выполнить всего за пару часов, если вы знаете, что делаете. Самый простой способ сделать это — заменить радиатор на аналогичный; то есть найти тот, который точно такого же размера, как ваш старый.

В этом сценарии потребуется немного усилий и немного навыков, но вы сможете сделать это самостоятельно, если чувствуете, что компетентны в большинстве домашних задач.

Имейте в виду, что если работа пойдет не так, вы можете нанести грязную воду своим коврам и обоям!

Вам нужен сантехник, чтобы заменить радиатор?

Для тех, кто не хочет самостоятельно менять радиатор, даже если он точно такого же размера, сантехник с радостью выполнит эту работу быстро и качественно.

Если вы делаете хотите изменить размер вашего радиатора, это будет означать, что вам придется внести коррективы в ваши трубопроводы — так что нанять сантехника, вероятно, будет лучшей идеей!

Чтобы заменить меньший радиатор на больший или наоборот, необходимо поднять доски пола, чтобы получить доступ к трубам под ними. Как только новый радиатор будет установлен, трубопровод будет отрегулирован в соответствии с изменением размеров. Вы должны быть уверены, что кто-то, кто знает, что он делает, выполняет эту работу, так как любые ошибки могут привести к очень неприятным утечкам.

Как самостоятельно заменить радиатор

Итак, если вы решили самостоятельно заменить свой радиатор, вы, вероятно, теперь хотите знать, как это сделать…

Как измерить сменный радиатор

Прежде всего, убедитесь, что вы правильно измерили новый радиатор. Для этого вам нужно использовать номер «центра трубы». Это расстояние между двумя клапанами на обоих концах радиатора, которые будут присоединены к трубопроводу.Не измеряйте просто верхнюю часть радиатора, так как это не даст вам точного представления о том, какой размер радиатора вам нужен.

Также следует обратить внимание на глубину. Если вы выберете радиатор, который находится дальше или ближе к стене, у вас также могут возникнуть проблемы с подключением его к трубам.

Что касается измерения высоты радиатора, это не должно иметь большого значения, если вы уверены, что стена выдержит его вес, и вы не столкнетесь с какими-либо препятствиями при его установке.

Приступаем!

Прежде чем приступить к замене радиатора, всегда сначала проверяйте состояние стены. Если ваш текущий радиатор висит на осыпающейся штукатурке, лучше всего залатать его на этом этапе. Вы также должны убедиться, что знаете, где в стене прячутся настенные шпильки, проводка или трубы. Цифровой детектор может сделать это за вас, что может помешать вам сверлить любые опасности.

Убедитесь, что у вас есть много старых полотенец или защитных простыней, которые также предотвратят повреждение водой.Вы можете быть удивлены тем, сколько грязной воды может вылиться из клапанов, поэтому берегите свои ковры от пятен.

Затем выполните следующие действия, чтобы заменить радиатор…

1. Изолировать радиатор

Для начала, первое, что вам нужно сделать, это отключить центральное отопление и подачу воды. Прежде чем делать что-либо еще, убедитесь, что радиатор полностью остыл.

Затем вам необходимо изолировать радиатор, закрыв клапаны, расположенные на обоих концах. На одном конце у вас будет ручной регулирующий клапан или термостатический клапан. Поверните это по часовой стрелке до упора.

На другом конце будет ваш запорный вентиль. Снова поверните его по часовой стрелке с помощью гаечного ключа, пока он не пойдет дальше. Запишите, сколько оборотов вы сделали, так как вы захотите вернуть его в то же положение, когда будет установлен новый радиатор.

2. Слить воду из радиатора

Далее нужно выпустить всю воду из радиатора, чтобы вы могли его удалить. Вы найдете соединение на обоих концах вашего радиатора — оно выглядит как гайка.Поместите миску и полотенце под него, чтобы собрать воду.

С помощью гаечного ключа немного поверните гайку от себя, чтобы ослабить ее. Используйте второй гаечный ключ, чтобы удерживать трубу, выходящую из пола, на месте, чтобы предотвратить ее повреждение.

Вы не обнаружите, что сразу вытекает много воды, так как теперь вам нужно впустить немного воздуха. Для этого вставьте ключ от радиатора в выпускной клапан вверху и поверните его по часовой стрелке. Затем вы должны увидеть, как больше воды начинает капать в вашу миску.Если он наполняется слишком быстро и вам нужно опорожнить его, просто закройте верхний клапан, чтобы остановить поток воды, или держите под рукой две миски.

Сделайте это на обоих концах вашего радиатора.

Будьте терпеливы, сливая воду. Это может занять некоторое время, но лучше подождать, пока это не будет сделано, чем рисковать тем, что грязная вода выльется на пол.

3. Снимите радиатор

.

Когда вся вода вытечет, вы можете снять радиатор со стены или с пола. Возможно, вам придется немного вытянуть трубы по бокам, прежде чем поднимать их прямо вверх — здесь вам может помочь вторая пара рук, так как радиаторы могут быть очень тяжелыми.

Внутри, скорее всего, останется немного грязной воды, поэтому очень осторожно наклоните вентиль радиатора в миску, чтобы вылить последнюю каплю. Затем заткните отверстие тряпкой, чтобы ничего не вытекло, когда вы выносите его из комнаты.

Снимите хвостовики клапана (гайки) со старого радиатора и очистите их, так как вы сможете использовать их снова. Нанесите немного тефлоновой ленты на их резьбу, чтобы сохранить целостность уплотнения — около 5–10 оборотов должно быть достаточно.

4.Замените настенные кронштейны

Если ваш новый радиатор не совместим со старыми кронштейнами или имеет другие размеры, вам нужно будет снять их и установить новые кронштейны или крепления. Если у вас есть отдельно стоящий чугунный радиатор , вам может понадобиться просто прикрепить новую настенную опору .

Если вам необходимо заменить кронштейн, измерьте расстояние между креплениями на новом радиаторе. Затем измерьте расстояние от нижней части кронштейна до нижней части радиатора.Отметьте на стене, где будут располагаться кронштейны, используя спиртовой уровень, чтобы убедиться, что они прямые, прежде чем сверлить на место.

Когда вы подвешиваете новый радиатор на кронштейны, убедитесь, что его нижние клапаны совмещены с трубами в полу.

5. Подвесьте или установите новый радиатор

После того, как вы все выровняли, поместите выпускной клапан и хвостовики клапана обратно в новый радиатор. Повесьте его на кронштейн или положите на пол и затяните гайки, чтобы соединить радиатор с трубопроводом.Как и во втором шаге, используйте два гаечных ключа; один, чтобы затянуть гайку, и один, чтобы надежно удерживать трубу на месте, пока вы это делаете.

Затем вернитесь к своему запорному щиту и управляющим клапанам, которые вы изолировали, чтобы слить воду из радиатора. Снова откройте их на то же количество оборотов, которое вы сделали, чтобы закрыть их. Наконец, немного откройте выпускной клапан, чтобы выпустить захваченный воздух, и убедитесь, что закрыли его должным образом, когда закончите.

В этот момент вы, вероятно, услышите много бульканья, когда радиатор наполняется водой.Если нет, проверьте, достаточно ли вы открыли клапаны.

6. Добавьте немного ингибитора коррозии радиатора

. Ингибитор коррозии радиатора

невероятно важен для вашей системы центрального отопления, поскольку он предотвращает образование неприятных отложений в результате контакта воды с металлом.

Когда вы слили воду из радиатора, вероятно, вы потеряли некоторое количество ингибитора коррозии, поэтому его необходимо заменить, даже если вы не промывали всю систему. Доступно несколько различных типов, поэтому выберите подходящий для вашей системы центрального отопления.

7. Включите центральное отопление и наслаждайтесь новым радиатором!

Как только вы убедитесь, что все соединения в порядке и затянуты, вы можете включить систему центрального отопления и наслаждаться своими прекрасными новыми радиаторами!

Ищете замену радиатору? Здесь, в Trads, вы можете найти именно тот размер, который вам нужен, из нашего превосходного ассортимента красивых чугунных и стальных радиаторов

.

Интернет-магазин здесь

Не стесняйтесь

свяжитесь с нами если вам нужна помощь в выборе радиатора < Вернуться к блогу

Пошаговое руководство по замене радиатора

Независимо от того, заменяете ли вы свои отопительные приборы или просто хотите украсить внешний вид своего дома с помощью покраски и отделки, большинству домовладельцев в тот или иной момент потребуется снять радиатор, пока вы живете в собственности.

Хорошей новостью является то, что замена радиатора может быть проще, чем вы думали сначала, и с помощью этого пошагового руководства вы сможете сделать это самостоятельно, не нанимая сантехника или инженера-теплотехника*.

Что вам нужно:

Чтобы снять радиатор со стены, вам, вероятно, понадобится следующее:

  • 2 разводных ключа
  • Миска или ведро
  • Ключ для прокачки радиатора
  • Полотенце
  • Лента из ПТФЭ













Шаг 1 – отключение воды

На каждом конце радиатора имеются запорные вентили, которые позволяют изолировать агрегат от системы горячего водоснабжения.

Открыв эти радиаторные вентили, вы сможете снять радиатор без риска опорожнения водопроводных труб на пол! Во-первых, убедитесь, что отопление выключено, а радиатор остыл.

Когда это будет сделано, найдите клапан управления нагревом на одном конце радиатора и выключите его, повернув по часовой стрелке. Если установлен термостатический клапан, убедитесь, что он находится в закрытом положении.

На другом конце радиатора находится клапан, контролирующий поток воды, часто называемый запорным клапаном.Обычно у него есть пластиковый защитный колпачок, который необходимо снять, прежде чем взять разводной ключ и полностью повернуть квадратный клапан по часовой стрелке.




Этап 2 – опорожнение радиатора

Положите полотенце под радиатор и поставьте ведро или миску под регулирующий клапан. Закрепите один гаечный ключ на клапане и держите его неподвижно, пока вы используете другой гаечный ключ, чтобы ослабить гайку, соединяющую регулирующий клапан с фактическим радиатором.

Чаша должна собирать капли воды, которые вытекают, когда эта гайка откручивается. Когда гайка ослаблена, возьмите ключ для прокачки, чтобы открыть выпускной клапан.

Это нарушит вакуум внутри радиатора и заставит воду, находящуюся внутри, выйти в чашу через регулирующий клапан. После того, как вся вода стечет, ослабьте гайку запорного клапана так же, как и раньше. Теперь радиатор готов к снятию со стены.




Этап 3 — снятие радиатора

Аккуратно отрегулируйте трубы отопления, чтобы освободить их от соединителей клапана, и поднимите радиатор вверх.

Это освободит радиатор от настенных кронштейнов, что позволит вам снять и унести радиатор.

На дне радиатора может остаться вода, поэтому наклоните один конец и вылейте его в ведро.




Этап 4 — замена радиатора

Сейчас прекрасная возможность украсить стену, если вы уже планировали это или еще не планировали.

Когда вы будете готовы установить радиатор на место, возьмите ленту из ПТФЭ и оберните ею резьбу на открытых соединениях на концах труб отопления.

Возьмите новый радиатор и повесьте его на настенные кронштейны, стараясь не ударить и не погнуть трубы. Снова подсоедините клапаны с каждой стороны радиатора и затяните гайки до упора, но не применяя силу. Лента из ПТФЭ поможет сохранить водонепроницаемость этих соединений.

После подключения полностью откройте регулирующий клапан и с помощью ключа откройте выпускной клапан. Теперь радиатор начнет заполняться водой. Как только вы услышите, как бульканье прекратится, закройте выпускной клапан и откройте запорный клапан, где он был раньше.Теперь дважды проверьте соединения, чтобы убедиться, что они сухие и не имеют утечек. Включите центральное отопление и следите за новым радиатором, пока не убедитесь в отсутствии утечек.

Эти шаги должны привести к тому, что вы легко замените собственные радиаторы. Пока у вас есть ключ, возможно, стоит прокачать другие радиаторы в доме, чтобы убедиться, что система работает эффективно.





*Важно: Если вы не уверены в снятии радиатора и/или у вас нет соответствующих инструментов, мы все равно рекомендуем обратиться к квалифицированному специалисту.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
