Схемы отопления частного дома двухконтурным котлом: Схемы отопления частного дома с настенным котлом

Содержание

Выбор схемы отопления дома газовым котлом

Перед устройством любой системы отопления необходимо создать ее проект, который включает выбранную схему укладки труб и установки радиаторов. К ее выбору следует подходить ответственно, поэтому лучше доверить разработку проекта специалистам. Правильно выбранная схема отопления газовым котлом позволит сэкономить финансы и обеспечит хорошее качество обогрева.

Как выбрать схему отопления?

Разработка проекта отопительной системы у профессионала займет несколько часов. Если хозяин решил рассчитать все самостоятельно, то ему придется потратить на это не один день. Выбор схемы отопления газовым котлом зависит от множества факторов:

  • площади дома;
  • уровня утепления стен;
  • этажности здания.

Схемы отопления частного дома с газовым котлом бывают следующие:

  • по направлению – горизонтальная и вертикальная;
  • по количеству контуров – одноконтурная или двухконтурная;
  • по типу циркуляции – принудительная и естественная;
  • по типу разводки: однотрубная, двухтрубная и прочие.

В схему отопления могут входить такие элементы:

  • радиаторы;
  • трубопровод;
  • газовый котел;
  • циркуляционный насос;
  • расширительный бак;
  • манометр.

Схемы по направлению теплоносителя

С горизонтальной разводкой

Схема газового отопления с горизонтальным типом разводки производится следующим образом:

  • от газового котла пускают трубопровод по полу первого этажа или подвала;
  • далее трубы заходят в радиаторы и соединяют их в одну систему.

Такой вариант схемы подходит для одноэтажных домов. Ее особенностью является обязательное устройство отвода воздуха с помощью кранов Маевского и использования расширительного бака.

С вертикальной разводкой

Данный вариант используется для обогрева многоэтажных домов. Схема вертикальной разводки отличается тем, что теплоноситель от агрегата подается на верхний этаж или чердак, а оттуда спускается вниз по нескольким стоякам, проходит через все радиаторы и возвращается обратно в котел.

Для удаления лишнего воздуха на чердаке устанавливается расширительный бак. Вариант с вертикальной разводкой более эффективен, чем с горизонтальной, так как в первом образуется более высокое давление.

По количеству контуров

Схема системы отопления двухконтурного котла включает два разветвления: на отопление и горячее водоснабжение. В систему горячего водоснабжения могут входить такие элементы: кран ГВС, бойлер, манометр.

Если необходим большой объем горячей воды, дополнительно в систему ГВС включают бойлер косвенного нагрева.

По типу циркуляции

По типу циркуляции теплоносителя в системе схемы различают естественное движение и принудительное. В чем их отличия?

Естественная циркуляция

В системе с естественной циркуляцией теплоноситель движется самостоятельно, без применения насосов. Это достигается за счет разницы температур нагретой и остывшей жидкости. При вхождении в агрегат остывшего теплоносителя он выталкивает под давлением из отопительного контура нагретую жидкость. Горячая вода устремляется в самую высокую точку системы, а оттуда разливается вниз по батареям. Для этого трубы устанавливают под небольшим уклоном 3-5 градусов. Трубопровод должен иметь повышенный диаметр для обеспечения лучшей проходимости жидкости.

Плюсом естественной циркуляции является ее энергонезависимость. Минусом данной системы теплоносителя является то, что она эффективна только для обогрева домов небольшой площади.

Принудительная циркуляция

Принудительная циркуляция теплоносителя в системе отопления осуществляется за счет использования циркуляционного насоса. Он под давлением гонит теплоноситель по трубам и радиаторам. Однако для работы насоса требуется электричество, поэтому данная система не сможет работать, если электроснабжение отключат.

Для организации системы отопления с принудительной циркуляцией ненужно делать уклон. Такой вариант подойдет для дома любой площади. Для этого только нужно подобрать насос необходимой мощности. Если не хватает производительности элемента, встроенного в газовый котел, можно поставить дополнительный насос.

По типу разводки

Однотрубная система

Однотрубная система представляет собой трубопровод, идущий от агрегата через радиаторы, а затем возвращающийся к котлу. Эта схема отопления коттеджа с газовым котлом идеально подходит для одноэтажных домиков малой площади.

Однотрубная система может быть как вертикальной, так и горизонтальной.

К плюсам данной схемы относится простота монтажа и небольшие затраты на комплектующие. Минусом является неравномерность прогрева радиаторов – ближайшие к агрегату батареи будут горячие, а дальние могут остаться холодными.

Обратите внимание! Однотрубная система должна иметь циркуляционный насос, без него эффективность обогрева будет очень низкая.

Двухтрубная система

Двухтрубная схема отопления предполагает устройство двух отдельных систем, которые можно включать, регулировать и выключать независимо друг от друга. В данном варианте каждый радиатор имеет свою трубу подачи теплоносителя и обратки. Такая схема подойдет для отопления газовым котлом двухэтажного частного дома. Ее плюсом является высокая эффективность и возможность лучше регулировать отопление.

Минусом является потребность в большем количестве комплектующих и сложность монтажа.

Обратите внимание! Для облегчения возможного ремонта отдельного радиатора рекомендуется ставить на каждый из них краны перекрытия.

Лучевая система

Отличием лучевой схемы разводки отопления от газового котла является то, что каждый из радиаторов имеет свои трубы подачи и обратки. Трубопроводы объединяет коллектор. Данная система дает возможность регулировать обогрев каждого радиатора или даже при желании его отключить.

Минусами лучевой схемы являются:

  • значительные финансовые вложения;
  • для работы системы требуется больше энергии;
  • необходим специалист для наладки системы.

Применение лучевой схемы отопления для обогрева двухэтажного дома – один из оптимальных вариантов. Для многоэтажного здания желательно установить на каждый этаж по одному коллектору.

Схема Тихельмана

Смысл схемы Тихельмана заключается в том, что все контуры имеют одинаковую протяженность – это позволяет поддерживать равномерное давление. Данный вариант хорош для дома, имеющего два и более этажа. Для усовершенствования отопительной системы специалисты советуют установить на каждом этаже циркуляционный насос.

Плюсами данной схемы являются:

  • возможность установки в доме со сложной геометрией;
  • можно подключить большое количество радиаторов;
  • равномерный прогрев комнат;
  • простой монтаж.

К минусам относится потребность в большом количестве комплектующих.

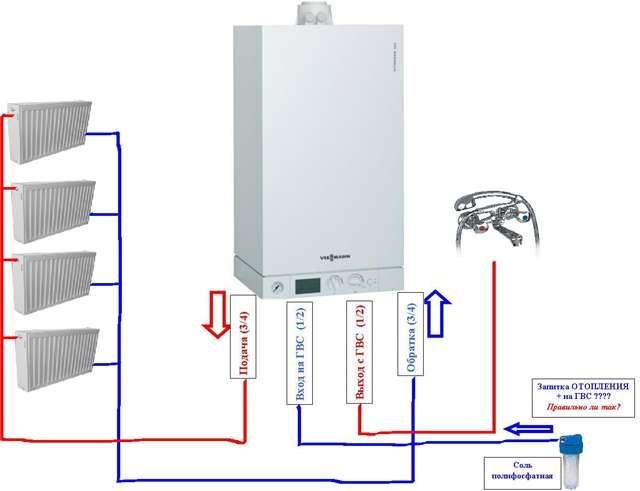

Двухконтурная система отопления частного дома схема

Двухконтурная система отопления предполагает, используя один источник тепловой энергии, выполнение одновременно двух функций:

  • обогрев жилого пространства;
  • горячее водоснабжение для технических и хозяйственных нужд.

Чаще такой тип обустройства отопления применяется в условиях небольших городских квартир, где двухконтурный котел обеспечивает не только снабжение жилья теплом, но и заменяет водяную газовую колонку. Но это не значит, что в частном доме, в том числе и двухэтажном, нет возможности сделать нечто подобное. Ведь отопление с водяным контуром вовсе не означает применение двухконтурного котла, хотя и установка последнего может решить проблему снабжения жилья горячей водой в определенных объемах.

Давайте рассмотрим, как можно решить задачу по полноценному обеспечению горячей водой частного дома, двухэтажного, в том числе, имея один котел. При этом выясним, что при этом есть смысл сделать своими руками.

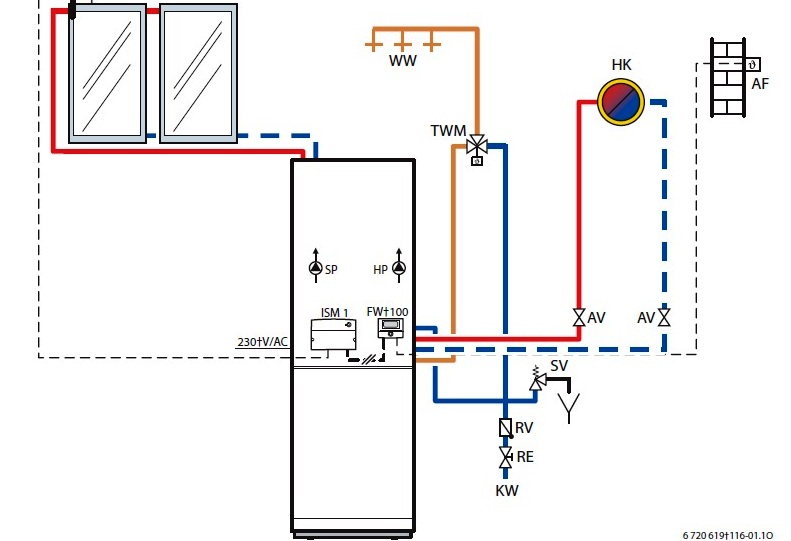

Двухконтурное отопление, схема устройства

При таком типе устройства отопительной системы нагрев воды может осуществляться по двум основным схемам:

  1. непосредственный;
  2. косвенный.

В первом случае вода для хозяйственного и технического потребления нагревается непосредственно при контакте с теплом, излучаемым энергоносителем. Во втором варианте устанавливается бойлер косвенного нагрева, где проточная вода греется при контакте с теплообменником, внутри какого протекает теплоноситель отопительной системы.

Если первая схема более характерна для двухконтурного котла, то второй вариант можно организовать своими руками, имея в качестве источника энергоснабжения одноконтурный агрегат. Второй вариант больше подходит для двухэтажного частного дома, так как дает возможность получать намного больший водяной объем.

Отличаться может не только схема дополнительного контура для ГВС, но и типы котлов, что используются для получения тепловой энергии. По используемому энергоносителю они могут быть:

  • газовые;
  • электрические;
  • твердотопливные.

Газовые котлы

Агрегаты, использующие тепловую энергию сгорающего природного газа, являются самыми популярными, во всяком случае там, где есть возможность подключиться к газоснабжению. Такие котлы наиболее функциональны и газ на сегодня является наиболее приемлемым по стоимости энергоносителем. Газовые приборы бывают изначально двухконтурными, однако их недостаток в том, что выход горячей воды относительно небольшой. Поэтому в условиях частного дома, тем более двухэтажного, обеспечить потребность в ГВС такие приборы вряд ли смогут в полной мере.

Поэтому в частных домах чаще используется другая схема, когда устанавливается достаточной мощности одноконтурный агрегат, от которого отводится два контура.

Один из них традиционно обогревает дом, другой же греет содержимое бойлера достаточного объема. Такая схема более эффективна в частном доме, так как позволяет полностью обеспечить потребности в ГВС.

Хотя, если дом небольшой и горячая вода используется экономно, двухконтурный котел может удовлетворить потребности домочадцев. По способу нагрева горячей воды такие приборы бывают:

  • битермические;
  • дуотермические.

В первых вода для хозяйственных нужд нагревается, проходя через змеевик, что находится в проточном сосуде, где циркулирует основной теплоноситель. То есть здесь имеет место косвенный подогрев проточной воды, поэтому производительность таких котлов для ГВС невелика.

Во втором типе агрегатов существует два независимых теплообменника, в одном из которых от работающей горелки нагревается циркулирующая жидкость, в другом, — проточная вода. Такой тип водогрейных приборов более производителен, однако не настолько, чтобы обеспечить ГВС частный двухэтажный дом.

Электрические водонагревательные приборы

Двухконтурная система отопления может быть реализована и на основе электрического котла по схеме бойлера косвенного подогрева. Однако, если в качестве основного энергоносителя в доме используется электричество, целесообразнее установить автономный электрический бойлер, нежели конструировать дополнительный контур своими руками.

Твердотопливные котлы

Некоторые современные агрегаты, рассчитанные на использование дров, угля и других видов твердого топлива уже на заводе оснащаются резервуаром для подогрева воды. Хотя чаще владельцы оборудуют такие приборы сосудами для подогрева воды своими руками, устанавливая их сверху котлов. Конечно же, полноценным горячим водоснабжением это тяжело назвать, тем более с учетом нестабильности температуры таких агрегатов.

Поэтому для твердотопливных агрегатов также достойным решением проблемы ГВС будет создание второго контура, который бы работал, нагревая бойлер. В этом случае будет сглаживаться перепад температур на основном водогрейном оборудовании.

Сейчас есть много вариантов организовать горячее водоснабжение в частном доме, в том числе и своими руками. Это можно решить и установкой двухконтурного котла, и дополнительного бойлера, где вода будет нагреваться косвенно. Как именно поступить в вашем конкретном случае, лучше решать на месте с учетом множества сопутствующих факторов и соображений целесообразности.

Обзор схем отопления частного дома

Устройство отопления частного дома или коттеджа является важной составляющей при строительстве любого дома. От правильного их функционирования напрямую зависит температурный режим, влияющий не только на сохранность строения, но и на комфортность проживания, уют и здоровье всех членов семьи. Схемы и системы отопления дома могут быть разные и зависят от площади дома, его этажности, возможностей застройщика и наличия доступных источников энергии в конкретной местности.

Схемы отопления дома

Схема с естественной циркуляцией

схема отопления с естественной циркуляцией

Система отопления частного дома с естественной  циркуляцией хорошо зарекомендовала себя в одноэтажных строениях небольшого размера (до100 кв. м). Нагретый в котле теплоноситель (чаще всего – вода) поднимается по стояку, проходит по горизонтальным магистралям, проложенным под небольшим уклоном (3 -5 градусов) и, после охлаждения в радиаторах,  самотеком попадает в котел для повторного нагрева.

Схема принудительной циркуляции

Практически не имеет ограничений в применении по площади и этажности дома, т. к. движение теплоносителя обеспечивается циркуляционным насосом для систем отопления.

По способу прокладки трубопроводов разделяют:

Прокладка трубопроводов по дому, как при естественной, так и при принудительной циркуляции, может быть двухтрубная (параллельная), при которой используется большее количество труб и обеспечивающая равномерный температурный режим всех радиаторов или однотрубная (последовательная) при монтаже которой экономятся трубы, но в каждый последующий радиатор попадает теплоноситель значительно меньшей температуры. Однотрубная схема отопления частного дома не эффективна  при подключении более 5-6 радиаторов.

Совет: Для самостоятельной разводки системы отопления дома своими руками лучше всего использовать армированные полипропиленовые трубы.

Система воздушного отопления

Как постоянный вид отопления воздушное отопление частного дома используется редко. Это объясняется громоздкостью и повышенной шумностью работы вентиляторов, а так же экономической нецелесообразностью установки дорогих воздушных тепловых агрегатов–отопителей.  Практически и эстетически  затруднительна разводка по всем жилым комнатам сети необходимых воздухопроводов. С другой стороны, при пиковых нагрузках, когда не справляется водяное отопление в частном доме, активно используют локальный воздушный подогрев жилых помещений в дополнение к основному виду отопления, применяя для этого различные типы бытовых тепловентиляторов и конвекторов.

Инфракрасное отопление

В нашей стране стало внедряться во второй половине прошлого века и по существу является одним из видов электрического отопления, так как источником питания в домах является электроэнергия. Принцип работы инфракрасного обогрева основан на получении тепловой энергии излучаемой от прибора инфракрасного излучения и  передачи ее окружающим предметам: мебели, полу, стенам. При этом скорость инфракрасного излучения колеблется в пределах 5-15 мкм, что не только совершенно безопасно для человека, но и оказывает положительное влияние на здоровье находящихся в помещении людей. При использовании этого вида отопления не происходит выжигание кислорода, нет шума и запахов, автоматически поддерживается заданная комфортная температура. Инфракрасное отопление частного дома достаточно экономичное. Расчетное потребление электроэнергии принимают 100 ватт на один квадратный метр, а на практике, после выхода на постоянный режим работы, оно снижается в три раза. Потери тепла не превышают 10 %, а эксплуатационные затраты в течение всего срока службы сводятся к нулю. Гарантийный срок службы  приборов инфракрасного отопления производители устанавливают до 50 лет. Монтажные работы по установке инфракрасного отопления в небольших помещениях можно производить своими руками, но для обеспечения длительной  и нормальной работы желательно это поручить специалистам, которые сделают проект, рассчитают количество элементов, установят автоматику и дадут соответствующую гарантию на весь комплекс работ.

Отопительные приборы

В отопительных системах водяного отопления источниками нагрева теплоносителя являются отопительные котлы, работающие на твердом, жидком или на природном газе – метане, а устройствами передающими тепло в помещение – радиаторы (конвекторы).

Отопительные котлы на твердом топливе

Самые дешевые и простые в эксплуатации. Топливом для них может служить все, что горит (дрова, уголь, торф, сланцы и т.д.), они по-настоящему всеядны, хотя нагрев теплоносителя зависит от вида топлива. Однако, в последнее время от котлов на твердом топливе, как основного отопительного очага, все больше домовладельцев отказываются. Причинами является постоянная необходимость присмотра за процессом горения и необходимость содержания в хорошем состоянии дымоотводной системы.

Отопительные котлы на жидком топливе

Жидкотопливные котлы чаще всего приспосабливают к работе на дизельном топливе (солярке). Принцип работы котлов этого типа аналогичный твердотопливным, но солярка поступает в котел самотеком и отпадает необходимость постоянно вести наблюдение за процессом горения. От этого вида котлов стараются избавиться по экономическим соображениям — из-за постоянного роста цен на солярку.

Отопительные котлы на газовом топливе

Если строящийся дом расположен в местности, в которой существует действующая газовая система, то вопросов о выборе котла для отопления собственного дома не существует. В настоящее время газ является самым экономичным и эффективным видом топлива. Единственным и обязательным условием установки газовых котлов для частного дома является выполнение всех условий и требований правил безопасной эксплуатации газового оборудования. Монтаж таких котельных в доме производится только специализированными организациями под непосредственным наблюдением газовой службы. Это обусловлено требованиями правил с целью предотвращения аварийных ситуаций, опасных для здоровья и жизни людей, проживающих в доме. Напольные газовые котлы отопления разной производительности, одно- или двухконтурные выпускаются многими фирмами как отечественными, так и зарубежными. Подбор газового котла с учетом общей площади  конкретного строящегося дома, должны делать специалисты при выполнении проекта газификации (с учетом пожеланий заказчика). Ориентировочно считается, что на обогрев 10 кв. метров площади расходуется 1 квт мощности, но если котел двухконтурный и служит еще и для нагрева воды, то его мощность должна быть увеличена на 20 %.

Электрические котлы для отопления дома

Отличаются от всех других котлов только способом нагрева теплоносителя. В качестве нагревательного элемента чаще всего используются несколько теплоэлектронагревателей (ТЭНов) подключенных параллельно. Суммарная мощность всех ТЭНов является мощностью котла. Электрический котел для отопления дома подбирается по общей мощности аналогично газовым котлам, из расчета 1 квт на 10 кв.метров площади.

Радиаторы

радиатор в духтрубной системе отопления

Самыми известными, надежными, долговечными, привычными в нашей жизни и хорошо работающими при неочищенном и полухолодном теплоносителе – это, конечно же, чугунные секционные радиаторы. В некоторых случаях они служили (и служат до сих пор) более 70 лет и, нет ничего удивительного, что в наше время они считаются устарелыми и не модными. Современная промышленность, используя новейшие технологии, предлагает застройщикам отопительные приборы самых различных видов, как по техническому, так и по дизайнерскому исполнению.

Большой популярностью пользуются конвекторы, в которых воздух, проходя между горячими пластинами, нагревается и устремляется в помещение. Они имеют современный дизайн, не занимают много места, но для стабильной работы температура теплоносителя должна быть не менее 70 градусов.

Алюминиевые радиаторы хорошо работают при температуре теплоносителя более 60 градусов. Они долговечны, создают комфортную обстановку в доме, имеют небольшую массу и низкую тепловую инерцию, благодаря чему можно эффективно управлять температурой в помещении. Однако этот вид отопительных приборов требует хорошего качества воды в циркуляционной системе.

Биметаллические радиаторы имеют все достоинства алюминиевых батарей, но гораздо прочнее и долговечнее. Качество теплоносителя не влияет на работу и долговечность этих приборов, что в наших условиях немаловажно.

Видео о сравнении разных систем отопления дома:

Вариант схем отопления частного дома.

Система отопления частного дома.
В данной статье рассмотрим несколько самых популярных систем отопления для частного дома.
Система с естественной циркуляцией, характерна в Беларуси в строениях которые были построены в 80-90-ых годах. На сегодняшнее время, такие системы мало кто ставит, т.к. протяженность желательно что бы была не более 30м., да и эстетики в такой системе отопления маловато, широкие трубы, которые идут под потолком,  да еще и под наклоном. Но то, что у вас есть естественная циркуляция, это несомненно огромный плюс, вы экономите на циркуляционном  насосе, на электропитании (отопительная система будет полностью энергонезависимой) и самое главное —  безопасность, давление в таких системах не образуется, а значит и возможность расхождение швов водяной рубашки исключен.
В системе с естественной циркуляцией движения воды происходит за счет ее расширения  и потере плотности при нагревании.





Система отопления с применением циркуляционного насоса и расширительного бака закрытого типа более распространённая при строительстве систем отопления в частных жилых домах (коттеджах) более популярна и может отличаться только подводом труб к радиаторам отопления. Фото (схема), которая приведенная ниже состоит из подвода одной трубы, она считается менее затратной при изготовлении отопления, но эффективность не большая, т.к. при прохождении теплоносителя через большие участки приведет к его остыванию и последний радиатор отопления может быть уже и не таким теплым.





Одна из самых оптимальных и эффективных систем будет двухтрубная система отопления. Она конечна более затратная, но и более эффективная, вы можете управлять каждым радиатором по отдельности и равномерно отапливать любое помещение, независимо на каком расстоянии оно находиться от котла.



Коллекторная схема отопления дома, является сомой дорогой из рассмотренных сегодня. При такой схеме отопления вы легко можете регулировать количество воды проходящее через радиатор отопления, что позволяет управлять мощностью радиатора.



Как мы видим, существует большое количество различных схем отопления, но экономя на материале, выбирая менее затратную схему, вы потеряете на качестве, эстетике и комфорте.

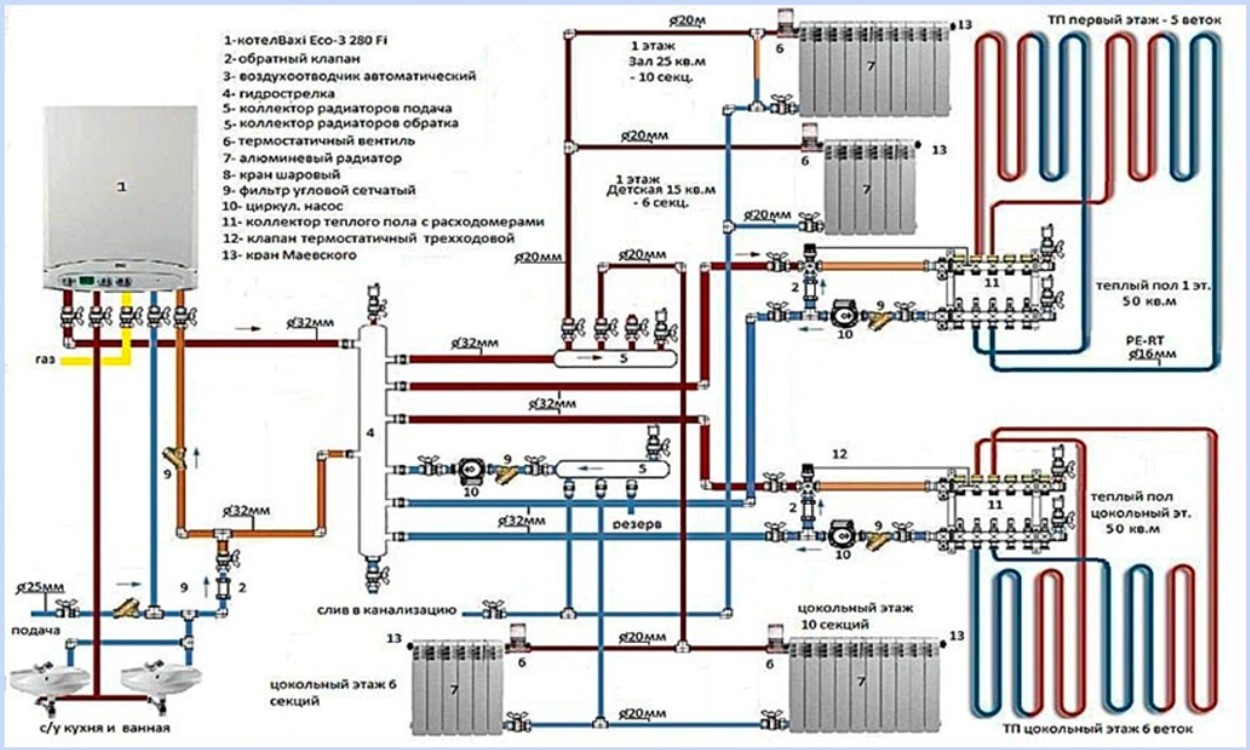

Коллекторная схема отопления частного дома



Вступление

В желании равномерно прогреть все помещения своего дома, мы старательно изучаем все возможные схемы отопления придуманные инженерами и практикуемые сантехниками. Одой из популярнейших схем разведения труб, является коллекторная схема отопления. Работает она для большого частного дома, где прогревать нужно большое количество комнат.

О схемах отопления и их разнообразии

Отрываясь от практики и переходя с фантазийной теории, вы сами можете взять лист бумаги, нарисовать на нём источник отопления дома (условно котел отопления) и несколько радиатор отопления вокруг него.

Схема отопления подразумевает соединение котла отопления (источника) со всеми радиаторами отопления.

Самой экономичной будет схема последовательного соединения радиаторов, при которой теплоноситель системы будет последовательно проходить через все радиаторы отопления, и возвращаться к источнику после последнего радиатора.

Такая схема называется однотрубной. Она используется и работает в многоэтажных домах с верхней подачей воды (в гравитационной системе). Квартиры в них отапливаются стояками отопления, на каждом этаже один радиатор стояка, все радиаторы одного стояка размещены по вертикали.

Работает однотрубная схема, также при горизонтальном размещении радиаторов, но при условиях, что радиаторов в комнате немного и перед радиаторами трубу отопления загибают в форме разгонного коллектора.

Важно! Использовать однотрубную схему отопления для большого дома или дома с большим количеством радиаторов не нужно, часть радиаторов в конце цепочки подключения будут всегда холодные.

Если вы немного разбираетесь в электропроводке, то наверняка соедините радиаторы, на нашей воображаемой схеме, параллельно (как лампочки). Такая схема называется двухтрубной.

По одной трубе двухтрубной разводки движется горячий теплоноситель, по второй трубе организовано возвращение остывшего теплоносителя. То есть каждый радиатор подключается с источнику тепла независимо от своих соседних собратьев.

Благодаря этому все радиаторы в доме нагреваются равномерно, однако, чтобы отремонтировать один радиатор, нужно отключать и сливать всю систему отопления. Это проблема эксплуатации и ремонта.

Коллекторная схема отопления частного дома

Решает эту, несколько надуманную проблему, схема под названием коллекторная или лучевая система отопления. Она проста, как группа туристов греющихся у костра.

Представьте группу туристов, который сидят вокруг костра и протянули у нему руки, чтобы согреться. Что будет если один турист встанет и уйдет. Ничего не будет, стальные останутся и будут греться дальше.

Так же работает лучевая или коллекторная схема отопления. Каждый радиатор в этой схеме подключается к источнику тепла двумя трубами независимо от всех остальных радиаторов.

Обеспечивает, такое «лучистое» подключение, устройство под названием коллектор, вернее два коллектора (схема двухтрубная). Отсюда второе название лучистой схемы — коллекторная схема отопления, в том числе, частного дома. Есть еще одно название данной схемы: веерная схема, узел условного веера, это коллектор.

Коллекторная схема отопления: недостатки

Я вижу в данной схеме два недостатка:

  • Во-первых, она очень дорогая, количество труб зашкаливает, дополнительного оборудования море (коллектора, шкафы, обвес коллекторов и т. д.)
  • Во-вторых, очень трудоемкий и сложный монтаж, с замуровыванием труб в пол (а куда вы денете такое количество труб, только в пол).

Как бедствие, конечный результат очень (!) сильно зависит от качества материала и, главное, квалификации рабочих. Качественно собрать и настроить коллекторную схему это вам не у пронькиных.

Заключение

Коллекторная схема отопления частного дома несомненно лучшая из возможных схем для загородного дома. На каждый этаж по коллекторному шкафу и все радиаторы будут греть одинаково.
