В процессе монтажа батарей сотрудники компании «Авалон» используют разные схемы подключения радиаторов отопления в зависимости от количества секций в них и особенностей системы обогрева (однотрубная, двухтрубная). Слесари-сантехники по доступной цене подключают алюминиевые, стальные, чугунные, биметаллические батареи в квартирах, коттеджах, офисах. Мастера оперативно выполняют работы «под ключ» в любое время года.

Наиболее распространенные схемы

Схемы подключения радиаторов отопления

Боковое одностороннее подключение

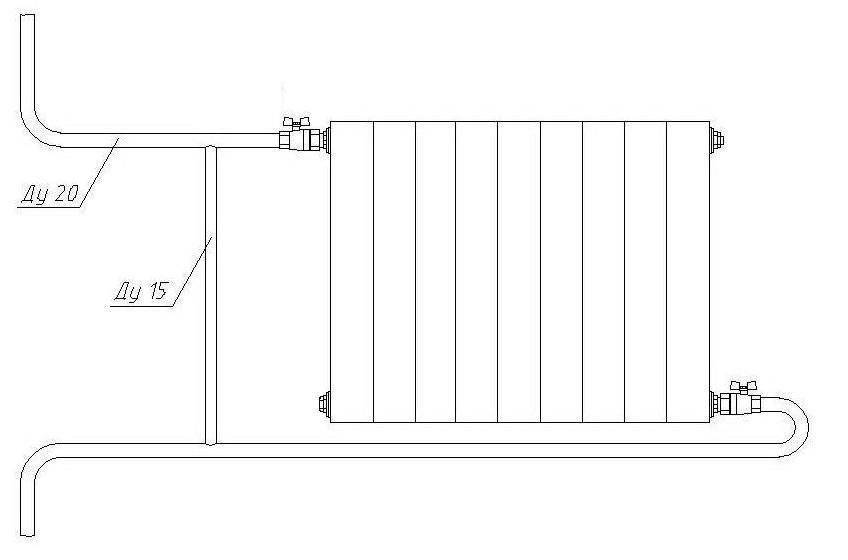

При использовании этой схемы верхний и нижний патрубки радиатора присоединяются к трубе с одной стороны. Этот способ можно применять как при однотрубной, так и при двухтрубной системе обогрева. Такая схема подключения радиаторов отопления с успехом используется в многоэтажных зданиях с вертикальной подачей теплоносителя.

Существенная особенность этого вида – монтаж так называемого байпаса (перемычки) и двух кранов нужных для того, чтобы можно было снять батарею для ремонта или замены, не прерывая циркуляцию горячей воды по трубам в стояке.

У одностороннего бокового подключения есть, тем не менее, небольшой минус – оно не рекомендуется для присоединения радиаторов с большим количеством секций, так как они будут плохо прогреваться.

Боковое одностороннее подключение

Боковое подключение с закольцовкой

По сути, этот метод ничем не отличается от упомянутого выше способа.  Радиатор таким же образом подключается к стояку с одной стороны. Однако в этом случае теплоноситель, пройдя по батарее, не поднимается выше, а отправляется вниз. Боковое подключение с закольцовкой – это оптимальный вариант для квартир или офисов, располагающихся на последних этажах здания. Упомянутая схема подключения радиаторов отопления также предполагает использование байпаса и двух кранов, чтобы оставалась возможность отключения и демонтажа батареи осенью или зимой без перекрытия подачи теплоносителя.

Боковое подключение с закольцовкой

Двухтрубное подключение

Такая схема используется в зданиях, в которых имеются два стояка: один для циркуляции нагретой воды, второй для ее оттока. Верхний патрубок подключается к «подаче», нижний присоединяется к «обратке». В этом случае байпас не используется, соответственно, работы по покраске, ремонту или замене радиаторов желательно проводить в теплое время года, когда в трубах отсутствует теплоноситель.

Двухтрубное подключение

Диагональное подключение с двух сторон

Эта схема применяется в том случае, когда устанавливаются батареи с большим количеством секций (12 и выше). Подающий контур присоединяется к верхнему патрубку радиатора, а отводящий – к нижнему, находящемуся с противоположной стороны. Такая система подключения дает возможность равномерно прогревать все секции, так как обеспечивает хорошую циркуляцию носителя тепла по всем секциям батареи.

Диагональное подключение с двух сторон

Нижнее подключение

Сразу оговоримся, что такие схемы редко используются в квартирах и офисах. Они больше подходят для коттеджей с автономными системами обогрева с принудительной циркуляцией жидкости. Радиаторы в таком случае подключаются к трубам снизу, а не с боков. Нижнее подключение также можно использовать как при одно-, так и при двухтрубных системах отопления. К этому же типу относится так называемое седельное подсоединение радиаторов (с нижних боков), однако оно используется достаточно редко, так как менее эффективно. Подходит тогда, когда работает система водяного обогрева пола и батареи подключаются к ней.

Нижнее подключение

Преимущества подключения радиаторов отопления от нашей компании

Сразу отметим тот факт, что без наличия навыков, опыта, инструмента, лучше не пытаться самостоятельно установить батареи, изучив лишь краткое изложение основных схем подключения радиаторов отопления. Доверьте все работы профессионалам, чтобы получить положительный результат и быть уверенными в качестве выполненных работ.

Стоимость того или иного варианта подключения Вы можете просмотреть здесь

Мы рекомендуем воспользоваться нашими услугами в силу следующих причин:

• опытные сотрудники, обладающие необходимой квалификацией;
• быстрое выполнение заказов в любое время года;
• привлекательная стоимость без необоснованных наценок;
• решение всех вопросов по согласованию с ЖЭУ;
• бесплатная доставка материалов, инструментов и радиаторов до объекта заказчика;
• гарантия на выполненные работы – 5 лет;
• гибкая система скидок;
• профессиональные консультации, предоставляемые специалистами;
• постоянное наличие комплектующих и батарей для систем отопления коттеджей и квартир;
• бесплатный выезд сантехника на объект в день обращения;
• составление сметы для прозрачности расходов;
• предоставление услуг по официальному договору.

Позвоните или напишите нам, чтобы получить больше информации и оставить заявку. Наши контактные данные: г. Екатеринбург, Чкалова 124; Бахчиванджи 2а-406; +7 (343) 328-08-68; WhatsApp\Viber: (922) 174-00-00; [email protected].

какая схема лучше, как подключить батареи наиболее оптимально

Для поддержания тепла в зданиях используют системы отопления. Большинство включают радиаторы, которые монтируют несколькими способами. Варианты зависят от строения обвязки и используемых батарей.

Различий в схемах, на первый взгляд, немного, но выбор лучше предоставить профессионалу. Специалист поможет составить грамотный проект, который не только учтёт пожелания владельца, но также будет качественно работать.

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

1. Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
2. Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Лучшие и худшие черты двухтрубной системы

В отличие от напарника, имеет прямую и обратную трубы, цель которых, соответственно: подать горячую, вернуть остывшую воду. Каждую батарею системы подключают параллельно. Это увеличивает прогрев дальних участков цепи. Две трубы позволяют устанавливать регуляторы перед каждым радиатором, с помощью которых настраивают необходимую температуру.

Недостатком является сложность монтажа и рост затрат.

Справка. Стоимость увеличивается практически вдвое, в сравнении с однотрубной системой отопления.

Какая схема подключения батареи самая эффективная?

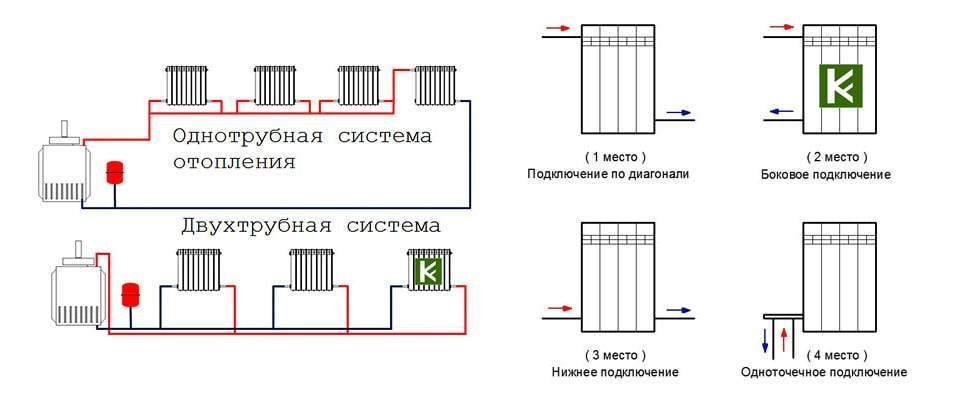

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

1. Теплоноситель поступает в батарею из верхнего угла.
2. Жидкость расходится по всему доступному объёму.
3. Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу.

Полезное видео

В видео разбираются особенности разных популярных схем подключения радиаторов.

Как сделать наиболее оптимальный выбор

В частных домах рекомендуется использовать двухтрубную обвязку, хотя она дороже и сложнее в установке. Среди схем подключения радиаторов нужно выбирать по желаемому результату. Лучший прогрев обеспечивает диагональная, а с эстетической стороны лидирует нижняя.

схемы вариантов, технические моменты. От профессионалов компании АРМАПласт

Чтобы было тепло и уютно, необходима правильная схема, чтобы подключить радиаторы отопления для дома или квартиры. Многие думают, что это прерогатива коммунальных служб, и отчасти они правы. Но вы также можете быть единоличными вершителями уюта и контроля за расходами на энергоносители.

Система обогрева, работающая по типу одного контура

Проектное расположение магистралей и монтаж радиаторов отопления проводят перед строительством частных домов. Владельцы квартир в многоэтажках тоже могут изменить принцип обогрева, если их по каким-то причинам не устраивает централизованная система.

Самая простая схема подключения радиаторов в квартире — однотрубная. В такой вариации расположение и подключение батарей последовательное, а подача теплоносителя производится посредством одной трубы, разведенной по всему дому или в квартире.

Есть еще более современная схема подключения, когда от батареи отводятся две трубы: для подачи горячей воды и обратного слива. В этом варианте при подключении отопления к радиаторам можно подсоединить терморегулирующий вентиль.

На заметку. Особенность такой схемы подключения отопления в том, что при нагреве воздуха в комнате можно на время перекрывать подачу горячей воды и регулировать температуру в помещении.

Второй вариант хоть и сложнее в плане прокладки, но имеет один весомый аргумент. Если в цепи вдруг прохудился последний радиатор, то вы сможете перекрыть подачу от предыдущей батареи и ремонтировать его. При прокладке обычного варианта с единой магистралью подобной возможности не будет.

Из недостатков тоже есть один: разница нагрева между радиаторами, располагающимися ближе к котлу и дальними приборами, будет значительной. Но если правильно все рассчитать, то этот минус будет купирован.

Если уйти от центрального отопления в многоэтажных домах и подключить индивидуальные приборы, можно обеспечить постоянную циркуляцию теплоносителя по магистрали. Потребуется монтаж насосного оборудования или установка котла на определенной высоте.

Важно! Работа отопления без насоса возможна только при условии, что магистраль не отличается большой протяженностью.

Если однотрубная схема отопления подключается в квартире или доме с несколькими этажами, то функционирование должно выстраиваться следующим образом:

• Горячая вода подается по стояку на второй этаж:
• Она расходится по радиаторам, расположенным на этом уровне;
• Теплоноситель спускается вниз и производит “обход” батарей на первом этаже.

Из-за подсоединения однотрубной системы отопления по типу единой подачи помещения на первом этаже будут меньше отапливаться. Основное тепло будет отдаваться второму этажу.

Двухтрубная схема подключения радиаторов в квартире

Производится подсоединение батарей по параллельному типу. Жидкость подается по одной магистрали, отводится из радиаторов по другой. Этот вариант используется для обогрева загородных домов в несколько этажей. Все радиаторы получают одинаковое количество тепла и прогревают равномерно все комнаты.

Такой способ имеет массу плюсов, омраченных только стоимостью исполнения и необходимостью приобретения специализированных котлов отопления. Для квартиры двухтрубное отопление тоже можно рассматривать как вариант, но только если вы владелец помещения большой площади.

Типы подключения батарей к магистрали

Вне зависимости от того, какая схема подключения выберется, параллельно нужно рассматривать дополнительные технические возможности. Например, варианты подсоединения радиаторов. На данный момент есть такие варианты:

• нижнее;
• диагональное;
• одностороннее боковое;
• попутно “перехлестный” вариант.

Нижняя разводка

Этот вариант для частного дома особенно хорош, если вы рассматриваете подпольное пространство как дополнительное помещение. При нижнем подключении все трубы, идущие в радиаторы, скрываются под полами.

Соединение со стояком и “обраткой” производится в крайних местах секций при помощи дополнительных подводов и угловых соединений. При такой схеме подключения теряется 15% тепла. Но несмотря на это, для частных домов такой вариант — лучший.

Схема диагонального типа

Трубы подачи и обратной системы отводки подсоединяются к радиаторам по разные стороны прибора. Подающая магистраль соединяется с верхней частью батареи. Обратная подача выводится снизу. Таким образом, получается диагональ.

Диагональная схема подключения радиаторов используется в больших квартирах или домах когда нужно подсоединить большое количество батарей. Теплоноситель равномерно распределяется по внутренней части приборов, полностью отдавая тепло в помещение. Тепловые потери — 2%.

Подключение радиаторов под одностороннему боковому типу

Батареи подсоединяются к прямому и обратному стояку сверху и снизу к одной и той же секции. При этом нужно строго соблюдать “полярность”. Подача — к верхней части, “обратка” — к нижней.

Поступают и наоборот, но в таком случае тепловые потери составят порядка 7% при максимуме в 2% при правильном подсоединении. Боковое подключение радиаторов отопления обеспечивает прогрев помещений только при использовании необходимого количества секций на одну комнату.

Перехлестный вариант

Такой вариант еще называют — подключение по Тихельману. Это двухтрубный вариант подключения. Принцип действия заключается в монтаже специальных сужающих переходников на участках магистралей, подающих и отводящих теплоноситель. Например, от котла отопления идет подающая труба диаметром в 50 мм. От нее идет подача горячей воды в радиатор. Но подключают последний уже 20 миллиметровой трубой. От батареи отвод идет тоже такого же диаметра. Далее диаметр стояка в 32 мм, после чего радиатор снова подсоединяется магистралью в 20 мм и такой же отвод.

Таким способом подключаются все отопительные приборы, при этом диаметры никак не регламентированы. Размеры могут быть различными.

Важно! Обратный отвод воды в такой схеме собирается по зеркальной схеме.

Способ Тихельмана гарантирует равномерный прогрев радиаторов отопления на любых площадях. В больших домах или складских помещения чаще используется именно такой вариант подсоединения магистралей.

Где лучше устанавливать радиаторы отопления

Расположение батарей подбирается согласно практическим моментам. Традиционным местом считается ниша под окном. Нужно придерживаться рекомендованных отступов при размещении радиаторов от пола и стен. Это 10 и 5 см соответственно.

Если подоконник широкий, не углубляйте батарею в нишу. Радиатор должен отдавать тепло так, чтобы оно уходило вверх. Этим можно еще и защитить окна от запотевания. Если в отопительный сезон централизованная система сильно прогревается, а у вас не стоят терморегуляторы, лучше заранее оборудовать приборы защитными экранами.

Не стоит сбрасывать со счетов и декоративную составляющую. Батареи должны вписываться в общий дизайн и не выступать “навязчивой грыжей”. Можно рассматривать любые варианты: от декоративных накладок до проработки скрытой схемы подключения радиаторов отопления.

Схемы подключения радиаторов отопления: достоинства и недостатки

Существует три схемы подключения радиаторов отопления: одностороннее, перекрестное и нижнее. Выбор в пользу той или иной схемы подключения зависит главным образом от схемы системы отопления. Поэтому способ подключения радиаторов как правило определяют на этапе проектирования системы отопления.

Односторонняя схема подключение радиатора отопления

Эта схема подключения применяется при вертикальной схеме отопления. Вертикальная схема отопления состоит из вертикальных стояков в каждом помещении. К этим вертикальным стоякам и подключают радиаторы. Такая схема системы отопления, как и схема подключения радиаторов применяется в городских квартирах.

Рис.1.

Особенностью такой схемы подключения радиаторов отопления является то, что при этой схеме радиаторы работают на полную мощность заявленную производителем. Однако следует учесть, что если число секций будет превышать 15, то эффективность работы радиатора будет падать. В этом случае целесообразно выбрать перекрестную схему подключения.

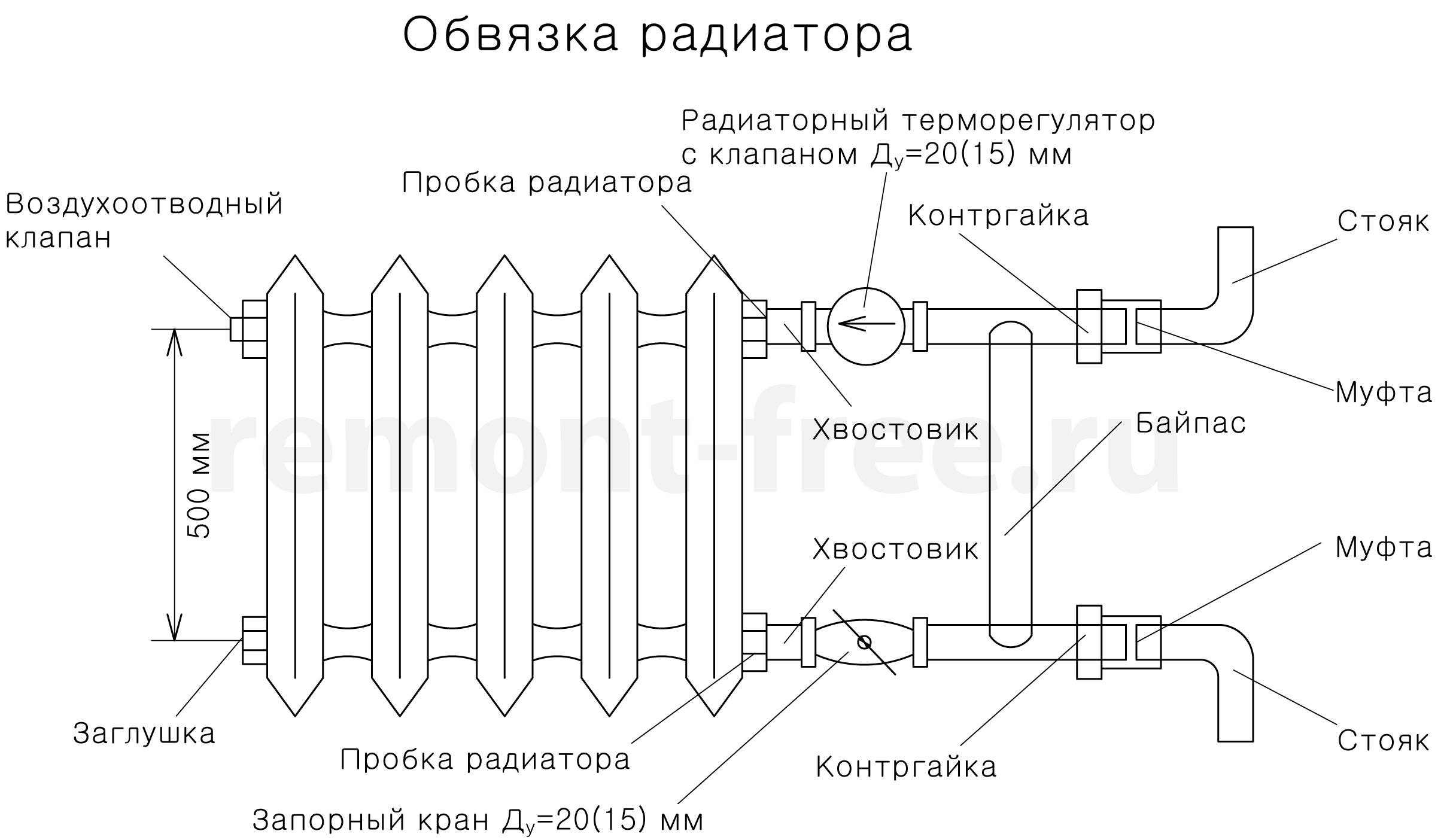

Так же следует отметить, что целесообразно примять байпас это перемычка между подачей (верхней трубой) и обраткой (нижней трубой) см. фото. Байпас позволяет устанавливать регулирующую арматуру, благодаря которой можно по своему желанию регулировать температурой радиатора. При этом благодаря байпасу не будет нарушена система отопления у соседей снизу.

Перекрестная схема подключения радиаторов отопления

Перекрестная схема подключения отличается от односторонней тем, что трубы отопления подключаются с различных сторон радиатора. При этом подача подключается сверху, а обратка снизу. Если радиатор подключить наоборот, то будут большие потери в мощности.

Рис.2.

С помощью перекрестного подключения радиатора решается проблема большого количества секций. Эта схема подключения может быть реализована как при индивидуальной системе отопления загородного дома, так и в городской квартире.

Нижнее подключение радиаторов отопления

Эта схема подключения аналогична предыдущей за исключением того, что обе трубы подключаются в нижней части радиатора. Для традиционных радиаторов отопления такая схема подключения приводит к потери мощности порядка 10-15%. В основном эту схему применяют в загородных домах, где есть индивидуальная система отопления.

Рис.3.

Основным достоинством этой схемы является то, что трубы отопления можно спрятать в пол или стену, что актуально для интерьера, и легко реализуемо в частном доме.

Кроме того для реализации такой схемы подключения радиаторов существуют специальные модели радиаторов, у которых предусмотрено нижнее подключение.

Рис.4.

Так же следует упомянуть, что по данной схеме подключения выполняют установку большинства полотенцесушителей.

Рис.5.

как подключить батарею правильно, варианты

Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме.

От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам. Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:

• Правильность монтажа разводки.
• Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
• Выбор оптимального отопительного оборудования и комплектующих.

Выбор места подключения и нормы установки

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

• Расстояние от низа батареи до пола – 10-12 см.
• Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
• Расстояние от задней панели прибора до стены – не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи отопительных приборов и некорректной работе всей отопительной системы.

Установка радиаторов отопления в частном доме в нише или с применением экрана влияет на теплопотери

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами. В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева.

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными терморегуляторами, предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме.

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

Минусы:

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

На схеме пример двухтрубной разводки отопления

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

• Боковое (одностороннее).

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

• Диагональное (перекрестное).

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками, вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа, читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Установка

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, установить батареи можно самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Схемы подключения радиаторов в общую отопительную систему

Говоря о комфортной и уютной обстановке в доме, прежде всего речь идет о тепле, ведь именно оно делает жилье «живим» вне зависимости от его размеров, степени роскоши и красоты дизайна. В свою очередь тело обеспечивается правильно функционирующей отопительной системой, которая в современных условиях должна быть еще и экономически эффективной. А такой гармонии добиться довольно непросто. Но, если подойти к этому вопросу серьезно, то и это возможно. На страницах нашего сайта мы рассказываем о том, как создать эффективную систему отопления жилья. В данной же статье речь пойдет о способах подключения радиаторов и всех нюансах, которые позволят выбрать наиболее подходящий вариант для вашего дома.

Системы отопления

Существует несколько видов систем отопления, причем каждый имеет свою специфику правильного подключения радиаторов. Поэтому для понимания того, как все же стоит подключать батарею к сети, следует понимать, система какого именно типа используется в вашем доме.

Сегодня чаще всего встречаются отопительные системы двух типов: однотрубные и двухтрубные, которые отличаются количеством контуров, а следовательно и объемом расходных материалов. Рассмотрим каждый вариант подробнее.

Однотрубная схема подключения

Отопительные системы данного типа являются наиболее простыми и, чаще всего, встречается в многоэтажных домах, где циркуляция теплоносителя осуществляется принудительно, или в одноэтажных строениях с естественной циркуляцией. Несмотря на простоту и доступность в однотрубной схеме есть один значительный недостаток – невозможность регулировки подачи тепла. При таком подключении не предполагается наличие специальных устройств, поэтому теплоотдача будет равняться той норме, которая изначально была рассчитана и заложена в проекте.

Двухтрубная схема

Принцип данной отопительной системы так же прост. Он основывается на работе двух контуров. Первый отвечает за циркуляцию горячего теплоносителя, а второй – за отводку охлажденного теплоносителя в обратном направлении. Данный способ предполагает реализацию подключения отопительных устройств параллельно друг к другу. Основным преимуществом двухтрубного типа присоединения радиатора является возможность контролировать теплоотдачу и обеспечить равномерный нагрев всех теплоносителей в жилье.

При выборе той или иной схемы монтажа батарей важным является соблюдение всех требований СНиП, без которых система не будет работать правильно.

Где лучше установить радиатор

Радиаторы отопления помимо своей прямой функции – отдачи тепла, выполняют еще и защитную функцию. Т.е. теплый воздух, исходящий от батареи, как бы образует защитный слой, не дающий холодному воздуху проникнуть в помещение. Поэтому не зависимо от способа монтажа батарей их располагают под оконными проемами или около входных дверей для создания высокоэффективной теплозавесы.

Прежде чем выбирать параллельную или последовательную схему подключения радиаторов, следует, прежде всего, определится с местом их расположения. Причем к этому процессу следует подойти очень серьезно и соблюсти все нормы монтажных расстояний для эффективной работы системы отопления. Для идеального расположения радиаторов необходимо, что бы они отставали от низа подоконника на 10 см, находились на расстоянии 0,2 см от стены и 12 см от пола.

Зависимость способа монтажа батарей от типа циркуляции теплоносителя

Обычно в качестве теплоносителя выступает вода, циркуляция которой может происходить естественно или принудительно. Для второго варианта характерно использование насоса специального назначения, который и обеспечивает перемещение теплоносителя в системе. Конечно, данный прибор монтируется непосредственно возле отопительного котла или же является составной частью котла. Естественный способ циркулирования воды актуален в системах, в которых часто происходят перебои электроэнергии. В таком случае насос не предусматривается, а движение воды осуществляется за счет того, что горячий теплоноситель вытесняет охлажденный.

Какой именно способ будет использован для подключения радиаторов к системе отопления при различных типах циркуляции, зависит от множества нюансов. Для этого необходимо учесть и специфику расположения теплотрассы, и ее продолжительность. Если в отопительной системе предусмотрено наличие циркуляционного насоса, то подключение батарей может быть осуществлено одним из трех способов, которые мы рассмотрим ниже.

• Односторонняя схема

В данном случае и подача и обратка присоединяются к одной секции радиатора, причем, сверху подключается подача, а снизу – отводящая труба. При таком монтаже нагрев секций батареи будет равномерным. Использование данного способа будет наиболее эффективно в системах отопления домов и коттеджей в один этаж и только в тех случаях, когда радиатор включает не более 15 секций.

• Диагональная (перекрестная) схема

Данная схема подсоединения будет наиболее целесообразна при монтаже радиаторов, имеющих более 15 секций. Схема подключения достаточно легкая – к верхнему штуцеру батареи с одной стороны подключается подводящая труба, а к нижнему – отводящая, но только с другой стороны. При таком способе потери тепла не будут превышать 2%.

• Схема нижнего (седельного) подключения радиатора

Для тех систем, в которых отопительные трубы проходят под полом, актуальна седельная (нижняя) схема монтажа радиаторов. При таком подключении и подача и обратка присоединяются к нижнему штуцеру, только с разных сторон. Минусом нижней схемы монтажа являются довольно большие теплопотери, которые могут 16%. Не эффективность достигается за счет неравномерного нагрева верхних частей батареи.

В данной статье мы постарались как можно подробнее рассказать об основных способах и схемах монтажа батарей к отопительной сети, указав все нюансы, а так же положительные и отрицательные стороны каждого варианта.

Если Вам требуется дополнительная консультация по оказываемым сантехническим услугам, напишите или позвоните нам:

+7 (495) 722-10-58

+7 (965) 143-33-44

Схемы подключения радиаторов отопления в частном доме своими руками

Максимальная отдача от системы отопления в частном доме будет в том случае, если владелец выберет оптимально подходящие по мощности и другим характеристикам радиаторы, подключит их по правильно составленной схеме, и обеспечит соответствующую эксплуатацию и обслуживание всей системы. Разработанные специалистами схемы подключения радиаторов отопления в частном доме направлены именно на подбор оптимального варианта монтажа для любых архитектурных решений жилья. Общая схема разводки труб и подключения приборов отопления, котла и запорной арматуры для одно- или двухэтажного здания может выглядеть так: Схема отопления с принудительной циркуляцией теплоносителя

Особенности монтажа отопительных радиаторов

Каждый частный дом – строение индивидуальное и неповторимое, поэтому и конкретная схема подключения батарей отопления в частном доме составляется, исходя из реалий жилья и его архитектуры. Нарушение монтажа может привести к тому, что радиаторы будут прогреваться неравномерно, будут возникать воздушные пробки, движение теплоносителя будет затруднено, и эффективность работы котла и расхода энергоносителей будет сведена к минимуму.

Схему можно составить самостоятельно, имея хоть какой-то опыт домашних и строительных работ, но проще и эффективнее обратиться в соответствующую компанию, предоставив организации взять на себя ответственность за качественную работу отопления в вашем доме. Разрабатывая и воплощая в жизнь схему трубной разводки и монтажа всех коммуникаций, нужно уделить внимание таким пунктам:

1. Проверить соответствие теоретического монтажа труб и радиаторов реальным характеристикам приобретенных приборов и материалов, используя выкладки расчетов похожих схем;
2. Обеспечить правильное и последовательное подсоединение комплектующих системы – это трубы, запорная, контролирующая и регулирующая арматура, отопительный котел и насосы;
3. Подобрать материалы, узлы и детали, наилучшим образом подходящие для выбранной схемы.

Элементы управления отопительной системы

Следующий этап – выбор места размещения и схемы подключения радиаторов согласно существующим СНиП:

1. Между полом и нижней кромкой батареи должно быть расстояние ≥ 10-12 см;
2. Между подоконником и верхней кромкой батареи отопления должно быть расстояние ≥ 8-10 см;
3. Между задней стенкой радиатора и стеной дома должно быть расстояние ≥ 2 см;
4. Нежелательно располагать радиаторы в нишах или закрывать их декоративными экранами.

Важно: Если пренебречь этими простыми правилами, то коэффициент отдачи тепла радиатором существенно понизится, вызвав нарушения в работе всей системы отопления.

Декоративная решетка радиатора

Оптимальное место для установки радиаторов в любом помещении – под окном, а если нет окна – рядом с дверью. То есть, источник тепла должен купировать исходящие потоки холодного воздуха. Если в комнате несколько окон, то по возможности радиаторы рекомендуется располагать под каждым окном, подключая их последовательно. Если комната угловая, то радиаторов вдоль холодной стены тоже должно быть установлено несколько. Такая схема подключения отопления в частном доме не будет намного дороже, но обеспечит теплом любое, даже неприспособленное для отопления помещение.

Современные схемы отопления подразумевают, что каждый радиатор имеет опцию ручной или автоматической регулировки обогрева – клапана или вентили, автоматические терморегуляторы. Эти механизмы позволяют регулировать теплоотдачу отдельно взятого радиатора в ручном или автоматическом режиме. Терморегулятор радиатора отопления

Типы трубной разводки

Подключать батареи или радиаторы рекомендуется в одном из двух вариантов – это одноконтурная (однотрубная) и двухконтурная (двухтрубная) схема подключения радиаторов. Отопление по одному контуру распространено в многоэтажках, так как в них горячая вода подается сначала наверх, а после обхода всех радиаторов подается в котел через трубу обратной подачи (обратку). Такое решение не обязывает применять циркуляционный насос, так как вода при подаче сверху сама создает давление для продвижения теплоносителя. Если котел находится ниже верхнего этажа, то необходимо подключать циркуляционный насос. Одноконтурная схема подключения насоса и радиатора

Преимущества одноконтурной схемы трубной разводки:

1. Дешевые детали и узлы схемы, низкие трудозатраты, небольшое количество используемых материалов;
2. Простой монтаж и обслуживание системы;
3. Возможность объединения с другими системами отопления – «теплый пол» и нестандартными отопительными приборами – регистрами или самодельными батареями;
4. Монтаж в комнатах с любой архитектурой и геометрией;
5. Эстетичный минимализм в дизайне.

Недостатки:

1. Сложные гидравлические и тепловые расчеты;
2. Давление и теплоотдачу на отдельно взятом радиаторе регулировать можно, но при этом изменения в теплоотдаче будут сказываться на других отопительных приборах;
3. Необходимость создания высокого давления в трубах – естественным или принудительным путем.

Важно: При работе одноконтурной системы иногда появляются трудности со свободной с циркуляцией горячей воды или антифриза, которые полностью решаются включением в схему помпы для принудительной циркуляции теплоносителя.

Схемы разных подключений

Подключение батарей по двум трубам доме основано на принципе параллельного подсоединения всех батарей в доме. Таким образом, подающая труба конструктивно не связана с трубой обратной подачи остывшей воды в систему, а вместе трубы объединяются только в конечной точке.

Достоинства двухконтурной схемы:

1. Есть возможность устанавливать автоматические терморегуляторы на каждый радиатор;
2. Удобное обслуживание и хорошая ремонтопригодность системы – любые работы можно проводить на локальном участке, не отключая все отопление в доме;

Недостатки:

1. Монтаж двухтрубной схемы стоит дороже, время сборки и настройки всех элементов и узлов выше, чем у одноконтурной схемы отопления.

Двухтрубное подключение батарей

Решения по подсоединению радиаторов

Кроме существующих и опробованных решений по вариантам трубной разводки для отопления разработано и внедрено несколько рабочих схем, как правильно включить радиаторы в схему. Это следующие решения:

Боковое или одностороннее подсоединение радиаторов в системе: подающая труба с горячей водой и труба обратного хода теплоносителя подключается с одной стороны радиатора. Такое подсоединение решает проблему одинакового нагрева каждой секции радиатора, расходы на закупку узлов и деталей минимальны, объем теплоносителя в системе тоже стремится к минимуму. Такая схема часто применяется в многоэтажках, где всегда большое количество батарей или радиаторов. Если радиатор в боковой схеме многосекционный, то дальние секции будут прогреваться намного слабее, поэтому оптимальное количество секций для любого варианта радиатора или батареи – 12. Если такое решение не подходит, лучше включить прибор по другой схеме – с нижним или диагональным подсоединением. Одностороннее подключение

Диагональное или перекрестное подключение подходит для приборов отопления с числом секций больше 12. Диагональной схема называется, потому что труба подачи подводится сверху, а труба обратной подачи – снизу, причем обе трубы находятся с противоположных концов батареи. Здесь подающая труба так же, как и в предыдущей схеме подключения, подключается сверху, а обратная труба – снизу, но подводятся они с противоположных сторон батареи отопления. При организации такого подключения прибор прогревается по всем секциям равномерно, что повышает отдачу тепла по всей системе. Диагональное подключение радиаторов

Нижнее подключение или «ленинградка» подходит для отопительных систем со скрытыми трубами – в стенах или под полами. Обе трубы – и подводящая, и обратка – подключаются к радиатору снизу, к противоположным на радиаторе секциям. Недостаток у такой схемы один – высокие потери тепла, которые могут достигать 12-14 %. Минимизировать утечку тепла можно включением в схему воздушных клапанов, которые будут удалять воздуха из труб, увеличивая тепловую мощность радиатора. Чтобы радиатор при таком подключении можно было ремонтировать и обслуживать, подача и обратка оснащаются специальными вентилями, а для регулирования – автоматическим терморегулятором, который врезается в трубу подачи теплоносителя. Нижнее подключение радиаторов

Монтаж радиаторов

Систему отопления в своем доме можно разработать и подключить своими силами, не тратясь на услуги профессионалов. Тем более, что схемы подключения простые и не требуют использования специальных инструментов и дорогостоящих материалов. Важно только соблюдать технологию и последовательность операций. Если все соединения будут герметичными и собранными согласно схеме, то проблем с запуском и последующей эксплуатацией отопления не будет, а затраты на материалы и работу будут минимальными. КПД радиатора в зависимости от схемы подключения

Порядок монтажа нового радиатора:

1. Перед демонтажом старого радиатора и установкой нового прибора необходимо перекрыть отопление главным вентилем на котле;
2. Размечаются точки крепления нового радиатора. Обычно радиатор вешается на идущие в комплекте кронштейны, которые крепятся на дюбеля к стене;
3. Собирается радиатор – в монтажные отверстия ввинчиваются на FUM ленту или паклю переходники, которые поставляются в комплекте с радиатором.

Монтаж радиатора

Важно: переходников для подключения радиатора должно быть четыре: два с левой резьбой, и два – с правой.

1. Резьбовые отверстия в радиаторах, которые не будут использоваться для подключения, закрываются: одно – краном Маевского, остальные – запорными колпачками. FUM или пакля наматывается: на правую – по часовой стрелке, на левую – против часовой стрелки;
2. Шаровые вентили подсоединяются в места подключения к трубам;
3. Радиатор крепится на место при помощи кронштейнов, и соединяется с трубами – не забывайте использовать подмотку для герметизации;
4. Система опрессовывается, проводятся пуско-наладочные работы.

Перед подключением батареи или радиатора отопления к системе, организованной по любой представленной схеме, следует выбрать тип трубной разводки и схему подключения труб и радиаторов. Работы по разводке труб, сборке схемы и подключению радиаторов можно сделать своими руками, соотнося собственные требования к строительным нормативам и технологии монтажа. Опрессовка системы отопления

Рекомендации по подключению и монтажу

1. Работа в обратном направлении – подающую трубу путают местами с обраткой. Ошибка видна при пуско-наладочных работах – радиаторы плохо прогреваются, сразу образуются воздушные пробки;
2. Радиаторы закрываются декоративными решетками и экранами, затрудняющими доступ к терморегулятору. Движение теплого воздуха ограничено, регулятор может отключить котел при слабо прогретых радиаторах, что приводит в общих случаях к 20% потере теплоотдачи. Поэтому экраны должны быть максимально решетчатыми, а не глухими. Без клапанов батареи будут прогреваться неравномерно;
3. Установка головки термостата в вертикальном положении вызовет перебои в его работе. Исправить ситуацию просто – достаточно изменить положение головки.

Монтаж отопления

Выводы: профессионалы рекомендуют диагональную схему подключения радиаторов как самую оптимальную и эффективную.

Подключить радиаторы. Схема подключения радиаторов отопления в частном доме

Рано или поздно любой радиатор отопления придется менять. Такое случается, если выходит из строя, начинает течь. Или если на его внутренней поверхности за долгие годы эксплуатации накопилось столько известкового налета, что она не справляется с функцией нагрева. В этом случае требуется качественная установка радиаторов отопления, соответствующая нормам, установленным СНиП.

В частном доме установку может выполнить собственник. Даже если утечка обнаружена при запуске системы, индивидуальный подогрев легко отключить, чтобы устранить недостатки. В многоэтажных домах все сложнее. Если на стыках труб и радиаторов теплоноситель начинает закапывать через 2-3 недели после начала отопительного сезона, отключить отопительную систему всего дома сложно. К тому же соседи пострадают из-за отсутствия отопления или из-за наводнения.

Сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому эту работу лучше доверить им.

Даже если авария произойдет после запуска системы, они будут нести ответственность за произошедшее. Они должны будут исправить это за свой счет, а также оплатить ущерб, нанесенный жильцам. Если установку радиаторов отопления проводили мастера, цена на которую оказалась завышенной, потребителю не по карману, работы придется проводить самостоятельно.Для этого необходимо ознакомиться с прилагаемой к новому отопительному прибору инструкцией, изучить схему установки.

Перед установкой радиаторов отопления своими руками ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

После покупки радиатора отопления, монтаж осуществляется в зависимости от типа системы и схемы подключения.

Виды систем отопления

Уровень теплоснабжения напрямую зависит от типа системы отопления в квартире или доме. По схеме подключения труб можно выделить 3 типа систем: однотрубная, двухтрубная и с коллектором.

Однотрубная система

Однотрубный монтируется так, чтобы теплоноситель по одной трубе (последовательно) поступал в каждый радиатор, после чего, охлажденный, возвращался в котел. Эта система самая простая в установке. Устанавливается везде в многоэтажных домах. Его недостаток в том, что каждый последующий радиатор получает все более охлаждающуюся охлаждающую жидкость, и хуже прогревает помещение.Также нет возможности локального ремонта одной батареи. При необходимости придется отключить стояк целиком.

Двухтрубная система

предполагает подачу горячего теплоносителя к каждому радиатору отдельно (параллельное подключение), по одной трубе за раз. Таким образом, все они нагреваются до одинаковой температуры. А остывшая жидкость попадает в отдельный обратный трубопровод и направляется в котел для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены от системы можно отключить только один старый радиатор.

Коллекторная система

Система сбора очень сложная. Предназначен для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут установить только профессионалы.

Схемы подключения

Перед тем, как самому установить радиатор отопления, определитесь со способом подключения его к сети. Наиболее часто используемые схемы:

Вы можете спросить у специалистов, сколько стоит установка радиатора отопления, и, возможно, согласиться на их услуги.Опытные мастера подскажут, какую схему подключения выбрать, и какие вспомогательные элементы необходимы для установки.

Крепление

Выполняется в любое время года. Не устанавливайте в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной — более 24. Перед установкой необходимо приобрести паклю или герметизирующую ленту, герметик, запорное и термостатическое оборудование, т. к. а также крепежи из соответствующего материала, например, скобы определенной длины, скребки разных размеров… Размер резьбы гильз должен соответствовать размерам батарей и трубок.

Так как дополнительные детали стоят недешево, да и стоимость установки радиаторов отопления тоже не низкая, наем специалистов может быть проблематичным. Кроме того, в эту работу входит демонтаж радиаторов отопления, цена на который хоть и не высока, но все же влияет на общую стоимость. А потому, в любом случае, лучше самому демонтировать, чтобы не переплачивать.

Для этого сначала с одного радиатора сливается охлаждающая жидкость, которая меняется, если ее можно локализовать, закрыв вентили на входе; или от всей однотрубной системы.При выполнении работ в многоквартирном доме следует обратиться к жео, чтобы его сотрудники слили воду из заменяемого стояка. После этого можно снимать старый радиатор.

Чтобы установить радиатор отопления своими руками, сначала необходимо установить на него запорно-регулирующую аппаратуру.

А также смонтировать кран Маевского, с помощью которого впоследствии можно будет выпускать воздух из аккумуляторов. Кронштейны устанавливаются на стену, предварительно тщательно разметив место установки.Считается, что для крепления радиатора среднего размера понадобится 2-3 кронштейна для удержания верхней части и 2 для крепления нижней.

Крепеж выравнивается, на него устанавливается аккумулятор. Если кронштейны установлены правильно, они должны плотно прилегать к опорам, а не качаться. Небольшая мелочь: отопительный прибор устанавливают с небольшим уклоном (0,3 см на каждый метр его длины), чтобы кран Маевского располагался вблизи наивысшей точки. Собственно установка радиатора отопления, цена которого снижается за счет самостоятельной установки, начинается с откручивания заглушек от АКБ.

Если, установите байпас с клапаном. При двухтрубной системе подсоединяйте только швабру, на которой установлен клапан. Затем к трубам присоединяются рукава. Для этого требуются динамометрические ключи. Их придется покупать, что увеличит стоимость установки радиатора отопления, но без них не обойтись. Они позволят не переборщить при затяжке гаек и других крепежных элементов, так как в инструкции к каждому вспомогательному элементу указан допустимый крутящий момент.

Плохое соединение также опасно из-за возможности утечки. Стыки заделываются паклей, пропитанной масляной краской, либо специальной пломбой. Их тоже можно приготовить. После установки соединения необходимо обжать. Его выполнит вызванный сантехник, так как обжимной инструмент — дорогое удовольствие. По окончании работы нужно произвести пробный запуск системы, и при необходимости сразу устранить недостатки.

Ознакомившись с тем, как правильно установить радиаторы отопления, следует задуматься, нужно ли вам выполнять эту работу самостоятельно.Если у вас нет навыков установки отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населенном пункте, где они будут установлены.

Если вы устанавливаете алюминиевые или, оставьте их в упаковке до конца установки, чтобы не повредить поверхность в случае случайного удара. Примечательно, что установка чугунных радиаторов отопления также имеет свои особенности. Они тяжелые и поэтому требуют установки большего количества кронштейнов.Кроме того, эти детали следует врезать глубже в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжелую батарею на нее не вешают, а устанавливают на специальных напольных стойках, а для предотвращения падения конструкции требуется пара настенных кронштейнов. Кроме того, если монтируемое устройство чугунное, то его соединение с трубами выполняется сварочным аппаратом … То есть в этом случае практически всегда применяется установка радиаторов отопления газовой сваркой, а этого не следует пренебрегать.

Из всего вышесказанного следует, что установка батарей отопления может быть довольно простой, если изначально хорошо к ней подготовиться и изучить все прилагаемые к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не один десяток лет.

Какая оптимальная схема подключения радиаторов отопления с однотрубной системой? Вам нужны байпасы между врезками или нагреватели можно подключать последовательно? Какие диаметры наполнения и лайнеров мне использовать? Какие запорные клапаны необходимо установить на вкладыши? Попробуем ответить на эти вопросы.

Ее Величество Ленинград

Это имя из самых простых и, наверное, самых популярных.

Как она завоевала симпатию специалистов?

• Чрезвычайно высокая отказоустойчивость. Если двухтрубные схемы могут обеспечить неравномерный нагрев отопительных приборов и даже оттаять в сильные морозы, то вызвать какие-то отклонения в штатной работе ленинградки можно только сознательно.
  Проседание клапанов винтовых клапанов, заиливание или неправильная балансировка ни при каких обстоятельствах не приведут к остановке контура или его отдельных участков.
• Простота исполнения. Спроектировать и смонтировать ленинградку сможет даже любитель: достаточно минимума здравого смысла и пространственной фантазии, чтобы понять принцип ее действия.
• Возможность работы как с принудительной циркуляцией, так и с естественной, за счет расширения нагретого теплоносителя.

Уточним: минимальные доработки для перехода с принудительной циркуляции на естественную все же будут необходимы.
В гравитационную систему входит бустерный коллектор (вертикальная заправочная секция) сразу после котла.
Кроме того, между входами насоса должен быть предусмотрен байпас диаметром, равным диаметру наполнения: он снизит гидравлическое сопротивление зоны до минимума.

Радиаторы

Выбор

Начнем с того, какими должны быть отопительные приборы в автономном контуре. Для начала оценим условия, в которых они будут выполнять свои функции:

Нетрудно заметить, что требованиям автономных систем с хорошим запасом характеристик соответствуют недорогие чугунные и алюминиевые секционные батареи. Дорогих биметаллических изделий здесь явно будет перебор: от них не потребуется устойчивость к высоким давлениям и температурам.

Далее: чугунные и алюминиевые профили сильно различаются по весу и внутреннему объему. И то, и другое напрямую влияет на инерционную систему обогрева — сколько времени потребуется, чтобы прогреть ее до рабочей температуры, а потом остудить.

Вставка

Дано: комната окружена начинкой. В него нужно врезать отопительные приборы.Как это сделать?

Единственно правильное соединение радиаторов отопления с однотрубной системой проводить параллельно заливке, не нарушая ее и не уменьшая диаметра. Еще раз подчеркнем: между радиаторными вставками постоянно открыт байпас диаметром, равным диаметру заправки.

Почему? Ведь казалось бы, это должно снизить теплопередачу отопительных приборов, ведь большая часть теплоносителя циркулирует через заливку?

На практике падение температуры в любой точке радиатора относительно температуры наполнения будет минимальным.

Но разрыв или уменьшение диаметра начинки создаст гораздо больше проблем, чем решит:

• Обрыв розлива и последовательное подключение нагревательных устройств положит конец их самостоятельной регулировке. Любая дроссельная заслонка будет регулировать поток через всю заправку.

• Уменьшение диаметра приведет к увеличению гидравлического сопротивления контура, что неизбежно повлияет на скорость циркуляции теплоносителя в гравитационном режиме при выключенном насосе.

Полезно: промежуточным решением может быть установка полнопроходного шарового клапана на каждом байпасе.
Такая схема не увеличит гидравлическое сопротивление заливки, но допустима только при обслуживании системы человеком, хорошо разбирающимся в ее устройстве.
Достаточно закрыть вентиль на входе в радиатор при закрытом байпасе, и весь контур разморозится.

Подключение соединений

Подключение радиаторов отопления с однотрубной системой отопления может производиться по одной из трех схем:

1. Односторонняя . .. Оба соединения подключаются к паре пробок радиатора на одном (правом или левом) боковом обогревателе.

1. Двустороннее дно : Подключение осуществляется через пару нижних заглушек слева и справа.
2. Диагональ : выводы входят в верхнюю и нижнюю вилки на противоположных сторонах батареи.

Каковы плюсы и минусы каждой схемы?

Односторонняя схема практична при небольшом размере радиатора (до 7 секций).При этом все секции нагреваются достаточно равномерно. Но при количестве секций 10 и более конец утеплителя будет заметно холоднее соединений.

Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя через любое количество секций. Однако большая его часть в этом случае проходит через нижний коллектор; верх секций нагревается в основном за счет теплопроводности их материала.

Наконец, диагональное подключение радиатора отопления к однотрубной системе обеспечивает максимально возможную теплопередачу при любой длине радиатора.

Размеры трубы

Принудительная циркуляция

Если в системе есть постоянно работающий циркуляционный насос, при проектировании контура используются следующие номинальные проходы трубопровода:

• наполнение — 25 мм;
Вкладыши
• с длиной радиатора до 10 секций — 15 мм;
• соединений с длиной радиатора более 10 секций — 20 мм.

Обратите внимание: для стальной трубы условное отверстие (DN) приблизительно соответствует внутреннему диаметру.Полимерные и металлополимерные трубы маркируются внешним диаметром; как правило, она на одну ступень больше внутренней. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

Естественная циркуляция

Если контур рассчитан на работу в режиме естественной циркуляции, основная задача проектировщика — минимизировать его гидравлическое сопротивление. Как этого добиться?

Инструкция не сложная:

• с минимальной шероховатостью — металлопластик или полипропилен;
• диаметр наполнения увеличивается минимум до 40 миллиметров.

Элементы обвязки

Однотрубное соединение радиаторов отопления не требует их обязательной балансировки; однако лучше предусмотреть возможность отключения отдельных устройств и регулировки их теплоотдачи.

Оптимальный комплект запорно-регулирующей арматуры следующий:

• на обратном патрубке установлен шаровой кран;
• линия подачи снабжена дроссельной заслонкой или термостатической головкой. Дроссель позволяет вручную регулировать теплоотдачу; термоголовка автоматизирует регулирование, поддерживая постоянную температуру в помещении;
• при расположении радиатора над заливкой в ​​одну из его верхних заглушек устанавливают воздухоотводчик — кран Маевского.

Заключение

Надеемся, что информация, представленная читателю, поможет ему спроектировать собственную систему отопления. Подробнее узнать о том, как подключить радиаторы с однотрубной системой отопления, позволит видео в этой статье. Удачи!

Пример подключения

Обеспечение дома или квартиры теплом — задача номер один в холодное время года. Поэтому каждый обыватель стремится прежде всего создать эффективно работающую систему, которая была бы экономически оправдана.А поскольку большинство систем отопления относятся к радиаторному типу, вопрос, как правильно подключить батареи отопления, является одним из самых актуальных.

Для многих это ничего не значит, особенно для тех, кто впервые сталкивается с проблемой прокладки трубопроводов системы отопления. Но тот, кто уже занимался созданием подобных схем, прекрасно понимает, о чем идет речь.

Существует не так много классификаций типов труб и трубопроводов, особенно когда речь идет о трубных радиаторах.Поэтому разобраться в этом вопросе не составит большого труда. Чаще всего именно обвязка влияет на характер подключения радиаторов батареи. Поэтому необходимо рассмотреть классификацию различных систем отопления и определить, какая из них лучше всего подходит для того или иного подключения.

Классификация систем отопления

Основным критерием разделения систем отопления является количество контуров. Исходя из этого, все системы отопления делятся на две группы:

1. Однотрубные.
2. Двухтрубный.

Первый вариант самый простой и дешевый. Это, по сути, кольцо от котла к котлу, между которыми устанавливаются радиаторы отопления. Если речь идет об одноэтажном здании, то это оправданный вариант, в котором можно использовать естественную циркуляцию теплоносителя. Но для того, чтобы температура была равномерной во всех комнатах дома, необходимо предусмотреть некоторые меры. Например, создайте секции на крайних радиаторах цепи.

Оптимальный вариант такой схемы разводки — подключение АКБ ленинградским способом. На самом деле получается, что по всем комнатам у пола проходит обычная труба, и в нее врезаются батареи радиатора. В этом случае используется так называемая нижняя рамка. То есть радиатор соединен с патрубком через два нижних патрубка — теплоноситель входит в одно, а выходит из другого.

Внимание! Теплопотери при таком подключении аккумуляторов составляют 12-13%. Это самый высокий уровень тепловых потерь.Так что прежде чем принять такое решение, взвесьте все за и против. Первоначальная экономия может обернуться высокими эксплуатационными расходами.

Допустимые погрешности

В целом это хорошая электрическая схема, которая окупается в небольших зданиях. А чтобы охлаждающая жидкость равномерно распределялась по всем радиаторам, в нем можно установить циркуляционный насос. Инвестиции недорогие, устройство работает отлично и требует небольшого энергопотребления. Зато обеспечивает равномерное распределение тепла по всем помещениям.

Кстати, в городских квартирах очень часто применяется однотрубная схема. Правда, нижнее подключение аккумулятора здесь использовать нельзя. То же самое следует сказать и о двухтрубной системе.

Другие виды подключения

Есть варианты более выгодные, чем нижнее подключение, обеспечивающие снижение теплопотерь:

Вид по диагонали

1. Диагональ. Все специалисты давно пришли к выводу, что такой тип подключения идеален вне зависимости от того, в какой схеме трубопроводов он используется.Единственная система, в которой невозможно использовать этот тип, — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального соединения? Внутри радиатора теплоноситель движется по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему устройства, спускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды при естественной циркуляции не очень велика, теплопередача будет высокой.Потери тепла в этом случае составляют всего 2%.
2. Боковое или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым подключениям с одной стороны. Специалисты считают, что этот вид является одним из самых эффективных, но только в том случае, если в системе установлена ​​циркуляция теплоносителя под давлением. В городских квартирах это не проблема. А чтобы обеспечить его в частном доме, придется установить циркуляционный насос.

В чем преимущество одних видов перед другими? Фактически, правильное подключение — залог эффективной теплопередачи и снижения теплопотерь.Но чтобы правильно подключить аккумулятор, нужно расставить приоритеты.

Взять, к примеру, двухэтажный частный дом … Что предпочесть в таком случае? Здесь есть несколько вариантов:

Двух- и однотрубные системы

• Установите однотрубную систему с боковым подключением.
• Установить двухтрубную систему с диагональным подключением.
• Используйте однотрубную систему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что схемы подключения всегда можно найти.Конечно, придется учесть некоторые нюансы, например, расположение помещения, наличие подвала или чердака. Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность системы отопления придется в обязательном порядке учитывать даже при таком вопросе, как правильное подключение радиаторов отопления.

В одноэтажном частном доме правильно подключить аккумулятор, учитывая протяженность отопительного контура… Если это однотрубная ленинградская схема, то возможно только нижнее подключение. Если схема двухтрубная, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подключения одного радиатора к двум контурам — подающему и обратному теплоносителю. В этом случае чаще всего применяется верхняя обвязка, где разводка по контурам осуществляется на чердаке.

Кстати, этот вариант считается оптимальным как с точки зрения эксплуатации, так и в процессе ремонта.Каждую цепь можно отключить от системы, не выключая ее. Для этого в месте разделения труб устанавливается запорная арматура. Точно такой же монтируется после радиатора на обратном патрубке. Стоит только закрыть оба клапана, чтобы отключить контур. После слива охлаждающей жидкости можно смело заниматься ремонтом. В этом случае все остальные цепи будут работать нормально.

Классическая система

Многие думают, что вариант подключения радиатора не так уж и важен, когда дело касается отвода тепла.Ведь от выбранного типа источника тепла будет зависеть очень многое. Например, в биметаллических радиаторах теплопередача тепла выше, чем у чугуна. Но представьте, что чугунные устройства установлены по диагональному принципу движения теплоносителя, а биметаллические — по днищу. В первом случае потери тепла составляют 2%, а во втором — 12%. Разница в потерях достигает 10%. Для системы отопления это достаточно высокий показатель, который скажется не только на температурном режиме в помещении, но и на количестве израсходованного топлива.Это очень важно для частных домов.

Сегодня специалисты дают рекомендации, как увеличить теплоотдачу устройств. Для этого на стене за радиатором можно установить светоотражающую панель, например, обычный кусок ДВП, обшитый алюминиевой фольгой. Но учтите, что расстояние от стены до радиатора в этом случае должно быть не менее 1,5 см.

Заключение по теме

Какой вывод? Правильное подключение радиаторов отопления — важный критерий эффективной работы всей системы.От этого будет зависеть не только температура внутри помещений, но и расход топлива. А экономия сегодня стала главным показателем, от которого зависит благосостояние каждого жителя квартир и частных домов.

На практике эффективность даже самой качественной системы отопления со временем устаревает. По этой причине хозяин дома часто сталкивается с проблемой замены некоторых его отдельных компонентов.

Поменять радиатор отопления очень просто: нужно просто следовать пошаговой инструкции, хоть немного разбираться в специфике этой области и иметь соответствующий инструмент.

Виды систем отопления

Современные способы подключения радиатора отопления — это исключительно важные нюансы в обеспечении тепла дома . .. В строительной практике наиболее распространены два типа систем отопления — однотрубная и двухтрубная.
Смотря какой конкретно появится, по какой схеме будет производиться интеграция радиатора.

Кстати, даже если вы подключаете аккумулятор не самостоятельно, а с помощью профессионалов специализированной компании, вы все равно должны знать, какую систему отопления вы установили.Для наглядности рассмотрим каждый из этих видов подробнее.

Отопление однотрубное

Этот тип работает по принципу подачи воды в современный радиатор, как правило, интегрированный в квартиру многоэтажного дома, то есть в многоэтажный дом. Такое подключение батареи отопления считается наиболее доступной и простой формой.

Но и у этой системы есть свои недостатки: при такой, казалось бы, несложной монтажной работе однотрубная система не предполагает возможности саморегулирования подводимого тепла.То есть в данном виде отопления не предусмотрены какие-либо дополнительные устройства, которые могли бы оказать домовладельцу такую ​​услугу. Ввиду этого теплопередача в квартире подведена в соответствии с изначально заложенными.

Двухтрубное отопление

Действие этой системы основано на движении горячего теплоносителя по первой трубе, а по второй трубе в обратном направлении — уже остывшая жидкость удаляется. В этом виде теплоснабжения существует параллельный способ подключения отопительных приборов.

Характерной особенностью двухтрубной системы является методическая равномерность нагрева всех ее компонентов. Плюс к этому у обладателя такого отопления есть возможность самостоятельно регулировать тепло в квартире с помощью специального клапана, установленного возле самого радиатора.

Подробный обзор — читайте на нашем сайте.

Совет : Обратите внимание на документ регламентирующий нормы правильного подключения радиаторов отопления … Его название: СНиП 3.05.01-85.

Точка интеграции радиатора

Независимо от того, есть ли у вас последовательное соединение нагревательных батарей или более сложное параллельное соединение, в любом случае помните, что теплоснабжение — не единственная функция этих агрегатов. Дополнительным плюсом таких устройств является то, что радиаторы хорошо защищают от «холодного» проникновения ветра и сквозняков.

Поэтому неудивительно, что именно под подоконниками находят свое убежище эти спасательные устройства.Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно при локализации оконных проемов.

Совет : Не устанавливайте два радиатора вплотную друг к другу — это чревато потерей дорогостоящего тепла: плотность потока горячего воздуха значительно снизится, что повлечет за собой резкое падение эффективности подачи тепла. сам.

Перед тем, как использовать конкретный тип подключения, составьте схематический план, на котором четко и визуально обозначьте расположение устройств, произведите правильные расчеты установочного расстояния.

Радиаторы правильно расположены в следующих случаях:

• устройства расположены на расстоянии 100 мм от нижней линии подоконника;
• расстояние до пола — 120 мм;
• расстояние до стен — 20 мм.

Подключаем радиаторы к разным системам циркуляции воды

Теплоноситель, которым обычно является обычная вода, циркулирует в системе двумя способами — принудительно или естественным путем.

Принудительно работа теплоносителя осуществляется благодаря водяному насосу, проталкивающему воду по трубе. Конечно же, как и насосное устройство, это элемент общей схемы отопления. Монтаж такого агрегата либо осуществляется непосредственно возле отопительного оборудования — котла, например, либо изначально входит в его «оригинальную» комплектацию. вы узнаете в отдельной статье.

1. Однотрубная последовательная система отопления с естественной циркуляцией
2.Двухтрубная параллельная система отопления с естественной циркуляцией

Другая система с естественной циркуляцией очень эффективна и действенна в местах, где чаще всего возникают скачки напряжения. В указанной схеме такой циркуляции насосного устройства нет, но есть место для энергонезависимого котла. Движение жидкости по системе осуществляется за счет вытеснения охлаждаемого теплоносителя горячей струей воды.

Факторы, которые следует учитывать при подключении радиаторов:

• особенности прокладываемой теплотрассы;
• его длина и тд.

Схема подключения радиатора отопления

Любая из перечисленных ниже схем подключения радиатора вполне способна реализовать в системе отопления с «принудительным» подходом, то есть с помпой:

Благодаря универсальной конструкции данной конструкции охлаждающая жидкость равномерно заполняет радиатор, что, безусловно, способствует максимальной степени теплоотдачи. Система кроссовера значительно увеличивает КПД системы: тепловые потери снижаются до 2%!

Одной из причин недостаточно хорошей работы системы отопления в доме является неграмотная установка отопительных батарей, неправильный расчет количества секций в батарее или неправильное расположение радиаторов отопления в помещении и во всем здании. .Следовательно, указанные в паспортных характеристиках батарейки выйдут из строя. Правильная установка радиаторов отопления предполагает использование нескольких схем, и их нужно знать, прежде чем выбирать наиболее оптимальную.

Как работает радиатор

Конструктивно любой радиатор представляет собой сборку нагревательных секций, объединенных в один блок (позиции №1 и №2 на рисунке ниже) коллектором. Таких секций в одном радиаторе может быть сколько угодно, но обычно максимальное количество составляет 10-12 штук.Разделы можно добавлять или удалять, поскольку они связаны друг с другом. Некоторые модели радиаторов изготавливаются неразборными, что затрудняет их необслуживаемую эксплуатацию.

• 1 — коллектор верхний;
• 2 — коллектор снизу;
• 3 — вертикальные секционные каналы в радиаторе;
• 4 — корпус радиатора, выполняющий роль теплообменника.

Вертикальные каналы соединены между собой (позиция № 4), по ним течет горячая вода. Оба коллектора имеют вход и выход (на схеме для коллектора вверху это B1 и B2, для коллектора внизу — это B3 и B4).

Подача нагретой воды от теплогенератора подключается к входу, обратная труба («обратка») — к выходу. Ненужные отверстия закрываются резьбовыми заглушками. При покупке нового радиатора все необходимые детали для сборки, включая заглушки, входят в базовую комплектацию. Именно от правильной установки радиаторов отопления и схемы подключения коллекторов зависит эффективность системы отопления. Кран Маевского обычно устанавливается на один свободный выход, который также входит в комплект.Эффективный монтаж батарей отопления включает две основные схемы — однотрубный и двухтрубный способы подключения радиаторов отопления. Выбор схемы зависит от того, как подача и возврат будут подключены к системе. В рамках выбранной схемы соединение труб с теплоносителем может быть верхним, нижним, диагональным или боковым.

Примечание. На рисунке представлена ​​упрощенная схема конструкции радиатора. Конкретная модель будет отличаться конструктивными особенностями.

Однотрубная система отопления

Такие схемы подключения радиаторов отопления в частном доме считаются наиболее простыми и применяются даже в многоквартирных многоэтажных домах, несмотря на их невысокий КПД.Популярность однотрубной схемы объясняется ее дешевизной и простотой монтажа … Поэтому подключение аккумуляторов по этому принципу — это один маршрут, идущий от питающей к «обратной», подключенной к котлу. Для одного этажа схема однотрубного подключения отопления в частном доме следующая:

Из рисунка видно, что обратная труба предыдущей батареи является подающей трубой следующего радиатора. Недостаток такой схемы только один — в каждом следующем радиаторе температура будет ниже, чем в предыдущем.Помимо горизонтального подключения трубы с горячей водой существует и вертикальная разводка, и это тоже неплохое подключение … Такая схема обычно реализуется в многоквартирном доме, ее монтируют в двух вариантах — «а» и «б»:

1. По схеме «а» патрубок с теплоносителем подводится сверху, а вода направляется вниз.
2. По схеме «б» реализовано нижнее подключение радиаторов отопления.

Вариант «б» используется для экономии материалов, так как у этой схемы есть главный недостаток — температура на каждом следующем радиаторе падает даже больше, чем в варианте «а».

Двухтрубная схема

Перед подключением радиатора отопления необходимо изучить 2-трубный вариант, который считается более эффективным, более простым и способным регулировать температуру в каждом отопительном приборе. Но подключение радиатора отопления к двухтрубной системе потребует большего расхода стройматериалов и более высоких трудозатрат.

Плюс реализации такой схемы очевиден — в каждом радиаторе температура поддерживается максимально эффективно, на постоянном и стабильном уровне, а расположение и удаленность отопительных приборов от теплогенератора значения не имеет. .Двухтрубное подключение отопительных батарей осуществляется в многоквартирных многоэтажных домах. Подача и «обратка» сверху заглушены, и получается соединение двух параллельно идущих вертикальных коллекторов.

На практике используются другие схемы. двухтрубное отопление — коллекторное, оно же «луч» или «звезда». Но такие сложные схемы в основном используются для монтажа. скрытая проводка под полом. Из рисунка видно, что сначала необходимо собрать сам коллектор, а от него развести трубы отопления по всему помещению дома.

Перед тем, как правильно подключить батарею отопления, нужно понять, какая схема будет наиболее эффективной для конкретного помещения и его геометрии. Часто батареи подключаются двумя способами — однотрубным и двухтрубным — даже в одной комнате.

Диагональное подключение радиатора с верхним потоком

Вариант «А» (см. Рисунок ниже) считается наиболее эффективным. Если батареи подключаются по этому варианту, то в расчетах системы отопления для контура вводится поправочный коэффициент 1, а для остальных вариантов подключения — поправки в ту или иную сторону.Нагретая вода беспрепятственно проходит по трубопроводу, трубы заполнены на 100%, воздуха в них нет. В результате теплообменник нагревается равномерно по всей площади, что приводит к максимальной передаче тепла в помещение.

• А — диагональное подключение радиаторов отопления с верхним протоком;
• B — односторонняя схема с верхней подачей.

Вариант «Б» традиционно реализован по однотрубной схеме. Эта схема получила наибольшее распространение при подключении стояков с подводом теплоносителя сверху в многоэтажных домах или при соединении труб с подводом снизу на нисходящих теплотрассах.

С положительной стороны: схема работает максимально эффективно, если в батарее мало секций.

Отрицательный момент: при большом количестве секций теплообмена давление в системе может оказаться недостаточным для проталкивания воды через самое верхнее кольцо. Поэтому вода может протекать через ближние вертикальные участки батареи, что спровоцирует застой на определенных участках теплотрассы.

Примерное количество радиаторных секций в помещении — таблица:

Марка	Тепловая мощность,	Площадь помещения, м 2 (высота потолков 2. 7 м)
		8,0	10,0	12,0	14,0	16,0	18,0	20,0	22,0	24,0	26,0	28,0	30,0	32,0	34,0	36,0	38,0	40,0
		Необходимое количество секций
Алюминиевый радиатор A350	0,14	б	7	8	9	12	13	14	15	16	17	18	19	20	21	22	23	24
Радиатор алюминиевый A500	0,186	5	6	7	8	10	11	12	13	14	15	16	17	18	19	20	21	22
Алюминиевый радиатор S500	0,201	4	5	б	7	9	10	11	12	13	14	15	16	17	18	19	20	21
Биметаллический радиатор L350	0,14	7	8	9	10	12	13	14	15	16	17	18	19	20	21	22	23	24
Биметаллический радиатор L500	0,19	б	7	8	9	И	12	13	14	15	16	17	18	19	20	21	22	23

Радиаторы даже стандартных размеров дадут потери тепла до 5%. А при увеличенном количестве секций тепловые потери на каждом радиаторе могут достигать 10%. Поэтому при подключении радиаторов отопления контура обвязки батареи лучше устанавливать по первому способу — «А».

Варианты подключения радиатора

Подача воды снизу при одностороннем подключении труб

Контур имеет низкий КПД, но при нижнем подключении труб подачи теплоносителя применяется очень часто даже в многоэтажных домах .Вариант оправдывает себя простотой монтажа, экономичным расходом стройматериалов и невысокими трудозатратами.

Минусы подключения с этой опцией:

1. Появление зоны застоя воды, которая приведет к охлаждению самого дальнего радиатора.
2. Потери тепла могут возрасти до 20-25%.

Двусторонняя нижняя подача

Опция применяется как в частных домах, так и в многоквартирных многоэтажках.Такая схема позволяет замаскировать трубопровод в стене или под полом. КПД невысокий, но популярен вариант именно из-за возможности скрытой прокладки труб.

Недостатки:

1. Тепловые потери могут возрасти до 10-15%.
2. Верхние секции аккумуляторных секций будут меньше нагреваться из-за противотока охлаждающей жидкости, так как горячая вода будет стремиться двигаться по нижнему коллектору.

Подключение снизу по диагонали

Самая неэффективная установка батарей отопления, но возможны случаи принудительной установки именно такой схемы.

Недостатки:

1. Как уже было сказано выше, давления в магистрали может не хватить, чтобы максимально прогреть верхние кольца системы отопления.
2. Кроме того, важную роль играют сопротивление и разница температур. Поэтому при установке радиатора с большим, чем расчетное количество секций, под патрубком возврата теплоносителя может появиться зона застоя.
3. Тепловые потери при установке отопления по аналогичной схеме ≤ 20%.

Верхнее подключение с обеих сторон

Перед тем, как правильно подключить радиатор, вы должны понимать, что этот вариант неэффективен. Недостатки:

1. Подача теплоносителя осуществляется через верхний коллектор, а это значит, что она не будет стекать вниз, а нижняя часть АКБ всегда будет холодной.
2. Эта опция также применяется в исключительных случаях, когда нет других решений. Подключение высоких радиаторов отопления по этой схеме можно считать более-менее эффективным.

Оптимизация подключения батарей — Опции

С существующим трубопроводом вы не хотите его менять, но часто этот вариант более выгоден, чем замена радиатора или изменение всей схемы подключения батареи в системе. Можно оптимизировать соединение труб, непосредственно подключенных к батарее, если геометрически изменить трубопровод радиатора отопления (см. Рисунок ниже):

Компании, которые производят батареи отопления и радиаторы, почти всегда производят модели, предназначенные для подключения различных варианты врезки, но наиболее оптимальным решением подключения, по крайней мере, в Москве, является диагональный вариант, который в паспорте устройства указан как наиболее эффективный. Также в инструкции по эксплуатации (и, возможно, на самом устройстве) указано правильное направление потока и другие полезные параметры. Если нет возможности приобрести вышеуказанный радиатор, оптимизация теплоотдачи проводится с помощью клапана.

Такой клапан устанавливается между секциями, перекрывая штуцер пересечения. Вставить внутрь вентиль трубы отопления, подвода или слива теплоносителя — это зависит от выбранного варианта подключения аккумулятора.

Другой вариант оптимизации теплопередачи — расширение потока.Это специальная труба Ø 16 мм, которая вставляется в верхний коллектор радиатора. Если резьба Ø 16 мм не подходит к радиатору или аккумулятору, то можно купить удлинитель с другим диаметром резьбы или подключить его к аккумулятору через переходную втулку.

Удлинитель наиболее эффективен, когда он подключается по диагонали к верхней части батареи и является односторонним. В этом варианте подключения теплоноситель через полость удлинителя попадает на верхний удаленный край аккумуляторной батареи и оттуда движется по диагонали к нижнему противоположному концу радиатора. Таким образом, по диагонали сверху вниз реализован вариант теплоносителя, при котором равномерно прогреваются все секции нагревателя.

Видео о работе однотрубной системы отопления

Видео о работе двухтрубной системы отопления

Расположение радиатора в комнате

Даже самый дорогой радиатор не даст желаемого эффекта, если он неправильно подключен или неправильно установлен на стене. Стандартные варианты монтажа батарей отопления — под оконными проемами, рядом с входными дверными проемами, в местах постоянных сквозняков.Но есть и стандартные требования к креплению батарей отопления к стенам и другим поверхностям:

1. Под подоконником. Под ним всегда найдется место для аккумулятора, так как другие предметы интерьера там просто не нужны. Все сквозняки из окна сводятся к минимуму за счет теплового потока от радиатора. При таком расположении устройства его общая длина не должна превышать ширины всего окна. При соблюдении этого правила тепловая мощность будет максимальной. Радиатор следует монтировать по центру окна, допуск влево или вправо не должен быть более 2 см.
2. Между подоконником и радиатором отопления должно быть расстояние не менее 10 см (или не менее ¾ толщины радиатора), но не более 15 см, иначе плоскость подоконника сохранится. весь тепловой поток или не отражает его при высоком монтаже.
3. Расстояние между аккумулятором и стеной, на которой он установлен, должно быть не менее 2 см. Меньшее расстояние провоцирует скопление мусора и пыли, что, в свою очередь, снижает теплоотдачу устройства.

Эти требования не закреплены в ГОСТе, поэтому носят рекомендательный характер. Если нет других рекомендаций от производителя, лучше всего учитывать эти советы при установке любого радиатора. Но чаще всего производитель в паспорте радиатора указывает оптимальную схему его установки на стену, которую следует использовать.

Заключение

После рассмотрения основных вариантов подключения отопительных приборов к системе отопления четко выявляются их основные недостатки, а также преимущества каждого варианта подключения. К тому же рассмотренные варианты оптимизации теплоотдачи можно применить к любой схеме, а рекомендации по монтажу радиаторов всегда нужны при установке системы отопления в квартире или в частном доме.

обзор лучших способов

Об установке радиаторов в разделе дизайна, конечно, говорить рано. Тем не менее, подключение батарей отопления нужно продумать уже на этом этапе.То есть выбрать способ подключения радиаторов к трубопроводу.

О чем это, спросите вы?

Самое эффективное подключение радиатора

Как известно, секционные радиаторы имеют четыре выхода (или входа?):

На первый взгляд кажется, что без разницы, в каком из этих мест подключать подающий и обратный патрубки. Но это только на первый взгляд. Потому что с разными вариантами подключения батарей будут и будут работать с разной эффективностью.

Чтобы не мучить вас, сразу покажу способ подключения, который считается наиболее эффективным. Как это:

При таком способе подключения радиатор прогревается наиболее полно, равномерно и его теплоотдача лучше, чем при других способах.

Рассмотрим другие методы для сравнения.

Одностороннее подключение батарей отопления

Схематично такое подключение выглядит так:

А при таком подключении есть ограничение по количеству секций: для алюминиевого радиатора не более 20 секций.

Нижнее подключение батарей отопления

Здесь подача и обратка подключены к нижним выводам радиатора:

По этой схеме батареи подключаются при прохождении труб по низу стены или по полу (например, при коллекторной разводке). Как видно из рисунка, КПД при таком подключении все равно снижается до 88%.

Подключение отопительных батарей с нижним протоком

Зеркальное отражение первого метода, т.е.е. подача внизу и обратка по диагонали вверху:

КПД радиатора при таком подключении всего 80%.

И еще вариант подключения АКБ с питанием снизу:

КПД радиатора еще ниже: 78%.

Одностороннее нижнее подключение радиаторов

Есть радиаторы с входом и выходом рядом. Схематично подключение таких радиаторов выглядит так:

Такое соединение имеет то преимущество, что трубы незаметны, но КПД при таком соединении также составляет 78%.Чтобы получить с такими радиаторами необходимую мощность, нужно установить больше секций.

Как способ установки радиатора влияет на его эффективность?

Помимо способа подключения, на эффективность радиатора влияет способ его установки. О чем я говорю? Да о следующем.

Обычно радиаторы ставят под окнами, и это хорошо … если бы не подоконники. При отсутствии подоконника ничто не мешало бы радиатору отдавать тепло воздуху, который бы беспрепятственно поднимался вертикально вверх.И все 100% тепла от радиатора уходило на обогрев помещения.

Из-за подоконника меняется траектория движения воздуха, теплоотдача снижается на 3 … 4%. Если и радиатор спрятан в какой-то нише, то его КПД все равно падает, аж на 7%:

Декоративные экраны еще больше уменьшают теплопередачу радиаторов. Если внизу экрана есть пространство для доступа воздуха, то теплоотдача снижается на 5 … 7%:

А для полностью закрытых декоративной ширмой радиаторов теплоотдача падает на 20… 25% в целом.

Вывод: если очень хочется скрыть от глаз батарею отопления, выбирайте хотя бы те экраны, у которых есть доступ воздуха снизу.

Итак, теперь вы знаете практически (теоретически :)) все о подключении батарей отопления. А непосредственно об их установке в одной из следующих статей.

подключение батарей отопления

Эффективная работа системы отопления — залог комфортного проживания в частном доме.Прекрасно, если такая система уже подключена к сетям центрального отопления. В противном случае возникает необходимость в использовании автономного отопления, которое также должно обеспечивать жильцам комфортные условия для проживания. В этом случае наиболее важным моментом является выбор схемы подключения радиаторов отопления в частном доме.

Многие даже не догадываются, что такая схема подключения существенно влияет на теплоотдачу отопительного прибора, циркуляцию теплоносителя внутри него и интенсивность движения горячей воды. .. Это те моменты, которые влияют на эффективность работы. система отопления в целом.

Схемы разводки труб

Для начала необходимо понять схему расположения труб. Это актуально потому, что жители частных домов находятся в стадии строительства или при реализации капитального ремонта не могут правильно рассчитать затраты, понесенные на строительство системы отопления. Поэтому часто приходится экономить непосредственно на материалах.

Частные дома характеризуются однотрубной и двухтрубной проводкой … В чем их разница?

Однотрубная разводка

Самый экономичный вариант … Благодаря схеме должно получиться следующее:

• От котла отопления по низу пола протягивается труба, проходящая через все помещение и возвращаясь обратно в котел.
• Радиаторы устанавливаются сверху на трубу, а подключение производится по нижним трубам. При этом из трубы внутри нагревателя течет горячая вода, которая полностью его наполняет.Отдающая тепло часть теплоносителя начинает спускаться и выходит через второй патрубок, снова попадая в трубу.

В результате получается поэтапное подключение радиаторов с нижним подключением аккумулятора. В этом случае стоит обратить внимание на один отрицательный момент, влияющий на эффективность теплопередачи. В результате такого последовательного подключения однотрубной разводки происходит постепенное снижение температуры теплоносителя в каждом последующем ТЭНе.Это сделает последнюю комнату самой холодной.

Эта проблема решается двумя способами:

• к системе подключается циркуляционный насос, который равномерно распределяет горячую воду на все отопительные приборы;
• в последнем помещении можно надстроить радиаторы, в результате площадь теплоотдачи увеличится.

Данная схема имеет такие достоинства, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• мелкие затраты на оборудование и материалы;
• можно использовать разные виды охлаждающей жидкости.

Двухтрубная разводка

Для частного дома такая схема отопления считается наиболее эффективной. Однако стоит учесть тот факт, что затраты на первых порах будут немалыми, ведь нужно будет проложить две трубы для подачи и отвода горячей воды. Но все же такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по помещению;
• можно контролировать и регулировать определенный температурный режим в каждой комнате;
• возможен ремонт любого элемента системы отопления без его отключения;
• топлива расходуется очень мало.

Схемы подключения радиаторов отопления

После того, как вы разобрались с разводкой, следует перейти к главному — схеме подключения радиаторов отопления.

Боковое подключение Радиаторы являются наиболее распространенными применительно к системе отопления в городской квартире. Для правильного подключения аккумуляторов по этой схеме в частном доме трубы выводят сбоку по стене и подключают к двум патрубкам аккумулятора сверху и снизу. К верхнему патрубку, подающему теплоноситель, обычно подключают патрубок, а к нижнему патрубку — обратный контур. Часто поступают наоборот, однако эффективность теплопередачи устройства снижается на 7%.

Батареи с диагональным подключением считаются наиболее эффективными. Для подключения аккумуляторов по этой схеме выполните следующие действия: сначала подвод теплоносителя подключают к верхнему патрубку, а обратку — к нижнему, который находится с другой стороны устройства. Таким образом, теплоноситель внутри аккумулятора начинает двигаться по диагонали, отсюда и название схемы.Его эффективность зависит от того, насколько равномерно вода распределяется внутри радиатора. В очень редких случаях несколько аккумуляторных секций могут оставаться холодными. Это происходит, если напор или расход слишком мал.

Нижнее присоединение к радиатору встречается не только в однотрубных схемах. В двухтрубных это тоже применяется, но только в частных одно-двухэтажных домах. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По мнению специалистов, такая компоновка позволяет снизить теплоотдачу радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приведет к удорожанию всех процессов, а также потребуются дополнительные затраты на электроэнергию, затрачиваемую при работе такого насоса. Для расчета необходимой мощности радиаторов требуется большое количество самых разнообразных коэффициентов.

Ошибки при установке радиаторов отопления

Часто при подключении радиаторов отопления возникают следующие ошибки:

Вывод

Таким образом, установка радиаторов отопления в частном доме осуществляется на основании схемы их подключения.Мы должны быть благодарны специалистам, разработавшим эти методы до мелочей. При внимательном изучении данной схемы и применении на практике можно качественно подключить радиаторы отопления.

Системы отопления используются для поддержания тепла в зданиях. К большинству относятся радиаторы, которые монтируются несколькими способами. Опции зависят от конструкции трубопровода и используемых батарей.

На первый взгляд отличий в схемах не так много, но для выбор лучше оставить профессионалу … Специалист поможет вам составить грамотный проект, который не только учтет пожелания собственника, но и будет работать качественно.

Как подключить радиаторы к однотрубной системе отопления

Широко распространен за счет невысокой стоимости и простоты монтажа … В большинстве многоквартирных домов обвязка производится именно таким способом. В частных постройках встречается реже. Радиаторы включены в проводку последовательно … Теплоноситель делает круг от котла, посещая каждую батарею по очереди.Из крайнего участка цепи жидкость возвращается на обратный патрубок.

Такая система имеет пару недостатков:

1. Невозможность регулировки отдельных радиаторов. Возможна установка контроллера, но управлять можно только всей цепью.
2. Последовательное соединение приводит к ухудшению прогрева на удаленных участках трубопровода , так как рабочая жидкость по пути теряет тепло.

Лучшие и худшие характеристики двухтрубной системы

В отличие от напарника, имеет прямой и обратный трубопровод , назначение которых, соответственно: подача горячей, возвратной охлажденной воды.Каждая батарея в системе подключена параллельно … она увеличивает нагрев дальних участков цепи. Две трубы позволяют устанавливать перед каждым радиатором регуляторы, с помощью которых устанавливается необходимая температура.

Недостатком является сложность монтажа и повышенная стоимость.

Ссылка. Стоимость почти вдвое больше , по сравнению с однотрубной системой отопления.

Какая схема подключения аккумулятора самая эффективная?

Различают трехстороннюю установку радиатора .

Диагональ

Считается наиболее эффективной и применяется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубных и двухтрубных систем.

это связано с высоким КПД:

1. Охлаждающая жидкость поступает в аккумулятор из верхнего угла.
2. Жидкость распределена по доступному объему.
3. Вытекает в противоположной точке.

По этой схеме систем тестирования на заводах.

Нижний

Он встречается реже, чем другие, потому что имеет на более низкий КПД. Обе трубы подключены к нижней части батареи. В среднем потерь составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае материалов потребуется больше.

Из плюсов следует выделить возможность установки в пол, скрывающий обвязку.А чтобы компенсировать невысокий КПД, рекомендуется установить более мощный радиатор.

Не следует использовать аналогичную схему в трубопроводе без насоса , так как возникает вихревое явление. Поток нагревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление еще не изучено, поэтому возможные последствия неясны.

Боковая или односторонняя

Как следует из названия, трубы включают с одной стороны: по верхнему и нижнему углам. Аналогичный вариант монтажа применяется в домах с вертикальными магистралями, например, в многоквартирных домах. Данная схема не применяется при подаче теплоносителя снизу , так как монтаж намного сложнее.

Фото 3. Как однотрубная, так и двухтрубная системы позволяют подключать аккумулятор сбоку. В первом случае потребуется байпас.

Обладает высокой эффективностью чуть меньше диагонального рисунка… Это относится к радиаторам с 10 и менее секциями. Длинные аккумуляторы хуже прогреваются, так как рабочая жидкость должна далеко уходить в сторону.

Важно! Этот коэффициент не влияет на панельные теплообменники , в которых размещены специальные стержни для улучшения подачи.

Полезное видео

В видео рассматриваются особенности различных популярных схем подключения радиаторов.

Нагревательные батареи можно подключить одним из трех способов.При выборе нужно учитывать, что у каждого есть свои плюсы и минусы. Схема трубопроводов является основой выбора. В городских квартирах диагональ не используется, так как они обычно имеют боковой выход. Однако некоторые домашние мастера и профессионалы при выборе эффективной системы отдают предпочтение диагональному варианту.

Особенности схемы диагонального подключения

Если вам тоже интересно, почему диагональное подключение наиболее эффективно, то вам стоит рассмотреть этот вариант более подробно.Если принять во внимание процесс, в котором задействован горячий воздух или вода, то действие будет происходить по одному физическому закону: теплые массы поднимаются вверх, а холодные опускаются.

Для равномерного распределения тепла по объему радиатора охлаждающая жидкость должна распределяться по батарее. Как уже говорилось выше, в городских квартирах боковое подключение выполняет роль главной цепи. Ведь там используется принудительная циркуляция под высоким давлением … Диаметр выходных и выходных патрубков всего 20 мм.Через них вода под высоким давлением попадает в аккумулятор, что позволяет равномерно и быстро наполнять устройство.

Если мы говорим о частном домостроении, где циркуляция естественная, то заполнение радиаторов отопления происходит под действием упомянутого выше физического закона. Поэтому горячие потоки проникают через верхний патрубок, выталкивая холодную воду через нижний патрубок с противоположной стороны. Две насадки расположены по диагонали, если смотреть со стороны устройства.Отсюда и название соединения. Хладагент наполняет аккумулятор постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплопередачи, но и физический закон. Поэтому эта схема наиболее эффективна.

Особенности реализации диагональной схемы

Диагональное подключение радиатора отопления можно реализовать самостоятельно. Работу следует начинать с подготовки аккумуляторной батареи. Для этого нужно позаботиться о наличии:

• самих отопительных приборов;
• запорная арматура;
• трубы;
• фитинги;
• прочие дополнительные устройства, такие как теплосчетчики, кран Маевского и термоголовка.

На первом этапе работы устанавливается радиатор. Необходимо учитывать правила. Это связано с тем, что от них будет зависеть эффективность теплопередачи. При использовании диагонального радиатора отопления часть оконного проема должна быть совмещена с осью радиатора. Расстояние до верхнего коллектора от подоконника должно быть в пределах 15 см. Что касается ступеньки от пола до нижней части коллектора, то она должна быть такой же. Расстояние от стены до аккумулятора должно составлять 5 см.Возможны ошибки. Если речь идет о расстоянии до подоконника или пола, то погрешность может достигать 4 см, при этом шаг между батареей и стеной можно увеличить или уменьшить на 1 см.

Если вы решили использовать диагональное подключение радиатора отопления, то необходимо принять во внимание некоторые допущения, которые будут влиять на скорость теплопередачи. Например, если в комнате нет подоконника, то этот показатель можно увеличить максимум на 20%. Если переместить аккумулятор ближе к полу, теплоотдача снизится на 7%.Для повышения эффективности отвода тепла профессионалы рекомендуют дополнить радиатор светоотражающим экраном, который устанавливается на стене. Можно использовать для этого лист ДВП или картона, каждый из которых покрыт фольгой. В этом случае теплоотдачу можно увеличить на 25%.

Если вы хотите добиться правильной работы радиатора, то к его ведению и установке следует подойти с максимальным вниманием. Важно правильно выровнять инструмент по горизонтали.Избавиться от перекосов можно с помощью уровня. На этом этапе важно будет нанести разметку. После нанесения разметки можно устанавливать кронштейны.

В качестве крепежа используется саморез, устанавливается на пластиковые дюбели. В продаже сегодня можно найти кронштейны, имеющие форму булавок. Их вкручивают в дюбель внушительного диаметра. Теперь все готово для установки радиатора и подключения его к системе трубопроводов.

Комплект радиатора для диагональной схемы

Диагональная схема подключения радиаторов отопления обязательно предполагает полный комплект батарей.Для этого его дополняют, с помощью которого можно выпустить воздух. Вам нужно позаботиться о наличии металлических муфт, которые еще называют американки. Устанавливаются в патрубок, для этого нужно использовать резьбовые металлические муфты. К последним арматуры усилены, на каждый патрубок должен приходиться по одному такому элементу. Это отключит аккумулятор от тепловой сети, если вы столкнетесь с необходимостью ремонта. В этом случае сама система будет работать нормально.

Подробнее по диагональной разводке

Диагональная схема подключения радиаторов отопления в городских квартирах применяется редко.Однако, по мнению специалистов, этот прием можно использовать, если количество секций в одной батарее превышает 12 штук. При нижнем боковом подключении, а также при циркуляции воды под давлением напор не сможет пересилить такое количество секций. Крайние останутся немного теплыми, и толку от них не будет.

Данная схема применяется в двухтрубной системе электропроводки. Нисходящий контур необходимо подключить к верхнему патрубку, а обратный контур — к нижнему.Если циркуляция принудительная, то подключение можно осуществить и наоборот, но в этом случае вы столкнетесь со снижением КПД.

Для справки

При диагональном подключении радиаторов отопления в частном доме потери тепла через батареи составляют 2%. Поэтому при выполнении теплотехнических расчетов в данном случае принят коэффициент 1,1.

Основные виды подключения

Также существует одностороннее подключение, при котором труба горячего водоснабжения и обратная труба будут подключены к одной стороне радиатора.Применение этого принципа рационально для одноэтажных домов. Схема подходит, если вы хотите подключить длинный радиатор до 15. Но если этот параметр увеличить, то эффективность нагрева снизится, потому что последние секции будут холоднее.

Рассматривая основные варианты подключения радиаторов отопления, следует также обратить внимание на нижние подключения, подходящие для систем с трубами, проходящими под поверхностью пола. В этом случае над поверхностью будет небольшой участок трубы, ведущий к нижнему патрубку.Впускная труба устанавливается с одной стороны батареи, а выпускная труба — с другой. Минусом этого метода появляются значительные тепловые потери, которые достигают 15%. Вверху аккумулятор может не полностью нагреться.

Важно помнить

Однотрубное диагональное подключение радиаторов отопления применяется достаточно редко, поскольку такая схема имеет существенный недостаток, выражающийся в отсутствии возможности регулировки подачи тепла. Таким образом, пользователь не сможет регулировать степень нагрева радиаторов, в некоторых случаях эта особенность является существенным недостатком.Однако теплопередача рассчитывается еще при создании проекта отопления, и в дальнейшем она должна соответствовать заданным параметрам.

Основные преимущества диагонального подключения

Диагональный метод хорош тем, что обеспечивает самый высокий коэффициент теплопередачи. Это верно, если сравнивать с остальными вышеперечисленными схемами. Другими словами, в случае диагонального подключения можно обеспечить помещение максимальным количеством тепла. Диагональное подключение радиаторов отопления в квартире должно обеспечивать движение теплоносителя внутри батареи с образованием градиентной петли.

Эффективность этой схемы может снизиться, что произойдет при большом количестве секций. Но даже в этом случае их предельное количество может быть 24, тогда как в боковой схеме этот параметр всего 12. Эту особенность можно считать важным преимуществом, ведь можно использовать более длинные радиаторы. При боковом подключении увеличение количества секций будет сопровождаться менее эффективными рабочими элементами, расположенными по бокам.

Основные недостатки

Диагональное подключение радиаторов отопления, плюсы и минусы которого описаны в статье, также может быть использовано вами.Важным минусом этой схемы является не слишком привлекательный дизайн … Ведь нельзя поспорить с тем, что дополнительная труба выглядит не очень эстетично. Он соединяет обратную трубу и верхний шланг радиатора, первый из которых идет снизу. Обратной стороной является то, что не во всех городских квартирах есть возможность обеспечить такое подключение. Ведь при строительстве советских многоэтажек стремились к минимальному расходу материалов, и зачастую отдельный обходной путь не устанавливали.

Вывод

Диагональное соединение радиатора отопления с однотрубной системой хоть и нежелательно, но все же возможно. Но при этом следует учитывать, что для повышения уровня теплоотдачи важно учитывать повышающий коэффициент, который иногда достигает 1,2. Таким образом, паспортную теплоотдачу необходимо увеличить на 20%.

Здесь вы узнаете, как правильно подключить батарею отопления в квартире: лучшее место для радиаторов, схемы и способы подключения в многоквартирном доме, как запустить систему отопления.

Все жители многоквартирных домов ждут запуска системы отопления с первыми похолоданиями.

Для сохранения тепла в помещениях важно не только то, как централизованное отопление будет работать в новом сезоне и какие профилактические работы проводились летом, но и как лучше подключить радиаторы отопления в квартире, чтобы получить 100% тепло. перечислить.

Пуск системы отопления в многоэтажном доме

Включение теплоснабжения в многоэтажных домах часто вызывает беспокойство, особенно в старых.Это связано с тем, что превентивные меры и проверки часто не выявляют скрытых угроз и нарушений. Только пропустив охлаждающую жидкость через систему под высоким давлением, можно узнать, насколько она прочна и эффективна.

Во избежание аварийных ситуаций нужно знать, как запустить отопление в многоквартирном доме:

1. Во-первых, охлаждающая жидкость должна подаваться насосом малой мощности , чтобы система наполнялась постепенно, этаж за этажом.
2. Во-вторых, надо подавать снизу вверх , что позволит вытеснить воздух, скапливающийся в тепловой сети во время летнего «отдыха».Когда вода поднимается медленно, нагрузка на трубы и радиаторы минимальна, что увеличивает срок их службы.
3. В-третьих, возможно, потребуется выпустить остаточный воздух , что делают работники тепловых сетей на чердаке здания через специальные воздухосборники. Достаточно открутить кран и дождаться, пока из труб перестанет доноситься шипение и свист. Если чердачного помещения нет, то такую ​​же процедуру проводят на верхнем этаже здания с помощью крана Маевского.
4. В-четвертых, необходимо слить немного теплоносителя при удалении воздуха из труб. делать это аккуратно, чтобы не затопить квартиры жильцов.

Полная нагрузка на систему дается только после выполнения этих действий. Это убережет трубы от прорыва и позволит равномерно распределить теплоноситель по всем его элементам.

Лучшее место для радиаторов

Помимо запуска централизованного отопления, которым занимаются работники тепловых сетей, жители должны позаботиться о своих «рабочих местах».

Чтобы в комнатах было действительно тепло, нужно знать, как подключить батарею отопления в квартире, чтобы она обогревалась максимально эффективно.

Для начала нужно проверить, насколько правильно было выбрано место для радиаторов. Обычно они монтируются под окнами, чему есть логичное объяснение.

Остекление помещения — его слабое звено, ведь даже самые качественные окна холоднее стен … Выходящий из них воздух нагревается батареями, расположенными под подоконником, что снижает теплопотери.

Мало установить обогреватели под оконным проемом, следует понимать, как правильно подключить батареи отопления в квартире, чтобы их участки прогревались равномерно.

Нормы указаны в СНиП и соответствуют:

1. Радиатор по длине должен занимать не менее 70% площади под подоконником. Лучше, если этот параметр будет 90%, тогда не страшен никакой холод, а воздух из холодного окна прогреется практически мгновенно.
2. Расстояние между батареей и полом должно быть не менее 6 см. , а под подоконником — от 5 до 10 см.
3. Нагревательная секция должна отступать от стены на 2-2,5 см.

Выполнив эти условия, вы можете проверить, насколько качественно выполнено подключение отопления в квартире. Распределение тепловых потоков будет заметно при равномерном обогреве помещения. Если в нем есть холодные зоны, значит, что-то сделали не так.Возможно дело не в расположении, а в неправильном подключении аккумулятора.

Схемы подключения элементов

Как подключено отопление в квартире? Если рассматривать все способы подключения радиаторов отопления в многоквартирном доме, то самым эффективным, которого придерживается большинство мастеров, будет верхний подвод и нижний отвод (диагональ).

Гарантирует 100% КПД, так как нагрев происходит наиболее равномерно и с полной теплоотдачей, но также имеет ряд недостатков:

1. Охлаждающая жидкость практически не имеет сопротивления на пути, что позволяет ей максимально быстро проходить по системе, не успевая отдавать свое тепло.Для уменьшения теплопотерь необходимо установить нагреватели с 10 и более элементами .
2. Трубы выглядят не слишком эстетично. встраивается в вертикальный стояк.

В остальном это довольно эффективный и популярный способ подключения аккумуляторов.

Установка радиаторов отопления в квартире с односторонним подключением тоже имеет хорошие показатели, но они несколько ниже — 97%. При таком способе патрубок, подающий теплоноситель, и его выход подключаются к одной стороне батареи.Неплохой метод, но чаще применяется для небольших конструкций.

При одностороннем подключении количество секций в радиаторах ограничено. Если требуется обогрев большой площади, то можно применить другой метод.

Самым невыгодным является подключение снизу, когда подводящий патрубок и обратка снизу от аккумулятора. Такой вид подключения применяется, когда необходимо «спрятать» трубы в полу, но при этом следует учитывать, что потери тепла могут достигать 15%.

Вот основные способы подключения радиаторов отопления в квартире:

Двухтрубное соединение считается лучшим, так как подача теплоносителя и его отвод производятся разными патрубками … Под ним параллельное соединение, которое максимально эффективно распределяет воду по системе, равномерно ее нагревая.

Двухтрубная схема подключения позволяет регулировать уровень теплоотдачи с помощью специального клапана, установленного перед аккумулятором.

Как правильно подключить батарею отопления в квартире?

Чтобы узнать, как подключить радиаторы отопления в квартире, следует придерживаться некоторых советов, которые дают новичкам специалисты:

1. В местах подключения радиаторов необходимо установить запорно-регулирующие устройства. Это позволит сбалансировать систему и позволит снять секцию для промывки или замены при необходимости.
2. Приобретите готовые комплекты радиаторов с подходящей арматурой.
3. Чтобы воздух не скапливался в системе, нужно установить аккумуляторы на небольшом уклоне напротив крана Маевского.

Подводя итог, можно сделать вывод, что одностороннее подключение наиболее эффективно для небольших аккумуляторов, а диагональная схема больше подходит для длинных сегментов. Вот как правильно подключить радиатор отопления в квартире, чтобы получить максимальный комфорт.

Можно ли подключить радиаторы отопления. Подключение радиаторов отопления

Здесь вы узнаете, как правильно подключить батарею отопления в квартире: лучшее место для радиаторов, схемы и способы подключения в многоквартирном доме, как запустить систему отопления.

Все жители многоквартирных домов ждут запуска системы отопления с первыми похолоданиями.

Для сохранения тепла в комнатах важно не только как будет работать централизованное отопление в новом сезоне и какие профилактические работы проводились летом, но и как лучше подключить радиаторы отопления в квартире, чтобы получить 100 % теплопередача.

Пуск системы отопления в многоэтажном доме

Включение теплоснабжения в многоэтажных домах часто вызывает беспокойство, особенно в старых.Это связано с тем, что зачастую профилактические мероприятия и проверки не выявляют скрытых угроз и нарушений. Только пропустив охлаждающую жидкость через систему под высоким давлением, можно узнать, насколько она прочна и эффективна.

Во избежание аварийных ситуаций нужно знать, как запустить отопление в многоквартирном доме:

1. Сначала, , охлаждающая жидкость должна подаваться насосом малой мощности, чтобы система наполнялась постепенно, этаж за этажом.
2. Во-вторых, надо подавать снизу вверх , что позволит вытеснить воздух, скапливающийся в тепловой сети во время летнего «отдыха».Когда вода поднимается медленно, нагрузка на трубы и радиаторы минимальна, что увеличивает срок их службы.
3. В-третьих, возможно, потребуется выпустить остаточный воздух , что делают работники тепловых сетей на чердаке здания через специальные воздухосборники. Достаточно открутить кран и дождаться, пока из труб перестанет доноситься шипение и свист. Если чердачного помещения нет, то такую ​​же процедуру проводят на верхнем этаже здания с помощью крана Маевского.
4. В-четвертых, необходимо слить немного теплоносителя при удалении воздуха из труб. делать это аккуратно, чтобы не затопить квартиры жильцов.

Полная нагрузка на систему дается только после выполнения этих действий. Это убережет трубы от прорыва и позволит равномерно распределить теплоноситель по всем его элементам.

Лучшее место для радиаторов

Помимо запуска централизованного отопления, которым занимаются работники тепловых сетей, жители должны позаботиться о своих «рабочих местах».

Чтобы в комнатах было действительно тепло, нужно знать, как подключить батарею отопления в квартире, чтобы она обогревалась максимально эффективно.

Для начала нужно проверить, насколько правильно было выбрано место для радиаторов. Обычно они монтируются под окнами, чему есть логичное объяснение.

Остекление комнаты — ее слабое «звено», ведь даже самые качественные окна холоднее стен. Поступающий от них воздух нагревается батареями, расположенными под подоконником, что снижает теплопотери.

Мало установить обогреватели под оконным проемом, следует понимать, как правильно подключить батареи отопления в квартире, чтобы их секции нагревались равномерно.

Нормы указаны в СНиП и соответствуют:

1. Радиатор по длине должен занимать не менее 70% площади под подоконником. Лучше, если этот параметр будет равен 90%, тогда не страшен никакой холод, а воздух из холодного окна прогреется практически мгновенно.
2. Расстояние между батареей и полом должно быть не менее 6 см. , а под подоконником — от 5 до 10 см.
3. Нагревательная секция должна отступать от стены на 2-2,5 см.

Выполнив эти условия, вы можете проверить, насколько качественно выполнено подключение отопления в квартире. Распределение тепловых потоков будет заметно при равномерном обогреве помещения. Если в нем есть холодные зоны, значит, что-то сделали не так.Возможно дело не в расположении, а в неправильном подключении аккумулятора.

Схемы подключения элементов

Как подключено отопление в квартире? Если рассматривать все способы подключения радиаторов отопления в многоквартирном доме, то самым эффективным, которого придерживается большинство мастеров, будет верхний подвод и нижний отвод (диагональ).

Гарантирует 100% КПД, так как нагрев происходит наиболее равномерно и с полной теплопередачей, но также имеет ряд недостатков:

1. Охлаждающая жидкость практически не имеет сопротивления на пути, что позволяет ей максимально быстро проходить по системе, не успевая отдавать свое тепло.Для уменьшения теплопотерь необходимо установить нагреватели с 10 и более элементами .
2. Трубы выглядят не слишком эстетично. встраивается в вертикальный стояк.

В остальном это довольно эффективный и популярный способ подключения аккумуляторов.

Установка радиаторов отопления в квартире с односторонним подключением также имеет хорошие показатели, но они несколько ниже — 97%. При таком способе патрубок подачи теплоносителя и его выход соединяются с одной стороной аккумулятора.Неплохой метод, но чаще применяется для небольших конструкций.

При одностороннем подключении количество секций в радиаторах ограничено. Если требуется обогрев большой площади, то можно применить другой метод.

Самым невыгодным является подключение снизу, когда подводящий патрубок и обратка снизу от аккумулятора. Такой вид подключения применяется, когда необходимо «спрятать» трубы в полу, но при этом следует учитывать, что потери тепла могут достигать 15%.

Вот основные способы подключения радиаторов отопления в квартире:

Лучшим считается двухтрубное соединение, так как подача теплоносителя и его отвод производятся по разным трубам. С его помощью осуществляется параллельное подключение, которое максимально эффективно распределяет воду по системе, равномерно нагревая ее.

Двухтрубная схема подключения позволяет регулировать уровень теплоотдачи с помощью специального клапана, установленного перед аккумулятором.

Как правильно подключить батарею отопления в квартире?

Чтобы узнать, как подключить радиаторы отопления в квартире, следует придерживаться некоторых советов, которые дают новичкам специалисты:

1. В местах подключения радиаторов необходимо установить запорно-регулирующие устройства. Это позволит сбалансировать систему и позволит снять секцию для промывки или замены при необходимости.
2. Приобретите готовые комплекты радиаторов с подходящей арматурой.
3. Чтобы воздух не скапливался в системе, нужно установить аккумуляторы на небольшом уклоне напротив крана Маевского.

Подводя итог, можно сделать вывод, что одностороннее подключение наиболее эффективно для небольших аккумуляторов, а диагональная схема больше подходит для длинных сегментов. Вот как правильно подключить радиатор отопления в квартире, чтобы получить максимальный комфорт.

Для того, чтобы автономная система отопления работала максимально эффективно и результативно, важно не только правильно выбрать отопительные приборы, входящие в ее конструкцию, но и соответствующим образом подключить их, используя оптимальные схемы подключения радиаторов отопления в частный дом.

Комфортность проживания в доме напрямую зависит от того, насколько грамотно и профессионально это будет сделано, поэтому расчеты и установку системы лучше всего доверить специалистам. Но при необходимости вы можете выполнить монтажные работы самостоятельно, обращая внимание на следующие моменты:

• Правильный монтаж проводки.
• Последовательность подключения всех элементов системы, включая трубопроводы, запорно-регулирующую арматуру, котельное и насосное оборудование.
• Подбор оптимального отопительного оборудования и комплектующих.

Перед подключением радиатора отопления в частном доме необходимо ознакомиться со следующими нормами установки и размещения данных устройств:

• Расстояние от низа аккумулятора до пола 10-12 см.
• Зазор от верха радиатора до подоконника не менее 8-10 см.
• Расстояние от задней панели устройства до стены не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи от отопительных приборов и некорректной работе всей отопительной системы.

Еще один важный момент, который следует учитывать перед установкой радиаторов отопления в частном доме: их расположение в помещении. Оптимальным считается, когда они устанавливаются под окнами … В этом случае они создают дополнительную защиту от холода, попадающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше устанавливать под каждым из них, подключая их в последовательном порядке. Также необходимо установить несколько источников тепла в угловых помещениях.

Радиаторы, подключенные к системе, должны иметь функцию автоматического или ручного управления обогревом. Для этого они комплектуются специальными, предназначенными для подбора оптимального температурного режима в зависимости от условий эксплуатации этих устройств.

Виды прокладки труб

Радиаторы отопления в частном доме можно подключать по однотрубной или двухтрубной схеме .

В многоэтажных домах широко применяется первый способ, при котором горячая вода сначала по подающей трубе подается на верхние этажи, после чего, пройдя через радиаторы сверху вниз, она поступает в котел отопления, постепенно остывая. вниз. Чаще всего в такой схеме происходит естественная циркуляция теплоносителя.

На фото представлена ​​однотрубная схема подключения с байпасом (перемычкой)

Основные ее достоинства:

• Низкая стоимость и материалоемкость.
• Относительная простота установки.
• Совместимость с системами теплого пола и различными типами радиаторов.
• Возможность установки в помещениях различной планировки.
• Эстетичный внешний вид за счет использования только одной трубы.

Минусы:

• Сложность гидро- и теплового расчета.
• Невозможность регулировать подачу тепла на отдельный радиатор, не затрагивая остальные.
• Высокий уровень теплопотерь.
• Требуется повышенное давление теплоносителя.

Обратите внимание: При эксплуатации однотрубной системы отопления могут возникнуть трудности с циркуляцией теплоносителя по трубопроводу. Однако их можно решить, установив насосное оборудование.

Двухтрубная схема подключения отопительных батарей в частном доме основана на параллельном способе подключения отопительных приборов. То есть в систему подается ответвление, подающее теплоноситель, в данном случае оно не связано с ответвлением, по которому возвращается, а их соединение осуществляется в конечной точке системы.

Преимущества:

• Возможность использования автоматических регуляторов температуры.
• Исправность. При необходимости недочеты и ошибки, допущенные при установке, можно исправить, не повредив систему.

Недостатки:

• Повышение стоимости монтажных работ.
• Более длительное время монтажа по сравнению с однотрубной разводкой.

Варианты подключения радиатора

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо видов трубопроводов существует несколько схем подключения батарей к системе отопления.К ним можно отнести следующие варианты подключения радиаторов отопления в частном доме:

В данном случае соединение выпускного и подающего патрубков производится с одной стороны радиатора. Такой способ подключения позволяет добиться равномерного нагрева каждой секции при минимальных затратах на оборудование и небольшом количестве теплоносителя. Чаще всего применяется в многоэтажных домах с большим количеством радиаторов отопления.

Полезная информация: Если аккумулятор, подключенный к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи будет значительно снижена из-за плохого нагрева ее удаленных участков.Лучше проследить, чтобы количество секций не превышало 12 штук. или используйте другой способ подключения.

Используется при подключении к системе отопительных приборов с большим количеством секций. В этом случае подающий патрубок, как и в предыдущем варианте подключения, находится сверху, а обратный патрубок — снизу, но они расположены на противоположных сторонах радиатора. Таким образом достигается нагрев максимальной площади батареи, что увеличивает теплоотдачу и повышает эффективность обогрева помещения.

Данная схема подключения, иначе называемая «Ленинградская», применяется в системах со скрытым трубопроводом, проложенным под полом. В этом случае подключение подающего и отводящего патрубков производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком схемы являются тепловые потери, достигающие 12-14%, которые можно компенсировать установкой воздушных клапанов, предназначенных для удаления воздуха из системы и увеличения заряда аккумулятора.

Для быстрого демонтажа и ремонта радиатора его отводной и подающий патрубки снабжены специальной арматурой.Для регулировки мощности он оборудован термостатическим устройством, которое устанавливается на подающей трубе.

Что у них есть, узнаете из отдельной статьи. В нем вы также найдете список популярных компаний-производителей.

А о том, что это такое, читайте в другой статье. Расчет объема, установка.

Советы по выбору водонагревателя. Устройство, популярные модели.

Установка

Как правило, монтаж системы отопления и установка радиаторов отопления производятся приглашенными специалистами.Однако, используя перечисленные способы подключения радиаторов отопления в частном доме , Батарейки можно установить самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если эти работы выполнить аккуратно и грамотно, обеспечив герметичность всех соединений в системе, то в процессе эксплуатации с ней не возникнет проблем, а затраты на установку будут минимальными.

На фото пример способа диагональной установки

Порядок действий для этого будет следующий:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв теплотрассу.
• Размечаем место установки. Радиаторы крепятся к кронштейнам, которые необходимо крепить к стенам с учетом нормативных требований, описанных ранее. Это необходимо учитывать при разметке.
• Крепим кронштейны.
• Собираем аккумулятор. Для этого на монтажные отверстия в нем устанавливаем переходники (идут в комплекте).

Внимание: Обычно два адаптера имеют левую резьбу, а два — правую!

• Для закрытия неиспользуемых коллекторов мы также используем запорные колпачки.Для герметизации соединений используем сантехнический лен, наматывая его против часовой стрелки на левой резьбе, по часовой стрелке на правой.
• Крепим шаровые краны к стыкам с трубопроводом.
• Вешаем радиатор на место и подключаем к трубопроводу с обязательной герметизацией стыков.
• Проводим опрессовки и пробный пуск воды.

Таким образом, перед подключением батареи отопления в частном доме необходимо определиться с типом проводки в системе и схемой ее подключения.В этом случае монтажные работы можно выполнить самостоятельно с учетом установленных норм и технологического процесса.

Вам наглядно продемонстрирует, как осуществляется установка батарей отопления в частном доме.

Какая оптимальная схема подключения радиаторов отопления с однотрубной системой? Вам нужны байпасы между врезками или нагреватели можно подключать последовательно? Какие диаметры наполнения и лайнеров мне использовать? Какие запорные клапаны необходимо установить на вкладыши? Попробуем ответить на эти вопросы.

Ее Величество Ленинград

Это имя из самых простых и, наверное, самых популярных.

Как она завоевала симпатию специалистов?

• Чрезвычайно высокая отказоустойчивость. Если двухтрубные схемы могут обеспечить неравномерный нагрев отопительных приборов и даже оттаять в сильные морозы, то вызвать какие-то отклонения в штатной работе ленинградки можно только сознательно.
  Проседание клапанов винтовых клапанов, заиливание или неправильная балансировка ни при каких обстоятельствах не приведут к остановке контура или его отдельных участков.
• Простота исполнения. Спроектировать и смонтировать ленинградку сможет даже любитель: достаточно минимума здравого смысла и пространственной фантазии, чтобы понять принцип ее действия.
• Возможность работы как с принудительной циркуляцией, так и с естественной, за счет расширения нагретого теплоносителя.

Уточним: минимальные доработки для перехода с принудительной циркуляции на естественную все же потребуются.
В гравитационную систему входит бустерный коллектор (вертикальная заправочная секция) сразу после котла.
Кроме того, между входами насоса должен быть предусмотрен байпас диаметром, равным диаметру наполнения: он снизит гидравлическое сопротивление зоны до минимума.

Радиаторы

Выбор

Начнем с того, какими должны быть отопительные приборы в автономном контуре. Для начала оценим условия, в которых они будут выполнять свои функции:

Как нетрудно заметить, характеристики недорогих чугунных и алюминиевых секционных аккумуляторов с большим запасом вписываются в требования автономных систем.Дорогих биметаллических изделий здесь явно будет перебор: их устойчивость к высоким давлениям и температурам будет не востребована.

Далее: чугунные и алюминиевые профили сильно различаются по весу и внутреннему объему. И то, и другое напрямую влияет на инерционность системы обогрева — сколько времени потребуется для ее прогрева до рабочей температуры и последующего охлаждения.

Вставка

Дано: помещение окружено розливом. В него нужно врезать отопительные приборы.Как это сделать?

Единственно правильное соединение радиаторов отопления с однотрубной системой проводить параллельно заливке, не нарушая ее и не уменьшая диаметра. Еще раз подчеркнем: между радиаторными вставками постоянно открыт байпас диаметром, равным диаметру заправки.

Почему? Ведь казалось бы, это должно снизить теплопередачу отопительных приборов, так как большая часть теплоносителя циркулирует через заливку?

На практике падение температуры в любой точке радиатора относительно температуры наполнения будет минимальным.

Но разрыв или уменьшение диаметра начинки создаст гораздо больше проблем, чем решит:

• Перерыв в заливке и последовательном подключении нагревательных приборов положит конец их самостоятельной настройке. Любой дроссельный клапан будет регулировать расход по всей заправке.

• Уменьшение диаметра приведет к увеличению гидравлического сопротивления контура, что неизбежно скажется на скорости циркуляции теплоносителя в гравитационном режиме при выключенном насосе.

Полезно: промежуточным решением может быть установка шарового полнопроходного клапана на каждом байпасе.
Такая схема не увеличит гидравлическое сопротивление заливки, но допустима только при обслуживании системы человеком, хорошо разбирающимся в ее устройстве.
Достаточно закрыть вентиль на входе в радиатор при закрытом байпасе, и весь контур разморозится.

Подключение соединений

Подключение радиаторов отопления с однотрубной системой отопления может производиться по одной из трех схем:

1. Односторонняя … Оба соединения подключаются к паре пробок радиатора на одной (правой или левой) стороне обогревателя.

1. Двустороннее дно : Подключение осуществляется через пару нижних заглушек слева и справа.
2. Диагональ : выводы входят в верхнюю и нижнюю вилки на противоположных сторонах батареи.

Каковы преимущества и недостатки каждой схемы?

Односторонняя схема практична при небольшом размере радиатора (до 7 секций).При этом все секции нагреваются достаточно равномерно. Но при количестве секций 10 и более конец утеплителя будет заметно холоднее соединений.

Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя через любое количество секций. Однако большая его часть в этом случае проходит через нижний коллектор; верх секций нагревается в основном за счет теплопроводности их материала.

Наконец, диагональное соединение радиатора отопления с однотрубной системой обеспечивает максимально возможную теплопередачу при любой длине радиатора.

Размеры трубы

Принудительная циркуляция

Если в системе установлен постоянно работающий циркуляционный насос, при проектировании контура используются следующие условные проходы трубопровода:

• наполнение — 25 мм;
Вкладыши
• с длиной радиатора до 10 секций — 15 мм;
• соединений с длиной радиатора более 10 секций — 20 мм.

Обратите внимание: для стальной трубы условное отверстие (DN) приблизительно соответствует внутреннему диаметру.Полимерные и металлополимерные трубы маркируются внешним диаметром; как правило, она на одну ступень больше внутренней. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

Естественная циркуляция

Если контур рассчитан на работу в режиме естественной циркуляции, основная задача проектировщика — минимизировать его гидравлическое сопротивление. Как этого добиться?

Инструкция не сложная:

• с минимальной шероховатостью — металлопластик или полипропилен;
• диаметр наполнения увеличен минимум до 40 миллиметров.

Элементы обвязки

Однотрубное соединение радиаторов отопления не требует их обязательной балансировки; однако лучше предусмотреть возможность отключения отдельных устройств и регулировки их теплоотдачи.

Оптимальный комплект запорно-регулирующей арматуры следующий:

• на обратном патрубке установлен шаровой кран;
• линия подачи снабжена дроссельной заслонкой или термостатической головкой. Дроссель позволяет вручную регулировать теплоотдачу; термоголовка автоматизирует регулирование, поддерживая постоянную температуру в помещении;
• при расположении радиатора над заливкой в ​​одну из его верхних заглушек устанавливают воздухоотводчик — кран Маевского.

Заключение

Надеемся, что информация, представленная читателю, поможет ему спроектировать собственную систему отопления. Подробнее узнать о том, как подключаются радиаторы к однотрубной системе отопления, позволит видео в этой статье. Удачи!

Лето — традиционная пора не только для отпусков, но и для монтажа систем отопления. В наших широтах надежное теплоснабжение — это первый вопрос при строительстве и реконструкции дома.Решается в следующем порядке:

• выбор системы отопления;
• определение мест установки аккумуляторов;
• Подбор схемы подключения радиаторов отопления;
• выбор класса, типа и модели устройств.

Есть два способа устройства водяного отопления: однотрубный и двухтрубный. Рассмотрим их подробнее.

Модель 1

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх и, вытесняя столб холодной воды, поочередно поступает во все отопительные приборы.А потом идет вниз, попадая в котел для последующего нагрева. Экономичный метод, часто применяемый для отопления многоэтажных домов.

Достоинства и недостатки

Достоинства данной схемы — простота монтажа и небольшой расход труб. Однако есть и существенные недостатки:

• при последовательном подключении нескольких радиаторов разница температур между первым и последним будет значительной;
• отпуск тепла не регулируется.Теплоотдача однотрубной системы определяется расчетным показателем, заложенным в проекте;
• возможно только нижнее подключение батареи.

Преодоление пробелов

Существует ряд приемов компенсации недостатков однотрубной системы:

• каждый последующий блок должен состоять из большего количества секций, чем предыдущий;
• можно увеличить количество аккумуляторов в комнате;
• первым подключит помещения с наибольшими тепловыми потерями;
• установить вентили для диагонального подключения радиаторов;
• оснастить систему циркуляционным насосом.

Модель два

В двухтрубной системе горячая вода подается по одной трубе, а охлаждение — по другой. В схеме этого типа нагревательные приборы включаются параллельно.

профи

Достоинствами такой схемы подключения являются следующие факторы:

• все отопительные приборы нагреваются одинаково;
• перед радиаторами возможна установка клапанов для регулирования количества подаваемого теплоносителя.

Недостатков системы всего два: для монтажа стояков и обвязки требуется больше труб и соответственно выше трудозатраты на установку системы.

Размещение

Точное количество секций радиатора определяется при теплотехническом расчете. Правильно выполненный расчет позволит компенсировать тепловые потери и повысить энергоэффективность. Основными данными для расчета являются величина теплопотерь для каждого отдельного помещения и теплопередающая способность аккумуляторной секции.

Рассмотрим расчет секций на примере радиаторов Condor

Общее тепловыделение батарей должно компенсировать тепловые потери. Также при расчете определяется необходимое сечение трубы для каждого участка системы. Есть типовые варианты размещения отопительных приборов.

Принципы проживания

Правильнее будет разместить дополнительные батареи в угловых помещениях и на крайних этажах: теплопотери в этих помещениях намного выше, чем в середине здания.Это связано с наличием поверхностей, контактирующих с внешней средой: холодных стен угловых помещений, пола и потолка внешних этажей.

Традиционное расположение радиаторов — под окнами, основными источниками потерь тепла. Это позволяет создать щит (щит) от холодного воздуха.

Тепло, уходящее через световые люки в результате воздухообмена, немедленно восполняется, предотвращая сквозняки и значительные перепады температуры.

Опции

Типы систем отопления не влияют на расположение батарей: они устанавливаются согласно строительным нормам. Главное — обеспечить эффективную циркуляцию воздуха вокруг аккумулятора. Это передаст в комнату больше тепла от теплоносителя.

Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:

• 10 см от низа подоконника;
• 12 см от уровня пола;
• 5 см — зазор между агрегатом и стеной или слоем теплоизоляции.

Тираж

Теплоноситель системы отопления — вода — может циркулировать естественным или принудительным образом. Естественная циркуляция происходит за счет вытеснения холодного теплоносителя столбом теплой воды — это происходит по законам физики.

Естественная циркуляция

Это правильное решение при частых отключениях электроэнергии, поскольку оно энергонезависимо. Длина ветвей естественной циркуляционной системы ограничена.Для работы системы принудительного отопления необходимо установить насос рядом с отопительным котлом или иметь насос в самой его конструкции.

Техника принудительной циркуляции

Подключение радиаторов отопления зависит от длины теплотрассы и характеристик ее прохождения. При наличии циркуляционного насоса могут применяться следующие схемы:

• односторонний;
• сидящих;
Диагональ
• ;
• дно.

Первый тип

Боковое или одностороннее подключение предполагает, что впускная труба (подающая) и выпускная (обратная) монтируются на одной стороне радиатора (к одному сечению). Боковое подключение эффективно при количестве секций не более 15. Недостатком является плохая циркуляция на дальних участках, а также быстрое засорение, что еще больше усугубит ситуацию.

По диагонали

Диагональное подключение радиаторов отопления способно обеспечить теплом батареи с большим количеством секций.Подача сверху, втягивание снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижний патрубок секции, в которую подается вода, монтируется заглушка, а по диагонали — кран Маевского.

Тепловые потери при диагональном подключении не превышают 2%. При указании заряда батареи имеется в виду данный тип подключения. Единственный недостаток диагонального соединения — это внешний вид: трубы подходят с двух сторон, и их сложно скрыть.

Сидельный

Боковое подключение батарей отопления осуществляется в тех случаях, когда трубопровод отопления скрыт под полом. Подводящий и обратный патрубки подключаются с разных сторон к нижним патрубкам секций. Недостатком такого варианта является неравномерное распределение теплоносителя и, как следствие, низкая теплоотдача.

Несмотря на значительные тепловые потери — 10-15% — такое соединение используется довольно часто из-за возможности скрыть практически все трубы.Нижнее подключение аналогично посадочному, но подающий и обратный патрубки расположены рядом друг с другом в нижней части радиатора. Эффективность этой схемы даже ниже, чем у предыдущей.

Приложение

Все вышеперечисленные схемы применимы в частном доме. При желании можно использовать два источника отопления: котел, установленный в духовке, и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильную последовательность монтажа однотрубной системы отопления в частном доме:

• установка отопительного котла;
• отделка стен в местах установки АКБ, при необходимости теплоизоляция;
• установка на стены радиаторов отопления;
• определение точек крепления труб и врезных отводов;
• Заполнение системы водой и выполнение пробного запуска.

Присоединительные радиаторы отопления могут быть проточными и с замыкающими секциями. Первый метод проще, требует меньше материалов и труда и используется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует установки дополнительных байпасных секций — байпасов. Также здесь требуются дополнительные запорные клапаны.

Эффективная работа системы отопления — залог комфортного проживания в частном доме.Прекрасно, если такая система уже подключена к сетям центрального отопления. В противном случае возникает необходимость в использовании автономного отопления, которое также должно обеспечивать комфортные условия проживания жителям. В этом случае наиболее важным моментом является выбор схемы подключения радиаторов отопления в частном доме.

Многие даже не догадываются, что такая схема подключения существенно влияет на теплоотдачу отопительного прибора, циркуляцию теплоносителя внутри него и интенсивность движения горячей воды.Это моменты, которые влияют на эффективность отопительной системы в целом.

Схемы разводки труб

Для начала необходимо понять схему расположения труб. Это актуально потому, что жители частного дома на этапе его строительства или при проведении капитального ремонта не могут правильно рассчитать затраты, понесенные на строительство системы отопления. Поэтому часто приходится экономить непосредственно на материалах.

Частные дома характеризуются однотрубной и двухтрубной проводкой … В чем разница между ними?

Однотрубная разводка

Самый экономичный вариант. Благодаря схеме у вас должно получиться следующее:

• От котла отопления по низу пола протягивается труба, проходящая через все помещение и возвращающаяся обратно в котел.
• Радиаторы устанавливаются сверху на трубу, а подключение производится по нижним трубам. При этом из трубы внутри водонагревателя течет горячая вода, которая полностью его заполняет.Отдающая тепло часть теплоносителя начинает спускаться и выходит через второй патрубок, снова попадая в трубу.

В результате получается поэтапное подключение радиаторов с нижним подключением аккумулятора. В этом случае стоит обратить внимание на один отрицательный момент, влияющий на эффективность теплопередачи. В результате такого последовательного подключения однотрубной разводки происходит постепенное снижение температуры теплоносителя в каждом последующем ТЭНе.Это сделает последнюю комнату самой холодной.

Эта проблема решается двумя способами:

• к системе подключается циркуляционный насос, который равномерно распределяет горячую воду на все отопительные приборы;
Радиаторы
• можно установить в последнем помещении, в результате увеличится площадь теплопередачи.

Данная схема имеет такие достоинства, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• мелкие затраты на оборудование и материалы;
• можно использовать разные типы охлаждающей жидкости.

Двухтрубная разводка

Для частного дома такая схема отопления считается наиболее эффективной. Однако стоит учесть тот факт, что затраты на первых порах будут немалыми, ведь нужно будет проложить две трубы для подачи и отвода горячей воды. Но все же такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по помещению;
• можно контролировать и регулировать определенный температурный режим в каждой комнате;
• возможен ремонт любого элемента системы отопления без его отключения;
• топлива расходуется очень мало.

Схемы подключения радиаторов отопления

После того, как вы разобрались с разводкой трубопроводов, следует перейти к главному — схеме подключения радиаторов отопления.

Боковое подключение Радиаторы являются наиболее распространенными применительно к системе отопления в городской квартире. Для правильного подключения аккумуляторов по этой схеме в частном доме трубы выводятся сбоку вдоль стены и соединяются с двумя патрубками аккумулятора вверху и внизу.К верхней трубе, по которой подается теплоноситель, обычно присоединяется труба, а к нижней трубе — обратный контур. Часто поступают наоборот, однако эффективность теплопередачи устройства снижается на 7%.

Диагональное подключение аккумуляторов считается наиболее эффективным. Для подключения аккумуляторов по этой схеме выполните следующие действия: сначала подвод теплоносителя подключают к верхнему патрубку, а обратку — к нижнему, который находится с другой стороны устройства.Таким образом, теплоноситель внутри аккумулятора начинает двигаться по диагонали, отсюда и название схемы. Его эффективность зависит от того, насколько равномерно вода распределяется внутри радиатора. Очень редко несколько аккумуляторных секций остаются холодными. Это происходит, если напор или расход слишком мал.

Нижнее присоединение к радиатору можно встретить не только в однотрубных схемах. В двухтрубных это тоже применяется, но только в частных одно-двухэтажных домах. Такая схема подключения радиаторов отопления считается недостаточно эффективной.По мнению специалистов, такая разводка позволяет снизить теплоотдачу радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приведет к удорожанию всех процессов, и потребуются дополнительные затраты на электроэнергию, затрачиваемую при работе такого насоса. Для расчета необходимой мощности радиаторов требуется большое количество самых разнообразных коэффициентов.

Ошибки, возникающие при установке радиаторов отопления

Часто при подключении радиаторов отопления возникают следующие ошибки:

Вывод

Таким образом, установка радиаторов отопления в частном доме осуществляется на основании схемы их подключения.Мы должны быть благодарны специалистам, разработавшим эти методы до мелочей. При внимательном изучении данной схемы и применении на практике можно качественно подключить радиаторы отопления.

характеристик однотрубного и двухтрубного соединения

Владельцы квартир и загородных домов в последнее время предпочли самостоятельно устанавливать отопительные приборы. Это связано с экономией средств на тех видах работ, которые легко выполнять.Радиаторы желательно заменять при выключенной системе отопления. Инструкции по установке батарей обсуждаются далее в статье.

Как правило, отопительные приборы устанавливают в местах максимальных тепловых потерь. Речь идет об оконных проемах, где даже при использовании современных энергосберегающих стеклопакетов теряется большое количество тепла.

Помимо мощности важна также правильная расстановка приборов и правильный расчет их размеров.Если под оконным проемом нет батареи, то поток холодного воздуха будет «течь» по стене и растекаться по напольному покрытию. При наличии обогревателя теплый воздух, создаваемый им, не будет пропускать холодный воздух. В этом случае эффект такой защиты будет заметен, если радиатор будет закрывать не менее 70% ширины окна.

В случае, когда отопительный прибор меньше нормы, прописанной в СНиП, не удастся обеспечить создание комфортной температуры.Сверху прохладный воздух будет проникать в пол, где образуются холодные точки. В такой ситуации окна будут постоянно запотевать, а на стенах в местах столкновения теплого и холодного воздуха будет образовываться конденсат, появится сырость.

Следовательно, нет необходимости искать аккумуляторы с максимальным тепловыделением. Их покупка и установка может быть оправдана только в регионах с холодными зимами. На севере часто устанавливают крупногабаритные отопительные приборы с использованием самых мощных секций.В центральных регионах нашей страны требуется теплоотдача средних коэффициентов. На юге России используются маломощные батареи с небольшим межцентровым зазором.

Основное правило установки отопительных приборов — перекрывать большую часть окна внахлест.

Еще одна область, требующая особого внимания при уменьшении потерь тепла, — это входная дверь. В частных домах, а также в некоторых квартирах, расположенных на первом этаже, эта проблема решается за счет устройства тепловой завесы возле двери.

Установка радиаторов отопления должна производиться как можно ближе к проему в стене для входа и выхода с учетом планировки и возможности прокладки трубопроводов в этой зоне.

Правила установки отопительных приборов

Обязательно соблюдать линейные размеры и привязки к стене, полу и подоконнику:

Приведенные выше правила носят общий характер. У каждого производителя свои требования к тому, как правильно установить и эксплуатировать отопительный прибор.Поэтому перед покупкой товара обязательно внимательно изучите все рекомендации.

Способы крепления в зависимости от типа стены

Для уменьшения теплопотерь на обогрев боковой конструкции на это место за утеплителем крепится фольга или экран из фольги, выполняющий функции теплоизоляции. Этот нехитрый способ позволяет сэкономить на отоплении 10-15%. Для увеличения теплоотдачи этот элемент необходимо располагать на расстоянии не менее 2-3 см от радиатора. Изоляционный материал нужно прикрепить к стене, а не только на батарее.

Перед началом работы нужно определиться, когда нужно монтировать радиаторы. Это зависит от конструктивных особенностей устройств. Если они подключаются сбоку, то их можно сначала закрепить на стене, затем приступить к монтажу труб. При использовании нагревателей с нижним подключением рекомендуется устанавливать их только после того, как будут завершены все трубопроводы.

Порядок установки

При установке отопительных приборов своими руками нужно все делать правильно, учитывая каждую мелочь.

Профессионалы рекомендуют при установке радиаторов использовать как минимум три надежных крепления, два из которых расположены вверху, а один — внизу. Секционные батареи любого типа навешиваются на якорь верхним коллектором. То есть верхние крепления выдерживают основную нагрузку, а нижние используются для крепления.

При установке отопительных приборов необходимо соблюдать определенную последовательность действий:

Технология установки радиаторов отопления здесь описана максимально подробно.Чтобы выполнить эти работы самостоятельно, необходимо более подробно рассмотреть некоторые моменты.

Установка термостата

Термостат для установки на радиатор имеет резьбовое соединение. При установке этого устройства необходимо следить за тем, чтобы стрелка на корпусе указывала в сторону движения теплоносителя, который должен подаваться через термостат.

Устройство, предназначенное для поддержания необходимого температурного режима воздуха, устанавливается в горизонтальном положении, так как от этого зависит его правильная работа.Устройство определяет температуру в помещении и в зависимости от ее значения регулирует запорный механизм.

Термостат необходимо устанавливать на высоте не менее 80 см от пола, так как воздух внизу более холодный. Устройство должно быть защищено от прямых солнечных лучей, но не должно быть закрыто мебелью или шторами. Термостат должен быть установлен так, чтобы существующий датчик не подвергался воздействию тепла от батареи.

Как правильно повесить радиатор

Важно, чтобы отопительные приборы устанавливались на ровной стене.Для удобства работы необходимо найти середину проема и провести горизонтальную линию на 10-12 см ниже подоконника. Эта линия нужна, чтобы выровнять по ней верхний край батареи.

Кронштейны устанавливаются с учетом этой линии, чтобы после монтажа радиатор располагался горизонтально. Но это положение применимо для кругового движения теплоносителя с помощью насосного оборудования.

В системах с циркуляцией без использования дополнительных устройств необходимо создавать уклон 1-1.5% по направлению движения теплоносителя.

Установка радиаторов на стену

Батареи подвешиваются на кронштейны или крючки, прикрепленные к боковой конструкции. Последние элементы монтируются так же, как и при установке анкеров. В стене просверливается отверстие, соответствующее диаметру дюбеля, который вставляется в это отверстие. Затем крючок собирается в специальную застежку. Зазор между радиатором и стеной можно увеличить или уменьшить, повернув металлическую деталь по часовой стрелке или против часовой стрелки.

Чугунные крючки достаточно толстые, чтобы выдерживать более высокую нагрузку, чем алюминиевые крепления радиаторов.

При установке важно помнить, что верхние крючки наиболее нагружены, а нижний нужен для закрепления аккумулятора на стене в нужном положении. Нижнее крепление устанавливается так, чтобы коллектор был выше на 1-1,5 см, так как другого способа подвесить ТЭН нет.

Для установки кронштейнов необходимо сначала прикрепить радиатор к стене, где он впоследствии будет установлен.Далее определяется и размечается место крепления на вертикальной ограждающей конструкции. Следующим этапом является крепление кронштейна специальными элементами и саморезами, вкручиваемыми в дюбеля, которые предварительно вставляются в просверленные в стене отверстия. На завершающем этапе на крепление навешивается нагревательный прибор.

Установка радиаторов в пол

Если конструкция стен не позволяет вешать на них радиаторы отопления, можно устанавливать устройства на напольном покрытии.Некоторые устройства снабжены ножками, но если они по каким-то причинам не подходят, рекомендуется использовать специальные кронштейны.

Сначала эти детали устанавливаются на напольное покрытие, затем на них навешивается радиатор. Ножки регулируемые и нерегулируемые. В зависимости от материала крепление к полу производится гвоздями, шурупами или саморезами.

Результаты

Установить радиатор своими руками — задача непростая, но выполнимая при соблюдении технологии монтажа.При этом нужно понимать, что установка системы отопления специализированной организацией позволяет получить гарантию на выполненные работы.

Монтаж и опрессовка радиаторов подтверждается специальными документами с подписями подрядных организаций и печатями организации. Если нет необходимости подтверждать гарантийные обязательства, вы сможете справиться с этой работой самостоятельно.

Строительство нового дома или реставрация старого дома предполагает модернизацию системы отопления, включая все виды работ.Среди них — составление проекта, выбор схемы подключения радиаторов отопления, устройство трубопроводов, выбор типа аккумуляторов. Ключевым моментом в обеспечении качественного отопления жилища является установка радиаторов отопления. Чтобы освоить технологию монтажа, стоит прочитать инструкцию по эксплуатации, изучить подробную пошаговую инструкцию и использовать в работе опыт практиков.

Выбирая вариант подключения устройств к трубам, стремятся обеспечить наибольшую эффективность нагрева.Подключение чаще всего осуществляется тремя способами.

1. Боковая — самая обычная, позволяет добиться наибольшей теплоотдачи, оптимальной для небольших радиаторов. Система выглядит так: в верхней части аккумулятор подсоединен к входному патрубку, а в нижней (с той же стороны) — к выходному. Если теплоноситель подается снизу, он теряет мощность. Работу легко выполнит даже неспециалист; для этого метода не требуется много материалов.

2. Нижний.Впускная и выпускная трубы расположены внизу и соединены с основной трубой, скрытой под полом или плинтусом. Схема установки с нижним подключением имеет существенный недостаток: снижение теплового КПД на 5-15% по сравнению с боковым вариантом. Однако длинные радиаторы с нижним подключением нагреваются лучше, чем с боковым подключением. И еще один нежелательный момент: при прорвании трубы придется снимать покрытие пола, в квартире ниже по течению может возникнуть протечка.

3. Диагональ. Вода поступает через верхнюю трубу с одной стороны и выходит через нижнюю трубу с противоположной стороны. Лучшее место для диагонального подключения — частный дом с автономным отоплением, в котором теплоноситель циркулирует с небольшой скоростью.

Если в приборах больше 12 секций, рекомендуется подключать их по диагонали (в том числе, если местом установки является квартира). В системах с боковым подводом теплоноситель даже под высоким давлением не может пройти через многосекционный радиатор, поддерживая температуру.

Сорта

Перед тем, как описывать технологию установки отопительных приборов, стоит изучить их особенности. Для каждого типа существуют предпочтительные варианты подключения.

Среди их преимуществ — устойчивость материала к износу, коррозии, высоким температурам и давлению воды. Чугунный аккумулятор долго нагревается и так же долго остается горячим. Обратной стороной является необходимость ежегодного обслуживания — покраски и промывки. Чугунный агрегат встраивается в систему отопления по-разному.

Отличаются повышенным коэффициентом теплоотдачи, оригинальной конструкцией, не забиваются подвесками от теплоносителя. Недостатки: подверженность коррозии (из углеродистой стали) или дороговизна (из нержавеющей стали). Батарея из стальных панелей подключается боковым способом, есть более низкие варианты. Если устройство секционное, предпочтительнее боковой монтаж.

Они обладают высочайшим тепловыделением и привлекают современным дизайном.Для автономного отопления в небольшом частном доме рекомендуется установка алюминиевых радиаторов. В этом случае необходимо контролировать состав воды и давление в системе. Чаще всего применяется диагональное подключение: благодаря ему алюминиевый агрегат работает эффективнее. Также доступны модели с нижним подключением.

В них удачно сочетаются прочность чугуна и термический КПД алюминия, они устойчивы к коррозии и перепадам давления. Возможна установка биметаллических радиаторов как в доме, так и в квартире.В широком ассортименте представлены панельные и трубчатые изделия. Вы можете выбрать блоки различной конструкции: стандартные, низкие, вертикально расположенные. Практически каждая модель предназначена для подключения по-разному. Биметаллический радиатор имеет 4 точки подключения: две внизу и две вверху.

Определившись с типом радиатора, простой расчет количества отопительных приборов выполняется отдельно для каждого помещения. В среднем на 10 м2 жилой площади (высотой не более 3 м) требуется 1 кВт тепловой энергии.Разделив общее количество энергии на мощность радиатора, определяется их количество. Информация о питании содержится в руководстве по продукту.

Перечень требований

Действующие в России правила и нормы обвязки требуют строгого соблюдения ряда технических и строительных норм.

1. Монтаж производится в помещениях с максимальными тепловыми потерями. Обычно это промежуток между окнами и полом.

2. Батарея должна быть в определенном положении. Его удаляют не менее чем на 100 мм от подоконника, 30 мм от стены и 60 мм от пола. Указанные расстояния учитывают специфику распределения нагретого воздуха.

3. Подключение радиаторов к общей сети осуществляется по определенной схеме, в зависимости от типа устройств и характеристик системы отопления.

4. Надежность крепления к стене обеспечивается установкой радиаторов на трех кронштейнах.Их расположение следующее: одна застежка находится внизу, а две вверху. Кронштейны крепятся с помощью дюбелей и раствора.

5. В верхней части каждой секции подсоединен клапан для выпуска воздуха из системы. Он может быть ручным или автоматическим.

6. После завершения установки откройте запорные краны. Делается это постепенно, без рывков, во избежание гидроудара.

Пошаговая инструкция

Установка каждого типа радиатора имеет свои особенности, но следует придерживаться нескольких общих рекомендаций.Чтобы установка самостоятельно прошла без ошибок, для начала внимательно изучается инструкция, которая есть у каждого агрегата. При покупке расходных материалов, фурнитуры и комплектующих проверяется их качество. В процессе подключения радиаторов все соединения выполняются абсолютно герметично.

Перед тем, как приступить к монтажу своими руками, готовят универсальный и специальный инструмент:

• дрель ударная;
Отвертка
• ;
• строительный уровень;
Плоскогубцы
• ;
• сверла с победитовой пайкой;
• карандаш, рулетка;
Динамометрический ключ
• для затяжки труб.

Технология установки батарей отопления делится на несколько этапов.

1. Разрабатывается схема трубопроводов. Лучше доверить эту процедуру теплотехнику. Он составляет перечень покупаемых изделий, без которых невозможно смонтировать радиатор своими руками.

2. Выбор материалов. Если в квартире централизованное отопление, обвязка радиаторов отопления выполняется стальными трубами и запорной арматурой — это предотвратит разрыв арматуры при высоком давлении в системе.В частном доме можно купить металлопластиковые материалы.

Если разработанная проектировщиком схема требует, чтобы при установке использовался шаровой кран с американкой, знайте: с его герметичным соединением справится только специалист. При установке аккумуляторов своими руками ставят обычный радиаторный вентиль.

3. Перекрытие. Если установлена ​​одна новая батарея, то перед ней и за ней отключается вода. При замене всех батарей отопления система полностью отключается — независимо от того, частный ли это дом или квартира.Вода сливается, остатки откачиваются насосом.

4. Подготовка стены. Выровнять его необходимо штукатуркой и шпаклевкой. Перед тем, как начнется установка крепежа, проводится разметка, пробивка дыроколом, установка дюбелей.

5. Крепления. Настенный прибор подвешивается на кронштейнах. При этом просверливаются легкие стеновые перегородки, выполняя установку крепежа с другой стороны. Напольная батарея размещается на специальной подставке.

6. Подготовка радиаторов отопления. Чугунный аккумулятор предварительно разбирают, после чего подтягивают ниппели. Алюминиевый или биметаллический элемент не вынимается из упаковки до завершения монтажных работ.

7. Сборка. Аппараты комплектуются кранами с разъемными соединениями, вентилем Маевского для отвода воздуха, пробками и заглушками радиаторов, терморегуляторами. Для того, чтобы аккумулятор был надежно прикреплен ко всем элементам, стыки заделываются паклей.

Следует отметить, что биметаллический радиатор никогда не собирают с помощью наждачной бумаги и напильника во избежание протечек.

8. Установка радиаторов на кронштейны. Когда аккумулятор подвешен, его вертикальное и горизонтальное положение контролируется с помощью строительного уровня. Если в конце сезона планируется слив воды из системы, радиатор ставят с небольшим отклонением от горизонтали в сторону трубы. Это позволит полностью удалить воду и сохранить батарею сухой.

9. Подключение. Откручиваем заглушки от аккумуляторов. Если конструкция однотрубная, подключается заранее подготовленный байпас — чтобы при необходимости устройство можно было срезать. При двухтрубной системе отопления аккумулятор подключается к трубе с помощью ракеля, к которому прикручивается вентиль. Места скрепления снова заделываем паклей.

10. Гидроиспытания. Технология предусматривает проверку плотности стыков и их работоспособности при расчетном рабочем давлении и при гидроударах.Второе название пробной эксплуатации — опрессовка батарей отопления. Самостоятельно сделать это довольно сложно — лучше пригласить сантехника со специальным оборудованием.

Стоимость под ключ

Чтобы обогреть дом или квартиру максимально эффективно, с минимальной вероятностью поломок и поломок, есть смысл доверить работу опытным профессионалам. Он состоит из нескольких этапов:

• выезд на предварительную оценку;
• разработка проекта;
• выбор оборудования;
• установка радиаторов, при необходимости — их испытания, пуско-наладочные работы.

Стоимость работ для каждого заказчика определяется индивидуально, зависит от сложности проекта, количества устройств и их конструктивных особенностей. Чтобы предварительно рассчитать, во сколько обойдется установка системы отопления, нужно узнать, какова цена за одну точку — она ​​обозначает комплексную стоимость услуг по установке. В среднем по Москве этот показатель составляет 2500 рублей. Общая стоимость под ключ существенно отличается у разных подрядчиков. Чтобы получить ожидаемый результат, следует составить договор с компанией, постоянно контролировать процесс и качество.

Одним из многих преимуществ ИЧП является тепловая сеть, не привязанная к ТЭЦ или котельным, не зависящая от сроков начала и окончания общего отопительного сезона и не испытывающая всех прелестей нестабильности. давление в сети. Монтаж отопления осуществляется по желанию хозяина. Также он решает, какие отопительные батареи лучше установить в частном доме.

Выбор конструкции радиатора

Параметры локальной системы отопления являются важной характеристикой при выборе отопления.Система частного дома имеет следующие преимущества:

• эксплуатируется в благоприятных условиях и при низком давлении;
• качество теплоносителя намного лучше, чем в системах многоэтажных домов;
• нет скачков давления, нет угрозы гидроудара.

При таких характеристиках выбор моделей радиаторов достаточно широк. При покупке аккумуляторов стоит ориентироваться на высокий коэффициент полезного действия при правильном соотношении цены и качества.Для домашней системы подходят устройства из любого материала.

Рассмотрим разные конструкции аккумуляторов:

• Панельные и секционные радиаторы зачастую самые недорогие. Обладая хорошей теплоотдачей, они компактны. Их можно установить в систему отопления по разным схемам подключения.

• Трубчатые батареи дороже предыдущих вариантов, но примерно такие же по производительности. Повышенная цена складывается из-за более стильного дизайна.Также они удобны для сушки вещей.

Разновидности радиаторов по материалу изготовления

Различные аккумуляторы подходят для установки в частном секторе. Рассмотрим особенности каждого вида.

Алюминий

Они широко используются в частных домах. Они имеют стильный современный дизайн и хорошую теплоотдачу. Быстро нагревается при включении и быстро остывает при отключении. Ценовой диапазон разный и зависит от производителя.Самые дорогие и качественные — производства итальянских компаний. Российские аналоги немного уступают по эксплуатации. Стоимость их намного ниже.

Чугун

Такие радиаторы устойчивы к износу и коррозии, так как внутренняя поверхность от контакта с водой покрыта составом, предотвращающим разрушение аккумуляторов. Выдерживает высокие температуры и скачки давления в системе. Они долго нагреваются и долго отдают тепло в выключенном состоянии.Такие устройства требуют ежегодной чистки.

Биметаллический

В них удачно сочетаются такие качества как: прочность чугуна и эффективная теплоотдача алюминия. Они обладают хорошей устойчивостью к скачкам давления и не подвержены коррозии. Как и алюминиевые аналоги, они востребованы своими характеристиками, но высокая цена часто отпугивает покупателей.

Сталь

Эти радиаторы отличаются высокой теплоотдачей и оригинальным дизайном.Модели из нержавеющей стали имеют высокую стоимость. Более дешевые конструкции подвержены коррозии.

Где установлены радиаторы?

При выборе места в частном доме для установки батарей отопления нужно исходить из наличия окон. В обычных помещениях батареи обычно ставят под подоконником.

В противном случае поток холодного воздуха будет спускаться по стене и распространяться по всей поверхности пола. Препятствием к этому станет установка радиаторов отопления ниже подоконников.Для лучшей защиты от холода по нормам СНиПА аккумулятор должен занимать не менее 70% ширины окна.

Важно! Мощный радиатор неподходящего размера не обеспечит необходимый уровень обогрева помещения. Холодный воздух будет «стекать» на пол сбоку от аккумулятора. Конденсат может образовываться на стенах, где встречаются теплые и холодные потоки. Это приведет к сырости. Да и сами окна запотевают.

Устанавливая аккумулятор под окном, следите за тем, чтобы подоконник не перекрывал полностью радиатор.Это может снизить плотность поступающего теплого воздуха и снизить его эффективность. При горячих батареях и наличии маленьких детей можно накрыть отопительные приборы специальными экранами.

Для частных домов, расположенных в районах с холодным климатом, радиаторы устанавливают рядом с дверью. Место выбирается ближе ко входу. Радиаторы всегда должны быть легко доступны.

Схемы подключения

Способ установки радиаторов отопления в частном доме зависит от: КПД всей конструкции, возможных потерь тепловой энергии.

Более удачными будут следующие схемы подключения труб и аккумуляторов:

• Диагональная диаграмма. Считается наиболее эффективным вариантом при максимальной эффективности. Подача теплоносителя осуществляется через верхний патрубок с одной стороны аккумулятора, а возвратный патрубок находится снизу с другой. Свое название схема получила из-за диагонального расположения точек подключения. В этом случае теплоноситель распределяется более равномерно, двигаясь сверху вниз, заполняя всю полость радиатора.
• Односторонняя или боковая схема. При таком варианте патрубок с подачей теплоносителя располагается сверху, а с обратным — снизу, причем только с одной стороны радиатора. Тепло не всегда распределяется равномерно, первые несколько участков более горячие. Такая схема хорошо работает в частных домах с небольшой площадью. Но повысить эффективность такого подключения можно, если установить циркуляционный насос.
• Схемы низа и седла. Такие методы удобны для труб, скрытых под плинтусом.В первом варианте подключения вход и выход происходит в одной точке. При седловом соединении впускной и выпускной патрубки расположены внизу с разных сторон аккумулятора. При внешней эстетике этих методов у них довольно большой процент теплопотерь (почти 15%).

Подбираем необходимые комплектующие

Для предстоящих работ нужно подготовить инструменты. Из запорной и соединительной арматуры закупаем краны, вентили, краны, термостаты.Для монтажа нужны переходники, позволяющие соединять детали разного диаметра: муфты, ракели. Приобретаются кронштейны и уголки для крепления устройств на стене. Также требуются байпасы (перемычки в виде участков труб), которые устанавливаются между двумя линиями трубопровода. Необходимо заранее проверить наличие всех элементов в составе, чтобы при установке не пришлось искать недостающие детали.

При установке батарей также учитывается возможность скрытия труб системы отопления под настенными покрытиями.Если есть декоративная вагонка из пластика или гипсокартона, то укладка в них несущих частей системы отопления повысит эстетичный вид помещения. Концы труб с имеющейся резьбой выводятся наружу. Это сделано для того, чтобы при последующих установках радиаторов не пришлось испортить покрытие стен. Необходимые детали для установки подбираются с учетом диаметра резьбы.

Современные методы соединения труб предусматривают как сварку, так и резьбовую сборку.Оба параметра не влияют на время автономной работы или теплоотдачу, но отличаются по нескольким параметрам. Например, сварные швы более надежны, а резьба более устойчива к механическим нагрузкам и вибрациям. К тому же в старых домах зачастую невозможно сделать резьбу на трубах. Выход — сварка.

Но в новых домах трубы устанавливают из современных материалов, таких как: полипропилен, металлопластик. Для их соединения больше не используется сварка.

Настенная разметка для кронштейнов

При установке системы отопления с естественной циркуляцией в частном доме трубопроводы располагаются под углом не менее 6 ° к направлению, в котором течет теплоноситель.Несоблюдение этого может привести к образованию пузырьков воздуха и скоплению воздуха.

Наносим разметку на место расположения будущего радиатора для установки держателей.

Не забывай! Радиатор нельзя вешать близко к стене. КПД такой установки будет невысоким. Между поверхностями должно быть расстояние 5-10 см. Батарея монтируется от пола на расстоянии 10-12 см и от подоконника — 8-10 см.

Разметка будущего отопительного прибора выполняется строго по уровню.Карандашом отметьте места установки кронштейнов. Их монтируют таким образом, чтобы они располагались в зазорах между секциями радиатора. Да и сами кронштейны подбираются в соответствии с купленными аккумуляторами, их массой и габаритами.

Отметив необходимые точки, просверливаются отверстия необходимого диаметра под крепеж. Осталось закрепить дюбеля молотком и закрепить кронштейны при помощи саморезов. Есть специальные крепления для аккумуляторов, которые навинчиваются и вкручиваются прямо в дюбель.

Сколько кронштейнов мне нужно для конкретной батареи? С этим вопросом может помочь продавец в магазине стройматериалов. Обычно на приборе приобретают 3 крепежа в шести секциях: две устанавливаются вверху, одна — внизу.

Для уменьшения теплопотерь на стене закрепляют слой фольги или тонкий утеплитель с фольгированной поверхностью. Но между ним и радиатором в обязательном порядке оставлять зазор не менее 2-3 см. Такая простая конструкция сделает передачу тепла от отопительного прибора несколько более эффективной.

Расчет необходимой мощности радиатора

Выбрав марку аккумуляторов, стоит рассчитать мощность для конкретного помещения. Существуют сложные формулы, по которым можно рассчитать, сколько тепловой энергии требуется для обогрева площади конкретного помещения. Но вы можете приблизительно оценить: для обогрева 1 м³ современного дома нужно 20 ватт. Посчитав объем помещения, полученное значение умножаем на 20 и делим на мощность одной секции батареи.В итоге получилось необходимое количество секций для конкретной комнаты. Если на окнах стоят старые деревянные рамы, к показателю прибавляется 15%.

Для замены и установки всех радиаторов полностью отключают систему отопления как в частном, так и в многоквартирном доме. Оставшаяся в трубах вода сливается. А его остатки откачивают с помощью помпы.

Сборка радиатора

Перед установкой радиатора его необходимо собрать.Отсоединяем деталь с резьбовым соединением и обматываем это место обмоткой. Для этого используется пакля с масляной краской или более современный вариант — герметизирующая паста, выдерживающая высокие температуры. Также используется специальная фум-лента для герметизации стыков труб.

Перед намоткой резьбы нанесите широкий слой пасты и распределите состав по стыку. Подготовленную полосу пакли наматывают на трубу по направлению резьбы.

Далее надеваем гайку от крана на часть с паклей и аккуратно вкручиваем всю конструкцию в вилку аккумулятора.Делаем сначала вручную, а потом затягиваем гаечным ключом. Таким же образом монтируем краны и заглушки Маевского на бездействующие трубы.

Совет! Стандартные проставки можно использовать вместо жгутов.

Сборка и установка

Составим пошаговый план всех работ по установке аккумуляторов в частном доме.

1. Маркировка и установка крепежа.
2. Установка всех комплектующих на АКБ.
3. Обязательная установка дефлектора.Он может быть как автоматическим, так и ручным. Это приспособление вкручивается в переходник и устанавливается напротив места подключения патрубка с подачей теплоносителя.
4. Если диаметры водопроводных и канализационных труб не совпадают с диаметрами труб радиатора, применяются переходники. Они входят в стандартный комплект подключения.
5. Установка регулирующих и запорных устройств. Специалисты советуют в обязательном порядке установить шаровые краны, помогающие перекрыть подачу теплоносителя к конкретному радиатору в случае ремонта без остановки всей системы.
6. Крепление радиаторов к кронштейнам.
7. Подключение патрубков с подачей и отводом теплоносителя к радиатору в зависимости от выбранной схемы. Выбор метода (сварка, нарезание резьбы, опрессовка) зависит от материала трубы и используемых фитингов.
8. Проверка подачи охлаждающей жидкости в систему или опрессовка. Чтобы включить подачу теплоносителя в систему отопления частного дома, вентили нужно открывать медленно. Резкие рывки и полный поворот крана приведут к разрушению системы отопления, разрыву соединительной арматуры.

Не забывай! Радиаторы продаются в упаковке из фольги. Не снимайте его при установке до окончания монтажных работ. Тогда чистить аккумуляторные батареи от загрязнений не придется. От пленки освобождаются только стыки с трубами.

Здесь собраны материалы по такой теме, как установка батарей отопления в квартире: видео и фото материалы, подготовительные работы, правила монтажа, как правильно установить чугунный, биметаллический и алюминиевый радиатор.

Тепло в квартире часто зависит от совершенно простых вещей: устанавливаются старые или новые радиаторы, из какого материала они сделаны и по какой схеме подключена система отопления.

Изменив качество одного из компонентов, влияющих на отопление вашего дома, можно устроить «лето» по доступной цене.

Установка радиаторов отопления в квартире не такая уж и сложная процедура, если знать нормы и иметь под рукой необходимые инструменты.

Правила замены

По нормам, приведенным в СНиП, можно легко сориентироваться, какие аккумуляторы покупать для замены, и как их менять.

Чтобы знать, как правильно установить радиаторы отопления в квартире, нужно будет учитывать следующие положения:

1. Новые батареи должны выдерживать такое же или более высокое давление, что и старые. При наличии централизованной системы отопления достаточно позвонить в организацию, поставляющую тепло в многоквартирный дом, и узнать необходимые показатели.
2. Материал, из которого они изготовлены, должен быть совместим со старыми трубами. Если, например, медные радиаторы присоединить к стальным стоякам, то вскоре вам придется столкнуться с такой проблемой, как коррозионная утечка.
3. Нормы установки радиаторов отопления в квартире требуют, чтобы расстояние между ними и нижней частью подоконника было не менее 10 см, иначе тепловой поток не сможет отводиться с необходимой скоростью, и комнаты будут либо разогревайтесь дольше, проводя на нем больше времени, либо оставайтесь прохладными.
4. Расстояние нижней части аккумулятора от пола должно соответствовать минимальному зазору 10 и максимальному 15 см. Если эти показатели будут уменьшены или увеличены, это также скажется на качестве теплопередачи в квартире.
5. То же самое касается расстояния между батареей отопления и стеной. Он должен быть равен 20 мм, и тогда с теплообменом в помещении все будет нормально.

Все правила установки батарей отопления в квартире учтены в СНиП, поэтому достаточно ознакомиться с ними, проверить показатели старой системы и сделать правильный выбор при покупке новых элементов и их подключении.

Как правильно установить батарею отопления в квартире читайте ниже.

Монтаж батарей отопления в квартире

Подготовительные работы

Совет доверять специалистам при централизованном отоплении многоэтажного дома совсем не праздный. Любая «инициатива» в этом отношении наказуема. Неправильно подобранные радиаторы или трубы для стояков или их неправильное подключение могут оставить без тепла всю лестницу или стать причиной серьезной аварии.

Установка батарей отопления (радиаторов) в квартире своими руками допустима только при соблюдении всех правил и наличии необходимых инструментов.

После согласования схемы замены радиатора с соответствующими службами можно приступать к подготовительным работам:

1. Отключить воду как в квартире, так и на заменяемых участках.
2. Слить и удалить старые батареи.
3. Очистить систему и освободить ее от остатков охлаждающей жидкости.
4. Установите новый радиатор в соответствии с инструкциями производителя.
5. Проверить систему на герметичность и качество нагрева аккумуляторных элементов.

Если в многоэтажном доме применяется однотрубная схема отопления, то запрещается подключать радиаторы с большим количеством секций, чем было раньше.

Как установить радиатор отопления в квартире?

Варианты установки батарей отопления в квартире — фото:

Особенности установки чугунных аккумуляторов

Современные чугунные батареи довольно элегантны и презентабельны, поэтому могут «вписаться» в любой интерьер.К тому же именно они чаще всего соответствуют нормам старой системы.

Как установить радиаторы в квартире?

Для правильной установки батарей отопления в квартире необходимо соблюдать следующую последовательность действий:

1. Чугунную секцию необходимо разобрать на отдельные элементы.
2. Затяните ниппели специальным ключом.
3. Соберите все элементы в обратном порядке.

Хотя внешний вид чугунных аккумуляторов разительно отличается от старых советских «гармошек», их вес все же немалый.Для уменьшения нагрузки на стены можно использовать кронштейны, а если поверхность сделана из гипсокартона, то для такой батареи потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, это позволит сохранить высокую степень теплоотдачи, так как внутри не будет скапливаться воздух.

Правила установки биметаллических и алюминиевых радиаторов отопления

Алюминиевые батареи, предлагаемые на внутреннем рынке, бывают двух типов:

1. Те, которые выдерживают давление до 16 атм.и предназначен для многоэтажных домов.
2. Подходящие для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенность их установки:

1. Батарейные элементы необходимо собирать, вставляя заглушки с прокладками.
2. Установить запорную и термостатическую арматуру, ввернуть вентиль Маевского.
3. По схеме установки наметить точки крепления по отношению к подоконнику.
4. Закрепите кронштейны в отмеченных местах и ​​навесьте на них алюминиевые радиаторы.
5. Подключите их к системе отопления и проверьте.

Аккумулятор данного типа может использоваться как в однотрубной, так и в двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но также и наиболее востребованными.

Это связано с тем, что в их основе 2 типа металлов — алюминий снаружи, что позволяет поддерживать высокую степень теплоотдачи, и сталь внутри, на которую не влияет качество теплоносителя, который защищает элементы от коррозии.

Установка этого типа батарей отопления ничем не отличается от других, единственное, что нужно учитывать, — это их совместимость с трубами. Если они металлические, то проблем не будет, а металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос о том, сколько стоит установка радиатора отопления в квартире, не столь значим. В общем, с учетом покупки новых элементов, демонтажа старых и подключения к системе это удовольствие недешевое.Вы можете сэкономить, выполняя всю работу самостоятельно.

На основании вышеизложенного можно сделать вывод: Вы можете поменять батареи в квартире самостоятельно, при соблюдении всех норм СНиП , подобрать новые элементы дизайна подходящего качества и следовать инструкции по их установке.

Лучшая схема подключения радиаторов отопления. Как соединить радиаторы отопления между собой

Установка аккумуляторной батареи

Если дом красивый, но холодный, жить в нем будет не очень комфортно.Поэтому монтаж инженерных сетей — дело очень ответственное. Если он проводится самостоятельно, специалисты рекомендуют сначала максимально подробно изучить все особенности монтажа. Мы расскажем о том, как подключить радиатор и какую схему выбрать для максимальной теплоотдачи.

Прежде чем говорить о вариантах подключения радиаторов, стоит остановиться на существующих схемах отопления, выбрав наиболее удачное место для установки радиатора, а также описать способы циркуляции теплоносителя

Схемы отопления

Для обслуживания многоквартирных домов и частных домов сегодня активно используются две системы отопления — однотрубная и двухтрубная.

Однотрубная схема предполагает подачу горячего теплоносителя сверху дома, а затем его раздачу между отопительными приборами, установленными в каждой квартире. У этой системы есть один существенный недостаток. Он не позволяет регулировать температуру, создаваемую отопительными приборами, без дополнительной установки специальных устройств. И еще один существенный минус — достигнув нижних этажей, теплоноситель заметно остывает, поэтому в квартирах не хватает тепла.

Двухтрубная система полностью лишена таких моментов.Это более эффективная схема из существующих систем отопления. Ведь в нем горячая вода по одному стояку подается в батарею, а потом по другому — обратной магистрали — возвращается в общую схему. В систему параллельно подключаются отдельные аккумуляторы, поэтому в каждом отопителе температура теплоносителя примерно одинакова. Его можно отрегулировать, установив на радиатор терморегулятор. И это еще одно преимущество такой отопительной организации.

Что важно учитывать при выборе места для установки радиатора?

При выборе места для подключения аккумулятора важно учитывать, что функции этого устройства заключаются не только в обеспечении тепла, но и в защите помещения от проникновения холода извне.Поэтому радиаторы устанавливают в наиболее слабых с этой точки зрения местах — под подоконниками. Так они перекрывают поток холодного воздуха, который попадает в комнату через окно или балконный блок.

Имеется готовый макет отопительных батарей. Монтажные расстояния определяются согласно действующим нормам СНиП. В результате они позволяют получить максимальную теплоотдачу. Поэтому о них стоит упомянуть.

Примечание! Батарейки размещайте на расстоянии 12 см от пола, 10 см от подоконника и 2 см от стены.Нарушать эти нормы не рекомендуется.

Дополнительное оборудование и способы циркуляции теплоносителя в системе отопления

Как правильно подключить отопление

Прежде чем приступить к описанию схем подключения отопления, стоит поговорить об оборудовании, которое понадобится на момент его выполнения.

Вода внутри системы может циркулировать естественным и принудительным образом. Второй вариант предполагает подключение циркуляционного насоса.Он проталкивает горячую воду, помогая ей добраться до самых труднодоступных мест. Для этого насос нужно встроить в общую систему, выбрав место прямо у котла.

Примечание! Подключив циркуляционный насос, мы делаем систему отопления непостоянной. В случае отключения электричества он не сработает.

Но инженеры давно придумали устройство, позволяющее перенастроить принудительную циркуляцию теплоносителя на естественную. Это устройство называется обходным.По сути, такое оборудование представляет собой обычную перемычку, которая устанавливается между подающей и обратной трубой. Чтобы система работала без перебоев, диаметр байпаса должен быть меньше диаметра основной проводки.

Схема подключения радиатора

Есть несколько схем отопления, позволяющих подключить батареи к центральной линии. Это:

1. Боковое одностороннее соединение.
2. Нижний.
3. Диагональ.

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие предпочитают его.При выборе такой схемы подключение аккумуляторов к разводке осуществляется следующим образом. Подающая труба подсоединяется к верхней боковой трубе, а выпускная труба соединяется с нижней с той же стороны.

Установка радиаторов

Такая схема способствует равномерному распределению объема теплоносителя внутри аккумулятора. Последний полностью нагревается, а значит, отдает тепло в большем количестве. Специалисты настоятельно рекомендуют выбирать этот вариант, когда радиатор состоит из большого количества секций — до 15 единиц.Также его следует использовать, когда все отопительные приборы в доме или квартире параллельно соединены в единую сеть.

Нижнее соединение позволяет скрыть трубопровод в полу. С его помощью как входные, так и выходные патрубки соединяются с нижними выходами аккумуляторов. Система эффективно работает только при постоянном максимальном давлении воды. Как только он падает, радиатор внутри полупустой, а теплоотдача снижается на 15%. При таком варианте аккумуляторы нагреваются неравномерно — их низ горячее, чем верх.И это необходимо учитывать при выборе аналогичного способа подключения.

Диагональное подключение предполагает подвод подводящего патрубка к верхнему патрубку аккумуляторной батареи, а обратного патрубка — к нижнему, расположенному с противоположной стороны. При таком варианте батарея внутри тоже залита полностью, поэтому потеря теплопередачи составляет не более 2%.

Как правильно подключить?

Установка радиаторов отопления

После выбора схемы подключения необходимо правильно установить батареи:

• Радиатор лучше повесить на стену с помощью скоб.В этом случае два крепятся сверху, принимая на себя основную весовую нагрузку, и два снизу, поддерживая тяжелый обогреватель. Примечание! Если используется радиатор, состоящий из 12 и более секций, необходим дополнительный кронштейн, который крепится сверху точно по центру обогревателей.
• При креплении желательно вооружиться строительным уровнем и установить батареи горизонтально и вертикально. Любое смещение, даже самое маленькое, приведет к образованию воздушной пробки внутри радиатора.Это не позволит устройству продемонстрировать свои максимальные возможности.
• Количество секций рассчитывается не только с учетом вместимости. Подбираются модели, ширина которых полностью покрывает пространство под подоконником.
• При подключении необходимо, чтобы верхний подводящий патрубок не перегибался вниз, а нижний напорный патрубок — вверх. Это тоже приведет к образованию воздушных пробок, но не в самом аккумуляторе, а в трубах. Тем более, что устранить их будет крайне проблематично.
• Если устанавливаются радиаторы с более чем 12 секциями, лучше выбирать диагональное подключение. В противном случае заполнить теплоносителем весь объем ТЭНа будет крайне сложно.
• Для достижения максимальной теплоотдачи специалисты рекомендуют использовать экран из фольги, который крепится с тыльной стороны устройства прямо к стене. Если этого не сделать, значительное количество тепла уходит на обогрев стены, а не комнаты.

Какой материал выбрать для подключения аккумуляторов?

Полная схема системы отопления

Сегодня в 90% случаев для подключения радиаторов используются металлопластиковые трубы.Отводы крепятся к устройствам сваркой металла, а затем монтажная проводка выполняется методом пайки. В результате получается очень прочное и надежное соединение, которое выглядит очень эстетично.

Для большей безопасности сразу устанавливается все необходимое запорное оборудование. Вместо шаровых кранов специалисты рекомендуют обратить внимание на краны с термостатическими головками. Они дадут возможность проводить все необходимые регулировки в автоматическом режиме.

Покупая современные радиаторы отопления, не нужно думать о выборе комплекта для грамотного подключения.В комплект уже входят кронштейны, фитинги для радиаторов, дефлектор и американские краны, несколько разъемов, тройники, колена и зажимы. Поэтому произвести качественное подключение с учетом данных рекомендаций будет очень просто.

Заключение по теме

Нагревательные батареи подключаются тремя способами. Выбор того или иного варианта зависит от многих факторов. Важно учитывать количество секций радиатора и характеристики систем отопления.

Так, например, при наличии принудительной циркуляции, может использоваться любой из трех типов подключения — как нижнее, так и диагональное, и одностороннее боковое. При естественной циркуляции часто возникают скачки давления теплоносителя, и нижнее соединение в этом случае не всегда эффективно.

Система отопления необходима для обеспечения максимально комфортной температуры в доме, которая зависит от многих факторов. К ним относятся и способ прокладки труб, и количество радиаторов, и общая длина системы, и площадь дома, и т. Д.

А это значит, что система подбирается индивидуально для каждого дома, поэтому многие задаются вопросом — как правильно подключить батарею отопления?

Способы подключения

Существуют способы подключения батарей отопления своими руками, которые часто можно встретить в частных домах:

• Односторонний … Заключается в том, что подающий и обратный патрубки подключаются с одной стороны к первая часть: прямая соединяется с верхней частью, а обратная — с нижней.
  Таким образом осуществляется равномерный нагрев всех радиаторов отопления. Однако рекомендуется использовать это подключение при наличии большого количества секций или в высоких зданиях с параллельным подключением;
• Седло и нижнее соединение идеально подходит для системы, в которой трубы скрыты под полом. В этом случае обе магистральные трубы подключаются к патрубкам противоположных участков в нижней части. Этот способ малоэффективен, так как потери мощности в пределах 15 процентов;
• Диагональ … Применяется при наличии большой системы отопления с соответствующим количеством секций. Такой способ подключения обеспечивает равномерное распределение теплоносителя и максимальную теплоотдачу от устройств.

Место для подключения

В принципе подключение батареи отопления должно производиться в определенном месте, где можно создать защиту от доступа холодного воздуха с улицы и при этом хорошо обогреть помещение. Именно поэтому радиаторы часто располагаются под подоконниками.

При этом необходимо соблюдать определенное расстояние от прибора до стены — примерно до 5 сантиметров, а до пола — 10 сантиметров. Если придерживаться этих рекомендаций, то теплый воздух из радиатора будет создавать своеобразную тепловую завесу.

Важно. Подоконник не должен закрывать аккумулятор или перекрывать его, так как это значительно снизит эффективность тепловыделения.
В некоторых случаях радиаторы накрывают экраном, обычно это делается, когда они очень горячие.

Основные виды систем отопления

На сегодняшний день в частном доме осуществляется подключение батарей отопления на две системы отопления: однотрубную и двухтрубную.

1. В первом варианте вода поступает в трубы сверху (резервуар находится на холме) и таким образом распространяется по трубам.
   Это довольно распространенная система, но с этой опцией нет возможности регулировать температуру, так как для этого требуются дополнительные опции.
2. Второй вариант — теплая вода течет по одной трубе, а охлажденная — по другой.В этом случае батареи подключаются параллельно.
   Такая схема подключения батарей отопления распространена на дачах и домах. Для него характерна одинаковая температура для всех радиаторов, а температура регулируется в подающей трубе с помощью термостата.

В любом случае схемы подключения батареи отопления могут быть выполнены в вертикальной или горизонтальной системе. В первом отопительные приборы подключаются к вертикальному стояку, а во втором — к горизонтальным трубопроводам.

Любая схема подключения батареи отопления может быть осуществлена ​​путем подключения труб с энергоносителем к радиатору по нижнему или боковому тракту.

Конструкция радиатора

Обычно стандартный обогреватель состоит из самого нагревательного элемента (радиатора) и дополнительных деталей, как показано на рисунке ниже.

В данном случае установка осуществляется при необходимости установки терморегулятора в системе теплоснабжения. Поскольку многие люди подключают батареи отопления своими руками, такая схема им будет интересна.

Но прежде чем вы разберетесь и определитесь для себя, как правильно подключить батареи отопления в вашем конкретном случае, необходимо ознакомиться с множеством видео и фото в галерее нашего сайта. Они подробно расскажут о плюсах и минусах той или иной системы, а также помогут выбрать трубы и другие дополнительные элементы.

Естественно, установку лучше начинать в теплое время года, чтобы потом в холодное время года вы не остались без отопления.Поэтому подготовьте все заранее, купите все, чтобы быстро провести все необходимые работы.

Большой плюс в том, что схема подключения батарей отопления в частном доме может быть самой разной, и вы не находитесь в определенных «технических» рамках.

Совет!
При замене батареек не забудьте установить кран Маевского, с помощью которого легко спустить воздух из системы.
А чтобы в помещении не было очень душно, устанавливается вентиль, частично или полностью перекрывающий подачу тепла.

Запорная арматура

Все понимают, что запорная арматура при подключении играет важную роль, так как они не только обеспечивают подачу воды, но и распределяют теплоноситель по радиатору. Регулирующая и запорная арматура расположена на обратном и подающем патрубках. Запорная арматура необходима, чтобы перекрыть подачу воды в аккумулятор, чтобы провести его замену или ремонт.

Обвязка батареи отопления с нижним подключением не может предполагать установку байпаса и регулирующих устройств.Запорная арматура предусмотрена в большинстве двухтрубных систем с боковым или диагональным подключением. Обычно инструкция требует всегда беспрепятственного доступа к запорным и регулирующим элементам, даже если радиаторы закрыты.

Выбор батареи

Это важный этап в возведении отопления, ведь материал, из которого изготовлены радиаторы, напрямую влияет на их теплоотдачу, а соответственно и температуру в помещении. Также необходимо правильно рассчитать количество секций в комнате.

По материалу, из которого изготовлены аккумуляторы, их можно разделить на:

• Чугун;
• биметаллический;
• Алюминий;
• Сталь;
• Медь-алюминий.

Алюминиевые батареи имеют мощность около 192 Вт в одной секции и рабочее давление 16 атм. Они отличаются хорошим отводом тепла и быстрым нагревом. Они используются в автономных системах и системах центрального отопления.

Их главный недостаток в том, что они чувствительны к составу воды, поэтому быстро разрушаются внутренней коррозией.Также эти устройства подвержены резким перепадам давления в системе.

Чугунные батареи имеют секционную мощность от 79 до 160 Вт, давление от 10 до 15 атм. Они могут работать при высоких температурах охлаждающей жидкости — до 150 градусов Цельсия. Их минус — большой вес, а плюс — обычная установка и устойчивость к различным перепадам давления.

Биметаллические радиаторы имеют мощность около 200 Вт и рабочее давление около 35 атм.У них стальной сердечник и алюминиевый корпус. Такие батареи часто используются в офисах или квартирах с центральным отоплением.

Их достоинства: легкость, практичность, устойчивость к внутренней среде, высокая теплоотдача. Обратной стороной может быть более высокая цена по сравнению с остальными.

Важно!
Даже если вы выберете правильный аккумулятор и рассчитаете правильное количество секций, вы должны знать один совет — чем лучше теплоизоляция вашего дома, тем выше эффективность вашей системы.

Заключение

Установка нагревательных элементов — важный шаг на пути к эффективному теплоснабжению. Чтобы провести эти работы, необходимо все просчитать до мелочей и проконсультироваться с несколькими специалистами.

Сама процедура установки батареи отопления сводится к двум операциям:

• установка радиаторов отопления в специально отобранном месте;
• подключение аккумулятора к системе отопления.

Установка радиаторов отопления

При выборе места для размещения радиаторов исходит из необходимости не только утеплить комнату, но и создать своеобразную «тепловую завесу», своего рода защитный теплозащитный экран от проникающего сквозняка или дуновения морозного воздуха из помещения. входная дверь или окна. Поэтому радиаторы монтируются либо на стене «прихожей», либо под окном.

Конструкции радиаторов на ножках пока очень редки (в основном это дизайнерские радиаторы из чугуна), почти всегда батареи крепятся на стене.Чтобы реальная теплоотдача была максимальной, рекомендуется оставлять расстояние от внутренней стены до секций не более 5 см, а от пола — до 12 см. Радиатор следует устанавливать таким образом, чтобы обеспечить свободный доступ к клапанам и кранам.

Современные радиаторы унифицированы для любого типа присоединения стояком, имеют две точки подключения верхнего и нижнего конца.

Важно! При установке радиатора на монтажные кронштейны необходимо контролировать уровень правильности горизонтального выравнивания во избежание появления воздушных пробок в будущем.

После установки радиатора определяется схема подключения батарей отопления к системе центрального отопления. Однако следует учитывать, что в многоэтажных домах используется однотрубное последовательное подключение отопительных батарей, поэтому его нельзя самопроизвольно заменить на параллельное без консультации со специалистом.

Прежде чем решиться на подключение к стояку отопления дома, нужно обратить внимание на тип самой системы отопления в доме.В настоящее время существуют однотрубные и двухтрубные варианты организации отопления жилого дома. От того, какая система используется, зависит, как подключить батарею отопления.

Однотрубная система отопления

В однотрубной системе теплоноситель по вертикальной трубе подводится к последовательно включенным радиаторам отопления, постепенно теряя исходную рабочую температуру. В таких конструкциях отсутствуют трубопроводы обратного забора отработанного, то есть уже остывшего, теплоносителя.В свое время советские строители этому очень радовались, так как вертикальная система всего с одной трубой проста в установке, экономична по материалоемкости (отсутствуют соединительные трубы, перемычки и возвратные стояки) и проста в обслуживании. Но такая простота оказала медвежью услугу эксплуатации и самим арендаторам.

Последовательное подключение радиаторов обречено на неравные значения температуры на верхних и нижних этажах дома и даже внутри каждой квартиры. Еще один недостаток однотрубной системы — необходимость откачки теплоносителя под высоким давлением для обеспечения равномерного нагрева по циркуляционному контуру.Это приводит к частым случайным утечкам и износу отопительного оборудования.

Здесь используются два независимых трубопровода, один для подачи горячего теплоносителя, другой для приема охлажденного. Они подключаются с помощью конечного устройства системы. При такой двухтрубной системе решается вопрос, как соединить две батареи отопления, соединив их параллельно. Двухтрубная система не требует такого высокого давления теплоносителя, как однотрубная.

Способы подключения батарей отопления

Различают последовательный и параллельный способы подключения аккумуляторов.

При последовательном соединении радиаторы встраиваются непосредственно в систему отопления, являясь ее неотъемлемой частью. Через них течет горячая вода под давлением, не позволяя регулировать температуру батареи. Ремонт и замену аккумулятора можно производить только при отключении и сливе воды из всей системы. Аварийная ситуация вынуждает полностью отключить отопление на всем стояке, только после этого приступить к ремонту.

Во избежание сильного охлаждения горячего теплоносителя в системе с последовательным односторонним подключением радиаторов впускной и выпускной патрубки соединяются перемычкой на замыкающем участке.Затем часть горячего теплоносителя с температурой, близкой к начальной, пройдет к следующему нагревательному устройству. Здесь невозможно проследить за определением диаметров трубопроводов на всех участках. Такой расчетный трубопровод часто нарушается в многоэтажных домах самопроизвольным демонтажом перемычки, что совершенно недопустимо.

При параллельном подключении к радиаторам подвод теплоносителя осуществляется через врезку трубы в общий вертикальный стояк. Аналогичным образом сливается вода из аккумулятора.Благодаря шаровым кранам можно перекрыть движение теплоносителя на ремонтные работы, не создавая проблем себе и соседям. Неудобство данной схемы заключается в недостаточном нагреве батарей отопления при низком давлении в системе, так как основной поток теплоносителя будет проходить по магистральному трубопроводу.

Варианты подключения батарей зависят от их типа; для алюминиевых и биметаллических батарей используется параллельное соединение, а для чугунных и трубчатых батарей оптимально последовательное соединение.

Электропроводка радиатора отопления

Нет однозначного критерия, как правильно подключить батарею отопления. Унифицированная конструкция радиаторов позволяет подводить трубы снизу, сбоку и с двух торцевых сторон батареи. В настоящее время помимо металлических труб широко используются металлопластиковые, полиэтиленовые и полипропиленовые трубы. Наиболее оптимальным по сложному соотношению цена / качество / простота монтажа является соединение батареи отопления с полипропиленом.

Боковое подключение радиаторов

Метод заключается в подключении входного патрубка (с горячим теплоносителем) к верхней трубе радиатора, а отводной патрубок — к нижнему. Таким образом обеспечивается максимальная теплопередача. В случае использования бокового одностороннего подключения радиатора с большим количеством секций необходимо установить удлинитель для протока теплоносителя, так как последние секции плохо прогреваются. Боковое подключение — наиболее распространенное устройство для многоэтажных домов с системой центрального горячего отопления.

Нижнее соединение

Применяется в особых случаях, когда система отопления находится в полу. Труба горячей воды и труба охлаждаемой воды присоединяются с противоположных сторон радиатора к его нижним патрубкам и вертикально уходят в пол. Эта схема проигрывает по эффективности боковым и диагональным соединениям.

Диагональное соединение

Принцип подключения состоит в подключении горячей воды к верхней трубе на одной стороне радиатора и подключении обратной трубы к нижней трубе на противоположной стороне батареи.Горячий теплоноситель равномерно распределяется по всему объему радиатора. Схема отлично подходит для многосекционных радиаторов и обеспечивает номинальное тепловыделение.

Выбор комплекта для подключения радиатора

Если есть желание сделать развязку своими руками с помощью полипропиленовых или металлопластиковых труб, необходимо помнить, что на входе в радиатор с обеих сторон используется стандартная резьба (чаще полудюймовая). Поэтому трубы должны быть пропорциональными.Комплекты для подключения содержат силиконовые или паранитные прокладки, поэтому при установке не требуется специальной намотки.

Важно! Обилие информации о том, как подключить батареи отопления, часто провоцирует потребителей самопроизвольно переносить и подключать собственные батареи, не задумываясь о последствиях для соседей по стояку. Без согласования со специалистами ЖКХ можно создать массу проблем себе и соседям.

Для начала нужно определиться, какой стальной радиатор нужно подключить — с боковым или нижним подключением.

Стальной панельный радиатор отопления подключается так же, как алюминиевые и биметаллические радиаторы. Стальной радиатор с нижним подключением имеет два выхода внизу — подающий и обратный, что не следует путать.

Схема подключения на стороне радиатора

Существует три основных схемы подключения патрубков к радиатору:

1.Диагональное подключение — наиболее предпочтительный вариант для максимальной теплоотдачи. В этой схеме подающая труба должна быть подключена к верхней трубе одной стороны, а напорная труба — к нижней трубе другой стороны радиатора. В этом случае тепловая мощность на радиаторе максимальна. При обратном подключении — подающая труба снизу, а обратка — сверху, теплоотдача радиатора уменьшится на 10%.

Данная схема предпочтительна для длинных радиаторов и радиаторов с более чем 12 секциями.С эстетической точки зрения оптимальным вариантом будет проложить подходящий трубопровод в стене (в пазу или за фальш-стеной).

2. Боковое одностороннее подключение — самый распространенный случай в квартирах. В этом варианте подающий патрубок подсоединяется к верхнему патрубку, а обратный патрубок подсоединяется к нижнему, на той же стороне радиатора. При этом максимальная мощность меньше, чем при диагональном подключении на 2%. При повторном подключении подходящей и обратной линий мощность снижается еще на 7%.

3. Подключение снизу … Этот вариант подключения радиатора чаще всего используется при прокладке магистральных трубопроводов в полу или вдоль стены, когда нет возможности спрятать трубы в воротах.

Максимальное тепловыделение радиатора на 7% меньше, чем при диагональном подключении.

Подключение стального панельного радиатора с нижним подключением

Стальные радиаторы с нижним подключением следует отнести к односторонним, так как вся проводка (верхний и нижний патрубок) проходит внутри него.

Также нужно помнить, что при обвязке стального радиатора с нижним подключением нельзя менять местами подачу и обратку. … Возврат всегда первый от ближнего угла (см. Рисунок).

Все радиаторы стальные с нижним подключением универсальны, то есть их можно подключить через нижние патрубки или второй вариант, заглушить нижние патрубки заглушками и отвинтить верхний встроенный термостатический вентиль. Подсоедините подающий трубопровод вместо клапана, а обратный трубопровод подсоедините к одному из нижних боковых соединений.

Как подключить стальной радиатор

Стальной радиатор с боковым подключением монтируется так же, как и любой секционный радиатор. В большинстве случаев имеет выход с внутренней резьбой 1/2 дюйма, в который ввинчиваются: заглушка, вентиль Маевского и регулирующие вентили.

В большинстве случаев стальные радиаторы с нижним подключением связывают медными, металлопластиковыми трубами или сшитым полиэтиленом. Для подключения труб к радиатору, а также для отключения радиатора от системы используются нижние узлы подключения (угловые или прямые).

Гайка затягивается на 3/4 наружной резьбы радиатора, патрубок соединяется с нижним соединительным элементом через евроконус 3/4.

Для некоторых стальных радиаторов впускные фитинги имеют внутреннюю резьбу 1/2 дюйма; для подключения такого радиатора к нижнему присоединительному блоку необходимо использовать специальные ниппели 1/2 x 3/4 для евроконуса.

Кроме того, такие радиаторы можно подключать с помощью обычных термостатических вентилей.

Если речь идет об обеспечении помещения теплом, то это в первую очередь.От этого зависит комфорт в доме, будь то частный дом или квартира. Естественно, что в наше время эта система должна быть экономически жизнеспособной. Один из важных моментов с устройством — как правильно подключить батарею отопления. При неправильной установке значительно возрастет расход тепла. В большинстве случаев радиаторы устанавливают под окнами, чтобы теплый воздух более эффективно сочетался с воздухом в помещении.

Необходимо правильно подойти к выбору радиаторов отопления и продумать, как правильно подключить батарею отопления.Ведь если не делать это по правилам, можно попасть в большие неприятности. Поэтому при установке необходимо знать некоторые параметры: чистоту и температуру охлаждающей жидкости , а также следует учитывать его конструкцию.

Подключение радиаторов отопления условно можно разделить на несколько этапов:

• Крепление радиатора к опорной поверхности
• Монтажные работы

Поговорим об этом подробнее.

Выбор места установки радиатора

Радиатор отопления в частном доме можно установить практически в любом месте.Все зависит от желания хозяина, его представления о комфорте и дизайне. Однако целесообразнее устанавливать нагревательные приборы «на пути» тепловых потерь, что не только снизит их стоимость, но и создаст ощущение комфорта.

Наибольшая потеря тепла в доме происходит через поверхность окон. Установка современных стеклопакетов, тройного остекления и использование новейших технологий по снижению теплопроводности стекла снижает уровень теплопотерь, но все же термическое сопротивление стеклопакетов намного ниже термического сопротивления стен.

Зимой при минусовых температурах даже при полном отсутствии сквозняков из оконных проемов идет поток холодного воздуха. Для создания комфортных условий в помещении поверхность окна экранируется восходящими потоками теплого воздуха. Для этого под подоконниками устанавливают радиаторы отопления. Причем ширина нагревательного прибора должна быть соизмеримой с его шириной (допустимым считается отклонение в ту или иную сторону на 5-10%)

Если установки радиаторов под окнами недостаточно, их монтируют на поверхность наружных стен.

Для нормальной работы радиатора и обеспечения беспрепятственной циркуляции воздушных потоков отопительный прибор должен находиться на расстоянии не менее 3 см от стены. Между полом и радиатором также должно быть расстояние не менее 10-12 см. как между верхней частью радиатора и подоконником.

Крепление радиаторов к опорной поверхности

Большинство производителей отопительного оборудования в техническом паспорте радиатора дают исчерпывающие рекомендации по их установке и способу крепления к базовой поверхности.Кронштейны и все необходимые аксессуары для правильной установки радиатора обычно также входят в комплект.

Монтаж радиатора начинается с разметки стены, поверхность которой должна быть полностью отделана (окрашена и подготовлена ​​к установке). Провести какие-либо отделочные работы под уже установленным радиатором очень проблематично.

При установке отопительных приборов с большим внутренним объемом и большой массой, например, чугунных радиаторов отопления, к качеству стены и способу крепления предъявляются особые требования.Для большей надежности чугунные радиаторы оборудуют дополнительной опорой, устанавливаемой на полу.

Установка чугунных радиаторов только на пол не практикуется: обязательно, чтобы обогреватель крепился к стене.

Допускается установка радиаторов специальной конструкции на полу (без крепления к поверхности стены): чаще всего конструкция радиаторов имеет вид скамейки, скамейки и кушетки.

Подключение аккумуляторов к трубам системы отопления

Подключение радиаторов отопления может быть боковым или нижним.Информация об этом содержится в технических характеристиках отопительного прибора. Определить, о каком отопительном приборе идет речь, несложно, достаточно просто осмотреть его: для радиатора с нижним подключением входные и выходные отверстия расположены близко друг к другу и расположены в нижней части. дела.

Обе трубы системы отопления (подающая и обратная) подключены к радиатору в нижней части корпуса. Причем подача расположена ближе к центру, а возврат смещен к краю.Течение теплоносителя внутри отопительного прибора с нижним подключением можно сравнить с движением воды по кругу. Движение теплоносителя по такой сложной траектории неизбежно приводит к снижению его скорости, что негативно сказывается на КПД радиатора. В результате тепловыделение радиатора с нижним подключением всегда ниже, чем у аналогичного радиатора с боковым подключением.

Однако обогреватели с нижним подключением позволяют избавиться от труб отопления в интерьере, разместив их под плинтусами или под фальшполом, что неизбежно вызывает интерес к ним со стороны дизайнеров интерьера и объясняет постоянно растущую популярность. именно этого типа радиатора.

Установка радиаторов бокового подключения

Обычный радиатор имеет 2 пары отверстий, расположенных на одной и другой стороне устройства, что позволяет подключать их наиболее удобным способом с учетом реальной ситуации установки отопления, что особенно важно при наличии нехватка свободного места (например, радиатор в углу комнаты можно подключить только с одной стороны).

Если позволяет ситуация, нужно выбрать наиболее эффективные способы подключения с минимальными потерями тепловой мощности:

Самый лучший и самый эффективный способ: диагональное соединение, при котором подача подключается к верхней трубе, а обратка — к нижней трубе на противоположной (диагональной) стороне радиатора.Такое соединение обеспечивает максимальную теплопередачу любого нагревательного прибора.

Самый нежелательный вариант подключения: диагональное подключение, при котором подача подключается к нижней трубе, а обратка — к верхней трубе с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает минимальную теплоотдачу любого отопительного прибора.

Подача и обратка подключены к одной стороне отопительного прибора. При таком способе подключения происходит снижение КПД радиатора в среднем на 5%

Подача и обратка подключены к нижним патрубкам отопительного прибора.Такой способ подключения снижает теплоотдачу радиатора в среднем на 10%.

Особенности установки радиаторов в однотрубной системе отопления

Однотрубная система отопления может быть вертикальной или горизонтальной. Устройство его предельно простое: каждый нагревательный прибор «заменяет» кусок трубы теплоносителем, не меняя направления его движения. Это значит, что при выходе из строя радиатора (может случиться все что угодно: например, произошла засорка, блокирующая движение воды в системе) остановится вся система отопления, а это уже чревато размораживанием труб или закипанием бойлера.Чтобы этого не произошло, радиаторы в однотрубной системе отопления устанавливают с байпасом, диаметр которого должен быть меньше диаметра подающего и обратного.

Подключаем …

Как было сказано выше, все компоненты, необходимые для установки, обычно приобретаются вместе с отопительным прибором. Если они не входят в комплект поставки, все элементы для монтажа (облицовка, заглушка и кран Маевского) лучше покупать той же марки, что и отопительный прибор.

Подключение радиатора начинается с установки вкладышей, две из которых имеют левую наружную резьбу, а две — правую. При вкручивании главное не ошибиться и не переборщить: если деталь «не подходит», не нужно прилагать усилий и пытаться установить ее любым способом. Вероятно, это просто другая тема. Особенно осторожно нужно быть с алюминиевыми радиаторами, в которых легко обрываются резьбы. Все вкладыши имеют правую внутреннюю резьбу.

После подключения радиатора остаются свободными две форсунки, в верхнюю из которых ввинчивается вентиль Маевского, обеспечивающий выпуск воздуха и устранение воздушных пробок, а в нижнюю устанавливается заглушка.

Видеоинструкция — Как установить батарею отопления

Установка радиатора завершена!

Виды систем отопления

Перед установкой радиаторов нужно четко знать, к какой системе он будет подключен. Он может быть однотрубным или двухтрубным.

Самый простой способ подключения — однотрубный. По такому принципу устроена система отопления в многоэтажных домах, когда нагретая вода течет вверх через радиаторы, установленные в квартирах. Такая система неудобна тем, что в ней нет устройств, позволяющих регулировать температуру нагревателей. Специально для этого необходимо установить отдельные элементы конструкции.

Двухтрубная система особенно хороша для тех, кто думает, как подключить батарею отопления в загородном доме.Его работа основана на подаче горячей воды по одной трубе, а ее отвод по другой в обратном направлении. В этом случае тепло равномерно распределяется по батареям. Управлять им можно с помощью клапана, установленного в трубе радиатора.

Виды радиаторов

Выбирая радиаторы отопления, нужно точно знать, где они будут установлены, с какой стороны и впишутся ли они в дизайн помещения. Тем более что в наше время выбор этого оборудования огромен:

• секционные;
• пластинчатый;
• трубчатый;
Панель
• .

Секционные батареи легко собрать из отдельных секций в радиатор нужной длины, в зависимости от того, сколько тепла от них требуется. В свою очередь они разделены на категории:

• сталь;
• алюминий;
• чугун;
• комбинированный (биметаллический).

Замена и подключение батарей (радиаторов) отопления: пошаговая инструкция

Замена и подключение батарей (радиаторов) отопления

Комфорт и уют квартир в холодное время года напрямую зависит от качества отопления.А если на работу котельной можно повлиять косвенно, то обеспечить качественную теплопередачу в квартире можно своими силами. Замена батарей отопления на новую технику и подключение батарей отопления своими руками поможет повысить комфорт в квартире в отопительный сезон. Выполнение данного вида работ потребует определенных знаний и навыков монтажа. Но тот, кто умеет обращаться с инструментом и стремится все делать самостоятельно, сможет самостоятельно произвести замену батарей отопления.

Содержание

• Виды радиаторов отопления
• Схема подключения батарей отопления
• Способы подключения радиаторов отопления
• Подключение батарей отопления — пошаговая инструкция

Такой вид работ, как замена батарей отопления в квартире , это острая необходимость в старых домах. Особенно это актуально, если срок службы аккумуляторов достаточно большой, и они были установлены при строительстве дома. Что касается новостроек, то замена радиаторов отопления будет оправдана, если их не устраивают их характеристики или внешний вид.

Типы радиаторов отопления

Сегодня на рынке представлены радиаторы различных типов, они же радиаторы. Батареи различаются между собой эксплуатационными характеристиками, внешним видом и материалом, из которого они изготовлены. При выборе следует руководствоваться следующими характеристиками: срок службы, теплоотдача, внутреннее давление.

Типы батарей отопления: панельные, секционные

Радиаторы отопления чугунные это некая классика.Батарейки из этого материала можно найти абсолютно везде. У них самая долгая жизнь, до 35 лет. Но теплопередача у таких радиаторов довольно низкая. Рабочее давление чугунных радиаторов 8-9 атм. Эстетический вид таких радиаторов далек от совершенства, поэтому их приходится прятать за специальными панелями.

Стальные радиаторы имеют меньший срок службы (до 20 лет), чем чугунные. По сравнению с чугунными, у стальных радиаторов выше теплоотдача, ниже стоимость по сравнению с алюминиевыми, рабочее давление 7–9 атм.Внешний вид и дизайн позволяют устанавливать их открыто. Стальные радиаторы отопления имеют сбалансированное соотношение цены и качества.

Алюминиевые радиаторы обладают наибольшей теплоотдачей. Срок их службы 20-25 лет. Рабочее давление алюминиевых радиаторов достигает 18 атм. Эстетичный дизайн. Еще одним преимуществом этих радиаторов является их небольшой вес и простота установки.

Биметаллические радиаторы Благодаря внешней алюминиевой конструкции они обладают улучшенным теплоотводом.А срок службы 20-25 лет достигается за счет использования качественной стали для внутреннего строительства. Рабочее давление может достигать 35 атм. Помимо стали-алюминиевых, есть медно-алюминиевые радиаторы. У них самая большая теплопередача среди всех радиаторов. Из-за использования меди для внутренних конструкций срок службы биметаллических радиаторов может составлять 35 лет и более. Рабочее давление до 16 атм. Эстетичный дизайн.

Схема подключения батарей отопления

Для выполнения подключения потребуется схема подключения радиаторов отопления.Следует указать способ подключения радиатора, измерительной и запорной арматуры, а также систему разводки труб.

Схема подключения радиаторов (батарей) для отопления

Есть две системы: однотрубная и двухтрубная. Большинство многоквартирных домов имеют однотрубную систему. Вода в него подается сверху вниз по стояку. Существенным недостатком такой системы является невозможность контроля температуры в аккумуляторах, а также замена или ремонт самих аккумуляторов.Но это можно исправить, установив дополнительные элементы конструкции — перепускную, регулирующую и запорную арматуру.

В двухтрубной системе горячая вода течет по одной трубе, а охлажденная вода возвращается по другой. Для каждой из этих систем радиаторы отопления могут быть подключены по-разному.

Расположение и способ установки байпаса

Важно! Байпас — это перемычка между двумя трубами, отходящая от радиатора в однотрубной системе. Его диаметр должен быть меньше диаметра труб, к которым он подсоединен..

Способы подключения радиаторов отопления

Несмотря на наличие двух систем, есть только три способа подключения самих радиаторов: одностороннее боковое подключение, диагональное подключение, нижнее подключение.

Способы подключения батарей отопления

• При боковом одностороннем подключении горячая вода подается в верхний патрубок батареи, а остывшая выходит из нижнего. Этот метод позволяет добиться максимальной теплоотдачи. Если поменять местами подключение горячей и охлажденной воды, то теряем около 7% мощности.

• Для больших радиаторов необходимо применять диагональный способ подключения . Здесь подача горячей воды происходит сверху с одной стороны, а выход охлажденной происходит снизу с другой стороны. Такой способ подключения позволяет греть аккумулятор по всей длине. Если подавать горячую воду снизу, можно потерять 10% мощности.

• В случае, если система отопления проходит по полу, используйте нижний способ подключения батареи .Здесь подача и выход воды происходит снизу, но с разных сторон. К сожалению, такой способ подключения по сравнению с боковым теряет 10% теплоотдачи.

Подключение батарей отопления — пошаговая инструкция

Подключение и замена батареи отопления своими руками осуществляется в период, когда в системе отопления нет воды. Зимой менять батарейки очень сложно и дорого. Если пришлось сделать это зимой, придется вызывать соответствующие службы, которые перекрывают подачу воды и сливают ее остатки.Только после этого можно приступать непосредственно к замене.

Для работы потребуются динамометрические ключи, специальные ключи для радиаторов, гаечные ключи обычные, перфоратор и дрели. В материалах потребуются сами радиаторы, мерная и запорная арматура, кронштейны для крепления радиаторов, если в доме однотрубная система, байпас, специальный клапан для отвода воздуха, тройники обычные и прямые, ниппели, уголки, муфты, резьбовые. трубы обязательны.

• Когда вода отключена, выньте старые батареи.С помощью ключей откручиваем резьбовые соединения. Возможно, потребуется применить силу, поскольку металл имеет свойство «кипеть». Если соединение не поддается, придется отрезать трубу болгаркой и наделать новую резьбу.

• После этого снимаем старые радиаторы и крепления под них.

• Размечаем место установки нового крепления, просверливаем отверстия и ставим кронштейны. Устанавливаем на них новые батарейки.

• Для лучшего отвода тепла аккумулятор ставим под небольшим углом к ​​стене и размещаем на высоте 10-12 см от пола, 10 см от подоконника, 5 см от стены.

• Теперь вы можете подключить батареи к общей системе в соответствии с выбранным методом подключения. При необходимости увеличьте длину труб и прикрепите их к стене.

Важно! Все резьбовые соединения следует затягивать динамометрическими ключами. Это необходимо для предотвращения обрыва резьбы и утечки, так как вся система находится под давлением.

После установки новых радиаторов вы можете впустить воду и наслаждаться теплом. Здесь главное, чтобы все соединения были герметичными, нигде не было протечек.Иначе все придется заново переделывать, а это лишний труд.

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

— это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции. Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, так как не имел ни малейшего представления о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, представляет собой «: Руководство для полного идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом. Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что, ну, она нагревается снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь и они никогда не видели радиатор . Сказать что !?

Во избежание недоразумений, думаю, пора сначала похвастаться результатами. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное тепло — это приятное непрерывное тепло, как у камина.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Модель обеспечивает лучистого тепла, будь то полы или радиаторы:

• стабильные температуры
• без холодных мест (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
• пыль не уносится около
• относительная влажность остается постоянной
• нет перепада давления воздуха (как при принудительном подогреве воздуха)
• абсолютно тихий.Это невозможно переоценить (!) Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
• См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Различия между системой радиаторного отопления и системой теплого пола составляют:

• радиаторам требуется меньше труб
Теплый пол
• требует значительной длины труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX — это работа не одного человека.
• Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при установке PEX на бетонную плиту). Радиаторы
• нагреваются местами (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы ощутить, насколько это гениально). Я думаю, что это прыжок от прекрасного к супер-классному, которое предлагает теплый пол….
Подогрев пола
• работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F)
• подпольные системы невидимы
Радиаторы
• занимают немного места и видны. Некоторые думают, что горячий радиатор — это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой 😉
• с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Как только в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» оконными створками. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна 😉

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Он был установлен Брайаном Сперлином, лучшим водопроводчиком в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция из XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и направляется обратно в безрезервуарный обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. Я фактически установил два термостатических смесительных клапана: один для кухни и один для ванной комнаты с разными настройками температуры для каждого.

Термостатический смесительный клапан — это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также видите, что в обоих контурах, контуре питьевой воды и контуре радиатора есть расширительный бачок. Это связано с тем, что на стороне питьевого водоснабжения (питьевая вода) установлен обратный клапан там, где городской водопровод поступает в дом. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в водопровод. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке для предотвращения разрывов труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus изготовлены из стали, а не из железа, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне рассказала техподдержка Buderus по телефону. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии тоже рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», — сказал мой дорогой сантехник Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменника

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у Duda Diesel (вы видите два последовательно соединенных теплообменника, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и противодействовать силе тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самая важная вещь для нашего проекта — теплообменник должен быть как можно длиннее , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Еще теория теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур минимум 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что она опустится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другой большой переменной является скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что вода не успевает остыть внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безбаквальных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Кроме того, медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов, которые нужно питать.

Вам нужно будет настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности, чтобы переместить со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 B3-36A 30 Пластинчатый теплообменник с монтажными шпильками M8-1,25, общая площадь 18,3 x 2,9 дюйма, 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь, возможно, вы заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Полностью защищенная от идиота установка

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников вроде меня.Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

• их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента для PEX) и вставьте обратно… готово!
Арматура
• и клапаны можно свободно вращать после установки
• вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации.
• Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
• Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Просто удивительно, что каждый может сделать с приспособлениями для защиты от укусов акулы без помощи водопроводчика (извините, Брайан (!))

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется тратить так много денег на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного сантехнического идиота проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это выглядело бы лучше, это было бы лучше, и в нем был бы бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Между прочим, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения на безрезервуарный водонагреватель

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен — это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно использование более короткого теплообменника), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

А теперь давайте поговорим о иногда «странных» ограничениях, с которыми я столкнулся для безбаквального водонагревателя. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
Бесконтактные водонагреватели
2. включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда поставить это дополнительное тепло!
3. , что приводит нас к проблеме №3.Включение и выключение цикла, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, я думаю, 16 кБТЕ / ч, по крайней мере, чтобы оставаться включенным. Одна БТЕ — это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел для вашего водонагревателя.
4. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
5. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут подавать (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры воды на входе.
6. Возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холода на жаркую и обратно за секунды! Если вы купаете своих детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях на базе резервуаров температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, сдерживающих кратковременные выбросы холодной воды, попадающей в него.
7. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
8. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаквальные водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
9. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
10. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб из PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам понадобится два вида полиэтиленгликоля в доме…

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите смазку для труб, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что она не взорвется»), мне этого достаточно.

Помните, это прототип . Если быть точным, то это дейтотип, , поскольку это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это всего лишь градус по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы увидите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее глубины (количества пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / наполняющий клапан

F: заправочный клапан. Я добавил Y-образный штуцер, чтобы разделить горячую воду со стиральной машиной. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины.После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

во избежание проблем у вас должна быть прямая труба длиной не менее 10 диаметров трубы задолго до и после насоса.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В позиции «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который похож на фильтр, блокирующий попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они засорялись, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел предохранительный клапан, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до 60 ° C (140 ° F) в среднем.

Кстати, это накопительный бак:

Красная труба слева вверху — это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел какое-то дело», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Великолепный Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для своего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам течет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга стоит очень дешево. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепнины.Зимой после дождя участок под окном сохнет намного быстрее остальной стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, исходящее от вашей кожи; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть нормальным решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Ладно, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно (12 футов на 12 футов), и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выход — это небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически не поддается разрушению, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, документами, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Именно отсюда я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но, эй, если бы они уронили пиво, я бы выпил его 😉 они доставляют на следующий день, и если они облажаются, вы можете напечатать на своем компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A — это царство служения!

Теперь есть дополнительные источники, где вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если мне удалось установить это с нулевым водопроводом и водным теплом, любой сможет сделать это !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил через скрытую трубу в стене наружу, без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не разделили систему, чтобы делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки — это водонагреватель с баком. Резервуар меньше бол полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с внутренним резервуаром из нержавеющей стали на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, предположительно, не могут быть у бойлеров.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котла на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве водонагревателя, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать …

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, — это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники всегда являются замечательным помощником и чрезвычайно полезны (в моем случае это Брайан, запомните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были мне очень полезны. И я хотел бы добавить, что они не должны быть такими. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику, удачного дня ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поисковая система Google может ответить за секунду. Интересный вопрос полезен и для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности резервуар для хранения имеет особенность, которую я хотел бы уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, танк гаснет и пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать.
