Теплообменник для горячей воды – незаменимый элемент в системе отопления частного дома. Именно он передает тепло холодной воде, тем самым нагревая ее и обеспечивая жильцов бесперебойным горячим водоснабжением. От продуктивности работы теплообменника напрямую зависит не только комфорт домочадцев, но и долговечность обогревательных приборов, поэтому очень важно, чтобы агрегат был выполнен качественно. Ввиду этого многие задаются вопросом: стоит ли мастерить теплообменник своими руками или лучше не рисковать и приобрести уже готовый? Первый вариант, безусловно, сложнее, но он вполне реализуем, если детально разобраться, как сделать теплообменник: материалы, конструктивные особенности, монтаж – обо всем этом и не только пойдет речь далее.

Особенности и функции теплообменника

Прежде чем рассматривать основные моменты изготовления и монтажа теплообменника для горячей воды, абсолютно не лишним будет узнать, что же собой представляет этот агрегат и для чего он нужен.

Теплообменник – техническое устройство, соединяющее между собой два теплоносителя: холодный и горячий. Как правило, он имеет вид обычной трубной конструкции. Между носителями беспрерывно осуществляется передача тепла – от холодного к горячему, благодаря чему дом и обеспечивается горячей водой. Причем у теплообменника нет собственного источника тепла – он использует энергию, поступающую от системы отопления.

Таким образом, главная функция агрегата – подогрев холодной воды и получение на выходе горячей. Эффективность выполнения этой функции зависит от трех факторов:

• температурная разница между двумя теплоносителями;
• габариты теплообменника и, следовательно, площадь контакта носителей;
• материал, из которого изготовлен теплообменник.

Пластинчатый теплообменник

Последний фактор важен не только в плане эффективности агрегата, но и в вопросе его изготовления и монтажа. Для выполнения теплообменника может использоваться пластик, сталь и чугун. Первый материал не всегда эффективен ввиду своей низкой теплопроводности. Что касается выбора между сталью и чугуном, то здесь следует сравнить характеристики двух материалов, чтобы определиться с наиболее подходящим.

Чугунный теплообменник

Плюсы тепловых агрегатов из чугуна:

• Высокая теплопроводность – чугунные элементы быстро нагреваются и эффективно передают тепло от одного носителя к другому.
• Медленное остывание – теплообменники из чугуна долгое время остывают, что дает возможность сэкономить на работе отопительной системы.
• Долговечность – чугун устойчив к воздействию слабых кислот и к образованию накипи, поэтому он менее подвержен коррозии, нежели многие другие металлы, что и обеспечивает длительный срок службы теплообменника.
• Возможность увеличения функциональности – уже после установки агрегата к нему можно нарастить новые чугунные секции, тем самым увеличив мощность теплового оборудования.

Минусы чугунных теплообменников:

• Громоздкость – чугунные агрегаты отличаются внушительным весом, что усложняет их эксплуатацию и обслуживание. При этом, чем больше масса теплообменника, тем выше его мощность.

Совет. Обязательно учитывайте вес чугунного теплового прибора при выборе места для его установки – важно, чтобы монтажное основание было очень прочным.

• Хрупкость – несмотря на большой вес, агрегаты из чугуна боятся механических ударов: они быстро обзаводятся трещинами, сколами и прочими деформациями.
• Низкая устойчивость к температурным перепадам – хоть чугун и выдерживает максимально высокие температуры, от резких термических изменений на поверхности теплообменника могут появляться трещины, что чревато значительным снижением его работоспособности.

Стальной теплообменник

Преимущества приборов из стали:

• Повышенная теплопроводность – как и чугун, сталь оперативно нагревается и отлично передает тепло холодному носителю.
• Низкий вес – стальные теплообменники не утяжеляют общую систему отопления, поэтому их можно использовать для обеспечения горячего водоснабжения в домах большой площади.
• Ударопрочность – стальные конструкции очень крепкие, поэтому им не страшны механические повреждения.
• Устойчивость к термическим изменениям – сталь без последствий выдерживает резкие перепады температур внутри системы.

Недостатки стальных теплообменников:

• Восприимчивость к коррозии – для стали характерна низкая устойчивость к кислотным средам, что значительно сокращает срок эксплуатации теплообменника.
• Невозможность увеличить мощность устройства путем добавления новых секций.
• Быстрое остывание – сталь быстро отдает температуру, что увеличивает расходы на топливо.

Совет. Для изготовления качественного и долговечного теплообменника рекомендуется использовать трубы из жаропрочной стали диаметром не меньше 32 мм и толщиной стенки 5 мм и более.

Изготовление теплообменника

Конструктивно теплообменники для горячей воды могут быть двух видов: внешние и внутренние. К первым относятся подкова и змеевик. Подкова очень легка в исполнении, но не отличается высокой мощностью: для ее изготовления нужно просто сварить две чугунные или стальные трубы – в результате вы получите агрегат с маленькой площадью контакта носителей и, следовательно, с низкой мощностью нагрева поступающей холодной воды.

Более удачным вариантом внешнего теплообменника будет змеевик – он изготавливается посредством сварки нескольких труб: чем больше труб вы используете, тем мощнее будет агрегат.

Внутренний теплообменник представляет собой бак, в который помещается трубка, нагревающая поступающую в нее воду. Чтобы смастерить такой прибор своими руками, вам понадобится:

• стальной бак для воды;
• стальная или чугунная трубка;
• анод;
• регулятор мощности.

Изготовление теплообменника не займет много времени: скрутите трубку в спираль, закрепите ее на стенках бака, а затем сделайте в емкости два выхода: нижний – для холодной воды, верхний – для горячей.

Наружный теплообменник

Монтаж теплообменника

Когда все компоненты готовы, можно приступать к монтажу теплообменника. В случае с внешним агрегатом работа выполняется следующим образом:

• на входе и выходе сваренной конструкции нарежьте резьбу;
• с помощью муфты соедините вход теплообменника с системой отопления
• используя аналогичную муфту, соедините выход теплообменника с трубой горячего водоснабжения.

Внутренний теплообменник монтируется по такой схеме:

• вблизи батарей отопления установите бак с трубкой-термонагревателем;
• рядом с трубкой внутри бака установите анод;
• через нижний выход проведите в бак трубу отопительной системы, а через верхний – трубу, которая будет забирать холодную воду.

По желанию можете подключить к нагревательной трубке регулятор мощности, а к нему – термостат для управления температурой нагрева воды.

Важно! Верх и низ стального бака должны быть запаяны, чтобы предостеречь попадание в емкость воздуха, который будет забирать температуру, предназначенную для нагрева воды.

Как видим, даже столь сложный агрегат системы отопления, как теплообменник для горячей воды, вполне реально соорудить и установить своими руками. Главное – детально продумать каждый шаг: от выбора материала до финального подключения. Так что не пренебрегайте предложенной вам инструкцией – она поможет избежать ошибок в обеспечении собственного дома бесперебойной горячей водой.

Как изготовить теплообменник змеевик: видео

Теплообменник для системы отопления: фото

Как сделать теплообменник своими руками: фото, видео

Змеевик или теплообменник. Для многих людей это совсем непонятные слова, которые ну никак не связаны с окружающими предметами. Батарея и радиатор все знают,кот а вот эти – нет. А ведь это по сути одно и то же.

Что такое теплообменник?

Давайте для начала выясним, что представляет из себя теплообменник, а также как он работает, ведь без этого мы не сможем сделать его самостоятельно или применить у себя дома.

Простыми словами он происходит от слова «тепло», то есть это устройство, которое передает тепло между различными средами. Таким образом и происходит нагрев воздуха в помещении.

Примером самого элементарного теплообменника будет охлаждение пива в контейнере с холодной водой. Вода начнет нагреваться, а пиво остужаться.

Из этого следует сделать вывод по продуктивности:

• чем выше разница в температурах между средами, тем больше тепла он передаст;
• чем больше площадь соприкосновения различных сред с теплообменником, тем выше его передача тепла;
• и, конечно же, от самого материала, чем он более теплопроводен, тем больше теплоты сможет передать.

Теперь переходим к самому главному, к самостоятельному изготовлению теплообменника. Также теплообменники применяются для газового котла.

Простой теплообменник

Простейшим теплообменником так же будет являться обычная водопроводная труба, так как, если по ней течет горячая вода, то часть тепла уходит в окружающую среду этой трубу. Из этого следует, что если мы возьмем несколько метров трубы, свернем ее в форму кольца и установим в бочку, а концы трубы выведем наружу, то у нас получится простейший теплообменник, который в зависимости от ситуации, будет либо греть воду в бочке, либо охлаждать.

А теперь нам необходимо выяснить, сколько метров трубу будет нужно для нужной нам мощности. Например, нам нужна мощность эквивалентная 1,5 кВт электронагревателя. Для начала выбираем материал трубы, ее диаметр, а также предполагаемую разность температур. Например, диаметр трубы – 20 мм, разность температур ~ 40°C. Из этого следует, что для 1,5 кВт тепла нам понадобится 4300 метров металлопластиковой трубы (коэффициент теплопроводности – 0,3), стальной – 25 метров (коэффициент теплопроводности – 50), а медной – 3,5 метра (коэффициент у нее 380). Следую расчетам выше, мы выбираем медную трубу, желательно отожженную, которую вы сможете легко согнуть и без труда прикрепить резьбовой фитинг. После данных манипуляций мы получим теплообменник змеевикового типа.

Тип «водяная рубашка»

Кроме змеевиков, своими руками вы также сможете сделать теплообменник типа «водяная рубашка». Это такие змеевеки, когда теплообмен осуществляется с помощью двух герметичных емкостей, вложенных друг в друга. Такой обмен довольно-таки часто можно заметить в маленьких котлах отопления. Основным недостатком такого теплообменника является его эксплуатационное давление, на которое они рассчитаны. Поэтому изготовить их сможет только сварщик с некоторым опытом сварки. Из подручных средств изготовить его у вас не получится.

Тип «трубная доска»

И последний, один из самых эффективных и в то же время сложных теплообменников является тип «трубная доска». А называется он так из-за вальцовочных соединений, которых здесь просто уйма.

В этот теплообменник входят три полностью герметичных емкости, две из которых соединены между собой трубами, развальцованными в торцах этих емкостей. Сам теплообмен происходит из-за перетекания жидкости от одного края к другому. Теперь вы знаете как сделать теплообменники водяные своими руками.

Также посмотрите видео про теплообменники:

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

Как сделать теплообменник для печи на трубу дымохода своими руками: устройство

Для отопительных приборов требуется дымоотводящий канал, если тепло получают в результате процесса сгорания топлива. Устройство предназначено для отвода токсичных продуктов сгорания. Но вместе с дымовыми газами в трубу уходит и тепло. Исправить ситуацию поможет теплообменник для печи. Его устанавливают на дымоход. После этого КПД прибора отопления повышается. Теплообменник на дымоход в загородном доме является необходимостью. Русские мастера легко делают такое приспособление самостоятельно, не обращаясь к профессиональным компаниям. Сохранить в доме тепло под силу домовладельцу, кто привык принимать практичные решения. Устройства «ради экономии» могут быть установлены на дачных коттеджах, теплицах, банях. Теплообменник на трубу бывает воздушным или водяным.

При необходимости воздушный теплообменник для дымохода можно изготовить самостоятельно

Содержание

• Принцип работы
• Устройство теплообменника

Воздушный теплообменник на трубу дымохода дает возможность получать больше горячего воздуха при маленьких энергетических затратах.

Промышленное устройство пластинчатого теплообменника делают из жаропрочной меди. Заводское изделие представляет собой змеевик с множеством пластин, которые расположены поперек изгибов. Такая конструкция обеспечивает увеличение площади теплообмена. Принцип работы воздушно-водяного теплообменника позволяет нагревать воздух до необходимой температуры на производстве. Среда из проточных газов и других веществ не смешивается с воздушными массами и влияет на состояние работы системы. Пластинчатые теплообменники применяются в различных отраслях промышленности. Они нужны для изготовления древесины высокого качества. С их помощью обогреваются большие технологические площади. Это может быть цех или птицефабрика. Воздушный теплообменник работает на органическом топливе различного происхождения. Отходы от производств служат в качестве сырья для выработки энергии.

В домашних условиях сделать теплообменник для печи своими руками несложно: у самодельного изделия простая конструкция.

Принцип работы

Теплообменник своими руками действует следующим образом:

1. При сгорании дров и угля в печи образуется энергия;
2. Часть тепловой энергии от продуктов сгорания передается воздушной или жидкой среде. Когда тепло поднимается вверх по трубе, устройство позволяет расходовать его рационально, позволяя избегать значительных потерь энергии.

Теплообменник – это условие для быстрого нагревания помещений, а траты на топливо при этом уменьшаются.

Теплообменник на дымоход своими руками может отличаться по конструкции. Существуют следующие виды:

У обоих имеются плюсы и минусы. Устройства первого вида монтируются на наружной поверхности системы, служащей для отвода дыма. Их монтаж выполнить легко, однако эффективность работы таких самоделок не является высокой из-за маленькой площади контакта. Внутренняя конструкция предполагает наличие в канале обыкновенного трубчатого змеевика.

Устройство теплообменника

Чтобы сделать теплообменник своими руками, используется аустенитная или нержавеющая сталь. Если из подручных средств вам удалось найти металлическую емкость, в которой хранится вода, смело используйте ее.

Теплообменник из медных трубок

Если отдадите предпочтение пищевой марке металла, будьте уверены, что применение изделия безопасно для здоровья: при нагревании не выделяются вредные вещества, и металл не вступает в реакцию с водой.

Для внутренних устройств используют медную трубку. Она остается инертной относительно жидкости, которая по ней течет. Медь выдерживает высокие температуры вплоть до 500 градусов.

Устанавливается теплообменник на трубу дымохода дачи или бани. Так народные умельцы не позволяют улетучиваться теплу с дымом. Оно служит, чтобы нагревать воду.

1. Возьмите за основу отрезок трубы, диаметр которой 500 мм – 700 мм. Чтобы сделать воздушный теплообменник на дымоход, сделайте с помощью сварки бачок из нержавеющей стали;
2. Внутрь поместите трубу с диаметром со значением, как у дымохода;
3. Сверху конструкции и снизу приварите 2 патрубка.

Вы избавитесь от лишних затрат на обогрев наружного воздуха, своими руками сделав полезную самоделку:

1. Практичное решение представляет собой труба, припаянная с помощью олова. Дымоход обвивается металлической трубой. Поступающий посредством нее воздух нагревается быстро. Спираль приваривается к дымопроводу сваркой. Если использовать олово, тогда его обязательно следует обезжирить ортофосфорной кислотой. Пайка приобретет прочность и долговечность. По надежности она не уступает такому материалу, как огнеупорный герметик;
2. Используйте гофру. Возьмите 3 алюминиевых гофры, чтобы обернуть вокруг дымохода. Воздух нагревается от стен дымопровода. Его направляют в нужное помещение для обогрева. Использование этого варианта позволяет нагреть большую по площади комнату. Увеличить количество сохраняемого тепла помогает пищевая фольга. Ее обматывают вокруг гофроспиралей;
3. Для помещения мансарды изготовьте самодельный колпак. Эта система функционирует по следующему принципу – горячий воздух поднимается вверх и опускается вниз, остывая при этом. Колпак применяют для металлических дымоходов. Последние сильно накаляются, когда топят печку. Надетый сверху колпак снижает риск получения ожога или появления очага возгорания.

В русской бане к теплообменнику нередко подключают резервуар. В него наливают воду, чтобы подогреть. На внутренней поверхности трубы происходит конденсирование воды. При этом образуются теплые пары, нагревающие теплообменник. Ждать, пока вода нагреется, придется долго. Стенки трубопровода смогут максимально разогреться только до 100 градусов.

Если рассматривать другой вариант с внешним креплением устройства, то следует отметить, что здесь конденсации паров не происходит. Через трубу проходит большой поток теплого воздуха, а времени для нагревания воды требуется меньше.

ПОСМОТРЕТЬ ВИДЕО

Поставленный теплообменник имеет много преимуществ. Чтобы их почувствовать, попробуйте сначала помыться в русской бане без устройства. А потом искупайтесь после его установки. В первом случае попариться от души, вряд ли удастся – баня в скором времени остынет, и понадобится постоянно подкидывать в топку дрова с углем. Во втором случае можно спокойно принимать водные процедуры с удовольствием.

Теплообменник своими руками | Как сделать теплообменник

       Здравствуйте! Теплообменники являются составной частью отопительных систем как бытового назначения, так и промышленного. Этот сегмент рынка предлагает множество моделей теплообменников от различных производителей, характеристики которых отличаются, однако, сконструировать, собрать и подключить теплообменник своими руками также возможно. Для этого необходимо понимать принцип работы и установки этого устройства.

Что из себя представляет теплообменник?

      Схема и принцип работы этих устройств подразумевает передачу тепловой энергии от контура горячей воды к контуру холодной воды. Теплообменник – это узел или отдельный элемент магистрали системы теплоснабжения, через которое тепловая энергия передается от головного отопительного прибора к теплоносителю (вода, антифриз, пар и т. п.). Он нужен для обеспечения эффективного и рационального распределения тепла и не является самостоятельным устройством, а работает в комплексе с другим оборудованием.

      Выбор определенной конструкции теплообменника (пластинчатый, трубчатый и т. п.) во многом зависит от сферы использования этого устройства, а эффективность работы таких аппаратов зависит от того, насколько правильно был осуществлен расчет совместимости с головным нагревательным устройством системы теплоснабжения, а также насколько корректно разработана схема его установки. Для многоквартирных домов возможны варианты оборудования как зависимых систем центрального отопления, так и независимых.

      Наиболее эффективными и рациональными являются, конечно же, независимые типы, которые, наряду с главным теплонакопительным модулем, оснащены и дополнительными компактными теплообменниками для отдельной квартиры или контура центрального теплоснабжения. Их использование уместно и выгодно в магистралях с большим объемом, длинной протяженностью или во многоуровневых сооружениях. При этом важно правильно рассчитать мощность и подобрать необходимые модели для конкретных условий. Зависимые же системы менее функциональны в плане регулировки допустимой температуры и других показателей.

Изготовление теплообменника своими руками

      Перед тем как сделать теплообменник, необходимо определиться с материалом и произвести расчет эффективности изделия из различных металлов. Характеристики теплообменника, спаянного из медной трубы, считаются лучшими в плане отдачи тепловой энергии от горячей воды. По сравнению со стальными конструкциями, медные трубы проводят тепло горячей воды практически в 7 раз эффективнее. Таким образом, для одинакового количества горячей воды и энергии в системе теплоснабжения медный теплообменник потребует меньше материала, чем стальной.

      Приблизительный расчет соотношения упомянутых материалов конструкции должен быть примерно 1 м медной трубы к 7,14 м стальной трубы. Такое соотношение и расчет являются общепринятым правилом при сборке своими руками описываемых устройств.

      Расчет мощности теплообменника достаточно сложен и при его вычислении следует учитывать многие факторы, такие как диаметр трубопровода, тип металла, общую длину змеевика, среднюю температуру в головном отопительном приборе, скорость передвижения воды в системе и т. п. Правильный расчет непосредственно влияет на эффективность работы всей системы.

      Когда проводится расчет этого показателя, берут за основу формулу, при которой труба теплообменника диаметром в 50 мм в среднем дает 1 кВт тепловой энергии. Более развернутая методика расчета мощности теплообменной конструкции выглядит следующим образом:

Р = 1,16 x ΔТ/t x V;

где Р — это мощность теплообменника,

1,16 — специальный коэффициент,

ΔТ — разница температур,

t — это время нагрева,

V — объем.

      Трубчатый теплообменник изготавливается своими руками из отрезков гладкостенных труб в виде решетки. Такой принцип работы устройства теплового обмена является одним из наиболее популярных и простых при сборке. Еще более простыми считаются конструкции в виде куба или цилиндрических конструкций. Однако эффективность таких моделей немного ниже регистровых, так как циркуляция горячей воды проходит медленнее. Основной принцип, которого необходимо придерживаться при конструировании устройства – это обеспечение максимальной площади для нагрева воды, для чего могут использоваться также плоские металлические емкости, через которые будет циркулировать теплоноситель.

      Чтобы правильно рассчитать, собрать и подключить теплообменник следует придерживаться нижеперечисленных правил, а именно:

• Толщина стенок труб должна быть не менее 3 мм, в противном случае металл может быстро прогореть;

• При размещении устройства в головных нагревательных сооружениях систем теплоснабжения необходимо предусмотреть обязательный зазор между теплообменником и стенками топки, размер которого должен быть в пределах от 10 до 15 мм. При движении горячей воды металлическая конструкция расширяется, что и является причиной обеспечения компенсационного зазора;

• Расчет должен предусматривать диаметр труб или пустот в местах соединения отдельных отрезков не менее 5 мм.

      Теплообменник в виде конструкции из труб укладывается непосредственно в печь, а схема монтажа системы теплоснабжения должна предусматривать два отверстия для входа трубопровода и для его выхода. После полной укладки печи осуществляется подключение теплообменника к трубопроводной магистрали системы отопления. После чего осуществляется пробный запуск отопления и проводится проверка работы всех составных частей и устройств, а также визуальный осмотр труб на предмет возможной течи. Если расчет был правильным, то нагрев системы должен произойти достаточно быстро и равномерно.

      Помимо трубного типа, возможно собрать и пластинчатый тип теплообменника. Схема такого устройства предусматривает соединение множества пластин с небольшим зазором между ними. Пластины располагаются последовательно в зависимости от контура системы и соединены в единый модуль.

      Существует три разновидности пластинчатых теплообменников:

• Паяные;

• Разборные;

• Сварные.

      Использование пластинчатых устройств в основном распространено в промышленной сфере.

Инструкция по сборке

      Одним из наиболее популярных и востребованных типов теплообменников считаются конструкции для водяного отопления из двух горизонтальных труб и нескольких вертикальных, которые располагаются между ними. При этом все места соединений должны быть проточными.

      Чтобы сделать самодельный теплообменник для отопления, необходимо использовать стальные трубы, диаметр которых составляет не менее 2,5 см. В зависимости от размера печи подбираются оптимальные размеры продольных горизонтальных труб теплообменника с заранее подготовленными отверстиями для вертикальных труб, количество которых может колебаться от 6 до 9 штук. После чего осуществляется сварка конструкции. При этом необходимо следить за качеством шва, поскольку устройство будет использоваться в крайне агрессивной среде при высоких температурах.

      Выходной патрубок из теплообменника для подключения к системе оборудуется с верхней части, входной для подключения обратки – с нижней. При этом на каждом из патрубков нарезается резьба для муфтового соединения с основным трубопроводом.

     При расчете мощности применяется формула, при которой на каждые 3-5 кВт мощности печи требуется около 1 м2 площади устройства.

Теплообменник на трубу дымохода для отопления или банной печи

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

• листовой металл размером 350х350 мм два куска;
• восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
• труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
• металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости. Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.

На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.

Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком. Просохшую конструкцию красим специальной краской

В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.

Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике

Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:

Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.

Выбор мощности

Не зная, каковы потребности здания в обогреве, подобрать оборудование сложно. Расчёт может быть приблизительным и точным. Первый вариант предпочитают продавцы, реализующие отопительную технику, так как это обеспечивает относительно точный результат. В этом случае тепловая мощность вычисляется в соответствии с площадью помещений, которые отапливаются.

Рассматривают отдельно взятую комнату, выясняют, какую она имеет площадь. Полученное значение умножается на 120. Необходимая для всего загородного дома энергия определяется после объединения показателей всех помещений. Но куда лучше точный метод. Он предполагает:

Умножение площади помещений, у которых с улицей контактирует только одна стена, на 100

Важно, чтобы на этой же стороне присутствовало одно окно.
Умножение на 120, если речь идет об угловой комнате, имеющей одно окно.
Умножение на 130, когда подразумевается помещение с двумя окнами и более, а также двумя наружными стенами. При подсчете приближенным методом жители холодных регионов могут недополучить тепла, а южных — переплатить за чересчур мощное оборудование.

В этом видео вы узнаете, как сделать теплообменник:

Точный расчётный способ производится специалистами. Именно он обеспечивает четкое понимание, сколько тепла может быть потеряно в любом здании. Прежде чем приступить к конкретным вычислениям, определяют площадь дверей, окон и стен. Каждый строительный материал имеет ту или иную толщину слоя. Ее также необходимо учитывать.

Монтаж трубопроводов

Мы уже упоминали, что для трубопроводов лучше использовать трубы диаметром 3/4″, такой диаметр наиболее часто используется во всех отопительных системах и подходит по всем показателям для теплообменника бани.

Труба диаметром 3/4″

Трубы могут быть металлическими или пластиковыми. Можно пользоваться и гибкими гофрированными шлангами, но нужно иметь в виду, что у них значительно меньше диаметр условного прохода, а это негативно сказывается на скорости водяного потока.

Дадим несколько советов по монтажу трубопроводов.

1. Старайтесь максимально сокращать длину трубопроводов, не делайте много поворотов и изгибов трубы. Ваша задача – создать наиболее благоприятные условия для циркуляции воды.

2. При использовании пластиковых труб не допускайте их перегрева в местах соединения с теплообменниками. Наличие внутри воды не допустит их полного прорыва из-за потери прочности, вызванного нагревом, но деформации возможны.

3. Не забывайте в самом низком месте поставить сливной кран. Если баня длительное время не используется, то в зимний период нужно спускать всю воду из системы.

4. Во время соединения трубопроводов предусматривайте возможность их демонтажа для выполнения ремонтных или регламентных технических работ.
5. Старайтесь, чтобы длина горизонтальных участков трубопровода была минимальной. Все такие участки монтируйте под углом не менее 10°. Такие мероприятия положительно сказываются на скорости потока воды.

Конструкция жидкостного теплообменника

Данный агрегат представляет собой обычный змеевик с водой, который контактирует с внешней поверхностью дымохода. Тонкие трубки вставляют в металлический корпус и изолируют при помощи базальтовой ваты. В качестве материала для изготовления трубок для теплоносителя используется медь. Она имеет высокий коэффициент теплопроводности, что позволяет максимально уменьшить диаметр трубопровода.

Змеевик непосредственно подключают к отопительной системе и устанавливают на дымоотвод. В верхней точке агрегата должен находиться специальный бачок, который предназначен для забора, расширившейся от нагрева, жидкости.

Жидкостный теплообменник

КАК ИЗГОТОВИТЬ ТЕПЛООБМЕННИК(ЗМЕЕВИК)

Принцип работы жидкостного теплообменника:

• от воздействия высокой температуры, которая образуется внутри дымохода, жидкость в трубопроводе нагревается;
• горячая вода расширяется, отчего движется по змеевику и самотеком попадает в радиатор отопления;
• в отопительном приборе горячая жидкость вытесняет холодную;
• процесс повторяется сначала. Холодная вода обратно попадает в теплообменник, где снова нагревается.

Несмотря на высокую продуктивность данного агрегата, он имеет много недостатков. В первую очередь жидкостный теплообменник достаточно сложно установить, нужно постоянно производить контроль работы отопительной системы, наблюдать за показателями давления. Такую установку нельзя использовать в зимний период, когда жидкость в змеевике может замерзнуть. Также можно получить обратный эффект, когда из-за сниженной температуры в дымоходе уменьшается тяга, что влечет увеличение объема дров для получения определенного количества тепла.

Как установить теплообменник «труба в трубе» на дымоход

Эта витая конструкция считается самой простой. Она является прямоточной, поэтому многое будет зависеть от диаметра навиваемой трубки и скорости движения воды внутри нее. Здесь соотношения такие:

• Чем больше диаметр змеевика, тем больше в нем объема воды, который придется дольше нагревать.
• Чем быстрее движется по виткам вода, тем меньше она забирает тепловой энергии, просто не успевая.

Решить эти две проблемы можно двумя способами:

1. Увеличить длину трубы, скручиваемую в змеевик. То есть вода как можно дольше должна находиться внутри теплообменника.
2. Установить перед змеевиком отсекающий вентиль, с помощью которого можно было бы контролировать подачу жидкости. Таким способом можно увеличивать или уменьшать скорость движения воды.

Монтаж водяного теплообменника этого типа проводится на стадии установки дымохода. Потому что надо в змеевик вставить дымоходные трубы.

Для этого потребуется:

• труба из меди, алюминия или стали длиною 3 м;
• два гибких шланга для подключения к системе горячего водоснабжения, требуемой длины;
• вентиль.

Как правильно согнут трубу в змеевик

Самое сложное – согнуть трубу в змеевик. Если это стальное изделие диаметром меньше 25 мм, то ее можно согнуть на ручном трубогибе. Если диаметр больше данного значения, или используется алюминиевая, медная труба, то без нагрева их не обойтись. Для этого используется стандартная газовая горелка, работающая на пропане.

Следующий этап – нарезка резьбы на конце змеевика. Для этого используют лерку. Если теплообменник изготовлен из стальной трубы, то к концам можно приварить электросваркой сгоны с соответствующим диаметром под гибкие переходные шланги.

Все готово, можно монтировать теплообменник. Чтобы он не спадал с дымохода, можно его прикрепить к нему с помощью пайки. При этом увеличиться и теплообмен между двумя элементами. Далее в нижней части вкручивается вентиль, к нему гибкая вставка, которая противоположным концом присоединяется к водопроводу.

Змеевик из медной трубы на дымоходе печки

У теплообменников этого типа есть один серьезный недостаток. Если его не использовать при эксплуатируемой печке, то вода внутри трубок закипит. А это недалеко и до гидроудара, который может разорвать стыки соединений.

Чисто конструктивно теплообменник этого типа представляет собой бак, в котором установлена труба диаметром чуть больше диаметра дымохода. К примеру, если размер последнего 115 мм, то трубный участок должен быть в сечении 120 мм. То есть дымоход должен свободной пройти сквозь теплообменный аппарат.

Можно подойти к решению монтажа теплообменника с другой стороны. То есть диаметры двух трубных элементов выбираются одного сечения. Но соединяться они должны раструбным способом, как все элементы дымоходной системы. Это когда у участка трубного элемента один конец имеет стандартный диаметр, а второй немного расширен.

Трубы из нержавейки с раструбами на концах

То есть получается, что труба, формирующая сквозной проход через водяной бак, становится после сборки частью дымохода. Этот вариант более эффективный в плане передачи тепловой энергии от угарных газов воде, потому что в конструкции теплообменника нет воздушной прослойки, как в первом случае.

Необычная форма водяного бака теплообменника

Отметим, что баки для воды, устанавливаемые на дымоходы, сегодня продаются в готовом виде, но их несложно сделать своими руками. Для этого надо иметь навыки работы со сварочным аппаратом и некоторыми видами слесарных инструментов. Проще – приобрести готовое изделие определенного объема, в котором уже вмонтирована труба под дымоход требуемого сечения. Здесь же установлены патрубки (штуцера) под подачу и выход воды.

Сборка всей конструкции основывается на создании герметичных соединений. Поэтому стыки обязательно промазываются жаропрочными герметиками.

Теплообменник «труба в трубе» в полной сборке

Устройство системы

Несложный по конструкции самодельный теплообменник послужит для отопления дома

Принцип действия самодельного теплообменника состоит в том, что печь передает ему энергию от сгорания дров или угля, а нагревшаяся вода расходится по трубам во все комнаты. Такой способ отопления позволяет обитателям дома наслаждаться равномерным распределением тепла. Кроме того, все помещения прогреваются гораздо быстрее, а расходы на приобретение топлива снижаются.

Усовершенствовать печное отопление частного дома можно двумя способами:

• построить печь «с нуля» под конкретный размер теплообменника;
• установить в существующую печь самодельный теплообменник, изготовленный по размерам топки.

Схема кирпичной печи с теплообменником

Изготовив теплообменник для отопления своими руками, домовладелец может быть уверенным, что его печь с водяным контуром станет действовать не хуже настоящего твердотопливного котла. Отличие будет только в том, что у печки расположение входного отверстия теплообменника получится немного выше над полом, чем у заводских котлов. Это довольно существенная разница, которая может влиять на скорость естественной циркуляции теплоносителя.

Подключение теплообменника к системе отопления нужно сделать таким образом, чтобы труба поступления холодной воды (обратка) была расположена как можно ниже.

Так же, как в обычной системе отопления, в верхней точке трубопроводов нужно вмонтировать расширительный бачок. Он будет компенсировать изменение объема нагретой воды и выпускать из системы пузырьки воздуха. Если отопление через теплообменник с естественной циркуляцией окажется недостаточным для обогрева большого коттеджа, придется установить в систему циркуляционный насос.

Конструктивные особенности

Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.

В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.

Внешний

Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.

Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.

Внутренний

Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.

Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.

Назначение и особенности устройства

Данная конструкция предназначена для отбора тепла у нагретой дымовой трубы и передачи его теплоносителя, циркулирующему в теплообменнике. Сама конструкция такого устройства зависит от формы и сечения дымохода, материала, из которого он изготовлен, мощности отопительного устройства и теплоносителя, в качестве которого может выступать воздух, вода, масло и различные незамерзающие жидкости.

По циркулирующему внутри устройства теплоносителю, все теплообменники можно классифицировать на воздушные и жидкостные. Воздушные – более просты в изготовлении, но имеют не самую высокую эффективность. Например, для обогрева второго помещения, предбанника или мансарды, необходимо провести туда воздуховод, а если такое помещение расположено достаточно далеко от печи, то необходимо установить вентилятор для создания принудительного воздушного потока.

Теплообменники с жидким теплоносителем, более требовательны к качеству изготовления и материалу, но имеют большую эффективность. Например, дымоход с теплообменником, по которому циркулирует вода, может служить полноценной системой водяного отопления для небольшого дачного домика, если к входу и выходу устройства подключить подачу и обратку на один-два радиатора.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Закипает вода в теплообменнике

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

Строение теплообменника

Теплообменник можно изготовить своими руками в домашних условиях

Оборудование состоит из неподвижной и подвижной плит, в каждой имеются отверстия для движения среды. Между основными пластинами устанавливаются множество других более мелких второстепенных, так что каждая вторая из них повернута к соседним на 180 градусов. Второстепенные пластины герметизируются резиновыми прокладками.

Второй важный элемент ТО – теплоноситель. Он протекает по каналам гофрированной нержавейки. Холодная и горячая среды движутся по всем пластинам, кроме первой и последней, одновременно, но с разных сторон, не допуская смешивания. При высокой скорости потока воды в гофрированном слое возникает турбулентность, которая увеличивает теплообменный процесс.

К трубопроводу устройство подключается при помощи отверстий на передней и задней стенках. Теплоноситель поступает с одной стороны, проходит через все каналы и покидает оборудование с другой. Входное и выходное отверстия уплотняют специальной прокладкой.

Принцип работы

При топке любого вида топлива, особенно в котлах изготовленных самостоятельно, температура выходящих газов может достигать более 600 градусов. Для того чтобы сохранять постоянную тягу, такие высокие температуры просто не нужны, они наоборот будут только ухудшать обогрев. Поэтому нет ничего плохого, если владелец заберет часть тепла, при этом никакого ущерба для работы печи не будет. К примеру, на выходе образовалось 600 градусов, забираем «двести», остается 400, которых вполне достаточно для надежного дымоотделения. В таком случае, 200 градусов смогут дать нам не менее пары киловатт.

Задача состоит в том, чтобы обеспечивать постоянный и активный теплообмен между излишне нагретыми газами и средой, в данном случае – это вода либо воздух. Ключевой считается площадь контакта. Например, некоторые размещают змеевик внутри самого дымохода, данное решение не выгодно, хотя бы с той точки зрения, что канал будет постоянно засоряться. Даже любое препятствие на пути будет влиять на силу тяги.

Принцип работы и конструкция сочетает три основных типажа монтажа теплосъемника на дымоход:

• Змеевик.
• Водяная «рубашка». Это своеобразный цилиндр, который надевается на трубу и заполняется водой. Запомните важный нюанс, не стоит делать одну общую зону для заполнения, лучше провести через цилиндр несколько меньших по диаметру каналов.
• Тормоза. Выходящий канал формируется в виде лабиринта, то есть того же самого змеевика, когда потоки замедляются и соответственно теплопередача усиливается.

Два первых вида отлично подходят для формирования водяного контура, организации системы отопления. А вот, третий тип отлично справится с локальным обогревом.

У каждого теплообменника есть свои особенности, их обязательно нужно учитывать. К примеру, если используется вода для нагрева, то помните, что возникает излишне чрезмерный теплообмен. Когда печь сильно растоплена, поставка холодной воды вызывает резкое снижение, тем самым стенки самого канала охлаждаются, что приводит к образованию влаги. Происходит скорое заполнение пространства гарью и сажей.

Для обеспечения нормальных характеристик теплообменника на дымоходе, нужно:

1. Оснащать контур отдельными теплоаккумулирующими баками, тем самым, исключая прямую передачу холодной воды.
2. Изготавливайте конструкцию простую, для её быстрого съема и прочистки.
3. Рассчитывайте площадь таким образом, чтобы в итоге, после теплообменника, температура была достаточной для поддержания допустимой тяги.

Использовать из материалов лучше «нержавейку», она способна переносить перепады температуры. Кстати, учитывайте, что внутренняя сторона теплообменника, должна быть обязательно гладкой.

Изготовление теплообменника своими руками

Не всегда есть возможность купить готовый проект печи с теплообменником. Так же не все могут сами работать сваркой. Но соорудить теплообменник в печь для отопления своими руками, не такая тяжелая задача. Применив алюминий или медь можно избежать сварочных работ. При хорошей подготовке, правильном расчёте это возможно и не обременительно. Вдобавок экономит семейный бюджет.

Расходные материалы

Выбрав место и размер, стоит обдумать из чего проще соорудить теплообменник. Можно использовать как перечисленные выше материалы, так и чугунные радиаторы отопления, автомобильные радиаторы и тому подобное. Главное правильно учитывать тепло проводимость. Точно продумать какой инструмент понадобится и подготовить его заранее. Все эти мелочи облегчат установку.

Алгоритм сборки

Начинать надо с проекта — продумывая мелочи и подбирая варианты. Исходить стоит из размера — если печь слабая, то несоразмерно большой теплообменник только навредит. Если вы используете в качестве трубы для змеевика медь, то длина не должна превышать трёх метров.

Самый простой вариант изготовления — змеевик.  Для него потребуется медная труба, длинной от 2 м до 3 м.

От длины трубы и количества витков зависит скорость нагрева. Но стоит помнить — надо учитывать размер печи, топки и не злоупотреблять увеличением змеевика. Перекосы в размерах понижают срок службы печи.

Для закручивания трубы в спираль нужен шаблон. Это любая подсобная деталь цилиндрической формы. Диаметр шаблона должен вписываться в топочный размер.

Подготовив материалы приступаем:

• Изгибая трубу, наматываем её на заготовленную болванку для получения спирали;
• Соблюдаем размеры, в которые надо змеевик поместить;

Средний показатель расчётной мощности теплообменника, равен 1кВт на 10 метров площади.

Если вас не устраивает такой тип теплообменника, можно изготовить другой тип, например сварив стальные трубы. Выглядит это примерно так:

Примеры чертежей, по которым проводить работы:

Как установить?

Установить теплообменник в печь удобно во время кладки новой печи. Это позволит капитально смонтировать его, соблюдая все зазоры и размеры. При такой установке легче соблюсти правильный размер. Смонтировав теплообменник на фундамент печи, обложить его кирпичом легче, чем разбирая готовую печь, пытаться приспособить его на место. Но это тоже возможно.

Есть также важные моменты и требования, которые стоит соблюдать для увеличения сроков эксплуатации:

• не стоит фиксировать трубы конструкций металлическими крепежами;
• не стоит заливать ледяную воду, для избежания появления конденсата;
• соблюдать пропорции между печью и теплообменником, избегая большой разницы;
• использовать уплотнительные материалы с высокой жаропрочностью;
• соблюдать полностью все меры противопожарной безопасности;

Нехитрые правила помогут избежать опасных ситуаций, помогут продлить срок службы печи. Не забывайте так же о пожарной безопасности.

Примеры установки на фото:

Регистр воздушного типа

Основное назначение теплообменника – передавать энергию от продуктов горения в дымоходе теплоносителю, в качестве которого выступает вода или воздух. Установленные в дымоходах теплообменники (это относится к водяным модификациям) часто называют экономайзерами.

Эти устройства собирают и передают в помещение тепло, которое просто уходит в атмосферу, благодаря чему вырабатываемая печью тепловая энергия используется по максимуму. Кроме обычной водопроводной воды иногда используют и другие жидкости – масло или «незамерзайку».

В связи с этим все устройства делят на две большие категории:

• воздушные;
• жидкостные (водяные).

Выбор того или иного вида зависит от нескольких факторов. Важнейшие из них – это конфигурация и материал дымохода, а также характеристики самого прибора.

Схема воздушного теплообменника. Он считается менее эффективным, чем жидкостный аналог, но имеет простую конструкцию, что делает его подходящим для самостоятельного изготовления

Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.

Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Бак

Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи.
Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.

Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.

В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.

Функции

• Чаще всего используются теплообменники для получения второго нагревающего контура. Без него топливо сгорая, нагревает стенки топки. Взаимодействуя с воздухом, нагретые кирпичи отдают тепло. Но оно по газоходу улетает.
• С помощью теплообменника в кирпичной печи, горячий воздух отдает излишки тепла циркулирующей жидкости. Позволяет повысить экономичность, получая на выходе двойной коэффициент на одну топливную единицу.
• Используется теплообменники в печах для бани, гаража, дома. В каждом перечисленном варианте у теплообменника своя функция — нагрев воды для душа, нагрев теплоносителя для отопления и тому подобное. Различные конструкции повышают области применения.

Электрические и жидкотопливные

Самым эффективным считается электрическое отопление. Только оно может обеспечивать КПД 99%. К тому же для него не требуются вентиляция и дымоходы, обслуживание как таковое не предусмотрено, разве что есть необходимость чистить устройство раз в 2-3 года.

Монтаж, как и стоимость самого оборудования, отличается дешевизной. Конечно, все эти свойства электрокотла делают его привлекательным в глазах покупателя, но стоит он всё же недёшево. Финансовые затраты обусловлены необходимостью платить за электричество. Можно устанавливать многотарифный счетчик, хотя и это не позволит обойти по функциональным характеристикам дровяной теплогенератор.

Жидкотопливные котлы  работают на дизельном топливе и отработанном масле. Этот тип отопления считается самым грязным. После посещения котельной непременно придется отмывать руки от солярки. Также от одежды будет исходить соответствующий запах. Один раз в год понадобится чистка агрегата. Это отдельное событие, после которого придётся отмывать сажу чуть ли не со всего тела. Не самым выгодным решением является применение солярки. Стоимость ее может перечеркнуть все очевидные плюсы. Отработанное масло сейчас поднялось в цене и может быть выгодно только тем, у кого есть дешевый его источник.

https://youtube.com/watch?v=d0idwQchW3s

В современных отопительных котлах присутствует много важных элементов. Среди них — теплообменник для кирпичной печи со сваренными пластинами. Именно внутри него осуществляется передача тепла к носителю от генератора. Сегодня представлен большой ассортимент различных отопительных котлов, но это не мешает владельцам частных домовладений самостоятельно изготавливать подобные устройства.

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

• медные с коэффициентом теплопроводности 380;
• стальные с коэффициентом теплопроводности 50;
• металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную .

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

• любым радиаторам отопления, не имеющим течи;
• полотенцесушителям;
• радиаторам от автомобилей и другим похожим по конструкции изделиям;
• проточным водонагревателям.

Теплообменник для печи своими руками: разновидности и изготовление

Тепло – достаточно ценный ресурс, расходовать который следует целесообразно. Для этого и было придумано множество устройств и уловок, одним из самых простых и эффективных которых является теплообменник. О том, что такое теплообменник, для чего он нужен и как изготовить теплообменник своими руками, мы с вами и поговорим. Конечно, не забыв затронуть вопрос безопасности, который в данном случае стоит очень остро, ведь с теплом шутки плохи.

Что же такое теплообменник, для чего он нужен?

Если не погружаться в многочисленные тонкости, а говорить простыми словами, то теплообменник – это любое устройство, которое способно осуществлять обмен энергией между разными средами, не имея при этом собственного источника. (См. также: Топка для бани своими руками)

То есть печь или камин – это не теплообменник, а вот холодная вода, охлаждающая нагретую сковороду, – это теплообменник, так как, охлаждая сковороду, она сама при этом нагревается.

Если мы будем говорить об эффективности теплообменника – как о самом важном показателе его работы, тот тут можно выделить следующие зависимости эффективности:

• чем больше разница температур, тем большее количество энергии передастся;
• чем больше площадь соприкосновения среды с теплообменником, тем лучше;
• чем выше теплопроводность материала, из которого изготовлен теплообменник, тем он эффективней

Ну и, подводя итог: абсолютно любая труба, по которой течет жидкость, имеющая температуру, отличную от температуры среды, что ее окружает, будет теплообменником. (См. также: Котлы для отопления дома – особенности теплообменников)

Стоит ли говорить, что чаще всего встречается симбиоз: печь с теплообменником. Подобный дуэт способен отопить большую площадь, и, как вариант, обеспечить вас теплой водой. Чаще всего последнее используются в банях, это позволяет сделать процесс мытья гораздо комфортнее.

Изготавливаем теплообменник

Как вы уже поняли, изготовить простейший теплообменник способен даже ребенок, наиболее простая конструкция «змейка». Она выполняется при помощи трубы, которая свернута в кольца и помещена, к примеру, в бочку, при этом концы трубы выведены наружу. Эффективность этой конструкции в большей степени зависит от показателя теплопроводности материла, из которого сделана труба, так как благодаря кольцам, максимальная площадь соприкосновения уже достигнута. Но это простейший вариант, рассмотрим конструкцию посложнее и поэффективней.

Давайте изучим этапы изготовления теплообменника типа «трубная доска». Нам понадобится две герметичные емкости и трубы. Располагаем две емкости по краям и соединяем их при помощи многочисленных труб, которые должны быть развальцованы в торцах взятых емкостей. Жидкость двигается из одной емкости в другую по трубам, а в середине, там, где располагаются соединительные трубы, происходит теплообмен. Это одна из самых эффективных конструкций, положенная в основу отопления в многоквартирных домах. (См. также: Камин на даче своими руками)

Еще одним популярным типом теплообменника является «водяная рубашка», тут используются две герметичные емкости разных размеров, причем одна помещена в другую. Изготовить такую конструкцию самостоятельно сложно, для этого требуются специальные навыки.

Правила эксплуатации теплообменника

Каковы же правила эксплуатации данного устройства? Как необходимо поступать с теплообменником, чтобы он и прослужил долго, и вреда не нанес?

• Не стоит прикреплять трубы от теплообменника (если таковые имеются) на неподвижные крепления к стенам помещения, нагрев и расширение все испортит.

(См. также: Печи Бавария)

• Если мощность печки невысока, то лучше не использовать слишком габаритные теплообменники, так как те будут забирать слишком много ресурсов.
• При условии, что печь из кирпича с теплообменником уже разогрелась до высокой температуры, не стоит наливать в нее воду.
• Если вы решили уплотнить резьбу в месте соединения теплообменника и труб, используйте только тот уплотнитель, который выдерживает высокие температуры.

(См. также: Отопление теплиц своими руками)

Эти простые правила продлят срок эксплуатации устройств и сделают их работу более безопасной для вас.

Печь камин с теплообменником, особенности конструкции

Перед вами стоит задача обогреть две жилые комнаты, и при этом вы любите живой огонь? Тогда печь-камин с теплообменником – ваш вариант. Изучим его немного подробнее.

Основной элемент такой конструкции – это печь-камин или же котел, от которого в разные стороны идет множество труб, по которым течет жидкость, обычно вода (это экономно). Но нелишним, особенно в холодное время, добавлять и антифриз. Циркуляция теплоносителя, проще говоря, жидкости, может осуществляться естественным способом или же принудительным, путем использования тех же насосов. Проще говоря, печь или котел нагревают воду, а трубы при помощи насоса разносят ее по всей площади, нуждающейся в отоплении. Вода отдает тепло, обогревая помещение, все гениально и просто. В этом случае теплообменник позволяет увеличить эффективность печи во много раз и вместо одной комнаты, вы, к примеру, сможете без лишних затрат на топливо отапливать две.

Виды печей-каминов

Сегодня рынок готов представить на суд потребителя множество моделей печи-камина. Все они совместимы с теплообменниками, если вы, к примеру, захотите обогревать большую площадь. Свой выбор кто-то основывает на размерах, кто-то – на типе потребляемого топлива, кто-то – на мощности. Итак, самые распространенные печи-камины:

1. Печи-камины «Викинг» – суровое название намекает на эффективность. Да, эти печи отличаются тем, что способны быстро прогреть воздух в комнате. Топливом для них служат сухие дрова или бурый уголь, а вот про каменный лучше забыть. Хорошие печи для тех, кто ратует за эффективность. Подойдут для обогрева больших площадей.
2. Печь-камин на пеллетах — особенность этой печи, в используемом топливе, вместо угля иди древесины, эту печь заправляют пеллетом. Пеллет – это экологически чистое, гранулированное топливо, которое получается путем прессовки отходов деревоперерабатывающей промышленности. Прекрасный вариант для тех, кто радеет за экологию и за сохранность своего кошелька. Этот тип топлива имеет достаточно низкую цену, поэтому и популярен. Плюс ко всему сажи и  дыма от такого топлива меньше, а значит, в доме, где стоит такая печь-камин, уютнее. Кто-то считает, что за этим топливом – будущее.
3. Камины-печи «Кедди» – интересный продукт, приведший к нам из Швеции, выпускается в двух экземплярах: угловом и пристенном. Это, а также различные вариации в плане подключения дымохода и открытия дверей топки делает печи «Кедди» достаточно популярными у пользователя. Фундамент для них не нужен, так как их конструкция достаточно легка, поэтому и установка таких печей не отнимет у вас много времени. Плюс в дизайнерском плане эти печи выглядят очень выигрышно.
4. Варочная печь с камином – многофункциональность, вот за что любят эти печи. Они не только греют дом, на них можно готовить еду. Словно вернувшись в средние века, вы сможете готовить пищу прямо над камином – романтично, не правда ли? Именно для практичных людей, не лишенных романтики и созданы эти печи
5. Печи-камины «Байкал» – прекрасный вариант для дачи или коттеджа. Эффективны, имеют большой размерный и модельный ряд, в качестве топлива используются дрова. Использования каменного угля запрещено. Особенно радует то, что эти печи были разработаны специально для нашего непростого климата, который характеризуется большим перепадом температур. Такие печи способны долго сохранять тепло, даже после того как пламя погасло.

Надеемся, что после изучения статьи вы стали понимать, что такое теплообменник, для чего он нужен, как его можно сделать своими руками, и как использование теплообменников в печах и каминах влияет на их работу.

Изготовить теплообменник – не сложно, сложно грамотно подобрать систему отопления в целом, выбрать источник тепла и тип теплообменника учитывая всю специфику стоящих перед пользователем задач.

Чаще всего печи и теплообменники применяются в загородных домах, поэтому прежде чем выбрать тип теплообменника, можно изучить, как делается дачная печь своими руками. После такого мастер-класса, разобраться в конструкции любого теплообменника не составит больших хлопот.

в системе отопления, в бане, воздушный радиатор, регистр на дымовую трубу

Содержание:

Одним из обязательных элементов банной или отопительной систем является печь, которая может служить не только источником тепла в доме, но и подогревать воду для бытовых нужд. В данной статье мы расскажем, зачем нужен теплообменник на трубу дымохода, какие бывают разновидности такой конструкции, а также каким образом его можно установить.

Механизм функционирования

Металлическая печка, размещенная в доме, гараже или бане, в обязательном порядке оснащается дымоходом для вывода угарных газов и организации тяги. Эта труба в процессе протапливания печи может достигать очень высоких температур, порядка 200-500 ℃, что небезопасно для находящихся в помещении людей.

Если установить теплообменник на дымовую трубу, то можно существенно увеличить КПД печи, а также обезопасить себя от прямого контакта с горячей поверхностью. В установленном на дымоходе баке или змеевике теплоносителем будет выступать вода, однако, можно монтировать и воздушный теплообменник на трубу дымохода. Благодаря прямому контакту дымовой трубы с теплоносителем, их температурные показатели уравновешиваются, то есть вода или воздух постепенно нагреваются, а стенки трубы остывают.

По мере повышения температуры воды внутри регистра на трубу, она поднимается вверх, где попадает через специальный штуцер в водяной бак. Посредством входного штуцера, расположенного в нижней части теплообменника, в него попадает холодная вода, замещая теплую. Такая циркуляция продолжается постоянно, при этом вода может нагреться до очень высоких значений.

Воздушный радиатор на трубу дымохода имеет аналогичный принцип работы. Холодный воздух поступает внутрь теплообменника снизу, а после нагревания поднимается вверх и через трубопровод подается в отапливаемые помещения. Кроме того, пластины радиатора также отдают тепло. Воздушный теплообменник оптимален для отопления мансард на даче или предбанников бани, если такие помещения протапливаются лишь время от времени. В них нецелесообразно организовывать водяное отопление, поскольку придется постоянно заливать и сливать воду из системы.

Накопительный бак с водяным контуром

Установить бак-теплообменник на трубу дымохода в баню можно из оцинкованной жести либо из нержавеющей стали. На выбор материала будет в значительной степени влиять строение печи. Если в вашем распоряжении двухкамерный котел, в котором оборудована система дожигания газов, следовательно, выходящий в трубу дым будет уже не слишком горячим – не более 200 ℃. В таком случае материал для бака не имеет решающего значения. Читайте также: «Как сделать и установить бак на трубу для бани – практические рекомендации».

А вот в обычных конструкциях печей, где горячий угарный газ выходит непосредственно в дымоход, температура дыма может подниматься до 500 ℃. В такой ситуации единственный вариант – нержавеющая сталь, ведь оцинковка будет выделять токсины от сильного нагрева.

Как правило, устанавливают такой тип регистра на трубу – в баню, где необходимо постоянное снабжение большим количеством горячей воды. При этом сам бак устанавливают на печке внутри парилки или моечной, а вокруг трубы оборачивают нагревательный контур. В бачке предусматривают входной и выходной штуцеры для циркуляции воды в системе. Как вариант, подобный тип отопления можно использовать для гаража или подсобок. Читайте также: «Как сделать дымоход из трубы своими руками – пошаговое руководство».

Инструкция по изготовлению бака

Зачастую в магазинах можно купить теплообменник на трубу отопления с уже сделанным водяным контуром. Останется только монтировать его на новую фабричную печку и можно пользоваться. Однако при желании вы можете сделать теплообменник на трубу дымохода своими руками.

Потребуются такие материалы:

• листы стали и куски трубы из нержавейки разного сечения со стенками, толщиной 1,5-2мм;
• штуцеры на 1″ или 3/4″, чтобы подключить водяной контур к системе отопления;
• большой бак для воды из оцинковки или нержавейки объемом 50-100 литров;
• гибкие шланги или трубы из меди или стали для горячей воды;
• кран для слива воды из системы.

Работы по сборке теплообменника с баком состоят из таких этапов:

1. Разработка чертежа. Исходя из вида печки и диаметра дымовой трубы, определяют габариты бака. В простых металлических печах с прямым дымоходом на выходе газы очень сильно нагреваются, так что теплообменник может быть довольно крупным – около 50 см высотой.
2. Внутренний диаметр стенок накопительного бака нужно выбрать так, чтобы он плотно сел на патрубок дымохода. Внешний диаметр бака должен быть больше внутреннего сечения в 1,5-2,5 раза. Такие параметры позволяют быстро нагреть теплоноситель и обеспечить его свободную циркуляцию. Если в печи выходящие газы не очень горячие, то лучше ставить теплообменник на трубу дымохода для отопления меньших размеров, чтобы не скапливался конденсат и была хорошая тяга.
3. Сварочным аппаратом нужно скрепить все элементы конструкции, проследив, чтобы швы были герметичными. Штуцеры для циркуляции воды приваривают вверху и внизу бака.
4. Водяной котел усаживают на дымовой штуцер очень плотно, дополнительно обрабатывая швы жаростойким герметиком. В верхней части на баке точно так же крепится переходник на утепленную трубу, которую через потолок или стенку выводят наружу.
5. Нагревательный контур с теплоносителем подсоединяют к накопительному баку. Входящую трубу с холодной водой через штуцер подводят к баку с наклоном в 1-2 градуса. Труба с горячей водой, подключаемая к емкости через верхний штуцер, имеет наклон в 30 градусов. При этом сам накопитель монтируют выше теплообменника.
6. В самом низком месте бака врезают кран для слива воды. В парилке он может быть совмещенным с краном для забора горячей воды.
7. Прежде чем растапливать печь, в систему заливают воду, чтобы металлические элементы не перегрелись, а швы не полопались.
8. Заполнение водой в теплообменнике может быть как ручным, так и автоматическим. Если производится залив воды вручную, нужно установить на наружной стенке прозрачную трубку, чтобы следить за уровнем воды.

Стоит отметить, что от контура до бака не должно быть более 3 метров расстояния, а диаметр трубы лучше брать не уже 3/4″.

Теплообменник в виде змеевика

Если для монтажа предыдущего типа отопления от трубы дымохода требуется умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика выполняется намного проще. Нужно только обернуть несколько колец гибкой алюминиевой или медной трубки вокруг дымохода. Эти металлы имеют высокий уровень теплопроводности и не разрушаются из-за коррозии.

По диаметру трубка должна быть удобной для подключения к штуцеру накопительного бака. Оптимально для сгибания выбирать трубу сечением не более 28 мм. По длине такой контур не должен превышать 3 метров, чтобы циркуляция воды была правильной. С помощью гибкой подводки можно подключить бак к змеевику.

Как правило, змеевики применяют для нагрева воды, хотя, иногда и для отопления маленьких комнат. Лучше всего себя показывают змеевики, закрепленные на дымовых трубах металлической печи с очень высокой температурой угарных газов.

Способ монтажа змеевика

Монтировать теплообменник-змеевик можно на дымоход банной печки или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.

Для работы потребуется:

• алюминиевая или медная трубка длиной до 3 м;
• 2 штуцера 3/4″ и гибкий шланг для горячей воды;
• котел с поплавковым краном для заполнения водой и клапаном для ее использования;
• кран для слива теплоносителя из системы.

Технология монтажа системы выглядит так:

1. Первым шагом производится изгиб трубки, чтобы ее сечение осталось неизменным. Для медных труб менее 28 мм диаметра можно использовать трубогиб, не нагревая их. А вот стальные, алюминиевые и изделия с большим диаметром нуждаются в предварительном прогреве паяльной лампой.
2. Для сгиба можно воспользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По образцу производят спиральный сгиб, после чего ссыпают песок и промывают трубу под напором воды.
3. В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а затем подключают к системе.
4. Полученный змеевик монтируют на дымоход. Если припаять его оловом к трубе, теплоотдача будет лучше. Предварительно производят обезжиривание ортофосфорной кислотой.
5. Немного выше змеевика на опору или на стену вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран внизу бака.

Отметим, что для безопасного и долговременного использования змеевика для отопления, нужна установка насоса, обеспечивающего циркуляцию воды в системе и препятствующего перегреву.

Регистр воздушного типа

Использовать на благо излучаемое дымоходом тепло и увеличить тем самым КПД буржуйки или печи для бани можно, установив воздушный бак-теплообменник. Он выглядит как корпус в форме цилиндра, сквозь который проходят несколько полых трубок. Снизу в них попадает холодный воздух, нагревается внутри теплообменника, поднимается вверх, откуда попадает в помещение. Такой тепловой поток можно направить в соседние комнаты, чтобы обогреть большее количество помещений. Читайте также: «Виды регистров из гладких труб, характеристики и особенности использования в системах отопления».

Существуют специальные конструкции печей с теплообменниками воздушного типа, которыми обогревают не только гаражи, но и большие теплицы или прочие постройки.

Теплообменник из гофра

Гофрированные канализационные трубы могут с успехом быть использованы для организации теплообменника. Их накручивают вокруг неутепленного отрезка дымовой трубы, чтобы воздух, находящийся внутри них, быстрее нагрелся и распространился в соседние помещения. А если обернуть такую трубу и дымоход фольгированным материалом, то прогрев будет происходить быстрее.

Оптимально использовать гофру для буржуйки, установленной в гараже (прочитайте также: «Как установить трубу для буржуйки в качестве дымохода»). Выведя отверстия воздуховодов пониже к полу, можно добиться равномерного распределения теплого воздуха во всем гараже и создать вполне комфортные условия.

Колпаковый теплообменник

Если нужно организовать отопление второго этажа и мансарды дома, то удобно использовать теплообменник в виде колпака. Он позволяет задержать теплый воздух, который скапливается возле потолка, внутри комнаты. Постепенно остывая, воздух будет опускаться вниз, и обогревать комнату остаточным теплом.

Изготовить такой колпак можно из огнеупорного гипсокартона, листа оцинковки или другого материала, после чего вывести воздуховоды к месту назначения. Для красоты колпак можно обложить искусственными камнями, которые будут нагреваться и постепенно отдавать тепло.

Негативные моменты

Наряду с пользой теплообменника на дымоходе, стоит отметить и ряд негативных факторов. Во-первых, из-за такой конструкции температура выходящих газов существенно снижается. Это может провоцировать излишнее накапливание сажи, образование конденсата и ухудшение тяги.

Немаловажный момент обустройства такой системы отопления – это просчитать, какой объем воды нужен для ее полноценного функционирования. Если ее будет мало, система может перегреться, вода в ней закипит, и трубы могут разорваться. Кроме того, важно обеспечить герметичность швов.

В любом случае, обустройство теплообменника позволяет увеличить эффективность любой печи. В целях безопасности, как минимум, дважды в год следует проводить визуальную диагностику системы и ее обслуживание – чистку сажи, замену дефектных элементов и так далее. Тогда можно будет с уверенностью использовать теплообменник для отопления дома и нагрева воды в бане.

Теплообменник, создающий свежий воздух

Идеально энергоэффективный дом должен быть плотно закрытым, чтобы летом внутри оставался прохладный воздух, а зимой — снаружи. Проблема в том, что нам нужно обеспечить циркуляцию свежего воздуха, чтобы удалить запахи, подать кислород и снизить риск образования плесени и плесени.

Есть ли способ перемещать воздух внутрь и наружу, сводя к минимуму поступление тепла внутрь и наружу?

Это может сделать один простой гаджет: теплообменник, он же вентилятор с рекуперацией тепла.«Вместо того, чтобы позволять воздуху свободно входить и выходить, в теплообменнике используются два небольших вентилятора для втягивания входящего и выходящего воздуха через параллельные чередующиеся воздуховоды. Два потока не смешиваются, но тепло проходит между ними через тонкие металлические стенки каналов.

Зимой теплый воздух, выходящий через теплообменник, отдает тепло поступающему холодному воздуху, а летом холодный воздух, выходящий через теплообменник, отбирает тепло у входящего горячего воздуха, так что к тому времени поступающий воздух попадает в дом, уже не жарко.

Вентиляторы с рекуперацией тепла дешевы в эксплуатации, поскольку они содержат всего пару вентиляторов. Но их покупка может быть дорогостоящей — от 450 долларов и выше.

Вот как вы можете построить свой собственный за значительно меньшие деньги, от 50 до 100 долларов, в зависимости от того, сколько материалов у вас уже есть. Это моя первая попытка дизайна, и она работает, но я не утверждаю, что оптимизировал ее. Не стесняйтесь делать это лучше.

Я очень благодарен СДЕЛАННОМ стажёру Эрику Чу за трудную работу по изготовлению и тестированию, используя планы, которые я нарисовал.

Дизайн

Это важные конструктивные особенности, позволяющие максимально эффективно использовать теплообменник:

• Внутренние панели должны иметь максимальную площадь поверхности по отношению к объему.

• Панели должны быть из тонкого, теплопроводящего металла.

• Входящий и выходящий воздух должны двигаться в противоположных направлениях.

Поскольку алюминий очень эффективно проводит тепло, я решил сделать панели из алюминиевой фольги, приклеенной к деревянным каркасам, с просверленными отверстиями по краям каркасов для прохождения воздуха.Недорогие компьютерные вентиляторы хороши, так как они тихие и не потребляют много энергии. Поскольку этот блок просто обеспечивает умеренную вентиляцию, а не обогревает или активно охлаждает помещение, наполненное воздухом, скорость потока может быть низкой.

Можно предположить, что более медленный воздушный поток дает больше возможностей для теплопередачи между выходящим воздухом и входящим воздухом. Теоретически это должно быть правдой, но на практике играют роль другие факторы, такие как проникновение тепла или утечка из коробки, в которой находится блок. .Когда мы тестировали наш теплообменник на холодном ночном воздухе, мы обнаружили, что более высокие скорости вращения вентилятора на самом деле больше нагревают поступающий воздух. Возможно, это связано с тем, что более быстро движущийся воздух увеличивает температурный градиент на пути теплопередачи и предохраняет коробку, в которой находится устройство, от холода.

Где именно золотая середина? Я предлагаю вам собрать агрегат и экспериментально отрегулировать скорость вентилятора, чтобы выяснить это.

Видео своими руками: Как построить простой самодельный теплообменник для отопления дома.Электричество не требуется и недорого… .. | Практический выживальщик

В этом проекте подробно рассказывается о том, как построить мини-ветряную турбину. Ветряная турбина — хорошее дополнение к вашей солнечной генераторной системе в те времена, когда облачно и вы не получаете столько солнечного света, сколько обычно. Первый шаг — создать несколько дешевых лопастей из ПВХ, какой двигатель мы собираемся использовать и как мы собираемся прикрепить его к двигателю. Здесь мы делаем шесть лопастей или роторов. Мы хотим сначала отрезать нашу трубу из ПВХ до нужной длины.Как только у вас получится обрезать его до нужной длины, вы снова захотите взять свой прямой край, и Марко проведите линию по центру и разрежьте его пополам. Убедитесь, что вы делаете это с обеих сторон. Один на этой стороне, один на этой стороне. И что они идеально посередине, так что вы получите две четные стороны. Нам нужно вырезать небольшой блок на конце лезвия, где мы собираемся просверлить отверстие и продеть через него винт, чтобы он прикрепился к ступице. часть материала, чтобы напоминать стреловидное крыло, как бы под углом.Это лопасти длиной 14 дюймов, которые крепятся к ступице с помощью установочных винтов, прикрепленных к двигателю. Используемый здесь двигатель 12 В представляет собой мотор-редуктор 300 об / мин, что является его максимальной скоростью, и он выдает 600 миллиампер при полной нагрузке. Двигатель размещен внутри трубы из поливинилхлорида диаметром 1,5 дюйма, другой тройник из поливинилхлорида подсоединяется от того места, где провода будут спускаться вниз, к нижней части, где находится еще одна 7-футовая труба, которая действует как мачта или столб. Конец шеста входит в слив для душа, который затем прикрепляется к деревянной доске, которая служит прочным основанием.Для системы YAW на заднем конце хвостовая лопасть сделана из дешевого гидроизоляционного материала, который закреплен болтами между 8-дюймовым куском ПВХ. Проделайте отверстие посередине с болтом между ними, чтобы он не мог двигаться. везде. Мы используем старую OSB для основания, размером около семи квадратных дюймов. А потом у меня просто кусок обработанного бруса на дне. Он прикреплен к этим шариковым подшипникам, поэтому может вращаться. Водоотводящий желоб из ПВХ вставлен посередине через несколько шарикоподшипников. Протяните проводку вниз через отверстие для подключения к контроллеру заряда.Следующий шаг — это проводка через трубопровод, нам просто нужно подключить эти клеммы к соответствующим сторонам двигателя.

Система теплообменника | | Теплый пол своими руками

Введение

В этой системе используется эффективный теплообменник для отделения питьевой воды от замораживания пола.Используется только один источник тепла, и можно полностью использовать преимущества защиты от замерзания.

Один из многих творческих способов использования теплообменника.

Еще один пример нестандартной конструкции теплообменника

Схема теплообмена со стандартным водонагревателем

Однако всегда спрашивайте себя: «Действительно ли мне нужен теплообменник?»

Чаще всего для защиты от замерзания используются теплообменники, но другим применением может быть излучающая система с одним источником тепла, который по той или иной причине должен быть отделен от бытового водоснабжения.Это редко. Даже необходимость защиты от замерзания часто переоценивается, потому что излучающая система хранит так много тепла в массе дома.

Система теплообменника с использованием антифриза может защитить систему лучистого отопления до минус 60 градусов. Но компромисс — эффективность. Передача тепла от одной среды к другой (в данном случае от питьевой воды к антифризу через теплообменник) стоит британских тепловых единиц. Сам теплообменник нагревается и излучается в окружающий воздух, хотя иногда это тепло помогает согреть жилое пространство … даже если это всего лишь подсобное помещение.Довольно часто теплообменник изолирован, чтобы минимизировать этот эффект. Тем не менее, любое тепло, излучаемое теплообменником, представляет собой тепловую энергию, которая могла бы уйти на ваши полы.

Кроме того, антифриз как теплоноситель уступает простой воде. В целом система теплообменника на 10-20% менее эффективна, чем открытая система .

Конечно, вода имеет неприятную привычку замерзать при температуре ниже 32 градусов, и в некоторых ситуациях эта реальность намного перевешивает недостатки использования теплообменника.Обогрев второго дома в удаленном месте, подверженном перебоям в подаче электроэнергии, было бы идеальным профилем для системы теплообменника. В этом случае вы можете слить воду из бытовой системы водоснабжения, если уезжаете зимой на несколько недель, а антифриз защищает систему отопления.

Другим примером может быть отопление удаленного здания. Если вы отправляете воду через заглубленную изолированную трубу выше линии замерзания, незаменим антифриз.

В солнечных коллекторах почти всегда используется антифриз, поэтому здесь также необходим теплообменник.

Важно понимать, что в большинстве случаев теплообменники не являются необходимыми в излучающих системах.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления.Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Система теплообменника с водонагревателем резервуарного типа

Комплект теплообменника с водонагревателем Polaris

Высокоэффективный водонагреватель / обогреватель Polaris стандартно поставляется с двумя парами входных и выходных отверстий для горячей и холодной воды.Это делает его идеальным для использования с теплообменником.

Использование водонагревателя по запросу с системой теплообменника

Многозонная система теплообмена с использованием водонагревателя по запросу

Однозонная система теплообмена с водонагревателем по запросу

С этим предварительно смонтированным сантехническим комплектом теплообменника (фото вверху, схематическое изображение внизу) водонагреватель по запросу может обеспечивать как обогрев помещения (с использованием незамерзания), так и горячую воду (питьевую).

Система теплообменников с несколькими зонами

Разрежьте плоский пластинчатый теплообменник пополам, и вы увидите стопки пластин из нержавеющей стали. Две разные жидкости (обычно вода с одной стороны, антифриз с другой) текут между чередующимися пластинами. Сами жидкости никогда не смешиваются, но тепло легко передается от более горячей жидкости к более холодной.

Теплообменник в разрезе

Сантехника теплообменника

Монтаж и подключение теплообменника

Теплообменник смонтированный и подключенный

Важно установить теплообменник «противотоком», а не «параллельно».Противоток означает, что самая горячая жидкость, поступающая на сторону A теплообменника, течет на в направлении , самая холодная жидкость, поступающая со стороны B на противоположном конце теплообменника (см. Иллюстрацию выше). Это максимизирует теплопередачу, заставляя самую холодную жидкость непрерывно течь к самой горячей части теплообменника.

Параллельный водопровод приведет к тому, что Сторона A «горячая» и Сторона B «холодная» попадут в один и тот же конец теплообменника, и обе стороны будут течь параллельно по длине теплообменника.Конечно, такая неэффективная водопроводная система все равно будет передавать некоторое количество тепла от более горячей жидкости к более холодной, но при этом теряется целых 40% мощности теплообменника.

Внутренние и внешние теплообменники

Иногда теплообменник вовсе не является пластинчатым, а располагается ВНУТРИ резервуара для хранения. Неудивительно, что их называют «внутренними теплообменниками». Преимущества внутреннего стиля — простота и эффективность. Просто потому, что для перемещения тепла необходим только один насос, и эффективен, потому что, хотя внешний теплообменник ОЧЕНЬ быстро передает тепло от одной среды к другой, он также излучает тепло в окружающий воздух.

Внутренние теплообменники не так быстро передают тепло, но теплу некуда идти, кроме окружающей воды (которая, можно утверждать, также передает тепло в окружающую комнату — да ладно, ничто не является эффективным на 100%).

Итак, все сводится к применению, то есть к тому, какой тип теплообменника лучше всего подходит для данной системы отопления. В некоторых системах используются оба типа, как показано ниже.

Это схема водопровода, которую мы составили для клиента, который хотел, чтобы дровяной котел обогревал резервуар с водой, который, в свою очередь, обеспечивал как домашнее горячее водоснабжение, так и лучистое тепло пола.Да, и в лучистом полу должен быть антифриз, то есть он должен быть «закрыт».

Как видите, это очень сложная система отопления. Большинство излучающих систем намного проще. Но, как пример того, как видение может стать реальностью, смотрите фото готовой инсталляции ниже.

Накопительный бак с внутренним теплообменником находится за рамкой этой фотографии, но это часть этого выдающегося примера мастерства, сделанного своими руками.Наш заказчик, Робин Эллинс, доказывает, что гордость за владение и внимание к деталям, наряду с предварительно собранными сантехническими пакетами компании Radiant Floor, может привести к созданию системы отопления, которая может конкурировать даже с самой сложной профессиональной установкой.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Комплекты расширения и продувки

Все, что вам нужно знать о теплообменнике

Если вы когда-либо имели дело с подрядчиком по ОВК, вы знаете, что технические термины и названия деталей, которые они иногда используют, могут немного сбивать с толку, особенно если вы впервые покупаете или не знакомы с отраслью. Будь то привычка к работе с другими подрядчиками или, в крайних случаях, попытка воспользоваться преимуществами клиента, мы поможем вам освежить в памяти основы, которые они, вероятно, обсудят, чтобы вы не потерялись в разговоре.Чтобы помочь вам лучше понять, что такое теплообменник, как он работает и почему так важен его осмотр, мы разберем самое необходимое.

Что такое печной теплообменник?

Хотя это может показаться техническим, теплообменник выполняет именно то, о чем говорит его название: отдает тепло. В контексте печи теплообменник представляет собой серию труб или змеевиков, которые проходят через воздушный поток. Различные модели имеют разные формы и размеры трубок в зависимости от типа топлива, но все они выполняют одну и ту же задачу — трубки нагреваются и при этом передают тепло воздуху.

Как это работает?

Для механизма, который выполняет такую ​​важную и неотъемлемую часть в отоплении вашего дома, принцип работы теплообменника на самом деле довольно прост. Когда трубы или змеевики теплообменника нагреваются в результате сгорания и, таким образом, нагревают окружающий его воздух, вентилятор затем нагнетает этот горячий воздух в воздуховоды, чтобы равномерно распределить его по всему дому. На самом деле это простой принцип, с которым все мы знакомы. Было бы полезно подумать об этом так — представьте, что у вас есть миска горячего супа.Пытаясь охладить суп, вы дунете на него. В этом примере горячий суп является теплообменником. Горячий воздух, который вы выдуваете и отталкиваете, очень похож на горячий воздух, который выдувается вентилятором печи и циркулирует по всему дому, чтобы нагреть его.

Типы топлива теплообменника

Для сгорания необходимо топливо. Теплообменник может принимать все виды топлива, и тот, который будет работать для вашей печи, будет зависеть от ряда переменных, таких как местоположение, климат и доступ.В то время как природный газ может быть наиболее распространенным видом топлива на большей части территории Америки, например, некоторые районы могут не иметь легкодоступного доступа, вместо этого требуя другого вида топлива. Другие распространенные виды топлива включают газ пропан, нефть и электричество. Однако то, что все они могут заправлять печь, не означает, что все они равны.

В зависимости от перечисленных выше факторов в разных домах будут использоваться разные виды топлива. Если рассматривать стоимость, например, электричество является одним из самых дорогих видов топлива.Хотя это может быть дорогостоящим, оно имеет преимущество на 100%. Принятие решения о том, какой тип топлива использовать, требует не только ответа на один вопрос, но и начинается с выяснения того, какие типы топлива вам доступны.

Безопасность теплообменника

Если бы не процесс сжигания топлива в теплообменнике, ваша печь не могла бы обогреть ваш дом. Хотя это критически важный процесс при отоплении, если он не работает должным образом, он может представлять опасность для вас и вашей семьи.Например, треснувший или поврежденный теплообменник может привести к утечке опасных газов, которые должны содержаться в теплообменнике, включая угарный газ, в ваш дом. Окись углерода известна как «тихий убийца», и к любому потенциальному риску утечки нельзя относиться легкомысленно.

Чтобы защитить свою семью от треснувшего теплообменника, вы можете предпринять ряд шагов. У вас должен быть не только специальный детектор угарного газа, расположенный в нескольких комнатах по всему дому, но также важно ежегодно проверять вашу печь.Если вы предпочитаете осмотреть его самостоятельно или просто хотите вооружиться знаниями о проверке, изучить процесс так же просто, как посмотреть информативные видеоролики с практическими рекомендациями и следовать пошаговым инструкциям.

Невозможно недооценить важность теплообменника вашей печи. Однако без надлежащего использования или ухода он может стать опасным и летучим. Однако это не значит, что это обязательно повод для беспокойства. Большинство теплообменников имеют встроенные механизмы безопасности, но все же важно внести свой вклад, чтобы гарантировать, что они соответствуют правильным стандартам.Правильно оснастив себя теплообменниками, наполнив свой дом необходимыми детекторами угарного газа и составив график технического обслуживания и проверок, вы будете спокойны, зная, что вы и ваша семья живы и здоровы.

У вас есть трещина в теплообменнике?

Узнать, есть ли трещина в теплообменнике, бывает непросто. В большинстве случаев вы не узнаете, пока что-то не станет опасным. Такие вещи, как отсутствие тепла в вашем доме или звуковой сигнал детектора угарного газа, могут быть единственными признаками того, что что-то не так.

Прежде чем мы поговорим о том, что делать, если у вас есть трещина в теплообменнике, важно понять, что такое теплообменник, как узнать, есть ли в нем трещины и почему трещины в теплообменниках.

Что такое теплообменник?

Теплообменник — это часть вашей печи, которая помогает создавать теплый воздух в вашем доме. Газ воспламеняется в теплообменнике, и вентилятор проталкивает воздух через теплообменник снаружи, нагревая его перед тем, как отправить его в ваш дом.Если у вас есть трещина в этой жизненно важной части вашей печи, ваша печь не только не будет работать должным образом, но и, вероятно, приведет к утечке газов в ваш дом!

Не знаете, что такое теплообменник? Не беспокойся! Один из наших экспертов может разобрать его для вас, чтобы вы поняли, почему это такая важная часть вашей печи.

Как узнать, есть ли трещина в теплообменнике?

Самое страшное … вы не узнаете, треснул ли ваш теплообменник.В большинстве случаев предупреждающие признаки трещины отсутствуют, пока она не станет смертельной. Если вам повезет, ваша печь перестанет работать, но часто она продолжает работать даже при наличии трещины и пропускает угарный газ в ваш дом. Если ваша печь не выделяет тепло, если у вас сработал детектор угарного газа, или если у вас или у членов вашей семьи есть головные боли или симптомы гриппа, у вас может быть трещина в теплообменнике.

По теме: «Тихий убийца, прячущийся в вашем доме»

1.Ваша печь не производит тепла.

Все наши технические специалисты обучены следить за трещинами в теплообменниках, потому что они знают, насколько опасными могут быть вещи, если они не обнаружены раньше

Как бы странно это ни звучало, если ваша печь перестает работать из-за трещины в теплообменнике. свой теплообменник, считайте, что вам повезло! Учитывая, насколько смертоносным может быть CO, лучше, если ваша печь сломается, чем протечет CO.

Если у вас есть трещина в теплообменнике, ваша печь запустится как обычно, но воздух может раздувать огонь из вашего огня ящик в камеру сгорания.Из-за датчика безопасности, называемого детектором безопасности выхода пламени, распространение огня в камеру горелки может привести к отключению печи. Когда это произойдет, ваша печь не запустится снова, пока вы не выполните профессиональный сброс датчика (и пока они там, ваш технический специалист Morris-Jenkins обучен проверять наличие трещин в теплообменнике как возможную причину). Опять же, это не происходит в 100% случаев с трещинами в теплообменниках — это просто второй наилучший сценарий (наилучшим первым будет, если вы будете регулярно проводить техническое обслуживание вашего устройства, и ваш техник обнаружит трещину до того, как проблемы успевают всплыть).

2. Детектор угарного газа отключается.

Убедитесь, что вы знаете, когда истечет срок действия вашего детектора!

В другом случае ваш детектор угарного газа (CO) может сработать. В более новых и более эффективных печах найти трещину может быть еще труднее. Еще одна неприятная вещь, если ваш детектор CO сработает, это не только утечка CO из вашего устройства, но и небольшая утечка. Детекторы CO настроены на срабатывание при высоких уровнях (обычно около 400 ppm). В доме есть много вещей, которые могут сработать, если установить низкий порог, поэтому производители устанавливают его выше.Это означает, что если ваш детектор CO срабатывает, это не то, что нужно игнорировать!

Ваш детектор CO не может сработать

Не только детекторы имеют верхний предел перед срабатыванием, многие из них даже не срабатывают! В вашем детекторе CO используется силикагель и датчик для определения присутствия окиси углерода в воздухе. Со временем этот гель высыхает и больше не может определять CO. Вот почему так важно следить за сроками годности любых детекторов, которые есть у вас дома. Обычно они высыхают примерно через 5 или 6 лет, поэтому, если вашим детекторам больше 5 лет, мы рекомендуем их заменить.

3. У вас или членов вашей семьи есть головные боли или симптомы гриппа.

Существует шесть основных симптомов отравления угарным газом.

Самая страшная возможность состоит в том, что ваш теплообменник треснул, дает утечку угарного газа, а ваши детекторы его не улавливают. Если у вас или членов вашей семьи есть головные боли или симптомы, похожие на грипп, и причина неизвестна, есть вероятность, что виновником может быть CO. Некоторые из симптомов отравления угарным газом включают: головные боли, головокружение, тошноту, одышку, коллапс и потерю сознания. Чтобы узнать больше об опасности угарного газа, ознакомьтесь с нашей статьей «Тихий убийца, скрывающийся в вашем доме».

Пожилые люди и маленькие дети особенно уязвимы для угарного газа. То же самое и с вашими питомцами! Вы когда-нибудь слышали о том, как в прошлом горняки сбивали канареек в шахты? Птицы сверхчувствительны к CO, поэтому шахтеры будут знать, были ли опасные уровни CO в пещерах, если они затронули канарейку.

Если в вашем доме есть домашние животные, маленькие дети или пожилые люди, мы рекомендуем два детектора угарного газа вместо одного.

Что вызывает трещины в теплообменнике?

Когда вы в последний раз меняли фильтры? Грязный фильтр может привести к потрескиванию теплообменника!

Трещины теплообменника могут быть вызваны несколькими причинами, такими как: грязный фильтр, воздуховоды неправильного размера или неправильно установленные воздуховоды.

Если вы недостаточно часто меняете воздушные фильтры, они испачкаются. Чем дольше вы будете оставлять грязный воздушный фильтр, тем хуже будет ваше устройство! Грязный фильтр не пропускает через него столько воздуха, а это означает, что ваше устройство не получает воздуха, необходимого для отвода тепла от теплообменника.Если это произойдет, теплообменник станет слишком горячим, и в теплообменнике могут начать прожигать дыры и трещины!

Если ваш воздуховод неправильного размера или установлен неправильно, это может вызвать аналогичные проблемы с воздушным потоком. Недостаточный воздушный поток приводит к перегреву теплообменника.

Рекомендовано: «5 функций безопасности печи, с которыми вы должны познакомиться»

Что делать, если у вас есть трещина в теплообменнике?

Если у вас есть трещина в теплообменнике, у вас есть только два хороших варианта: заменить теплообменник или заменить печь.Нет безопасного способа отремонтировать теплообменник.

Если вашей печи 9 лет или старше, и у нее есть трещина в теплообменнике, возможно, стоит подумать о замене блока, а не теплообменника, просто потому, что в этом возрасте нередко начинается производство большего количества деталей. изнашиваются и требуют все больше и больше ремонта. На данный момент замена блока — более экономичное решение.

Стоит ли бояться трещин в теплообменнике?

Хотя может быть невозможно определить треснувший теплообменник без помощи профессионала, важно знать об опасностях.Чтобы дать себе душевное спокойствие, что вы и ваша семья можете быть в безопасности всю зиму, запланируйте Check’n’Check and Check! Ваш эксперт по безопасности выйдет и тщательно осмотрит ваше устройство на предмет любых проблем. Таким образом, вам не придется беспокоиться ни о чем из этого — вы можете позволить нам позаботиться о вещах, чтобы вы могли вернуться к тому, что имеет наибольшее значение.

Запланировать сейчас

Самостоятельная высотная гидронная система… вода И обогрев помещений в фургоне Sprinter | by mylifewithoutdoor

Вернуться к содержанию

Более подробные примечания по установке

Мне нужна была система, которая обладала бы надежностью, надежностью и удельной энергией, как при нагреве на ископаемом топливе, но также имела бы возможность использовать электрическую энергию (солнечную, генератор, берег) энергии, когда она доступна, для отопления помещений и нагрева воды, как показано на этой до смешного простой схеме.

Комично простой обзор

Это фактические компоненты, выбранные для достижения этой цели. Я попытался расположить их так, как показано на схеме, которая приводится ниже на изображении после этого.

Фактические физические компоненты

• «Резервуар для хранения тепла с электрическим элементом» — это то, как электрическая (солнечная, сетевая и т. Д.) Энергия попадает в систему.
• «Дизельный обогреватель» — это то, как энергия ископаемого топлива попадает в систему.
• «Воздушный теплообменник» — это то, как энергия отопления помещения извлекается из системы.
• «Водяной теплообменник» — это то, как энергия нагрева воды извлекается из системы.

Все остальные компоненты — просто необходимое зло, чтобы этот цикл функционировал должным образом.

Моя система будет очень похожа на систему ниже, но я не подключаю двигатель (пока). В том же месте схемы у меня будет вышеупомянутый большой изолированный / электрический буферный резервуар. Кроме того, у меня будет летний клапан и присоединительный тройник, чтобы обойти вентиляторную матрицу, как вы уже догадались, летом.

Простая тепловая диаграмма / схема

В остальном все просто «последовательно». Этот список элементов в порядке цепей:

Физическое расположение каждого будет следующим:

• насос + водяной обогреватель: снаружи автомобиля под водителем
• пластинчатый теплообменник + матрица вентилятора + буферный бак + расширительный бак: шкафы для раковины

Эти предметы на общую сумму 2520 долларов. Индивидуальные цены на эти позиции составляли:

• Насос + водяной нагреватель: ~ 1500 долларов США (включая комплект для измерения высоты над уровнем моря)
Пластинчатый теплообменник
• : ~ 300 долларов США
• Матрица вентиляторов: ~ 430 долларов США, включая вентилятор Noctua
• Буферный бак: ~ 190 долларов США
• Расширительный бак: ~ 100 $

Принадлежности.Конечно, есть некоторые аксессуары, которые следует учитывать. Непонятно, что в этот список входят:

Хотя, конечно, не дешево, он все же имеет намного меньшую стоимость отказа, чем Dual Top Evo 6, если выйдет из строя какая-либо отдельная деталь. Самая дорогая часть — ~ 800 долларов вместо 3100 долларов. Это было все еще очень сложное решение, но в конечном итоге я выбрал этот вариант, потому что люблю горячую воду . Я пытался как можно ближе подойти к «настоящему» душу в доме на колесах класса B. Я еще не представляю, насколько я близок к этому, поскольку я еще не построил его, но … надеюсь, мы узнаем раньше слишком долго.Dual Top имеет ~ 11 литров, тогда как у него около 32 литров охлаждающей жидкости, энергию которой можно вовремя преобразовать в горячую воду. Эта система будет подключена через пластинчатый теплообменник с двойными стенками к моей пресноводной системе, как описано здесь.

Надежные ПЛЮСЫ этой системы:

• Много тепла… 5кВт — это много, даже почти слишком много.
• Продолжительный душ… в надежде на 10–14 минут душа… например, Достаточно для 2 человек, чтобы принять «душ для автофургона» или для одного человека, чтобы принять роскошный душ от одного обогревателя.
• Безопасная питьевая вода. Двойной пластинчатый теплообменник должен позволить нам относиться к 35-галлонному водонагревателю как к совершенно безопасному для питья. См. В этой статье правила, которые использует сообщество солнечной горячей воды, но которые моряки, похоже, игнорируют. Мне не хотелось думать, что я подвергаю риску кого-то еще, и мне не нужны ничтожные возможности для питья, и мне нужна возможность легко поживиться неделей или больше за раз.
• Надеюсь, низкая цикличность нагревателя, так как 8,5 галлонов охлаждающей жидкости должны сильно замедлить работу… подумайте о приготовлении пищи с использованием чугуна вместо титановой кухонной посуды.
• Надеюсь, достаточно тихо. Обогреватель снаружи и «далеко» от нас, спящих сзади. Вентилятор Noctua вроде 22 дБ или что-то безумно низкое. Вентилятор, который поставляется с устройством Sure Marine, немного выше — примерно 40 дБ, но, надеюсь, этот более высокий режим «наддува» не нужен во время сна.
• Электрический элемент мощностью 1440 Вт в водонагревателе Bosch можно изменять… можно уменьшить его, чтобы сэкономить заряд батареи, или увеличить его при использовании берегового питания. Это просто идеально для стандартной розетки 15 А x 120 В.Я хотел, чтобы зарядное устройство и обогреватель максимально использовали стандартные розетки. Ненавижу слишком «особенные» вещи, даже если бы они были более способными. Также на это устройство предоставляется 6-летняя гарантия.
• Если я смогу найти способ запустить насос без включения печи (например, дать охлаждающей жидкости остыть до температуры окружающей среды), я смогу получить пару часов низкоуровневого тепла без подачи печи. на.

МИНУСЫ

• Чтобы использовать горячую воду, необходимо включить насос .Это раздражало, но это было единственное, что я смог найти, чтобы соответствовать правилам сообщества солнечной горячей воды И использовать устройство с хорошей репутацией. Я буду жить с этим как с средством, с помощью которого мы поддерживаем очень высокую тепловую массу системы и получаем своего рода систему непрерывного горячего водоснабжения. Мои цифры на самом деле не говорят о том, что он сможет этого добиться, но я слышал отчеты, говорящие об обратном. Лично я рассчитываю «только» на 12-минутный душ. Это не такая уж большая проблема. , поскольку в любом случае, вероятно, разумно включить нагреватель и насос, чтобы температура охлаждающей жидкости снова достигла 170F.
• Много деталей и к лучшему, и к худшему… больше, но меньше точек отказа.
• Сложность установки довольно высока. Я не думаю, что какую-либо систему с подобными возможностями можно легко установить, например D2 airtonic + D5 hydronic + Isotemp или аналогичный. Dual Top Evo 6, вероятно, самый простой, но для этого потребовался один человек, способный настроить его для работы на большой высоте и изрядной части работы с шасси, ИЛИ из-за шума обогревателя внутри.

Я начал составлять более подробные примечания по установке, если вы хотите их проверить.

Вернуться к содержанию

5 признаков трещины в теплообменнике, на которые следует обратить внимание

Если вы подозреваете, что в вашей газовой печи треснул теплообменник, не игнорируйте инстинкт. Поврежденный теплообменник может представлять потенциальную опасность для вашей семьи, если не отремонтировать вовремя. Это подвергнет вас воздействию токсичных газов, таких как окись углерода.

Треснувшие теплообменники и отравление угарным газом стали причиной сотен смертельных случаев в США.S. Чтобы ваша семья была в безопасности, вам необходимо регулярно проверять и обслуживать вашу систему отопления, вентиляции и кондиционирования воздуха. К счастью, планы обслуживания HVAC в Фениксе доступны по цене.

В этом руководстве мы обсудим следующие аспекты теплообменника печи.

• Как работает теплообменник
• Признаки треснувшего теплообменника
• Возможные причины треснувшего теплообменника
• Потенциальные опасности треснувшего теплообменника
• Что делать, если теплообменник вашей печи треснул

Как тепло Обменный завод

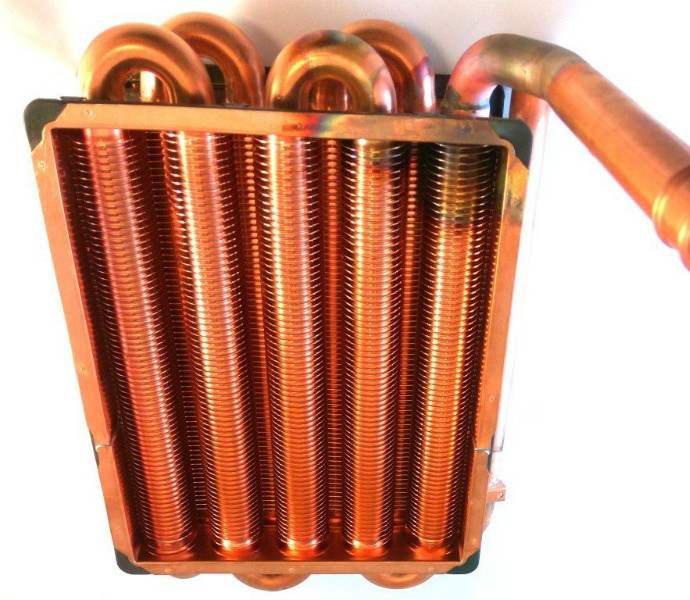

Теплообменник — это один из компонентов газовой печи, который нагревает воздух для обогрева вашего дома в холодные дни.Система состоит из ряда змеевиков и трубок, которые постоянно образуют петли для нагрева воздуха, проходящего через нее.

Система теплообменника начинается у узла горелки печи и заканчивается, когда печь соединяется с вытяжным отверстием дымохода. Примечательно, что теплообменник заключен в металлическую камеру для безопасного распределения теплого воздуха по всему дому.

При воспламенении печь будет направлять горячие газы сгорания в камеру теплообменника для нагрева металлических стенок. Между тем, возвратные воздуховоды в системе будут всасывать холодный воздух в вашем доме и пропускать его вдоль теплообменника, чтобы нагреть воздух.

Как только стены теплообменника нагреют воздух, он направит теплый воздух обратно в ваши комнаты через воздуховоды. И наоборот, система будет выдувать дымовые газы, образующиеся в теплообменнике, в вентиляционное отверстие, которое выводит газы за пределы дома.

Признаки треснувшего теплообменника

Может быть довольно сложно определить, что теплообменник вашей печи поврежден, взглянув на него. Вот почему вам следует остерегаться симптомов треснувшего теплообменника.Итак, каковы симптомы плохого теплообменника? Продолжайте читать, чтобы узнать больше.

1. Пламя печи выглядит желтым

Типичное пламя печи должно быть синего цвета. Если ваша печь излучает устойчивое голубое пламя, очевидно, что теплообменник печи работает эффективно, и беспокоиться не о чем.

Однако, если печь дает желтое пламя, это может означать, что ваша горелка грязная или ваш теплообменник треснул.Но если пламя желтое и тоже мерцает, высока вероятность того, что в печи больше повреждений.

2. Печь производит много сажи

Когда в вашей отопительной системе много углерода, печь будет производить много сажи. Обычно это происходит, когда печь не может полностью сжечь газ, что называется неполным сгоранием.

Топливо не сгорает полностью по многим причинам, в том числе из-за неисправных горелок.Однако трещина в теплообменнике может быть еще одной возможной причиной большего образования сажи в системе отопления.

3. Система производит сильный запах

Если ваша система отопления издает сильный и неприятный запах, возможно, треснул теплообменник. Примечательно, что пары обычно пахнут формальдегидом и очень токсичны для вашего тела при вдыхании.

Если вы обнаружите, что ваша система отопления источает запах формальдегида, вам следует немедленно связаться с профессиональным подрядчиком по ОВК.Если вы проигнорируете проблему, вы подвергнете себя большему ущербу или опасности.

4. Компоненты печи корродируют и образуют трещины

Когда внешние компоненты вашей печи начинают проявлять признаки износа / износа, высока вероятность того, что внутренние компоненты начинают изнашиваться. Это может означать, что ваш теплообменник тоже начал трескаться.

Трещины от напряжения в печи — обычная проблема, которая возникает, когда компоненты сжимаются и периодически расширяются во время охлаждения и нагрева.Кроме того, компоненты печи могут подвергаться коррозии при воздействии паров хлоридов или влаги.

5. Вода скапливается на полу вокруг печи

Если в вашей печи нет конденсации, и вы обнаружили немного воды на полу у ее основания, высока вероятность, что проблема заключается в теплообменнике. Вам нужно будет связаться с профессиональным подрядчиком по ОВК, чтобы определить основную причину проблемы.

Помимо треснувшего теплообменника, есть и другие возможные причины утечек вокруг печи.Например, увлажнитель для всего дома может протечь, если он подключен к вашей печи. Другая возможность может заключаться в засорении внутренней дренажной системы HVAC.

Возможные причины поломки теплообменника

Вот некоторые из основных причин появления трещин в теплообменниках.

1. Перегрев

В большинстве случаев теплообменники печей имеют тенденцию к растрескиванию из-за перегрева. Если поток воздуха в вашей системе отопления довольно медленный, в системе будет накапливаться тепло, что приведет к ее поломке.Вот почему вам необходимо регулярно обслуживать печь, чтобы улучшить приток воздуха.

2. Накопление пыли

Если в системе отопления накапливаются грязь и пыль, они могут заблокировать фильтры, засорить воздуходувки и засорить змеевики. Следовательно, засоренные детали будут препятствовать прохождению достаточного количества воздуха через систему. Это приведет к перегреву печи и снижению ее эффективности.

3. Альтернативное нагревание и охлаждение

Теплообменник также может треснуть из-за постоянного нагрева и охлаждения.Поскольку теплообменник периодически нагревается и охлаждается, металлическая стенка камеры также будет постоянно расширяться и сжиматься. В результате металлический компонент изнашивается и трескается.

4. Коррозия или ржавчина

Другая причина, по которой ваш теплообменник может треснуть, — это коррозия или ржавчина. Ржавчина разъедает любой металл и может вызвать трещину на теплообменнике. Если вы плохо обслуживаете свою систему, на компонентах может образоваться ржавчина, что приведет к образованию трещин.

5. Возраст печи

Средний срок службы теплообменника печи составляет 15 лет. Если ваша газовая печь примерно того же возраста, высока вероятность того, что теплообменник может треснуть. Итак, вам нужно подготовить замену, чтобы избежать неудобств в случае ее поломки.

Потенциальная опасность треснувшего теплообменника

Эксплуатация печи с треснувшим теплообменником может быть очень опасной. Это не только создаст значительный риск для вашего здоровья, но и нанесет больший ущерб системе.

Вкратце, вот некоторые из опасностей треснувшего теплообменника.

• Отопление вашего дома природным газом, пропаном или мазутом может привести к утечке вредных газов при растрескивании теплообменника. Газы ископаемого топлива, такие как окись углерода и двуокись углерода, могут вызвать несколько проблем со здоровьем.

• Если газообразный оксид углерода, образующийся в теплообменнике, вытечет наружу, это может вызвать головные боли, тошноту, рвоту и головокружение. Кроме того, длительное воздействие высоких уровней окиси углерода может вызвать сердечные заболевания.

• Треснувший теплообменник также снизит эффективность печи. Когда теплый воздух из камеры выходит наружу, печь нагревает весь дом. Следовательно, это значительно увеличит ваши расходы на отопление.

• Помимо окиси углерода, потрескавшийся теплообменник может также вызвать утечку таких газов, как двуокись серы и двуокись азота. Примечательно, что газы могут вызывать дезориентацию, раздражение глаз и носа, сонливость и симптомы гриппа.

Что делать, если теплообменник вашей печи треснул

Если вы считаете, что в вашей печи треснул теплообменник, не спешите чинить его самостоятельно.
