Тепловые насосы для отопления дома: Обзор 10 тепловых насосов для отопления частного дома

Содержание

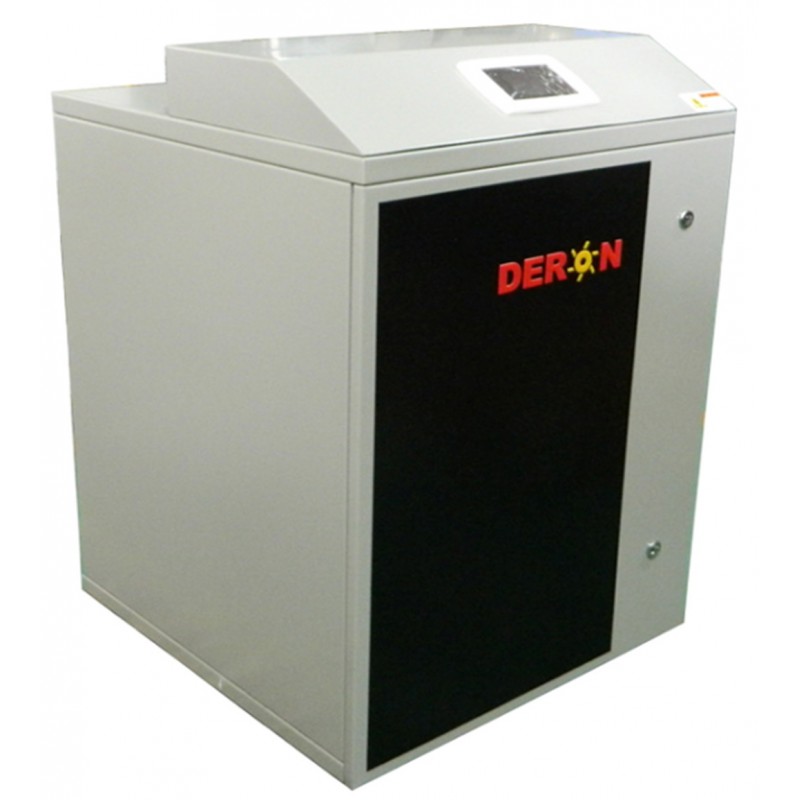

Тепловой насос для отопления дома

В условиях ухудшения экологической обстановки в мире и (что более актуально для рядового потребителя) стремительного роста тарифов на газ и электричество все больше европейцев старается внедрить в свою повседневную жизнь системы, использующие альтернативные источники энергии. Один из вариантов подобных систем – так называемый тепловой насос, посредством которого можно отапливать свое жилище в зимний период и нагревать воду для бытовых нужд, расходуя на это минимум электроэнергии.

В домах наших соотечественников в последние годы тоже все чаще можно встретить это чудо инженерной мысли. Конечно, для россиян проблема высоких цен на традиционные энергоносители пока стоит не так остро, как в Европе, но, во-первых, это лишь до поры до времени, а во-вторых, не хочется отставать от цивилизованного мира…

Итак, тепловой насос… Что это такое? На чем основан принцип его действия? Откуда, куда и как он перекачивает тепло? Давайте разбираться.

Принцип работы теплового насоса

Принцип действия тепловых насосов основан на способности вещества (хладагента) поглощать или отдавать тепло при изменении агрегатного состояния. По своей сути такие насосы мало чем отличаются от холодильных установок. (Это странное, на первый взгляд, утверждение нисколько вас не удивит, если вы хоть раз дотрагивались до горячей задней стенки обычного бытового холодильника.)

Схематично тепловой насос может быть представлен в виде системы, состоящей из трех контуров. В первом находится теплоноситель, переносящий энергию от источника низкопотенциального тепла. Во втором контуре циркулирует хладагент (фреон), который периодически то испаряется, отбирая тепло у первого контура, то вновь конденсируется, отдавая его третьему контуру. И, наконец, по третьему контуру «бегает» теплоприемник, в нашем случае – вода, переносящая тепло по системе отопления.

Рабочий цикл теплонасоса в общих словах может быть описан следующим образом.

Жидкий хладагент поступает в испаритель, где переходит в газообразное состояние. Необходимая для протекания этого процесса энергия отбирается у теплоносителя, циркулирующего в первом контуре. Далее подогретый на несколько градусов газообразный хладагент всасывается в компрессор, главное назначение которого – сжатие газа (на совершение этой работы, разумеется, расходуется электроэнергия).

Давление газа возрастает в несколько раз, при этом он существенно разогревается: если на входе в компрессор температура хладагента составляет 6-10°C, то на выходе уже около 60°C. На следующей стадии разогретый газ направляется в конденсатор, где отдает полученное тепло системе отопления, сам же при этом конденсируется, т.е. переходит в жидкое состояние. Затем избыточное давление сбрасывается с помощью дроссельного клапана, и цикл начинается заново.

Как видите, устройство теплового насоса не отличается принципиально от устройства холодильной машины. Просто основным назначением холодильных установок является генерирование холода, поэтому там отбор теплоты производится испарителем, а конденсатор лишь сбрасывает эту теплоту в окружающее пространство. В тепловом же насосе картина обратная: конденсатор представляет собой теплообменный аппарат, отдающий теплоту потребителю, а испаритель – это теплообменник, утилизирующий низкопотенциальную теплоту вторичных энергоресурсов.

Другими словами тепловой насос – это «холодильник наоборот». При этом «наоборот» не только устройство, но и результат. Если в случае холодильника тепло, отнимаемое у хранящихся внутри продуктов, выбрасывается впустую, то энергия, вырабатываемая тепловым насосом, приносит реальную пользу – тратится на целенаправленный обогрев дома.

Разновидности тепловых насосов и систем

Тепловая энергия, расходуемая на отопление здания и систему горячего водоснабжения, является результатом преобразования энергии окружающей среды, осуществляемого с помощью теплового насоса. Насос концентрирует эту низкопотенциальную (низкотемпературную) энергию и передает ее системе отопления.

Осталось разобраться, что в данном случае подразумевается под энергией окружающей среды. Большинство тепловых насосов бытового назначения позволяют использовать тепло Солнца и внутреннее тепло Земли, накапливаемые верхними слоями земной коры и водой в течение всего года.

По типу конструкции первого контура теплообменника все тепловые насосы делятся на грунтовые, водяные и воздушные.

Грунтовые тепловые насосы

Грунтовые тепловые насосы получают тепло, необходимое для подогрева хладагента в испарителе, от грунта. Температура последнего на глубине нескольких метров практически не подвержена сезонным колебаниям. По замкнутой системе труб, размещенных в грунте, циркулирует «рассол». Слово «рассол» мы не случайно взяли в кавычки: соли, как этого можно было бы ожидать исходя из названия, он не содержит.

На самом деле это антифриз на основе этиленгликоля или пропиленгликоля, реже водного этанола. Трубы теплообменника могут быть уложены в грунте как горизонтальным (горизонтальный коллектор), так и вертикальным (геотермальный зонд) способом.

Трубы горизонтального коллектора укладываются в землю на глубине ниже уровня промерзания грунта в данном регионе (обычно 1. 5-2 м). Теплообменная система этого вида занимает достаточно большую площадь. Например, для обеспечения теплом сравнительно небольшого дома площадью 100 м2 потребуется выделить 2-3 сотки земли. Следует принять во внимание, что на территории, занятой коллектором, можно сажать лишь те деревья и кустарники, корни которых не уходят в почву слишком глубоко, а располагать здесь какие-либо постройки и вовсе нельзя.

Геотермальный зонд – это теплообменник, трубы которого располагаются вертикально и погружены в грунт на глубину до 100-200 м. Количество устанавливаемых зондов зависит от требуемой мощности установки. Для обогрева дома, уже рассматриваемого нами выше в качестве примера, достаточно будет двух зондов длиной около 80 м, расположенных на расстоянии 5 м друг от друга.

Как видите, для размещения этой системы не требуется больших площадей, вы можете пробурить скважины в любой части вашего участка – там, где вам это удобно. Главный недостаток грунтовых тепловых насосов с геотермальными зондами – высокая стоимость работ по бурению скважин. Однако, невзирая на это, большинство пользователей отдает предпочтение именно этим системам, ведь геотермальные зонды обладают большей эффективностью, чем горизонтальные коллекторы, и имеют при этом меньше ограничений.


Бурение скважины для геотермального зонда.

Водяные тепловые насосы

Водяной тепловой насос «черпает» энергию грунтовых вод, которые прокачивает через свой испаритель. Подобная система отличается повышенной эффективностью и неплохой стабильностью: первая характеристика является результатом высокой теплоотдачи воды, вторая обусловлена постоянством температуры грунтовых вод.

Разумеется, чтобы использовать установку такого типа, требуется, чтобы эти самые грунтовые воды имелись на вашей территории, причем в достаточно большом количестве. Очень желательно, чтобы водоносный слой располагался не глубже 30-40 м. Одновременное выполнение этих двух условий – явление нечастое. Еще одним условием, невыполнение которого может стать препятствием для установки водяного теплонасоса в вашем доме или коттедже, является низкое содержание в грунтовых водах солей железа и прочих примесей.

Использование воды низкого качества приведет к тому, что оборудование быстро выйдет из строя, поскольку теплообменник попросту забьется. Наличие такого количества ограничений является причиной того, что подобные тепловые насосы, несмотря на всю их привлекательность, устанавливают нечасто (около 5% от всех реализованных проектов).

Воздушные тепловые насосы

С точки зрения простоты монтажа воздушные тепловые насосы обладают огромным преимуществом перед своими «собратьями». Для использования окружающего воздуха в качестве источника тепла вам не придется бурить скважины или проводить какие-то другие крупномасштабные грунтовые работы. В результате, если заложить в смету стоимость работ по установке оборудования, воздушный насос обойдется вам значительно дешевле, чем водяной или грунтовый.

Несмотря на столь весомое достоинство, идеальным этот вид климатического оборудования не назовешь, поскольку есть у него и существенный недостаток. Такой насос эффективно работает лишь при температуре окружающего воздуха выше –15°C…–20°C.

Падение температуры ниже этой границы, что в зимний период не является редкостью в большинстве регионов нашей страны, ведет к существенному уменьшению коэффициента эффективности воздушного теплонасоса.

Коэффициент эффективности тепловых насосов

Чуть выше мы использовали новый термин – «коэффициент эффективности». Было бы неправильно не пояснить, что это такое, тем более что это важная характеристика тепловых насосов, позволяющая сравнивать насосы разных типов между собой.

Коэффициент эффективности (называемый также коэффициентом трансформации) – это отношение выработанной насосом тепловой энергии к потребленной им электрической. По сути это КПД теплового насоса. В случае водяных теплонасосов этот коэффициент равен 5 вне зависимости от времени года. Это означает, что при потреблении 1 кВт*ч электроэнергии установка вырабатывает 5 кВт*ч тепловой энергии.

У грунтовых насосов величина коэффициента эффективности чуть ниже – от 4 до 4.5. И, наконец, самым маленьким коэффициентом характеризуются воздушные тепловые насосы, при этом их эффективность сильно зависит от температуры окружающего воздуха: при 0°C величина коэффициента равна ~3. 5, а при –20°C он уже не превышает 1.5 (при такой низкой эффективности насос попросту не окупится, и имеет смысл подумать о приобретении более дешевого климатического оборудования, например электрического котла).

Некоторые менеджеры, рекламируя реализуемые ими тепловые насосы, уверяют потенциальных клиентов в том, что данное оборудование имеет КПД 400-500%. Разумеется, ни о каком нарушении законов термодинамики речи не идет. Просто в данном случае расчеты намеренно делаются неправильно: не учитываются источники энергии, отличные от потребляемого электричества, – воздух, вода или грунт, нагретые Солнцем и геотермальными процессами. Когда при расчете КПД учитывают только электроэнергию и забывают про источник низкопотенциального тепла, как раз и получается величина больше 100%.

Применение тепловых насосов в условиях российского климата

Познакомившись с приведенными выше описаниями различных типов тепловых насосов, вы без труда сами сможете ответить на вопрос, какой насос больше всего подходит для эксплуатации в условиях российского климата.

Воздушные тепловые насосы пригодны для применения лишь в ограниченном числе регионов нашей страны – там, где температура воздуха зимой почти не опускается ниже нулевой отметки. Разумеется, жителям Сибири, Дальнего Востока, севера европейской части России о воздушных тепловых насосах не стоит и размышлять.

Для применения водяных тепловых насосов есть много ограничений. О некоторых из них мы уже рассказывали, осталось упомянуть еще об одном. Более половины территории нашей страны находится в зоне вечной мерзлоты. Если даже какому-нибудь жителю Восточной Сибири или севера Дальнего Востока «повезло», и на его участке есть грунтовые воды, залегающие не слишком глубоко, то все равно эти грунтовые воды находятся в виде льда, а значит, не пригодны для использования в системе отопления.

Таким образом, большинству наших соотечественников приходится рассчитывать на единственный, беспроигрышный, вариант – грунтовый тепловой насос. При этом в условиях российского климата больше подойдет насос не с горизонтальным коллектором, а с геотермальным зондом, позволяющим достигнуть глубины, где температура грунта более стабильна.

Применение теплового насоса для охлаждения

Огромным достоинством тепловых насосов является то, что они способны не только отапливать дом, но и при необходимости охлаждать его. Наше короткое российское лето порою бывает очень жарким, и, когда ваше жилище буквально раскаляется, предложение превратить обогреватель в кондиционер будет очень кстати.

Техническое решение этого вопроса может быть интегрировано в тепловой насос изначально, на стадии изготовления, и практически у всех производителей имеются линейки насосов, умеющих кондиционировать помещение (режим Natural Cooling). Если ваш тепловой насос не обладает такими способностями, не все еще потеряно – работать на охлаждение может и обычный насос. Необходимое для этого дополнительное оборудование в виде гидравлической развязки будет смонтировано вне насоса. Оба варианта не требуют больших капиталовложений.

Нести генерируемый тепловым насосом холод непосредственно в помещение можно разными способами. Эта функция может быть возложена на холодные панели на стенах или потолке, охлаждающий теплый пол, радиаторы отопления с хорошим обдувом или же фанкойл – устройство, в чей корпус встроен обдуваемый вентилятором пластинчатый теплообменник.

Применение теплового насоса для горячего водоснабжения

Любой тепловой насос способен не только обогревать ваше жилище, но и круглогодично снабжать вас горячей водой. Однако следует учитывать, что эта система является низкотемпературной, а значит, температура воды в бойлере не превысит 45-55°C. Из этого следует, что объем бойлера должен быть больше, чем при использовании стандартной системы отопления, в противном случае вам и вашим домочадцам придется жить в условиях жесткой экономии горячей воды.

Данный факт следует учитывать при выделении площади для котельной, т. е. еще на стадии проектирования дома. Также при выборе бойлера нужно принимать во внимание, что это должно быть специальное оборудование, рассчитанное на работу с теплонасосными установками. Главное отличие такого бойлера от обычного – увеличенная площадь теплообменника, необходимая для максимально эффективной передачи тепла от теплового насоса.

Тепловые насосы со встроенным ТЭНом

Нередко производители встраивают в свои тепловые насосы дополнительные электрические нагреватели. Встроенный ТЭН позволяет в случае необходимости перейти на альтернативный с точки зрения теплового насоса источник энергии – электричество. Для чего это нужно? В каких случаях возникает потребность задействовать ТЭН?

Подбор теплового насоса для отопления дома осуществляется с учетом различных параметров, в том числе и климатических особенностей региона. При этом считается нецелесообразным устанавливать насос с избыточной мощностью. Дело в том, что экстремально холодные дни случаются не так уж и часто, по крайней мере, в центрально-европейской части России. Практика показывает, что более экономичным вариантом будет «добрать» в эти морозные периоды необходимую мощность электричеством, чем изначально устанавливать более мощный насос. Наличие ТЭНа исключает необходимость делать систему более мощной, чем это требуется большую часть отопительного сезона.

Для владельцев водяных и грунтовых тепловых насосов встроенный ТЭН – скорее излишество, чем необходимость. Совсем иначе выглядит ситуация с воздушными теплонасосами. При температуре воздуха –20°C и ниже такой насос, если и не отключится, будет малоэффективен. И пусть холодных дней и ночей в году не очень много, совсем не хочется в один прекрасный момент остаться в стремительно вымерзающем доме. Наличие дублирующего теплогенератора в данном случае никак не назовешь роскошью.


Воздушный тепловой насос.

Советы и рекомендации

Тепловой насос – оборудование технически сложное и достаточно дорогое, поэтому подходить к его выбору следует с большой ответственностью. Чтобы не быть голословными, приведем несколько вполне конкретным рекомендаций.

1. Никогда не приступайте к выбору теплового насоса без предварительного проведения расчетов и создания проекта. Отсутствие проекта может стать причиной фатальных ошибок, исправить которые можно будет лишь с помощью огромных дополнительных финансовых вложений.

2. Доверить проектирование, монтаж и сервисное обслуживание теплового насоса и системы отопления следует только профессионалам. Как убедиться в том, что в данной компании работают профессионалы? В первую очередь, по наличию всей необходимой документации, портфолио реализованных объектов, сертификатов от поставщиков оборудования. Очень желательно, чтобы весь комплекс необходимых услуг предоставляла одна компания, которая в данном случае будет нести полную ответственность за реализацию проекта.

3. Советуем вам отдать предпочтение тепловому насосу европейского производства. Пусть вас не смущает тот факт, что он дороже китайского или российского оборудования. При включении в смету стоимости работ по монтажу, запуску и отладке всей системы отопления разница в цене насосов будет практически незаметна. Но зато, имея в своем распоряжении «европейца», вы будете уверены в его надежности, поскольку высокая цена насоса – это лишь результат использования при его создании современных технологий и высококачественных материалов.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Система отопления с тепловым насосом

Ситуация такова, что самым популярным на данный момент способом отапливать жилище является использование котлов отопления – газовых, твердотопливных, дизельных и намного реже – электрических. А вот такие простые и в тоже время высокотехнологичные системы, как тепловые насосы, не получили повсеместного распространения, и очень зря. Для тех, кто любит и умеет просчитывать все наперед, их преимущества очевидны. Тепловые насосы для отопления не сжигают невосполнимых запасов природных ресурсов, что крайне важно не только с точки зрения охраны окружающей среды, но и позволяет экономить на энергоносителях, так как они дорожают с каждым годом. К тому же, с помощью тепловых насосов можно не только отапливать помещение, но и подогревать горячую воду для хозяйственных нужд, и кондиционировать помещение в летний зной.

  1. Принцип действия теплового насоса
  2. Преимущества и недостатки системы отопления «тепловой насос»
  3. Источники тепла для работы теплового насоса
  4. Отопление тепловым насосом: стоимость системы и расходы на эксплуатацию



Принцип действия теплового насоса



Остановимся чуть подробнее на принципе действия теплового насоса. Вспомните, как работает холодильник. Тепло помещенных в него продуктов выкачивается и выбрасывается на радиатор, расположенный на задней стенке. В этом легко убедиться, дотронувшись до него. Примерно такой же принцип у бытовых кондиционеров: они выкачивают тепло из помещения и выбрасывают его на радиатор, расположенный на наружной стене здания.

В основу работы теплового насоса, холодильника и кондиционера положен цикл Карно.

  1. Теплоноситель, двигаясь по источнику низкотемпературного тепла, например, грунту, нагревается на несколько градусов.
  2. Затем он поступает в теплообменник, называемый испаритель. В испарителе теплоноситель отдает накопленное тепло хладагенту. Хладагент – это специальная жидкость, которая превращается в пар при низкой температуре.
  3. Приняв на себя температуру с теплоносителя, нагретый хладагент превращается в пар и поступает в компрессор. В компрессоре происходит сжатие хладагента, т.е. повышение его давления, за счет чего повышается и его температура.
  4. Горячий сжатый хладагент поступает в другой теплообменник, называемый конденсатор. Здесь хладагент отдает свое тепло другому теплоносителю, который предусмотрен в системе отопления дома (вода, антифриз, воздух). При этом хладагент охлаждается и снова превращается в жидкость.
  5. Далее хладагент поступает в испаритель, где нагревается от новой порции нагретого теплоносителя, и цикл повторяется.

Для обеспечения работы теплового насоса необходимо электричество. Но это все равно намного выгоднее, чем использовать только электрообогреватель. Так как электрокотел или электрообогреватель тратит ровно столько же электроэнергии, сколько и выдает тепла. Например, если на обогревателе написана мощность 2 кВт, то он тратит 2 кВт в час и выдает 2 кВт тепла. А тепловой насос выдает тепла в 3 – 7 раз больше, чем тратит электроэнергии. Например, используется 5,5 кВт/час на работу компрессора и насоса, а тепла получается 17 кВт/час. Именно такой высокий КПД и является основным достоинством теплового насоса.



Преимущества и недостатки системы отопления «тепловой насос»



Вокруг тепловых насосов ходит много легенд и заблуждений, несмотря на то, что это не такое уж новаторское и высокотехнологичное изобретение. С помощью тепловых насосов отапливаются все «теплые» штаты в США, практически вся Европа и Япония, где технология отработана практически до идеала и уже давно. Кстати, не стоит думать, что подобное оборудование является чисто иностранной технологией и пришло к нам совсем недавно. Ведь еще в СССР такие агрегаты использовались на экспериментальных объектах. Примером тому служит санаторий «Дружба» в городе Ялта. Помимо футуристической архитектуры, напоминающей «избушку на курьих ножках», этот санаторий славен еще и тем, что еще с  80-х годов 20 века в нем используются тепловые насосы для отопления промышленные. Источником тепла является близлежащее море, а сама насосная станция не только обогревает все помещения санатория, но и обеспечивает горячей водой, греет воду в бассейне и охлаждает в знойный период. Так давайте же попытаемся развеять мифы и определить, имеет ли смысл отапливать жилище таким способом.

Преимущества систем отопления с тепловым насосом:

  • Экономия на энергоносителе. В связи с растущими ценами на газ и дизтопливо очень актуальное преимущество. В графе «ежемесячные расходы» будет значиться только электроэнергия, которой как мы уже писали необходимо намного меньше, чем реально производится тепла. При покупке агрегата необходимо обратить внимание на такой параметр, как коэффициент трансформации тепла «ϕ» (может называться еще коэффициент преобразования тепла, коэффициент трансформации мощности или температур). Он показывает отношение количества тепла на выходе к затрачиваемой энергии. Например, если ϕ=4, то при расходе 1 кВт/час мы получим 4 кВт/час тепловой энергии.
  • Экономия на техобслуживании. Тепловой насос не требует к себе никакого особенного отношения. Расходы на его обслуживание минимальны.
  • Можно устанавливать в любой местности. Источниками низкотемпературного тепла для работы теплового насоса могут служить грунт, вода или воздух. Где бы Вы ни строили дом, даже в скалистой местности, всегда найдется возможность найти «пищу» для агрегата. В местности, удаленной о газовой магистрали, это одна из самых оптимальных систем отопления. И даже в регионах без линий электропередач можно установить бензиновый или дизельный движок для обеспечения работы компрессора.
  • Нет необходимости следить за работой насоса, добавлять топливо, как в случае с твердотопливным или дизельным котлом. Вся система отопления с тепловым насосом автоматизирована.
  • Можно уехать на длительный срок и не бояться, что система замерзнет. При этом можно сэкономить, установив насос на обеспечение в жилом помещении температуры +10 °С.
  • Безопасность для окружающей среды. Для сравнения при использовании традиционных котлов, сжигающих топливо, всегда образуются различные окислы  CO, СO2, NOх, SO2 , PbO2, как следствие вокруг дома на почве оседают фосфорная, азотистая, серная кислоты и бензойные соединения. При работе теплового насоса не выбрасывается ничего. А используемые в системе хладагенты абсолютно безопасны.
  • Сюда же можно отметить сохранение невосполнимых природных ресурсов планеты.
  • Безопасность для человека и имущества. В тепловом насосе ничего не нагревается до такой температуры, чтобы вызвать перегрев или взрыв. К тому же, в нем попросту нечему взрываться. Так что его можно отнести к полностью пожаробезопасным агрегатам.
  • Тепловые насосы успешно работают даже при температуре окружающей среды -15 °С. Так что если кому-то кажется, что такой системой можно обогревать дом только в регионах с теплыми зимами до +5 °С, то они ошибаются.
  • Реверсивность теплового насоса. Неоспоримым преимуществом является универсальность установки, с помощью которой можно и отапливать зимой, и охлаждать летом. В жаркие дни тепловой насос забирает тепло из помещения и направляет его в грунт на хранение, откуда снова возьмет зимой. Обратите внимание, что реверсной способностью обладают не все тепловые насосы, а только некоторые модели.
  • Долговечность. При должном уходе тепловые насосы системы отопления живут от 25 до 50 лет без капитального ремонта, и только раз в 15 – 20 лет потребуется заменить компрессор.

Недостатки систем отопления с тепловым насосом:

  • Большие первоначальные капиталовложения. Помимо того, что на тепловые насосы для отопления цены довольно высоки (от 3000 до 10000 у.е.), так еще дополнительно на обустройство геотермальной системы потребуется затратить не меньше, чем на сам насос. Исключением является воздушный тепловой насос, не требующий дополнительных работ. Окупится тепловой насос не скоро (лет через 5 – 10). Так что ответ на вопрос, использовать или не использовать тепловой насос для отопления, скорее зависит от предпочтений хозяина, его финансовых возможностей и условий строительства. Например, в регионе, где подведение газовой магистрали и подключение к ней стоит столько же, сколько и тепловой насос, имеет смысл отдать предпочтение последнему.

  • В регионах, где температура зимой опускается ниже -15 °С, необходимо использовать дополнительный источник тепла. Это называется бивалентная система отопления, в которой тепловой насос обеспечивает тепло, пока на улице до -20 °С, а когда он не справляется, подключается например, электрообогреватель или газовый котел, или теплогенератор.

  • Наиболее целесообразно использовать тепловой насос в системах с низкотемпературным теплоносителем, таких как система «теплый пол» (+35 °С) и фанкойлы (+35 — +45 °С). Фанкойлы представляют собой вентиляторный конвектор, в котором происходит передача тепла/холода от воды воздуху. Для обустройства такой системы в старом доме потребуется полная перепланировка и перестройка, что повлечет дополнительные затраты. При строительстве нового дома это не является недостатком.
  • Экологичность тепловых насосов, берущих тепло из воды и грунта, несколько относительна. Дело в том, что в процессе работы пространство вокруг труб с теплоносителем охлаждается, а это нарушает устоявшуюся экосистему. Ведь даже в глубине грунта живут анаэробные микроорганизмы, обеспечивающие жизнедеятельность более сложных систем. С другой стороны – по сравнению с добычей газа или нефти ущерб от теплового насоса минимален.

Оцените все «за» и «против» для принятия правильного решения.



Источники тепла для работы теплового насоса



Тепловые насосы берут тепло из тех природных источников, которые накапливают солнечную радиацию в течение теплого периода. В зависимости от источника тепла различаются и тепловые насосы.



Грунт



Грунт – самый стабильный источник тепла, которое накапливается за сезон. На глубине 5 – 7 м температура грунта практически всегда постоянна и равна примерно +5 – +8 °С, а на глубине 10 м – всегда постоянна +10 °С. Способов сбора тепла с грунта два.

Горизонтальный грунтовый коллектор представляет собой уложенную горизонтально трубу, по которой циркулирует теплоноситель. Глубина расположения горизонтального коллектора высчитывается индивидуально в зависимости от условий, иногда это 1,5 – 1,7 м – глубина промерзания грунта, иногда ниже – 2 – 3 м для обеспечения большей стабильности температуры и меньшей разницы, а иногда всего 1 – 1,2 м – здесь грунт начинает быстрее прогреваться весной. Бывают случаи, когда обустраивают двухслойный горизонтальный коллектор.

Трубы горизонтального коллектора могут иметь различный диаметр 25 мм, 32 мм и 40 мм. Форма их раскладки тоже может быть разной – змейка, петля, зигзаг, различные спирали. Расстояние между трубами в змейке должно быть не менее 0,6 м, и обычно составляет 0,8 – 1 м.

Удельный теплосъем с каждого погонного метра трубы зависит от структуры грунта:

  • Песок сухой – 10 Вт/м;
  • Глина сухая – 20 Вт/м;
  • Глина более влажная – 25 Вт/м;
  • Глина с очень большим содержанием воды – 35 Вт/м.

Для отопления дома площадью 100 м2 при условии, что грунт представляет собой влажную глину, понадобится 400 м2 площади участка под коллектор. Это довольно много – 4 – 5 соток. А с учетом того, что на данном участке не должно быть никаких строений и допускается только газон и клумбы с однолетними цветами, то не каждый может себе позволить обустроить горизонтальный коллектор.

По трубам коллектора течет специальная жидкость, ее еще называют «рассол» или антифриз, например, 30% раствор этиленгликоля или пропиленгликоля. «Рассол» собирает на себя тепло грунта и направляется к тепловому насосу, где передает его хладагенту. Остывший «рассол» снова течет в грунтовый коллектор.

Вертикальный грунтовый зонд представляет собой систему труб, заглубленных на 50 – 150 м. Это может быть всего одна U-образная труба, опущенная на большую глубину 80 – 100 м и залитая бетонным раствором. А может быть система U-образных труб, опущенных на 20 м, чтобы собрать энергию с большей площади. Выполнение бурильных работ на глубину 100 – 150 м не только дорого стоит, но и требует получения специального разрешения, именно поэтому часто идут на хитрость и обустраивают несколько зондов небольшой глубины. Расстояние между такими зондами делают 5 – 7 м.

Удельный теплосъем с вертикального коллектора также зависит от породы:

  • Осадочные породы сухие – 20 Вт/м;
  • Осадочные породы, насыщенные водой, и каменистая почва – 50 Вт/м;
  • Каменистая почва с высоким коэффициентом теплопроводности – 70 Вт/м;
  • Подземные (грнутовые) воды – 80 Вт/м.

Площадь под вертикальный коллектор необходима совсем маленькая, но стоимость их обустройства выше, чем у горизонтального коллектора. Достоинством вертикального коллектора также является более стабильная температура и больший теплосъем.



Вода



Использовать воду в качестве источника тепла можно по-разному.

Коллектор на дне открытого незамерзающего водоема – реки, озера, моря – представляет собой трубы с «рассолом», притопленные с помощью груза. За счет высокой температуры теплоносителя этот способ получается самым выгодным и экономичным. Обустроить водный коллектор могут только те, от кого водоем находится не дальше 50 м, иначе теряется эффективность установки. Как Вы понимаете, такие условия есть не у всех. Но не использовать тепловые насосы жителям побережья просто недальновидно и глупо.

Коллектор в канализационных стоках или сбросовой воде после технических установок можно использовать для отопления домов и даже многоэтажек и промышленных предприятий в черте города, а также для приготовления горячей воды. Что с успехом делается в некоторых городах нашей Родины.

Скважинную или грунтовую воду используют реже, чем другие коллекторы. Такая система подразумевает строительство двух скважин, из одной забирается вода, которая передает свое тепло хладагенту в тепловом насосе, а во вторую сбрасывается остывшая вода. Вместо скважины может быть фильтрационный колодец. В любом случае сбросовая скважина должна находиться на расстоянии 15 – 20 м от первой, да еще и ниже по течению (подземные воды тоже имеют свое течение). Данная система довольно сложна в эксплуатации, так как за качеством поступаемой воды необходимо следить – фильтровать ее, и защищать детали теплового насоса (испаритель) от коррозии и загрязнения.



Воздух

Самую простую конструкцию имеет система отопления с воздушным тепловым насосом. Никакого дополнительного коллектора не нужно. Воздух из окружающей среды напрямую поступает к испарителю, где передает свое тепло хладагенту, а тот в свою очередь передает тепло теплоносителю внутри дома. Это может быть воздух для фанкойлов или вода для теплого пола и радиатора.

Затраты на установку воздушного теплового насоса самые минимальные, но зато производительность установки очень зависит от температуры воздуха. В регионах с теплыми зимами (до +5 – 0 °С) это один из самых экономичных источников тепла. А вот если температура воздуха опускается ниже -15 °С производительность падает настолько, что не имеет смысла использовать насос, а выгоднее включить обычный электрообогреватель или котел.

На воздушные тепловые насосы для отопления отзывы весьма противоречивы. Все зависит от региона их использования. Их выгодно использовать в регионах с теплыми зимами, например, в Сочи, где даже не понадобится дублирующий источник тепла на случай сильных морозов. Также можно устанавливать воздушные тепловые насосы в регионах, где относительно сухой воздух и температура зимой до -15 °С. А вот во влажном и холодном климате такие установки страдают от обледенения и обмерзания. Налипающие на вентиляторе сосульки не дают нормально работать всей системе.



Отопление тепловым насосом: стоимость системы и расходы на эксплуатацию



Мощность теплового насоса подбирается в зависимости от тех функций, которые на него будут возложены. Если только отопление, то расчеты можно произвести в специальном калькуляторе, учитывающем тепловые потери здания. Кстати, наилучшие показатели работы теплового насоса при тепловых потерях здания не более 80 – 100 Вт/м2. Для простоты примем, что для отопления дома в 100 м2 с потолками высотой 3 м и теплопотерями 60 Вт/м2 необходим насос мощностью 10 кВт. Для подогрева воды придется взять агрегат с запасом по мощности – 12 или 16 кВт.

Стоимость теплового насоса зависит не только от мощности, но и от надежности и запросов производителя. Например, агрегат мощностью 16 кВт российского производства обойдется в 7000 у.е., а иностранный насос RFM 17 мощностью 17 кВт стоит порядка 13200 у.е. со всем сопутствующим оборудованием, кроме коллектора.

Следующей строкой расходов будет обустройство коллектора. Она тоже зависит от мощности установки. Например, для дома 100 м2, в котором везде установлены теплые полы (100 м2) или радиаторы отопления 80 м2, а также для подогрева воды до +40 °С объемом 150 л/час потребуется выполнить бурение скважин под коллекторы. Такой вертикальный коллектор обойдется в 13000 у. е.

Коллектор на дне водоема обойдется чуть дешевле. При таких же условиях он будет стоить 11000 у.е. Но лучше стоимость монтажа геотермальной системы уточнять в специализирующихся компаниях, она может очень сильно отличаться. Например, обустройство горизонтального коллектора для насоса мощность 17 кВт обойдется всего в 2500 у.е. А для воздушного теплового насоса коллектор не нужен вовсе.

Итого, стоимость теплового насоса 8000 у.е. в среднем, обустройство коллектора 6000 у.е. в среднем.

В ежемесячную стоимость отопления тепловым насосом входят только расходы на электроэнергию. Рассчитать их можно так – на насосе должна быть указана потребляемая мощность. Например, для вышеупомянутого насоса мощностью 17 кВт потребляемая мощность составляет 5,5 кВт/час. Всего отопительная система работает 225 дней в году, т.е. 5400 часов. С учетом того, что тепловой насос и компрессор в нем работают циклически, то расход электроэнергии необходимо уменьшить вдвое. За отопительный сезон будет потрачено 5400ч*5,5кВт/ч/2=14850 кВт.

Умножаем количество затраченных кВт на стоимость энергоносителя в Вашем регионе. Например, 0,05 у.е. за 1 кВт/час. Итого за год будет потрачено 742,5 у.е. За каждый месяц, в котором работал тепловой насос на отопление, приходится по 100 у.е. расходов на электроэнергию. Если же поделить расходы на 12 месяцев, то в месяц получится 60 у.е.

Обратите внимание, что чем меньше потребляемая мощность теплового насоса, тем меньше ежемесячные расходы. Например, есть насосы 17 кВт, которые за год потребляют всего  10000 кВт (расходы 500 у.е.). Также немаловажно, что производительность теплового насоса тем больше, чем меньше разница температур между источником тепла и теплоносителем в системе отопления. Именно поэтому говорят, что выгоднее устанавливать теплый пол и фанкойлы. Хотя стандартные радиаторы отопления с высокотемпературным теплоносителем (+65 – +95 °С) тоже можно устанавливать, но с дополнительным аккумулятором тепла, например, бойлером косвенного нагрева. Для донагрева воды в ГВС также используется бойлер.

Тепловые насосы выгодны при использовании в бивалентных системах. В дополнение к насосу можно установить солнечный коллектор, который сможет полностью обеспечивать насос электроэнергией летом, когда тот будет работать на охлаждение. Для зимней подстраховки можно добавить теплогенератор, который будет догревать воду для ГВС и высокотемпературных радиаторов.

Выбираем тепловой насос для отопления дома: обзор систем отопления будущего

Сегодня весь цивилизованный мир борется за экономию энергоресурсов. Конечно, вечный двигатель пока создать никому не удалось, но практически постоянный источник теплоснабжения уже найден. Это – окружающая нас среда:

  • атмосфера;
  • почва;
  • грунтовые воды;
  • естественные водоемы.

Остается только вопрос: каким образом можно аккумулировать тепло из внешней среды и направить его на внутренние потребности?

Принцип работы теплового насоса

Для этих целей используется такой агрегат, как тепловой насос. Фактически многие из технически образованных людей его уже знают – он реализован в любой современной холодильной либо климатической системе.

Причем в сплит-системах кондиционирования этот агрегат работает самым непосредственным образом: в режиме обогрева они аккумулируют внешнее атмосферное тепло, передавая его на внутренние теплопередающие устройства – вентилируемые радиаторы.

Сразу следует оговориться, что посредством такого аппарата эффективным будет отопление любых изолированных пространств при температуре источника тепла, превышающей один градус по Цельсию.

  • Весной и осенью подобные устройства могут эксплуатироваться в качестве практически бесплатных источников тепловой энергии.
  • Летом они могут работать в обратном режиме – в качестве систем микроклиматического охлаждения.
  • Зимой, при минусовой температуре, скорее всего необходимо будет пользоваться другими источниками отопления, поскольку подобные системы способны аккумулировать тепловую энергию исключительно при положительных температурах, либо получать ее от незамерзающих источников, например, из глубинных скважин, в которых всегда положительные температурные показатели.

Принцип действия этого агрегата основоположен на законе Карно. Он основан на аккумуляции низкопотенциальной тепловой энергии хладагентом с последующей передачей ее потребителю.

  1. Хладагент, имеющий более низкую температуру, нагревается от внешних источников – грунта, глубинных скважин, естественных водоемов, при этом переходя в газообразное агрегатное состояние.
  2. Он принудительно сжимается компрессором, при этом нагреваясь еще больше, и вновь обретает жидкое состояние, высвобождая при том всю накопленную тепловую энергию в радиаторах отопления.
  3. Цикл повторяется – жидкий хладагент вновь попадает во внешний контур системы, где, испаряясь, заряжается тепловой энергией от внешних источников тепла.

При этом расходуется только электроэнергия, необходимая для сжатия и циркуляции в системе хладагента, то есть, обогрев внутренних помещений осуществляется максимально экономичным способом.

Виды тепловых насосов

Существует три основные модификации тепловых насосов:

      • «вода – вода»;
      • «грунт – вода»;
      • «воздух – вода».

Теплогенераторы класса «вода – вода»

Сегодня теплонасосные агрегаты широко применяются в высокоразвитых странах Европы. Например, в Нидерландах посредством этого теплообменного устройства отапливаются целые коттеджные поселки, поскольку там имеется изобилие геотермальных шахт, заполненных водой с постоянной температурой в 32 градуса по Цельсию. А это практически дармовой источник тепла.

Подобная вариация теплогенерирующего оборудования называется «вода – вода». К этой категории относятся любые типы тепловых систем, использующих в качестве источников тепловой энергии жидкие среды.

Обычно этот принцип действия реализуется следующим образом:

  • теплая вода из скважины подается к внешнему теплообменнику, после чего она сбрасывается в другую скважину либо в близлежащий водоем.
  • радиатор монтируется на дне незамерзающего водоема. Исполняется он из нержавеющей либо металлопластиковой трубы. Причем для экономии дорогостоящего хладагента – фреона – зачастую применяется промежуточный контур теплоносителя, заполненный «незамерзайкой» — тосолом либо раствором гликоля (антифризом).

Стоимость агрегатов типа «вода – вода» варьируется в значительных пределах и зависит, в первую очередь, от мощности теплогенерации и страны-производителя.

Так, самый маломощный агрегат российского производства, способный развивать тепловую мощность порядка 6 кВт, обойдется в сумму почти 2000 долларов, а промышленноe двухкомпрессорное оборудование мощностью более 100 кВт, будет стоить уже почти тридцать тысяч долларов США.

Агрегаты класса «воздух – вода»

При использовании в качестве источника тепловой энергии атмосферы либо солнечных лучей тепловой насос считается класса «воздух – вода». В этом случае на внешний теплообменник зачастую устанавливается циркуляционный вентилятор, дополнительно нагнетающий теплый внешний воздух.

Стоимость 18-киловаттного воздушного теплового аппарата этого класса российского производства начинается с отметки в 5000 долларов США, а за двенадцатикиловаттное оборудование японской компании Fujitsu потребителю придется выложить уже почти 9 тысяч долларов США.

Оборудование класса «грунт – вода»

Существует также вариация, использующая в качестве источника тепловой энергии потенциал, накопленный в грунте.
Возможны два типа подобных конструкций: вертикальная и горизонтальная.

  • Вертикальная — компоновка теплосборного коллектора линейная. Вся система размещается в вертикальных траншеях, глубина которых составляет 20…100 метров.
  • Горизонтальная — компоновки внешнего коллектора, обычно металлопластиковые спирально свитые трубы, укладываются в 2…4-метровые горизонтальные траншеи. Причем в этом случае, чем больше глубина залегания внешнего теплоприемника, тем лучше работает отопление «из земли».

Цена на агрегаты класса «грунт – вода» сравнима с оборудованием аналогичной мощности класса «вода – вода» и начинается с отметки в две тысячи долларов США за шестикиловаттный насос.

Плюсы и минусы отопительной системы, основанной на тепловом насосе

К положительным свойствам тепловых насосов можно отнести:

  • Максимальную экономию энергоресурсов. Если при обычно схеме отопления загородного дома вся затраченная энергия (причем с КПД максимум 60–70 процентов) преобразуется в тепловую, то в случае применения теплового насоса осуществляется транспортировка внешней рассеянной энергии в локальные участки, обозначенные внутренними радиаторами отопления. Таким образом, вся потребляемая электроэнергия расходуется исключительно на сжатие, транспортировку хладагента и циркуляцию промежуточного теплоносителя во внешнем контуре.
  • Обратимость. Большинство конструкций современных приборов способны функционировать и в обратном направлении, то есть при превышении температуры внутри здания определенного предела, заданного значением температуры среды, в которой расположен внешний контур агрегата, возможна работа оборудования на охлаждение внутренних замкнутых пространств.
  • Абсолютная безопасность. В отличие от традиционных средств отопления – котлов газовых, твердотопливных, при функционировании теплового насоса не происходит совершенно никаких вредных выделений в окружающую среду. Для работы теплового оборудования, основанного на аккумуляции внешней рассеянной тепловой энергии и переносе ее в конкретную точку, необходимо лишь сравнительно небольшое потребление электрической энергии. А в сравнении с аналогичными показателями электрических котлов отопления, тепловые насосы могут дать многократную фору.

Отзыв: В прошлом году приобрел тепловой насос моноблок системы «воздух — вода» для отопления загородного дома. Дорого, конечно, но надеюсь, лет за 10 окупится. Поставщик сам установил насос и подключил к системе отопления, все работает практически без моего участия. Выбором доволен.

К недостаткам теплового насоса относят:

  • Высокую стоимость монтажа. Для нормальной работы теплового оборудования необходимо приложить значительные усилия – вырыть траншеи большой продолжительности, проложить глубокие скважины либо преодолеть зачастую значительные расстояния до ближайшего водоема.
  • Необходимость качественной реализации системы. Малейшая утечка хладагента либо промежуточного теплоносителя способна свести на нет все старания. Поэтому при закладке схемы любой вариации необходимо использовать труд исключительно квалифицированных специалистов и в процессе эксплуатации системы исключить риск ее разгерметизации.

Тепловой насос своими руками. Сборка и установка

Конечно, первичные вложения на организацию отопления дома согласно этой технологии весьма высоки. Поэтому у многих обывателей, заинтересовавшихся этой сверхэконмичной системой, возникает желание хоть немного сэкономить, соорудив ее самостоятельно.

Для этого нужно:

  • Приобрести компрессор. Подойдет любой работоспособный агрегат от бытовой сплит-системы кондиционирования.
  • Соорудить конденсатор. В самом простом случае в качестве оного может выступать обычный бак из нержавейки, объем которого составляет 100 литров. Он разрезается напополам, внутри его монтируется змеевик из медной трубы малого диаметра. Толщина стенки змеевика должна быть не ниже одного миллиметра. После раскрепления змеевика необходимо обратно сварить бак в целостную конструкцию, соблюдая условия герметичности.
  • Собрать испаритель. Это может быть и пластиковая 60–80-литровая емкость с вмонтированной в нее трубой на ¾ дюйма.
  • Для организации внешнего контура, расположенного в грунте, лучше использовать современные металлопластиковые трубы – они намного более долговечные, нежели классические металлические и монтаж их гораздо надежнее и быстрее.

Осталось только пригласить мастера по холодильному оборудованию, чтобы он, используя специализированную оснастку, качественно загерметизировал все стыки системы и заправил ее фреоном.

Смотрите видео о монтаже теплового насоса Daikin Altherma:

На этом монтаж теплогенерирующей установки заканчивается. Можно пользоваться всеми ее преимуществами, главным из которых является низкое потребление энергоресурса – электроэнергии при значительной мощности теплогенерации.


Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

Как работают системы тепловых насосов? | Тепловые насосы Kensa | Тепловые насосы Kensa

Земные тепловые насосы работают за счет поглощения энергии земли и сжатия низкопотенциальной энергии в полноценное тепло. Затем они доставляют тепло через систему распределения тепла, такую ​​как радиаторы или полы с подогревом, для надежного отопления и горячего водоснабжения в любое время года.

Земляные тепловые насосы могут обеспечивать температуру до 65 ° C. Помимо обогрева зданий любого размера и возраста, они также могут обеспечивать активное или пассивное охлаждение.

Могу ли я использовать геотермальный тепловой насос с подогревом пола?

Да. Полы с подогревом с помощью геотермального теплового насоса — очень эффективный способ обогрева вашей собственности. Вместе они могут достичь эффективности около 400%.

Распределительные системы под полом особенно хорошо работают с геотермальными тепловыми насосами, поскольку они работают при более низких температурах подачи.Благодаря большой площади полов с подогревом тепловой насос может обеспечивать температуру до 35 ° C. Это повышает эффективность и может привести к более низким счетам за отопление и эксплуатационным расходам.

Полы с подогревом и радиаторы

При обогреве полов можно добиться более высокой эффективности из-за низкой температуры, необходимой для теплового насоса. Радиаторы необходимо либо правильно выбрать по размеру, либо заменить их на более крупные, чтобы обеспечить более низкую температуру подачи, либо тепловому насосу необходимо производить более высокие температуры, чтобы выделять достаточно тепла с меньшей площади поверхности.

Как добиться максимальной эффективности от теплого пола?

Низкие температуры подачи

Для наиболее эффективной работы теплового насоса важно, чтобы температура на выходе из системы распределения отопления поддерживалась как можно более низкой.Таким образом, тепловой насос должен выполнять меньше работы, чтобы довести энергию земли до приемлемой температуры внутри помещения.

В случае систем пола идеальным вариантом является укладка пола в стяжку. Благодаря большей площади поверхности пол в стяжке может работать при более низких температурах, около 35 ° C. Стяжку можно даже использовать в качестве тепловой массы, чтобы тепловой насос мог работать в непиковые тарифы на электроэнергию. Это дополнительно снижает эксплуатационные расходы на геотермальный тепловой насос.

Идеальные материалы для полов

Для приложений первого этажа:

Идеальная конструкция здания — это балка и блок с укладкой пола и стяжки сверху.

Для подвесных полов:

Сухая или песчаная стяжка может использоваться как между балками, так и над балками.Однако при использовании этих систем необходимо учитывать конструкцию и высоту. Возможно, тепловому насосу потребуется работать при более высокой температуре, чтобы прогреть тепло через ДСП и отделку пола. Имейте в виду, что это снизит его эффективность.

На что следует обратить внимание при использовании теплых полов?

Дополнительные расходы на подвесные деревянные полы

Если у вас подвесной деревянный пол, любые трубопроводы теплого пола, которые обычно устанавливаются в пустотах балок, должны поддерживаться стальной пластиной теплопередачи.Это не только увеличивает стоимость, но также может замедлить выполнение программы сборки.

Эффективность полов по сравнению с радиаторами для подвесных полов

Поскольку температуру потока для подвесных полов необходимо повысить примерно до 45 ° C (для отвода тепла через вышележащую древесно-стружечную плиту и окончательную отделку пола), нет большей эффективности для пола, чем если бы тепловой насос обслуживал радиаторы.

Отсутствие внепиковых тарифов на тепловые плиты

Если в установке используются теплоизлучающие пластины, внепиковые тарифы не могут быть эффективно использованы, так как нет накопителя тепла и, опять же, могут потребоваться более высокие температуры.

Расскажите о своих планах на консультацию

Теперь у нас есть красивый дом, в котором комфортно тепло в прохладные или холодные месяцы, но в котором сохраняется прохладное внутреннее пространство в разгар лета.Горячая вода постоянно и обильно. Это почти волшебно — иметь возможность принимать душ каждое утро, не полагаясь на газовые или электрические котлы центрального отопления. Система интуитивно понятна в использовании и при необходимости ее легко адаптировать к сезону.

Домовладелец

Работают ли геотермальные тепловые насосы с радиаторами?

Да. Когда радиаторы используются с геотермальными тепловыми насосами, радиаторы обычно имеют большие размеры, чтобы обеспечить соответствующую температуру подачи.Для обеспечения достаточного движения воздуха и, следовательно, теплового потока, радиаторам требуется определенная температура потока или размер, поскольку тепловой поток пропорционален температуре и площади поверхности.

При понижении температуры подачи необходимо увеличить площадь поверхности радиатора, чтобы сохранить ту же тепловую мощность. Вот почему теплый пол — с его большим тепловыделением —

Тепловые насосы — Greenwood Heating and Air Conditioning

Перейти к содержанию
