Теплый пол в однотрубной системе отопления схема: Теплый пол в однотрубной системе отопления

Содержание

Как правильно подключить водяной «теплый пол» к системе отопления

А. Кузьмук

Системы отопления типа водяной «теплый пол» пользуются все большей популярностью ввиду повышенного комфорта и экономичности. В то же время при их обустройстве в реконструируемых помещениях возникают вопросы о правильности подключения водяного «теплого пола». Чтобы не нанести вред нормальному функционированию существующих систем отопления, необходимо грамотно подобрать оборудование или же можно воспользоваться готовыми решениями в виде узлов подключения

Часто у пользователей возникает вопрос о том, как подключить «теплый пол» при реконструкции в многоэтажном здании без вреда для системы отопления в целом. И хотя, по большому счету, при этом происходит лишь замена радиатора на контур поверхностного обогрева такой же мощности, последствия неправильного монтажа могут привести (и нередко такое случается) к нарушению нормальной работы отопления у соседей по дому. Особенно это актуально для однотрубных систем, которыми оснащено большинство многоэтажных жилых зданий в Украине. В наихудшем случае возможно даже прекращение циркуляции теплоносителя по стояку.

Подключение «теплый пол»: теория и практика

Базовая правильная схема подключения «теплого пола» к двухтрубной системе отопления дома, показана на рис. 1. Центральное место в ней занимает насосное оборудование. Причем насосов необходимо два: первый в теплопункте обеспечивает подпор теплоносителя в магистральной линии, второй – для смешения и циркуляции в контуре «теплого пола». На вводе в квартиру должен быть установлен регулятор перепада давления. Кроме того, в случае двухтрубной системы отопления, как показано на схеме, необходимо установить обратный клапан на перемычке.

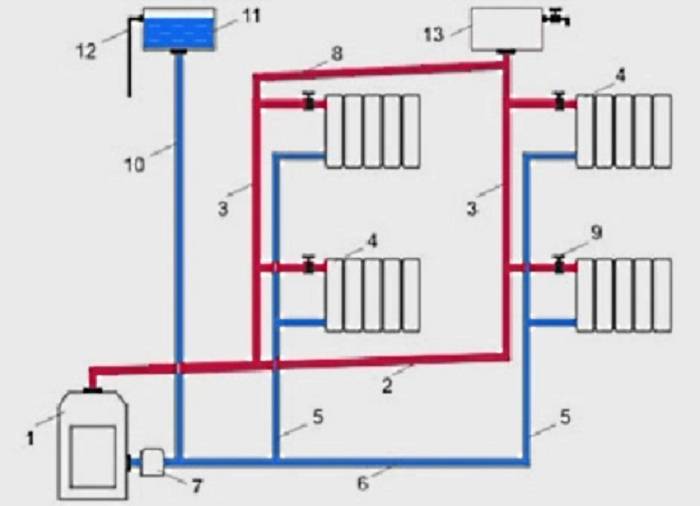

Рис. 1. Схема подключения «теплого пола» к двухтрубной системе

Если схема разводки однотрубная, то необходима установка балансировочного клапана на линии подмеса, как показано на рис. 2, для того, чтобы гидравлически увязать работу системы.

Рис. 2. Подключение к однотрубной системе отопления

При радиаторном отоплении, как правило, применяется теплоноситель с высокой температурой. Для того, чтобы снизить это значение и обеспечить нормальную работу «теплого пола» нужен смесительный клапан, желательно с терморегулятором для обеспечения комфорта и энергосбережения.

Подобрать все это оборудование по отдельности и увязать в одну систему не так просто. Ведь необходимо знать параметры расхода и перепадов давления, произвести соответствующие гидравлические расчеты.

С другой стороны, есть иной, более простой способ решения вопроса – установка готового узла подключения (рис. 3а, 3б). Рассмотрим его конструкцию и особенности на примере компактной насосной смесительной группы Regelset Flex предлагаемой компанией REHAU (Германия).

Рис. 3. Подключение смесительного узла:
а) подключение Regelset Flex к двухтрубной системе отопления;
б) к теплогенератору без встроенного насоса к гидрострелке или однотрубной системе отопления

Готовое решение для подключения водяного «теплого пола»

Использование готового решения для подключения «теплого пола» позволяет избежать ошибок при проектировании и подборе оборудования, сократить время на монтаж и упростить проведение работ.

Смесительный узел (рис. 4) изначально предназначен для расширения существующей радиаторной системы до комбинированной – «радиатор/поверхностное отопление». С его помощью можно осуществлять постоянный контроль и регулирование температуры потока посредством встроенного термостатического клапана.

Рис. 4. Насосная смесительная группа:
1 – патрубок входящей линии; 2 – патрубок обратной линии; 3 – подача на коллектор «теплого пола»; 4 – обратная линия из коллектора «теплого пола»; 5 – термостатический регулятор; 6 – предохранительный термостат; 7 – циркуляционный насос; 8 – трехходовой смесительный клапан со встроенным обратным клапаном; 9 – датчик температуры; 10 – термометр

Соединительные детали комплекта оборудования (1-4, 10) изготовлены из никелированной латуни. Основным требованием к системе отопления является следующее – температура на входе должна быть на 10-15°C выше, чем желаемая температура подачи в контур «теплого пола». Это значение не должно опускаться ниже 40°C, иначе система не будет работать так, как положено.

Подобное встречается при централизованном теплоснабжении в начале отопительного сезона, когда теплоноситель еще не прогрет.

От температуры подачи напрямую зависит и максимально возможная мощность отопления. Если при 50°C на линии подачи узел может обеспечить 3,3 кВт, то при 75°C – 10 кВт. Этого в любом случае достаточно для стандартной комнаты или даже квартиры в целом.

Видео. Насосно смесительный узел для «теплого пола»

Для регулировки температуры в смесительном трехходовом клапане (8) применяется термостатический регулятор (5). Он оснащен выносным температурным датчиком, уже вмонтированным в систему, что удобно и обеспечивает точность контроля температуры. При этом измеряется температура потока непосредственно на выходе из узла смешения.

Диапазон устанавливаемых значений температуры подачи (20-70°C) на регуляторе ограничен заводской настройкой 50°C. Если вдруг температура поднимается выше, при 55°C сработает защита. При этом по сигналу от накладного на подающий трубопровод термостата (6) разрывается электрическая цепь и прекращается работа насоса (7).

Есть контактный термометр (10) для визуального контроля температуры подачи в контур «теплого пола».

Для обеспечения циркуляции теплоносителя применяется электронный высокоэффективный насос с короткой базой. Важно для правильной работы водяного «теплого пола» насос обязательно установить в режим (Δp-с) c постоянным напором, независимо от расхода теплоносителя. Есть также функция развоздушивания насоса. Смесительный узел подключается к контуру «теплого пола» через коллектор (рис. 5). Для этого предусмотрены эксцентрики.

Рис. 5. Подключение насосно-смесительного узла к коллектору водяного «теплого пола»

Принцип работы смесительного узла для подключения водяного «теплого пола»

Схема работы узла смешения довольно проста. Через левый патрубок заходит горячий теплоноситель. Здесь он смешивается с обраткой из контура «теплого пола». Часть этого обратного потока уходит в трубу общей системы отопления, а часть смешивается в трехходовом клапане. Для того, чтобы предотвратить перетекание теплоносителя из подающей линии в обратную используется встроенный обратный клапан.

Узел может быть установлен в двухтрубную систему отопления (рис. 3а), т.е. в систему с подпором от насоса в котле, теплопункте или котельной. И насос группы здесь служит только для обеспечения циркуляции теплоносителя в контуре «теплого пола». Также данную станцию можно поставить и на однотрубную систему или подключить к напрямую к гидрострелке (см. рис 3 б). Смесительный узел может работать без «подпора», но на расстоянии не более 5 метров от места подключения.

Оборудование смесительной группы не требует обслуживания. Единственная рекомендация, если на лето сливается стояк центрального отопления, то лучше закрыть систему и оставить в ней теплоноситель.

Это поможет избежать коррозии и завоздушивания.

Примечательно, что систему управления смесительным узлом можно модернизировать и сделать погодозависимой. Для этого вместо термостатического регулятора устанавливается аналоговый сервопривод, который управляется погодозависимым контролером и на который подаются сигналы от датчика температуры наружного воздуха.

Вывод

Использование готовых решений в виде узла подключения «теплого пола» позволяет упростить проектирование, минимизировать ошибки при выборе оборудования и его монтаже. В итоге, улучшается надежность системы и предотвращается вероятность негативного воздействия на систему отопления в целом.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 8 714
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

Подключение теплого пола к системе отопления – схема, как подключить

Способы подключения теплого пола к системе отопления

Прямая стыковка с радиаторной сетью


Наиболее простой метод. Труба подсоединяется к подаче (с горячей водой) и обратке (с остывшим теплоносителем) радиатора. Подключение одноконтурного теплого пола не требует дополнительных материалов. Если контуров больше, используйте коллектор, снабдите его автоматическим воздухоотводчиком. На подачу и обратку при этом ставят запорную арматуру, с ее помощью можно будет отключать воду, например, на время ремонта теплого пола.

Способ годится для небольших помещений. Другие условия — отопительный котел должен постоянно поддерживать необходимую температуру теплоносителя (до +55°C, как мы писали выше), а циркуляционный насос хорошо работать. При его недостаточной производительности вода просто не будет заходить в контур.

Еще один нюанс в том, что в морозную погоду температура воды для радиаторов должна быть выше. Если 70-градусная жидкость попадет в трубы пола, в комнате станет слишком жарко и душно.

Схема с трехходовым клапаном

Для подключения коллектора теплого пола к однотрубной системе отопления понадобится насос и трехходовый клапан.

Клапан с термостатической головкой устанавливают на месте пересечения байпаса и подающей трубы. За устройством на трубе располагают циркуляционный насос. Относительно холодная вода из обратки теплого пола и горячая от котла смешиваются, так получается жидкость приемлемой для контура температуры.

Минус этой схемы в том, что контур не может быть длиннее 50 сантиметров, иначе пол будет прогреваться неравномерно. Для больших помещений понадобится выложить две-три «спирали» и разделить их деформационными швами.

Из плюсов — нет необходимости подключаться напрямую к котлу, так установить теплый пол можно в любой комнате с радиаторами. Также этот вариант достаточно бюджетный, закупать дорогие насосы, смесительные узлы не понадобится.


Подключение через насосно-смесительный узел

Принцип подразумевает подключение насоса отопления теплого пола и установку термостатического либо трехходового смесительного клапана. Схемы проиллюстрированы ниже. Также можно приобрести готовый насосно-смесительный узел.

Насос позволяет воде ходить по трубам теплого пола, который в свою очередь равномерно нагревается. Трехходовый клапан добавляет к теплоносителю из обратки контура горячую жидкость из подачи котла. Так получается достаточно нагретая вода для подачи теплого пола. Часть остывшей жидкости из контура уходит в обратку котла. Добавлять горячий теплоноситель может и термостатический клапан, при этом выносной датчик фиксирует температуру.

Если на коллекторе теплого пола стоят сервоприводы, необходимо предусмотреть байпас с перепускным клапаном на случай автоматического перекрытия всех контуров.

Дополнительно узел можно оснастить защитным устройством, которое выключит насос, если температура воды станет слишком высокой.

Сложный метод оправдывает себя, так как обеспечивает максимально комфортное прогревание полов.

Мы рассказали, как самому правильно подключить теплые полы в доме. Отметим, что это трудоемкая задача. Если вы сомневаетесь в своих силах, лучше воспользуйтесь помощью специалистов. Они грамотно выполнят работу, и вы долго будете наслаждаться комфортом.

Установка гидравлического разделителя

Для чего он нужен? Насос котла и насос смесительного узла могут вступать в конфликт, нарушая гидравлический режим в контурах. Гидрострелка делает контуры отопления динамически независимыми при передаче движения теплоносителя, но при этом хорошо передает тепло от одного контура другому.

Схема с двухходовым клапаном


Как подключить теплый пол к системе имеющегося отопления более эффективно? Использовать термоголовку RTL. Клапан необходимо смонтировать на обратный трубопровод, затем выставить на устройстве подходящую температуру. Оно будет фиксировать градусы теплоносителя. Вода, циркулируя по контуру, достигнет необходимой теплоты, после чего привод головки закроет термостатический клапан. Пока теплоноситель не остынет, новая вода не будет поступать в трубы пола. Когда температура понизится до порогового значения, клапан откроется, процесс пойдет заново.

Сложность заключается в регулировании потока обратки. В трубы пола может поступать то чрезмерно горячий, то слишком охлажденный теплоноситель. Перепады скажутся на комфорте в комнате.

Преимущества данного способа — невысокая стоимость оборудования и простота монтажа.

Теплый пол от системы центрального отопления

Подключение системы теплого пола к трубопроводам центрального отопления – мероприятие, имеющее ряд технических решений. Чаще всего водяные теплые полы подключают к системам автономного отопления, но существует возможность работы этого комплекса и от централизованного отопления.

Управляющие компании редко идут на предоставление разрешения подключения теплых полов к системам центрального отопления. Это обусловлено крупным значением гидравлического сопротивления полов, внесением дисбаланса в работу всей системы. Поэтому чаще всего подключение к центральному отоплению производится нелегально. При легальном подключении обязательным условием является установка теплосчетчика.

Без теплосчетчика при наличии общедомового прибора учета потребленного тепла лишние гигакаллории будут распределяться между всеми жителями. Этого управляющие компании допустить не могут.

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

  1. Однотрубная схема;
  2. Двухтрубная схема;
  3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 650С до 900С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 900С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 500С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 330С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

  1. Ручные;
  2. С термоголовкой;
  3. С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Способы подключения теплого пола

Существует несколько методов подключения водяных теплых полов к системе централизованного отопления. Зачастую схемы организуются без смешения, снижение температуры полов производится количественным способом, регулировкой объема протока теплоносителя.

Основные точки подключения теплого пола:

  1. Радиатор отопления;
  2. Стояки отопления однотрубной или двухтрубной системы;
  3. Трубопроводы ввода/вывода поквартирного подключения.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

  1. Параллельно;
  2. Последовательно;
  3. С организацией байпаса и без него;
  4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 300С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Выбор материалов для теплого пола

Основными элементами водяного теплого пола являются трубопроводы и теплоизоляция. Для монтажа теплых полов применяются трубопроводные системы из следующих материалов:

  1. Сшитый полиэтилен;
  2. Металлопластик;
  3. Полипропилен;
  4. Медь;
  5. Нержавеющая сталь.

При выборе материала труб нужно руководствоваться схемой, которая будет применена при подключении полов к центральному отоплению. При прямом подключении не следует применять полимерные системы – срок службы их при высоких температурах значительно сокращается. В этом случае нужно применять медные или гофрированные нержавеющие трубы с полимерным покрытием.

Медные отожженные трубы обладают отличными качествами – гибкостью, высокой теплоотдачей. Если применяемая полимерная труба имеет условный диаметр 20 мм, ее можно заменить медной трубой с наружным диаметром 15 мм. Это может уменьшить толщину общей конструкции полов. Медные трубы не чувствительны к высокой температуре. Подробнее о видах труб для водяного теплого пола можно прочитать здесь.

При выборе теплоизоляции нужно руководствоваться толщиной будущего «пирога» теплых полов. Чем больше будет толщина изоляции – тем большее значение получит общая толщина конструкции. К тому же при разнице уровней полов в комнатах стяжка для выравнивания может достигать предельной толщины. Это отнимает объем у помещения, увеличивает весовую нагрузку на перекрытие.

Поэтому не нужно применять толстые маты, пенополистирольные плиты с толщиной более 20 – 30 мм. Лучше использовать рулонный пенофол толщиной 5 – 10 мм с отражающим фольгированным слоем. Для устранения негативного влияния бетонного раствора на алюминиевую фольгу следует накрыть пенофол полиэтиленовой пленкой.

Принцип построения водяного теплого пола одинаков для всех описанных схем, методику сооружения легко можно найти в статейном материале всемирной сети.

Нужен ли теплый пол в квартире?

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

  1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
  2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
  3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
  4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
  5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
  6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
  7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
  8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.

(Просмотров 3 331 , 1 сегодня)

Рекомендуем прочитать:

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

  1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
  2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
  3. Определить точки присоединения к существующей системе и рационально подобрать схему.
  4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

  • в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
  • в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
  • в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

  • слой плотного полимерного утеплителя 30 мм;
  • металлические пластины с канавками;
  • греющие трубы Ø16 мм;
  • тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

  1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
  2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
  3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
  4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

  1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
  2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
  3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
  4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
  5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
  6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

  1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
  2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
  3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
  4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
  5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Подключение теплого пола к системе отопления в квартире или частном доме

Автор Евгений Апрелев На чтение 4 мин. Просмотров 1.7k.

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы – циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

[contents]

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

  1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант – устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.

  1. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.

  1. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты – там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

  • Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
  • Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
  • Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс – любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.



Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов – от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.



Советы и рекомендации

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

Схемы водяного отопления – ДоброСтрой

Водяное отопление – самый популярный вид обогрева помещений различного назначения. Популярность его обусловлена высокими теплофизическими характеристиками воды – теплоемкостью, текучестью и несжимаемостью. Системы отопления с водой в качестве теплоносителя сооружаются по нескольким основным схемам. Материал публикации дает обзор главных схем водяного отопления, преимуществ и недостатков различных конфигураций.

Виды схем водяного отопления

Выделяют следующие схемы водяного отопления:

  • Однотрубная;
  • Двухтрубная;
  • Коллекторно-лучевая.

Кроме того, указанные схемы комбинируют между собой. Отдельной разновидностью водяного обогрева являются комплексы водяных теплых полов и стен.

Однотрубная схема отопления

Однотрубная система отопления реализуется на принципе последовательного подключения радиаторов. Она делится на 2 разновидности – с байпасом и без него.

Схема без байпаса является базовой, требует минимального количества материалов – но имеет свои недостатки. Они выражаются в поэтапном снижении температуры на каждом последующем приборе отопления на линии. Причем чем протяженней ветка отопления – тем холодней последний радиатор. Эта особенность налагает ограничения на длину веток системы.

Однотрубная схема с циркуляционным насосом

Второй недостаток – отсутствие возможности регулирования температуры на отдельных радиаторах. Кроме того, отключить один прибор в группе невозможно – придется отключать всю линию полностью.

Модернизированный тип этой схемы, известный как «ленинградка», частично нивелирует указанные недостатки. В «ленинградке» каждый радиатор оборудуется байпасом, по которому часть теплоносителя проходит мимо прибора отопления, смешиваясь на выходе с остывшим теплоносителем. Принцип этой схемы позволяет регулировать (относительно) температуру на радиаторах, имеется возможность отключения батарей на линии.

Но и «ленинградке» присущи недостатки основной схемы – температура радиаторов, хоть и в меньшей мере, но снижается от первого к последнему отопительному прибору.

Двухтрубная схема отопления

Двухтрубная система не имеет недостатков однотрубной – ее устройство базируется на принципе параллельного подключения батарей. При этом расходуется большее количество материалов, но система приобретает качественный уровень регулировки и управления.

Двухтрубная система отопления с боковым подключением

Выделяют 2 разновидности двухтрубной схемы:
  1. Тупиковая;
  2. Попутная (или петля Тихельмана).

В тупиковой схеме прямой и обратный трубопровод по мере приближения к последнему радиатору снижают свой диаметр. Возможный недостаток при балансировке – при полном открытии арматуры на первых в группе устройствах они могут заработать в режиме байпаса, последние батареи при этом испытывают недостаток теплоносителя.

В попутной системе (петле Тихельмана) линия обратки начинается от первого радиатора, проходит через всю группу и подключается к котлу. Это позволяет избежать режима байпасной работы, улучшает гидравлическую схему.

Коллекторная схема отопления

Коллекторная (или лучевая) схема является частным случаем двухтрубной системы. Устройство ее основано на распределении теплоносителя по отдельным приборам с распределительных коллекторов. Количество материала при этом превосходит 2 вышеописанных схемы. Но лучевая схема имеет весомые достоинства – управление радиаторами сосредоточено в одном месте, качество регулировки не уступает двухтрубной конфигурации.

Коллекторная схема подключения

Встроенное отопление и комбинирование систем

Встроенное отопление – водяные теплые полы и стены имеют особую схему устройства. Эти комплексы работают в низкотемпературном режиме, температура воды в контурах обычно не превышает 50 – 55 градусов по Цельсию.

Для реализации их работы система оснащается узлом, в состав которого входят:

  1. Циркуляционный насос;
  2. Термостатический смеситель;
  3. Коллекторы;
  4. Запорно-регулирующая арматура.

Принцип функционирования встроенных комплексов отопления основан на смешивании горячего теплоносителя от котла и остывшего теплоносителя из контуров пола (стены). Смешивание производится при помощи термостатического смесителя.

Схемы водяного отопления часто комбинируют между собой. Наиболее популярной является комбинация радиаторного отопления и водяного теплого пола. Батареи обогревают основной объем помещений, полы создают зоны комфорта. Но не редки случаи использования теплых полов в качестве базового, основного отопления.

Довольно часто комбинируют и классические схемы – однотрубную и двухтрубную. Основной пример такого комбинирования – система с двумя центральными стояками (двухтрубная), к которой подключают однотрубные ветки отопления. Зачастую вместо однотрубных линий к стоякам (поэтажно) подключают коллекторные группы – реализуется лучевая схема.

Батареи и теплый пол от одного котла схема подключения

Главная » Статьи » Батареи и теплый пол от одного котла схема подключения

Как самостоятельно подключить теплый пол и батареи к котлу?

Для того, чтобы подключать к котлу такие системы, как тёплый пол или батареии отдельно от общей отопительной системы по технологии надо делать это через коллекторную группу, которая имеет вот такой вид, включающая в себя следующие детали:

Это будет наилучшим вариантом, такую систему ещё называют насосно-смесительный узел, так как в его состав входит насос. При установке такого узла у вас появиться возможность регулировки температуры, что повлияет не только на создание благоприятных климатических условий, но и будет экономить энергоресурсы.

Принцип действия этого узла в том, что датчики определяют температуру и центр коммуникации регулирует при помощи клапанов куда распределять горячую воду.

Вот ещё один тип такого узла:

Подключение его зависит от типа, в основном это не сложно, есть вход от котла в узел, а также выход, а уже непосредственно от узла идут разветвления по система, которые подключаются по номерам (вход и выход), а также электрогруппа насоса и датчиков.

www.remotvet.ru

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – весьма популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — это низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между подачей и обраткой теплого пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  •  Крайне желательно использовать конденсационный котел, т.к. низкотемпературный режим для него оптимален. Именно в этом режиме у котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, т.к. данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола это когда он подключен к тепловому насосу.

Схема 2. Соединение теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы соединения теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и, как следствие, в теплый пол фактически может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы разбалансировке радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Соединение теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол, и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это теномонтажные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят они как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт, одназначно зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой раскладке труба монтируется по кругу к центру, затем от центра как бы «разворачивается» по кругу в обратном направлении.

При этом при раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой раскладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить раскладку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть плюс-минус одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения теплого пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку

eurosantehnik.ru

Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

  • отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
  • теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

  • Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
  • Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
  • Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…
У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

  • Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
  • Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
  • Зона окон будет холодной, не комфортной, во всем доме.
  • При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
  • В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.
Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла. После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

  • Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.
  • Обеспечивается программирование работы, что очень важно.Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
  • Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
  • Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….
Что еще полезного для радиаторов и теплого пола
  • Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
  • Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

teplodom1.ru

Как подключить теплый пол к водяной системе отопления

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

    Укладка фольгированной подложки под теплый пол

  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

    Пенополистирольные плиты для водяного теплого пола

  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

    Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

  • однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

    Однотрубная система водяного отопления

  • двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

    Двухтрубная система водяного отопления

  • схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

    Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

Могут ли радиаторы и теплые полы работать вместе?

Введение

Это еще один из тех вопросов, которые задают люди, когда они изучают возможность установки теплого пола, и это тоже неплохой вариант.

В конце концов, некоторые люди могут просто захотеть иметь хороший теплый пол в своей ванной, но не беспокоиться о том, что в остальной части дома есть УФН.

Другая причина для этого вопроса заключается в том, что когда у кого-то уже есть система центрального отопления, он может быть обеспокоен стоимостью и трудностями полного переключения с одной системы на другую.

Имея в виду эти моменты, давайте посмотрим и выясним…

Могут ли радиаторы и теплые полы работать вместе?

Ответ на этот вопрос - да, на одном котле могут быть обе системы.

В вашем доме можно создать зоны, в которых одна часть нагревается за счет радиаторов, а другая - за счет теплых полов. Вы даже можете разместить их в одной комнате, если хотите.

Однако то, как сконфигурированы две системы, во многом зависит от того, планируете ли вы использовать влажный или сухой теплый пол.

Варианты

В случае систем водяного теплого пола трубы прокладываются под полом. Они переносят воду (в некоторых случаях это может быть смесь воды и гликоля, например, при использовании вместе с тепловым насосом), которая нагревается вашим котлом вокруг вашего дома и по трубам, чтобы нагреть пол под вашими ногами.

С другой стороны, сухая система работает на электричестве, которое передает тепло через пол через маты или незакрепленные кабели. Считайте их похожими на элементы внутри погружного нагревателя или чайника.Электрические полы с подогревом можно установить, не создавая помех для центрального отопления.

Стоимость

Мокрая система более дорогостоящая в установке, но эксплуатационные расходы ниже, чем у сухой системы. Стоимость установки и эксплуатационные расходы, очевидно, нужно учитывать.

Сухие системы также с большей вероятностью будут использоваться в проектах реконструкции, где недостаточно места для установки влажной системы. Однако, если вы предпочитаете влажную систему, иногда можно поднять полы, чтобы создать дополнительное пространство, необходимое для установки трубопроводов, но перед этим вы должны принять во внимание действующие строительные нормы и правила.

Для получения дополнительной информации ознакомьтесь с нашими статьями о эксплуатационных расходах UFH и о сравнении влажных и сухих полов с подогревом.

Комбинация радиаторов и систем сухого теплого пола

Это лучший вариант, если UFH требуется только на небольшой площади, например в ванной, поскольку радиаторы и полы с подогревом работают отдельно друг от друга.

Обогрев всего дома с использованием электрического теплого пола может быть дорогостоящим, поэтому установка радиаторов в больших комнатах - лучший вариант, если вы выберете сухой УФН.

Как вы, наверное, догадались, использование электрического теплого пола во всем доме не так эффективно с точки зрения энергопотребления. Если вы действительно хотите использовать UFH во всем, вам следует серьезно подумать об установке влажной системы.

Комбинация радиаторов и систем водяного теплого пола

Вопреки мнению некоторых людей, от одного котла можно использовать как УФН, так и радиаторы центрального отопления. Вы можете сохранить независимый контроль над каждым из них с помощью зонного клапана, который снизит потребление энергии и, в свою очередь, снизит ваши эксплуатационные расходы.

Как работает мокрая система

После того, как горячая вода из бойлера обтекает систему, она возвращается к датчику температуры. Вода может немного остыть, но при условии, что она еще достаточно теплая, она снова будет рециркулировать через трубы теплого пола.

Датчик, установленный на коллекторе, обнаруживает падение температуры, и это побуждает закачивать больше горячей воды в систему через смесительный клапан. Это позволит поддерживать желаемую температуру в полу, а радиаторы будут работать отдельно.

Заключение

Как видите, работа как радиаторов, так и полов с подогревом вполне возможна.

Для более эффективной системы рекомендуется иметь отдельные зоны. Некоторые люди предпочитают иметь только один этаж (обычно цокольный) с полом с подогревом, а другой этаж / и только с радиаторами. Эта установка идеально подходит для тех, кто больше использует нижние этажи днем ​​и верхние этажи (спальни) ночью.

Каким бы способом вы ни решили установить пол с подогревом, одно можно сказать наверняка - ваши ноги будут рады, что вы это сделали.

Сообщите нам, что вы выбрали. Оставьте комментарий в поле ниже.

(PDF) Гидравлическая система отопления, ориентированная на потребности, и инструмент для проектирования активной однотрубной системы

CLIMA 2019

общая впускная труба, ответвление с HX и обратно через

общая обратная труба, различна для каждого HX .

Следовательно, значения потерь перепада давления

на каждом патрубке различны, и важно, чтобы

выполняла гидравлическую балансировку.Чтобы избежать гидравлической балансировки

, можно использовать двухтрубную схему с обратным возвратом (Tichelmann)

(рис. 2b). Если ответвления имеют очень похожее гидравлическое сопротивление

и система правильно спроектирована

, система обратного возврата является самобалансирующейся.

В настоящее время гидравлические сепараторы

часто используются, чтобы избежать взаимодействия между первичным контуром

(контур с нагревателем) и вторичным контуром (контур с

ответвлениями с HX).

Регулирование температуры зоны в случае пассивной двухтрубной системы отопления

осуществляется термостатическими вентилями радиатора

или электронными вентилями радиатора, управляемыми термостатом

.

2.3 Активная двухтрубная система

В активной двухтрубной системе отопления на каждый радиатор установлен насос

, который может непрерывно

контролировать массовый расход внутри радиаторов.На рис. 2c

представлена ​​схема такой системы. Необходимо установить обратный клапан

на патрубке радиатора, чтобы предотвратить обратный поток

при выключении насоса. По сравнению с

клапанной (пассивной) двухтрубной системой насосная (активная) система

имеет ряд преимуществ:

• в системе есть регулирующие клапаны, поэтому рассеяние энергии накачки

намного меньше,

• гидравлическая балансировка не требуется, конструкция

потоки

обеспечивают насосы,

• конструкция проще - один тип насоса

может работать с широким диапазоном типоразмеров радиаторов.

Недостатками активной двухтрубной системы являются:

• все еще некоторые потери давления на обратных клапанах,

• взаимодействие давления может вызвать регулирование

колебаний,

• затраты на установку в настоящее время все еще высоки, но к

использование с FCU и по сравнению с ценами

электронных клапанов PICV, это уже не большая проблема

(например, маленький насос с электроникой

с корпусом предлагается за 88 € +

56 € [11], в то время как цена PICV начинается с

100 евро [12]),

• насосам требуется проводное соединение, которое

представляет собой дополнительные расходы в типичных беспроводных

приложениях, таких как радиаторы (не дорого

по сравнению с системой с помощью сервоклапанов).

Несколько компаний уже предлагают активную двухтрубную технологию

. С 2001 по 2009 год несколько исследовательских проектов

выполнялись в сотрудничестве с университетом Дрезденского технического университета

. Эти проекты были сосредоточены на разработке и тестировании

компонентов для систем отопления

, управляемых насосами. Результаты испытаний

, проведенных на испытательной площадке, демонстрируют 20% -ную экономию тепловой энергии

и 70% -ную экономию электроэнергии,

по сравнению с системой отопления, управляемой термостатическими клапанами

[13].Тем не менее, количество сэкономленной тепловой энергии

получено из сравнения системы, управляемой

термостатическими клапанами с одним термостатом для всего дома

, с системой, использующей зональное регулирование с помощью насосов

. Другими словами, экономия, вызванная регулированием зоны

, и экономия, вызванная работой системы, управляемой насосом-

, смешались. Интересные результаты:

- экономия электроэнергии, очевидно, вызванная

используемой топологией.Анализ моделирования [14] утверждает, что

, несмотря на более низкую эффективность (энергия накачки / электрическая энергия

) малых децентрализованных насосов по сравнению с

с большим центральным насосом в пассивной двухтрубной системе, общая откачка

Потребление энергии ниже в активной двухтрубной системе

, чем в пассивной системе, из-за рассеивания энергии на регулирующих клапанах

.

Конструкция активной двухтрубной системы не сложнее, чем конструкция пассивной двухтрубной системы

.Расчетная масса

потоков через теплообменники одинакова, поэтому также можно использовать

труб того же диаметра и те же радиаторы.

Единственное, что нужно сделать, это добавить гидравлический сепаратор к

, разделить первичный и вторичный контур, обратные клапаны

,

и циркуляционные насосы. Скорость насоса

регулируется непрерывно, что позволяет разработчику использовать один насос типа

для широкого диапазона радиаторов.Это делает конструкцию

более простой и более устойчивой к ошибкам и модификациям.

2.4 Активная однотрубная система

По сравнению с пассивной однотрубной системой, активная однотрубная система -

содержит вторичный насос, назначенный каждому теплообменнику

в каждом вторичном контуре, который генерирует

потока воды через HX. Вторичные контуры

(контуры с радиаторами) подключены к первичному контуру

через тройник.Возвратная вода из HX

возвращается в первичный контур и смешивается с

, обходя питающую воду. Отверстия подачи и возврата в двойном тройнике

расположены по одной координате рядом с первичной трубой

, из-за того, что между ними нет перепада давления

. Следовательно, давление во вторичных контурах

не зависит от давления в первичном контуре - изменение потока

в первичном контуре не влияет на поток во вторичных контурах

.Более того, если насос во вторичном контуре

выключен, в радиаторе вторичного контура

нет потока. В такой системе существует только

тепловых взаимодействий между первичным и вторичным контурами.

Тепловые потоки радиатора непрерывно регулируются скоростью насоса

в соответствии с требованиями температуры в зоне.

Преимущества активной однотрубной гидронной системы

:

• система обычно содержит только две трубы диаметром

(первичный и вторичный), поэтому

размер каждого отдельного ответвления

с учетом потерь давления больше не требуется

,

• вторичные контуры гидравлически отделены от первичного контура

, что исключает необходимость в гидравлической балансировке системы

,

• экономия времени и материалов (меньше труб,

соединений , клапаны и работа сантехника),

• один тип насоса во вторичном контуре делает

позволяет управлять широким диапазоном тепла

теплообменников - система устойчива к

неточностям конструкции,

Разоблачение общего Мифы о теплых полах

Все больше и больше людей обращаются к UFH (теплые полы), чтобы обогревать свои дома более эффективным, дешевым и простым способом.Хотя это растущий рынок, он изобилует неправильными представлениями о его установке, сроке службы и влиянии на дом. Инженеры-сантехники и теплотехники должны прояснить любые сомнения, которые у них есть в отношении UFH, чтобы понять решение по отоплению и расширить бизнес. В этом блоге мы развенчаем 4 самых распространенных мифа о теплых полах.

Миф 1 - Сложно установить

Некоторые установщики не хотят рекомендовать UFH домовладельцам, потому что они ошибочно полагают, что его сложно установить.

Однако установить UFH не так сложно, как думают некоторые профессионалы. В любой установке UFH используются гибкие трубы (контуры), такие как JG Layflat®, которые укладываются на пол и подключаются к коллектору. Это контрастирует с отделкой радиаторов, когда установщики должны прятать трубы в балках и распределять их по каждому радиатору. Это требует много времени и не так просто, как UFH.

UFH может быть установлен, испытан и введен в эксплуатацию в одной фазе. Для полной установки UFH в средней комнате может потребоваться около 20 минут, а это означает, что дом среднего размера может быть установлен менее чем за день.

Миф 2 - Бежать для домовладельца дороже

Компании-производители радиаторов часто заявляют, что владение UFH ведет к более высоким эксплуатационным расходам. Поскольку цены на топливо постоянно растут, легко понять, почему люди не хотят иметь его в домах. К счастью, это неправда!

Многие исследования показали, что решения UFH со стружкой более рентабельны, чем обычные радиаторы. Это связано с тем, что UFH работает при более низкой температуре 45–55 градусов, тогда как радиаторы работают при гораздо более высокой температуре 75–85 градусов.Это означает, что UFH создает меньшую нагрузку на котел по сравнению с радиаторами.

UFH также можно установить с интеллектуальными системами управления отоплением, такими как JG Aura, которые позволяют контролировать время и температуру в отдельных комнатах. Это означает, что температуру можно контролировать для каждой комнаты, а не с помощью одного термостата для всего дома, гарантируя, что энергия будет использоваться только в используемых комнатах.

Миф 3 - Коллекторы должны располагаться рядом с котлами

Мы сталкивались с множеством установок, в которых распределительный коллектор находится рядом с котлом.Это не всегда хорошая практика, поскольку она может снизить эффективность из-за более длинных участков трубопровода!

Чтобы максимизировать производительность системы UFH, коллектор следует размещать ближе к центру дома, чтобы ни одна из комнат не находилась слишком далеко от него. Это также означает, что котел можно разместить в любом месте дома.

Миф 4 - Трубы могут протекать

Трубы наиболее подвержены утечкам там, где есть стык, но в любой установке UFH будет использоваться один участок трубы для создания отдельных контуров.Это значит, что внутри пола нет стыков.

В Speedfit мы всегда советуем установщикам следовать передовым методам установки, чтобы в дальнейшем не возникло проблем. У нас также есть специальная группа поддержки Speedfit, которая может предложить монтажникам консультации на месте для каждого проекта. Следуя передовой практике, установщики могут быть уверены в отсутствии утечек в трубопроводе после ввода UFH в эксплуатацию.

UFH скоро станет стандартом для отопления домов из-за множества преимуществ, которые он предлагает домовладельцам.Таким образом, для монтажников становится все более важным развеять любые мифы, которые они имеют в отношении теплого пола.

Чтобы узнать больше об установках UFH, отправьте нам свои запросы через нашу онлайн-форму для связи.

См. Также…

Кабельная система балок и пластиковые трубы - идеальное соединение

Будущее за пластиковой вставной сантехникой: как сэкономить время и деньги при установке

Почему домовладельцам следует инвестировать в теплые полы

Распространенные ошибки теплого пола и как их избежать - при вводе в эксплуатацию

Почему УФН является наиболее эффективным источником отопления для зданий

Как обеспечить герметичное соединение с плотной посадкой

Автор: JG Marketing

Система теплых полов VS Радиатор - HEATIT

Система полов с подогревом обеспечивает роскошное ощущение тепла во всем пространстве с помощью энергоэффективного способа.
Эта удивительно эффективная система распределения тепла использует всю площадь пола для обогрева дома вместо лучистого отопления от радиатора.


Что такое система теплых полов?
Система «теплые полы» обеспечивает теплом все пространство, как следует из названия, от пола. Полы с подогревом идеально подходят для использования на твердых поверхностях пола, таких как бетонные плиты, промышленные полы, керамическая плитка или камень, которые часто остаются холодными.Лучистое тепло нагревает все тело через ступни и другие предметы в комнате, а не только воздух, как в классических системах отопления.
«Полы с подогревом» - это невидимая установка, размещаемая в бетонной стяжке пола, которая сначала передает тепло, а затем воздух в пространстве над конструкцией пола. В зависимости от типа установки бывает гидравлический и электрический теплый пол.
Гидравлическая система является наиболее распространенным и наиболее экономичным типом системы теплого пола в кондиционерах с продолжительным отопительным сезоном.Тепловая вода циркулирует по трубам и излучает тепловую энергию через пол.
В электрическом напольном отоплении тонкая электрическая панель, как электрическая крышка, размещается под полом. Эти панели содержат термостойкие провода, обернутые поддерживающим материалом, контролируемые термостатом и таймером. Такой теплый пол экономичен в установке и использовании.
Электрический теплый пол можно установить на многих этажах, будь то новые бетонные полы, отремонтированные или деревянные полы. Электрический теплый пол состоит из нагревательных кабелей или тепловых сетей, управляемых электронным термостатом, и монтажных принадлежностей.Вы можете использовать этот способ теплого пола как единственный источник отопления в помещении или как дополнительное отопление, только теплый пол.


Что такое радиатор?
Радиаторное отопление можно отнести к классической системе отопления помещения. По способу установки трубных установок можно выделить следующие системы:
• Классический радиатор.
• Скрытый радиатор.
• Комбинированные системы.
В классической радиаторной системе установка может производиться с помощью медных или стальных труб.Эта система имеет существенные преимущества, потому что любые модификации установки работоспособны. Что касается недостатков, то это эстетичный вид, потому что установка видна.
В скрытой радиаторной системе отопления выделяются функциональность и привлекательность. Монтаж труб размещается в выравнивающем слое бетона или раствора на стенах и полностью незаметен. Необходимо изолировать трубы специальным слоем пенопласта, который снижает потери энергии и обеспечивает беспрепятственное расширение.
Комбинированная система представляет собой комбинацию ранее упомянутых моделей. Эта комбинация подходит для помещений, где есть большие стеклянные поверхности или холодные напольные покрытия из керамики, камня или гранита.
Самое важное различие между ними
Распределение тепла
Система центрального отопления передает тепловую энергию через систему трубопроводов. Тепловая энергия нагретой горячей воды передавалась через поверхность радиатора воздуху отапливаемого помещения.Воздух быстро нагревается и поднимается над поверхностью обогревателя к потолку. Радиаторная система поднимает тепло вверх на высоту головы, которое идет дальше к потолку, а затем возвращается вниз, как холодный поток вокруг ног.
Система теплых полов обеспечивает приятное и равномерное тепло вокруг ног, тела и головы. Поскольку он создает очень мягкий поток воздуха вверх, количество перемещающейся пыли значительно уменьшается, что создает более благоприятный микроклимат для людей, страдающих аллергией и астмой.
Поскольку полы с подогревом нагревают людей, а не воздух вокруг них, пользователи таких обогреваемых помещений обычно думают, что достаточно держать термостаты на несколько градусов ниже, чем у других типов обогрева. Эти факторы означают, что система теплого пола может сэкономить владельцам от 10 до 30 процентов затрат на отопление по ежемесячным счетам по сравнению с обычными системами отопления.
Монтаж
• Монтаж системы теплых полов - это возможно практически везде. Помимо установки в интерьере, возможен также внешний монтаж теплого пола.Очень важно ожидать установки теплого пола еще на этапе проектирования. При строительстве зданий учитывается установка теплоизоляции и высота потолков. Полы с подогревом увеличивают высоту пола на определенные размеры и, в зависимости от системы, также уменьшают высоту потолка, поэтому важно планировать время вовремя. В большинстве систем теплого пола на пол кладут маты с подогревом, а затем накрывают их.
• Установка радиатора отопления - задача ответственная, и от качества ее выполнения зависит работа всей системы. Чтобы избежать затопления в квартире и протечки соединений, следует знать порядок и правила установки отопительного прибора. Что касается однотрубной системы, теплоноситель течет по одной трубе ко всем батареям и в конечном итоге возвращается в нее после охлаждения. Этот вариант наиболее прост в установке и поэтому используется во всех высотных зданиях.В двухтрубной системе хладагент проходит по одной трубе, но отдельно ко всем батареям. Здесь все радиаторы нагреваются равномерно, а остывшая вода по отдельной трубе проходит в котел, где снова нагревается. Система использования коллектора, в первую очередь, в коттеджах, намного сложнее. В этом случае к каждому радиатору идут отдельные трубы. Установка этой системы возможна только с помощью специалистов.
Радиаторные системы отопления хорошо зарекомендовали себя, широко распространены и практичны.
Современные технологии, необходимость защиты окружающей среды и экономии денег привели к разработке современных систем теплого пола, которые могут предоставить вам удобное, энергоэффективное и экономичное пространство.

Нагревание до радиационного обогрева трубы PEX

Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Любезно предоставлено фото: REHAU

.

Со времен Римской империи излучающие системы использовались для подачи тепла в здания.Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение. С разработкой передовых материалов в 1960-х годах, в частности, PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легкодоступным.

Труба

PEX уже широко используется в Европе для полов с подогревом. В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.

Как работает лучистое отопление?
Нагретые поверхности излучают энергию, которая поглощается другими предметами в комнате. Эти другие объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой лучистой теплопередачи.

Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней.Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева гораздо более однородный, что означает меньшее количество холодных / горячих точек (рис. 1, следующая страница).

Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу. Им часто требуется открытый огонь для соединения систем лучистого отопления. Эти традиционные материалы также трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта, по сравнению с системами трубопроводов PEX, которые можно собрать в наборы домовладельцев, которые можно собрать своими руками.

Рис. 1 Традиционное распределение лучистого тепла. Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.

Таким образом, неудивительно, что трубки из PEX становятся все более популярными для систем лучистого отопления. Помимо простоты использования, PEX популярен потому, что:

  • Он может обогреть все в комнате равномерным и равномерным теплом.
  • Может быть проще установить, чем другие материалы.
  • Экономичен, снижает эксплуатационные расходы.
  • Системы
  • Hydronic тихие и чистые - без шумных вентиляторов или сухого обдуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
  • Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут регулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
  • Трубопроводные системы PEX не видны, что означает отсутствие громоздких приборов, регистров или вентиляционных каналов.

Дом Кейта Петерсона - один из первых в США, кто получил Знак одобрения свободы ™ - поддерживаемую отраслью, ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными.Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.

PEX трубы: факты и цифры
PEX имеет трехмерную молекулярную связь, создаваемую в структуре пластика до или после процесса экструзии. Посредством химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением.Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.

Рисунок 2 Система отопления с закрытым и открытым контуром

Институт пластмассовых труб (PPI) TR-4, Основы гидростатического проектирования (HDB), Основы расчета прочности (SDB), Расчетные основы давления (PDB) и минимальные требования к прочности (MRS) для термопластичных материалов трубопроводов или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).

Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии с ASTM International F 876, Стандартными техническими условиями для труб из сшитого полиэтилена (PEX) , ASTM F 877, Стандартными техническими условиями для горячего и холодного пластика из сшитого полиэтилена (PEX). Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник термопластичных трубопроводов под давлением (см. B137.5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра, диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).


Три метода сшивки полиэтилена

Излучение
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок на обычном оборудовании. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активизировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)

Энгель (перекисный процесс)
В этом процессе перекись смешивается с полиэтиленом высокой плотности и под высоким давлением подается смесь в экструдер. Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.

Sioplas (силановый) процесс
Обработка перед экструзией состоит из прививки сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи.Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими соседними полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.


Труба

PEX может быть изготовлена ​​с кислородным барьером EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется, чтобы минимизировать перенос кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.

Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая компрессионные, развальцованные и обжимные кольца. (Их можно использовать, потому что эффекты сшивки PEX устраняют опасения по поводу ползучести, хладотекучести и растрескивания под напряжением.) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.

Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Труба обычно устанавливается в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого обогрева. Обученный и сертифицированный установщик может обеспечить оптимальную работу системы и достижение прогнозируемой экономии средств.Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы. В редких случаях бытовая система горячего водоснабжения используется для обогрева небольших помещений, например, ванной комнаты.

Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он, очевидно, не очень устойчив, - говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность - важный фактор, повлиявший на постройку этого дома.”

«PEX делает сияние практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его проще размещать в виде петель из-за его гибкости.
- Гэри Рунян, менеджер по разработке продуктов в Zurn

В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма). Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями с расстояниями, определенными проектировщиком.

Входящая вода самая теплая, поэтому она сначала направляется в области с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубки перед выходом располагается в областях с более низкими потерями тепла. Например, большинство систем спроектировано для запуска первой - и самой теплой - части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).

Требуемый погонный фут трубы зависит от многих факторов. Но, как правило, жилые системы часто используют около полуметра (от 1 до 2 футов) труб на квадратный фут площади пола для нормального отопления. Для участков с высокими потерями тепла количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.

Труба PEX может быть установлена ​​в пол несколькими способами.Для нового строительства трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждые метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек с заливкой бетона или раствора поверх. Для подвесного пола трубку можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб

.

При необходимости трубу можно установить под подвесным полом. После укладки и закрепления петель систему следует протестировать под давлением 689 кПа (100 фунтов на квадратный дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т.е.е. подключение к коллекторам выполнено правильно).

Заключение
Простые в установке и экономичные трубопроводы из PEX обеспечивают постоянный и равномерный нагрев. Легко понять, почему системы лучистого отопления, вероятно, станут популярными в ближайшие годы. Устранение принудительного использования воздуха для обогрева помещения может помочь избавиться от большого количества вредной пыли и аллергенов. Строители во времена Римской империи знали, что делают

Системы отопления и охлаждения из полибутена-1

Долгосрочные испытания по ISO 9080, проведенные на трубах из ПБ-1, предполагают срок службы 50 лет и более для труб, работающих с водой при температуре 70 ° C и давлении 10 бар.

Ключевые преимущества

  • Гибкость трубы
  • Экономия энергии при использовании
  • Легкость и скорость установки
  • Без накипи или коррозии
  • Более тихая работа
  • Меньшая вероятность холода
  • Химическая стойкость
  • Низкая стоимость кражи

Напольное отопление

Благодаря своей гибкости, труба из полибутена-1 идеально подходит для использования в системах центрального отопления полов и в различных вариантах существующих полов.Если трубы укладываются с шагом 100 мм и требуются повороты, полибутен-1 дает установщику возможность сгибать трубу с меньшим радиусом, чтобы сохранить центры. Это может быть необходимо в небольших помещениях, где требуется максимальное покрытие трубы.

Гибкость также важна при установке центрального отопления полов на промежуточных этажах, где трубы должны проходить между балками. Гибкость трубы позволяет прокладывать ее через пол и / или потолок различными способами, но при этом с одинаковой простотой обращения.Конфигурации змеевикового теплого пола ПБ-1 включают:

Полы (сплошные)
Полы с центральным отоплением в сплошных или стяжных полах.

Плавающий пол
Центральное отопление полов идеально подходит для плавающих полов над существующими деревянными или прочными основаниями.

Подвесной пол
Трубы можно укладывать вдоль балок с помощью распорных пластин или поперек балок на балках с помощью распорных пластин.


Настенное и потолочное отопление и охлаждение

Трубы из полибутена-1 также широко используются в системах настенного и потолочного отопления и охлаждения.Как и в случае с системами теплого пола, в системах настенного отопления в основном используется лучистое тепло. Лучистое отопление обычно считается более полезным для здоровья, поскольку оно устраняет конвекционные потоки в помещении, в которых может циркулировать пыль, бактерии и споры плесени.

Трубы из полибутена-1 предварительно прокладываются внутри гипсокартона или непосредственно в гипсокартонных панелях, что снижает затраты на установку. Экономия энергии до 15% также может быть достигнута за счет снижения температуры в помещении на 2 или 3 градуса.


Руководство по покупке водяного теплого пола

Думаете об установке системы водяного теплого пола для вашего следующего проекта? Узнайте больше об основных принципах работы водных систем и ассортименте продукции Warmup.

В этом блоге мы ответим на следующие 6 вопросов:

  • Что такое водяные теплые полы?
  • Как работают гидронные системы?
  • Каковы преимущества водяного теплого пола?
  • Для каких проектов подходит система водоснабжения?
  • Какая труба подходит для моего проекта?
  • Какая система подогрева воды подходит для моего проекта?

Что такое водяные теплые полы?

Водяной теплый пол (UFH), также известный как влажный, теплый водопровод или водяной теплый пол, представляет собой систему отопления, которая перекачивает нагретую воду из комбинированного котла или другого источника тепла по трубам внутри конструкции пола; постепенно обогревая комнату снизу для более эффективного обогрева.В результате этого процесса происходит преимущественно лучистое отопление, при котором сначала нагревается сам пол, а это, в свою очередь, излучает тепло непосредственно в людей и мебель. В отличие от конвекционного обогрева (такого как традиционная система на основе радиаторов), который работает, нагревая сам воздух, что приводит к конвективным сквознякам, потерям энергии и более высоким расходам на электроэнергию.

> Посмотреть Диапазон гидравлических систем прогрева здесь

Как работают гидравлические системы?

Системы водяного теплого пола становятся все более популярными среди потребителей, заботящихся об энергии, которые осознают влияние потерь энергии на окружающую среду и их оплату счетов.В домах с хорошей теплоизоляцией должна быть установлена ​​не менее эффективная система отопления; В этой комбинации водные системы UFH очень хорошо работают, создавая по-настоящему энергоэффективный дом.

Установка

После того, как вы выбрали определенную систему Warmup UFH, соответствующую требованиям вашего проекта (см. Ниже для получения дополнительной информации обо всем диапазоне Warmup Hydronic), сама установка проста в выполнении. Напольные трубы могут быть уложены по разным схемам, обеспечивающим оптимальное распределение тепла, и подключены к источнику тепла через коллектор подогрева, смесительный узел и центр управления.Для большей эффективности уложите трубы поверх теплоизоляционных плит. При использовании существующего бойлера убедитесь, что он совместим с системой подогрева. Вы также можете установить влажный пол с подогревом с использованием альтернативных источников тепла, таких как солнечные тепловые насосы, биомассы, наземные или воздушные тепловые насосы.

Коллектор

Коллектор - это передовая инженерная разработка, которая в сочетании со смесительным узлом смешивает горячая вода из вашего источника тепла с более холодной водой из контуров пола, чтобы обеспечить и прокачать идеальную температуру подачи воды для нужд отопления контуров.Смесительный блок требуется в большинстве систем отопления, однако там, где источник тепла может обеспечивать достаточно низкую первичную температуру для удовлетворения проектных потребностей, смесительный узел может не понадобиться (чаще всего с тепловыми насосами, использующими воздух и грунт). Коллектор также выступает в качестве централизованного узла для «зон» системы теплого пола, используя привод зоны и зонные клапаны и позволяя разделить ваше пространство на независимо управляемые области для эффективного регулируемого управления.

> Посмотреть Коллектор подогрева здесь

Термостат

Использование термостата подогрева пола вместе с коллектором, смесительным блоком и центром управления позволяет интуитивно управлять гидронной системой.Термостат взаимодействует с системой проводки, которая, в свою очередь, взаимодействует с источником тепла, смесительным узлом, приводами зон и клапанами (если они установлены), чтобы определять, когда определенная зона достигает нужной температуры. Когда температура подачи в первичном отопительном контуре достигает 55–75 ° C (25–55 ° C для тепловых насосов и солнечной энергии) и термостат требует дополнительного тепла, блок управления начинает работать. Когда температура воздуха в помещении достигнет требуемой уставки, термостат отключит отопление.Если температура основного нагрева упадет ниже установленного уровня, блок управления автоматически отключится, чтобы избежать циркуляции холодной воды по системе отопления и потери энергии. Это независимо от температуры, установленной на термостате, и значительно повышает энергоэффективность.

Какие преимущества водяного теплого пола?

  1. Гидравлические системы доказали, что они намного более энергоэффективны, чем традиционные варианты отопления, предотвращая потери энергии и экономя деньги на счетах за отопление
  2. Подогрев пола с влажным полом запускается без особых усилий, он работает автоматически при подключении к термостату подогрева, что позволяет автоматически регулирование и никогда не перегревать или недогревать дом.Системы разогрева практически не нуждаются в обслуживании и имеют обширные гарантии для вашего душевного спокойствия.
  3. С гидравлической системой, конечно, больше нет необходимости в радиаторах. Это позволяет вашему проекту иметь больше пространства на стенах и больше свободы для дизайна, украшения и проживания.
  4. Водонагреватели для теплого пола легко монтировать и работать со всеми напольными покрытиями - будь то отделка пола из натурального дерева, винила, каменной плитки, ковра или заливного бетона, системы Warmup Hydronic идеально подходят для ваших нужд.
  5. Лучистое тепло также намного лучше влияет на качество воздуха в помещении, сохраняя его более свежим, чем при обогреве обычными радиаторами, и устраняя проблему циркуляции пыли, вызванную подъемом и опусканием частиц радиаторами.> Прочтите блог о «плюсах и минусах» of UFH '

Для какого проекта подходит водная система?

Все водонагревательные системы Warmup идеально подходят для новых строительных проектов.

Для существующих построек и проектов реконструкции мы предлагаем ряд подогревателей пола в соответствии с вашими требованиями.Наша система Total-16 специально разработана для проектов ремонта, представляя собой низкопрофильный напольный обогреватель толщиной всего 16 мм, что незначительно увеличивает высоту пола в комнате. Система межслойного перекрытия Econna - еще одна низкопрофильная система, предназначенная для использования в качестве несущего пола без необходимости стяжки. Наша система деревянных полов Tectora также рекомендуется для проектов ремонта и идеальна для использования с деревянными полами с рейками или подвесами с бетонным основанием.

Независимо от отделки пола, типа помещения или проекта, наш обширный ассортимент влажных УФ-систем предлагает надежное решение для отопления вашего дома.Если вы ищете установщика для напольного обогревателя, свяжитесь с нами, и мы сможем порекомендовать полностью квалифицированного установщика отопления из нашей сети сертифицированных установщиков Warmup Pro.

Warmup также предлагает подробные консультационные услуги, помогающие вам выбрать идеальную систему для ваших требований через наш отдел глобальных проектов. Наша команда экспертов может работать с вами от этапа проектирования вашего проекта, подготовки коммерческого предложения и до окончательной доставки и установки выбранной вами мокрой системы.

Какая труба подходит для моего проекта?

Все гидронные системы Warmup используют одну из передовых труб теплого пола Warmup для отвода теплой воды от источника тепла через коллектор и под полы вашего дома для создания энергоэффективного и экономичного решения для отопления.

Есть три трубы для подогрева, которые вы можете использовать в системе водоснабжения для подогрева. Все три являются прочными, устойчивыми к повреждениям и гибкими, что обеспечивает беспроблемную установку.

Труба PEX-A бывает диаметром 12 мм или 16 мм и формируется как единый экструзионный профиль с клеевым слоем и кислородным барьером из EVOH, предотвращающим риск коррозии.
PE-RT Pipe - это прозрачный 5-слойный экструзионный материал толщиной 16 мм с кислородным барьером, который идеально подходит для ситуаций, когда температура не превышает 70 градусов Цельсия.
Труба AL-PE-RT представляет собой 5-слойную композитную трубу диаметром 16 мм со слоями PE-RT, клеем и алюминиевым сердечником для полного кислородного барьера.

Эти трубы используются в выбранной вами системе влажного отопления. Оптимальная система подогрева воды для вашего проекта в конечном итоге зависит от конструкции пола - независимо от того, устанавливаете ли вы систему на плавающие полы, полы с рейками или балками или несущие полы.

> Посмотреть Труба подогрева здесь

Какая система подогрева воды подходит для моего проекта?

1. Системы для плавающих полов

Плавающий пол - это просто отделка пола, которую не нужно прикреплять к черному полу под ним.При установке системы влажного теплого пола вы обычно кладете трубы отопления поверх изоляционных плит поверх чернового пола, а затем покрываете стяжкой систему перед укладкой окончательной отделки пола сверху.

Низкопрофильная система Total-16 - это низкопрофильный комплект для подогрева полов для влажных полов, который идеально подходит для проектов реконструкции из-за своей небольшой глубины (используется труба PEX-A диаметром 12 мм).
Система полов Clypso рекомендуется для плавающих полов, в ней используются зажимы для крепления трубы теплого пола к прилагаемым изоляционным плитам.
В панельной системе Nexxa для намотки труб отопления используется изоляционная плита на основе узелков.
Система Metro Rail - это рельсовая система, обеспечивающая быструю установку.
Система плавающих полов Contura разработана специально для плавающих полов без стяжки

2. Системы для полов с балками:

Полы с балками или балками типичны для традиционного деревянного домостроения, при котором пол поддерживается деревянные балки. Между балками или поверх них можно проложить систему Warmup Hydronic.
Система Silva Joisted System разработана для использования с деревянными полами с речными или подвесными стенками.
Система перекрытий на балках Econna предназначена для использования с деревянными полами или перекрытиями с балками и устанавливается поверх балок, оставляя пространство между ними свободным.
В системе полов Tectora с деревянным балочным перекрытием используются алюминиевые пластины для более быстрого распределения тепла.

3. Системы для несущих конструкций перекрытий

Несущие перекрытия часто являются частью фундамента здания и поэтому должны быть достаточно прочными, чтобы выдерживать значительную нагрузку.У Warmup есть одна специальная система, разработанная для такой потребности.
Система Forte Grid System идеально подходит для железобетона и использует для установки металлическую решетку.

Если вы подумываете о системе водяного теплого пола для своего следующего проекта, сразу же получите онлайн-предложение сегодня и узнайте, сколько вы можете рассчитывать заплатить за систему. Цены на установку теплого пола варьируются от региона к региону и от проекта к проекту, но вы можете рассчитывать на оплату около 200-400 фунтов стерлингов в день за квалифицированного установщика.

Все водонагреватели Warmup поставляются с обширными гарантиями и Гарантией на установку SafetyNet, которая защищает вас от случайного повреждения труб UFH во время установки.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
