Термодатчики для отопления: Терморегулятор в розетку для бытовых обогревателей: сравнительный обзор

Содержание

Терморегулятор в розетку для бытовых обогревателей: сравнительный обзор


От температуры воздуха в окружающем пространстве зависит настроение людей, самочувствие и работоспособность. Ее значение, комфортное для каждого человека, весьма индивидуально. Если одним людям хорошо работается при +18°С, то другим необходимо не менее +23°С.

В таких случаях удобно устанавливать терморегулятор в розетку для бытовых обогревателей, чтобы задать нужный температурный режим. Устройство самостоятельно считывает температуру в помещении и контролирует работу нагревателя.

Согласитесь, это очень удобно – не придется постоянно отвлекаться на включение, выключение обогревателя. Осталось только подобрать оптимальный терморегулятор и установить его. Мы подскажем вам, как это сделать.

Чтобы разобраться в многообразии предложений, надо выяснить особенности работы разных терморегуляторов, учесть параметры, определяющие практичность самого прибора и комфортность эксплуатации обогревателя. Монтаж термостата достаточно прост, главное – придерживаться правил установки, обозначенных в статье.

Содержание статьи:

Терморегулятор: назначение и принцип работы

Находясь в офисе, хочется, чтобы ничего не отвлекало, а все мысли были сосредоточены только на рабочем процессе. Достичь этой цели помогает оптимальный температурный режим в помещении.

Хорошо, если не нужно в холодную пору года приносить с собой теплый джемпер, чтобы слегка отогреться, бегать к обогревателю или кондиционеру, устанавливая и меняя настройки. Регулировать температуру в помещении поможет терморегулятор.

Галерея изображений

Фото из

Терморегуляторы - устройства, реагирующие на изменение температурного фона в помещении, поддерживающие заданный уровень обогрева

Миниатюрное устройство оснащено датчиком, реагирующим на падение или повышение температуры, в след за чем включающее/отключающее обогреватель

В линейке устанавливаемых в розетку термостатов есть модели, работающие в тандеме со всеми видами обогревательных агрегатов

Промышленностью выпускаются термостаты с вмонтированными датчиками, фиксирующими только инфракрасное излучение. Предназначены они для ИК систем, включая полы, стеновые панели, потолочные системы и прочие виды обогрева

Для контроля работы обогревателя дома можно приобрести как беспроводное, так и смарт-устройство с электронным управлением

Если не устраивают электронные варианты, можно приобрести термостат с поворотным механизмом, предназначенным для выбора приоритетного диапазона температур

Для установки в хозблоках промышленных предприятий и частных погребах выпускают разновидности, работающие и на охлаждение, и на обогрев

Убедительное преимущество терморегуляторов в розетку - возможность переносить их вместе с перемещением обогревателей

Внешний вид терморегулятора

Полезное миниатюрное устройство

Подключение конвекторной панели

Терморегуляторы для инфракрасных систем

"Проводные" и беспроводные варианты

Терморегулятор с механическим управлением

Возможность работать на обогрев и на охлаждение

Мобильность терморегуляторов в розетку

Назначение бытового регулятора температуры

Удобно, когда работает обогреватель и не требует к себе дополнительного внимания.

Еще хорошо, когда его совсем не надо выключать, а если станет прохладно в комнате, снова бежать и включать в сеть. Следить за температурой в помещении помогают термостаты. Причем самый простой и популярный вариант среди потребителей – розеточный.

Розеточный, он же, терморегулятор, устанавливаемый в розетку. Это устройство, позволяющее добиться оптимальной температуры в доме/квартире/офисе. С помощью  оно контролирует температурный режим в конкретном помещении, ориентируясь на показатели, заданные пользователем.

Вариант термостата, устанавливаемого в розетку, наиболее прост в монтаже. Он не требует использования различных инструментов и специальных навыков

Одно из существенных преимуществ использования розеточных термостатов – не нужно приглашать специалиста для их монтажа. Справиться с установкой способен любой человек, впервые столкнувшийся с прибором.

Розеточный терморегулятор выглядит как розетка-переходник или накладка. С обратной стороны у него имеется вилка для подключения в сеть, а с лицевой – розетка, в которую предстоит вставить вилку бытового обогревателя.

Включив прибор в обычную розетку, можно увидеть, как на экране загорится лампочка

Многие модели термостатов можно использовать не только для контроля работы обогревательных приборов, но и для кондиционеров, светильников, электрических чайников и прочей техники, питающейся от электричества. В зависимости от типа прибора отличаются его возможности и, соответственно, количество настроек, которые можно совершать.

Особенности работы розеточного термостата

Для начала работы потребуется вставить терморегулятор в обычную розетку, которая будет использоваться для включения бытового обогревателя. Его работа не зависит от типа обогревательного прибора, марки и производителя. Важно лишь одно – чтобы мощность обогревателя не превышала допустимое значение мощности, на которое рассчитан термостат.

Далее нужно установить желаемые настройки температурного режима для конкретной комнаты. Вставить вилку обогревательного прибора в разъем терморегулятора. Все – обогреватель начнет греть помещение, пока температура в нем не достигнет верхнего предела температурного диапазона, установленного хозяином.

Настройка диапазона желаемых температур происходит с помощью специальных кнопок, размещенных на лицевой части устройства

Принцип работы розеточного термостата заключается в том, что специальный датчик собирает информацию о температуре вокруг себя. Если она достигает нижней границы, установленной пользователем, то срабатывает реагирующий механизм – реле или биметаллическая пластина и цепь замыкается.

Соответственно, обогревательный прибор, подключенный через термостат, получает доступ к электричеству и начинает работать на обогрев.Когда комната прогрелась, а ее температурный режим достиг верхней границы диапазона, установленного хозяином, датчик фиксирует это.

Реагирующий механизм получает информацию и закрывает доступ к электросети. Если устройство оснащено биметаллической пластиной, то она, нагреваясь, сама размыкает цепь, и подача электроэнергии к обогревателю прекращается.

По схожей схеме работают и регуляторы температуры теплого пола. Подробнее о таких устройствах читайте .

А вот функционируют по другому принципу. Такие термоголовки устанавливают непосредственно на отопительный прибор.

Видео-описание предназначения и работы розеточного термостата Enaut:

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты делят на два типа:

  • стационарный – прибор устанавливают в стену, подключаясь к проводке;
  • переносной или розеточный – можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов.

Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

  • модели с выносным датчиком;
  • термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 м до 3 м и с коротким – от 10 см до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

По конструкционным особенностям бывают такие виды терморегуляторов:

  • механические;
  • электронные;
  • GSM управляемые;
  • Wi-Fi регулируемые.

Механические модели

Такие термостаты считаются самыми простыми и доступными по цене. В них основным реагирующим элементом служит биметаллическая пластина. Регулировка и настройки прибора происходят с помощью рычага или поворотного колесика.

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

Электронные терморегуляторы

Работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру.

У этого типа контроллеров есть монитор, выводящий заданные значения температур. Для питания электронным термостатам нужно 24 В.

Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю. Такие электронные терморегуляторы могут работать от встроенного, от выносного или от двух вместе датчиков температуры.

Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

GSM управляемые контроллеры

Устройства позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов.

Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

Переносные  в обычные розетки, предварительно пополнив счет и активировав, новую СИМ-карту.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Демонстрация работы умного устройства – розеточного GSM термостата:

Wi-Fi регулируемые термостаты

Дорогостоящие и многофункциональные розеточные терморегуляторы. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Нюансы выбора терморегулятора

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель. Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя.

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт.

Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур.

Возможные значения температурной градации:

  • -5°С до +45°С;
  • 0°С до +100°С;
  • -15°С до +30°С;
  • и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели.

В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен. Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме.

Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно в загородном доме. За пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19°С.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7°С. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне.

Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про . В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Дополнительный критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения. Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Выводы и полезное видео по теме

Виды терморегуляторов и их сравнение:

Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортней.

Теперь, чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию.

Подыскиваете практичный и удобный терморегулятор на розетку? Или есть опыт использования таких девайсов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании термостатов для обогревателей.

Термостаты для отопления и программаторы Kromschroeder, Salus, Roca

В наше время, когда непрерывно увеличивается стоимость энергоносителей, все больше людей начинает задумываться над вопросом - как уменьшить расходы на отопление и при этом не снизить комфортность проживания?
Применение комнатных терморегуляторов, особенно программируемых, позволяет с легкостью решить эту проблему.



Зачем нужен термостат для отопления (терморегулятор, комнатный термостат)?

Термостат для котла отопления - прибор, регулирующий работу котла в зависимости от температуры воздуха в помещении, именно воздуха, а не температуры теплоносителя в системе.
Ну и в чем же разница?
А в том, что частота включений котла сокращается на порядок, т.к. воздух в помещении остывает намного медленнее, чем вода в системе отопления, соответственно котел от команды терморегулятора включается гораздо реже, т.е. увеличивается срок эксплуатации отопительного котла, к тому же терморегулятор отключает не только горелку, а и циркуляционный насос - прямая экономия! Если использовать термостаты для системы отопления то экономия энергоресурсов (топливо,электроэнергия т. д.) составит от 15% до 30%.
Как обычно регулируют температуру в помещении с котлом, не оборудованным термостатом?
Правильно, вручную, увеличивая или уменьшая температуру теплоносителя в системе отопления. Котел включается или выключается в зависимости от того, достигла ли вода в системе отопления заданной температуры. При изменении температуры на улице опять необходимо подрегулировать температуру на котле вручную. Следствие - очень частые пуски котла на небольшой период времени, при этом циркуляционный насос котла работает постоянно, в не зависимости от того работает горелка или нет, соответственно увеличивая расход электроэнергии.
Рассмотрим обычные ситуации, когда температура в помещении становится некомфортной из-за того, что в системе генерации тепла не установлен терморегулятор для котла отопления.
Изменилась погода на улице, собралось много людей в доме, солнце начало греть комнату через окно и т.д. – надо регулировать котел, т.к. в помещении станет или слишком жарко или слишком холодно. При применении термостата для отопления котел и циркуляционный насос не включаются, т.к. терморегулятор не дает команды на включение горелки, ведь он измеряет температуру воздуха, а не теплоносителя в системе!
Термостаты для системы отопления работают очень просто. При понижении температуры воздуха на 0,25 - 1°С от заданной Вами (порог срабатывания зависиит от конкретной модели), термостат дает команду на включение котла или насоса, при достижении заданной температуры воздуха термостат отключает котел и насос.
Котлы, необорудованные термостатом, бесполезно расходуют до 15 - 30% энергии! При использовании термостатов экономия по расходу газа составляет около 25%, плюс еще 30 - 40 кВт экономии электроэнергии в месяц, плюс уменьшение износа котла.
Выводы делать Вам...

Какими бывают термостаты для системы отопления?

Терморегулятор для котла отопления может иметь механический или электронный принцип работы:
В механических термостатах используется обычно либо две биметаллические пластины с различными коэффициентами расширения (при достижении определенной выставленной температуры они замыкают/размыкают контакт), либо манометрическая емкость, заполненная жидкостью или газом, которые в зависимости от температуры расширяются/сжимаются, в следствие чего размыкается или замыкается контакт. Оба варианта одинаково надежны, но гистерезис (погрешность) у механического терморегулятора для котла отопления немного меньше. Элемент температурного управления в обоих случаях обычно представлен в виде управляющего колеса. Так что если Вы задались целью термостат для отопления купить - обращайте внимание на производителя, цену и внешний вид (дизайн).
Электронный термостат для отопления использует обычно терморезистор в качестве датчика.

Преимущества электронного принципа работы над механичеким существенны:
  • Электронный терморегулятор для отопления имеет малый гистерезис (погрешность). Заданная температура поддерживается с точностью 0,1-0,5 градуса. Благодаря такой точности, электронный термостат для котла отопления обеспечивает повышенный температурный комфорт, а также серьезную экономию энергии за счет меньшего температурного колебания. Температурные графики работы механического и электронного терморегулятора представлены ниже:

  • Электронный терморегулятор для отопления обладает большими функциональными возможностями, чем механический. Во-первых,они могут быть суточного или недельного программирования, проводными и беспроводными. Во-вторых, к ним можно подключать внешние температурные датчики (датчик теплого пола, удаленный датчик). В-третьих, термостаты индикативны: информирование о температуре, настройки прибора и т.п. происходит на жидкокристаллическом или сенсорном дисплее.

  • Современный электронный терморегулятор может синхронизироваться с Вашими мобильными устройствами или управляться через интернет.

  • Имеют различный дизайн и цветовую гамму, соответственно могут удовлетворить любой дизайнерский запрос клиента, желающего купить термостат для отопления.



Виды электронных термостатов

  • Суточный термостат. Данный терморегулятор поддерживает темпрературу в доме, согласно заданным параметрам. Например, если выставленная Вами температура 26 градусов, то термостат в течении 24 часов поддерживает в помещении данную температуру.

  • Программируемые (недельные) терморегуляторы. Недельный электронный термостат для отопления можно программировать в зависимости от задач, стоящих перед пользователем. Можно задавать температурные режимы в определенном временном интервале, выставлять ночную или дневную температуру и т.д. Например, пользователь 5 дней проживает в городе, а на 2 дня приезжает в загородный дом. Тогда на устройстве он выставляет температуру 10 градусов с понедельника до 18-00 пятницы, а с 18-00 до понедельника температуру в помещении на уровне 26 градусов. Так же можно индивидуально настроить электронный терморегулятор на изменение температурного режима в течении дня, например, с 9-00 до 18-00.

  • Проводные и беспроводные термостаты. Проводной терморегулятор подключается напрямую к устройству управления (котел, насос, трехходовой кран), а беспроводной термостат связывается по радиосигналу с приемным блоком, расположенным возле управляемого устройства (благодаря этому нет необходимости "протягивать" проводку через весь дом).

  • Управление через интернет. Некоторые термостаты для котла отопления позволяют осуществлять управление им через интернет (включать/выключать, задавать температурные режимы и т.п.). Например, интернет - термостат Salus iT500, который можно купить в интернет магазине здесь...

Существуют и другие вариации термостатов и терморегуляторов. Если Вы решили, что необходимо купить термостат для отопления, то должны для этого в начале определиться с его функциональными возможностями. Например, в случае отсутствия интернета на даче можно использовать удаленное управление термостатами при помощи GSM смартфона.

Модуль GSM выполняет роль вашего личного помощника - Вы позвонили ему, дали команду, например, заранее натопить пожарче к определенному времени - и вся семья приедет в теплый и уютный дом. Или наоборот: забыли утром, уезжая на работу, убавить мощность котла - не вопрос, можно это сделать прямо с работы, через интернет или прямо со смартфона, пока еще добираетесь до работы. GSM модуль - это компактный прибор с собственной SIM-картой любого оператора (важно, чтобы он обеспечивал уверенный прием сигнала в данной местности), позволяющий управлять климатом в помещении с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Это по сути компьютер, состыкованный с внешними датчиками и имеющий возможность для  изменения режимов работы системы отопления. Естественно, модуль должен находиться в зоне уверенного приема операторов мобильной  связи.

В этом разделе вы можете купить термостаты для системы отопления от ведущих производителей:
Термостаты компании KROMSCHROEDER (Кромшредер), занимающей одно из ведущих мест в мире, как производитель оборудования для управления газоподачей, средств контроля и измерительной аппаратуры для газоснабжения и отопительных систем. Kromschroeder также выпускает: программаторы, регуляторы, клапаны, датчики давления, контрольно - измерительные приборы и автоматику, горелки, оборудование для отопительных систем.

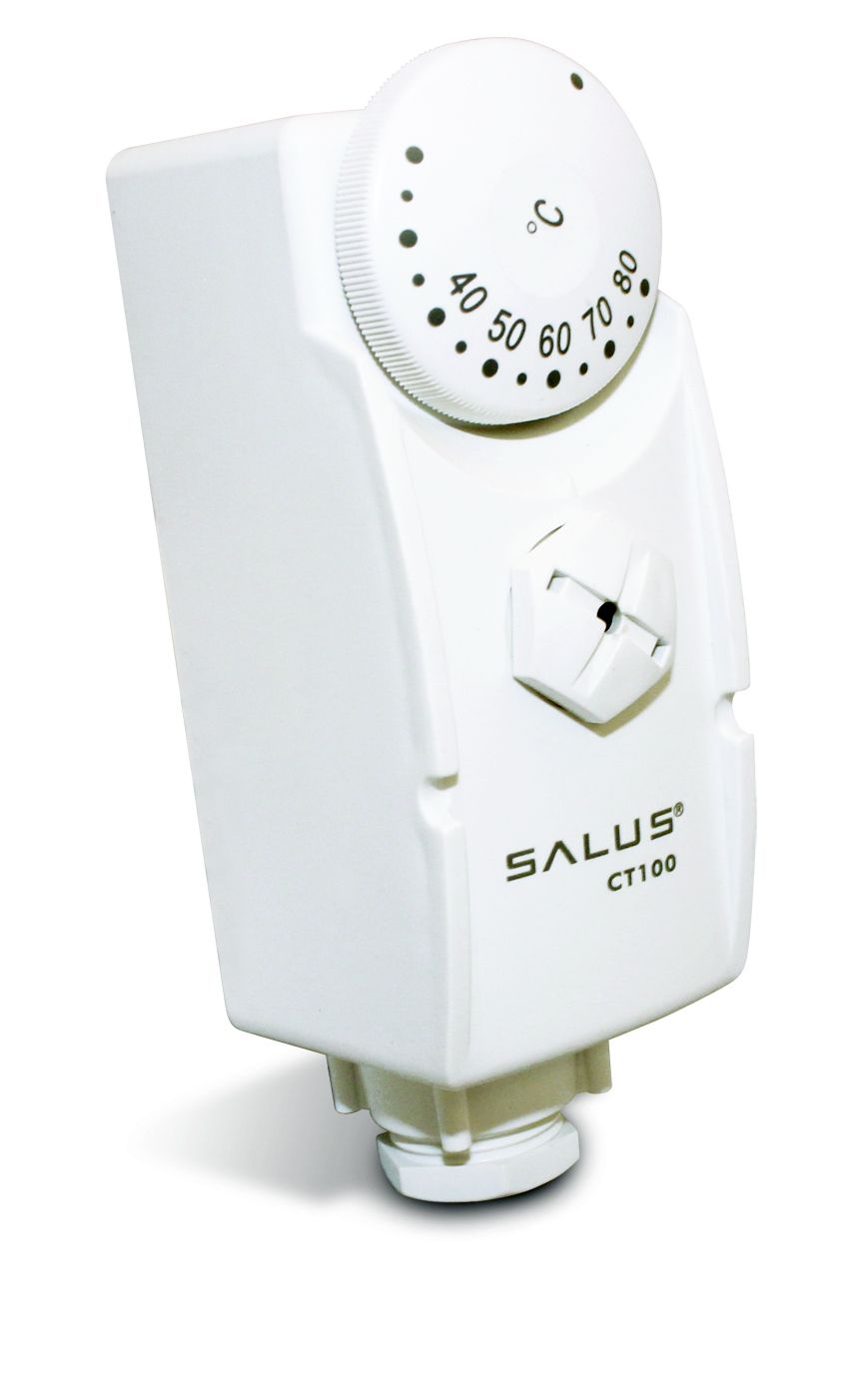

Термостаты Salus Controls ( Великобритания) предназначены для поддержания температуры в системах отопления, вентиляции и кондиционирования. Выпускаются множество моделей  различных ценовых категорий, функциональных возможностей и дизайнерских решений.


Специалисты компании "Термогород" Москва помогут Вам правильно подобрать, купить, а также смонтировать термостат или программатор, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой "Обратная связь"
Вы останетесь довольны, сотрудничая с нами!

Комнатный термостат (терморегулятор) для котла отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

  • По электронному датчику контроля температуры теплоносителя в системе отопления;
  • По выносному датчику температуры воздуха;
  • По температуре воздуха за пределами помещений;
  • По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

  • Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
  • Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
  • Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
  • Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

  • Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
  • Автоматизация работы отопительной системы – за это отвечает функция программирования;
  • Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

  • Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
  • Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.

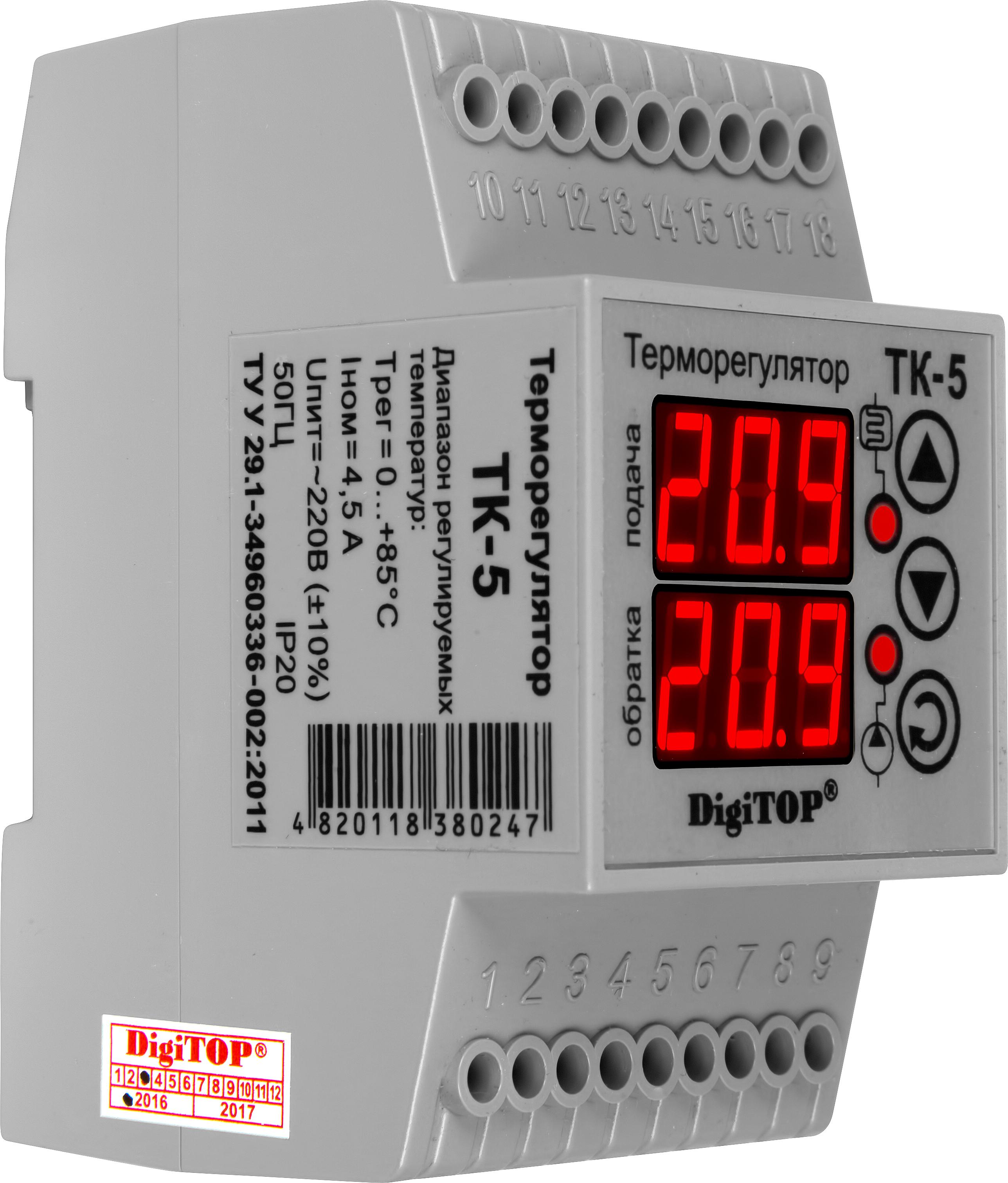

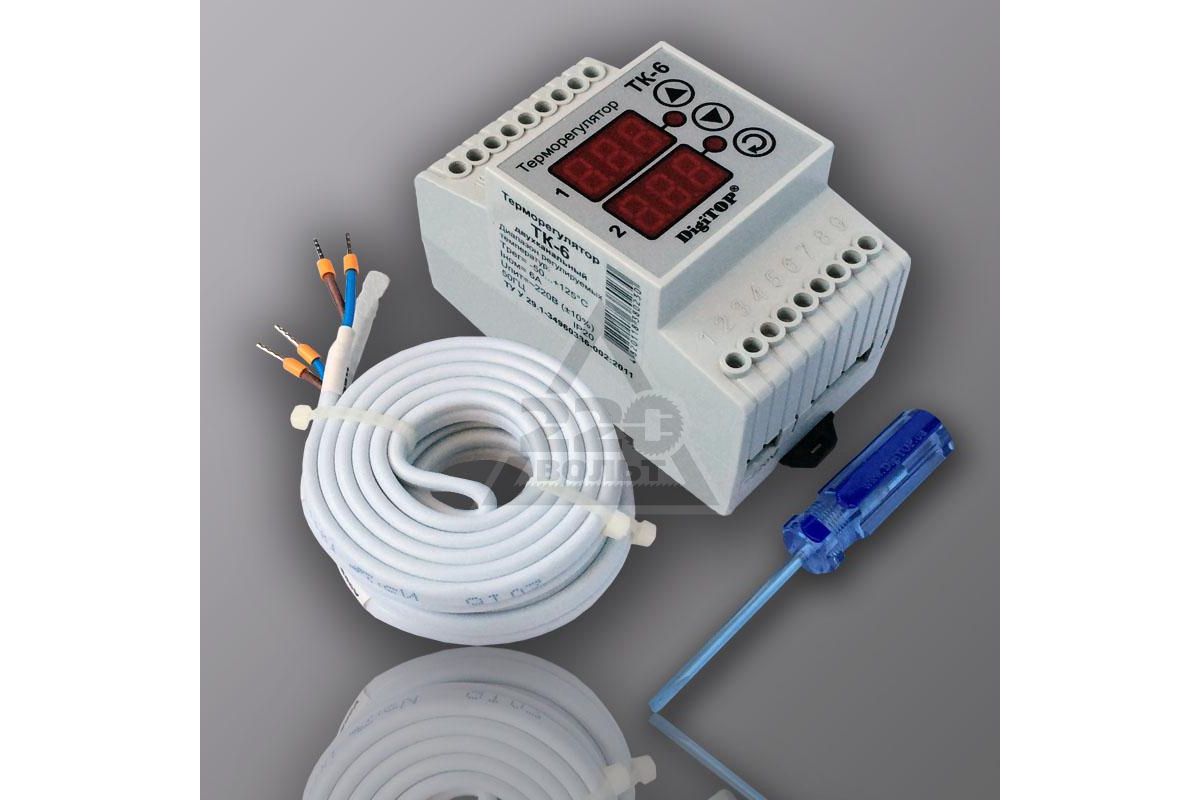

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

  • Контроль контура горячего водоснабжения;
  • Работа по программе;
  • Работа с теплыми полами;
  • Отображение даты и времени;
  • Дневной и ночной режимы работы отопления;
  • Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Популярные модели

Далее мы рассмотрим самые популярные модели комнатных терморегуляторов для котлов отопления.

Zilon ZA-1

Типичным представителем механической категории является термостат Zilon ZA-1. Это самая простая модель с релейным выходом, созданная для работы с оборудованием, поддерживающим подключение «механики». Диапазон срабатывания температурного датчика – от +10 до +30 градусов.

В данной модели используется газонаполненный датчик, управляющий сухими электрическими контактами. Термостат не рекомендован к установке в помещениях с повышенной влажностью.

Protherm Exacontrol

Комнатный терморегулятор для газового котла под названием Protherm Exacontrol создан для работы с отопительным оборудованием от одноименной марки. Но он может работать и с любыми другими котлами. Он регулирует температуру в диапазоне от +5 до +35 градусов, причем только в отопительном контуре. Для удобства работы прибор оснащен жидкокристаллическим дисплеем. Терморегулятор создан для тех, кому не нужен лишний функционал.

Более продвинутая модель Protherm Exacontrol 7 наделена функцией программирования – можно запрограммировать режимы работы на неделю вперед. Также есть некоторые различия в индикации, здесь она более расширенная.

SALUS Controls VS20WRF

Из беспроводных комнатных терморегуляторов для котлов отопления мы можем выделить модель SALUS Controls VS20WRF. Это многофункциональный прибор, умеющий управлять сервоприводами. Он обеспечивает температурный контроль в диапазоне от +5 до +35 градусов, умеет работать по одной из заложенных в память программ, поддерживает подключение выносных датчиков. Для контроля текущего режима работы прибор оснащен большим жидкокристаллическим дисплеем.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Термодатчик для котла отопления, представляющий собой внутренний узел отопительного оборудования, устанавливается путем замены вышедшего из строя датчика.

Датчик температуры для котла отопления: виды, устроство, схема подключения

Датчиком температуры для отопительного котла называют приспособление, контролирующее работу теплоносителя.  Он производит анализ температурного режима и  корректирует температуру  в системе отопления. Благодаря воздействию датчика в системе ГВС устанавливается оптимальный  режим работы, позволяющий экономить 25% – 30% потребляемого агрегатом энергоносителя, а также не допускается аварийная ситуация  котельного оборудования. Сегодня практически любой электрокотел оснащен термодатчиком.

Устройство и принцип действия

Принцип действия термодатчика основан на измерении параметров сопротивления, давления, ЭДС или геометрических размеров рабочего тела от температуры котла. Выбираются только те физические величины, которые меняются  (линейно или нелинейно) в зависимости от прикладываемой температуры и могут быть однозначно пересчитаны в таковую. Требуемая точность замеров достигается предварительной калибровкой задействованного элемента в определенном диапазоне температур.

Термодатчики имеют достаточно простую конструкцию в виде самого датчика в корпусе с креплениями. Он самостоятельно приводит в действие контакты механического реле термостата или с помощью вырабатываемого  электрического сигнала отключает по достижению определенной температуре  электрокотел/газовое или твердотопливное оборудование.

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах  замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный  из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально  температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой  при обработке сигнала аппаратуре: задействуются  точные, многоразрядные преобразователи с минимальным уровнем собственных  шумов.

В простом энергонезависимом котле термоэлектрический датчик  управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

 По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом  подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов   передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и  притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух   имеет наиболее  постоянную температуру. Самым  подходящим местом для локализации чувствительного элемента/  термостата является стена. Следует  размещать устройство на высоте не более 120–150  см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений   в зависимости от температуры  окружающей среды на улице, осуществляя тем самым  погодозависимое терморегулирование.

 Критерии выбора

Выбирая датчик, следует учитывать совместимость конкретной модели с термостатом. Следует также учитывать технические параметры и условия  эксплуатации приспособления.

Диапазон измеряемых температур

В диапазоне измеряемых температур от комнатной до +55ºС — +80ºС термодатчик должен быть:

  • особенно чувствительным и «откликаться» на малейшие изменения температуры;
  • с минимальной задержкой реагировать на охлаждение/нагрев контролируемой среды.

Технические особенности

Перед установкой приспособления следует учесть некоторые технические нюансы. Необходимо правильно выбрать тип устройства (погружной или закрепляемый) и  обеспечить в месте локализации достаточное для монтажа пространство.

Условия измерения

Требуется создать такие условия последующих измерений, при которых негативное влияние внешних факторов на точность замеров было бы минимизировано. С целью стабильной  и корректной работы устройство необходимо  предохранить от попадания:

  • на корпус теплоносителя, влаги или грязи;
  • сквозняков, разместить подальше от мостиков холода;
  • солнечных лучей, защитить от постороннего нагрева;

Не рекомендуется размещать приспособление вблизи электропроводки, электрических приборов. По возможности необходимо экранировать чувствительный элемент от источников электромагнитных полей.

Характеристики датчика

При выборе приспособления следует руководствоваться несколькими критериями отбора. Отбирать изделие следует с учетом основных технических характеристик и особенностей работы:

  • необходимости запитки от внешнего источника напряжения;
  • скорости отклика на изменение ситуации, передаваемого на управляющее устройство;
  • допустимого диапазона погрешности измерений;
  • возможности эксплуатации в конкретных условиях обслуживаемого объекта.

Срок эксплуатации, периоды обслуживаний, необходимость калибровок

Гарантийный срок эксплуатации термопреобразователя обычно составляет 6 месяцев с момента изготовления, а средний срок службы 8–12 лет.  Периоды обслуживаний определяются производителем и приведены в сопроводительной документации на изделие.   Необходимо регулярно производить  температурную калибровку (верификацию) термодатчика на эталонном оборудовании. Обычно безмонтажная поверка чувствительного элемента проводится 1 раз в 4 года.

Величина выходного сигнала

Величина вырабатываемого напряжения чувствительных элементов без внешнего источника (термопар) невысокая и находится в диапазоне от микровольт до милливольт. Поэтому перед последующей обработкой выходной сигнал усиливается.

Подключение

Обычно датчики для определения температуры располагаются в корпусе термостата. Поэтому при рассмотрении  подключения термодатчика, в большинстве случаев имеется  в виду термостат, а не отдельный датчик.

Наружного

Наружное устройство прикрепляется на стену с северной или северо-восточной стороны здания. Электрическое соединение осуществляется 2-х жильным медным проводом сечением 0,75 мм² длиной ≤ 30 м, возможна установка беспроводного устройства. Одна сторона провода подключается к контактам датчика, другая соединяется с 2-мя клеммами электронной платы, между которыми прикручена перемычка ТА. Перед подключением перемычку следует снять.

Комнатного

Комнатный чувствительный элемент устанавливается в самой холодной или угловой комнате строения, где обычно находятся домочадцы, чтобы избежать подачи ложных сигналов. Напряжение, выходящее из электронной платы на терморезистор, не превышает 24 В. Поэтому возможна прокладка к котлу слаботочным кабелем сечением 0,2–0,35 мм², если длина провода не превышает нескольких метров. Подключение производится аналогично подсоединению  с наружного датчика.

Для газового котла

На колодке термостата с датчиком температуры следует отыскать контакты с маркировкой COM (общий) и NO (нормально открытый) и подсоединить к ним две жилы с одной стороны кабеля.  По схеме соединения теплоагрегата на плате управления отыскать 2 клеммы с перемычкой  из отрезка провода для подключения термостата. Снять перемычку и соединить свободные контакты с 2 жилами с обратной стороны кабеля.

Водяного термодатчика

Аналогичным способом подсоединяется к клеммам котла кабель водяного пола, с обратной стороны крепится малоформатное устройство. Водяной термодатчик  размещается в полу на равном расстоянии от труб с теплоносителем, отступ от ближайшей стены составляет 0,5 метра.

Особенности эксплуатации

С целью получения метрологической характеристики с заданной погрешностью и выработки ресурса устройством, необходимо:

  • периодически (не реже 2 раз в год) проверять техническое состояние термодатчиков;
  • в сроки, указанные производителем в сопроводительной документации на товарную позицию, делать безмонтажную или лабораторную поверку термоэлемента;
  • обращать внимание на правильность коммутации клемм устройства с элементом (блоком) питания и подсоединяемых вторичных цепей на котле;
  • при определении клемм подключения на электронной плате проверить соответствие маркировки контактов мультиметром в режиме прозвонки;
  • не вскрывать, предохранять от сильных ударов, экстремальных температур и повышенного давления приспособление.

Программируемые терморегуляторы

Программируемый терморегулятор – цифровой регулятор температуры теплоносителя отопительной системе и воздуха в отапливаемом помещении. Он состоит из термостатической головки в виде сильфона со штоком, заполненным жидкостью/газом, и электронной части с программатором. В зависимости от введенного алгоритма работы  шток снижает или полностью перекрывает подачу теплоносителя. С  помощью клавиш и дисплея программируемого «термо»  задаются параметры температуры, день и время старта,  продолжительность режима. Все последующие действия устройство выполнит самостоятельно.

Датчик температуры для отопления: виды, назначение, установка, отзывы

Вы можете контролировать работу обогрева одним из нескольких способов. Для этого используется различное оборудование, а именно: автоматика

  • для своевременной подзарядки;
  • смесительные узлы;
  • групп безопасности.

Однако в каждом таком разнообразии приборов есть датчики температуры. Вы можете узнать о функциональных возможностях и типах этих устройств, прочитав информацию ниже.Он будет особенно полезен тем, кто планирует оборудовать систему отопления.

Назначение датчика температуры

Любая система отопления должна работать без человеческого контроля. Оператор должен знать, какова температура охлаждающей жидкости. Для определения этих показателей потребуется датчик температуры нагрева, он позволит следить за расширением объема воды. С его помощью можно следить за текущими данными, принимая соответствующие меры при отклонении параметров от нормы.

Датчик температуры довольно широкая сфера применения. Позволяет наглядно просматривать нагрев теплоносителя на отдельных участках, где записываются данные на улице и в помещении. Иногда это устройство становится частью системы, гарантирующей автоматическую стабилизацию параметров.

Типы датчиков температуры

На этапе проектирования системы отопления важно правильно подобрать термодатчик. При этом учитываются характеристики и разновидности устройства.Они классифицируются на месте установки, и устройство может быть размещено в системе или на определенном расстоянии, чтобы устройство могло контролировать другие температурные параметры. Последние используются в паре с комнатными термостатами.

Погружной датчик температуры для отопления Используется для определения температуры воды в трубах. Устройство устанавливается на одном из участков системы. У ряда моделей твердотопливных котлов таких датчиков нет, поэтому они устанавливаются дополнительно.Выносной датчик температуры для отопления должен находиться вне системы. Его можно подключить к программатору или бойлеру.

Беспроводные датчики

В последнее время наиболее распространенными стали беспроводные модели, благодаря которым можно получать информацию через вспомогательную электронику. Это позволяет монтировать устройство практически в любом месте, даже на улице или в отдельном помещении.

Среди основных характеристик таких датчиков:

  • погрешность измерения;
  • наличие аккумуляторов;
  • диапазон сигнала.

Проводные модели

Если речь идет о простой схеме, то можно использовать проводной датчик. Сигнал в этом случае будет передаваться на контрольное устройство термометра по проводам. Вероятность ошибки или неверных данных намного меньше, чем у беспроводных опций. Чтобы обеспечить лучшую связь удаленных термометров с остальным оборудованием, рекомендуется приобретать модели того же производителя.

Типы датчиков по способу считывания

Датчик температуры для нагрева можно классифицировать по режиму считывания, приборы могут быть:

Первая из этих конструкций предполагает наличие двух металлических пластин и циферблатного индикатора, пластины изготовлены из разных металлов.Один из них при нагревании деформируется, создавая давление на стрелу. Эта методика отличается высокой точностью, но отличается недостатком, выражающимся в высокой инерционности. Средняя стоимость таких датчиков от 600 до 900 р.

Об алкогольной разновидности

Датчики температуры для отопительных котлов могут быть на спирте. Если сравнить их с приведенными выше, то в этом случае инертность отображения значений практически отсутствует. Во многом принцип работы аналогичен традиционному термометру.Спиртосодержащий состав помещается в герметичную колбу, которая при нагревании расширяется. На колбе отметками указано значение нагрева воды. Конструкция довольно простая, но следить за показаниями не очень удобно. Платить за датчик алкоголя придется около 1900 р.

Перед установкой таких датчиков температуры на отопительные котлы ознакомьтесь с инструкцией. В нем вы можете узнать установочные размеры для подключения к форсунке, рекомендации по эксплуатации и граничные значения температуры.Покупая погружной датчик, необходимо также учитывать длину гильзы, она может варьироваться от 120 до 160 мм.

Подготовка к установке датчика: сколько приборов

Датчик температуры для системы отопления нужен только один. Это верно, если мы говорим об обычной схеме. Но если используется коллекторная схема нагрева, датчиков может быть несколько. Регулировка температуры в этом случае индивидуальна для каждого помещения. Устройства из каждой комнаты будут отправлять информацию на контроллер, который с помощью блока управления будет регулировать подачу теплоносителя в нужное помещение для поддержания температуры.

Виды терморегуляторов для котла и отзывы о них

Термостат для отопительного котла - терморегулятор, который делится на несколько типов, среди которых:

  • центральный термостат;
  • термостат радиатора;
  • местный термостат;
  • комнатный термостат.

Центральный термостат, по мнению потребителей, позволяет обеспечить безопасность всей котельной. Устанавливается вместе с котлом, и с помощью проводов устройство передает информацию.Питается от электричества, но отличается автономностью от котла. Потребители подчеркивают, что центральный термостат необходим для корректировки работы котельного оборудования.

Термостат для котла отопления - регулятор температуры, который может быть комнатным или местным. С помощью таких устройств, по словам покупателей, можно регулировать температуру в каждой комнате, создавая там свой микроклимат. Устройство должно быть расположено рядом с котлом, но вдали от дверей и окон, чтобы не искажались температурные показатели.

Термостат для радиатора, как подчеркивал домашний мастер, позволяет регулировать температуру каждого нагревателя отдельно. Устройство таких регуляторов довольно простое. Оборудование состоит из клапана, который уменьшает или увеличивает поток воды. Также в агрегате есть термостат, который контролирует этот процесс.

Отзыв о реле с датчиком температуры RDD-2X-4R

Реле с датчиком температуры для обогрева, модель которого упоминалась выше, по мнению покупателей, отличается высокой нагрузочной способностью.Это позволяет устройству управлять работой компрессоров и других исполнительных механизмов. Использование дополнительных устройств не требуется.

Оборудование имеет минимальную массу и габариты, а также оптимальное соотношение качества и цены. Максимальное давление 1,2 МПа. Этот датчик температуры для отключения насоса отопления имеет аналог - ДЭМ 202. В качестве примера потребителям рекомендуется рассмотреть еще один датчик температуры марки ТАМ-102С, который используется для двухпозиционного регулирования температуры газообразных и жидких сред. , а также для сигнализации.Сфера применения, по мнению пользователей, довольно широка, рабочие среды могут быть:

  • масло;
  • хладонов;
  • воздух;
  • пресная вода.

Используется вместе с устройством, может и другие среды, однако они не должны быть агрессивными по отношению к медным сплавам, медным, стальным и серебряным припоям. Такие датчики температуры для электрического отопления весят не более 1,2 кг, их размеры составляют 92 х 110 х 62 мм. Их можно устанавливать на расстоянии от 1.От 5 до 4 мес. Температура окружающей среды может колебаться от -50 до +60 ° С.

Подключение датчика температуры к радиатору

Датчик устанавливать не надо

что это такое и как работает?

Инфракрасный датчик температуры выглядит довольно просто: наведите, нажмите кнопку и считайте температуру. Однако результаты измерений будут весьма разочаровывающими без глубокого понимания принципа работы и технических характеристик приборов.

Приборы для измерения температуры

можно разделить на контактные и бесконтактные. Инфракрасный датчик температуры, используемый в приборах контактного типа, включает термопары, резистивные датчики температуры (RTD), термисторы и полупроводниковые датчики температуры. Поскольку контактные датчики измеряют собственную температуру, им требуется физический контакт с измеряемым объектом, чтобы довести корпус датчика до температуры объекта.

В некоторых приложениях этот контакт создает проблемы: измеряемый объект или среда могут находиться на расстоянии или в опасной среде с затрудненным доступом.Также затруднены измерения движущихся объектов. Температура небольшого объекта может измениться, когда относительно большой датчик касается его и действует как теплоотвод.

Бесконтактные инфракрасные (ИК) термометры при правильном использовании предлагают удобные решения для этих и многих других измерительных приложений. Однако следует выбрать измерительный прибор и методы измерения, совместимые с приложением.

Инфракрасный датчик температуры модели OS523E / 524E от Omega Engineering измеряет целевую температуру без физического контакта.

Как работает инфракрасная термометрия
Тепло передается от одного тела к другому посредством теплопроводности, конвекции или излучения. Излучение - это процесс, при котором тепловая энергия в форме электромагнитных волн излучается горячим объектом и поглощается более холодным объектом. Большая часть этого излучения находится в инфракрасной (ИК) области электромагнитного спектра, но некоторые также распространяются в диапазоне видимого света. Диапазон длин волн инфракрасного излучения простирается от 0,7 до 1000 микрон, однако в практических системах измерения инфракрасного излучения используются только определенные диапазоны длин волн между 0.7 и 14 микрон, потому что в этом диапазоне излучение самое сильное.

Если объект подвергается воздействию инфракрасной энергии, излучаемой источником тепла, например, электронагревателем, лампочкой, солнцем или другими источниками, энергия, достигающая объекта, называется падающей энергией. Часть этой энергии отражается от поверхности объекта. Теоретически коэффициент отражения объекта может варьироваться от 0 (нет отражения) до 1,0 (100% отражение). Шероховатые матовые поверхности обладают низкой отражательной способностью. Полированные и глянцевые поверхности, особенно металлы, обладают высокой отражательной способностью.

В зависимости от материала, толщины и длины волны излучения объекта часть излучения может проходить через объект или передаваться. Коэффициент передачи может варьироваться от 0 (энергия не передается через объект) до 1,0 (100% энергии, передаваемой через объект). Примеры с высоким коэффициентом пропускания включают стекло, кварц, пластиковую пленку и различные газы. Непрозрачные в ИК-спектре материалы имеют близкие к нулю коэффициенты пропускания.

Оставшаяся энергия поглощается объектом и повышает его температуру.Гипотетическое тело, которое не имеет отражения или пропускания и поглощает всю падающую энергию по всему спектру, имеет коэффициент поглощения, равный 1,0, и называется черным телом. Реальные объекты, называемые серыми телами, имеют коэффициенты поглощения от 0 до 1,0.

Падающая энергия, Вт I , определяется как:

W I = W R + W T + W A

Где:

W I = падающая энергия, принимаемая объектом, W
W R = энергия, отраженная от поверхности объекта, W
W T = энергия, передаваемая объектом, W
W A = энергия, поглощаемая объект, Вт

Когда падающая тепловая энергия достигает объекта, часть этой энергии отражается, часть проходит через объект, а остальная часть поглощается.Коэффициенты отражения, пропускания и поглощения зависят от материала объекта и отделки поверхности, а также от спектра длины волны падающей энергии.

Поскольку объект поглощает энергию и нагревается, он также излучает энергию. Когда объект находится в состоянии теплового равновесия, количество поглощенной энергии (W A ) равно количеству энергии, которую он излучает (W E ): W A = W E . Когда объект поглощает больше энергии и его температура увеличивается, количество испускаемого им излучения также увеличивается.

ИК-термометрия основана на том факте, что любое тело (твердое, жидкое или газообразное), имеющее температуру выше абсолютного нуля (0 o K или -273 o C), излучает лучистую энергию. Эта энергия пропорциональна четвертой степени температуры тела, а способность тела поглощать и излучать инфракрасную энергию называется излучательной способностью. Энергию, излучаемую телом, можно выразить следующим образом:

Вт = E σ T4 A

Где:

Вт = энергия, Вт
E = коэффициент излучения
σ = Константа Стефана-Больцмана = 5.6703 10 -8 , Вт / м 2 K 4
T = абсолютная температура, o K
A = излучающая площадь, м 2

Когда температура гипотетического черного тела увеличивается, излучаемая энергия инфракрасного излучения также увеличивается. Температура T2 в несколько раз больше температуры T1. Подъем от 1 до 10 микрон наиболее выражен.

Коэффициент излучения может варьироваться от 0 до 1 для различных тел. Гипотетическое черное тело излучает и поглощает всю энергию и, следовательно, имеет коэффициент излучения, равный 1.Реальные объекты имеют коэффициент излучения от 0 до 1.

Когда инфракрасный датчик температуры измеряет температуру объекта, учитывайте энергию, фактически поступающую в объектив. То есть, помимо излучения энергии, связанной с его собственной температурой, объект может отражать энергию, исходящую от другого источника, или передавать энергию, проходящую через него, от источника, находящегося за ним. Для точных измерений обследуйте окружающую территорию на предмет возможных источников постороннего ИК-излучения и выберите положение термометра и угол прицеливания, чтобы минимизировать влияние этих источников.

Инфракрасные термометры
Инфракрасные датчики температуры по своей конструкции варьируются от простых ручных термометров, которые можно купить менее чем за сотню долларов, до сложных специализированных инструментов, которые стоят сотни и даже тысячи долларов. Однако некоторые строительные блоки являются общими для большинства проектов.

Типичный инфракрасный термометр состоит из оптических компонентов, ИК-детектора, электроники и выходного каскада дисплея или интерфейса. Оптические части фокусируют энергию излучения на ИК-детектор и отфильтровывают излучение за пределами желаемого диапазона длин волн.Эти компоненты включают собирающую оптику, линзы, волоконную оптику и спектрально-оптические фильтры.

ИК-детекторы
Большинство ИК-детекторов бывают одно- волнового (также называемого одноцветным) или двухволнового (также называемого двухцветным) типом. Одноволновые детекторы измеряют энергию ИК-излучения в определенном диапазоне длин волн, а прибор вычисляет температуру объекта на основе выходного сигнала детектора и заданного коэффициента излучения. Некоторые термометры имеют регулируемую излучательную способность, а большинство простых единиц имеют фиксированную излучательную способность.

Двухволновые детекторы измеряют энергию в двух разных диапазонах длин волн, а прибор рассчитывает температуру на основе отношения двух показаний. Если излучательная способность или энергия изменяются на одинаковую величину в обоих диапазонах, точность измерения не изменяется. Излучательная способность или количество излучаемой энергии могут измениться из-за изменения или движения объекта, загрязнения линзы или перекоса, а также из-за препятствия обзору. Недостатком двухволнового детектора является более высокая стоимость и меньшая точность при определенных условиях.

Коэффициент излучения многих материалов и поверхностей остается относительно постоянным в инфракрасном диапазоне длин волн, и измерение энергии в любом более узком диапазоне будет приемлемым. Другие материалы имеют диапазоны длин волн с более высоким и низким коэффициентом излучения из-за высокого коэффициента отражения или передачи и требуют узкополосных детекторов, настроенных на длины волн с высоким коэффициентом излучения.

Типичный инфракрасный датчик температуры состоит из оптических компонентов, ИК-детектора, электроники и выходного каскада дисплея или интерфейса. Оптика фокусирует инфракрасную энергию на детекторе, который преобразует инфракрасную энергию в электрический сигнал. После усиления, линеаризации и стабилизации температуры электрический сигнал преобразуется в значение, представляющее измеренную температуру.

Другой фактор - это атмосфера. Кривая зависимости коэффициента пропускания от длины волны имеет множество пиков и впадин, которые колеблются от почти 1,0 до почти нуля и блокируют передачу инфракрасной энергии. Большинство инфракрасных датчиков температуры общего назначения используют самую большую полосу пропускания от 7 до 14 микрон, чтобы минимизировать атмосферное затухание.

Для измерения температуры объектов с коэффициентом излучения, который сильно варьируется в диапазоне длин волн ИК-диапазона, а также объектов, закрытых стеклом, дымом, паром или другими преградами, инженерам необходимо использовать узкополосные ИК-детекторы. Например, коротковолновые детекторы работают с объектами с переменным коэффициентом излучения, загрязнением линз и измерениями через стеклянные окна. Длинноволновые детекторы более подвержены ошибкам из-за изменений излучательной способности, но имеют широкий диапазон температур.

Для специальных применений, таких как измерение температуры стекла, кристаллов, пламени, газа и тонких пленок, требуются детекторы со специфическими узкими полосами.Например, детекторы с узкой полосой с центром в 5 микрон дают лучшие результаты при измерении температуры стекла. Металлы и металлическая фольга обычно требуют детекторов 1 микрон там, где они имеют самый высокий уровень излучения.

По принципу действия ИК-детекторы делятся на две категории: тепловые детекторы и фотодетекторы (фотодиоды). Тепловые ИК-детекторы поглощают падающую энергию, повышают температуру чувствительного элемента и изменяют электрические свойства детектора: термобатареи генерируют термоэлектрическое напряжение, болометры изменяют сопротивление, а пироэлектрические устройства изменяют свою поляризацию.В целом они медленнее, чем фотодетекторы.

Термобатарея создается путем последовательного соединения нескольких термопар и приведения их горячих спаев в контакт с черным телом, которое поглощает падающую инфракрасную энергию и нагревает горячие спаи. Холодные спаи размещаются в зоне детектора с достаточным теплоотводом. Эти детекторы обладают быстрым откликом, широкополосным диапазоном, большим динамическим диапазоном и часто используются в универсальных, автомобильных термометрах, термометрах для кондиционирования воздуха и в термометрах человеческого тела.

В болометрах

используется пластина материала, сопротивление которого изменяется в ответ на изменение температуры. Схема преобразует изменение сопротивления в изменение напряжения, которое затем обрабатывается прибором. Болометры часто используются для измерения энергии инфракрасного излучения низкого уровня, часто в качестве приставки к телескопу.

Пироэлектрические устройства становятся электрически заряженными при изменении температуры их тела. Чтобы получить полезный сигнал, падающая ИК-энергия должна «пульсировать». Размах выходного сигнала переменного тока пропорционален энергии импульса.Поскольку энергия, излучаемая измеряемыми объектами, обычно является постоянной, термометры, в которых используются пироэлектрические детекторы, имеют перед датчиком механический или оптический прерыватель. Эти датчики используются во многих системах домашней безопасности.

Фотодетекторы построены на кремниевой подложке с ИК-чувствительной областью, которая высвобождает свободные электроны при воздействии фотонов. Поток электронов производит электрические сигналы, пропорциональные падающей энергии. Эти детекторы часто используются в качестве массивов в тепловизионных системах.

Детектор нуждается в защите от окружающей среды, и выбранный материал окна должен обеспечивать прохождение правильного диапазона длин волн с минимальным затуханием. Окно из сульфида цинка или германия лучше всего подходит для длинноволновых детекторов, стекло подходит для коротковолновых детекторов, а кварц - для средневолнового спектра. Некоторые инструменты используют волоконно-оптический световод для направления излучения на детектор.

Поскольку все типы ИК-детекторов выдают сигналы в диапазоне микровольт, за детектором должен следовать усилитель с высоким коэффициентом усиления.Кривые зависимости мощности детектора от температуры не являются линейными и сильно колеблются при изменении температуры окружающей среды. Чтобы исправить это, схема формирования сигнала стабилизирует температуру и линеаризует сигнал. Для многих приложений требуется аналого-цифровой преобразователь (АЦП) для преобразования показаний температуры в цифровой формат.

Ручной и многие другие типы инструментов имеют встроенный дисплей, в то время как другие устройства подключаются к компьютеру, системе сбора данных или системе контроля температуры через кабель RS232 или RS-485.Некоторые приборы имитируют выход термопары, другие имеют токовую петлю 0-20 мА или 4-20 мА или выход напряжения.

Ключевыми характеристиками и соображениями для любого применения инфракрасного датчика температуры являются поле зрения (FOV) и расстояние; спектральный диапазон; время отклика; точность и повторяемость; коэффициент излучения объекта или среды измерения; среда между объектом и инфракрасным датчиком температуры, такая как вакуум, воздух, пар, газ, стекло или другое; диапазон температур объекта; навесное или портативное приложение; и тип выходного сигнала или дисплея.

Поле зрения характеризует диаметр круга (цели), который ИК-детектор «видит» на определенном расстоянии от измеряемой поверхности. Однако всегда существует минимальный диаметр цели, который зависит от оптической системы и размера детектора. Детектор измеряет и усредняет температуру всех объектов в целевой области. FOV обычно называется отношением расстояния к размеру пятна и представляет собой отношение расстояния между измерителем и целью к диаметру цели.

Например, отношение расстояния к размеру пятна 10: 1 означает, что если измеряемая поверхность расположена в 10 дюймах от термометра, она будет измерять и усреднять температуру круга с 1 дюймом.диаметр. Отодвиньте термометр на 20 дюймов, и цель увеличится до 2 дюймов и так далее. Термометр с соотношением 1: 1 будет измерять в пределах круга диаметром один фут, если держать его на расстоянии одного фута от цели.

Термометры, предназначенные для измерений на небольших площадях, имеют очень узкое поле зрения и измеряют температуру объектов менее десятой доли дюйма. Например, такой термометр, расположенный рядом с компонентом на печатной плате, будет измерять температуру только этого компонента и игнорировать компоненты
вокруг него.

Другие оптические системы позволяют точно измерять температуру пятна диаметром несколько дюймов на расстоянии десятков футов. Однако такие измерения требуют точного наведения. Хотя выемки на верхней части инструмента немного помогают, фонари прицеливания и встроенные лазерные указки оказываются наиболее полезными.

К сожалению, лазерный указатель может иногда приводить к ошибочным измерениям, если пользователь не знаком с работой ИК-термометра и концепцией поля зрения. Некоторые начинающие пользователи ошибочно думают, что лазерный луч, который они видят, имеет какое-то отношение к процессу измерения температуры.Они предполагают, что прибор отображает температуру крошечного пятна, в котором лазерный луч встречается с поверхностью. Такие измерения не дадут удовлетворительных результатов.

Практические соображения:

  • Избегайте снижения точности измерения из-за факторов окружающей среды, таких как грязь, пыль, дым, пар, другие пары, чрезвычайно высокие или низкие температуры окружающей среды и электромагнитные помехи от других устройств.
  • Выберите инфракрасный датчик температуры с диапазоном длин волн, совместимым с измеряемым объектом (особенно объектами с высокой отражательной способностью) и средой между термометром и измеряемым объектом (особенно стекло, дым или пар).
  • Выберите прибор с температурным диапазоном, не намного превышающим максимальную температуру применения. Более широкий, чем необходимо, температурный диапазон ведет к снижению точности или более высокой стоимости прибора.
  • Инфракрасный датчик температуры усредняет температуру всех объектов в пределах его поля зрения. Выберите инструмент с соответствующим полем обзора и рассчитайте необходимое расстояние, чтобы измерялась только желаемая область.
  • Избегайте горячих предметов рядом с измеряемым объектом. Они излучают энергию, которая может отражаться или передаваться измеряемым объектом в поле обзора термометра.

Для получения дополнительной информации:

www.omega.com

www.watlow. com

www.gesensing.com

www.raytek.com

www.murata.com

Датчик RTD

(Pt100, Pt1000)

В нашем разделе технической справки по датчикам RTD вы найдете справочные материалы, охватывающие все аспекты RTD, от базовой теории, выбора продукта до эталонных таблиц точности, сопротивления и выходных сигналов.

Если у вас есть вопрос, на который здесь нет ответа, почему бы не задать нам вопрос через контактную форму или позвонить нам по телефону .

Содержание

1. Почему важно измерение температуры?

2. Что такое датчик температуры сопротивления?

3. Детекторы с плоской пленкой

4. Проволочные детекторы обмотки

5. Цепи RTD

6. Какие различные типы RTD доступны?

7. 7 шагов к выбору RTD

8. RTD и термистор сравнительное видео

9.Видео сравнения RTD и термопар

10а. Преимущества RTD с минеральной изоляцией

10б. Радиус изгиба термометров сопротивления с минеральной изоляцией

11. Анкета RTD

12. Температура против сопротивления для датчиков Pt100 (таблица сопротивления Pt100)

13. Температура против сопротивления для датчиков Pt1000 (таблица сопротивлений Pt1000)

14. Точность RTD:

14а.Допуск

14б. Неопределенность

14с. Эффект самонагрева

14д. Погрешности погружения и проводимости стержня

14e. Ток измерения

14ф. Долговременная стабильность и повторяемость

15. Резюме

1.Почему важно измерение температуры?

Температура часто является критическим фактором в производстве и одной из наиболее широко измеряемых переменных в промышленной обработке.

Он используется для сжигания, сушки, охлаждения, прокаливания, термообработки, калибровки, испытания материалов и экструзии, среди прочего, в различных отраслях промышленности, включая нефтегазовую, энергетическую, нефтеперерабатывающую, нефтехимическую, фармацевтическую, пищевую и др.

Даже небольшая погрешность измерения может привести к сбоям в работе и зачастую очень дорого обходиться некоторым процессам.Кроме того, поддержание оптимальной температуры процесса может повысить рентабельность.

Температурные датчики сопротивления

(RTD) считаются одними из самых точных доступных датчиков температуры. Помимо очень хорошей точности, они обеспечивают отличную стабильность, повторяемость и высокую устойчивость к электрическим помехам. Это означает, что датчики RTD хорошо подходят для приложений в средах автоматизации процессов и промышленной автоматизации, особенно вокруг двигателей, генераторов и другого высоковольтного оборудования.

Как мы увидим ниже, при выборе резистивных датчиков температуры следует учитывать множество факторов.

2. Что такое датчик температуры сопротивления?

Температурный датчик сопротивления (RTD) - это датчик температуры, который содержит резистор, сопротивление которого изменяется в зависимости от температуры; затем это можно сопоставить, чтобы получить показания температуры.

Детекторы

чаще всего изготавливаются из платины (Pt), поскольку она подчиняется очень линейной зависимости сопротивления от температуры повторяемым образом в большом диапазоне температур.

Они также известны как платиновые термометры сопротивления (PRT). Датчики PRT могут быть плоскими для низкотемпературных применений или проволочными для более высоких температур.

Датчик RTD Pt100 является наиболее распространенным и имеет сопротивление 100 Ом при 0 ° C, в то время как датчик Pt1000 имеет сопротивление 1000 Ом при 0 ° C. Поскольку Pt1000 имеют более высокое разрешение, они считаются более точными, это связано с тем, что чувствительность или неопределенность уменьшаются в основных 2-проводных датчиках, однако эту неопределенность можно дополнительно уменьшить, используя 3- или 4-проводные датчики RTD (см. Схемы RTD ниже) .

3. Детекторы плоской пленки

Детекторы с плоской пленкой изготавливаются путем размещения тонкого слоя платиновой проволоки на керамической подложке. Затем элемент покрывается эпоксидной смолой или стеклом, обеспечивающим защиту. Они являются более дешевой альтернативой детекторам с проволочной обмоткой и имеют быстрое время отклика, однако они обладают меньшей стабильностью и имеют более низкий температурный диапазон, чем их аналоги с проволочной обмоткой.

4. Детекторы проволочной обмотки

Детекторы с проволочной обмоткой состоят из отрезка тонкой спиральной платиновой проволоки, обернутой вокруг керамического или стеклянного сердечника.Они относительно хрупкие и часто снабжены чехлом для защиты. Они обладают большей точностью в более широком диапазоне температур, чем плоские пленочные детекторы, однако они более дорогие.

5. Цепи RTD

Датчик RTD состоит не только из элемента; элемент - это всего лишь часть цепи, состоящей как минимум из двух или до четырех выводных проводов с любым количеством разъемов и аксессуаров. Конфигурация схемы может зависеть от ряда факторов.В том числе:

• Расстояние между зоной обнаружения и приборами

• Температура в измерительной среде по длине датчика

• Параметры подключения

• Текущая конфигурация проводки, например, 4-проводный датчик несовместим с 3-проводной конфигурацией

2-проводные РДТ являются наименее точными из трех типов схем, поскольку нет способа вычислить или исключить сопротивление подводящего провода между детектором и считывающим устройством.Это создает неопределенность в показаниях, поэтому эти датчики часто используются только с короткими проводами, где точность не имеет большого значения. Двухпроводные датчики Pt1000 можно использовать для снижения чувствительности и погрешности, но они все равно не обеспечивают действительно точных показаний.

3-проводные RTD - наиболее часто используемые датчики RTD. Предполагая, что все три выводных провода одинаковы, третий выводный провод вычисляет среднее сопротивление выводного провода по всей цепи и удаляет его из результатов измерения датчика.Это делает 3-проводные RTD более точными, чем их 2-проводные аналоги, но менее точными, чем 4-проводные конфигурации, однако в схемах с длинными подводящими проводами, где есть большие расстояния между детектором и считывающим устройством, можно добиться значительной экономии за счет Трехпроводная конструкция.

4-проводные термометры сопротивления используются в приложениях, где высокая точность имеет первостепенное значение. В 4-проводном RTD фактическое сопротивление в каждом из выводных проводов можно измерить и исключить, оставив точное сопротивление детектора.4-проводная схема работает с использованием первых двух выводных проводов для питания цепи, в то время как 3-й и 4-й провода считывают сопротивление в каждом выводном проводе, компенсируя любые различия в сопротивлении выводных проводов.

6. Какие типы RTD доступны?

РДТ

Sterling Sensors производит платиновые датчики RTD (также известные как датчики PRT) в соответствии с IEC751 для класса A, B, 1/3 DIN, 1/5 DIN и 1/10 DIN.Датчики RTD могут поставляться в Pt100, Pt500 и Pt1000 только в виде голого элемента, сборной конструкции и до более сложной сборки с минеральной изоляцией с одиночными или дуплексными элементами. Какими бы ни были ваши потребности, Sterling Sensors сможет предоставить продукт для вашего применения.

Проволочные термометры сопротивления

Доступные типы проводов и длины в соответствии с вашими потребностями, мы производим ряд термометров сопротивления с неизолированными проводами в Pt100 и Pt1000 для приложений измерения температуры, таких как тестирование и измерение, отображение температуры и OEM-приложения.Если вы ищете недорогой датчик общего назначения с быстрым откликом, проволочные датчики RTD являются идеальной отправной точкой.

Готовые РДТ

В этой серии термометров сопротивления обычно используется изготовленная оболочка для защиты элемента RTD. Они доступны с выбранным вами детектором от Pt100 до Pt1000 и прецизионными вариантами с широким диапазоном оконечных устройств, таких как подводящие провода и вилки. Изготовленные RTD также доступны с различными типами промышленных головок и передатчиков для безопасных зон для широкого диапазона приложений.

РДТ для измерения поверхности

Независимо от того, требуется ли вам временное или постоянное измерение поверхности, у нас есть широкий выбор поверхностных термометров сопротивления, доступных для использования на многих поверхностях и в различных областях, включая исследования и разработки, трубы и воздуховоды.

РДТ общего назначения

Наши термометры сопротивления общего назначения включают байонетные датчики для пластмассовой промышленности, датчики нагрузки для фармацевтики и автоклавов, а также датчики сальникового уплотнения для измерения температуры корпуса подшипника.Есть даже варианты для измерения внутренней и внешней температуры окружающей среды. В эту линейку также входят резистивные датчики температуры с выводом «Lemo connector», универсальный разъем, широко известный в промышленности, разработанный для обеспечения высокой точности и очень быстрой замены датчиков. (Мы также поставляем соответствующие розетки Lemo)

ТС с минеральной изоляцией

Датчики RTD

с минеральной изоляцией отличаются прочностью и могут иметь форму и форму, подходящие для любого применения, не затрагивая датчик. Эти датчики доступны в длинной длине и в широком диапазоне диаметров.Их можно использовать при более высоких температурах, чем изготовленные RTD, и они имеют лучшую точность, воспроизводимость и долгосрочную стабильность, чем термопары с минеральной изоляцией.

7. 7 простых шагов для выбора RTD

При выборе подходящих платиновых термометров сопротивления (также известных как термометры сопротивления, датчики Pt100 rtd и rtd) необходимо учитывать множество факторов.

Клиенты часто приходят к нам с чертежом, спецификацией, фотографией или просто представлением о том, что они хотят, и мы обычно берем это оттуда.

Задавая несколько вопросов, мы обычно можем решить, какой датчик RTD вам нужен. Тем не менее, во многих случаях нашим клиентам предоставляется возможность получать элементы с минимальной информацией, предоставляемой им от стороннего заказчика или инженера в организации.

В качестве альтернативы, у вас может просто быть новое приложение, которое требует измерения температуры, и вы никогда не покупали этот тип продукта. Опять же, мы можем помочь.

Ниже мы обсуждаем 7 шагов, которые необходимо учесть, чтобы получить подходящий датчик RTD для вашего приложения.

1. Тип элемента

Знаете ли вы, какой тип элемента RTD вам нужен? Например, Pt100 или Pt1000. Если нет, то это первое, что вам нужно учитывать. Обычно это определяет то, к чему вы подключаете датчик RTD.

2. Заявление

Что измеряется? Датчик RTD измеряет жидкость, поверхность или газ? Должен ли он находиться в трубе или сосуде, или это часть машины или аппарата?

3. Окружающая среда

О чем нужно подумать? Э.г. Должен ли он быть химически стойким, иметь степень защиты IP, иметь допуск ATEX, использоваться в пищевых продуктах, иметь высокую вибрацию?

4. Расположение

Как RTD прикрепляется к приложению, например; настенный, ручной, снаружи или внутри. Нужен ли фитинг для фиксации на месте?

5. Рабочий диапазон

(например, 0 - 1000 ° C) Это основной ограничивающий фактор при выборе датчиков RTD, поскольку он определяет материалы, используемые в конструкции.

6.Физические характеристики

Каковы требования к длине, диаметру и размеру? Нужно ли гнуть или очень долго?

7. Подключение к приложению

К чему подключается RTD? Нужна ли терминальная головка, разъем, провод или передатчик? Вы также должны понимать, нужна ли вам конфигурация: 2, 3 или 4.

Если вы ответите на эти вопросы, то сможете определить требуемый RTD. Чтобы помочь вам, у нас есть простая в использовании анкета, которую можно заполнить и отправить нам, или вы можете просто позвонить или отправить нам электронное письмо со своими вопросами, мы здесь, чтобы помочь.

8. Видео сравнения RTD и термопар

Практическое руководство, которое поможет вам выбрать правильный продукт для вашего приложения.

9. Видео сравнения RTD и термистора

Практическое руководство, которое поможет вам выбрать правильный продукт для вашего приложения.

10а. Преимущества датчиков RTD с минеральной изоляцией

Быстрое реагирование

Высокая плотность минерального порошка способствует быстрой передаче тепла между проводником и оболочкой.

Очень гибкий

Кабель с минеральной изоляцией отличается высокой гибкостью и может иметь разные углы и формы, чтобы обеспечить идеальное соответствие условиям эксплуатации. Это также упрощает установку в труднодоступных местах.

Широкий диапазон температур

Датчики с минеральной изоляцией - популярный выбор, поскольку они имеют очень широкий диапазон температур. Огнестойкие и могут подвергаться воздействию значительно более высоких температур, чем кабели с синтетической оболочкой.

Долговечность

Конструкция кабеля гарантирует длительный срок службы жилы, благодаря защищающей его оболочке и изолирующему порошку, они способны выдерживать такие условия окружающей среды, как коррозия.

10б. Минимальный радиус изгиба RTD с минеральной изоляцией

Термопары с минеральной изоляцией можно сгибать в самые сложные формы. Однако существует минимальный радиус изгиба, который в 3 раза больше диаметра кабеля.

На приведенном выше изображении показан кабель MI диаметром 3 мм с минимальным изгибом. Чтобы рассчитать минимальный радиус изгиба, вы просто умножаете диаметр кабеля на 3, поэтому минимальный внутренний радиус изгиба для кабеля диаметром 3 мм должен быть 3 x 3 = 9 мм.

Чтобы рассчитать длину окружности (18 мм на рис. 1), просто умножьте радиус (9 мм на рис. 1) на 2. Это минимальный размер каркаса, который вы должны будете использовать для придания необходимой формы кабелю MI.

11. Анкета для выбора датчиков RTD

12.Температура в зависимости от сопротивления для датчиков Pt100 (таблица сопротивлений Pt100)

Приведенную ниже таблицу можно использовать в качестве справочного материала для определения взаимосвязи между диапазоном температур и сопротивлением для датчиков RTD Pt100. Температуры, кратные десяти, можно найти по левой оси, в то время как для более точных показаний вы должны перемещаться по горизонтальной оси от единицы до девяти. Например, сопротивление Pt100 при 126 ° C составляет 148,32 Ом.

Для характеристики зависимости сопротивления от температуры pt1000 используйте приведенную выше диаграмму pt100 и просто умножьте сопротивление на 10

13.Зависимость температуры от сопротивления для датчиков Pt1000 (таблица сопротивлений Pt1000)

Приведенную ниже таблицу можно использовать в качестве справочного материала для определения взаимосвязи между диапазоном температур и сопротивлением для датчиков RTD Pt1000. Температуры, кратные десяти, можно найти по левой оси, в то время как для более точных показаний вы должны перемещаться по горизонтальной оси от единицы до девяти. Например, сопротивление Pt1000 при 126 ° C составляет 1483,30 Ом.

14.Точность RTD

14а. Допуск

IEC 60751: 2008 считается международным стандартом и определяет допуски для платиновых элементов RTD. Два наиболее распространенных допуска для датчиков RTD Pt100 - это класс A и класс B, для более точного допуска доступны стандарты 1/3 DIN и 1/10 DIN. Чем выше допуск элемента, тем шире его диапазон отклонения от кривой температурного сопротивления, увеличивая уровень неопределенности, хотя, строго говоря, это не делает детекторы 1/10 DIN более точными, чем детекторы класса B, однако это значительно снижает неуверенность в чтении.В приведенной ниже таблице показаны допуски для детекторов класса A и класса B согласно DIN 43760, затем эти стандарты используются для определения допусков для детекторов 1/3 DIN и 1/10 DIN. Как вы можете видеть, допуск детектора класса B в десять раз выше, чем допуск детектора 1/10 DIN, что означает, что неопределенность считывания в детекторе класса B в десять раз выше, чем в детекторе 1/10 DIN. Следует отметить, что допуски, указанные в таблице ниже, относятся только к неизолированным детекторам и не учитывают конструкцию или конструкцию всего датчика.

Неправильная интерпретация допуска может привести к ненужным расходам, поскольку люди полагают, что более строгий допуск обеспечивает лучшую точность.

Там, где различия в неопределенности могут быть устранены или значительно уменьшены, откалиброванный детектор класса B является более экономичным, чем детектор 1/10 DIN, например, если RTD подает в систему управления технологическим процессом, характеристики каждого отдельного датчика могут быть введены, что устраняет неопределенности идентифицировано при калибровке.

14б.Неопределенность

При определении точности RTD необходимо учитывать три основных фактора неопределенности:

• Допуск детектора

• Неопределенность из-за конструкции датчика

• Неопределенность процедуры калибровки

Точки два и три трудно предсказать точно, поскольку необходимо учитывать самонагревание и проводимость стержня.

14c. Эффект самонагрева

Когда электрическая энергия подается на резистор, он генерирует тепловую энергию, которая, в свою очередь, излучает тепло, создавая неопределенность, это известно как эффект самонагрева.

При высоких температурах он мало влияет на температуру и, следовательно, на измерение температуры, однако при низких температурах или там, где требуется точное измерение, необходимо учитывать и исключать тепло, выделяемое при самонагреве. Можно уменьшить саморазогрев за счет уменьшения измерительного тока детектора.

14д. Погрешности погружения и проводимости стержня

Если датчики RTD только частично погружены в измеряемую величину, может возникнуть проводимость по стержню.Обычно минимальная глубина погружения должна быть не менее четырехкратной длины детектора или чувствительного перехода.

Если глубина погружения меньше, возникнут ошибки проводимости штока, это эффект теплопередачи в или от переменной, измеряемой через шток или оболочку, например, если оболочка датчика при температуре окружающей среды более горячая, чем измеряемая переменная тепло будет передаваться переменной, создавая неопределенность чтения.

Эффект проводимости стержня можно уменьшить, увеличив длину погружения, уменьшив толщину стенки оболочки или изменив материал оболочки.

Ошибки проводимости ствола чаще всего возникают в лабораторных условиях; однако следует отметить, что они могут вызывать серьезные ошибки в других отраслях.

Как показывает практика, RTD следует погружать в воду, в 4 раза превышающую длину элемента. (Плоские пленочные элементы обычно имеют толщину 2–3 мм, а элементы с проволочной намоткой - приблизительно 15 мм и более). Подробнее об элементах здесь.

14e. Ток измерения

Общеизвестно, что в большинстве приложений датчики Pt100 должны иметь измерительный ток 1 мА, однако, чтобы уменьшить влияние самонагрева в низкотемпературных приложениях, где точность имеет первостепенное значение 0.Следует использовать 5 мА.

Для некоторых приложений требуется более высокий измерительный ток, и многие детекторы часто используются при 10 мА, что незначительно влияет на производительность и срок службы.

14f. Долговременная стабильность и повторяемость

Датчики

RTD известны своей превосходной стабильностью и воспроизводимостью; однако конструкция датчика, условия измерения и экстремальные температуры могут повлиять на долгосрочную стабильность.

Ориентировочно считается, что в подавляющем большинстве приложений датчик RTD должен испытывать не более ± 0.Дрейф 02 ° C в год при температуре до 450 ° C без чрезмерной вибрации или плохого обращения.

На повторяемость следует влиять только в том случае, если одинаковые тепловые условия не могут быть достигнуты или если идентичные RTD имеют различную конструкцию.

Дополнительную информацию о платиновых термометрах сопротивления см. Здесь: -

Национальная физическая лаборатория - Что такое платиновый термометр сопротивления?

Википедия - Все о датчиках температуры сопротивления

Международные стандарты ASTM - Стандартные спецификации для промышленных платиновых термометров сопротивления

Температуры - Температурные датчики сопротивления

15.Резюме

Как видите, при выборе подходящего датчика RTD для вашего приложения необходимо многое учитывать. Эта страница должна предоставить вам необходимую информацию о детекторах, схемах, точности датчиков и различных типах платиновых RTD.

Если вы хотите продолжить обсуждение вашей заявки или разместить заказ, позвоните по телефону +44 (0) 161620 0410 или по электронной почте [email protected]

Если вы не уверены, какой датчик RTD вам нужен, напишите нам по электронной почте или позвоните нам, и наша дружная команда продаж будет сопровождать вас на каждом этапе.

Посмотрите нашу линейку RTD

Не можете найти то, что вам нужно?

Позвоните нам по телефону +44 (0) 161620 0410 или напишите нам по электронной почте: [email protected]

[RELEASE] Термостат на основе режима - управление несколькими термостатами температуры / удаленными датчиками температуры при изменении режима - Созданные сообществом SmartApps

Существует 2 версии этого приложения: бесплатное приложение для изменения одного режима и приложение для полного режима премиум-класса с несколькими режимами, удаленными датчиками и многим другим.

Это максимально гибкое приложение для настройки термостатов и изменения режима.Это приложение можно использовать для изменения температуры нескольких термостатов при изменении режима.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • Совместим с различными термостатами, включая термостаты Z-Wave, ZigBee, WiFi и C2C
  • Сконфигурируйте несколько термостатов индивидуально или в группах (одиночный режим)
  • Настройте параметры для каждого режима индивидуально или группами
  • Поддержка нескольких удаленных датчиков температуры, для каждого термостата или сгруппированных
  • Поддержка временного удержания
  • Датчик открытия двери / окна (для отключения ОВК)
  • Механизм проверки для компенсации потерянных команд из-за проблем с подключением
  • Режим экономии заряда батареи (расширенные настройки)
  • Подставка для температурных шкал C и F
  • Заблокировать заданные значения температуры (сбросить изменения, сделанные на термостате)
  • Уведомления об автоматическом обновлении приложений

ПРИМЕЧАНИЯ

  • Если вы используете внешний датчик (и) температуры в SmartApp, он установит уставки термостата примерно на 85F для нагрева и около 60F для охлаждения, пока температура (и) внешнего датчика не покажет, что желаемая температура была достигнута после при этом заданные значения будут изменены, чтобы выключить термостат.Это нормальное поведение, убедитесь, что ваш термостат использует заводские настройки и диапазон заданных значений не ограничен.
  • Включите временное удержание, если вы хотите вручную изменить настройки термостата (будет удерживаться до следующего изменения режима)
  • Используйте функцию экономии заряда батареи, только если у вас прочная сетка, а термостат установлен на прочной сетке и в пределах 20 футов от повторителя.
  • Большинство термостатов CT-xxx можно перевести в режим активного повторителя путем их сопряжения с подключенным C-Wire, что повышает надежность сети.

Инструкции по установке доступны здесь

Максимальная версия этого приложения доступна на сервере RBoy Apps.


Это приложение можно использовать для изменения температуры нескольких термостатов при изменении режима.Выберите термостаты, которыми вы хотите управлять, введите температуры нагрева и охлаждения и, наконец, выберите режимы, для которых вы хотите, чтобы термостаты использовали эти температуры.

  / * ** ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ **
     * ДАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», И ОТКАЗЫВАЮТСЯ ОТ ЛЮБЫХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ РЕГЕНТЫ ИЛИ СОСТАВНИКИ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ОСОБЫЕ, ПРИМЕРНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАясь, ЗАКУПКИ ТОВАРОВ ИЛИ УСЛУГ; ПРЕРЫВАНИЕ БИЗНЕСА)
     * ОДНАКО ПРИЧИНЕННАЯ И ПО ЛЮБОЙ ТЕОРИИ ОТВЕТСТВЕННОСТИ, ЛИБО В КОНТРАКТЕ, СТРОГОАЯ ОТВЕТСТВЕННОСТЬ ИЛИ ПОВРЕЖДЕНИЕ (ВКЛЮЧАЯ НЕБРЕЖНОСТЬ ИЛИ Иное), ВОЗНИКАЮЩИЕ ЛЮБОЙ СПОСОБОМ ИСПОЛЬЗОВАНИЯ ДАННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ДАЖЕ ЕСЛИ ПРЕДНАЗНАЧЕНА ВОЗМОЖНОСТЬ ТАКОЙ ВОЗМОЖНОСТИ.* Без ограничения вышеизложенного, Участники / Регенты прямо не гарантируют, что:
     * 1. программное обеспечение будет соответствовать вашим требованиям или ожиданиям;
     * 2. программное обеспечение или содержимое программного обеспечения не будут содержать ошибок, ошибок, вирусов или других дефектов;
     * 3. любые результаты, выходные данные или данные, предоставленные или созданные с помощью программного обеспечения, будут точными, актуальными, полными или надежными;
     * 4. Программное обеспечение будет совместимо со сторонним программным обеспечением;
     * 5. любые ошибки в программном обеспечении будут исправлены.* Пользователь принимает на себя всю ответственность за выбор программного обеспечения и за результаты, полученные от использования программного обеспечения. Пользователь несет весь риск в отношении качества и производительности программного обеспечения.
     * /

    / **
     * Термостат изменения режима одиночной температуры
     *
     * Авторские права RBoy, распространение любых изменений или модифицированного кода без разрешения запрещено.
     * Обновлено: 17 мая 2015 г.
     *
     * /
    определение(
    имя: "Однократный термостат изменения режима",
    пространство имен: "rboy",
    автор: "RBoy Apps",
    описание: «Изменение температуры термостата (единая температура для всех термостатов) при смене режима»,
        категория: «Зеленая жизнь»,
        iconUrl: "https: // s3.amazonaws.com/smartapp-icons/GreenLiving/Cat-GreenLiving.png ",
        iconX2Url: "https://s3.amazonaws.com/smartapp-icons/GreenLiving/[email protected]",
        iconX3Url: "https://s3.amazonaws.com/smartapp-icons/GreenLiving/[email protected]")

    предпочтения {
    раздел ("Выбрать термостат (ы)") {
    ввод "термостаты", "возможность.термостат", обязательное: true, несколько: true
    }

        раздел («Задать режим температуры») {
            ввод "opHeatSet", "decimal", заголовок: "При нагреве", описание: "Температура нагрева для режима"
            ввод "opCoolSet", "decimal", заголовок: "При охлаждении", описание: "Температура охлаждения для режима"
        }
    }

    def установлен ()
    {
    subscribeToEvents ()
    }

    def updated () {
        отписаться ()
    subscribeToEvents ()
    }

    def subscribeToEvents () {
        подписаться (местоположение, modeChangeHandler)
    }

    // Обработка изменений режима, повторная инициализация текущей температуры и таймеров после изменения режима
    def modeChangeHandler (evt) {
        термостаты.setHeatingSetpoint (opHeatSet)
        thermostats.setCoolingSetpoint (opCoolSet)
        log.info "Установить $ термостаты Heat $ opHeatSet °, Cool $ opCoolSet ° в режиме $ evt.value"
        sendNotificationEvent ("Установить $ термостаты Heat $ opHeatSet °, Cool $ opCoolSet ° в режиме $ evt.value")
    }


Последняя версия этих приложений доступна на сервере RBoy Apps.

Инструкции по установке доступны здесь


Вы также можете воспользоваться следующими приложениями для управления термостатом


См. Нашу страницу в facebook http: // www.facebook.com/RBoySTApps, чтобы получать последние новости и обновления.

© RBoy Apps

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
