назначение и виды клапанов, как подключить клапан к системе отопления

Трехходовой термостатический клапан используют для регулирования температуры теплоносителя. Поэтому его часто применяют в современных отопительных системах. При помощи клапана можно подавать теплоноситель определенной температуры в радиаторы. Таким образом, можно сэкономить на расходах на отопление. Но термостатический клапан выполняет и другие функции. О них можно узнать в данной статье.

Содержание:

1. Назначение и виды клапанов
2. Принцип работы
3. Как подключить клапан к системе отопления
4. Типы приводов

Назначение и виды клапанов

По принципу действия трехходовые термостатические клапаны делятся:

1. Переключающие.
2. Разделительные.
3. Смесительные.

Переключающие клапаны переключают воду по разным направлениям. Разделительные клапаны разделяют два потока с разной температурой, а смесительные устройства наоборот их смешивают. Трехходовые клапаны различаются внешне. На корпусе устройства изображен рисунок, который отражает принцип работы. На разделительном элементе указывается похожее изображение. Переключающие клапаны не имеют рисунка, но они отличаются по форме от других видов.

При помощи разделения или смешивания потоков можно добиться необходимой температуры носителя тепла. А переключение применяют в двухконтурных газовых котлах. Необходим клапан для того чтобы подогретую воду по очереди направлять в разные теплообменники.

Принцип работы

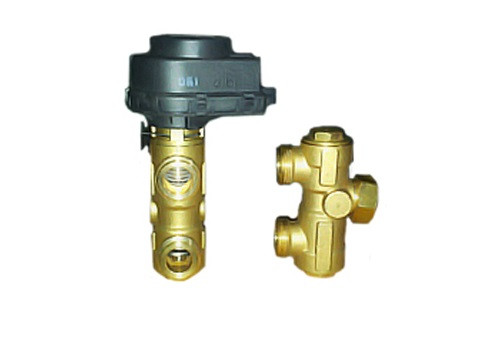

Клапан обычно выглядит в виде тройника, выполненного из бронзы или латуни. А сверху устроена шайба для регулировки. Вода продолжает циркулировать через правый или фронтальный патрубок пока температура не достигнет нужного значения. Задачей термостатического клапана является удержание температуры носителя тепла на выходе в определенном значении.

Для этого в зависимости от схемы подмешивается горячая или холодная вода из левого патрубка.

Если температура теплоносителя выходит за требуемое значение , то фронтальный входной патрубок перекрывается.

Как подключить клапан к системе отопления

После того как мы разобрались что такое трехходовой термостатический клапан и как он работает, то можно рассмотреть схемы подключения к системе отопления. Необходимо установить клапан в следующих случаях:

• В системе « теплый пол». Так как в контурах теплоноситель должен иметь температуру не более 45°. Контролировать температуру сможет трехходовой термостатический клапан;
• Клапан часто применяют, чтобы защитить твердотопливный котел от конденсата. А также случается температурный шок из-за внезапных отключений электричества.
• Для того чтобы в разных местах отопительной системы поддерживалась требуемая температура носителя тепла применяют трехходовой термостатический клапан.

В системе «теплый пол» циркуляционный насос гоняет носитель тепла по контурам до его остывания. Затем срабатывает термоголовка и датчик, а трехходовой термостатический клапан добавляет горячую воду, которая идет от котла, в замкнутый контур.

Для защиты твердотопливного котла от конденсата нельзя допустить подачу остывшей воды из радиаторов во время его разогрева. Для этого применяют схему подключения с трехходовым клапаном и байпасом. Принцип работы заключается в следующем: вода движется по малому кругу, проходя через байпас в то время пока теплогенератор не прогрелся. Когда в обратке теплоноситель нагревается до 50-55°, то клапан открывается и подмешивает холодный носитель тепла из системы. Когда отопитель выходит в рабочий режим, то байпас закрывается и поток проходит через радиаторы.

Рассмотрим установку клапана при обвязке твердотопливного теплогенератора и аккумулятора тепла. Для того чтобы ее прогреть быстро температура теплоносителя должна быть 70-85°.

Но такая температура не нужна для системы отопления радиаторами. Поэтому производят установку трехходового термостатического клапана за аккумулятором для понижения температуры.

В домах с большой площадью обычно устроена сложная отопительная система. В каждый контур требуется подача температуры разной температуры. Самая высокая температура требуется бойлеру. Именно поэтому на подводке к нему не нужна регулирующая арматура. А остальным контурам необходим теплоноситель с более низкой температурой, поэтому их подключают через трехходовой термостатический клапан.

Типы приводов

Во время работы трехходовым клапаном управление температурой происходит при помощи внешнего привода. Он в свою очередь делится на несколько видов:

1. Термостатическая головка может управлять краном вместо обычного привода. Она имеет чувствительный элемент, который реагирует на температуру воздуха. Для того чтобы она начала реагировать на температуру воды клапан дополнительно снабжают выносным датчиком температуры. Его помещают в трубопровод, где протекает теплоноситель, и соединяется с приводом капиллярной трубкой. Такой способ считается точным.
2. Самый простой привод за счет расширения жидкой среды чувствительной к переменам температуры, которая размещена в нем, нажимает на шток. Бытовые клапаны небольшого диаметра обычно оснащены таким типом привода. Такие клапаны можно с легкостью снять и установить другое устройство.
3. Данный способ является самым популярным и самым точным. Электропривод, который управляется контроллером, также может воздействовать на шток. Преобразователи температуры постоянно измеряют температуру носителя тепла и при повышении сразу сигнализируют контролеру. А от него полностью зависит работа термостатического клапана.
4. Есть и более простой вид изделия. Он называется трехходовой смесительный клапан с сервоприводом. Он является упрощенным видом предыдущего способа. Но в данном способе отсутствует контролер. В таком случае краном управляет привод, при этом получая сигналы от температурного датчика.
   Обычно такой вид используется в комплекте с кранами, которые имеют секторный или шаровой распределительный элемент.

Читайте также:

Конструкция и принцип работы трехходового клапана на систему отопления: модели и фирмы-производители

Трёхходовой клапан (иногда называется тройником или трёхходовым краном) на систему отопления является смесителем для формирования стабильного потока воды с заданной температурой. Этот узел несложен, но он играет важную роль в работе различных систем с контурами циркуляции воды. Объясняется это необходимостью компенсировать неравномерность распределения тепла по объёму здания вообще и по контуру отопления в частности. Наиболее типичными представителями таких изделий являются обычные бытовые смесители.

Область применения трёхходового клапана

Трёхходовые клапаны могут применяться в системах водоснабжения. В отличие от отопительных контуров, такие элементы служат не смесителями, а разделителями потоков.

Правда, есть одно замечание: любой трёхходовой клапан может работать в разных системах, всё зависит от схемы подключения и подбора параметров настройки. Но при всём множестве схем их роднит общее назначение — это защита пользователей от ожогов и, главное, разделение циркуляции потока на контуры.

В одном контуре поддерживается постоянный гидравлический режим, в другом — такой режим является переменным. Иначе говоря, к патрубкам в контуре переменного режима подсоединены потребители с количественными показателями регулирования параметров, тогда как контур постоянного режима обслуживает потребителей с качественной регулировкой.

Смеситель не может перекрывать постоянный контур, имея жёсткую настройку. Но если смеситель оснащён термоголовкой, то такое перекрытие становится возможным. Появляется инструмент контроля величины напора и расхода.

Кроме того, трёхходовые клапаны иногда могут быть лишены функции стабилизации температуры. Тогда эти узлы служат для простого перераспределения потоков жидкости в системе.

Принцип работы трёхходового клапана

Принцип работы трёхходового смесительного крана в отопительной системе заключается в смешении водяных потоков:

• горячего;
• холодного.

Из описания схемы работы трёхходового смесителя следует вывод: данный прибор должен работать под контролем системы управления, следящей за величиной нагрева воды.

Достоинства трехходового смесительного узла:

• лёгкость монтажа;
• высокая функциональность;
• долговечность эксплуатации;
• простота регулировки;
• практичность конструкции.

Недостатки трехходового смесительного узла:

• высокая стоимость;
• чувствительность к загрязнённости теплоносителя.

Конструкция трёхходового клапана

Трёхходовые клапаны, принцип работы которых рассмотрен ранее, концептуально представляют собой соединение последовательно работающей пары двухходовых кранов. В отличие от них, он не перекрывает полностью поток воды, лишь позволяя регулировать его интенсивность для обеспечения требуемых температурных параметров.

По внутреннему устройству трёхходовые клапаны делятся на два основных типа:

• изделия с регулировкой «шток-седло»;
• изделия с регулировкой «шарик-гнездо».

Изделия первого типа относятся к смесительным клапанам, регулировка положения штока производится путём его перемещения вверх-вниз. Как правило, шток управляется электромеханическим приводом, что даёт возможность достигнуть высокой степени автоматизации регулировки системы.

Изделия второго типа применяются как разделительные клапаны, регулировка положения шарика производится путём его вращения. Такие конструкции относятся к классу запорной арматуры. Впрочем, в бытовых системах отопления при относительно небольшом расходе воды эти краны могут работать и смесителями, равно как и их разновидность — клапаны с секторным запором.

Привод штока бывает двух видов:

• электромеханический;
• гидравлический;
• пневматический
• ручной.

В свою очередь, электромеханические приводы делятся на группы:

• Термостатический. Часто в легкосъёмном варианте встречается в клапанах бытовых систем отопления.
• Термостатическая головка с выносным датчиком температуры, устанавливаемом в трубопровод. Как правило, такие головки устанавливаются по заказу клиентов на трёхходовые клапаны вместо штатных термостатических приводов. Кстати, эта схема широко применяется в контурах напольного нагрева.
• Электропривод под управлением контроллера с датчиками температуры. Будучи самым распространённым, этот тип привода трёхходовых клапанов является и самым точным.
• Сервопривод. Клапана с сервоприводом, по сути, являются упрощённой версией аналогичных конструкций с контроллерами. В отличие от них сервопривод напрямую без контроллера управляет трёхходовым клапаном. Чаще такая система применяется в конструкциях с шаровым или сегментным регулятором потока.

Ручной привод осуществляется посредством вращения пластмассового колпачка.

Несколько практических советов

1. Необходимо ознакомиться поподробнее со следующими характеристиками приобретаемого клапана: наличие возможности установки сервопривода; расход воды (пропускная способность) через сечения труб в системе; диаметры концов труб, к которым будет присоединяться клапан.
2. Трёхходовой клапан присоединяется к системе перед циркулярным насосом первого контура. При этом следует обратить внимание на стрелку на корпусе изделия: её направление должно совпадать с направлением циркуляции жидкости в контуре.
3. При проведении сварочных работ необходимо избегать попадания окалины в корпус клапана.
4. В процессе работы отопительно системы требуется периодическая проверка работоспособности трёхходового клапана, которую должны выполнять специалисты соответствующих организаций.
5. В месте стыка трубопровода и входного-выходного отверстия клапана температура не должна превышать 100 градусов по Цельсию.
6. Выбор типа привода является вопросом предпочтений и возможностей заказчика. Следует только помнить, что изделия с ручным приводом дешевле изделий с электромеханическим приводом, но они значительно уступают им по функциональности и точности регулировки, по уровню автоматизации процесса поддержания стабильной температуры. Проще говоря, говорить об уровне автоматизации у клапанов с ручным приводом вообще не приходится.
7. Приобретая трёхходовой клапан, клиент обратит внимание на фирму-изготовитель. Солидная компания не станет портить свой имидж и терять завоёванные на рынке позиции из-за выпуска партии бракованной продукции.
8. Материал клапана тоже может играть важную роль. Следует учитывать, что бронзовые и латунные корпуса клапанов долговечней стальных и чугунных, но и намного дороже. Чугунные корпуса являются самыми дешёвыми, но они отличаются массивностью.
9. В процессе использования системы отопления хорошей привычкой может стать знание инструкций по эксплуатации всех её элементов.
10. При использовании смесителя на фитинги Рехау клапана с термостатической системой требуют проверки. При минимальной температуре в один из патрубков делается заливка горячей воды. Через некоторое время происходит закрытие потока. В обратном трубопроводе на входе в котёл температура воды не должна отличаться от установленной температуры в термостате. Разумеется, это относится к уже смонтированной системе.
11. Перед клапаном рекомендуется установить фильтр механической очистки воды.

Сведения об изделиях основных фирм-производителей

Трёхходовые смесители, оснащённые электроприводом Еsbe

Применяются не только в отопительных, но и в холодильных системах. Серия 3MG изготавливается из особого латунного сплава, что позволяет использовать такие смесители в системах с высокими санитарно-гигиеническими требованиями. Латунные приборы VRG применяются в системах общего назначения. Изделие VRG131, например, можно приобрести за 65-70$. Серию F составляют компактные чугунные смесители.

В целом, смесители этой линейки давно зарекомендовали себя высоким уровнем качества, долговечностью и надёжностью.

Смесители производства Valtek

Компания Valtek появилась в результате тесного и успешного сотрудничества российских и итальянских разработчиков. Несмотря на молодость, компания в короткие сроки завоевала популярность высоким качеством продукции в сочетании с умеренной ценой. Ручной образец может стоить 40-50$. Изделия от Valtek имеют семилетнюю гарантию.

Смесители фирм Danfoss, Honewell и Heimeier

Изделия от Danfoss можно приобрести за 40-70 $. По популярности фирма приближается к компании Valtek. Что касается продукции от Honewell, то эта линейка также отличается долговечностью своих изделий. Управление смесителями этой фирмы отличается простотой и надёжностью. Смесители Honewell к тому же компактны.

Смесители Heimer с термостатической головкой стоит 35-40$. Немецкое качество этого товара покупателя не разочарует.

В системах отопления трёхходовой клапан незаменим в роли регулятора температуры. При правильном подборе модели и оптимальной схемы монтажа системы ожидаемый эффект непременно будет достигнут.

Дальнейшим развитием трёхходовых смесителей являются четырёхходовые, имеющие повышенную функциональность. Но описание этих изделий выходит за тематические рамки статьи.

Оцените статью: Поделитесь с друзьями!

Клапаны термостатические для систем отопления — TERMICUS 7761T742104 Клапан трехходовой термостатический для твердотопливного котла, DN32, +40…+70°С, Kvs 6,44 м3/час, с выносным термобаллоном

В отоплении вода может достигать 80-90°C. И если для труб с радиаторами это еще нормально, то для тёплого пола такая температура слишком высокая. Чтобы на полах можно было нормально находиться, используют трёхходовой клапан. Хотя его устанавливают далеко не только для этих целей, он незаменим в системе практически с любым твердотопливным котлом. Давайте разберёмся, что это за механизм, для чего нужен и как правильно выбрать трёхходовой клапан для системы отопления и водоснабжения.

Что это такое и зачем он нужен

Так выглядит классический трехходовой клапан для системы отопления.
Как уже понятно из названия, этот клапан имеет 3 хода. Можно даже назвать его краном, так как он относится к запорно-регулирующей арматуре. С виду это обычный тройник, но внутри его устройство гораздо сложнее. Грубо говоря, он служит для изменения температуры воды. Существует два способа: при первом обратка смешивается с подачей для понижения температуры; второй способ наоборот разделяет потоки, сбрасывая горячую воду в обратку. Это полезно в разных случаях:

1. Тёплые полы. К клапану подключают обратку и подачу отопления. Так как обратка холоднее, в полы подаётся вода пониженной температуры. При этом температура остального отопления остаётся прежней.
2. Поддержание температуры. Для нормальной работы практически любого отопительного оборудования нужно, чтобы обратка не была холоднее подачи на 60 градусов. Иначе долго котёл не прослужит. Поэтому клапан берёт из подачи воду и отправляет её в обратку.
3. Защита от конденсата. По этой же причине. Если в теплообменник попадает вода теплее точки росы, на нём начинает скапливаться конденсат.
4. Защита от перегрева. Современные котлы оборудованы различными датчиками. Если же это, например, простой твердотопливный котёл, он продолжит работать даже при перегреве. Трёхходовой клапан решает эту проблему.
5. Для обвязки бойлера косвенного нагрева. Чтобы в доме была горячая вода, можно подключить к котлу бойлер. И тогда вода будет нагреваться при помощи отопления. Трёхходовой кран служит для бесперебойной подачи горячей воды. Он открывается, когда температура воды в бойлере снижается.
6. При организации байпаса. В некоторых случаях требуется направить воду по альтернативному пути – байпасу. Например, для более эффективного обогрева. Сделать это проще всего через трёхходовой клапан. Он откроется и закроется в нужный момент.

Но зачем устанавливать клапан, если можно просто уменьшить температуру? Вопрос кажется логичным, однако на самом деле у обычных котлов при низкой температуре быстро выходит из строя теплообменник. Для такого режима работы лучше подходит конденсационный котёл, но цена у них гораздо выше. Поэтому лучше и проще установить трёхходовой клапан.

Как можно заметить, способов применения достаточно много. В одних случаях его используют для повышения энергоэффективности системы. В других — это незаменимый прибор для подключения оборудования.

Особенности конструкции клапана с электроприводом

Конструкция клапана с электроприводом у разделительных, смешивающих и переключающих моделей отличается. Все виды регулирующей арматуры имеют металлический корпус, который внутри разделен на три части, между которыми располагается регулирующее устройство — шток. Именно по его форме и принципу действия различаются конструкция трехходового клапана.

Рекомендуем ознакомиться: Фитинги медные для соединения труб под пайку

Электропривод — деталь, объединяющая все три типа трехходовых клапанов. При помощи встроенного привода с контроллером осуществляется автоматическая регулировка температуры воды за счет реагирования устройства на изменения температуры воды. Электропривод, который еще называют сервоприводом — это двигатель, но он не вращается вокруг своей оси, как обычные приборы, а делает поворот в ограниченном радиусе.

Внимание! Внешне трехходовой клапан с электроприводом можно узнать по наличию поворотного рычага из пластика, на котором находится метка для обозначения скалярной величины.

Устройство и принцип действия трехходового клапана в системе отопления

Чтобы вам было проще понять принцип действия, предлагаю рассмотреть эту схему:

Конструкция трехходового клапана в разрезе.

Когда нужно добиться определённой температуры, шток поднимается, открывая проток. Это напоминает принцип действия перекрывных кранов. А сам механизм называется седельным. Вместо штока иногда используют шар или вращающийся сектор. Точно так же, как в обычных шаровых кранах. Этот механизм называется поворотным. На схеме их можно изобразить следующим образом:

О том, что именно управляет штоком или шаром, я расскажу чуть позже. Пока давайте разберём каждый вид. Начнём со смесительных клапанов:

Как видите, слева входит горячая вода, а снизу холодная. Шток при необходимости поднимается, позволяя смешивать два потока.

А так выглядит работа разделительного клапана. Здесь наоборот справа заходит горячая вода, а выходить может влево или вниз. Если температура нормальная, шток поднимается. Если требуется более высокая температура, шток опускается, отправляя горячую воду вниз. То есть в обратку.

Из инструкции к клапану типа VMR от Mut International.

Обычно термосмесительные и разделительные клапаны полностью не перекрываются. А вот переключающие, как вы можете увидеть, закрывают один из патрубков, а другой открывают. При этом смешивания или разделения не происходит.

Типичный трехходовой клапан в разрезе.

Назначение трехходового клапана

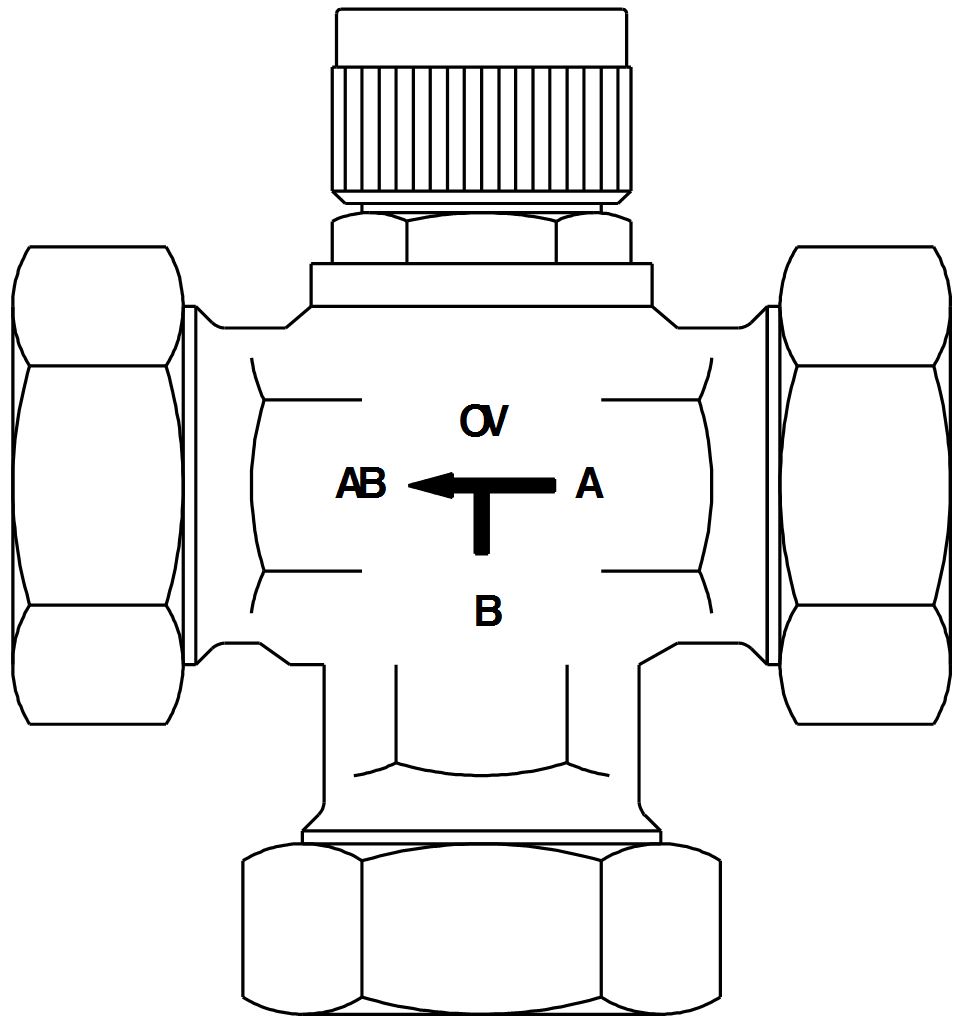

Трехходовой клапан внешне похож на латунный или чугунный тройник, но имеет другое предназначение и конструкцию. Функция устройства — разделение или смешивание потоков воды из двух контуров отопления, а также переключение потока между двумя контурами. На этом основывается основная классификация трехходовых клапанов:

• разделительные;
• смесительные;
• переключающие.

Трехходовой клапан разделительный предназначен для изменения количественного изменения гидравлических показателей в системе. Например, если это квартира в многоэтажном доме, то у собственников нет возможности регулировать температуру радиаторов в комнатах, поскольку источник тепла — нагревательный котел — находится вне зоны доступа.

В этом случае помогает установка трехходового клапана, который позволяет изменять не качественные параметры (температуру воды на выходе), а количественные параметры путем изменения объема горячей воды, поступающей из общего стояка в квартиру.

Смесительный трехходовой клапан объединяет два потока воды в один и также регулирует температуру теплоносителя, но уже по другому принципу. Клапан подключен к подающему и отводящему патрубкам замкнутой системы. На один поступает нагретая вода из бойлера, во второй — уже остывший теплоноситель, сделавший круг по системе. Смешивая два потока в один, клапан регулирует температуру воды в рамках установленного предела. Жидкость по достижению нужных значений поступает во второй контур (например, в теплый пол).

Переключающие трехходовые клапаны позволяют изменять направление потока воды в системе. Например, в частном доме, где установлен теплый пол, всегда возникает необходимость на время отключить один из контуров. Например, при потеплении можно уже обойтись без радиаторов отопления, но без подогрева пола в доме все еще некомфортно. За счет переключающего клапана можно не перезапускать бойлер, а просто переключить систему на любой из контуров.

Внимание! Трехходовые клапаны по способу регулировки делятся на ручные и автоматические. Вторая категория устройств оснащена электроприводом, который позволяет устанавливать и поддерживать заданные параметры системы автоматически.

Как выбрать трехходовой клапан для системы отопления частного дома

Теперь вы знаете, для каких случаев используют те или иные виды клапанов. Но это не единственный критерий выбора, ведь у клапанов несколько способов регулировки температуры и разная пропускная способность. Да и материал изготовления может отличаться. Давайте разберёмся с этим более подробно.

Способ регулирования температуры

Ручные.
Начнём с ручной регулировки. Здесь шток соединён с вентилем или ручкой, под ними находятся отметки, с помощью которых и регулируют температуру. Это самый простой и дешёвый способ, поэтому некоторые относят его к более надёжному. Но я считаю, что всё зависит от фирмы: если клапан качественный, то и с автоматической регулировкой проработает не меньше, чем с ручной.

Преимущества	Недостатки
Низкая цена по сравнению с другими видами клапанов	Приходится самостоятельно реагировать на все изменения условий окружающей среды
Работает без подключения электричества	Отопительный контур прогревается неравномерно

Термостатические.
Если в конструкцию встроен терморегулятор, такой клапан называют термостатическим. Обычно его настраивают только один раз. Потом он сам подбирает положение штока, исходя из колебаний температуры. За это отвечает термочувствительная жидкость или газ: когда температура поднимается, они расширяются и начинают двигать шток. Такие клапаны бывают электронными и механическими. Трёхходовой клапан с терморегулятором намного удобнее ручного, поскольку работают автоматически, но и стоит дороже.

Преимущества	Недостатки
Автоматический контроль за температурой	Высокая цена по сравнению с ручным клапанами
Равномерный прогрев отопительного контура
Механические модели работают без электричества

С сервоприводом.
Самыми точными считаются трёхходовые клапаны с электроприводом. В них встроен термостат, но управление происходит с помощью электронного блока, который работает на сервоприводе. Когда температура изменяется, термостат передаёт сигнал на контроллер. А уже он управляет приводом, поднимая или опуская шток.

Преимущества	Недостатки
Не требует участия человека в контроле за температурой	Высокая стоимость
Самая высокая точность из всех видов трёхходовых клапанов	Зависимость от электричества
Самый качественный и равномерный прогрев отопления	По сравнению с электронными термостатическими клапанами повышенный расход электроэнергии

Я считаю, что лучше остановить выбор на среднем варианте. Ручная регулировка неудобная, а клапан с электроприводом дорогой. Да и такая точность в бытовых условиях редко требуется.

Материал изготовления

От материала, который используется для изготовления корпуса, зависит долговечность изделия. Сразу хочу сказать, что иногда встречаются клапаны, сделанные из силумина. Хоть они на порядок дешевле, я не советую на них обращать внимания. Да и существует много других надёжных материалов:

1. Клапаны из чёрной углеродистой стали прочные и сравнительно дешёвые. К сожалению, они подвержены коррозии, поэтому их обычно покрывают никелем или хромом. Нержавейку тоже часто используют, но такие изделия дороже.
2. Чугун прочный, долговечный и не подвержен коррозии. Но обычно это клапаны старого образца, так как сейчас используют более совершенные материалы.
3. Самыми популярными являются изделия из латуни и бронзы. Это долговечные, прочные и нержавеющие материалы. В промышленных условиях, где температура превышает 200 градусов, их использовать нельзя, но для бытовых нужд подходят идеально. Я советую выбирать именно такие трёхходовые клапаны, если материал не указан в характеристиках, его всегда можно определить по характерному цвету и текстуре.

Ещё хотелось бы сказать по поводу керамики. В качестве материала для корпуса её практически не используют. Зато внутренние детали часто делают из неё. Это связано с тем, что на керамику не воздействуют химические вещества. А ещё она долговечна.

Как выбрать и подключить к системе важнейший элемент – группу безопасности

Диапазон температур и рабочее давление

При выборе трёхходового клапана следует учитывать и диапазон регулировки температур. Например, термосмеситель для тёплого пола обычно настраивают на 30-40°C. Хотя и для получения горячей воды этот диапазон самый комфортный. Различается и максимальное давление, которое может выдержать клапан. Некоторые модели выдерживают до 16 бар. Хотя обычно в бытовых условиях больше 6 бар не требуется. А вообще, значения рабочего давления для этих приборов регламентируются ГОСТ 26349-84.

Другое

Конечно, не стоит забывать, что у трёхходовых клапанов бывает разный диаметр соединительных патрубков. Самые распространённые размеры для бытовых условий – это 1 и ¾ дюйма. Резьба может быть внутренней или наружной.

От показателей пропускной способности зависит количество литров, которое проходит через клапан за час. Выбирать следует так, чтобы у клапана коэффициент был чуть выше, чем результат расчётов. Например, если через систему проходит 2 м³ в час, следует выбирать клапан с пропускной способностью 2,5 м³ в час.

Но пропускная способность меняется в зависимости от того, открыт клапан полностью или приоткрыт. Отношение этих показателей называется динамическим диапазоном регулирования. Чем выше коэффициент, тем лучше сохраняется пропускная способность. Самым лучшим коэффициентом считается 100:1, но встречается он достаточно редко. Самые распространённые показатели — 50:1 или 30:1, клапаны с такими показателями можно спокойно брать.

Cмесительные клапана

Смесительный клапан – устройство, изменяющее степень нагрева носителя тепла в отдельном контуре отопления посредством перемешивания нескольких потоков разных температур. Кроме того клапан оберегает котельный обменник тепла от выхода раньше положенного времени из строя при очень пониженных температурных показателях на обратке (скорое повреждение теплообменник получает из-за внезапных изменений температуры). Использование смесительного прибора обеспечит увеличение КПД и периода работы котла.

Клапан смесительный может быть использован как составляющая системы отопления «теплый пол», которая поддерживает в автоматическом режиме стабильную температуру носителя тепла в проводнике, препятствуя его перегреву. Конструкция смесительного клапана включает в себя корпус из чугуна либо латуни (в некоторых моделях с покрытием никелем), где находится разделительно-смесительное приспособление. Разновидность клапана для котельных – трехходовой смесительный клапан обладает парой отверстий (выход и вход), а также имеют место четырех- и пятиходовые клапана (имеющие соответственно четыре и пять отверстий).

Использование латуни или чугуна для изготовления корпуса смесительного изделия помогает предупредить возникновение коррозии детали. Бывают разновидности смесительных клапанов с резьбой внешнего или внутреннего типа, или как вариант с накидывающейся гайкой под сварку от 15 до 50 мм, либо клапана фланцевые, применяемые в промышленности, с диаметром до ста пятидесяти миллиметров. Тип смесительного клапана должен соответствовать техническим требованиям системы, в которую он будет встроен.

Механизм разделительно-смесительного клапана включает шток с затвором (либо шаром) рукояткой, которая выполняет регулирующую функцию, под ней находится пластина из нержавеющей стали со шкалой измерения. Уплотнительные кольца из силикона герметизируют затвор и шток. Фактически любой смесительный клапан по желанию можно дополнить сероприводом, настраивающим наиболее точно прибор смешивания либо автоматизирующий полностью его работу. Выбирая серопровод нужно учесть параметры клапана, потому что монтаж приводов на некоторые модели смесительных клапанов можно выполнить только с помощью специального переходника. Нужно помнить, что при монтаже смесительного клапана, его устройством не полностью перекрывается поток носителя тепла на линии.

Лучшие известные производители и модели: характеристики и цены

Теперь я хочу рассказать о самых популярных и надёжных трёхходовых клапанах, чтобы вам было проще выбрать подходящую модель.

TIM

Производитель из Китая. Предлагает довольно качественную продукцию для отопления и водоснабжения по сравнительно низкой цене.

Esbe

Эта шведская компания занимается производством различных моделей клапанов и контроллеров. Я считаю, что товары этой фирмы самые качественные. Хотя и дорогие.

STOUT

Совместное производство России, Италии, Испании и Германии. Изделия отлично адаптированы под российские условия.

WATTS

Один из крупнейших производителей отопительного оборудования в Европе. Огромный ассортимент продукции.

Преимущества сместельных клапанов Esbe:

• Простота установки приводов.
• Компактный размер, легкость и удобство монтажа — при установке требуется минимум инструментов.
• Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
• Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
• Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
• Высокая точность контроля.
• Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
• Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия «Лучшее изделие сантехнического оборудования 2003 года».
• Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
• Легкое и удобное регулирование, высокая производительность
• Надежны и имеют длительный срок службы

Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.

Выбор размера смесительного клапана Эсбе

Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления. Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0). В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0

Диапазон выбора для регулирующих/смесительных клапанов Esbe

Значение Kvs принимается для потока только в одном направлении Для 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.

Используемые материалы, требования к теплоносителю.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой. Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения. Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода. Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.

Специалисты Москва помогут Вам правильно подобрать, купить, а также смонтировать арматуру ESBE, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь» Вы останетесь довольны, сотрудничая с нами!

Правила установки арматуры

Обычно на корпусе трёхходового клапана производитель стрелками указывает движение протока воды. По этим ориентирам можно определить и вид клапана. Подключение к системе происходит так, как указано стрелками. Место установки должно быть удобным для последующих регулировок или замены в случае неисправности. Для этого подходит и обратка, и подача. Но внимательно читайте инструкцию, так как не все клапаны можно устанавливать на подачу.

Так как большинство клапанов внутри сделаны из керамики, они плохо переносят грязную воду. Поэтому лучше перед клапаном установить фильтр. Если этого не сделать, прибор может засориться. В некоторых случаях достаточно его почистить, но иногда даже это не спасает. Поэтому не стоит экономить на фильтрах.

Электропривод не должен располагаться внизу, да и механические термостатические смесители тоже не советуют так устанавливать, исключительно вертикально. Но я по своему опыту скажу, что в некоторых случаях такое возможно. Да и отзывы некоторых владельцев это подтверждают.

Схемы расположения трехходового клапана в системе отопления

Самая простая схема в системе с твердотопливным котлом. Цель: защита от конденсата и перегрева, поддержание температуры в контуре отопления.

Схема отопления с электрокотлом и теплыми полами. Для развода теплых полов на несколько контуров используются гидроколлекторы.

Использование в обвязке с использованием бойлера косвенного нагрева, позволяющим организовать горячее водоснабжение при одноконтурном котле.

Контроллер управления трёхходовым клапаном

Для того чтобы управлять трёхходовым клапаном по температуре в системе, используют интеллектуальное устройство (контроллер или регулятор).

Для примера рассмотрим систему отопления. В качестве регулятора возьмём «ТРМ12» .

Датчик температуры измеряет температуру в помещении и передаёт показания на регулятор, который управляет трёхходовым клапаном.

Если клапан будет полностью открыт, вся горячая вода от котла потечёт через теплообменник (показано красным цветом на схеме) и мощность нагрева будет максимальной. При полностью закрытом клапане вода будет циркулировать по малому кругу (показан синим цветом) через теплообменник, постепенно остужаясь. При понижении температуры в помещении регулятор будет приоткрывать трёхходовой вентиль, подмешивая горячую воду от котла в поток теплоносителя, циркулирующий через радиатор.

В результате регулятор «подберёт» такое положение вентиля, при котором количество подмешиваемой горячей воды обеспечит заданную температуру в помещении.

ТРМ12 работает по принципу ПИД-регулятора (о нём можно почитать тут). Пользователь задаёт необходимое значение температуры в помещении с управляющей панели прибора. По текущему значению температуры, полученному от датчика, и заданию пользователя контроллер вычисляет, на сколько нужно открыть трёхходовой кран, и посылает управляющие импульсы необходимой длительности.

Для управления приводом клапана с аналоговым входным сигналом ТРМ12 не подходит. Вместо него можно выбрать, например ТРМ10. Вот его функциональная схема:

Как видите, этот регулятор имеет универсальный аналоговый выход (о-10 В или 4-20 мА).

Tags: Автоматика газовых котлов, регулятор, ТАР, трёхходовой клапан

Как проверить трехходовой кран на работоспособность

В первую очередь следует провести внешний осмотр: на пластиковом и металлическом корпусе не должно быть трещин. Что касается регулятора, он должен плавно поворачиваться во все стороны. Чтобы проверить термоголовку, её нужно нагреть. Например, строительным феном. При этом шток должен двигаться в соответствии с показателями. Если у клапана установлен электропривод, проверить его работоспособность можно с помощью тестера, но для этого придётся электропривод разобрать.

Заключение

Трёхходовые клапаны только с виду напоминают тройник. Их устройство гораздо сложнее, а сферы применения достаточно разнообразны. Подходите к выбору клапана ответственно, рассматривайте модели лишь известных, зарекомендовавших себя производителей, к счастью, таких достаточно. И тогда этот маленький, но очень важный прибор проработает долгие годы, не доставляя проблем.

Оборудование для котельной

Трёхходовой клапан для котла твердотопливного и газового

Трехходовой клапан — это устройство, которое имеет одинаковую конструкцию и принцип действия независимо от вида котла, для которого он используется. Его схема работы проста: он смешивает горячую и холодную воду до установленной пользователем температуры.

Будь то трёхходовой клапан для твёрдотопливного котла или газового, он используется для поддержания стабильной температуры и подключения нескольких контуров к устройству отопления одновременно. Ведь это не единичный случай в эксплуатации котлов, когда из-за перегрева происходит закипание теплоносителя.

Трёхходовой клапан котла Baxi

Функции и виды

Трёхходовой термостатический клапан нужен для того, чтобы:

• Одновременно подключить несколько водяных контуров и в то же время установить постоянный равномерный нагрев. Клапан применяют для подключения системы «тёплый пол», а также, если есть необходимость в отоплении нескольких зданий, стоящих отдельно, одновременно.
• Чтобы из-за разницы температурного нагрева воды на подаче, а также обработке системы отопления не произошло несчастных случаев и поломки котла. Особое внимание стоит уделить теплообменникам из чугуна, так как они наиболее чувствительны к изменениям.

3х ходовой клапан для котла по принципу действия делят на несколько видов. Их название говорит о назначении:

1. Разделительный клапан.
2. Переключающий клапан.
3. Смесительный клапан.

Кроме всего существуют механические модели и на автоматике (в автоматических устройствах мембрана движется самостоятельно, а в механических — регулируется вручную, поэтому на каждой входящей трубе есть термометр для слежения за температурой).

Как выглядит внешне каждый из видов узнать не составит труда, ведь на самом изделии в виде схемы изображён принцип его действия. Разделительный клапан разделяет, переключающий по разным контурам переключает воду, а смесительный смешивает пару потоков теплоносителя с разной температурой.

Трёхходовой термостатический клапан

При помощи разъединения или перемешивания делают нужную оптимальную температуру носителя тепла. Переключение применяется же в газовых отопительных котлах с двумя контурами, когда тёплую воду нужно по очереди пускать в разные теплообменники.

Устройство трёхходового клапана

Любой клапан имеет три отверстия: два входящих и одно выходящее. Внутри располагается специальный привод, регулирующий поступающие потоки.

Устройство и принцип работы трёхходового клапана

Проходы между тремя камерами, которые устроены способом литья внутри латунного корпуса с тройным патрубком, заграждаются клапанами тарельчатыми. Последние устроены на одной плоскости – штоке, который выходит из корпуса с четвёртой стороны.

Трёхходовой смесительный клапан для котла функционирует так, что при нажатии на шток откроется путь для одного потока и равномерно для другого закроется. По окончании всего в смесительной камере клапана получится вода требуемого нагрева. Через третью трубу вода удаляется из латунного корпуса.

С помощью термоголовки с выносным температурным датчиком происходит степень нажатия на шток и управление.

В разделительном клапане всё происходит таким же образом, только вот при нажатии на шток поток разветвляется на два, а в элементе переключения электропривод изменяет путь движения.

Корректировка трёхходового клапана термостатической головкой с регулятором является довольно распространённым способом, так как она вполне точная и лёгкая и, ко всему, не задействует электричества.

Обзор производителей

3х ходовые клапаны для котла производят несколько отечественных и зарубежных компаний.

Самые востребованные модели клапанов описаны в таблице.

Производитель	Характеристика
ESBE (Швеция)	Этот производитель поставляет продукцию практически по всему миру. Основное внимание уделяет автоматизации управления и энергосберегающим технологиям. Компания даёт гарантию качества, надёжности и экономичности. Модельный ряд представлен распределительными и термосмесительными клапанами, с выносными и встроенными датчиками.
Watts (США)	Производитель владеет тремя крупными подразделениями. В Германии в соответствии со всеми нормами его регулирующая и запорная арматура изготавливается. Отличием этой компании является то, что в модельном ряду у неё наличествуют серии клапанов специально для подключения и монтажа тёплых полов и радиаторов. Кроме всего у этого производителя можно приобрести все необходимые остальные устройства и комплектующие: сервоприводы, датчики и прочее.
Caleffi (Италия)	Этот производитель выпускает данную арматуру для следующих концернов: Viessmann, Buderus, Vaillant, Grundfos. Кроме регулирующих и запорных клапанов, он уделяет внимание клапанам и водораспределительным узлам для тёплых полов. В ассортименте есть смесительный узел со всем необходимым. Продукция компании предназначена для промышленных и бытовых объектов. Её термостатические клапаны созданы учётом работы котлов на твёрдом топливе.
Valtec (Россия-Италия)	Компания вышла на рынок в 2002 году с запорной и регулирующей арматурой для систем отопления, и водоснабжения. Востребованность продукции этого производителя обусловлена оптимальным соотношением цены и качества. Ко всему покупателю предоставляется на оборудование гарантия 10 лет и обязательное страхование.
Herz (Австрия)	Это компания-ветеран, существующая на рынке с 1896 года и выпускающая сантехническую арматуру в Европе. Производитель имеет свои запатентованные технологии, отражающиеся во внешнем виде выпускаемых устройств, их экономичности, качестве и длительной эксплуатации. Особое внимание компания уделяет технологиям энергосбережения. Еще одним преимуществом ее является выпуск под маркой «DE LUXE» арматуры с красивым внешним видом.
Danfoss (Дания)	Изначально эта компания была создана как малый семейный бизнес в 1933 году, однако позже обрела свою популярность, и сейчас штат её сотрудников насчитывает около 24 000 человек, а продукция поставляется в более чем 100 стран мира. Компания производит арматуру для промышленных и бытовых систем отопления. В модельном ряду можно увидеть термостатические клапаны с электронной и механической настройкой, а также термодатчики и сервоприводы.
Systemair (Норвегия)	Активы этой компании стабильно увеличиваются с 1974 года. Уже в 2000 году её продукция вошла на отечественный рынок. Цеха по производству находятся в Турции, Литве, России с 2011 года. Вся продукция имеет сертификат качества.
Barberi (Италия)	Компания характеризуется как надёжная и стабильная. Её смесительные узлы со встроенными термочувствительными элементами пользуются популярностью. Механические термосмесительные клапана производятся для закрытых и открытых систем отопления. Имеет специальную серию для подключения системы «тёплый пол» под названием «L-comfort».

Трёхходовой смесительный клапан для котла – это полезная и нужная вещь в отопительной системе дома, которая даёт возможность эффективнее расходовать нагреваемый теплоноситель, и в то же время экономить. Будь то трёхходовой термостатический клапан для твёрдотопливного котла или газового, он выступает как элемент защиты и тем самым продлевает срок службы агрегата. Однако, чтобы правильно установить клапан, лучше получить консультацию специалиста.

схема подключения с электроприводом, принцип работы для теплого пола

Трехходовой клапан для отопления с терморегулятором это важная часть регуляции системы обогрева помещения.

Нагрев полов или батареи зависит от воды, которая прибывает с определённой температурой, обогревая поверхность.

Но часто нормально урегулировать этот поток кипящей воды невозможно, температуру изменить практически невыполнимо. С этой задачей поможет справиться трехходовой клапан для отопления с терморегулятором.

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

• Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
• Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
• Один клапан, через который в трехходовой клапан попадает горячая вода.
• Второй клапан, через который в устройство попадает холодная вода.
• Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
• Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
• Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

• седельный;
• поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

1. Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.

   Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».

2. Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Вам также будет интересно:

Виды приводов клапана

Типы приводов клапанов:

1. Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.

   Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.

2. Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

1. Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
2. Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.

Краны с электроприводом

Преимущества:

• Главное преимущество кранов с электроприводом — лёгкий монтаж или демонтаж. Для того чтобы установить прибор от мастера не требуется быть высококвалифицированным специалистом, разбирающимся в тонкостях электрики, механики и просто в техническом ремесле. Установить оборудование может любой желающий, что снижает цену оплаты конечного итога покупки и установки добавочных материалов тепловой системы обогрева.

  Фото 1. Электропривод для трехходового клапана модели Elbi, производитель — «Ariston», Италия.

• Сам дизайн прибора расширяет границы контроля положения крана при помощи двух микропереключателей, установленных удобно и имеющих многоцветные светодиоды, отвечающие за разную температуру как горячую или холодную, так и тёплую. Упрощение регулирования также осуществляется с помощью незамысловатого указателя-рукоятки ручного управления, позволяя контролировать температуру и задавать более точные параметры нагрева или охлаждения.
• Ещё одной положительной чертой, которой отличается трехходовой кран с электроприводом от обычного — это быстрое прикрепление крана за счёт дополнительных фитингов, входящих в комплект предоставленного теплового оборудования. Опять же, монтаж или демонтаж сможет осуществить и сам покупатель, не прибегая к помощи специалистов.

Принцип работы такого клапана не сильно отличается от обычного. Однако есть некоторые тонкости. В отличие от простого устройства, здесь температура регулируется электроприводом, который снимает показатели температуры (датчик). Далее, информация поступает в контроллер, тот отдаёт команду штоку или шару (сегменту) подняться или опуститься для достижения необходимого нагрева воды.

Клапан для тёплого пола

В санузле или ванной комнате, а иногда и на кухне (в помещениях с небольшой площадью), тёплые полы монтируются без смесительного узла. В таком отсеке нет технической необходимости.

Для хорошей регуляции и тонкого контроля температуры используют простую систему со штоком. Так получается практичнее и намного дешевле, ведь полы прогреваются с помощью небольших разветвлений, поэтому смесительный узел будет просто бесполезен.

Как выбрать

Обычно отдать бракованное оборудование в этой сфере не получается, потому что недостатки видны сразу, но вот необходимые параметры, которые стоит всё-таки проверить, чтобы точно убедиться в качестве продукции:

1. Лицензия или сертификат о качестве оборудования. Первая и основная вещь, чтобы убедиться, что товар не перепродают.

   Внимание! В противном случае, держаться трехходовой клапан для отопления с терморегулятором будет меньшее количество лет, если вообще не станет протекать после первых минут использования.

2. Стоит учитывать, что лучшие металлы, которые прекрасно сочетаются и выносят горячую воду: золото, бронза и латунь. Приобретая изделия из таких металлов, потребитель повышает их устойчивость к протеканию на большое количество лет.

3. Основной критерий — внимательность к резьбе продукции и к её размерам. Многие покупатели часто упускают этот пункт, приобретая другие размеры, отличающиеся на несколько миллиметров.

   Тем самым они прописывают себе мокрые полы и потоп с первых секунд отопления помещения.

Схема подключения

С каждым прибором обычно выдают подсказки, памятку по подключению, которой необходимо пользоваться.

Важно! Изначально установить вентиль в правильное положение. Указатели показывают траекторию водяного потока. Буквой «А» обозначен прямой ход, «В» — перпендикулярное первому направление, «АВ» — объединённый вход или выход, зависящий от типа клапана.​

1. По направлению есть два вида приборов: с симметричной или Т-образной схемой, с асимметричной или L-образной. При установке Т-образной модели вода поступает в клапан через торцевые отверстия. После смешивания вода выходит в центральное отверстие. Во втором варианте тёплый поток заходит с торца, а холодный поступает снизу. Выход жидкости после смешивания до нужной температуры происходит через второй торец.

2. При монтаже смесительного клапана, если он необходим нельзя помещать его приводом или термостатической головкой вниз.

3. Перед началом запуска нужна проверка. Перекрывают все краны и воду, проверяют трубопровод и остатки в нём пакетов и других запчастей после открытия коробки с трехклапанником.

   Если всё в порядке, то можно запускать, но не на всю мощность, а постепенно, чтобы быстро заметить утечку или накопление воды в одном месте из-за засора. Лучшие такие вещи сразу предотвращать, чтобы обеспечить долгую работу оборудования.

Как установить в системе отопления

Для установки сначала потребуется собрать сам трехходовой клапан, присоединив к нему терморегулятор.

После завершения этой лёгкой процедуры в три отверстия обычно подключаются шланги или трубы с водой разной температуры: в одном горячая, во втором холодная, а третья остаётся пустой.

Справка! Перед использованием стоит проверить наличие батареек или заряженного аккумулятора в самом терморегуляторе.

Подключив, таким образом, систему обогрева её присоединяют к основному обогревательному контуру, перед этим обязательно проверив герметичность проделанной работы. При включении воды и подачи её на всю систему отопления шток или шар станет работать автоматически на физических силах, не требуя специального включения.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о том, как правильно установить трехходовый клапан.

Актуальность

На рынке существует огромное количество абсолютно разных как по дизайну, так и по углу выхода и входа клапанов, обладающих очень разнообразными характеристиками, поэтому найти тот, что подойдёт именно под конкретный случай не составляет ни малейшего труда.

Клапан регулирующий (разделительный) трехходовой, HEIMEIER

Клапан регулирующий (разделительный) HEIMEIER трехходовой

Трёхходовой разделительный клапан предназначен для распределения потока жидкости в системах отопления или охлаждения, изготовлен из бронзы и оснащён защитным колпачком. Шток клапана изготовлен из нержавеющей стали и оснащен двойным кольцевым уплотнением. Наружное кольцевое уплотнение можно заменять без дренажа системы.



Ключевые особенности

• Корпус из литьевой бронзы,
• Коррозионная стойкость и безопасность
• Шток из нержавеющей стали с двойным кольцевым уплотнением
• Внешнее кольцевое уплотнение может быть заменено без дренажа системы

Конструкция:

Принцип действия:

• Электротермический привод EMO T (брошюра: «EMO T») используется для двухточечного регулирования с использованием внешнего источника эл.питания. В нормально-открытой (NO) модели клапана, прямой канал I-II трехходового разделительного клапана открыт при отсутствии подачи напряжения, а изогнутый выходной канал I-III — закрыт. В нормально-закрытой (NC) модели клапана прямой канал I-II трехходового разделительного клапана закрыт при отсутствии подачи напряжения, а угловой выходной канал I-III — открыт.
• Термостатические головки (Термостатическая головка K с контактным или погружным датчиком) используются для пропорционального регулирования без использования внешнего источника эл.питания. При работе также возможны промежуточные положения штока клапана. По мере роста температуры прямой канал I-II закрывается, а угловой выходной канал I-III открывается.
• Электротермические приводы EMO 1, EMO EIB, EMOLON и/или EMO 3 / EMO 3/230 используются для пропорционального регулирования и/или трехступенчатого регулирования с использованием внешнего источника эл.питания. Фактическое направление перемешения штока определяется типом регулятора или типом эл.подключения (брошюры « EMO», «EMO EIB», «EMOLON»)

Для пропорционального управления без дополнительной энергии устанавливаются термостатические головки.
Для пропорционального или трехточечного управления устанавливаются исполнительные механизмы EMO 1, EMO EIB, EMOLON или EMO 3.
Для двухточечного управления устанавливается исполнительный механизм EMO T. (страница товара EMO T)

Применение

Распределительная функция:
Переключение между теплопотребляющими приборами, например, отопительными контурами и крнтуром ГВС, или между различными теплогенерирующими устройствами, например, водонагревателями, тепловыми насосами или солнечными энергосистемами.

Смесительная функция:
Регулировка смешивания посредством установки на возвратном трубопроводе (внешняя смесительная точка). Приблизительно равный объемный расход во вторичном контуре.

1. Первичный контур
2. Вторичный контур



 Приобрести оборудование HEIMEIER в интернет-магазине G-SCM.ru с доставкой по РФ

• Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
• Техническая поддержка

• Система скидок
• Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

HEIMEIER

Страна:

Германия

Рабочее давление:

PN10

Материал корпуса:

Бронза

Уплотнение штока:

Двойное кольцевое уплотнение

Шток:

Нержавеющая сталь

MAX рабочая температура:

+120°C

Тип управления:

Термопривод / Термоголовка

Конструктивная особенность:

Внешнее кольцевое уплотнение может быть заменено без дренажа системы

Дифференциальное давление :

Допустимое диф.давление DN 15=1,20 бар, DN 20=0,75 бар, DN 25=0,50 бар

Назначение использования:

Системы отопления и холодоснабжения

Присоединение:

Резьбовое

Резьба:

НР / НР / НР

Примечание:

Выполняет смесительные или распределительные функции

Техническое описание (3-way_reversing_valve_RU_low.pdf, 1,222 Kb) [Скачать]

термостатический смесительный клапан, принцип работы распределительного вентиля в системе отопления, схема подключения с электроприводом на теплый пол, как работает, зачем нужен запорный клапан

Содержание:

Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.

Конструкция

По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.

Термостатический смесительный клапан состоит из таких элементов:

• металлический корпус;
• стальной шарик или шток с запорной шайбой;
• крепежные муфты.

Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.

Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.

Разновидности распределительных клапанов

Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

Различают такие виды устройств:

• ручные;
• с электрическим приводом;
• с термоголовкой;
• пневматические;
• с гидравликой.

Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.

Принцип работы в системе отопления — как работает устройство

Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.

Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.

Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики».

Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива.

Тонкости установки термостатического смесительного вентиля

Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров (прочитайте: «Как работает трехходовой смесительный клапан для теплого пола, виды, применение»). Единственное различие в том, что система будет оснащена дополнительными деталями.

Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.

При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.

Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

• пропускная способность труб в отопительной системе;
• число контуров;
• материал внешнего корпуса клапана;
• строение и принцип управления прибором;
• сечение входного патрубка.

Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.

3-ходовые регулирующие клапаны или клапаны, не зависящие от давления?

Трехходовой регулирующий клапан перекрывает поток воды в одной трубе и открывает поток воды в другой трубе. В модулирующем или 3-точечном плавающем приложении клапан также может смешивать воду из двух разных труб в одну трубу или отводить воду из одной трубы в две разные трубы. Подключенный к системе автоматизации здания и термостатам, расположенным в каждой зоне, трехходовой клапан направляет воду для отопления или охлаждения через змеевик, если требуется нагрев или охлаждение.Если зона не нуждается в обогреве или охлаждении, поток через байпасную линию направляется в обратный трубопровод. Это означает, что расход останется прежним, если вы используете в системе 3-ходовые клапаны. Для сравнения, двухходовой клапан может остановить поток воды к змеевику, когда нет необходимости в нагреве или охлаждении. Это означает, что расход будет изменяться, если вы используете в системе 2-ходовые клапаны.

Исторически трехходовые клапаны использовались в насосных системах с постоянным расходом для поддержания постоянного расхода, независимо от того, требовалось ли нагревание / охлаждение.В большинстве систем сегодня используются двухходовые клапаны для систем с регулируемой скоростью, поскольку расход может колебаться при открытии и закрытии клапанов. Когда 2-ходовой клапан закрывается, перепад давления увеличивается, и насос замедляется (меньше расход), что позволяет экономить энергию.

Большинство экспертов согласны с тем, что насосные системы с переменным расходом предпочтительнее, потому что они могут сэкономить владельцам зданий значительную экономию энергии на насосах. Некоторые переключили свою систему с постоянной скоростью на регулируемую, но они не улавливают экономию энергии, потому что они оставляют свои 3-ходовые клапаны или устанавливают 2-ходовые клапаны и имеют проблемы с переполнением и недостаточным сливом.С 3-ходовыми клапанами система переменной скорости никогда не экономит энергии, потому что 3-ходовые клапаны поддерживают постоянный поток независимо от изменений нагрузки, а насос никогда не может снизить скорость. При установке простых 2-ходовых клапанов могут возникнуть условия перелива и недостаточного расхода во время запуска, а также при увеличении размеров клапанов, что также приводит к потере энергии насоса. Обе эти проблемы могут быть решены путем установки регулирующих клапанов, не зависящих от давления (PIC-V). PIC-V постоянно поддерживает правильный поток через каждый контур или змеевик, даже если давление в системе изменяется.Контур имеет точный расход, необходимый при запуске, при расчетной нагрузке и при пониженной нагрузке. Расход изменяется только тогда, когда требуется изменение системы управления.

Ни один другой регулирующий клапан не может обеспечить точный расход независимо от изменений давления. А если вы модернизируете свои 3-ходовые клапаны, выберите более низкий расход для змеевика, чтобы обеспечить более высокий ΔT через змеевик. Этот уменьшенный поток означает, что насос может снизить скорость и сэкономить энергию.

Существуют проблемы, когда все 2-ходовые клапаны закрыты в системе с регулируемой скоростью:

1. Насос может перегреться, если он продолжает работать при закрытых клапанах даже на минимальной скорости.
2. Температура кондиционированной воды в коллекторах и удаленных стояках со временем станет температурой окружающей среды. Это означает, что когда в помещении в конечном итоге потребуется обогрев / охлаждение, возникнет задержка, поскольку свеже нагретая или охлажденная вода циркулирует по системе. Это может вызвать дискомфорт у пользователя и вызвать жалобы.

Поэтому рекомендуется при переходе с 3-ходовой системы на 2-ходовую систему оставлять наиболее удаленный 3-ходовой клапан на каждом стояке, чтобы охлаждающая / нагревающая вода могла рециркулировать, даже если все другие клапаны закрыты. .

Еще одна проблема, связанная с использованием 3-ходовых клапанов в любом типе применения, заключается в том, что они способствуют развитию синдрома низкого ΔT. 3-ходовые клапаны перепускают кондиционированную нагретую / охлажденную воду в обратную линию. Температуры смешиваются, и ΔT на охладителе или бойлере снижается, поскольку подаваемая вода смешивается с возвратной.

Как работает в вашей системе регулирующий клапан, не зависящий от давления? PIC-V сочетает в себе диафрагму регулирования перепада давления с 2-ходовым регулирующим клапаном для обеспечения определенного расхода независимо от колебаний давления в системе.Клапан выполняет функцию балансировочного клапана и регулирующего клапана в одном блоке. Привод регулирует PIC-V до требуемого фиксированного расхода в зависимости от нагрузки или требований зоны, независимо от давления.

Когда зона удовлетворена, привод прекращает вращение, и теперь клапан настроен на оптимальный поток. Если давление в системе изменяется, внутренняя диафрагма регулирования давления компенсирует изменение давления и поддерживает постоянный расход без переключения привода. Расход не изменяется до тех пор, пока система управления не скажет приводу изменить положение клапана в зависимости от изменений нагрузки.Этот стабильный поток означает меньшую работу привода и, следовательно, увеличивает срок его службы.

2-ходовые и 3-ходовые клапаны с электроприводом для систем отопления

При правильном использовании клапаны с электроприводом представляют собой элегантное решение проблем управления водой или паром в системе распределения отопления. Некоторые общие примеры этих систем включают:

Распределение нагрева пара — В этих приложениях двухходовой клапан с электроприводом может управлять потоком пара из котла или других источников в систему распределения пара.Примером этого может быть использование пара для обогрева радиаторов в здании с паровым отоплением с одной или двумя трубами под управлением чего-то вроде нашего управления MPC Platinum.

Теплообменник пара и горячей воды — Контролируя количество пара, поступающего в теплообменник, двухходовой клапан может поддерживать температуру горячей воды на выходе на идеальной температуре для подачи в отапливаемую площадь здания. Если тепловая нагрузка внезапно изменится, эти клапаны автоматически регулируются чем-то вроде нашего HWR Platinum Control.

Вакуумные системы нагрева — Двухходовые клапаны могут регулировать поток пара ниже атмосферного из котла или других источников в парораспределительную систему. Эти приводы оснащены сигналом обратной связи по положению. Типичным примером применения этого типа является использование вакуумного пара для обогрева радиаторов в здании. Когда устройство управления, такое как SRC Platinum, требует нагреть систему, двухходовой клапан частично регулирует открытие и поток пара в радиаторы в зависимости от температуры наружного воздуха.Затем, когда система управления определяет, что в радиаторы поступило достаточно тепла, она незначительно закрывает двухходовой клапан, уменьшая поток пара.

Профессионалы нуждаются в надежном моторизованном клапане

2- и 3-ходовой клапан с таймером нагрева

разработан для работы с паром, вакуумом или горячей водой и обладает некоторыми уникальными особенностями, которые нравятся профессионалам.

• Размеры клапана от 2,5 до 8 дюймов
• Поддерживаются двух- или трехходовые односедельные или двухходовые двухседельные конфигурации.
• Низкая утечка менее 0,03% от полного потока в соответствии со стандартами EN1349.
• Отлично работает под контролем любого регулятора нагрева серии Heat-Timer® Platinum.
• ANSI B16.1 Утюг создает ощущение прочности и долговечности.
• Нержавеющая сталь / латунь Материал заглушки.

В таких применениях, как нагрев пара под высоким давлением, уникальная конструкция балансировочного клапана и двухседельный клапан обеспечивают явное преимущество перед другими клапанами. Наш клапан с электроприводом идеально подходит для применений, в которых давление в системе и перепад давления высоки.Типичные области применения включают пар с высоким давлением для бумаги в системах централизованного теплоснабжения, водоснабжения котлов и парового отопления. В этих приложениях простое подключение к нашему MPC Platinum Control обеспечивает управление отоплением мирового класса и экономию энергии в вашем здании.

За более подробной информацией обращайтесь к техническим специалистам теплового таймера или посетите наш веб-сайт здесь.

Y Планирование систем отопления

Большинство жилых домов в Великобритании имеют одну из двух систем управления отоплением. План «S» и план «Y».Оба предназначены для точного управления вашей системой отопления. Здесь мы говорим о плане «».

Преимущества:

• Контроллер температуры в системе горячего водоснабжения и отопления
• Работа всех нагревательных элементов по времени
• Экономия на топливе

Недостатки

• Разбавляет и ограничивает поток в некоторых системах

Обзор системы отопления Y-Plan:

Причина, по которой эта система называется Y-образной схемой, связана с формой трехходового клапана.Есть много 3 производителей портов, включая Honeywell, Horstmann и Danfoss, и это лишь некоторые из них.

Горячая вода из бойлера направляется в змеевик горячей воды или в радиаторы, в зависимости от того, какую услугу запрашивает программист и какой термостат требует тепла. Трехходовой клапан также действует как переключатель для включения компонентов системы отопления. Следовательно, для работы системы вам потребуется определенная последовательность переключателей.

Например, с радиаторами:

1. Программатор достигает заданного периода времени, когда радиаторам требуется тепло.
2. Программатор активирует подачу напряжения на комнатный термостат.
3. Если в помещении холодно, то термостат включит это напряжение питания на двигатель в трехходовом клапане.
4. Трехходовой клапан переместится, чтобы открыть выпускное отверстие для воды из радиатора. (Занимает около 10 секунд)
5. Когда клапан открывается, он включает отдельную подачу напряжения, которая питает котел и насос.
6. Котел и насос получают электропитание и работают.Вскоре вы должны почувствовать горячую воду в радиаторах.

Трехходовой клапан имеет 2 источника питания для привода в одну или другую сторону в зависимости от того, что требуется системе: горячая вода или горячие радиаторы, или и то, и другое.

Проблемы с системами отопления Y Plan

Со временем клапаны могут заклинивать (особенно после лета нахождения в одном положении). Когда головка двигателя перемещается в положение клапана, она выжигает головку.Для этого потребуется новый трехходовой клапан. Купить новый от можно здесь .

Симптомами этого может быть только горячая вода и отсутствие центрального отопления или наоборот. Вы можете проверить, не заклинивает ли клапан, перемещая ручной рычаг сбоку клапана. Когда он открыт, нагретая вода будет отводиться как к змеевику горячей воды, так и к радиаторам.

Как заменить трехходовой клапан:

1. Отключить электрически все нагревательные элементы (вынуть предохранители и проверить)
2. Изолировать подачу воды в систему отопления (чердак или водопровод)
3. Зафиксируйте рычаг клапана в открытом положении (сбоку клапана) и слейте воду из системы отопления (найдите слив ниже уровня трехходового клапана)
4. Снимите трехходовой клапан, запомнив проводку (у вас должна быть подача напряжения от комнатного термостата к двигателю клапана.Также будет горячая вода, подаваемая через термостат баллона. Это позволяет системе работать только на обогрев. Также будет нейтраль и земля. Тогда у вас должно быть постоянное напряжение, которое переключается самим трехходовым клапаном, который идет к котлу и насосу. Остерегайтесь клеммных коробок для электрики в системах отопления. Там часто остаются провода под напряжением, даже если выдернете предохранители. Всегда проверяйте дважды! Обычно это кошмар, чтобы понять, не зная, как эти системы работают)
5. Установите новый клапан и следуйте инструкциям по его подключению.Не используйте старые цвета старого клапана. Производители часто меняют цвета коммутируемых проводов и т. Д.).
6. Заполните систему отопления и выпустите воздух.
7. Подайте питание на систему и выполните тестовый запуск.

Вот обычная проводка для системы Y-плана:

Видео ниже охватывает 3-х ходовой клапан. В частности, это положение в системе Y-плана. Мы также рассмотрим основы установки или замены трехходового клапана или головки.

Статьи по теме

S-Plan Системы отопления

Интерактивный дом — Регулирующие клапаны центрального отопления

Интерактивный дом — регуляторы и термостаты центрального отопления

Интерактивный дом — Газовый котел

Интерактивный дом — масляный котел

Интерактивный дом — Радиаторы

Интерактивный дом — Термостатические клапаны радиатора

Интерактивный дом — Цилиндр с горячей водой без вентиляции

Интерактивный дом — Цилиндр с вентилируемой водой

3-ходовой против2-ходовые клапаны в системах с охлажденной водой | Baelz NA

Регулируя поток жидкости путем изменения размера отверстия, через которое проходит охлажденная жидкость, регулирующие клапаны для охлажденной воды являются ключевыми компонентами трубопроводов для жидкости. Обычно регулирующие клапаны состоят из электронного контроллера, в котором находятся регулирующие элементы; позиционер, определяющий степень открытия клапана; и исполнительный механизм, который инициирует механическое движение управляющего элемента. Являясь важной частью любого трубопровода для жидкости, регулирующий клапан помогает регулировать поток жидкости между минимальными требованиями и максимальной установленной пропускной способностью трубопровода.Эти клапаны часто называют конечными элементами управления.

Приводы клапанов охлажденной воды

Приводы являются важной частью регулирующего клапана. Приводной клапан охлажденной воды в среде системы охлажденной воды инициирует физическое изменение в системе, перемещая регулирующий элемент, такой как шар или бабочка. Приводы доступны в различных типах; конкретный используемый тип будет зависеть от метода, использованного для создания управляющего воздействия.Пневматические приводы — наиболее часто используемые модели — используют воздушные сигналы от контроллера для инициирования механического движения регулирующего элемента. Точно так же в приводе с пружинным возвратом используется сила пружины. Такие приводы являются однонаправленными из-за задействованного пружинного движения. Между тем, в приводах двойного действия используются поршни, и они также могут перемещаться в обоих направлениях. Наконец, гидравлические приводы используют несжимаемую жидкость, такую ​​как вода, вместо воздуха для достижения механического движения.

Различия между 3-ходовыми и 2-ходовыми клапанами Клапаны

также можно дифференцировать по количеству имеющихся у них отверстий.2-ходовые клапаны и 3-ходовые клапаны в системах с охлажденной водой — два наиболее распространенных типа, используемых в этой среде. Двухходовой клапан — это простое устройство с двумя отверстиями, одно для входа, а другое для выхода. Эти регулирующие клапаны охлажденной воды просто регулируют поток жидкости через них, изменяя размер отверстия клапана, и могут работать как устройства включения / выключения. Трехходовой клапан, как следует из названия, имеет три отверстия. При работе в системе с двумя входами и одним выходом эти клапаны могут использоваться для смешивания жидкостей.При работе в системе с одним входом и двумя выходами они могут использоваться в качестве отводных клапанов охлажденной воды, которые отклоняют часть потока в другом направлении.

Установка трехходового клапана на двухходовой

Иногда трехходовой клапан может использоваться в качестве двухходового клапана в определенных промышленных системах. Проще говоря, это включает в себя закрытие одного из трех отверстий на клапанах; байпасная линия заблокирована, так что жидкость, поступающая через одну сторону, не имеет другого выхода, кроме как выйти через другую.Однако, как только это будет сделано, необходимо повторно откалибровать привод, который откалиброван таким образом, чтобы показывать максимальное значение, когда клапан находится в полностью открытом положении.

>> Сделайте запрос сегодня!

Регулирующие клапаны охлажденной воды

3-ходовые и 2-ходовые клапаны могут использоваться для многих целей. Оба они используются в системах с охлажденной водой, как упоминалось ранее. Решение о том, использовать ли 2-ходовой или 3-ходовой клапан, принимается на стадии проектирования, исходя из особенностей конструкции и соображений стоимости.Например, использование 2-ходового клапана на выходе из чиллера дает возможность регулировать подачу охлаждающей нагрузки в зависимости от требований к нагрузке. Это может привести к экономии средств, так как будет уменьшена нагрузка на вторичный насос. Однако здесь необходимы два комплекта насосов для подачи постоянного потока в чиллер и подачи переменного потока в охлаждающую нагрузку. В качестве альтернативы также можно использовать чиллер с регулируемым расходом. Трехходовой клапан лучше всего подходит для приложений, требующих постоянного расхода.Эти клапаны также идеальны, когда необходимо смешивание жидкости в технологическом потоке.

Клапаны Baelz North America

Регулирующие клапаны, в частности регулирующие клапаны для охлажденной воды, являются ключевыми элементами в трубопроводах для жидкости, позволяя пользователям регулировать критические технологические параметры, такие как давление жидкости, температура и уровни жидкости. Выбор между 2-ходовым клапаном и 3-ходовым клапаном в конечном итоге является дизайнерским решением, основанным на соображениях стоимости, условиях эксплуатации, конкретной рабочей жидкости и системе трубопроводов.

Поставляя энергосберегающие инженерные системы и компоненты, предназначенные для управления и регулирования теплоносителя, Baelz North America (NA) — официальный дистрибьютор компонентов Baelz Automatic — предлагает широкий ассортимент доступных по цене высококачественных контроллеров, приводов и регулирующих клапанов. . Чтобы узнать больше об их продуктах или запросить консультацию по трехходовым или двухходовым клапанам, посетите их сайт сегодня.

Двухходовые или трехходовые клапаны: какой тип подходит вам?

Клапаны играют решающую роль практически во всех промышленных процессах.Эти устройства регулируют, перенаправляют или контролируют поток жидкостей или газов, открывая, закрывая или частично перекрывая проходы для потока. Существует множество типов клапанов, каждый из которых отличается по-разному, включая принцип действия, конфигурацию, источник питания и применение.

Загрузите нашу электронную книгу по трехходовым регулирующим клапанам >>

Основными компонентами регулирующих клапанов Baelz являются привод, плунжер и шпиндель, а также корпус клапана. Привод, который может быть пневматическим или электрическим, управляет плунжером клапана, перемещая его вверх или вниз с различными ходами.

2-ходовые и 3-ходовые клапаны обычно используются в промышленности. Эти клапаны определяются количеством используемых портов. Двухходовые клапаны, как следует из их названия, состоят из двух портов: входного порта «A» и выходного порта «AB». С другой стороны, трехходовые клапаны состоят из трех портов: «A», «B» и «AB».

Поскольку эти клапаны поддерживают разные скорости потока, диапазоны температур и давления, важно понимать их различия, прежде чем определять, какой тип клапана подходит для вашего применения.

Работа 2-ходового клапана

Когда жидкость входит во впускное отверстие (порт A) двухходового клапана, относительное положение заглушки определяет количество жидкости, которое может покинуть выпускное отверстие (порт AB). Когда плунжер и шпиндель расположены полностью вверх, клапан полностью закрыт от портов A до AB. И наоборот, когда плунжер и шпиндель полностью опущены, клапан открыт от A до AB. Порт B полностью закрыт заглушкой на всех 2-ходовых клапанах Baelz.Положения заглушки Percise будут контролировать скорость потока через клапан.

2-ходовые клапаны

обычно используются в основных двухпозиционных устройствах , где их часто называют запорными клапанами. Эти клапаны являются важным компонентом многих систем безопасности технологического процесса, поскольку они могут немедленно остановить поток жидкости в определенное место в случае аварийной ситуации.

2-ходовые клапаны

могут также использоваться в системах с регулируемым расходом , которые испытывают изменения давления, температуры и расхода.Например, эти клапаны могут регулировать рабочие температуры с помощью датчиков для настройки конкретных параметров жидкости для поддержания желаемых температур и расхода.

Для некоторых применений с охлажденной или горячей водой двухходовые клапаны также являются идеальным решением. Положения клапана плунжера и шпинделя можно отрегулировать, чтобы гарантировать, что рассматриваемая система работает в оптимальном диапазоне эффективности (обычно, когда клапан открыт на 30-80%). Работа в этом диапазоне предотвращает повреждение оборудования, а также продлевает срок службы клапана.

При правильном использовании 2-ходовые клапаны могут повысить эффективность процесса и снизить эксплуатационные расходы, предоставляя операторам возможность запускать системы отопления и охлаждения с переменным расходом. Двухходовые клапаны используются практически во всех отраслях промышленности, где требуется регулирование технологических жидкостей. Сюда входят автомобилестроение, деревообработка, химическая промышленность, производство продуктов питания и напитков, производство электроэнергии, судостроение и промышленность по очистке воды и очистке сточных вод.

>> Сделайте запрос сегодня!

Работа 3-ходового клапана

3-ходовые клапаны содержат те же компоненты, что и 2-ходовые клапаны.Что отличает его от 2-ходового клапана, так это использование дополнительного порта. Подобно 2-ходовым клапанам, 3-ходовые клапаны также могут управляться пневматическими или электрическими приводами.

Эти клапаны могут использоваться либо для направления потока жидкости, либо для смешивания жидкостей из двух входов, подаваемых через один выход. При использовании в качестве смесительных клапанов жидкости из впускных каналов A и B смешиваются внутри корпуса клапана и затем выходят через порт AB.

Mixing позволяет комбинировать комбинации жидкостей с различными температурами и давлениями, отправляя их через выпускное отверстие с определенными желаемыми свойствами.

При использовании в качестве отводных клапанов порт AB функционирует как вход, а порты A и B — как выходы. Когда плунжер и шпиндель на 100% находятся в верхнем положении, порт A блокируется, позволяя потоку только из AB в B. Когда плунжер и шпиндель на 100% находятся в нижнем положении, поток через порт B блокируется, и поток ограничивается. разрешено только от AB до A.

3-ходовые клапаны

более экономичны для отвода и смешивания, чем использование нескольких 2-ходовых клапанов. Возможность смешивать жидкости из более чем одного впускного отверстия делает трехходовые клапаны идеальными для нагрева и охлаждения различных сред, таких как вода, масла и химикаты. Эти клапаны также обычно используются в качестве байпасных клапанов в первичных и вторичных контурах. Подобно 2-ходовым клапанам, 3-ходовые клапаны также используются в тех же перерабатывающих отраслях, о которых говорилось ранее.

2-ходовые и 3-ходовые клапаны Baelz

2-ходовые и 3-ходовые клапаны

Baelz изготовлены из специально отобранных материалов для обеспечения максимальной прочности и надежности.Например, наши сильфоны из нержавеющей стали поддерживают до 120 000 повторений вверх и вниз при максимальной температуре 350 ° C / 662 ° F. Наши клапаны способны поддерживать этот тип производительности благодаря прочной и высококачественной сальниковой коробке, которая поддерживает срок службы шпинделя и сильфона.

Будучи лидером отрасли и главным дистрибьютором в Северной Америке, Baelz NA также предлагает обширный каталог деталей и компонентов для обширного диапазона клапанных решений.

Если вы хотите узнать больше о наших системах с 2-ходовыми или 3-ходовыми клапанами, свяжитесь с нашей технической командой или запросите расценки сегодня .

Преимущества использования 6-ходового клапана

Раньше активные охлаждающие балки, которые должны были выполнять как охлаждение, так и обогрев помещения, были установлены в 4-трубной системе. Это означало, что из-за конструкции змеевика с охлаждающей балкой примерно 75% используемых труб будут использоваться только для охлаждения, а оставшиеся 25% труб будут использоваться только для нагрева. Создавая эти два контура, змеевик не может обеспечить такую ​​же мощность, как змеевик, использующий все трубки для нагрева или охлаждения.Для борьбы с этим можно использовать 6-ходовой клапан, позволяющий использовать все трубки змеевика для нагрева и охлаждения. Это обеспечивает гибкость настоящей 4-трубной системы с характеристиками 2-трубной системы при более низких начальных затратах, чем 4-трубная система.

6-ходовой клапан — это, по сути, два трехходовых клапана в едином корпусе клапана с общим приводом, который регулирует подачу воды к балкам. Трубы подачи и возврата из систем охлажденной и горячей воды подключены к четырем из шести портов клапана, а два других порта предназначены для подачи и возврата в зону балок.Летом система автоматизации здания (BAS) сигнализирует клапану об открытии последовательности подачи охлажденной воды. Когда сезон меняется на зимний, на клапан подается сигнал на отключение последовательности подачи охлажденной воды и открытие последовательности подачи горячей воды. Клапаны переключаются между горячей и охлажденной водой и регулируют расход для регулирования температуры, а не используют смешивание для регулирования. Однако из-за общей зоны трубопровода вода в двух контурах со временем смешивается вместе, поэтому оба контура должны иметь одинаковую химическую обработку, такую ​​как процентное содержание гликоля.

Как упоминалось ранее, благодаря использованию 6-ходового клапана охлаждающая балка теперь может использовать все трубки своего змеевика и обеспечивать более высокую производительность. Это открывает возможность использовать меньше первичного воздуха, меньше вторичной воды и даже меньше или меньше балок. Клапан также экономит деньги на установке. Поскольку для подачи воды в зону балок используются две трубы, дополнительные трубы из 4-трубной системы больше не нужны, что позволяет сэкономить на стоимости меди и трудозатратах на их установку.

Клапаны с электроприводом для систем отопления

Они используются для управления потоком нагретой воды из котла, которая обычно поступает в накопитель горячей воды, радиаторы или и то, и другое.

Двухходовые клапаны

Самый простой тип клапана с двумя водопроводными соединениями (вход и выход). На большинстве типов клапан удерживается пружиной. При подаче питания внутренний двигатель открывает клапан, позволяя воде течь. Когда он полностью открыт, срабатывает переключатель внутри клапана.Этот переключатель обычно используется для включения котла.

Чтобы закрыть клапан, отключается питание. Пружина закроет клапан, и внутренний выключатель выключится, так что котел тоже выключится.

Видео, показывающее внутреннюю конструкцию типичного привода клапана, доступно в разделе демонтажа продукта.

Трехходовые клапаны / клапаны среднего положения

Имеют три подключения к водопроводу — входной и два выхода (A и B). В большинстве систем водонагреватель подключен к выходу B, а радиаторы — к выходу A.

Есть три возможных положения. При отсутствии питания пружина удерживает клапан в положении B.
Когда питание подается на один провод, двигатель перемещает клапан в среднее положение, поэтому оба выхода открыты.
Когда питание подается на второй провод, двигатель перемещает клапан в положение A

При отключении питания пружина возвращает клапан в положение B.

Как и в случае двухходового клапана, внутри имеется переключатель, который обеспечивает выход для активации котла.

Внутренняя конструкция и работа трехходового клапана. Посмотреть на Youtube.

Другие варианты

Некоторые клапаны не имеют пружины, но вместо этого для открытия и закрытия клапана используется двигатель. Их преимущество состоит в том, что двигатель приводится в действие только при движении клапана, но за счет увеличения сложности и стоимости.

Трехходовые клапаны доступны в формате «переключающий». Они внешне идентичны трехходовым клапанам, описанным выше, но имеют два рабочих положения — только A или только B.
