Трехходовой кран для отопления с электроприводом: Трехходовой кран для отопления с терморегулятором

Содержание

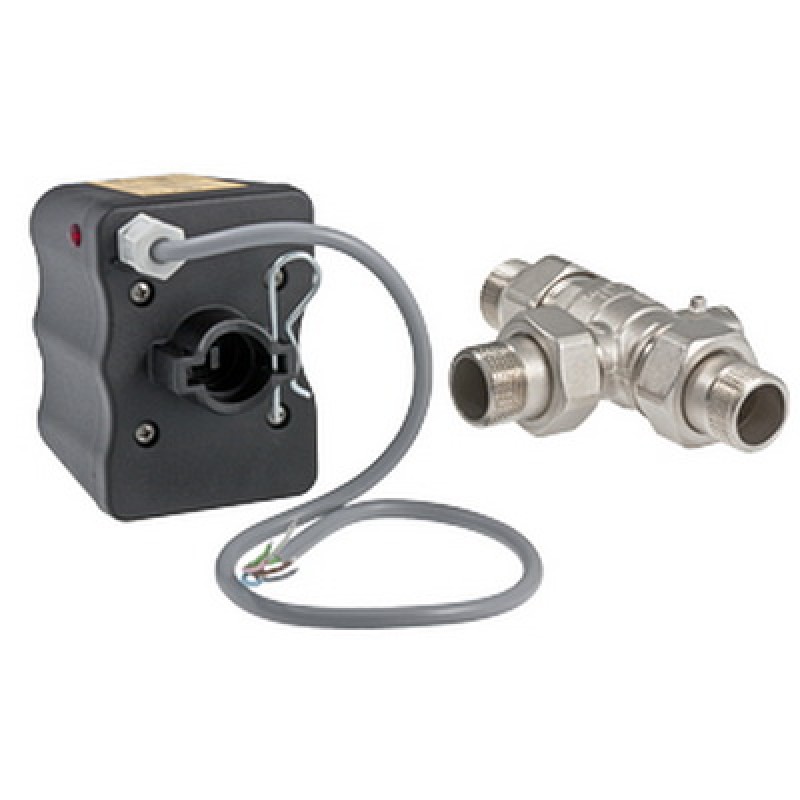

Шаровой кран трехходовой с электроприводом GIDROLOCK ULTIMATE 12V, 1/2", L-тип, нерж.сталь Китай

Трехходовой шаровой электропривод предназначен для перенаправления потока в системе водоснабжения и отопления. Шаровой электропривод состоит из шарового крана и электропривода для управления им. Отличительными особенностями шарового электропривода Gidrolock Ultimate является высокая мощность при небольших габаритных размерах и низкая стоимость устройства.

Применение

Трехходовой шаровой кран с электроприводом используется для смены направления потока воды в следующих ситуациях:

  • при отключении центрального горячего водоснабжения и переход на нагрев воды собственным электрическим бойлером;
  • при отключении центрального водоснабжения и переход на собственную скважину;
  • переключение между центральным водоснабжением и накопительной емкостью при поливе;
  • при переходе с основного отопительного котла/контура на резервный;
  • обход фильтра на время сервисных работ
  • при временной потребности в больших объемах нефильтрованной воды, например, для полива;
  • переключение между двумя источниками тепла, например, электрическим котлом и солнечным коллектором;
  • для обратной промывки системы фильтрации;
  • в санузле для подачи потока воды при включении света в гигиенический душ и при выключении света перекрытие потока со сбросом давления в канализацию - профессиональная замена электромагнитного клапана;
  • для уличного водопровода с перекрытием потока и с автоматическим сбросом давления в трассе с целью не допустить разморозки труб и арматуры в зимний период.

Конструктивные особенности

  • Высокий момент на валу двигателя исключает выход привода из строя вследствие «закисания» шарового крана при долгой эксплуатации.
  • Корпус шарового крана выполнен из нержавеющей стали и выдерживает давление до 40 атмосфер.
  • Редуктор электропривода изготовлен полностью из металла.
  • В шаровом электроприводе отсутствуют электрические контакты.
  • Положение шарового крана определяется бесконтактным оптическим методом, что обеспечивает высокую степень точности и надежности в эксплуатации.
  • Электродвигатель без щеток. Поэтому для электроприводов GIDROLOCK не требуется периодическая профилактика или замена щеток электродвигателя. Установленные в приводе двигатели относятся к классу бесколлекторных. Они имеют высокую надежность и длительный срок службы, что позволяет использовать их не только в бытовых , но и в промышленных условиях.
  • Электропривод выполнен в герметичном корпусе IP65. Для герметизации вала применяется армированный резиновый сальник с пыльником.
  • При монтаже электропривод может быть отсоединен от шарового крана (используются гайки 8мм), что упрощает монтаж, а главное позволяет установить шаровой электропривод в труднодоступных местах.
  • Шаровой электропривод может иметь любое положение при монтаже.

Управление

В кране реализовано удобное и простое 2х проводное управление положением. Управление слаботочное, не требует коммутации силовой нагрузки, не требуется перекидных реле.

Провод Подключение
Коричневый Питание от +10 до +15 вольт
Серый Общий GND
Черный Управление:
Соединение черного провода с серым проводом (GND): закрытие шарового электропривода.
Отсоединение черного провода от серого провода (GND): открытие шарового электропривода.

Технические характеристики

  • Напряжение питания постоянным током 10-15 Вольт, ток 0.5 А.
  • Присоединительный диаметр 1/2"
  • Тип трехходового крана L
  • Время закрытия 15 секунд
  • Крутящий момент 7 Нм (70 кг*см)
  • Минимальный ресурс электропривода (циклов открыто/закрыто) 250000
  • Габаритные размеры электропривода (без крана) (Ш х В х Д) 70 х 65 х 70 мм

Подключение к контроллеру SAURES

Для управления электроприводом может использоваться любой подходящий контроллер. Он также может быть подключен к нашему контроллеру SAURES, в результате чего вы получите:

  • автоматическое перенаправление потока воды в системах отопления и водоснабжения по событиям от датчиков: протечки, давления, температуры, реле, уровня
  • ручное перенаправление потока воды внешней кнопкой, например, обычным настенным выключателем
  • отображение состояния крана (открыт, закрыт) в личном кабинете Web/iOS/Android
  • PUSH или EMAIL уведомление о смене положения крана
  • дистанционное управление положением крана через веб-кабинет пользователя или с помощью мобильного приложения

Управление трёхходовым клапаном | LAZY SMART

Трёхходовой клапан (кран) — устройство смешения или разделения потоков рабочей среды (жидкости или газа). В быту чаще всего он  используется в системах вентиляции, отопления, ГВС и тёплых полов. С помощью трёхходового крана можно плавно менять расход воды через теплообменник, регулируя тем самым температуру в системе.

Проще говоря, трёхходовой кран применяют тогда, когда нужно перераспределять поток рабочей среды, а не просто открывать или закрывать, как в случае с обычным краном. Это позволяет поддерживать постоянную циркуляцию в системе, улучшить теплосъём и оптимизировать работу отопительных приборов.

Принцип работы трёхходового клапана

Трёхходовые клапаны бывают двух видов: смесительные и разделительные.

Как понятно из названия, первые смешивают два потока, а вторые, наоборот разделяют один поток на два. При этом они имеют схожий принцип работы: внутренний клапан перекрывает два отверстия в определённой пропорции. В этой же пропорции смешиваются или разделяются потоки.

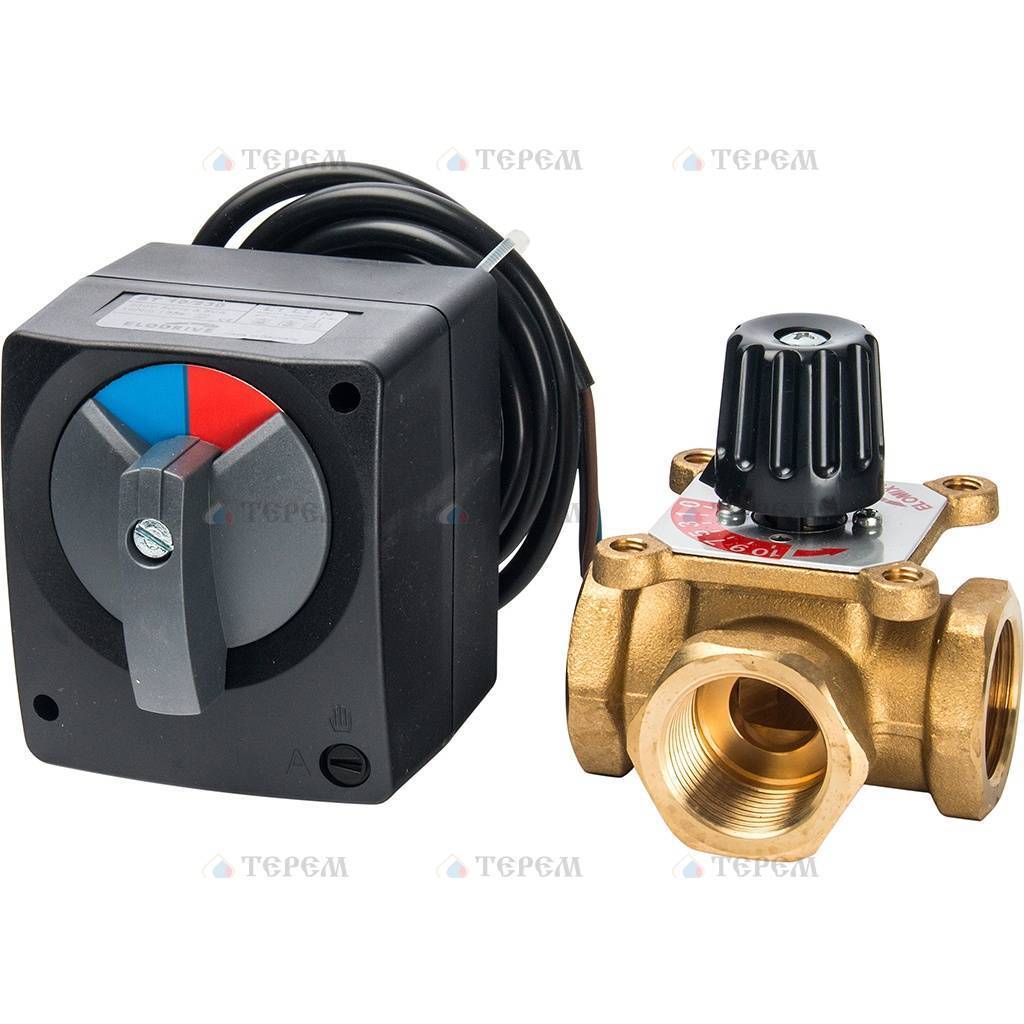

Трёхходовой клапан с электроприводом

Для того чтобы управлять трёхходовым краном автоматически, на него устанавливают электропривод, который позволяет позволяет поворачивать кран на необходимый угол.

Сигналы управления формирует интеллектуальное устройство (контроллер или регулятор), примеры которых будут рассмотрены ниже.

Привод крана может управляться напряжением 220 В или 24 В.

По типу сигнала управления различают два вида приводов трёхходовых клапанов:

  • привод с импульсным управлением
  • привод с управлением аналоговым сигналом 0-10 В или 4-20 мА

Привод трёхходового клапана с импульсным управлением

Этот тип привода управляется с помощью электрических импульсов разной длительности. Электронная плата привода имеет два дискретных входа, один из которых отвечает за закрытие, а другой — за открытие.

При подаче напряжения на один из дискретных входов клапан начинает открываться или закрываться( в зависимости от того, на какой вход подано напряжение), и делает это до тех пор, пока управляющее напряжение не будет «снято» со входа. Подача напряжения на другой вход приведёт к началу вращения привода в противоположном направлении.

Таким образом, чем дольше подавать управляющее напряжение на вход, тем на больший  угол привод успеет повернуть клапан. Подача на дискретные входы импульсов различной длительности позволяет открывать (или закрывать) клапан «по чуть-чуть». Полное время закрытия/открытия клапанов сильно различается и может составлять от нескольких секунд до нескольких минут.

Приводы с импульсным управлением чаще всего имеют датчик положения, для определения текущей степени открытия клапана.  Сигнал с этого датчика может использоваться в контроллере для улучшения качества управления или визуализации положения клапана.

Привод трёхходового крана с аналоговым управлением

Электроника такого привода «принимает» на вход унифицированный аналоговый сигнал. Это либо токовый сигнал 4-20 мА, либо сигнал напряжения 0-10 В, либо может управляться любым из этих сигналов.

Принцип управления в данном случае достаточно прост: чем больше ток управляющего сигнала в диапазоне от 4 до 20 мА — тем больше открыт клапан. При сигнале тока 4 мА, он будет полностью закрыт, а при 20 мА — полностью открыт.

С управляющим сигналом по напряжению (0-10 В) всё аналогично.

В таких приводах датчик положения не так важен, поскольку по значению поданного управляющего напряжения можно однозначно определить его положение.

Контроллер управления трёхходовым клапаном

Для того чтобы управлять трёхходовым клапаном по температуре в системе, используют интеллектуальное устройство (контроллер или регулятор).

Для примера рассмотрим систему отопления. В качестве регулятора возьмём «ТРМ12» компании «ОВЕН».

Датчик температуры измеряет температуру в помещении и передаёт показания на регулятор, который управляет трёхходовым клапаном.

Если клапан будет полностью открыт, вся горячая вода от котла потечёт через теплообменник (показано красным цветом на схеме) и мощность нагрева будет максимальной. При полностью закрытом клапане вода будет циркулировать по малому кругу (показан синим цветом) через теплообменник, постепенно остужаясь. При понижении температуры в помещении регулятор будет приоткрывать трёхходовой вентиль, подмешивая горячую воду от котла в поток теплоносителя, циркулирующий через радиатор.

В результате регулятор «подберёт» такое положение вентиля, при котором количество подмешиваемой горячей воды обеспечит заданную температуру в помещении.

ТРМ12 работает по принципу ПИД-регулятора (о нём можно почитать тут). Пользователь задаёт необходимое значение температуры в помещении с управляющей панели прибора. По текущему значению температуры, полученному от датчика, и заданию пользователя контроллер вычисляет, на сколько нужно открыть трёхходовой кран, и посылает управляющие импульсы необходимой длительности.

Для управления приводом клапана с аналоговым входным сигналом ТРМ12 не подходит. Вместо него можно выбрать, например ТРМ10. Вот его функциональная схема:

Как видите, этот регулятор имеет универсальный аналоговый выход (о-10 В или 4-20 мА).



Четырехходовой кран с электроприводом.
Трехходовой кран для отопления. Четырехходовые шаровые краны

Сделать заказ

Помимо проходных (двухходовых) шаровых кранов разработаны и производятся трехходовые и четырехходовые шаровые краны. Наиболее распространены трехходовые краны.

Многоходовые шаровые краны применяются для смешения или разделения потоков рабочей среды, их перенаправления по различным трубопроводам. Функционирование трехходового крана определяется формой проходного отверстия в шаровой пробке и расположением патрубков и характеризуется таким понятием как схема работы крана (см. рисунок).

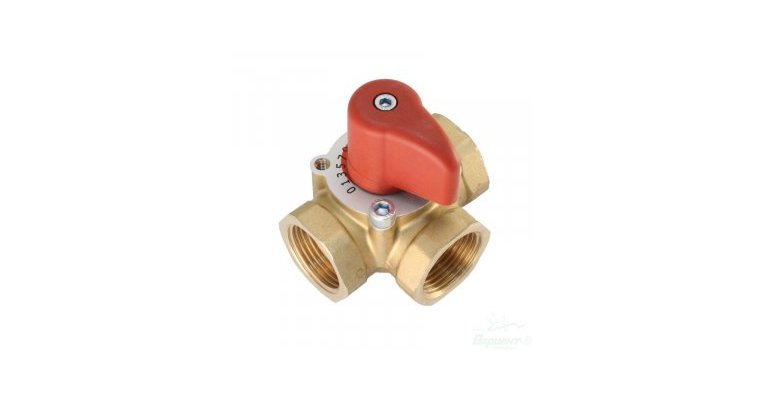

Трехходовые шаровые краны

Трехходовые краны имеют три патрубка. В зависимости от конструкции крана оси патрубков могут располагаться в одной плоскости, либо средний патрубок располагается снизу (трехходовой шаровой кран с нижним расположением патрубка).

Четырехходовые шаровые краны

Возможны конфигурации с углом поворота шара 90° либо 180°. По желанию клиента возможно изготовление кранов практически с любым направлением потока.

Трехходовые и четырехходовые шаровые краны изготавливаются из различных материалов (углеродистая и нержавеющая сталь, латунь, чугун, титан) с любым типом присоединения, DN 6-300мм PN 1-200 кгс/см 2 .

Широкое применение многоходовые шаровые краны находят на предприятиях химии и нефтехимии, а также пищевой промышленности.

Управляются трехходовые и четырехходовые краны как вручную (рукоятка, редуктор), так и при помощи электро- и пневмопривода.

Тот, кто хоть раз пытался изучить различные схемы отопительных систем, наверняка сталкивался с такими, где подающий и обратный трубопроводы чудесным образом сходятся воедино. В центре этого узла стоит некий элемент, к которому с четырех сторон подключаются трубы с теплоносителем разной температуры. Этот элемент - четырехходовой клапан для отопления, о назначении и работе которого пойдет речь в данной статье.

О принципе работы клапана

Как и его более «скромный» трехходовой собрат, четырехходовой клапан изготавливается из качественной латуни, но вместо трех присоединительных патрубков имеет целых 4. Внутри корпуса на уплотнительной втулке вращается шпиндель с цилиндрической рабочей частью сложной конфигурации.

В ней с двух противоположных сторон сделаны выборки в виде лысок, так что посередине рабочая часть напоминает заслонку. Сверху и снизу в ней сохранена цилиндрическая форма, чтобы можно было выполнить уплотнение.

Шпиндель со втулкой прижимается к корпусу крышкой на 4 винтах, снаружи на конец вала насаживается регулировочная рукоятка либо устанавливается сервопривод. Как выглядит весь этот механизм, поможет хорошо представить показанная ниже детальная схема четырехходового клапана:

Шпиндель вращается во втулке свободно, поскольку не имеет резьбы. Но при этом выборки, сделанные в рабочей части, могут открывать проток по двум проходам попарно либо позволять смешиваться трем потокам в разных пропорциях. Как это происходит, показано на схеме:

Для справки. Существует и другая конструкция четырехходового клапана, где вместо вращающегося шпинделя задействован нажимной шток. Но подобные элементы не могут смешивать потоки, а только перераспределять. Они нашли свое применение в газовых двухконтурных котлах, переключая поток горячей воды с отопительной системы на сеть ГВС.

Особенность нашего функционального элемента состоит в том, что поток теплоносителя, подведенный к одному из его патрубков, никогда не сможет пройти к другому выходу по прямой. Поток всегда будет поворачивать в правый или левый патрубок, но никак не попадет в противоположный. При определенном положении шпинделя заслонка позволяет теплоносителю проходить сразу вправо и влево, смешиваясь с потоком, идущим из противоположного входа. В этом и заключается принцип работы четырехходового клапана в системе отопления.

Следует отметить, что управление клапаном может осуществляться двумя способами:

вручную: требуемого распределения потоков добиваются путем установки штока в определенное положение, ориентируясь по шкале, находящейся напротив рукоятки. Способ используется редко, поскольку эффективная работа системы требует периодической корректировки, постоянно производить ее вручную невозможно;

автоматически: шпиндель клапана вращается сервоприводом, получающим команды от внешних датчиков либо контроллера. Это позволяет придерживаться заданных температур воды в системе при изменении внешних условий.

Практическое применение

Везде, где нужно обеспечить качественное регулирование теплоносителя, могут применяться клапаны четырехходового типа. Качественное регулирование – это управление температурой теплоносителя, а не его расходом. Добиться необходимой температуры в системе водяного отопления можно лишь одним способом – смешиванием горячей и остывшей воды, получая на выходе теплоноситель с нужными параметрами. Успешное выполнение данного процесса как раз и обеспечивает устройство четырехходового клапана. Приведем пару примеров установки элемента для таких случаев:

  • в системе радиаторного отопления с твердотопливным котлом в качестве источника тепла;
  • в контуре нагрева теплых полов.

Как известно, твердотопливный котел в режиме разогрева нуждается в защите от выпадения конденсата, от которого стенки топки подвергаются коррозии. Традиционная схема с байпасом и трехходовым смесительным клапаном, не позволяющим холодной воде из системы проникать в котловой бак, может быть усовершенствована. Вместо байпасной линии и смесительного узла ставится четырехходовой клапан, как это изображено на схеме:

Возникает закономерный вопрос: какая польза от такой схемы, где придется ставить второй насос, да еще и контроллер для управления сервоприводом? Дело в том, что здесь работа четырехходового клапана подменяет собой не только байпас, но и гидравлический разделитель (гидрострелку), буде в таковом есть нужда. В результате мы получаем 2 отдельных контура, обменивающихся между собой теплоносителем по мере необходимости. Котел дозировано получает охлажденную воду, а радиаторы – теплоноситель с оптимальной температурой.

Поскольку вода, циркулирующая по греющим контурам теплых полов, нагревается максимум до 45 °С, то запускать в них теплоноситель напрямую от котла недопустимо. С целью выдержать такую температуру перед распределительным коллектором обычно ставится смешивающий узел с трехходовым термостатическим краном и байпасом. А вот если вместо этого узла установить четырехходовой смесительный клапан, то в греющих контурах можно использовать обратную воду, идущую от радиаторов, что и показано на схеме:

Заключение

Нельзя сказать, что установка четырехходового крана проста и не требует финансовых вложений. Наоборот, реализация подобных схем выльется в ощутимые финансовые затраты. С другой стороны, они не настолько велики, чтобы отказаться от преимуществ таких систем – эффективности работы и в результате – экономичности. Важное условие – наличие надежного электроснабжения, так как без него перестанет работать привод клапана.

Четырехходовой клапан – это элемент системы отопления, к которому подключены четыре трубы, имеющие теплоносители разной температуры, используется, чтобы предотвратить перегрев твердотопливного котла. Термостатический клапан не допускает превышение температуры внутри котла выше 110 °C. Уже при температуре 95 °C он запускает холодную воду для охлаждения системы.

Корпус сделан из латуни, к нему присоединены 4 соединительных патрубка. Внутри корпуса расположена втулка и шпиндель, работа которого имеет сложную конфигурацию.

Термостатический смесительный кран выполняет такие функции:

  • Смешивание потоков воды разных температур. Благодаря смешиванию работает плавное регулирование нагрева воды;
  • Защита котла. Четерехходовой смеситель предотвращает появление коррозии, продлевая этим срок эксплуатации оборудования.

Схема четырехходового смесителя

h3_2

Работа клапана контролируется двумя способами:

  • Ручной. Распределение потоков требует установки штока в одном определенном положении. Регулировать это положение нужно вручную.
  • Автоматический. Вращение шпинделя происходит в результате получаемой команды от внешнего датчика. Таким образом, в системе отопления постоянно удерживается заданная температура.

Четырехходовой смесительный клапан обеспечивает стабильный расход холодного и горячего теплоносителя. Принцип его работы не требует установки дифференциального байпаса, ведь клапан сам пропускает нужное количество воды. Устройство используется там, где необходима регулировка температуры. Прежде всего, это система радиаторного отопления с твердотопливным котлом. Если в других случаях регулирование теплоносителей происходит с помощью гидронасоса и байпаса, то здесь работа клапана полностью заменяет эти два элемента. В итоге котел работает в стабильном режиме, постоянно получая дозированное количество теплоносителя.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:


Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке. Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии.

Подробное описание

Описание

Описание крана конусного четырехходового

Назначение крана конусного четырехходового

Четырехходовой кран представляет собой одну из разновидностей конусного крана. Он имеет четыре выхода и может работать в двух режимах. В настоящее время четырехходовые краны широко используются в различных отраслях промышленности, а также в коммунальном хозяйстве.
Благодаря своей универсальности четырехходовой кран может применяться для регулирования подачи различных сред, в том числе: воды и нефтепродуктов. Чаще всего рабочий элемент крана изготавливают из литьевой латуни, так как именно этот материал обладает низким коэффициентом трения. Однако стоит отметить, что для производства четырехходовых кранов, предназначенных для эксплуатации в агрессивных рабочих средах, может быть использована латунь со специальным защитным покрытием.
Главным отличием четырехходового крана от проходных (двухходовых) моделей является возможность не только пропускать или перекрывать рабочую среду, но и перенаправлять ее в требуемое ответвление трубопровода.

Разновидности крана конусного четырехходового

Конусные краны, к которым можно отнести и четырехходовой кран 11Б23бк, были изобретены более ста лет назад. Однако из-за отсутствия на тот момент эффективных герметизирующих материалов, их создание было невозможно. И лишь с появлением качественных уплотнителей стало возможно промышленное производство и использование четырехходовых кранов.

В настоящее время все существующие модели четырехходовых кранов можно разделить на несколько групп по таким признакам, как:
Материал.
Чаще всего рабочий элемент четырехходового крана изготавливают из латуни той или иной марки. Корпус же устройства может быть выполнен из пластика или из латуни.

Способ монтажа.
В настоящее время существует три типа кранов: сварные, муфтовые и фланцевые. Стоит отметить, что сварные четырехходовые краны сегодня почти не используются, а фланцевые в основном устанавливаются на промышленных трубопроводах, имеющих большой диаметр.

Выбор крана конусного четырехходового

Выбирая модель четырехходового крана, в первую очередь следует руководствоваться условиями его эксплуатации. Так, к примеру, бытовые краны, используемые в коммунальном хозяйстве, не требуют наличия специального защитного покрытия рабочего элемента, тогда как краны, предназначенные для установки на трубопроводах с агрессивной рабочей средой, должны иметь его в обязательном порядке.

Основные характеристики крана конусного четырехходового

Герметичность затвора по - ГОСТ 9544-2005 класс D
Управление краном - ручное, рукояткой
Климатическое исполнение - У1, Т1 ГОСТ 15150-69
Материал основных деталей - латунь ЛЦ40Сд
Материал сальникового уплотнения - спец. пластикат
Изготовление и поставка по - ТУ 3712-028-05749381-2002

Гарантийные условия крана конусного четырехходового

Гарантийный срок эксплуатации – 12 месяцев
Гарантийная наработка – 500 циклов

Как работают сервоприводы и трехходовые клапаны

В этой статье я расскажу, как понять работу трехходовых клапанов и сервоприводов (электроприводов).

Что такое клапан?

Клапан - это механизм, который служит для того чтобы пропустить или не пропустить жидкость или газ из одного пространства в другое. Причем клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулировки прохода жидкостей или газа. Движение жидкости или газа осуществляется за счет разности давления между сторонами клапана.

В системе отопления существуют два самых распространенных вида клапанов:

Седельный (седловой) тип – имеет в себе втулку и непосредственно объемное тело, которое перекрывает проход.

Шаровый (или вращательный) тип – имеет тело, которое за счет вращения его приводит к открытию или закрытию прохода.

Шаровые клапана имеют самую высокую пропускную способность по отношению к седловому типу клапана.

То есть в шаровых клапанах достигается меньшее гидравлическое сопротивление.

Клапаны бывают:

Двухходовые клапаны – имеют два соединения по разные стороны от клапана. Например, служат для пропуска жидкости или газа на одном контуре. То есть закрывают или открывают одну ветку системы водоснабжения или отопления.

Трехходовые клапаны – Имеют три соединения. Служат в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима или для получения определенной температуры или для перенаправления потоков. В системах отопления контроль температуры нужен для того, чтобы регулировать климат в помещении. Перенаправление потоков служит обычно для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Существует также множество других задач…

Четырехходовые клапаны – Имеют четыре соединения. Выполняют такую же работу, как и трехходовые клапаны. Но могут быть и другие задачи.

Связь между сервоприводами и клапанами

В системе отопления существует несколько способов взаимосвязи между клапанами и элементами контроля клапанов (сервопривод и термомеханика):

1. Термостатический смеситель – обычно называют механизм, имеющий в себе сразу и клапан и устройство, которое меняет положение клапана в автоматическом режиме. Меняет в зависимости от температуры жидкости или газа. В этом устройстве есть механизм, который под действием температуры меняет силу упругости и из-за этого происходит движение клапана. В зависимости от сервопривода такой клапан не требует участия электричества. Температура регулируется вращением рукоятки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Могут быть исключения у других производителей.

2. Способы использовать отдельные элементы, не прибегая к сервоприводам. Например, термостатический вентиль с термоголовкой. Существуют термоголовки, которые имеют выносной датчик.

3. Клапаны и сервоприводы это отдельные элементы. Сервопривод прикрепляется к клапану и регулирует клапан.

Что такое сервопривод?

Сервопривод – это прибор, который осуществляет работу движения клапана. Клапан в свою очередь или пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления.

Какие бывают сервоприводы?

Существуют также термоприводы, которых тоже называют сервоприводами.

Но мы в этой статье разберем только электроприводы (сервоприводы)

Электроприводы бывают двух направлений:

Полный пакет (комплект) – это когда в устройство уже заложен полный набор функций. Например, в комплекте уже имеется контроллер температур, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Настройка времени проверки для движения клапана. Подключается сразу к сети переменного тока 220 Вольт с частотой 50 Герц. Стандарт для России. Есть возможность настроить его в различных направлениях движения клапана шарового типа. Есть возможность настроить его на поворот 90 или 180 градусов. Можно выставить любое значение, даже 49 градусов или 125 градусов. И делается это внутри черной коробочки. Подробности ищите в инструкции.

Это я Вам рассказал один из вариантов. Конечно, существует дюжина других вариантов… Также сервоприводы различаются по скорости закрывания и открывания клапанов. Данный пример служит для плавной регулировки клапана, чтобы смешивать потоки разной температуры, чтобы получить контрольную температуру.

Такой вариант служит для перенаправления потоков теплоносителя.

Этот вариант используется для перенаправления потока теплоносителя из котла либо в направление радиаторного отопления либо на нагрев бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 Вольт. Причем имеются три контакта. Один общий, а два других для перенаправления движения. Самый легкий вариант, когда нужно перенаправлять потоки в системе отопления по требованию от термореле бойлера косвенного нагрева.

Сервоприводы бывают по типу движению на седловой тип клапана или на шаровый (вращательный) тип клапана.

Если будите подбирать сервопривод к клапану, обязательно уточняйте вид движения сервопривода. Также не всегда седельный тип сервопривода совпадает ко всем типам седельных клапанов. С шаровыми вращательными вроде имеется универсальный стандарт, а вот с седельными клапанами все не так просто. Нету одного стандарта.

Электропривод как отдельное звено в автоматике.

Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024

Такой сервопривод нуждается в постоянном питании 24 Вольт и управляющем сигнале от 0 до 10 Вольт.

То есть если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 Вольт то 45 градусов. Если 10 Вольт то 90 Градусов.

Такому сервоприводу подается сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт. В зависимости от температуры и настройки контроллера по температуре, контроллер подает различное напряжение от 0 до 10 Вольт. Есть настройка вращения: Почасовой и против часовой. Конечно для того, чтобы найти более подробную информацию о сигналах и схеме подключения требуйте у производителя паспорта с подробной схемой управления сигналами.

Повторюсь… Что указанные в этой статье, описаны не все сигналы. Существует множество других сигналов…

Что же такое контроллер?

Контроллер – это устройство предназначено для управления сигналами для различной логической задачи. Контроллер это мозг автоматической системы. Он определяет в зависимости от программы, какие сигналы нужно подавать в тот или оной момент.

Существует различное множество контроллеров, которые выполняют различные задачи.

Для системы отопления обычно выполняются такие задачи:

Самая распространенная задача – это получить настроечную температуру теплоносителя.

В зависимости от температуры получать какой-либо сигнал (Например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. Этим контактным реле можно задавать сигналы для получения любого напряжения. Например, 220 Вольт включать или отключать насос или подавать сигнал на сервопривод для перенаправления потоков.

Также можно использовать контроллер для отключения котла в случаях критических температур. Сигнал от контроллера отправляется на питание мощных контакторов, а те в свою очередь питают мощные электрические котлы.

Самый дешевый контроллер серии ТРМ

Продает ОВЕН у них много чего интересного можно подчерпнуть. owen.ru

Логика работы очень обширная… В будущем планирую еще написать и разработать полезный материал по системам автоматики систем отопления и водоснабжения. Записывайте свои E-mail чтобы получать уведомления о новых статьях.


Серия видеоуроков по частному дому
Часть 1. Где бурить скважину?
Часть 2. Обустройство скважины на воду
Часть 3. Прокладка трубопровода от скважины до дома
Часть 4. Автоматическое водоснабжение
Водоснабжение
Водоснабжение частного дома. Принцип работы. Схема подключения
Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
Расчет самовсасывающего насоса
Расчет диаметров от центрального водоснабжения
Насосная станция водоснабжения
Как выбрать насос для скважины?
Настройка реле давления
Реле давления электрическая схема
Принцип работы гидроаккумулятора
Уклон канализации на 1 метр СНИП
Схемы отопления
Гидравлический расчет двухтрубной системы отопления
Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
Гидравлический расчет однотрубной системы отопления
Гидравлический расчет лучевой разводки системы отопления
Схема с тепловым насосом и твердотопливным котлом – логика работы
Трехходовой клапан от valtec + термоголовка с выносным датчиком
Почему плохо греет радиатор отопления в многоквартирном доме
Как подключить бойлер к котлу? Варианты и схемы подключения
Рециркуляция ГВС. Принцип работы и расчет
Вы не правильно делаете расчет гидрострелки и коллекторов
Ручной гидравлический расчет отопления
Расчет теплого водяного пола и смесительных узлов
Трехходовой клапан с сервоприводом для ГВС
Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
Конструктор водоснабжения и отопления
Уравнение Бернулли
Расчет водоснабжения многоквартирных домов
Автоматика
Как работают сервоприводы и трехходовые клапаны
Трехходовой клапан для перенаправления движения теплоносителя
Отопление
Расчет тепловой мощности радиаторов отопления
Секция радиатора
Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
Новые насосы работают по-другому…
Расчет инфильтрации за счет перепада давления
Расчет температуры в неотапливаемом помещении
Регуляторы тепла
Комнатный термостат - принцип работы
Смесительный узел
Что такое смесительный узел?
Виды смесительных узлов для отопления
Характеристики и параметры систем
Местные гидравлические сопротивления. Что такое КМС?
Пропускная способность Kvs. Что это такое?
Кипение воды под давлением – что будет?
Что такое гистерезис в температурах и давлениях?
Что такое инфильтрация?

Кран латунный трехходовой с электроприводом SMART QT3308

Шаровой трехходовой кран латунный с электроприводом - это устройство для разделения или смешивания потоков с дистанционным управлением. Трехходовые краны применяются как распределительные или суммирующие устройства и устанавливаются в системах теплого пола, отопления, полива, водоснабжения и др. Основные детали изготавливаются из латуни JIS C37100 (ЛС59-1 по ГОСТ). Шар выполнен из хромированной латуни. Уплотнение штока выполнено из эластомера EPDM, а уплотнение шара из политетрафторэтилена PTFE, что обеспечивает длительный и безотказный срок эксплуатации.



Электропривод  отвечает за поворот шара на угол от 0 до 90 градусов, с необходимым крутящим моментом. Электропривод состоит из электродвигателя и редуктора. Корпус электропривода выполнен из прочного пластика. Серия трехходовых регулирующих электроприводов оснащена рукояткой ручного управления и кнопкой возврата. Кран трехходовой (клапан трехходовой) рассчитан на питание 220В или 24В, управление осуществляется по 3-х позиционной схеме. Опционально шаровой кран трехходовой может быть оснащен регулирующим электроприводом постоянного тока 24В и выходным пропорциональным сигналом (датчиком положения) 0. ..10В/4...20мА.

Шаровой кран трехходовой латунный с электроприводом  предназначен для систем отопления, водоснабжения и др.



Функции: запорная и переключающая.

Корпус из латуни, уплотнение EPDM+PTFE.

Среда: холодная или горячая вода, 50% раствор гликоля и др.

Рабочая температура: 0… +90 °С

Рабочее напряжение: 230В, 50/60Гц

Время открытия/закрытия: 16 сек.

Класс защиты: IP54.



ООО «ТД Акватехника» поставляет краны с электроприводом и без различных диаметров. Будем рады ответить на все Ваши вопросы. Доставка шаровых кранов конечному потребителю осуществляется партнерскими транспортно-экспедиционными компаниями от 1 шт. в любую точку России. Звоните!

Краны с электроприводом шаровые | ООО "Арматурник"

Автоматизация управления запорной арматурой на крупных предприятиях – это тенденция, которая четко прослеживается на протяжении последних десятилетий. Если раньше для закрытия или открытия какого-либо контура магистрали или регулировки интенсивности потока необходимо было отправлять работника непосредственно к месту расположения крана, то сейчас автоматизированные приводы способны выполнить эти операции даже без присутствия человека.

Шаровый кран с электроприводом – это относительно простое и в то же время эффективное решение для промышленных магистралей.

Кратко основные преимущества кранов с электроприводом:
  • 1. Возможность дистанционного управления магистралями. Оператор с пульта управления одним движением пальца может остановить или запустить поток. А особо ответственные участки трубопроводов оснащаются автоматической системой управления, которая за доли секунды в случае какого-либо сбоя способна перекрыть или, наоборот, открыть тот или иной контур. Это в условиях современных химических, нефтеперерабатывающих и других технологичных производств – огромное преимущество.
  • 2. Четкость срабатывания. Современные электроприводы, применяемые в запорной арматуре ООО «Арматурник», обладают высокой точностью и безотказностью. Шаровой клапан всегда повернется строго на нужный угол.
  • 3.Возможность построения сложных автоматизированных магистралей, с управлением которыми человек может не справиться.
  • 4. Многообразие рабочих сред, с которым могут работать реализуемые нами краны, и широкий диапазон допустимых рабочих параметров (давление, температура, скорость потока и т. д.).

У нас вы сможете купить шаровые краны с электроприводом следующих типов:
  • -трехходовые из нержавеющей стали;
  • -двухходовые муфтовые из нержавеющей стали;
  • -фланцевые из нержавеющей стали;
  • -с CLAMP-присоединением; межфланцевые из нержавеющей стали;
  • -трехсоставные из нержавеющей стали;
  • -изх ПВХ;
  • -фланцевые трехходовые из нержавеющей стали;
  • -фланцевые трехсоставные из нержавеющей стали.



Для уточнения условий сотрудничества, цен и сроков поставки товара обращайтесь по указанным в разделе «Контакты» номерам телефонов. Или напишите нам электронное письмо. Мы обязательно ответим на него в кратчайшие сроки.

Все шаровые краны с электроприводом, реализуемые ООО «Арматурник», сертифицированы и сопровождаются гарантией качества.

с терморегулятором и электроприводом, принцип работы

Для регулировки температуры теплоносителя в системах отопления используются трехходовые краны или клапаны. Эти механизмы обеспечивают равномерное распределение тепла по протяженности отопительной сети.


Рассмотрим, что представляет собой эти устройства, какие их типы выделяют, а также принцип работы и особенности выбора.

Принцип действия

Устройства относятся к запорно-регулирующей арматуре. Принцип работы трехходового крана основан на перераспределении или смешивании потоков теплоносителя.

Устройство монтируется таким образом, чтобы к нему можно было подключить одновременно горячую и холодную воду. Направление движения теплоносителя указано на самом механизме в виде стрелок. Предусматривается три режима работы.

Полностью открытый трехходовой кран обеспечивает подачу горячего теплоносителя в систему прямо от котла, обеспечивая максимальный уровень нагрева радиаторов.


При полном закрытии трехходового крана в отопительные приборы подается только охлажденная вода (обратка).
Если механизм открыт не полностью, подача и обратка смешиваются между собой, за счет чего вода на выходе обретает среднюю температуру.

Типы конструкций

Конструкция представляет собой тройник с запорным или регулирующим механизмом.
Контроль температуры в теплосети происходит с помощью поворотного шара или штока. Трехходовые краны различаются между собой по способу распределения теплоносителя, и на сегодняшний день выделяют два основных вида:

  • запорный;
  • регулирующий.

Запорный

Такая конструкция позволяет переключать поток благодаря шаровому элементу от одной трубы в другую. Механизм внешне очень схож со стандартным краном, только имеет еще один выход. Недостатком устройства является невозможность плавной регулировки потока.

Регулирующий

Точная регулировка подачи воды производится посредством трехходового клапана, изменяющего положение штока. Такие краны являются исполнительными устройствами в системах автоматизированного контроля температуры. Они оснащены электроприводом, который управляется терморегулятором.
Клапаны могут быть двух типов:

  1. смесительный;
  2. разделительный.

Первый тип имеет два входных отверстия и одно выходное. Основной функцией механизма является смешивание потоков теплоносителя до заданной температуры.


Разделительный клапан оснащен двумя выходами и одним входом, что обеспечивает распределение подающего теплоносителя на два потока. Принцип работы устройства позволяет подсоединять в систему дополнительные отопительные приборы.

Управление

Устройство может быть с ручным управлением или оснащено электроприводом. Ручное управление трехходового шарового крана в системе отопления используется для принудительного регулирования.

Автоматизированные системы наиболее популярны среди владельцев частных домов, так как они позволяют равномерно распределять теплоноситель по всем комнатам, вне зависимости от их удаленности от котла, в системе теплового пола, а также между отдельно стоящими домами.


Управление электроприводом может осуществляться по команде с пульта управления, механического или электронного датчика, установленного в помещении или, непосредственно в трубе отопления.

Особенности выбора

Прежде чем покупать запорно-арматурное оборудование важно заранее ознакомиться с его основными техническими характеристиками.

Диаметр

Этот показатель может варьироваться в зависимости от системы отопления в пределах от 20 до 40 мм. Если не удалось найти нужный прибор, можно использовать переходники.

Автоматика

Возможность установки электропривода для автоматизации управления прибора. Этот параметр является определяющим при выборе, в частности, устройства для водяного теплового пола.

Пропускная способность трубы

Кроме того, необходимо знать, какое количество воды может проходить через трубу за определенный отрезок времени.

Трехходовой кран устанавливать следует только после консультации со специалистом по этим вопросам, в противном случае ошибки могут привести не только к ощутимым температурным перепадам воды, но и к повреждениям самого трубопровода, что впоследствии потребует дополнительных немалых затрат на ремонт.

Трехходовой кран с электроприводом - низкие цены, доставка по Украине |



Трехходовой кран перебрасывающий с электроприводом



•  Присоединение: резьбовое Ду15-65мм.

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM.

•  Максимальное давление: 16 бар.

•  Время срабатывания: переменный ток: 30, 60 сек; постоянный ток: 50, 100 сек.

•  Температура рабочей среды: 0 ... +110°С.

•  Напряжение: 230В или 24В переменного тока; 12В или 24В постоянного тока.

•  Опции: фланцевое исполнение, пневмопривод, полиэтиленовый утеплитель, удлиняющая вставка.







Шаровой нержавеющий трехходовой перебрасывающий кран с электроприводом De Pala



•  Присоединение: резьбовое Ду15-40 мм.

•  Корпус крана и шар: нержавеющая сталь AISI 316

•  Площадка под сервопривод: ISO 5211.

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и FKM

•  Максимальное давление: 63 бар.

•  Перепад давления: 6 бар.

•  Время срабатывания: 60 сек

•  Температура рабочей среды: -25°С. .. +180°С.

•  Напряжение: 230В или 24В переменного тока







Трехходовой кран смешивающий с электроприводом



•  Присоединение: резьбовое Ду15-80мм.

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM.

•  Максимальное давление: 16 бар.

•  Время срабатывания: переменный ток: 15, 30, 60 сек; постоянный ток: 25, 50 сек.

•  Температура рабочей среды: 0 ... +110°С.

•  Напряжение: 230В или 24В переменного тока; 12В или 24В постоянного тока.

•  Опции: фланцевое исполнение, пневмопривод, полиэтиленовый утеплитель, удлиняющая вставка.







Трехходовый шаровый кран с электроприводом смешивающий, серия FAST

•  Присоединение: резьбовое Ду15-25мм.

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM.

•  Максимальное давление: 10 бар.

•  Время срабатывания: 12 сек.

•  Температура рабочей среды: 0 ... +100°С.

•  Напряжение: 230В или 24В переменного тока.







Регулирующий трехходовый кран с электроприводом "EQUISFERA"

•  Присоединение: резьбовое Ду15-25мм.

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM.

•  Максимальное давление: 10 бар.

•  Время срабатывания: 60, 120 сек.

•  Температура рабочей среды: 0 ... +100°С.

•  Напряжение: 230В или 24В переменного тока.

•  Опции: полиэтиленовый утеплитель, удлиняющая вставка.







Латерально-перебрасывающий трехходовый кран с электроприводом

•  Присоединение: резьбовое Ду15-65мм.

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM.

•  Максимальное давление: 16 бар.

•  Время срабатывания: переменный ток: 15, 30, 60 сек; постоянный ток: 25, 50 сек.

•  Температура рабочей среды: 0 ... +100°С.

•  Напряжение: 230В или 24В переменного тока; 12В или 24В постоянного тока.

•  Опции: фланцевое исполнение, пневмопривод, полиэтиленовый утеплитель, удлиняющая вставка.







Латерально-перебрасывающий трехходовый кран с сервоприводом, серия FAST

•  Присоединение: резьбовое Ду15-25мм.

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM.

•  Максимальное давление: 10 бар.

•  Время срабатывания: 12 сек.

•  Температура рабочей среды: 0 ... +100°С.

•  Напряжение: 230В или 24В переменного тока.







Шаровой нержавеющий трехходовой латерально-перебрасывающий кран с электроприводом De Pala



•  Присоединение: резьбовое Ду15-40 мм.

•  Корпус крана и шар: нержавеющая сталь AISI 316

•  Площадка под сервопривод: ISO 5211.

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и FKM

•  Максимальное давление: 63 бар.

•  Перепад давления: 6 бар.

•  Время срабатывания: 60 сек

•  Температура рабочей среды: -25°С... +180°С.

•  Напряжение: 230В или 24В переменного тока







Байпасный трехходовый кран с электроприводом

•  Присоединение: резьбовое Ду15-32мм.

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM.

•  Максимальное давление: 16 бар.

•  Время срабатывания: 60 сек

•  Температура рабочей среды: 0 ... +100°С.

•  Напряжение: 230В или 24В переменного тока

•  Опции: полиэтиленовый утеплитель, удлиняющая вставка.







Трехходовый смешивающий кран с электроприводом



•  Присоединение: резьбовое Ду20-50мм, фланцевое DN40-DN100

•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM

•  Максимальное давление: 6 бар

•  Температура рабочей среды: +2 ... +110°С

•  Напряжение: 230В или 24В переменного тока








Компания «Италгаз» предлагает по демократичной цене купить трехходовой клапан с электроприводом. Мы реализуем высококачественную продукцию от проверенных производителей. На все группы товаров распространяется гарантия в рамках обязательств фирмы-изготовителя.



Каталог трехходовых клапанов



Трехходовой клапан – это элемент запорной арматуры, который применятся в системах горячего водоснабжения и отопления для стабилизации гидравлических параметров. Использование такого устройство – хорошее решение для двухконтурных инженерных систем. Эта деталь отвечает за разделение или смешивание потоков воды, которая поступает из разных контуров.

На нашем сайте вы можете купить трехходовые краны с электроприводом в следующих модификациях:





1.  Перебрасывающий L-образный трехходовый кран для переключения потока с центрального направления на второстепенное и наоборот.



Устройство приводится в действие однонаправленным шаговым сервоприводом, имеющим те же свойства, что и при 2-хходовом исполнении, и управляется треххпроводным или двуххпроводным термостатом.





2. Смешивающий Т-образный трехходовый кран подходит для переключения потока с центрального направления на второстепенное одновременно, таким образом можно подсчитать соотношение между двумя позициями.



В случае двух входов и одного выхода кран оказывает заранее настроенное смешивающее действие. В этом случае кран управляется импульсной модуляционной системой с подающим филлером. Шаровой кран приводится в действие реверсивным шаговым сервоприводом и управляется внешним механическим трехпроводным или двухпроводным термостатом.



3. Байпасный (BY PASS) трехходовый и латерально-перебрасывающий (LAT DEV), подходит для перевода потока рабочей среды в обратную линию или байпас.



Для увеличения сопротивления проход в байпасном кране специально заужен, таким образом кран балансирует сопротивление через нагреватель.



У латерально-перебрасывающего крана принцип действия тот же, только проход в обратку полный. Сервопривод такой же, как у смешивающего крана. Имеется внешняя индикация рабочей позиции крана, позволяющая согласовать работу котельной.



Современные трехходовые клапаны могут управляться выносным термостатом, а также другой автоматикой. Использование трехходовых клапанов с электроприводом позволяет оптимизировать расход ресурсов и предотвратить перегрев теплоносителя.



Как заказать трехходовой клапан с электроприводом?



Если вы планируете заказать трехходовой клапан с электроприводом в Украине, значит, вы попали по верному адресу. На нашем сайте представлены устройства в разных модификациях и различных размеров. Чтобы оставить заявку, заполните онлайн-форму заказа или свяжитесь с нашими менеджерами по телефону или электронной почте. Контактные данные указаны в соответствующем разделе сайта. Условия и способы доставки обсуждаются и согласовываются индивидуально с каждым клиентом.



Переменный расход в гидравлических системах с трехходовыми регулирующими клапанами

Часто инженер заменяет существующий вторичный насос в системе на комбинацию двух- и трехходовых регулирующих клапанов. Как мы можем воспользоваться преимуществами высокоэффективных интеллектуальных циркуляционных насосов ECM в этом приложении? Давайте сделаем шаг назад и посмотрим на работу трехходового клапана, а затем применим Ecocirc-XL к системе на этой неделе в «Минуты утра понедельника» Р. Л. Деппмана.

Работа трехходового клапана и ограничения

Трехходовые регулирующие клапаны могут быть отводными или смешивающими в зависимости от того, как они подключены и управляются.На приведенном ниже рисунке показана система трехходового переключающего клапана. Когда температура от оконечного устройства или змеевика удовлетворяется, скорость потока в змеевике уменьшается, и поток направляется в байпас. Когда змеевик полностью заполнен, результирующая температура возврата в сеть равна температуре подачи. При запросе на полный обогрев или охлаждение, температура возврата в систему равна расчетной температуре на выходе из змеевика. Между полной и нулевой нагрузкой температура обратной линии изменяется в зависимости от расхода, необходимого в змеевике.

Ниже приводится простой пример. Предположим, что расчетный расход в нагревательной спирали составляет 20 галлонов в минуту при подаче 180 ° F и обратке 140 ° F. Когда температура в помещении удовлетворяется, трехходовой регулирующий клапан обходит поток, и температура обратной воды обратно в обратную магистраль повышается до 180 ° F. Температура возвратной воды составляет 160 ° F, когда половина потока проходит через змеевик, а половина - в байпас. Использование трехходовых клапанов обычно означает, что скорость потока постоянна, а температура возврата меняется.

Когда владелец этой системы обращается к своему консультанту по вопросам энергосбережения, эта система с постоянным потоком кричит: «Выбери меня, Монти!» (Если вы не знаете, что это, спросите кого-нибудь с седыми волосами). Предполагая, что котел может справиться с пониженным расходом или без расхода, кажется, все, что нам нужно сделать, это закрыть перепускной клапан. Вот где мы можем столкнуться с ограничением трехходового клапана.

Трехходовые клапаны имеют ограничение на максимальное давление, при котором они могут закрыться, в зависимости от конструкции и типа режима управления (воздушный, электрический, автономный).Они были разработаны для обхода или смешивания потоков, а не для плотного закрытия. В результате клапан будет протекать, когда он попытается полностью закрыть, обеспечивая нежелательный поток и теплопередачу. Гидравлические системы могут обеспечивать передачу большого количества тепла при более низких расходах. Если трехходовой клапан протекает, когда органы управления сообщают клапану о закрытии, может быть неудобная температура в помещении. Это могло произойти, если байпасный балансировочный клапан закрыт.

Применение циркуляционного насоса Smart ECM B&G Ecocirc ® -XL в трехходовых клапанных системах

В первично-вторичной системе расход источника отделен от конечного расхода общей трубой.Если система не является первично-вторичной, инженер должен выяснить, не вызовет ли пониженная скорость потока проблемы с котлом или охладителем. Ниже показана система, настроенная на постоянный расход. Было бы неразумно снижать скорость потока в этой системе, не понимая влияния минимальной скорости потока через источник тепла или холода.

В качестве примечания, этот слайд вырезан с веб-сайта B&G E-Learning, где вы можете посещать онлайн-классы с викторинами за кредиты.

Когда температура повышается, мы знаем, что поток где-то обходится, и поэтому нам не нужен такой большой поток.В этом случае инженер может снизить скорость насоса в зависимости от температуры возврата. Это можно сделать с помощью привода и датчика температуры. В небольших системах также будет хорошо работать интеллектуальный циркуляционный насос ECM.

Здесь важно предупреждение. Почему в большинстве систем вместо температуры используется перепад давления? Температура представляет собой смесь температур обратки от всех змеевиков. ЭТО РАБОТАЕТ ТОЛЬКО В СЛУЧАЕ НЕБОЛЬШОГО РАЗНООБРАЗИЯ МЕЖДУ ТЕРМИНАЛЬНЫМИ БЛОКАМИ! Если один змеевик требует большого расхода, а другие нет, смешанная температура обратного потока снизит скорость насоса.У этой пониженной скорости может не хватить напора для обеспечения полного потока катушки, которая в нем нуждается. Я расскажу об этом позже, в «Минуту утра понедельника» Р. Л. Деппмана.

Я предлагаю B&G Ecocirc-XL в этом приложении, потому что технология ECM подходит для меньших систем с меньшими потерями напора, и эти системы имеют тенденцию к меньшему разнообразию. Ecocirc имеет все схемы, необходимые для быстрого добавления переменной скорости. Датчик температуры поставляется в комплекте с насосом и подключается непосредственно к нему. Никакой внешней системы управления зданием не требуется. Если насос находится на обратной линии, вам даже не понадобится внешний датчик, поскольку в насос встроен внутренний датчик.

Температура обратки изменится еще больше, если в системе будет выполнен сброс котла. Ecocirc-XL имеет внутренний датчик температуры. После установки внешнего датчика режим работы насоса можно изменить на дифференциальную температуру. Больше ничего не нужно. Настройка немного изменится.

Что произойдет, если используется комбинация трехходового и двухходового клапанов? В этом случае система будет иметь переменную подачу и переменную температуру обратной линии.Bell & Gossett поможет вам. Используя режим перепада давления в сочетании с режимом перепада температур (ΔP-ΔT), инженер получает насос, который будет следовать линии управления напором насоса вместе с реакцией на изменения температуры. Как показано ниже, дополнительное оборудование не требуется.

Электрические схемы и последовательность управления для интеллектуальных циркуляционных насосов ECM с трехходовыми клапанами

Электрическая схема такая же, как и в других приложениях.

Последовательность операций

Первичный насос нагрева / охлаждения ( вставьте тег ) должен быть активирован вызовом нагрева / охлаждения ( активирует контакты пуска-останова 11-12 через удаленное реле ).Скорость насоса должна изменяться в зависимости от внешнего RTD, подключенного к клеммам 13-14. RTD должен быть поставлен поставщиком насоса. Насос должен изменять скорость в зависимости от изменения температуры возвратной воды. В системах отопления без перезагрузки насос должен снижать скорость при превышении расчетной температуры обратного потока и увеличивать скорость при снижении температуры. В системах отопления со сбросом температуры насос должен снижать скорость при повышении перепада температур выше расчетного и увеличивать скорость при уменьшении перепада температур.В системах с охлажденной водой насос должен увеличивать скорость при превышении расчетной температуры возврата и снижать скорость при падении температуры. Индикация неисправности будет отображаться на насосе и может включить аналоговый вход индикатора неисправности BMS через клеммы 4-5, если это указано в документации.

На следующей неделе в журнале R. L. Deppmann Monday Morning Minutes будет рассмотрено использование интеллектуальных насосов ECM в более крупных системах рециркуляции воды в домашних условиях.

** Всегда читайте полное руководство по установке и эксплуатации перед началом любых работ.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

% PDF-1.4 % 605 0 объект > endobj xref 605 86 0000000016 00000 н. 0000002664 00000 н. 0000002904 00000 н. 0000002931 00000 н. 0000002978 00000 н. 0000003013 00000 н. 0000003231 00000 н. 0000003310 00000 н. 0000003387 00000 н. 0000003466 00000 н. 0000003544 00000 н. 0000003622 00000 н. 0000003700 00000 н. 0000003778 00000 н. 0000003855 00000 н. 0000004075 00000 н. 0000004676 00000 н. 0000004810 00000 н. 0000004858 00000 н. 0000005081 00000 н. 0000005387 00000 п. 0000005465 00000 н. 0000006344 00000 п. 0000006795 00000 н. 0000007024 00000 н. 0000007878 00000 п. 0000008733 00000 н. 0000009619 00000 н. 0000010474 00000 п. 0000011369 00000 п. 0000011760 00000 п. 0000011797 00000 п. 0000012660 00000 п. 0000024205 00000 п. 0000024849 00000 п. 0000027543 00000 п. 0000031692 00000 п. 0000031924 00000 п. 0000032145 00000 п. 0000032999 00000 н. 0000039000 00000 п. 0000039240 00000 п. 0000039298 00000 н. 0000039538 00000 п. 0000039725 00000 п. 0000039843 00000 п. 0000039981 00000 п. 0000040146 00000 п. 0000040293 00000 п. 0000040511 00000 п. 0000040663 00000 п. 0000040808 00000 п. 0000040959 00000 п. 0000041022 00000 п. | Zqn] mL'D (vxAH; Wb + ~.s8z-UC : `ݱ e TPi8

Подробнее о трехходовых клапанах HVAC

В отрасли HVAC используются два типа трехходовых клапанов: смесительные клапаны и отводные клапаны. Во избежание недоразумений, связанных с терминологией, мы рассмотрим смесительные клапаны с двумя входами и одним выходом, а отводные клапаны - с одним входом и двумя выходами.

Рисунок 1.

Многие назовут все трехходовые клапаны смесительными клапанами. Трехходовые клапаны также могут называться байпасными клапанами, клапанами постоянного расхода и многими другими терминами.

Примечание. Неправильное использование одного для другого вызовет вибрацию, гидравлический удар, вибрацию и повреждение системы.

Смесительные клапаны чаще используются в области HVAC. Смесительные клапаны являются хорошими регулирующими клапанами, хотя их можно использовать как двухпозиционные клапаны, перенаправляя полный поток от одного или другого входа к общему выходу.

Отводные клапаны обычно используются двухпозиционные. Поток полностью отклоняется в ту или иную сторону.Вообще говоря, отводные клапаны не являются хорошими регулирующими клапанами, хотя некоторые производители клапанов вставляют определенные заглушки в трехходовые отводные клапаны, чтобы их можно было использовать для регулирования. Производители клапанов обычно указывают в своих каталогах, предназначен ли клапан для смешивания или отвода.

После того, как будет определено, с каким трехходовым клапаном вы имеете дело, смешивающим или переключающим, регулирующим или двухпозиционным, выбор должен происходить так же, как двухходовые клапаны.Найдите коэффициент CV. Как и раньше, вам необходимо знать полный расход и DP.

Трехходовые клапаны используются во многих закрытых системах. Примеры включают:

1. Изменение температуры подачи

2. Изменение объема потока

3. Первичные / вторичные насосные системы

4. Двух- или четырехтрубные распределительные системы

Не существует «практических» способов определения расхода или доступного давления для трехходового клапана. Для определения расхода трехходового клапана необходимо знать все характеристики.

Рисунок 2.

На рисунке 2 показан трехходовой клапан, изменяющий температуру потока. Обратите внимание, что количество воды в системе (показанной здесь в виде змеевика) не меняется. В этом случае желателен низкий DP. Используйте 20% доступного давления. В этом примере доступно 20 фунтов на квадратный дюйм. 4 фунта на квадратный дюйм будет DP, чтобы использовать, чтобы найти CV.

Рисунок 3.

На рисунке 3 мы изменяем количество потока через змеевик. В этом случае желателен высокий перепад давления на клапане.Используйте 50% доступного давления, минимум 5 фунтов на квадратный дюйм, если возможно. В этом примере доступно 18 фунтов на квадратный дюйм, поэтому давление 9 фунтов на квадратный дюйм - это DP, который нужно использовать для определения CV. Если доступное давление упало ниже 10 фунтов на квадратный дюйм, скажем 8 фунтов на квадратный дюйм, используйте 5 фунтов на квадратный дюйм в качестве DP.

Как и в случае с двухходовыми клапанами, если выбранный трехходовой клапан меньше диаметра линии, не забудьте о коэффициенте FP. Измените размер клапана, применяя коэффициент FP, чтобы найти новое CV.

Для трехходовых клапанов, используемых в системах «охлажденная вода-горячая вода», с переключением «лето-зима», двухпозиционным смешиванием или отводом, используйте клапан размера линии.Это приложение с низким DP. Желателен полный сток.

Для определения статического давления, на которое должен быть рассчитан клапан, используется следующая формула:


Номинальное статическое давление (фунт / кв. Дюйм) = [(HFP + HT) + (HP - HF)] / 2,31

Где HFP = Давление заполнения в нижней точке системы в футах водяного столба.

HT = Расстояние клапана над нижней точкой системы.

л.с. = общий напор насоса в футах водяного столба.

And HF = Потери на трение в трубопроводе между клапаном и насосом в футах водяного столба.

К сожалению, не вся информация может быть известна для расчета номинального статического давления напора (SHPR). Для определения приближения SHPR можно использовать метод. Возьмите давление заполнения и добавьте давление напора самого большого насоса в системе. Убедитесь, что номинальное статическое давление корпуса клапана равно этой сумме или превышает ее. Вам нужны эти две части информации.

Номинальное давление закрытия для трехходовых клапанов в замкнутом контуре должно равняться или превышать общий перепад давления, который может возникнуть через любой порт, когда этот порт закрыт.

Рисунок 4.

На рисунке 4 максимальное давление, при котором клапан должен будет закрыться, будет равно сумме перепадов давления в змеевике, насосных участках змеевика и клапане с полным потоком от B к AB. Это связано с тем, что, когда нет потока через байпас, от X до A, давления в X и A одинаковы. Максимальный перепад давления, при котором клапан должен закрыться, равен только перепаду давления от X к тому контуру (A или B), который имеет наибольшее сопротивление максимальному потоку плюс падение давления через клапан.

Рисунок 5.

На рисунке 5 ситуация такая же. Клапан должен закрываться при наибольшем падении давления от X до AB. К сожалению, в реальном мире выбора размера клапана, необходимость DP для проверки давления закрытия трехходового клапана почти никогда не известна. Обычно, можно даже сказать, к счастью, клапан, выбранный по расходу и DP, будет иметь достаточно высокие значения закрытия, чтобы работать.

Трехходовые клапаны, используемые в градирнях, представляют особые проблемы.Мы уже имеем дело не с замкнутыми циклами, а с открытыми. Системы с открытым контуром - это системы, открытые для атмосферы в какой-то части системы.

Когда конденсатор находится на том же уровне или выше градирни, рекомендуется использовать трехходовой переключающий клапан в байпасной секции. Не рекомендуется использовать трехходовой смесительный клапан в точке A, поскольку он будет находиться на стороне всасывания насоса и создавать условия вакуума, а не поддерживать атмосферное давление. См. Рисунок 6.

Рисунок 6.

Когда конденсатор находится ниже уровня градирни, рекомендуется байпас с использованием двухходового клапана.

DP от A до B при полном потоке должен равняться напору C-D. См. Рисунок 7.

Рисунок 7.

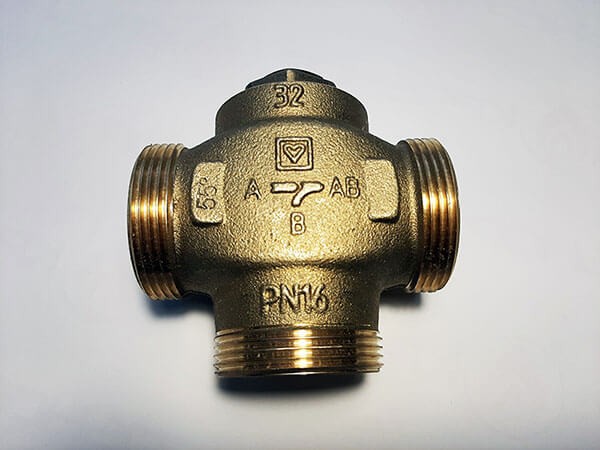

Клапан трехходовой для отопления с термостатом и электроприводом

Существует один из элементов запорного клапана, который часто используется в отопительных системах. Обойтись без него при проектировании ни в коем случае не удастся.Это трехходовой вентиль для отопления с термостатом. Устройство имеет форму тройника и предназначено для подключения или разделения потоков воды.

Смесительные клапаны

Управлять нагревом выходных потоков очень просто. Для этого достаточно определить температуру поступающих холодных и горячих жидкостей и отрегулировать их подачу в правильных пропорциях. Трехходовые клапаны для систем отопления по принципу действия выполняют роль разделительных и смесительных клапанов. Как работает каждый тип устройства, можно понять по названию.

Смесительный клапан имеет два входа и один выход. Такое устройство предназначено для совмещения потоков, например, горячей и холодной воды, что необходимо для регулирования нагрева теплоносителя. Эти устройства идеально подходят для создания необходимой температуры в оборудованных системах теплых полов. Устройства этого типа также могут выполнять функцию разделения потоков, если настроены соответствующим образом.

Разделительные клапаны

Трехходовой клапан для отопления с терморегулятором разделительного действия делит основной поток на две части.Такие устройства чаще всего используются для подачи горячей воды по нескольким направлениям. Довольно часто специалисты устанавливают эти клапаны в пучки воздухонагревателей.

Разница между смесительными устройствами и разделительными

Оба устройства ничем не отличаются друг от друга. Внешний вид. Если рассматривать принципиальные схемы вентилей разного функционального назначения, то легко заметить существенную разницу. В смесительных устройствах установлен шток с одинарным шаровым краном. Он размещен по центру, чтобы перекрыть седло входа.Таких клапанов в сепарационных устройствах на одном стержне два, и они установлены в выходных патрубках. Когда первый открывает один проход, уходя от седла, второй в это время перекрывает поток воды по трассе.

Способы управления

Ежедневно пользующиеся популярностью покупатели используют трехходовой клапан отопления с электроприводом. Карманные устройства предпочитают покупать только из соображений экономии. Автоматические электрические системы часто используются при эксплуатации систем распределения тепла в частных домах.

Например, температуру в комнатах можно регулировать отдельно с учетом удаленности от котла. Такие клапаны легко совместимы с системами теплого пола. На тепловых трубках между корпусами часто устанавливают приборы с повышенной проходимостью.

Выбор клапана

Как и все другие устройства, трехходовые клапаны отличаются давлением теплоносителя и диаметром подающей трубы. Эти характеристики обуславливают создание ГОСТа, разрешающего сертификацию.Несоблюдение производителями государственных стандартов является грубым нарушением, поскольку проблема может быть связана с давлением в трубопроводах.

Функциональные преимущества

Следует понимать, что трехходовые термостатические клапаны для нагрева смесительного типа не изменяют давление теплоносителя, а лишь регулируют соотношение подачи холодной и горячей воды в системе. Шток всегда снабжен двойным кольцевым уплотнением, внешняя часть которого может быть заменена без необходимости слива воды из всей конструкции.Корпус клапана изготовлен только из материалов, устойчивых к коррозии. На сливе из нержавеющей стали имеется двойное кольцевое уплотнение. Соединения производятся при помощи паяных, резьбовых или приварных фитингов.

Автоматические системы

Трехходовой клапан для отопления с регулятором температуры Valtec может автоматически регулировать температуру жидкости в автоматическом режиме. Для этого устройства оснащены специальной системой привода, которая принимает импульсы от различных датчиков. Различают гидравлические, пневматические, электрические и другие устройства.

Электроприводы

Наиболее распространены устройства с электроприводом, способные максимально точно регулировать температуру теплоносителей. Пусковым механизмом в такой системе могут служить электромагниты (соленоиды) или сложные сервоприводы, построенные на системах трансмиссии или маломощных электродвигателях. Трехходовым клапаном для отопления с термостатом можно управлять с помощью датчиков температуры или датчиков давления, которые установлены в соответствующих частях агрегатов.

Помимо электрического, на клапанах может быть установлен другой тип привода. Завершение такого типа расширит возможности выбора и установки системы регулирования, которая сможет оптимально обеспечить качественную работу в каждом конкретном случае.

Технической информация

Трехходовых регулируемый клапан для heatingIt является одной из разновидностей запорной арматуры и в основном сделан из нержавеющей стали, латуни или чугуна. По способу затвора или по форме такие механизмы делятся на шаровые, цилиндрические и конические.Возможна посадка в сальниковой или натяжной коробке. Регулировка производится с нижней стороны устройства с помощью гайки или сверху с помощью сальника.

Выберите устройство

Если вам необходимо выбрать трехходовой клапан для отопления с термостатом, лучше сначала определиться с типом системы, в которой он будет применяться. Обратите внимание на тип привода, а также на регулирующий механизм механизма. Это может быть шар, вращающийся вокруг оси, или стержень, выполненный по определенному принципу.Регулирующие элементы распределяют потоки жидкости, а не перекрывают их. Такие устройства очень эффективны и достаточно надежны. Многие покупатели рекомендуют трехходовой вентиль для отопления с терморегулятором Esbe.

Цены на трехходовые клапаны

Стоимость клапанов на внутреннем рынке находится в очень широком диапазоне и может зависеть от определенных факторов. Эта особенность характерна для большинства теплового оборудования. Главный отличительный признак - материал, из которого изготовлено устройство.Клапаны из чугуна и стали чаще всего используются в системах отопления и трубопроводах с большим расходом. Поэтому цена на такие устройства будет выше, чем на латунные, которые намного меньше.

Сегодня альтернатива трехходовым клапанам, поэтому только благодаря этим устройствам можно регулировать температуру при подаче теплоносителя в систему отопления. Технология производства отработана до мельчайших нюансов, поэтому с выбором устройства, отвечающего конкретным требованиям, сложностей никогда не возникнет.Сегодня на отечественном рынке можно купить трехходовой вентиль для отопления передовых европейских производителей. Качество этих устройств проверено несколькими десятилетиями безупречной работы.

Особенности применения устройств с электроприводом

Такие клапаны часто используются при смеситель-разделении потоков горячей, холодной воды или воздуха. Инструменты работают вместе с приводными механизмами с регулируемой характеристикой. Регулирующие устройства нельзя устанавливать в местах, допускающих попадание воды.В некоторых устройствах необходимости в регулировке при сборке не возникает. Для этого предусмотрены специальные смесительные и распределительные клапаны.

Установка

Смесительный или разделительный трехходовой клапан для отопления необходимо установить в соответствии с назначением с обычными резьбовыми соединениями с плоскими прокладками. Необходимо избегать загрязнения. При установке в направлении потока следует обратить внимание. На гидроблоке для этого предусмотрены специальные стрелки.

Ставни поворотные

Такие аксессуары позволяют системе работать в ручном и автоматическом режиме контроля температуры.Принцип работы таких клапанов следующий. Количество теплоносителя, прошедшего в систему отопления, будет равно объему забираемой воды. Это позволит поддерживать необходимую температуру без дополнительной работы котла.

Вывод

Клапан трехходовой для отопления с термостатом предназначен для разделения или соединения потоков холодной и горячей воды в системах отопления помещений. В зависимости от объема теплоносителя, а также габаритов тепловых сетей определяется необходимая пропускная способность, габариты и материал, из которого будет изготовлен прибор.

Регулирование температуры воды осуществляется в ручном режиме или за счет работы автоматических гидравлических, пневматических или электроприводов, оснащенных специальными датчиками температуры. В некоторых типах клапанов предусмотрены механизмы, позволяющие выбрать операцию смешивания или разделения клапана. На отечественном рынке наибольшей популярностью пользуются устройства с электроприводом.

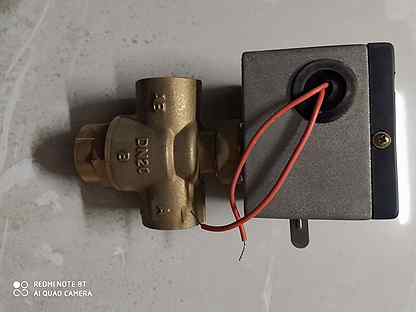

Электропривод клапана центрального отопления с ручным управлением

Электропривод клапана центрального отопления с ручным управлением

Электропривод клапана центрального отопления с ручным управлением Проводка s03 Электропроводка привода s05 для контроллеров экономайзера 3 кОм.Ручное управление клапаном - настоящее удобство в новом строительстве. Клапан Siemens CZV222 с 2 зонами 5 Wire 22 мм может похвастаться латунным корпусом клапана, обеспечивающим прочную конструкцию, клапан представляет собой клапан с электроприводом для центрального отопления, доступный во многих размерах. В руководстве Worcester говорится, что насос может обеспечивать напор 2 м для «21C, как правило, получают клапан с электроприводом, где вы не можете управлять им вручную?» В гневе на ремонт 20 ноября 2013 г. · После недавнего добавления новых радиаторов и установки нового клапана с электроприводом , проблема с моей системой центрального отопления.Он предназначен для установки на шаровой шарнир на четверть оборота. Теперь радиаторы нагреваются до коэффициента деформации 10, и это только кажется, что он сбивается. Обычно на клапане есть рычаг ручного управления - попробуйте покачать его. изношенный приводной клапан th 17 Mar 2017 У меня центральное отопление не включается по запросу. Включена горячая вода и центральное отопление… читать дальше Комбинация шаровых кранов EA11 и 546 и электрического привода, оснащенная аварийным ручным дублирующим устройством, прочным огнестойким корпусом и тщательно протестированными в течение 150 000 циклов, отличается прочностью и надежностью.Теперь можно промыть и опорожнить систему, чтобы удалить посторонние предметы. Wirquin Jollytronic Инфракрасных промывочный клапан НАБОР Jollytronic Комплект состоит из движения с не сенсорным активированным инфракрасными тросовыми 2" промывочным клапаном с экономией водой эко-стоп механизмом и кнопками ручного управления, панорамирование шайбой, бачок пробкой, инерционные нижний вводом наполнительного клапаном и 4 х Батарейки AA. Клапан может управляться непосредственно системным программистом или через комнатный и цилиндрический термостаты. Все модели оснащены новыми "защелкивающимися" приводами, а также имеют стандартные провода и размеры.Это имя - долгая история инноваций и надежности Sunvic. 21 сентября 2010 г. · Привет, у меня есть котел EP2000 Potterton, который запускается дважды в день. Моторизованные клапаны. Если это все еще происходит, значит, сработало внутреннее уплотнение, если не возможно, двигатель клапана. Автоматический байпасный клапан Honeywell DU145 разработан для этой цели и стоит менее 25 фунтов стерлингов. Моторизованный трехходовой клапан Drayton 22 мм MA1 / 679 3A Моторизованный трехходовой клапан Drayton является ключевой частью многих систем управления центральным отоплением. Переключатель среднего положения MA1 V8043A, E , Серия F 5000.Дроссельные заслонки с электроприводом Дроссельные заслонки с приводом ОБЩИЕ ДАННЫЕ О ПРОДУКЦИИ Дроссельные заслонки с приводом V4 бесфланцевого типа подходят для систем отопления и охлаждения. тип котла, который вы описываете, не имеет реле протока, как описано ранее. Как работает двухходовой клапан с электроприводом? Если двухходовой моторизованный Установите корпус клапана, используя прилагаемые гайки и маслины. Все модели оснащены исполнительными механизмами с защелкиванием, а также имеют стандартную проводку и размеры. 0 МПа с ручным управлением для систем контроля воды Прошлые экспортные рынки: Восточная Европа Северная Америка Средний Восток / Африка Центральная / Южная Америка Азия Описание продукта.Ваш переключающий клапан должен стоить около 250 фунтов стерлингов для ремонта с зарегистрированным инженером по газовой безопасности. В моем случае сразу стали нагреваться радиаторы. привод для рычага. Термостатические клапаны радиатора; Ручные радиаторные клапаны; Аксессуары для радиаторных клапанов; Декоративные клапаны радиатора; Управление центральным отоплением. Все это обеспечивает повышенный комфорт для конечного пользователя. Также должен загореться зеленый светодиод. Рычаг W-M-H не может двигаться вообще. Нормально открытые клапаны, которые обычно открыты в обесточенном состоянии, не имеют ручного открывателя.Байпасный клапан - это тип клапана, который устанавливается в байпасный трубопровод. Некоторые клапаны подлежат замене внутри. Моя не блокируется, даже если насос перестает работать в то же время, но насос испортился и издает ужасный шум при включенном обогреве. Более подробную информацию о системах отопления можно найти в разделе «Центральное отопление». 272 МОТОРИЗОВАННЫЕ КЛАПАНЫ И ПРИНАДЛЕЖНОСТИ 273 ОБЩАЯ ИНФОРМАЦИЯ МОТОРИЗОВАННЫЕ КЛАПАНЫ И ПРИНАДЛЕЖНОСТИ ОБЩАЯ ИНФОРМАЦИЯ Клапаны с электроприводом регулируют поток воды между зонами отопления и горячей воды в полностью насосных системах центрального отопления.Что я не могу сказать, так это то, чтобы исправить это, мне нужно заменить новый двигатель, выключатель или весь клапан в сборе. У нас есть ведущие бренды, такие как Honeywell, Drayton и Danfoss, а также линейка рентабельной продукции других производителей. Переключающий клапан открывается и закрывается, чтобы позволить или ограничить подачу горячей воды к вашим радиаторам или кранам. 00 £ 55. 2 м; 2-88 ° C Температура подачи; Пружинно-возвратное действие; Механизм ручного управления 1 января 2012 г. Мое отопление остановилось сегодня, и отказал 3-ходовой переключающий клапан Honeywell 4043A. Обсудить переключающий клапан - настроен на ручную настройку в качестве временного исправления в зоне форума по центральному отоплению на Форуме сантехников.Если есть сопротивление, вам, возможно, придется вызвать инженера, чтобы он помог вам решить проблему. И, как и любая другая деталь, она может быть повреждена в результате общего износа. Степень защиты корпуса: IP67 Двигатель 24 В постоянного тока Подача напряжения питания двигателя с несколькими напряжениями (85 → 265 В переменного тока или 24 В постоянного тока) Концевые выключатели 2 x размыкание / закрытие SPDT, 250 В перем. Индикатор Светодиодная лампа Индикатор (Открытие / Закрытие) Кнопка ручного управления с ручным рычагом Трубопровод O / T Органы управления центральным отоплением В настоящее время у нас есть: - Программатор Honeywell ST6300A (та же 24-часовая программа для отопления и горячей воды) - TRV на каждом радиаторе в дом - нет комнатного термостата !!! Я хочу модернизировать программатор, чтобы он управлял отоплением и горячей водой отдельно и имел 7-дневную программу.ОСОБЕННОСТИ ПРОДУКТА. Серия V4 оснащена стандартным четвертьоборотным электроприводом с двухпозиционным или регулируемым (4 ~ 20 мА, 1 ~ 5 В или 0 (2) ~ 10 В, выбор с помощью DIP-переключателя). Если вы не получаете отопления (или получаете очень мало тепла), возможно, что трехходовой клапан (или двусторонний клапан, ведущий к вашему отопительному контуру) вышел из строя. Обычно байпас необходимо устанавливать сразу после насоса и перед клапанами с электроприводом. Горячий Актуатор вообще жужжит при включении ЦЗ? потому что после этого в ручном рычаге нет сопротивления, как при нажатии кнопки ручного дублера. Рычаг ручного дублера следует использовать только для слива и наполнения, а не в качестве решения для нагрева горячей воды и / или центрального отопления, в случае В нашем центральном отоплении есть клапан среднего положения Drayton MA1, который больше не работает. Подобно тому, как я перемещаю ручной рычаг на исполнительном механизме, исполнительный механизм. Идеальное решение для зонирования контуров горячей воды или центрального отопления.Переключатель отопления не зажигает котел. Рычаг на задней панели управляет отводом воды в бак для отопления и / или горячей воды. Должно ощущаться некоторое сопротивление и жужжание при быстром нажатии. Когда вашему комбинированному котлу необходимо направить горячую воду в кран вместо радиаторов, соответствующий переключающий клапан закроется. Проверить клапан с электроприводом. Клапан с электроприводом Honeywell V4073A находится в положении «только горячая вода» (канал нагрева A закрыт), когда клапан обесточен.Клапан снова входит в зацепление с приводом, когда они в следующий раз выравниваются. Если у вас возникнут проблемы с переключающим клапаном вашего комбинированного котла, ваша система отопления не будет работать так эффективно, как обычно. Клапан с электроприводом, вероятно, является самым трудным рабочим элементом в «мокрых» системах центрального отопления. (На нашей фотографии зонального клапана Honeywell, приведенной выше, показан этот механический рычаг. Эти клапаны обычно не указывают какую-либо конкретную категорию, форму или размер клапана. В сушильном шкафу на первом этаже есть кран и манометр, чтобы поддерживать нагревательный контур наверху. вверх - я предполагаю, что это эквивалент Select Your Cookie Preferences.С точки зрения Без внешнего насоса, без баков, без внешнего расширительного бака, без моторизованных клапанов и во многих случаях пункт 6 также не нужен. Выбор ГВС (косвенный змеевик в водонагревателе) или центрального отопления осуществляется двумя двухпортовыми моторизованными клапанами (система «S», я думаю, это называется). Линия EP предложит вам возможность настроить вашу систему центрального отопления и горячего водоснабжения по своему желанию. Используйте это пошаговое руководство по поиску неисправностей и устранению неисправностей центрального отопления и определите, почему ваша горячая вода или отопление не работают быстро и легко.Моторизованный 2-ходовой клапан Honeywell V4043 удовлетворяет все требования к клапанам с электроприводом для бытового центрального отопления, а также для многих применений двигателей в сочетании с более высокой изоляцией двигателя; Неоновые указатели положения клапана; Ручное управление. Мы продаем ряд доступных моторизованных клапанов и приводов. МОТОРИЗОВАННЫЕ КЛАПАНЫ. Установите клапан. Чтобы открыть клапан, рычаг ручного управления следует перемещать слева направо через H = Центральное отопление (порт a). Один вопрос: делает ли что-нибудь рычаг ручного дублера на клапане среднего положения? Рычаг этого клапана постоянно ослаблен, независимо от того, включены ли отопление / вода.Шум можно услышать с помощью длинной палки или отвертки. Не перетягивайте. com. Нет горячей воды. net Неисправные моторизованные клапаны. ПРУЖИННЫЙ ВОЗВРАТНЫЙ КЛАПАН 22 мм С 3 ПОЗИЦИЙ СРЕДНЕГО ПОЛОЖЕНИЯ. Эти клапаны состоят из моторизованного привода и клапана в сборе для управления потоком горячей воды в теплообменник, такой как радиатор, конвектор, оребренный радиатор плинтуса или напольный излучающий змеевик для регулирования температуры в помещении. Во всех моделях можно заменить силовую головку или приводной двигатель без необходимости слива воды из системы отопления.• Самотечная горячая вода, насосные системы отопления с или без моторизованных клапанов, встроенных в первичный контур ГВС. Часто существует функция ручного дублирования для поворота корпуса клапана в случае сбоя питания. Во всяком случае, вы должны услышать это, пытаясь использовать клапаны с электроприводом для управления потоком воды из котла в контуры отопления и горячего водоснабжения, и они управляются электрически. При заданном расходе срабатывает реле протока центрального отопления, инициируя последовательность зажигания.г. Непосредственный монтаж на четвертьоборотные клапаны (шаровые и дроссельные клапаны). Ручное дублирование в стандартной комплектации. В комплект каждого клапана входит руководство по монтажу проводки, охватывающее все продукты основных производителей. Во время пайки рекомендуется открывать вручную во избежание перегрева шаровой пробки. Сэкономьте на больших расходах на сантехнику и установку нового трехходового клапана; просто замените головку Китай Высокое давление Нержавеющая сталь электромоторизованный привод cf8m 1000wog среднего давления 2pc dn50 Фланцевый шаровой кран Электрический шаровой кран Характеристики Электрический шаровой кран поворачивается на 90 градусов для полного открытия или закрытия Электрический шаровой кран Сопротивление жидкости меньше, чем у другого клапана PTFE ((( -60 & amp; f - 450 & amp; deg; f) уплотнение:, длительный срок службы Размер в диапазоне: 1/2 & amp; rdquo; ~ 8 & amp; rdquo 07 февраля 2017 г. · Компоненты Двухпортовый клапан с электроприводом Обычно известный как зонный клапан, этот может быть активирован комнатным или цилиндрическим термостатом. Электроприводы клапанов ACL, Drayton и Invensys - фотографии и проблемы. Во-первых, стоимость переключающего клапана. Я не совсем уверен, что смог обнаружить включение клапана или его работу 10 ноября 2014 г. · Если вы не уверены, правильно ли работает переключающий клапан, довольно легко диагностировать проблему. Чтобы проверить, пропускает ли горячая вода, пощупайте трубы с обеих сторон. Важное примечание: Для полностью насосных систем переключатель, расположенный на 24 февраля 2007 г. · это может быть рядом неисправностей. Корпус изготовлен из огнестойкого материала, классифицированного в соответствии с UL 94 V0.Установка. Он имеет 2 порта, вход и выход, а также шар с отверстием в нем. Степень защиты корпуса: IP67 Двигатель 24 В постоянного тока Подача напряжения питания двигателя с несколькими напряжениями (85 → 265 В переменного тока или 24 В постоянного тока) Концевые выключатели 2 х размыкание / закрытие SPDT, 250 В перем. Индикатор Светодиодная лампа Индикатор (Открытие / Закрытие) Кнопка ручного управления с ручным рычагом Трубопровод Моя теория: Трехходовой клапан с электроприводом не работает должным образом и позволяет первичному питанию нагревать воду для бытового потребления и одновременно питать радиатор. Используйте ручной рычаг, чтобы открыть клапан. Видео 28 февраля 2017 г. В этом видео Роджер показывает вам, как работает клапан с электроприводом, и что вам нужно сделать, чтобы диагностировать и отремонтировать клапан с электроприводом и избежать того, если мы переведем клапан в режим ручного управления (перемещая маленький рычаг и отметка), то, если у нас будет центральное отопление, то 26 мая 2020 г.Эта статья посвящена клапанам с электроприводом, используемым в системах центрального отопления. Башенный двухходовой зонный клапан диаметром 22 мм • Двухходовой клапан с пружинным возвратом с ручным дублером в основном разработан для использования в коммерческих, промышленных применениях и в системах центрального отопления, которые при правильном подключении к соответствующему комнатному термостату, термостату цилиндра и программатору будут управлять поток воды из котла в горячую воду и из котла в центральное отопление.Компрессионное соединение 28 мм; 5-проводное соединение 6 ноября 2017 г. · В нашей комбинированной системе в нашем старом доме его нет, только байпасный клапан, который позволяет короткое замыкание потока и возврата, если все ТРВ рад. Этот раздел не распространяется на комбинированные (комбинированные) котлы, а только на системы с отдельным баком для горячей воды. Если у вашего зонального клапана есть рычаг ручного управления, вы можете проверить клапан, чтобы увидеть, откроется ли он и закроется. PayPal принимается онлайн. Минимальная температура воды 5 ° C. Этот блок является прямой заменой следующего, установленного с более длительной гарантией.W. • Рычаг ручного дублера • Башмаки из PTFE, заполненные слюдой • Легко заменяемый привод • Размерная взаимозаменяемость со всеми ведущими брендами • Двухтоковый микровыключатель, подходящий как для переключения 0–50 мА и 50 мА - 3 А PL222 - 2-портовый зонный клапан 22 мм • Управляет любым системы центрального отопления или горячего водоснабжения Требуются дистрибьюторы и складские запасы! Если вы заинтересованы в том, чтобы стать дистрибьютором или продавцом, свяжитесь с нами. Например, главный этаж дома может обслуживаться одной зоной отопления, а спальни наверху - другой.Бесплатный возврат. Купите 3-ходовой клапан RS PRO с приводом и приводом из нержавеющей стали, 24 В переменного / постоянного тока, 110 В, 220 В, размер трубы 3/4 дюйма или другие клапаны с приводом и приводом в Интернете в компании RS для доставки на следующий день по вашему заказу, а также отличного обслуживания и отличного качества. Цена на самые крупные электронные компоненты соответствует спецификациям центрального отопления в действующих Строительных нормах и правилах. Во-первых, очень важно, чтобы горячая вода могла управляться программатором отдельно от центрального отопления. 29 ноября 2015 г. · Клапаны с электроприводом для центрального отопления Siemens доступны в различных размерах, чтобы соответствовать температуре потока 5-88 ° C, с пружинным возвратом. Удобное для обслуживания ручное управление.Поэтому мне пришлось вернуть его не из-за какой-либо неисправности продукта или Screwfix - на самом деле Screwfix были отличными и своевременными с возвратом и возвратом. Система представляла собой трехпортовый моторизованный клапан, поэтому я проверил проводку в соединении коробка. 25 июля 2013 г. · Рычаги дублирования различаются от производителя к производителю. Включите ручное дублирование несколько раз, затем верните его обратно в режим АВТО. Возможно, вам придется поэкспериментировать, чтобы найти, какой бит открывает его для нагрева. Когда работает центральный кондиционер, горячий воздух внутри птичника поступает в топку через возвратный воздуховод.Сортировать по. Посмотреть. Неисправный термостат котла приведет к закипанию воды в расширительном баке. Я бы сказал, что клапан с электроприводом закрывается не полностью. Убедитесь, что котел и / или клапан с электроприводом работают. если клапаны зоны открываются вручную и защелкиваются, используйте это, чтобы открыть клапан зоны - по крайней мере, у вас будет тепло, а перемещение клапана (редко) может высвободить его. 2. Первый раз утром: с электроприводом клапан находится в положении горячей воды или смешанном положении. Звучит как система, очень похожая на мою, за исключением того, что у меня есть ручные клапаны вместо двухпортовых автоматических клапанов.Просмотрите и загрузите онлайн-руководство по Myson MPE 322. 1 Режим центрального отопления (рис. Переключающий клапан - важная часть системы отопления объекта. 2 февраля 2016 г. · Это может быть связано с тем, что термостат отопления отключает клапан с электроприводом. В магазине принимается оплата через Apple Pay. 8 сек, 24 В переменного тока, обратная связь : Потенциометр 135 Ом с ручным дублированием, с 2 вспомогательными переключателями SPDT. Одним из компонентов системы центрального отопления, который считается само собой разумеющимся большинством пользователей до тех пор, пока он не перестанет работать, является насос центрального отопления.противопожарные заслонки. Это может быть полезно в большом доме, где вы, возможно, не захотите отапливать все спальни на верхних этажах в течение дня. Использование коррекции (продвижение) Для продвижения программы, то есть для переноса следующего периода включения или выключения, как показано в примере ниже, нажмите кнопку коррекции для соответствующего контура (например, НАГРЕВА или ГОРЯЧЕЙ ВОДЫ). Серо-белые жилы Центральное отопление «Порт A» открыт Индикатор ЦО горит Перед установкой привода убедитесь, что рычаг ручного дублера находится в поднятом 4 мм fl шпинделе на корпусе клапана до паза такого же размера на приводе.Будьте готовы заплатить 250–350 фунтов стерлингов за замену неисправного переключающего клапана. моторизованные клапаны; автоматический перепускной клапан. Насосы отопления и вторичной горячей воды; Повышение мощности сети; Компрессионное соединение для конденсата 22 мм. Когда клапан и привод соединены успешно, механизм блокировки привода перейдет в положение «Клапан» - в случае отключения питания от сети клапан автоматически возвращается в исходное положение. Я выполняю диагностику В этом видео Роджер показывает вам, как работает клапан с электроприводом и что вам нужно сделать, чтобы диагностировать и отремонтировать клапан с электроприводом и избежать покупки дорогостоящей замены. См. Полный список на Flameport.Выключите систему и переместите ручной рычаг поперек. 8сек, 230 В перем. Тока, обратная связь: потенциометр 135 Ом с ручным дублированием, с 2 вспомогательными переключателями SPDT. Drayton - один из ведущих британских брендов систем управления отоплением и часть Schneider Electric, глобальной технологической группы, деятельность которой направлена ​​на то, чтобы помочь клиентам максимально использовать их энергию. Honeywell V4044C. На двухходовом клапане (который есть у меня дома) я знаю, что могу включить клапаны с помощью рычага. Таким образом, тот же двигатель, вентилятор и воздуховоды, используемые для отопления, используются для распределения холодного воздуха из системы кондиционирования воздуха.Клапаны радиатора. Я полагаю, что в серебряной коробке находится клапан с электроприводом, который либо застрял, либо сломан. ) Неудивительно, что ленивые теплотехники отдают предпочтение отопительной системе с комбинированным котлом, а не правильному бойлеру и накопителю горячей воды Amazon. Неисправность центрального отопления. Другое название насоса центрального отопления - Циркулятор отопления. Компрессионное соединение Drayton ZA5 22 мм. Длина кабеля: 1. После исследования выяснилось, что они выглядят превосходно, позволяя регулировать разные уровни температуры в каждой зоне нагрева в течение шести различных периодов дня.Здесь вы найдете подробную информацию о ценах компаний, продающих моторные дисковые затворы. (Автоматический байпасный клапан встроен в большинство комбинированных котлов в настоящее время производителем. Их можно щелкнуть и собрать всего за минуту или доставить для вашего удобства. Котел центрального отопления Vaillant ecoTEC pro 28. Микропереключатель используется для активируйте котел, как только клапан будет полностью открыт Снятие привода с корпуса клапана Для снятия головки привода с корпуса клапана убедитесь, что рычаг ручного дублирования находится в ручном положении.Характеристики коллектора центрального отопления, устанавливаемого под полом: - Высокий расход делает эти клапаны подходящими для систем мощностью до 14 кВт - Отличный контроль температуры - Быстрая реакция на температуру Поскольку клапаны с электроприводом для центрального отопления или накопителя горячей воды будут закрыты ('S «Plan system»), давление перекачиваемой воды «поднимет» автоматический байпасный клапан, поддерживая поток нагретой воды к котлу через обратный трубопровод, к которому прикреплен датчик трубы. Свяжитесь с нами. Если это произойдет, это также может быть связано с вашим расширительным бачком.Добавить в корзину. HoneyWell V4073A Сменная силовая головка 40003916-003. > Управление отоплением> Клапаны с электроприводом> Привод Myson ACT222 с 2 портами, разработанный для использования в полностью насосных системах центрального отопления и горячего водоснабжения. Ручное дублирование с центральным отоплением необходимо постоянно. Неисправности клапанов с электроприводом Honeywell Обычные типы клапанов с электроприводом Honeywell Компания Honeywell производит широкий спектр клапанов с электроприводом, используемых в системах центрального отопления дома. Просмотрите наш ассортимент сегодня, чтобы воспользоваться нашими низкими ценами и быстрой доставкой.Если проверка силовой головки и ручного рычага не устраняет проблемы с зонным клапаном, возможно, вам придется заменить весь клапан в сборе. Моторизованные клапаны Drayton Invensys ACL Моторизованные клапаны Drayton Invensys для центрального отопления поставляются с "защелкивающимися" приводами. Чтобы войти в режим «обучения», нажмите кнопку, помеченную 1, а затем 2 (ПЕРЕПРЕДЕЛЕНИЕ), и удерживайте обе кнопки нажатыми. Переключатели RA-3005-7326 Привод линейного электрического клапана, плавающий и двухпозиционный, 3000N, 42 мм, 184. Сменная силовая головка HoneyWell V4073A 40003916-003.Когда рычаги этих клапанов заблокированы вручную, вы можете встретить несколько типов клапанов с электроприводом, которые используются для управления потоком воды в системах центрального отопления и горячего водоснабжения. Таймер также часто позволяет вам установить целевую температуру, когда ваше отопление включено. Двухходовой моторизованный клапан; Размером 22 мм; Регулирующие клапаны с электроприводом (MCV) Danfoss для систем централизованного теплоснабжения и охлаждения, систем отопления, вентиляции и кондиционирования воздуха и центрального отопления обеспечивают стабильное и точное регулирование воды, смесей гликоля и пара.Гидравлический модуль также оснащен внутренним перепускным клапаном, который устраняет необходимость в первичном / вторичном трубопроводе в небольших зональных системах. Siemens CZV222 2-х портовый зонный клапан 5 Wire 22 мм - это клапан с электроприводом для центрального отопления, который вы можете приобрести во многих размерах в зависимости от области применения, в которой он будет использоваться. Следовательно, клапаны, которые устанавливаются на байпасной линии, такие как редукционные клапаны, конденсатоотводчики и регулирующие клапаны, также известны как байпасные клапаны. А также: Я не совсем понимаю, что вы имеете в виду под «включить отопление в котле».Зональные клапаны могут использоваться в различных областях, включая лучистое и водяное отопление. Таймер позволяет пользователю установить время, когда центральное отопление и горячая вода (если используется водонагреватель) переключаются на «ВКЛ» и «ВЫКЛ». Если у вас есть центральное отопление, попробуйте открыть кран. Итак, система отопления такова: - Обычный газовый котел Worcester Bosch Greenstar 15Ri - Программатор Siemens RWB9 - EHE0200361 RF Программируемый комнатный термостат Итак, во-первых, горячая вода работает нормально. Клапан представляет собой зонный клапан Horstmann 22 мм.13 янв.2016 г. · Привет. 26 января 2001 г. · Клапан автоматически возвращается в нормальный режим работы при восстановлении подачи электроэнергии. 31 декабря 2011 Центральное отопление работает нормально, но сегодня перестала работать горячая вода. Часть линейки системных регулирующих клапанов Powerextra разработана для использования в полностью насосных системах центрального отопления и горячего водоснабжения, эта серия имеет переключение с низким контактным сопротивлением для совместимости с переключением низкого напряжения / низкого тока, используемым на многих котлах по всей Великобритании. Единственный способ обеспечить одно посещение - установить клапан с электроприводом Myson Powerextra.* если вам нужно использовать ручное управление, пожалуйста, действуйте очень осторожно, очень осторожно поднимите кнопку и поверните ее влево или вправо, пока клапан не встанет на место, не забудьте нажать на г-н Центральное отопление, имеет 2 и 3 порта моторизованные клапаны, которые помогут вам контролировать поток горячей воды по всему дому. c. Если рычаг ручного дублера не перемещается или чувствуется слишком большое сопротивление, необходимо заменить клапан и привод и изучить состояние системы. НАГРЕВ Моторизованные клапаны. Новые клапаны Drayton 2 с портом, переключателем и средним положением доступны в размерах 22 мм и 28 мм.Купите клапан Georg Fischer с электроприводом и приводом 230 В, 25. Клапаны с электроприводом (известные как «зонные» или «среднепозиционные клапаны») также можно использовать для отключения частей системы в определенное время дня, когда отопление не работает. необходимо в некоторых комнатах. Трехходовой шаровой кран из нержавеющей стали с электрическим приводом, отверстие L. В режиме AUTO RVL470 является полностью автоматическим контроллером в течение всего года. Есть ручное дублирование для открытия, но нет сопротивления, как у клапана HW. com Привет, у меня есть бойлер Worcester Greenstar 30si Combi, и я хочу знать, могу ли я вручную заблокировать неисправный высокочастотный таймер / термостат, чтобы я мог запустить центральное отопление, пожалуйста? С горячей водой все в порядке, котел реагирует на включение водопроводного крана, но у меня нет нагрева, так как таймер сломан (утечка). Хороший признак заклинивания клапана - это когда трудно или невозможно сдвинуть рычаг ручного управления.Это позволяет управлять горячей водой и отопительными контурами отдельно. Получите информацию о поставщиках, производителях, экспортерах, продавцах Моторизованных дисковых затворов для покупки в Индии. Перемещение рычага ручного дублера на головке клапана не имело никакого эффекта. 100% герметичное перекрытие. Вы также можете выбрать регулирующий, шаровой или диафрагменный 3-ходовой регулирующий клапан с электроприводом, а также трехходовой регулирующий клапан с электроприводом для воды, газа и общий 3-ходовой регулирующий клапан с электроприводом. Отдел продаж: 01732 351680, sales @ tfc.co. ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ E Для обеспечения безопасной работы и оптимальной производительности и сохранения гарантии необходимо проводить ежегодное обслуживание. Неисправные приводы обычно по умолчанию открываются в открытом положении для горячей воды. Ассортимент моторизованных клапанов MYSON Power Extra разработан с учетом полной надежности и совместимости. Трехходовой моторизованный клапан Drayton MA1 / 679-3, 22 мм, 22 мм, компрессионное соединение (81844), 22 мм, компрессионное соединение. Переключающий клапан среднего положения V4073A следует использовать вместе с комнатным термостатом и термостатом водонагревателя, чтобы обеспечить полный контроль температуры в обычной системе центрального отопления с насосом.2м; 2-88 ° C Температура подачи; Пружинно-возвратное действие; Возможность ручного управления; 5-проводная установка; Больше информации. Здесь также есть часто задаваемые вопросы, рейтинг продукта и отзывы пользователей, которые помогут вам оптимально использовать свой продукт. -. RT310RF от SALUS Controls - это стильный и точный цифровой термостат с легко читаемым жидкокристаллическим дисплеем (ЖКД). Постоянно ПОНИЖЕННЫЙ нагрев Постоянно НОРМАЛЬНЫЙ нагрев Защита от замерзания обеспечивается во всех рабочих режимах. Когда я возился с ним, он, кажется, изменил угол наклона и теперь касается одной из труб с горячей водой.Отводные клапаны - важный компонент котлов, поэтому проблема может повлиять на отопление и горячую воду по всему дому. Отопление и централизованная энергия. Степень защиты корпуса: IP67 Двигатель 24 В постоянного тока Подача напряжения питания двигателя с несколькими напряжениями (85 → 265 В переменного тока или 24 В постоянного тока) Концевые выключатели 2 х размыкание / закрытие SPDT, 250 В перем. Индикаторная светодиодная лампа Индикатор (Открытие / Закрытие) Кнопка ручного управления с ручным рычагом Трубопровод 16 июл, 2008 · Проверьте, есть ли наверху ручное управление, и управляйте им вручную, затем снова запустите котел.1 торговый каталог. com: 2 Порт 22 мм привод клапана зоны нагрева воды с электроприводом может заменить Honeywell Horstmann: Home & Kitchen EPH Controls - импортер и дистрибьюторская компания, поставляющая различные линейки продукции предприятиям сантехники и отопления, торговцам электроэнергией и системным интеграторам в Ирландии, Северной Ирландии и США. Королевство. Доступен новый привод с ручным дублером hazloc Новый электрический привод с ручным дублером, имеющий степень взрывозащиты, подходит как для регулирующих, так и для двухпозиционных клапанов. com 3. Если клапан по-прежнему не двигается, скорее всего, проблема в клапане. Это, в свою очередь, улучшает контроль температуры и надежность, одновременно повышая энергоэффективность системы. Ручное управление. Его синий цвет (пожалуйста, не стреляйте в меня в огне!) И трехходовой клапан среднего положения. Зонный клапан с электроприводом. Вы можете проверить это, отвинтив и сняв переключающую головку с клапана, повернув клапан в положение горячей воды с помощью плоскогубцев. uk 9 октября 2019 г. · Сборники электрических схем приводов Honeywell и электрические схемы для нового привода Honeywell с электроприводом.Также запланируйте до четырех лет вперед праздники и время, когда отопление будет другим, с помощью дневника отопления. Я тестировал двухходовой клапан с электроприводом в другой системе, и он отлично работает. Пружинный возврат; Ручной рычаг для ввода в эксплуатацию; Привод с защелкой Рычаг ручного дублера. Стоимость самого клапана. После того, как привод плотно прилегает к корпусу клапана, используйте два прилагаемых винта, чтобы закрепить привод на клапане. Рычаг блокировки: для ручных систем, открывающих клапан для слива или наполнения системы.Эти трудолюбивые клапаны обеспечивают комфорт и экономят топливо, гарантируя, что нагретая вода поступает только туда и тогда, когда это необходимо. Отводные клапаны открываются или закрываются, направляя горячую воду в радиаторы отопления или краны и души. Около недели назад главный аварийный выключатель продолжал срабатывать при включении отопления на верхнем этаже. Обратите внимание, что на них также есть рычаг ручного дублера, подобный показанному на клапане. После установки клапана переведите рычаг ручного дублера в поднятое положение ручного управления. Быстрое перемещение рычага активирует котел / насос для сплит-системы. 12 Янв 2016 Центральное отопление осуществляется двумя двухходовыми моторизованными клапанами (система «S», я думаю, это называется).Последний раз, когда я купил один из этих клапанов, он стоил около 50 фунтов стерлингов. 1 м кабель 2 Порт от 5 до 93 ° C Температура потока с пружинным возвратом Возможность ручного дублирования 5-проводная установка Гарантия 1 год Ручной рычаг для заполнения и слива Легко снимаемые защелкивающиеся приводы Выключены: 6 секунд до возврата пружиной застрял, и запрос на центральное отопление освободил его. Слабым местом был большой цельный пластиковый кулачок, используемый между двигателем и клапаном. Насосы центрального отопления; Насосные клапаны; Рычаг ручного управления; 66 фунтов стерлингов.в качестве теста ручное отпускание клапана приводит к протеканию воды / нагреву воды. Это говорит о том, что клапан с электроприводом не работает. Устройство и методы ручного управления линейным приводом: Центральная монтажная ступица 156 соединена со штоком 162. привода 142 с приводом. Механизм блокировки, связанный с приводом, может быть задействован вручную для блокировки ручки. Ручка 40 имеет центральное отверстие 44 для приема штока 50. Линейка регулирующих клапанов Powerextra предназначена для использования в системах центрального отопления и горячего отопления. водные системы.Они, вероятно, являются самой ненадежной частью любой системы центрального отопления (после газа Honeywell, серия моторизованных клапанов Power Extra компании Myson была разработана с учетом полной надежности и совместимости. Функция блокировки: Да: Группа продуктов: Программаторы, Таймеры: Насосные или вариант с горячей водой самотеком: Да: Выбираемая программа: Вкл. / Выкл. / Авто / В течение всего дня: Таймер интервала обслуживания: Да: Напряжение питания [В] AC: 230 В: Тип переключателя: 2 x SPDT: Допуск ± 15%: Тип: CP715 : Ширина [мм] 137 мм 30 июля, 2018 · Комплект PiHome Smart Heating разработан для многозонных систем отопления. Вы можете сделать свою систему отопления более гибкой и комфортной с помощью неограниченных расписаний, отмены, наддува, ночного климата и функций вдали от дома.V4044 используется в системе приоритета горячей воды Sundial W Plan. Мы используем файлы cookie и аналогичные инструменты для улучшения вашего опыта покупок, предоставления наших услуг, понимания того, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу. Магазин в Mr Central Heating по лучшим ценам на клапаны с электроприводом, а также специальные предложения и скидки на сантехнику и товары для центрального отопления. Что проверить, если у вас не работает отопление или горячая вода. Если котел не включается, когда вы вручную активируете клапан, вы в значительной степени устранили статистику помещения или программатор.Признаки того, что ваше отопление может быть неэффективным. Если вода из крана не нагревается, попробуйте включить обогрев, чтобы проверить, помогает ли это. Программируемый комнатный термостат TPOne-S с возможностью подключения к Wi-Fi, большим ЖК-дисплеем, показывающим режим работы, временем и температурой можно управлять со смартфона через приложение TPOne Heating. Возможность замены. Рычаг ручного дублера следует использовать только для слива и наполнения, а не в качестве решения для нагрева горячей воды и / или центрального отопления в случае выхода из строя привода.Могут быть сделаны временные настройки для контроля температуры, но коррекция отменяется в начале следующего события. Как и любой другой аспект системы отопления, здесь многое влияет на стоимость. но может содержать либо трехходовой клапан, либо два двухпортовых клапана, говоря, что вы можете получить нагрев, сообщает мне, что ваш бойлер в порядке и является системной неисправностью либо с вашими клапанами, термостатом цилиндра или с вашим таймером (в зависимости от стиля таймера), вы могли также имеют систему блокировки или обогрева, которая должна соответствовать образу жизни пользователя, обеспечивая разную температуру в разное время дня. Рычаг ручной коррекции Запорный клапан системного насоса Wärmer для насоса центрального отопления 1. Однако, если вы хотите ускорить процесс, в приложении есть специальный цикл калибровки, который может сделать это за вас. • Подходит для обслуживания, защищает все системы центрального отопления путем снятия. Приближается зима, и центральное отопление перестает работать должным образом: (В моем случае центральное отопление было постоянно включено вместе с горячей водой. Эти клапаны имеют ручное управление (для слива и т. Д.), Которое блокирует клапан в открытом положении, что должна пропускать горячую воду из бойлера в змеевик цилиндра.Один вопрос: делает ли что-нибудь рычаг ручного дублера на клапане среднего положения? После нажатия на клапан с электроприводом и переключения постоянного МОТОРИЗОВАННОГО КЛАПАНА горячей воды. Бесплатная доставка 4 декабря 2017 г. · Предположим, что расчетный расход в нагревательном змеевике составляет 20 галлонов в минуту при подаче 180 ° F и обратном канале 140 ° F. Линейка 2- и 3-ходовых клапанов с пружинным возвратом Honeywell удовлетворяет все требования к клапанам с электроприводом для систем центрального отопления, а также для многих приложений в коммерческих зданиях. Когда двигатель находится под напряжением, клапан переключается, направляя поток в порт A.3-х канальный переключающий клапан, рассчитанный на 160 ° C и выполняющий функцию переключающего клапана как в контурах отопления, так и в контурах солнечной энергии. Я предполагаю, что у вас есть система S-плана или Y-плана с моторизованными клапанами. Размер трубы 4 мм, 199127407, 199127407 или другие клапаны с электроприводом и приводом онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от крупнейших электронных компонентов 11 августа 2020 г. · Функции центрального отопления и горячего водоснабжения Нажмите кнопку «CH» и затем замигает «Ch2», затем вы можете использовать кнопки со стрелками влево и вправо для переключения между различными опциями, такими как: «AUTO», «+ 1HR», «ON» и «OFF», как только вы выбор нажмите «ОК» для подтверждения. Следует ли еще включить нагрев воды на регуляторе котла. Когда температура в помещении удовлетворяется, трехходовой регулирующий клапан обходит поток, и температура обратной воды обратно в обратную магистраль повышается до 180 ° F. ЗОНАЛЬНЫЕ КЛАПАНЫ. Сменный электродвигатель Honeywell для трехходового клапана с электроприводом серии V4043. 1. При отключенном питании - рычаг по-прежнему не может двигаться. Во время нормальной работы рычаг должен находиться в автоматическом положении. 00. Я осушил систему отопления и заменил клапан, а также проверил центральное отопление.Он чрезвычайно универсален, надежен и может быть заменен другими моторизованными клапанами. Примером переключающего клапана, который вы, возможно, использовали сами, является переключающий клапан для душа. Ознакомьтесь с бесплатным руководством для Drayton Digistat + 1 здесь. TP4000-RF - это круглосуточный комнатный термостат, в котором каждый день требуется одна и та же программа. Клапаны с электроприводом для центрального отопления Siemens доступны в различных размерах для различных применений. Моторизованный переключающий клапан V4044 был разработан для управления потоком воды между отоплением и горячей водой в полностью насосных центральных бытовых системах.Великобритания. Вы, вероятно, найдете либо трехходовой клапан (поток от насоса и нагнетание в горячую воду, отопление или и то, и другое) ИЛИ два двухходовых клапана, также управляющих водой в водонагреватель или контур отопления. Наиболее распространенная 14 ноя 2018 Открытие клапана отопления вручную не приведет к попаданию микровыключателя внутрь. Этот насос представляет собой устройство, которое используется для перекачивания или перемещения горячей воды в системе центрального отопления и через радиаторы. 30 товаров. • 2-х портовый - клапан имеет 2 трубных соединения (порта) и разрешает или блокирует поток между портами в зависимости от того, активирован он или нет.ПРИМЕНЕНИЕ. Для горячей воды используется отдельный таймер, но основной принцип тот же, за исключением того, что на таймере горячей воды обычно есть «повышенная» коррекция, которая позволяет нагревать ее по запросу вне установленного времени. Во время работы чувствуется вибрация. H и H. Моторизованные регулирующие клапаны (MCV) Danfoss для систем централизованного теплоснабжения и охлаждения, систем отопления, вентиляции и кондиционирования воздуха и центрального отопления обеспечивают стабильное и точное управление водой, гликолевыми моторизованными клапанами и цилиндрическими термостатами. Ресивер используется для подключения проводов и управления включением / выключением нагрева.Программисты и часы; Термостаты; Центры коммутации; Сетевое управление; Моторизованные клапаны; Тепловые пакеты; Разное; Насосы. 4) 1. Заедание клапана - это когда сложно или невозможно переместить ручное переключение. Ваш универсальный проводник для моторизованных клапанов центрального отопления вверх призрак, затем осторожно нажмите на рычаг вперед, чтобы защелкнуть его, и активируйте ручное управление. Если мы переведем клапан в режим ручного управления (переместив маленький рычаг и вставив его в выемку), тогда, если у нас будет центральное отопление, вода нагреется (и радиаторы немного). Зональные клапаны с электроприводом используются в системах водяного центрального отопления для управления потоком нагретой воды из котла в первичные контуры, такие как радиаторы. Эта серия имеет переключение с низким контактным сопротивлением для совместимости с переключением низкого напряжения / низкого тока, используемым во многих британских и европейских котлах. К каждому клапану прилагается руководство по проводке обмена, охватывающее все продукты основных производителей. Моторизованные клапаны Myson совместимы со всеми ведущими брендами. Также для: Mpe 328, Mpe3 3/4 ", Mpe3 1", Mpe 228, Mpe2 1, Mpe 322dv, Mpe3 3/4''dv, Mpe 222, Mpe 2 3/4, Power extra mpe 322, Power extra mpe 328.Шаровые краны; Компоненты горелки; Клапаны-бабочки; Умное отопление; Электрические термостаты; Электрическое отопление; Электронные контроллеры и решения для мониторинга; Счетчики энергии; Теплообменники; Вентиляция с рекуперацией тепла; Гидравлическая балансировка и управление; Водяной теплый пол; Регулирующие клапаны с электроприводом; Зональный линейный электрический привод клапана с электроприводом, плавающий и двухпозиционный, 500 Н, 20 мм, 84-200 с, 230 В переменного тока с ручным дублированием, для линейного электрического привода клапана VG7000 VA-7746-1001, пропорциональный, 500 Н, 20 мм, 84-200 с, 24 В переменного тока, Сигнал: 0–10 В постоянного тока с ручным дублированием, для двухпозиционных приводов серии VG7000 VC. Drayton разрабатывает и производит продукцию, позволяющую использовать энергоэффективные системы отопления для внутреннего рынка. Хотя клапан специально разработан для бытовых систем центрального отопления малого диаметра, он может использоваться в коммерческих и промышленных целях. Шар был изготовлен с гладкой поверхностью, обеспечивающей герметичную посадку при сохранении минимального усилия срабатывания. Управление центральным отоплением; Моторизованные клапаны; 22-миллиметровый двухходовой зонный клапан, башня 22 мм, двухходовой зонный клапан. Устаревшие компоненты и элементы управления системы центрального отопления могут привести к потере энергии, что стоит ваших денег.Имеет схему синхронизации для управления до 3-х периодов включения / выключения ГВС в день, 4 выбираемых комфортных режима с 3-мя периодами / температурами отопления дома в день, оптимизированным или отложенным запуском, включением / выключением или • Полностью насосные системы центрального отопления с помощью клапанов среднего положения, клапанов с пружинным возвратом или клапанов с принудительным открытием и закрытием с помощью механизма. Когда требуется тепло, открывается клапан зоны, и вода из котла циркулирует по трубопроводу. Проблема […] После установки клапана переведите рычаг ручного дублера в поднятое положение ручного управления.Эти 22-миллиметровые клапаны (3-х портовый V4073A1039 и 2-х портовый V4043h2056) используются для решения небольших проблем с моторизованными клапанами: в этом видео Роджер объясняет, как работает моторизованный клапан, и обсуждает, как можно легко диагностировать и отремонтировать моторизованный клапан, избегая нужно покупать дорогостоящую замену. Отводной клапан будет пропускать поток только в одну зону одновременно. Мы существуем уже некоторое время, и большинство парней и девушек, отвечающих на телефонные звонки и обслуживающих торговые прилавки, в среднем более пятнадцати лет работают с господином Центральным отоплением, и есть много терминов и фраз о центральном отоплении, которые просто сбивают с толку нормальный человек.При необходимости обеспечьте средства отключения и защиту от перегрузки. Основная горелка зажигается с низкой скоростью, затем газовый клапан регулирует расход газа для поддержания температуры отопления. Я могу сделать вывод только, что отопление было активировано зоной гостиной (напольное отопление), но клапан не активируется через BDR, когда котел включается (только через 1-2 мин). Дивертеры Drayton 3 доступны в размерах 22 мм и 28 мм. Снимите крышку с зонного клапана, сначала отвернув два крепежных винта.Что такое клапан центрального отопления с электроприводом? Клапаны с электроприводом используют электричество для направления воды в системах центрального отопления от котла туда, где она должна быть - либо в змеевик цилиндра для нагрева горячей воды, либо в ваш отопительный контур для нагрева (обычно) ваших радиаторов. но обычно на трехходовом клапане есть только возможность одностороннего отключения, и нет возможности вручную заблокировать его в трех возможных положениях. Кнопка ручного управления на клапане означает, что быстрые изменения легко выполняются изнутри комнаты. 5 Вт Сменные приводы и двигатели, 100% герметичное отключение EPH Controls - это компания по импорту и сбыту, поставляющая различные линейки продукции предприятиям сантехники и отопления, поставщикам электроэнергии и системным интеграторам в Ирландии, Северной Ирландии и Великобритании. Серия электрических заслонок с пружинным возвратом и приводами S9210 и S9220 Security Fire была специально разработана для моторизованного управления предохранительными заслонками. E. Наш ассортимент состоит из диаметров 22 мм и 28 мм, а также двух и трех портов.Если снова надеть головку на клапан, то снова будет работать только горячая вода. Я пробовал ручное управление, но это не закрывает клапан. Важно подобрать имя, которому можно доверять. Вам доступен широкий выбор трехходовых регулирующих клапанов с электроприводом, таких как латунь, нержавеющая сталь и пластик. Как только горячая вода достигает желаемой температуры, бойлер отключается, и единственный способ возобновить нагрев - это использовать горячую воду или вручную заблокировать двухходовой клапан с электроприводом. Сообщите нам, нравятся ли вам наши видеоролики «Основы сантехники и хитрости». Изделие одобрено в соответствии с IEC 730-2-8, набор состоит из клапана и одного клапана. Устранение неисправностей и ремонт продуктов Danfoss для обеспечения бесперебойной работы и высокой надежности. ”Моторизованный клапан DC5V 1/4” / 1/2 ”/ 3/4” / 1 ”1. Предложите вам найти клапан управления зоной и попробовать отключить его вручную (у меня есть ручное управление, не знаю если это универсально). -, Цена: сначала самая низкая, Цена: сначала самая высокая, Название продукта: В стандартной комплектации у него есть зубчатое колесо с ручным управлением для ручного вращения штока привода в случае аварии.Клапан с электроприводом BES предлагает широкий ассортимент 2- и 3-ходовых клапанов с электроприводом для систем центрального отопления и водопровода. Интеллектуальный контроль отопления подключенного дома Мониторинг, управление, контроль комфорта и бюджета в доме для активного участия в борьбе с топливной бедностью Бесплатное приложение, загружаемое с платформ Apple IOS и Android Myneomitis - это интеллектуальный контроль вашего дома, удаленное управление вашим обогрева, гарантируйте комфорт, следите за своим бюджетом, понимайте и прогнозируйте 3-ходовой шаровой кран из нержавеющей стали с электрическим приводом с отверстием «L». Honeywell V4043х2056. НАСОС. indd 1 01.07.2014 17:01 Зональные клапаны с электроприводом. Это руководство относится к категории «Термостат» и было оценено 1 человеком со средним баллом 8. Инструкция относится к ручному управлению с блокировкой. Раньше на чердаке был традиционный резервуар с холодной водой, но теперь это резервуар для гроба в карнизе, который довольно недоступен. Нагревательный резистор и ограничитель крутящего момента входят в стандартную комплектацию. Посмотреть все: EPH Controls Моторизованные клапаны € Клапаны для управления системой отопления Термостатические радиаторные клапаны Ручные радиаторные клапаны Моторизованные зонные клапаны Клапаны системы домашнего отопления 115194 Honeywell Valve Brochure_FINAL.Ручное управление. Управляйте системами центрального отопления и / или охлаждения, системами фанкойлов, радиаторами и конвекторами. 8 окт.2019 г. Если у вас есть система F и E (небольшой напорный бак и накопитель горячей воды), это довольно часто является причиной отсутствия отопления или горячей воды. Газовая система центрального отопления предназначена для поддержания тепла в вашем доме с помощью центральных клапанов, прикрепленных к радиатору (см. Если у вас снята головка с клапана и клапан движется свободно, замените двигатель / головку. Если он установлен, это может быть проблема с моторным клапаном.Если мы быстро взглянем на Google, мы увидим, что клапаны колеблются от примерно 80 фунтов стерлингов. Это «ручной рычаг», он предназначен для блокировки клапана. Контрольные признаки включают необходимость включить отопление, чтобы получить горячую воду, или наличие большого количества горячей воды, но без отопления. Теперь систему можно повторно заполнить и при необходимости добавить ингибитор коррозии. В системе отопления, когда требуется тепло, на двигатель подается питание, чтобы открыть клапан. 54. Обводной контур должен иметь минимальный объем 7 литров.Тел: +44 (0) 1698 308302. КОД: VAL222MV Используется в системах регулирования расхода общего назначения или в системах центрального отопления. При потребности в отоплении насос циркулирует воду по первичному контуру. Двухходовой пружинный дисковый затвор с электроприводом Пионеры в отрасли, мы предлагаем дроссельный клапан с электродвигателем, шаровой кран с пружинным возвратом серии QR, дроссельный клапан с двойным смещением с электроприводом, промышленные дроссельные заслонки с электроприводом, дроссельные заслонки для цемента и шаровые краны с электрическим приводом Индия.* Ручное дублирование разрешено использовать только изредка, когда питание отключено. Если указано ручное дублирование, оно автоматически имеет визуальный индикатор. С батареями проблем не будет, так как индикатор на приемнике меняется. Приводы без пружинного возврата имеют кнопку ручного дублирования сбоку. Система отопления MPE 322 скачать инструкцию pdf. 31 мая 2016 г. · Итак, прежде чем вы начнете разбирать привод, сначала переведите блок в режим ручного дублирования и посмотрите, сможете ли вы управлять клапаном вручную (это возможно только для электрических приводов). Уточнение: Справочник терминов по центральному отоплению, используемых в разговорах и литературе. Если кнопка мигает, комнатный модуль игнорирует программу отопления контроллера. Однако я не могу заставить клапан переключиться только на отопление или только на горячую воду. Если это сработает, есть вероятность, что это клапан с электроприводом или, что более вероятно, головка привода, которая находится наверху клапана, вышла из строя и больше не открывается. Замена клапана в сборе. Как работает трехходовой клапан? Трехходовой клапан Honeywell, V4073A - это клапан среднего положения, используемый в системах центрального отопления и горячего водоснабжения для обеспечения независимого управления отоплением и горячей водой.Башня. com СЧЕТА: 01732 226244, grk @ tfc. Ниже приведены ссылки на наши примечания для монтажников холодильного оборудования, порталы поддержки для оптовых и установщиков систем охлаждения и промышленного оборудования, а также видеоролики по обслуживанию наших продуктовых портфелей приводов, систем отопления, насосов высокого давления и датчиков. Дистанционное управление комнатным блоком возможно только в режиме АВТО. Серия системных регулирующих клапанов Powerextra предназначена для использования в полностью насосных системах центрального отопления и горячего водоснабжения. Как только горячая вода достигает желаемой температуры, котел отключается, и единственный способ возобновить отопление - использовать горячую воду до вручную заблокировать 2-ходовой клапан с электроприводом.Если повезет, это просто двигатель (известный как головка клапана). г) Воздушный сепаратор 2-ходовой шаровой кран - один из самых распространенных клапанов на рынке. То же самое касается ASHP в новом доме, мы установили стандартный перепускной клапан системы отопления, чтобы справиться с короткой задержкой при открытии моторизованных клапанов, и отрегулировали его до тех пор, пока центральное отопление не будет обнаружено и не будет обнаружено неисправность - отопление и / или горячая вода не работают. com ТЕХНИЧЕСКИЙ: 01732 226247, mie @ tfc. Вчера мы заметили, что наши радиаторы нагреваются, несмотря на то, что отопление было полностью отключено; Я предположил, что клапан с электроприводом застрял, поэтому выключил питание и прислушался к движению клапана (что он и сделал), включил питание и больше не думал об этом. Вчера посреди ночи я встал на некоторое время. мочиться, и в ванной запеклась радость - видимо, бойлер Есть индикатор положения клапана, который также является ручным переключением (позволяющим быстро установить клапан в любое положение вручную).Проблема 4: Из вашего переполнения капает теплая вода. 3. Шаровой кран с электроприводом отлично подходит для дистанционного управления и / или для автоматизированного применения. Привет всем, у меня газовое центральное отопление, разделенное на зоны; наверху, внизу и вода. Это разрешилось через несколько часов, но затем отопление наверху было включено, когда был включен только нижний. Некоторые не могут, и все должно быть моторизованным зонным клапаном V4043H ИНСТРУКЦИИ ПО УСТАНОВКЕ ПРИМЕНЕНИЕ Клапан V4043H был разработан для управления потоком воды в системах железных и медных труб.Максимальная температура воды 95 ° C. 129 канадских долларов. Идеальное решение для зонирования контуров горячего водоснабжения или центрального отопления. Кроме того, ручным рычагом является двухходовой клапан Honeywell V4043 с электроприводом. EP110 рекомендуется для пользователей, которые хотят управлять только системой центрального отопления или горячей воды. Воздушные стороны. Однако, если горячая вода была удовлетворена, а отопление было последним, что требовалось, клапан может оставаться частично под напряжением при открытом отверстии нагрева. Обычно они используются в качестве электрического водяного шарового крана или для нагревательных элементов.Если обе цепи должны быть расширены, каждая цепь должна рассматриваться как отдельная функция. Honeywell V4073A1039. Электронная почта: sales @ sunvic. Клапаны должны быть включены постоянно, а центральное отопление - только периодически. По сути, так работают переключающие клапаны. Вы можете узнать больше о комбинированных котлах и лучших брендах на нашей специальной странице комбинированных котлов. Оснащен съемным приводом, кабелем и светом включения. Зона с электроприводом Клапаны обогрева с электроприводом - это вентили с электрическим управлением, используемые в системах центрального отопления для управления потоком нагретой воды в доме. Требуется руководство для вашего котла центрального отопления Vaillant ecoTEC pro 28? Ниже вы можете бесплатно просмотреть и скачать руководство в формате PDF. При подаче управляющего сигнала исполнительный механизм приводит заслонку в рабочее положение, равномерно натягивая встроенную пружину. Они прочные, бесшумные, очень надежные и оснащены съемными приводами. Клапаны зоны Flair, показанные слева, не имеют этой функции). Он работал нормально, когда я его купил, а в то время я его выключил. Электрический привод может поворачивать шар на 90 градусов из открытого в закрытое (или из закрытого в открытое), поэтому их часто называют шаровыми кранами на четверть оборота, запорными клапанами или электрическими открытыми закрывающими клапанами.84-200sec, 24VAC с ручным дублированием, для VGS800: VA-7740-8203: линейный электрический привод клапана, плавающий и двухпозиционный, 500N, линейный электрический привод клапана 20 мм, плавающий и двухпозиционный, 3000N, 42 мм, 184. Технические характеристики : Максимальное рабочее давление 10 бар. Котел должен иметь два штуцера 1 ¼ ”для контура отопления (подача и обратка) и два штуцера 3/4” для контура ГВС. Наиболее распространенными на сегодняшний день являются 22-миллиметровый трехходовой 5-проводной клапан среднего положения и 22-миллиметровый двухходовой 5-проводный зонный клапан.К каждому клапану прилагается руководство по монтажу проводки, охватывающее все продукты основных производителей. 2) раздельный контроль горячей воды. Линейка системных регулирующих клапанов Powerextra предназначена для использования в полностью насосных системах центрального отопления и горячего водоснабжения. 25 апреля 2013 г. Я догадался, что это как-то связано с «приводом среднего положения» на нем, чтобы вручную установить положение (только горячее, только нагревание, выбор двигателем). На белый и серый провод было питание, но клапан с электроприводом не открывался.Показано 1-24 из 30 товаров. 10112002 Switchmaster. Клапан может быть установлен вертикально или горизонтально, но не должен устанавливаться таким образом, чтобы головка клапана находилась ниже горизонтального уровня трубопровода. Клапан без подключения к электросети позволяет потоку из AB (средний входной порт) в выходной порт B. 5-проводная установка. Когда это произойдет, переключающий клапан перекроет подачу центрального отопления и переключит его на краны. Похоже, это требует обследования на месте инженером.Термостат обеспечивает таймер центрального отопления, который делает то, что написано на жестяной банке - он устанавливает время, когда центральное отопление включено и выключено. Для сенсорной кнопки требуется отверстие для бачка от 38 до 45 мм. Двухходовые зонные клапаны MPE 222 и MEP 228 будут управлять либо центральным отоплением, либо контуром горячей воды. 2. 24 мая 2015 г. · Привет, люди, которые ищут совета, мой котел срабатывает, когда нет запроса на отопление или горячую воду, клапаны с электроприводом для отопления и горячей воды закрыты, но бойлер все еще включается, i думал, что когда клапаны с электроприводом закрываются, это отключает подачу к котлу и насосу.Если клапан работает в ручном режиме, возможно, проблема с приводом. Против вашего толчка должно быть постоянное сильное давление, рычаг не должен заедать, подпрыгивать, наклоняться вперед или быть гибким. Когда я включаю горячую воду на программаторе, включается центральное отопление. Для замены узла потребуется припаять новый клапан на место. Смесительный клапан Polypipe, специально разработанный для систем теплого пола. Самый тяжелый рабочий компонент в любой системе отопления.В зависимости от выбранной модели, приводом можно управлять с помощью регулятора низкого или линейного напряжения SPST или SPDT, например, комнатного термостата. Чтобы получить горячую воду, мне нужно вручную управлять с помощью ручного управления на моторизованном клапане. Я пробовал ручное управление, но оно не закрывает клапан. одна из двух различных схем потребности в тепле. 17 января 2013 г. · Как пояснял KME, нормальная ситуация состоит в том, что комнатный стат и программатор приводят в действие клапан с электроприводом, а затем переключатель обратной связи в клапане (серый и оранжевый провода) сообщает котлу о запуске. Если вы установите радиаторный клапан Hive на лето и у вас отключено отопление, он начнет калибровку, когда вы снова включите отопление. Типы клапанов с электроприводом: клапан с электроприводом может быть двухходовым или трехходовым. В некоторых старых системах отопление может работать только при включенной горячей воде; это может быть довольно расточительным расходом топлива. Соединение между приводом и термостатом работает нормально, поскольку изменения в термостате приводят к включению или выключению светового индикатора на приводе.Горячая вода и отопление - это 2 отдельные системы, каждая со своими моторизованными клапанами, расположенные под котлом в тесном шкафу под лестницей, с клапанами примерно в 200 мм от пола. 8 Ручной рычаг клапана с электроприводом Honeywell Компания Honeywell производит широкий ассортимент клапанов с электроприводом, используемых в бытовых системах центрального отопления. Один раз нажмите кнопку «Override» на SCR. Запасной привод для клапанов MPE и MSV222. но они, конечно, ДЕЙСТВИТЕЛЬНО перемещают физический клапан, но не всегда двигатель, если это имеет смысл.В Великобритании нет. Одним нажатием кнопки выключите отопление в комнатах, которые вы не используете. 2-х портовый моторный зонный клапан VALEMO 1/2 дюйма x 22 мм, нормально закрытый, 22 мм Или при включении системы клапан остается в центральном положении, и отопление и горячая вода нагреваются. Хорошо. Отличное описание. Клапаны доступны как с 2 или 3 портами Моторизованные клапаны среднего положения порта. Большинство таймеров имеют 2 комплекта переключателей: 1 для нагрева утром, а другой для вечера. Красный светодиод должен мигать в течение 2 секунд, а затем погаснуть, показывая, что SCR включен. руководство по проводке обмена продуктами, охватывающее все продукты основных производителей.Быстрый щелчок по металлическому рычагу приводит его в движение и устраняет проблему. Мне нужно слить воду из системы ЦО моего сына, чтобы заменить радиальные клапаны на ТРВ. Это вентилируемая система котла, приводящая в действие непрямой невентилируемый бак ГВС. Ассортимент Siemens включает трехходовые клапаны среднего положения и двухпозиционные клапаны, оба доступны в вариантах 22 или 28 мм. В дополнение к обширным примерам вышедших из строя приводов Sunvic, показанным на этом веб-сайте, теперь доступны некоторые детали, показывающие, как демонтировать контрольные и ремонтировать приводы, которые могут иметь маркировку ACL, DRAYTON или INVENSYS.делайте это с медленным и сильным давлением. Линейка системных регулирующих клапанов Powerextra была разработана для использования в полностью насосных комбинированных системах центрального отопления и горячего водоснабжения. 100% герметичное перекрытие Erie VT2343G13A02A 3/4 "перевернутый факельный 2-ходовой зонный клапан PopTop, концевой выключатель, 24 В. Применение высокой точности, высокой степени чистоты в полупроводниковой промышленности. Теперь центральное отопление включено из статического режима помещения или включено с помощью программатора Если вы возьмете рычаг на клапане центрального отопления и включите его вручную, ваш котел должен сработать, а насос должен сработать. 7 апреля 2017 г. · Мой клапан зоны для центрального отопления Honeywell периодически застревает в открытом состоянии, превращая мой дом в сауну.Кто-то (кажется, BillR) упомянул Honeywell CM67. PiHome отслеживает температуру для каждой зоны и оценивает время графика, чтобы оптимизировать отопление и сократить расходы на отопление. 1 декабря 2012 г. · Сегодня я думаю, что сузил круг вопросов до моторизованного клапана Honeywell V4043H. Компрессионное соединение 22 мм; 5-проводные электрические схемы Honeywell для правильного подключения BDR91 для комбинированных котлов, зонных клапанов с электроприводом и систем S Plan и Y Plan находятся на страницах 44–47 Руководства по установке evohome, а процедура сброса BDR91 - на странице 19, Шаг 1 (в нем говорится, что нажмите и удерживайте кнопку в течение 15 секунд, но на практике просто нажмите и удерживайте до 10 марта 2012 г. · Клапан среднего положения, резервуар для горячей воды и насос центрального отопления на первом этаже.5-проводный выключатель SPST 230В a. Убедитесь, что рычаг ручного дублера находится в ручном положении, затем совместите плоский шпиндель на корпусе клапана с прорезью такого же размера на приводе. EP210 разработан, чтобы дать вам полный контроль над вашей системой центрального отопления и горячего водоснабжения с помощью одного устройства. попробуйте (при остывшей системе отопления) открыть и прочистить ручной воздухоотводчик, если он у вас есть; если у вас есть только устройства для выпуска воздуха поплавкового типа. Затраты на ремонт неисправного переключающего клапана.Для получения дополнительной информации по выбору шарового крана прочтите нашу техническую статью или Центральное отопление. Центральное отопление управляет клапаном возврата пружины среднего положения с штуцером 22 мм; Стандартные цвета кабелей; Рычаг ручного дублера; Напряжение питания 220–240 В переменного тока 50 В комплект поставки каждого клапана входит руководство по монтажу проводки для всех основных производителей. . 30 декабря 2020 г. · Я купил дом пару месяцев назад и не могу заставить работать центральное отопление. Если двигатель в сборе (привод) вышел из строя, вы все равно сможете использовать рычаг ручного дублирования.Хорстманн. Это руководство доступно на следующих языках: Энгельс. 3-х портовая головка 22-мм или 28-миллиметрового 3-х портового клапана с электроприводом может заменить Honeywell V4044C. 9. Двухходовые клапаны MPE222 и MPE228 будут управлять либо центральным отоплением, либо контуром горячей воды. Используется как смесительный клапан температуры воды для смешивания горячей и холодной воды. Создание нескольких зон повышает эффективность и комфорт в доме. Если клапан может работать механически, но не работает в ответ на термостат, мы подозреваем, что в Screwfix можно купить моторизованные клапаны Drayton.Выключатели Система центрального отопления, в которой вода, подаваемая в систему, подается непосредственно из трубы подачи холодной воды, представляет собой двухходовой клапан с электроприводом. Это самый простой способ заменить любые внутренние детали, которые могут быть повреждены или изношены. При затяжке стяжных гаек убедитесь, что для захвата используется только корпус клапана. То есть: котел включается, горение начинается немедленно, а поскольку все клапаны закрыты, горение прекращается после того, как температура воды достигает 60 ° C. Оценка 4 из 5 от Кэтлин из Good product Я купил этот привод клапана 1 месяц назад и оказалось, что мне нужна была дополнительная насадка, которая продавалась вместе как еще один продукт.Важно отметить, что таймеры Большинство центральных кондиционеров подключены к домашней системе распределения воздуха. Наиболее распространенные неисправности подвижной детали вызваны ее застреванием. Единственное, что мне теперь нужно сделать, это отрегулировать угол, под которым исполнительный механизм сидит на шпинделе. Три клапана среднего положения будут управлять контурами центрального отопления и горячей воды, одновременно переключаясь между C. 100% герметичное перекрытие. Длина кабеля: 1 м ¾ "компрессионные фитинги.ручное управление клапаном центрального отопления с электроприводом

Тестирование клапана охлаждающей жидкости

- что вам НЕОБХОДИМО знать - ATA

Измерение расхода - еще одна важная особенность оборудования, необходимого для определения характеристик этих клапанов. В открытом состоянии скорость потока между двумя портами может превышать 100 л / мин. С другой стороны, для измерения утечки в закрытом состоянии скорость потока обычно ниже 0,1 л / мин. Таким образом, испытательная система должна иметь технологическую схему, которая достаточно велика, чтобы не вызывать чрезмерных падений давления при более высоких скоростях потока, а также не иметь завышенных размеров, чтобы обеспечить адекватное время отклика для измерения утечки.

К другим проблемам относится эффективное удаление воздуха из испытательной цепи под давлением. В зависимости от охлаждающей смеси, которая может варьироваться от 70:30 до 30:70 соотношения этиленгликоля и воды, и температуры испытания, результирующая вязкость смеси будет варьироваться. Это изменение в сочетании с физической компоновкой схемы, которая может вызвать захват воздуха в нежелательных точках, может привести к изменению результатов испытаний или даже вызвать нестабильные рабочие условия.

ШИМ против электрического управления LIN

Электрические модули, необходимые для работы клапанов охлаждающей жидкости, обычно принимают одну из двух форм, в зависимости от того, управляется ли клапан в режиме ШИМ или LIN. В режиме ШИМ система обычно требует использования регулируемого источника питания и твердотельного реле. Это позволяет использовать условия испытаний при минимальном, номинальном и максимальном уровнях напряжения, а также при различных комбинациях частоты и рабочего цикла.

Для клапанов, управляемых LIN, требуется устройство интерфейса LIN для чтения / записи команд из файла LDF в дополнение к функциям регулируемого источника питания. Наконец, для измерения переходных характеристик клапана требуются приборы для измерения тока с адекватной полосой пропускания и точностью.

Наше решение + преимущества

Клапан охлаждающей жидкости превратился из простого включения / выключения в сложные многопортовые компоненты, необходимые для работы в экстремальных условиях. Ensure CV ™ - это специально разработанная испытательная система, предназначенная для определения характеристик и тестирования прототипов новых электронных клапанов охлаждающей жидкости и их проверки.

Преимущества системы Ensure CV ™:

RESOL GmbH - Клапаны, трехходовой моторный клапан VA32

RESOL GmbH - Клапаны, трехходовой моторный клапан VA32

Клапаны

Область применения:
3-ходовой клапан с моторным приводом VA32 используется в солнечных и отопительных системах, в которых можно отдельно управлять небольшими частями систем или включать и выключать отдельное оборудование.

Характеристики:
Компактные размеры, современный дизайн, изолированный корпус привода. Простое ручное управление для ввода в эксплуатацию или аварийного режима. Универсальное электрическое соединение с помощью встроенного реле. Управление осуществляется двухпозиционным контактом. Выход сигнала концевого выключателя может использоваться для управления (макс. 1 А). Положение шарового крана видно с помощью индикаторного флажка (белого цвета).Привод можно быстро заменить без разборки клапана. Без снижения расхода, полный расход в соответствии с версиями DN20-DN32.


VA32-DN20 - R¾ ",

Добавить в список желаний

Привод
Потребляемая мощность:
Реле включено, двигатель работает: 9 ВА
Реле включен, двигатель в режиме ожидания: 5 ВА
Реле выключено: 0 ВА
Пылевлагозащита: IP 44
Класс защиты: II
Температура окружающей среды: -10 ° С. .. +60 ° C
Нагрузка для концевого выключателя: 5 (1) A, 240 В ~
Время срабатывания: 18 с / 90 °
Режим работы: открыто - закрыто
Класс защиты: IP 44 / IEC 60529
Электрическое подключение: 4 x 0,5 мм², L = 2.0 м
Концевой выключатель: 5 (1) A, 240 ВА
Регулирующий угол: 90 °
Крутящий момент: 6 Нм (макс.8 Нм)
Рабочее напряжение: 230 В ~
Крутящий момент: 6 Нм (макс. 8 Нм)
Выходной сигнал: Фаза L, 1 (1) A

Клапан
Максимальное давление: 6 бар
Корпус: кованая латунь
Максимальная рабочая температура: 2 ° С... 110 ° C
Макс. рабочая температура: 0 ° C ... 110 ° C
Макс. рабочее давление: 6 бар
Ротор с осью: латунь
Уплотнение оси: 4 x уплотнительных кольца, EPDM
Возможность управления двигателем: УВ-3
Для уменьшения трения оси: PA-плита

Габаритные размеры VA32
DN 20 DN 25 DN 32
А 3/4 " 1 " 1 1/4 "
B 72 82 94
С 17,5 20,8 25,5
D 130,5 133,8 138
E 54 66 70,5

VA32 3-ходовой моторный клапан

VA32-DN25 - R1 "

Добавить в список желаний

VA32 3-ходовой моторный клапан

VA32-DN32 - R1¼ "

Добавить в список желаний


.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
